全网首拆：ANKER PowerCore Fusion二合一5000mAh超极充

ANKER一向以品质著称，是移动电源爱好者的向往，曾几何时他是我的梦，而现在我终于拥有你，让我来拆你吧！

一、开箱

充电头的标志在左上角贴在密封膜上，有膜的好处就是能知道是否开封，不像其他的充电器移动电源买来开封未开封都没法确定，希望这个做法可以普及。

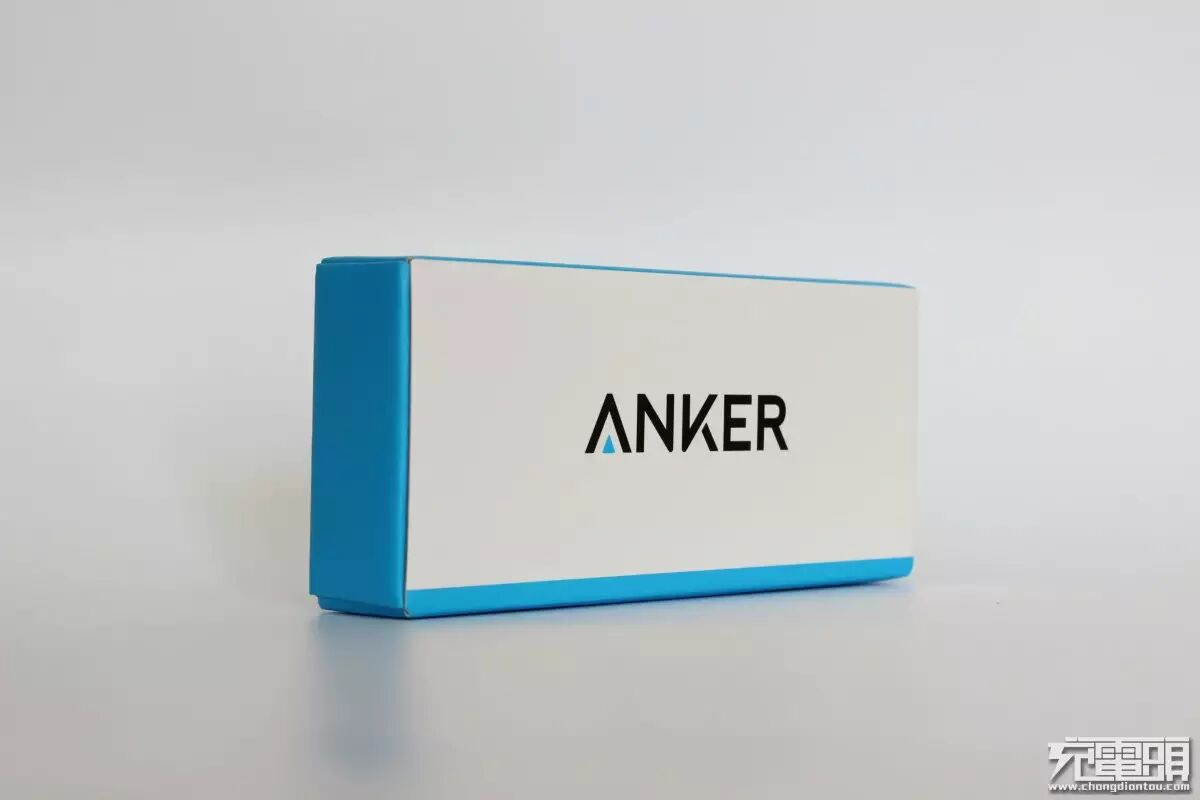

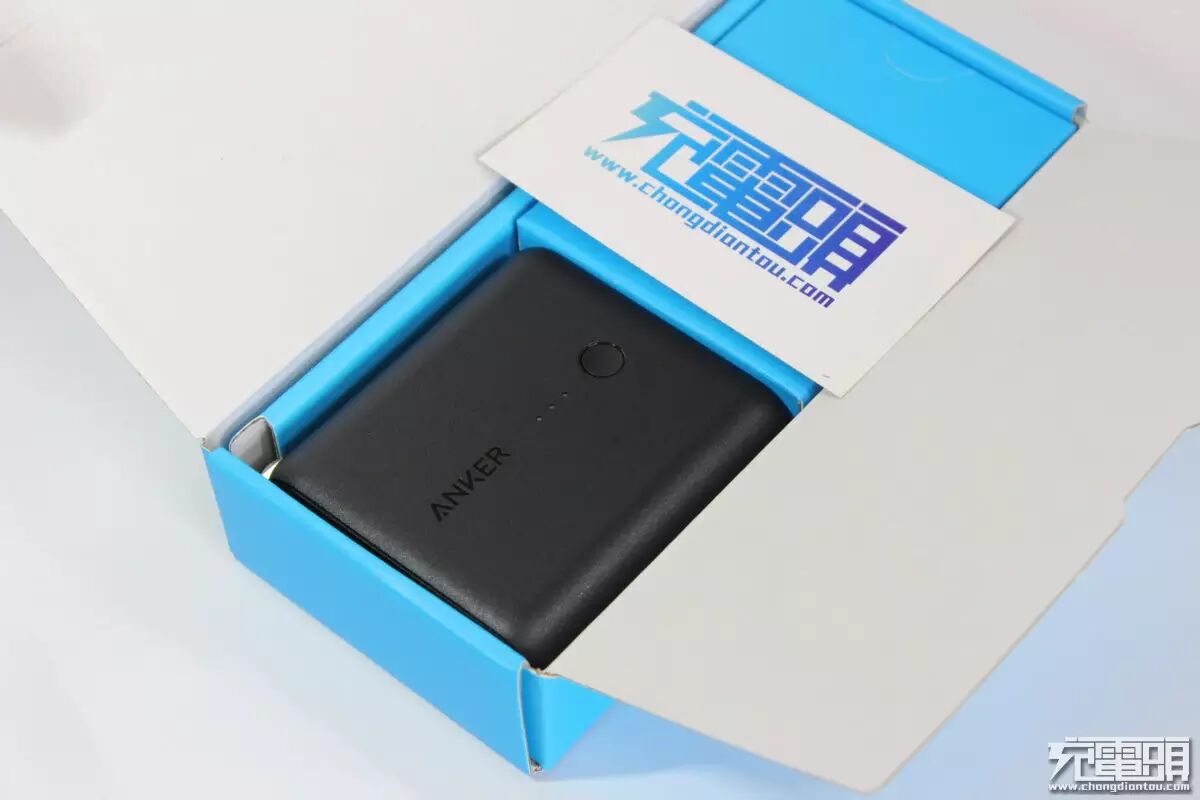

没有外膜上的充电头图标怎么感觉还有点别扭呢。

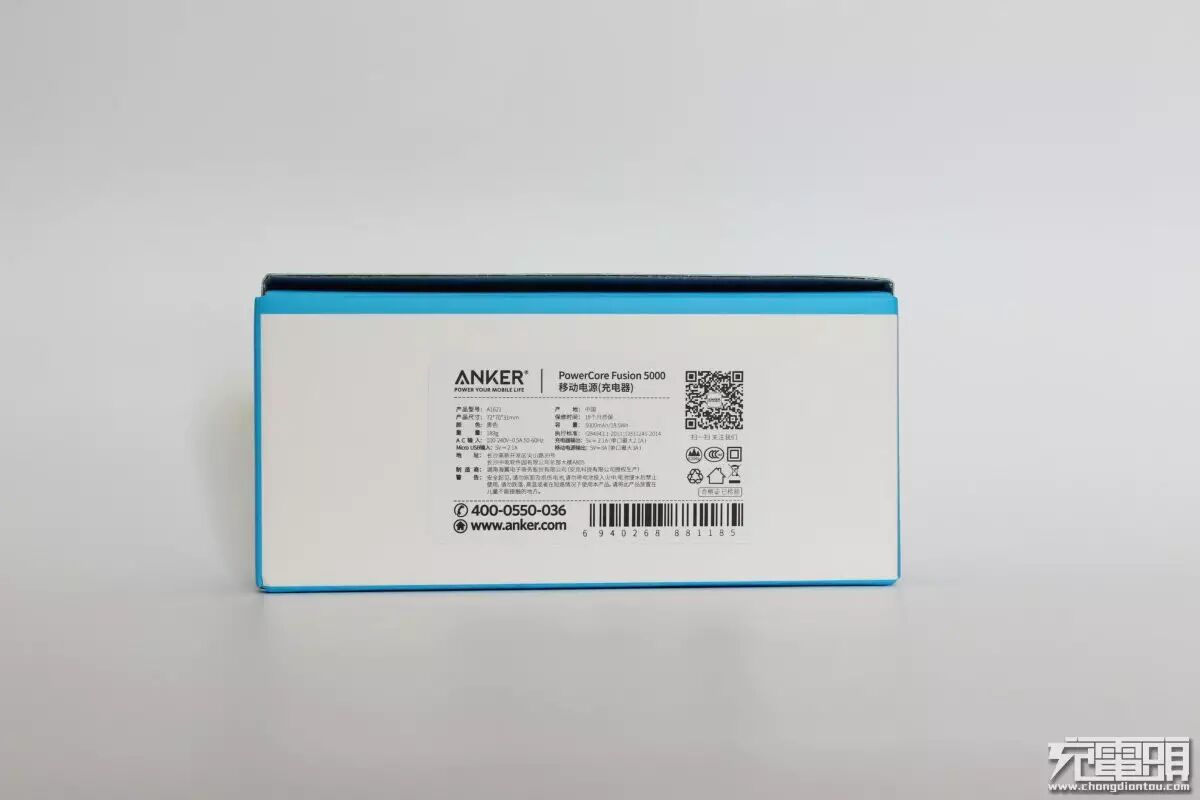

背面参数生产信息等等。

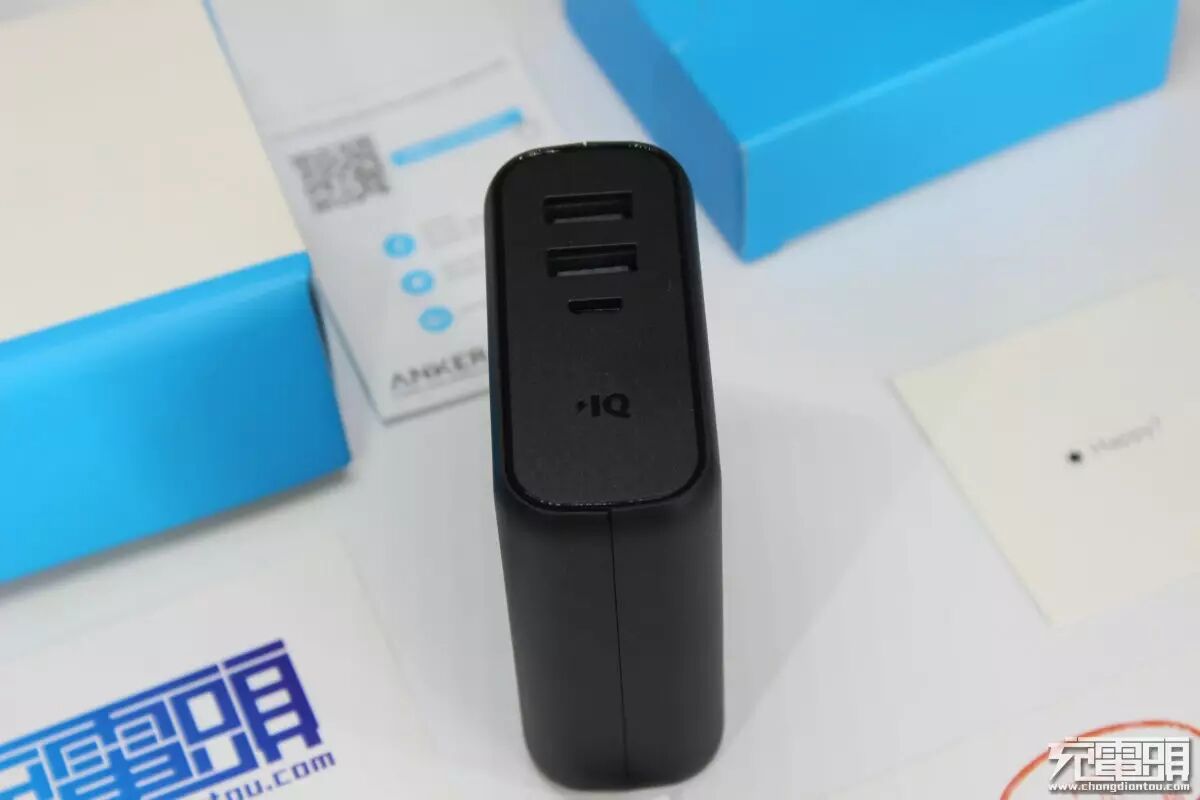

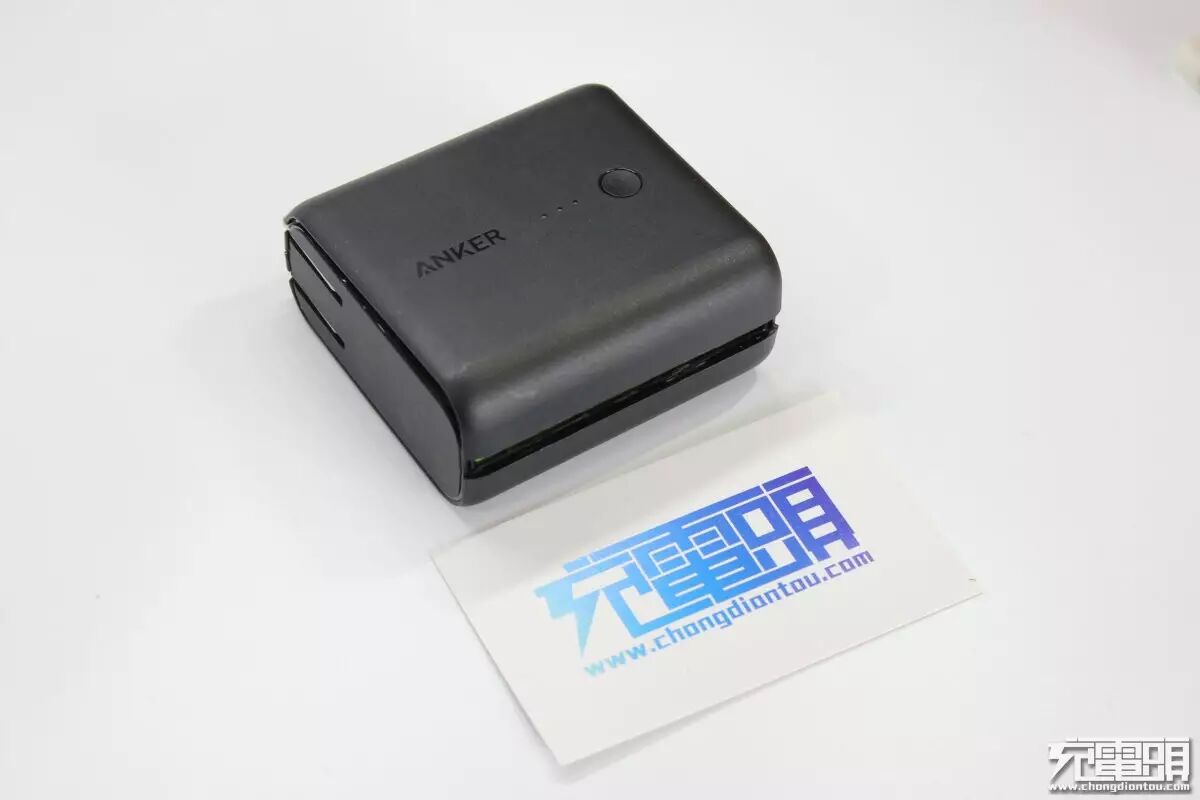

这个角度好看多了，让我想起了某某收音机。

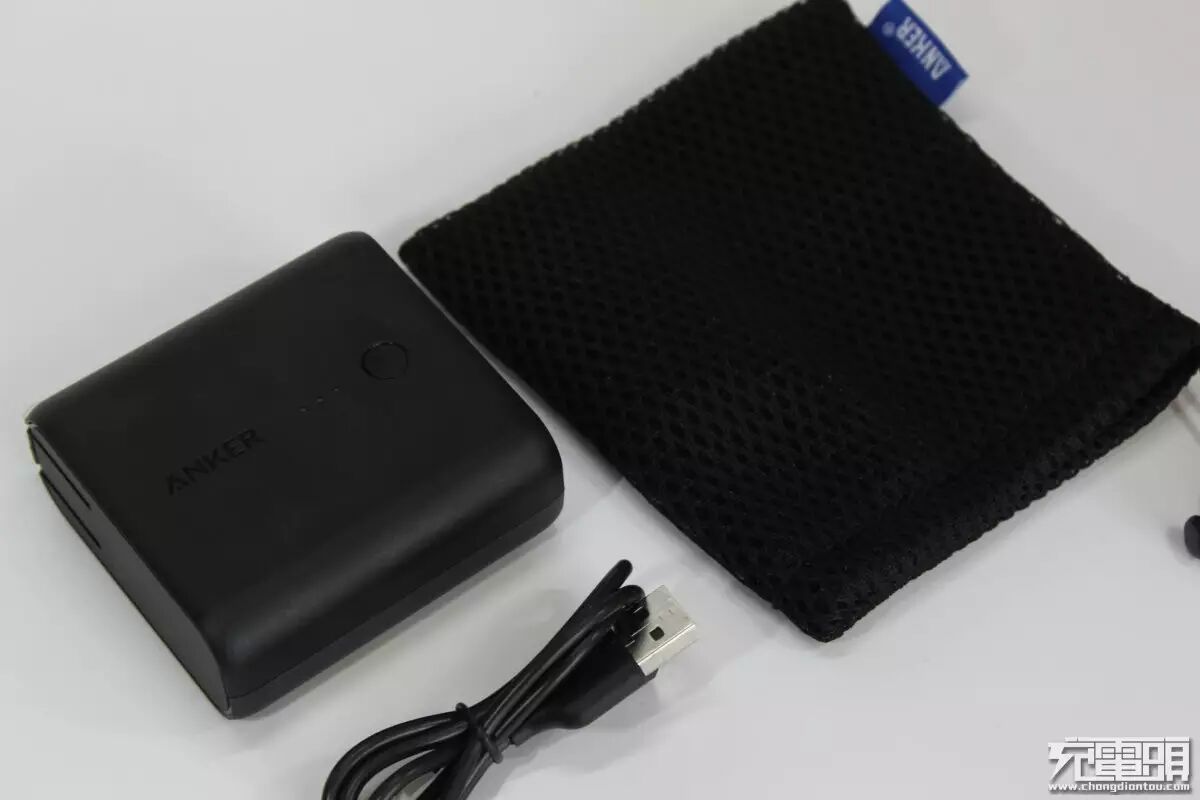

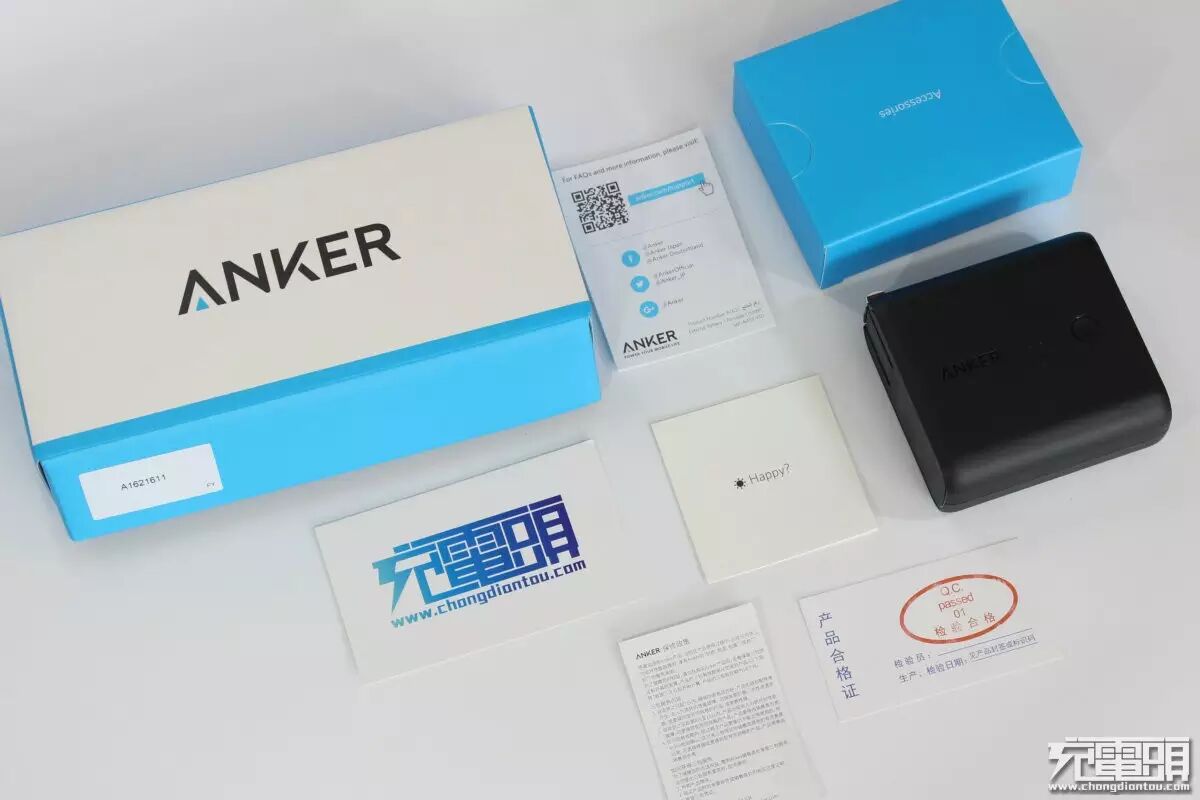

一个充电器一个盒子，盒子里有一条很不错的线和一个有点掉毛的收纳袋。



一堆小纸片。

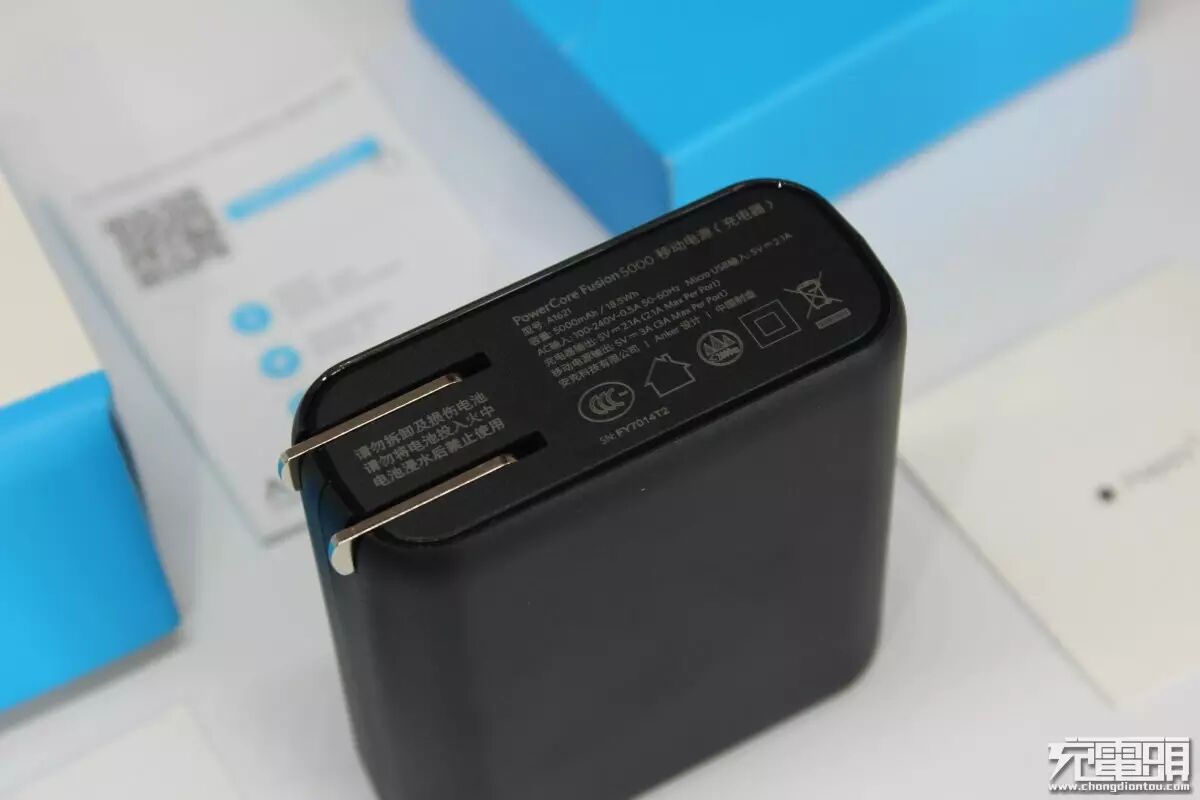

可伸缩AC插脚，难道就不能设计成不突出来？


带的线线阻表现很给力奥，手感也不错。

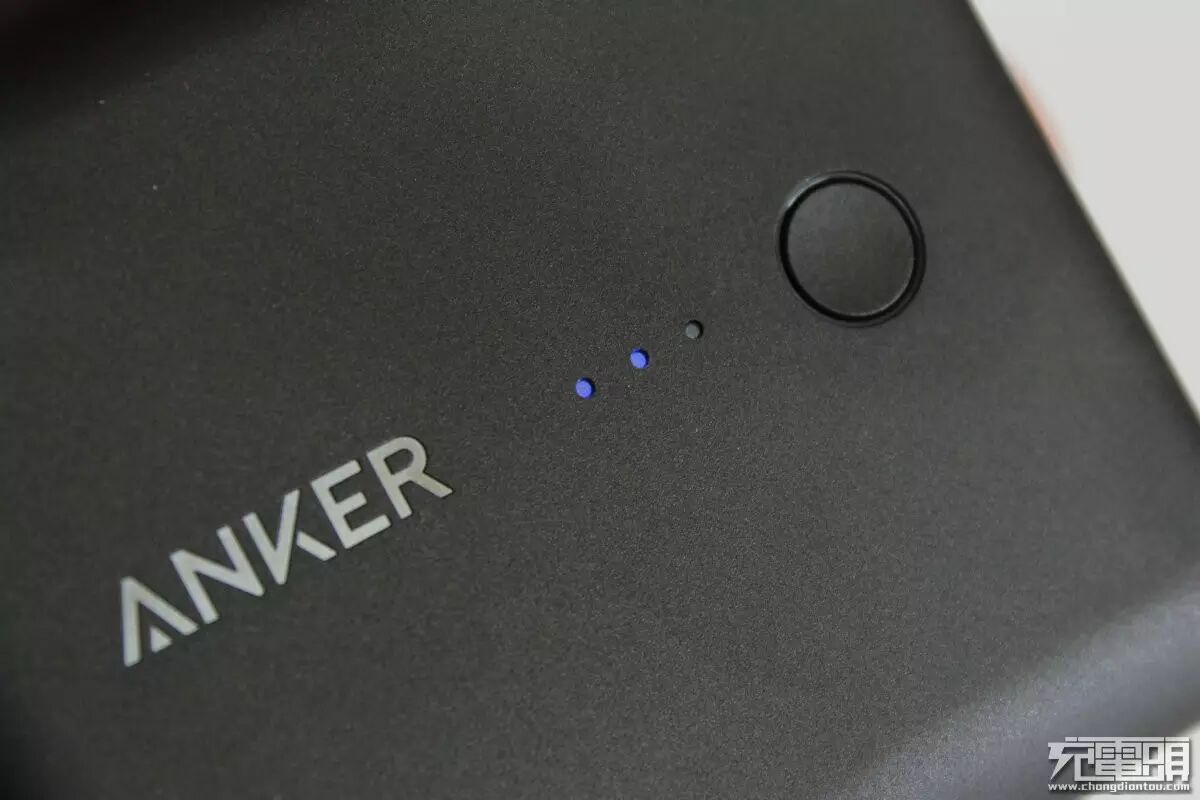

正面三个指示灯，按钮手感很好

二、拆解

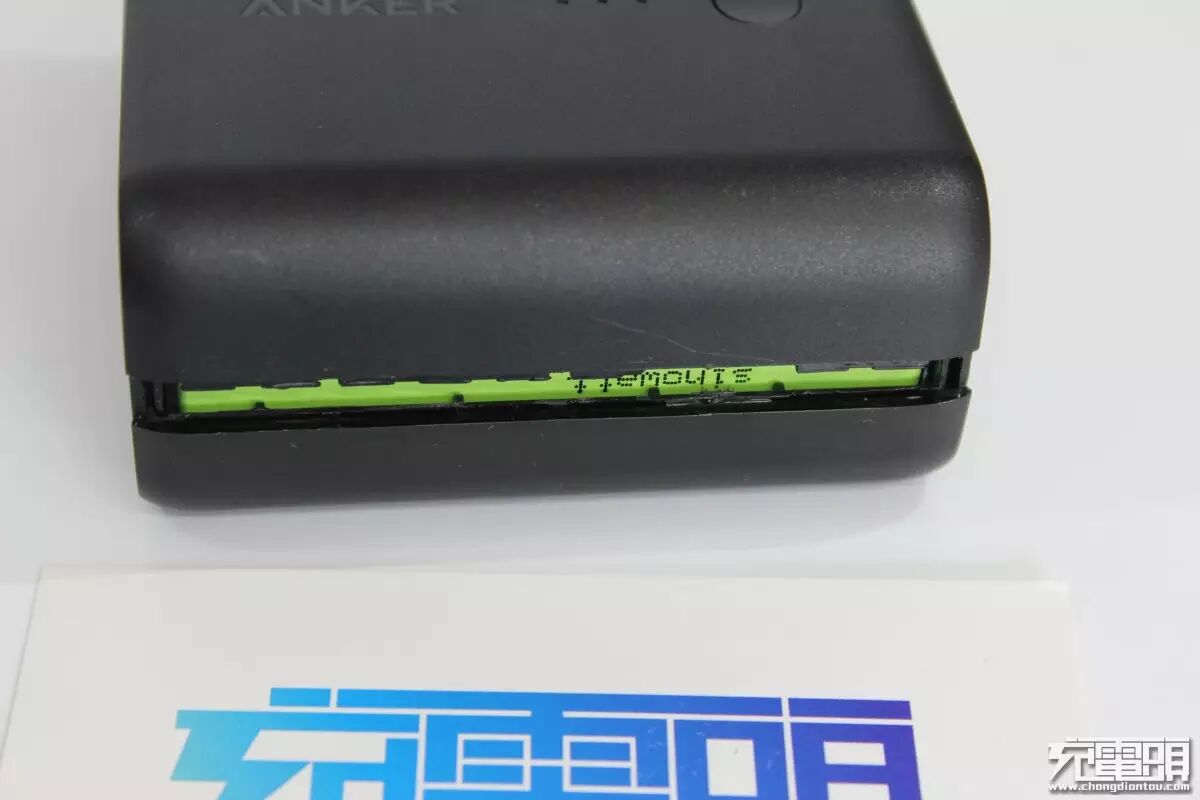

超声波焊接的，超难拆，为了还能复原废了老鼻子劲了。

看看这焊接，上面突出的插入下面凹槽内，不结实才怪。

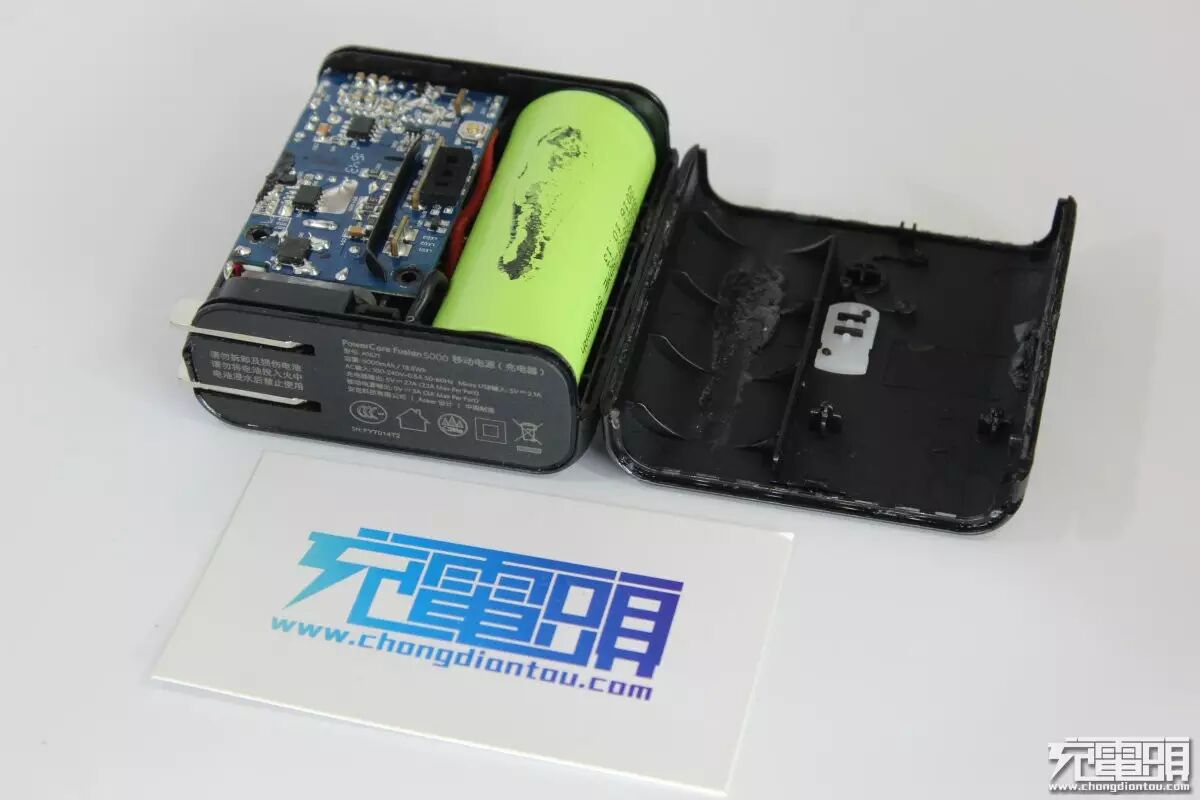

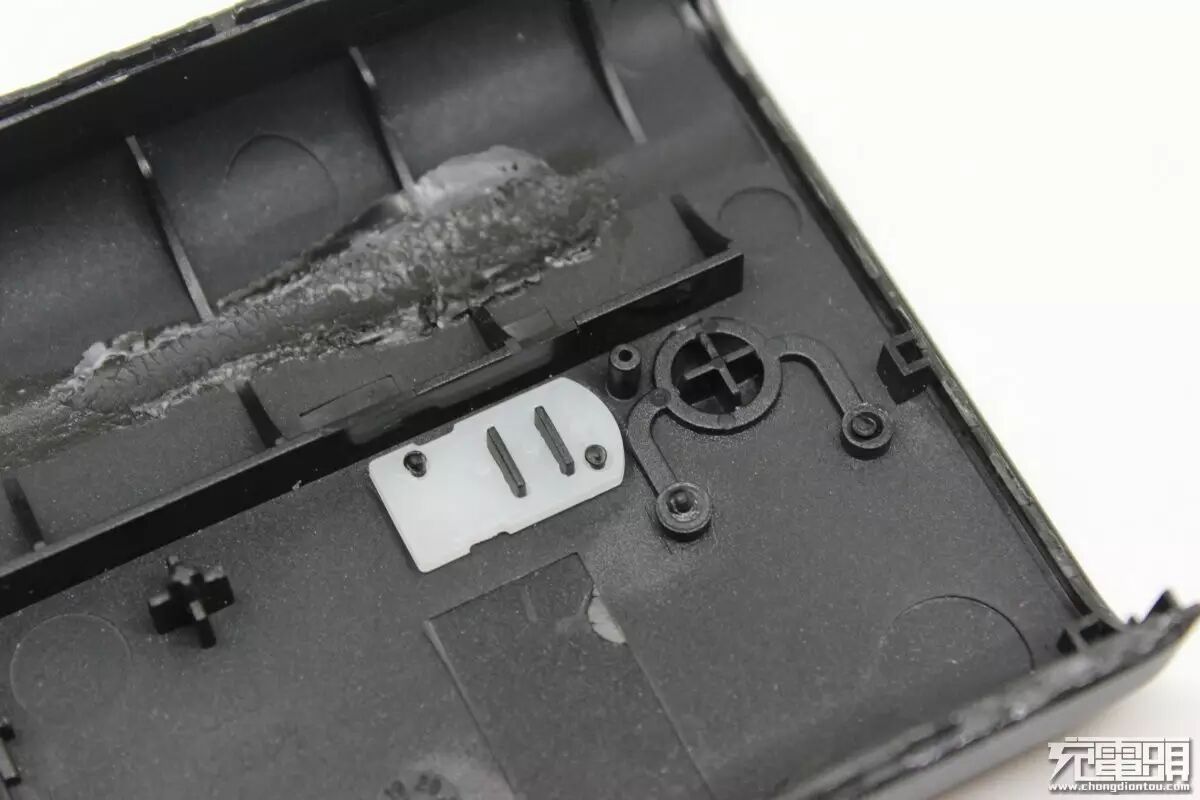

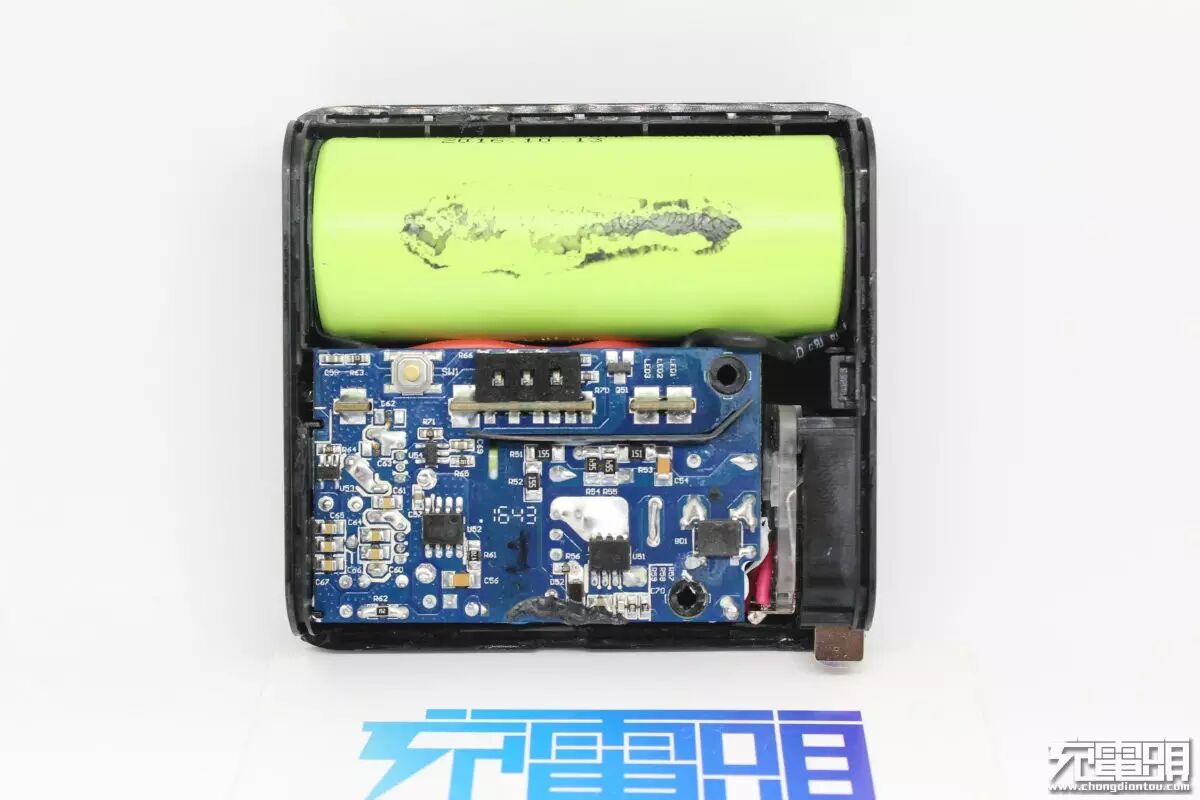

原本以为两节18650，拆开后竟然是一节26650，出个这样的单节移动电源还是不错滴，上盖的指示灯导光板和按钮的设计还是能体现出anker的用心的。


电池信息：sinowatt振华，5000mAh 26650。

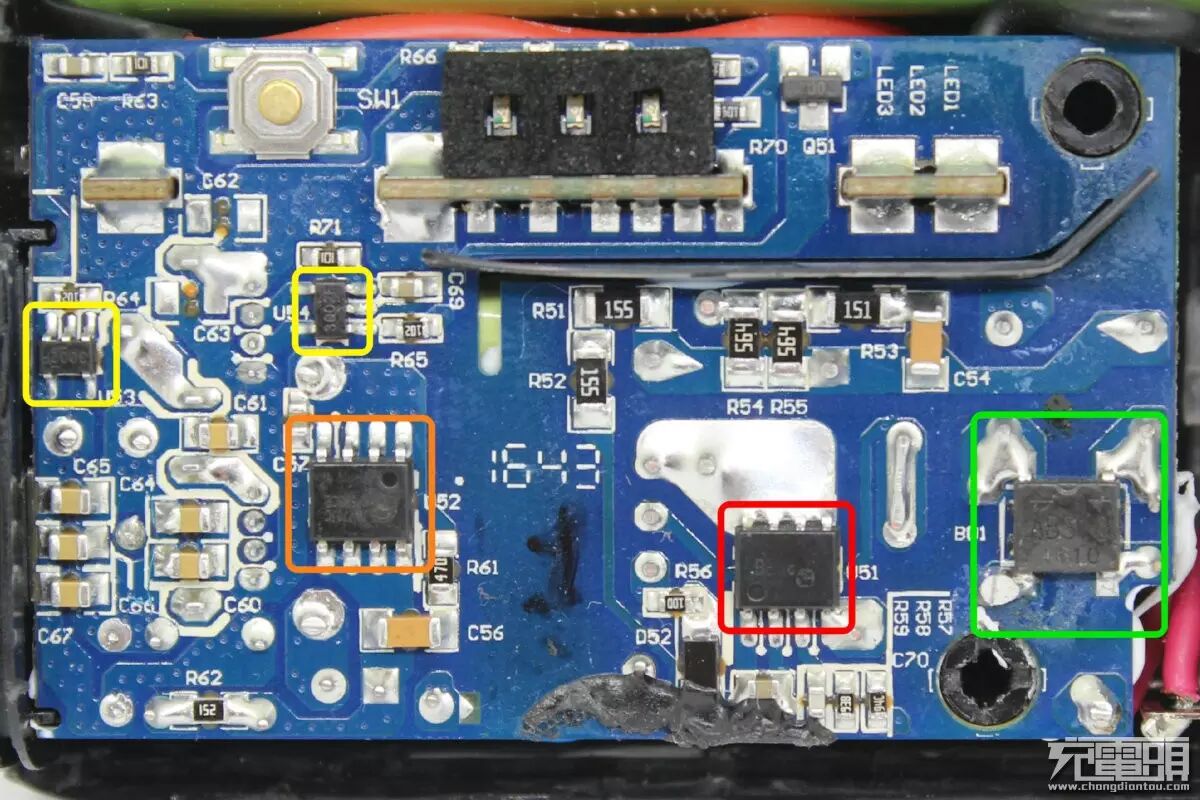

主板背面充电器高压部分和移动电源用绝缘板隔开，使用安全放心，移动电源升降压板是垂直焊在充电器板子上的，下面看看各主要ic：

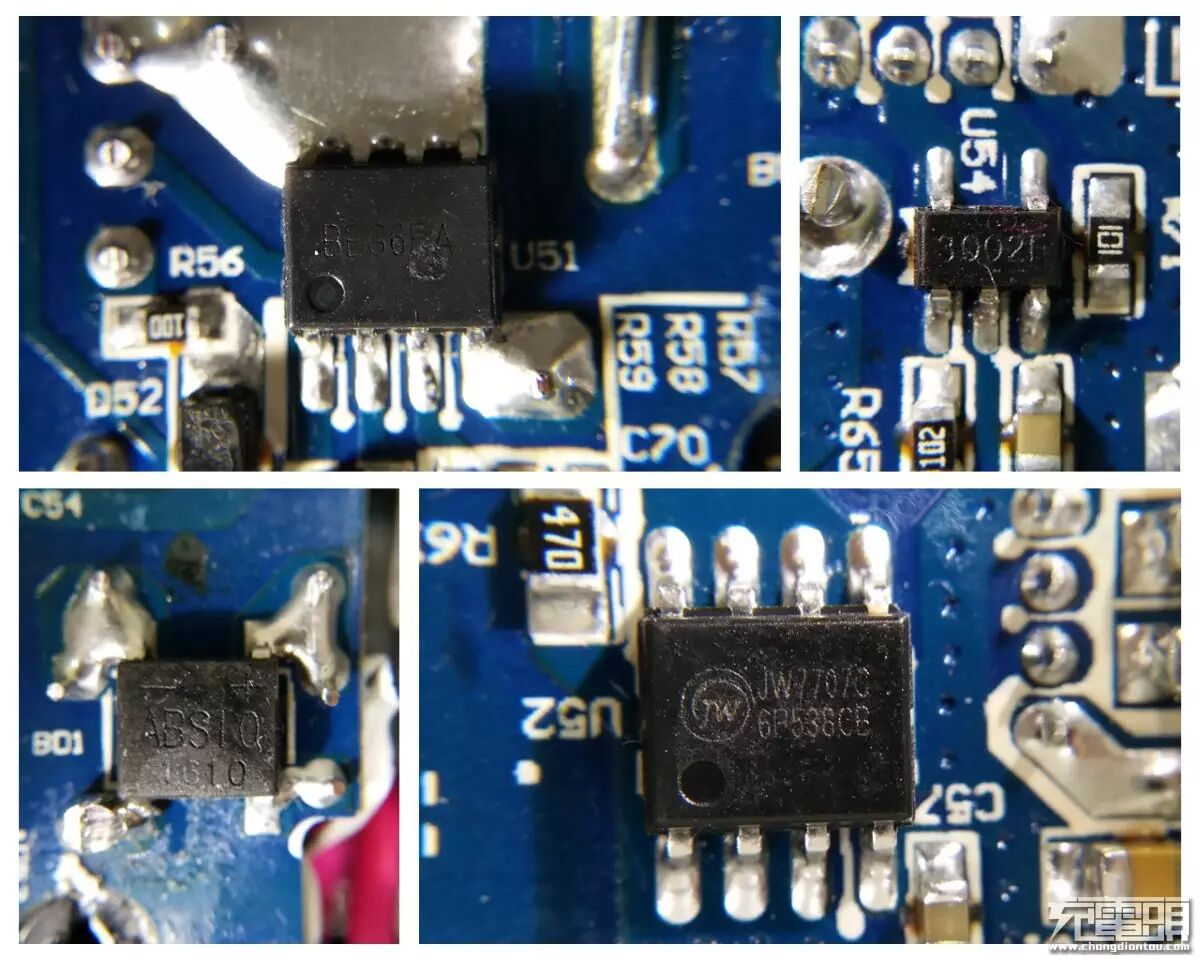

黄框：cw3002f智能识别ic，两个分别服务于两个usb口，具有自动检测功能，支持多种 USB 标准（bc1.2,Apple, Samsung ) ，适用于移动设备主流市场 , 包括苹果的iphone、iPad 以及三星 Galaxy 家族的产品。
橙框：JW7707c同步整流IC,内置50v最大20mΩ功率MOSFET,效率高,可以代替肖特基二极管。
红框： BEG6FA pwm芯片，原边反馈的，不知道具体型号，是mos和pwm一体的。
绿框：abs10整流桥。

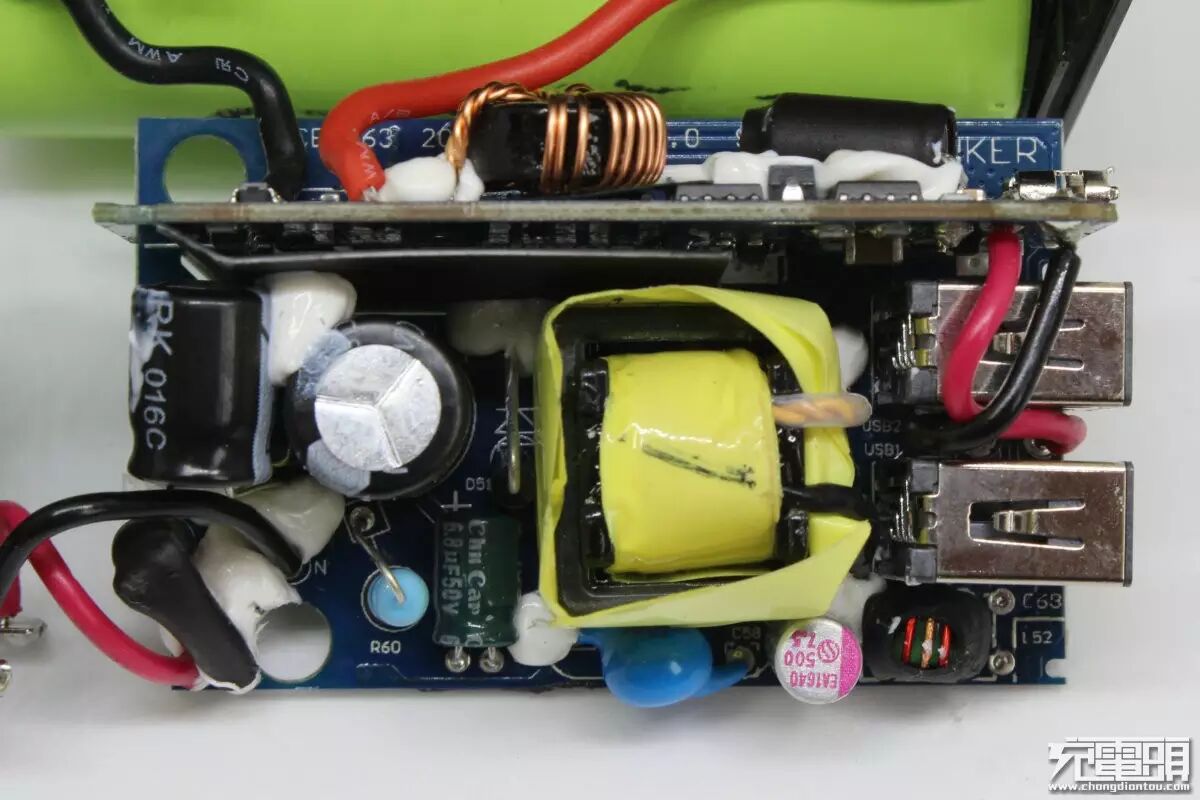

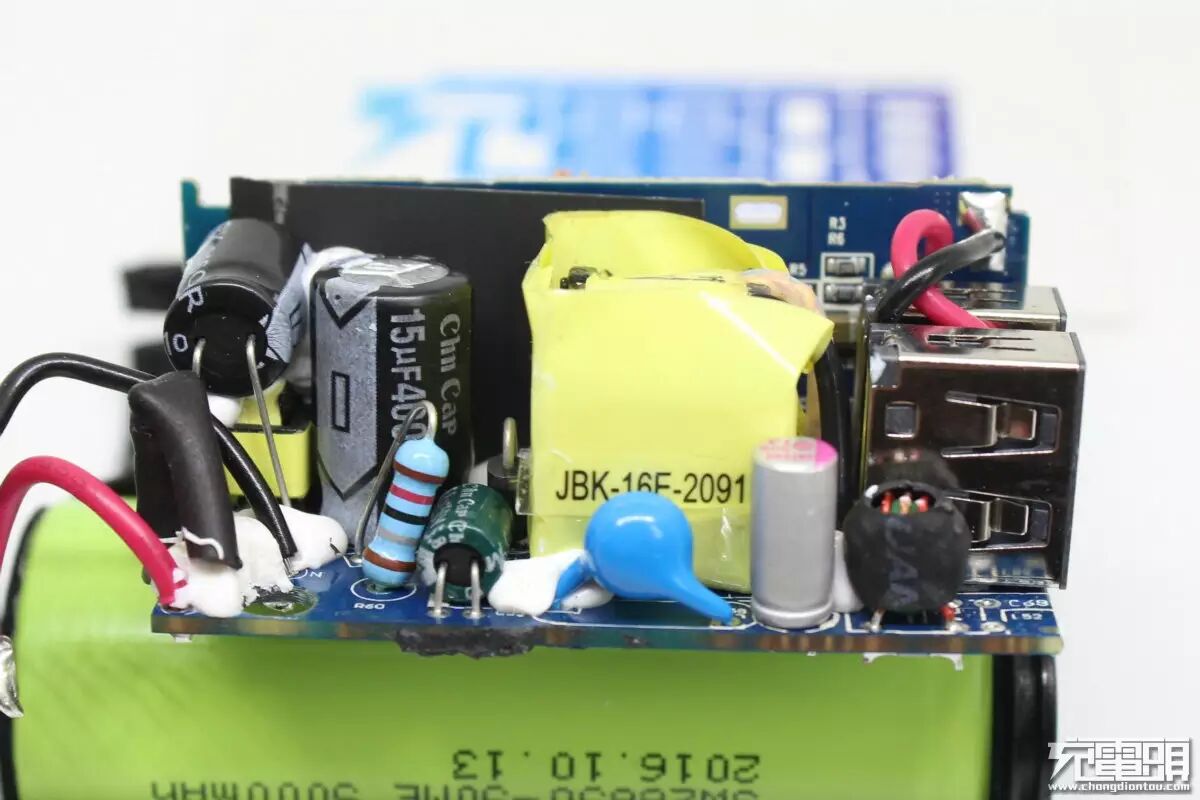

充电器正面，后面就是垂直的移动电源主板，从左至右大体说下；黑色热缩管包着的是保险，有时候也可以用个小阻值大功率电阻代替；小黄块是输入的共模电感；躺着的和站着的电容并连作为初级滤波电容；大功率电阻1.3Ω是电流取样电阻或者限流电阻；小电容应该是原边反馈绕组的电容；小蓝色玩意就是Y电容；大黄块是变压器；再右就是输出的固态电容和共模电感，很少见输出用共模电感的，也许是为了弥补只有一个固态电容。

正面俯视图，可以看到垂直的移动电源板，值得注意的是充电器输出并不是直接连接右边的两个usb母口的，而是通过上面的一黑一红两条线接到移动电源输入上的，和microusb口的正负是并联的，然后就是由单片机检测并按情况控制主板上的mos来实现什么情况下升压输出，什么情况下充电器输出，什么情况下充电器充内置的移动电源。指示灯指示的也很明确，从左到右依次闪就是充电器usb输出，一个灯闪就是移动电源充电并能指示出电量，灯亮不闪就是移动电源输出。由于红黑线是和microusb口的正负并联的，所以当只插上超级充给内置移动电源充电时，microusb其实也是有电压的，经过我测试也是能输出电流的，所以最好不要在用microusb给内置移动电源充电的情况下再插到墙上或者插座上，拔下microusb后再插，如果你注意说明书，也可以看到“通过输入端口或者直接使用电源插座给powercore充电。切勿同时使用这两种方法”。

移动电源主板正面，背面貌似就控制状态的几个mos，挡着不好拍算了看看正面吧

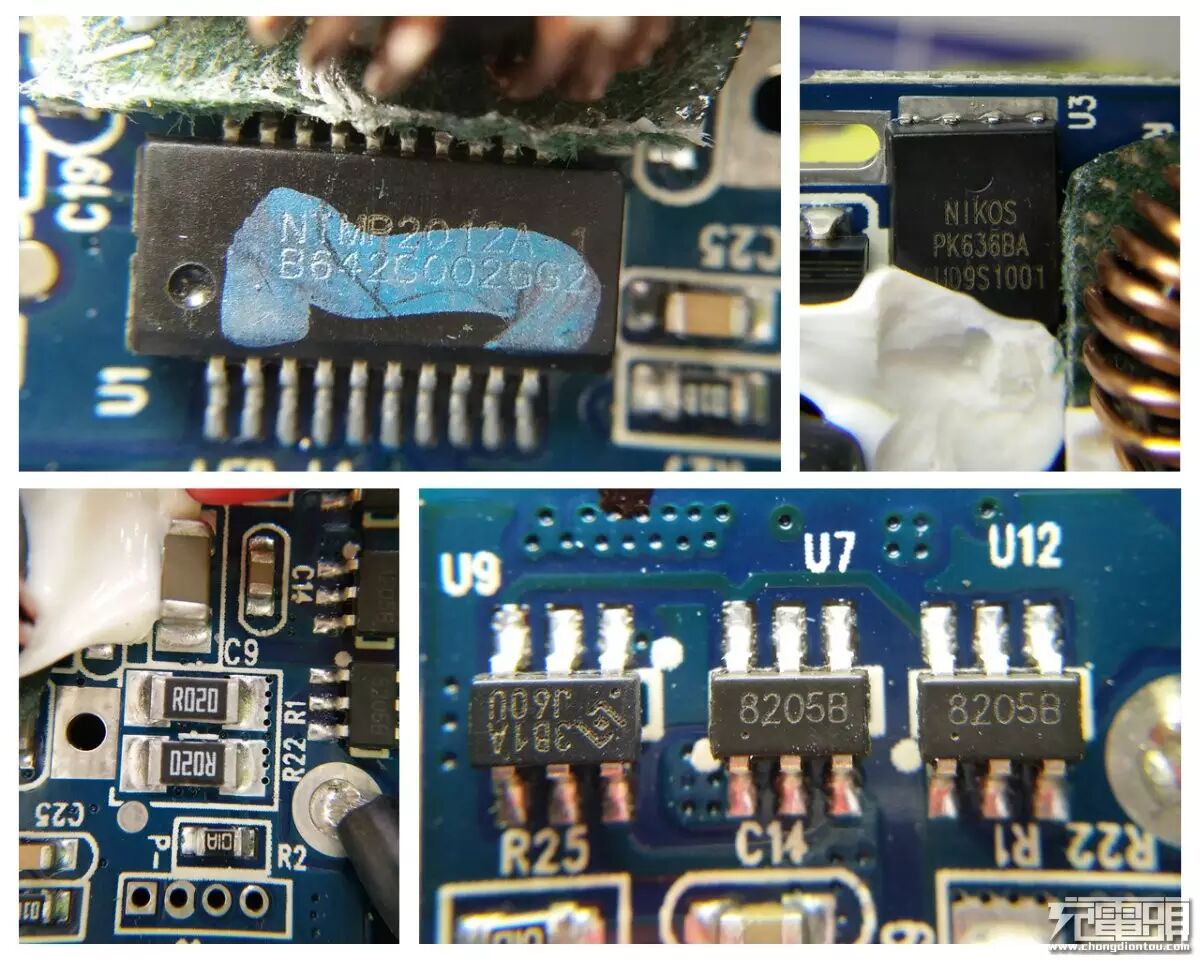

最显眼的就是大大的电感，下面是单片机主控，左边是升降压mos nikos pk636ba，最右边是三个6脚芯片组成了经典保护电路。

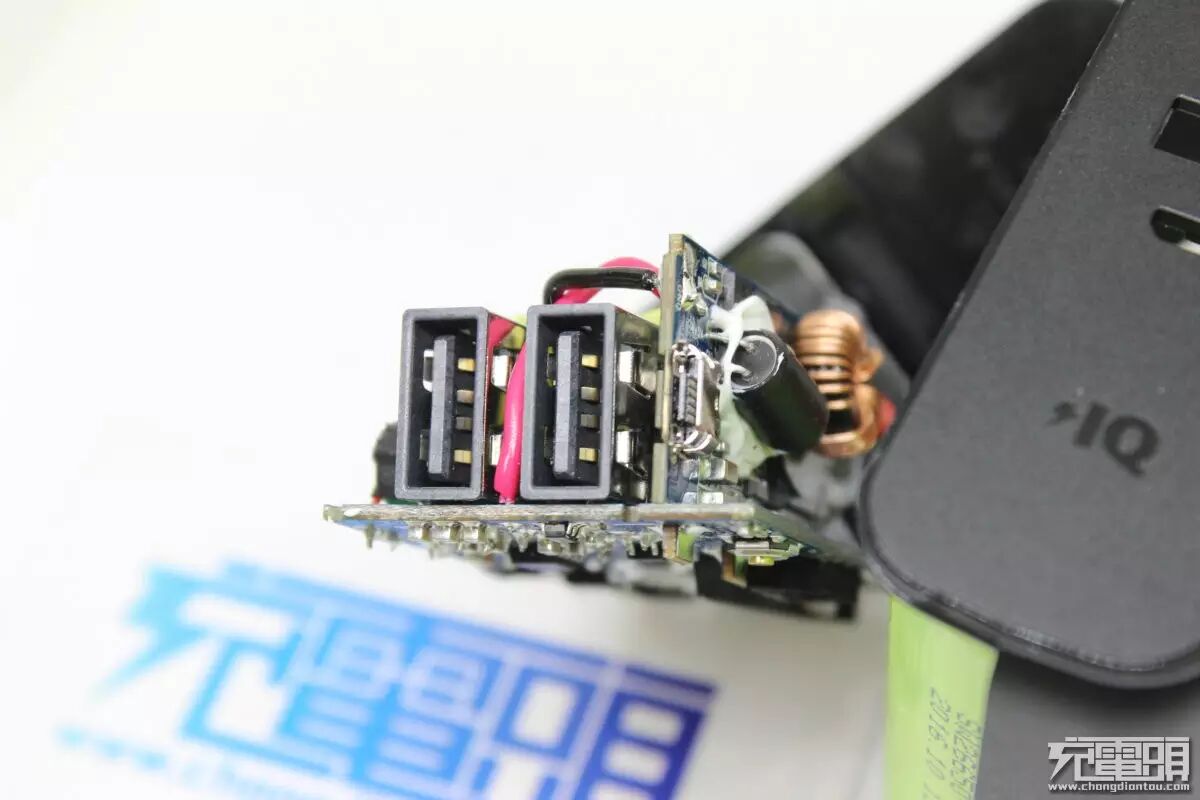

usb口也是很特别的，看起来不错。
下面就是各主要芯片的微距：


ok！谢谢观赏。
