去年小编就拆解测试了华为AP35快充排插，同步整流方案一体铜条结构轻触开关等小编给予非常高的评价，当时官方售价为149元。今年3月份华为商城“新”推出了一款荣耀排插快充版，并且外观乃至型号与华为完全一样都是AP35，售价129元直接对比华为AP35便宜了20元，难道是一样的东西降价卖？？？此次拆解测试的荣耀排插是在华为自家商城购买的，发货方式华为选择了EMS，次晨就送达到小编手中速度非常快，产品快递盒上印有“华为电商”字眼，下面是华为两间自营电商URL：华为商城与华为天猫旗舰店。
开箱：
![]()
打开快递箱子，插线板用俗称红酒袋的气柱袋包裹起来，抗震效果一流。另外还能看到发货清单一张、机打发票一张。
![]()

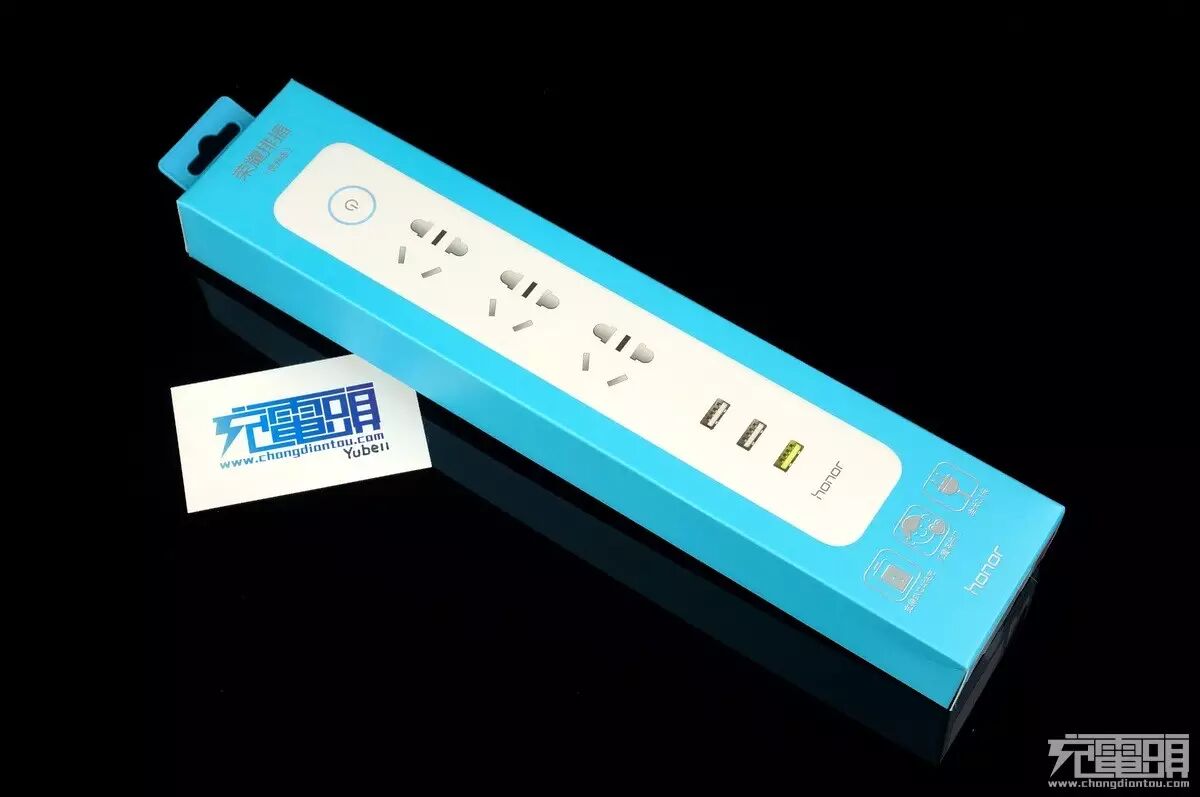

插线板采用天蓝色纸盒包装，上面印刷了荣耀AP35插线板式样，天蓝色的主色调与白色主色调包装盒的华为AP35有所不同。
![]()
包装顶部荣耀排插下面用小字标注了（快充版），盒子上部带有塑胶挂孔方便上架销售，注明这是一款支持快充技术的插线板。
![]()

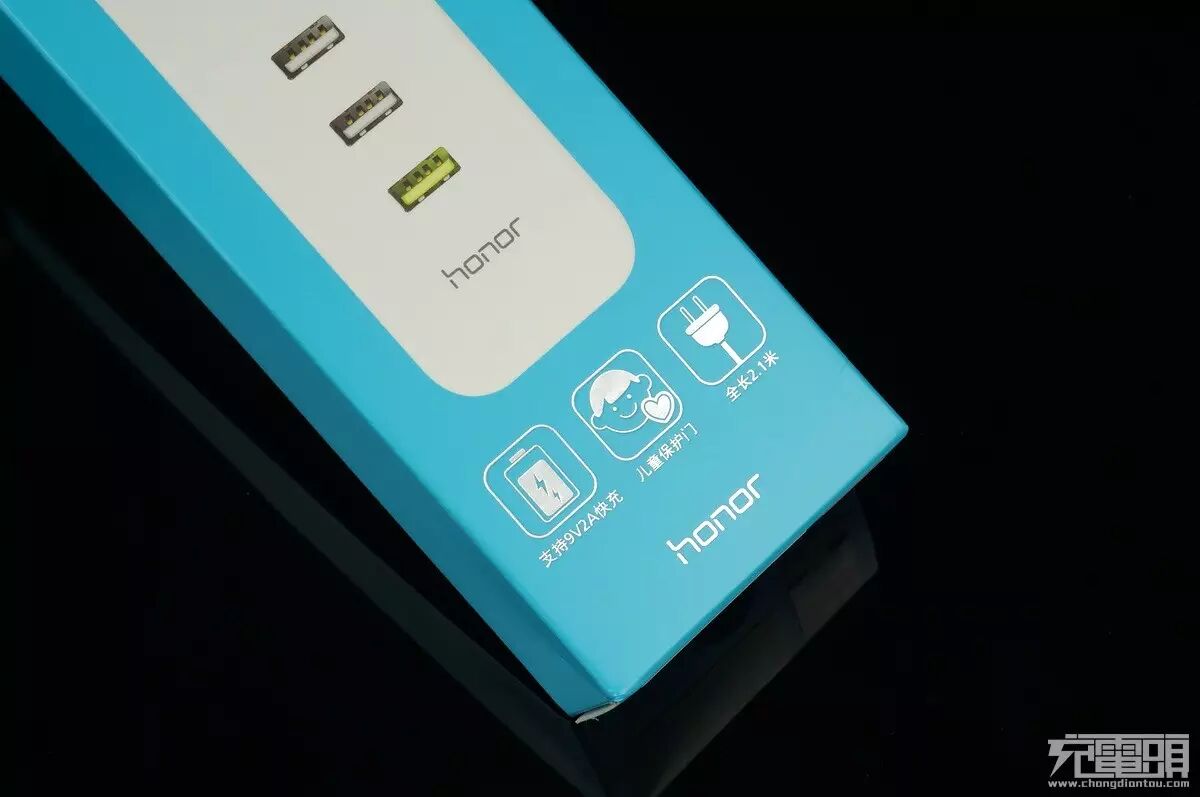

底部标注了几个产品特色参数，“支持9V2A快充”“儿童保护门”“全长2.1米”，还有荣耀英文LOGO“honor”。
![]()
包装底部。
![]()

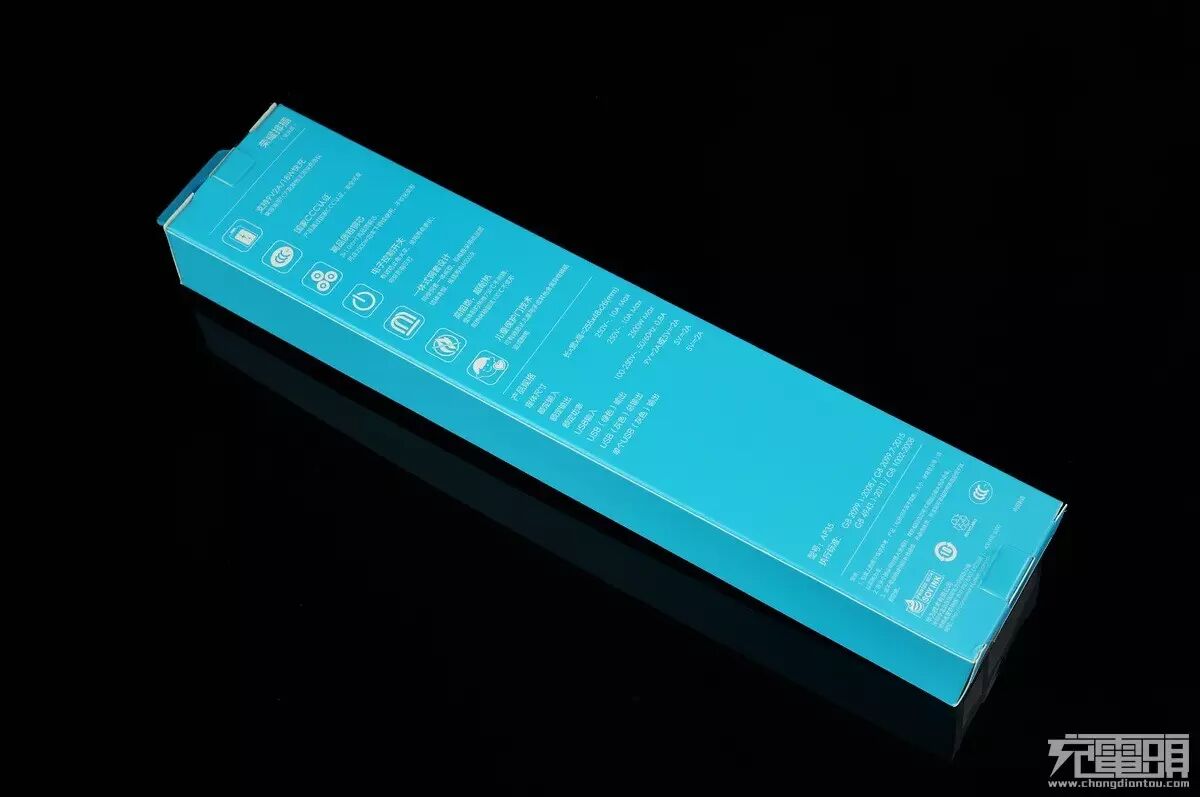

背面几个特色介绍：支持9V2A/18W快充，兼容海思FCP及其他主流快充协议、国家CCC认证、3×1.0mm²高品质粗铜芯、电子控制开关、一体式铜套设计、750度阻燃材质、儿童保护门技术。
![]()
产品铭牌规格参数，座体尺寸：255mmx48mmx26mm、额定输入：250V~10A MAX、额定输出：250V~10A MAX、额定功率：2500W MAX、USB输入：100-250V~，50/60Hz，0.8A、USB（绿色）输出：9V2A或5V2A、USB（灰色）输出：5V2A、单个USB（灰色）输出：5V2A。
![]()
执行标准：GB 2099.1-2008 / GB 2099.7-2015、GB 4943.1-2011 / GB 1002-2008，其中GB 2099.7-2015：家用和类似用途插头插座 第2-7部分:延长线插座的特殊要求，就是俗称的新国标。
![]()

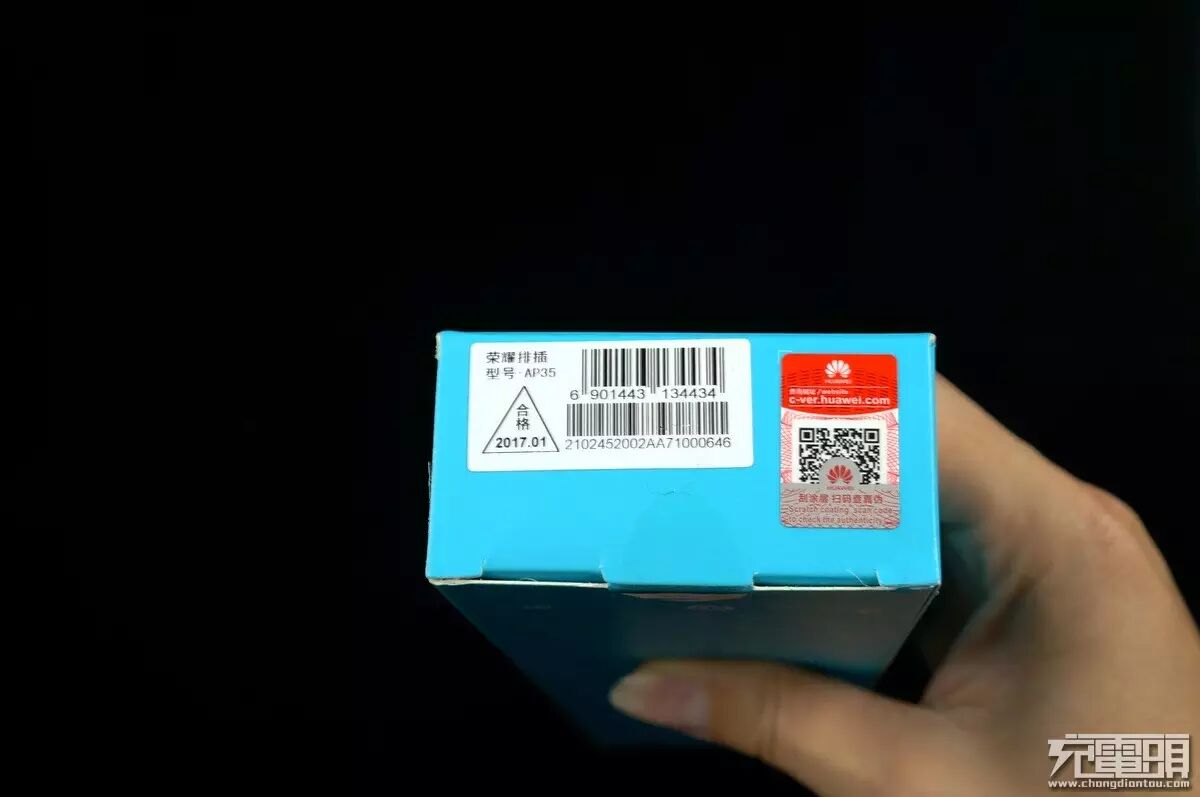

侧面开口部分带有商品二维码与用于查询真伪的防伪贴。
![]()

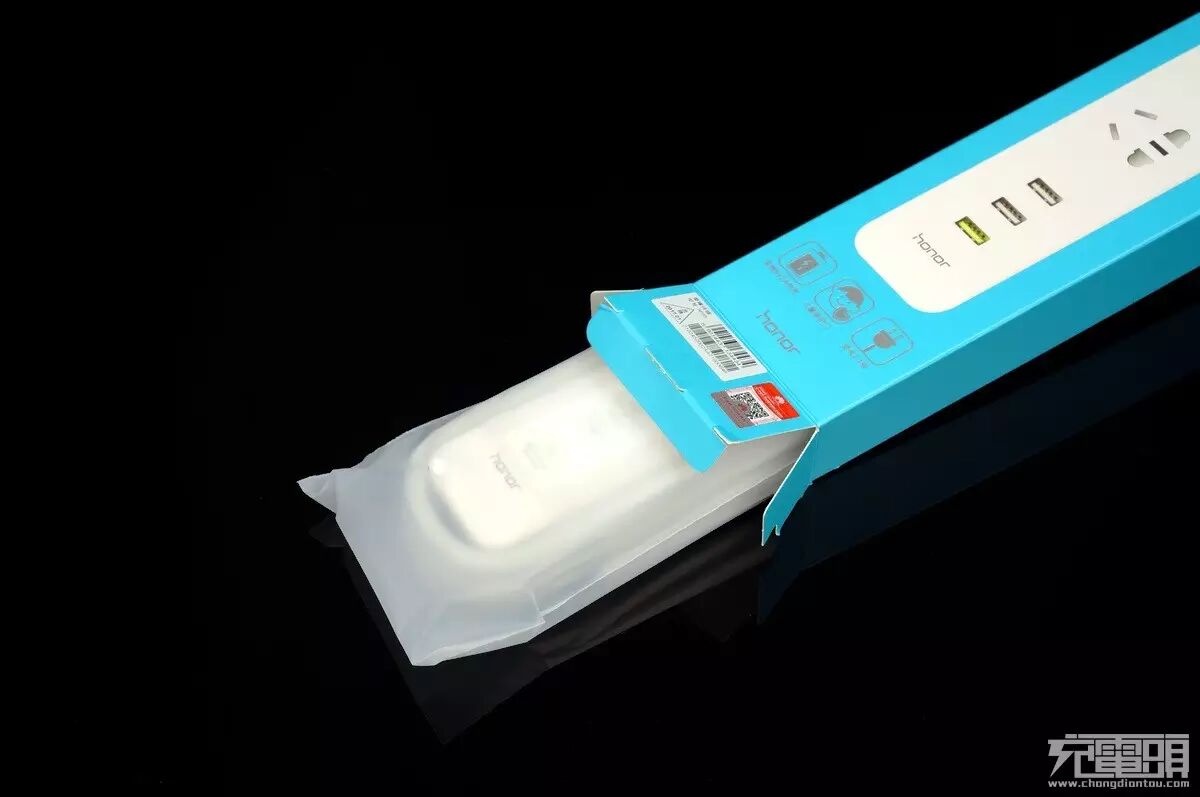

拆开纸盒拿出插线板，插线板被一层防刮胶袋装着。
![]()
拿出插线板本体。
![]()

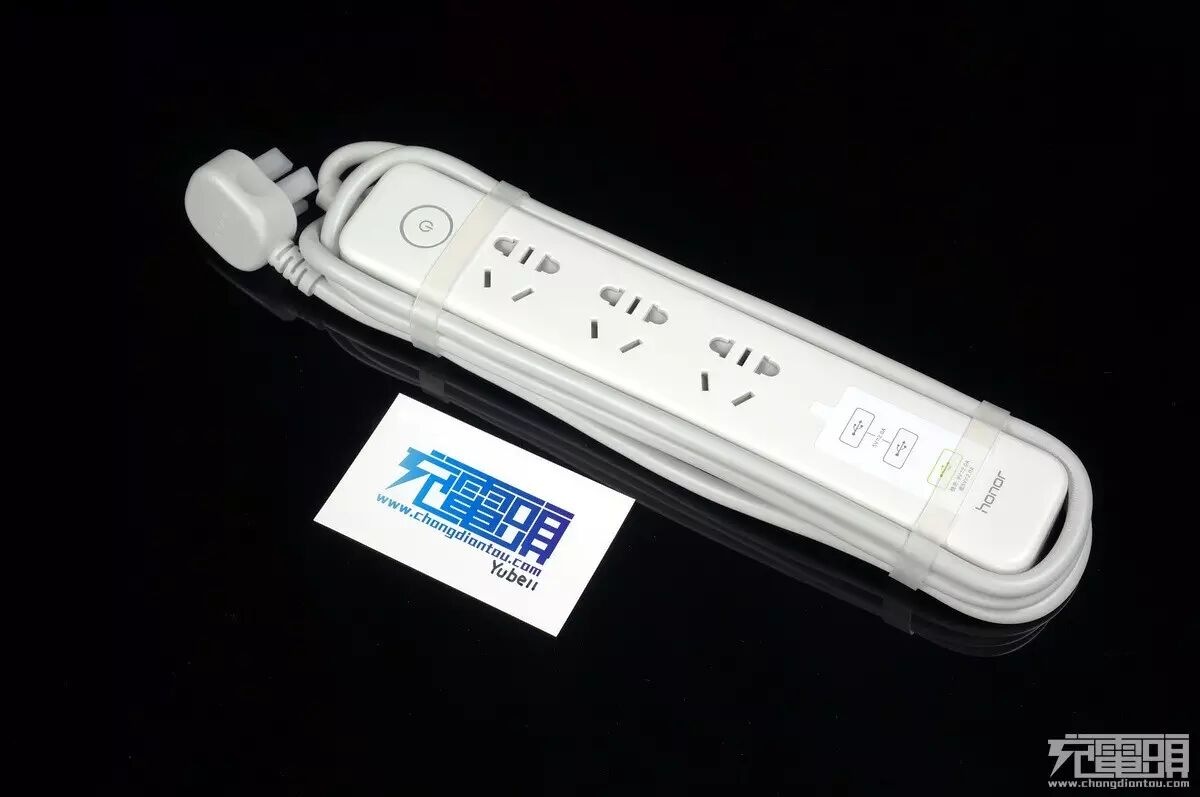

粗壮的线材被透明橡胶带捆扎起来更加工整，USB输出口上贴了一张防尘标识胶贴，标注了上面两个灰色USB口是5V2A输出，下面一个绿色USB口是9V2A/5V2A快充输出口，USB下方印有荣耀LOGO：“honor”。
![]()

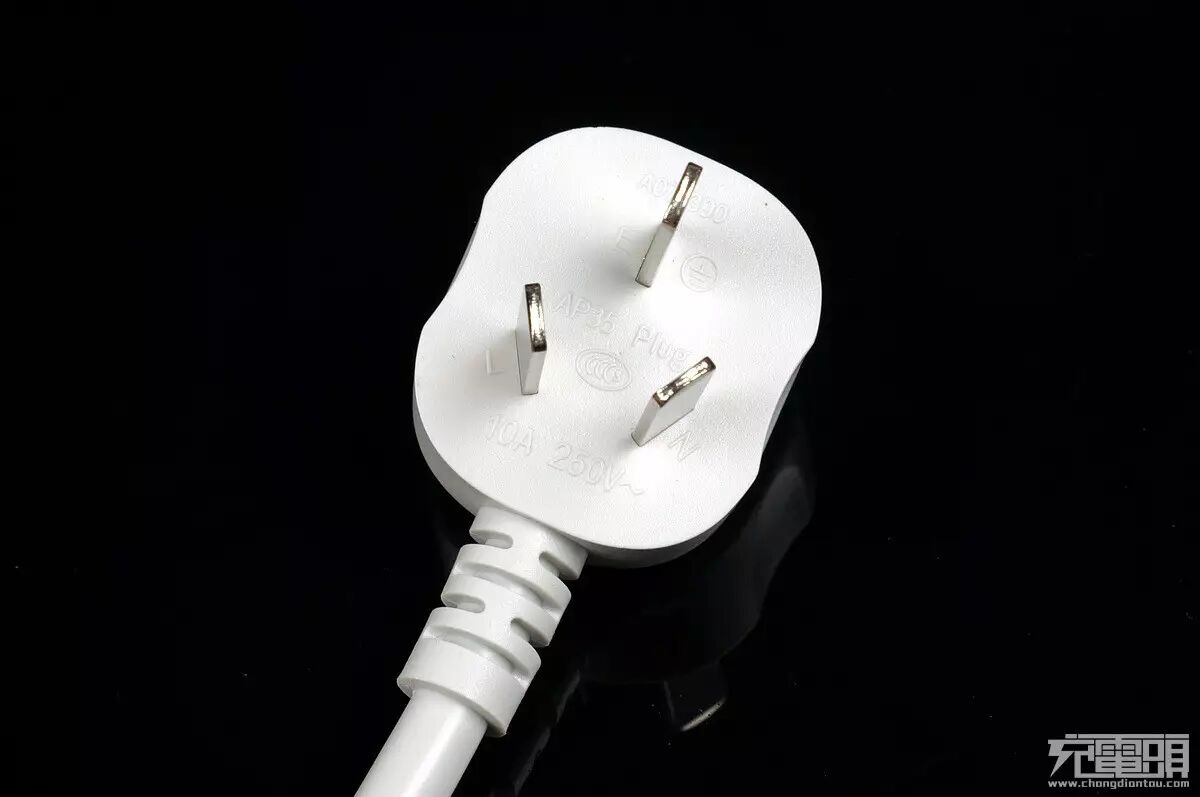

插头上带有CCC标识。
![]()
插头指捏处做了内凹处理更易于插拔，表面凹印了荣耀LOGO“honor”，线材出线口做了防弯折处理。
![]()
值得一提的是荣耀AP35线材部分，3×1.0mm²看上去很粗壮，但线材使用类似硅胶线的超软外皮与多股铜芯搭配起来，手感十分棒远远超越一些比他还细的3×0.75mm²线。这张图是小编随意把线材放置在一起没有用手去施加扭力，柔软的线材并没有弹开。
![]()
![]()

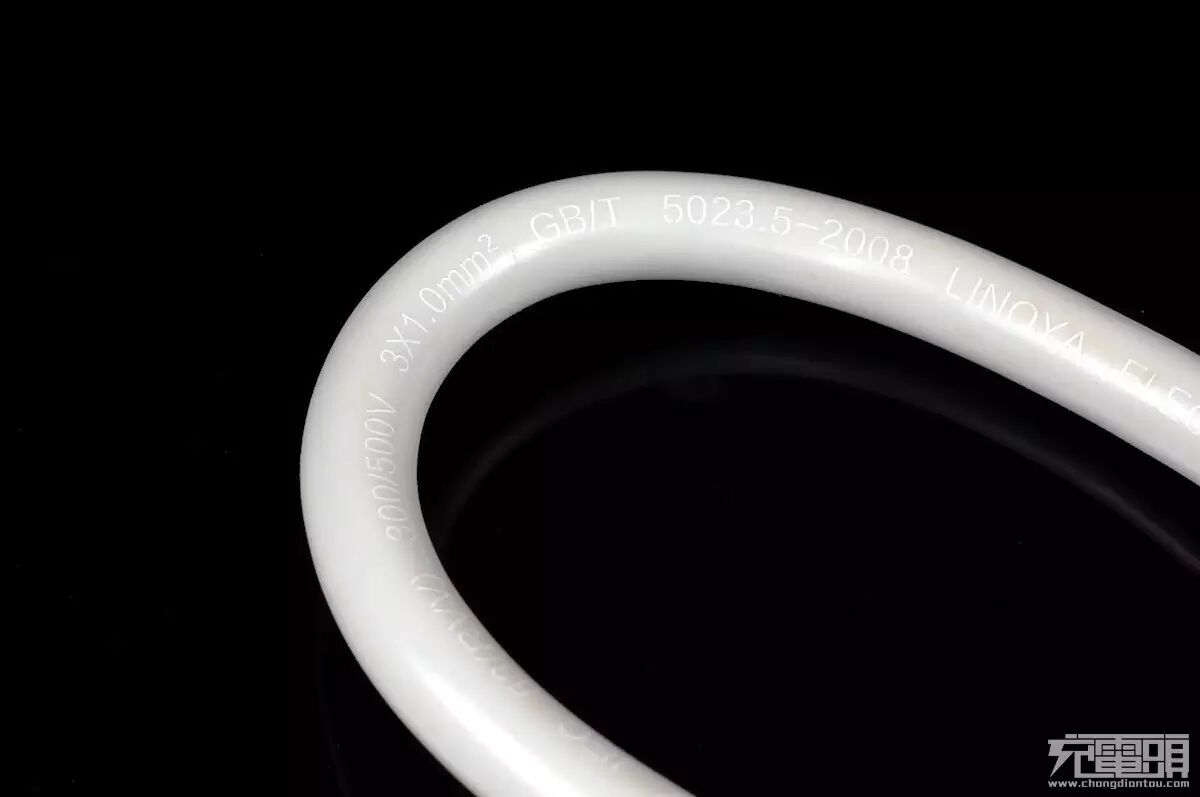

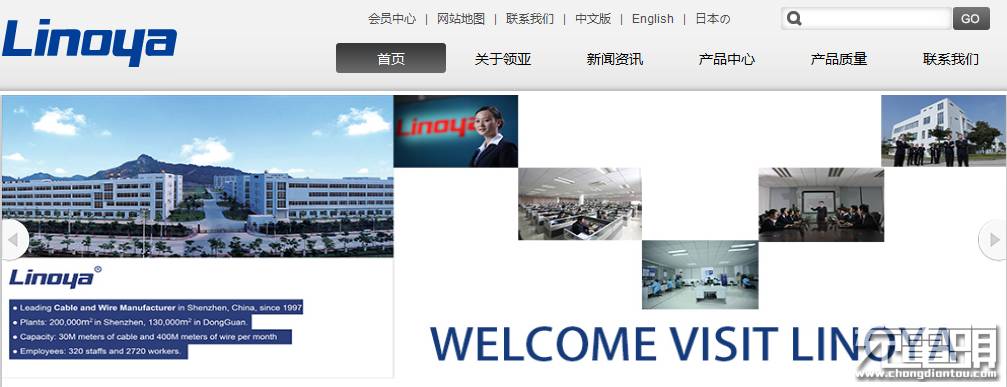

线材表面印刷了线芯横截面为3×1.0mm²，这种超软的线材来自LINOYA领亚电子科技。
![]()
面板边缘弧度比小米更加圆滑，侧面亮面设计，正面是消光磨砂面设计。
![]()

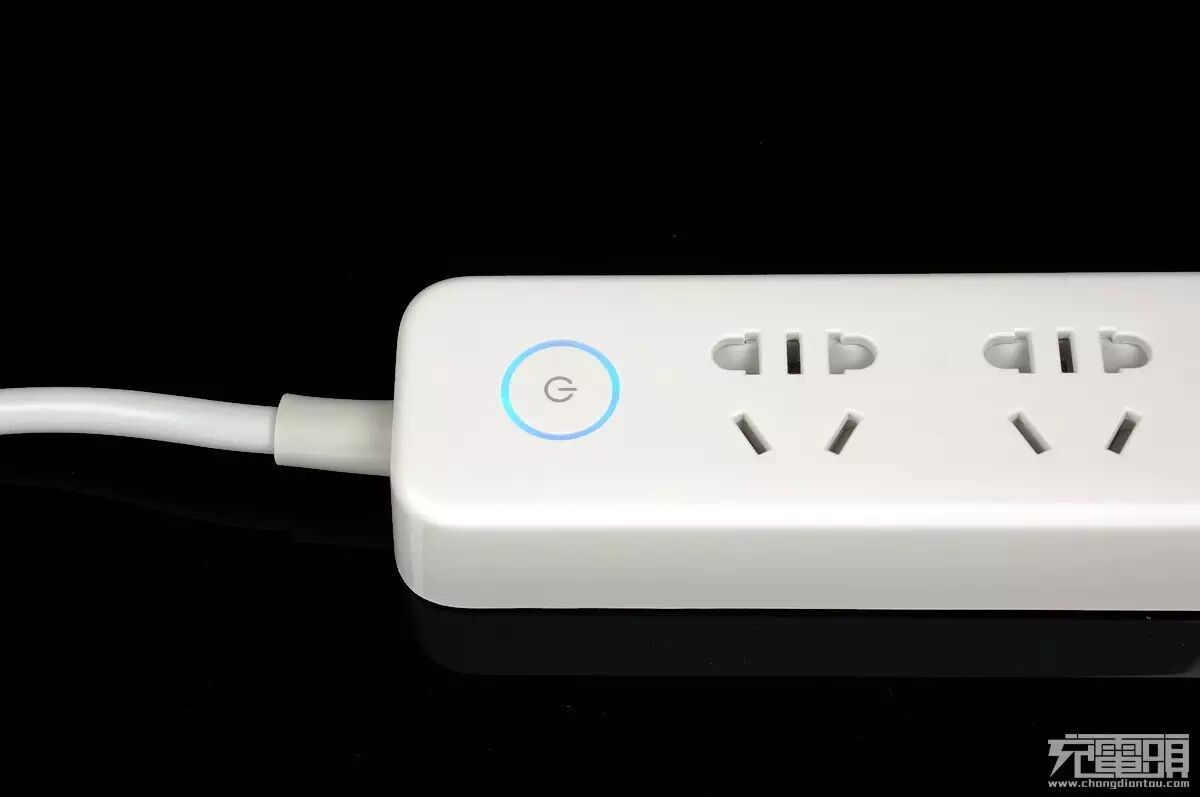

荣耀AP35开关采用了电子轻触开关，通电时半透明光环底部淡蓝光亮起，亮度柔和不刺眼。
![]()

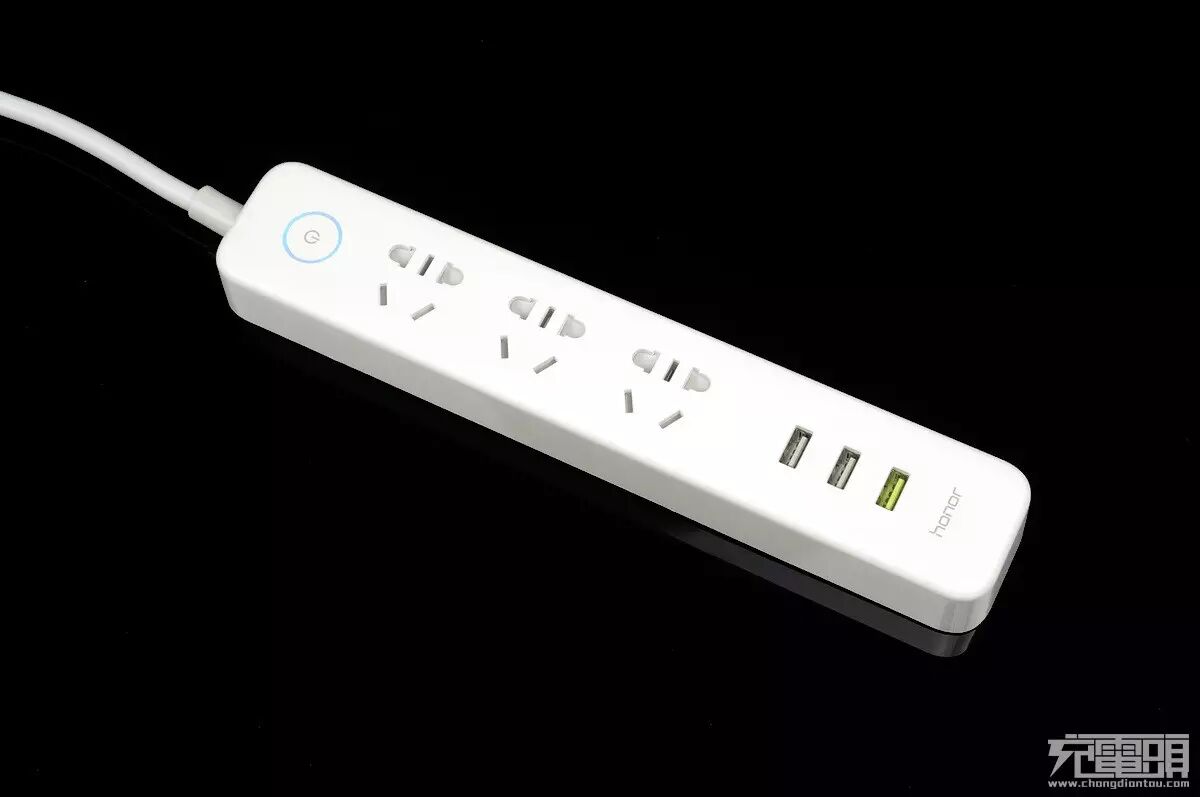

插线板插孔布局为三个AC+三个USB，AC插孔负荷新国标规范带有儿童安全保护门，5脚（2+3）国标混合插孔。
![]()
三个USB其中两个灰色的是5V常规输出口，支持5V2A输出；一个绿色的为快充输出口，支持9V2A/5V2A输出。
![]()

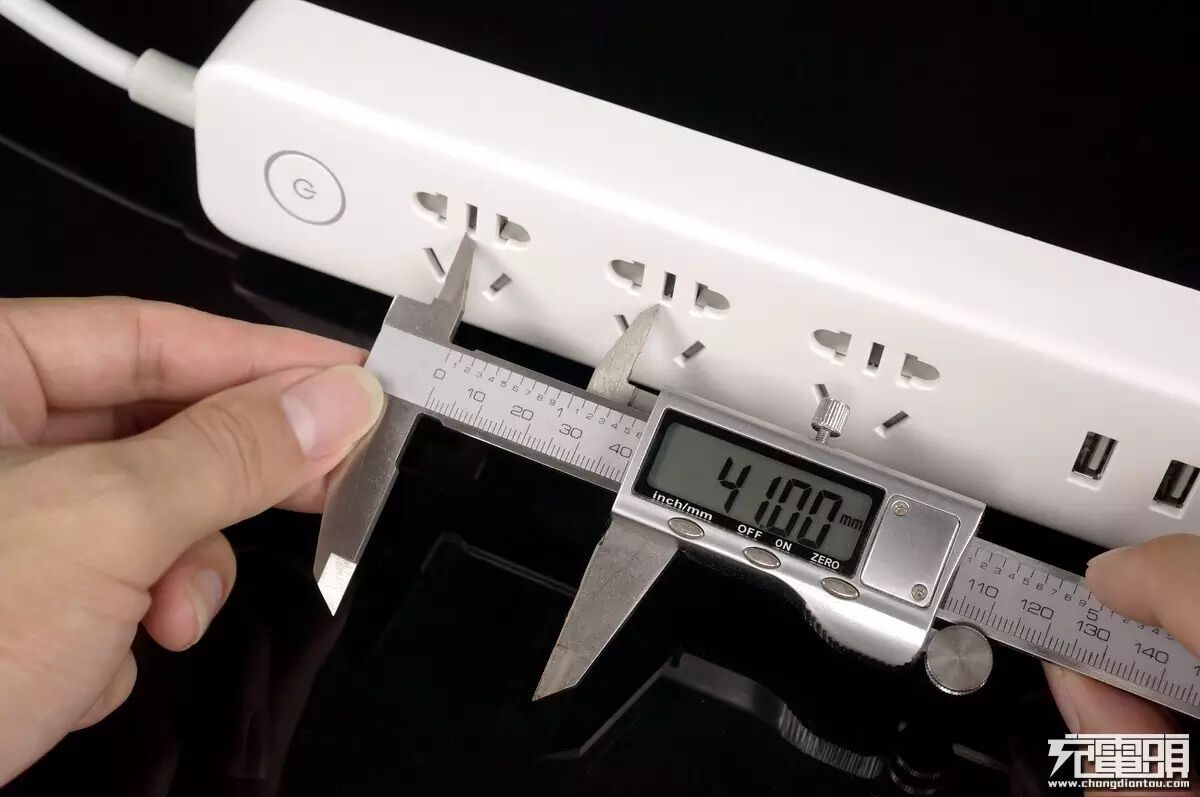

相邻的两个AC口之间距离为41mm，这间距可以让插头之间安心插入不会导致打架。
![]()

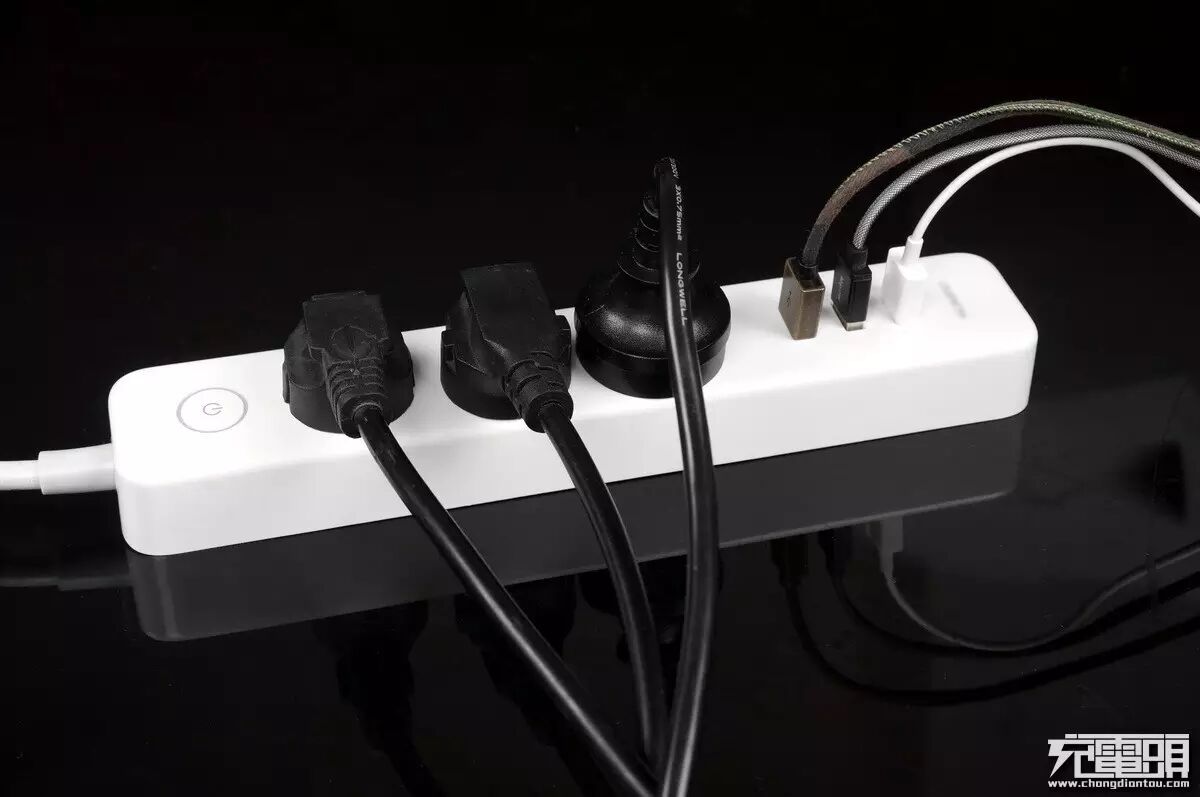

实测3个大尺寸3脚插头同时插上并不会打架，互不干扰。
![]()
![]()

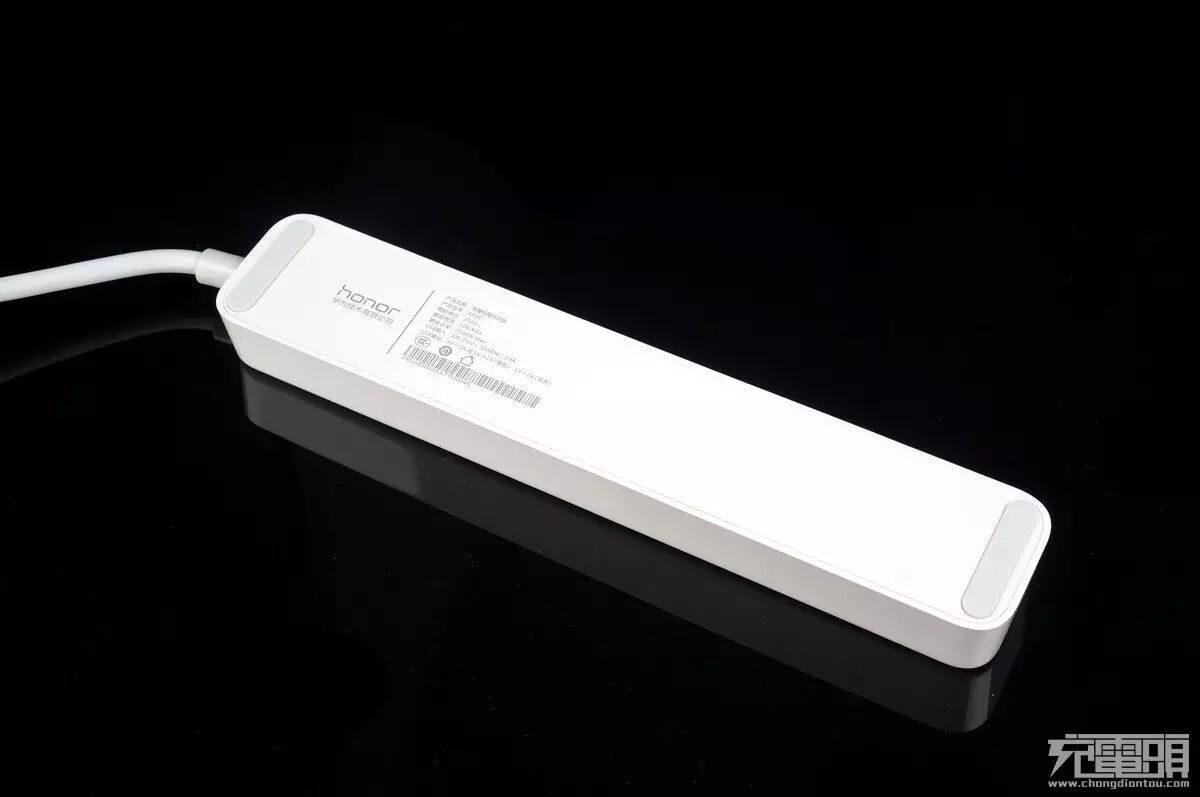

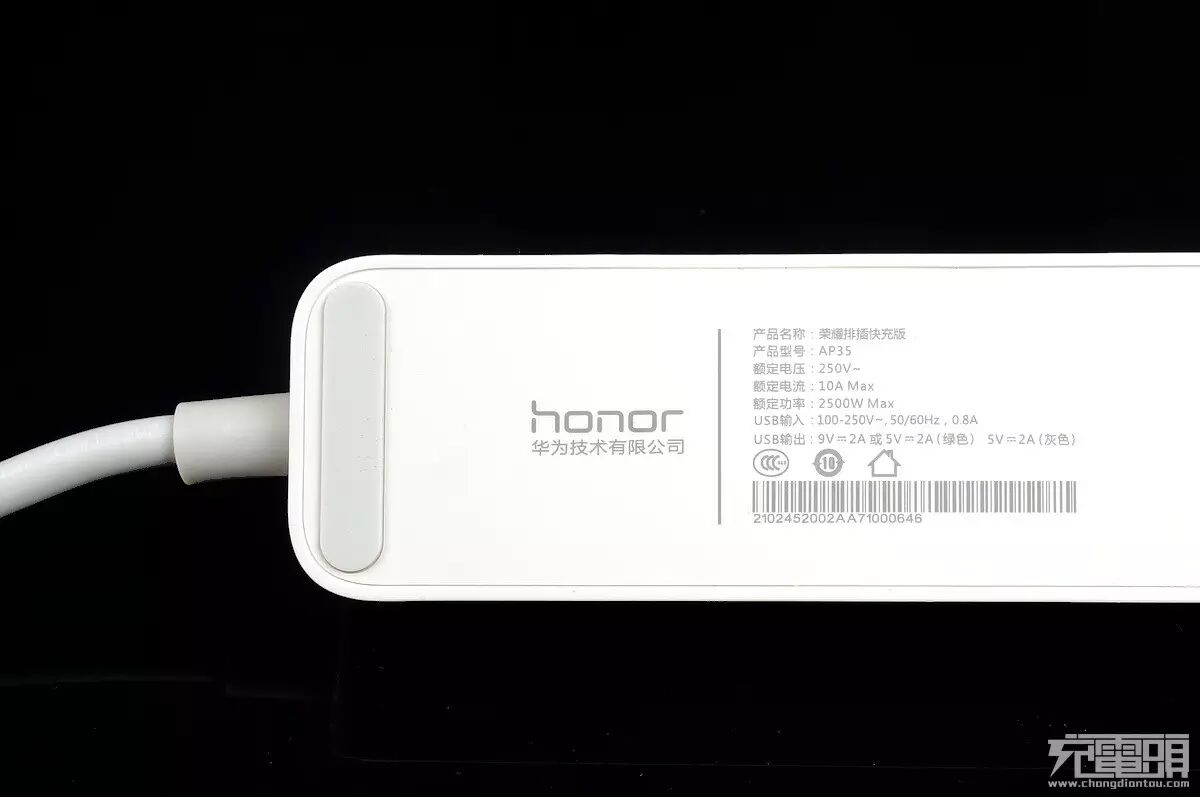

翻过来看看底部，使用了条形防滑条，比点状防滑胶接触面更大。铭牌参数，产品名称：荣耀排插快充版、产品型号：AP35、额定电压250V~、AC额定电流：10A max、AC额定功率：2500W max、USB输入：100-250V~,50/60Hz,0.8A、USB输出：9V2A/5V2A,5V2A。
![]()

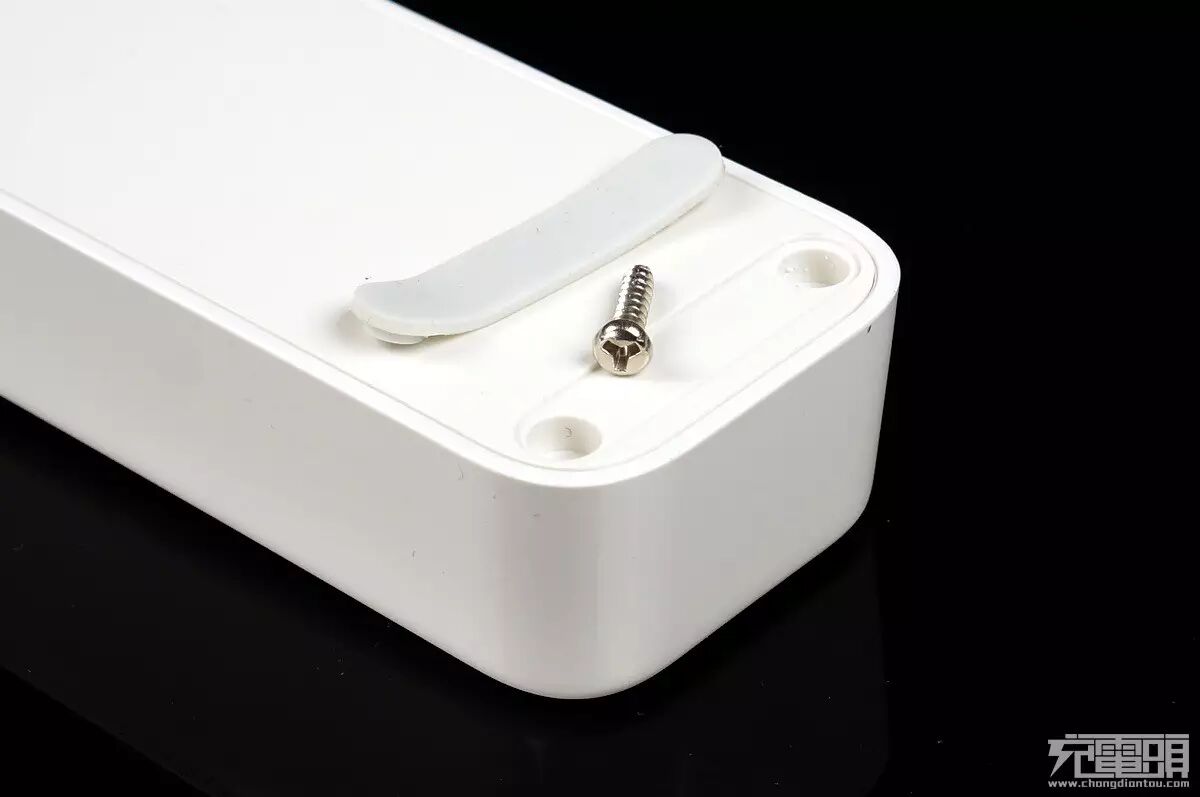

撕开底部上下2条防滑条可以看到4颗螺丝，螺丝规格为三角防拆螺丝。
拆解：
![]()

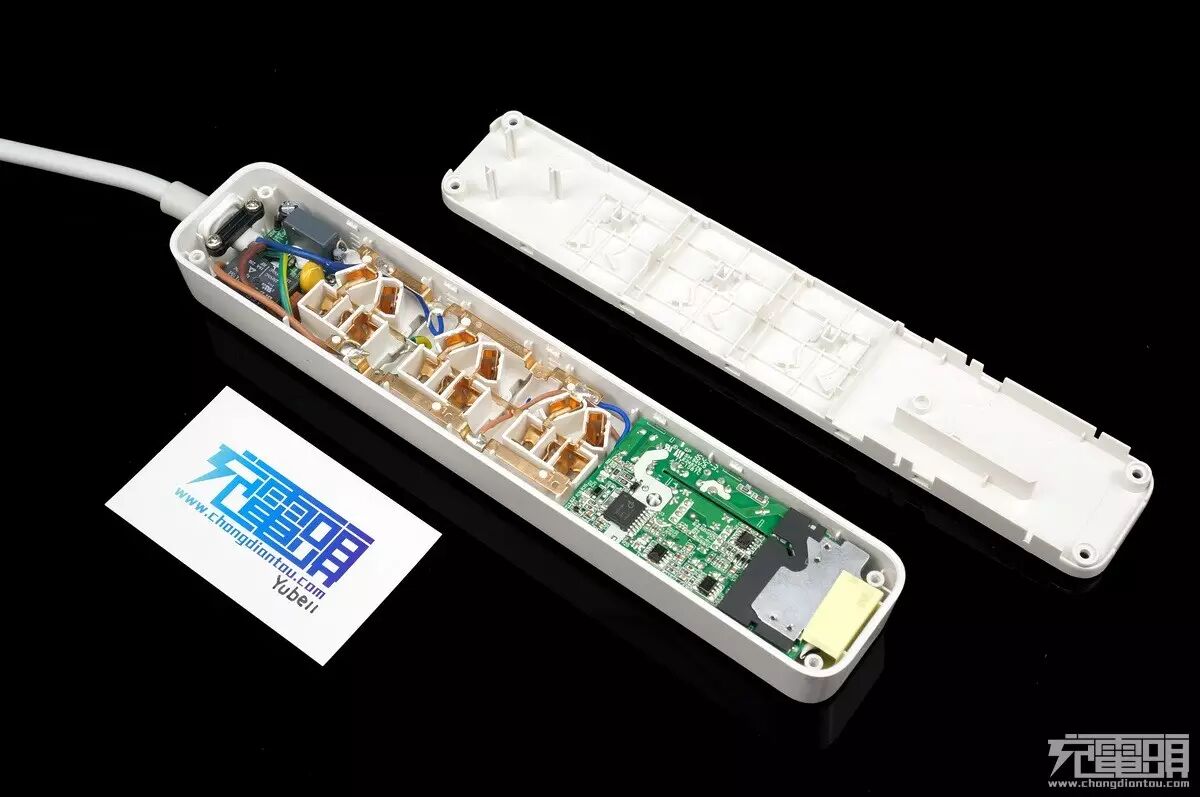

去掉4颗螺丝后，底部盖板左右分别布置了4个卡口，慢慢撬开就可以打开了。
![]()

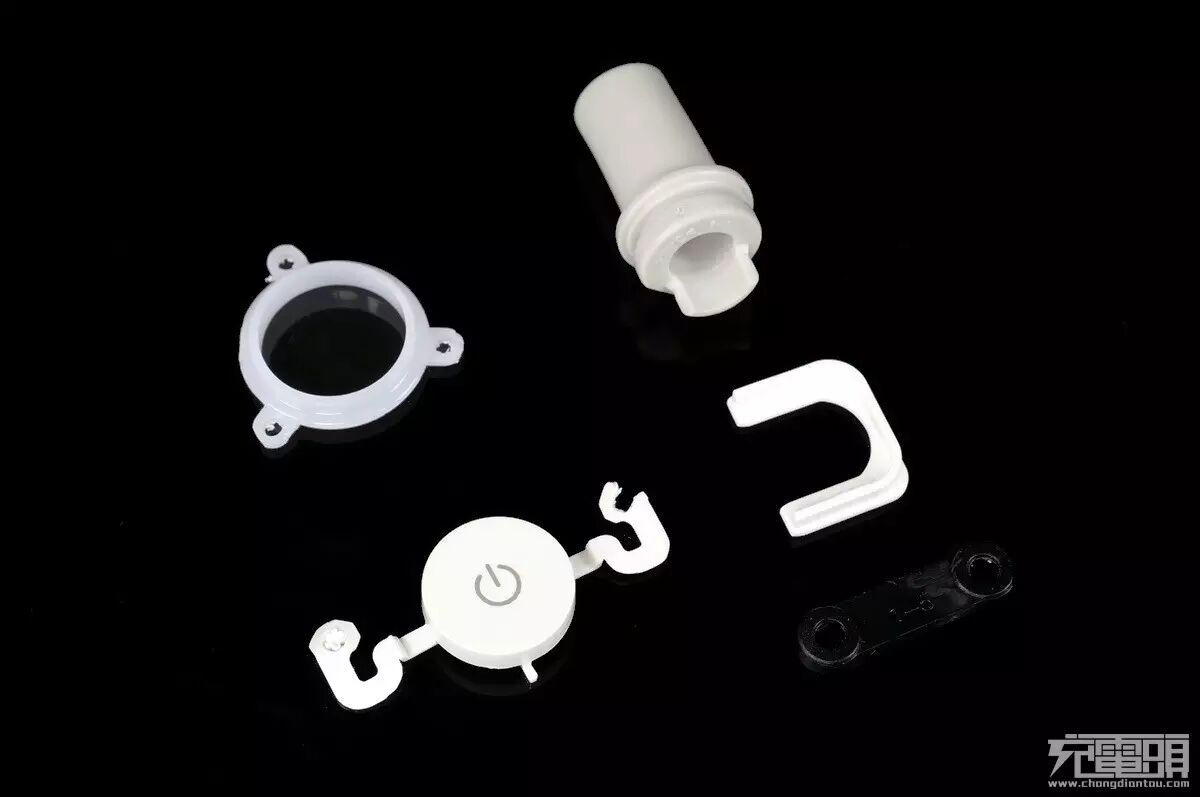

左上是半透明光环，左下是按钮盖，点击微动开关通电后蓝光就是在这个光环透出。右上个是线缆防折套、中间是相位环、下面黑色拧螺丝的是线缆压片。
![]()
儿童保护门结构：灰色的是跷跷板结构的活动板块，通过弹簧弹力闭合起来，插头插入舱门跷跷板两端施加力量达到平衡就会缩进打开，单孔插入异物的话因为不平衡跷跷板会倾斜卡住下面白色的模块，不会缩进开门。
![]()

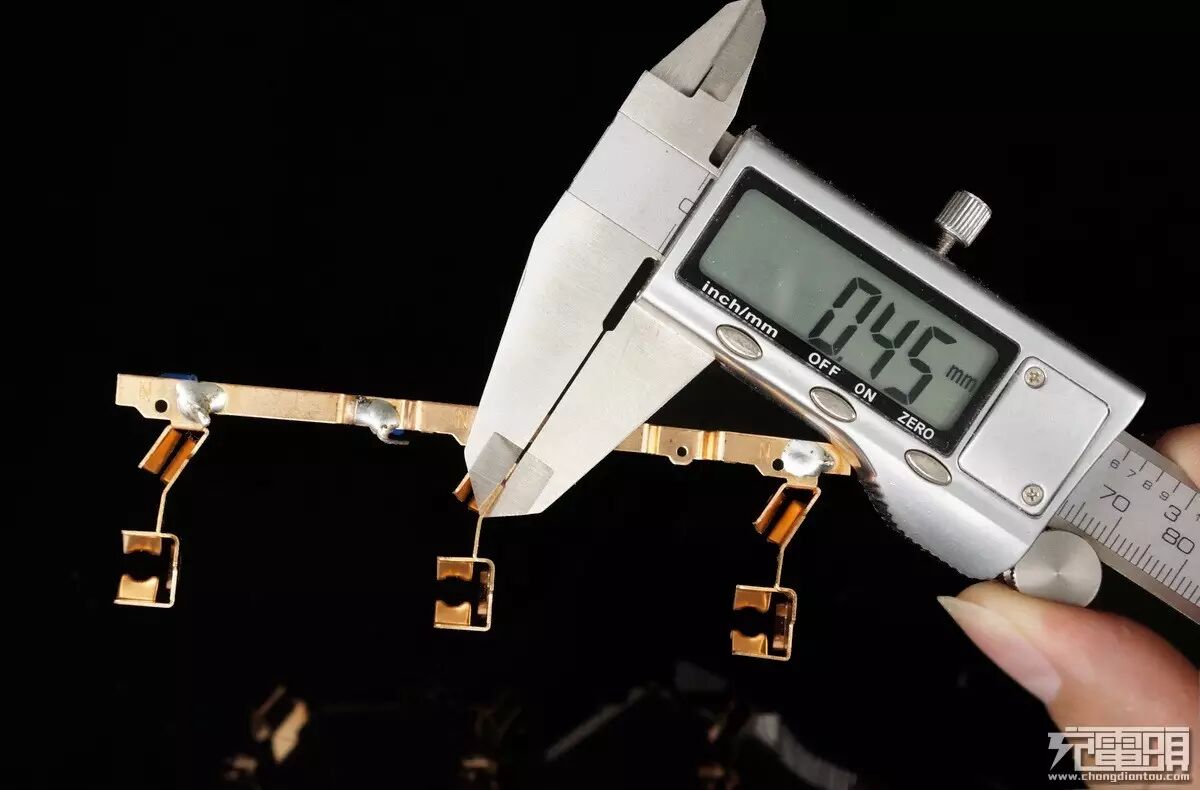

铜条厚度实测0.45mm。
![]()

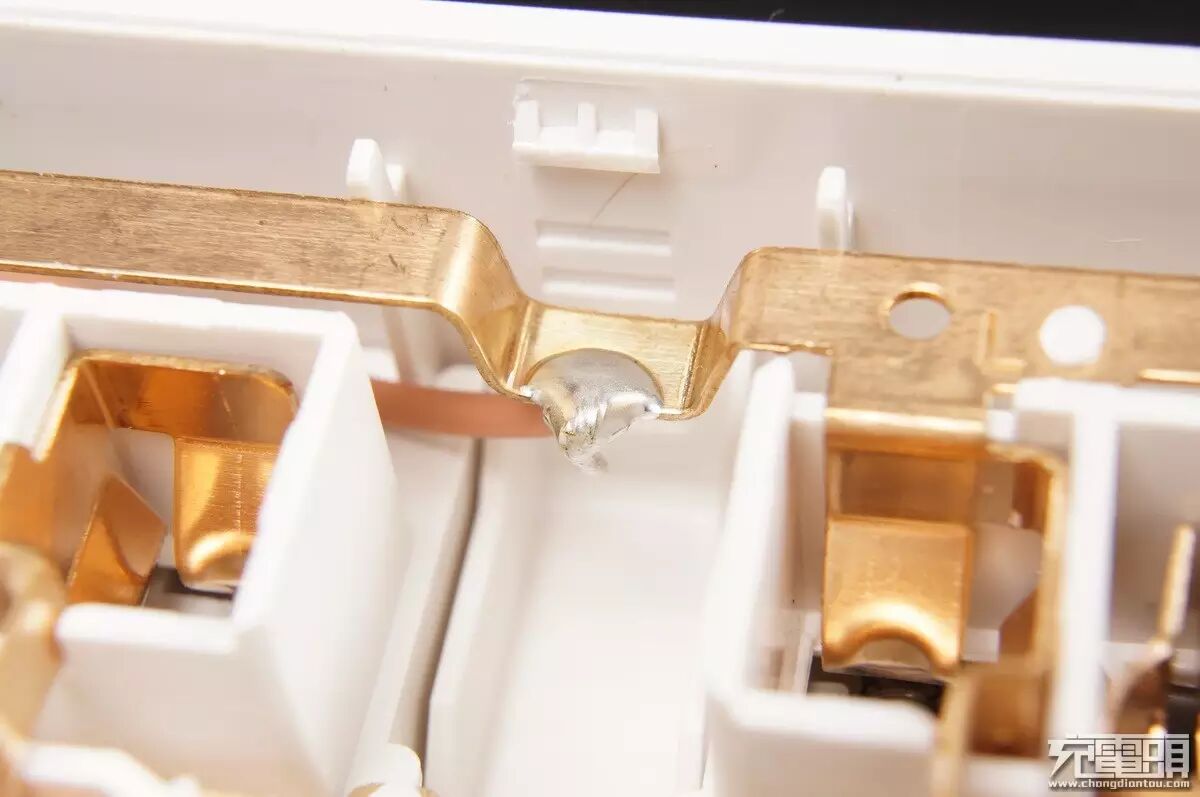

一体铜条与模块之间的连接并没有采用直接焊接，而是是焊线设计。焊点浸润度高，线头过孔弯曲再焊接，牢固度好。
![]()
自2010年中国就禁止”大万用”插座与插线板生产销售，全面转为新国标。大万用因为要照顾各方面不同形状的插脚需求，所以接触面积非常少甚至只能叫点接触，点接触在通过大电流的时候会因为高阻严重发热，进而起火烧毁。而新国标则全部改为面接触，彻底杜绝过热烧毁隐患。
开关模块部分：
![]()
![]()

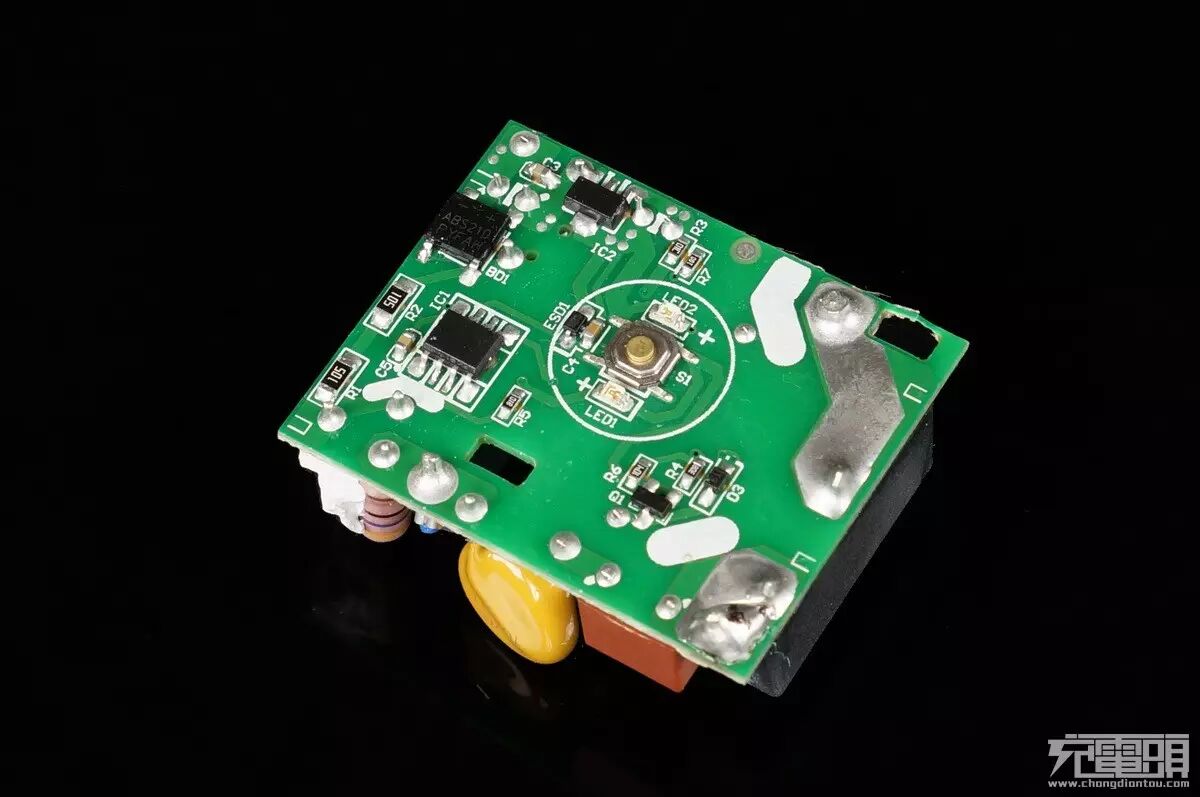

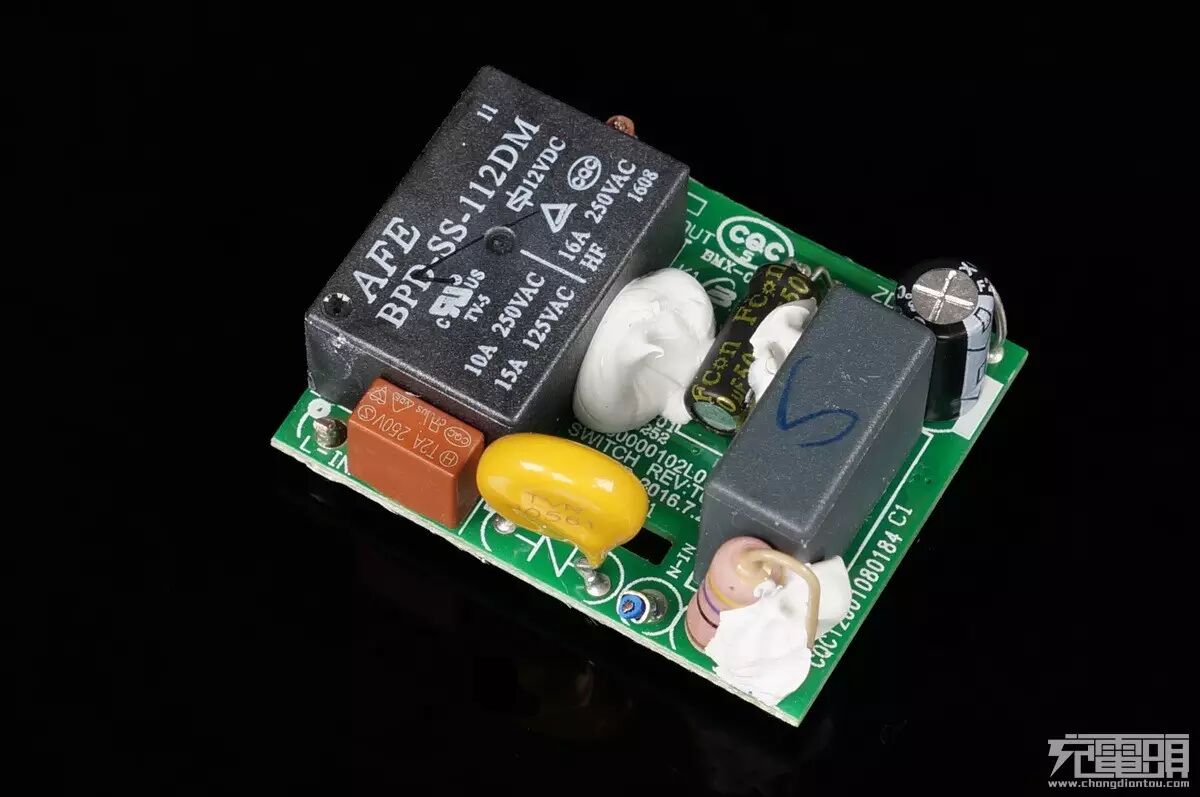

开关模块阻容降压，带保险丝和TVR保护，轻触开关上下是2颗蓝色LED。
![]()

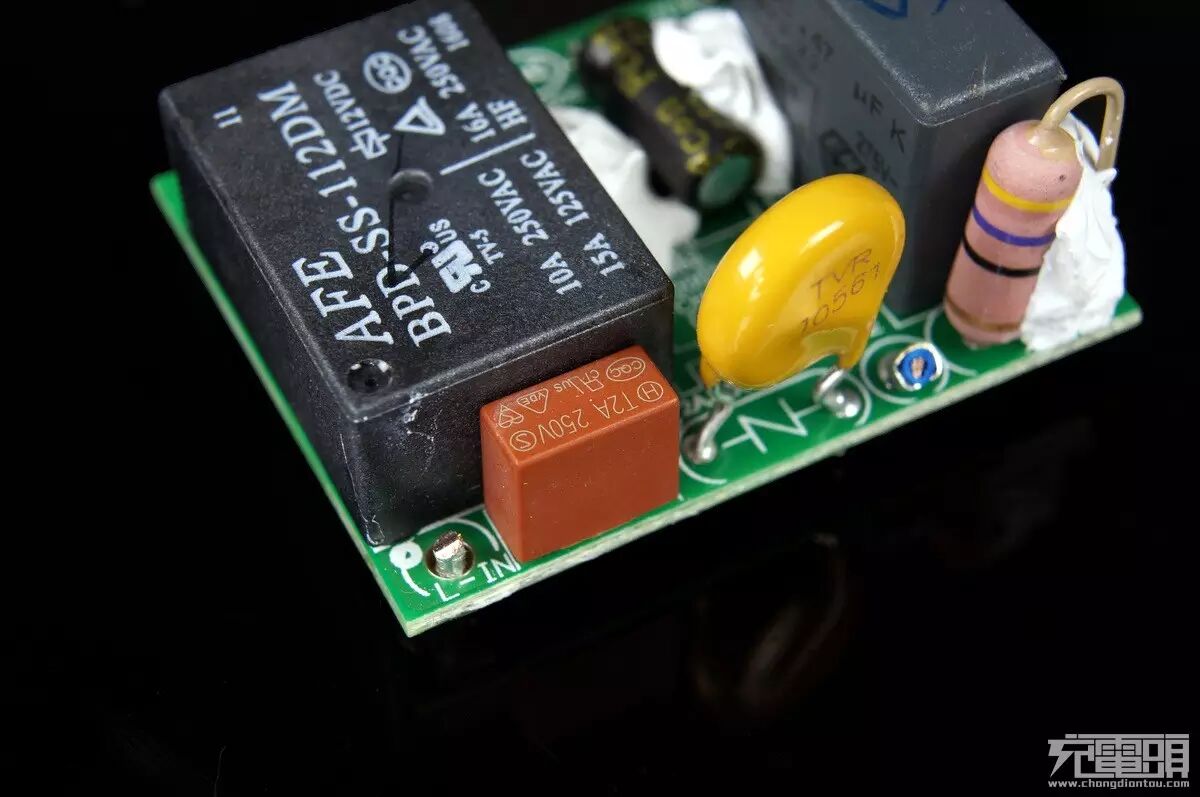

棕色保险丝，黄色TVR压敏电阻，最大黑色的是AFE 爱福继电器。
![]()
SAMXON万裕，25V220uF。
![]()

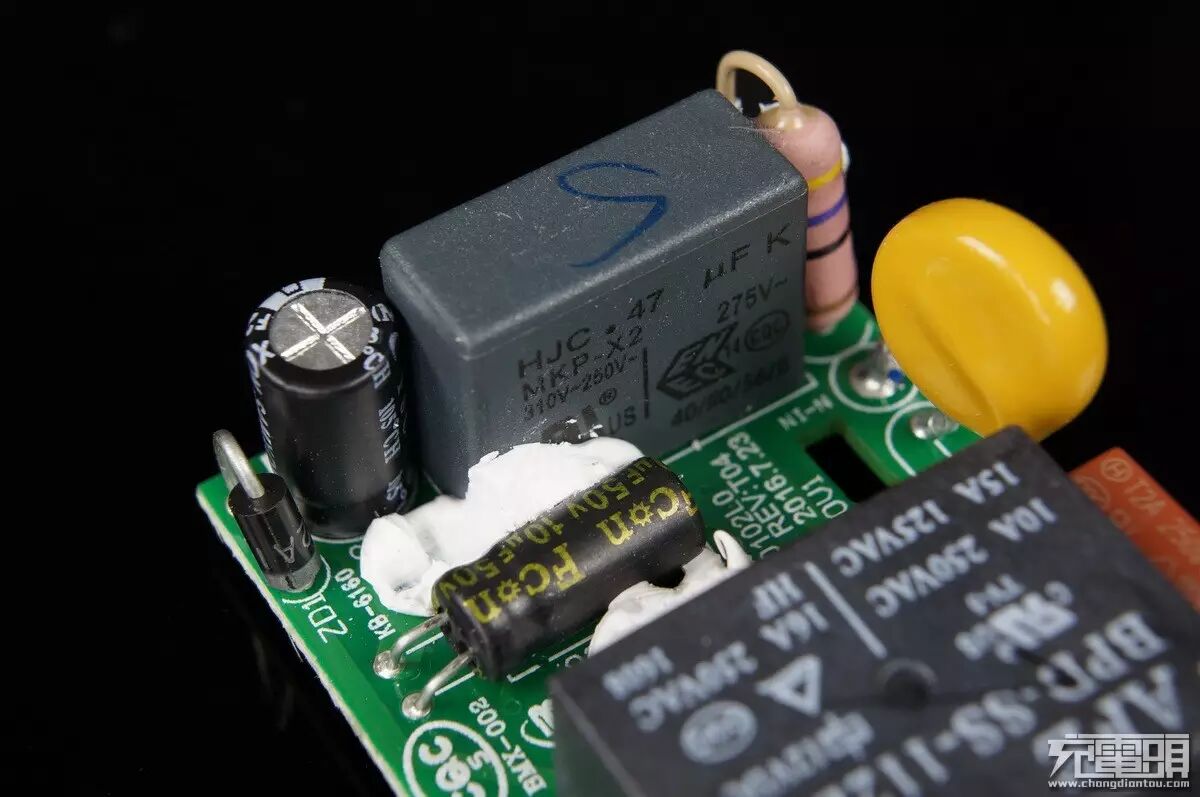

HJC华容，0.47uF安规电容。Fcon金富康50V10uF。
USB模块部分：
![]()
![]()
![]()
![]()
![]()

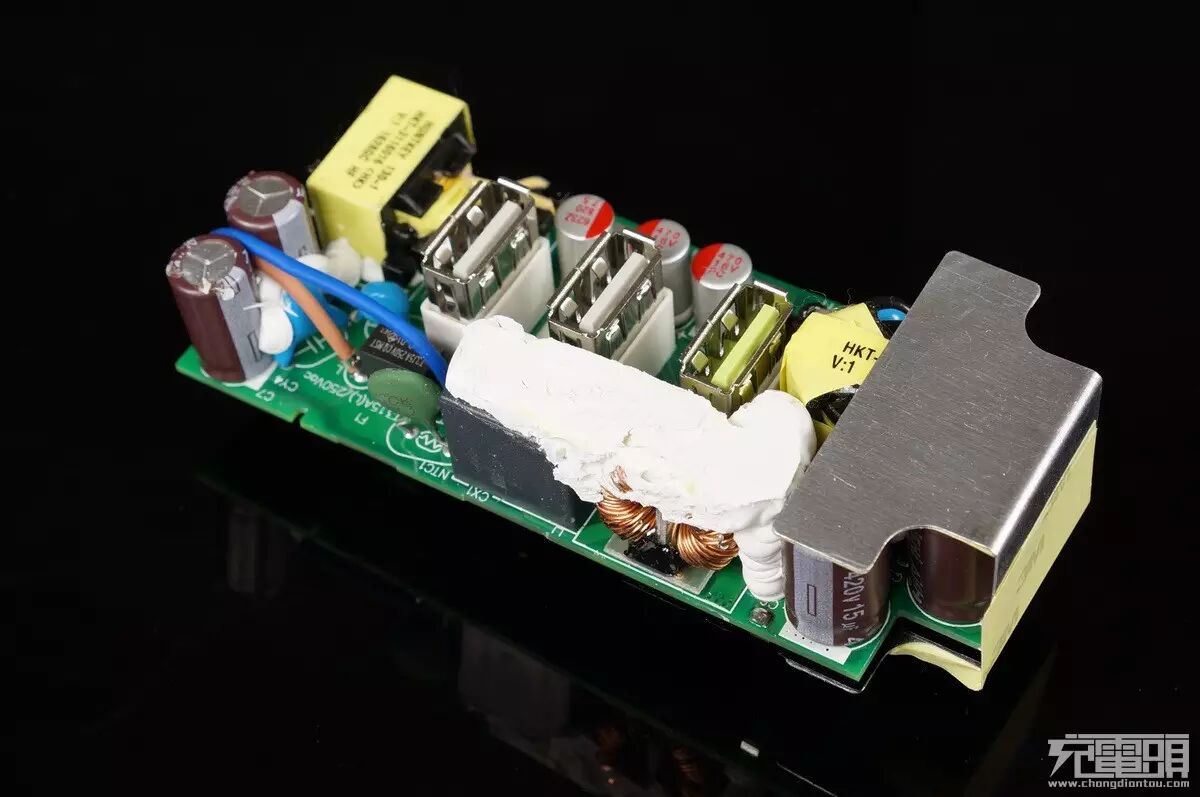

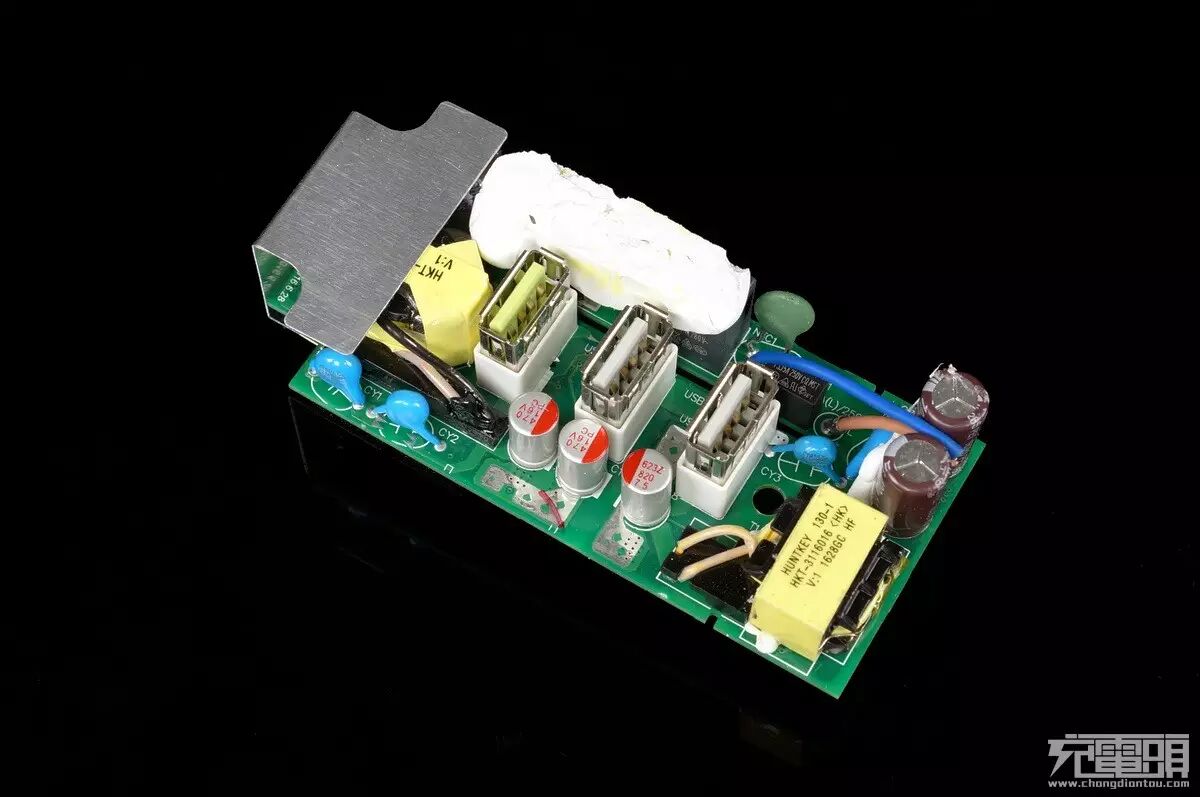

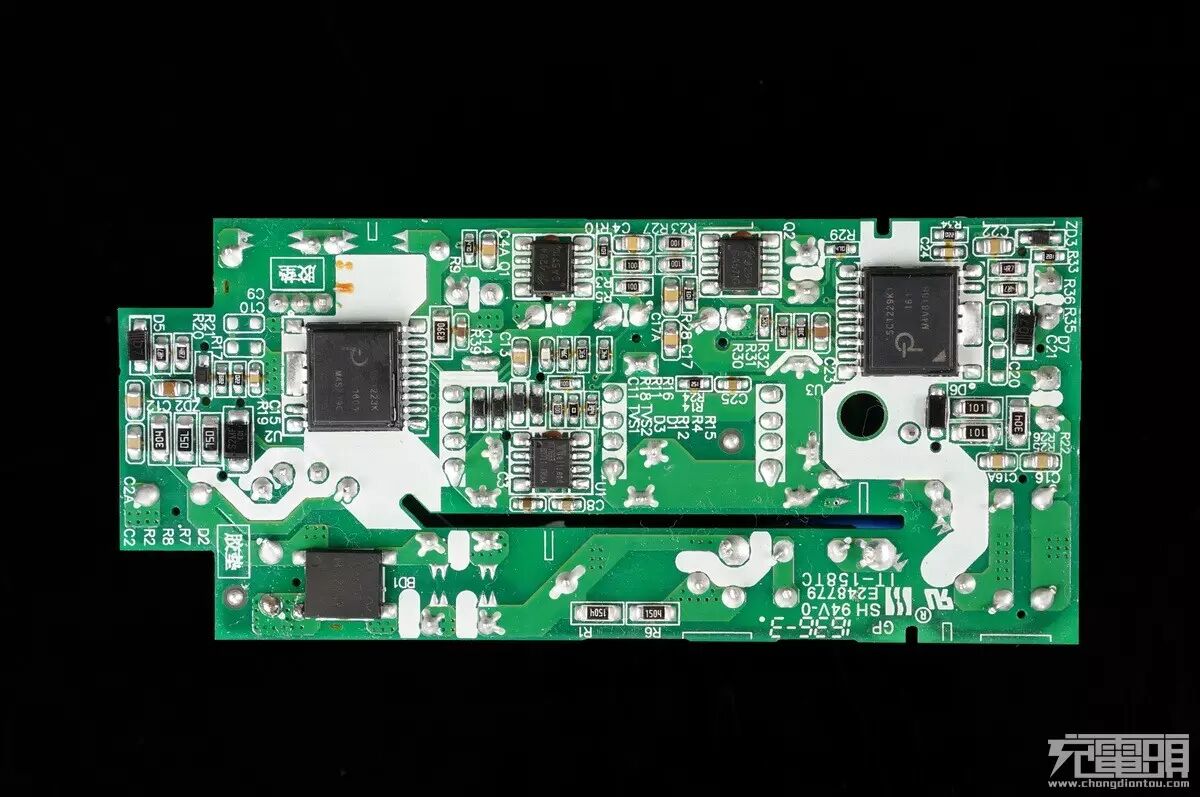

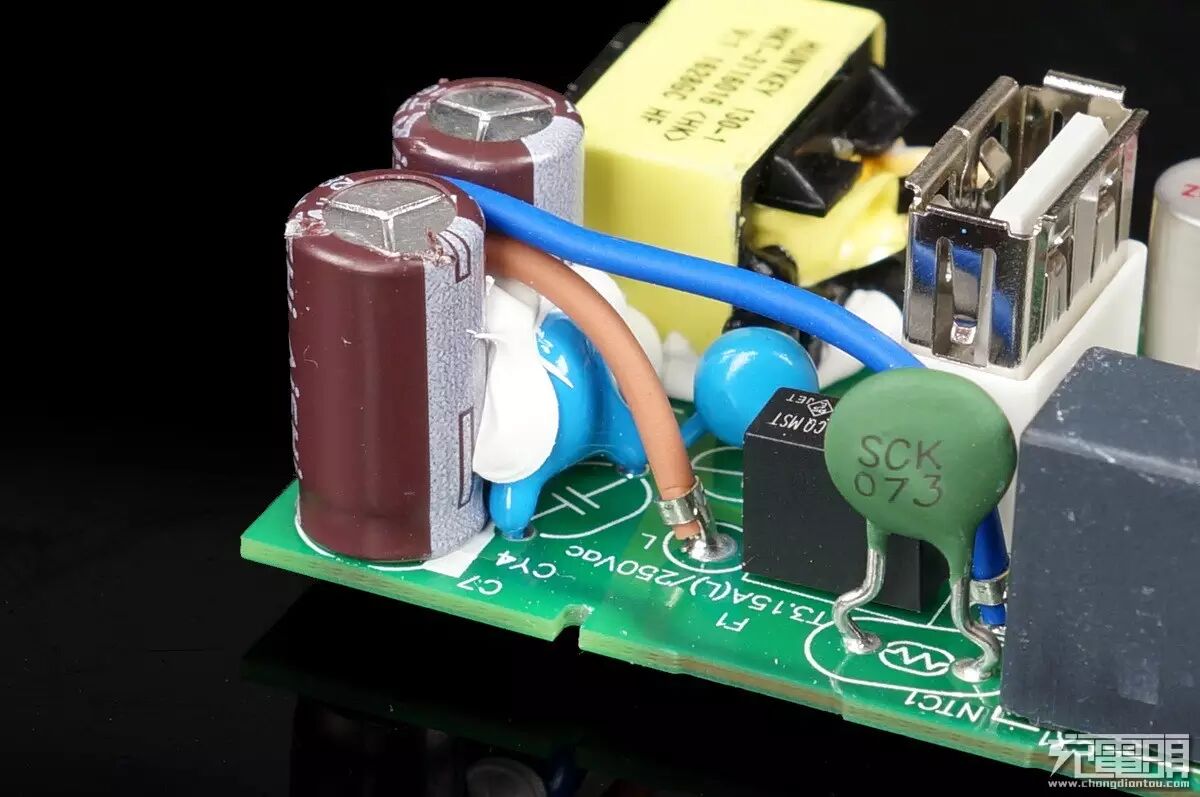

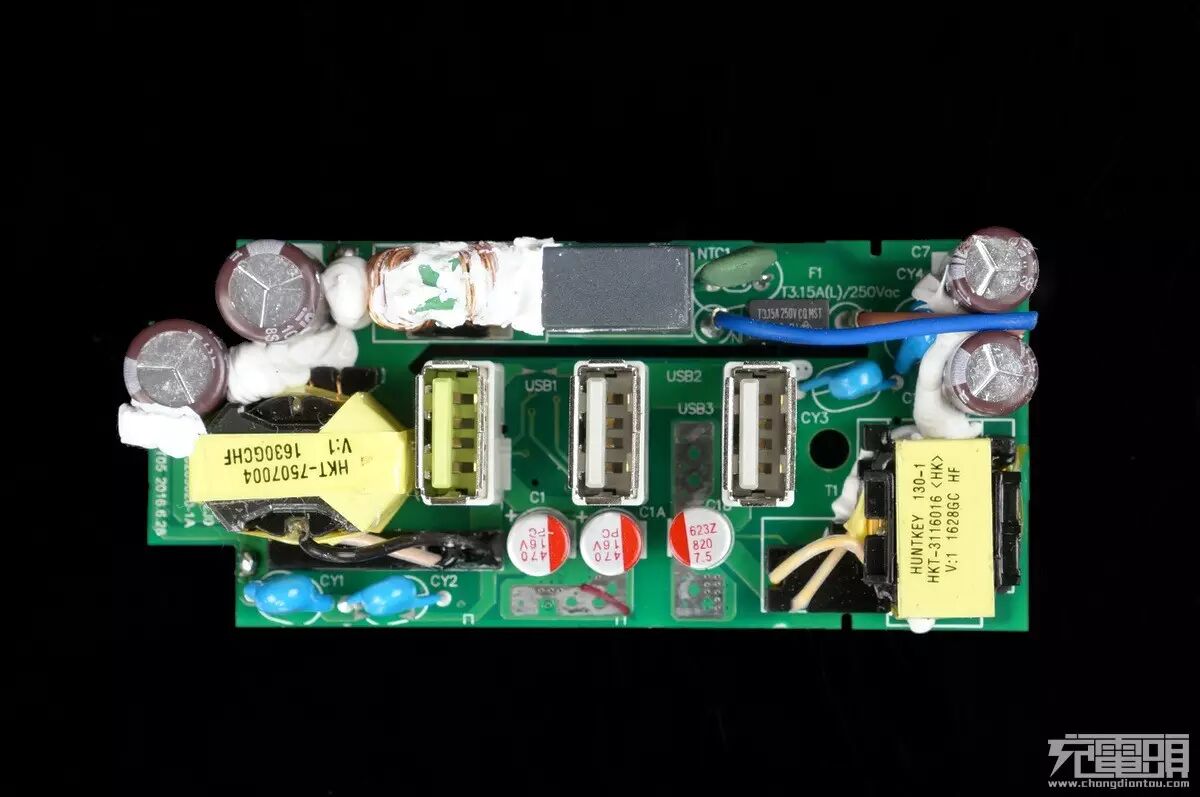

USB模块，在输入方面我们看到了一颗绿色的防浪涌ntc原件，有效避免插插线板电时给电容充电产生火花，还有阻燃保险丝加固安全防线，黑色x电容配合共模电感， 组成一级emi滤波电路，防止开关电源工作的高频噪声干扰其他用电设备。在焊线处，线材先通过冷压端子压接后再焊接到PCB上，更加牢固，整个插线板内部大量使用灌注白胶来抗震，避免日常使用时以外掉落造成元器件脱出松动，高低压隔离板可以避免以外窜电危险，隔离板做到了壳体上，所以PCB图片看不到。在变压器与SC1223K之间包裹着一层金属铁皮，起到均热与EMI屏蔽的作用。
![]()
![]()

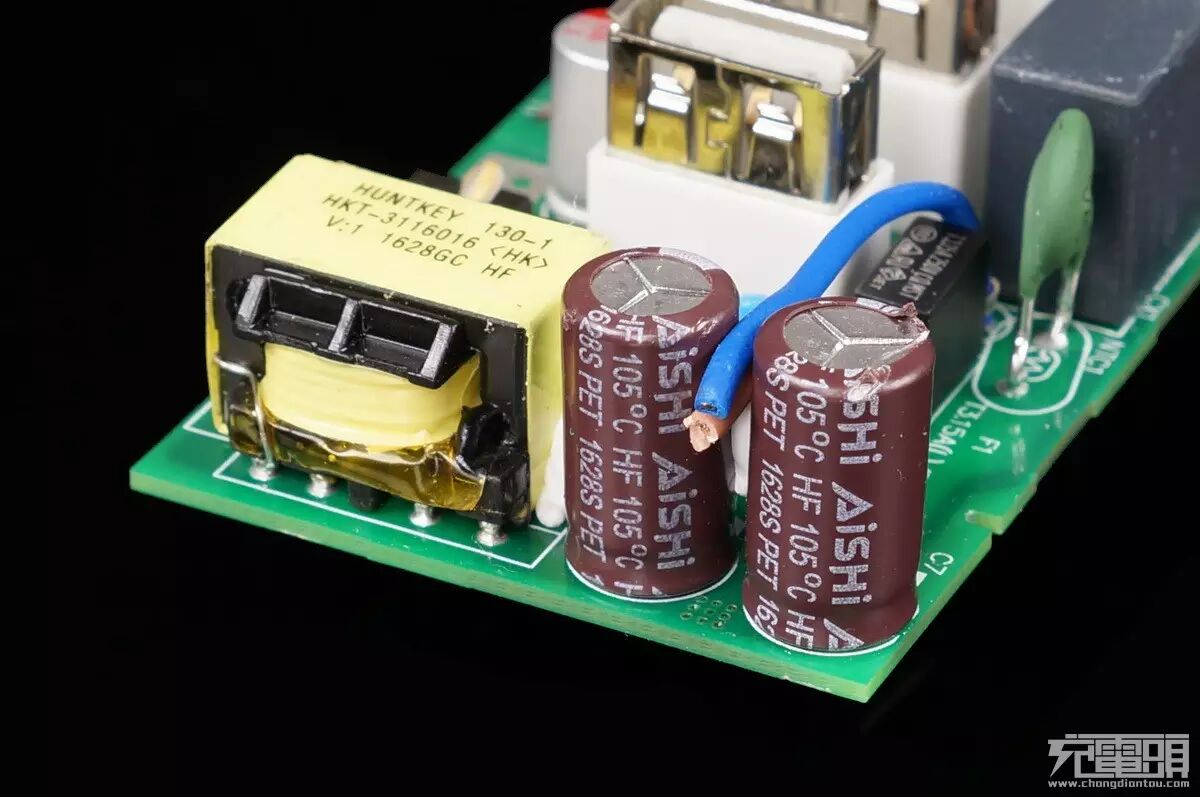

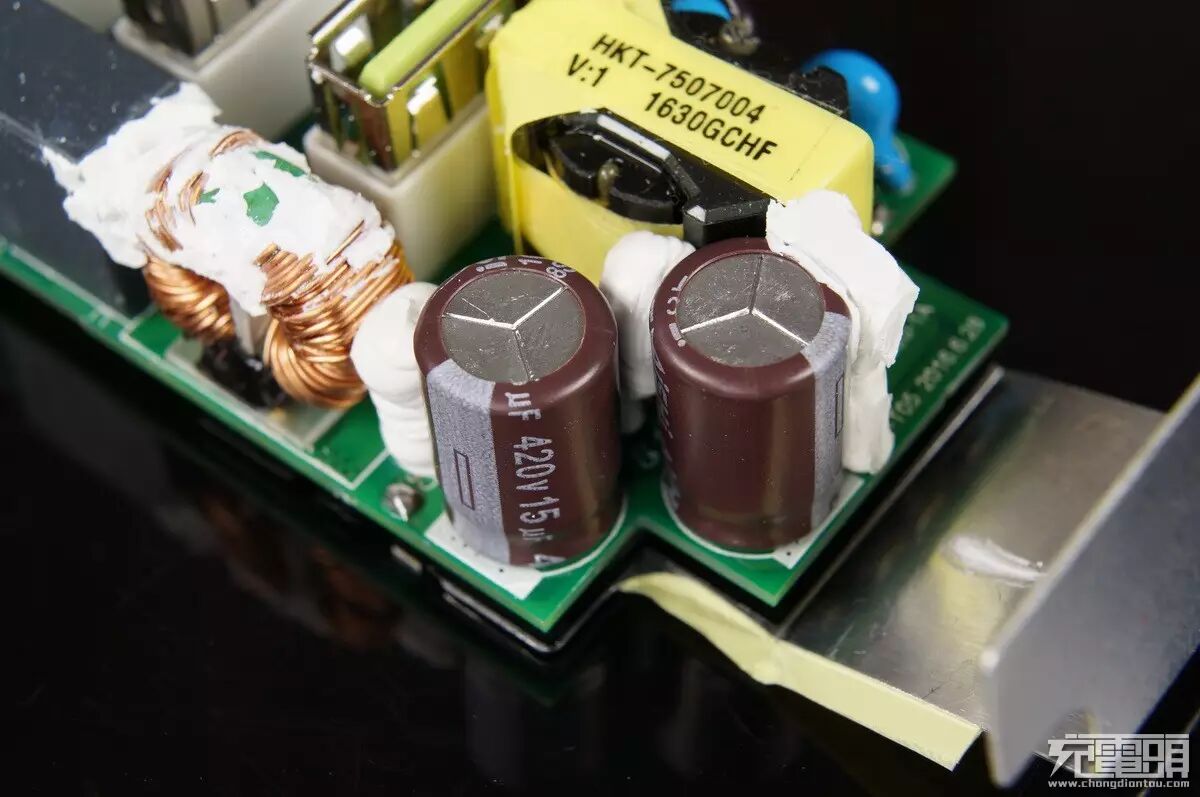

输入端电容AiSHi艾华 420V15uF x2，420V10uFx2。
![]()

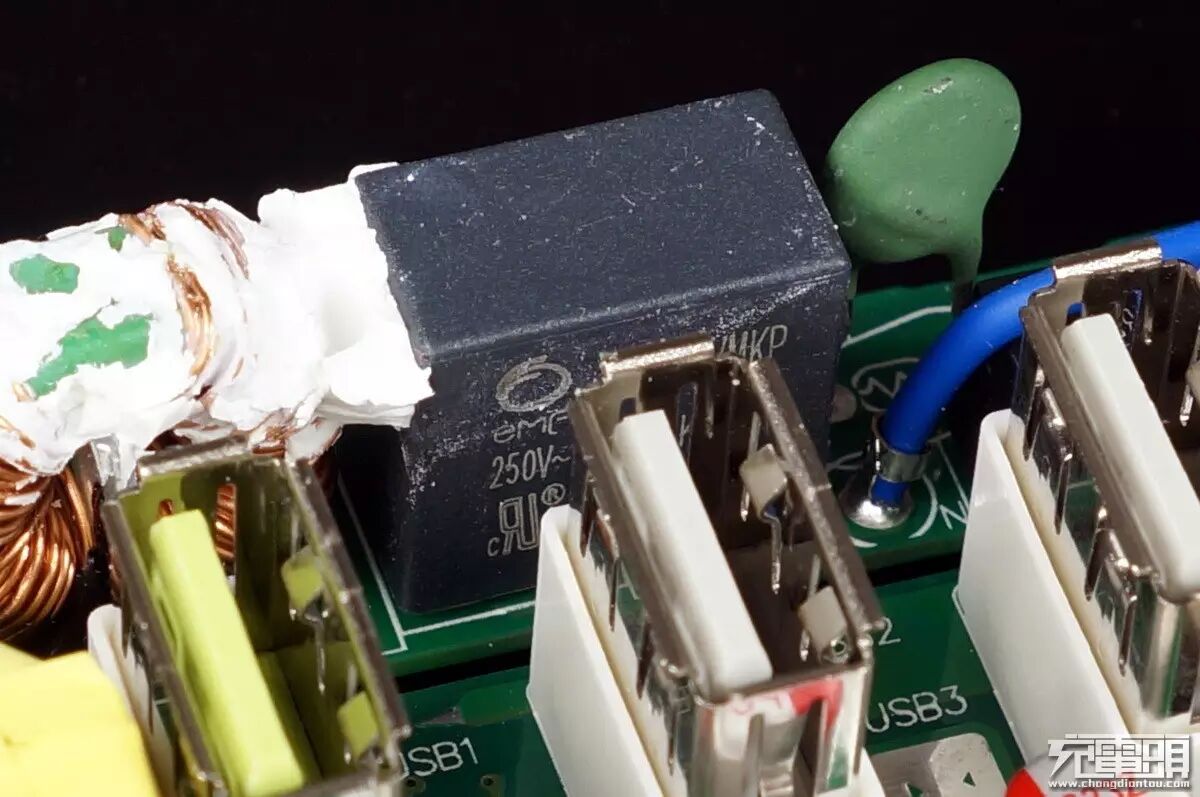

x电容。
![]()
串联的Y电容。
![]()

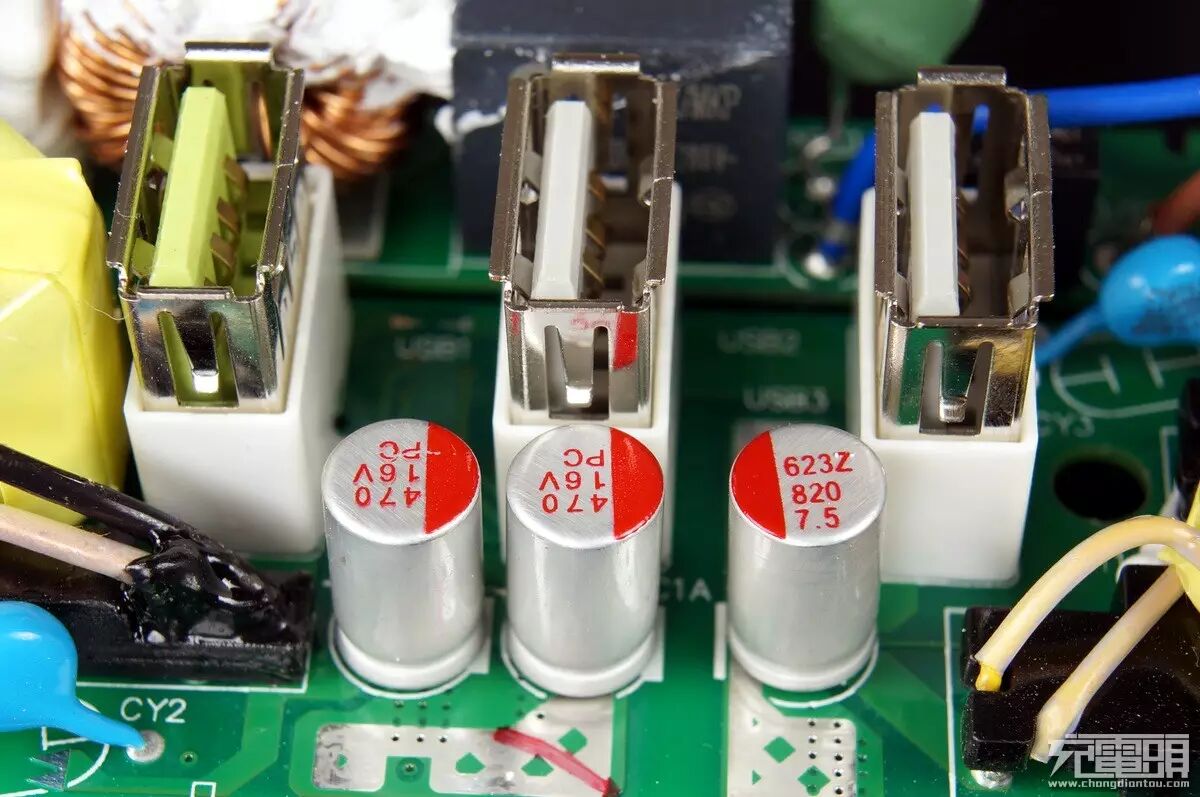

固态电容同样是来自AiSHi艾华，16V470uF x2 负责绿色快充口滤波，7.5V820uF负责普通5V口滤波，3个USB母座都没有磁吸反应，并且底座都有塑料套加固抵抗插拔摇晃。
![]()

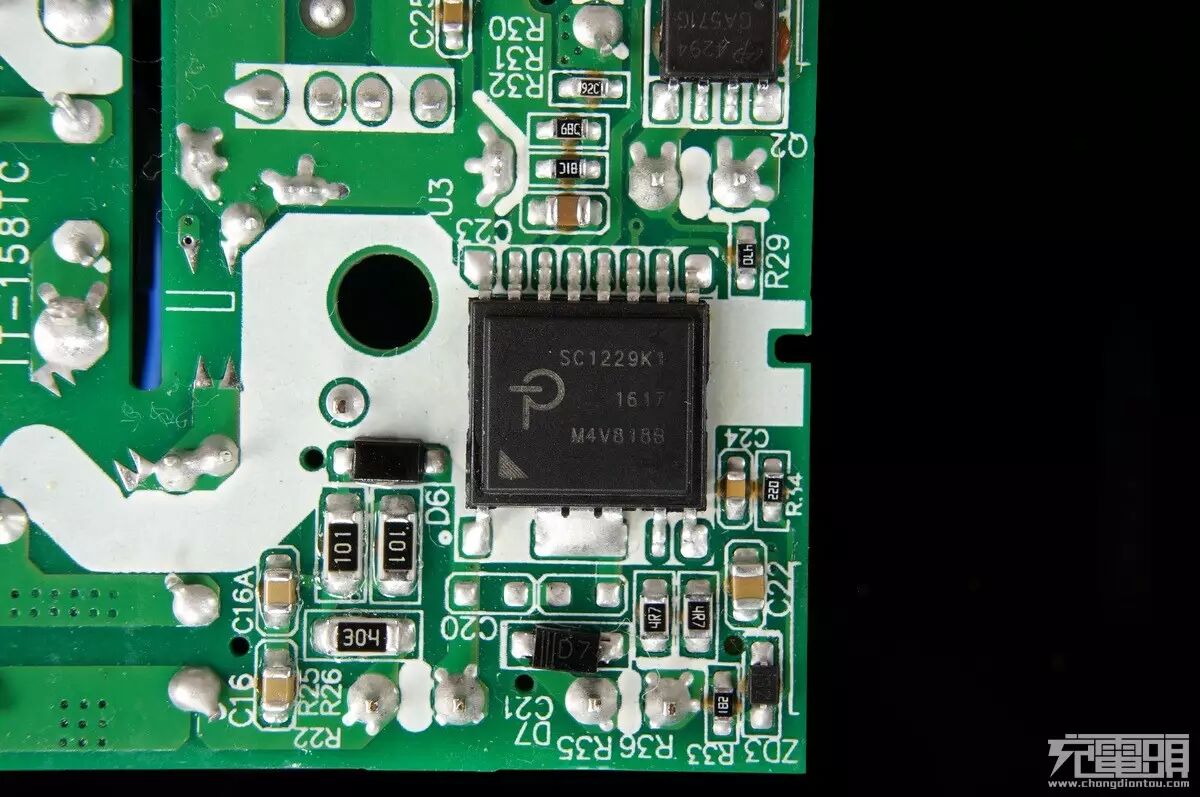

PI SC1229K1。
![]()
![]()

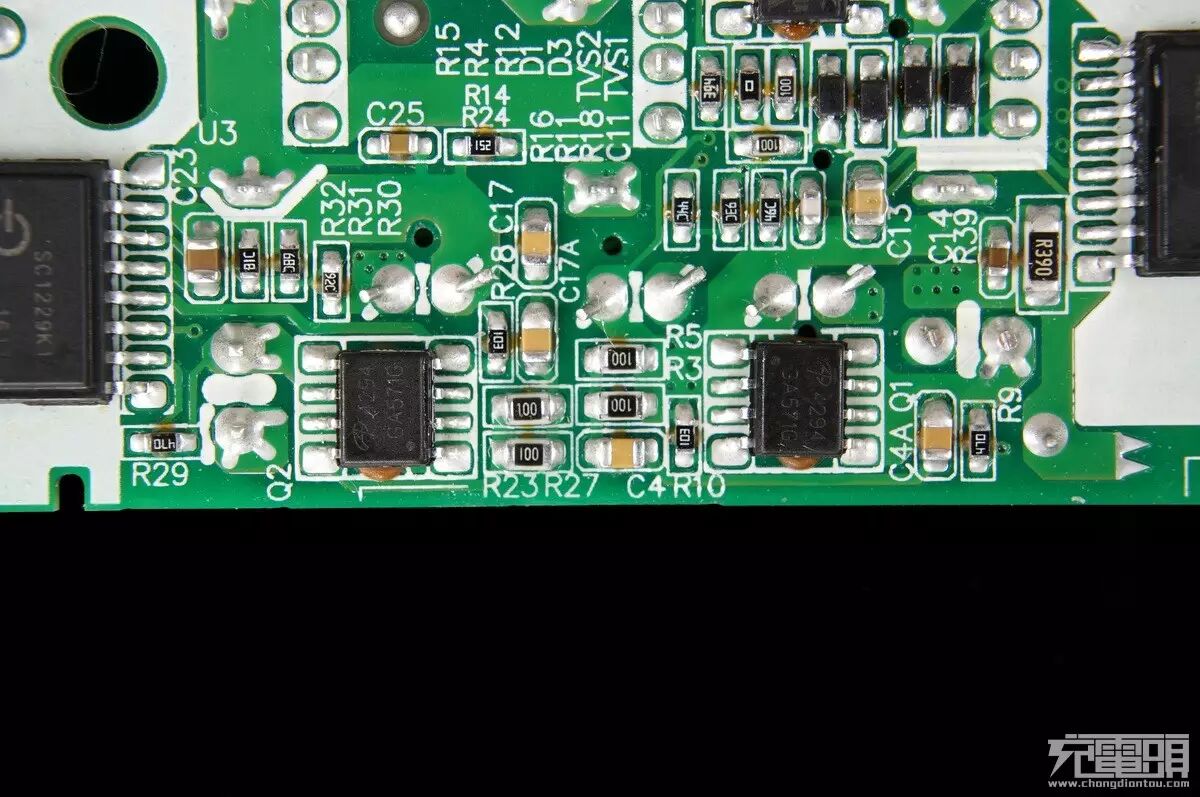

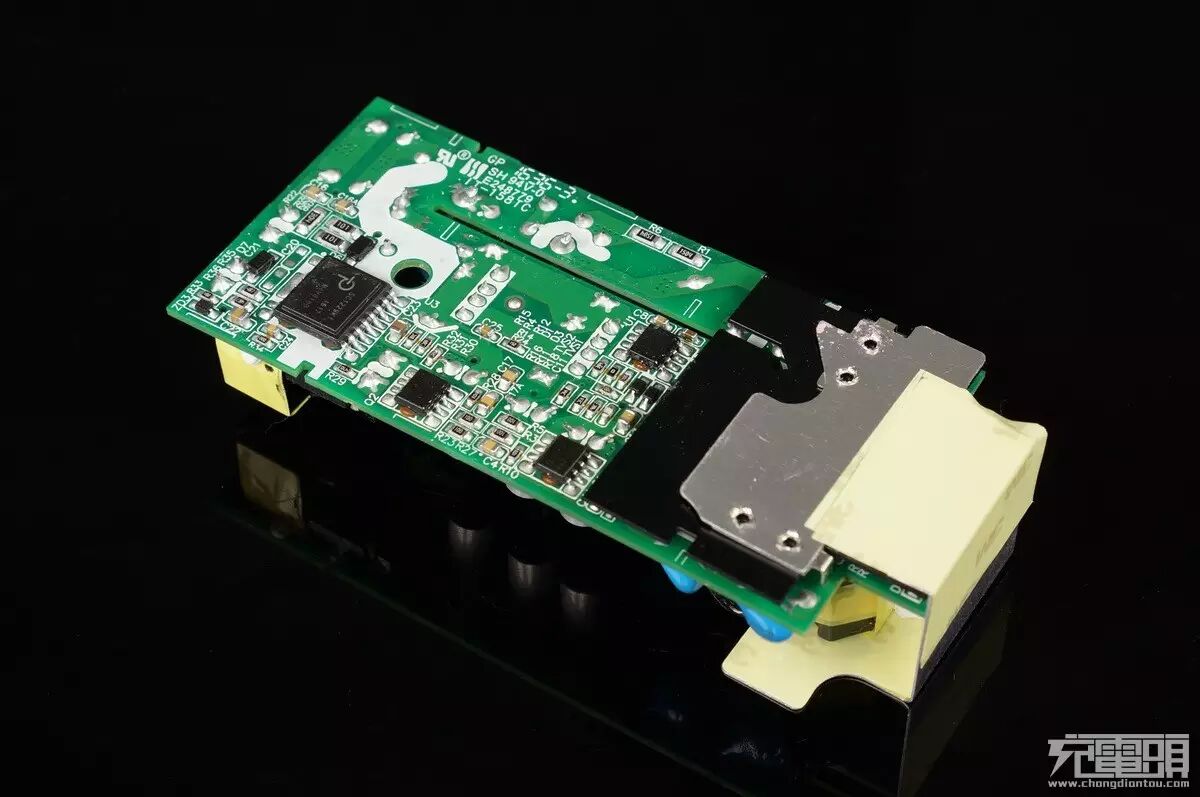

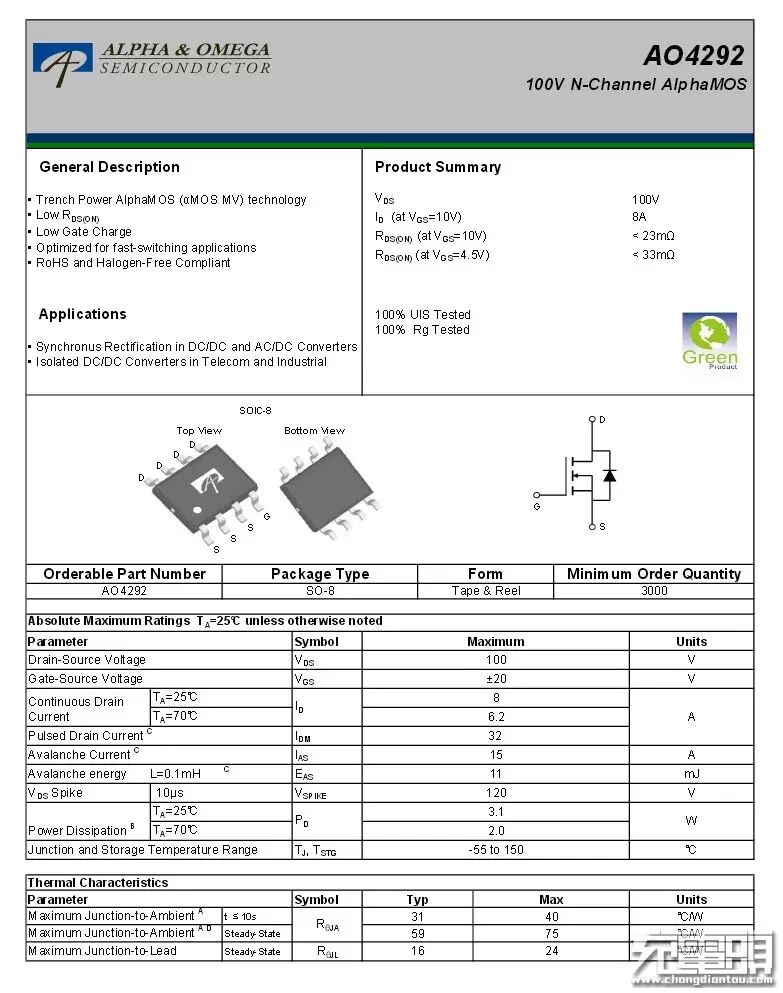

pi的初级IC内建同步整流控制器 两颗4292为同步整流管。
![]()
绿色USB识别使用了weltrend伟诠 WT7693，快充握手IC，官网并无7693PDF，先放张7692。两个灰色USB并没有使用识别芯片，而是D+D-短接模式。
![]()
![]()

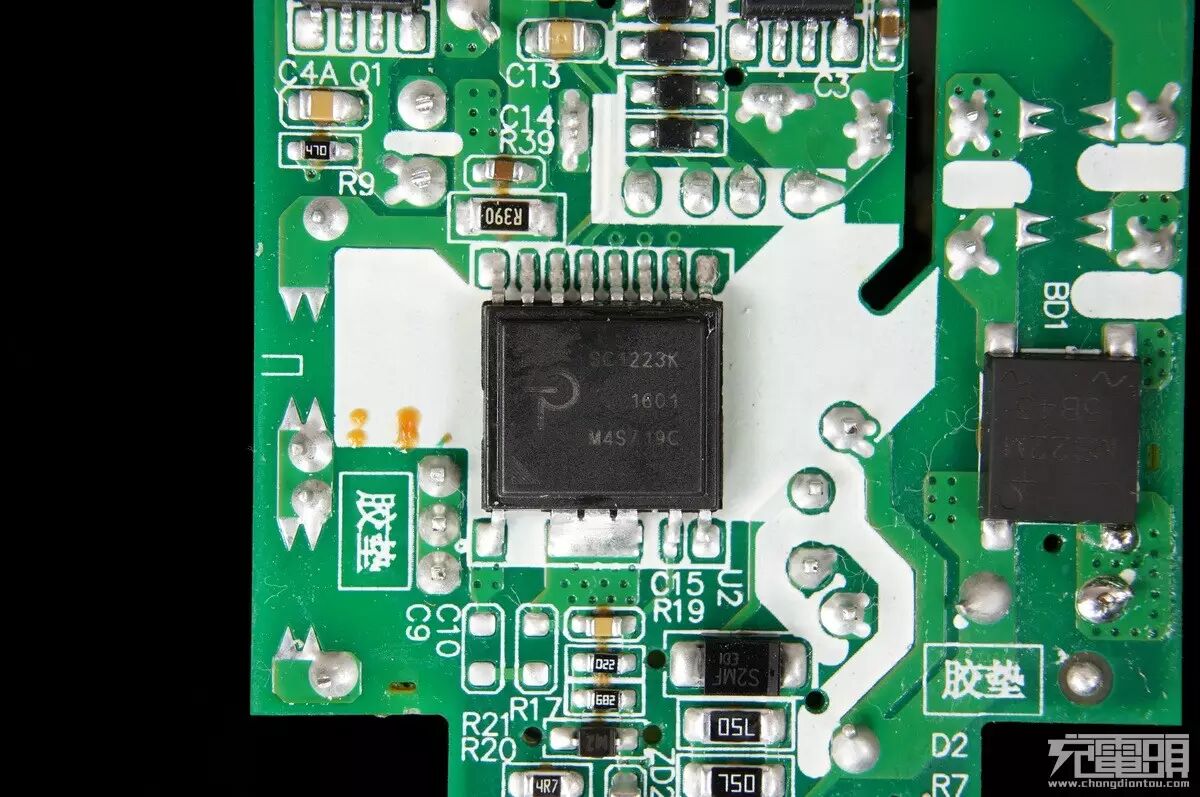

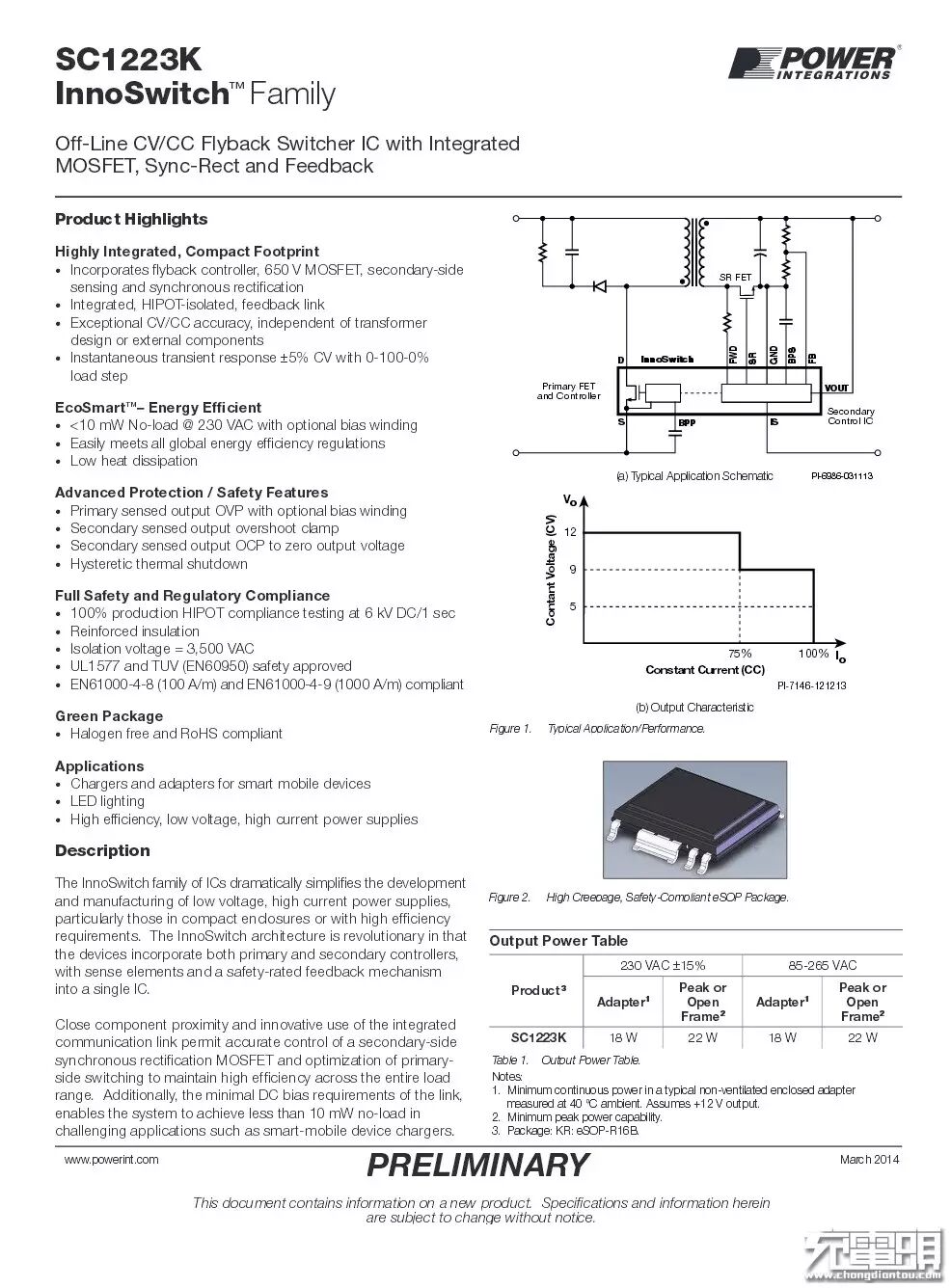

PI 的整合芯片 SC1223K，集成初级开关管、同步整流控制器、反馈电路，一颗芯片囊括几乎开关电源所有功能，十分强大的IC。
性能简测：
![]()

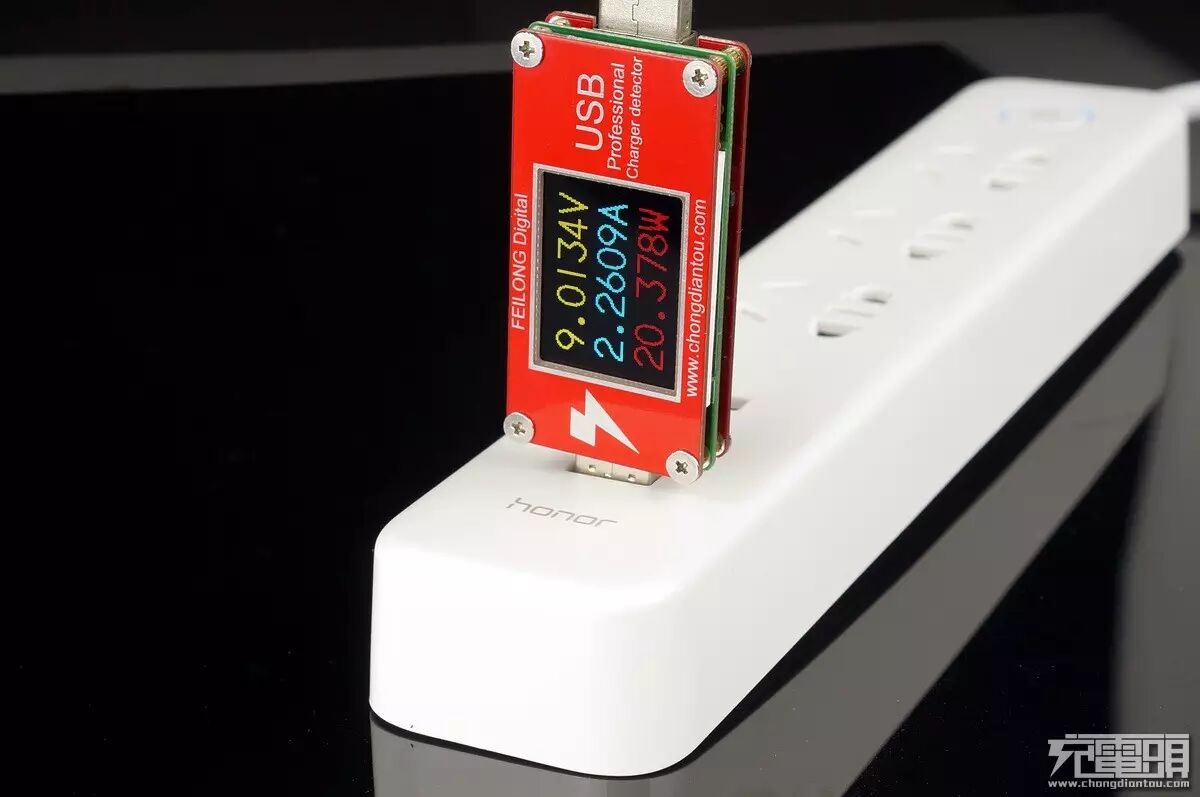

使用充电头网飞龙表监测快充口输出情况，绿色快充口可以与高通QC2.0 9V握手，最大输出9.01V2.26A，最大输出功率20.3W。
![]()

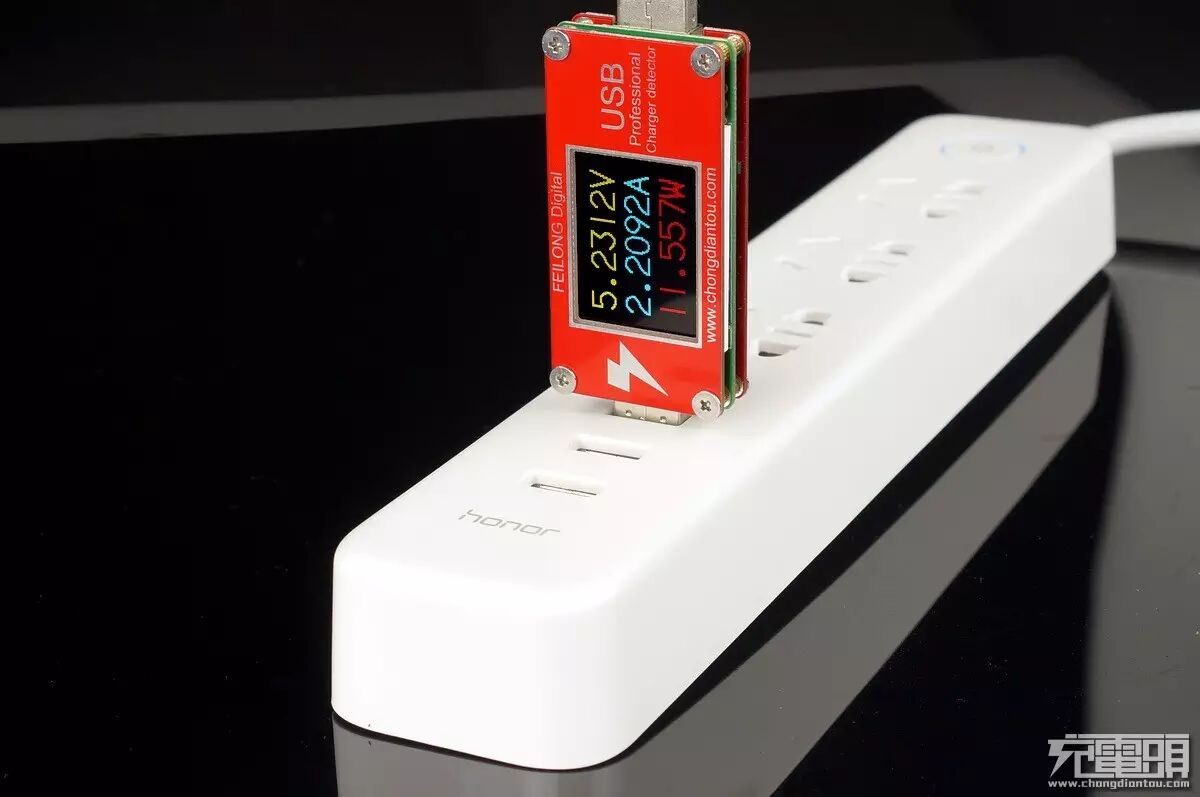

监测灰色普通USB口输出情况，最大输出5.23V2.2A，最大输出功率11.55W。
![]()

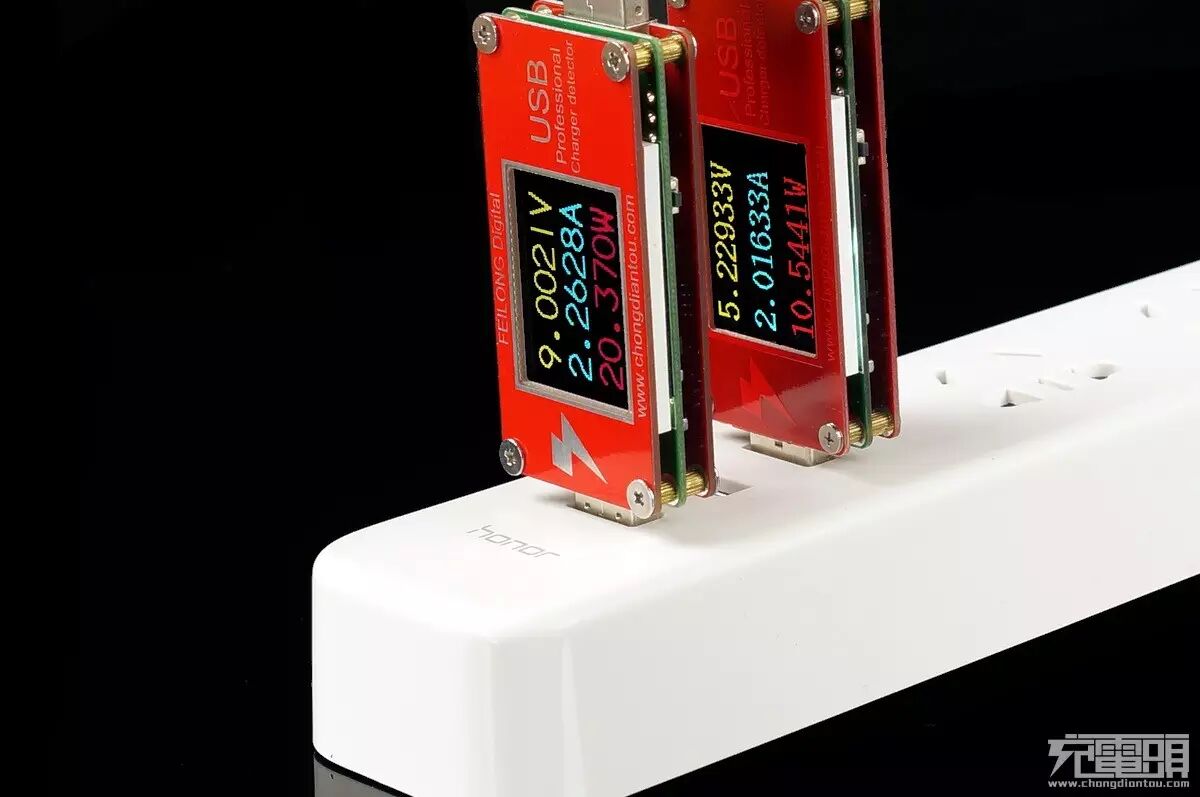

快充输出口与普通输出口可以同时输出，并互不干扰，最大输出功率为：20.37W+10.54W=30.91W。
拆解总结：
拆解后证实了小编的想法：荣耀排插快充版AP35与华为排插快充版AP35是完全一摸一样的产品，他们不但产品型号都叫做AP35，连内在设计用料、方案性能、细节做工等等全部都一样，唯一区别就只是一个LOGO标注成“honor”，另一个则标注成“HUAWEI”。PI SC1229K1 +SC1223K 同步整流方案，最大支持30.91W输出，性能十分不错。搭配weltrend WT7693 快充握手芯片支持华为FCP，实测高通QC2.0 可以顺利握手9V，最大输出9V2.26A，可以兼容更加多安卓设备。使用了一体铜条结构，插头与铜套接触为面接触夹持力度适中，配备与跷跷板结构的儿童安全门可以杜绝单孔开启避免触电危险，使用了750度阻燃材质安全性进一步升级。华为AP35官方定价为149元，而例外完全一样的荣耀AP35官方定价则为129元，这20元品牌溢价你选择那个？？？
![]()
