新国标插座安全门大拆解 原来这样设计才安全

插座作为最不起眼的家电配套用品一直都静悄悄的进入每家每户，已经成为必需品一样的存在。2017年4月14日，插座行业的最新版国家标准即将执行。针对用户用电安全，插座新国标提出了一些升级要求，部分品牌在新国标正式执行之前就已经提早布局。

GB2015新国标在GB2008国标上完善加强了以下几点：

①使用更加粗壮的线材，2500W10A插线板线材线芯横截面从0.75mm²增加到1.00mm²，更粗的导线可以提供更加大的耐受上限、更低的带载热量、抗弯折劳损能力更高。

②阻燃等级的提升，要求通过750℃明火针焰测试并且离火后可以自动熄灭。

③强制标配保护安全门，避免儿童好奇使用导电器具插入插孔带来触电危险。

本文着重讨论安全保护门部分，安全门是一个滑动挡板的物理结构，对厂家研发技术要求极高，带安全门的插线板就一定具有保护作用吗？市面上形形色色不同的安全门结构到底哪一种才能起到安全保护作用？

不安全的安全门：

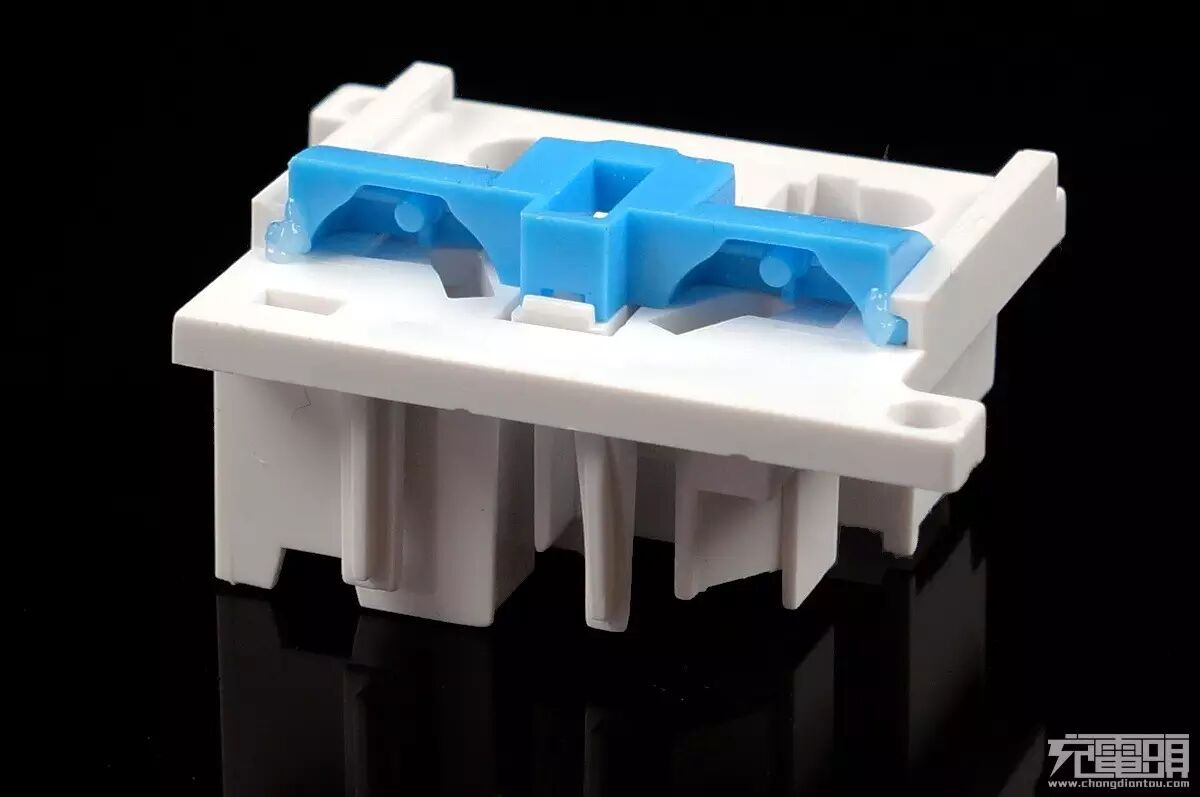

这是小编拆解过的样本A插线板的安全门，下面白色的是铜套仓上面蓝色的是挡板，两片挡板之间使用了2根弹簧提供闭合力，白色铜套仓面板中间设计了凸起梁两端边缘L形槽，一共三条导轨限制挡板只能平移，而且L形槽把挡板扣住不分离形成一个整体结构，是一个不错的设计。

但是作为保护门功能来说，这种结构保护门的挡板只能起到简单的闭合作用，异物单边插入的话挡板还是会滑动打开露出AC铜件，丧失保护作用。

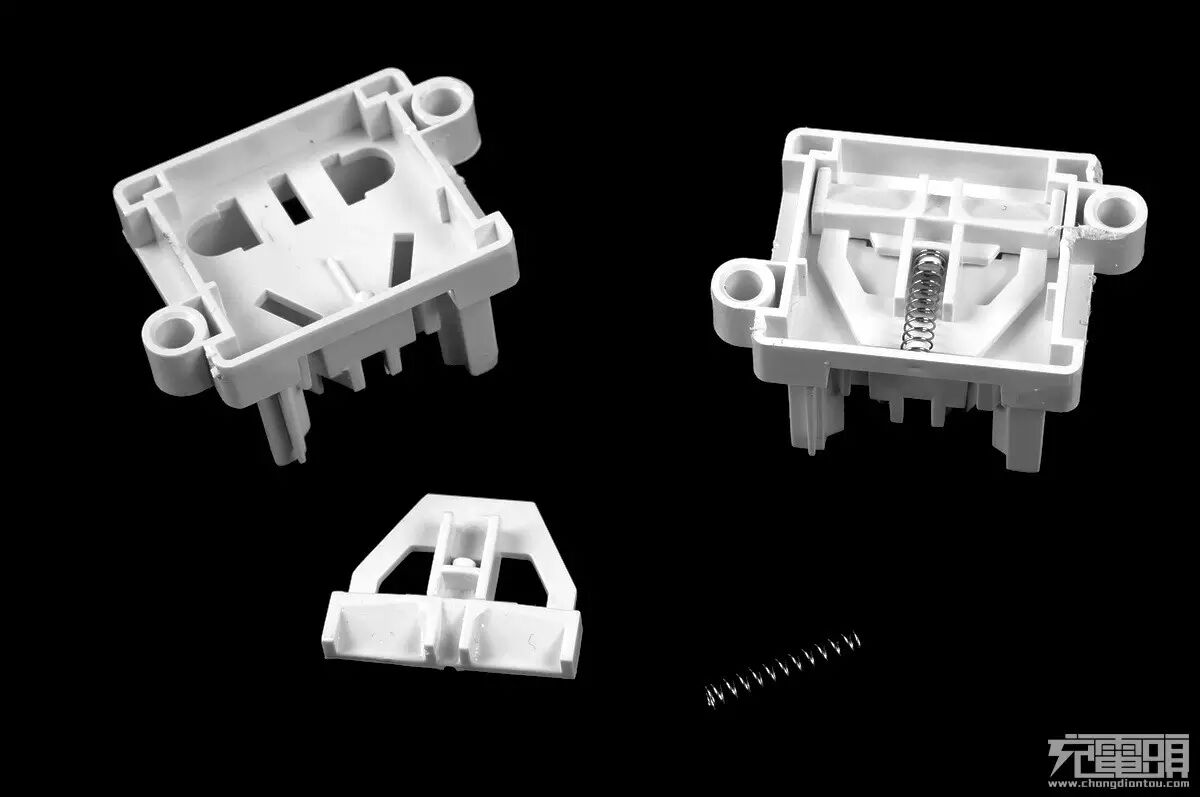

这是另外一个样本B，样本B保护门结构把两脚与三角挡板合二为一共为一体，通过一条弹簧提供闭合力。两脚插头、三脚插头地线插入时顶开整个挡板，当然这个挡板也只有简单的闭合作用，单边异物插入的话一样可以顶开挡板露出AC铜件丧失保护作用。

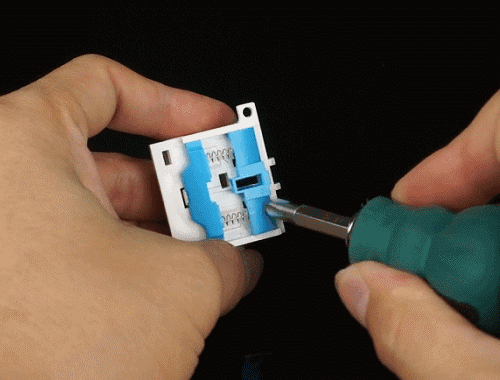

GIF：不具有抵抗异物单边插入的安全门并不安全。

看了上面两个并不安全的安全门之后可以得知，安全门除了能起到阻隔遮挡作用外，在遇到异物插入单边插孔时还应该具备自我锁死，达到阻挡异物继续进入的作用，如果不能抵御插入的话那么这个安全门就名存实亡了。那么市面上拥有可以自我锁死安全门的插线板存在吗？

公牛新国标插线板，带自锁的安全门：

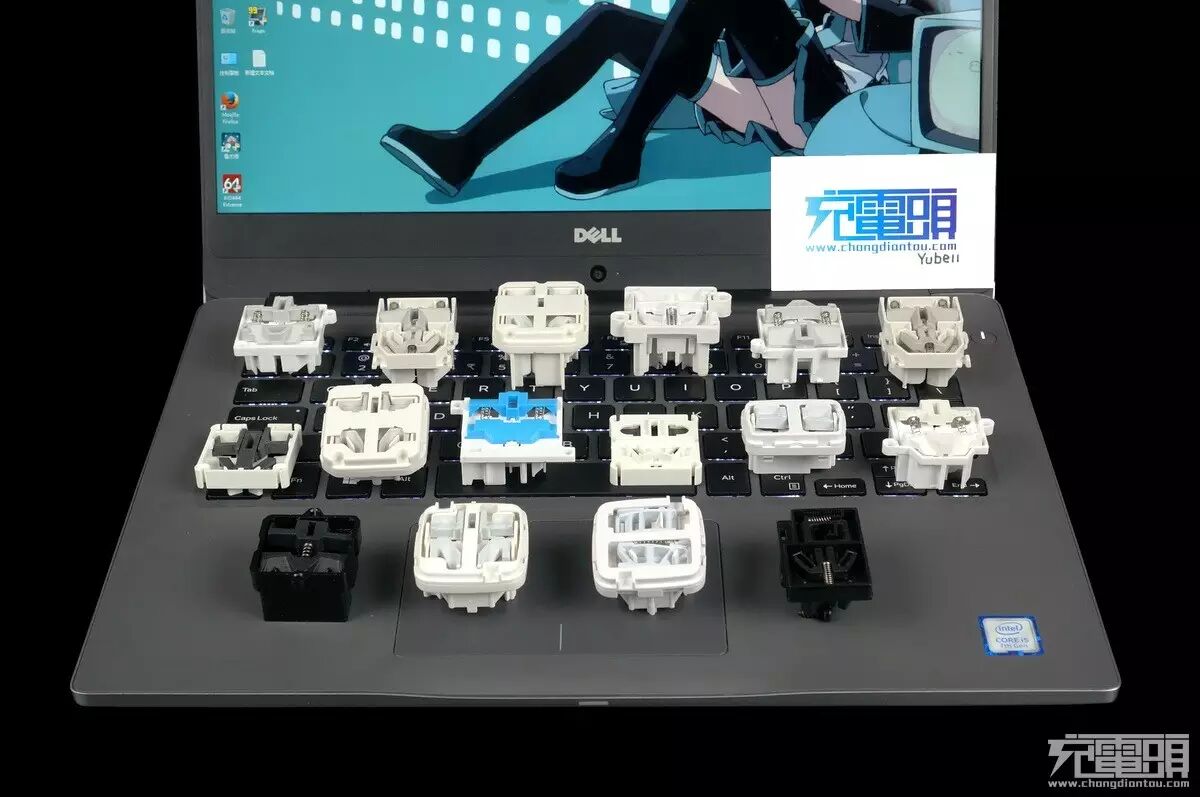

小编通过多年来拆解近百个插线板发现，拥有这种巧妙的异物插入自锁结构插线板并不多，有的插线板虽然有自锁结构但设计并不是很好，锁不死或者脱锁滑开达不到实际效果，其中把自锁结构设计到极致的就是公牛。这个完美的自锁安全门模块来自公牛最新的新国标系列产品：GN-B6330与GN-B6440，根据GB2015新国标规范生产，线芯横截面达到1.00mm²，壳体材质为PP阻燃高聚物聚丙烯，在充电头网明火燃烧测试项目中做到离火立刻熄灭，详细拆解燃烧测试可点击【阅读原文】直达连接：（公牛GN-B6440插线板拆解燃烧测试，公牛GN-B6330插线板拆解燃烧测试）。

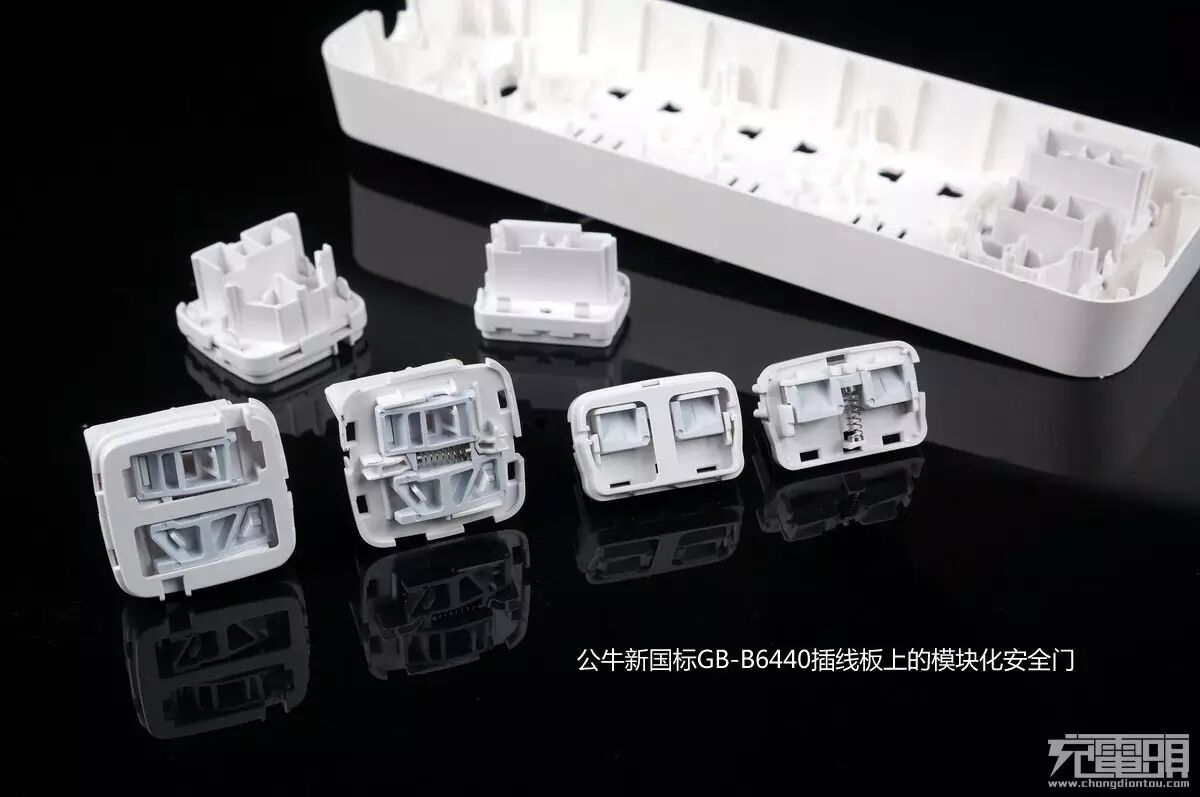

公牛插线板自锁保护门进化了几个版本，每一次进化都带来更加安全的提升，到达现在这个版本已经接近完美。公牛新国标自锁保护门直接把所有部件做成模块化，所以哪怕把保护门拿出来零部件也不会散落松脱整体性更高，上图是模块化安全门去掉面盖的图。

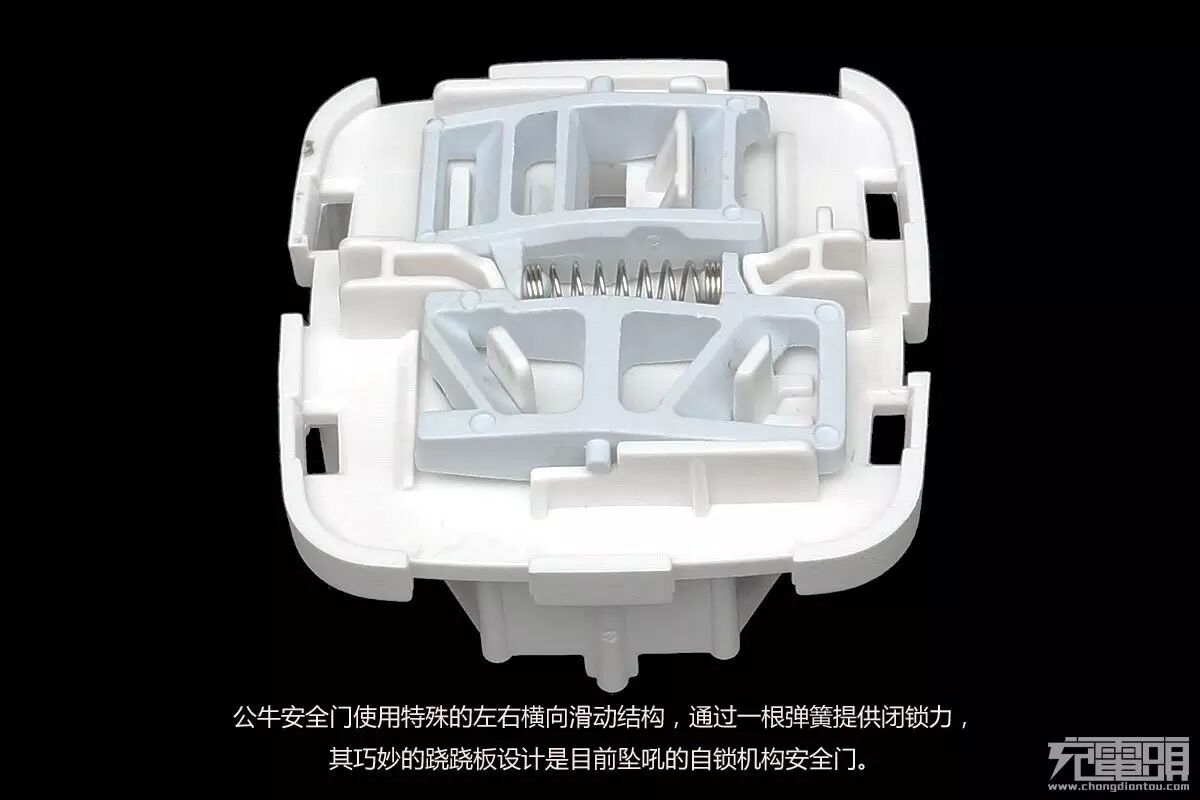

我们把模块化的安全门面盖拿走，可以看到与常见千篇一律的上下滑动打开式挡板不同，小编做了一张GIF，可以看到与传统常见的上下滑动挡板安全门完全不同，公牛另辟他径把挡板滑动方式改成左右滑动，这种改动并不是单纯的上下变左右这么简单，横向滑动安全门还具有多种优势。

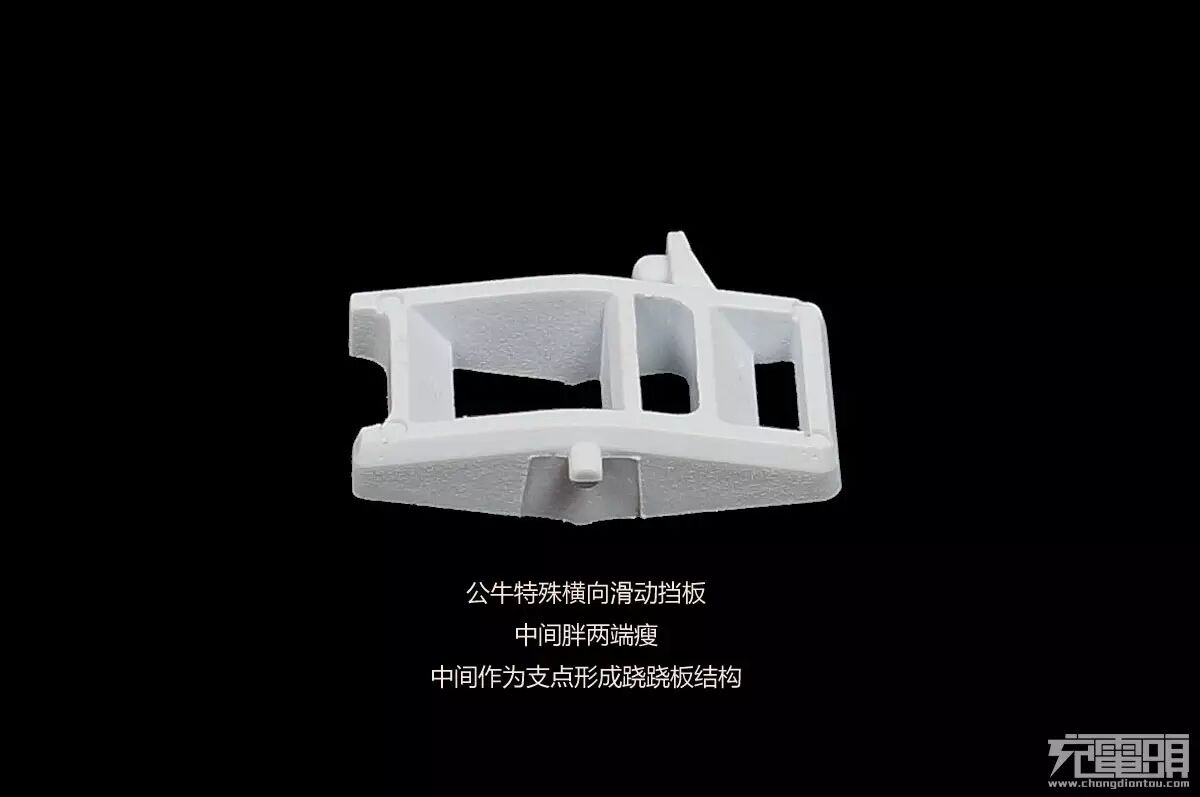

首先把单独的挡板拿出来谈，公牛挡板采用非对称性设计，中间发胖隆起两边瘦小，肥大的中间作为一个支点，瘦小的两边可以升降活动，从而形成一个类似跷跷板的结构。当单边插入时，跷跷板单边受力向下降落下沉，下沉处有一个高于水平面的突起槽，下沉后的跷跷板会被突起槽阻挡不能横向滑动，进而达到自锁的目的保护用户。

一般来说保护门为左右双孔遮挡的横条型挡板，因为单边插入支点处于双孔中间，所以从单边插入所施加的压力来看，挡板所承受的力度是横向倾斜受力的。回头看看大多数传统结构的挡板都是采用上下滑动方式来打开，这样就存在一个问题就是受力面与滑动面是转角关系，并不是同一方向受力，这样的结果就是挡板滑动阻力巨大，造成需要施加很大的插入力量来克服滑动阻力。

再者，施加插入推力后挡板由于倾斜面角度的关系所以会滑动打开，而普通上下滑动结构的挡板倾斜面角度小，挡板的滑动距离远，所以在插头插入的时候需要用户施加较大的插入力，或者摇晃插头才能顺利顶开保护门挡板成功插入。公牛特殊横向滑动挡板的倾斜面角度非常大挡板滑动距离短，在插头插入的时候几乎感觉不到阻力的存在。

一定会有人问，这么小的阻力可以抵御异物单边插入吗？

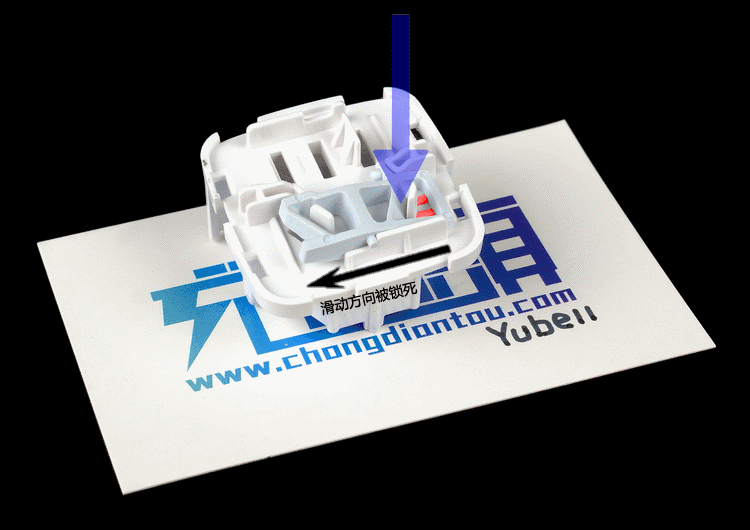

同样使用GIF来描述这复杂的机械结构，阻力小不是问题，因为公牛抵御入侵并不是使用蛮力。在遇到异物单边插入时跷跷板机构就会发挥作用，挡板受力端会马上下沉触底，这时候底部铜套仓上高于水平面的凸起梁会阻值挡板横向滑动，起到抵御异物入侵的作用。而且因为横向滑动的关系，向下施加的压力与凸起梁是相同方向，不会像传统上下滑动保护门那样转角受力导致自锁失效发生脱锁等情况。在正常插入插头的时候，因为两孔双边同时达到力量平衡，跷跷板会处于两头都悬空的状态，这时候挡板就会顺利滑动打开让插头接触AC铜条。

总结

消费者不要简单的看到插线板带有安全门就认为一定安全，必须是拥有自锁机构的安全门才能达到抵御异物单边入侵的效果。上面介绍的公牛新国标插线板就是拥有自锁结构安全门的插线板，公牛安全门与市面上常见的上下滑动挡板安全门不同，公牛采用的是特殊的横向滑动挡板，施力面与受力面现处于同一角度，并且公牛挡板倾斜面角度更大滑动距离更短，有些安全门插线板需要大力或者扭动才能插入插头，而公牛安全门插头轻轻就可以插入几乎感受不到阻力；特殊的跷跷板结构在遇到异物单边插入时会下沉触底，挡板移动方向会受到凸起梁阻挡而锁死，而且因为横向滑动结构与受力面相同角度，所以哪怕施加再大的力量也不会发生脱锁问题，是一个接近完美的安全门机构，能很好地起到保护作用。
