努比亚NeoCharge 26W闪充充电器拆解评测
3月21日努比亚发布了M系列M2、M2青春版及N系列N2，其中M2使用了3630mAh大容量电池，并且搭载全新的NeoCharge闪充技术，能让手机在保持低发热量下拥有高效大功率的充电性能。目前的手机快充功率普遍为18W~24W，而努比亚M2搭载的NeoCharge为5V5.2A，26W，2W的提升虽然不多，但是在24W已经是手机所能承载的极限的极限的时候，1W的提升都是相当困难的。努比亚M2的NeoCharge究竟有何特别之处，充电头网拿到了该款充电器，接下来一探究竟。
一、努比亚NB-A550A USBA-1充电器外观

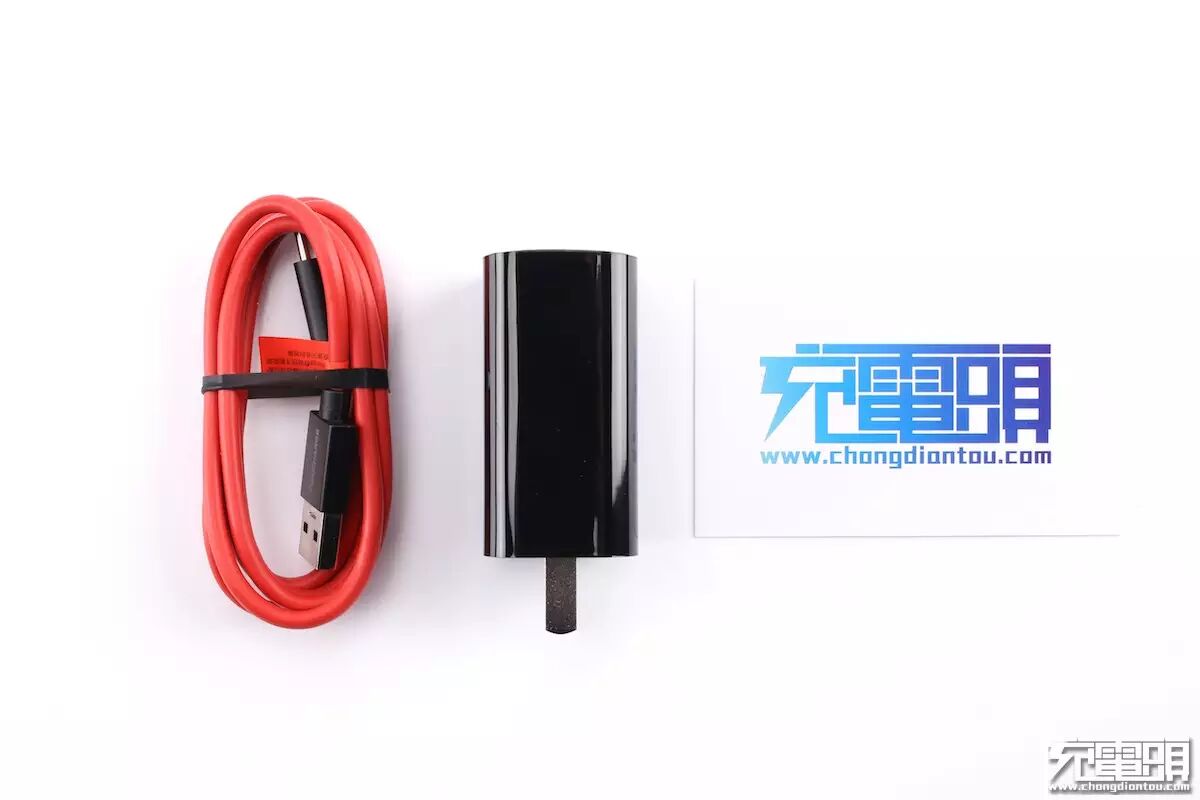

努比亚M2标配的充电器和数据线，红黑CP果然深受消费者喜爱啊。充电器外壳采用ABS+PC材料，防火阻燃性良好。

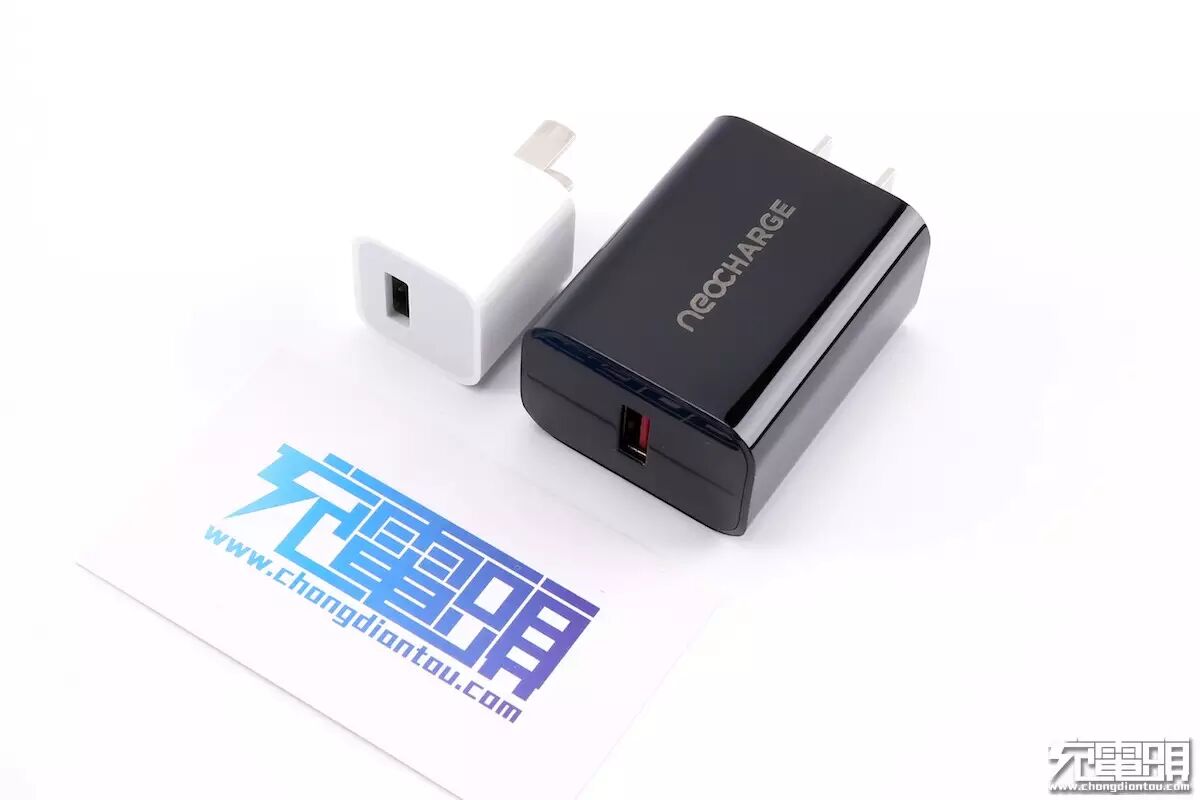

正面印有“neoCHARGE”，充电器给人的第一印象体积特别大，与几款同属于低压直充的充电器体积差不多。这里拿一个苹果5V1A充电器做一个对比就能发现了。

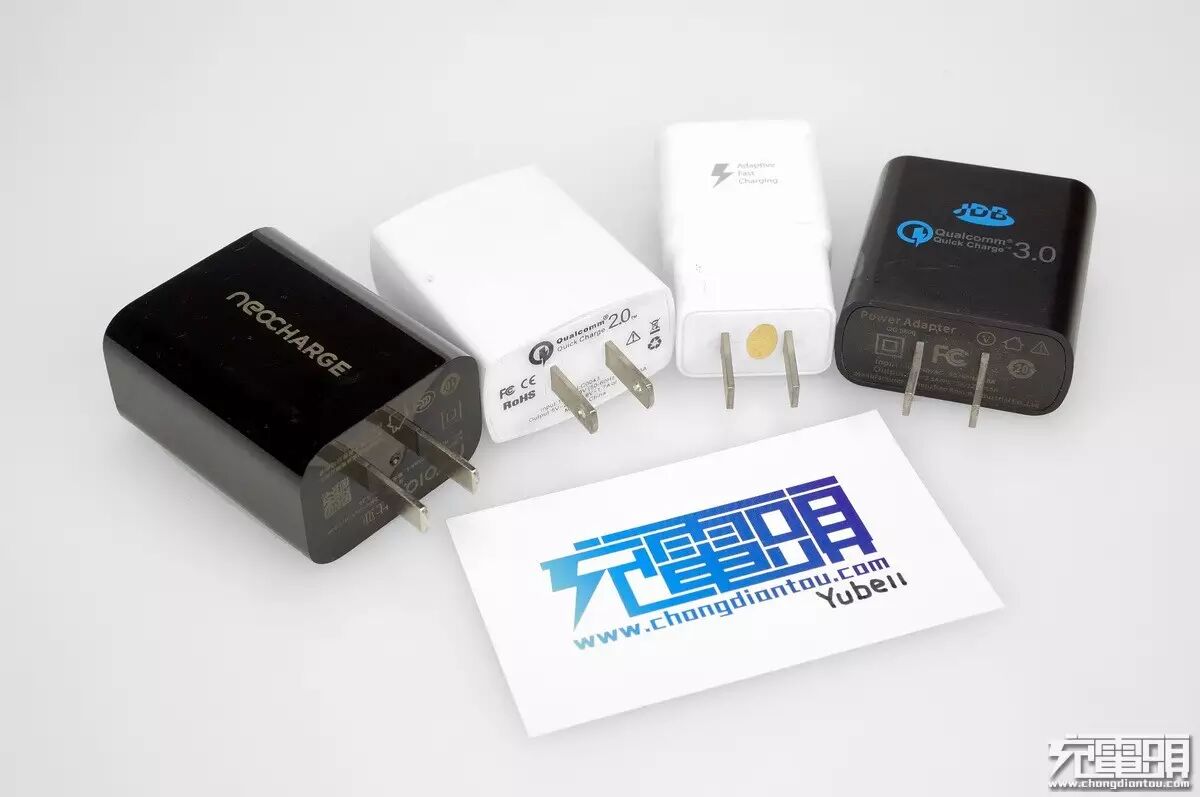

与几款常见的18W高压快充方案充电器放在一起对比，努比亚NeoCharge闪充个头足足大了一圈，当然这也因为NeoCharge闪充26W功率更大的关系。

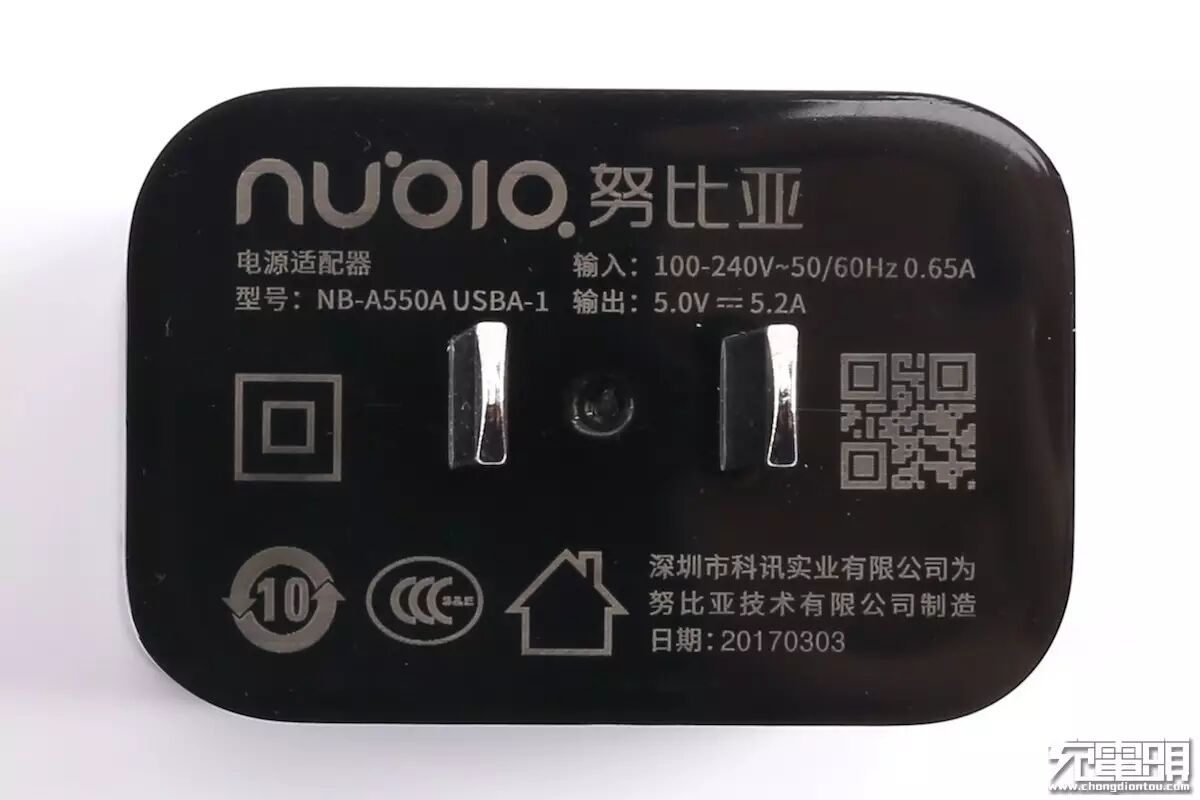

充电器型号为：NB-A550A USBA-1，输出参数5.0V/5.2A，5.2A的输出电流还是头一次见。制造商为科讯实业。
最左边窄小的是特殊的NeoCharge闪充识别弹片；然后是宽大的GND负极弹片，纵观OPPO、vivo、华为等低压直充方案均是采用了这种加粗或增加触点的设计；中间两个是D+D-数据弹片。
二、努比亚NB-A550A USBA-1充电器拆解

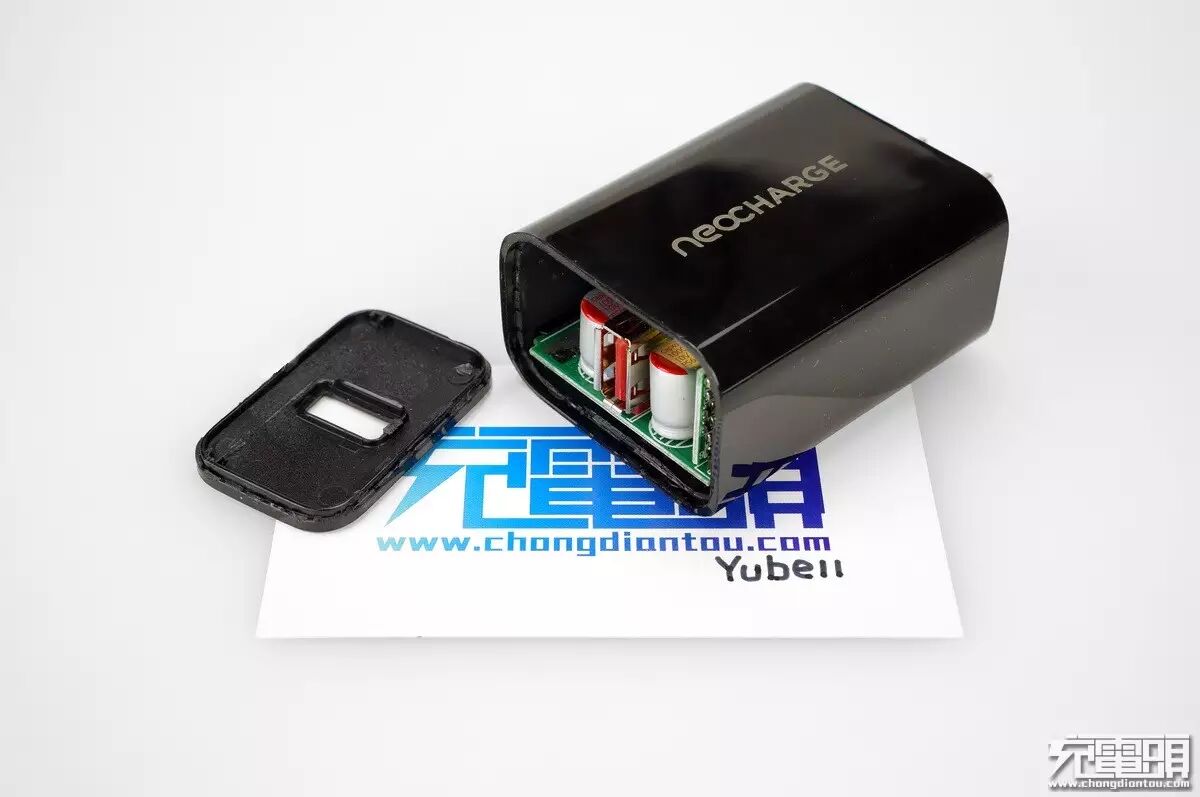

那么接下来看看努比亚NeoCharge里面到底长什么样子把，壳体封装方式为超声波熔接面壳，面盖端在USB那边。

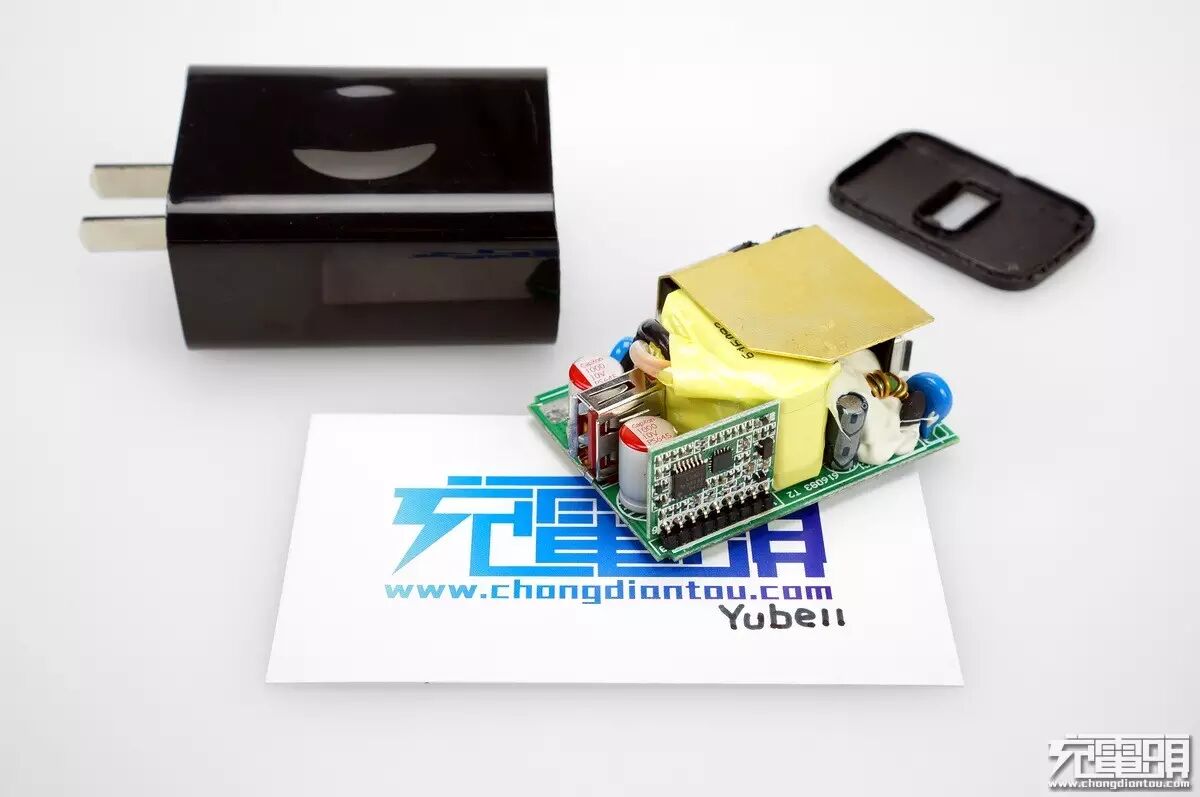

抽出内脏。

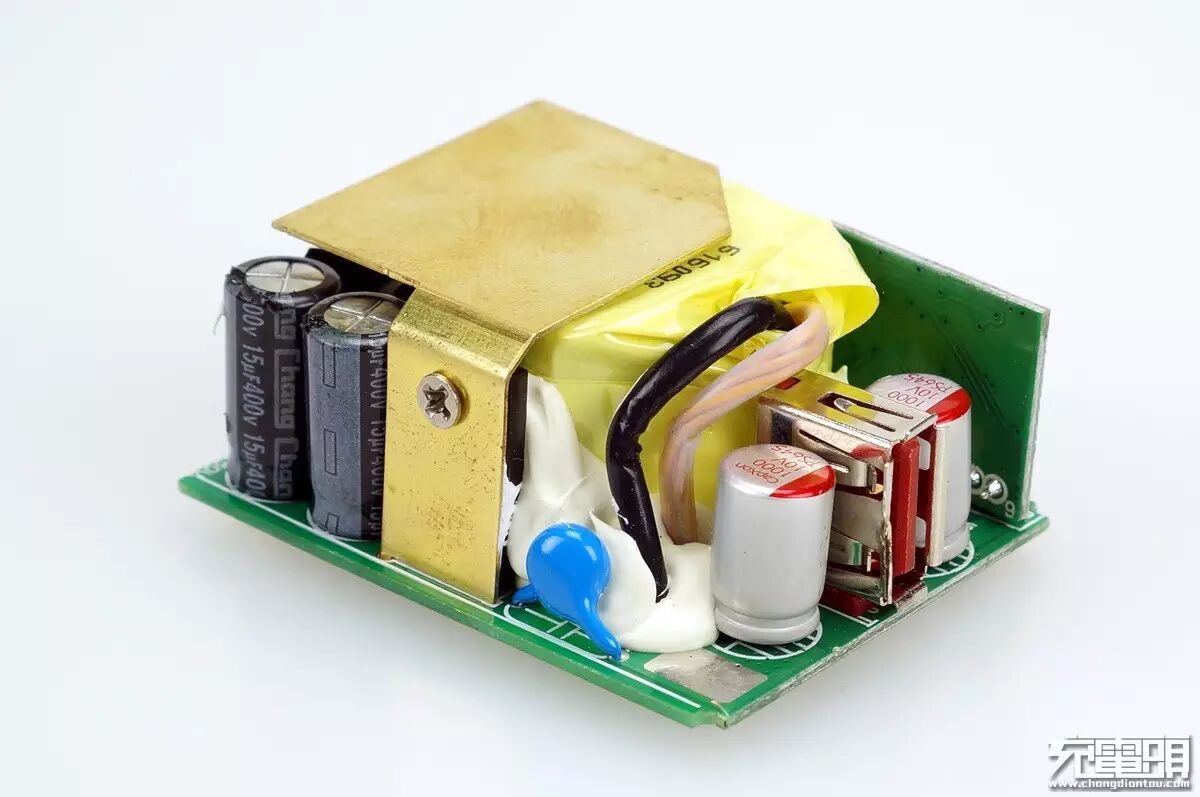

我们看到电源输入是采用夹片结构，开关MOS用了黄铜散热片，应对大功率下的发热问题。
另外一面看到了两个固态电容，输出稳定的保证。

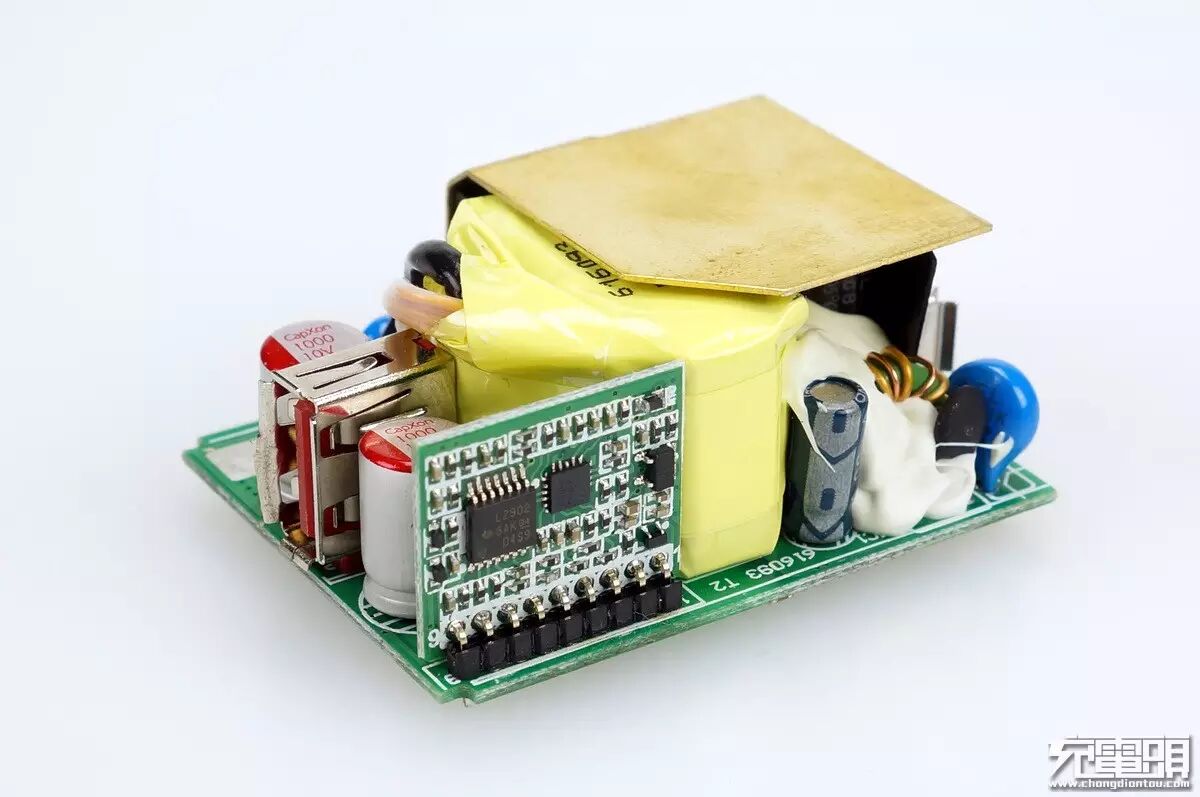

控制小板，初级侧打了胶水加固。
目测输入保护阵容豪华，保险丝，ZNR，NTC，共模电感一应俱全。

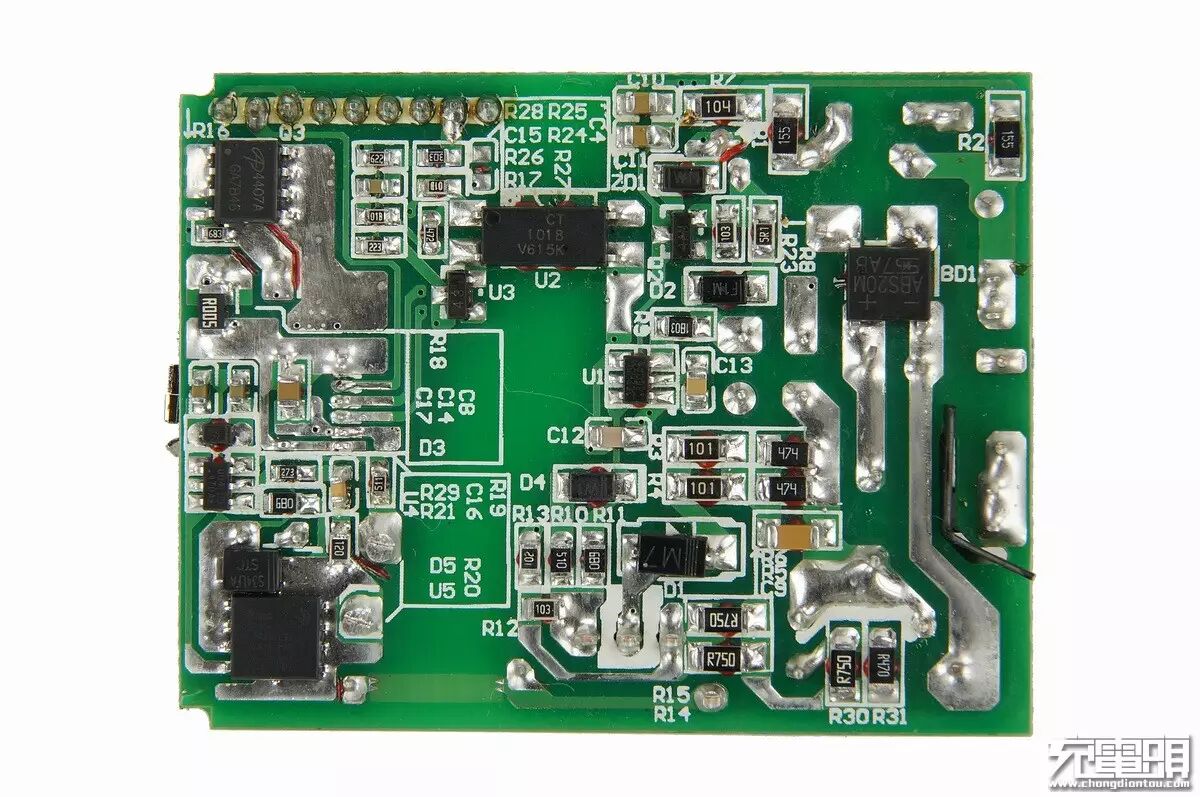

看到背面采用的波峰焊工艺，同步整流方案配合续流二极管，提升轻载效率。

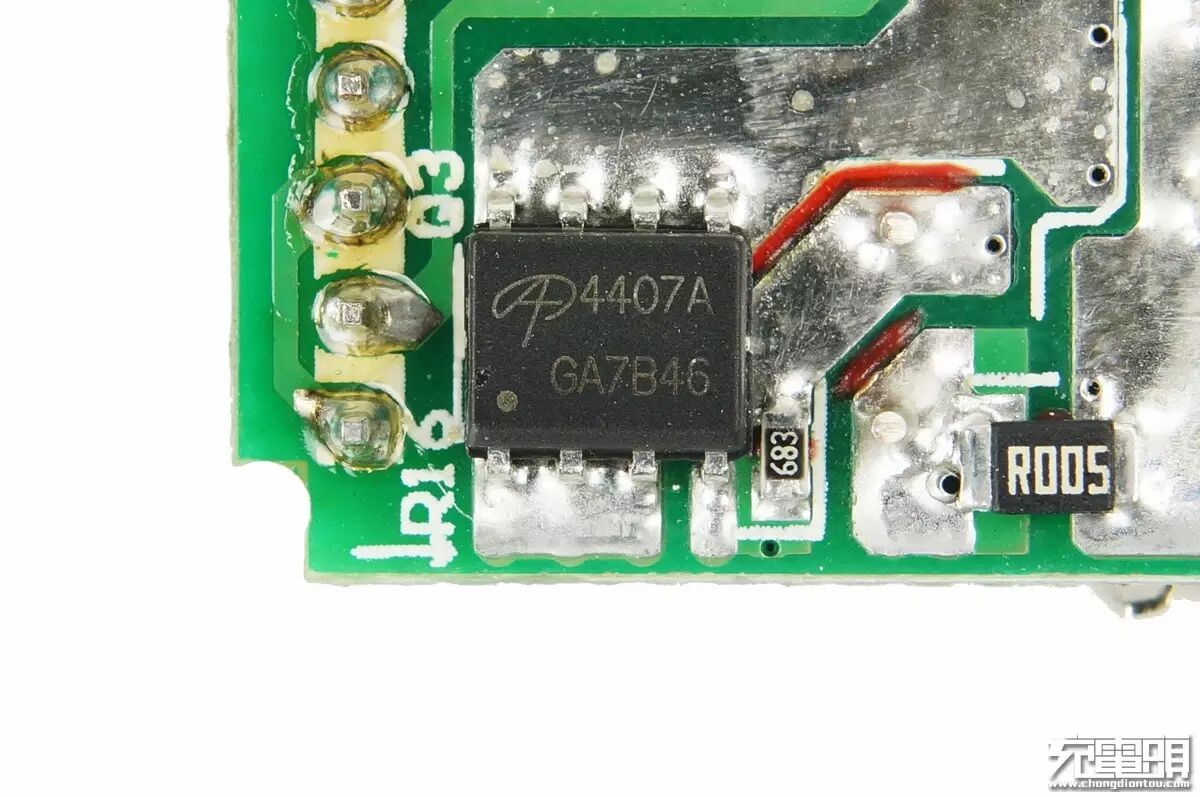

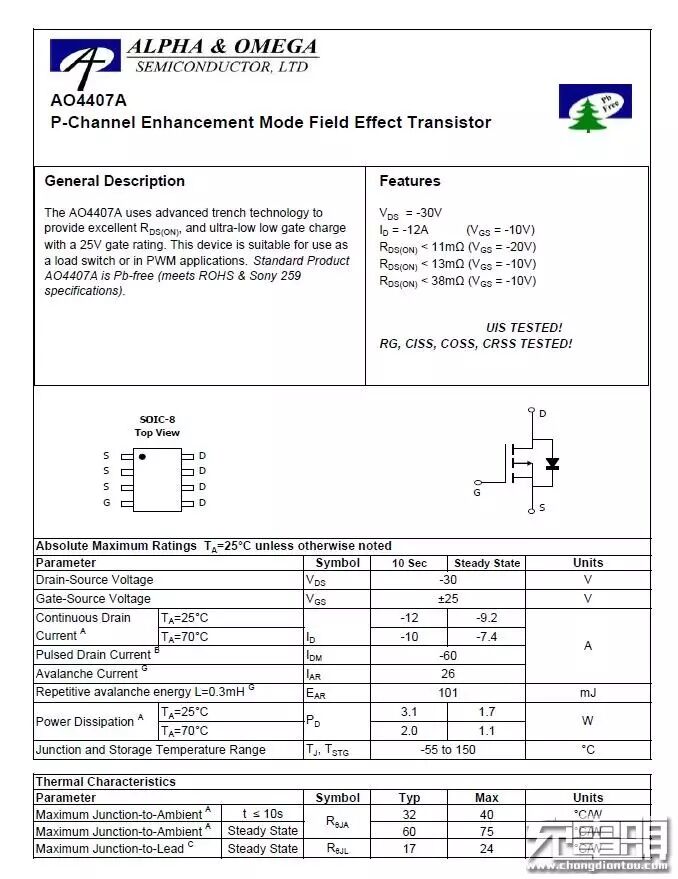

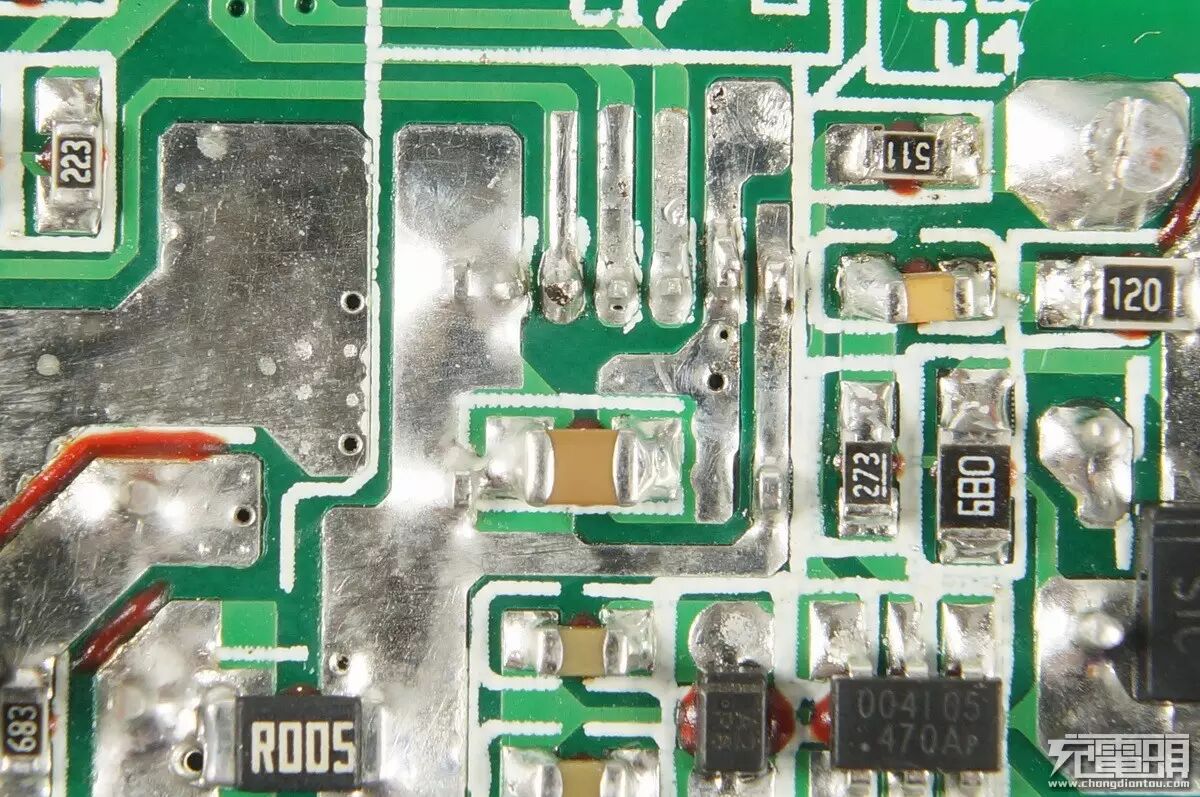

AO4407A PMOS，负责在过流故障发生时关闭输出，右侧的R005合金取样电阻用来监测输出电流。

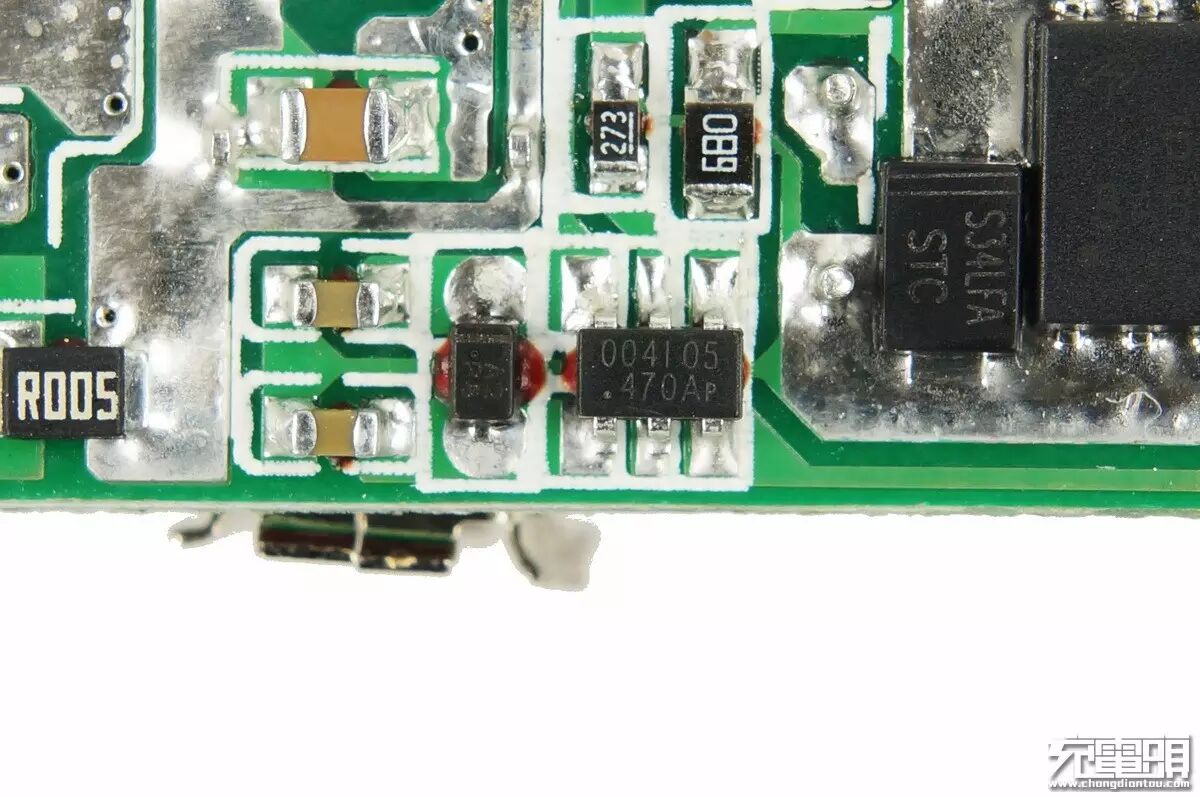

同步整流驱动IC。

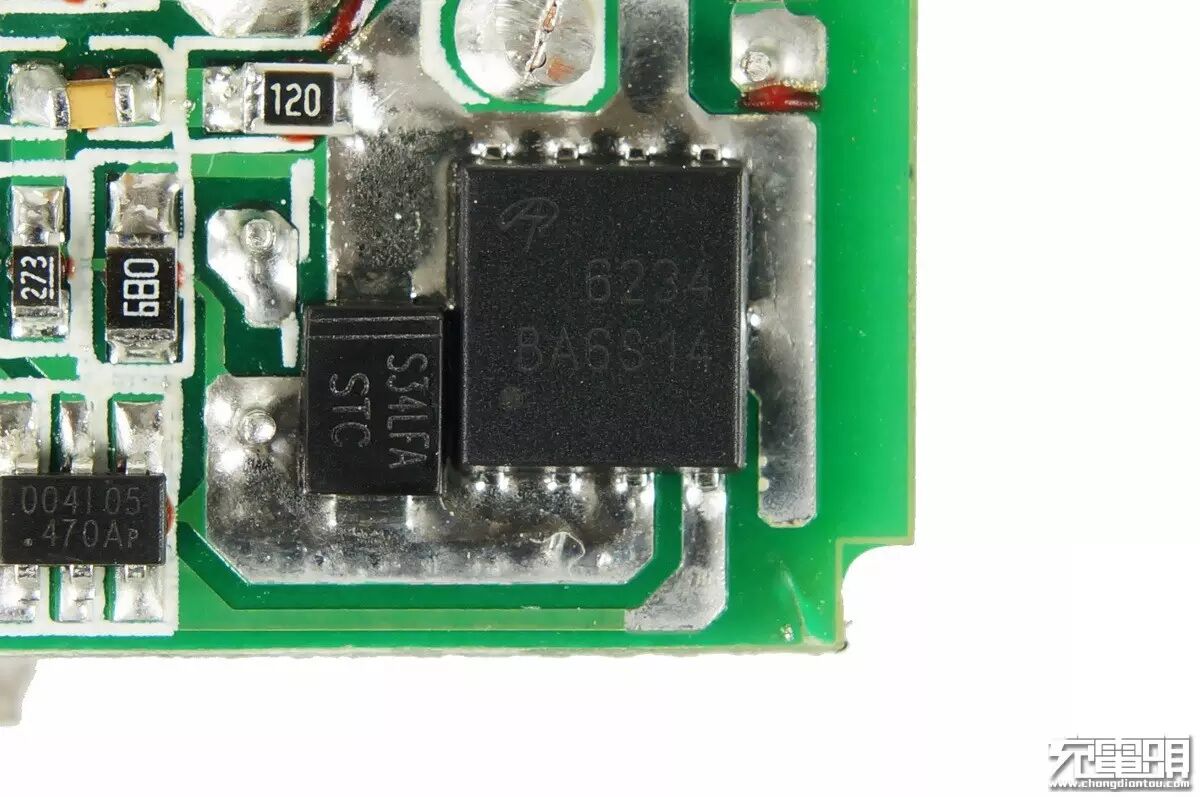

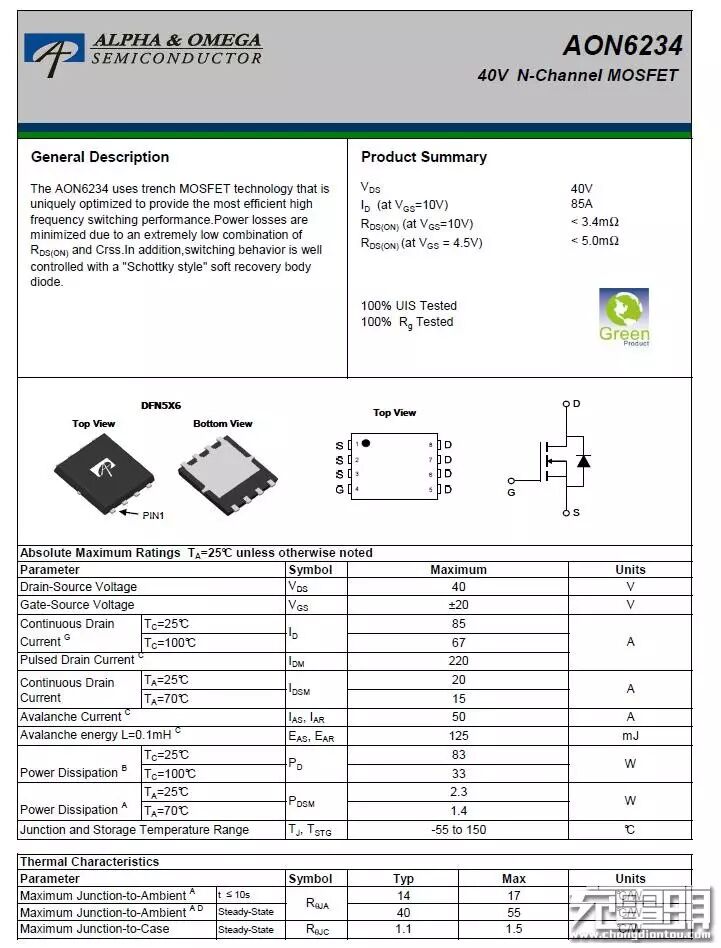

AON6234同步整流管。

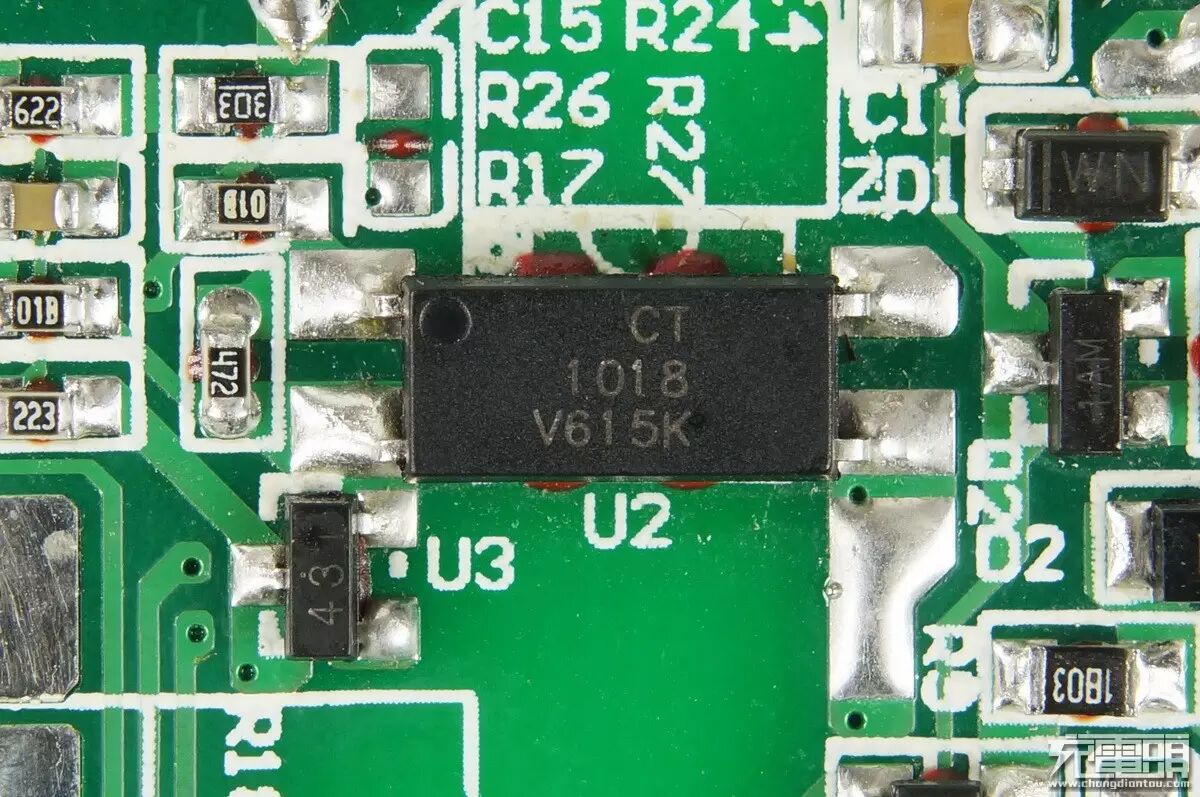

光耦反馈，通过光耦改变输出电压电流。

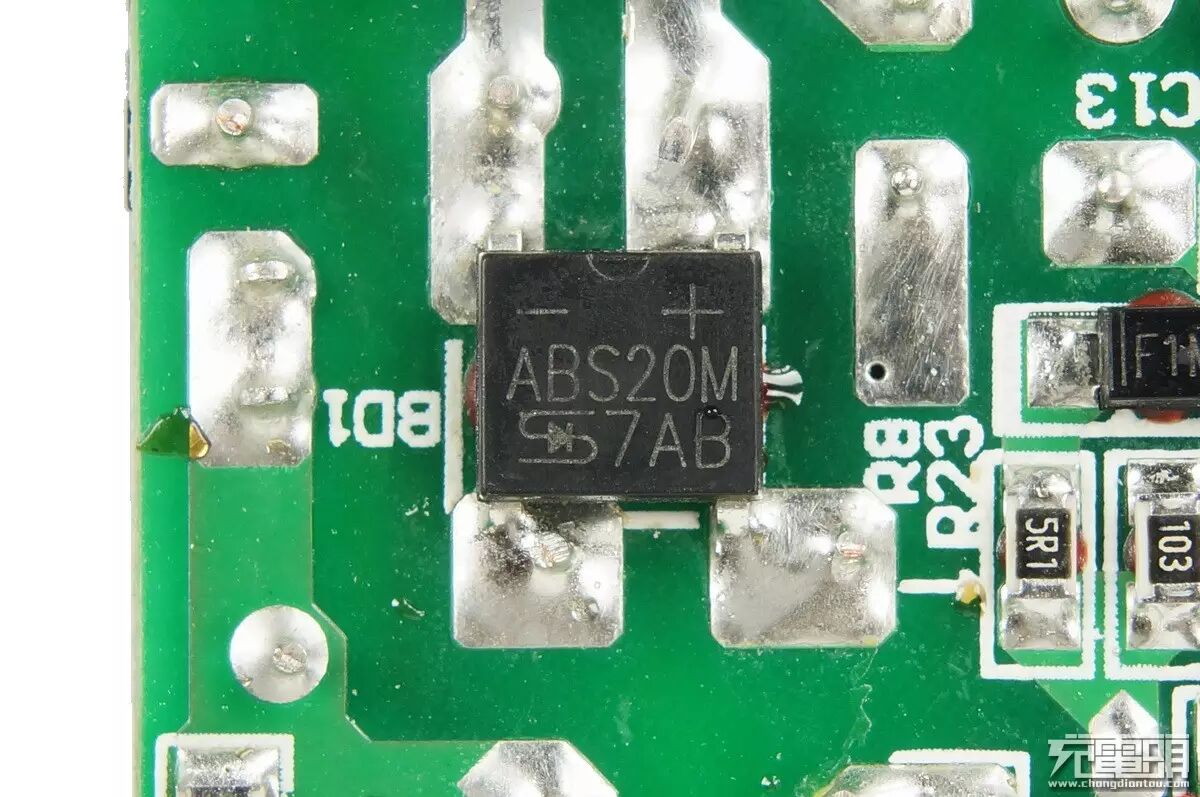

整流桥，目测2A电流。

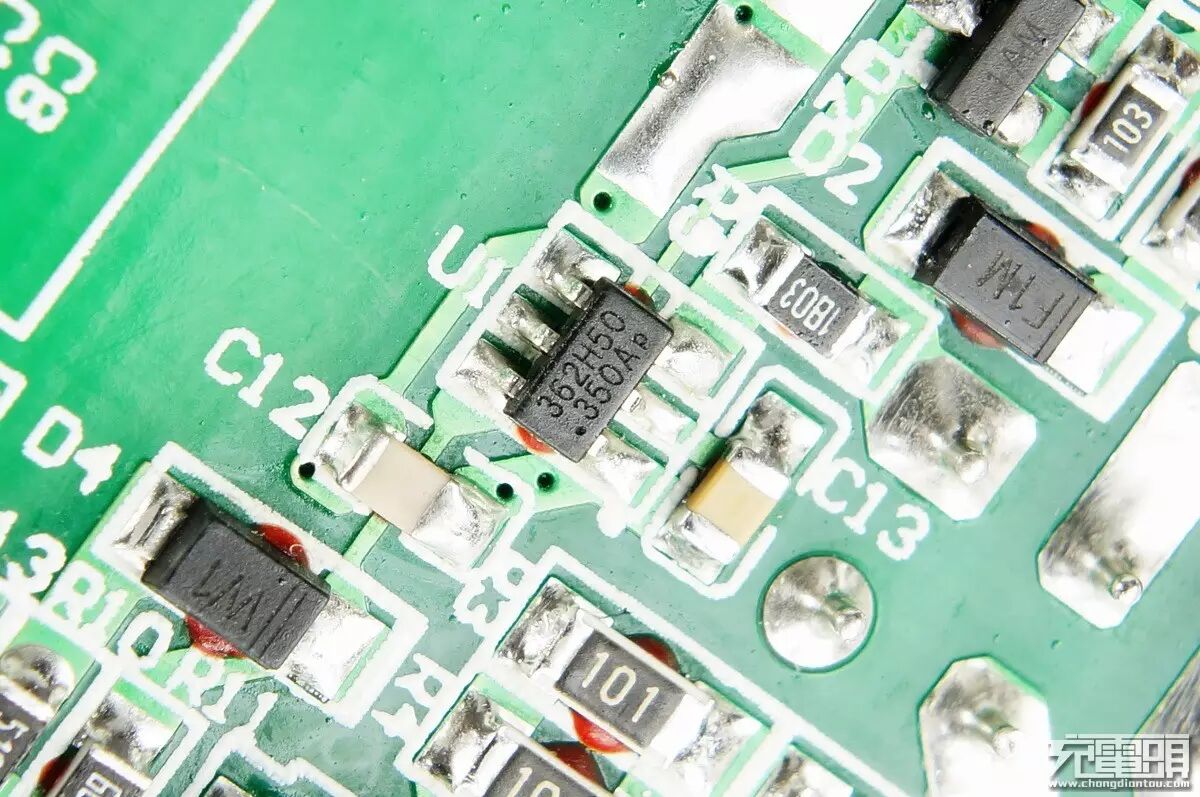

初级PWM控制IC。

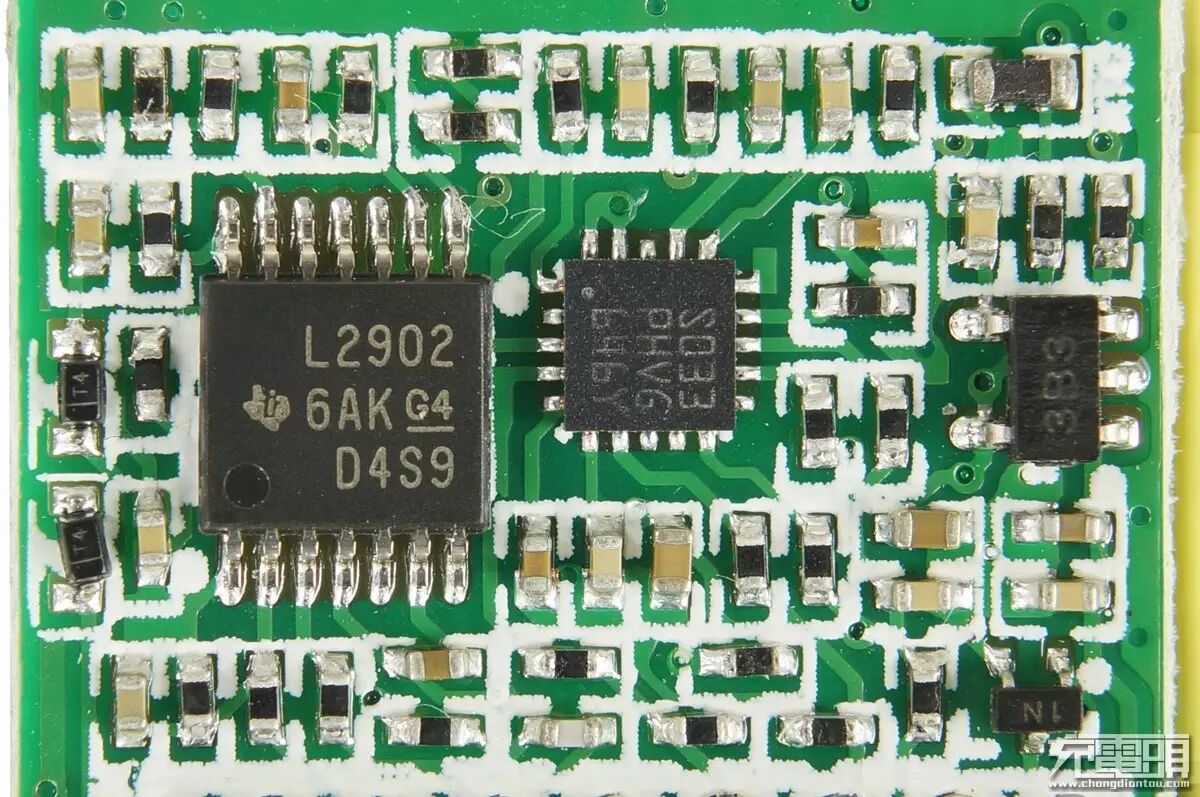

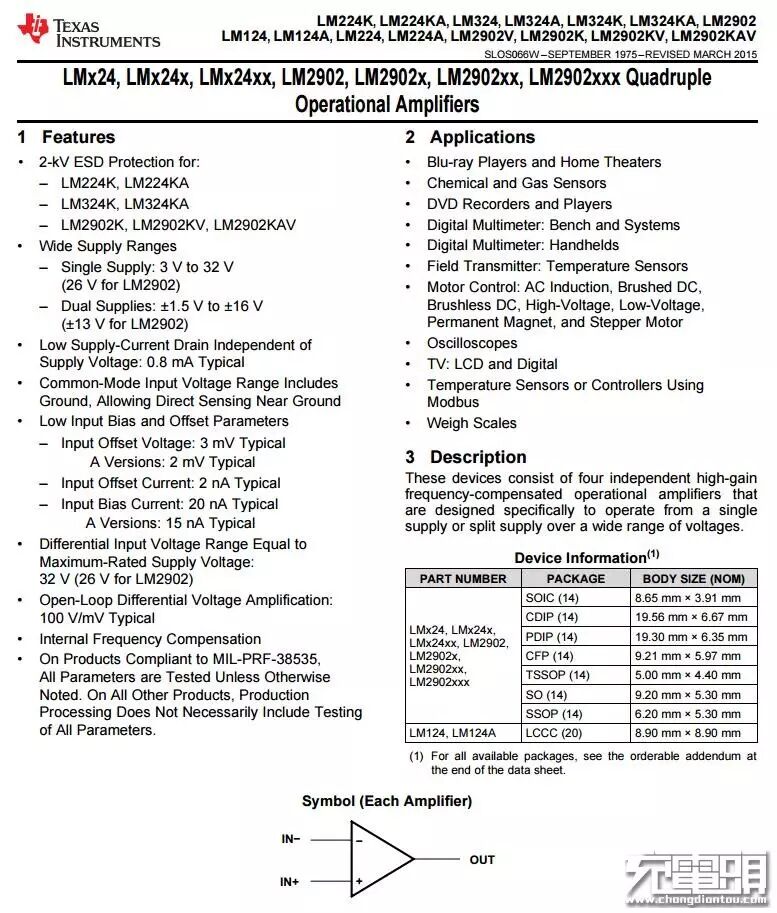

L2902 4运放，TSSOP封装，这里用于放大电流采样电压送至单片机进行电流检测。
5针USB座焊盘。
三、努比亚NB-A550A USBA-1充电器测试

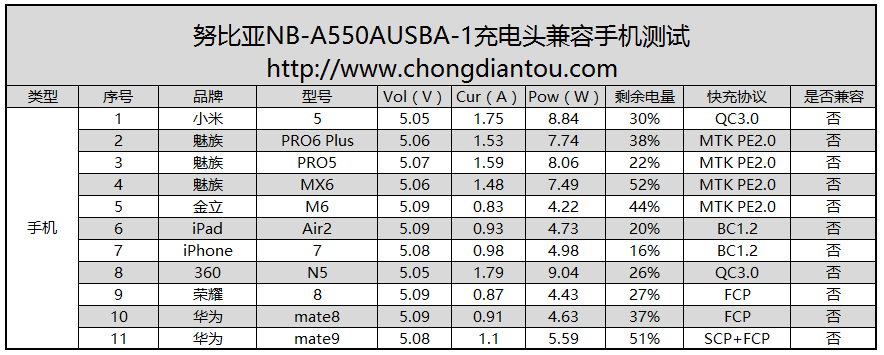

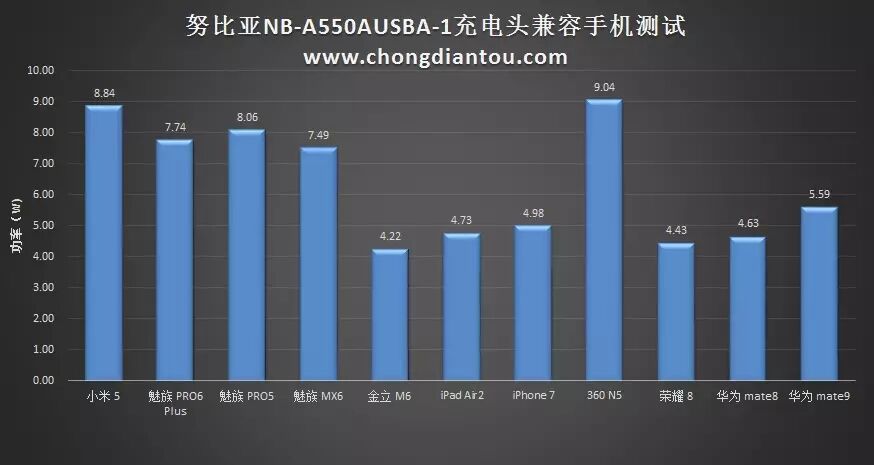

从手机兼容性测试可以看出，输出功率最大的是为小米5和360N5充电，但并没有其实现QC快充。对其他的协议也不能支持快充，只能以5V1A左右输出。
对移动电源也不支持快充，依然是5V输出模式，努比亚NB-A550A USBA-1充电器在这方面做得很好，对输出电压做了严格把控。而且不管是手机还是移动电源，输出电压表现出良好的稳定性。

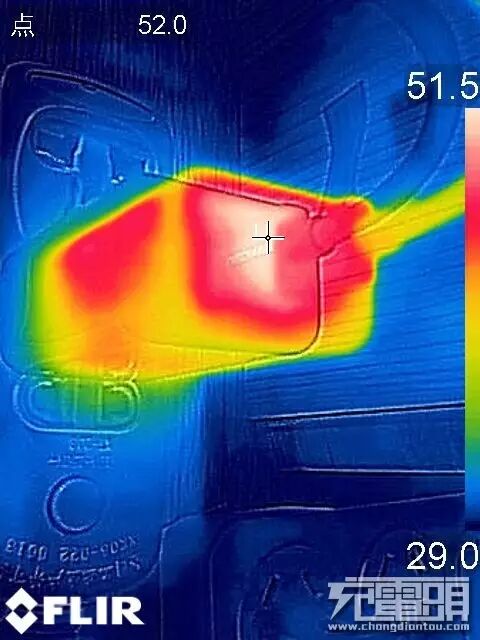

使用该款充电器给努比亚M2充电时，整体温度比较高（充电20min后采集数据），最高点温度达到52℃，触摸时会有明显灼热感。5V低压直充技术，可以有效减少手机电池发热，延长电池的寿命，极大地保护了手机。
评测总结
努比亚NB-A550AUSBA-1为了容纳下特定的电子元件，外型要比常见的充电器大不少，黑色外观加亮面处理，输出口使用橘红色舌片与常见充电器区分。
努比亚NB-A550AUSBA-1使用了低压大电流快充技术，与常见的高电压小电流不同，低压方案发热量主要集中在充电器上，可以有效减少手机电池发热。
努比亚NB-A550AUSBA-1采用特殊5针弹片USB座及加宽正负极触点以满足大电流通过要求，同时兼容普通4针线材，只是不会激活大功率输出，让用户更为安全的使用设备。
努比亚NB-A550AUSBA-1不兼容常见的QC2.0/3.0、MTK PE2.0、FCP快充及Apple2.4A充电技术，但依然可以小功率输出。大电流方案有个痛点，就是对线材要求十分严苛，也会带来设备之间不能通用线材的问题，这也是目前几乎所有低压大电流方案都要面对的事实。
