上周华为官方商城又上架了一款高端系列移动电源，名字叫华为移动电源快充版，型号AP20Q，容量为20000mAh。是小编之前测试过的10000mAh AP09Q移动电源的大容量版本，官方定价299元感觉就是直接定到天花板上了，这么贵的移动电源肯定没人舍得买来拆，那么就让小编代各位消费者拆一下把。
开箱篇：
![]()
发货所使用的是华为商城定制的快递运输盒，侧面写着VMALL.com就是华为商城网址，还标写着售后可以7天退货15天换货、全国联保。
![]()
打开快递运输包装，产品使用了气泡柱缓冲袋作为抗压抗冲击填充物，这种俗称红酒袋的气泡袋可以承受一个成年人站上去物品也不会受损。
![]()

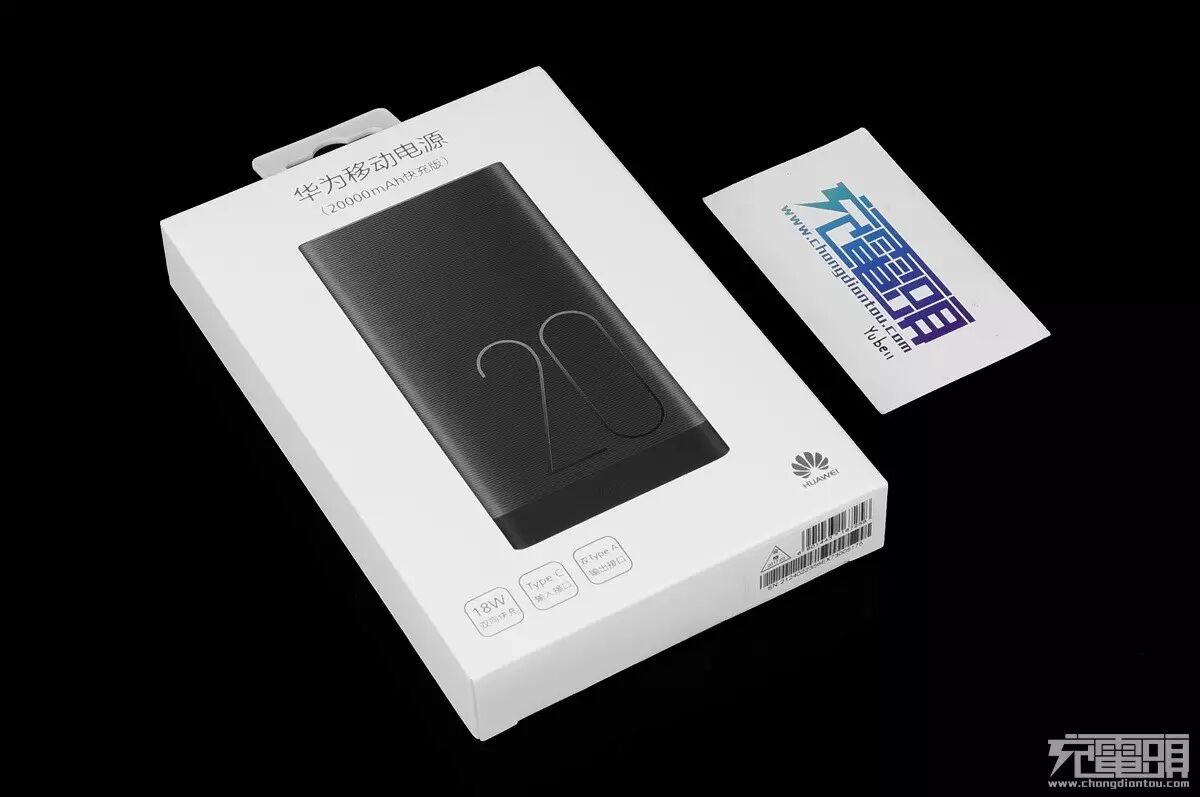

白色纸盒包装上印有产品式样，品名：华为移动电源20000mAh快充版，左下角标有18W双向快充、Type-C输入接口、双Type-A输出接口，顶部有挂孔方便实体店在橱窗上架展销。
![]()

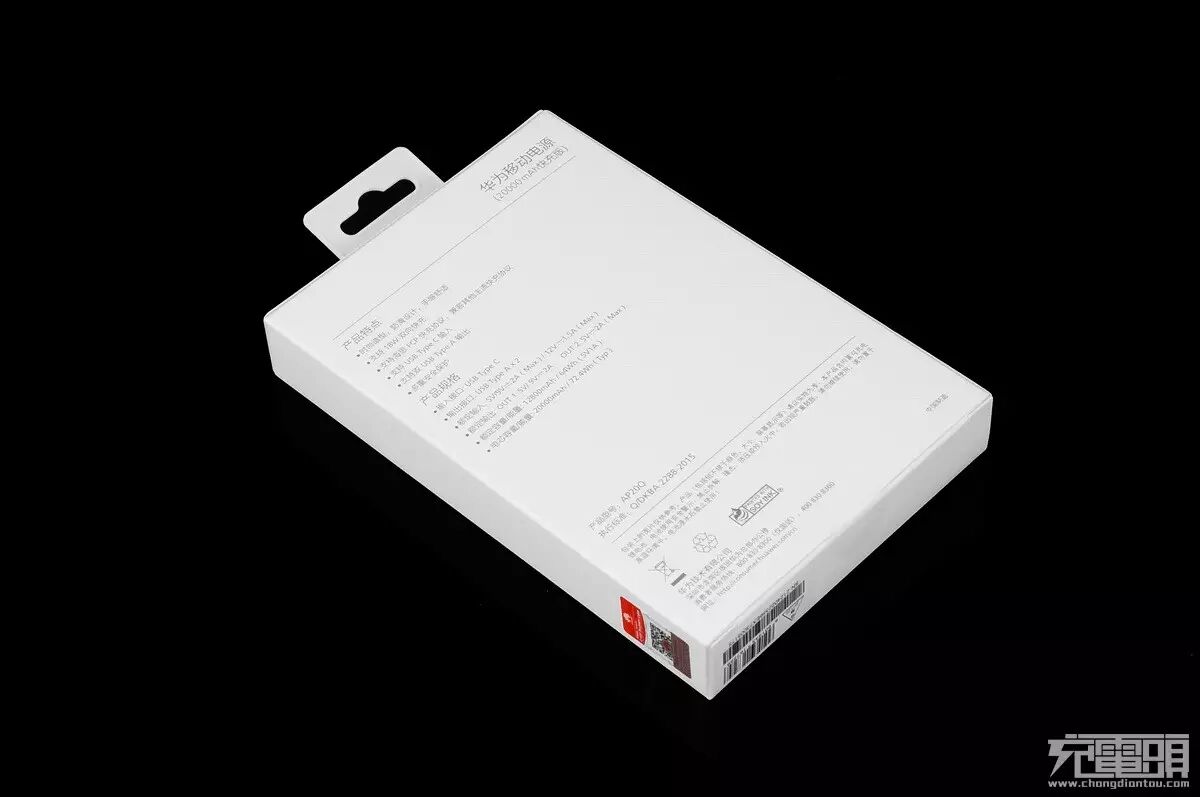

产品背面，侧下是防伪标贴。
![]()

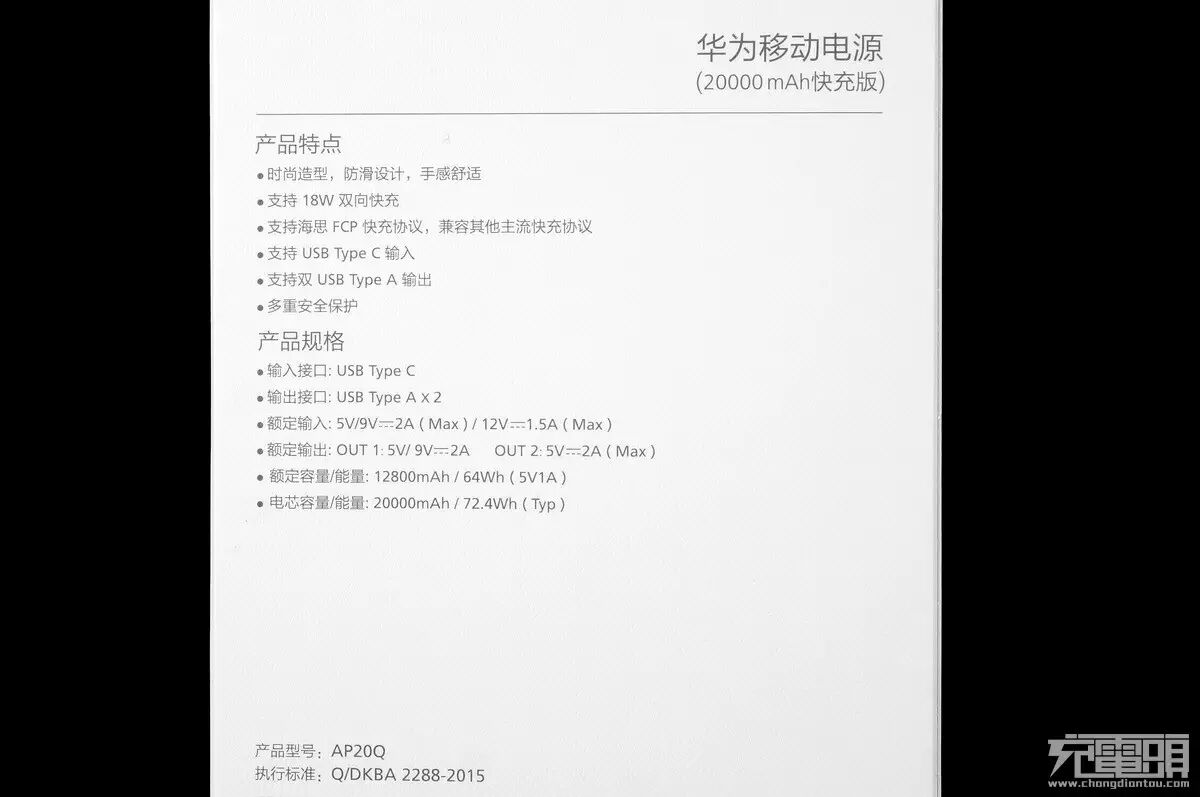

背部参数，品名：华为移动电源（20000mAh快充版），产品特点：支持18W双向快充、支持海思FCP快从协议，兼容其他主流快从协议、支持USB Type-C输入、支持双USB Type-A输出、多重安全保护。产品规格，输入接口：USB Type-C、输出接口：USB Type-A *2、额定输入：5V/9A=2A（MAX）12V 1.5A （MAX）、额定输出：OUT1 5V/9V=2A，OUT2 5V=2A（MAX）、额定容量/能量：12800mAh/64Wh（5V1A放出）、电芯容量/能量：20000mAh/72.4Wh（常规值）、产品型号：AP20Q。
![]()

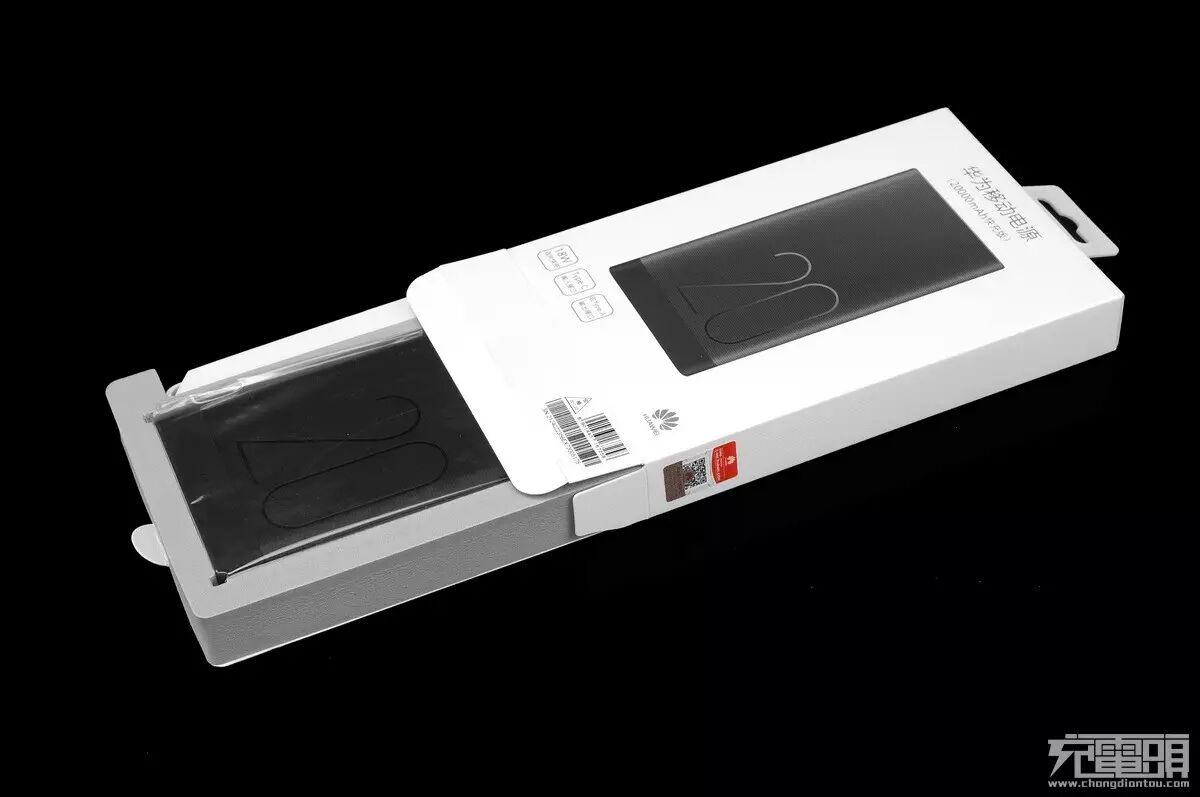

打开产品包装抽出内盒，高密度抗震海绵的内盒包裹着移动电源避免冲击受损。
![]()

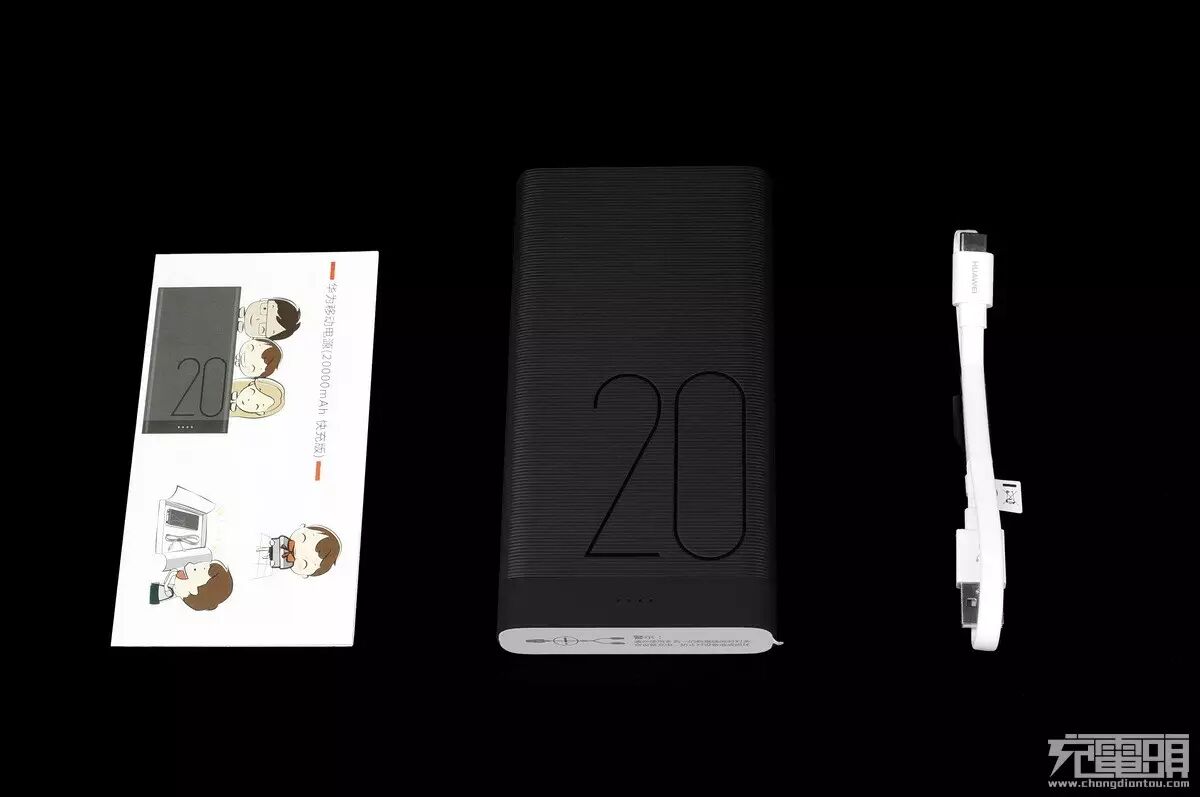

产品开箱一览，说明书x1、移动电源本体x1、数据线x1。
![]()
正规机打发票上可以看到这款产品售价为299元，可以称得上是移动电源里的奢侈品了。
![]()

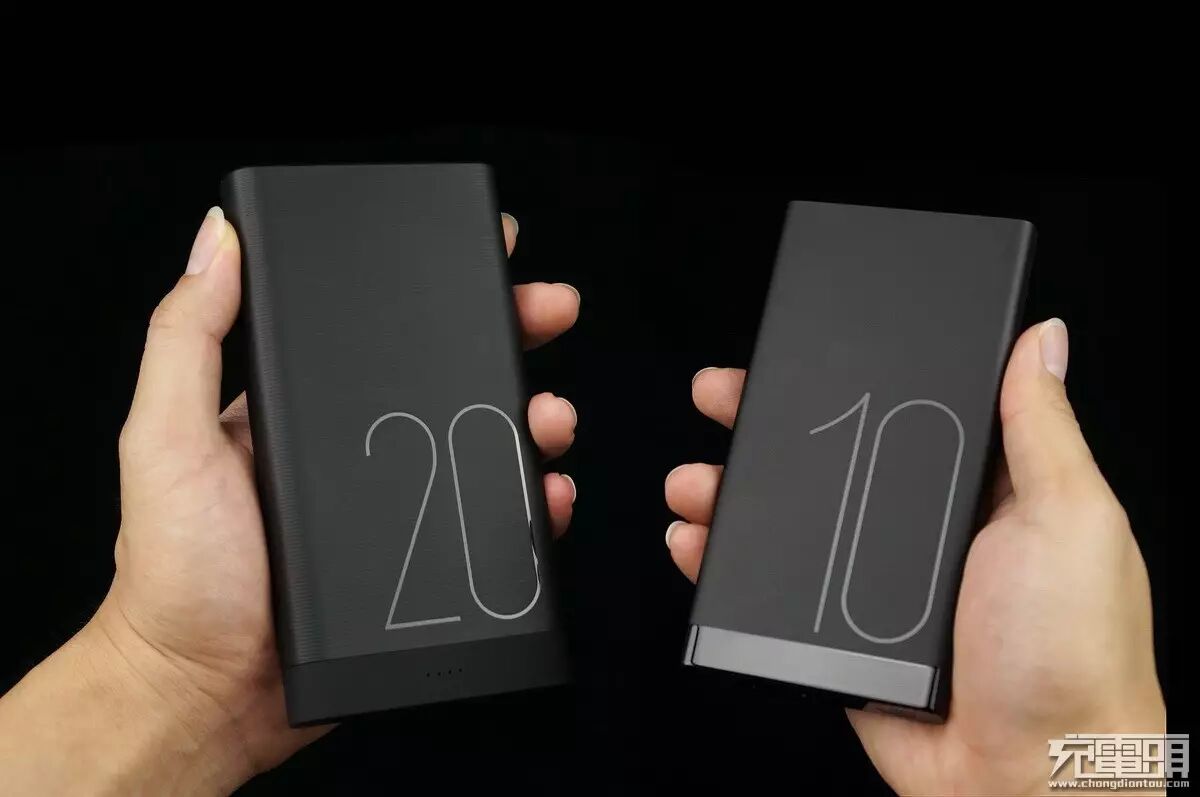

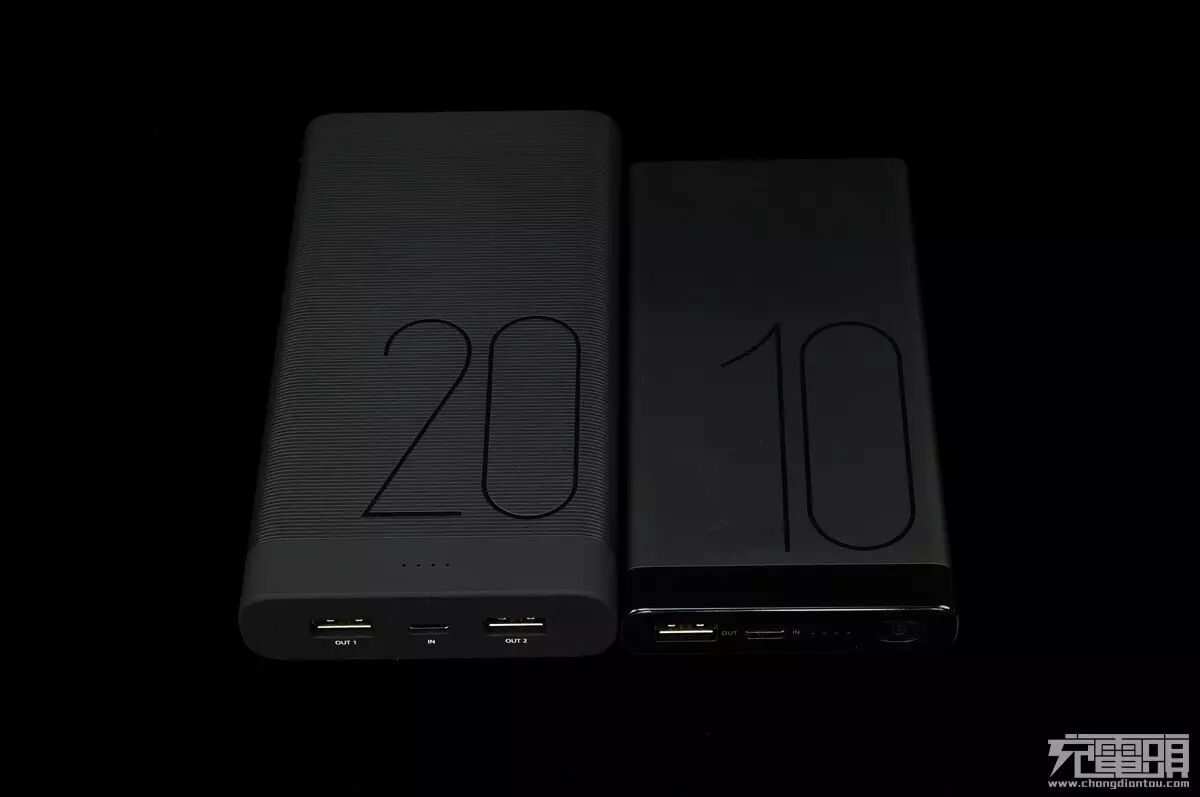

这款华为移动电源快充版20000mAh与小编之前评测过的华为移动电源快充版10000mAh同属一个系列，都是沉实黑色调表面大字“10”、“20”表示容量。
![]()
不同的是10000mAh是金属壳体，而20000mAh则是PC+ABS壳体。
![]()

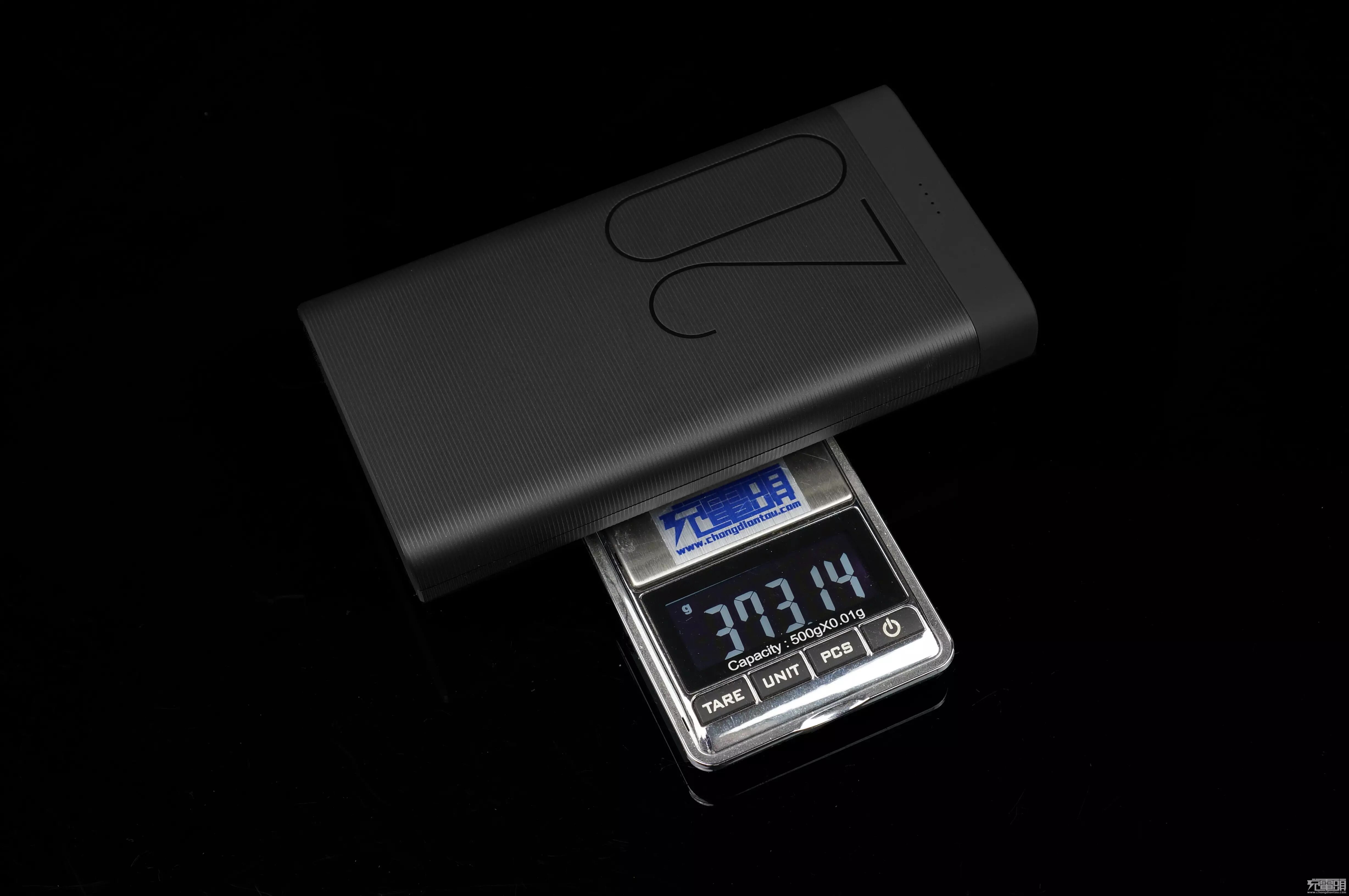

产品重量：373g，尺寸：150mm*79mm*22.5mm。
![]()
![]()

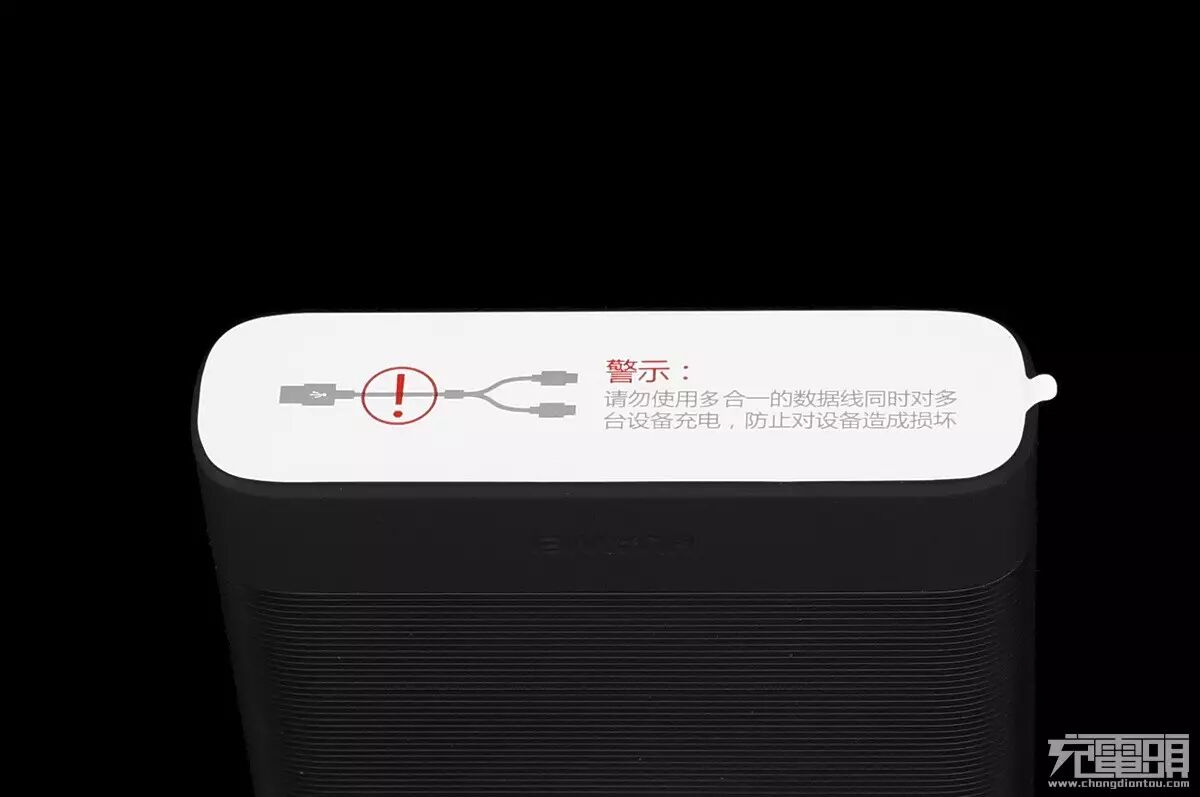

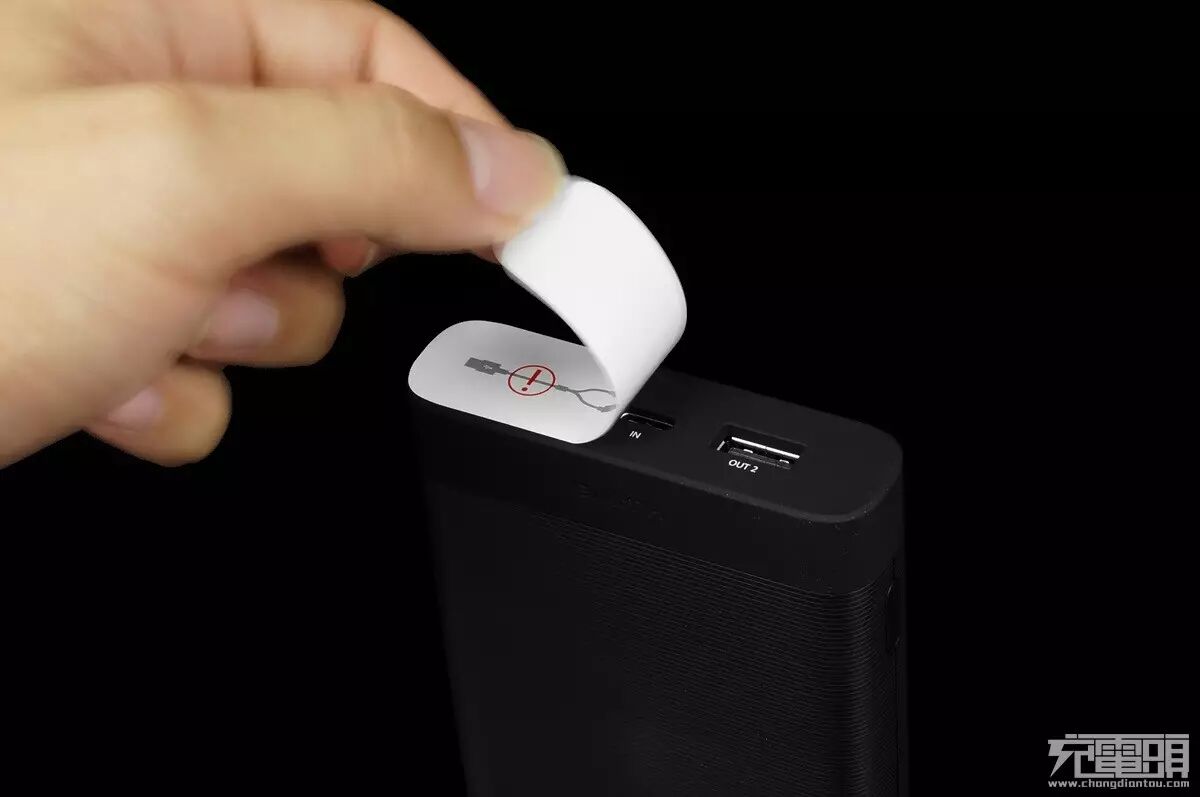

产品插口处贴了一张警示标志，提醒消费者不要使用一分二线材充电，因为快充口与支持快充的手机握手识别后，输出电压会高达12V，用一分二线插上不支持快充的手机很可能会GG，撕掉才可以使用。
![]()

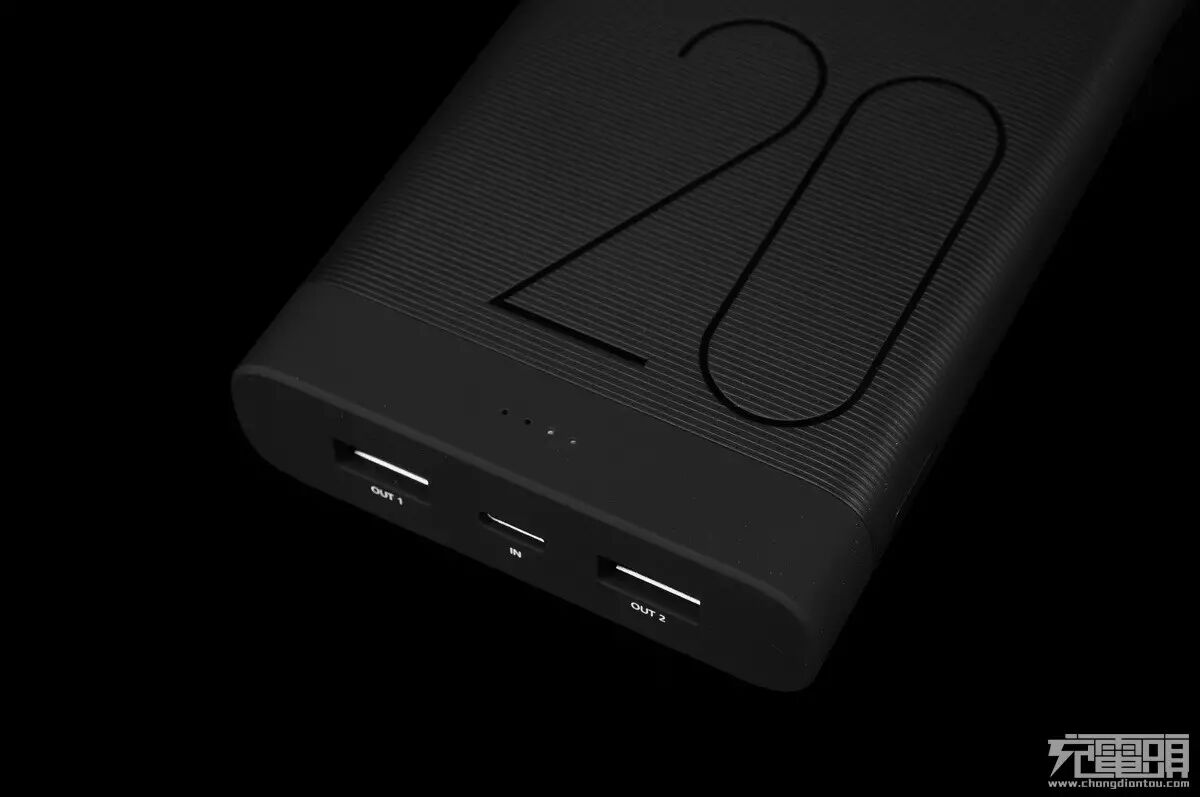

全黑色调子由ABS+PC打造而成的壳体分为两部分，头部插孔端比较短的盖子是类肤涂层，而土体结构则是条纹凹凸纹路增强手感，表面一个大大的“20”代表这是20000mAh款式。
![]()
类肤涂层上开着4个孔，是4个白色LED电量指示灯，其中最右边一颗白色灯内置两种颜色（白/绿），常规5V模式时是白色，快充模式时是绿色，用户可以更加直观的知道目前所处的状态。
![]()
电量显示按钮放置在侧面。
![]()
底部顶盖上凹印着华为LOGO“HUAWEI”。
![]()

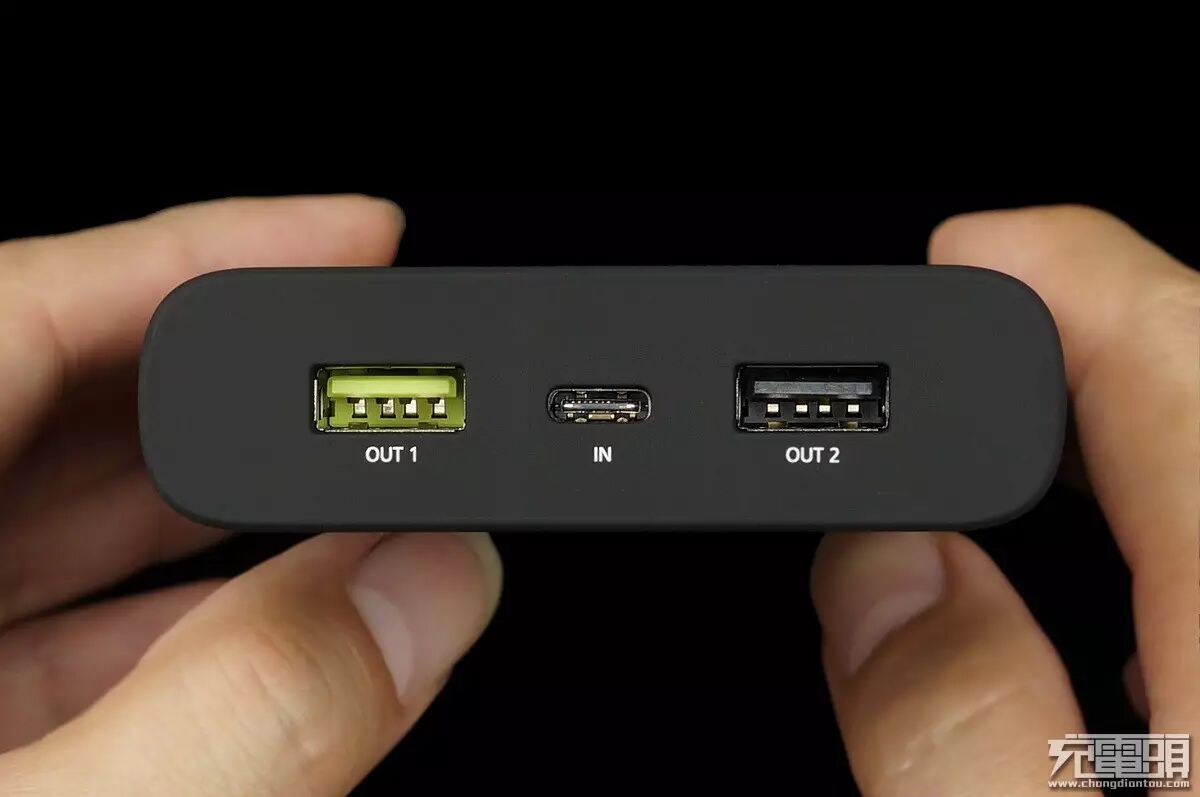

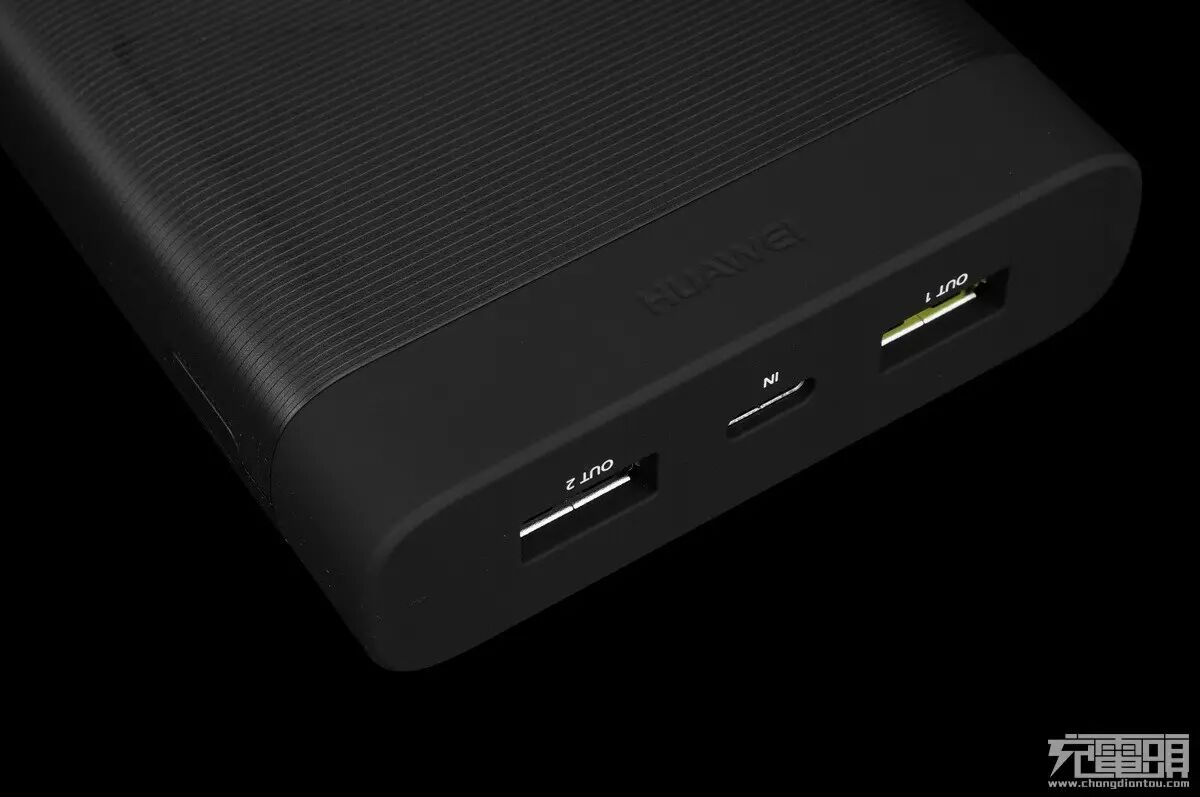

接口部分华为移动电源快充版一共有3个接口，最左边丝印OUT1绿色USB舌片的是Type-A快充输出口，中间丝印IN的是支持快充的Type-C输入接口，最右边是Type-A 5V常规输出接口。
![]()

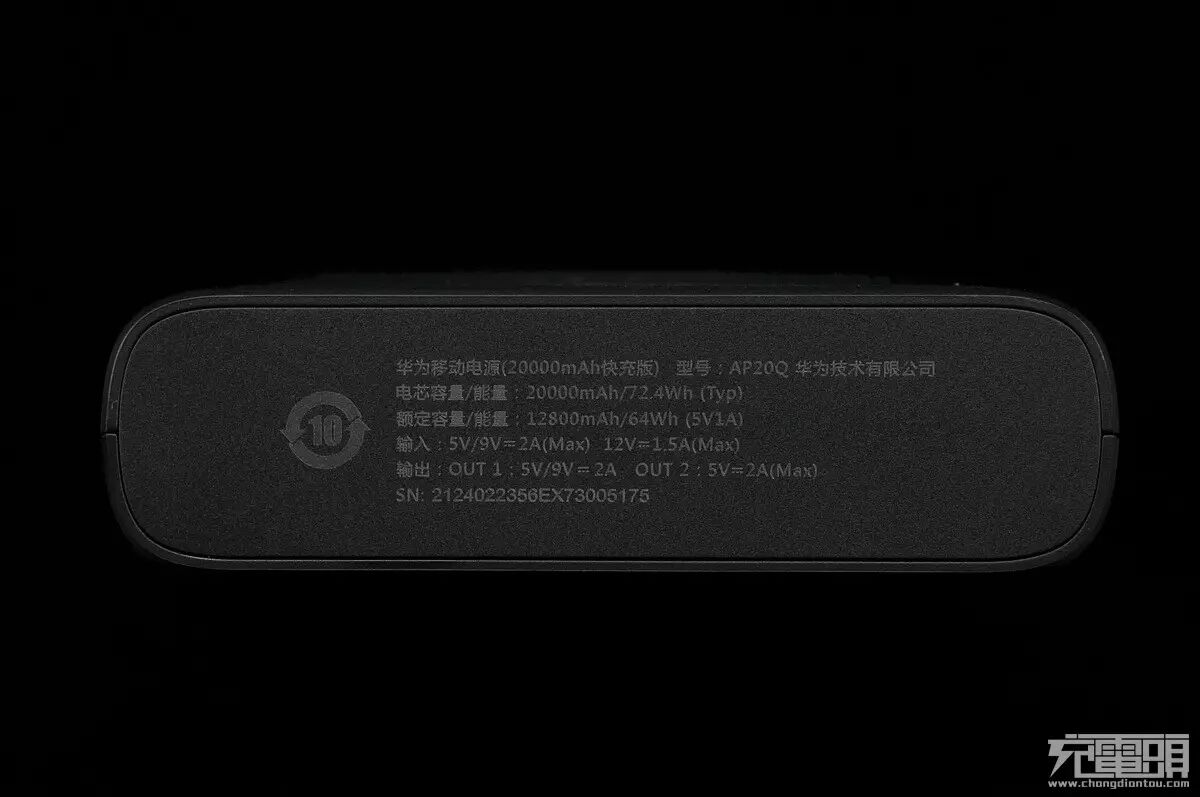

底部铭牌参数，品名：华为移动电源（20000mAh快充版）、型号：AP20Q、电芯容量/能量：20000mAh/72.4Wh（常规值）、额定容量/能量：12800mAh/64Wh（5V1A下放出）、输入：5V/9V=2A（MAX）12V=1.5A（MAX）、输出：OUT1 5V/9V =2A，OUT2 5V=2A（MAX）。
拆解篇：
![]()
![]()

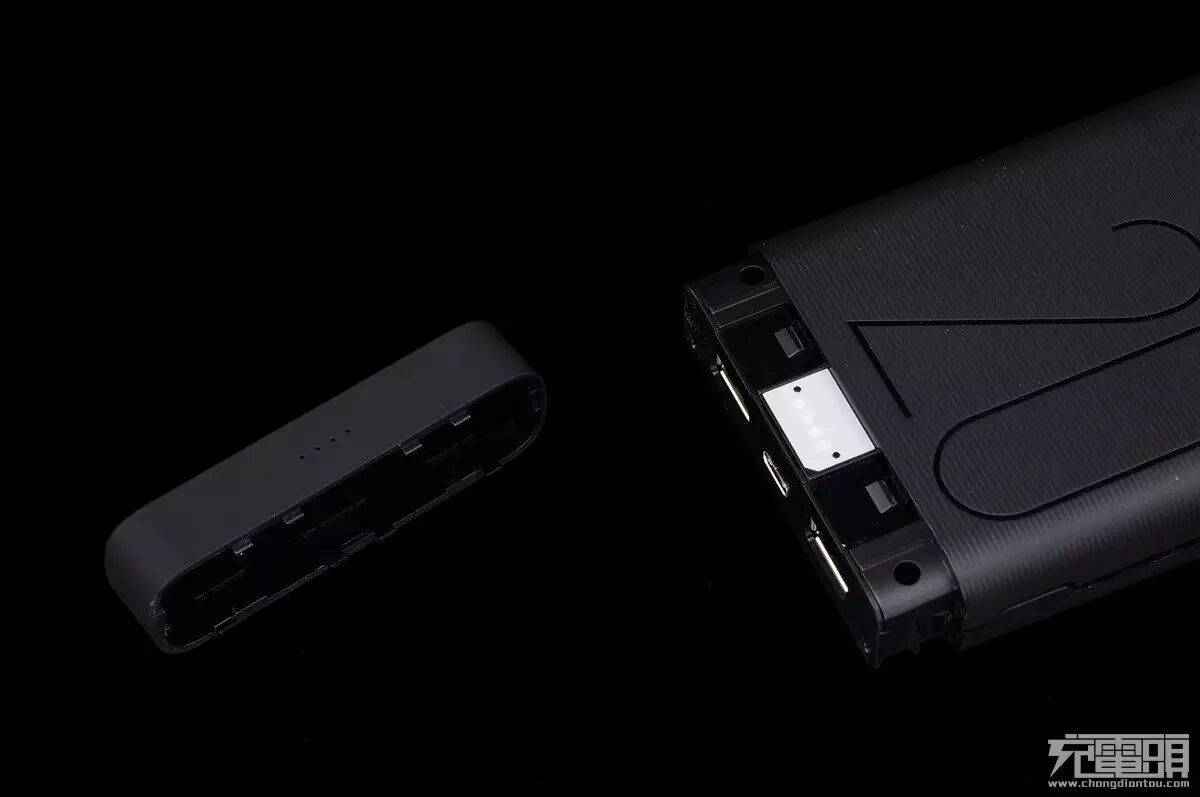

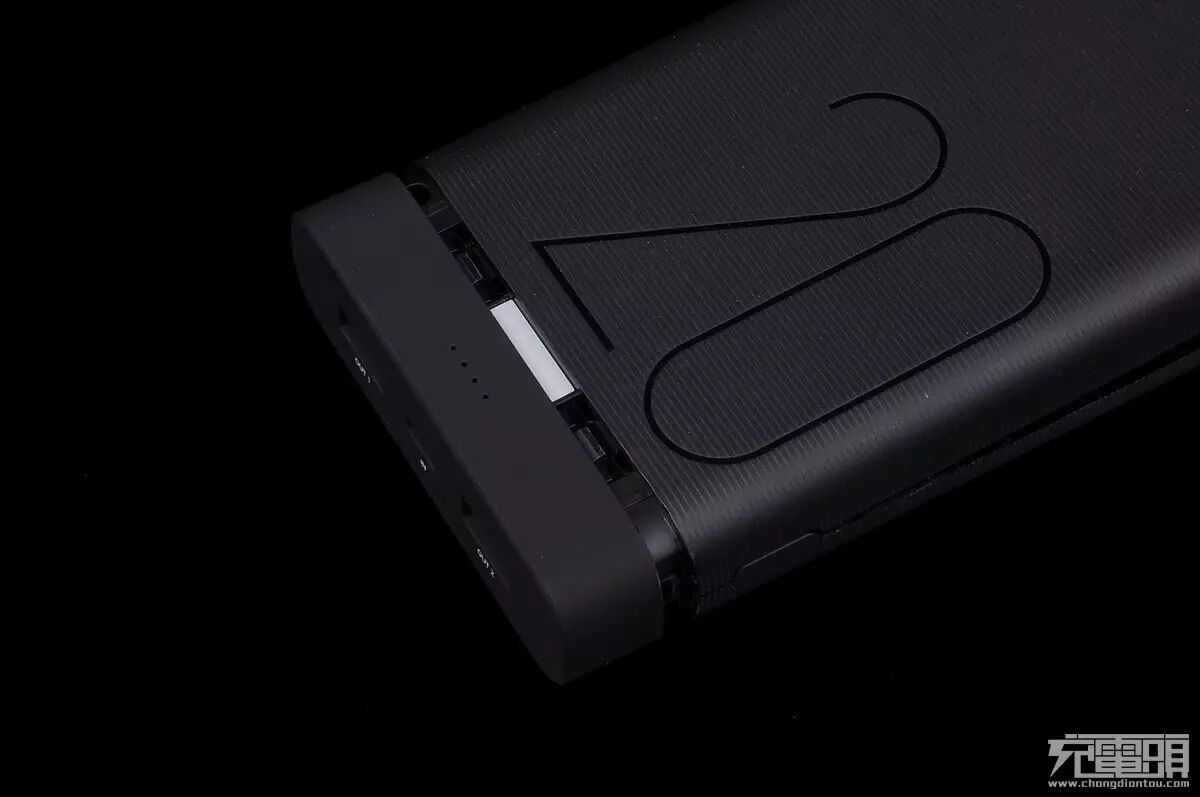

首先把头部顶盖撬开，分离出来。
![]()
然后壳体边缘插入撬棒就可以慢慢把壳体分离开了，四周使用卡子扣紧，十分牢固。
![]()

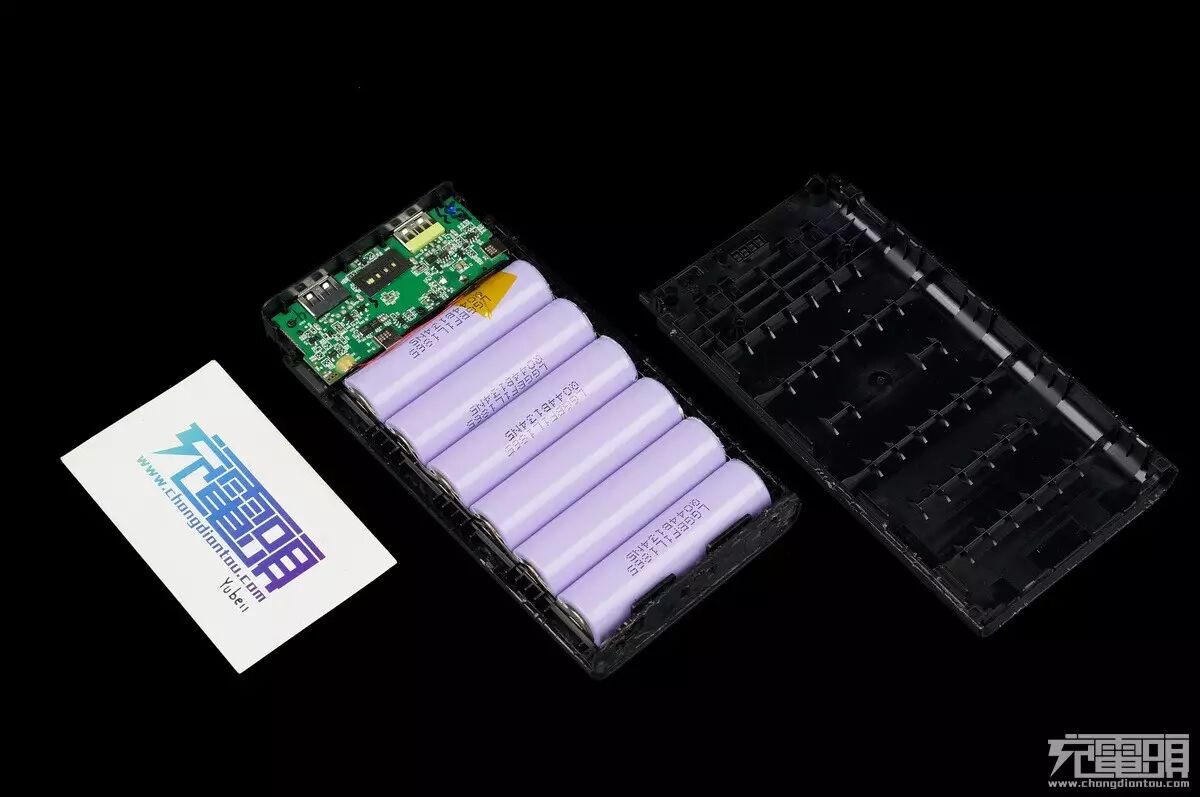

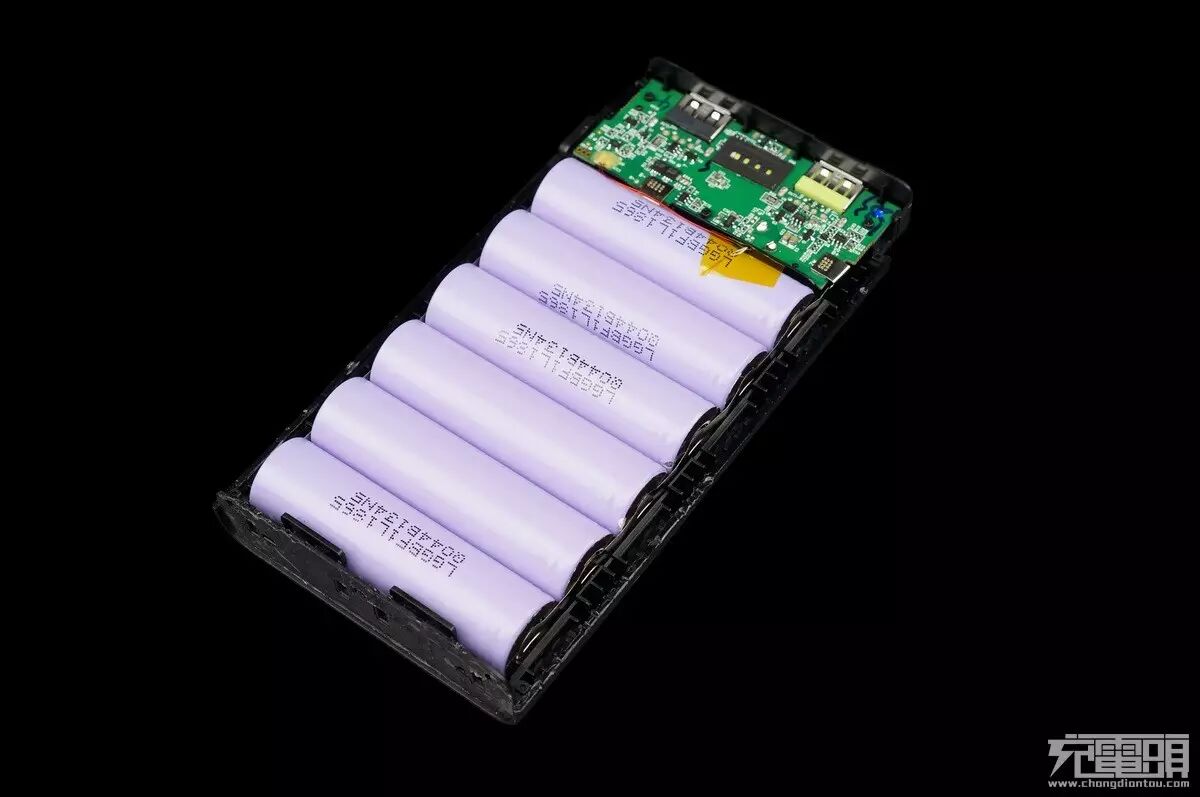

6颗整齐划一的18650锂电芯并联成为电池组，电芯型号是来自韩国的LG F1L，这种能见度非常高的高密度电芯广泛使用于移动电源内单颗容量3350mAh，满电电压4.2V。
![]()

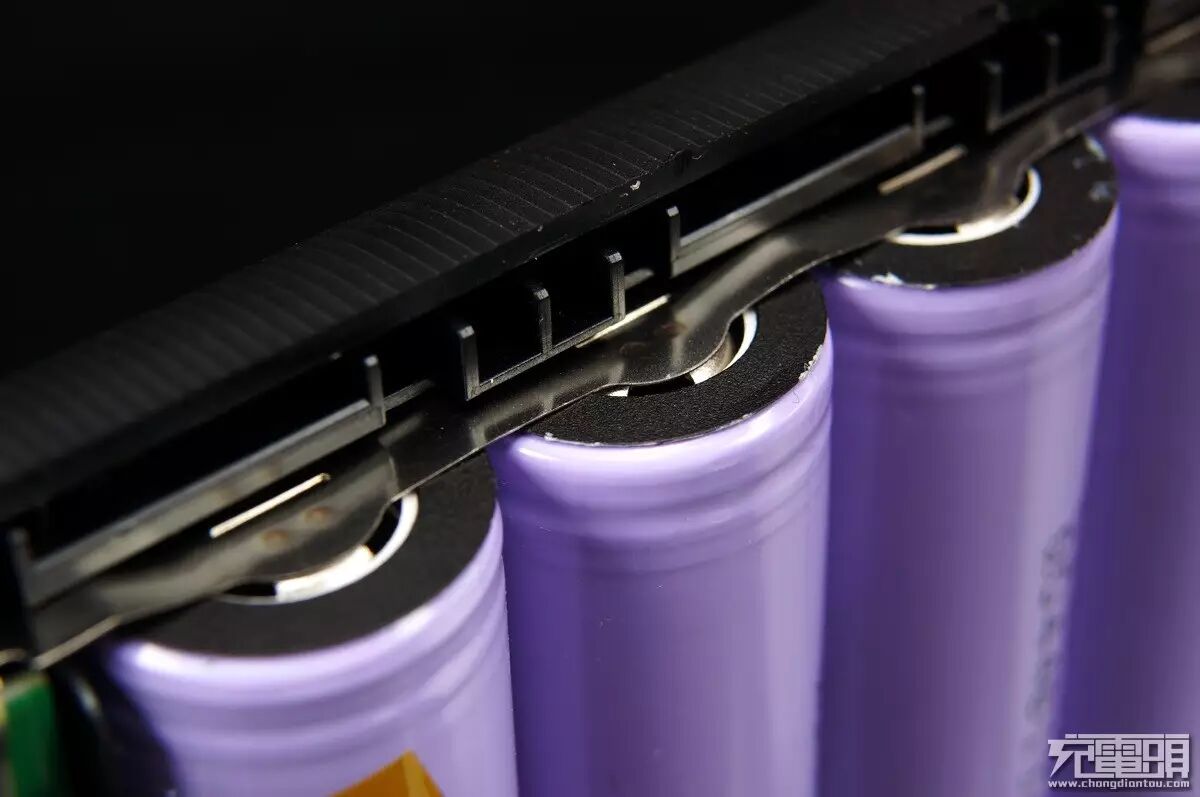

每一颗电芯正极都使用了青稞纸垫片，来把负极壳体与正极镍带作进一步绝缘隔离，电池与壳体之间预留了足够的距离作为缓冲空间，避免跌落冲击导致电芯或镍带受损。
![]()
壳体上突起槽是电池组限位固定柱，避免随意晃动。
![]()

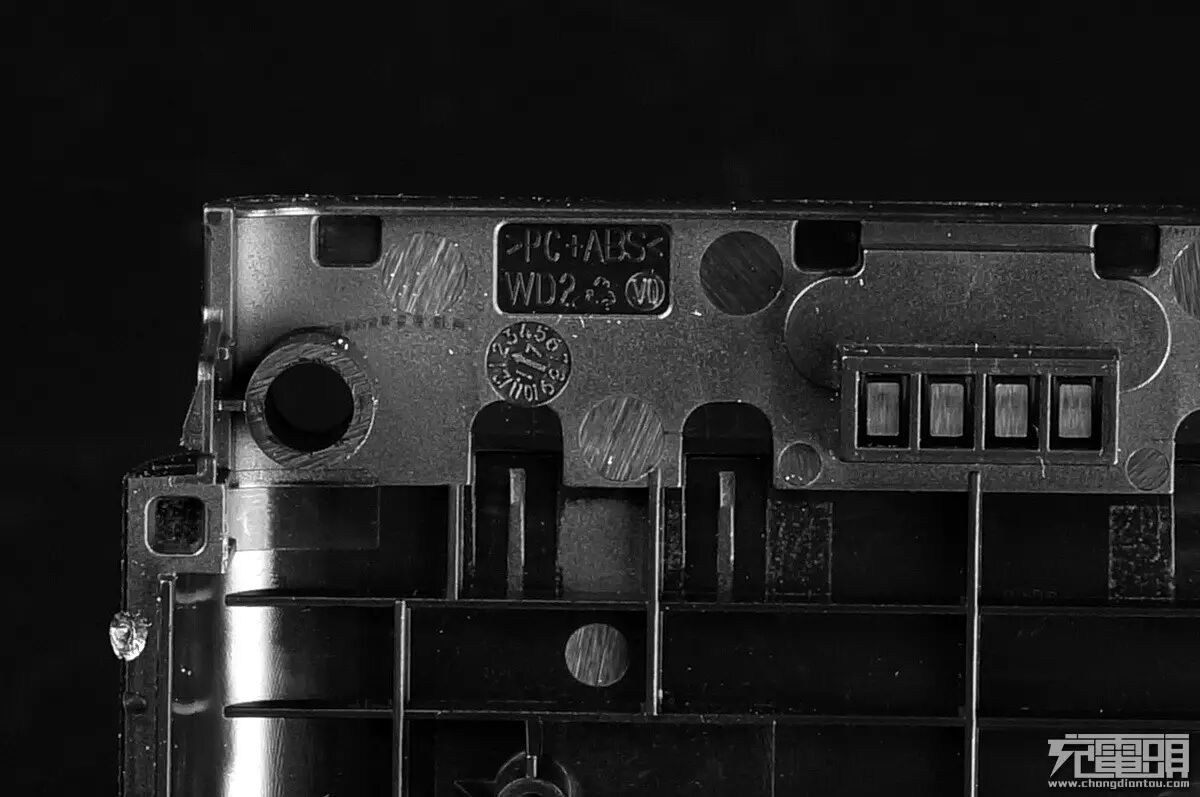

壳体材质PC+ABS，高耐磨、抗冲击性良好，模具日期2017年2月。
![]()

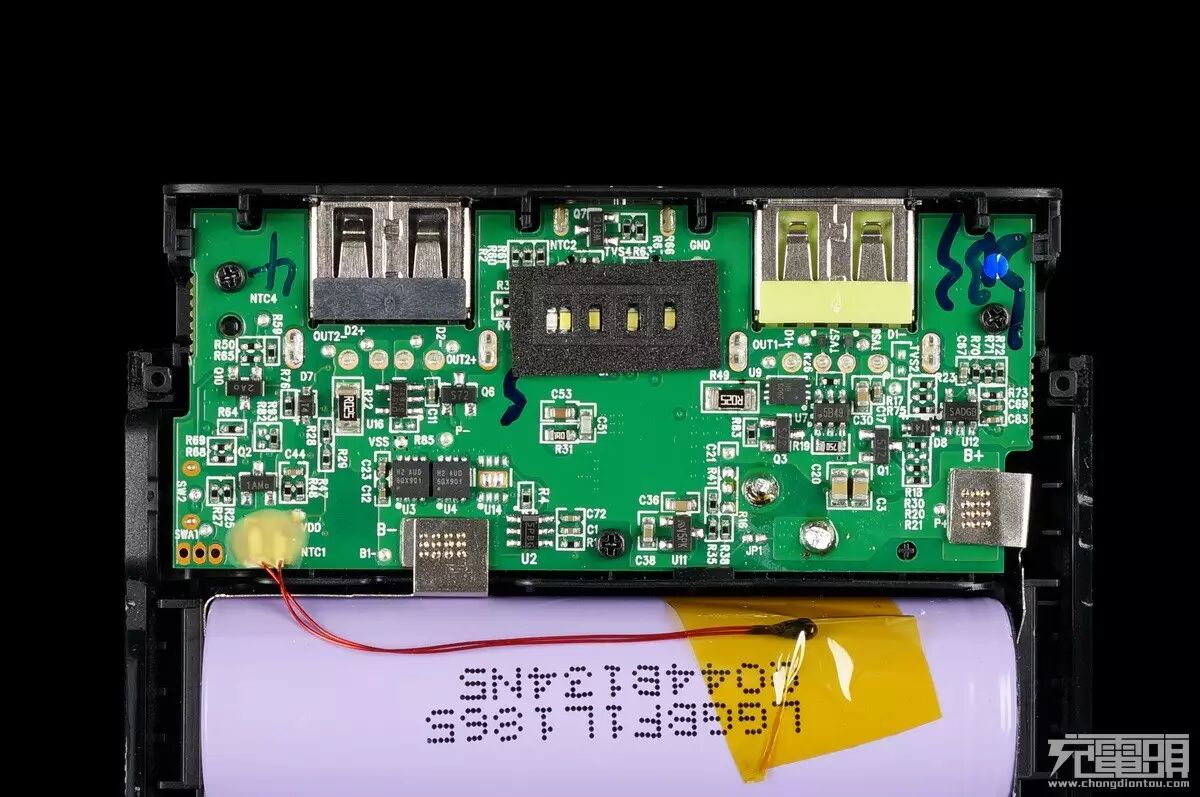

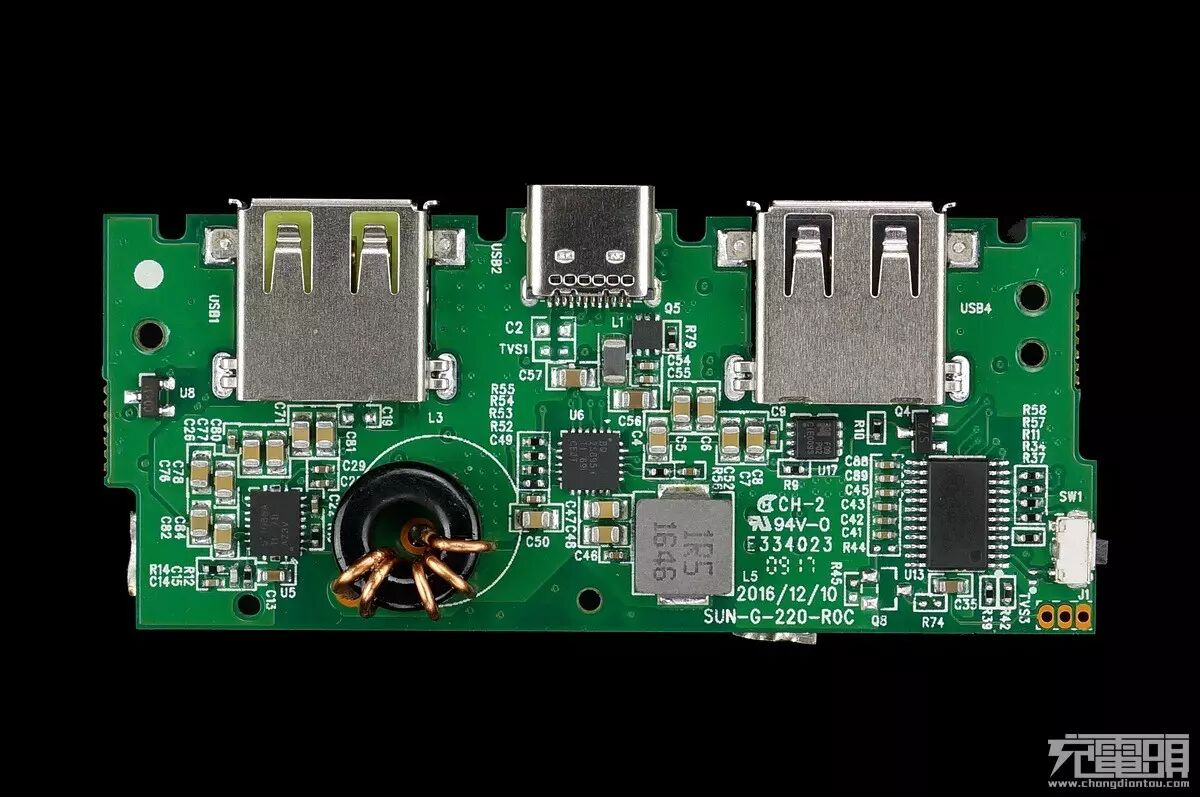

PCB正面一览。
![]()

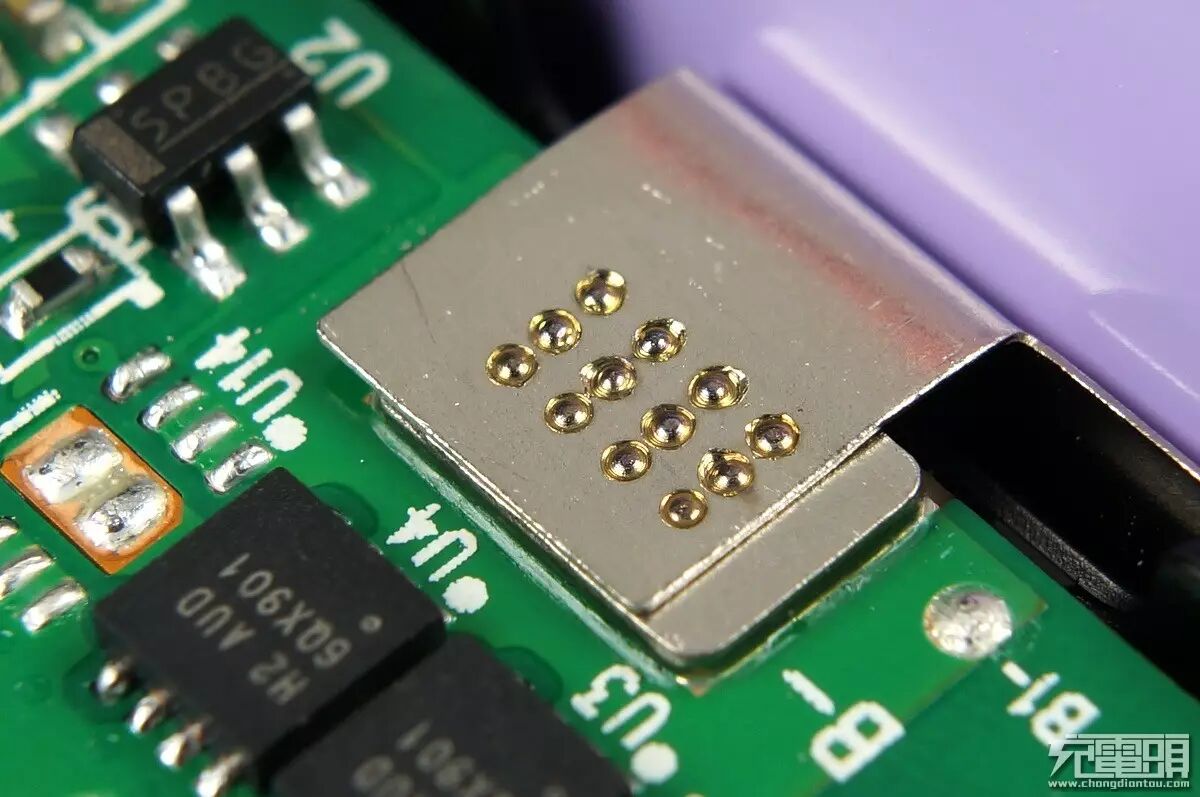

首先看看这镍带点焊工艺，这是小编从业多年见过最好看的镍带焊点了，没有之一。
![]()

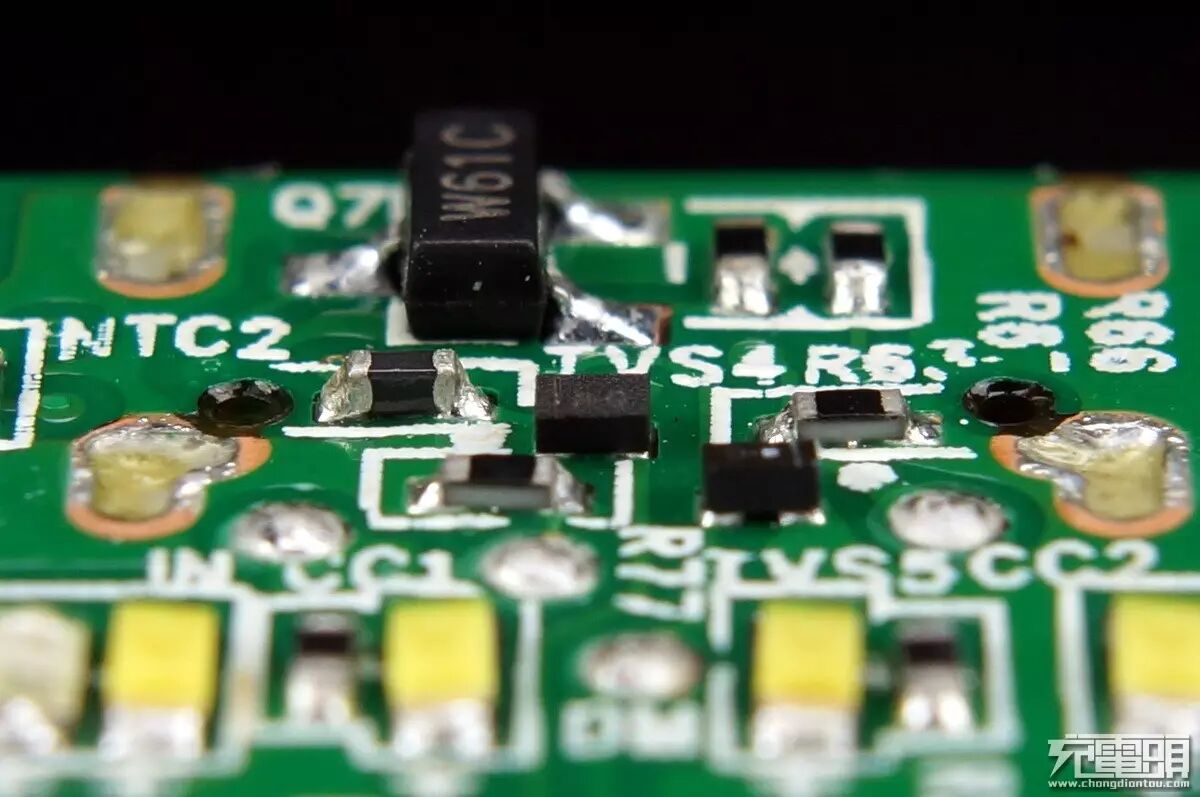

Type-C底部带有温度监测，丝印NTC2那个黑色的就是。
![]()
R025检流电阻、2003BH输出MOS、5B49是快充识别IC。
![]()

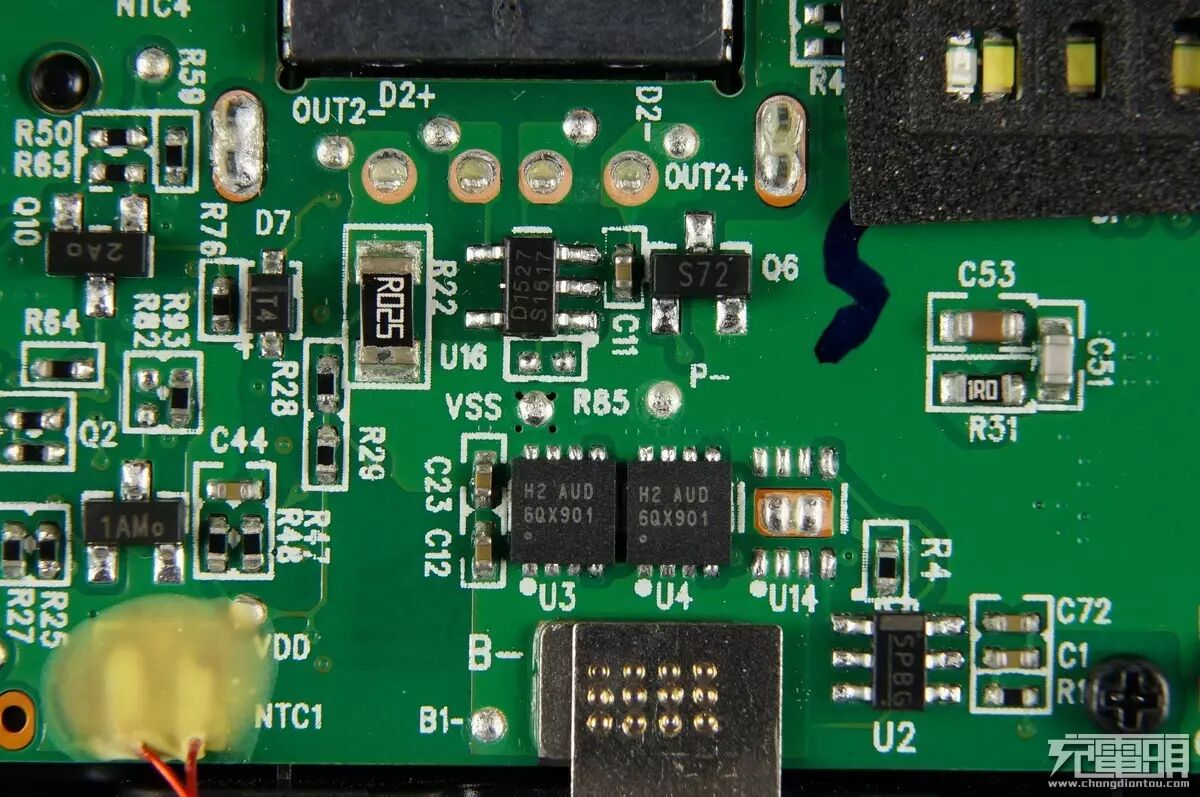

两个H2 AUD 6QX901 MOS作为电池组保护板使用，上面一个D1527是5V口的识别IC。
![]()
NTC温度探头直接与电池体粘在一起，测温更加准确，在电池过热时会切断输出。
![]()
PCB背面一览。
![]()
![]()

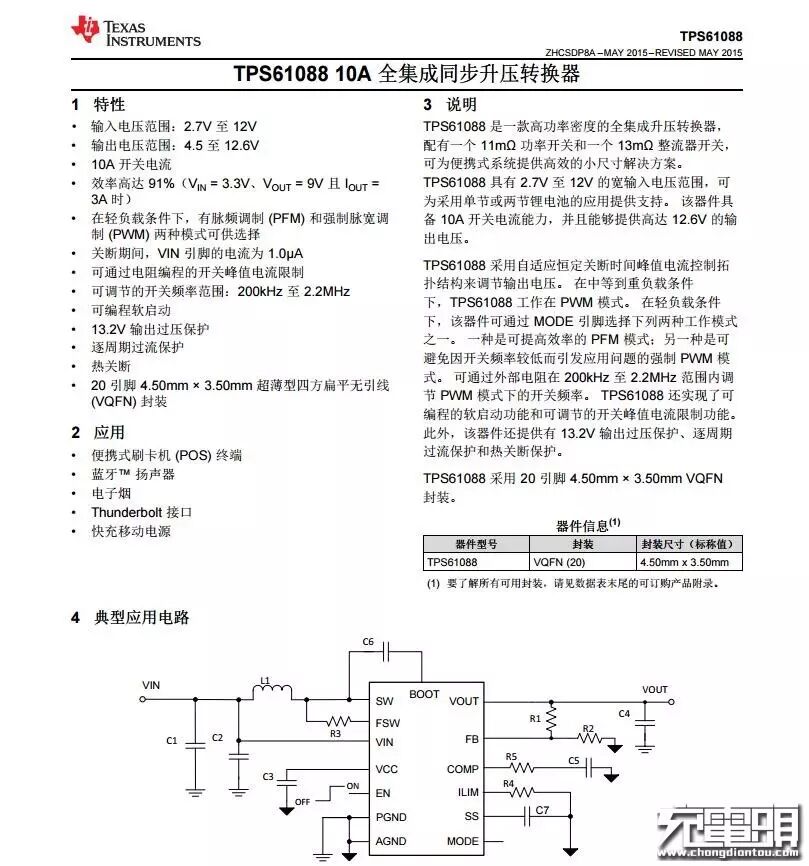

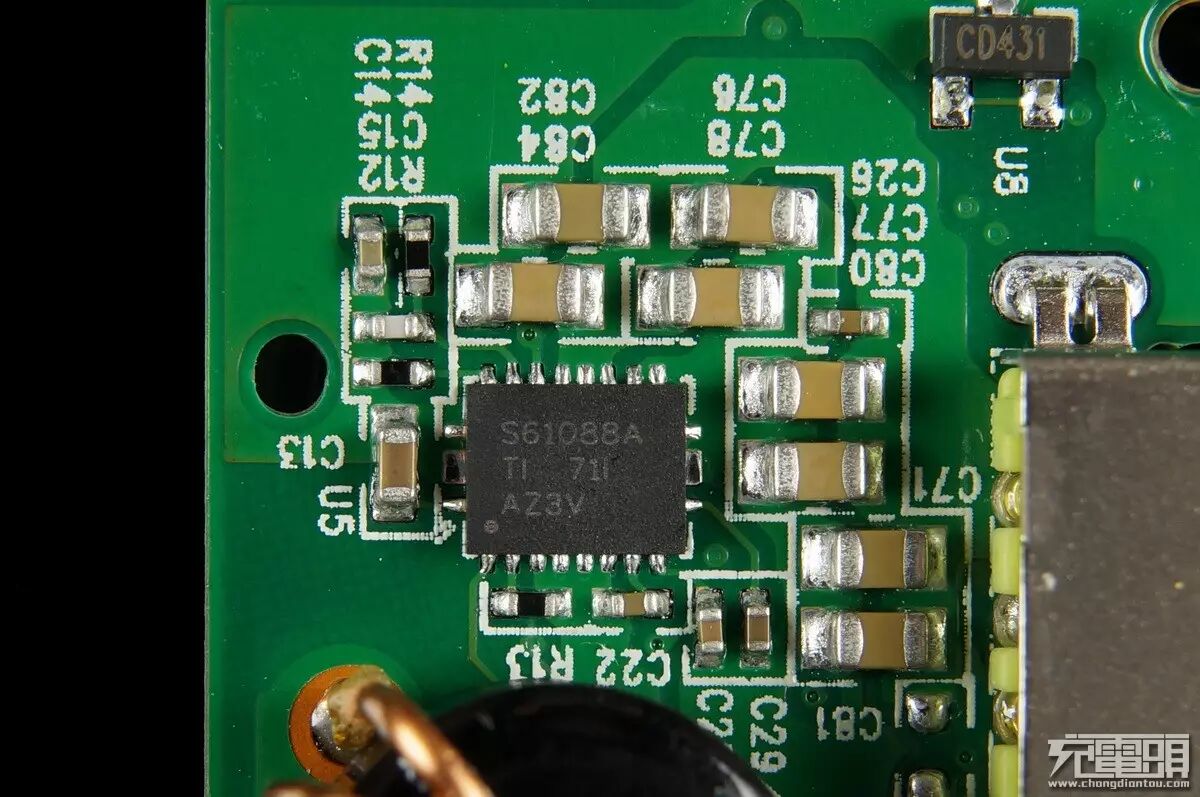

快充输出口升压芯片是美国德仪TI TPS61088，配有一个 11mΩ 功率开关和一个 13mΩ 整流器开关，具有 2.7V 至 12V 的宽输入电压范围。 该器件具备 10A 开关电流能力，并且能够提供高达 12.6V 的输出电压，是一颗风靡业界的高效同步升压芯片。
![]()
![]()

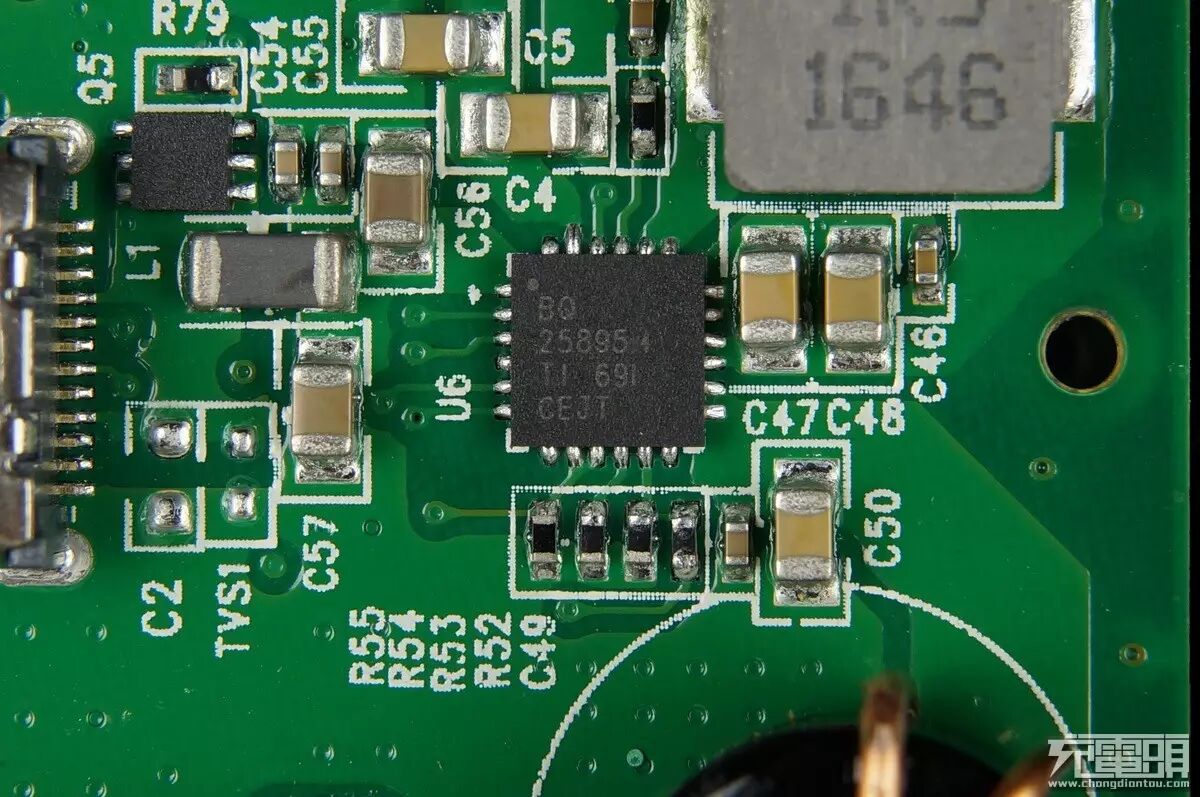

输入与5V输出是美国德仪TI BQ25895 同步降压芯片，TI BQ25895 是一款适用于锂离子电池和锂聚合物电池的高度集成型 5A 开关模式电池充电管理和系统电源路径管理器件。降压模式下该器件支持3.9V-14V电压快速充电，升压模式下支持输出4.5V~5.5V，其低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。
![]()
单片机与5V输出MOS。
性能篇：
![]()

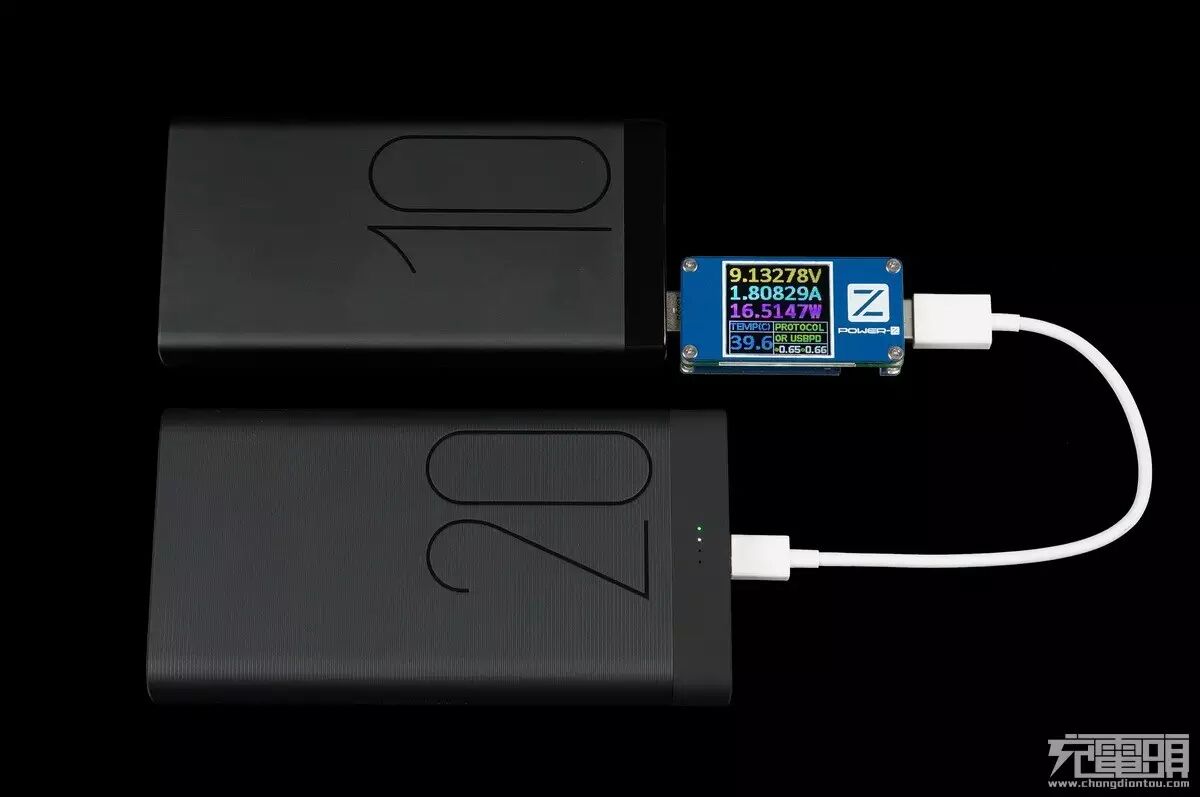

进入性能篇，使用Power-Z FL001 USB测试仪监测华为AP20Q9V输入情况，实测 9.13V1.80A，功率16.5W。
![]()

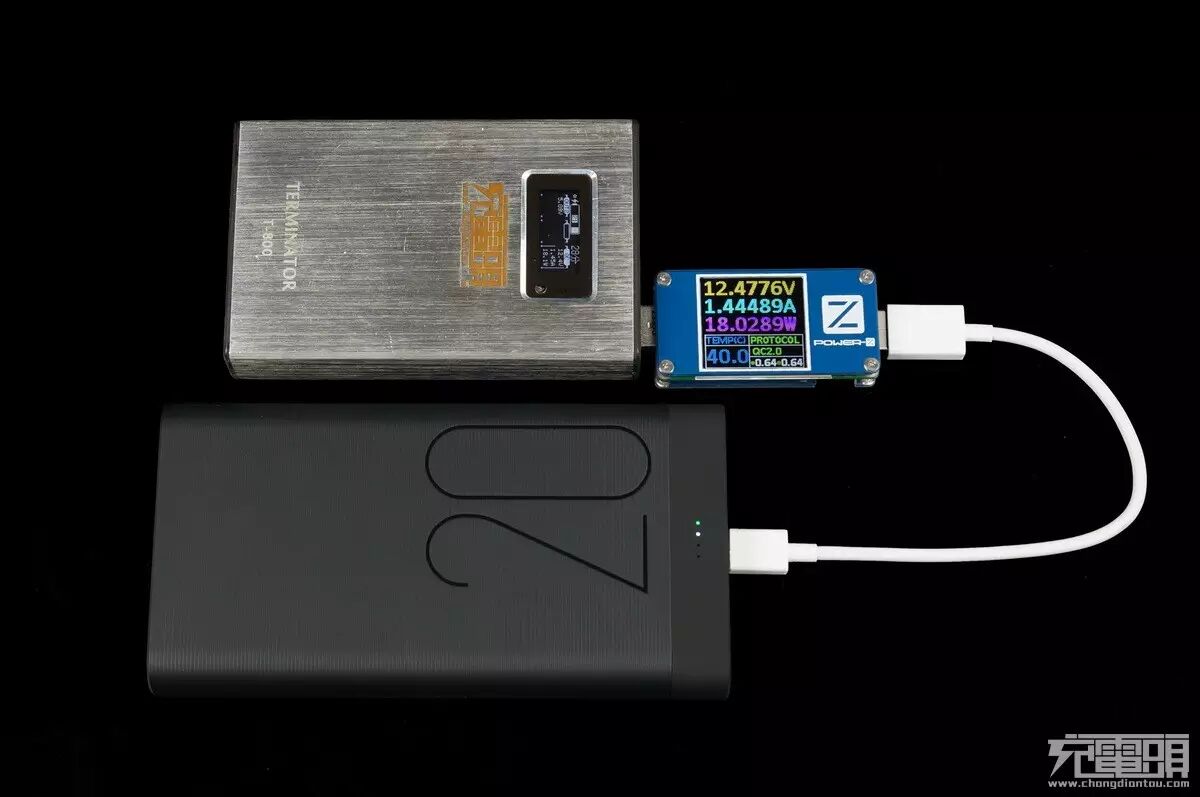

12V输入实测 12.4V1.44A，功率18.0W。
![]()

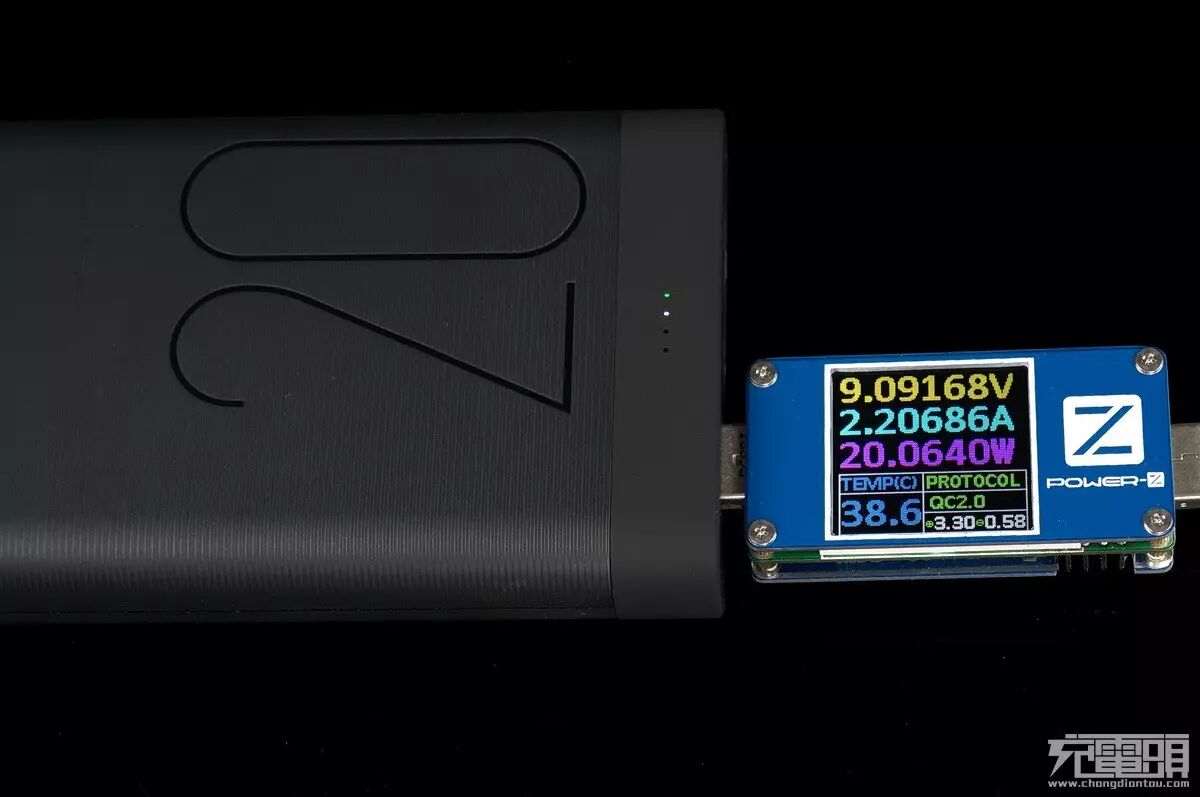

快充输出口诱骗出9V后，最大输出 9.09V2.20A，功率20.06W。
![]()

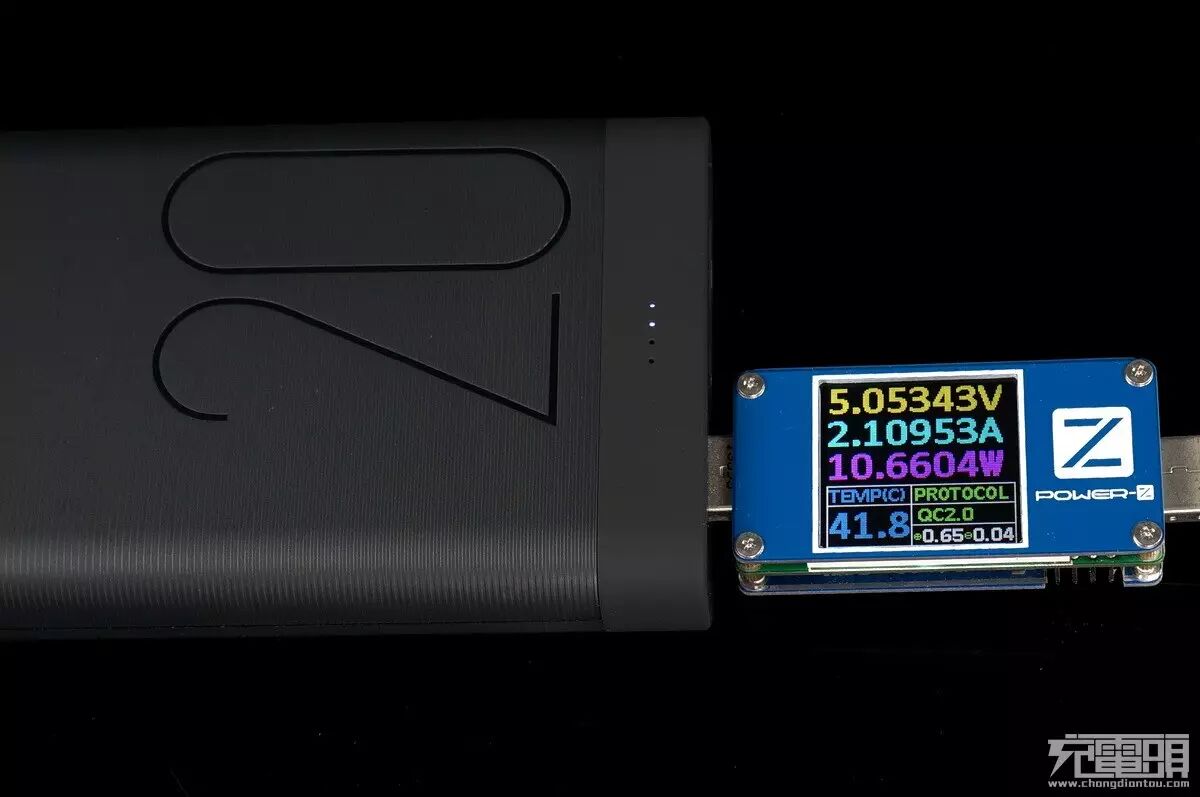

快充口5V模式下，常规最大输出 5.05V2.10A，功率10.66W。
![]()

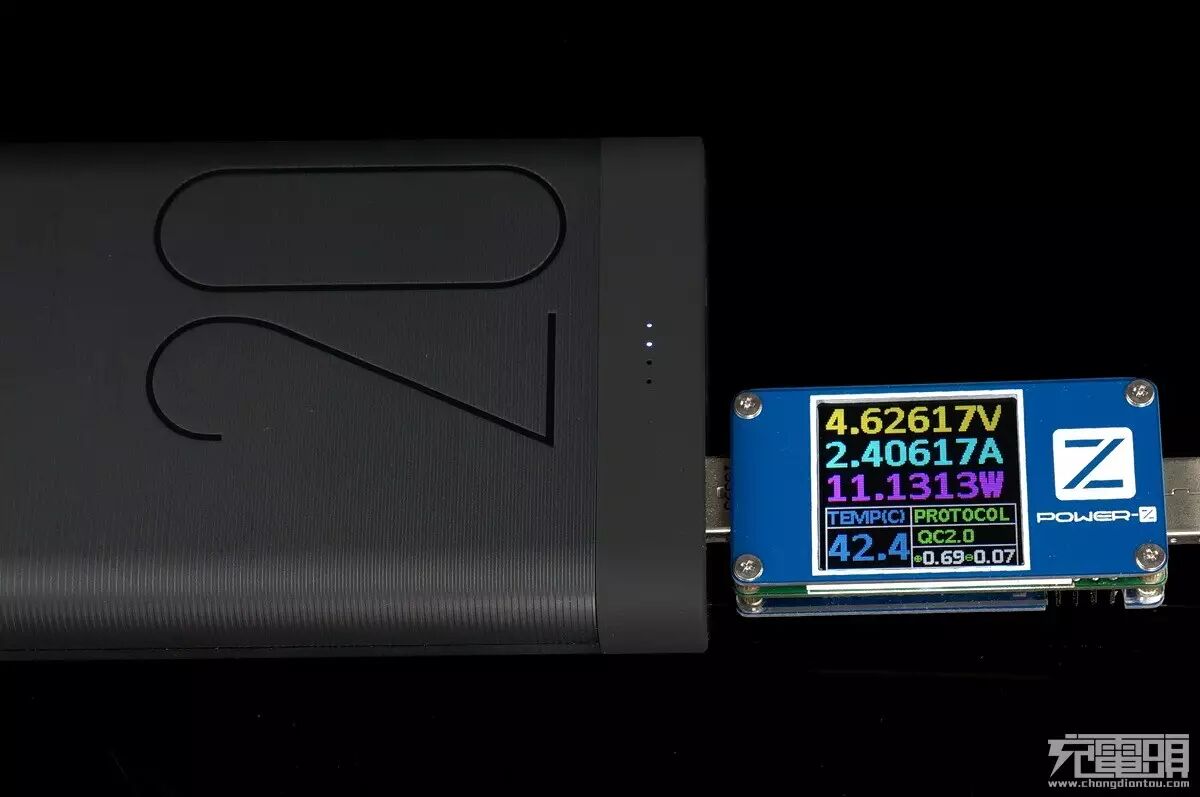

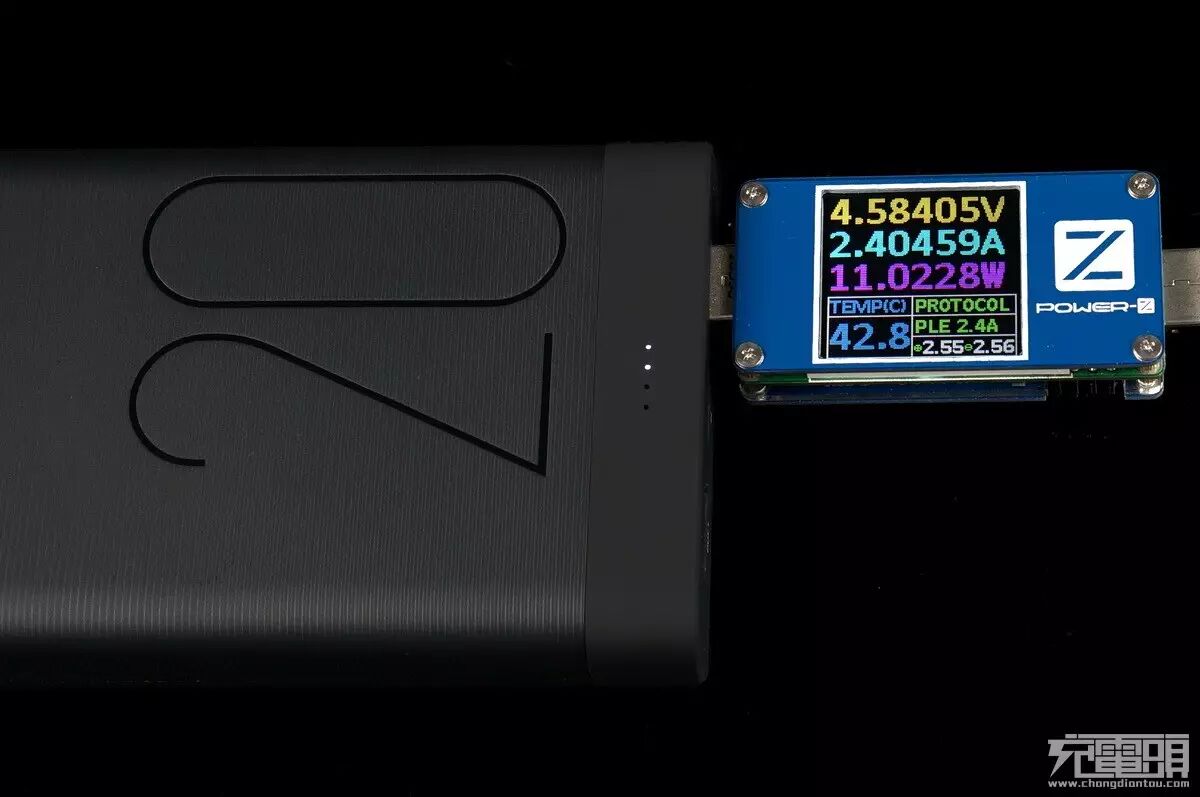

快充口5V模式下，2.2A~2.4A电压大幅度下降，进入预保护阶段。
![]()

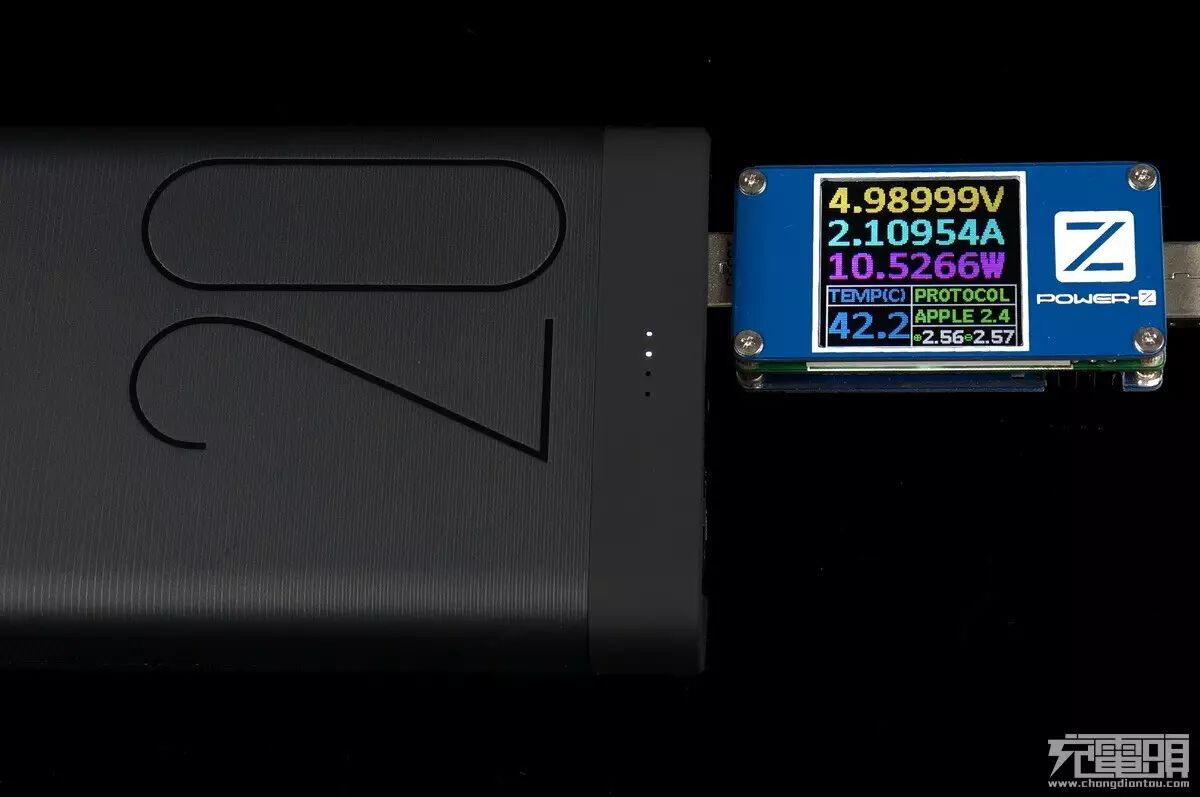

普通输出口，最大输出 4.98V2.10A，功率10.52W。
![]()
普通输出口，2.2A~2.4A电压大幅度下降，进入预保护阶段。
![]()
使用Power-Z FL001与Power-Z KM001监控双口同时输出情况，快充口输出9.07V2.00A，功率18.22W，5V口常规输出5.06V1.10A，功率5.58W。
![]()

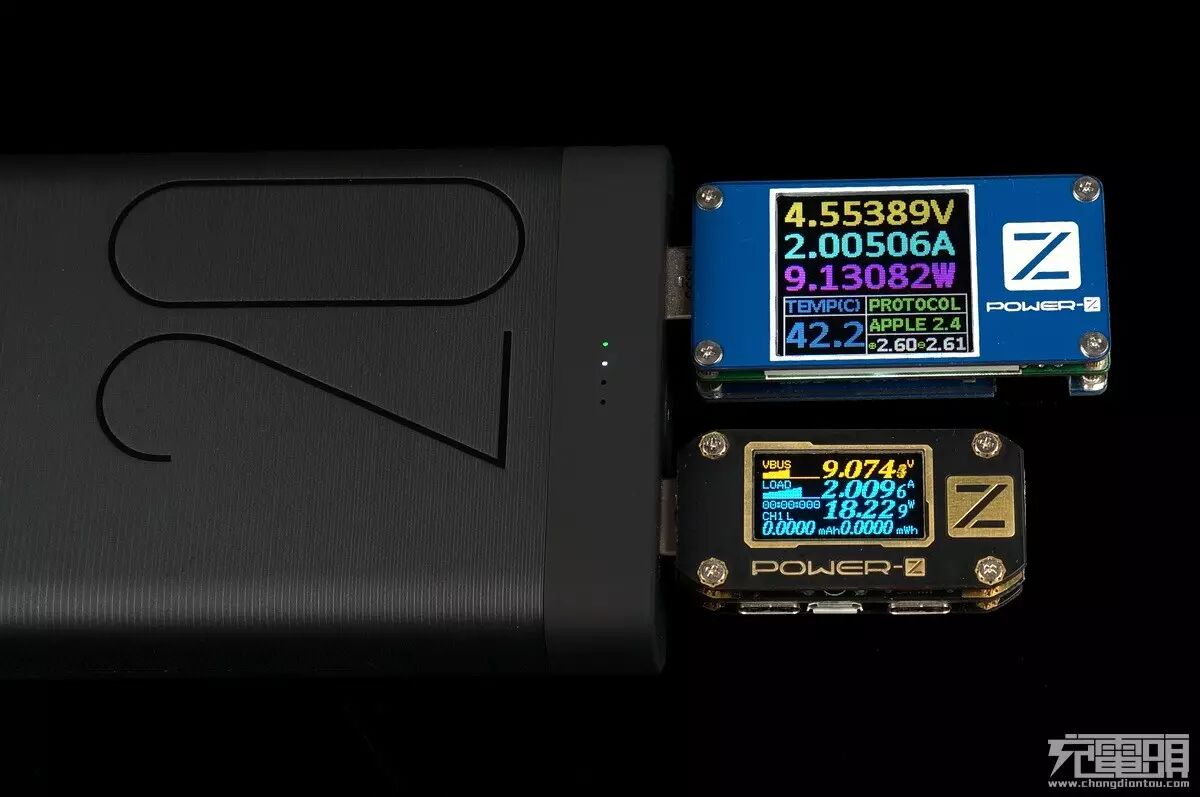

双口同时输出，快充口输出9.07V2.00A，功率18.22W，5V口1.2A~2.0A为预保护模式，电压大幅度下降。
总结：
华为移动电源快充版AP20Q使用全黑风格设计，PC+ABS材质打造的壳体抗冲击性高耐磨性良好，类肤条纹槽手感不错。接口使用了两个Type-A输出口，其中一个绿色USB口支持快充输出功能，实测可以输出5V2.1A=10.6W/9V2.2A=20W，普通输出口可以输出5V2.1A=10.5W，双口同时输出最高可达28W性能强悍；Type-C输入最大功率12.4V1.44A=18.0W。方案上选择了美国德仪TI TPS61088A+TI BQ25895M，无论是效率还是性能都是风魔全球的黄金搭配。电芯方面，与近一年来大行其道的软包电池不同，华为AP20Q返璞归真使用了18650，6颗韩国LG F1L 3350mAh组成20000mAh电池组，镍带焊接工艺精美到惊为天人。最大的吐槽点就是他的定价，官方商城299元的售价小编可以说的只有一个字：贵！，奢侈品一样的存在只能由土豪来消费了。
![]()
