易能高集成SOC方案 ROTATER罗盘超级充R3100拆解
超级充是最近才兴起的多合一型产品，自从anker退出超级充来后鲜见其他品牌的超级充，这次ROTATER推出了超级充，容量更大充电更快，输出还支持qc，可以说升级不少。
一、外观
正面。
左上角。
侧面参数，没有输入是因为只能用AC插头充电。
抽屉式。

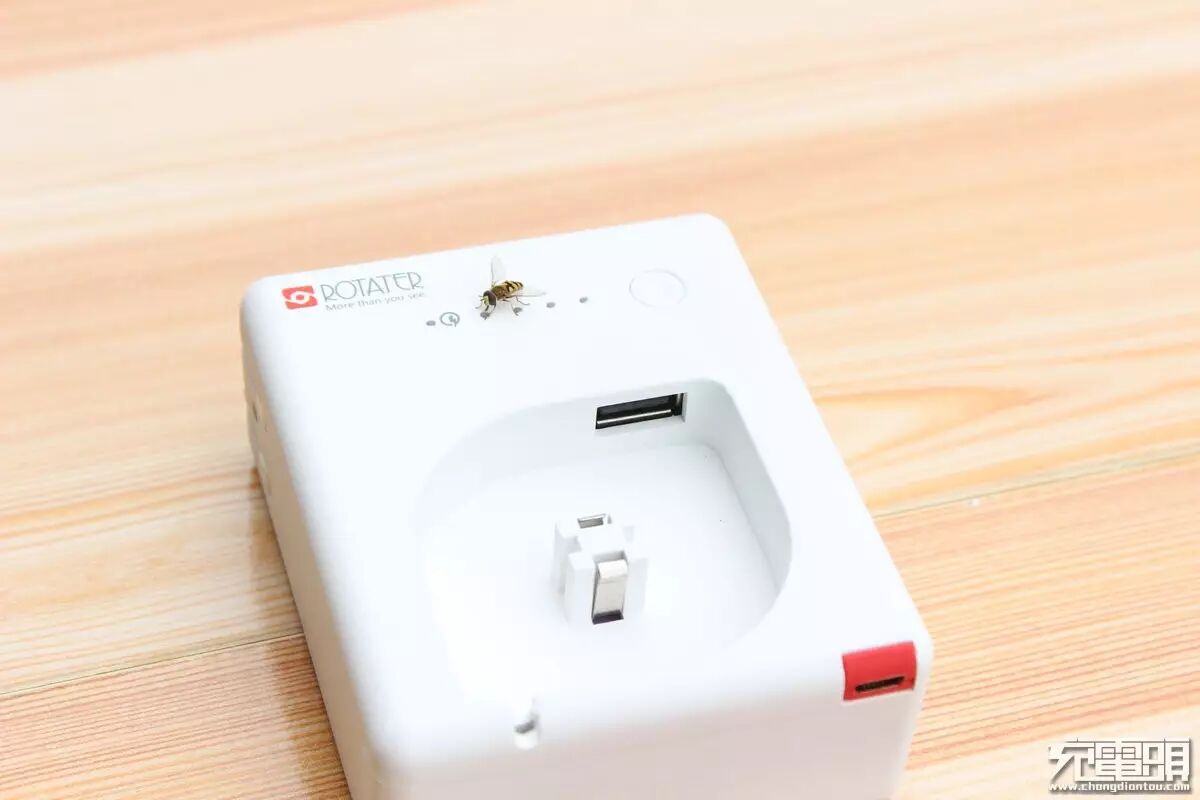

白色的看起来还不错，自带数据线，是lightning和microusb一体的。
AC插头。

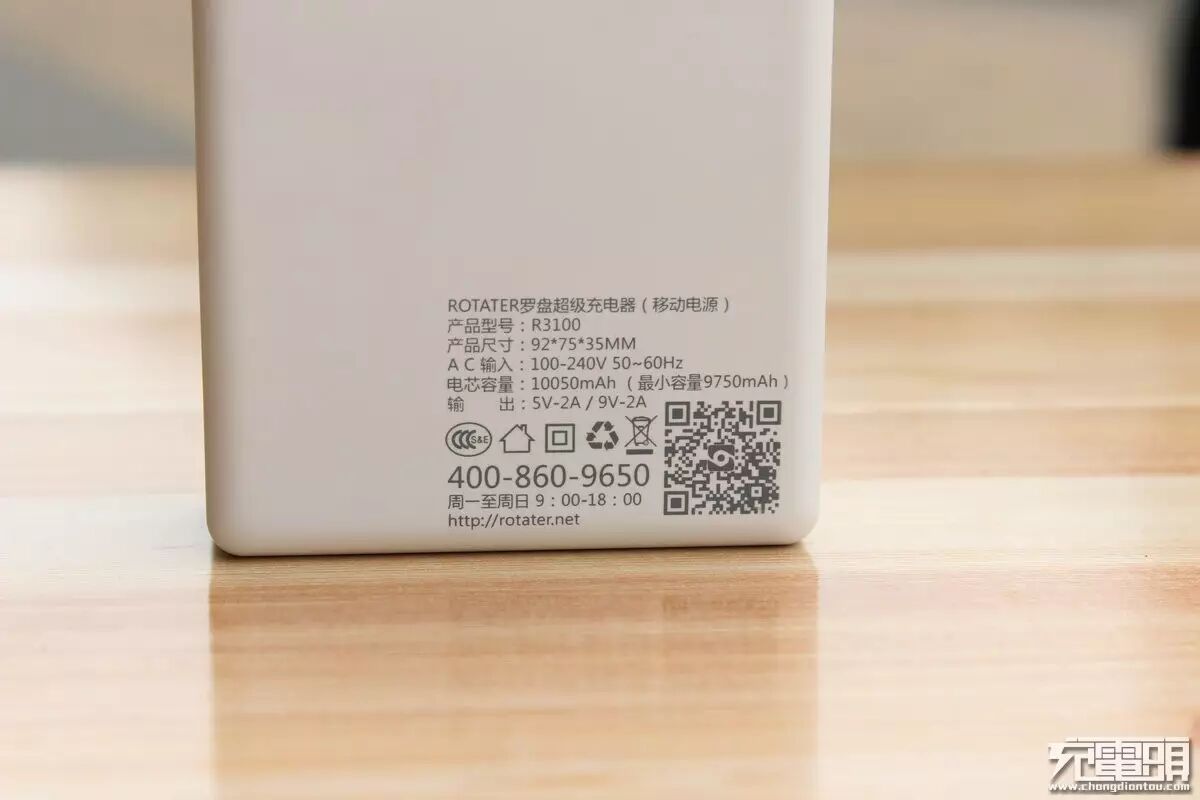

背部参数。

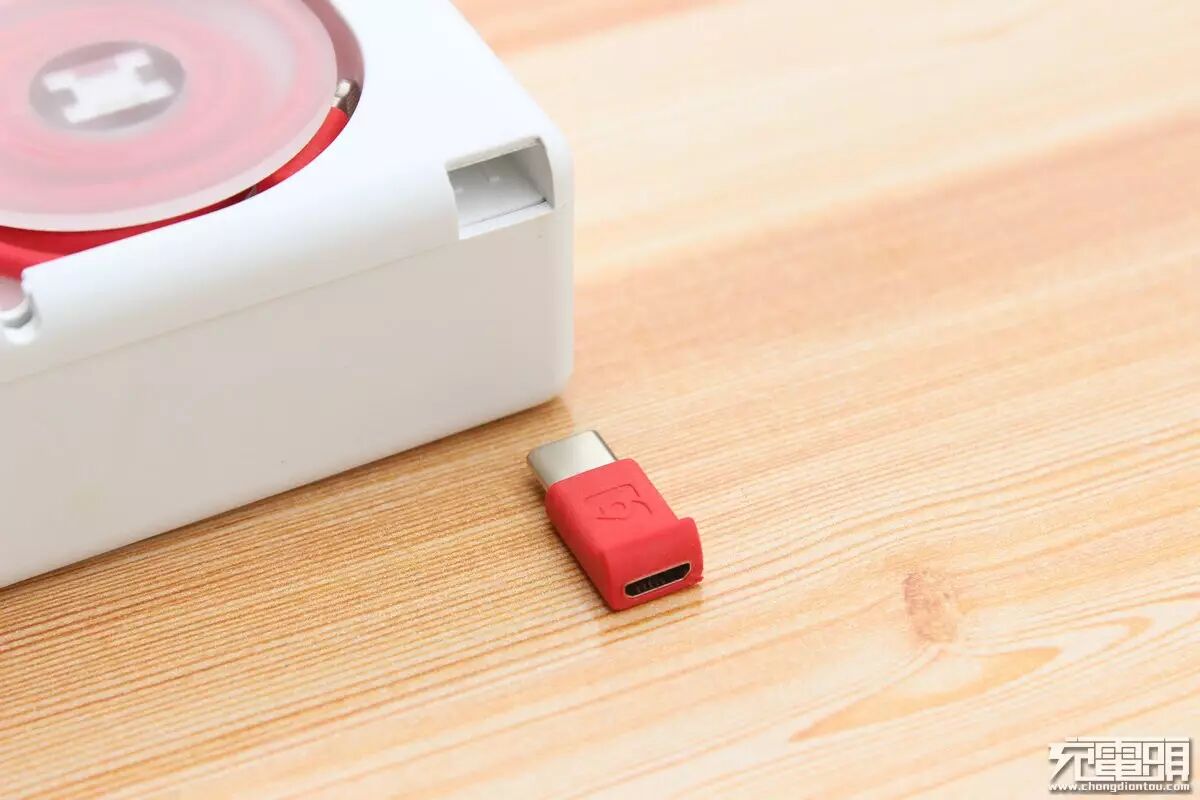

还带有microusb转typec接头，包含了三大充电口，齐活了。

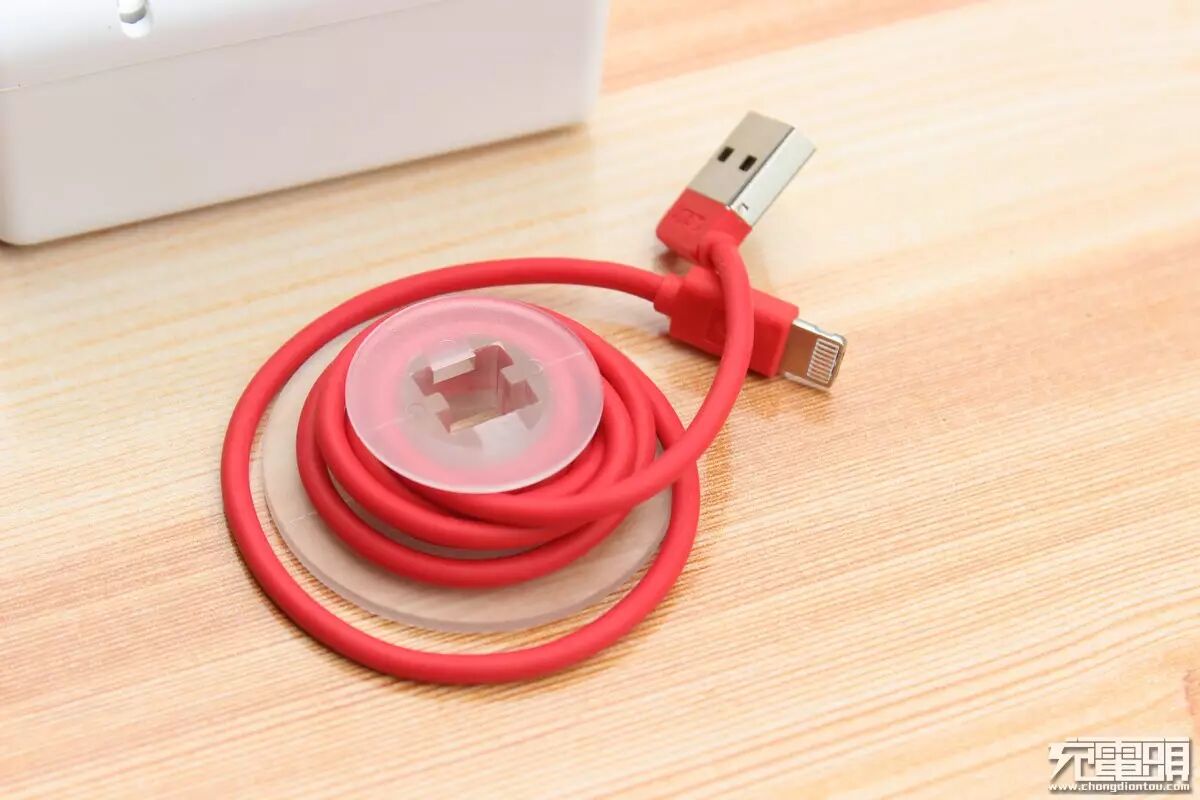

自带的数据线。
没有数据线的样子，小蜜蜂也来评测了。

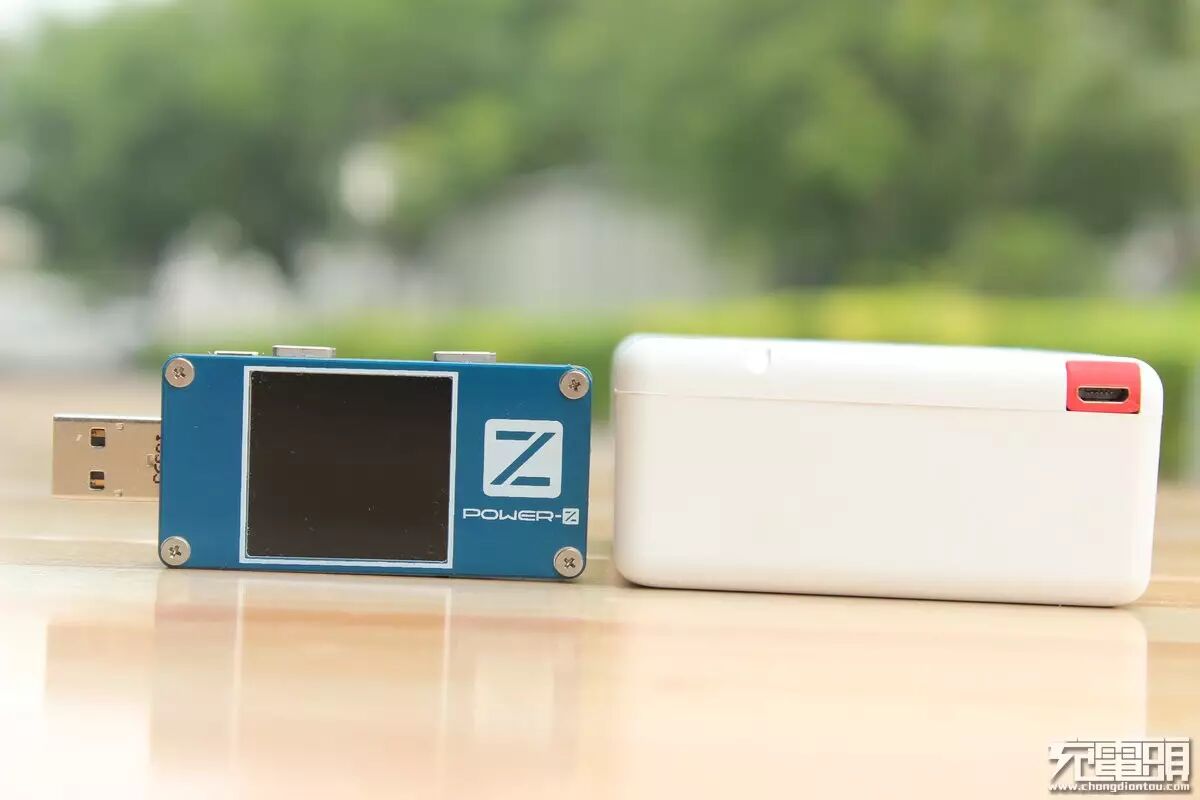

自带数据线之后有点厚，已经超过了powerz表的高度，消费者需要在厚度和超级充之间取舍。

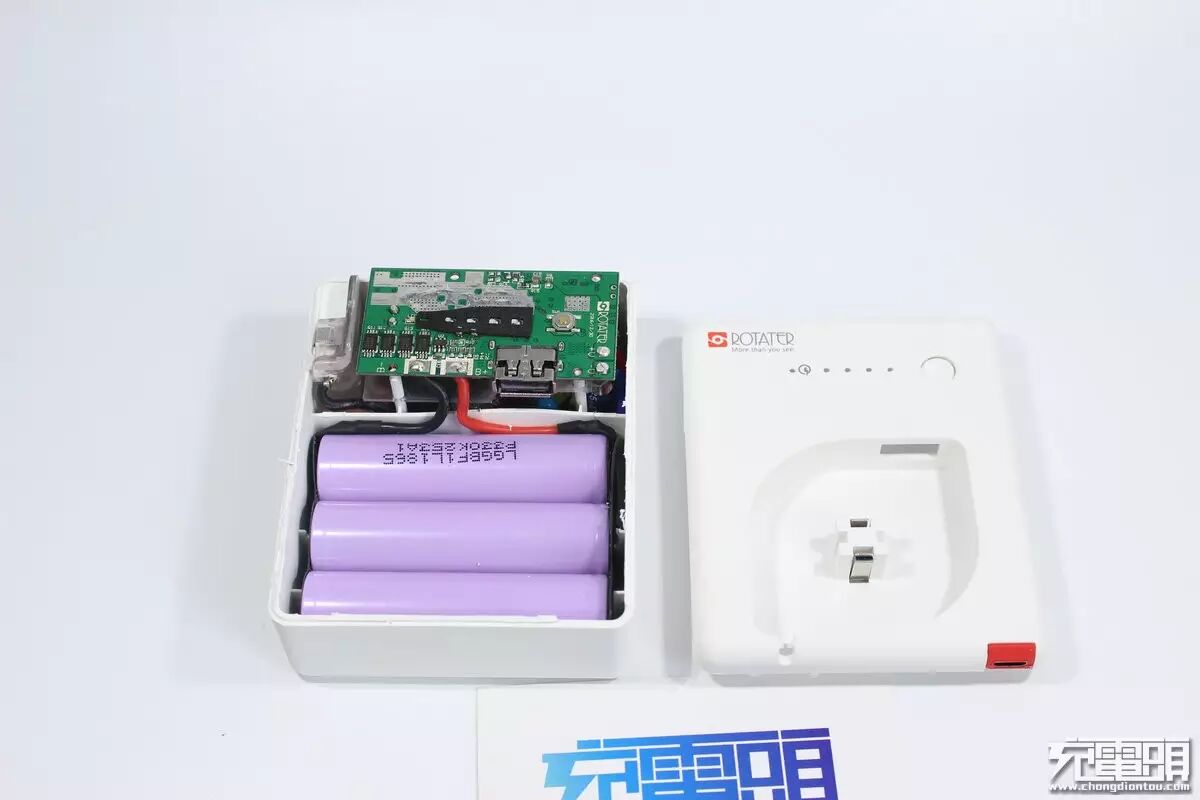

用撬棒很容易拆开上盖。

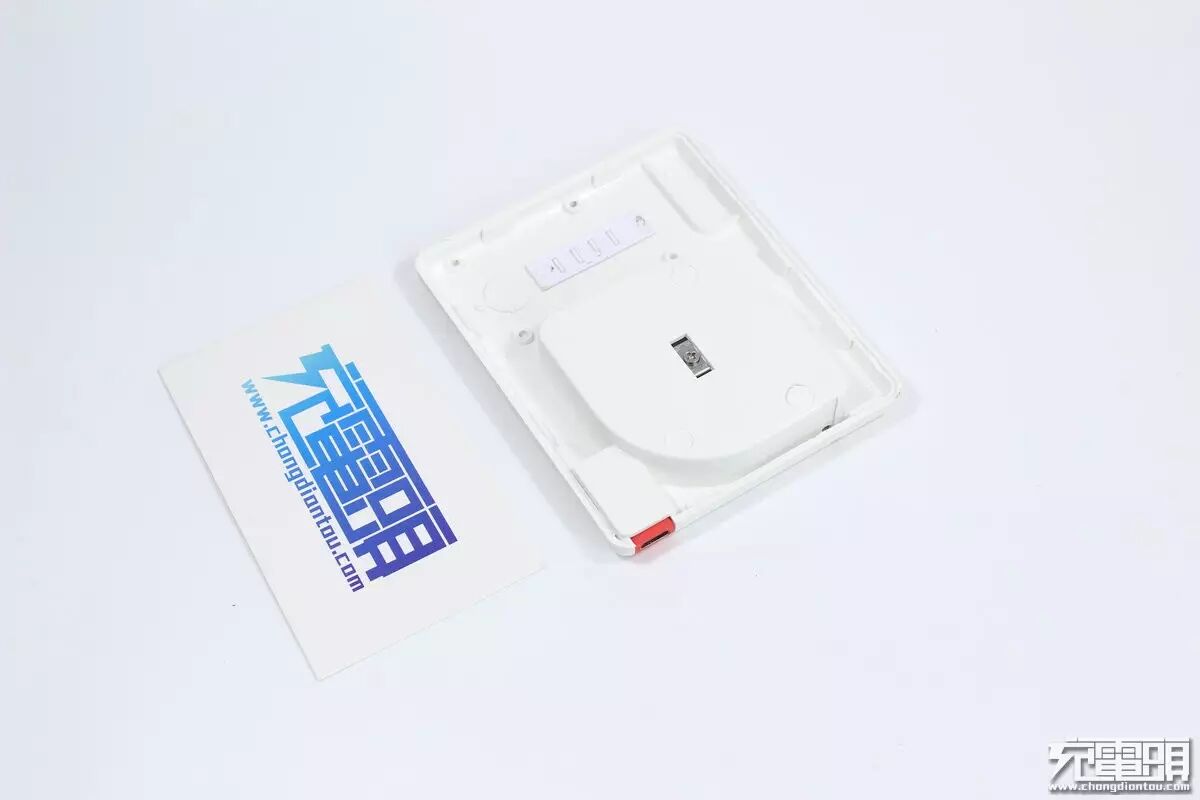

上盖内部。

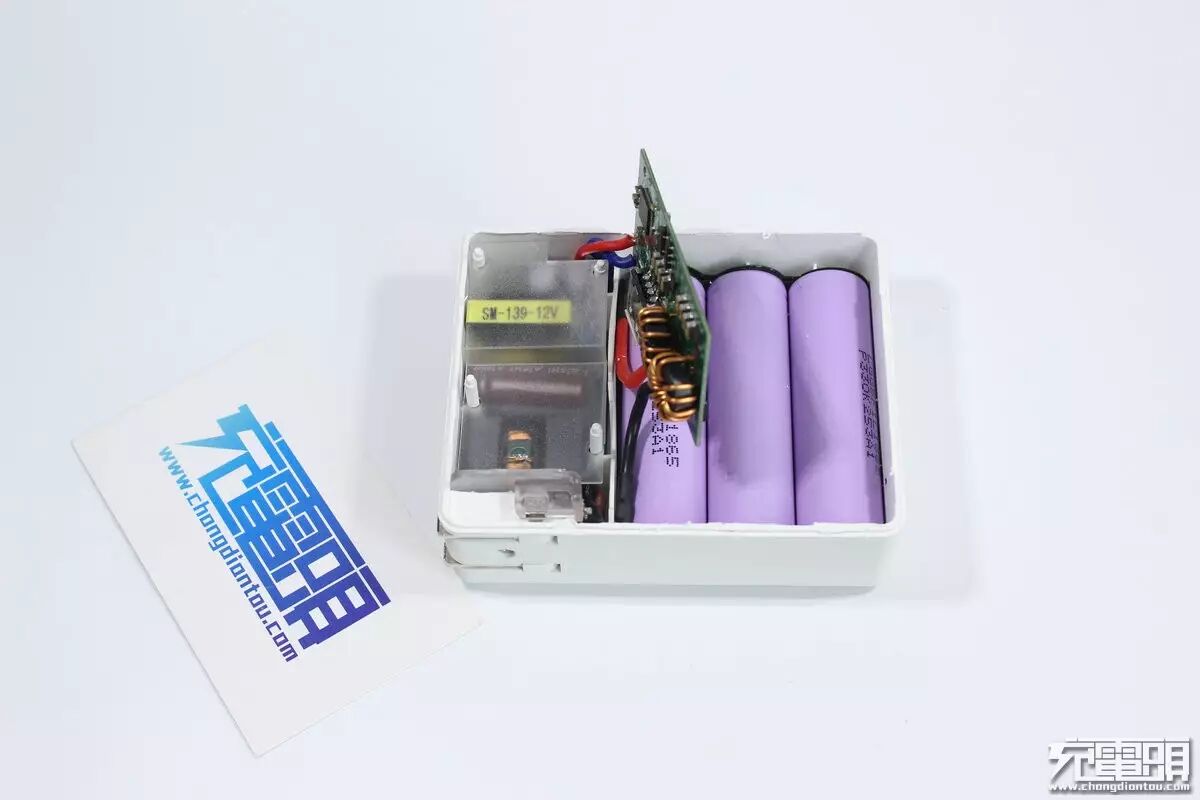

采用三节LG 3350mAh电池。
电源升压板下面就是AC电源，用一个塑料片隔开防止接触。

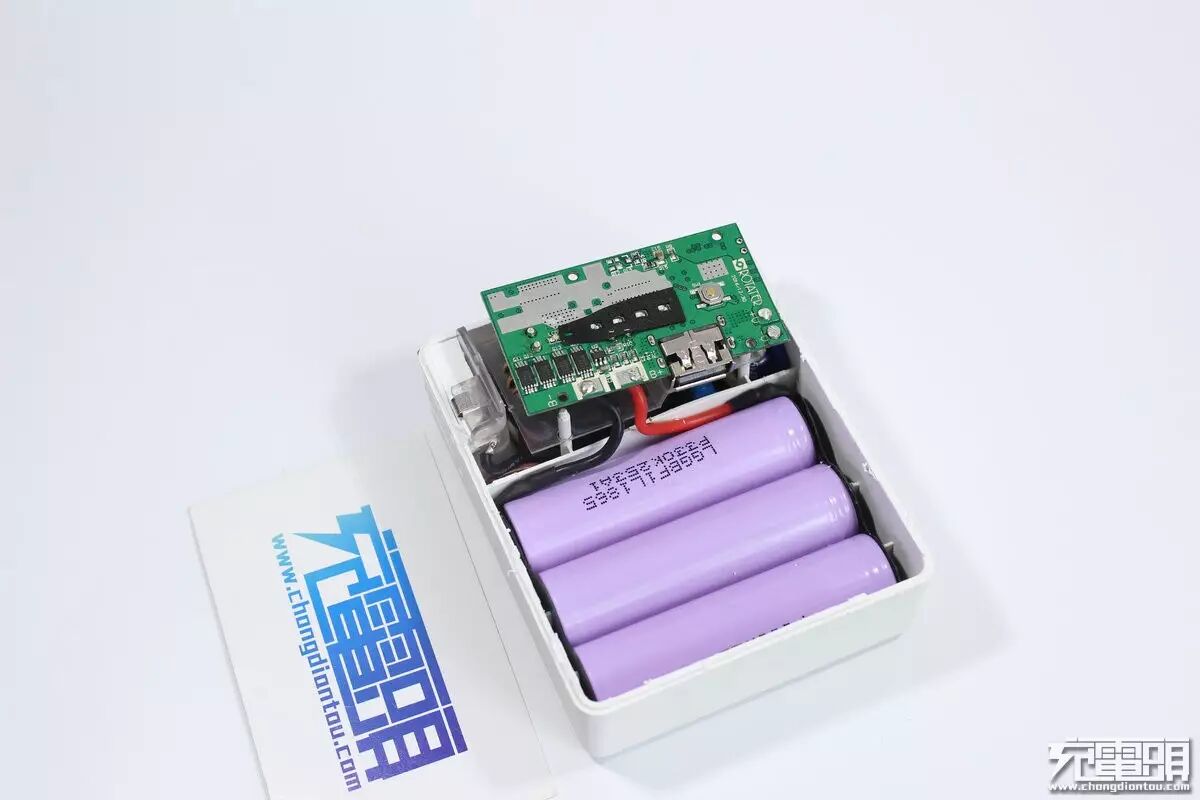

完全拿出来。

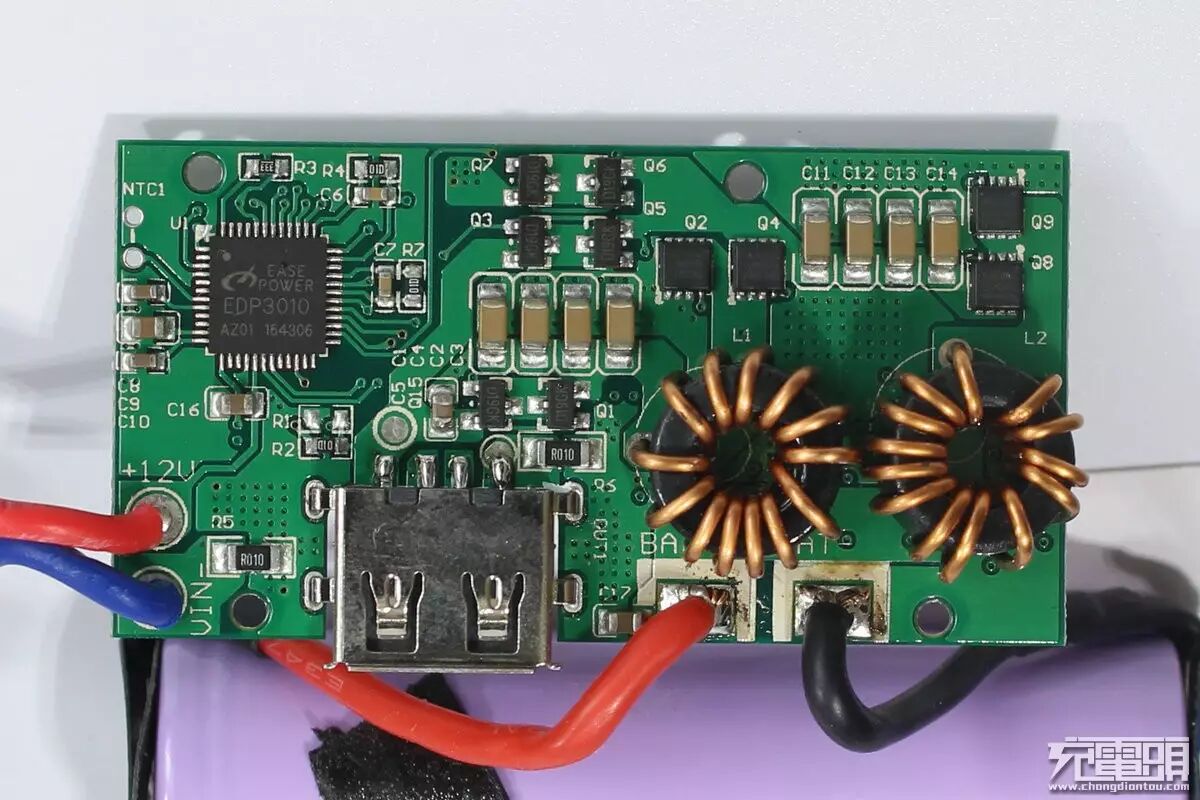

主板正面，采用易能微EDP3010主控。易能微EDP3010是为电源行业设计的一颗可重构平台型电源管理芯片，尤其适用于快充移动电源；芯片支持各种拓扑架构（升压/降压/升降压/正激/反激/谐振等等），所有电源参数可以调整；芯片可以支持高达100W的快充应用，36W效率高达96%以上，元件最高温度在60度以内；单芯片集成了全部目前和未来需要的快充移动电源功能和扩展功能；元件数是所有现有方案中最少的，BOM成本非常诱人；可以在极小的面积内（18mm*60mm）两层板实现快充移动电源设计；内部集成了目前市场主流的快充协议，包括USB PD2.0、Type-c、QC2.0，以及mtk的快充协议，也可以根据需求自定义快充协议（如华为FCP、OPPO VOOC等）；芯片内部还集成了充放电管理模块、电量计、LED指示模块,电池均衡模块，以及温度保护，电池过充和过放保护，输出过压/欠压/短路保护，电流过流保护,充/放电反向电流保护，适配器欠压保护等多重安全保护功能；芯片具有强大的系统管理能力和快速定制能力，可以根据客户需求快速设计出符合客户需求的电源管理芯片；输出电压电流精度可以根据客户需求达到0.5%。
详见：最具竞争力的快充移动电源芯片方案 易能微EDP3010测评
比较显眼的还有两个大电感。
还有很多mos起到升压降压的开关作用。
最左边是AC电源的输出是12V的，经过本人测试，只有12v左右才可以充电，11.5V以下就不能充电了。

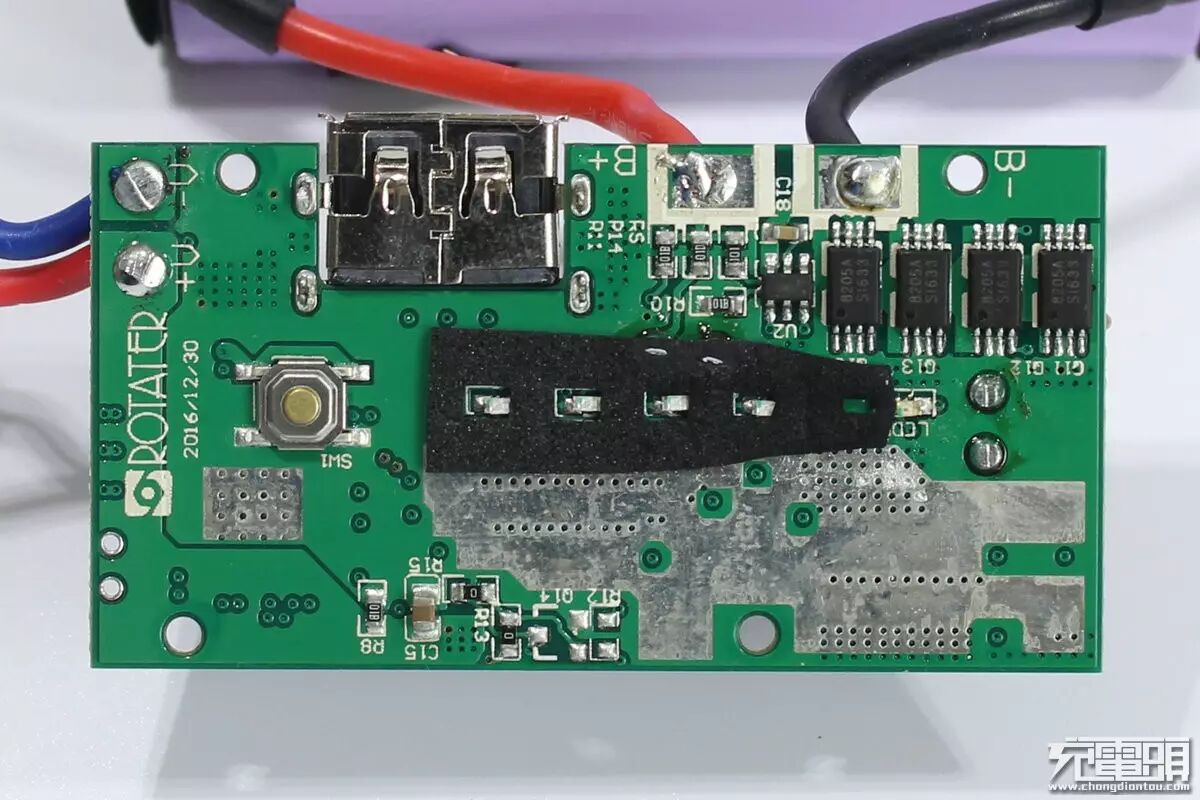

背面电池保护芯片和保护mos，开关指示灯。

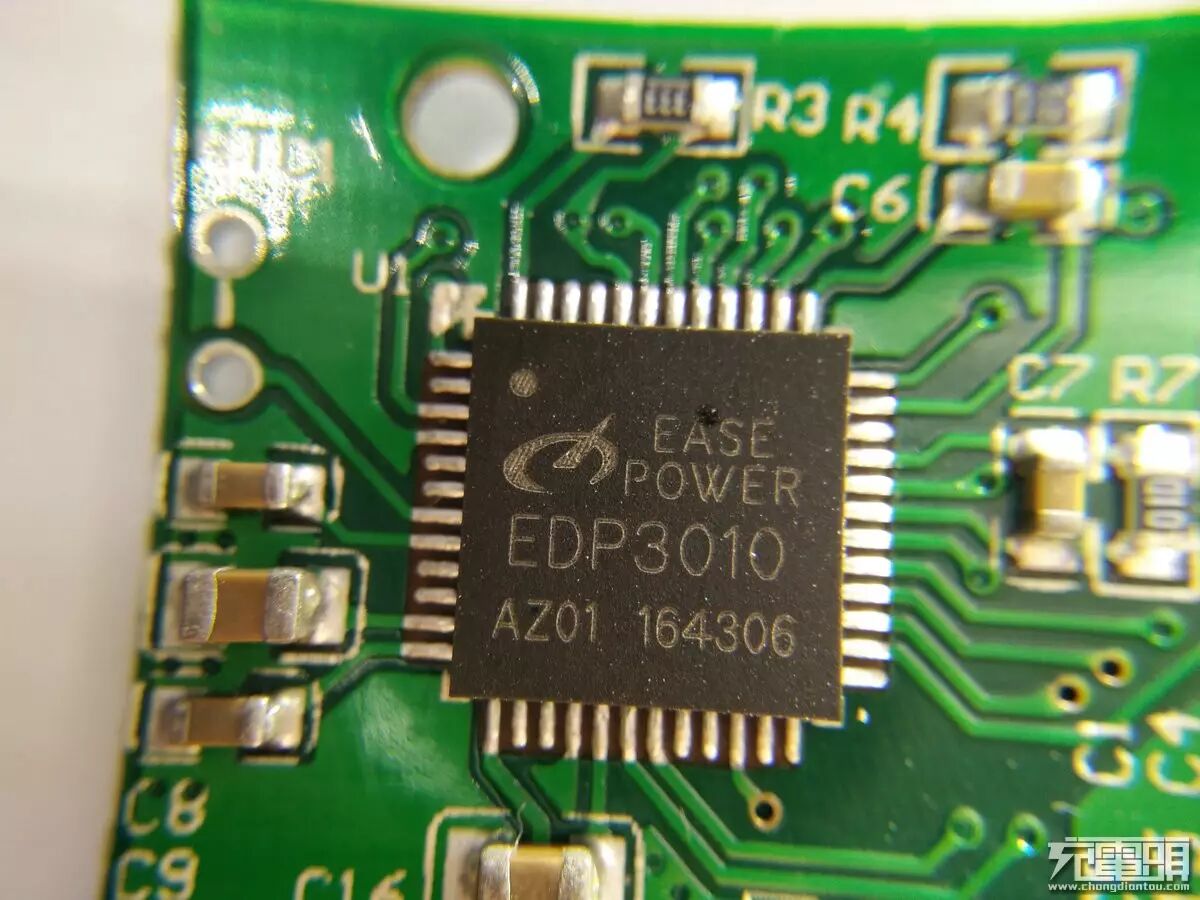

主控ease power EDP3010 。
这四个应该是充电和输出的切换mos。

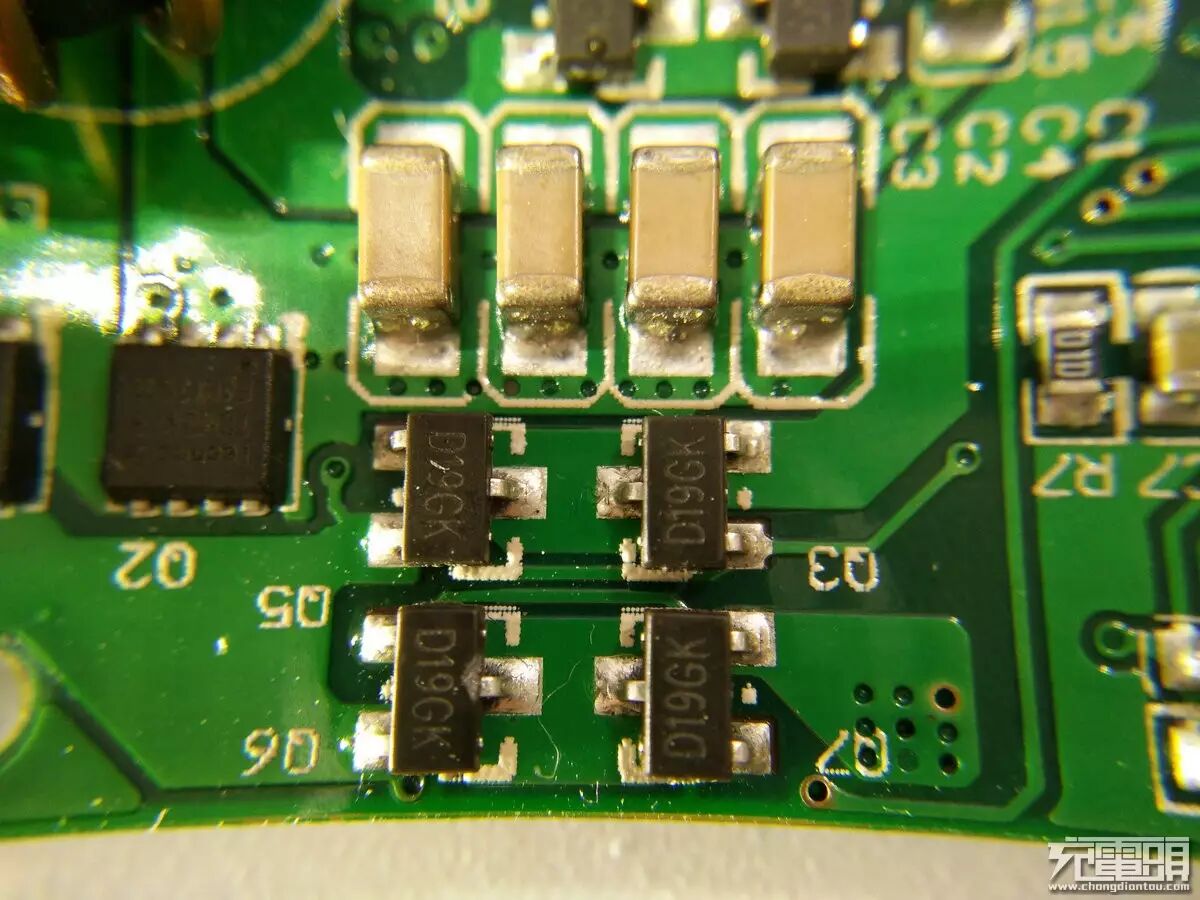

有四个贴片mos，美国泰德TECHCODE TDM3478 MOS管。
下面再来看看AC电源，带同步整流的还不错。

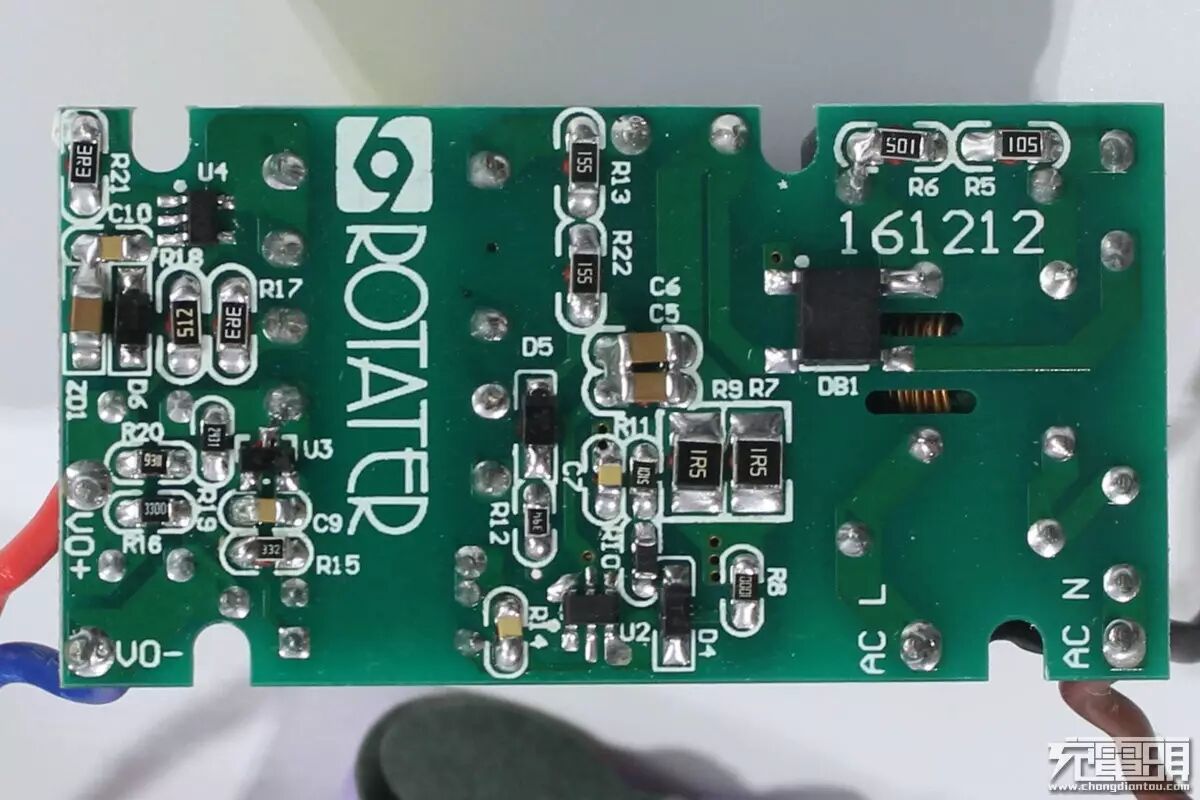

背面很整齐，DB1是整流桥，U2是PWM主控芯片，U3是稳压芯片，U4是同步整流芯片。

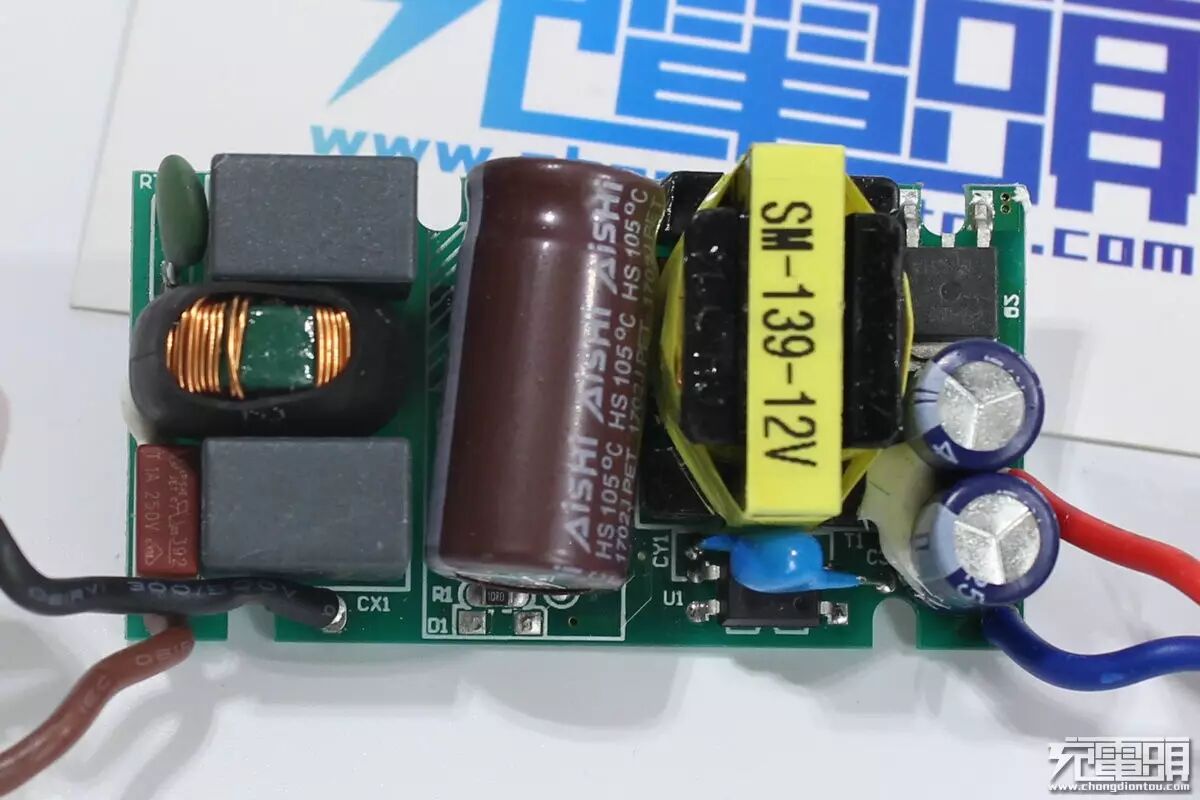

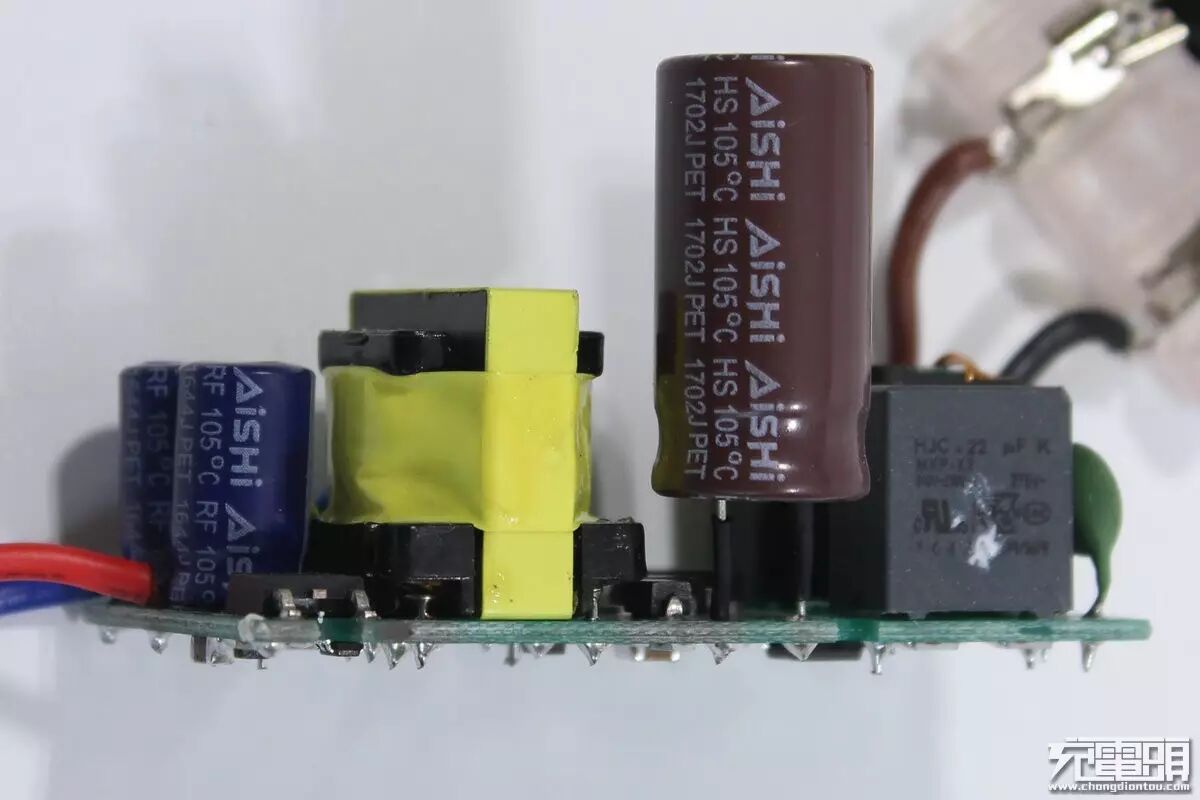

正面用料很足，EMI给力，AiSHi大电容给力，同步输出相当不错的，看变压器是12V的。

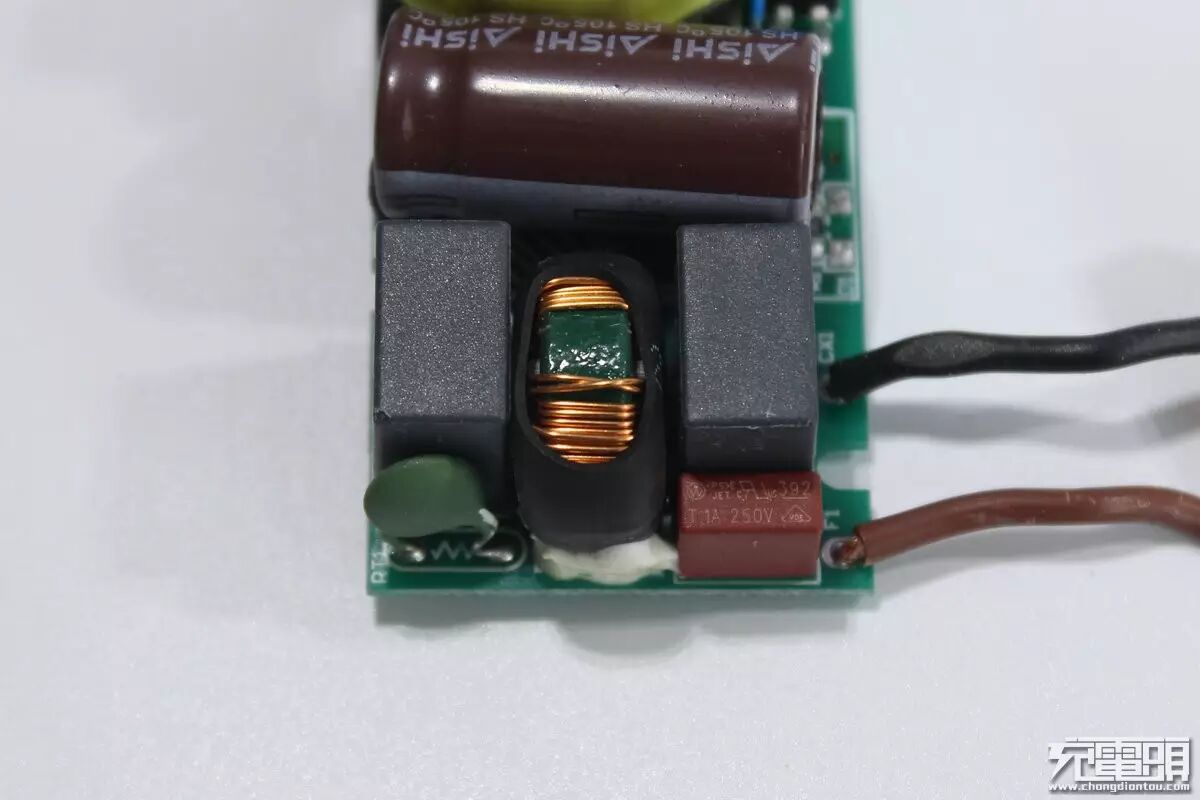

1A方块保险，NTC热敏电阻，两个X电容包裹一个工模电感，标准的EMI。

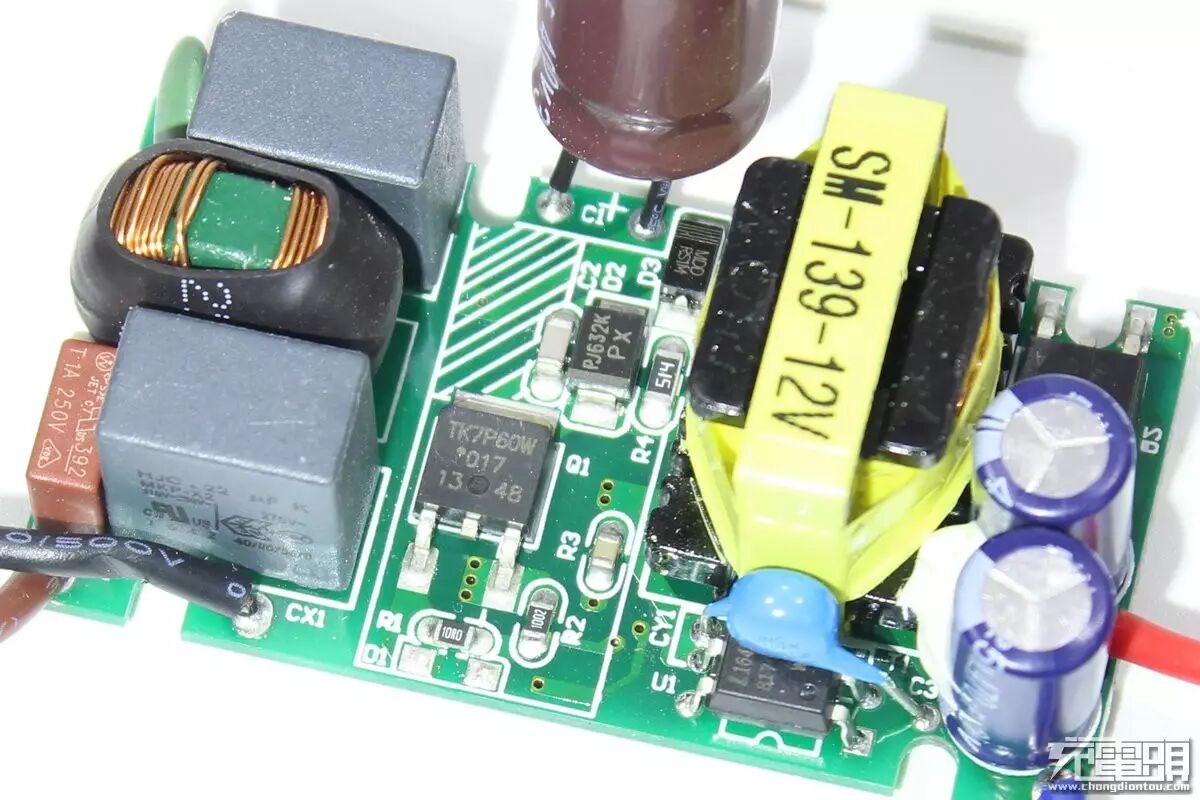

主电容下面就是主mos，东芝tp7k60w ，N沟道7A600V。
这是同步整流mos，美国万代AOD D2910 nmos，31A100V。
三个AiSHi电容还有右边灰色方块的X电容。

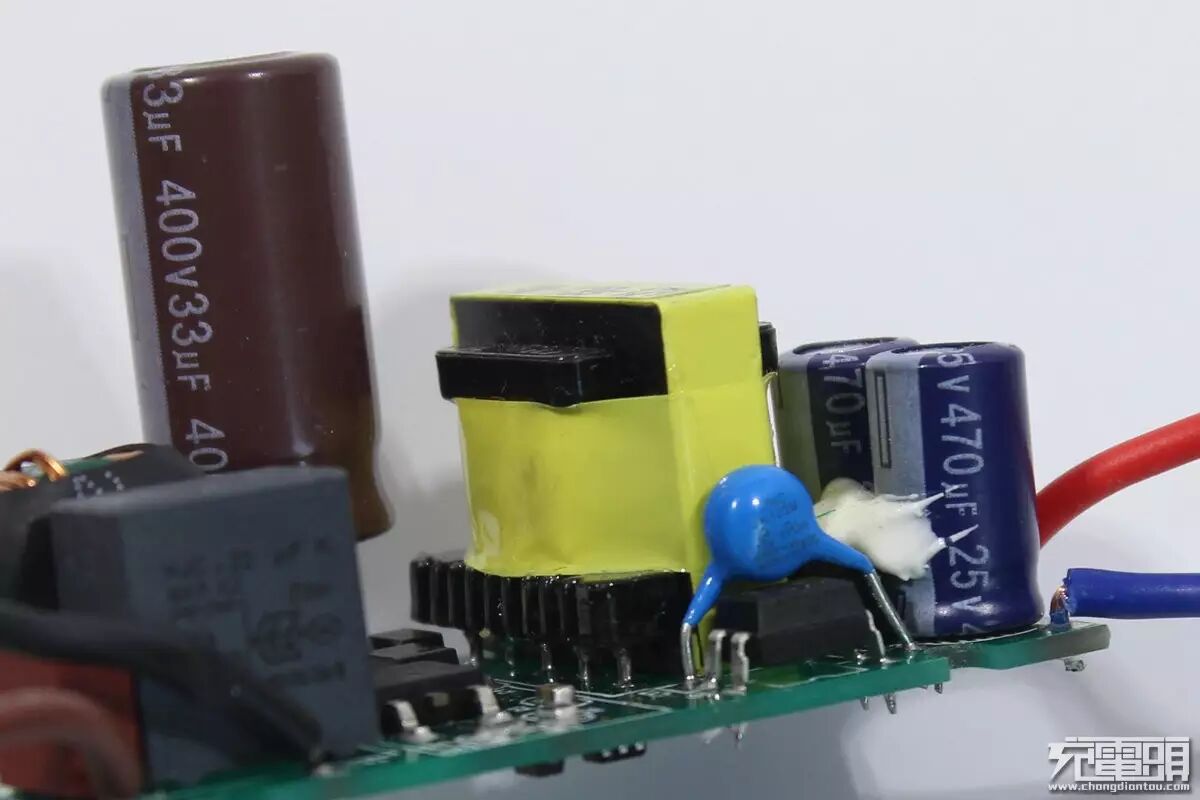

主电容为400v33μf，次级电容为470μf25v，两个并联，X电容为0.22μf，还可以看到骑在光耦上面的Y电容。
三、简测

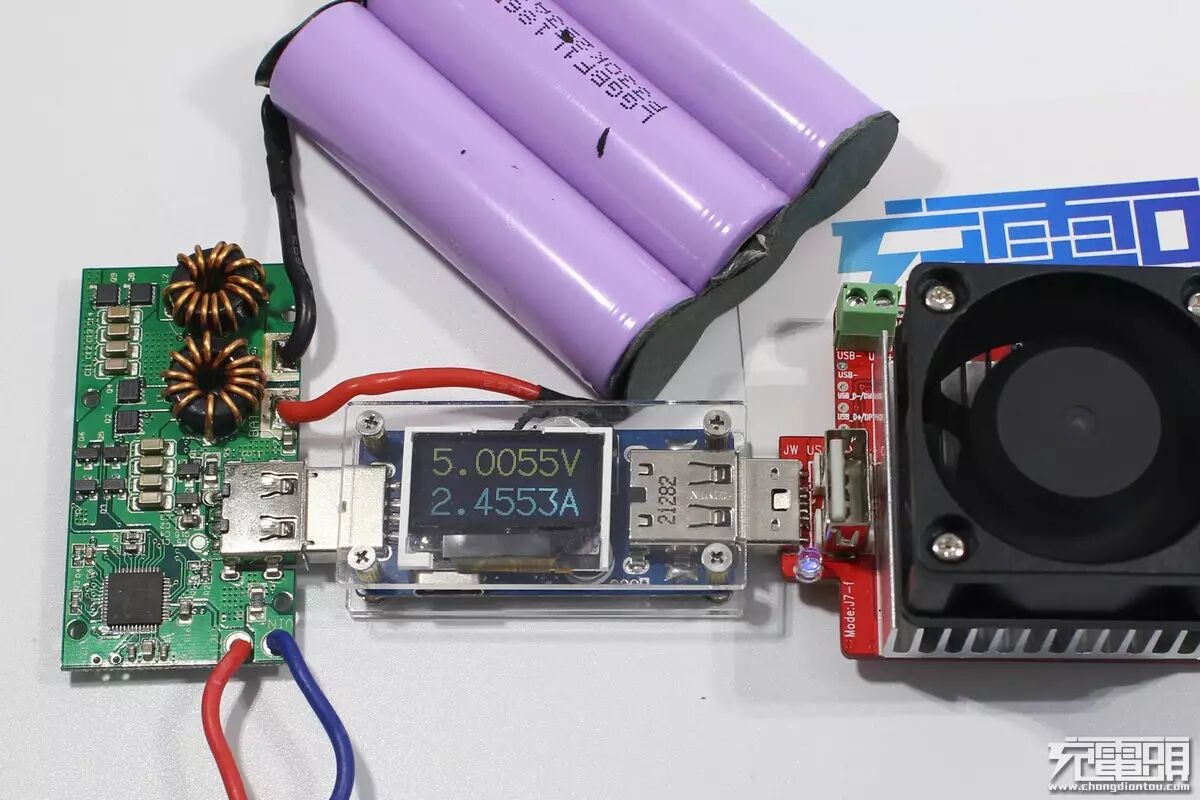

神童表竟然诱骗不了这个，所以也就没法测试其他高压的最大电流了。
给台电移动电源充电略低，没有满速，但是能启动快充。
给我的手机充电可以满速。
这是满电的时候充电情况，可以看到是12V直接输入的，而且只支持12V左右的输入，11.5V以下均不可以充电。

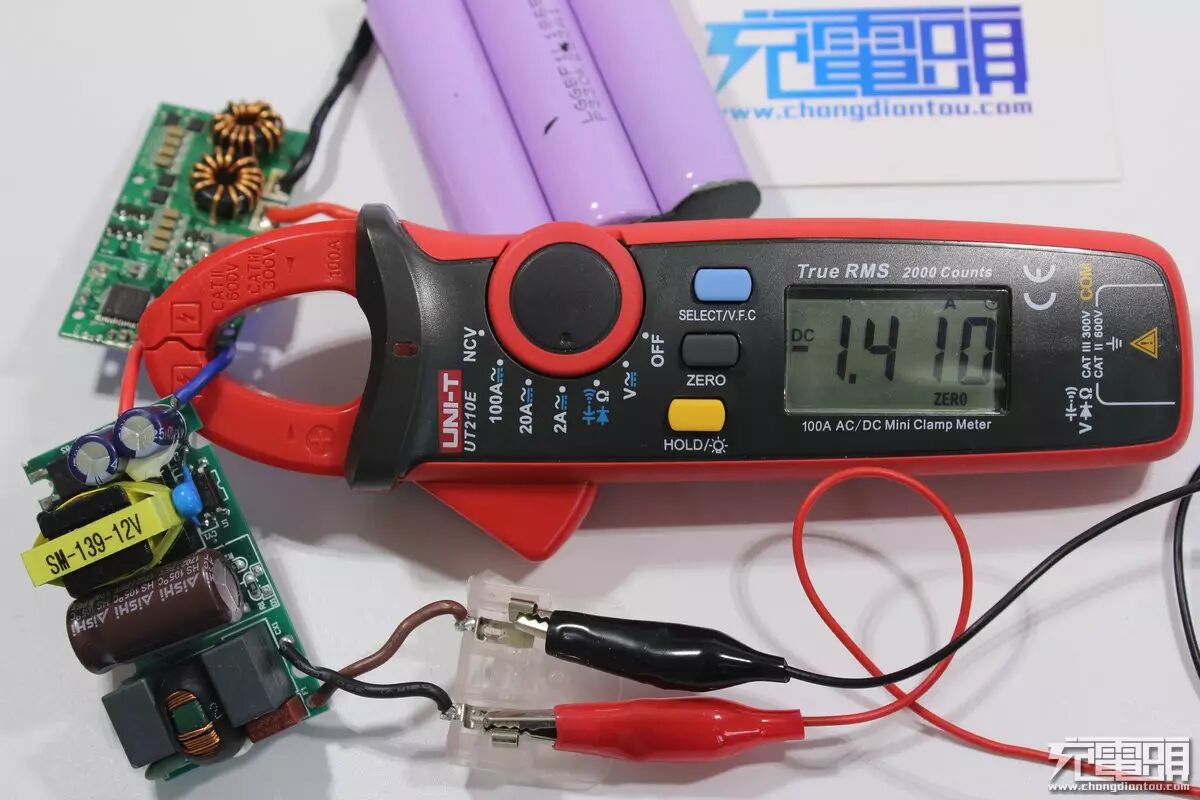

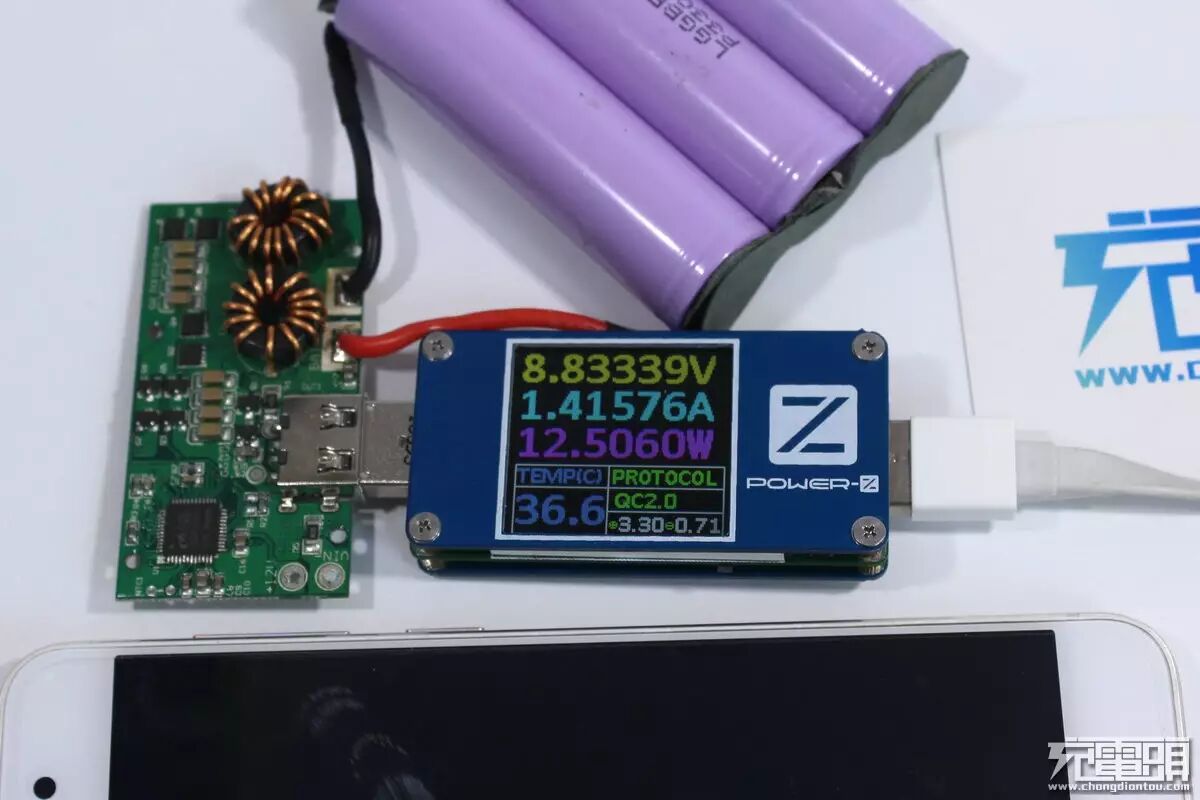

满速充电时的输入端电流12v1.41a，不多17W的输入功率还是很给力的。

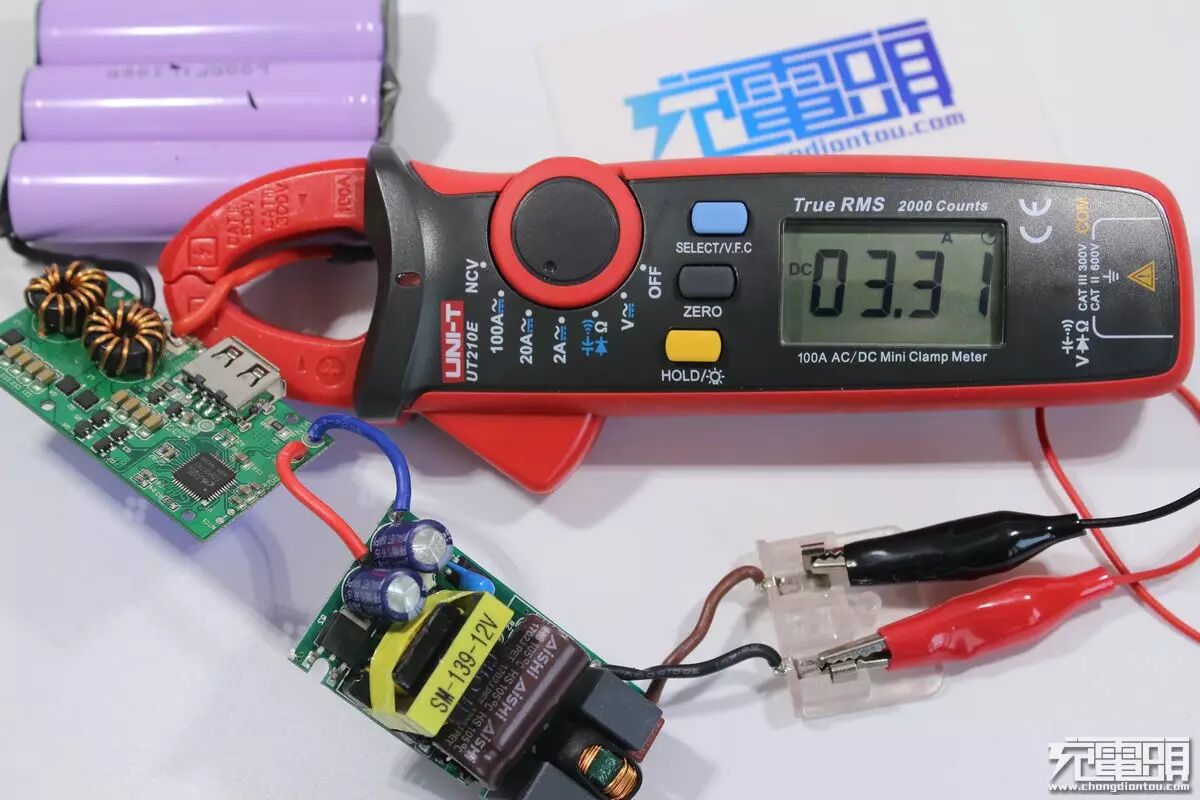

电池端电流达到了3.31A，差不多有13W的功率。

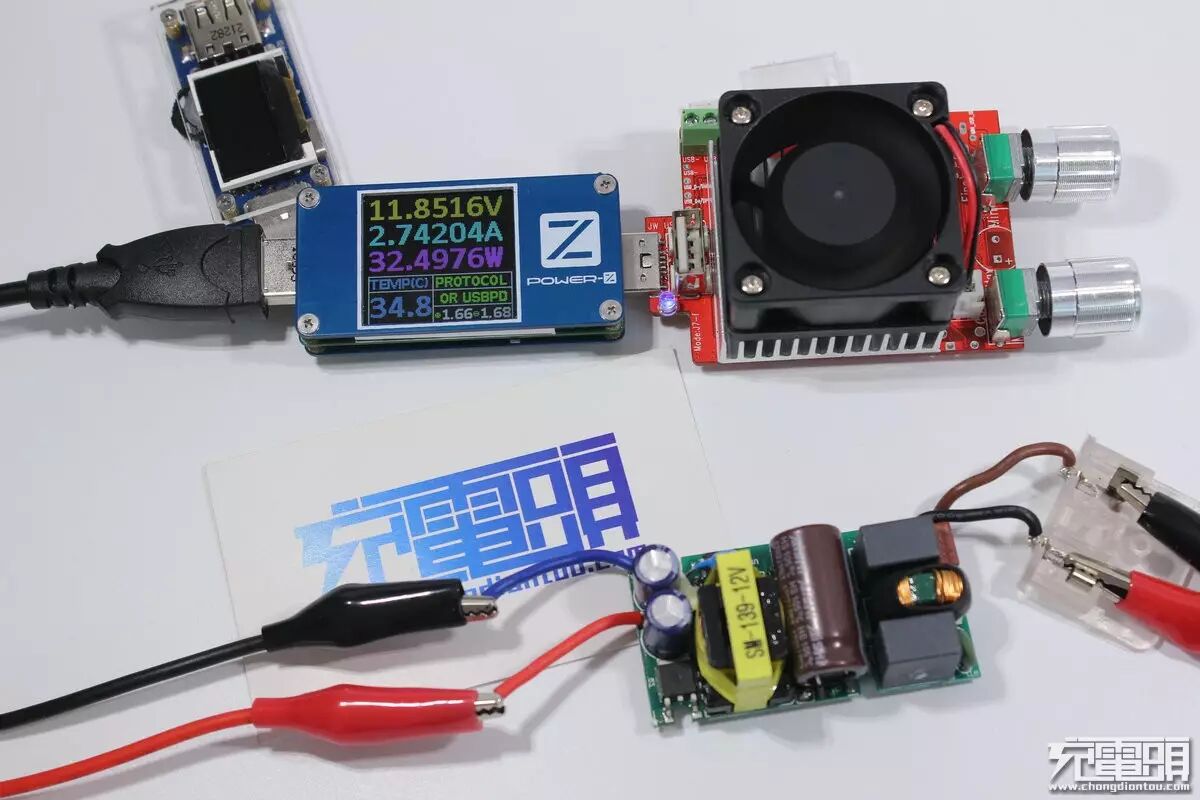

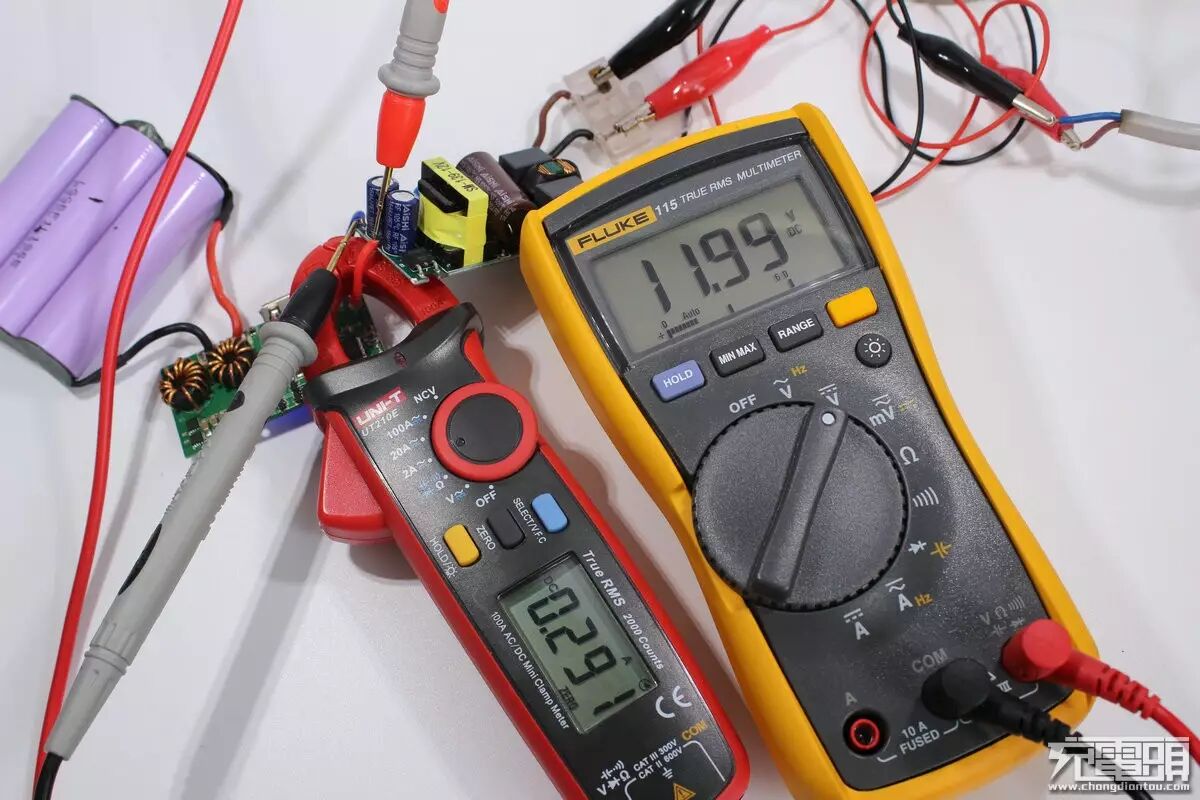

单独测试AC电源的输出能力能到11.8V2.7A，电源用料给力素质就给力。
四、总结
罗盘超级充综合性能非常不错，拆解下来，发现各方面都很给力，真材实料看的见，喜欢的赶紧买买买吧。
