同功率体型最小：坤兴24W USB PD充电器拆解
充电头网
发表于

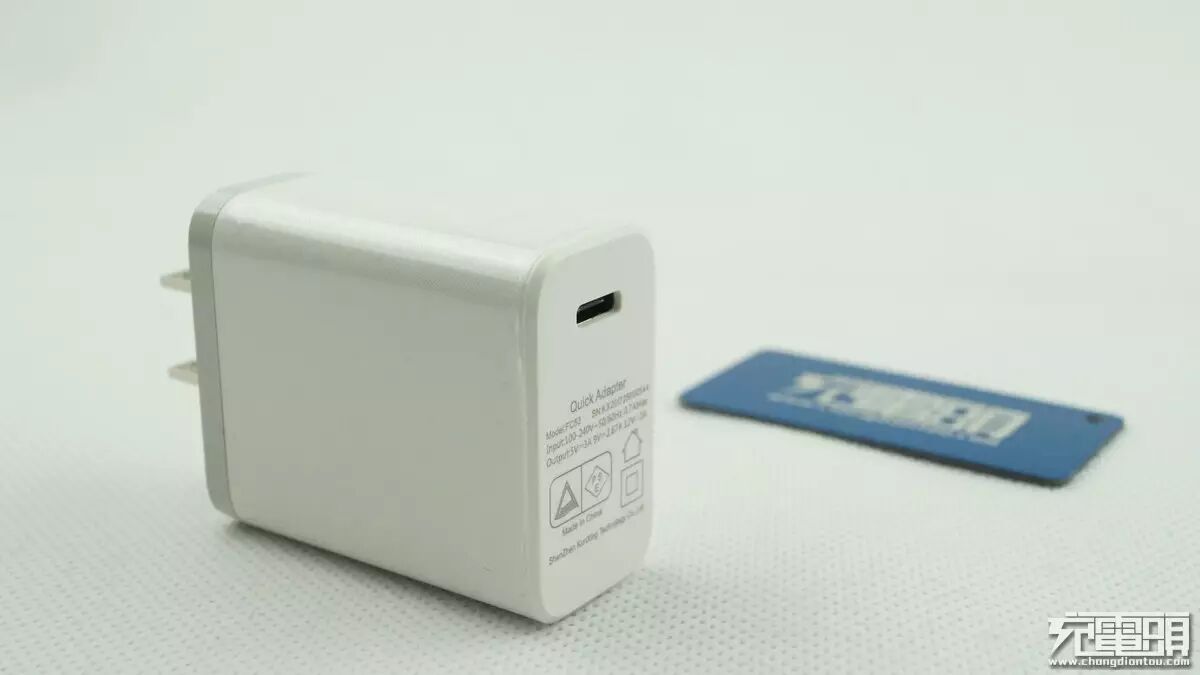

坤兴快充电源适配器采用时下流行的USB TYPE-C接口，整体造型简洁、配色稳重。

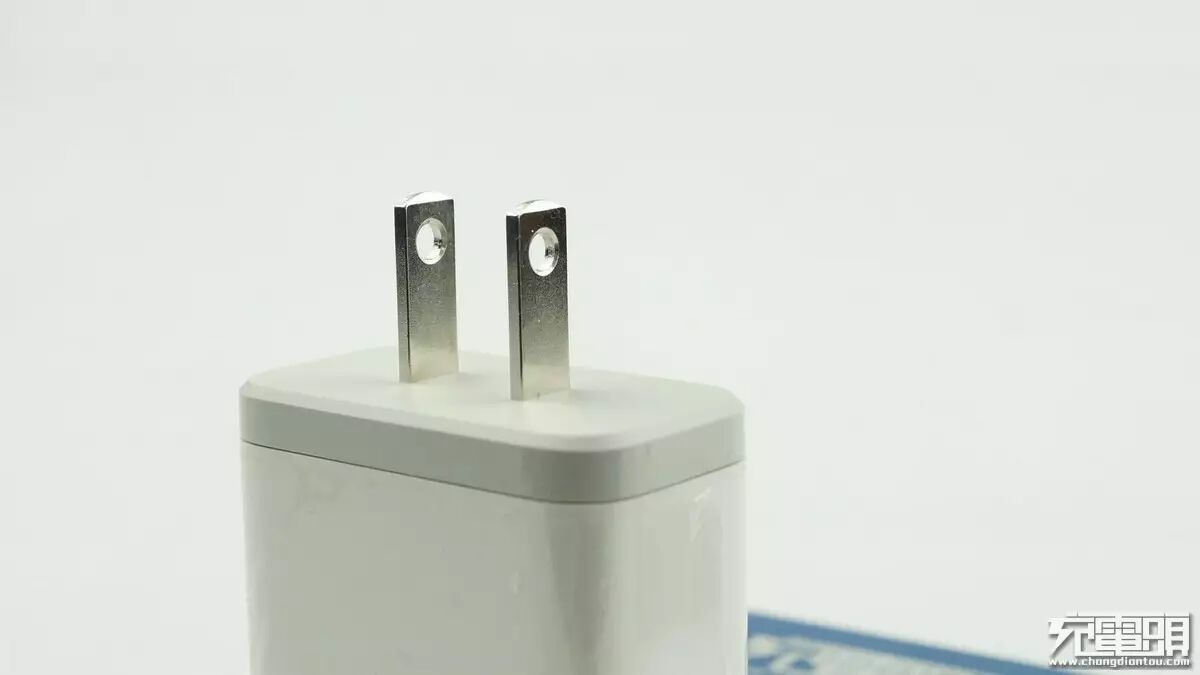

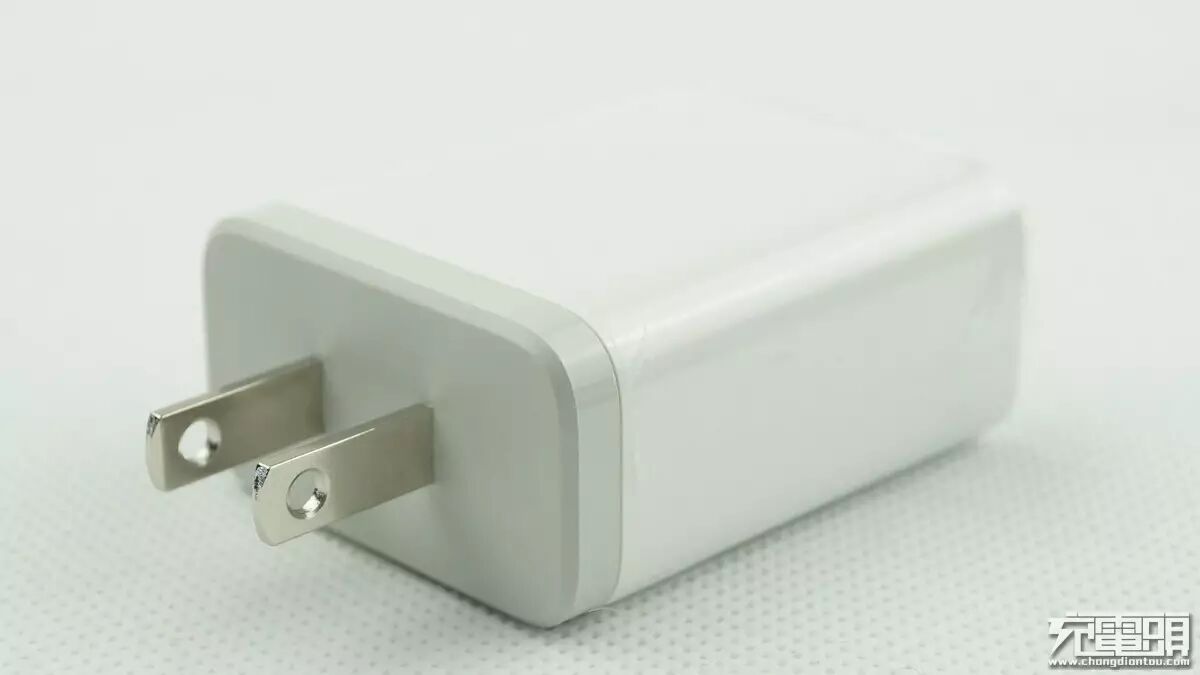

两脚美标插头，不可折叠。

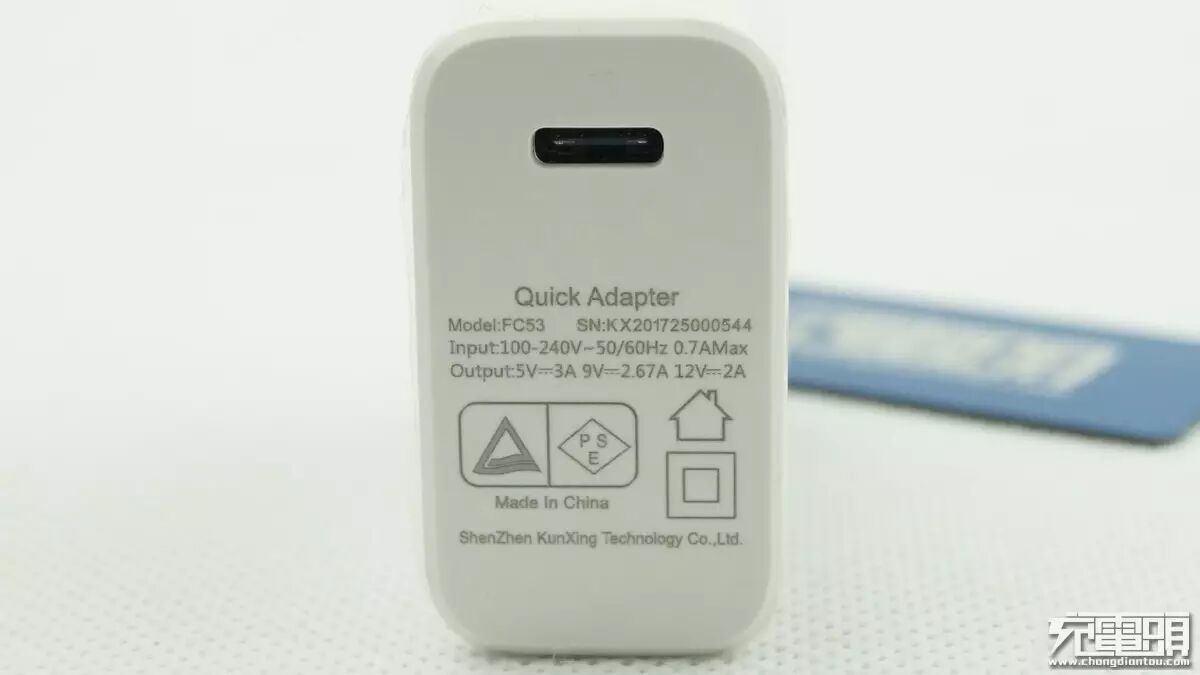

USB TYPE-C接口输出，下方标注了详细的规格参数。5V/3A、9V/2.67A、12V/2A，最大输出功率24W。

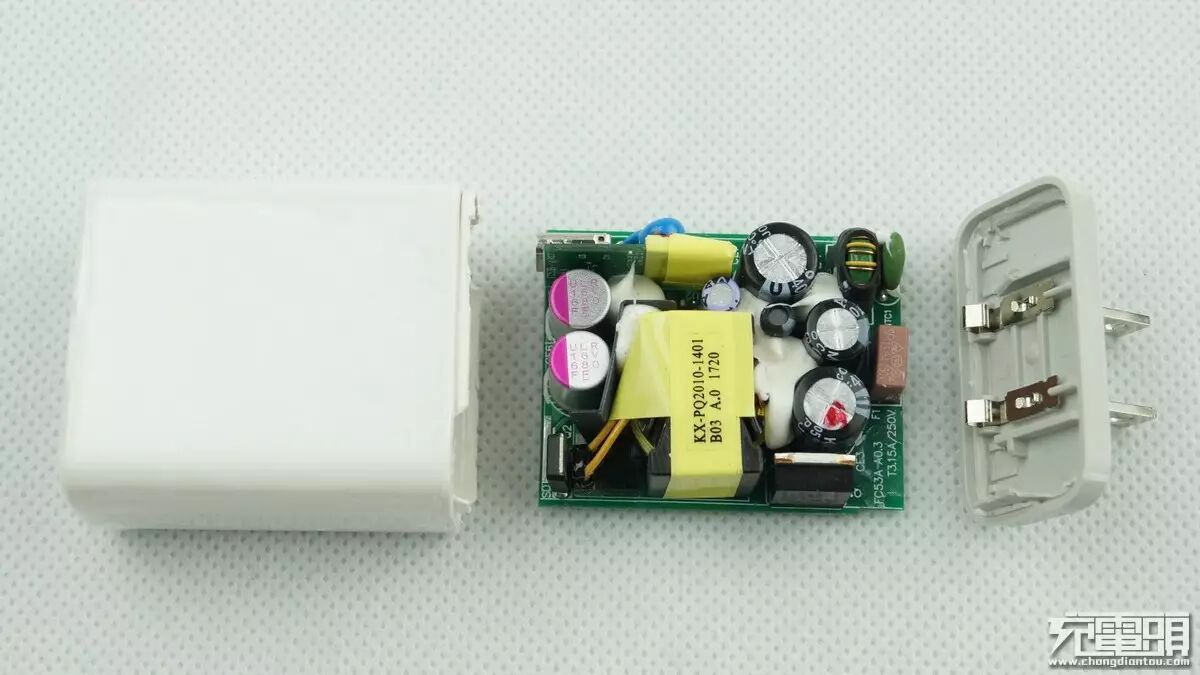

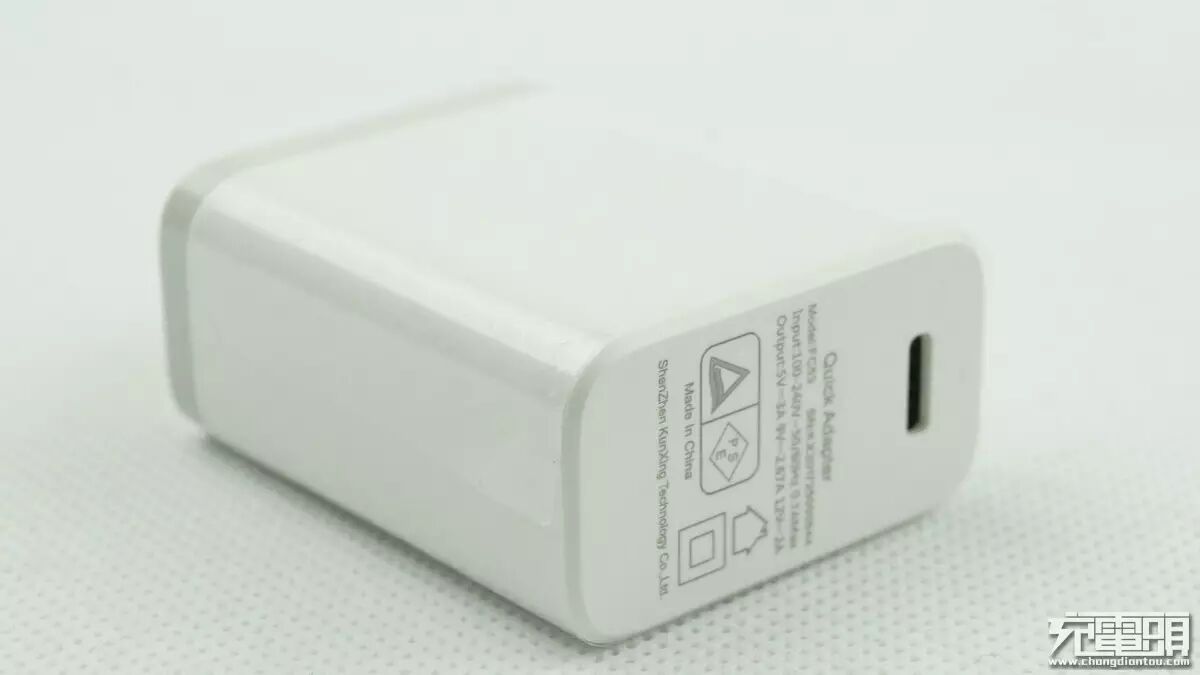

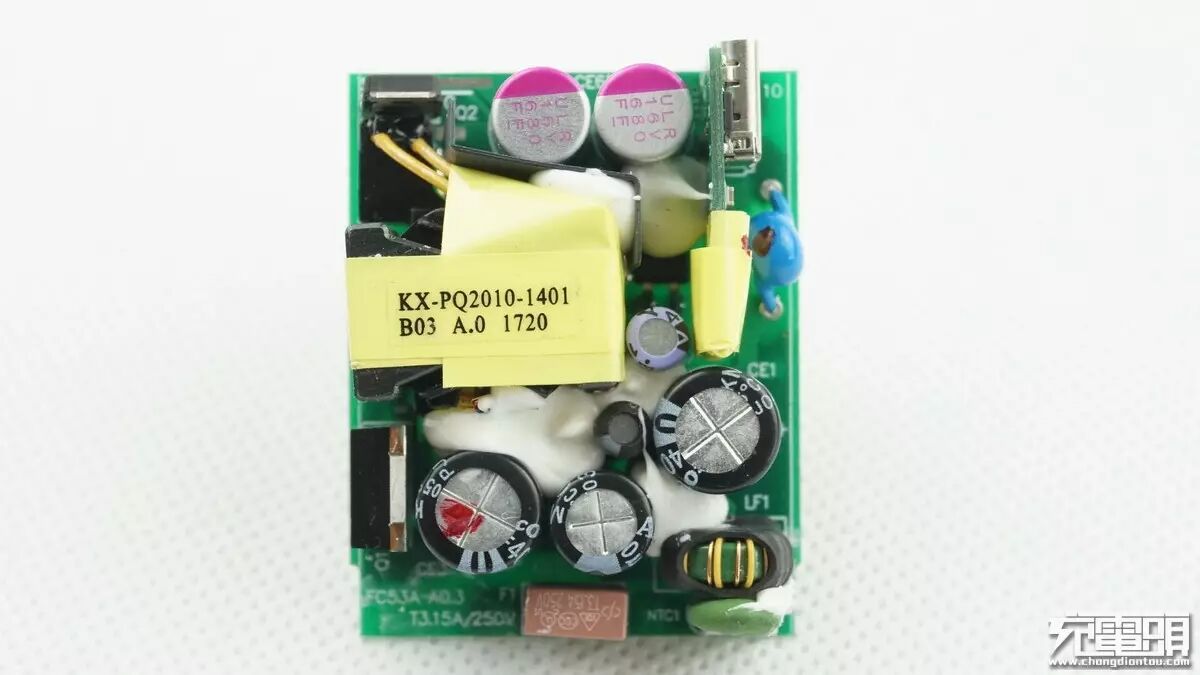

电源上下壳边缘均有倒角，看上去非常的精致。电源电路正反面。

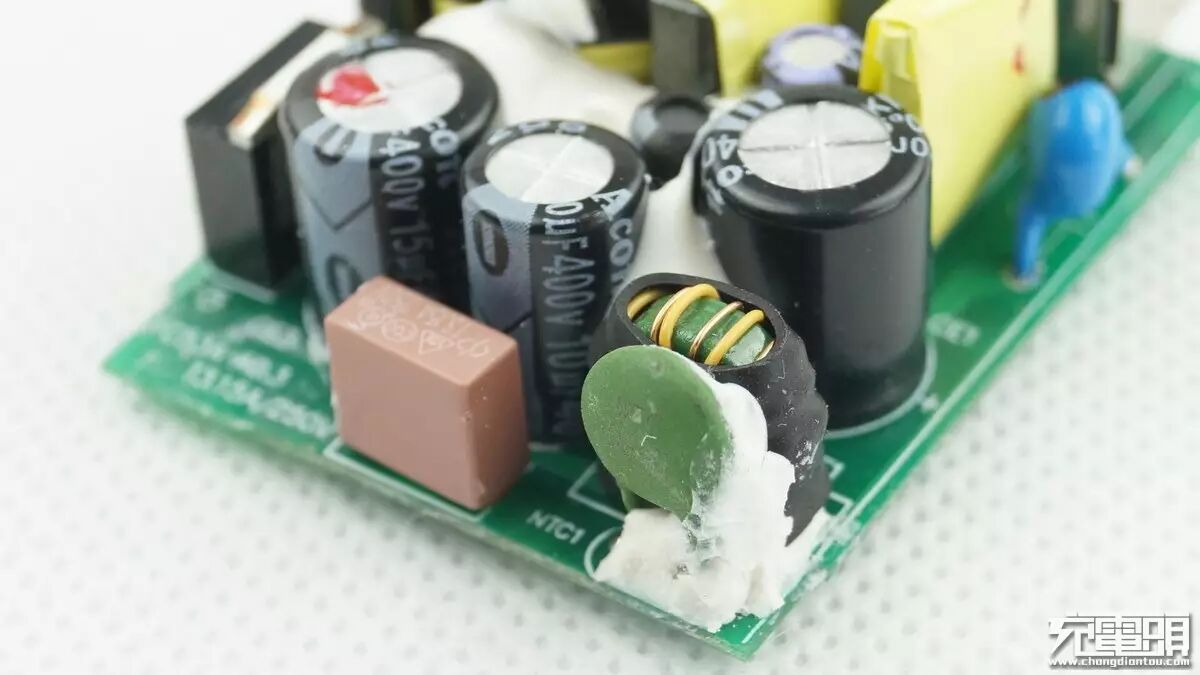

保险电路与EMI电路部分。绿色原件为ntc，抑制上电浪涌。

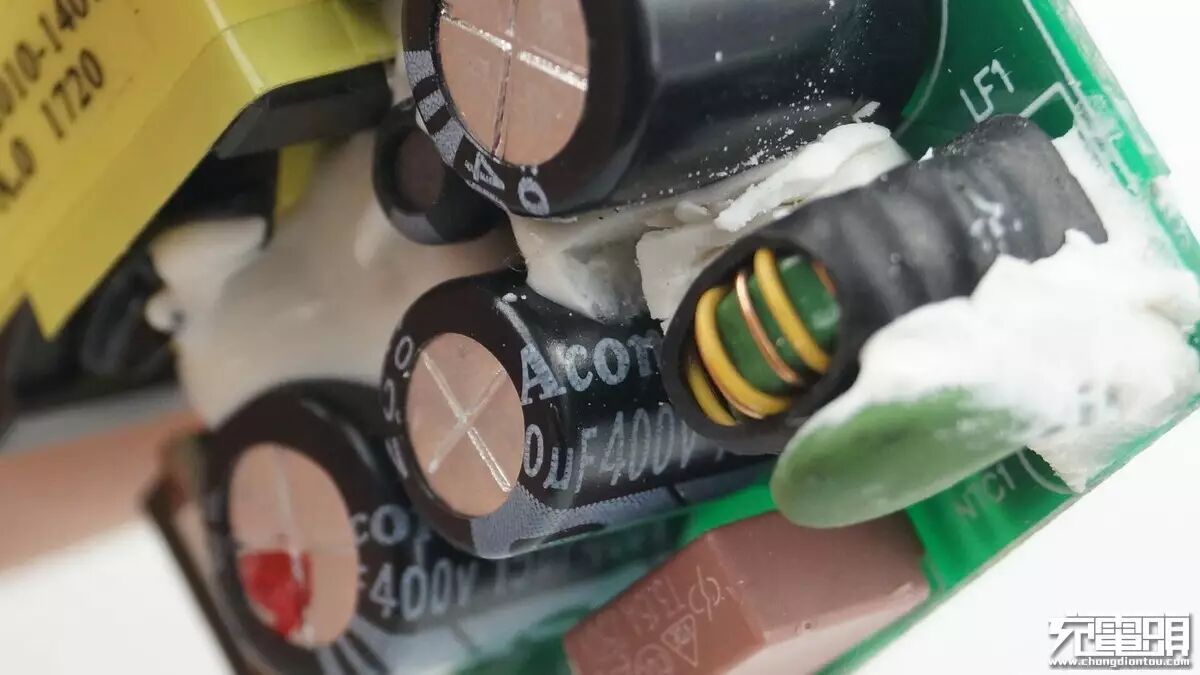

电源使用了三颗耐压400V的主电容，两颗容量15微法另一颗为10微法。
主电容品牌ACON。

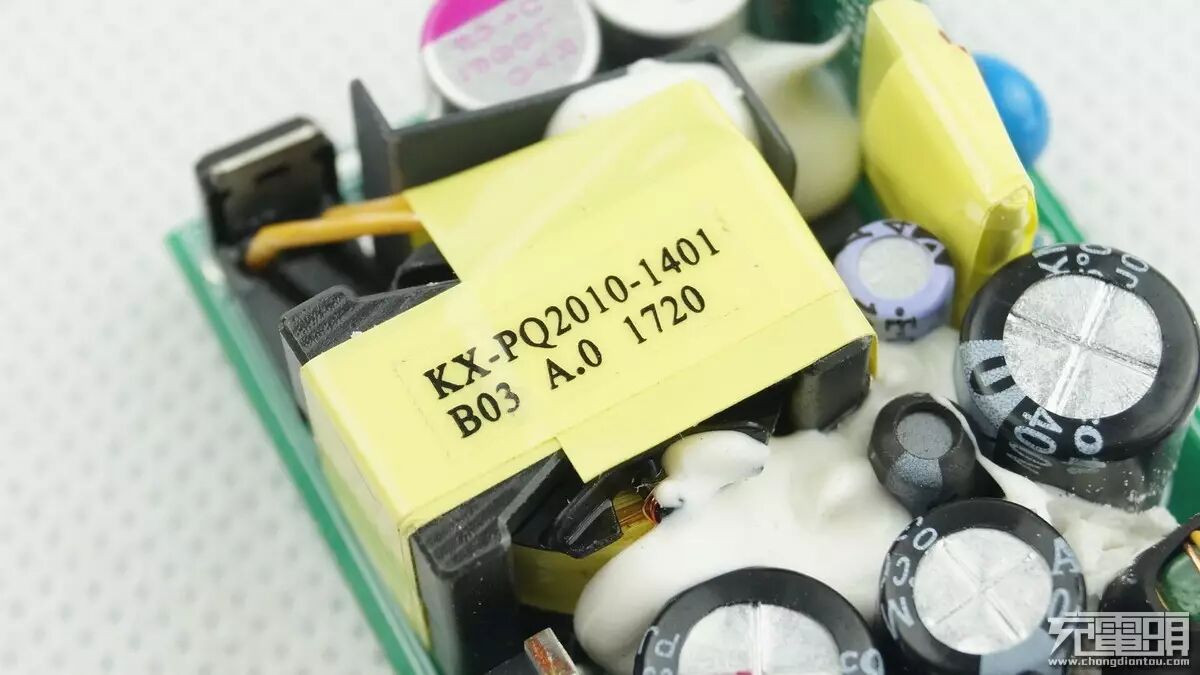

变压器。

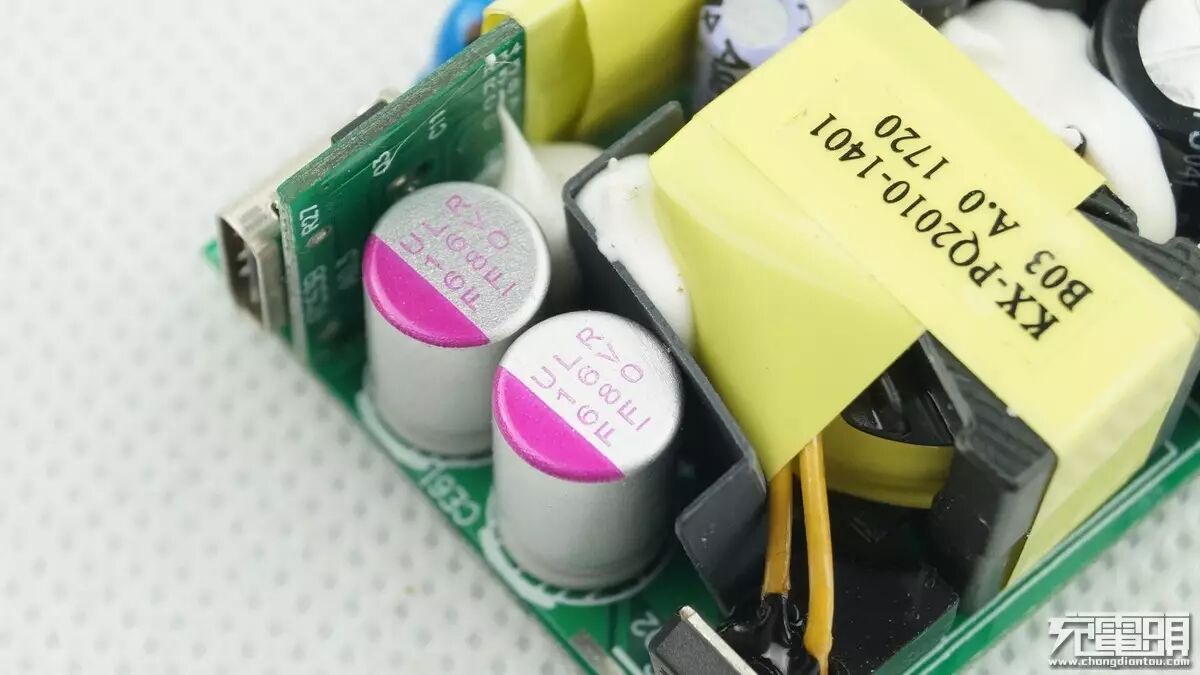

输出端滤波使用两颗来自万裕的固态电容并联，电容单颗规格：16V 680微法。高低压区绝缘隔离片有胶水固定。

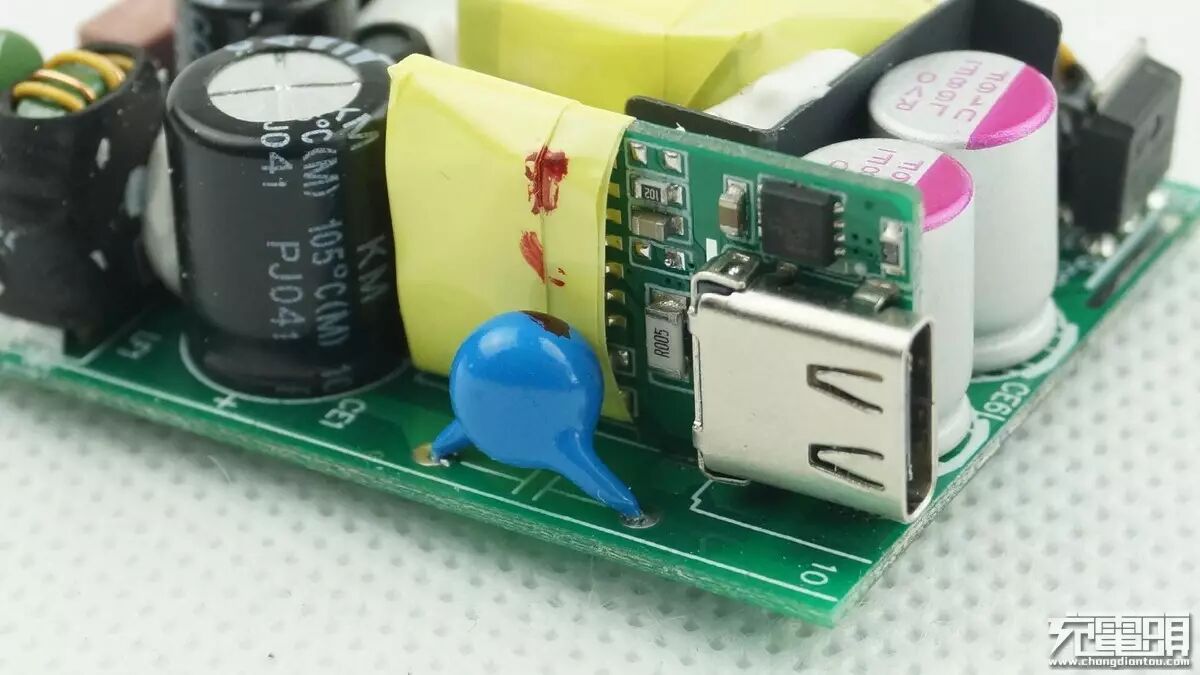

蓝色电容主要用来滤除高频干扰。USB TYPE-C输出子板后半部分使用绝缘胶带包裹。

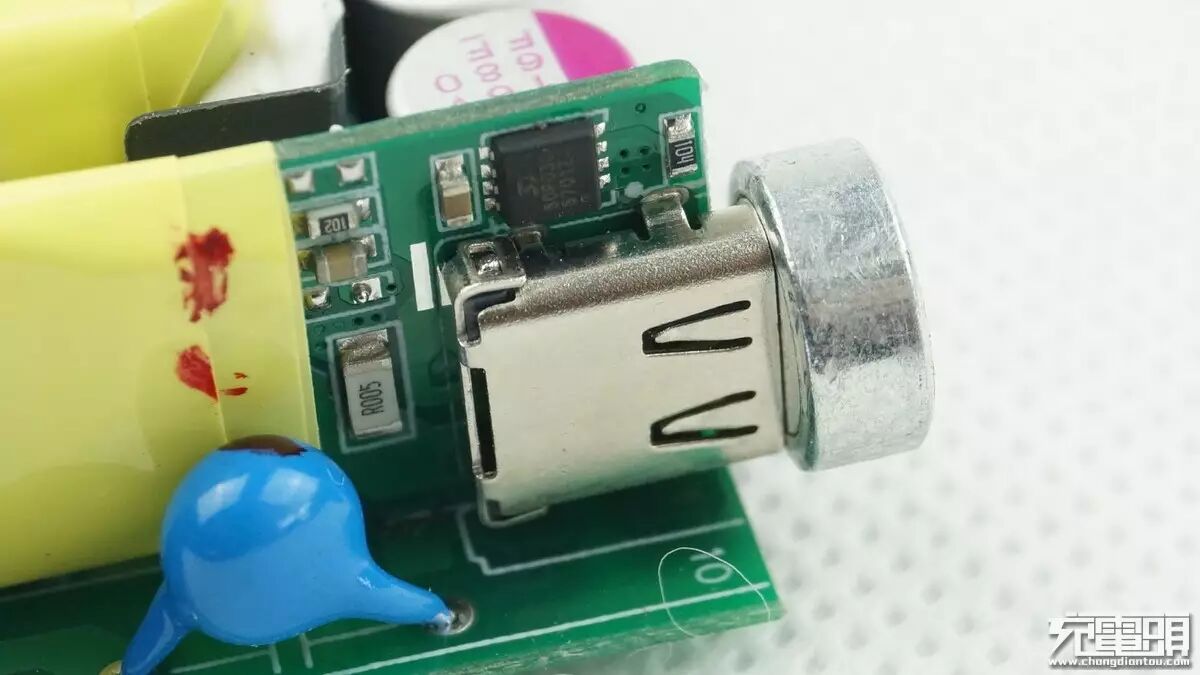

USB TYPE-C插座磁吸。
高低压区使用绝缘塑料片做隔离。

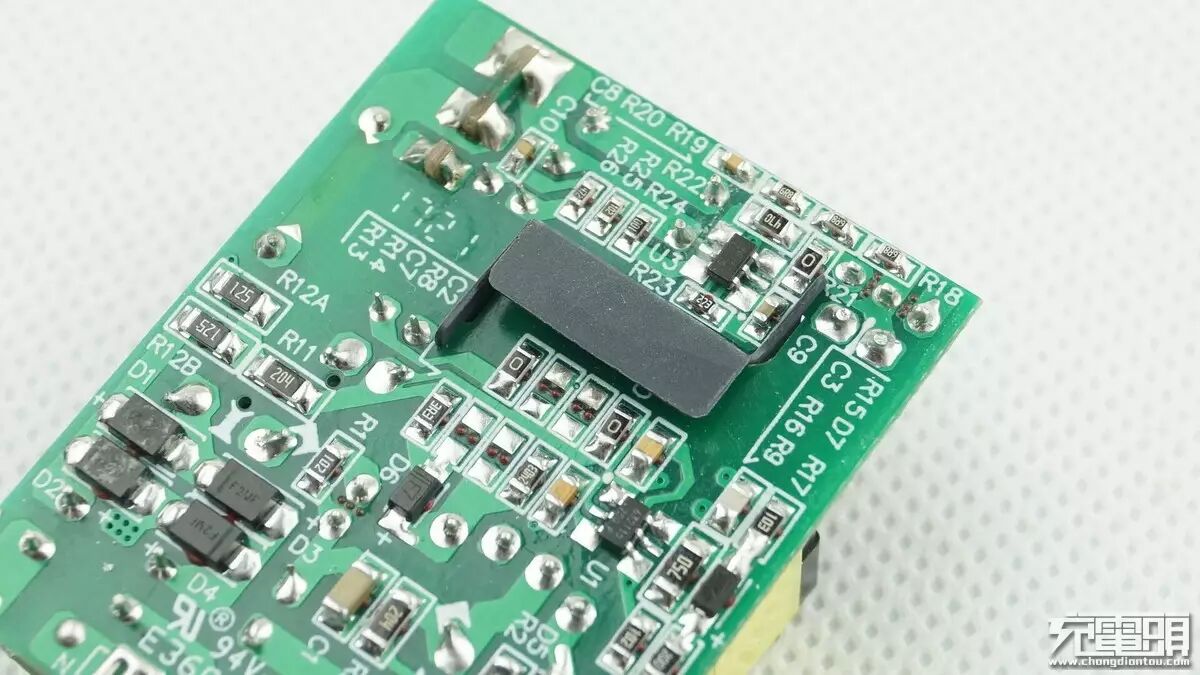

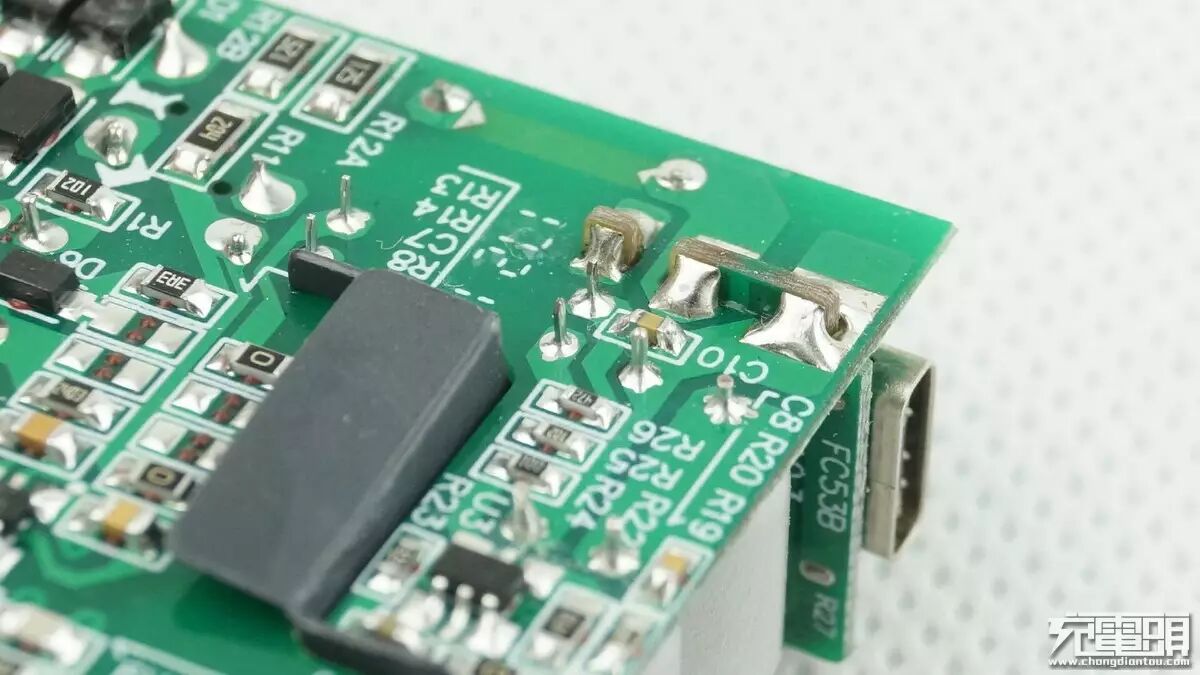

PCB大电流部分走线为了减小线阻均做了敷锡处理。
焊点饱满有光泽，引脚长短一致。

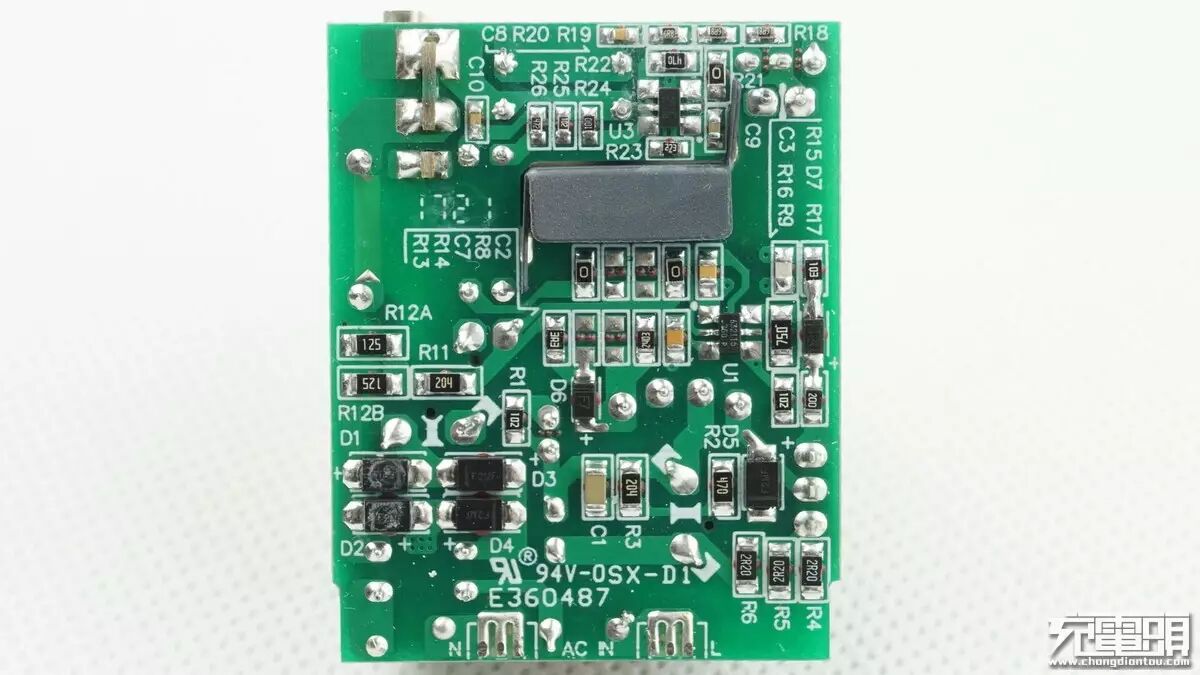

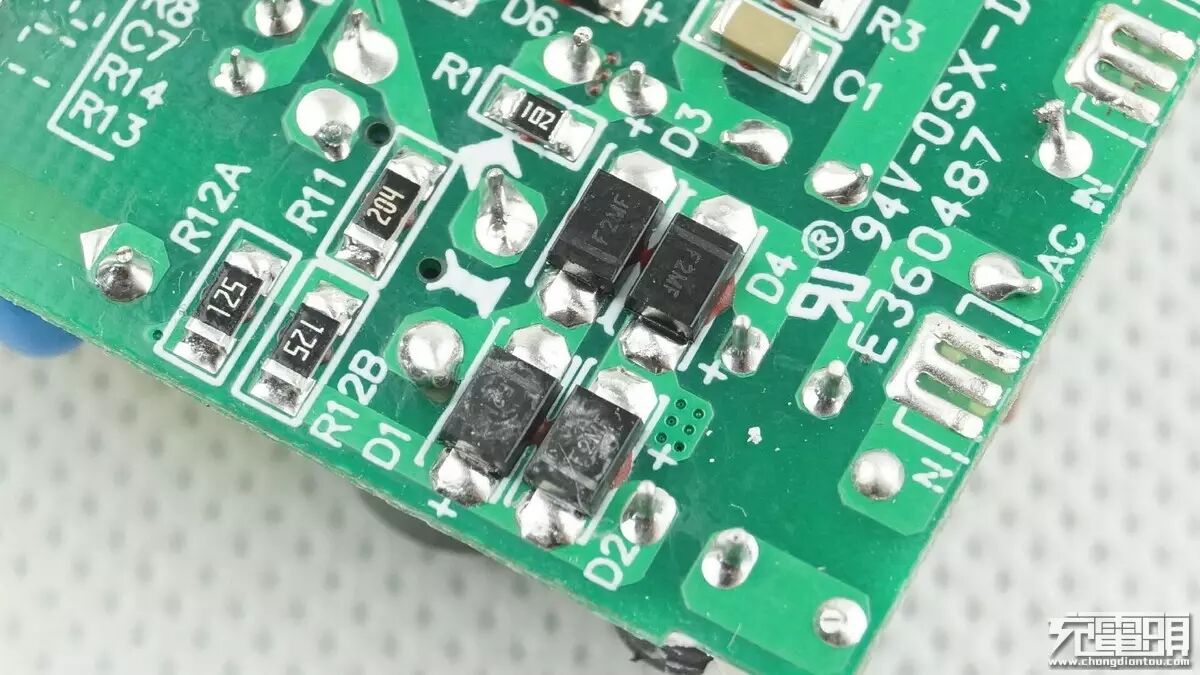

四颗肖特基二极管组成整流桥堆。

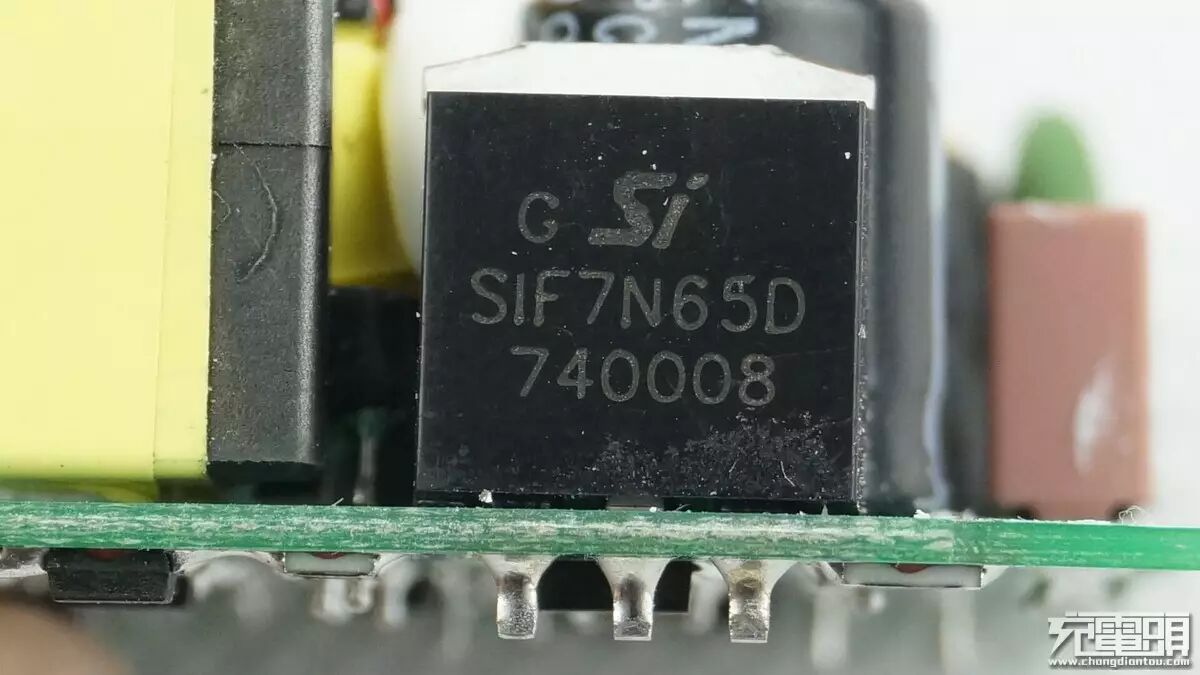

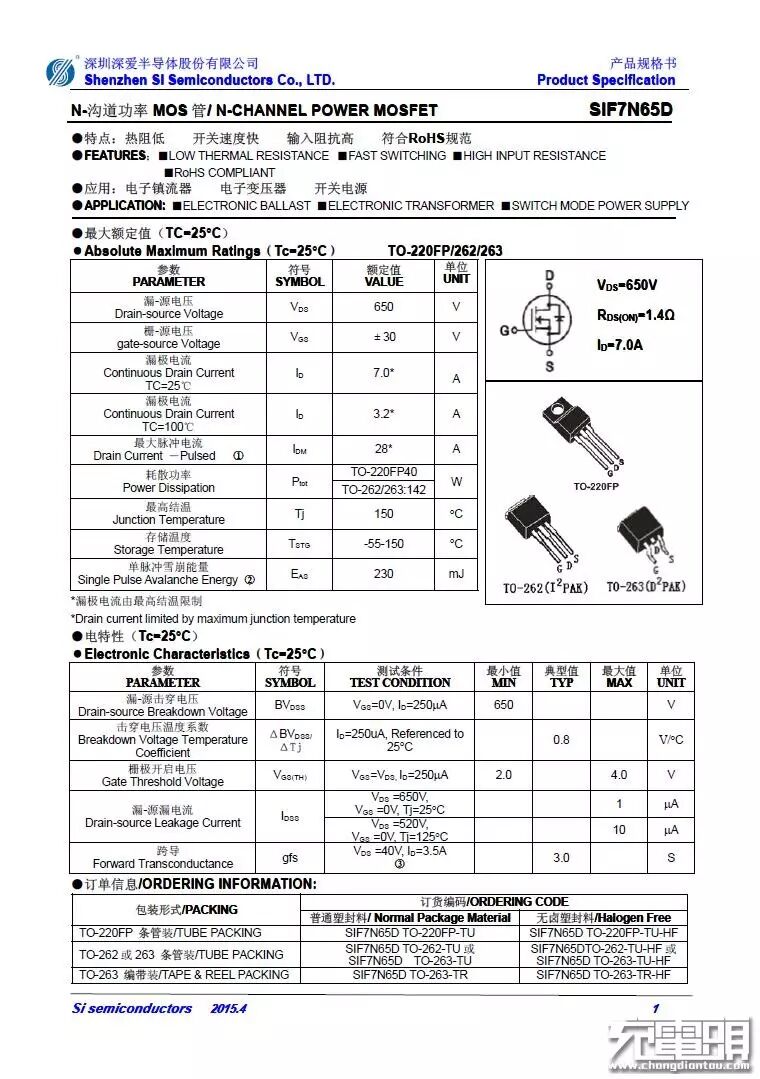

开关管来自Sisemi深圳深爱半导体，型号SiF7N65D，650V/7A 。

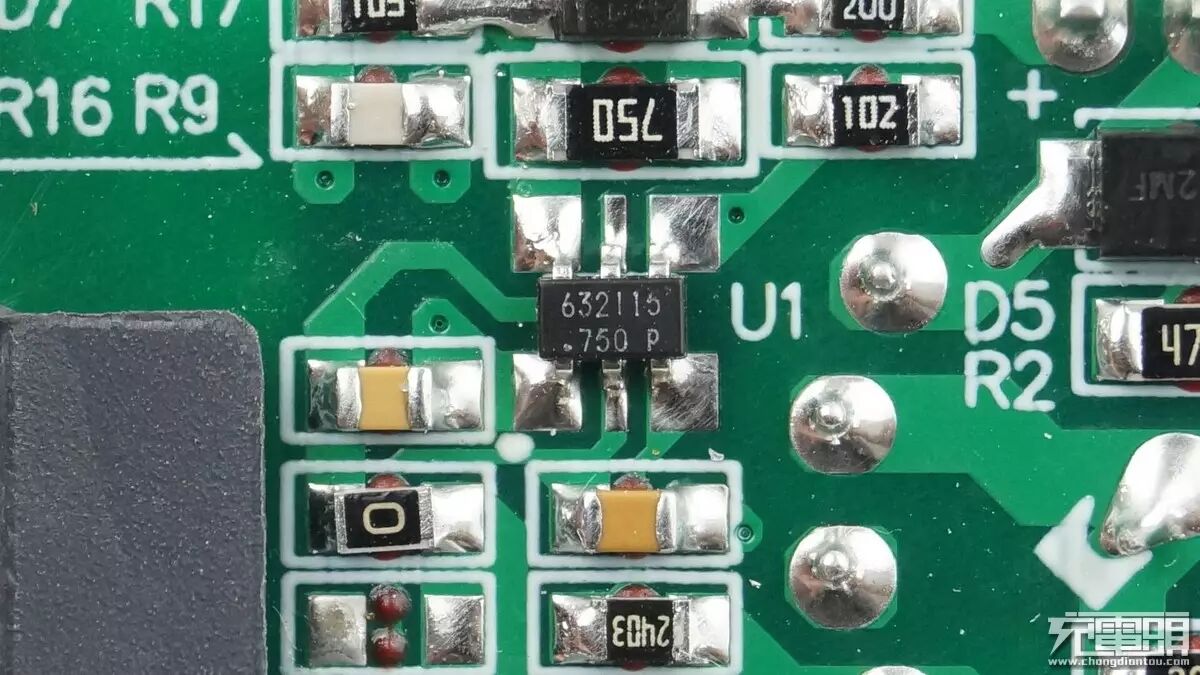

丝印为632115的PWM。

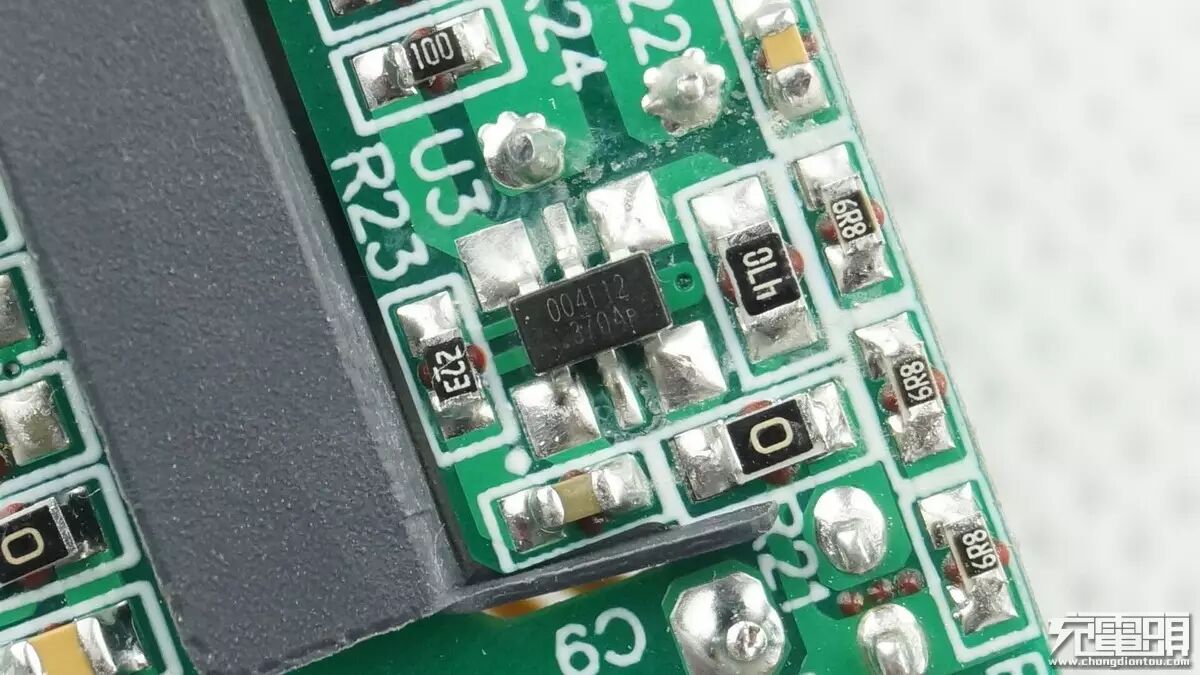

同步整流控制器。

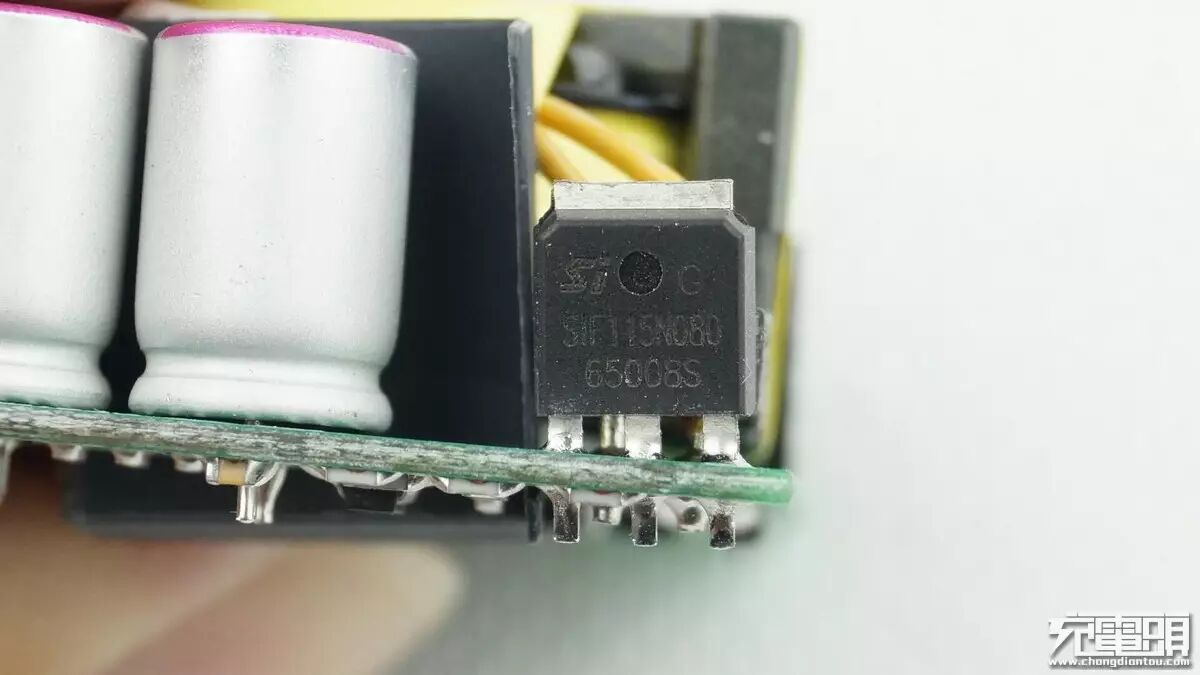

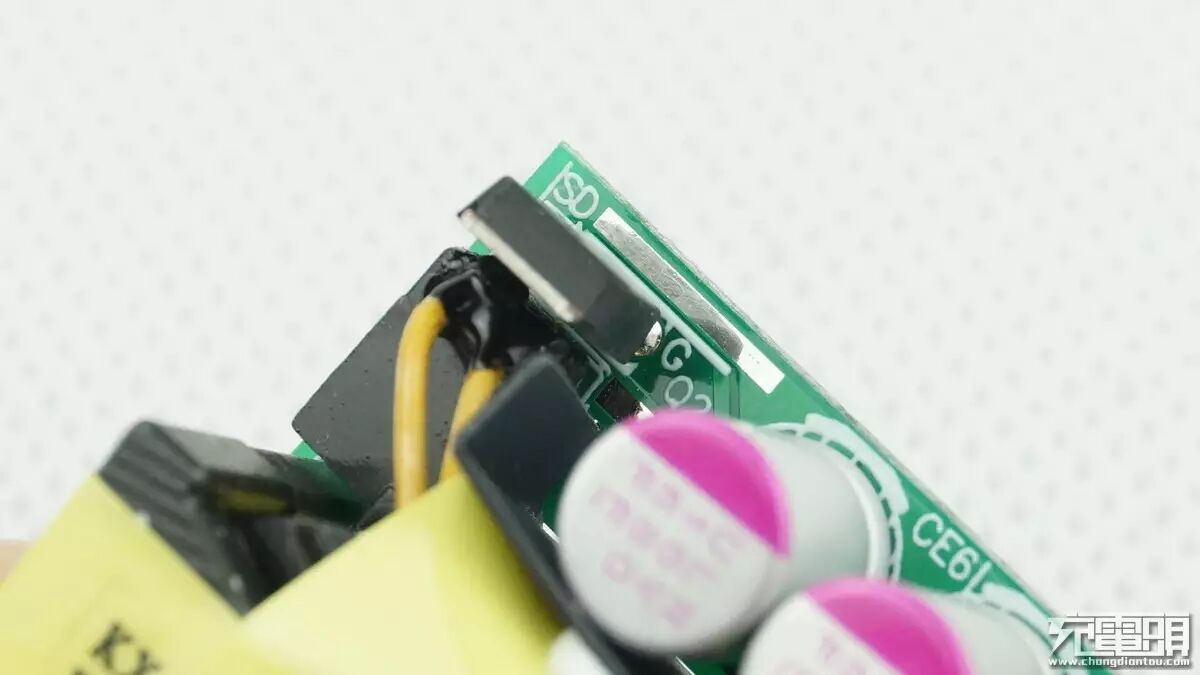

同步整流MOS，来自Sisemi深圳深爱半导体型号为SIF115N080。
输出保护MOS，来自Sisemi深圳深爱半导体型号为SI60P030。
昂宝OB2612 PD控制器。

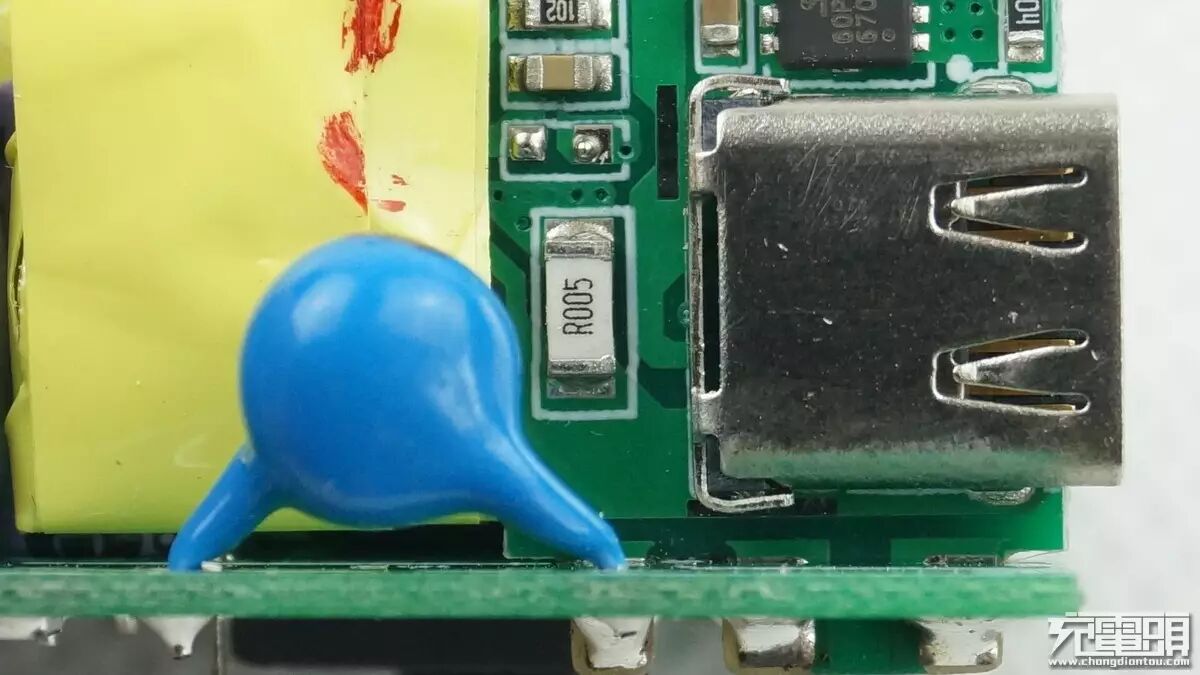

白色的R005元件为检流电阻。
全家福。
