说到360，最广为人知的就是360安全卫士这款软件了，从多年前用360打windows更新补丁到现在各种扩展功能，360安全卫士已经成为家传户晓的功能软件。除此之外，360还开发了多种硬件设备，产品类别涉及手机、行车记录仪、手表、摄像机、路由器，其中360还推出插线板产品，近几年小编拆解评测过多款360插线板，这些插线板设计定位在入门用户级别，主打性价比性能比较中规中矩。今天360商城上架了一款面向高端发烧友用户的“360安全插线板快充版”，性能全面升级带快充输出，这款不足百元的插线板能否成为行业领头羊？
![]()

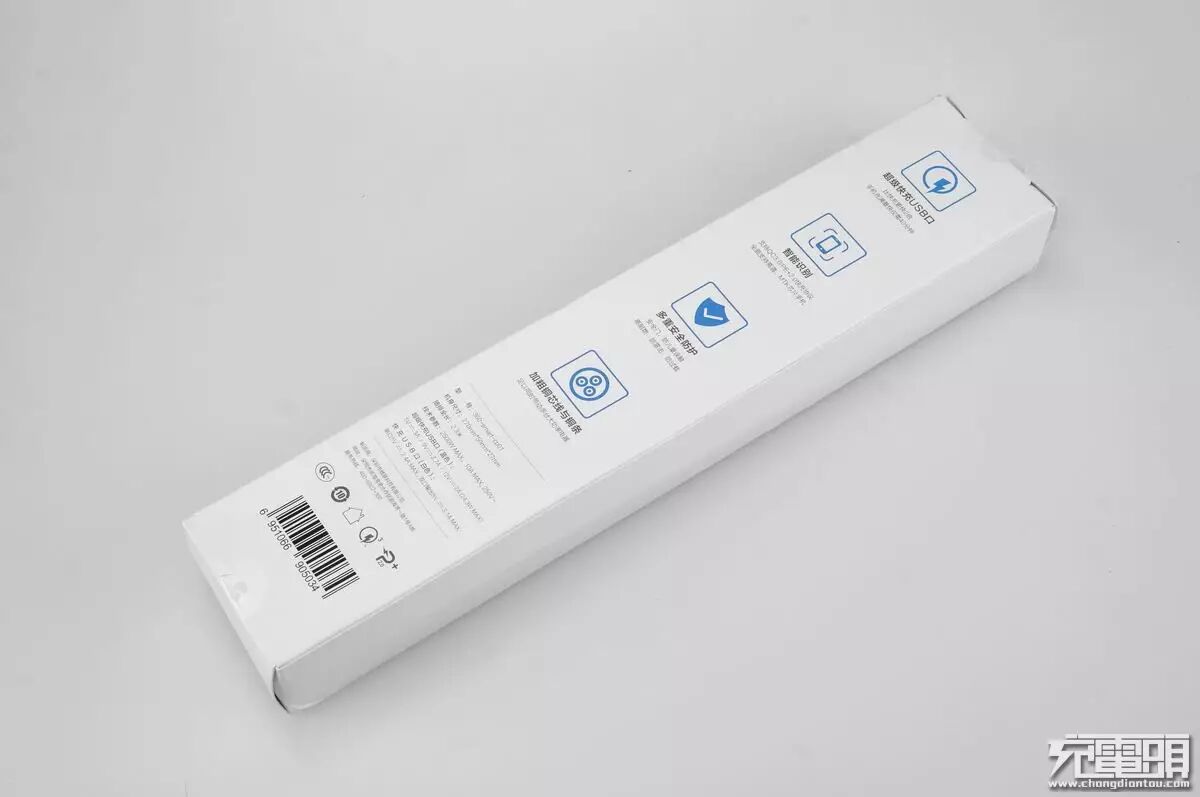

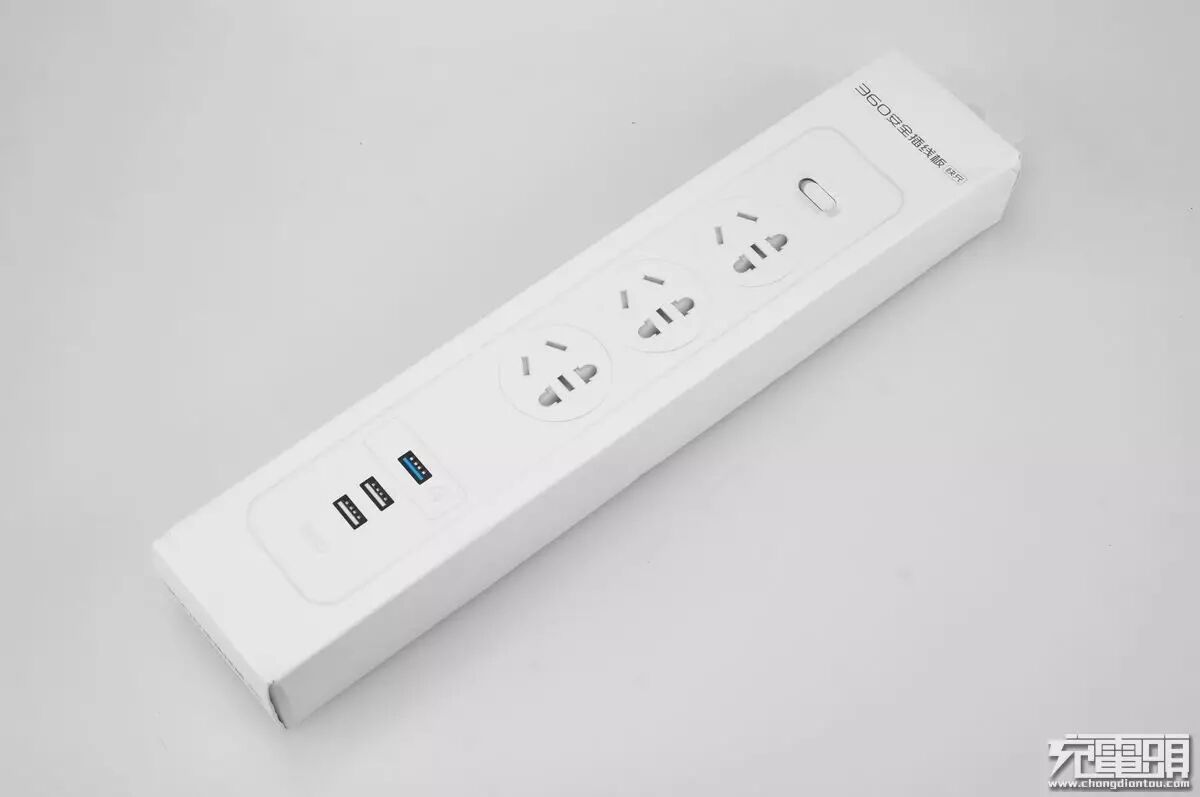

360安全插线板快充版外包装材质是白色纸盒，表面印刷了产品式样，顶部带有橱窗货架挂孔方便上架销售，在商品名字里特意圈出了[快充]字样以示区别。包装背面特色标注了支持QC3.0\PE+2.0快充识别，5V智能识别、多重防护功能、加粗线芯。产品信息如下，型号：360-smart-cp01、机身尺寸：270mm*50mm*27mm、插排全长：2.3米、技术参数：2500W MAX，10A MAX，250V~、超级快充USB口（蓝色）：5V3A/9V2.7A/12V2A（24.3W MAX）、快充USB口（白色）：单口5V2.4A MAX，双口5V3.1A MAX、制造商：深圳市蜂联科技有限公司。
![]()

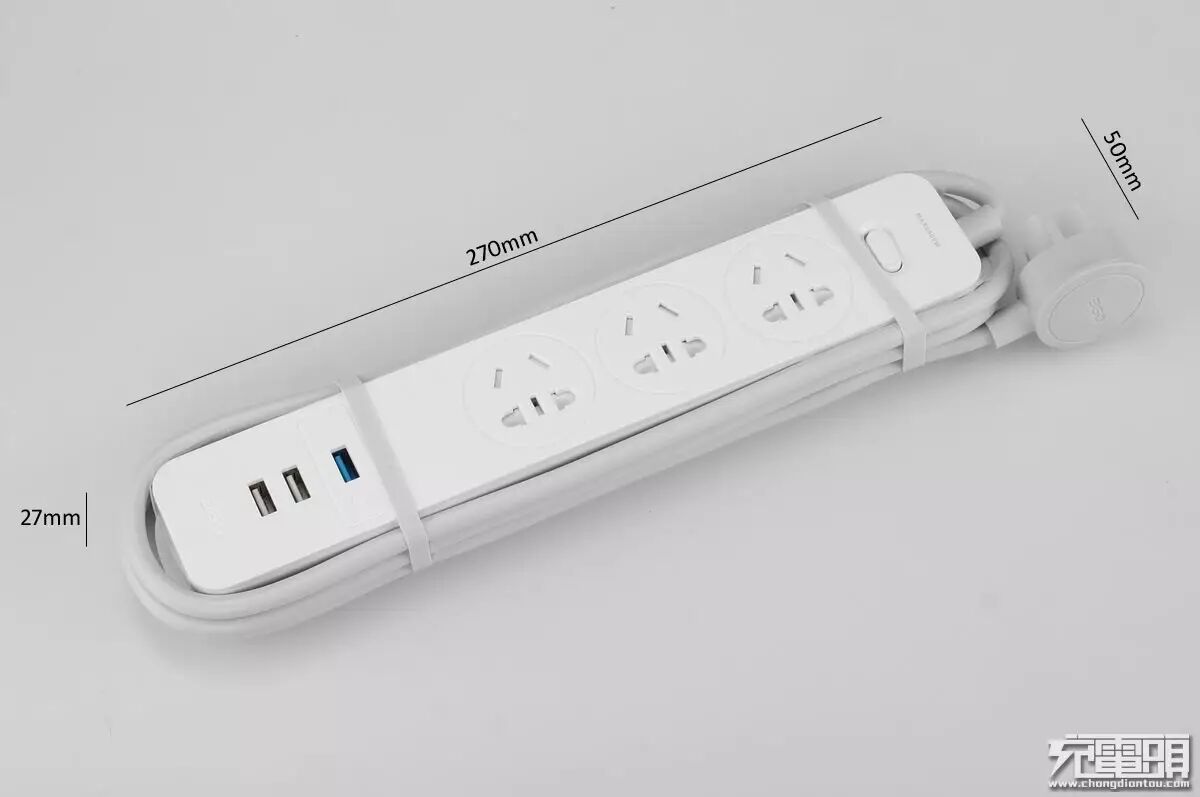

拿出插线板可以看到，线材很贴服的缠绕在插线板侧边，并以橡胶绑带捆扎在插线板身上，工整美观。插线板白色修长设计，插口布局为三AC插孔 + 三USB输出口，其中一个USB口舌片为蓝色，带有快充输出功能，支持高通QC3.0与MTK PE+ 2.0，另外两个白色舌片USB是带智能识别的常规5V输出口，插线板三围：270mm*50mm*27mm。
![]()

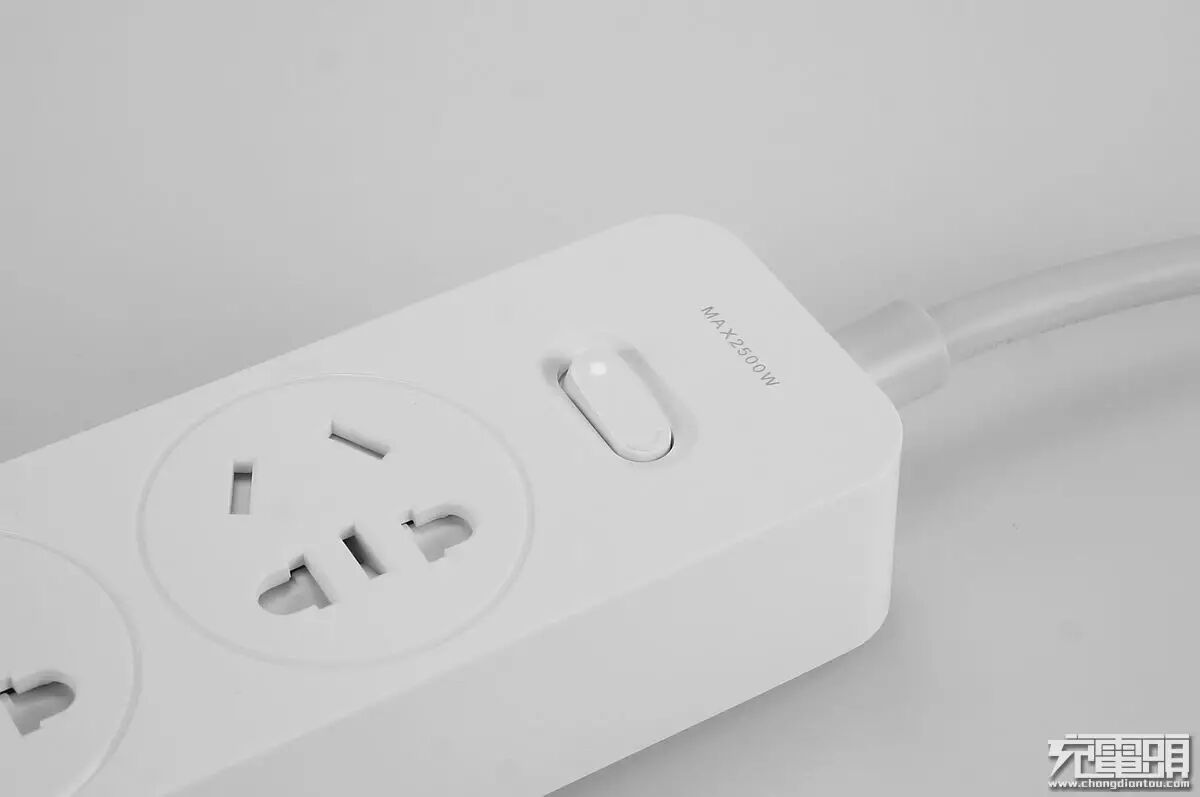

插线板顶部是船型翘板开关，开关按钮内置了白色LED通电指示灯，用户判断通电情况会更加方便。开关上方印刷了MAX 2500W字样，AC支持最大10A 2500W功率使用。壳体为PC材质两侧表面磨砂，AC插孔为国标的二加三插孔，并带有儿童安全保护门，线材进线口带防弯折保护套皮。
![]()

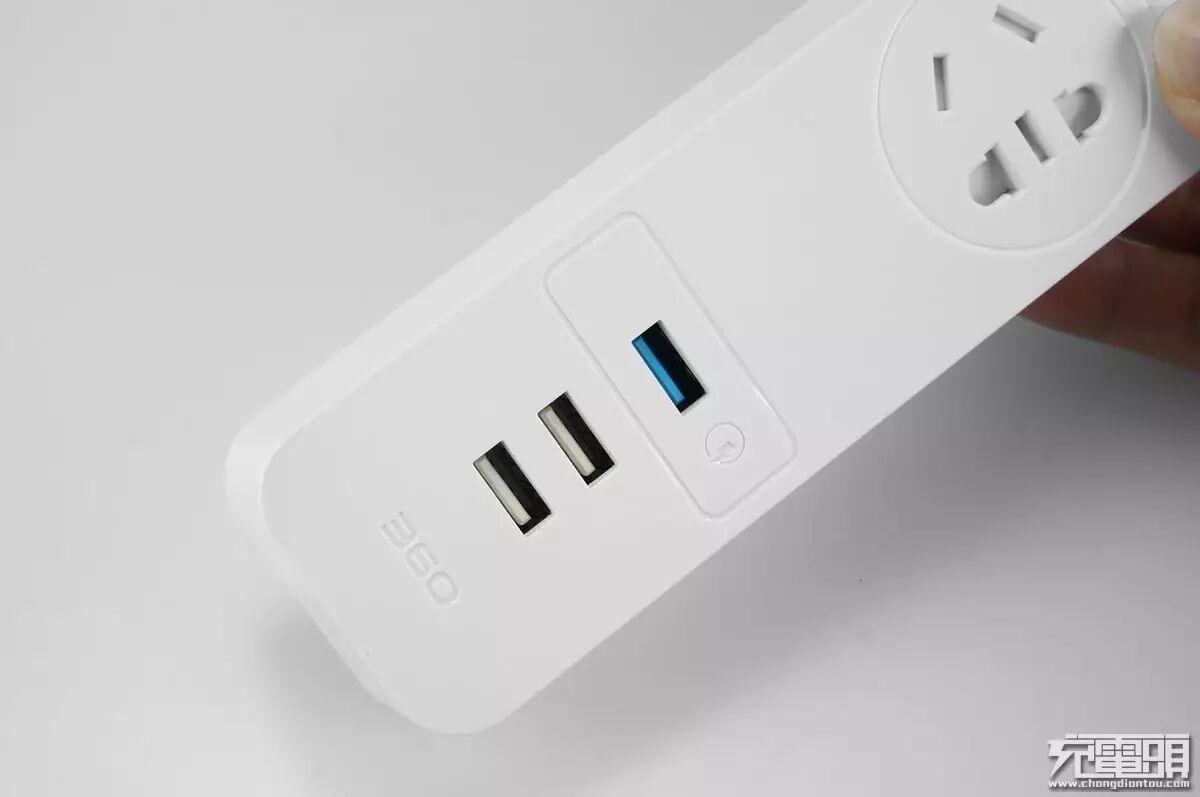

插线板最底部凹印着360商标，商标上方是USB输出模块，两个白色舌片的是5V智能识别输出口，蓝色舌片是支持QC3.0/PE+2.0的快充输出口，壳体上还凹印了QC3.0的闪电圈商标。
![]()
相邻两个AC插孔之间孔距为45mm，常见的AC孔距在38mm~42mm之间，45mm属于比较大的孔距可以有效避免插头打架现象。
![]()
圆形的插头十分像360安全卫士的商标，凹印了LOGO。
![]()
插头反过来可以看到3C认证，铜质插片。
![]()
线材裸长2米，足够长的线材让插线板使用半径增大不少。
![]()

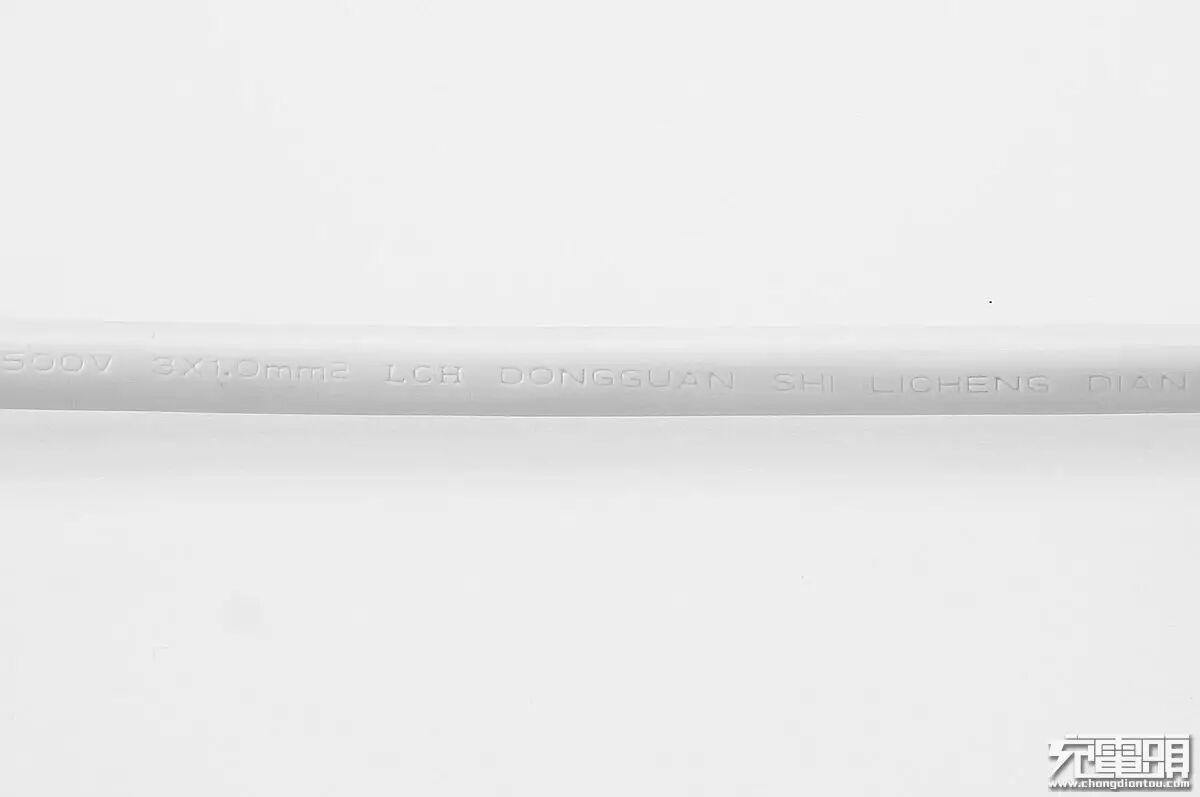

线材横截面全面提升，加粗到3×1.0mm²，供应商为东莞立成电线有限公司。
![]()

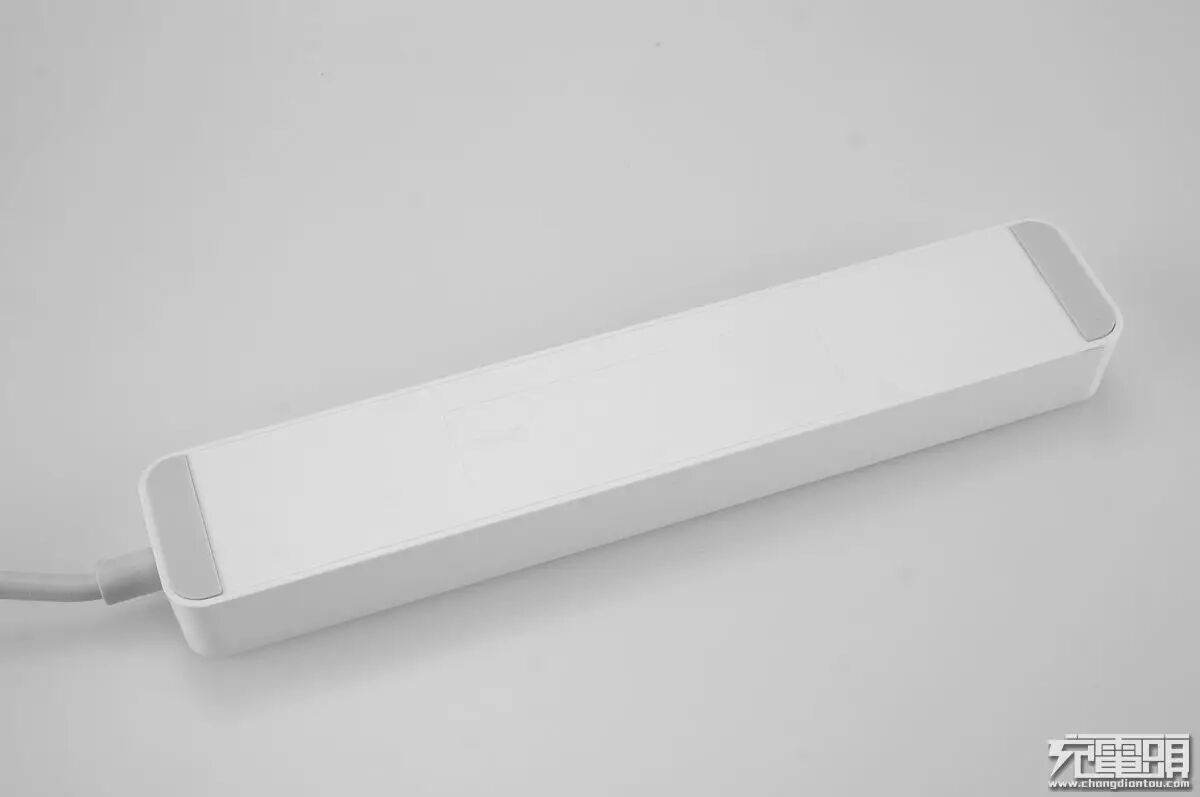

反过来看底部，插线板使用条状防滑软垫，接触面积比点状防滑垫更大，可以有效的避免放置时拖动。
![]()

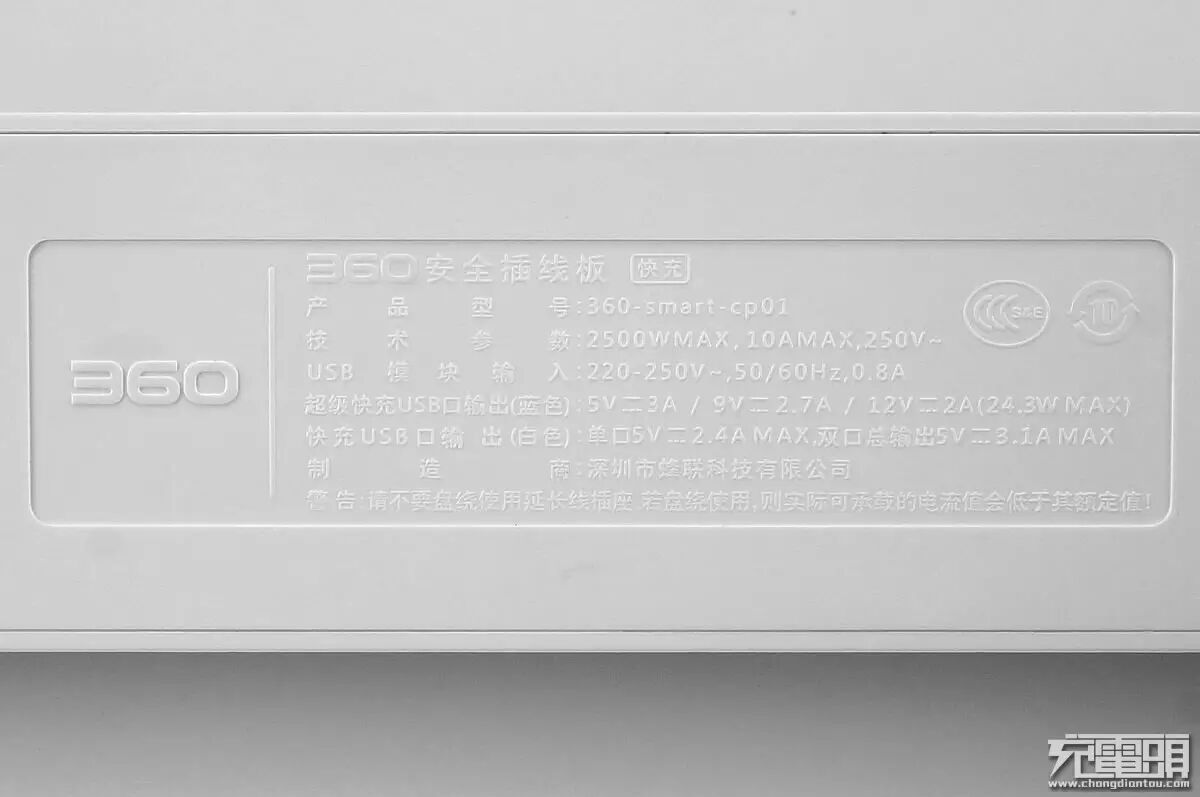

底部铭牌信息如下，品名：360安全插线板快充版，产品型号：360-smart-cp01、技术参数：2500WMAX,10AMAX,250V~、USB模块输入：220-250V~,50/60Hz,0.8A、超级快充USB口输出（蓝色）：5V3A/9V2.7A/12V2A（24.3WMAX）、快充USB口输出（白色）：单口5V2.4AMAX,双口总输出5V3.1AMAX、制造商：深圳市蜂联科技有限公司。
![]()
撕开防滑垫是四个螺丝孔，使用了内六角防拆螺丝进行装配，可以避免用户手贱拆开导致触电危险。
测试篇：
![]()

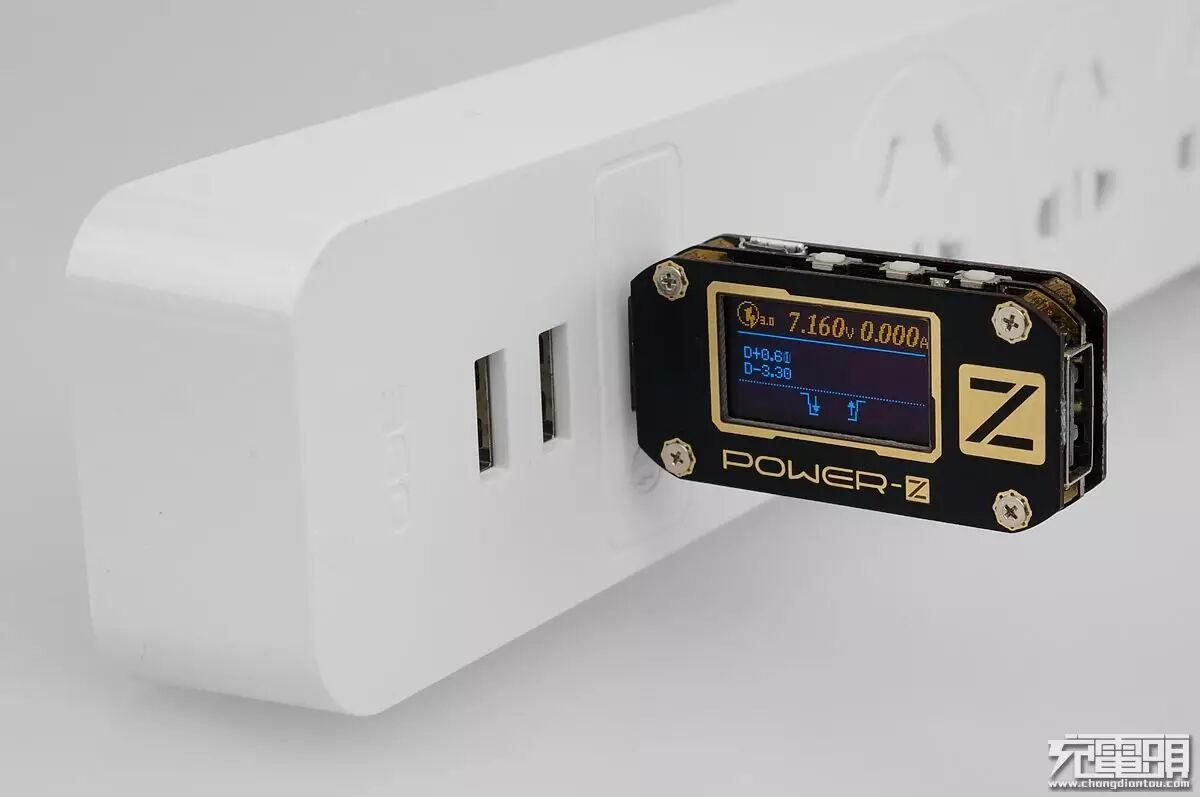

使用内置诱骗功能的ChargerLAB Power-Z KM001 USB测试仪，对360安全插线板快充口进行QC3.0诱骗，握手QC3.0模式，0.2mV步进测试成功。
![]()

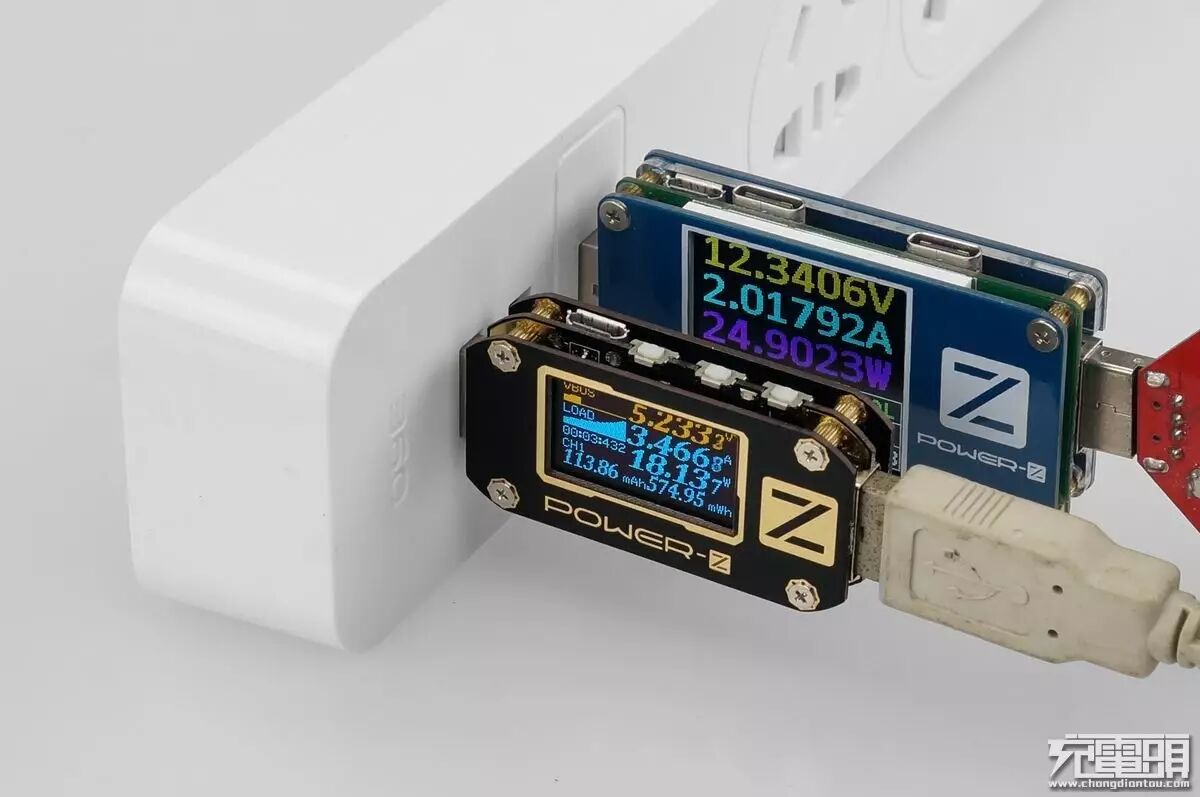

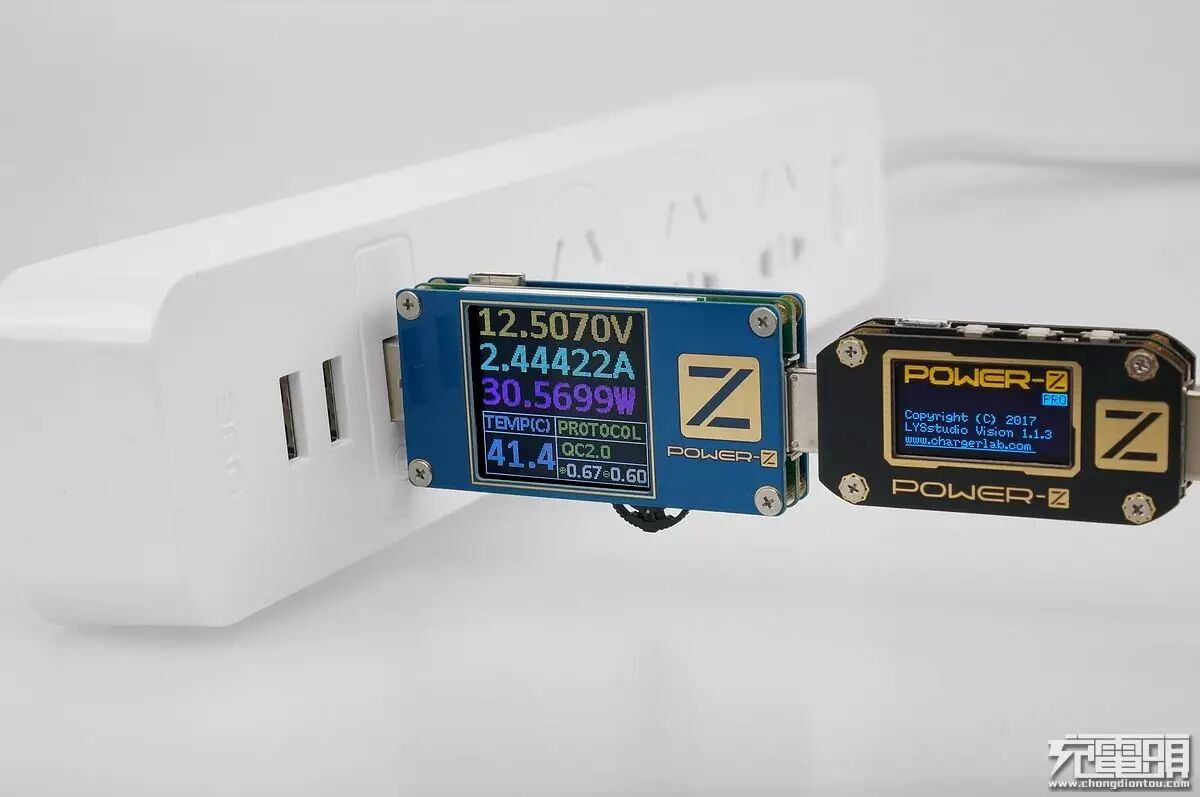

使用ChargerLAB Power-Z FL001 USB测试仪监控快充口输出情况，快充口12V电档最大输出性能为 12.5V、2.44A、30.56W，输出性能十分牛逼。
![]()

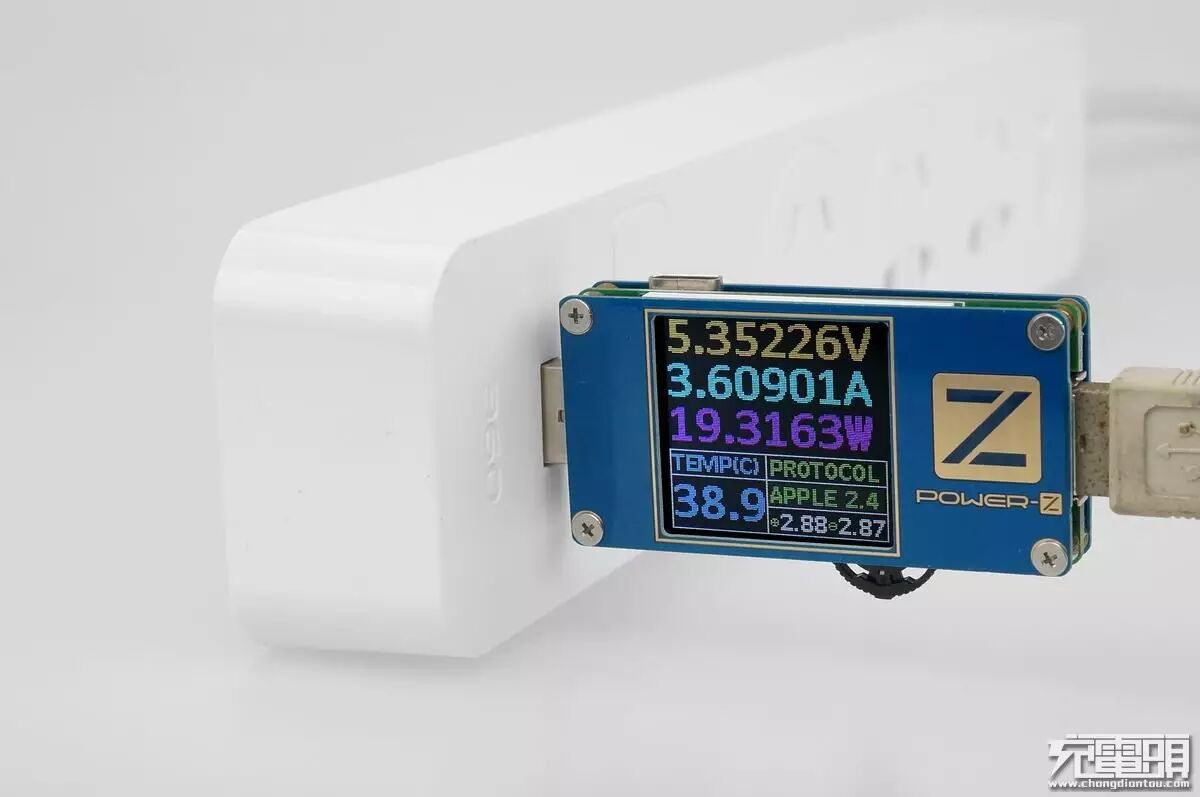

接下来看看5V输出口的情况，5V输出口带智能识别功能，POWER-Z的识别模式栏目里显示了当前识别模式为 APPLE 2.4A，苹果什么的不用担心无法识别问题。最大输出性能为 5.35V、3.60A、19.31W，而且还带有线损电压补偿功能，给力也十分好用。
![]()
一般来说，插线板的USB模块功率都不会做的很大的，大多数厂家做的只能说够用，有些带快充输出功能的插线板，快充口输出功率也是与5V口输出功率互相影响，所以很多用户买了USB插线板，也会自己插上一个强力的USB充电器在上面使用，显得有点多此一举实属无奈。而360这款插线板，5V输出与快充输出是相互独立互不干扰的，可以看成是两个模块，同时输出可以达到43瓦之高，甚至比一些独立的USB充电器输出还凶悍，在插线板产品里也是难得一见的。
拆解篇：
![]()
拧开四颗内六角防拆螺丝后，底盖板还有一圈卡口固定着，十分牢固，慢慢分离卡口可以无损拆开。
![]()

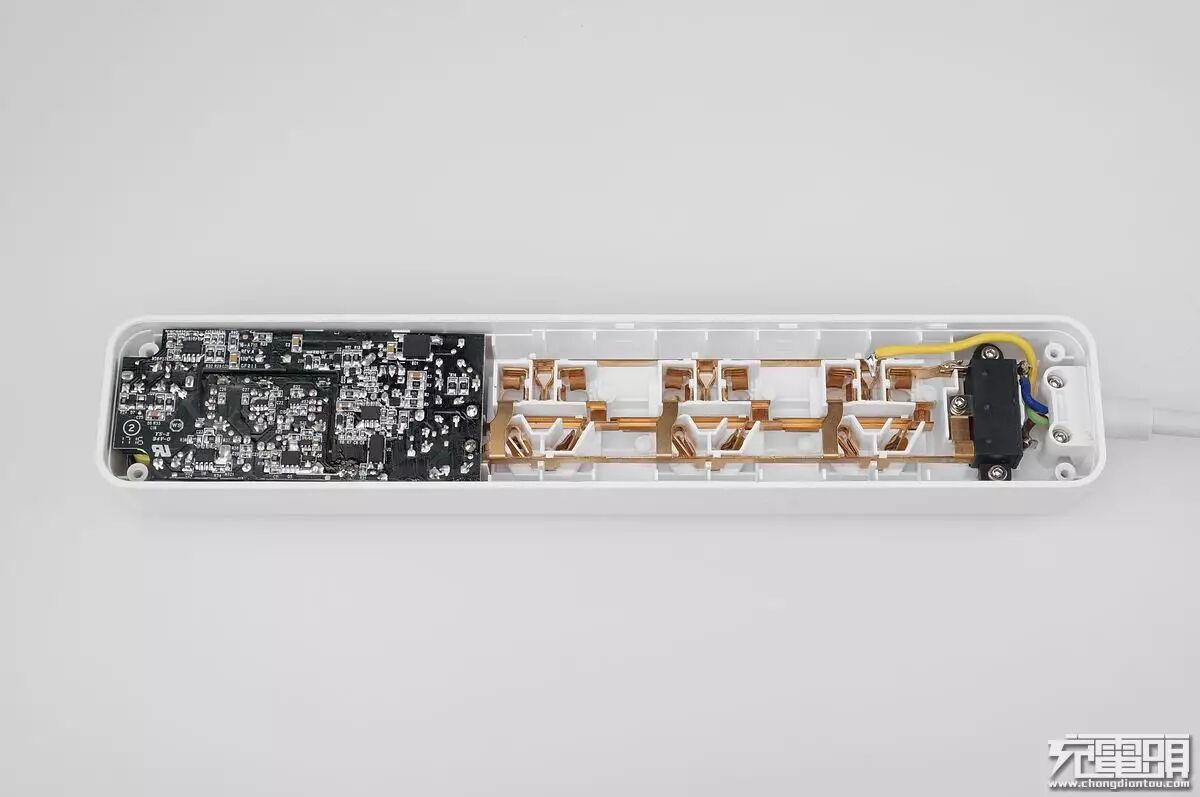

360插线板与大多数USB插线板布局差不多，USB模块、一体铜条、开关模块。
![]()
开关模块使用了集成10A过流保护、LED通电指示灯的船型翘板开关，线材过孔焊接，焊点饱满圆润。
![]()
一体铜条结构，比传统的飞线模块导热好、并且更加牢固耐操，使用寿命上更长。
![]()

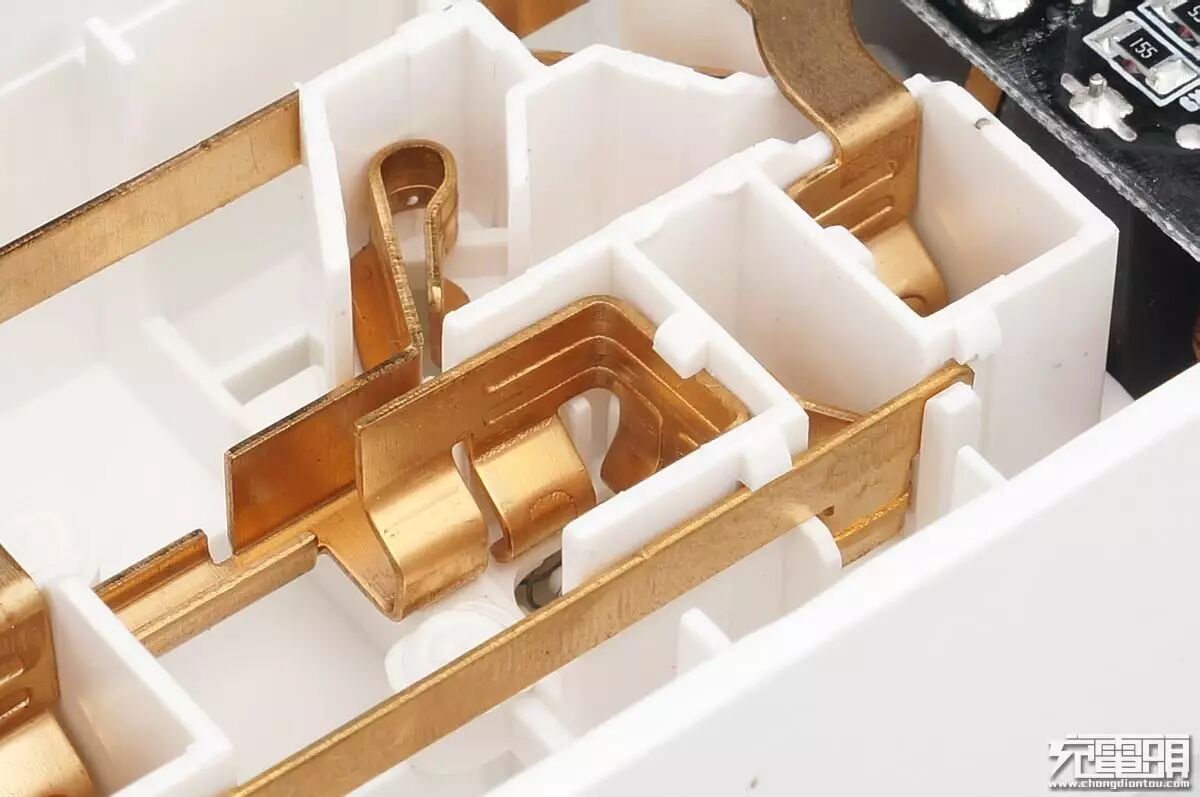

一体铜条与每个AC插套都带有多个限位卡子，卡住固定不会松动。
![]()

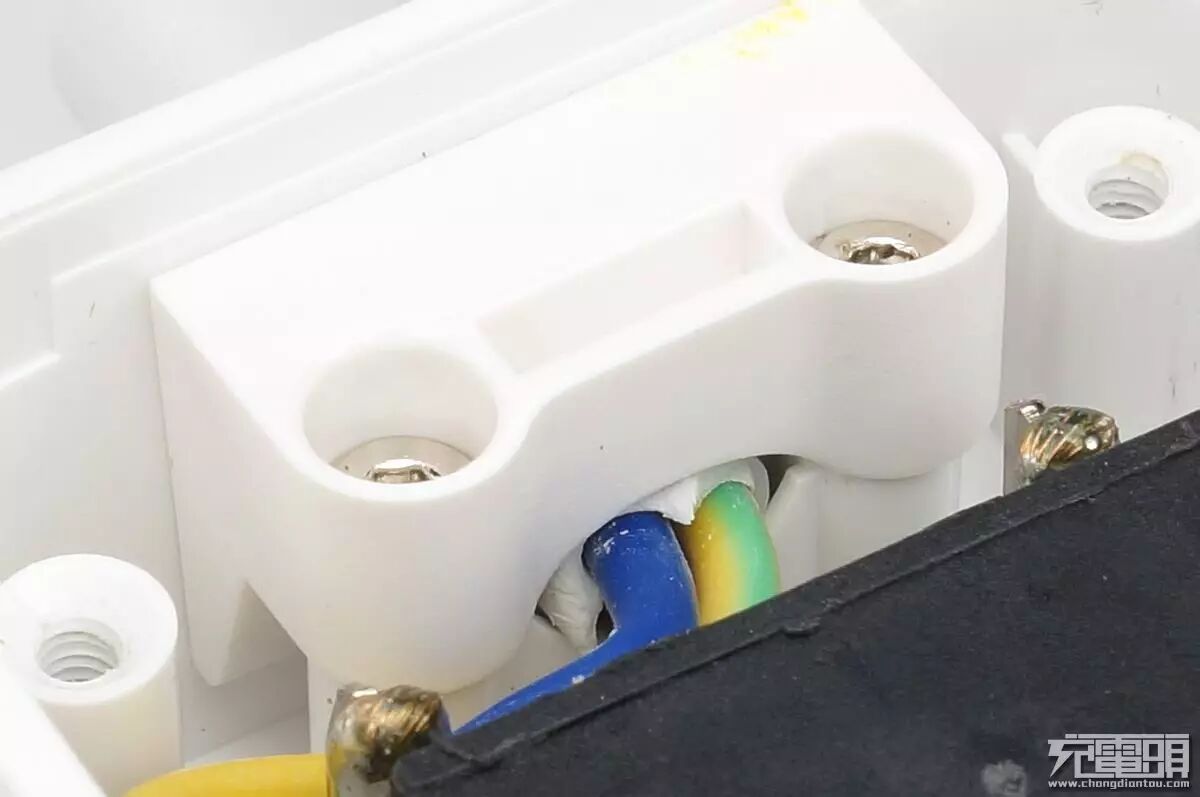

线材进线口压线板细节，线材表面可以看到白色的润滑粉末，改善柔韧性。
![]()

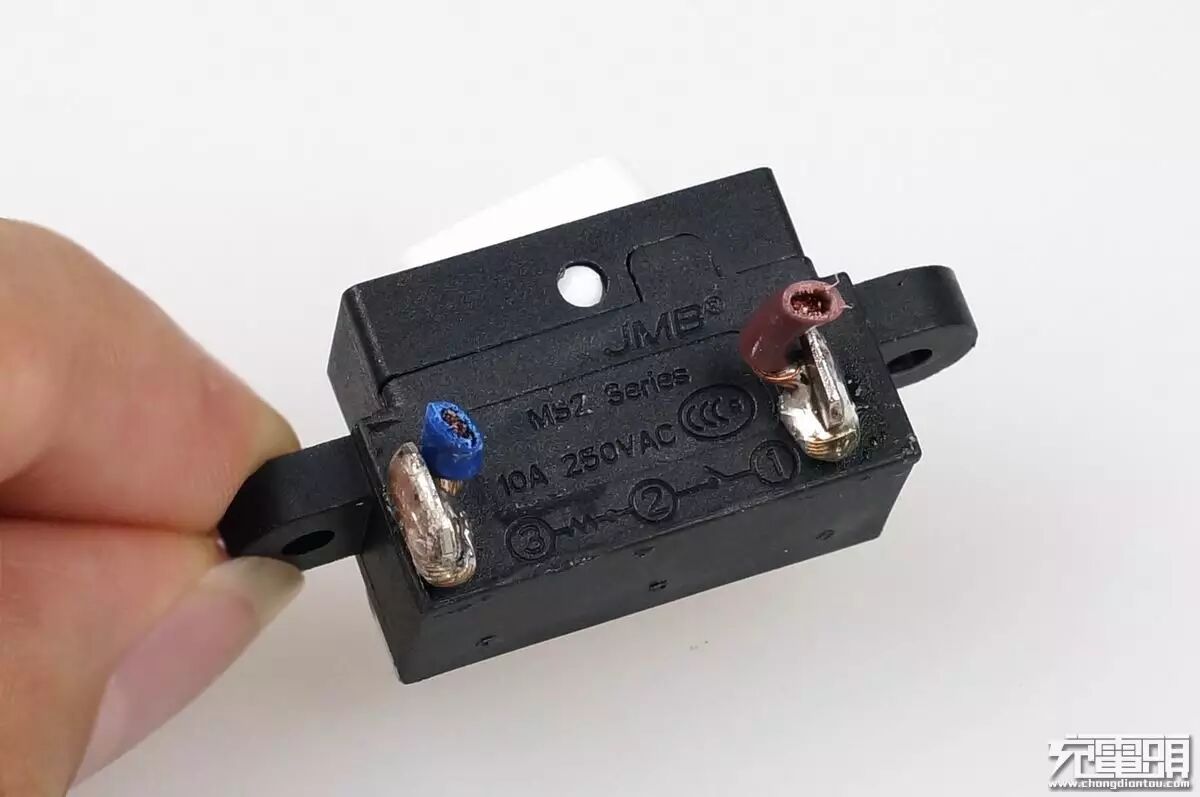

JMB乔日电业的船型翘板开关模块，规格为250VAC/10A，内置通电KED指示灯与10A过流跳闸功能，带有CCC认证。
![]()
安全门采用上下滑动结构，通过两根弹簧提供闭合弹力。
![]()
安全门采用上下滑动结构，通过两根弹簧提供闭合弹力。
![]()

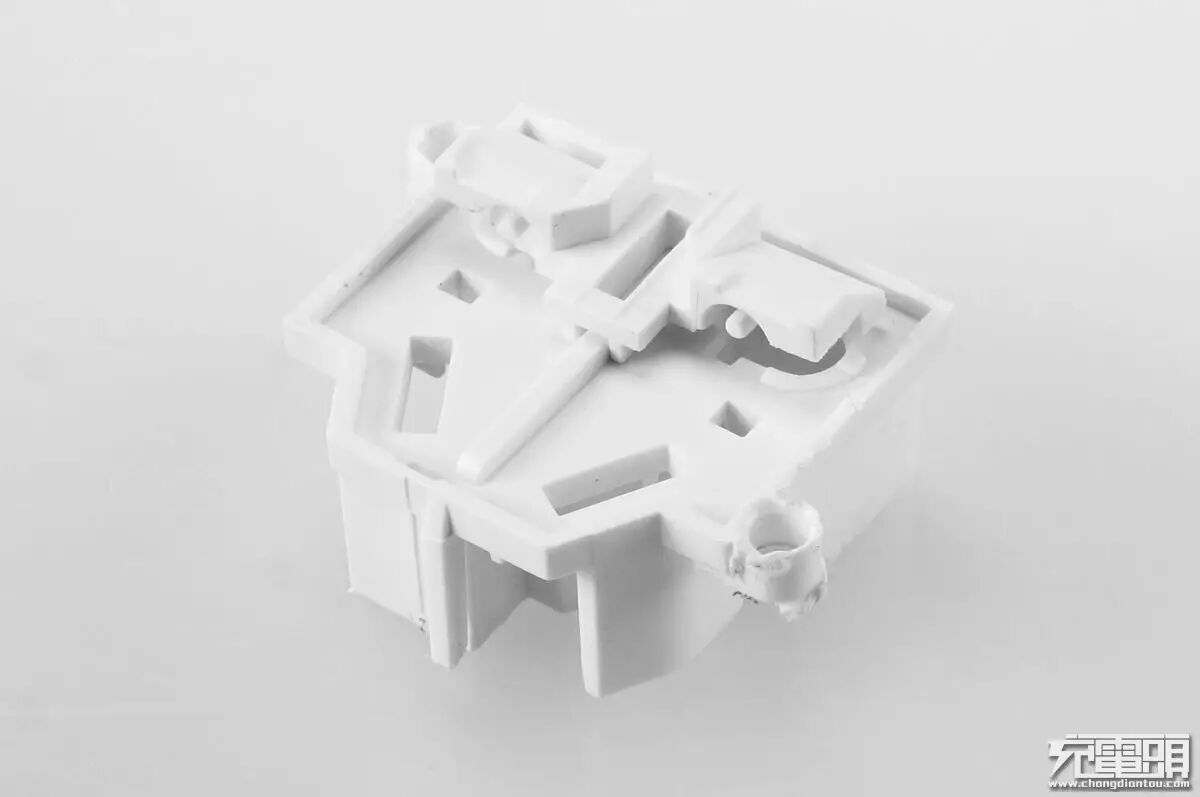

分离出安全门，可以看到儿童安全门模块使用了跷跷板滑槽单极锁死设计，当遇到单极误插时，挡板会因为插入力的关系向一边下沉，然后触底被AC插套上的限位凸点卡住不能开启，从而起到抵挡异物插入的功能。正常插头双极一起插入时，挡板两边受力均衡，挡板呈水平状态顺利向下滑动，让插头接触到铜条受电。
![]()

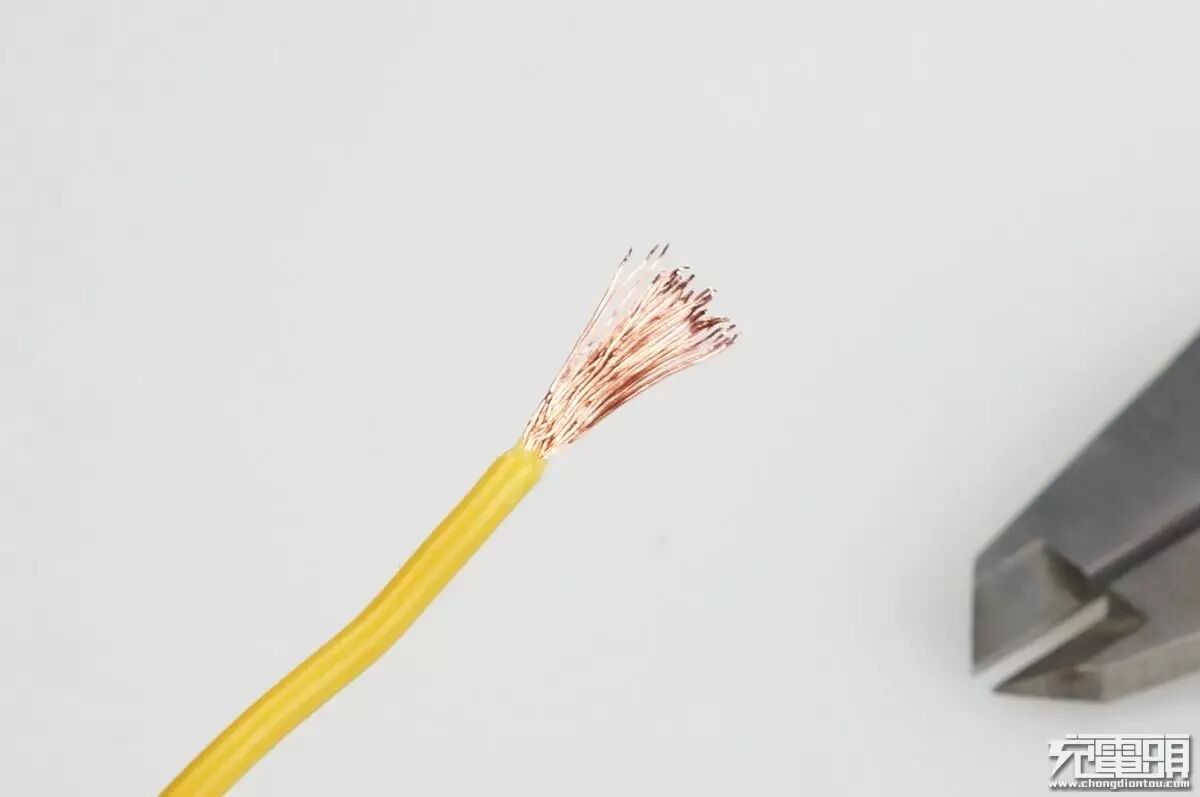

线材外皮标注的横截面积为1.0mm²，到底横截面有多粗来测量一下，首先把线材外皮剥开，一共有36根铜芯。
![]()

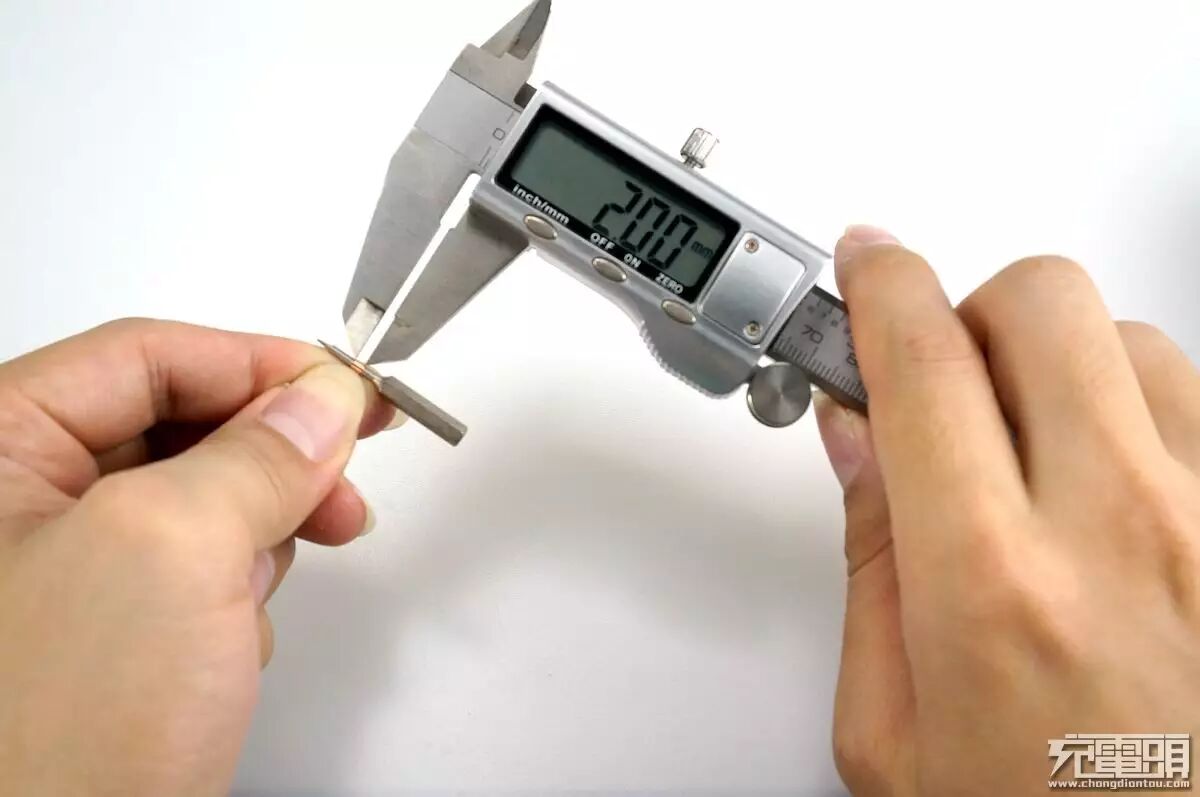

使用10根铜芯并排，整理紧密后绕圈，然后测量10根铜芯的总直径为2.00mm，也就是一根铜芯直径等于0.20mm。根据S=πr²，计算得出单股铜芯横截面约为 0.0314mm²，线材一共有36根铜芯，也就是横截面积为1.13mm²。
![]()

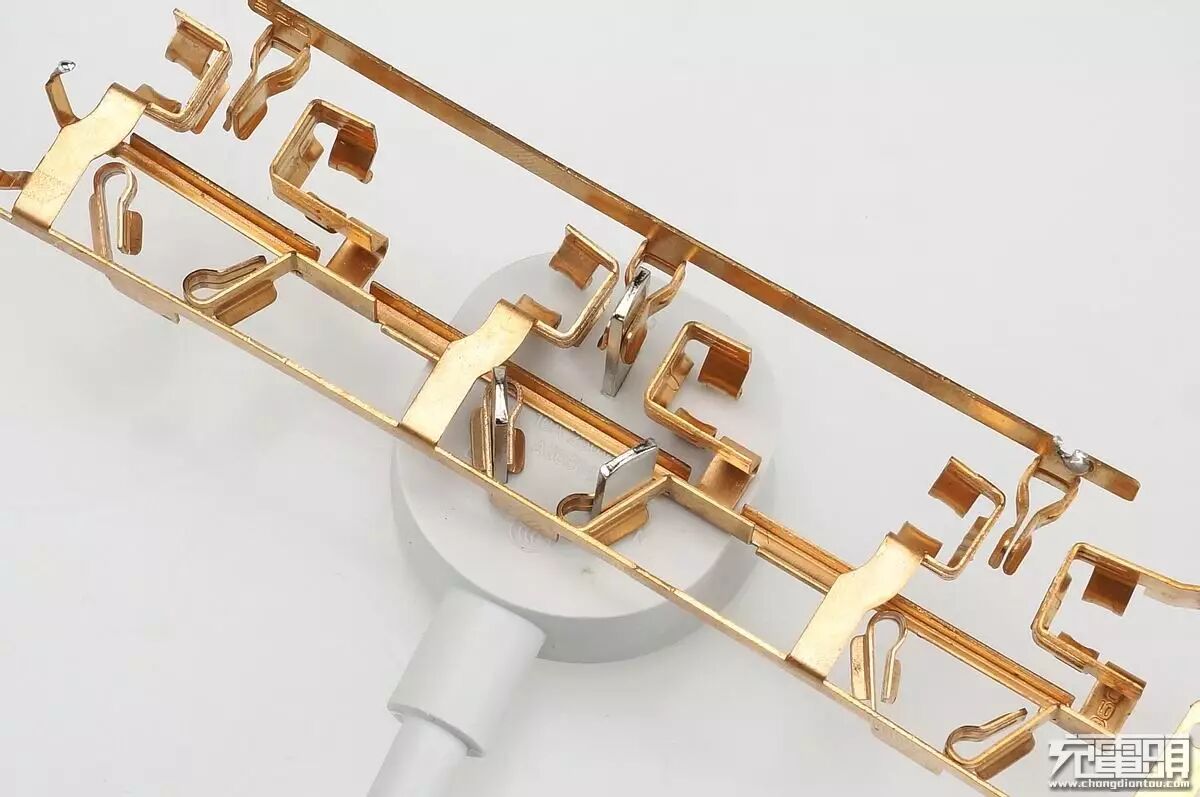

360插线板使用了一体铜条结构，实际插上效果夹持性不错，三极全部为面接触非常牢固。
![]()
弯曲成型边缘没毛刺，各处加强筋处理保证加持弹力。
![]()

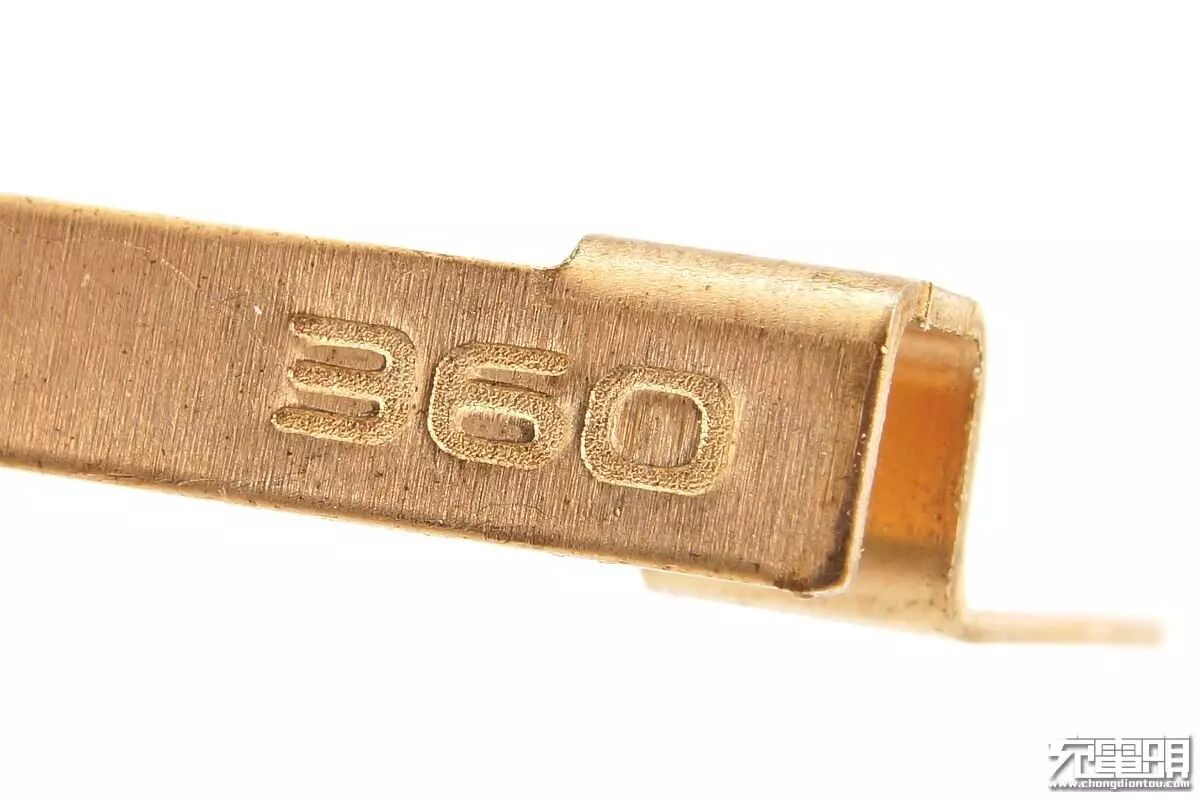

每一根铜条上都冲压出360LOGO。
![]()
铜条厚度为0.6mm，三根一样都是0.6mm，很厚道。
PCB部分：
![]()

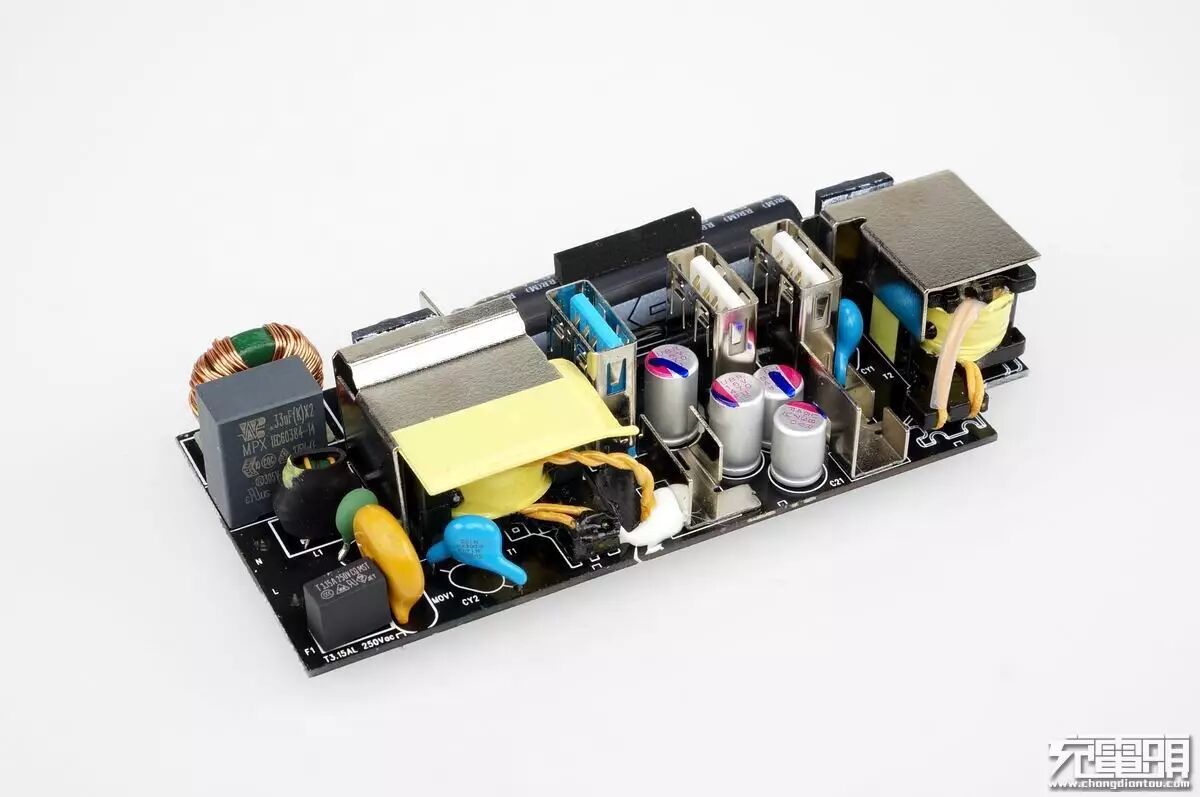

第一眼看上去，这个USB模块几乎是所有USB插线板里最大的，比大多数USB插线板的USB模块体积大了一半，360这个USB模块可以看到由两个独立的变压器做到双路独立输出。
![]()
另一面，也是双MOS双路输出管互不影响。
![]()

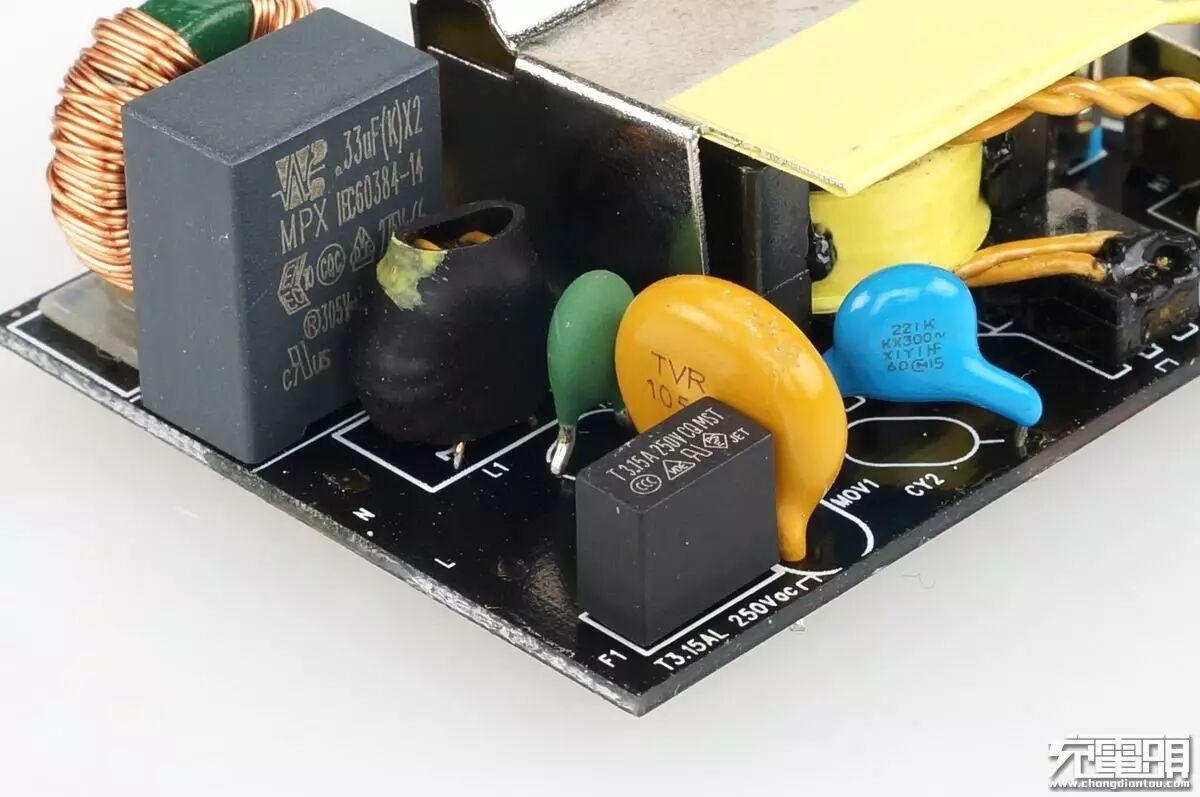

输入部分，保险丝、共模电感、TVR压敏电阻、X电容、Y电容。
![]()
巨大的共模电感、旁边的是拧在散热片上的快充输出口MOS管，SI sif7n65d。
![]()

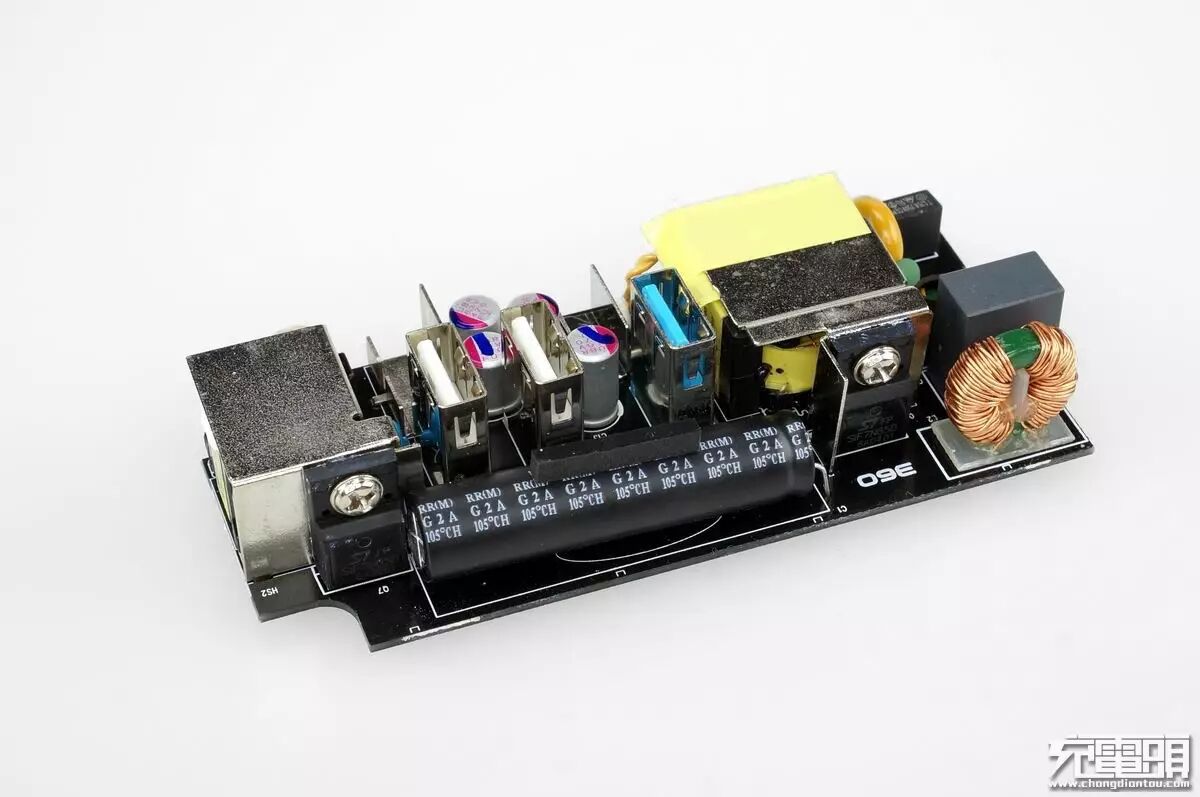

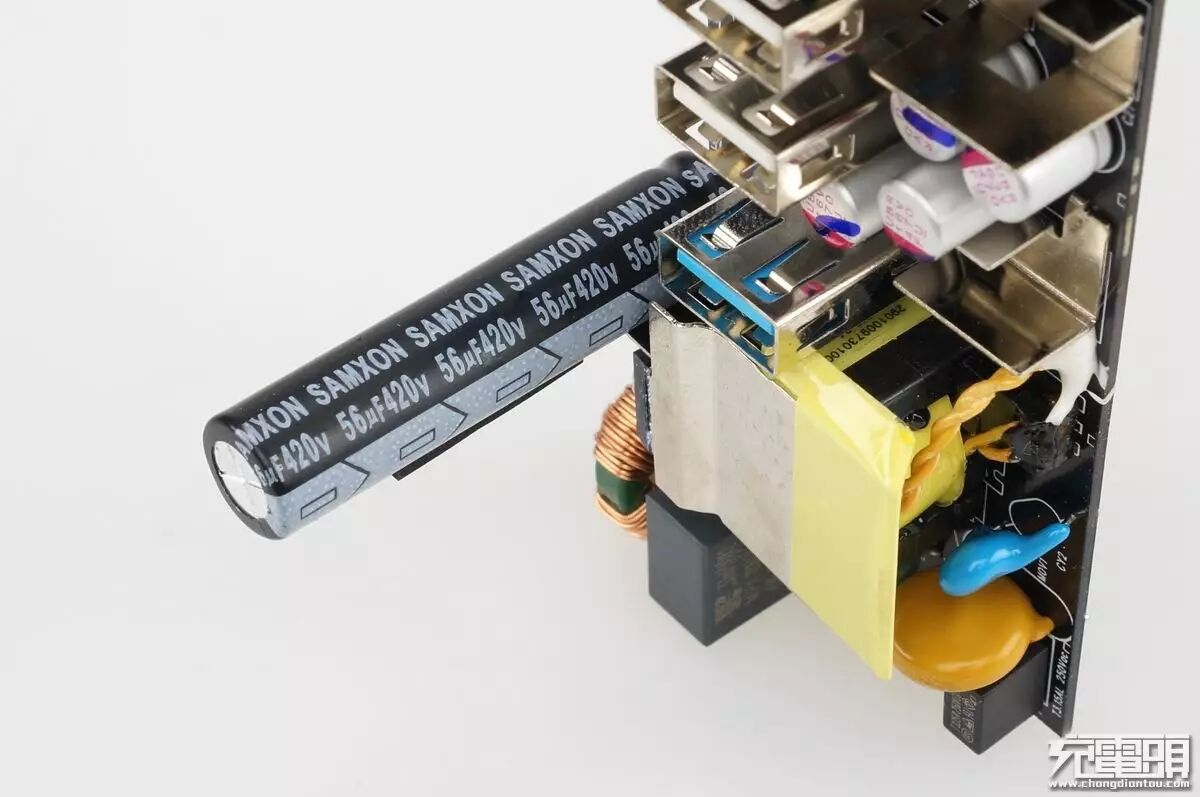

这根大长屌是SAMXON 56uF420V输入滤波电解电容。
![]()
5V输出口的MOS管，同样是SI sif7n65d，也拧在散热片上。
![]()

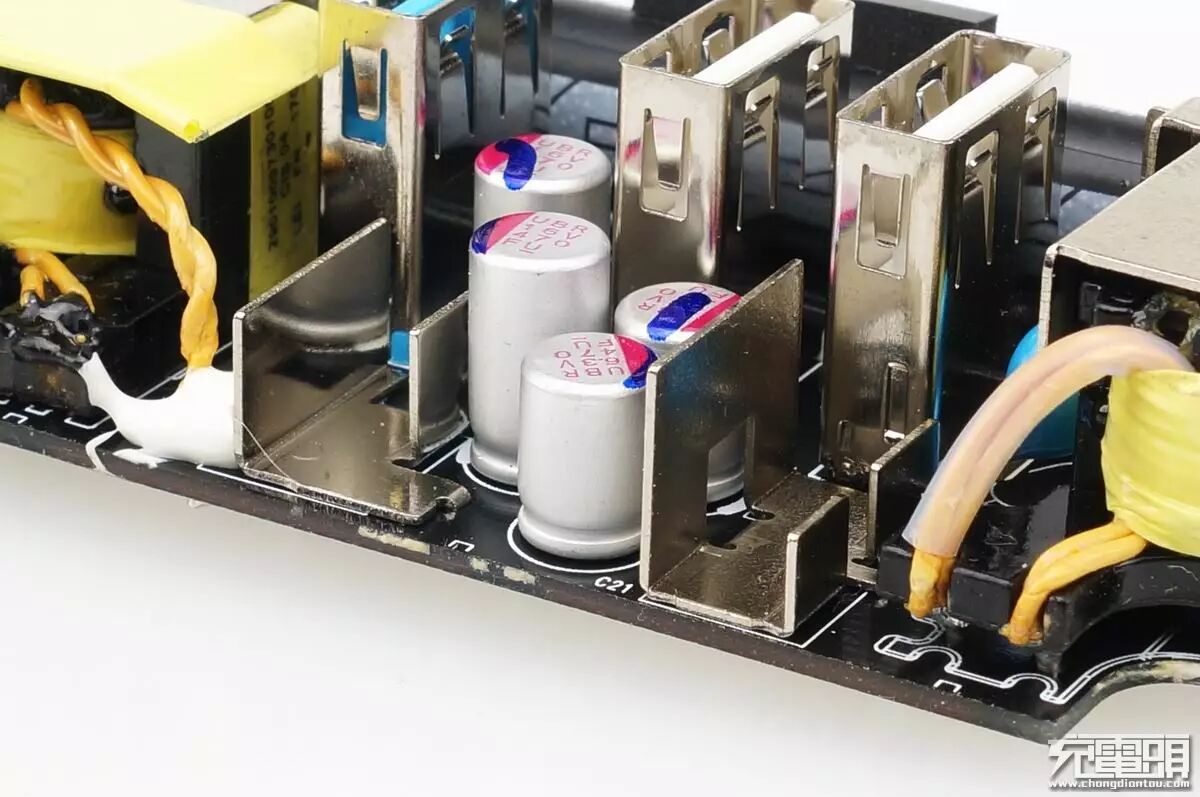

两个较高的16V470uF是快充口的输出滤波固态电容，两个较矮的6.3V470uF是5V口的输出滤波固态电容。
![]()
这里有两片散热片，负责背面两颗IC的散热。
![]()

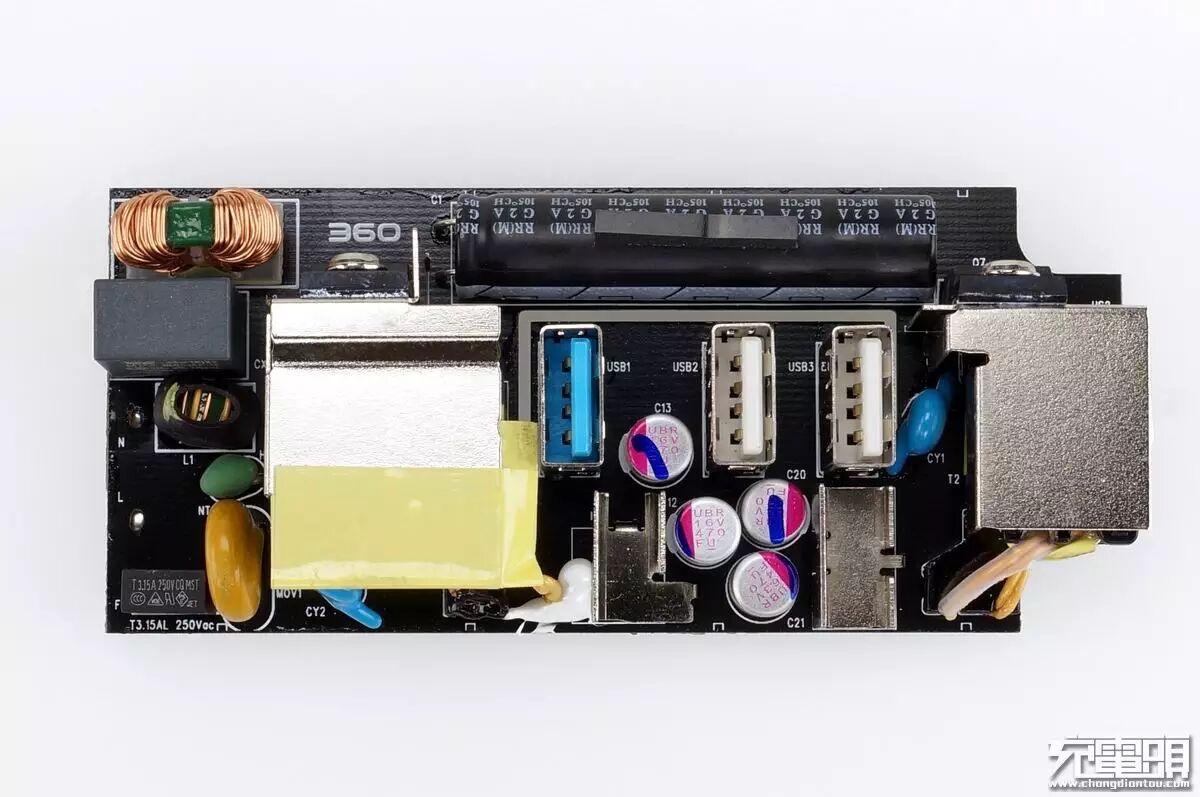

PCB插件面一览。
![]()

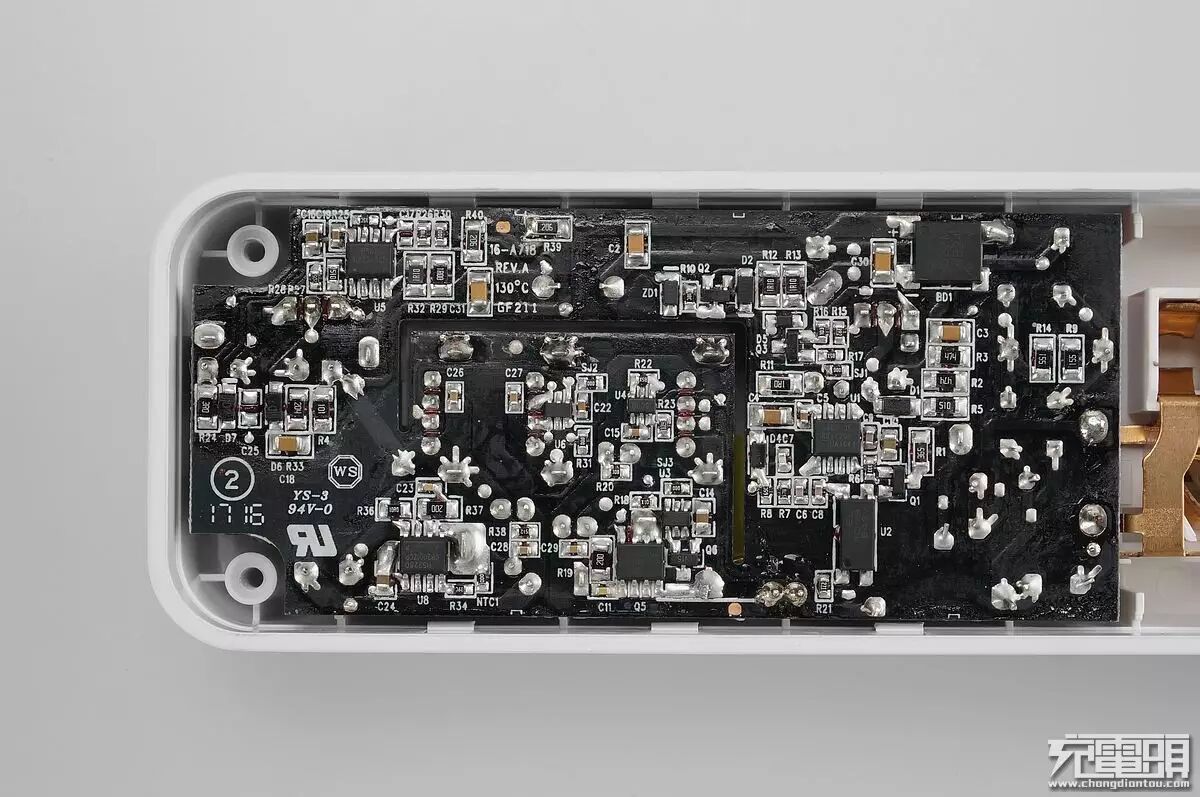

PCB贴片面一览。
![]()

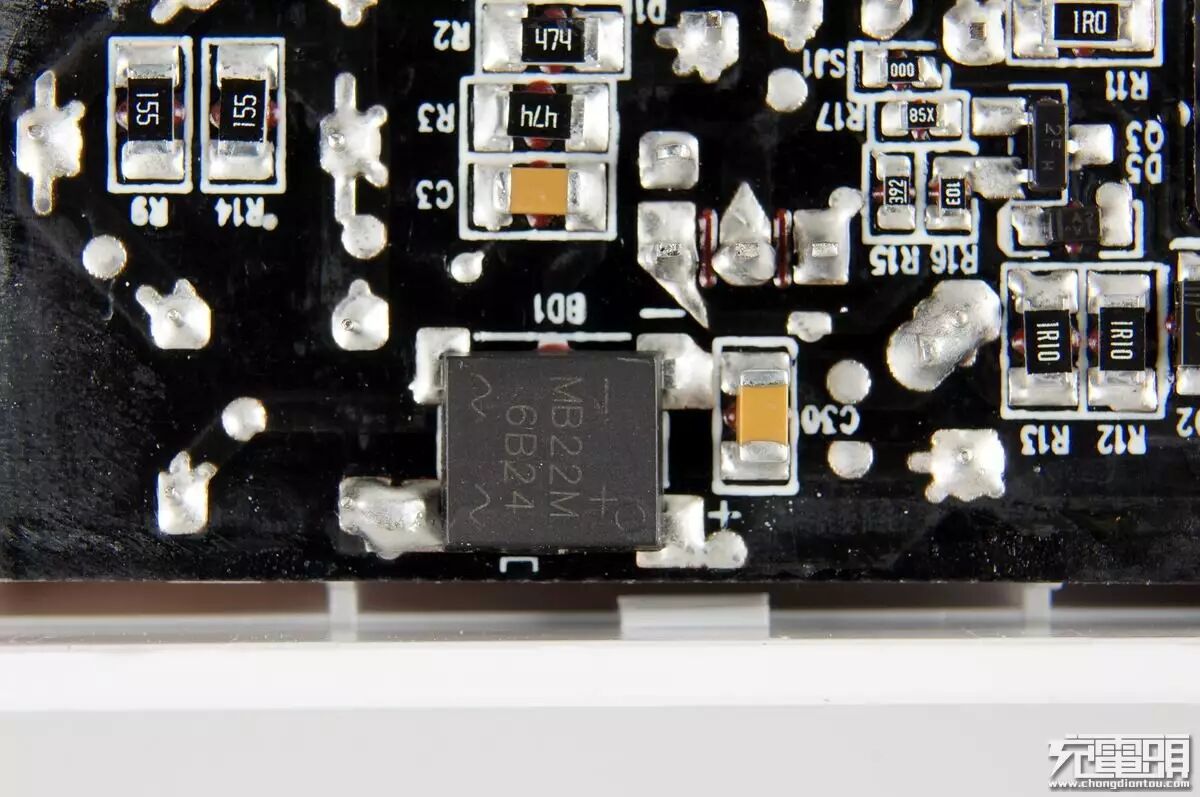

整流桥。
![]()

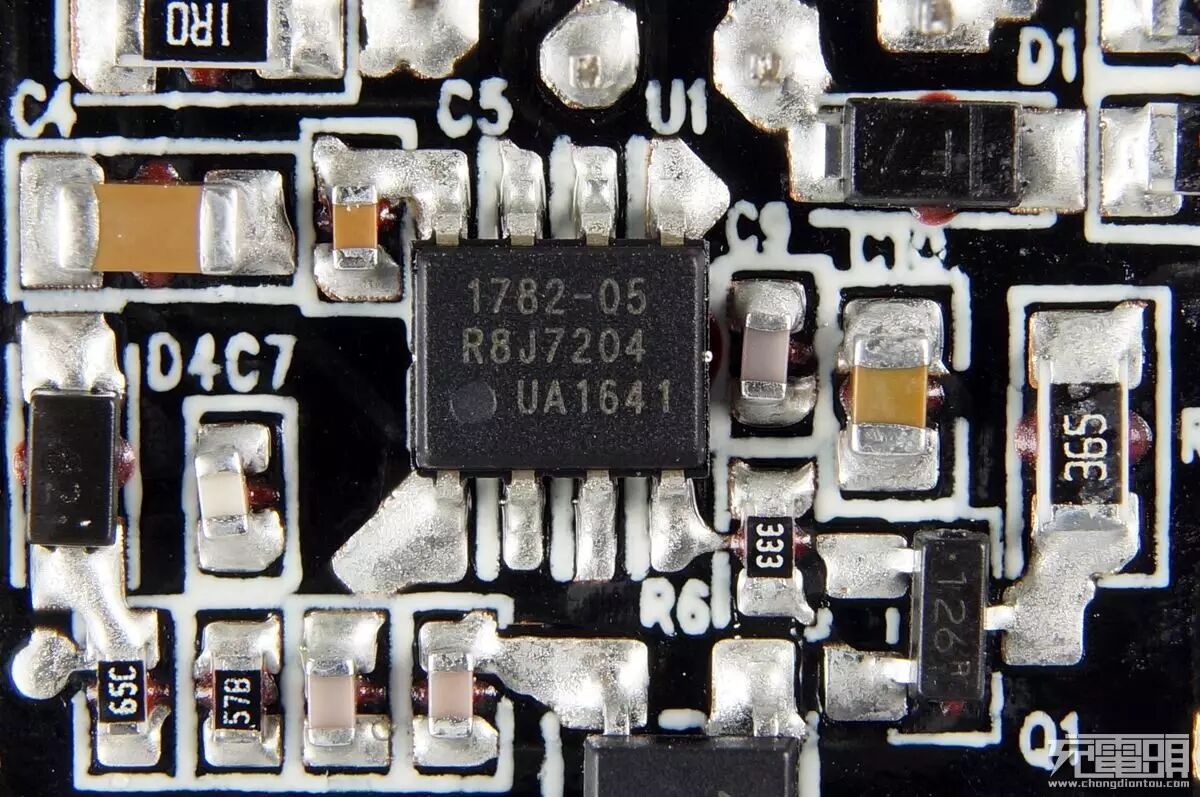

1782-05。
![]()

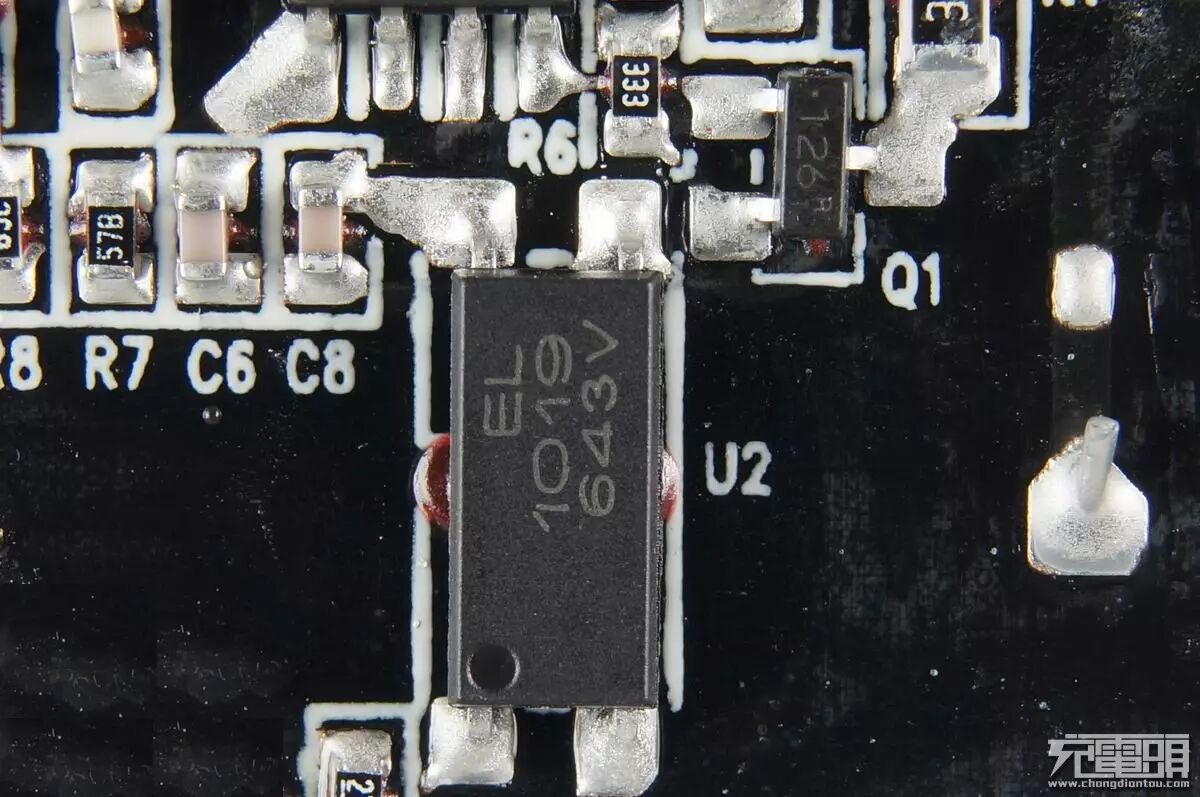

光耦。
![]()

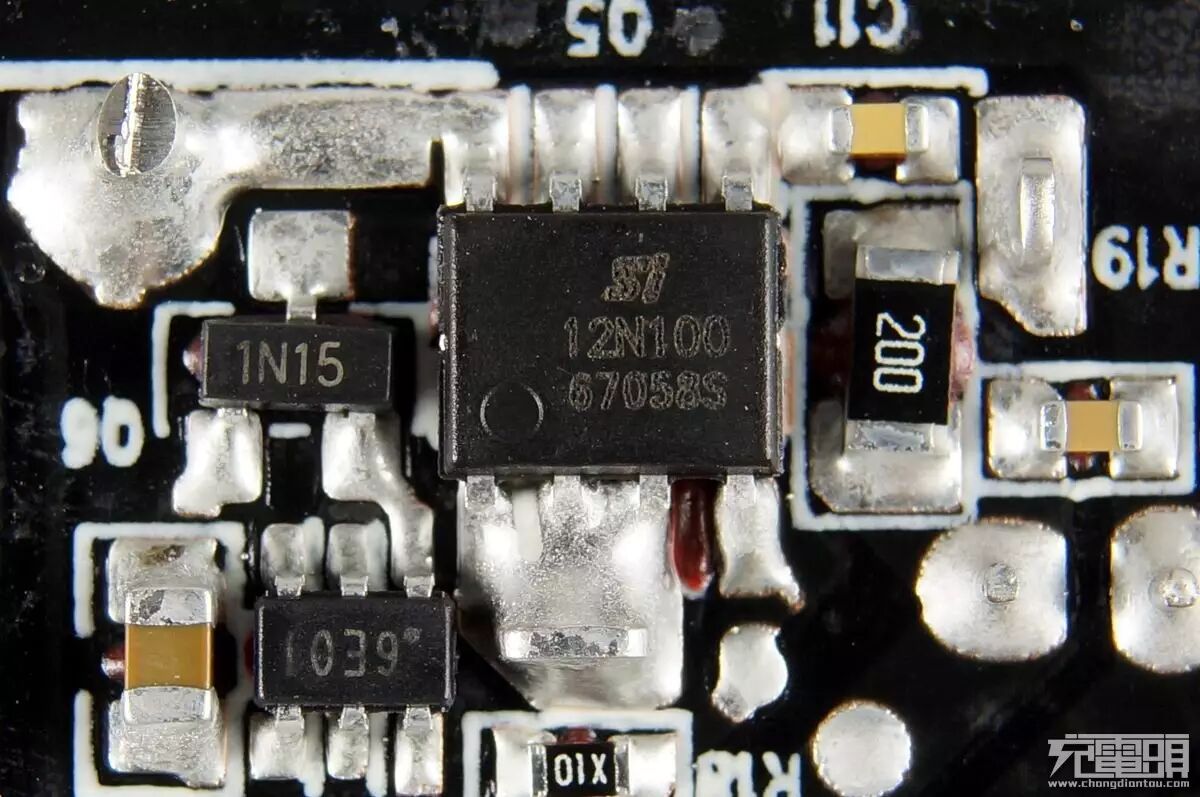

Si 12n100、6E01。
![]()

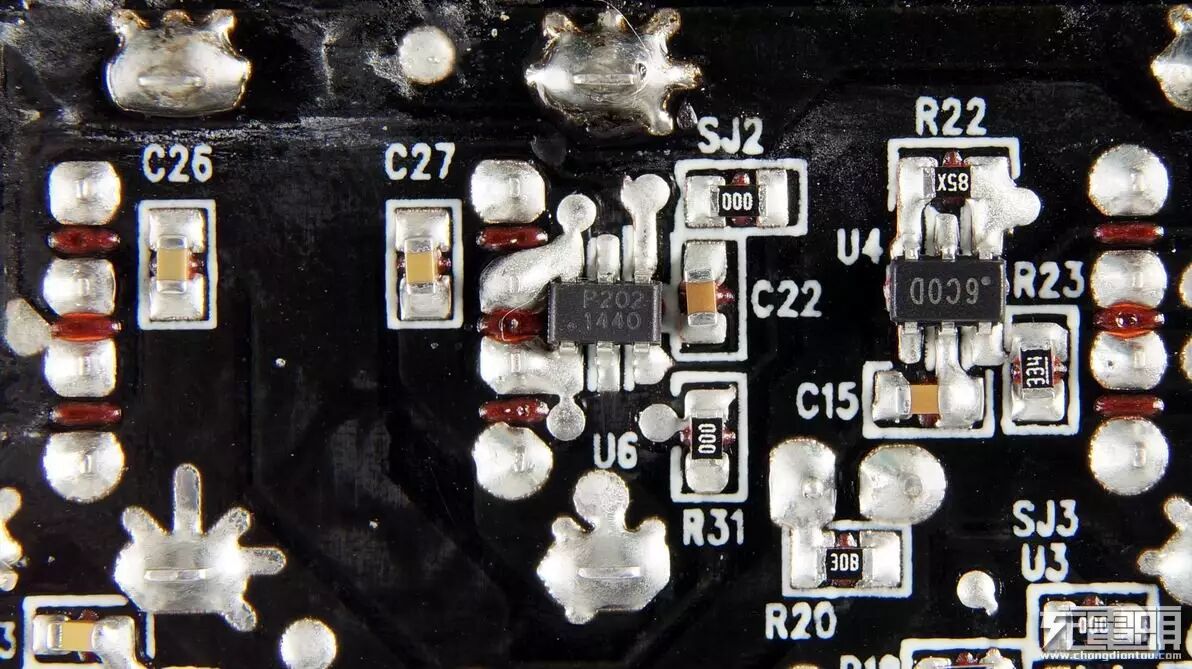

P202 1440是5V口智能识别IC，6C0D是快充口握手IC。
![]()

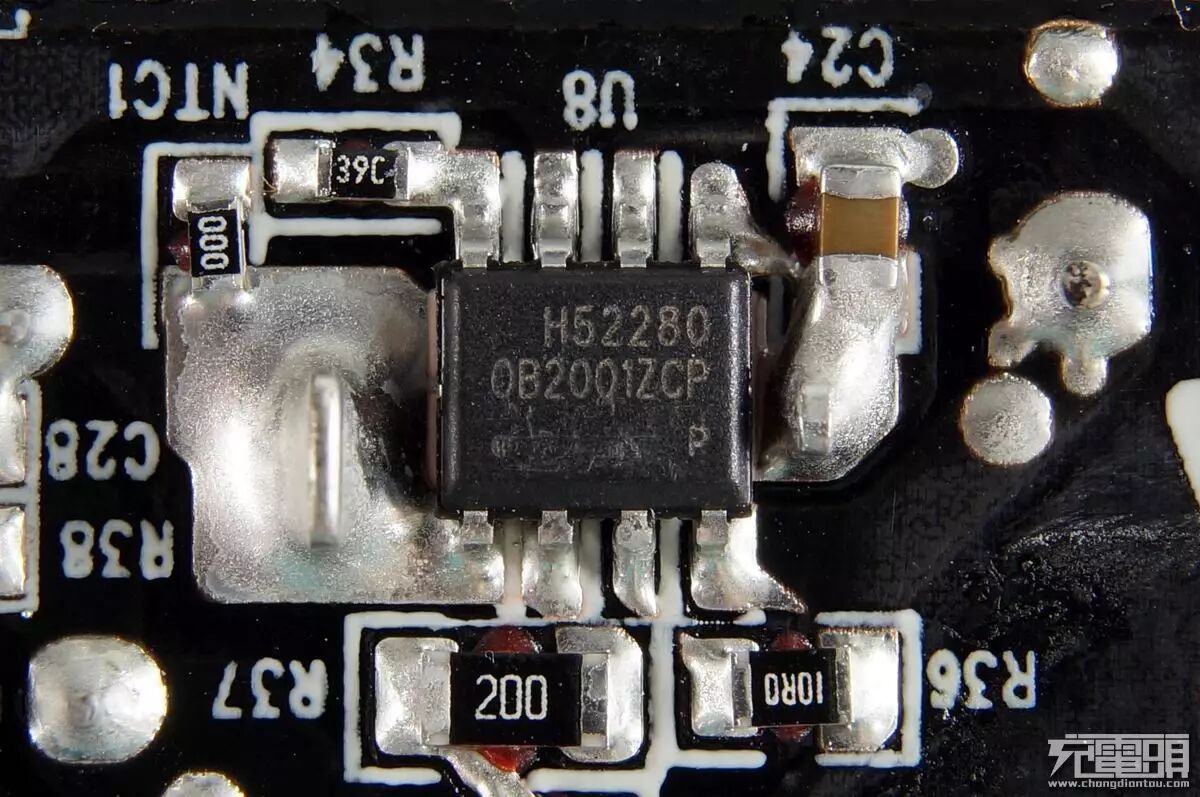

H5228 0B2001ZCP。
![]()

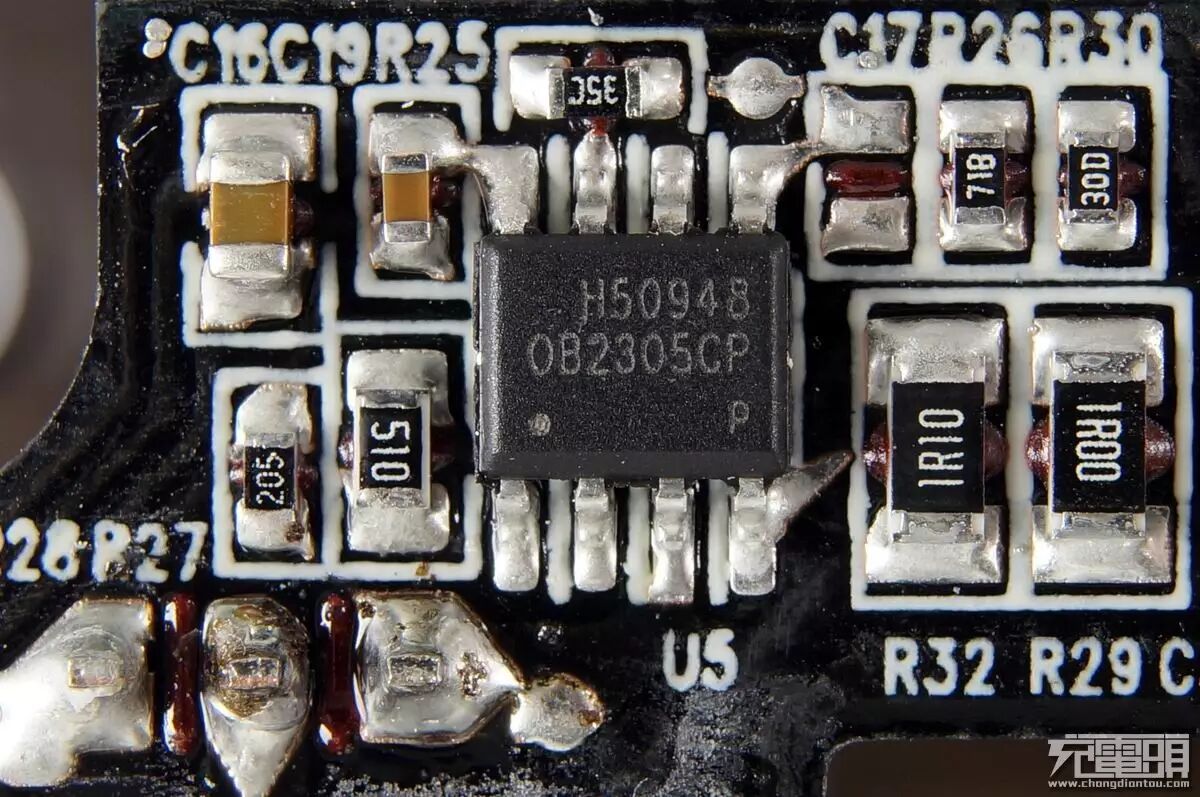

H50948 0B2305CP。
![]()

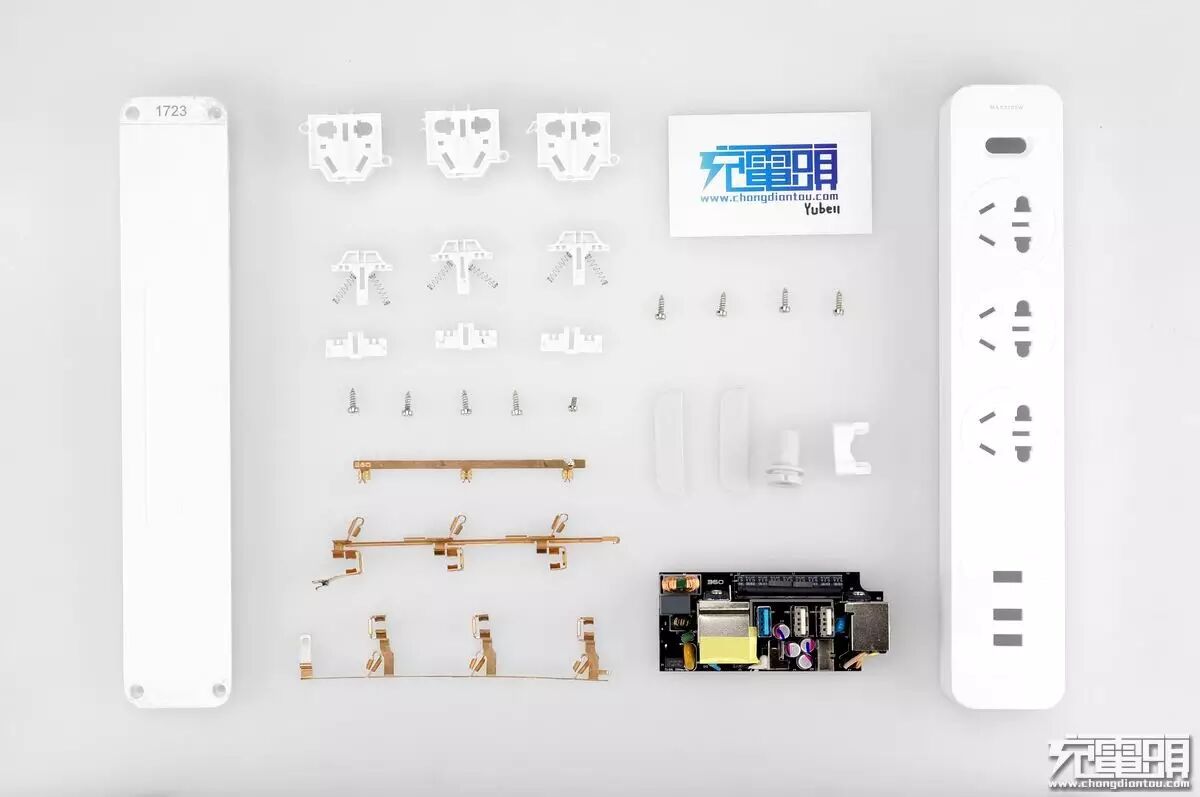

全部拆解一览。
总结：
360安全插线板快充版360-smart-cp001拆解评测到此为止，3*1.0mm²线材+儿童安全门符合新国标插线板要求，配备3AC+3USB这种常见的USB插线板插口配置，很容易会让人误以为这款USB插线板跟其他款式没什么区别。测试发现这款插线板USB模块非常巨大，使用了双独立输出模块，快充口与5V口互不干扰，同时输出功率高达43瓦十分凶悍，5V输出口拥有智能识别功能，快充口可以支持高通QC3.0与联发科MTK PE+2.0两种快充模式，接近通吃。使用了时下最流行的一体铜条结构，并且三根厚度为同样为0.6mm的粗铜条，儿童安全门采用跷跷板滑槽设计，具有单极误插锁死功能更加安全。这款插线板定位上面向高端玩家用户，不需要再在插线板插上独立的USB充电器，大刀阔斧升级下的360安全插线板快充版提升有目共睹，推动USB插线板走向性能更强更实用。
