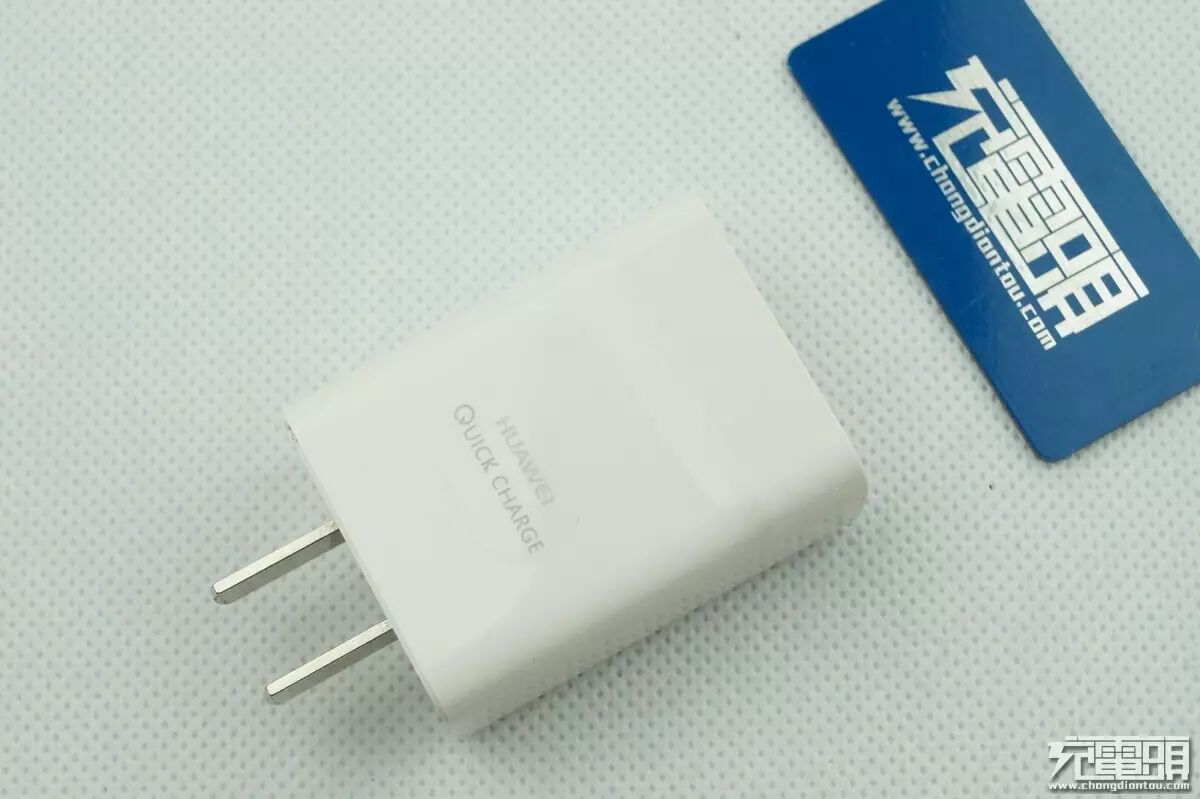

华为电源的外壳两侧独特的造型为其插拔提供了良好的手感。
![]()

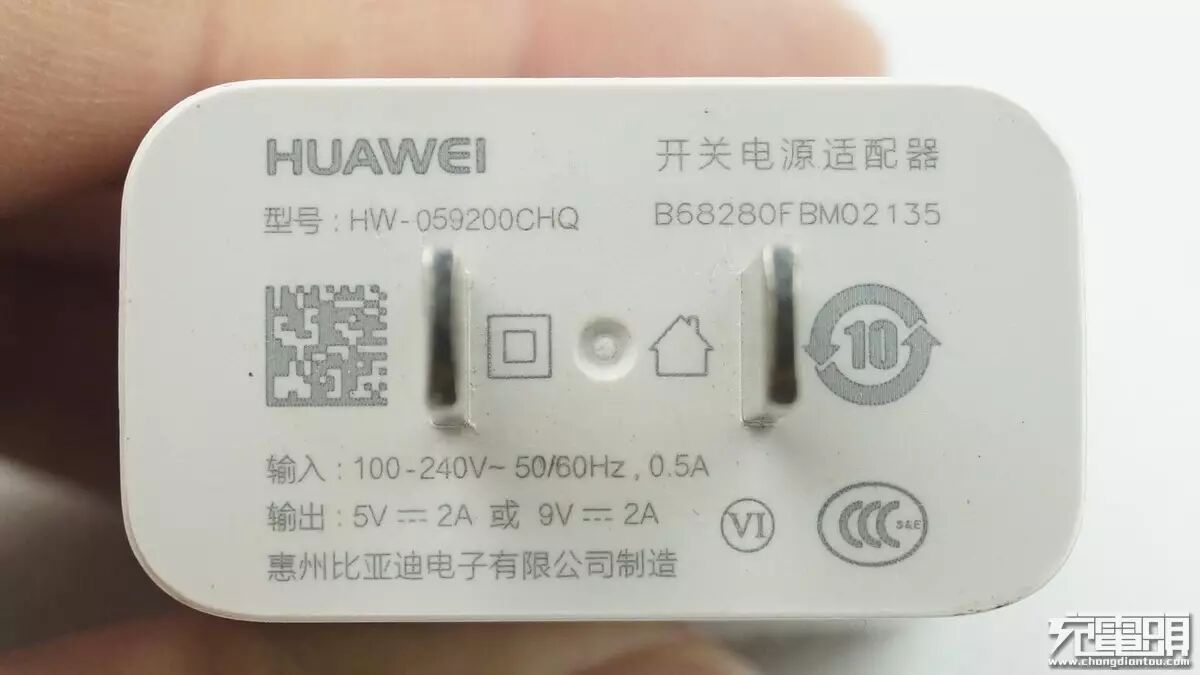

国标两脚插头，不可折叠。电源规格：5V/2A、9V/2A，最大输出功率18W。支持QC2.0和华为的FCP，由比亚迪为其代工。
![]()

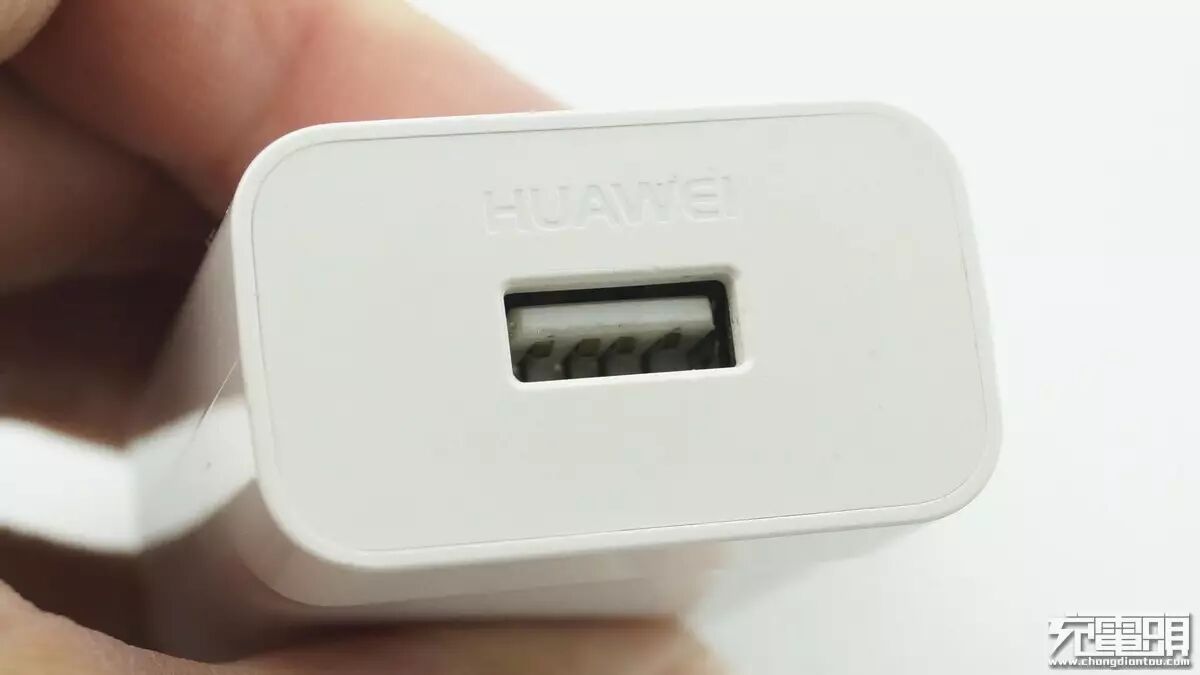

单USB输出。
![]()
超声波焊接，可以无损拆开。
![]()

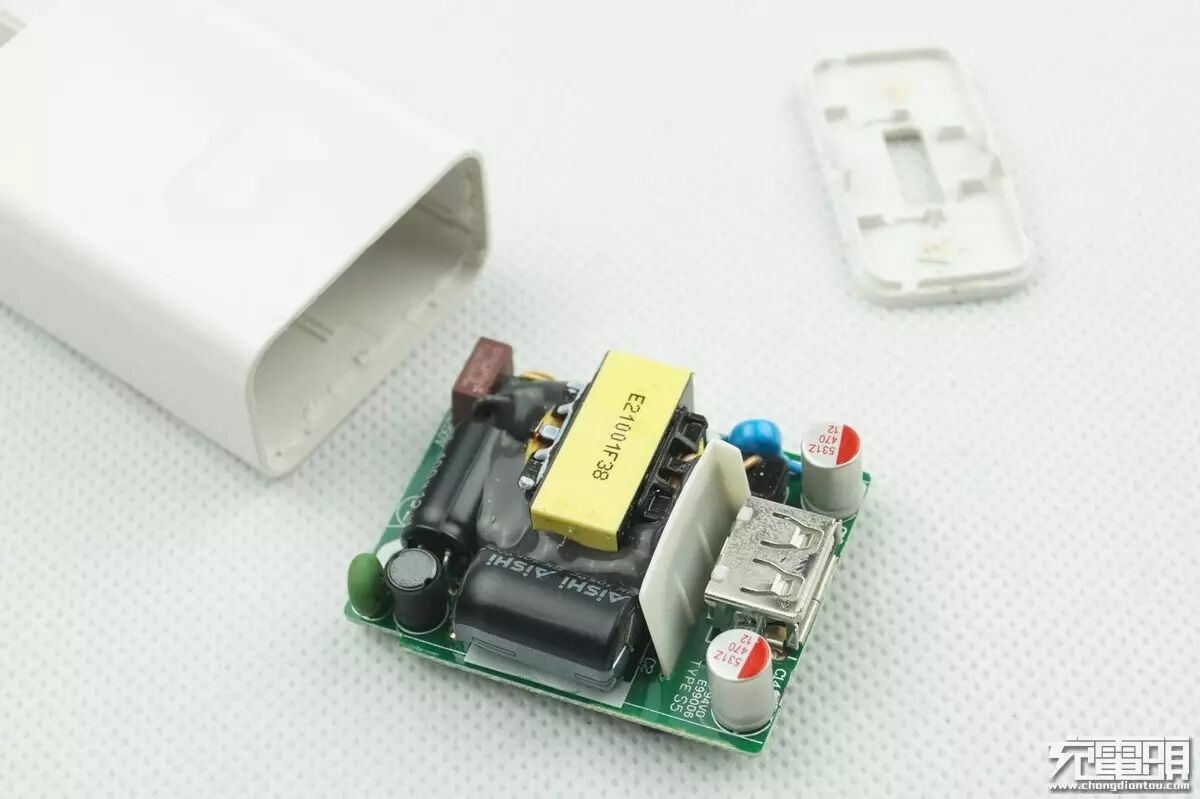

电源电路布局略紧凑，主电容采用横置不同于以往电源，虽然能缩减电源的侧面厚度，但是会增加PCB的面积。
![]()
![]()

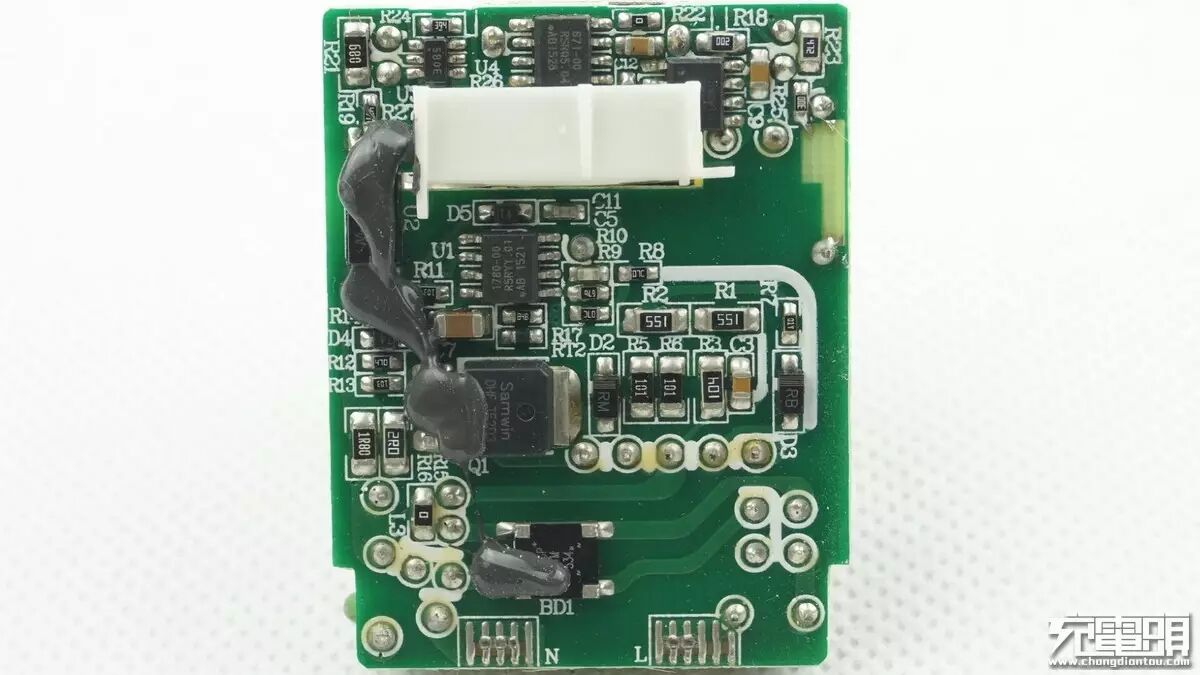

电源电路正反面。
![]()

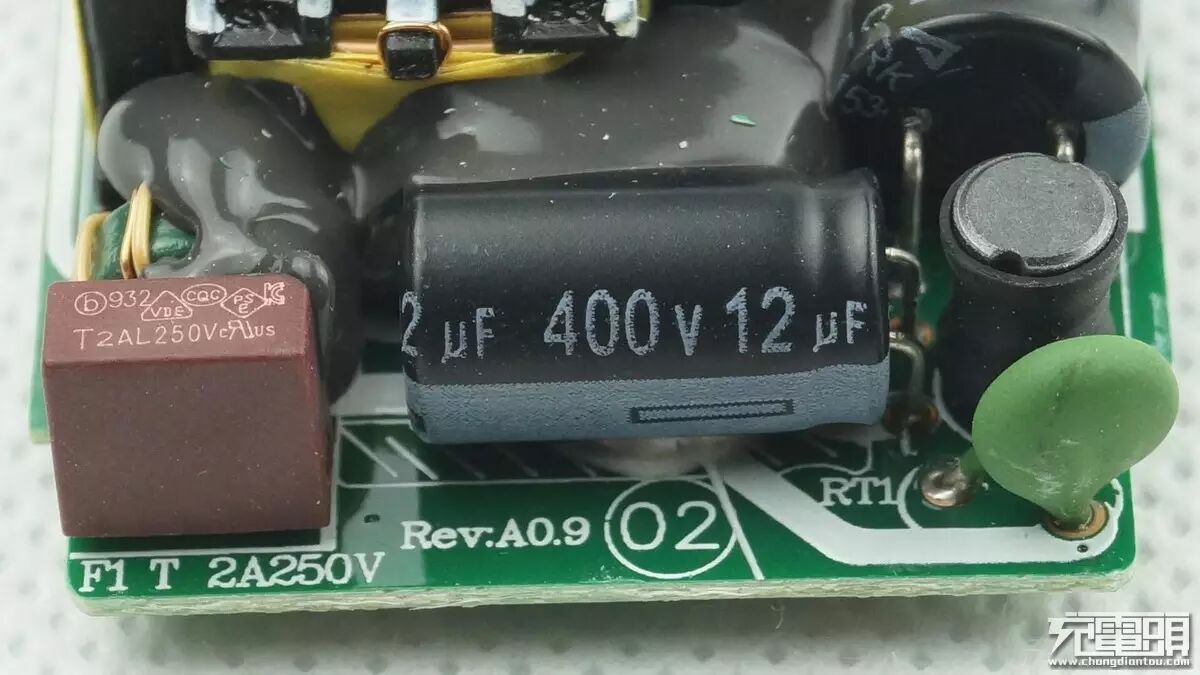

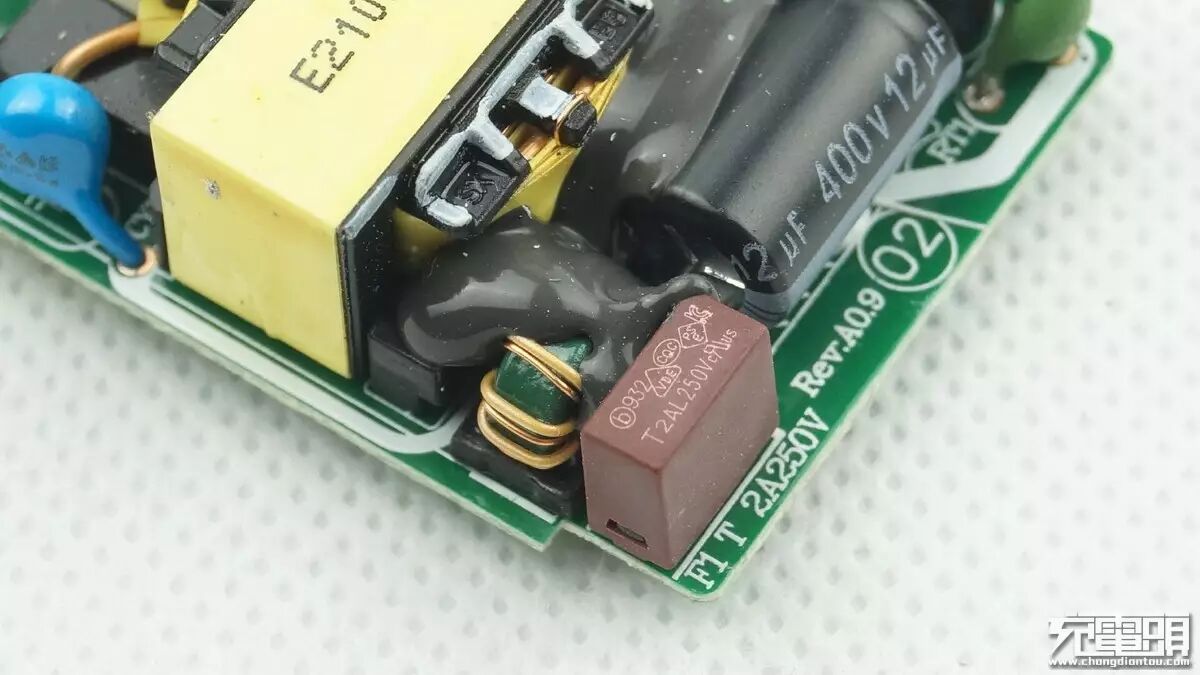

输入端保护与EMI电路。
![]()

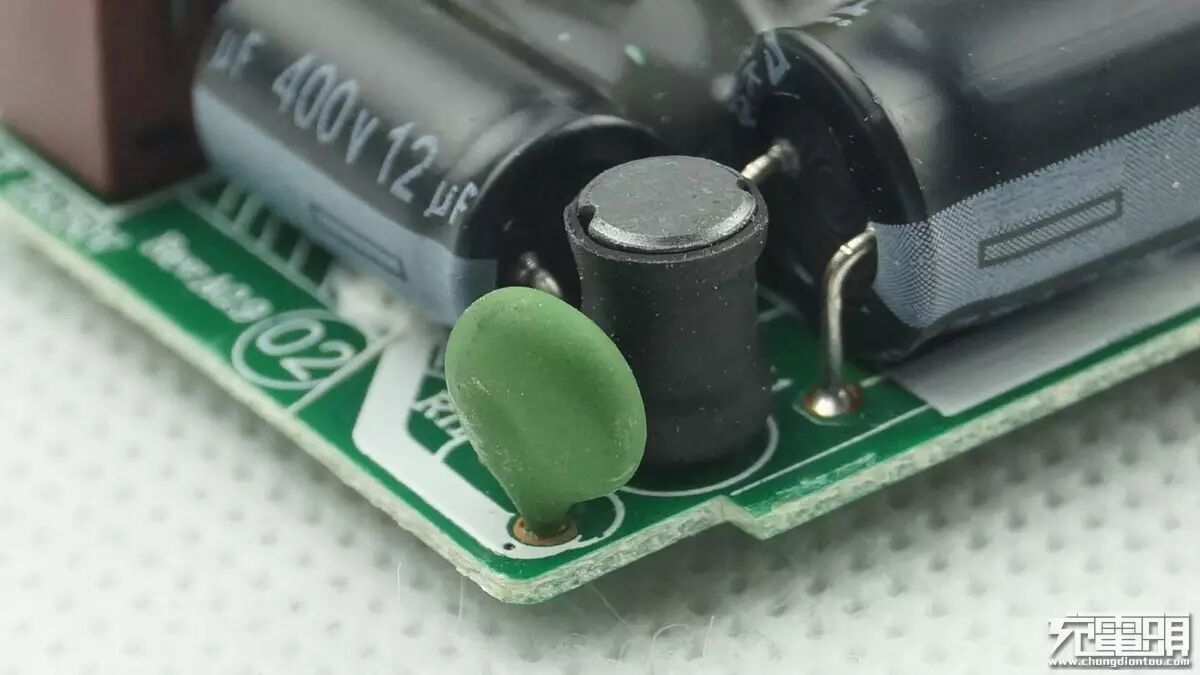

绿色元件NTC。
![]()
![]()

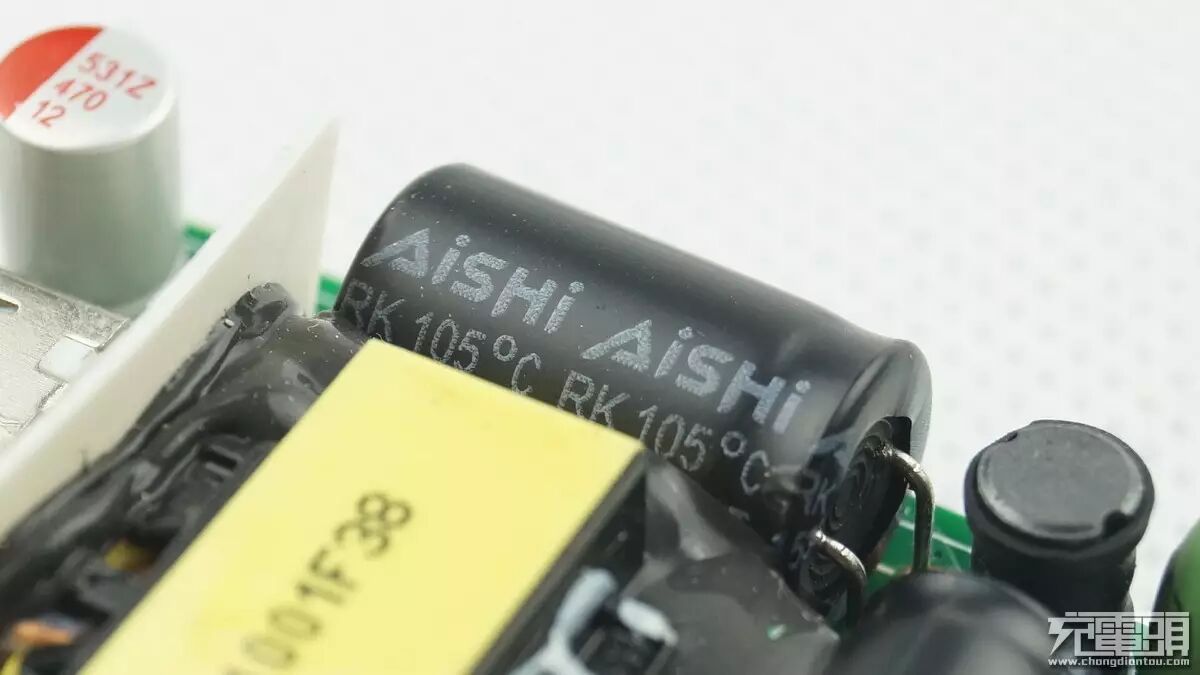

两颗主电容来自Aishi，规格分别为400V12μF、400V22μF。
![]()
横跨在初次级之间的Y电容。
![]()

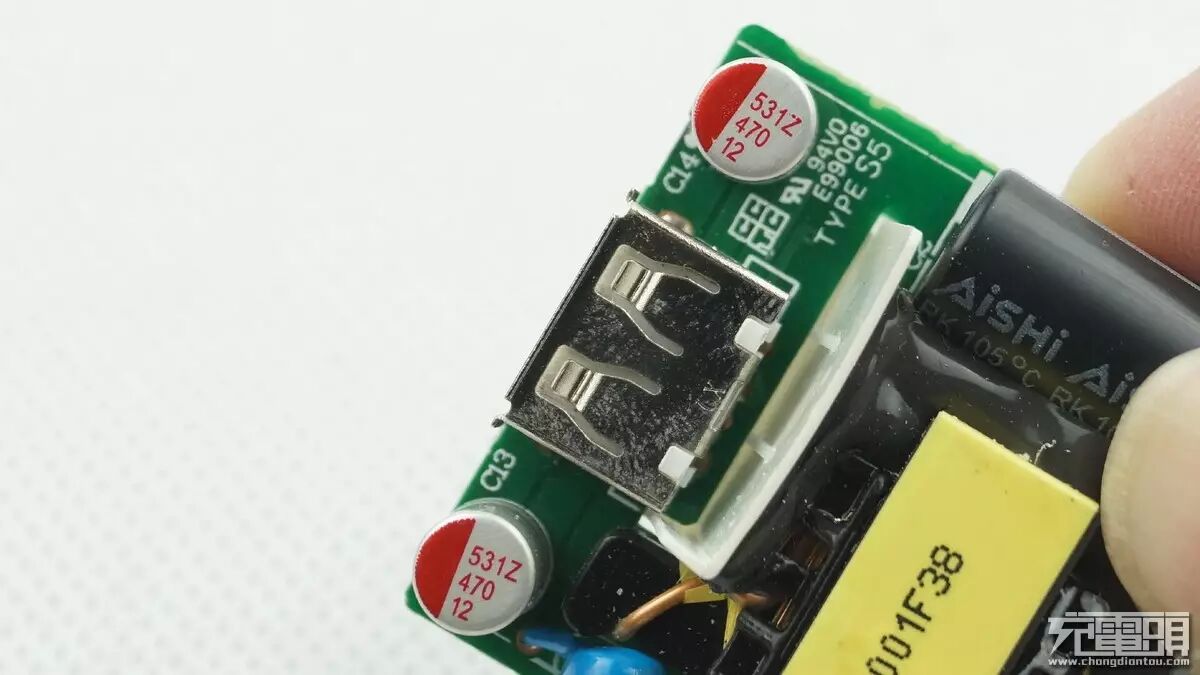

USB座子不吸磁。
![]()

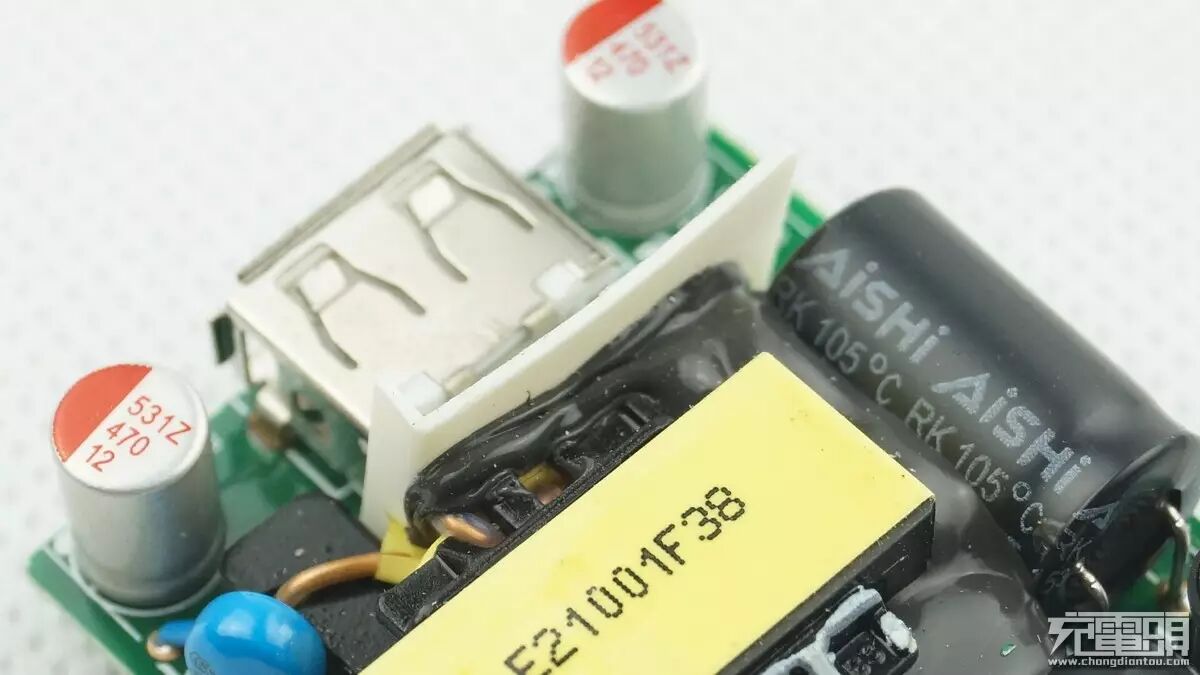

由于华为这款充电器最高只输出9V，这里采用了12V耐压的固态电容。
![]()
隔离板被胶水固定在变压器上。
![]()

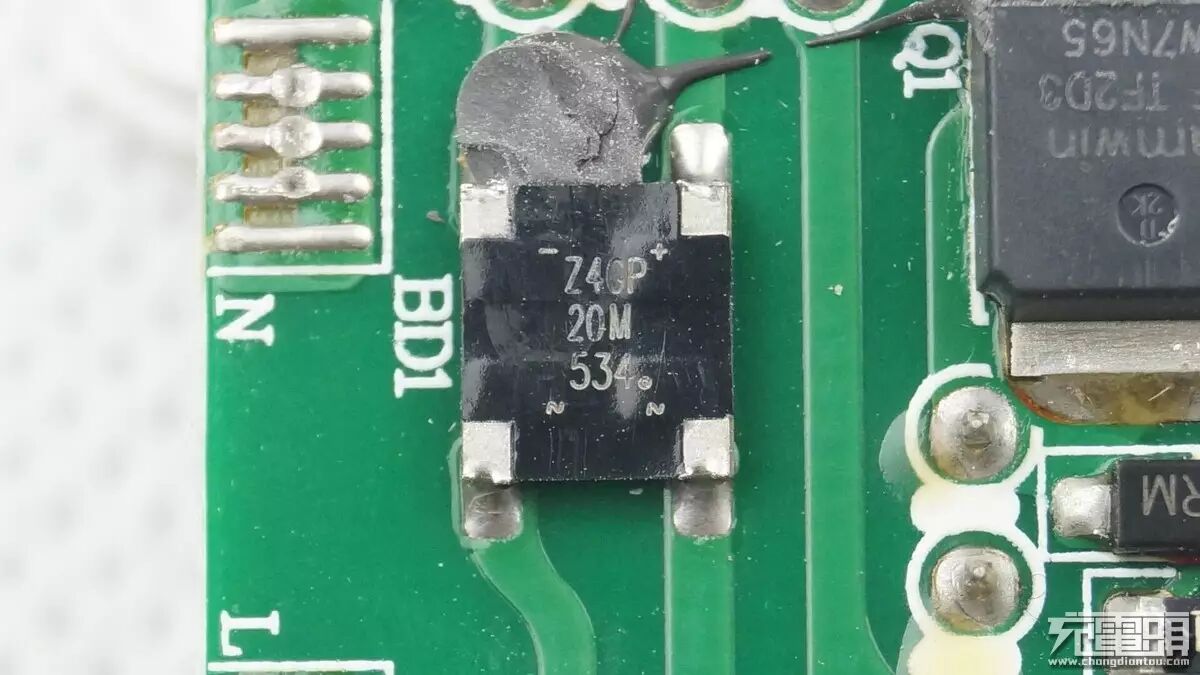

输入整流桥,来自ZOWIE(智威) Z4GP40MH 4A/1000V。
![]()

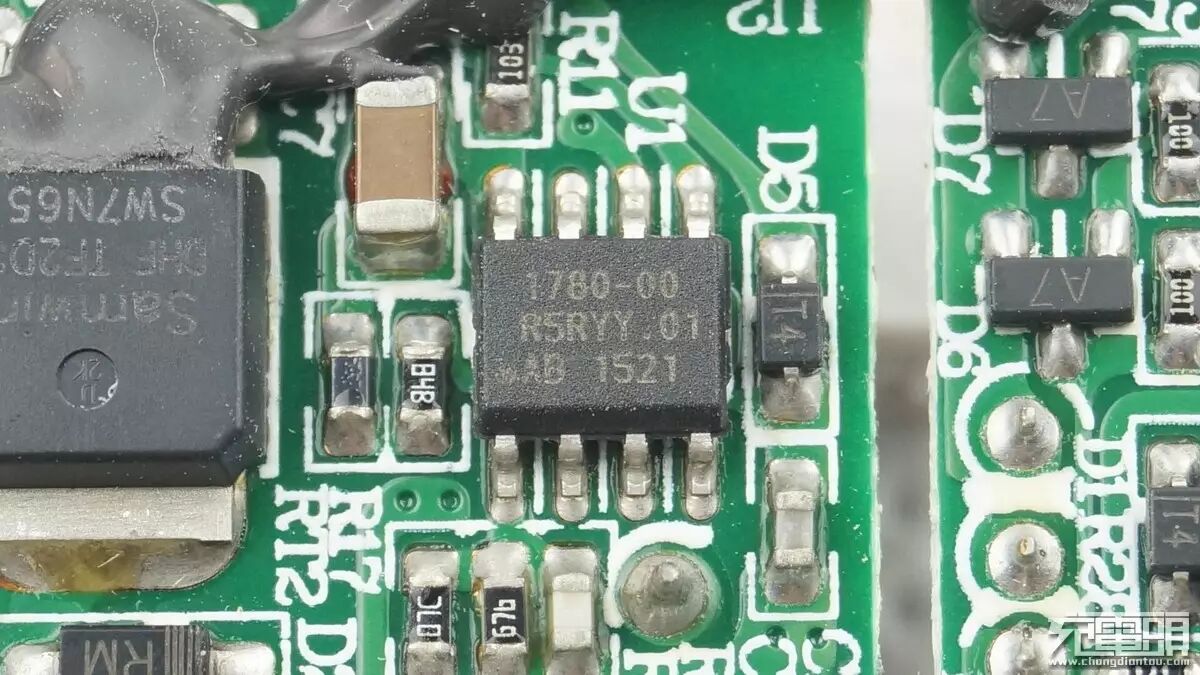

初级PWM控制器，iW1780。
![]()

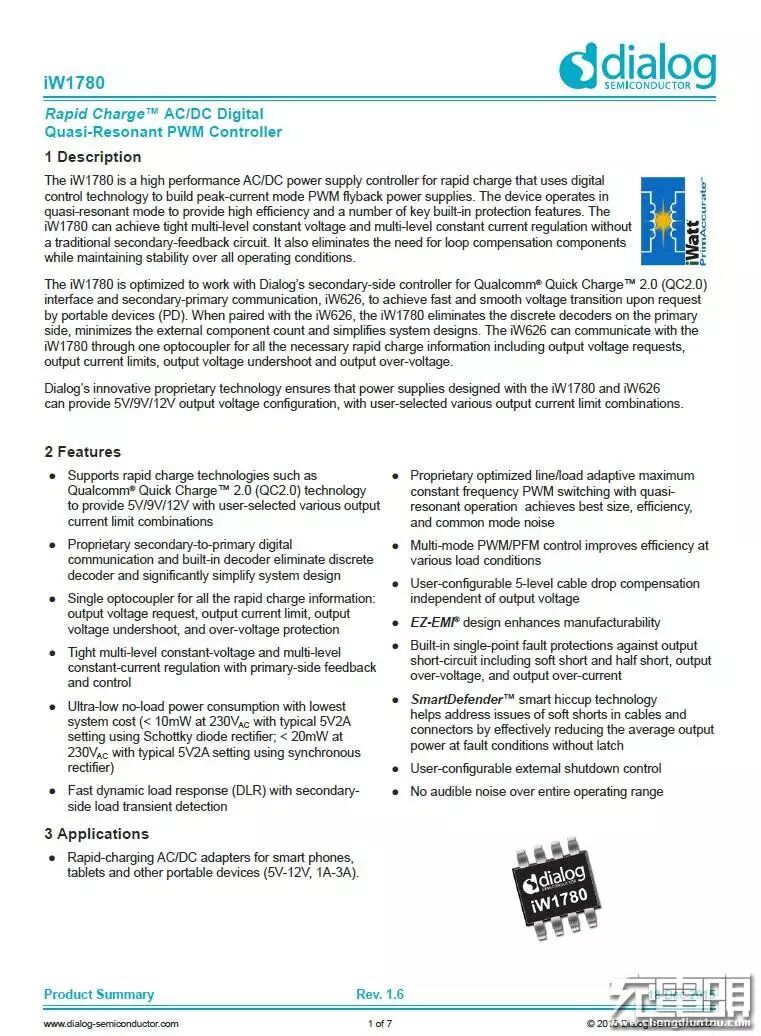

iW1780 QC2.0电源主控。
![]()

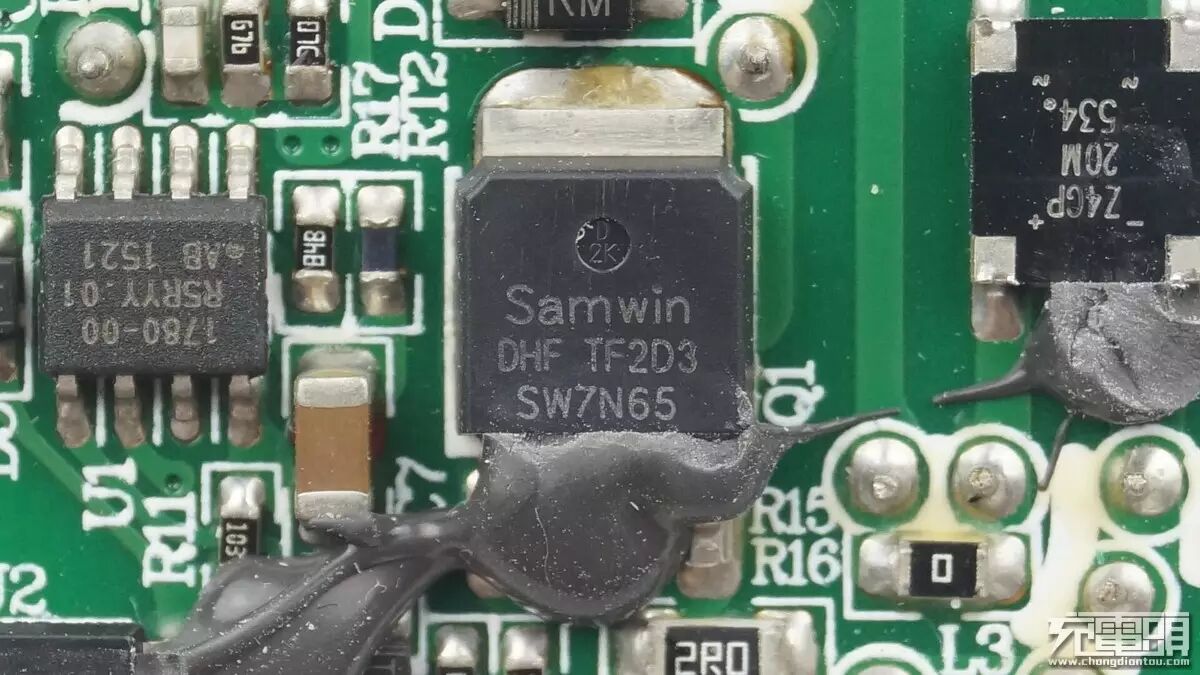

初级开关管，芯派科技SW7N65。
![]()

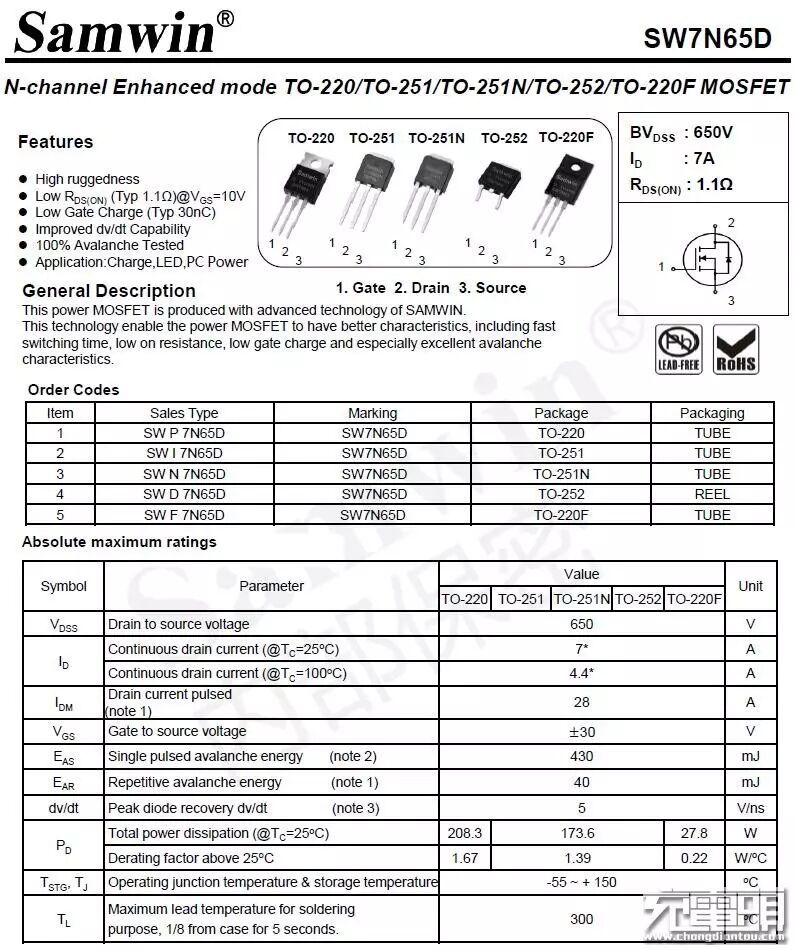

耐压650V，电流7A。
![]()

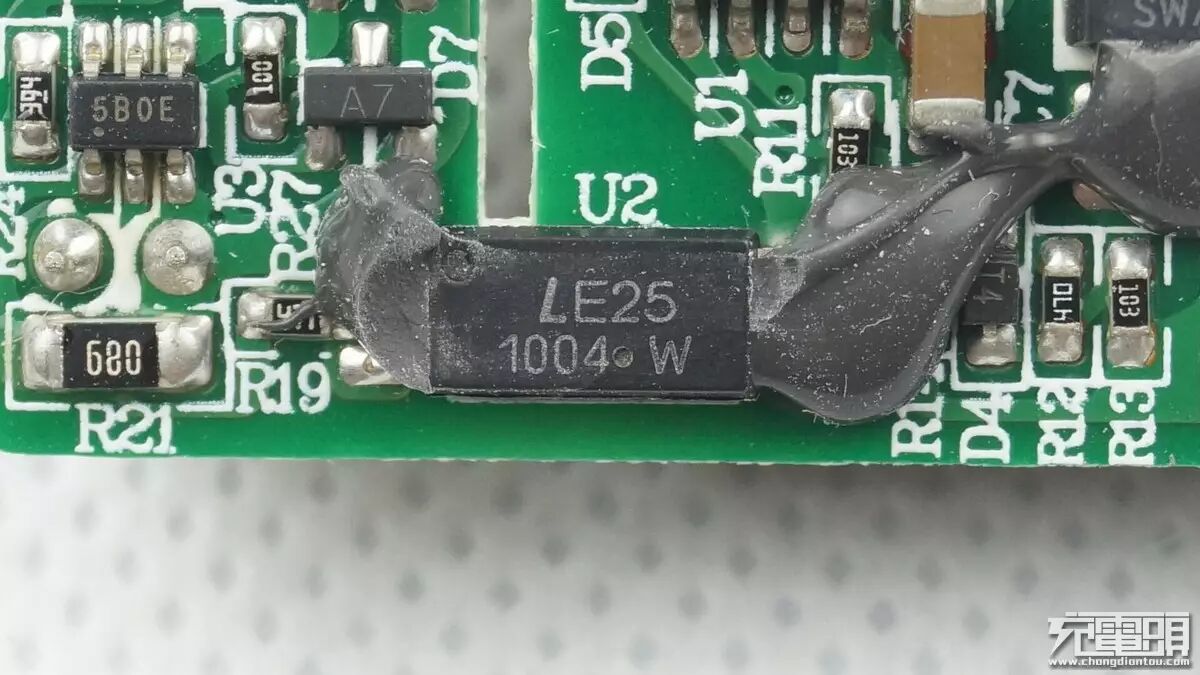

光电耦合器。
![]()

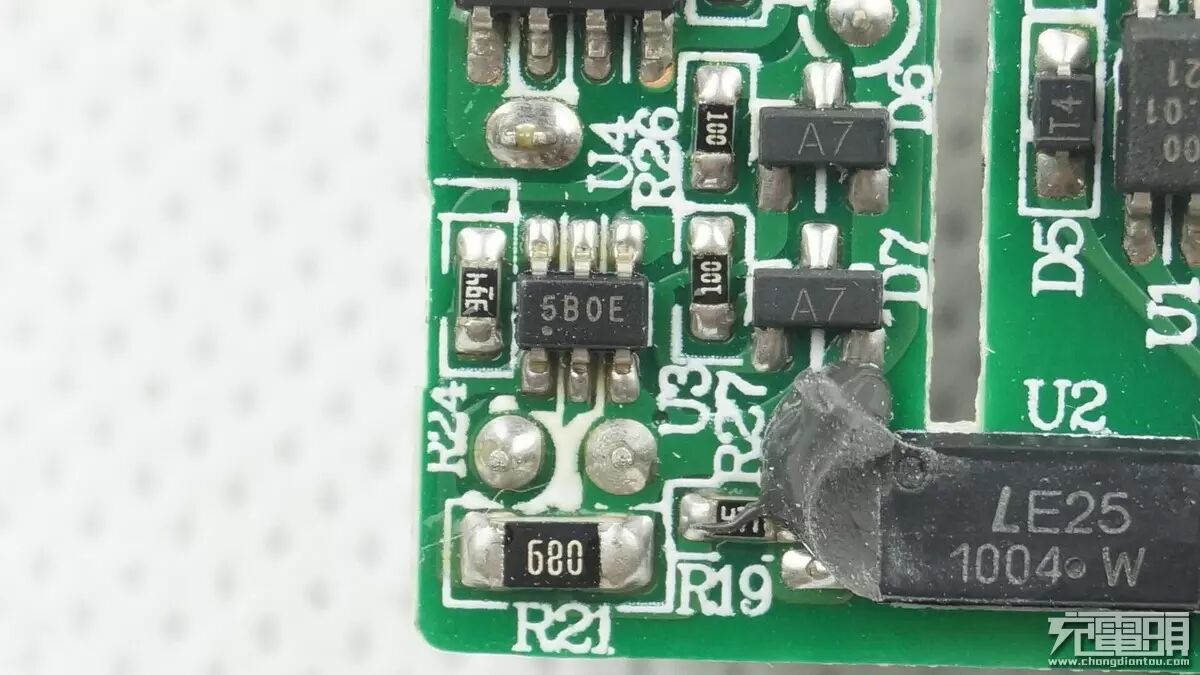

Dialog的FCP识别IC。
![]()

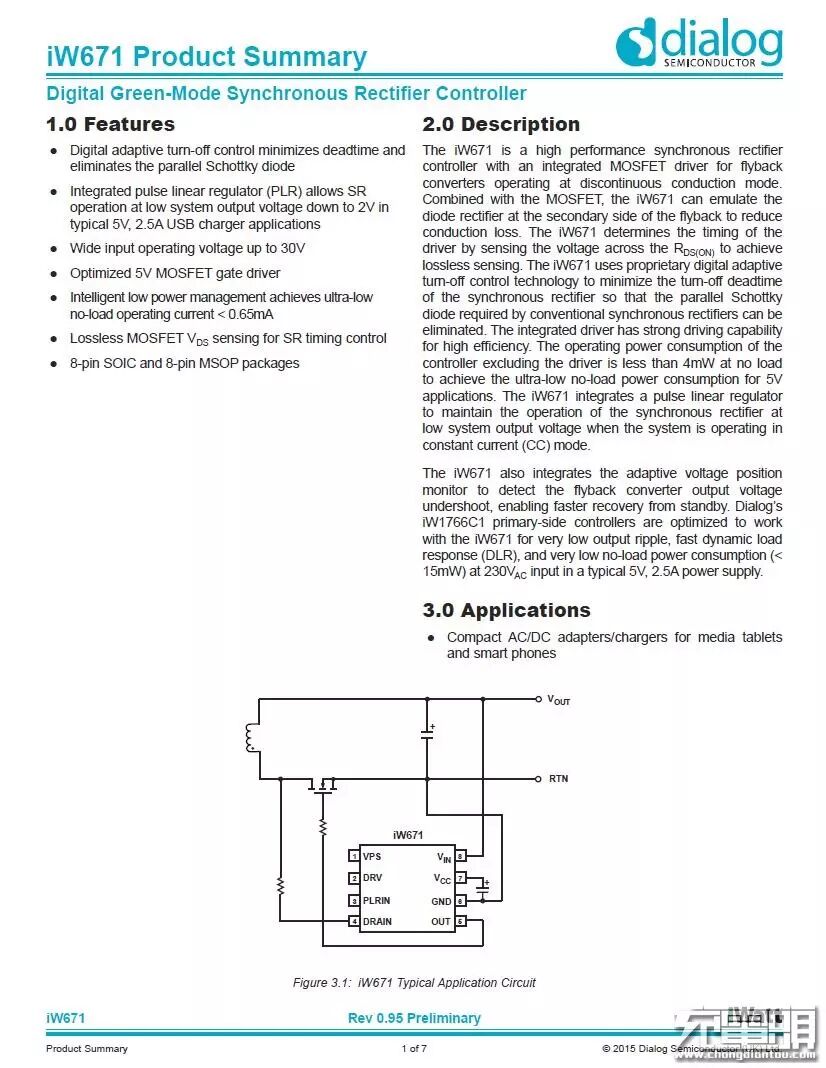

iW671同步整流控制器。
![]()
iW671驱动一颗MOSFET作为取代肖特基二极管的高效率整流方案。
![]()

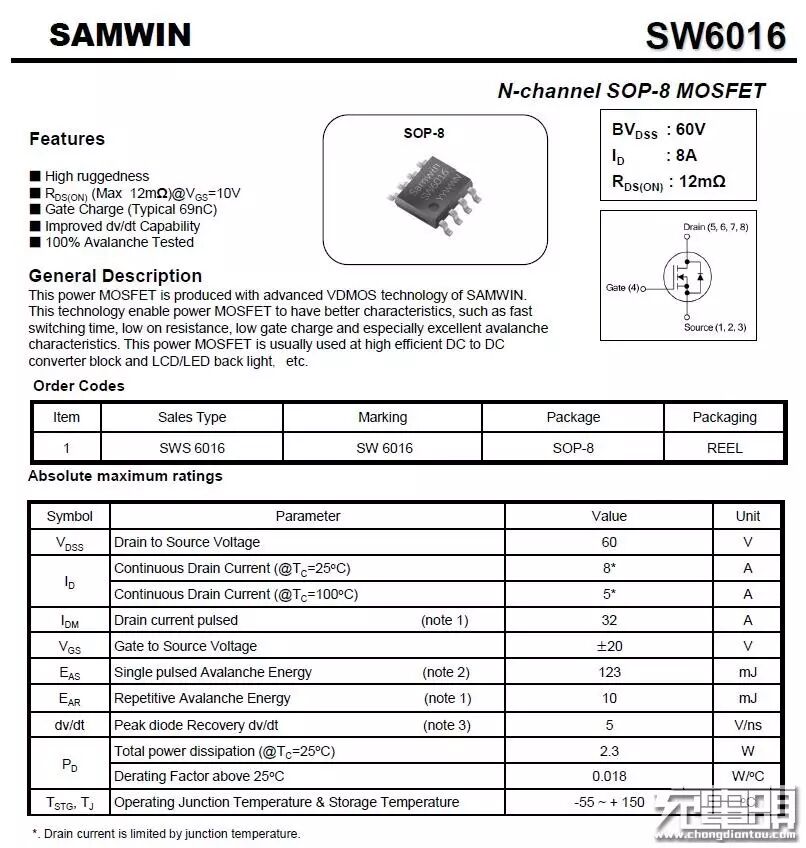

芯派科技的SW6016同步整流管。
![]()
耐压60V导阻12毫欧，对于一个最大输出2A来说的充电器绰绰有余了。
![]()

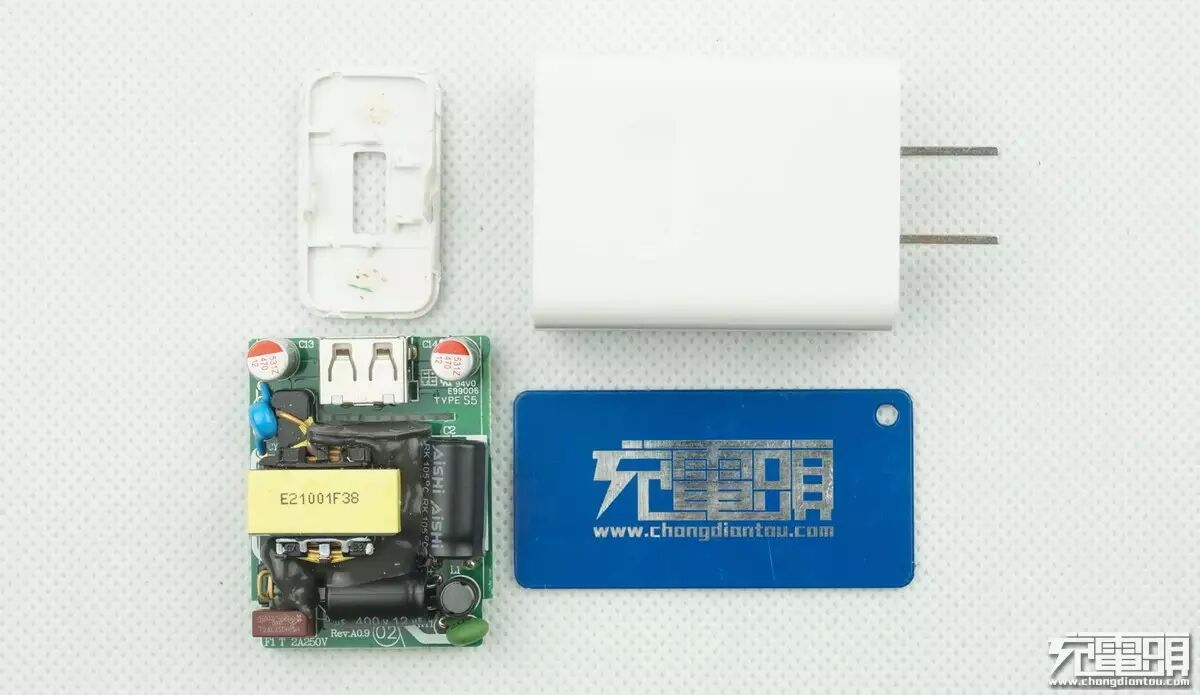

全家福。
