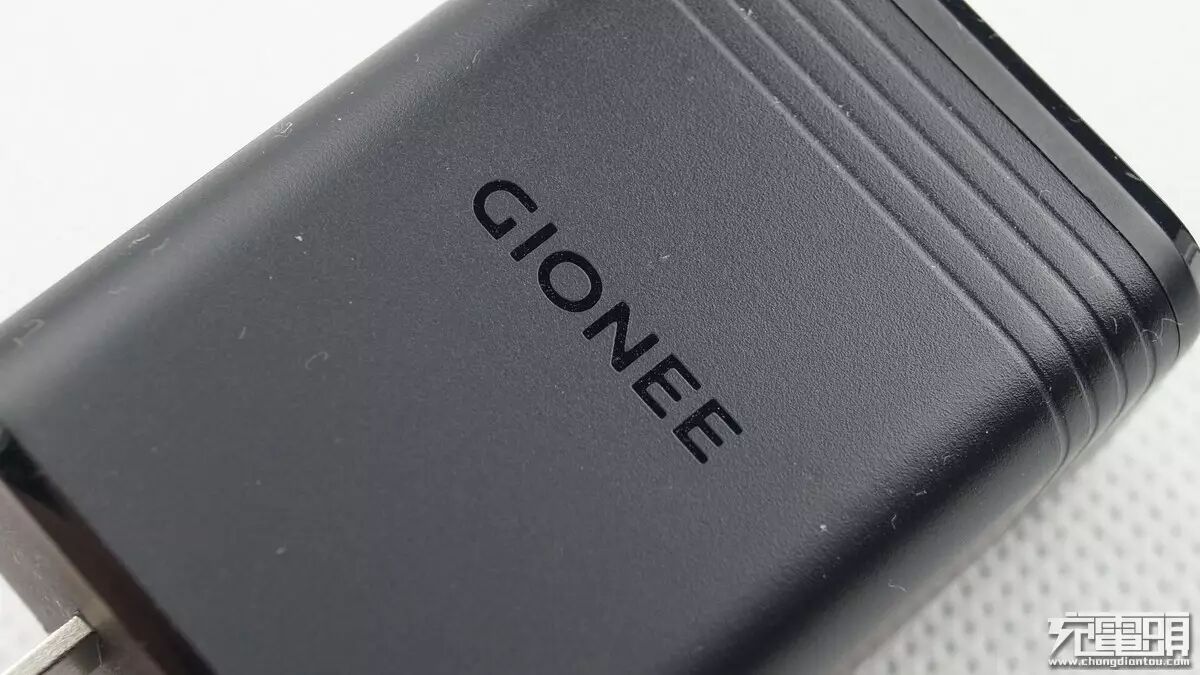

金立的这款充电器采用了磨砂外壳，高亮字体，很是鲜明。
![]()

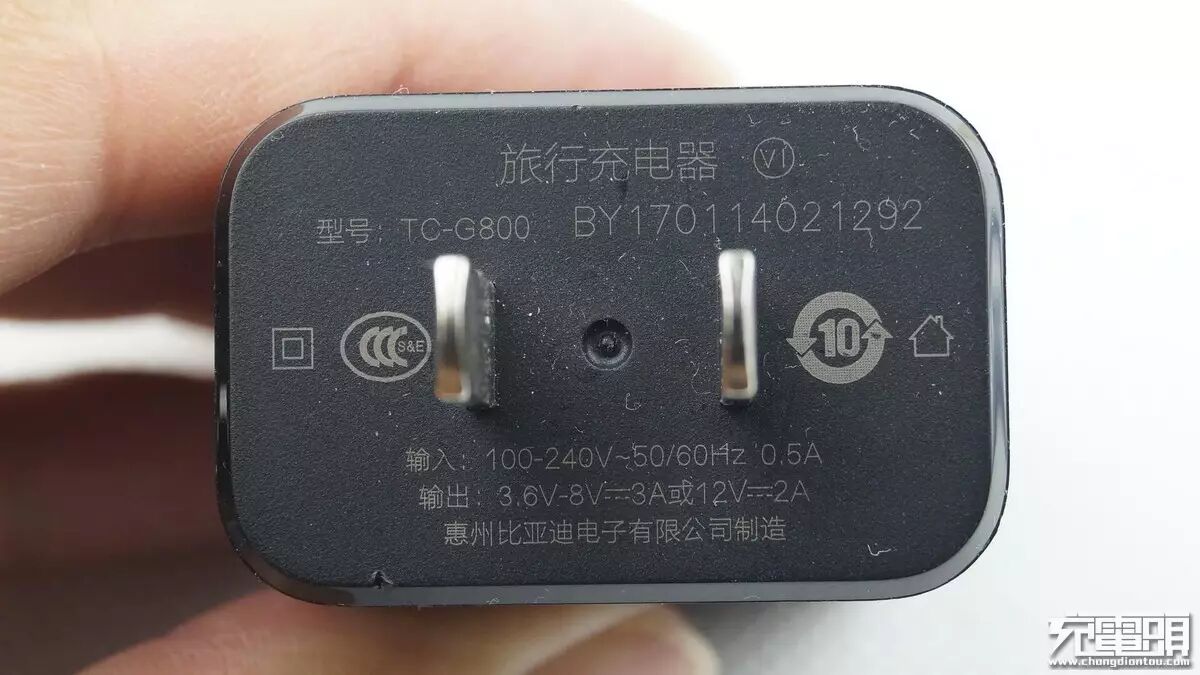

铭牌上标识，3.6-8V可以输出3A，12V输出2A，属于主流水平，由比亚迪代工。
![]()

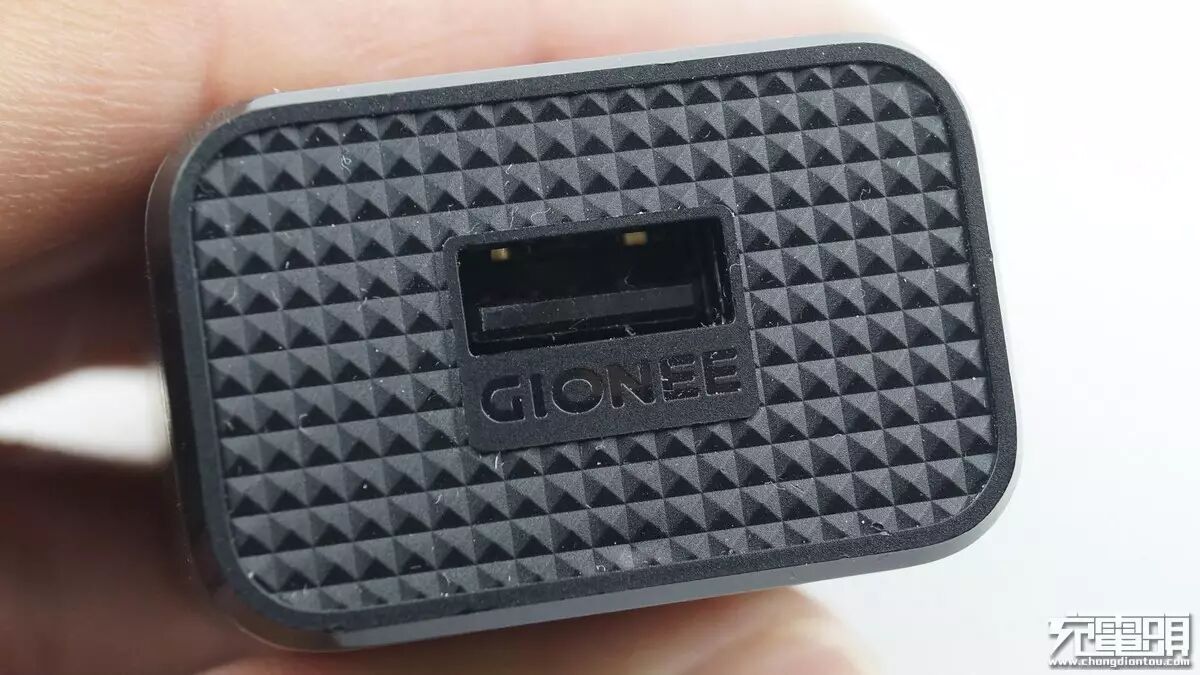

黑色的USB胶芯和外壳很是协调。
![]()

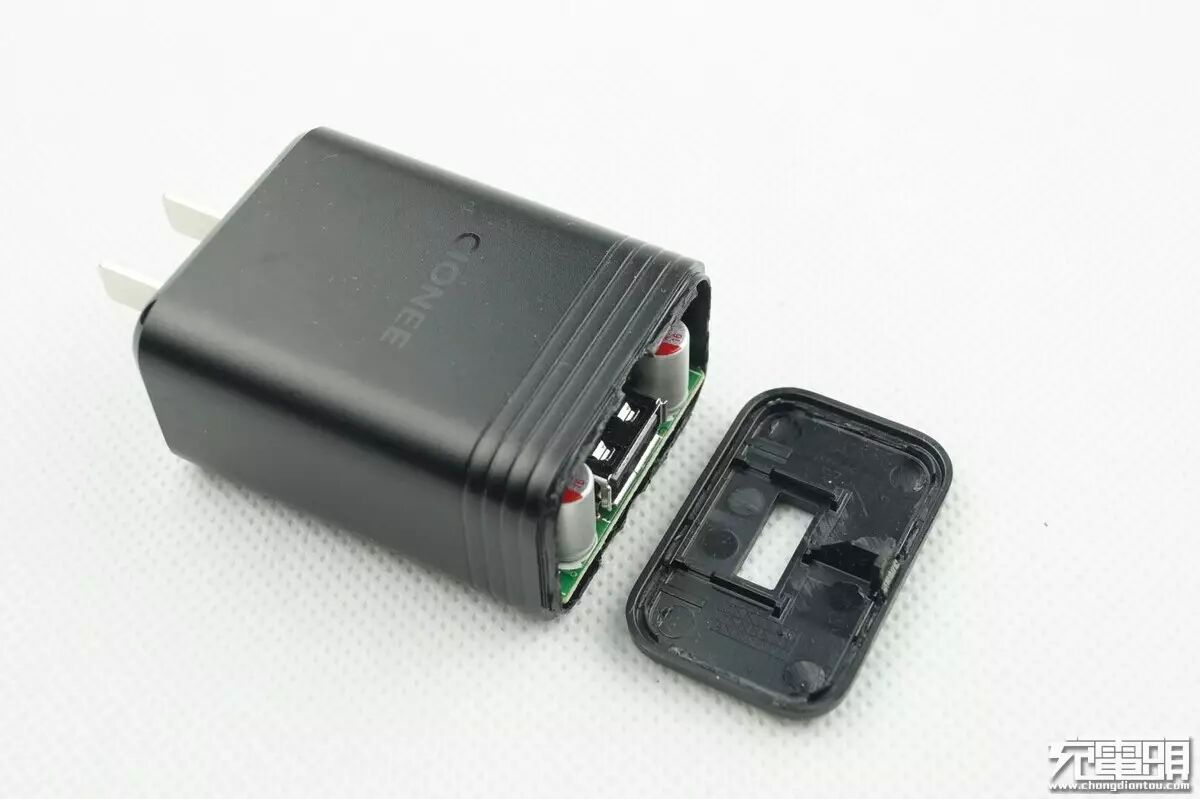

超声波焊接，无损拆开。
![]()
抽出电路板，看起来用料很是实在，下面为大家一一介绍。
![]()

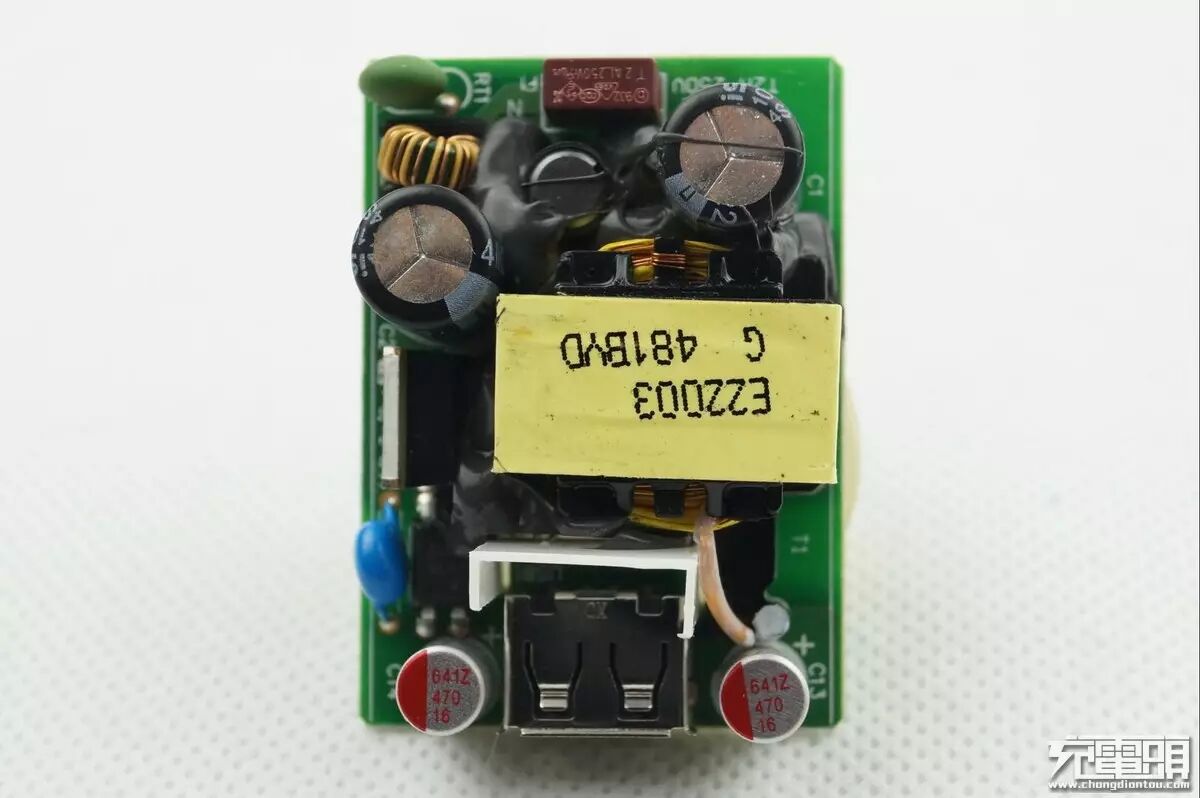

正面依然可见用料很足，变压器与USB输出座子之间加了一块隔离板加强绝缘。
![]()
高低压隔离很到位。
![]()

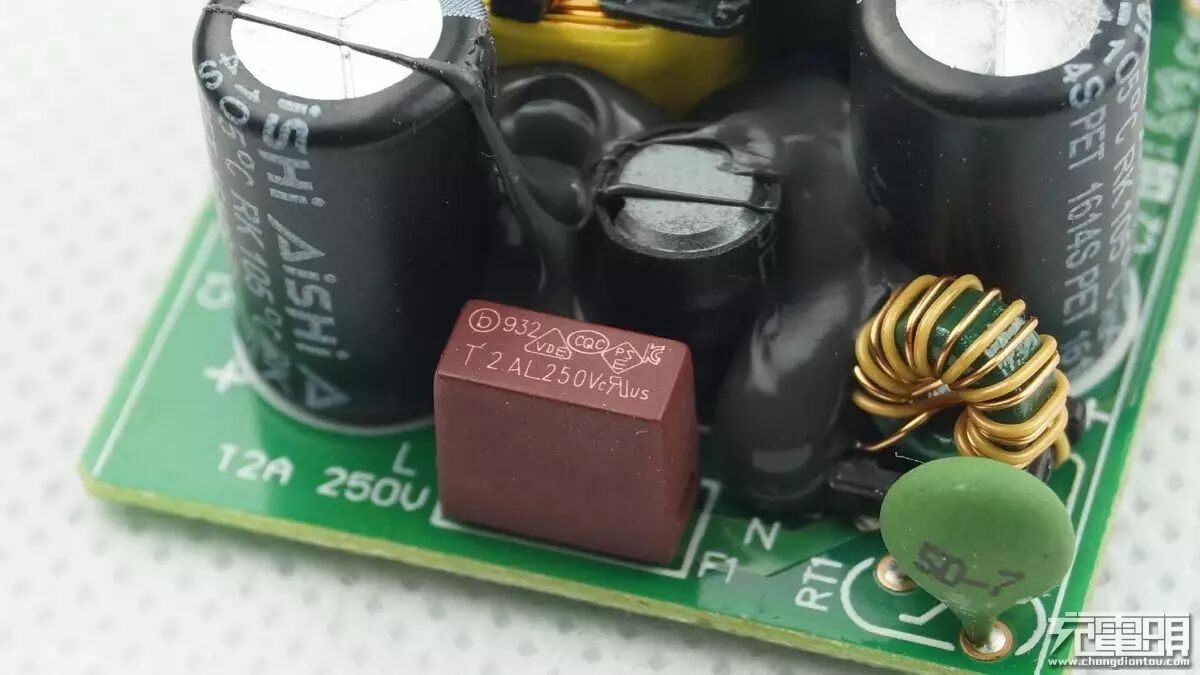

初级原件打了胶水固定，棕色外壳的保险丝，绿色NTC抑制上电浪涌，还有共模电感和滤波电感。
![]()

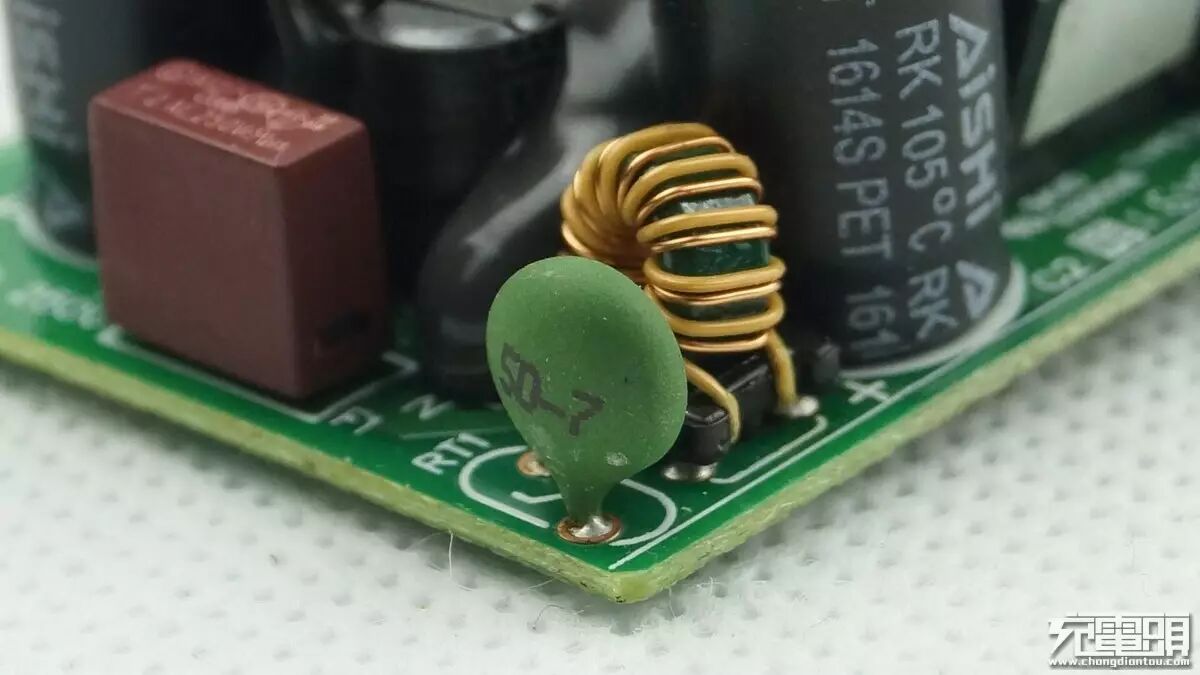

NTC和共模电感。
![]()

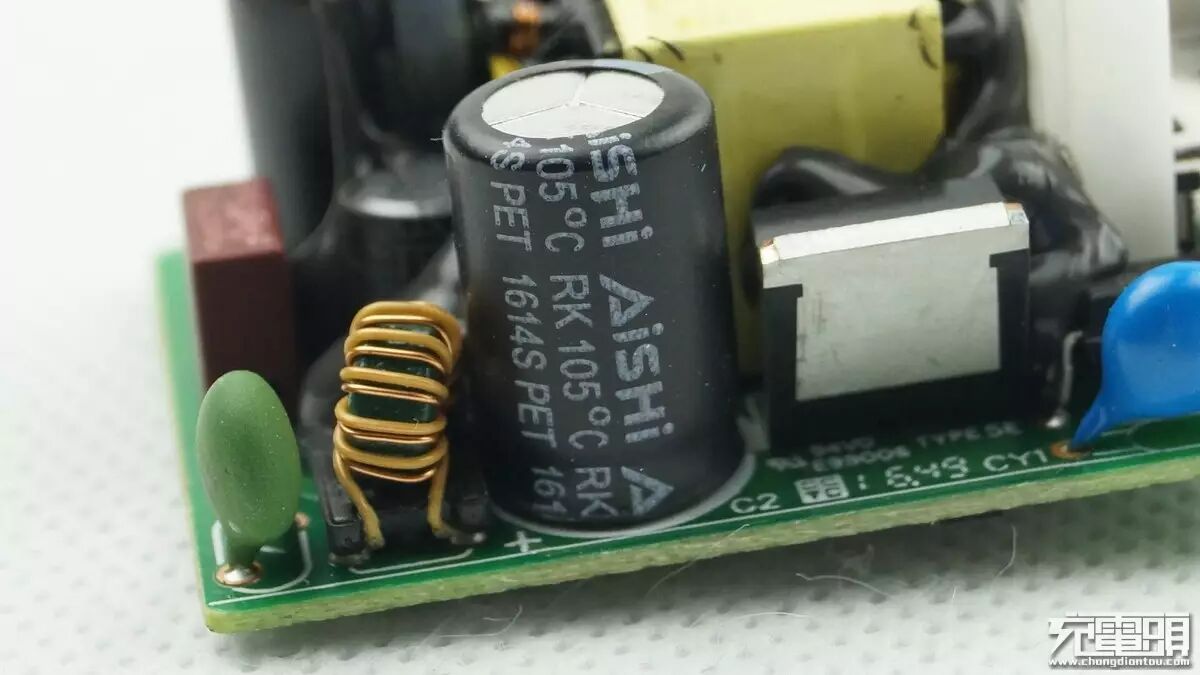

初级滤波电容来自艾华。
![]()
两颗400V22μF的电解提供了稳定的滤波。
![]()

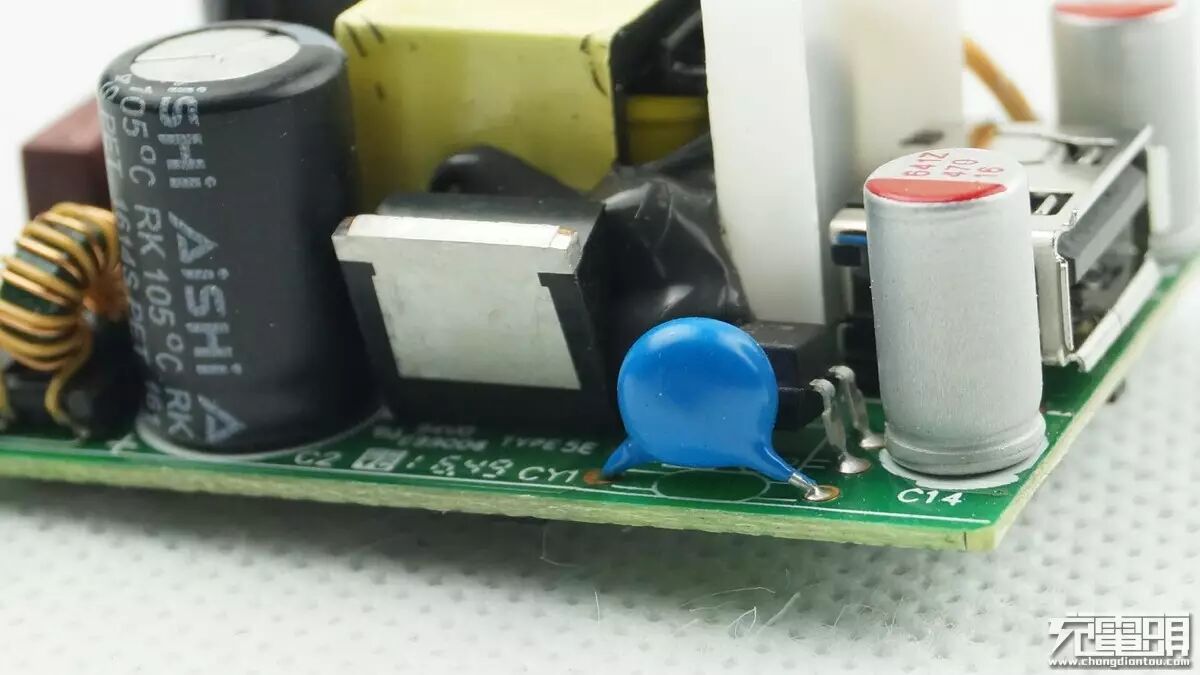

这里可以看到开关管和Y电容。
![]()
变压器磁芯上的胶带打印了变压器信息，最后的BYD代表比亚迪代工。
![]()
变压器的输出线采用了多层绝缘线。
![]()

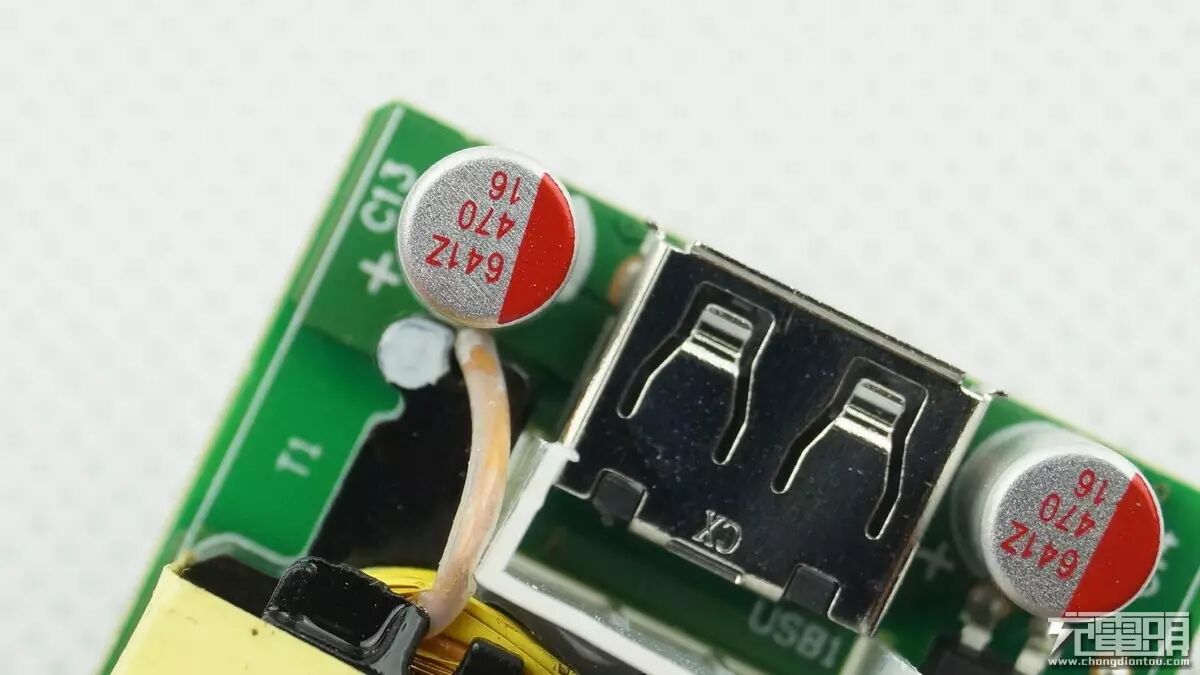

输出端两颗固态电容，16V470μF，提供足够的滤波。
![]()
USB母座壳体不吸磁。
![]()
初级开关管没有使用单独的散热片为其散热。
![]()
817光耦。
![]()

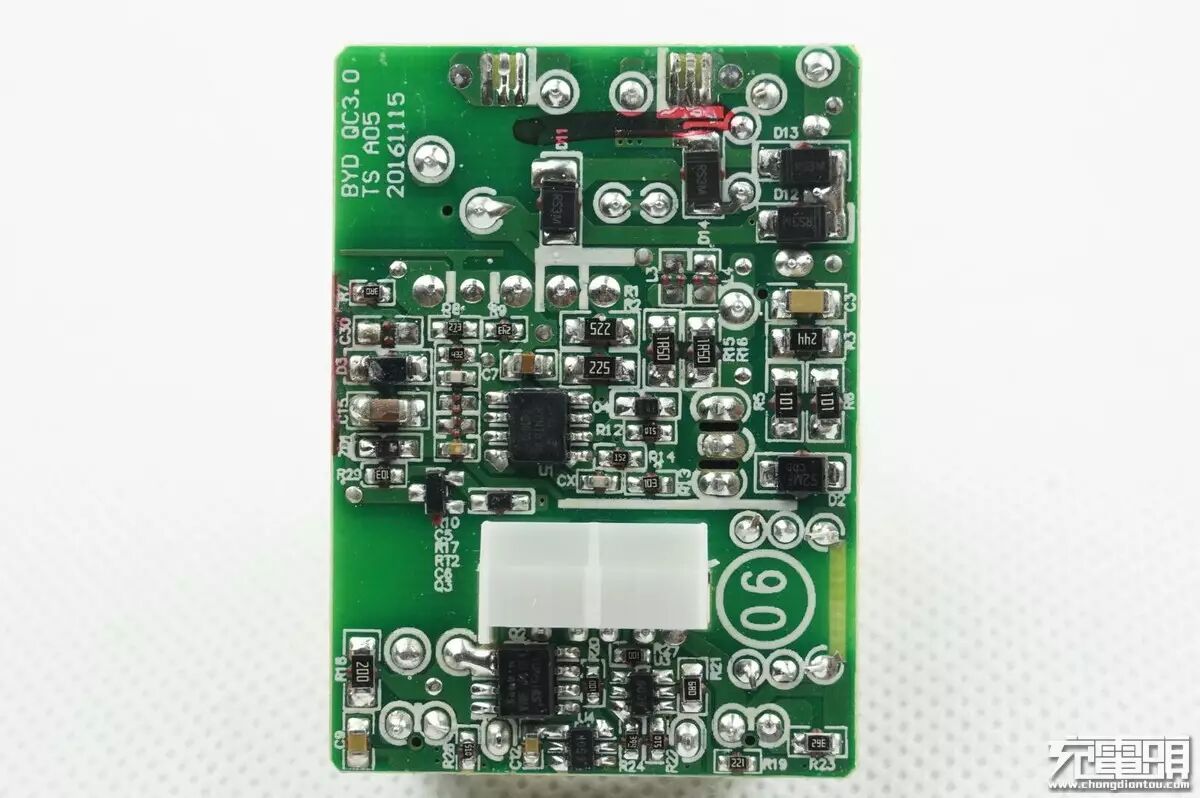

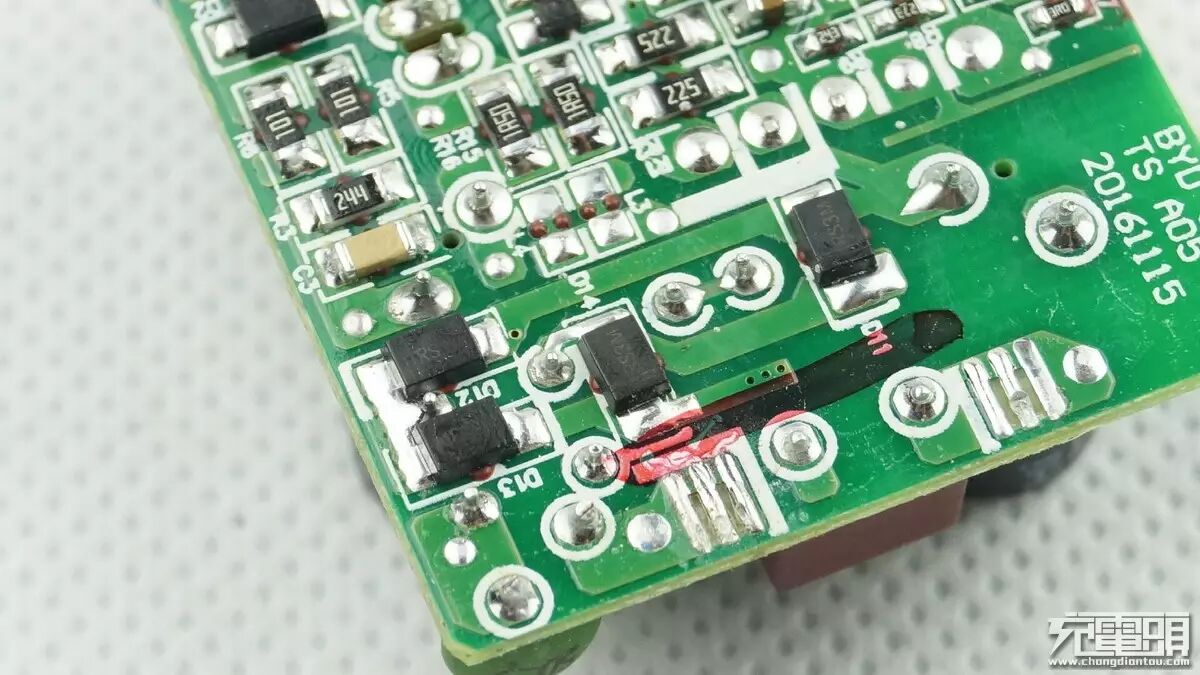

初级整流采用4颗二极管。
![]()

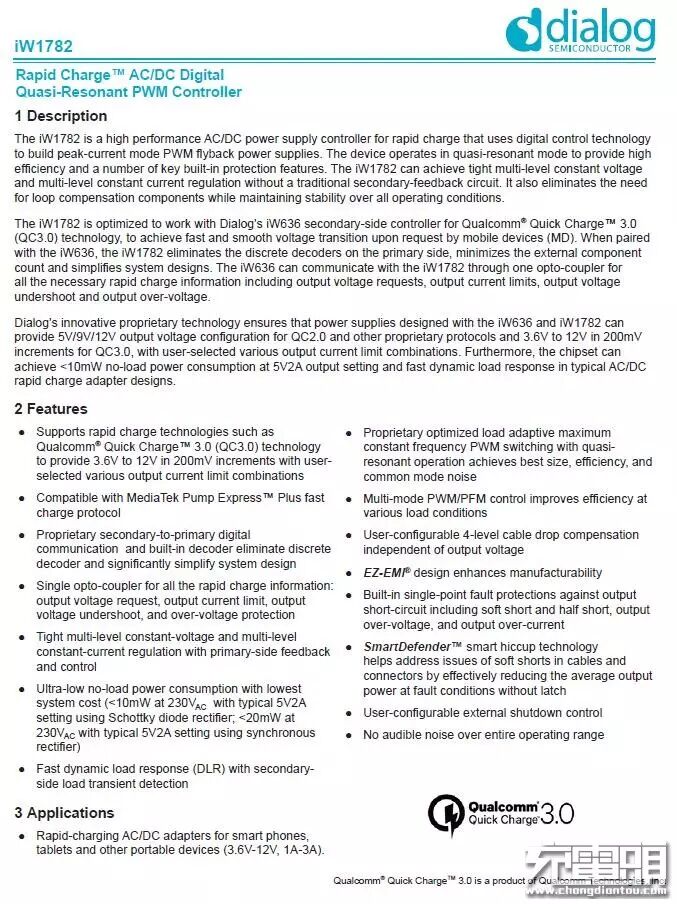

初级PWM控制器，iW1782。
![]()
iW1782配合自家QC3.0识别IC，可以组成一个效率极高，功能强大的QC3.0电源适配器。
![]()

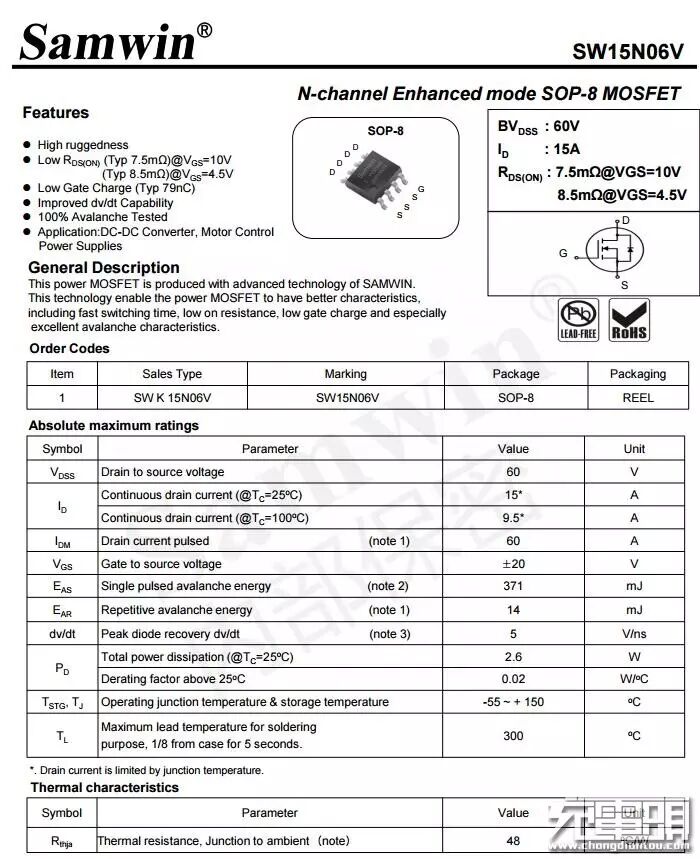

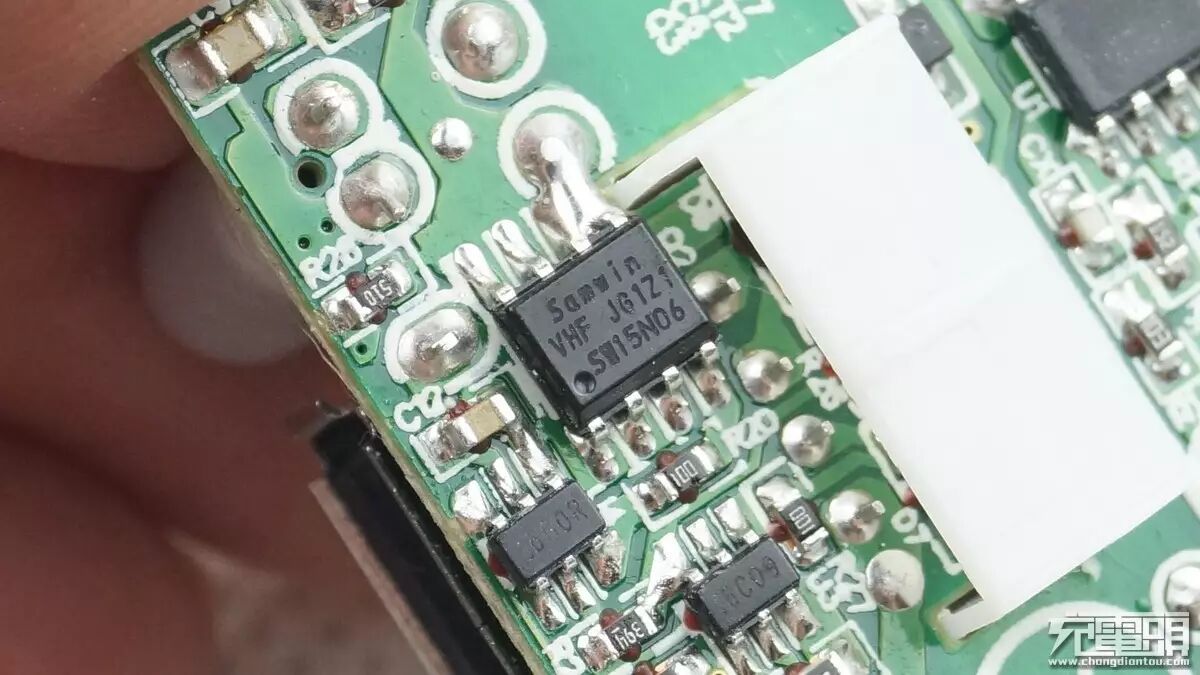

同步整流管，芯派科技 SW15N06，耐压60V，15A电流。
![]()
导阻很低，同步整流在充电器中提高效率，降低温升。
![]()

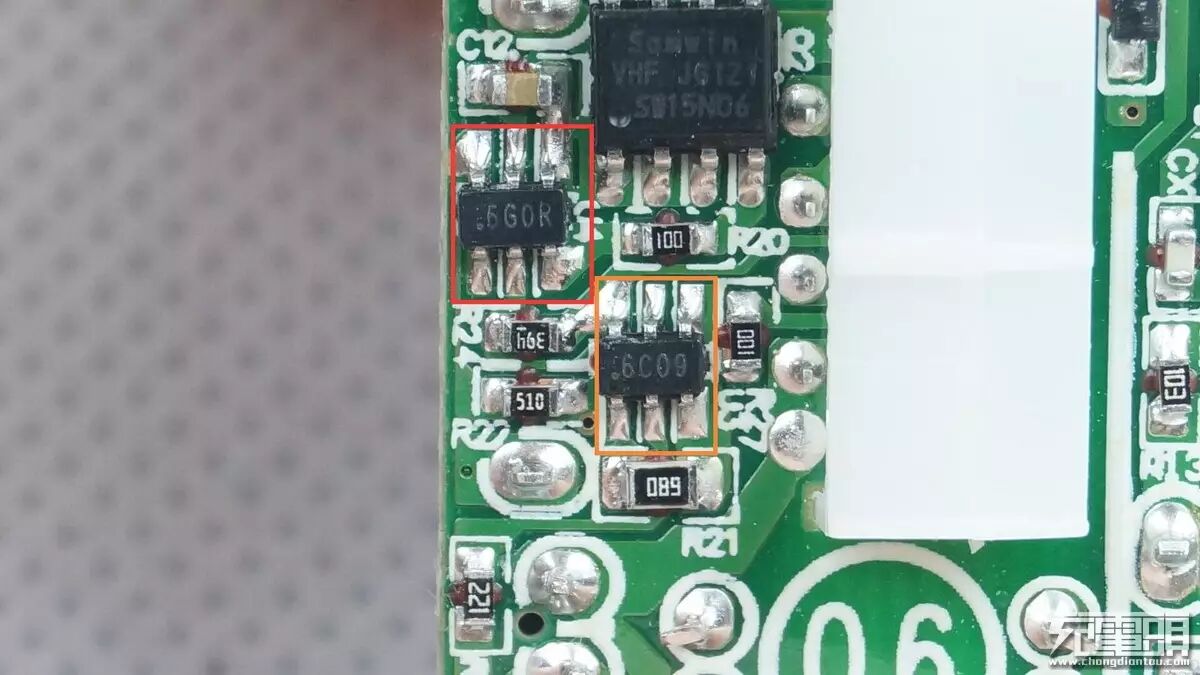

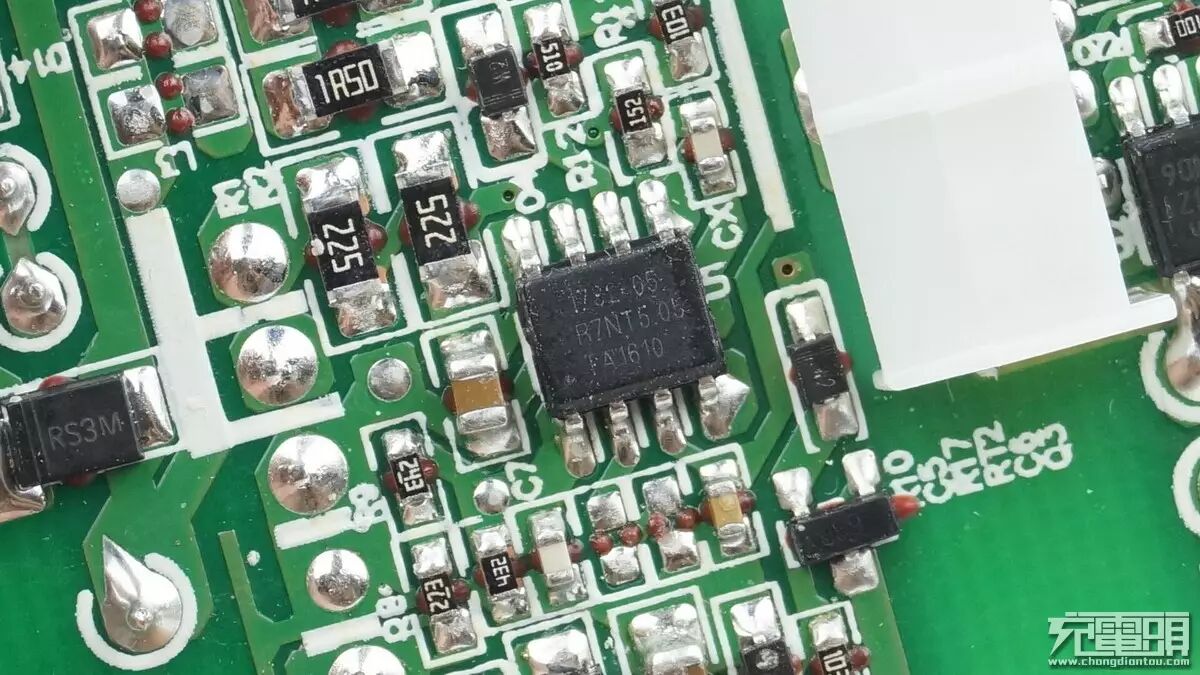

红框的是Dialog自家的同步整流控制器，橙色框的是识别IC。
![]()

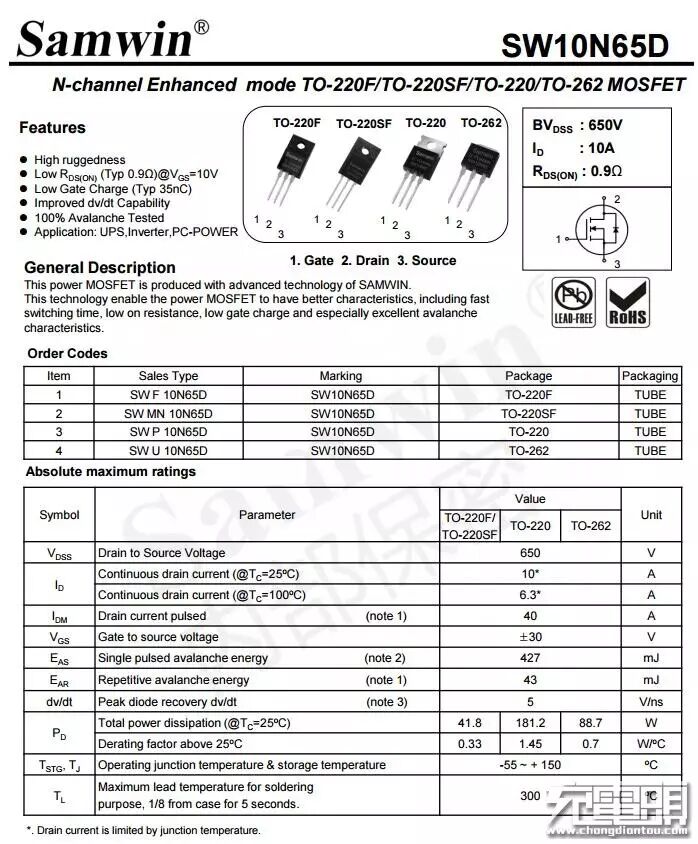

开关管是芯派科技的SW10N65。
![]()
650V耐压，10A电流；TO262封装。
![]()

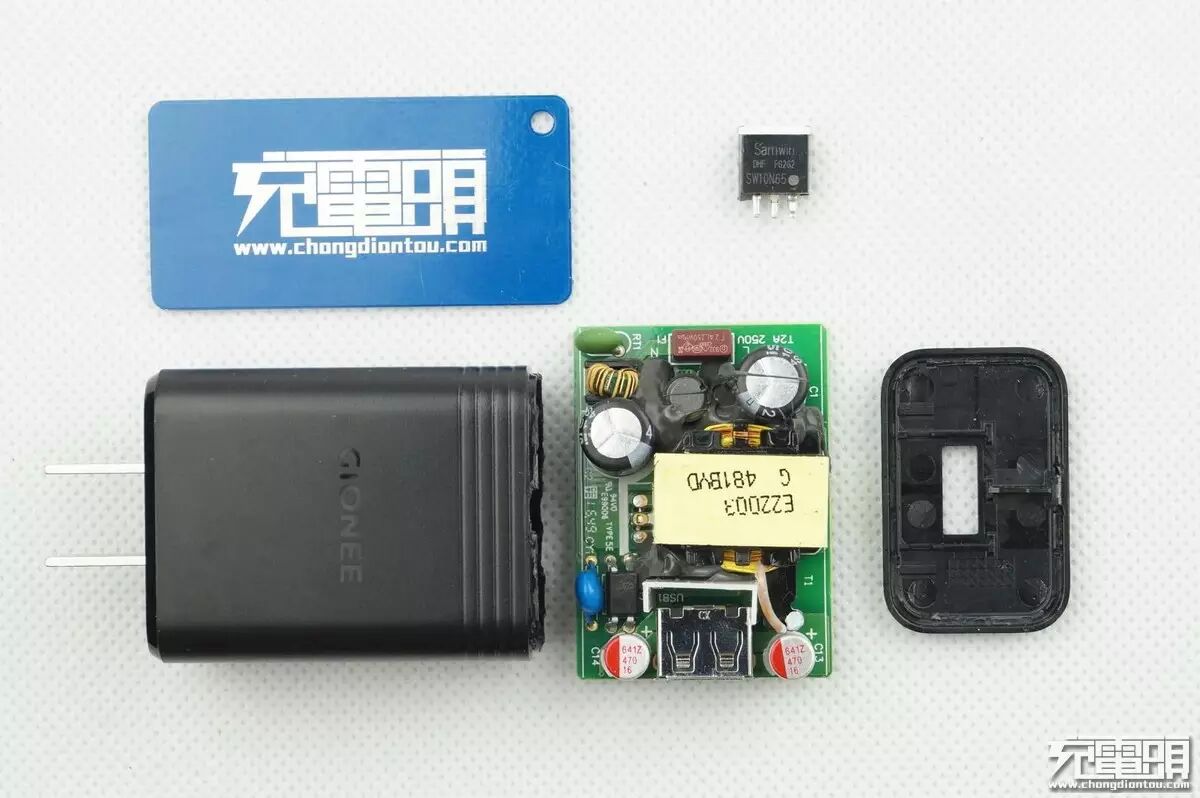

全家福。
金立的这款手机适配器采用IWATT全套解决方案，并且输入、输出电容均采用大厂品牌，输入保护滤波配置齐全，达到了手机充电器的中上水平。
