我们拆解了华为用料最好的快充移动电源！

原创 yubeii 充电头网

华为SuperCharge超级快充手机已达上千万部，可广大用户苦于没有对应的移动电源，为此华为官方发布了市面首款10000mAh超级快充移动电源，并在几天前终于上市发售了这款产品。充电头网第一时间拿到它并对其进行了拆解评测，废话不多说，下面就为大家带来这款产品的详细拆解报告。

1、开箱篇：

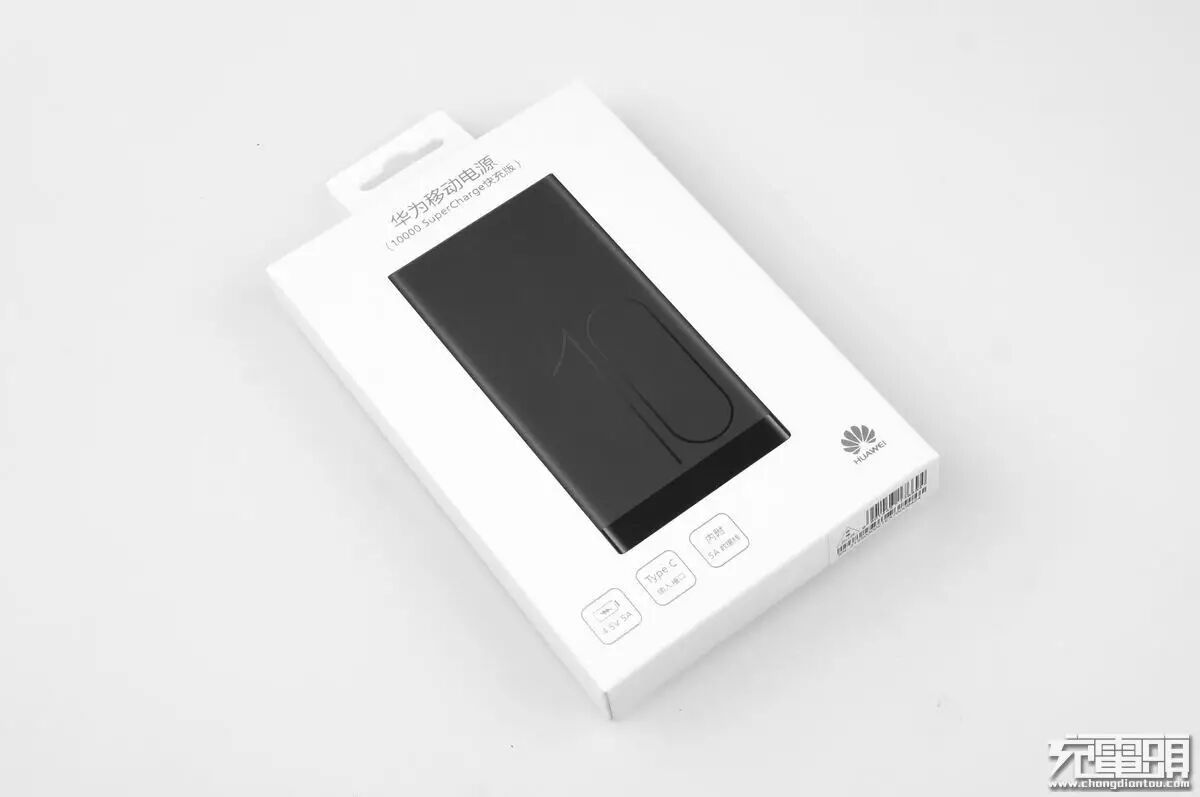

外包装品名华为移动电源下面，标注了这是一款SuperCharge快充版移动电源，加入了塑料挂孔，方便上架使用。

左下角标注了支持4.5V5A充电，使用了Type-C输入接口，并且赠送了一条支持5A电流的数据线。

右下角产品SN、防伪标签。

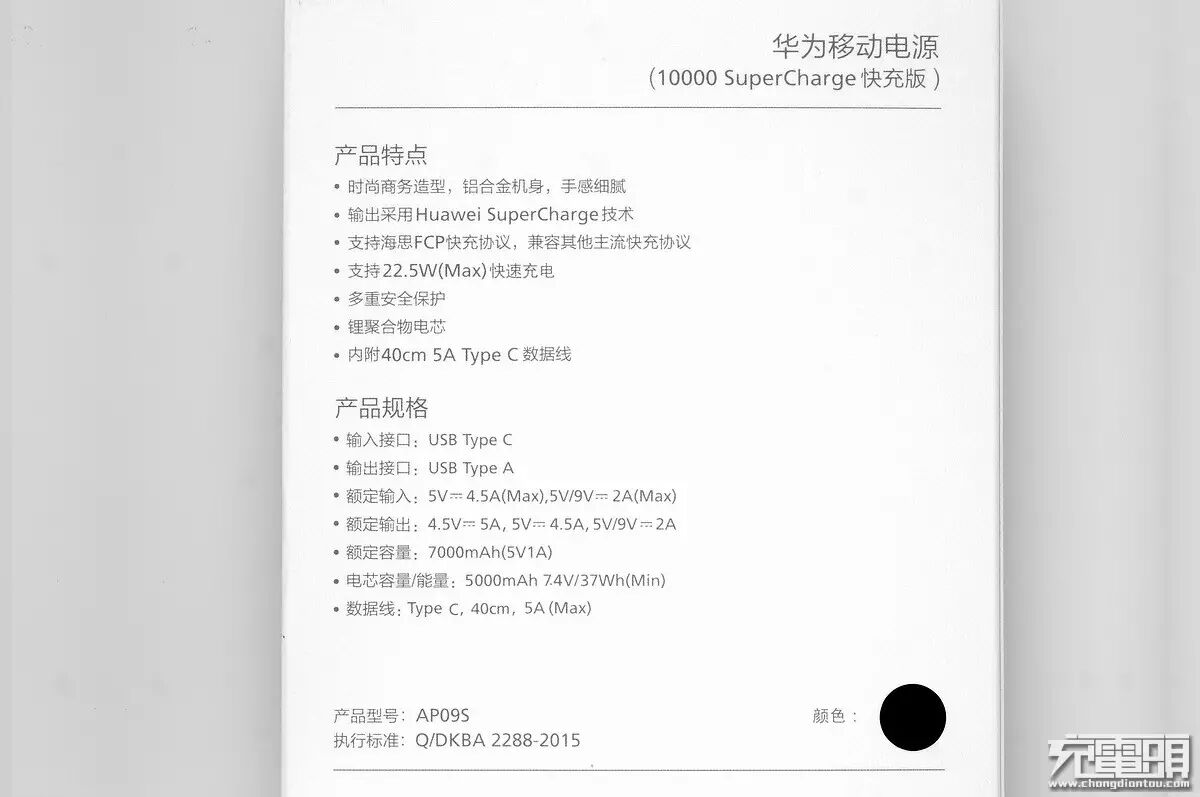

背后产品信息，品名：华为移动电源（10000 SuperCharge 快充版）、支持华为SCP、FCP，兼容其他主流快充协议、支持22.5W快速充电、输入接口：USB Type-C、输出接口：USB Type-A、额定输入：5V4.5A / 5V2A / 9V2A（MAX）、额定输出：4.5V5A / 5V4.5A / 5V2A / 9V2A、额定容量：7000mAh（5V1A）、电芯容量/能量：5000mAh 7.4V / 37Wh （最小值）、型号： AP09S。

打开包装盒抽出产品，移动电源与数据线都被高密度海绵包裹着，抗震防摔。

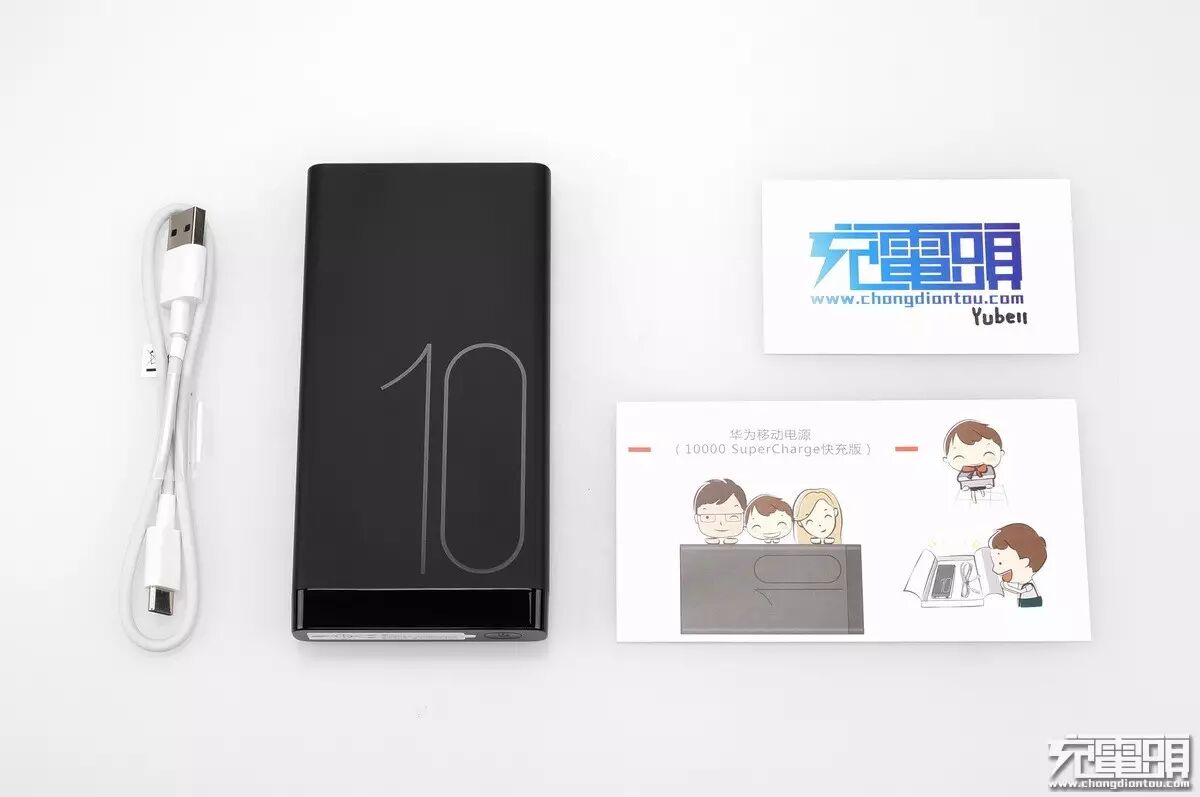

开箱产品一览，5A USB-C USB-A 大电流数据线、移动电源本体、产品小册子。

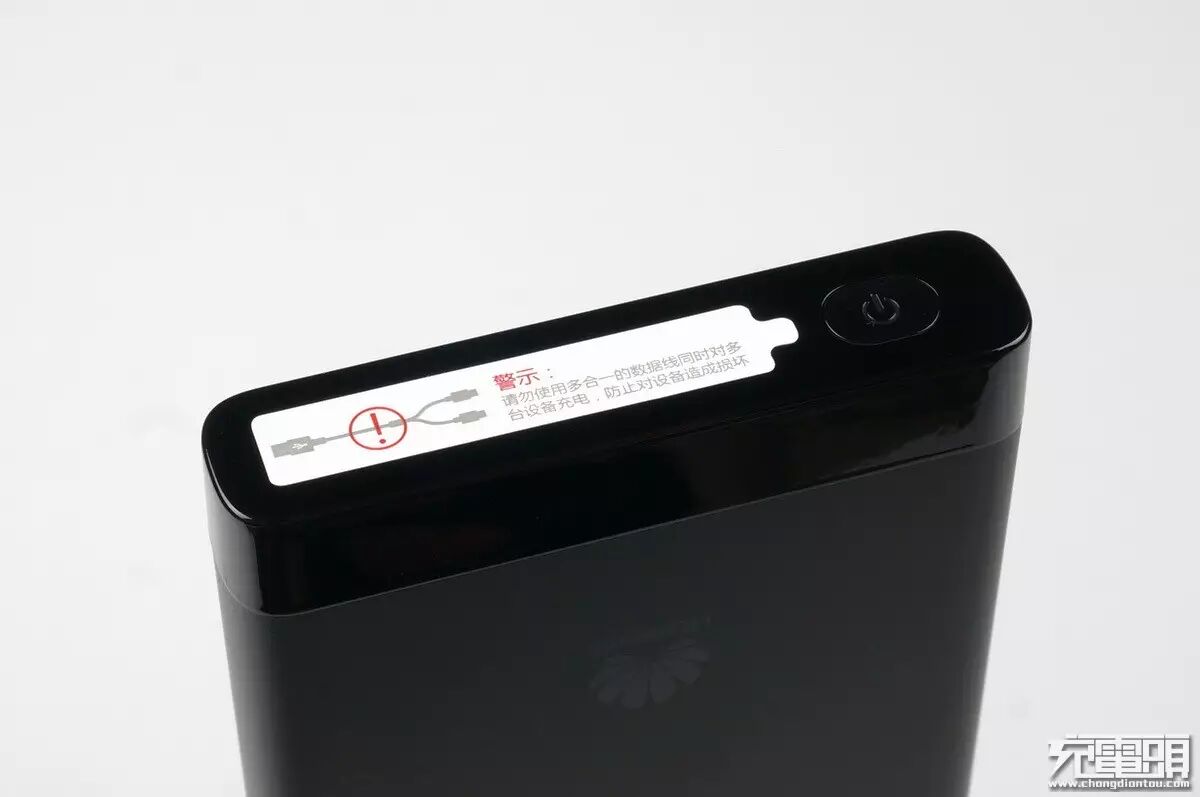

输出接口上贴有一张警示防尘贴，提醒用户不要使用1分2数据线，避免一台手机诱骗输出快充的时候，烧毁另一台手机。

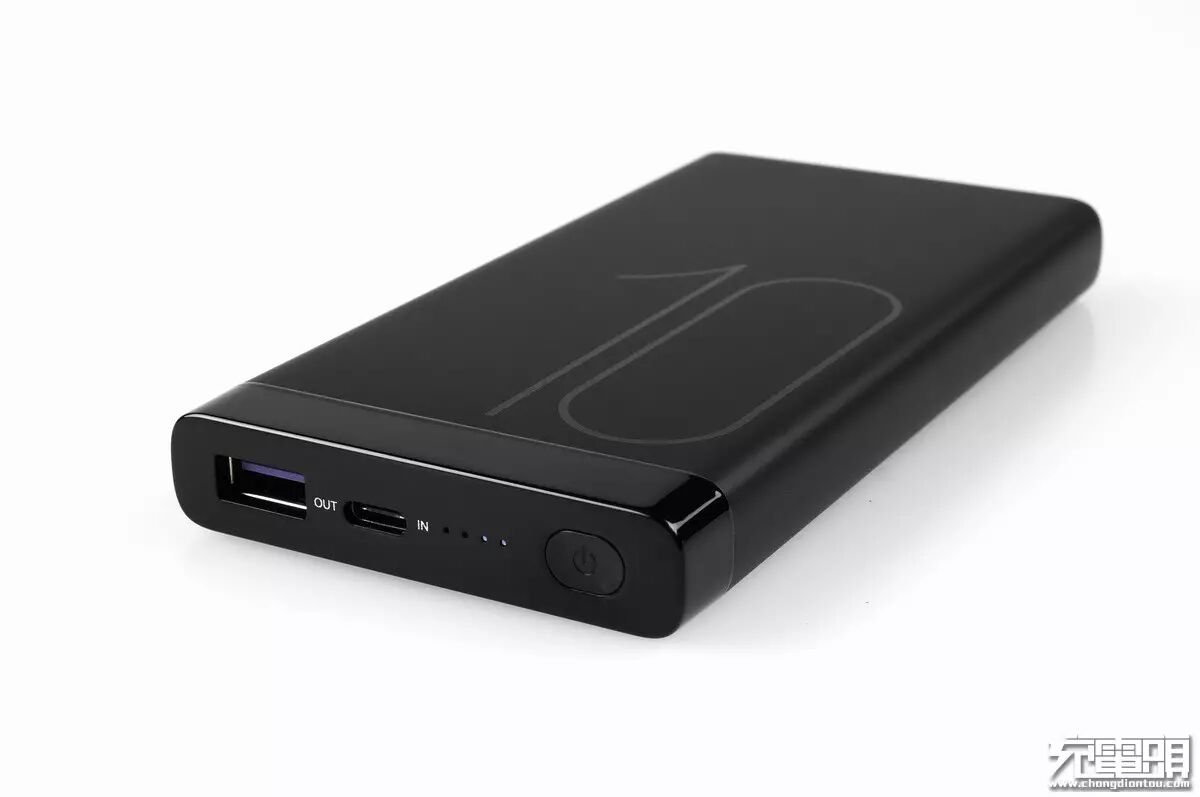

撕掉防尘贴可以看到头部与壳体是两种不同结构组成，喷砂阳极铝合金身体上亮面印出１０字样代表10000mAh、钢琴漆效果的塑胶材质头部。面板上从左到右分别是紫色舌片的USB Type-A常规输出插孔，USB Type-C 输入插孔、4LED电量显示、激活按钮。

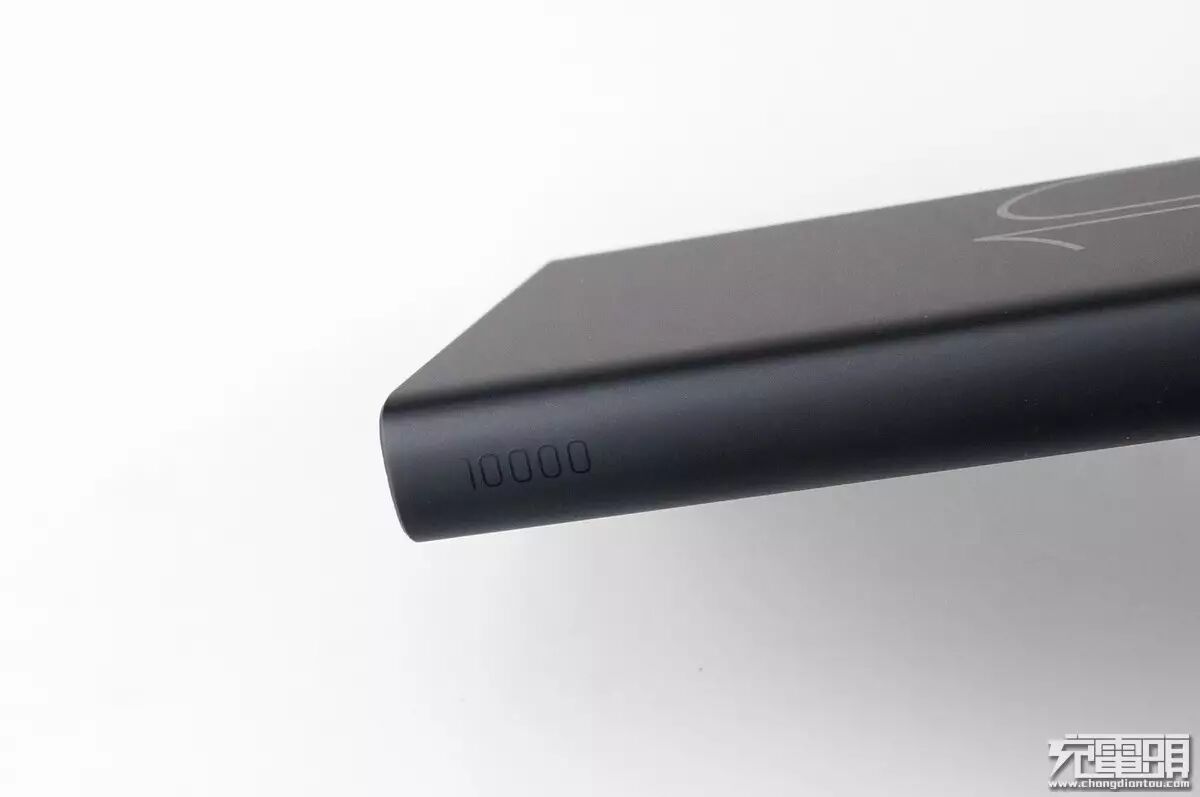

圆弧腰身上印刷了10000字样，代表容量10000mAh。

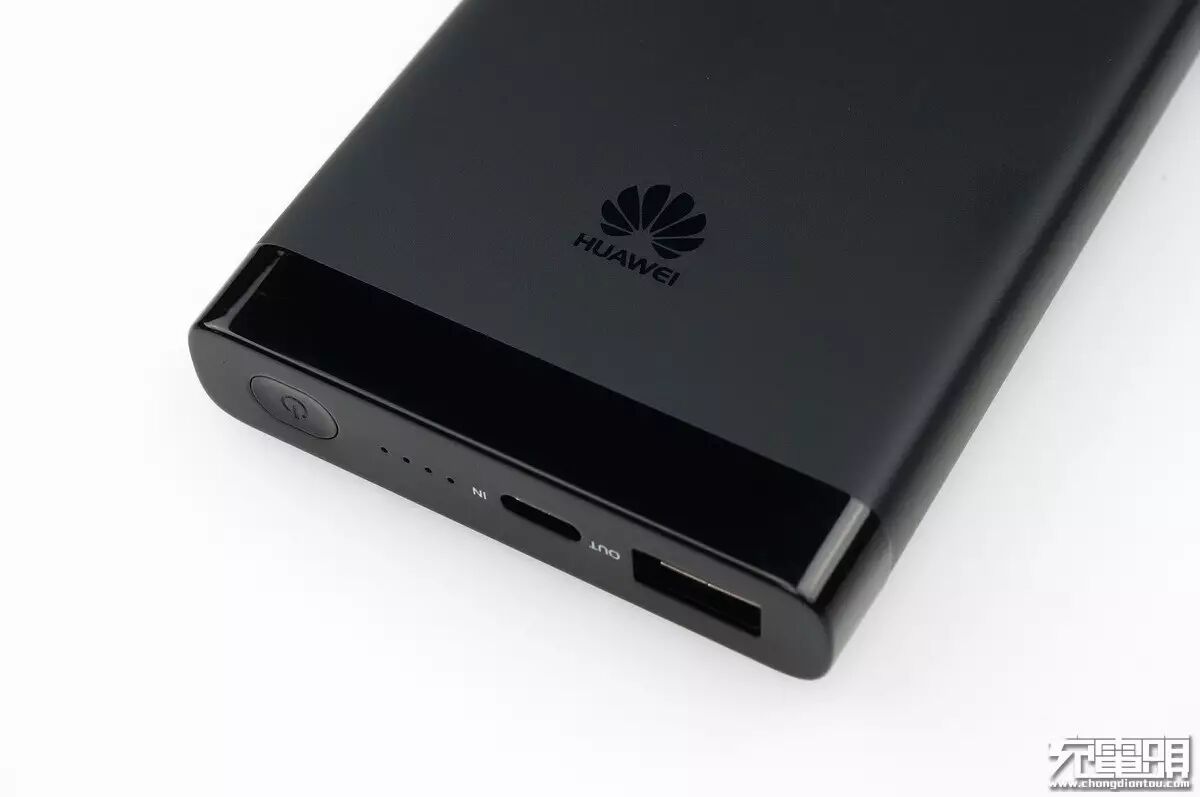

移动电源背面印着华为LOGO。

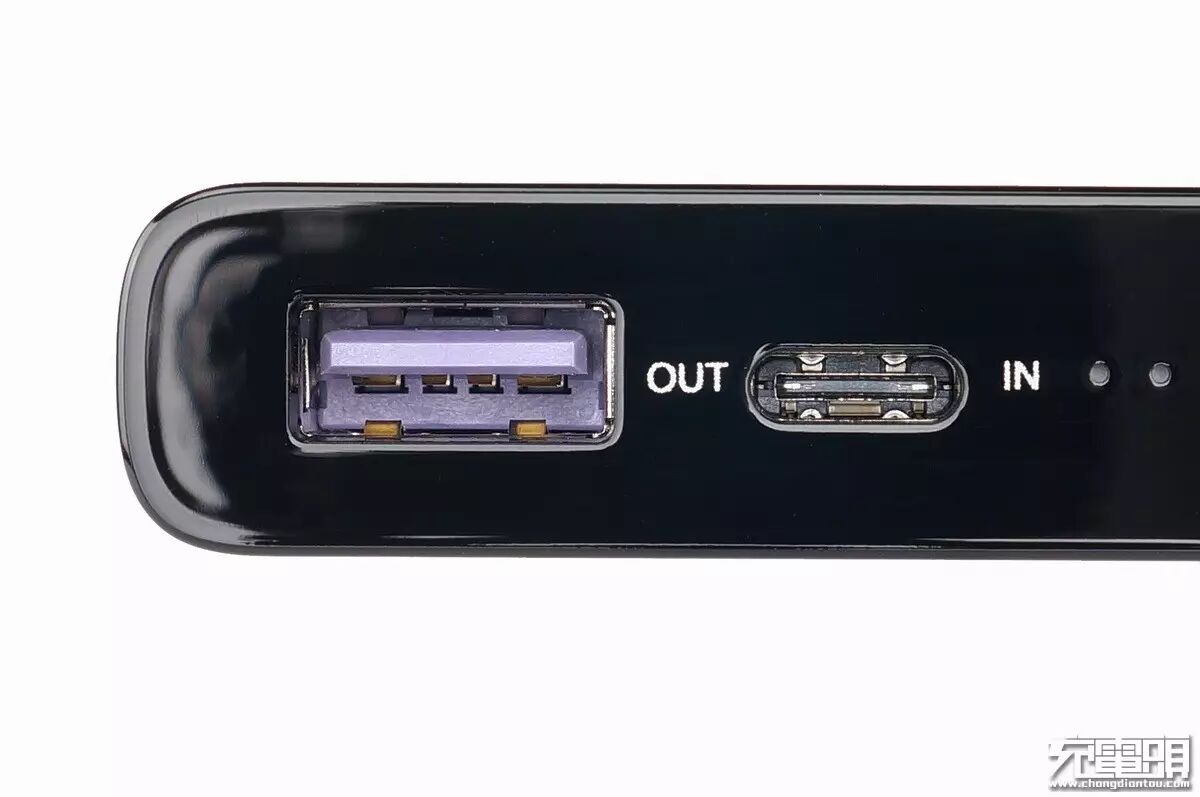

USB Type-A插孔除了使用了紫色注塑舌片外，还有一个特殊之处，仔细观看舌片上最外沿两根正负极弹片十分宽大，华为SCP需要支撑5A电流输出，这么大的电流普通USB弹片根本不能承受，所以华为加宽了弹片增大接触面积，让USB口可以承受更大的电流。

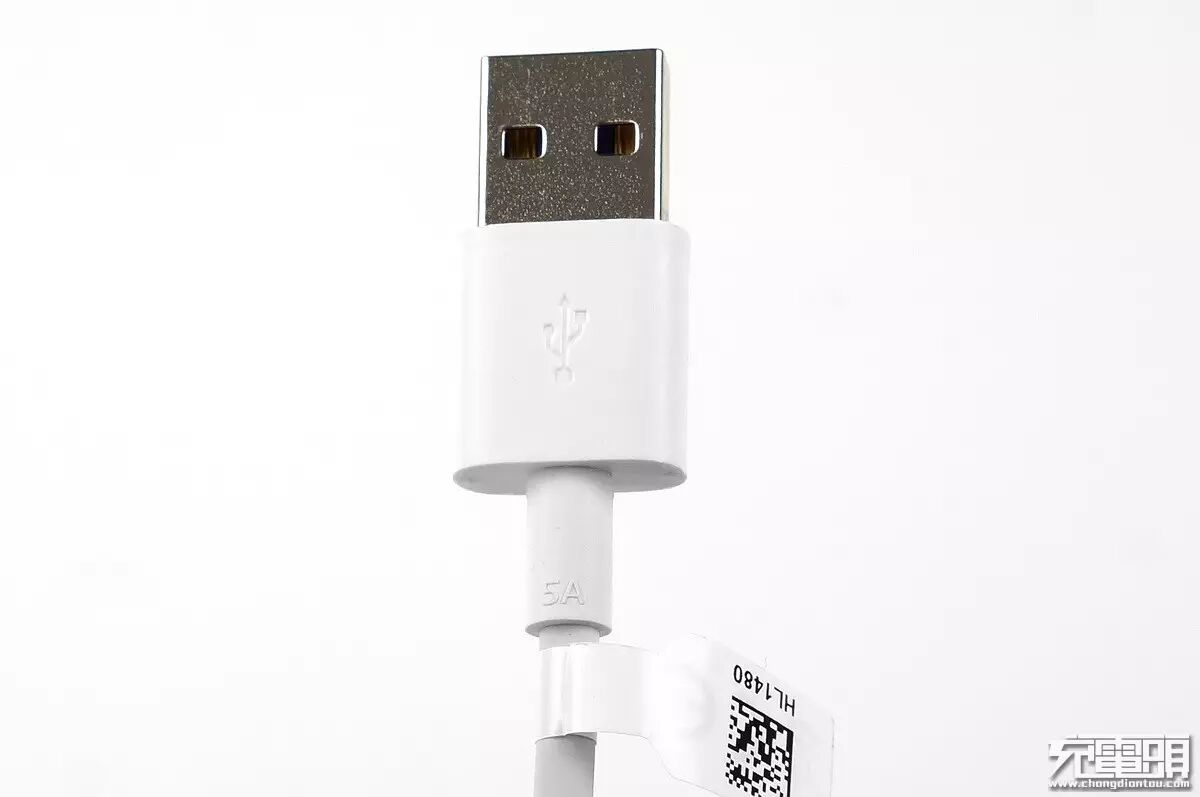

SCP大电流不但需要输出口加宽弹片来支持，就连线材也要特殊定制才能承受大电流传输，华为非常贴心的赠送了一根5A USB-C to USB-A 数据线，可以看到线材网尾上凸印着5A字样。

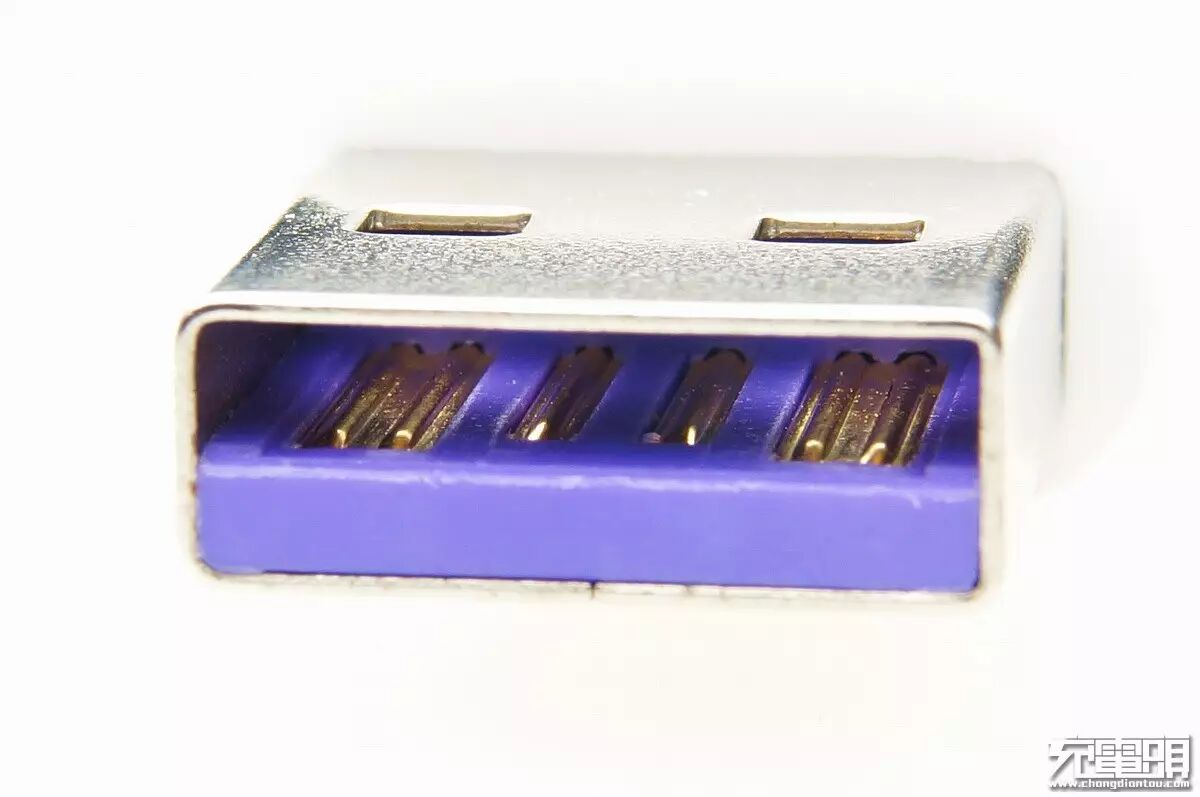

这根5A大电流线也使用紫色基调，观看里面的正负极弹片可以发现同样是加粗设计，一个弹片上带有两个凸起槽。

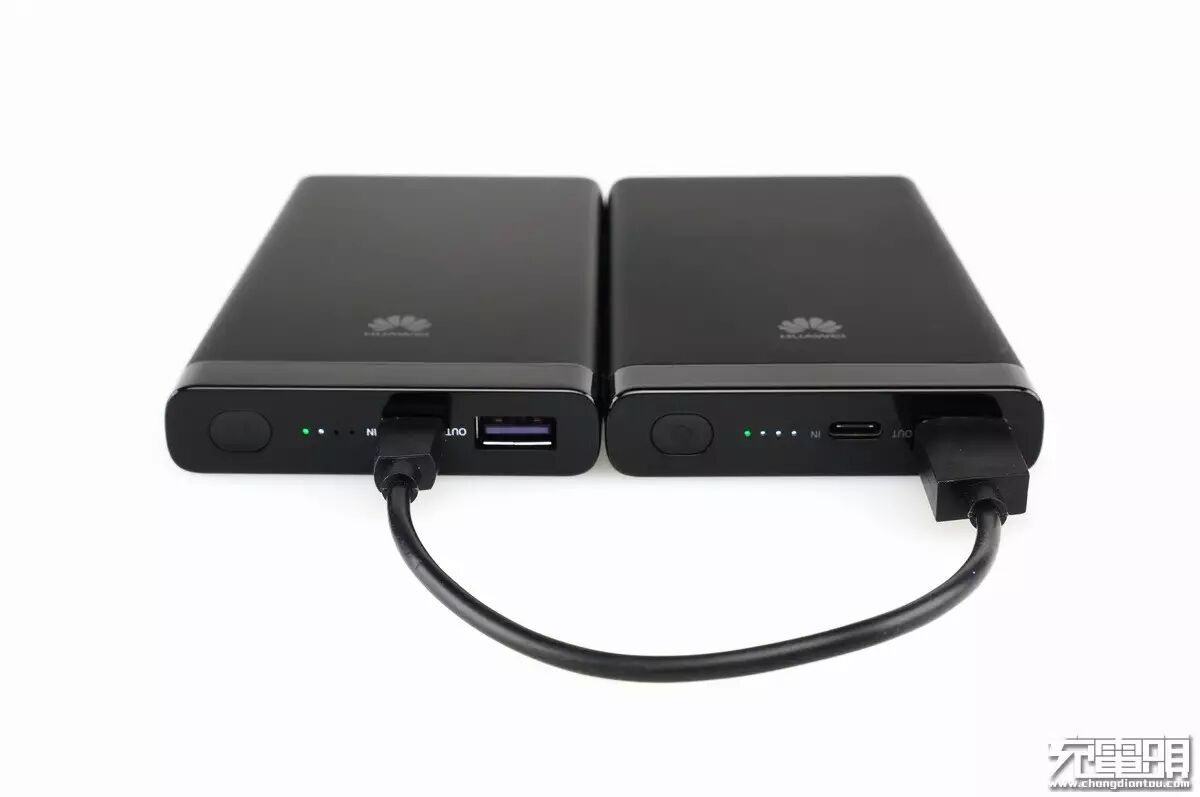

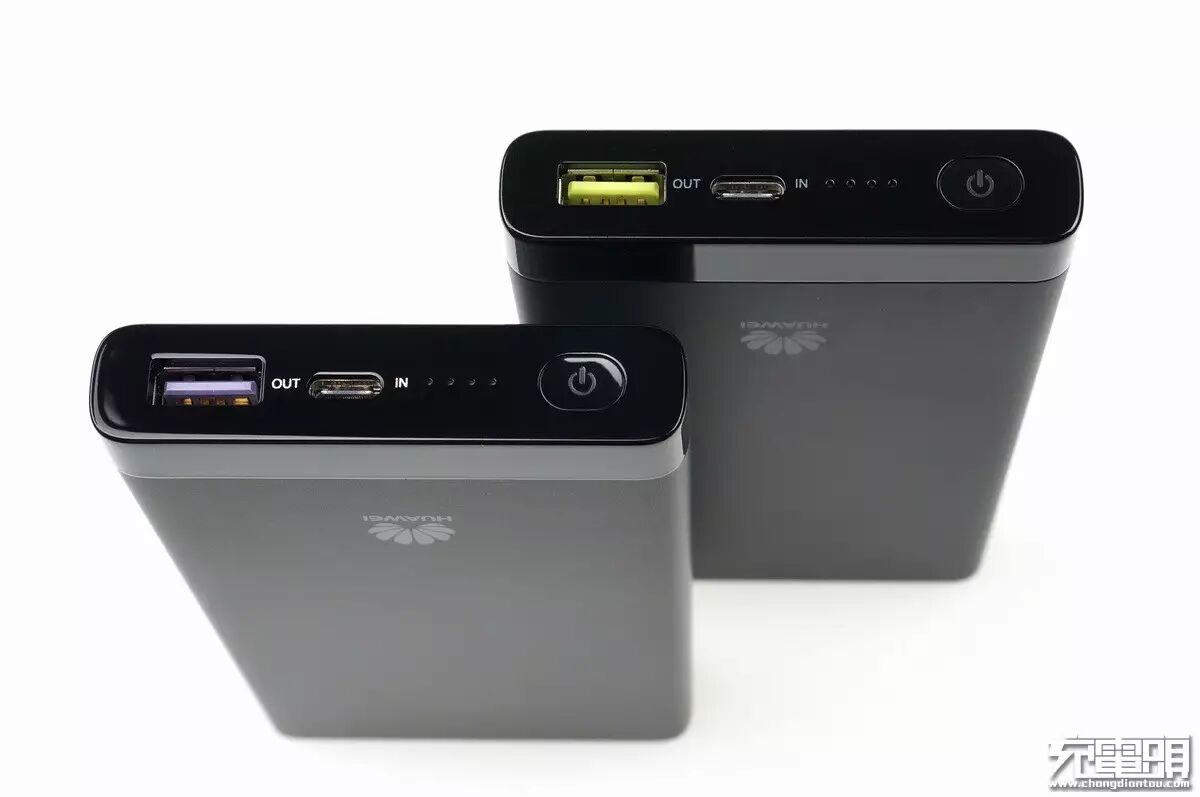

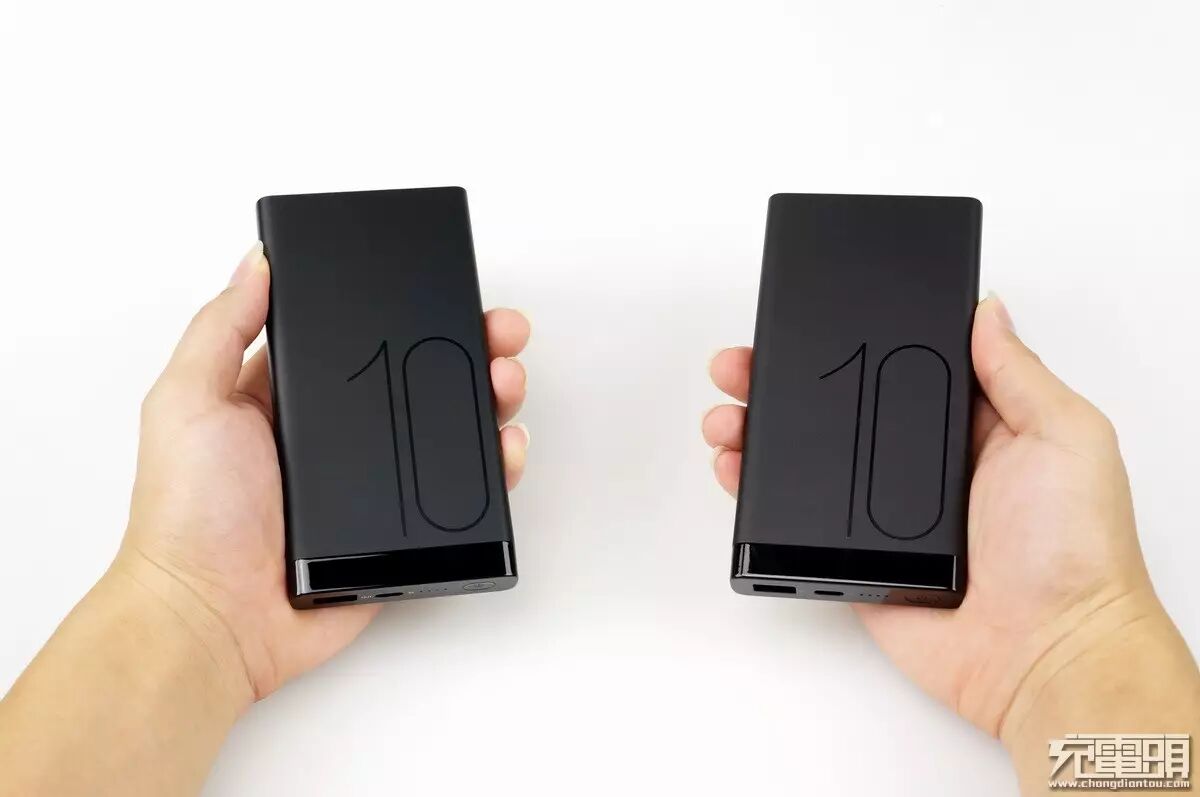

小编手上是新旧两款华为10000mAh移动电源，左边是新款支持SCP的AP09S，右边是旧款AP09Q，除了阳极黑有少许色差区别外完全一摸一样的。

粗略看上去，新旧款在外观上只是一个USB舌片颜色的区别，当然绿色舌片旧版弹片就是普通USB了，新款紫色舌片才有加宽大电流弹片。

面板上设置的4个LED电量指示灯，除了可以显示对应的剩余电量外，最左边的LED位置还是双色显示，移动电源开启快充功能时，会从白色转变成绿色，让用户对目前状况更加了解。

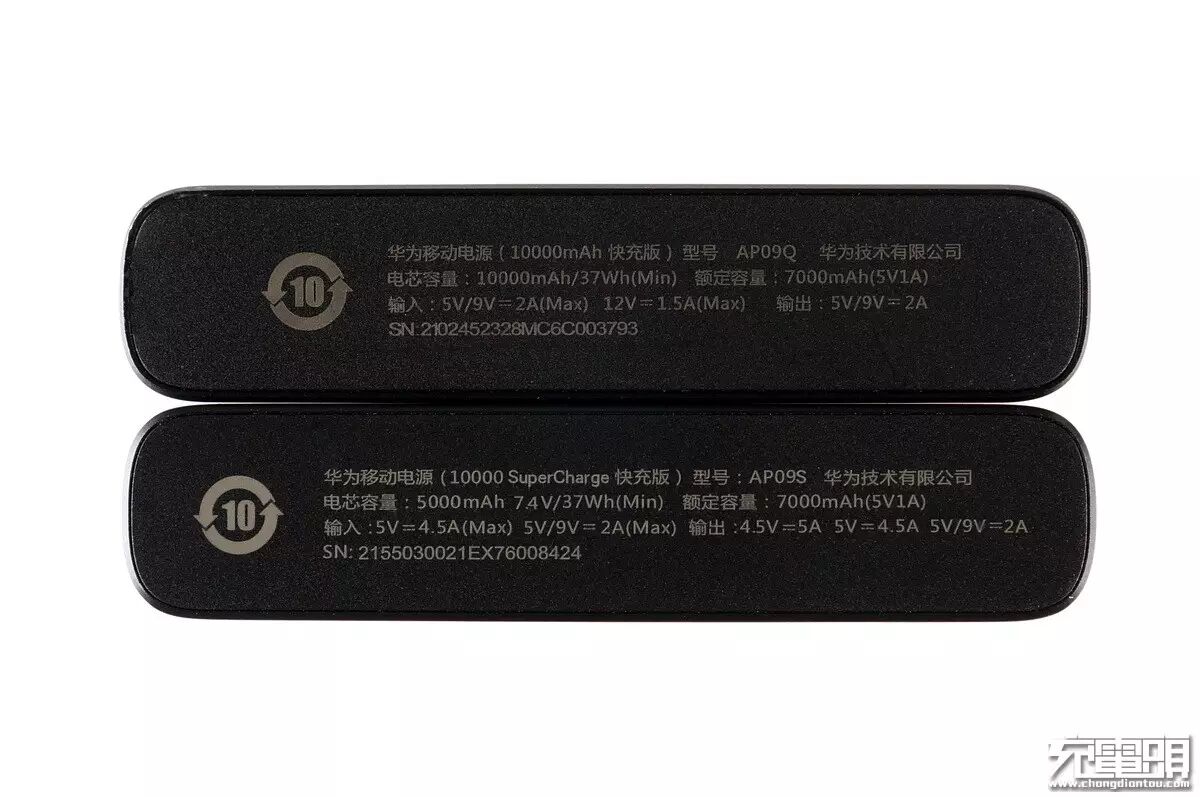

底部铭牌信息，这里只作新款描述。品名：华为移动电源（10000 SuperCharge 快充版）、型号：AP09S、电芯容量：5000mAh 7.4V/37Wh、额定容量：7000mAh（5V1A）、输入：5V4.5A（MAX）5V2A / 9V2A、输出：4.5V5A / 5V4.5A / 5V2A / 9V2A。

2、拆解篇：

华为AP09S作为升级款，结构上与旧款AP09Q没什么大的区别，首先从底部下手撬出铭牌。

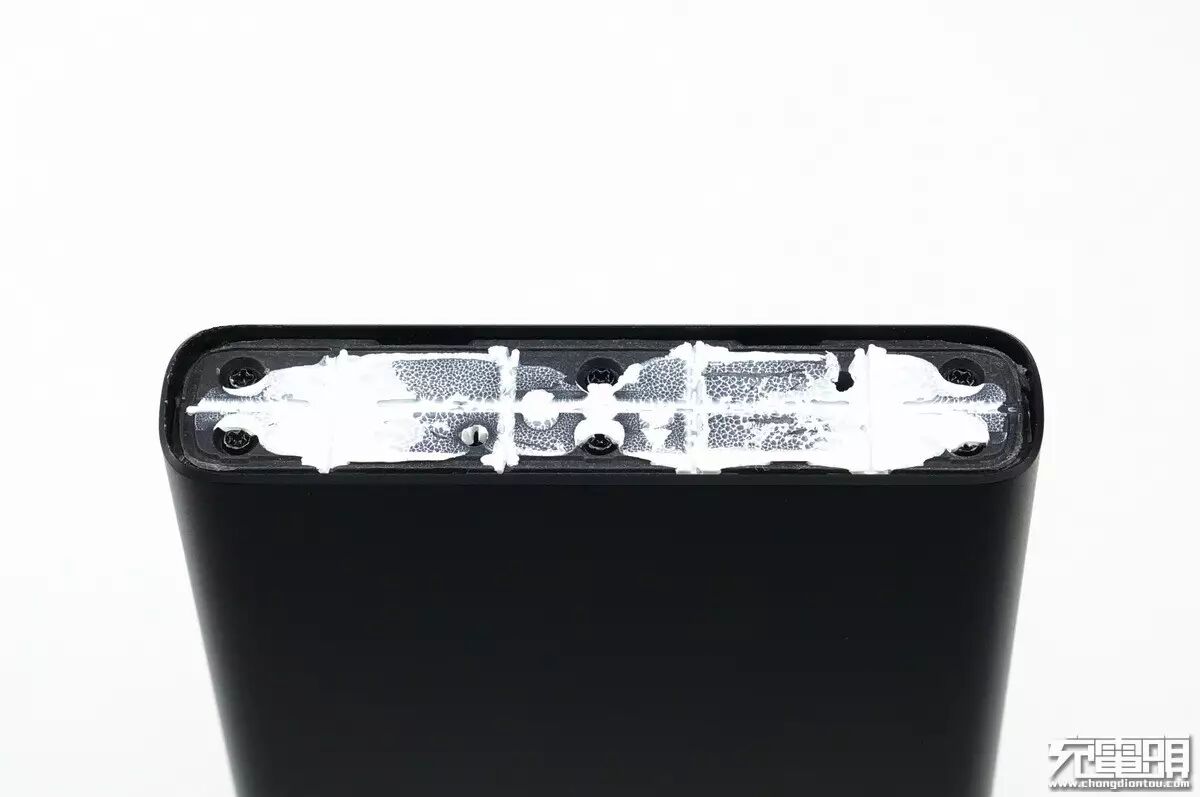

旧款铭牌粘附方式使用双面胶，而新款则改用白色硅橡胶粘附，去掉铭牌胶版后可以看到6颗螺丝拧紧着限位底板。

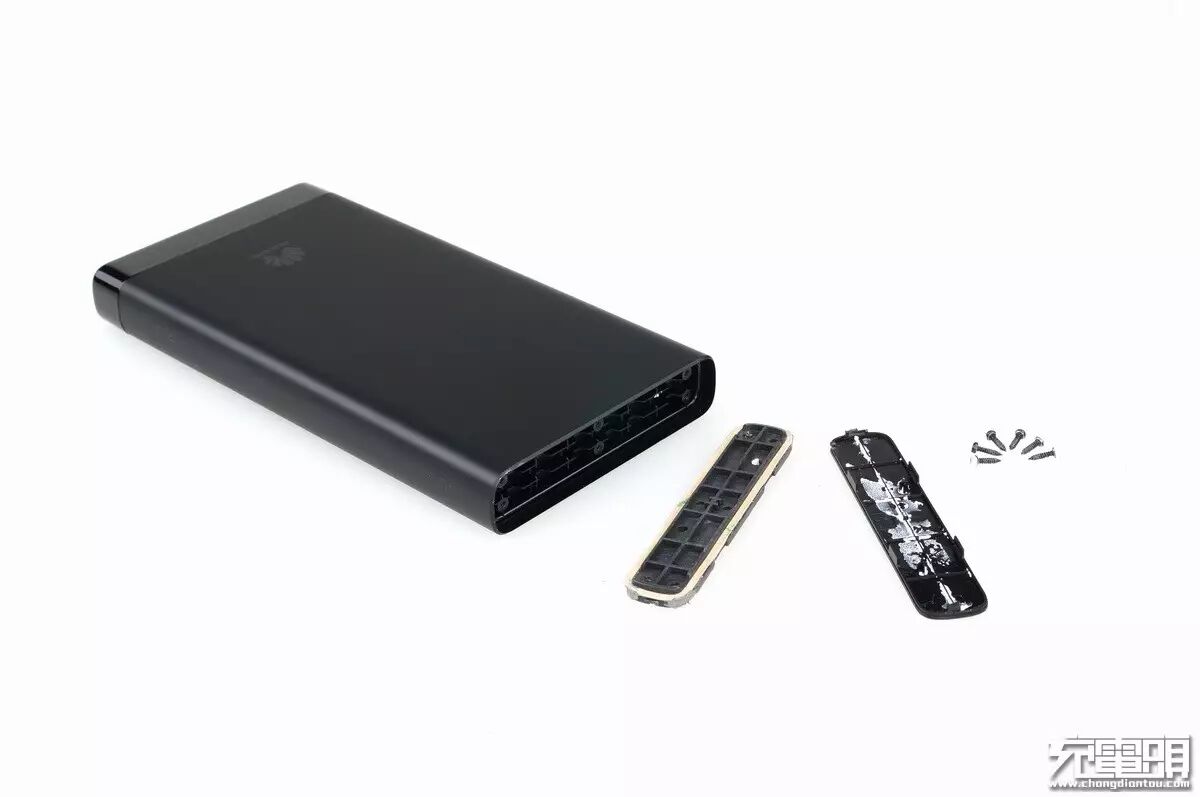

去掉螺丝后继续拆除限位底板。

接下来就可以把移动电源从铝外壳里抽出来了。

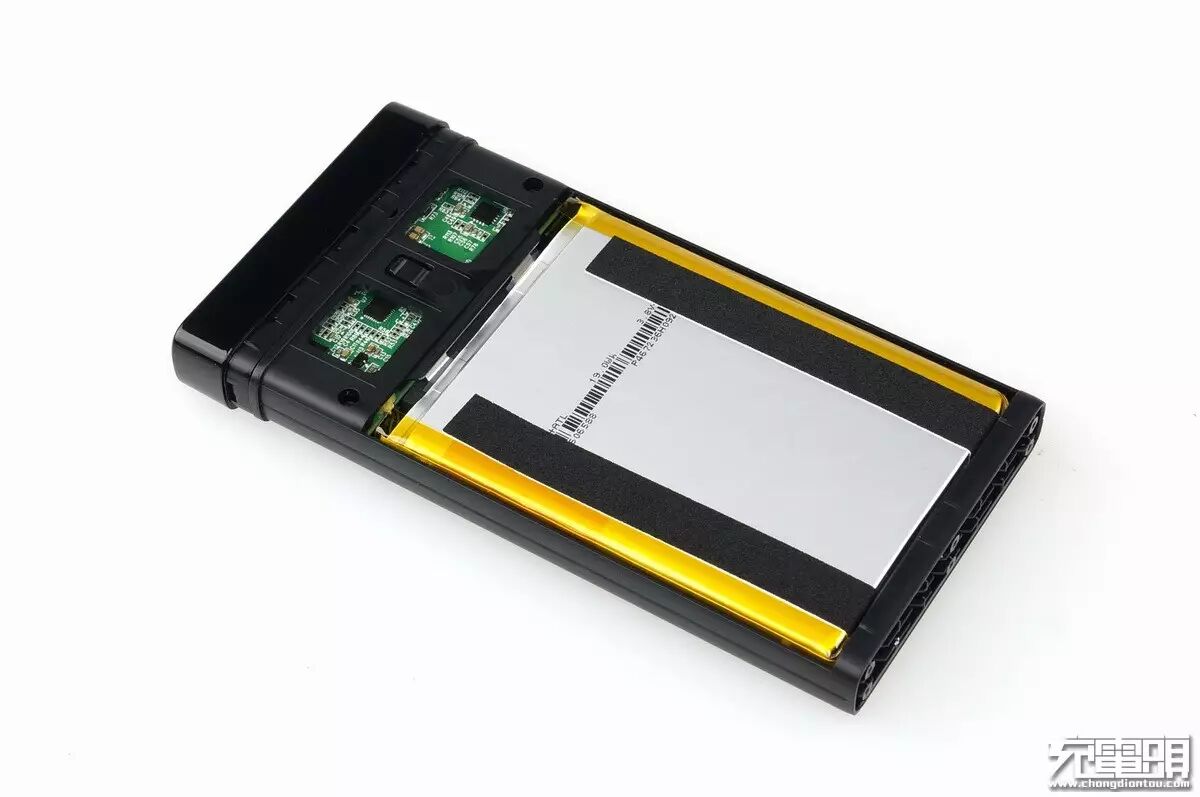

移动电源使用了内框架设计，把PCB与电池保护并包裹起来，PCB独立遮盖电池底部的缓冲隔板厚度十足。

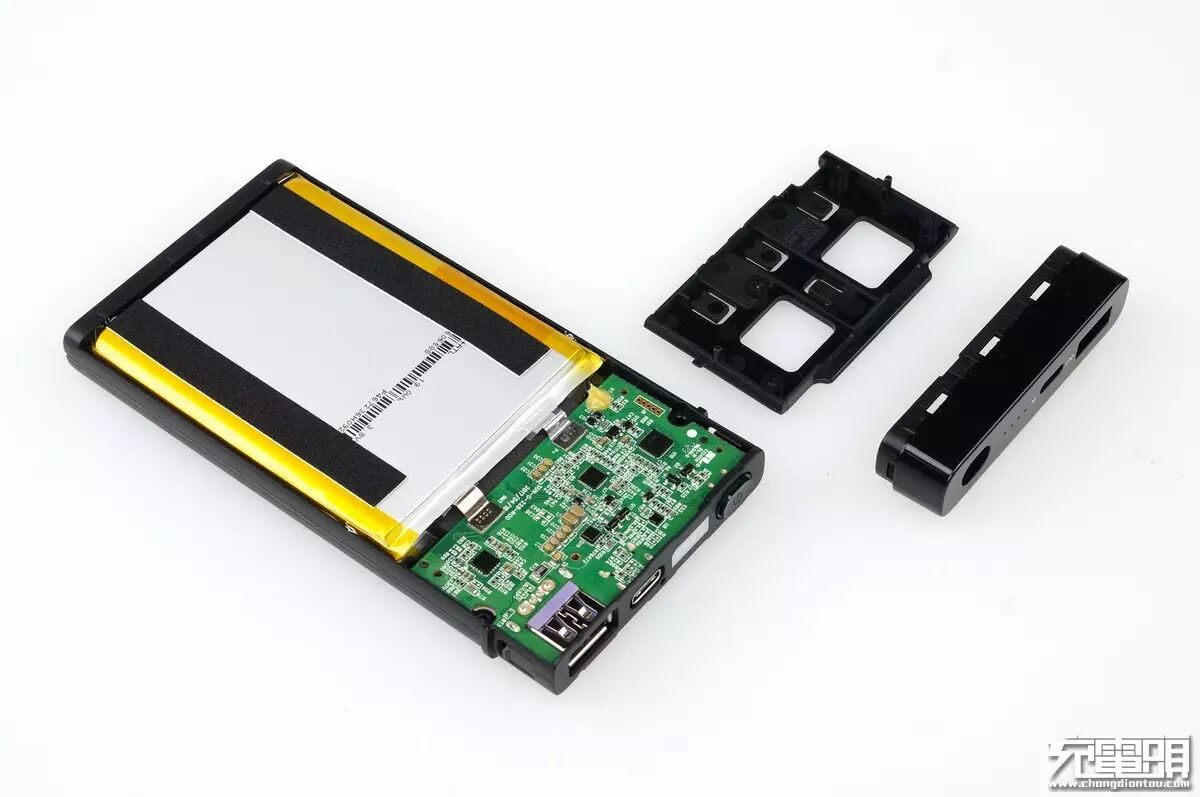

按下头部钢琴漆壳体8个卡口后可以分离出头部，然后去掉螺丝就可以打开PCB盖板了。

电芯部分从喷码上得知这是ATL生产的电芯，能量为19.0Wh放电平台为3.8V，使用了两片电芯组成电池组，但并不是常见的并联设计，而是2S两串方案。

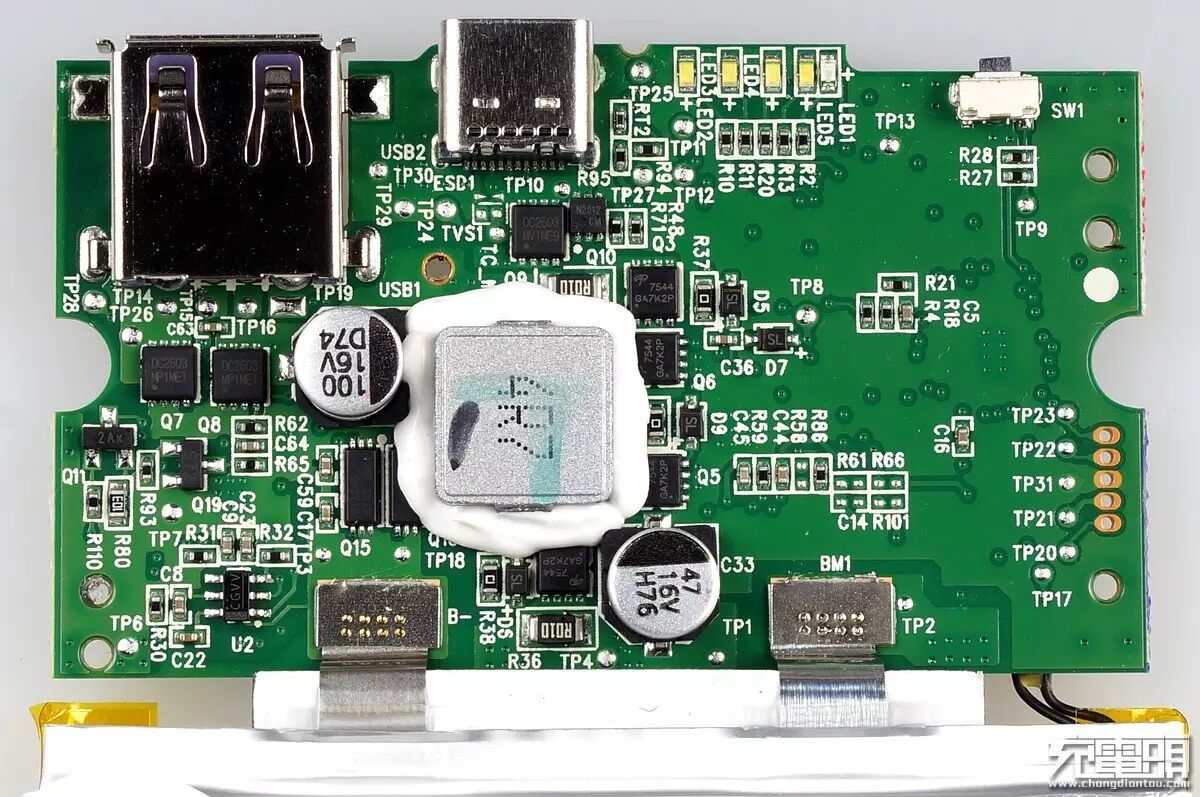

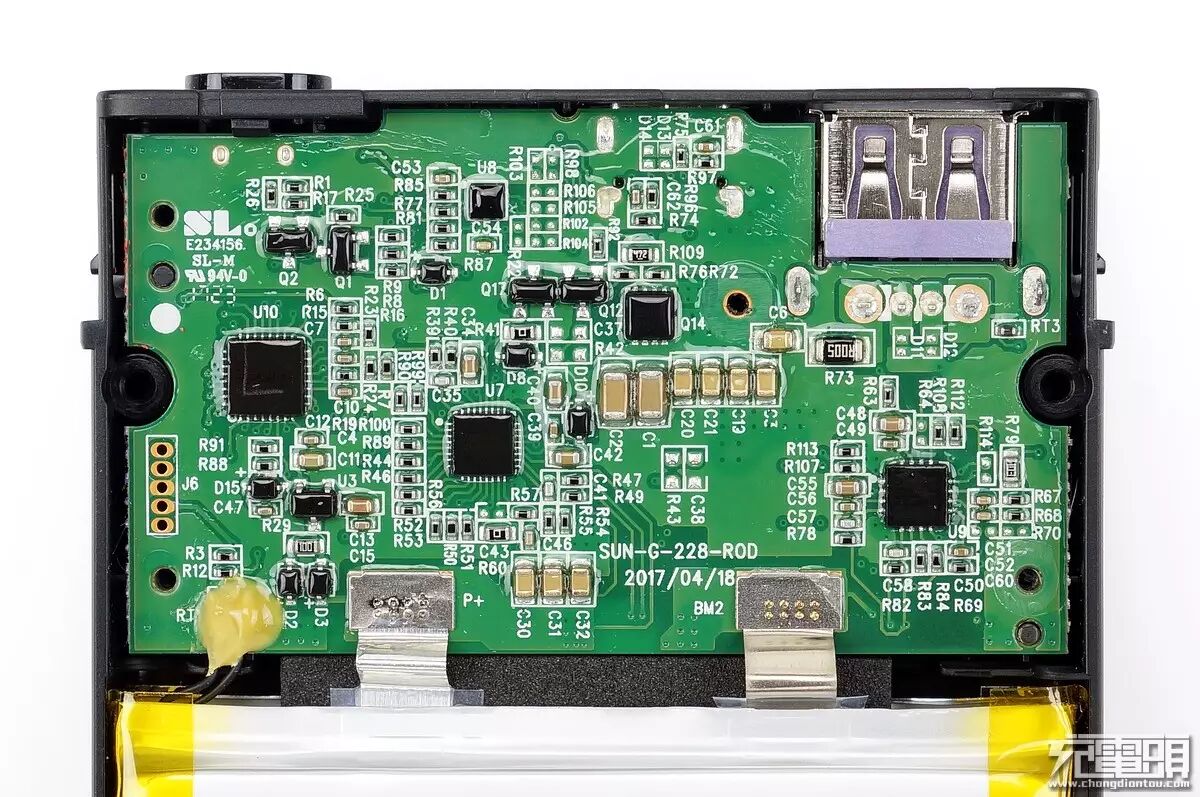

PCB贴片面一览，整块PCB上都涂满了一层透明防潮绝缘胶。

电池镍带点焊工艺，这个小编已经评价过很多次了，铜片采用包裹三文治的方式把镍带包在中间层再点焊起来，八个机焊焊点焊接力度均匀牢固。业内最好的焊接工艺没有之一，赏心悦目。

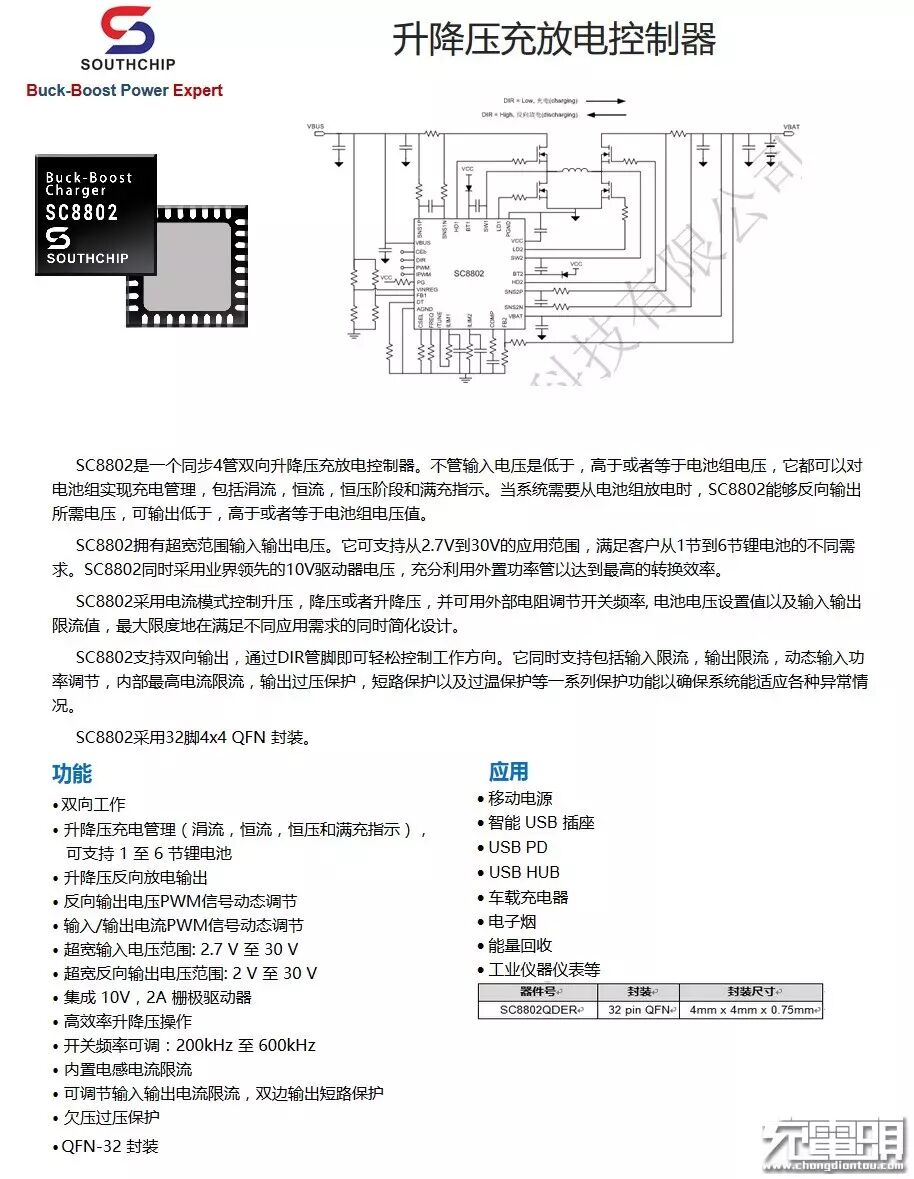

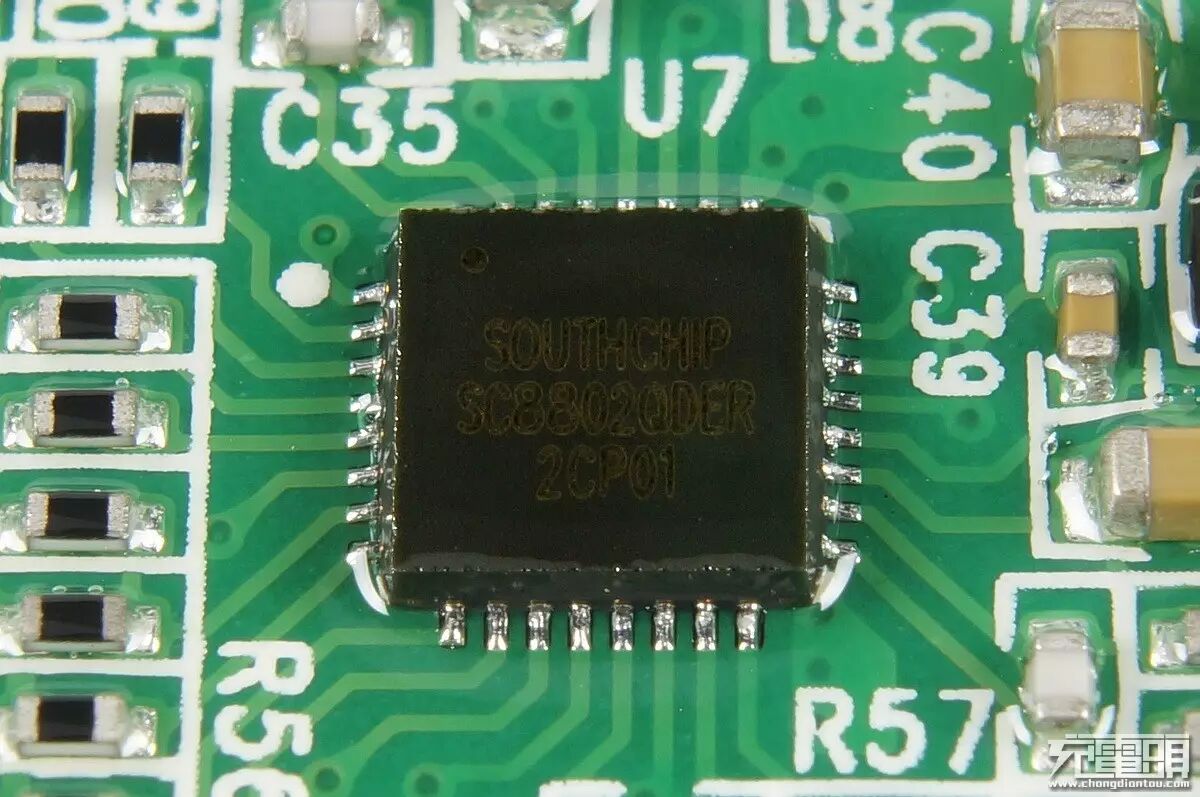

上海南芯SOUTHCHIP SC8802升降压充放电控制器。南芯SC8802拥有超宽范围输入输出电压。它可支持从2.7V到30V的应用范围，涵盖QC3.0最低电压到USB-PD最高输出级别输出。满足客户从1节到6节锂电池的不同需求。当系统需要从电池组放电时，SC8802能够反向输出所需电压，同样可输出低于，高于或者等于电池组电压值。南芯SC8802可以升压，降压或者升降压，并可用外部电阻调节开关频率, 电池电压设置值以及输入输出限流值，最大限度地在满足不同应用需求的同时简化设计。这使单口TYPE-C大功率输出成为了可能。同时南芯SC8802系列支持包括输入限流，输出限流，动态输入功率调节，内部最高电流限流，输出过压保护，短路保护以及过温保护等一系列保护功能以确保系统能适应各种异常情况。

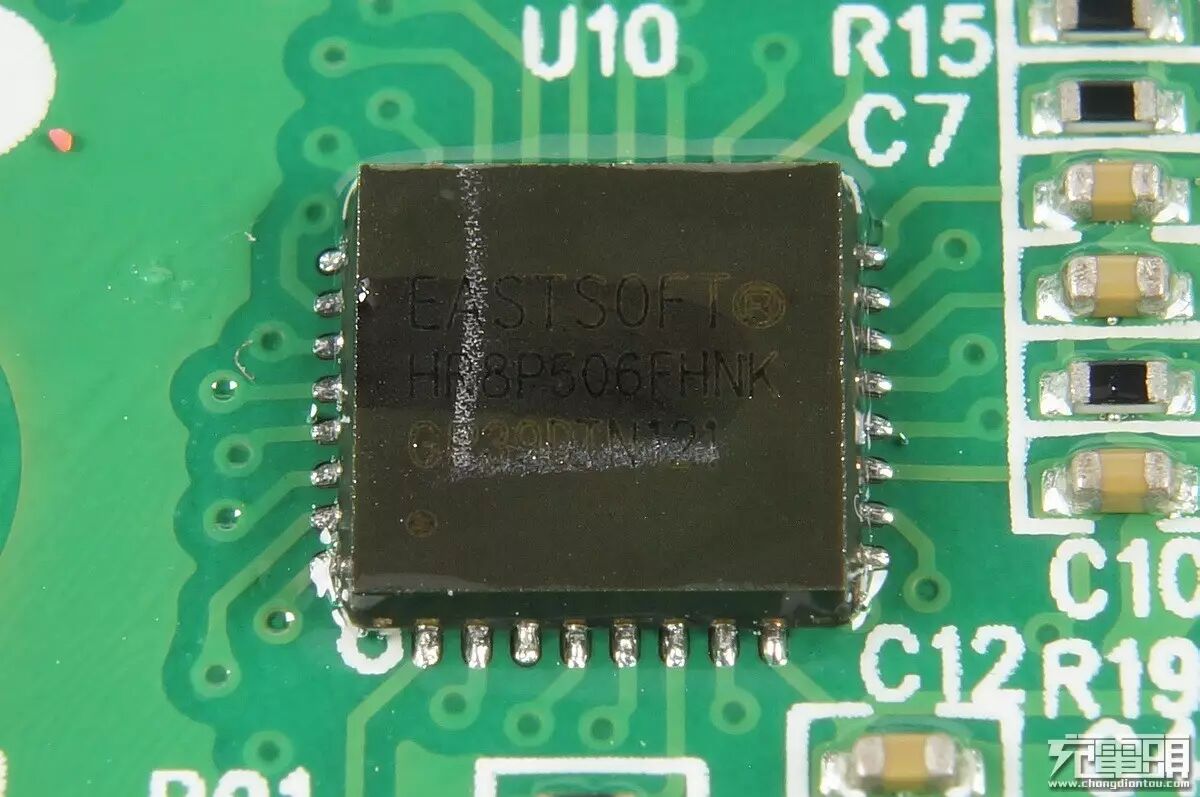

上海东软载波EAST SOFT HR8P506 32位单片机。

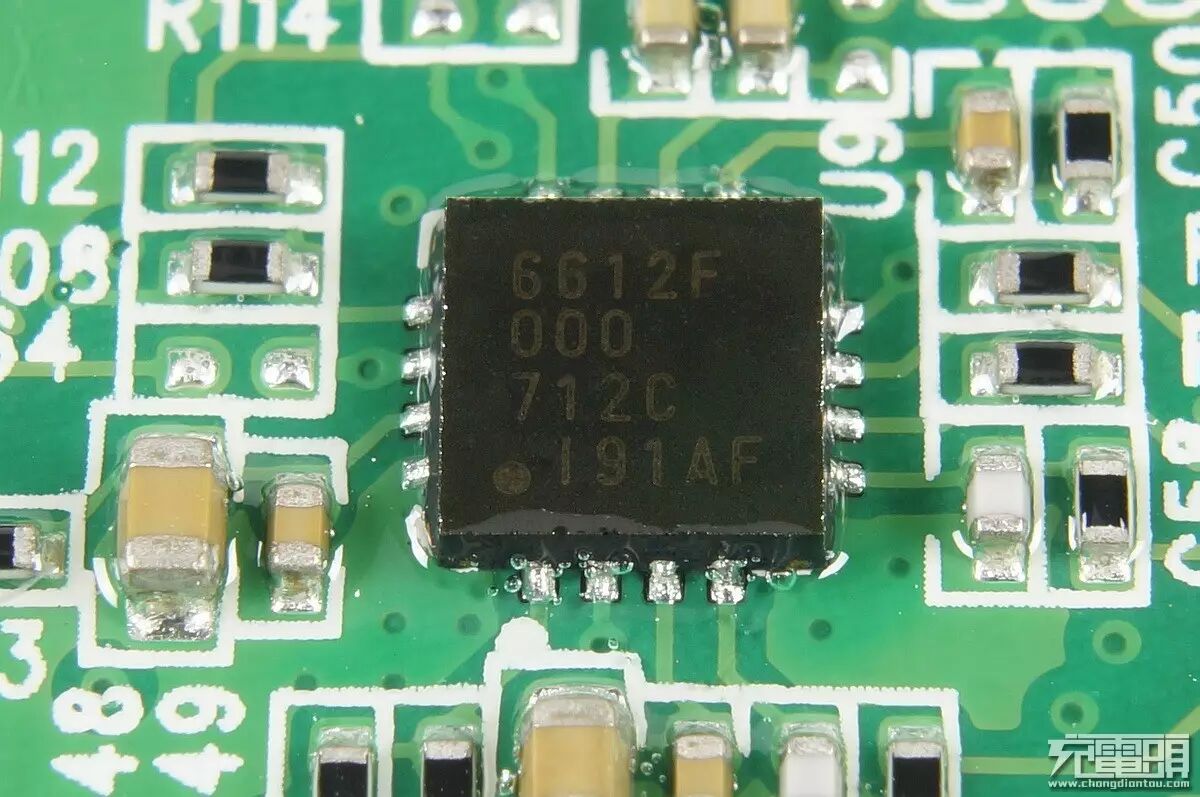

丝印6612F 000 712C，伟诠weltrend给华为定制的SCP协议芯片。

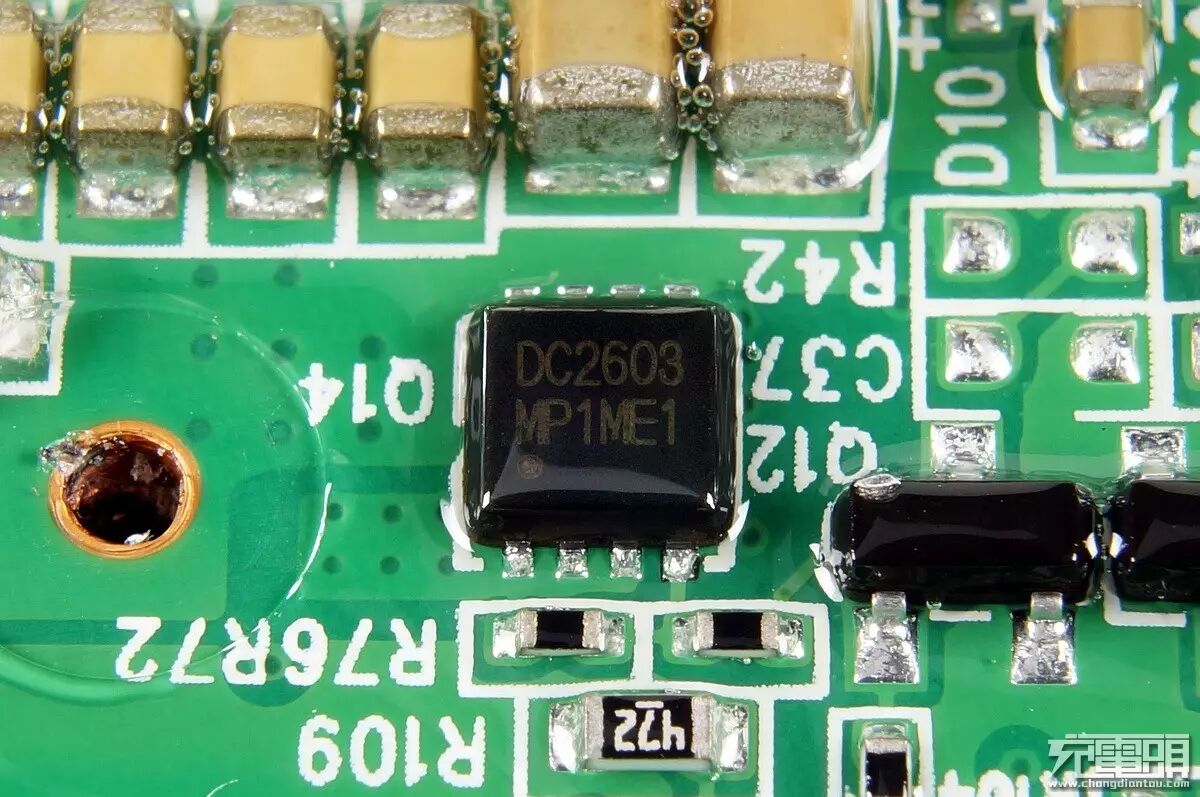

丝印 DC2603 MP1ME1，输入保护MOS。

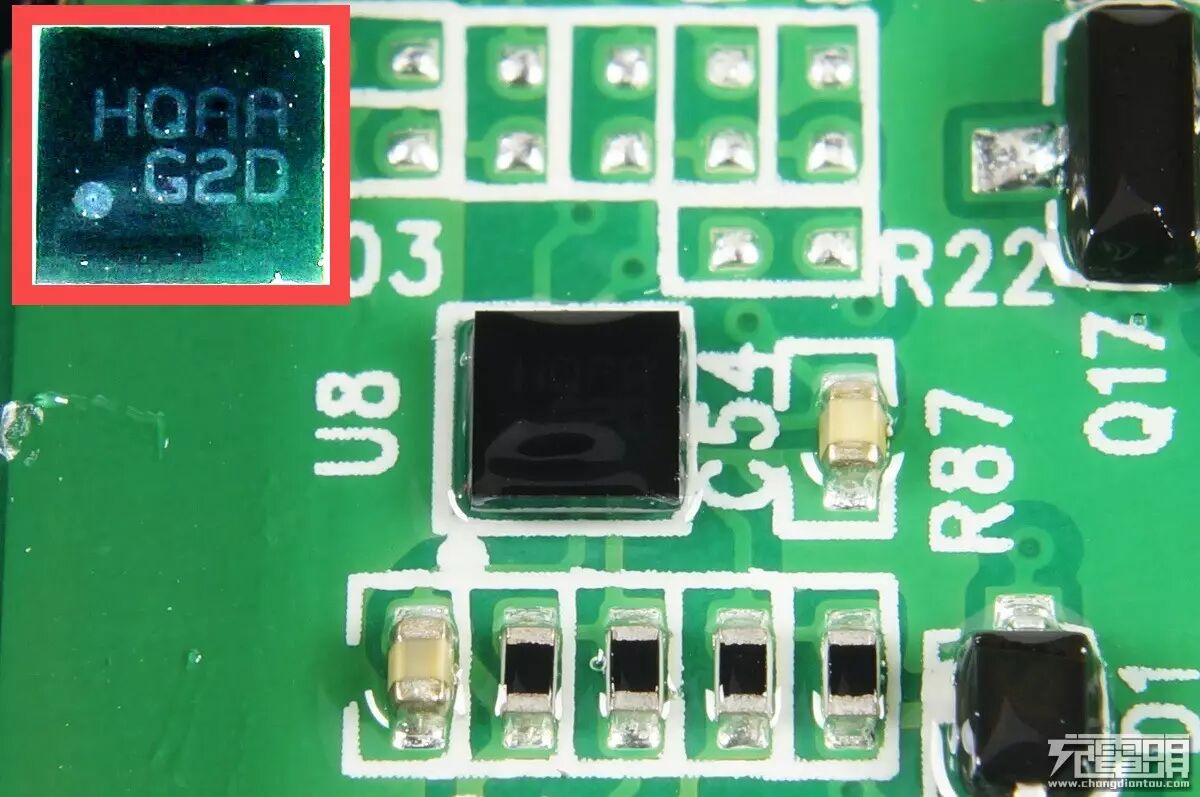

丝印 HQAA G20。

PCB背面一览。

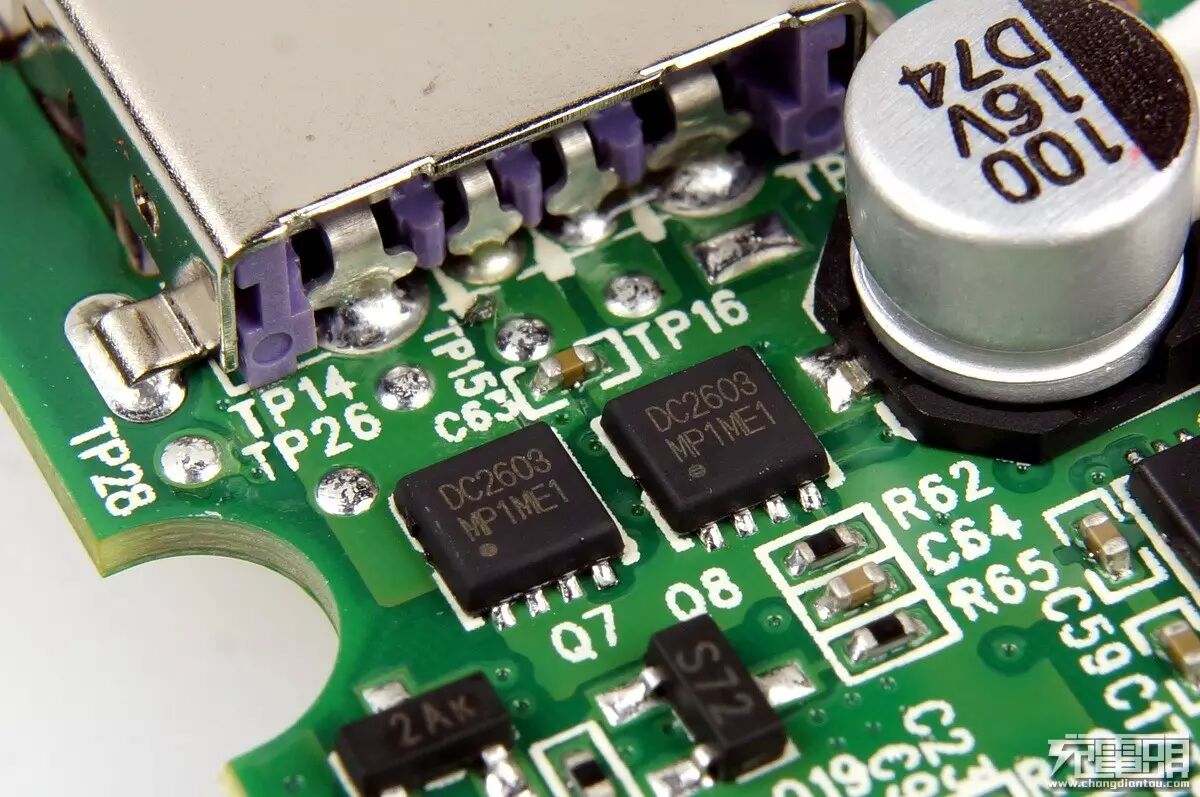

两个DC2603 MOS作为USBType-A输出口保护，旁边一个16V100uF固态滤波。

两颗 AO 5820作为电池组保护。

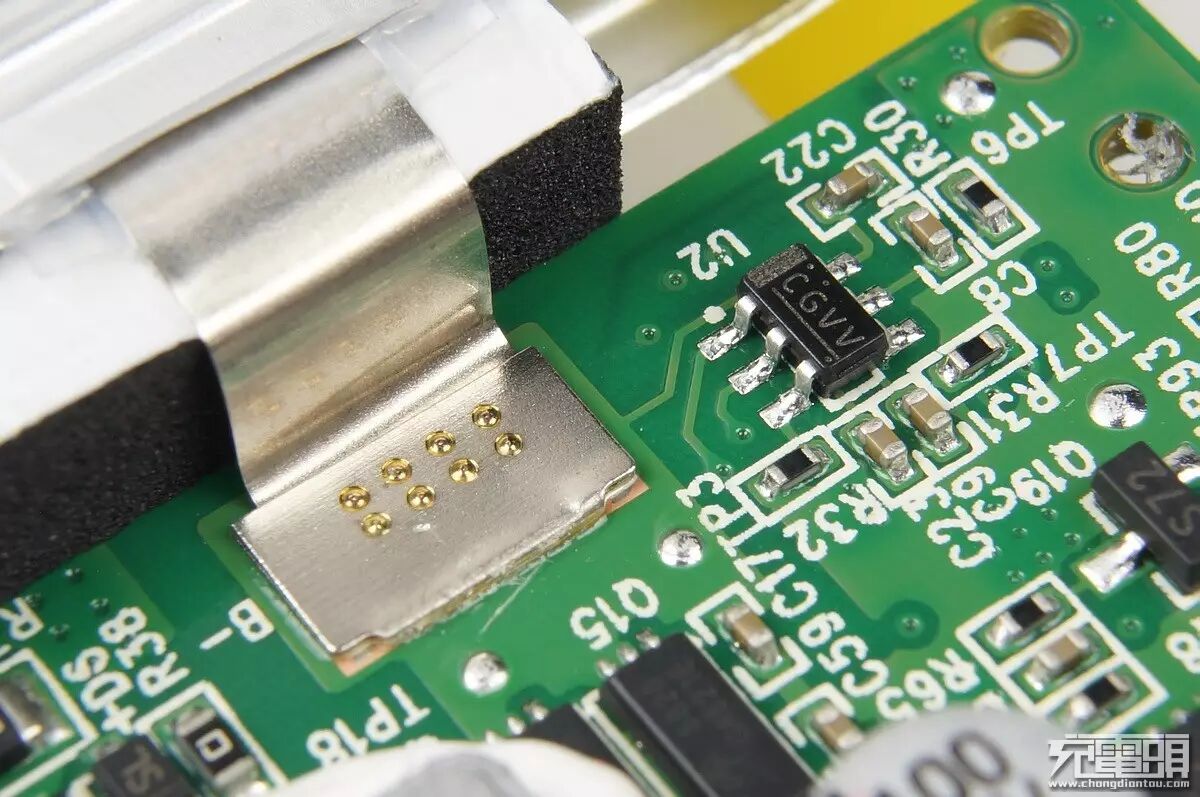

丝印CGVV，上下两块电池组镍带之间使用海绵填充固定不会变形。

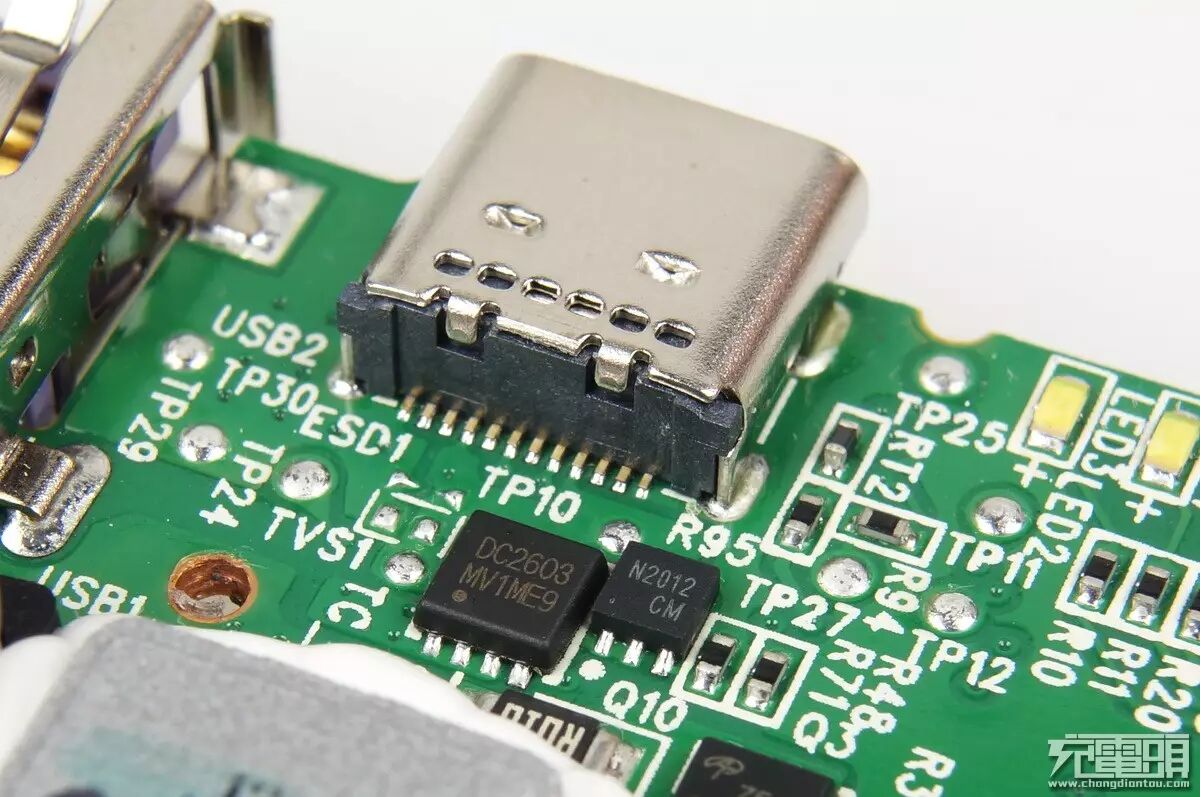

USB Type-C 输入口保护。

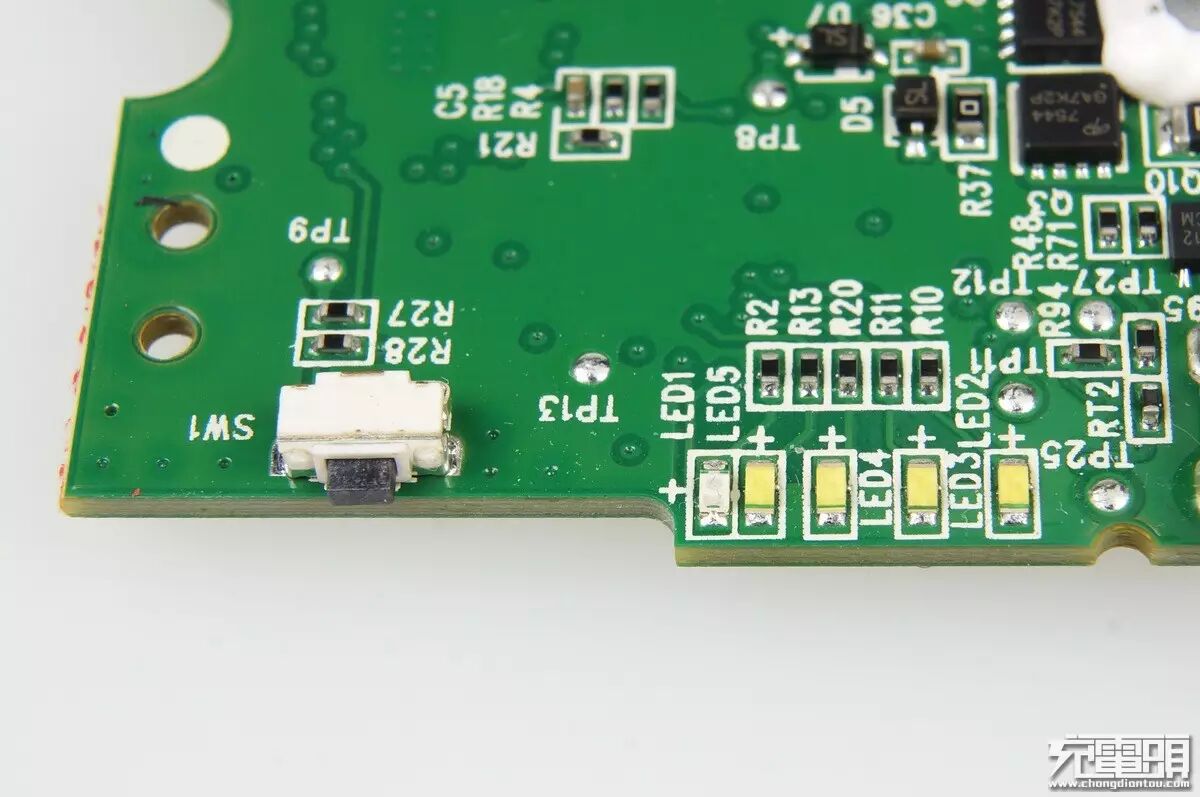

4个白色LED电量指示灯，第一个指示灯带一颗绿色LED，快充模式会切换成绿色。

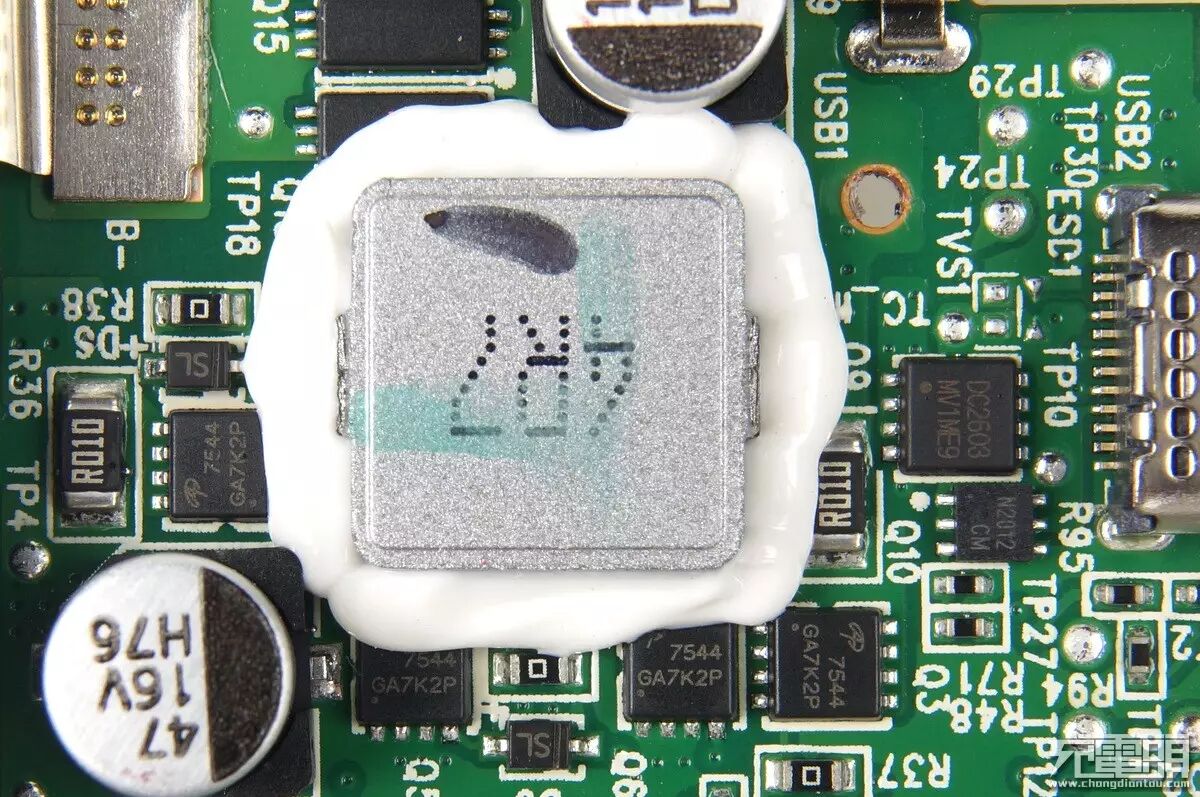

巨大的10*10mm电感，四周4颗AO7544低阻MOS。

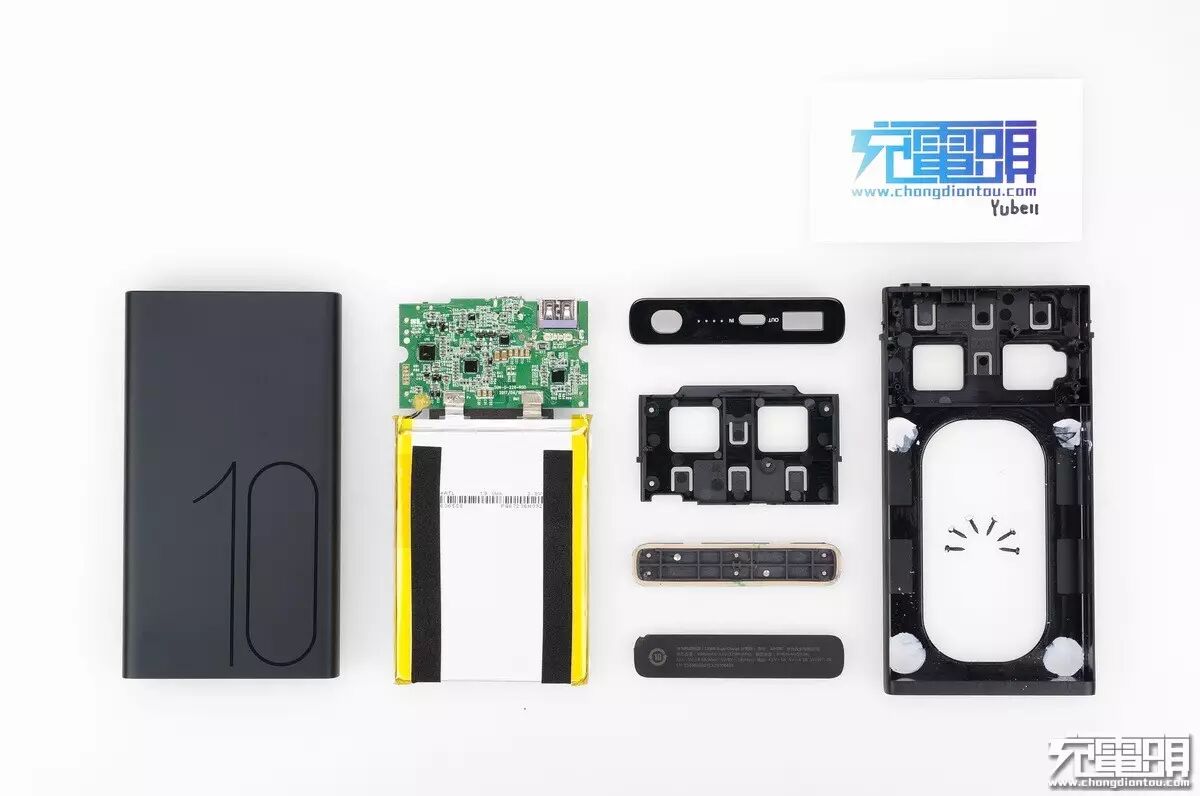

全部拆解一览。

总结：

本次拆解的这款华为AP09S移动电源自官方商城上架后，旧款AP09Q立马下架不再销售，看来华为是决心将10000mAh快充移动电源替换成这个SCP版本，入门版应该是全面交给荣耀品牌去负责。虽然外表看上去并无大的差异但里面则大有不同，新款华为AP09S在原有支持快充模式下（FCP\QC），再加入了SuperCharger （SCP）快充的支持，这种低电压大电流方案在手机端能很好地降低发热量，但对输出设备来说（例如这个AP09S）生产成本会有一定上涨，并且因为需要通过大电流的关系，输出接口、线材都做了加宽弹片设计来降低导通阻值才能承受大电流。方案方面全面替换成SC8802升降压充放方案，电池组使用ATL 3.8V 5000mAh两串组成，内骨架独立阻隔抗冲击力更安全，PCB涂抹透明的防潮胶在恶劣环境下也不必担心，设置了快充指示灯让用户随时都能了解状况。
