USB PD新选择：SIMPTUNE 快速PD电源适配器拆解报告
上海普衍电子科技有限公司旗下的品牌SIMPTUNE推出了两款PD快速电源适配器（充电器），一款是单口USB-C输出，另一块是USB-C + USB-A输出，以下为大家带来其中一款USB-C PD充电器开箱拆解。
一、开箱
产品名称：SIMPTUNE快速PD电源适配器、产品型号：SPT100AS-45C、接口类型：USB-C、输入参数：100-240V~50/60Hz 1.0A、输出参数：5V/9V/12V/15V=3A，20V=2.25A。

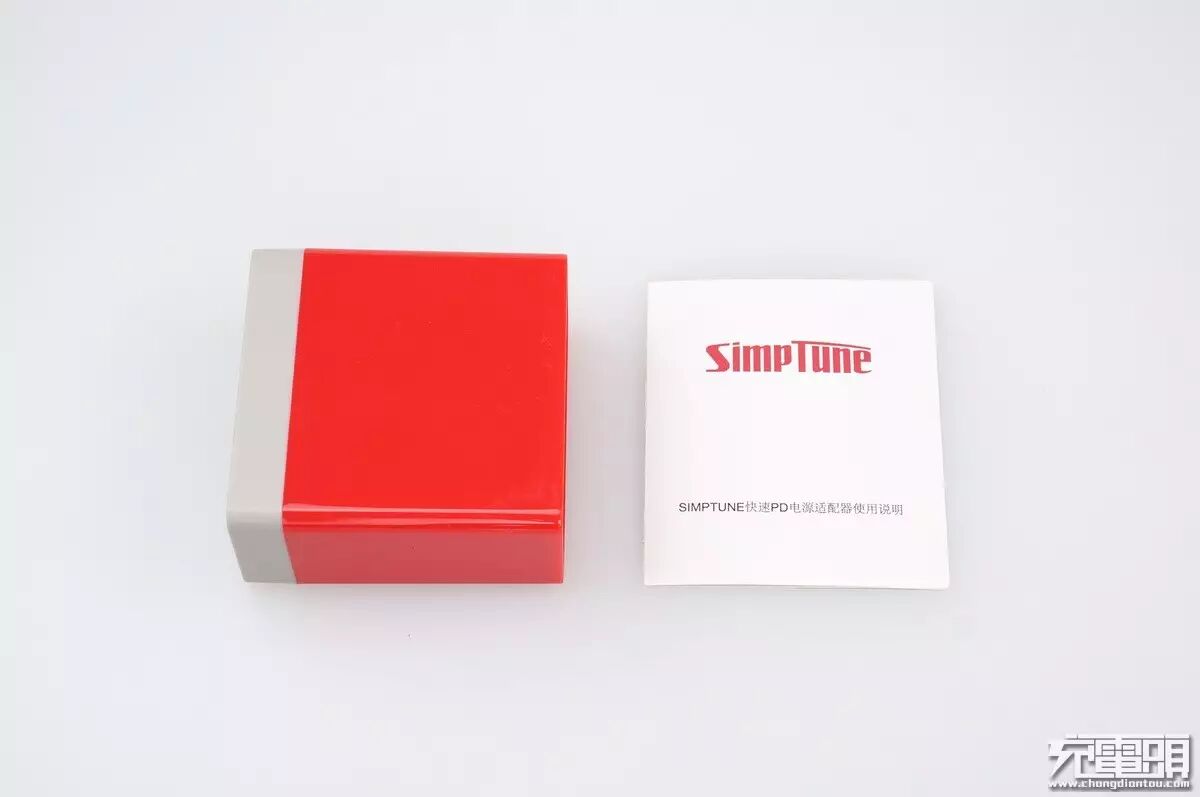

开箱物品一览，充电器本体x1、说明书x1。
SIMPTUNE 快速PD尺寸为 63*63*30mm，一共有两种颜色选择，分别是红灰、白灰，本次拆解的是红灰版本。

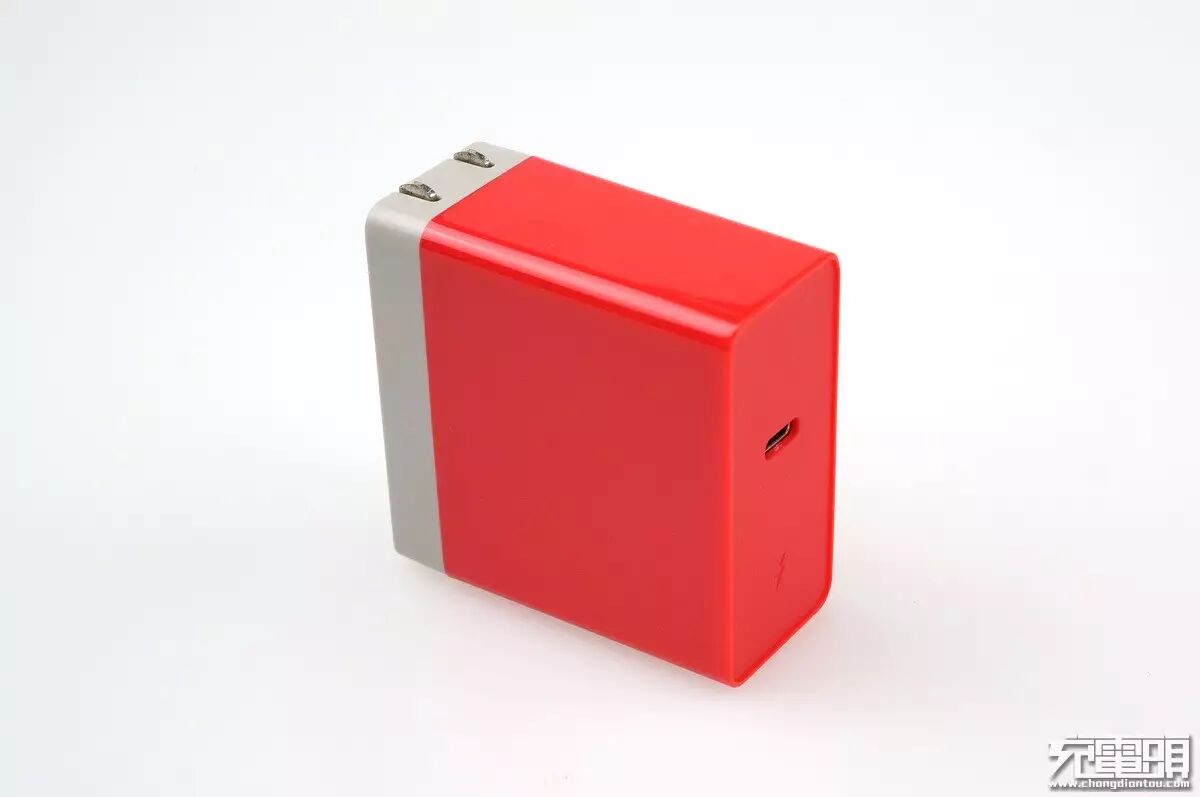

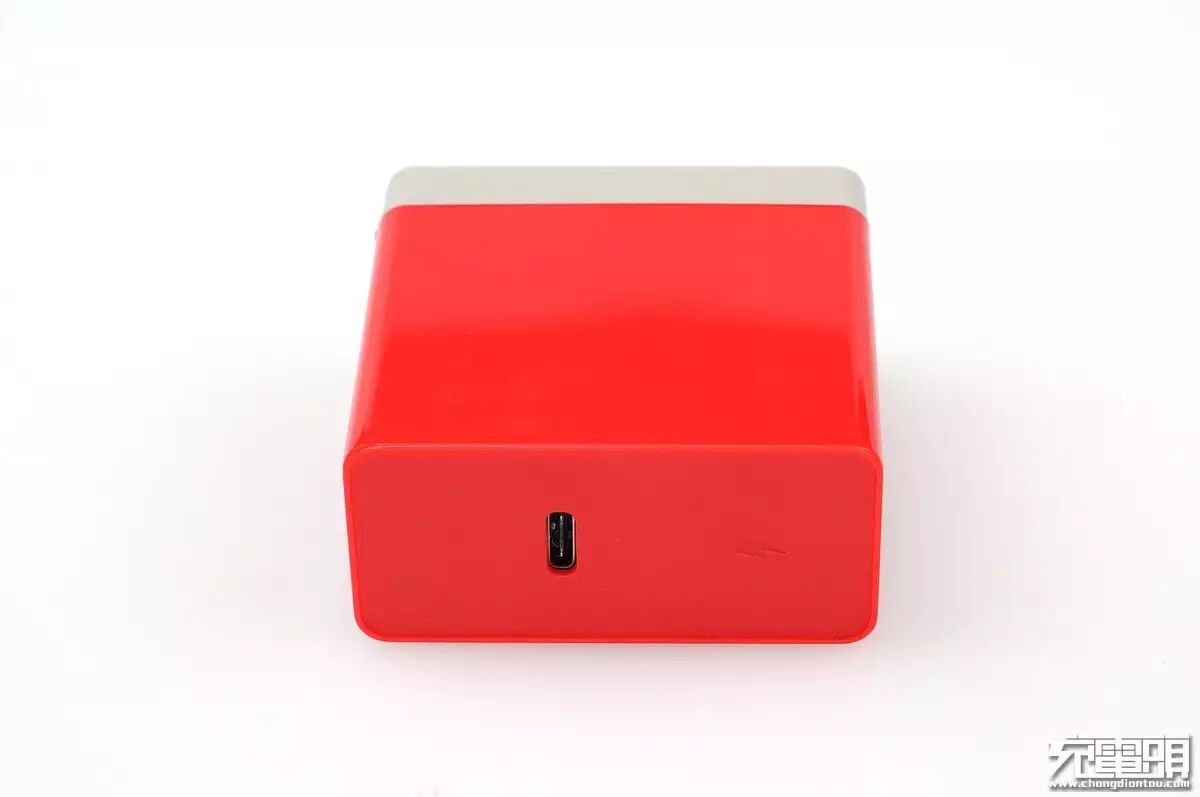

面板上只有一个USB-C输出接口，下面带有一个闪电凹印。

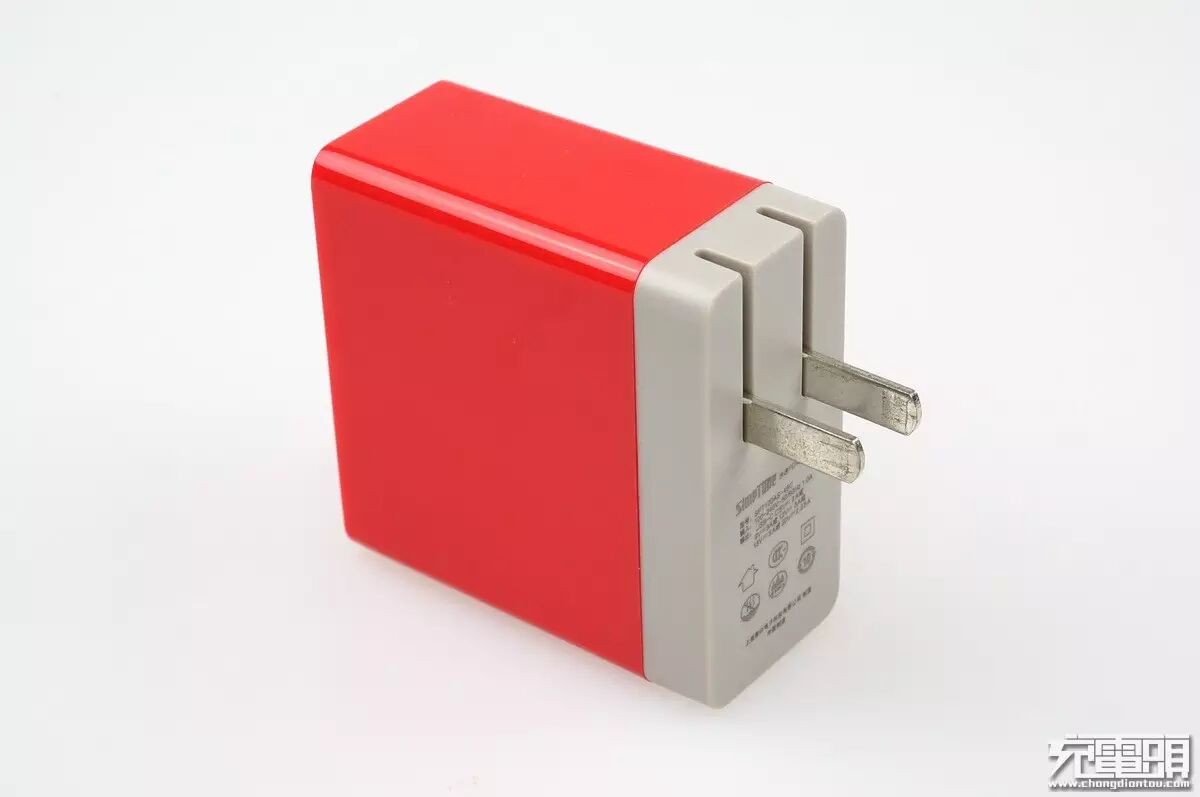

尾部折叠脚设计方便携带。

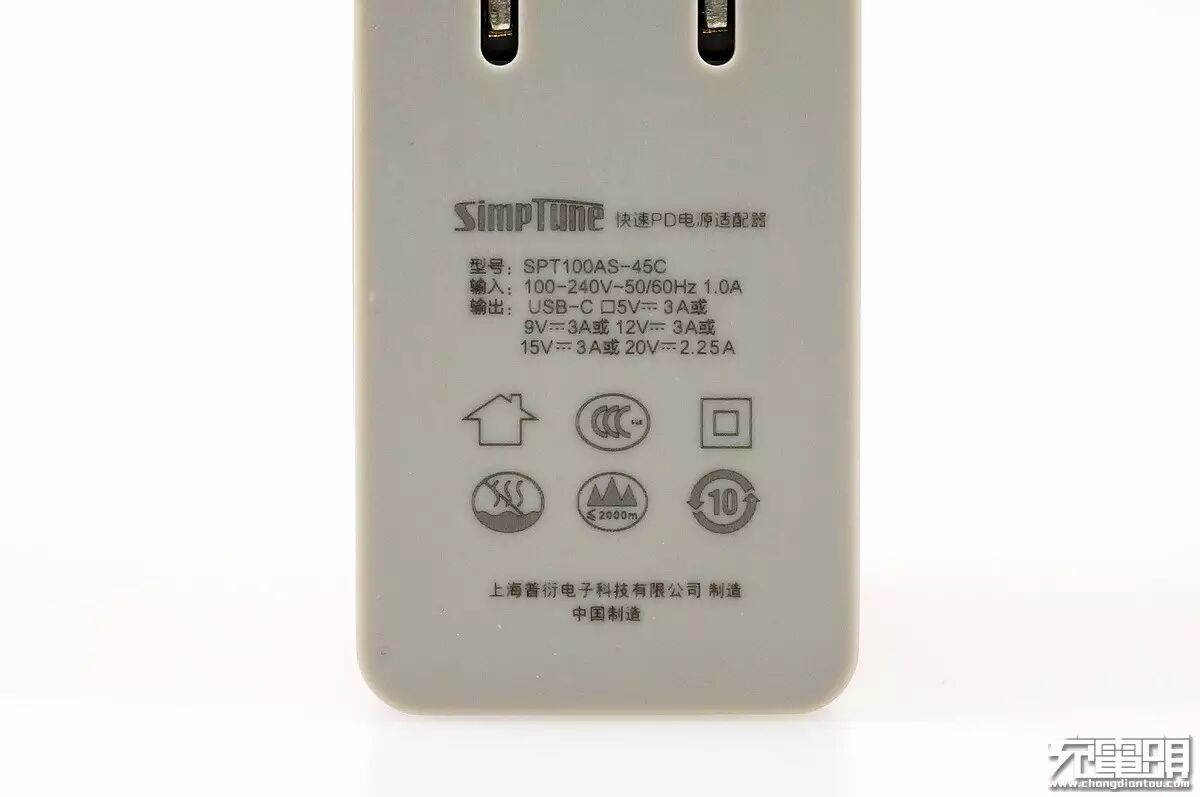

壳体底部铭牌信息，品名：SIMPTUNE 快速PD电源适配器、型号：SPT100AS-45C、输入：100-240V~50/60Hz 1.0A、输出：USB-C口 5V3A / 9V3A / 12V3A / 15V3A / 20V2.25A、上海普衍电子科技有限公司制造。
二、拆解

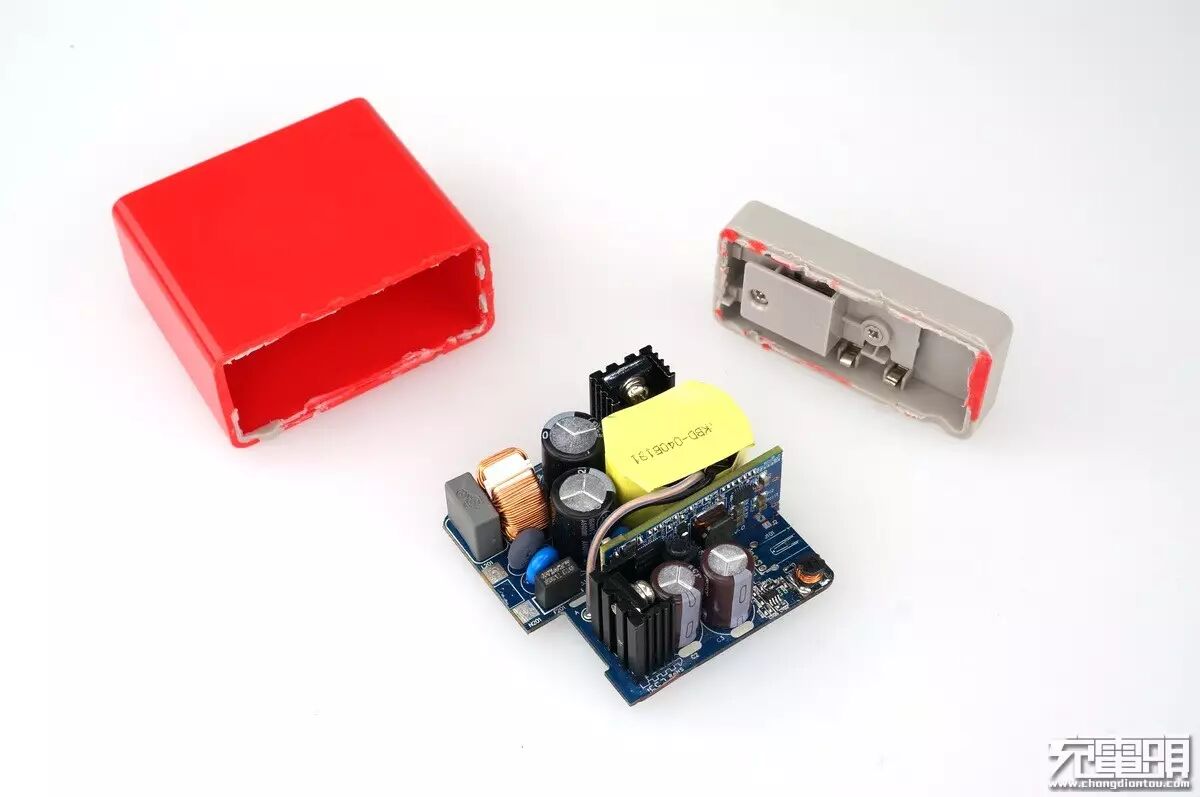

SIMPTUNE 快速PD电源适配器壳体为塑料材质，红色灰色两端壳体通过超声波焊接起来，焊接的非常牢固，无法无损拆解。

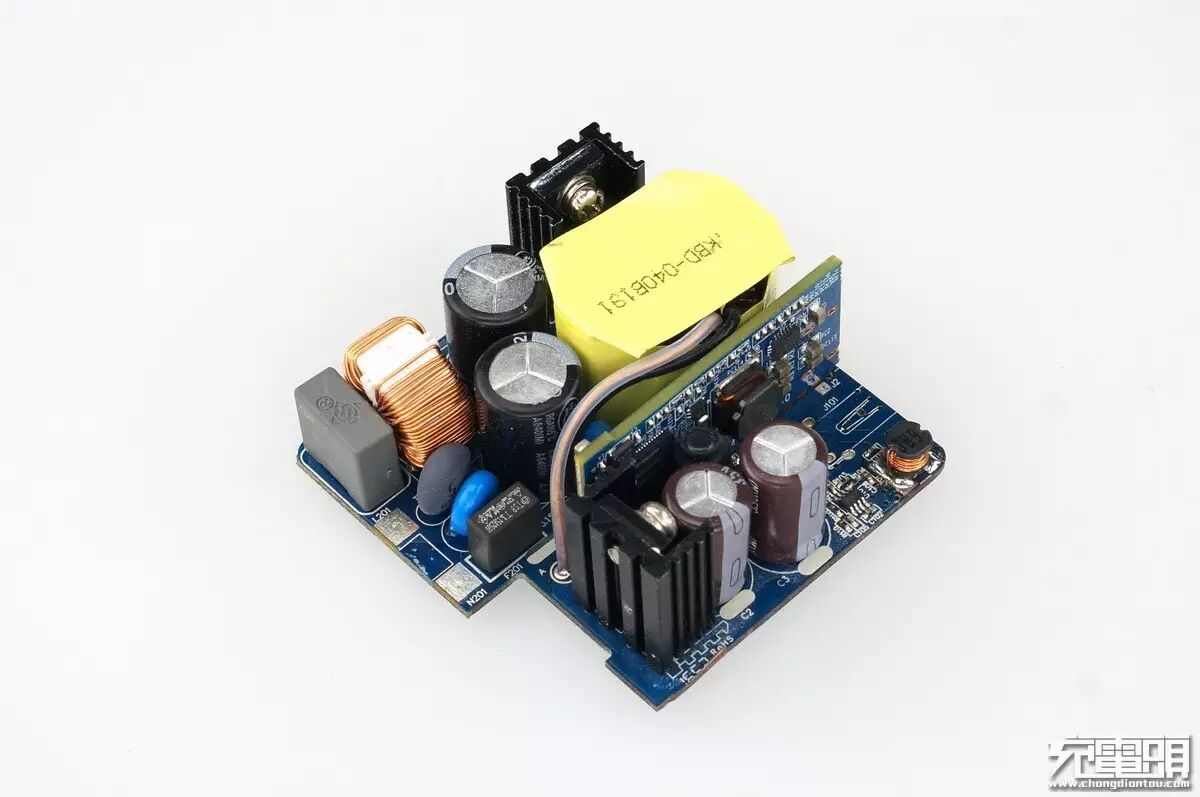

PCB一览A。
PCB一览B。
PCB贴片面俯视图。

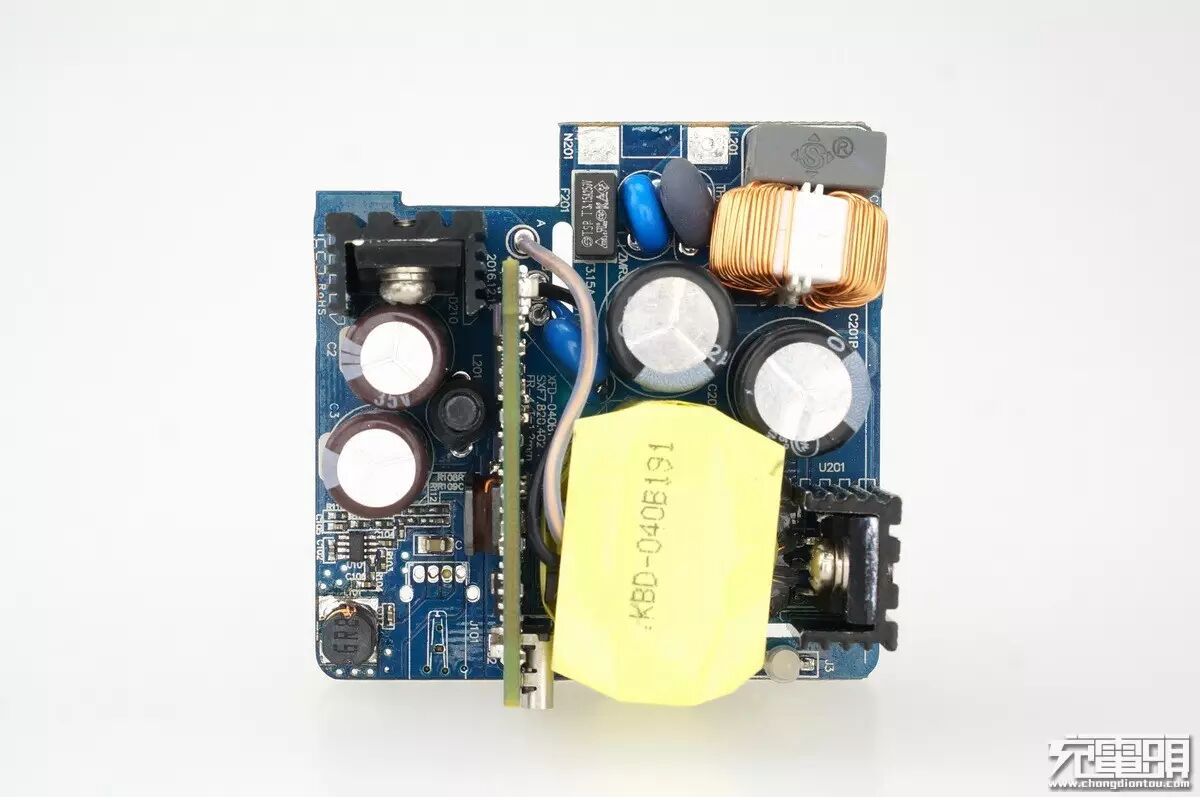

PCB插件面俯视图。

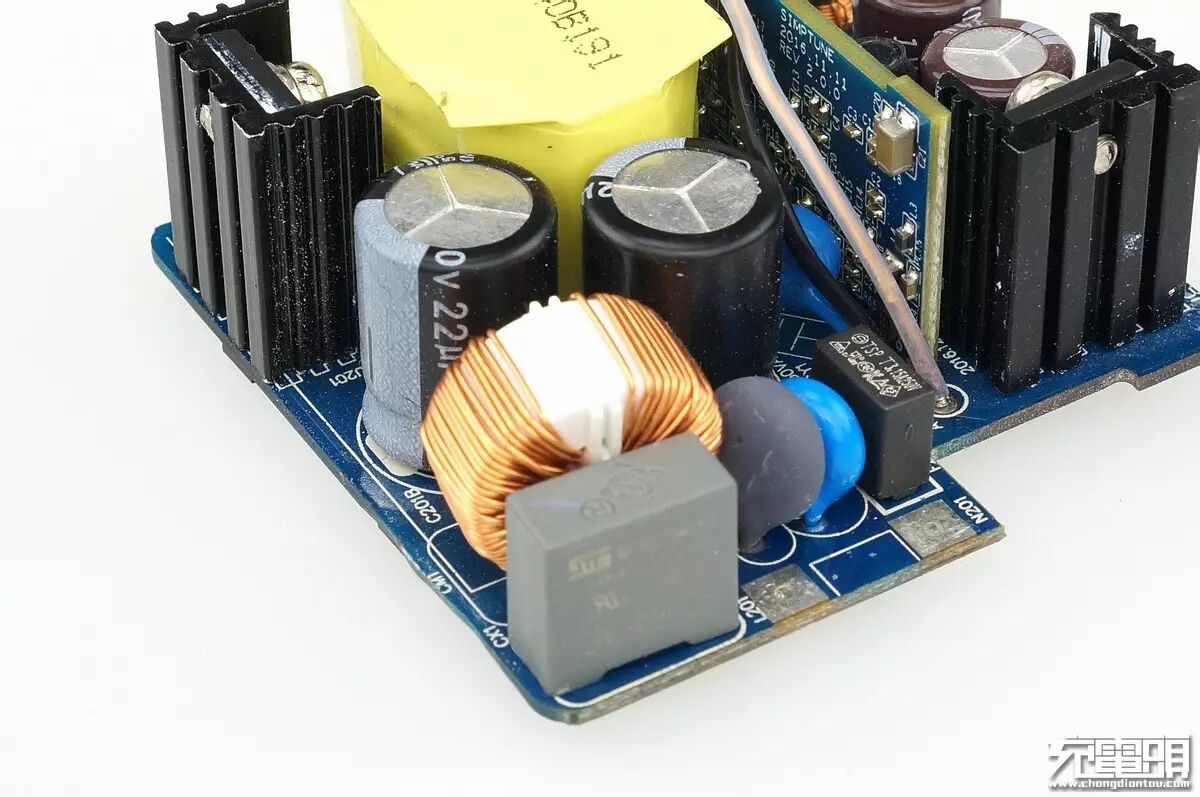

高压输入部分细节，保险丝X电容Y电容滤波电感，400V22uF滤波电解电容*2。

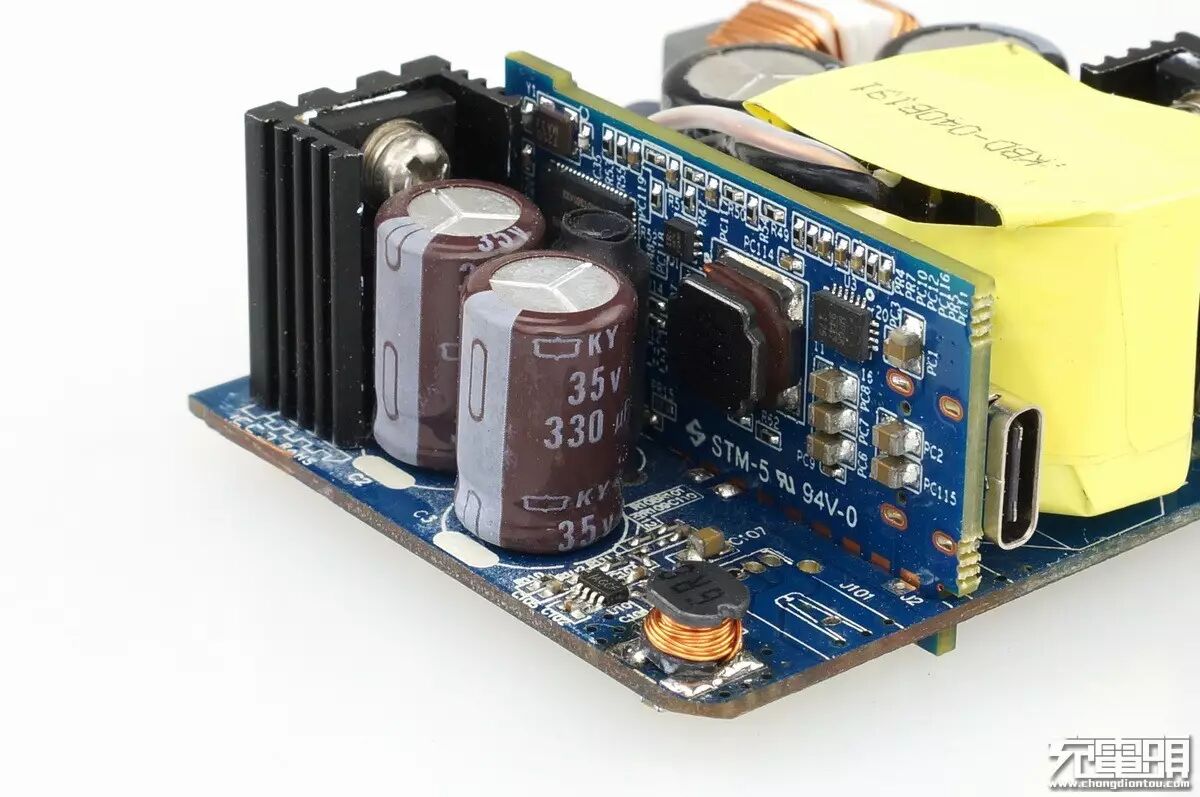

低压部分两个35V330uF滤波电解电容，PD主要部件做成小插板。

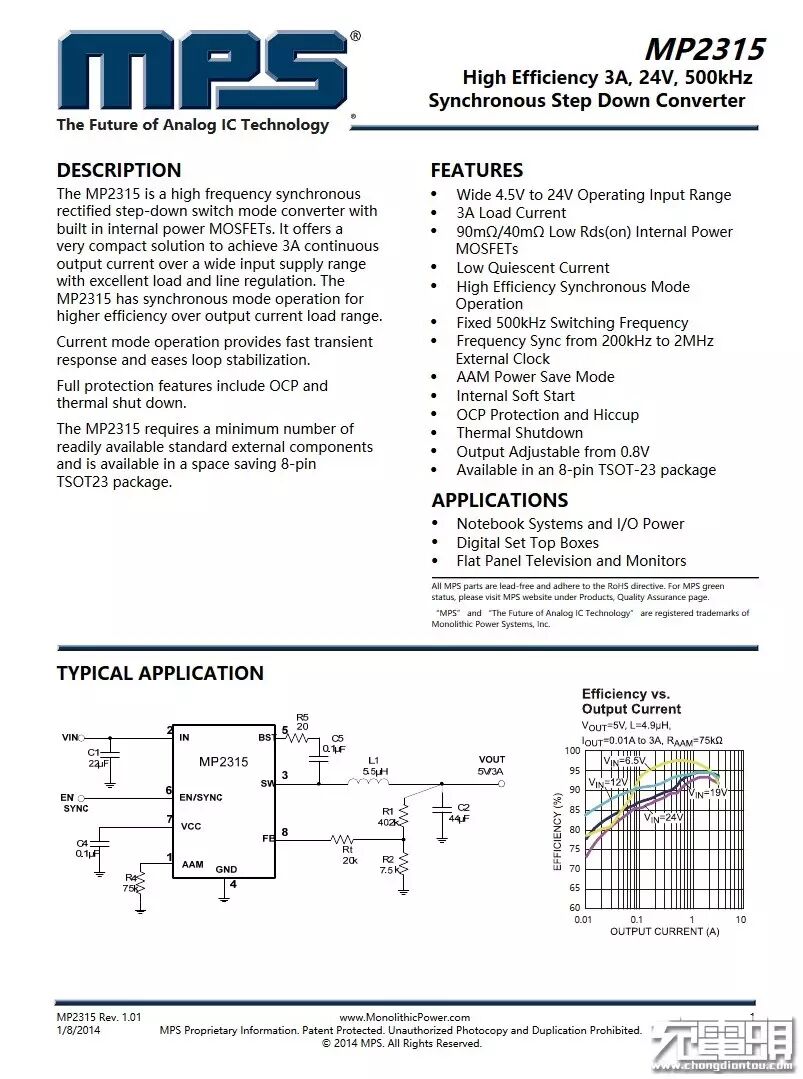

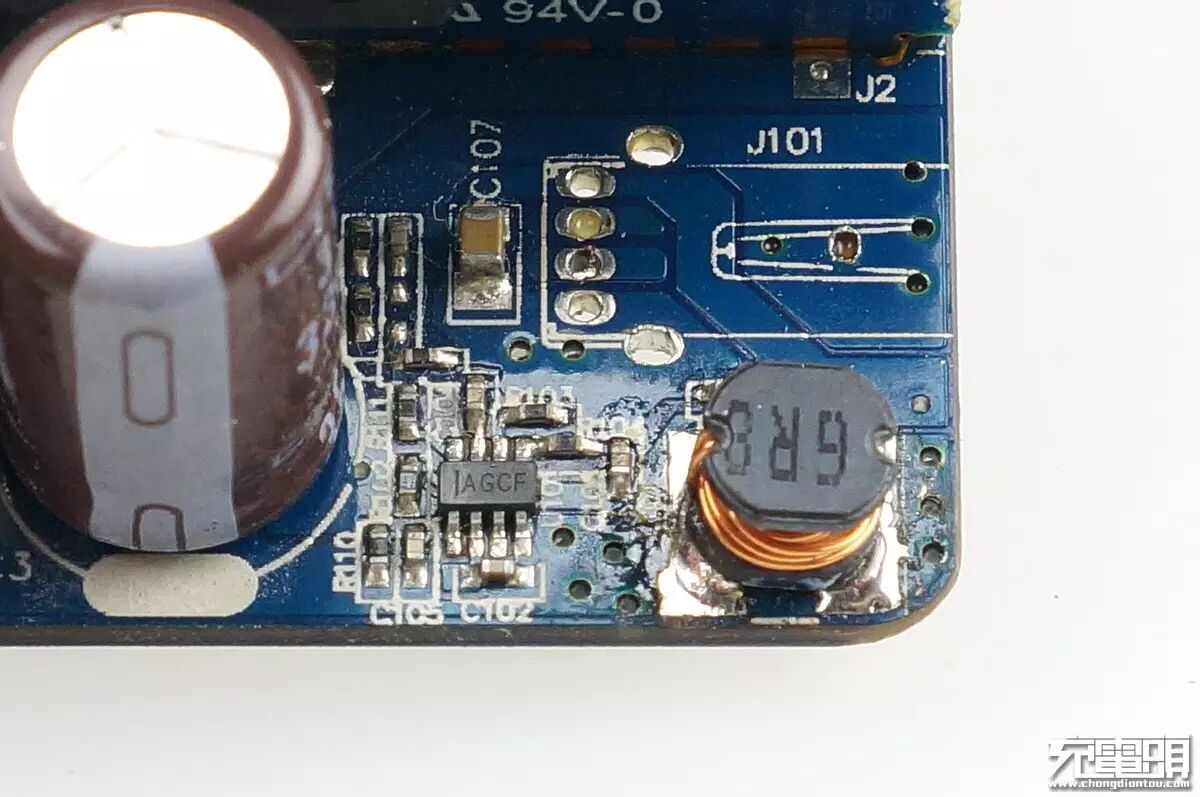

丝印AGCF是美国MPS MP2315同步整流降压IC，工作范围4.5V~24V，最大支持3A，工作频率500kHz。

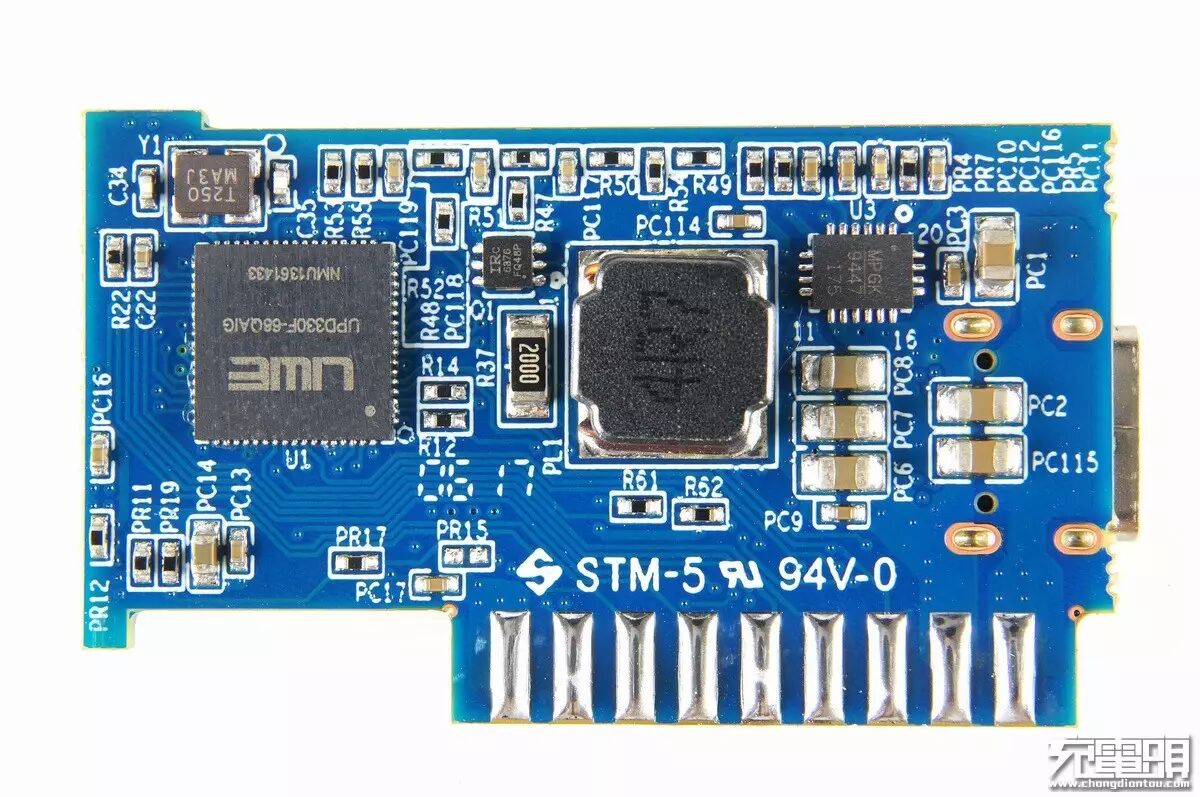

PD小插板正面一览。

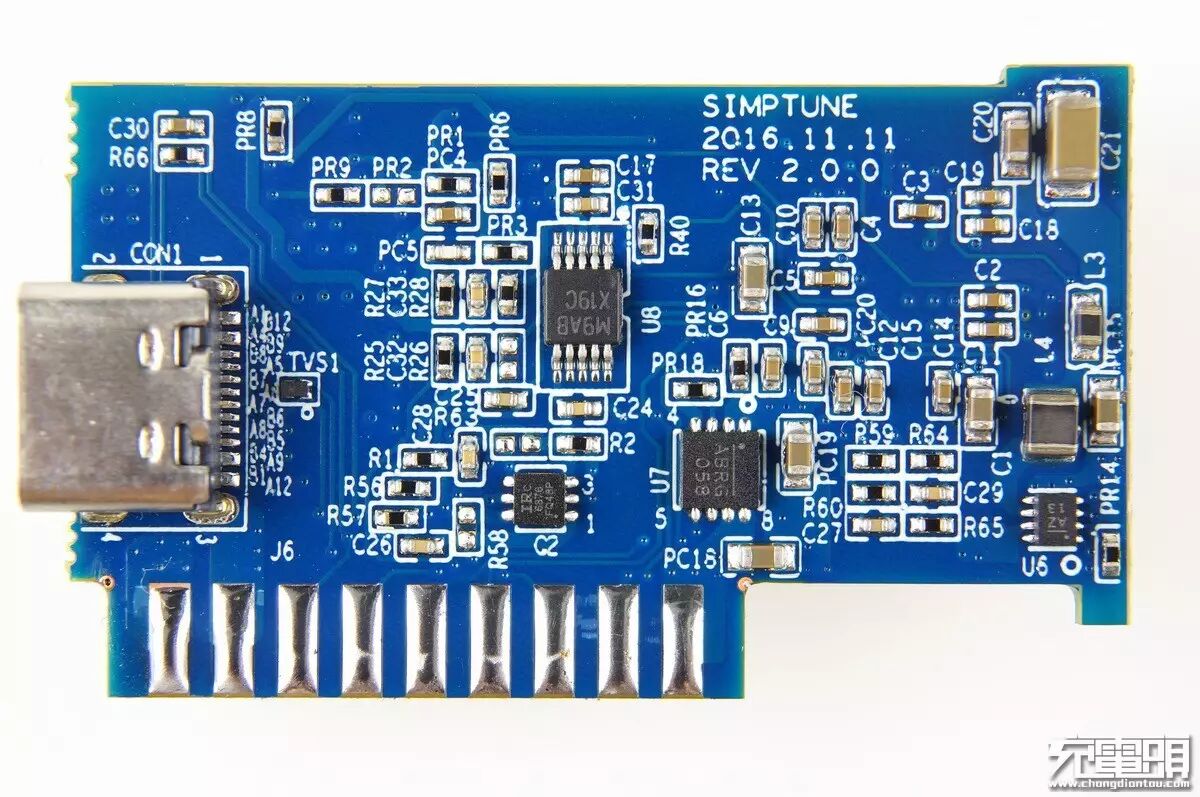

PD插板背面一览。

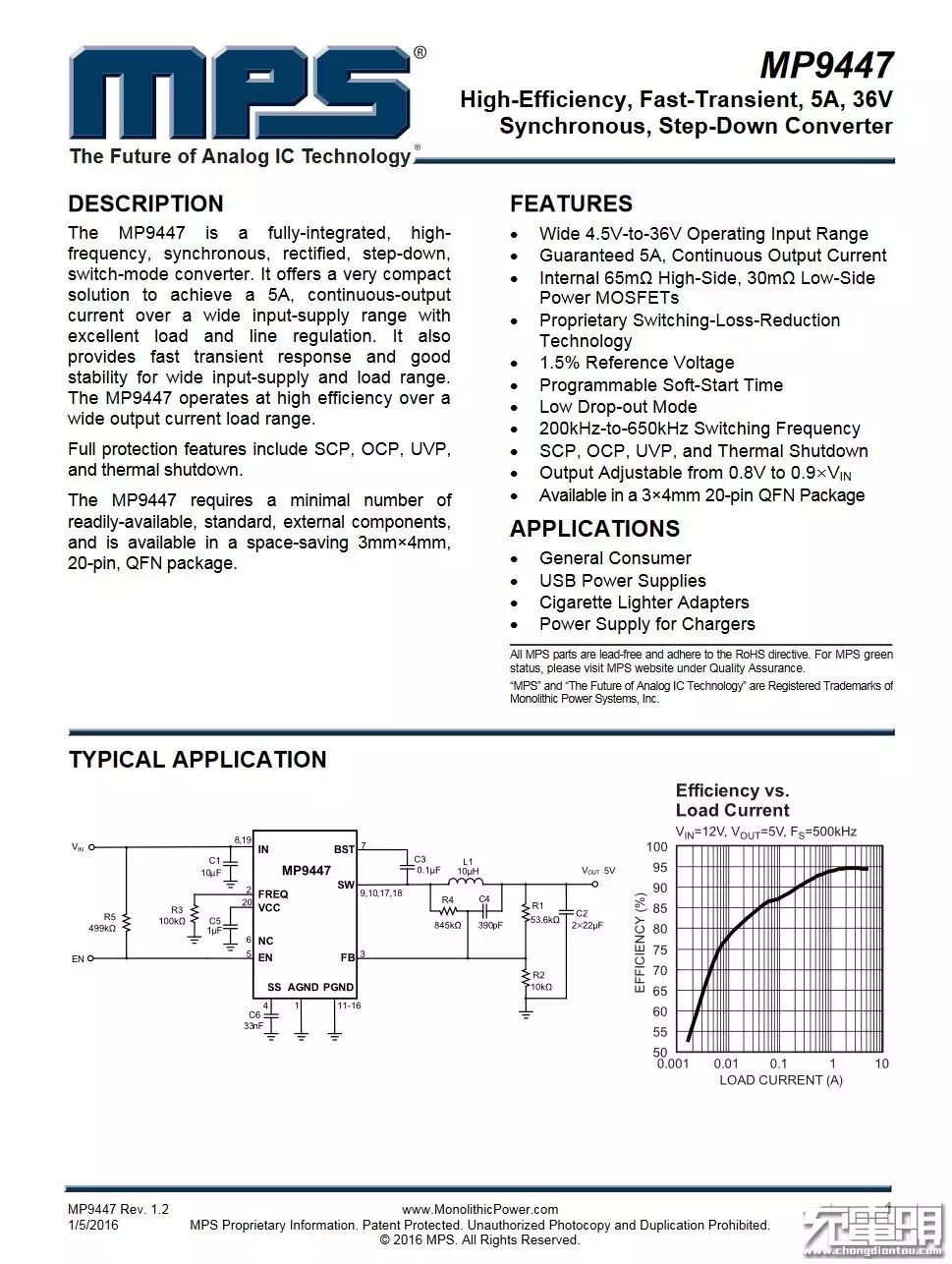

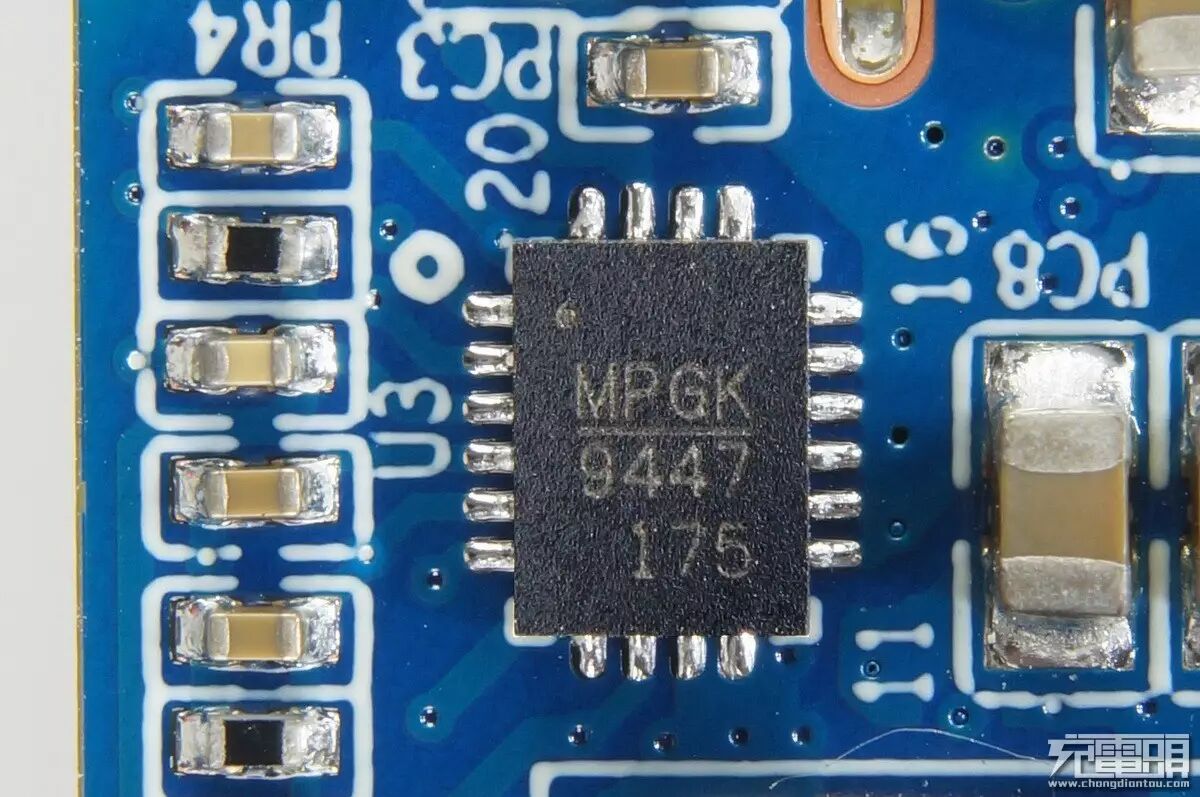

MPS MP9447 同步降压IC。

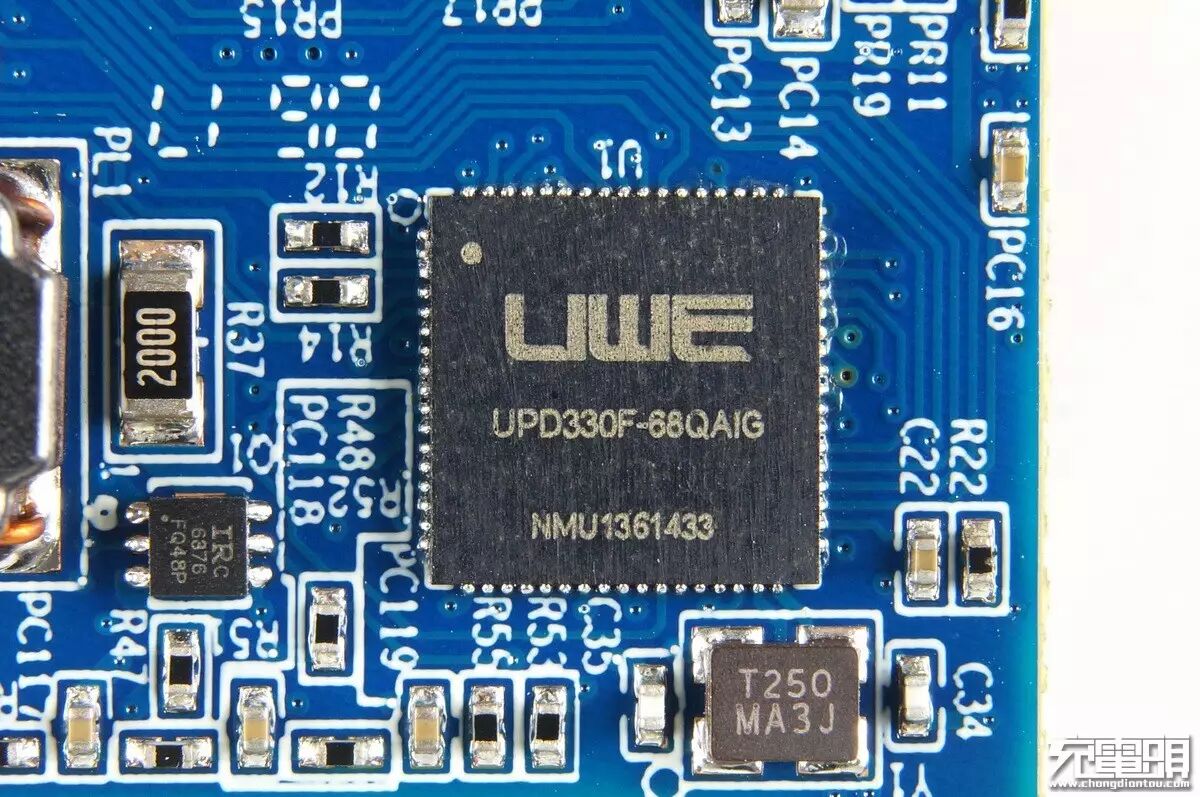

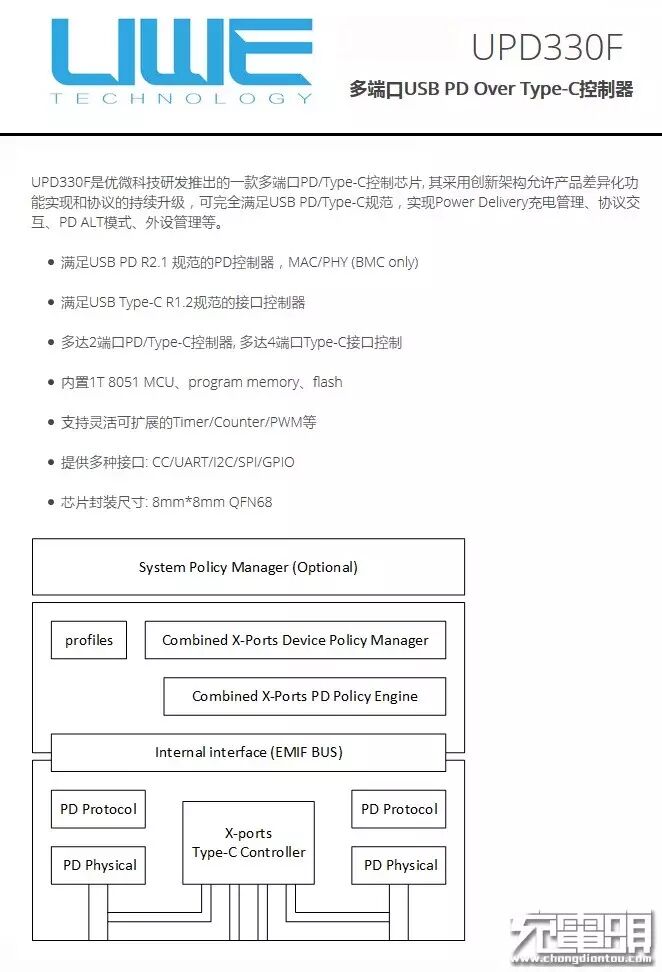

威海优微UWE Technology UPD330F 多端口USB PD Over Type-C控制器，UPD330F是优微科技研发推出的一款多端口PD/Type-C控制芯片, 其采用创新架构允许产品差异化功能实现和协议的持续升级，可完全满足USB PD/Type-C规范，实现Power Delivery充电管理、协议交互、PD ALT模式、外设管理等。
