充电一个就够：紫米APB01双模智能充电器、充电宝拆解
一个月前，小米生态链企业ZMI紫米在京东众筹上推出了一款双模智能充电器+充电宝。截止目前，这款产品的众筹金额已经超过目标800%，其用户关注度可见一斑。而此前充电头网已经在第一时间对其外观和性能进行了评测，这里不作赘述，详细评测报告见《紫米APB01双模智能充电器、充电宝评测》。
看了相关性能评测之后，有很多小伙伴给小编留言，表示对这款双模智能充电器+充电宝的内部用料非常感兴趣，希望一探究竟。那么今天小编就带着大家进入拆解环节，看看紫米这款新品的内部用料到底如何？
使用上图的拆解工具，打开端面盖板不太费力，也没有对产品造成太大损伤。

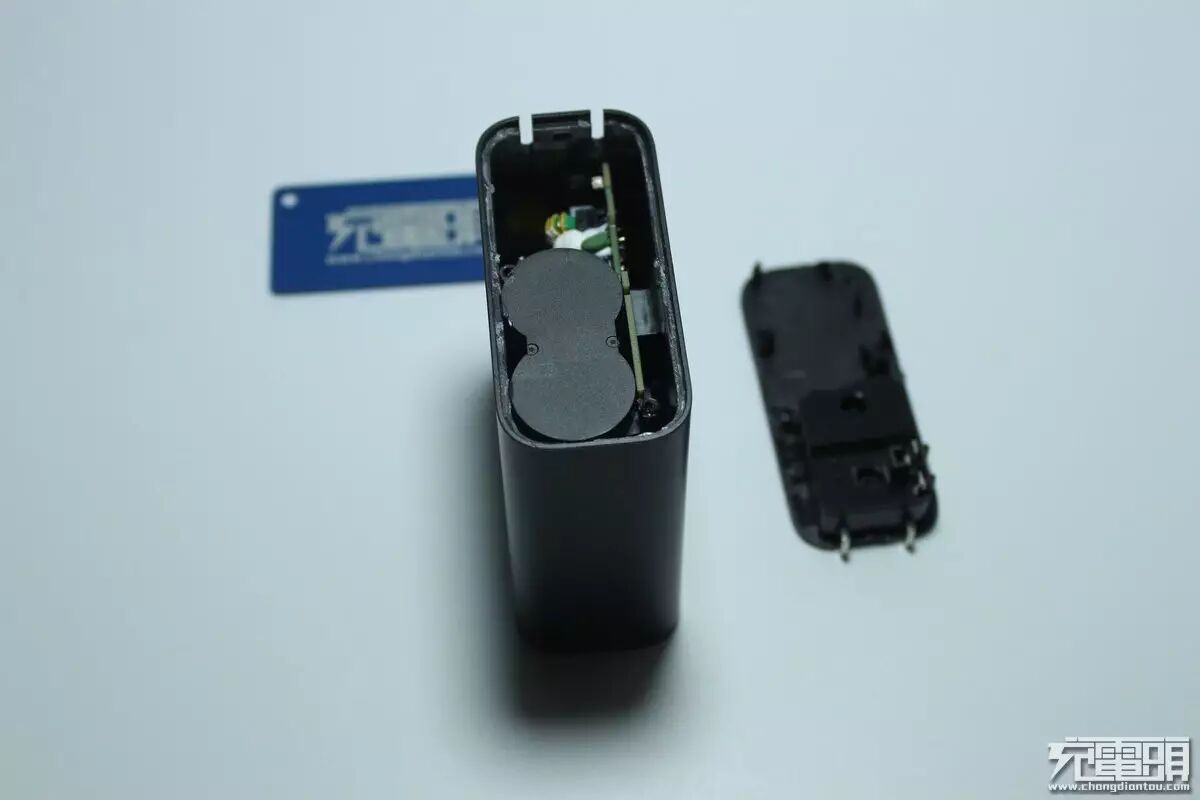

去掉端面盖板，可以隐约看见内部PCB板和两节18650电池的端面。

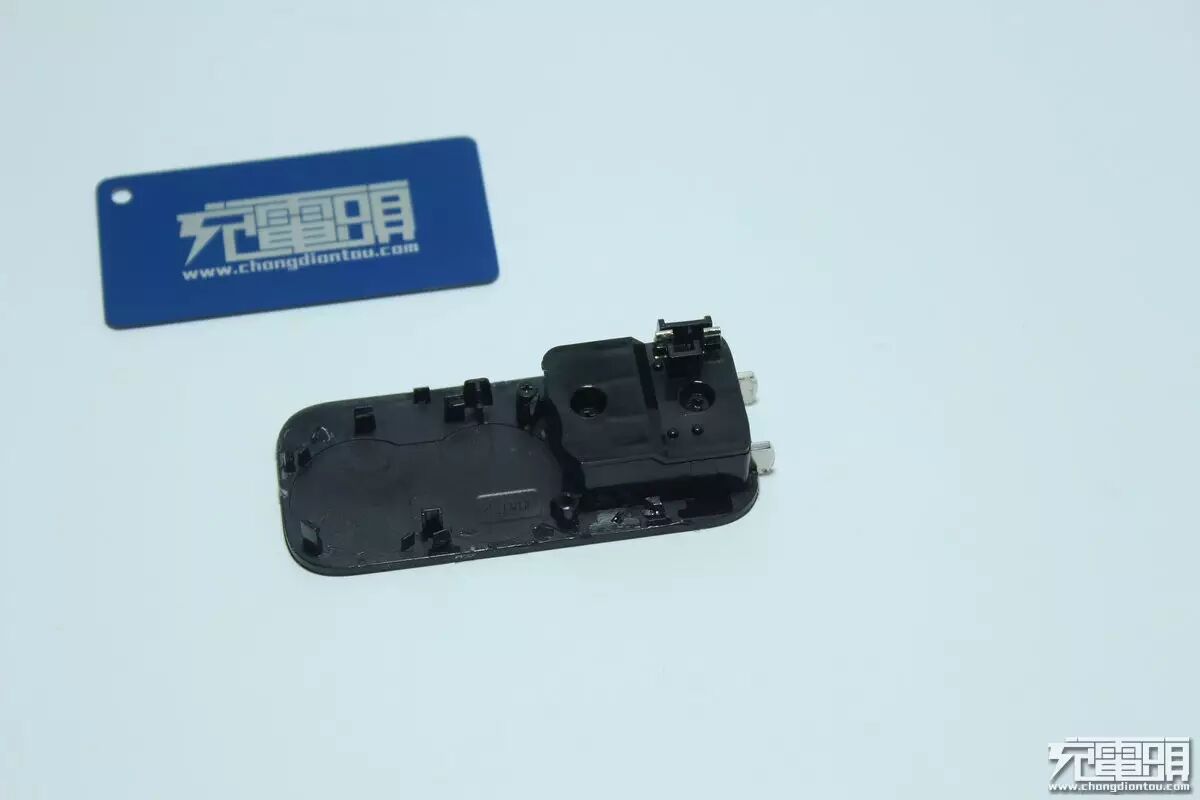

AC插头盖板有螺丝和电池桶固定，拆解时没注意到，直接拆断了；AC输入端没有软线，而是采用金属接触式弹片连接PCB板。
外壳内部还有一圈透明塑料。

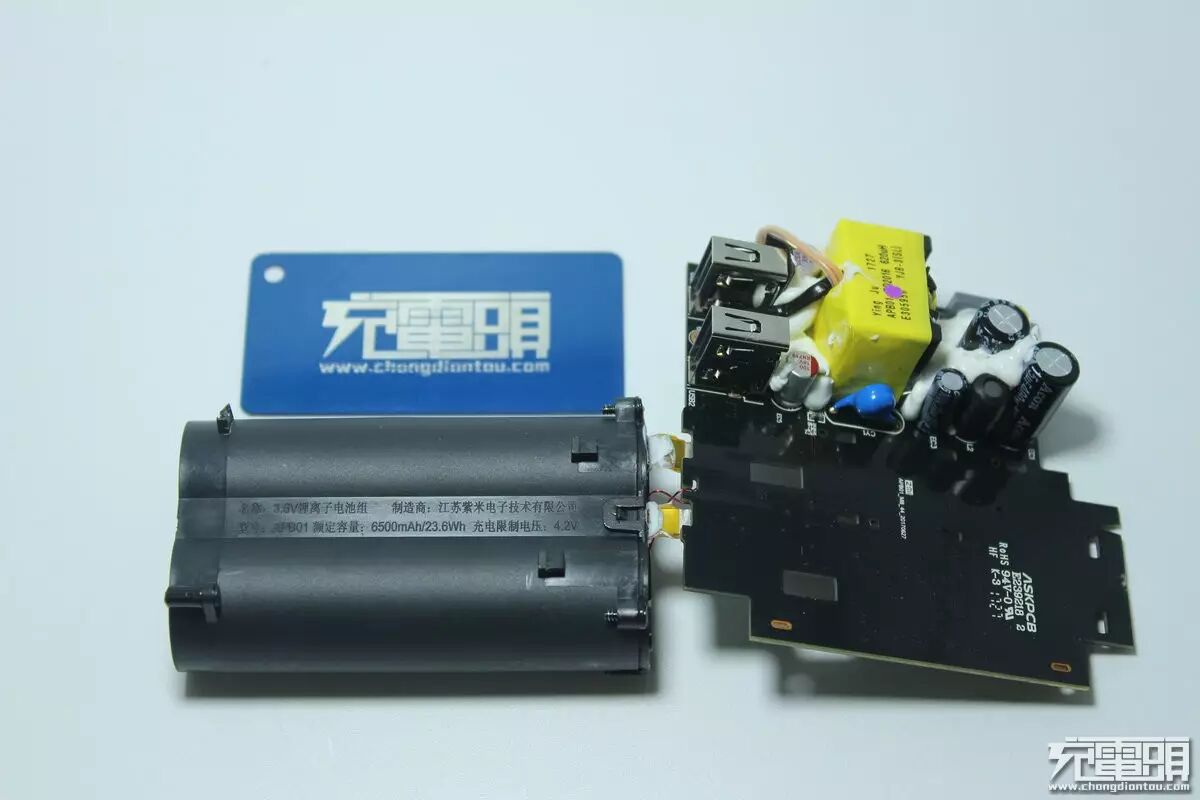

内部整体抽出。可见两节电池被严密的包裹在塑料桶内，绝缘保护非常到位；AC to DC部分布局也很紧凑，元件齐全，EMI部分完善；各元器件之间的空隙用硅胶加以填充，既可固定元器件又能加强散热。

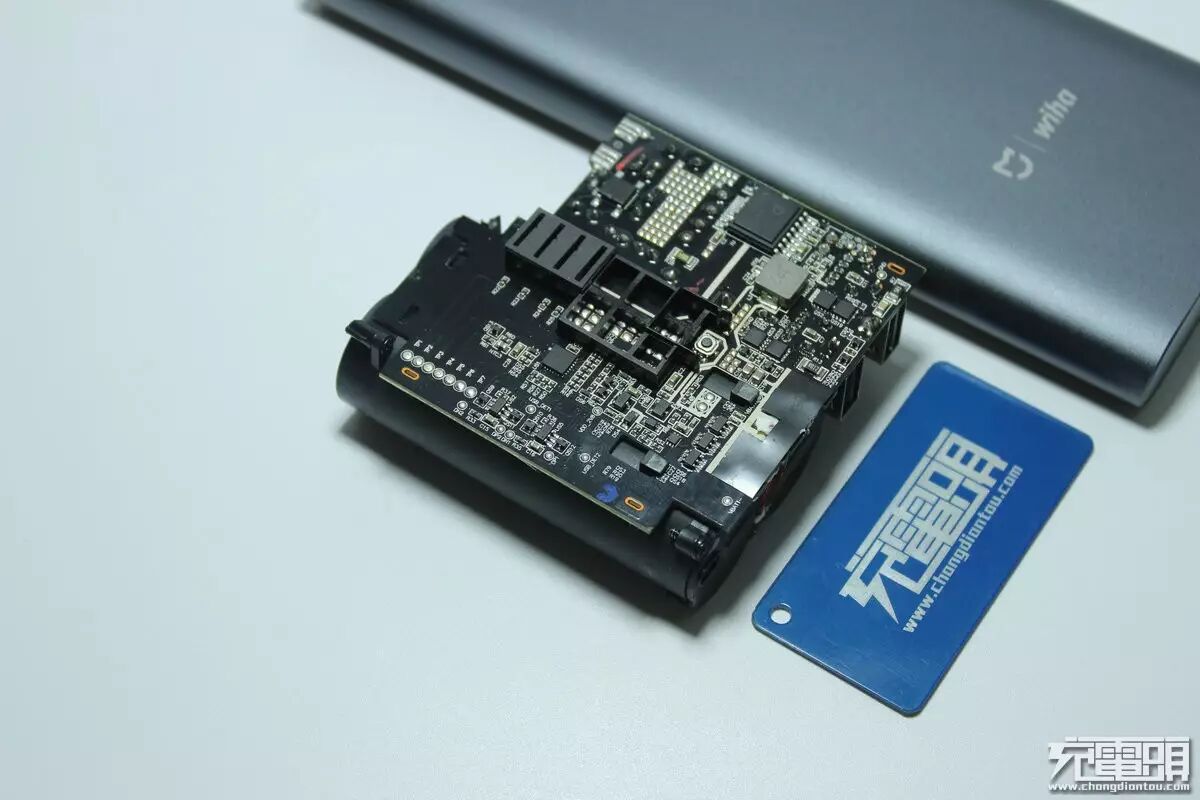

背面有两个比较明显的芯片，一个AC主控，一个移动电源主控。中间用一个熟料支架开了四条缝，搭配指示灯和外壳内部一圈透明塑料达到长条形的指示灯效果。

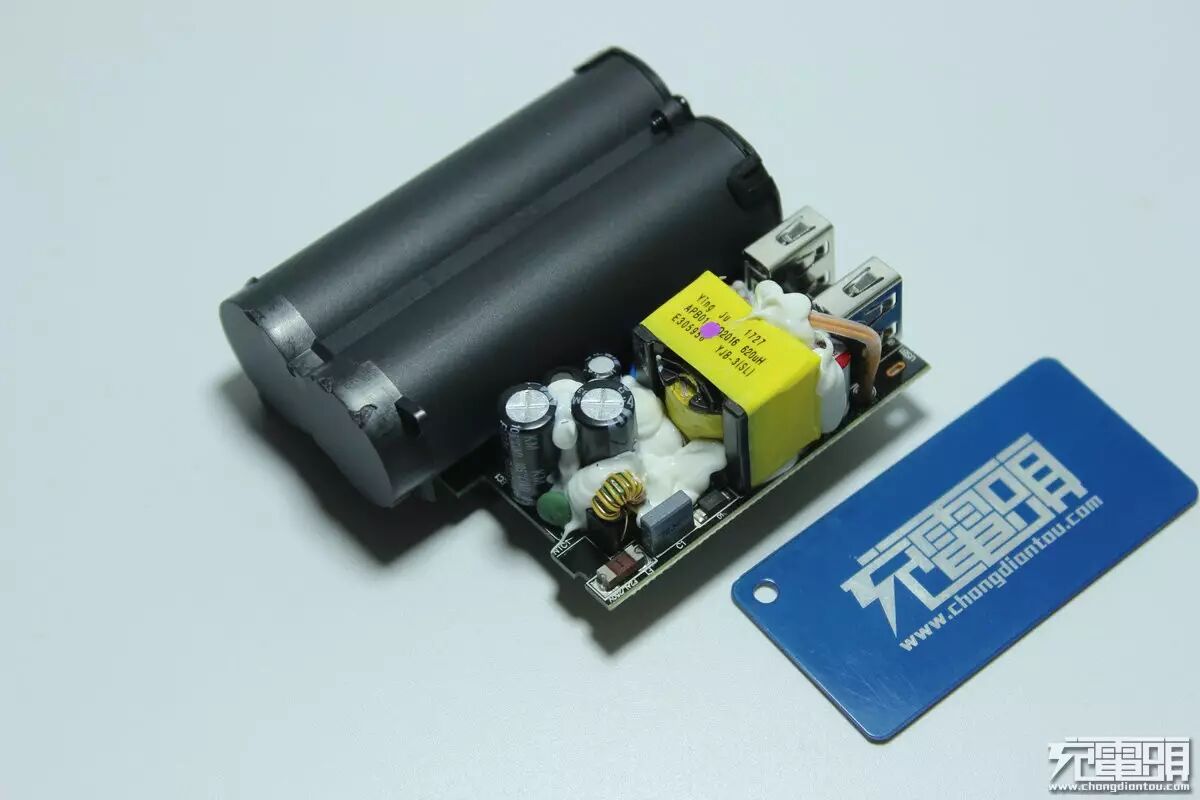

从这个角度看同样完美，电池通过镍带连接PCB板，除此之外还可看到两条铜线，目测是NTC感温探头，电池盒盖通过3颗螺丝固定；左下角有一个小孔，与外壳上的对流孔对应，作用是为了解决电池在充放电过程中发热导致的气压变化问题，使用起来更安全。

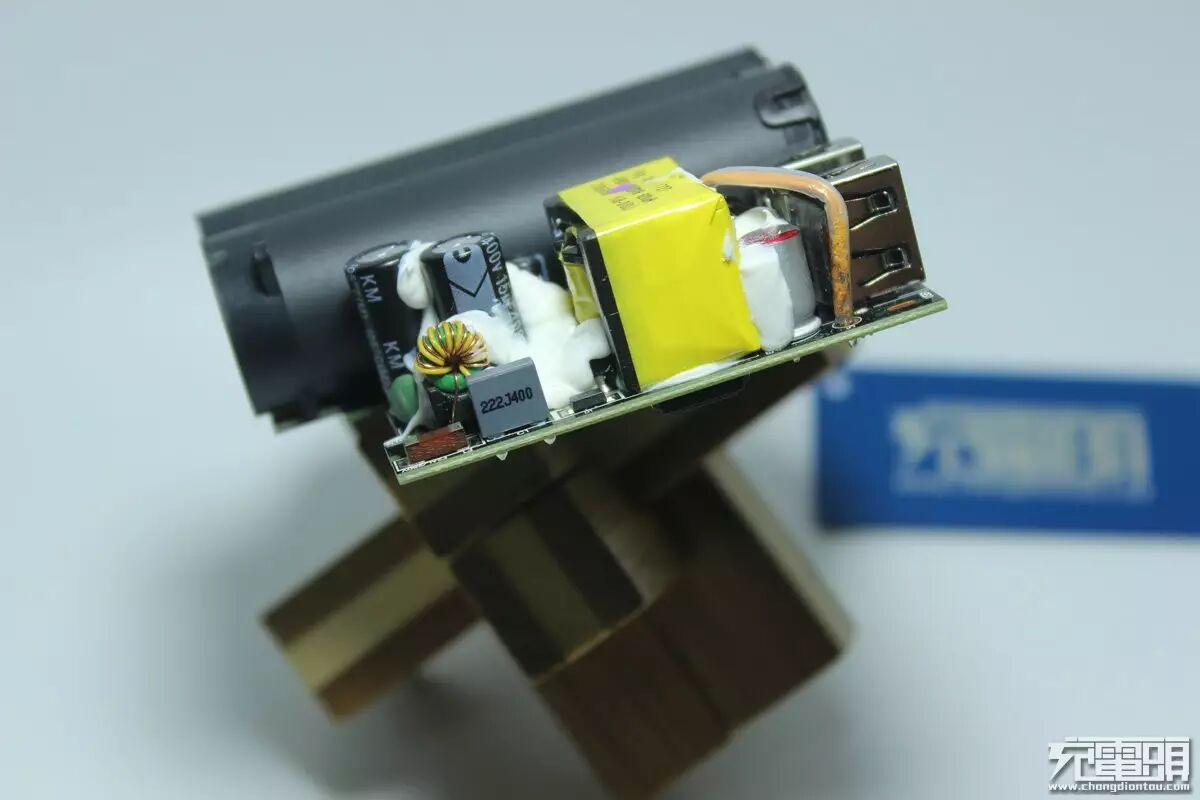

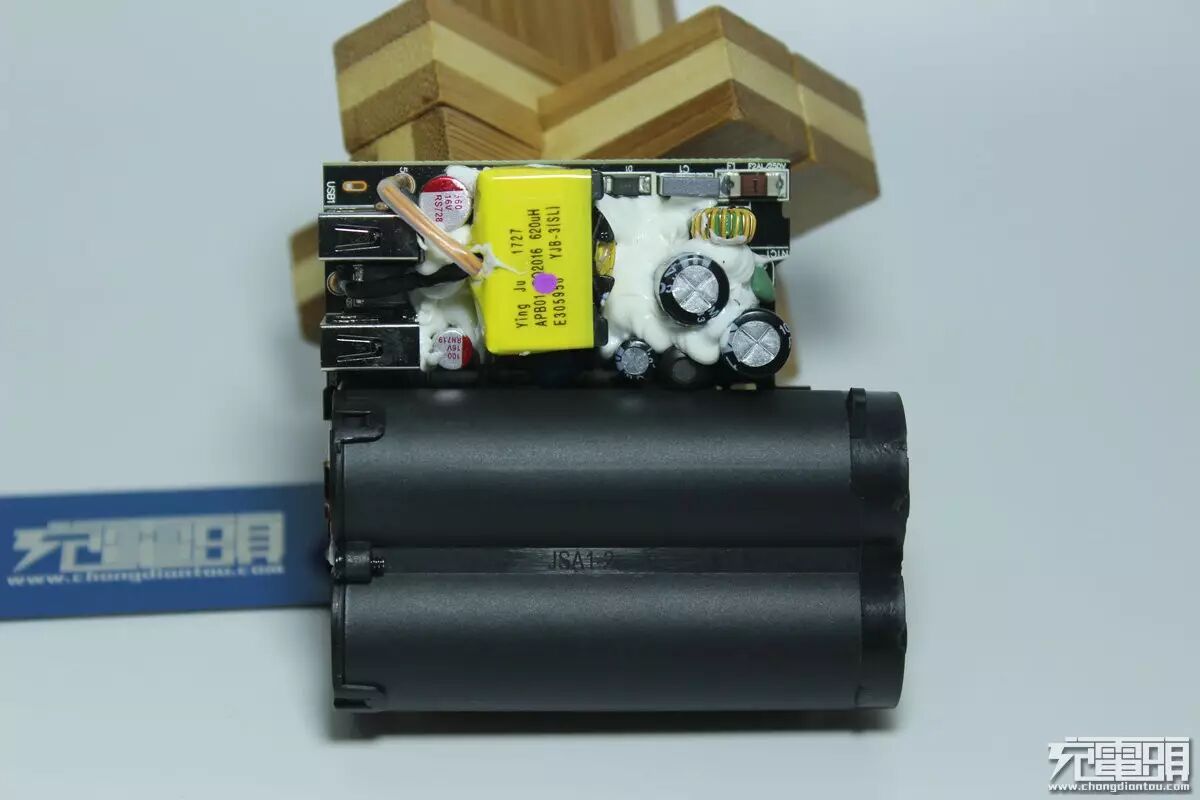

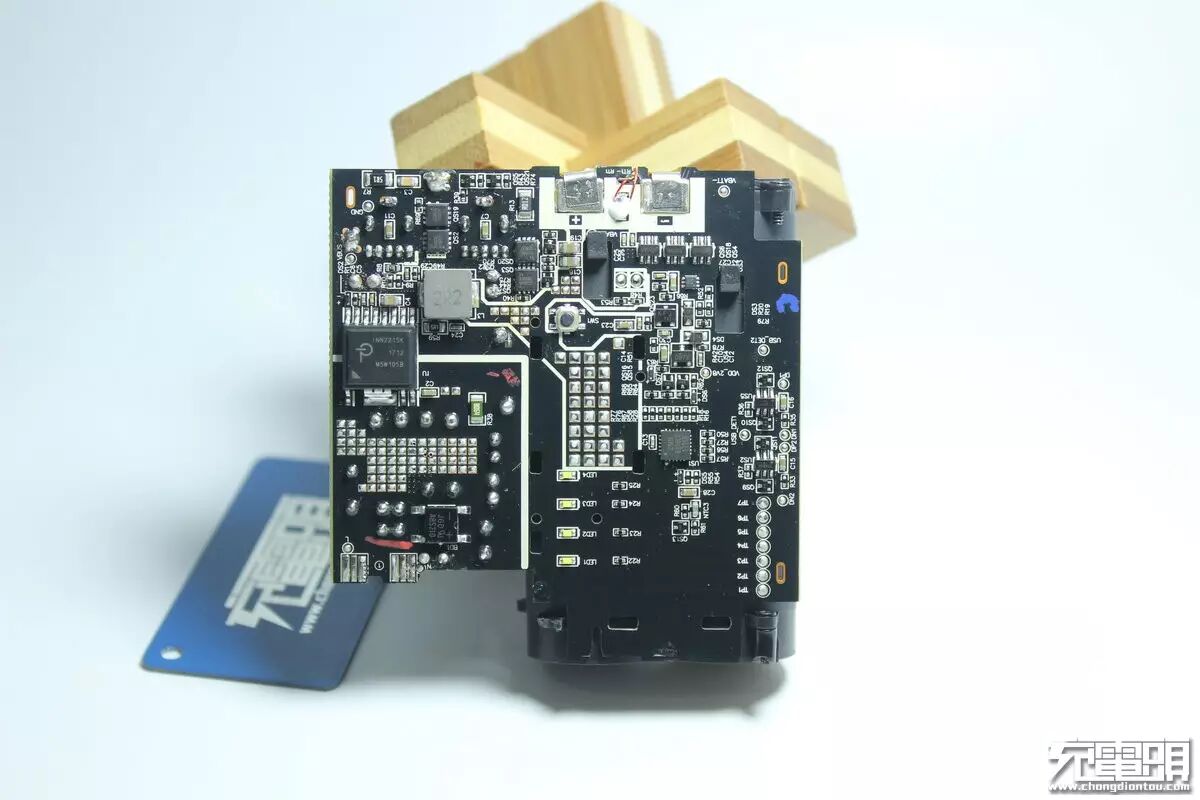

主板正面，AC部分保险、电感、电容、NTC保护齐全。通过标识可知变压器由东莞盈聚生产。次级固态电容，上面是AC输出的电容16V560μf， 的输出电容16V100μf，两个USB母口中间是同步整流mos。
这个方向可以看到紫色的贴片保险，看体积过流能力很强，绿色的NTC热敏电阻，可以降低通电时的电流冲击，NTC右边的是双模电感，降低纹波，前面的222J方块电容不像是X电容，更像是尖峰吸收电容，这样的尖峰吸收在小米的充电器上出现过。

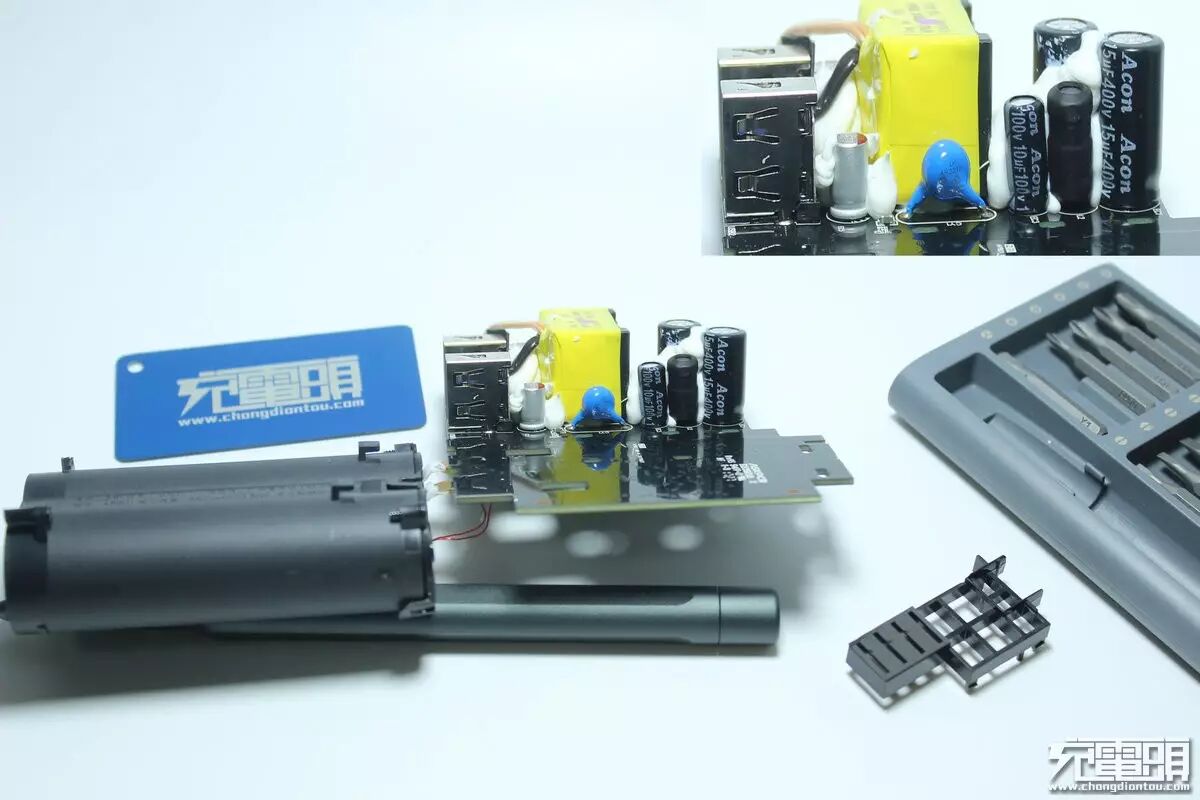

另一面可以看到主滤波电容Acon品牌，两个400V15μf电容并联，Y电容连接主次级，小电容就是移动电源的输出电容，也就这样的双模电源可以放开固态电容了，用料有保证，纹波才能保证啊。
PCB背面部分一览。

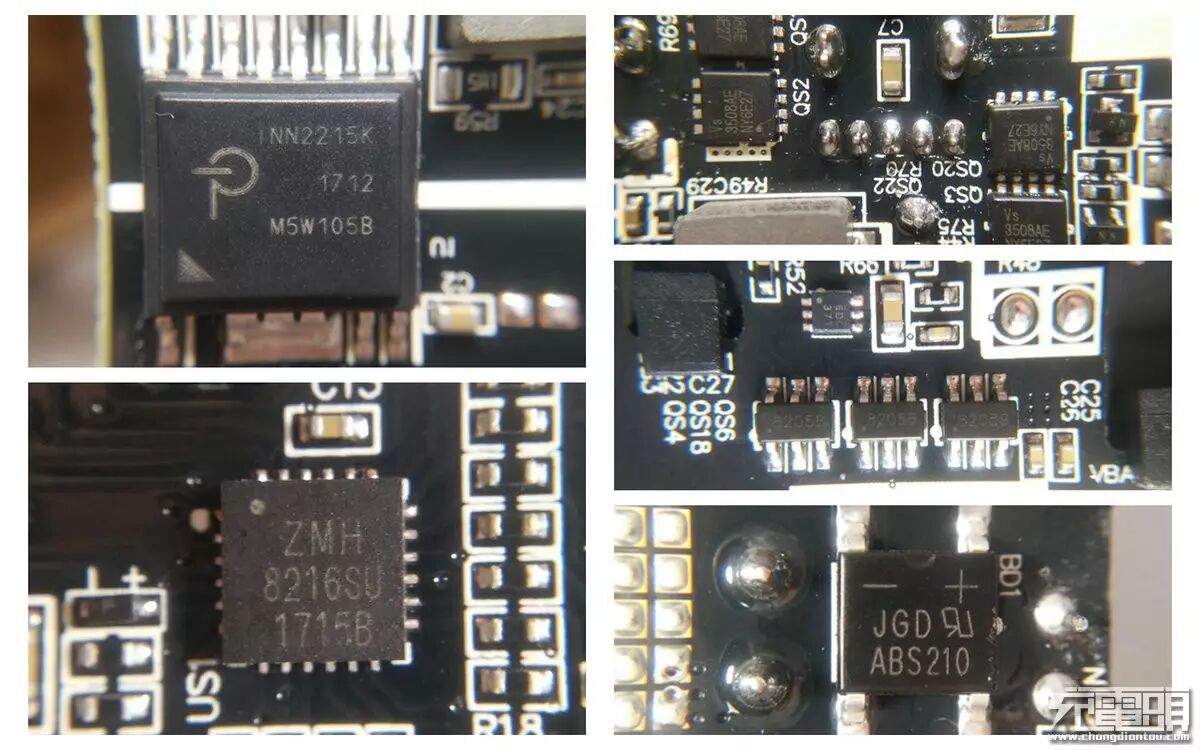

各主芯片的微距：
AC部分主控是集大成芯片来自PI的INN2215K，一颗芯片解决所有问题。ZMH8216SU是紫米定制的移动电源主控，在紫米的其他产品上同样出现过，具体参数信息不详。
右上四个3508mos，应该是控制充放电规则的场效应管。
右中三个8205a和上面的小六脚芯片组成了电池保护电路。
右下是整流桥，1000V2A。

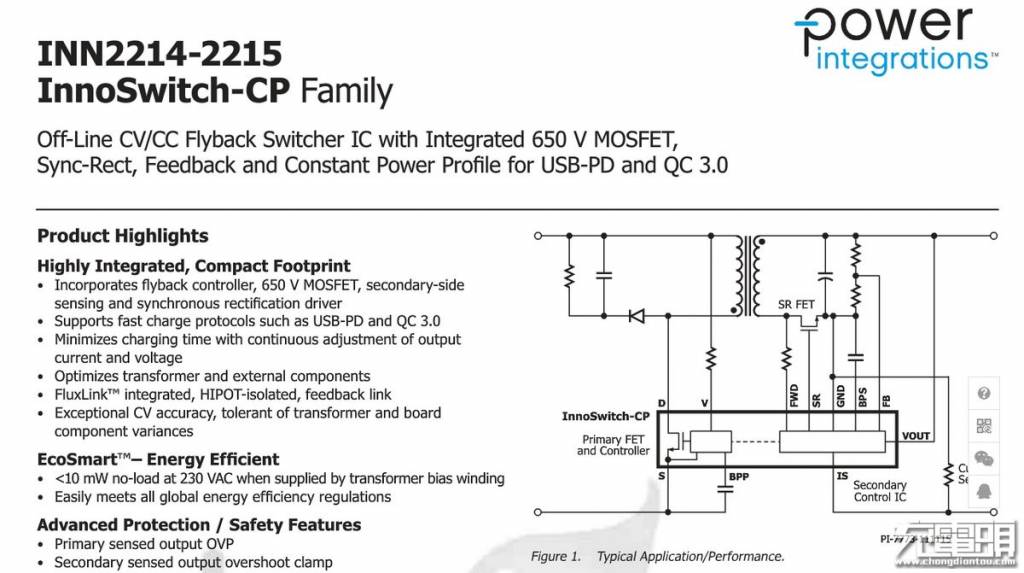

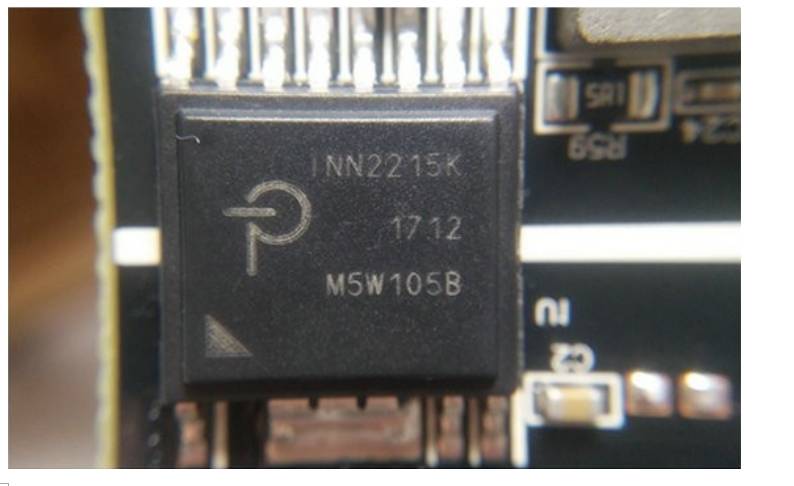

INN2215K是来自PI公司的InnoSwitch-CP系列IC。
这颗芯片集成了反激式控制器、650V MOSFET、次级侧检测和同步整流驱动器，支持QC3.0快充和USB PD。
在移动电源主控的旁边有两个六脚芯片丝印FT4RGK，是来自天钰的FP6601Q快充识别芯片，具有QC3.0/2.0和FCP识别功能。

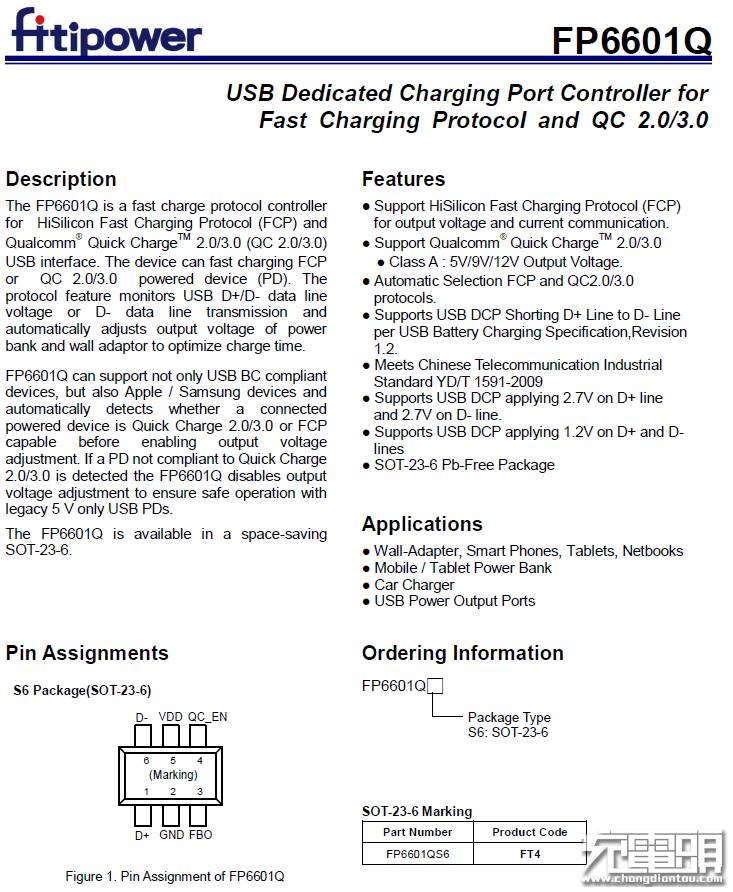

Fitipower FP6601Q 是一款快速充电协议芯片，支持高通 QC3.0/2.0与华为海思FCP，通过监控 USB D+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。

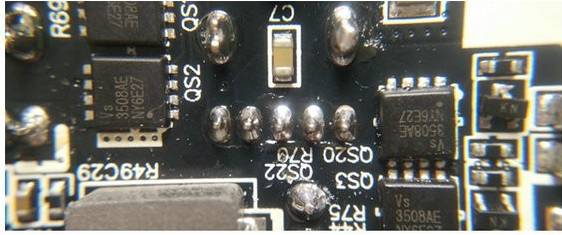

威兆MOS，型号为VS3508AE。

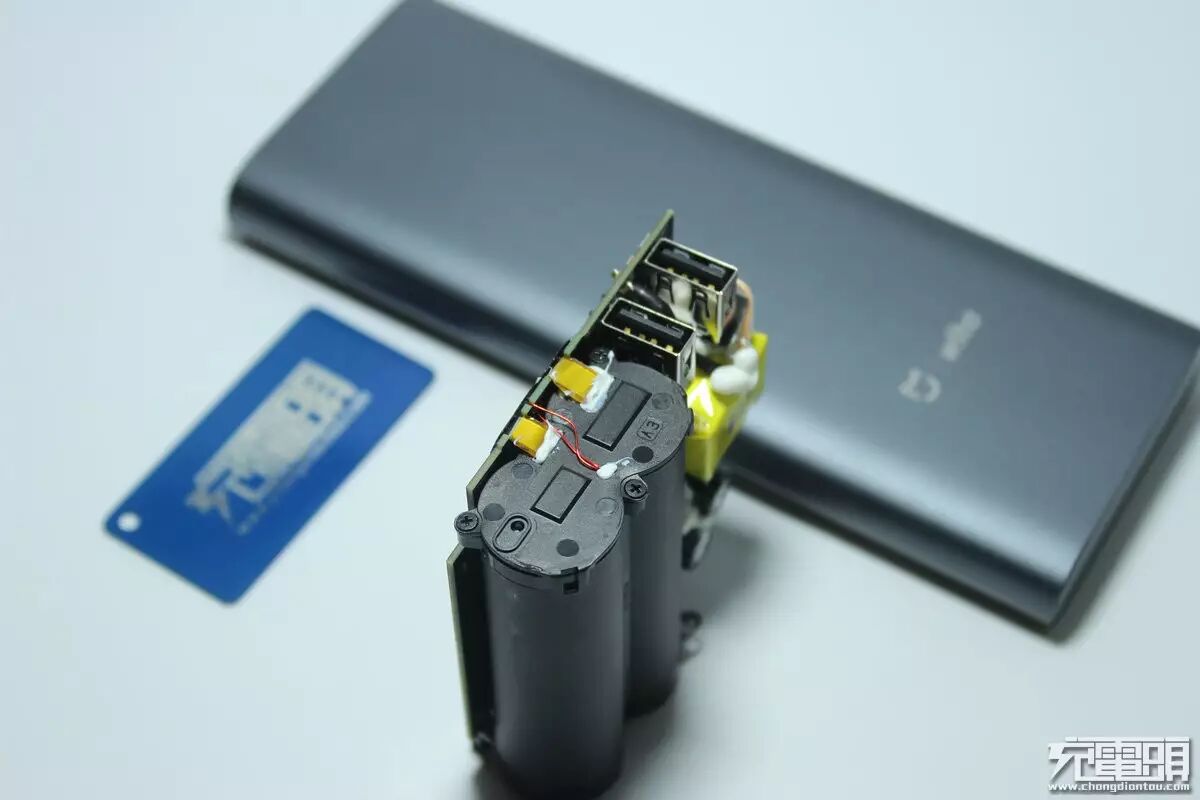

电池部分，有两个卡扣卡在PCB主板上，镍带一侧拆开三个螺丝便可拿出，电池绝缘壳上印有相关的产品信息。

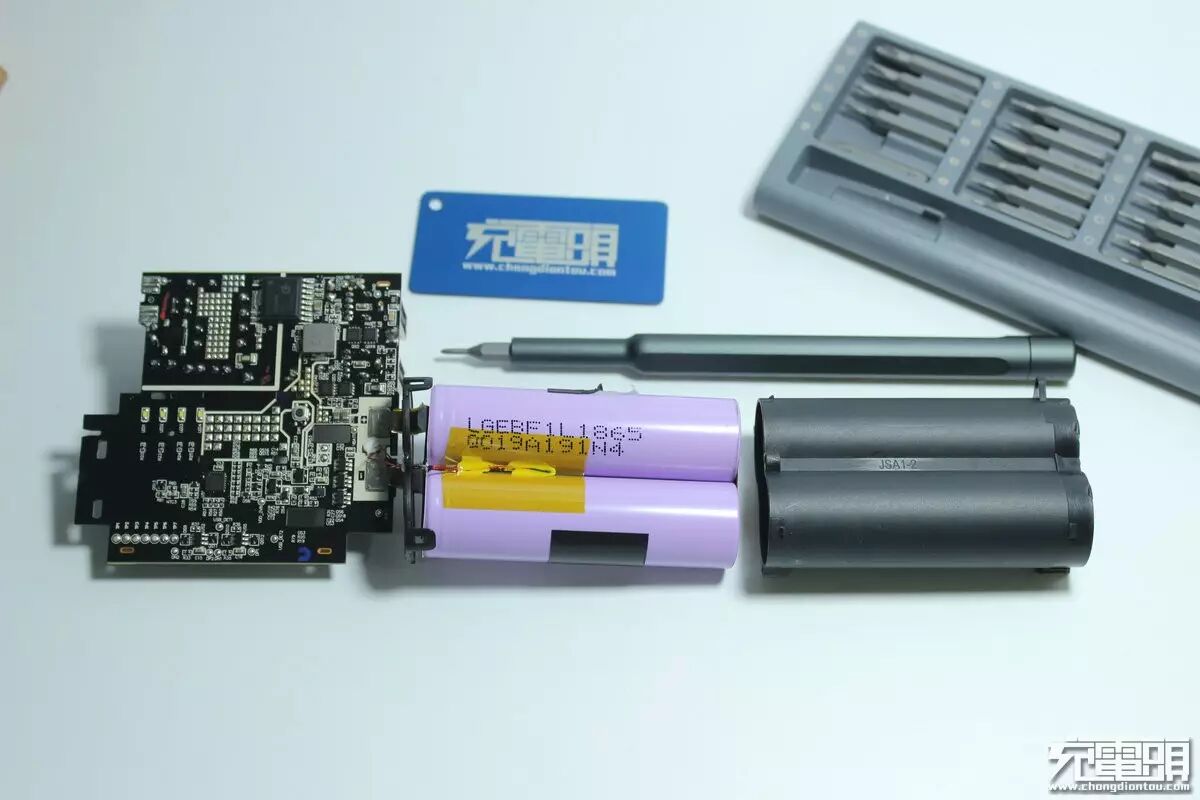

两节LG F1L18650电池，单节3350mAh，全部镍带连接，在两节电池之间有一颗NTC感温探头。
由于没有用外部充电的充电口，只能用AC充电。所以只能通过拆解了解移动电源充电的方式，从AC部分的输出固态的两脚接出线用万用表测量看看充电电压。

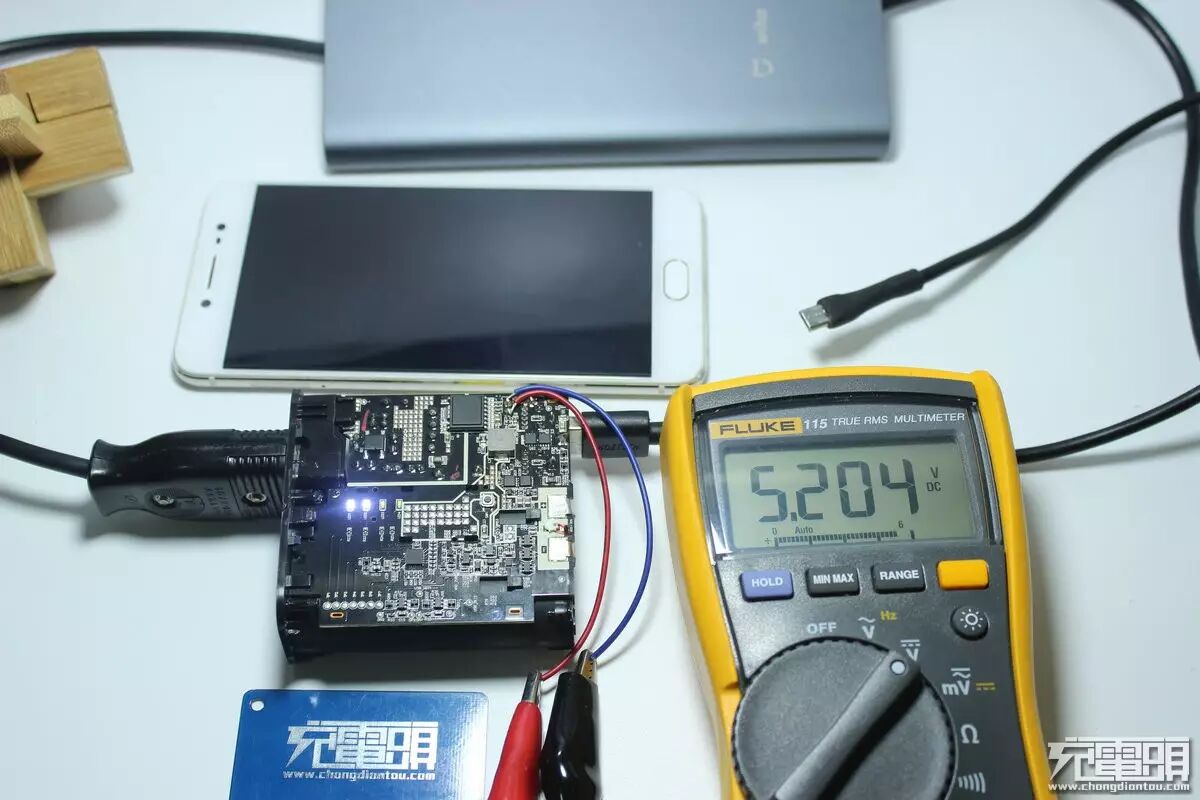

只接入AC不USB输出的情况下电压一直都是5.2V的，移动电源灯会闪烁表示正在充电，说明不外接输出时移动电源是普通充电的。

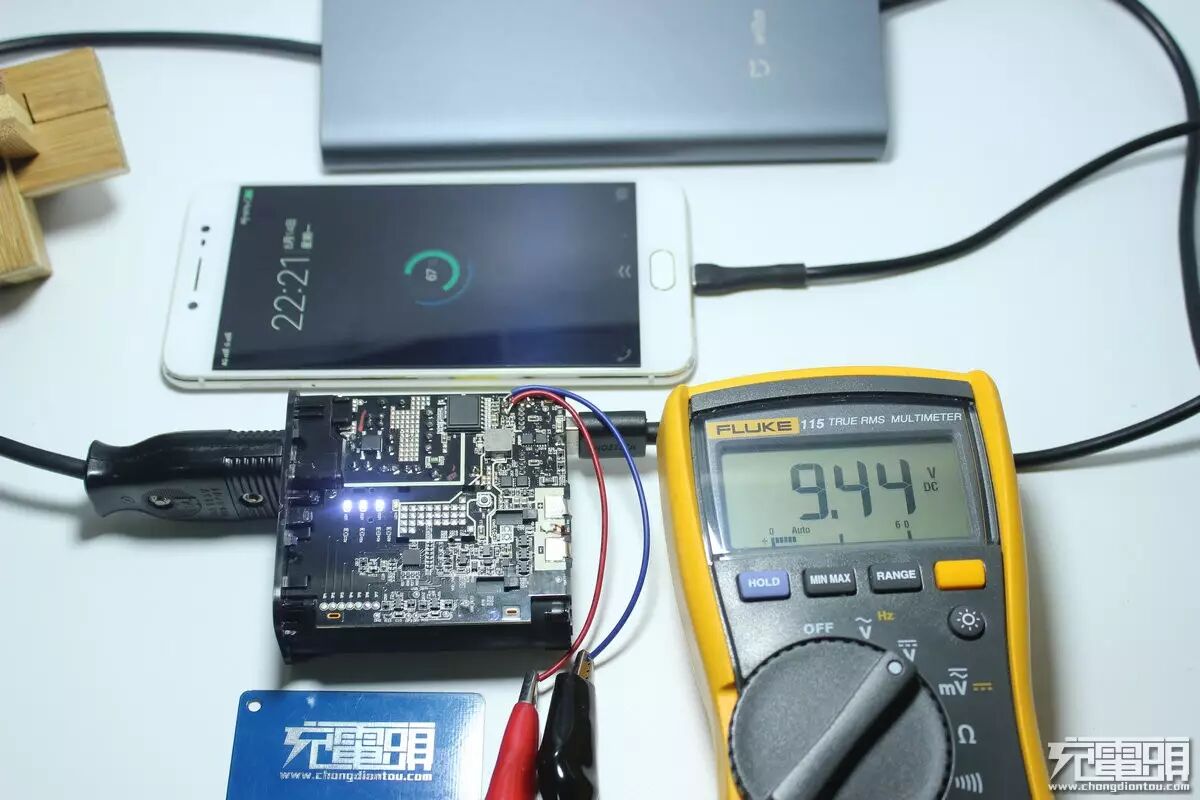

但是当USB输出接入一个快充设备时，AC端输出变为9V，此时移动电源指示灯仍然显示在充电，电池端电压有明显的小幅提升，说明确实是在充电的，但AC端总功率限制，电源会优先考虑输出USB端，所以此时虽然移动电源在充电但是功率应该不是很大，移动电源能接受高压但不主动申请高压也是考虑到了如果用高压充电当USB插入时高压可不会立马降下来会对设备造成损坏，所以USB端可以申请高压，但移动电源部分不会申请高压，这同样也是双模的权宜之策，保证安全。
总结
通过对紫米双模智能充电器+充电宝的拆解，可以看出紫米在这款产品上的用料是相当的给力。采用了两节3350mAh的LG电芯，总容量达到6500mAh，拥有一定的续航能力；来自PI公司的InnoSwitch-CP系列IC，并有天钰的FP6601Q快充识别芯片加持，使产品的输出兼容性能进一步增强。而内部电子元器件的布局也比较合理，安全防护措施做得也很到位，不愧为大厂出品。
