随着大屏手机的崛起，电力续航永远是心中的痛，移动电源在生活中扮演着不可或缺的角色，DIY是手工帝的拿手好戏，而品冠GF－8S移动电源套件让不是手工帝的你也能组装出自己喜欢的移动电源，而且是双向快充满速回血只要短短几小时，性能着实让人惊喜并且还自带LED灯，手握光明让夜晚不再黑暗。

一、外观篇

黄色的纸盒上空无一物，没有任何标签估计是工程样机的原因还没量产，正式销售肯定会有

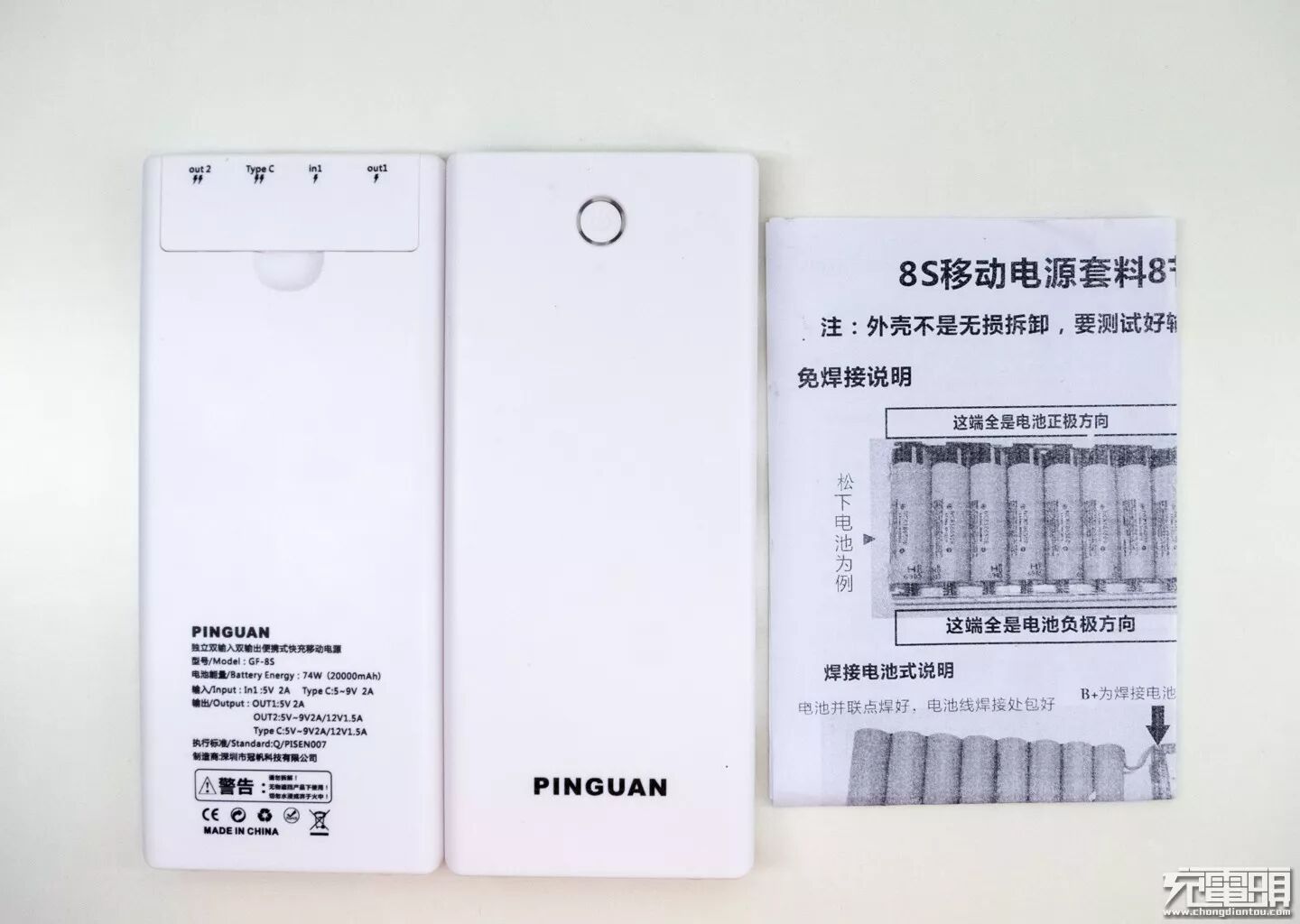

打开盒子，可以看见三大件，套件分别是用塑料袋包裹，还有一份说明书

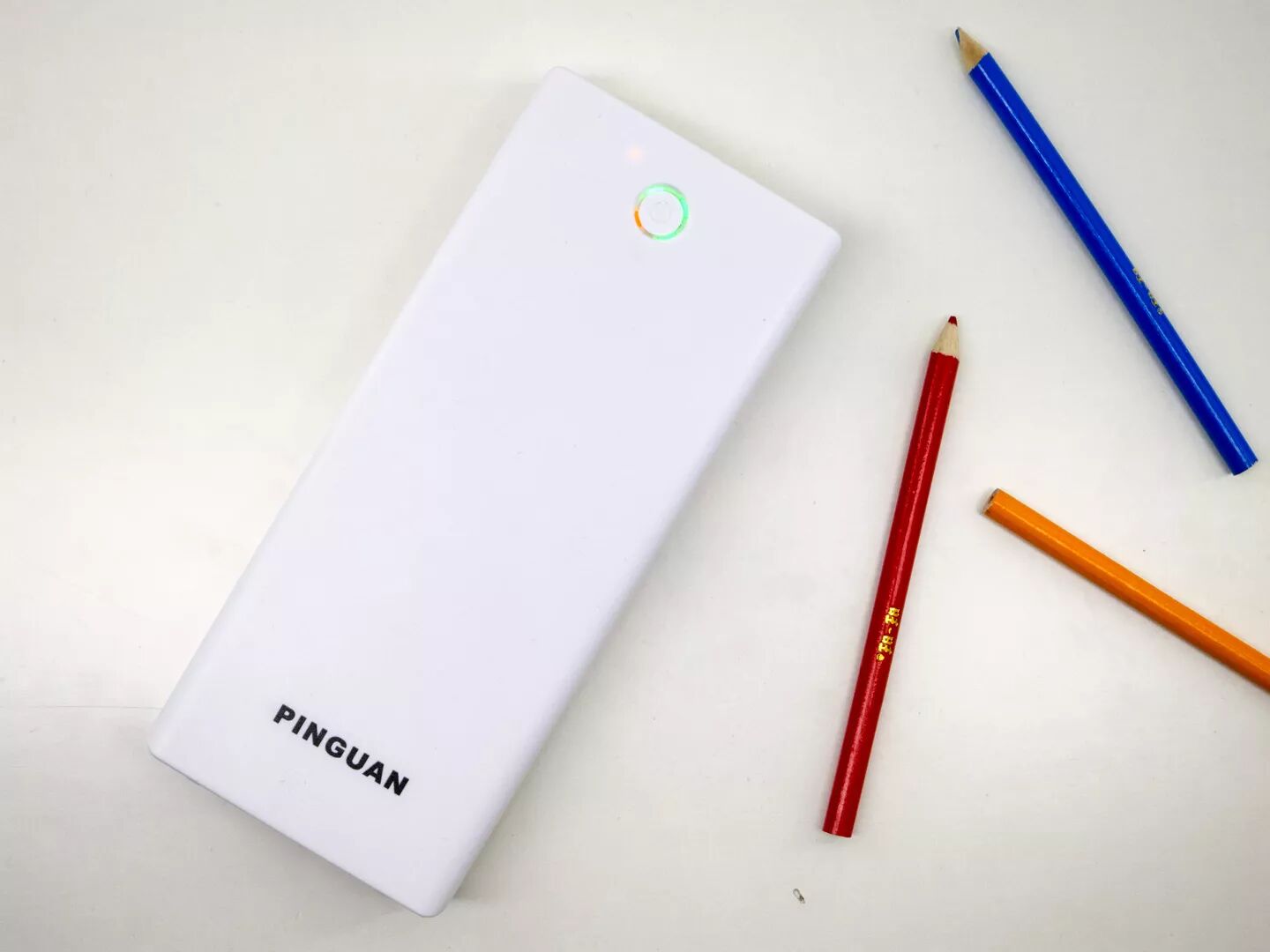

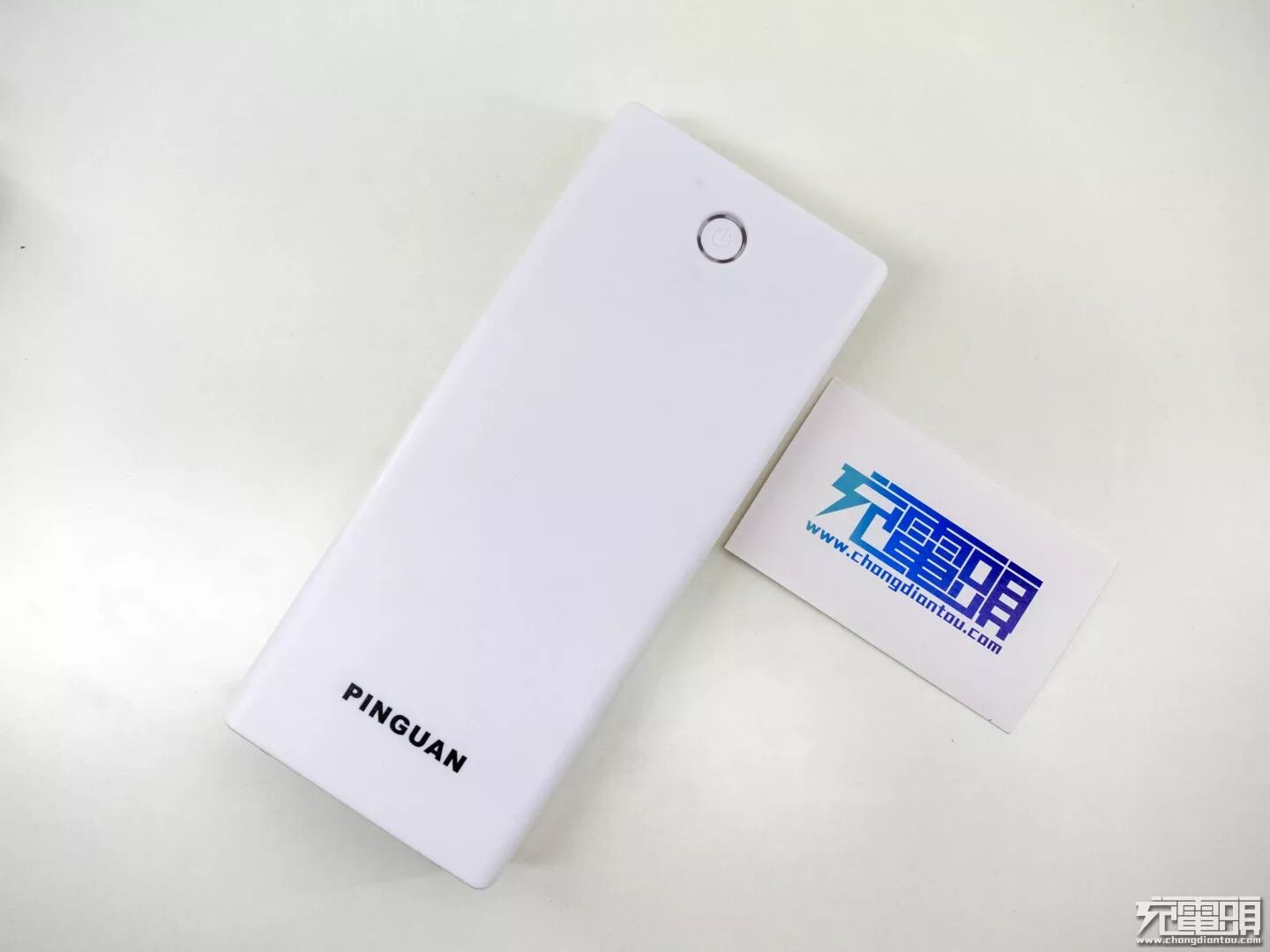

先看移动电源套件正面目测很长，全白色的套件盒，最上面是一个圆形电源开关，下面有品冠PINGUANT的LOGO

另外一半外壳上标注了型号是GF-8S 输入电压MicroUSB口5V2A Tape -c口：5－9V2A 输出：一口5V/2A 二口5V/2A、9V/2A、12V/1.5A等信息

输出部分，分别对应两口输入输出，这个盖是活动的可以上下开合

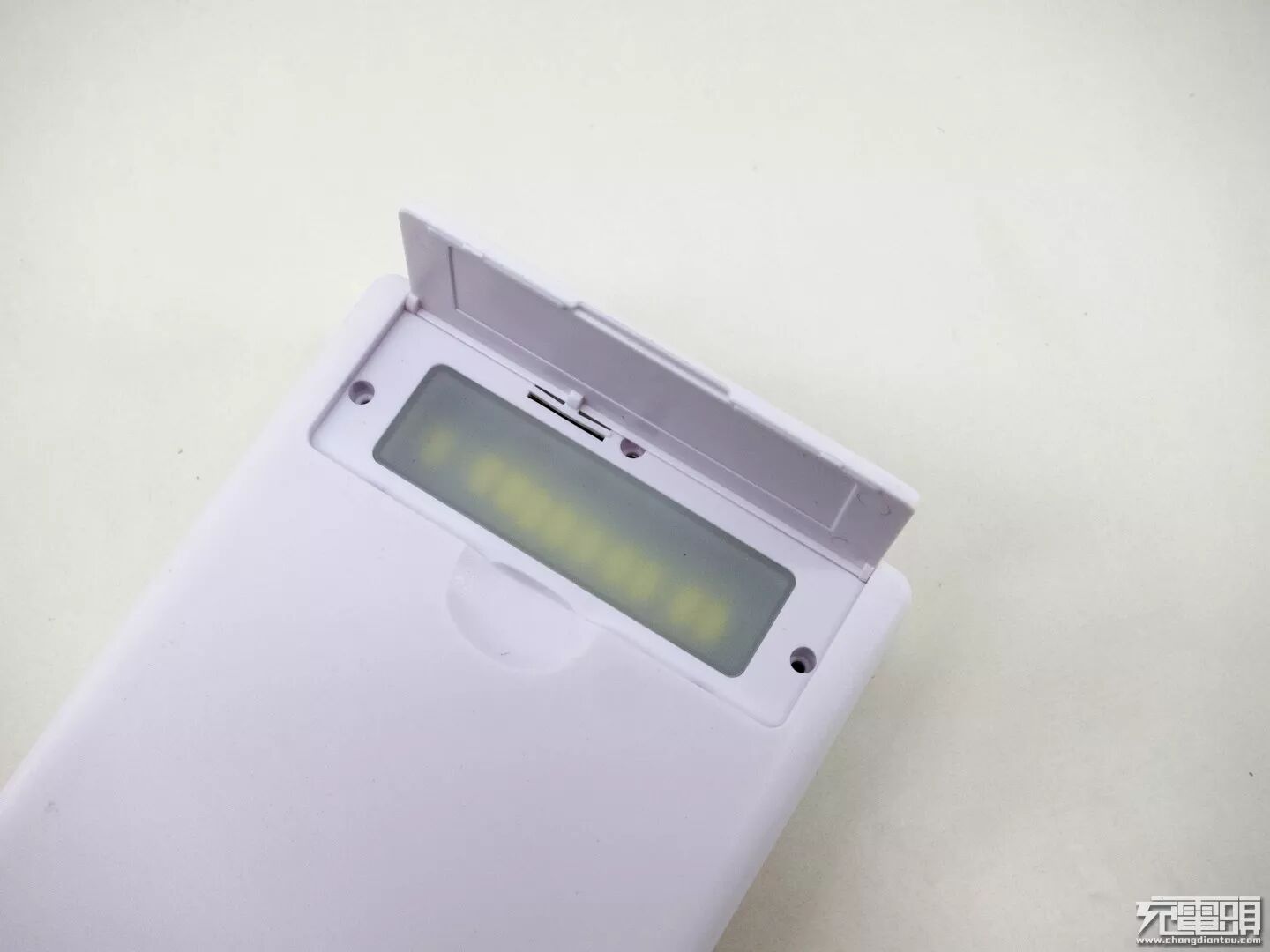

打开盖子可以看见下面的LED灯，角度可调方便使用时调节光线的角度，柔光罩旁边还有三个螺丝钉，组装结束紧上OK

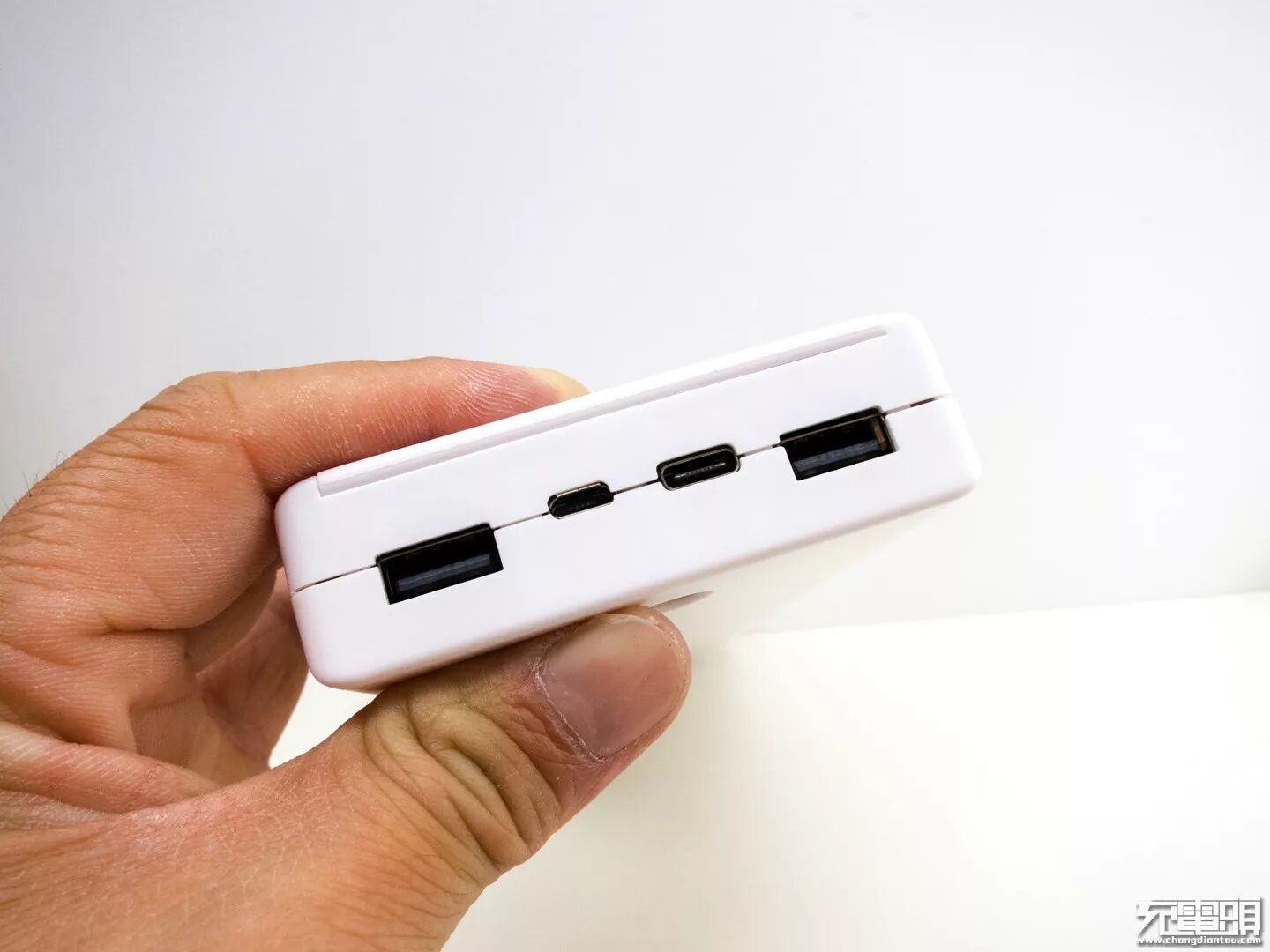

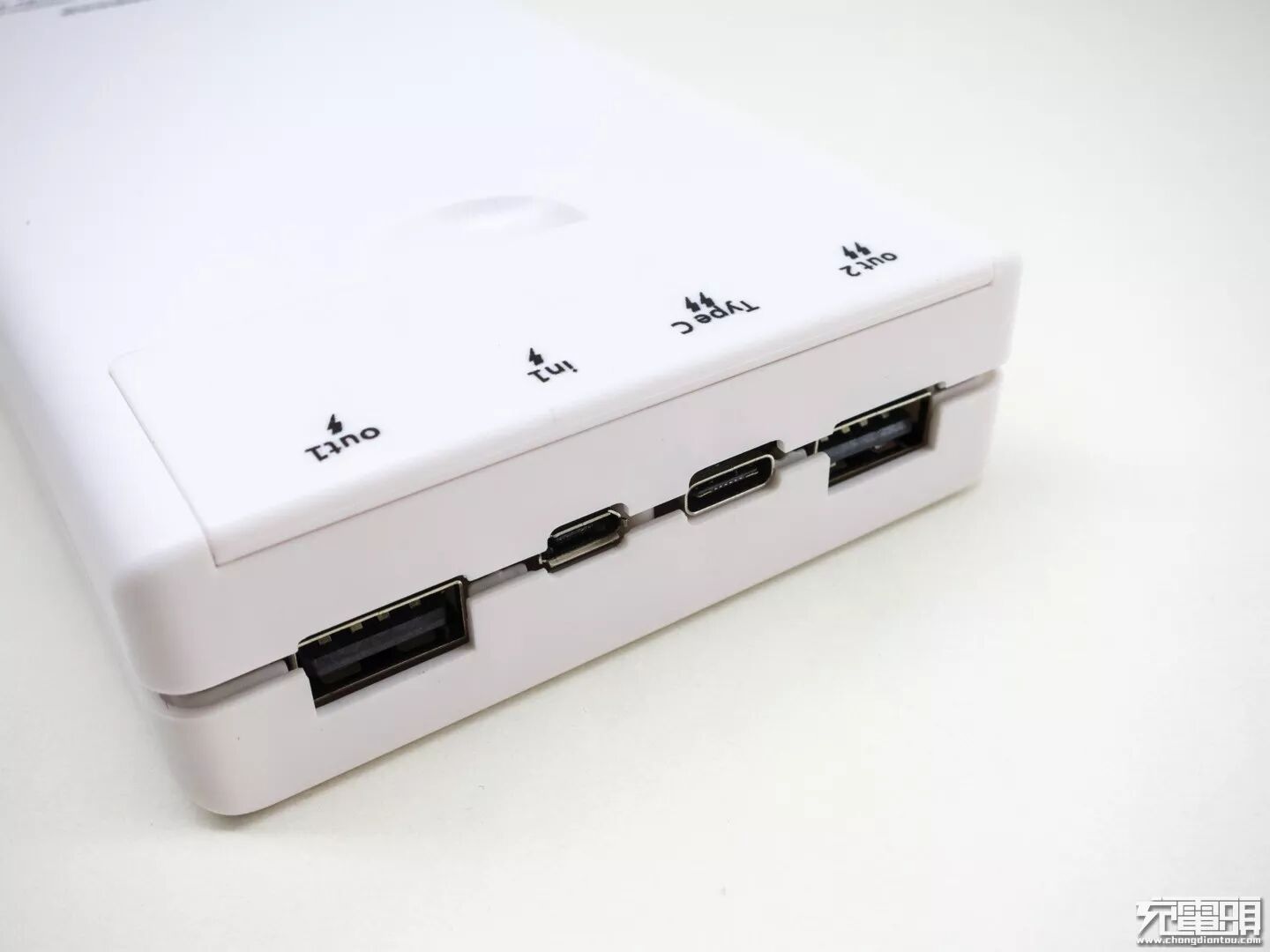

MicroUSB和Type-c输入两个USB输出，双闪电标识的OUT2支持QC快充

二、测试篇

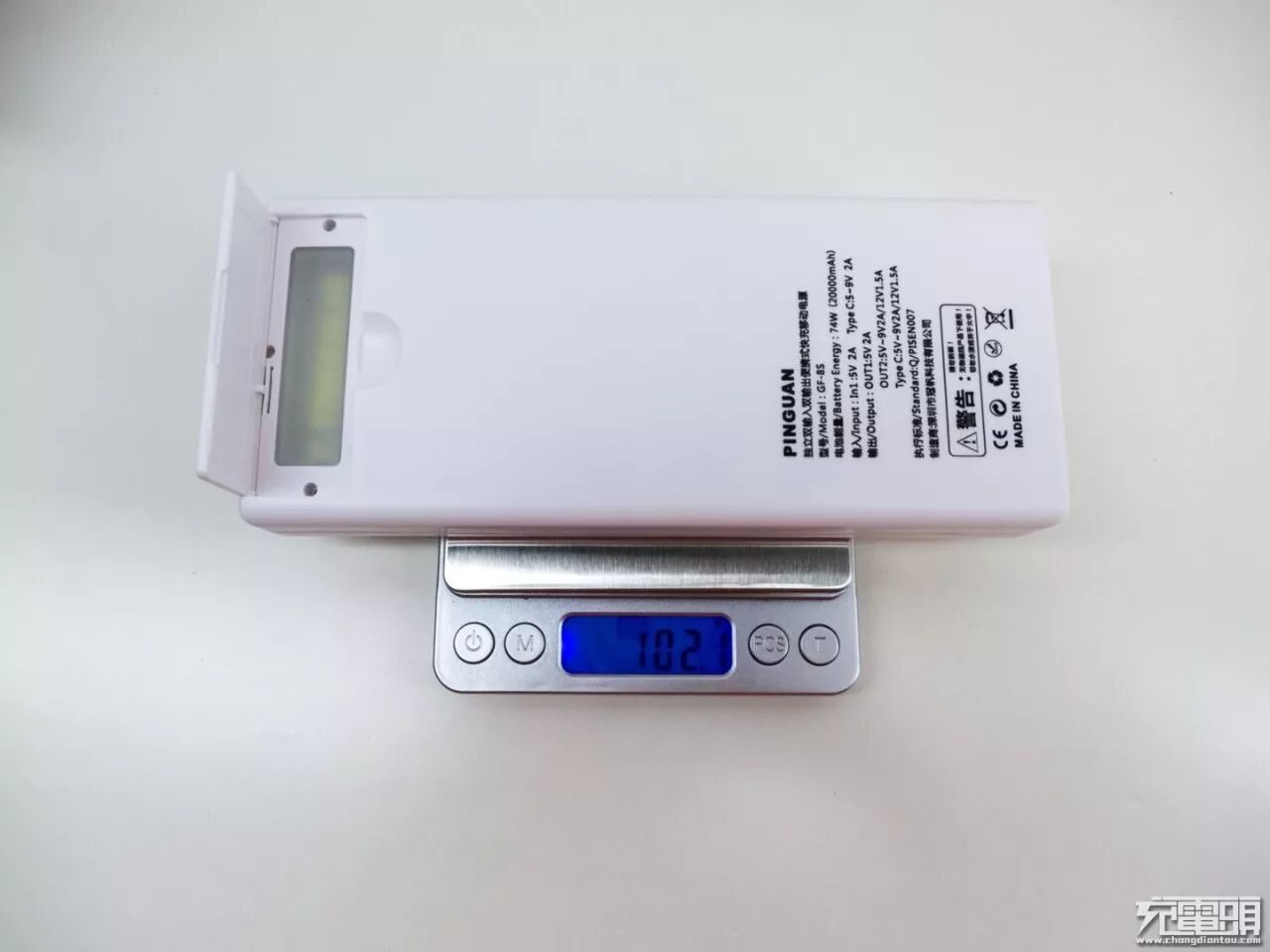

移动电源套件总重102g

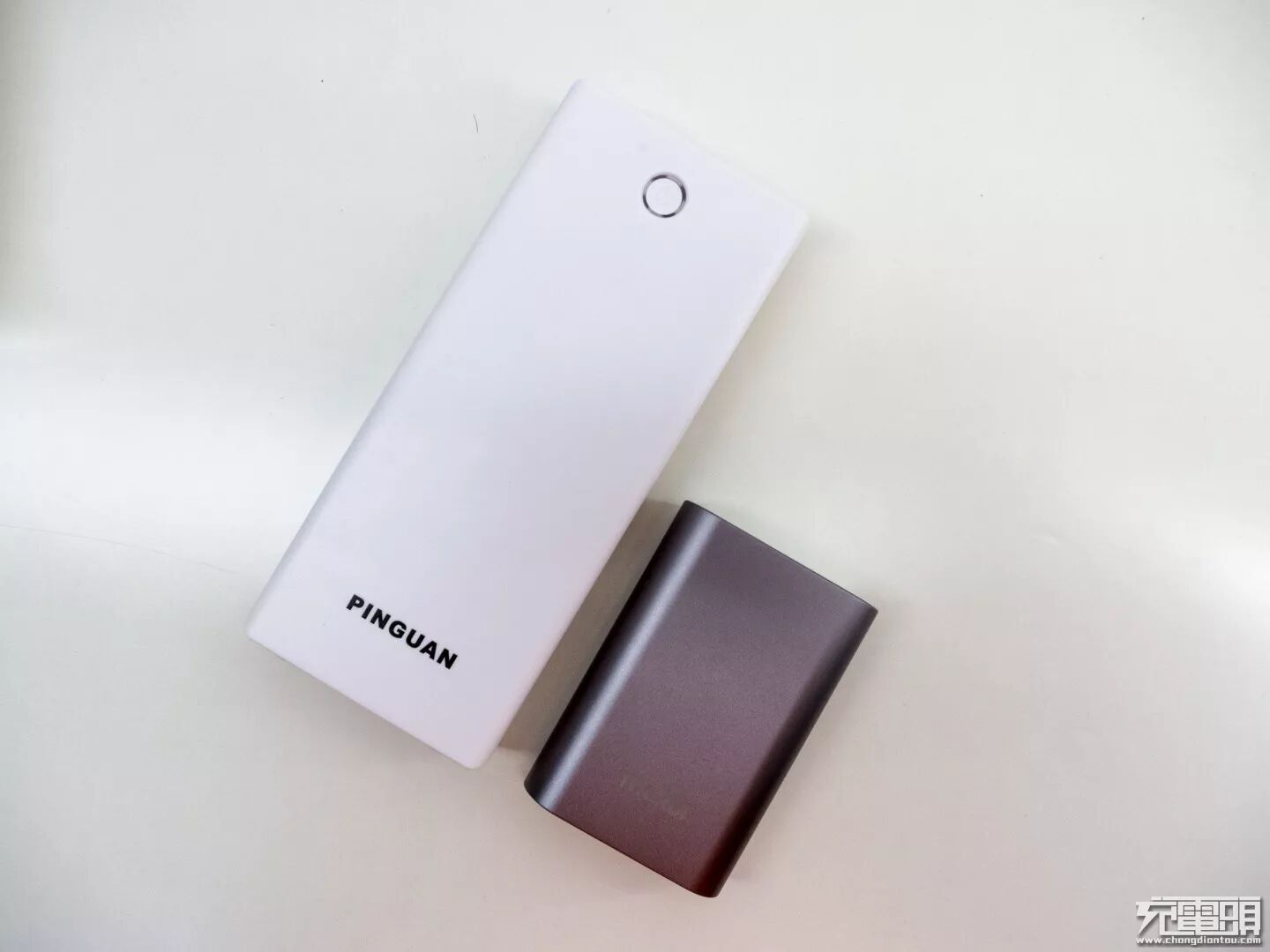

和我用的魔睿移动电源对比长度长了一倍，套件外尺寸：180*79*23MM这个8节版就是大，当然容量也大，鱼和熊掌不可兼得。

上盖与下盖固定采用卡扣形式，合盖之后基本上就别想无损拆解说明书上明确写了，自己动手的小伙伴们一定要测试好才能合上。

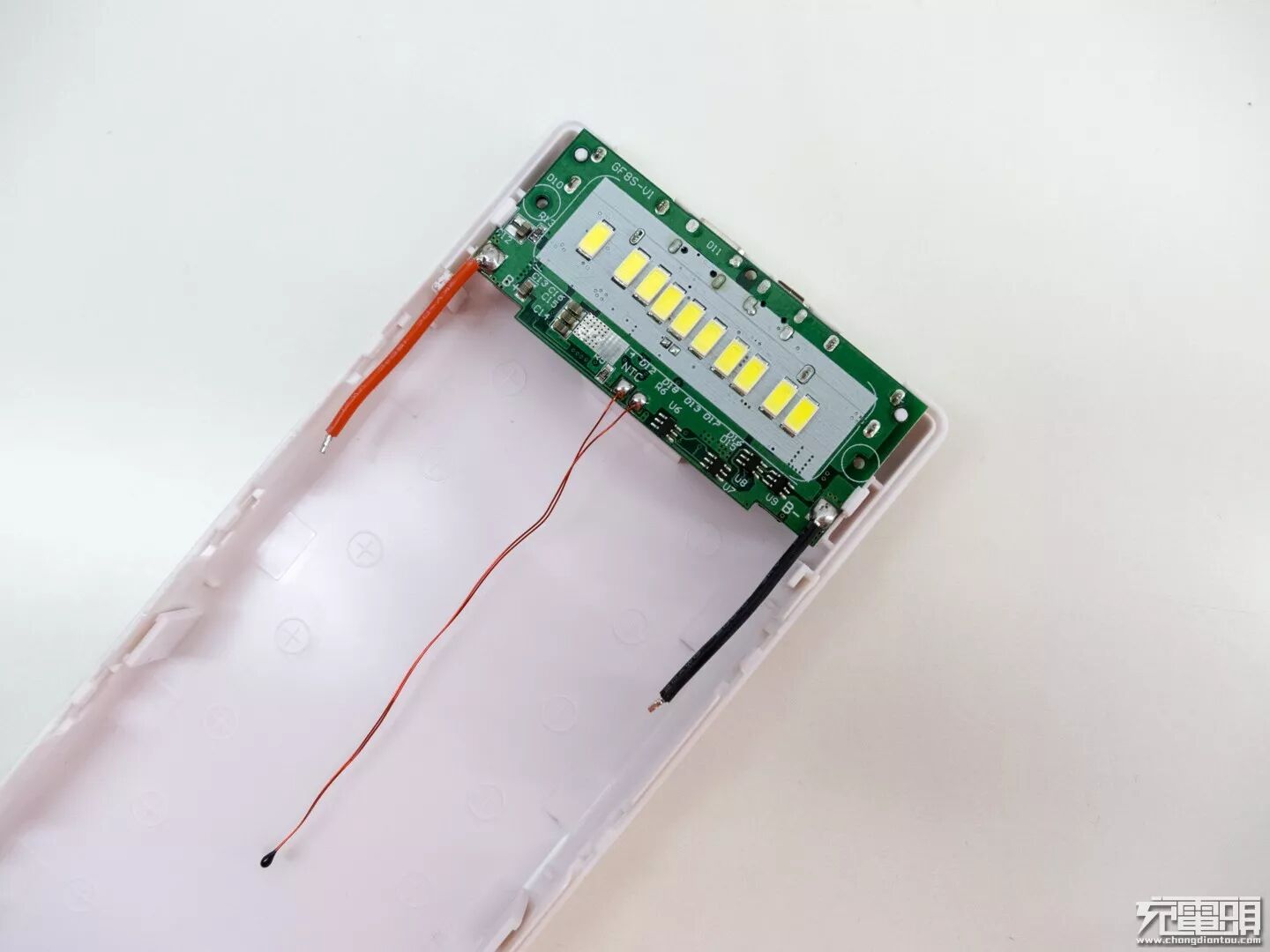

移动电源主板上带有10个贴片LED灯珠，PCB蓝白分明白色部分应该反光更好，中间部分还有一根长长的NTC元件，时刻监测电芯温度有超高温度会主动切断电源连接

B+为正极DIY时注意电芯极性，这个出错板就烧坏了，左上方8205A和背面的DW01组成经典的锂电保护

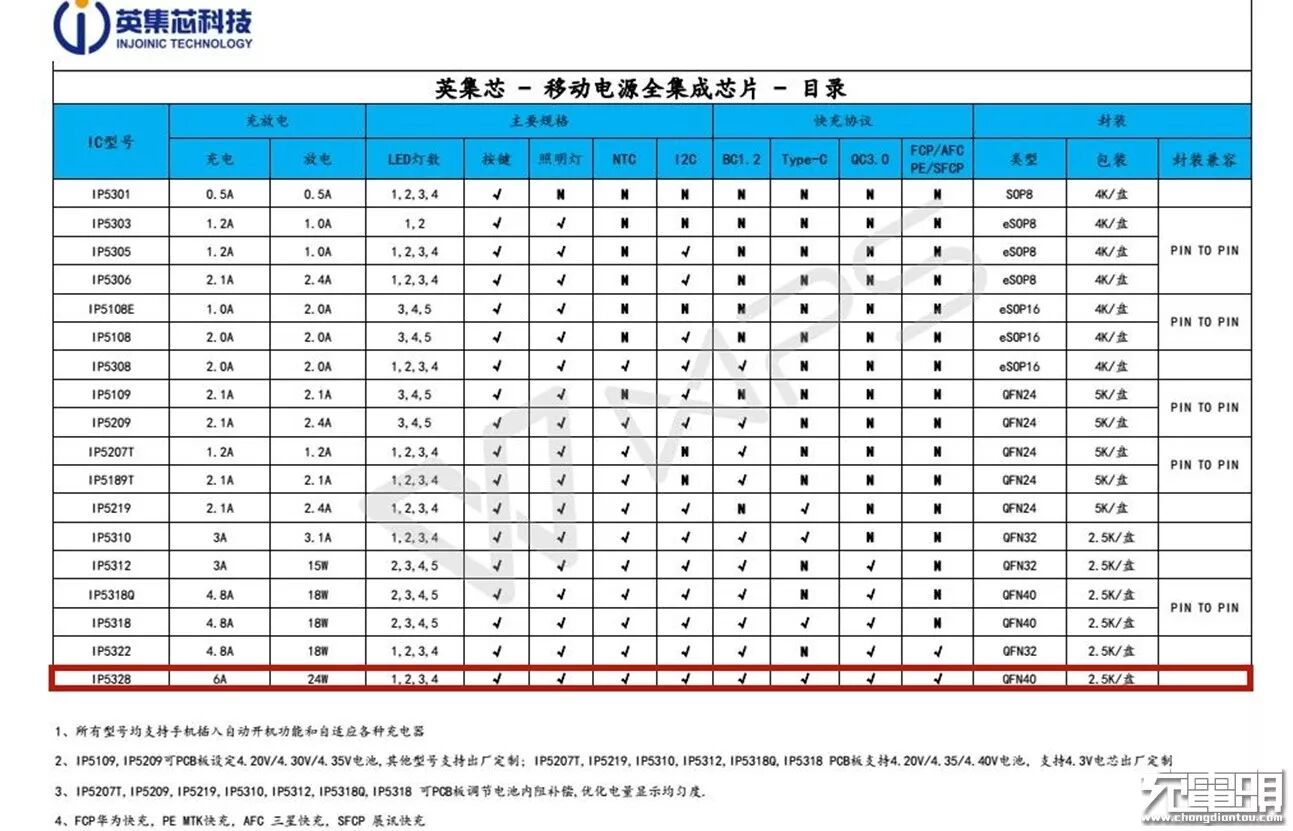

PCB正面一览，中心位置就是那个电源触点开关，四周分部四颗指示电量的LED灯，左上角黄框2R2电感附近红框IP5328芯片，英集芯IP5328 是一款集成 QC2.0 / QC3.0 输出快充协议、FCP/AFC/SFCP 输入输出快充协议、MTK PE+1.1&2.0 输入/输出快充协议、USB C 输入输出协议、兼容 BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC。

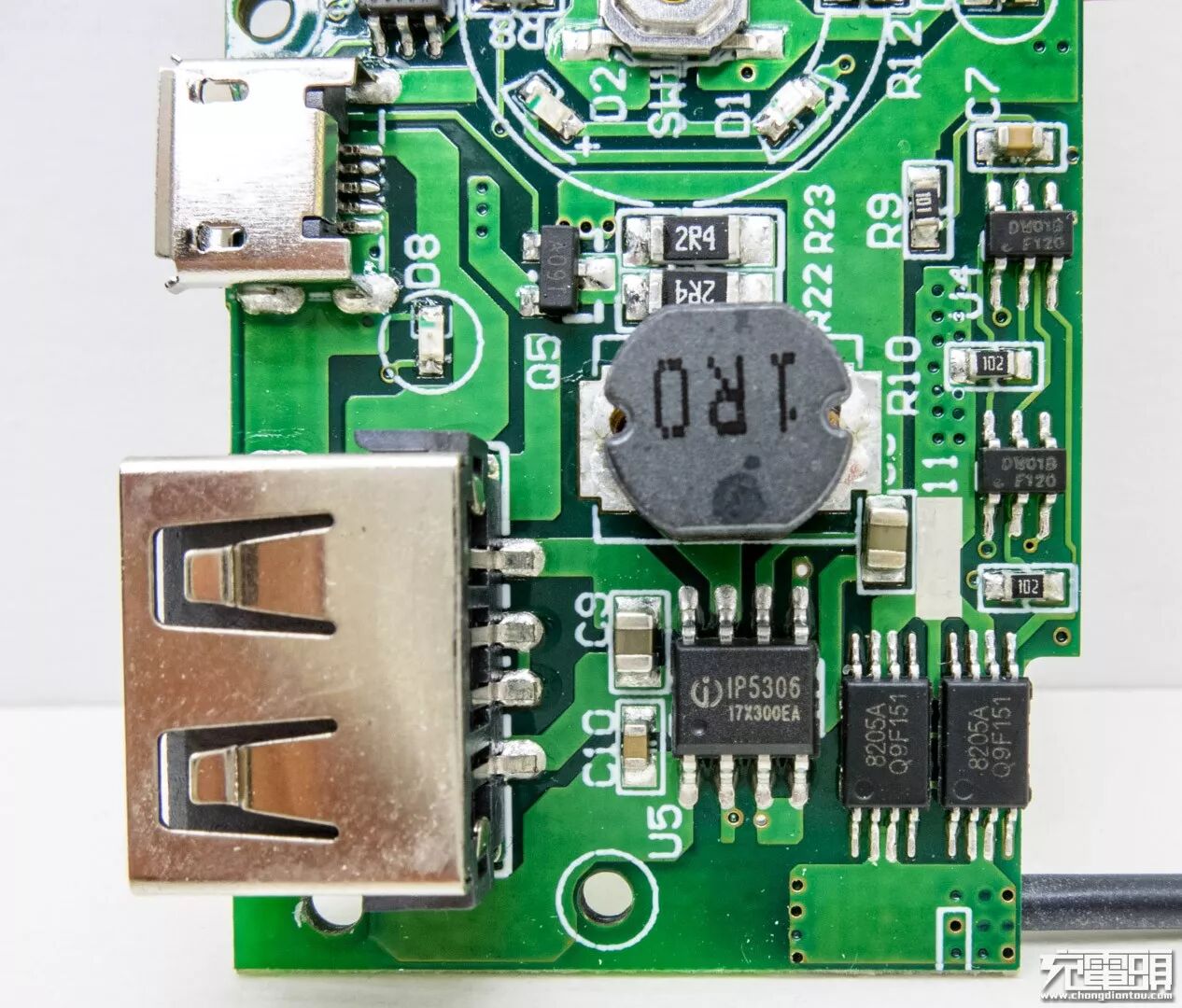

下面有个淡黄RZ729三极管，电源开关下部黑框有一个360AO可能是控制背面LED灯三档切换的一个芯片，右上蓝框两个DW01和旁边绿框还有背面的8205A组成锂电保护，粉色框中的是IP5306芯片旁边还有一个电感

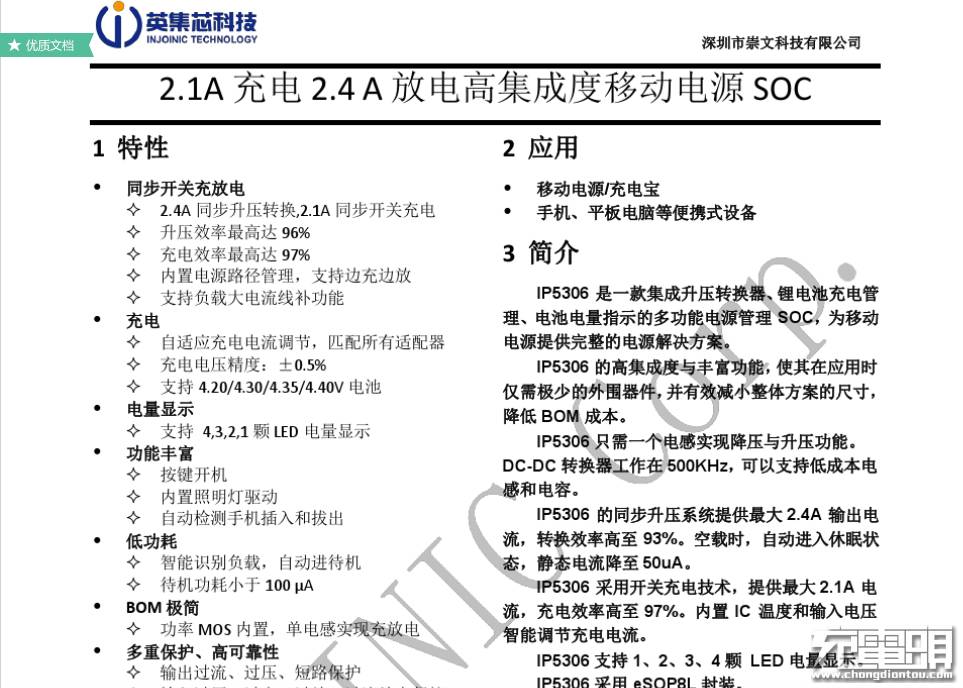

IP5306是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC,为移动电源提供完整的电源解决方案。

两个独立的输入部分看一下芯片细节图。

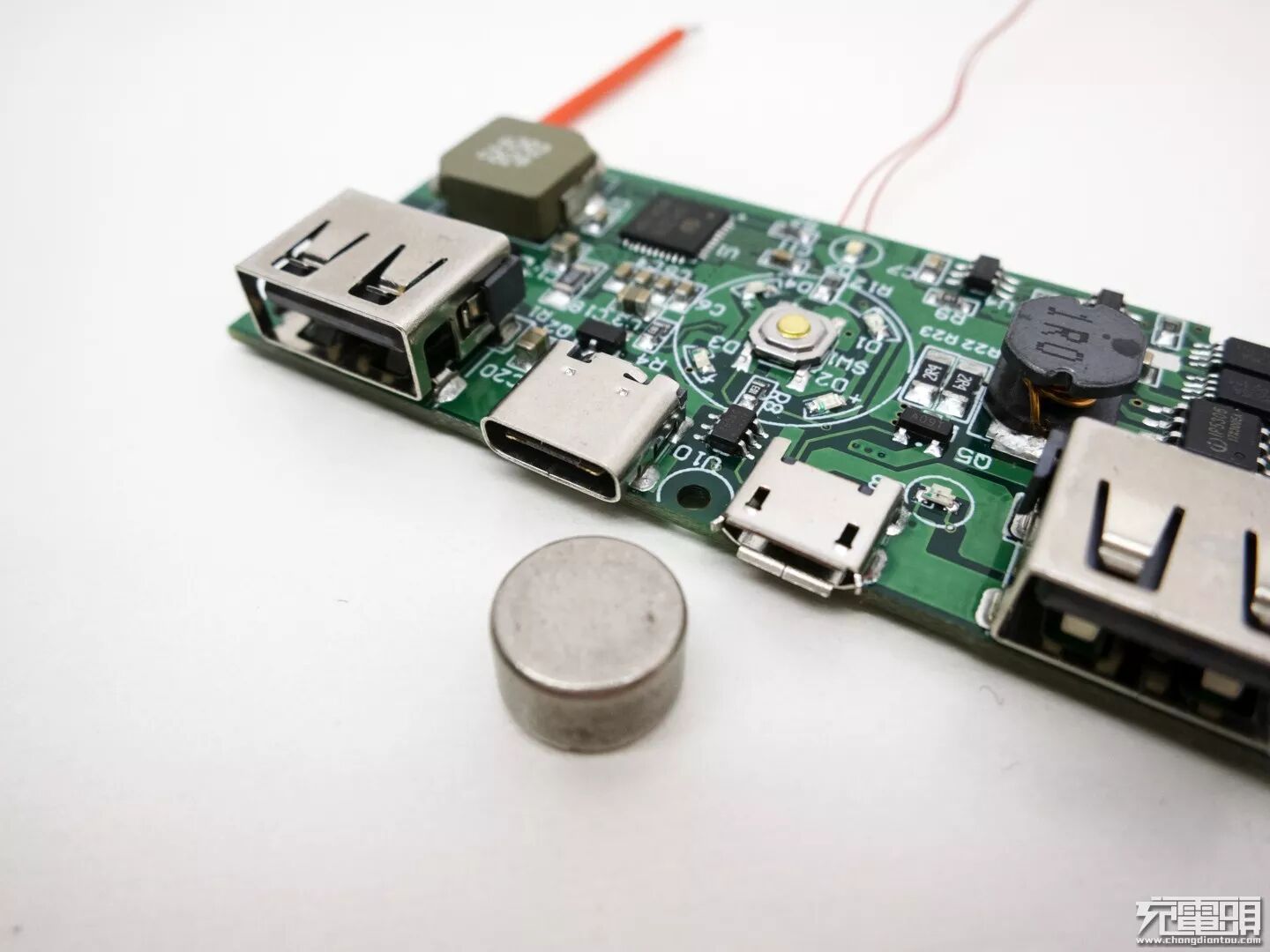

中间两个输入端无磁，两个输出USB座有磁性。

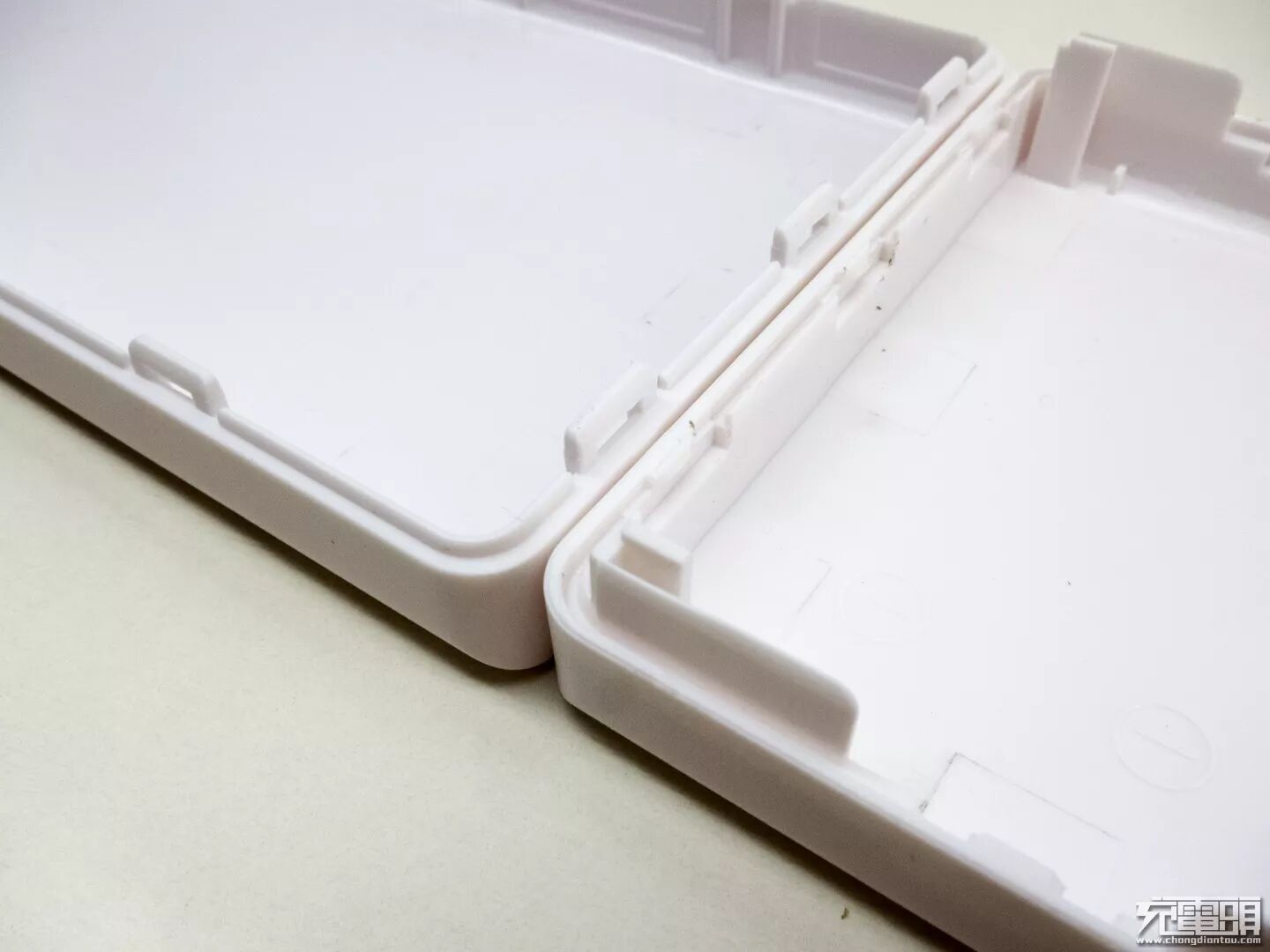

看一下两边压合情况，这个是没有卡到位的情况防止分不开，模具基本到位缝隙在可接受范围。

由于手上没有一致的8节电芯，先简单用两节LG2600的18650代替方便测试，焊接好后一定要先充电，便于激活保护电路，而且是两个输入端都必须充电激活。另外有个小提示，用18650电芯组装建议镍带点焊如果没有点焊机，在购买的时候可联系电池商家代为组装，锡焊有不稳定因素不主张但也不反对，电池商家优先康康家电芯质量不错还可以帮忙点焊。

轻按电源开关，炫彩的LED亮起工作正常。

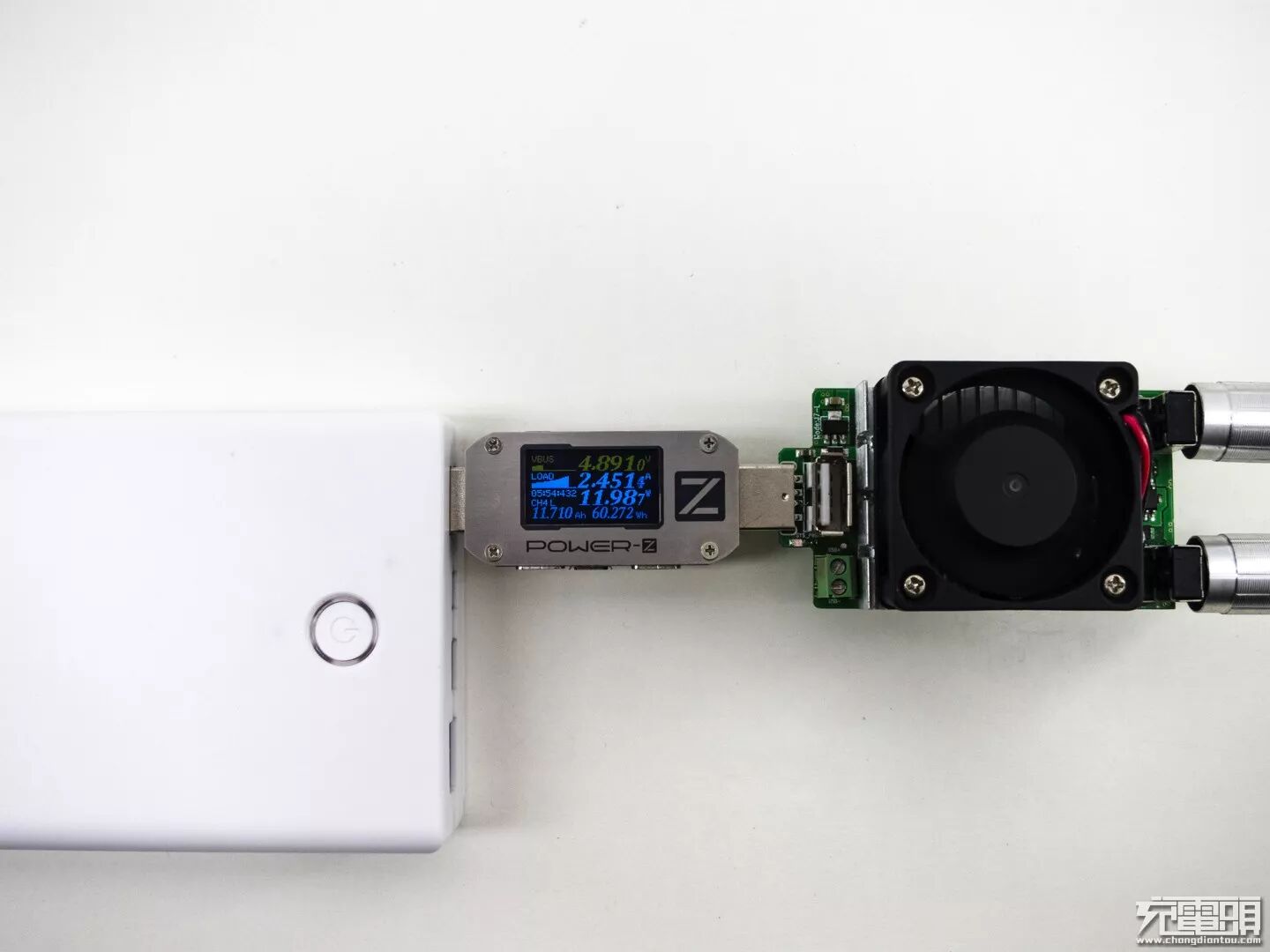

接可调负载OUT1电压4.89 V 电流 2.45A 功率11.98W，空载电压是5.03V 10W输出没问题。

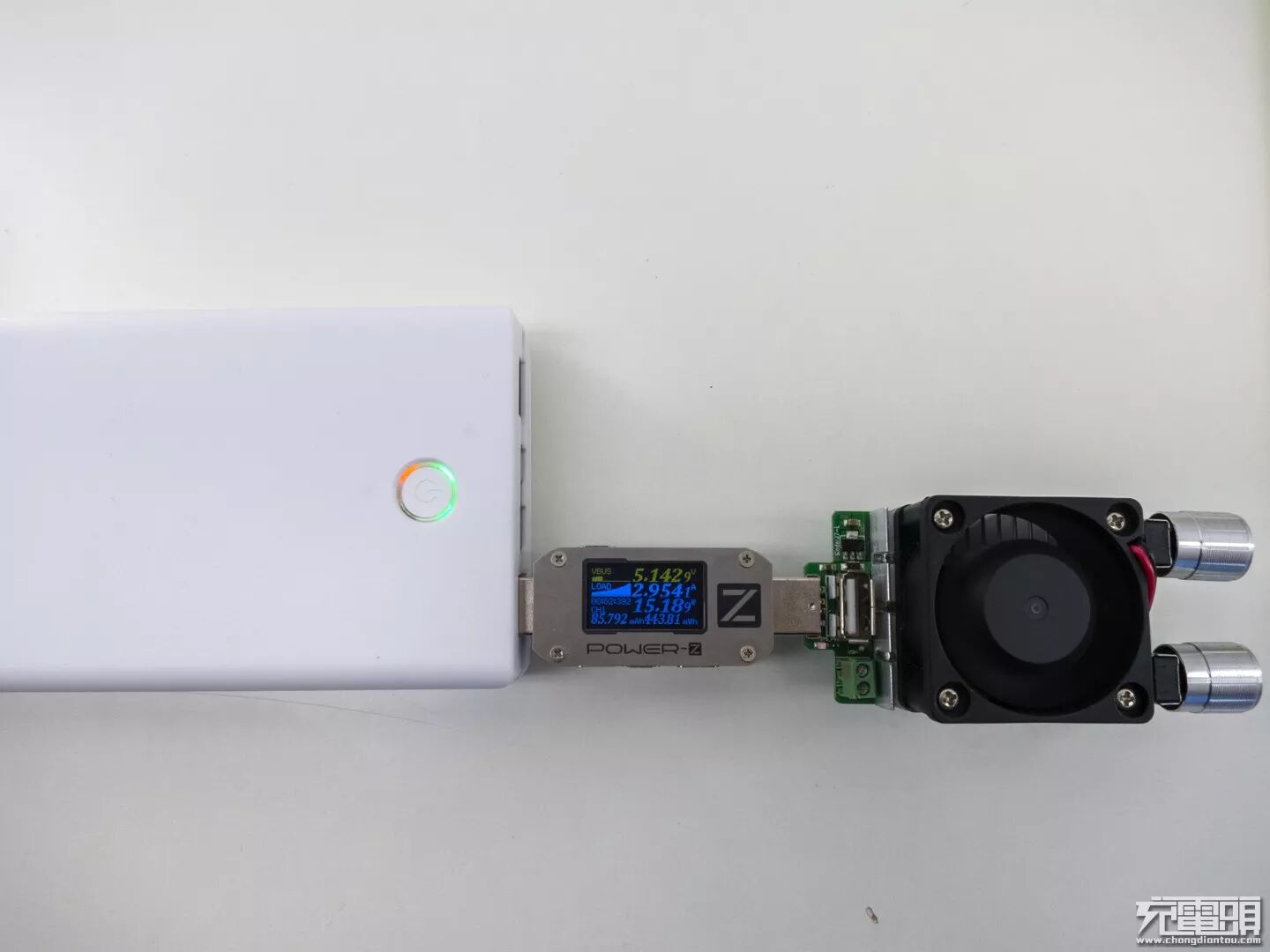

OUT2快充测试先测试一下5V带载，电压5.14 V 电流2.95 A 功率15.18W达到产品标识。

QC2.0测试，直接12V带载看一下输出能力电压 12.06V 电流 1.544A 功率18.62W，电压保持的还不错。

快充口荣耀6X充电测试，电压 5.02V 电流 0.63A 功率3.18W手机电量较多已经限流充电。

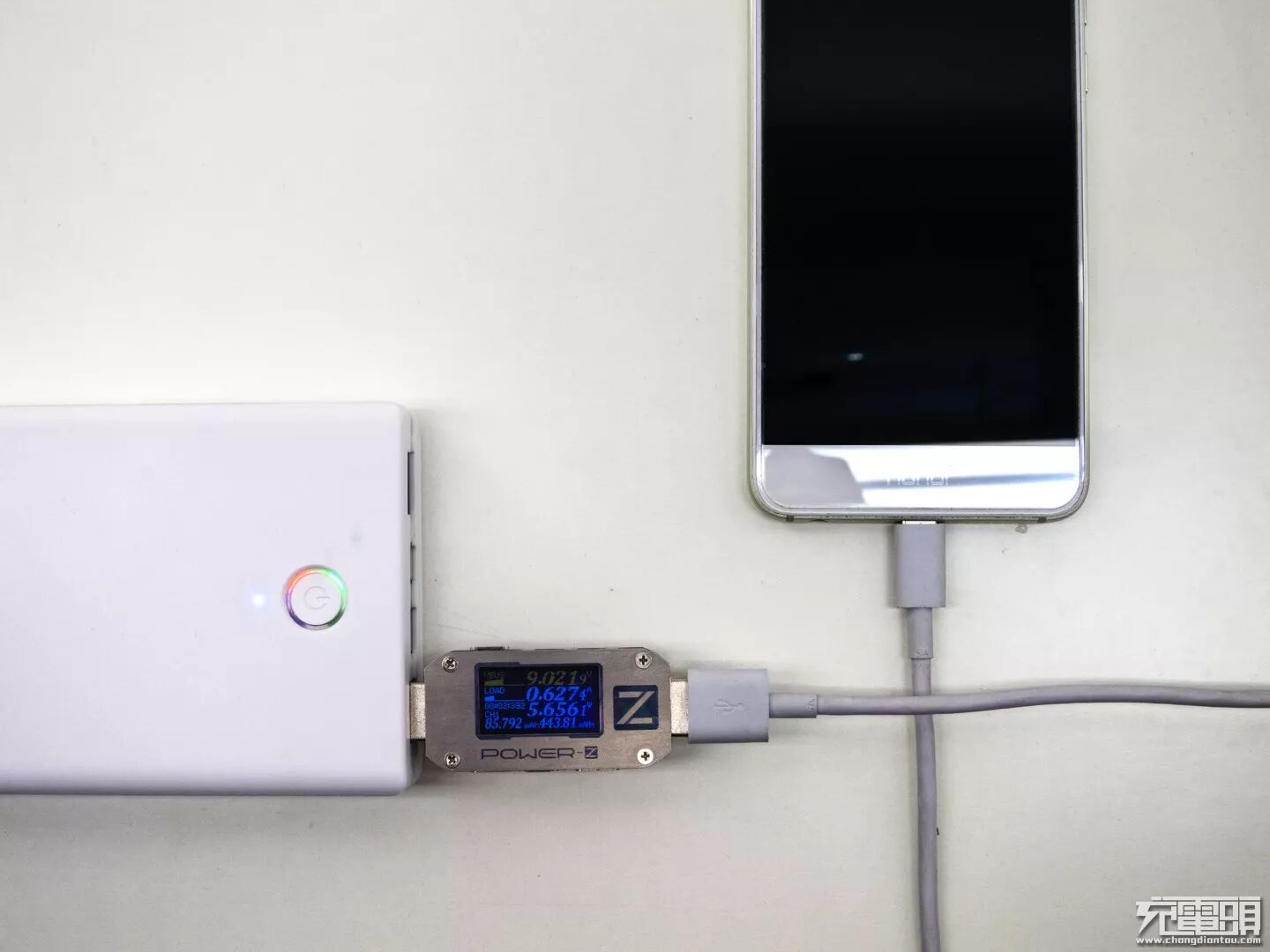

荣耀8充电测试，电压 9.02V 电流 0.62A 功率5.65W激活FCP没有问题。

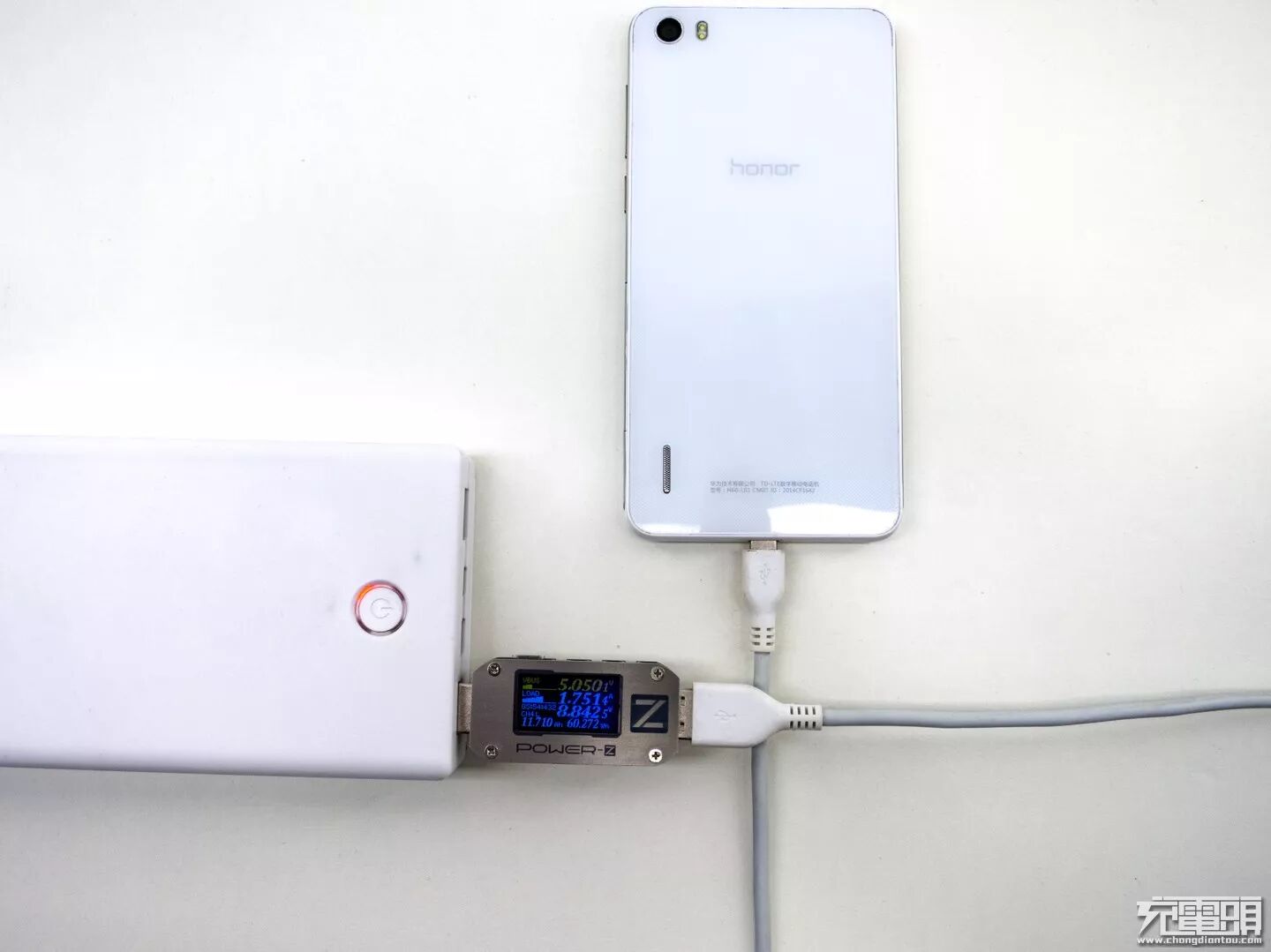

荣耀6充电测试，电压 5.05V 电流1.75 A 功率8.82W基本上满速充电。

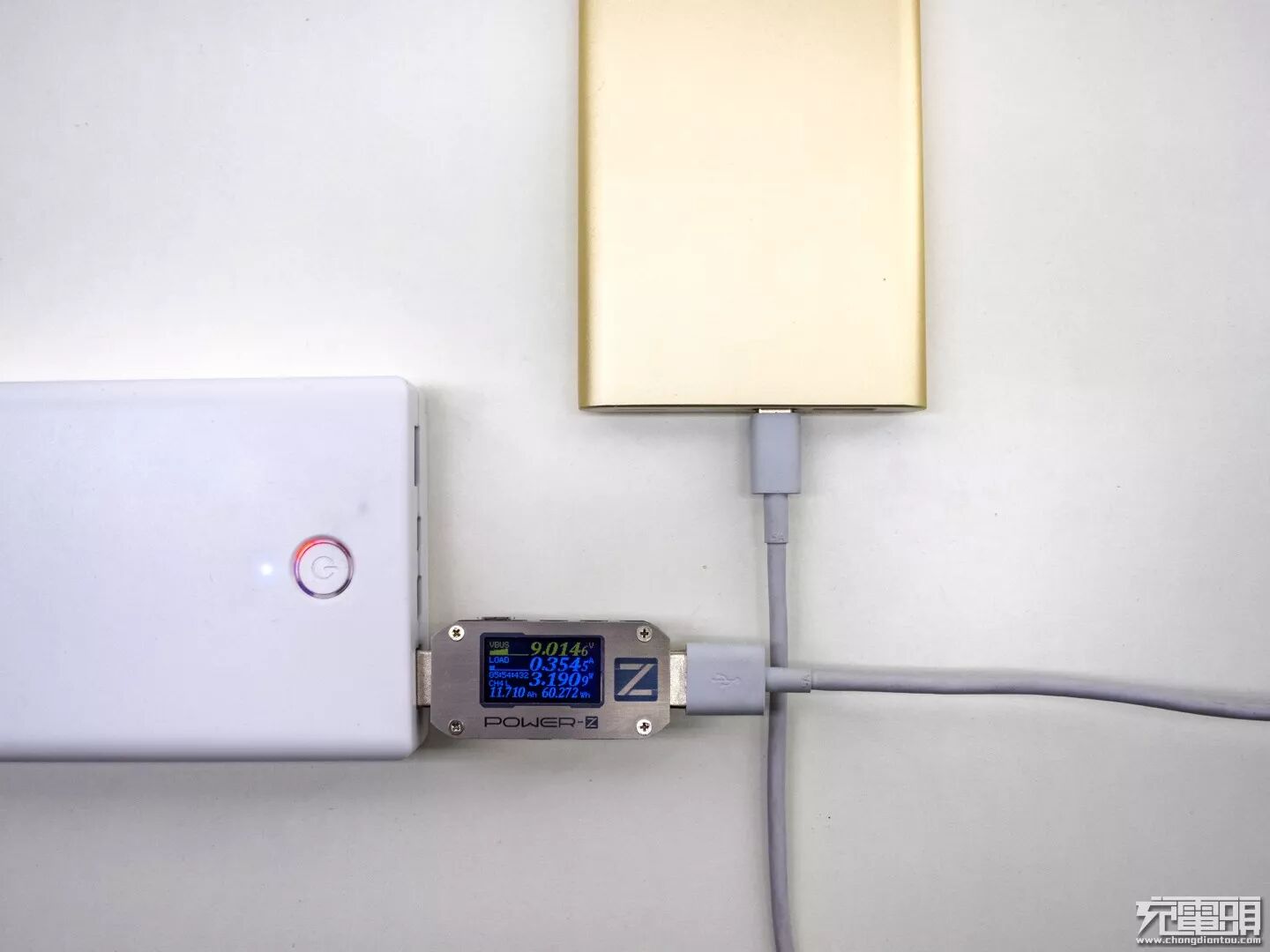

给我另外一个卓芯微双向快充的移动电源充电测试，正常激活快充显示9.01V没有问题。

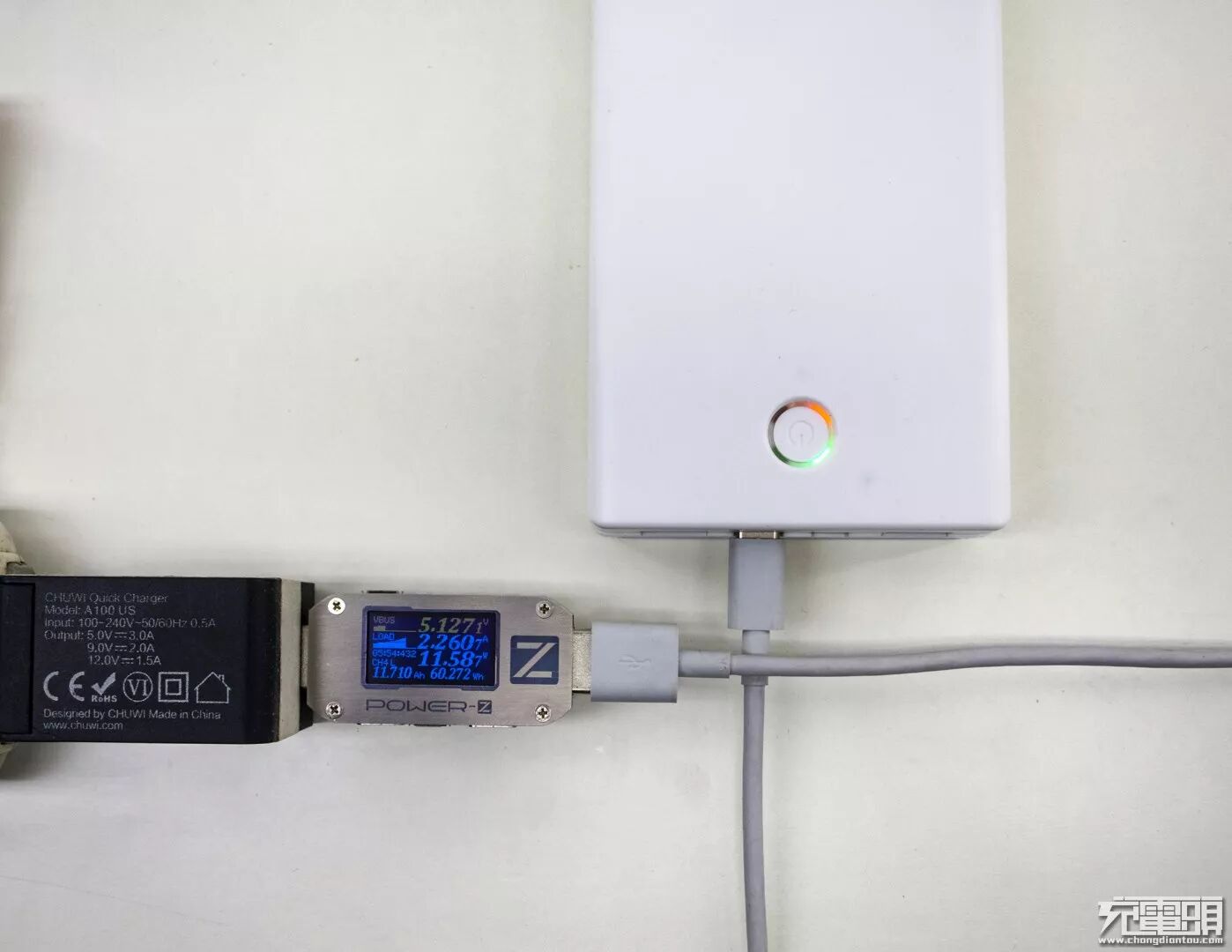

驰为的QC3.0充电器充电测试，电压5.12 V 电流 2.26A 功率11.58W没能激活快充。

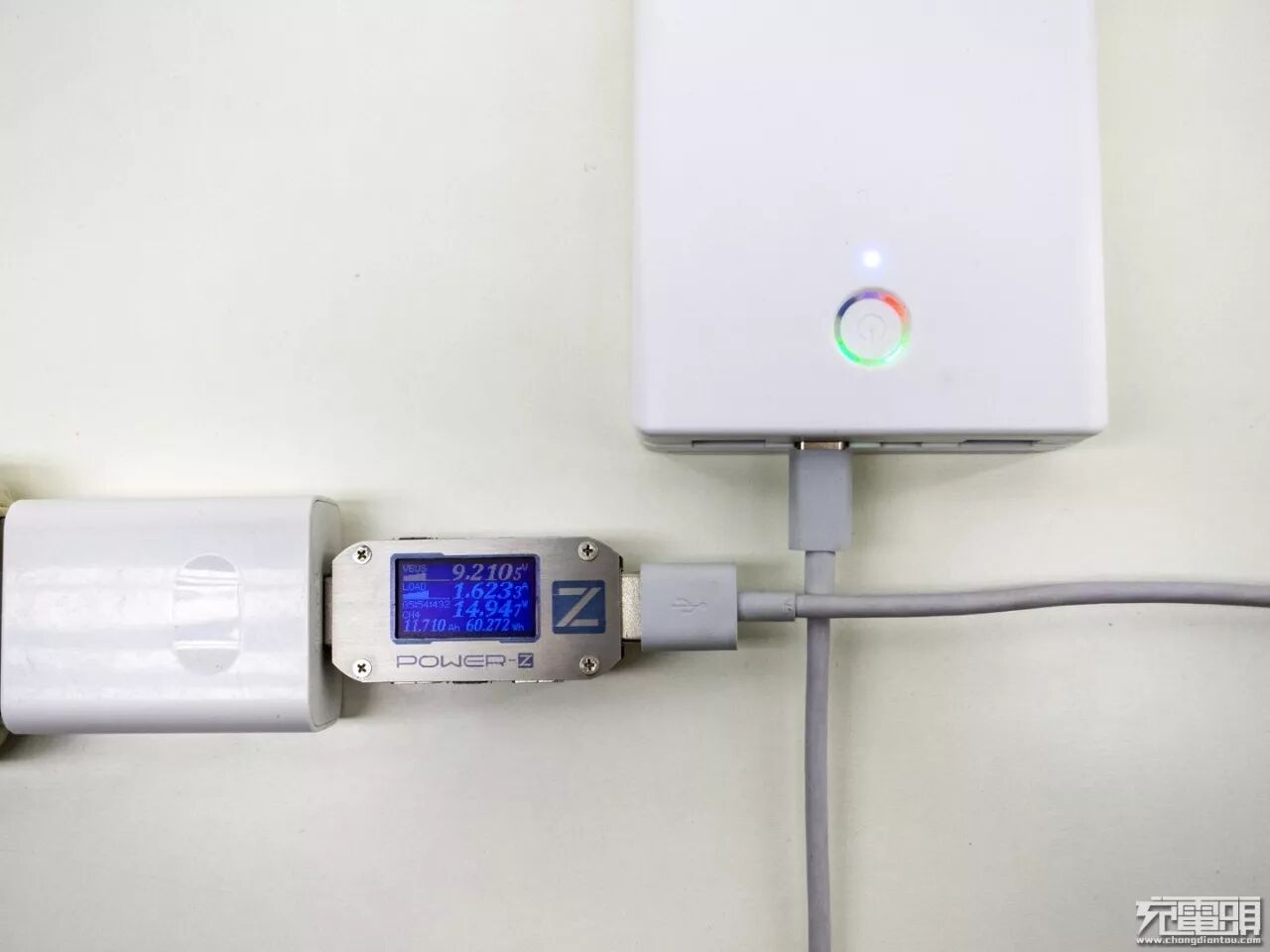

华为9V2A头充电测试，电压9.2 V 电流1.62 A 功率14.94W基本满速充电。

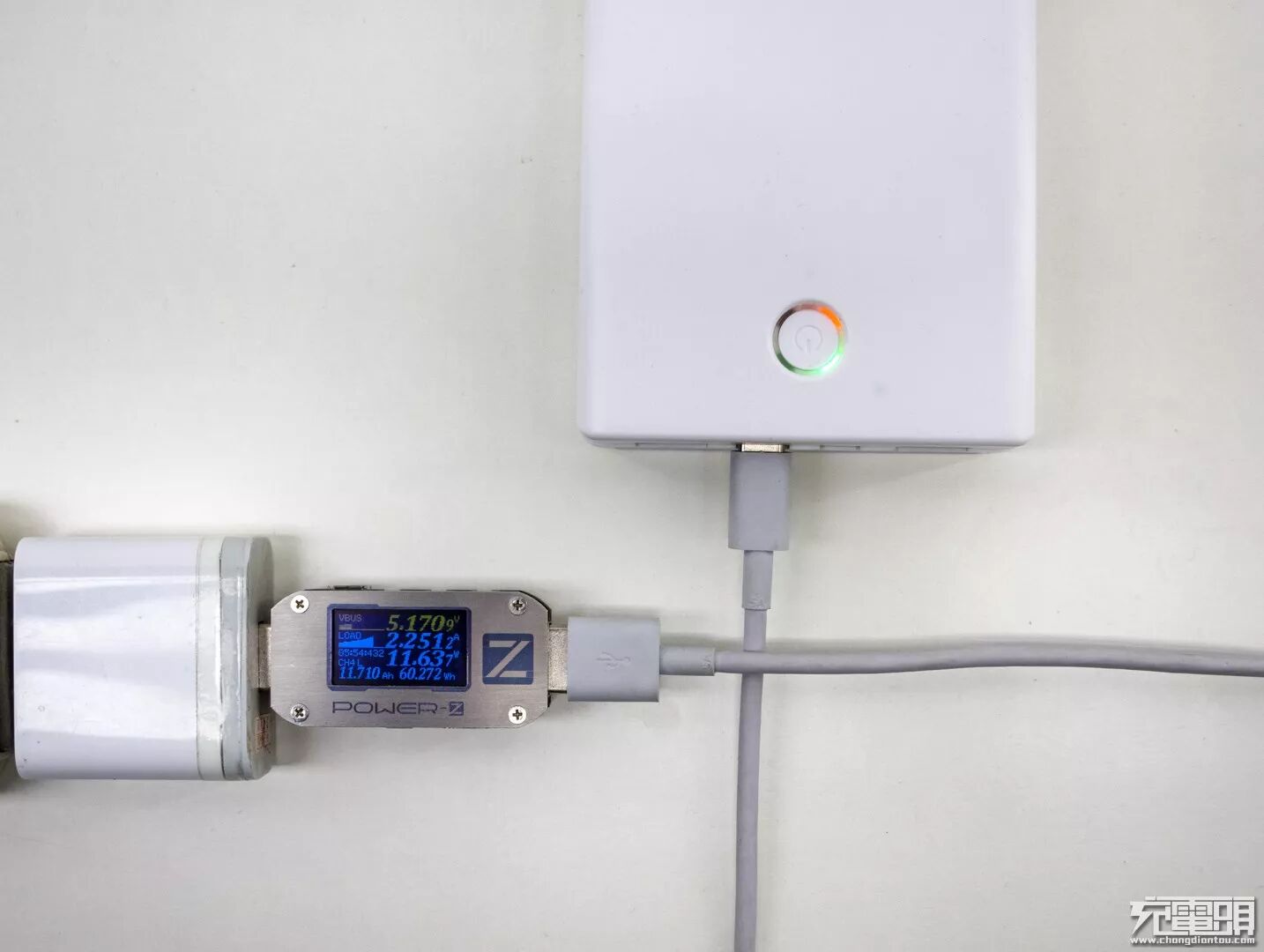

小米6原装充电器充电测试，电压5.17 V 电流2.25 A 功率11.63W还是不能快充只能5V满速充电。

手上没有那么多快充头，把魔方超级充拿出来测试，支持QC电压8.7 V 电流1.0 A 功率9.22W，估计配套的线太细压降大点电流只有1A这样。

POWER-Z PBC001充电器充电测试，电压 9.11V 电流1.64 A 功率14.98W基本满速充电。

POWER-Z PBC001支持双口快充，正好试试两口充电，看显示屏上是26W输出实际在23W有余，这数据离设计的28W双向输出差距不大，可能移动电源电量较多。

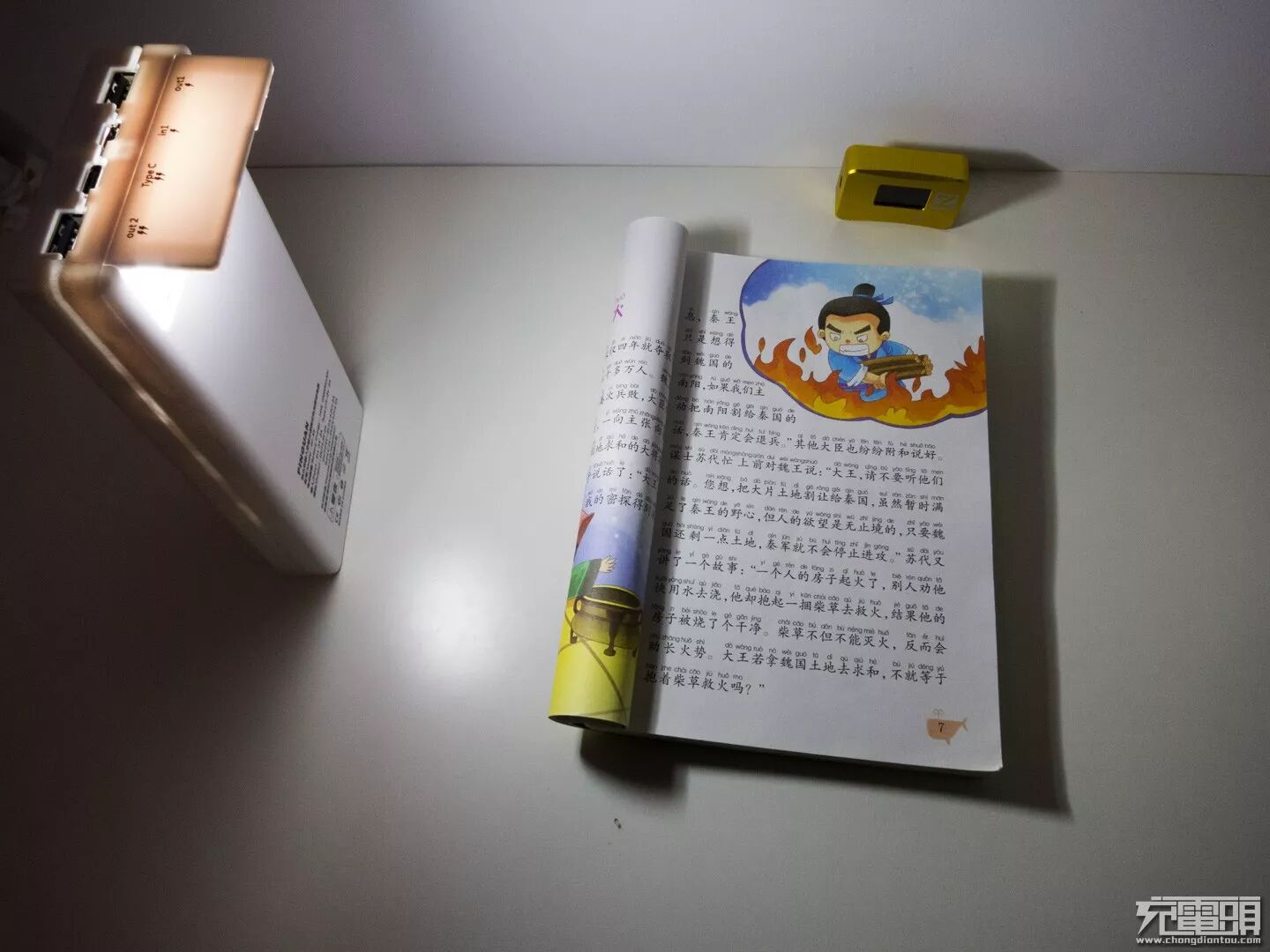

测试一下LED灯的情况，长按开关键2秒就可以打开LED灯，在书桌上看一下书还是可行的，但不建议长时间点灯看书光线有点暗会伤眼。

弄了个GIF动图，我们就看充电头网的名片。此图片是相机直出未经改动防止影响实际的光线明暗，共带三档开关最暗的是关灯，屋里的灯有点光，实际效果还是不错的。

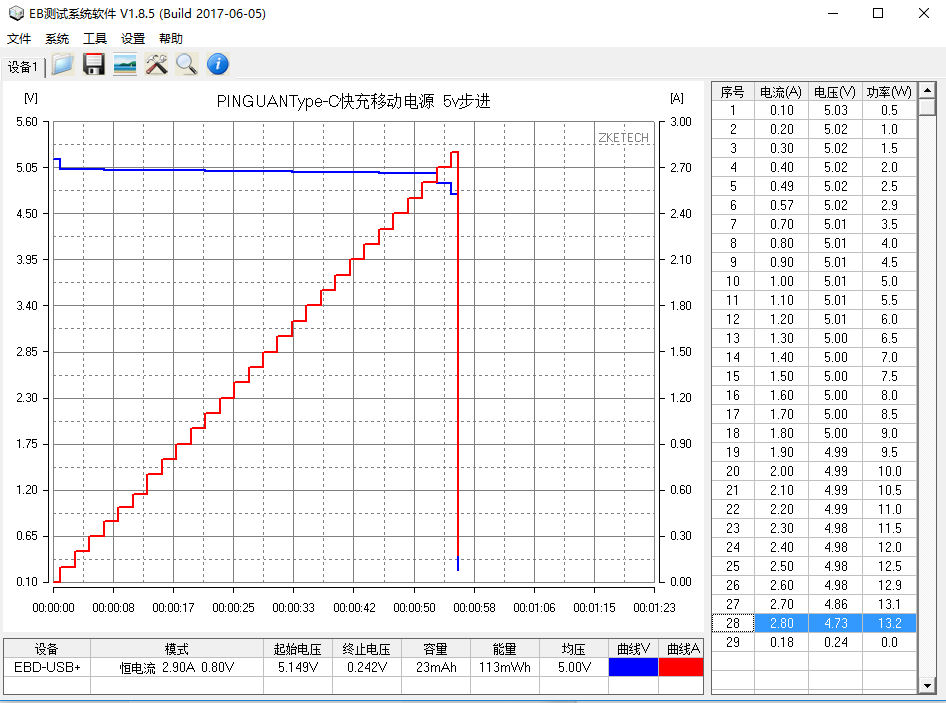

看一下OUT1口移动电源的步进图，5V最大功率13.2W全程无线补。

快充口轻微线补，电压保持的还可以，最大输出电压 4.98V 电流3.3 A 功率16.4W。

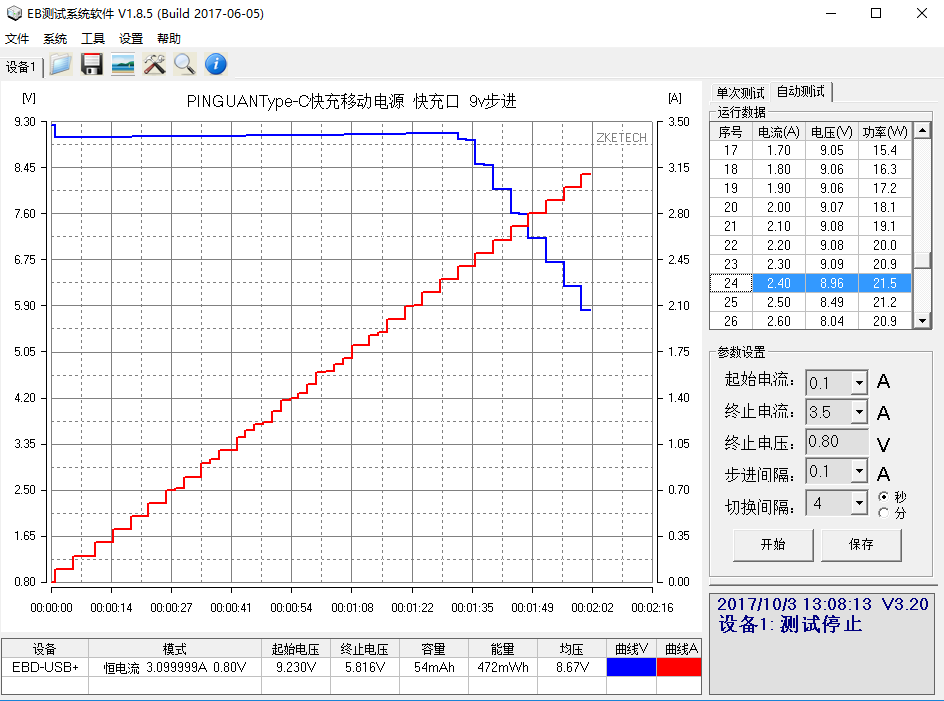

快充口9V步进测试电压 8.96V 电流2.4 A 功率21.5W。

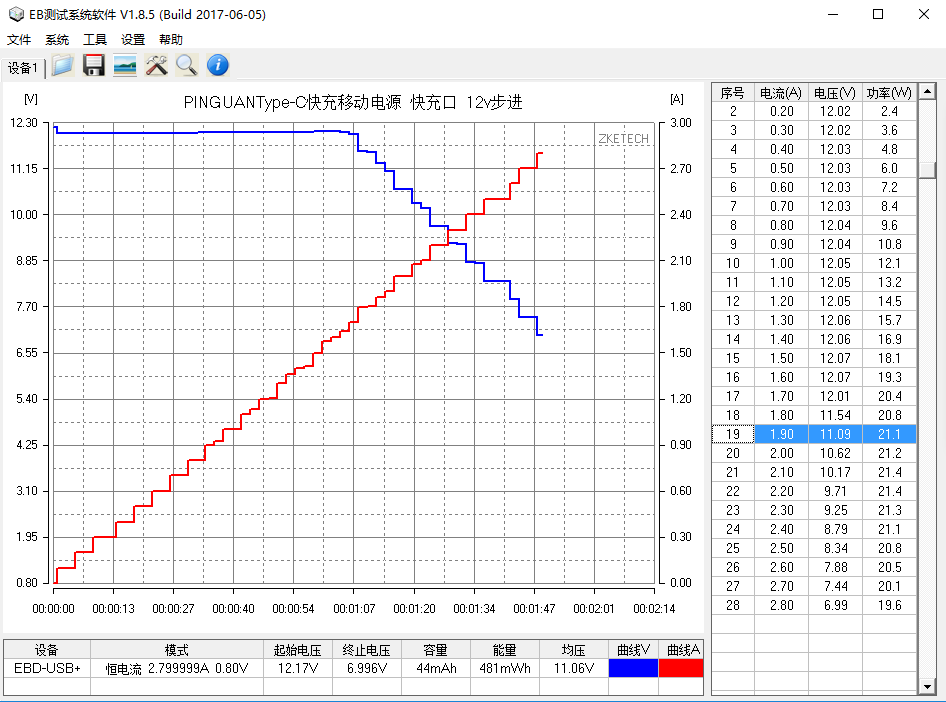

12V步进测试，电压11.09 V 电流1.9 A 功率21.1W对比标识18W还是相当保守。

双口放电测试总输出28W没什么问题，但基本上也就是此款移动电源的最大输出能力。

三、总结

品冠这款8节版的套件，性能很强得益于使用了英集芯IP5328兼容多协议支持双向快充，双口近28W的输入输出能力在目前移动电源主流市场上已经是不错的表现，由于我弄的电池组的容量偏小板端转化率等后续更新，看版主的测试帖目测达90％左右利用率很高。品冠PINGUANT双向快充移动电源套料还自带LED灯，让移动电源发挥出更多功能，不只是充电这么简单而是更多的运用到日常生活中，这才是一机多用的魅力所在。
