是否对得起“工匠精神”？锤子快速电源适配器拆解
有幸拆解以工匠精神著称的锤子出品的QC3.0快充电源，我个人非常期待！

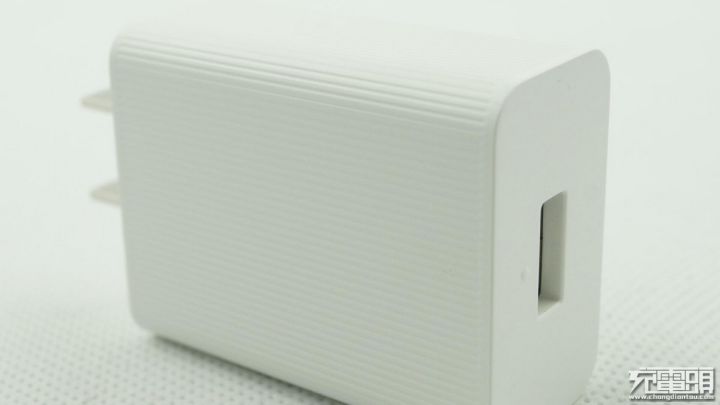

电源外壳上的螺纹让我不禁想起了–登机箱。

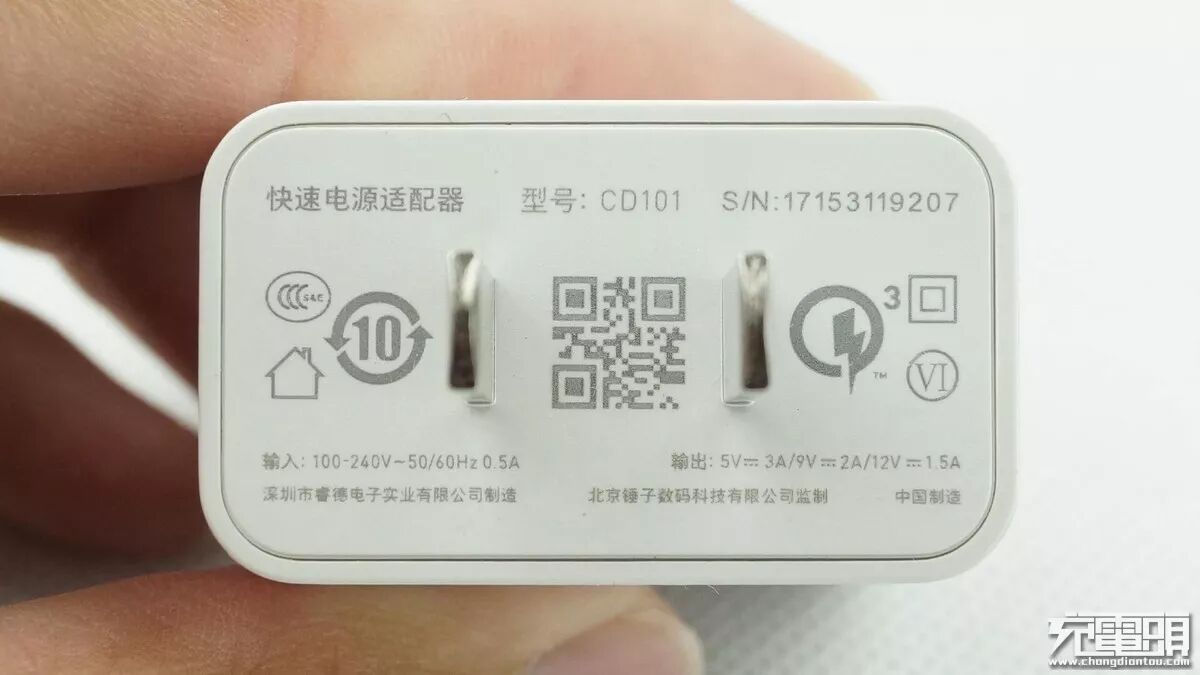

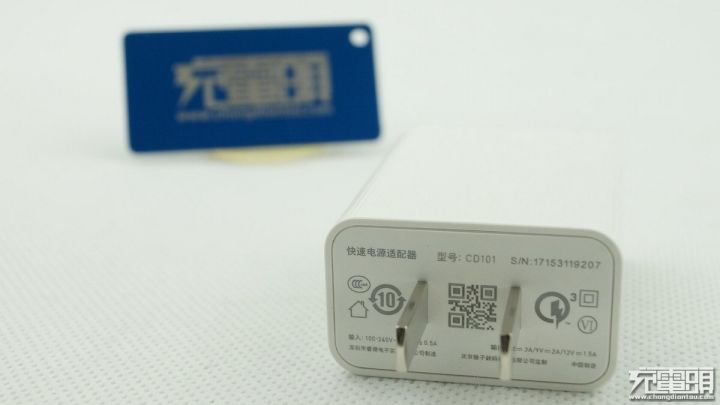

电源支持QC3.0最大输出功率18W。

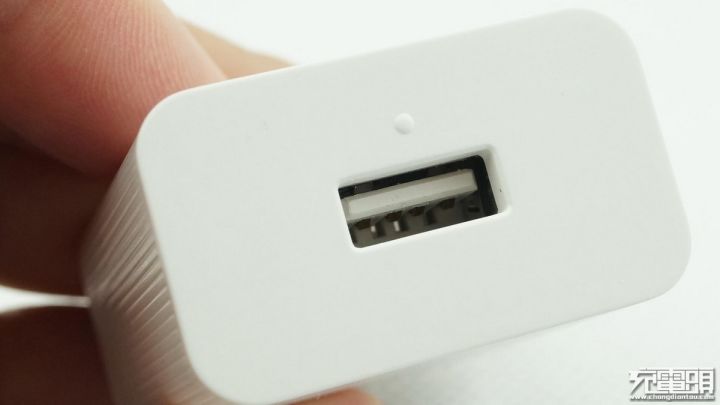

单USB输出。

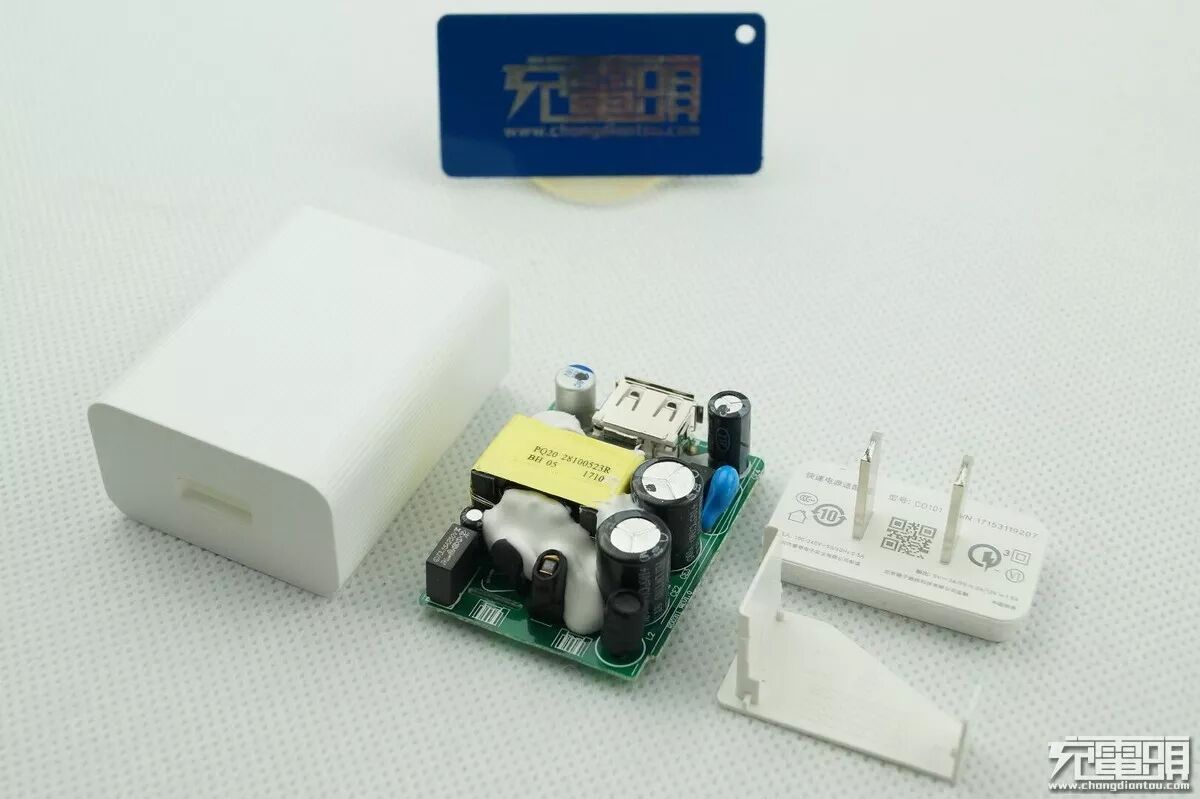

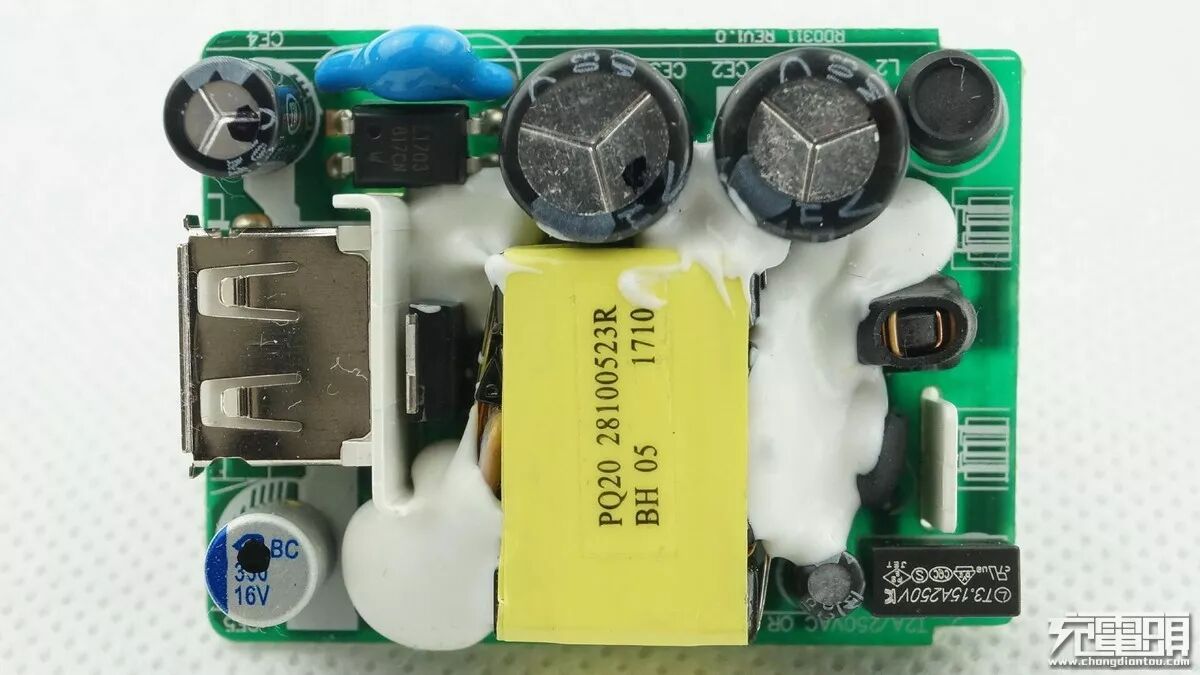

锤子果然出手不凡，取出电路给人第一感觉就是精致！

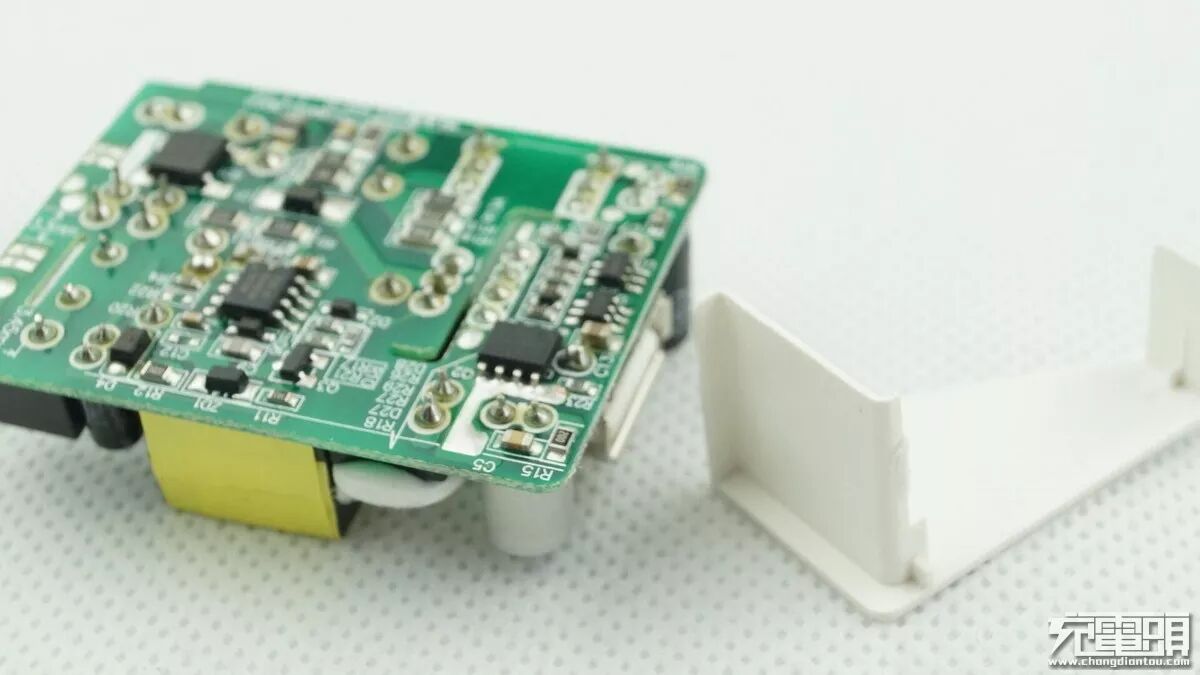

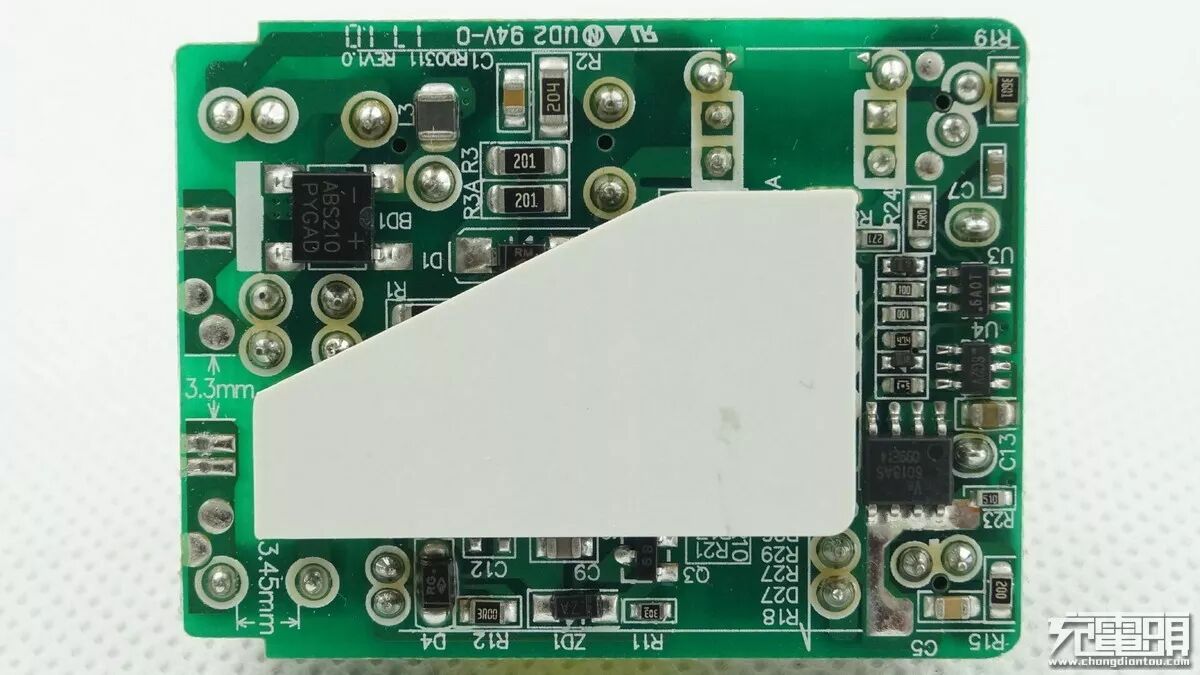

电路板正反面，工整、简洁。元件布局合理紧凑。必要部分都有胶水固定。
初级与次级之间绝缘塑料片。

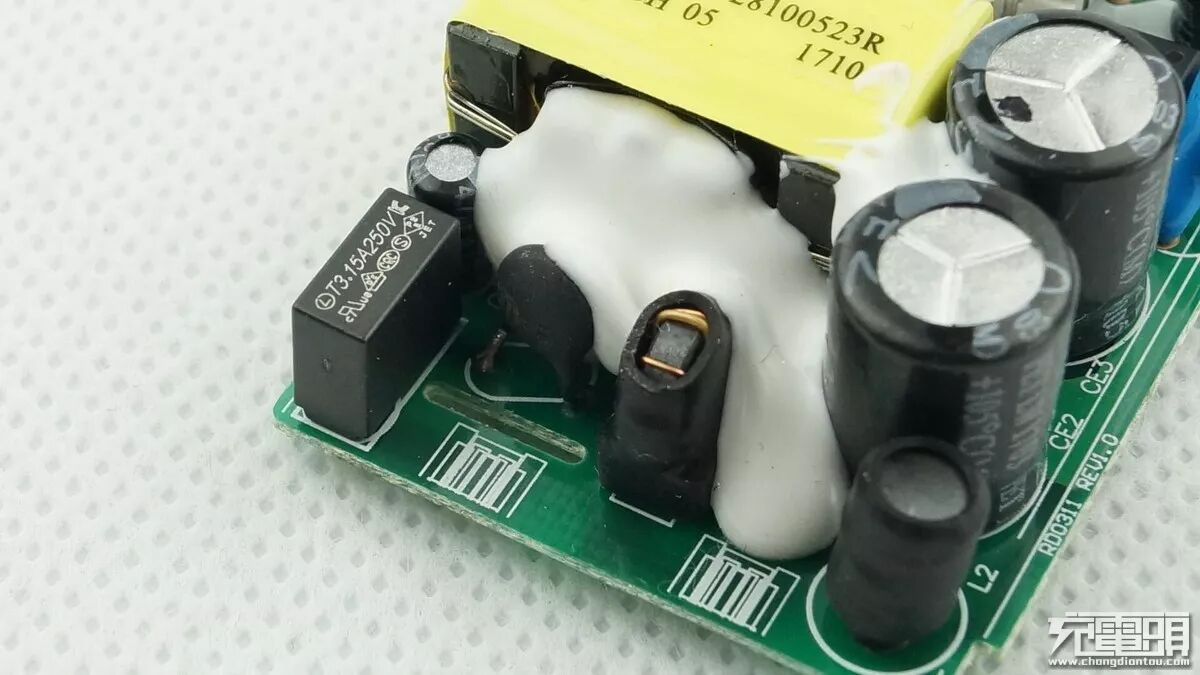

市电输入端保护与EMI电路非常完善。

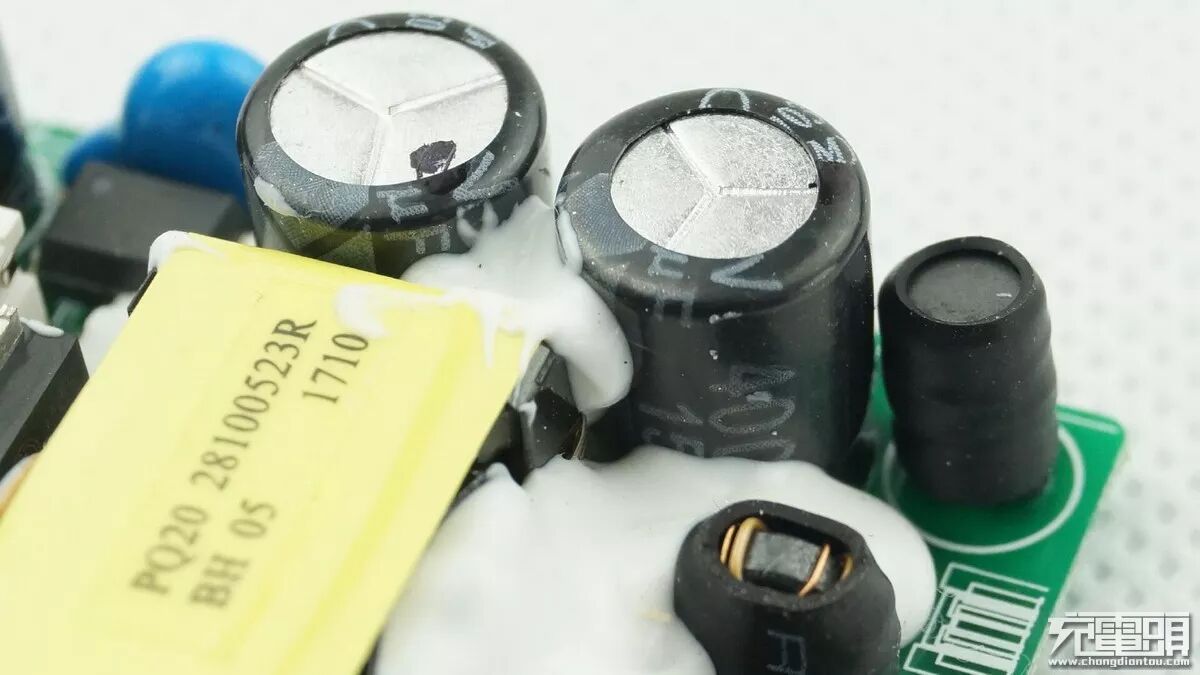

初级主电容使用两颗并联，单颗规格400V15微法。

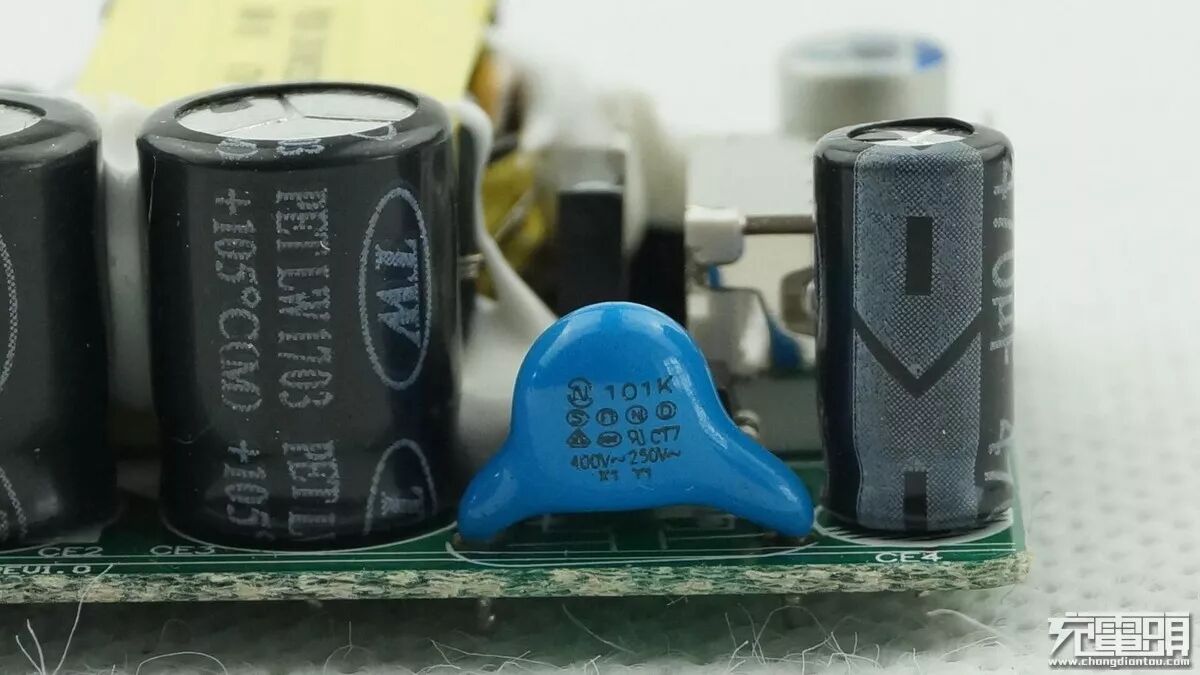

蓝色抗高频干扰电容。

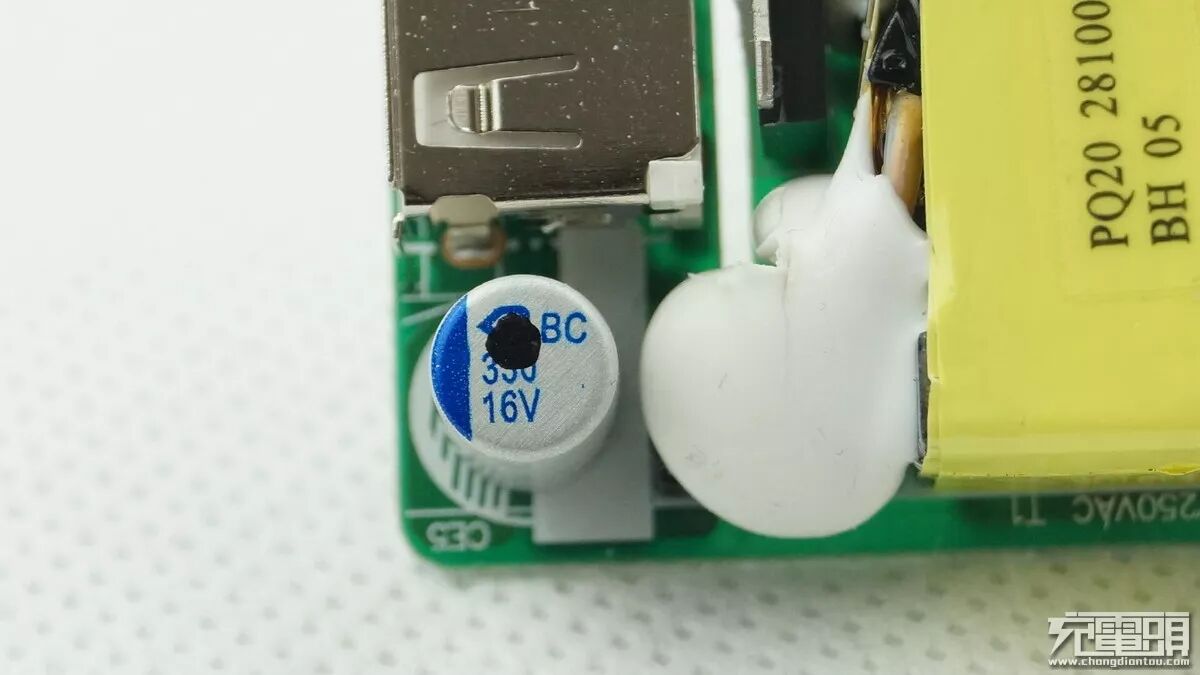

输出滤波部分，固态与电解电容两颗搭配使用，固态电容来自肇庆绿宝石电子科技股份有限公司（简称“绿宝石”），单颗规格：16V 330微法，电解电容16V470微法。

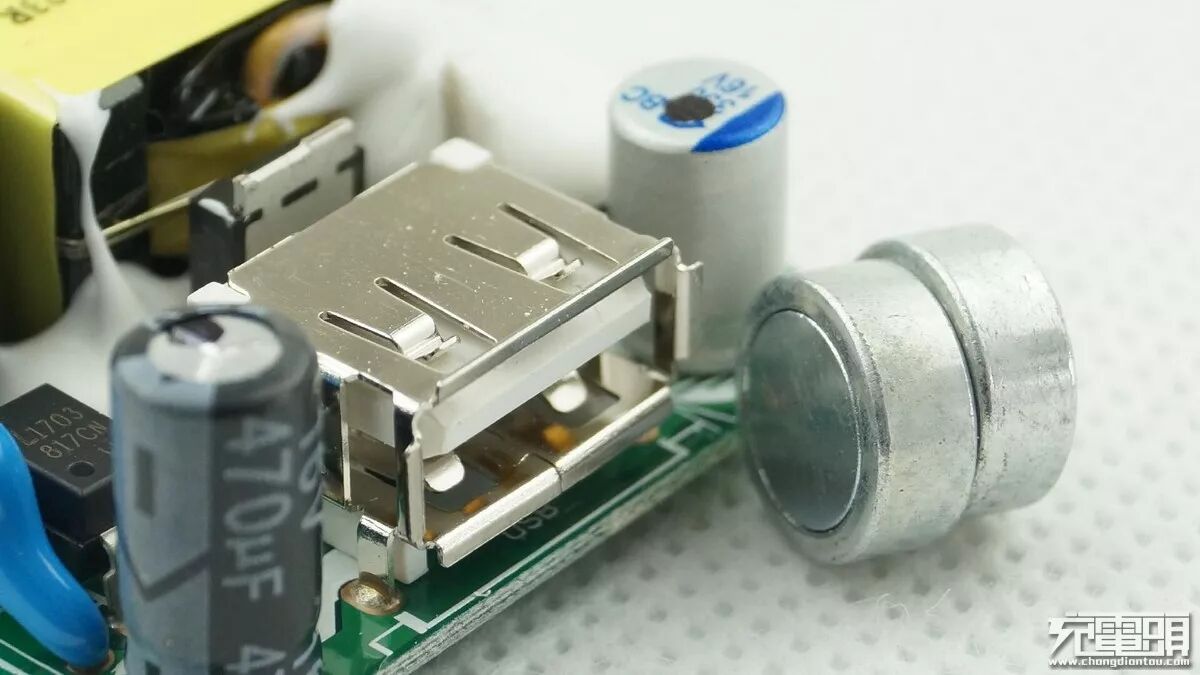

USB插座与磁铁无缘。

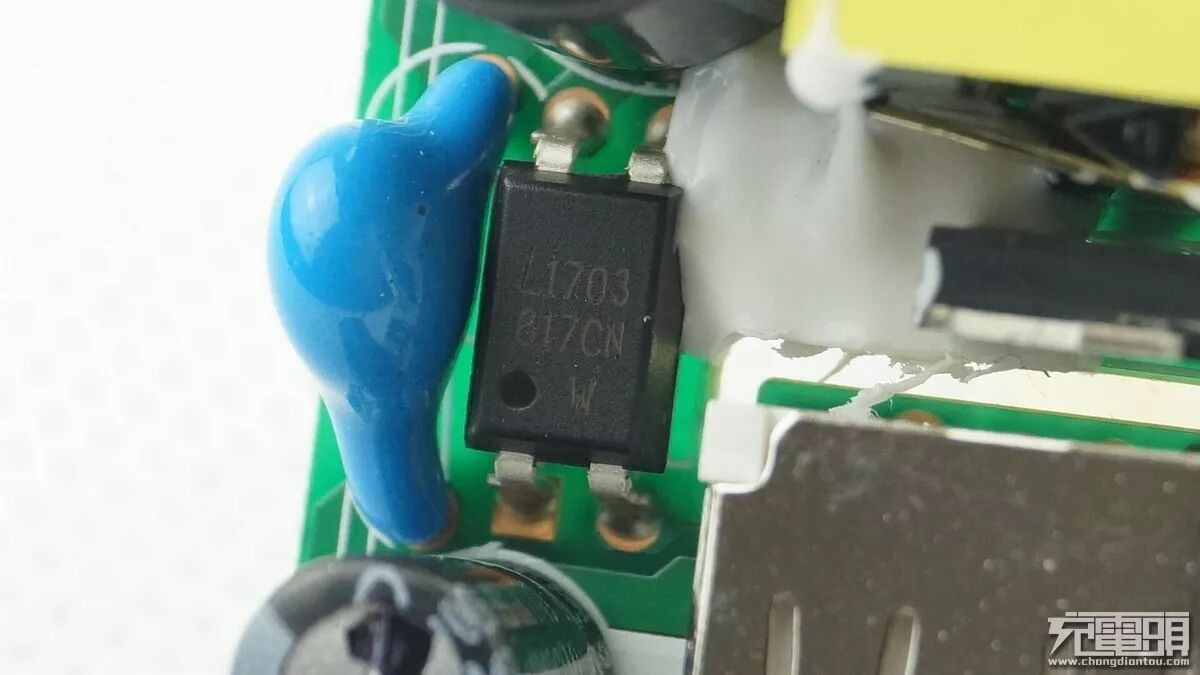

817CN光耦。

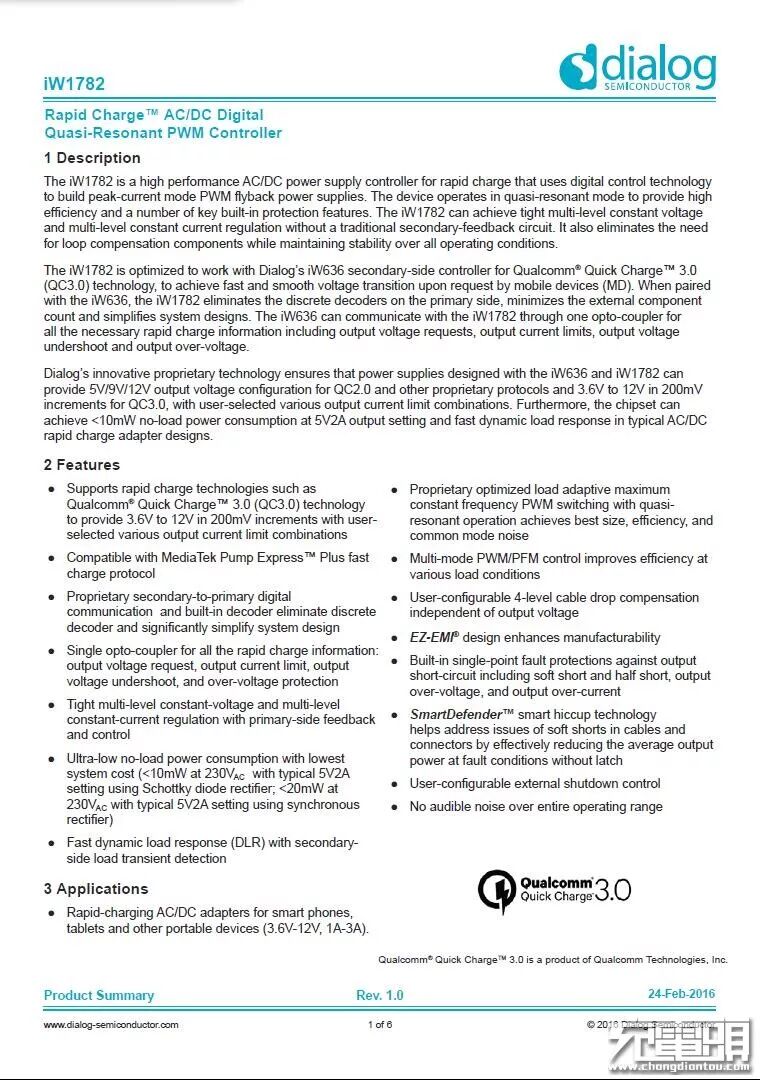

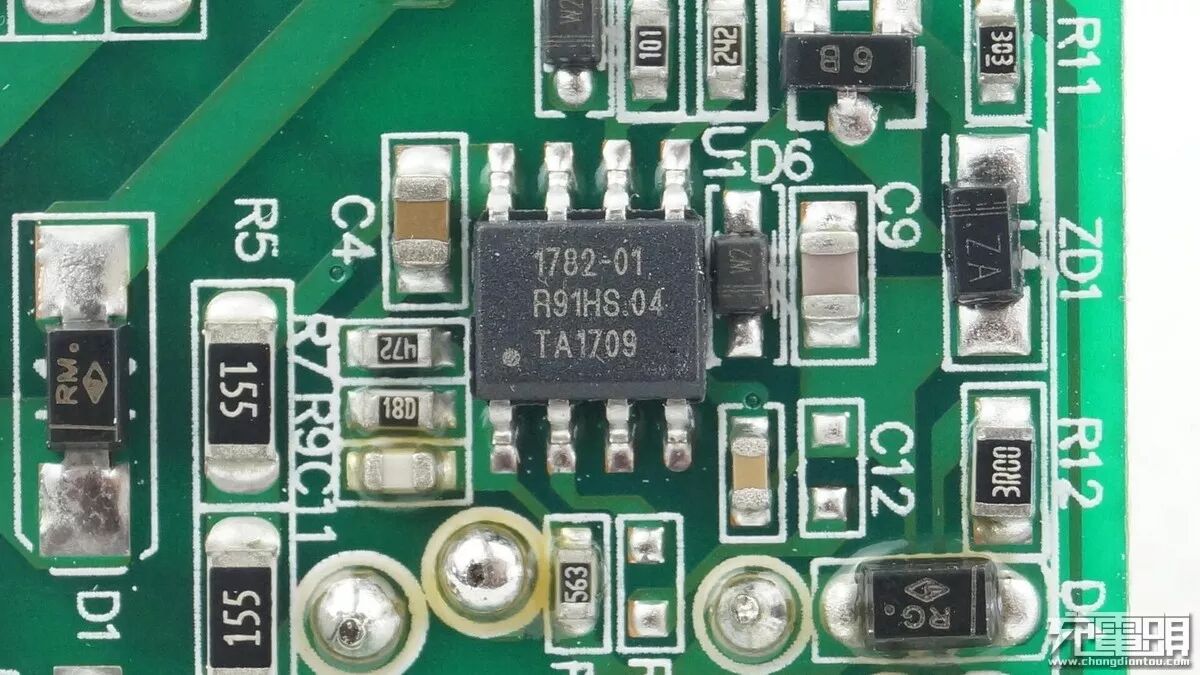

IW1782配合自家QC3.0识别IC，可以组成一个效率极高，功能强大的QC3.0电源适配器。
型号为U7N65的初级主开关管。

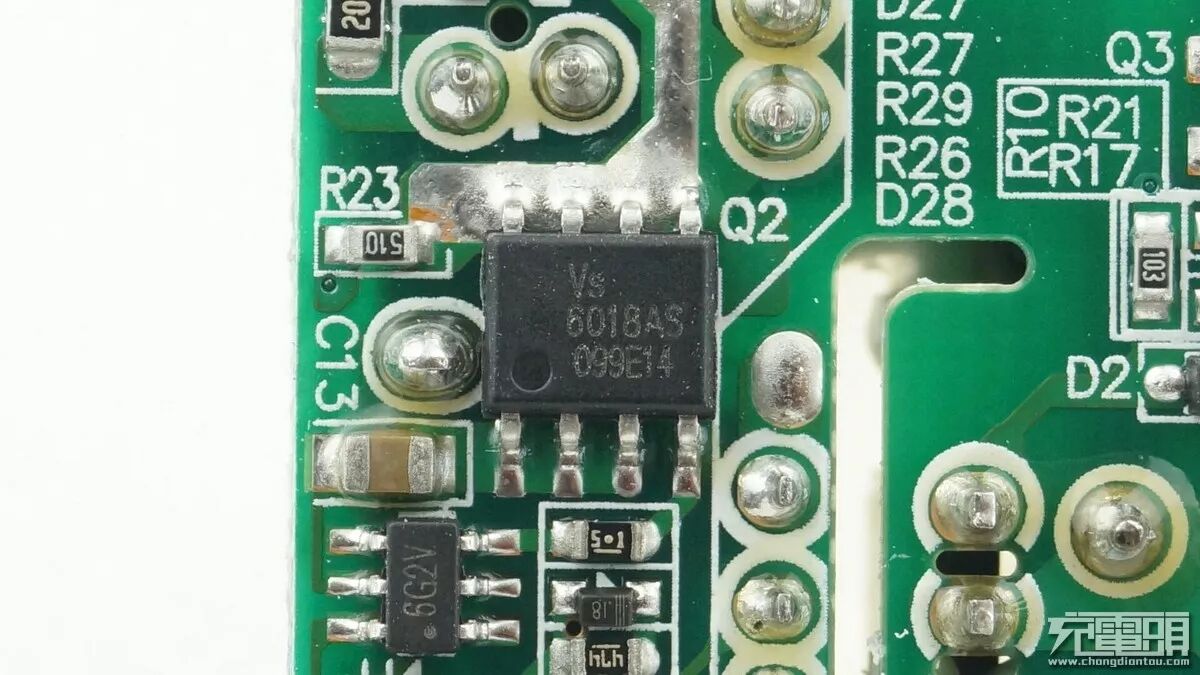

来自威兆半导体型号为Vs 6018as同步整流MOS。

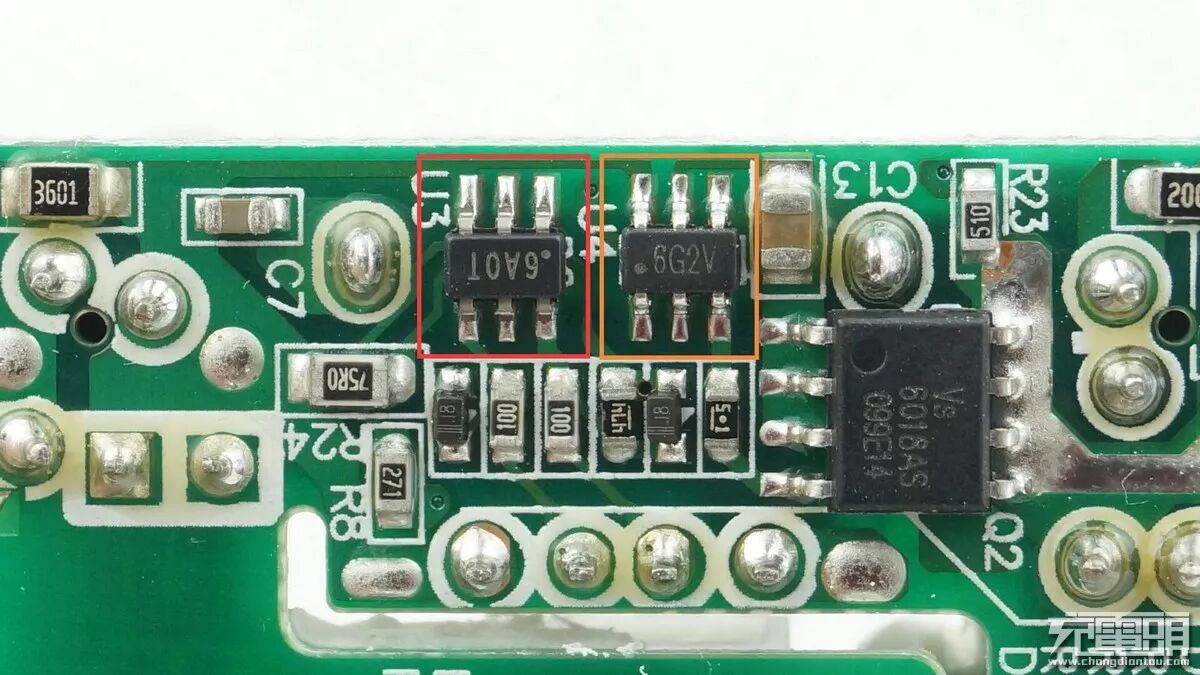

红框是QC3.0识别IC，橙框是dialog自家的同步整流控制器。

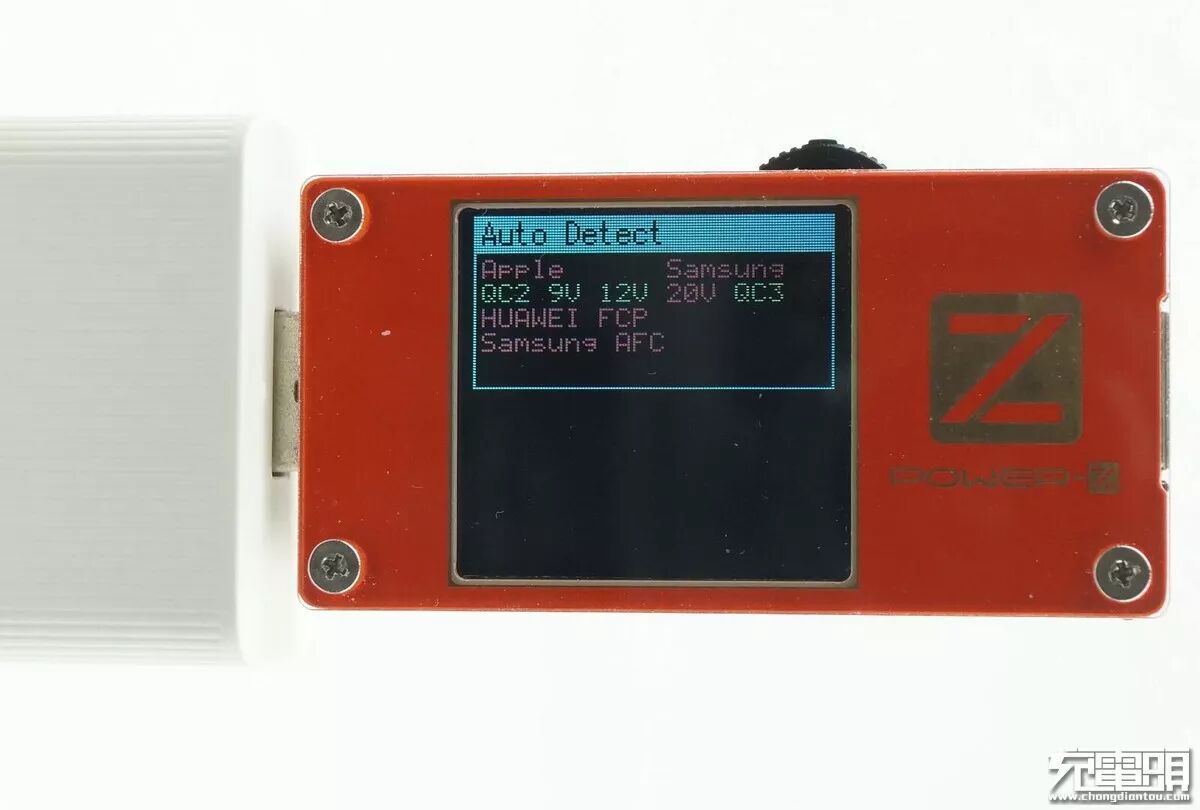

使用POWER-Z侦测出此电源支持QC2.0与QC3.0模式输出。
全家福。
