移动电源俗称充电宝是我们经常打交道的电子产品之一。对于普通人群，购买各品牌的成品移动电源即可，而对于玩家，成品移动电源在功能、容量、快充方面都是不能满足的，因此也就出现了DIY的移动电源产品，今天带来品冠这款移动电源套料就是为玩家准备的。

自己动手享受DIY的乐趣，从DIY中学习到充电宝的相关的知识，对其性能更加深刻了解与认识。今天带来的是品冠GF-8S快充移动电源套料，由英集芯IP5328高度集成移动电源方案SOC，该方案集成了多种输出充电协议，同时也支持除QC以外几种输入快充协议。下面我们开始来享受DIY的乐趣吧！~
拿到品冠这款移动电源套料，看说明书，先看说明书，切记！！

一、外观

该移动电源套件，外壳和升压板，还有三颗螺丝固定，一份使用说明书。PCB电路板由外壳上的卡扣固定在外壳上方，后由后盖加强固定。外壳不是无损拆卸，测试好输入和输出没有问题再盖上盖子。

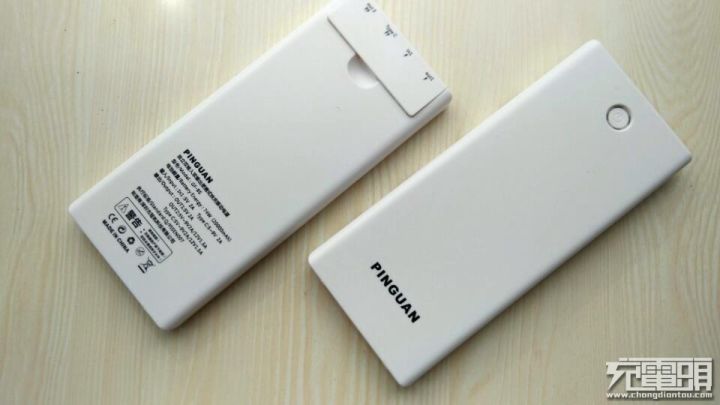

外壳材质为白色塑料带有磨砂感，手感很好；正面部分为：PINGUAN 的logo；背面为品冠详细的参数。

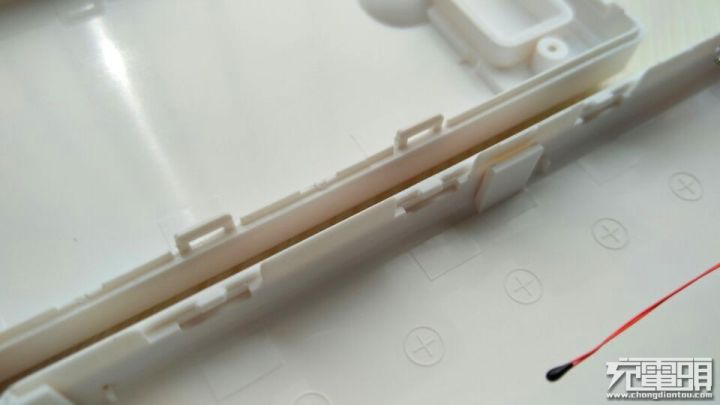

外壳由两半组成，采用内外卡扣方式进行接合，一旦扣上，很难无损拆卸。切记！~

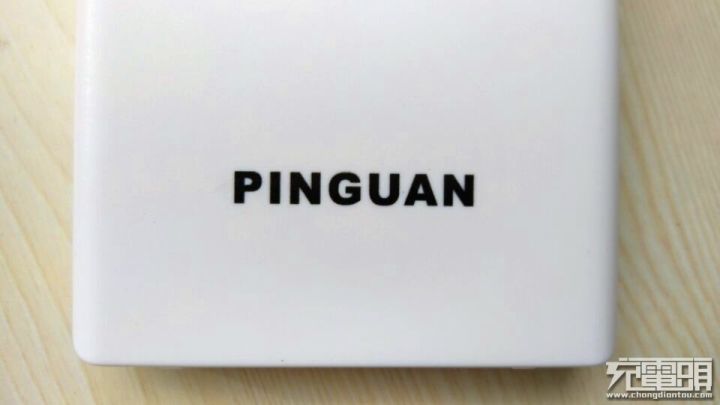

正面下面部分为：PINGUAN 的logo。

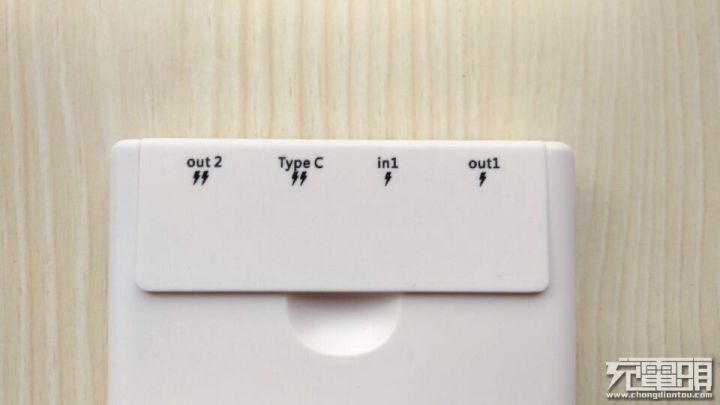

翻盖设计的LED灯盖，上面有两个USB A输出口标识；从左到右：快充USB输出2，快充Type-C接口（输入+输出），Micro接口输入端，普通输出口USB1。

LED灯盖，为90度~150度+的自由翻转，里面为10颗LED灯芯焊接在电路板上面。周围由3颗螺丝最后的固定。

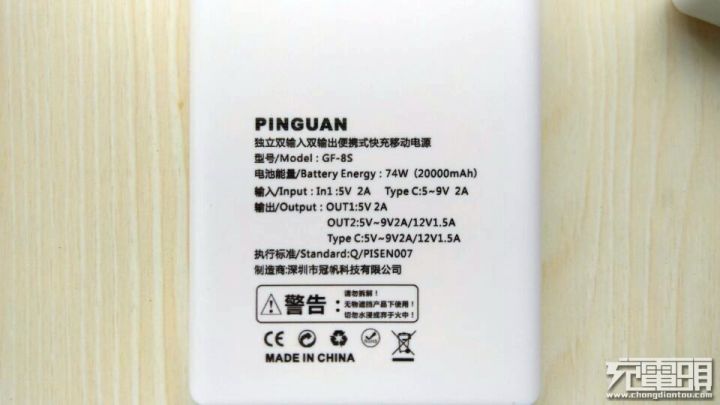

品冠背面详细参数：

电路板正面，从中间分开，左边为：普通5V2A的电路（英集芯IP5306）；右边快充电路（英集芯IP5328）。

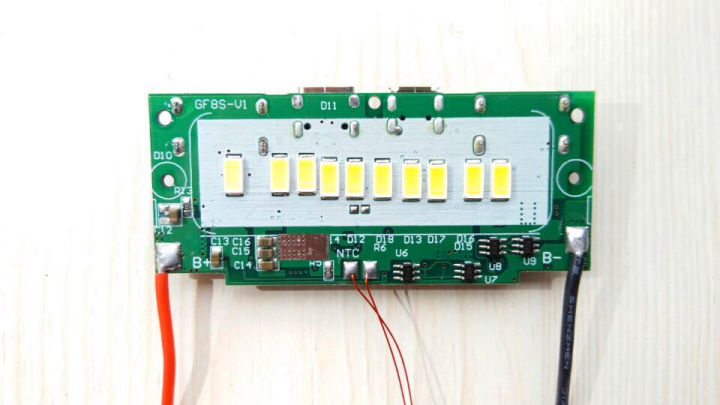

背面，为10颗LED灯芯 NTC元件和 8205A和DW01为单独的锂电保护（本充电宝为双USB独立输出，两个独立保护电路）。

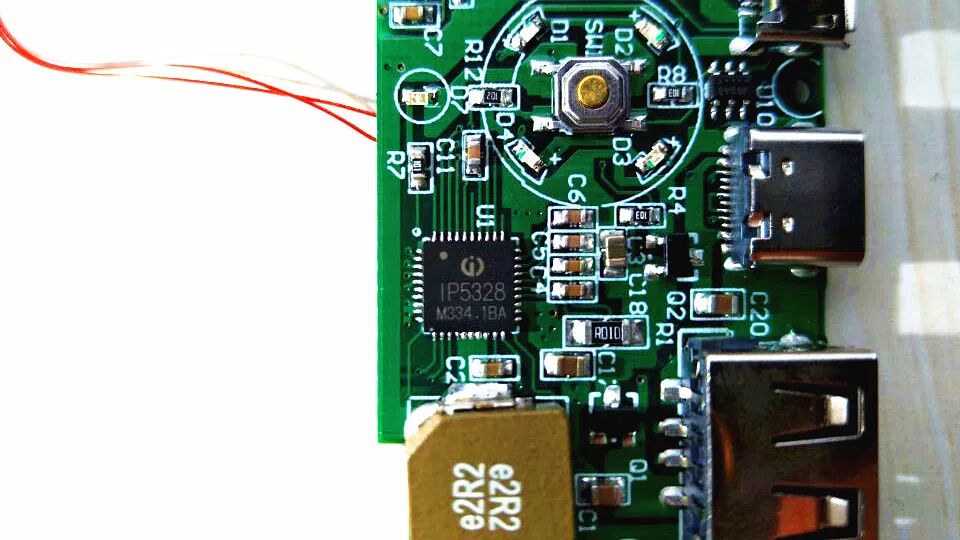

中间方块块四边脚脚多的就是英集芯IP5328，IP5328 是一款集成 QC2.0 / QC3.0 输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTK PE+1.1&2.0 输入/输出快充协议、USB C 输入输出协议、兼容 BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC。下面是土豪金那个方块块是2.2uH的电感为快充英集芯IP5328的。

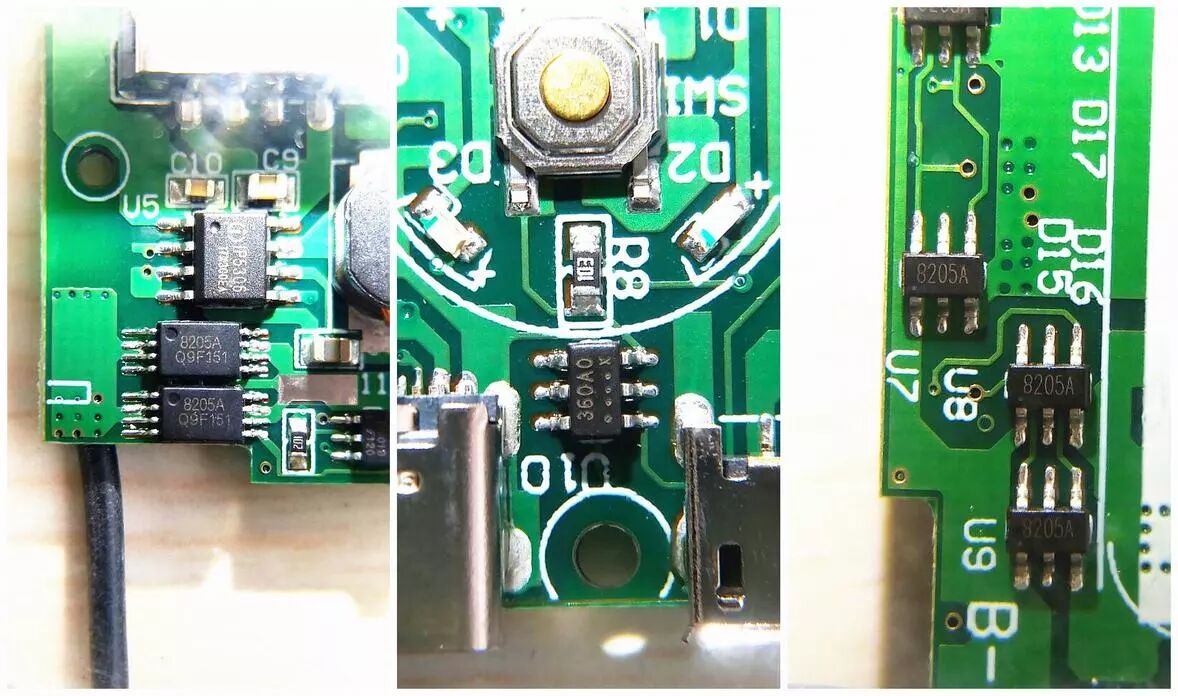

左边的普通5v2A的英集芯IP5306+8205A+DW01组成的锂电保护电路；中间为公用的触控开关按钮，铜的哟，质量不错哈！~下面丝印是360A0的SOT23-6的6脚IC不知道是什么型号；右边是快充的锂电保护芯片，4个8205A构成IP5328的充放电锂电保护电路。

二、组装

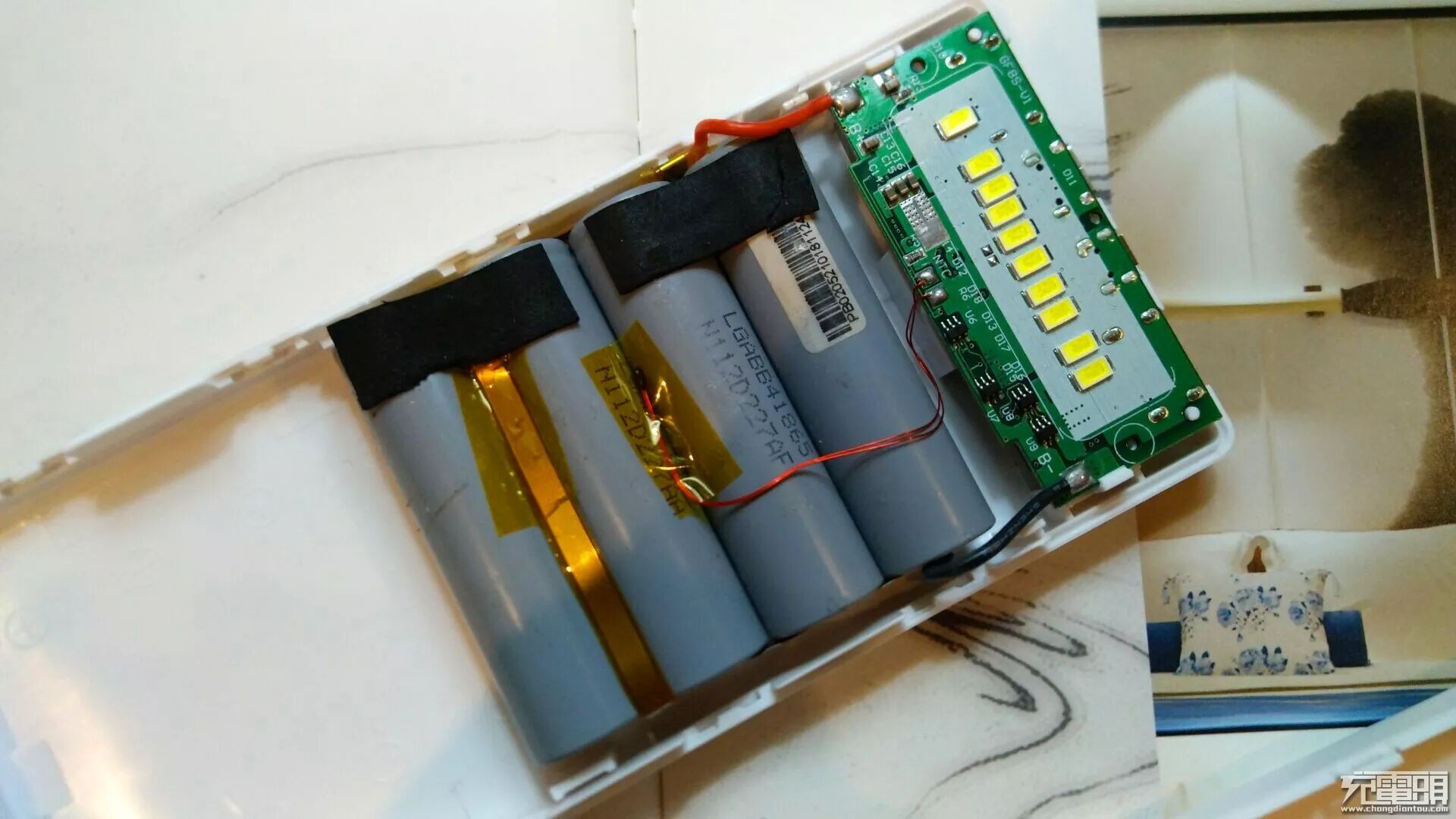

拆了两个小米10400充电宝里面的电池，2600的，结果一个是山寨的，我那个哭……用电烙铁焊接OK！~接错就BOOM（注意正负极，红线为+，黑线为—）
关于电烙铁焊接基本知识不懂得—–度娘，这个是电子基本技能，不会就慢慢来学习，不慌！~

把NTC元件放入耐高温胶带的电池中间，必须，好的充电宝都是有温度检测等功能，防止充放电时候电池温度过高，发生BOOM…………

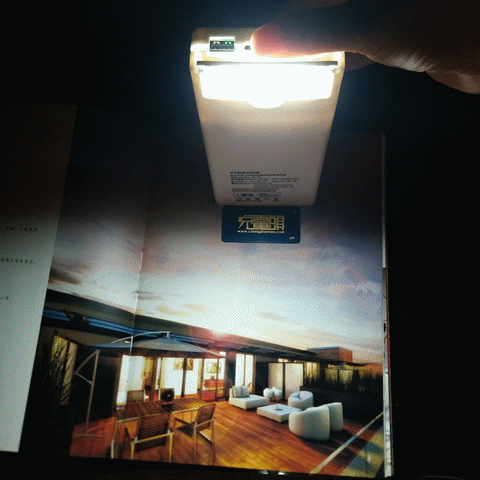

LED灯亮度展示，放了半个小时，有点点电路板发烫，毕竟为PCB的而不是铝基板的。平时使用够应付。冬天使用没有问题！

三、充电测试

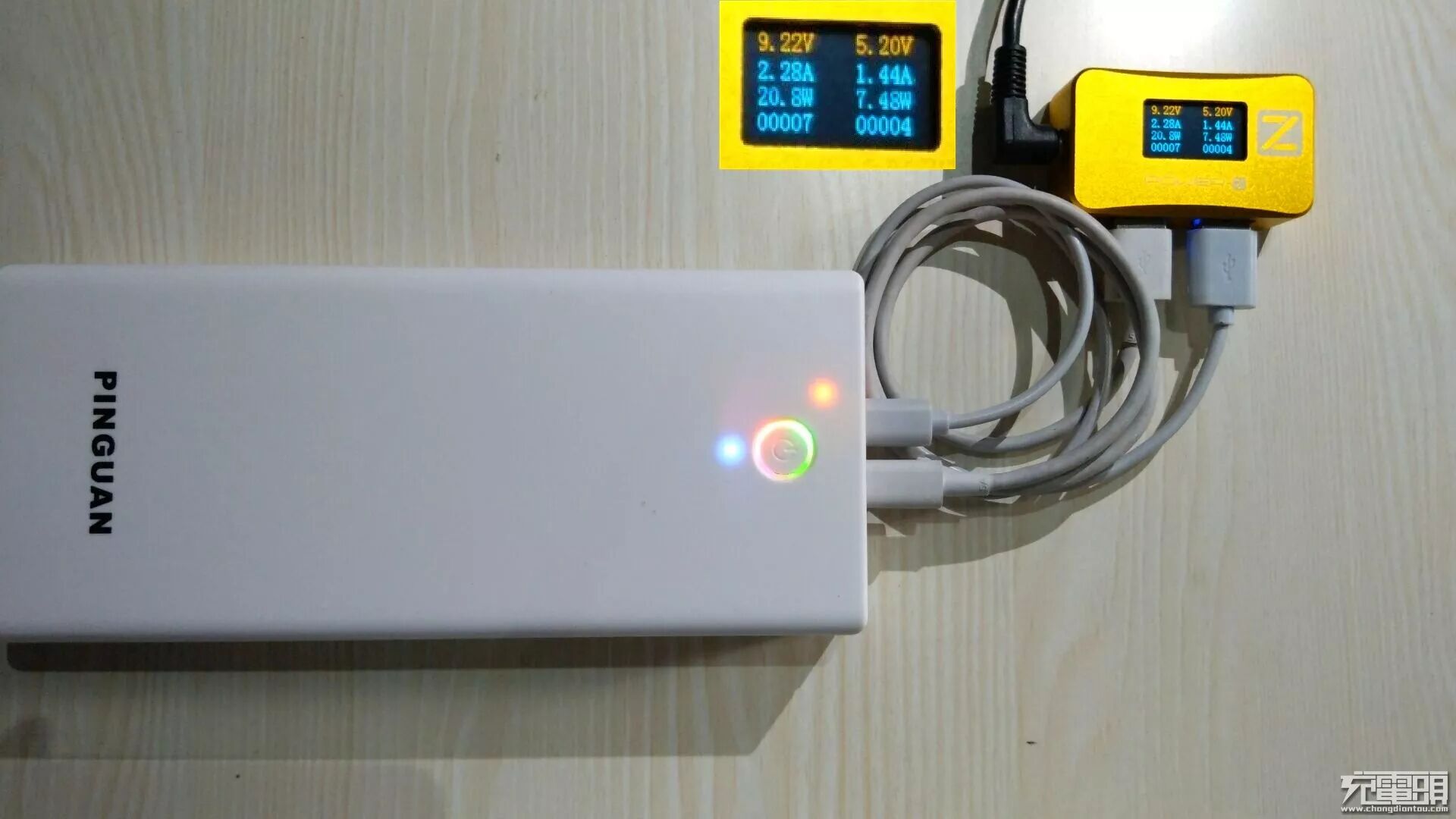

使用POWER-Z PBC001双口充电器给激活（充电可以达到最大的28W）。先插入主输入的type-c接口，在接入副输入的micro USB （详细见说明书）。

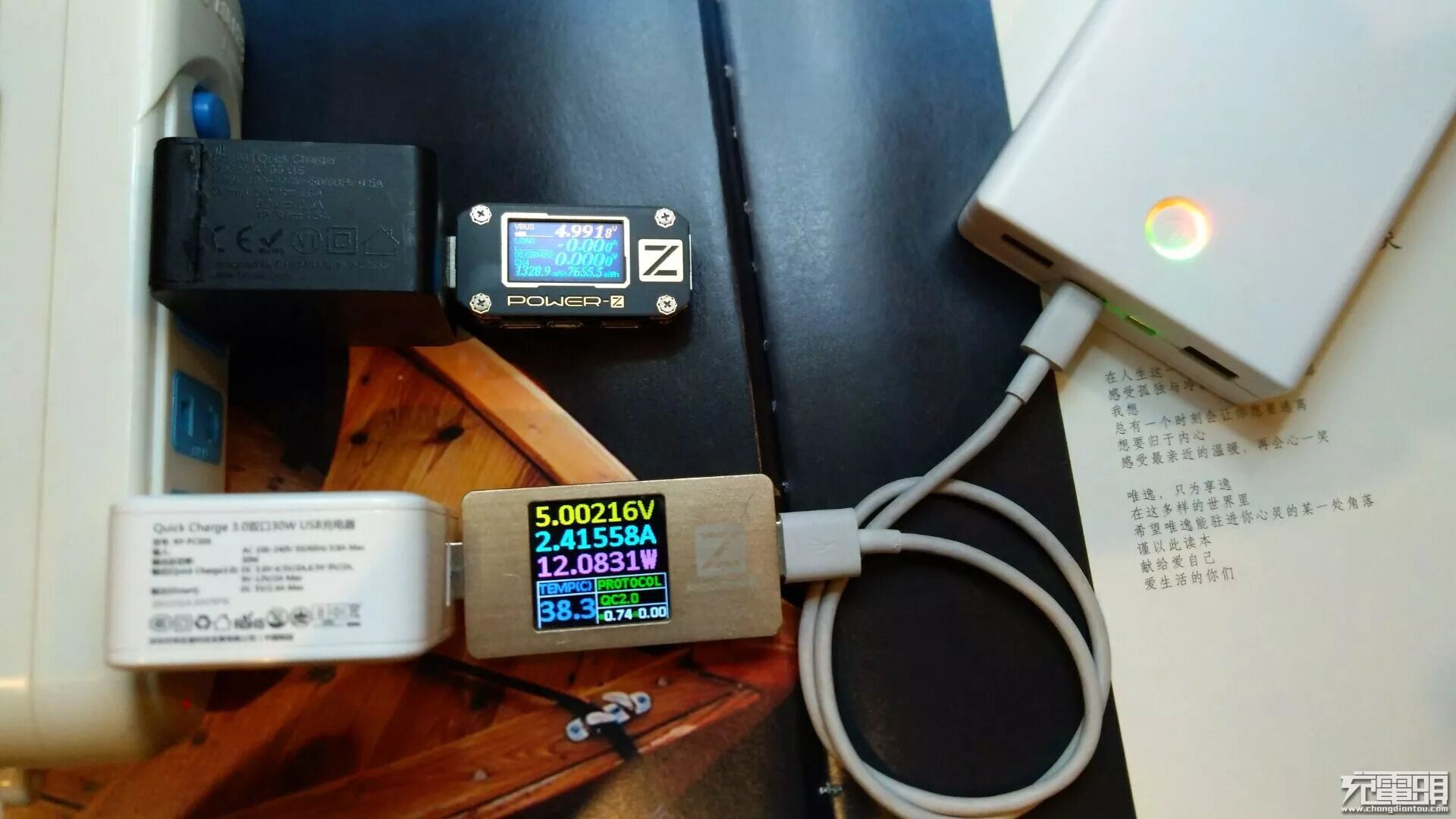

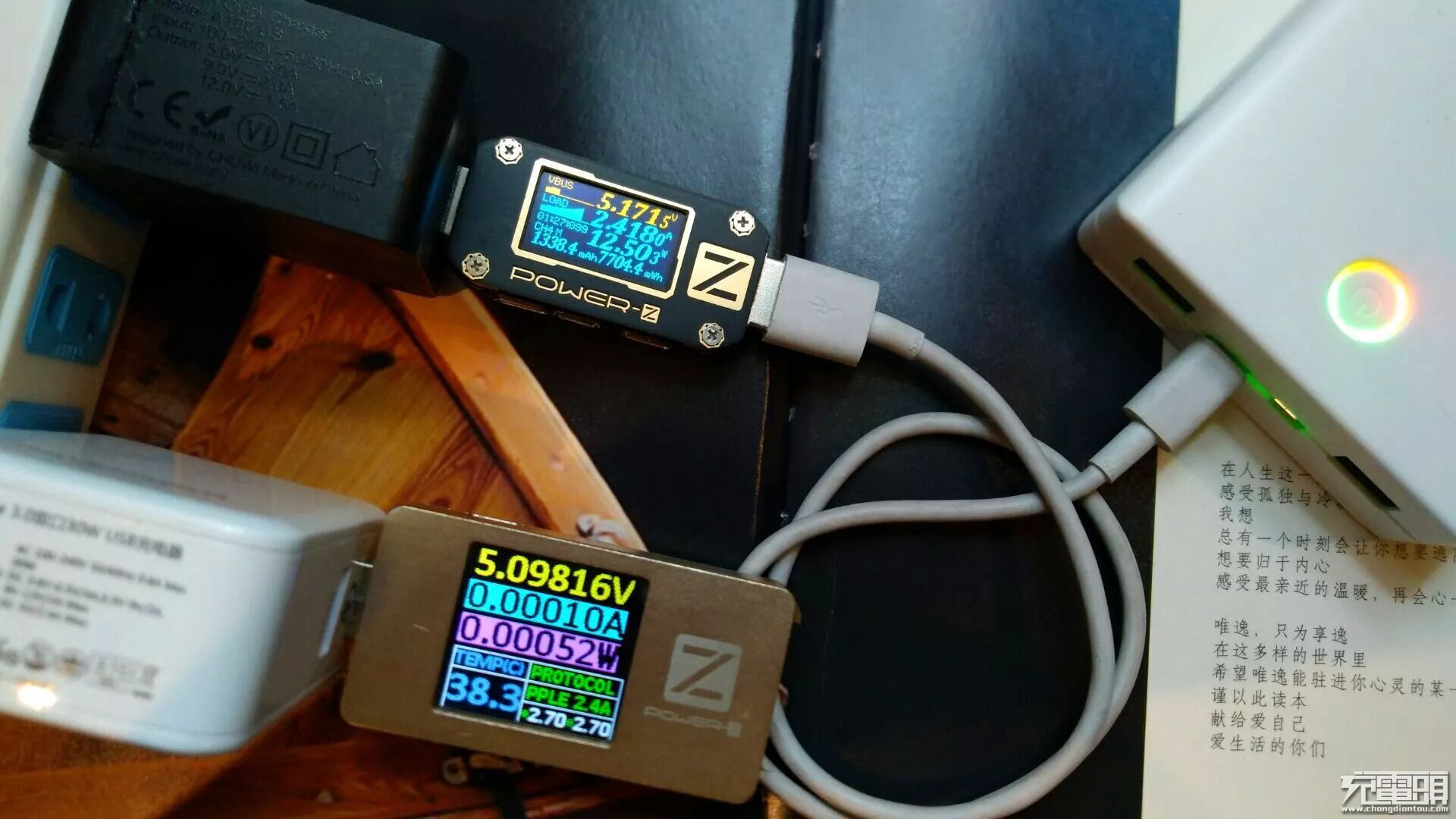

▲上面黑色为驰为快充头与充电宝micro USB 接口充电中：5v1.9A；下面白色 RAVPOWER 充电头与充电宝Type-C 接口充电中：5V2.4A。

▲充电接口对调

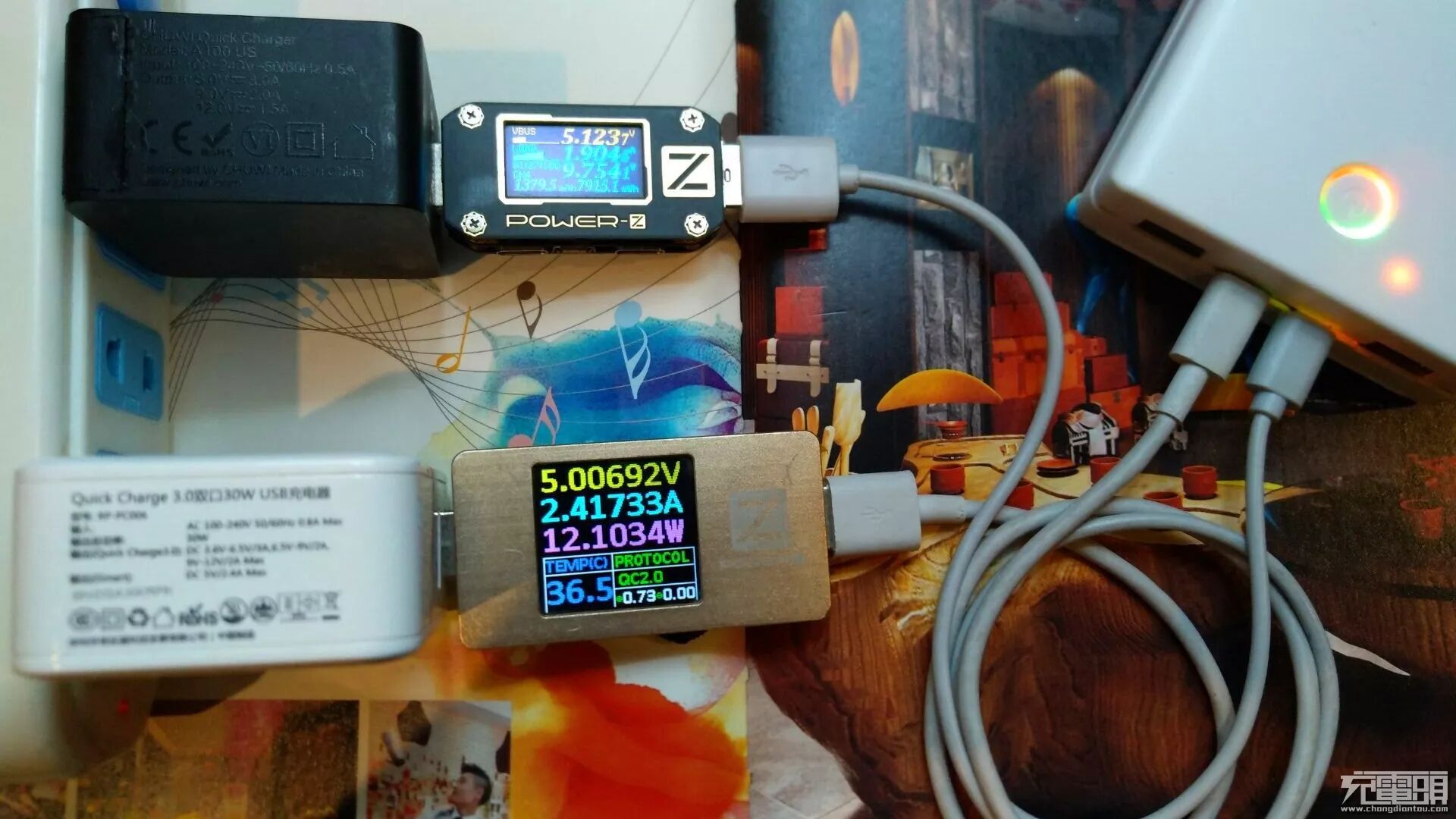

上面黑色为驰为快充头与充电宝Type-C 接口充电中：5v2.4A；下面白色 RAVPOWER 充电头与充电宝micro USB 接口充电中：5V/1.4A。

▲单独Type-C 快充接口
黑色驰为快充头与充电宝Type-C 接口充电中：5V/2.4A。

▲单独Type-C 快充接口
下面白色 RAVPOWER 充电头与充电宝Type-C 接口充电中：5V/2.4A。

▲单独Type-C 快充接口

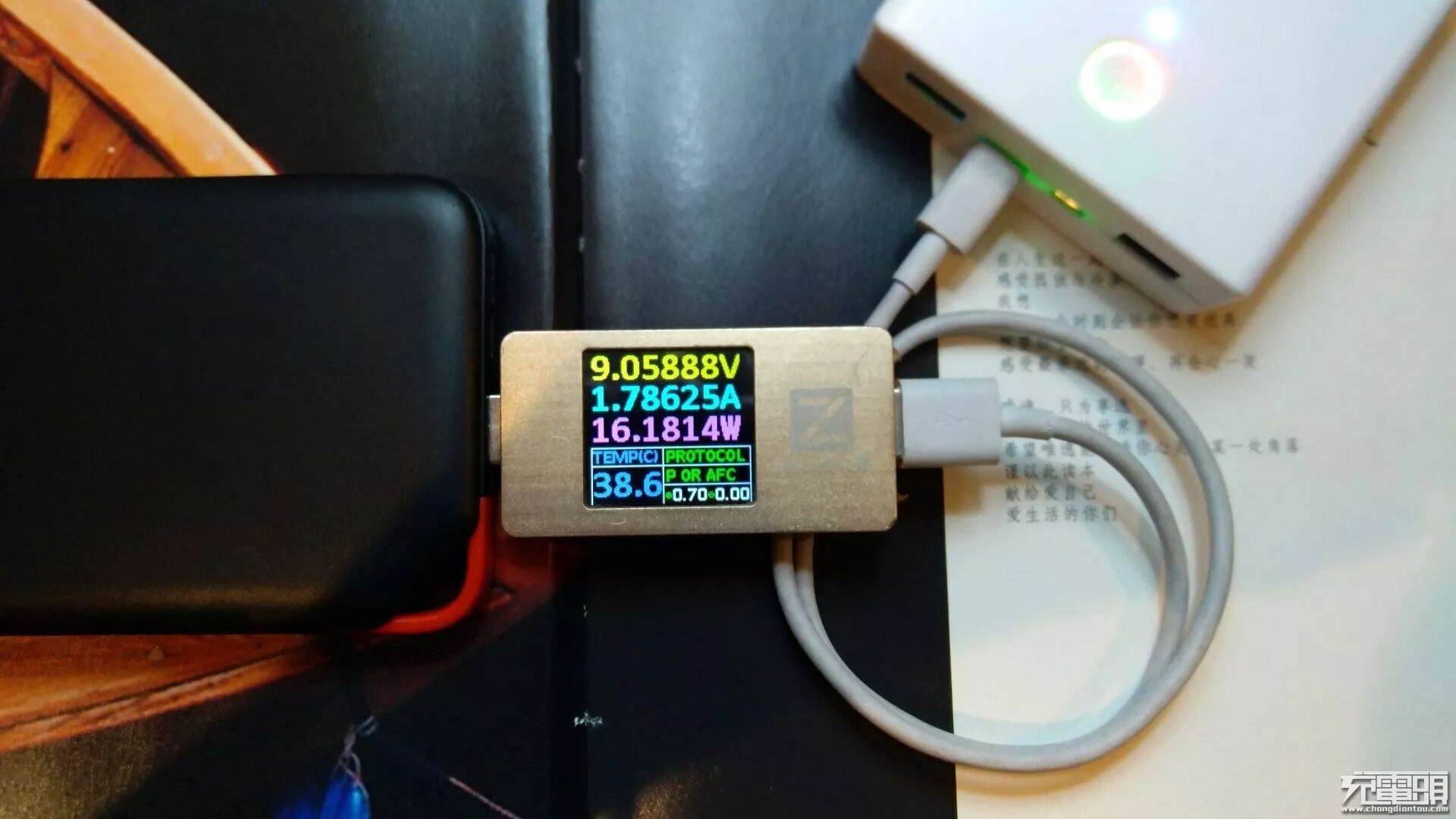

Tqka 10000毫安移动电源与充电宝Type-C 接口充电中：9V/1.7A。

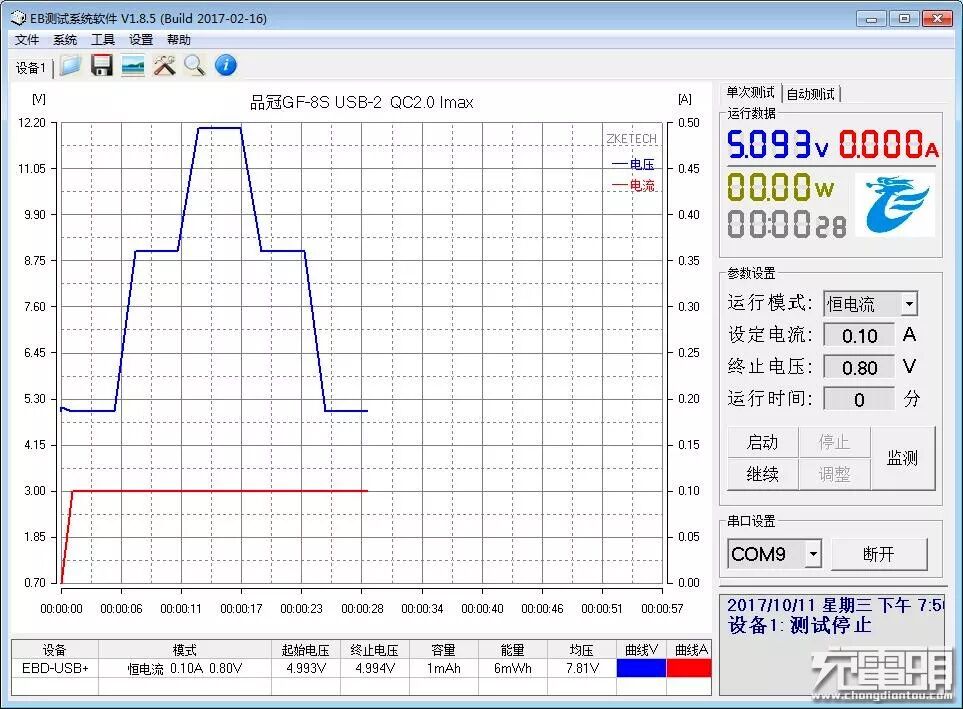

USB2快充QC2.0触发中：

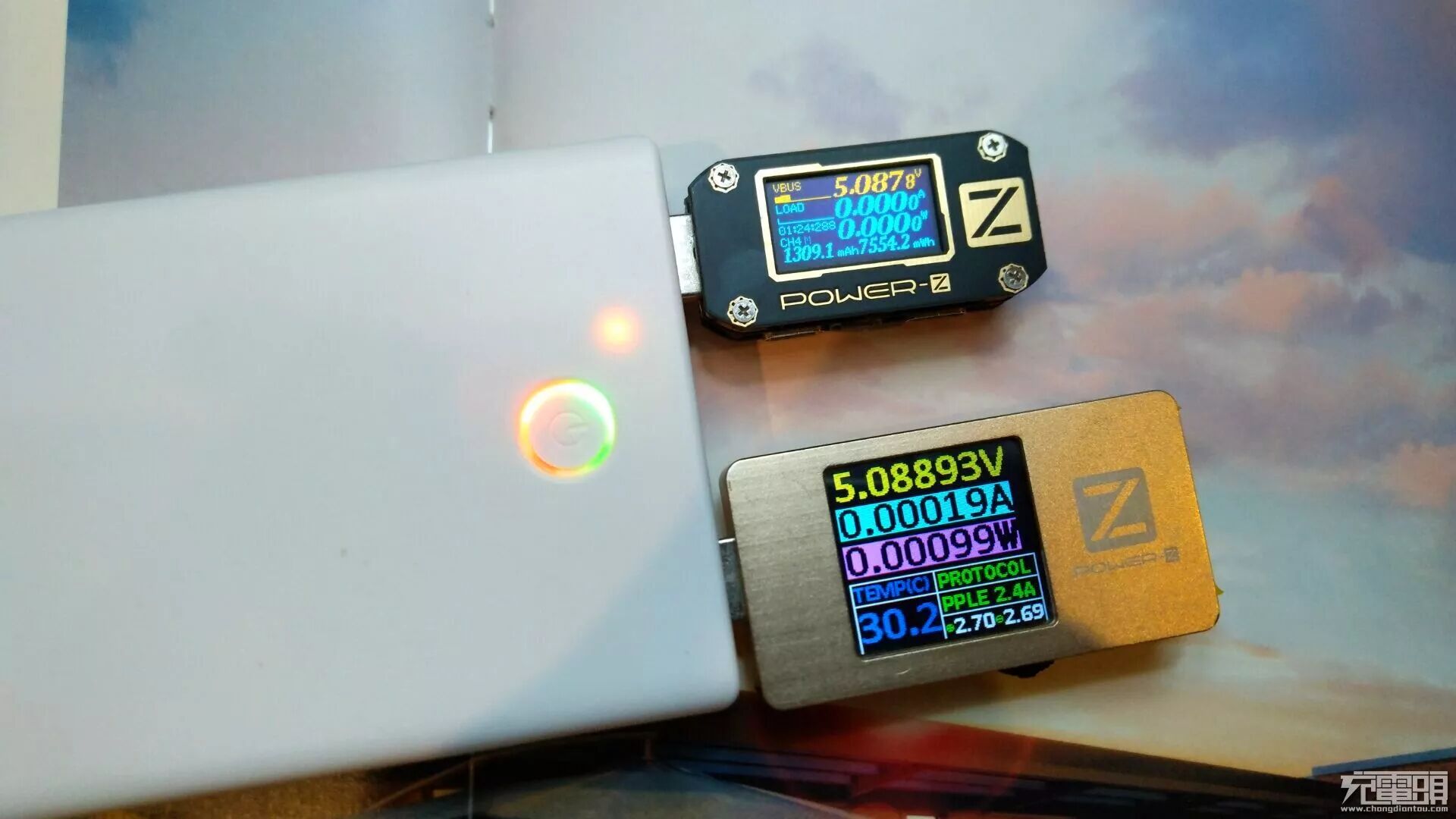

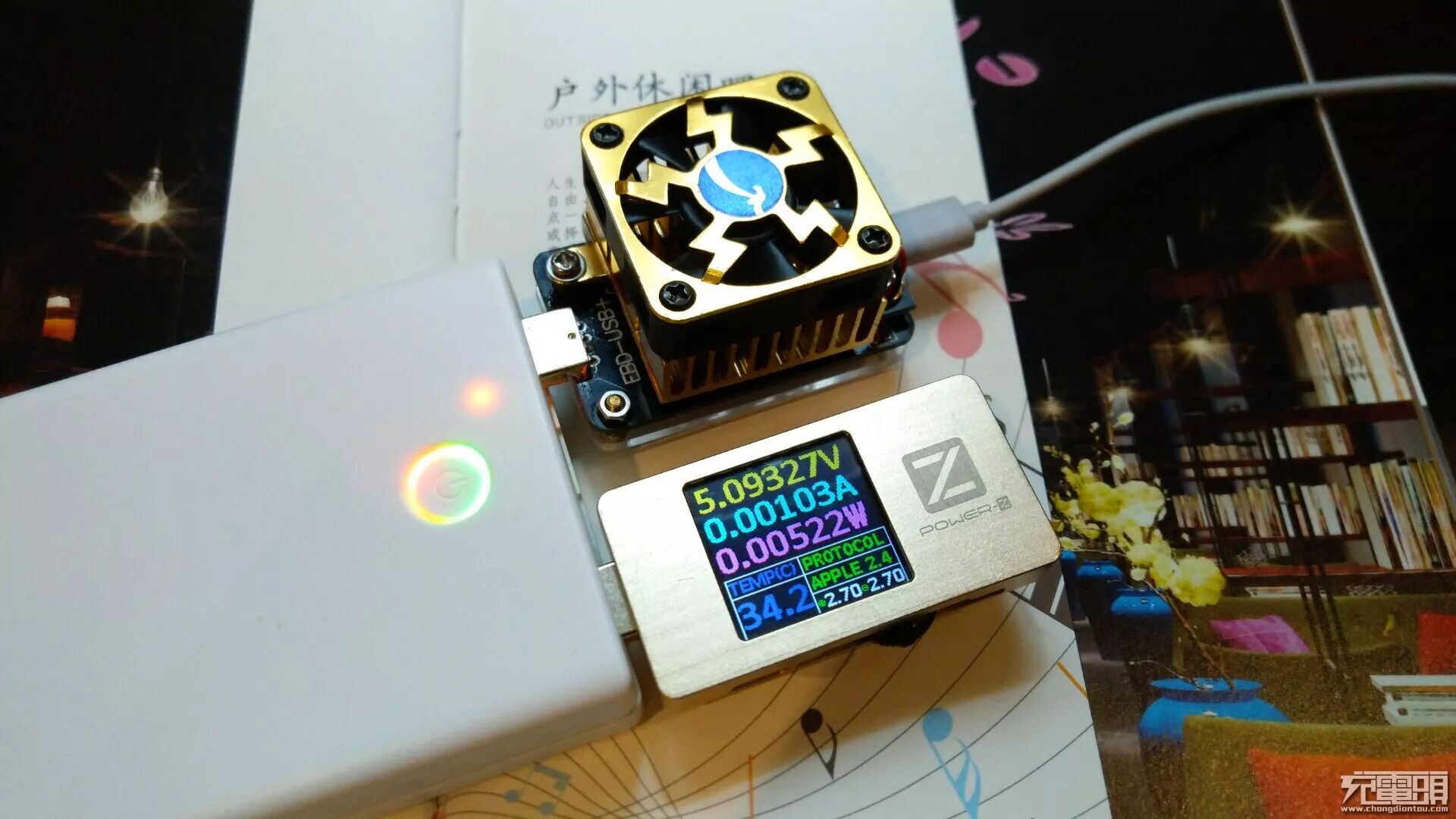

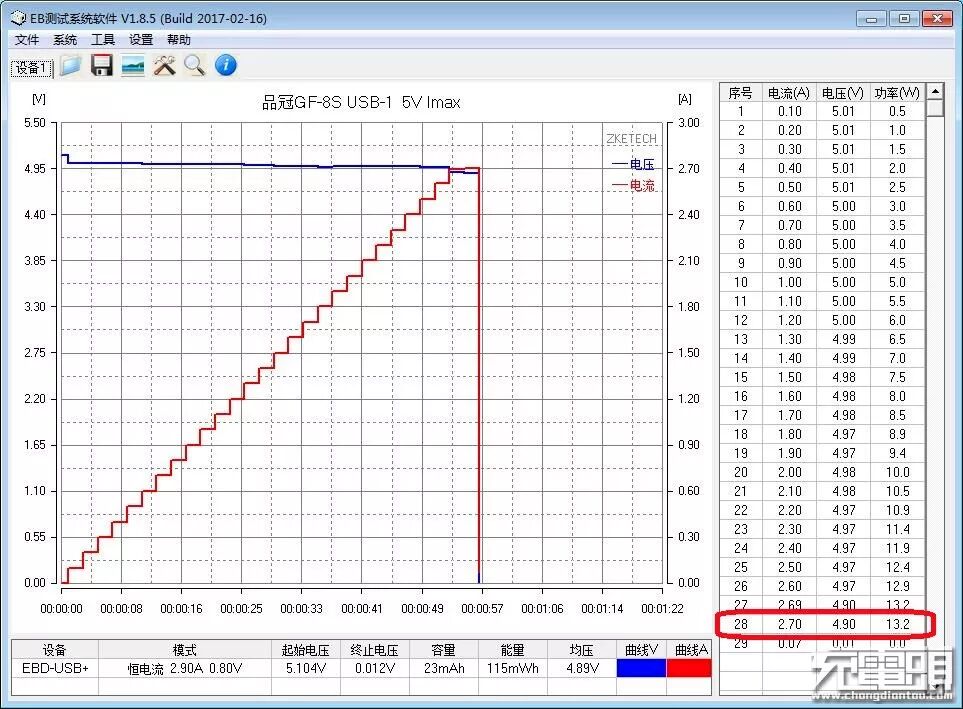

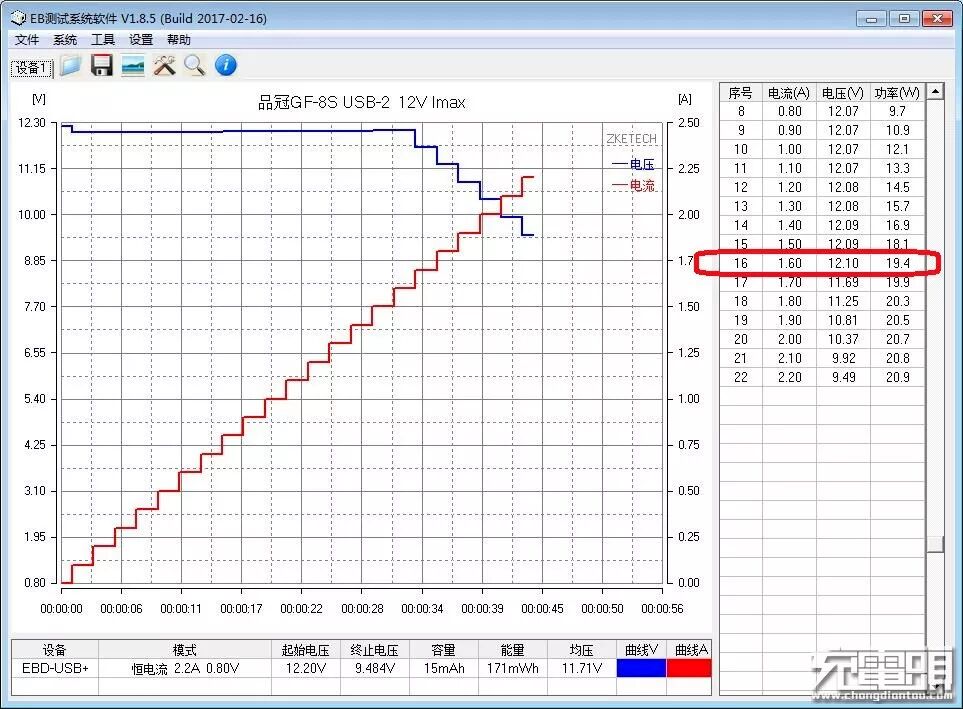

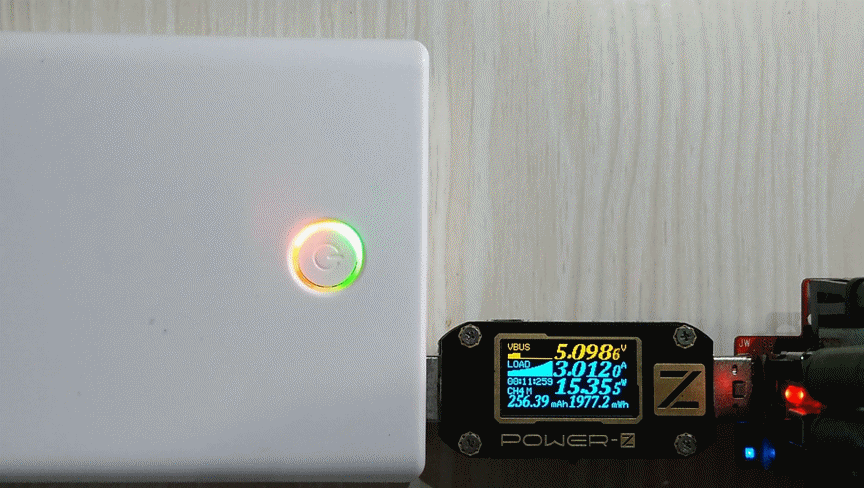

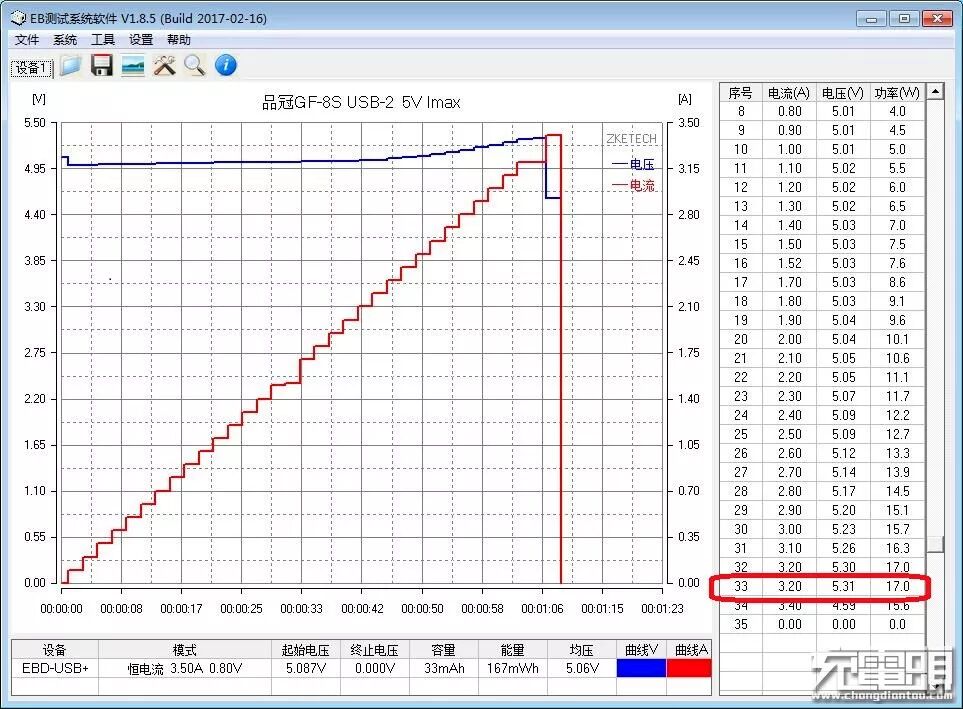

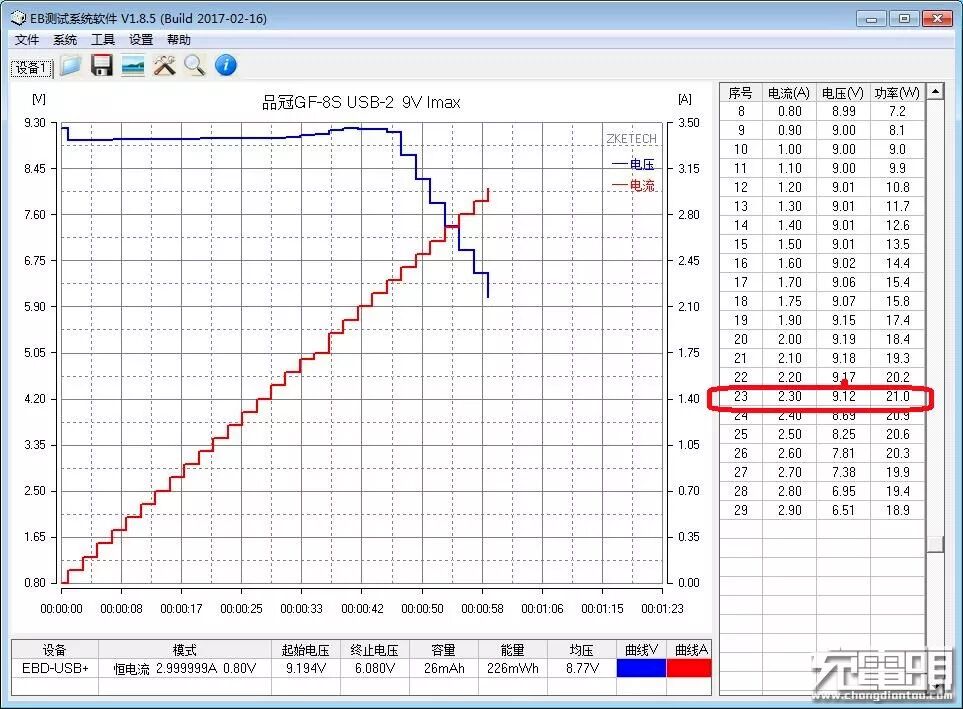

最大电流测试：

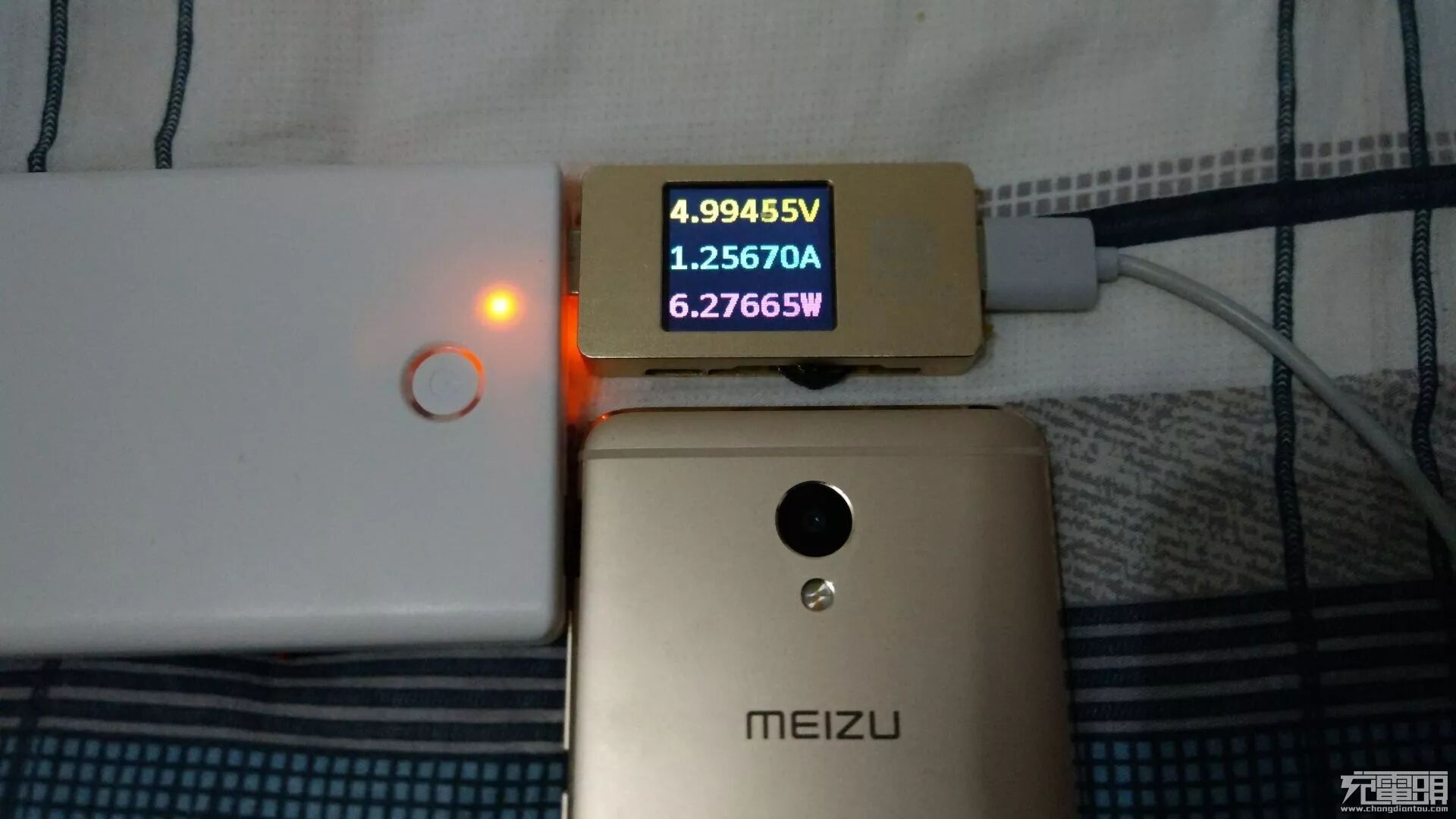

普通口给魅族充电5V/1.2A。

快充口给魅族充电 8.5V/1.1A （MTK-PE支持）。

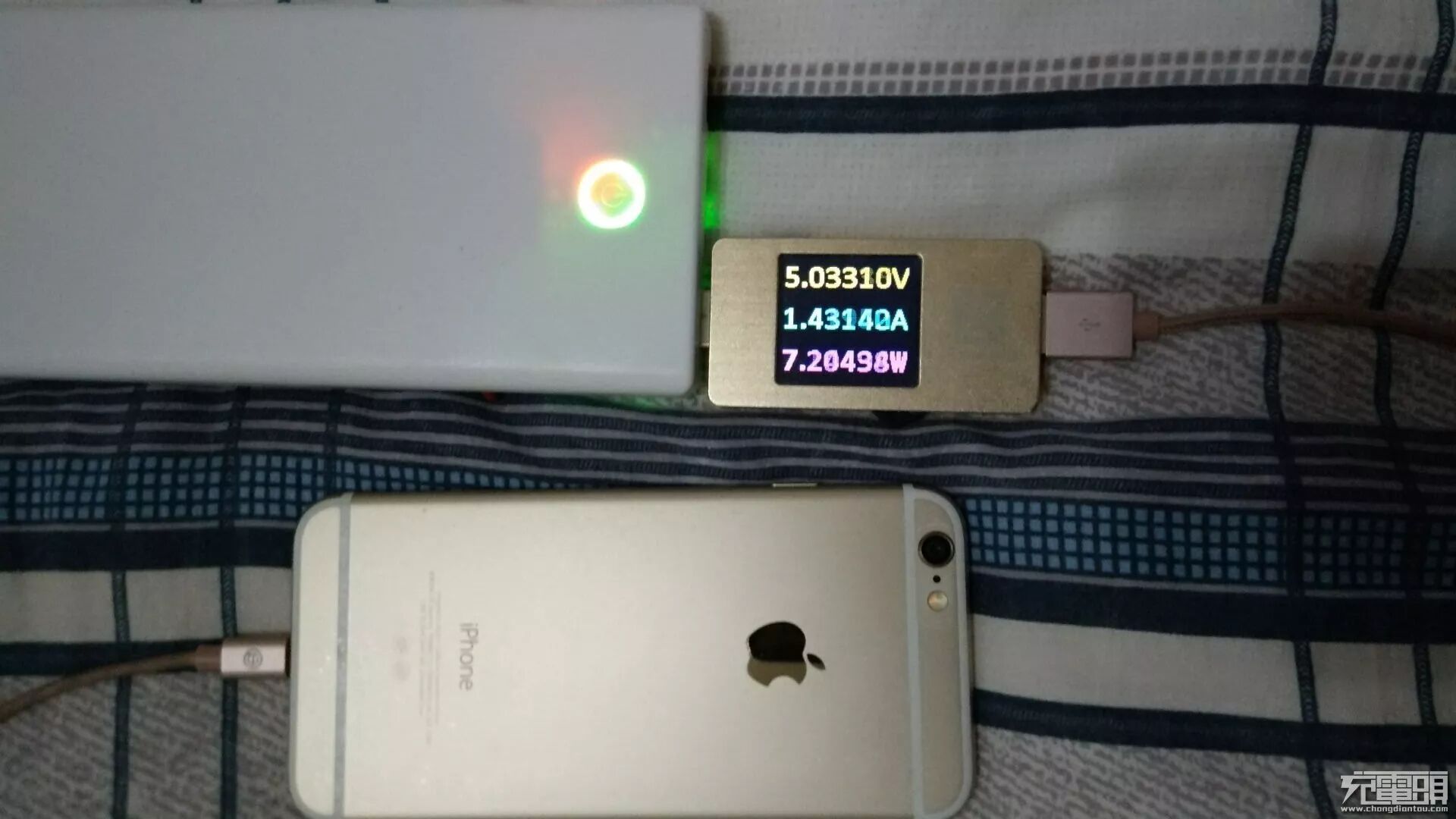

普通口给苹果充电 5V/0.97A。

快充口给苹果充电 5V/1.4A。

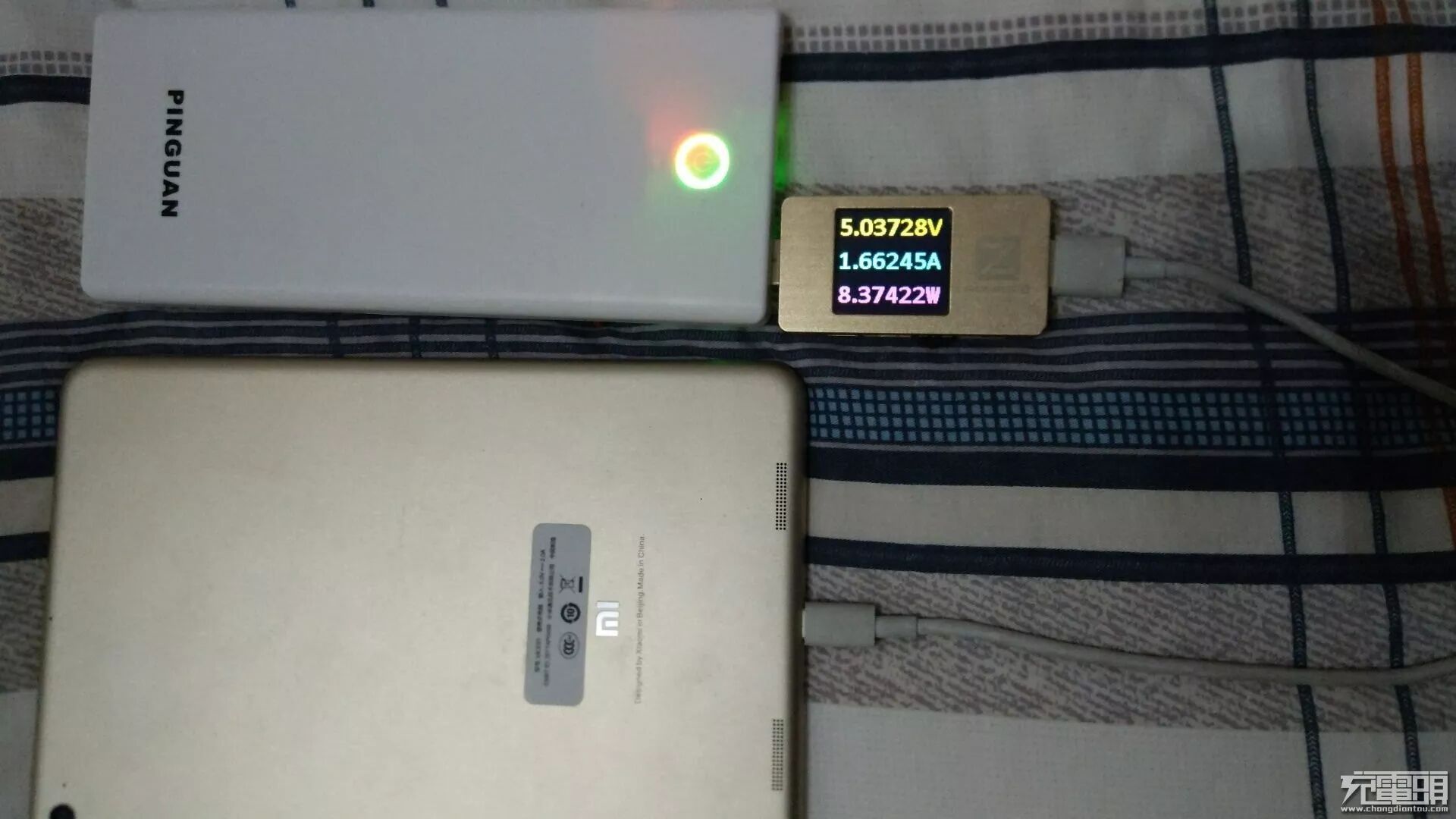

快充口给小米平板3充电 5V/1.66A。

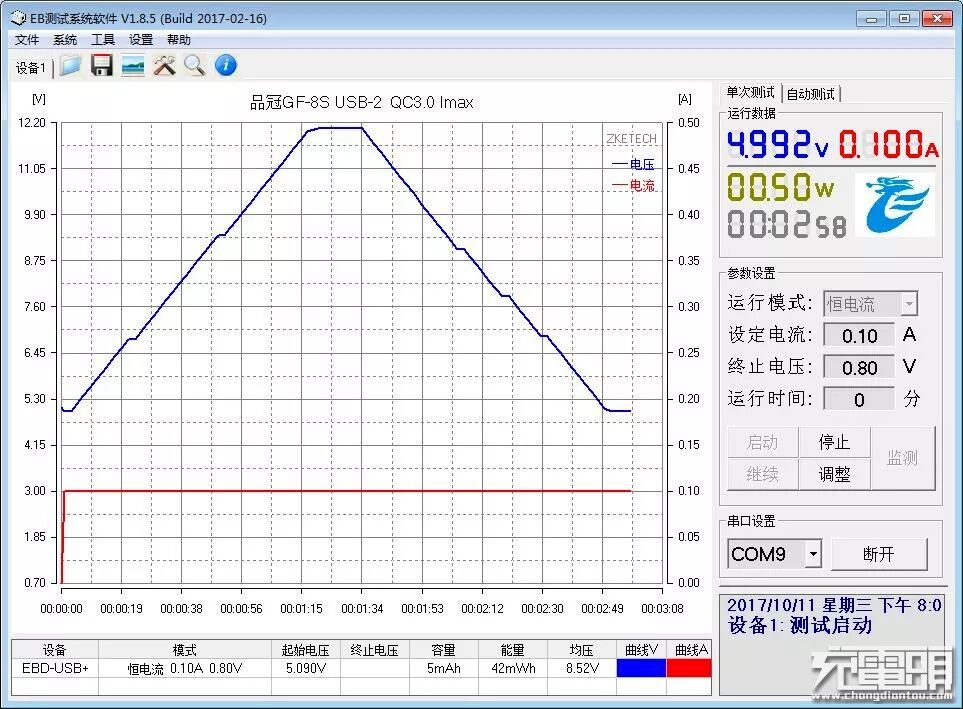

下面是Imax及快充等协议触发测试：

总结

品冠PINGUN GF-8S移动电源套料，适合一定动手能力及技术的电子爱好者进行组装，需要进行简单焊接技能，如果使用弹簧压紧式18650电池，简单方便但是会出现接触不良及触电发热情况，这样会使本来就是无损拆卸的外壳带来一定麻烦，规避这样bug而采用焊接，又但是如果把外壳磨具再改一下，四角使用螺丝拆卸，中间卡扣，以方便日后的升级18650等有好处。对于方便的3档调节LED的这样可以应急照明灯，长时间工作还是不得行，毕竟LED发热量大，全部传到PCB版上面，长期使用光衰增加。这个待改进……使用英集芯IP5328及英集芯IP5306两颗独立IC组成的两个两路独立输入输出互不干扰，支持两路同时充电，这个是特色一；三路输出，输出支持QC3.0、FCP、MTK PE、APPLE2.4A等多种充电协议，type-c的输出模式走在科技前沿，特色二。这款品冠移动电源套料是比较满意的。赞！！
