用料很实在！MOMAX无线充电器拆解

原创 sceips8 充电头网

iPhone 8系列上市以来，第三方无线充电器品牌出现一片繁荣的景象。在前不久举办的环球资源电子展和香港秋季电子产品展上，我们看到了诸多品牌的海量无线充电器产品。而作为香港时尚数码品牌的摩米士（MOMAX）也紧跟市场节奏，展出了多款适配iPhone 8系列的无线充电器。其中最具代表性的一款无线充电器已经抵达了充电头网编辑部，以下便是这款无线充电器的拆解内容。

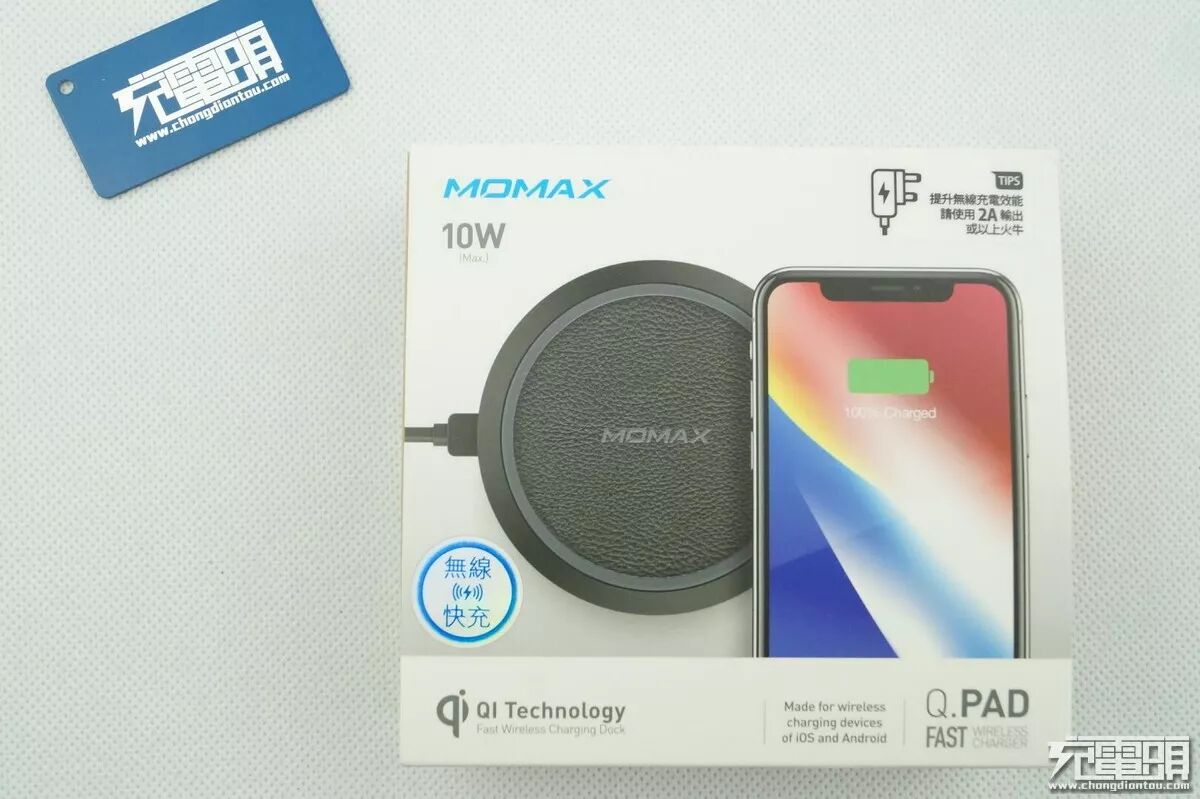

在同类型产品中，MOMAX的包装设计应该算是最具时尚元素的，看起来并不老套。包装正面是产品外观以及即将上市的iPhone X，给用户一个很强烈的心理暗示：该产品可支持iPhone 系列无线充电。

背面主要标注了一些产品相关参数信息。

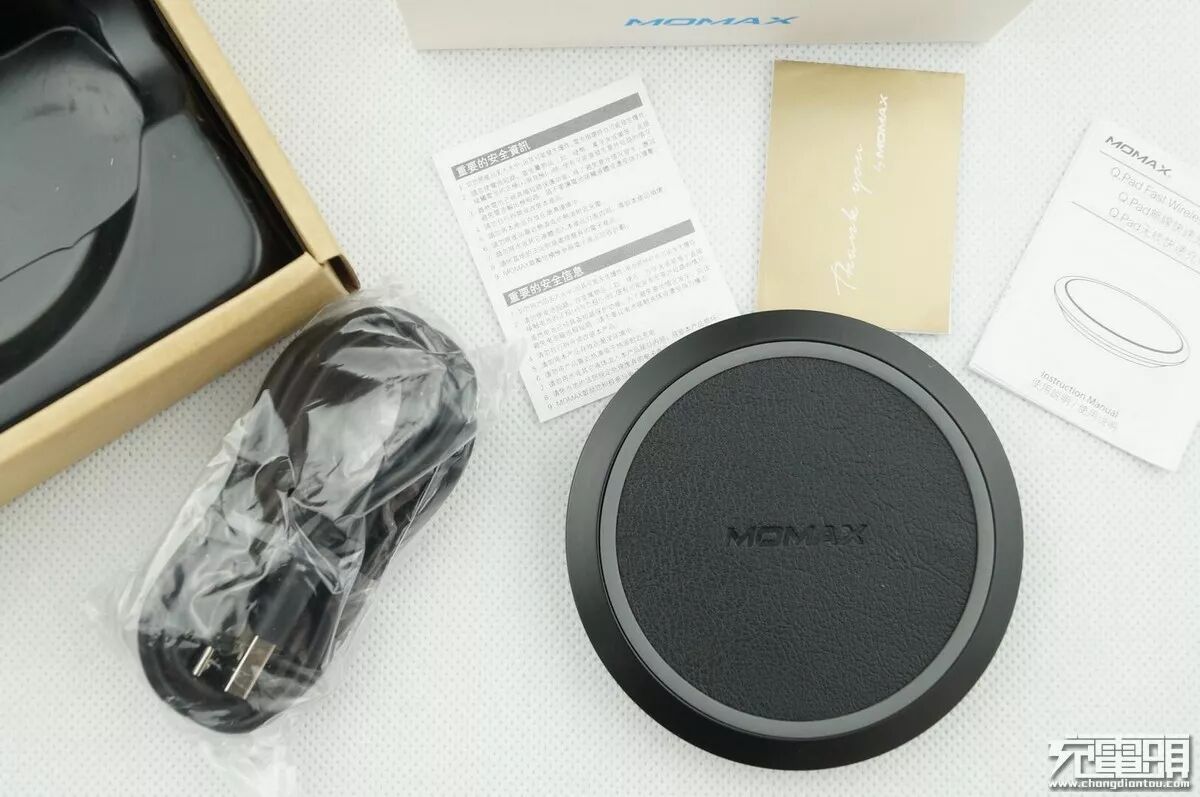

包装内附赠了一条充电线缆，另外的则是产品说明书以及保修单。

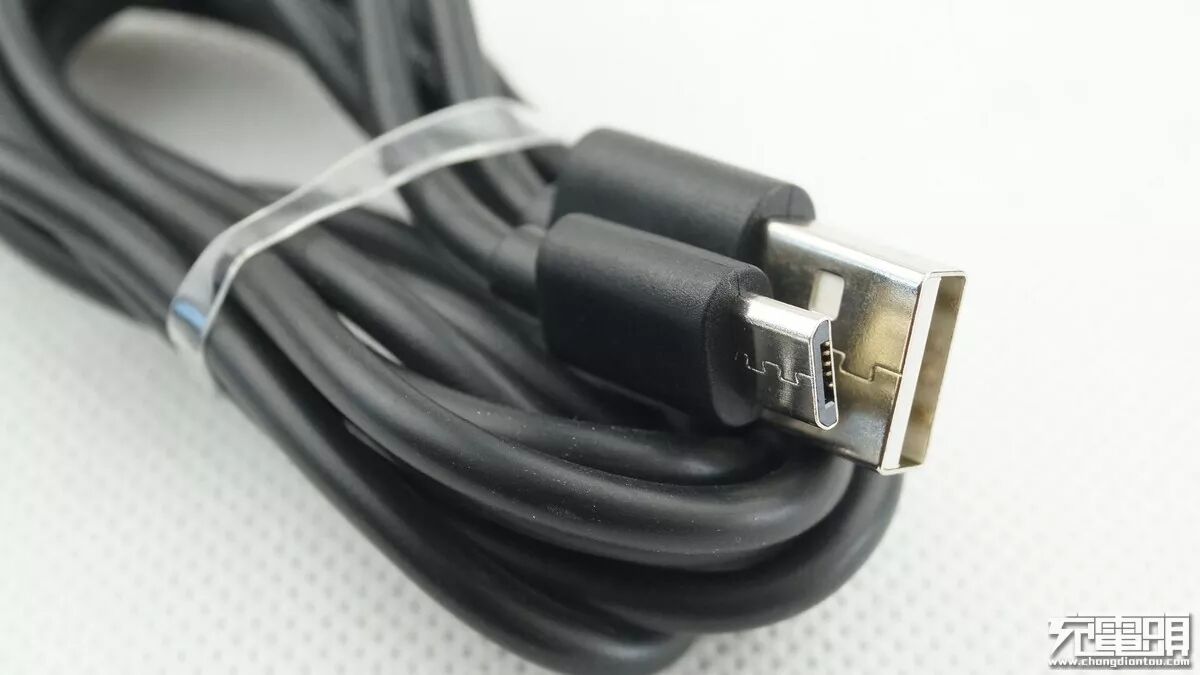

充电线缆为Micro USB接口。

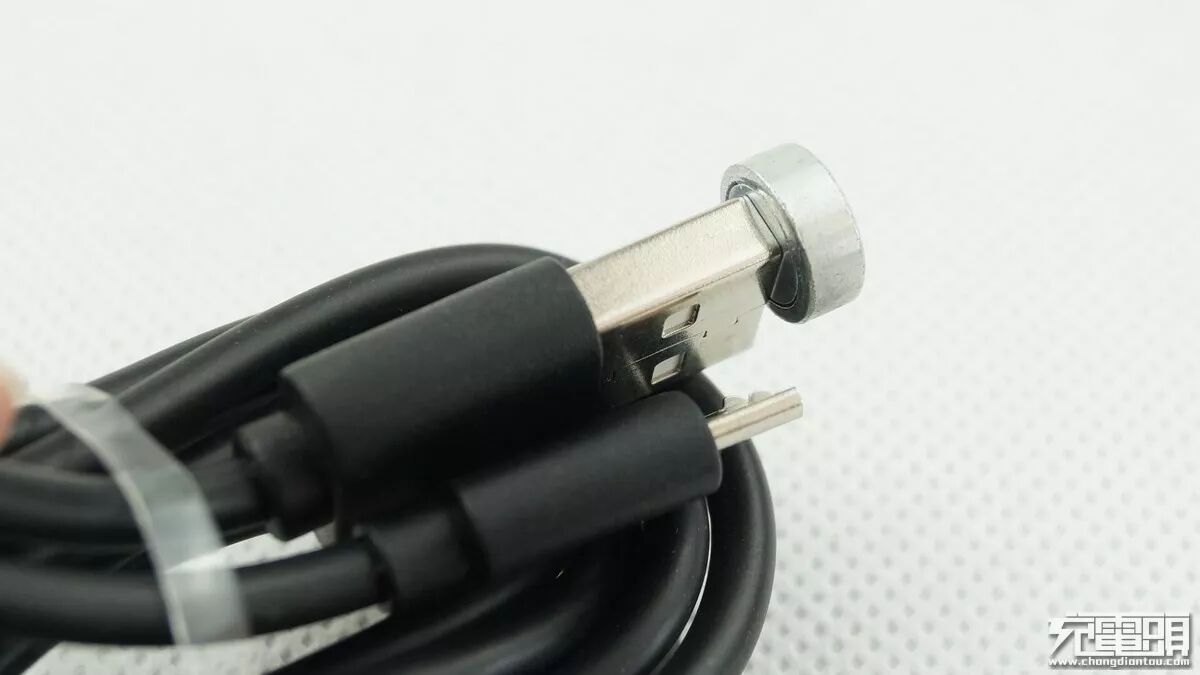

充电线缆的USB-A口吸磁。

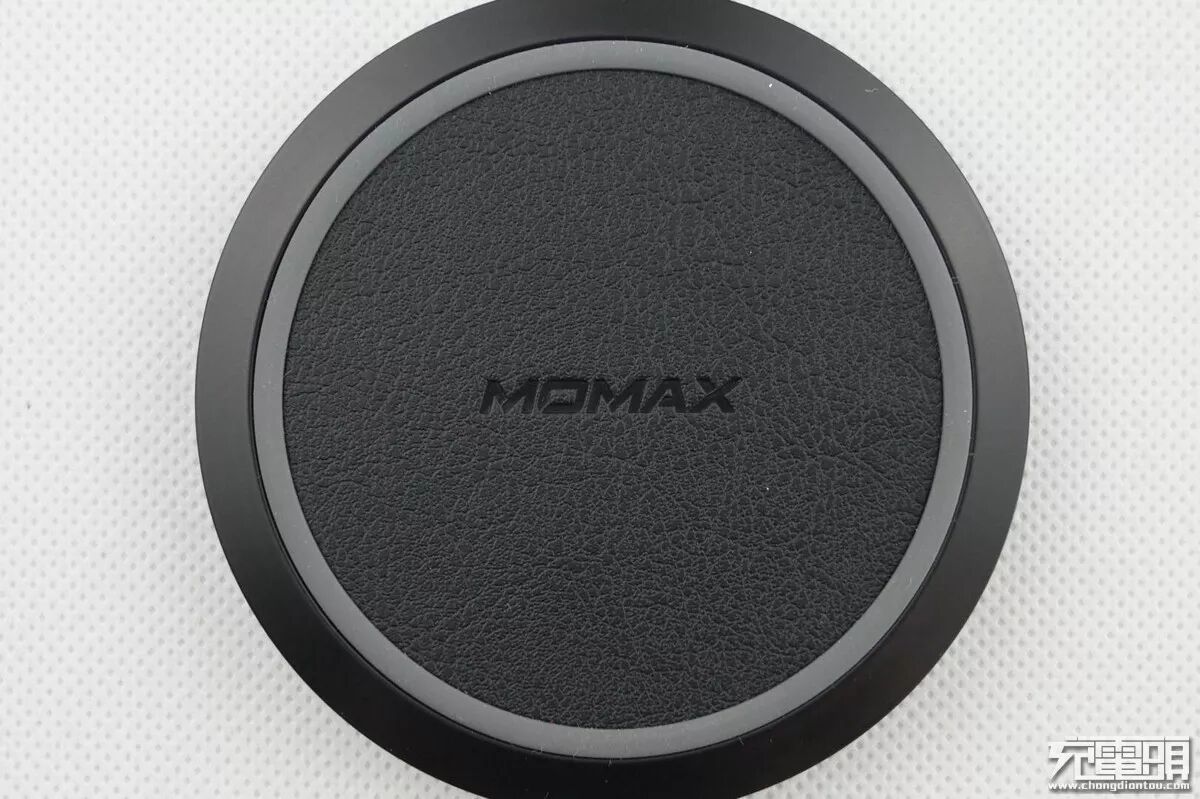

无线充电器正面。面板采用PU皮革材质，正中间为“MOMAX”品牌logo，面板外围是一圈硅胶防滑垫，可确保手机在充电过程中与充电器不发生位移。

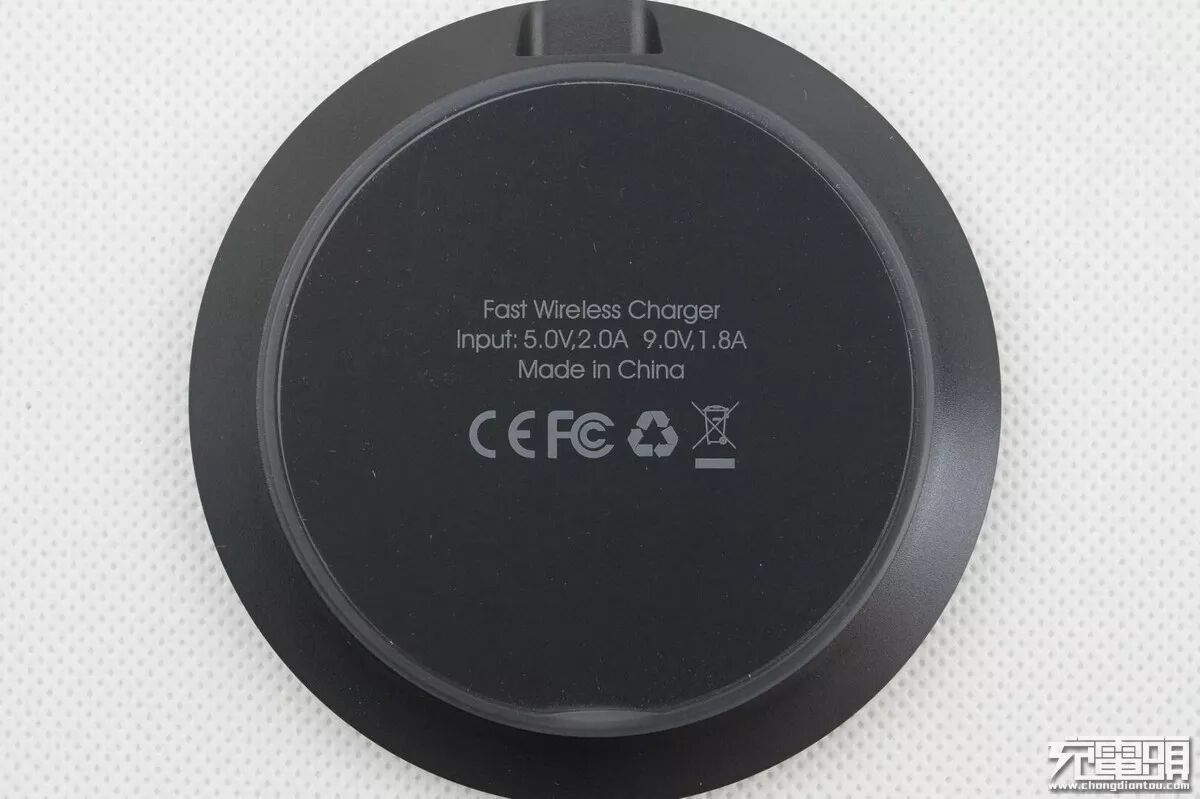

背面参数信息。快速无线充电器，有两种输入规格：5V/2A和9V/1.8A，除了可以给iPhone 8系列充电之外，还可对三星系列手机实现无线快充，有CE、FCC认证标识。

无线充电器搭配Micro USB输入接口。

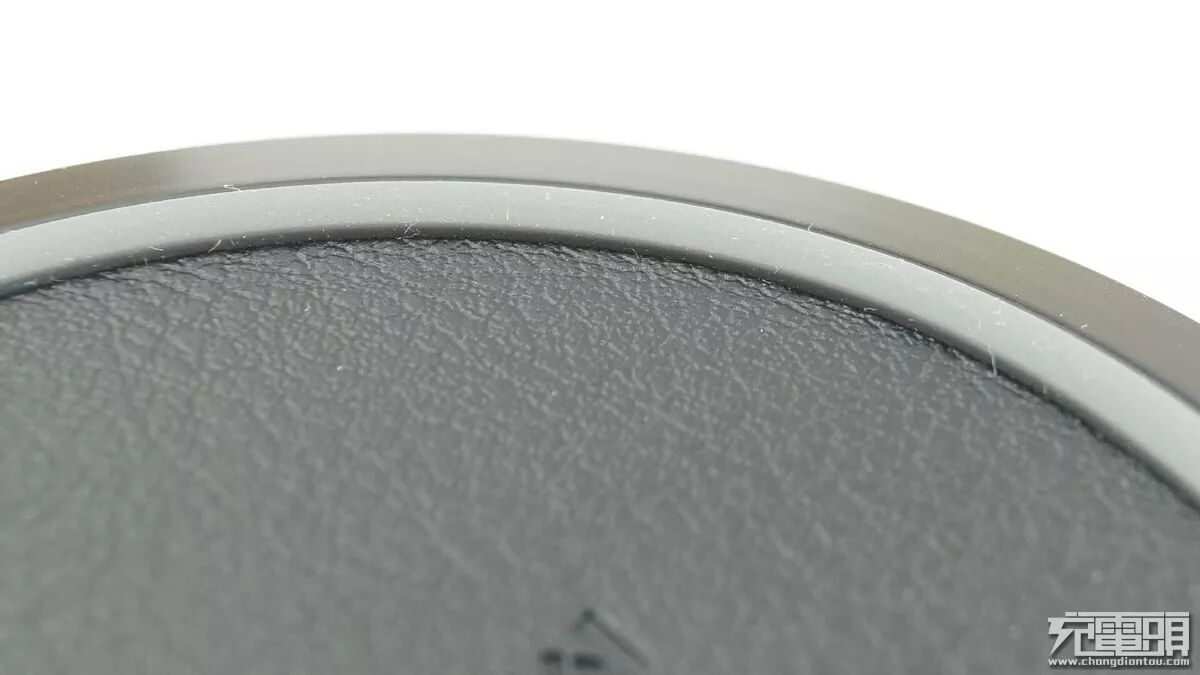

正面外围的硅胶防滑垫略高于平面，起到更好的防滑效果。

充电器底部则是一整块硅胶防滑垫。

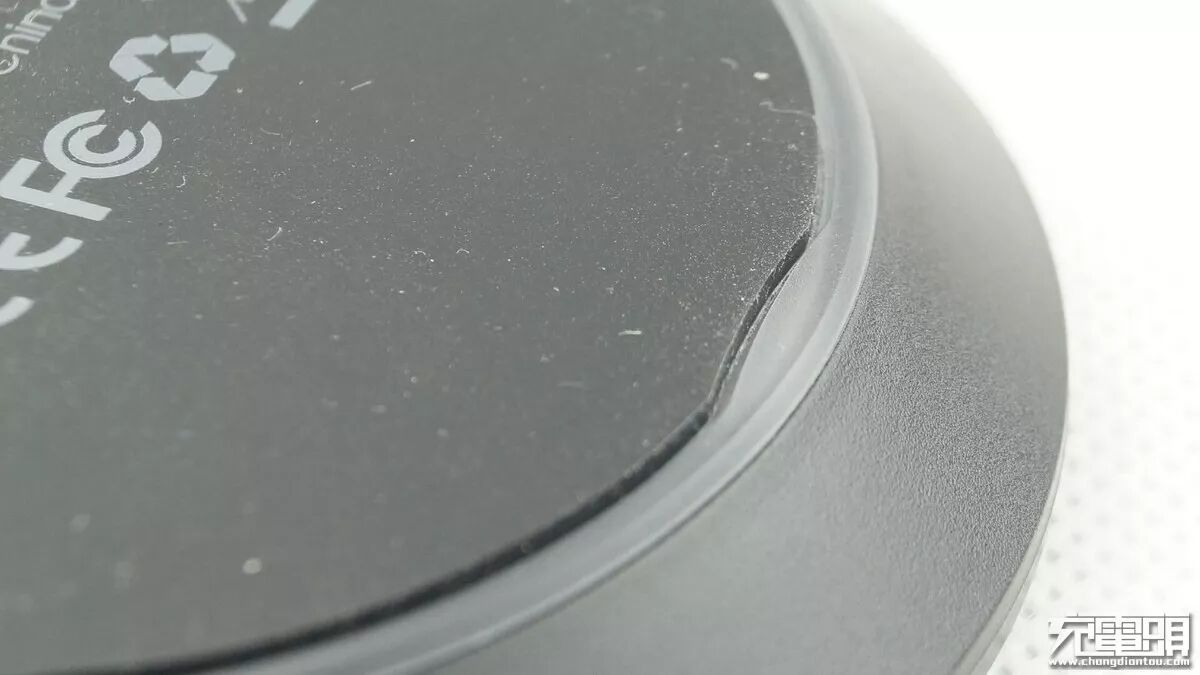

防滑垫粘在导光板上，同时盖住固定导光板的四颗螺钉，使产品的整体性更好。

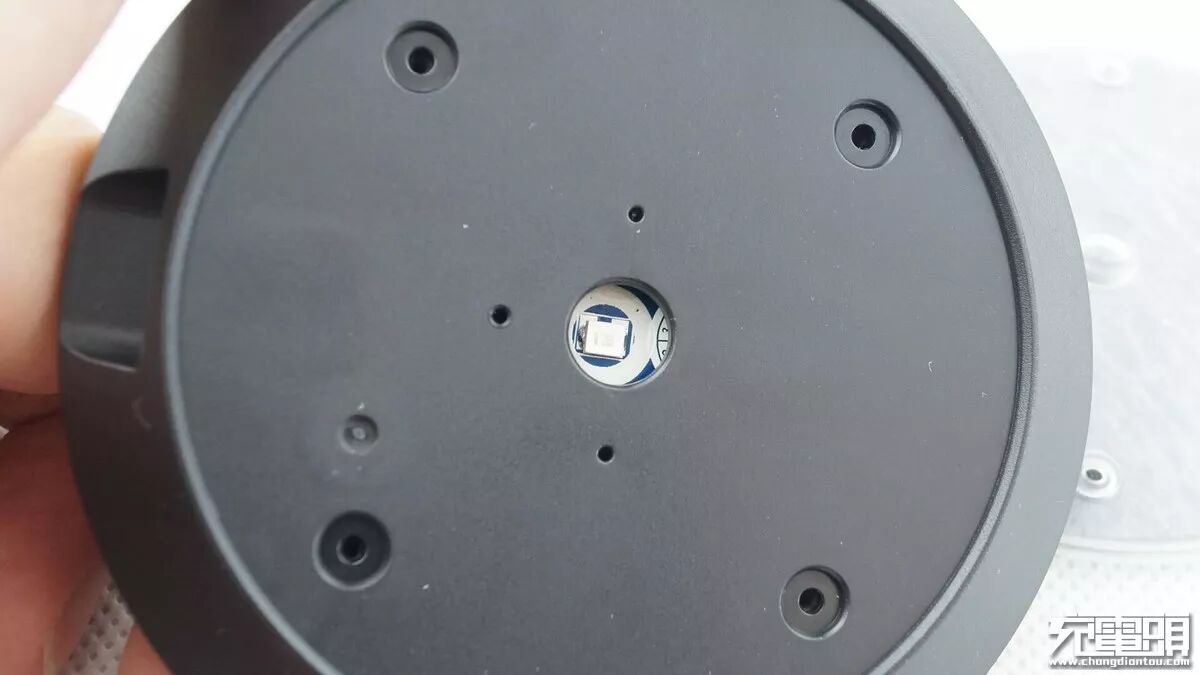

卸掉固定螺钉，拆掉导光板，底部正中间有一个圆形透光孔，可以看得到里面的贴片LED光源。

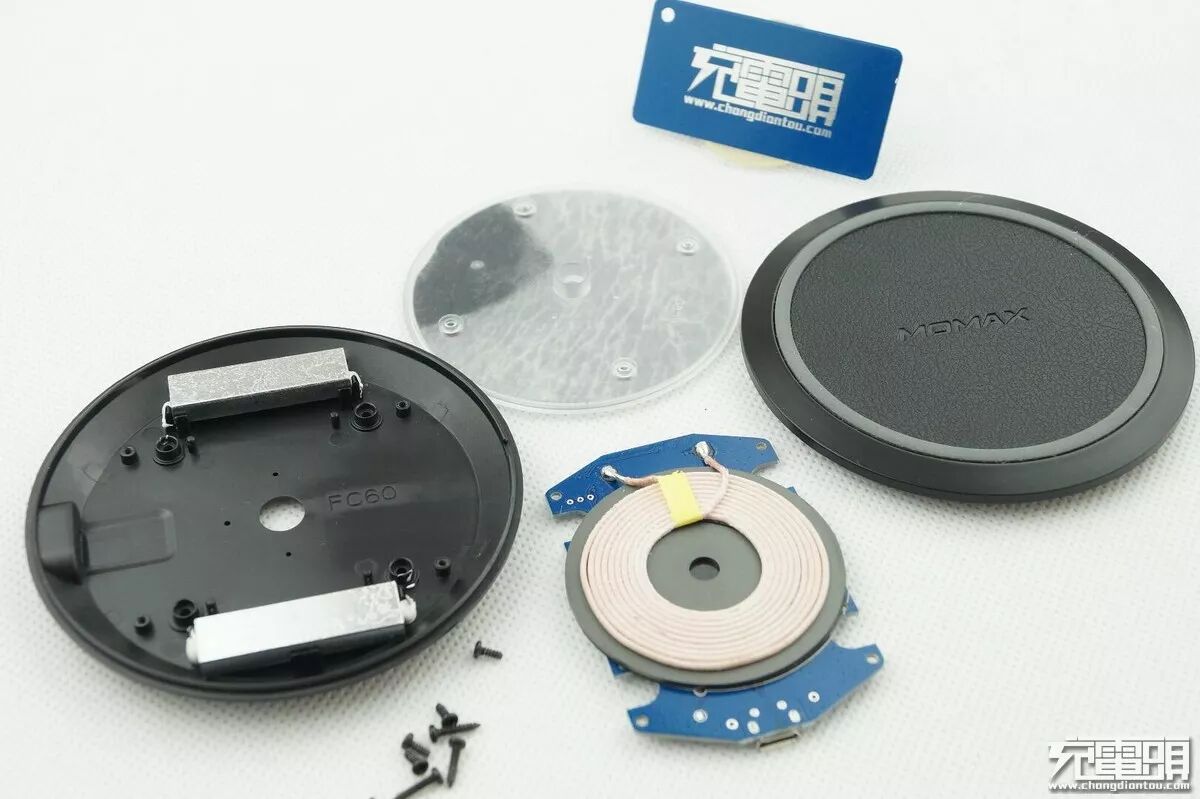

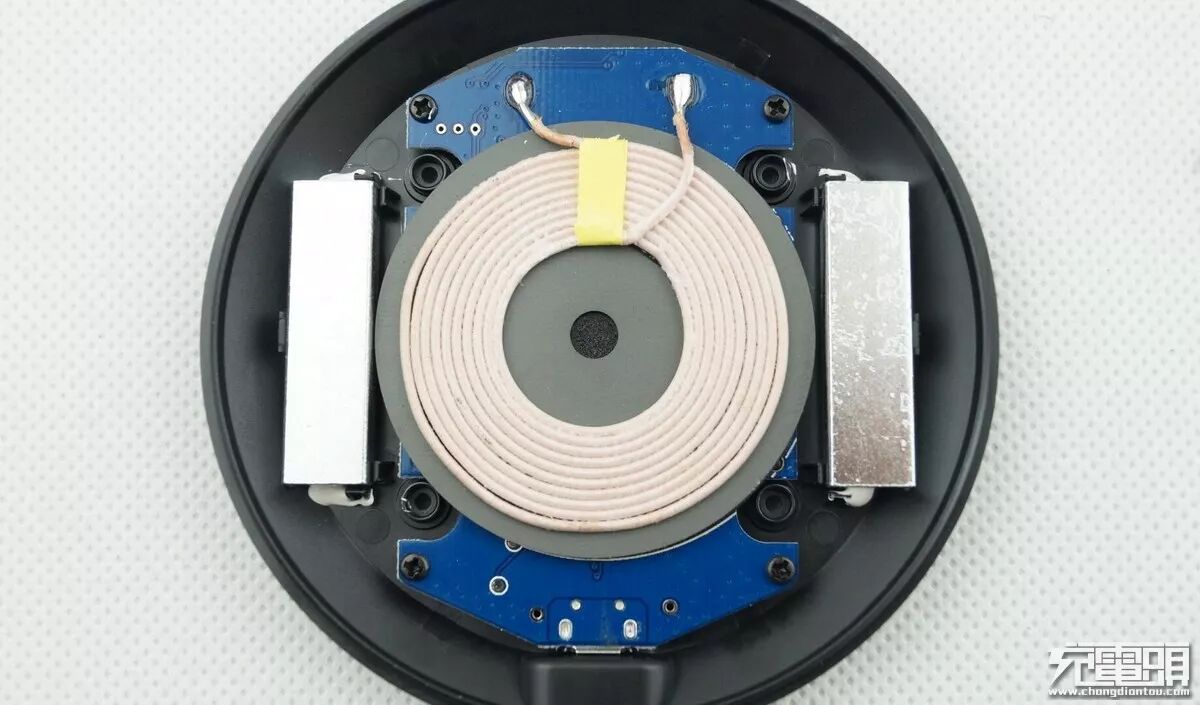

完全拆开上盖，内部做工非常好，看起来很整洁。正中间的发射极线圈焊接在PCB板上，PCB板用四颗螺钉加以固定；两侧加装有配重铁块，配重目的则是增加底座重量，起到更好的防滑效果。

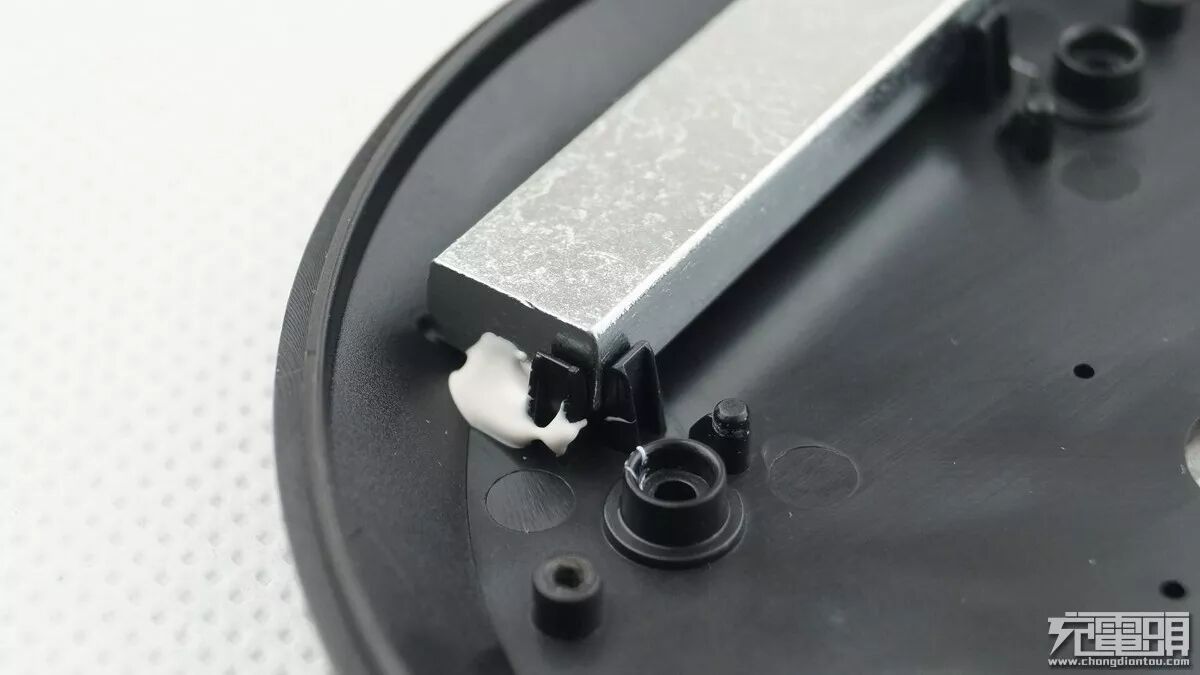

配重铁块的两端分别用白色硅胶与底壳固定。

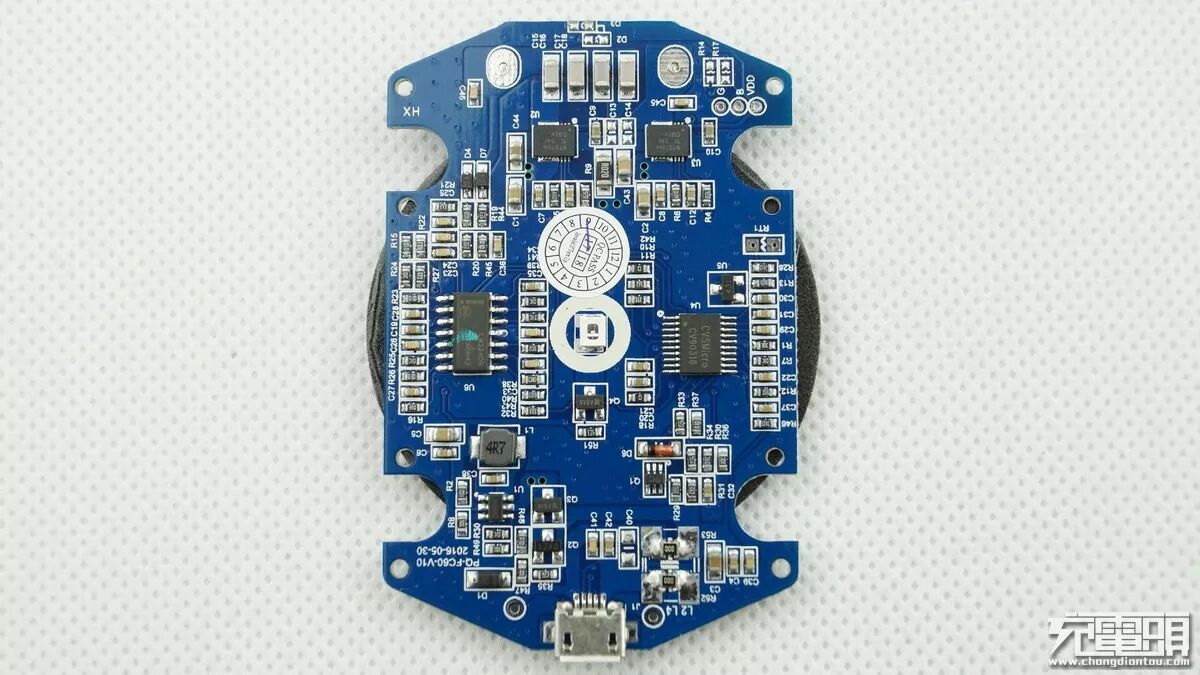

拆下蓝色PCB板，线圈背面是复杂的电路，贴着各种电子元器件。

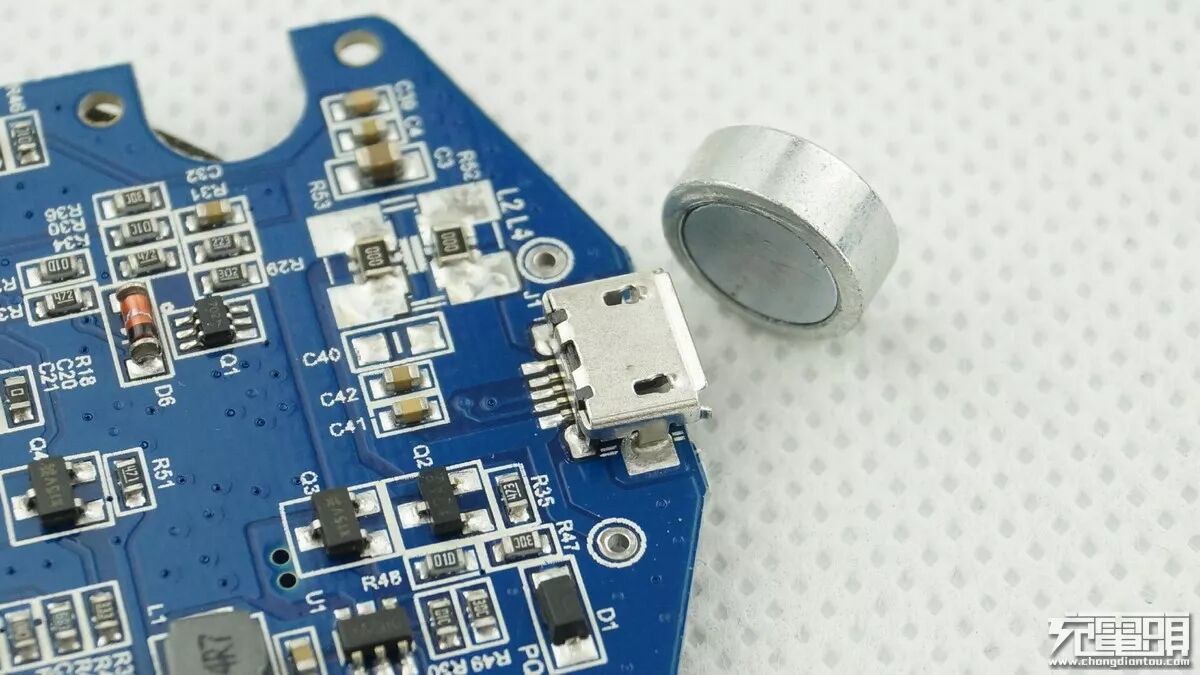

输入端的Micro USB接口不吸磁。

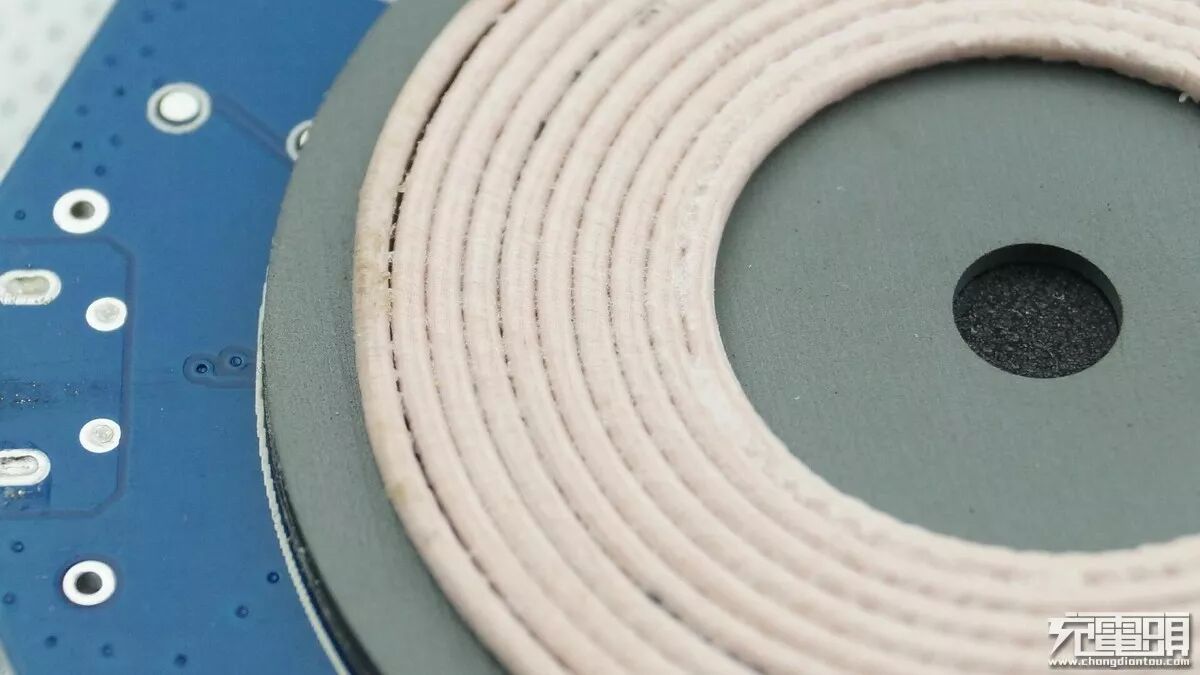

线圈特写。MOMAX这款无线充电器采用的是A11单层线圈作为发射极。

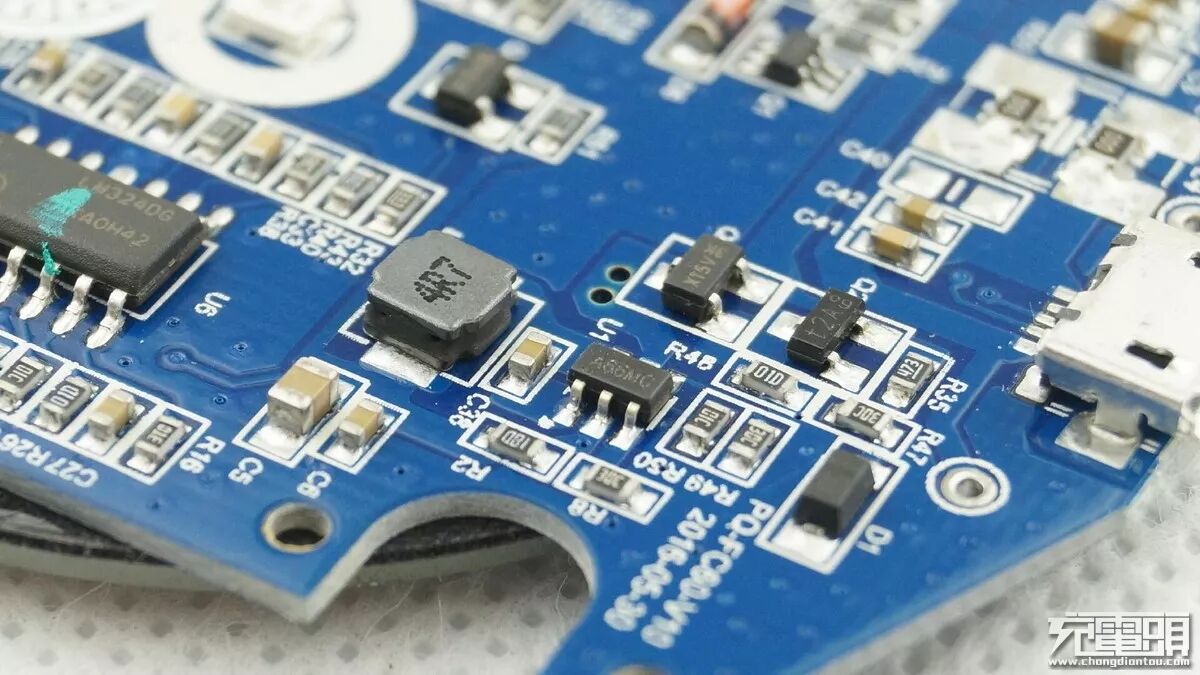

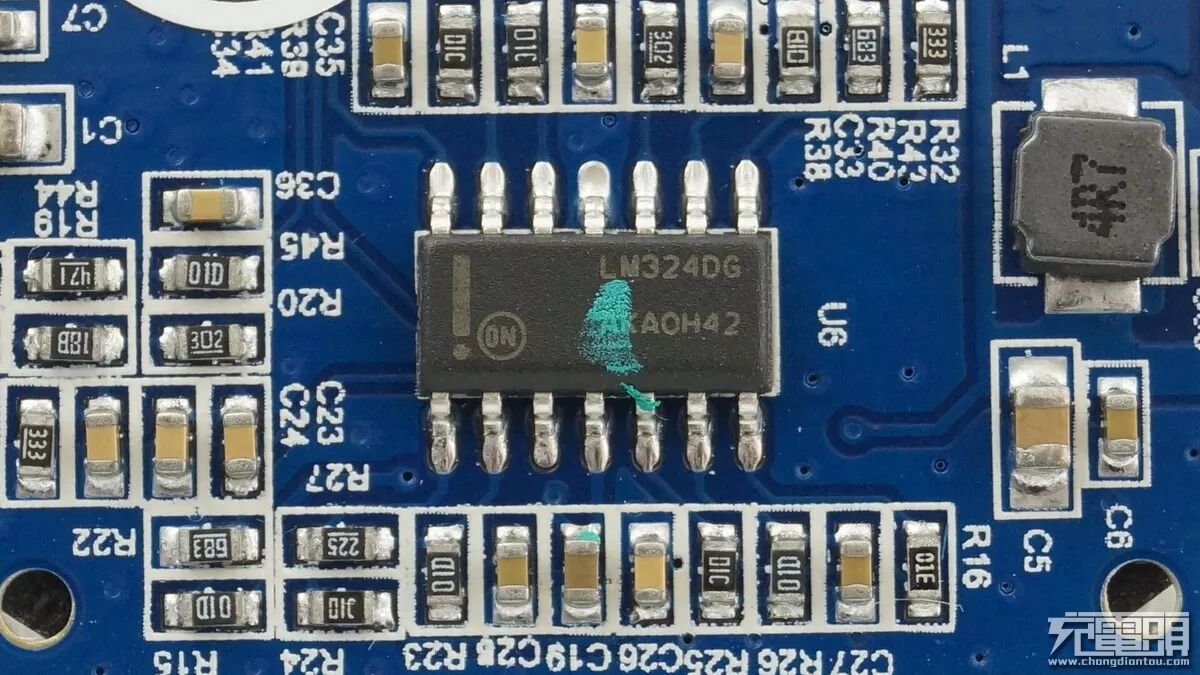

板子部分电子元器件。

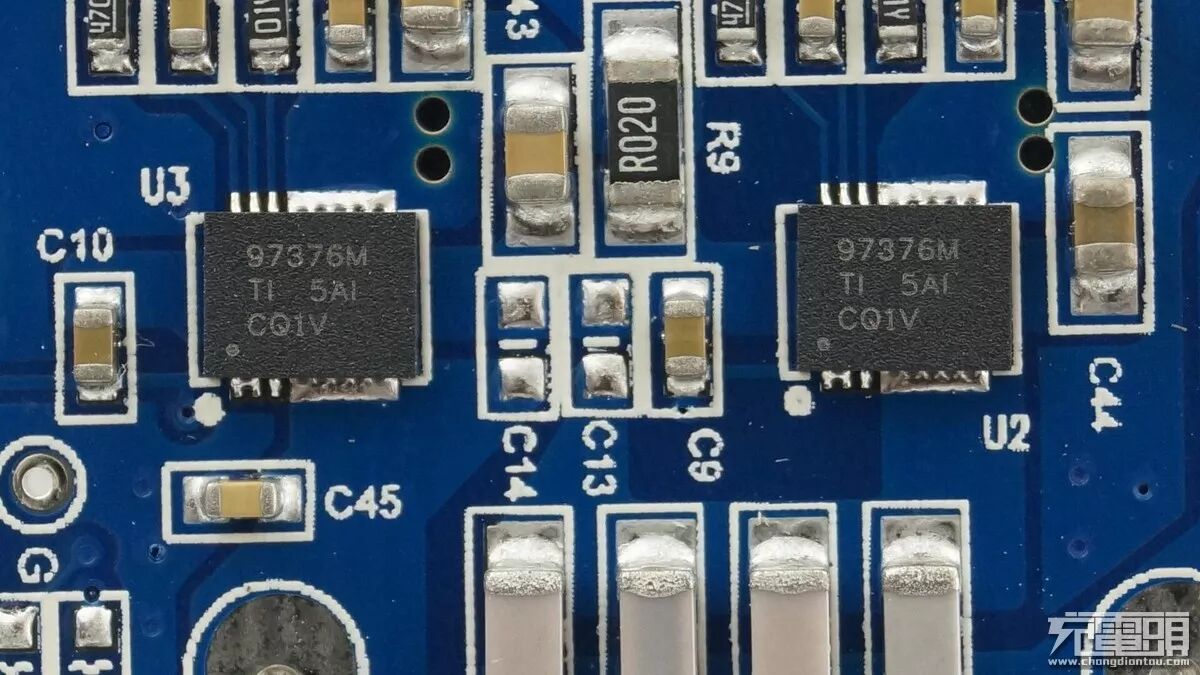

两颗97376 驱动芯片由TI提供。

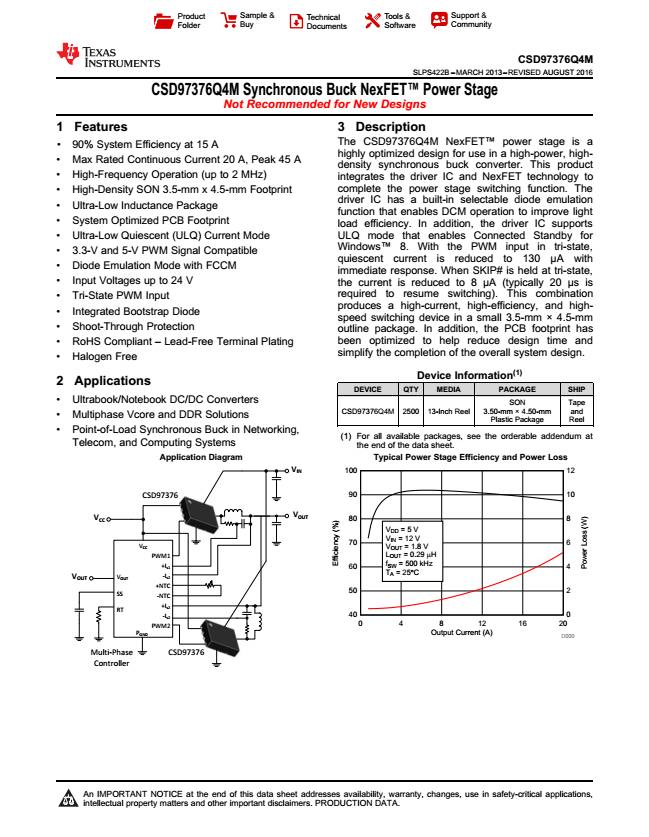

CSD97376Q4M NexFET功率级是用于大功率，高密度同步降压转换器的高度优化设计。该产品集成驱动IC和NexFET技术，完成功率级切换功能。驱动器IC具有内置的可选二极管仿真功能，可使DCM操作提高轻负载效率。CSD97376Q4M采用超低电感封装、集成引导二极管、高密度SON 3.5 mm×4.5 mm脚印；并具有输入电压高达24 V、可高频工作（高达2 MHz）、超低静态（ULQ）电流等特点。

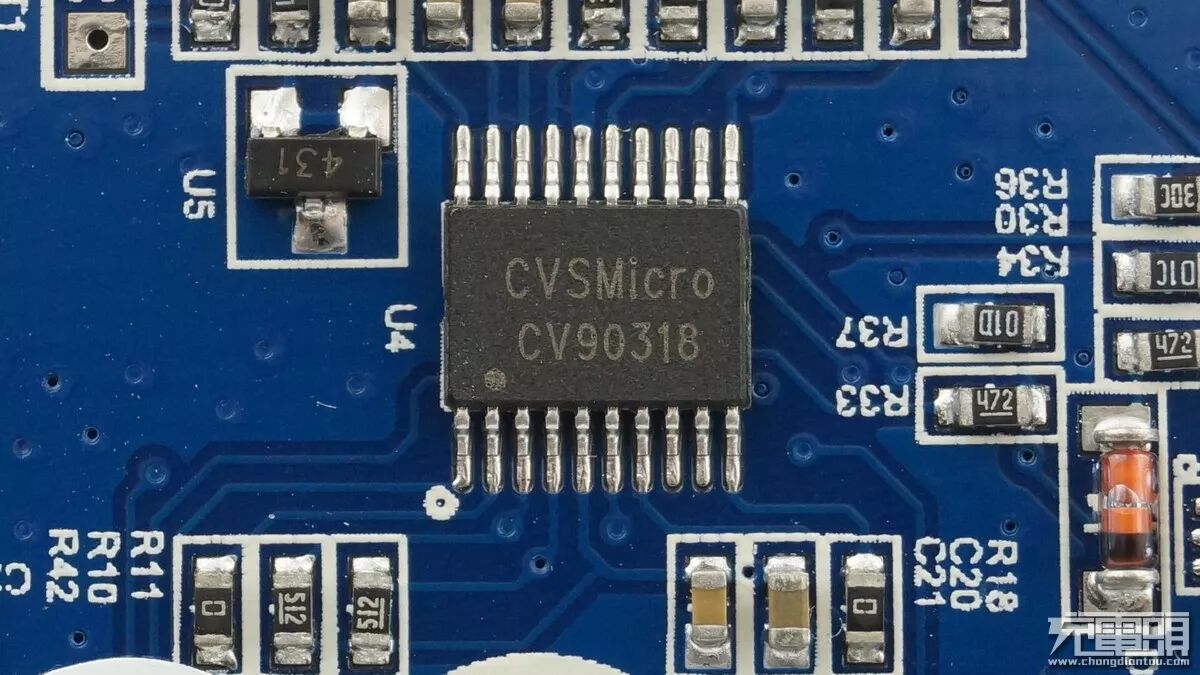

丝印CV90318为A11单线圈无线快充发射模块，由劲芯微提供。CV90318开发的符合Qi V1.2规范，输入电压范围：4.5V~5.5V或8.5V~9.5V；接收端额定输出功率为5W(5V1A)，支持三星note5、s6、s6/edge、s7等10W快充。具备金属异物检测(FOD)、过温、过流、过压保护等功能，转换效率高达76%。
