倍思Baseus是3C数码配件品牌，主营生产销售手机周边配件，如屏幕保护膜、手机硅胶套、车载充电器线充等，这次双十一倍思为大家带来一款强力的巨无霸产品，BS-P20KQ02 20000mAh移动电源。这款产品容量高达20000mAh，拥有4个接口可以同时为3台手机充电，接下来是这款产品的拆解评测。

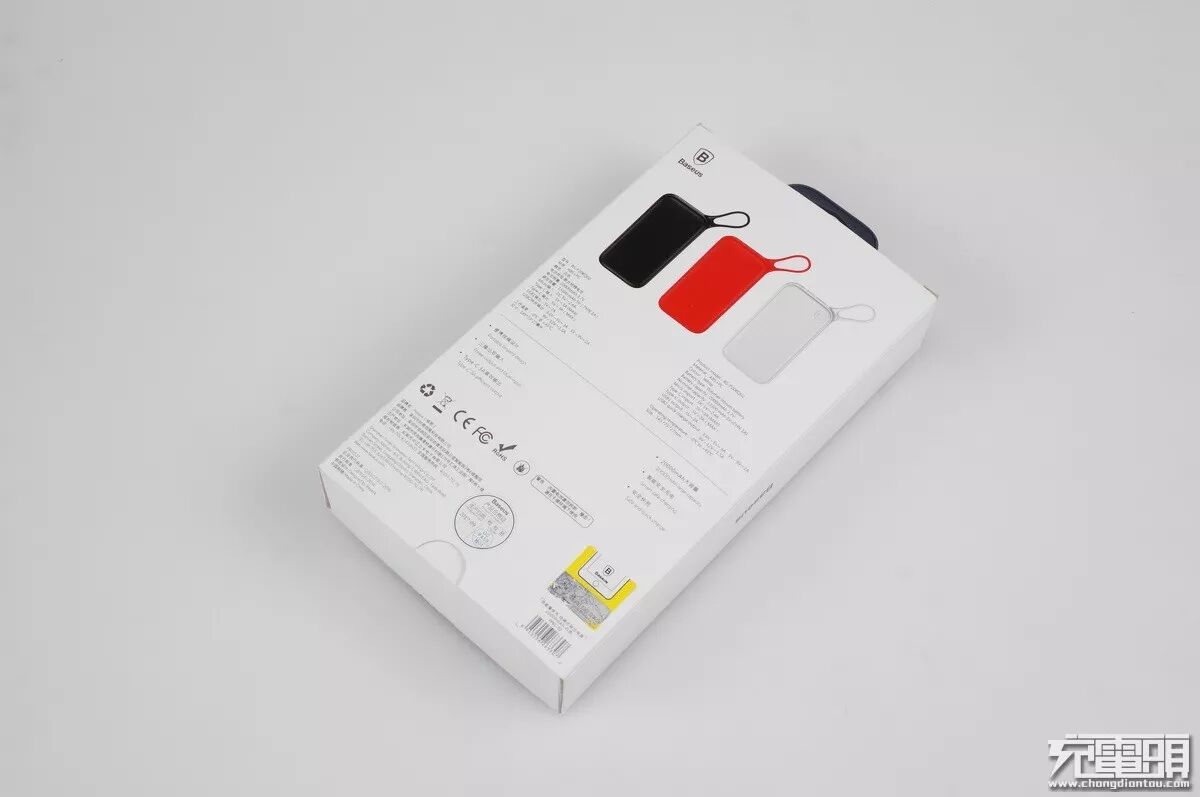

产品使用带有货架挂孔的纸盒包装，一共有黑、红、白三种颜色，本次测试的是白色版本。

开箱物品一览，移动电源本体x1、说明书x1、质保卡x1、宣传手册x1、MicroUSB数据线x1。

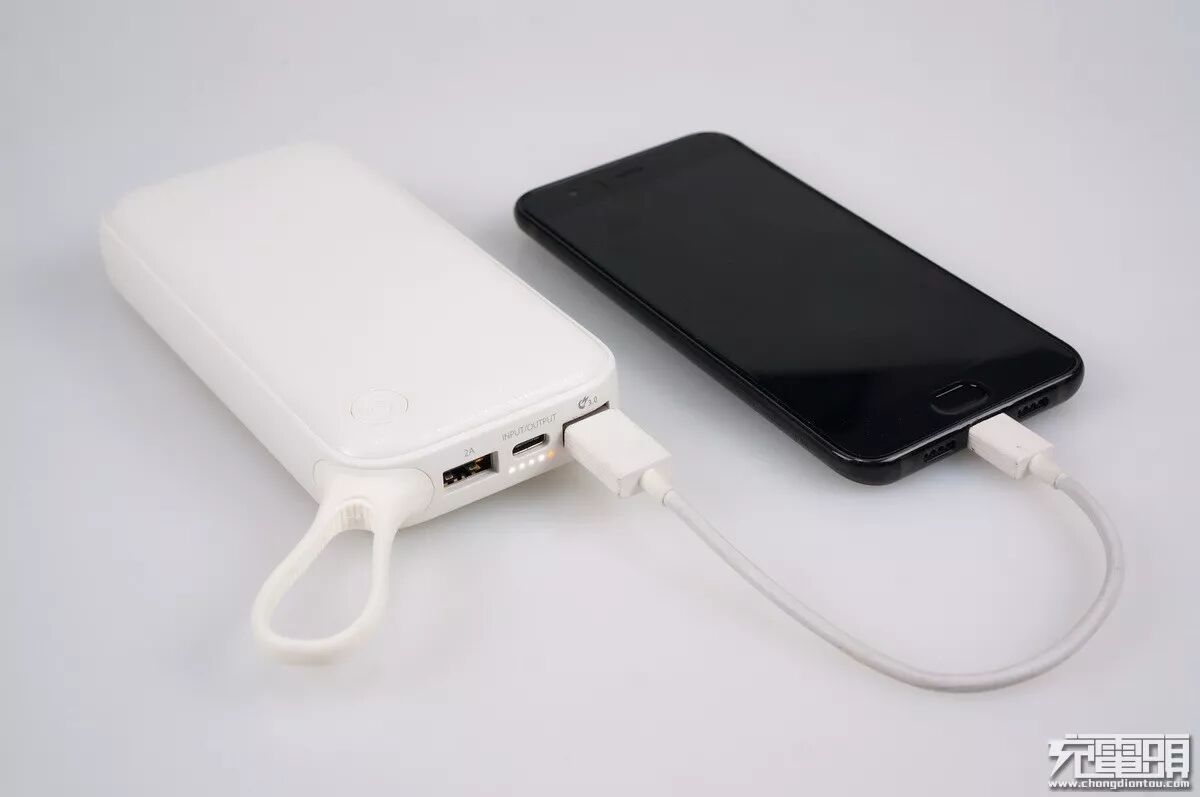

倍思移动电源壳体为塑料制作，全白色饱满圆润的身段肉感十足。

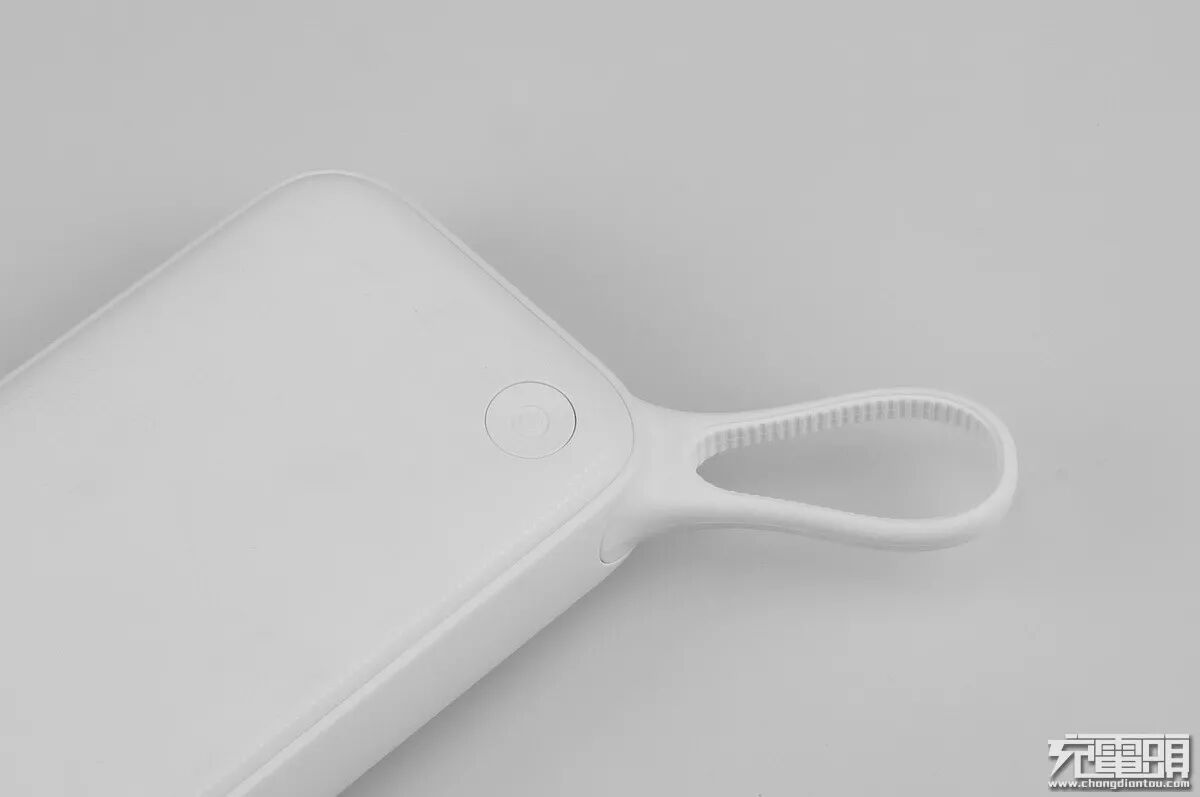

右上角是提手挂孔，用力拉了一下非常牢固。

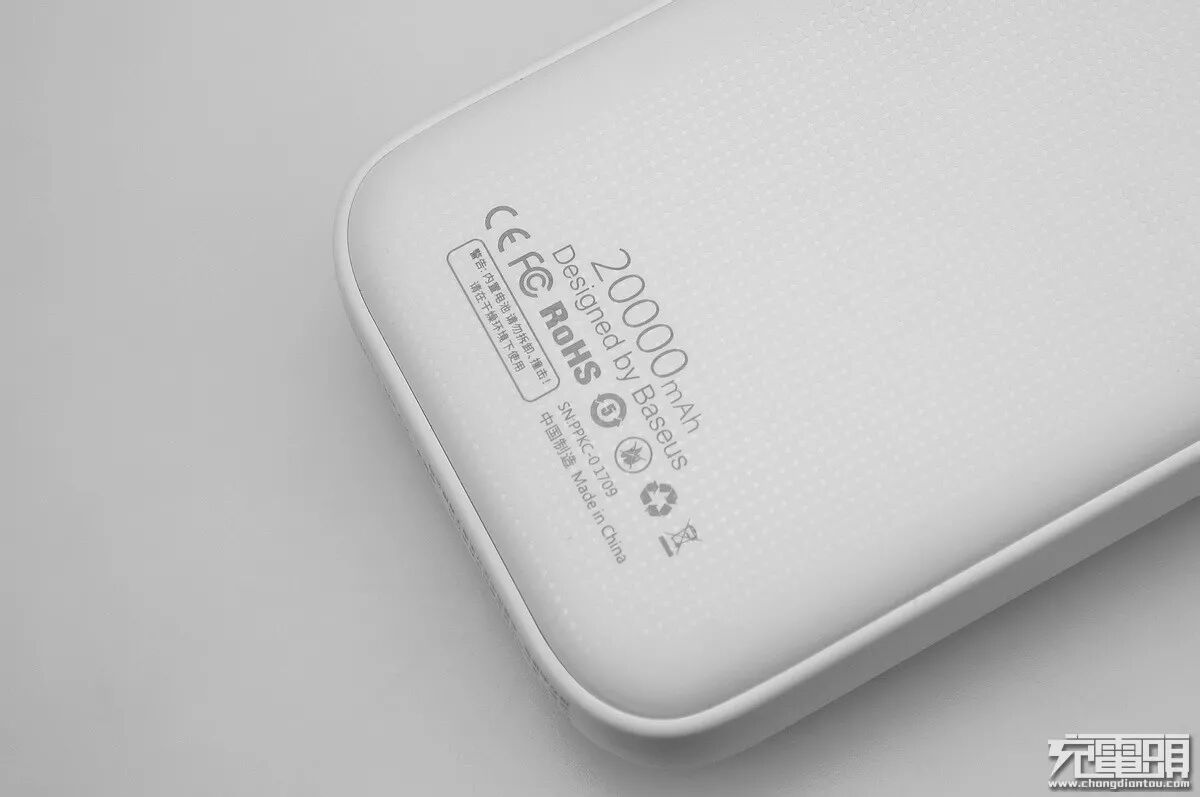

侧边腰身上凹印着倍思“Baseus“LOGO。

壳体表面上满布微凸的方孔网纹改善手感。

接口方面一共设置了4个插孔，从左到右分别是USB-A 5V输出口、USB-C输入/输出双向接口、USB-A QC3.0输出接口、侧边的MicroUSB输入接口，也就是两个输入+三个输出，这样的话可以同时为3台手机充电简直跟开party一样。

USB-C口下面带有4+1颗LED，其中左边4颗白色的是电量指示灯，右边一颗橙色是快充指示灯，运行在快充模式时这颗橙色指示灯会亮起。

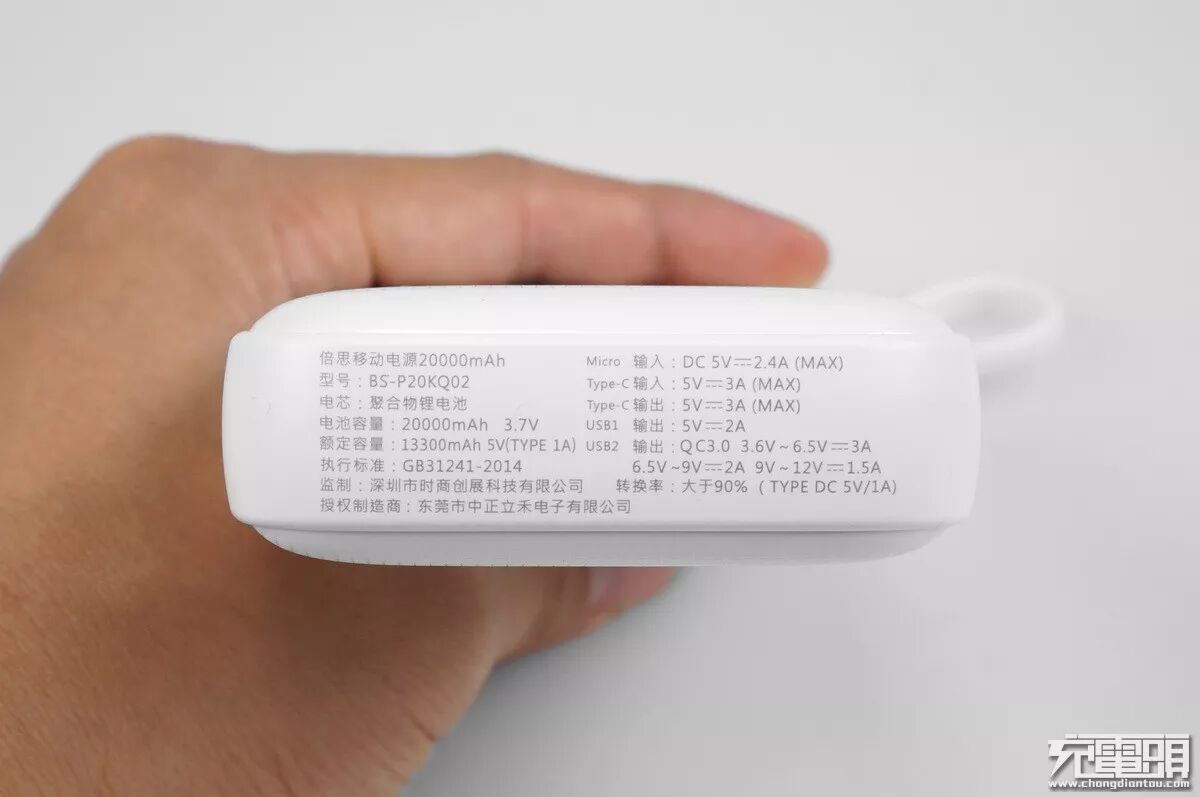

名牌参数如下，品名：倍思移动电源20000mAh、型号：BS-P20KQ02、电池容量：20000mAh 3.7V、额定容量：13300mAh 5V（Type 1A）、监制：深圳市时商创展科技有限公司、授权制造商：东莞市中正立禾电子有限公司、Micro输入：5V2.4A（MAX）、Type-C输入：5V3A（MAX）、Type-C输出：5V3A（MAX）、USB1输出：5V2A、USB2输出：QC3.0 3.6V~6.5V=3A / 6.5V~9V=2A / 9V~12V=1.5A、转换率：大于90%（Type DC 5V1A）。

性能简测篇：

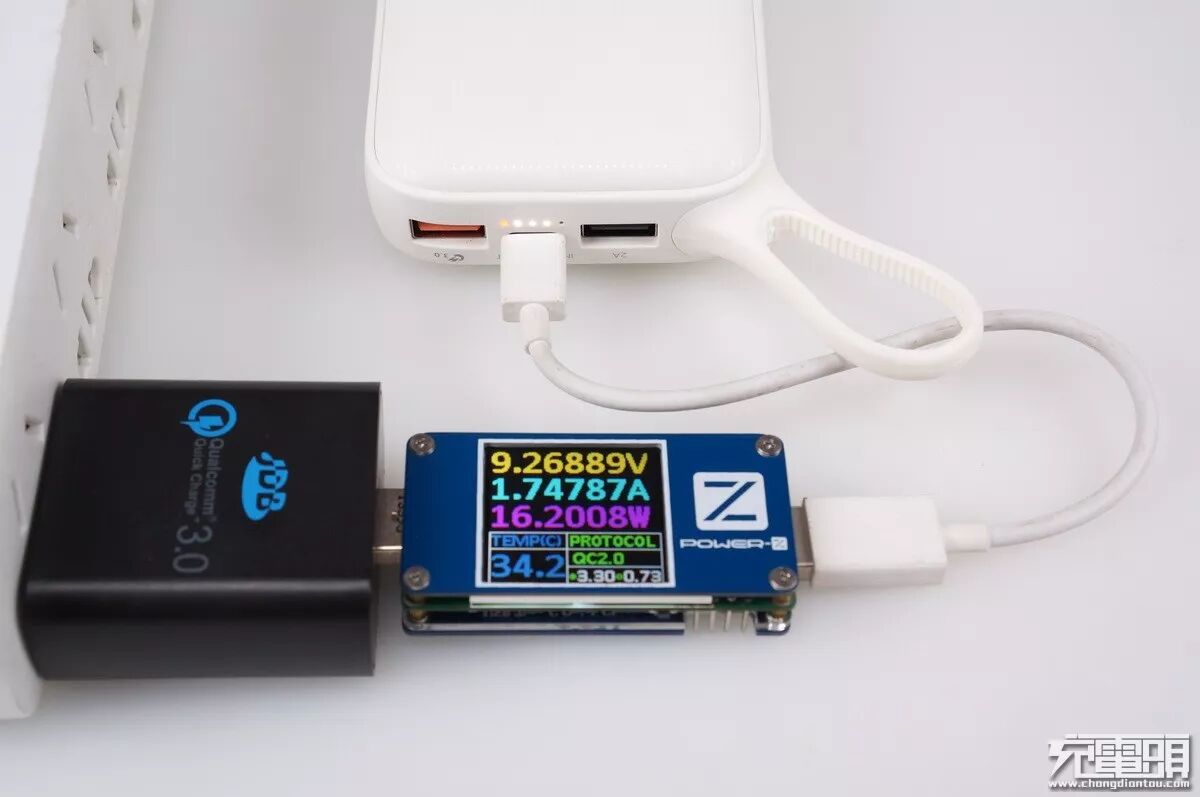

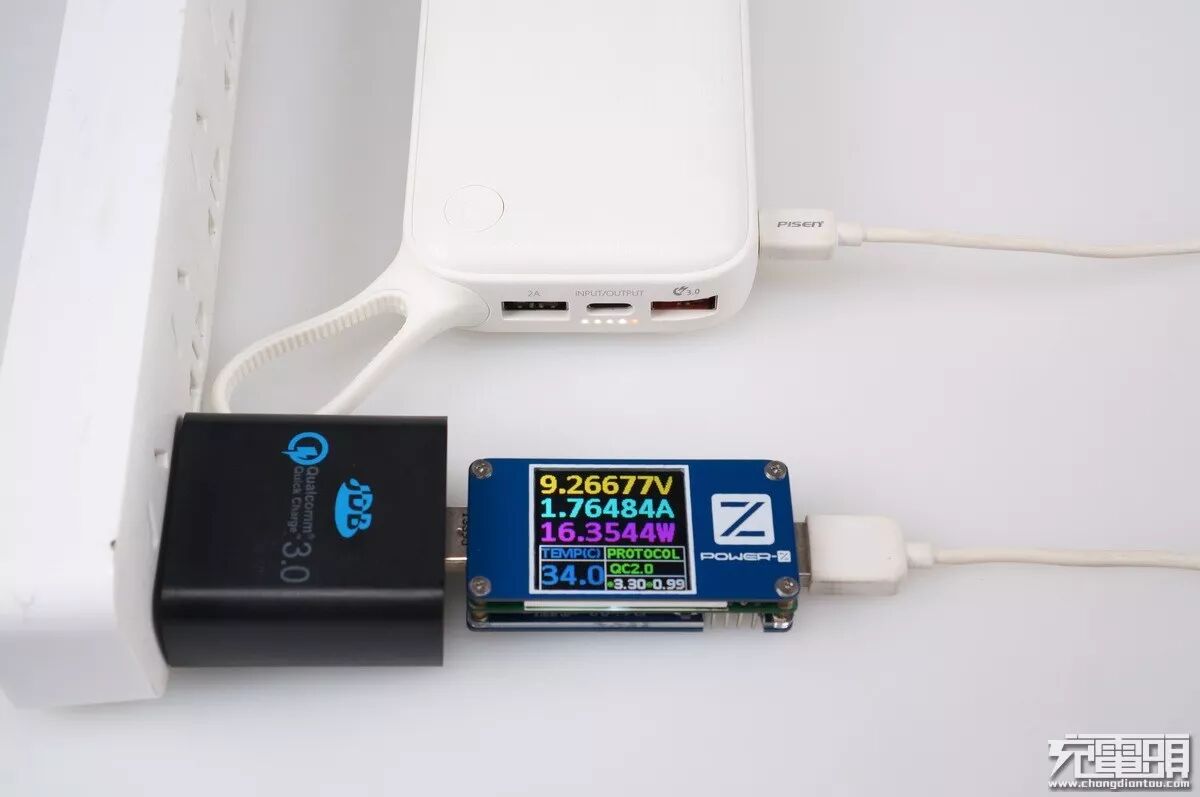

倍思移动电源有两个输入接口，分别是 MicroUSB 与 USB-C，铭牌参数标注他们最大支持输入为5V2A/5V3A。但通过POWER-Z FL001监视后发现，MicroUSB是支持QC2.0快充输入的，功率9.2V1.76A16.3W。

USB-C 同样支持QC2.0快充输入，功率与MicroUSB一样16W。

POWER-Z KM001 测试USB-A QC3.0快充输出口最大输出功率18W。

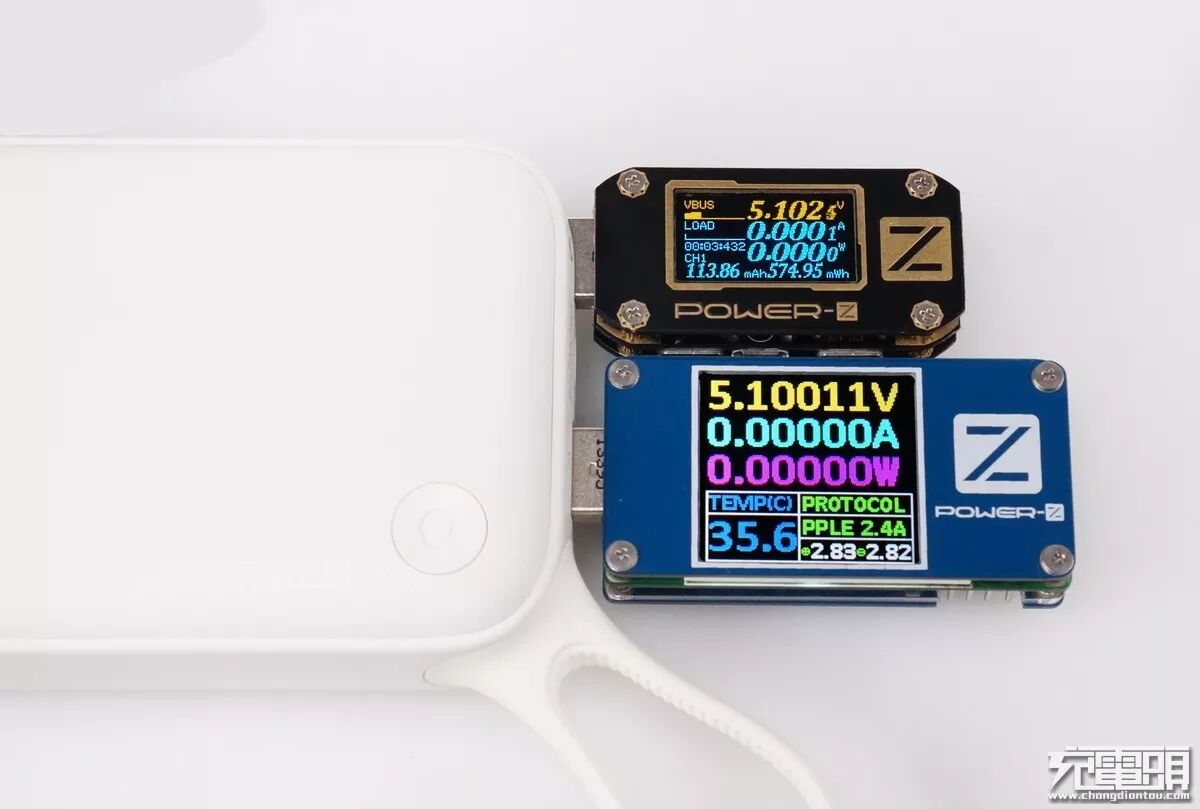

两个USB-A口同时输出的话，QC3.0接口会被屏蔽快充，两个接口都运行在5V模式下。

拆解篇：

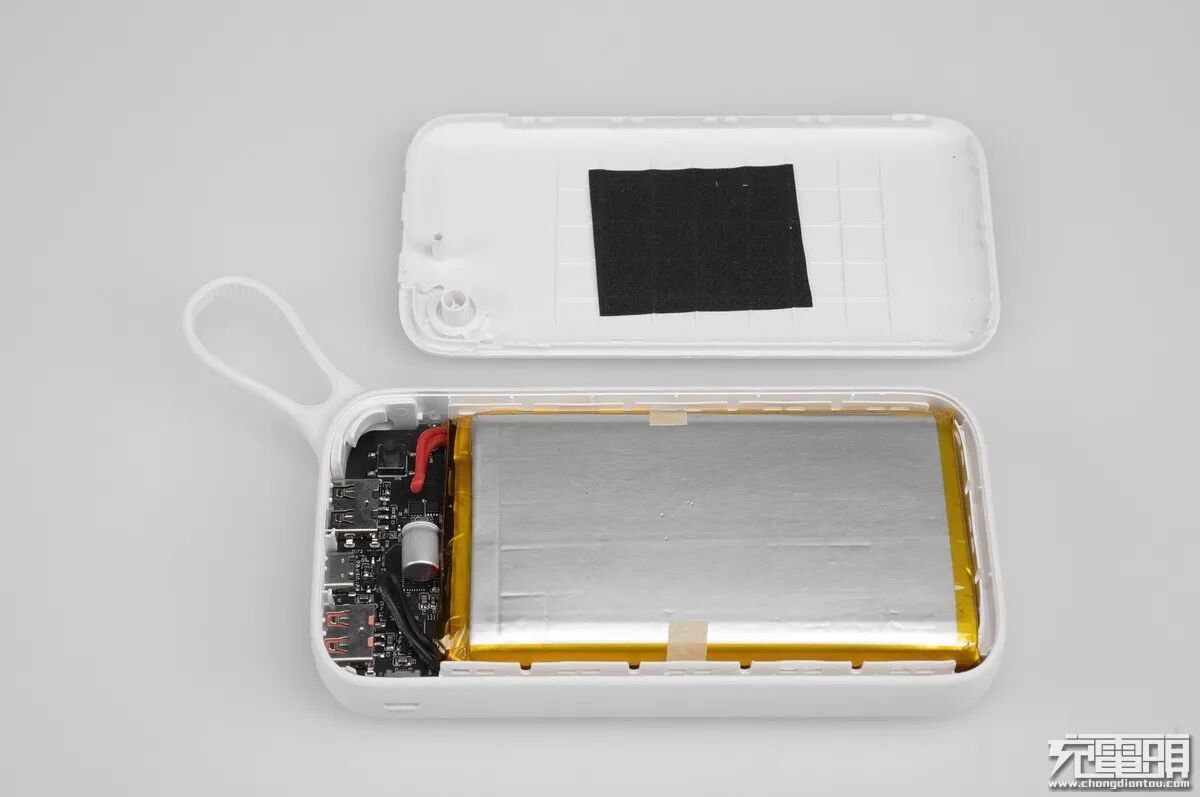

倍思移动电源采用内沿卡口装配，通过撬棒可以无损拆解，牢固度不错。

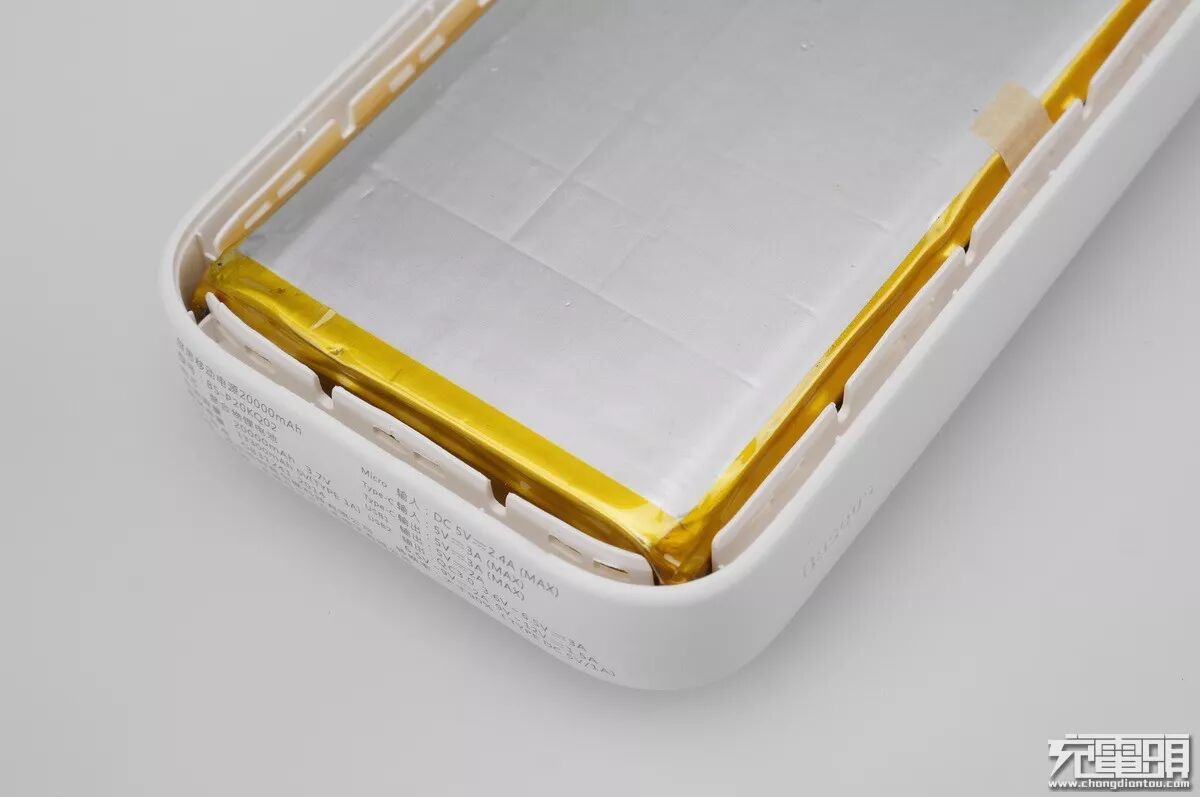

内沿卡口细节。

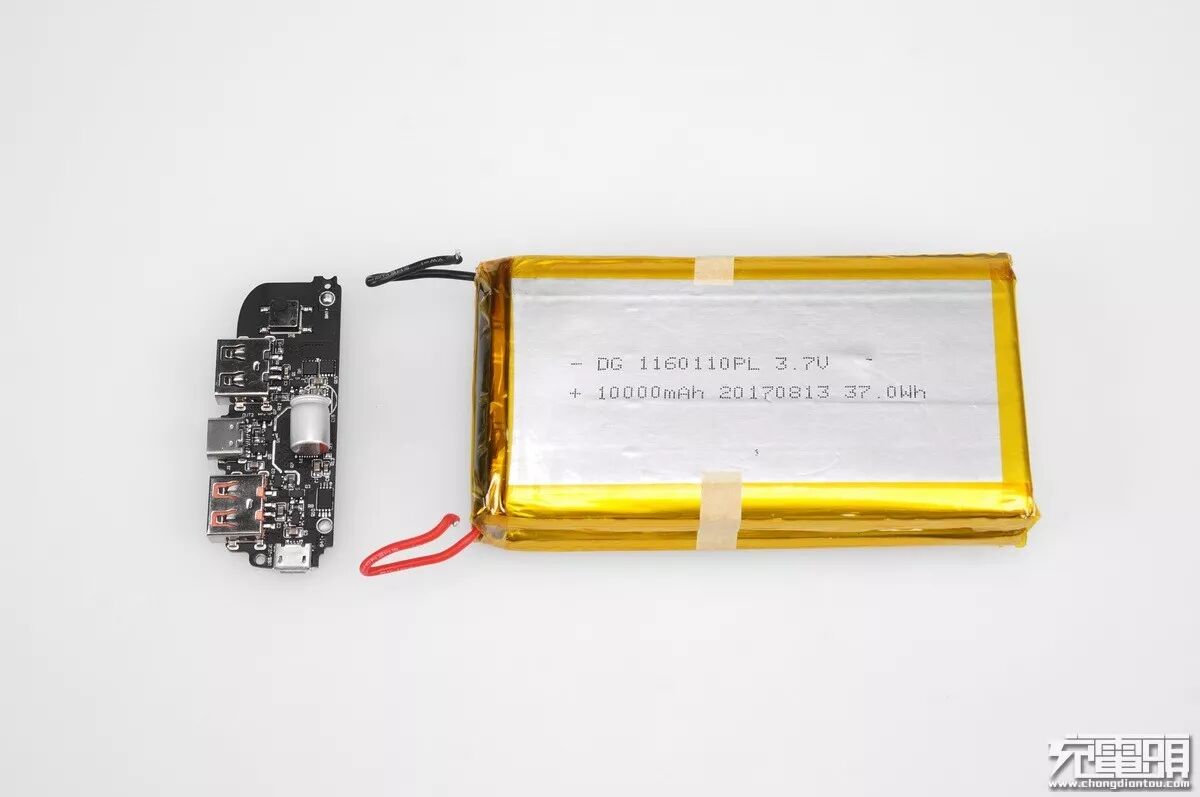

电池组使用了两片软包电池并联而成，喷码：DG 1160110PL 3.7V 10000mAh 20170813 37.0Wh。

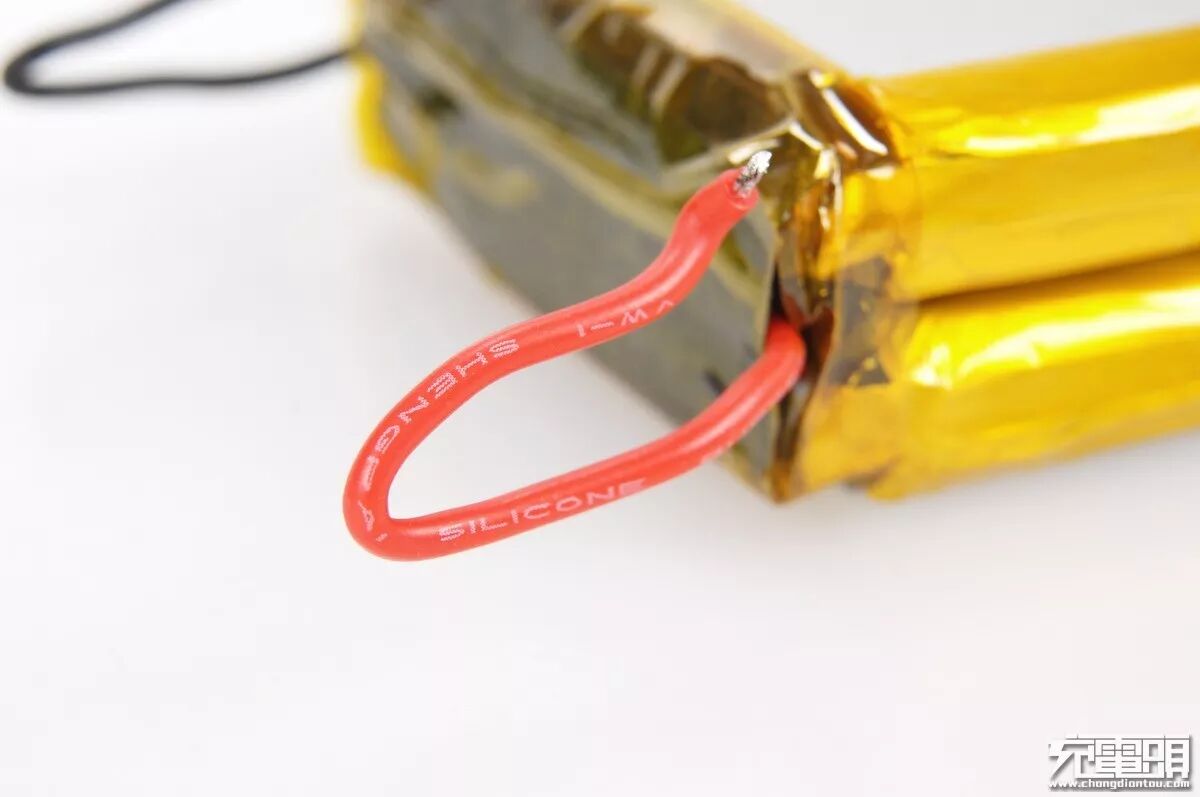

电池组焊点内藏，并使用青稞纸与耐高温胶带包裹覆盖，导线采用耐高温硅胶线作为连接导线。

LED独立遮光隔舱中间可以看到使用了导光条。

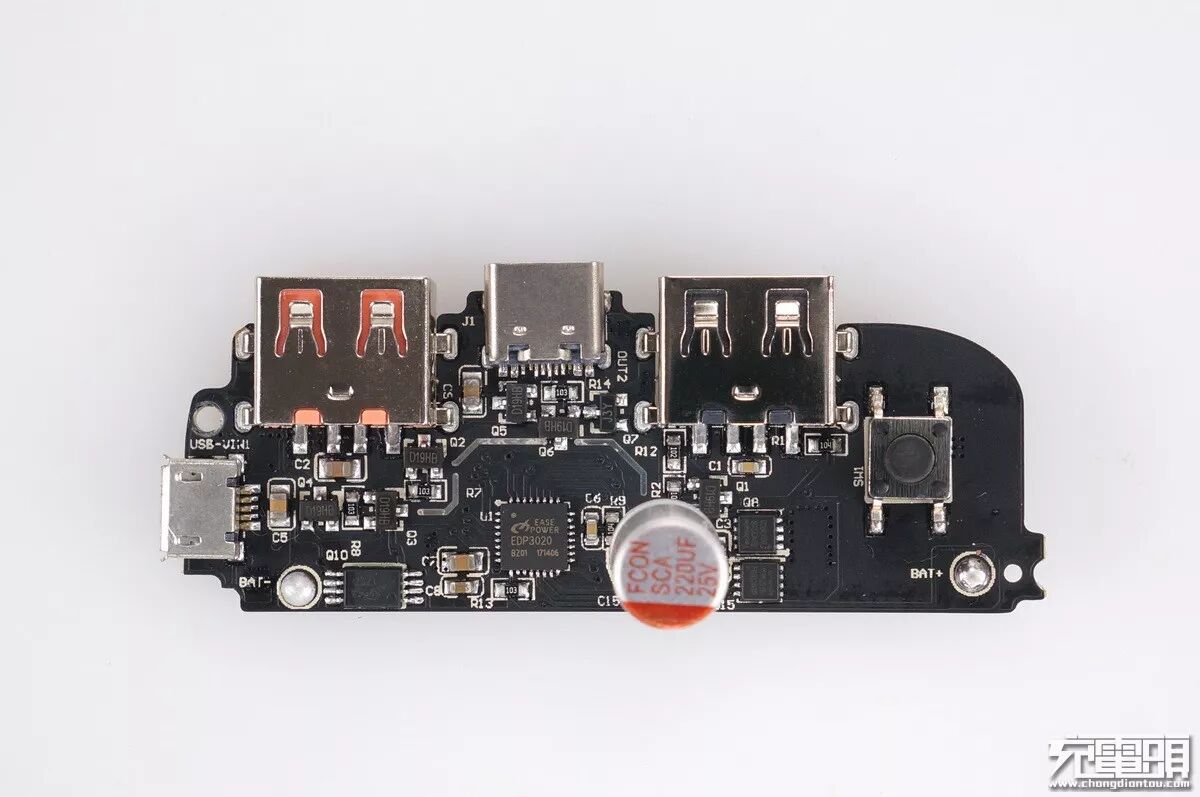

PCB正面一览。

PCB背面一览。

电池组保护板部分，8205A*3 + DW01，很常见的搭配。

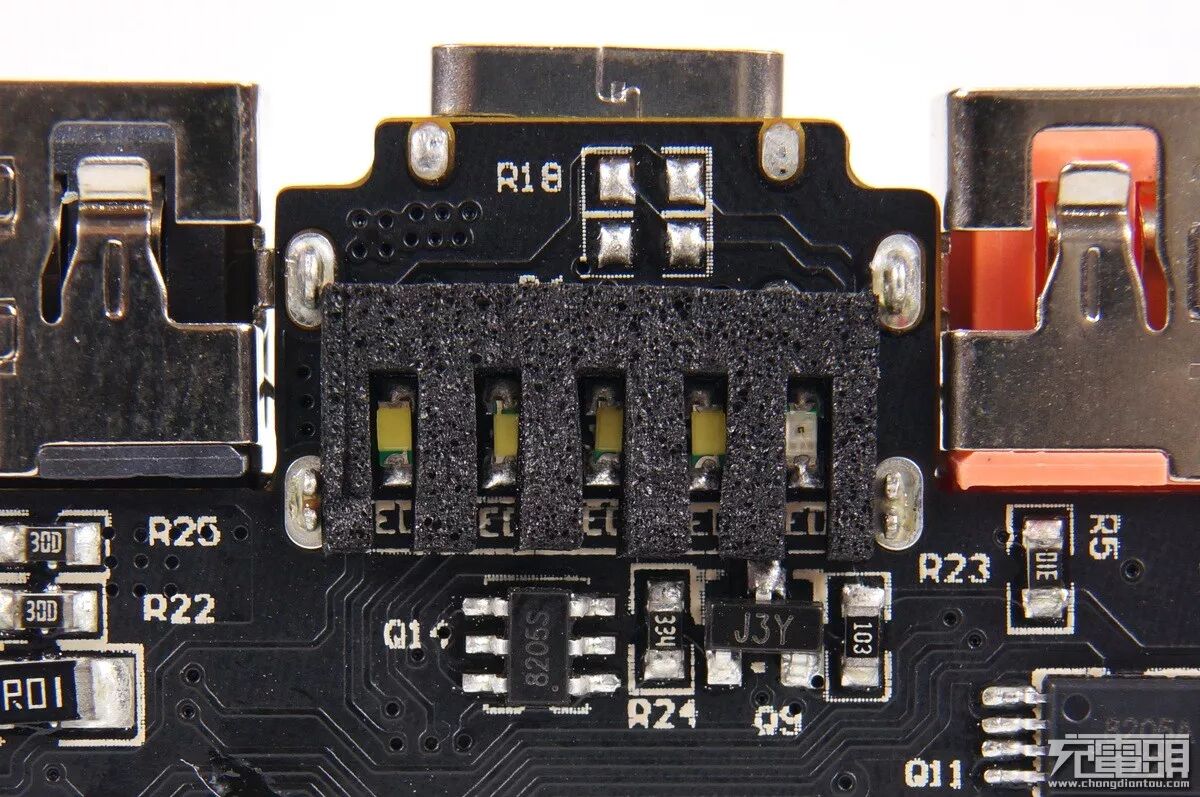

LED部分，遮光海绵避免串光。

MicroUSB输入部分。

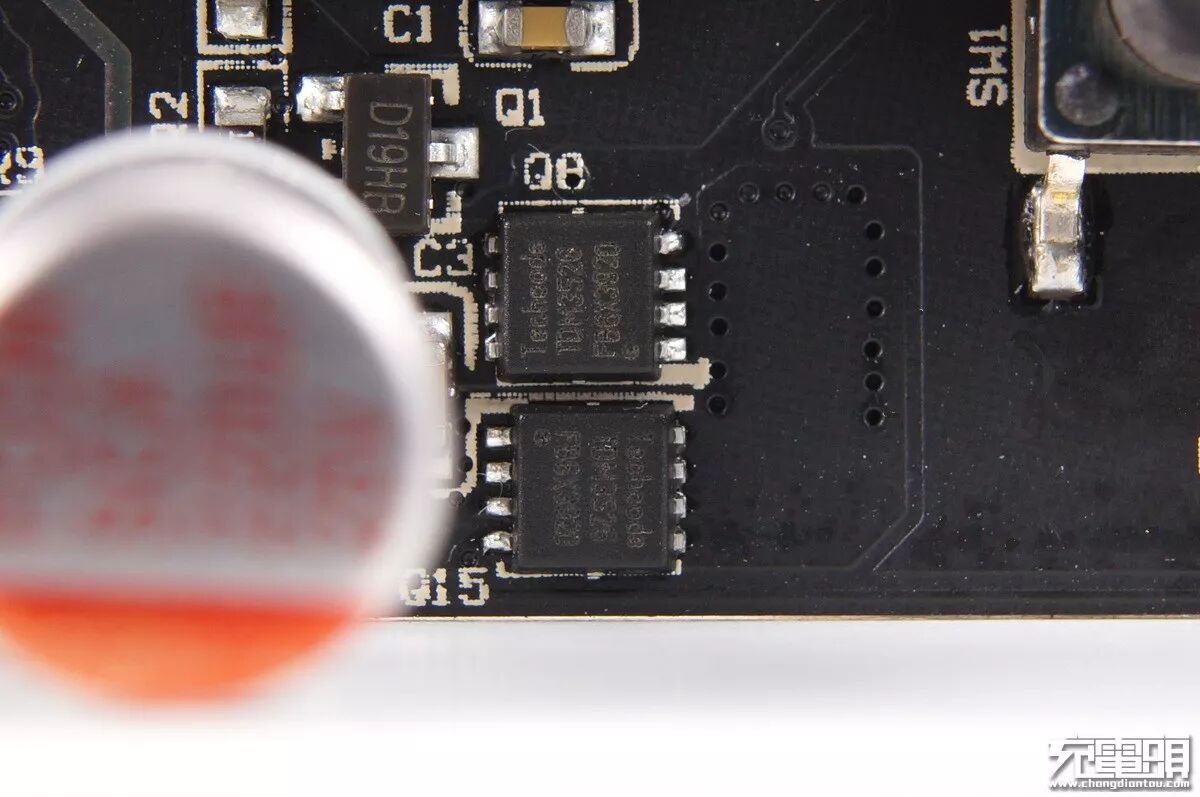

美国泰德TECHCODE TDM3526 低阻MOS。

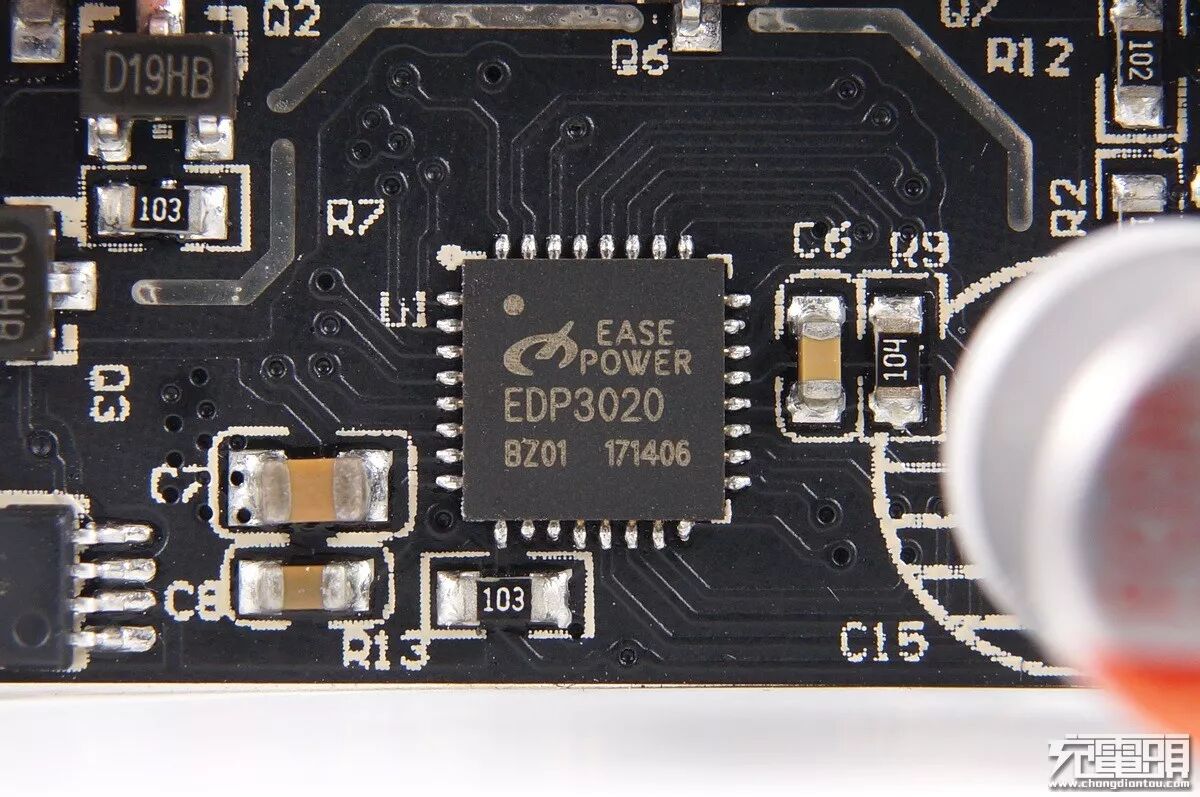

主控使用了易能微EASEPOWER EDP3020一体化SOC芯片，是行业内少见的支持足18W输入18W输出的优秀芯片，效率和温度自然领先于各大移动电源品牌。芯片集成了QC、PE、FCP、AFC、DCP、BC1.2等协议。令人不可思议的是该芯片还集成了数码管显示，整个电路板只有一颗芯片，极其简洁。

USB-C部分细节。

MicroUSB细节。

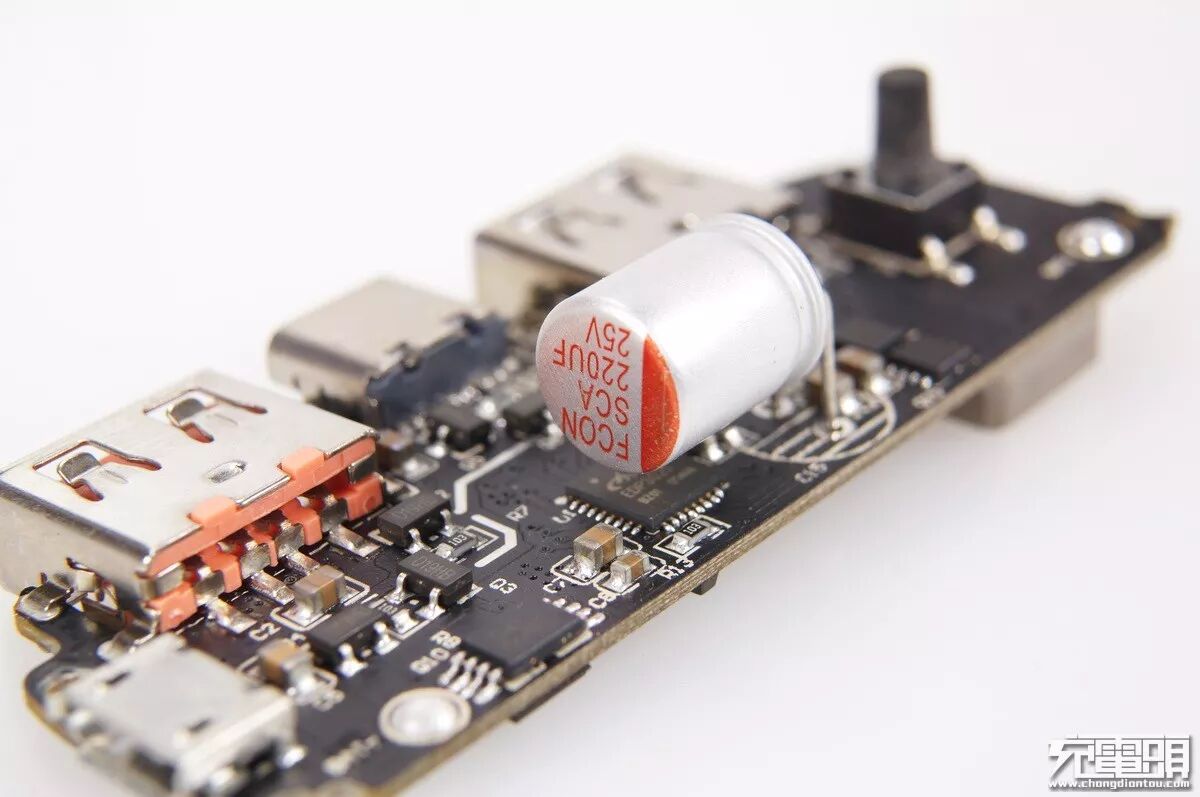

25V220uF固态电容。

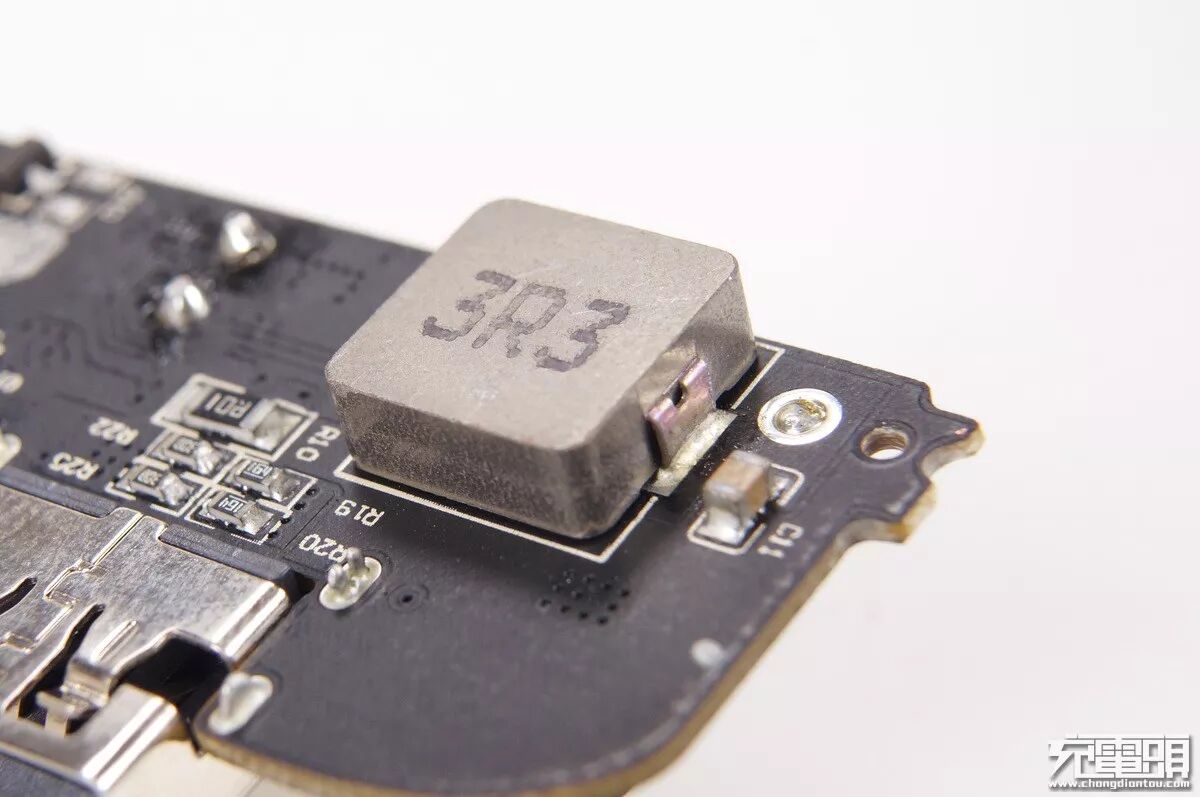

一体合金电感。

总结：

倍思移动电源拆解测试完毕，这个带有提手挂孔的设计比较少见，饱满圆润的壳体手感也不错，20000mAh容量能够为用户提供更长的续航需求。亮点所在是倍思移动电源一共提供了4个接口，分别是5V2.4A的MicroUSB输入接口、5V2A USB-A输出接口、18W USB-A QC3.0输出接口、5V3A的USB-C输入/输出双向接口，根据倍思官方描述可以同时为3台手机充电。电池组使用了两片10000mAh 37Wh 软包电池并联而成方案上倍思移动电源采用了苏州易能微EDP3020一体化SOC，支持18W快充输入与18W快充输出，集成电量显示、快充协议等。
