苹果最新的iPhone 8/8 Plus / X全线支持无线充电，RAVPOWER推出的旗下首款无线充电器第一时间对这三款新机进行适配，这款产品采用最新的Qi无线充电技术，并得到外媒的高度评价。目前这款产品销售火爆，成为美国亚马逊无线充电器排行榜爆款产品。

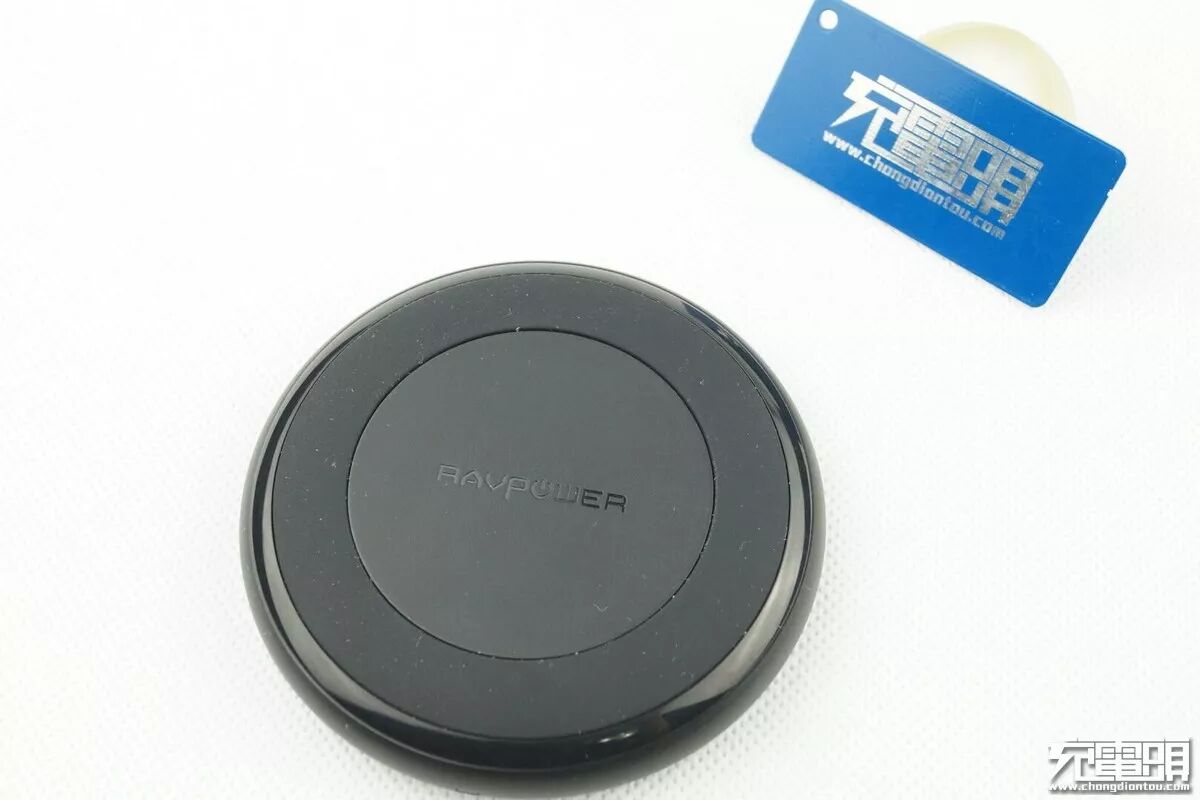

RAVPOWER泽宝无线充电器顶盖为一体塑料，环绕中心RAVPOWER英文LOGO的是一圈防滑橡胶，顶盖最外圈做了高光处理使充电器看上去更有质感。

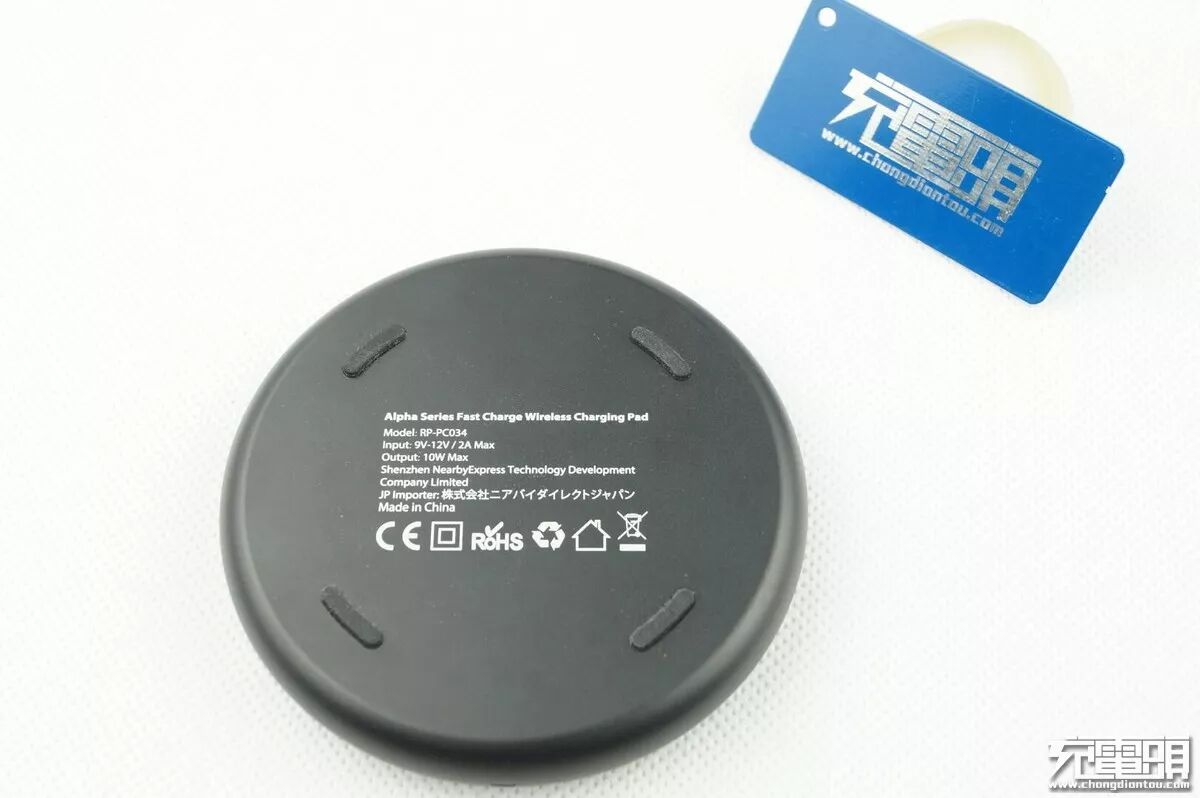

充电器底盖为一体金属材质，使用金属材质为充电器的散热打下良好的基础。底部的四颗橡胶防滑垫脚，让无线充与桌面有一个高度，不易磨损底部。。

输入：9V-12V/2A，输出功率最大为10W。产地中国。

Micro USB输入插座。

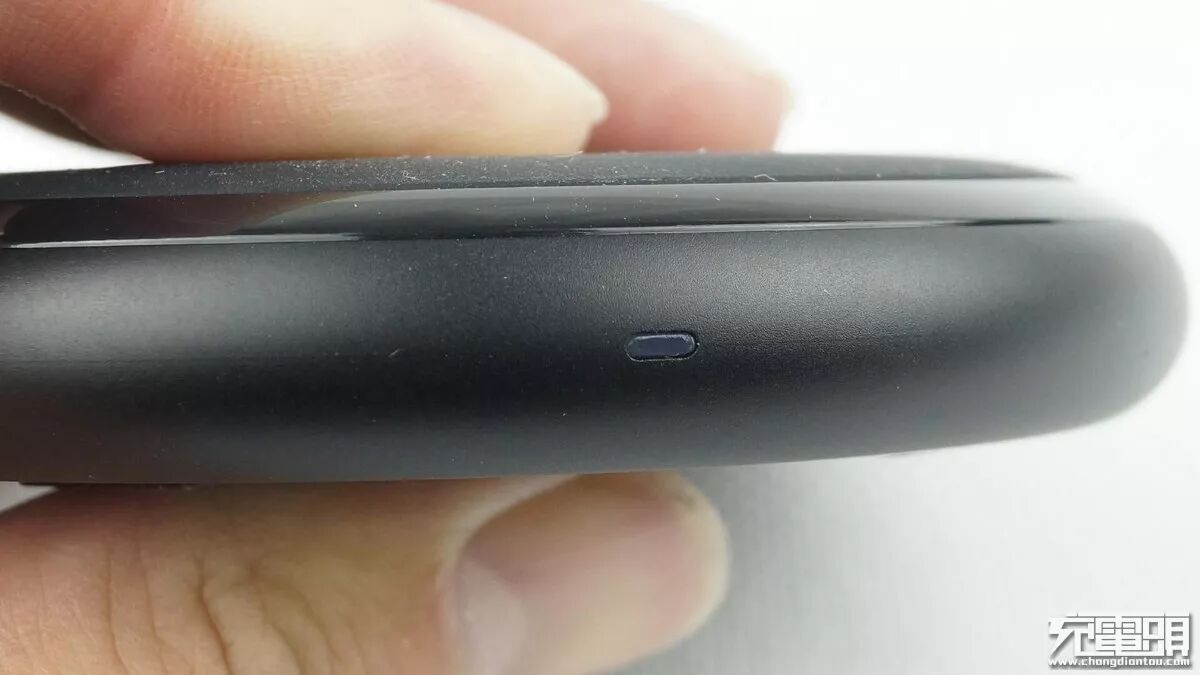

工作指示灯。

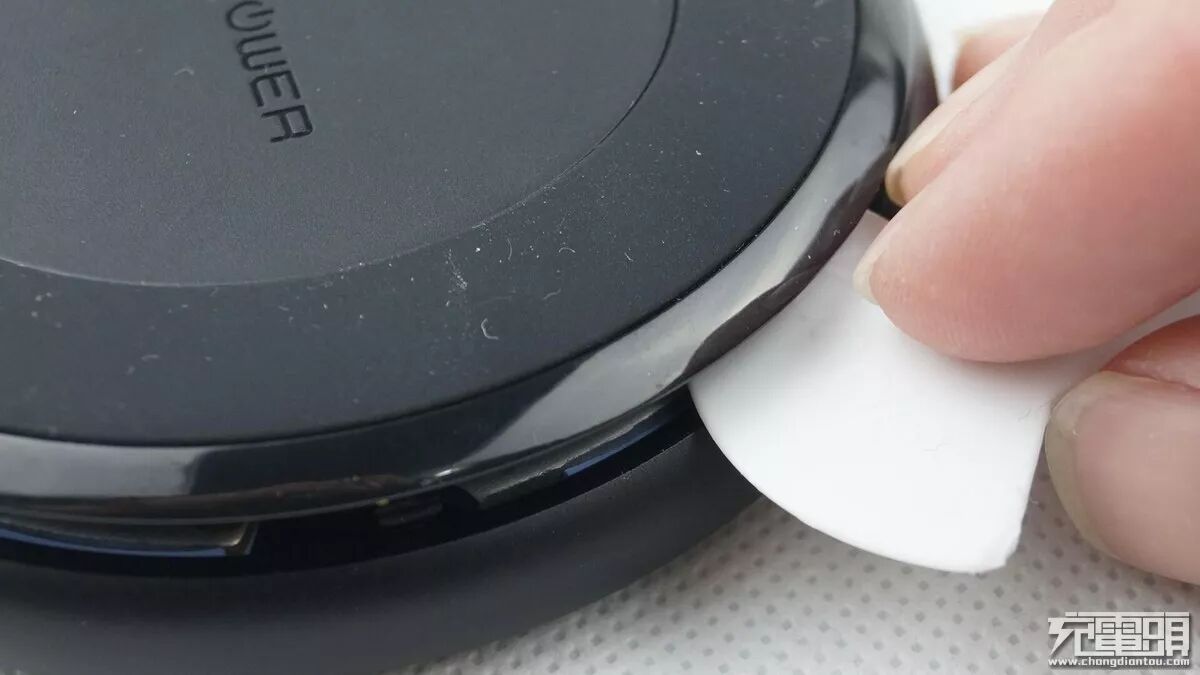

使用塑料撬片沿着金属与塑料盖板的缝隙撬开。

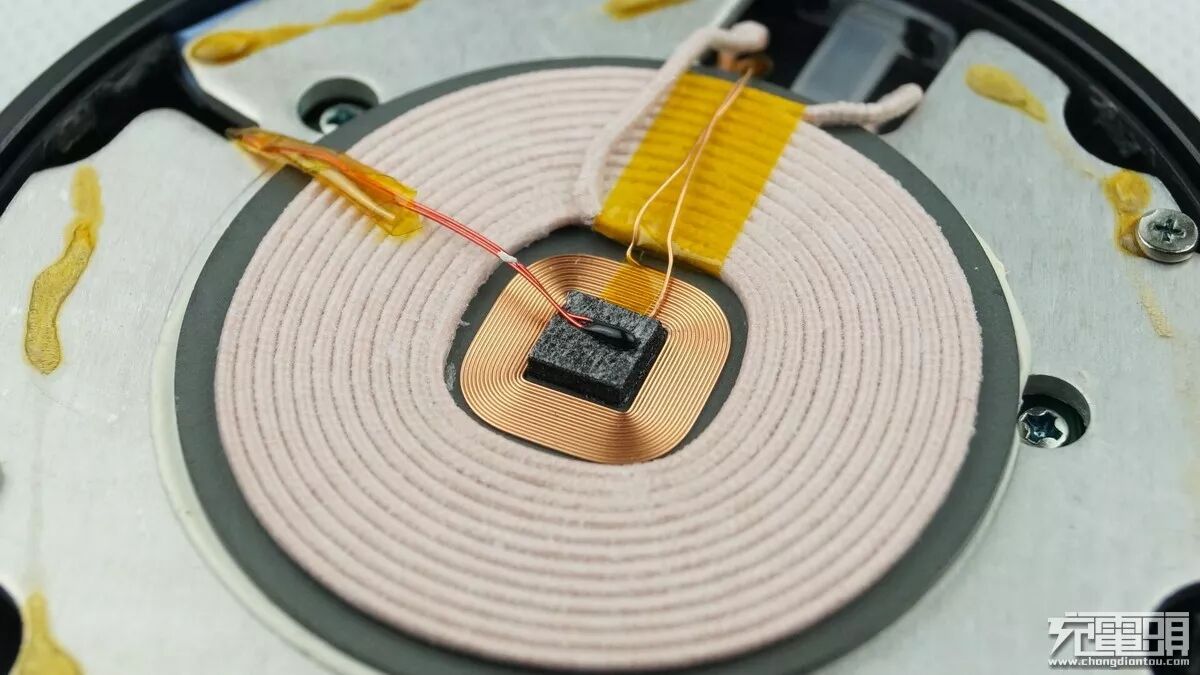

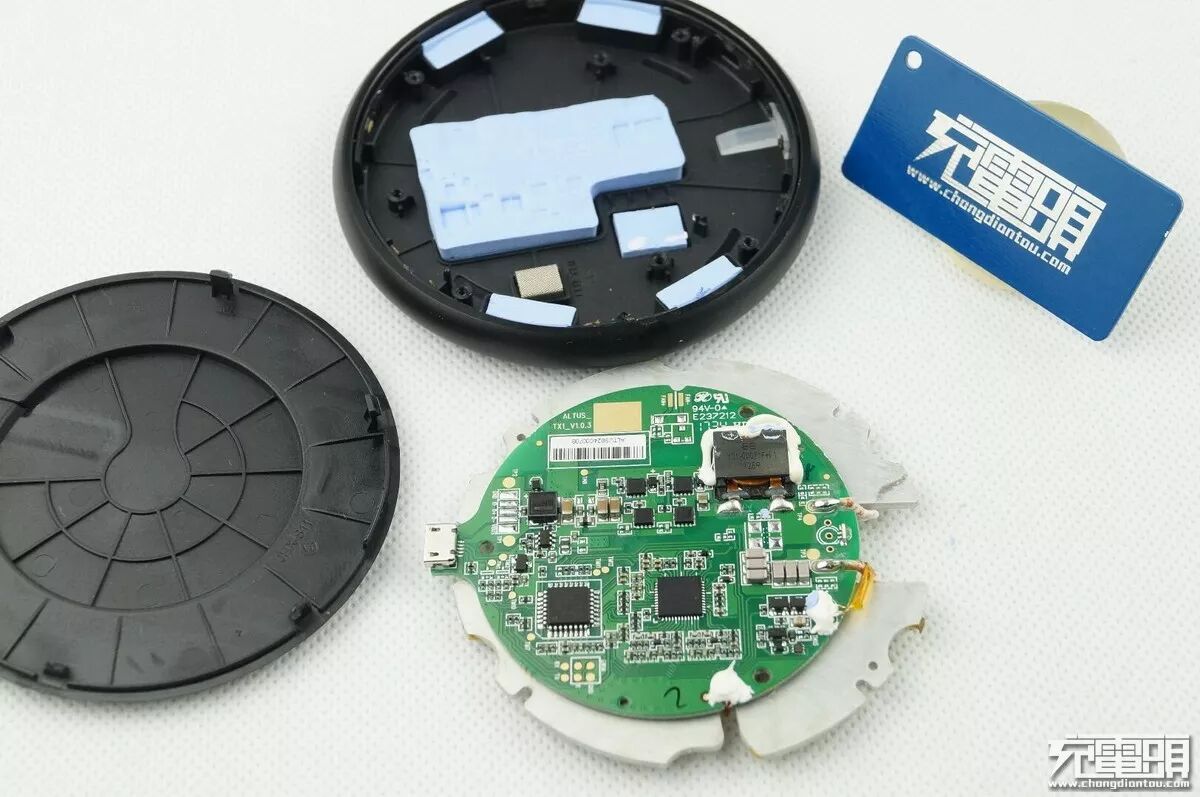

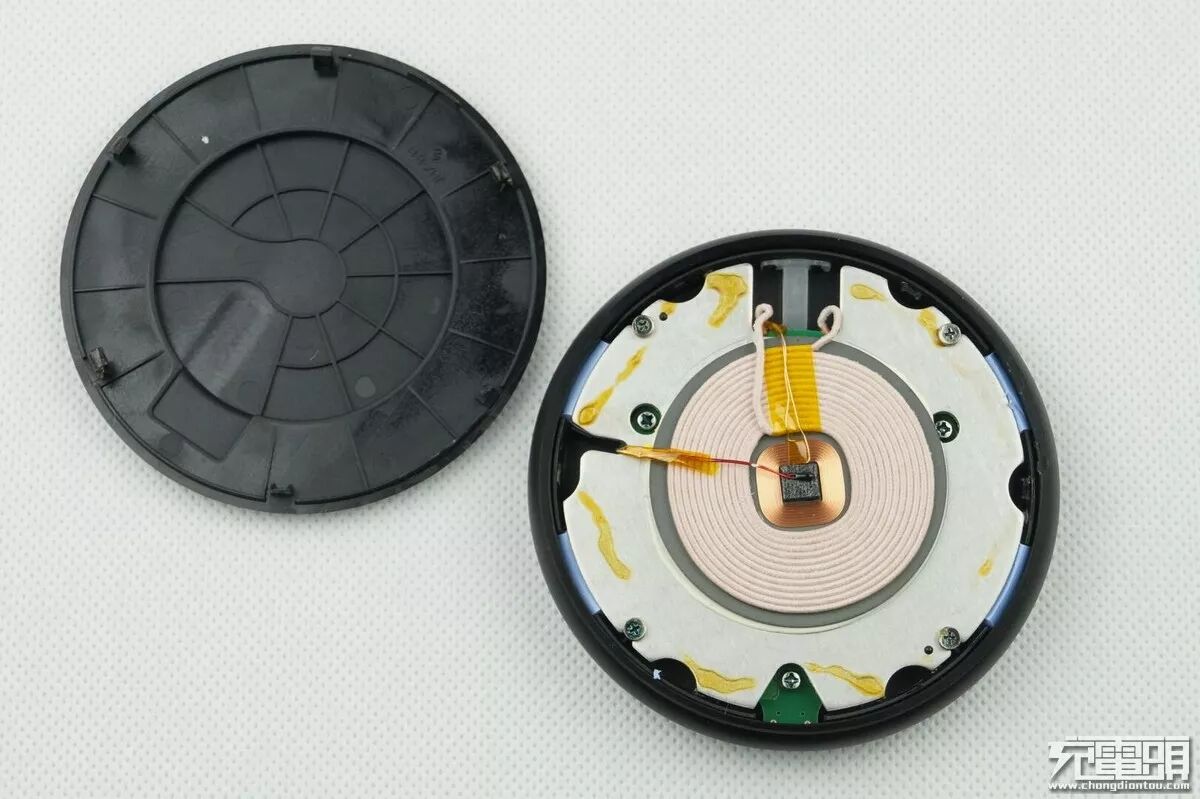

拆掉一体塑料顶盖，线圈部分的做工可圈可点。

正中间的是温度探头，确保充电器工作在安全温度范围内。

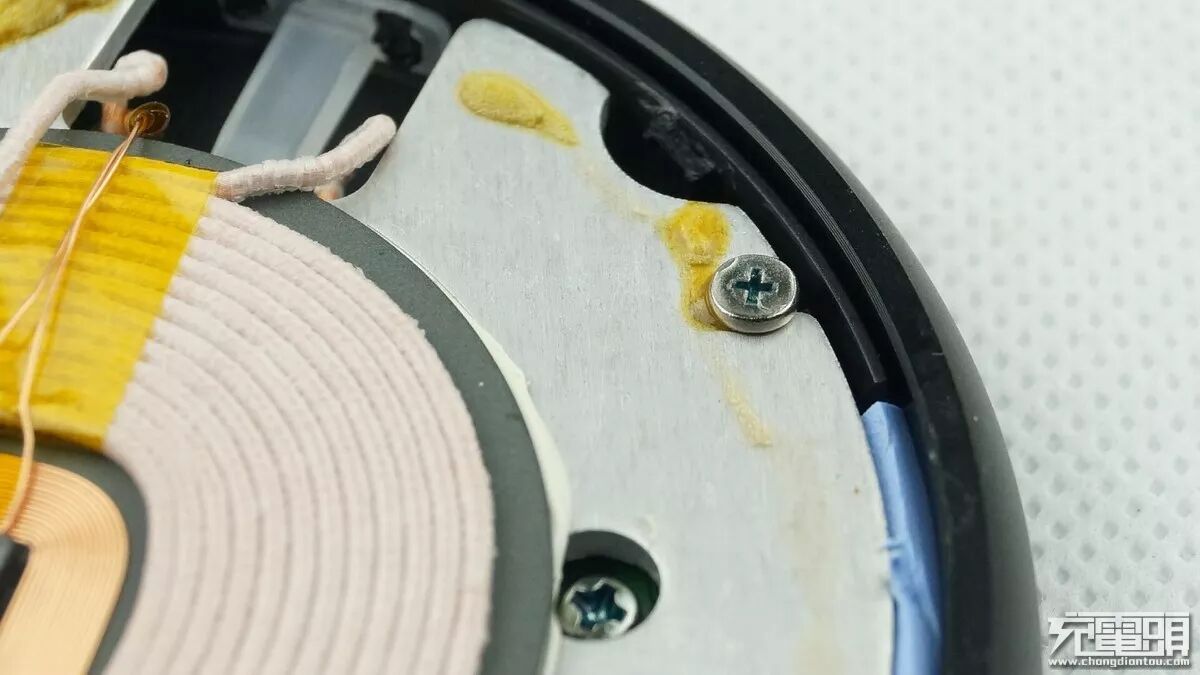

线圈的金属基板使用螺丝固定在底盖上，每颗螺丝上均有涂胶。

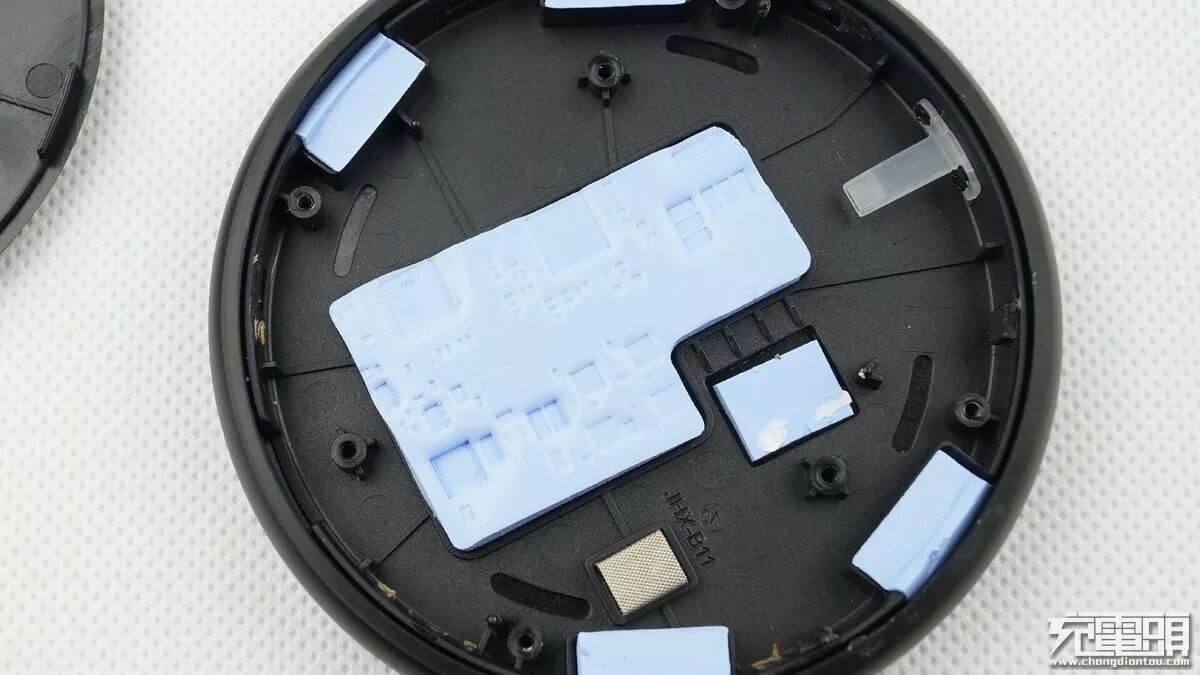

充电器的底盖为一体金属成型，通过放置在关键位置的蓝色导热硅胶将电路的热量迅速传导至外壳。

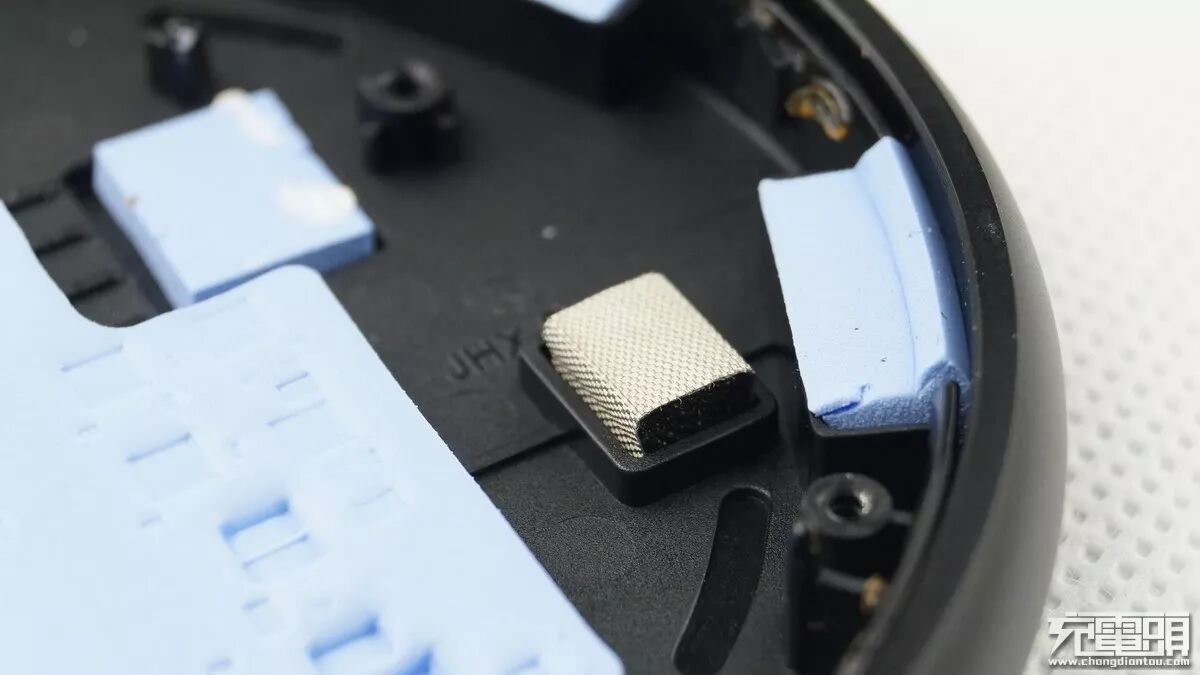

PCB通过导电垫片与金属外壳相连用于电磁屏蔽。

Micro USB磁铁无缘。

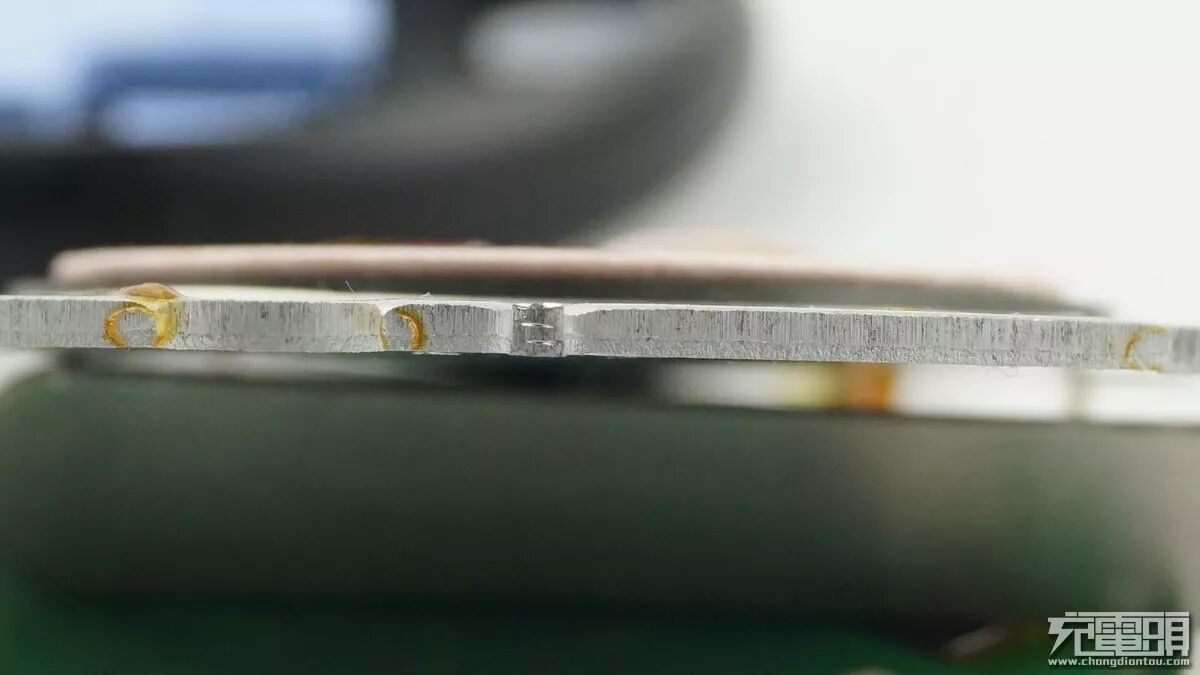

非常厚实的线圈铝制基板。

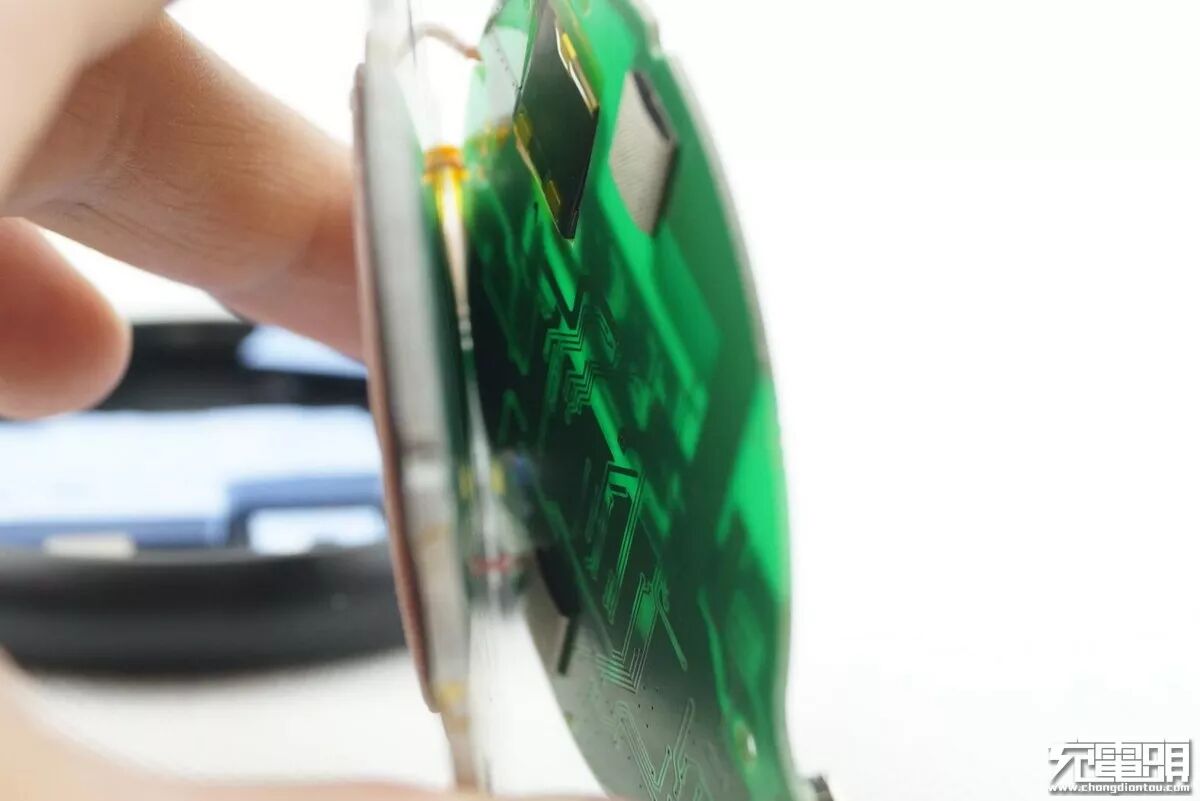

PCB一面非常平整没有任何元件。

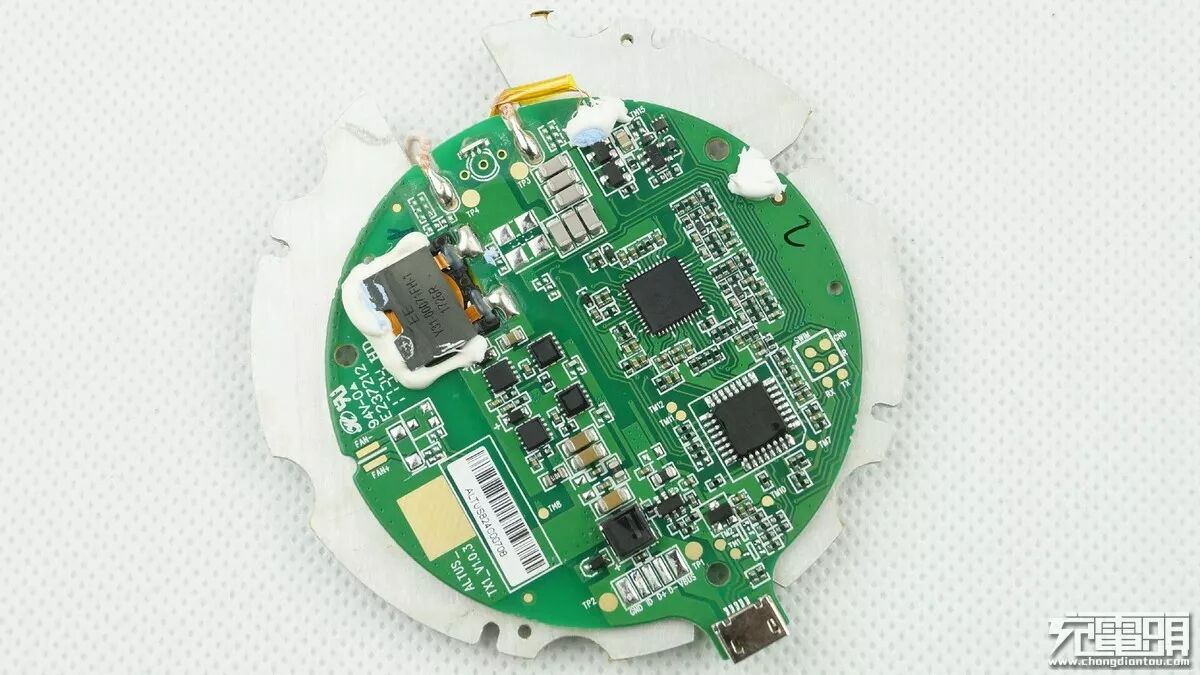

所有元件都集成在PCB的另一面，这样的设计有利于元件的散热。

铜带电感。

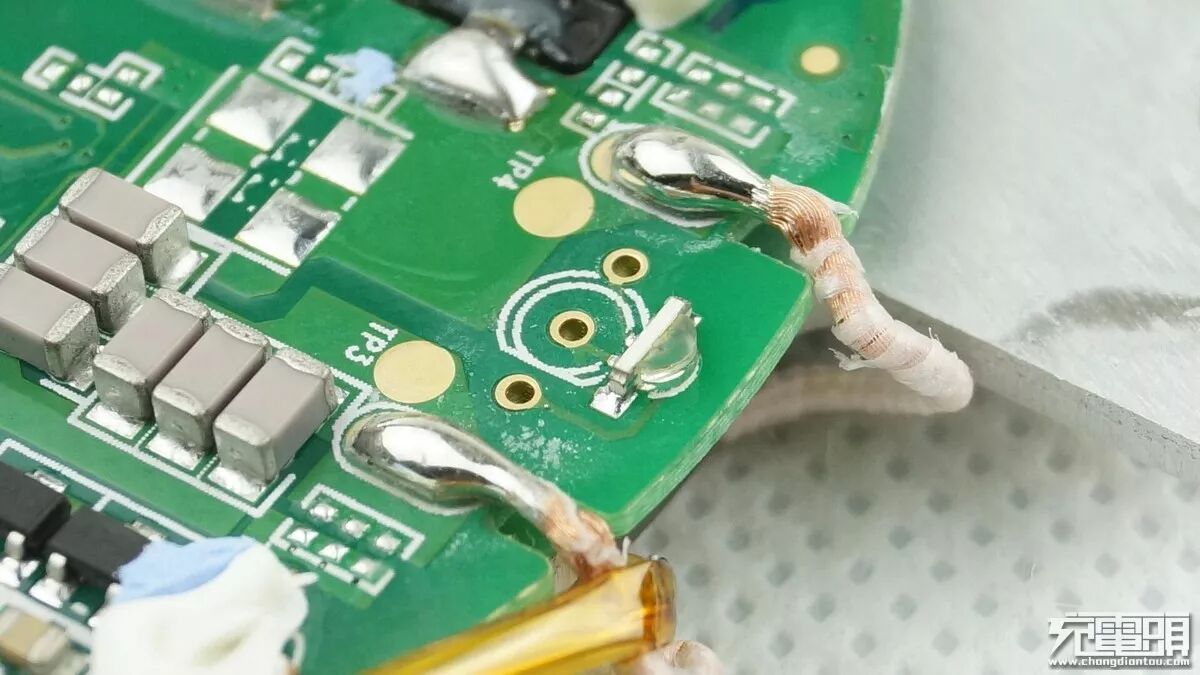

线圈的焊点饱满且有光泽。

LED电源指示灯。

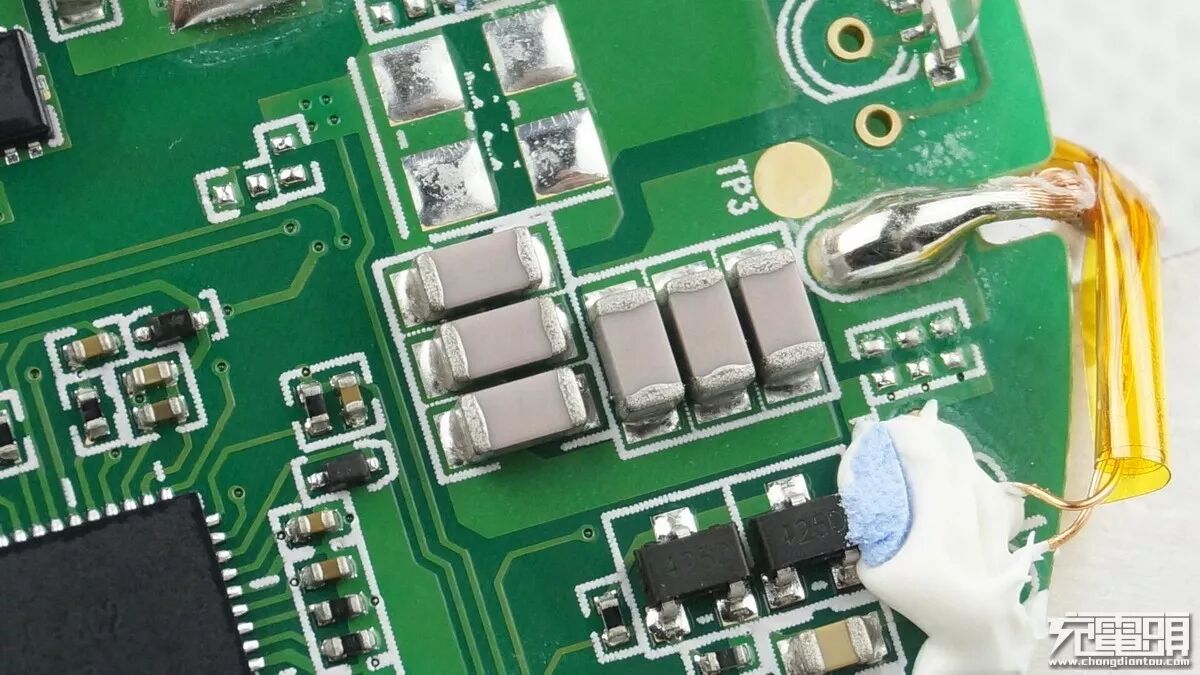

NPO电容。

输入端的共模电感与其相关滤波电路。

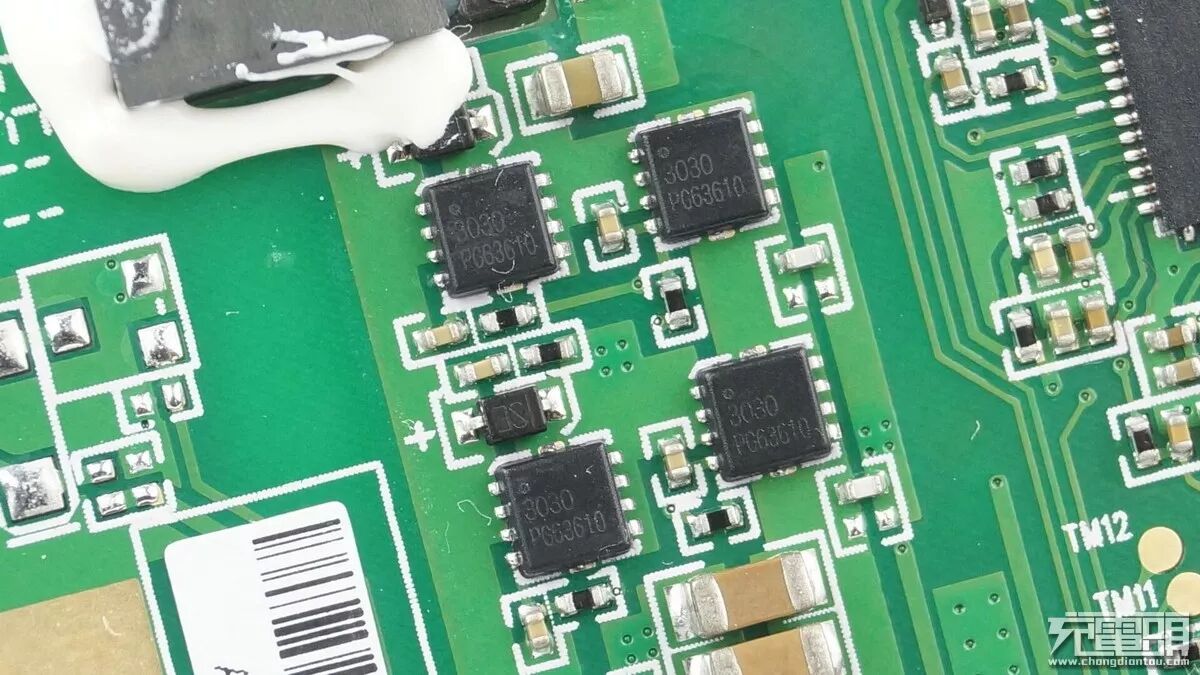

四颗线圈的驱动MOS。

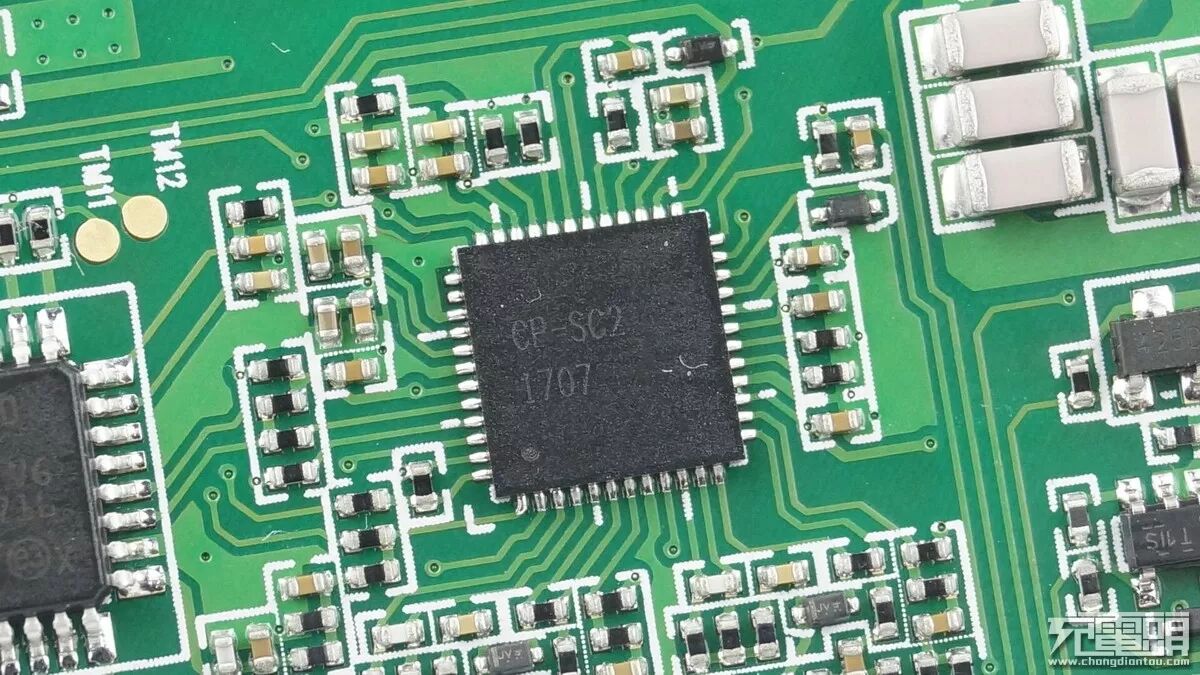

丝印为CP-SC2的芯片品牌来自易冲无线，为整个无线充的核心，这是一颗专门为无线充电应用设计的单输入电源管理芯片。通过串口总线，CP-SC2可以与外部MCU通信，从而获取信息来驱动电池充电芯片。集成于芯片内部的功率管驱动可以直接控制外部功率管的开关，芯片同时内置了检测电路，当检测到过流、过压等情况时，会自动关闭功率管。
