李晨代言的充电宝：海陆通JD2双向快充移动电源拆解

原创 buyuliang 充电头网

今年秋季香港环球资源展上，ARUN海陆通发布了这款10000mAh的移动移动电源JD2，有幸得到这款移动电源，下面做下拆解看看内部如何。

代言人李晨让移动电源魅力十足。

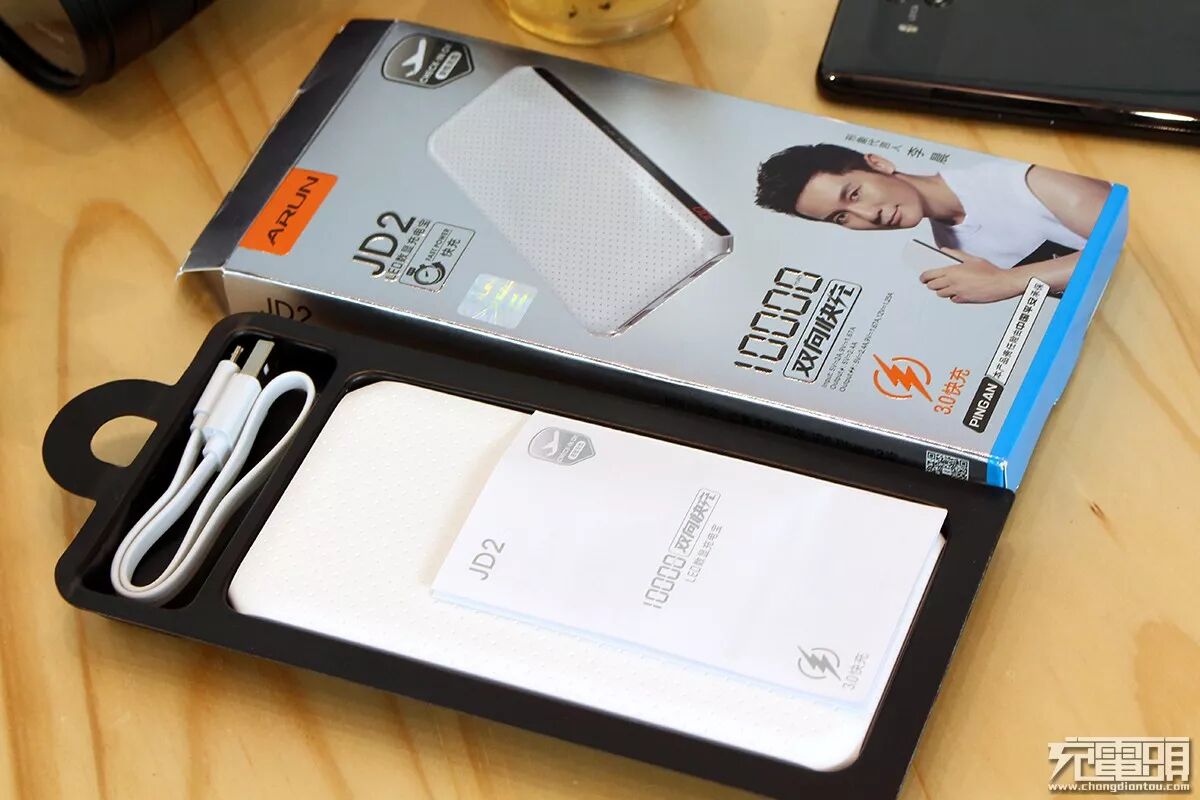

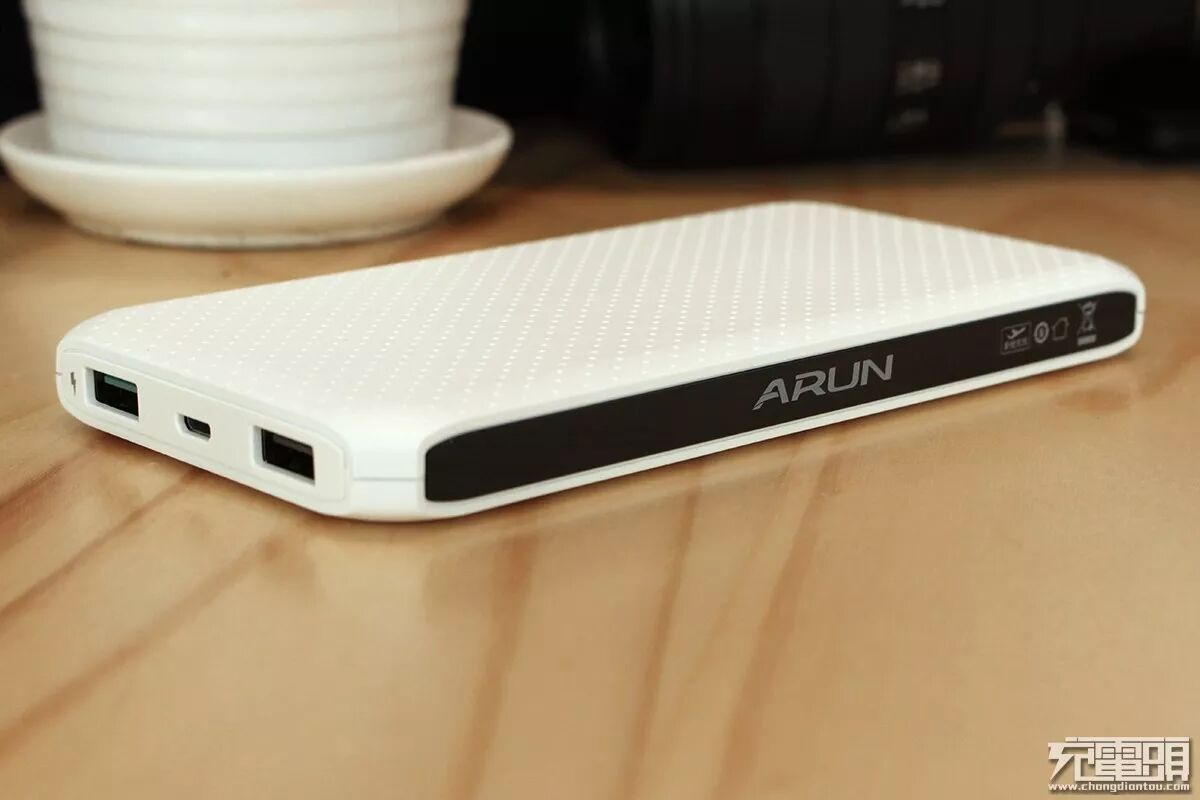

海陆通一贯的抽屉式包装，电量显示在侧面黑框处，数字显示。

下面就为大家带来这款产品的拆解。
卡扣式设计，周围一圈很容易打开，只是外壳和电池之间有大面积的双面胶，费了点功夫。

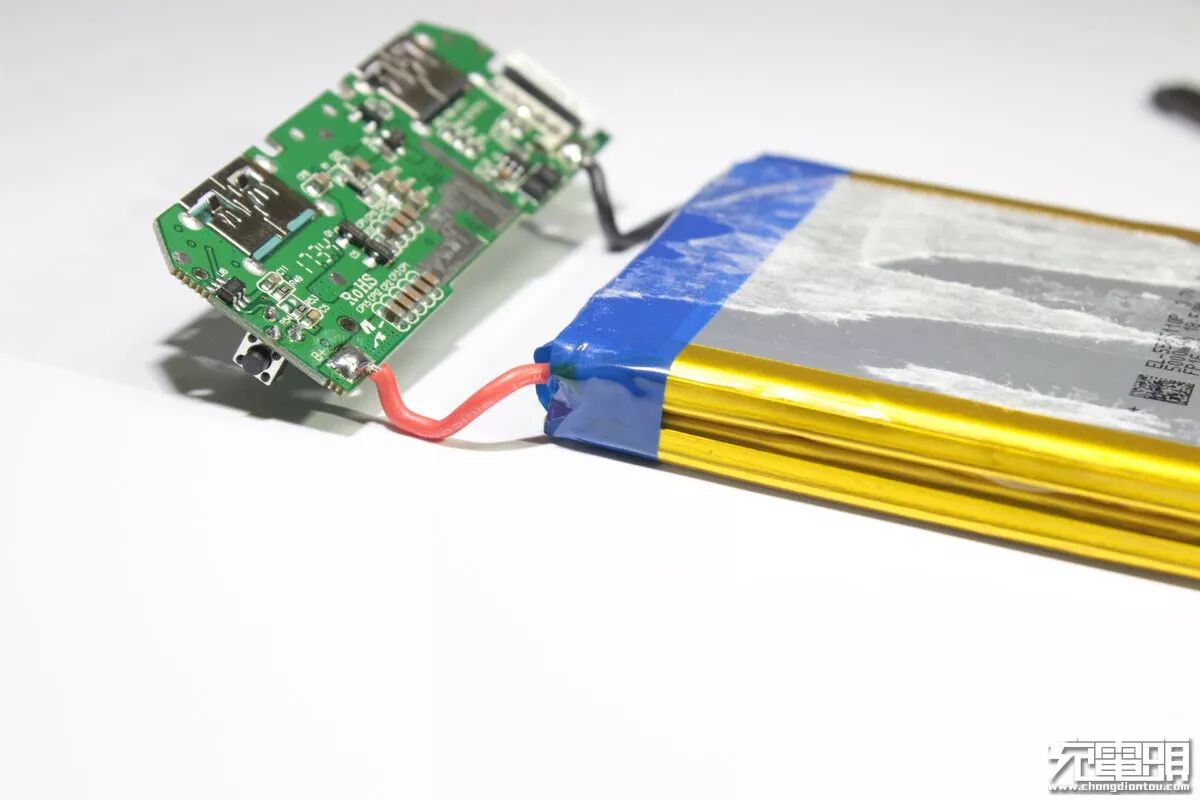

打开后电池信息的背面，主板通过软线和电池连接。

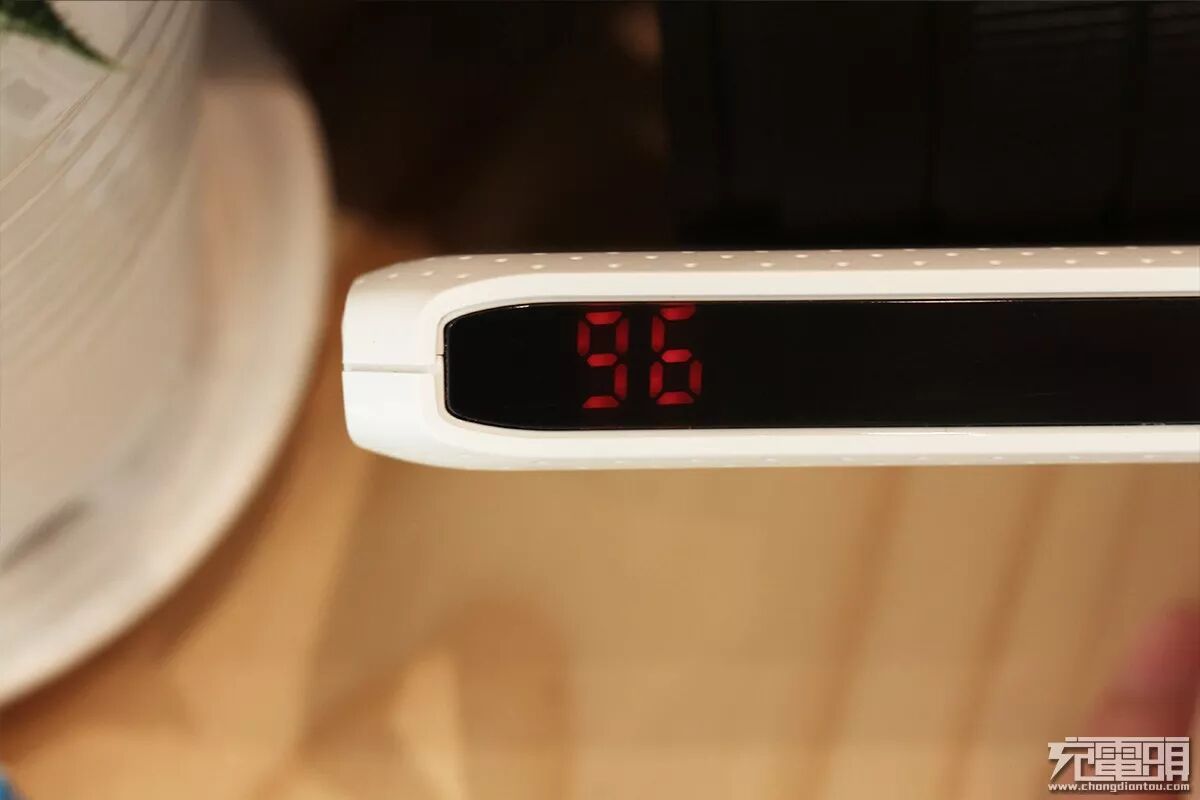

侧面的数码管电量显示。

两块聚合物电池并联。

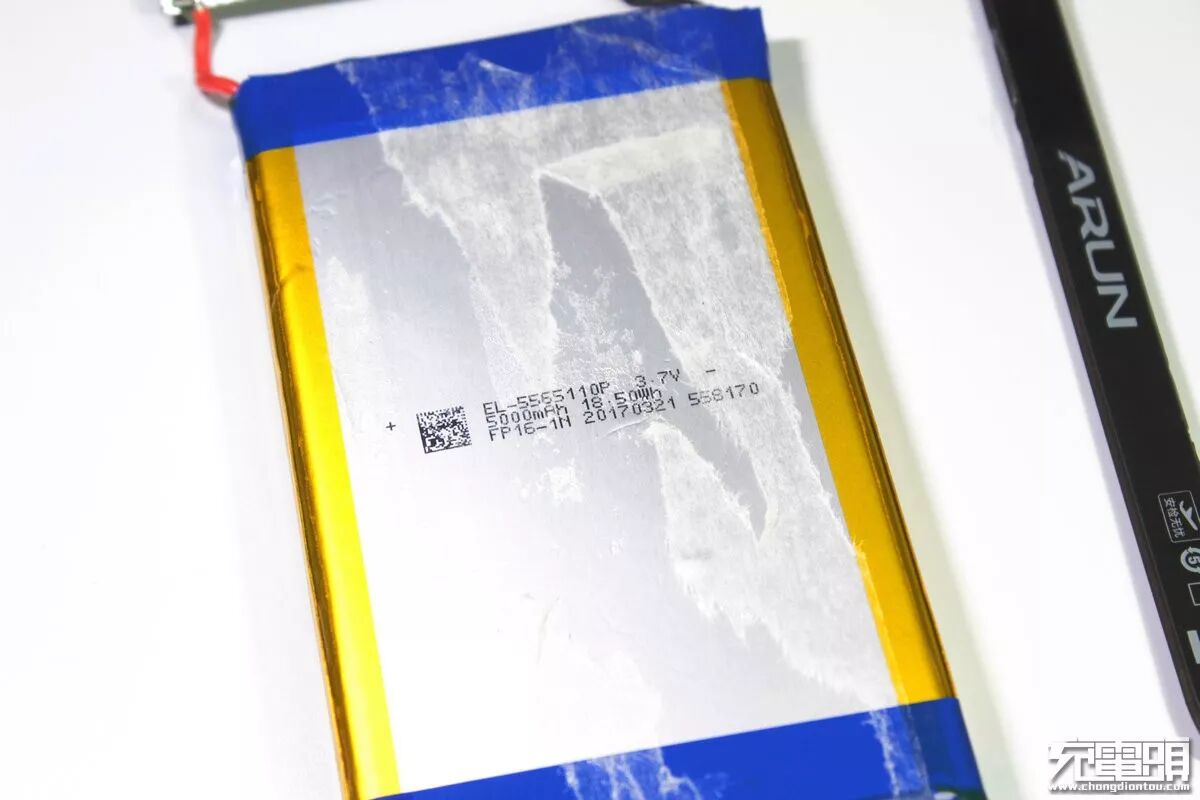

电池信息：EL-5565110P 3.7V5000mAh 18.5Wh。

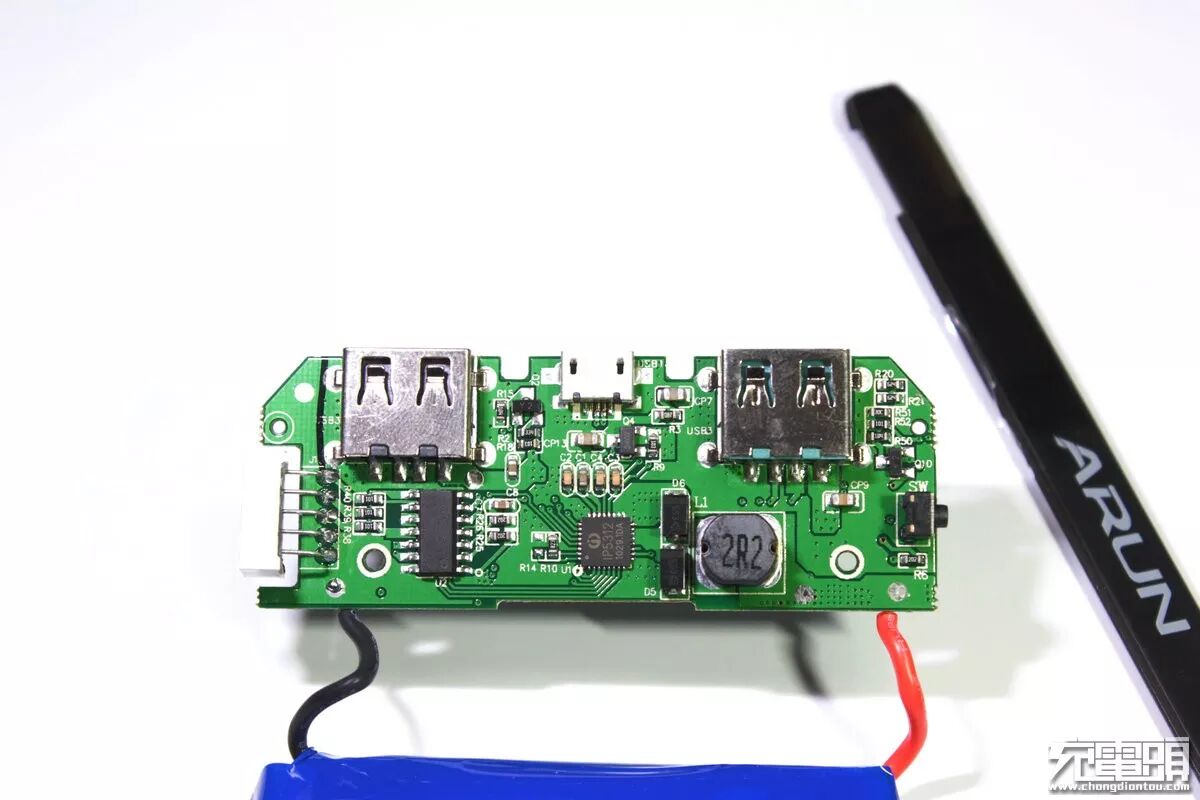

正面主要元件一个单片机控制数码管，还有IP5312主控控制输入输出，还有一个2.2μh的电感。

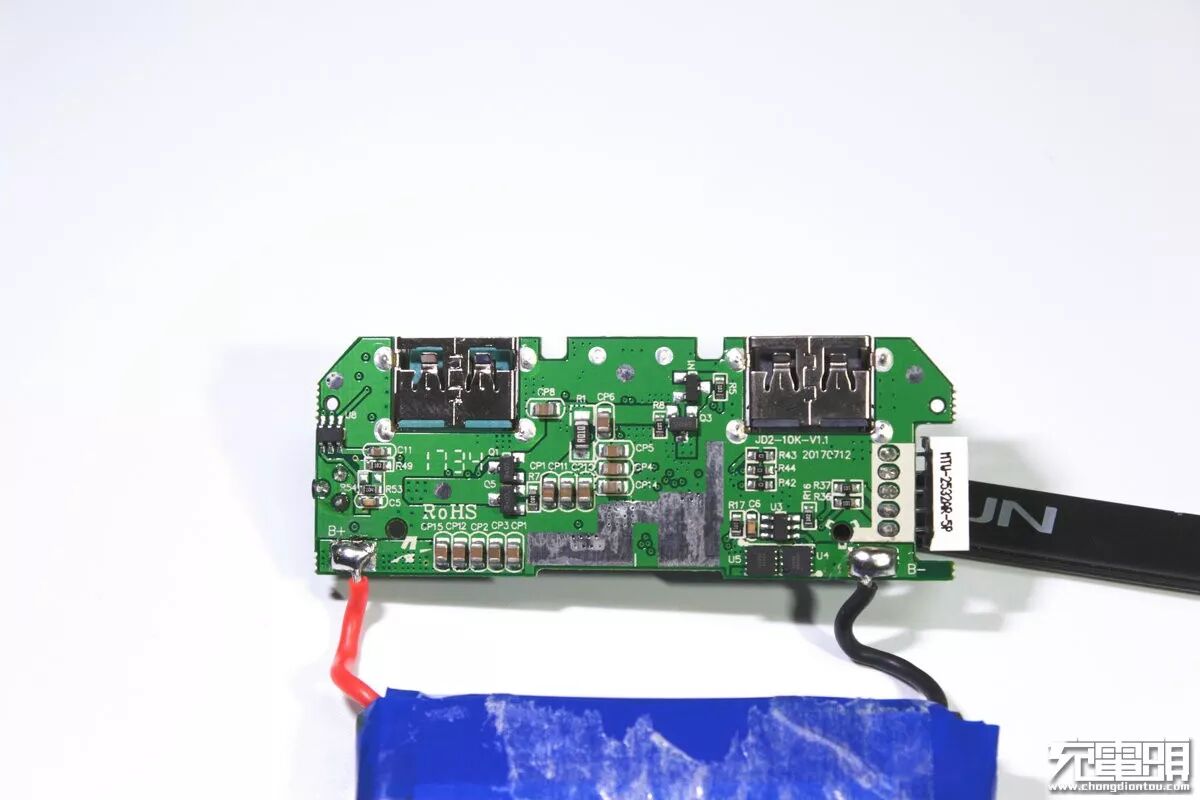

背面主要元件就是右下角的DW01电池保护芯片和其控制的两个mos。

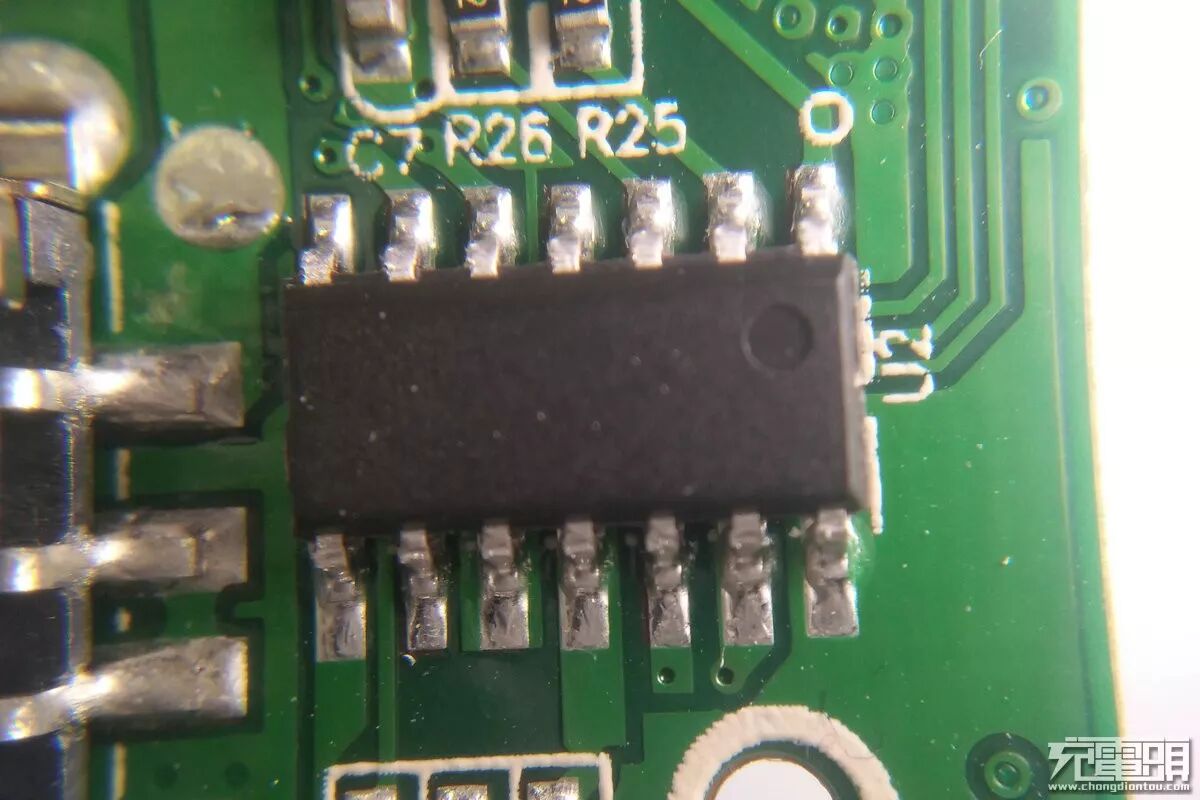

单片机打磨了，不知道型号

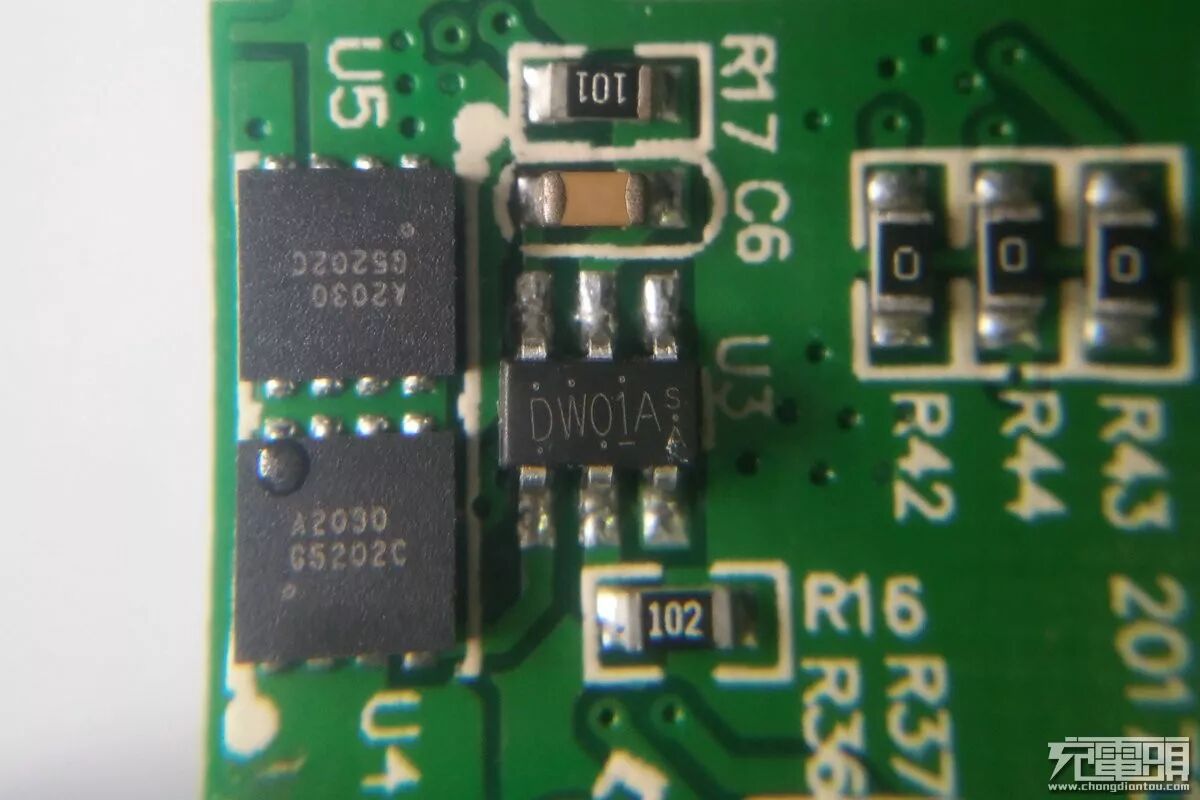

DW01和两个mos，DW01是锂电池集成保护芯片，具有过放，过充，过流及短路保护功能。

主控芯片IP5312，来自英集芯，全集成的芯片大大减少了周围元件的数量，让移动电源变得更实惠更流行。
IP5312是一款集成QC2.0/3.0输出快充协议（兼容DCP识别功能，兼容BC1.2、苹果和三星手机）、同步升压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为移动电源提供完整的电源解决方案。
高集成度与丰富功能，只需一个电感实现降压与升压功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
同步开关升压系统可支持QC2.0/QC3.0快充，提供最大15W输出能力，转换效率高至96%。空载时，自动进入休眠状态，静态电流降至100μA以下。
同步开关充电系统，提供高达3.0A充电电流，充电效率高至97%。内置IC温度、电池温度和输入电压控**环路，智能调节充电电流。
内置14bitADC,精确测量电池电压和电流，可通过I2C访问ADC数据。
内置电量计算法，可以准确获取电池电量信息。可定**电池电量曲线，以精准显示电池电量。
支持2/3/4/5颗LED电量显示，智能识别电量显示模式；支持照明灯功能；支持按键。

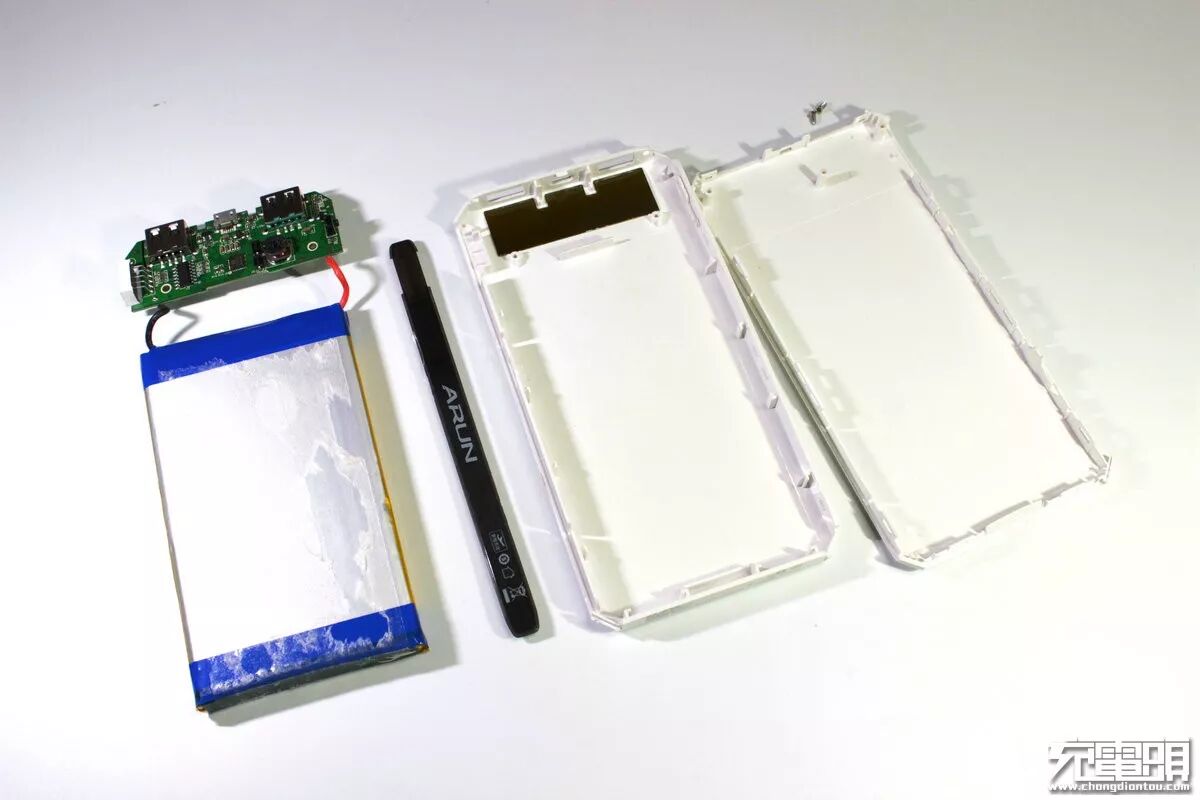

最后来张全家福

现在移动电源厂家并不盲目追求高参数，趋势就是好的外观设计和够用的性能并有足够的性价比，而英集芯就是迎合了这种趋势，发布了很多多功能电源管理SOC，外部元件需求少，参数多种多样以迎合不同的消费者，厂商为适应移动电源快消费的形式也大多采用英集芯IP系列等集成度高多功能的电源SOC，主板设计大多大同小异无可厚非，JD2性能够用，数码管电量显示直观易读，再有设计上的颜值加分，海陆通JD2走的是大众路线。
