表里如一的奢华：鹿途LUXTUDE菁英10移动电源拆解

原创 buyuliang 充电头网

luxtude鹿途移动电源，鹿途菁英10，从外包装上看就很奢华，很适合它的名字，全黑的硬质外包装和金属质地的商标，很奢华，有态度。

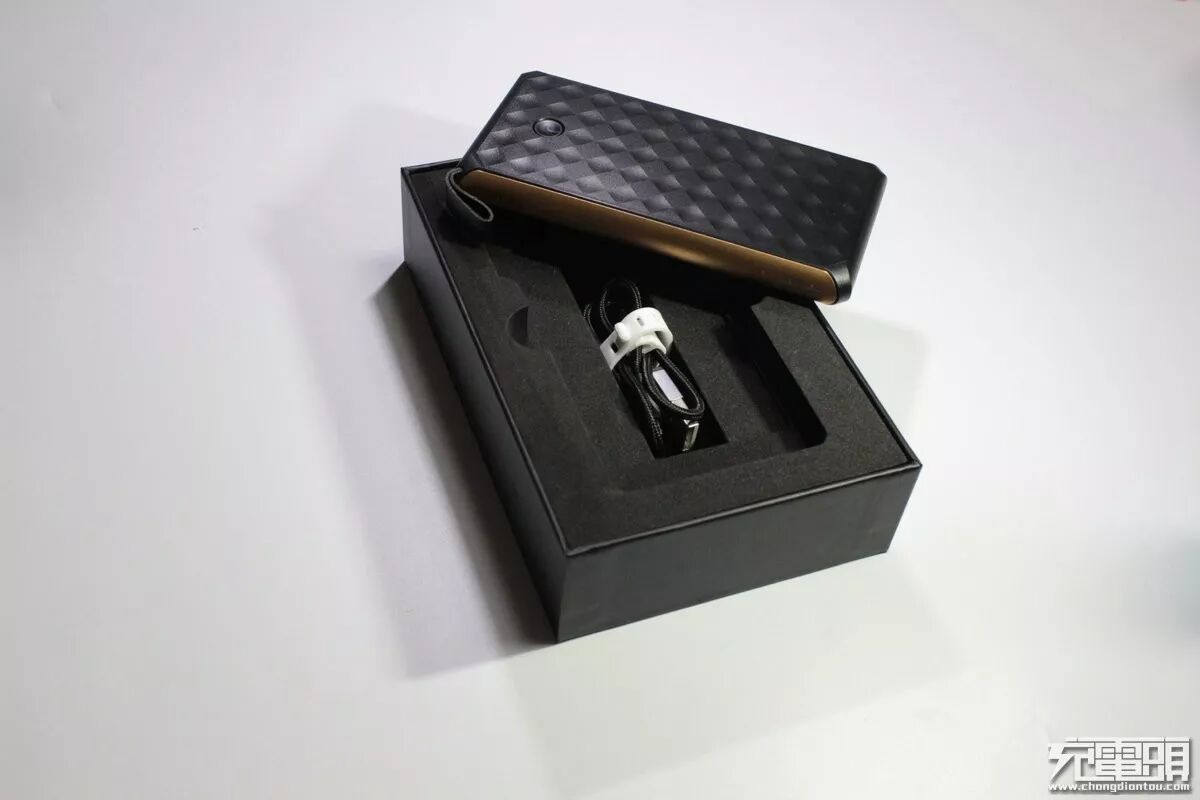

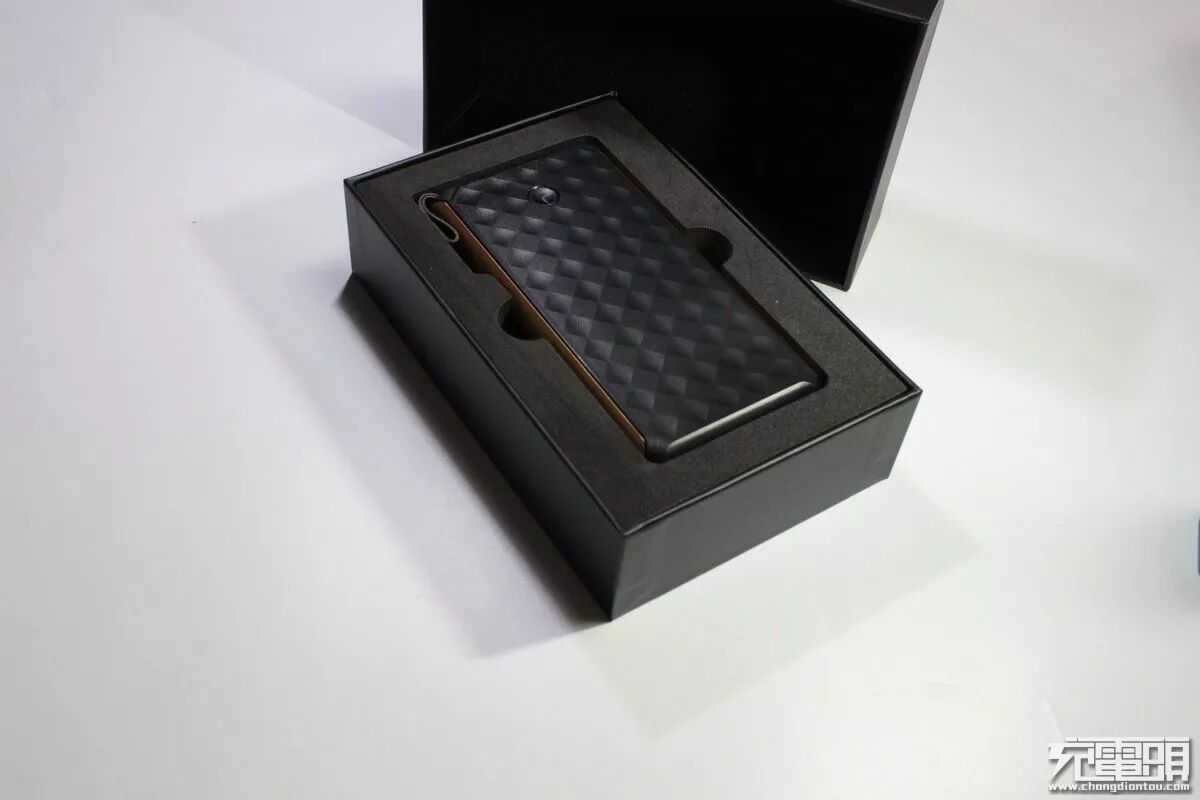

像手机包装盒子一样，黑色带有格格的移动电源主体映入眼帘。

拿出移动电源底部有数据线，并带附赠束线带。

另有全白版本。

侧面的黄金色铝条，电量被皮带挡住让我找了很长时间，还以为这个没有电量显示呢。

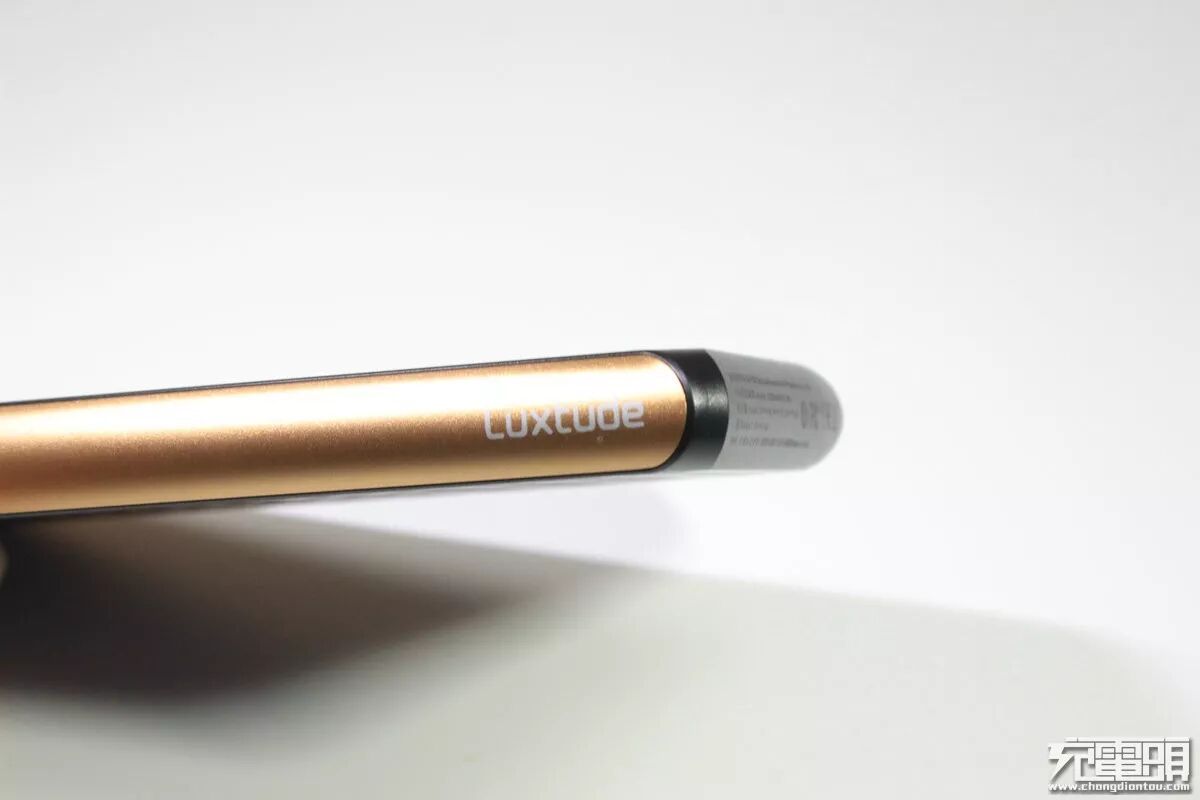

侧面luxtude。

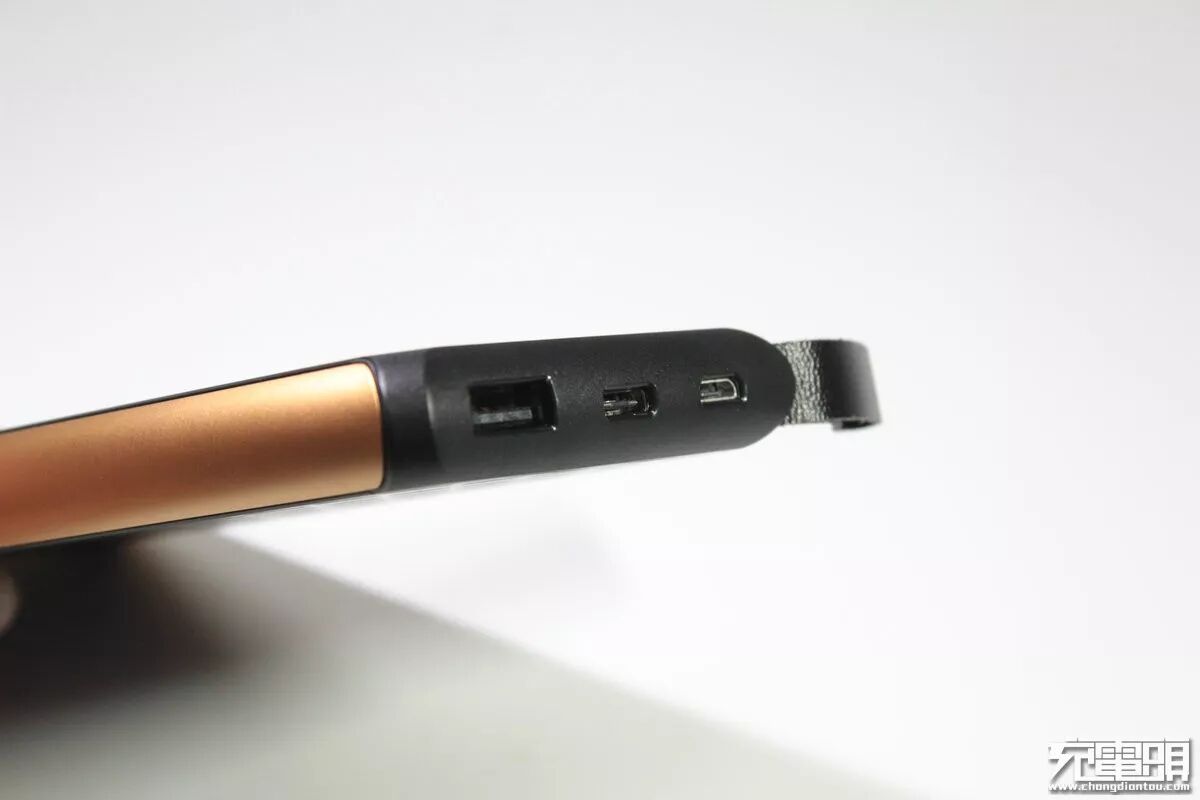

一个USB-A口，一个USB-C口，一个MicroUSB口。

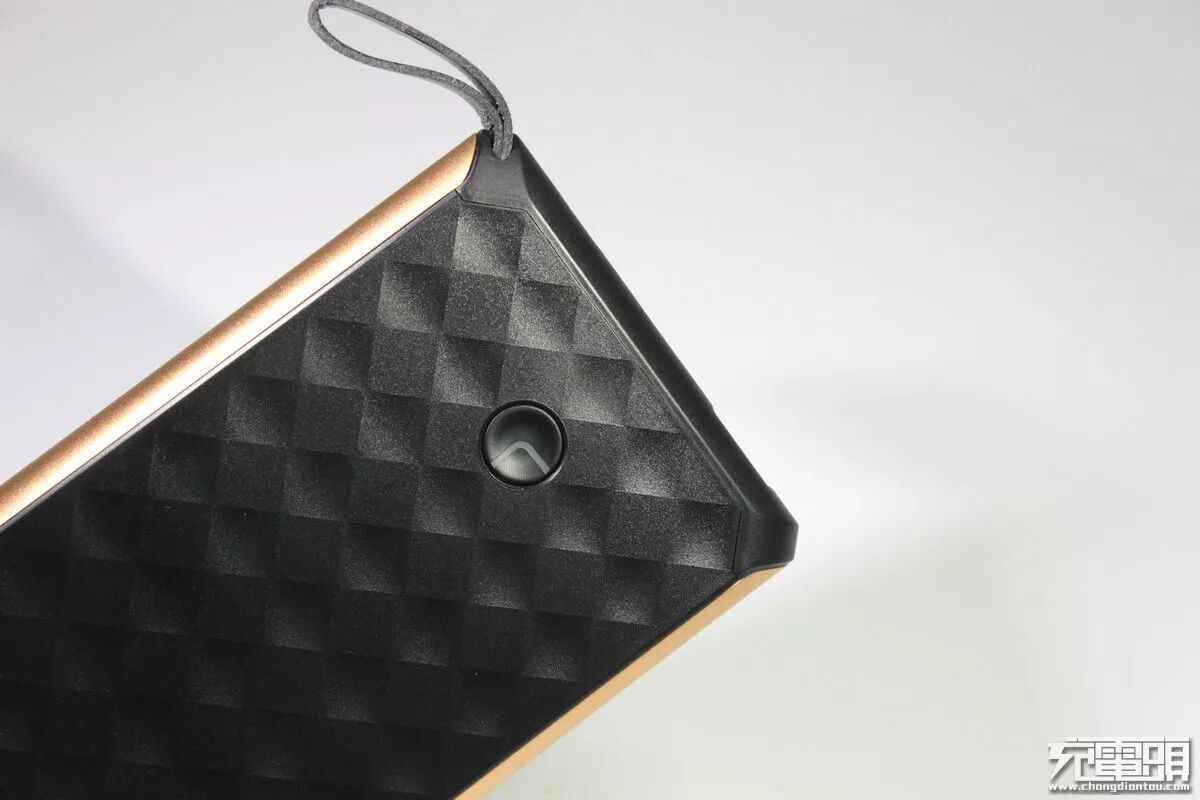

正面按键是个L形状，整个移动电源手感不错，按键舒适，体积也很不错的。

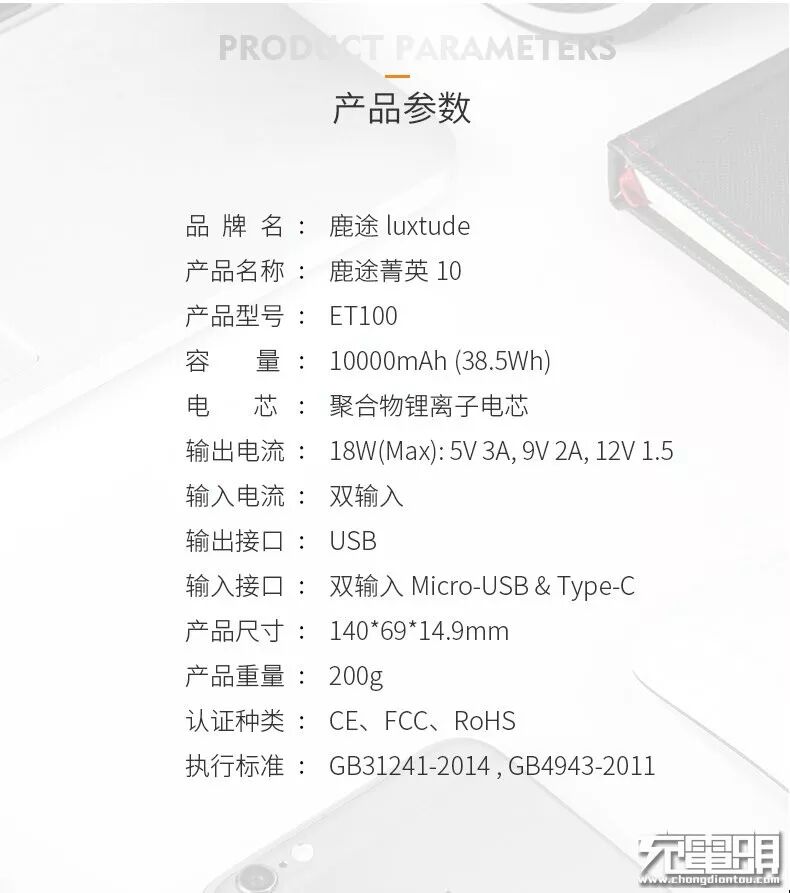

移动电源参数，没做输入输出测试就开始拆解了：

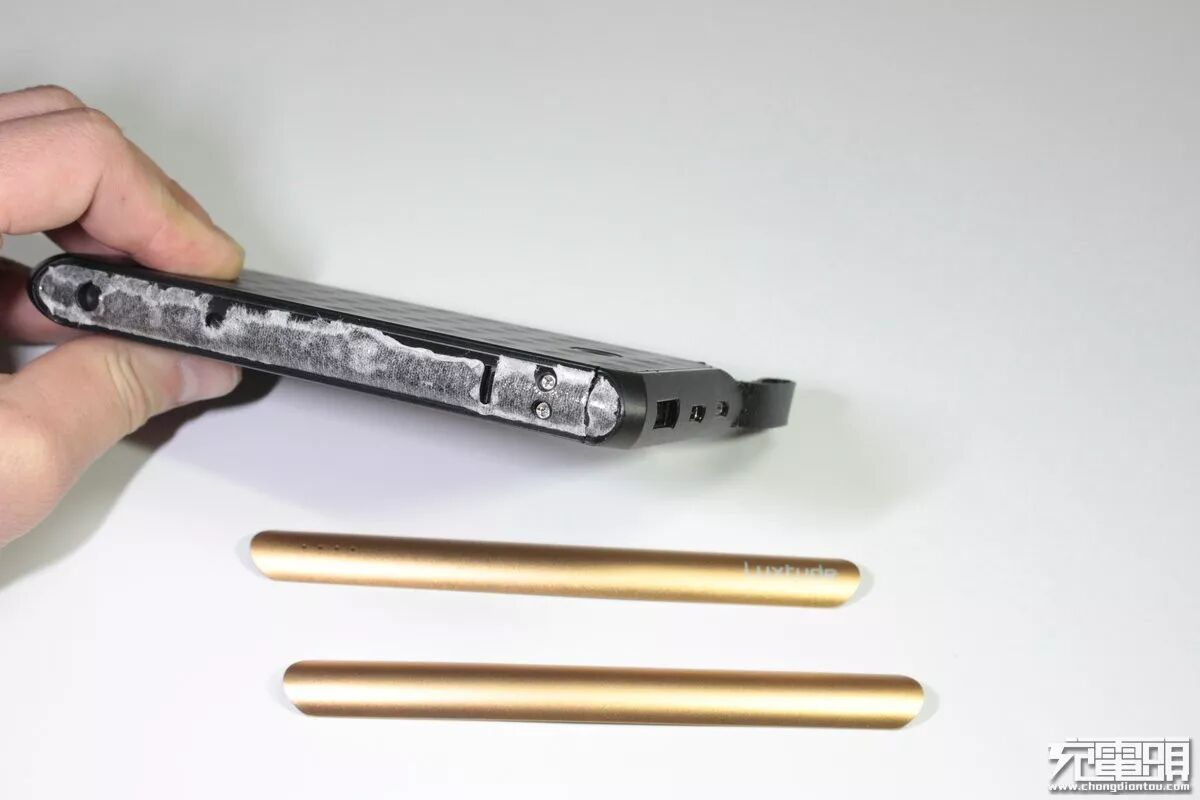

拆下侧面的两片金色铝片就可以看到四颗螺丝。

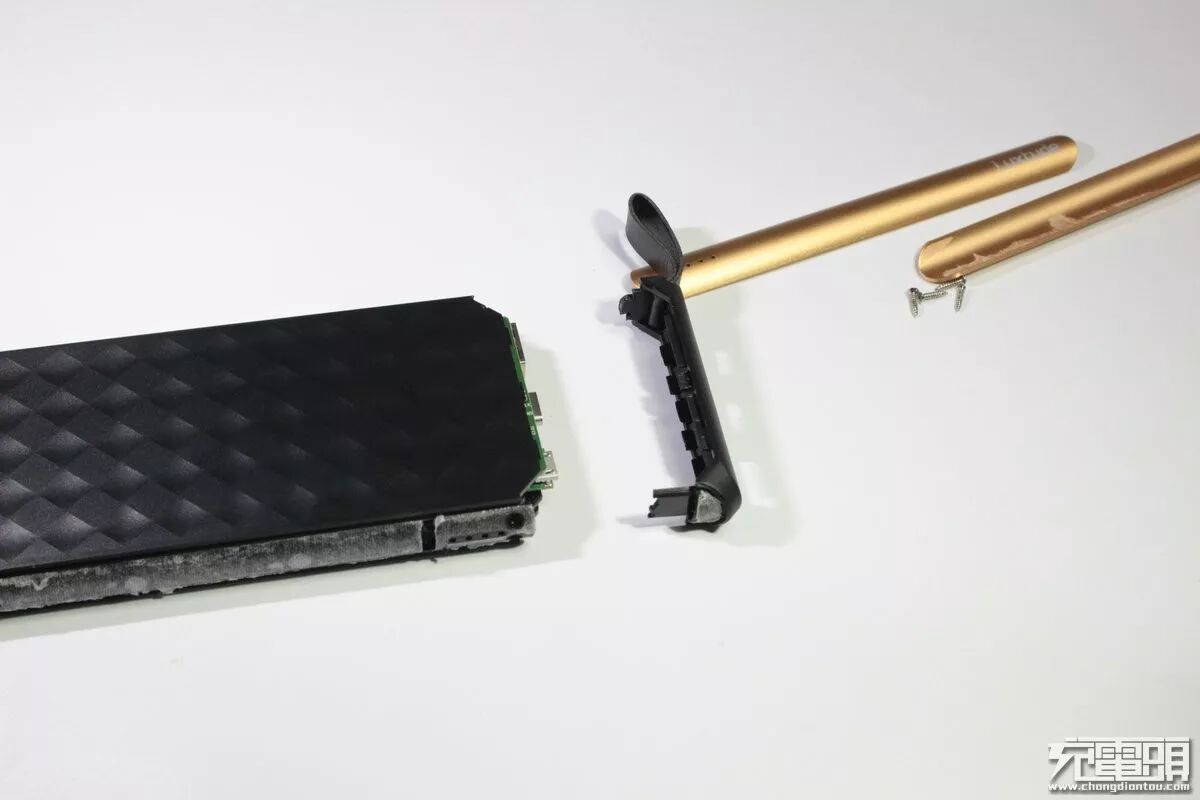

拆下四颗螺丝就可以拿下顶部盖板，盖板从螺丝处断了，因为我先拆的盖板。

这样还不算完，中心的电源板是卡在电源两侧的开口里的，安装容易取出难啊，最后只有割断碍事的塑料了。

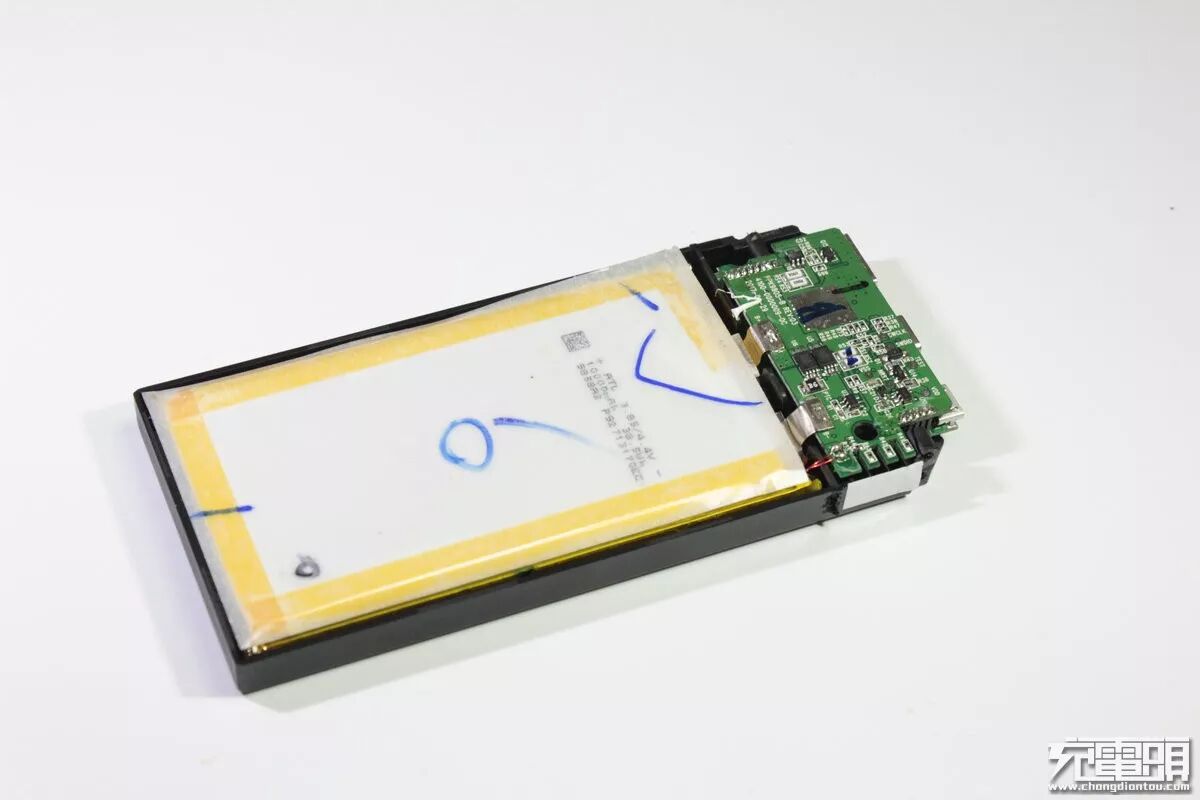

顺利取出电池和电源板，由中间层塑料固定在一起，这么复杂的结构还可以做到如此轻薄，请问是为什么？因为它采用了ATL电芯。

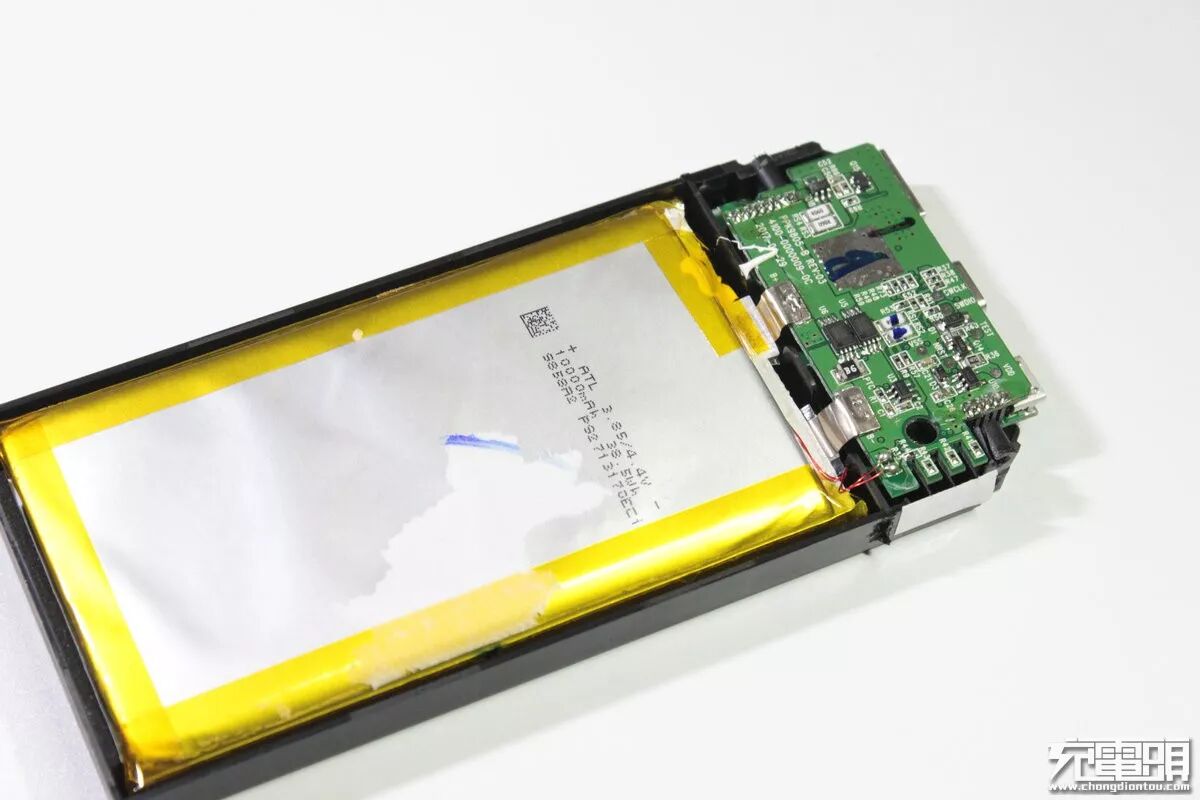

看到了吗？ATL电芯，现在的移动电源都走性价比路线，根本不可能会用到ATL电芯，我拆过这么多移动电源到现在为止就见过两款采用ATL电芯的产品，这是其中一款。

可以看到热电偶和双层板子。

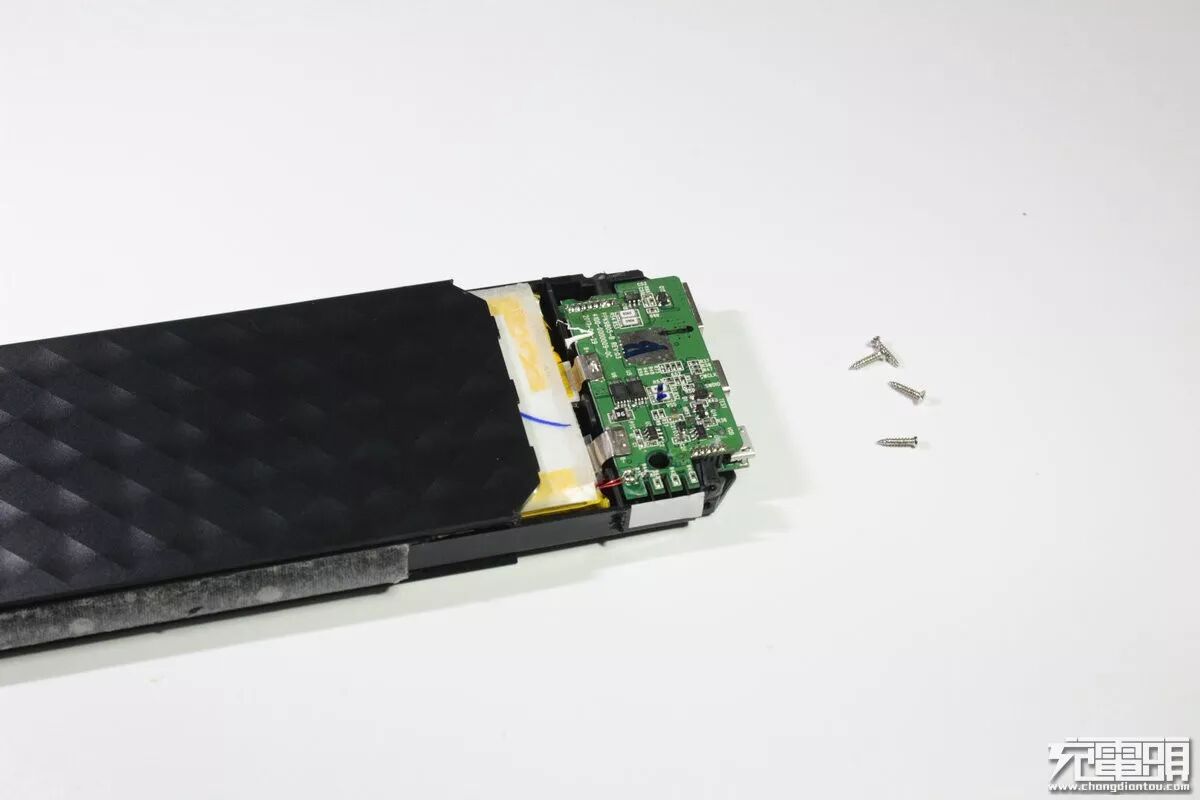

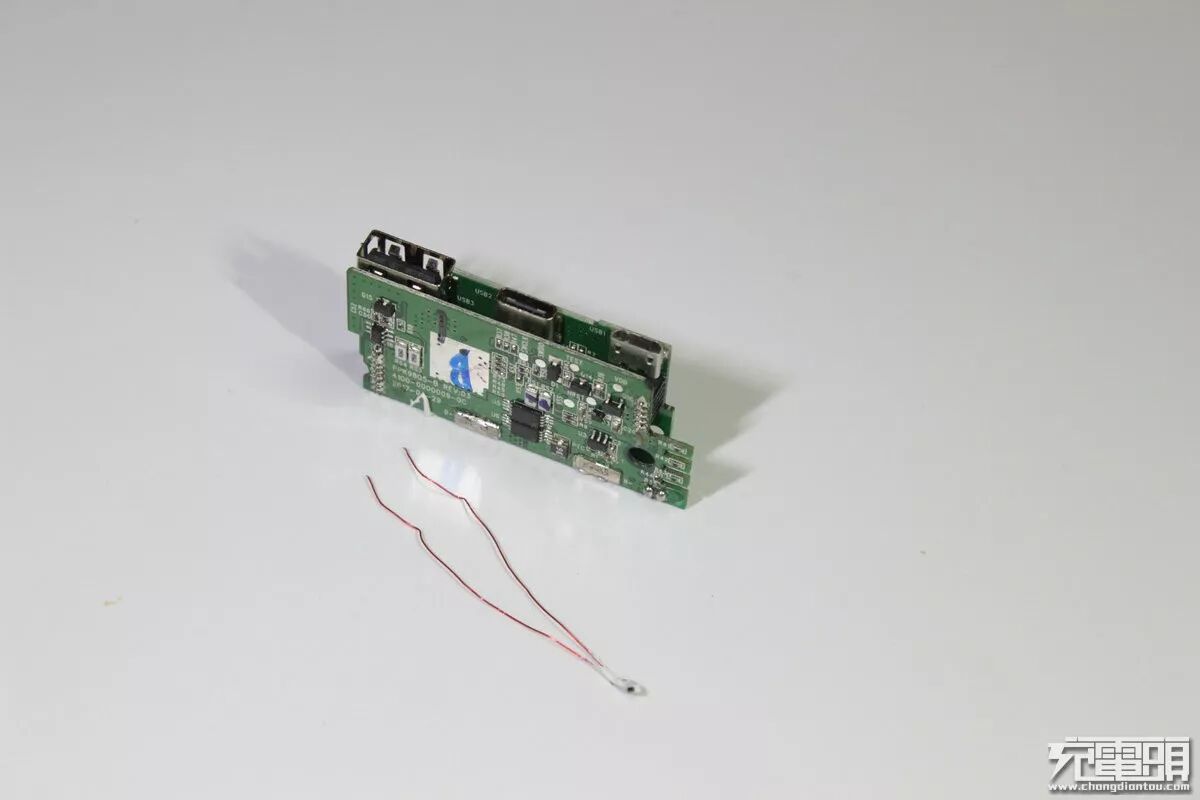

拆下两个螺丝就可以拿出电源板，热电偶粘在电芯上只能暴力取出。

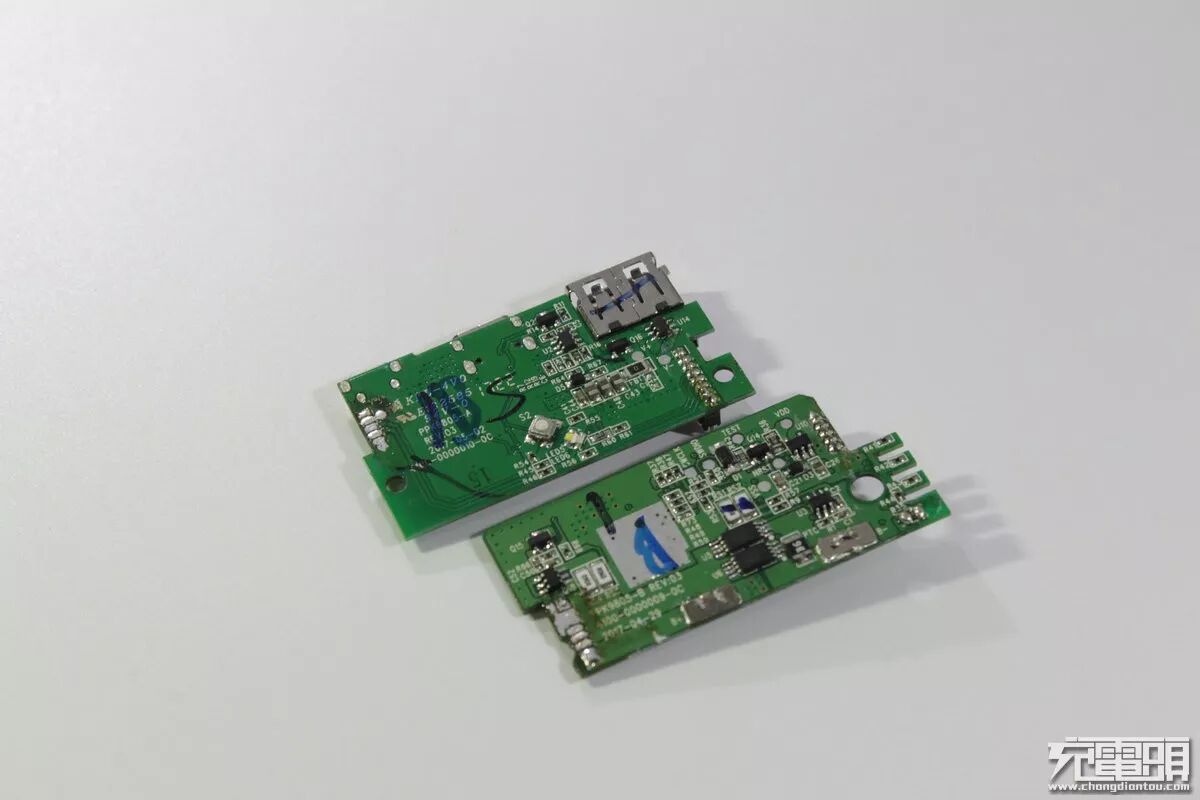

两板之间没有采用插头而是直接焊住的，焊开的样子。

另一面。

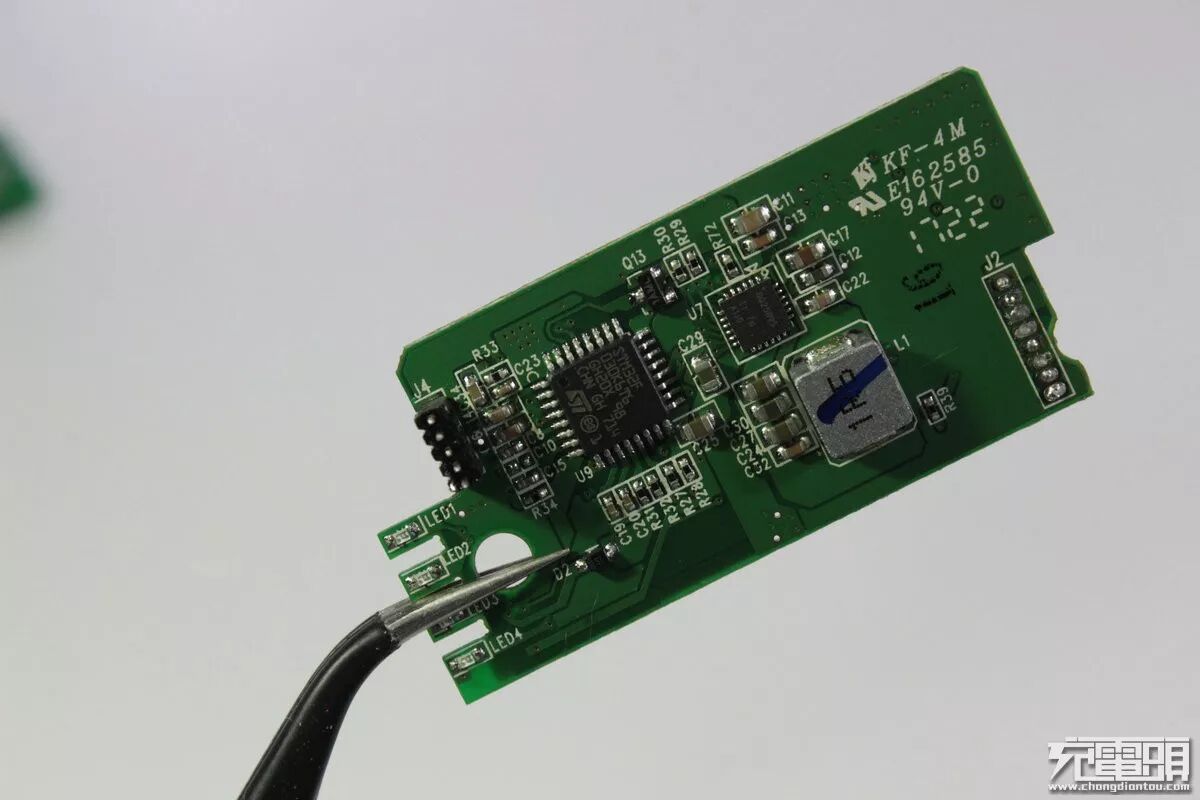

主要芯片都在这个面上，单片机，bq25895，降压电感等。

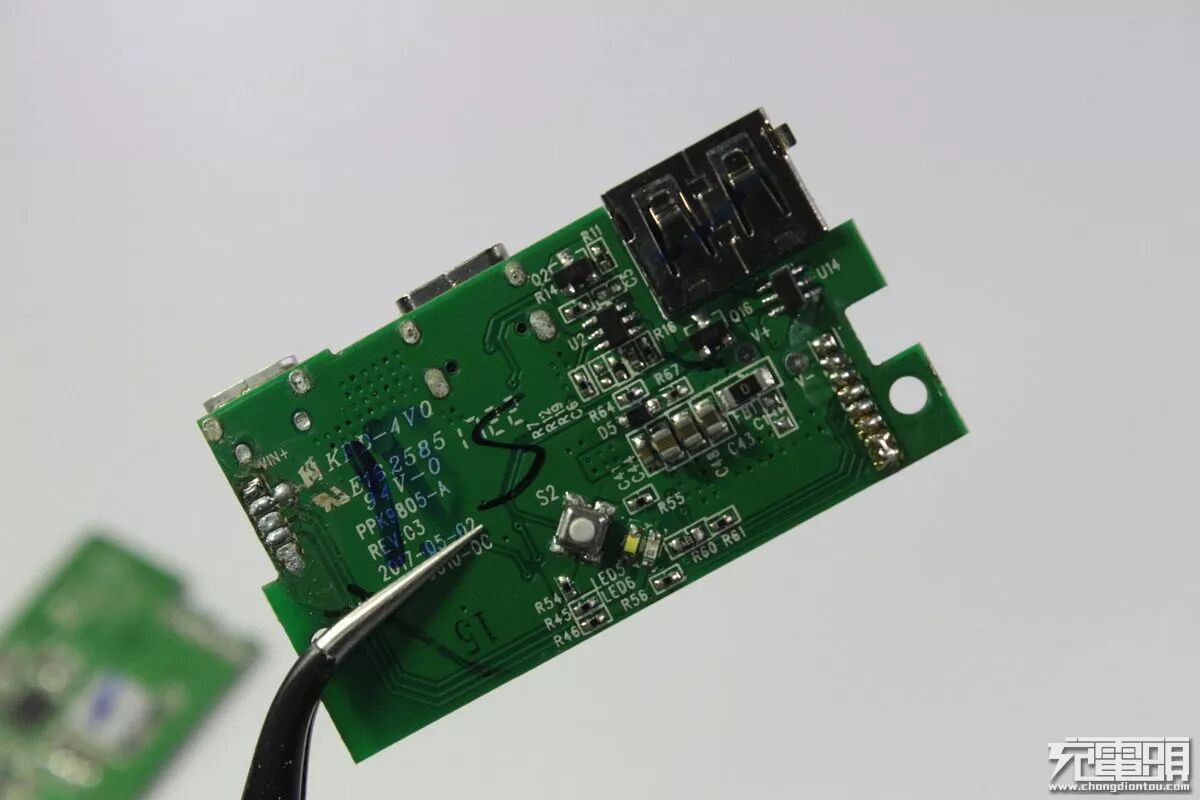

这一面东西不多，开关和USB母口下面的UC2634识别，UC2634可USB自动识别充电设备类型，并通过对应的充电协议与设备握手，使之获得大充电电流，在保护充电设备的前提下节省充电时间。应用范围：移动电源、便携充电器、车载充电器等。工作电压：4.5V～5.5V双端口控制功能，可同时独立支持两路 USB 充电协议检测，支持多种USB充电协议，各充电协议自动切换。

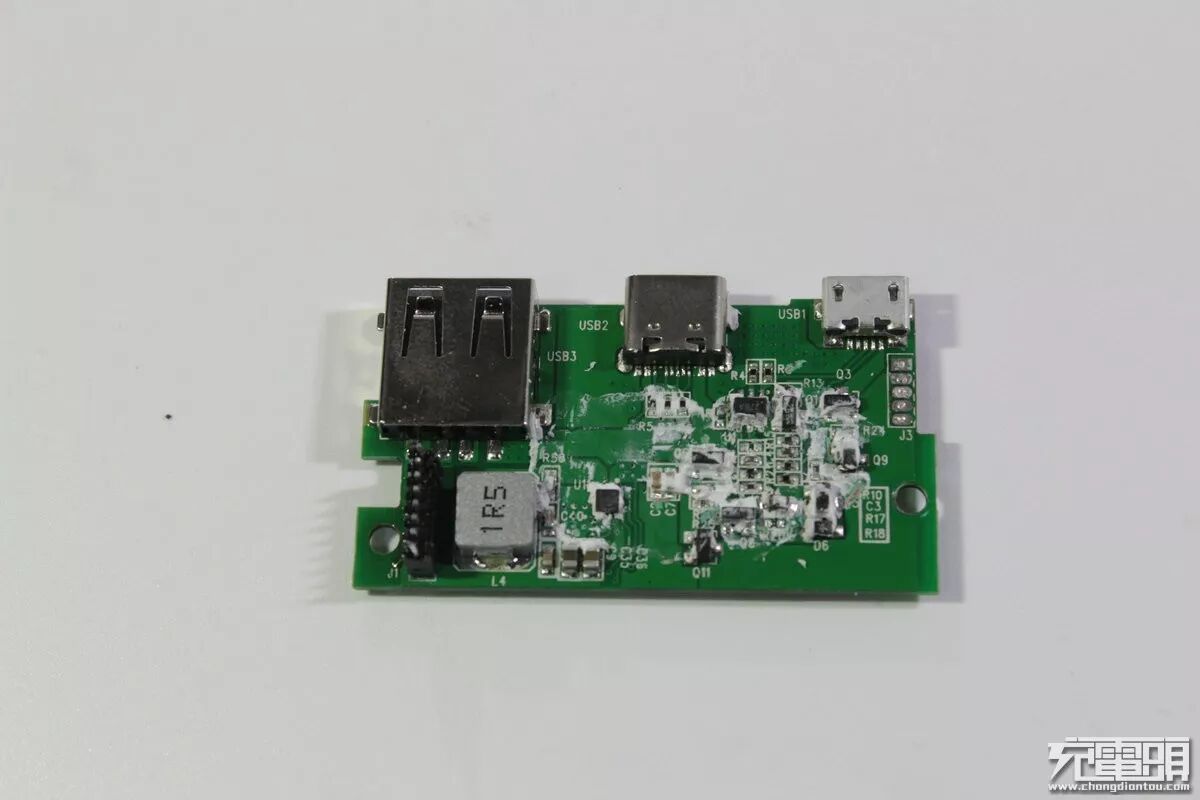

这面清理硅胶后就漏出一个米粒大小的芯片，应该是输出升压芯片，左边的是升压电感。

这面主要就是电池保护。

stm32单片机，移动电源用这个简直太奢侈。

BQ25895。

来自德仪的BQ25895，BQ系列在早期的移动电源上相当常见，因为那时国产低价芯片还没有太多选择，现在早已遍地都是，所以BQ这种高端芯片也不见了踪影，好在还有追求高品质的移动电源会用到。

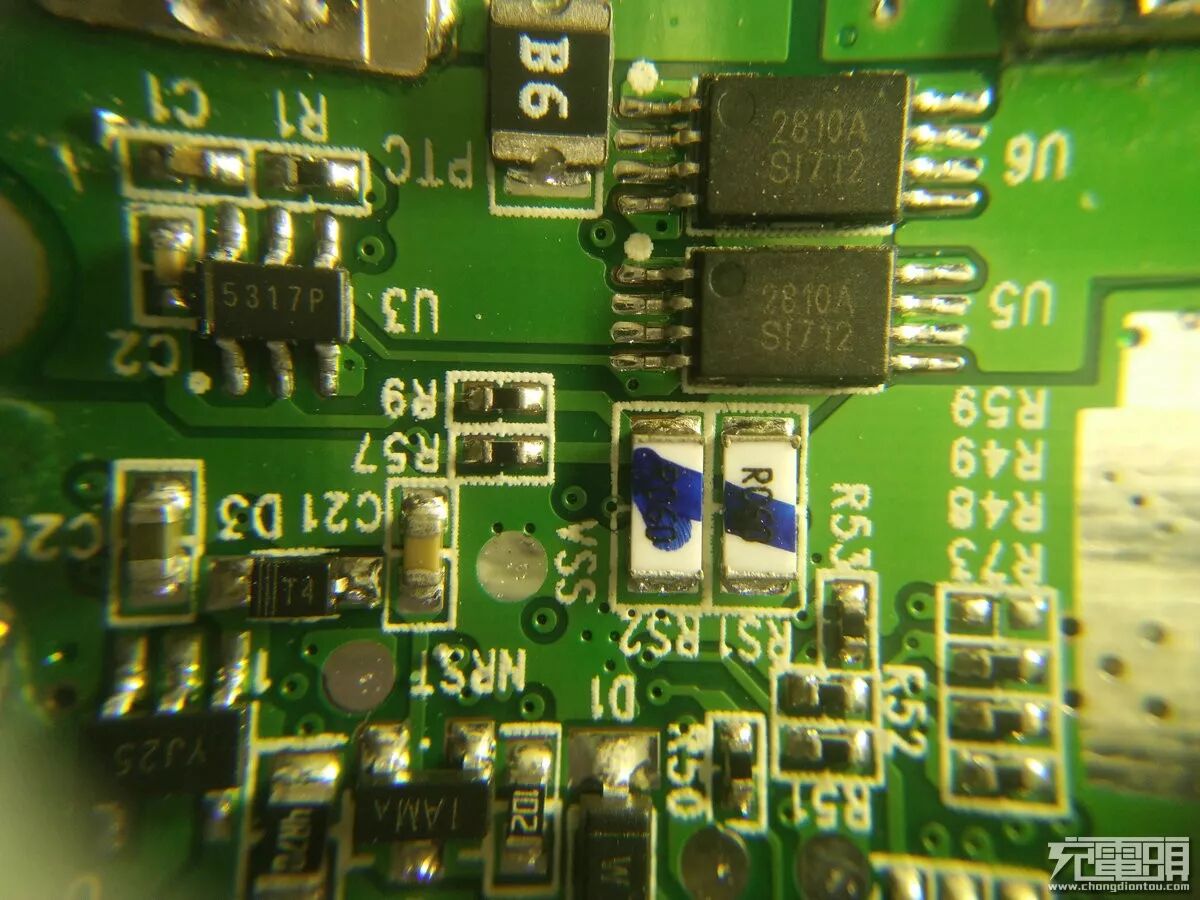

电池保护和白色的限流电阻，5317p没找到资料，看电路应该是类似DW01的保护芯片，右边两个8脚的mos，共同组成了电池保护。

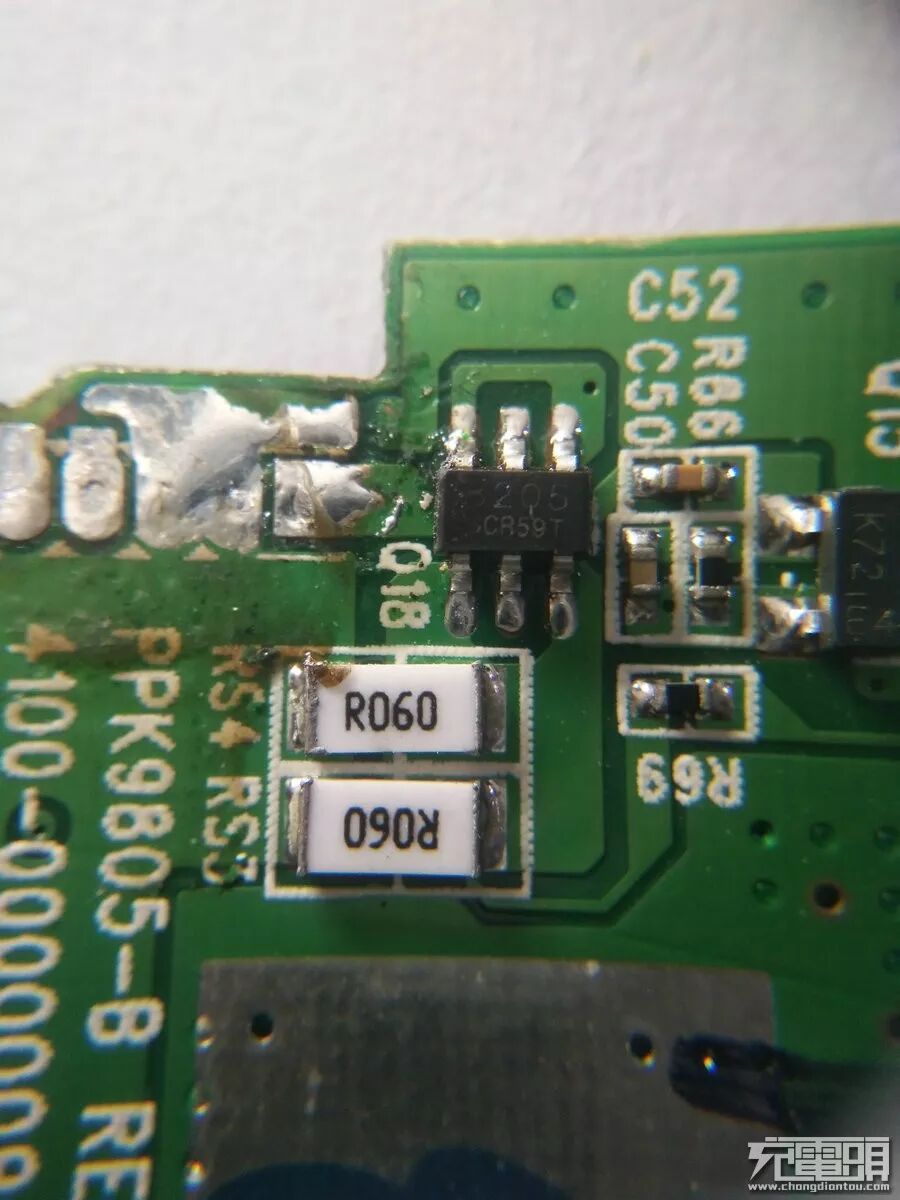

这里还有两个并联的限流电阻，上面的Q18是通断mos，同样起保护作用。

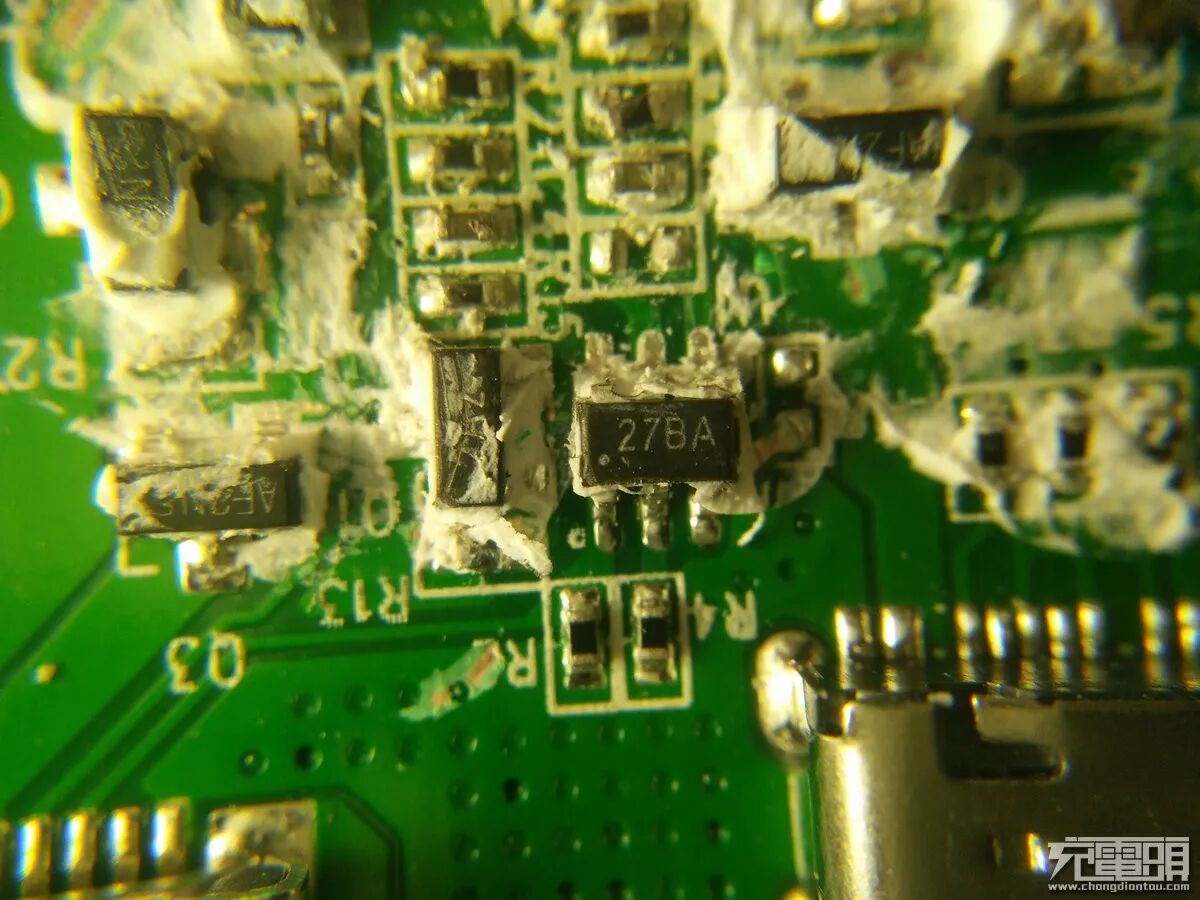

丝印27BA的IC同样没搜索到任何信息，应该是辅助作用的芯片。

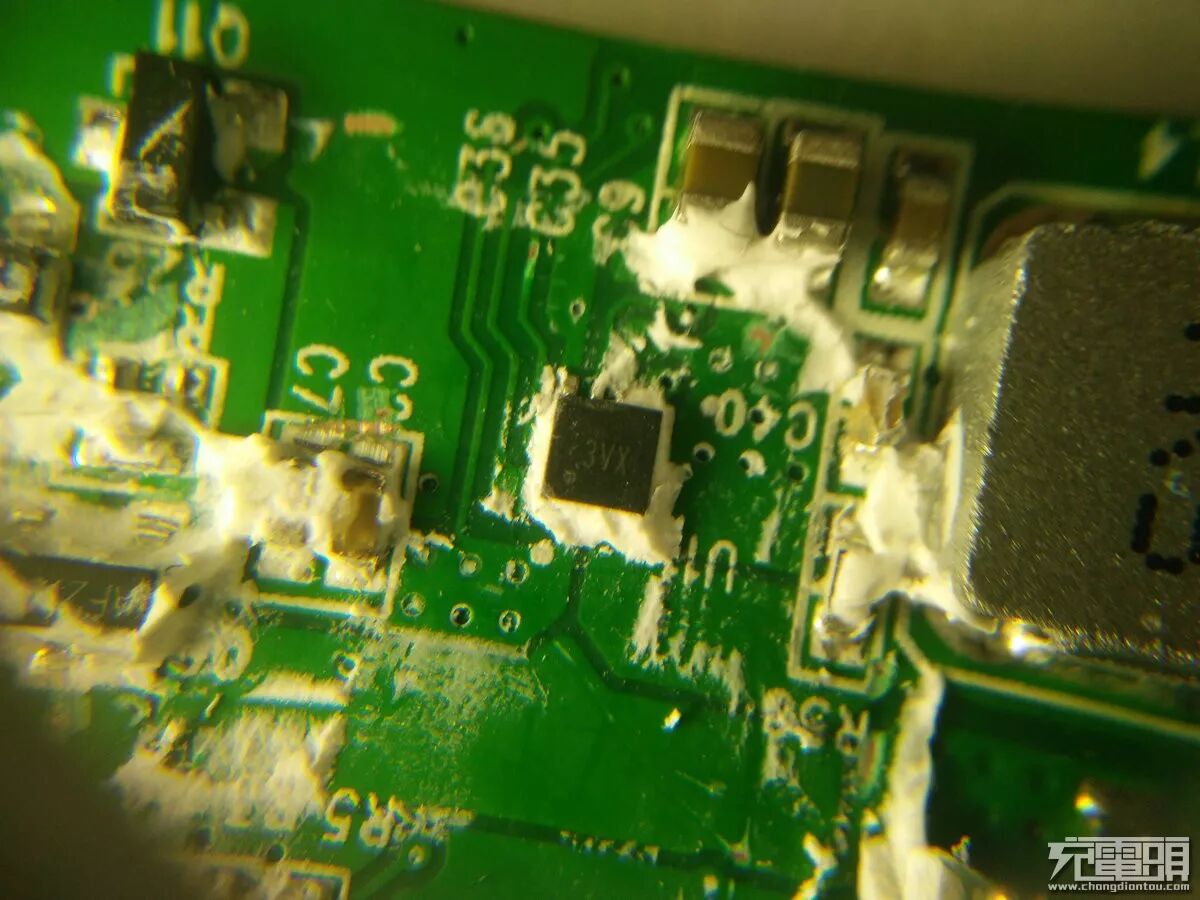

丝印3VX的升压芯片，看电路应该是连接右边的电感进行升压的，由于BQ25895升压不带快充，若要快充输出就必须要有另外的升压芯片，所以判断这个应该是升压作用，由于这个板子上搜不到信息的芯片太多，没法详细介绍。

总结
最后来张官图镇一下，不得不说luxtude elite10移动电源的做工用料的强大，虽然我没做输入输出测试，但拆解完后我已经没有任何疑问。
