假货警报！苹果87W USB-C PD快速充电器真假对比
小编第一台手机是飞利浦9@9属于简单的功能机，用途只限于打电话跟发信息功能，当然飞利浦续航长得吓人，充一次电正常使用竟然可以高达十多天。而今天手机已经不是单纯的“电话”，而是一个个人移动终端，除简单的通讯功能外，游戏娱乐影音工作等场景应用，频繁使用下每天一充已是常态。快速充电（快充）在安卓机上普及4年后，苹果用户终于等到了快充技术，但别以为你花费上万买了个iphone X回家就可以享受快充，不厚道的苹果一如既往的只配置了5V1A充电器，那就意味着消费者必须自费购买快速充电器才可以使用快充功能。
一、假货泛滥的原因：差价

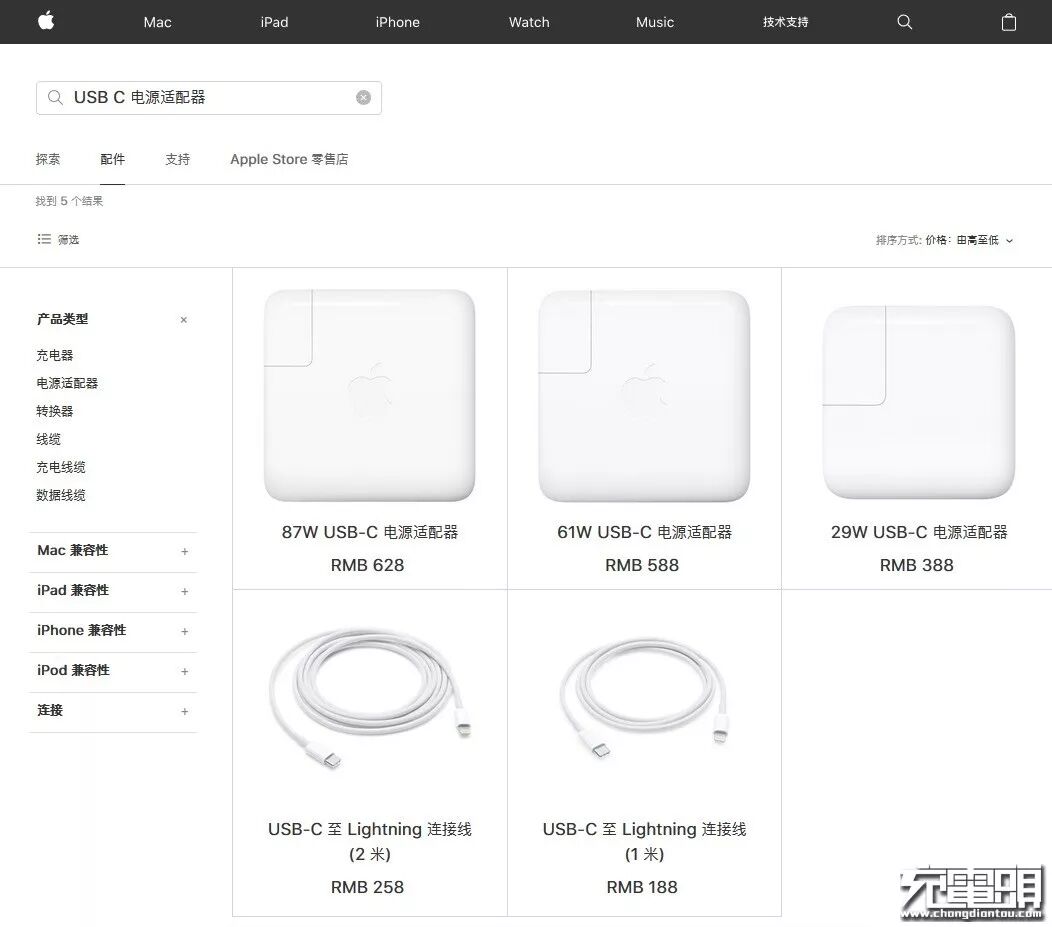

自己买一个充电器不就ok了？充电器能卖多贵？贫穷限制了我的想象力，在苹果官网搜索USB-C电源适配器一共有三款产品，最便宜的29W也要388元，而最贵的87W高达628元，并且不止是充电器，188元一根的USB-C to Lightning 线材也要一起购买才可以让iphone正常使用快充功能，天了噜小编觉得这价格真心买不起。
一款产品单价足够高、客户群基数足够多、利润足够大，那么他一定会假货满天飞，就以最贵的苹果87W PD充电器套装为例，628+188=816元近千的售价让大部分消费者都难以下手，这就让造假分子有机可乘，假货充电器三百元左右的售价，让不少对价格敏感的消费者买了假货却懵然不知，接下来小编会对真假货进行拆解，看看两者之间区别。
二、外观能看得出真假吗？
真品：

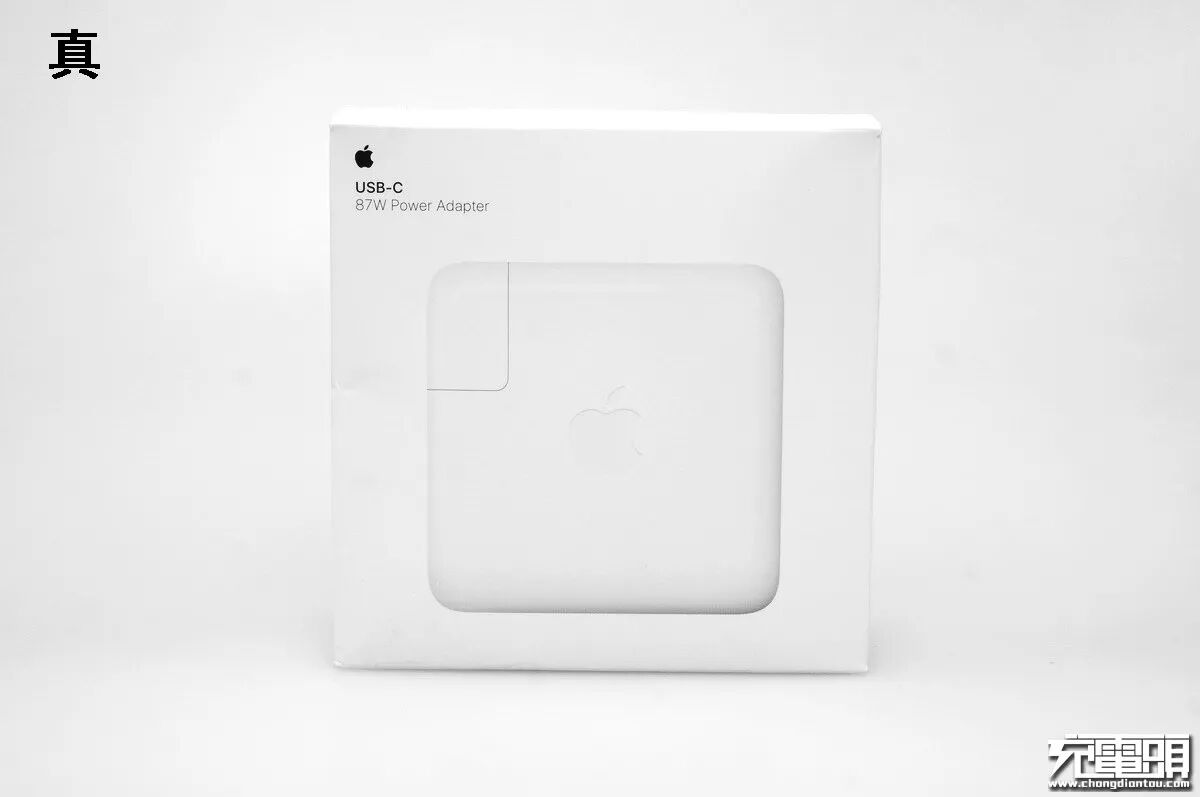

APPLE A1719 87W USB-C充电器外包装同样采用超简约的白色纸盒印刷着产品式样，右上角标示这是一款 USB-C 87W 电源适配器，素色包装盒背面用多国语言写着这款USB-C型电源适配器支持87W功率输出。

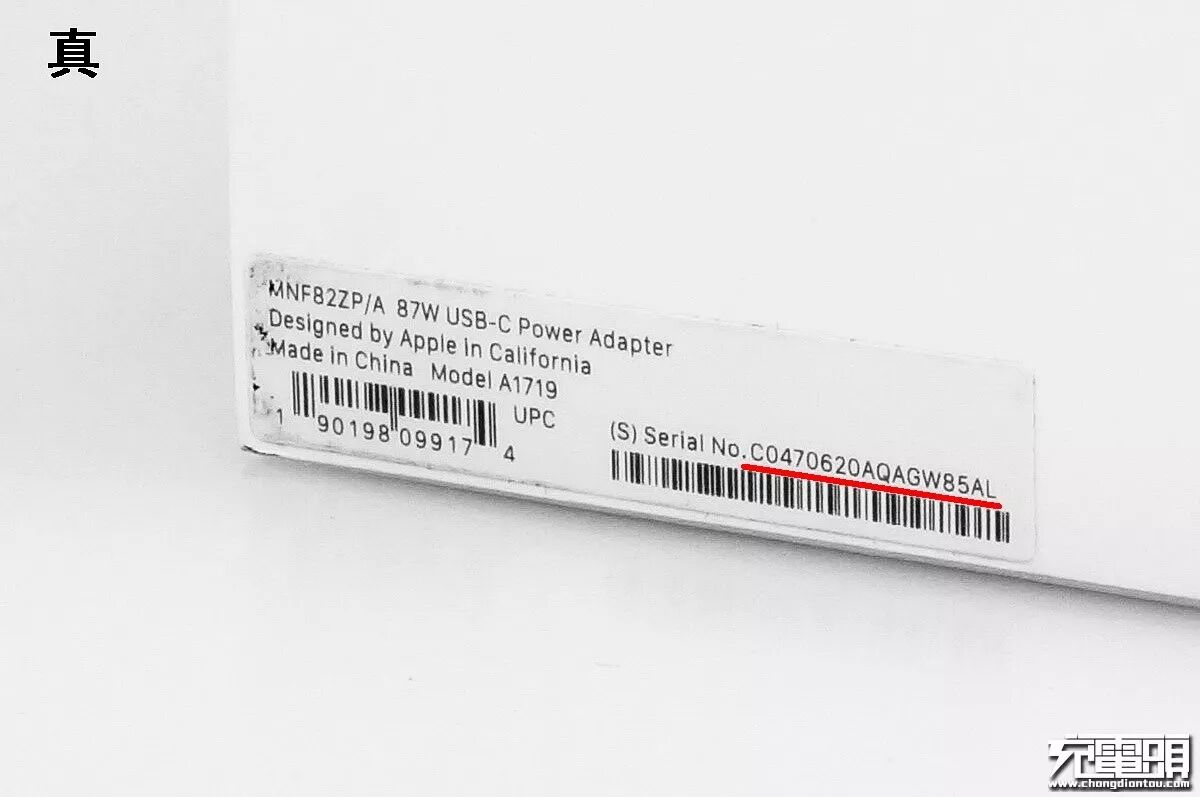

包装底部信息，苹果美国加州设计，中国制造。产品型号A1719，SN串号：C0470620AQAGW85AL，这个包装上的SN码是全球唯一串号，与产品里的SN码是一致的。

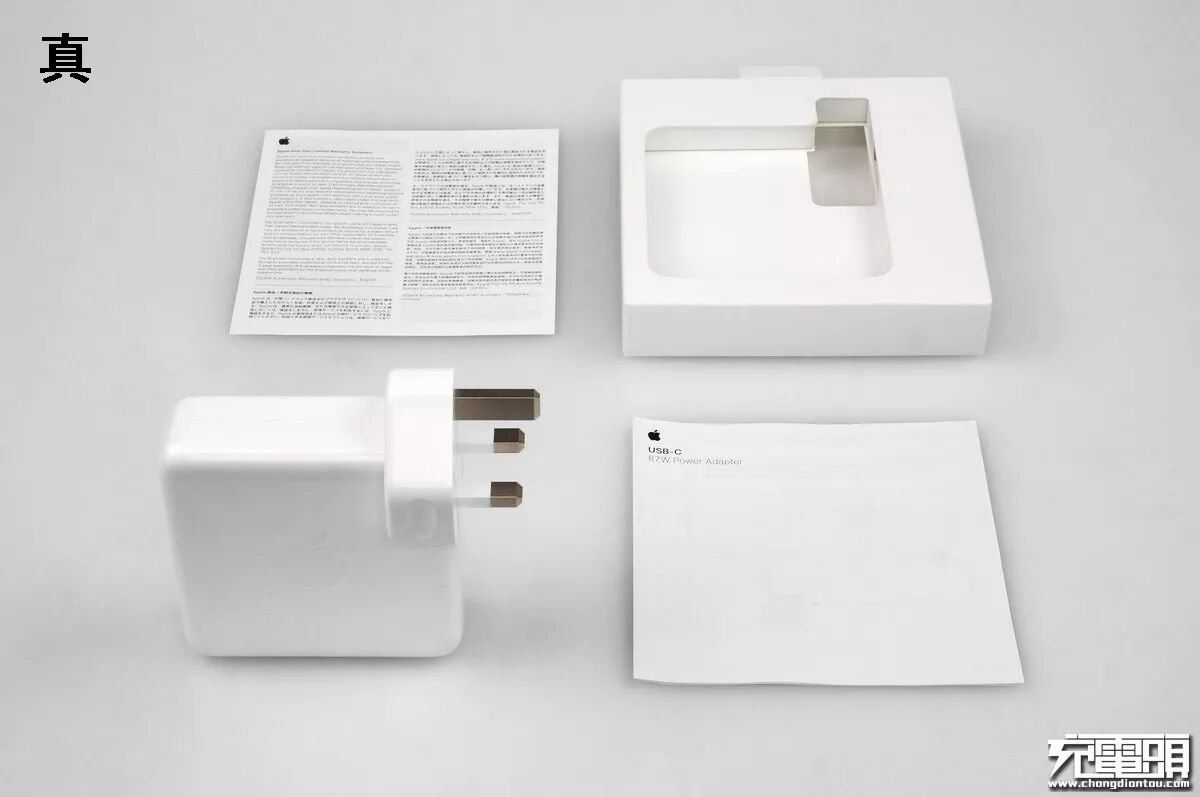

开箱一览，说明书、使用指南、充电器本体、定位纸盒。

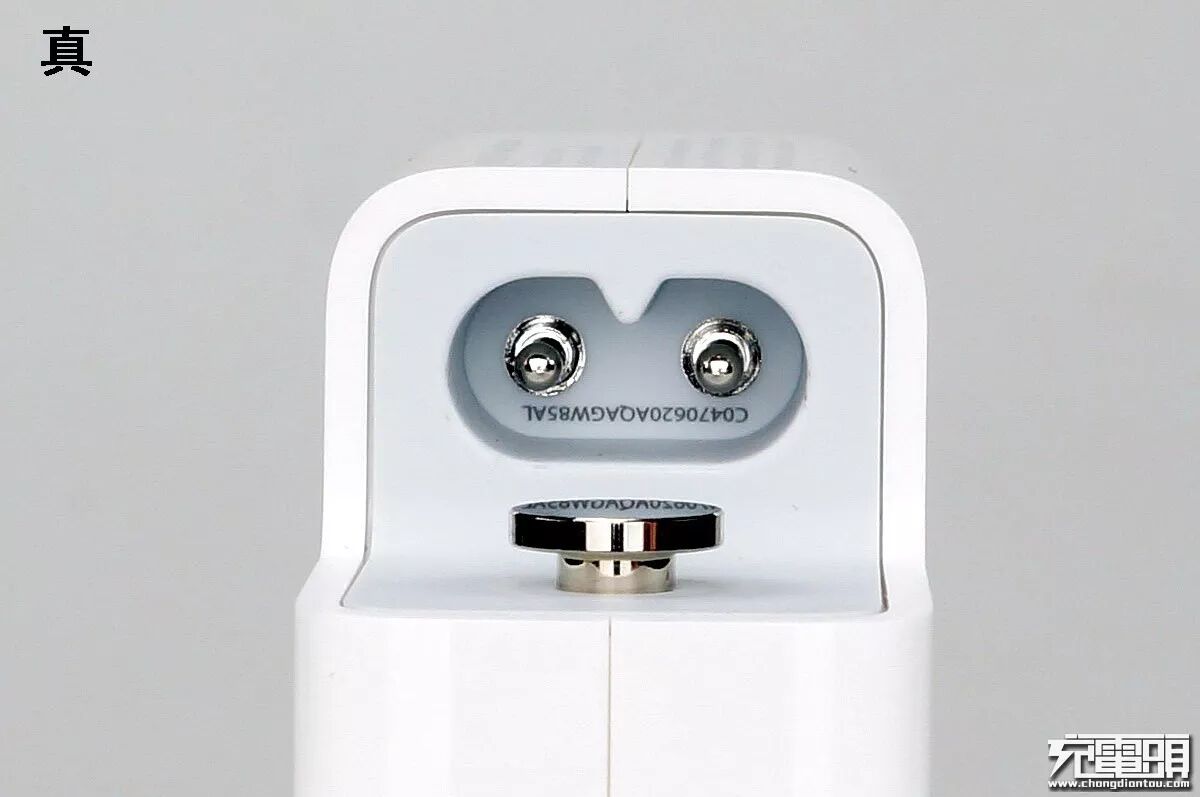

圆盘T型固定座是接地触点，8字线底部是充电器的全球唯一SN码：C0470620AQAGW85AL，与外包装上的SN码一致，这也是一个比较简单可以分辨真假的地方。
产品整体表面光滑中间使用磨砂凹陷做出apple LOGO。
真品带快拆插头的重量是318g。

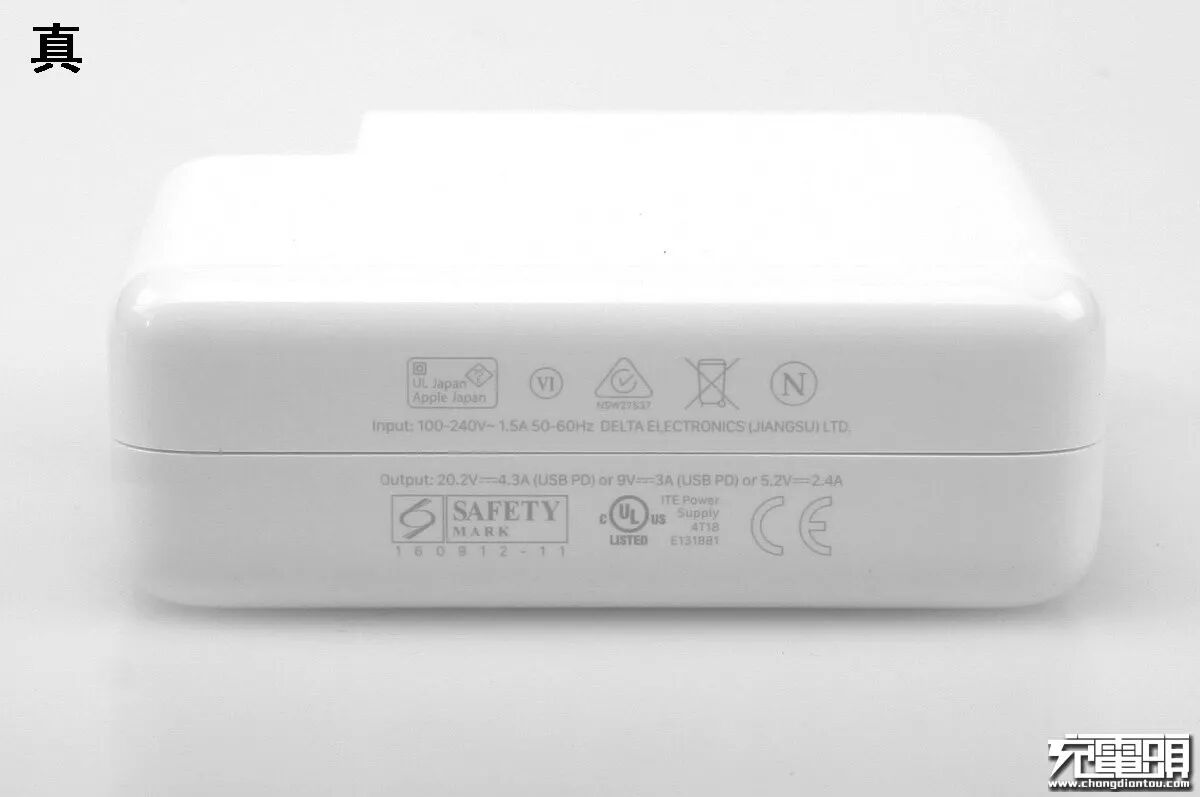

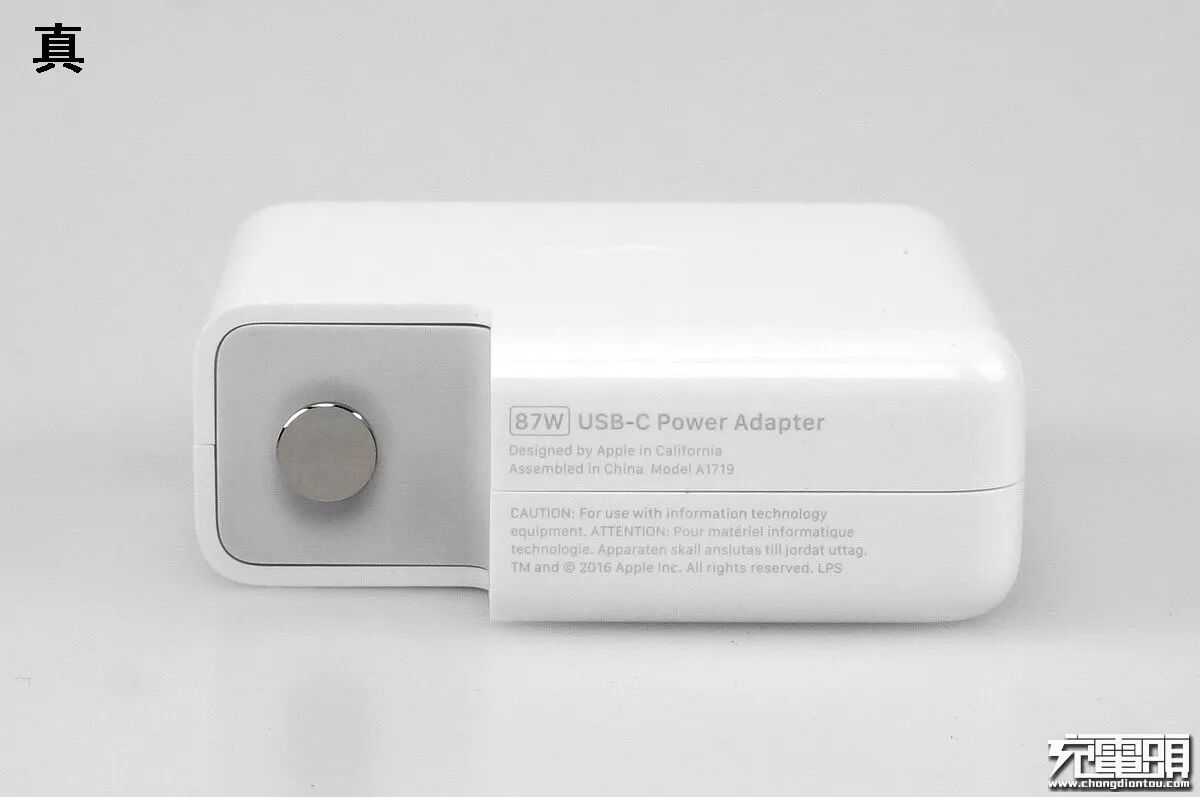

铭牌信息，品名：87W USB-C 电源适配器、型号：A1719、输入：100~240Ｖ、输出：20.2V4.3A、9V3A、5.2V2.4A。

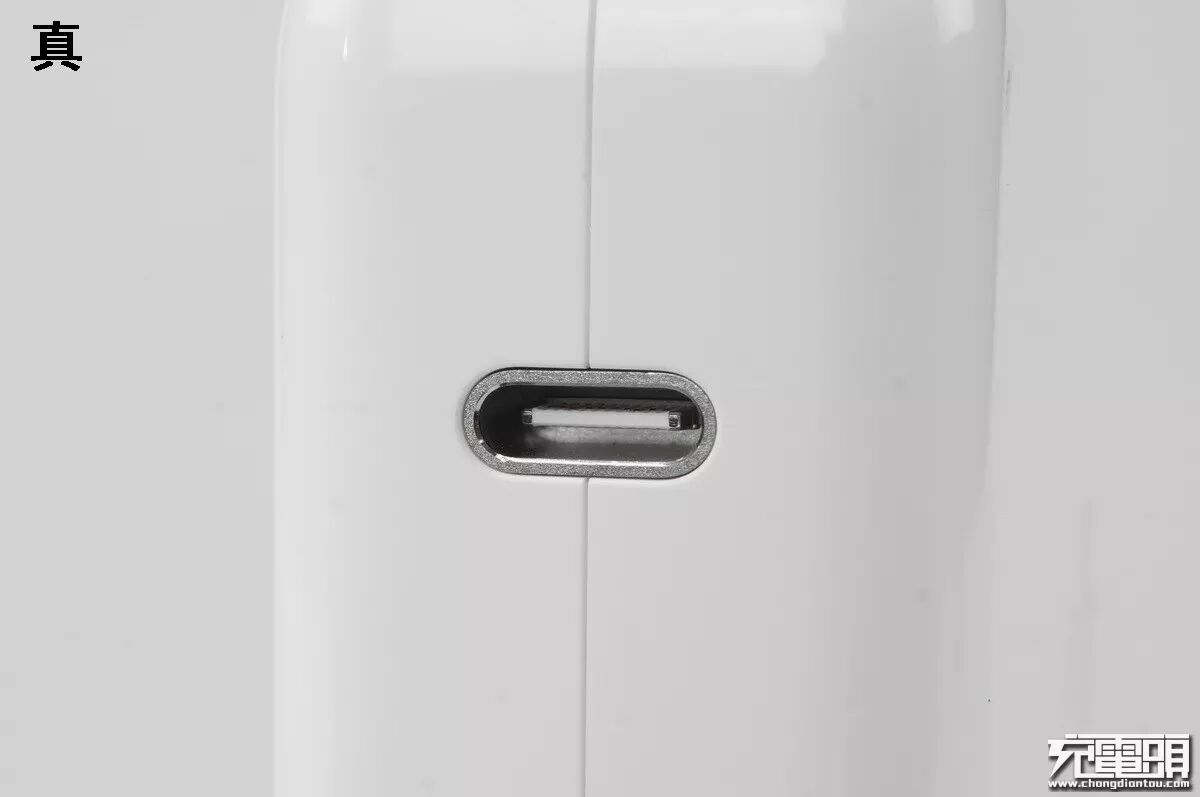

USB-C插孔金属包边，耐用度更高。
假货：

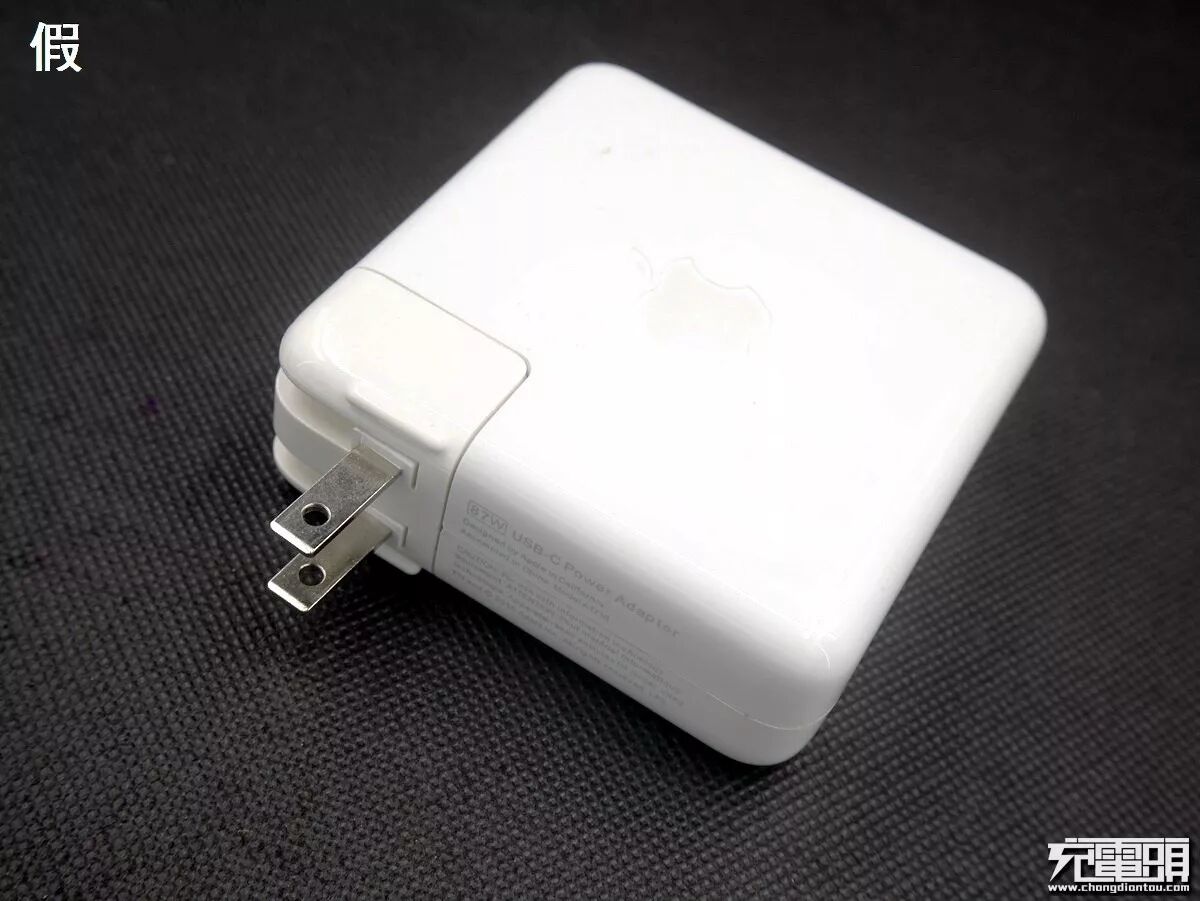

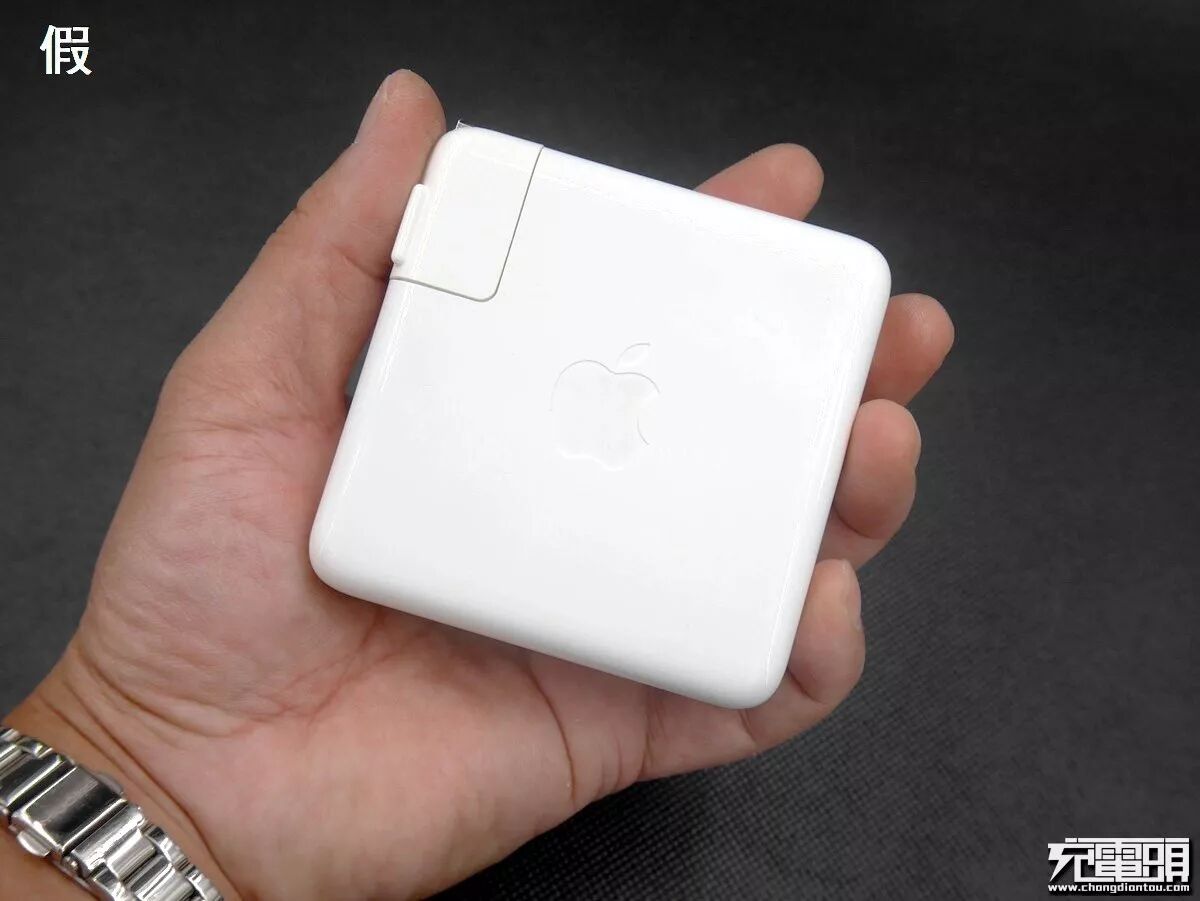

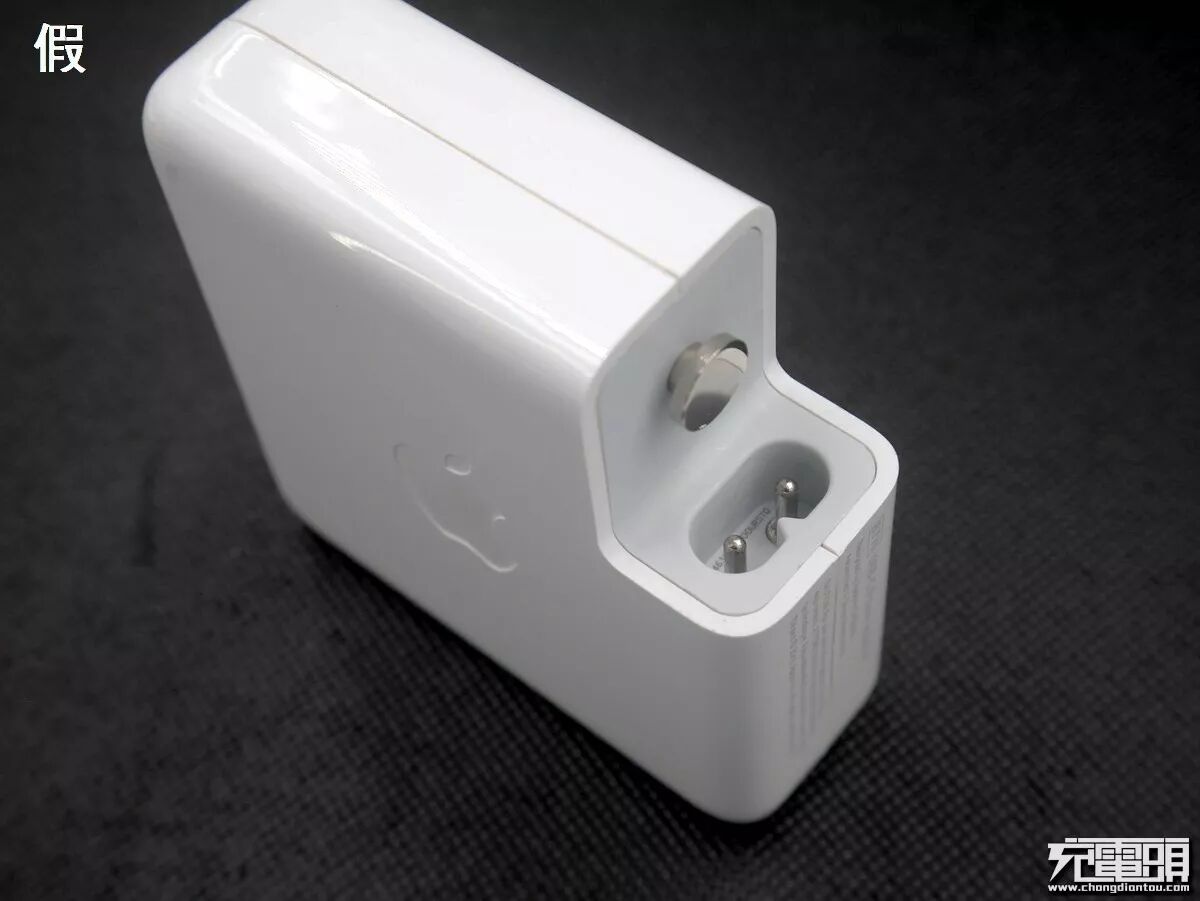

接下来是电粉aglgj所网购的苹果87W假货，到手一看虽然壳体也有苹果凹印，但那个快拆插头颜色完全不对头偏黄，专配起来贴合度不高，非常容易看出。
假货配套的是国行快拆插头，但塑料颜色与壳体颜色明显不同，插头的颜色发黄，这应该是假货零散采购以往制造的不同批次山寨插头造成色差。
假货8字线插孔内一样带有SN码，但这SN码就比较浮云了。

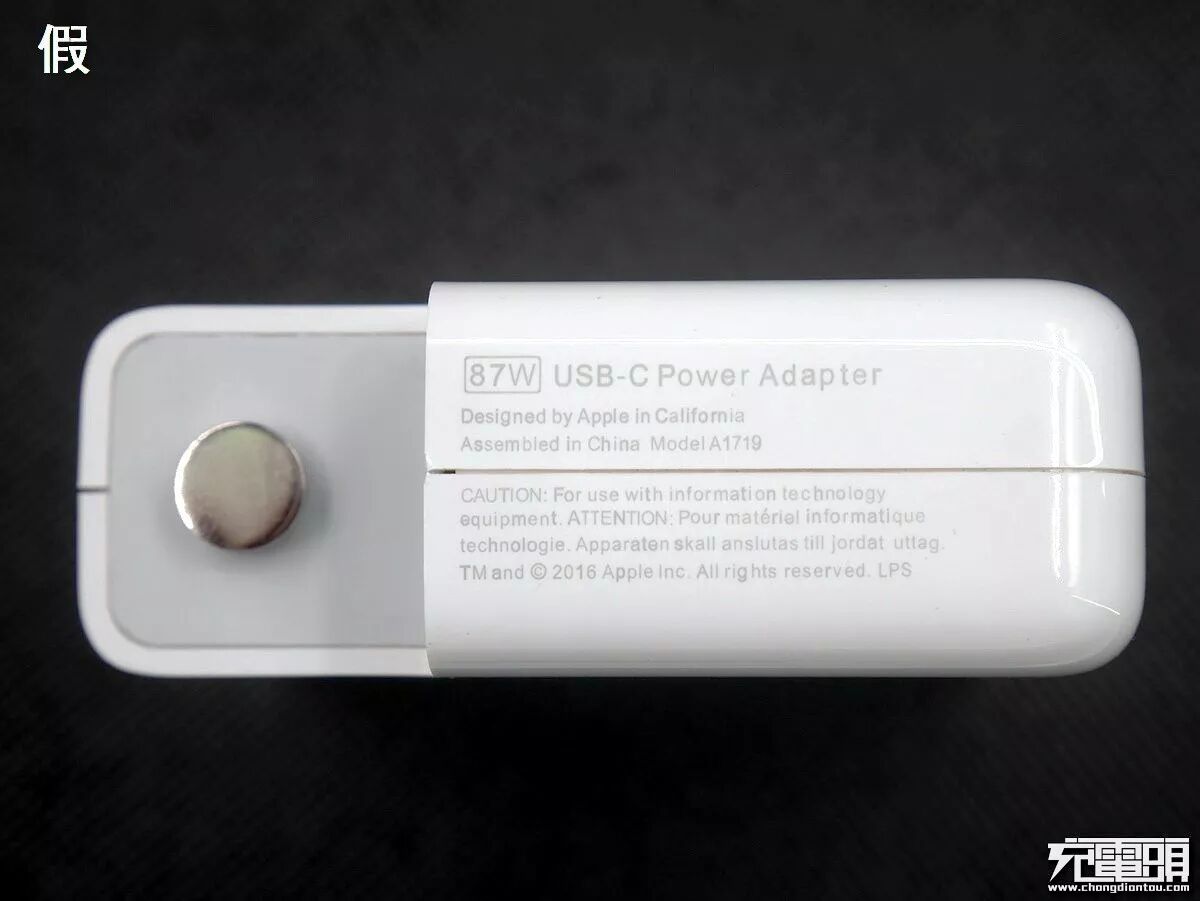

壳体接合一点都不紧密，就数快插固定头镜面效果糟糕，缝隙很大还可以看到里面，假货字体笔迹较粗。

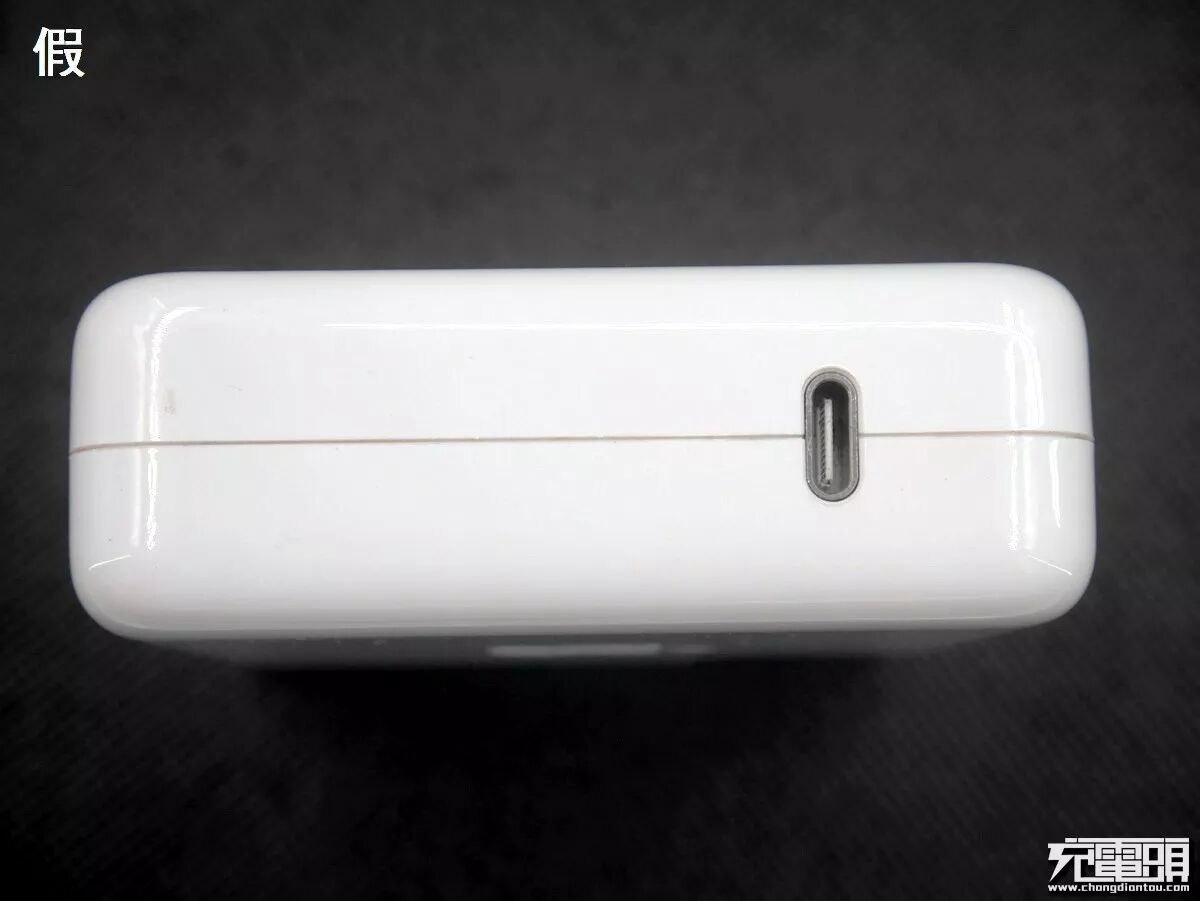

假货USB-C插头与真货是完全两种不同的物料号，假货不管是光泽度还是舌片细节都与真货差距极大。

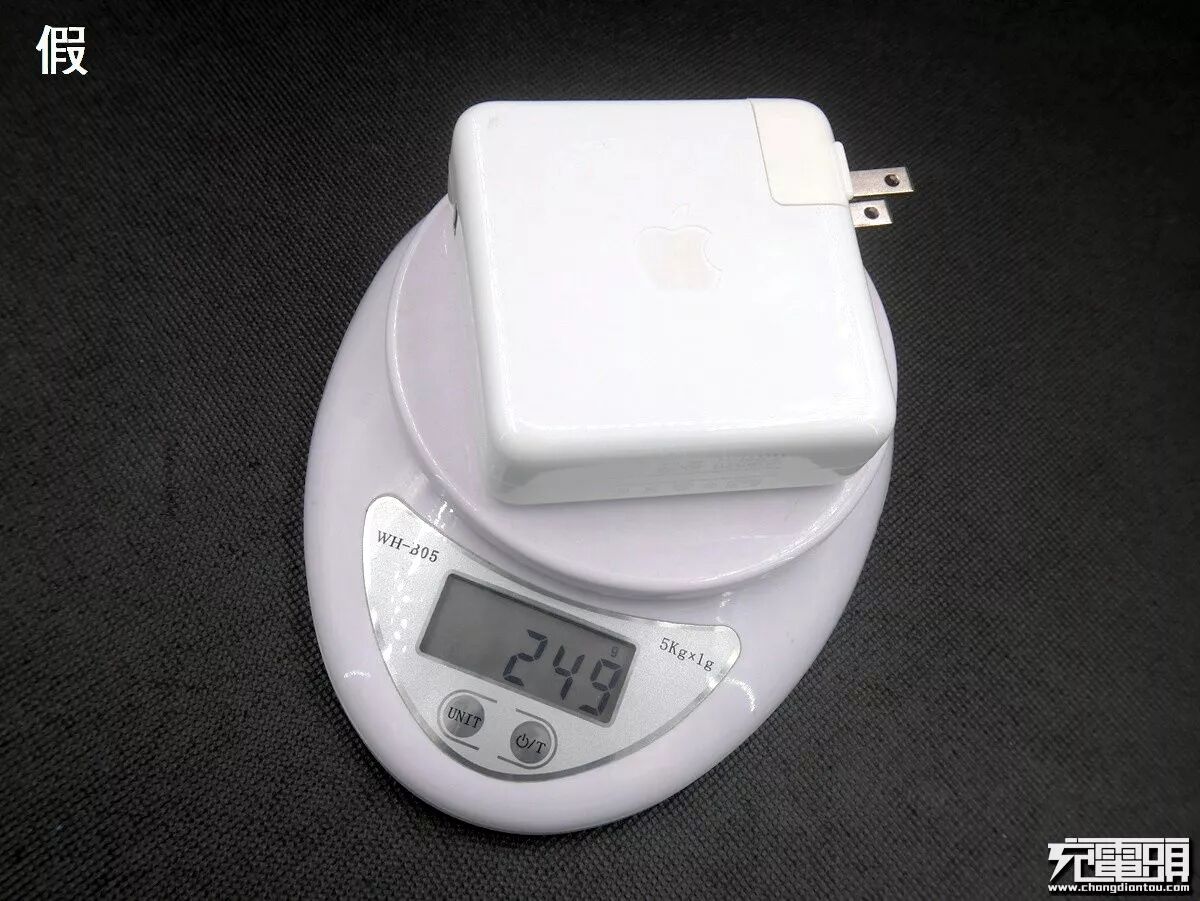

假货带国行快拆插头重量是249g。
三、内在区别有多大？
真货：

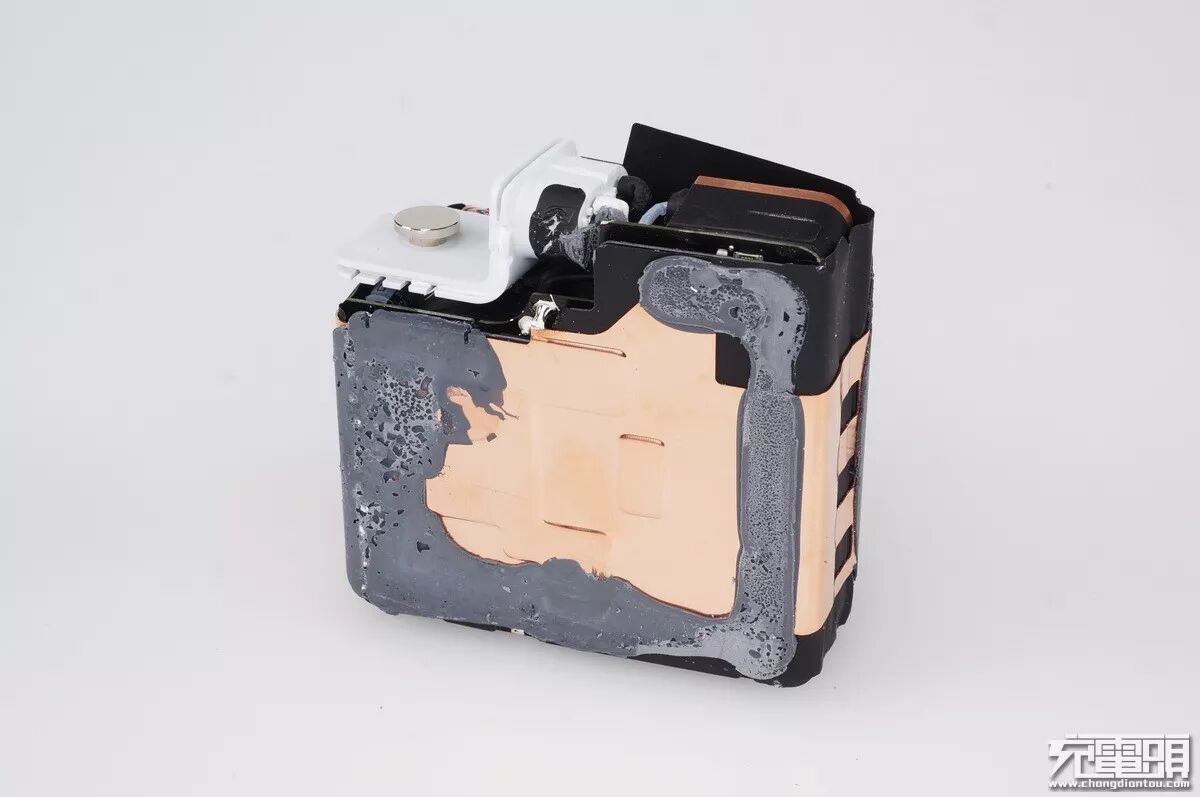

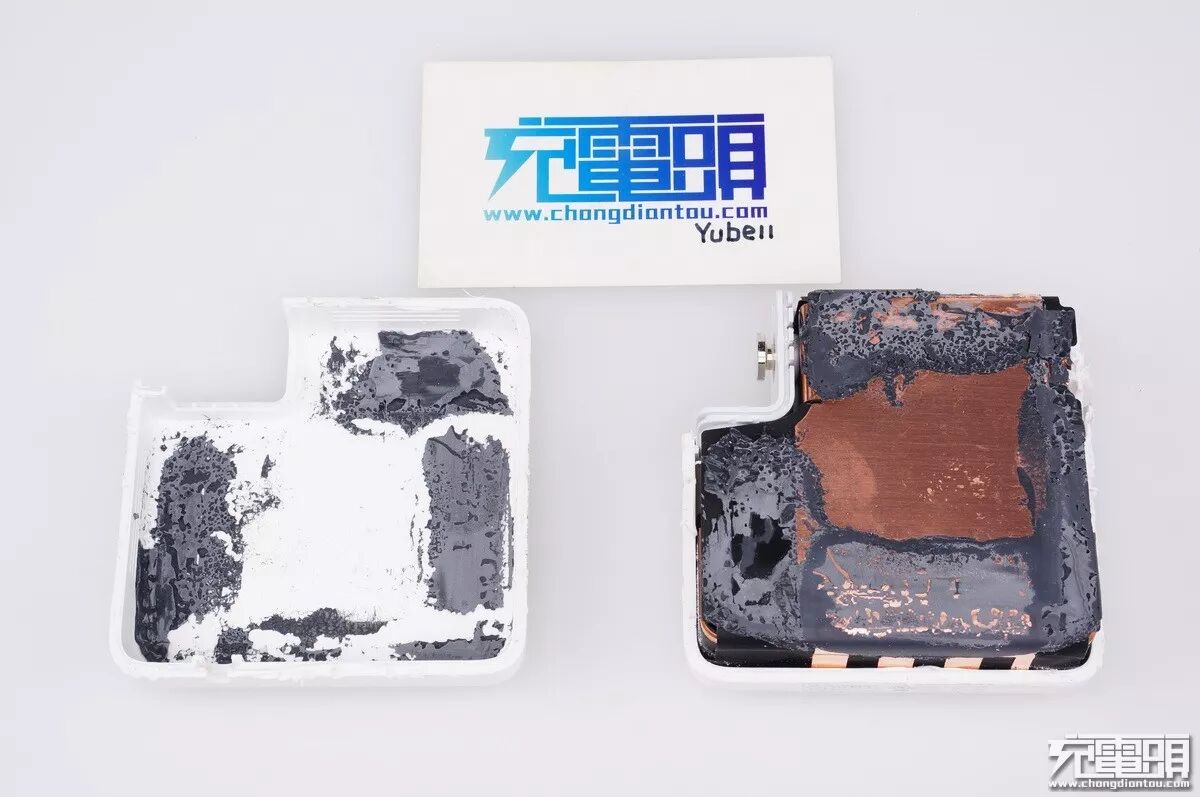

APPLE A1719充电器壳体采用超声波焊接，卡槽互相插入，焊接了整个接缝，牢固度非常高，内部整体使用了一大片铜片用来匀热散热，并且散热片上注满了导热固定胶，无法无损开盖。这也是正品苹果充电器的传统，如果很容易就搞开的话，你要怀疑买到的是不是正品了。

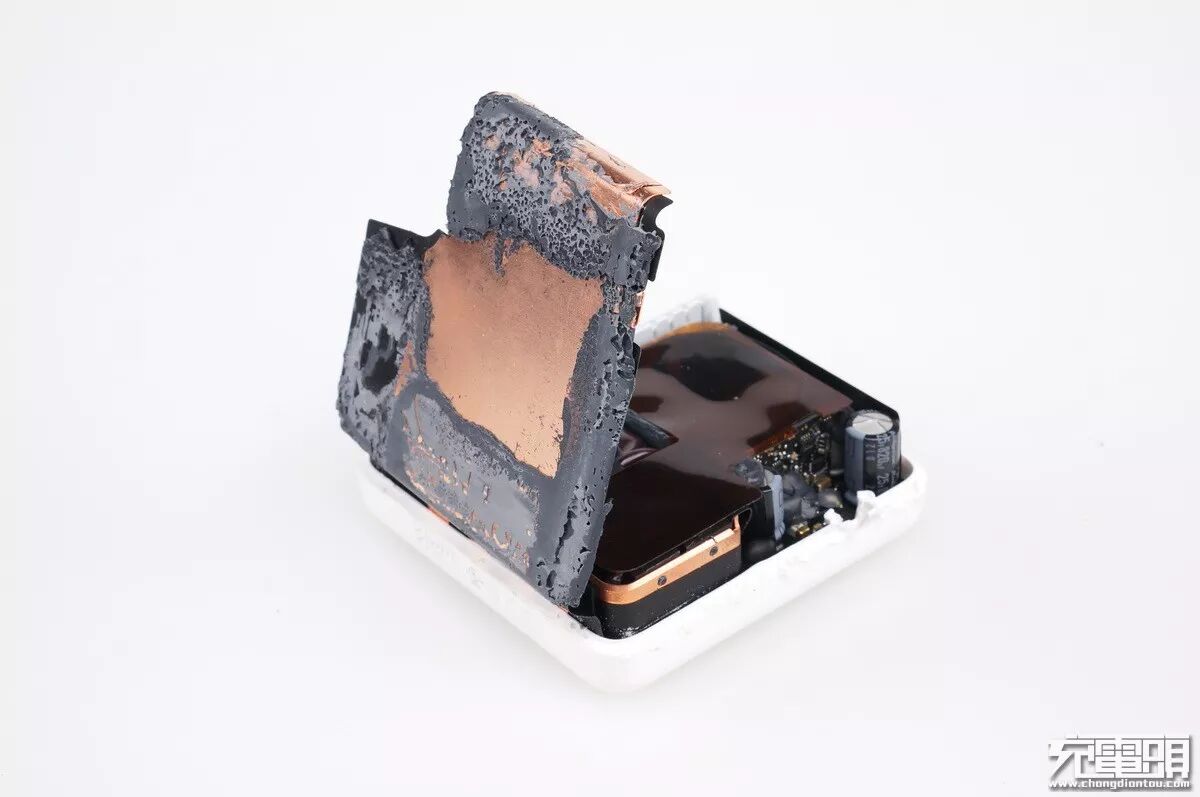

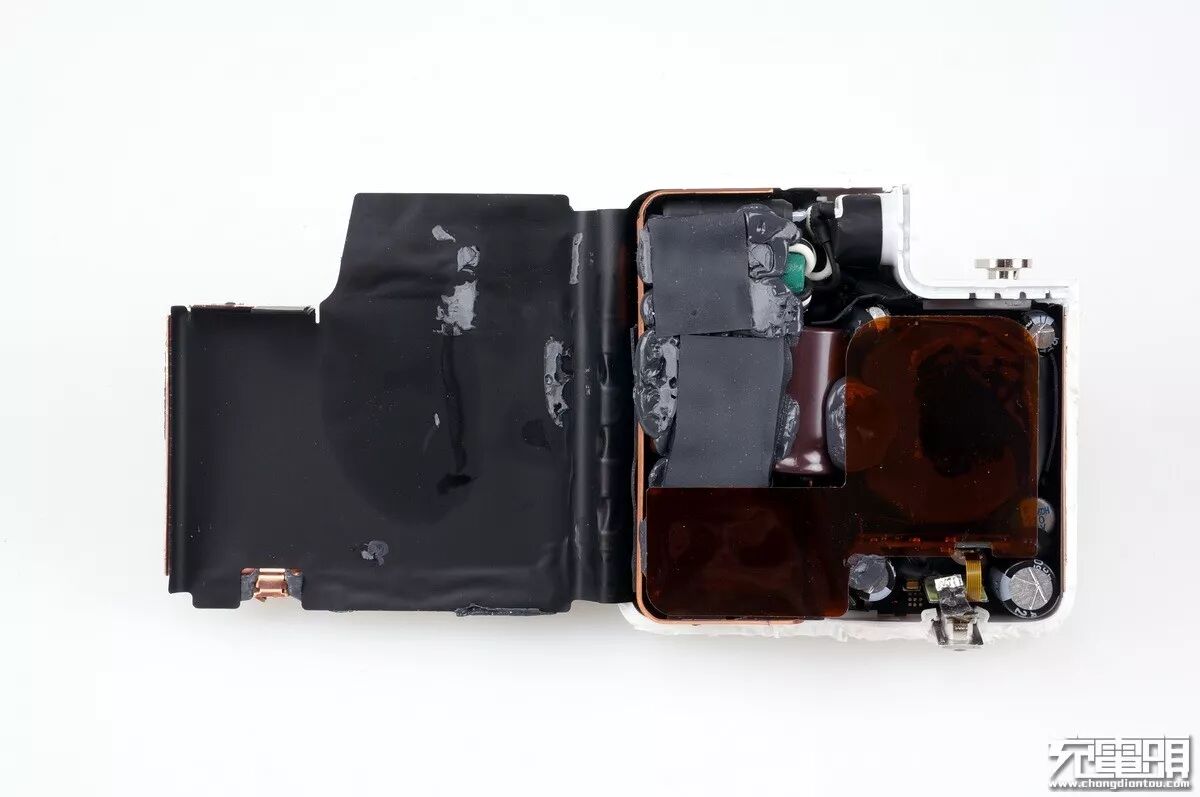

表面散热铜片掀开。铜片两面都有导热胶。
散热铜片底部全部贴上绝缘胶带。
结构的另外一边，同样是一大块纯铜匀热散热片。

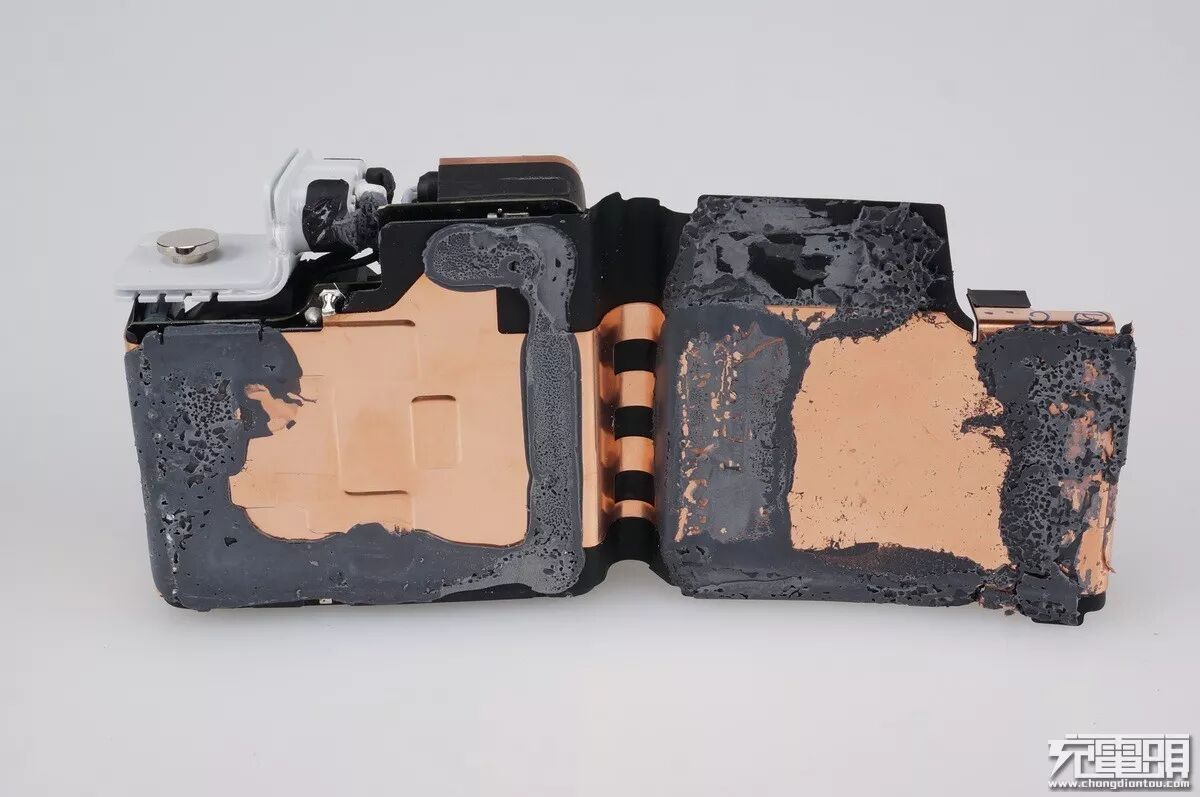

散热片折叠过来后可以看到是一个整体。

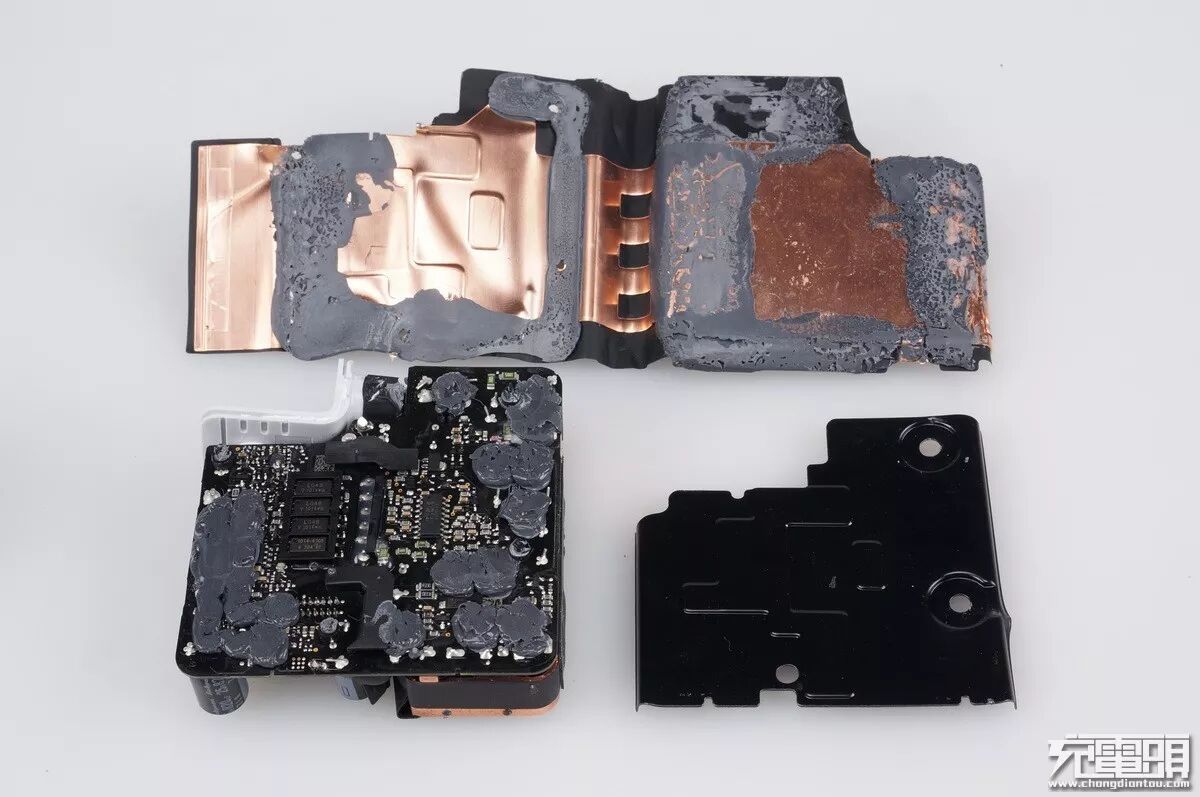

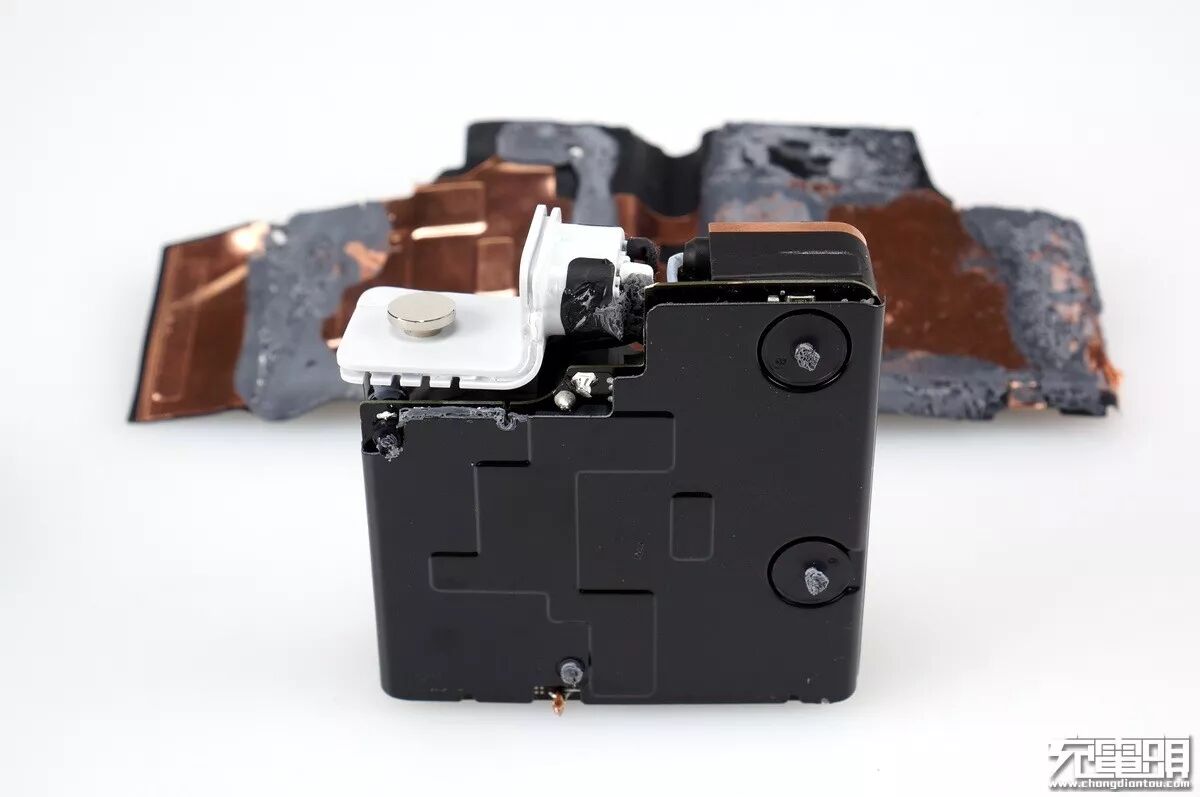

把散热片去掉，PCB贴片器件面有一块绝缘胶板。

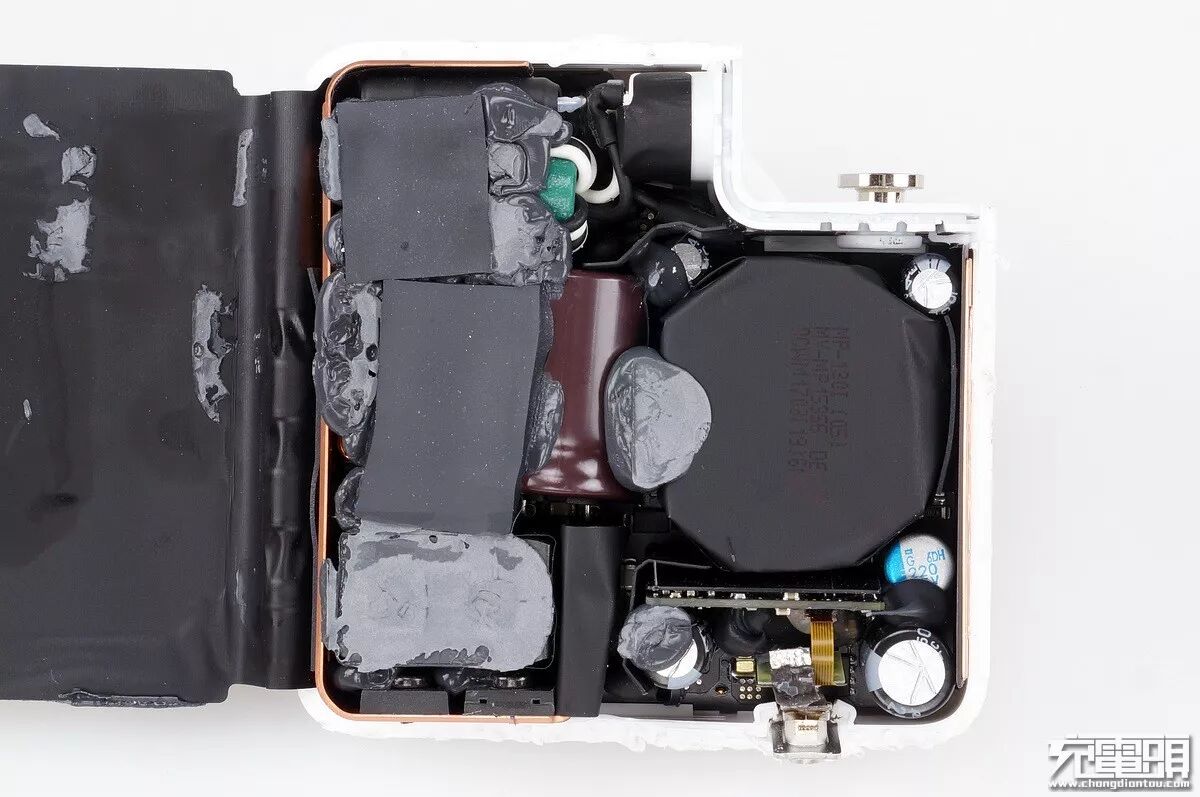

再把绝缘胶板去掉，PCB上注胶导热，尽可能的将电源产生的热量通过外壳散发出去。
PCB插脚件面俯视图。

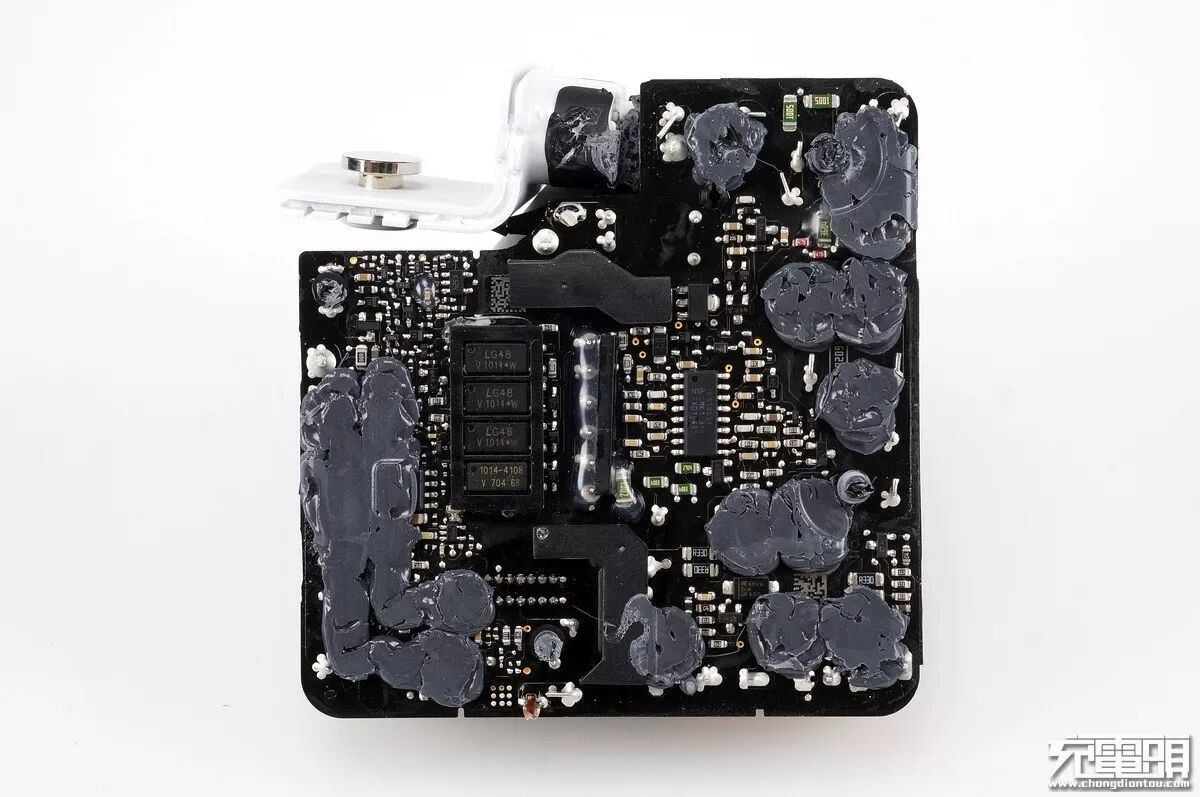

PCB贴片件面俯视图。

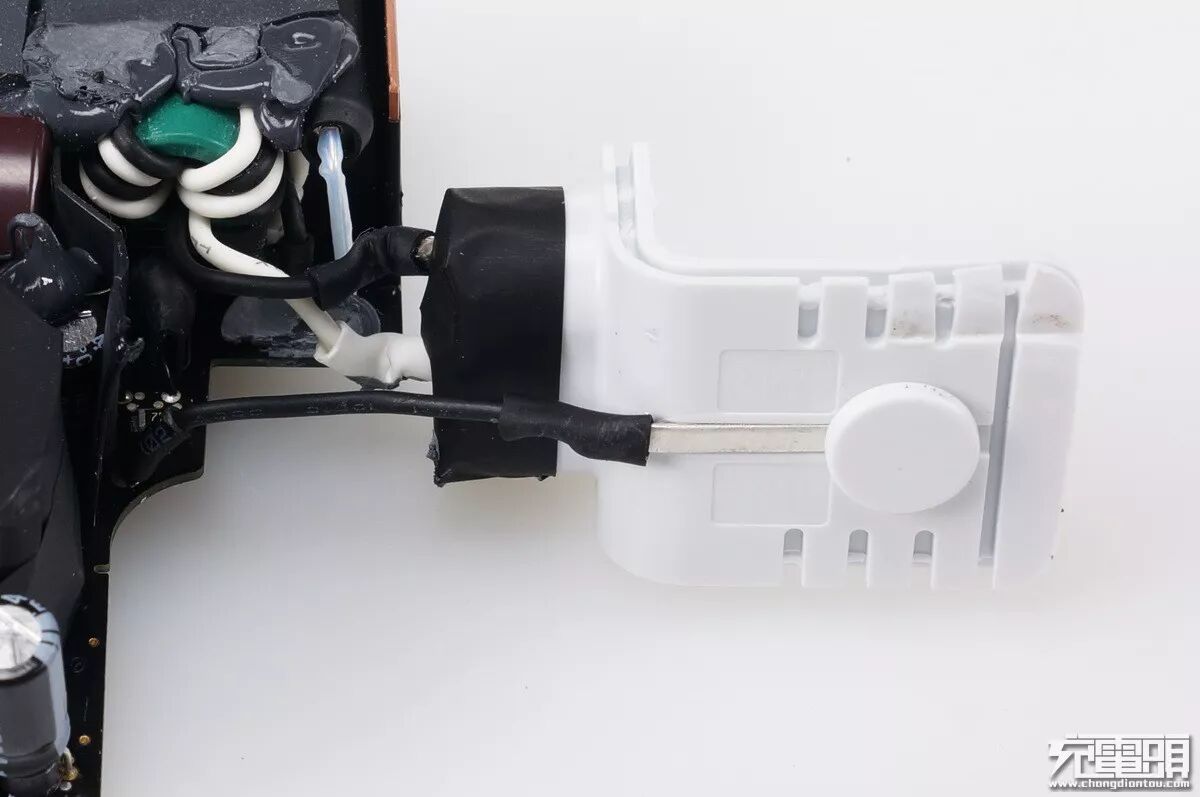

8字线的导线全部用热缩管套起来，防止线头触碰短路，圆形T型固定座底部焊着接地引线。
去掉注胶后一览。

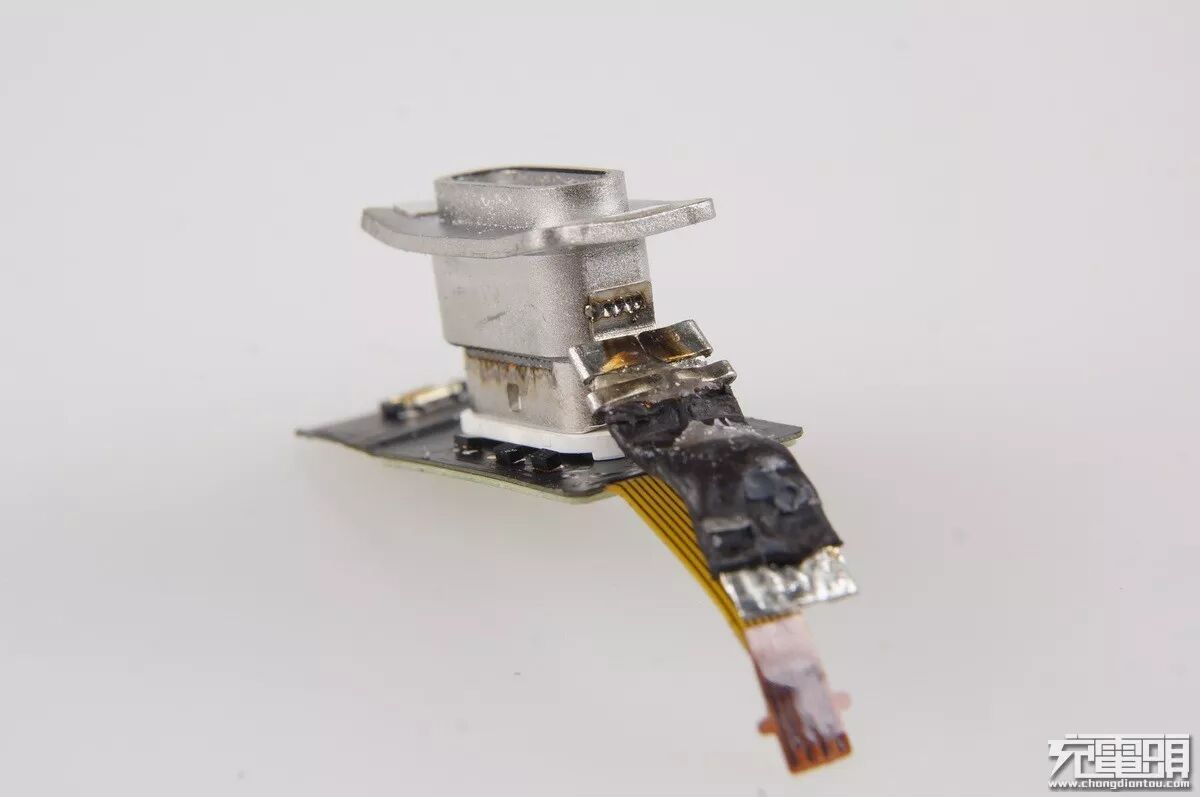

USB-C输出插座采用三根软性排线连接。

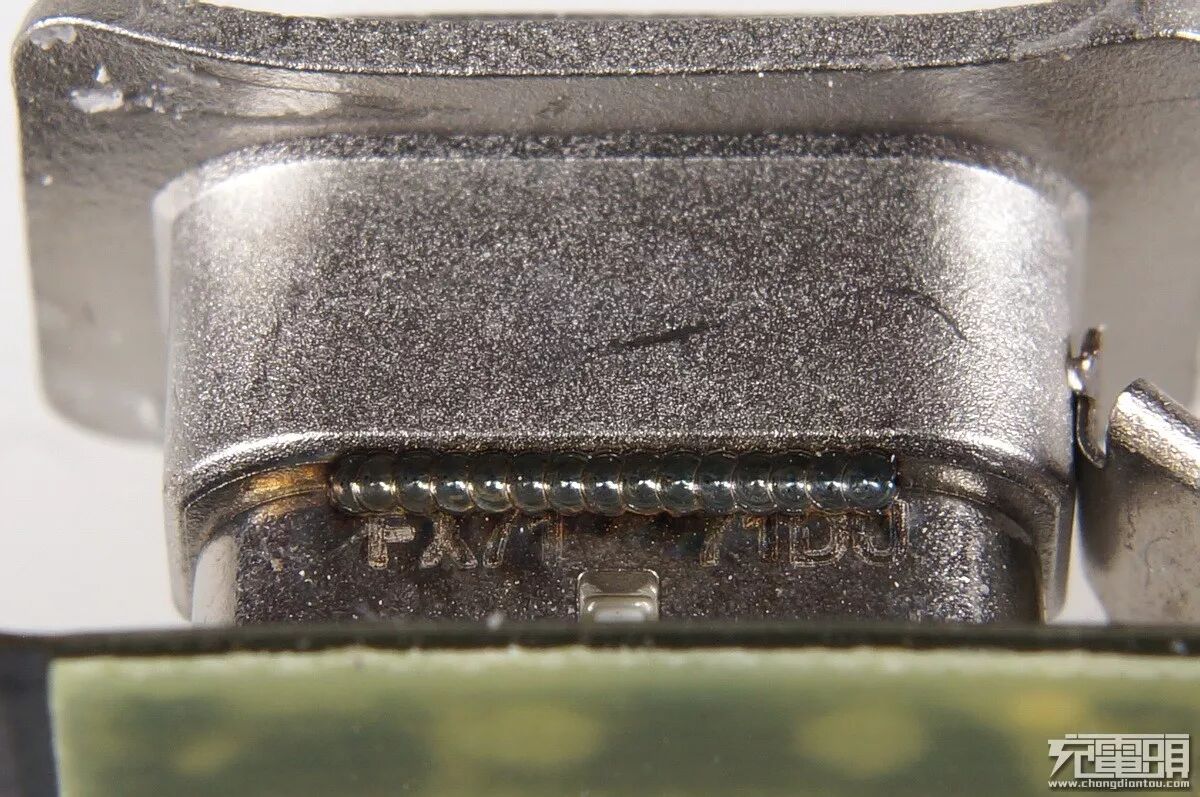

USB-C金属包边是由两个部件点焊而成。

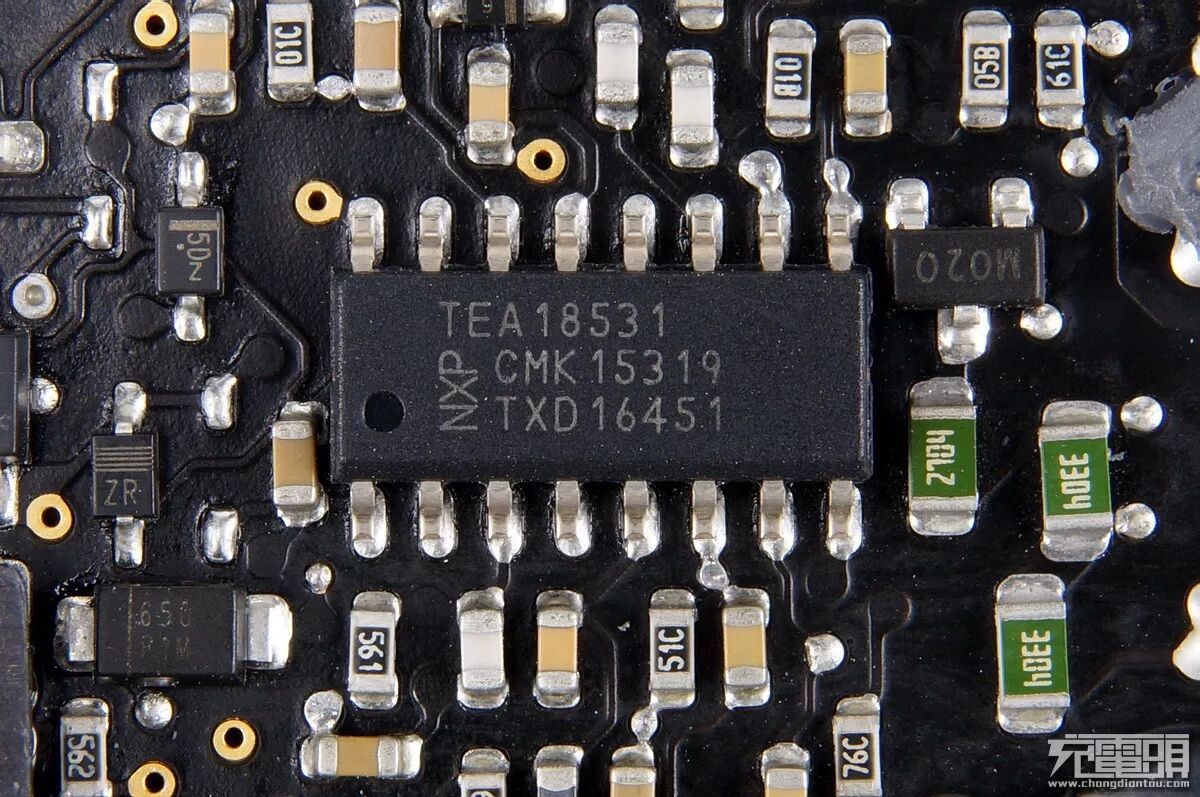

恩智浦NXP初级PWM控制器，周围几颗绿色电阻为千分之一精度，高温下工作阻值不会有过大的偏移，保证长期高温工作的稳定性。

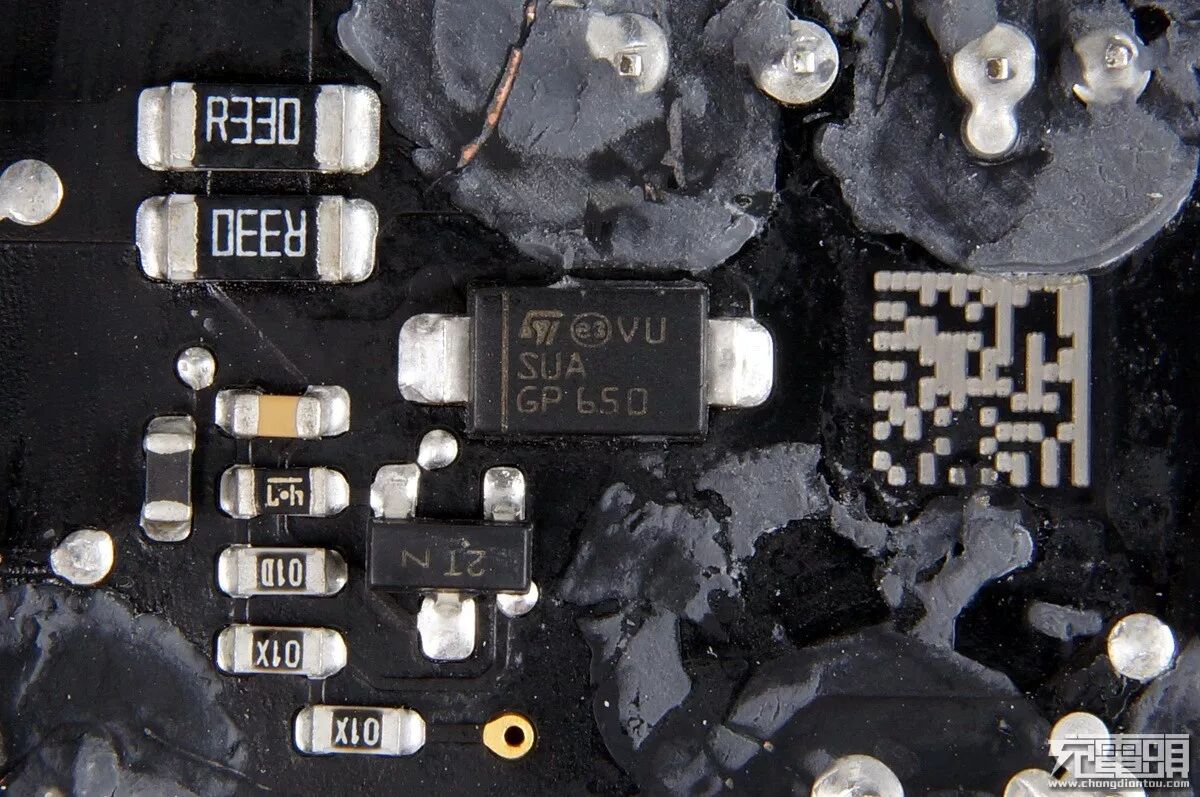

丝印 VU SUA GP650 ST意法半导体。

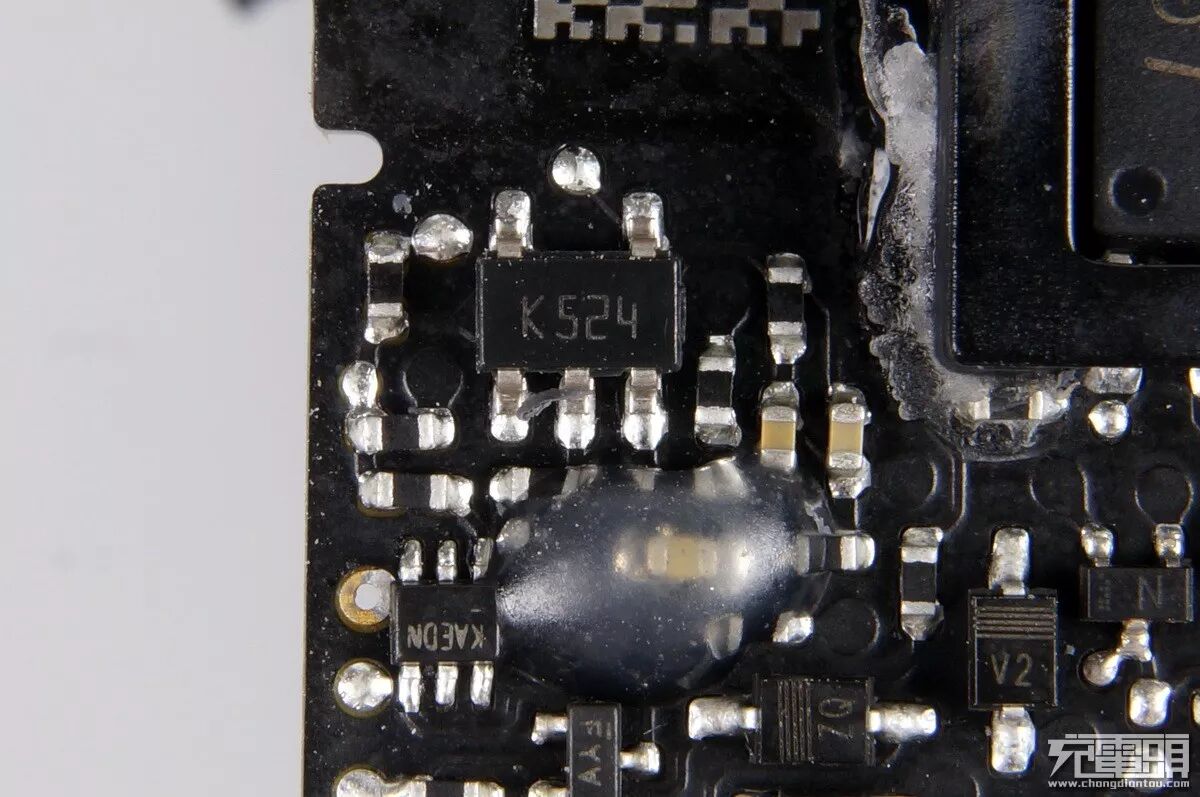

丝印k524、丝印KAEDN。

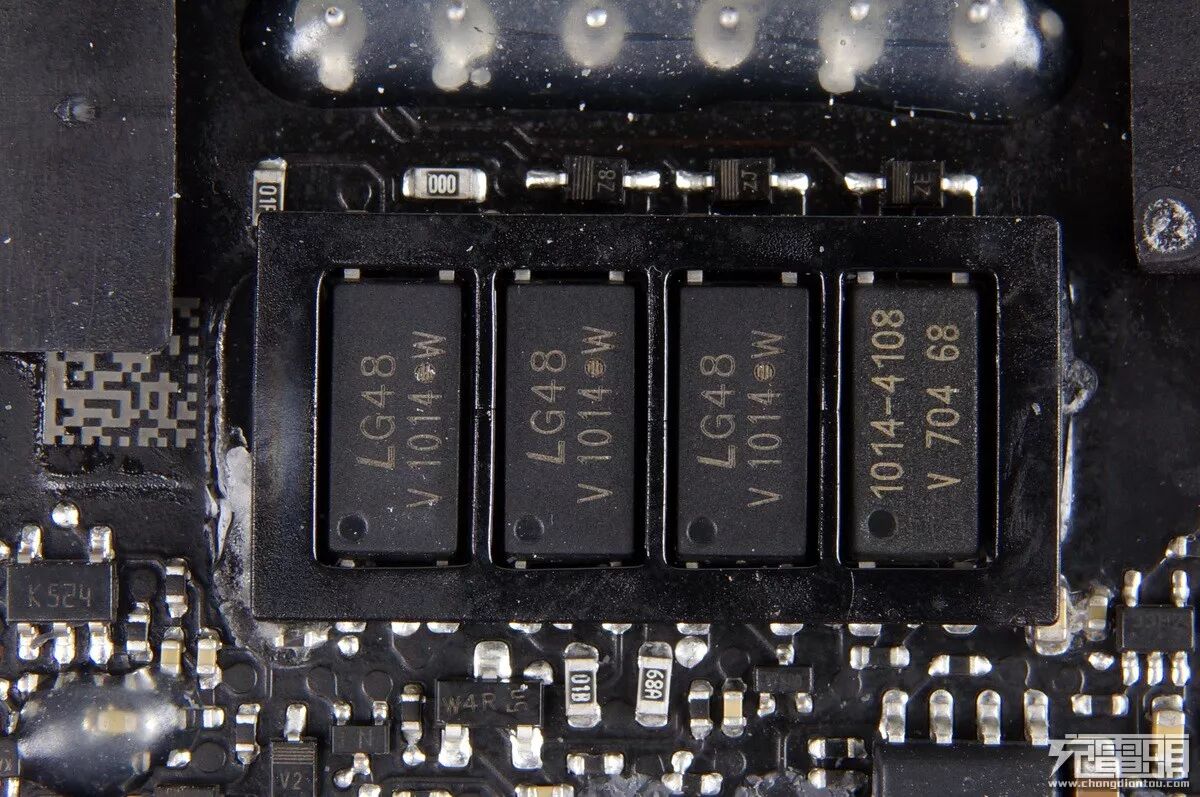

一排光耦，初级次级之前信息传递的纽带。丝印LG48 V1014W、丝印1014-4108 V70468。

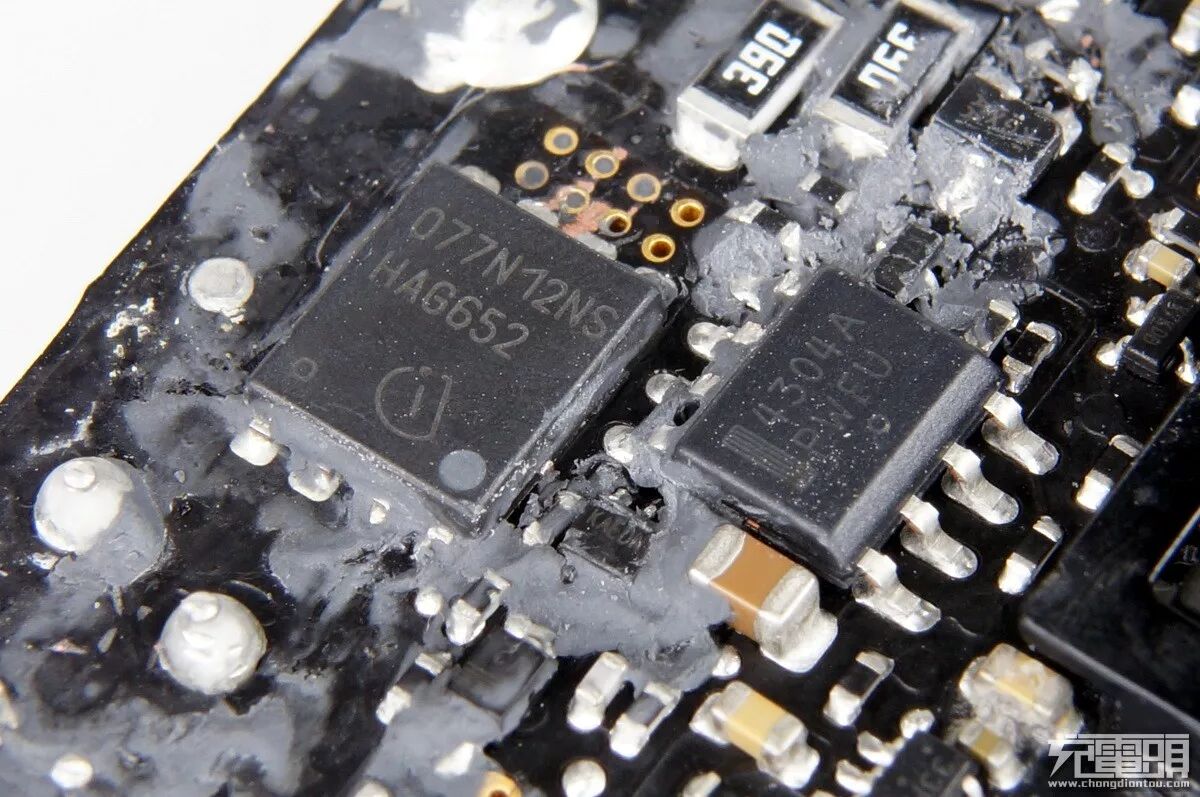

安森美ON Semi NCP4304A+英飞凌Infineon BSC077N12NS同步整流。

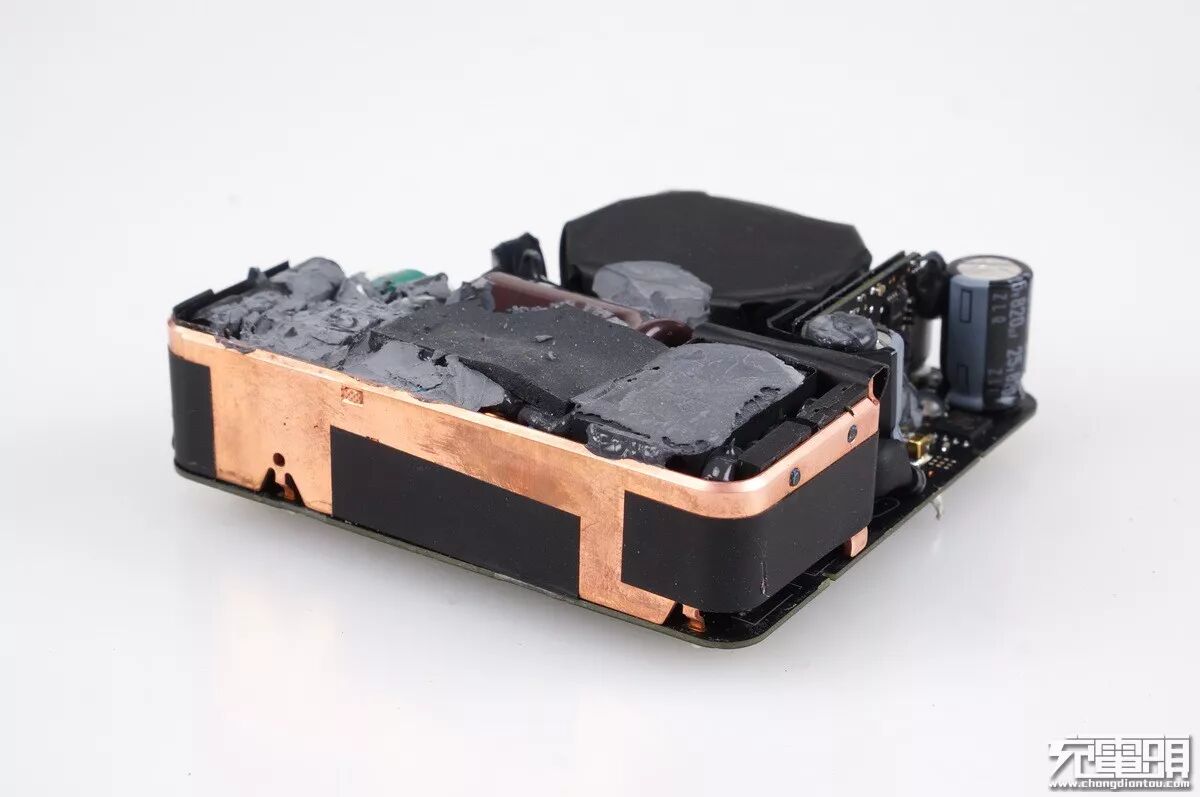

外沿是一片厚铜片，发热元件都通过螺丝或者粘胶把热量传递到上面去，灌胶几乎填满了整个腔体。

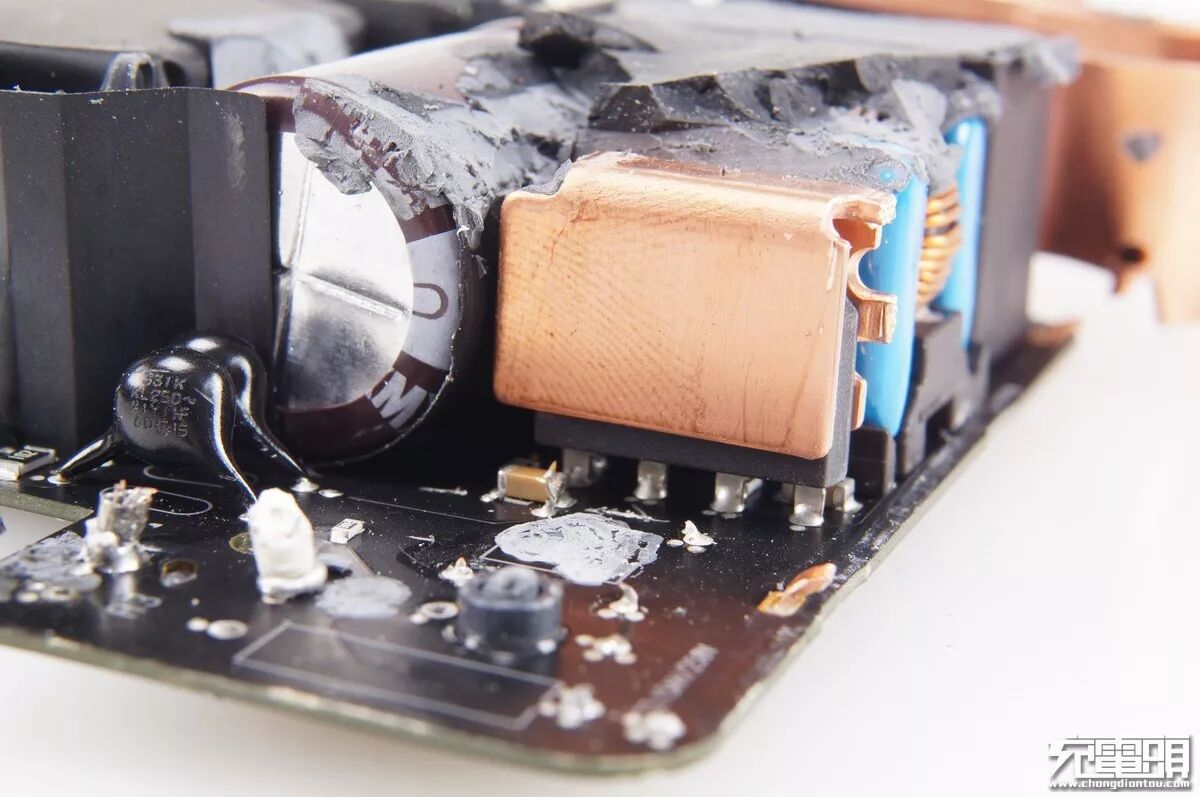

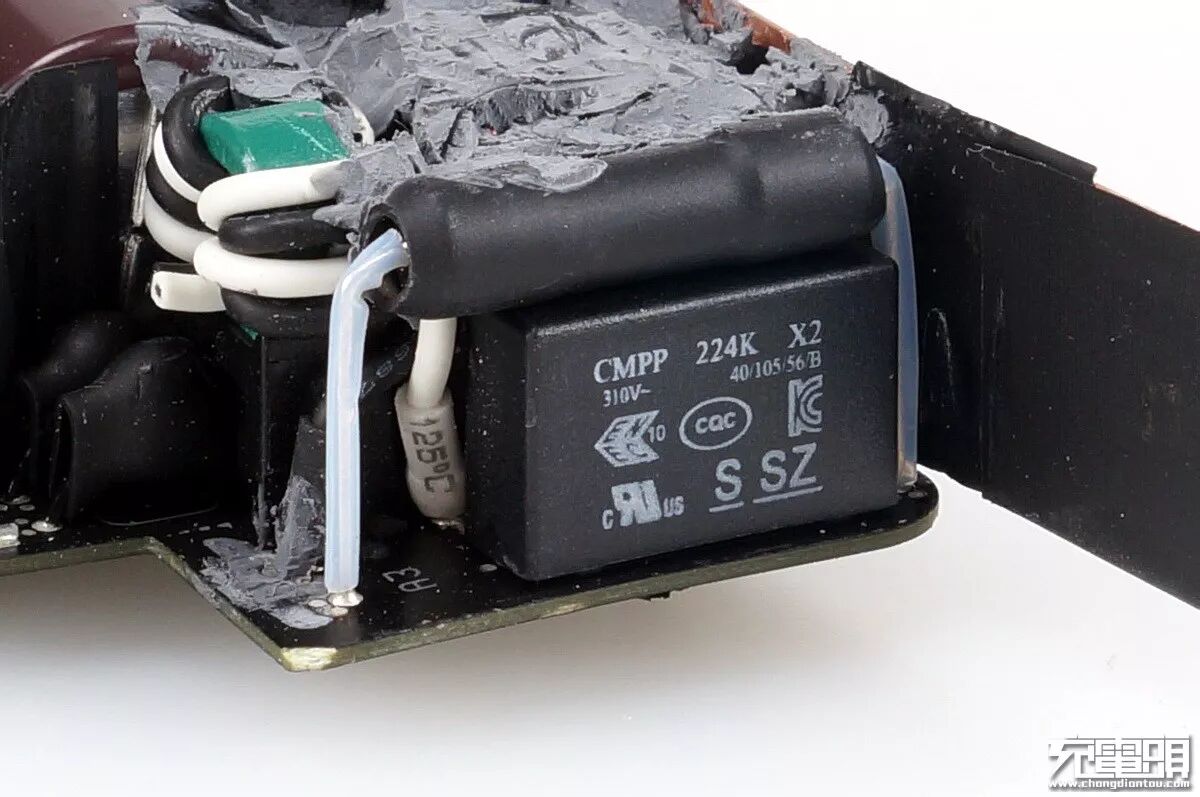

因为整体灌胶所以拆解就跟探险一样逐步前进，把铜片撬开慢慢向里面探险首先遇到的是安规电容，上面搭棚安置了一个保险丝管，并包上热缩管套防止爆裂跳火。

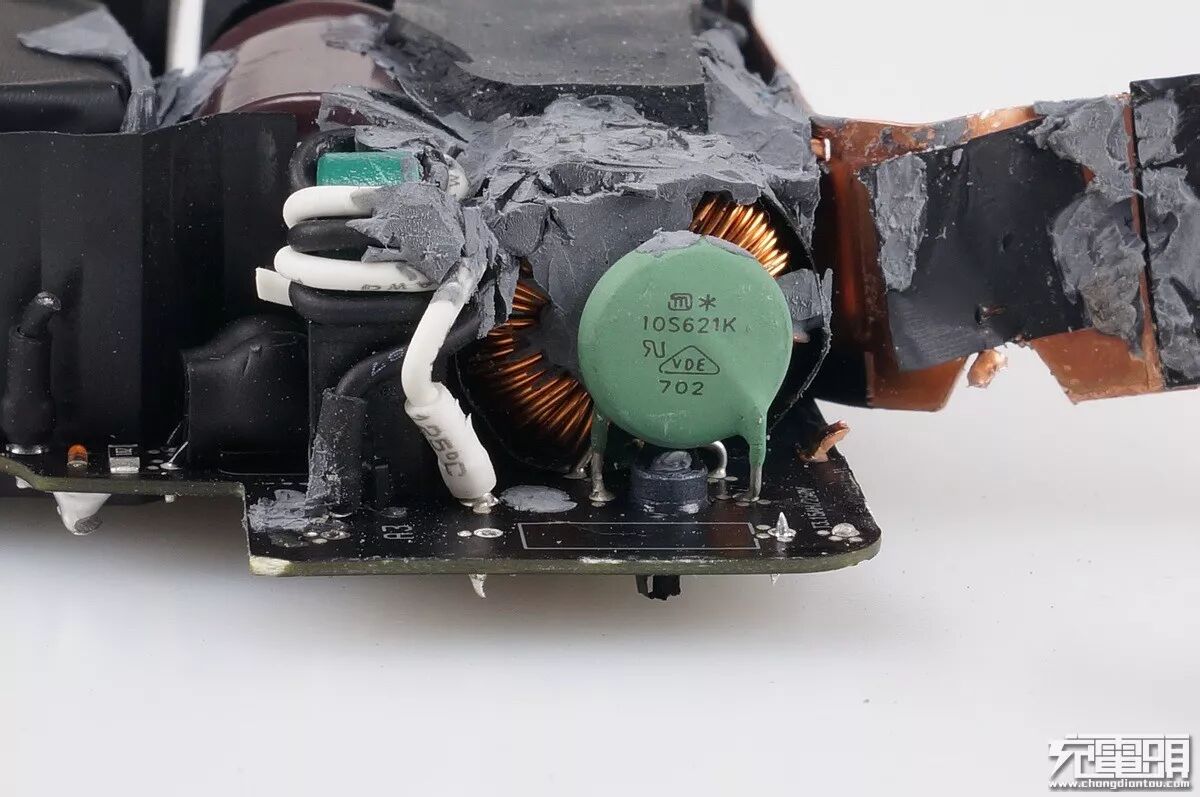

10S621K压敏电阻。

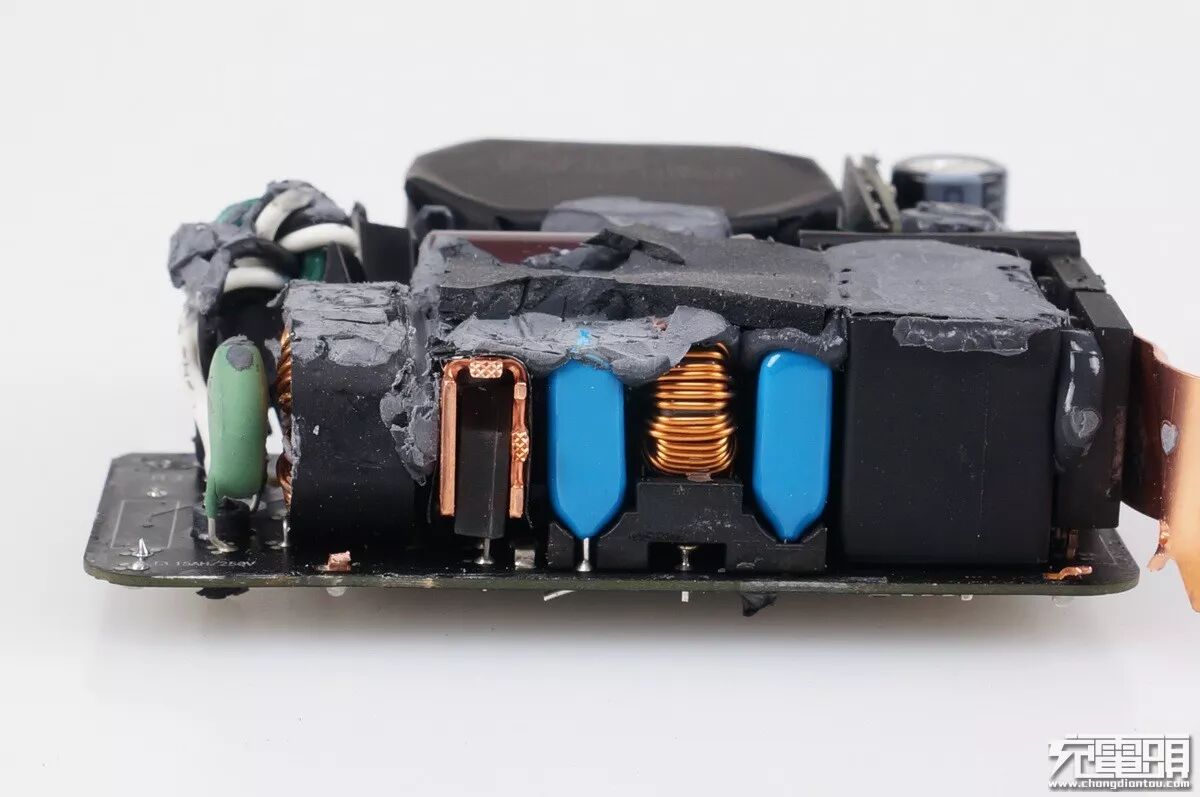

侧面的散热片全部扯掉，可以看到内部有两级共模电感，在这样一个寸土寸金的电源里面还奢侈的布局了两级共模电感。

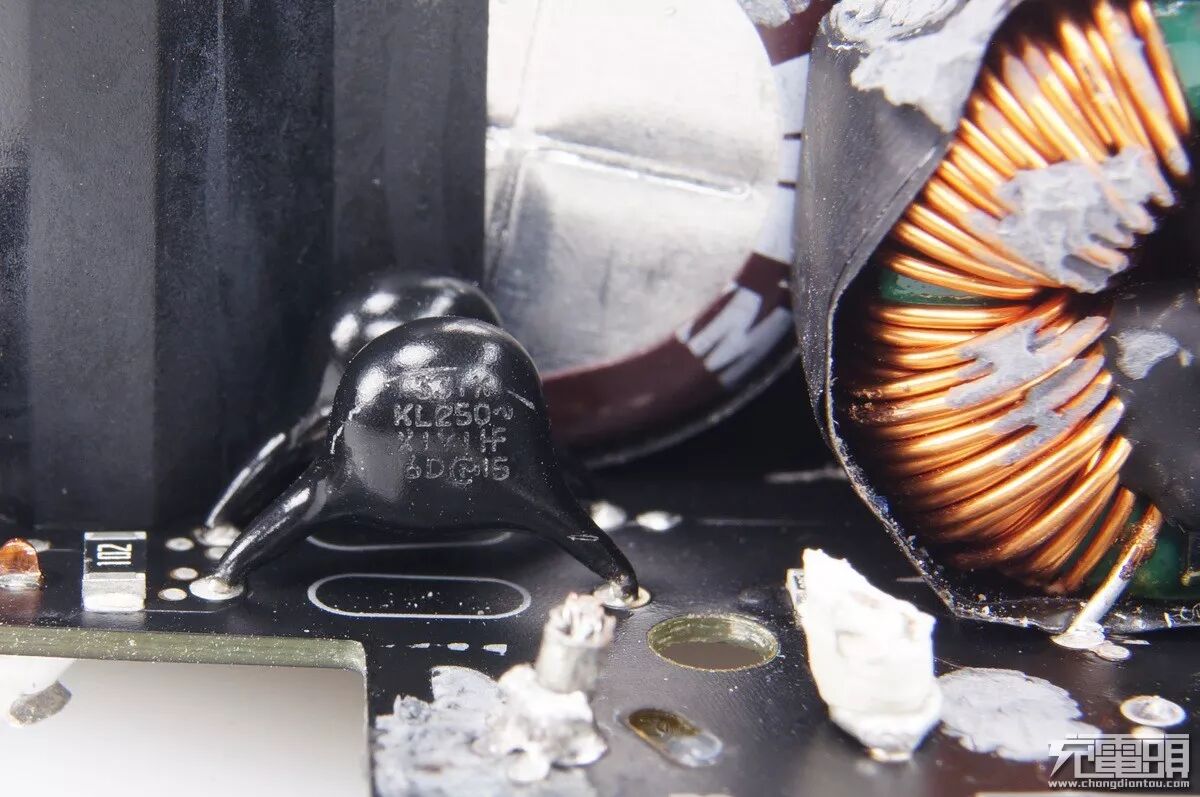

两颗Y电容。
去掉巨大的电感后可以看到一片铜片包裹着整流桥。

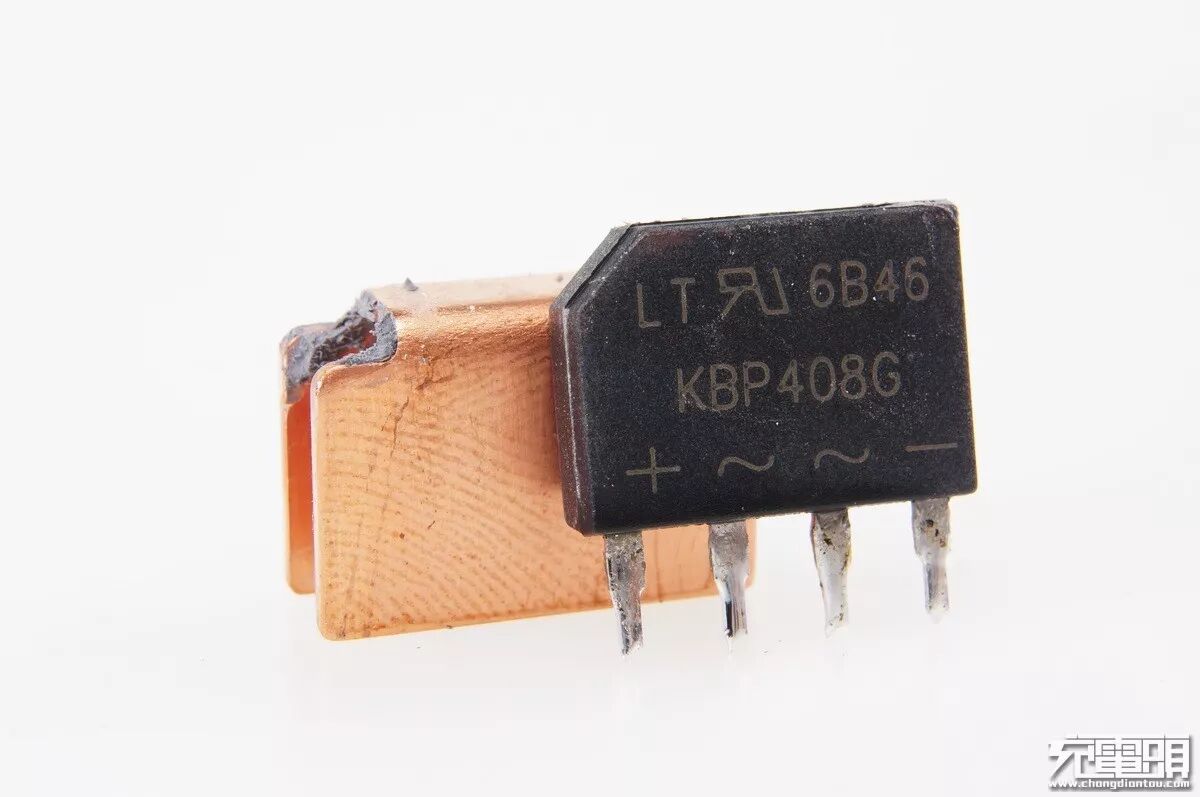

丝印LT KBP408 6B45整流桥。

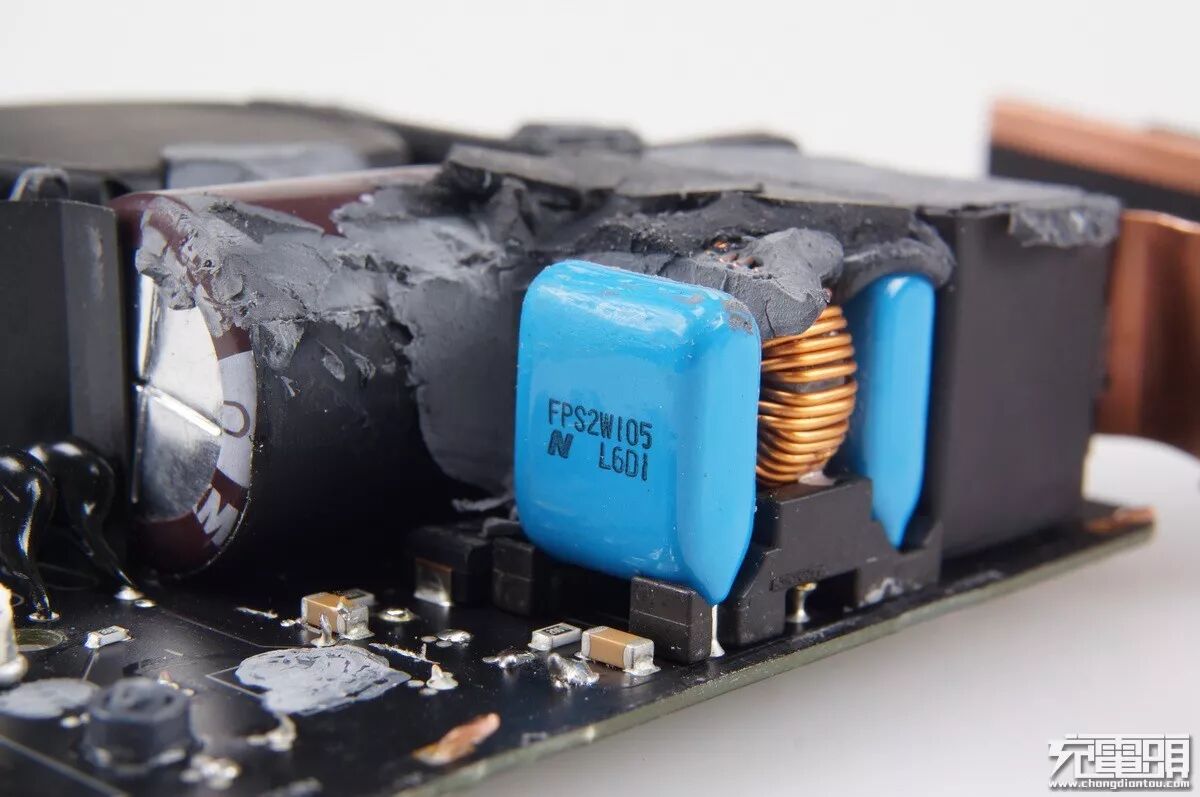

两颗蓝色的丝印FPS2W105 L6D1是X电容。

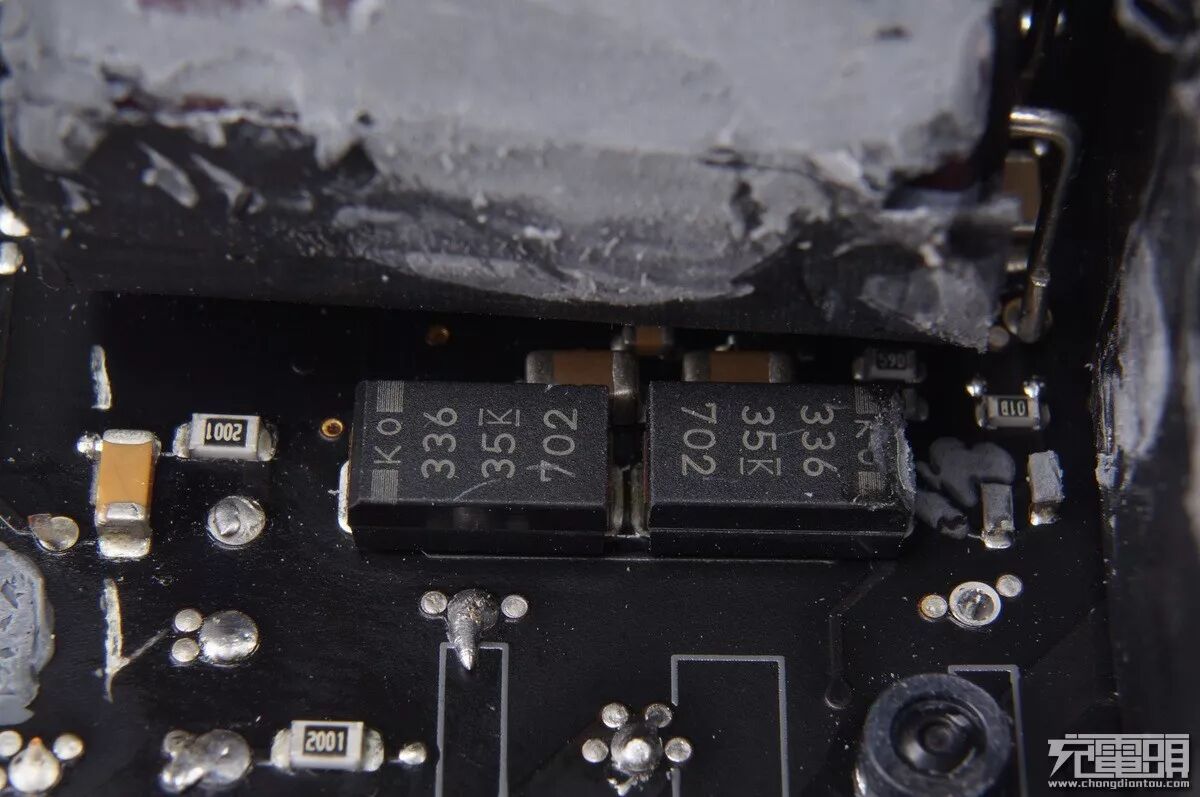

两颗kemet钽聚合物电容，33μF35V。T521系列，这么高耐压的钽电容，价格不忍直视。。。。

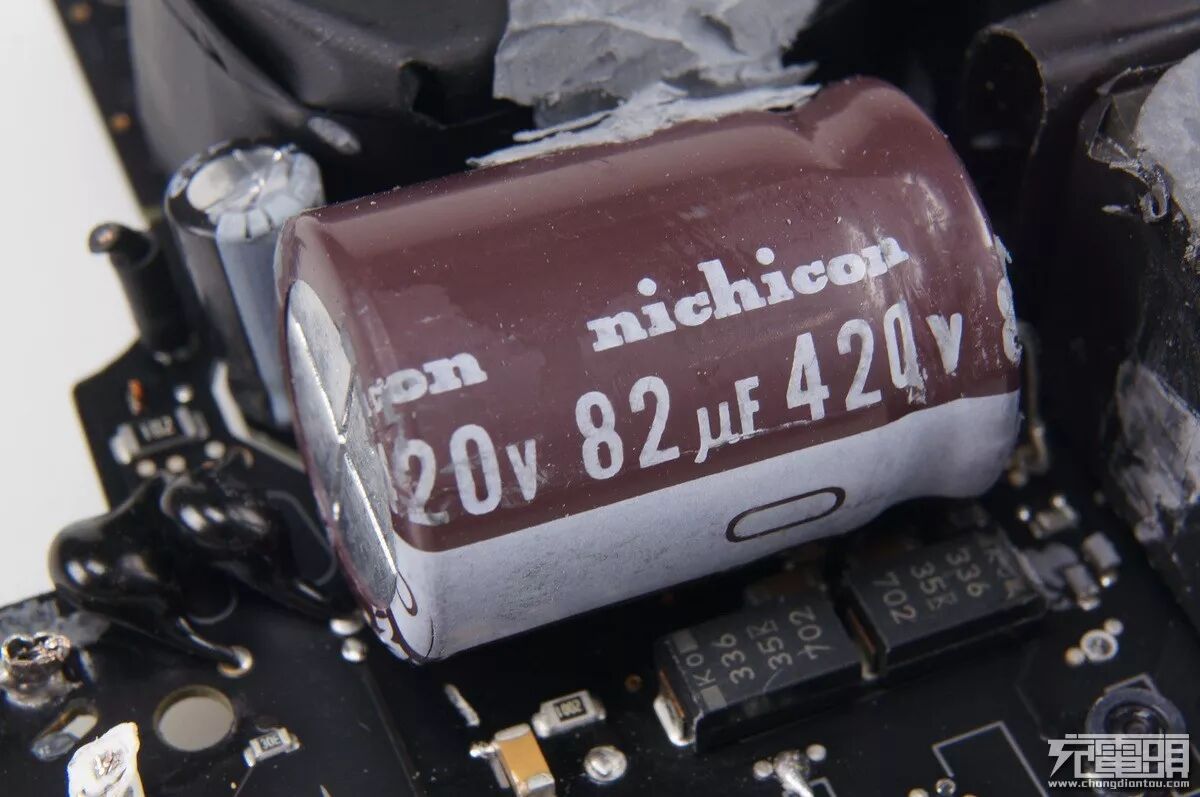

尼吉康nichicon 82μF 420V高压滤波电解电容。

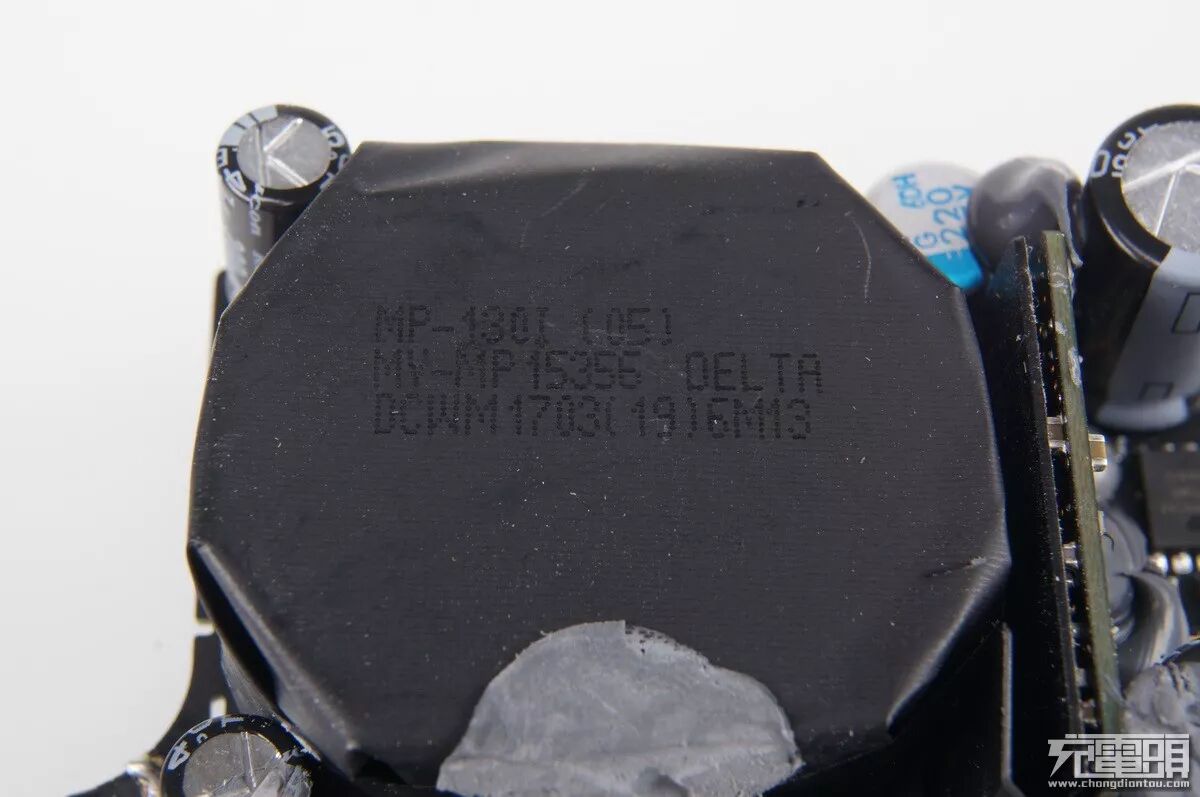

变压器喷码：MP-130I（05） MY-MP15356 DELTA DCWM1703（19）6M13。

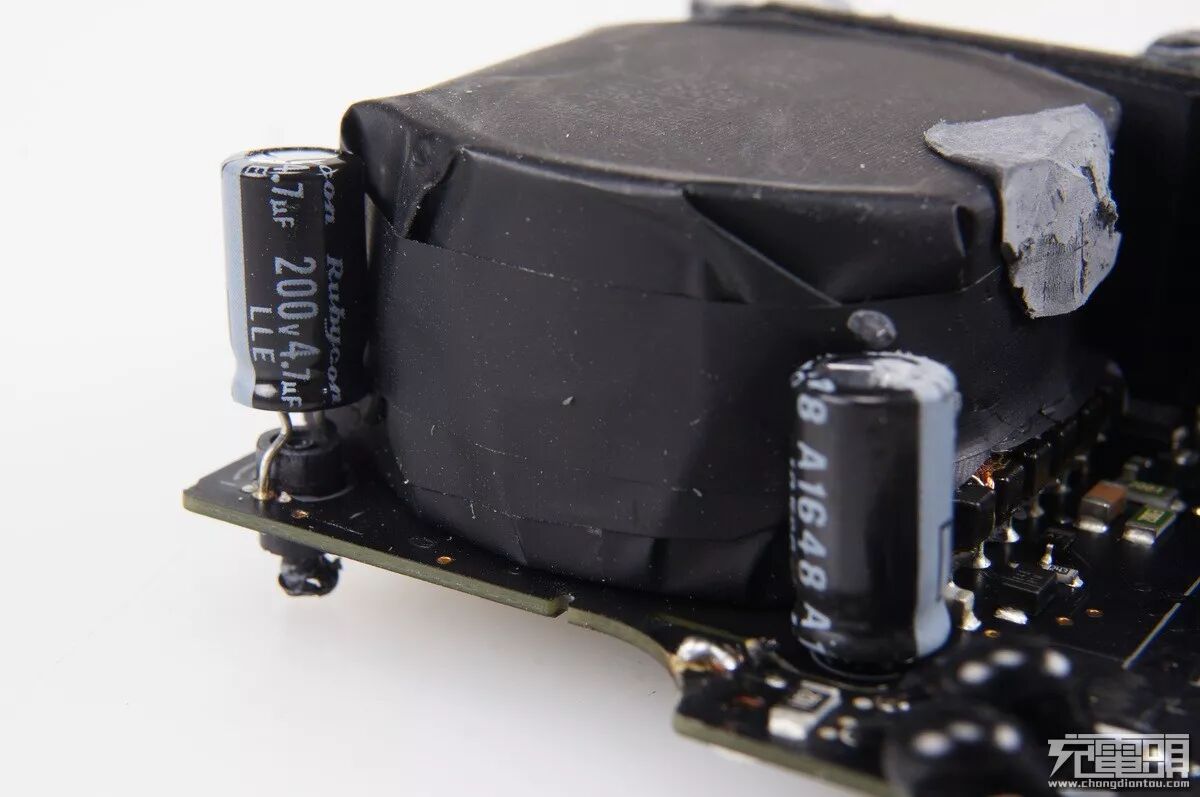

变压器旁边是两颗红宝石Rubycon 200V4.7μF电解电容。

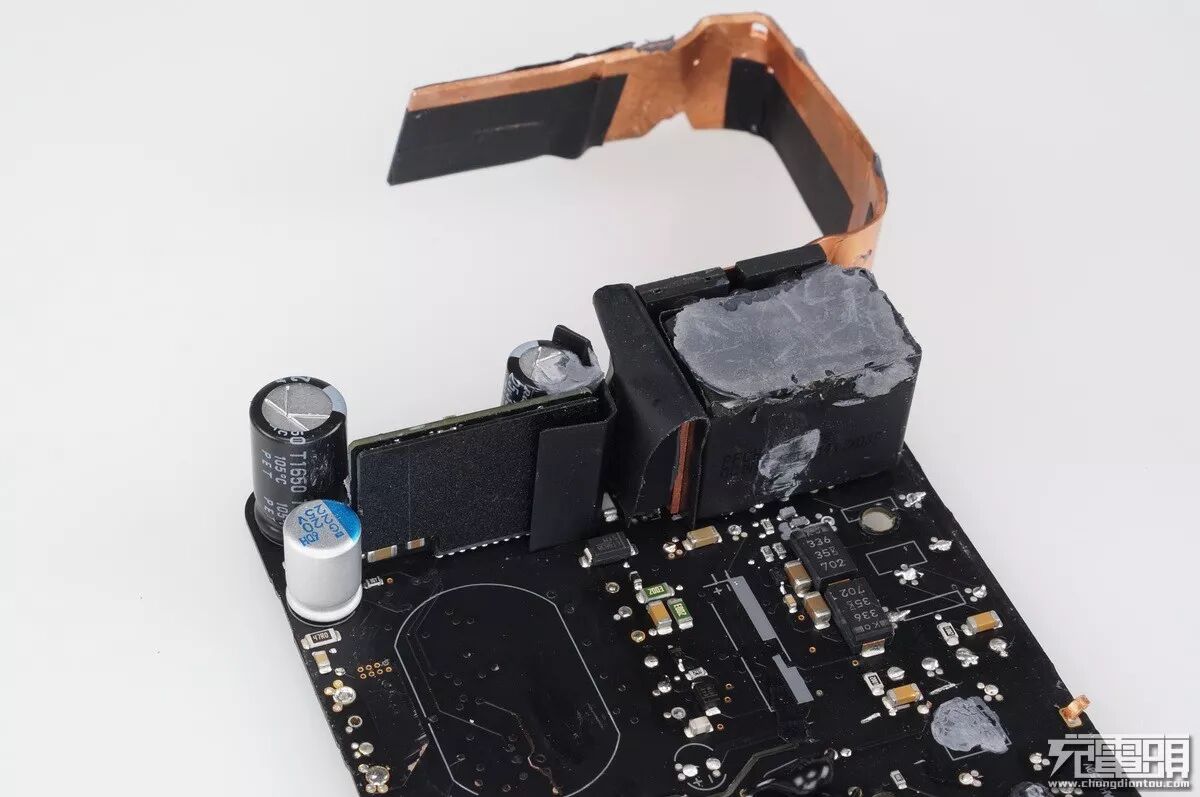

把变压器拆掉。

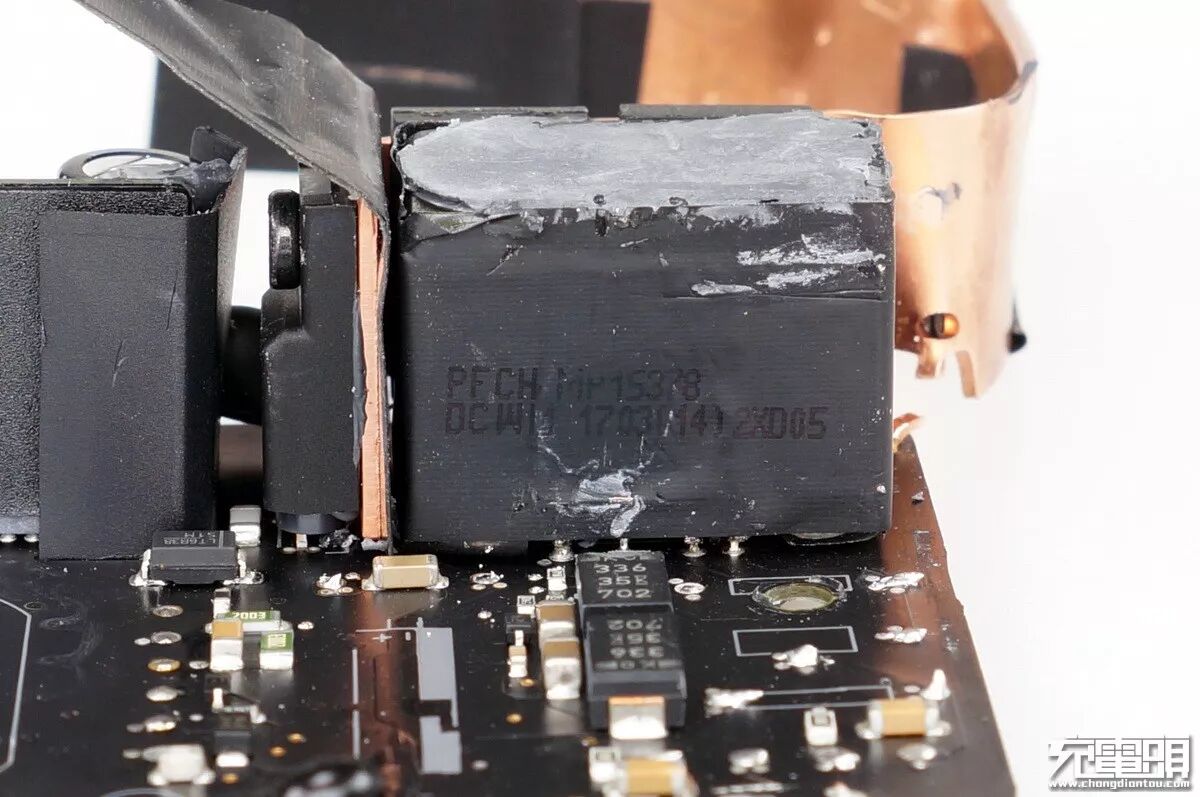

这个电源内部还有一级主动式PFC，这个是PFC升压电感，PFCH MP 15378 DCWM 1703（14）2XD05。

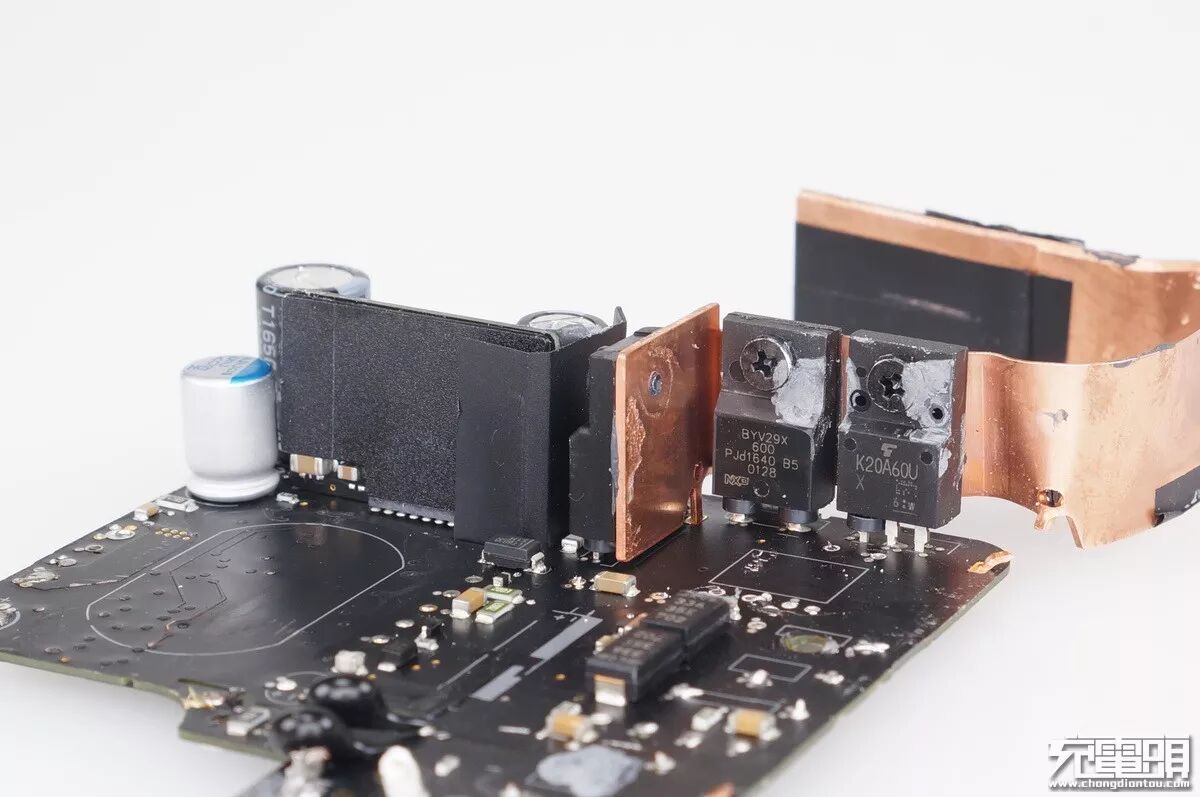

散热片尽头是三颗高发热管子。

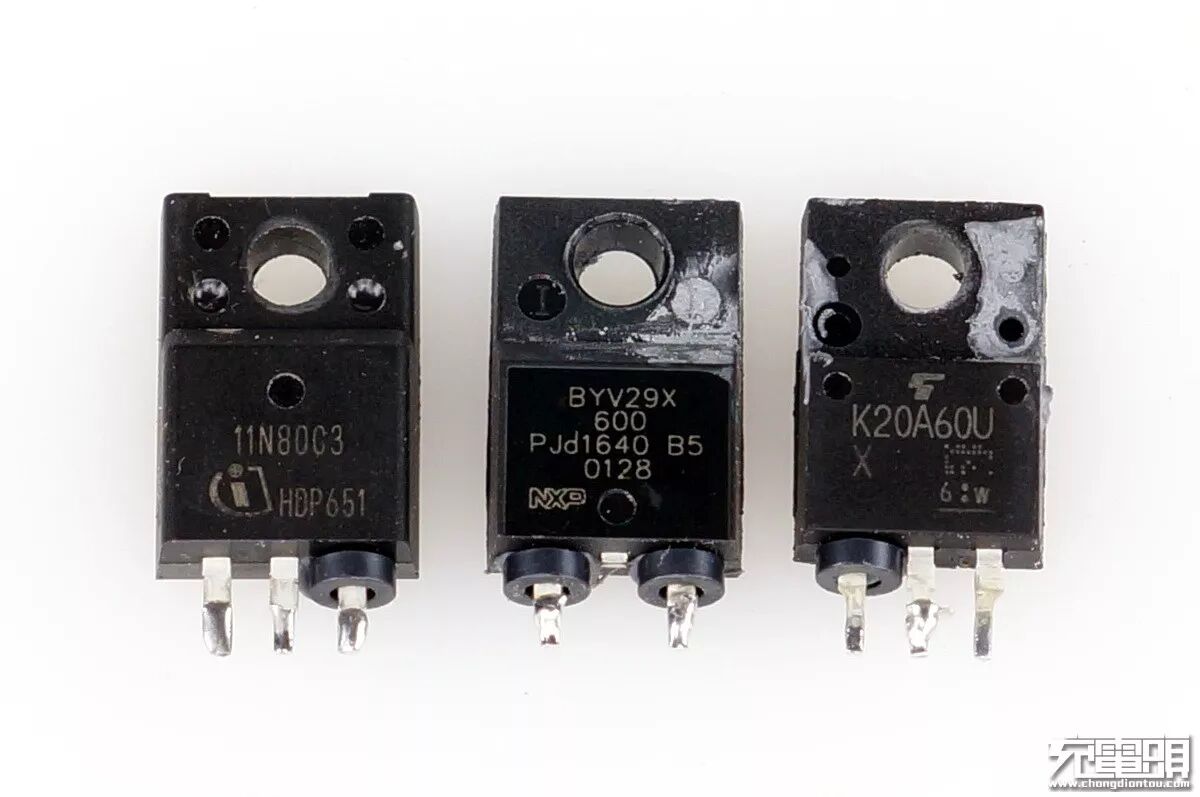

从左到右分别是英飞凌11N80C3开关管、恩智浦BYV29X-600整流二极管、东芝K20A60U PFC升压管。
接下来就剩最后的小板部分了。

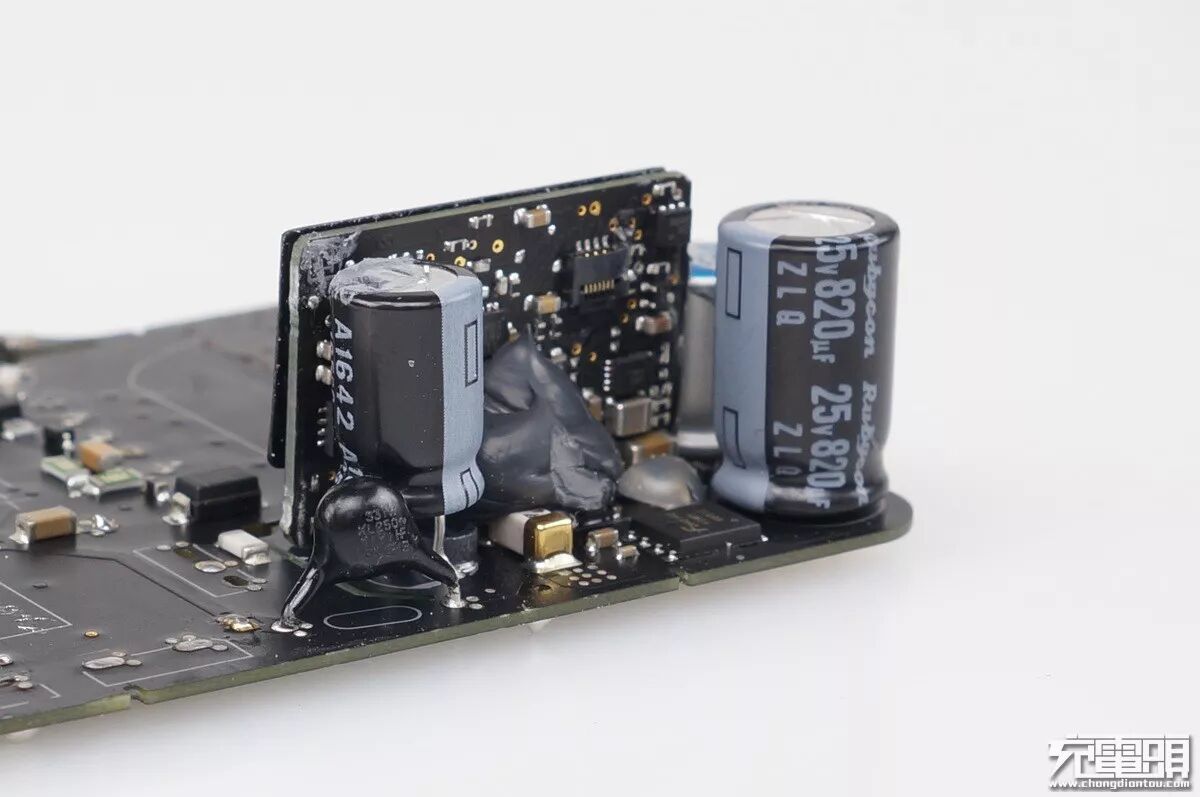

红宝石Rubycon 820μF25V长寿命+330μF25V电解电容，后面还有一个220μF25V固态电容，可以看到USB-C输出口的两个排线插座。

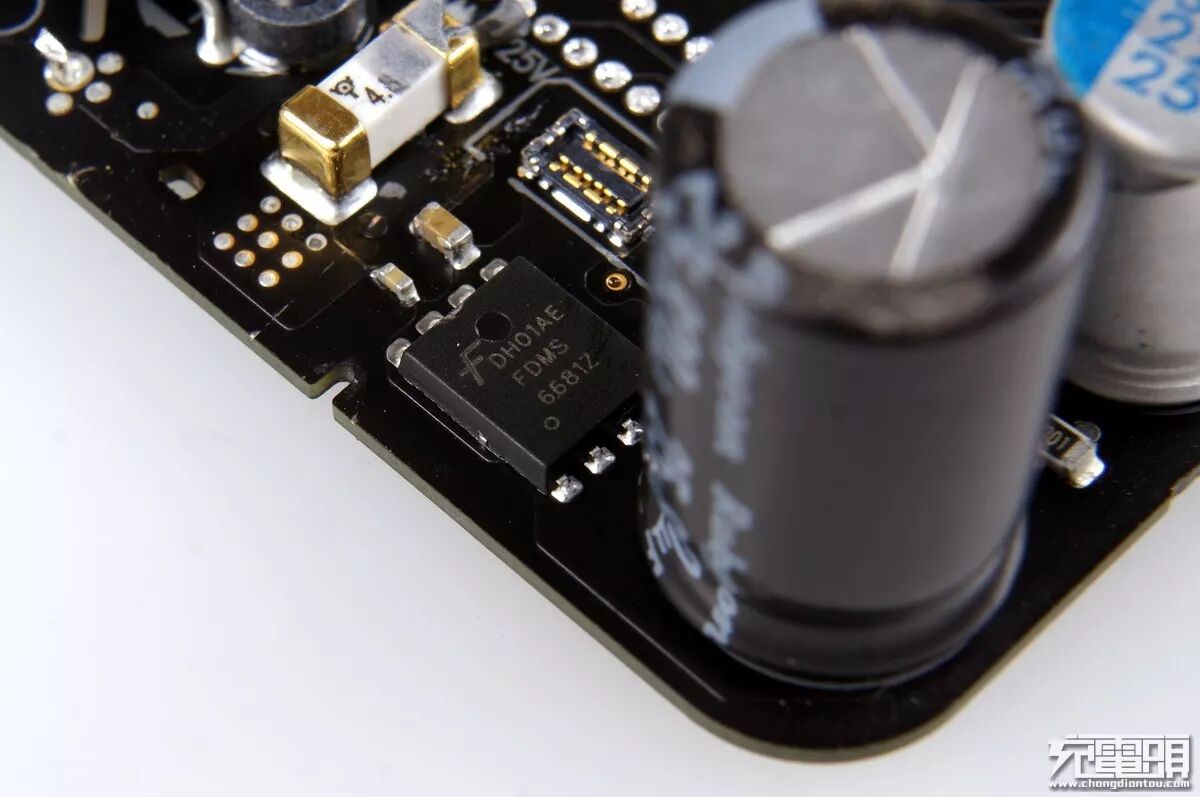

ON semi安森美FDS6681Z PMOS，是C口的输出开关。
小插板通过20pin排针与主PCB相连固定。

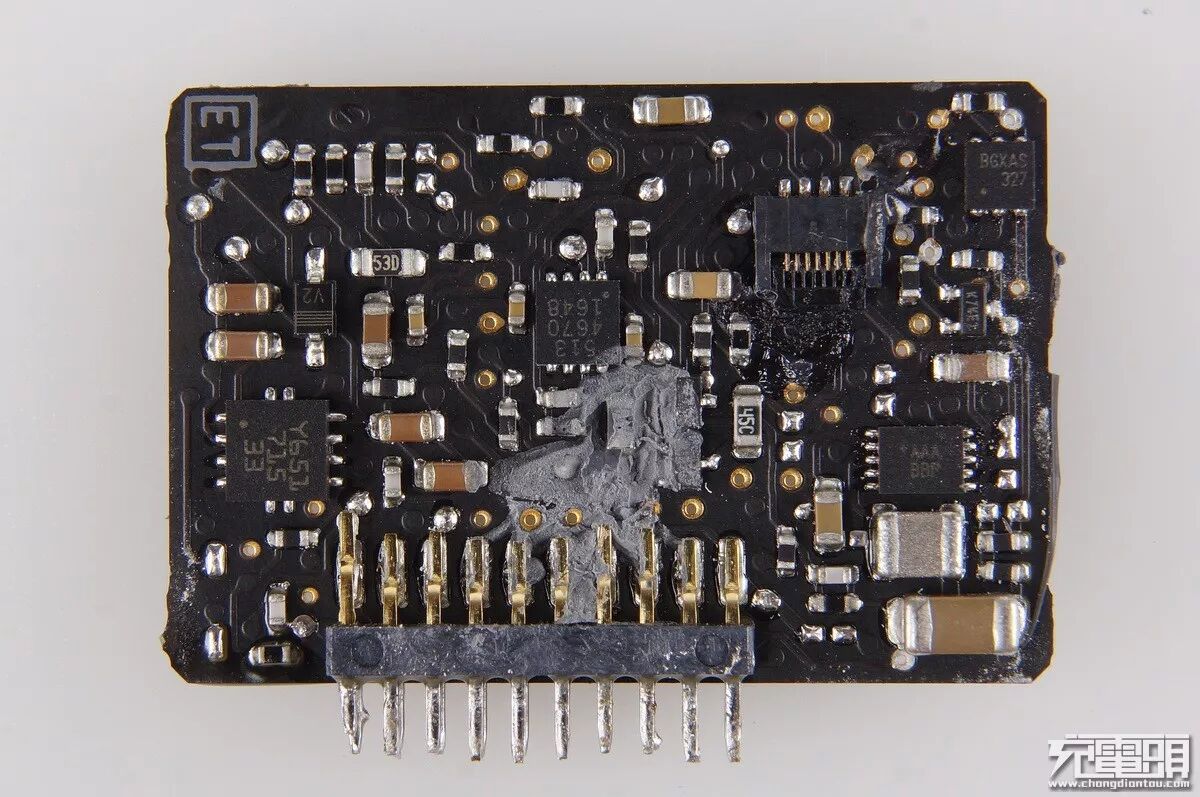

小插板正面一览。
小插板背面一览。

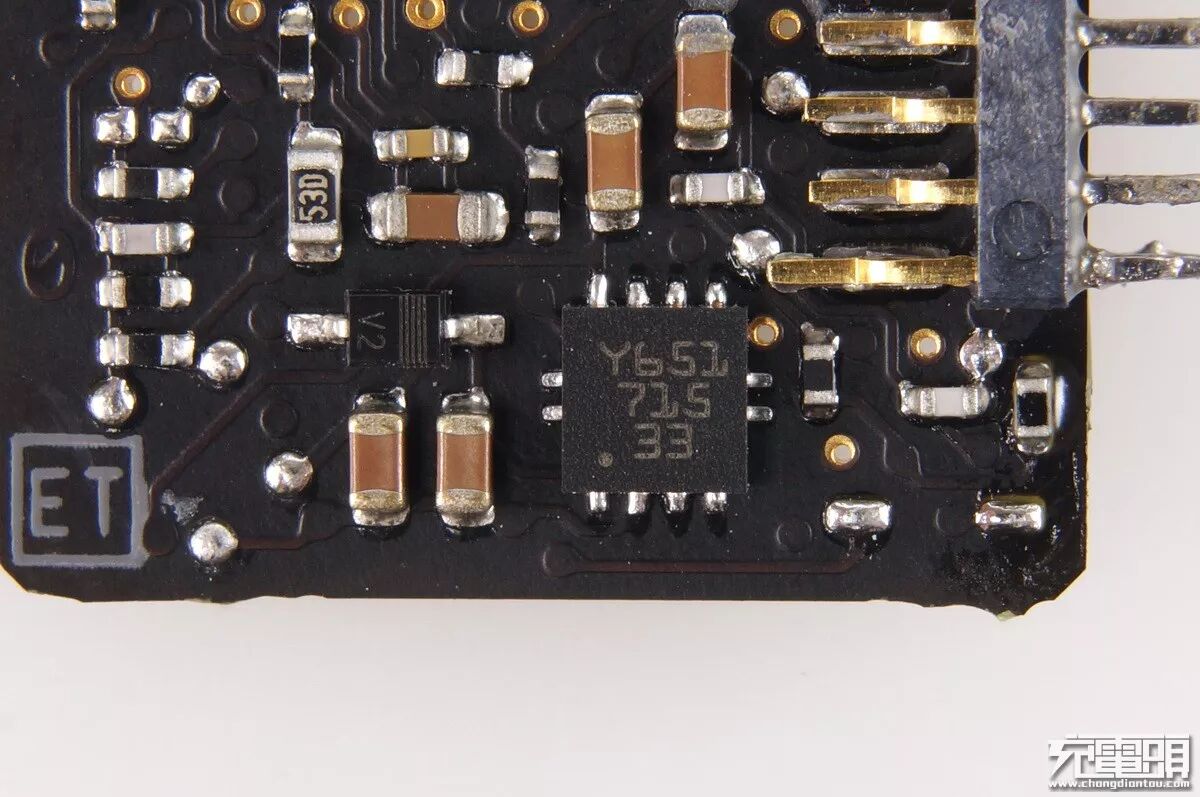

丝印Y651 715 33。

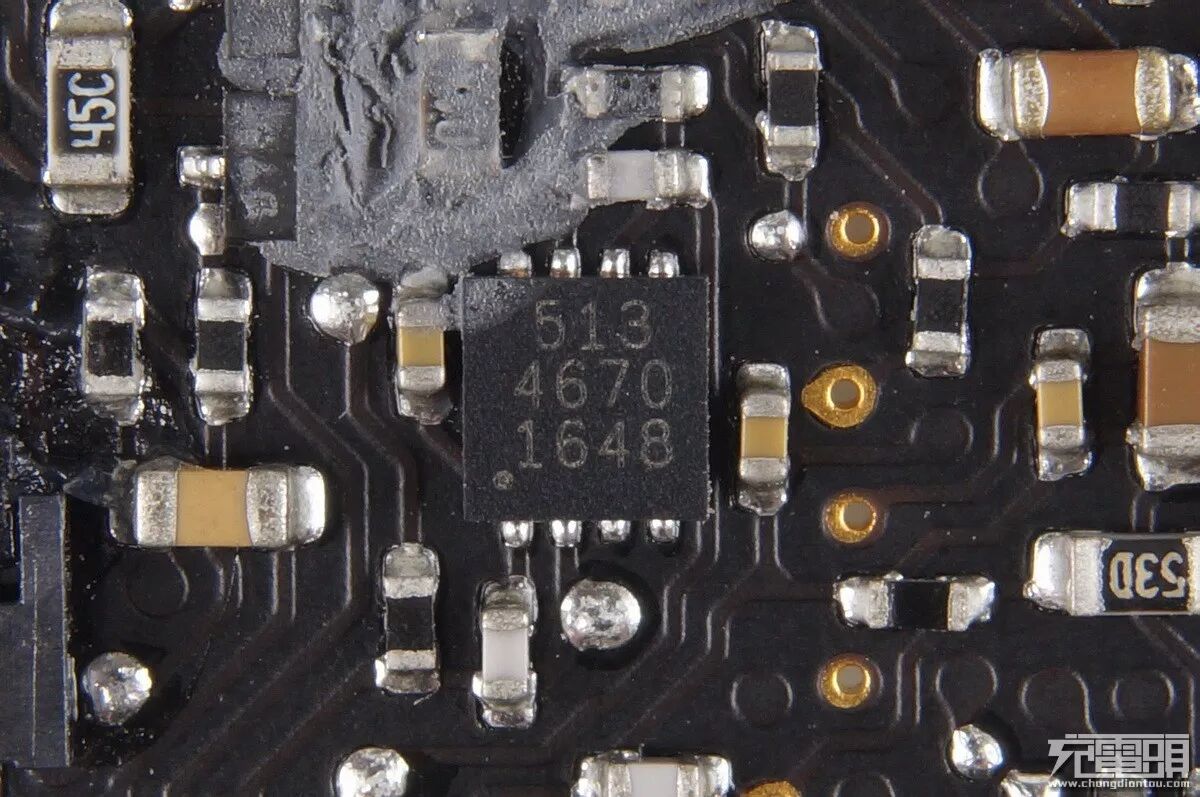

丝印513 4670 1648。

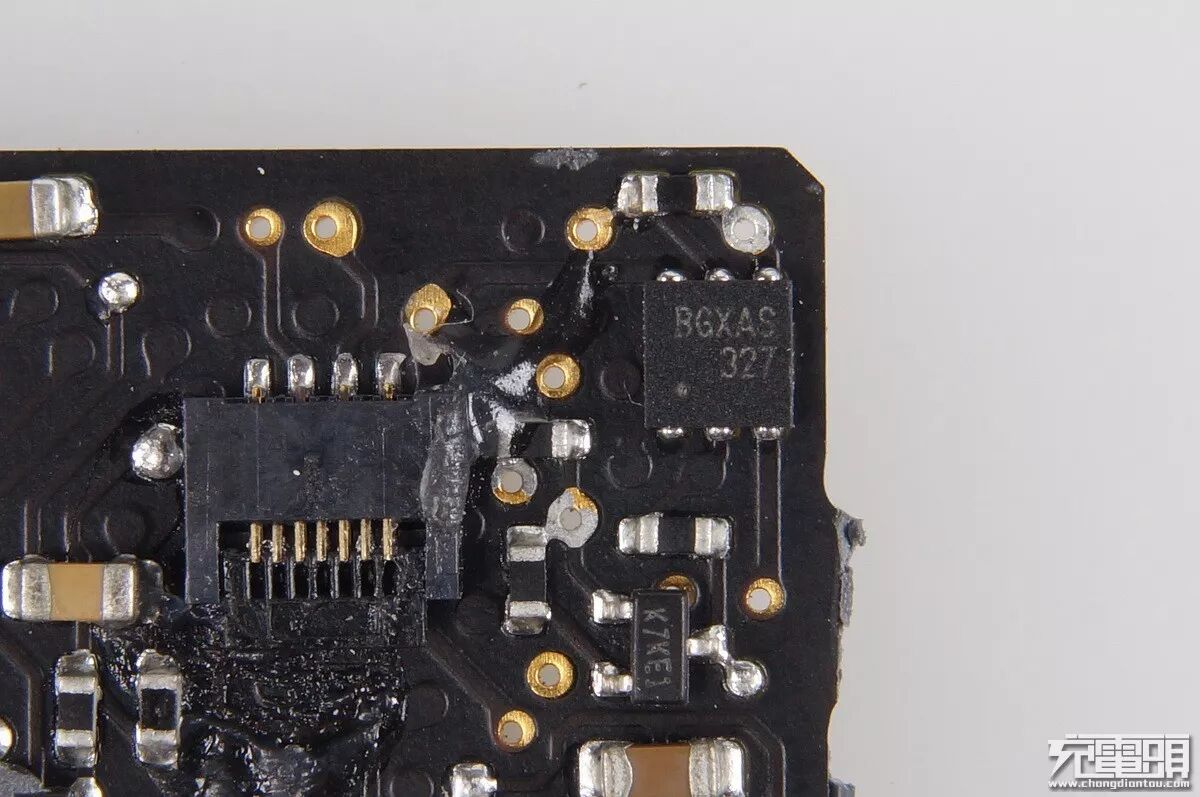

丝印BGXAS 327。

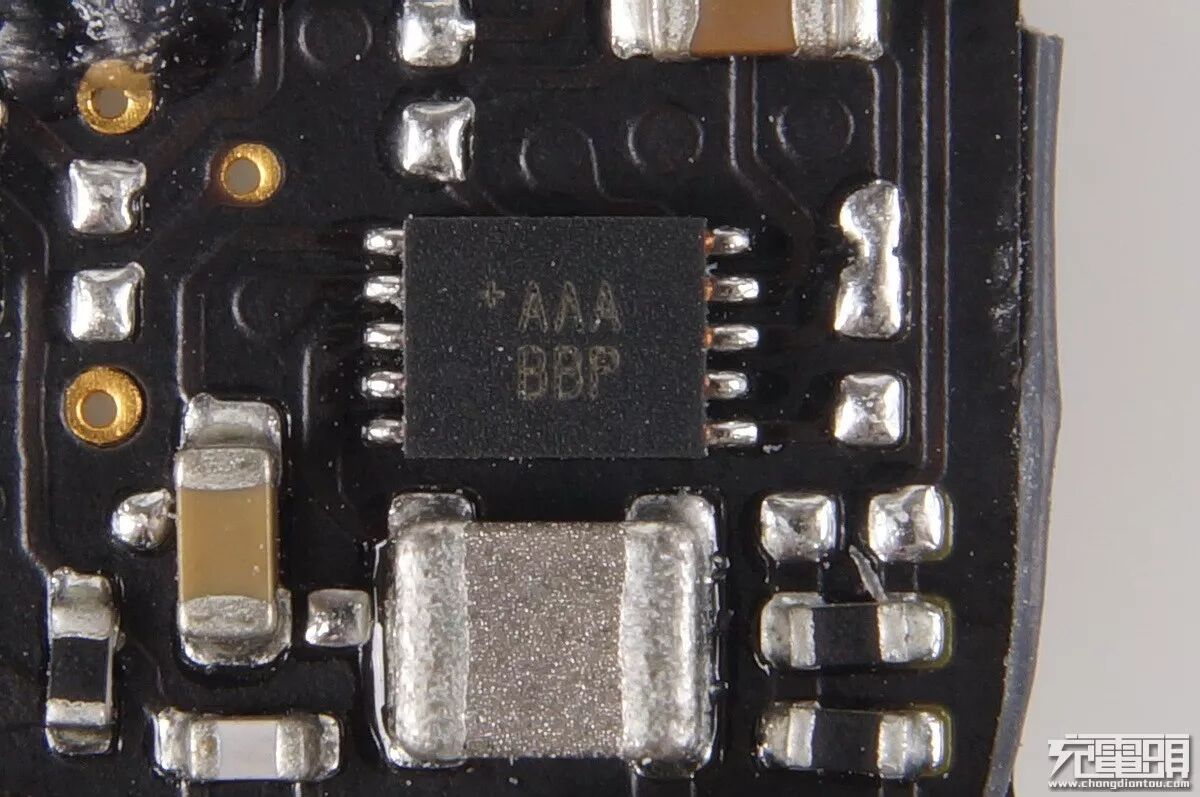

丝印AAA BBP，下方电感，看起来这颗芯片更像是一个开关稳压芯片。
STM32F071CBU7 单片机。

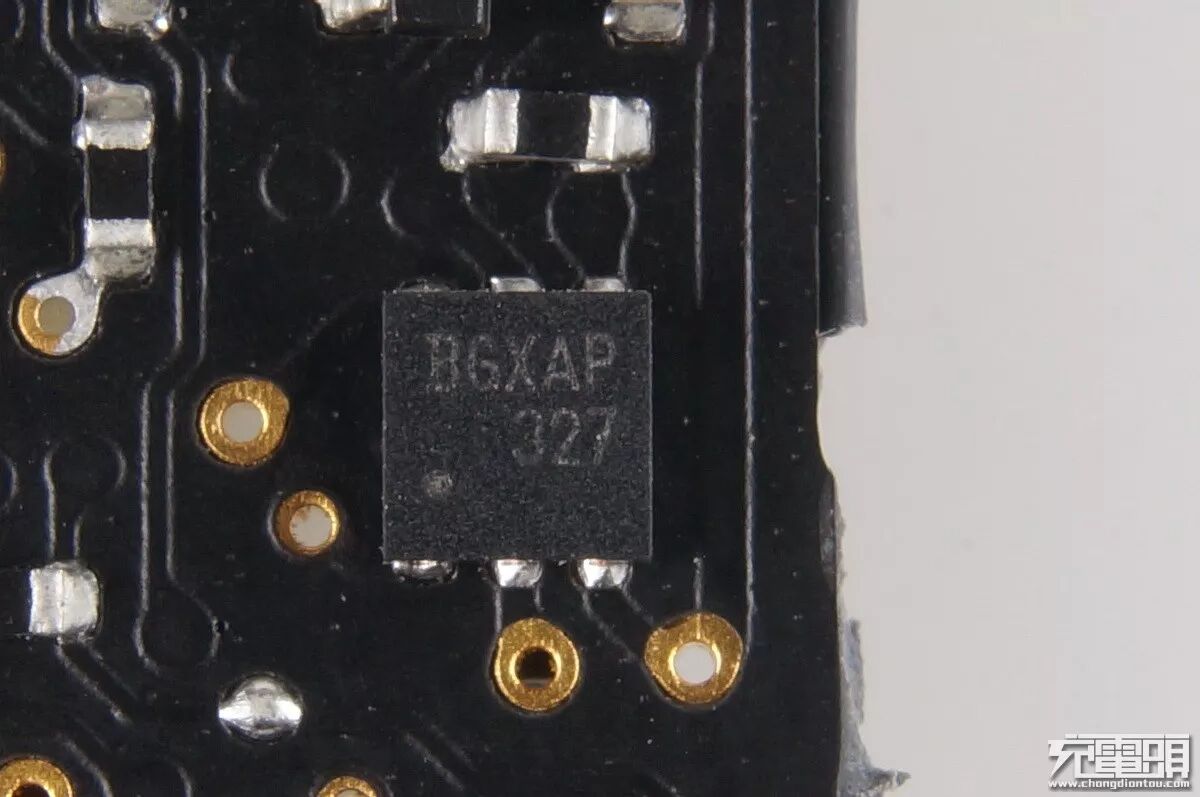

丝印 BGXAP 327。

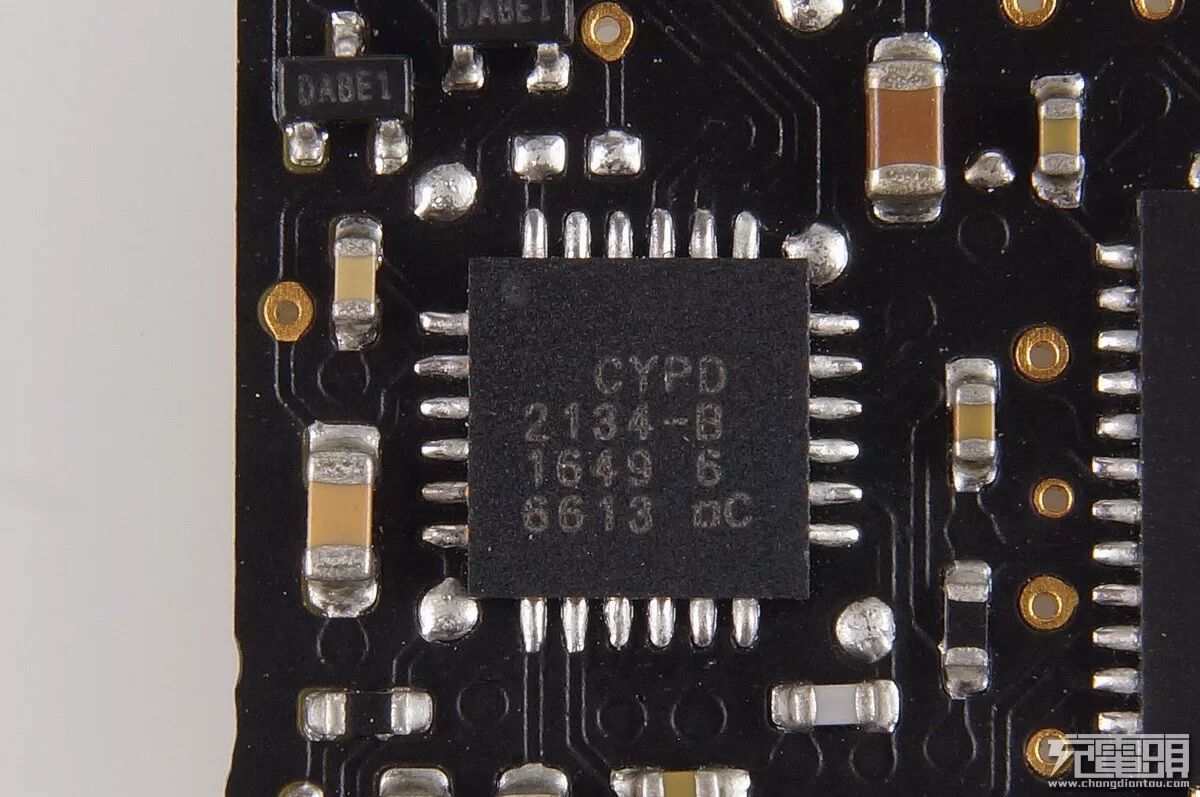

赛普拉斯 Cypress CYPD 2134 PD握手识别IC。
接下来是假货：

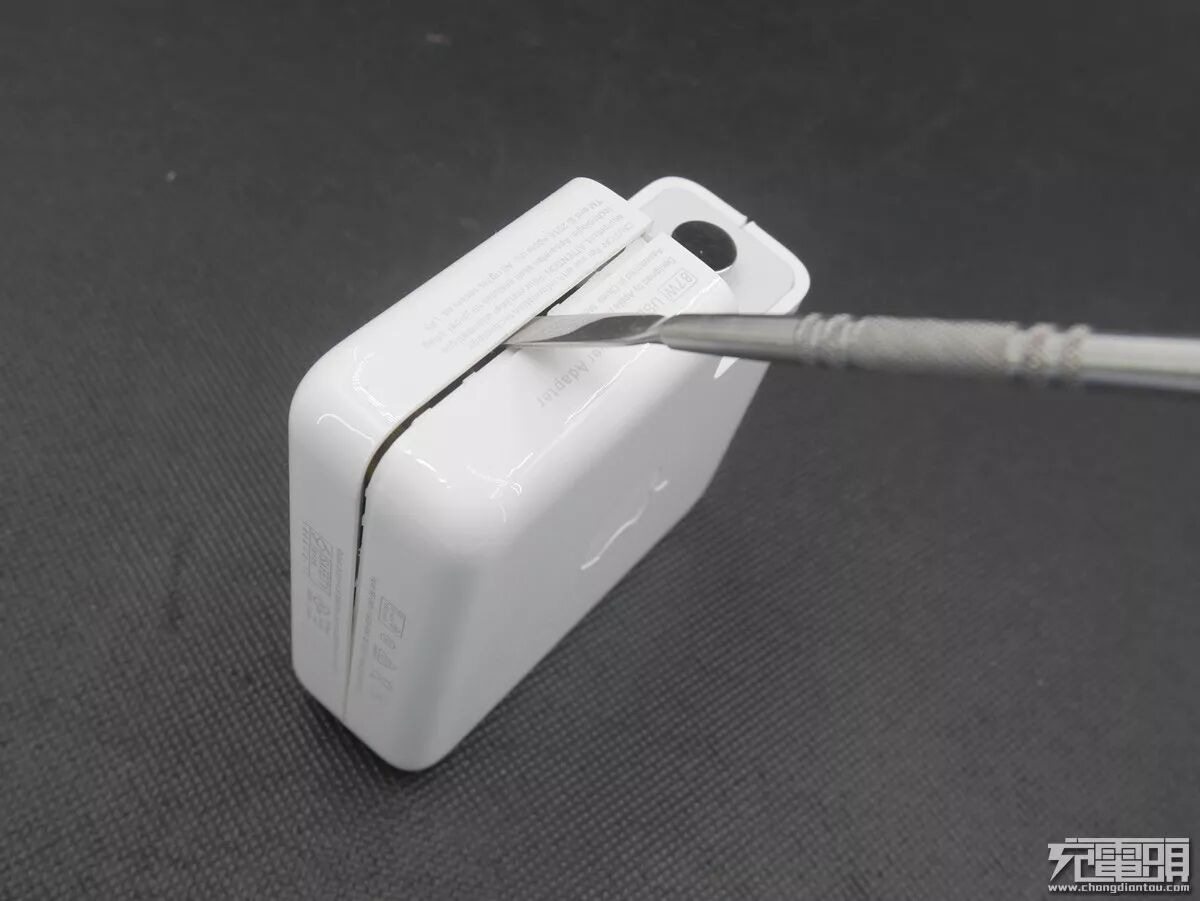

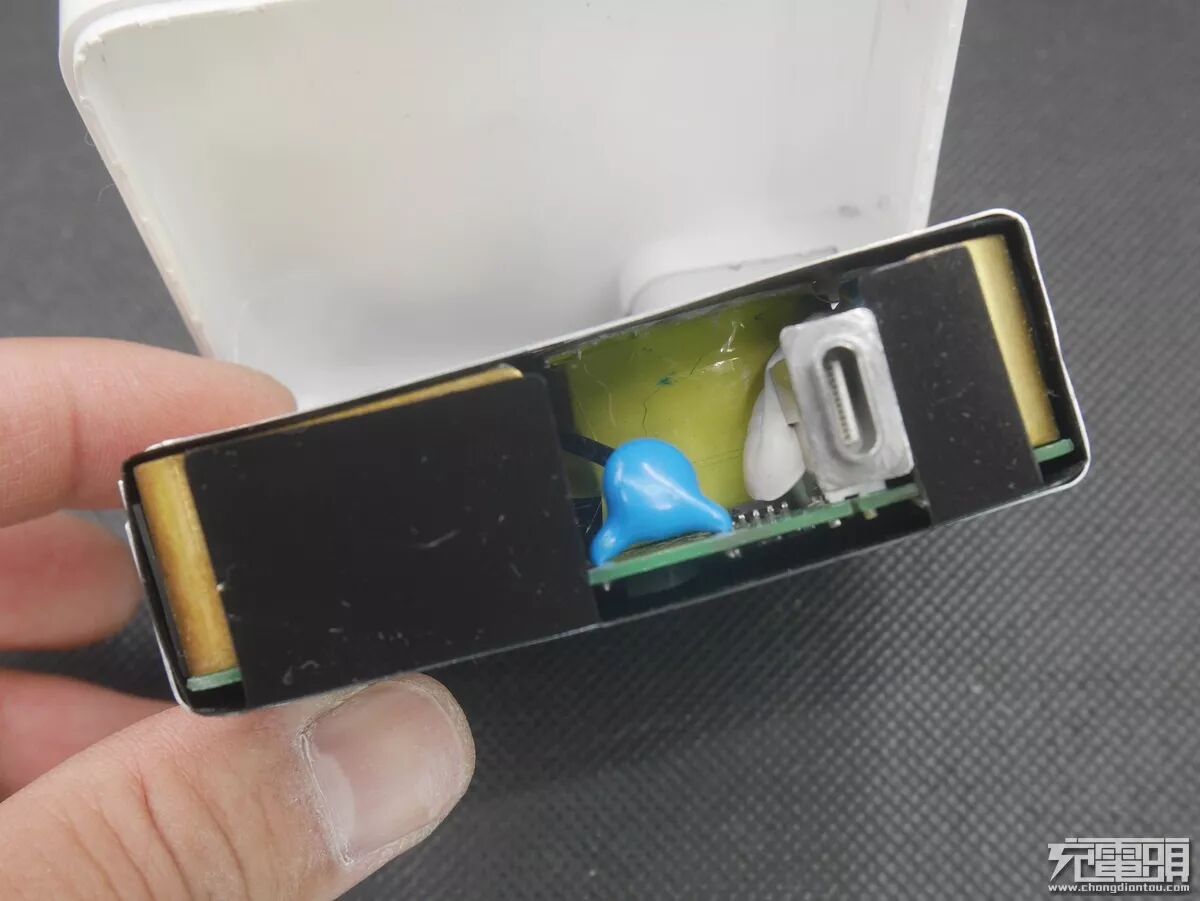

假货的壳体合盖方式粘合度很低，说白了就是不牢固，非常容易就可以无损打开外壳。

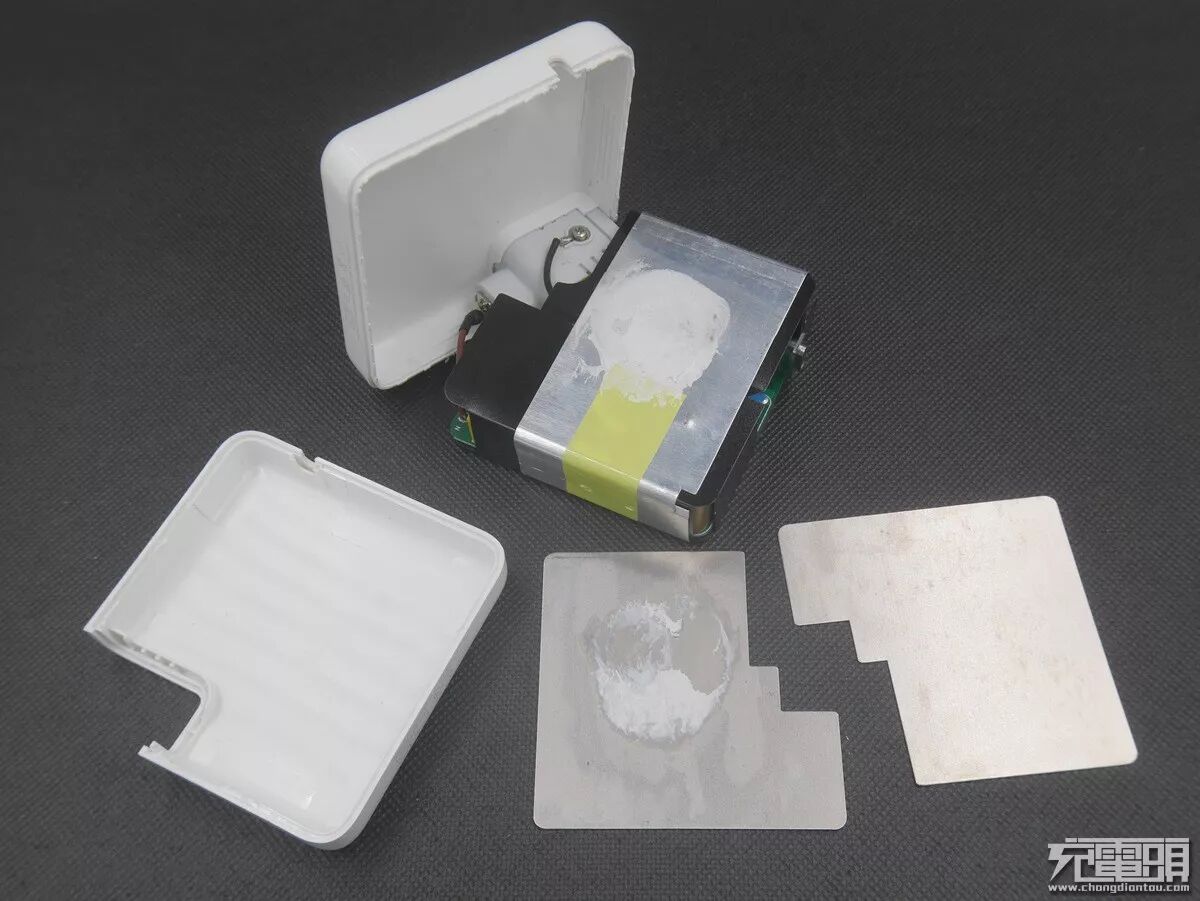

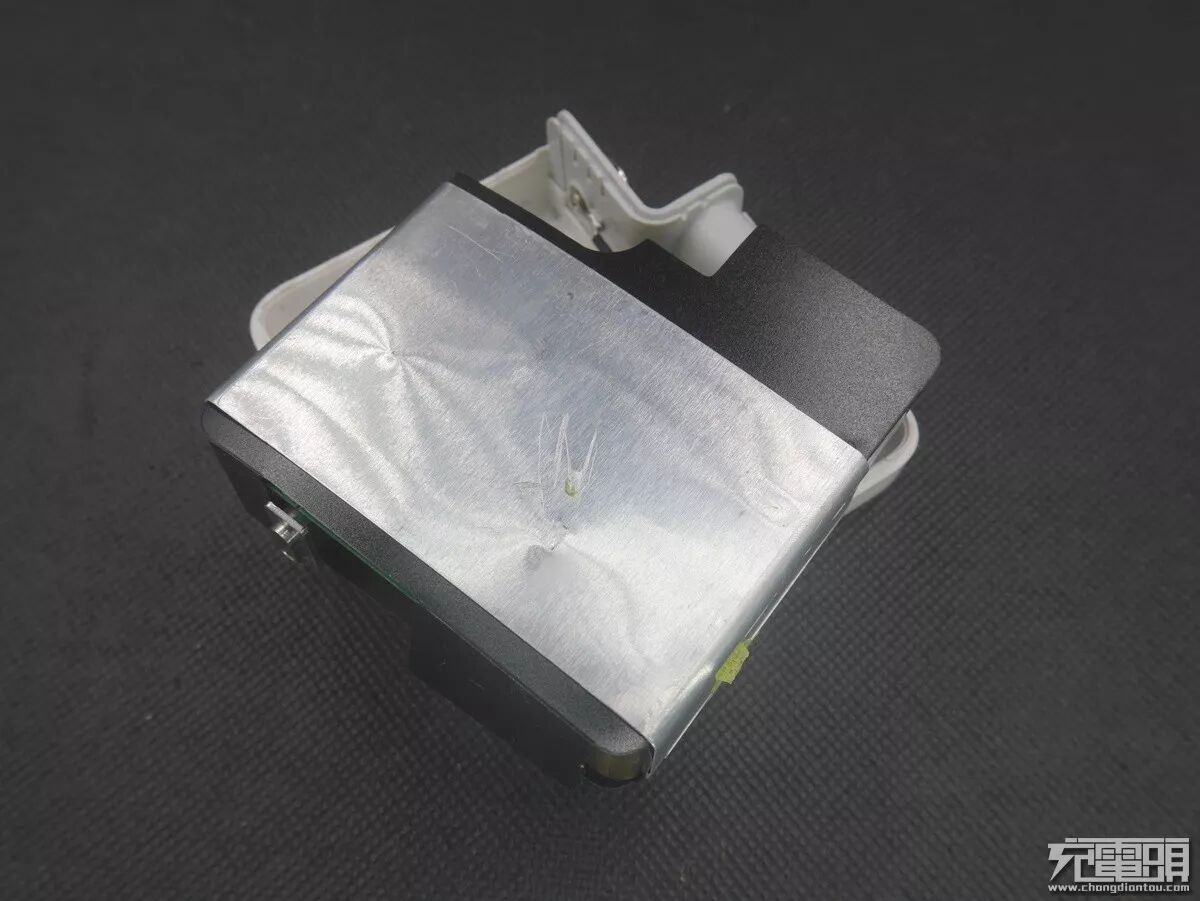

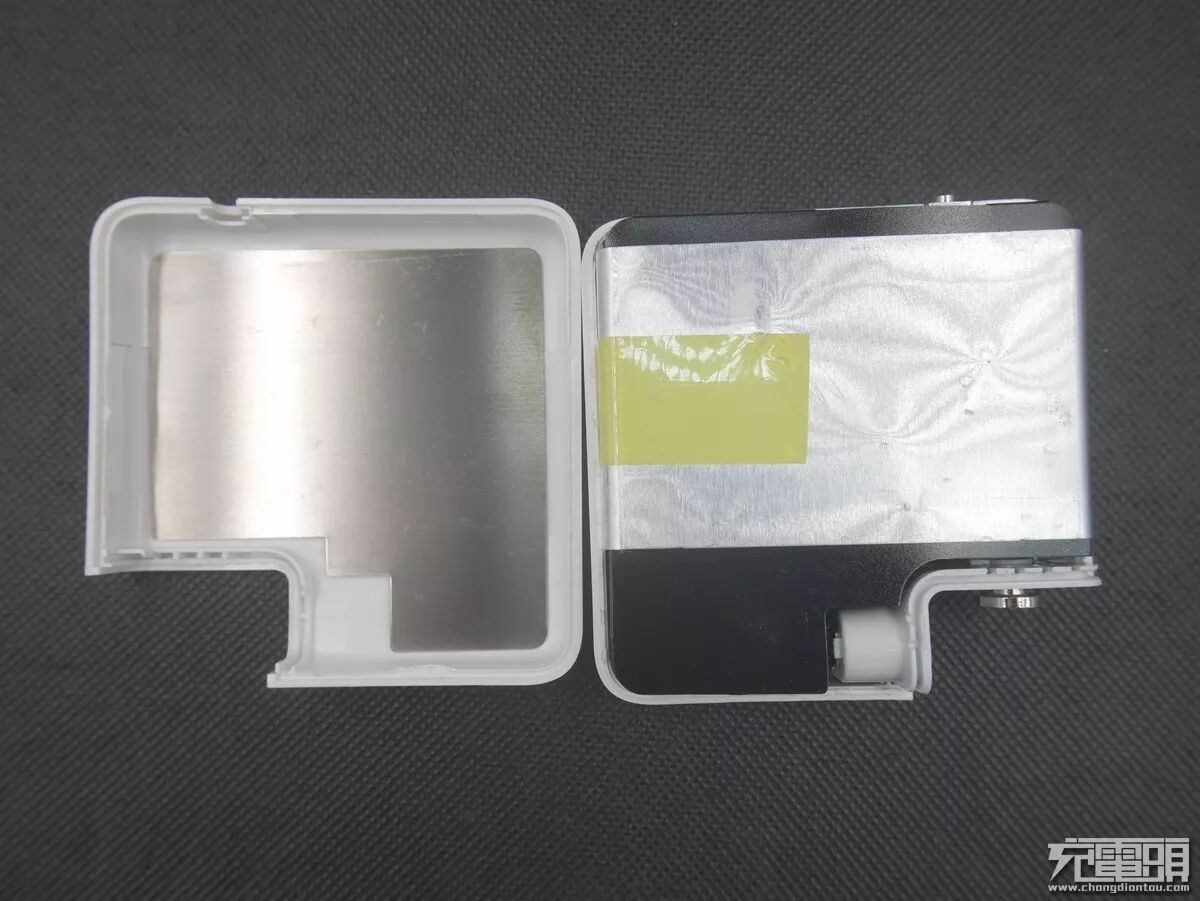

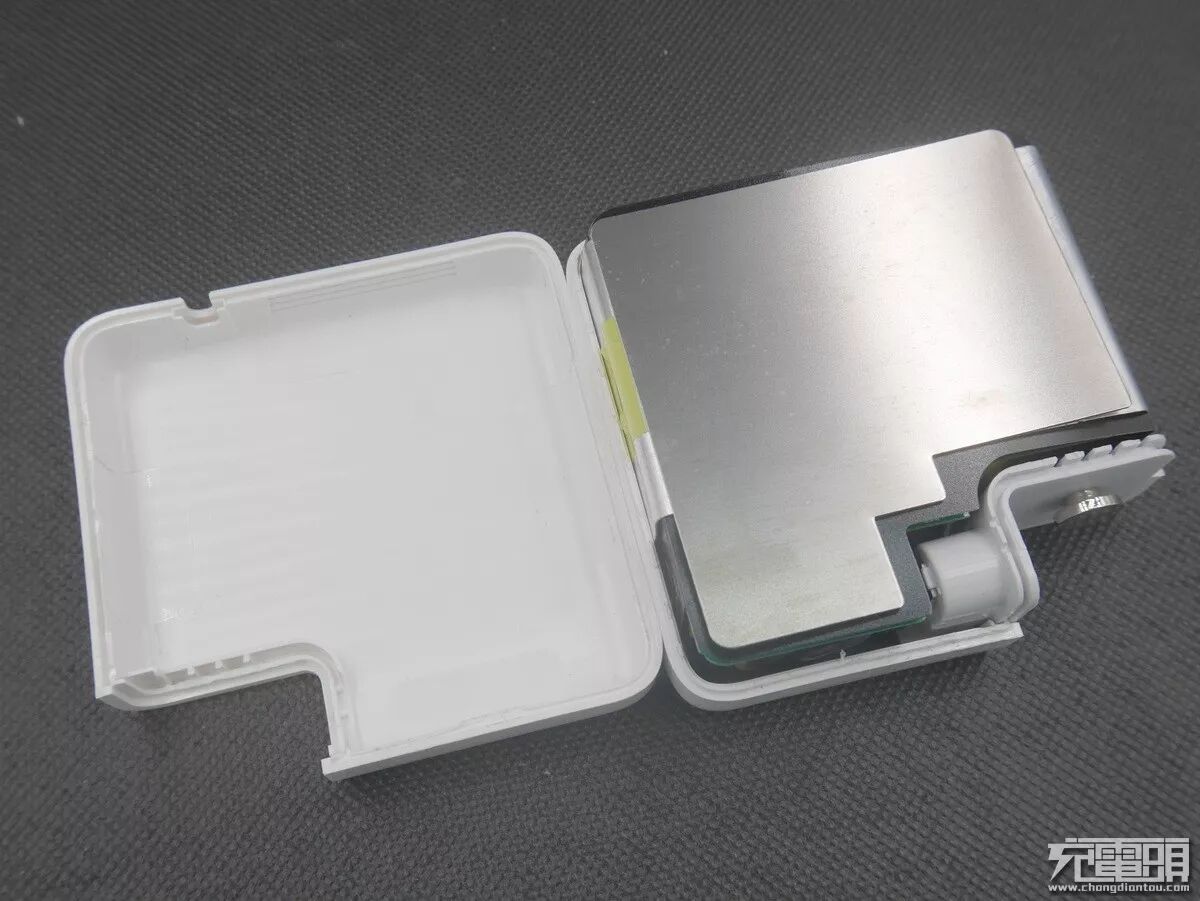

完好无损地把壳体打开后可以看到一块匀热用的散热金属片，但金属片没使用硅胶粘附在壳体上。

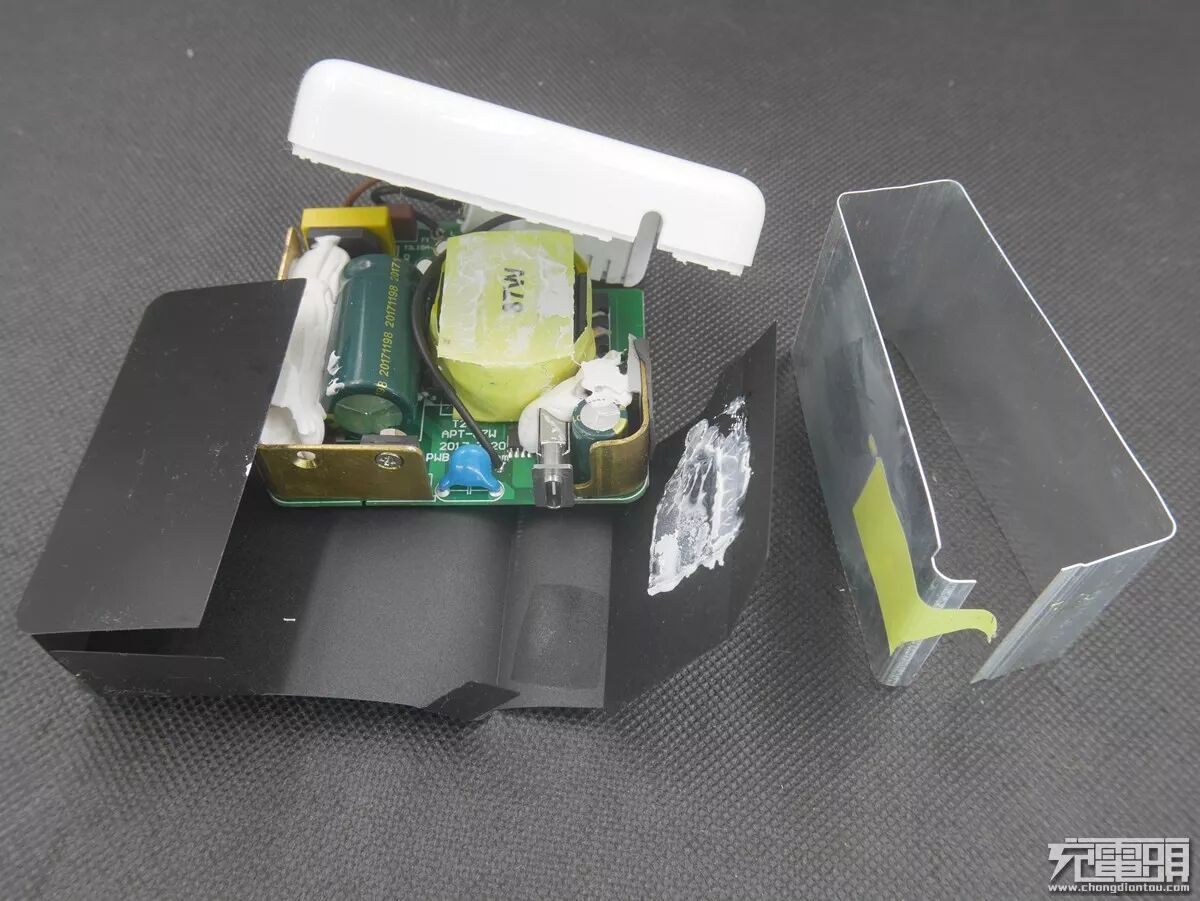

散热金属片拿出后可以看到PCB上包裹着一块隔离塑胶板。
正反面都有独立的铝散热片，有一片表面没有涂导热硅脂。
薄铝片散热片。
输出接口。
拆掉铝散热片与黑色塑料绝缘胶版。

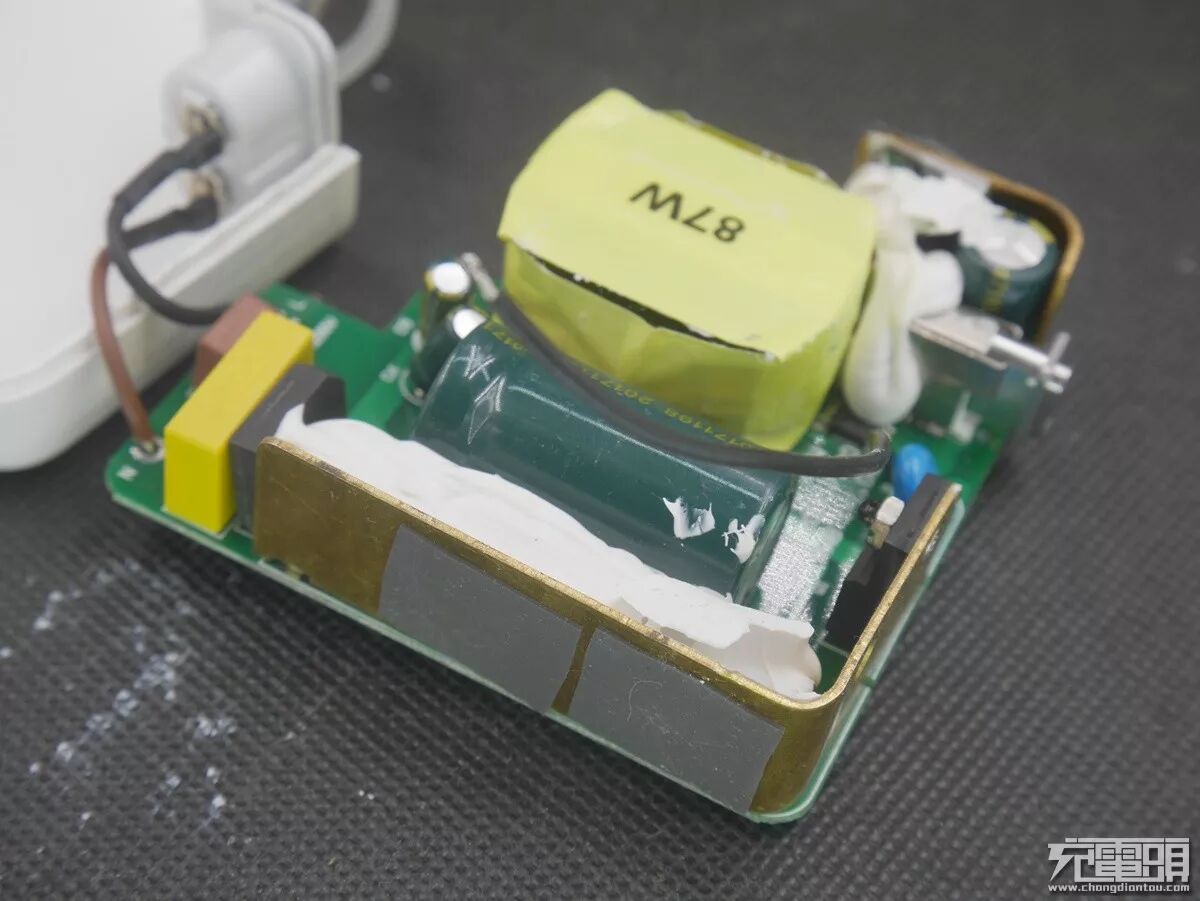

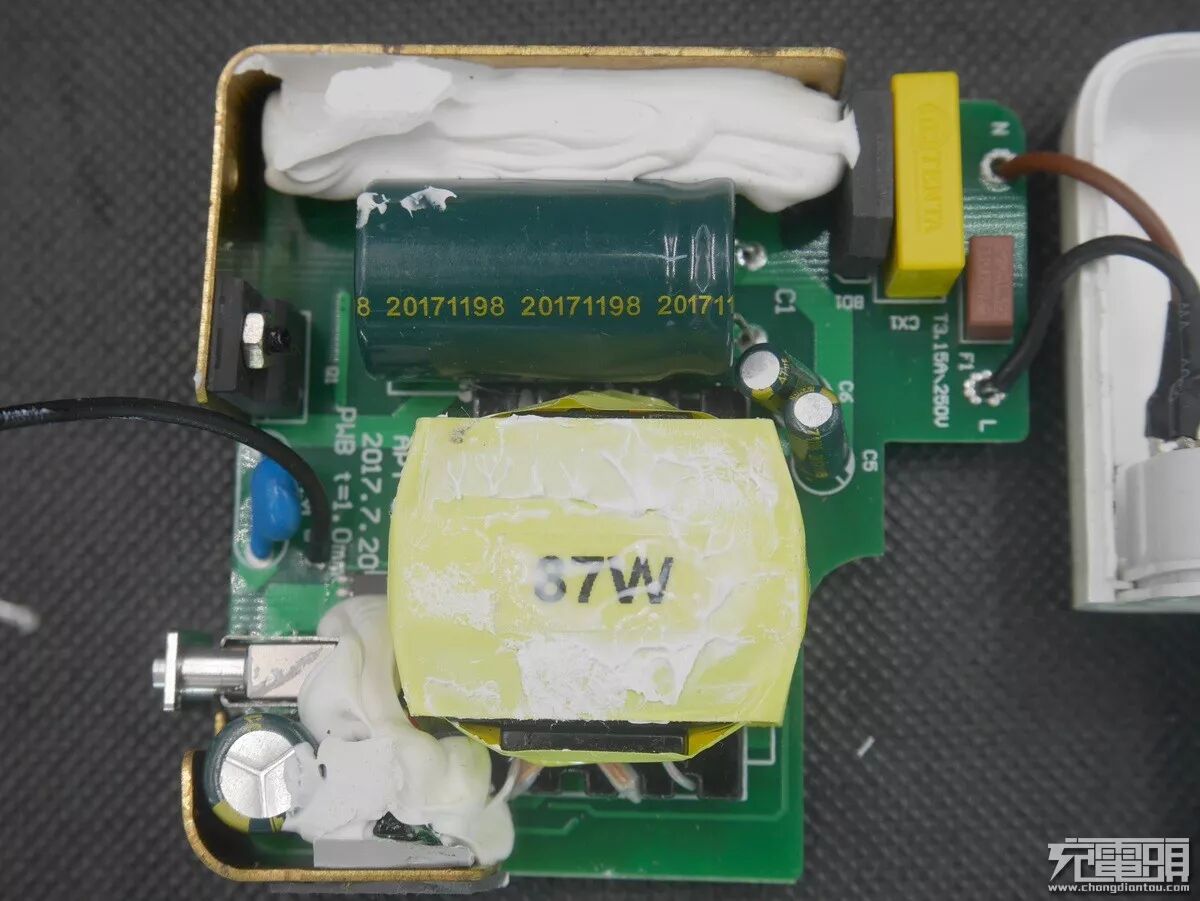

内部一览，有少量灌胶。

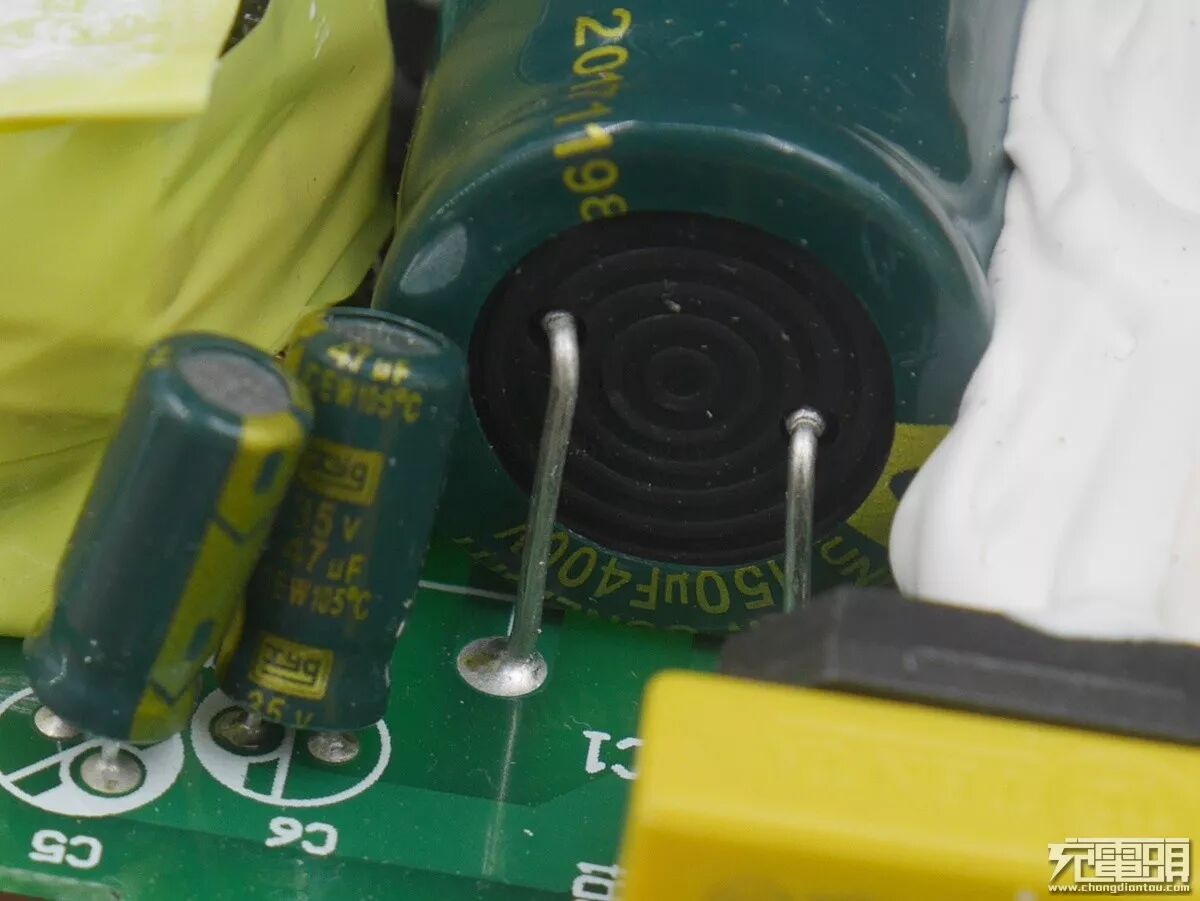

高压电容规格为150μF400V，两个小电解电容的管脚留得比较长，做工不够精细。
输入部分并没有EMI电路。

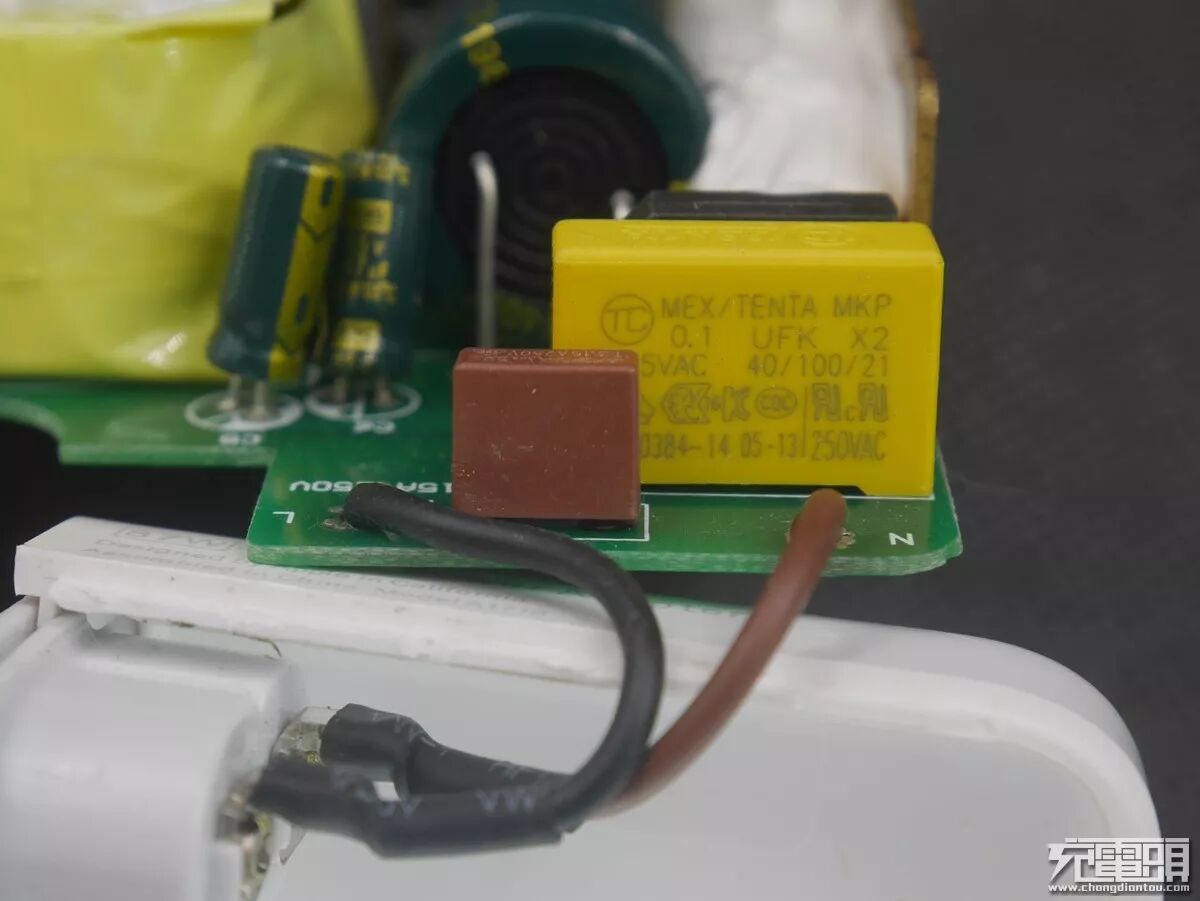

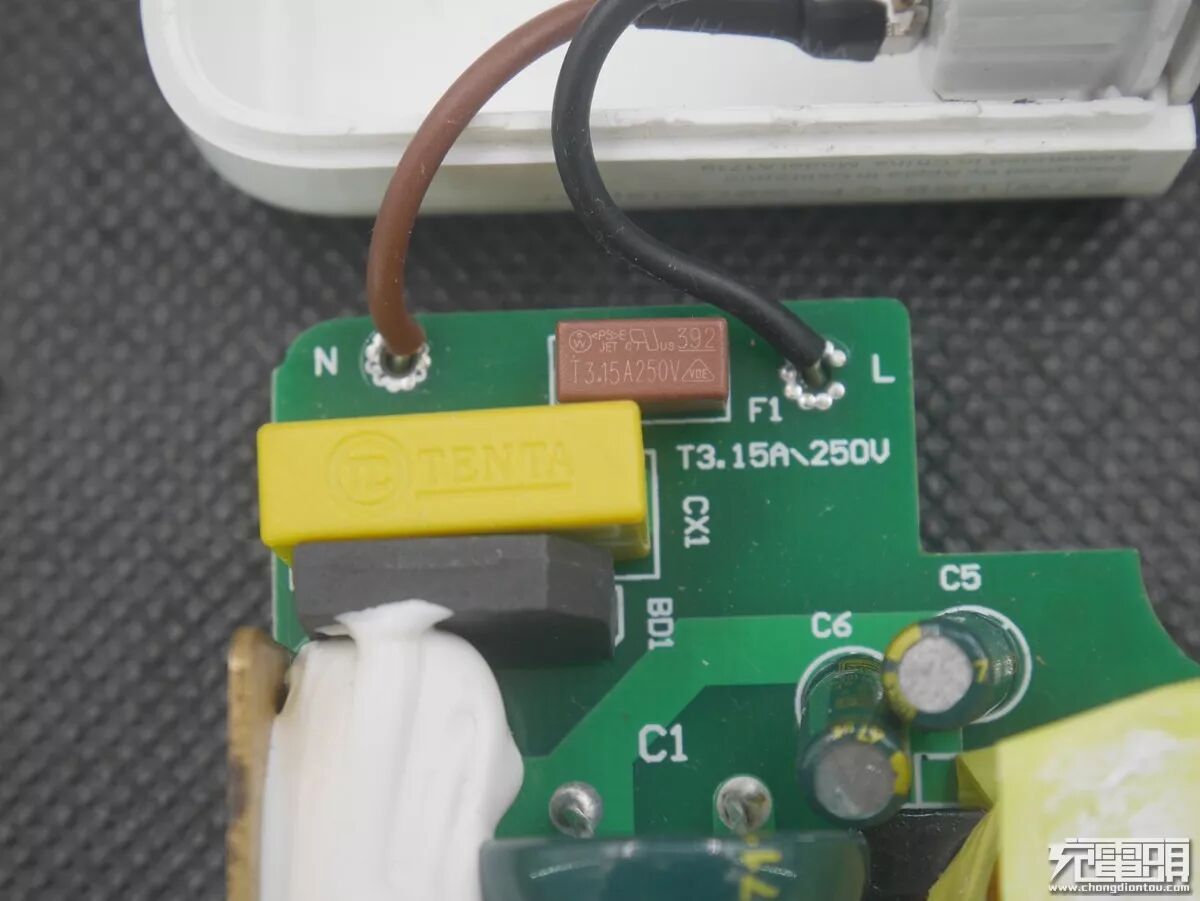

3.15A的输入保险、安规电容。
从丝印上看设计日期是2017年7月20日。

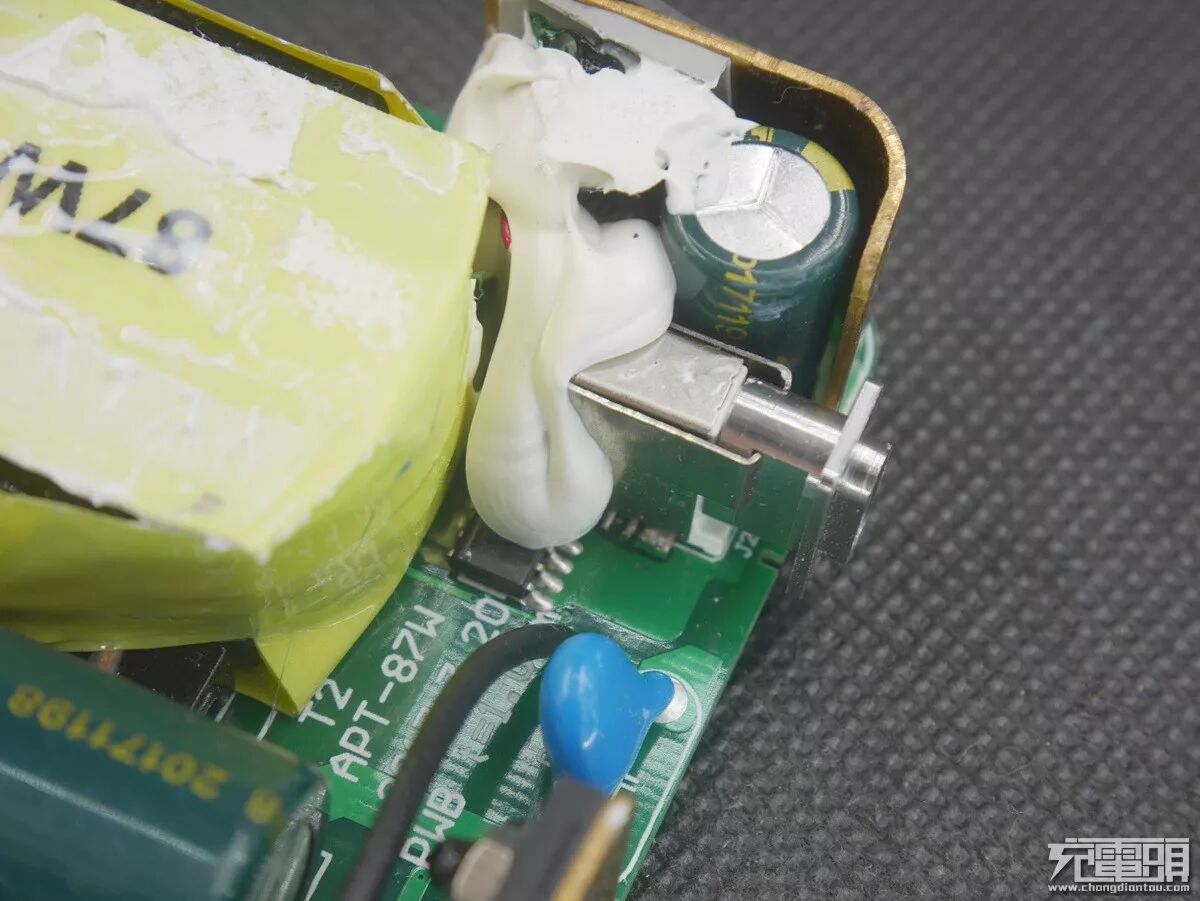

USB-C输出插座，输出滤波电容和整流器件灌白胶包裹。

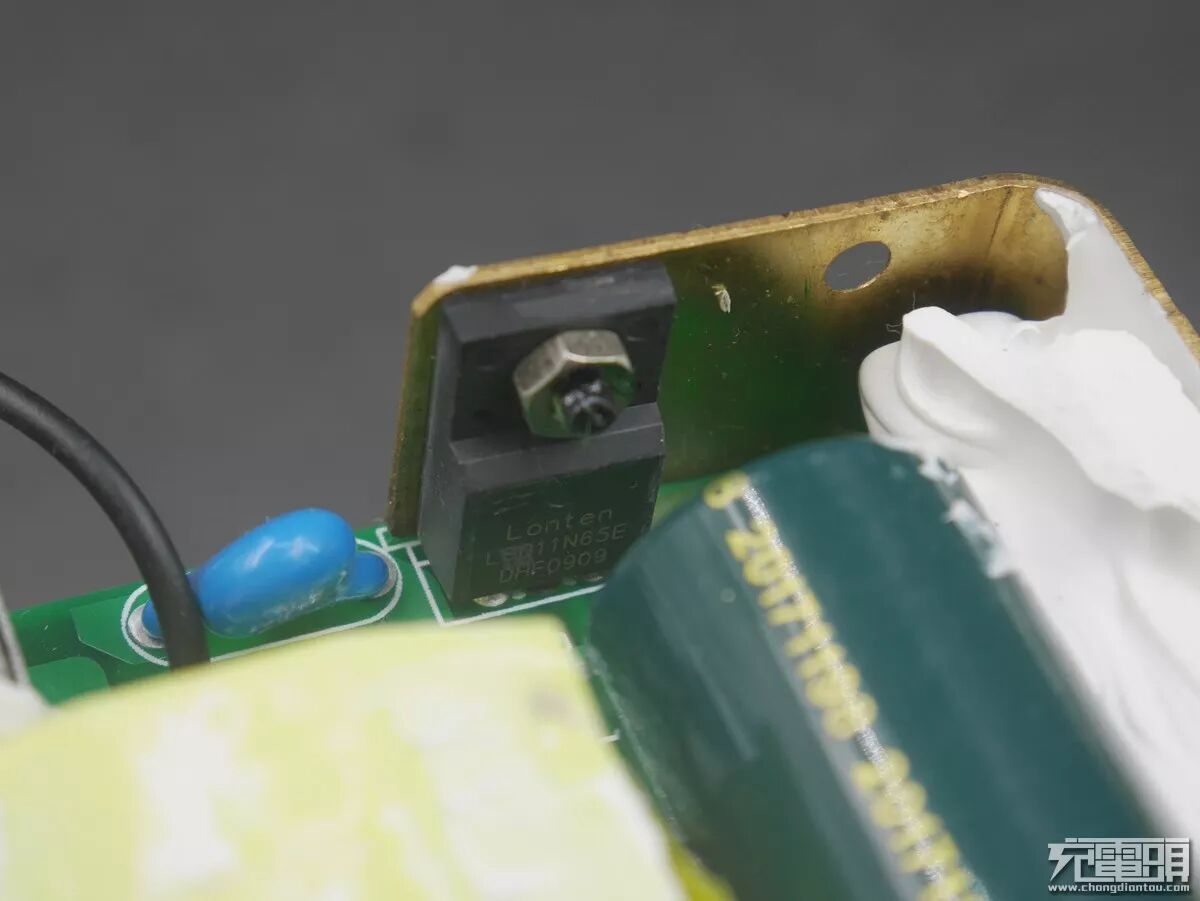

高压开关管。
+

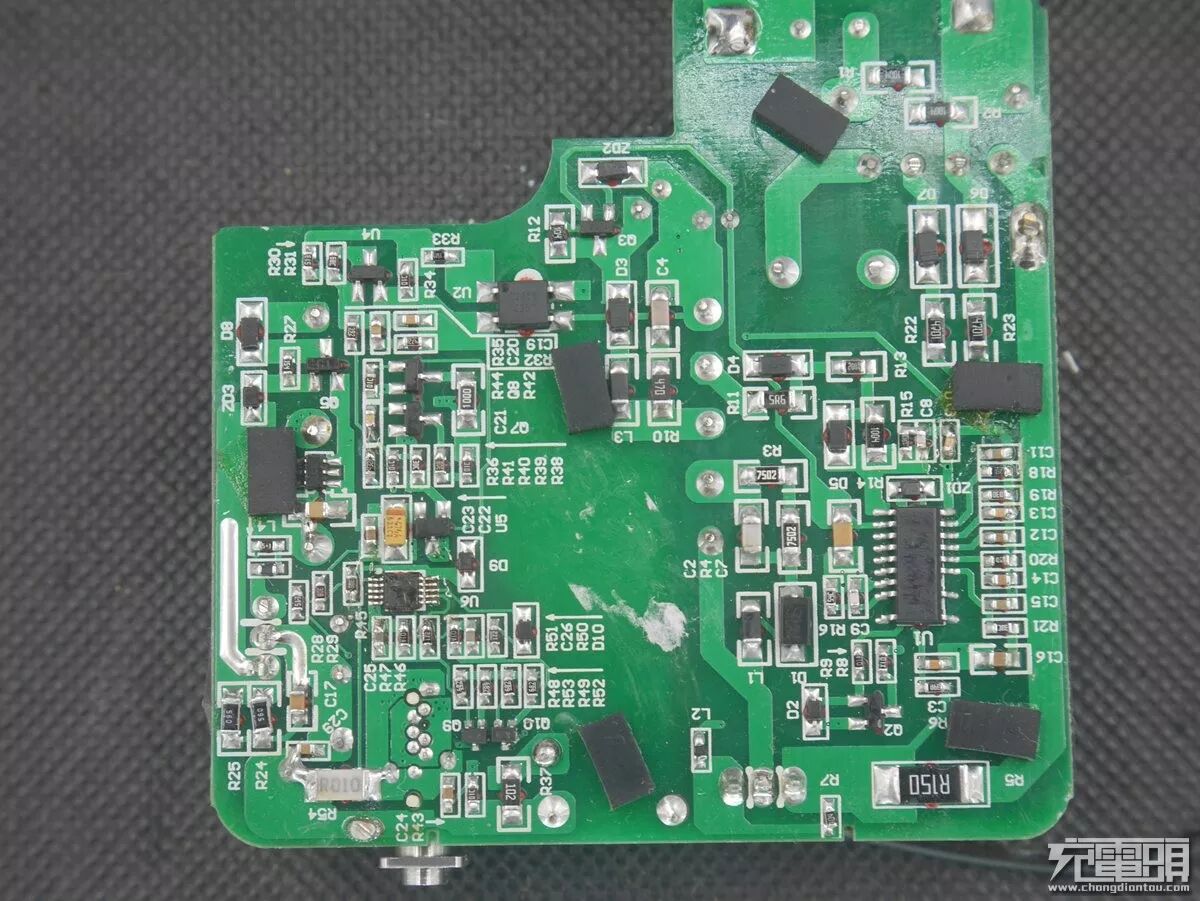

PCB元件布局。

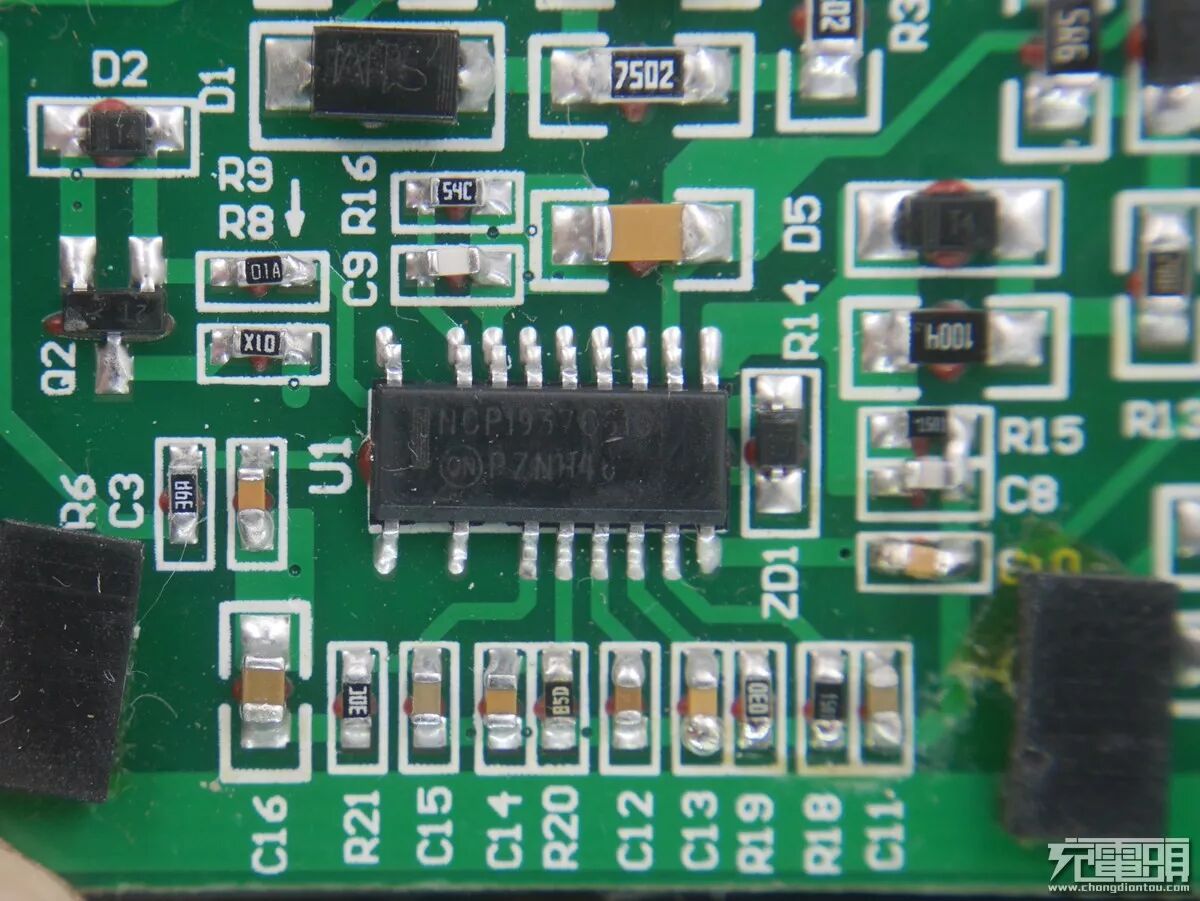

安森美NCP1937组合控制器，集成了功率因数校正（PFC）控制器及准谐振（QR）反激控制器。

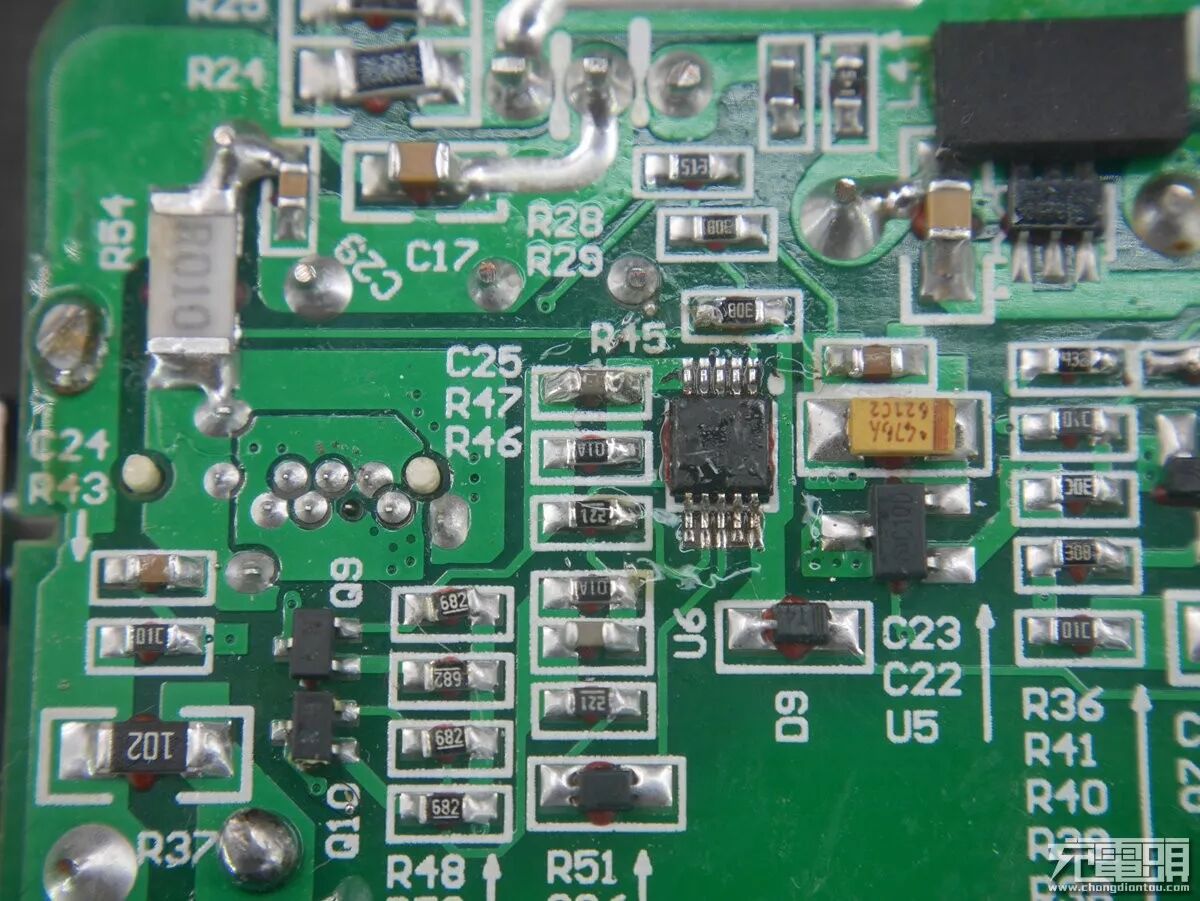

疑似使用了打磨翻新钽电容。
黄铜散热器。
四、对比简述
①售价，差价数百：
假货价格区间在270~370元之间，通常都不会使用“苹果原装”这种字眼，而是打擦边球“XX苹果充电器”具有很大迷惑性。
真货苹果官网定价为628元，其他网络销售渠道都在500元以上。
②外观，普通消费者可以简单分辨：
假货壳体密封紧密度非常差简单来说就是一摔分开两边，对于220V电源适配器来说比较危险，假货壳体胶质可能使用了回料，手感质感都比较一般，而且快拆插头部分假货颜色发黄完全不是一个批次。
真货壳体超声波密封熔接的非常牢固，怎么拆都拆不开整体性非常强，8字线SN码与包装盒上的SN码完全一致，apple 商标凹印边缘清晰金属固定T扣镜面效果完美，完美无瑕没得说。
②内部，两者差异极大：
假货输入端阉割EMI电路部分，这可能会导致莫名其妙的干扰现象发生，缺少了抑制突波浪涌的功能，安全方面假货做的有点担忧。做工方面比较粗糙，疑似使用二手打磨翻新的元件所以稳定性会有隐患，性能上使用巨大的变压器搭配安森美方案，构成简单的大功率输出基础底子，所以还是能达到标称的87W输出的。
作为对比，真品87W无论设计还是用料都是下足了本钱，严丝合缝的壳体内所有器件有条不絮地在有限度的壳体内规整的放置，仅剩下的空余位置用来设计散热部件与注胶紧固导热，高热器件的热量通过大面积紫铜匀热面板均匀地传递热量到外壳，不会在小范围内聚积高热，采用元器件与IC分别来自：恩智浦NXP初级、ST意法半导体单片机、安森美ONSemi场效应管、英飞凌Infineon开关管、基美kemet钽聚合物电容、尼吉康nichicon电容、红宝石Rubycon电容、东芝Toshiba场效应管、赛普拉斯Cypress通讯握手芯片，全都是业内首屈一指的品牌。内部采用了高价的Kemet钽聚合物电容来压制输出纹波，以及主动式PFC提高效率，在这么小体积的电源内做到超100W输出功率而且还能控制住发热量，证明其必然拥有极高效率。
五、结语
本期APPLE A1719 87W USB-C电源适配器真假对比拆解全文结束，不是每个人都舍得花六百多去买一个充电器，假货虽然价格只有一半但也要两三百，说实话也不算便宜了，假货87W由于开发初衷就是为了“便宜能用”，所以各种随处可见的粗糙感，虽然一样可以输出87W功率但安全性与抗干扰性都与真货有一定差距。真货做工与用料都可以称得上赏心悦目，完善的保护与高效率带来的低发热量都是安全的保证，小编给出的建议是，选择三百多的假货不如选择大品牌的第三方产品，或者咬牙购买真品原厂货，安全毕竟是也是一个考虑。
