犬年呆萌来袭，摩米士秋田犬MOMAX IP61 9000mAh移动电源开箱拆解
香港数码品牌MOMAX摩米士近日发布了一款非常KAWAII的移动电源，壳体上呆萌的日本秋田犬涂装十分可爱，并且配置了MOMAX自行研发的“1-TAKE”双盲插输出口使用起来也非常方便，小编已经拿到这款移动电源，接下来进行详细拆解看看里面是否如外表一样可爱的。
开箱篇：

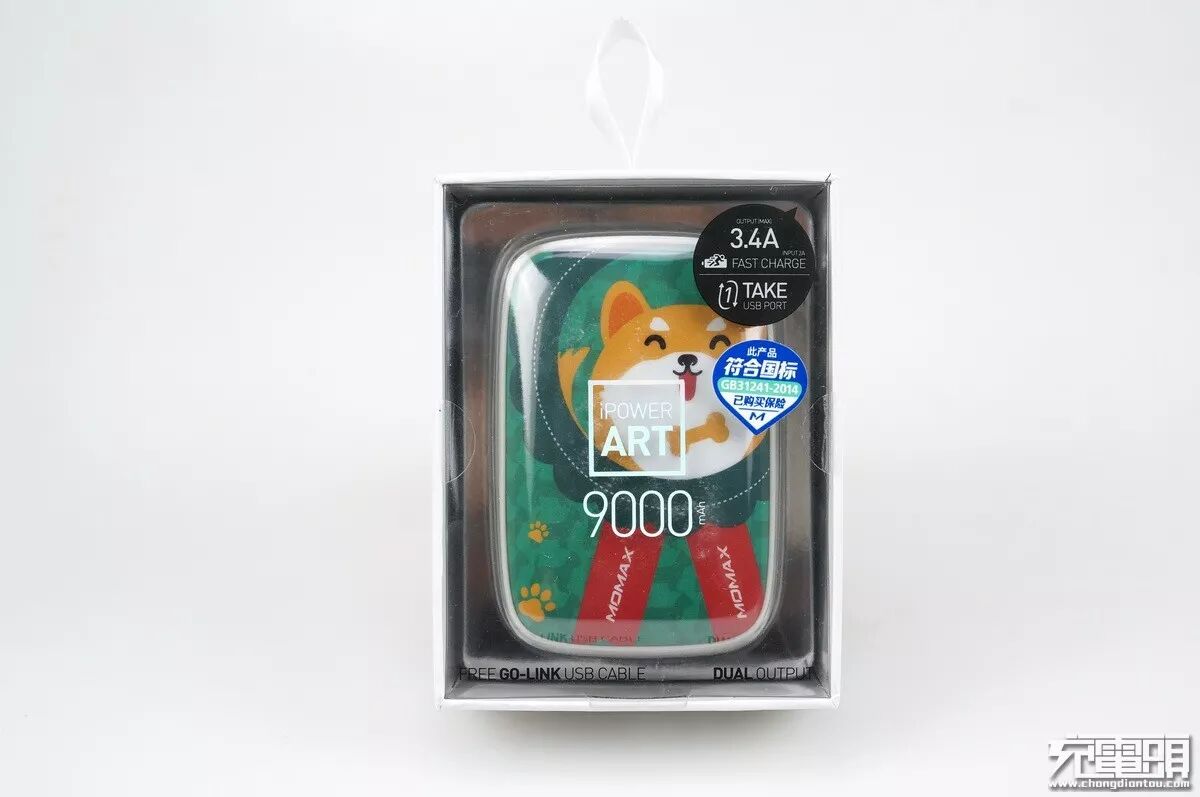

外包装使用透明吸塑包装，直接可以看到移动电源产品样子。
包装背面也印有一个非常cute的秋田犬。
背面各种详细参数，型号：IP61、容量：9000mAh / 3.6V、输入：5V2.0A（MAX）、输出：5V2.4A（MAX）、总输出：5V3.4A（MAX）。
侧面带有MOMAX原装行货防伪标签。

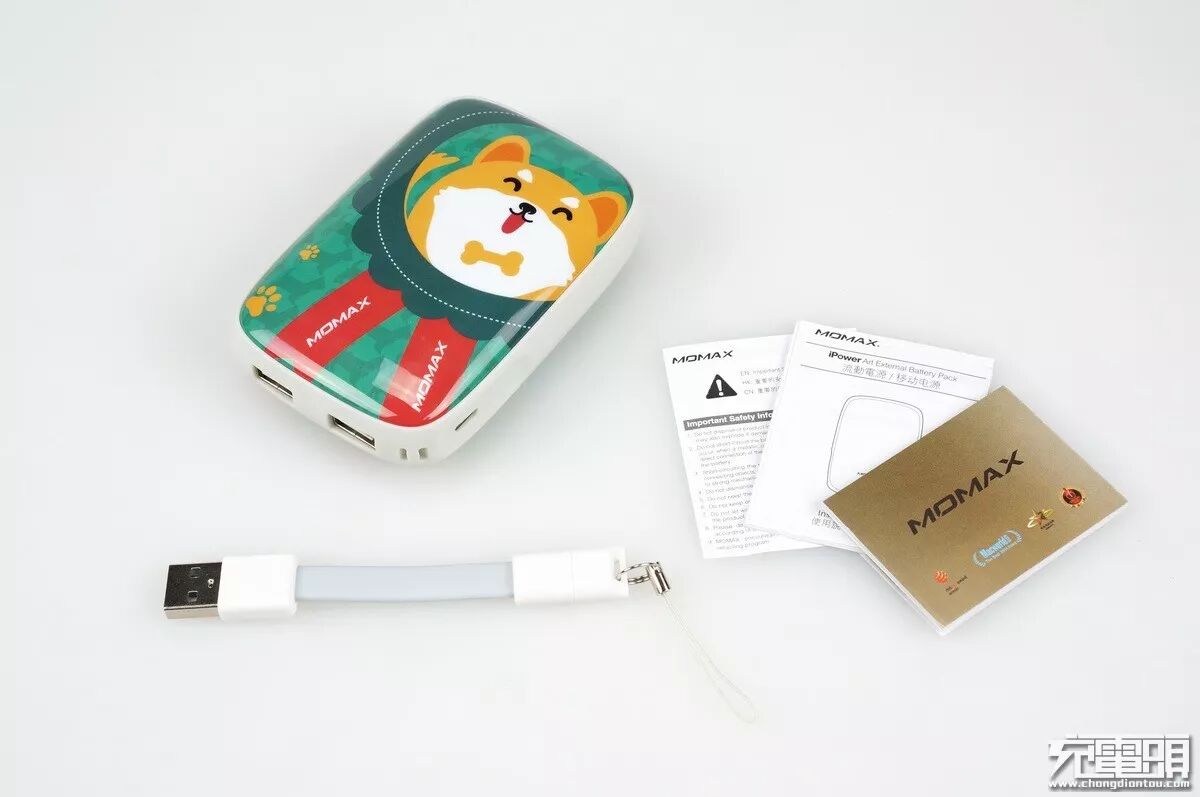

开箱物品一览，移动电源本体x1、MOMAX Go-Link MicroUSB短线x1、说明书小册子3本。

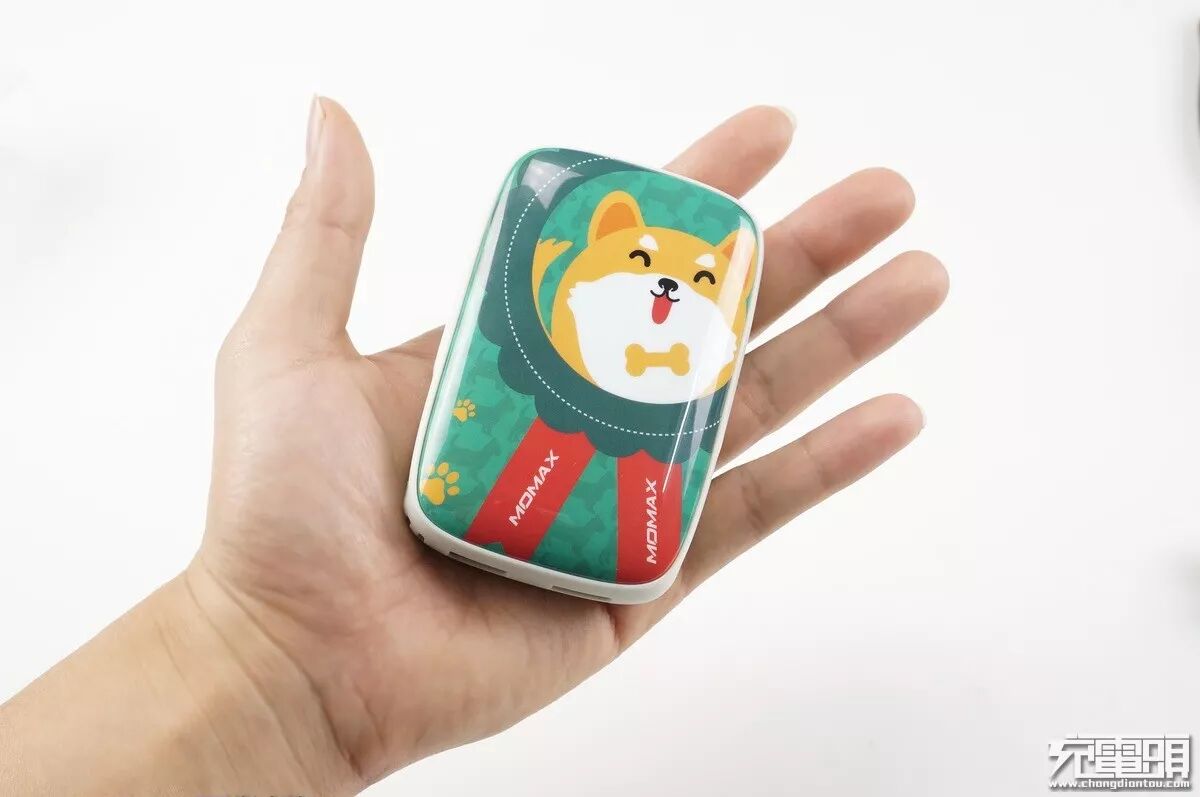

产品正反面壳体上都印有日本呆萌的秋田犬，十分可爱。
移动电源侧面是MicroUSB输入接口，在边角地方带有一个挂绳孔。

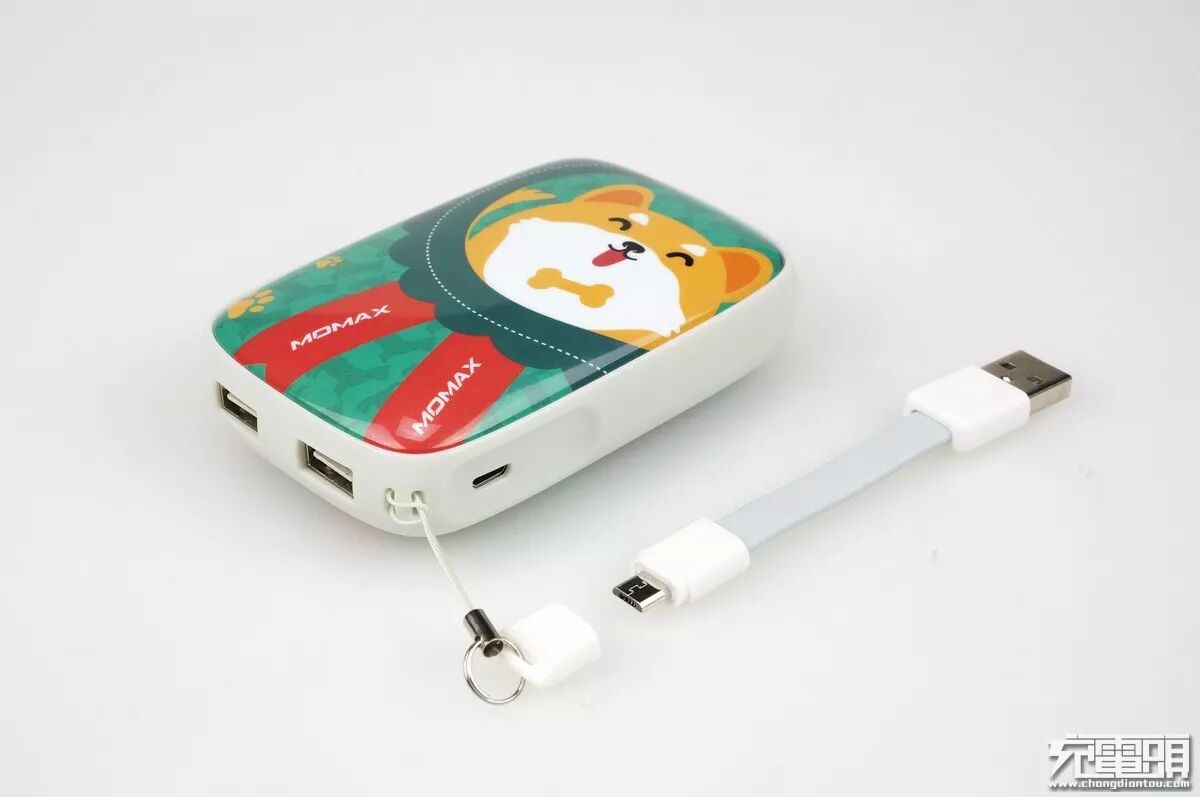

挂绳孔真正用法是系上MOMAX GO-Link短线，简易插拔帽可以分离使用很方便。
另一侧放置了电量激活按钮，腰线做了内凹设计更易按压。
电量LED平时属于隐藏状态，按下电量激活按钮后，会在壳体上透光显示出来，小编制作了一张GIF可以看到这LED所处的地方。

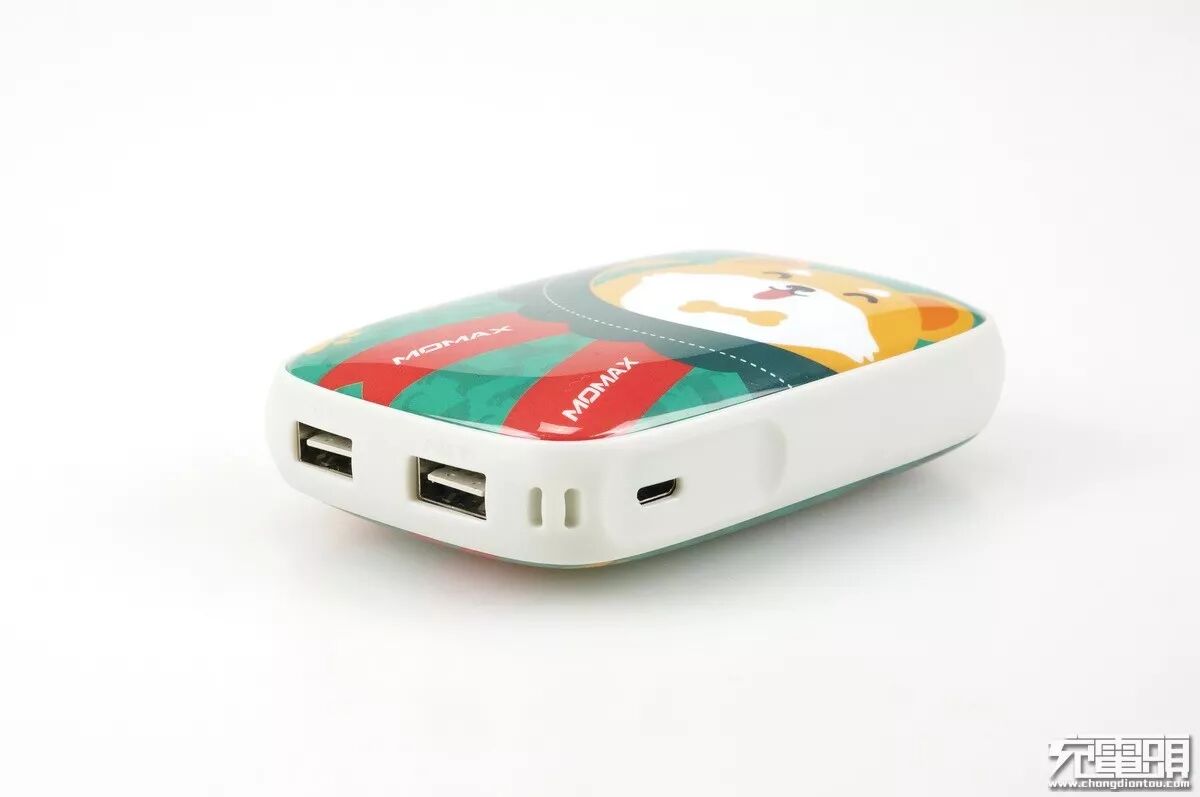

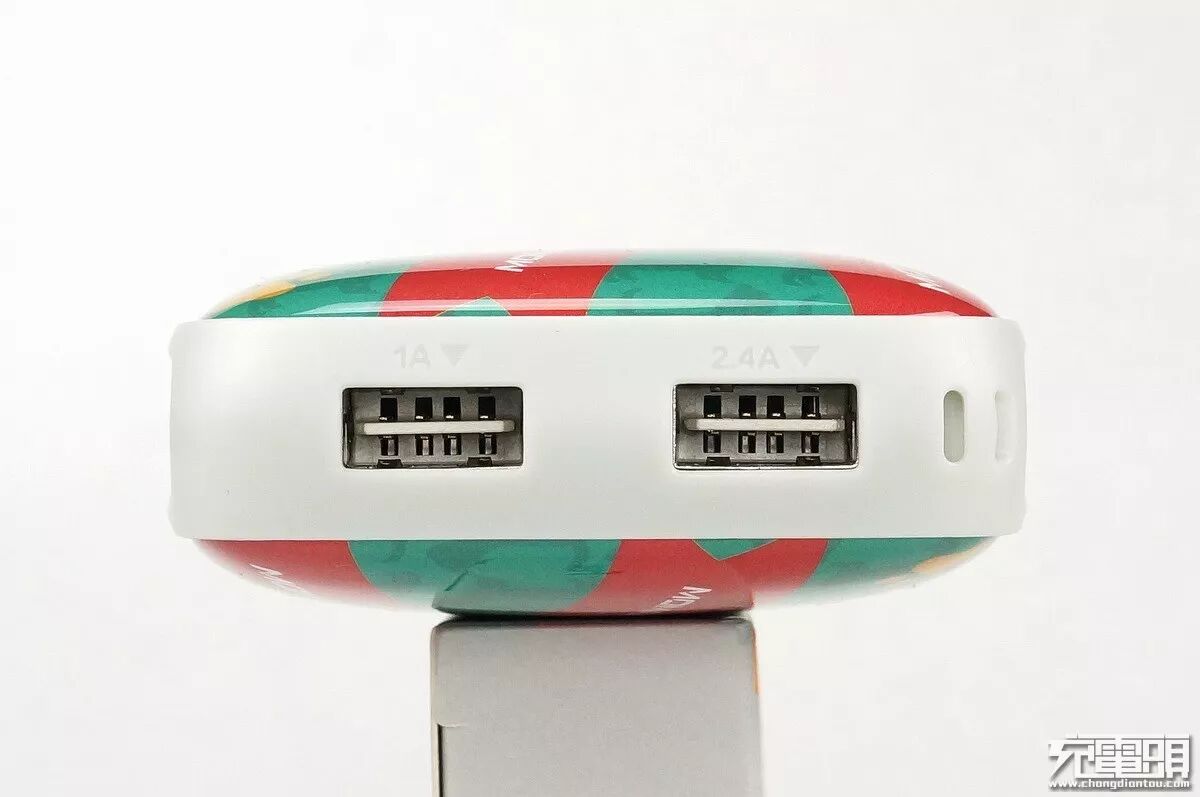

MOMAX秋田犬带有两个USB-A输出口，面板上标注了左边是1A输出接口，右边是2.4A输出接口。有一个非常特别的是这种USB接口是MOMAX自行研发的“1-TAKE”双面盲插母座，支持数据线正反面插入都可以正常使用。

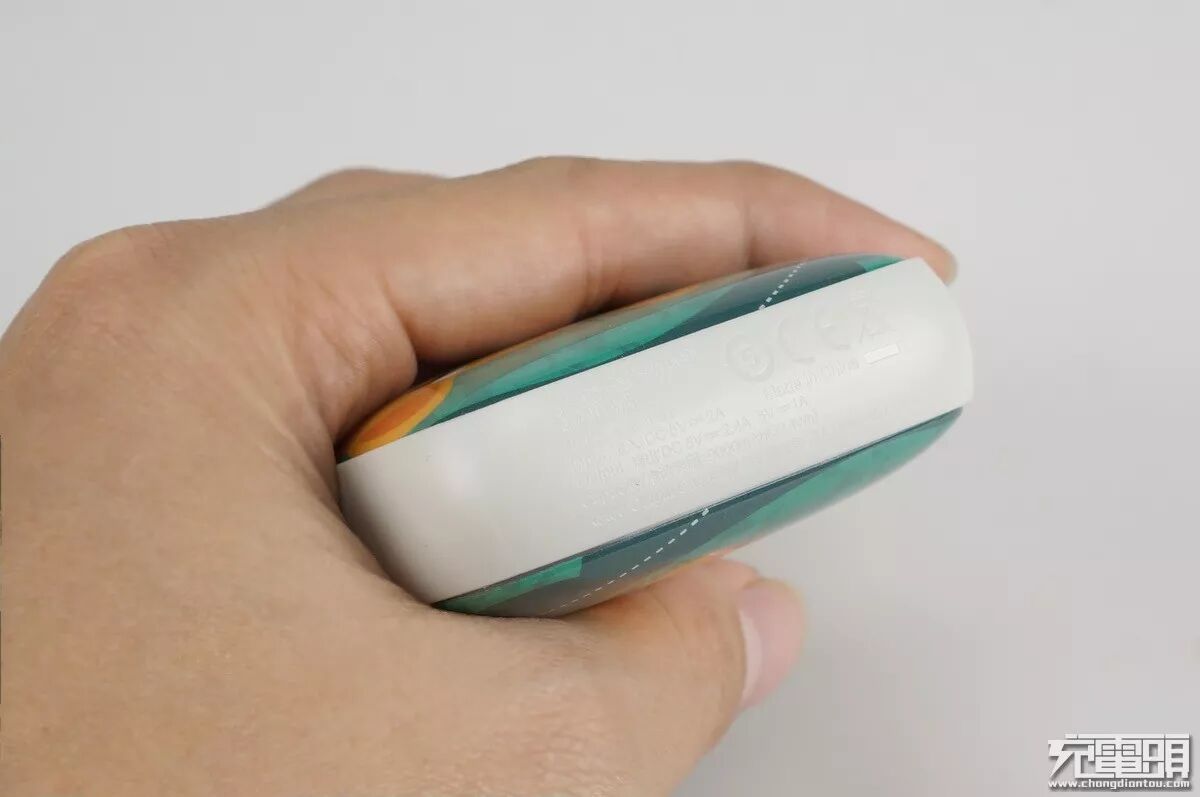

底部腰线上凹印着铭牌参数，型号：IP61、输入：5V2A、输出：5V2.4A / 5V1A、电池容量：9000mAh（32.4Wh）、额定输出容量：5200mAh（28Wh），登机所需要的信息一应俱全不用担心安检问题。
拆解篇：

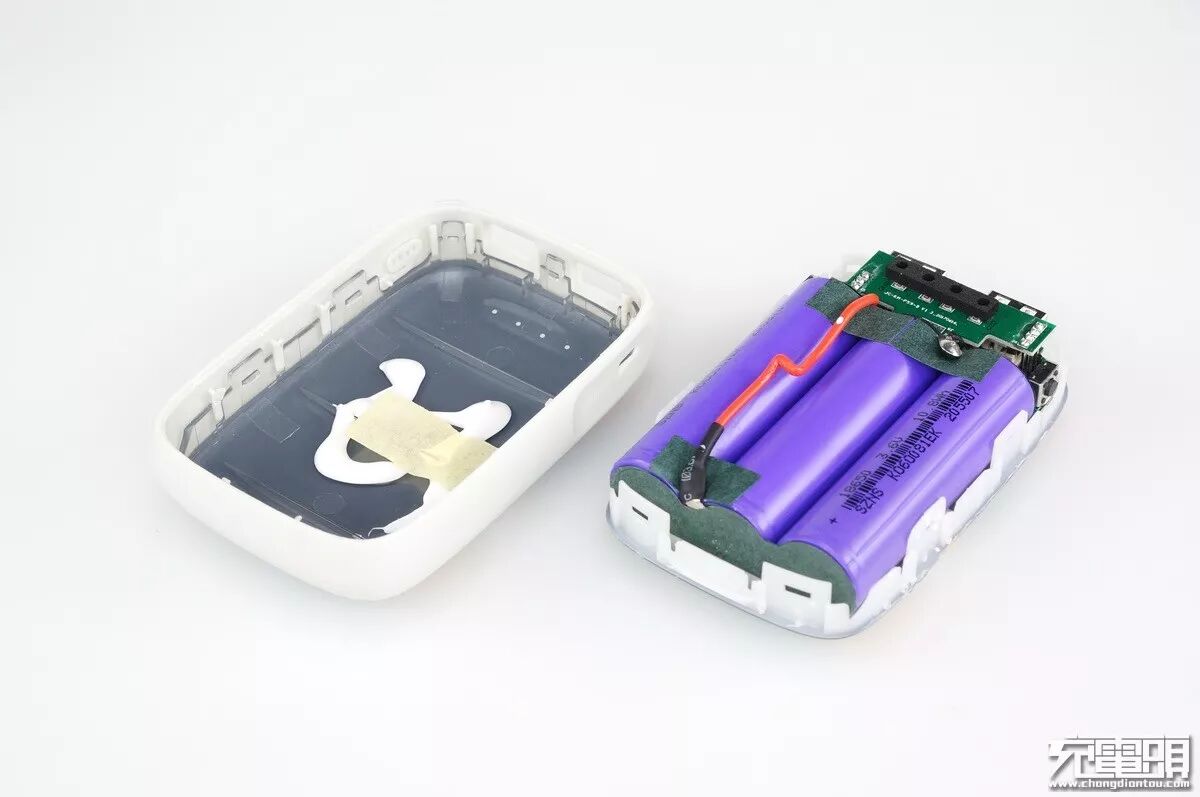

MOMAX秋田犬移动电源合盖方式采用巧妙的上下壳体内卡口互相卡死，搭配中框突出限位柱作固定，虽然并未使用常见的超声波焊接，但这种复杂的扣紧方式比超声波焊接更加牢固，且更加抗摔。

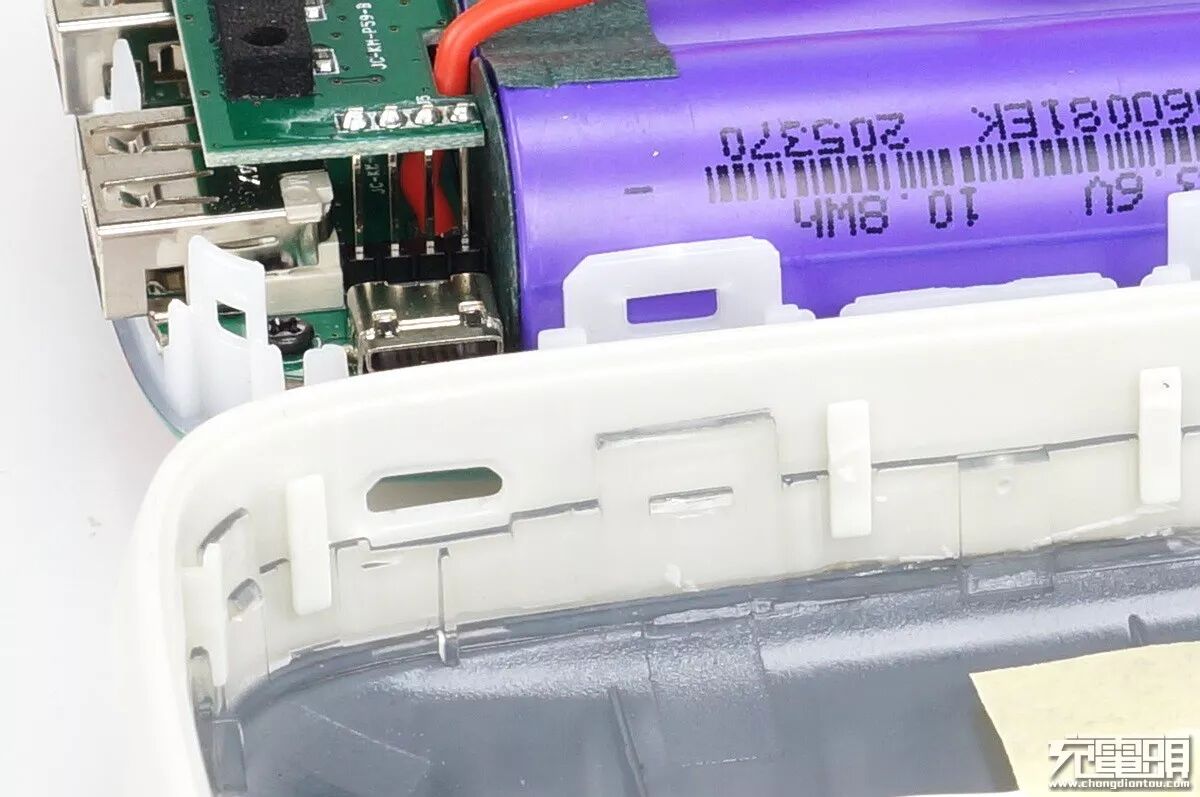

壳体采用ABS+PC材质制作，韧性与耐磨性都能很好地兼顾，仔细看卡口与限位装配后可以非常巧妙的扣紧。

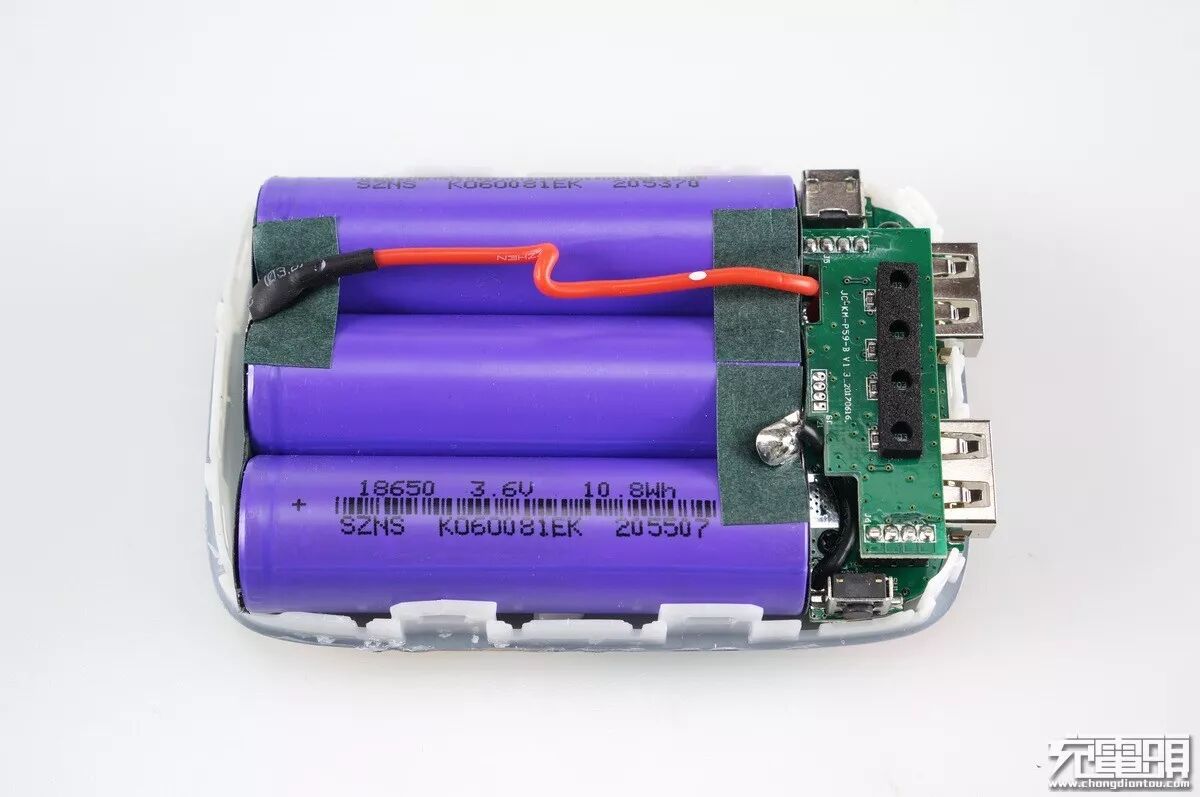

电池组使用了3节深圳卓能生产的高压高密度18650并联而成，喷码：18650 3.6V 10.8Wh SZNS。
深圳卓能电芯信息，标称容量：3000mAh、最大充电电压：4.35V、最大充电电流：0.5C（1.5A）、标准放电：0.2C（600mAh）2.75V。

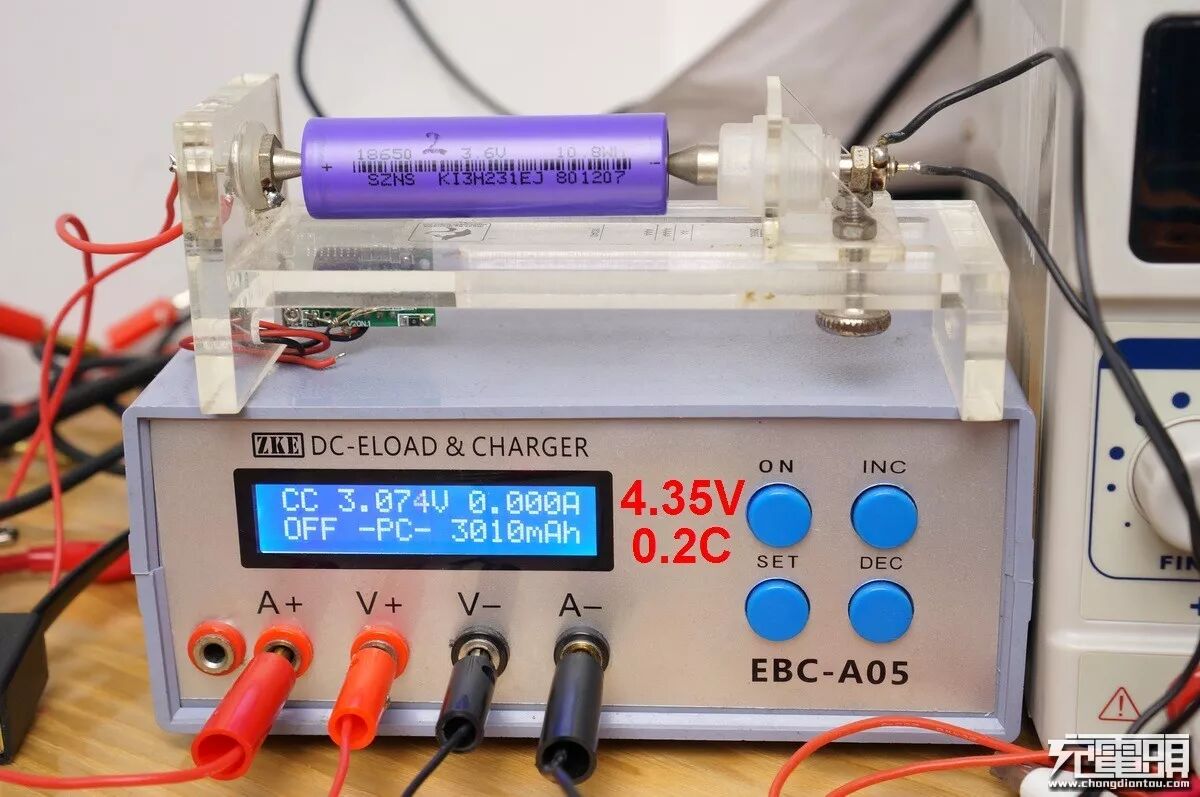

以国标0.2C对电芯进行4.35V-2.75V放电，放出容量为3010mAh，能量：10.96Wh、均压：3.64V，完全符合官方标称值。

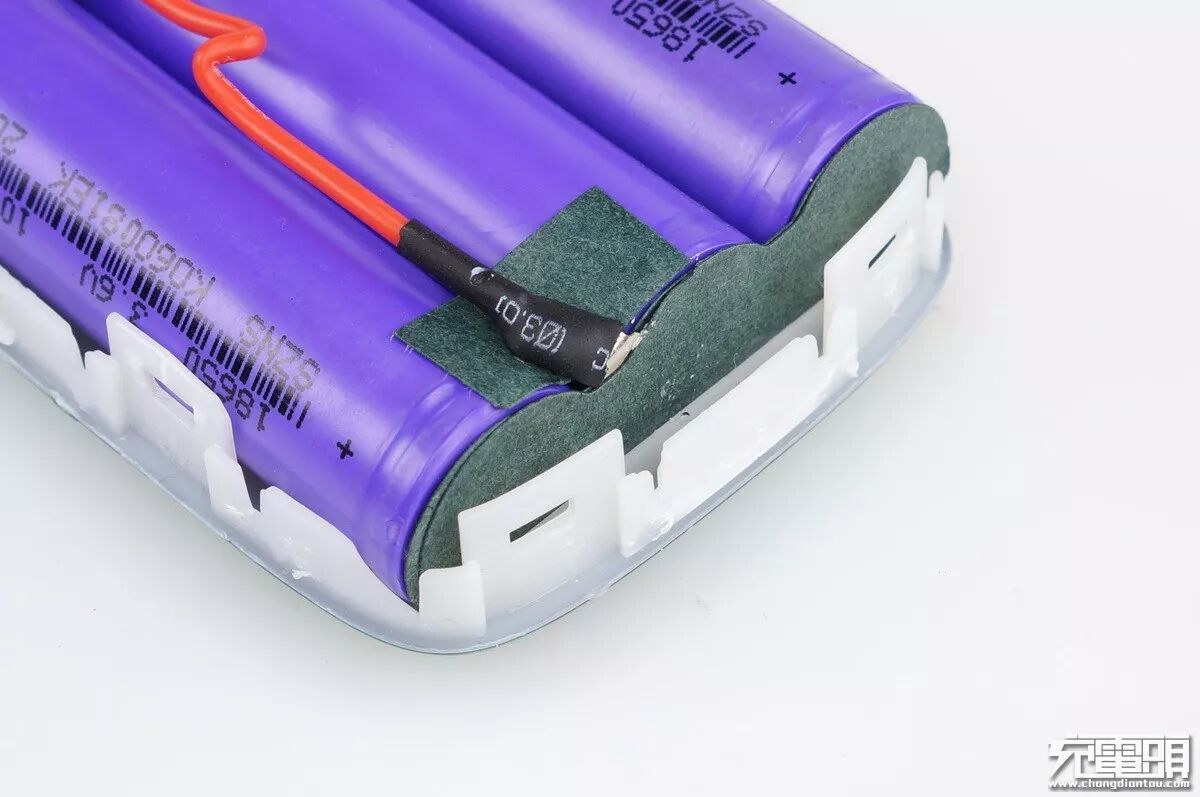

电池组正极正确使用了青稞纸进行绝缘隔离，先使用青稞纸粘附到电池再点焊镍带，最后在上面再贴上一层青稞纸。在拐角上也带有青稞纸避免负极钢壳与正极镍带接触，并且飞线位置带有热缩套保护，考虑的十分周全。

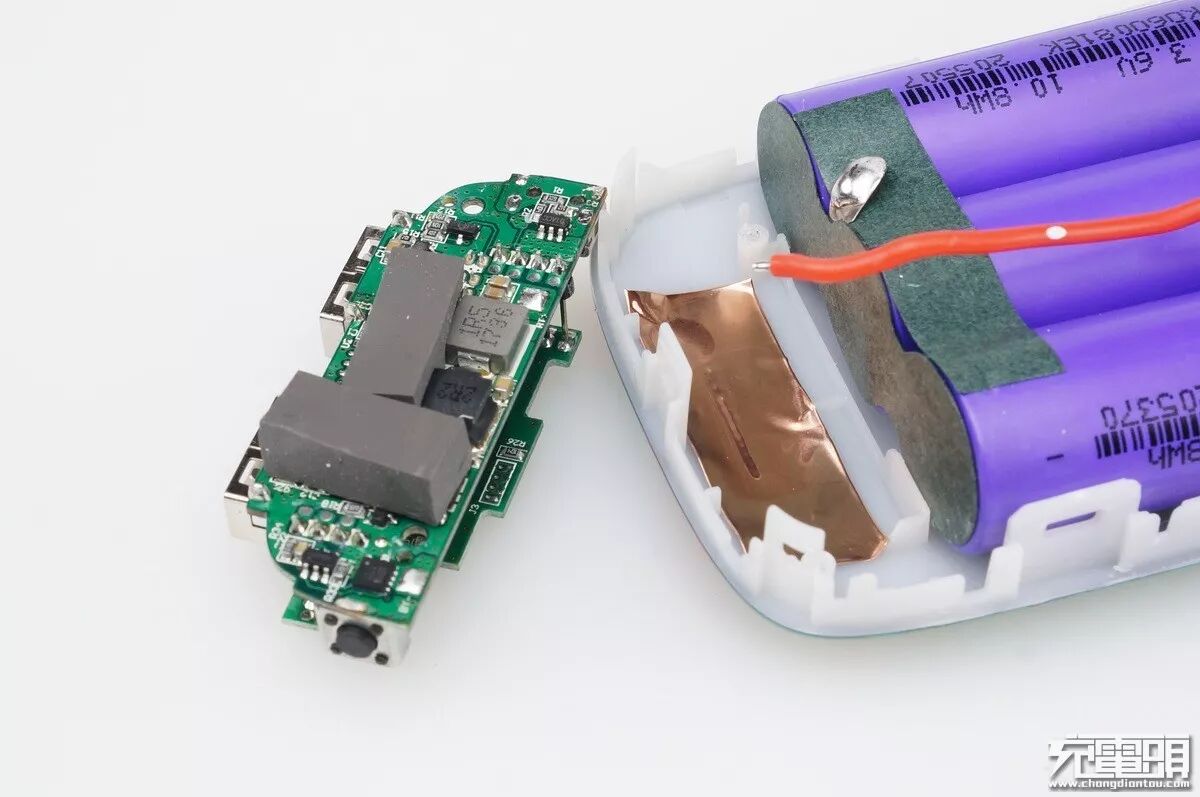

分离出PCB，可以看到PCB底部高热部分贴上了聚合物导热硅胶，把热量传递到外壳上的铜箔进行散热。
两片PCB通过排针相连，下面那片PCB是无标单片机。
4颗LED电量指示灯使用了海绵遮光隔离，避免串光影响误判。

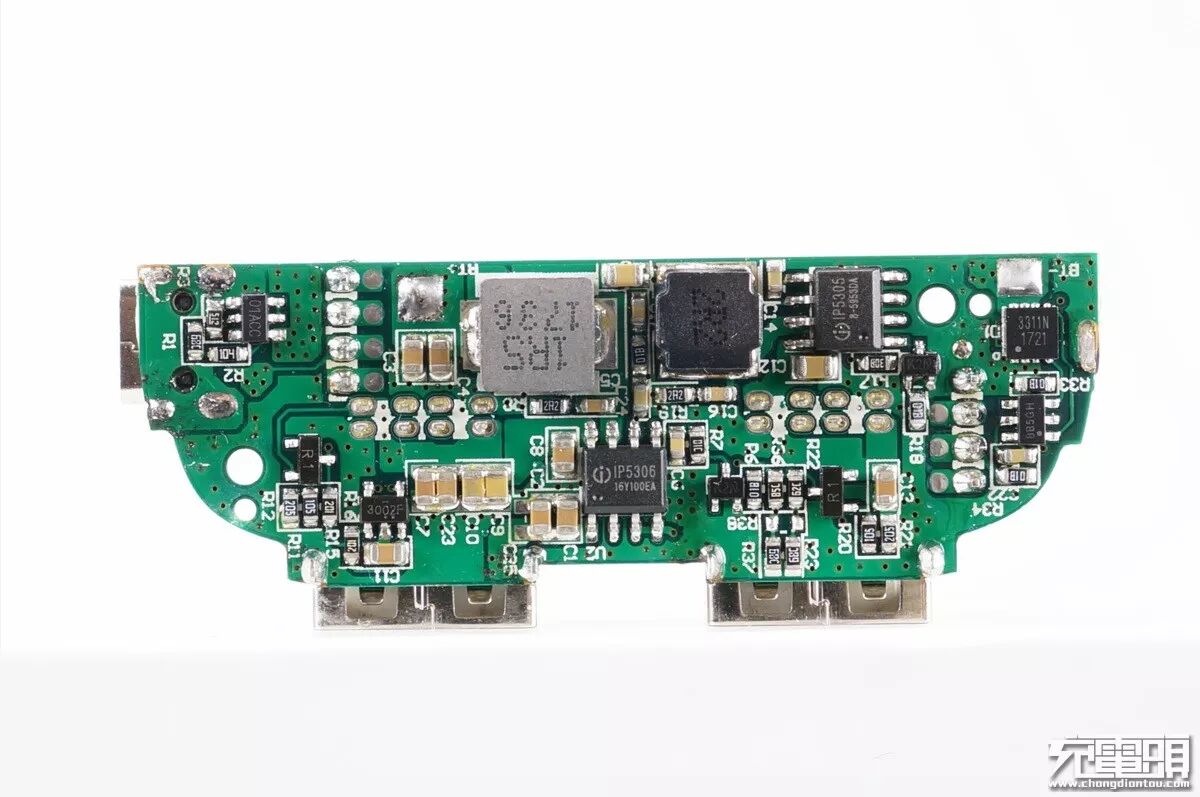

PCB正面一览。
丝印01ACC。

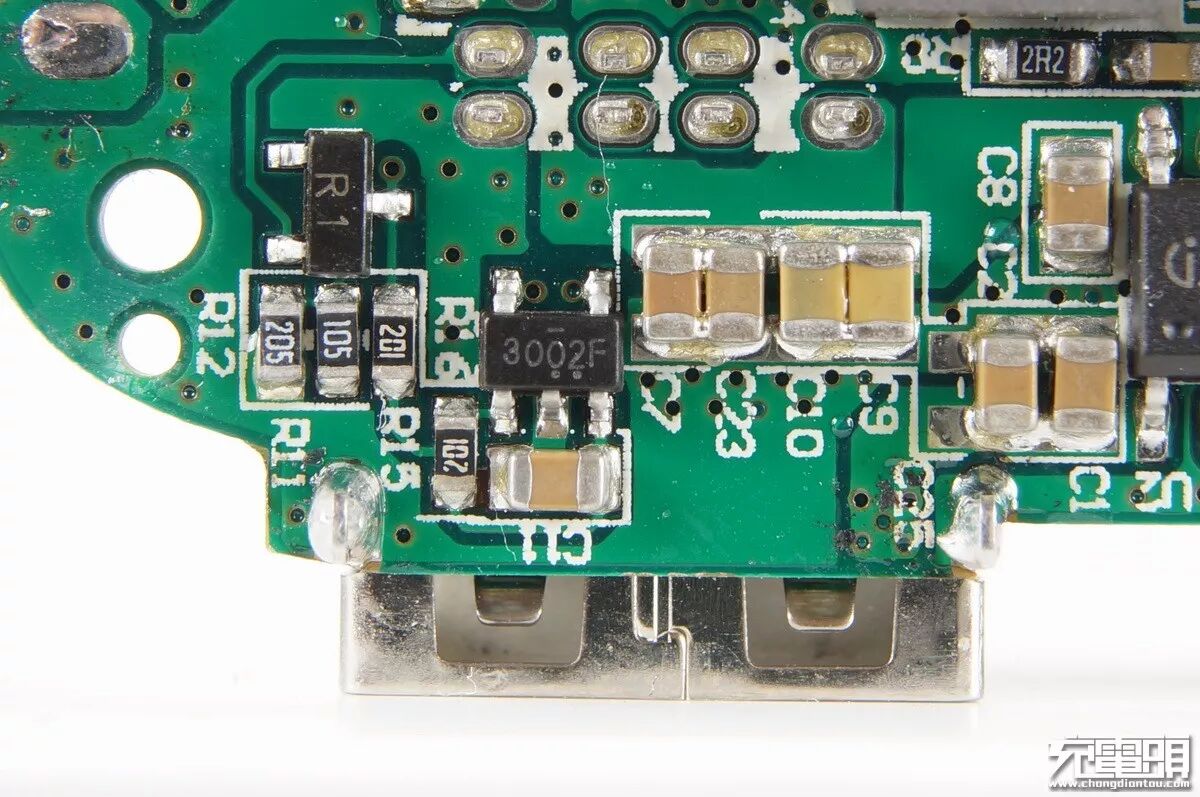

2.4A输出口使用了一颗3002F智能识别IC。

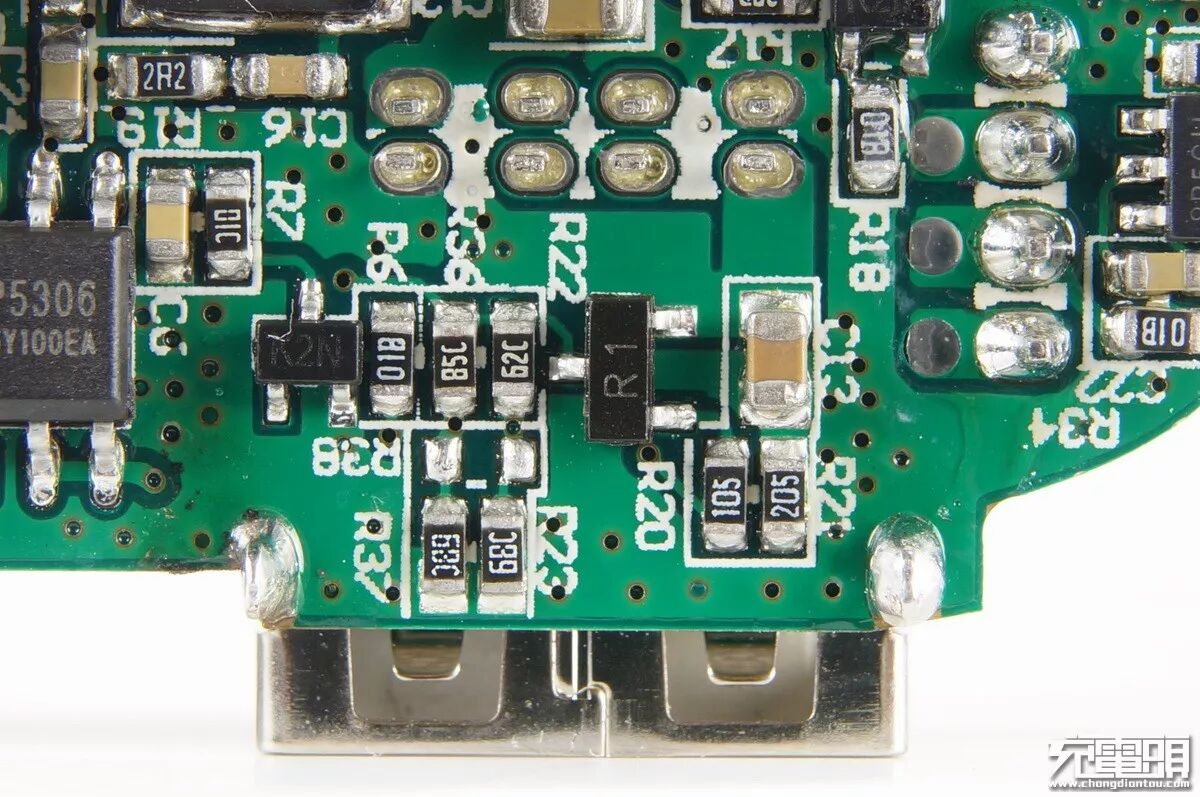

1A输出口使用了分压电阻进行识别。

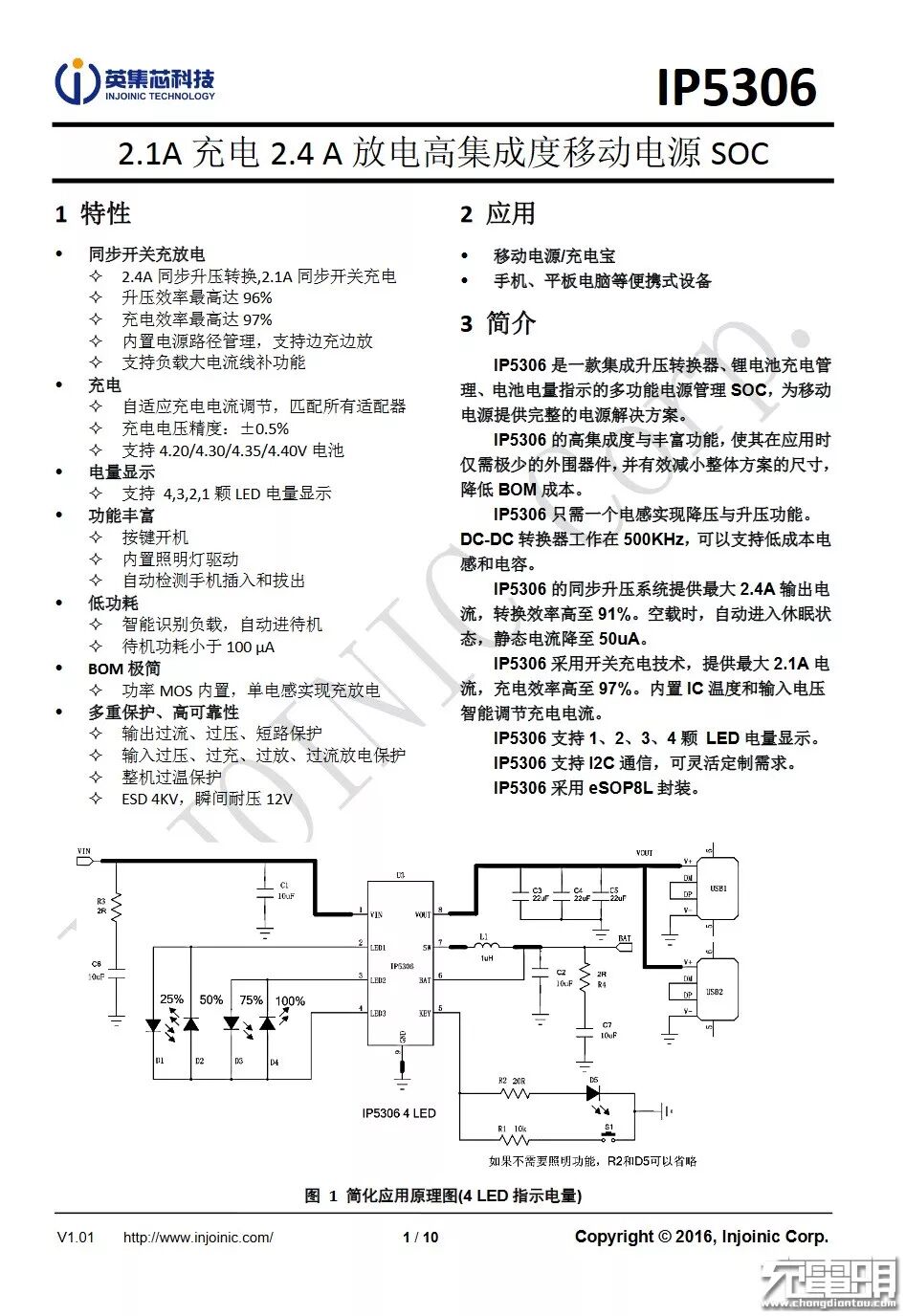

2.4A输出口使用了英集芯IP5306高集成同步SOC，支持2.4A同步升压转换，2.1A同步开关充电，升压效率高达96%，充电效率高达97%。

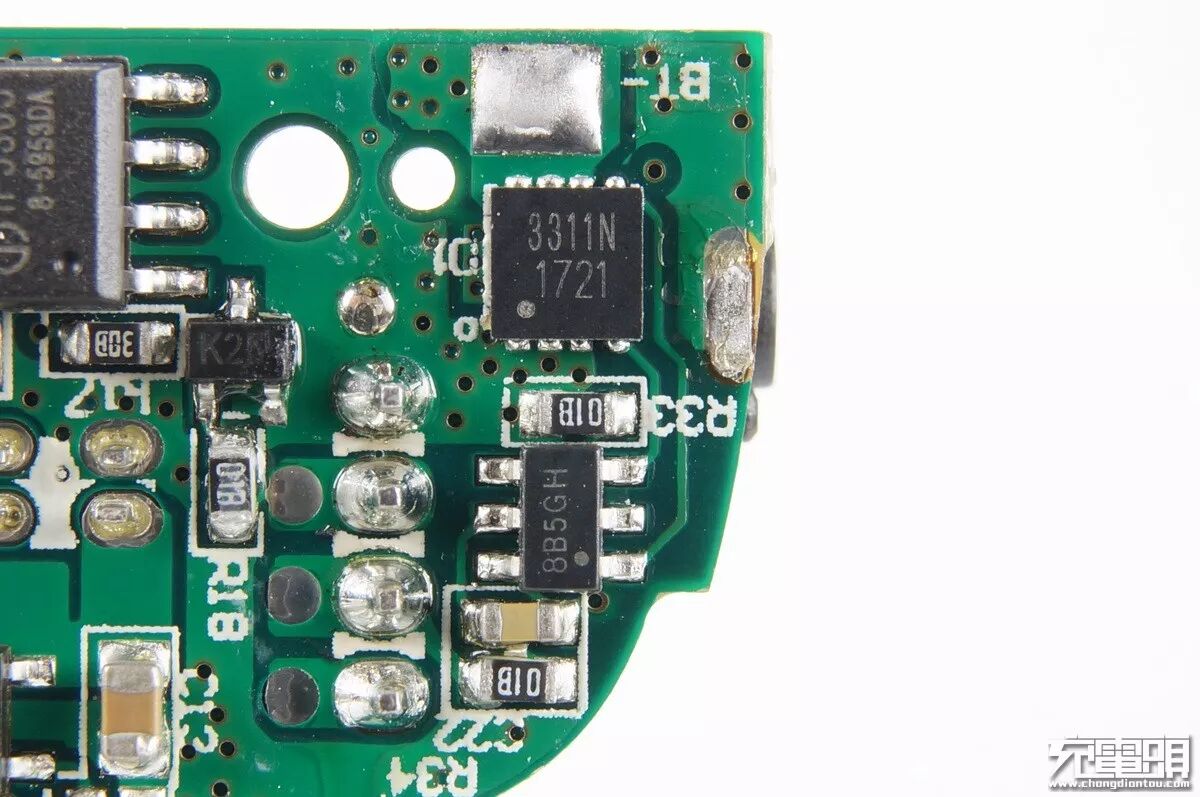

电池组保护板部分。

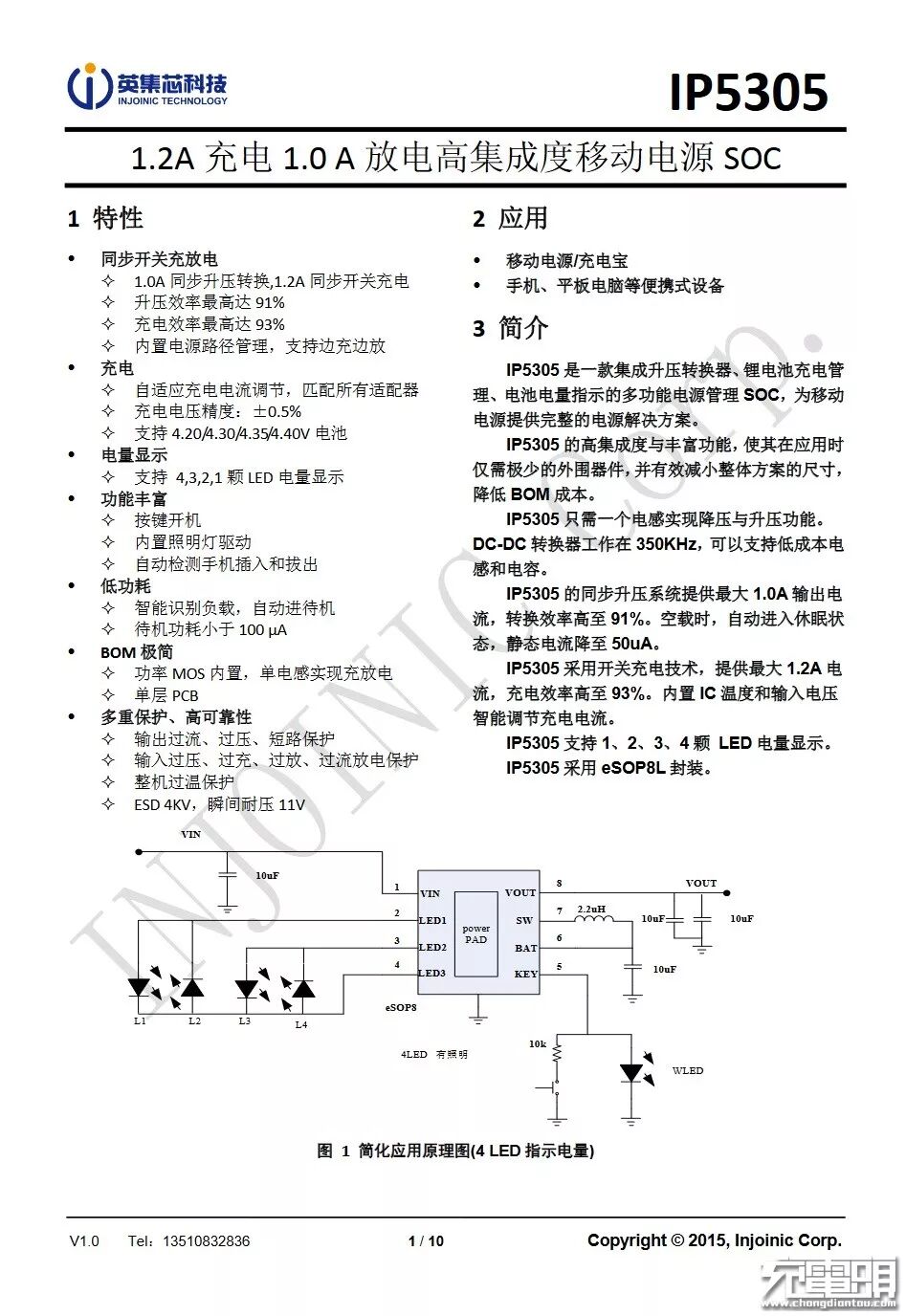

1A输出口使用了英集芯IP5305高集成同步SOC，支持1A同步升压转换，1.2A同步开关充电，升压效率高达91%，充电效率高达93%。

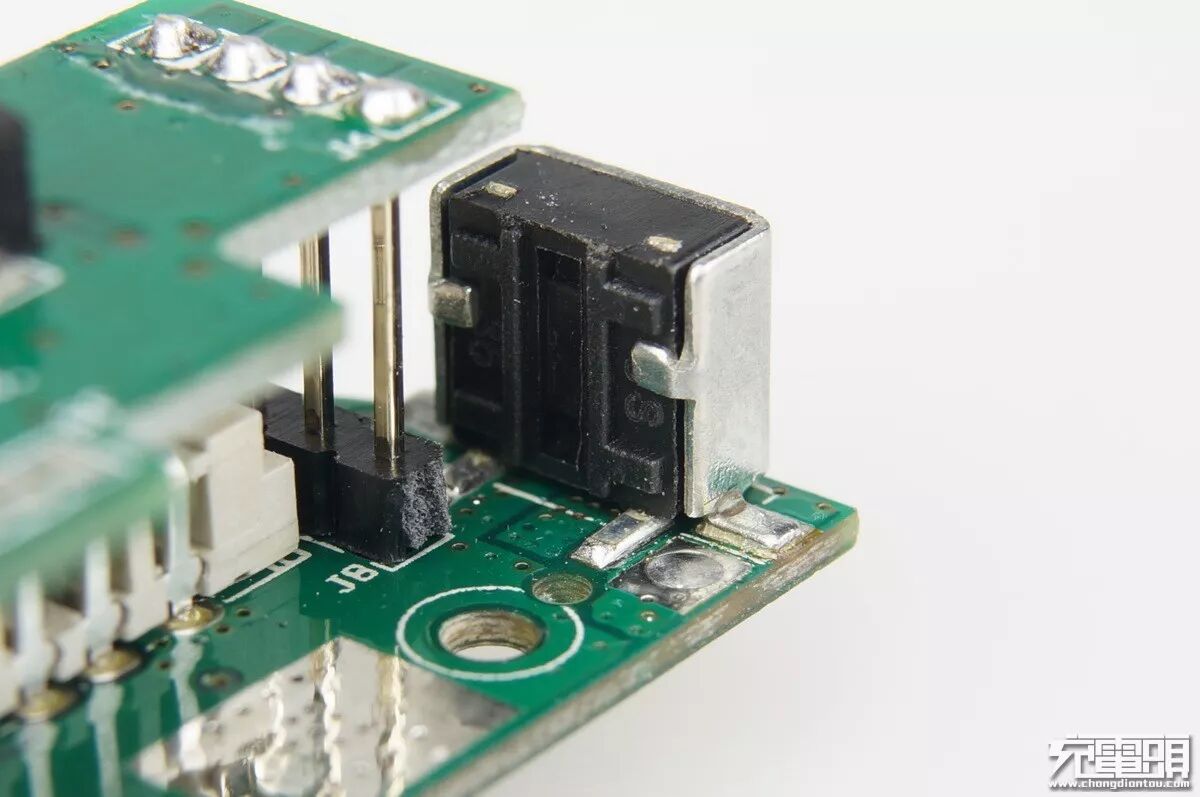

开关按钮使用了牢固耐用的立式器件，比普通贴片按钮耐用多了。

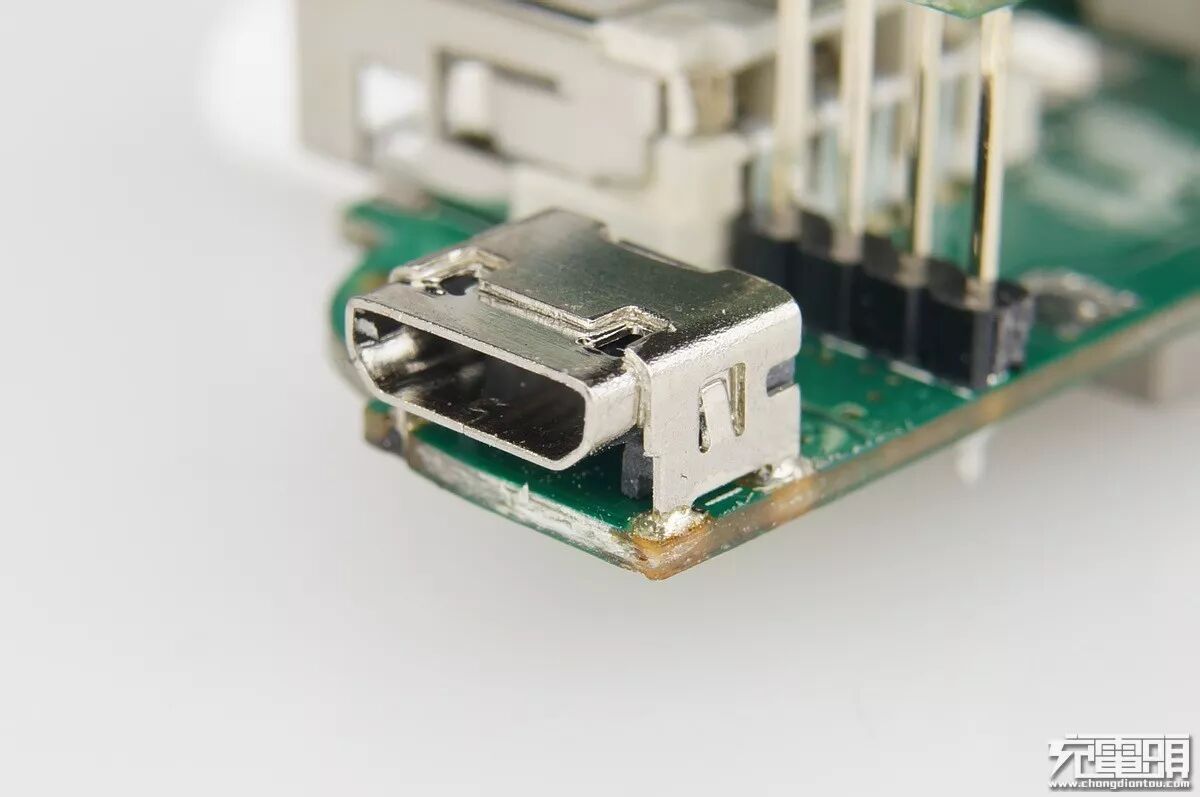

铜质MicroUSB母座也是非常少见的型号，包壳过孔焊接抗插拔扭曲避免焊盘脱焊，十分耐操。

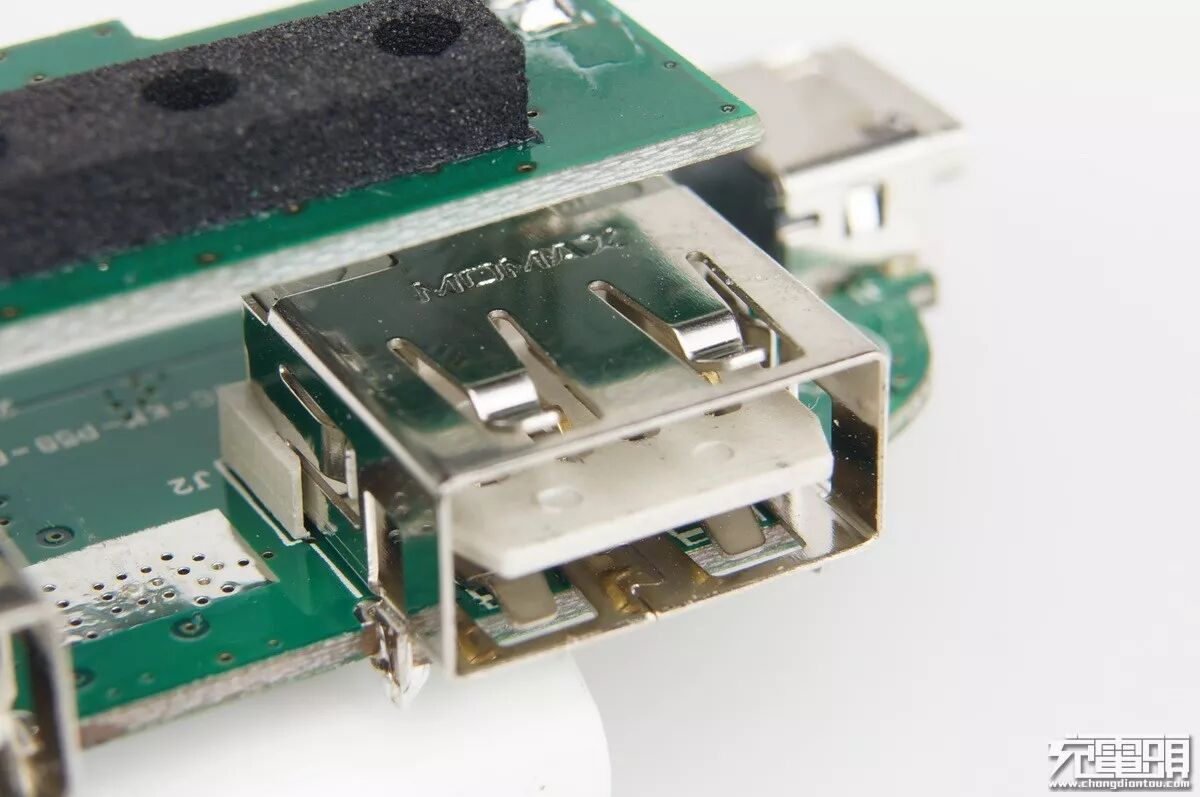

MOMAX自行研发的“1-TAKE”双面盲插铜质USB-A母座，质量也是非常不错。

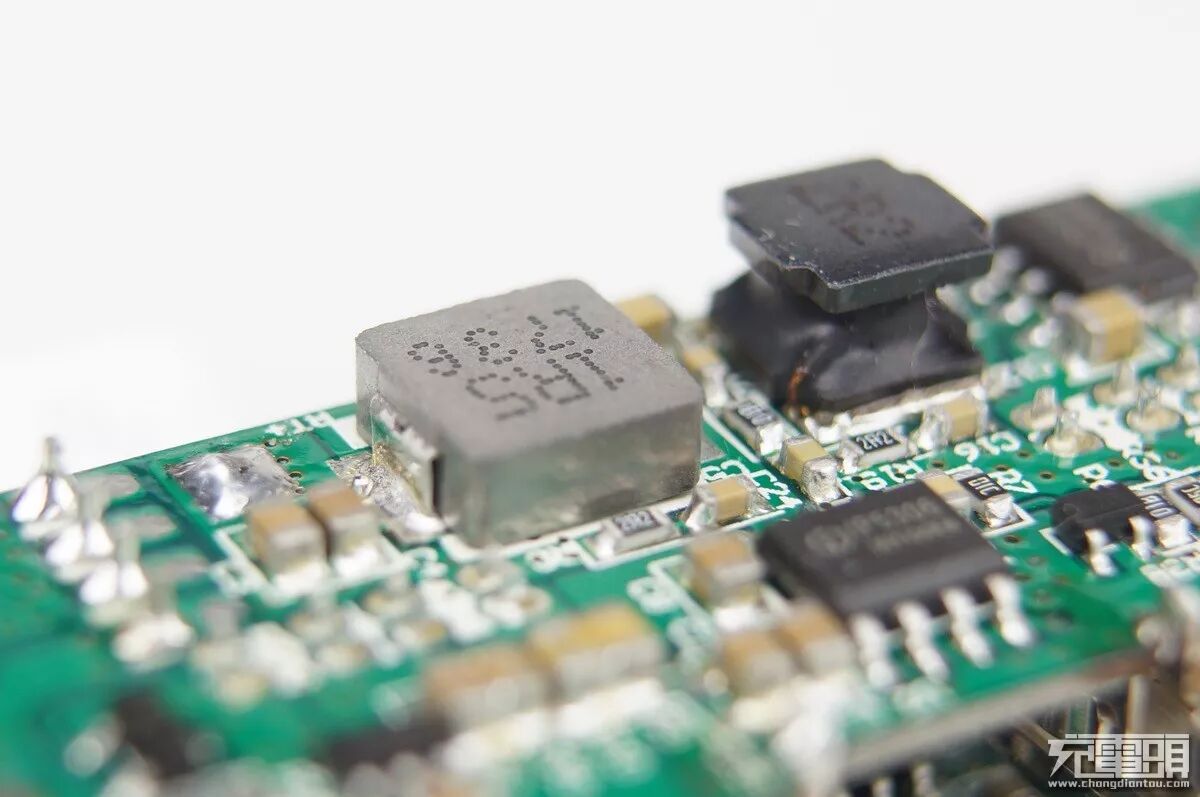

双电感双路独立。
测试篇：
测试篇使用工具是来自专注于充电领域的ChargerLAB所研发的POWER-Z系列工具，使用POWER-Z FL001对MOMAX秋田犬1A输出口进行识别轮询，屏幕显示1A输出口是APPLE 1A分压电阻模式。

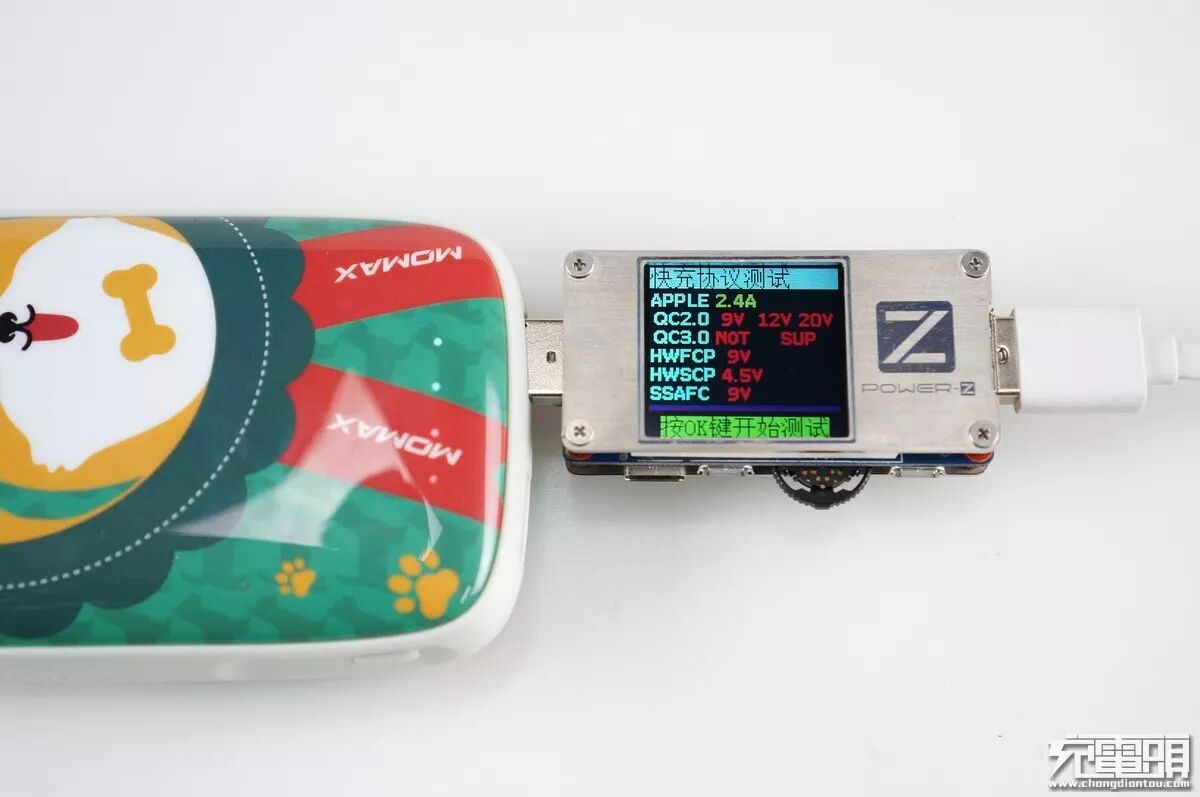

测试2.4A输出口，POWER-Z屏幕上显示是APPLE 2.4A输出模式，该输出口使用了智能识别芯片。
边充边放模式测试，在对移动电源充电时候，2.4A输出口没有边充边放功能。

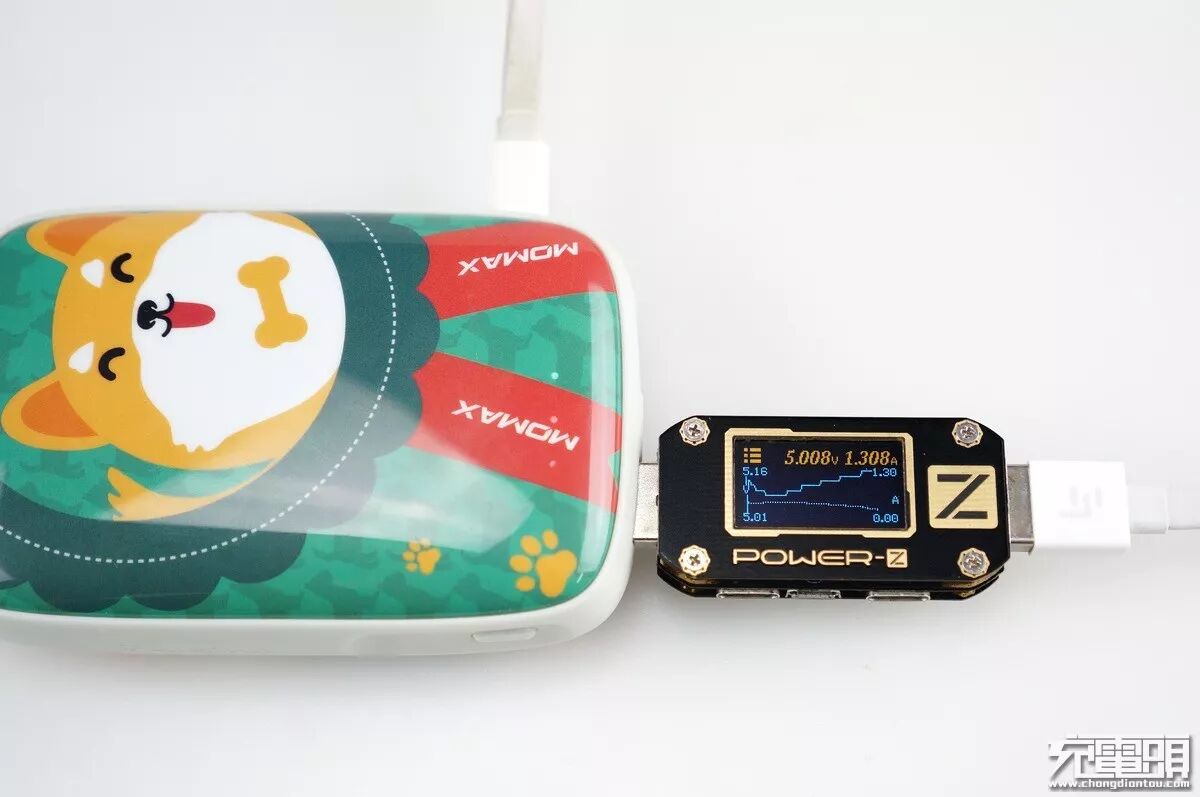

在对移动电源充电时候，1A输出口可以提供边充边放功能，最大可以提供1.3A输出，超过后会降低电压自适应匹配，不用担心被拉爆造成保护无法输出。

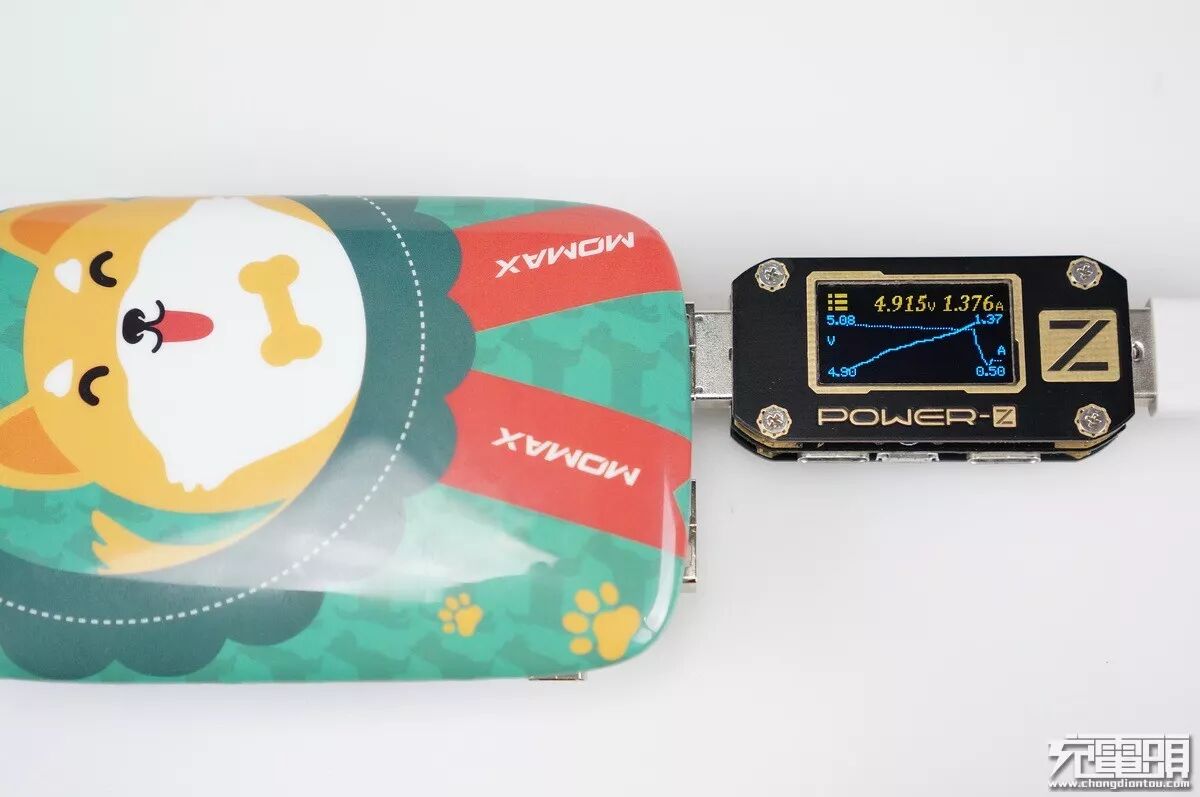

使用POWER-Z KM001进行带载能力检测，屏幕会显示整个带载过程，可以看到1A输出口具备1.3A输出能力，超过输出后会降低电压自适应匹配，不用担心被拉爆造成保护无法输出。
2.4A口带载能力检测，屏幕上显示2.4A口最大可以提供2.4A+的输出，并且从屏幕上的曲线上可以看到输出超过0.8A后会开启线损补偿功能，让输出电压全程保持5V以上，带有线损补偿功能的充电器比较常见，移动电源里很少看到带有这种功能，大电流设备受电能力更好。
总结：
MOMAX IP61秋田犬移动电源拆解结束，圆润饱满的设计上带有一个呆萌的日本秋田犬，这个可爱的外表使用坚韧耐磨的ABS+PC制作而成的，再通过模内镶件注塑工艺做出秋田犬涂装，长久使用也不用担心图案掉漆脱落，壳体是内外卡口加限位柱的方式装配，比起常见的超声波焊接更加牢固，壳体边角设置了一个挂绳孔，赠送的GO-Link MicroUSB短线可以很方便地系在这个挂绳孔上携带。
内部电池组使用3节深圳卓能18650并联而成，单节容量3000mAh满电电压4.35V，3并一共就是9000mAh 32.4Wh，属于国产高压高密度电芯。在接口方面，配备了两个MOMAX自行研发的“1-TAKE”双面盲插USB-A输出口，输入使用常见的MicroUSB输入接口，母座器件皆为铜材质，质量上非常不错。方案上使用了英集芯IP5305+IP5306双路全独立同步整流方案，支持2.4A+1.0A输出，2.4A口支持线损补偿功能、1A输出口支持边充边放功能，同时充电场景对应起来更为舒心。MOMAX秋田犬集呆萌可爱于一身，使用上方便易用，做工优良长久耐用，值得购入。
