高通原厂认证：网易智造QC3.0 10050mAh移动电源开箱拆解
网易严选是国内首家ODM模式的电商，诞生目的是为了避免消费者在商品众多的网购海中陷入选择困难症，打造高品质又具有性价比的产品。网易智造品牌移动电源已推出了数款主打性价比的产品，最近上架了一款面向高端市场的QC3.0移动电源，罕有的使用了高通原厂认证方案，小编马上为大家送上这款产品的开箱拆解。
开箱篇：
网易智造QC3.0移动电源使用了普通的纸盒制作外包装，外表是线稿勾勒出产品式样。
背面产品信息不多，品名：网易智造 QC3.0 充电宝 10000mAh 黑、产品型号：NIT-DMP-01-1WQC-BK、产品监制：杭州网易严选贸易有限公司。
开箱物品一览，移动电源本体x1、MicroUSB数据线x1、说明书x1。

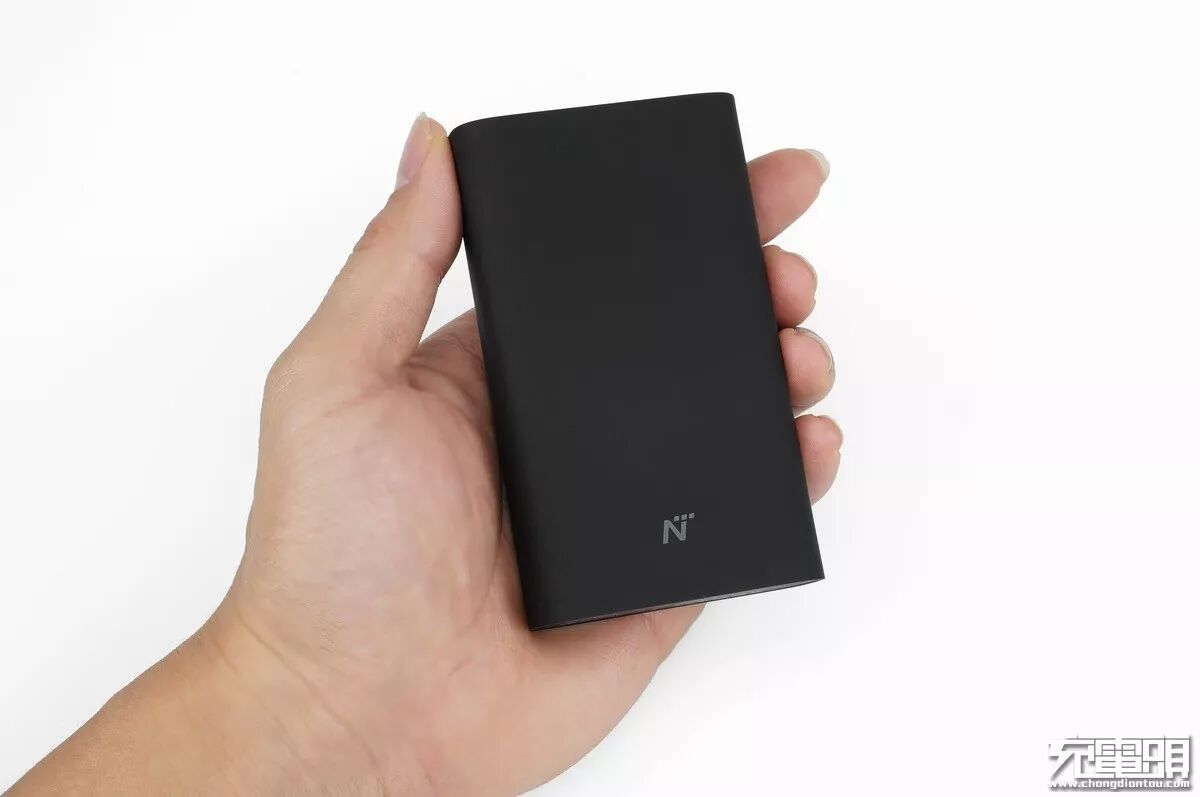

网易智造QC3.0移动电源有黑、白两种颜色可供选择，小编拿到的是黑色版本，握持感与常见的“3节18650”移动电源相似。

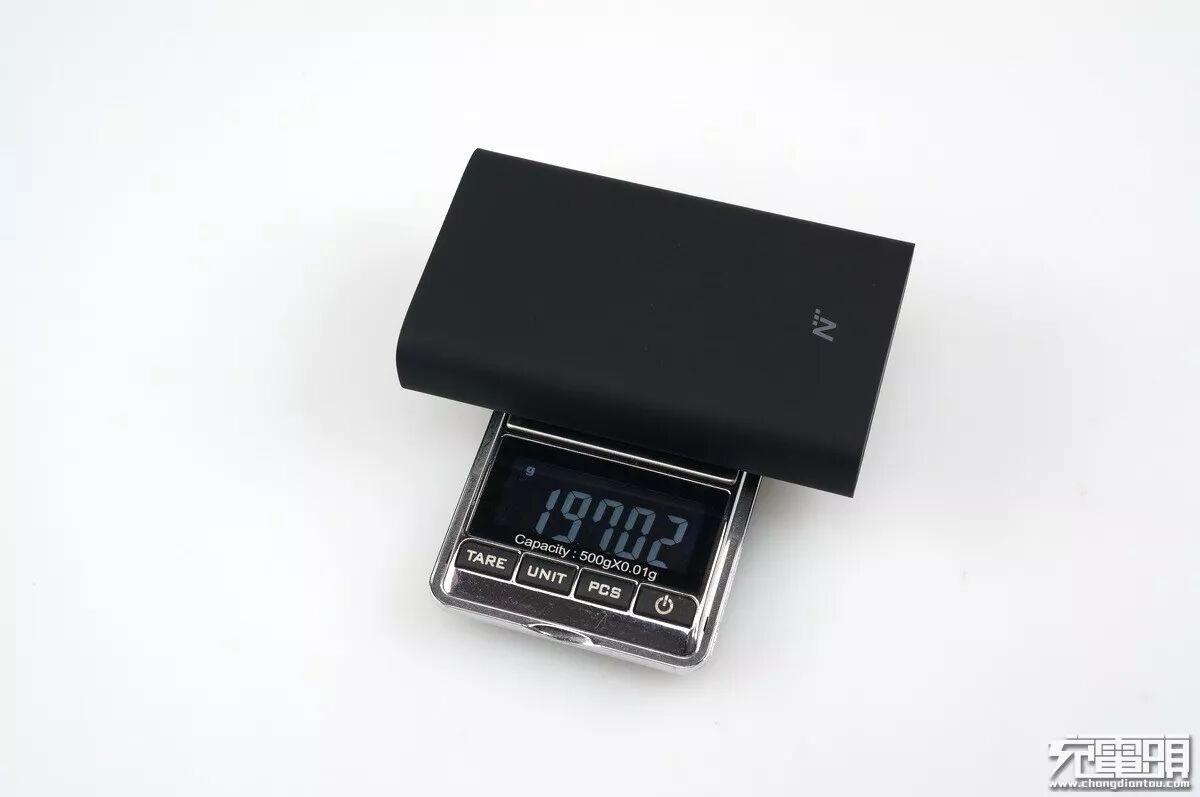

实测长宽厚尺寸： 103.3mm * 61.4mm * 23mm、裸重量为：197g，在10000mAh移动电源里算是非常轻便的前几名。
塑胶壳体表面为哑光面设计，正下方印刷了网易智造商标“NIT”。
接口方面，网易智造移动电源配置了一个USB-A输出接口，支持QC3.0输出；一个MicroUSB输入接口，同样支持QC3.0输入。在MicroUSB上方放置了4个白色LED电量指示灯，右边是开机激活按钮。

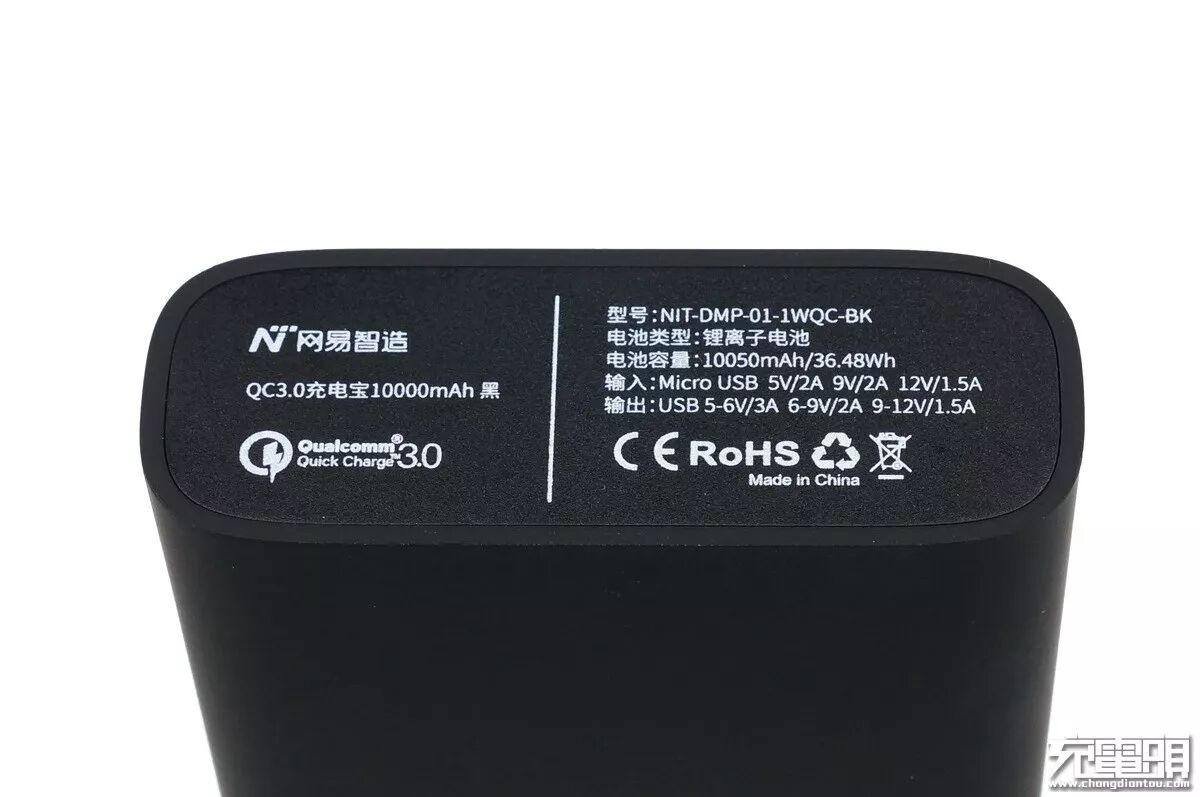

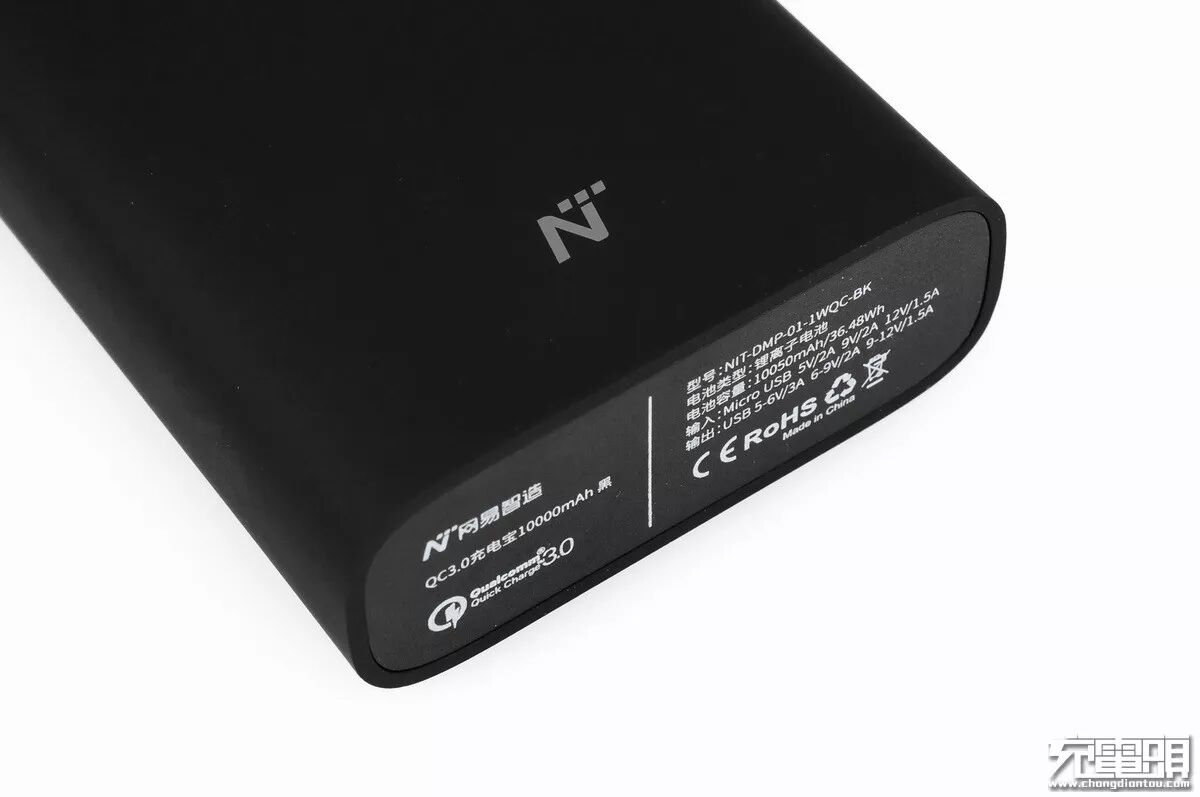

移动电源底部铭牌参数，品名：网易智造 QC3.0充电宝10050mAh 黑、型号：NIT-DMP-01-1WQC-BK、电池类型：锂理子电池、电池容量：10050mAh/36.48Wh、输入：MicroUSB 5V2A / 9V2A 12V1.5A、输出：USB 5-6V3A / 6-9V2A / 9-12V1.5A。
测试篇：

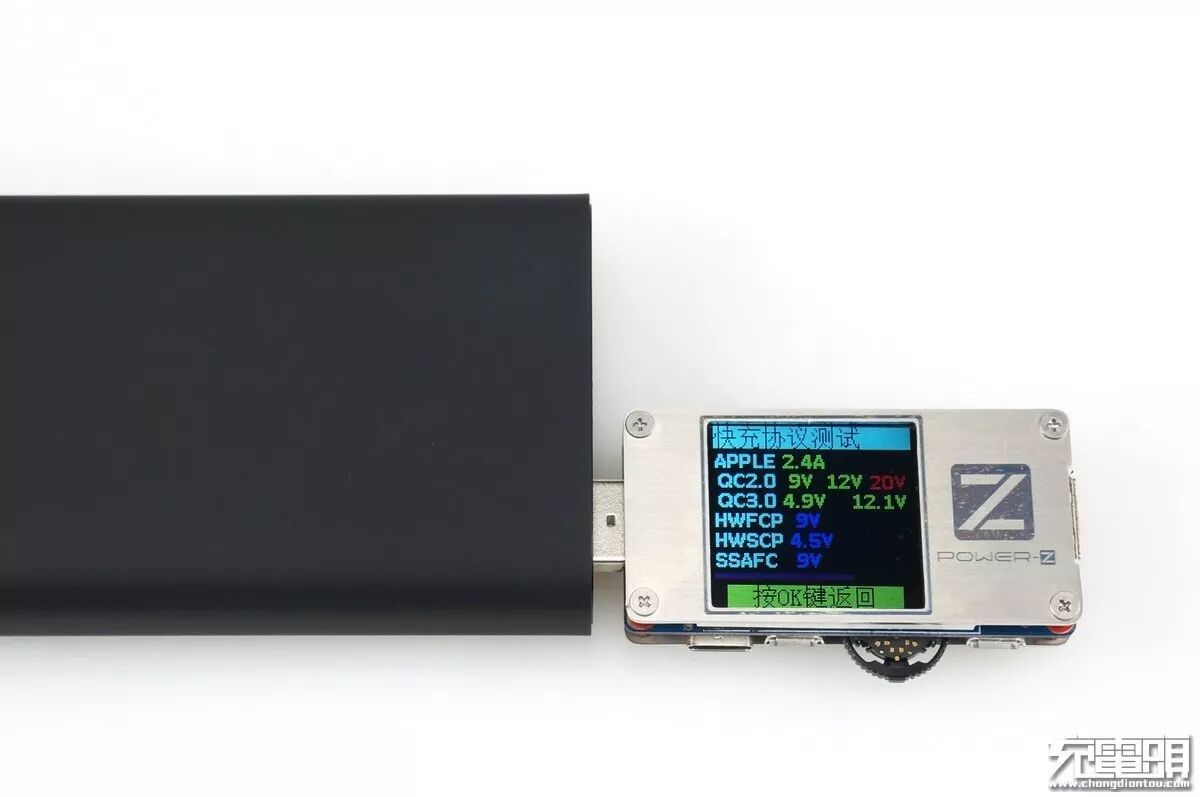

测试篇使用设备来自专注于充电领域的ChargerLAB所推出的POWER-Z系列测试仪，首先使用POWER-Z FL001对网易智造移动电源USB口进行识别轮询，屏幕上可见该移动电源支持5V apple2.4A协议、高通QC2.0、QC3.0快充协议。

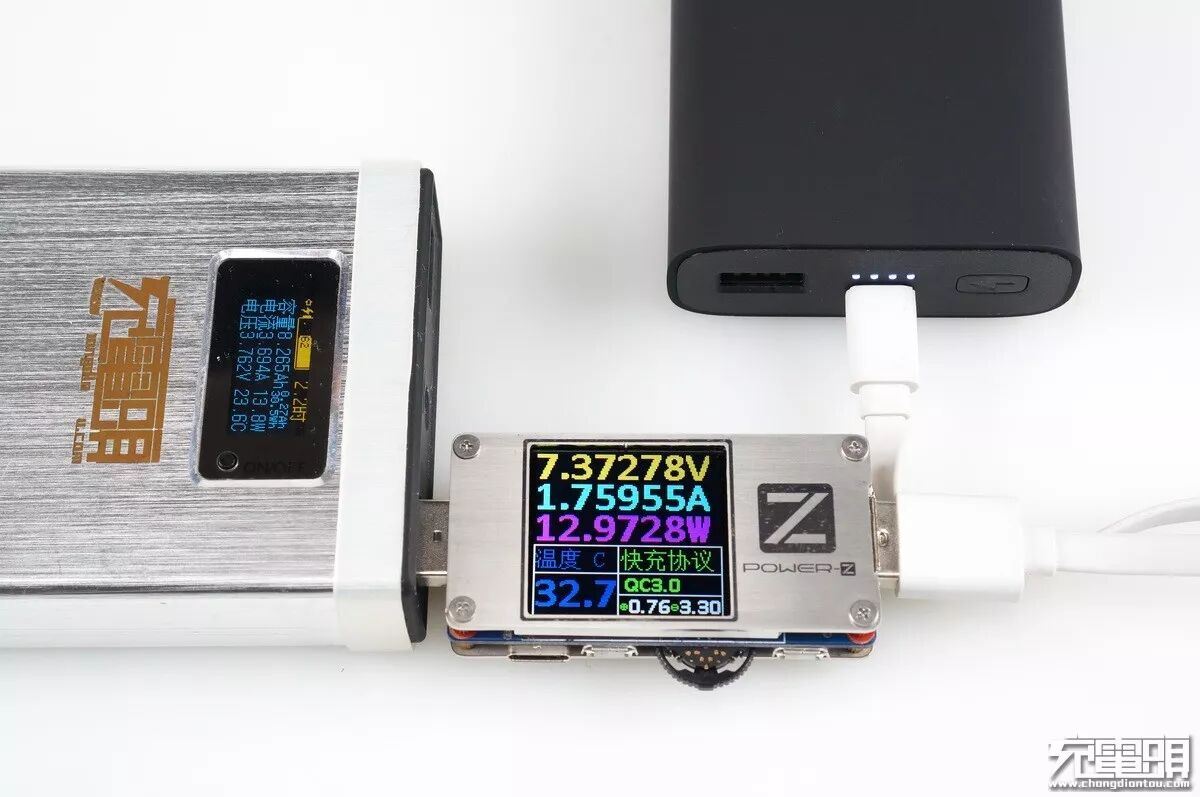

接下来是输入测试，从屏幕上可以看到，网易智造移动电源输入也支持QC3.0快充协议。市面上很多快充移动电源都只支持QC3.0输出QC2.0输入，输入输出都是QC3.0的比较少，双QC3.0移动电源在兼容性与发热量控制上都会更加好。

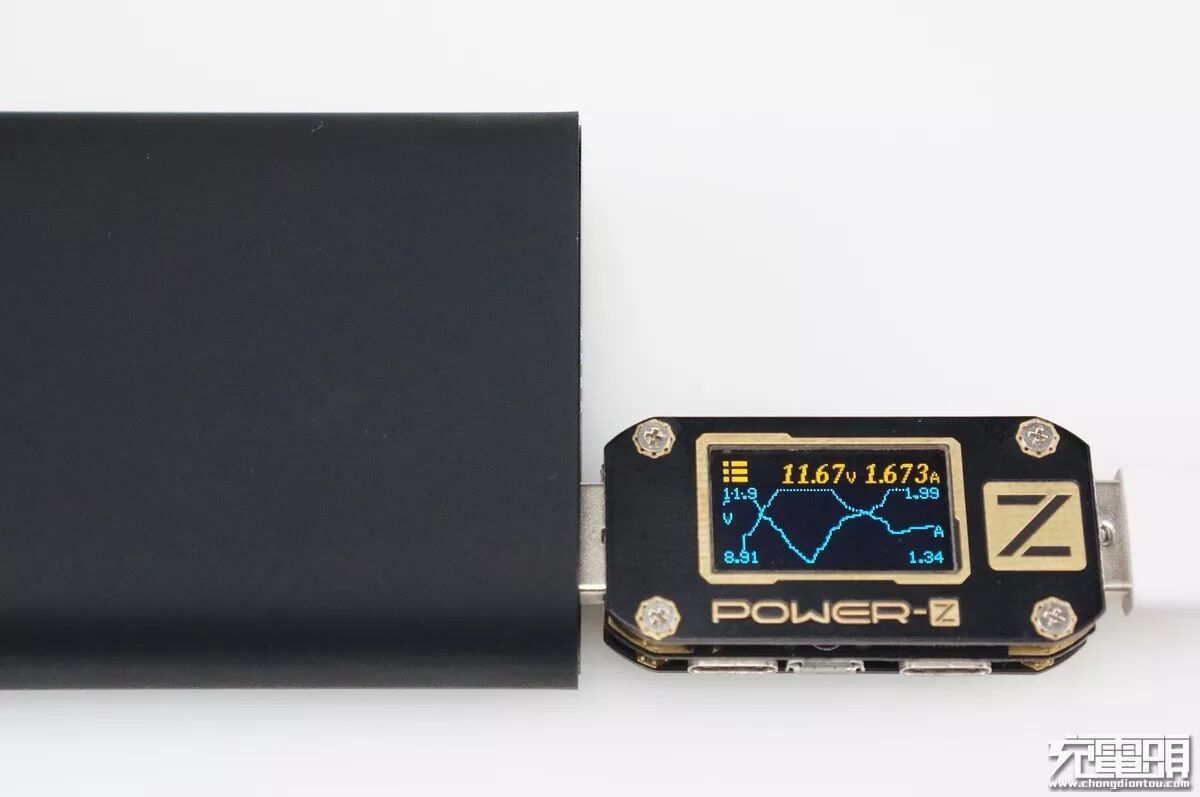

使用POWER-Z KM001监视极限输出情况，网易智造移动电源最大输出功率约为20W。

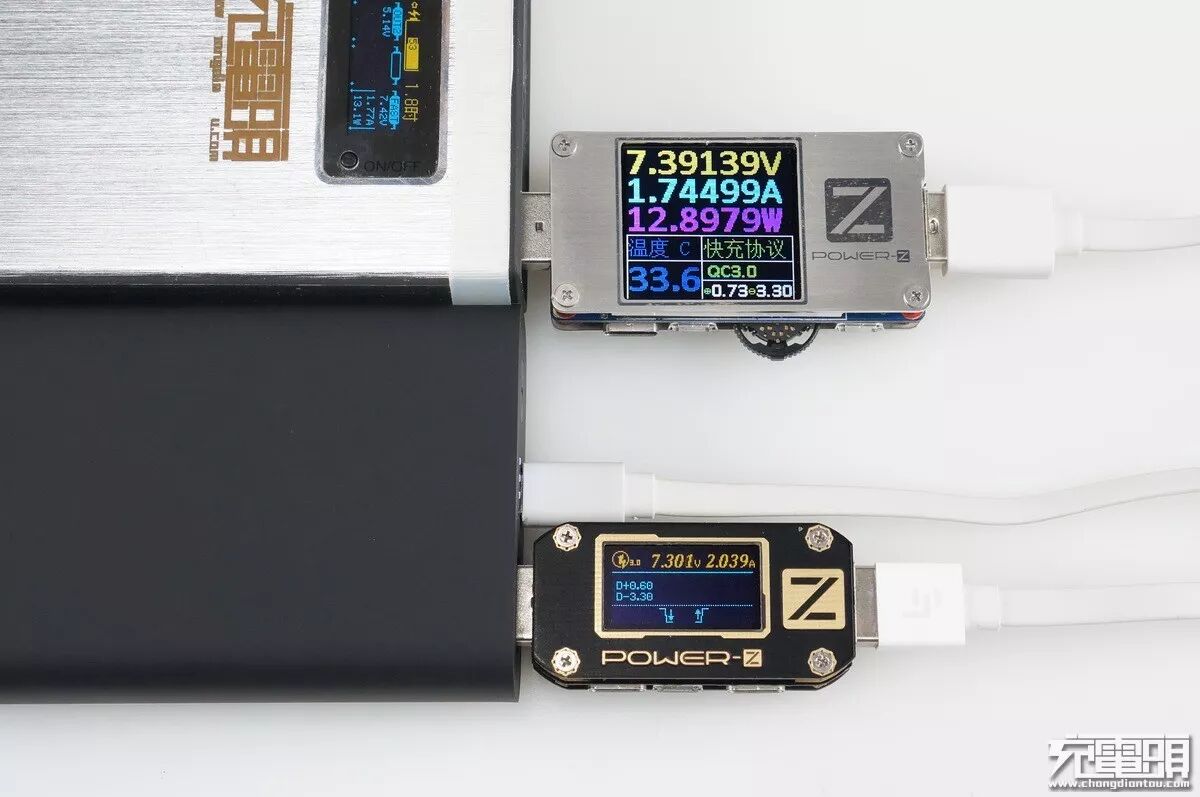

网易智造移动电源虽然并未在宣传页面里描述边充边放功能，但实际测试下来该产品是可以边充边放的，而且是QC3.0输入的同时可以QC3.0输出。
拆解篇：

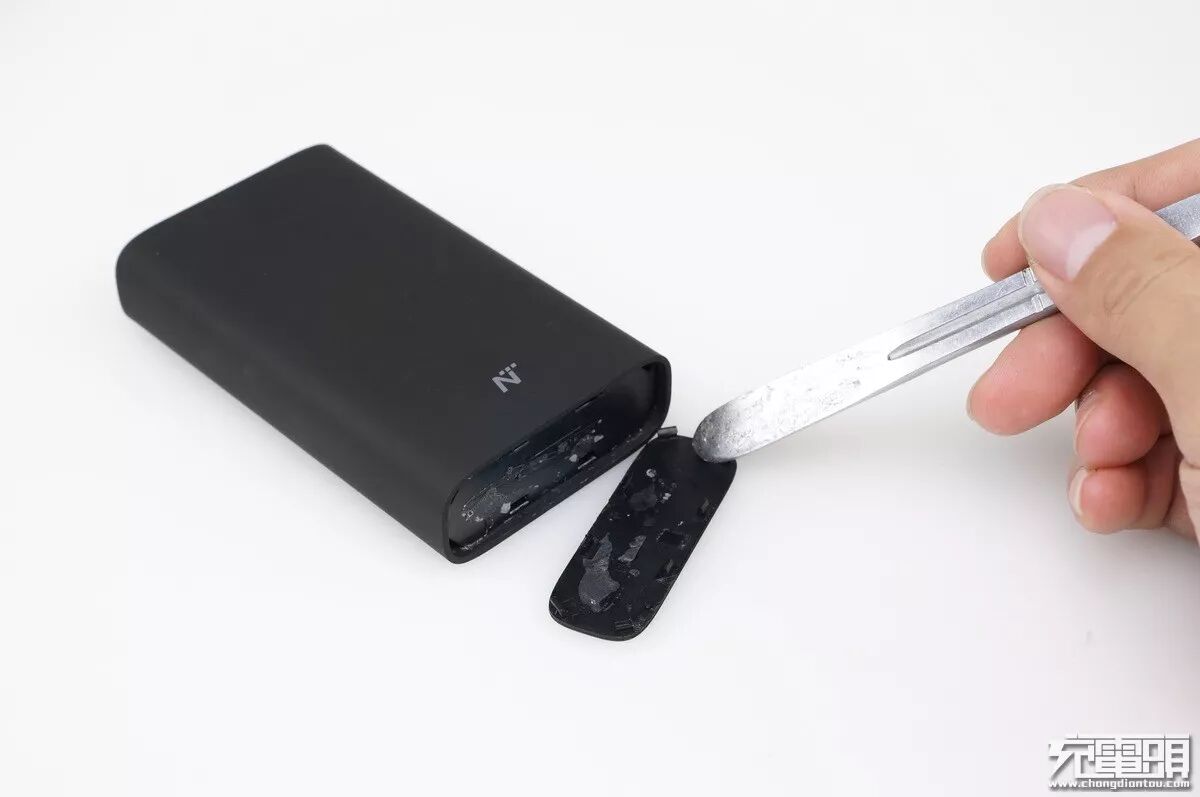

网易智造移动电源装配方式为推拉式滑入，底部挡板作为限位卡板拉紧，拆解方式先把带有胶水的底部挡板撬开。

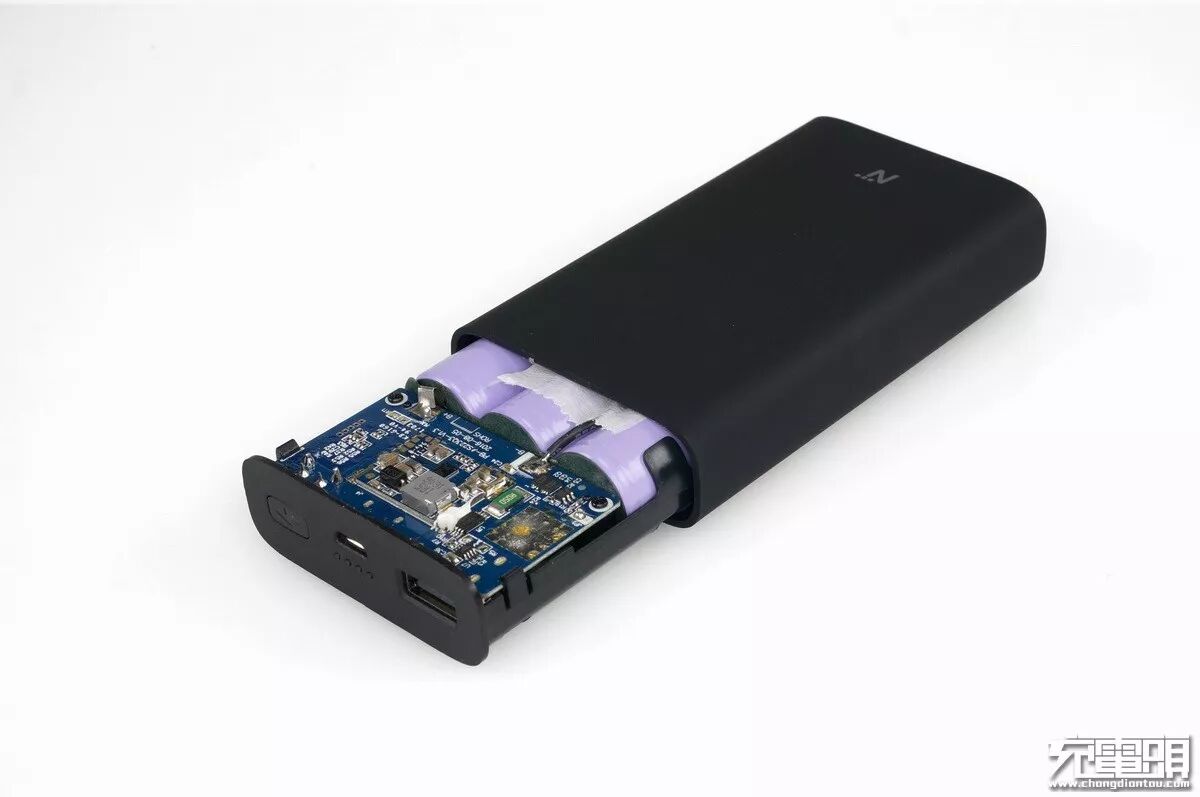

接着就可以把内框架推出。

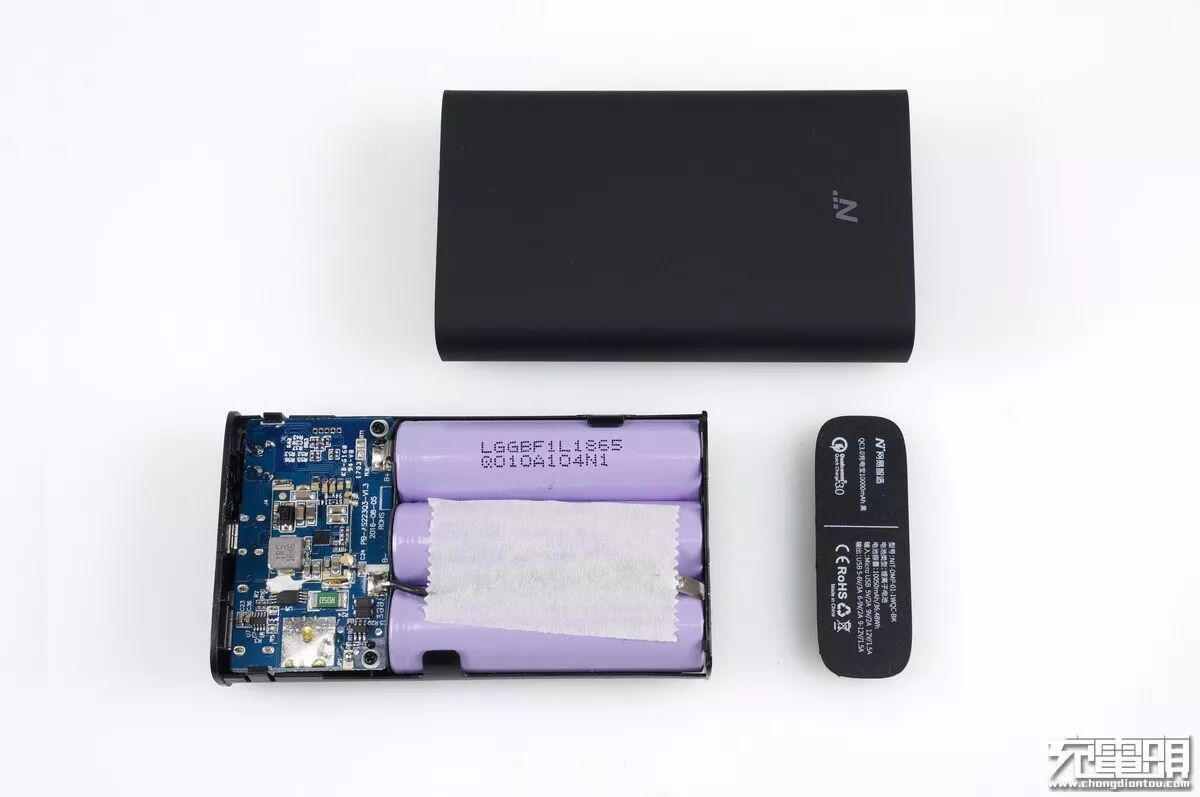

结构一览。
内框架一览。

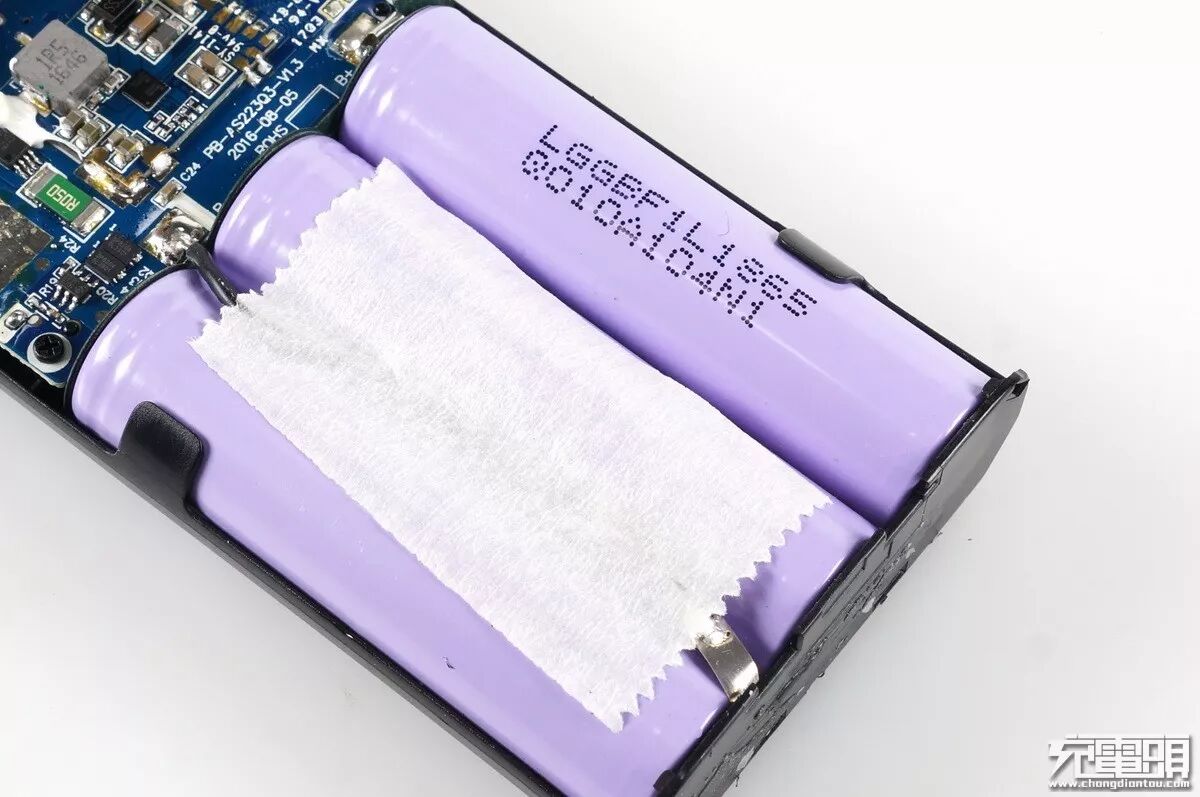

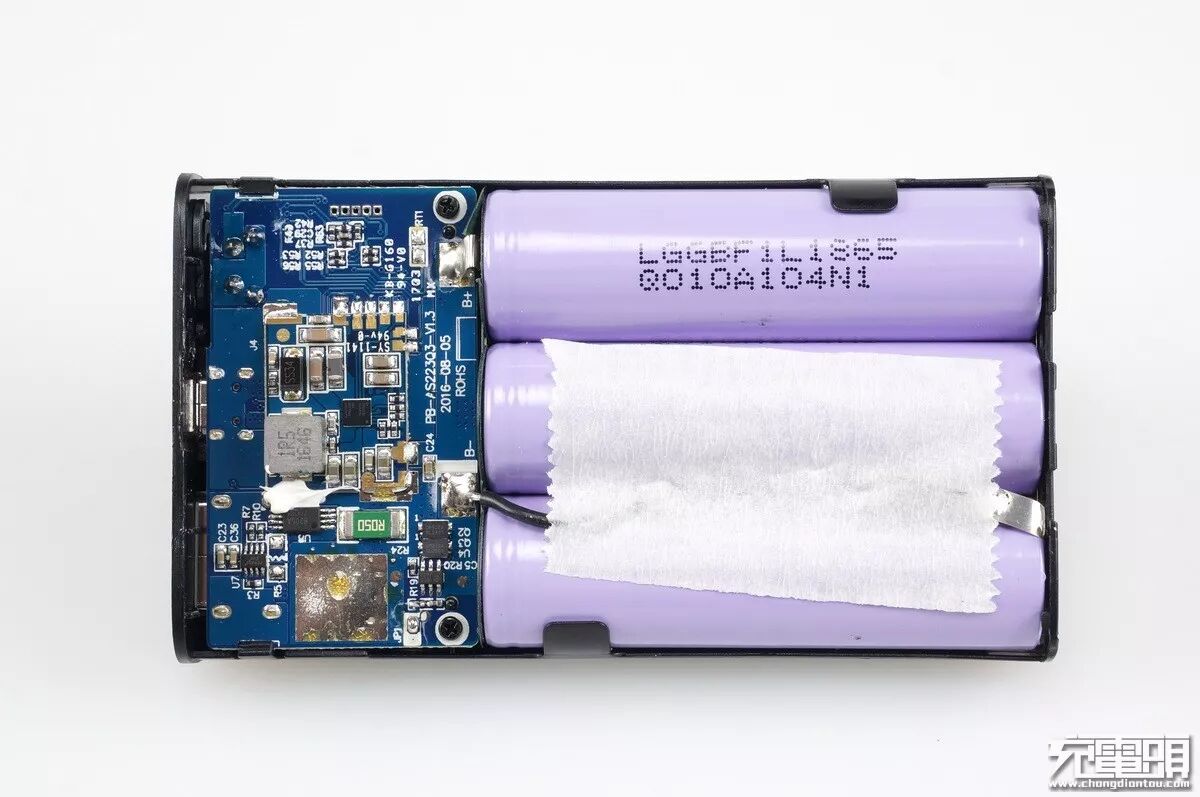

电池组使用了3节LG F1L 18650电芯三并而成，单节容量3350mAh，满电4.2V，LG F1L电芯在高密度移动电源上使用率非常高。电池组正极镍带直接焊接到PCB上，负极通过飞线连接到PCB，飞线使用美纹纸固定。

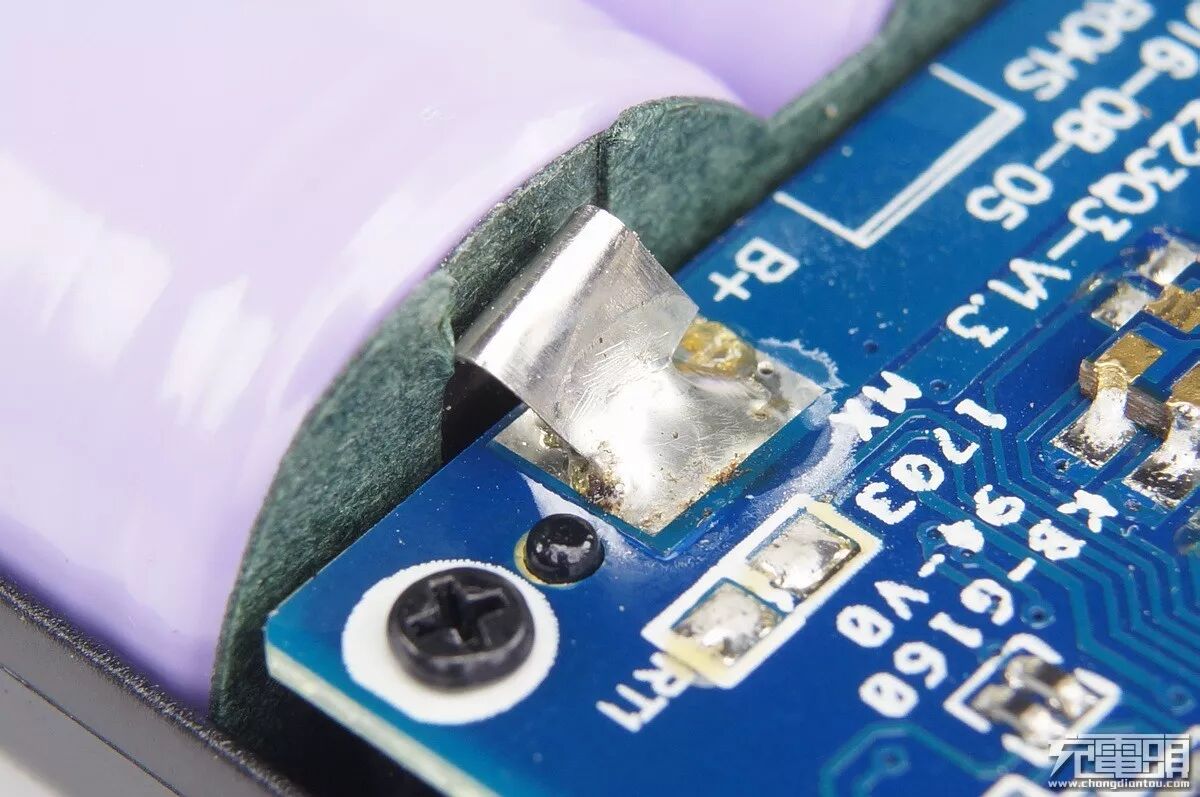

电池组正极正确使用了青稞纸绝缘垫片，正极镍带直接焊接到PCB上，焊点浸润度高，当然如果人工焊接时镍带更伸下去一点就更好了。

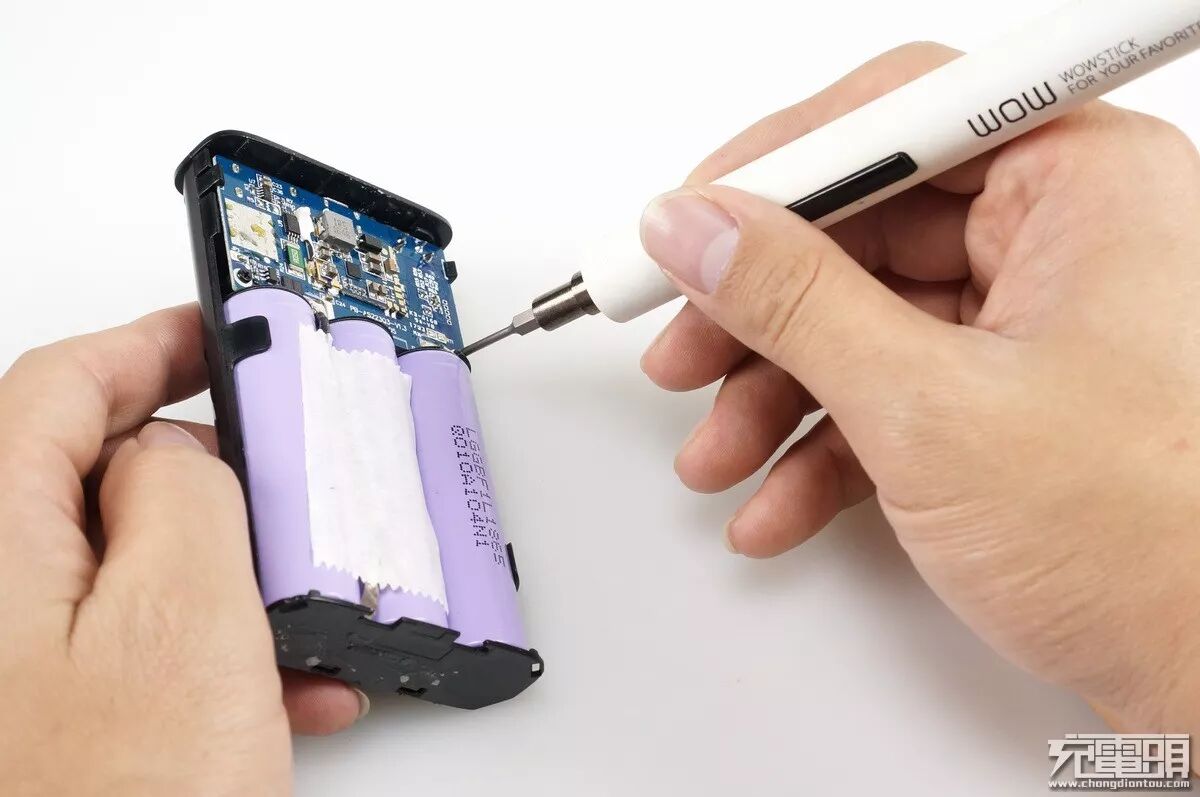

拧开PCB上的螺丝去掉电芯焊线，取出PCB。

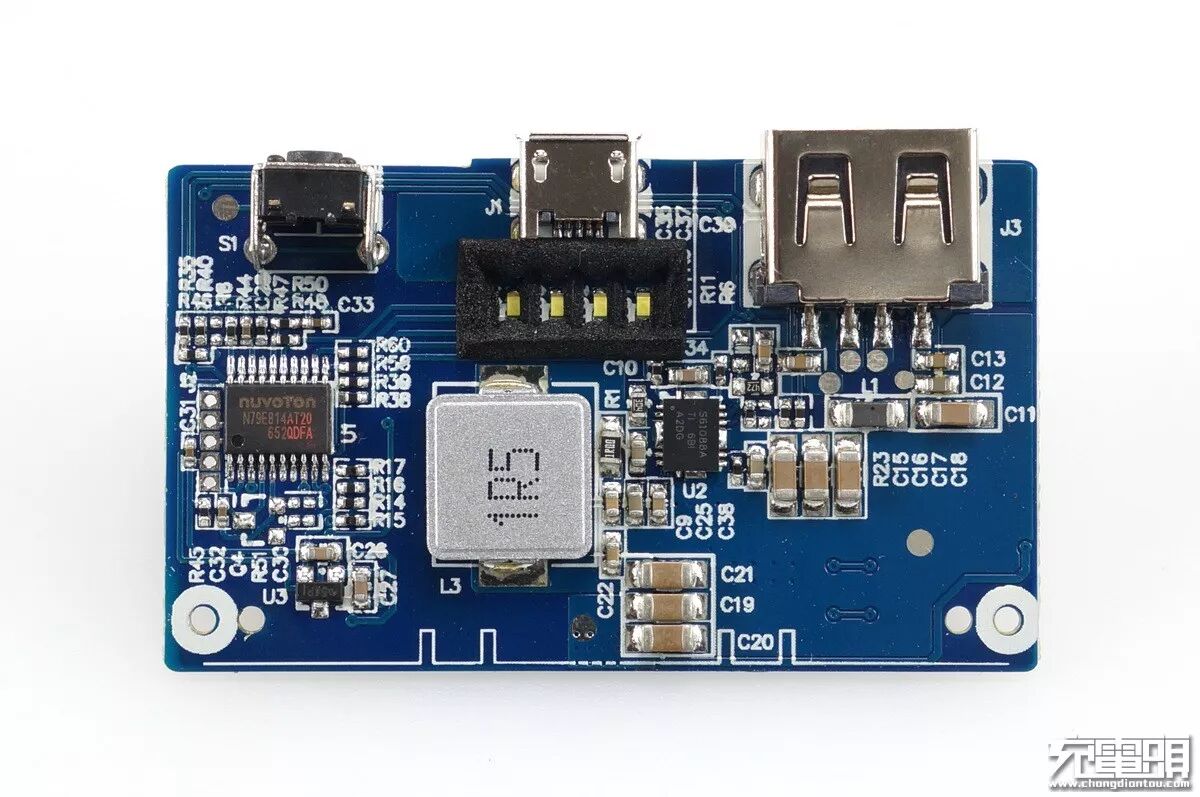

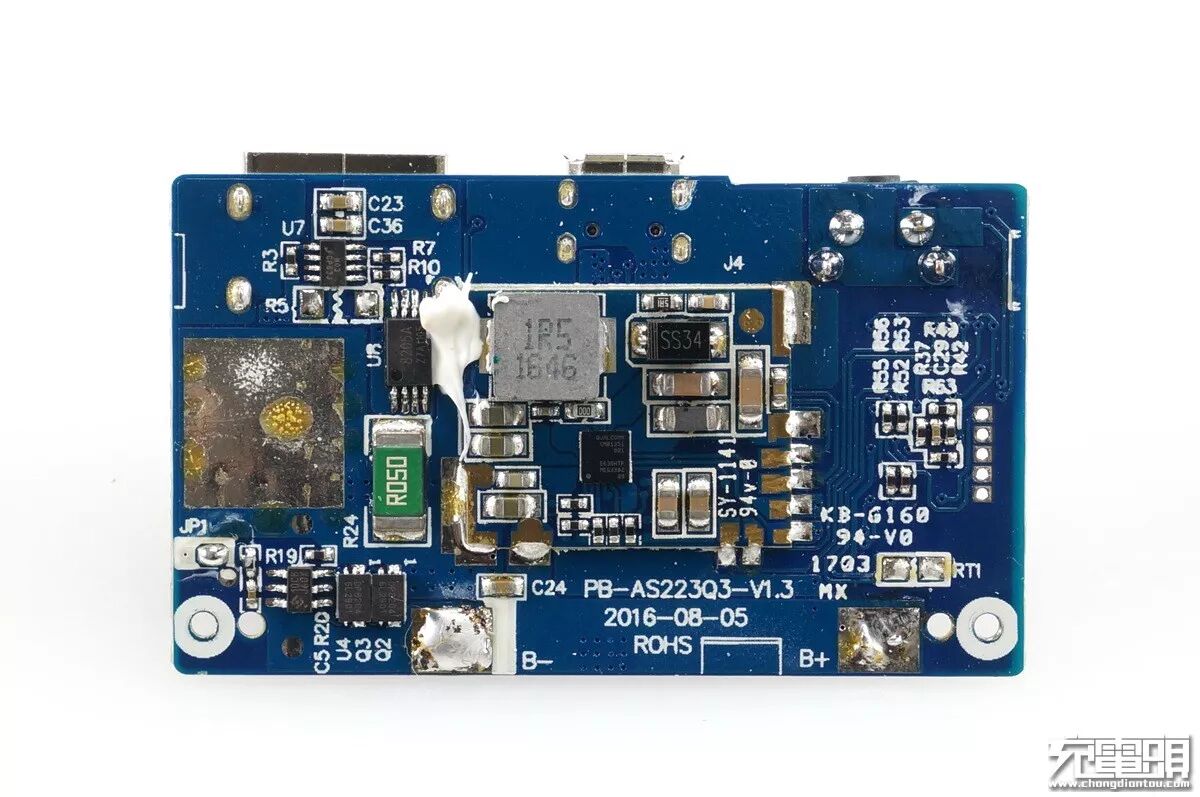

PCB正面一览。
PCB背面一览。

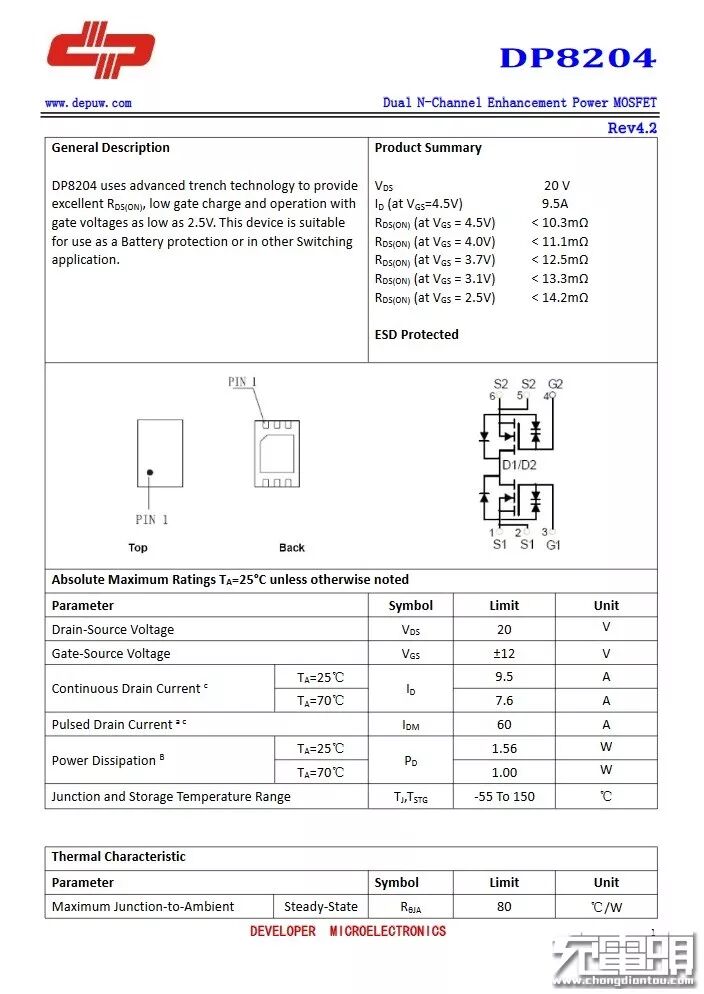

电池组保护板部分，DP8204*2 +DW01。

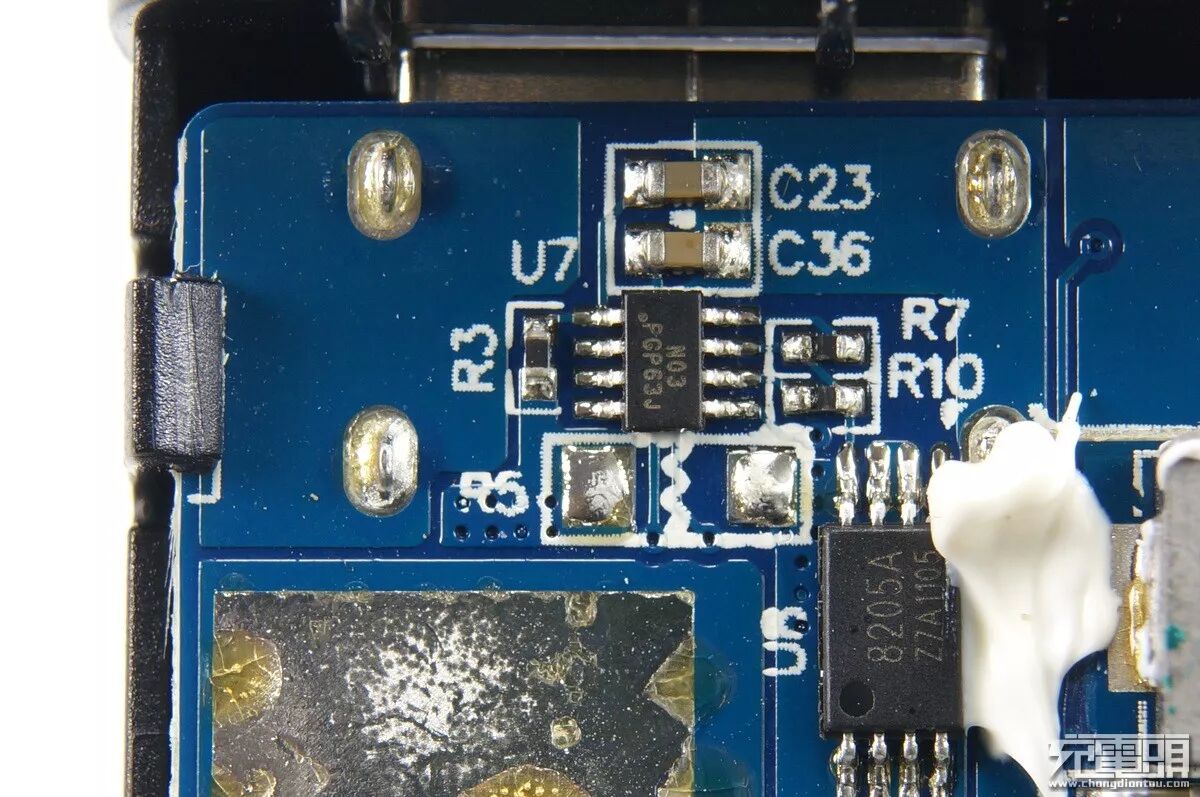

丝印N03是台湾曦威EOSMEM NT6008 快充识别芯片，带有高通原厂认证可以同时支持QC3.0、BC1.2等识别协议。

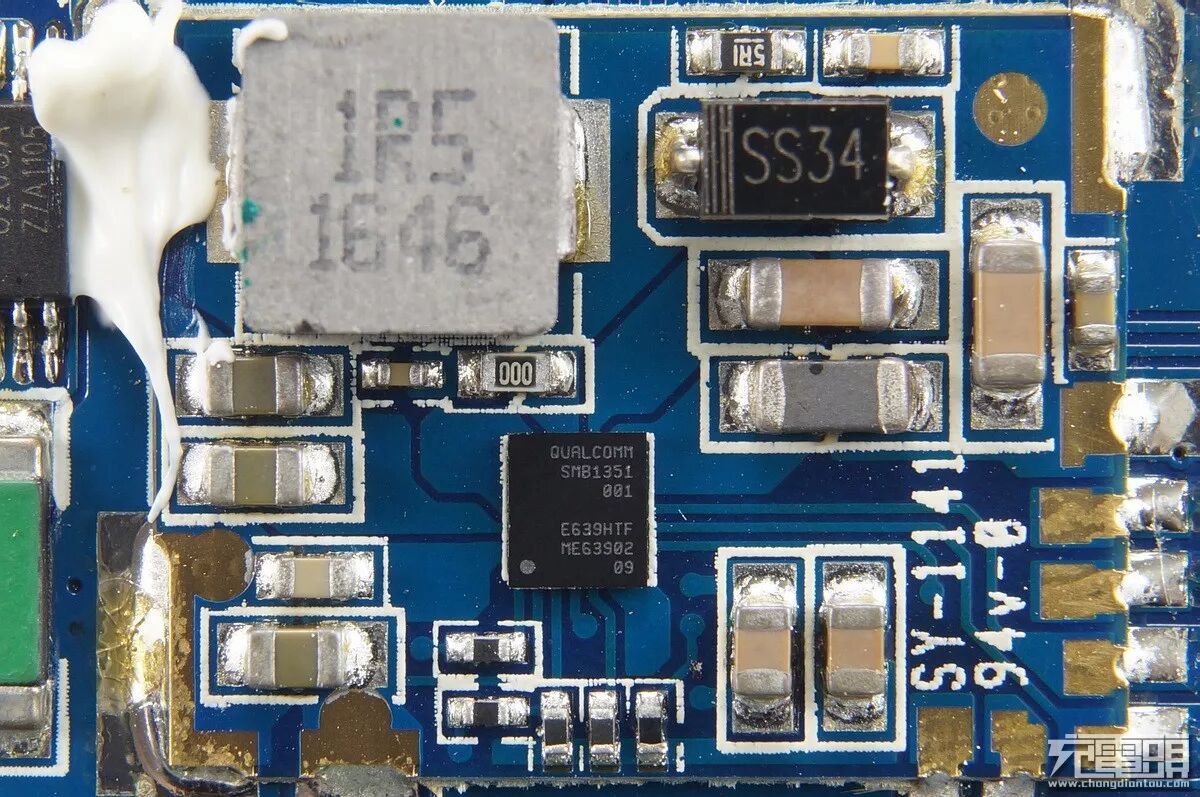

高通原厂官方认证的SMB1351快充芯片，由于BGA芯片作业麻烦，所以直接推出“小邮票”小板方便厂家焊接。

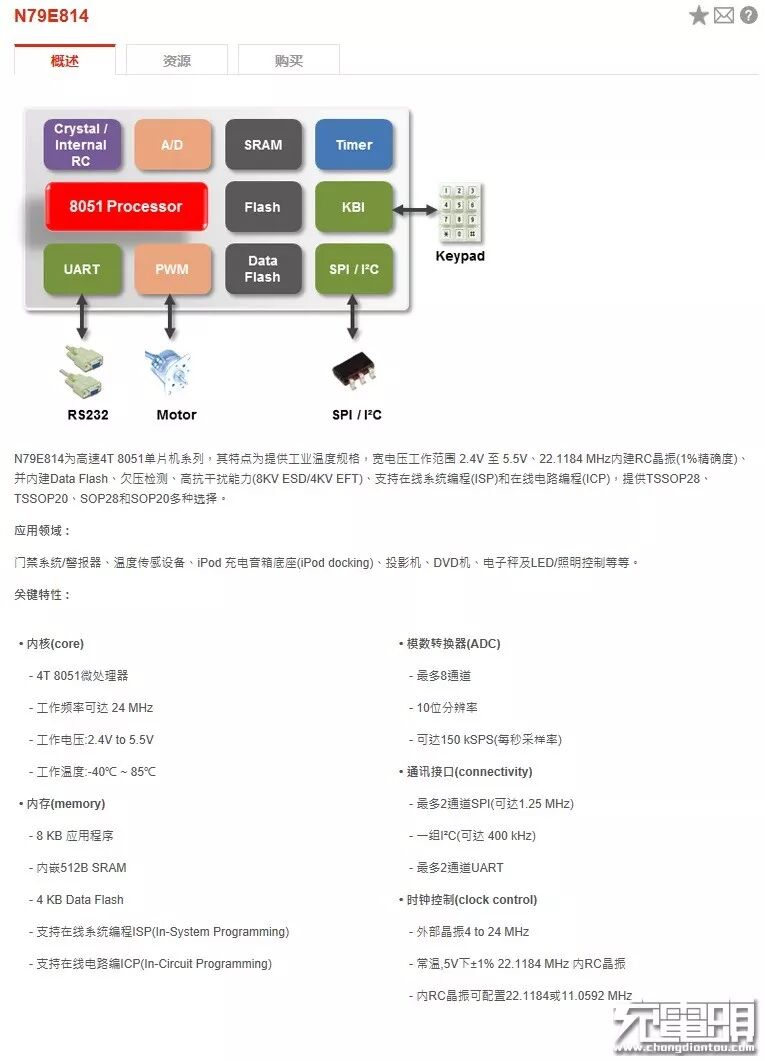

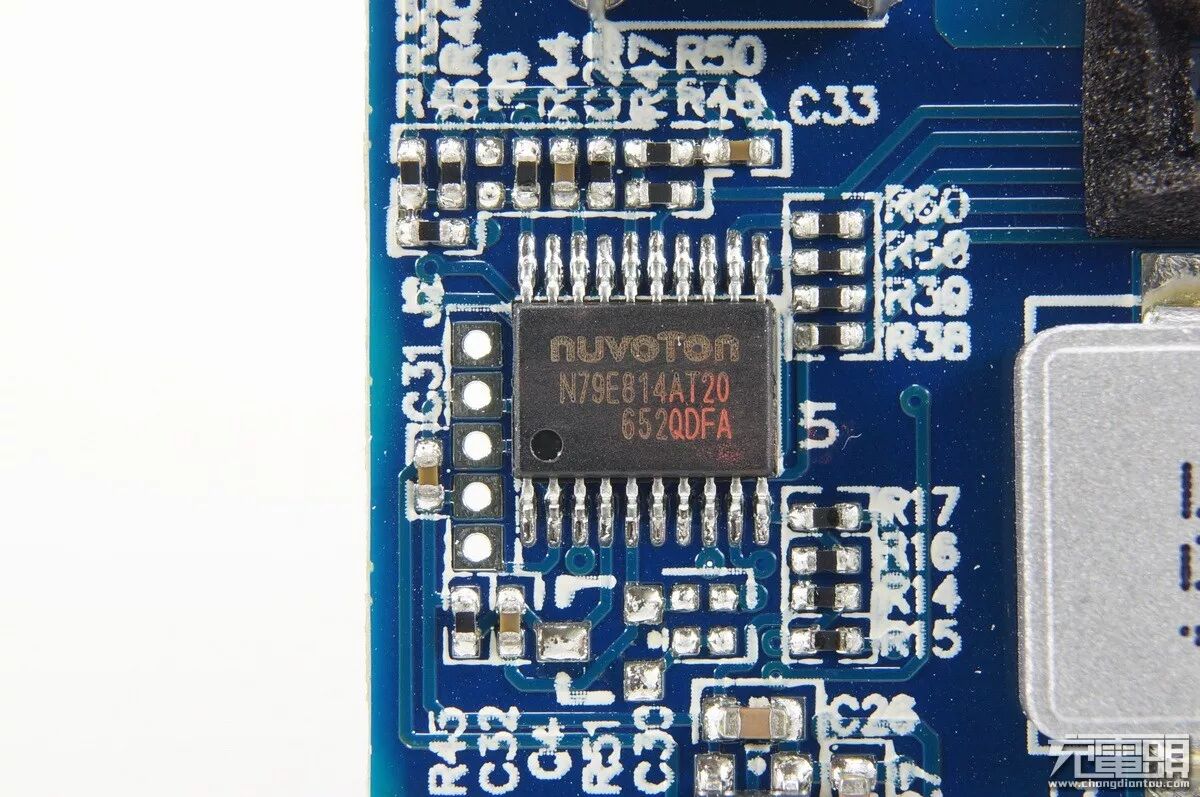

nuvoton新唐科技单片机。

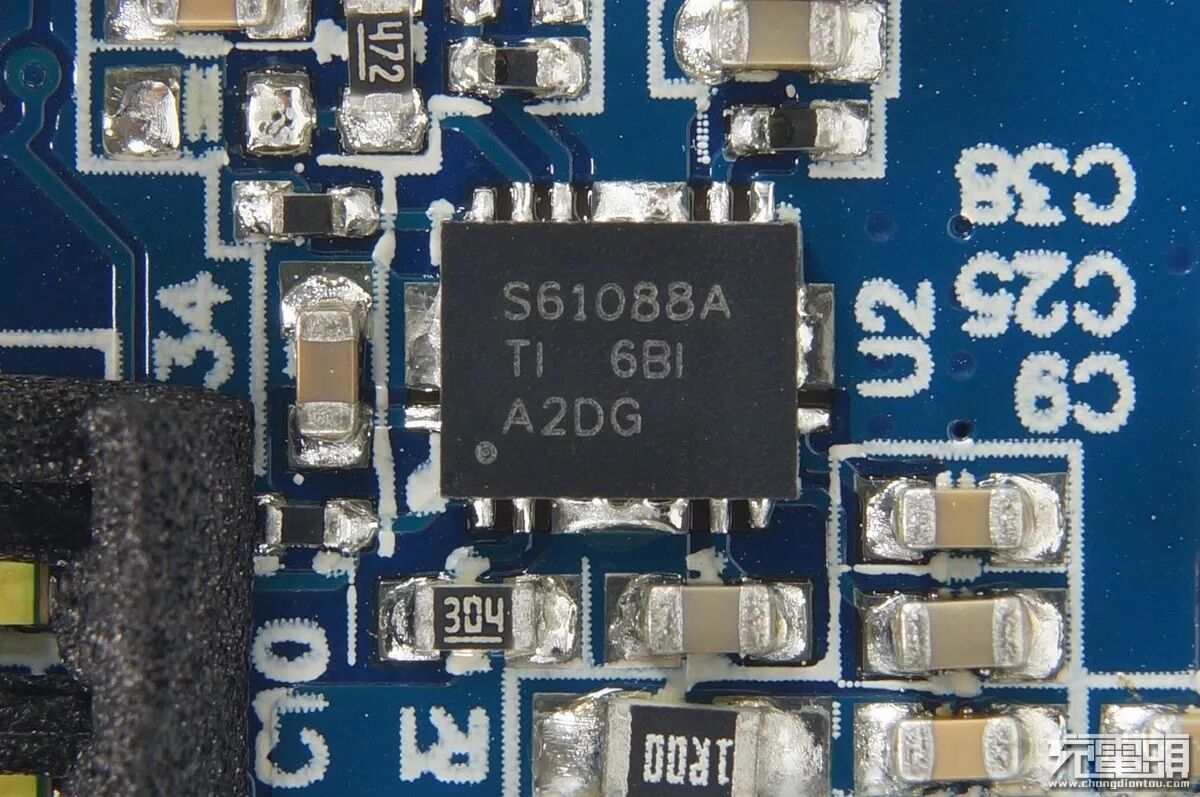

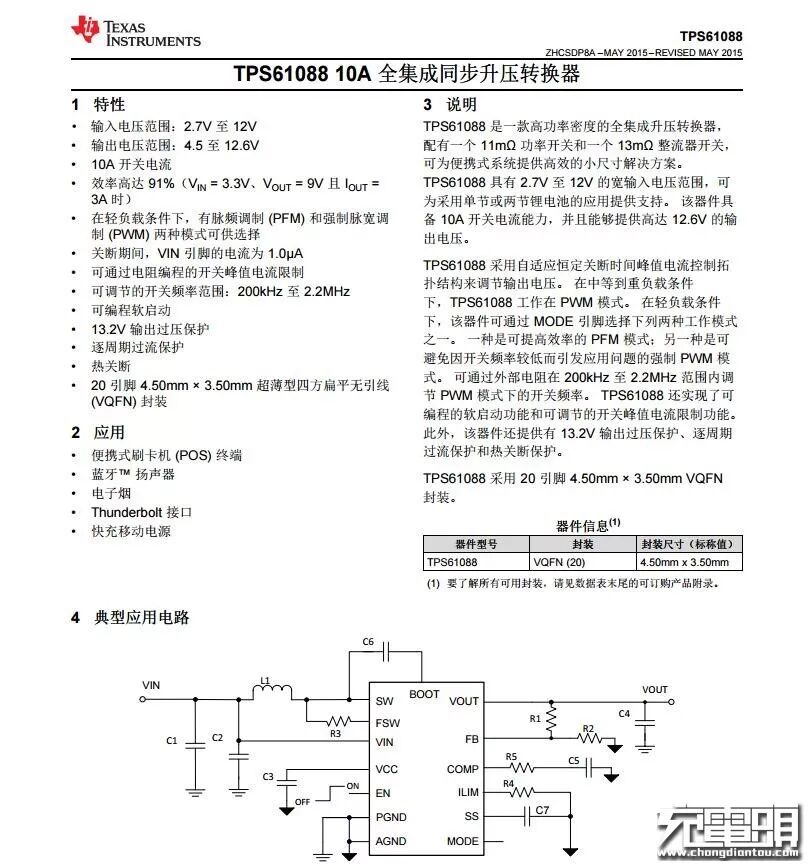

很久没见过的明星IC，德仪TI TPS61088A，前两年曾经是高端旗舰快充移动电源上标配的输出芯片，最近一两年因为成本太贵的关系已经很少出现，网易智造下重本啊。

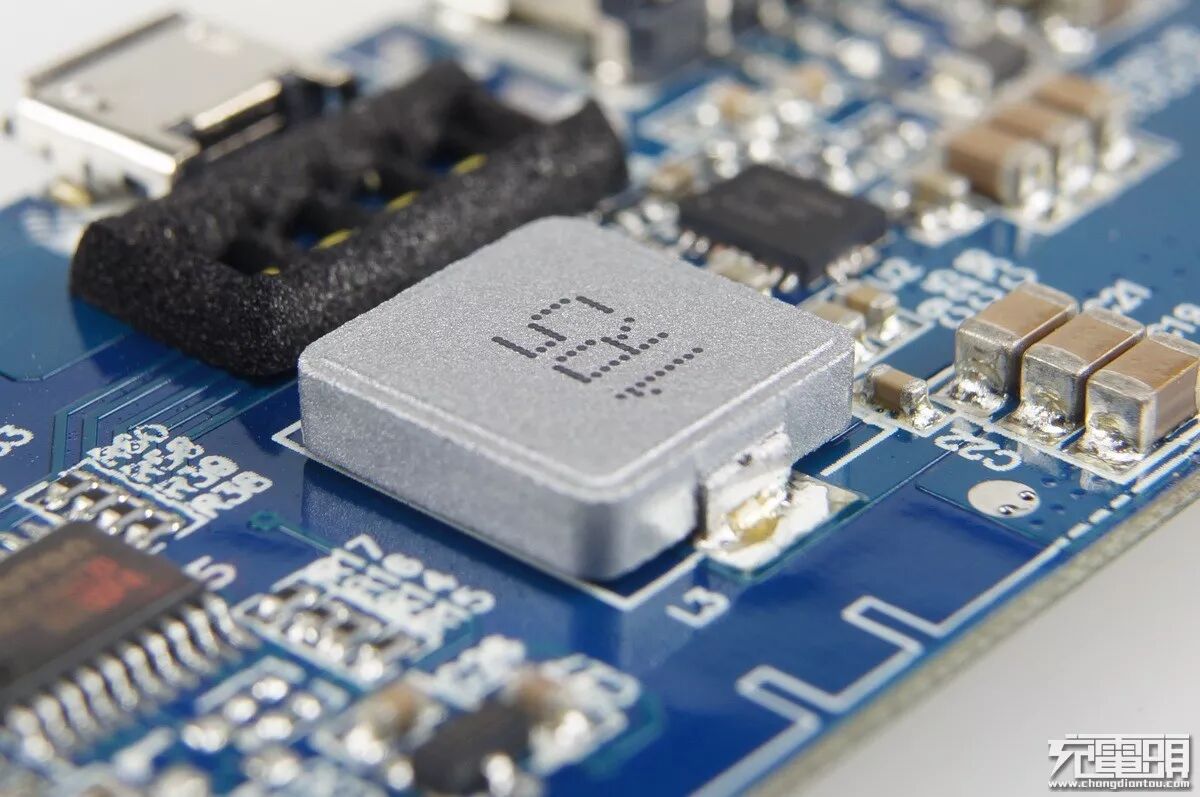

宽大扁平的一体电感。

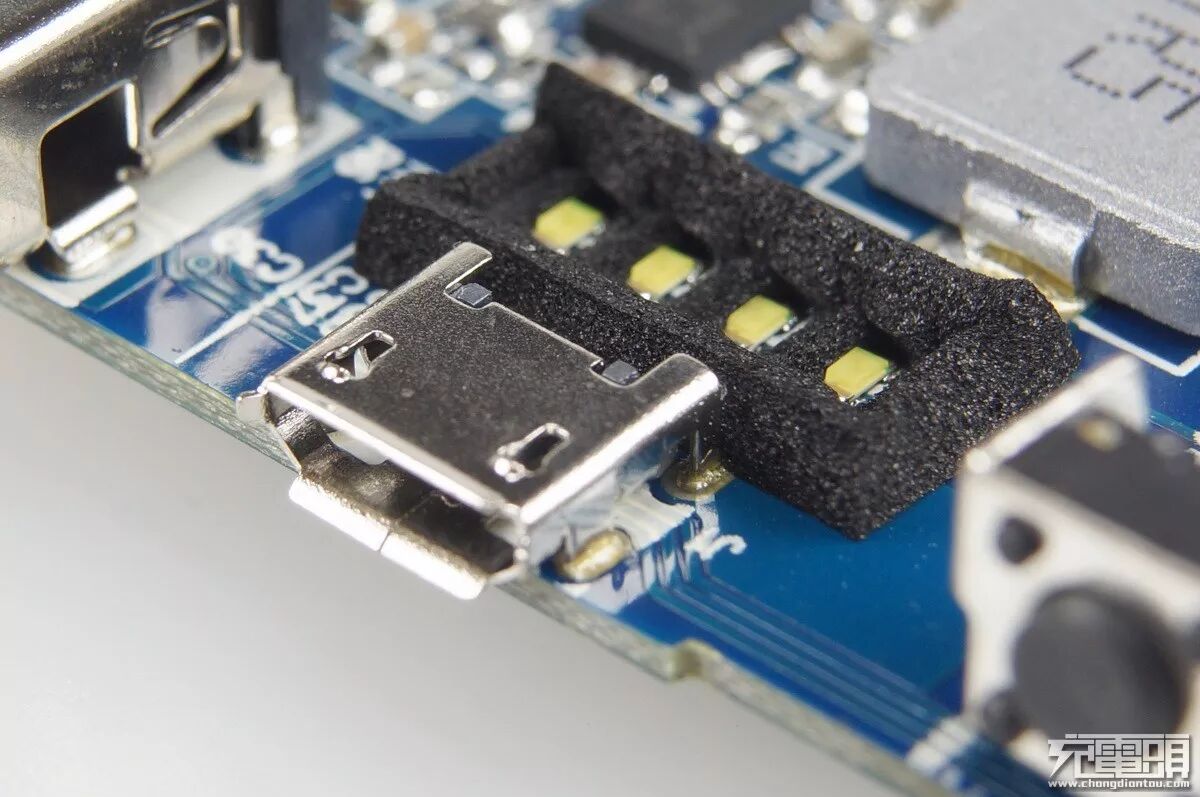

铜质MicroUSB母座过孔焊接更牢固，LED电量指示灯使用了遮光海绵避免串光影响误判。

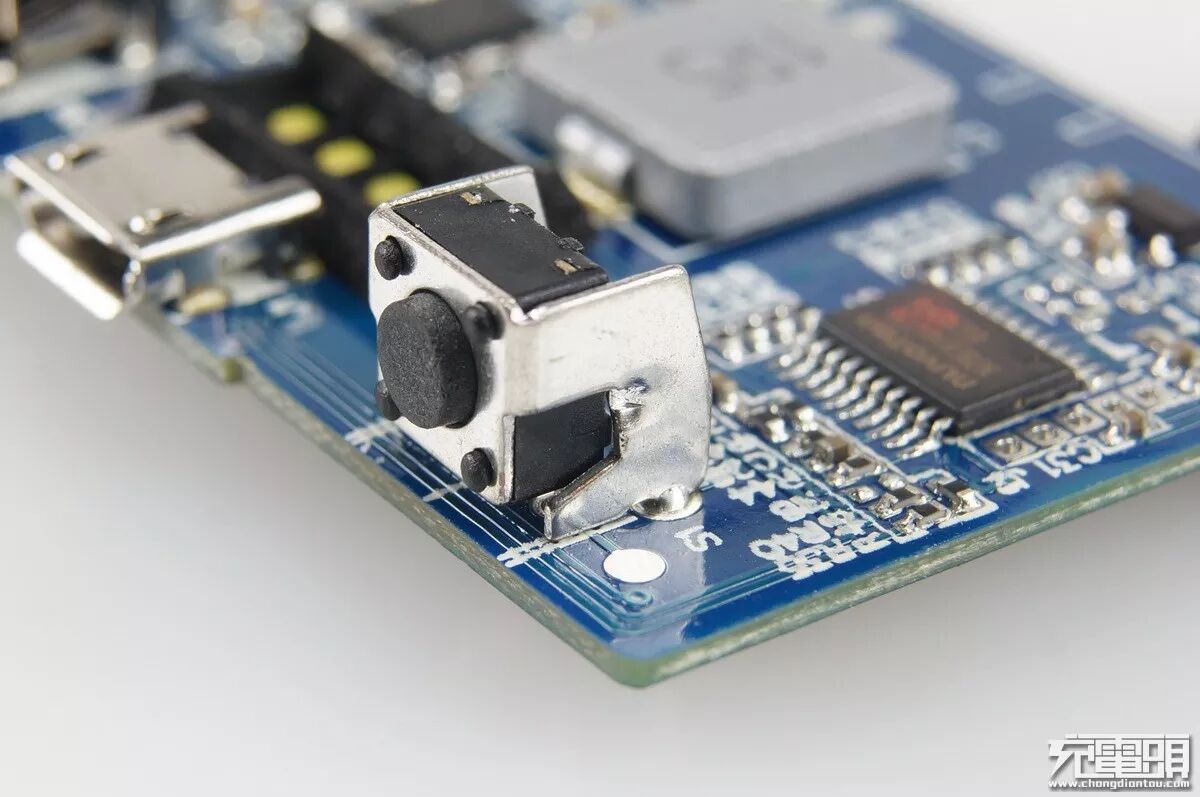

立式按钮，比那种普通贴片按钮更加耐用。
总结：
网易智造QC3.0移动电源开箱拆解完毕，这款产品标志着网易智造移动电源产品布局开始走向高端化，不再是之前单纯的5V出入性价比款。塑胶材质壳体表面使用了哑光面工艺制造手感还是很好的，考虑了通用性使用USB-A与MicroUSB接口搭配，实测20W的QC3.0输出，同时还支持QC3.0输入，而且还支持QC3.0边充QC3.0边放，这是比较少见的。电芯使用了常见的LG F1L 3350mAh*3，方案上使用了高通原厂认证的SMB1351+NT6008快充解决方案，再搭配德仪TI TPS61088明星同步升压输出芯片，成本非常高网易下重本，目前这款产品开始陆续上架，喜欢的朋友可以到网易智造官网上看看。
在充电头网公众号后台回复「移动电源拆解」，查看更多相关拆解报告。
