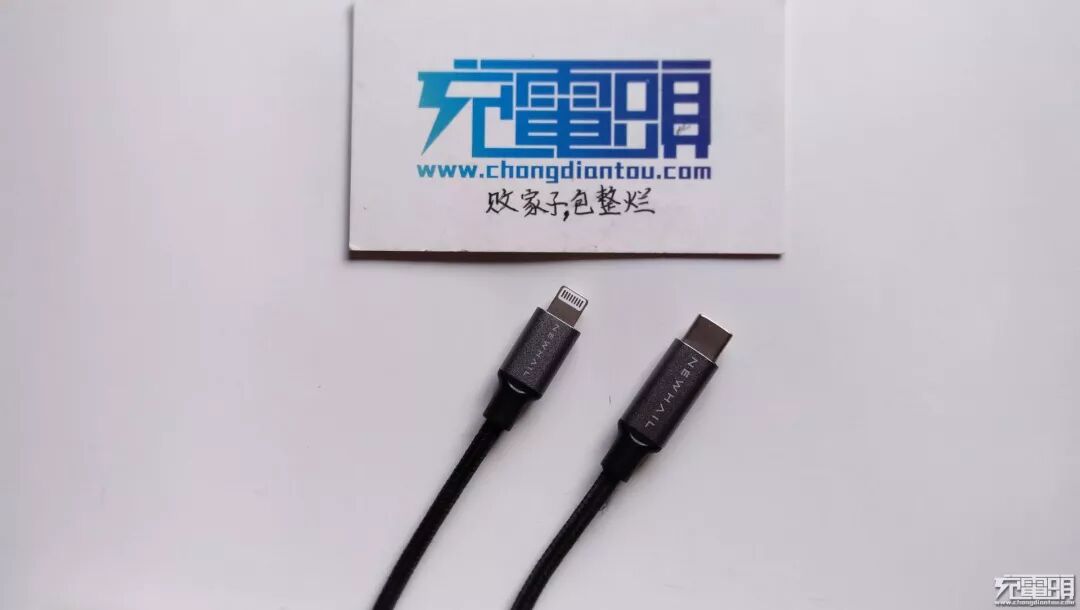

今天带来的是新冰雹USB-C to lightning 苹果iPhonex/8/8plus快充数据线拆解。
外观篇
![]()
新冰雹USB-C to lightning快充数据线需要配合苹果充电头或者PD电源在手机电量低于50%便可以激活快充。
![]()
新冰雹USB-C to lightning 快充数据线 充电+传输数据合二为一。
![]()

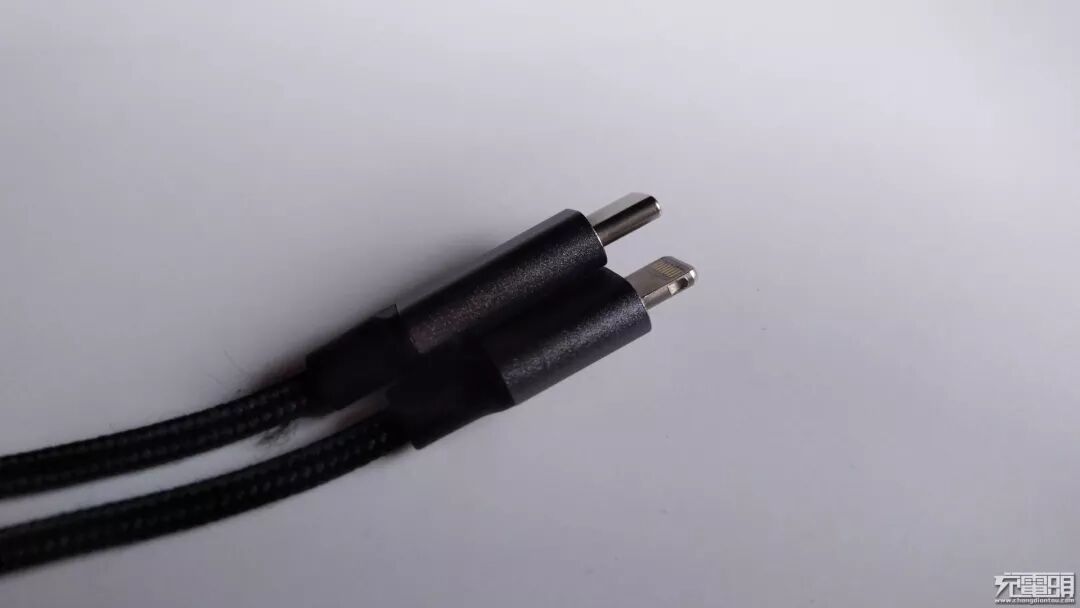

新冰雹USB-C to lightning 快充数据线：采用高端铝合金外壳，一体化制造。
![]()

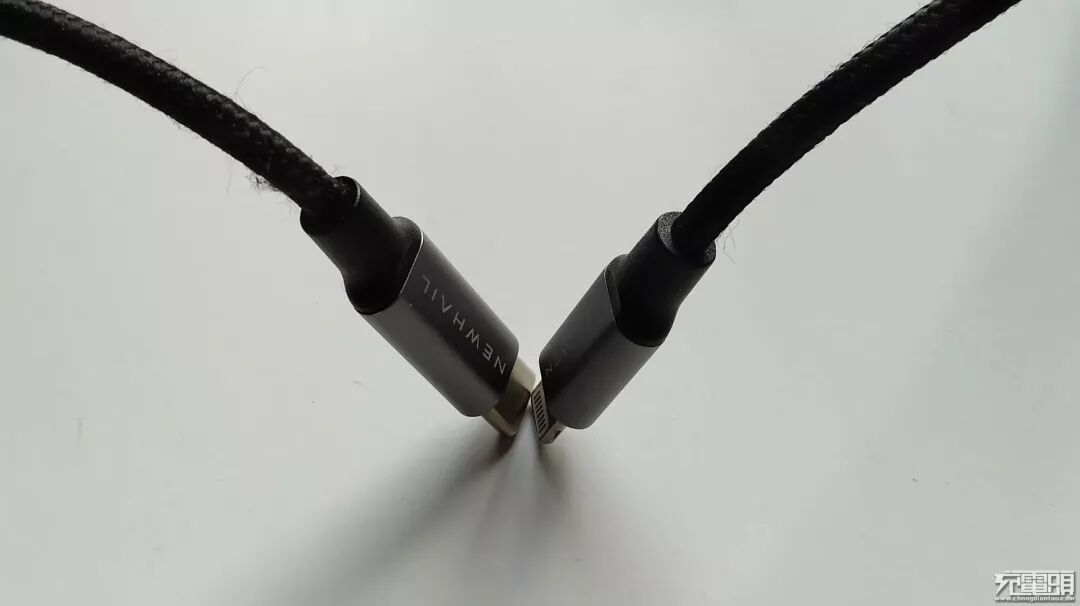

新冰雹USB-C to lightning 快充数据线：圆润的造型，更人性化体验。
![]()

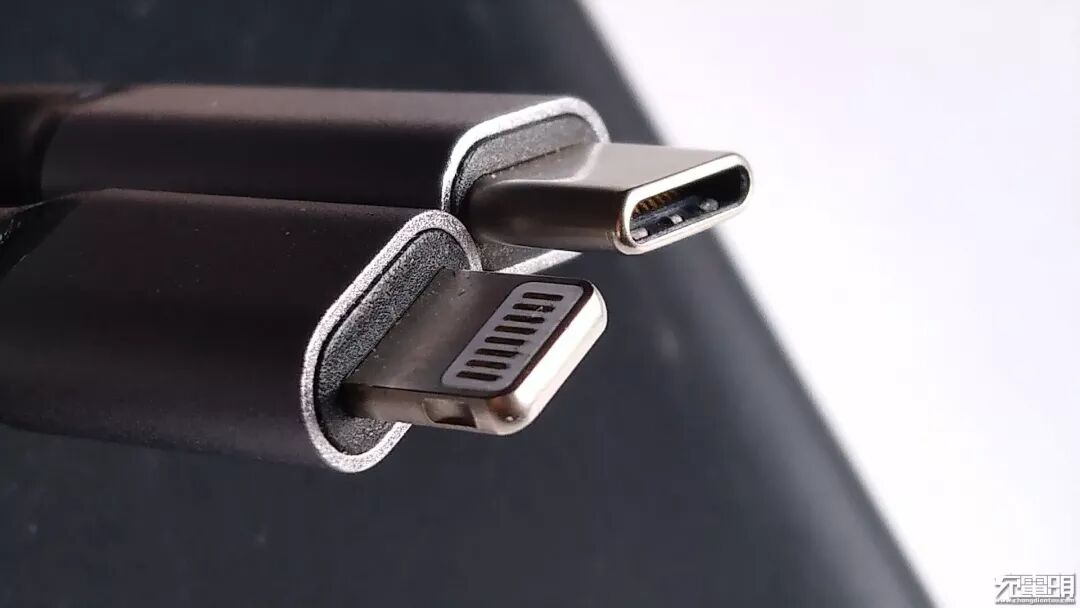

USB-C头 双面直插，不分正反面，无缝一体拉升成型工艺。
![]()
新冰雹USB-C to lightning 快充数据线 采用镀镍工艺的头子。
![]()

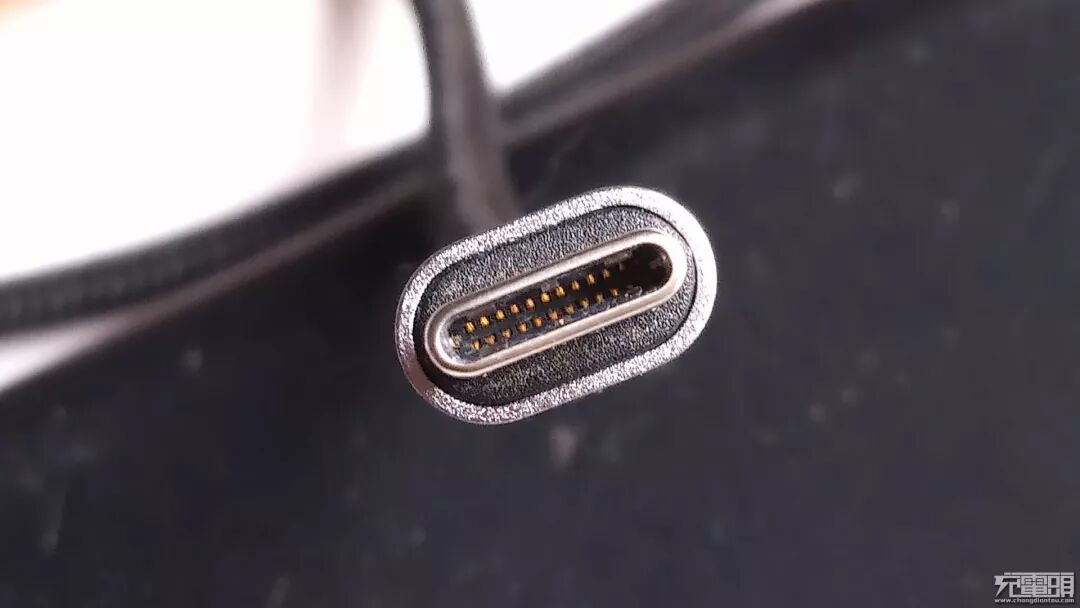

快充数据线：type-c插头采用全镀金针脚，保持长久使用。
![]()

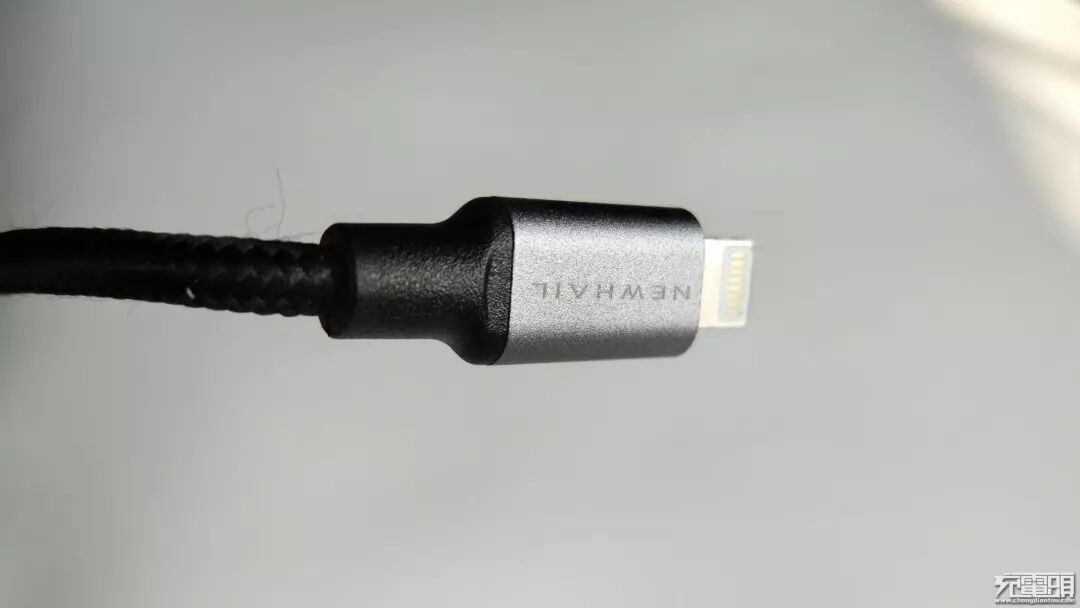

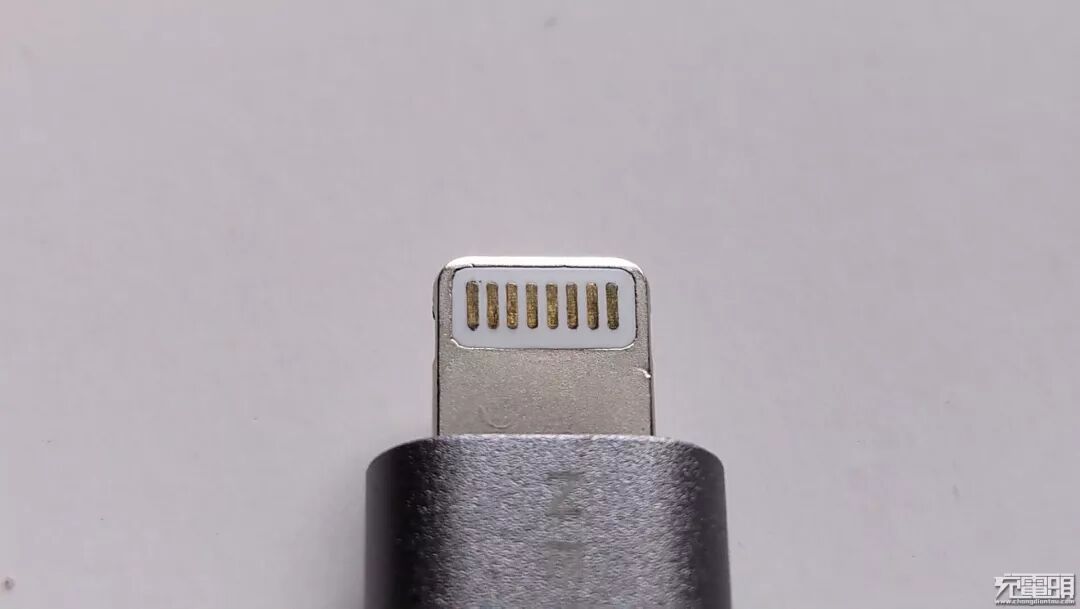

新冰雹USB-C to lightning 快充数据线： lightning头触电采用镀金工艺，持久新亮，保证长久使用。
![]()
新冰雹USB-C to lightning 快充数据线：尾部采用加强一体成型注塑工艺，保证长期高强度使用不会出现问题。
拆解篇
![]()

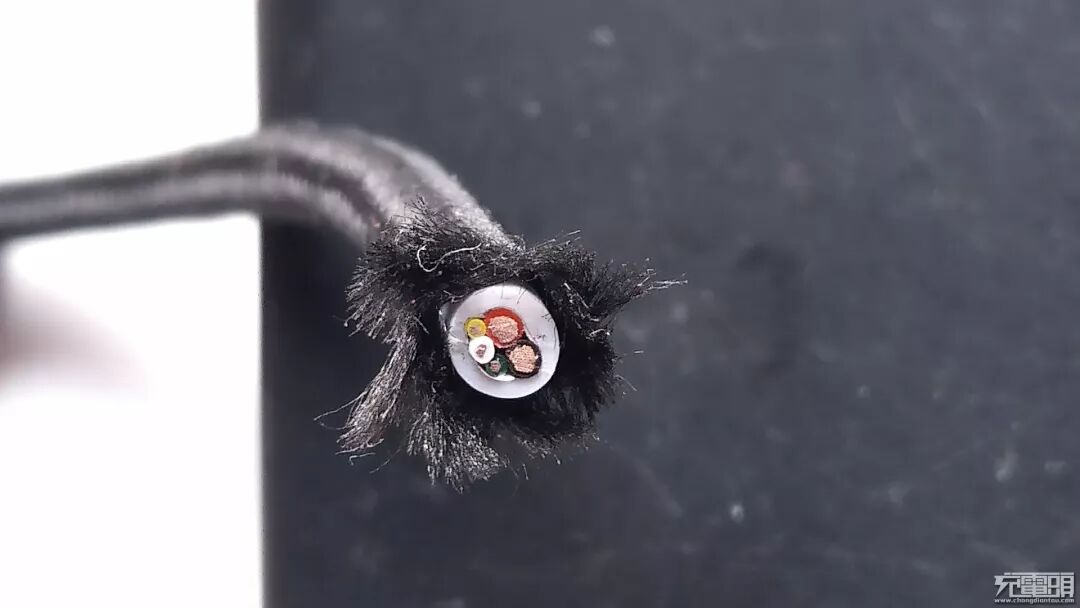

任意剪短一届新冰雹USB-C to lightning 快充数据线 看见红色和黑色很粗的高纯度铜芯及信号线。
![]()

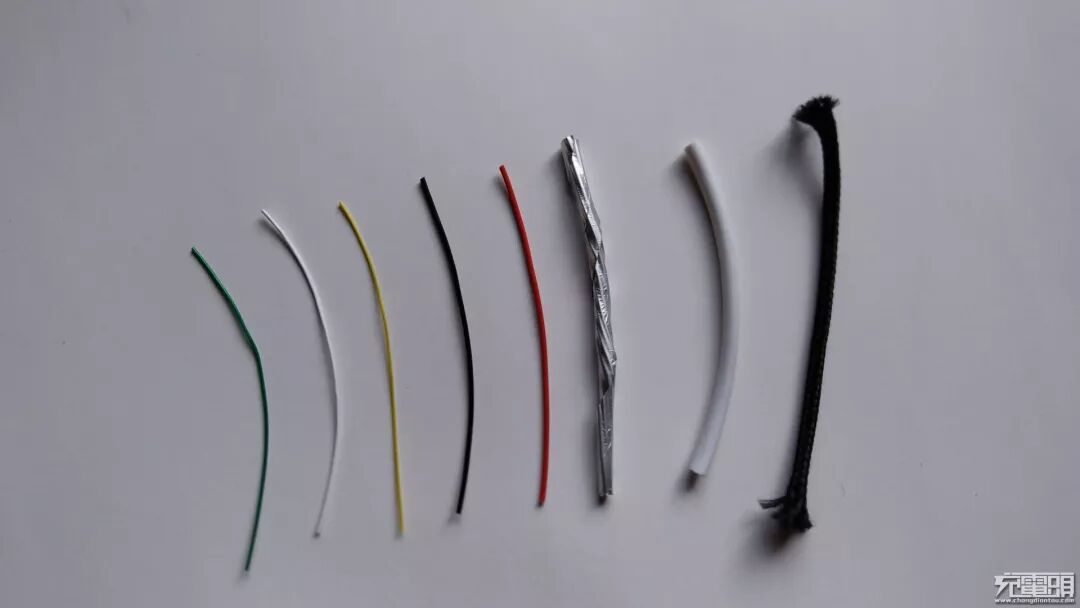

新冰雹USB-C to lightning 快充数据线：采用外层尼龙编织+白色硅胶+铝箔屏蔽层+电源线/数据线 保障快充及信号传输的稳定性不被干扰。
![]()
新冰雹USB-C to lightning 快充数据线：绿色 、白色、黄色为数据传输线，很粗的黑色和红色是电源线。
![]()

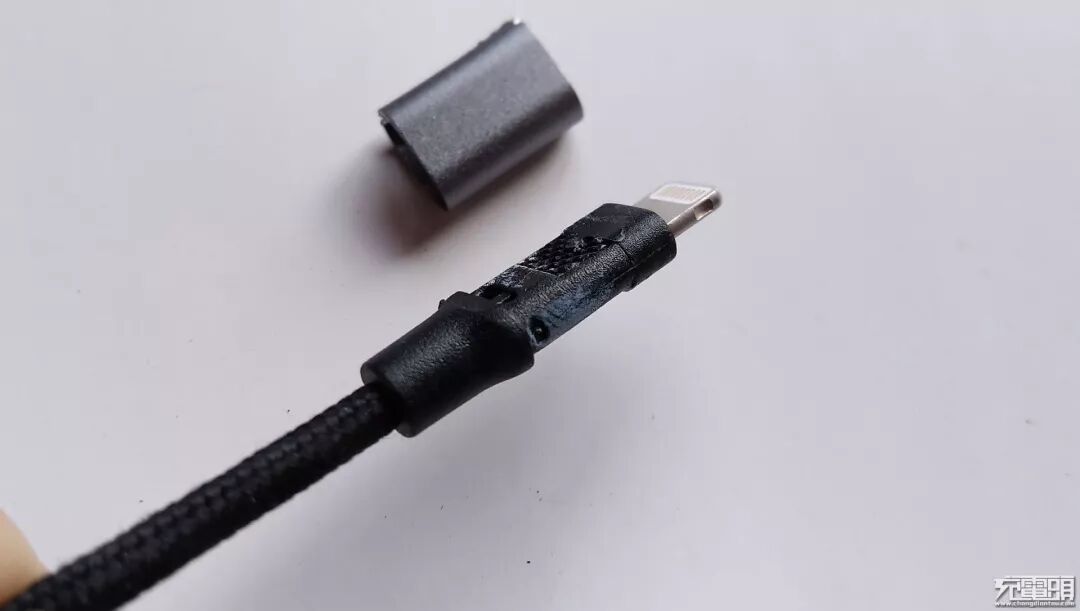

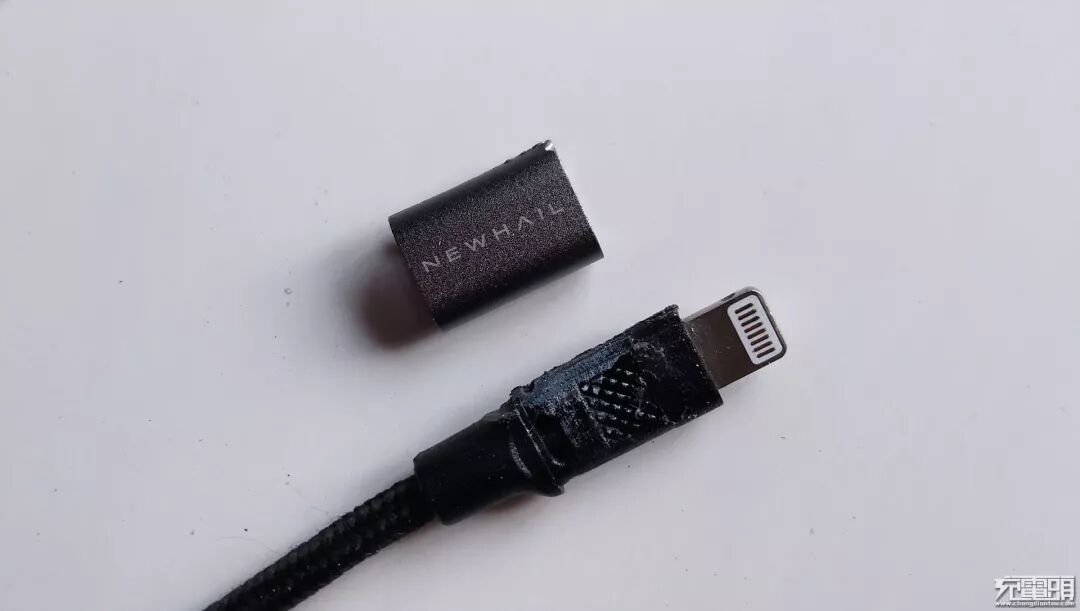

采用铝合金包裹加一体注塑成型的lightning头，拆解难度很高，必须采用破烂方式，不然枉然，搞不动。
![]()
采用一体注塑成型的lightning头，拆解难度很高，完全覆盖整 lightning。
![]()

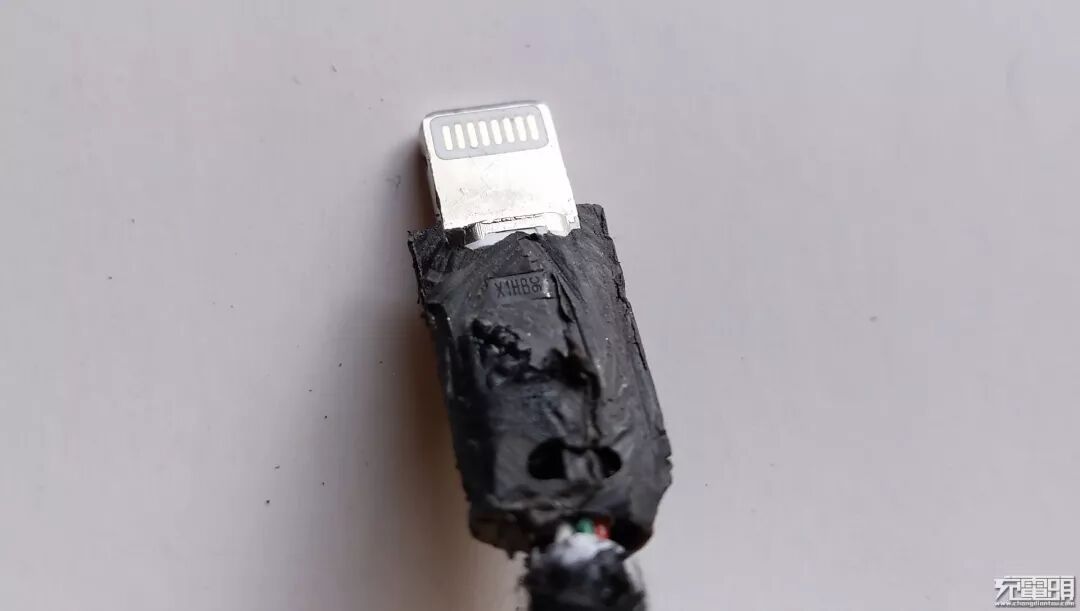

强度很高的注塑胶质，使用美工刀一点点剥皮……终于柳暗花明，看见一个芯片，喜出望外，更加小心咯！
![]()

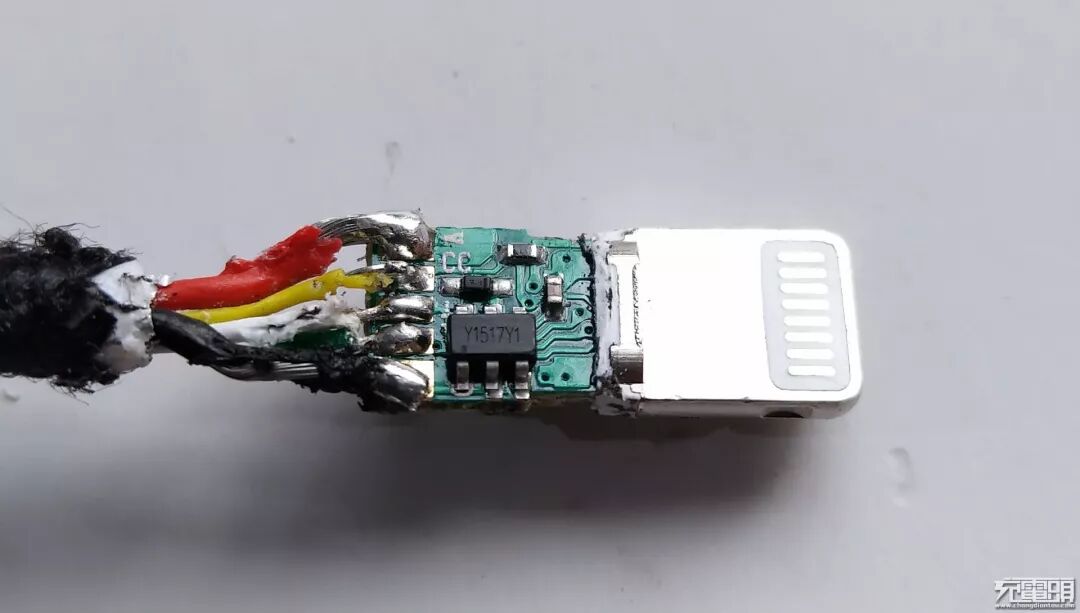

经过长时间细心的拆解，真身啊，终于看见真身啊！左边为电源信号线：一个6脚铁皮芯片：Y1517Y1 是一个代码查不到，上面小黑点有点点字母是二极管，在上小黑点就是一个电感，右边是一个电容。
![]()
从左到右：电源正极红色、黄色CC线（A5）、白色A7、绿色A6、黑色为电源负极、红色与黑色电源很粗。
![]()

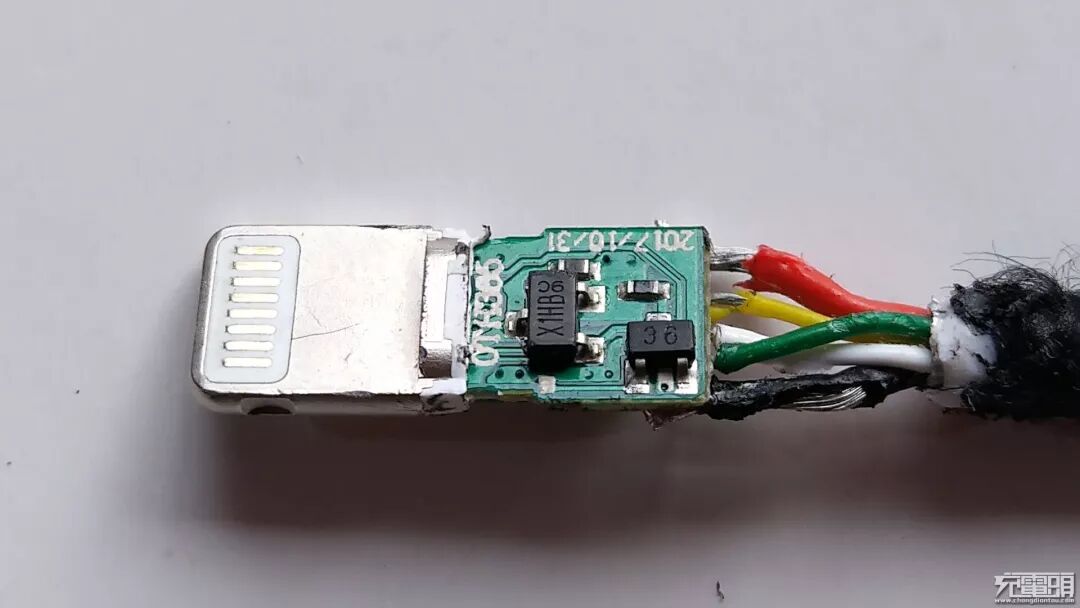

背面：看来才生产不久，2017/10/31，两个3脚的铁片，两个电感。
![]()
大一点的铁片3脚：X1HB(9C)：贴片三极管 TG2317SJ SOT23 印记X1HB
小一点的铁片3脚：36 丝印代码
电路板上面有一个代码：OTH365
![]()

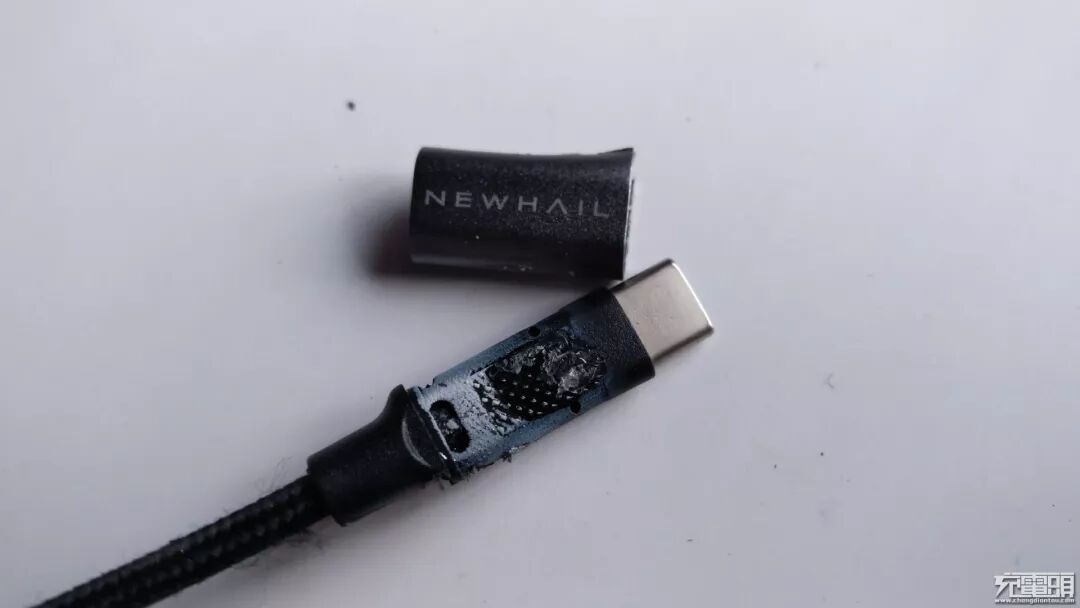

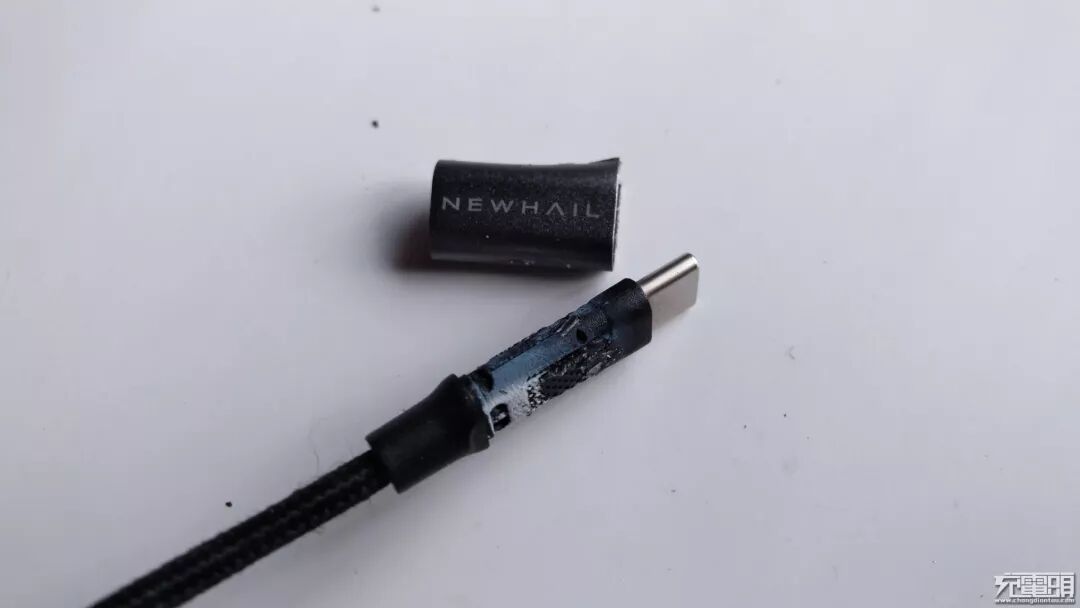

Type-C头同样采用铝合金包裹和注塑一体化成型工艺，拆解难度大。
![]()

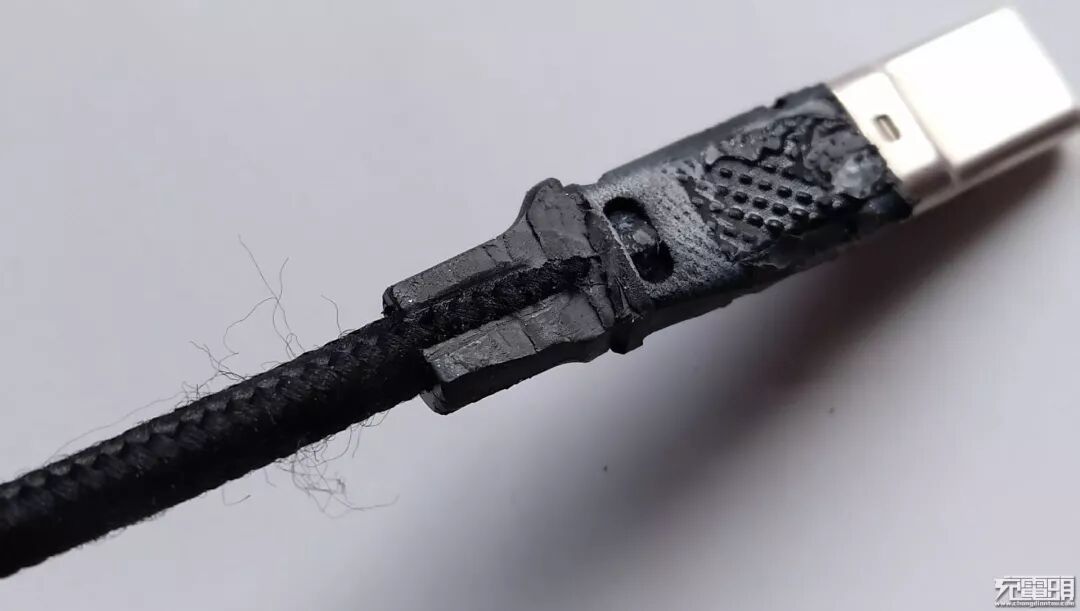

开始破烂拆解。
![]()
一体化注塑工艺就是好，线耐用。
![]()
Type-C头双面直插，不分正反面，无缝一体拉升成型工艺焊点饱满。
![]()

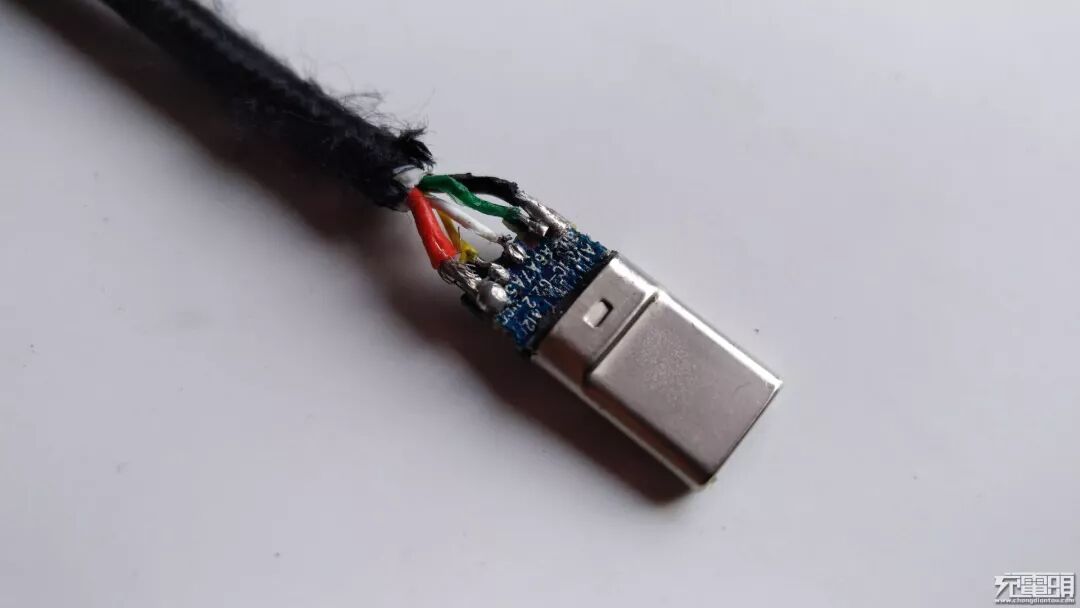

从左到右：黑色电源负极、绿色A6、白色A7、黄色A5、红色电源正极。电路板上没有其他任何元件。
![]()
Type-C头正反为常规的2.0版本的，电路板上有一个芝麻大点是电感和一个电容。
![]()
完全拆解，小心的破烂拆解还是把一个焊点给搞落，以后要小心。
![]()

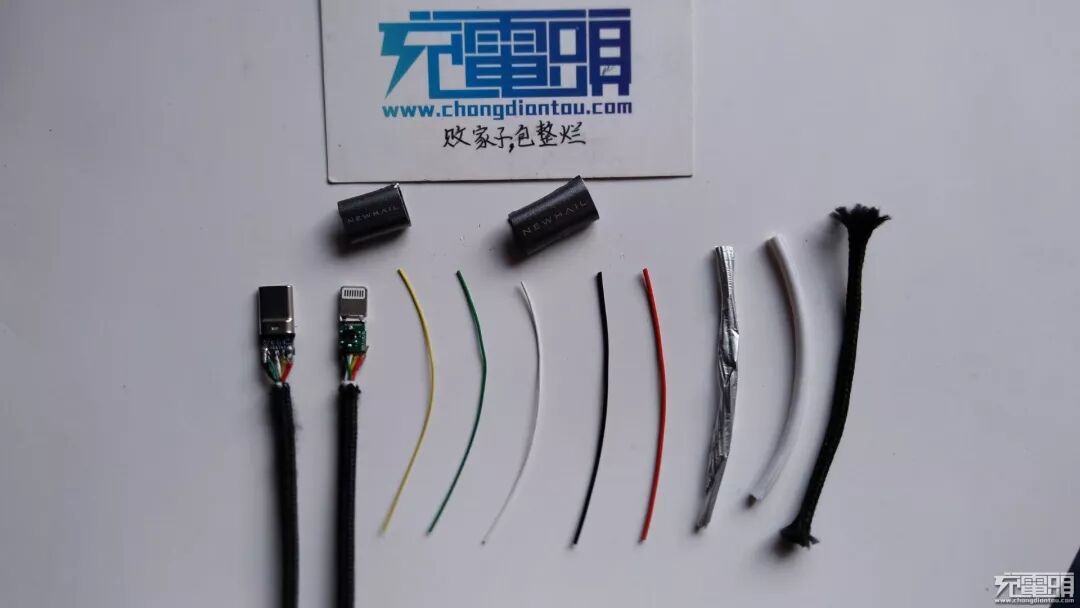

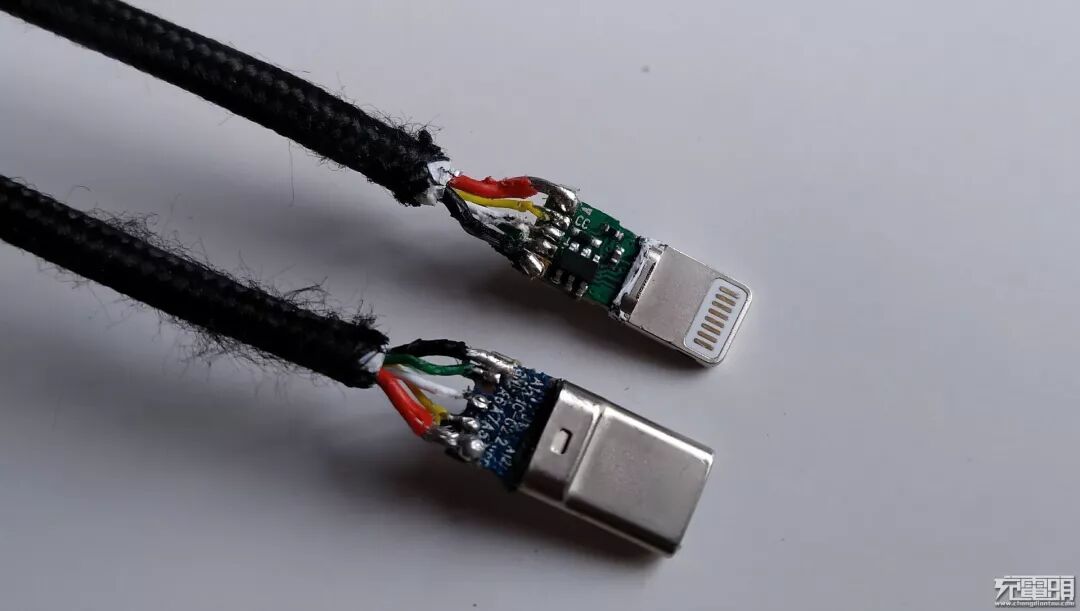

拆解完毕，全家福。
