Lenovo联想 65W USB PD电源适配器拆解测试
上次拆了一款Lenovo联想 45W USB PD电源适配器ADLX45ULCU2A，本次带来的是Lenovo联想 65W USB PD电源适配器ADLX65YCC2A拆解评测。
一、外观

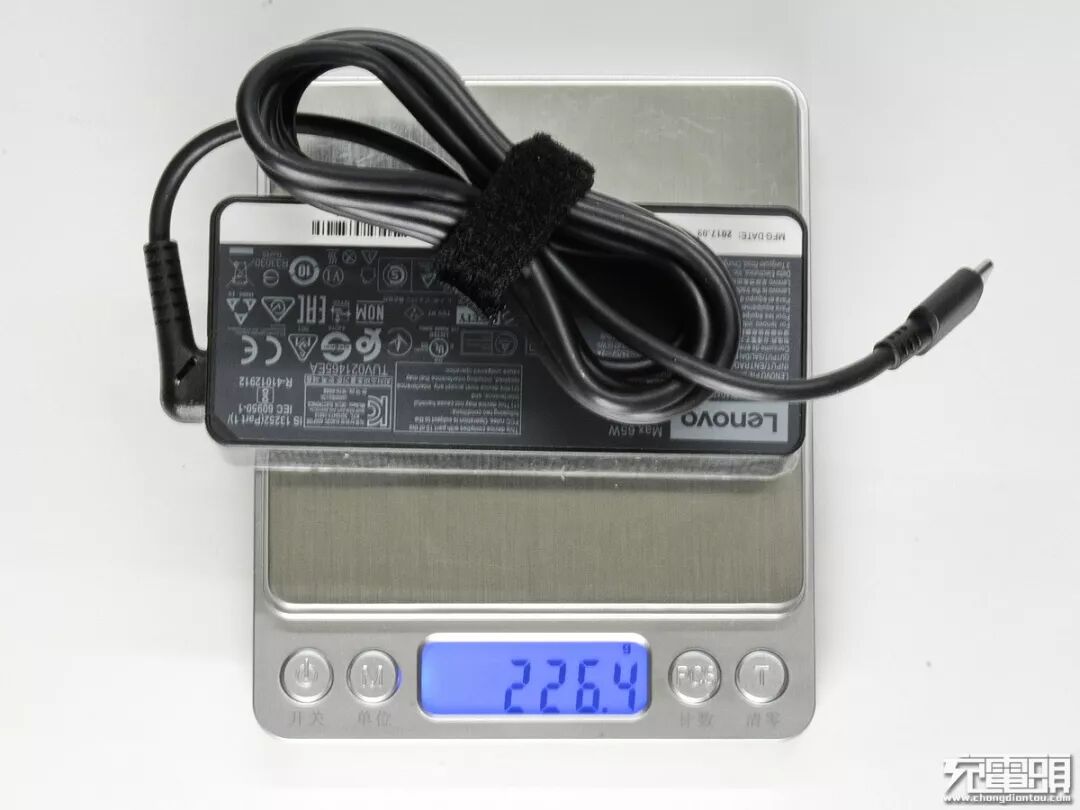

造型是笔记本电源较为常见的长条形，3孔梅花形交流电源输入插座，自带一体化Type-C线和魔术捆扎带。
台达代工，产品型号 ADLX65YCC2A，功率65W。

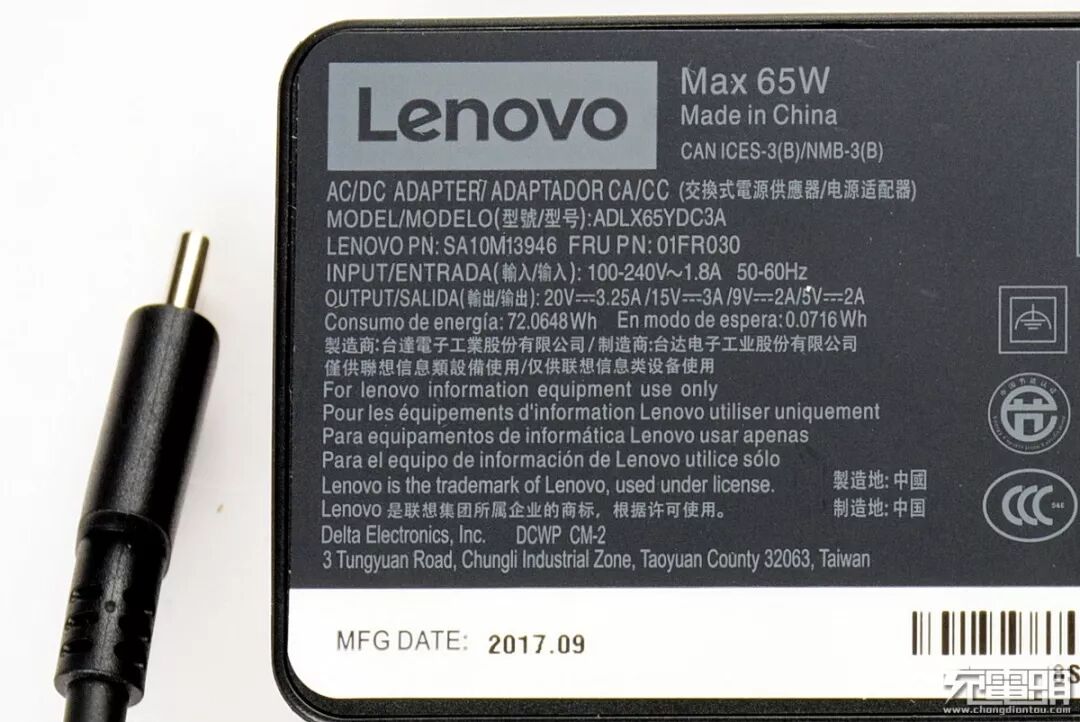

铭牌显示共支持4档电压输出：
5V、2A；9V、2A；15V、3A；20V、3.25A。

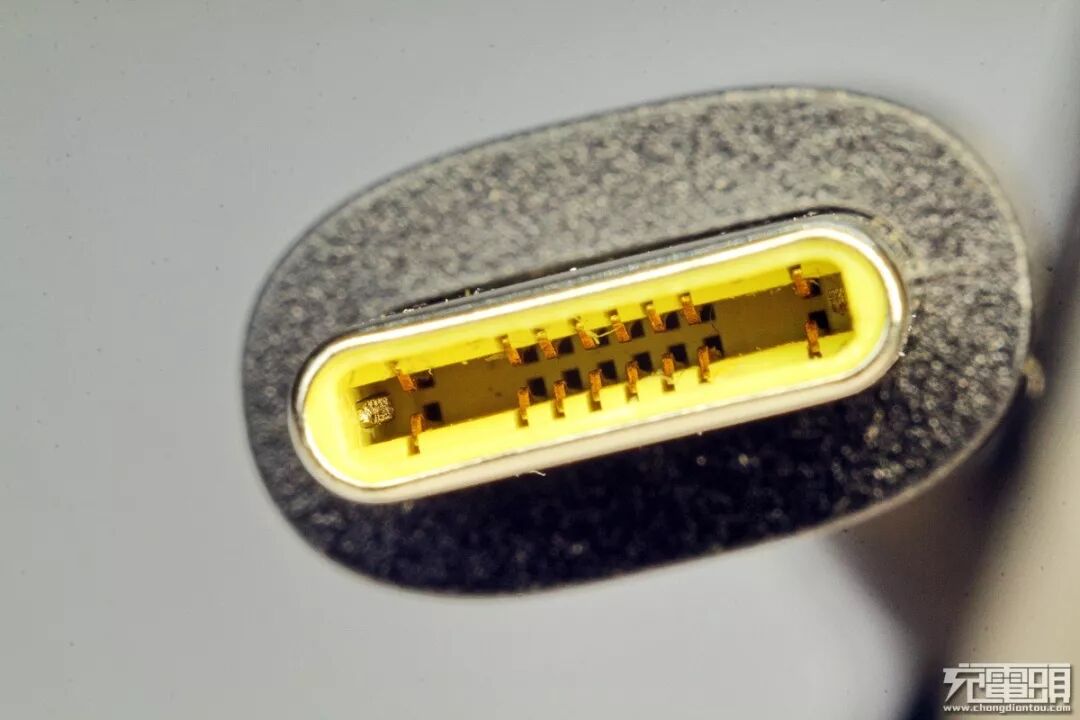

Type-C插头特写。
二、测试

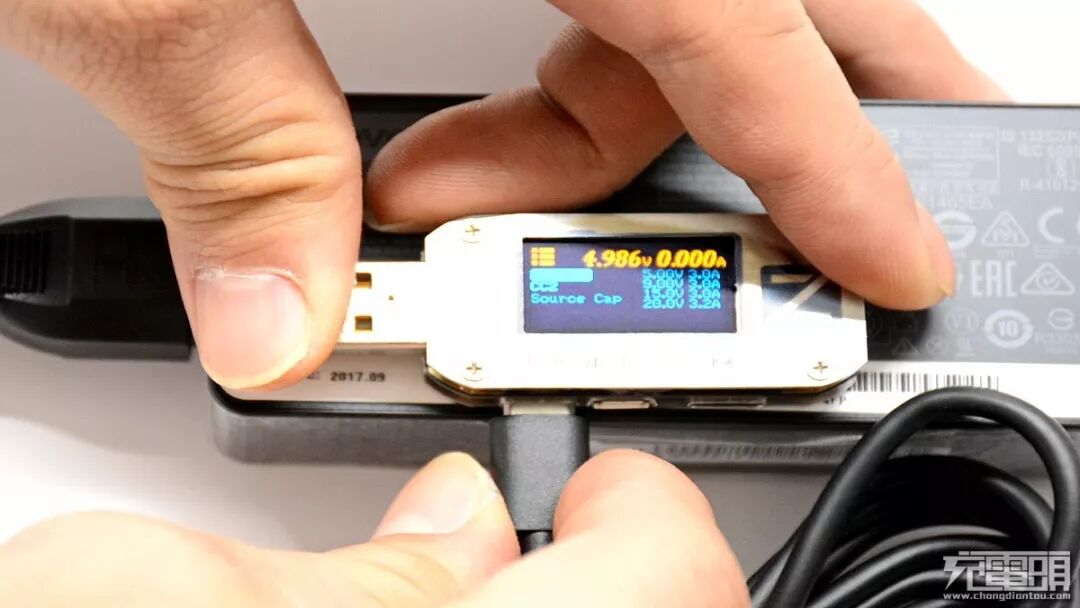

ChargerLAB POWER-Z KM001测试仪截获的报文显示的3档电压输出分别为：
5V、3A；9V、3A；15V、3A；20V、3.2A，与产品标称略有出入。
Type-C口经乐得瑞PD诱骗器转接EBD测试：
5V档最大输出3.4A，功率16.4W，超过标称值。受线材长度及转接影响，电压略低。

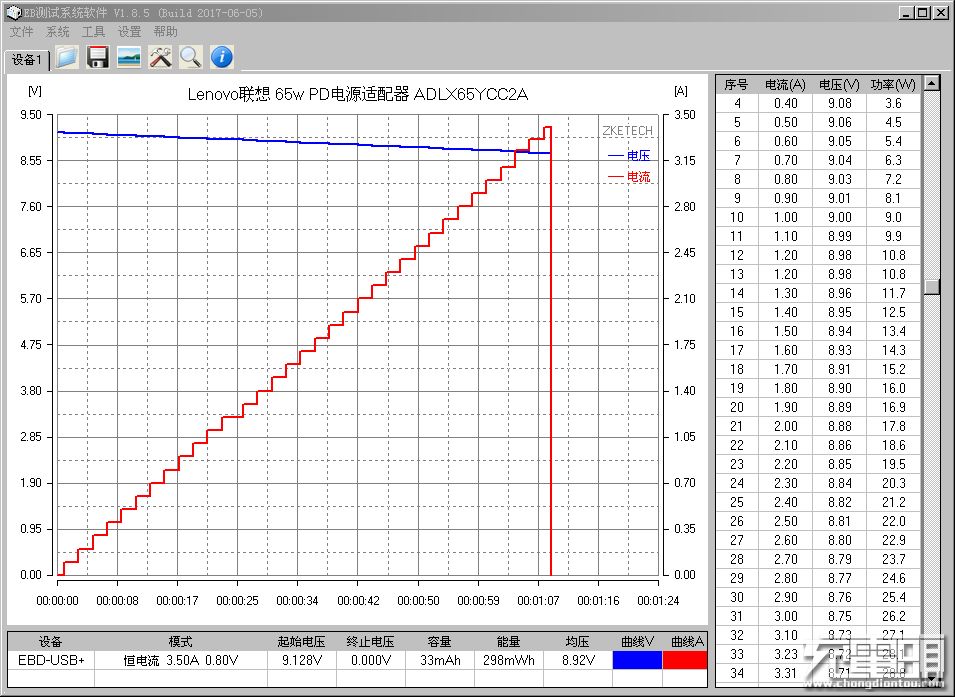

9V档最大输出3.31A，功率28.8W，超过标称值。
15V档最大输出3.31A，功率28.8W，超过标称值，也超过了EBD 35W的测量范围，电压较为坚挺。

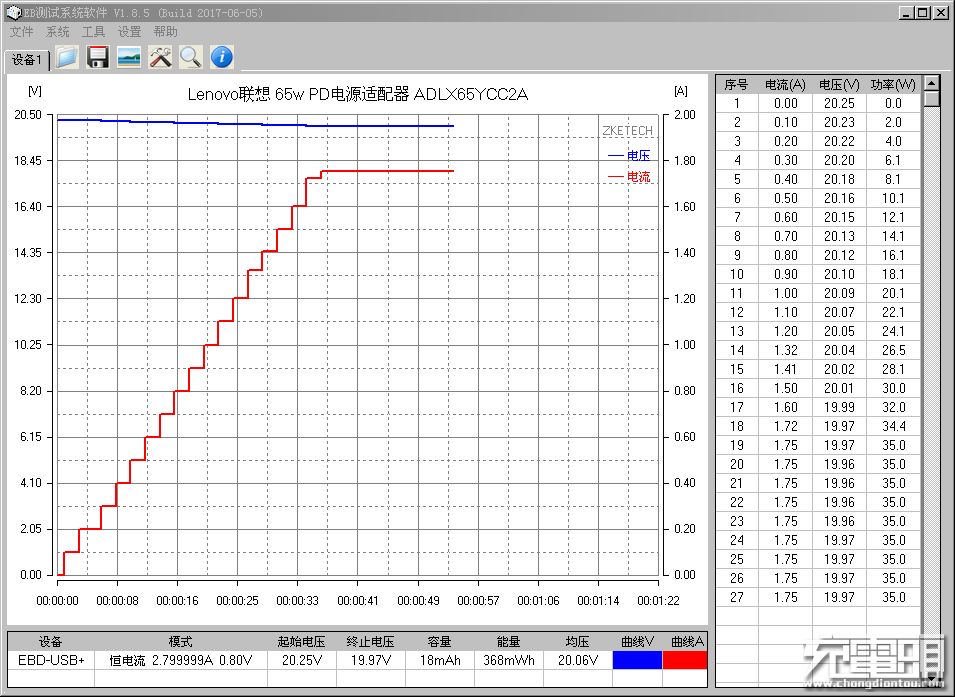

20V档也超过了EBD 35W的测量范围。
三、拆解

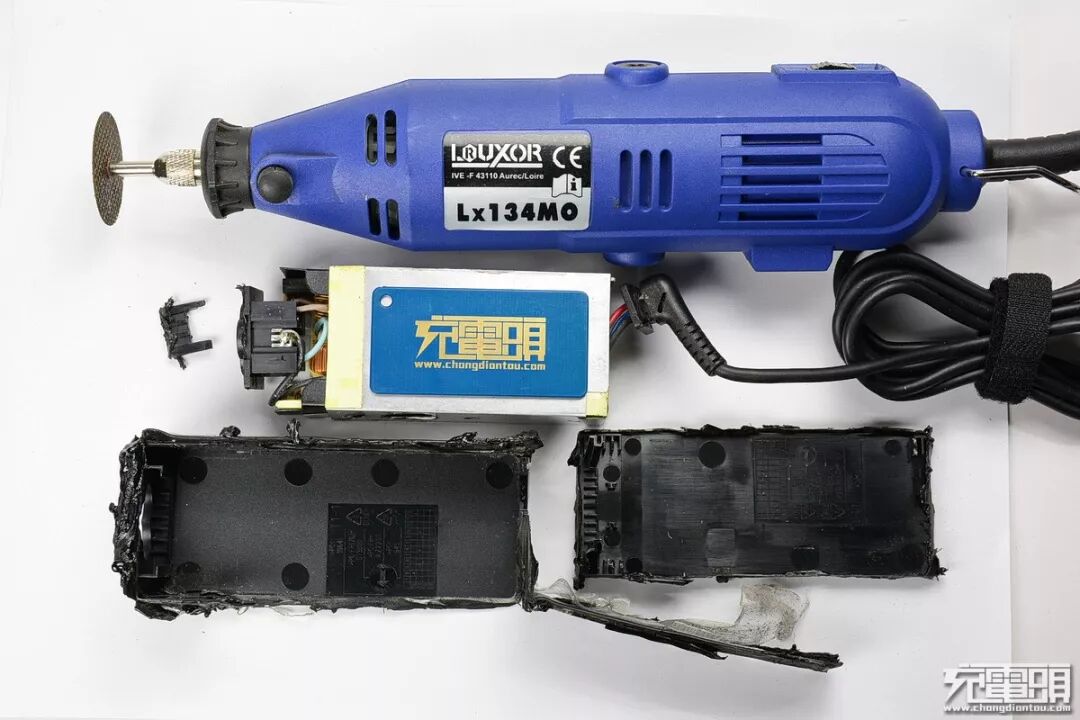

外壳较厚，一开始使用金属撬棒沿背面缝隙锤砸切入，但碰到金属屏蔽罩，弄弯了2只撬棒，情急之下上暴力手段：电磨切割！

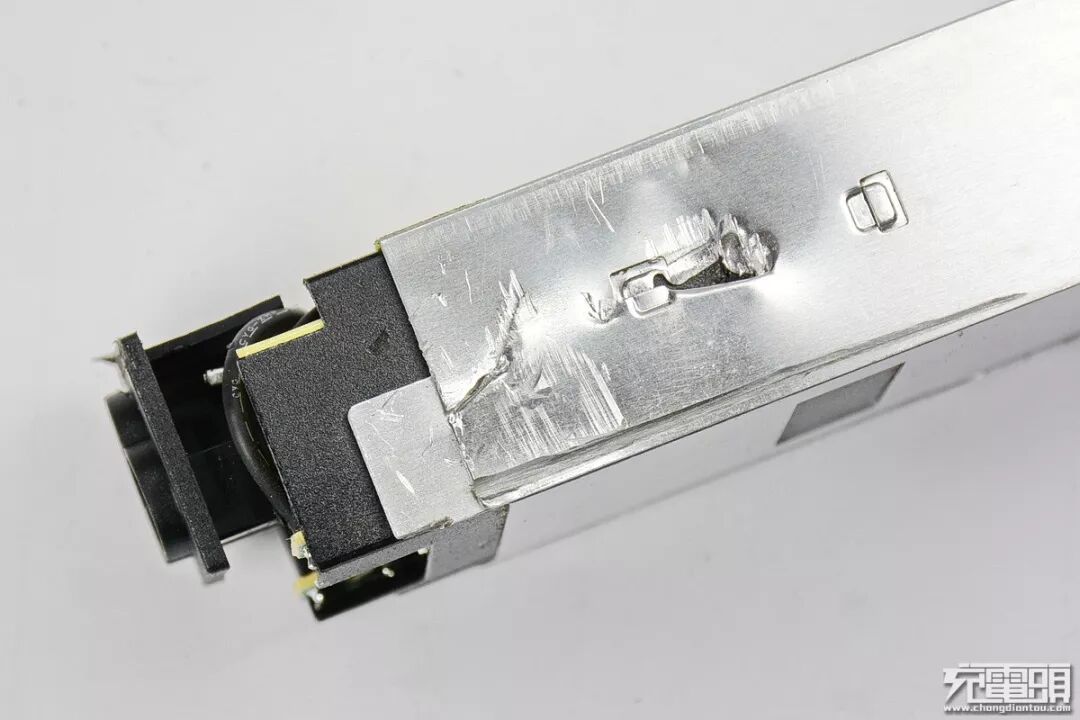

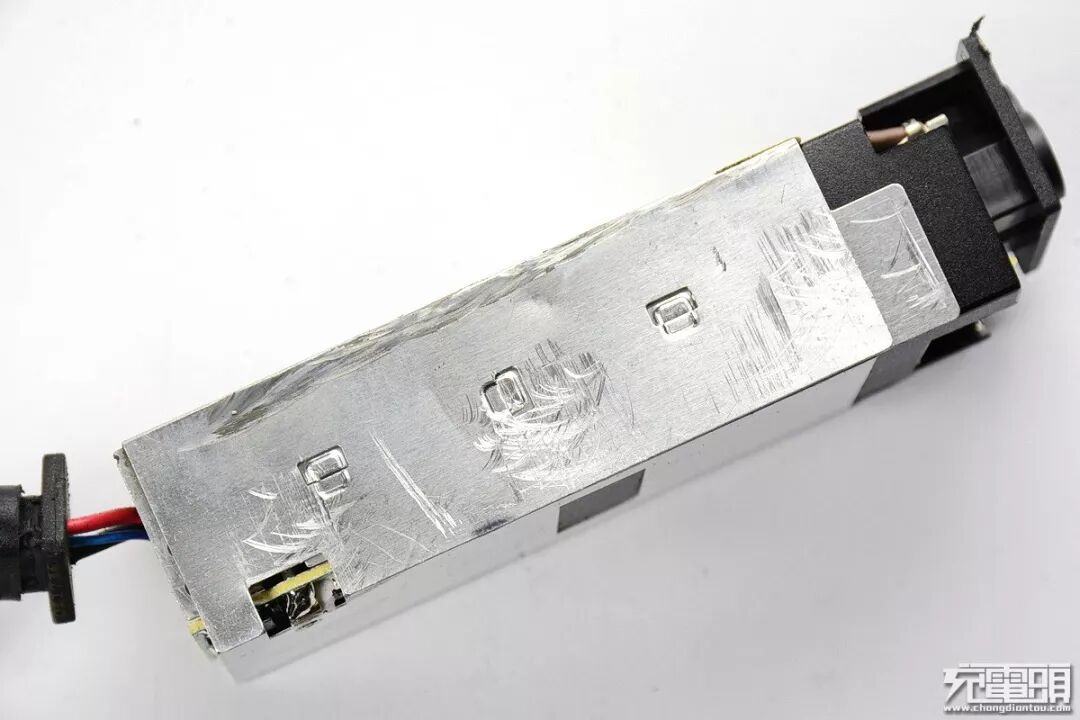

被撬棒损伤的屏蔽罩。

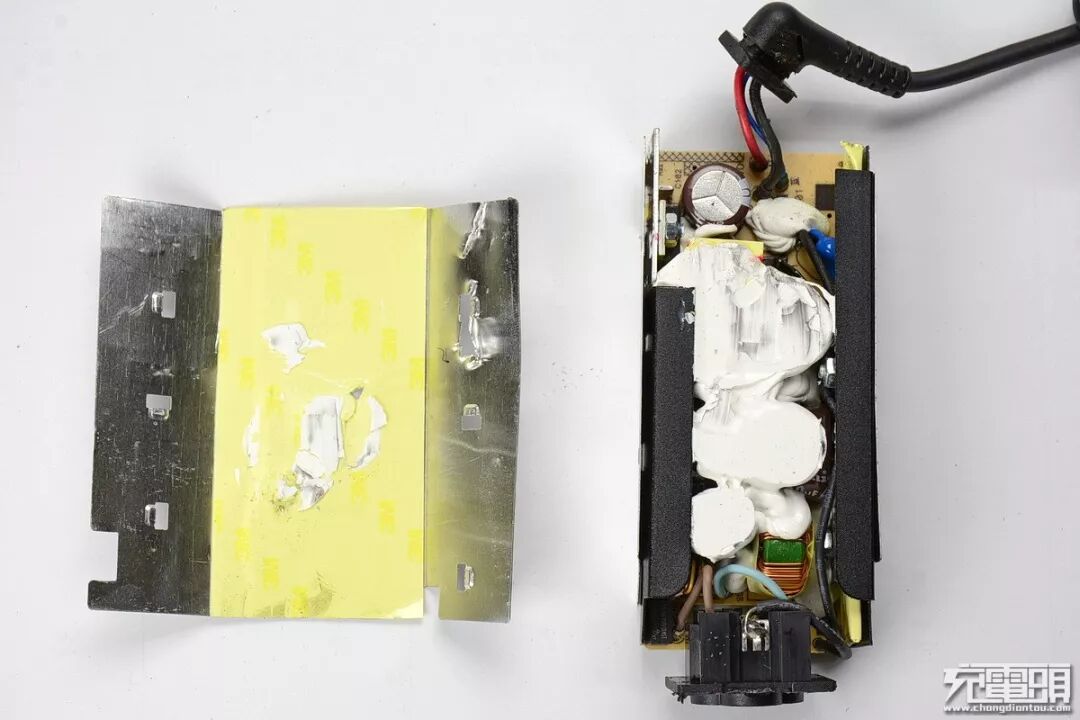

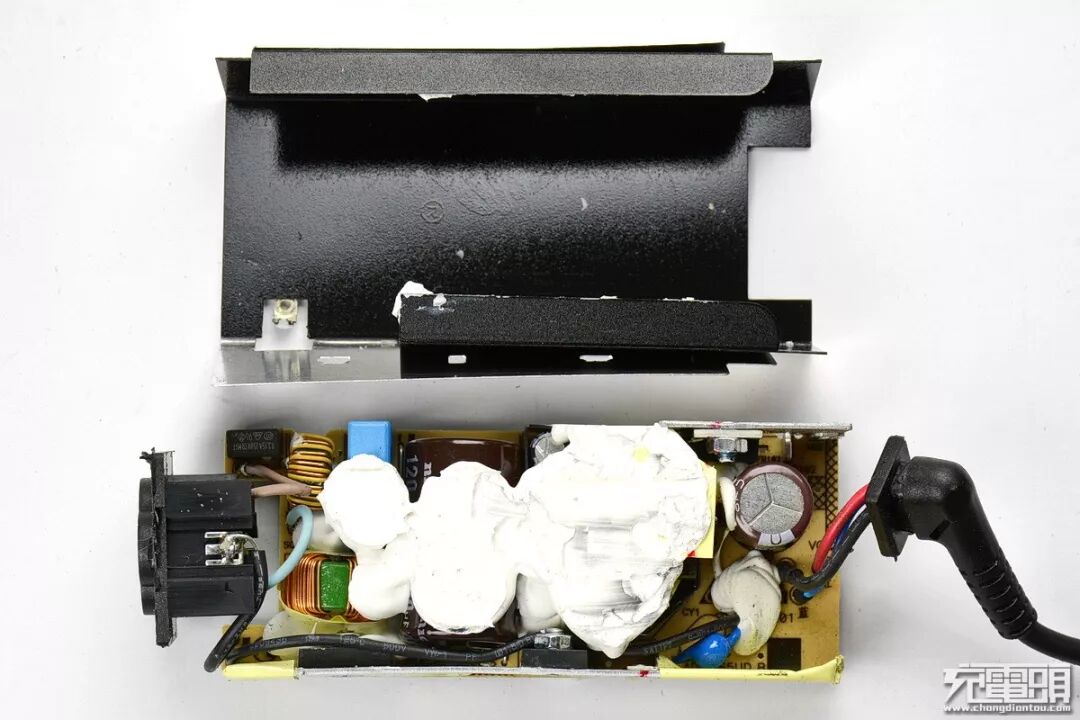

大量白色导热胶。

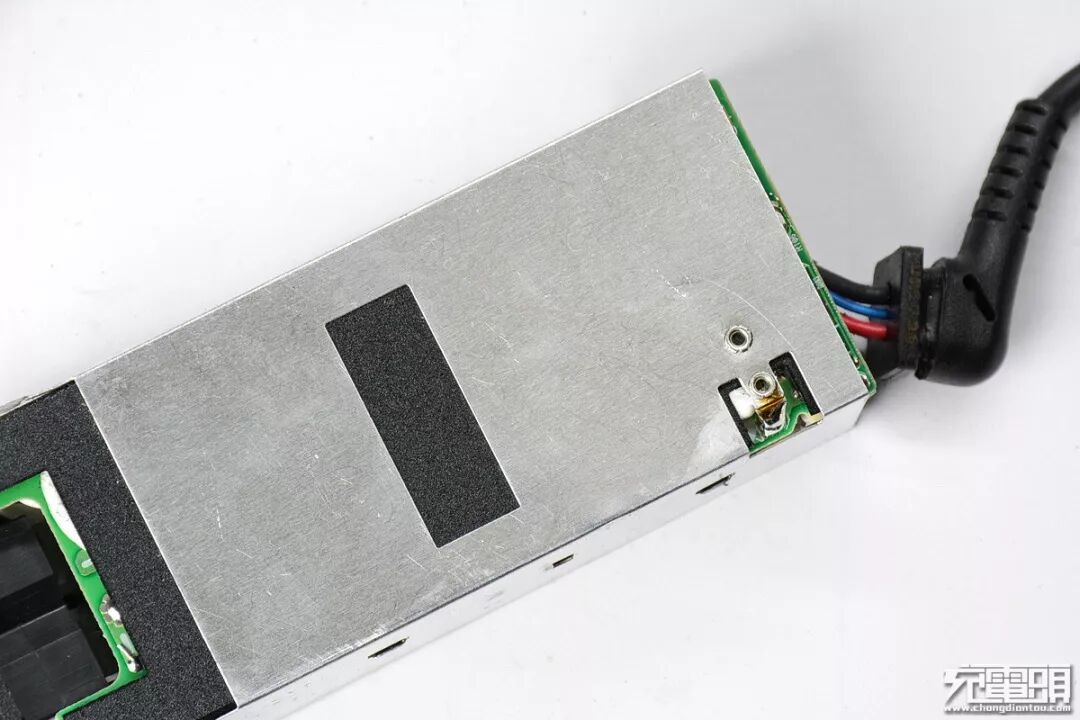

一侧屏蔽罩的焊脚。

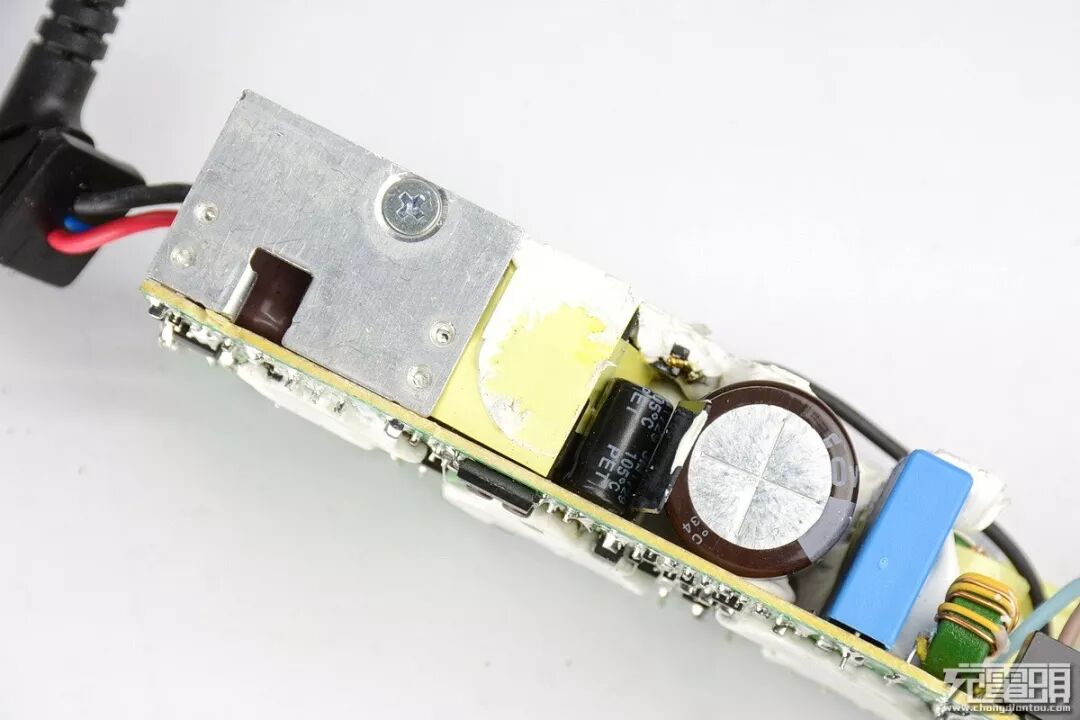

开关变压器上有大量的硅酮导热胶，依靠金属屏蔽罩起到辅助散热的作用。

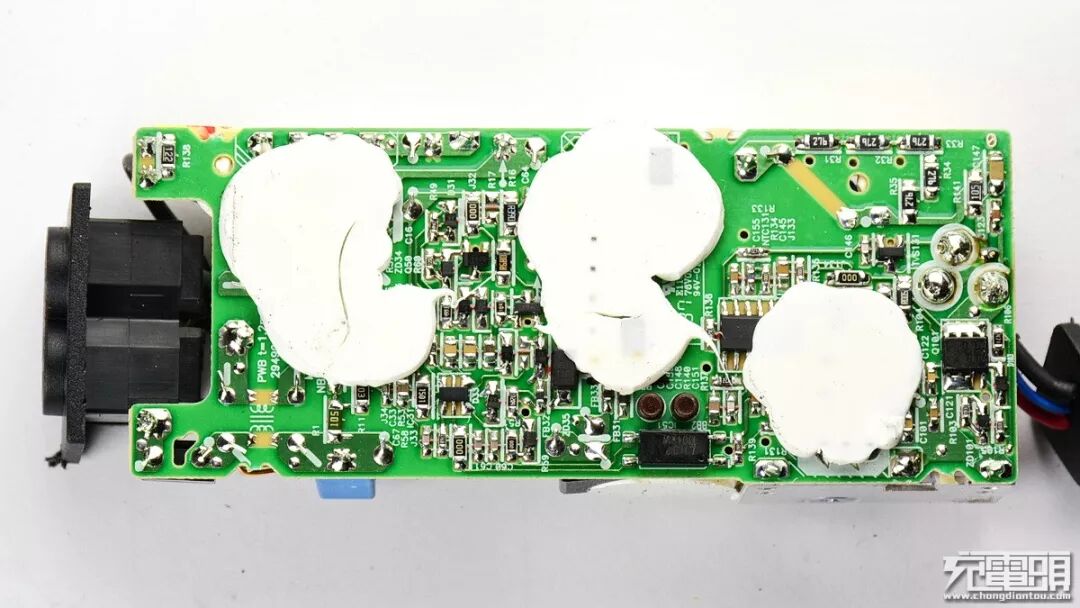

PCB贴片元件面也有不少白胶与屏蔽罩粘接。

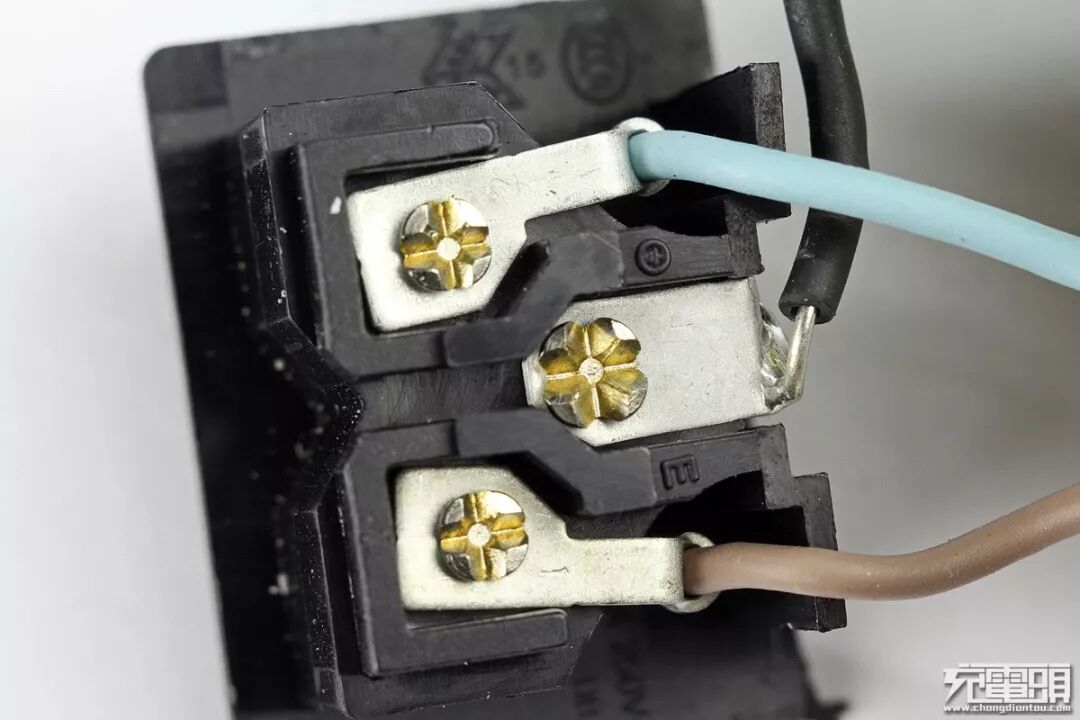

AC电源输入插座，纯铜铆接插脚，有接地线。

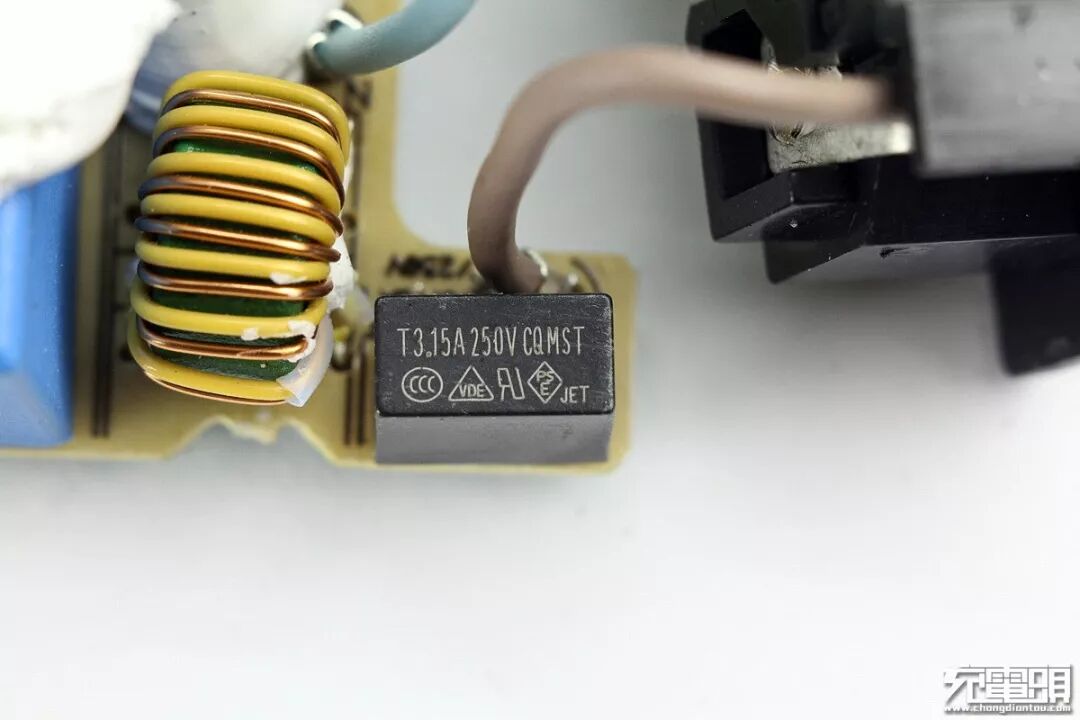

黑色台湾功德T3.15A 250V CQ MST方形慢熔/延时保险丝，一线大厂必备。其后是一级EMI共模电感，漆包线、胶线双线并绕绝缘防止击穿。

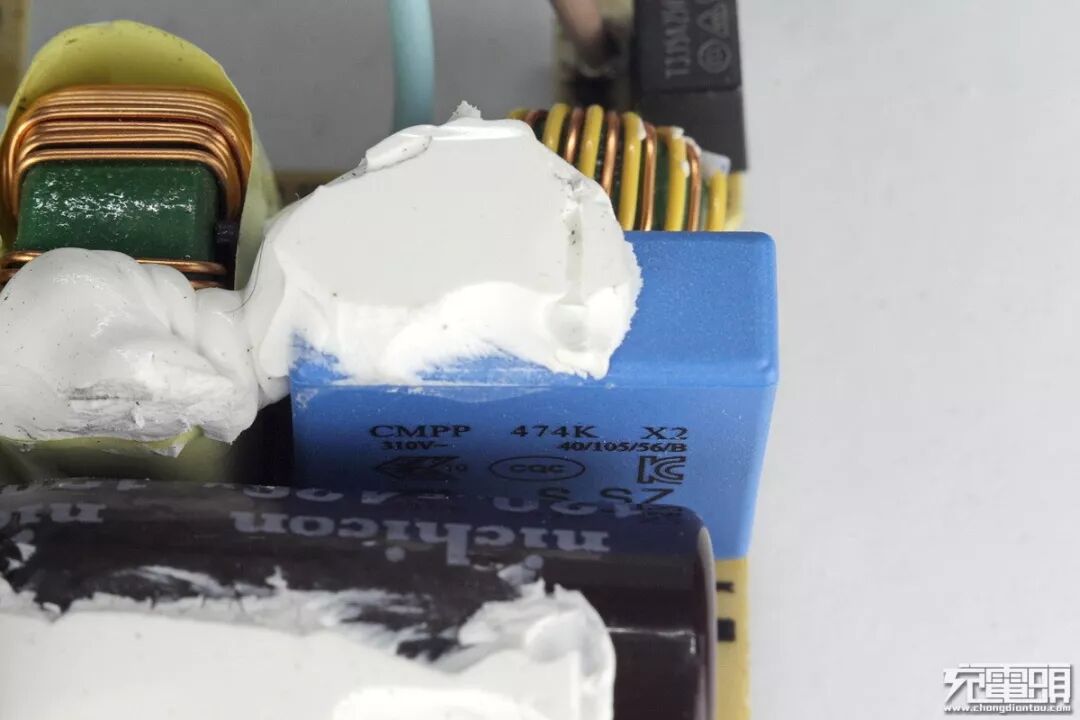

蓝色韩国CMPP 安规电容。
大散热片上有整流桥堆和初级MOS各一只。
临近桥堆和主滤波电容引脚处开了窗口以保持爬电间距，并做绝缘处理。
小散热片上的原件是输出肖特基整流二极管。

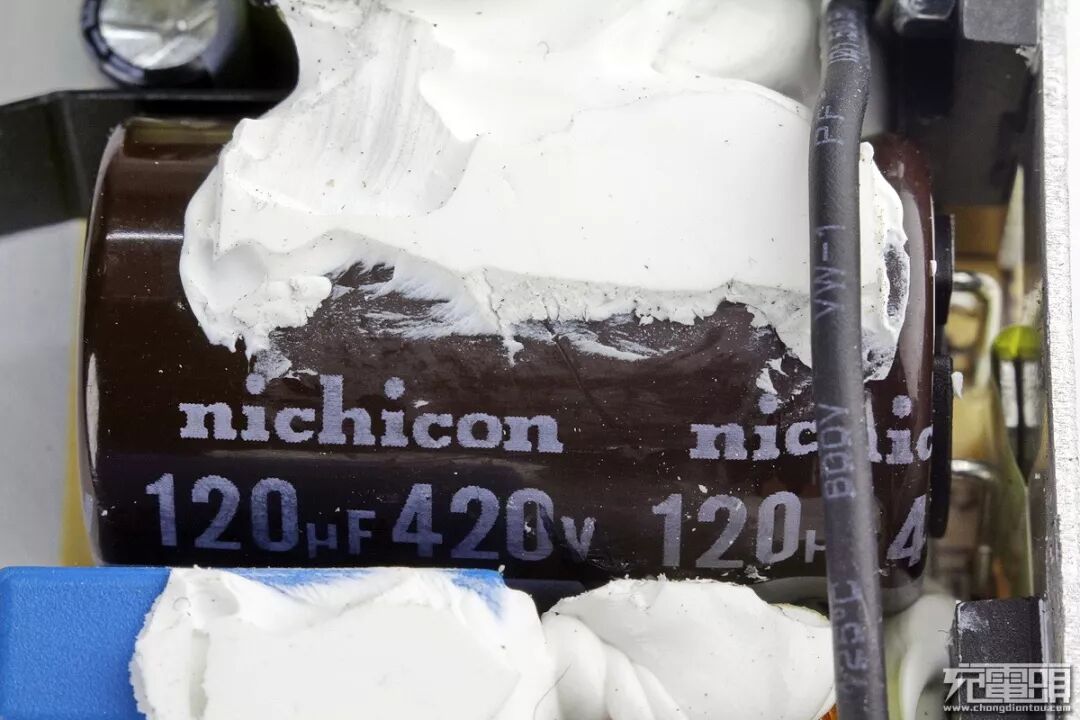

主滤波电容，日系尼吉康，120μF、420V。

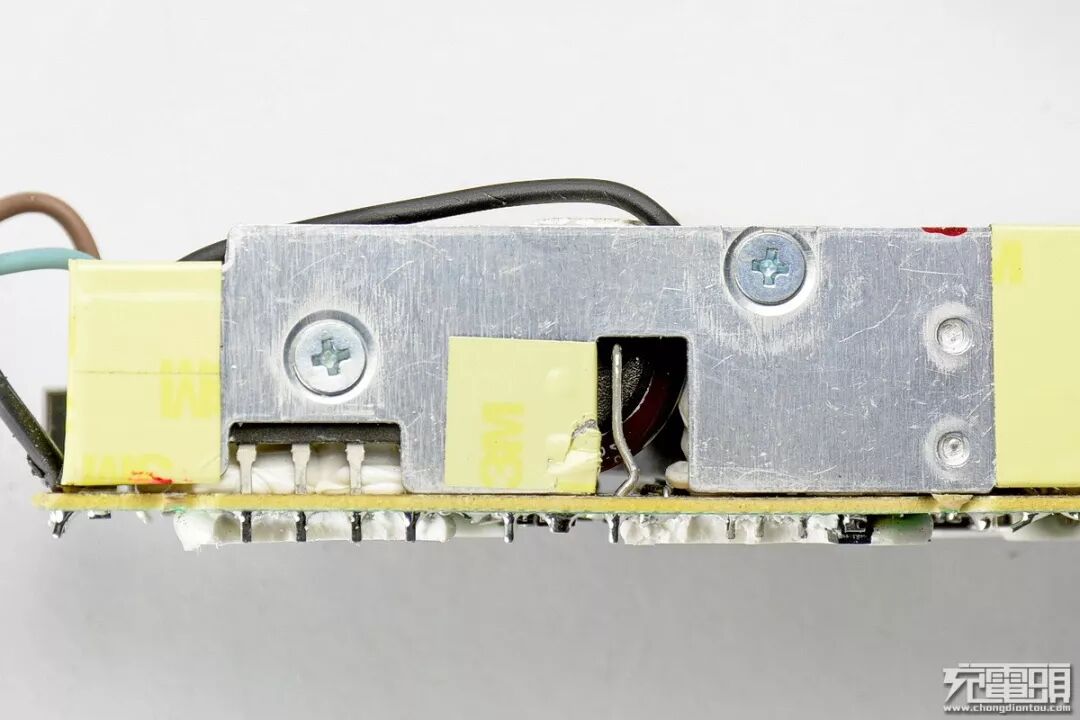

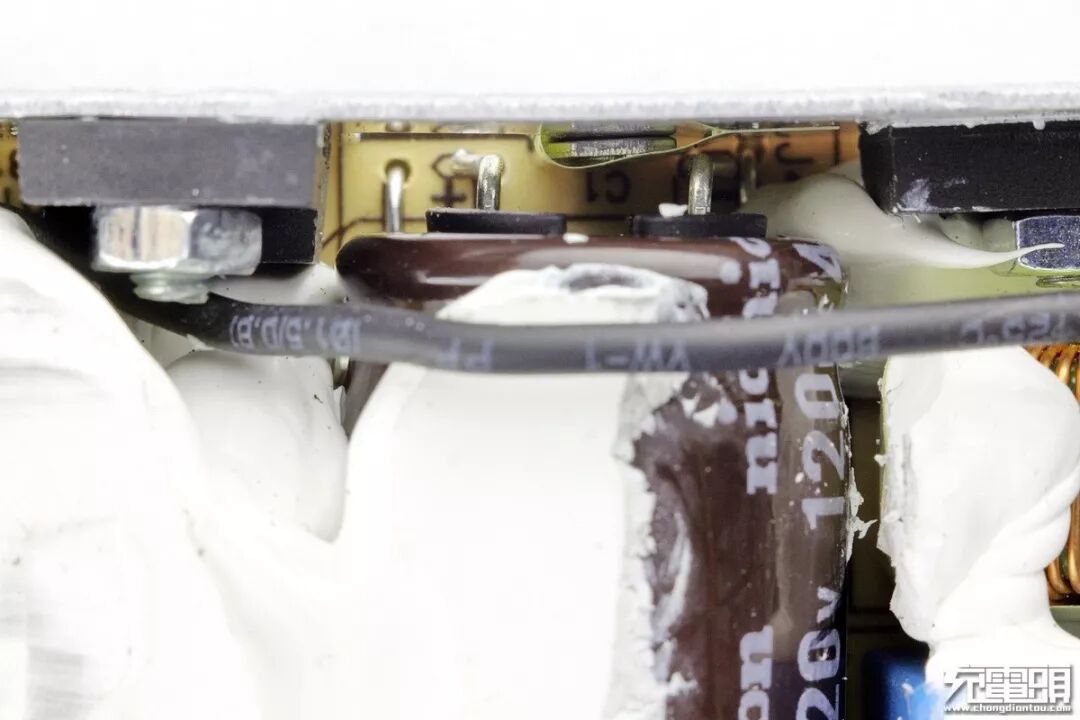

散热片临近电容位置开了窗口，此处散热片还有一个铆接焊针，由于距主滤波电容较近，又加贴耐高温绝缘胶带防止短路。

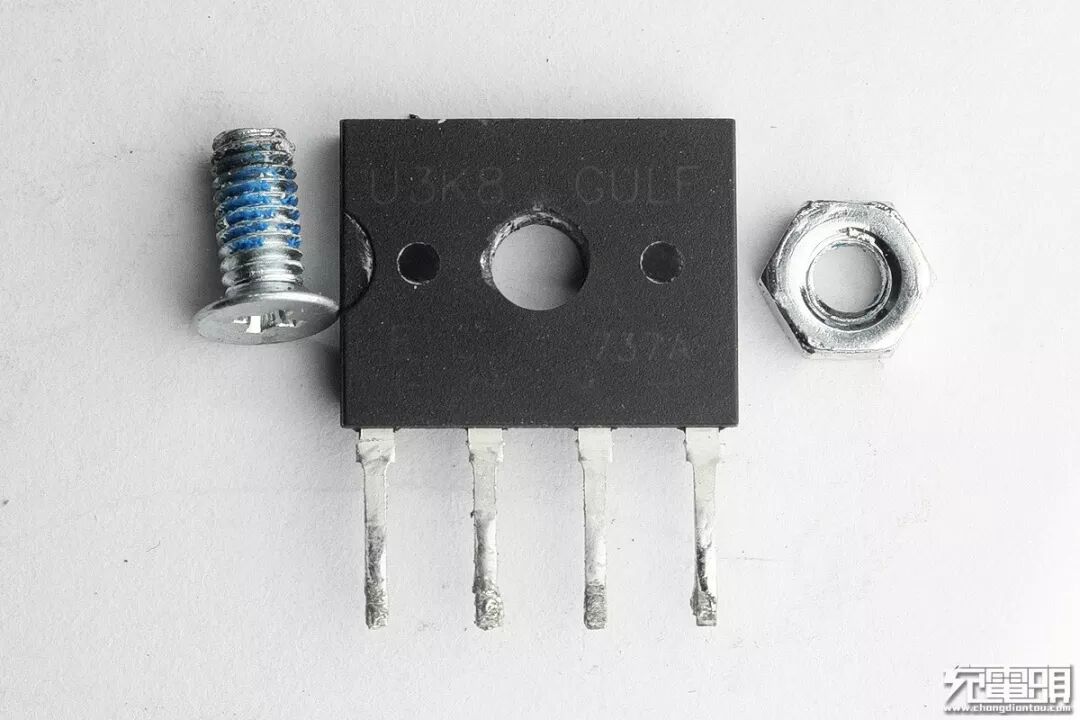

整流桥，U3K8 GULF，3A、800V。

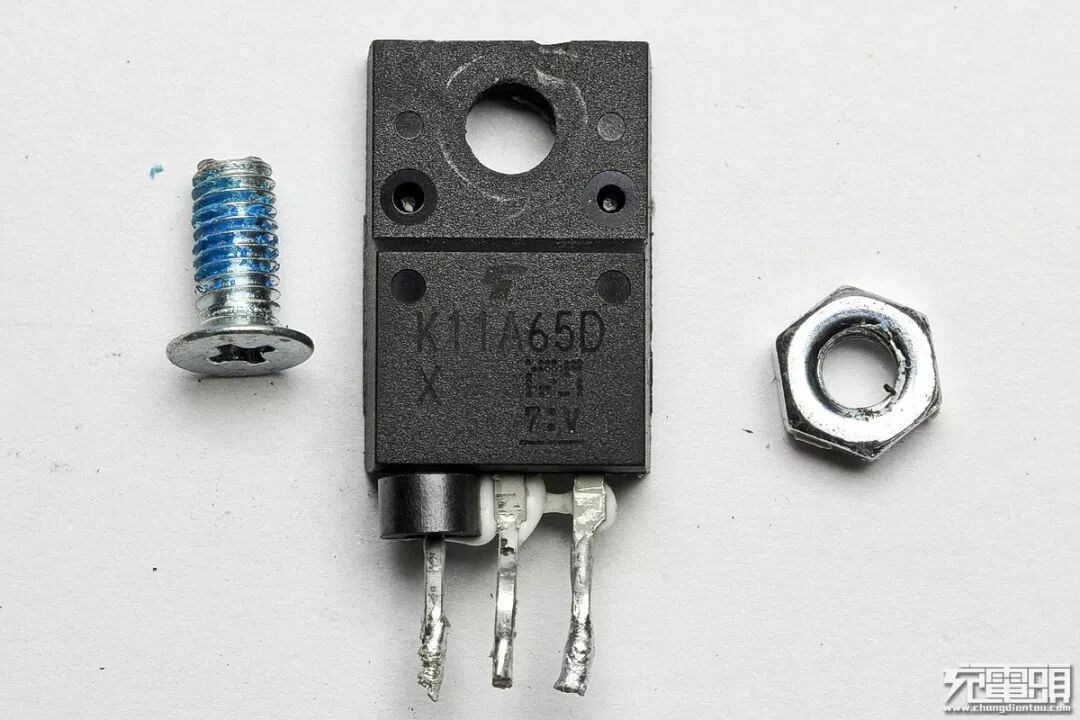

东芝场效应管TK11A65D，
11A/650V TO220F N沟道 MOS场效应开关管 。
G极管脚上套有磁珠一枚，用于抑制高频噪声和尖峰干扰。
一次侧PWM启动电容，Rubycon红宝石100V、10μF。

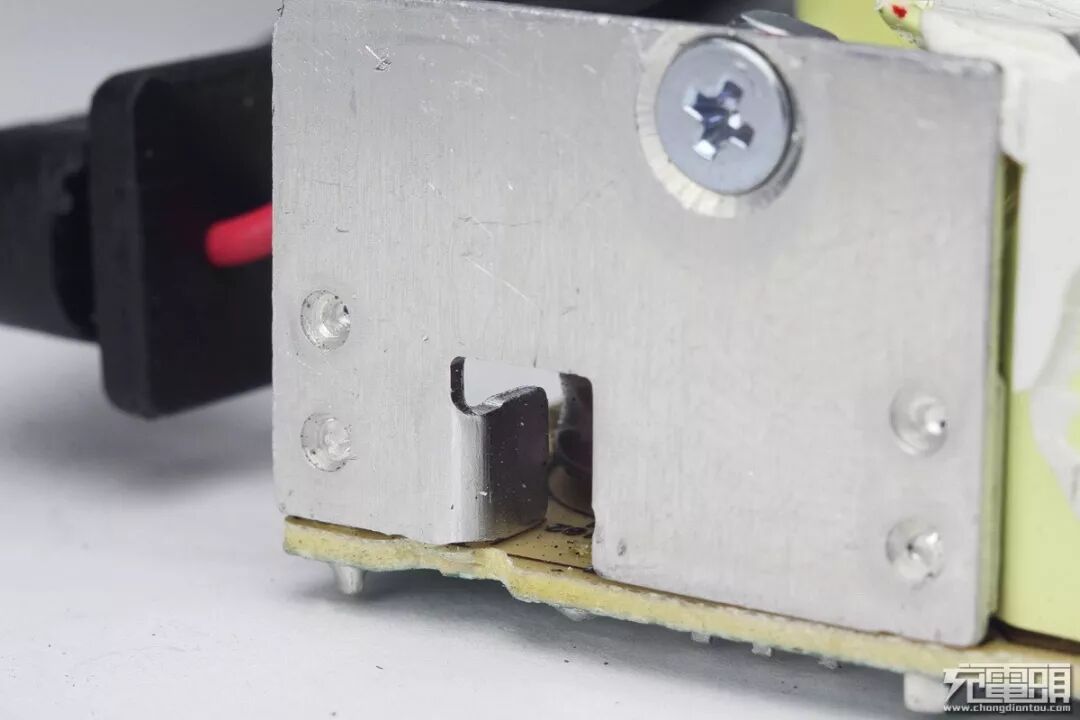

小散热片，开个缺口折弯作为支撑脚以防止散热片受压侧倾。

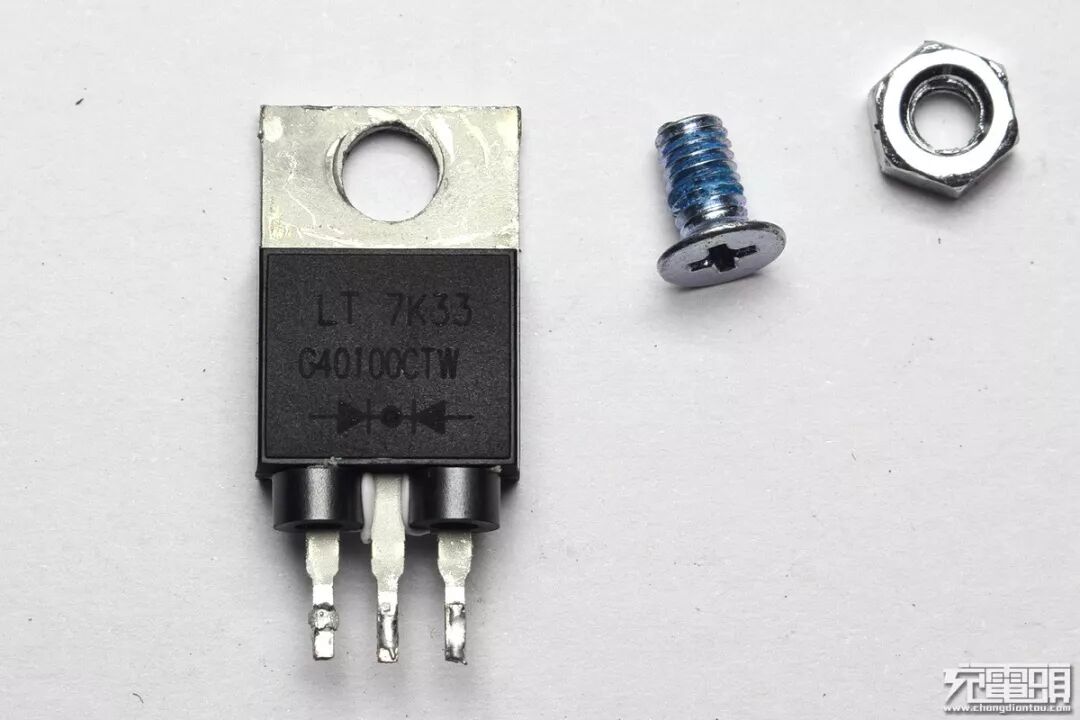

肖特基整流管G40100CTW，品牌为LITEON光宝，TO220-3封装 ，40A 、100V。
有意思的是上一只由光宝代工的45W电源却采用了别家的肖特基二极管V40100C。
2个正极引脚也套有磁珠，用于吸收超高频信号，抑制差模噪声等，这是台电电源的一个特点了，一线大厂会更多地关注一些细节。
输出端滤波电容，日本黑金刚25V、1000μF。
可以看到这些老牌电源厂商并未赶时髦的使用固态电容，相信顶级电解电容不比杂牌固态电容差。

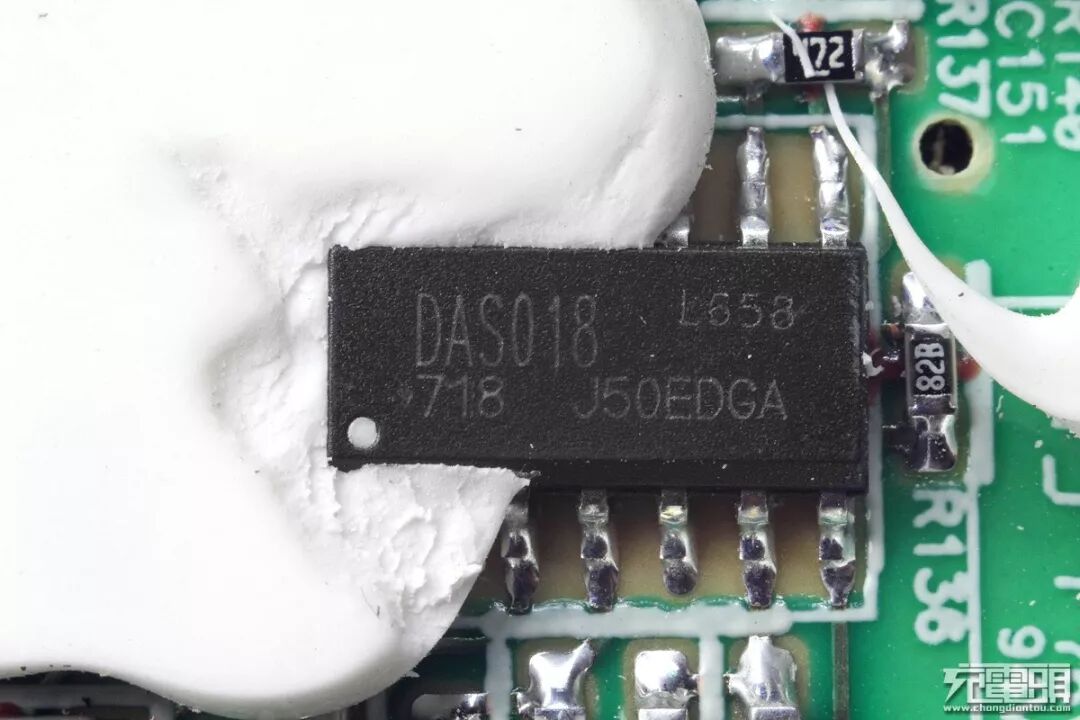

一次侧PWM芯片。
PD控制器。

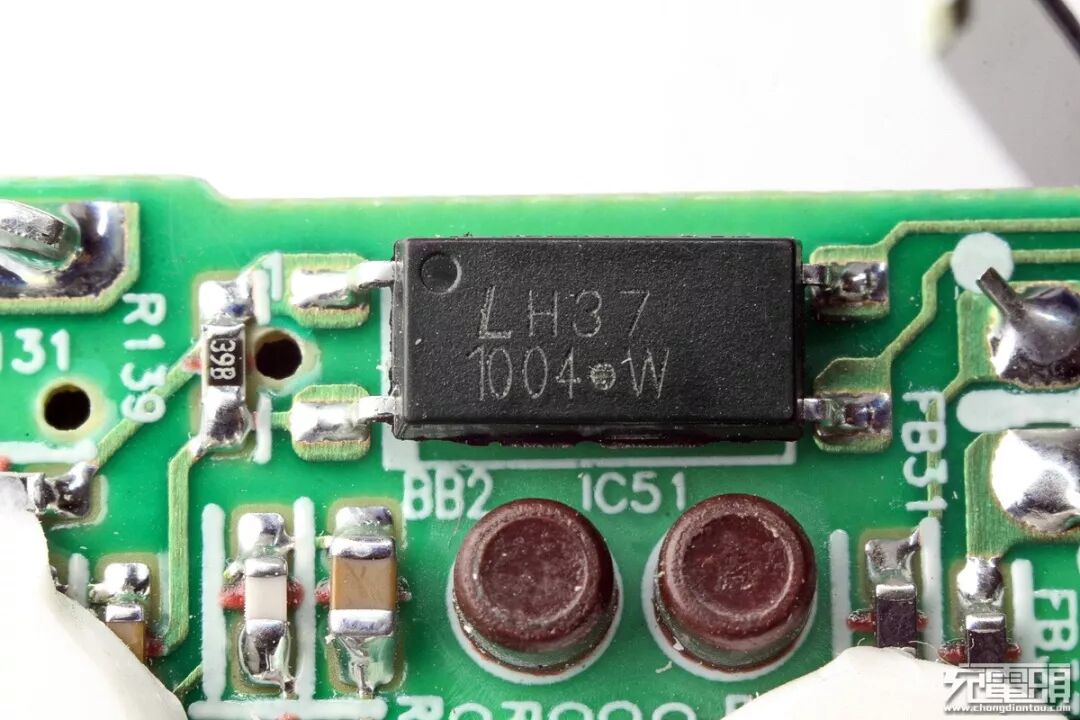

光耦。

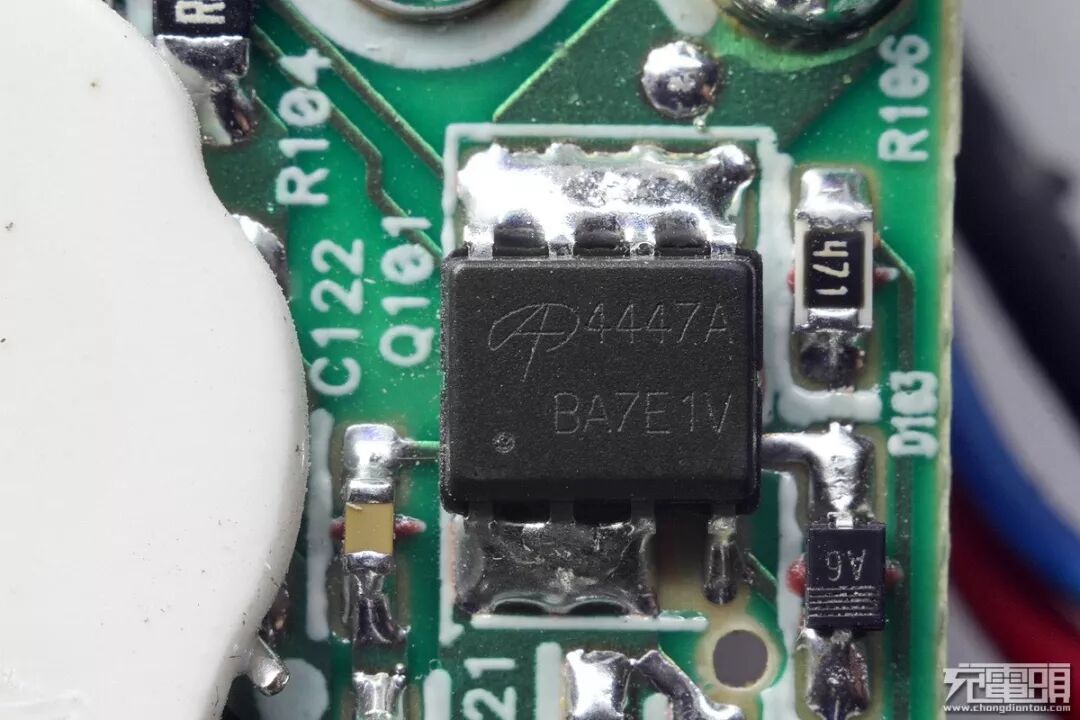

PD输出开关输控制MOS，Allegro AO4447A -15A/-30V SOP8 P沟道 MOS管场效应管。
PD输出三条芯线，红黑为电源线，蓝为PD信号线。
护线尾上竟然还有激光蚀刻编号。

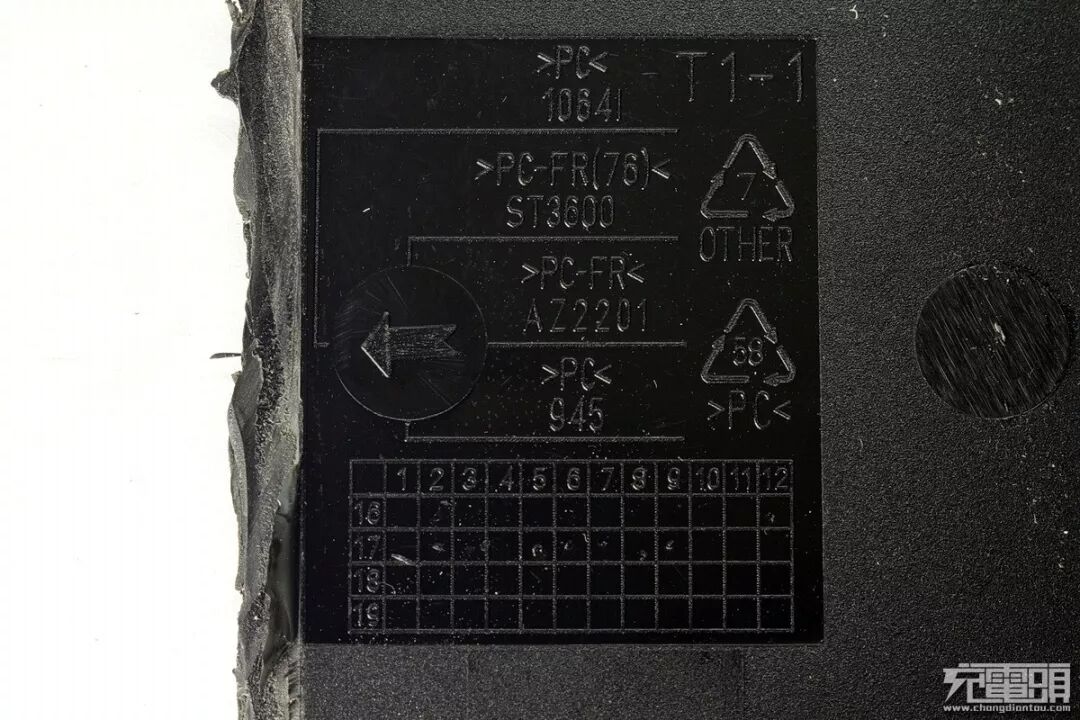

外壳材质：PC，非常之结实并富有韧性。
最后总结：在笔记本电脑领域，尤其是超极本上，并得益于与掌上智能设备的兼容性，PD电源正在逐步全面占领市场，各品牌都在加紧布局自家的PD电源产品线，联想的这只中小功率适配器由光宝和台电一线大厂代工，做工扎实，品质可靠，价格合理，为广大用户提供了新的选择。
