扒开产业真相：四款热销迷你移动电源充电宝拆解大比拼
充电宝从最初设计是给手机充电的。随着经济社会的发展，电子产品越来越多，小到电子手表，大到笔记本电脑，似乎都离不开充电宝了。人们逐渐发现，小容量的充电宝根本不够用！充电宝容量从5000mAh、8000mAh噌噌的往上涨，接口也越来越多。
回到充电宝的设计初衷——给手机充电。现如今，手机厂商不约而同的把手机的续航时间设置在十个小时左右，也就是你早上8点出门，晚上7点到家，手机电量也差不多见红了。如果下班想约几个朋友聚聚，要么租一个共享充电宝，要么自备一个。因此，不占地方的迷你移动电源就成为大家的首选，毕竟“方便安全起效快”。
国内外不少消费数码品牌都推出了自家的单节18650迷你移动电源，充电头网从数十款中精选了四款，通过对这四款移动电源的拆解，扒开产业真相。这四款迷你移动电源分别是：小米随身手电筒LPB01ZM、南孚晓加变频X35、AUKEY PB-T12、卡格尔T09。小米LPB01ZM是小米去年年末推出的一款带手电功能的迷你移动电源，手电筒支持11档亮度，360度旋转，功能相当实用，也很强大。
南孚晓加X35外型酷似士力架，外壳使用喷涂工艺，带来肌肤般的手感，主色为活力橙，造型、手感、观感都无可挑剔，也是市面上为数不多的一款可以支持2A输出的迷你移动电源。
Aukey PB-T12不同于一般的单节迷你移动电源，使用的是26650电芯，因此容量可以做到5000mAh，也是四款中唯一一款支持QC3.0快充的迷你移动电源。
卡格尔是四款迷你移动电源电源中最早推出的，因此容量只有2200mAh，但在外观设计方面可圈可点，且已申请外观专利。
一、拆解看内在美

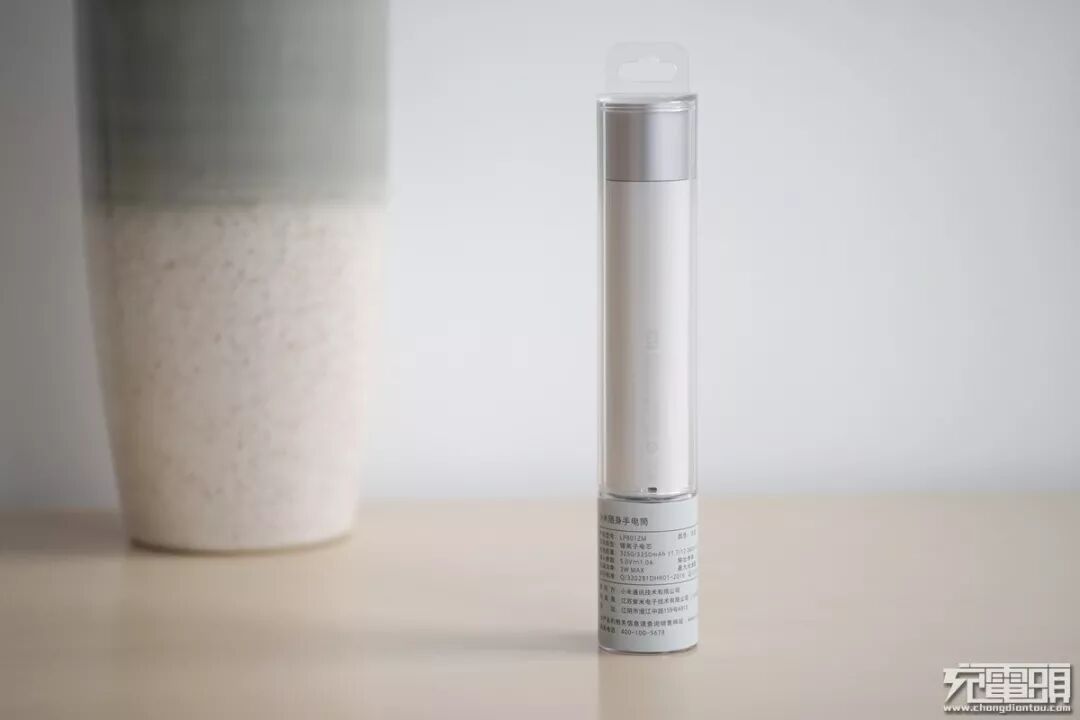

1、小米LPB01ZM外包装，透明外壳。圆柱形的塑料壳，尾部是贴纸，上面的挂架孔。
底部贴纸是参数，生产商，从标识看到，这个是江苏紫米生产，型号为LPB01ZM。名字定为：小米随身手电筒。采用3350mAh容量的锂电池，外形可以判断出是单节18650电池，移动电源方面提供5V1A输入输出，光源是3W。

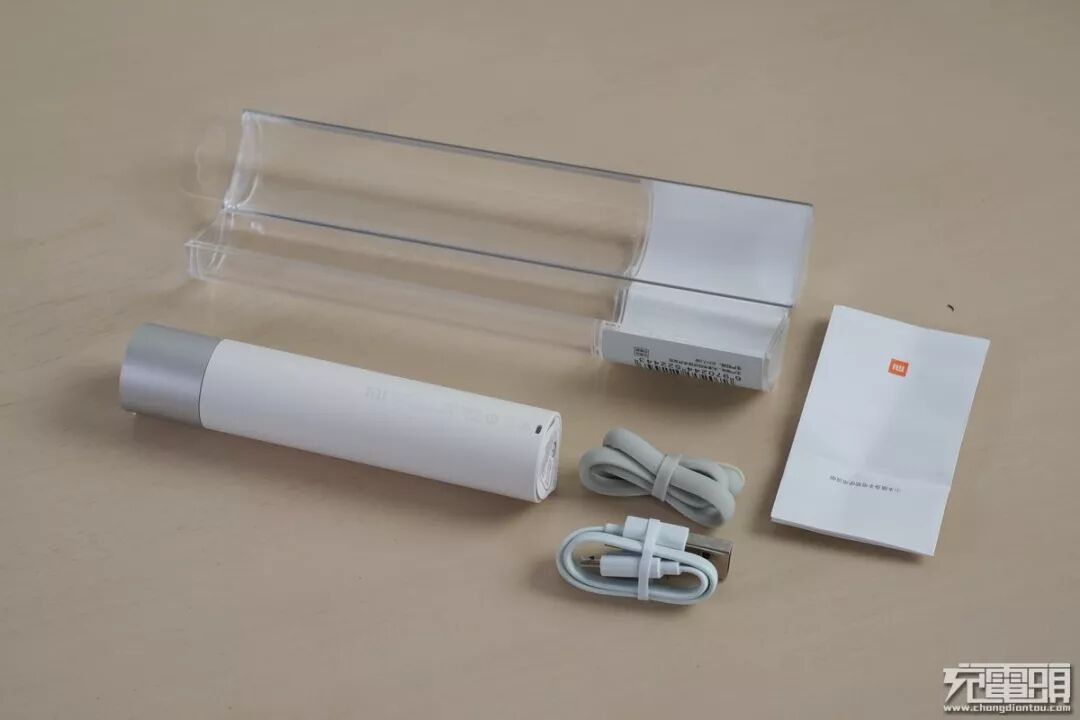

两片合成的透明塑料壳，出手电外，一根充电线，一根橡皮挂绳，一个说明书。

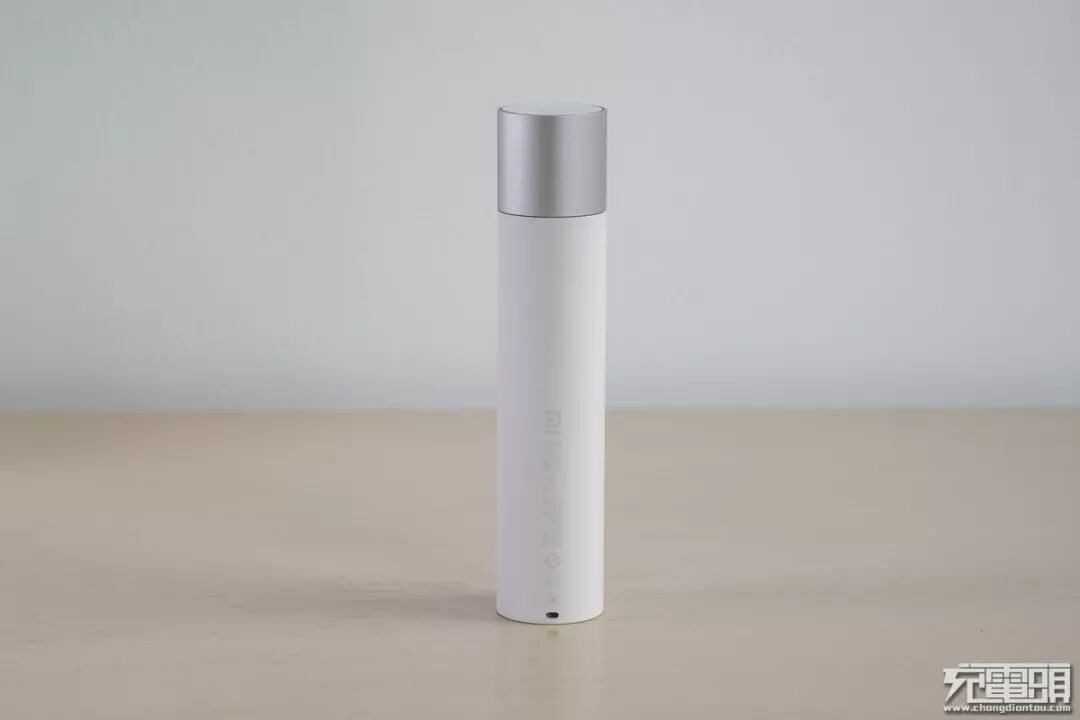

整个手电是铝合金材质，上面是银色，下面大部分位置是米白色。

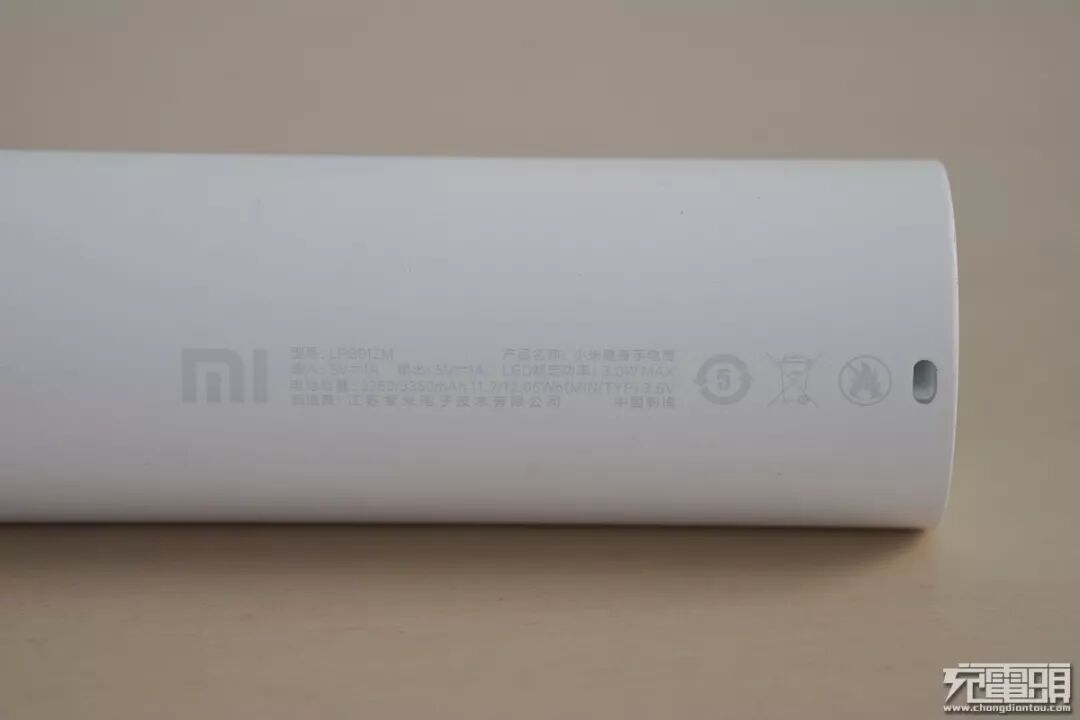

正面印了MI品牌logo，参数，生产商资料等。

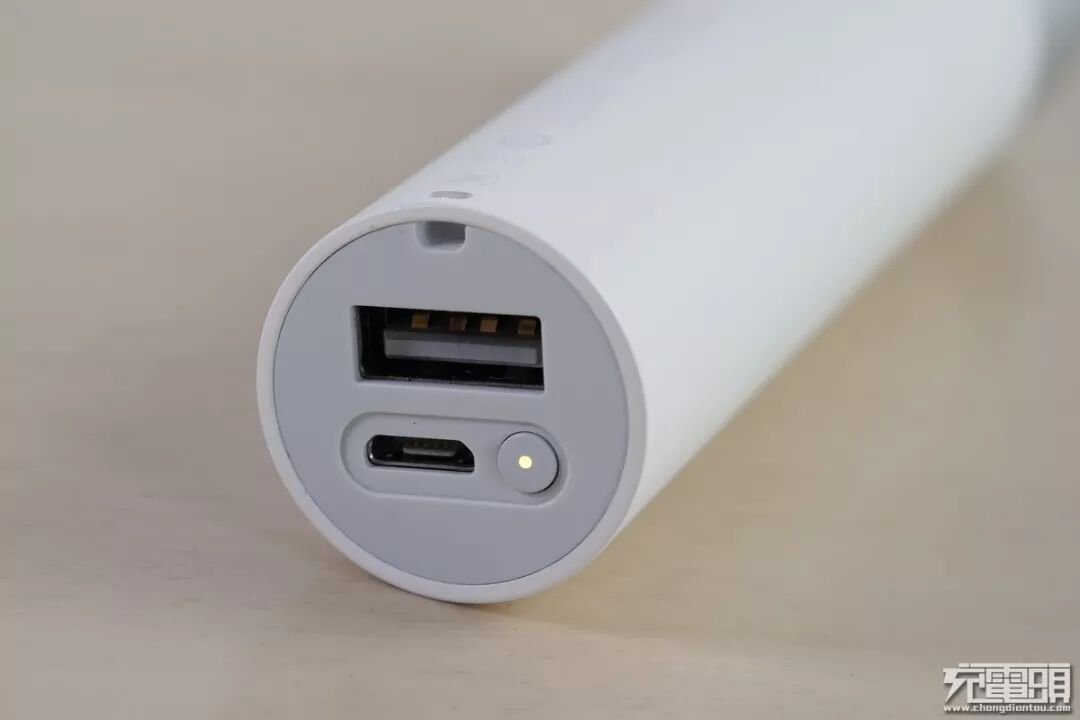

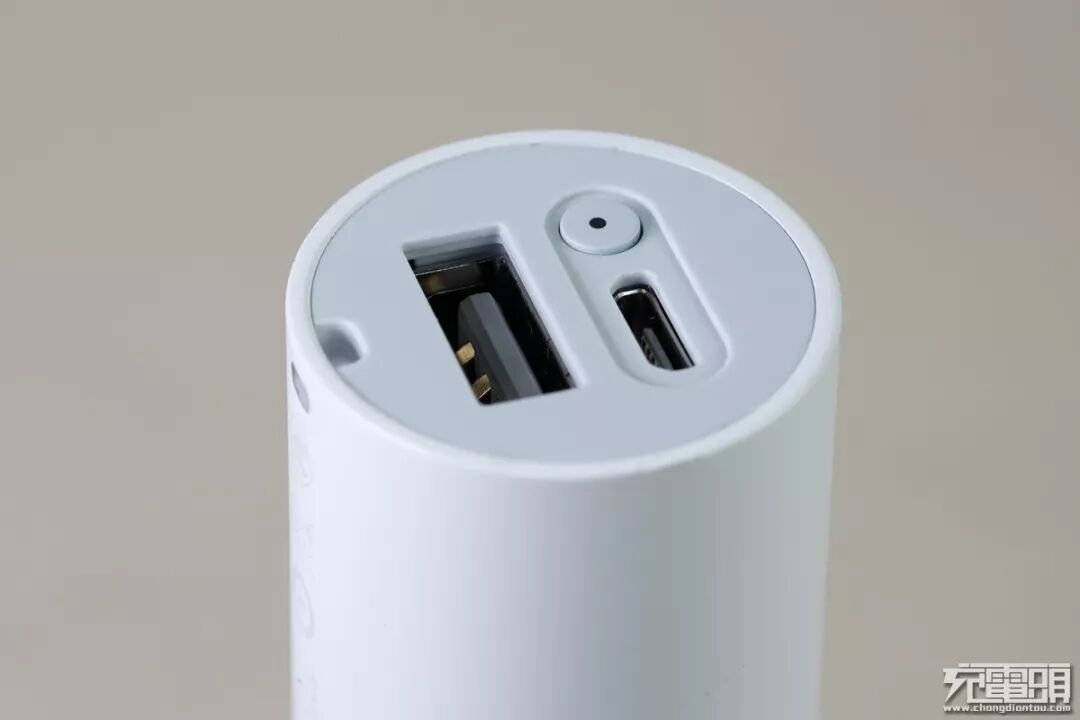

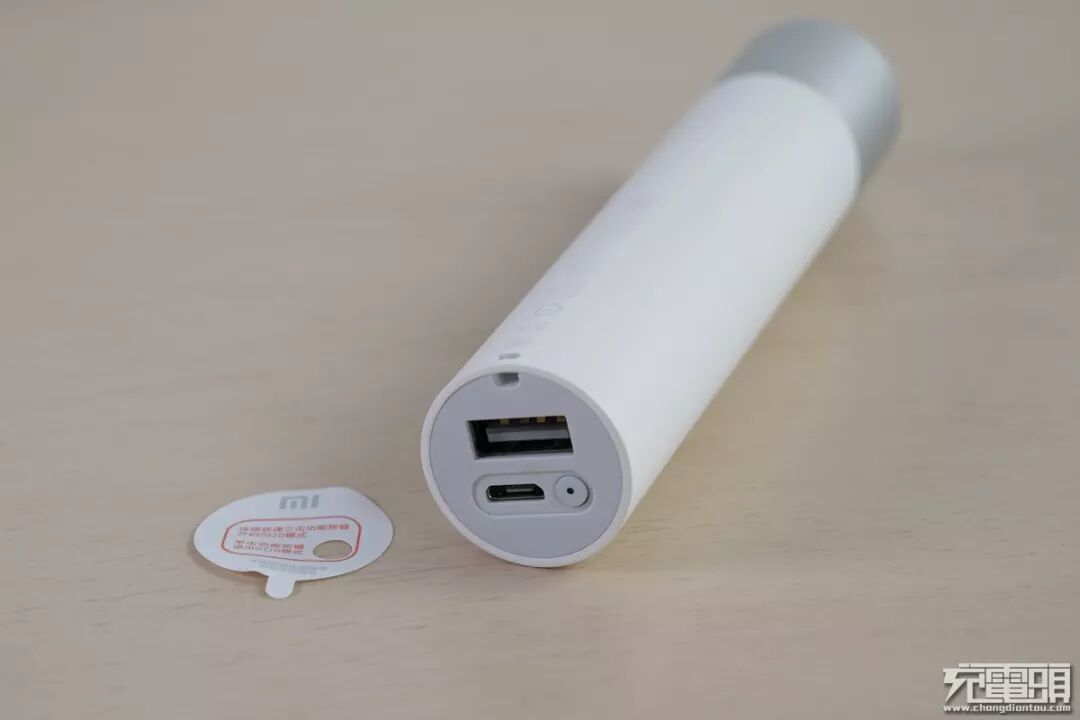

开关位置贴了标贴，有建议说明，连续三击开启SOS求救功能，单击退出SOS模式，操作简单易记。揭开说明贴纸，里面是一个USB-A输出口，一个micro充电输入口，一个按键。
按一下按键中间小灯亮起，同时这个按键是SOS的功能键，3击可以激活SOS模式，方便紧急时候求助。

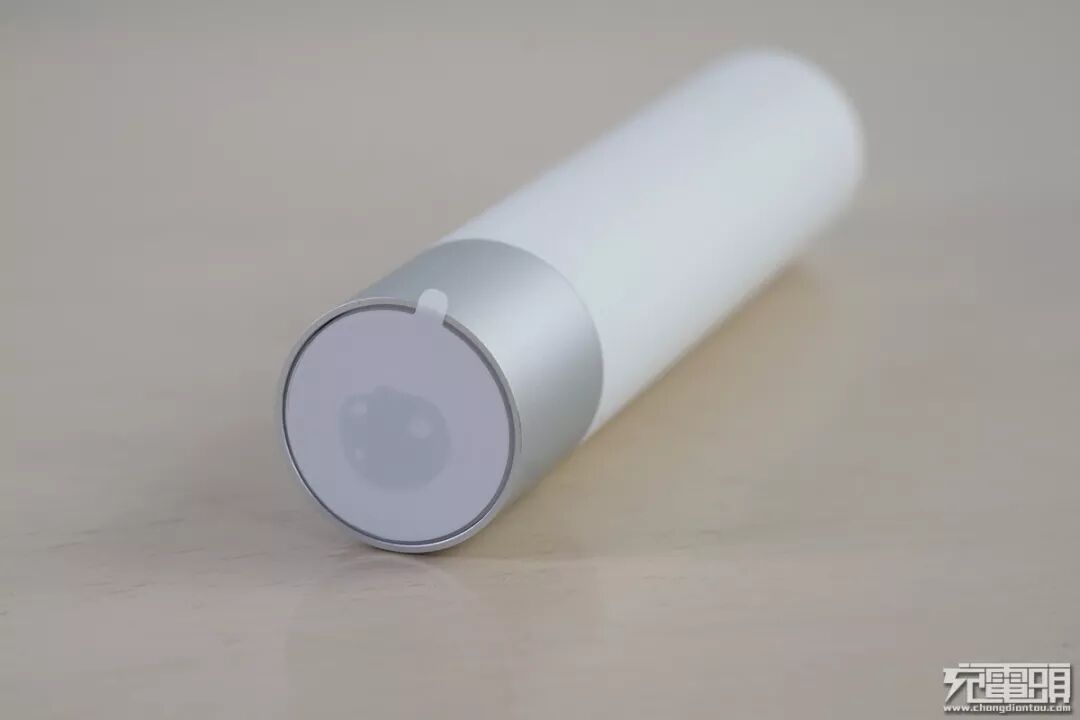

头部的银色占了四分之一。灯头部分也是一个贴纸。
看起来是透镜的，也有黄水。透镜的好处是聚光更容易控制，可以做到体积更小。侧面看到圆柱形的透镜。
按键是凹进去一点的，避免误触的概率 。
银色部分是可以扭动的，也就是调光的，白色部分有清楚指示。

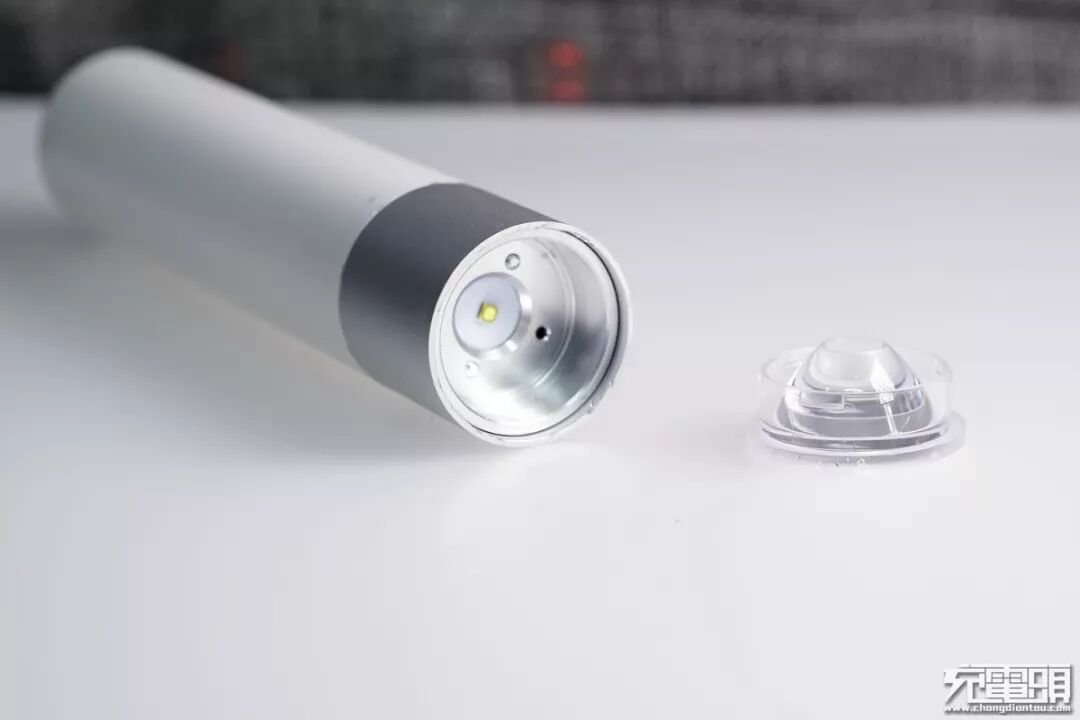

首先打开透镜，可以直接掏出来。

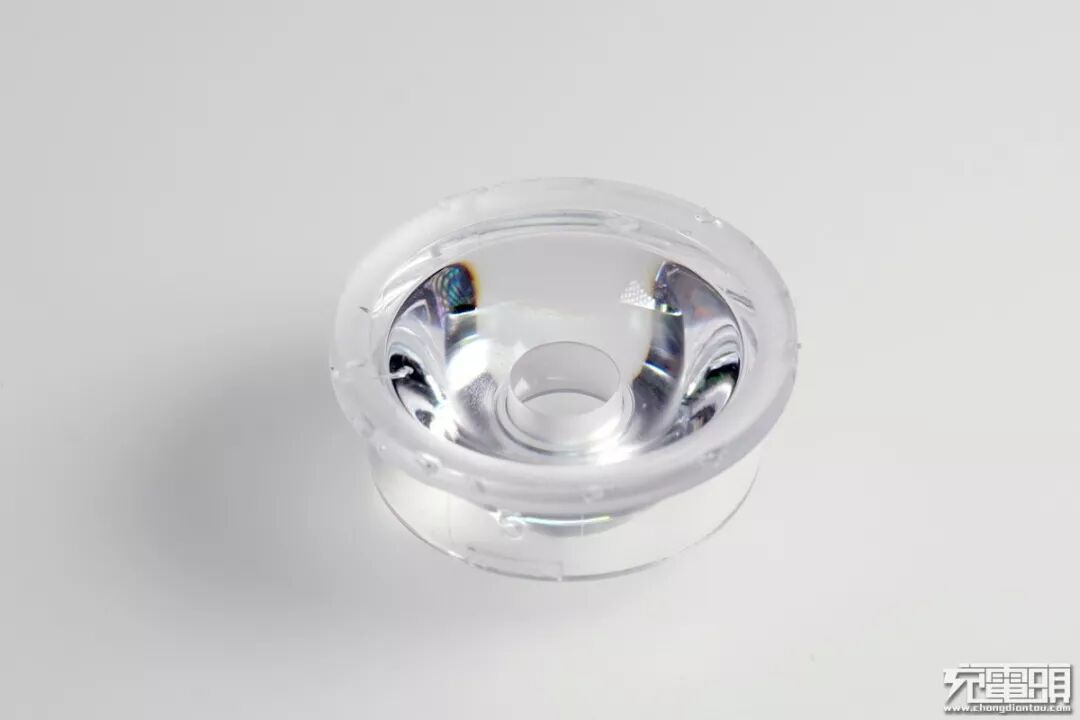

透镜是一整块有机玻璃。

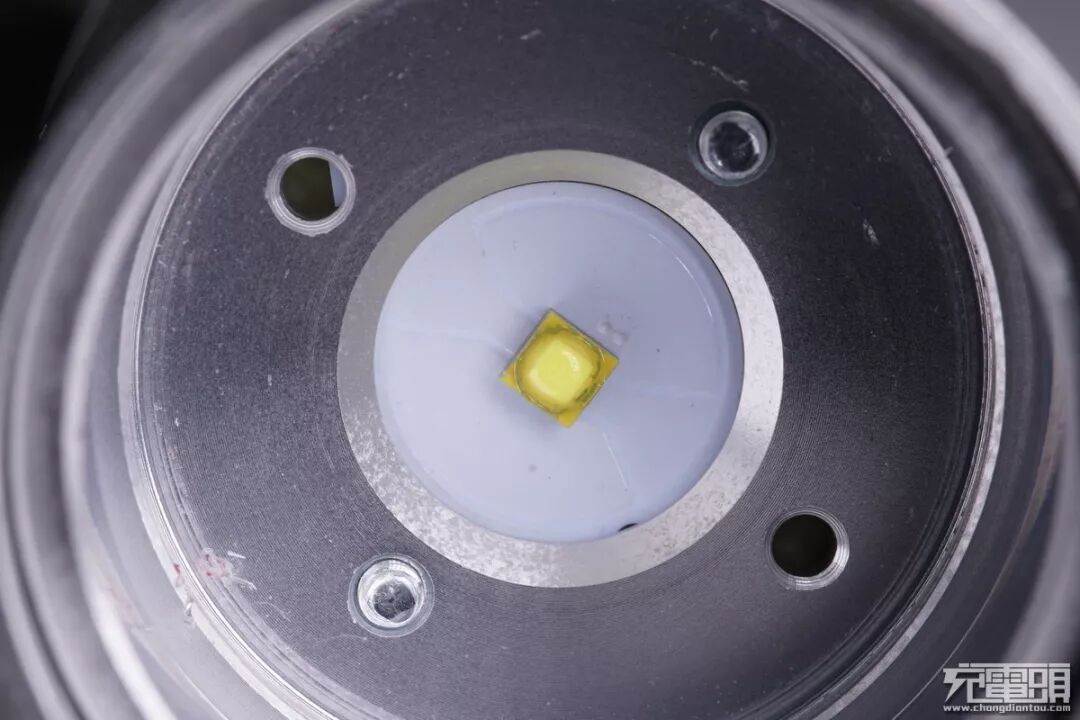

灯珠居中，两个固定螺丝，另外两个孔是打开电路仓的位置。

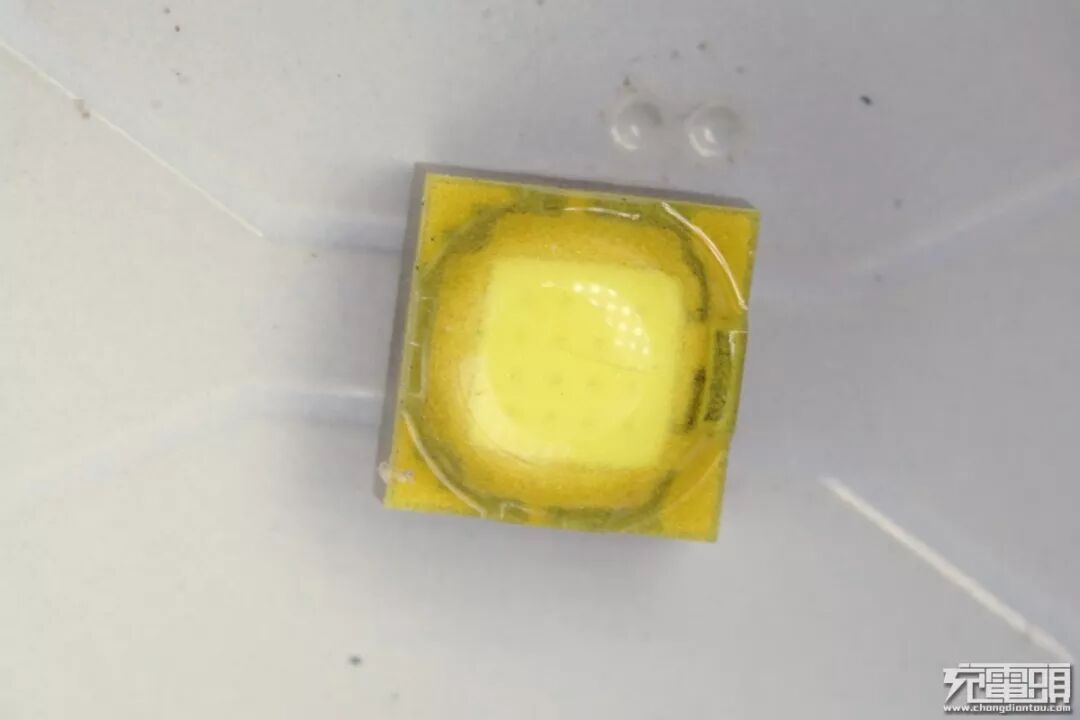

灯珠，按照官方参数是LUMILEDS的3W led灯珠。
直接切割。

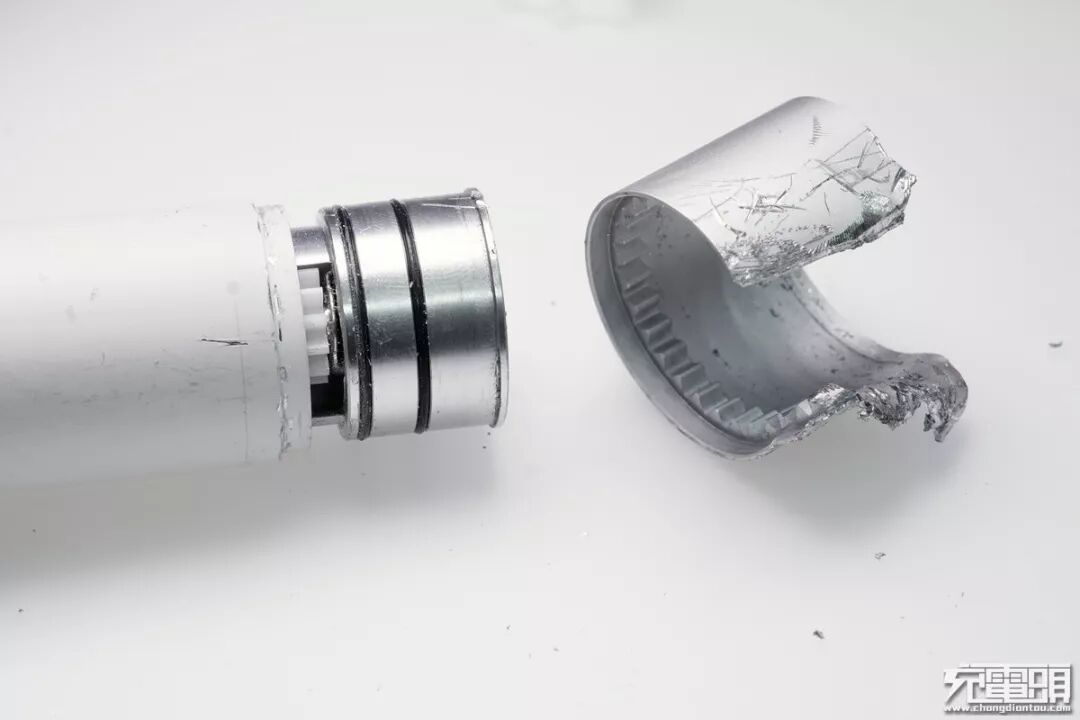

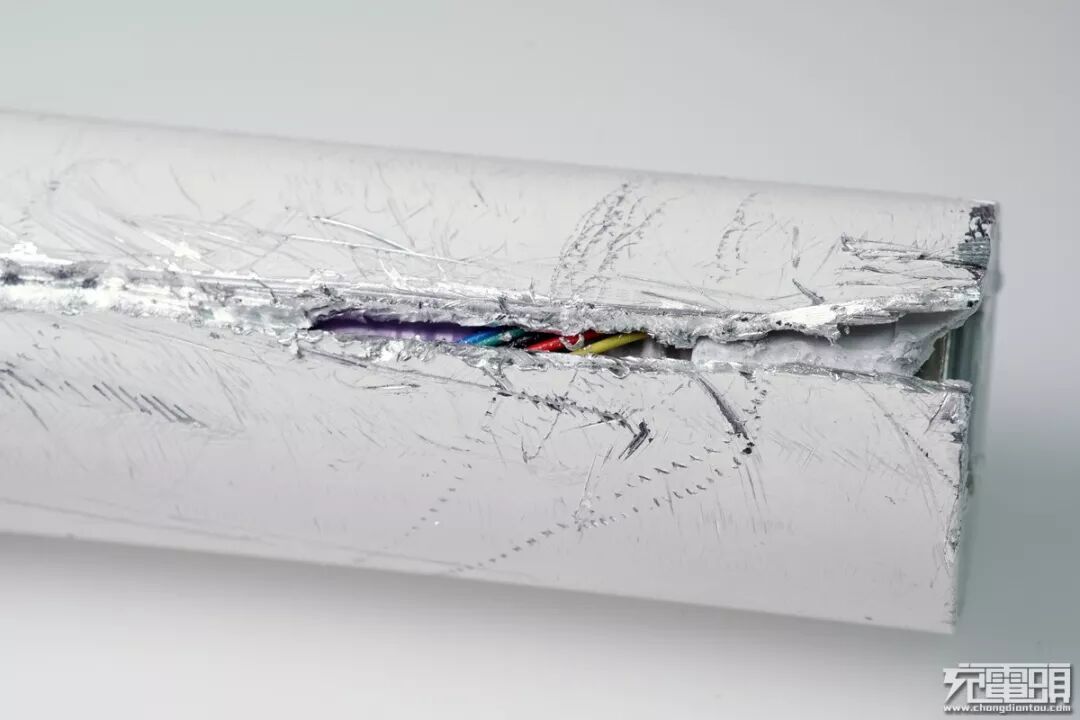

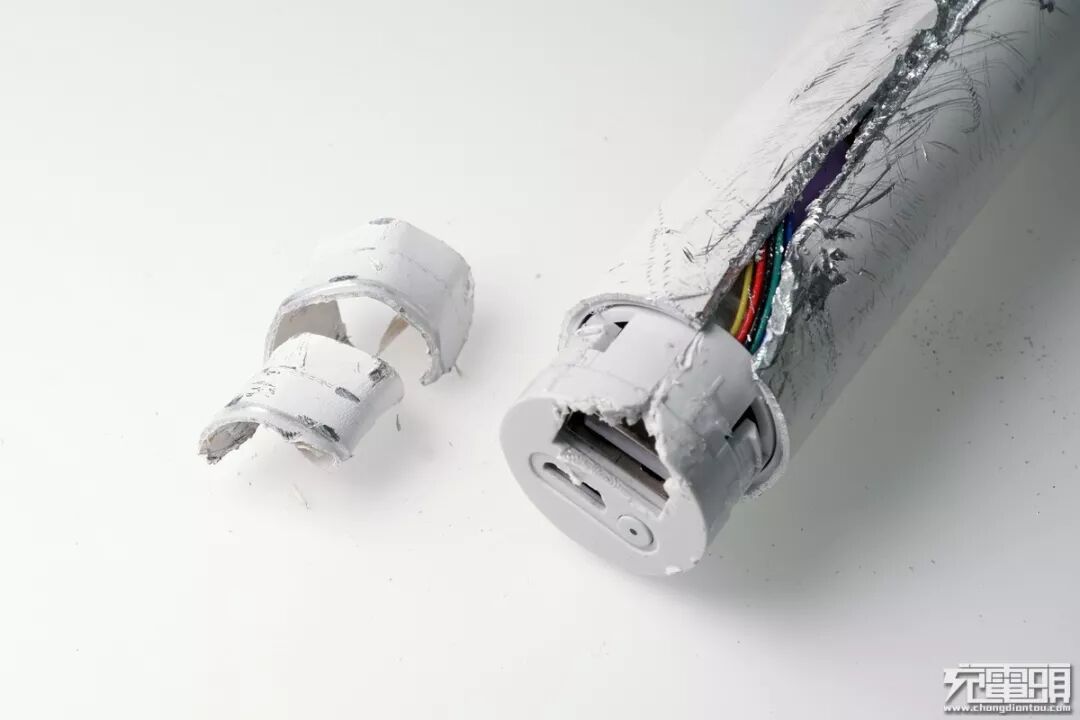

暴力剪开，外壳一部分，铝壳还是有点厚度。
里面是很深的一个盖子，有卡扣。

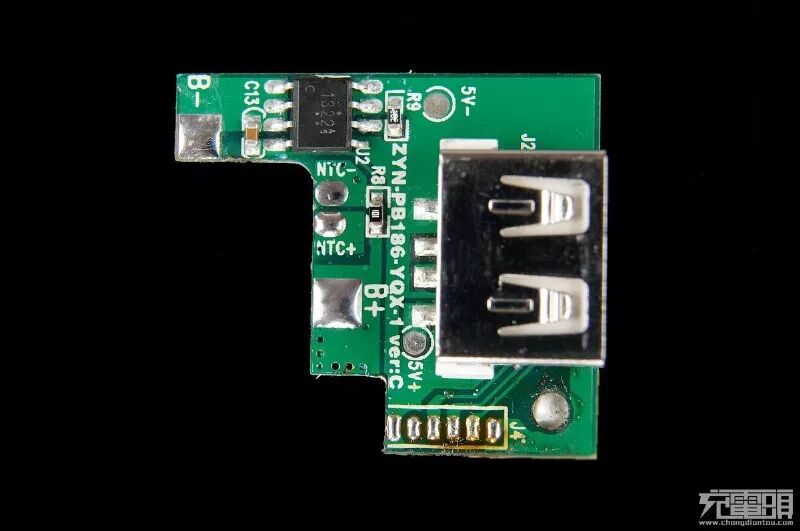

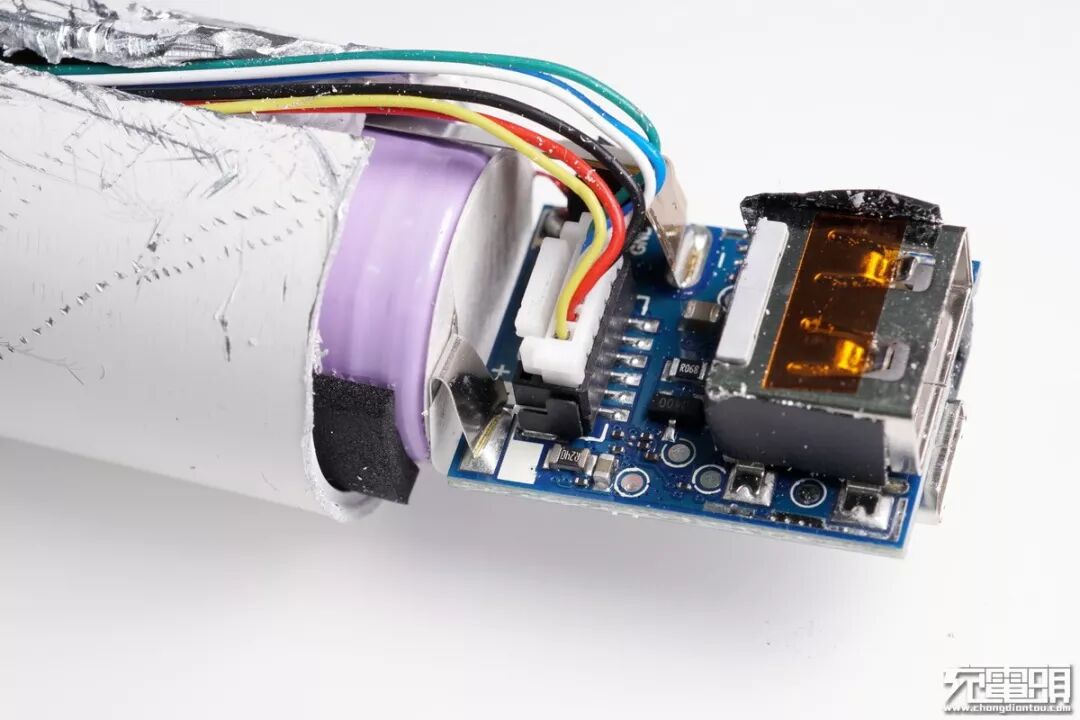

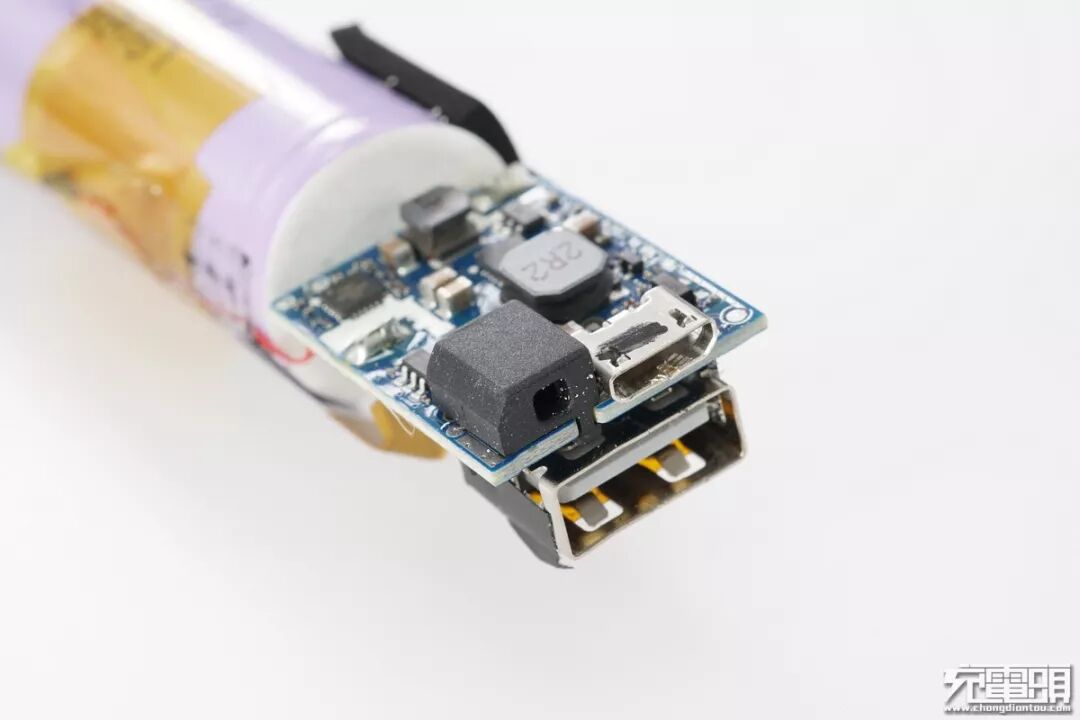

盖子里面是PCB，连接电池，USB 输出。
座子是最大的，占了一半PCB面积。

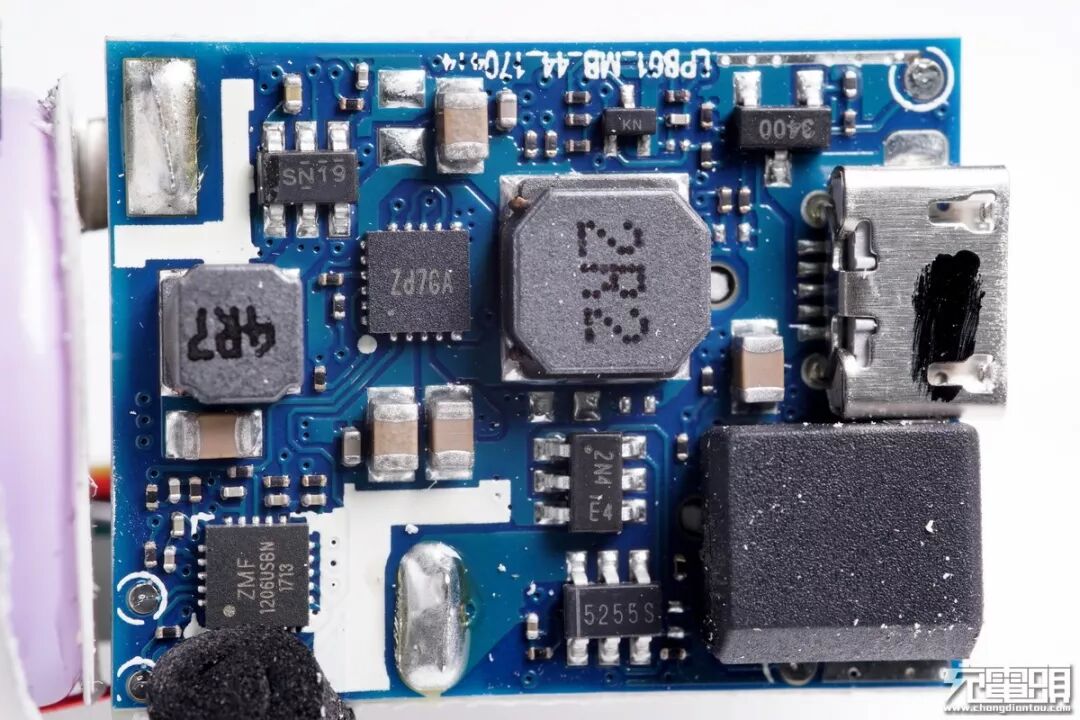

大图，应该是矽力杰的方案SY6918。

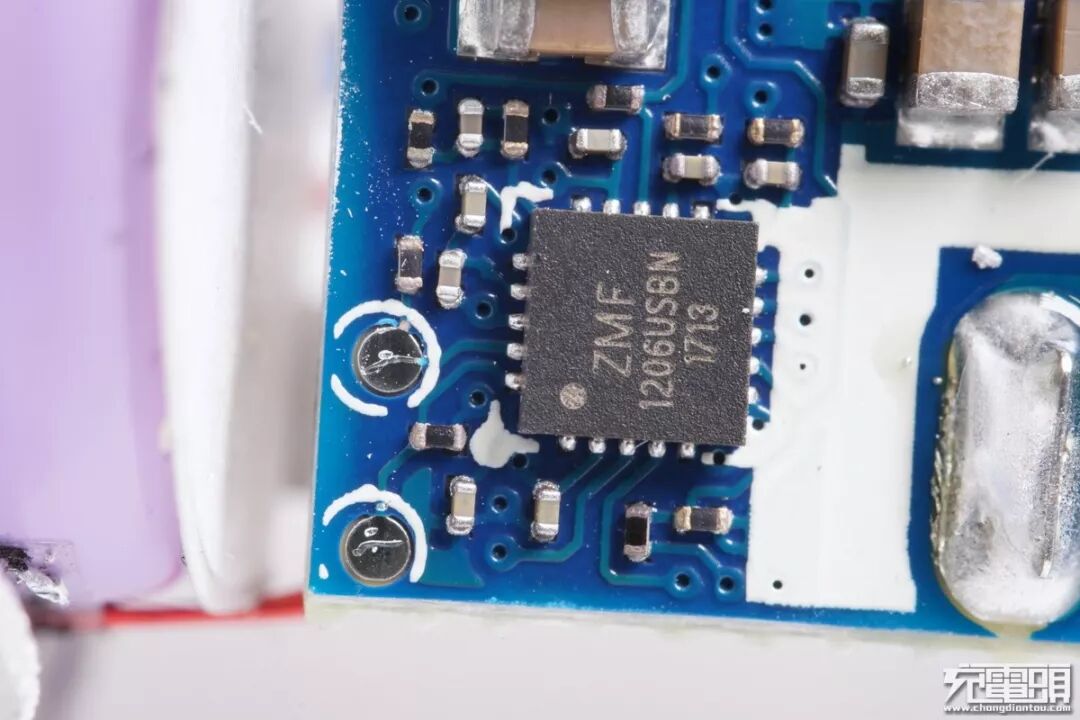

这个IC估计是紫米定制的，丝印ZMF1206USBN。
用一根六线的排线接到这个PCB上面，供电出去给头部的LED，控制供电都在6根线上。

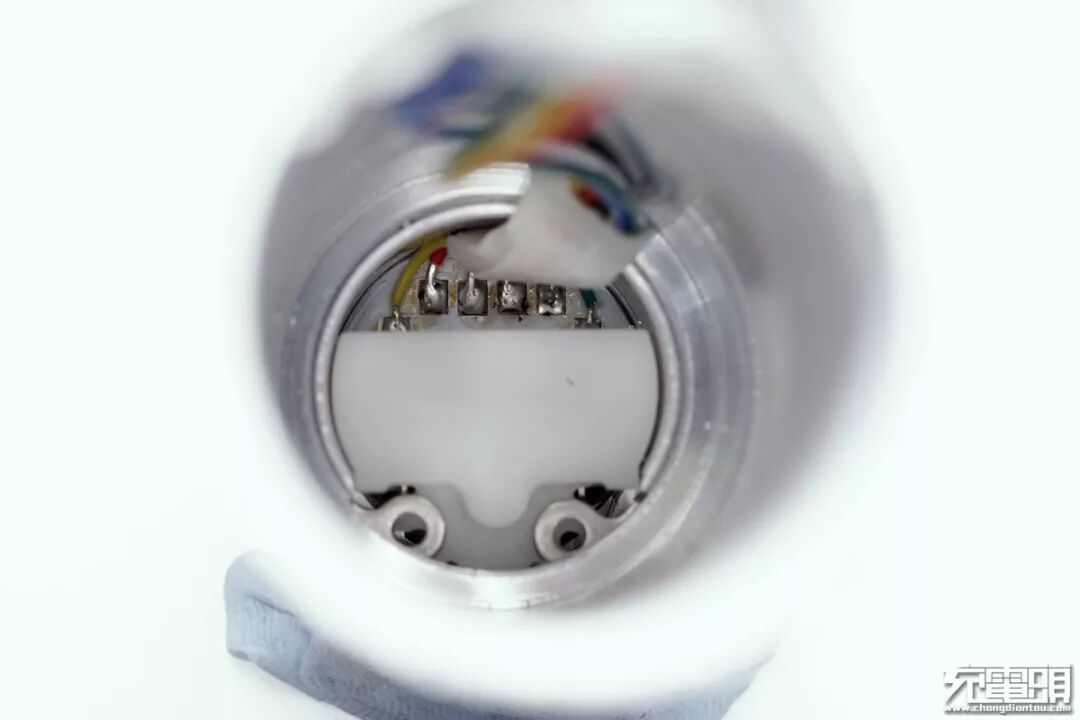

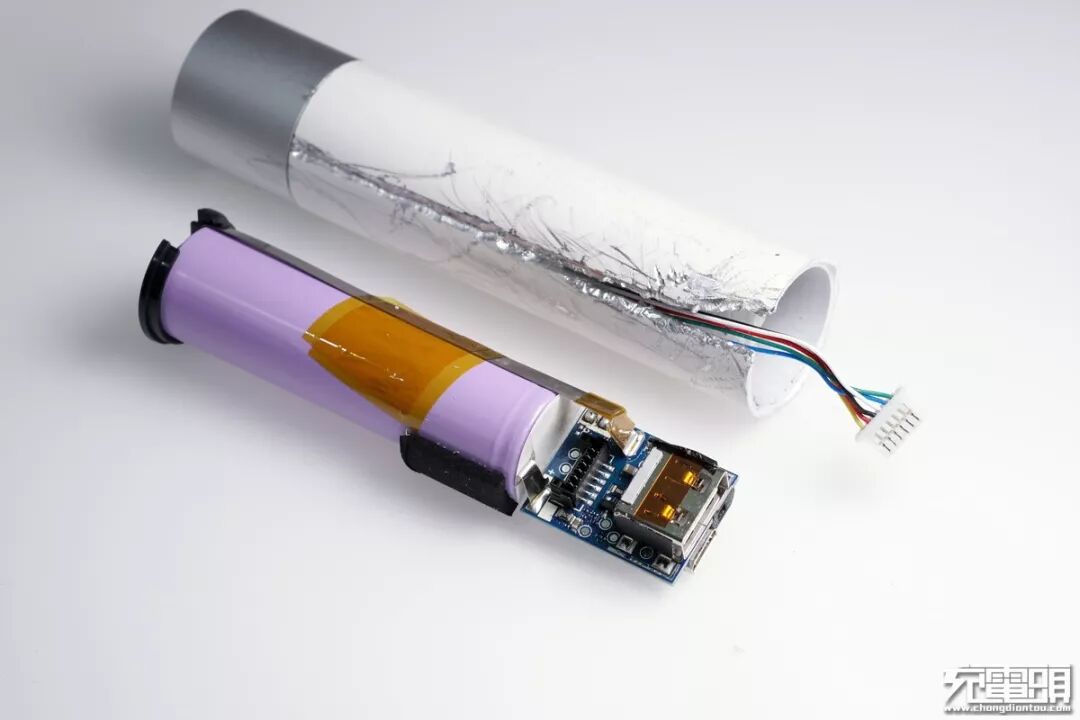

再看桶里，有一块PCB，刚才的6根线焊接在上面。

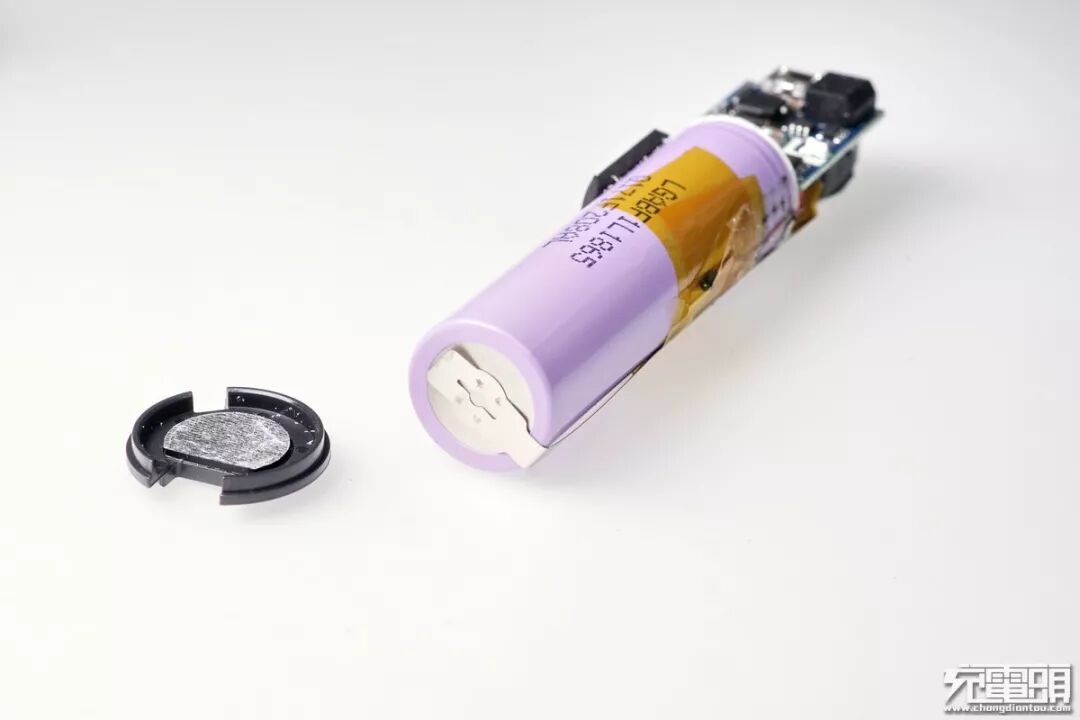

电池底部有塑料保护盖，镍带焊点整齐。
电池侧面有温控探头，紫米系列都有这种同类温控。
板子上6个位置的插针。

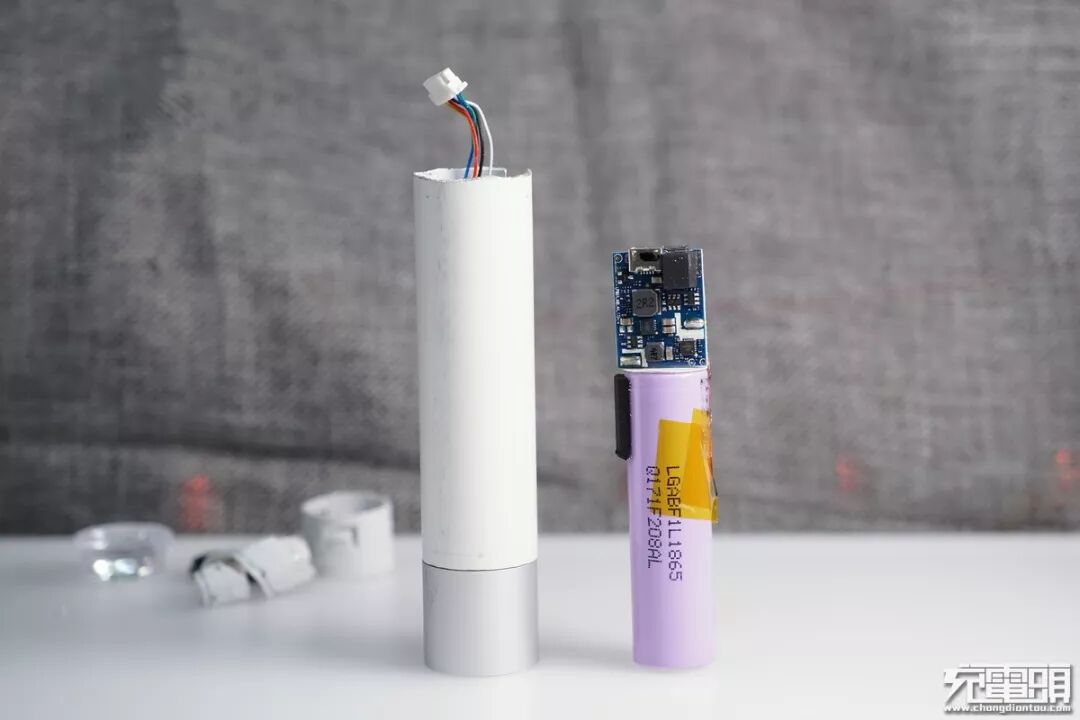

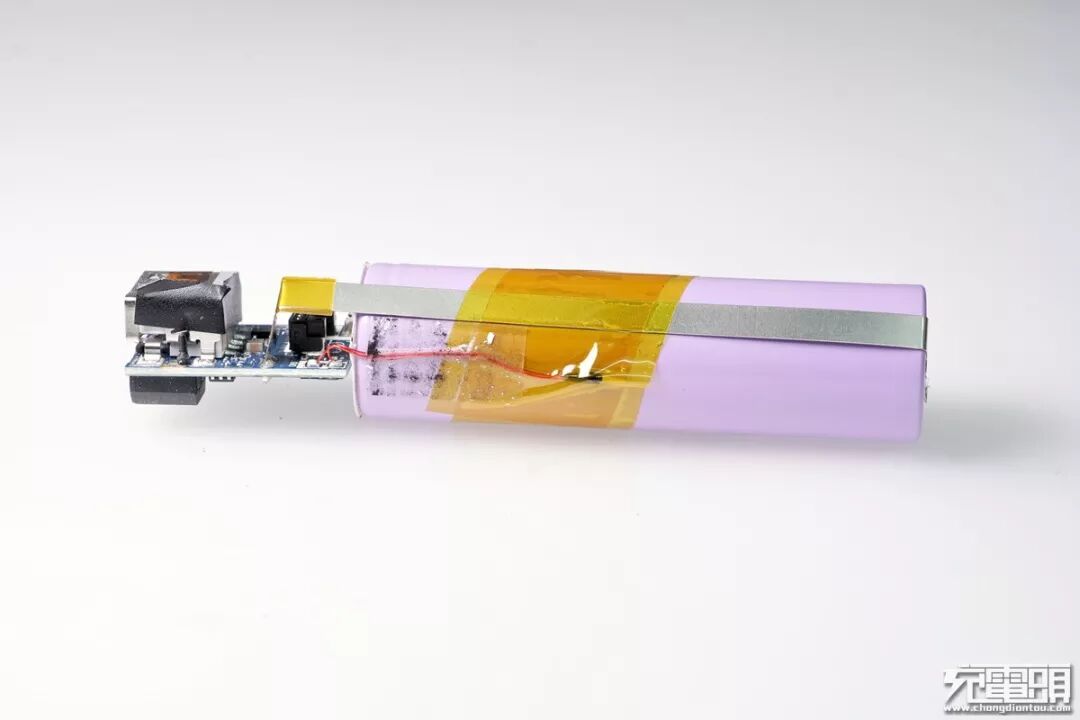

在看一下18650电池跟外壳的比例。粉紫色的电池，LG 3350mAh容量。

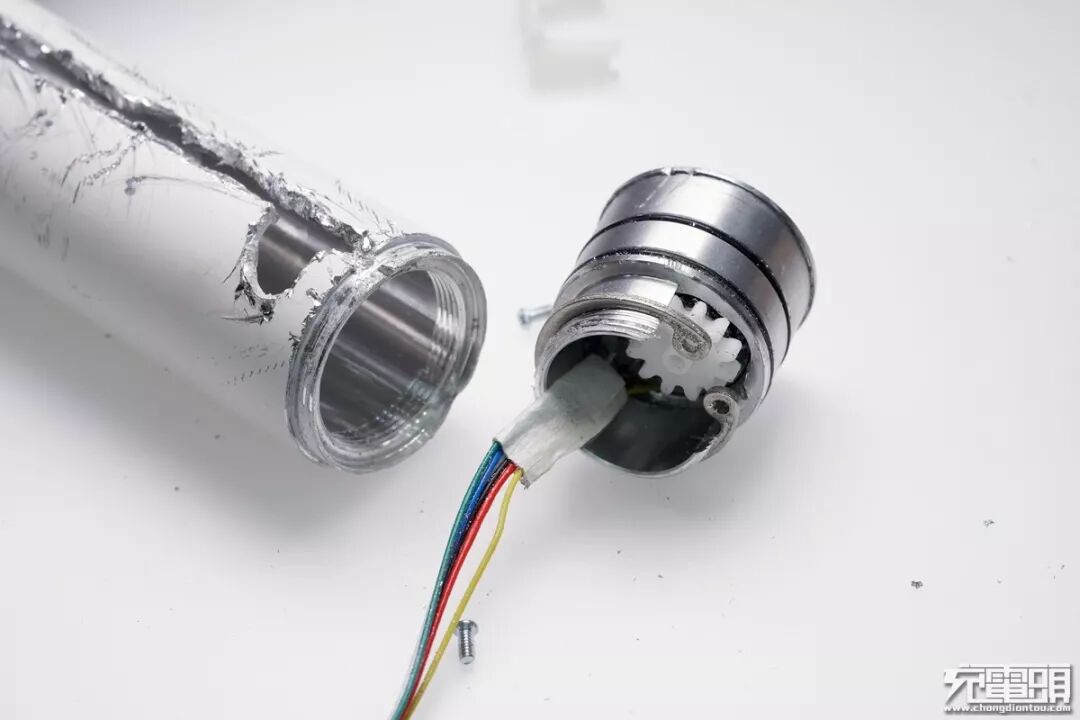

里面有齿轮，电路仓有两根黑色胶圈。

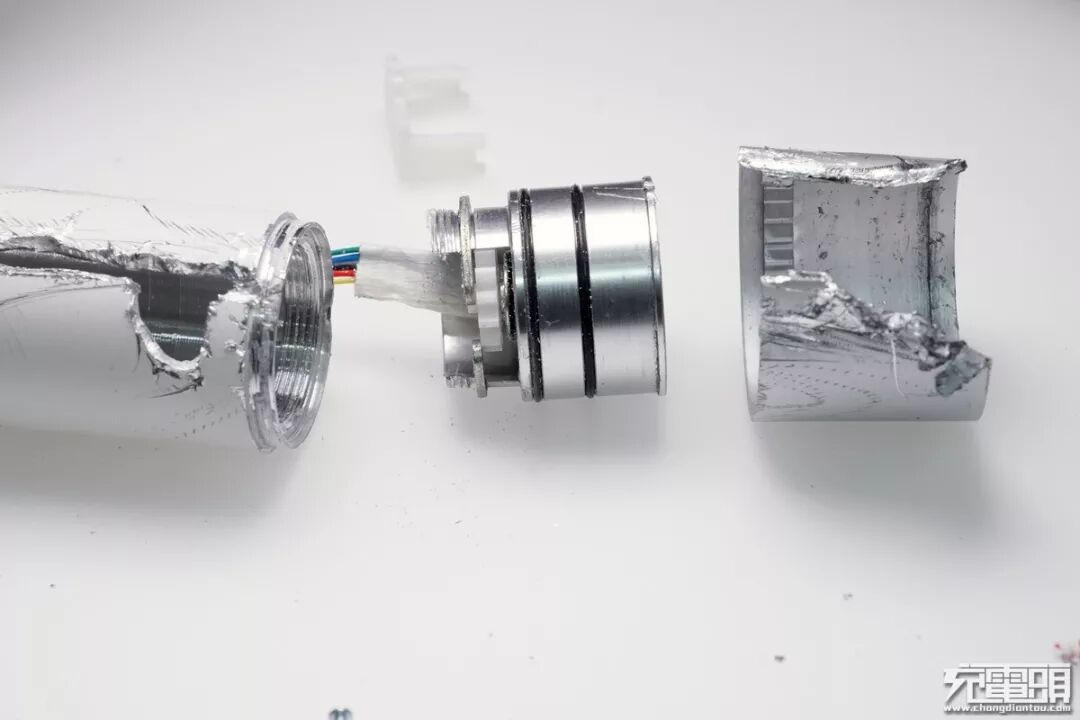

电路仓可以直接扭开，有螺纹。电路仓白色齿轮，通过调光圈转动调光。
电路仓跟筒身直接是螺纹安装的，打了一点点胶水。
想无损打开，提供一下参考，掏出透镜，扭开这个座子就可以。

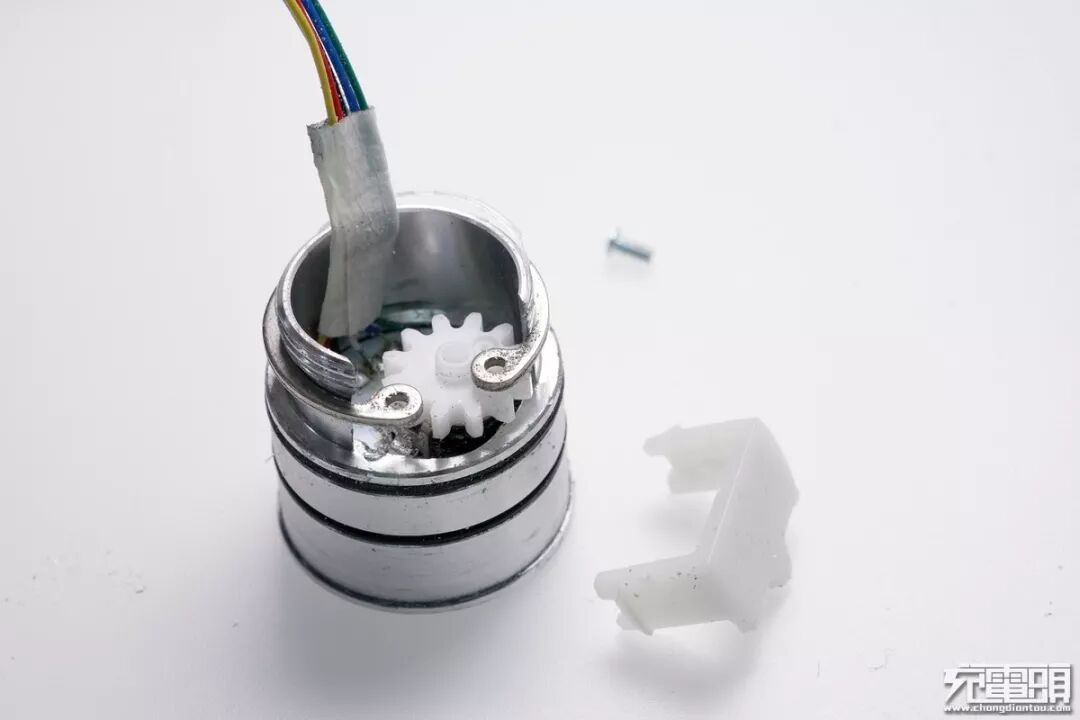

右边白色配件是盖住齿轮的。
这个白色配件是在齿轮上面定位的。

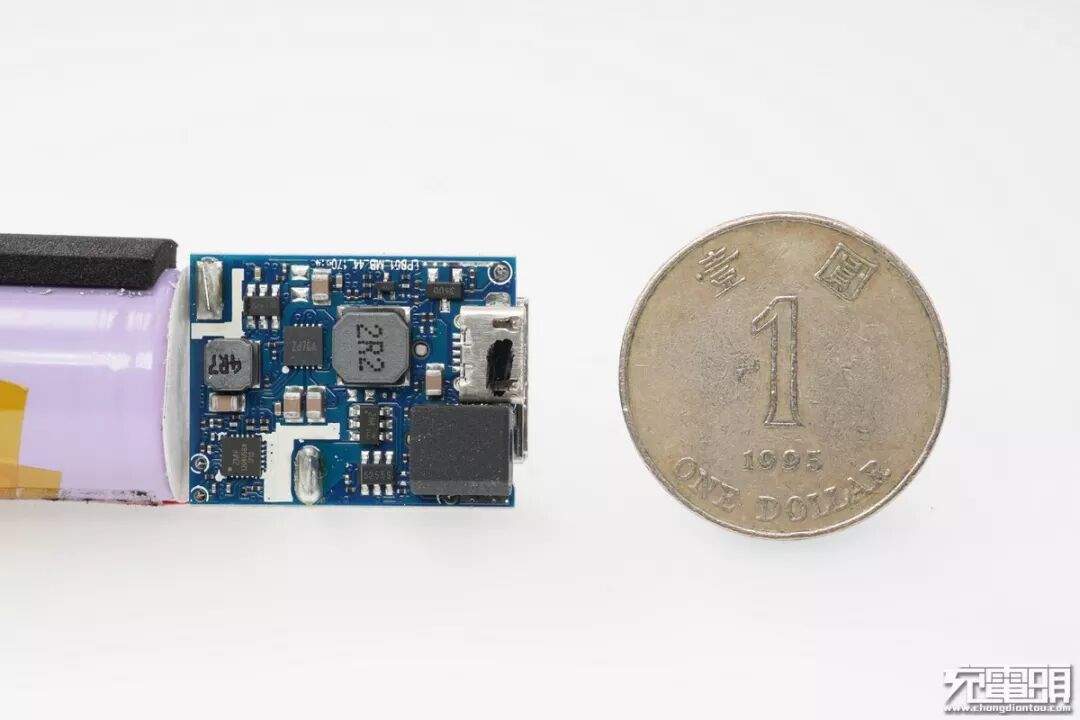

PCB尺寸比起1元硬币还要小。
这个是塑料软胶的套子。
套子里面是按键和指示灯 。
盖子里面有个长顶针，触及里面按键。
缺了一块的地方是调光圈跟白色齿轮接触的地方，扭动齿轮调光。

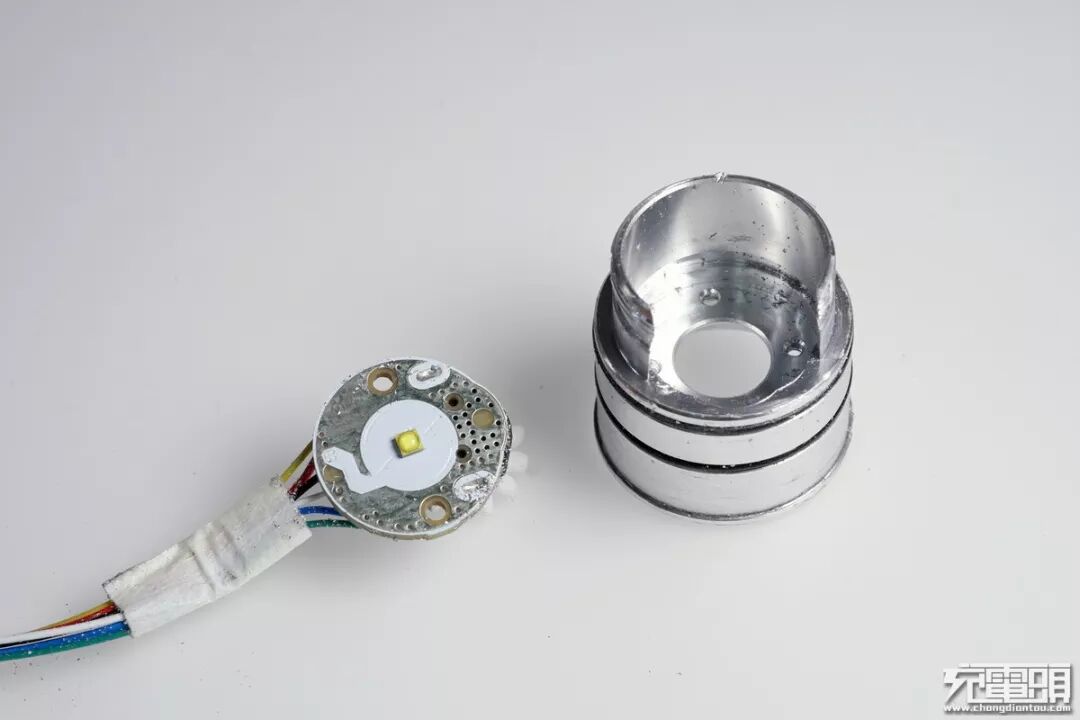

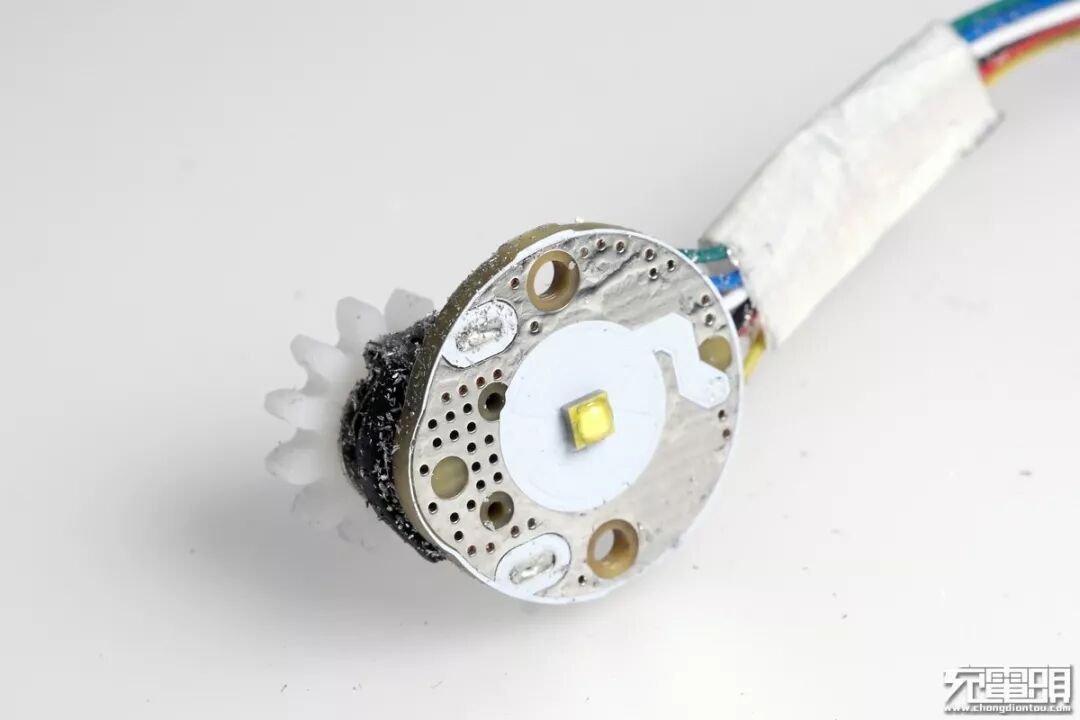

LED的PCB取出来。
齿轮。

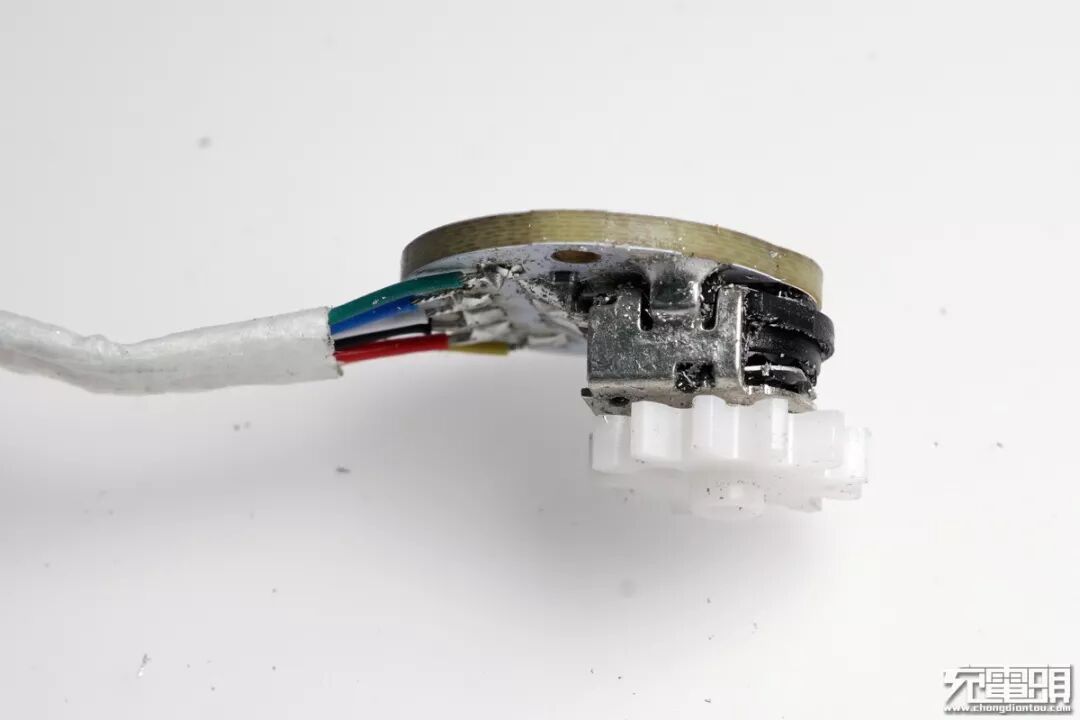

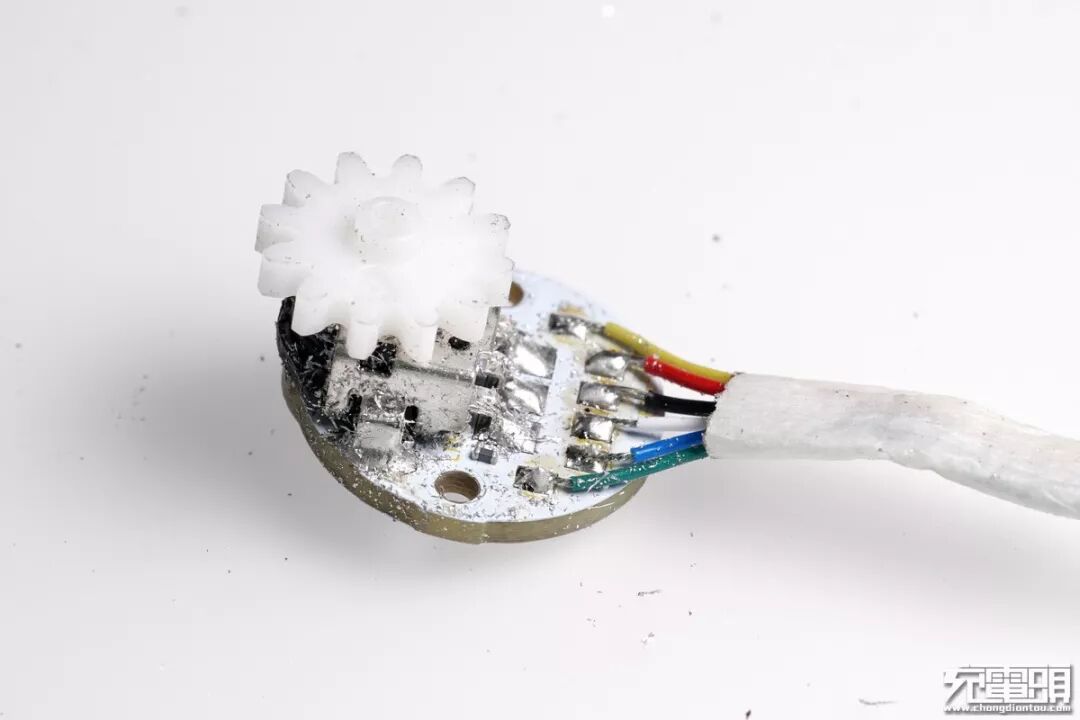

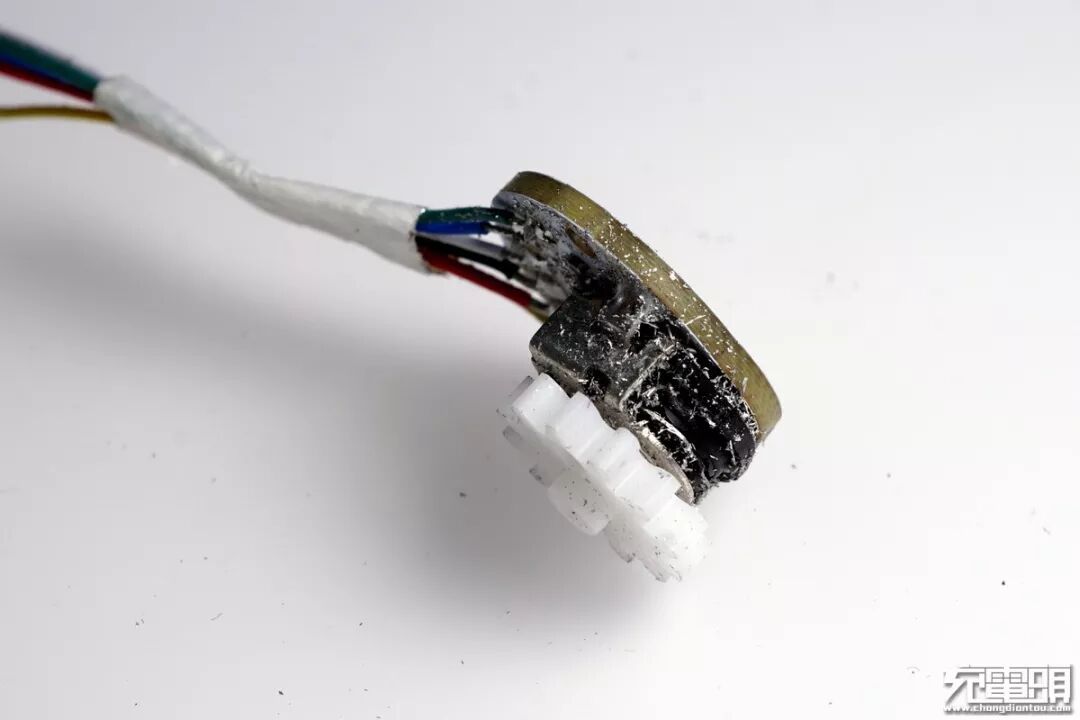

侧面看到是编码器，不是猜测的磁环调光，调光的声音也是来自这里。
LED位置的，用了很多过孔，加强散热。

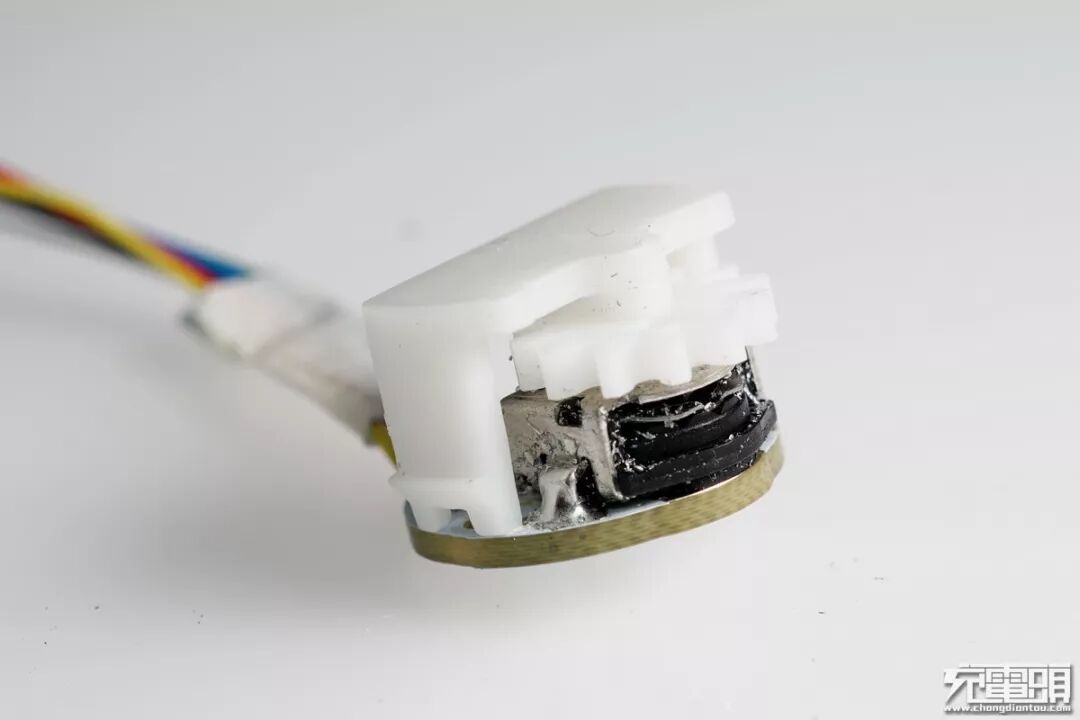

编码器下面是齿轮。
全部拆解物件。
2、南孚晓加南孚晓加迷你充电宝变频X35 外包装色彩上选择了巧克力配色。
侧面是南孚晓加迷你充电宝的产品特色介绍。
推出表面封皮。

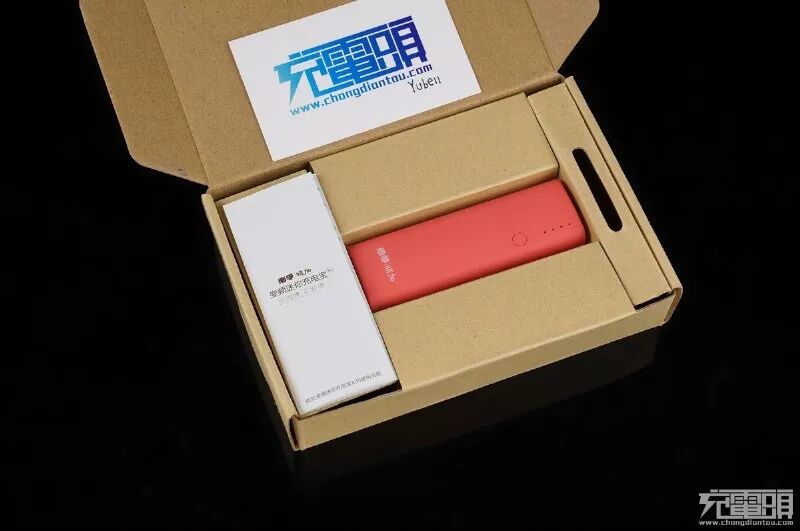

打开瓦楞纸盒可以看到充电宝本体。
开箱物品一览：说明书x1、充电宝本体x1、同色数据线x1。

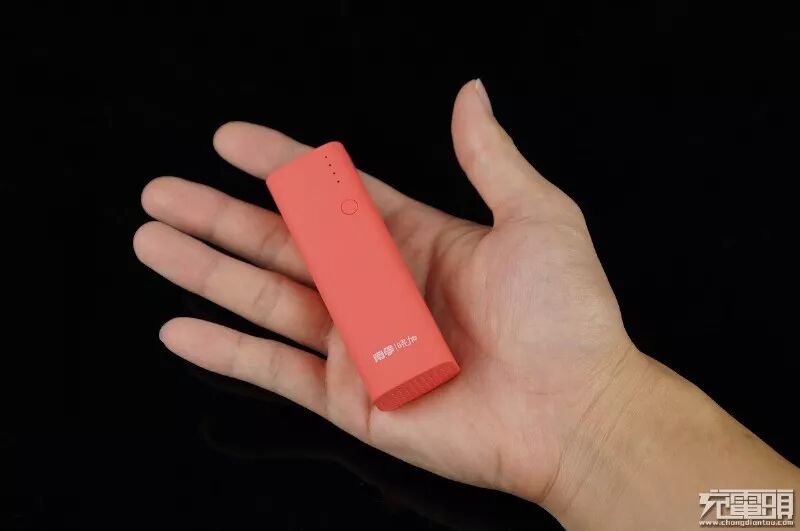

南孚晓加迷你充电宝体积十分娇小，色彩上选择了活力橘红这个配色，看起来非常舒适。产品外表喷涂了手感漆，防滑不沾指纹，拿在手上比较亲肤。

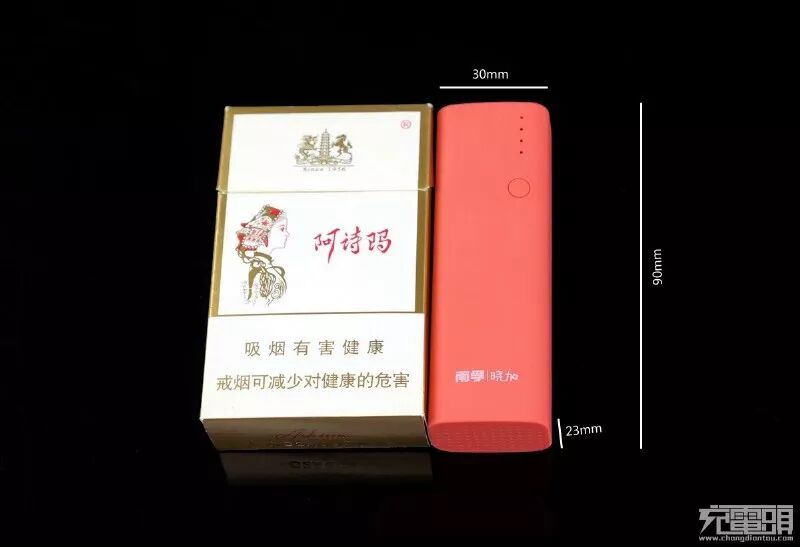

尺寸究竟有多小？为了更直观的体现出来，小编拿了个香烟盒作为对比，长宽高尺寸为90mm x 30mm x 23mm，与香烟盒放一起可以直观看出体积只有半个烟盒大小。

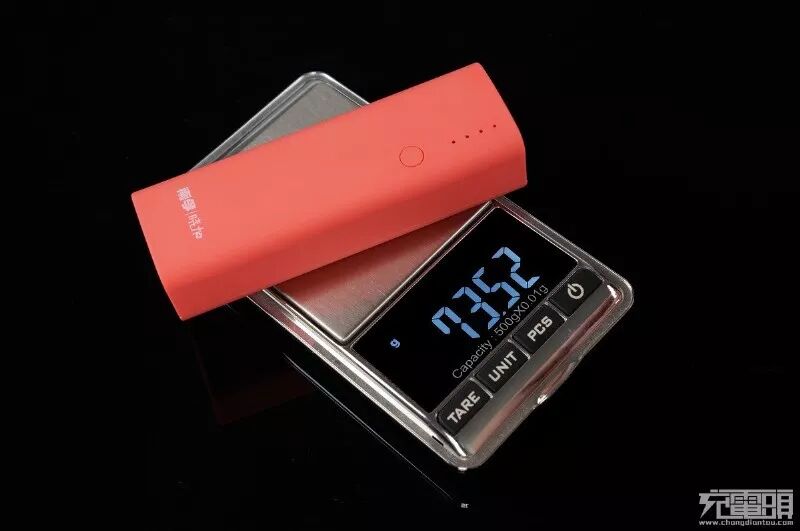

充电宝本体净重73.52g，对比那些动不动就两三百克的产品，晓加完全可以称的上是“轻如鸿毛”。

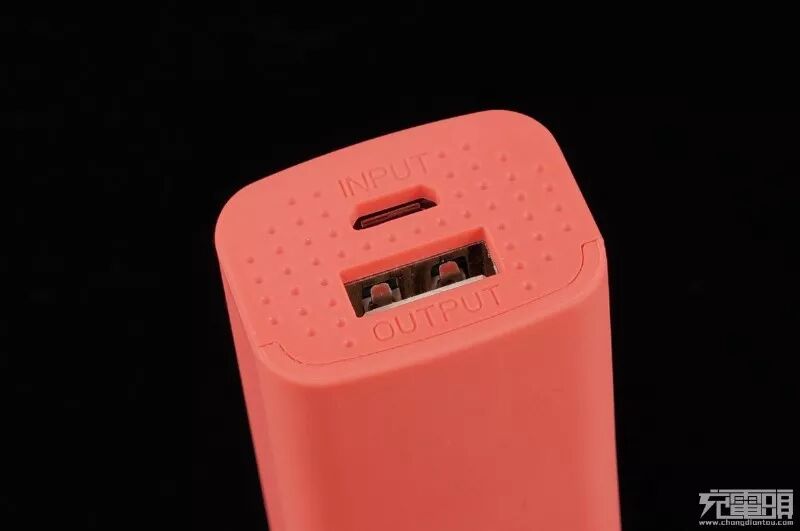

输入输出接口全部安置在充电宝顶部，常规的MicroUSB输入接口以及USB- A输出接口。

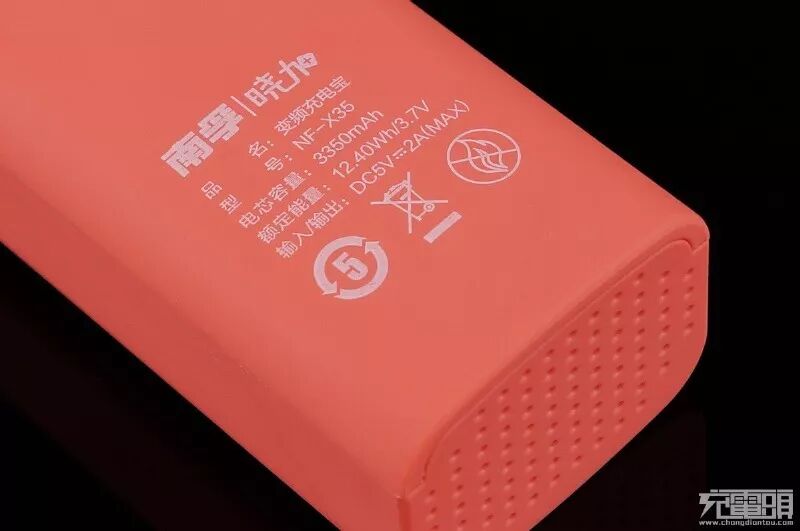

底部印刷着南孚“晓加”的产品铭牌参数，品名：变频充电宝、型号：NF-X35、电芯容量：3350mAh、额定能量12.40Wh/3.7V、输入输出性能：5V2A（最大值）。

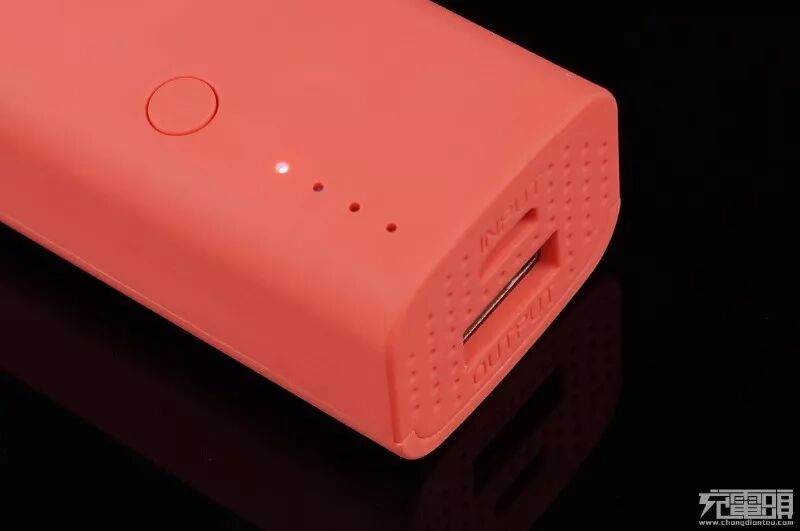

顶部面板上竟然安放了4个电量指示灯与开关按键，这在寸土寸金的单节充电宝上难能可贵，纵观其他同类产品，能做到这样的并不多。

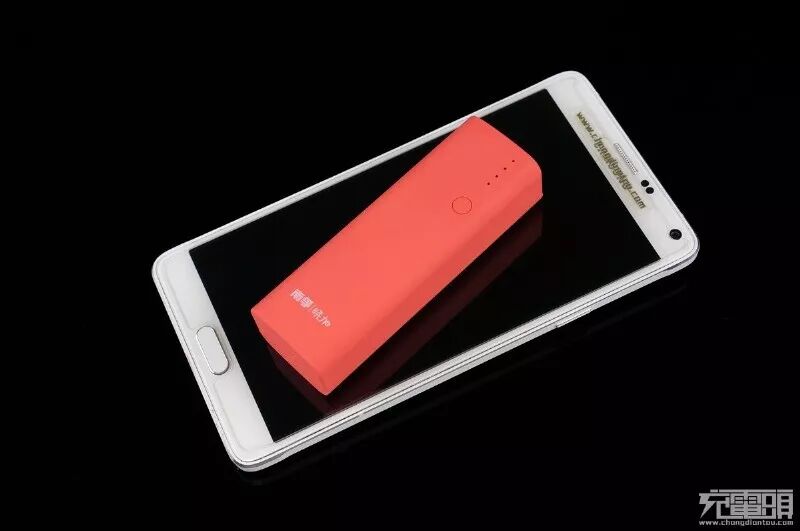

与手机同携时的情景，在如此小巧的充电宝前面，5.7寸屏的手机就像一个巨无霸。
南孚晓加迷你充电宝变频X35采用全塑料壳体设计，底壳通过超声波焊接与壳体粘合在一起，轻轻敲打可以做到无损开壳。

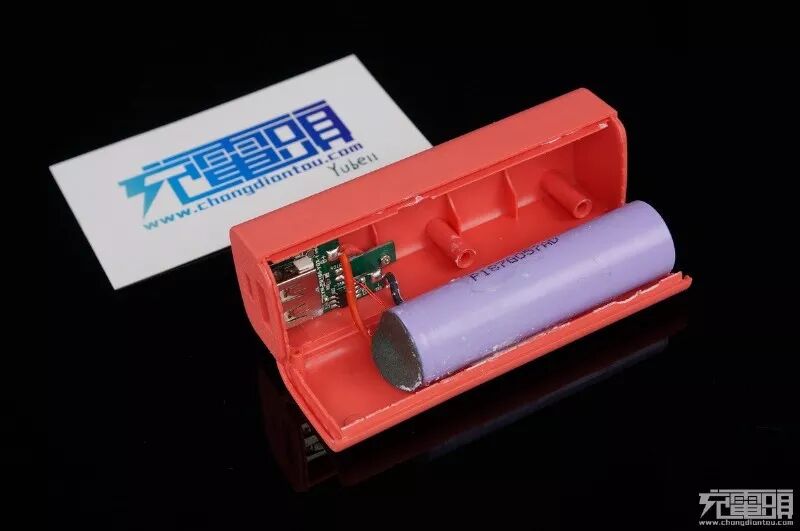

拆解开壳后结构一览，可以看到底盖边缘插入壳体后的超声波焊接痕迹。

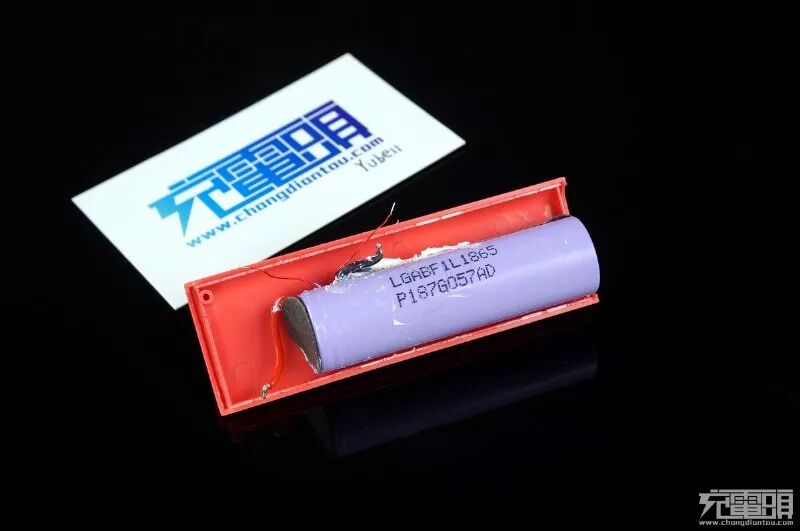

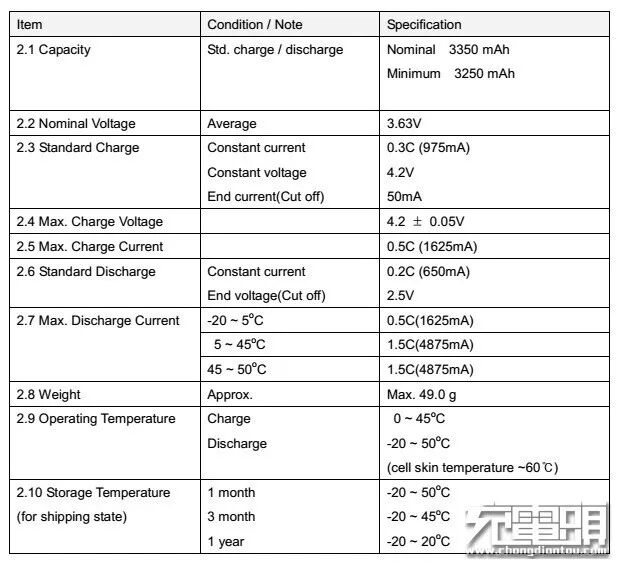

电池选择了单节LG 3350mAh 18650 电芯，电芯均压平台3.63V ，也就是俗称的 F1L。LG F1L 由于其容量均衡价格合适所以上市后就获得各厂家订单，3节可组成10000mAh，6节可组成20000mAh搭配灵活，各品牌的中高端充电宝内都会见到这款电芯。
电池焊线采用超软的耐高温硅胶线，NTC热敏探头直接埋在电池体上面，测温保护更加准确。
电芯正极正确使用了青稞纸做绝缘处理，可以大幅度降低危险隐患。
为什么青稞纸会降低安全隐患？这是由于18650正极极帽与负极壳体之间的安全距离只有几毫米，虽然18650出厂时就已使用了白色绝缘垫片隔离正负极再封热缩外皮做绝缘处理，但经过运输颠簸与安装拉扯后可能会有隐患，为保险起见，负责任的厂家都会在18650上使用青稞纸做二次绝缘，最大可能性的保障安全。

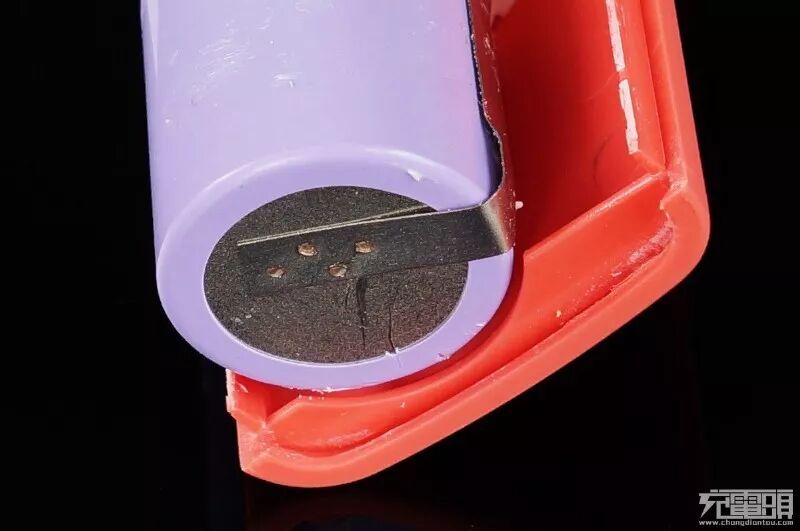

负极由于不存在短路可能，所以无须使用青稞纸，镍带点焊方式为2+2，焊点牢固无穿孔。
进一步拆解，双层PCB结构，中间通过排针焊接导通，这也是在窄小空间内提供最大空间利用率的做法，由于有4个面为了易于区分，下文采用笔记本方式的ABCD面来区分每一面的PCB。

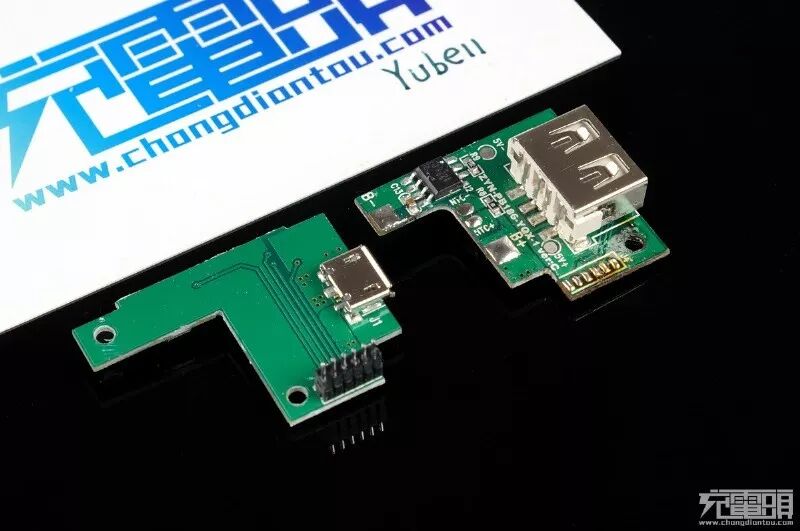

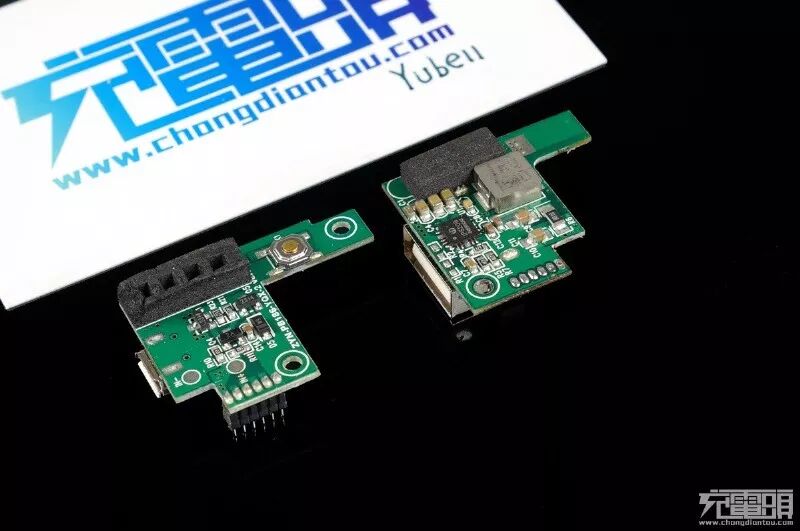

焊下排针分离出两块PCB，这是分离后的C面、A面。
这是分离后的D面、B面。
D面PCB右下是4颗白色电量显示LED，这里粘贴了遮光海绵避免相互串光影响辨识。左下的是贴片开关按钮，MicroUSB母座底部过孔焊点可以看到MicroUSB带定位柱底部弯脚插入PCB内焊接，比一般的贴片式MicroUSB母座更为牢固更加耐用。

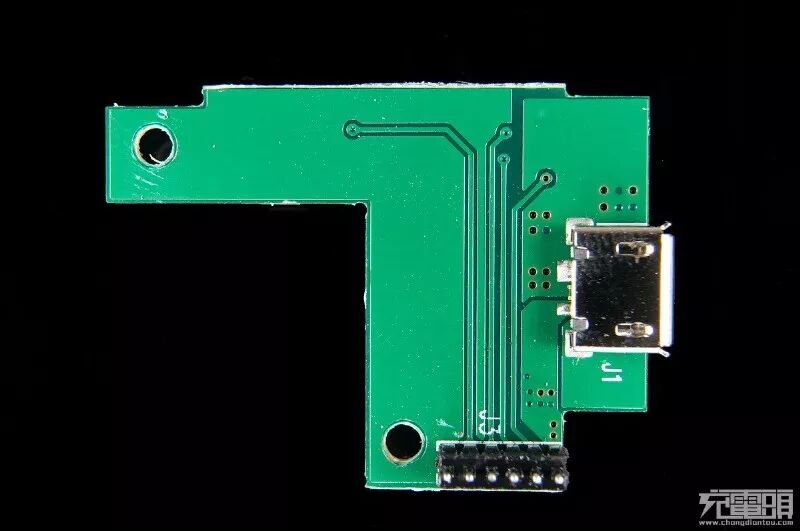

C面无元件，只有MicroUSB母座与排针插件。
A面8脚丝印1322的是电池一体化保护板，丝印NTC的是热敏探头焊盘，电池过热时会切断输入输出保证安全。

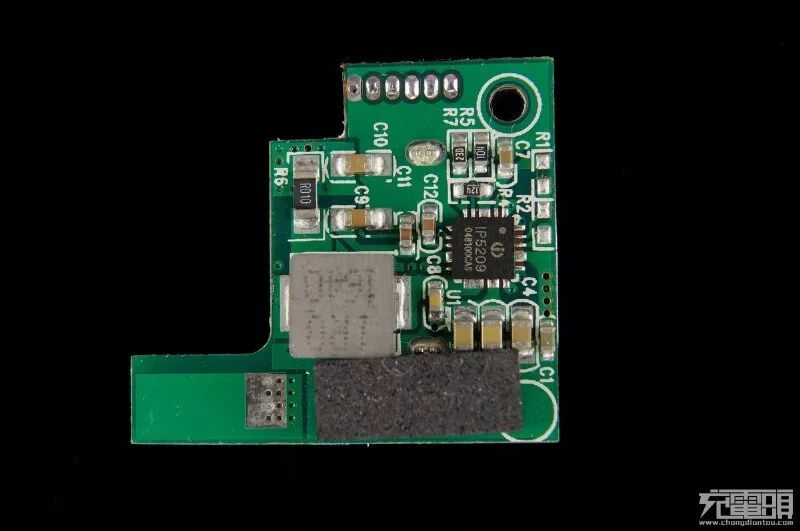

B面是整个PCB最关键的IC，下图放大介绍。

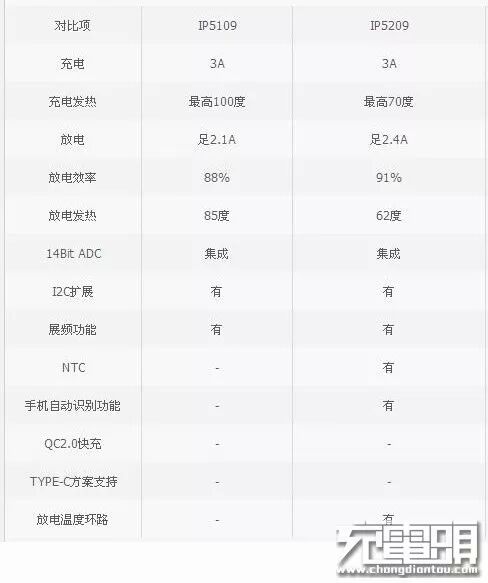

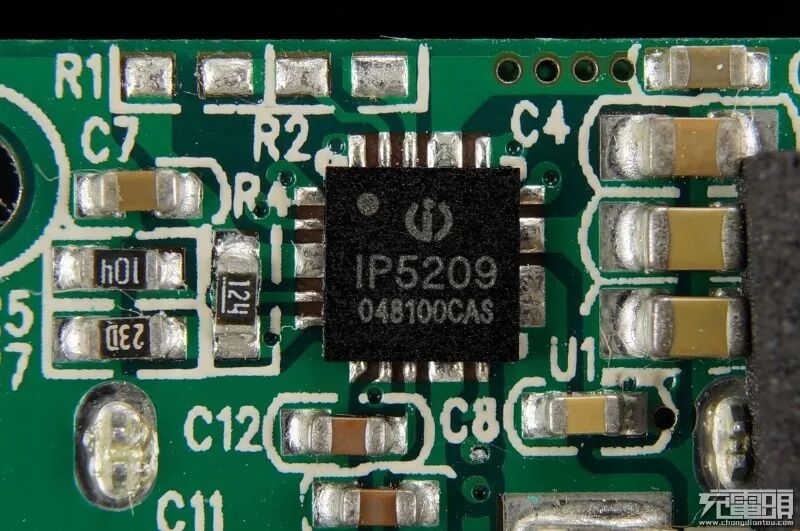

英集芯IP5209是集充电放电一体同时又自带识别功能的一体化方案芯片，支持3A充电与2.4A放电，效率高达91%，集成14Bit ADC，支持NTC热敏探头，提供电量显示支持，与上面的一体化保护板搭配使用最大限度的保持高性能情况下缩小PCB体积与布线难度。在以往的测试中，IP5209均表现抢眼，是一颗非常赞的芯片。
3、Aukey
拿到产品，环保低调的包装盒，不豪华，单色印刷。

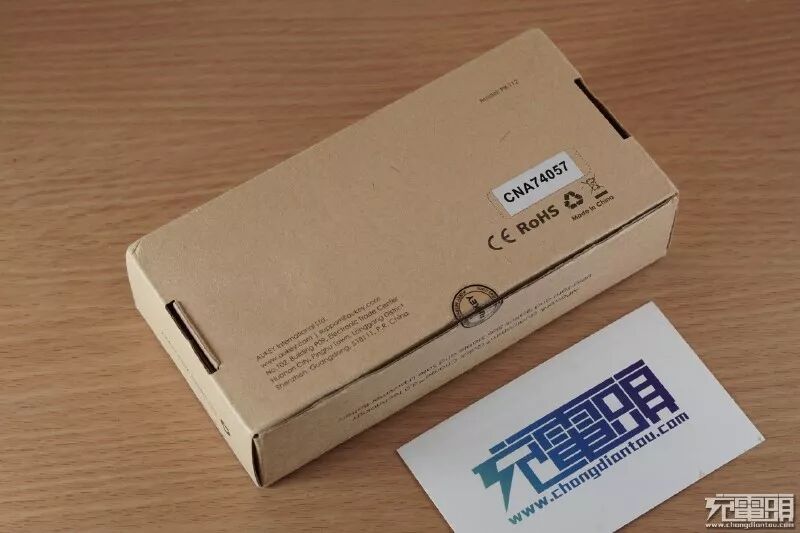

盒子背面。

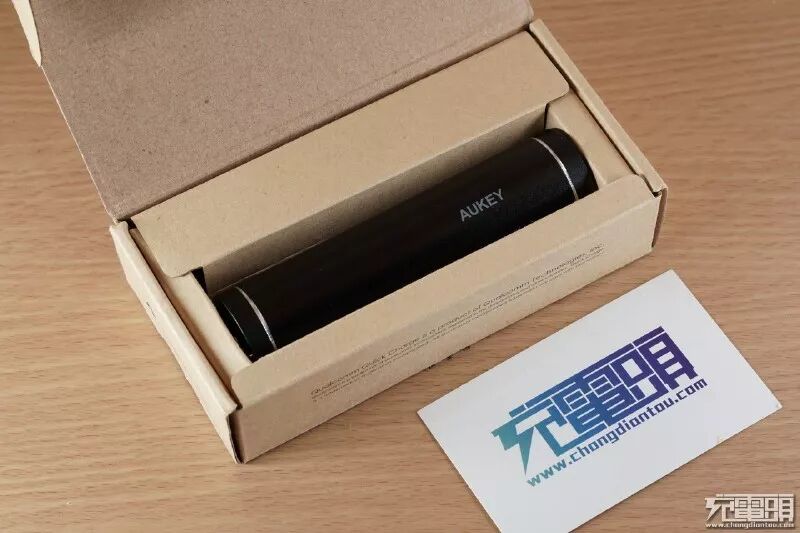

打开包装盒，黑色的移动电源。
全部配件，有一条15cm短线，说明书保修卡等。

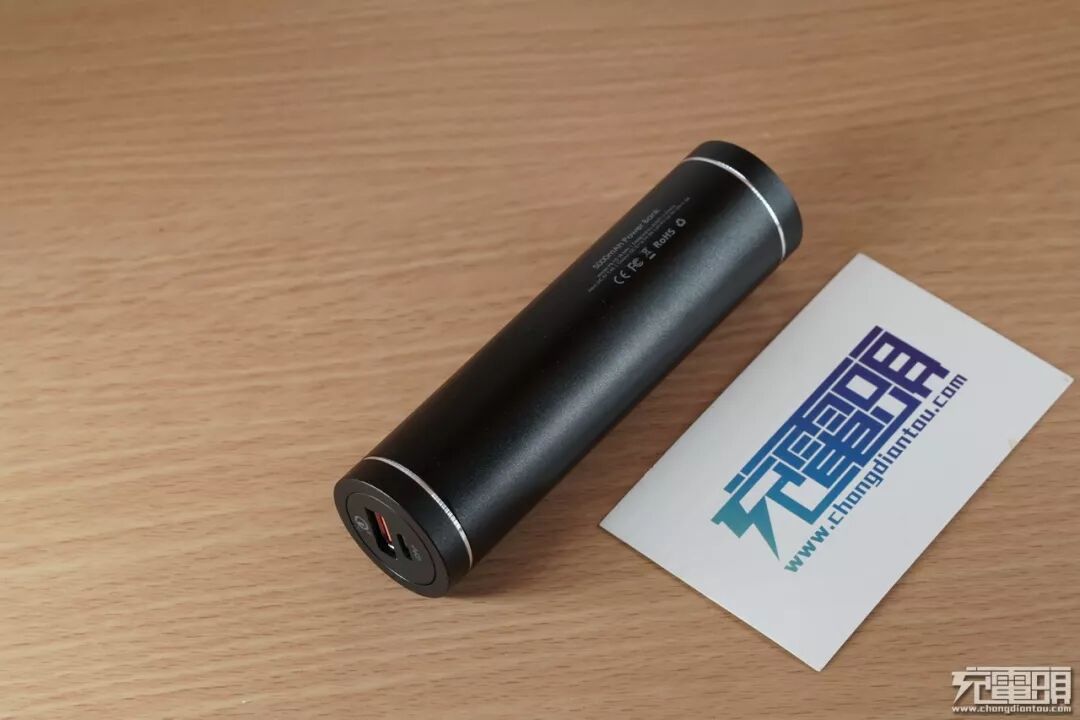

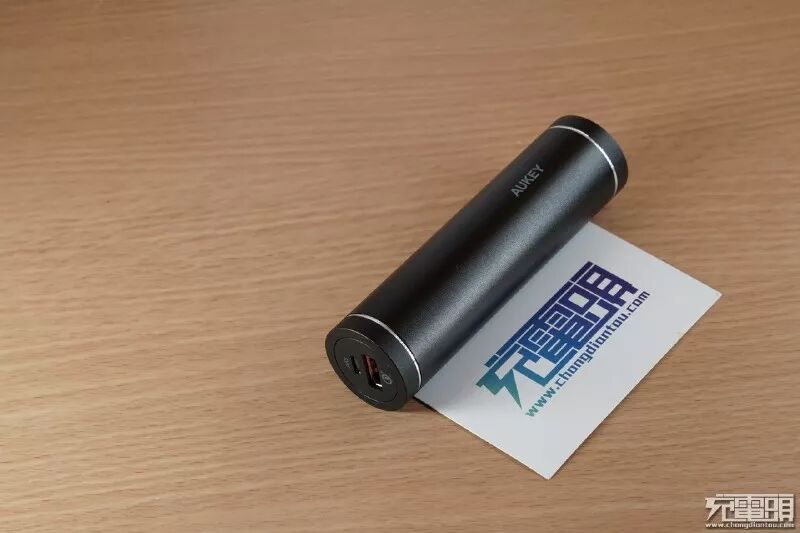

黑色铝合金外壳，两端铝本色点缀，AUKEY商标。
另外一边是印有各项参数。
顶部，整个是圆柱形的，一个大口一个MicroUSB口。

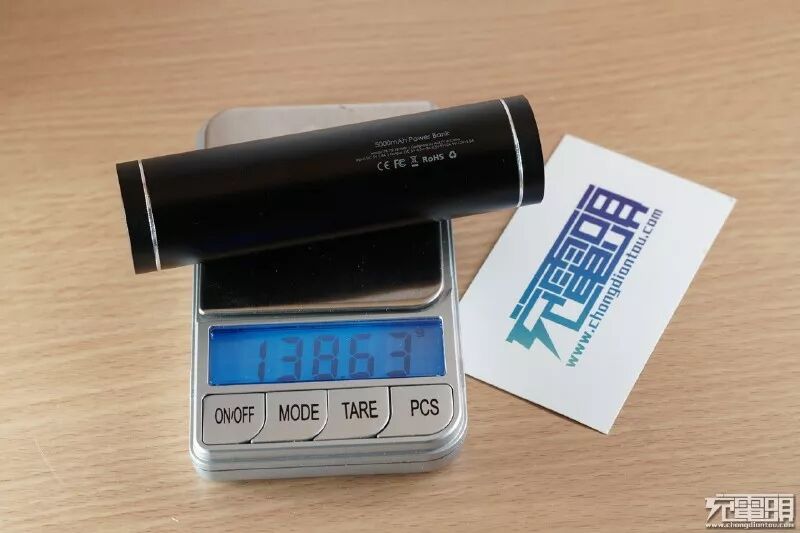

净重138g。

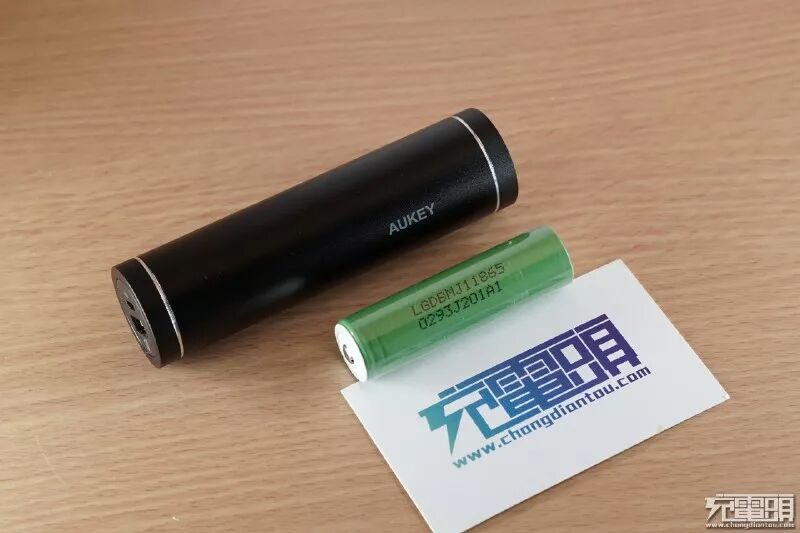

跟18650电池对比尺寸，18650的大哥哥。

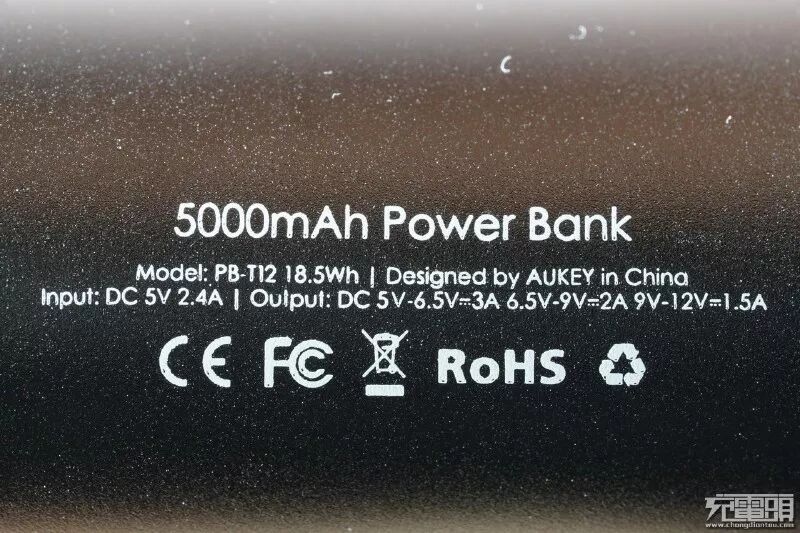

参数印刷，看到是支持QC3.0的，有3A的输出能力。

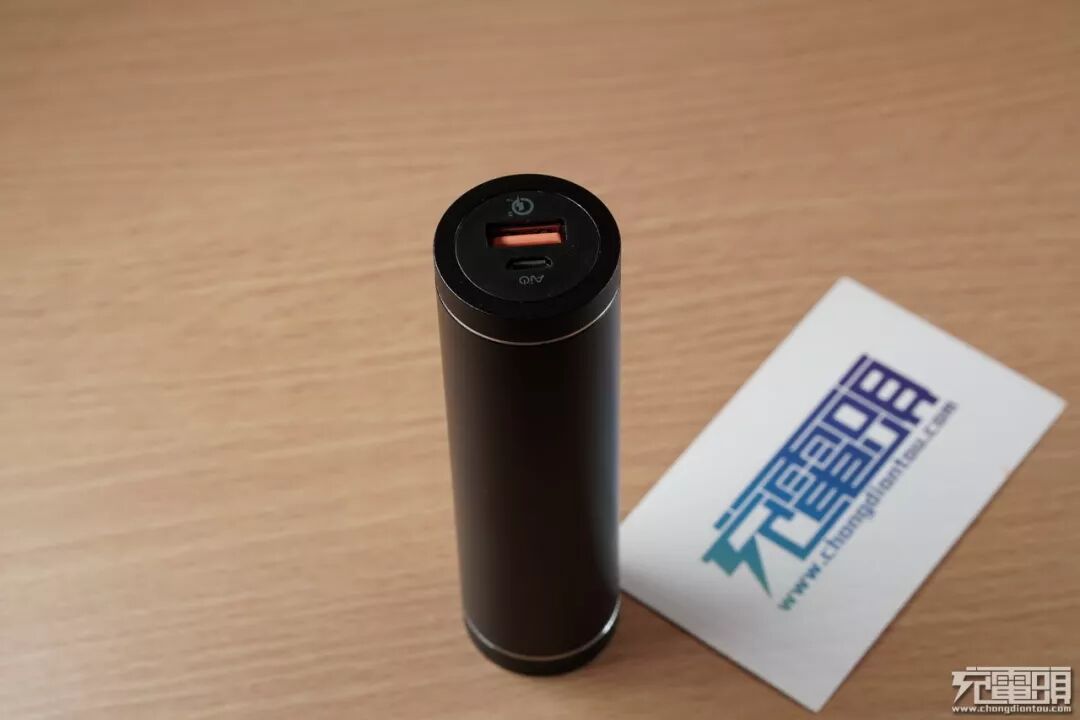

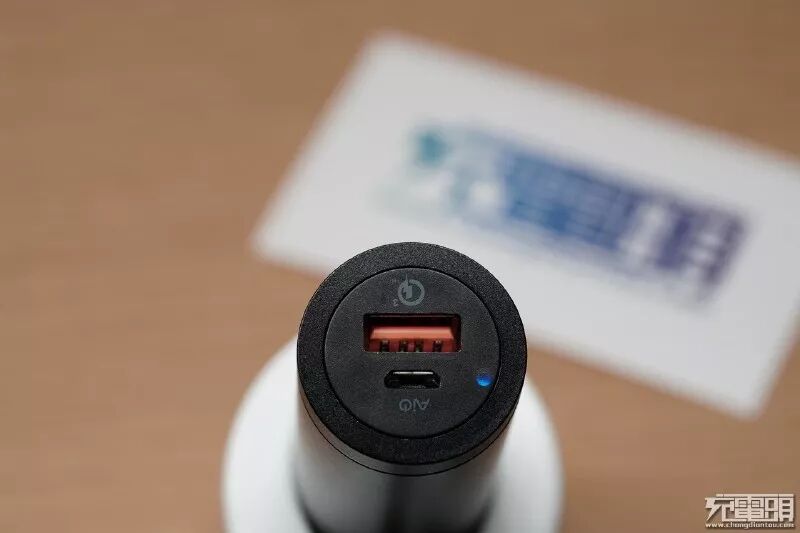

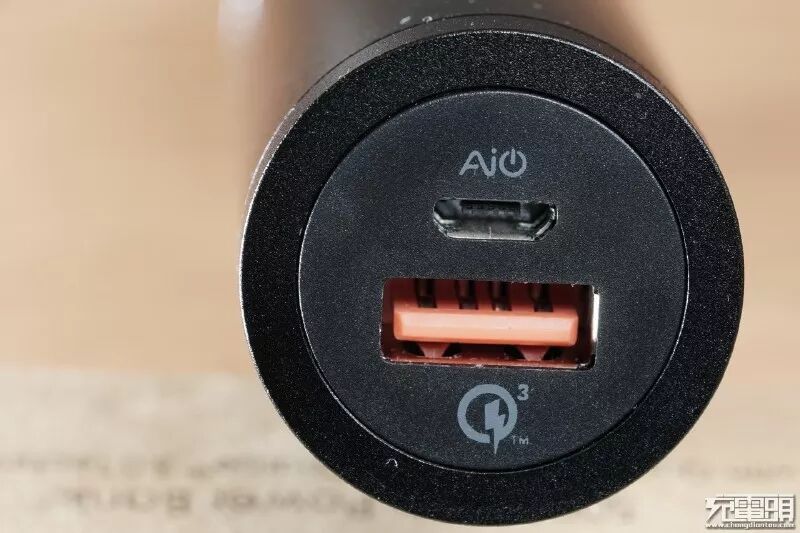

顶部输出端，一个Micro输入口，一个橘色片的是USB-A输出口，提供QC3.0输出，高通QC3.0的logo，可以看出这款是通过认证的。
整机没有开关按键，插入USB激活输出，有一个电量灯，不同电量显示不同颜色。
螺纹的可以直接扭开，里面一个胶的固定架。

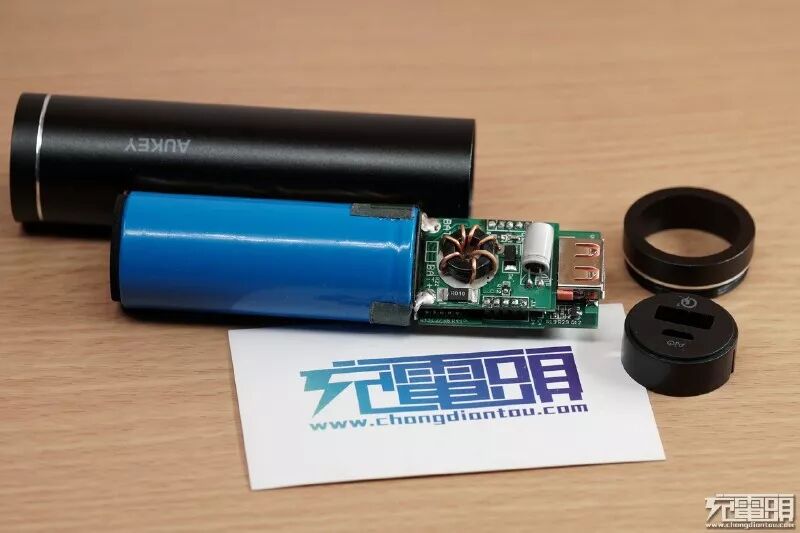

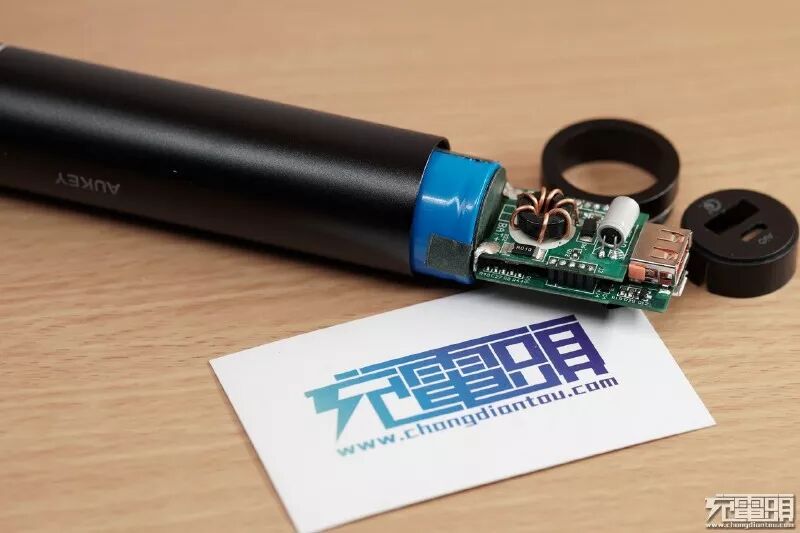

PCB跟电池可以直接拉出来。
电池跟PCB焊接在一起的。
拆开后的PCB。

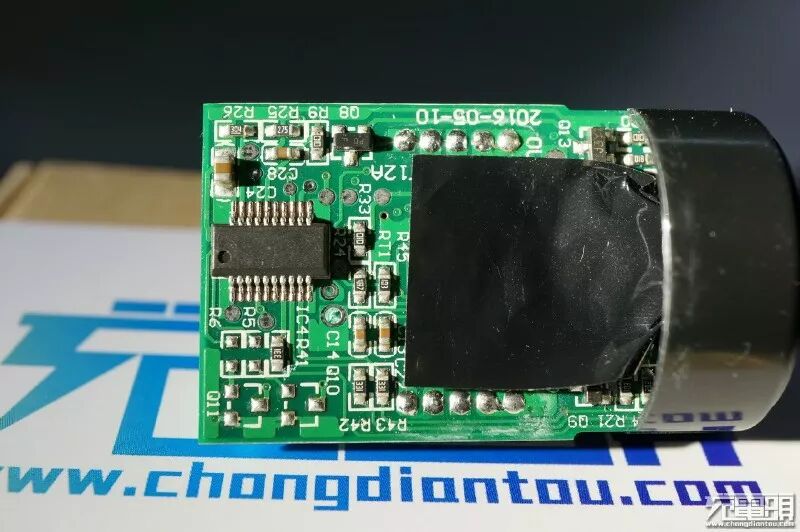

另外一面，黑色绝缘纸，单片机。

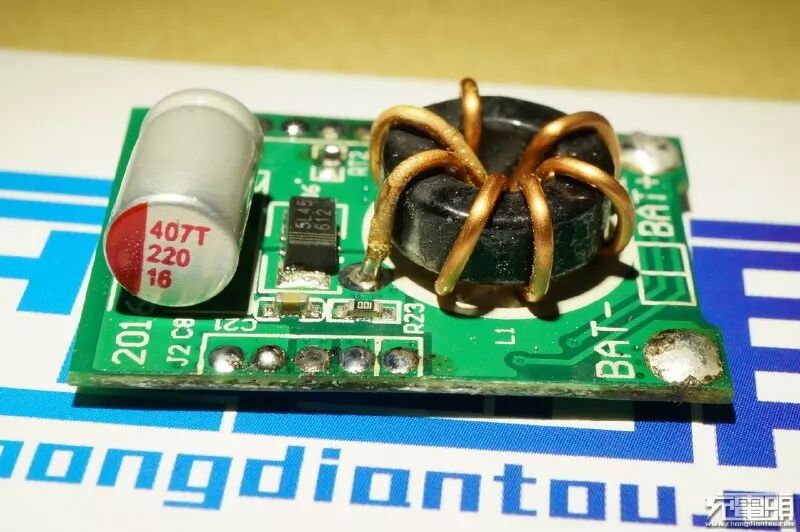

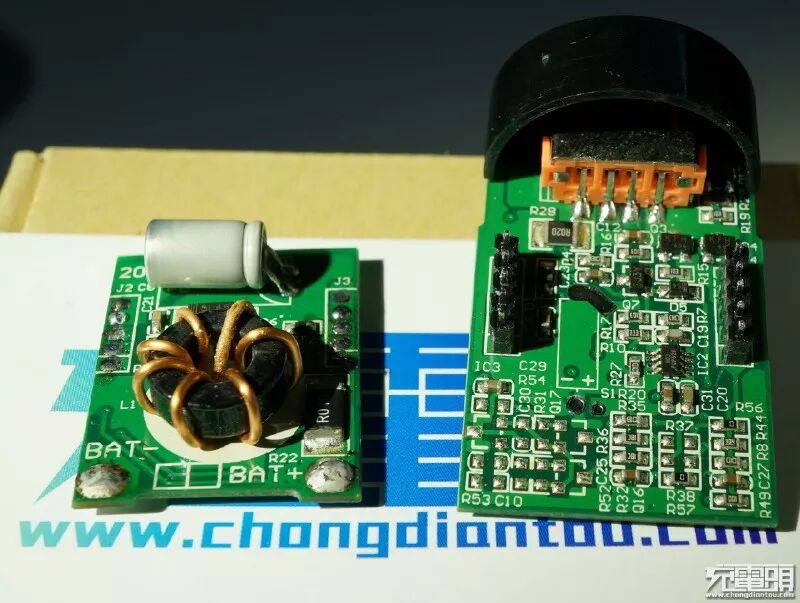

这个小板是升压板，电流采样电阻，电感，肖特基，固态电容，还有个热敏电阻做温度检测保护。
焊点不错，挺饱满的，220uf16V的固态电容。

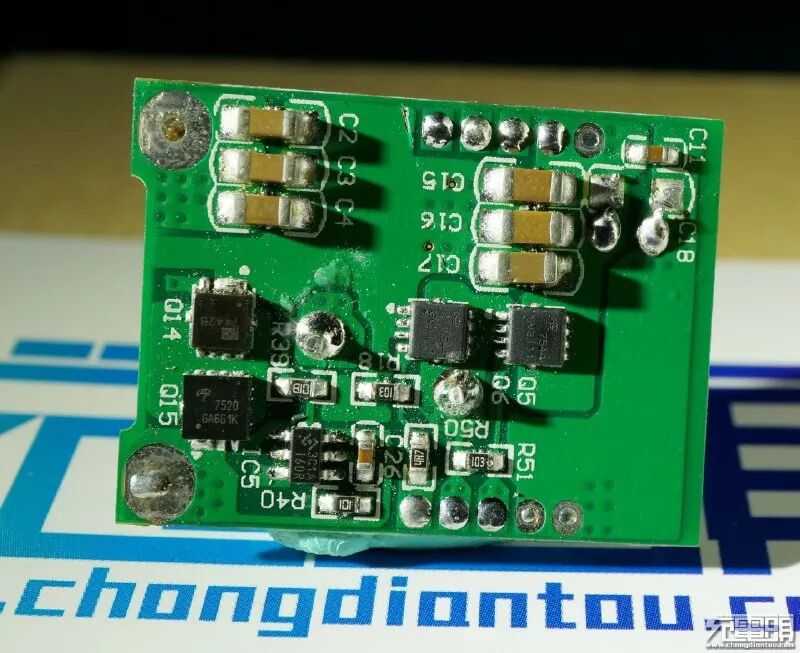

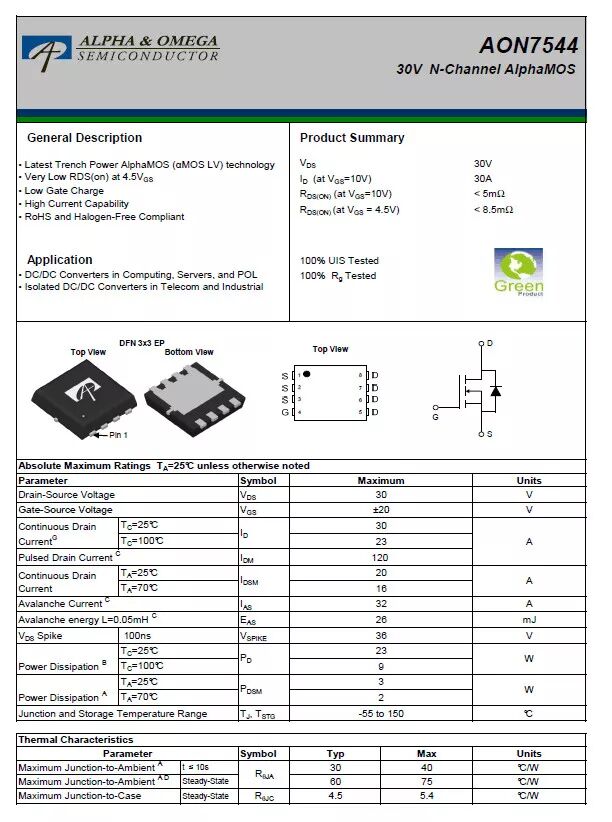

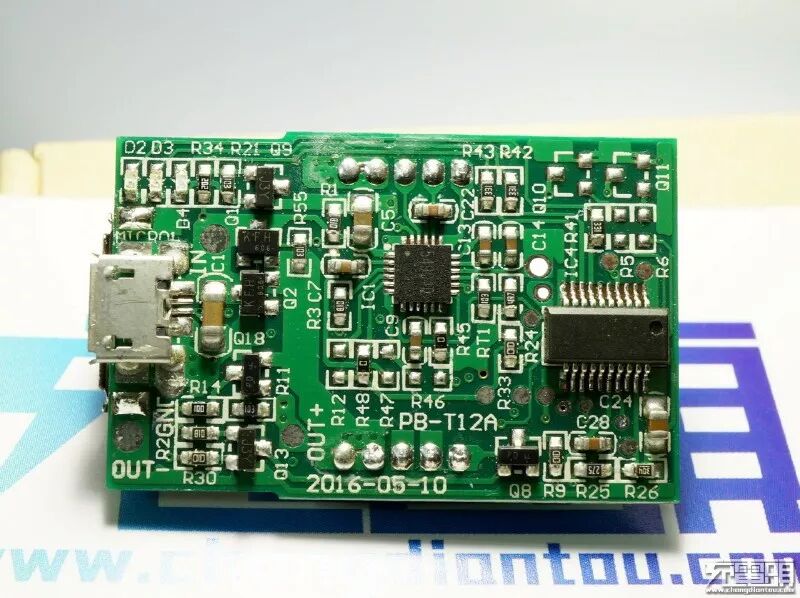

主要原件在这块板上，可以看到保护板和两个同步整流升压用的MOS管。6个1206的电容，很多移动电源上用的是0805和0603的电容。1206大体积的电容性能更好。功率管AON7544。
性能还是非常不错的，导阻小于8.5毫欧，是一般升压芯片内置管子的一半。上下两层PCB。小板直接接电池，升压的。在大板上可以看到NT6008 QC3.0识别芯片。
蓝色皮26650圆柱形锂电池， Wintonic生产，3.7V 5000mAh。
撕掉后面的黑色胶带，可以看到奇力的VAS5289双向快充充放电控制器。
奇力VAS5289 是一款适用于单节锂离子电池和锂聚合物电池的宽输入与输出电压范围的开关型充电管理与升压转换器的二合一IC，该器件支持15V 高输入电压快速充电，1.0MHZ 同步降压转换器支持最大充电电流达4.0A；升压转换器采同步整流工作在600KHz，具有2.8V 至4.5V 输入电压范围依输出功率选择外置功率MOS，实现高放电效率，具备10A 开关电流能力，并且能够提供高达 12.6V 的输出电压。其应用时仅需极少的外围器件，有效降低BOM 成本，可编程电池电压可以匹配不同型态的电芯达到电量的优化，电池放电时电压低电与过温保护，输出过流/短路保护等电路，确保芯片和系统安全工作。内部集成升压电阻网路，透过VOST1,2 可直接与CHY-100 输出控制匹配做5V/9V/12V 的输出切换，亦提供反馈引脚，支持外部电阻网路控制输出电压，可匹配QC3.0 每200mV 步阶输出，不受各式协议限制，可适应各种快充握手协议的辨识芯片完成输出电压的切换。芯片二合一设计解决QC IN/OUT核心电源管理。
识别采用NT6008，兼容苹果全速。
4、卡格尔

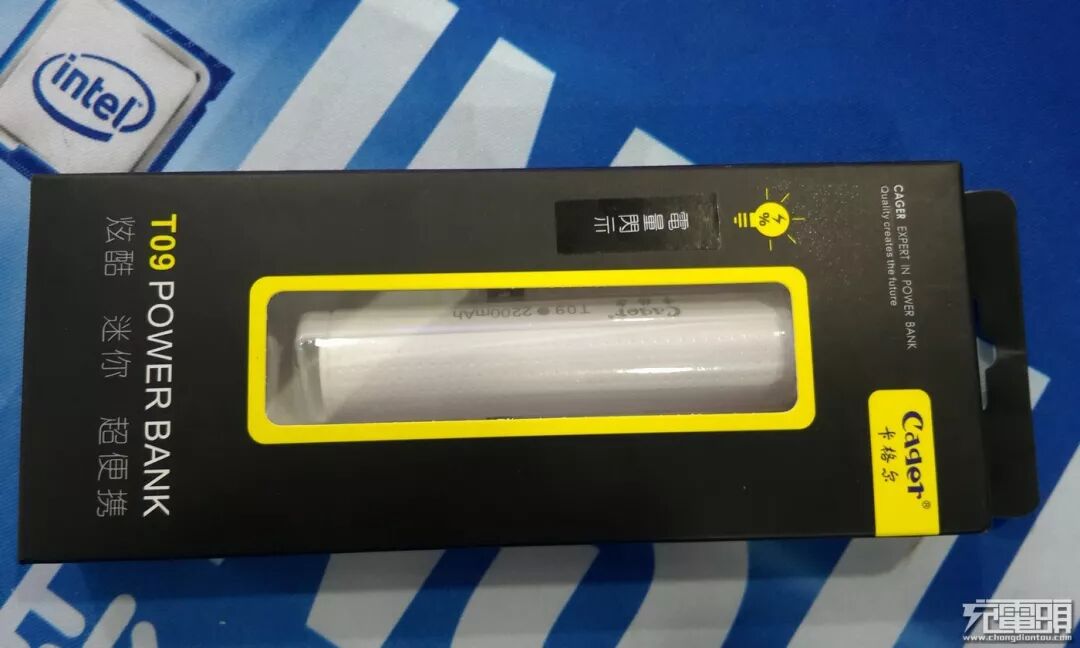

黑色外包装。

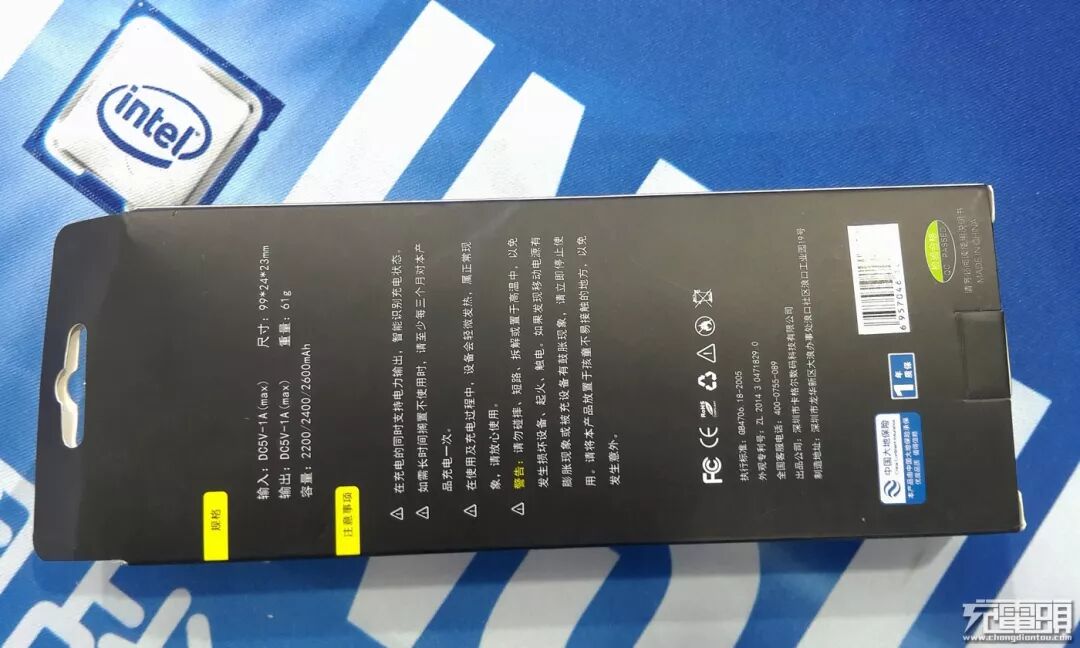

包装背面一些性能参数及注意事项等，外观还申请专利了有木有，厂家是深圳市卡格尔数码科技有限公司。

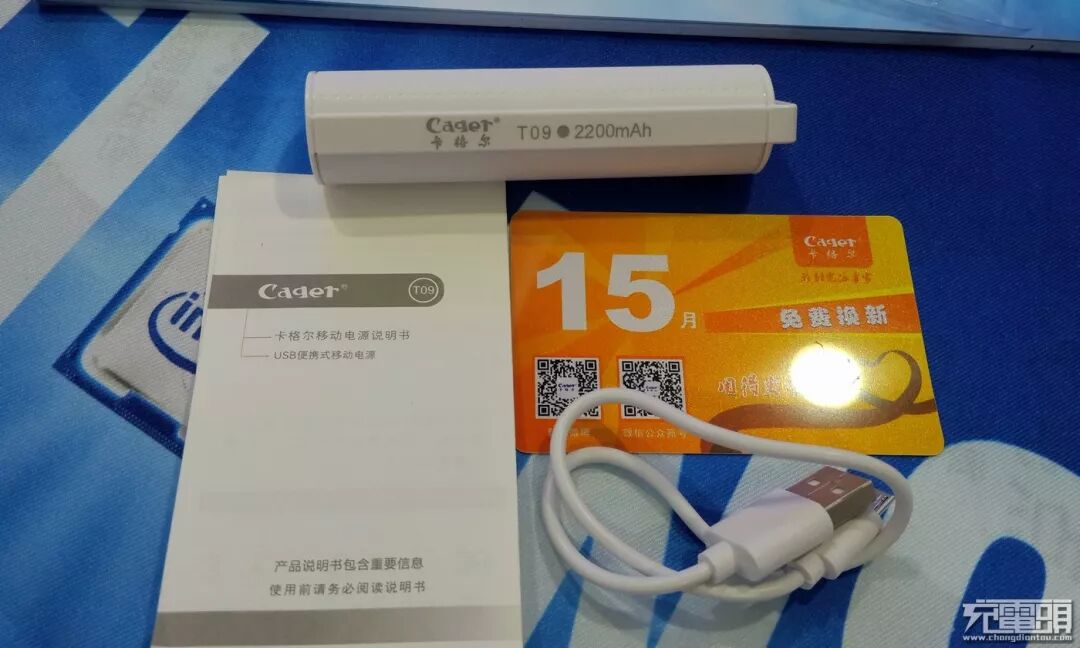

开箱之后所有物品：移动电源、说明书保修卡、数据线、还有一张活动卡。
参加活动可以延长质保期到15个月，默认是一年质保。

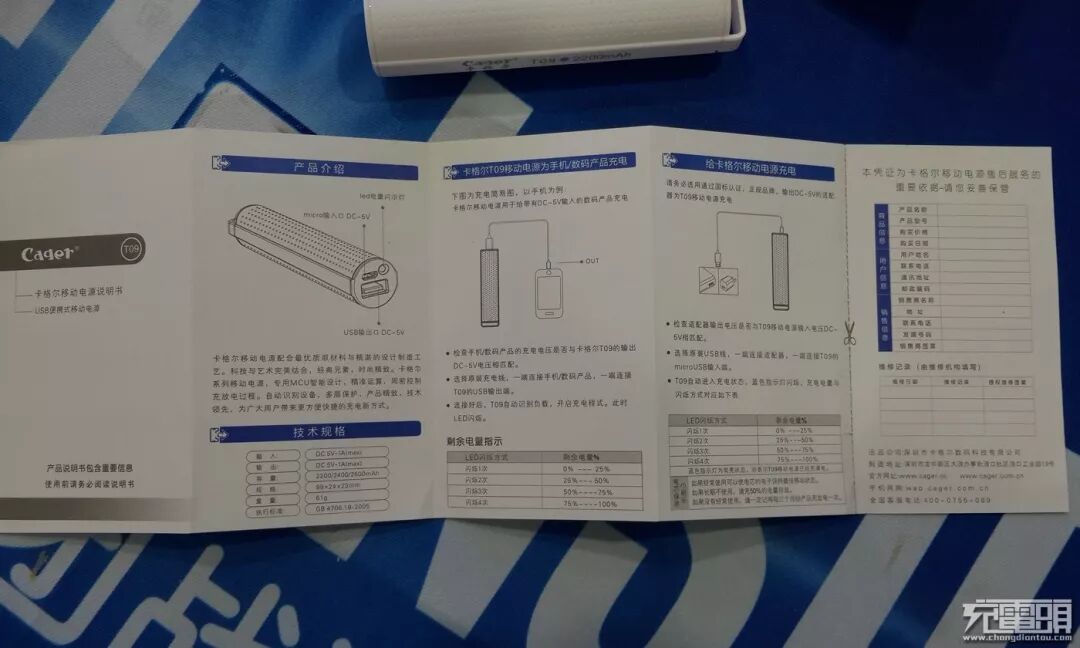

说明书，这个有电量指示的，淡蓝色的草帽LED，这种电量指示方式以前索尼的移动电源很喜欢用的，电量与LED闪烁方式，充电电量指示一样的，闪烁1次，0%~25%，闪烁2次，25%~50%，闪烁3次，50%~75%，闪烁4次，75%~100%。

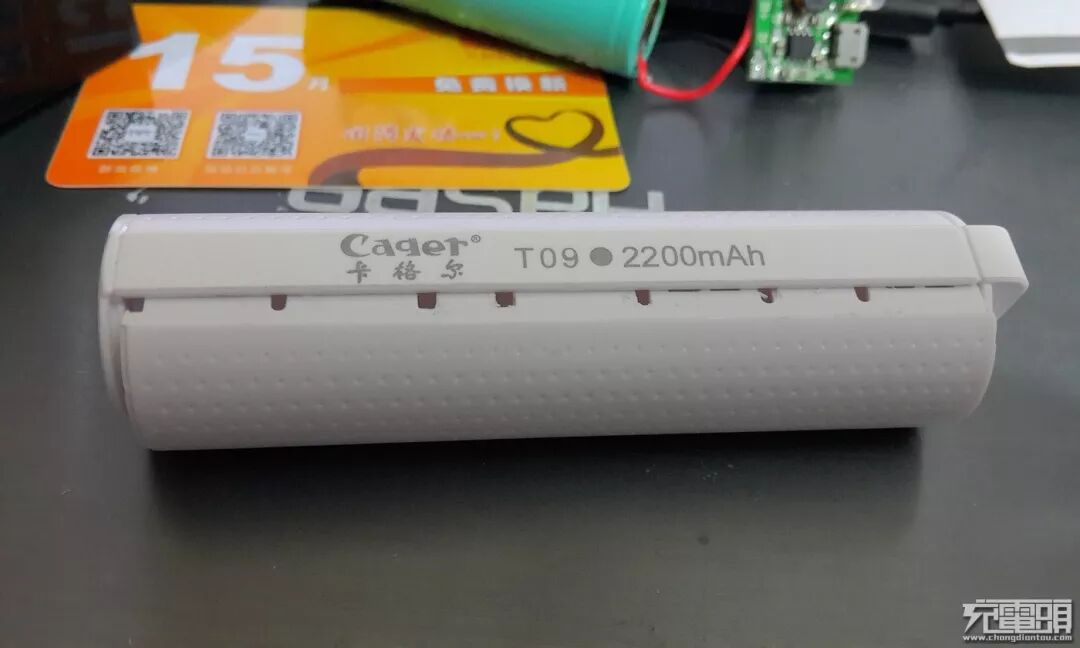

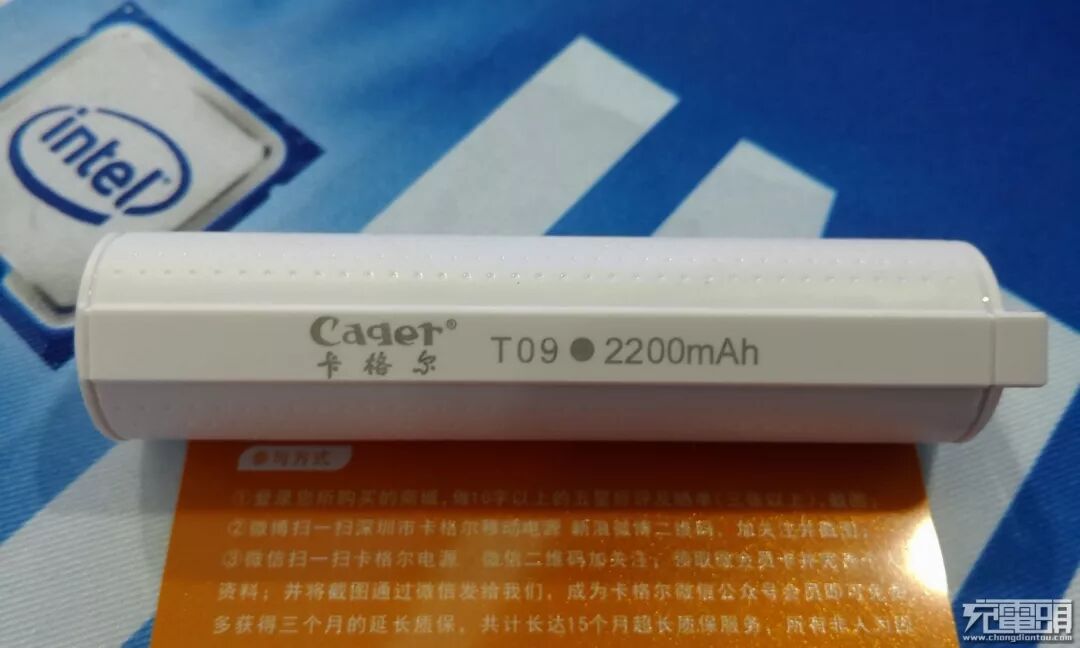

品牌型号卡格尔T09，容量2200mAh。

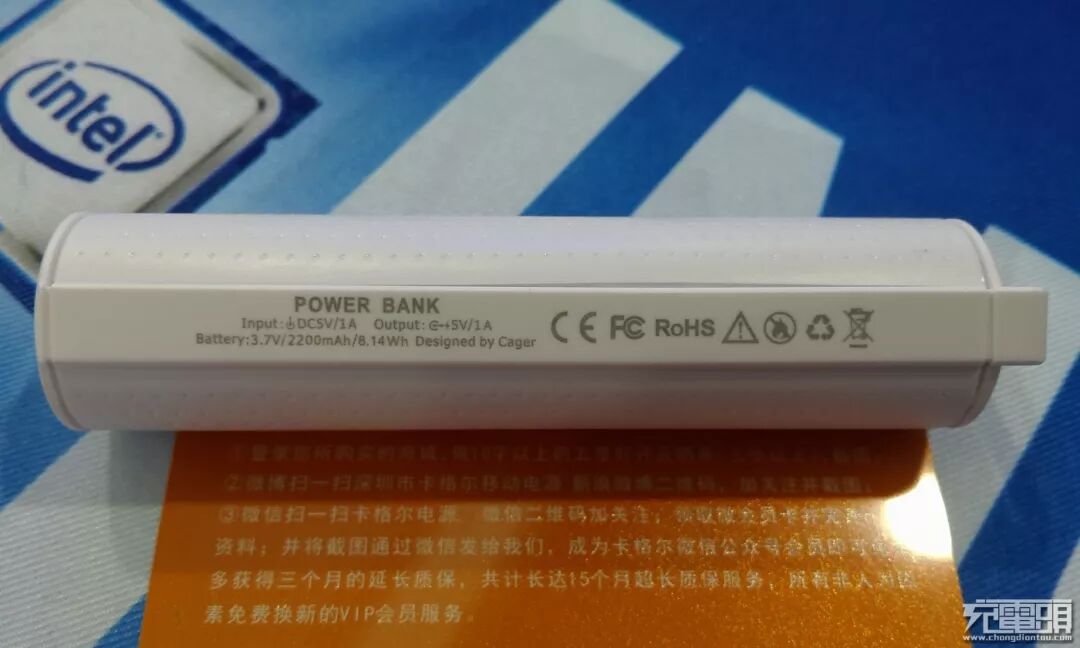

输入输出性能容量安全标识，标称2200mAh/8.14Wh。

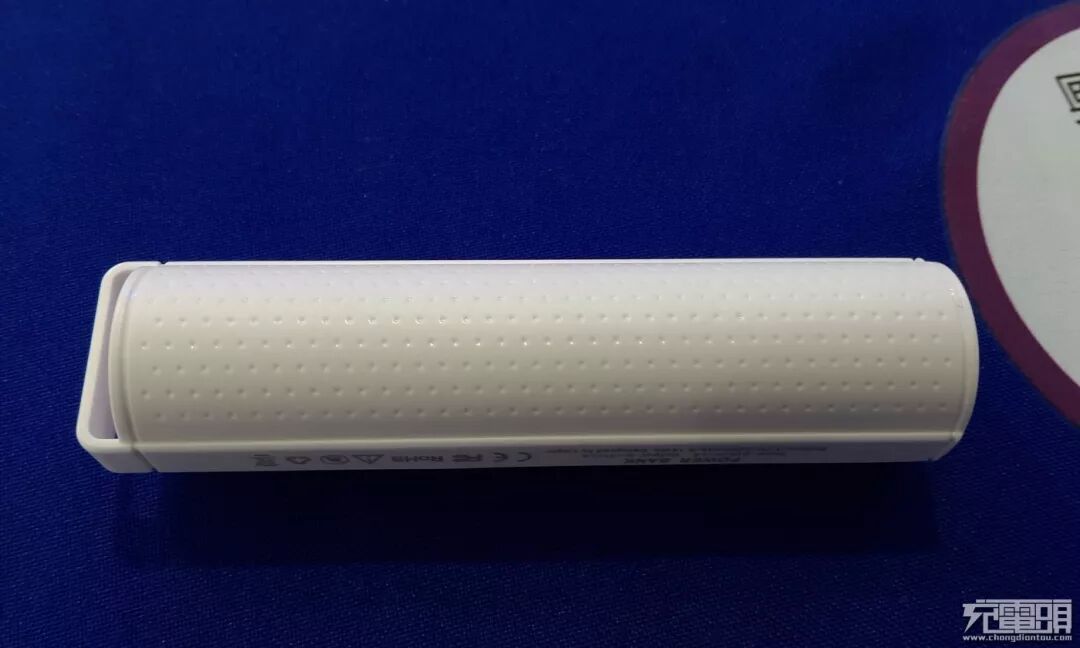

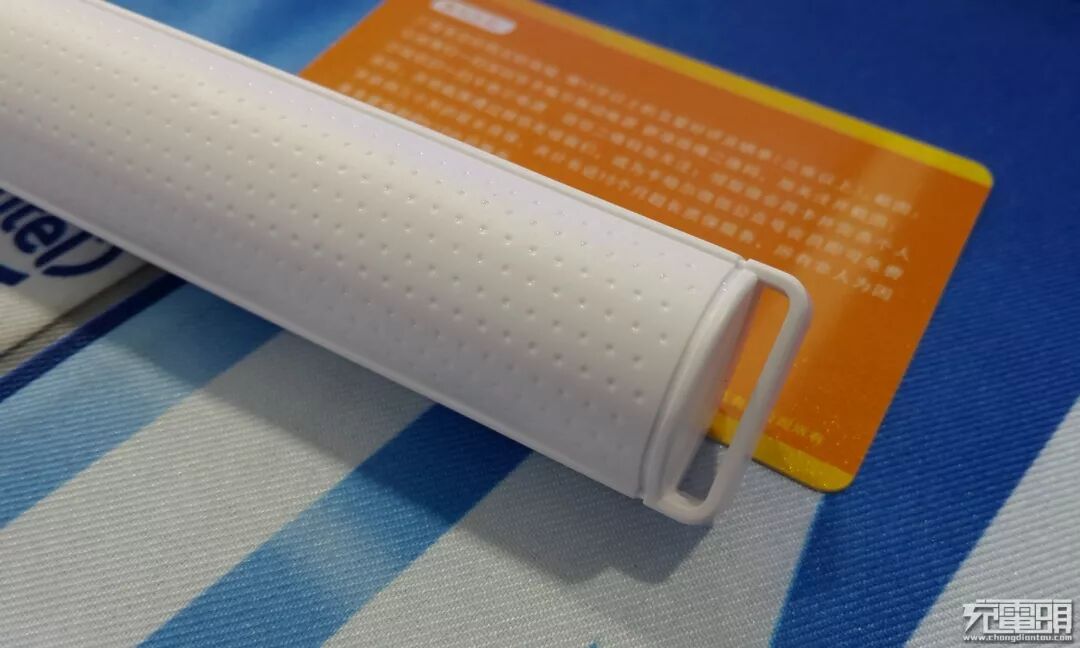

这外观确实很赞，一些细节设计的很好。
头部输入输出，带草帽LED淡蓝色的，一开始还以为是LED手电。
已经拆开，外壳是上下分体式的。

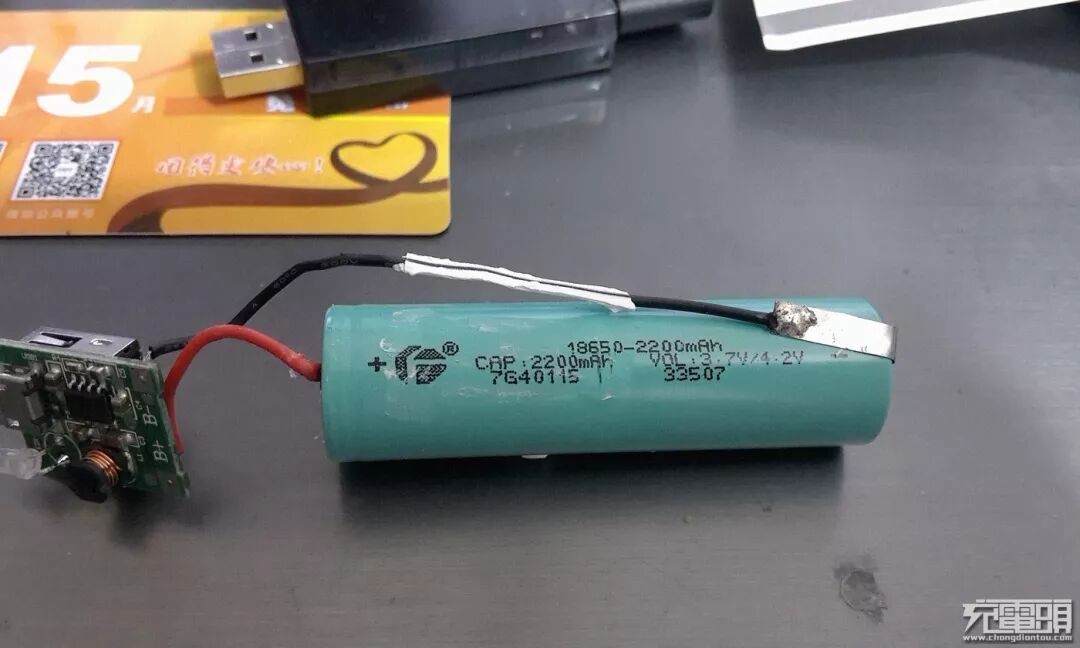

电芯是长江的2200mAh。

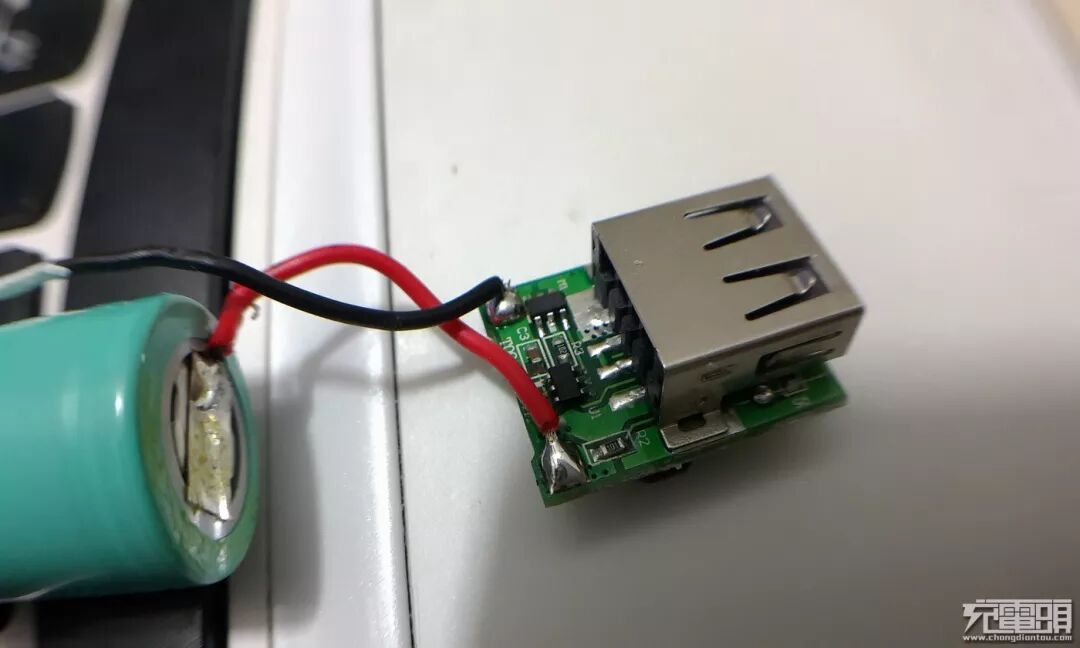

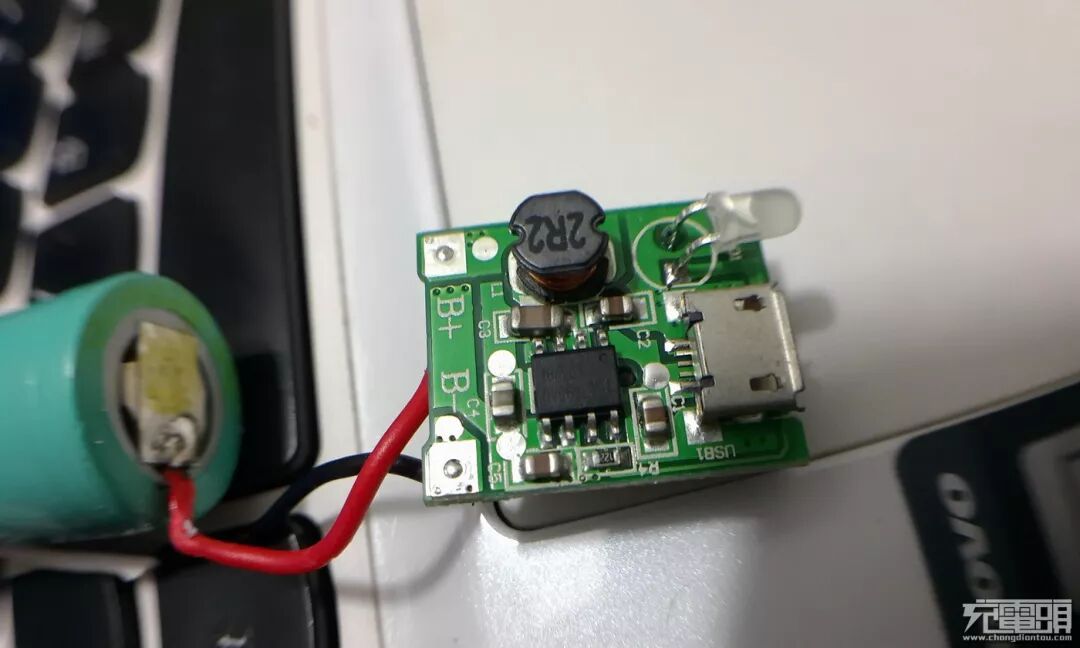

典型的电路。
这边有锂电保护DW01+8205A。

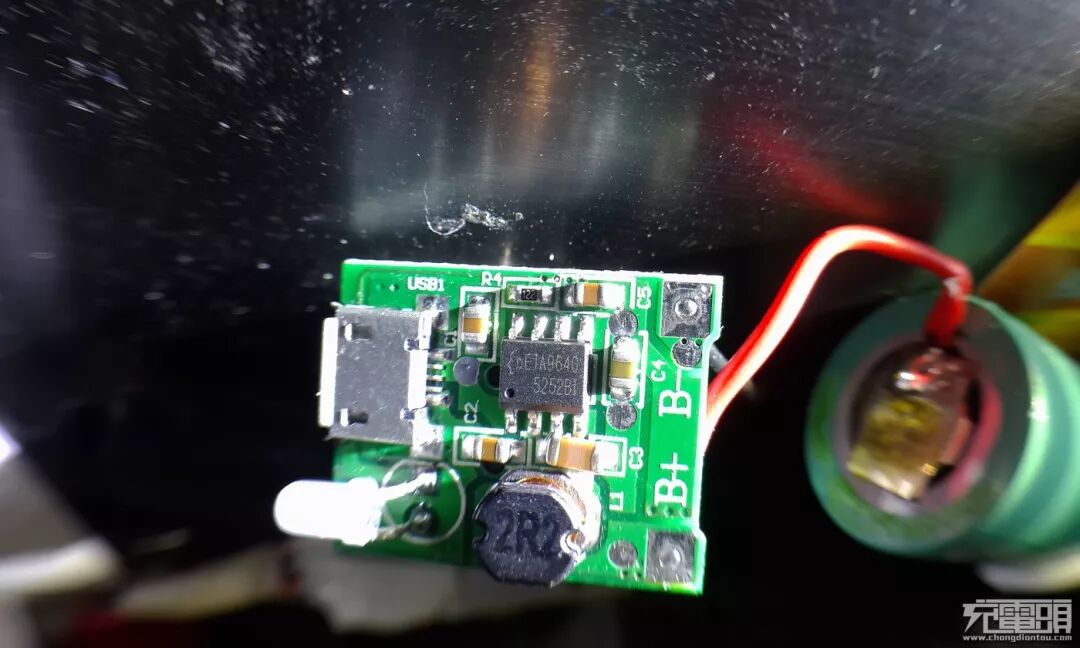

用的钰泰ETA9640，单SOC设计，集充电升压电量指示等等一体。
二、四款迷你移动电源硬件大比拼
1、电芯
小米随身手电筒和南孚晓佳是比较后期的产品，在电池的容量上很有优势，采用LG的F1L 18650电池，做到了单节3350mAh的大容量；AUKEY是首款迷你移动电源采用26650方案的产品，输出功率比较大；卡格尔采用国产2200mAh的18650电池。
2、升压
小米采用了2路升压，其中一组矽力杰充放芯片负责给电池充放电，另外一组是给手电筒功能的led供电；南孚晓佳采用英集芯IP5209，能够做到2A进出，迷你移动电源中很强势的了；AUKEY采用奇力VAS5289同步整流充放控制器，外置开关管，支持QC3.0大功率输出。卡格尔采用钰泰ETA9640线性充电加同步升压方案，1A输出。
3、充电
前三款均采用开关充电，单电感一体化芯片。卡格尔使用钰泰ETA9640，线性充电。
4、识别
AUKEY采用曦威NT6008 QC3.0识别芯片，在支持QC2.0/3.0输出的同时支持自动识别。南孚晓佳采用英集芯IP5209内置智能识别。小米和卡格尔设计输出电流1A，采用DCP短接方案。
5、设计水平
作为第一梯队，小米和南孚在电池上均做了温度检测，确保使用安全。并且小米和南孚晓佳移动电源均有输入过压保护电路，确保使用安全。南孚使用双层PCB板，提高空间利用率，推高了一部分成本。AUKEY铝合金组装的外壳，也是很符合大众审美习惯。卡格尔的挂绳孔很方便使用。
6、成本分析
小米随身手电筒的铝合金外壳，表面处理以及LED手电筒功能的加入增加了成本。AUKEY由于支持QC3.0输出，输出功率较大，PCB成本较高。这四款迷你移动电源均采用一体化升压充电方案，提高集成度缩小体积并且降低成本，4款迷你移动电源均使用了保护板对电池进行保护，在使用时更加放心。
三、迷你移动电源背后的技术演进史
迷你移动电源从过去非同步整流到现在同步整流的普及，最直观的改变就是输出功率的提升，最早的迷你移动电源都是三无产品，没有保护板，劣质电池，线性充电，到最近大厂发现这个商机强势进军，迷你移动电源的品质有了本质上的改变，拆解的4款均采用了正规电池，保护板，使用过程中的安全性完全不需要担心，同时经过测试，符合标称的输出能力。另外快充的发展，迷你移动电源也有了快充功能，给用户原装充电器的体验。
四、从四款迷你移动电源看去
历经数周的准备，充电头网(公众号:chongdiantou001)拆解了四大热销迷你移动电源，对比了核心芯片，为我们呈现了诸多产业链信息。
1、从2200mAh到5000mAh，随着18650电芯性能的提升，迷你移动电源的容量和输出性能也稳步提升。更有Aukey这样的品牌率先在迷你移动电源中使用26650电芯，带来更高容量的同时，还支持QC3.0快充，让迷你移动电源更具实用性。
2、电路板上核心芯片基本上全部来自国产品牌，已形成绝对优势。
3、为了进一步压缩空间减小体积，部分品牌已开始使用双层电路板。
4、带LED照明和不带LED照明，芯片成本上相差不大。
