小米6原装充电器MDY-08-ES比亚迪版与辰阳版对比拆解

单元格。充电头网

同一型号的充电器由不同的代工厂生产已经不是什么新鲜事了，尤其是对于出货量很大的手机品牌，比如今天要说的小米6原装充电器MDY-08-ES。关注这个品牌的朋友应该都有所了解，小米手机的充电器一般会由比亚迪、辰阳、奥海等多家代工厂生产。不过因为充电器的外观、型号、性能没啥太大区别，所以很少有人在意它们的区别。
但是，对于外观、型号、性能几乎一致的两款充电器，其内部用料和做工就真没区别吗？这篇文章就分别拆解了小米6原装充电器MDY-08-ES比亚迪版和辰阳版。产品用料到底孰优孰劣？一起来看后文详细内容。

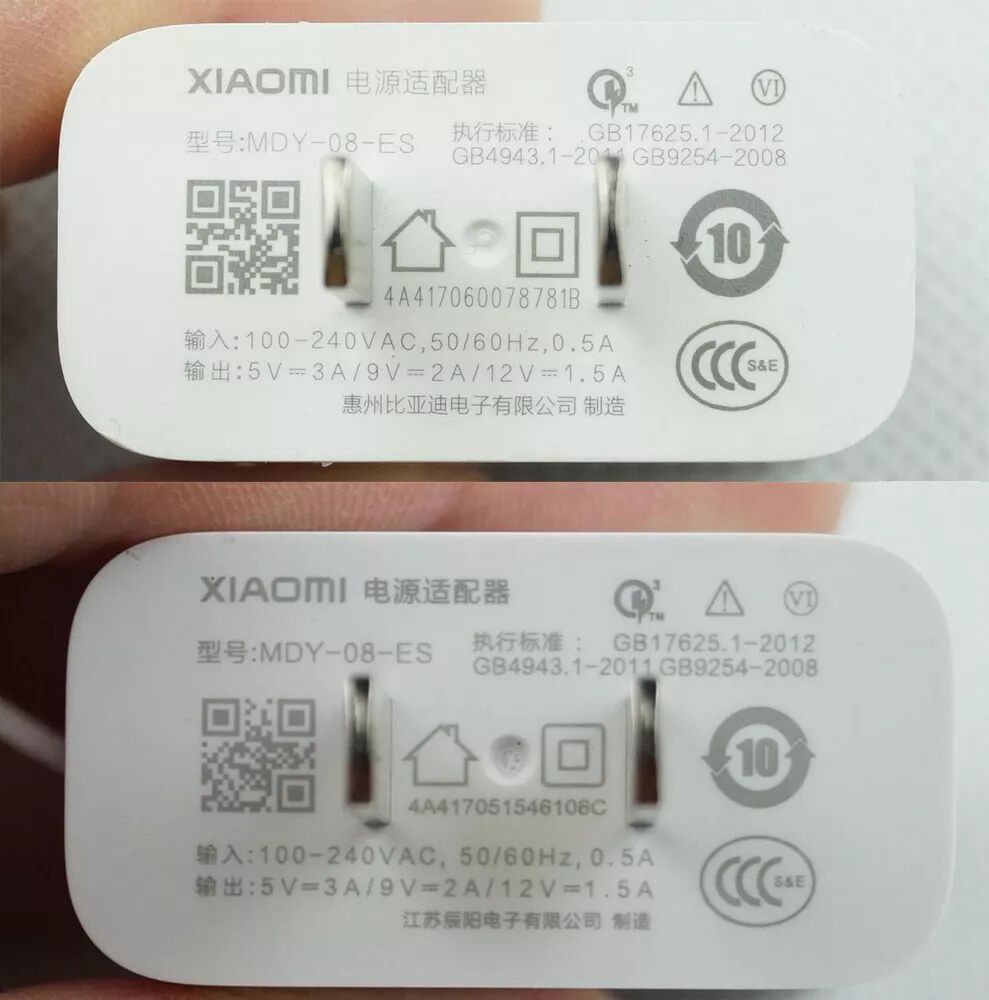

两款充电器仅在参数标识处有细微区别。不过这也只是印刷字体样式以及代工厂不同，各种标识的位置几乎一致，如果不细看，从外观上很难辨别。此前我们也拆解过这两款充电器，这里只做主要部件的对比，想了解拆解详情的朋友可以阅读原文《小米6充电器比亚迪版拆解》及《小米6充电器辰阳版拆解》。

一、小米MDY-08-ES比亚迪版拆解

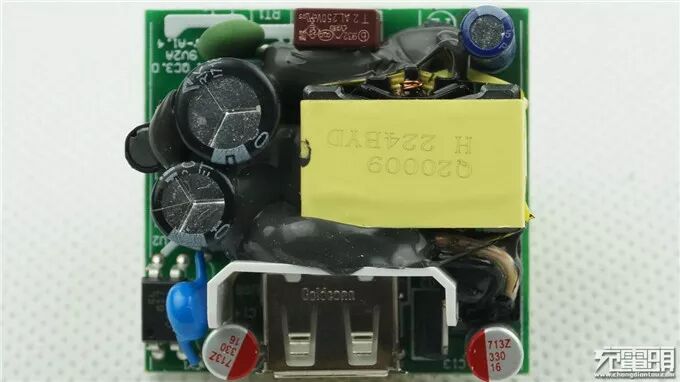

内部PCB版主视图，可以看到，充电器的正面受震动易损坏的元件全部使用绝缘胶固定，同时也加强了散热。并且在输入端均设有保险丝、NTC作为输入保护。

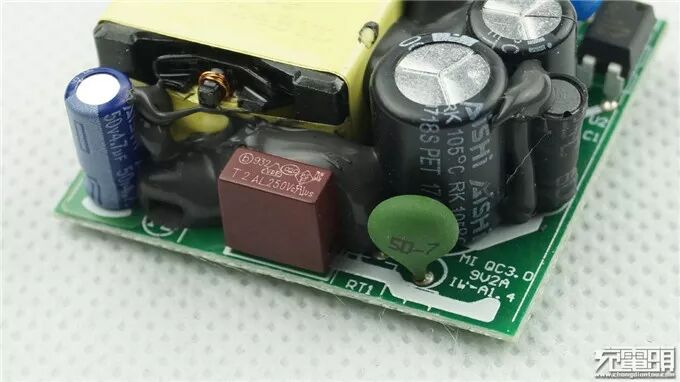

电容方面，比亚迪版输入端电容来自艾华（AiSHi），18μF+12μF共计30μF的初级滤波。

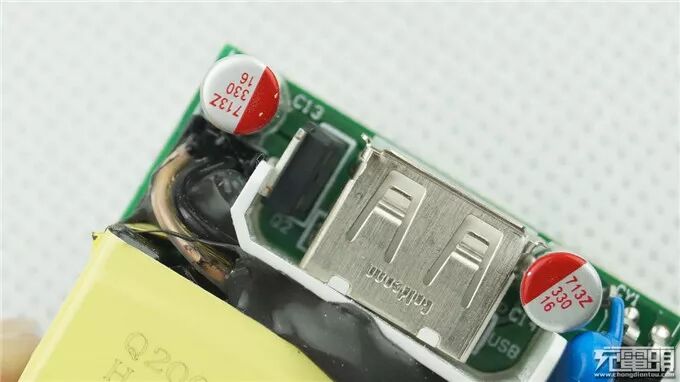

输出端使用两颗16V 330μF固态滤波电容，品牌未知。

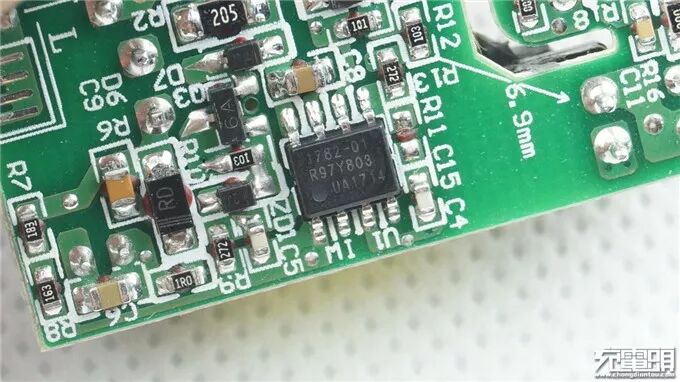

芯片方面，比亚迪版初级PWM控制器为Dialog的iW1782。

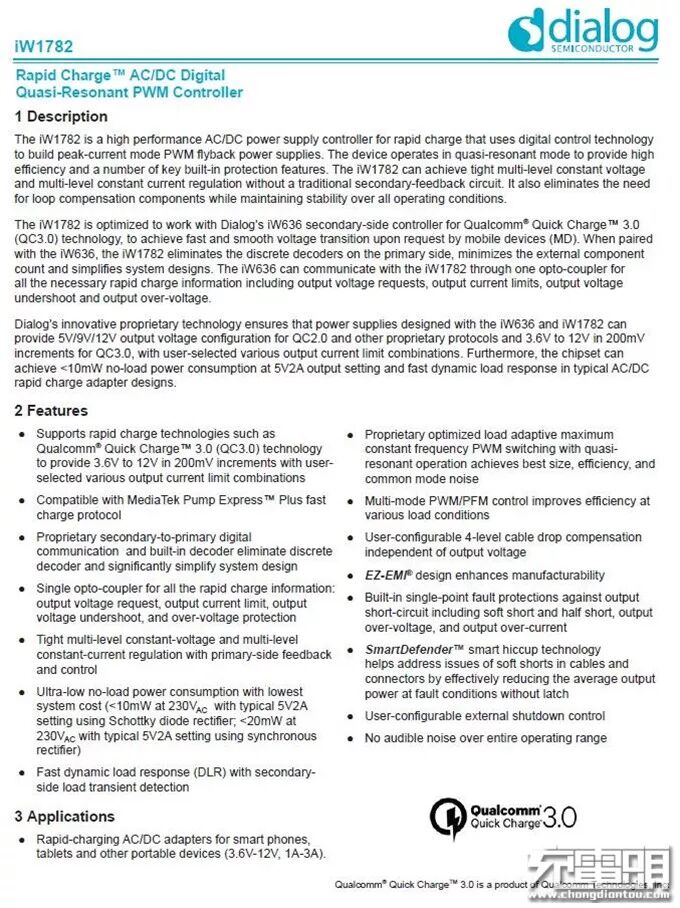

Dialog iW1782配合自家QC3.0识别IC，可以组成一个效率极高，功能强大的QC3.0电源适配器。这颗芯片应用广泛，包括锤子CD101、金立TC-G800、乐视EQ-24BCN、美图MA-1607等手机原装充电器。

比亚迪版的识别IC，丝印为6A0V，品牌与电源主控一致，由Dialog提供。

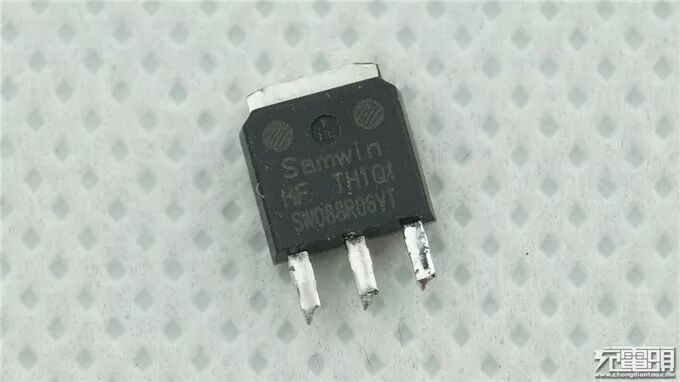

对于MOS管而言，比亚迪版采用芯派科技同步整流MOS，型号为SW088R6VT。

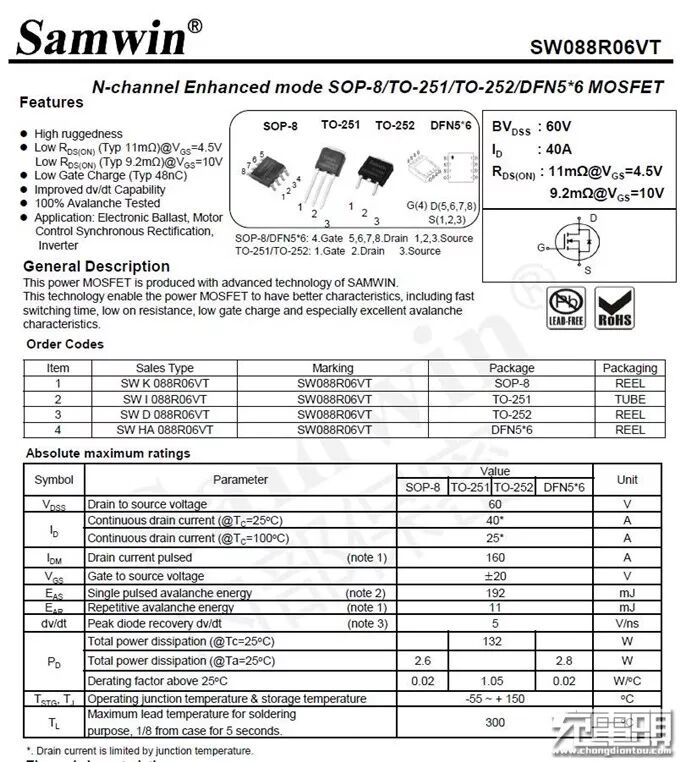

芯派科技的SW088R6VT，耐压60V，导阻11毫欧。

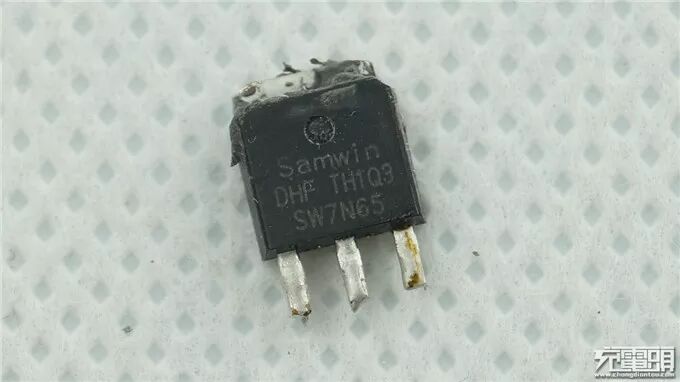

同时采用了芯派科技的SW7N65作为初级主开关管。

二、小米MDY-08-ES辰阳版拆解

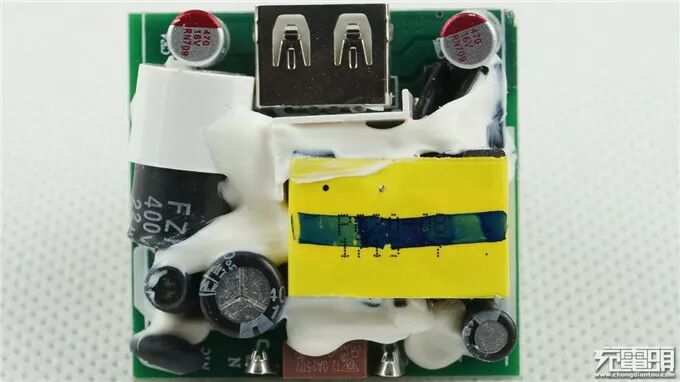

整体来看，辰阳版内部做工和比亚迪版差不多，不同的是辰阳版输入端的主电容采用横向布置，并在头部加装了一个塑料绝缘保护罩。

电容方面，辰阳版一次侧采用了两颗江苏法拉电子（FOAI)主电容，400V耐压，分别为 22μF和10μF。

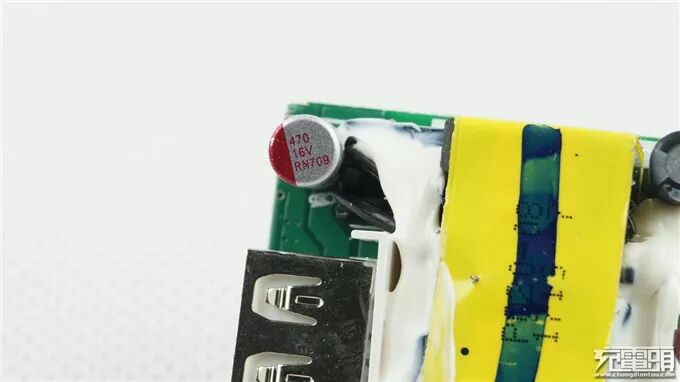

二次侧使用了两颗固态电容滤波，规格为16V 470μF。

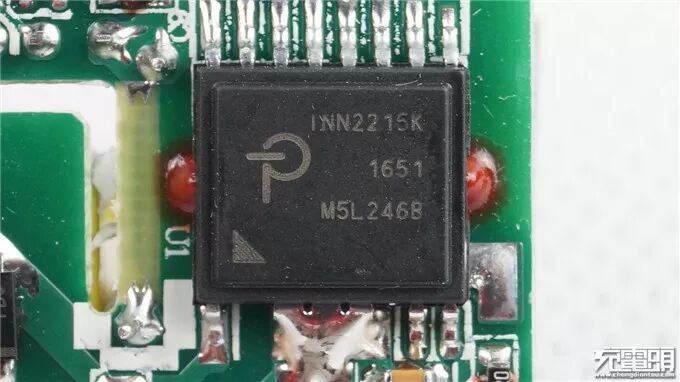

芯片方面，辰阳版主控芯片来自PI，型号为INN2215K。

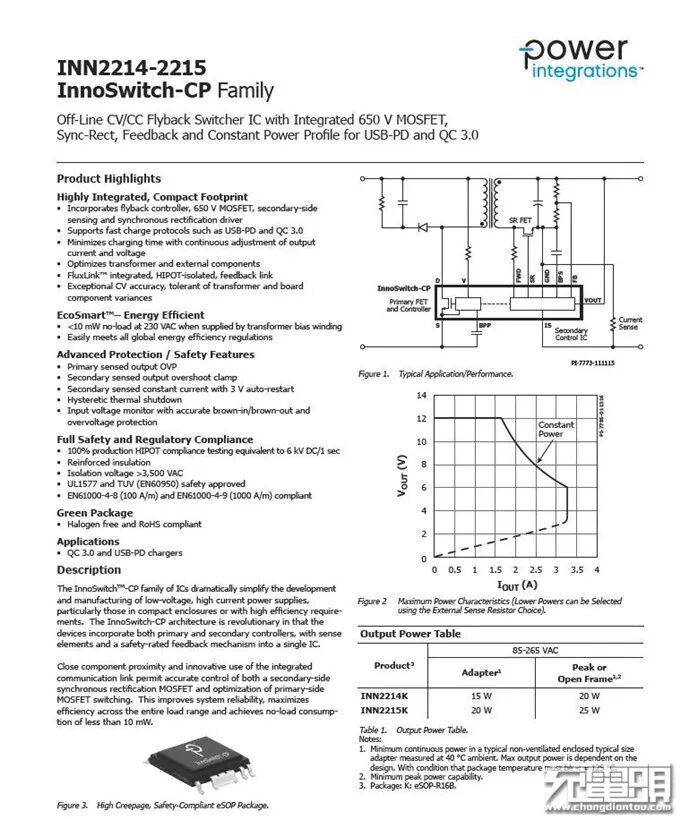

INN2215K比一颗高集成度主控，包含扫描逆程控制器，650V MOSFET，二次侧传感和同步整流驱动程序，支持快速充电协议3.0 USB PD，连续调整输出电流和电压。INN2215K是一颗非常经典的电源主控IC，在帝闻、CHOETECH、罗马仕等多个品牌的充电器中都有应用。
