同门对决：紫米ZMI移动电源MINI与小米随身手电筒拆解对比
移动电源有分多种，有的需要让多设备长效续航，就会选择20000mAh的；有的让手机出去一整天就够了，可能会选择5000~10000mAh的；那么容量再小一点的可以怎样玩呢？下面充电头网为大家带来两款出身同门，采用3350mAh电芯的紫米ZMI移动电源MINI（3000mAh）与小米随身手电筒（3350mAh）拆解对比。
ZMI移动电源MINI与口红尺寸相仿的圆筒采用了松石蓝色彩塑胶壳体制作，壳体表面印刷着产品信息：ZMI移动电源MINI（3000mAh） PB630。
整个手电是铝合金材质，上面是银色，下面大部分位置是米白色。
一、 小米随身手电筒（3350mAh）拆解
小米百货款式越来越多，不限于手机 移动电源，智能设备，衣服鞋袜应有尽有，
最近推出了一款挺有意思的跨界产品，随身手电，不只是手电的功能，而且带有3350mAh容量的移动电源功能，
二合一功能的单节18650移动电源带手电之前不少品牌有出，但只是草帽LED，实用性完全不够，
小米这款手电带有旋转调光功能，11档亮度，360度旋转，往左关灯，往右旋转是是从低到高一直到最亮，操控性很好，磁环调光也是我最喜欢防调光方式，方便直接，亮度随意
外观篇：

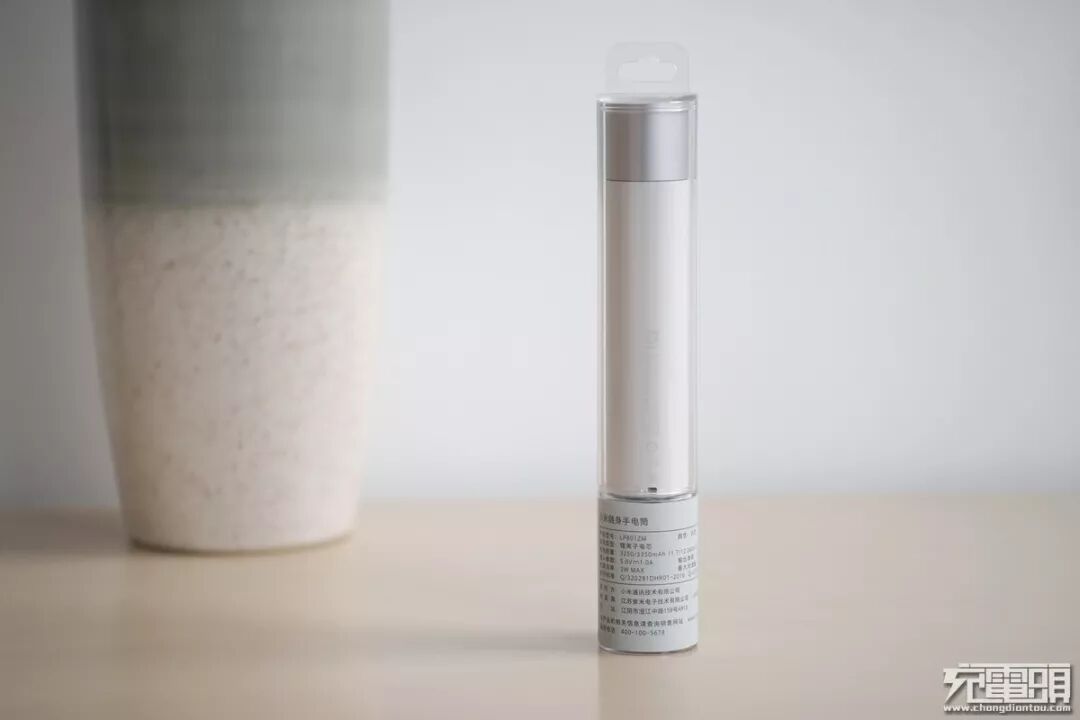

外包装，透明外壳。
圆柱形的塑料壳，尾部是贴纸，上面的挂架孔。

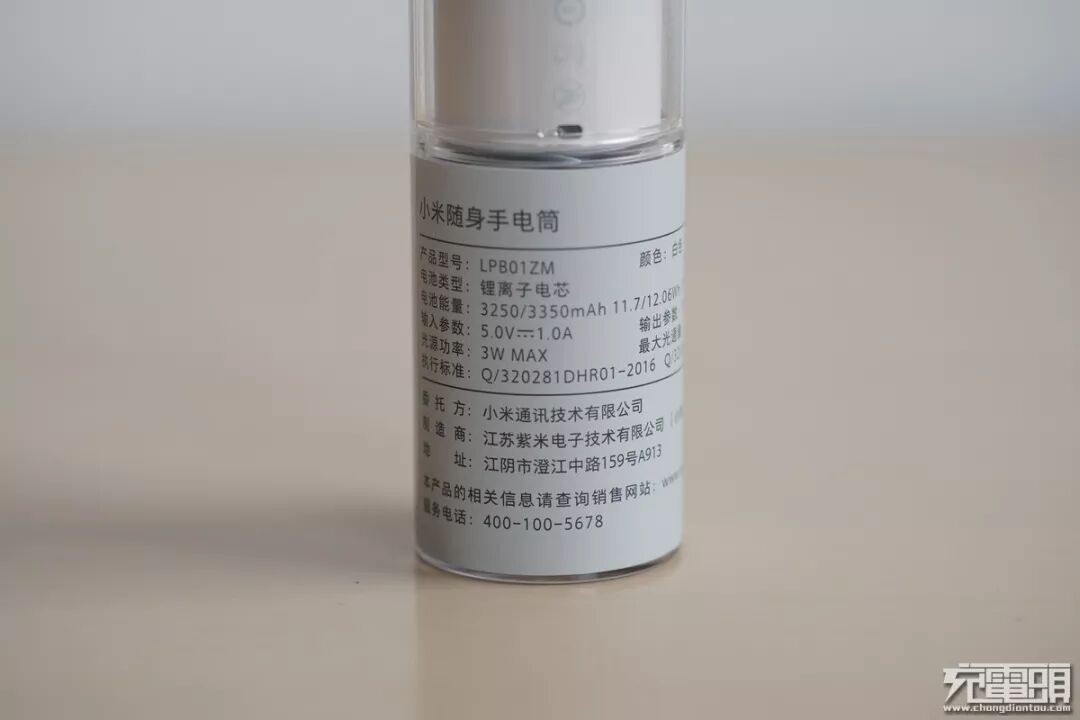

底部贴纸是参数，生产商，从标识看到，这个是江苏紫米生产，型号为LPB01ZM。名字定为：小米随身手电筒。采用3350mAh容量的锂电池，外形可以判断出是单节18650电池，移动电源方面提供5V1A输入输出，光源是3W。

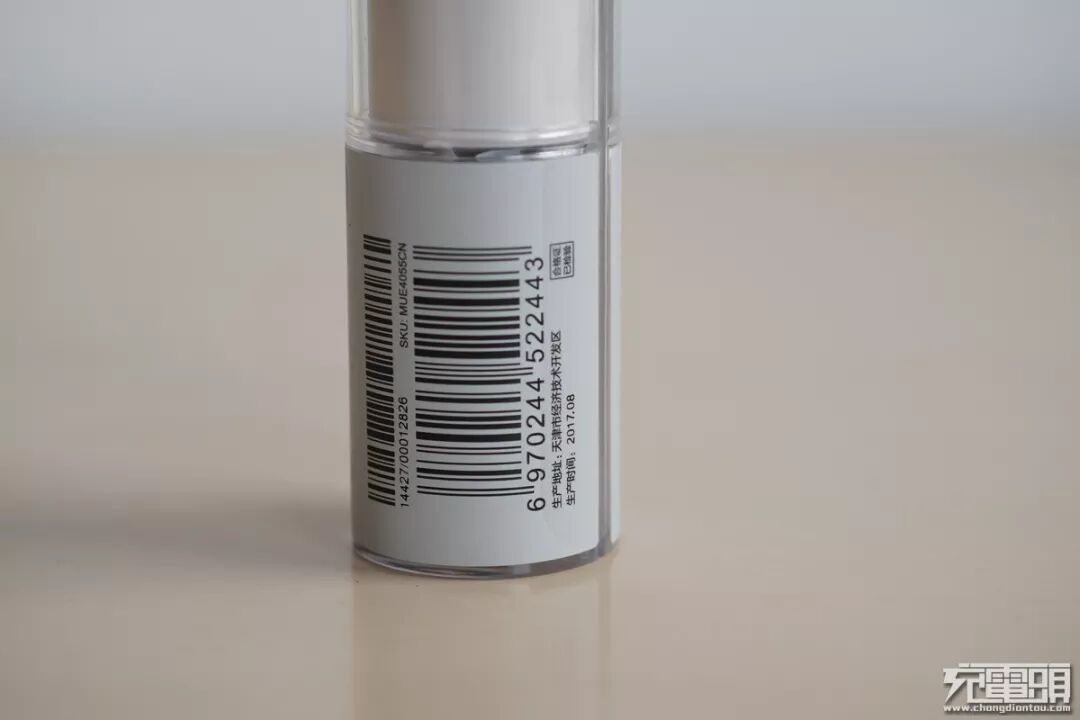

贴纸另外一面是条码标。

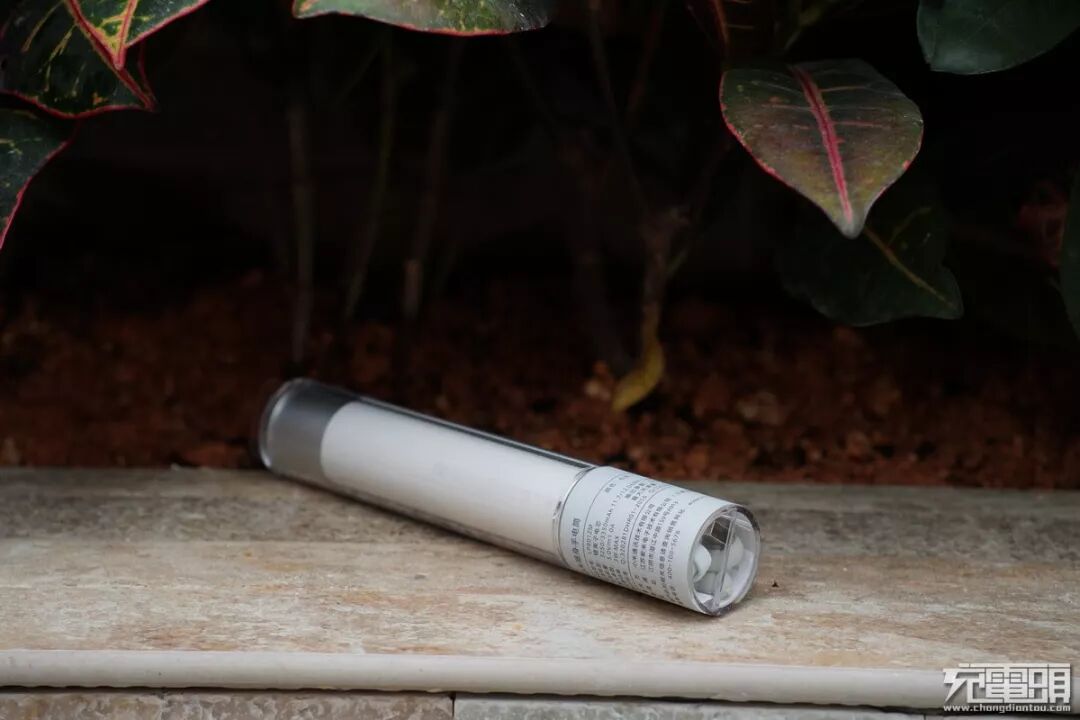

透明壳可以直接看到里面手电。
底部可以看到配件在里面。

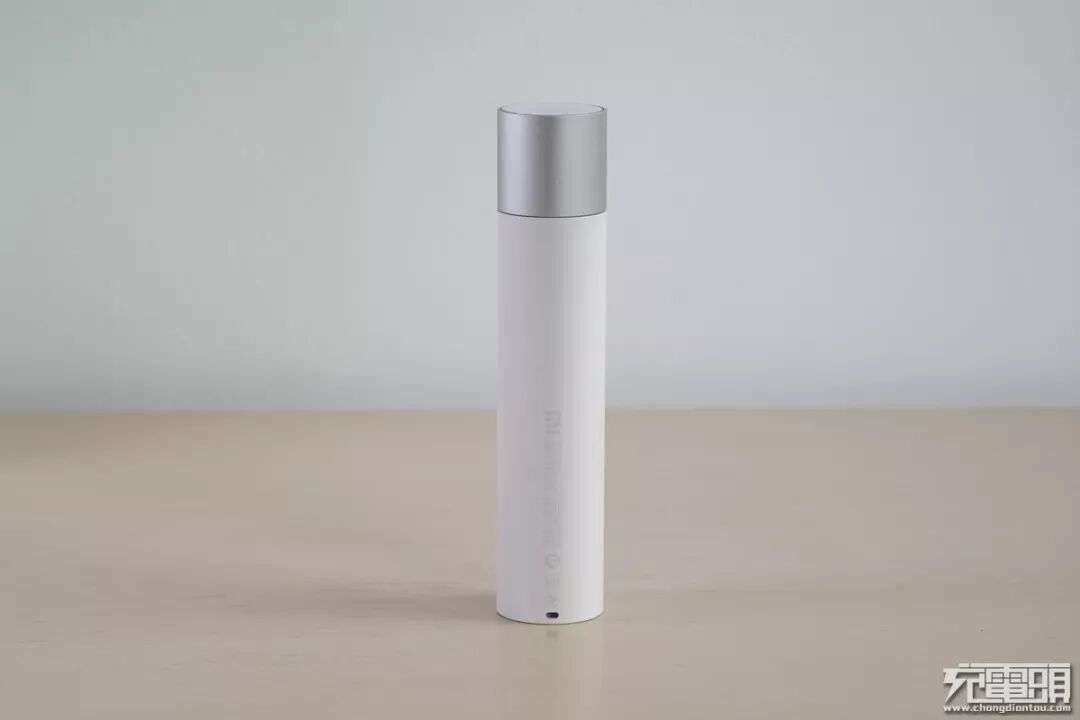

整个手电是铝合金材质，上面是银色，下面大部分位置是米白色。

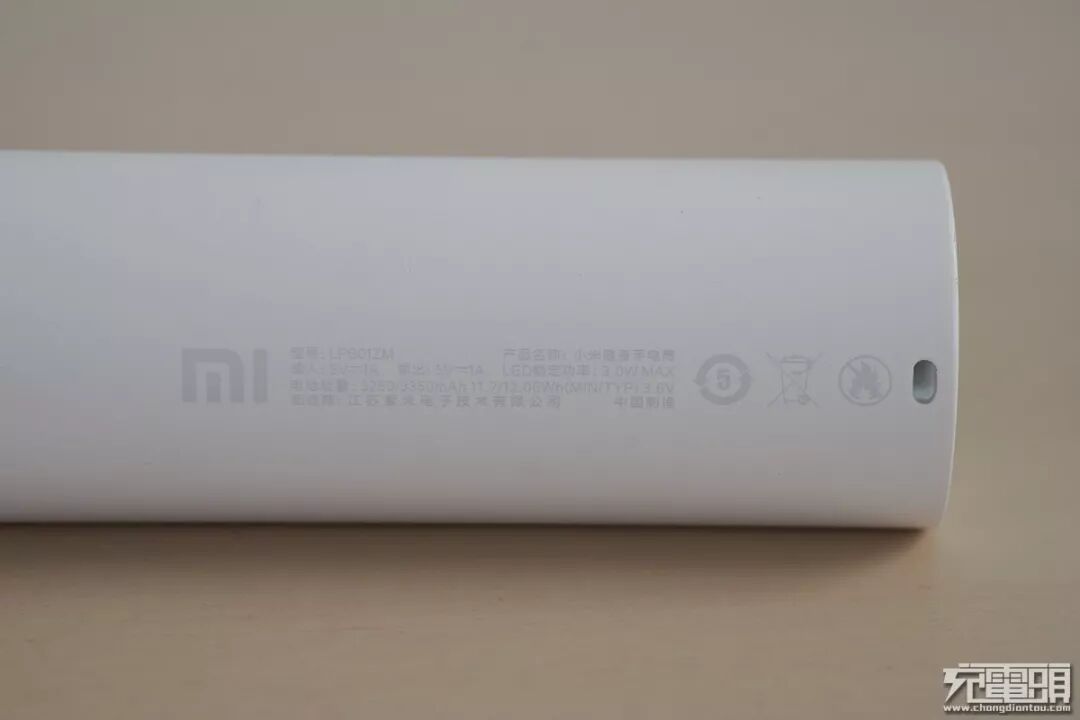

正面印了MI品牌logo，参数，生产商资料等。
开关位置贴了标贴，有建议说明，连续三击开启SOS求教功能，单击退出SOS模式，操作简单易记。

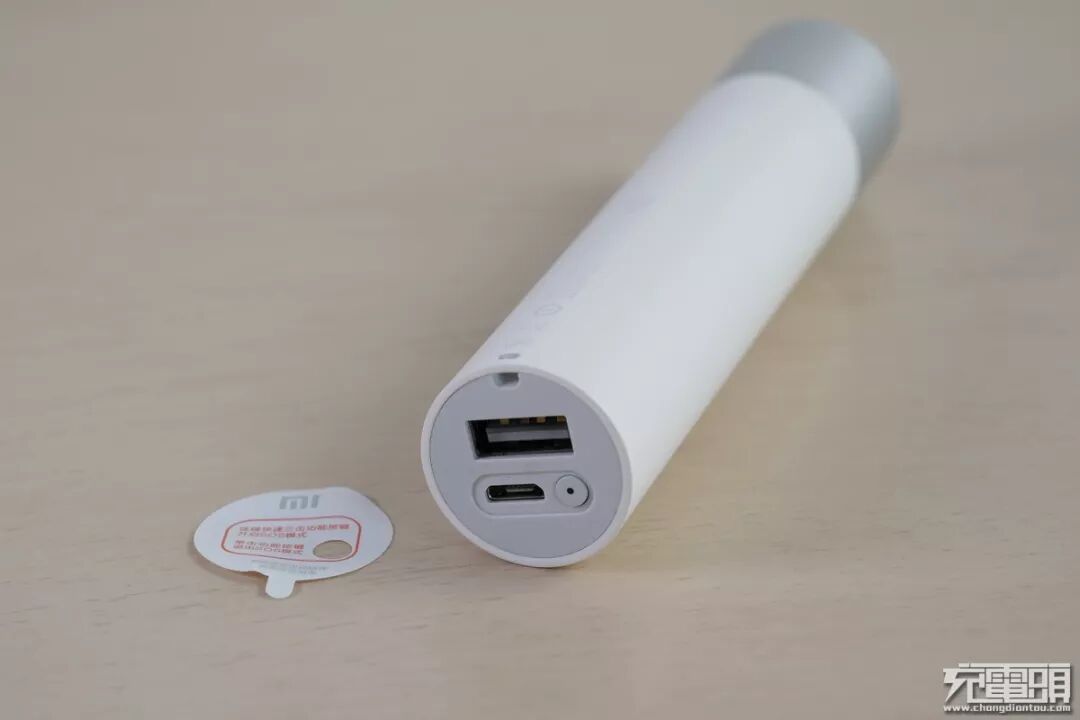

揭开说明贴纸，里面是一个USB-A输出口，一个micro充电输入口，一个按键。
按一下按键中间小灯亮起，同时这个按键是SOS的功能键，3击可以激活SOS模式，方便紧急时候求助。

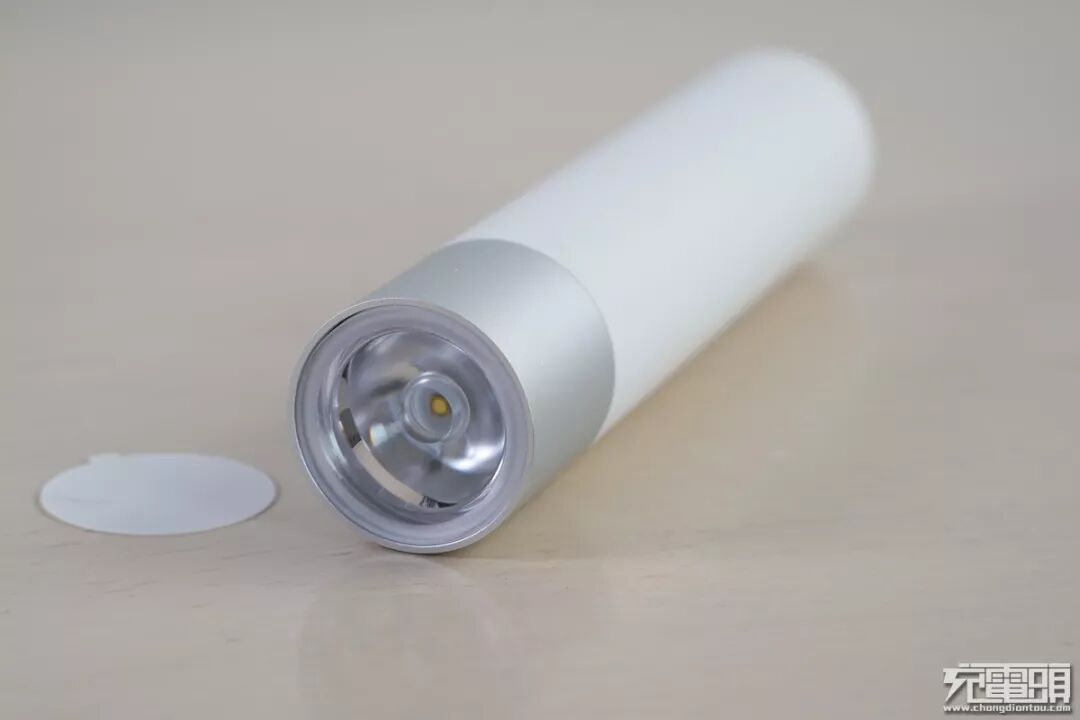

灯头部分也是一个贴纸。

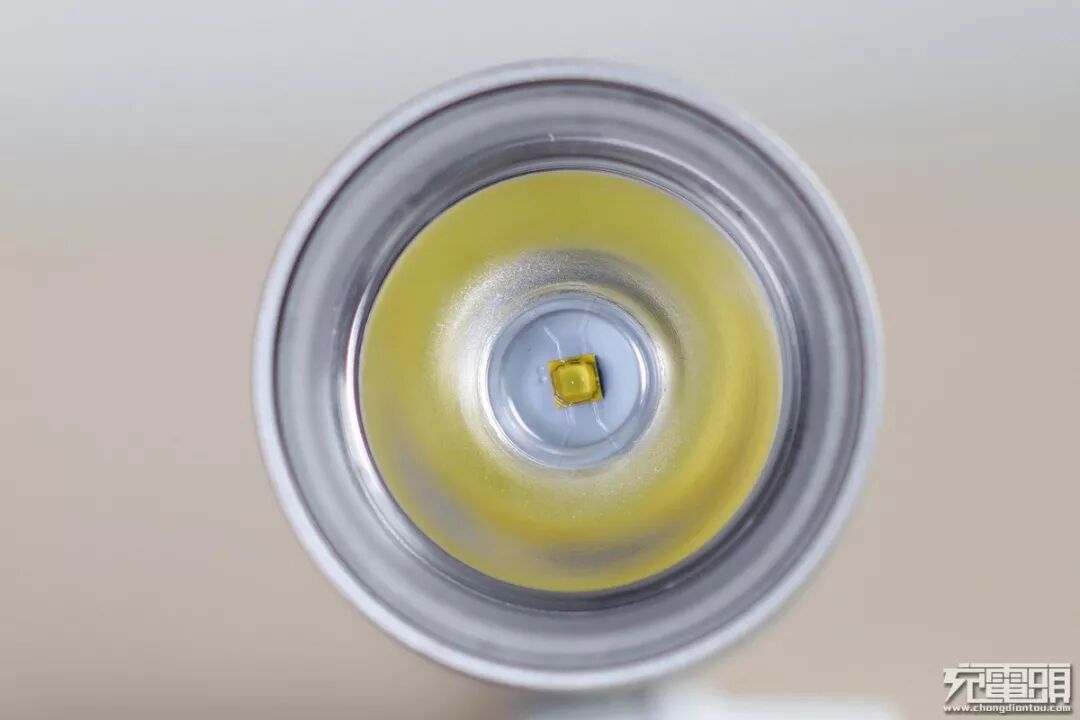

里面是灯珠。

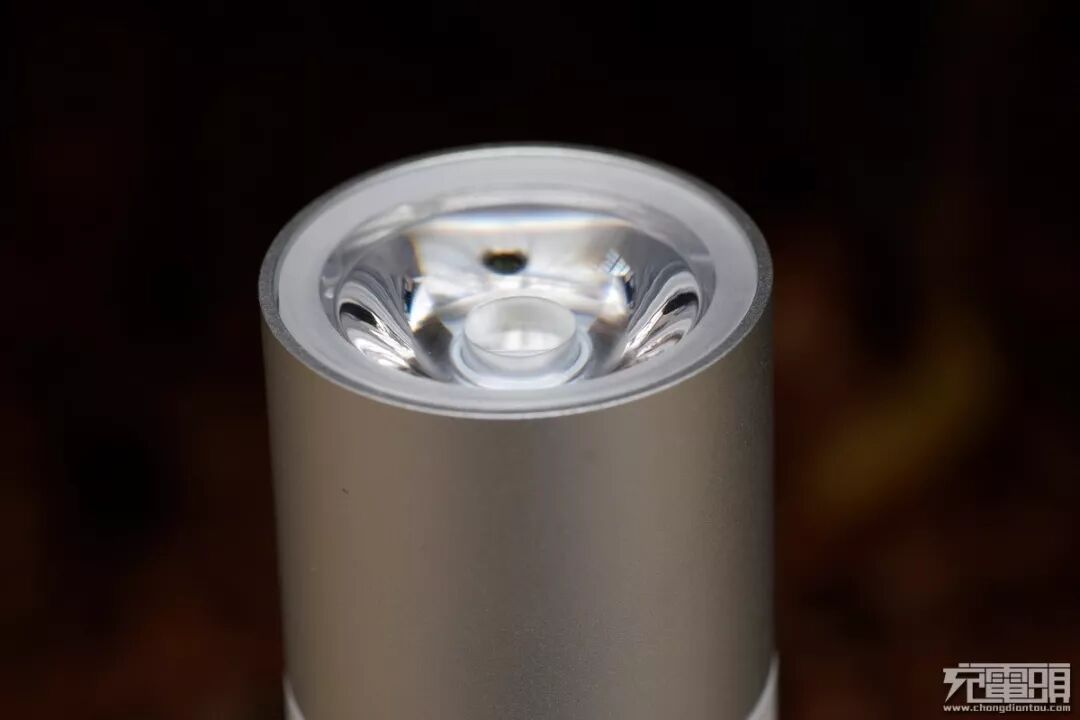

看起来是透镜的，也有黄水。
透镜的好处是聚光更容易控制，可以做到体积更小。

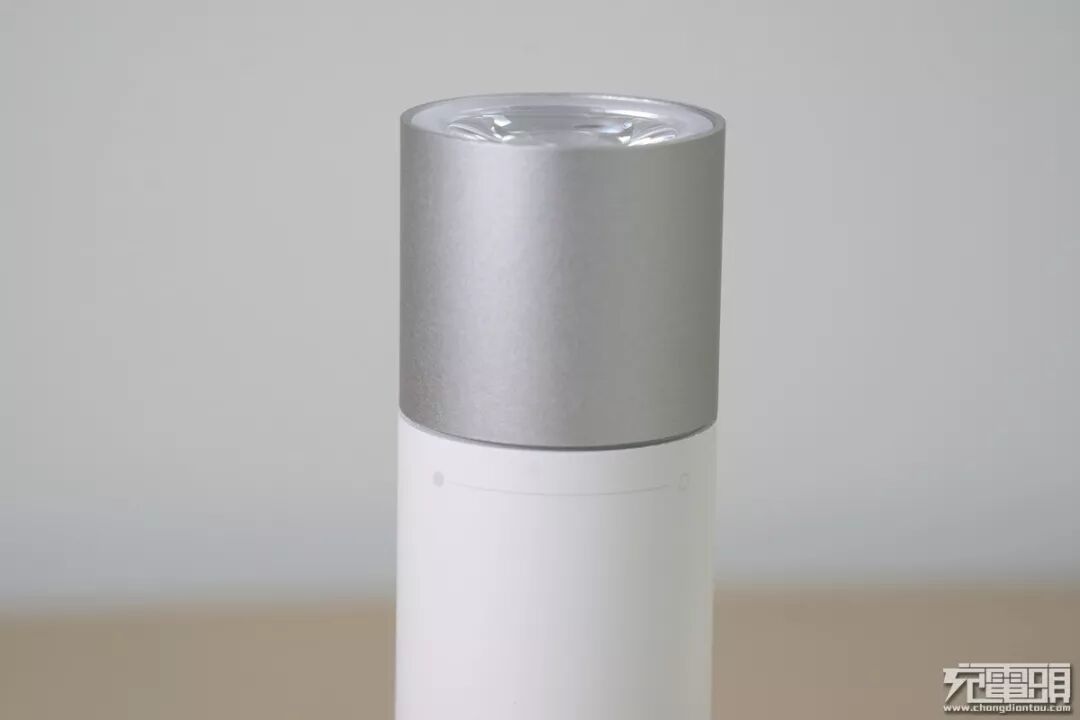

头部的银色占了四分之一。
侧面看到圆柱形的透镜。
按键是凹进去一点的，避免误触的概率 。
银色部分是可以扭动的，也就是调光的，白色部分有清楚指示。

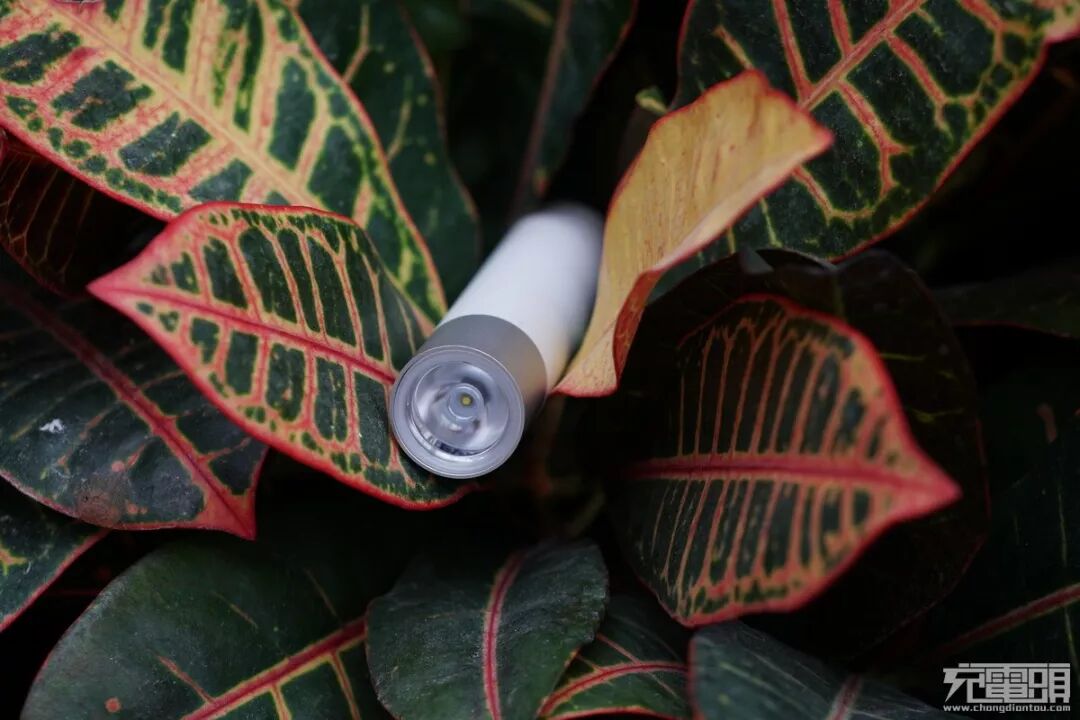

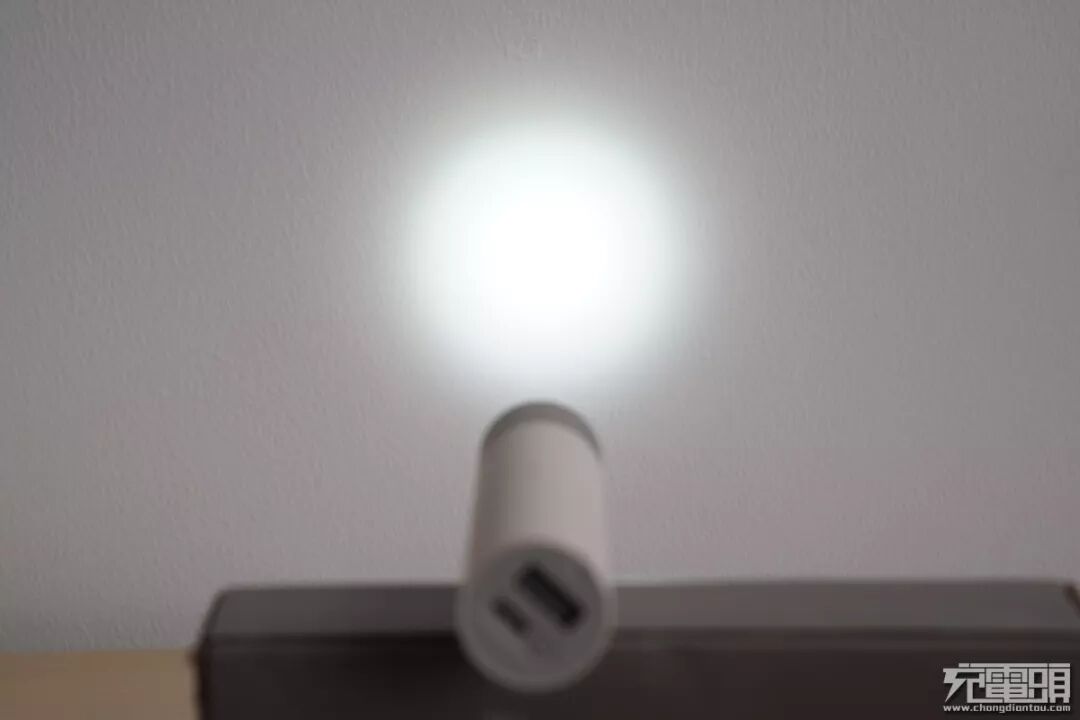

光斑效果。
用ChargerLab power-z FL001测试仪，一键协议探测，快充协议都不支持。
充电1A。
负载刚好5V1A， 1.05A保护。
拆解篇：

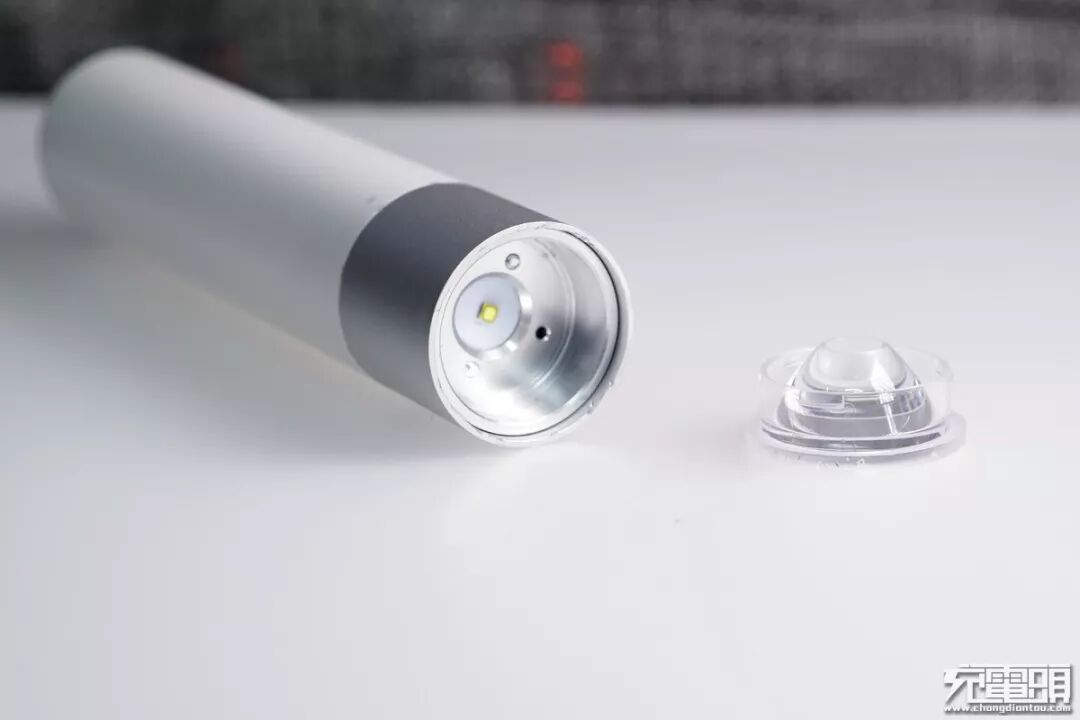

首先打开透镜，可以直接掏出来。
这里的打不开的，敲烂也拉不出来。
直接切割。

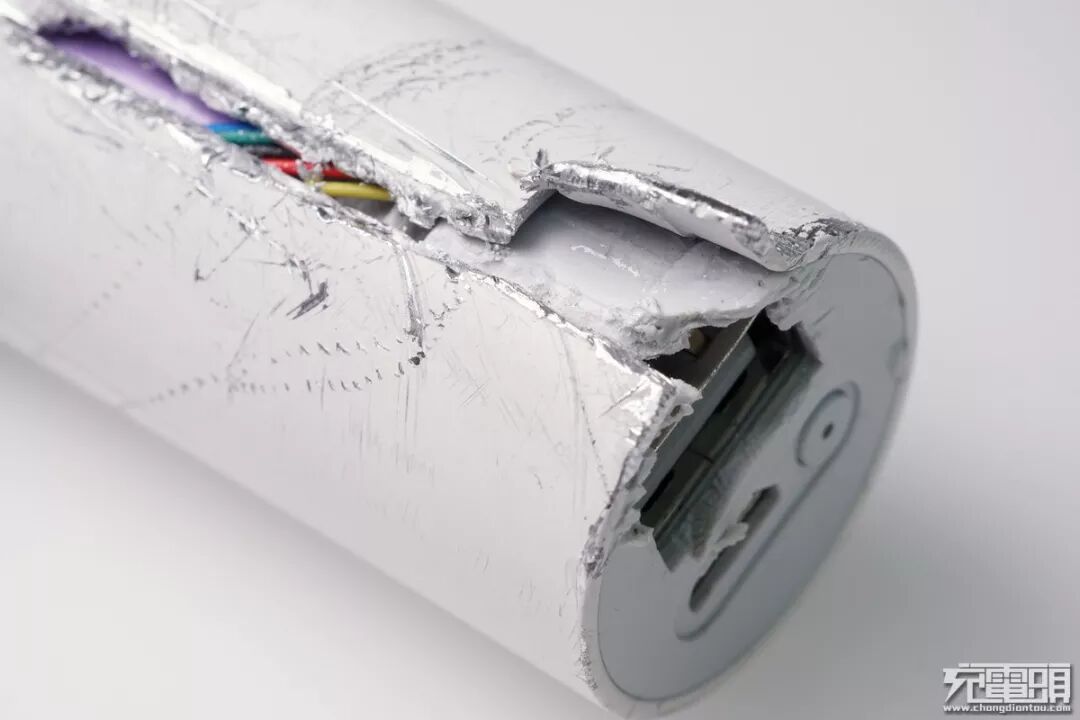

破坏了一部分，发现是底盖很深。

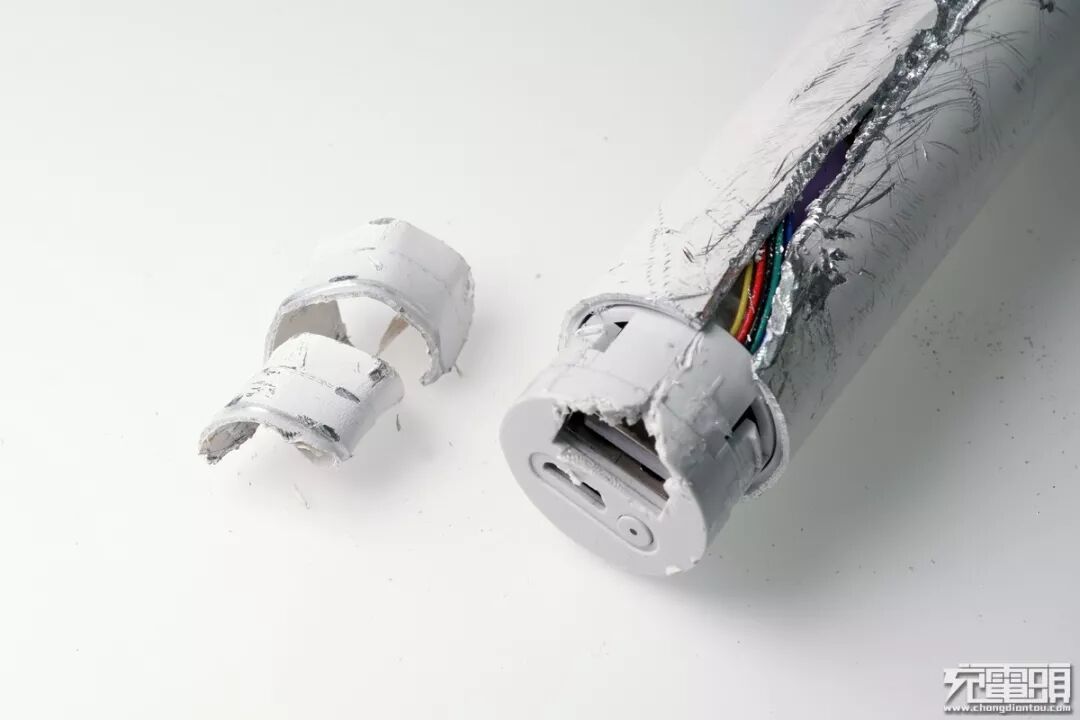

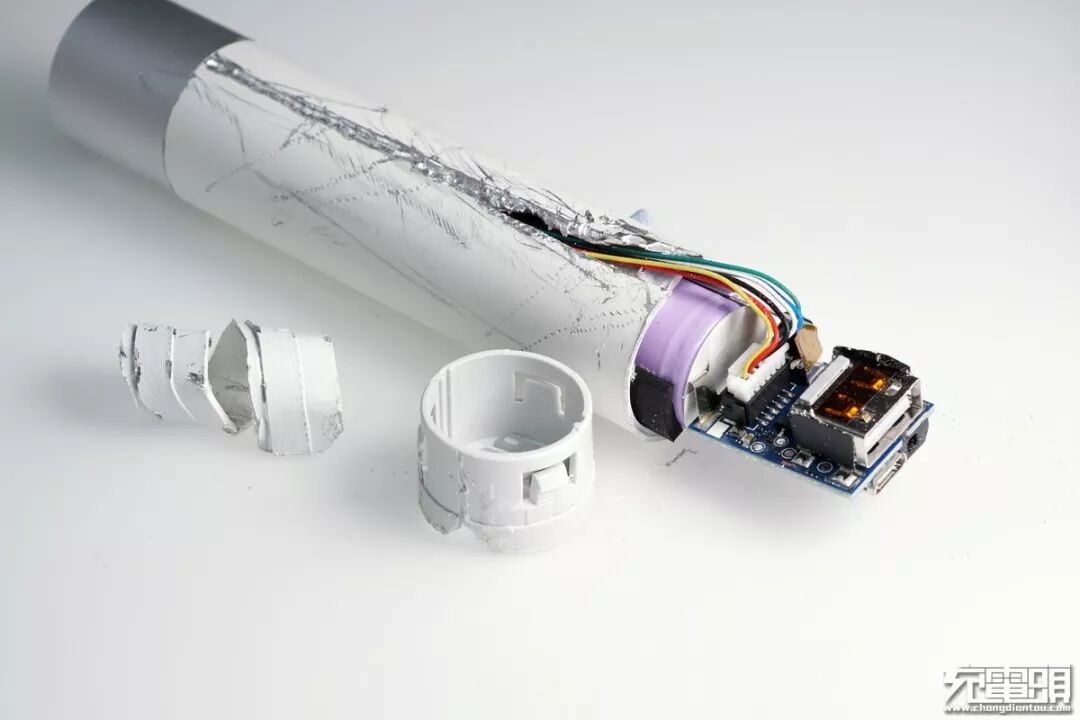

暴力剪开，外壳一部分，铝壳还是有点厚度。
里面是很深的一个盖子，有卡扣。

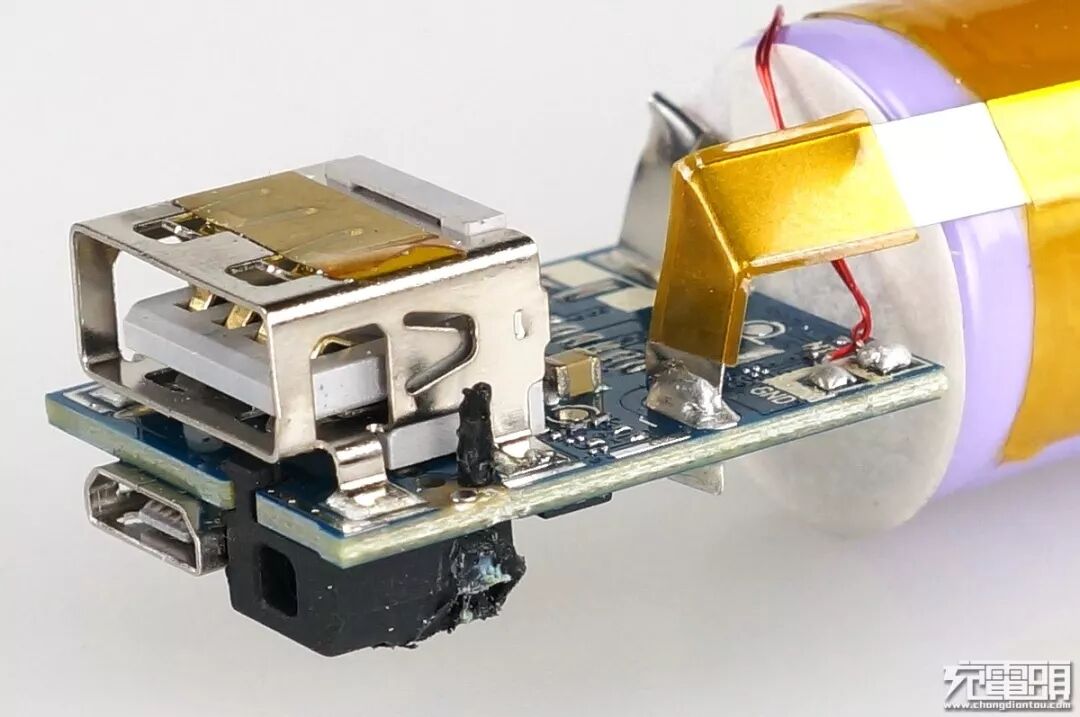

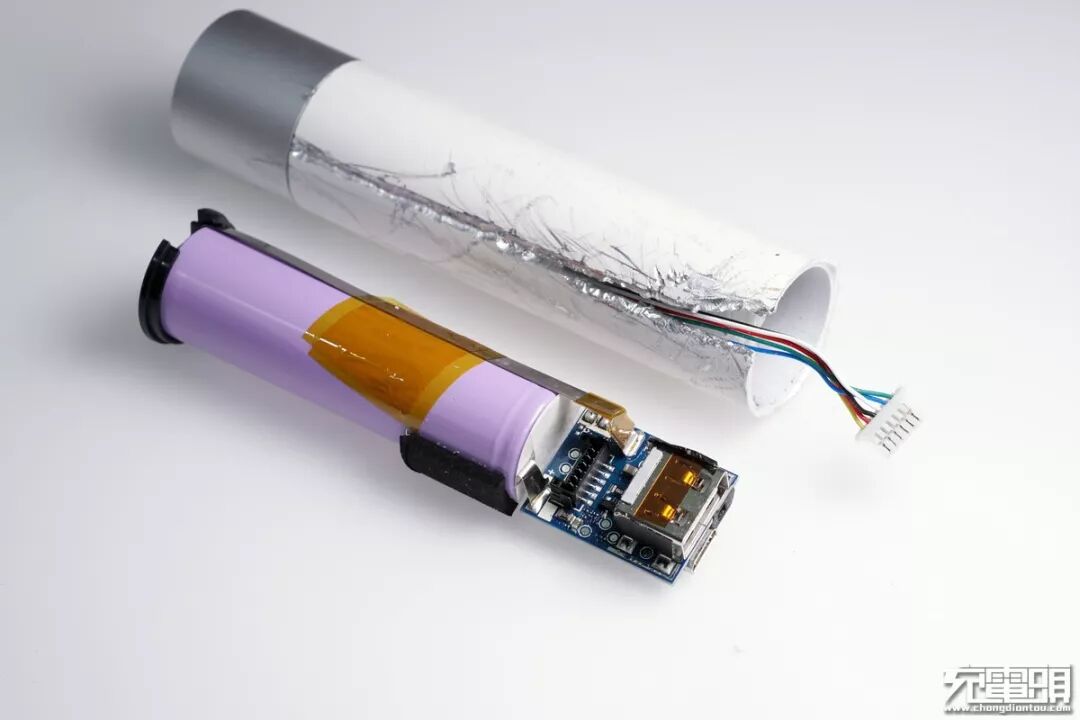

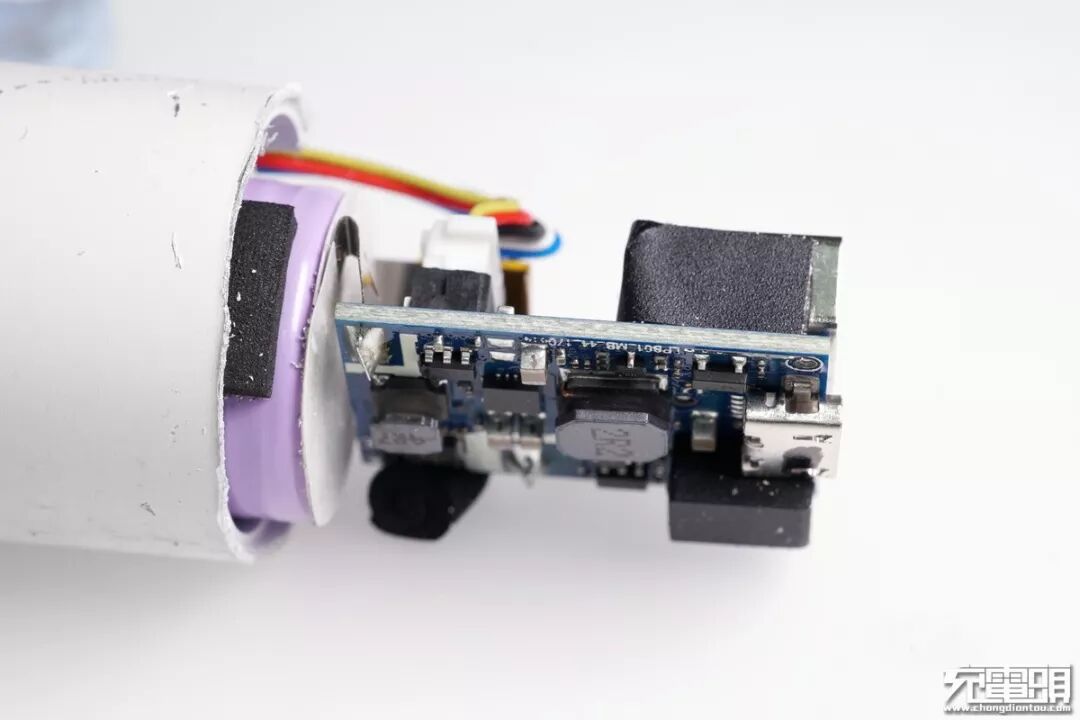

盖子里面是PCB，连接电池，USB 输出。
座子是最大的，占了一半PCB面积。
PCB侧面。

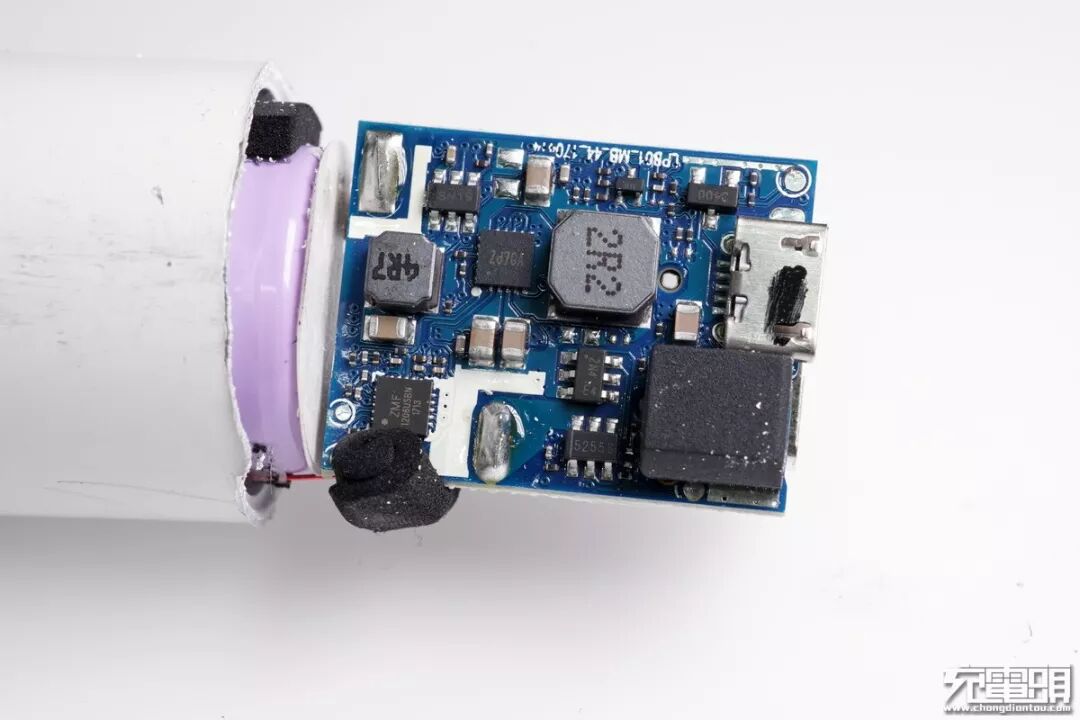

PCB正面，底下一个泡棉固定。
采用矽力杰的方案SY6918。SY6918 智能芯片，可为主流电子设备充电，输入输出均为5V1A。它不仅适用于大电流高效率的应用场合，还能支持小米的小电流充电模式，是一款性价比非常高的小容量移动电源主控。

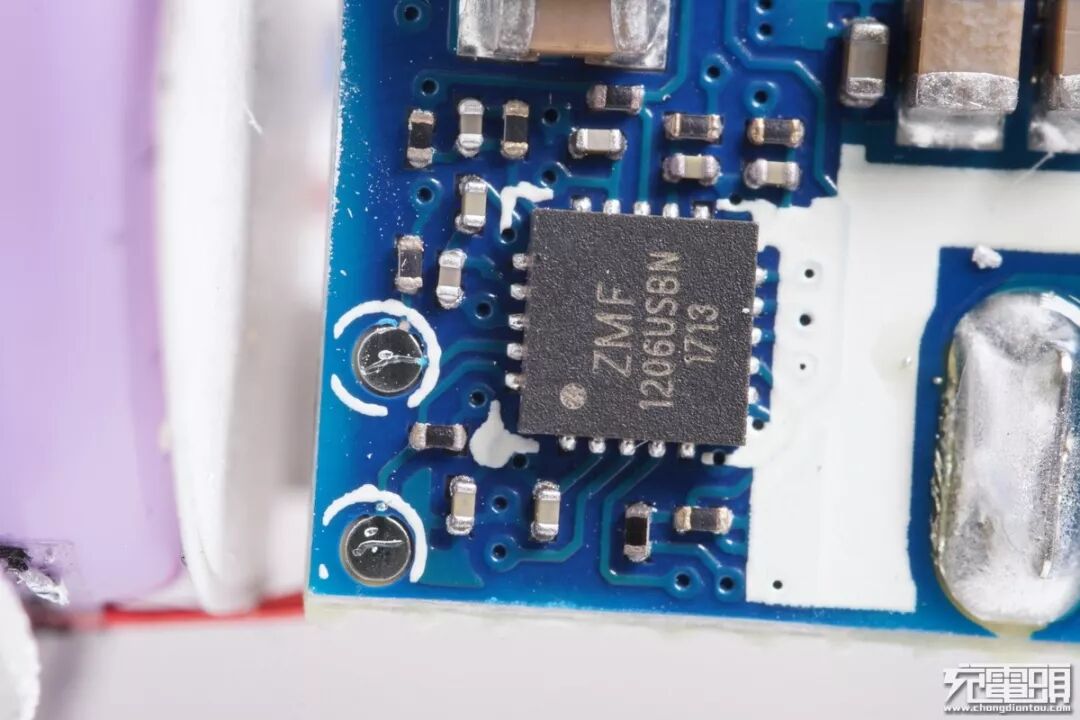

这个IC估计是紫米定制的，丝印ZMF1206USBN。

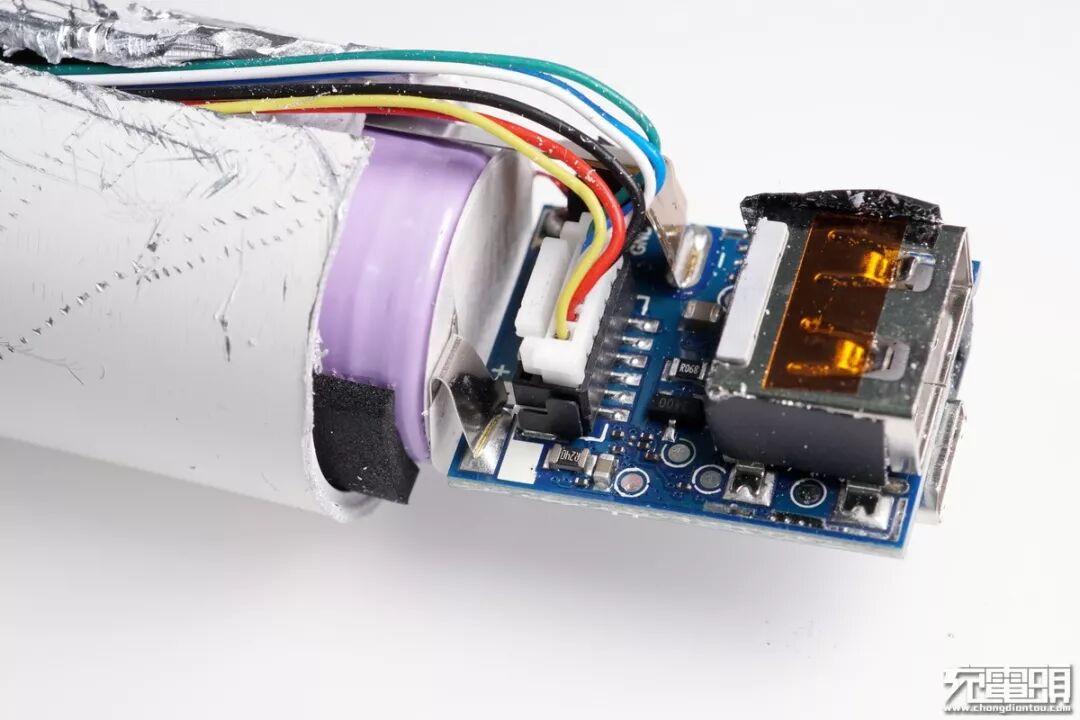

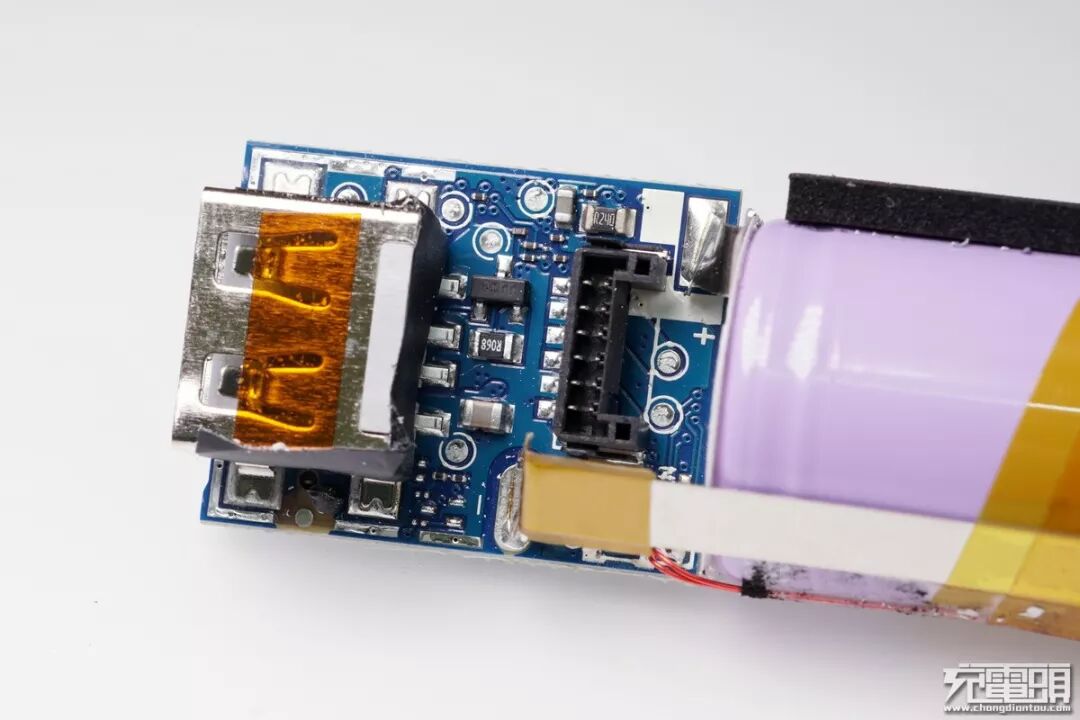

用一根六线的排线接到这个PCB上面，供电出去给头部的LED，控制供电都在6根线上。

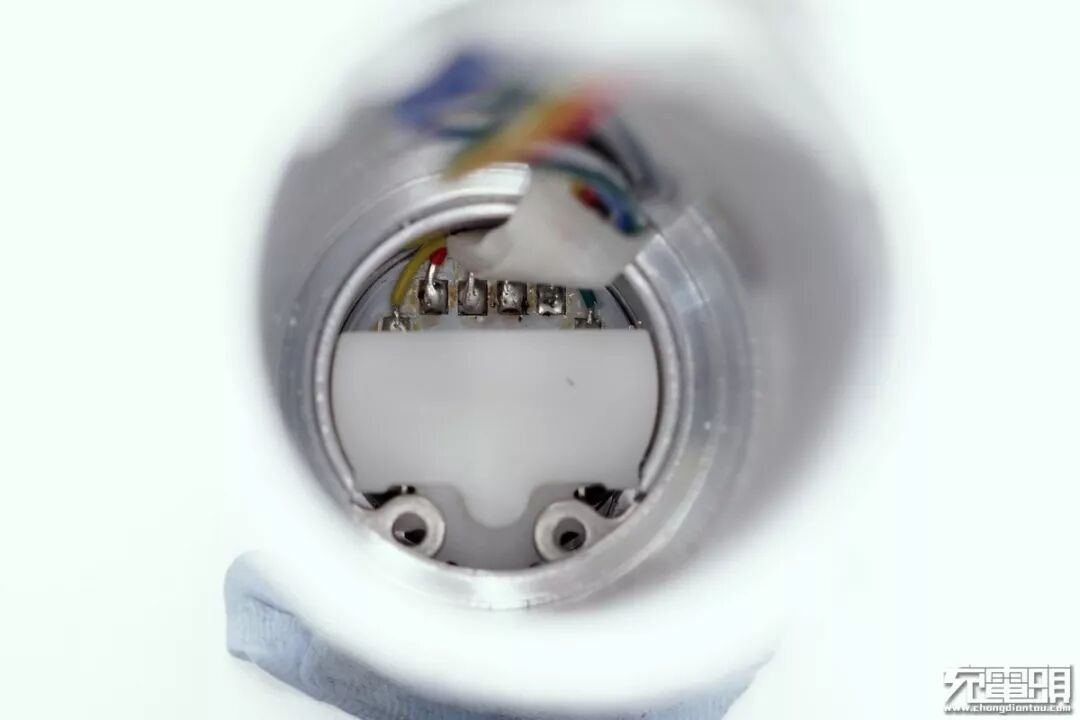

再看桶里，有一块PCB，刚才的6根线焊接在上面。

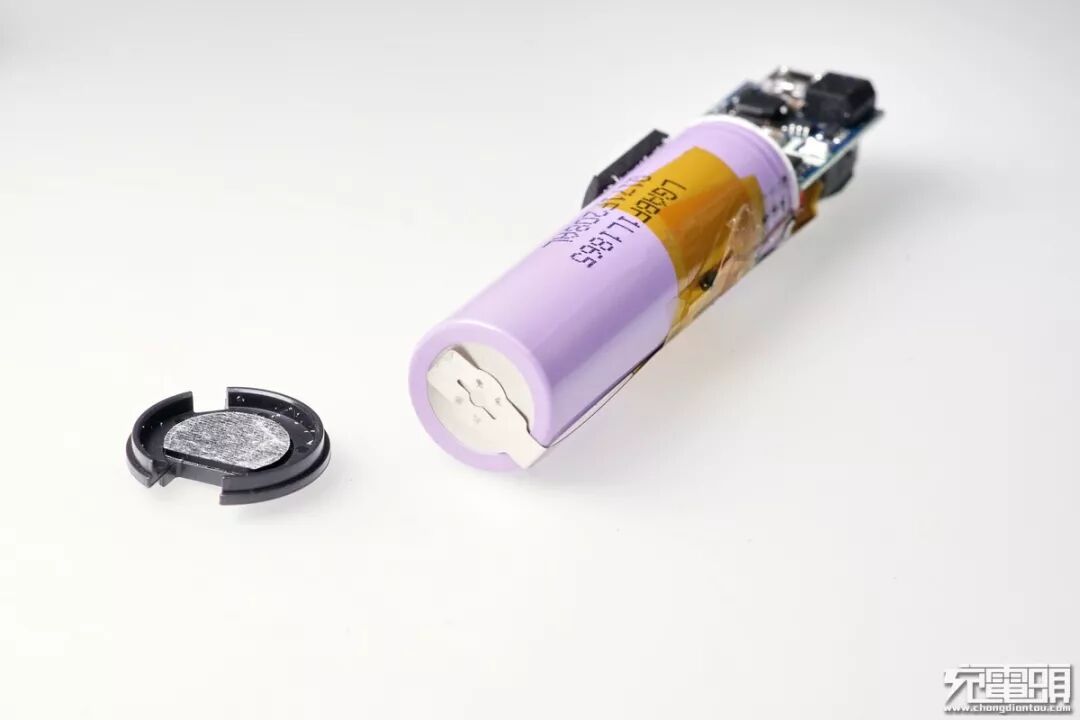

电池底部有塑料保护盖，镍带焊点整齐。
电池侧面有温控探头，紫米系列都有这种同类温控。
板子上6个位置的插针。
在看一下18650电池跟外壳的比例。
粉紫色的电池，LG3350mAh容量。

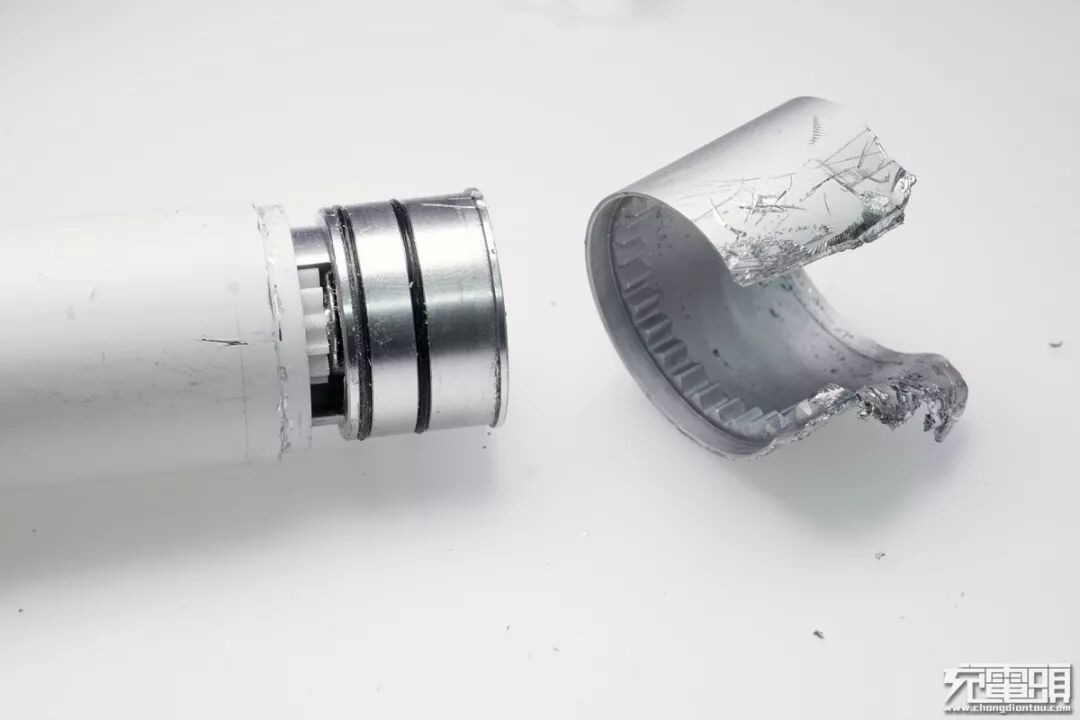

360度旋转的调光圈，直接剪开

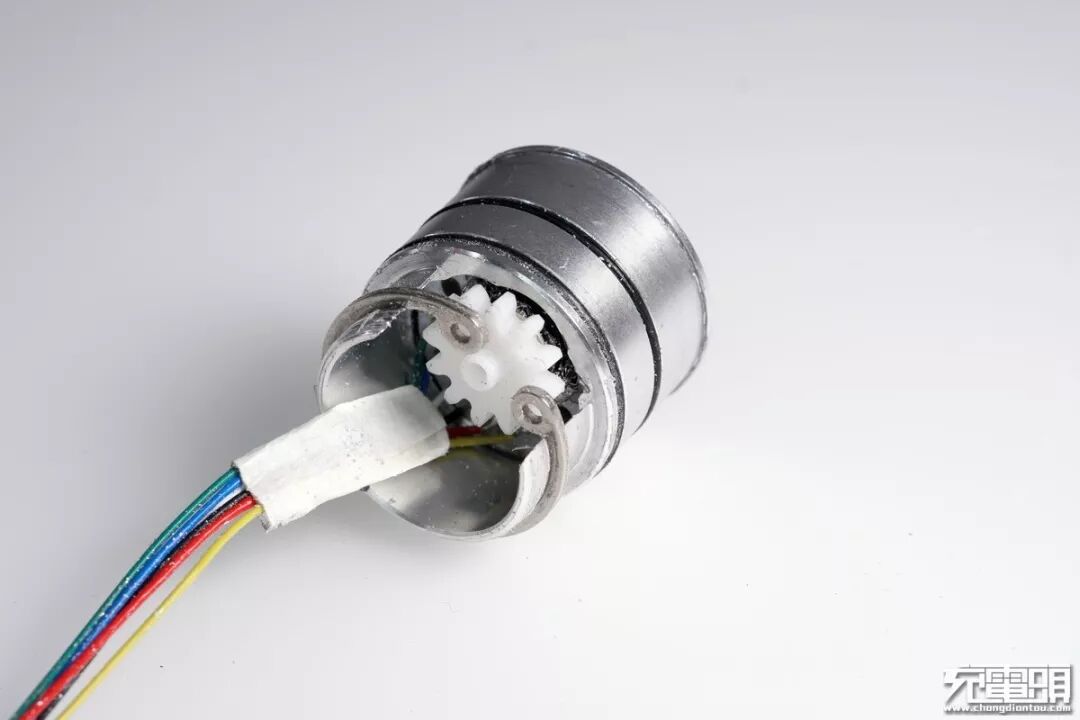

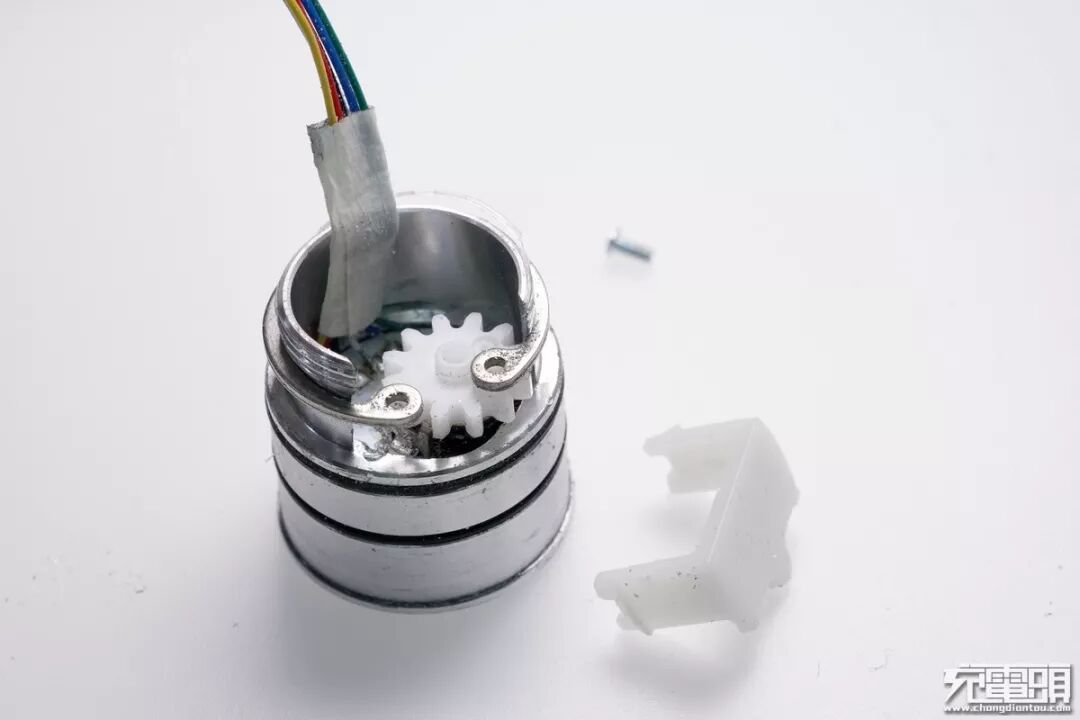

里面有齿轮，电路仓有两根黑色胶圈。

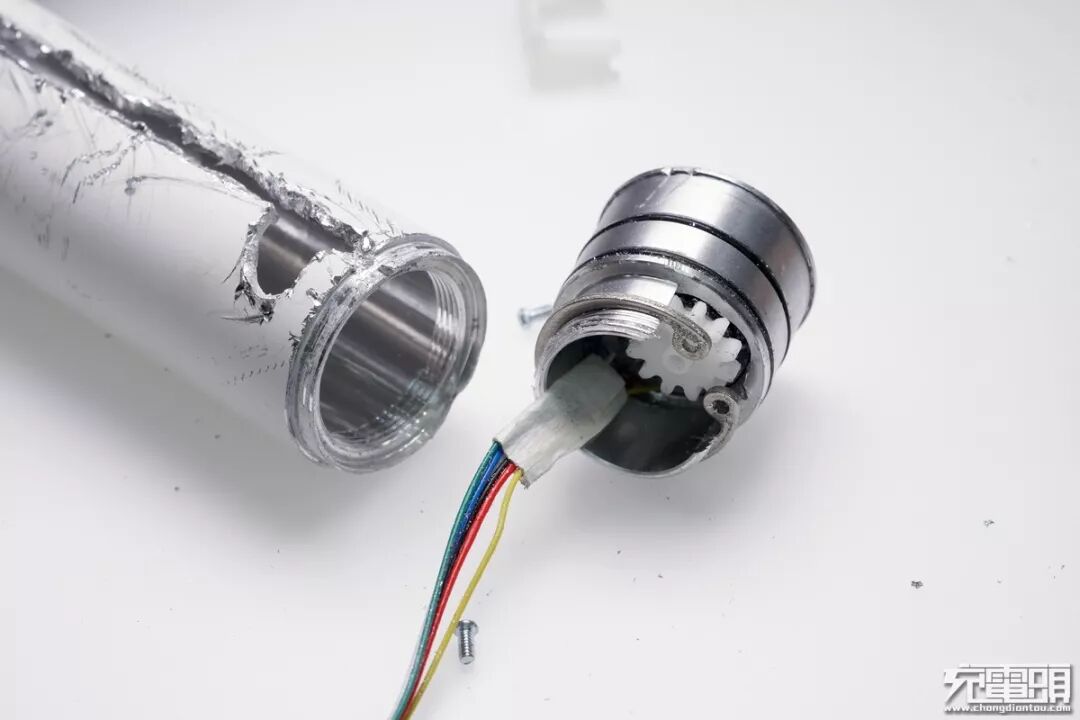

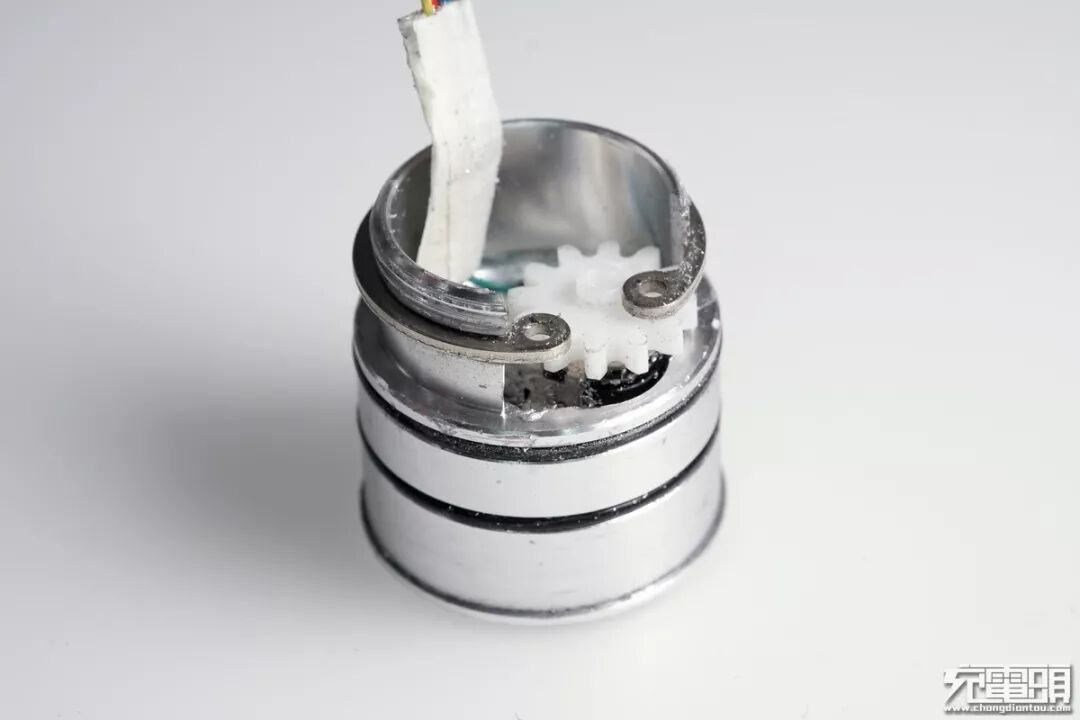

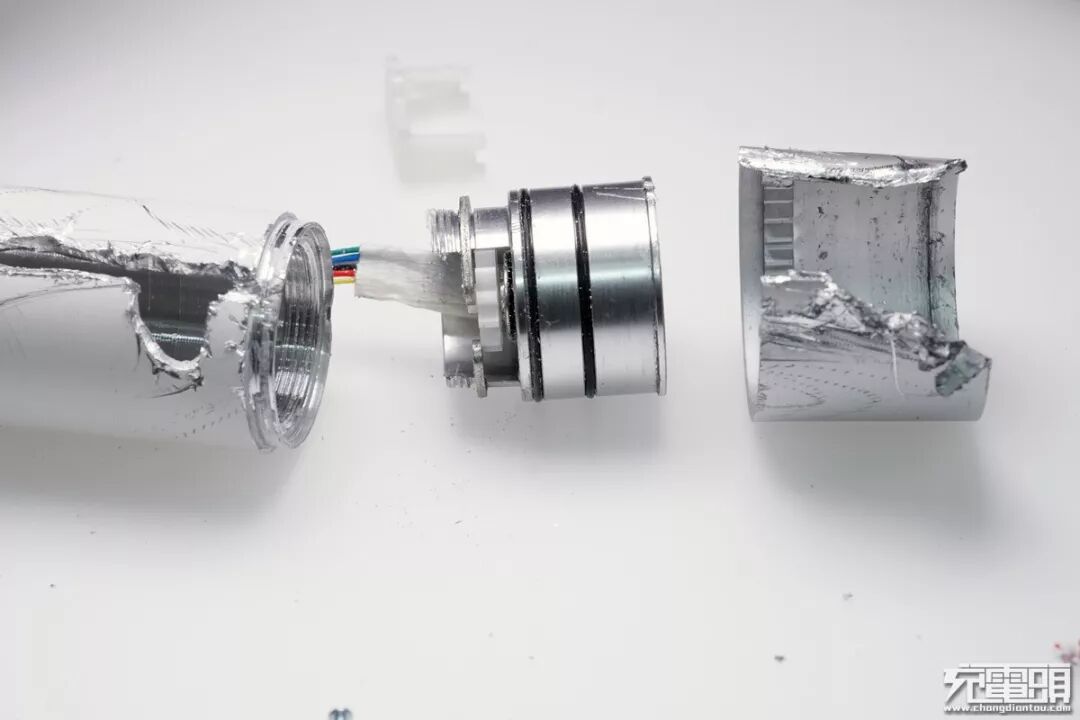

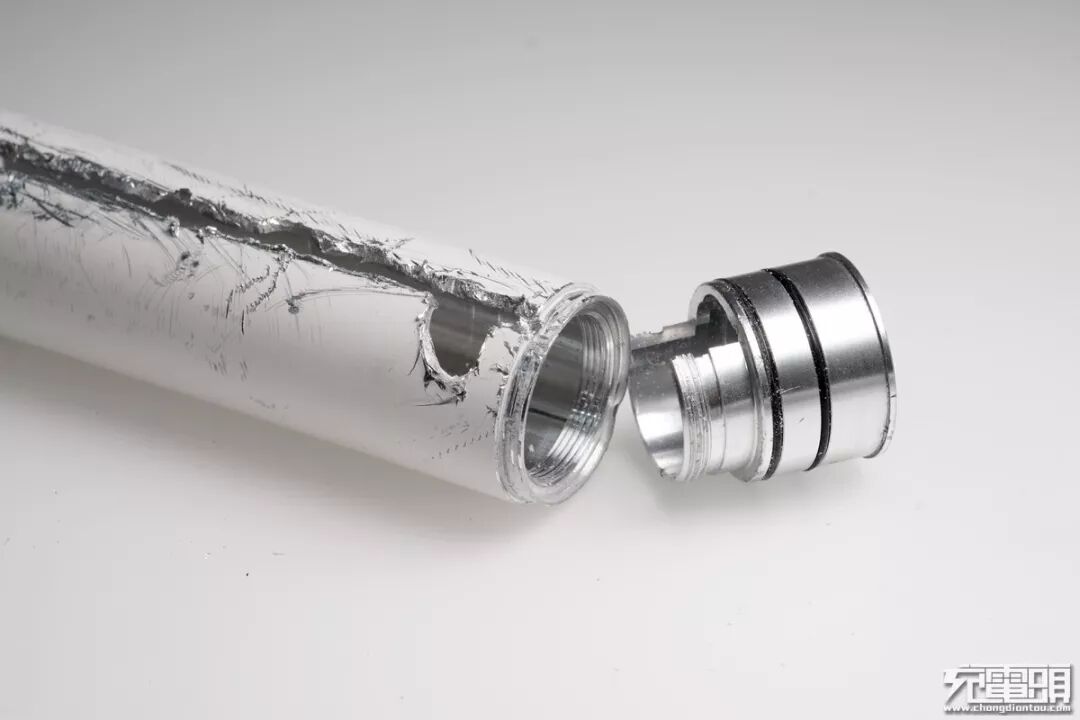

电路仓可以直接扭开，有螺纹。电路仓白色齿轮，通过调光圈转动调光。
电路仓跟筒身直接是螺纹安装的，打了一点点胶水。
想无损打开，提供一下参考，掏出透镜，扭开这个座子就可以。
右边白色配件是盖住齿轮的。
这个白色配件是他在齿轮上面定位的。

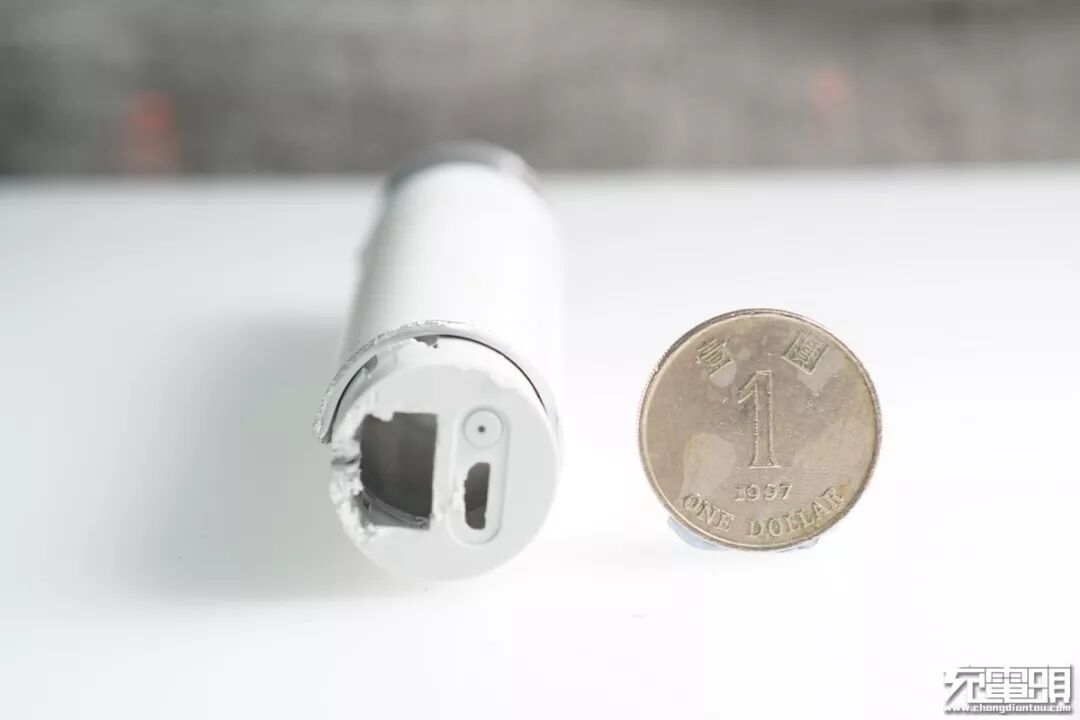

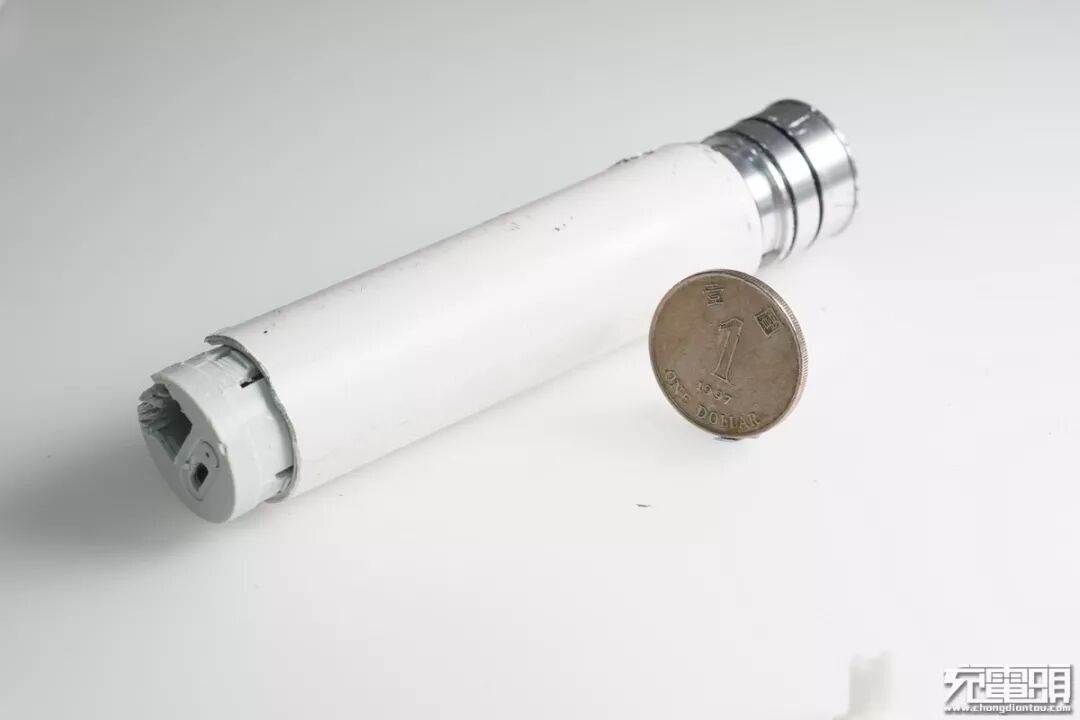

跟1元硬币体积对比。
直接接近1元硬币。

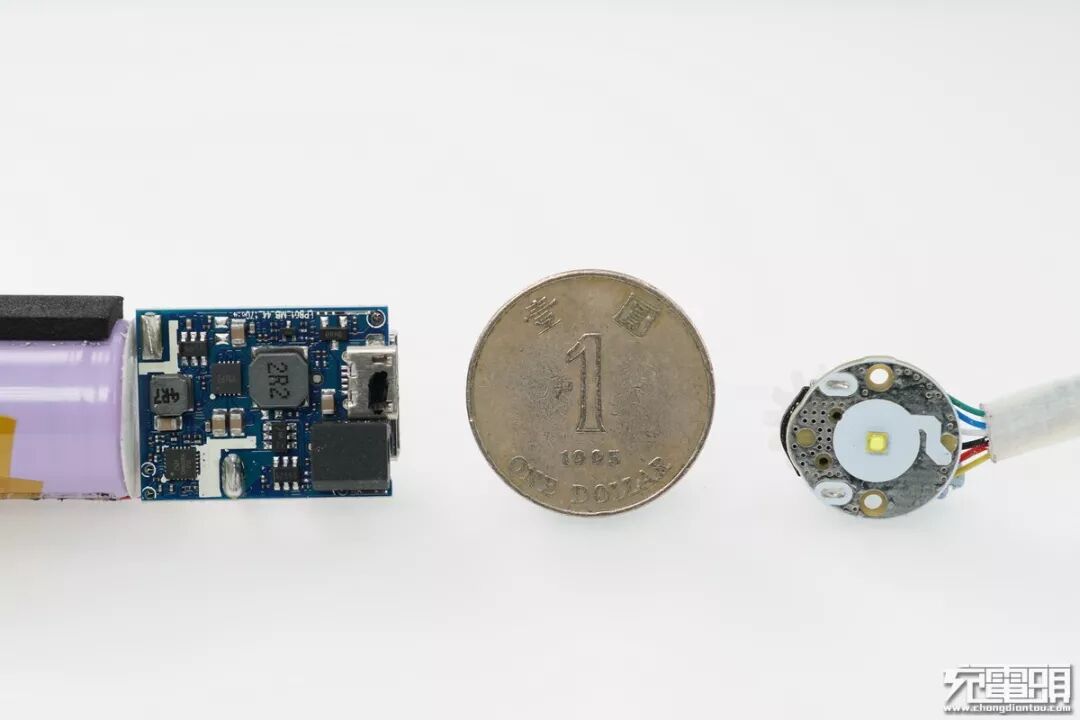

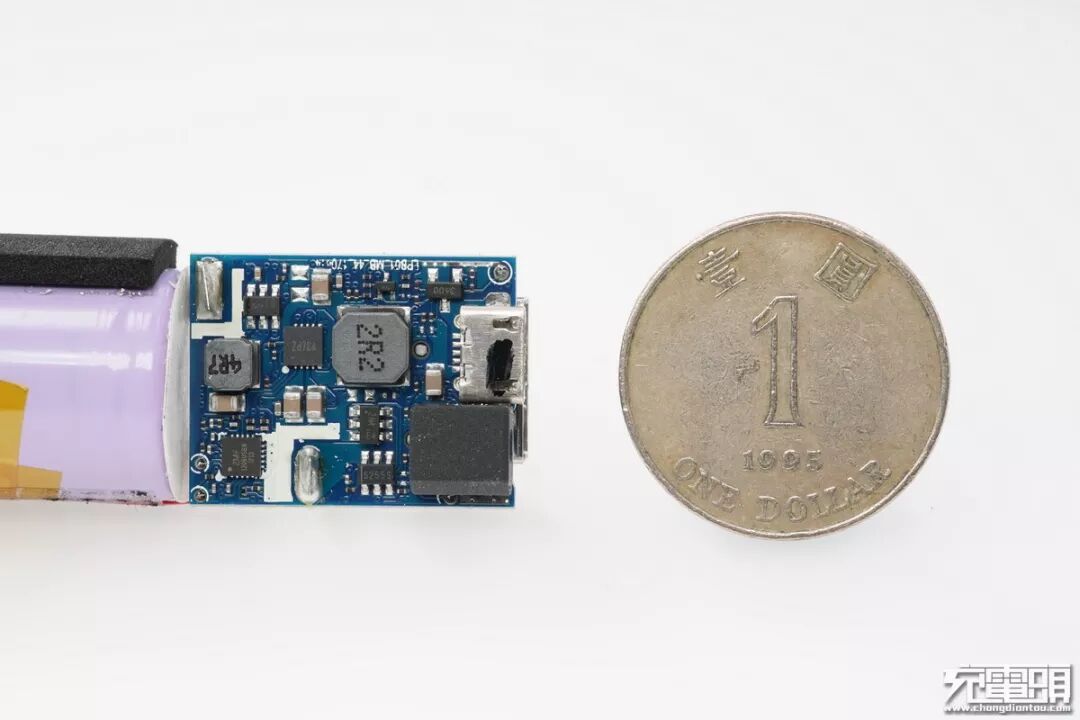

1元硬币跟PCB 灯头PCB。
PCB尺寸比起1元硬币还要小。
结构图，方便用户自己打开改造。
这个是塑料软胶的套子。
里面是按键呢，藏得很深。
盖子里面有个长顶针，触及里面按键。
这个位置有一个卡扣，应该是跟筒身直接起到定位作用。
缺了一块的地方是调光圈跟白色齿轮接触的地方，扭动齿轮调光。

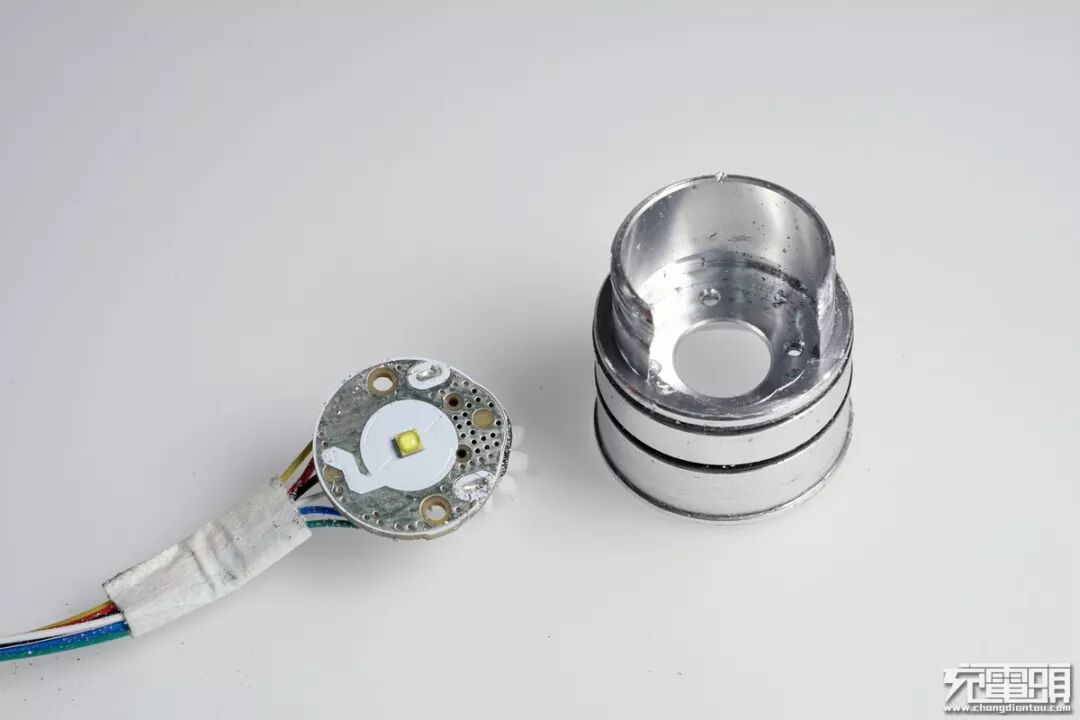

LED的PCB取出来。
齿轮。

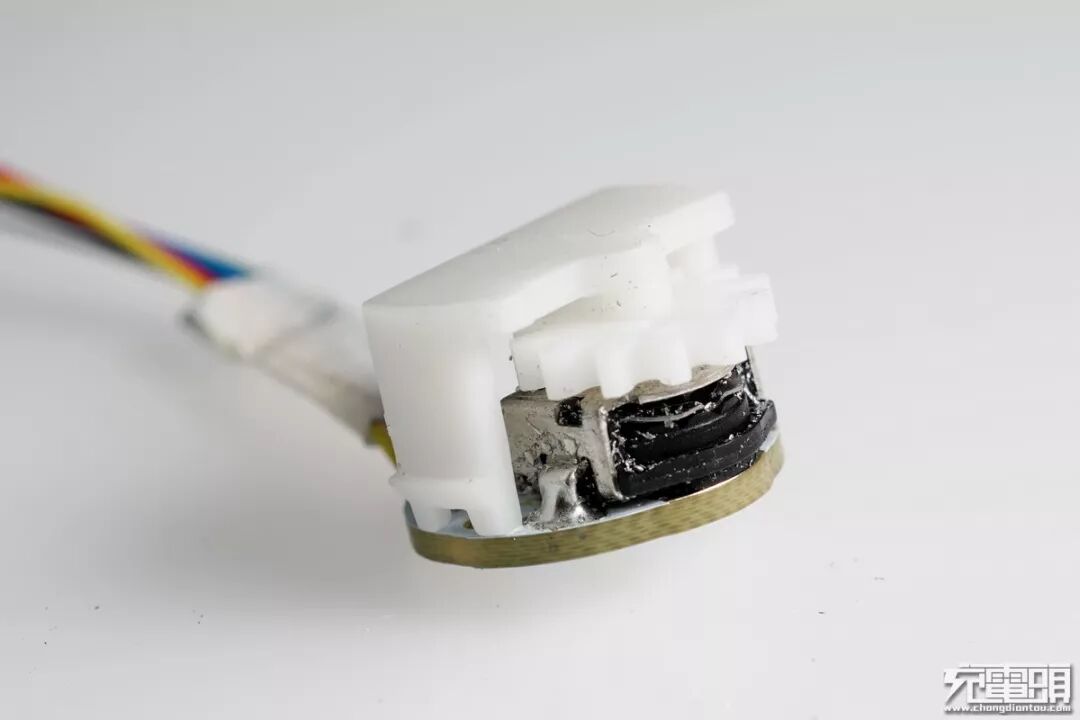

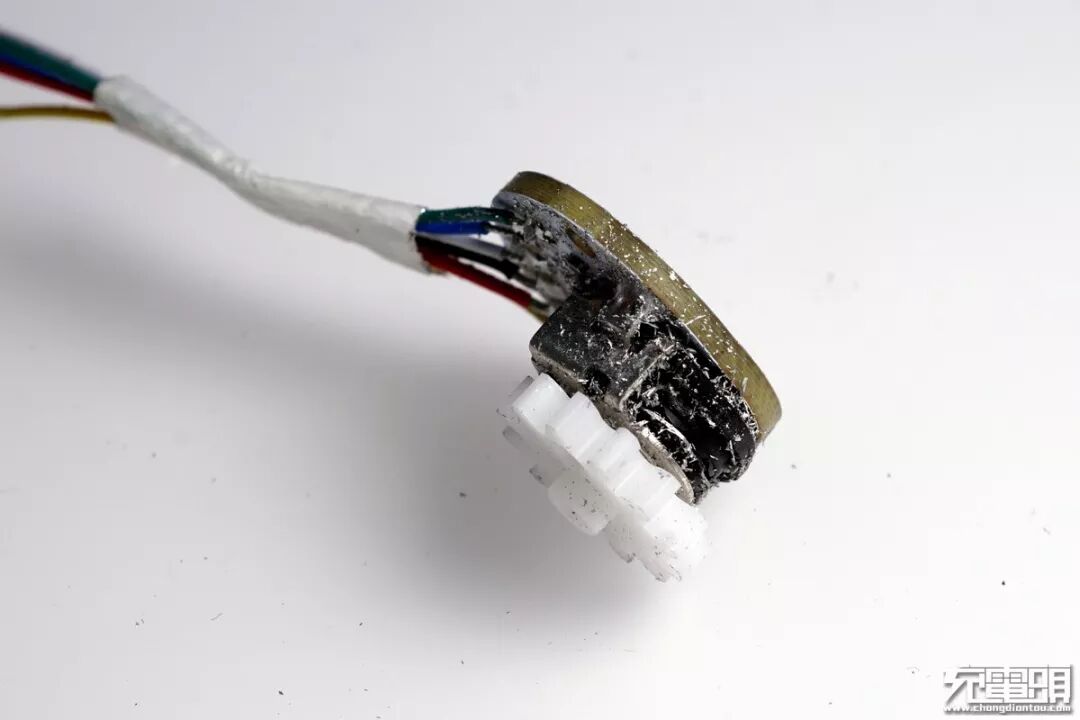

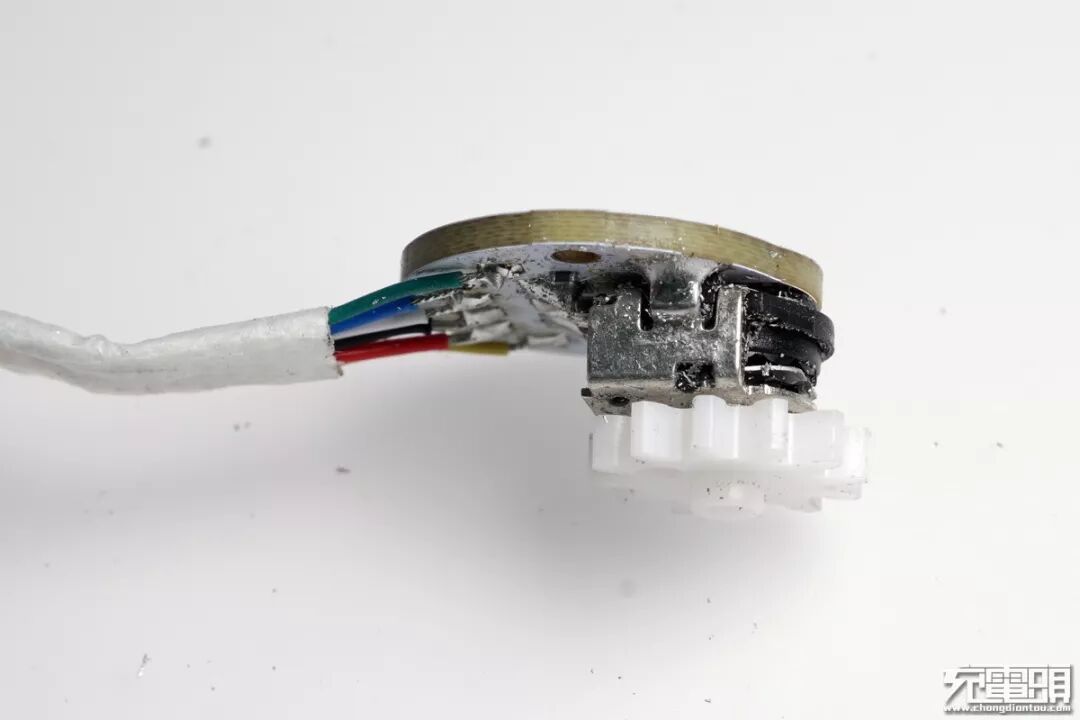

侧面看到是编码器，不是猜测的磁环调光，调光的声音也是来自这里。

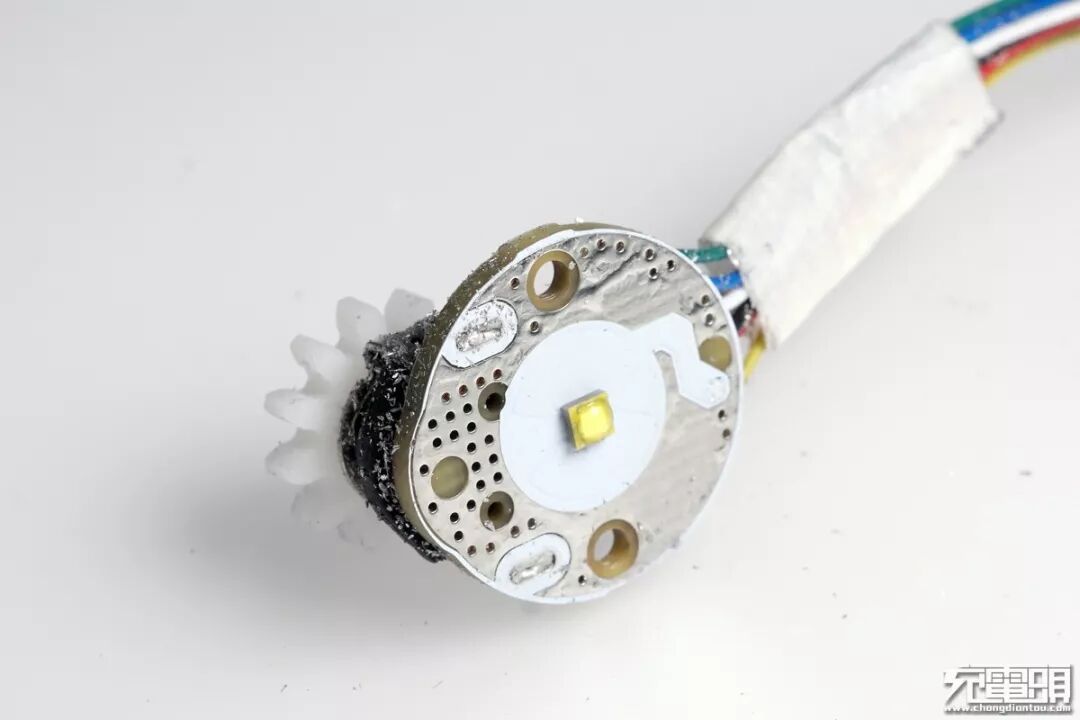

LED位置的，用了很多过孔，加强散热。

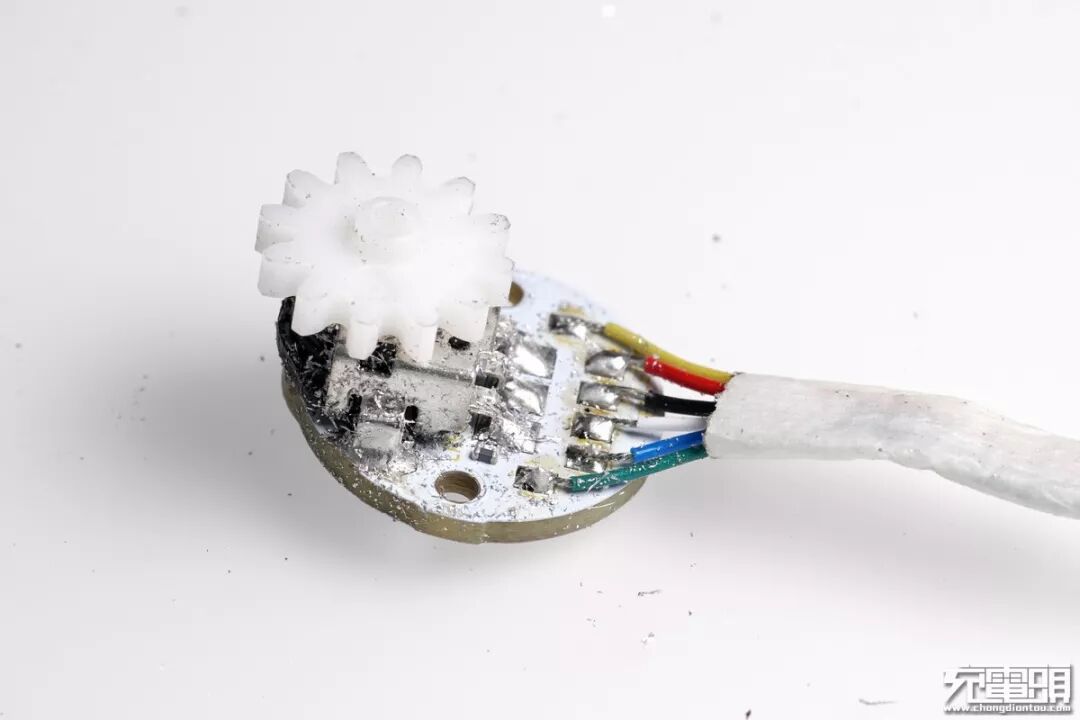

编码器下面是齿轮。
全部拆解物件。
二、 紫米ZMI移动电源MINI（3000mAh）拆解
外观篇：

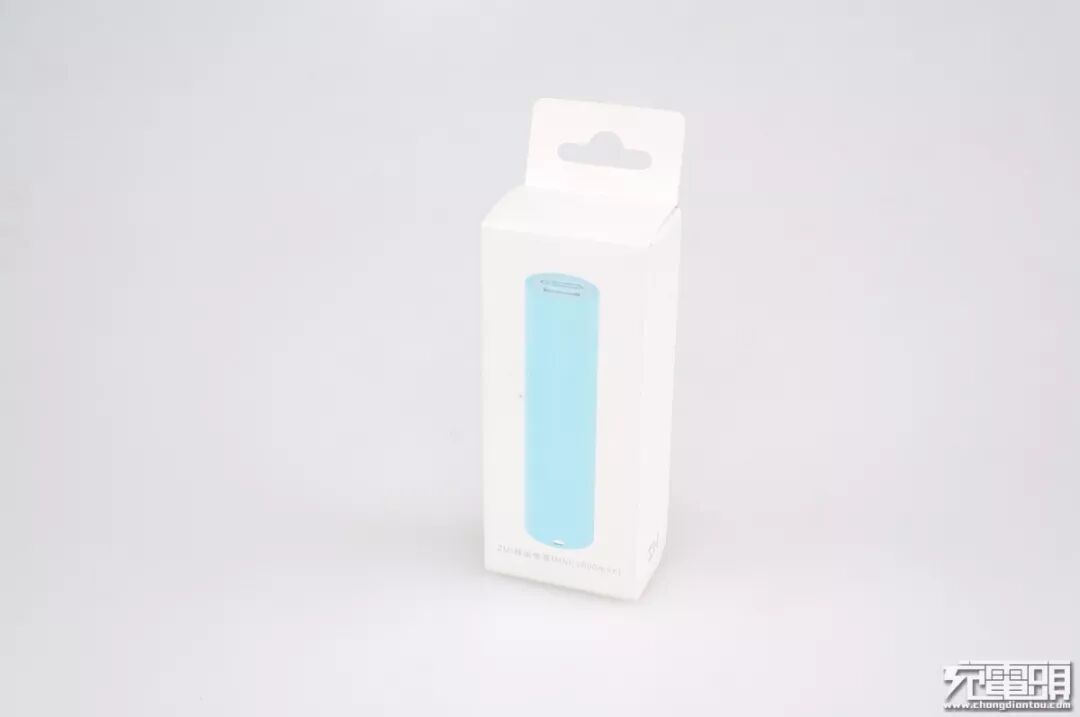

紫米移动电源MINI采用简单的纸盒包装，封面印刷着产品式样，包装盒带有货架挂孔方便陈列上架。
产品背部一如既往的带有紫米防伪标贴。

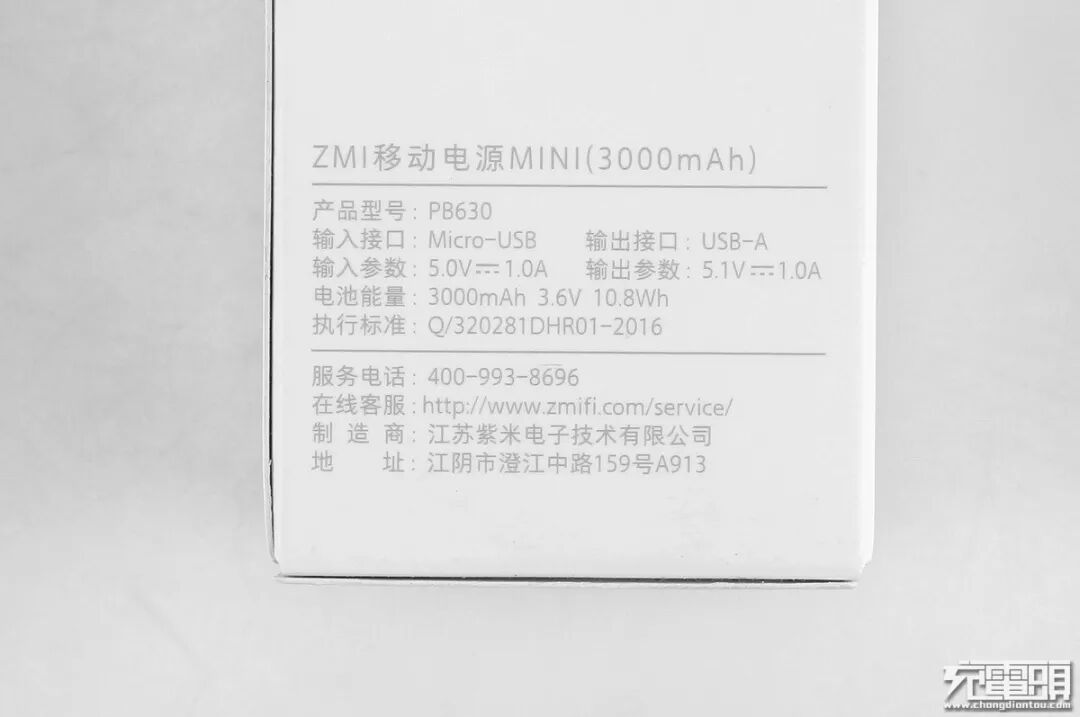

包装名牌参数如下，品名：ZMI移动电源MINI（3000mAh）、产品型号：PB630、输入接口：MicroUSB、输出接口：USB-A、输入参数：5V1A、输出参数：5.1V1A、电池能量：3000mAh 3.6V 10.8Wh、制造商：江苏紫米电子科技有限公司。
开箱物品一览：MicroUSB数据线*1、移动电源本体*1、说明书*1。

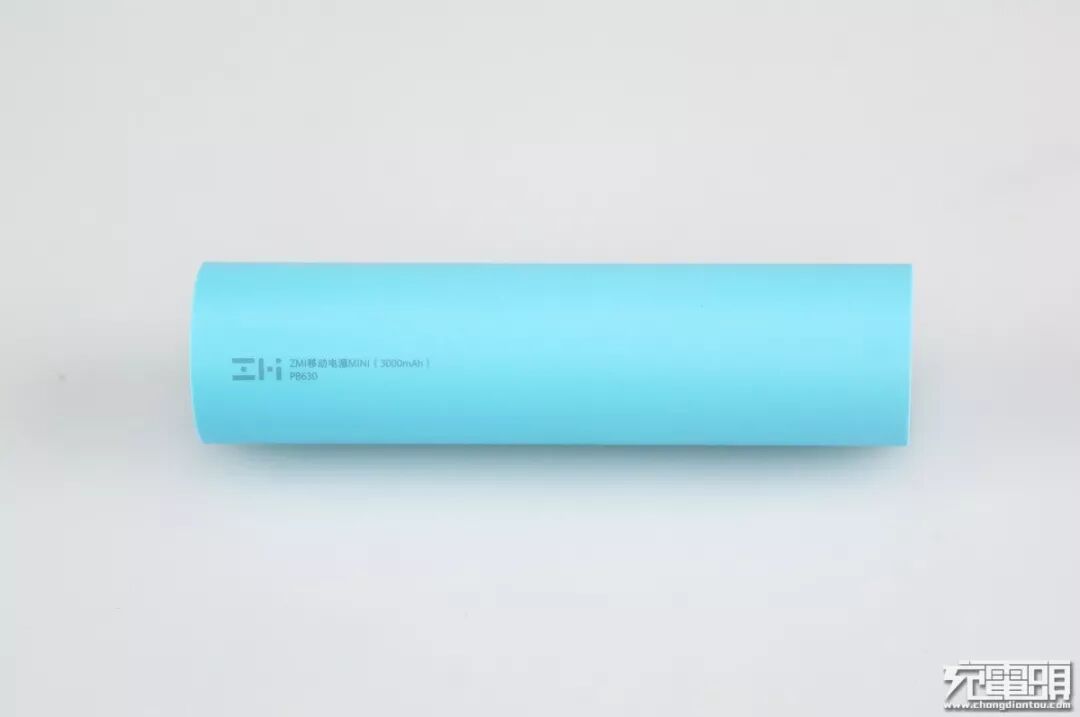

ZMI移动电源MINI与口红尺寸相仿的圆筒采用了松石蓝色彩塑胶壳体制作，壳体表面印刷着产品信息：ZMI移动电源MINI（3000mAh） PB630。

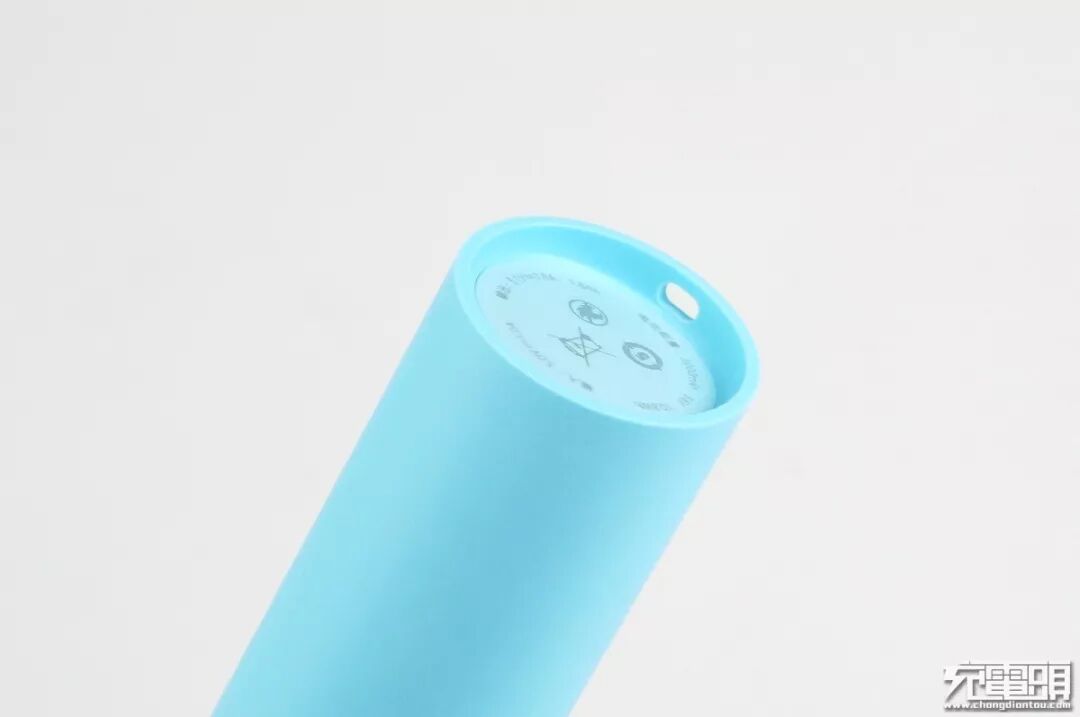

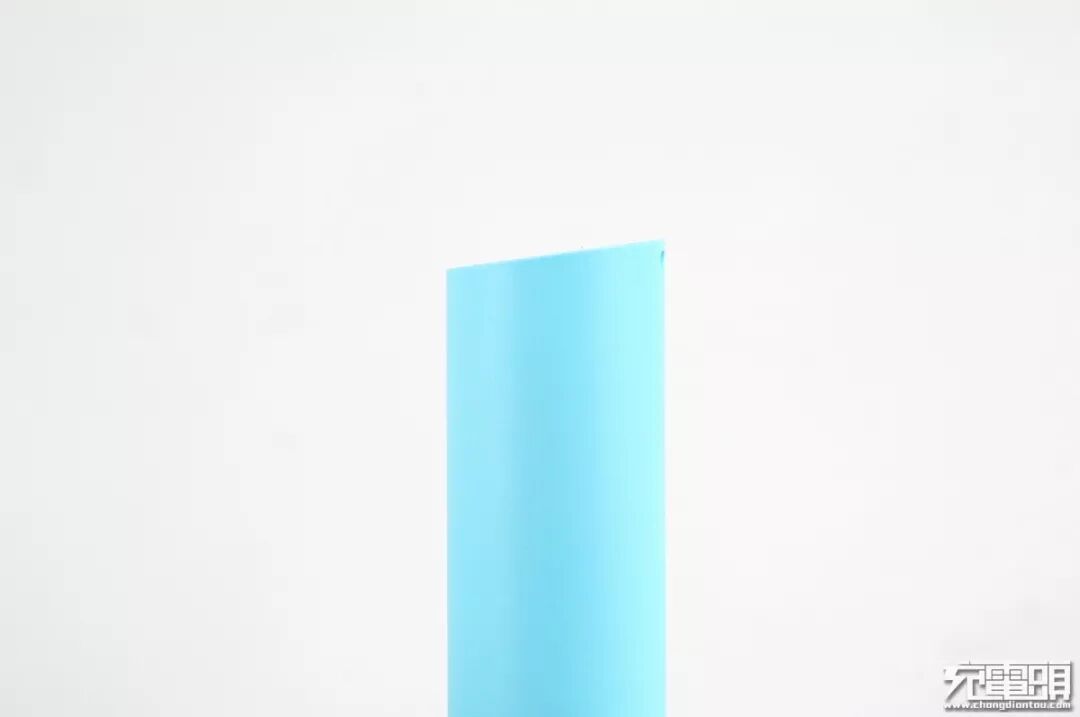

移动电源底部是倾斜面设计。
斜面高的一侧带有一个挂绳孔。

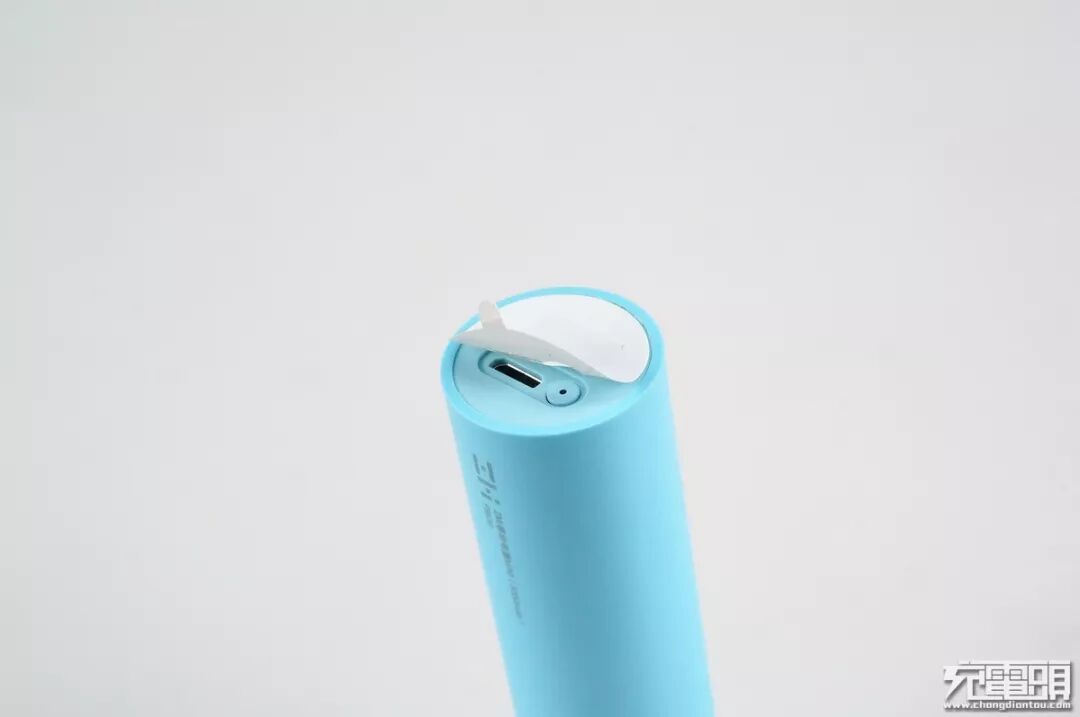

接口端带有一张防尘贴纸。

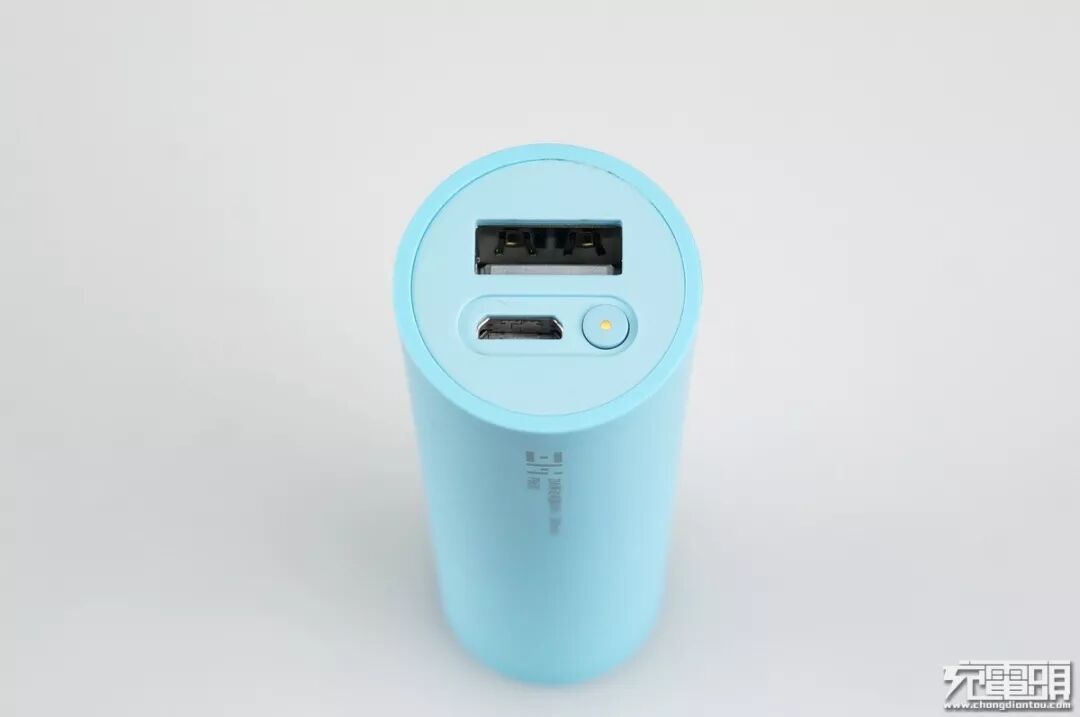

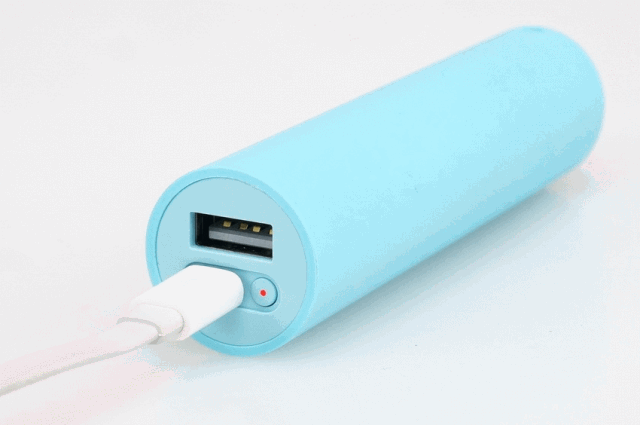

面板部分，紫米移动电源MINI使用了USB-A输出接口+MicroUSB输入接口搭配通用性强，一个三色LED指示灯的圆形的电量激活按钮，还有紫米家族的特色功能：支持双击小电流模式，可以为蓝牙耳机手环等设备充电。
双色指示灯充电时会红黄绿等模式交替闪烁，满电、低电量时也会切换颜色指示。
底部铭牌信息如下，电池能量：3000mAh 3.6V 10.8Wh、输入：5V1A、输出：5.1V1A 1.8Ah，登机所需参数一应俱全。

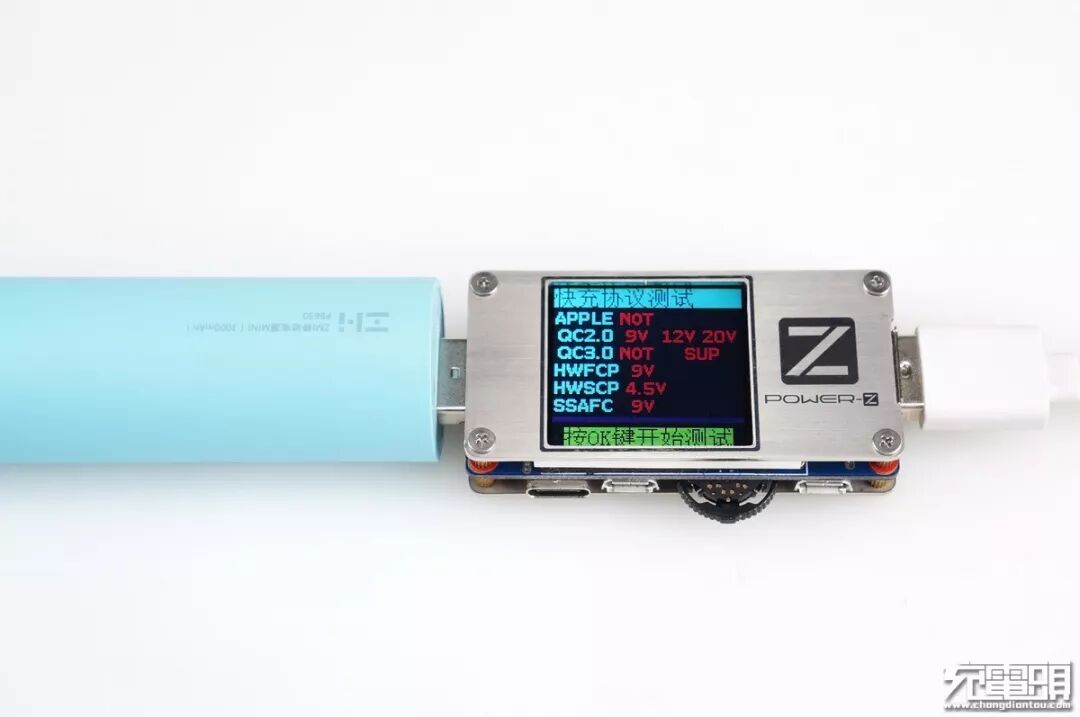

测试篇使用的设备是来自专注于充电领域的ChargerLAB所研发的POWER-Z系列工具，先使用POWER-Z FL001对紫米移动电源MINI进行输出识别模式轮询，发现紫米未使用识别IC或识别电阻群，输出采用的是D+D-短接的DCP模式。

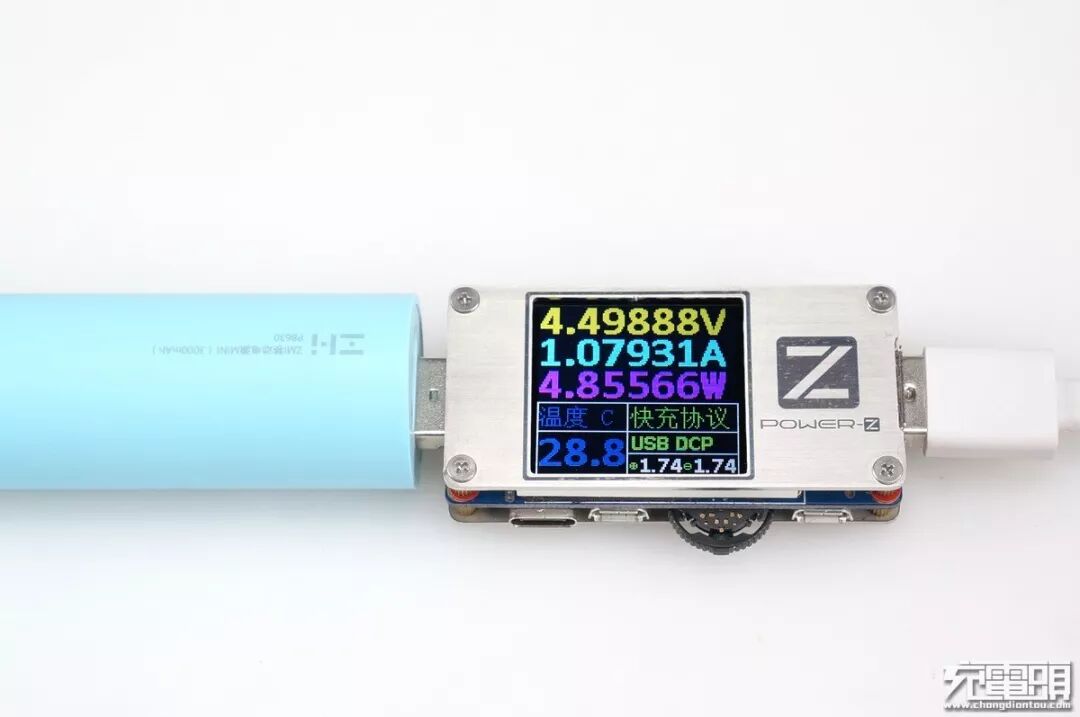

最大输出功率为1A，带载电压接近5V完全可用。
继续加大带载，输出电压迅速下调自适应避免拉爆保护关机，响应速度十分快。

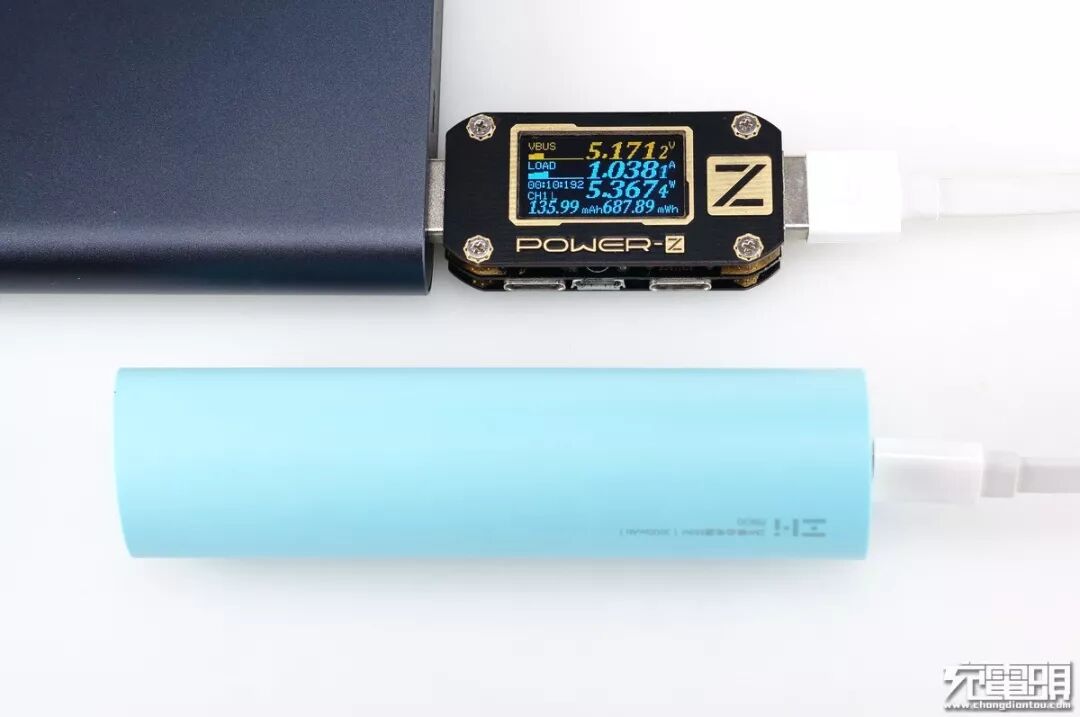

使用POWER-Z KM001监视输入情况，最大输入功率5.17V / 1.0A / 5.3W，符合标称数值。

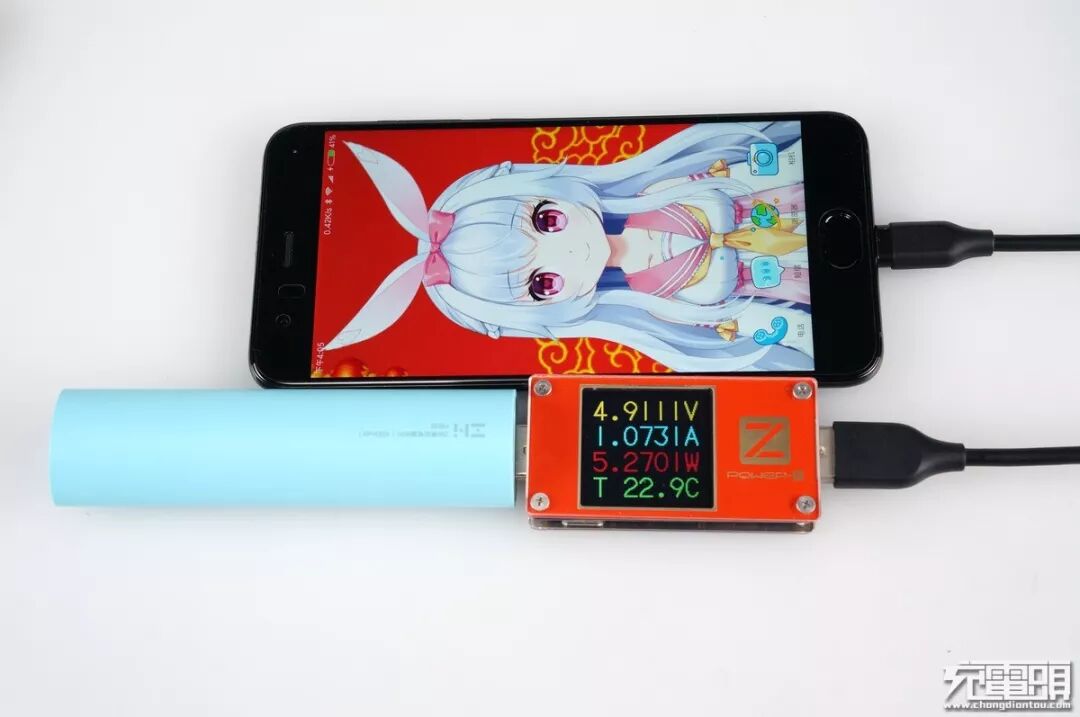

POWER-Z KT001监控实际上机充电情况，紫米移动电源MINI对小米6进行充电，功率为4.91V1.0A，自适应正常不会被拉爆。

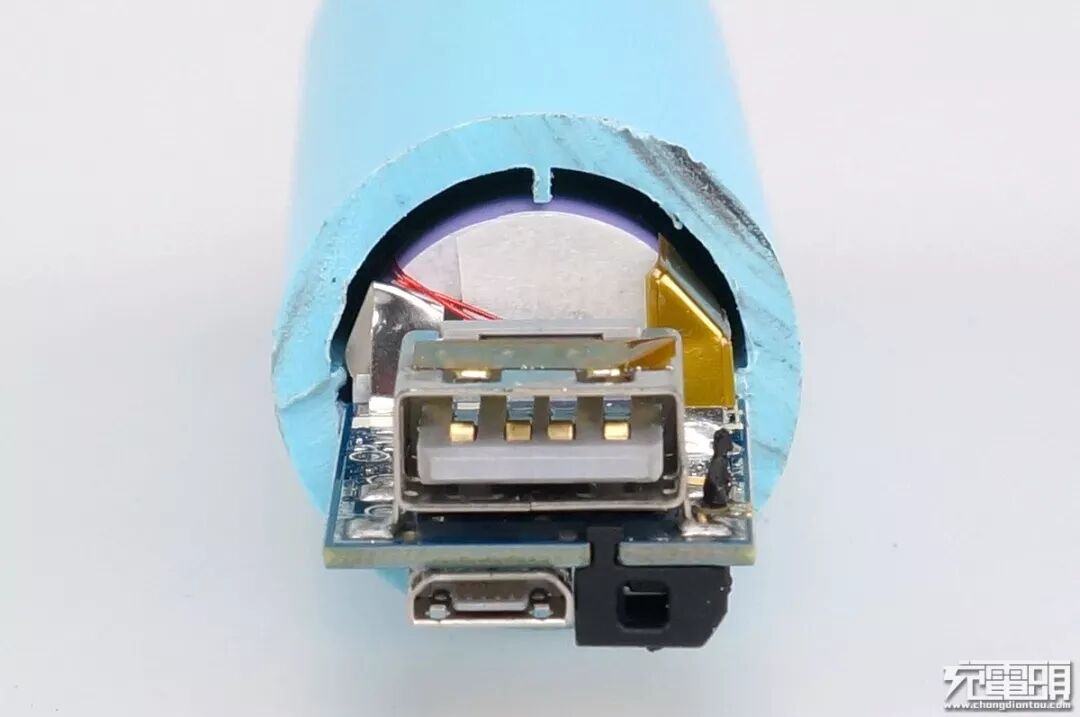

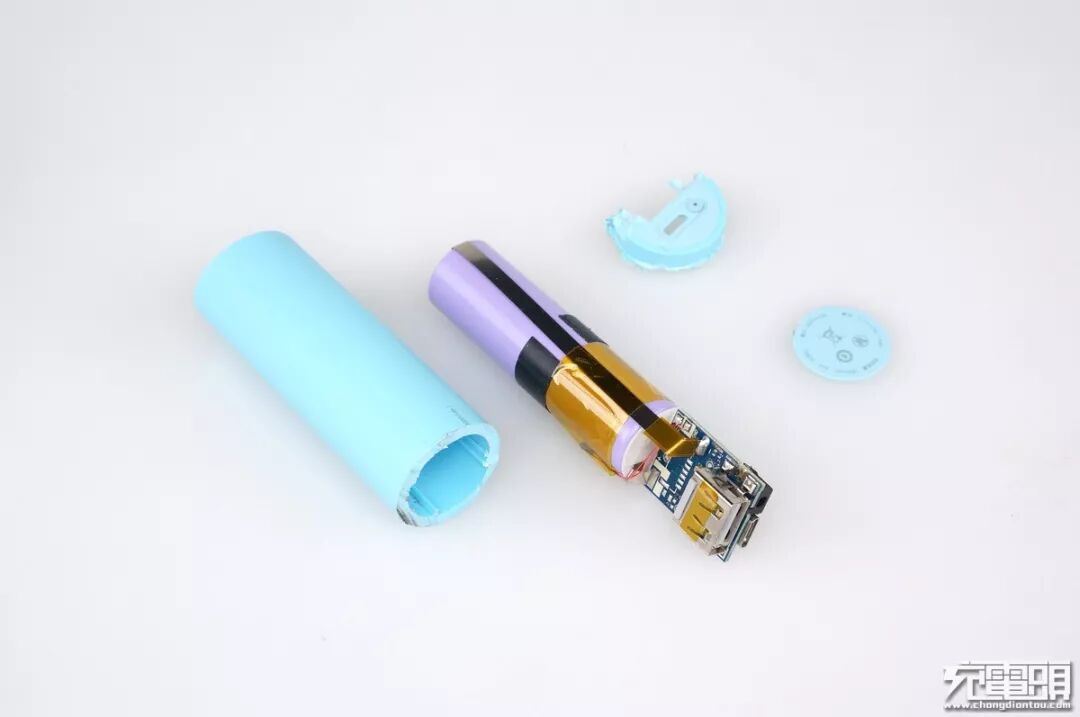

紫米移动电源MINI装配方式是电池体+PCB滑入壳筒内，再压入接口面板进行限位固定，一体性强无法无损拆开。
壳体厚度达到2.65mm，可以抵御摔落不变形甚至人直接踩上去也没事，内部左右突起的是PCB滑槽，PCB通过滑槽固定推入，上面突起的是顶住电池体的限位柱，可以看到壳筒比电池大了不少还有不少空间。为什么壳体要做成这么大？可能是为了方便装配又或者是冲击时的缓冲距离，也有可能为了以后采用高容量20700预留的位置？

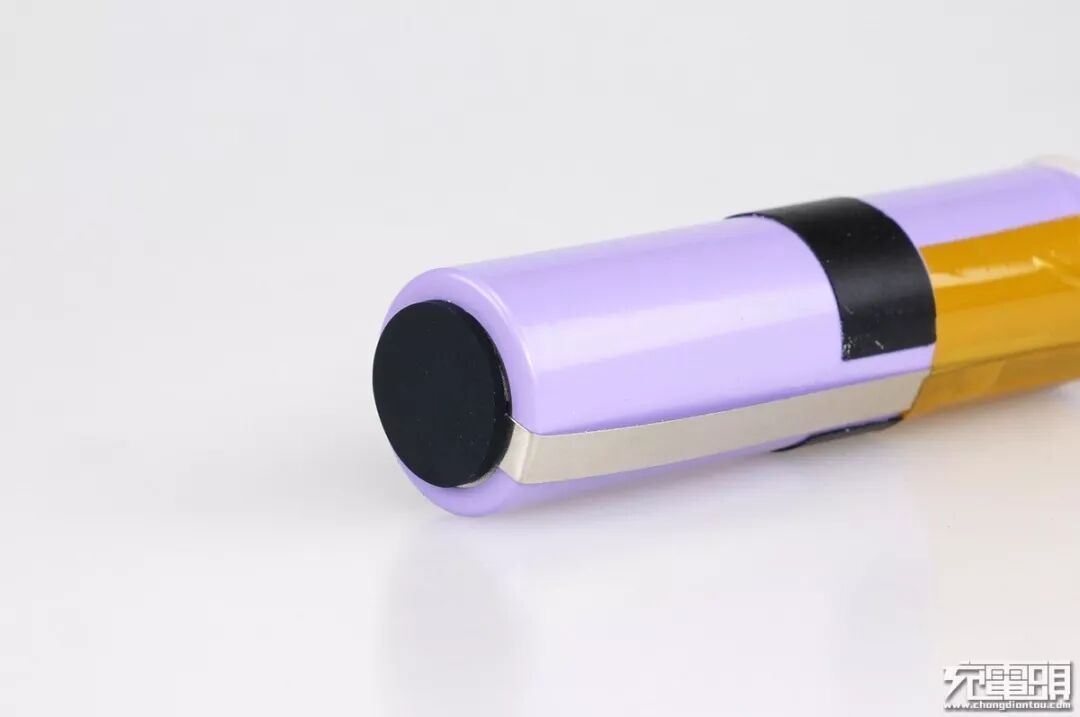

电池体底部有一块厚橡胶垫四周也有一圈黑色软胶带，作为缓冲限位使用。
电芯是非常常见的LG F1L，满电电压4.2V单节容量3350mAh，紫米壳体与包装上标注参数为“3000mAh”，可能是故意往小去标注，让消费者觉得电量比预期值高。

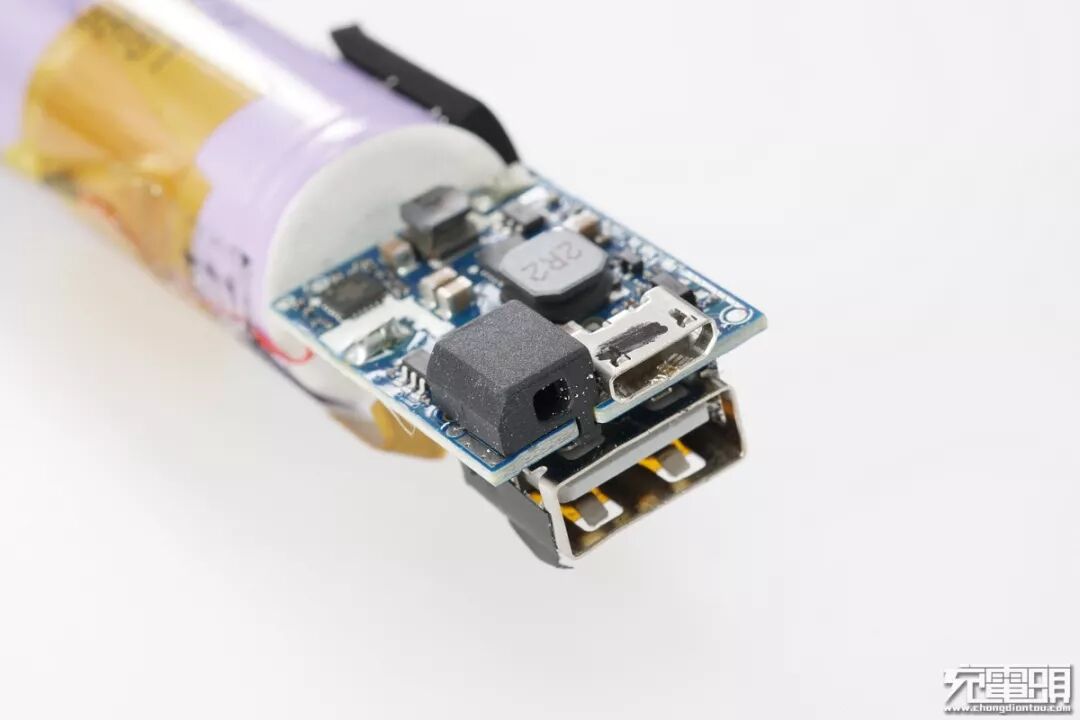

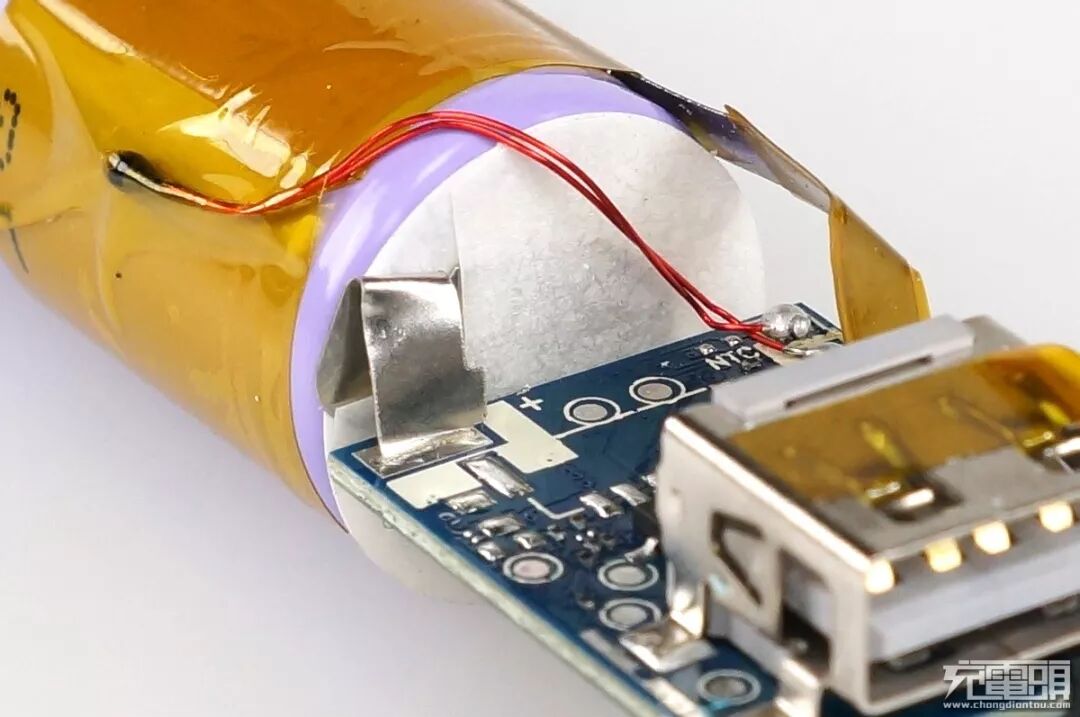

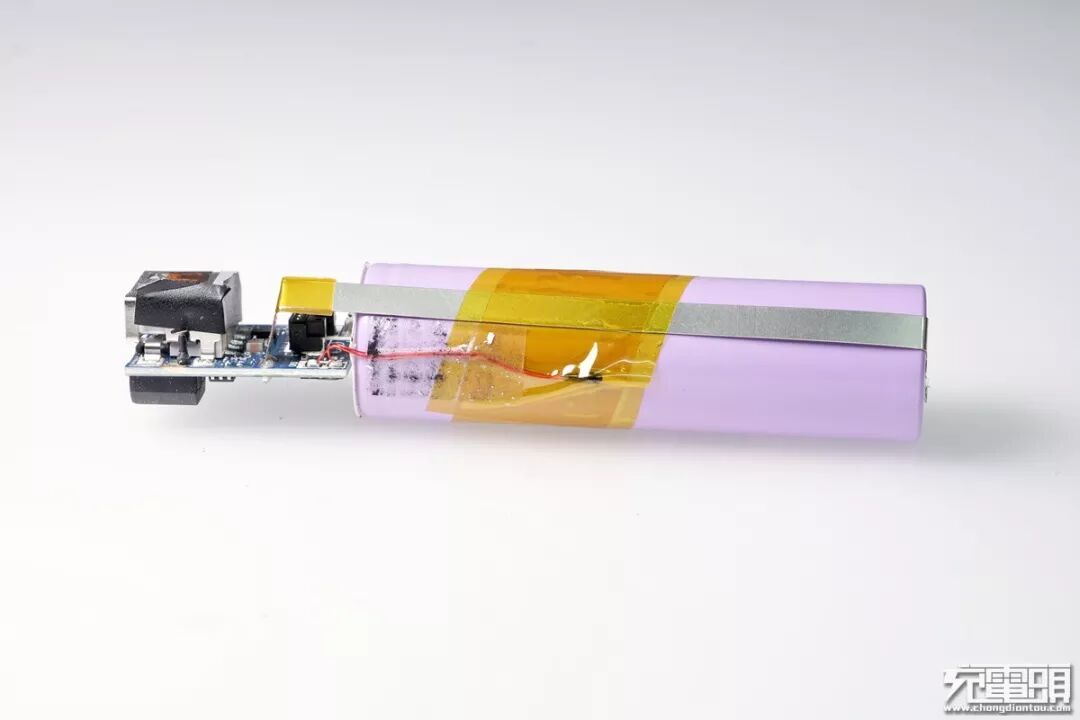

电池通过镍带焊接到PCB上，正极正确使用了青稞纸绝缘，NTC温度探头直接贴在电池体上测温更加准确迅速。
换个方向可以看到有限的PCB位置上镍带是直接过孔焊接的。

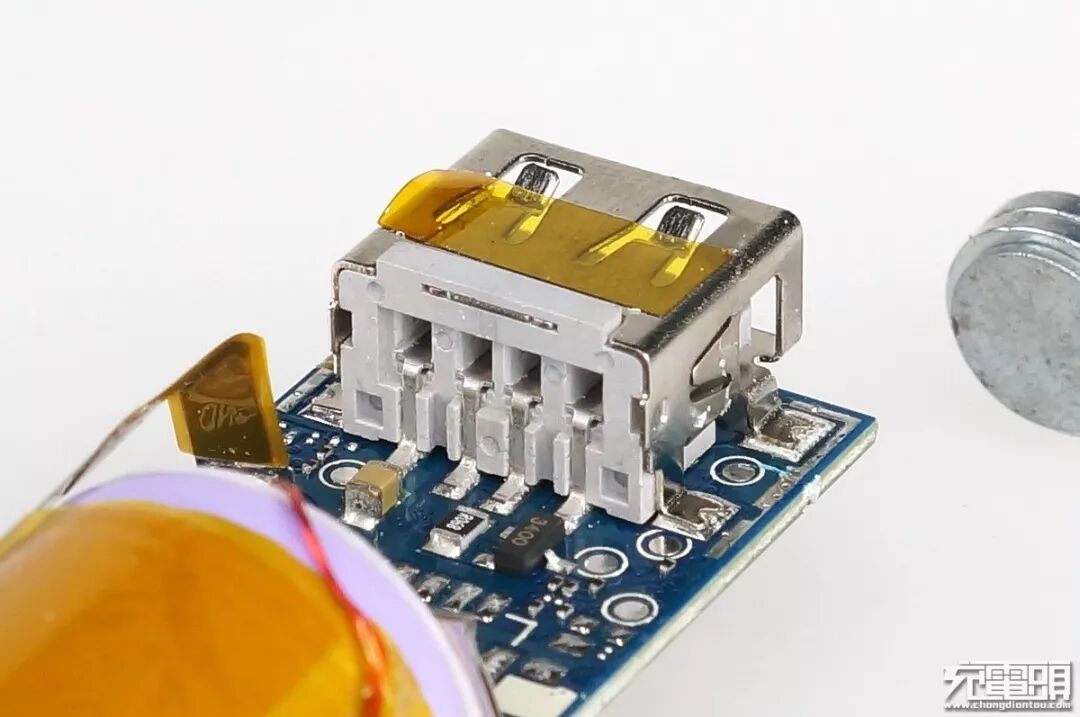

铜质USB-A输出母座。

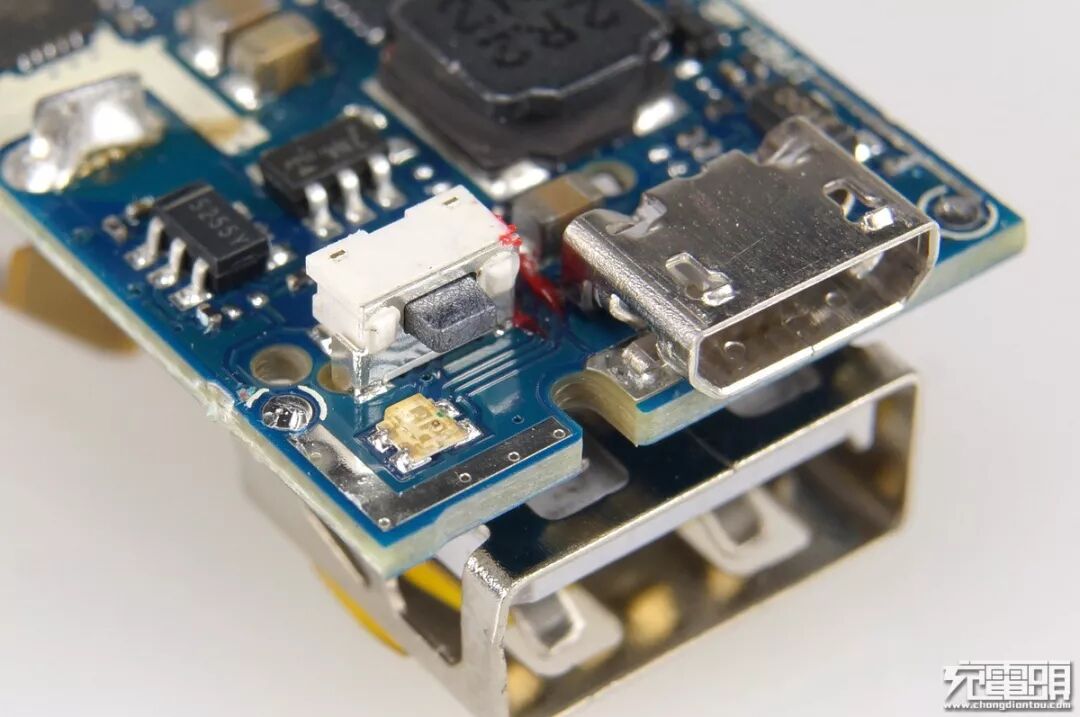

三色LED与过孔贴片开关。

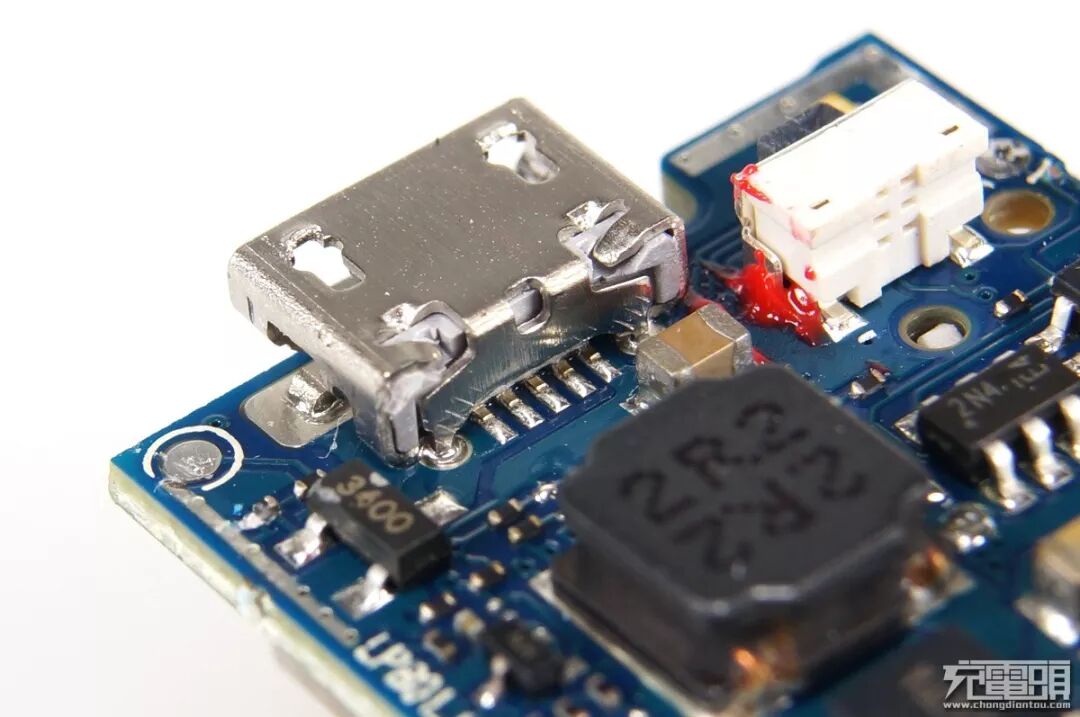

铜质过孔焊接MicroUSB母座。

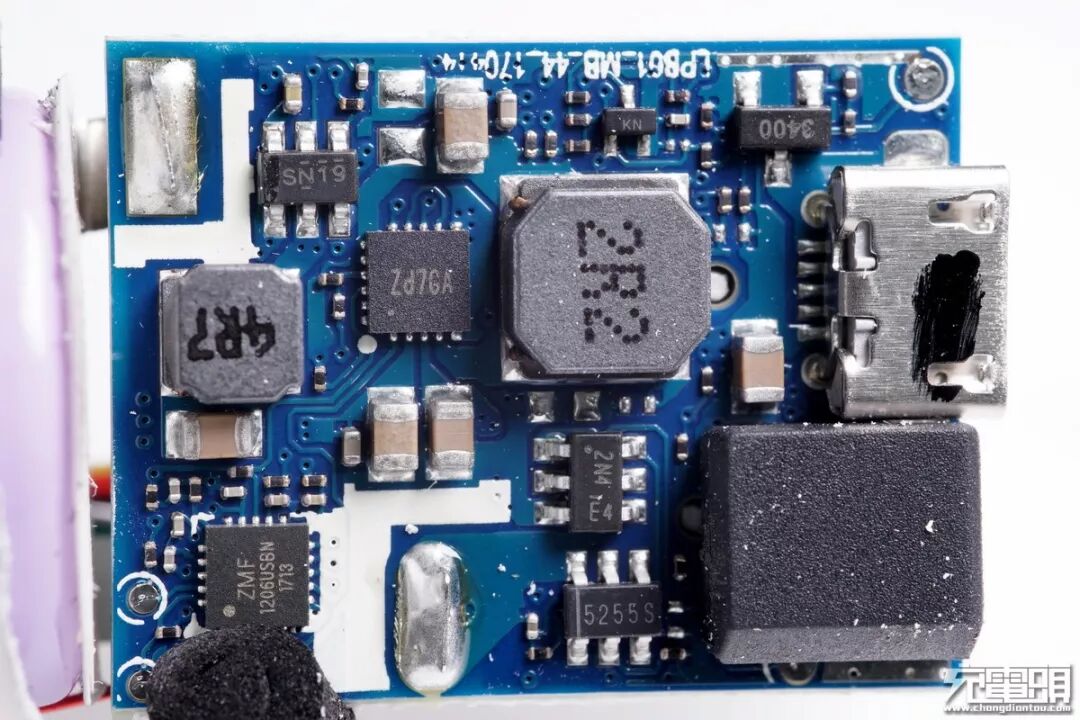

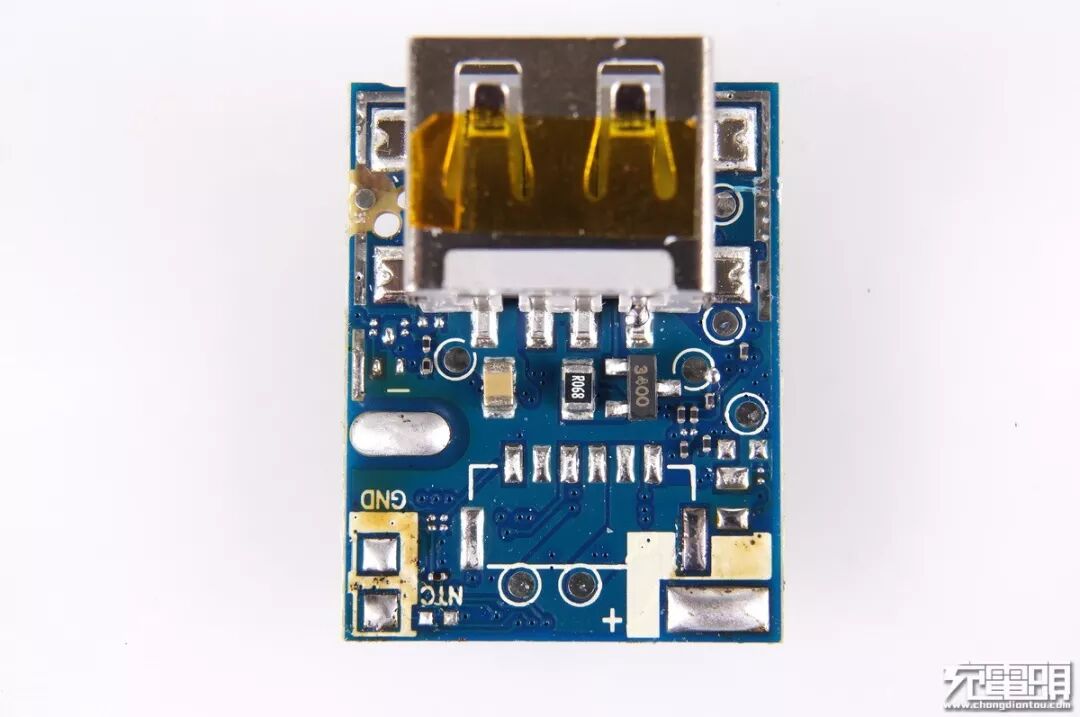

PCB正面一览。

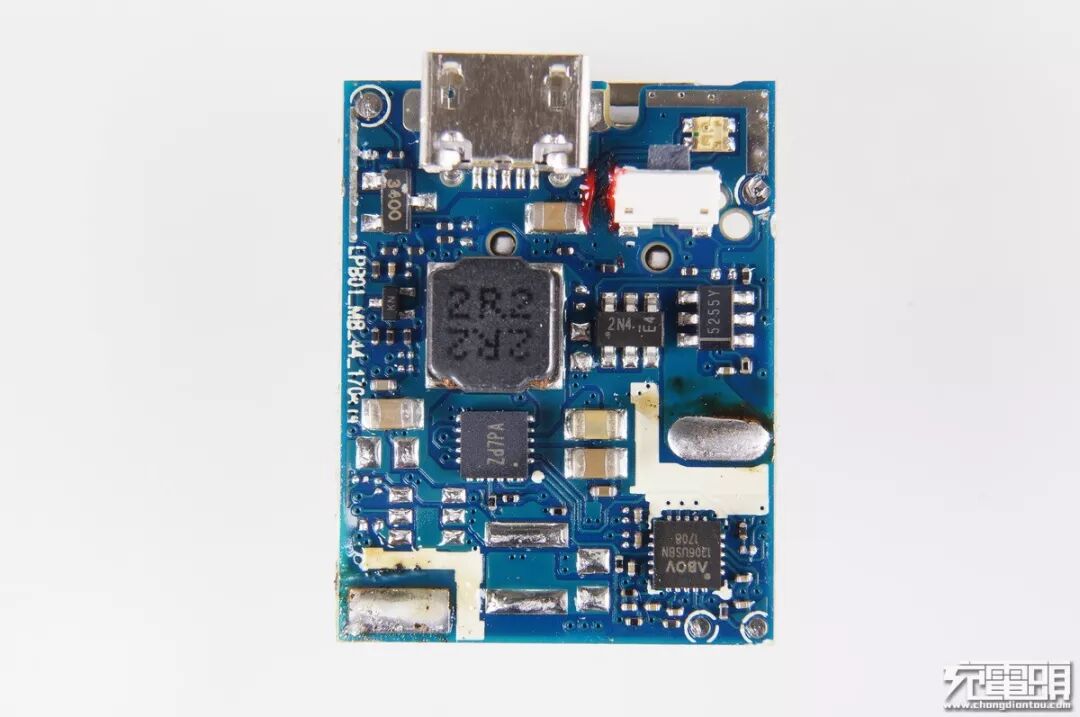

PCB背面一览。

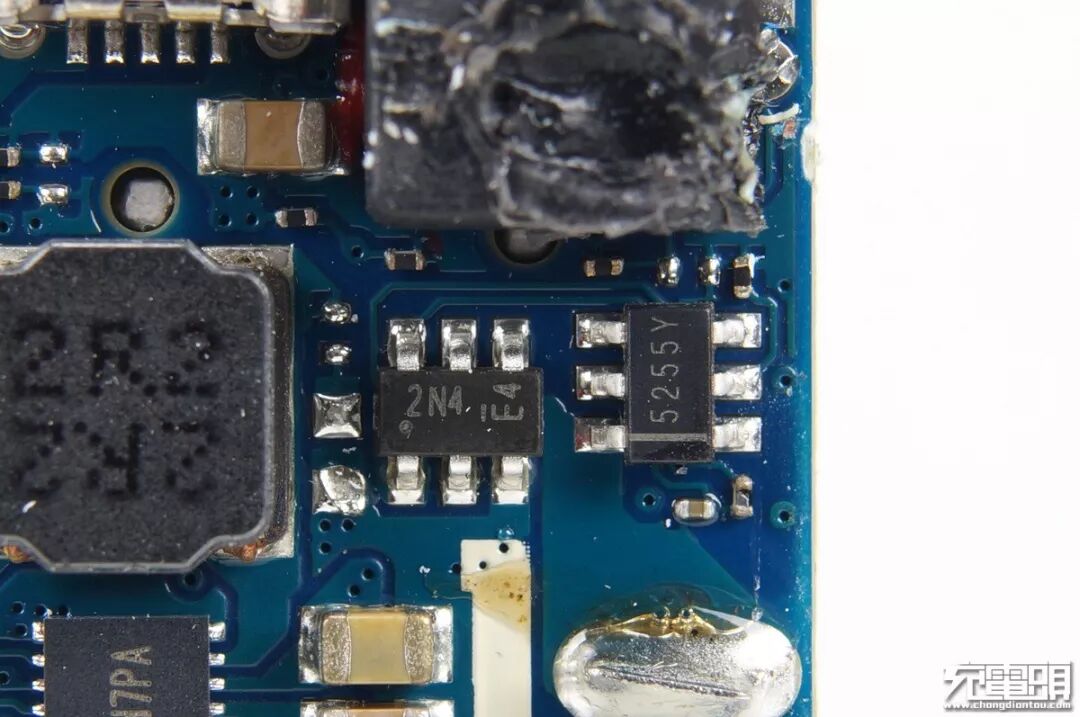

电池组保护管加保护IC。
ABOV单片机。
矽力杰SY6918同步整流方案。SY6918 智能芯片，可为主流电子设备充电，输入输出均为5V1A。它不仅适用于大电流高效率的应用场合，还能支持小米的小电流充电模式，是一款性价比非常高的小容量移动电源主控。

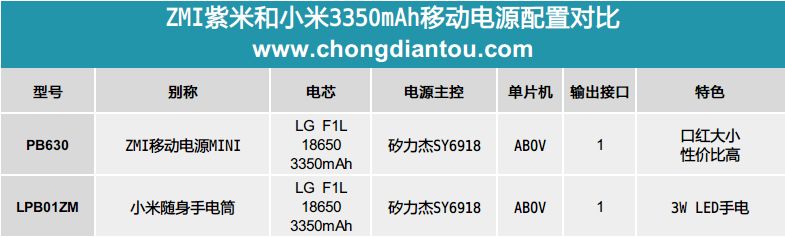

参数上具体区别可以参照下表：
总结：
看完拆解图片，是不是觉得紫米移动电源MINI内部是不是有点眼熟？对，紫米移动电源MINI跟小米随身手电筒PCB是一样的，通过精简器件而来，电池也是使用相同的LG F1L 18650 3350mAh，连方案也是完全相同的，自适应保护电压响应速度十分快，实测充大功率手机也不会被拉保护，可以正常使用。值得一提的是，小米随身手电筒标注参数为3350mAh，紫米壳体与包装上标注参数为“3000mAh”，可能是故意往小去标注，让消费者觉得电量比预期值高。那么这两款产品都那么优秀，该如何选择呢
1、极致追求小体积，又想在尽量低的价格买到品质最好的移动电源，紫米ZMI移动电源MINI绝对是不二之选。它口红大小容量达到同级最高级别，做工好还有小电流输出模式，关键是价格还非常便宜，同价位没有更好的选择了。
2、如果你喜欢骑自行车或者经常夜间出行，选择小米随身手电筒也能物尽其用，3W的手电筒足够照亮眼前的路，而且平时又能作为小巧的移动电源使用，不会占用多余的空间。
