扒开产业真相：小米四款10000mAh快充移动电源拆解对比
众所周知，在两年前移动电源的价格一直都是比较贵的，10000mAh动不动就卖一百多而且还没快充。不过在小米涉足移动电源之后，这种状况就得到了明显的改变，小米第一次将移动电源的价格拉至冰点，并且尽可能的将产品性能做到了极致，受到广大消费者一致好评。
就10000mAh的快充移动电源而言，到目前为止小米移动电源已经推出了四款。型号分别是PLM01ZM、PLM02ZM、PLM03ZM、PLM09ZM，当然这四款移动电源都还有各自的别名。不过无论是外观还是型号，小米移动电源的相似度都极高，很容易让人混淆，这给普通消费者也带来了一定的选购难度。
所以今天充电头网就这四款10000mAh移动电源进行拆解对比，让大家对它们从里到外有一个深入的了解。
PLM01ZM这个型号是小米的第一款双向快充移动电源，俗称“米万高”，也是小米第一款搭载Type-C接口的移动电源。这款产品用料十足，不仅具备双向18W快充，还采用了成本较高的铝合金磨外壳，内置天津力神4.4V高压电芯；采用TI TPS61088+BQ25895升降压方案，搭配天钰FP6601协议识别芯片，可支持QC2.0、APPLE2.4A协议，无论外观还是性能，风靡一时。
小米PLM02ZM也就是我们常说的小米移动电源2，产品外观方面，同样采用了铝合金外壳＋磨砂处理，体型比PLM01ZM稍微窄、稍长。搭载的充电接口为MicroUSB，支持最大18W输入，同样采用天津力神4.4V高压电芯，不过电源管理芯片换成了紫米自主研发的ZMI P02Q6RB，集成协议识别。输出性能稍有缩水，只能达到15W，支持协议为QC2.0和APPLE2.1A。
小米PLM03ZM移动电源俗称10000mAh高配套装版，外观不用多说，尺寸与PLM01ZM简直一模一样，应该是共用一套模具。同样支持双向18W快充。力神4.4V高压电芯，TI TPS61088+BQ25895升降压方案。这款移动电源主要是对协议芯片进行了较大的升级，由此前的FP6601升级成了FP6601Q，除了QC2.0、APPLE2.4A之外，还加入了对QC3.0、FCP协议的支持，使用范围更广。
小米PLM098ZM移动电源也就是“新小米移动电源2”，去年年底刚上市。这款移动电源依然采用了小米移动电源家族最经典的铝合金外壳，不过体积比上文中的几款产品稍大，主要是变长了不少。
性能方面，依然只能支持18W快充输入和15W快充输出，并配置了两个USB-A快充输出接口，输入选用Micro USB接口。内部更换了力神的普通电芯，电源芯片是紫米自主研发的ZMI P03Q7VQ，协议芯片来自天钰FP6601m，支持QC2.0和APPLE2.1A协议。
一、小米移动电源PLM01ZM拆解（米万高）

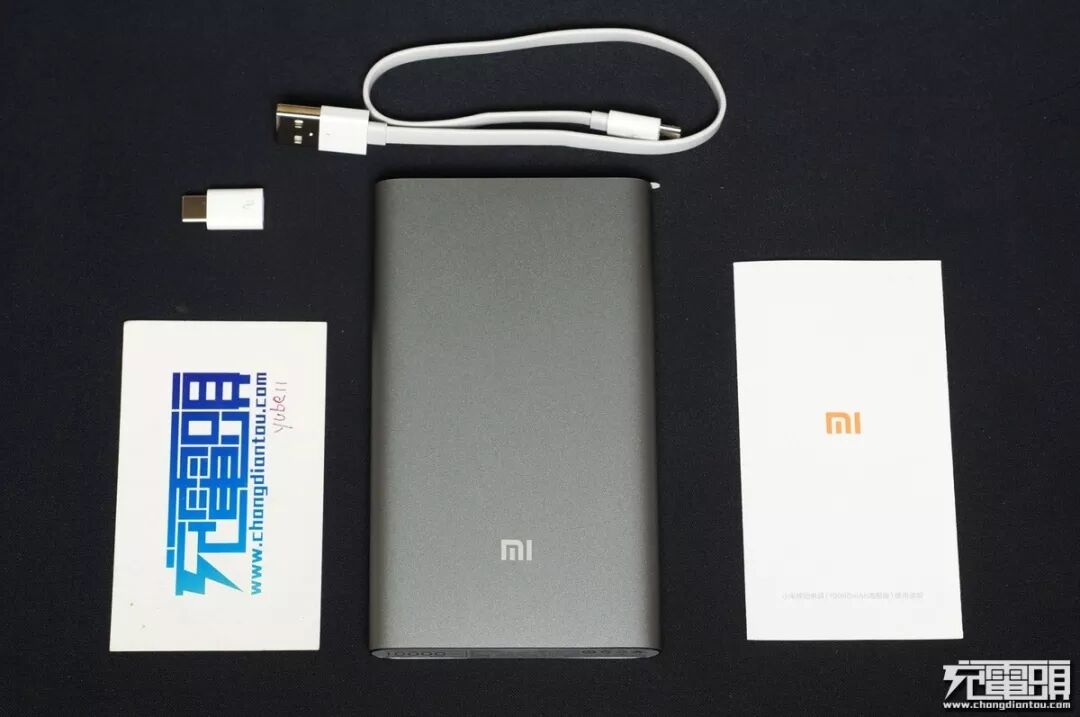

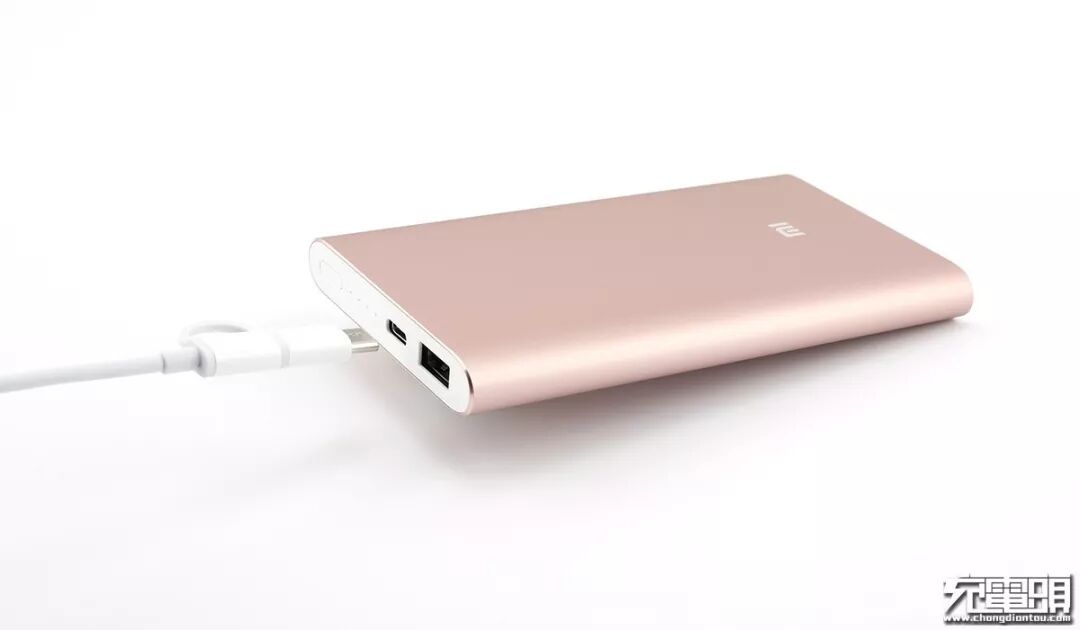

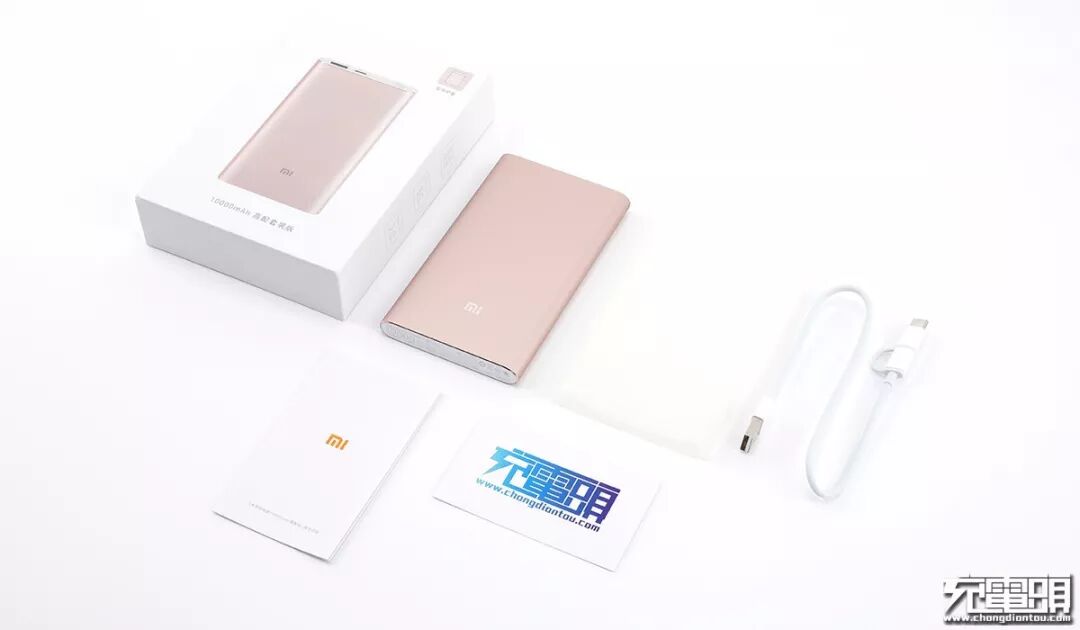

小米PLM01ZM移动电源及配件一览：移动电源主机x1，数据线x1，MicroUSB 转 Type-c 转接头x1，使用说明书x1。

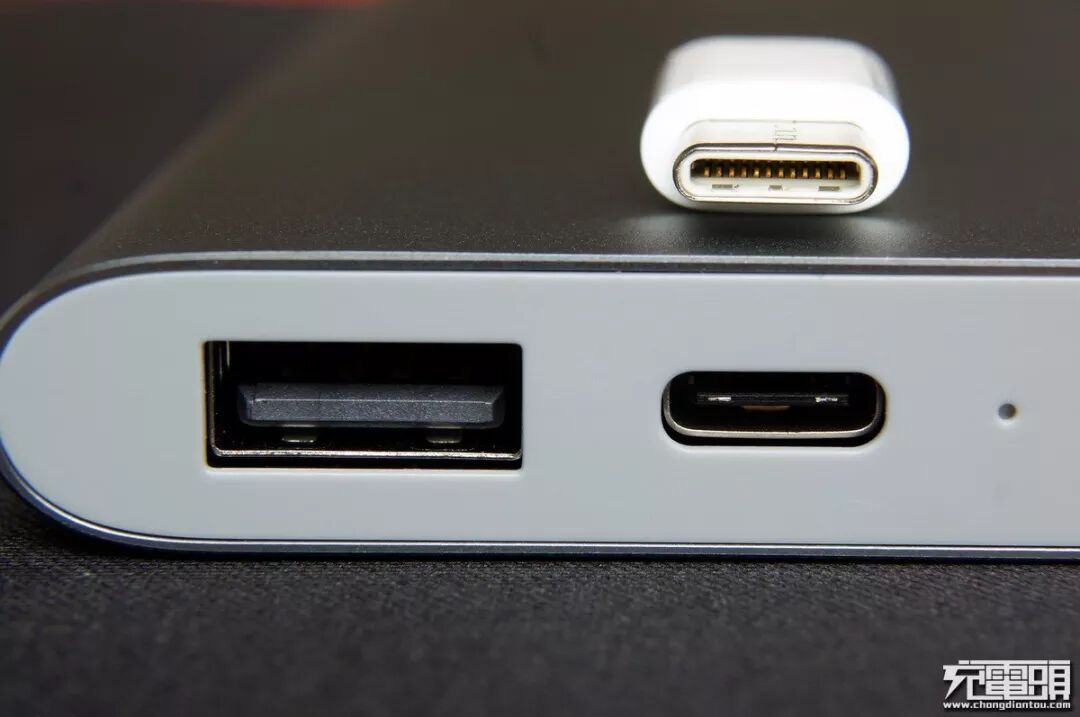

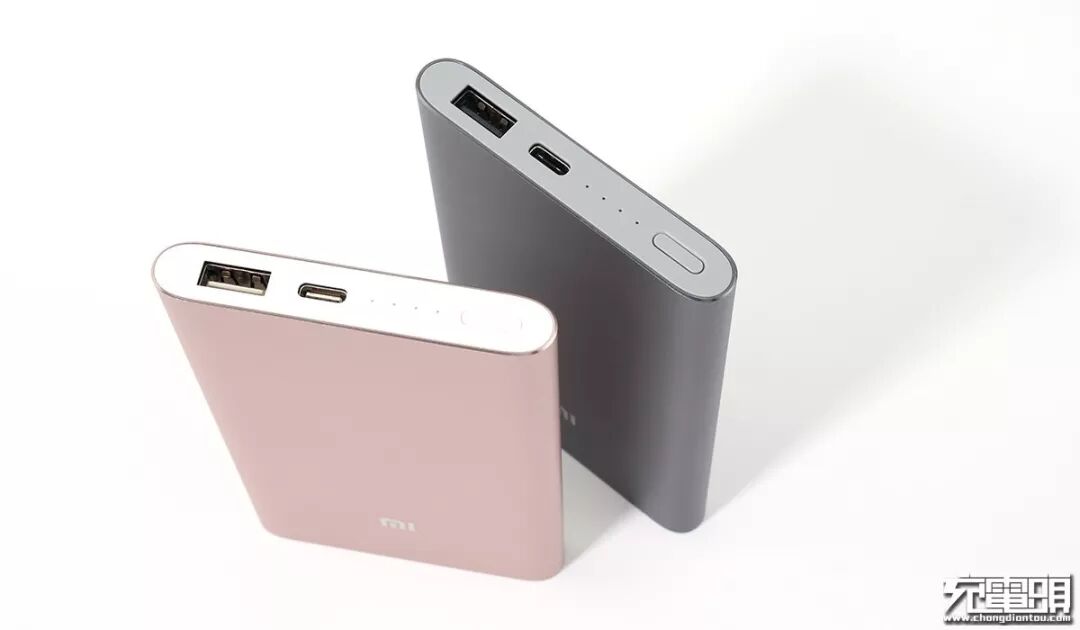

接口方面，配备一个USB-A输出接口和一个Type-C输入接口。

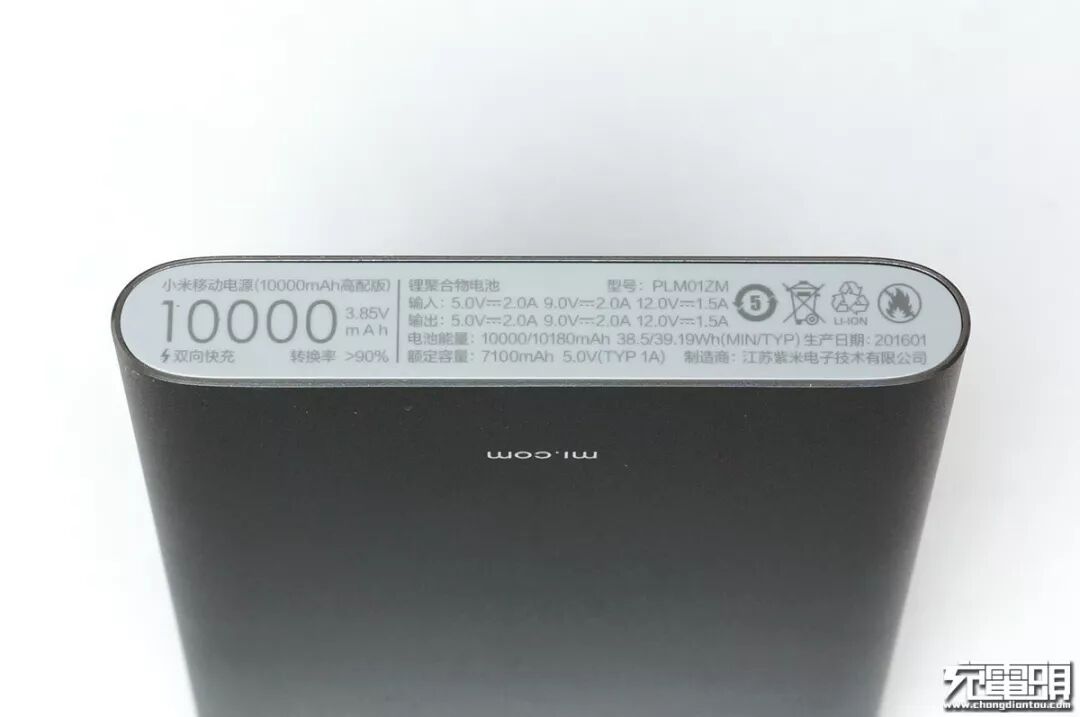

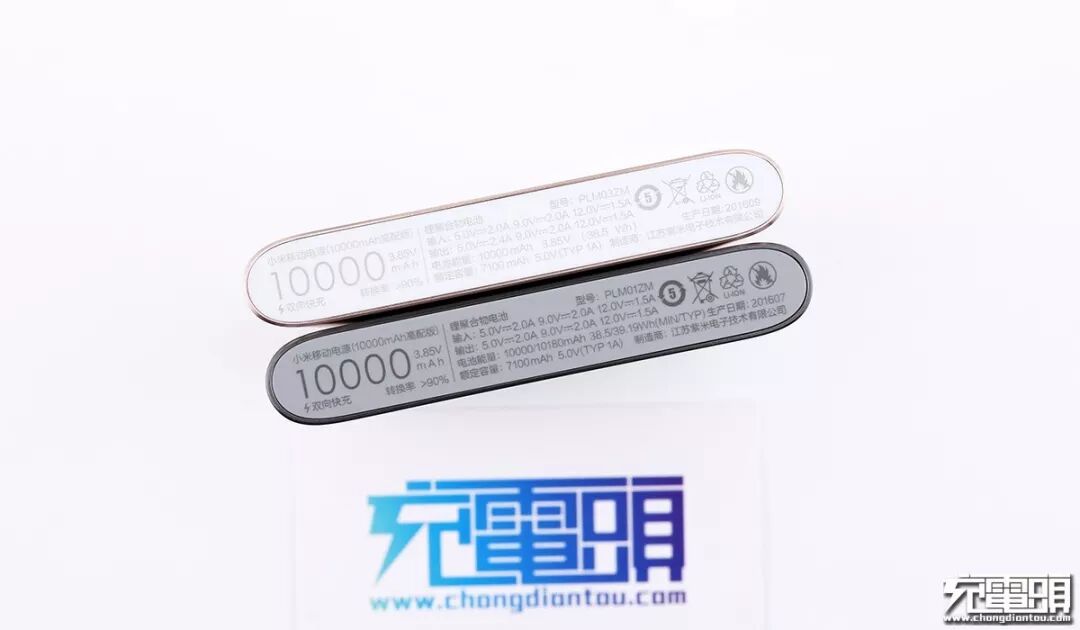

底部的是铭牌信息，型号为PLM01ZM，输入5V2.0A/9V2.0A/12V1.5A，输出同样是5V2.0A/9V2.0A/12V1.5A，明确标注了双向快充，电池容量10000mAh最小值/10180mAh常规值，电池能量38.5Wh最小值/39.19Wh常规值，还标注了5V1A额定输出容量为7100mAh，转换率>90%，电池是均压3.85V的超高压高密度聚合物电池，制造商是江苏紫米电子技术有限公司。

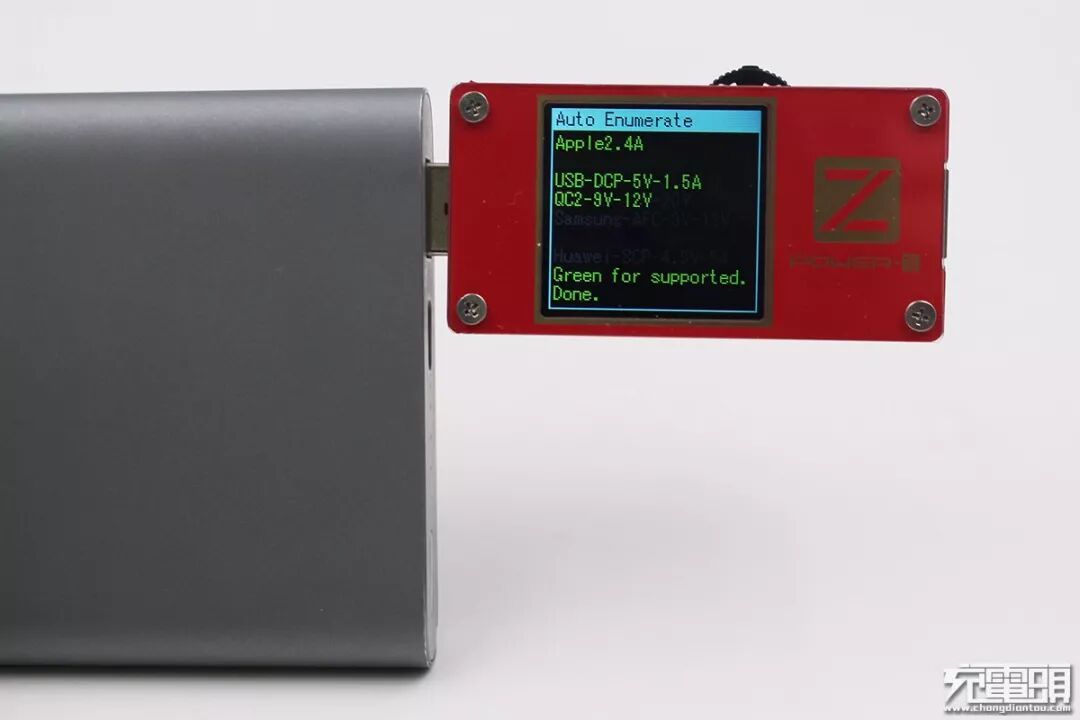

经ChargerLAB POWER-Z KT001测试，小米PLM01ZM支持APPLE2.4A、QC2.0以及USB DCP协议。

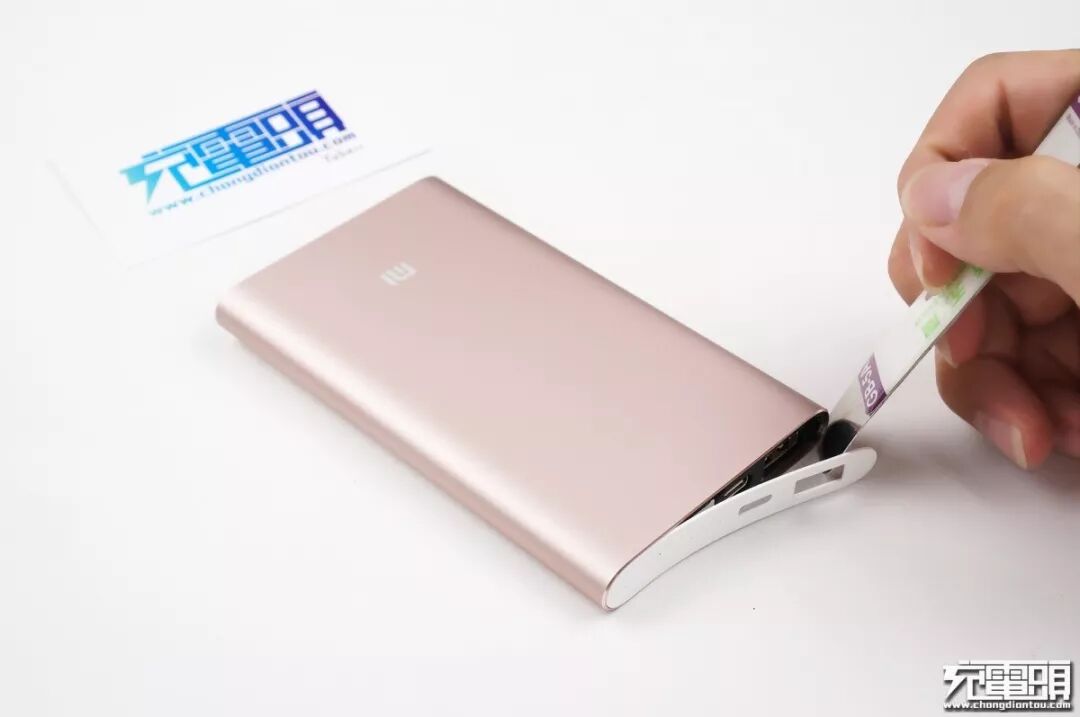

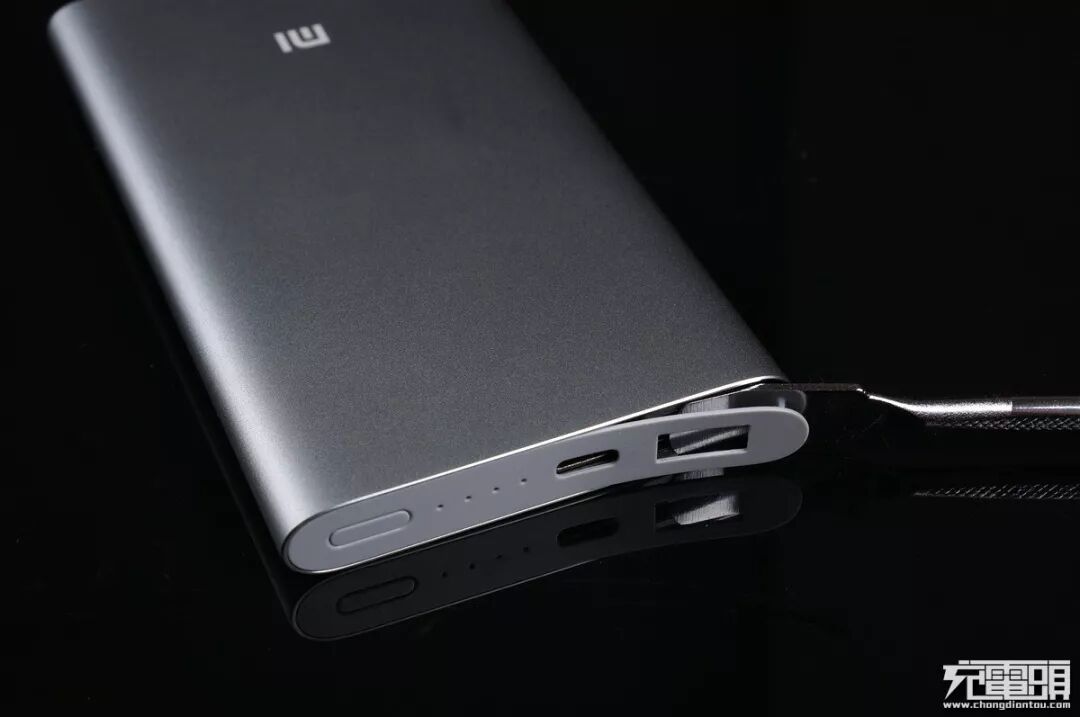

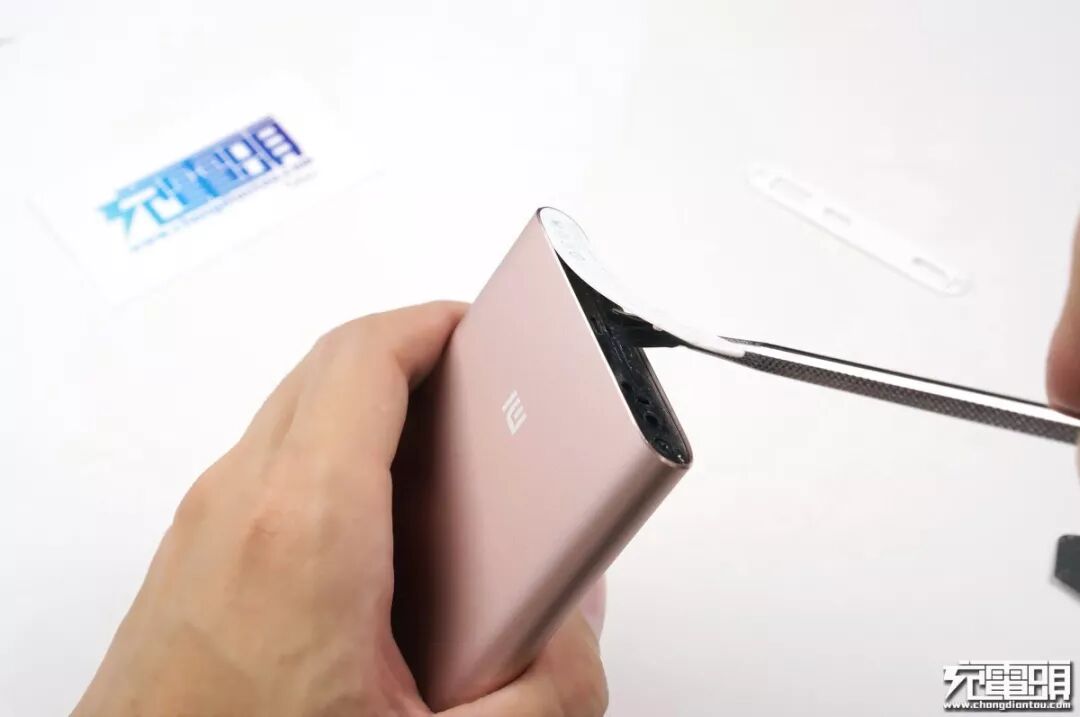

按照以往套路，撬棒先撬开插口这边的面板。
再撬开底部铭牌面板。

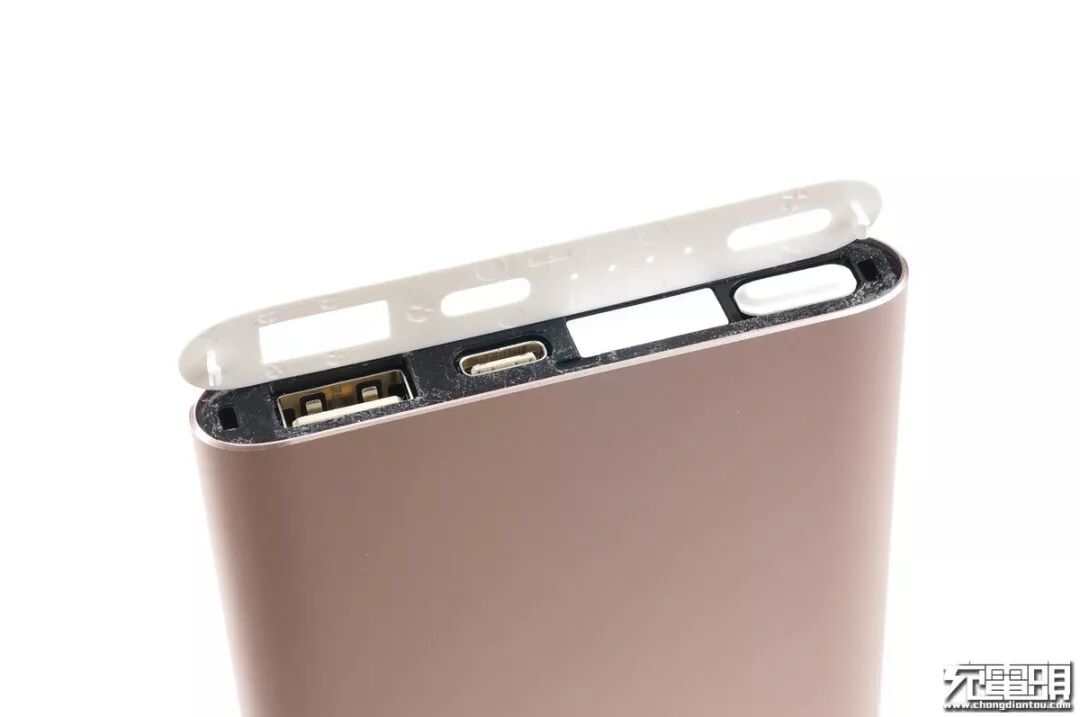

插口面板撬开口，可见到LED孔位有柔光垫。

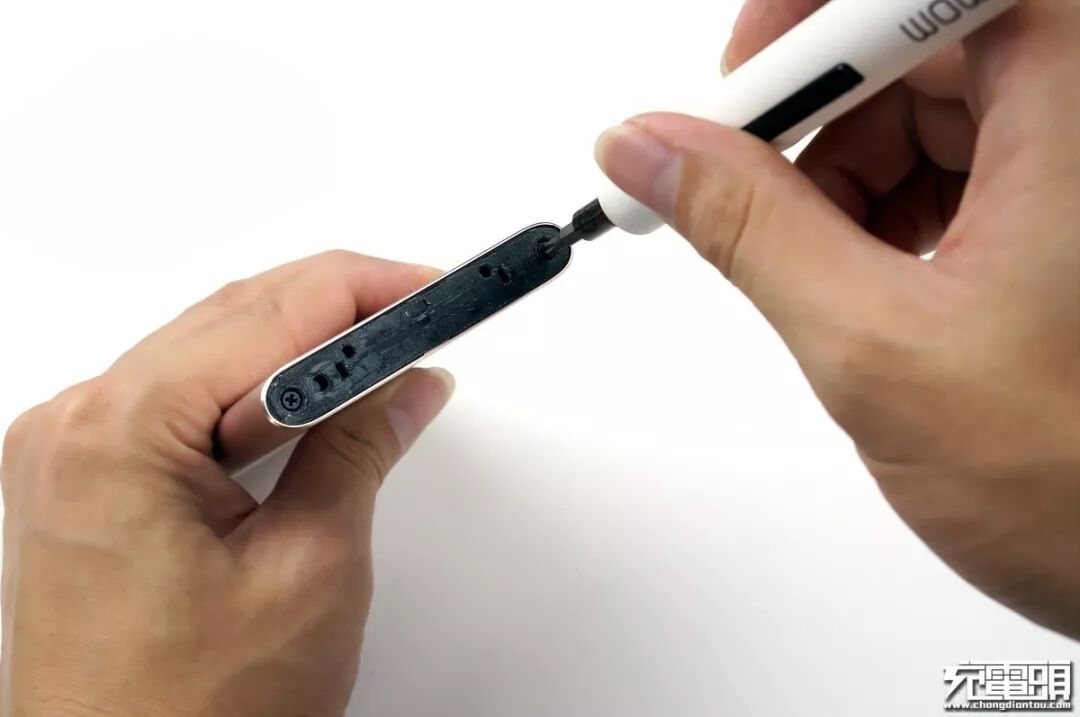

底部使用了两颗螺丝把里面的部件拉紧固定在铝外壳上。
螺丝为普通十字型，可以轻易拆开。

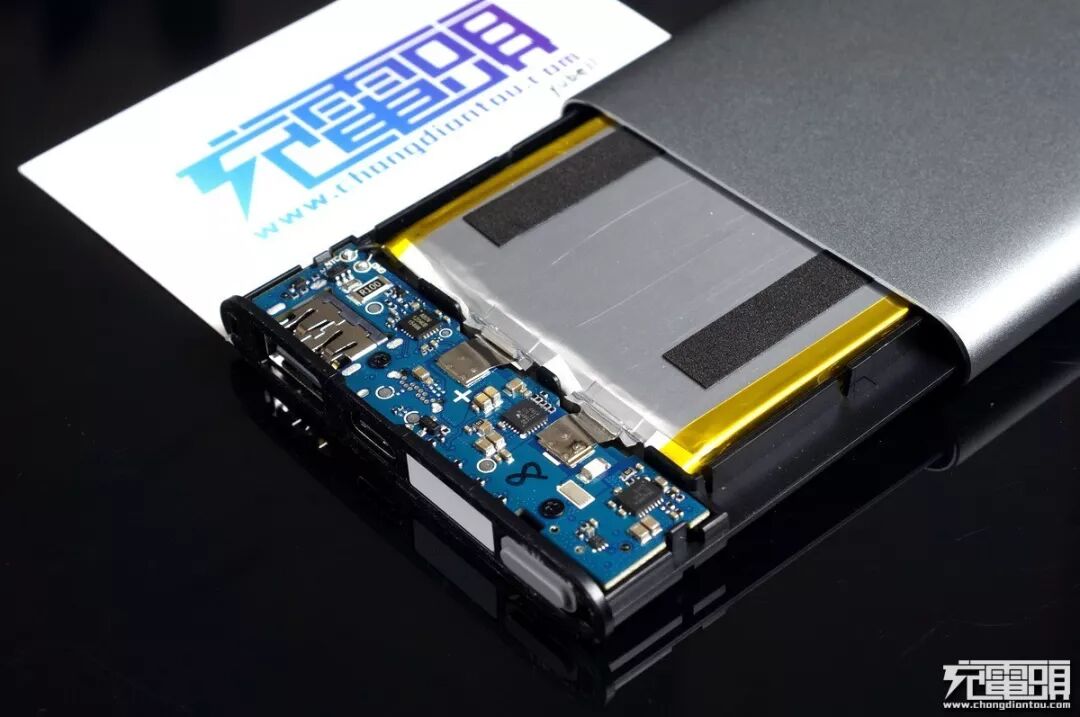

拧掉螺丝后推拉看到内部结构，是一个塑胶内框。

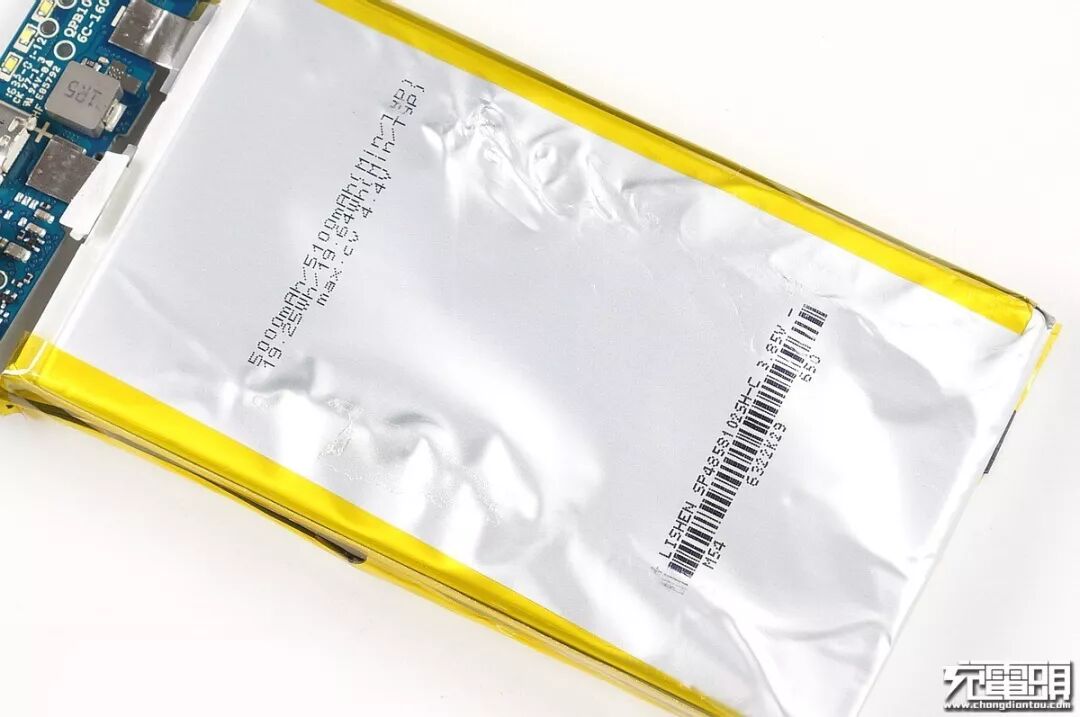

电芯方面，小米PLM01ZM采用两块力神LISHEN的超高压高密度聚合物电池，3.85V均压，充满电压为4.40V，相同体积的情况下可以提供更大的能量密度比与高电压平台拥有更好的放电效率。电芯生产批次M54。

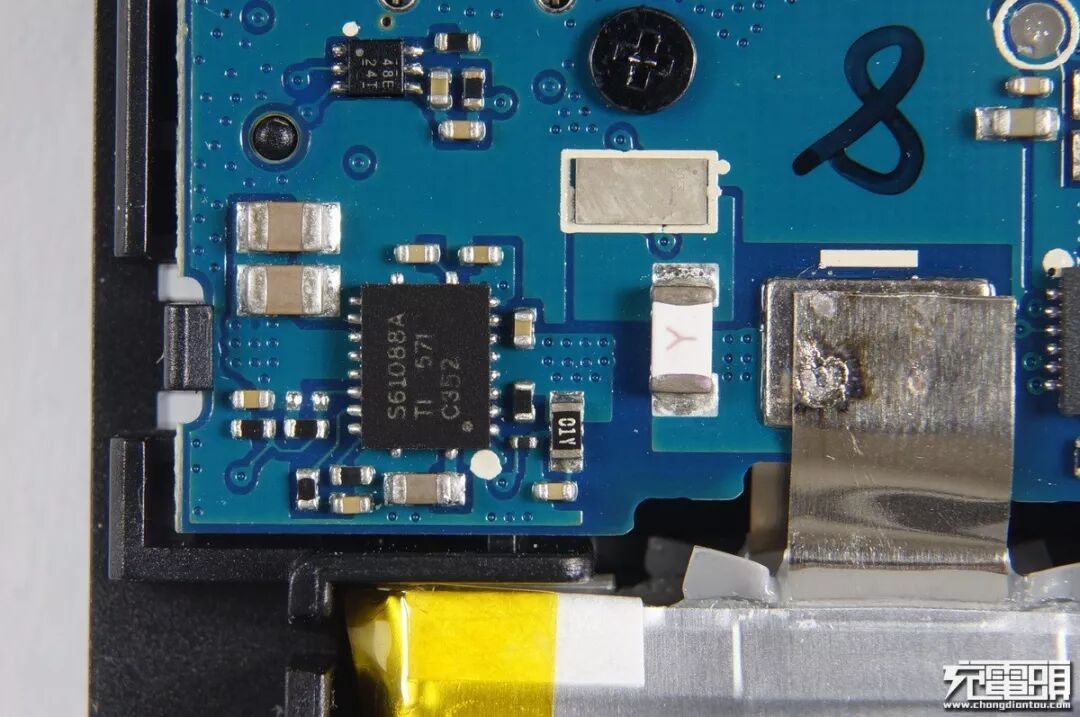

芯片方面，择了美国德仪TI TPS61088 这个同步整流升压芯片。这颗芯片采用20脚的VQFN进行封装，配有一个11mΩ功率开关和一个13mΩ整流器开关。输入也就是电池端支持单锂2.7V~多锂12V，输出电压范围4.5V~12.6V，5V9V12V通吃。具有10A的开关电流能力。查看下面的官方PDF效率值表，5V/9V/12V 在2A时都可以超过91%的板端效率值，甚为恐怖。是一颗高集成度超高效率低阻值的同步整流升压芯片。

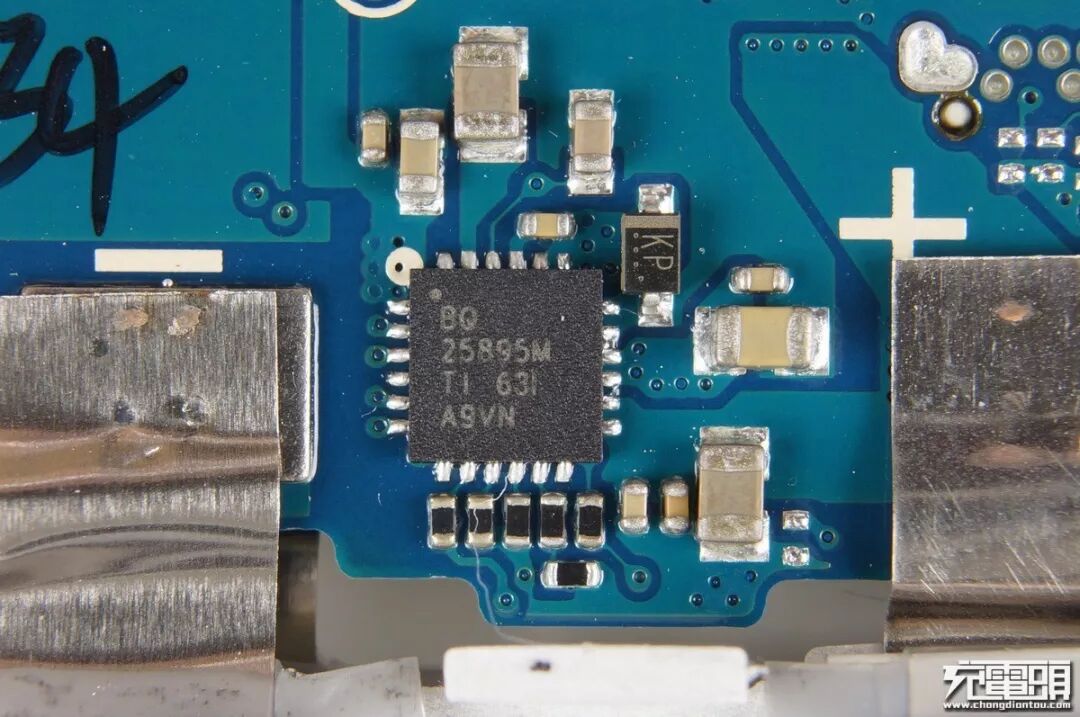

而降压输入充电方面，同样是来自美国德仪TI的BQ25895。该芯片可以提供高达5A的充电电流，2A充电效率高达93%，输入最高支持达14V，集成模数转换器具备电压温度电流监测功能用于安全保护，同时亦可切换模式变为升压芯片对外输出电流，罗马仕双路输出就是把这颗输入充电芯片切换模式成输出状态达到双输出来使用，平时需要充电时又切换回输入状态。

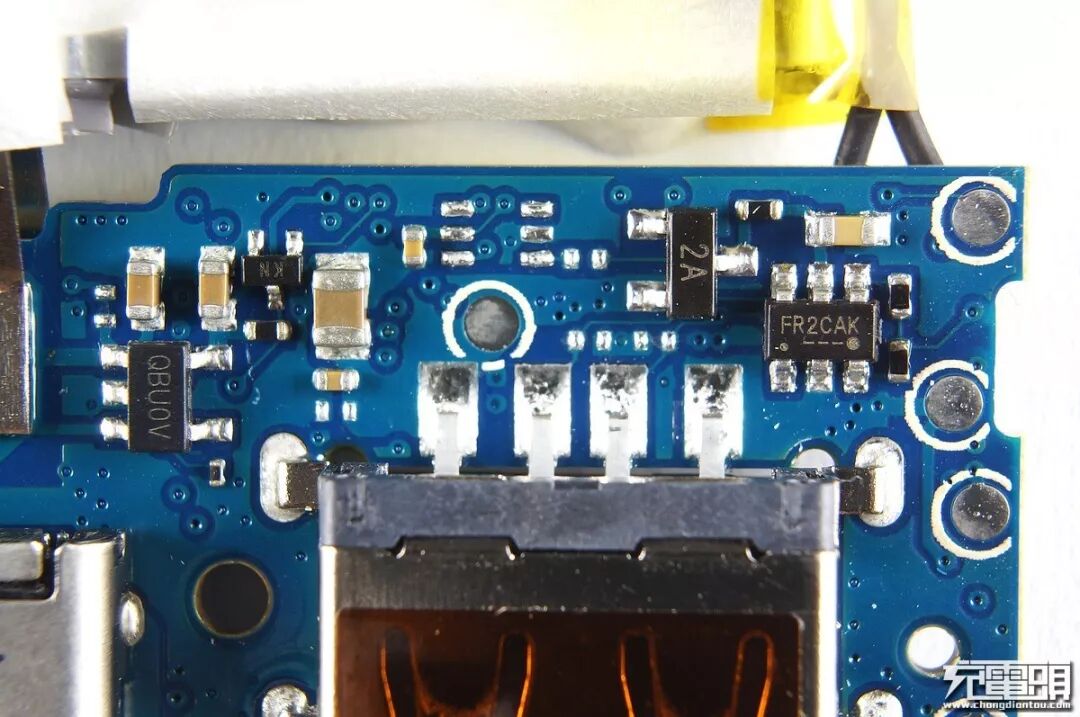

协议芯片FR2CAK来自台湾天钰科技Fitipower FP6601，这是一颗集QC2.0快充协议识别和苹果协议识别的芯片。是当时业内少数可以进行快充握手的同时还能正确对苹果设备识别的解决芯片，这颗芯片具有两种封装，分别是SOP-8 大八腿的FP6600、SOT-23-6小六腿的FP6601。

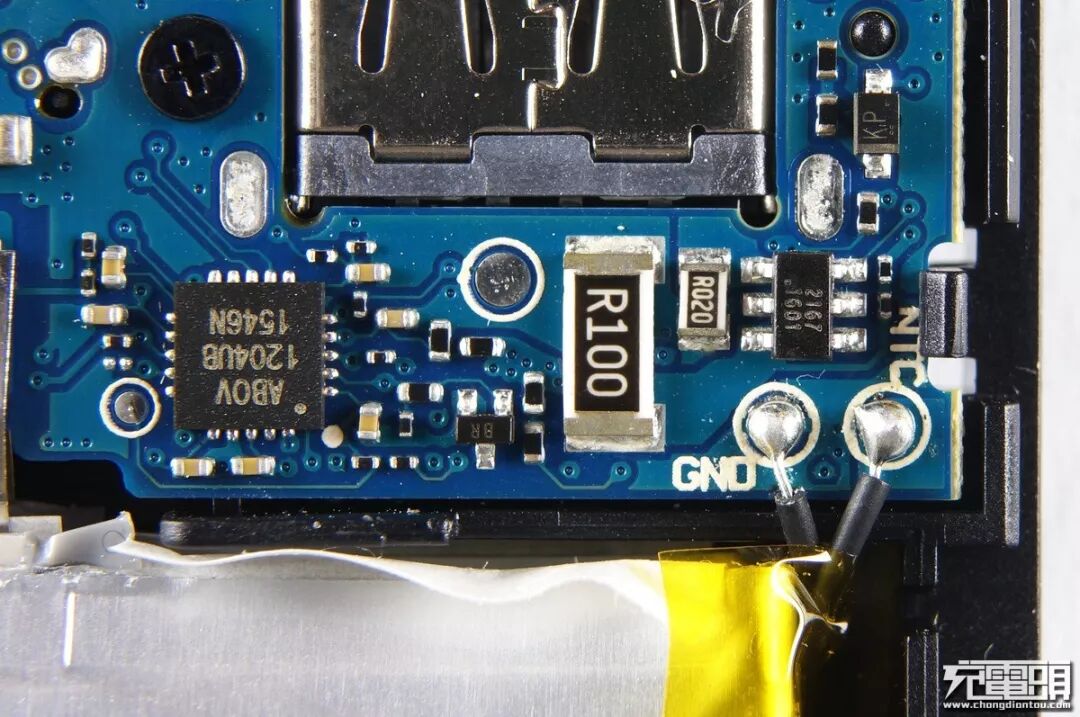

内置ABOV 单片机。

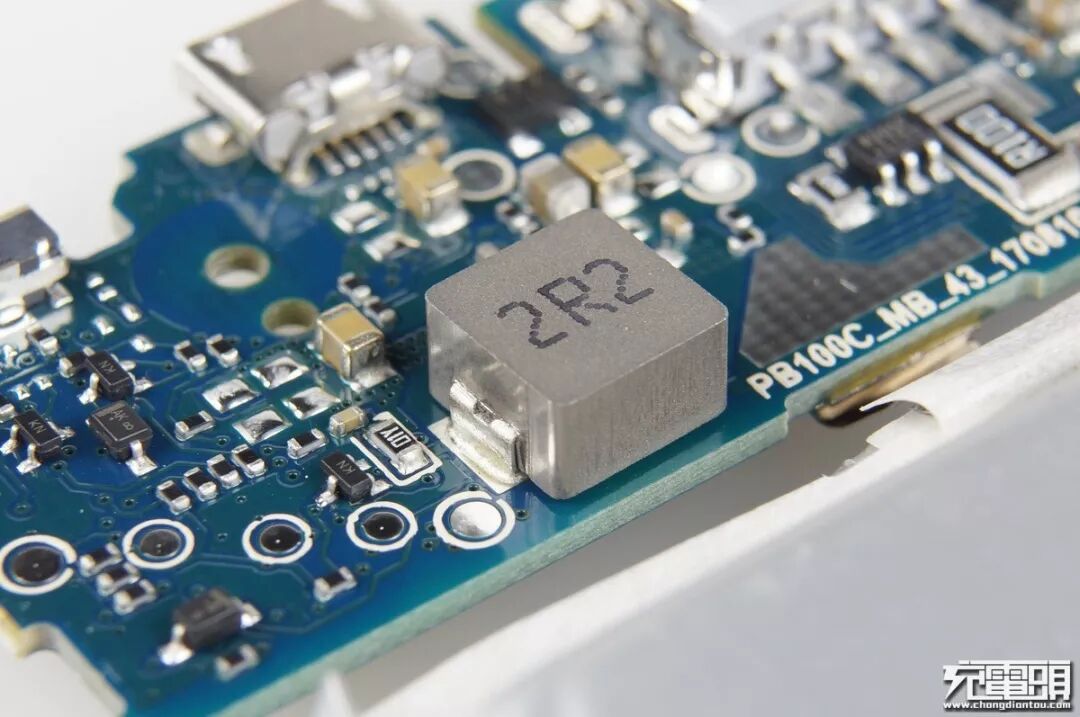

两个电感均为一体成型电感。
NTC热敏电阻直接延伸到两片电池中间，监控电池温度过热就会切断输出。

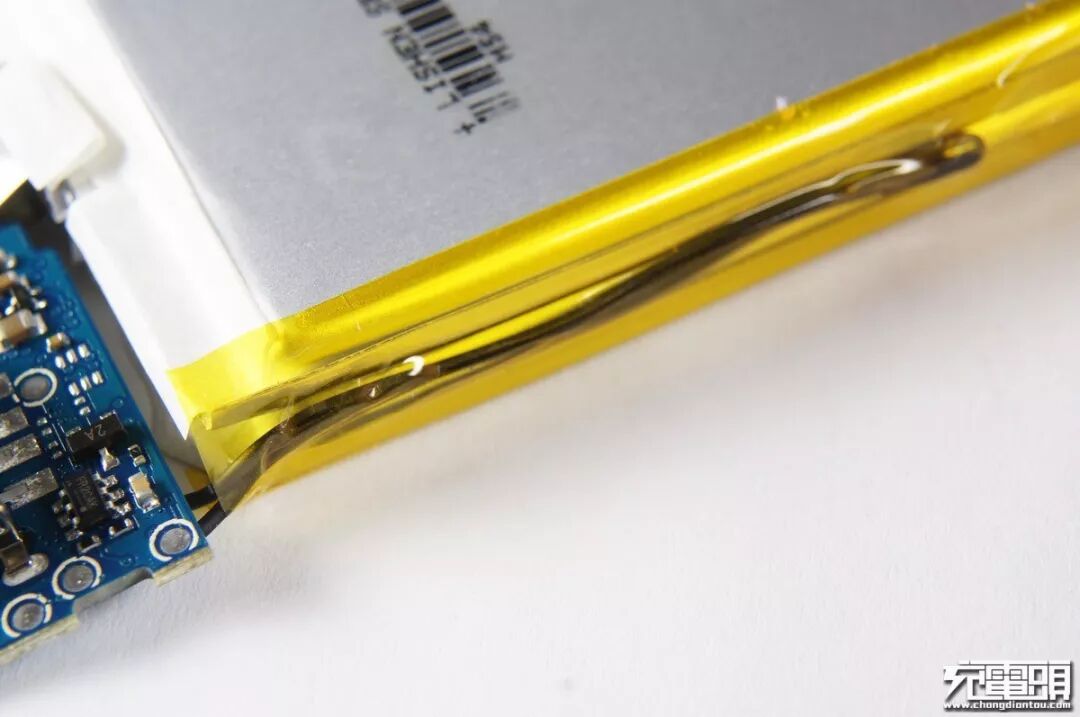

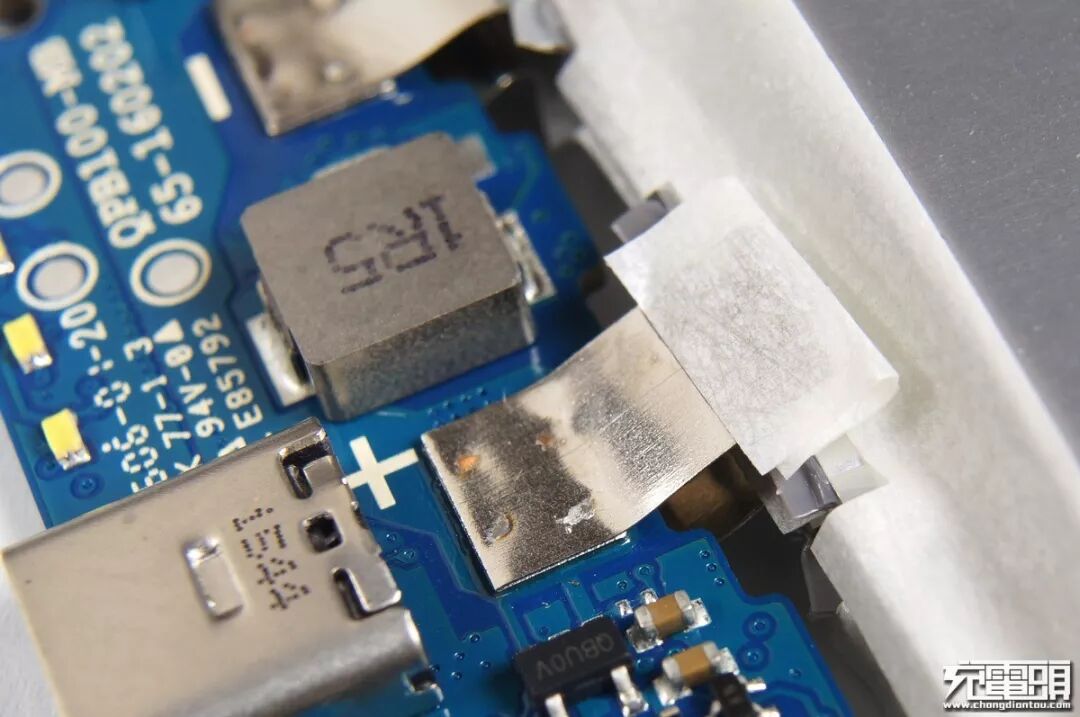

小米移动电源的电池组PACK工艺一直都是业内一流的，电池组前沿贴上了美纹胶纸绝缘保护，两块电芯一共4条镍带，这里说一下业界常见的电池组连接方式：①先把两块电池的镍带并联点焊，再把过长的镍带折叠起来点焊到PCB上，②同样把两块电池镍带并联点焊然后焊接导线飞线到PCB上。这两种方式虽然人工组装起来方便但过长的导线会让效率值降低，折叠起来的镍带也会产生安全隐患。小米这一款高配版通过在PCB正反面同时点焊的方式连接两片电池，镍带长度最短而且无折痕，值得点赞。

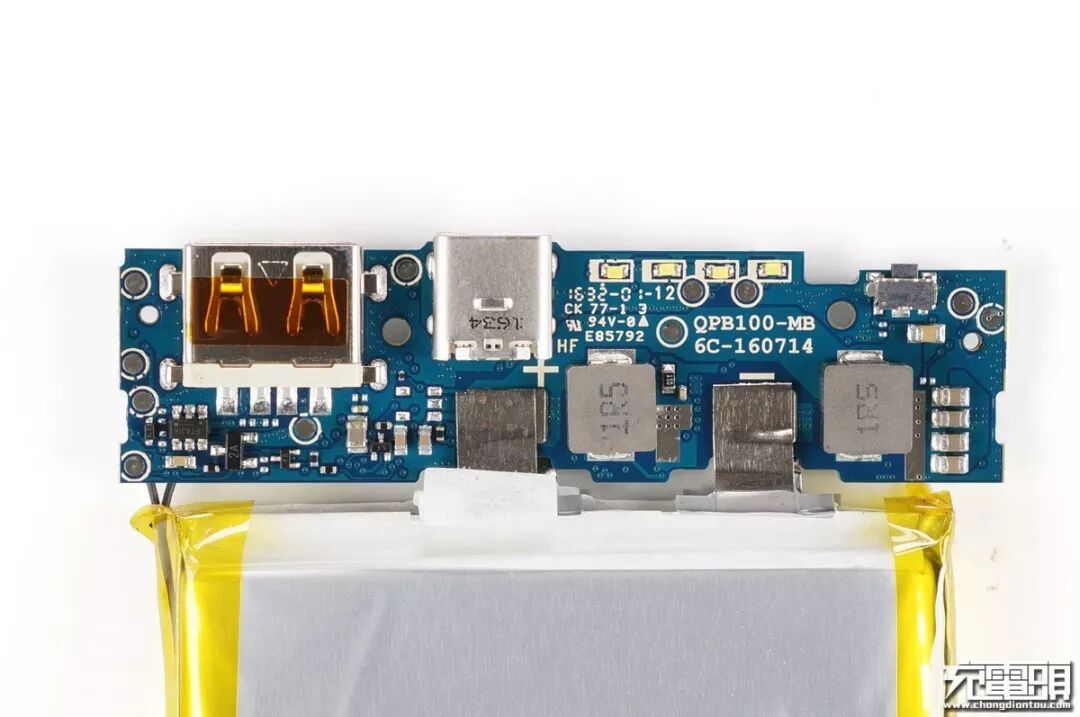

Type-C 接口微磁反应，大USB母座无磁吸反应。
二、小米PLM02ZM移动电源拆解（小米移动电源2）

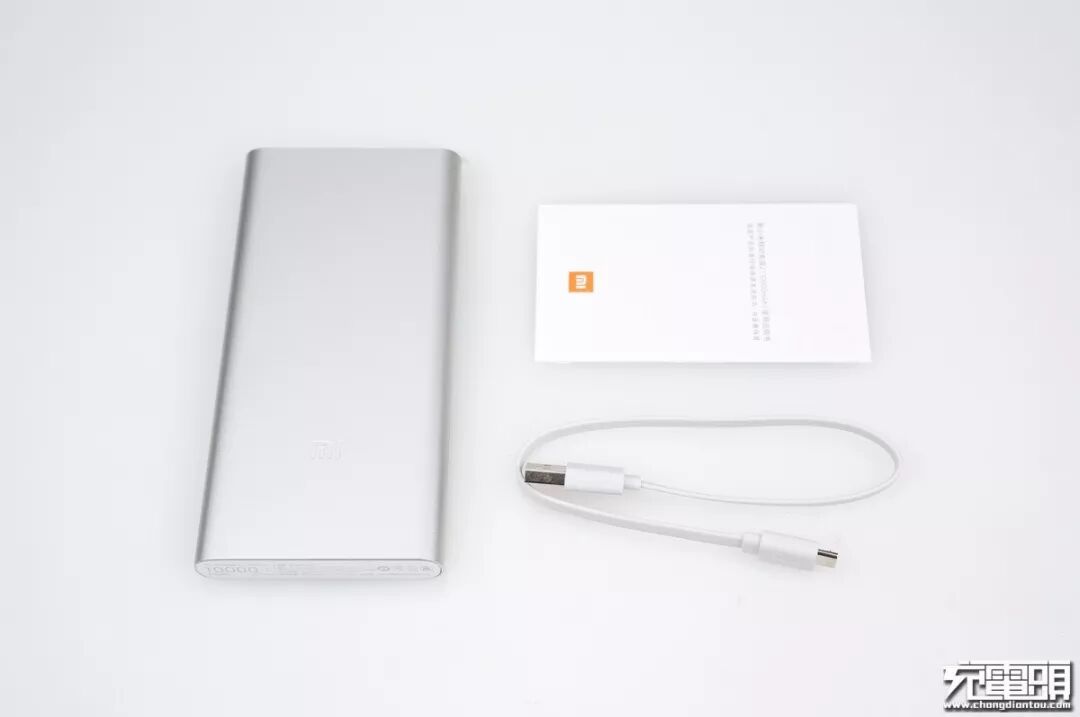

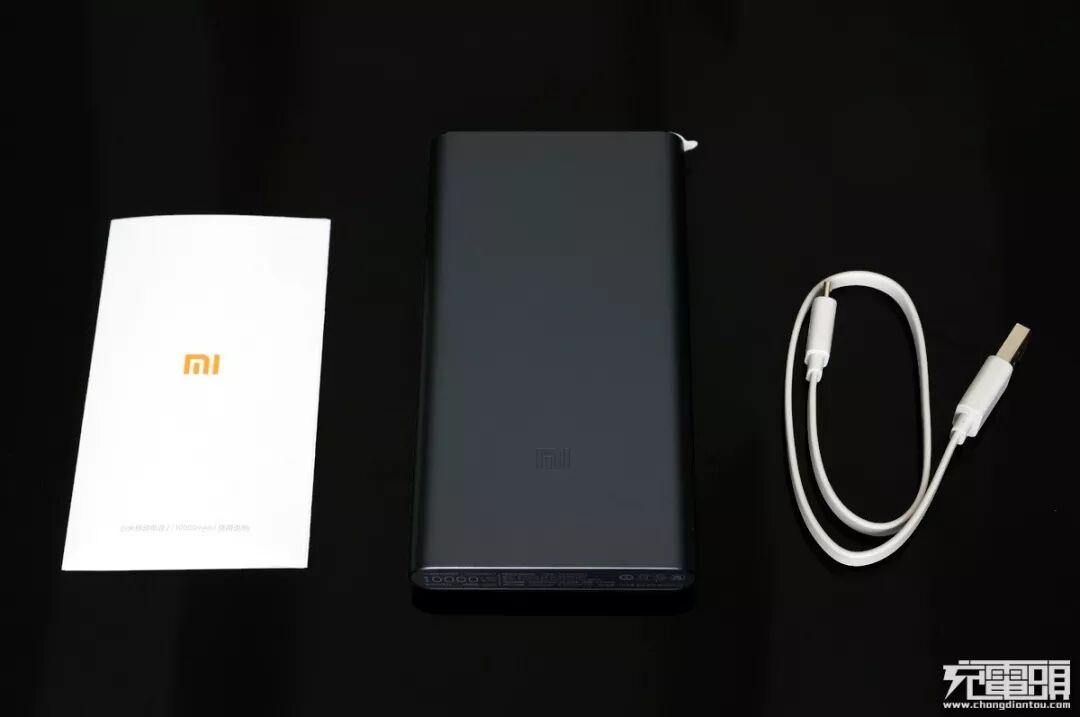

开箱物品一览：说明书x1、小米移动电源2 x1、MicroUSB数据线x1。

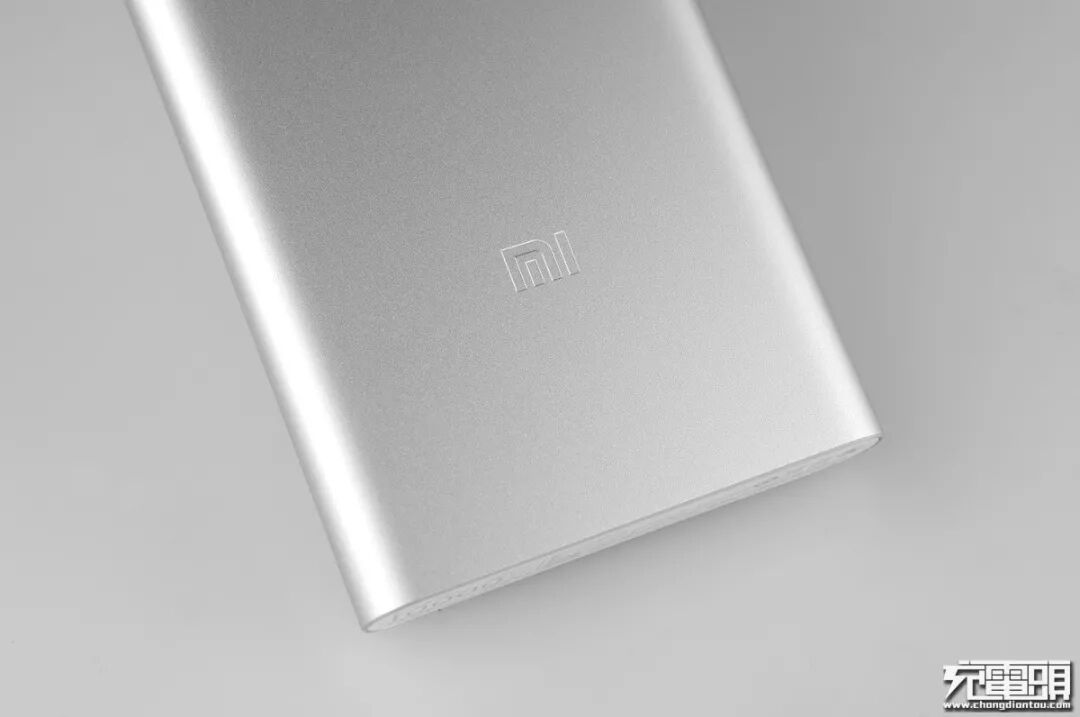

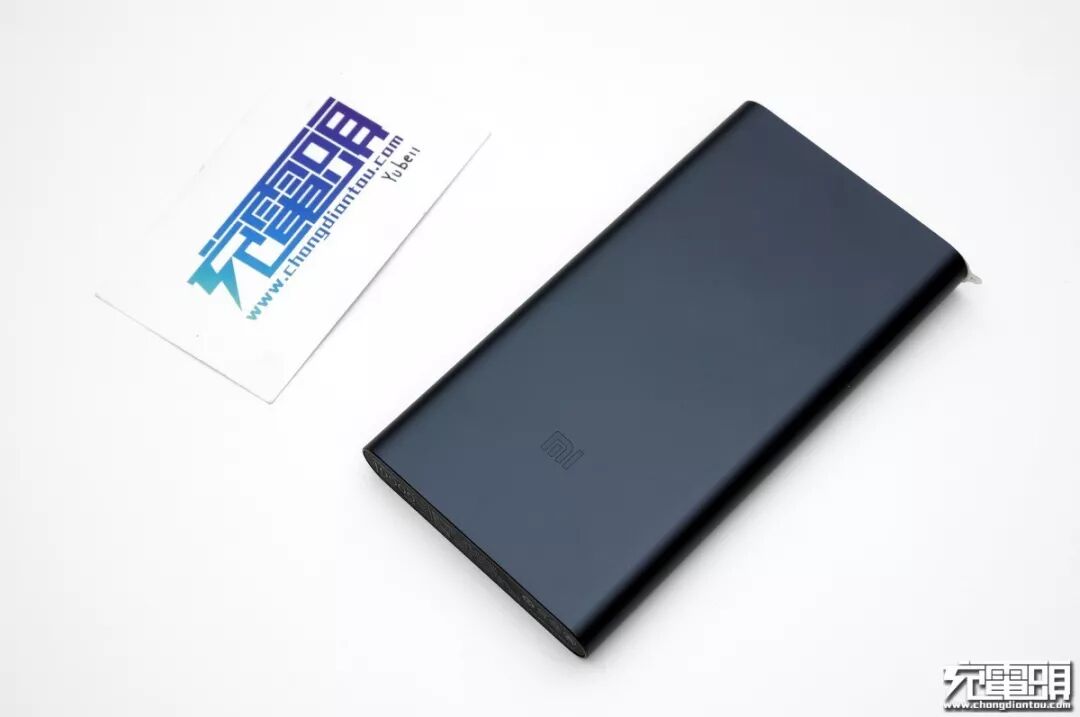

小米移动电源2这次推出了两种颜色，分别是银色与锖色，本次小编购买测试的是锖色版本。金属壳体表面LOGO制作方式也有了一点点改变，对比以往的 mi LOGO 凹陷更深，有人猜测是冲压工艺甚至是CNC而成，小编咨询了紫米工程师后得到确切答复：仍然使用激光雕刻而成的。以前是先喷砂后阳极电镀最后激光雕刻 LOGO，现在工序改变了先激光雕刻后喷砂最后阳极电镀处理。
顶栏布局为常见的 Type-A输出口和MicroUSB输入口，输入输出都具备快充功能。4个白色LED电量指示灯、按键开关。

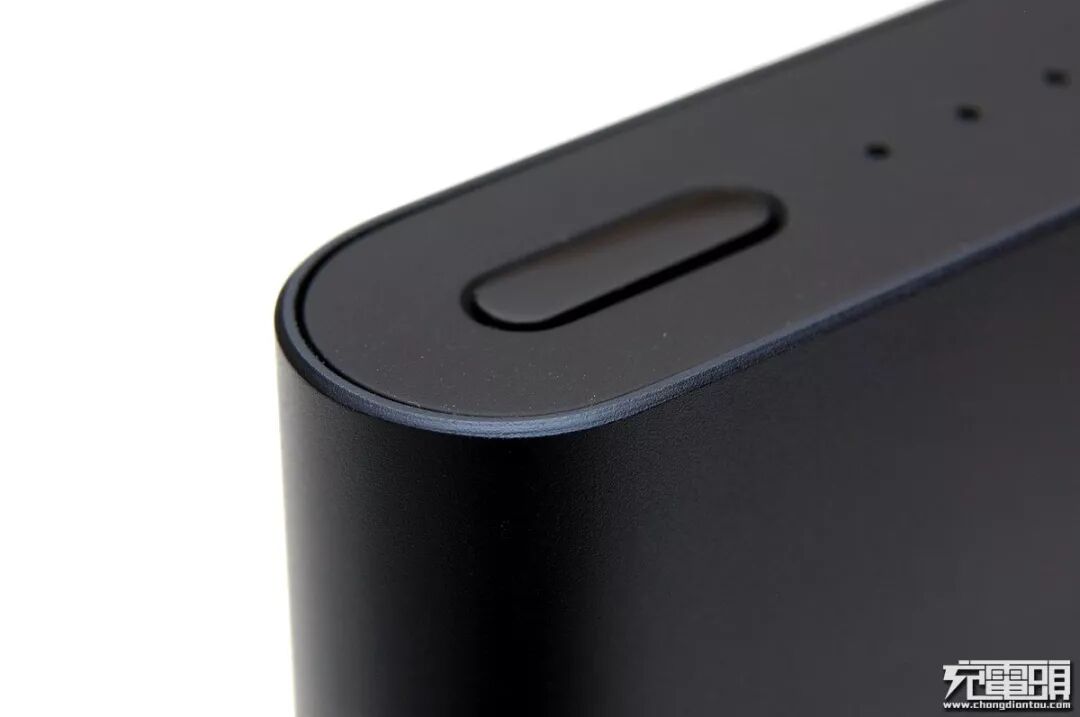

边缘做了倒角处理，壳体边角倒角后再全面喷砂电镀（PLM01ZM高配版是先喷砂电镀后再倒角，所以高配版会有亮边效果）。值得一提的是这个电量激活按钮继承了以 往小米移动电源高配版上的”小电流充电功能”，双击后可以在2小时内给蓝牙耳机、手环等小电流设备充电，不会因为过低的充电电流阈值触发自动关机。

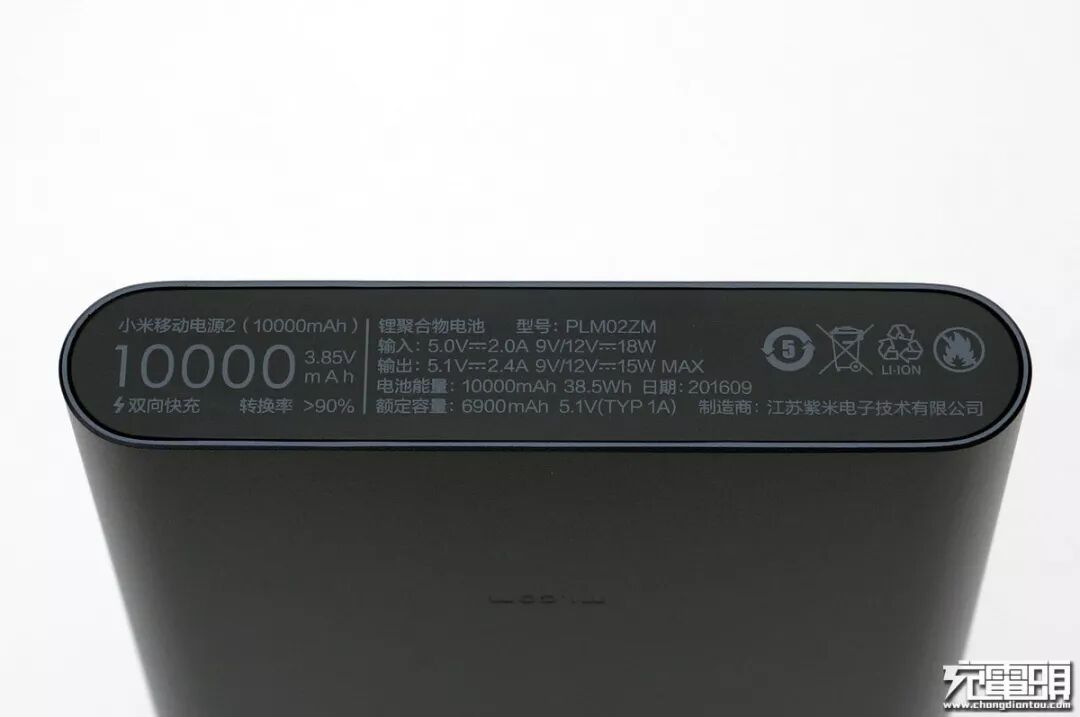

底部铭牌参数，小米移动电源2（10000mAh）；型号PLM02ZM、输入：5V/2A、9V或12V（18W）；输 出：5.1V/2.4A、9V或12V（15W）；电池能量：10000mAh 38.5Wh；制造日期：2016年9月；额定容量：6900mAh 5.1V/1A下测得；转换率：大于90%；制造商：江苏紫米电子技术有限公司。

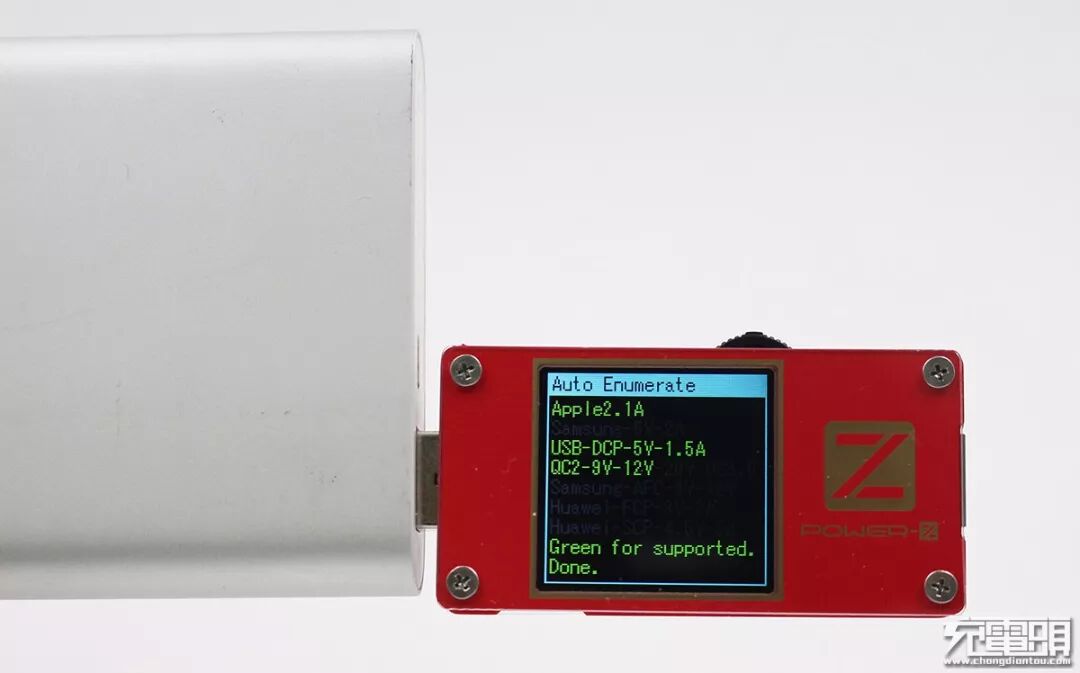

经ChargerLAB POWER-Z KT001测试，小米PLM01ZM支持APPLE2.1A、QC2.0以及USB DCP协议。

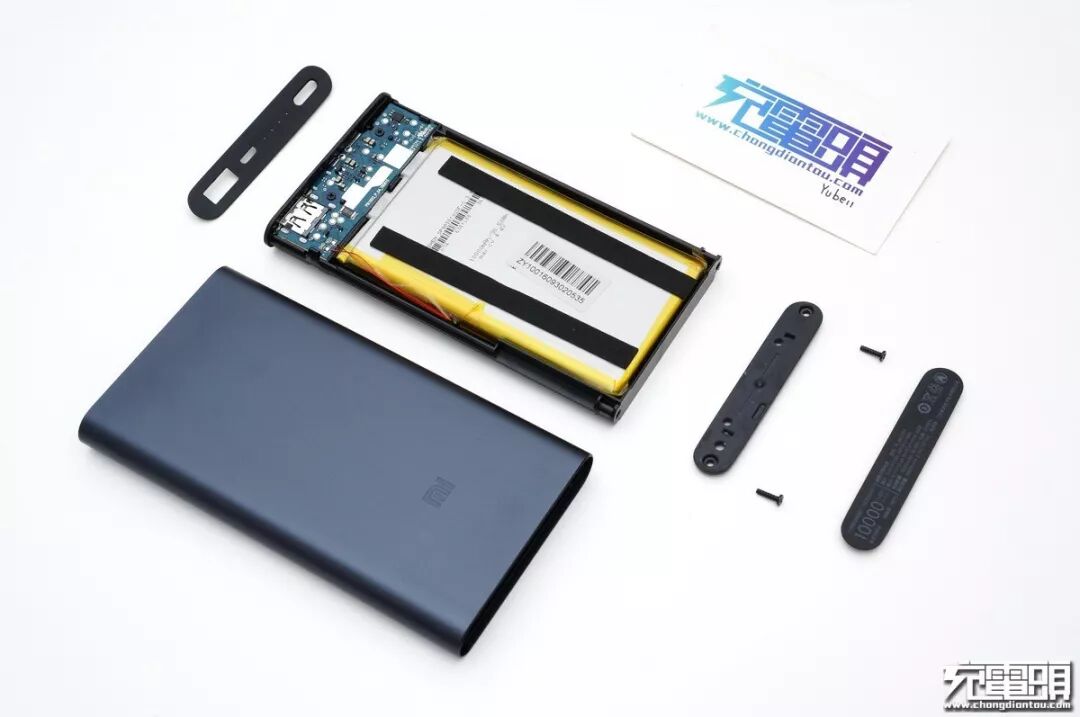

小米移动电源2 装配结构与以往金属壳体的几款小米移动电源几乎一样，我们先把顶栏胶面板撬出。
然后把底栏胶铭牌也用同样的方式撬出。

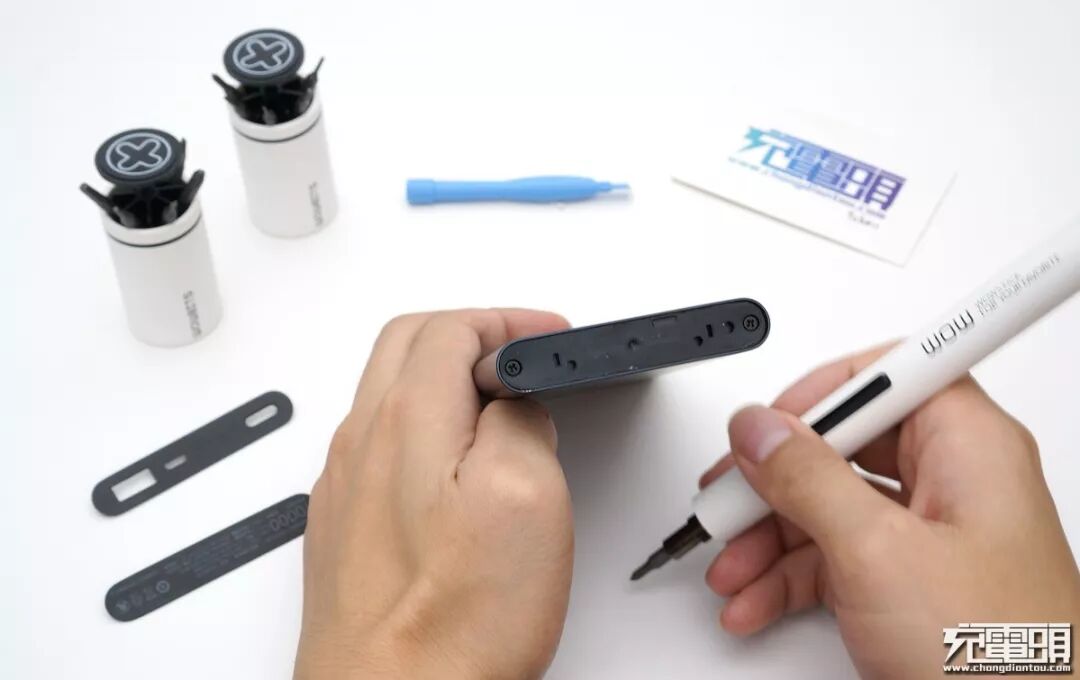

底部去掉胶铭牌后可以看到由两颗十字螺丝拧紧的固定挡板，就是这块挡板把内结构框架通过拉紧方式固定在金属壳体中间。

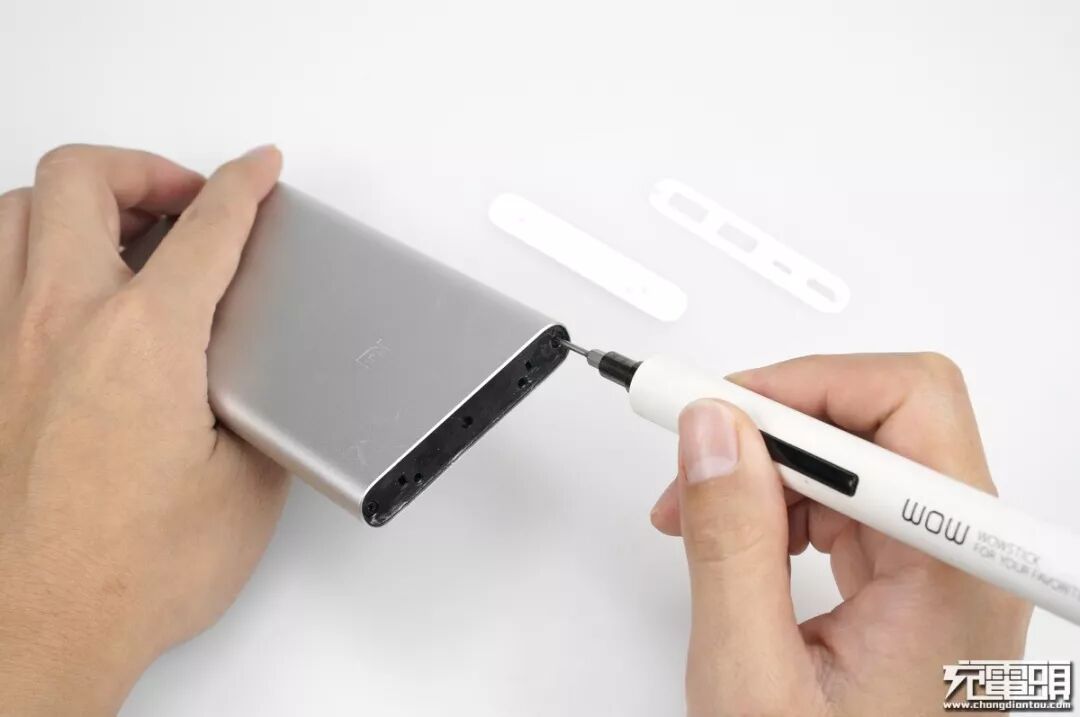

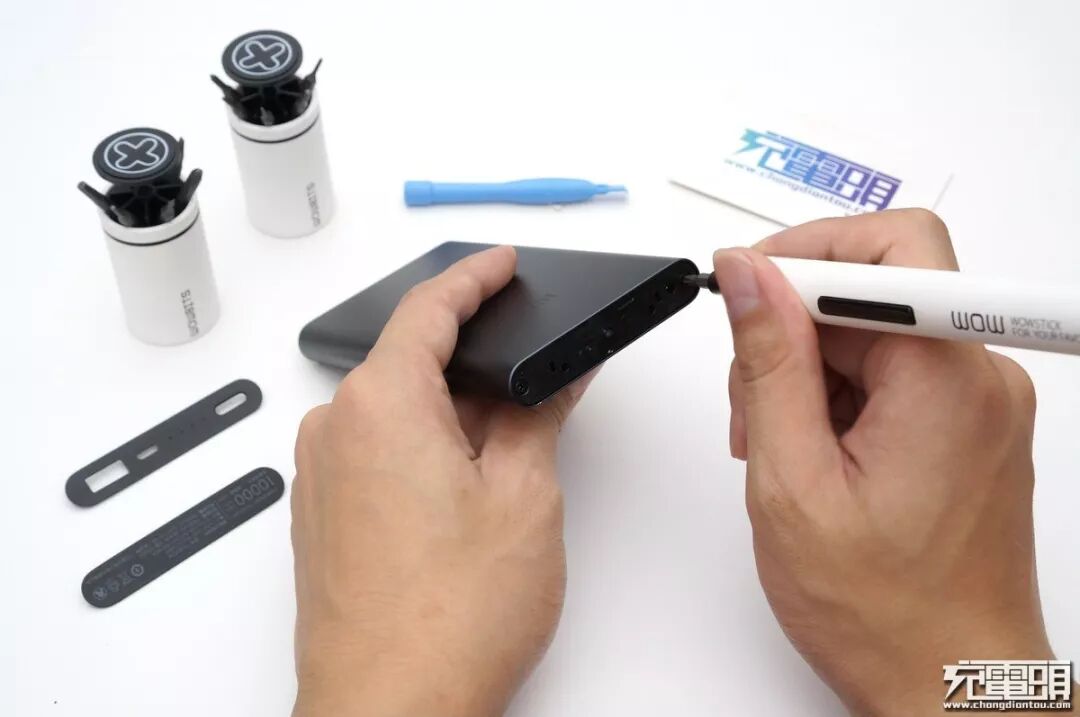

2颗十字螺丝拧掉。
去掉螺丝后，内构可以直接轻松拉出。
拉出内部结构，分离金属外壳。

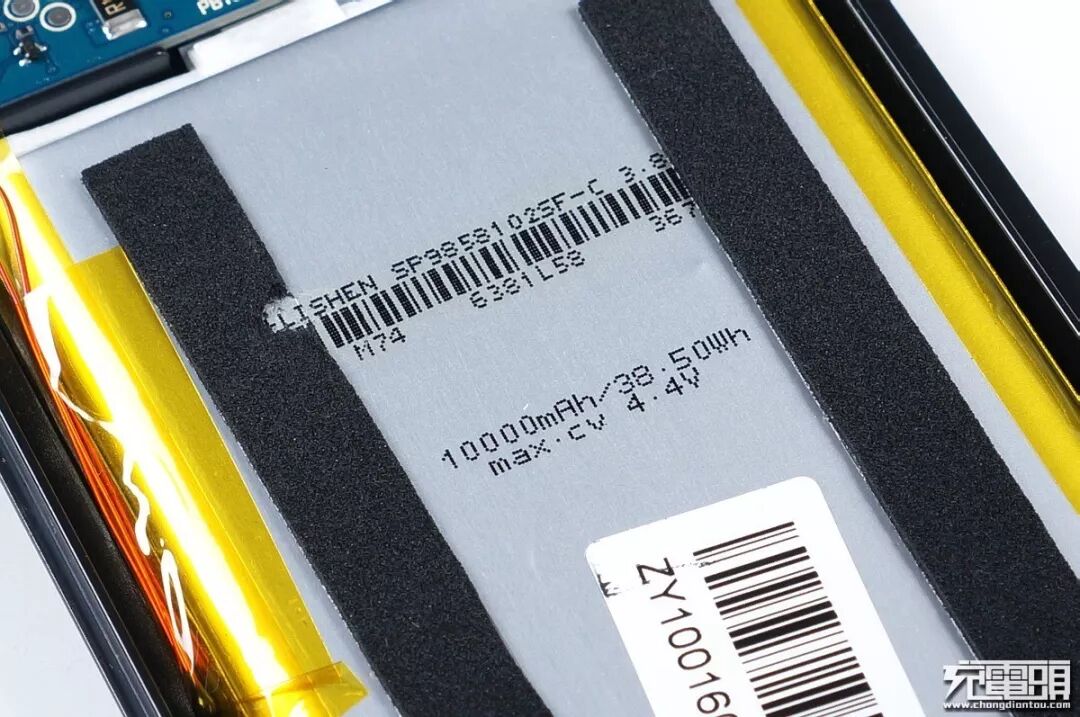

电池组选择上，小米移动电源2与紫米QB810 电芯完全相同，都是出自国内力神电池的 4.4V 高压电芯，3.85V均压10000mAh 38.5Wh，批次代号都是M74。而小米高配版虽然也是力神4.4V电芯/均压3.85/10000mAh38.5Wh，但批次代号为M54，所以小米移动电源2与高配版电池并不相同。

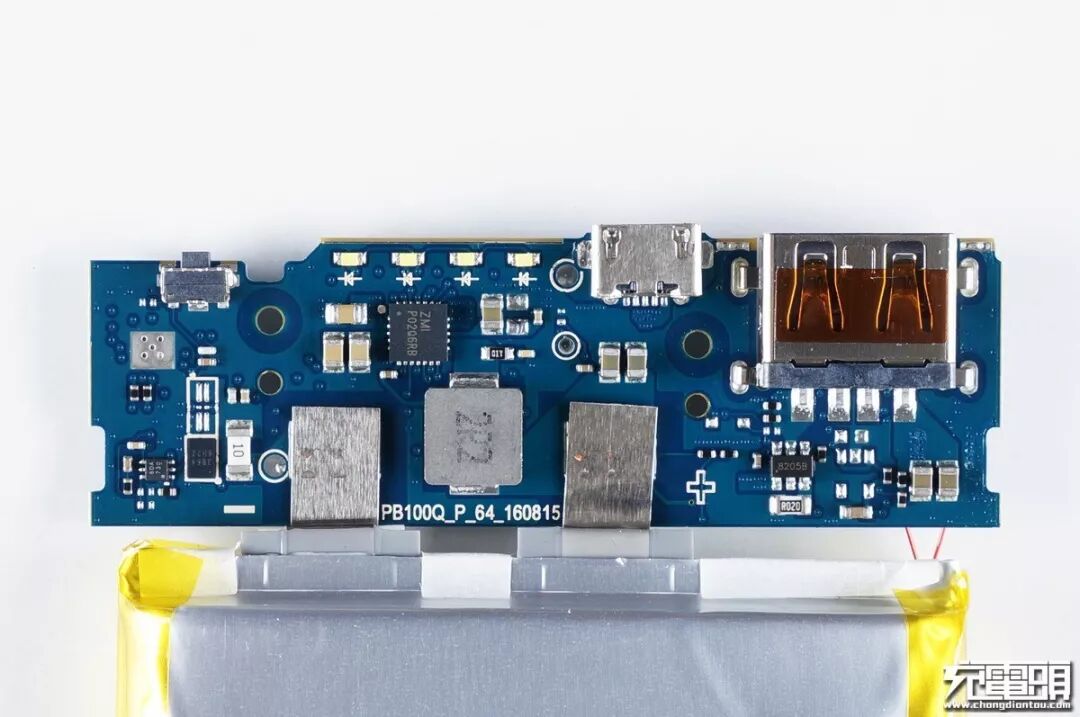

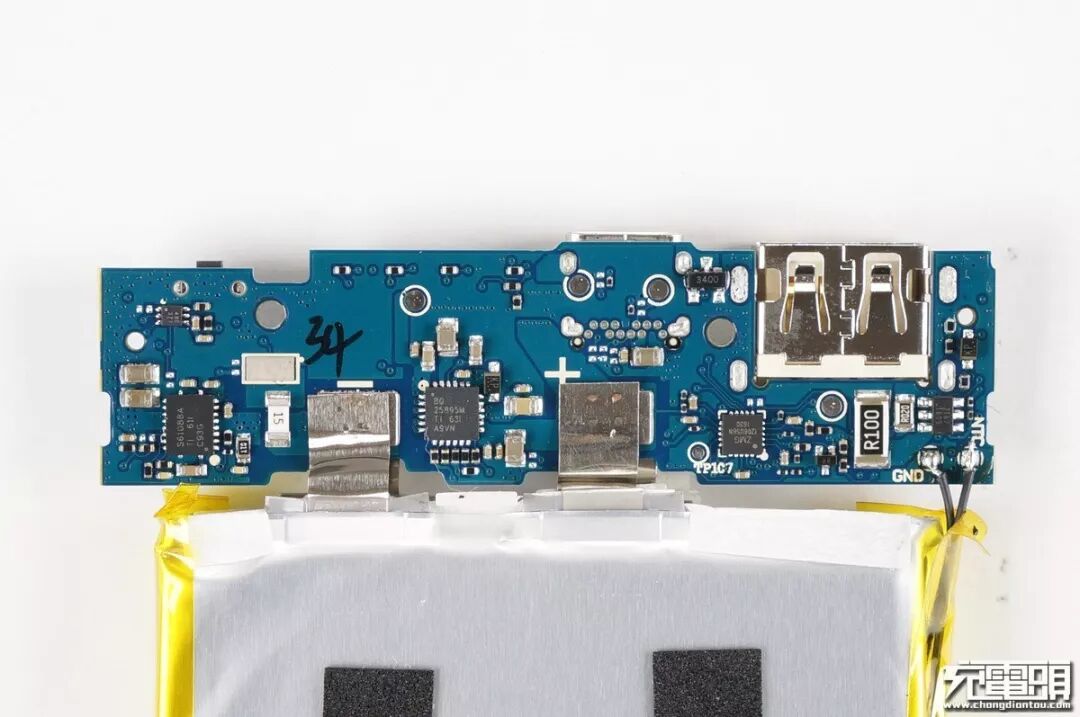

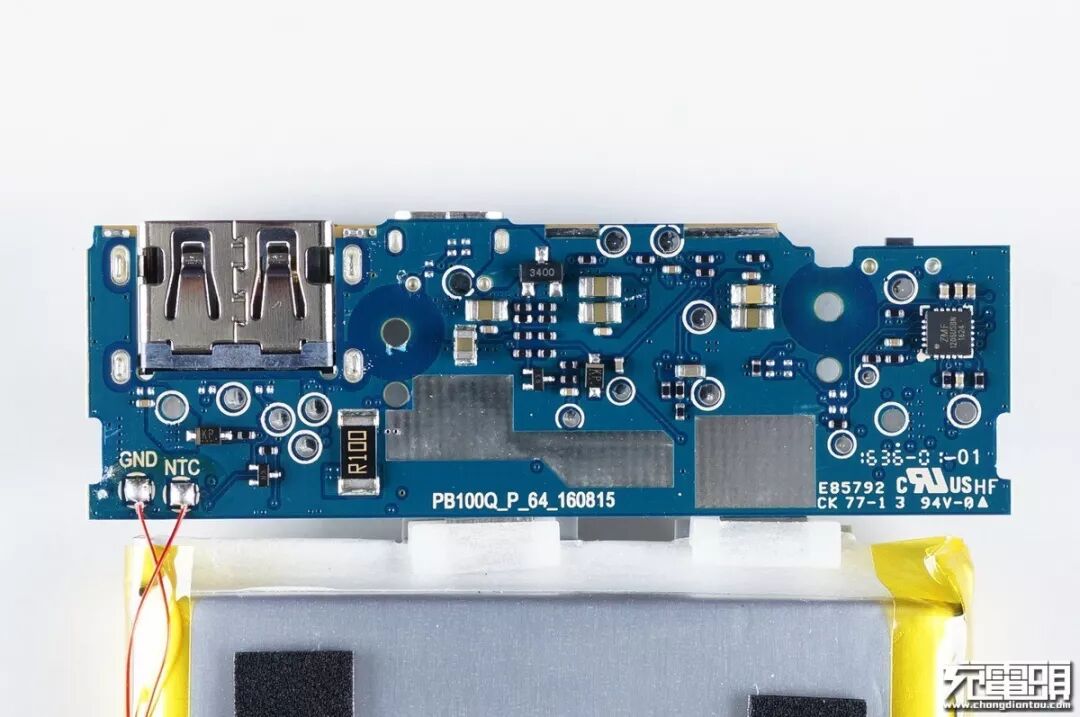

PCB正面一览。
PCB背面一览。
ucsp封装MOS旁边是电池管理IC，他们搭配组成保护板，白色保险丝作最后一道安全防线。

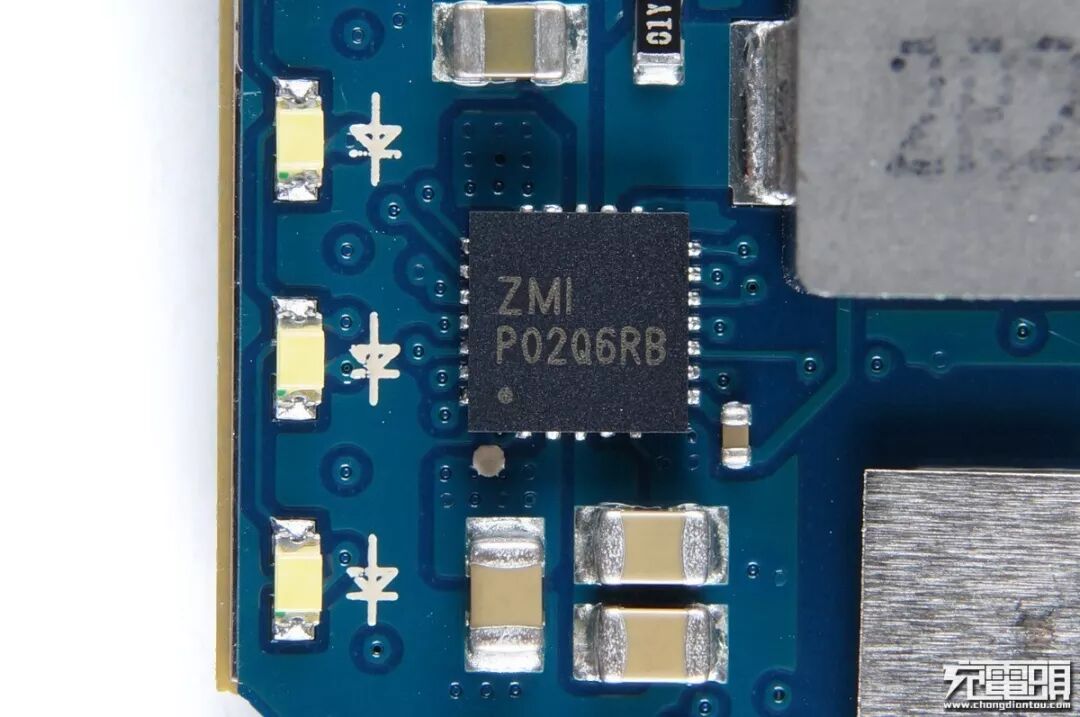

小米移动电源2在方案选择方面舍弃了高配版里使用的高端方案TPS61088+BQ25895，采用紫米全新自主研发的电源管理芯片ZMI P02Q6RB，这颗芯片集成了升降压以及协议识别，集成度高，在一定程度上可以降低生产成本。
小米移动电源2同样也弃用了ABOV的单片机，取而由紫米自主研发的ZMF 1206USBN代替。
三、小米PLM03ZM移动电源拆解（高配套装版）
包装内物品包括：移动电源、硅胶保护套、数据线、说明书（保修卡）。

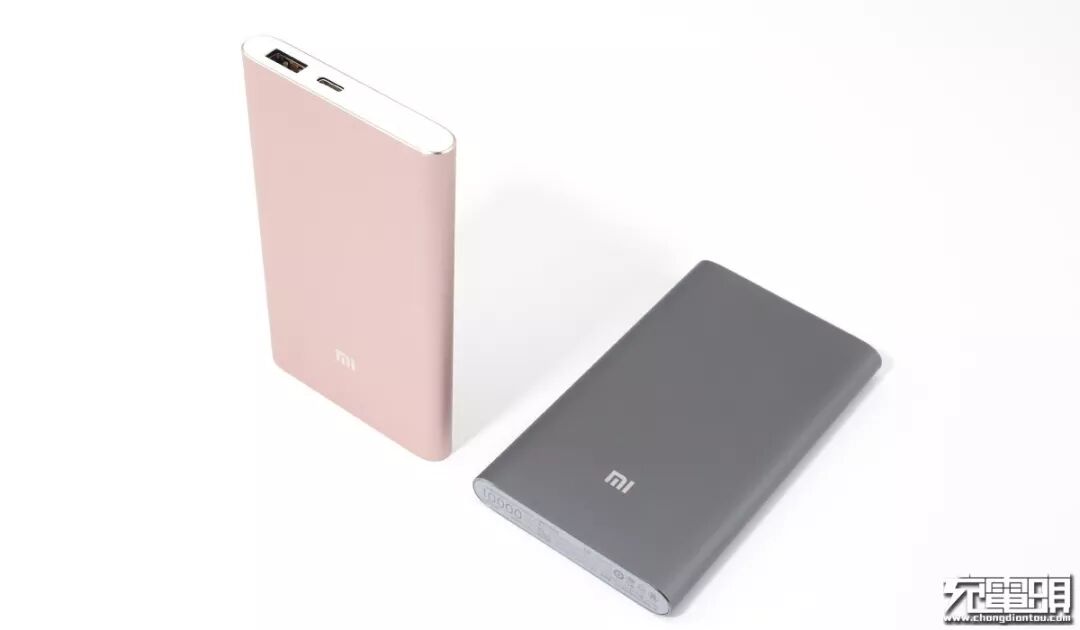

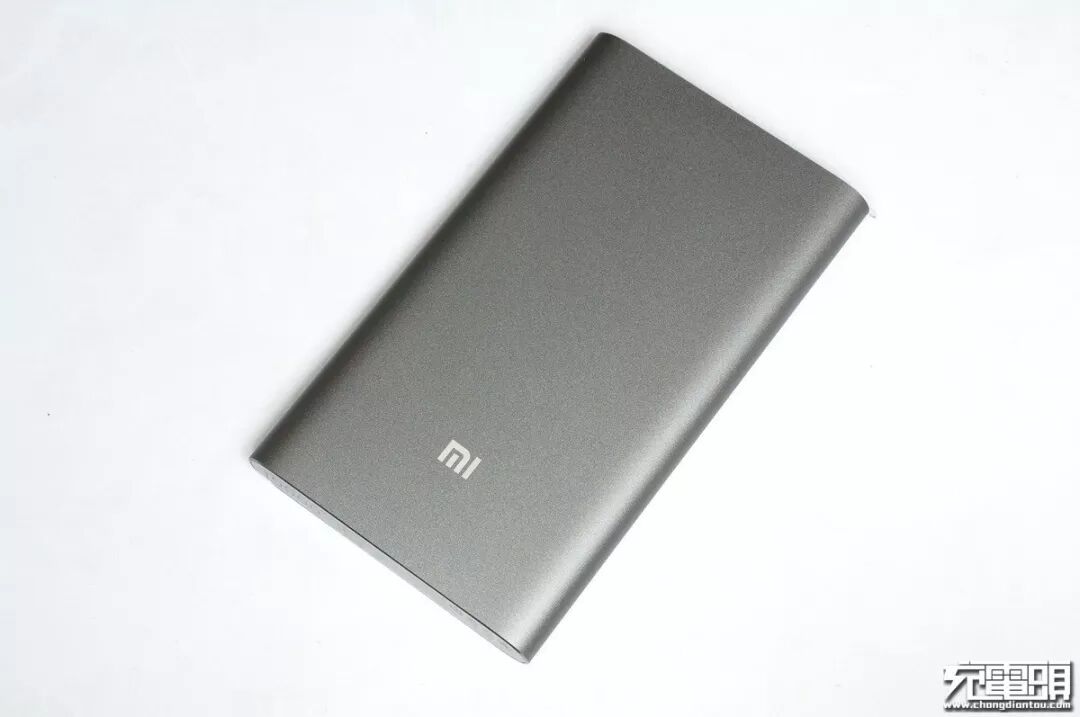

与小米PLM01ZM（高配版）对比，外型几乎无差别。
再对比一下顶部的输出口与按键，接口与位置也一模一样。
底部的是铭牌信息，型号为PLM03ZM，输入5V2.0A/9V2.0A/12V1.5A，输出同样是5V2.0A/9V2.0A/12V1.5A。除产品型号外，其他的参数与PLM01ZM完全相一致。
随产品附送的Micro转Type-C转接线，方便MicroUSB接口的手机用户使用，十分贴心。

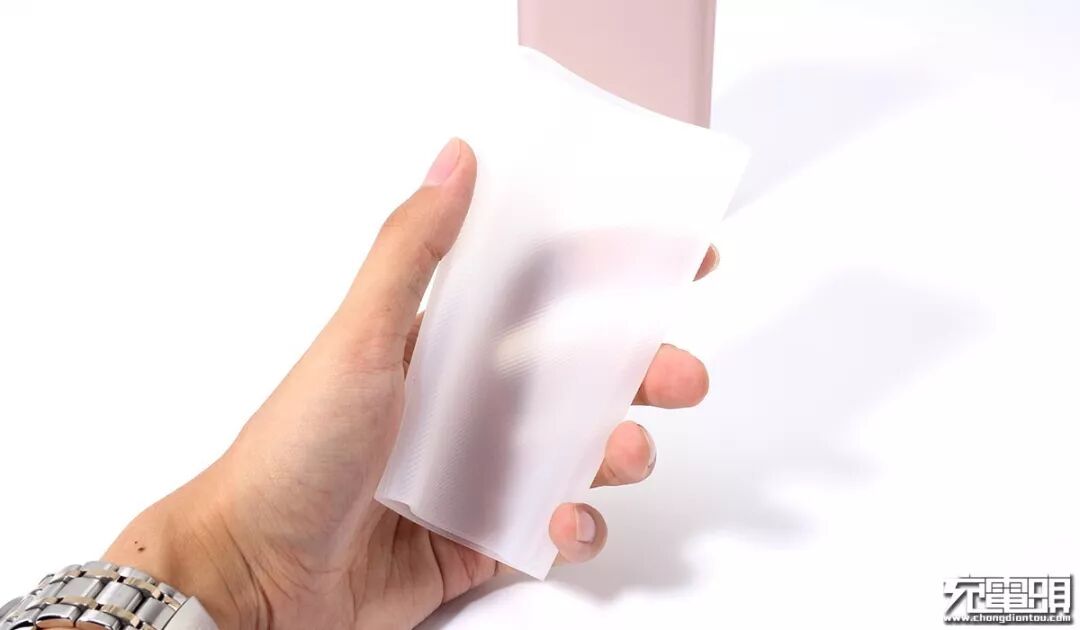

附送米白色硅胶保护套。
保护套非常柔软，上面有交叉的防滑纹。

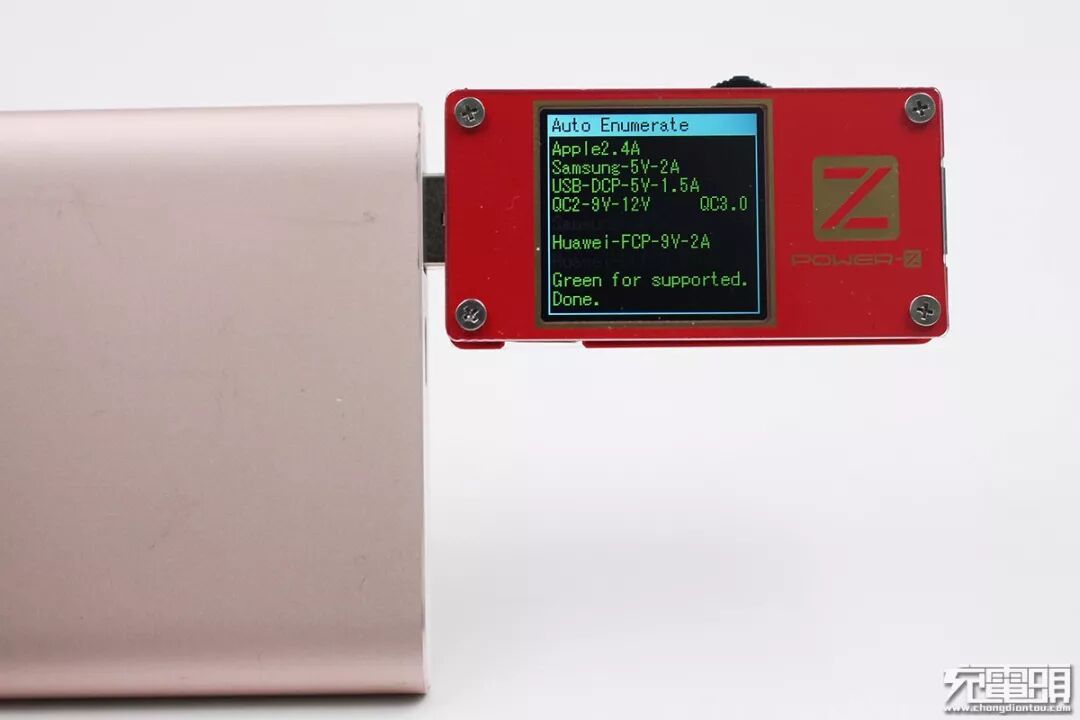

经ChargerLAB POWER-Z KT001测试，新小米移动电源2支持APPLE2.4A、QC2.0、QC3.0、FCP以及USB DCP协议。

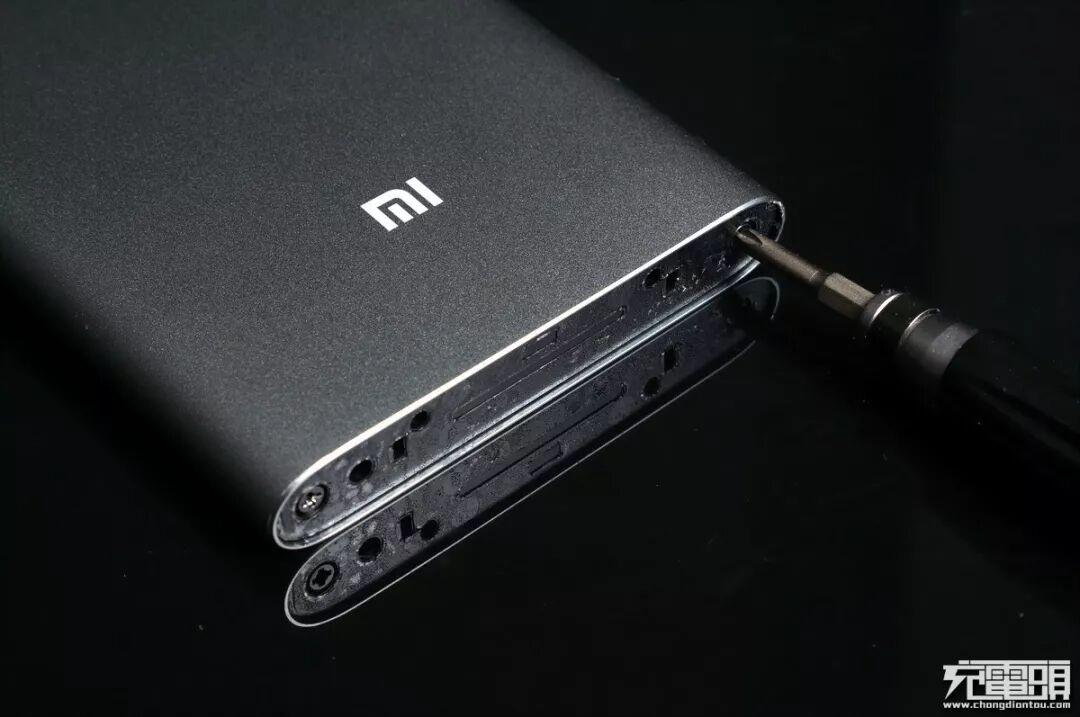

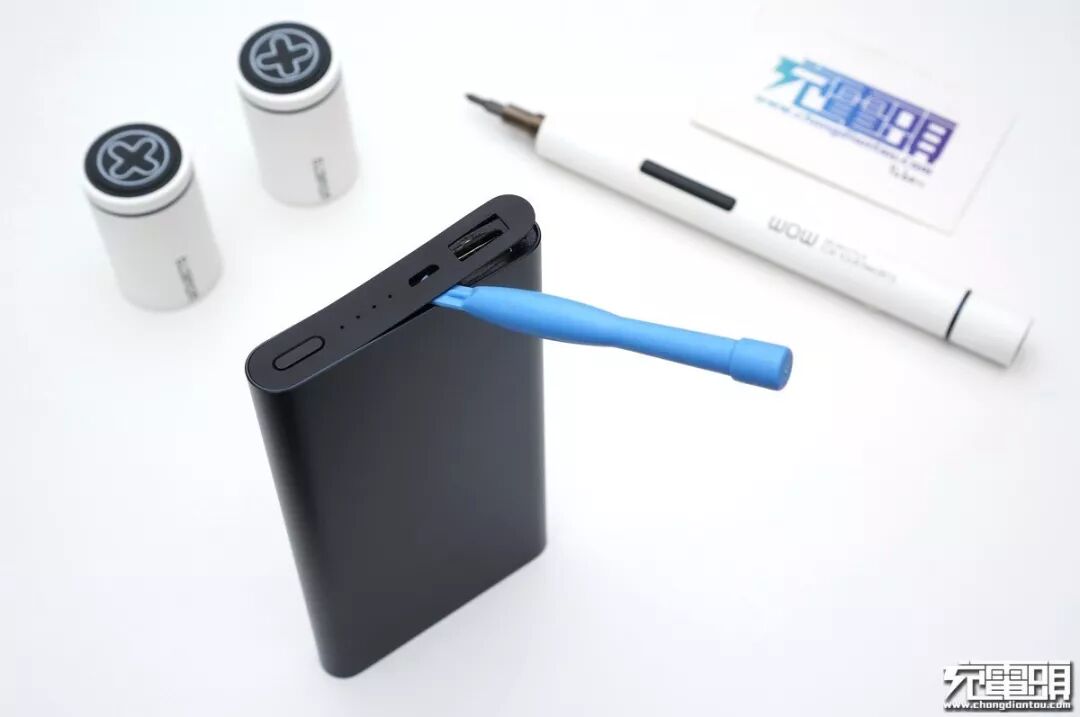

小米所有铝壳款式移动电源拆解方式都一样，结合用的螺丝都在胶片下面，所以我们先把顶部胶片分离。
顶部胶片分离，未看到螺丝所以螺丝肯定在底部了，这里可以看到电量显示LED透光孔上粘有柔光片。

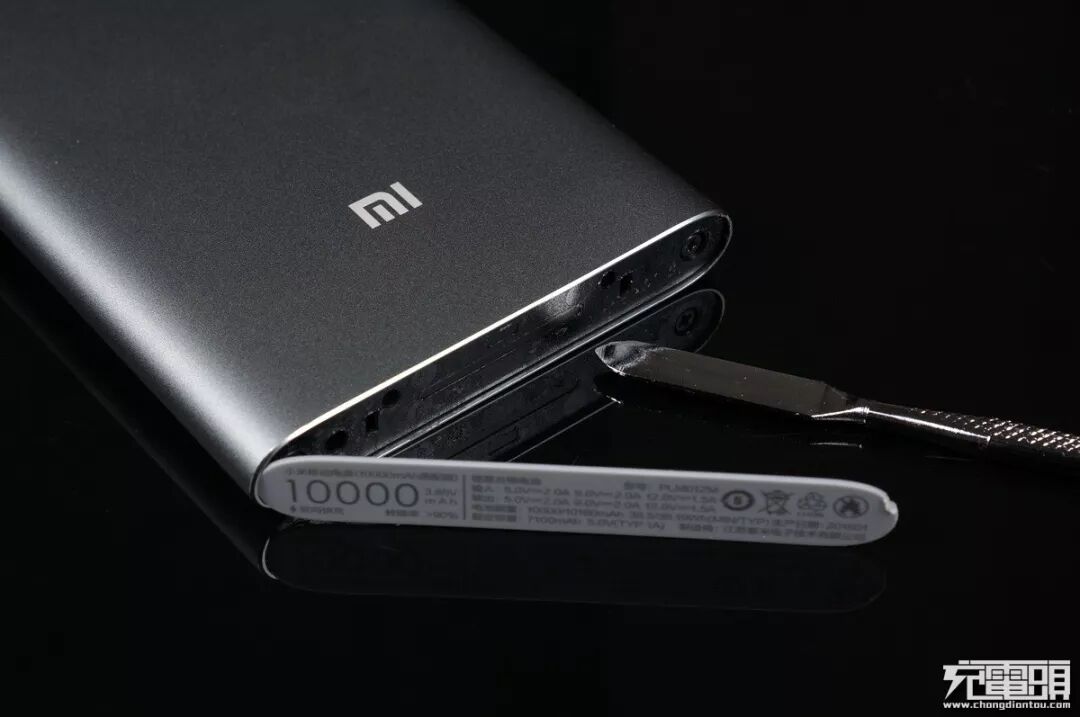

底部没有下手点，使用超薄刀片慢慢插入缝隙撬起底部胶片，再换撬棒慢慢分离。

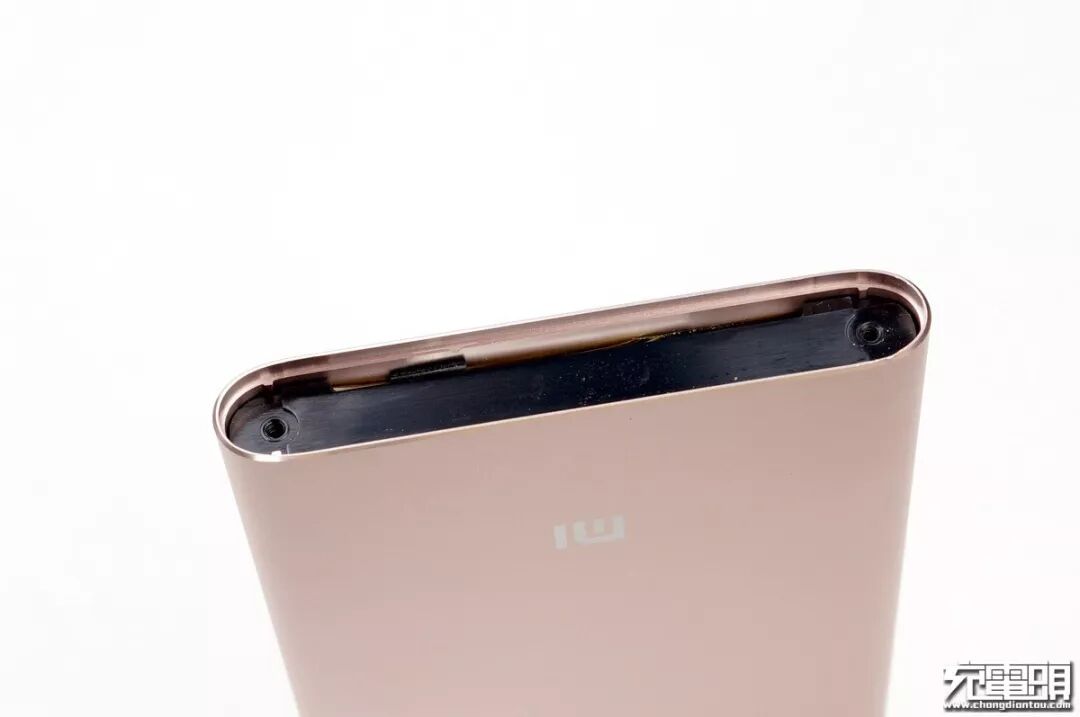

可以看到固定用的螺丝，2颗常规十字螺丝把底部黑色胶护版与内结构拉紧在一起。
去掉黑色胶护版后可以看到里面的塑料框架。

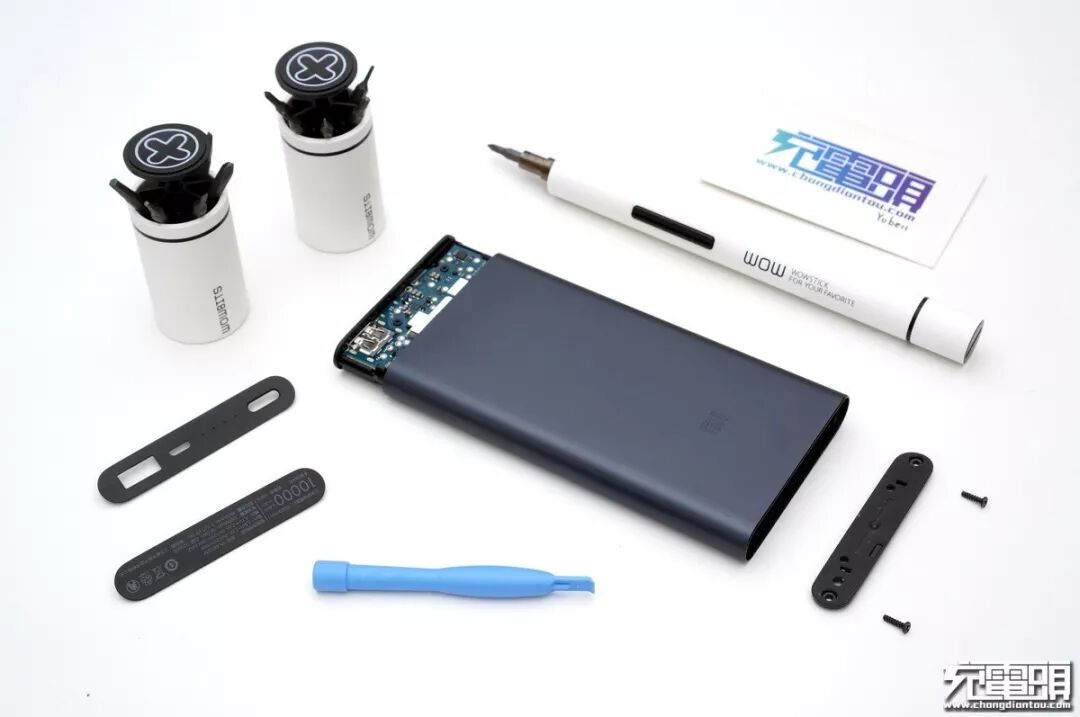

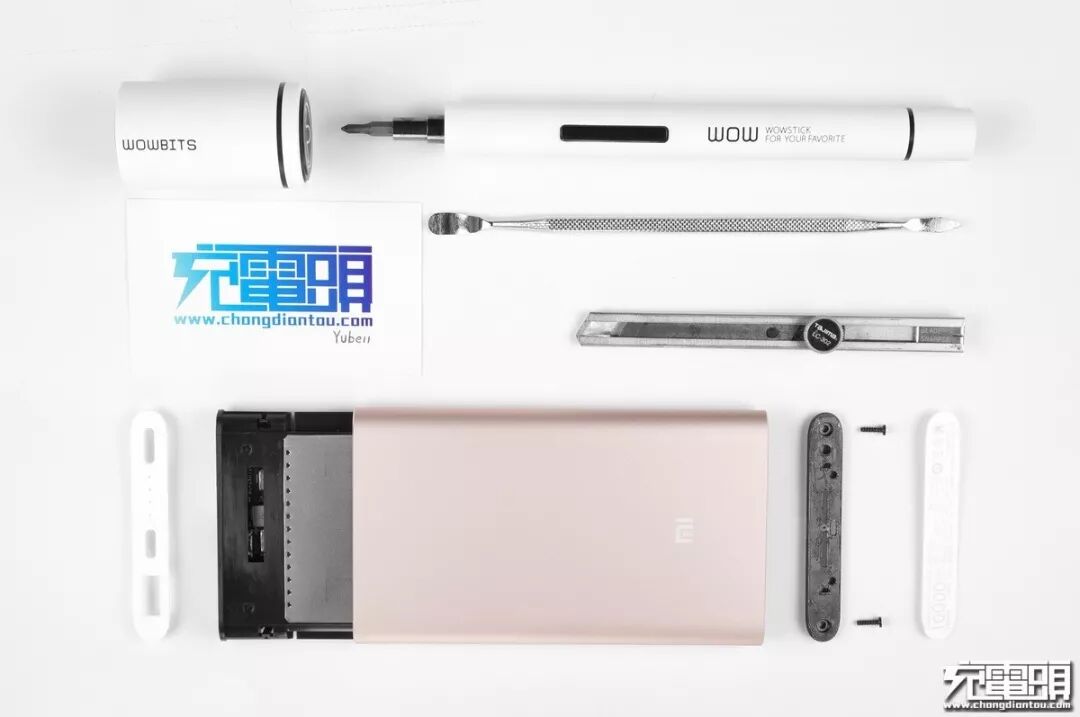

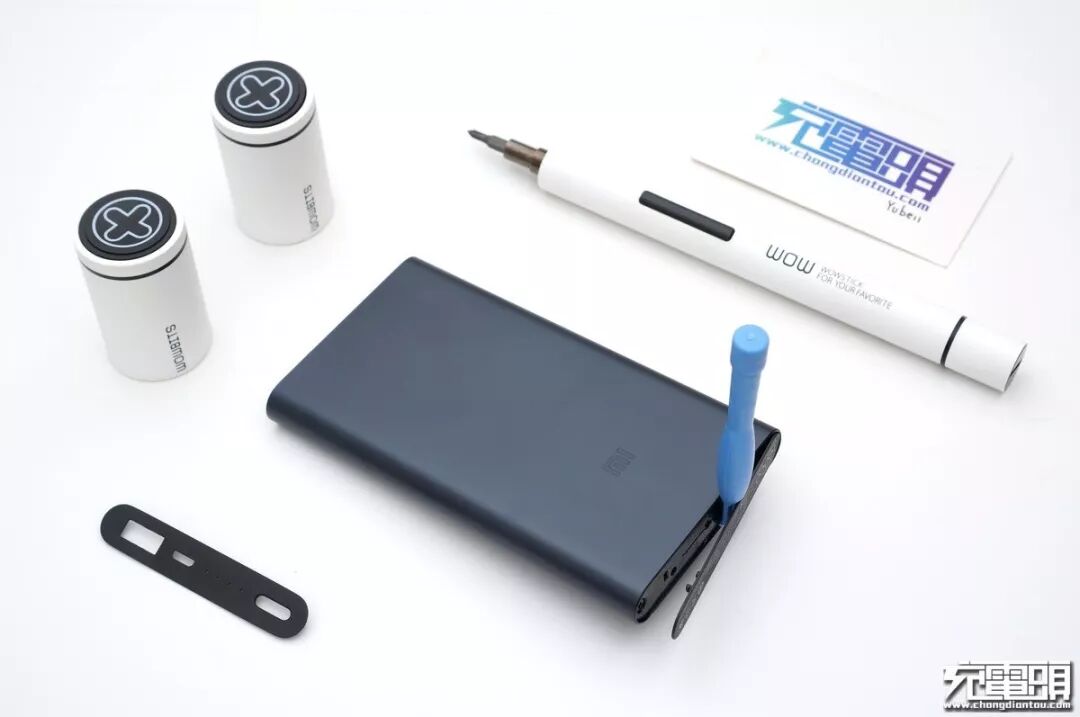

外壳终于分离开来，小米移动电源高配套专版拆解所需用到的工具有：常规十字螺丝刀、撬棒、还有刀片。
高配套装版电池与普通高配版完全一样，为2片力神LISHEN提供的超高压高密度聚合物电池，3.85V均压，充满电压为4.40V。
PCB正面。
PCB背面。
高配套装版与高配版（PLM01ZM）都使用了美国德仪TI TPS61088 这个同步整流升压芯片。
输入方面套装版与PLM01ZM一样，也使用美国德仪TI的BQ25895开关降压芯片。TPS61088+BQ25895组成的电源升降压方式在当时可以说是名噪一时。由于具备非常不错的性能，被多家移动电源厂商采用，包括小米、华为、乐视、荣耀、罗马仕、等多个品牌。
协议识别芯片也是高配套装版与高配版的最大不同点，高配版搭载的FP6601识别芯片只支持QC2.0，高配套装版升级了握手识别芯片为FP6601Q，增加了对QC3.0、AFC、FCP的支持。

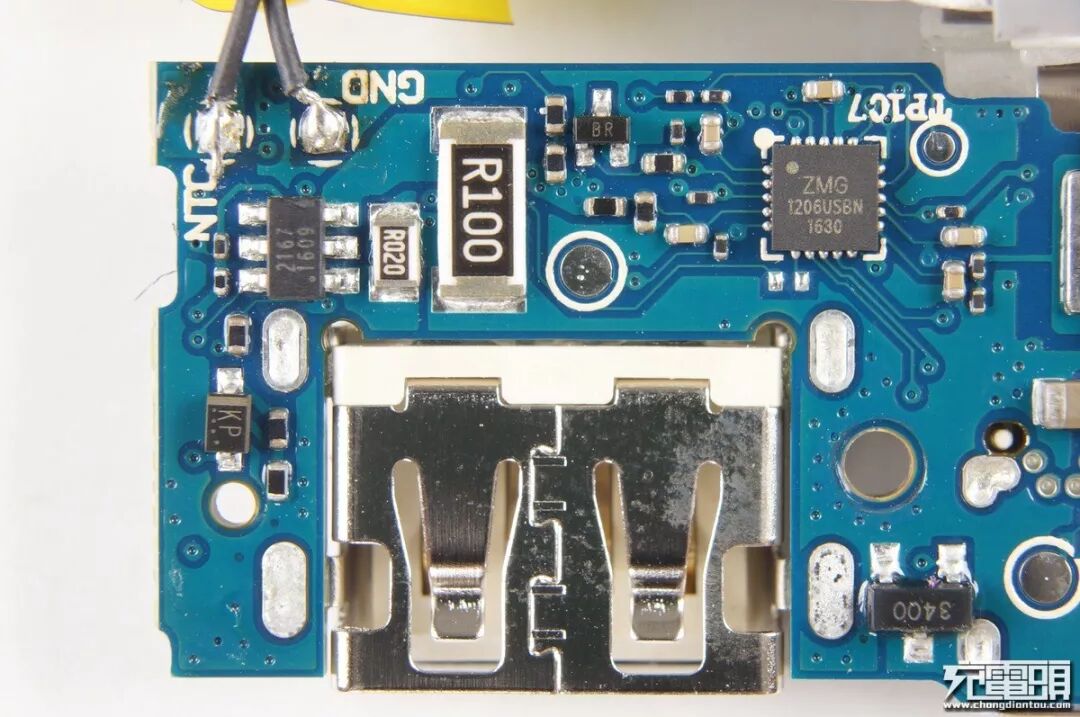

同时，高配套装版的单片机从ABOV替换成紫米研发的ZMG。

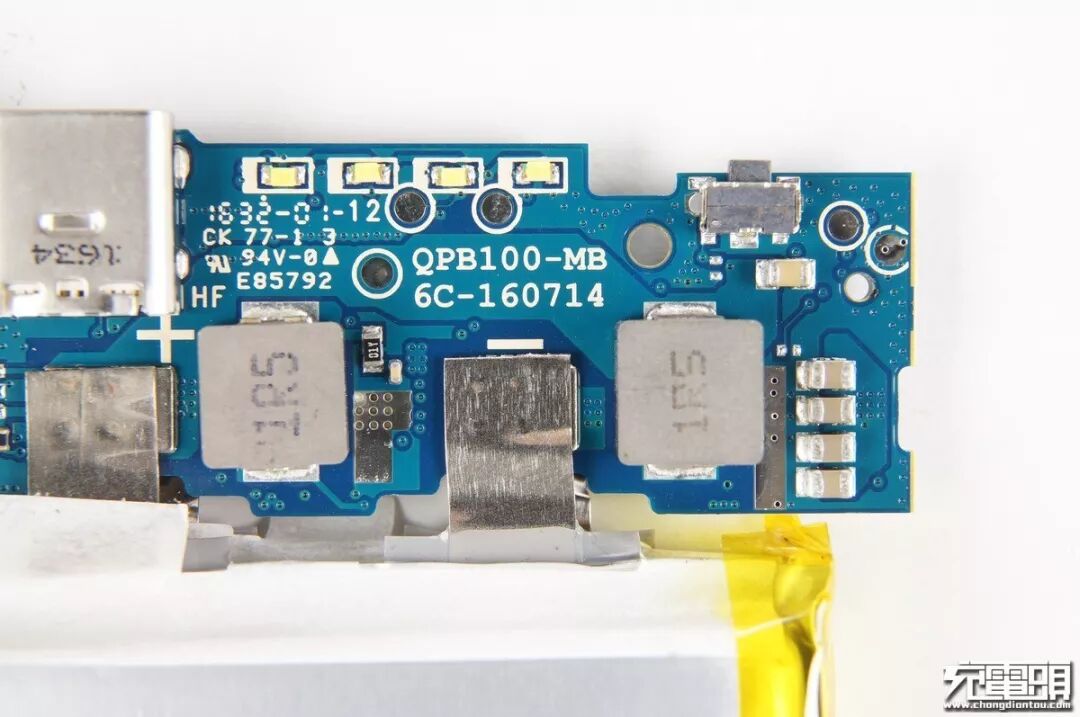

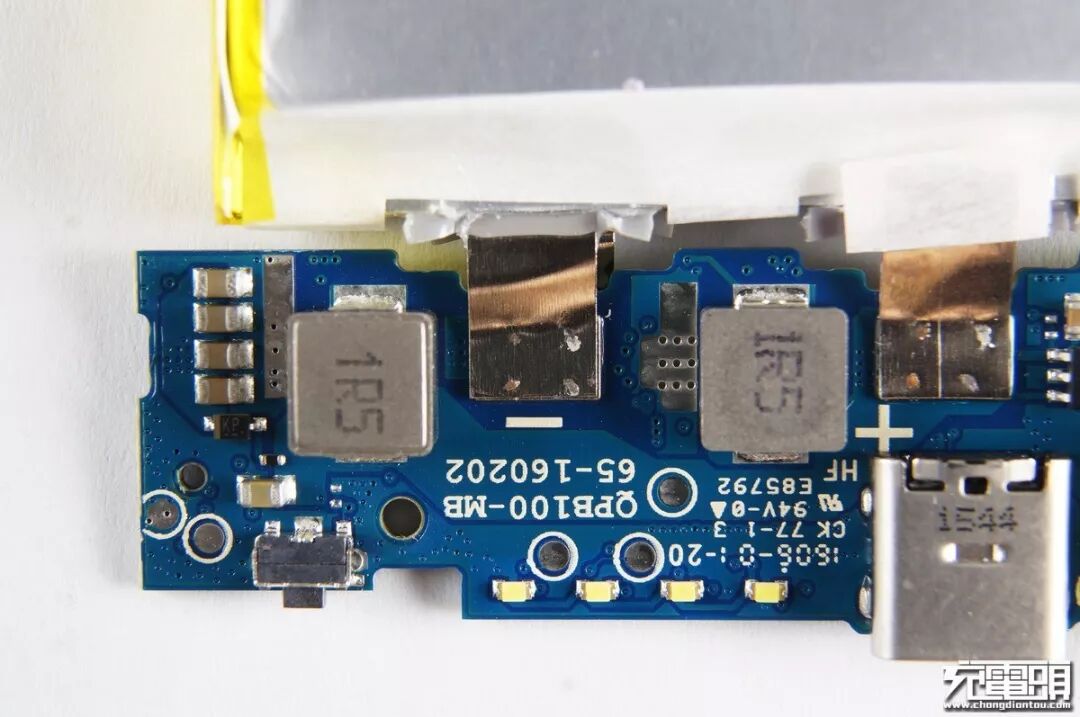

开关按键，4个白色电量指示LED，双电感，支持边充边放。
四、小米PLM09ZM移动电源拆解（新小米移动电源2）
产品开箱物品一览：移动电源本体 x1、MicroUSB数据线 x1、说明书 x1。

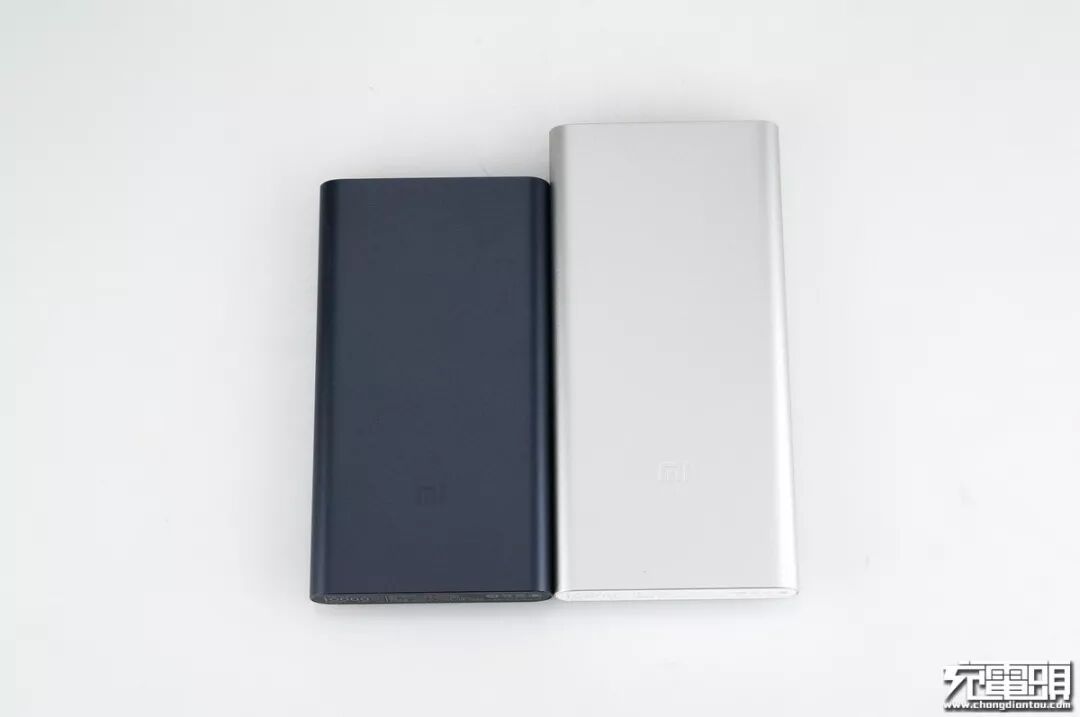

我们把新旧两款产品放在一起作为对比，左边黑色（锖色）的是2016年所推出的“小米移动电源2”，而右边银色的则是2017年推出的“新小米移动电源2”。旧款高度为130mm，新款高度则增加到147mm，两者并排旧款高度明显矮一截。
新小米移动电源2材质与上代一样是铝合金，颜色上有黑色与银色可选，铝合金喷砂后阳极处理，表面上带有小米凹印LOGO“mi”。

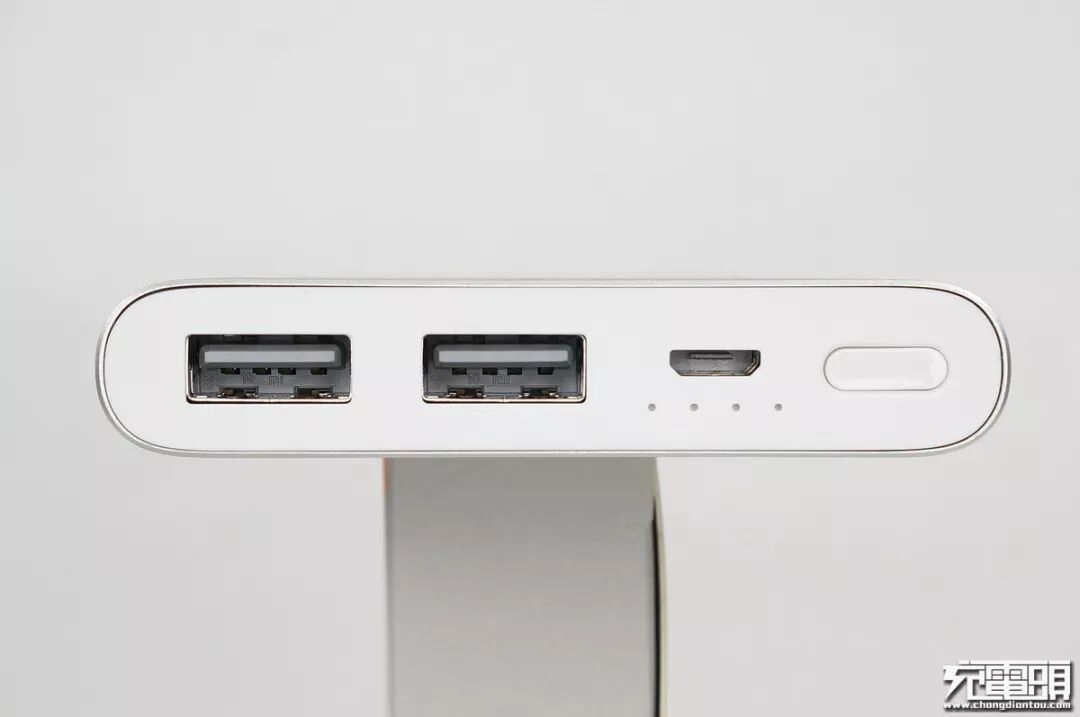

接口面板新小米移动电源2使用了两个常规USB-A输出接口，支持常规快充输出（QC2.0）；输出使用了常见的MicroUSB接口，同样支持常规快充输出，led指示灯安放在输入接口下方，最右侧是开关激活按钮，也支持小米特有的短按通断控制、快速双击小电流模式。

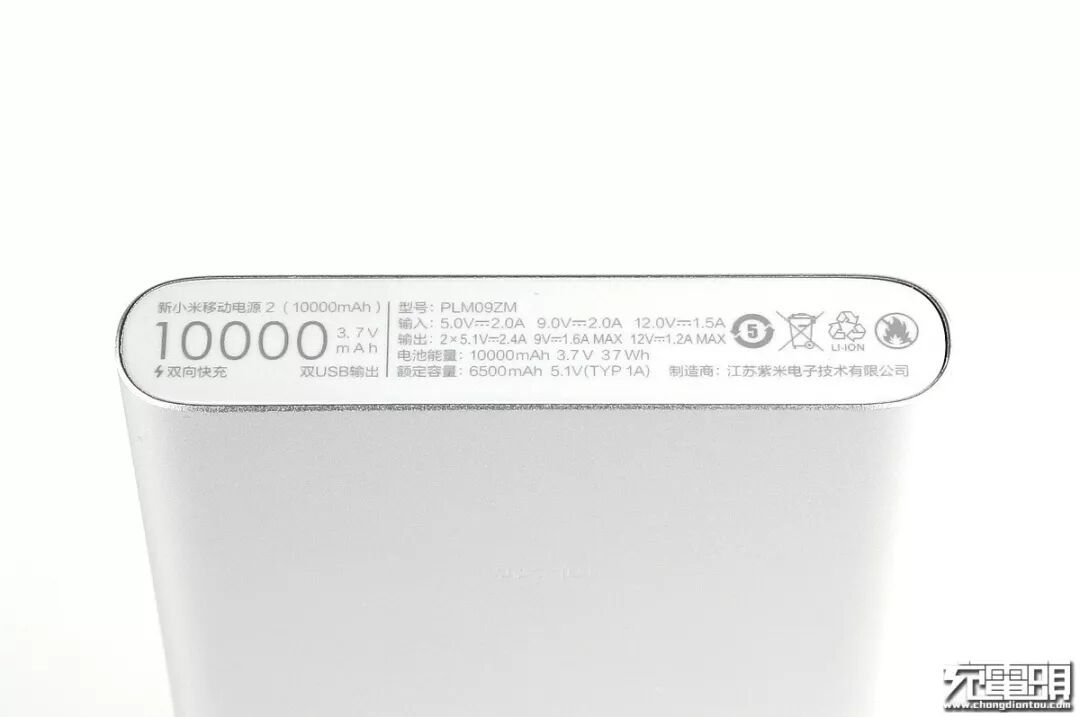

再来看看新款铭牌参数，输入：5V2.0A 9V2.0A 12V1.5A、输出：2x 5.1V2.4A 9V1.6A MAX 12V1.2A MAX、电池能量：10000mAh 37Wh、额定容量：6500mAh、电芯放电均压：3.7V，名牌参数上并未标注转换率，但在宣传页信息内有相关描述“板端转化率超90%”。要注意的是板端效率与USB口效率是两个不同的参数，USB口因为还要经过各种元器件与接触压降，所以USB口测量的效率值一般来说会比板端效率低1%-3%。
经ChargerLAB POWER-Z KT001测试，新小米移动电源2支持APPLE2.4A、QC2.0以及USB DCP协议。

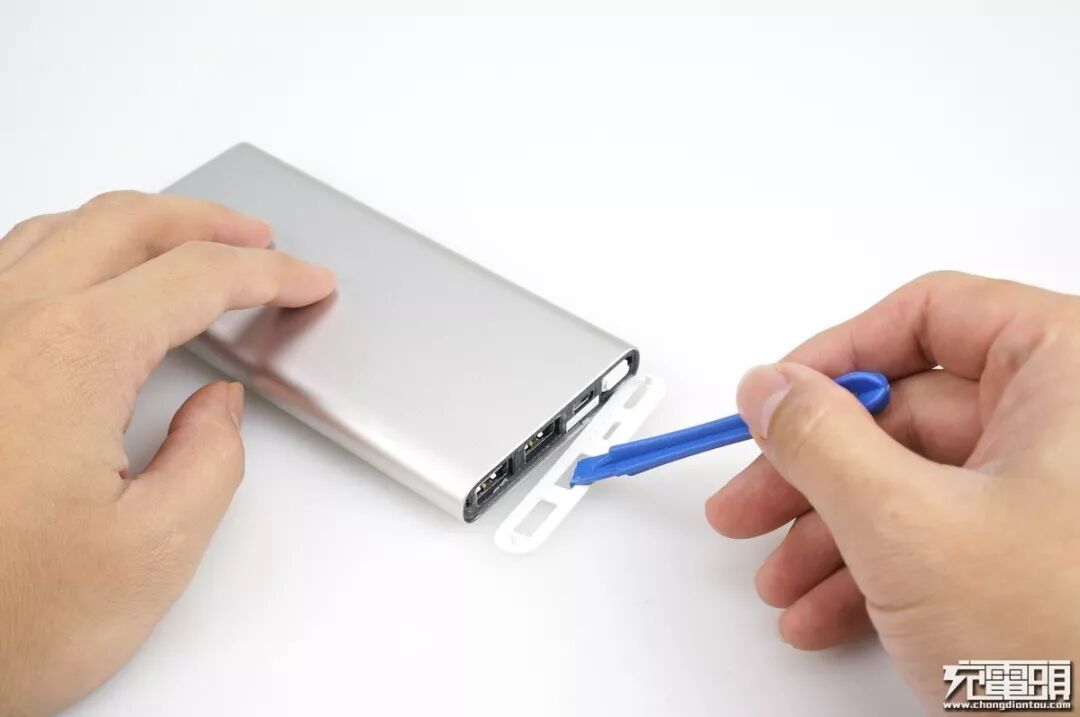

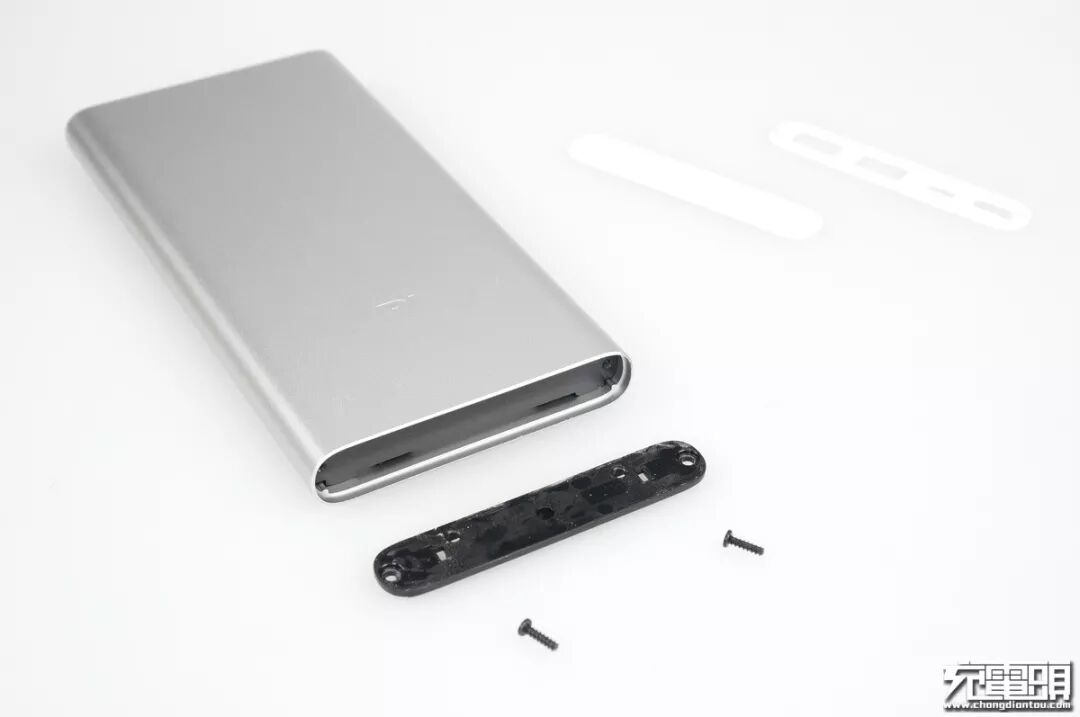

与大部分铝合金移动电源装配方式一样，拆解新小米移动电源2首先把顶部与底部的白色面板撬出。
去掉白色面板后，可以看到底部限位拉板上的两颗十字螺丝。
里面使用了内框架，十字螺丝把内框架与底部限位板互相拉紧，从而固定整个结构。

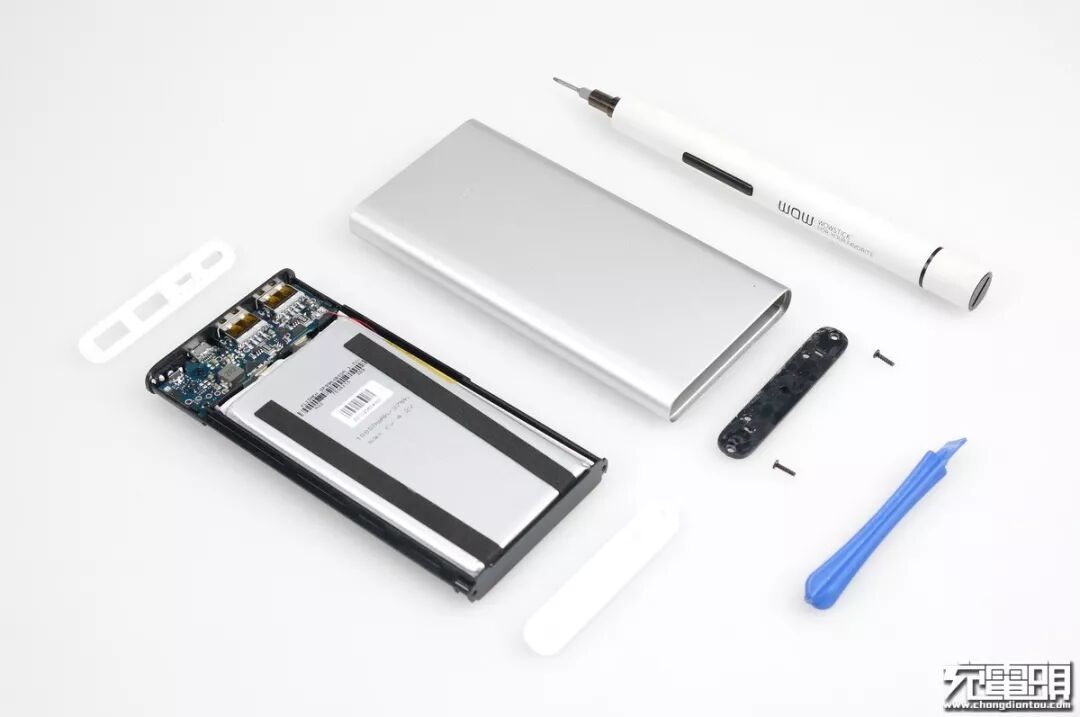

螺丝去掉后就可以把内框架推出，拆解所有部件一览。

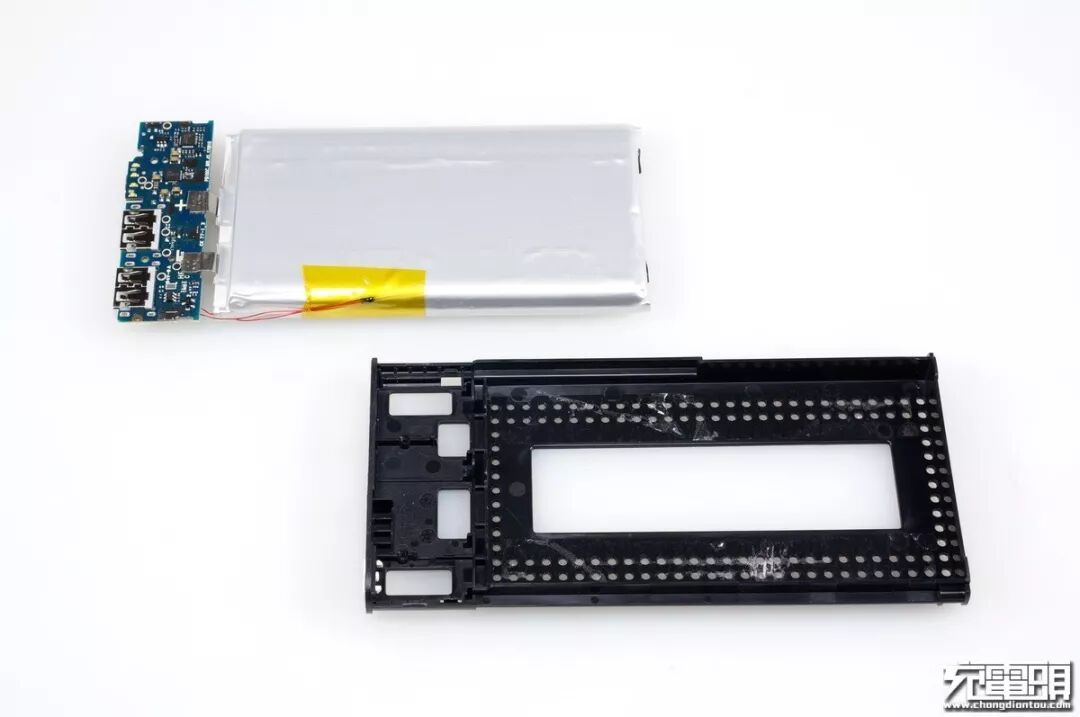

内框架把电池与PCB包裹起来，并且都是独立的仓位互不影响，电芯上贴有防止摩擦的海绵缓冲胶带。

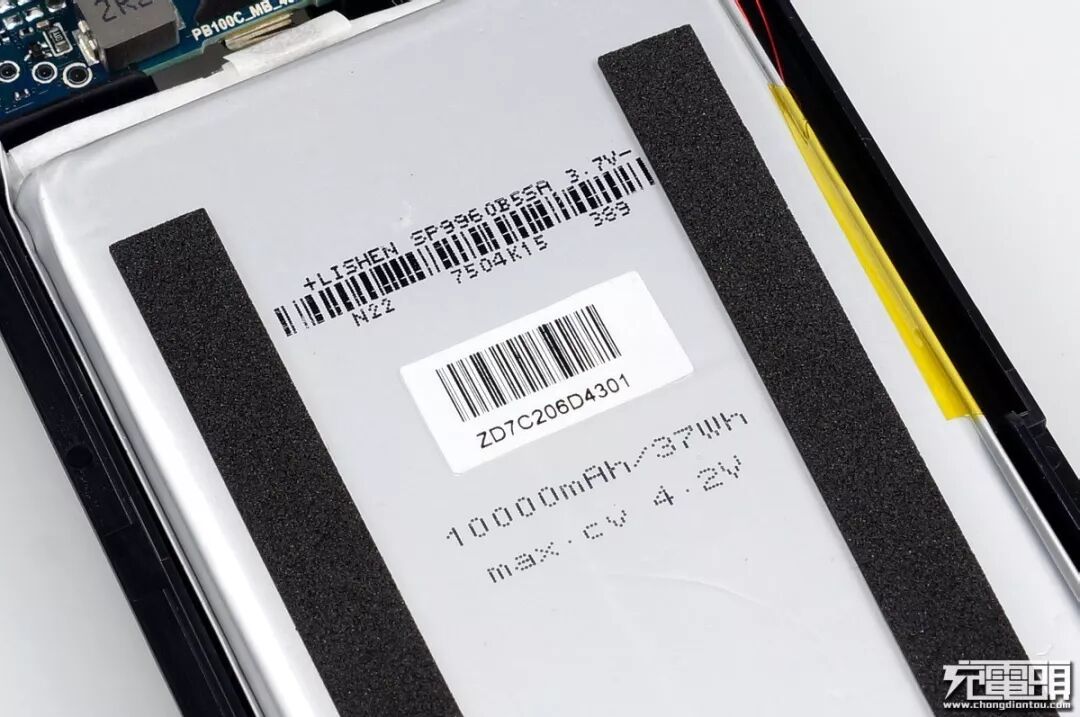

电芯方面，新小米移动电源2电芯依然由天津力神供应，不过本次的为常规单片电芯，满电电压为4.2V，放电平台3.7V，容量10000mAh能量37Wh，批号为N22。

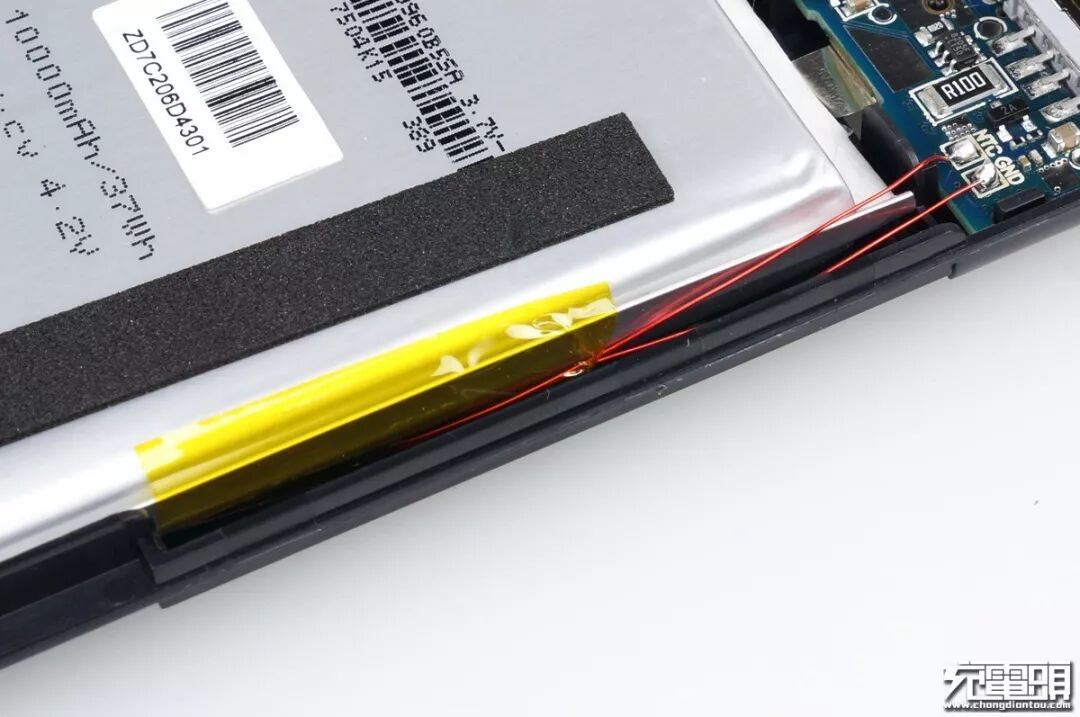

NTC温度探头与电池直接接触，测温更准确。
内框架底部使用双面胶粘附着电池，整体性十分好。
内框架材质为ABS+PC，这种材质韧性与硬度都可以兼顾，电量显示孔位做了独立遮光隔舱，避免串光影响误判。
PCB一览A。
PCB一览B。

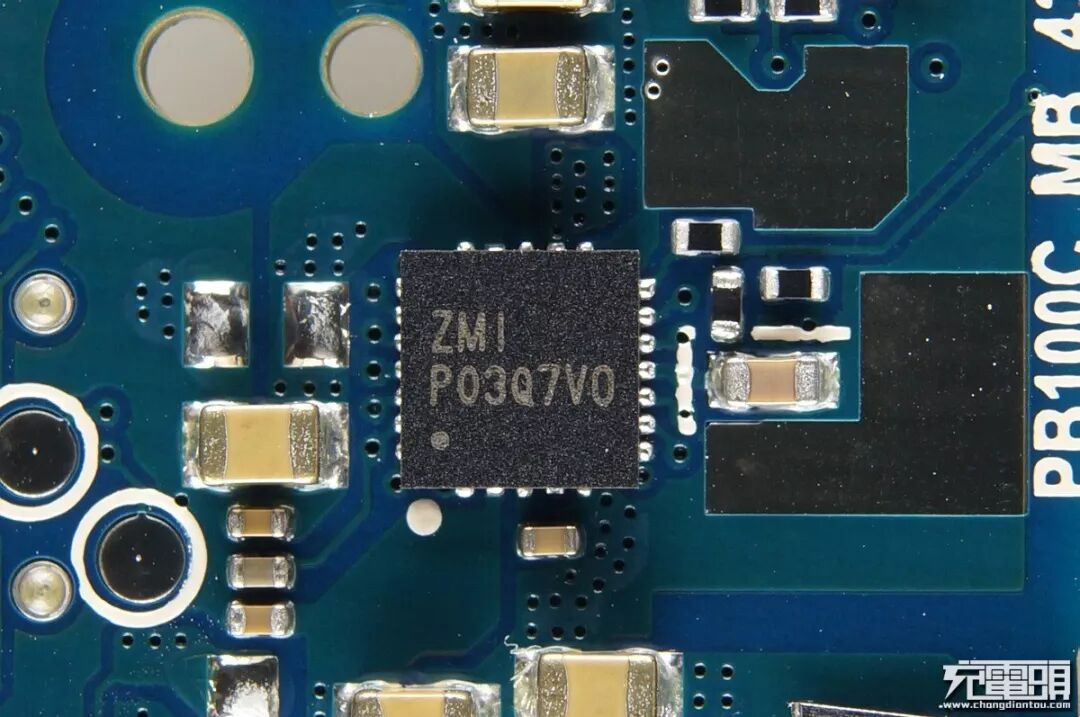

芯片方面，新小米移动电源2使用了紫米自主研发的升降压一体化电源管理芯片ZMI P03Q7VQ，针对ATL/力神聚合物高度匹配，充分发挥效能，具体参数未知。

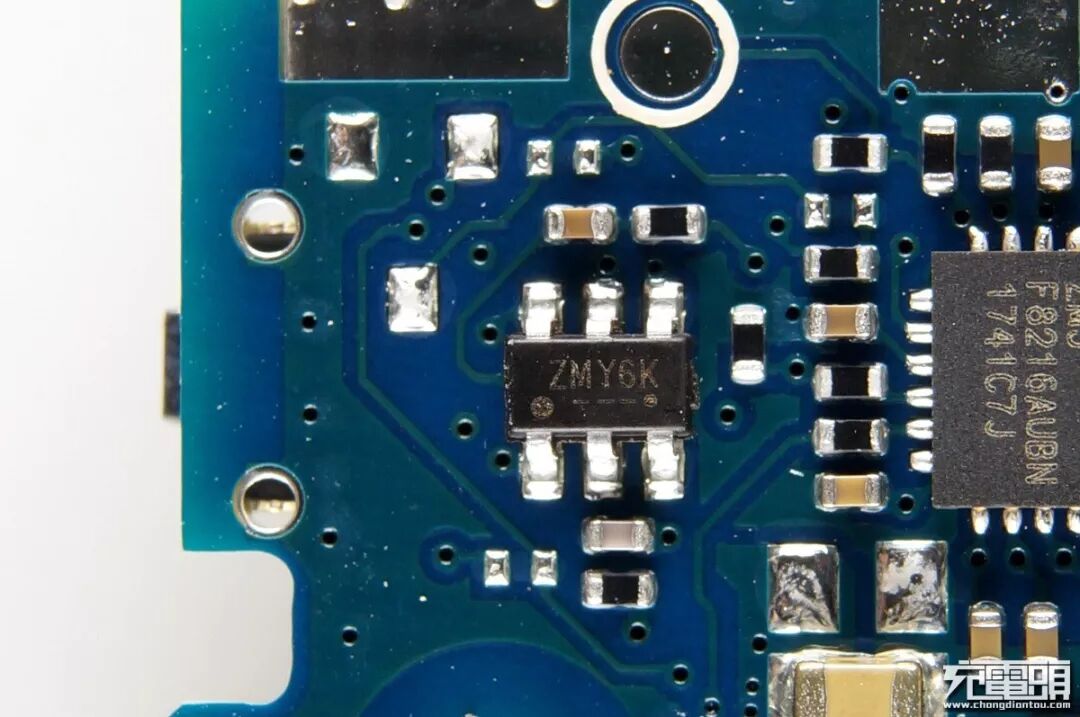

丝印 ZMY6K为天钰的FP6601m，快充识别芯片，集成QC2.0和APPLE2.1A只能识别。这颗芯片较FP6601Q来说支持的协议少，成本也有所降低。
单片机ZMJ F8216AUBN为紫米自主研发，24脚，与上一代20脚的单片机不同。

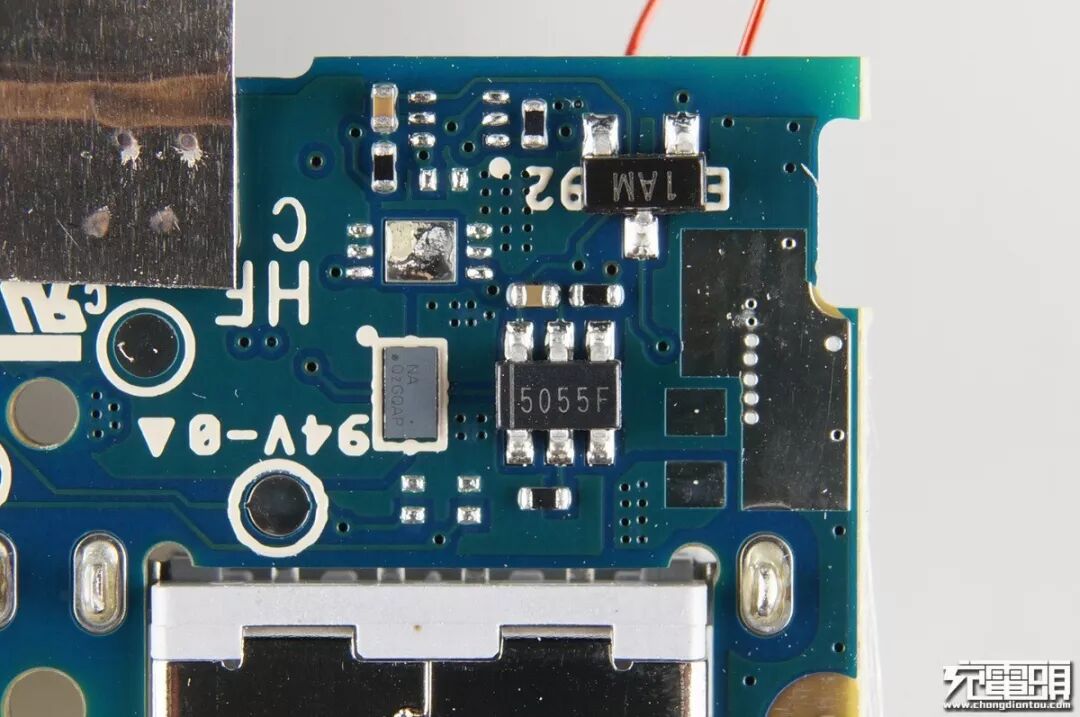

丝印 5055F。

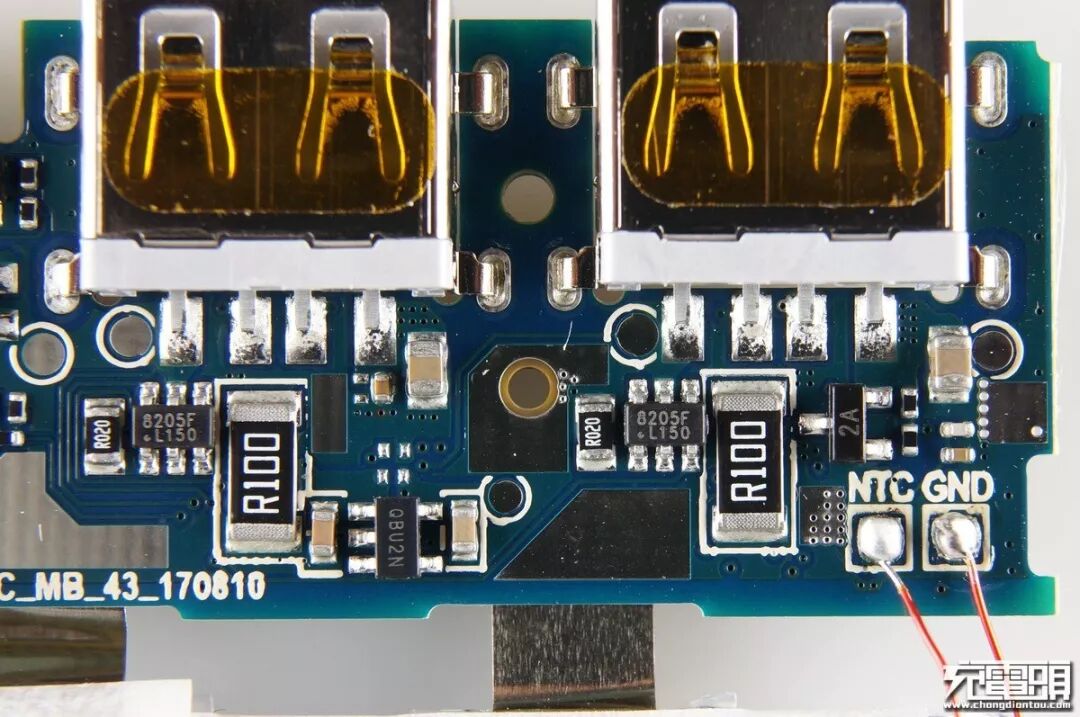

两个输出口独立限流保护。
升降压使用一体电感。

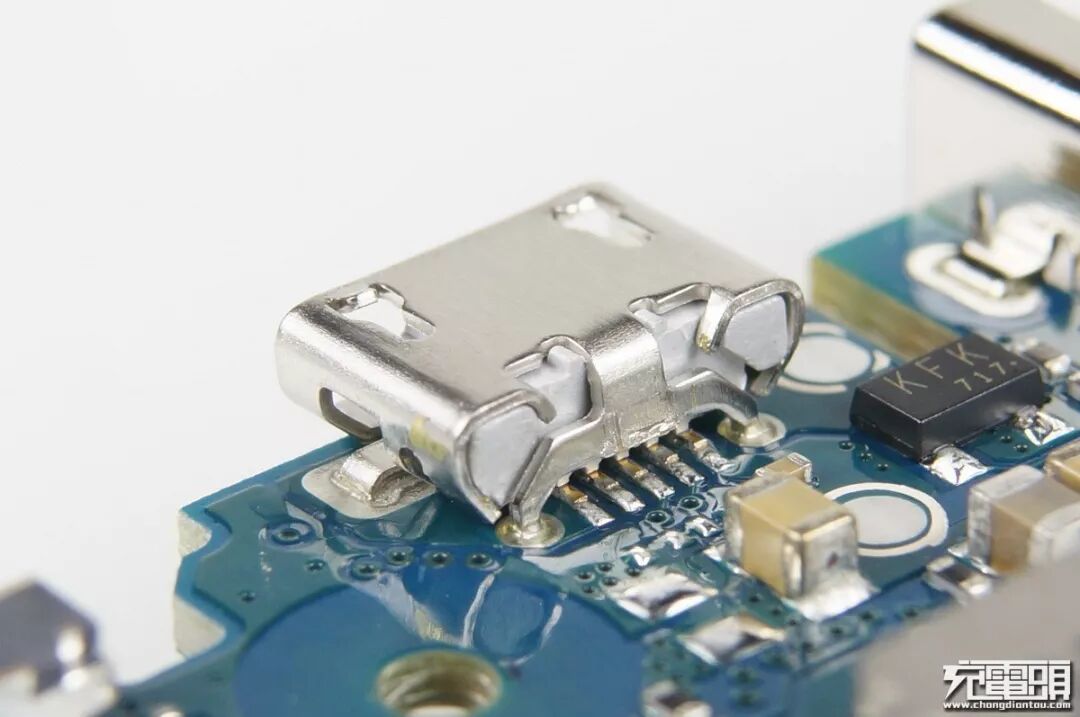

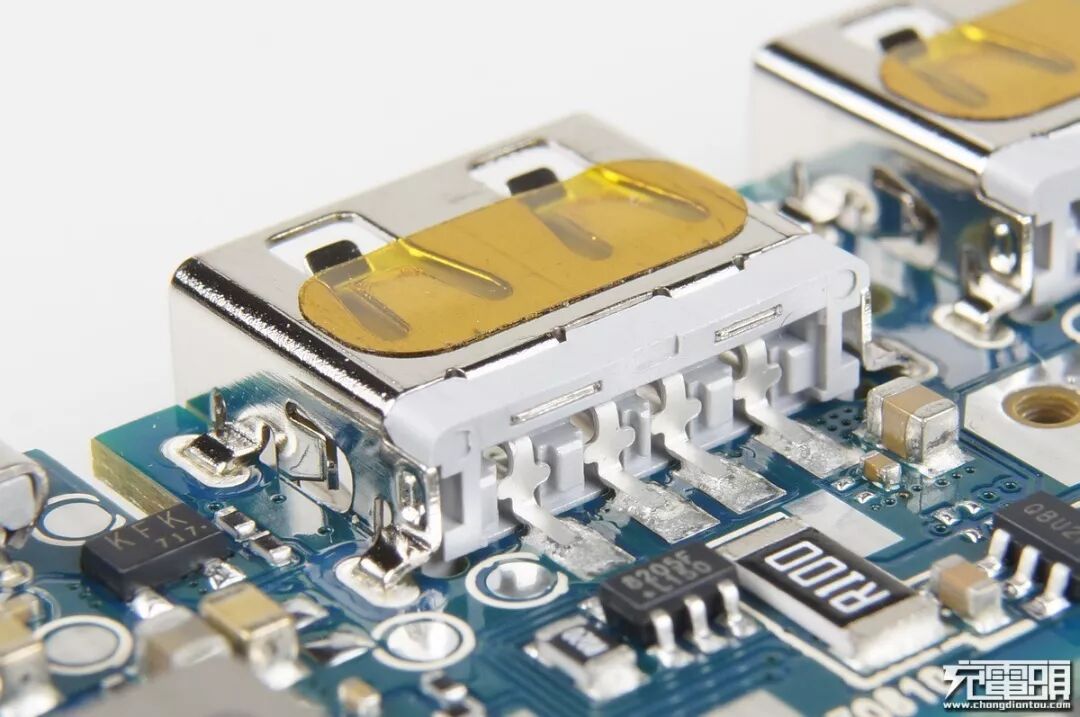

铜质MicroUSB输入母座过孔焊接，可以看到尾部直接穿过PCB焊接拉紧，保护内藏的针脚不会被插拔摇晃造成脱焊。
小米定制的铜质USB-A输出母座，质量十分不错。
总结

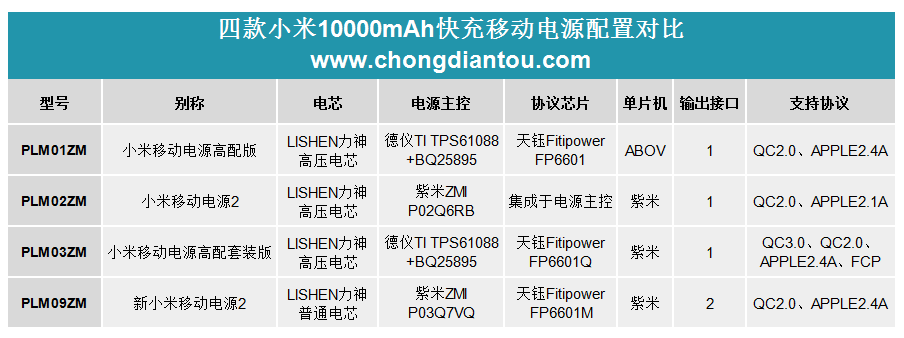

据充电头网拆解分析，可以得出以下几个结论：
1、就产品外观而言，这四款产品其实都差不多，做工用料都相差无几。其中两款高配版（PLM01ZM、PLM03ZM）均采用USB-A +Type-C的接口搭配方式，其余两款使用的是USB-A +MicroUSB搭配方式，虽说现在的主流接口是Type-C，但其成本要比Micro接口高。另外，PLM09ZM配备两个USB-A输出接口，实用性更高。
2、电芯方面，前三款（PLM01ZM、PLM02ZM、PLM03ZM）均使用了力神的4.4V高压电芯，而最新款的PLM09ZM使用的是4.2V电芯，成本有所差别。
3、电源管理芯片，两款高配版采用了美国TI的TPS61088+BQ25895升降压方案，效率高，性能好，不过成本也相对较高。而小米PLM02ZM和PLM09ZM均采用的是紫米自主研发的电源管理芯片，芯片集成度高，外围元器件少，从而降低了产品的生产成本，售价会相对便宜很多。
4、兼容性方面，小米PLM03ZM高配版占据很大优势，支持协议多，应用场景广，其他几款都只能兼容QC2.0和苹果协议。不过用户购买时只需要根据个人的实际情况选择就OK了，比如对于iPhone用户，四款产品任选其一即可，没必要为一堆闲置的性能花冤枉钱。
