扒开产业真相：小米6与小米5原装充电器（辰阳版）拆解对比

原创单元格。充电头网

如今，快充已经成为智能手机的刚需。随着“充电X分钟通话X小时”等广告词大肆推广，以及快充带给用户的使用体验的提升，让这一技术深入人心。
从此前的QC2.0、QC3.0再到USB PD、QC4+，充电技术已经上升了好几个台阶。小米作为主打性价比的国民手机品牌，首次在小米5上应用了QC3.0快充技术。而作为国内骁龙835首发的机型，小米6同样采用了这一快充标准，并且经过充电头网的测试发现，除了QC3.0之外，小米6还能支持USB PD快充协议，带给了用户不小的惊喜。
与苹果、三星不同，小米在手机迭代之后，标配充电器也随之更换。就拿小米5和小米6来看，虽说都是QC3.0标准，但外观尺寸、产品用料都有所改变。我们可以通过两款充电器的对比拆解区分二者之间的具体差别。

两款充电器从外观区别很大，小米5原装充电器为纯黑色，小米6原装充电器为白+灰配色。

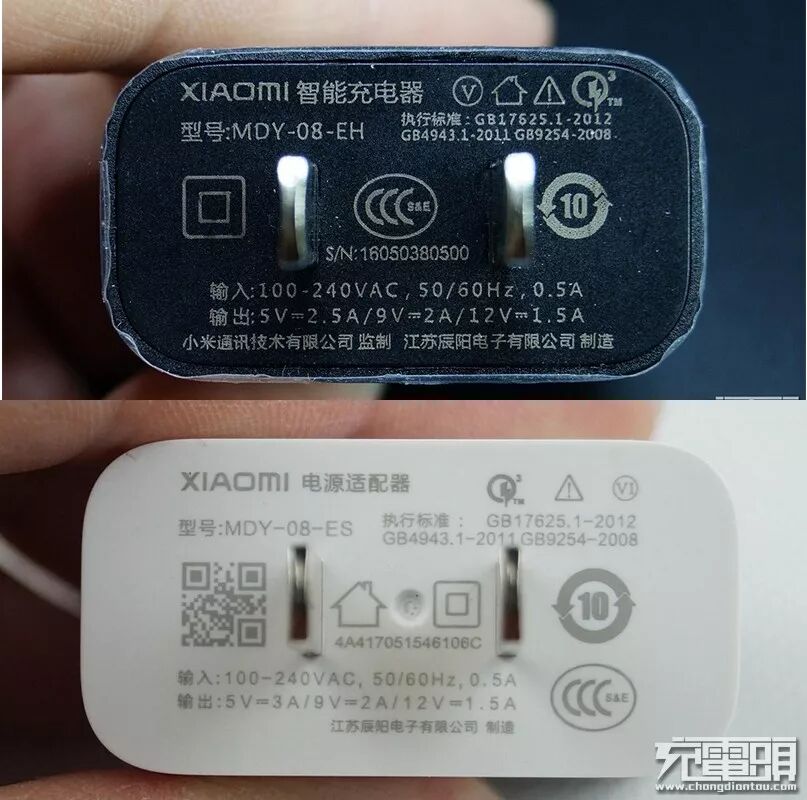

本次对比的两款充电器均来自同一家代工厂–江苏辰阳。小米5原装充电器型号为MDY-08-EH，小米6原装充电器型号为MDY-08-ES。参数方面，两款充电器均经过了高通QC3.0认证，最大输出功率为18W；不同的是小米6原装充电器支持5V/3A输出，小米5原装充电器只支持5V/2.5A。下面来看具体拆解。

一、小米6 原装充电器拆解

小米6电源适配器外壳采用灰白两色拼接，外壳做工精致、体积小巧，单USB输出。

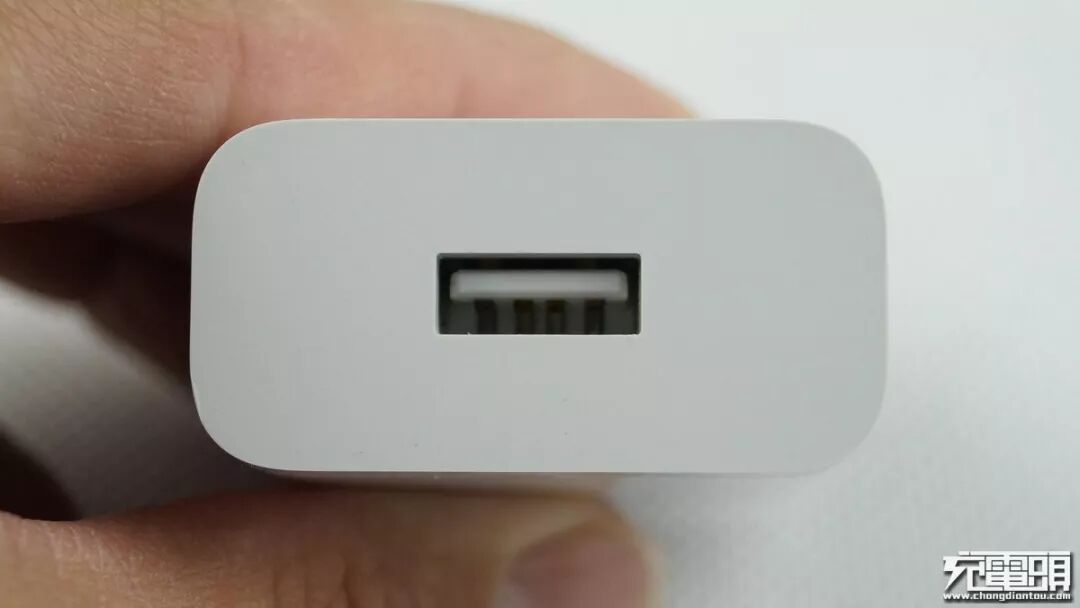

USB插座的开孔很精致。

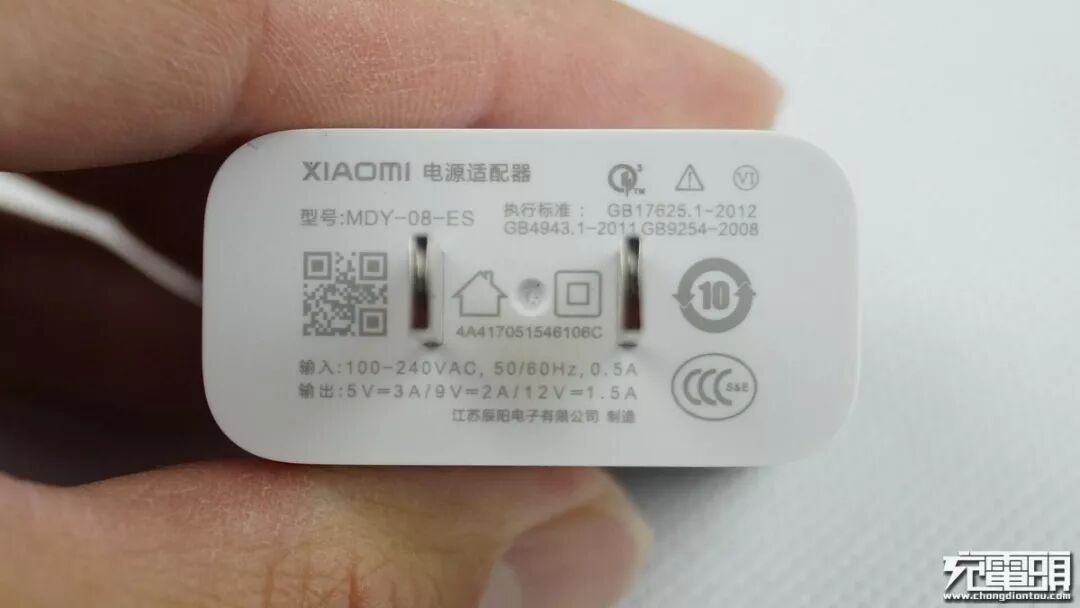

小米6的电源适配器输出规格中规中矩，5V/3A、9V/2A、12V/1.5A。

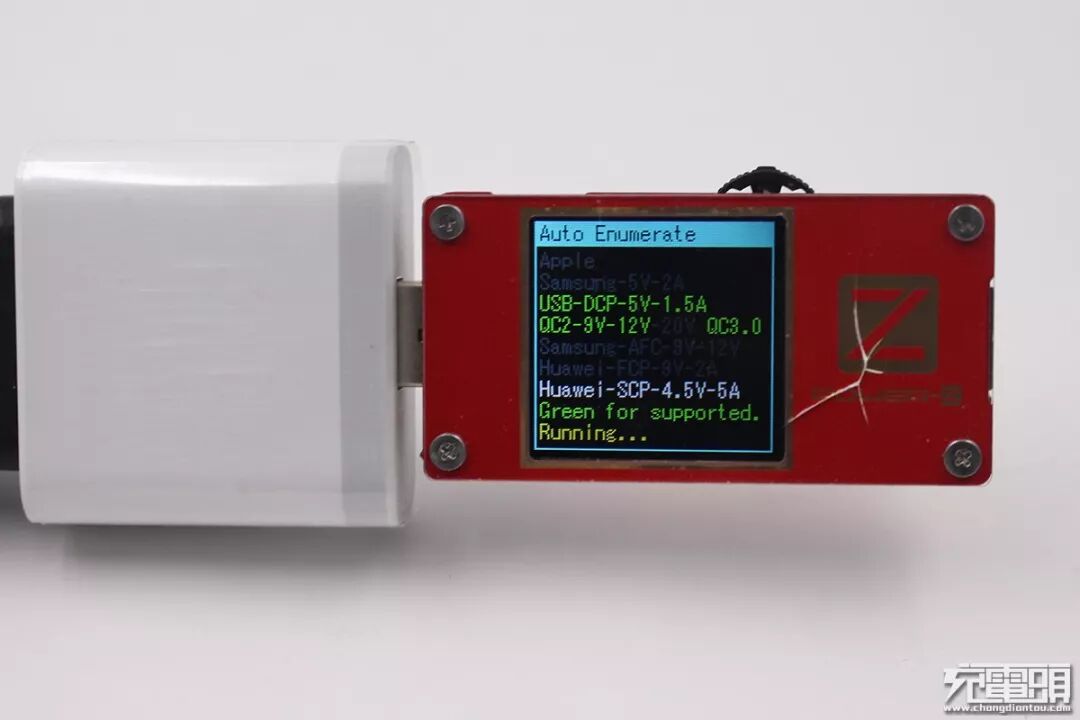

ChargerLAB POWER-Z KT001测的，小米6原装充电器同样支持QC3.0/2.0已经USB DCP充电协议。

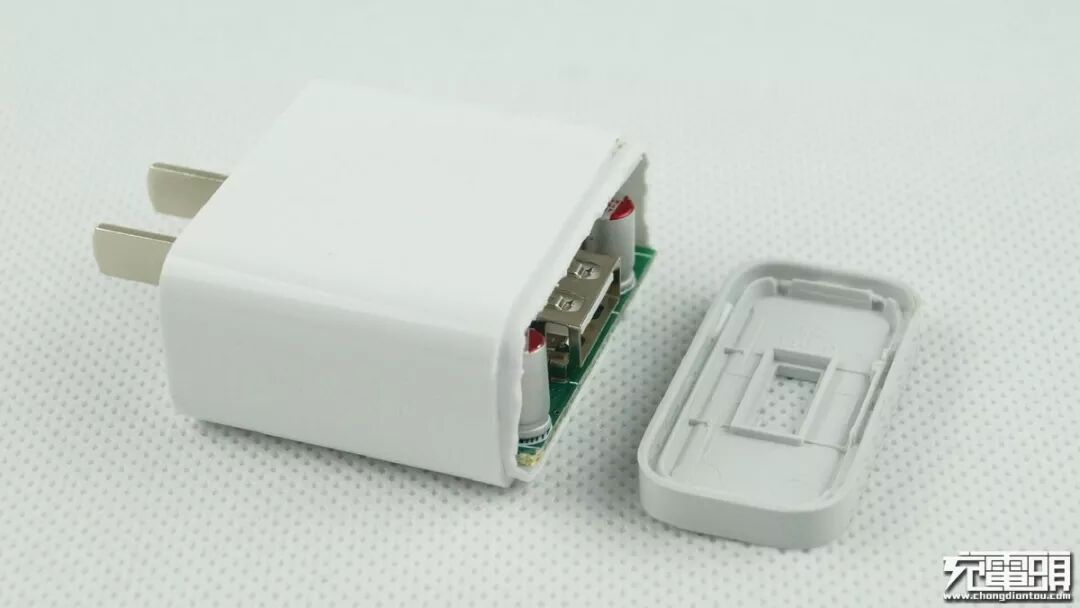

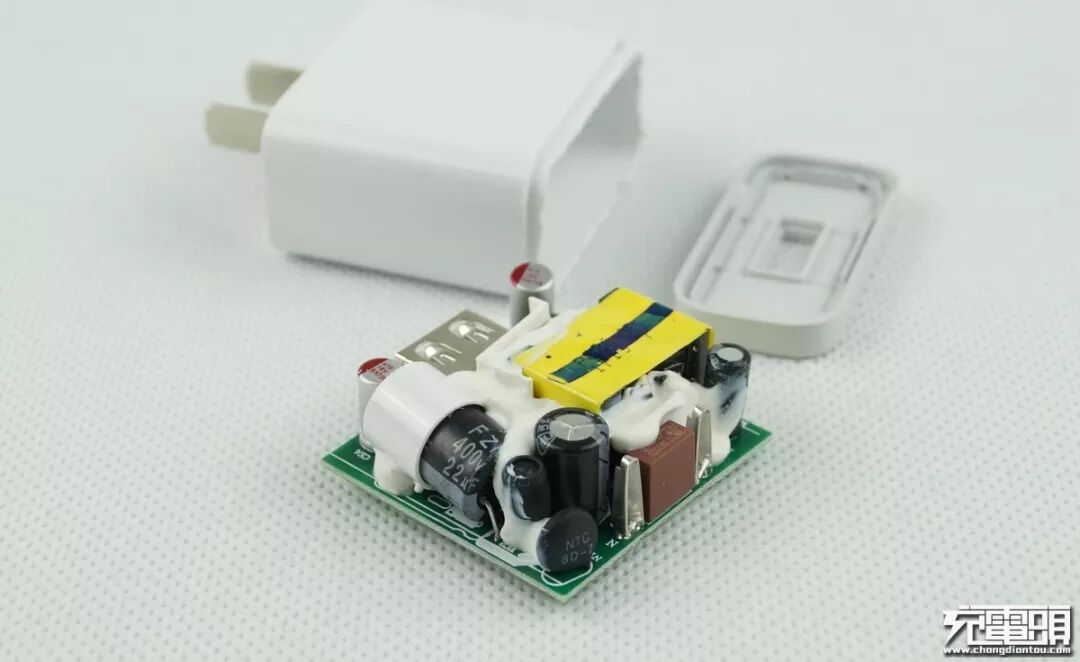

电源采用超声波焊接，可以无损打开。

取出电源PCB，三个词来形容电源PCB：紧凑、小巧、精致。

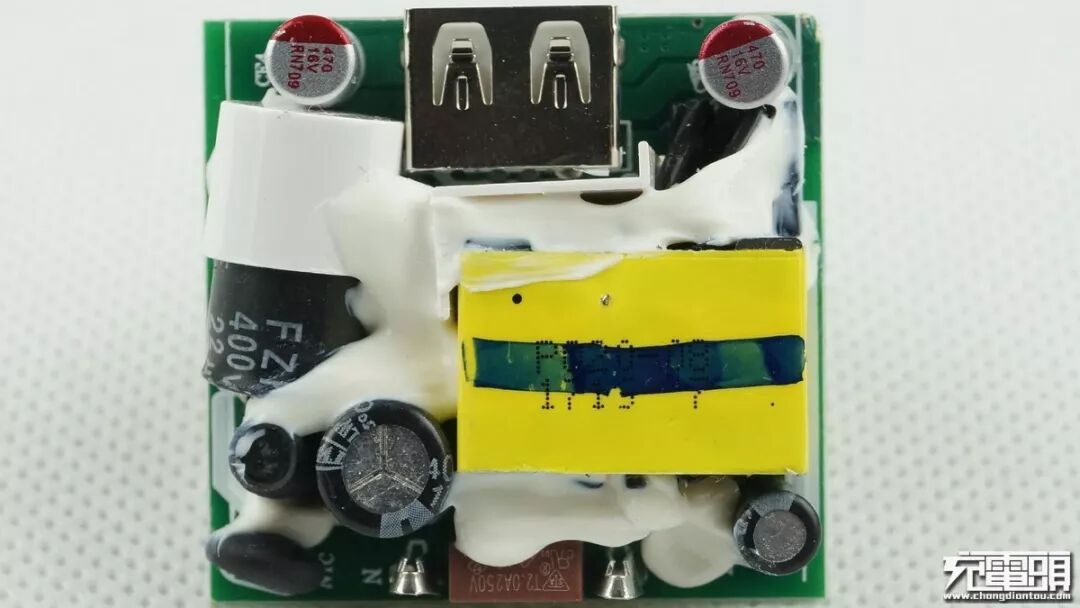

电源正面受震动易损坏的元件全部使用绝缘胶固定，细节处理很到位。

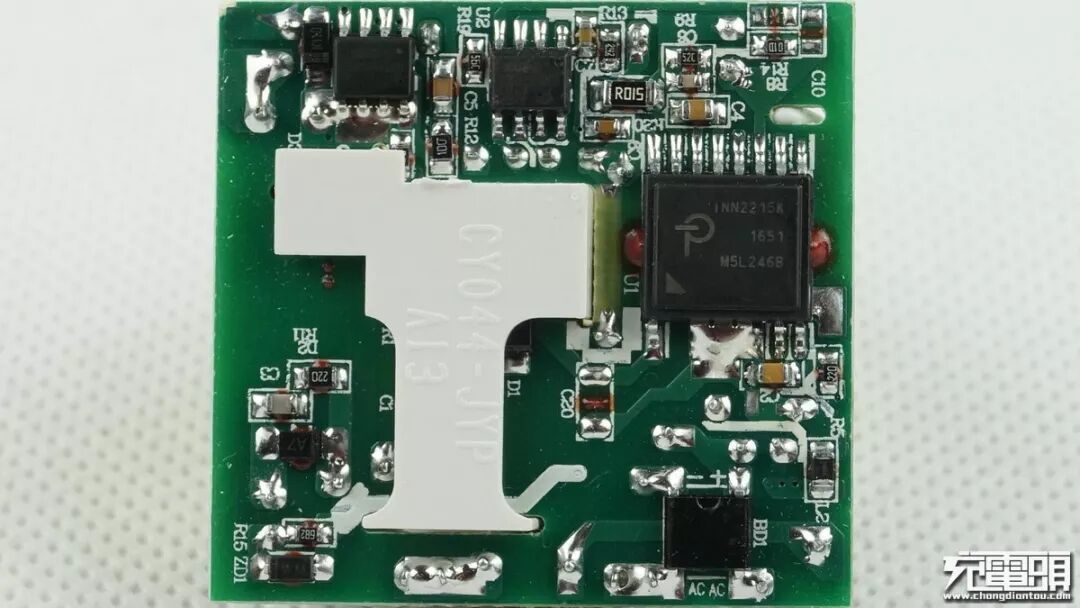

电源PCB反面，元件数量并不是很多集成度很高。

市电插座触点，两触点之间的是保险丝。

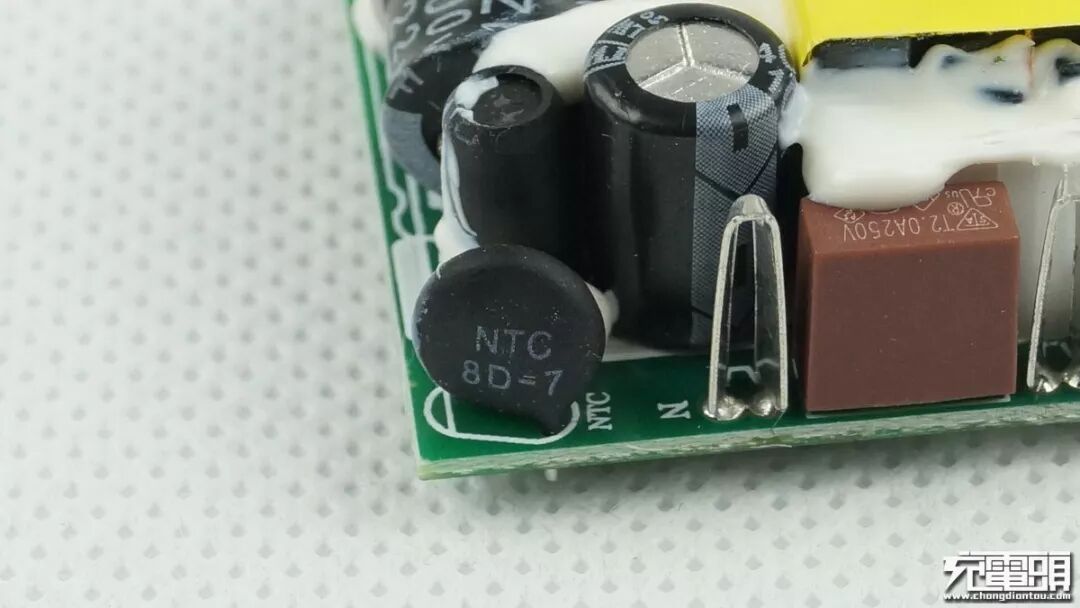

防浪涌的NTC。

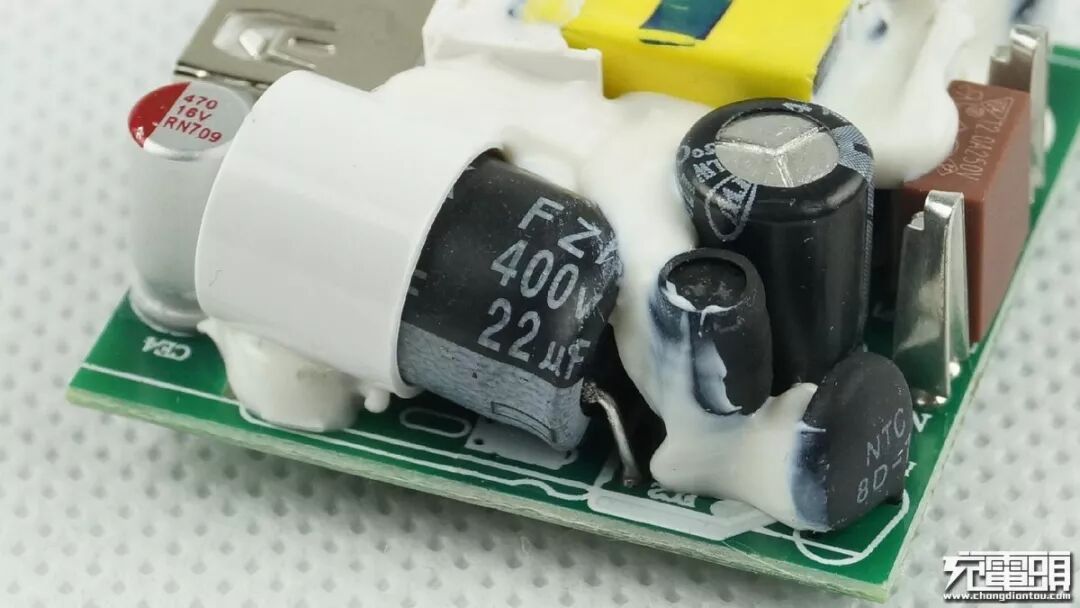

戴有安全帽的一次侧主电容。

USB插座做工优良，与磁铁无缘。

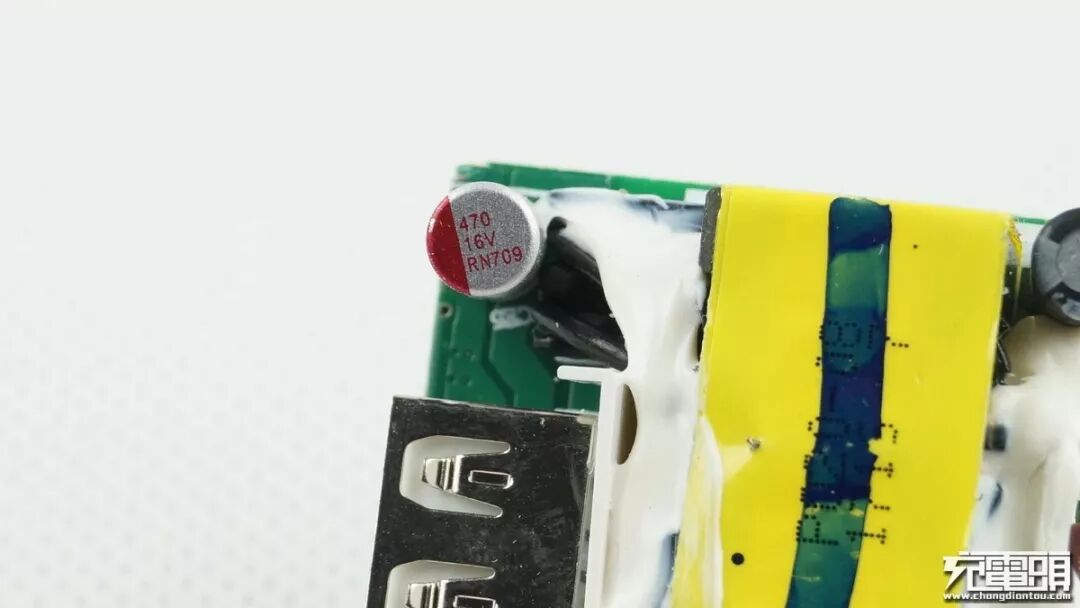

低压输出端使用了两颗固态电容滤波，规格为16V 470微法。

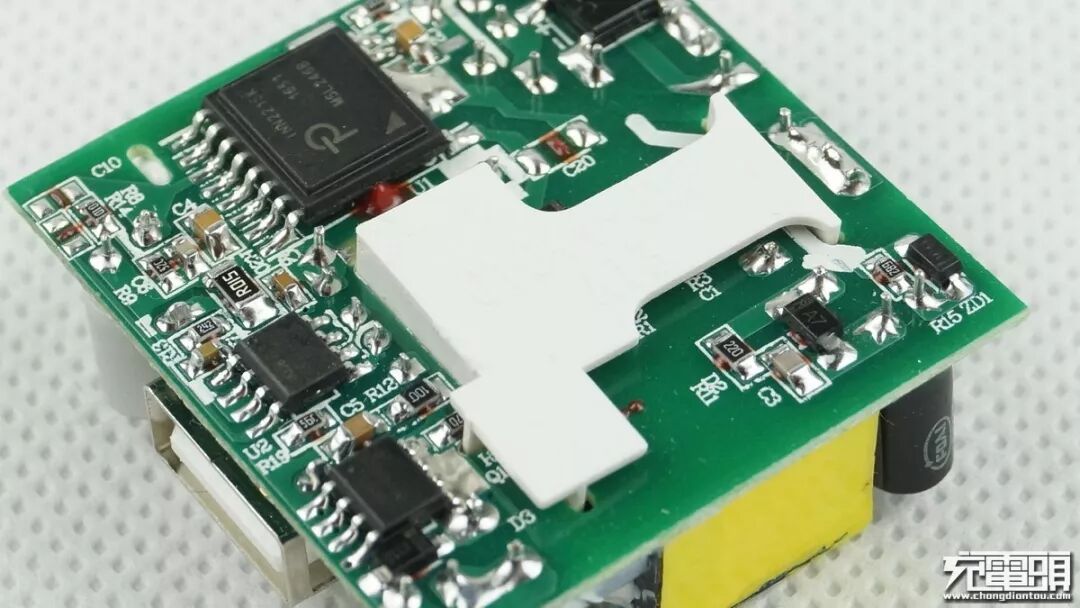

高低压侧之间使用绝缘塑料片做隔离。

取下高低压侧之间的绝缘塑料片，电源PCB上的元件焊点饱满且有光泽。

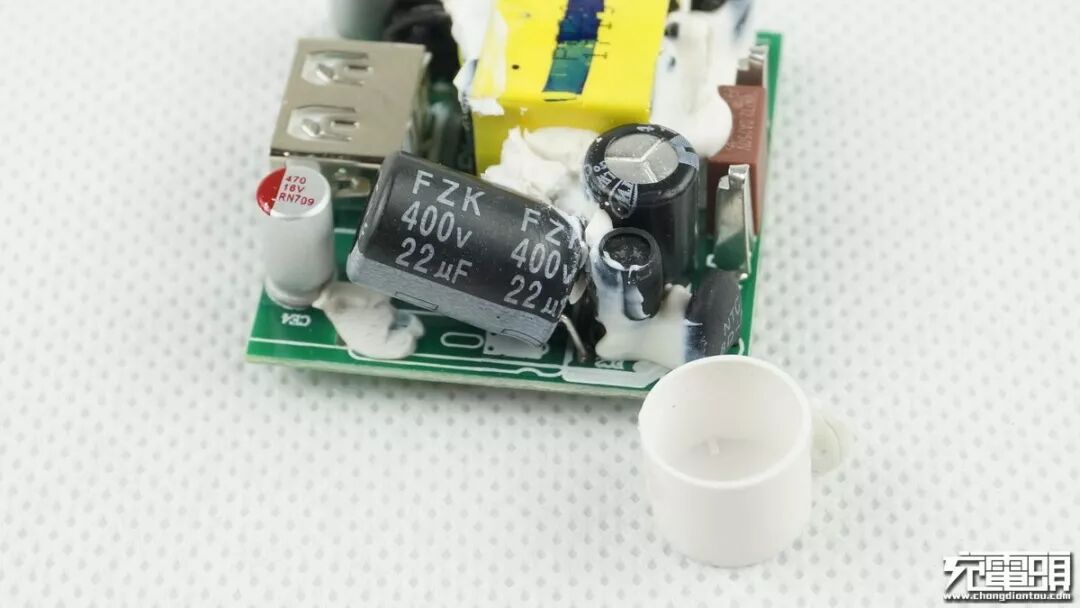

去掉主电容的安全帽。

一次侧主电容一共有两颗规格分别：400V 22微法、400V 10微法。FZK是电容的类型属于高频低阻抗长寿品。

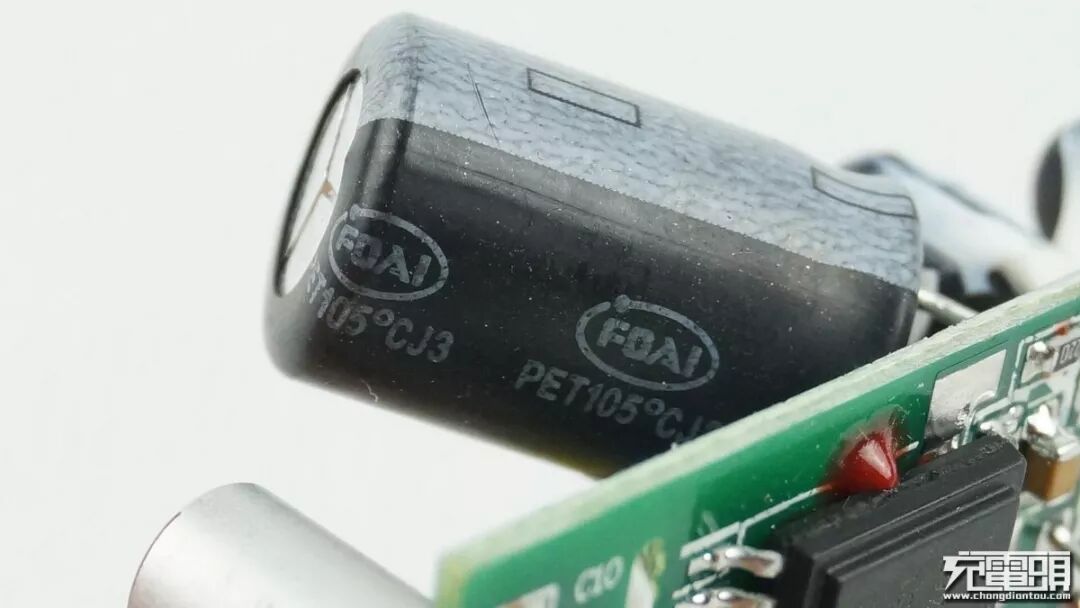

一次侧主电容品牌来自江苏法拉电子（FOAI)。

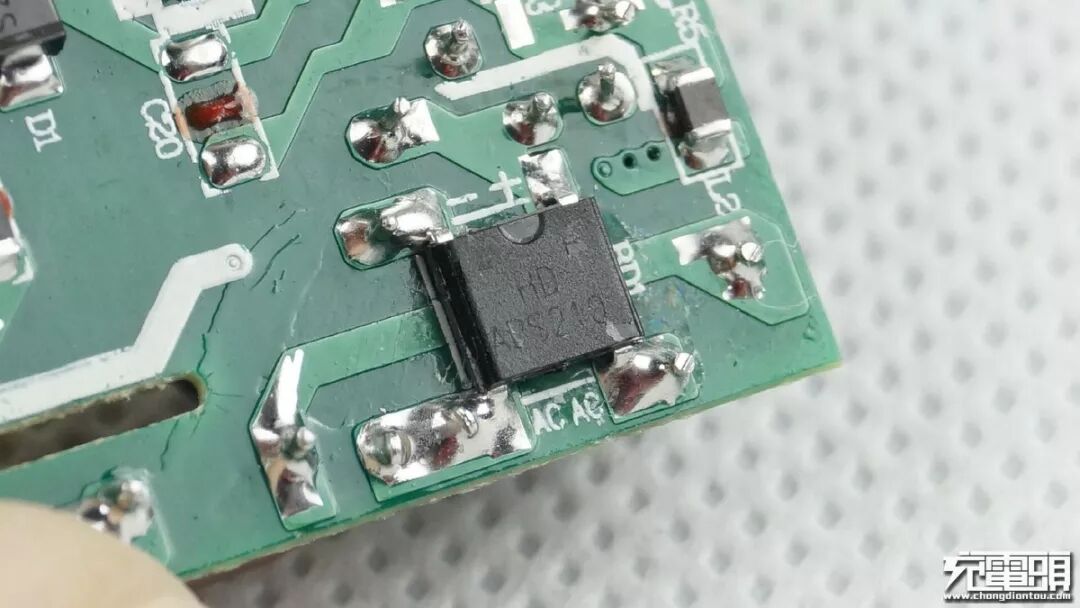

整流桥，型号为ABS210。

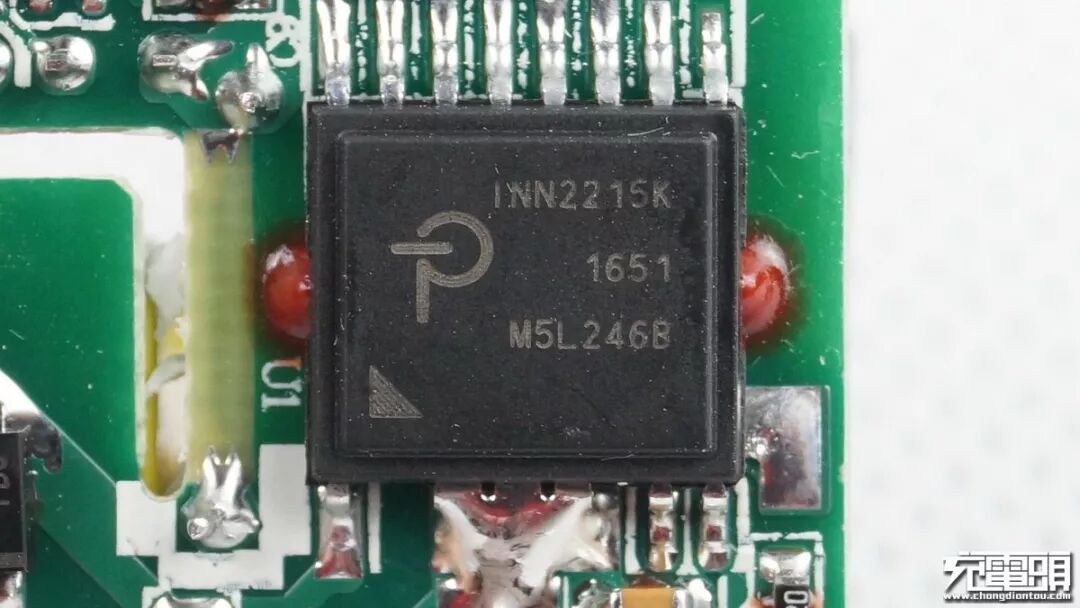

来自PI，型号为INN2215K高集成度主控。包含扫描逆程控制器，650 V MOSFET，二次侧传感和同步整流驱动程序，支持快速充电协议3.0 USB-PD，连续调整输出电流和电压。

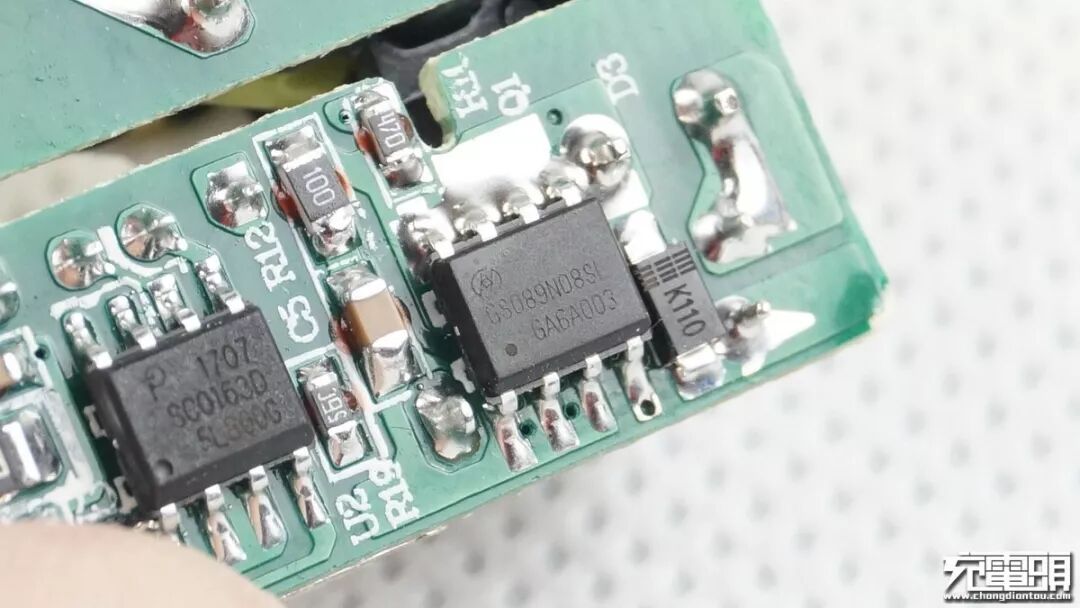

同步整流N-MOS，来自恒泰科/Hunteck，型号GS089N08SL。

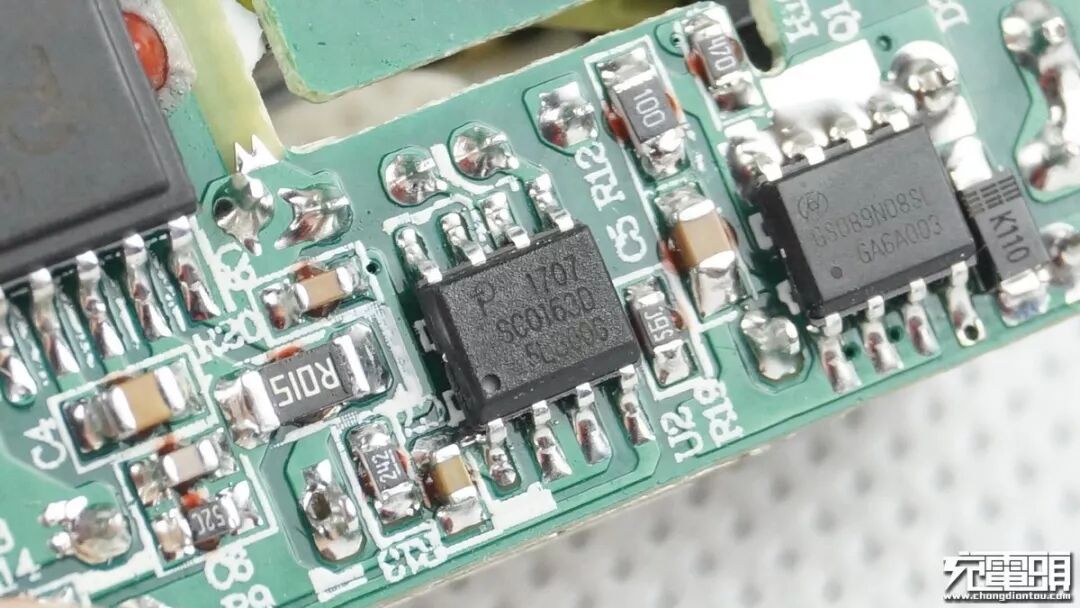

同样来自PI的QC3.0识别IC，型号为SC0163D，兼容智能识别及QC2.0快充同时支持BC1.2及CTIS YD/T 1591-2009充电协议。

二、小米5原装充电器拆解

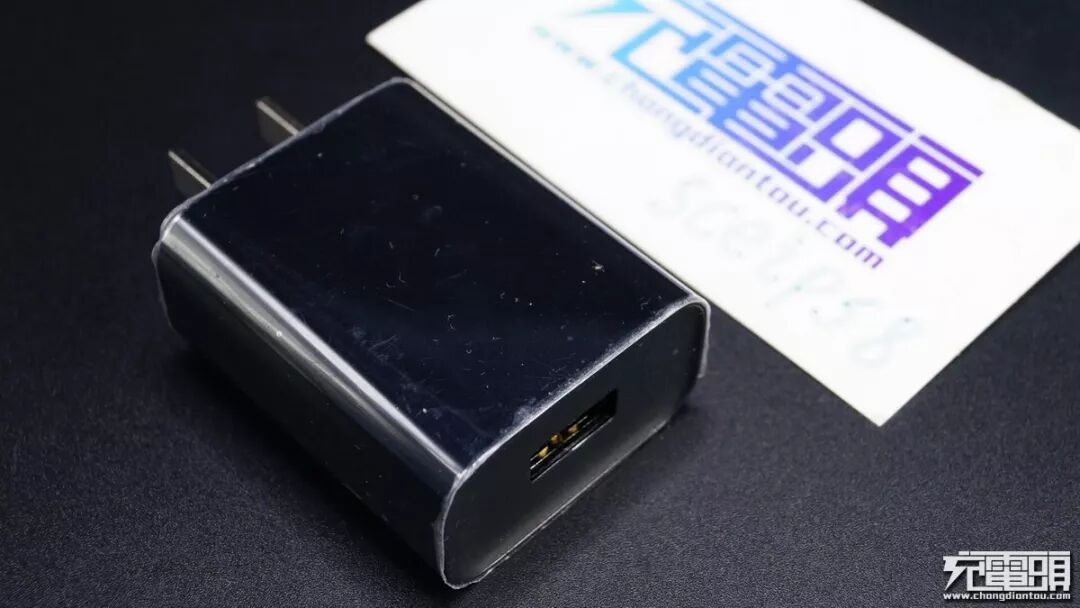

黑色塑料材质，抛光表面敷有一层塑料膜。

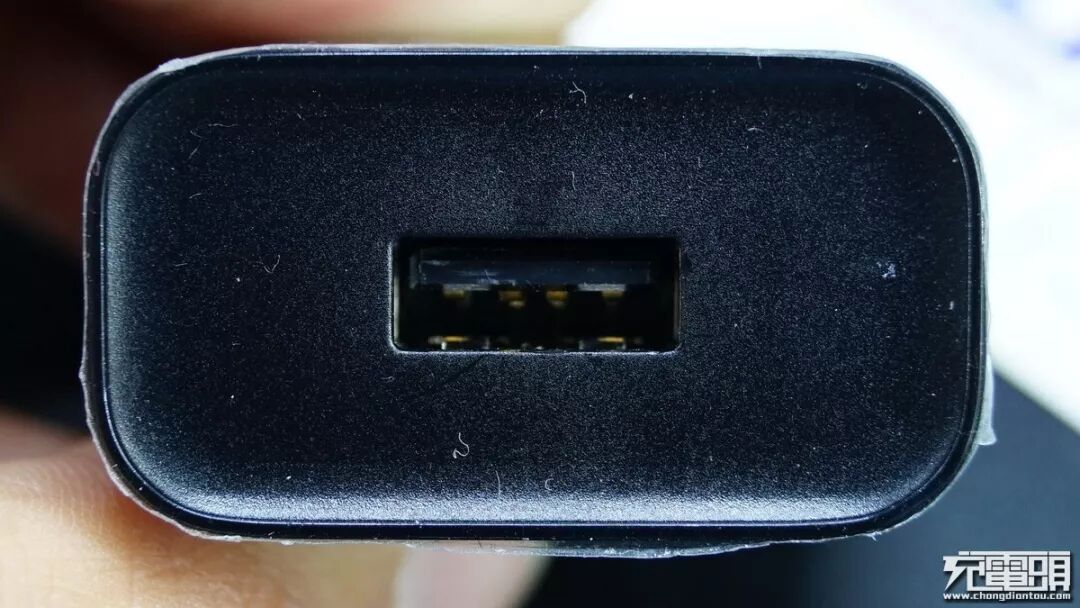

单口输出，黑色舌片。

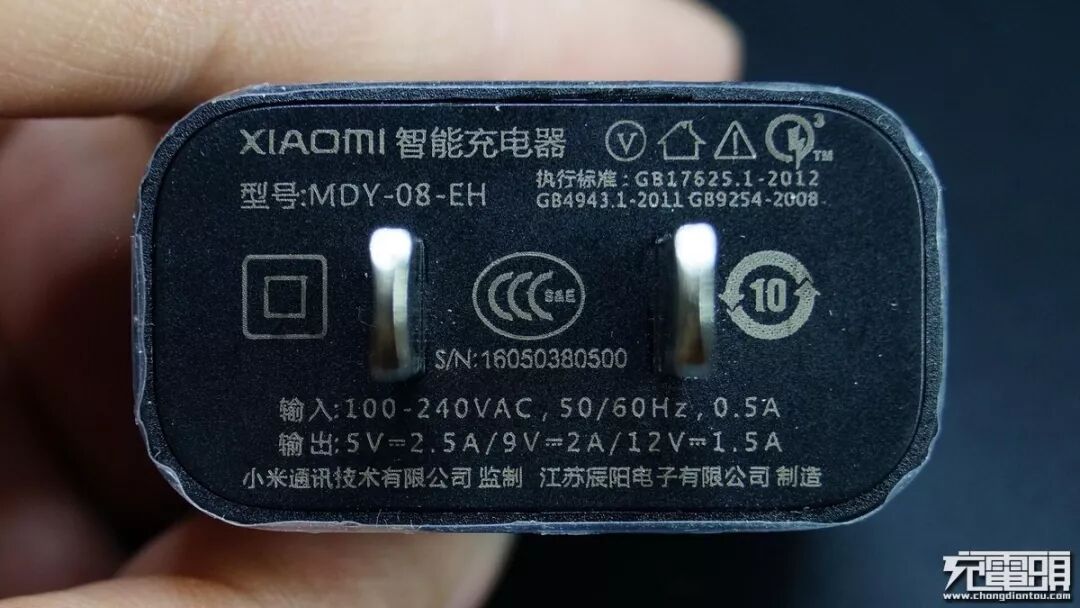

型号：MDY-08-EH，输出5V/2.5A、9V/2A、12V/1.5A。

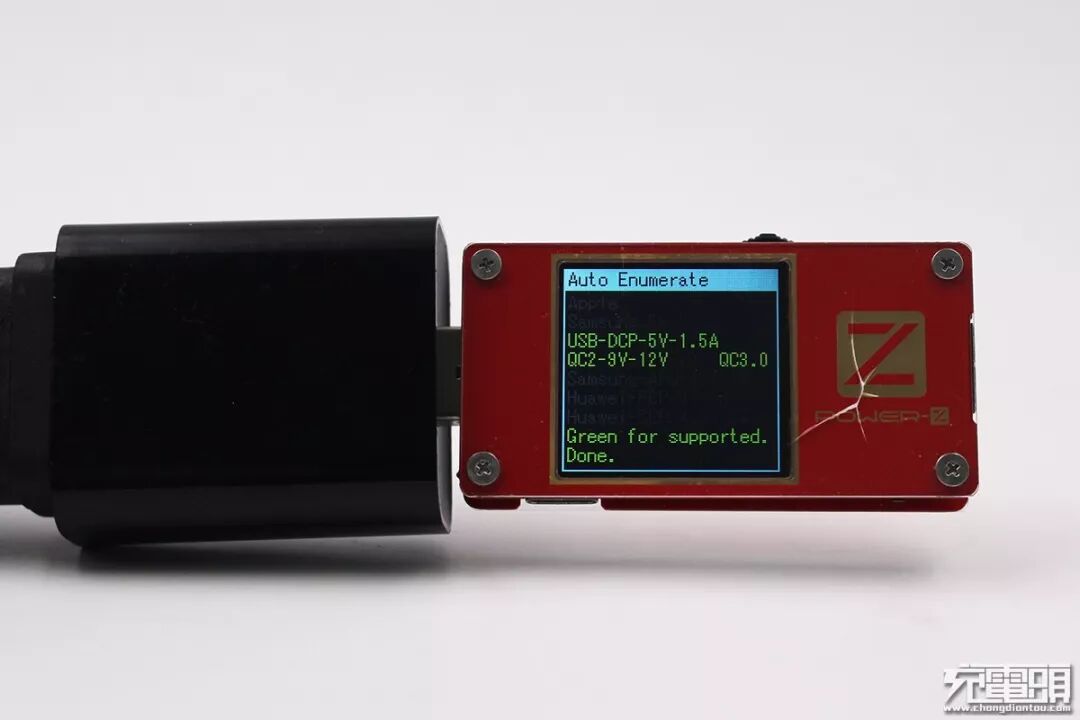

ChargerLAB POWER-Z KT001测的，小米5原装充电器支持QC3.0/2.0以及USB DCP充电协议。

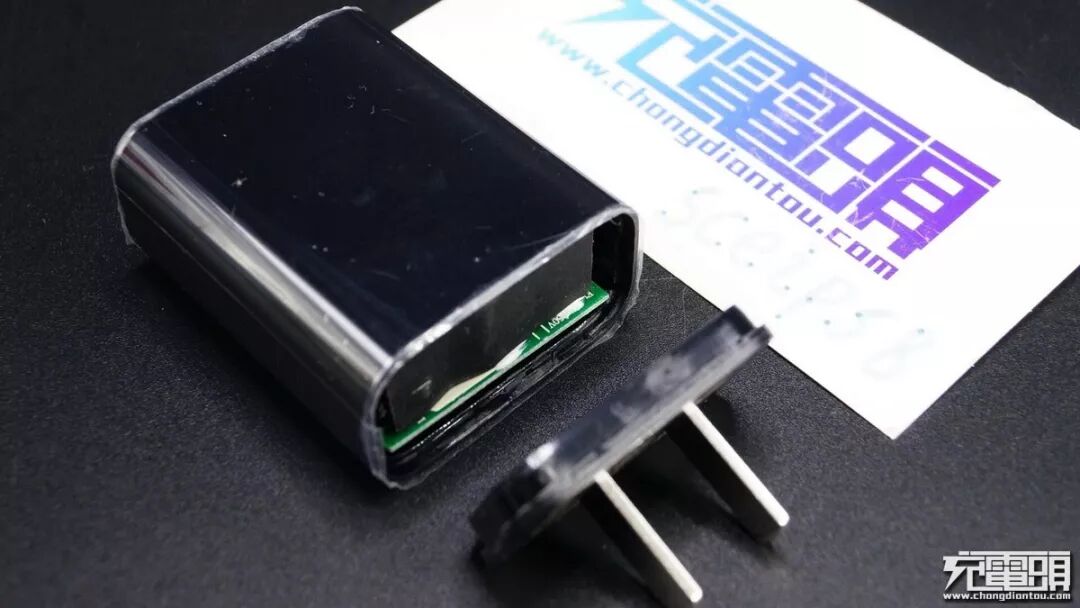

超声波焊接可以无损打开，市电插头部分与内部元件有塑料片做绝缘。

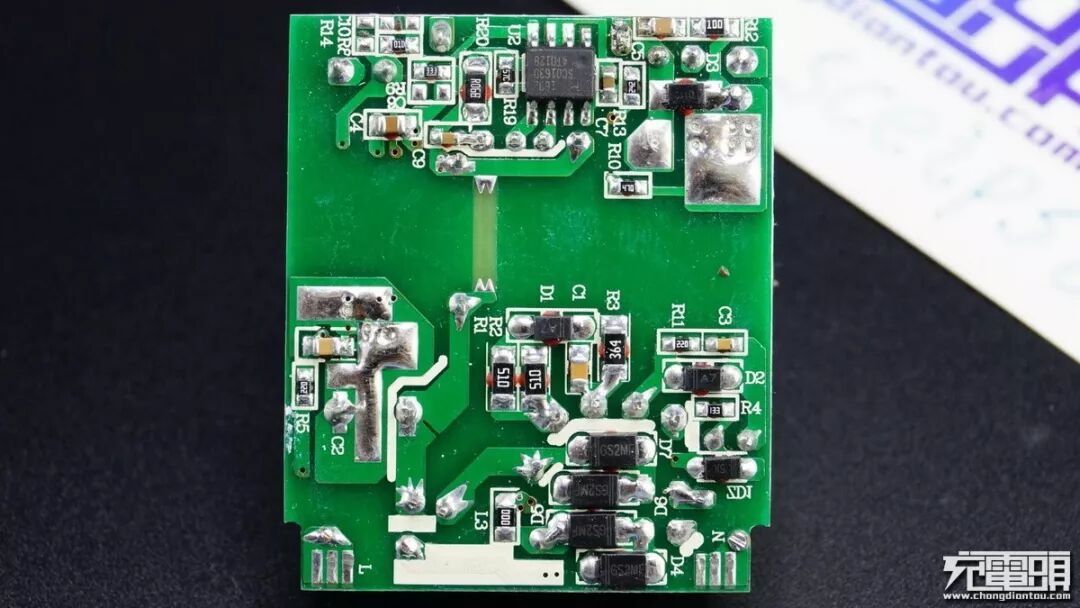

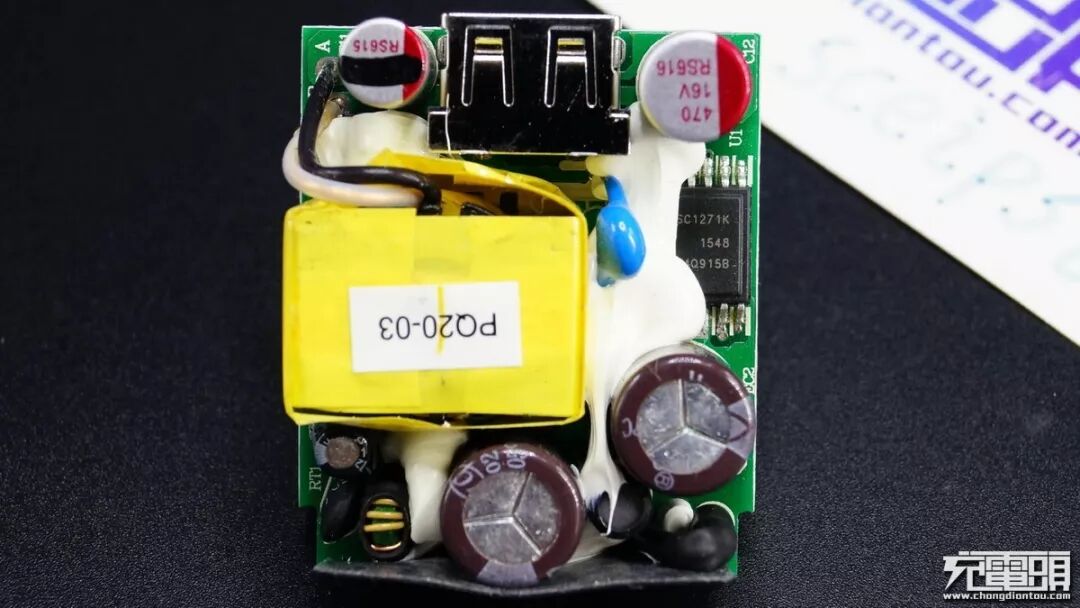

电源电路板反正面。

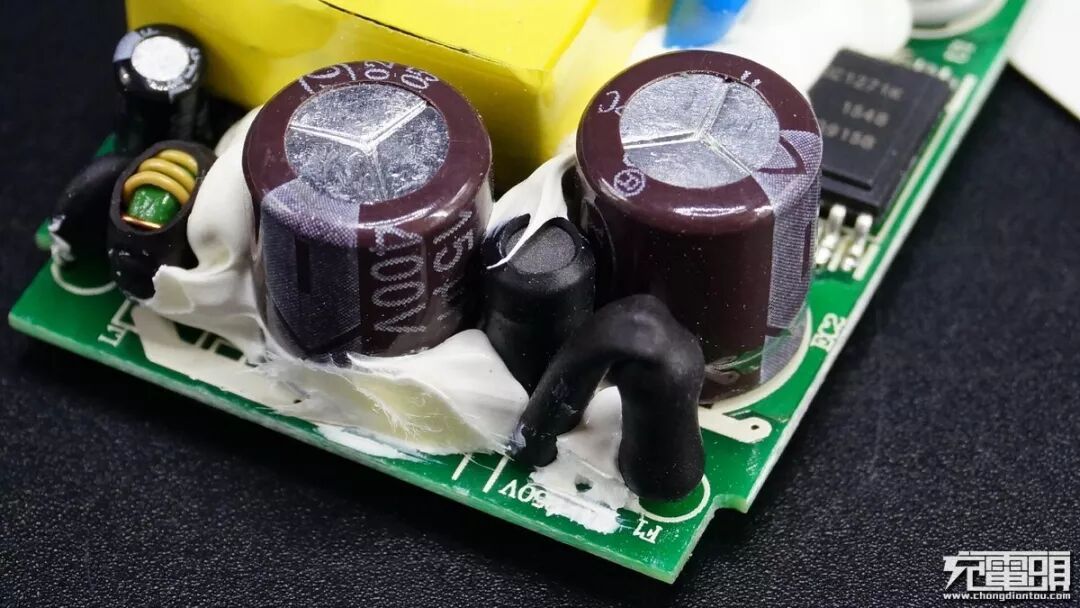

EMI与保护电路，两枚400V 15微法主电容并联。

防止触摸屏失灵的蓝色Y电容。

两枚并联耐压为16V容量分别为470与330微法的固态电容作为输出滤波。

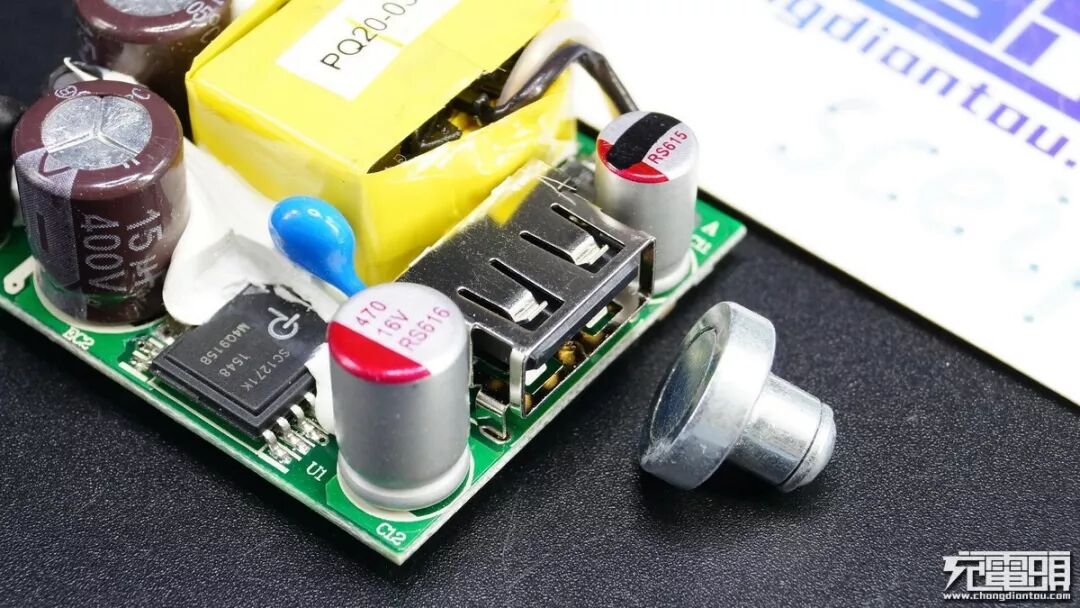

USB插座磁铁不吸。

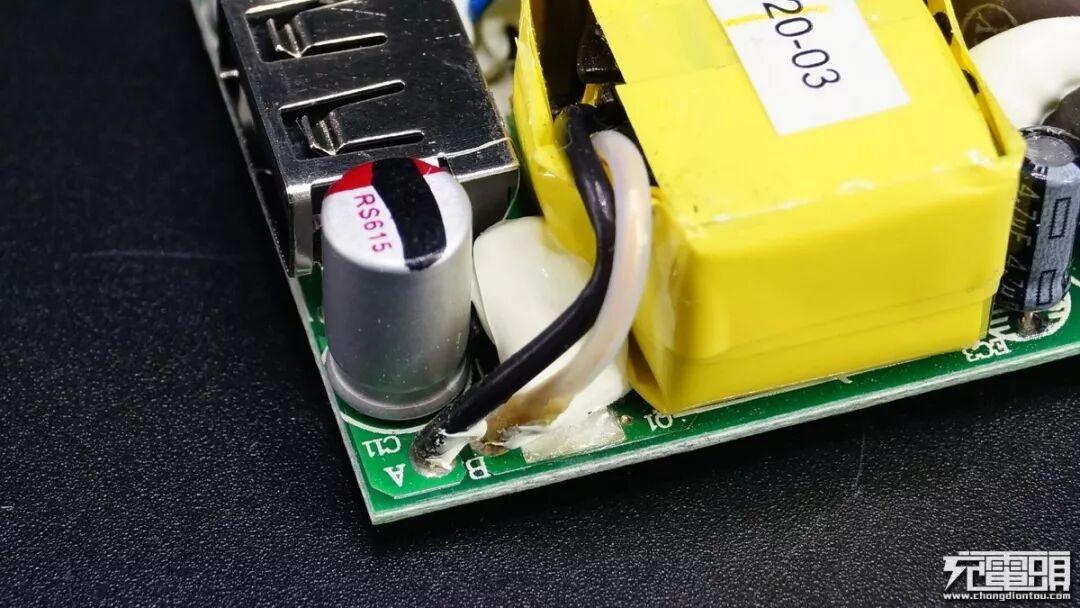

变压器输出绕组旁边的乳白色固定胶下面是同步整流MOS。

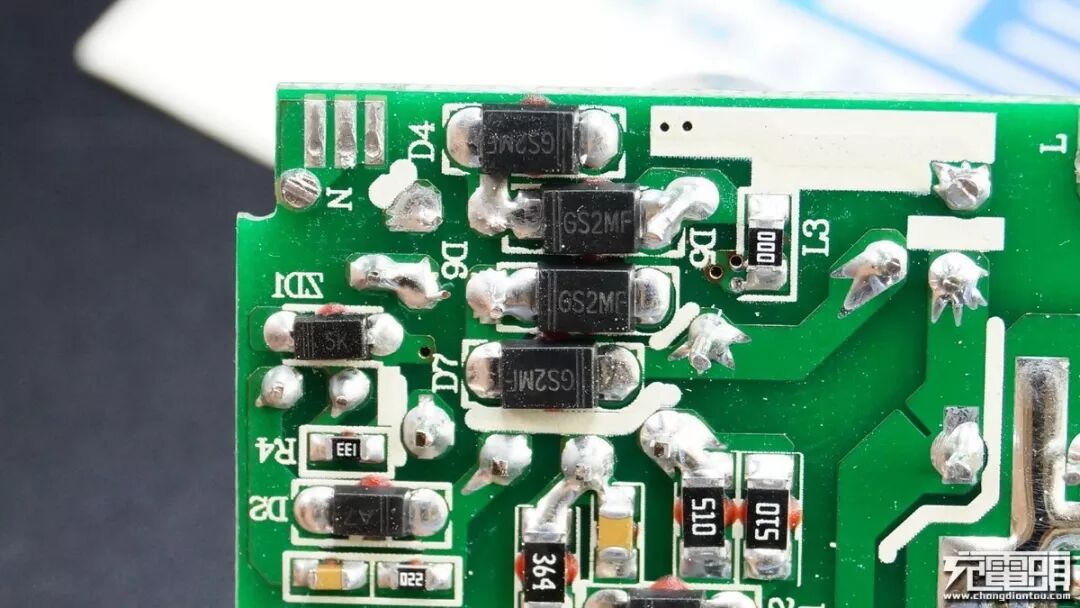

四枚型号GS2MF二极管组成整流桥。

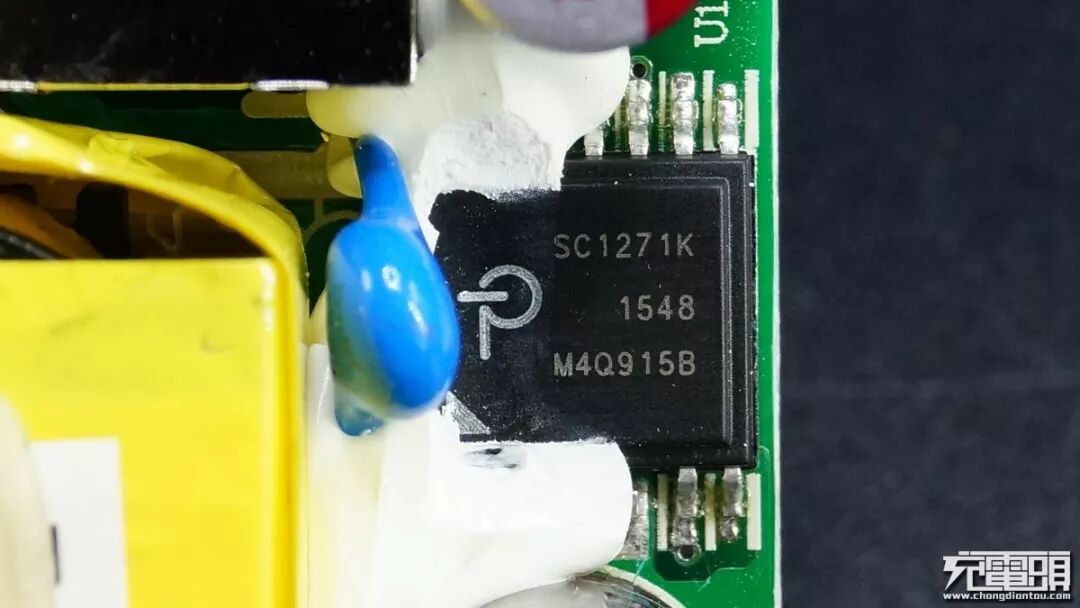

Power Integrations SC1271K，该芯片内部集成了初级开关管、PWM 控制器、次级同步整流控制器。

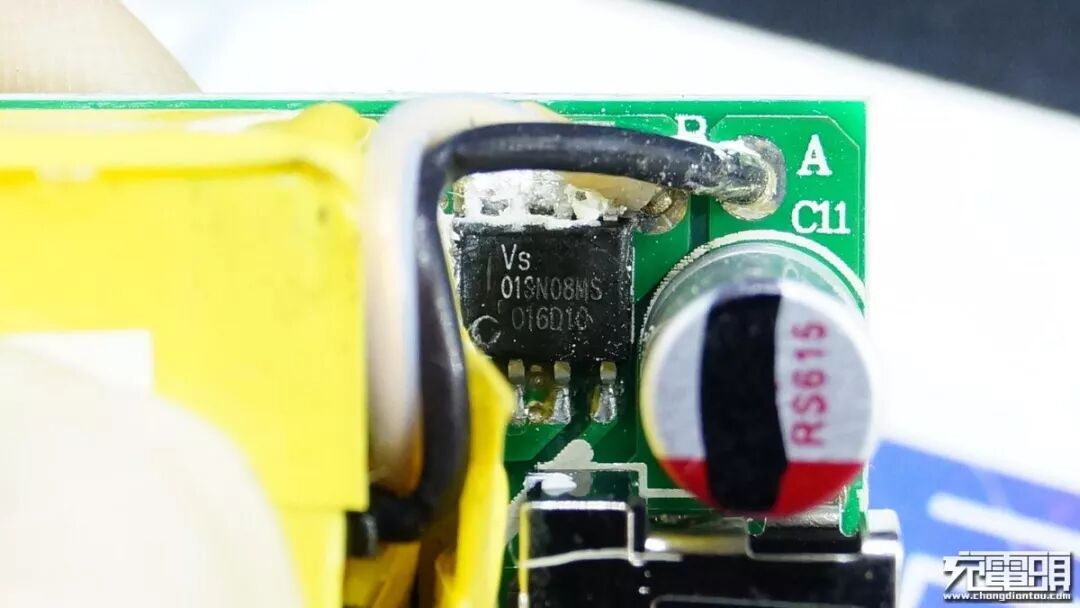

来自威兆半导体的同步整流MOS，型号01SN08SM。

PI SC0163D的QC3.0智能识别IC ，兼容智能识别及QC2.0快充同时支持bc1.2及CTIS YD/T 1591-2009充电协议。

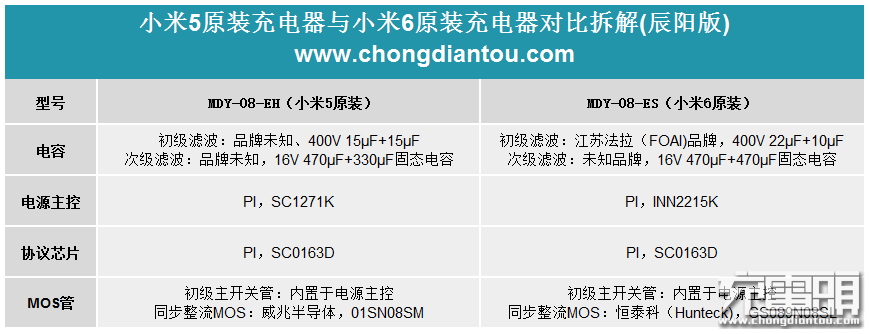

辰阳版的小米5原装充电器和小米6原装充电器均采用PI电源管理方案，芯片集成度高，一颗芯片集成了初级开关管、PWM控制器、次级同步整流控制器。并且还使用了同一个型号的QC3.0协议识别芯片PI SC0163D，这也让两款充电器在输出性能上有很大的相似性。
