随着USB PD快充的普及，新款手机及大多新款笔记本几乎都专用了USB-C接口的规格，并且采用USB PD充电协议。今天带来的是由广东斯泰克电子科技有限公司推出的PD-65W急速充电器，支持多组不同的电压跟电流，兼容iPhone X/8/8P等多种PD电子产品快充。
一、斯泰克USB PD充电器外观
![]()
斯泰克PD-65W急速充电器：采用环保可回收的彩印包装 。
![]()

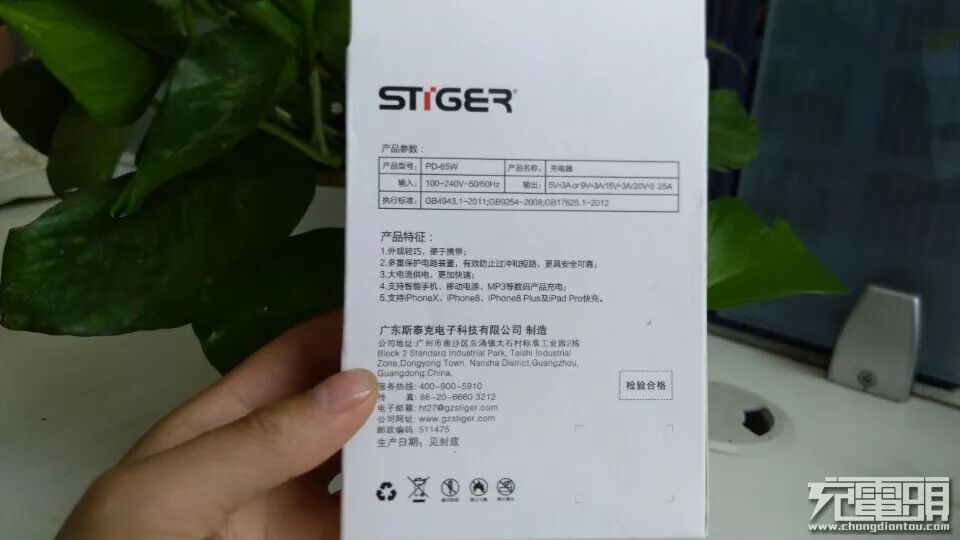

PD-65W急速充电器背面详细介绍产品参数。宽电压输入：100-240V，全球通用；输出：5V/3A、9V/3A、15V/3A、20V/3.25A。
![]()

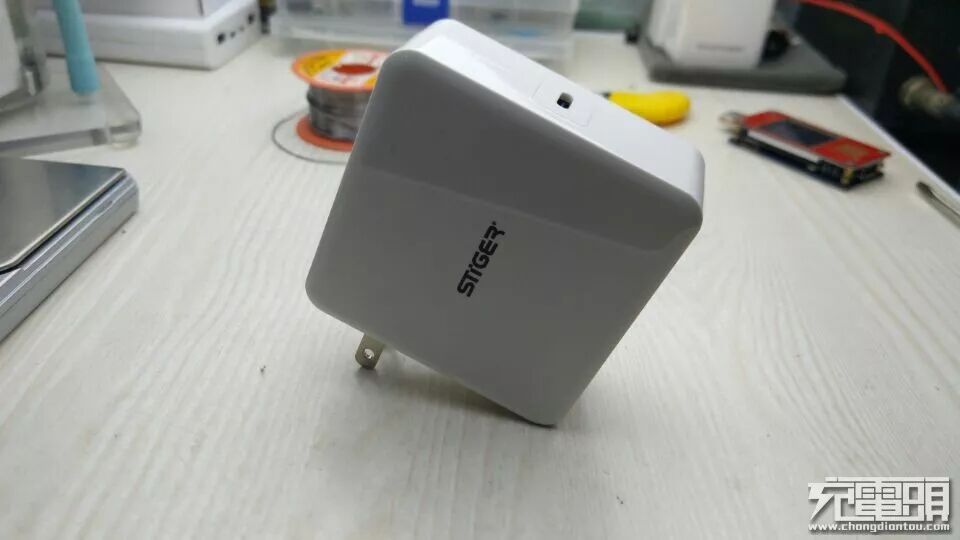

充电器配备一个USB-C输出接口，充电器正面是有。
![]()

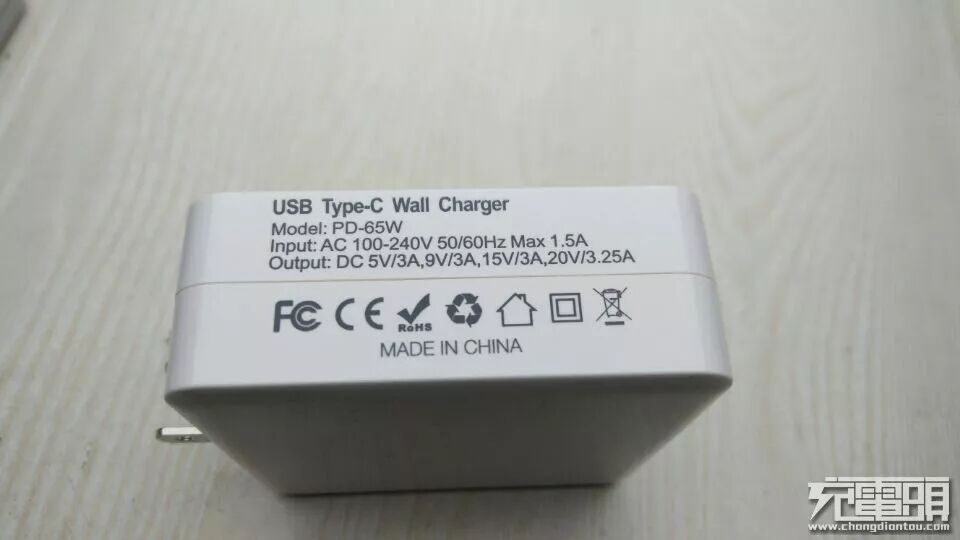

电源侧面详细标明产品的参数。产品型号：PD-65W；宽电压输入：100-240V 50/60Hz，输出：5V/3A、9V/3A、15V/3A、20V/3.25A。产品通过了FCC、CE、RoHS认证。
![]()

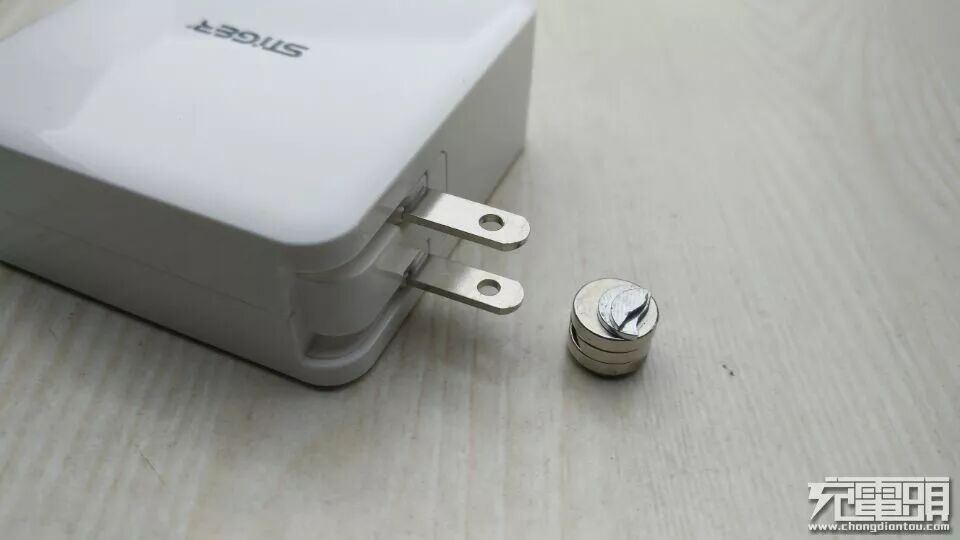

AC电源插座为不吸铁质材料，表面镀镍合金。
![]()

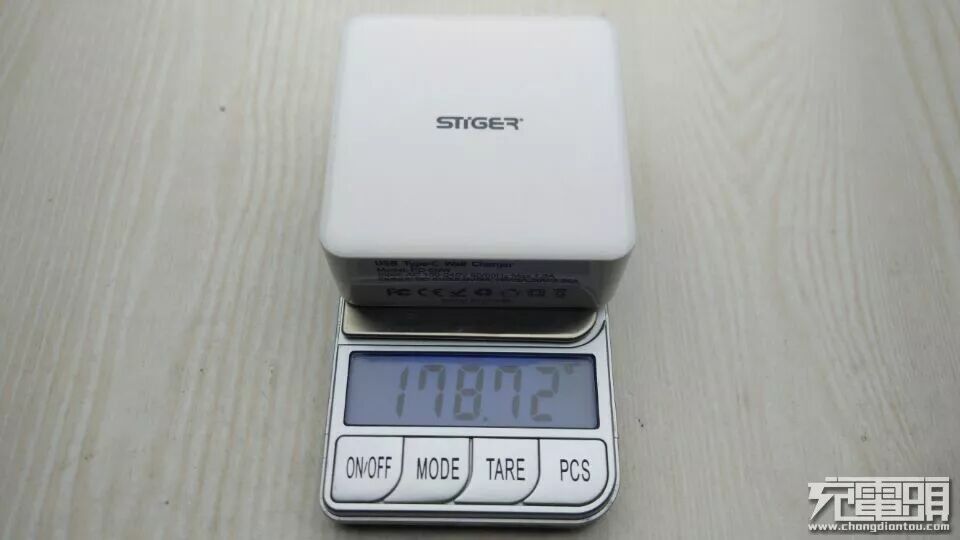

充电器重量约178.72克。
![]()
使用专注于充电领域的英文网站ChargerLAB测试仪KT001进行报文探测，支持USB PD2.0协议，输出电压有五档，分别是5V/3A、9V/3A、12V/3A、15V/3A、20V/3A。![]()

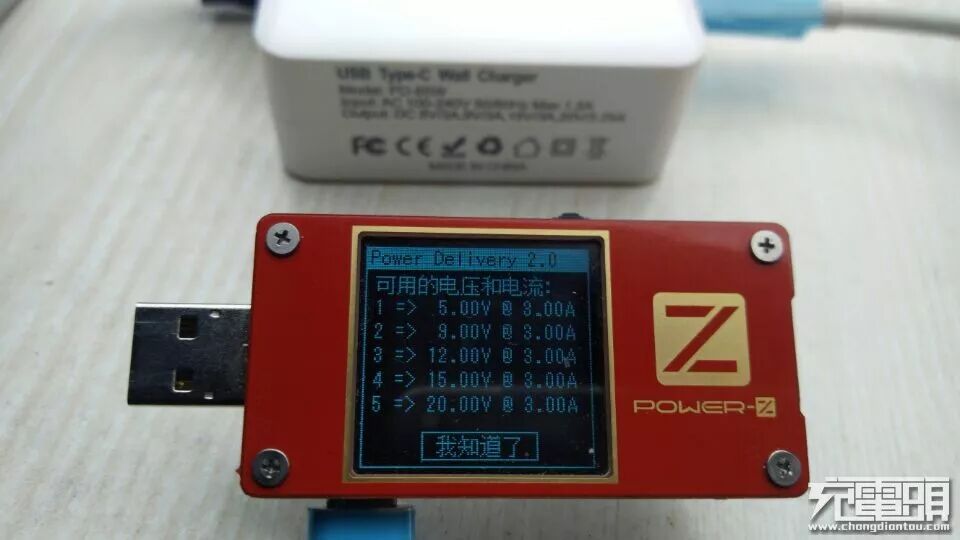

使用专注于充电领域的英文网站ChargerLAB最新开发的 POWER-Z USB PD双Type-C测试仪KM001C进行报文探测，同样是支持5V/3A、9V/3A、12V/3A、15V/3A、20V/3A五档。
![]()
除了USB PD协议之外，斯泰克 STIGER PD-65W充电器还支持APPLE2.4A、USB DCP、QC3.0/2.0、AFC、FCP等多种协议。
![]()
使用ChargerLAB POWER-Z KM001C、KM001、KT001以及EBD-USB+电子负载等设备测试，充电器最大输出功率可以达到80W。
二、斯泰克USB PD充电器拆解
![]()

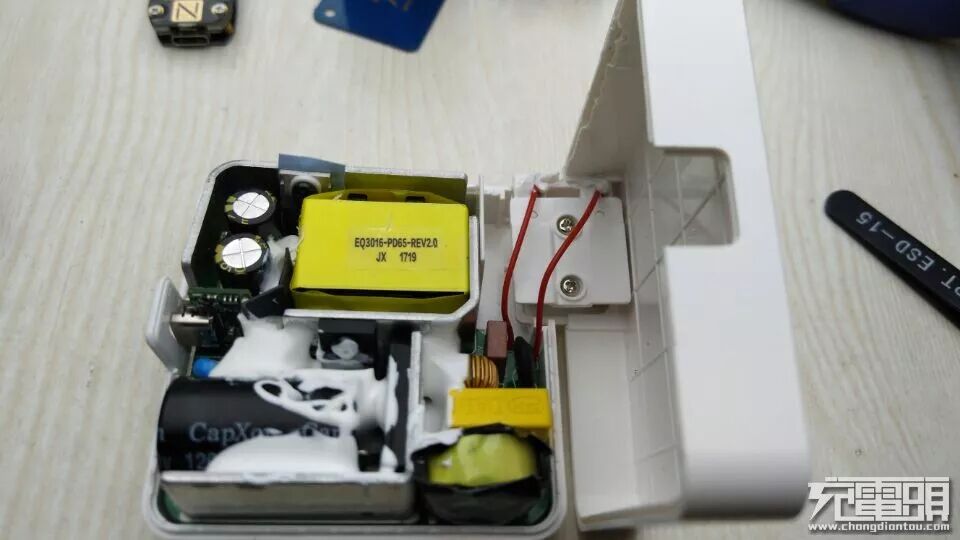

斯泰克 STIGER PD-65W电源采用超声波焊接封装，可以基本无损开盖。拆开后，首先看到的是黄色胶纸包裹的高频变压器、大电容等，使用大量704导热胶固定及导热。
![]()

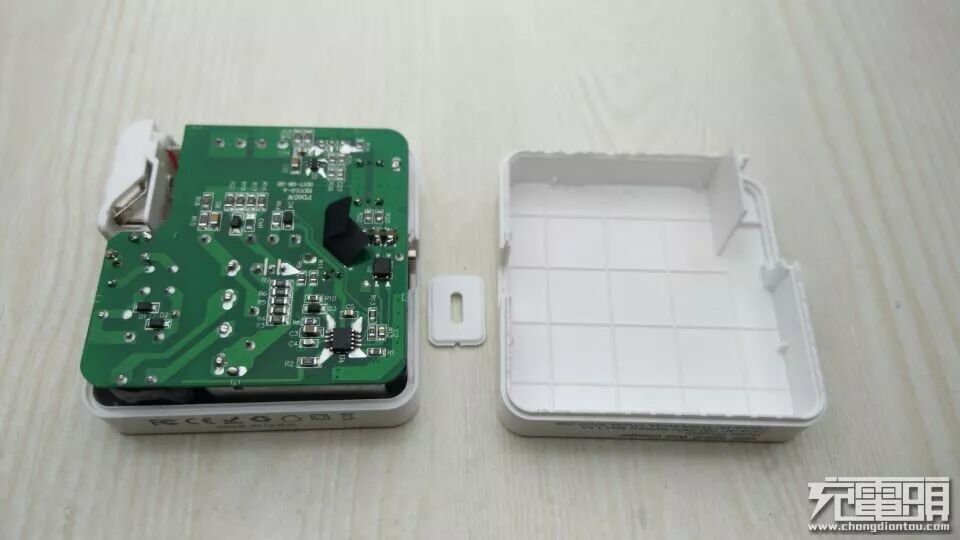

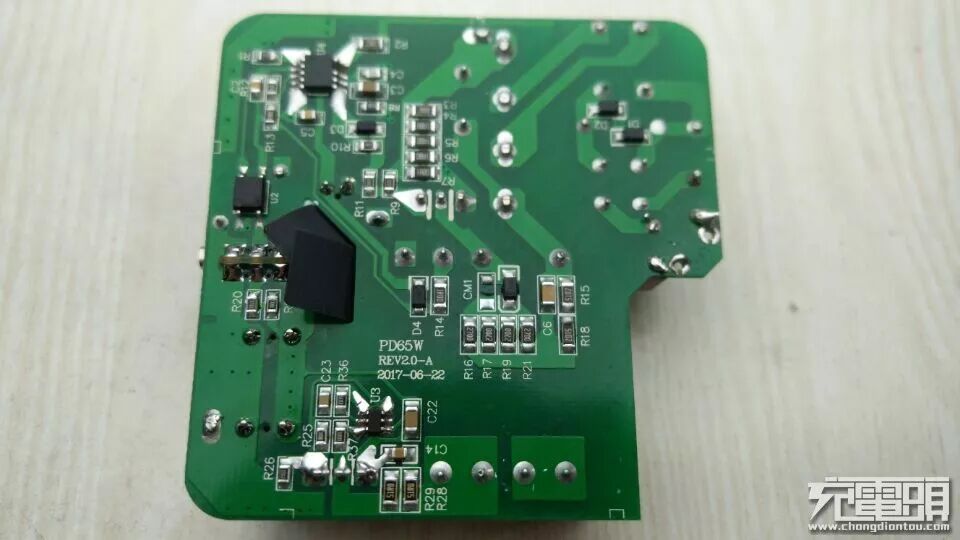

电路板背面元件采用贴片焊接，整齐有序，中间黑色的绝缘胶纸，物理隔离高压区域，防止高低压导通。
![]()
PD-65W变压器，一个台湾丰宾CapXon的主电容，规格400V 120uF。电源内部大面积的散热器贴合着内部元件帮助散热，65W小体积，对散热的要求比较高。![]()
电路板背面为贴片电子元件：从上到下为220V高压初级输入，下面隔离的次级整流输出。
![]()

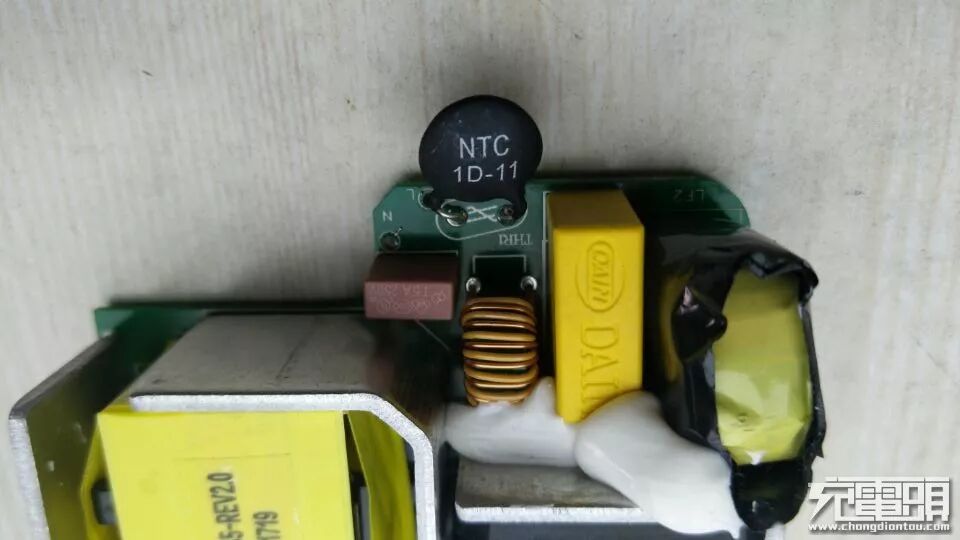

电源输入采用EMI电路：保险丝、安规电容、共模电感、NTC组成的保护电路，有效避免电源的干扰。
![]()

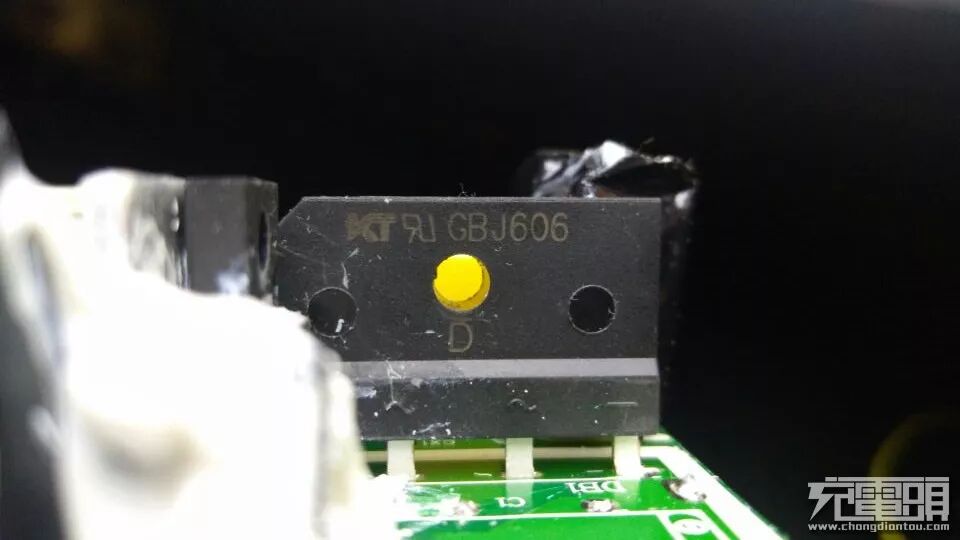

采用KT品牌的GBJ606整流桥 6A 600V ，外带铝质散热片并有导热硅脂，保证供电稳定。
![]()

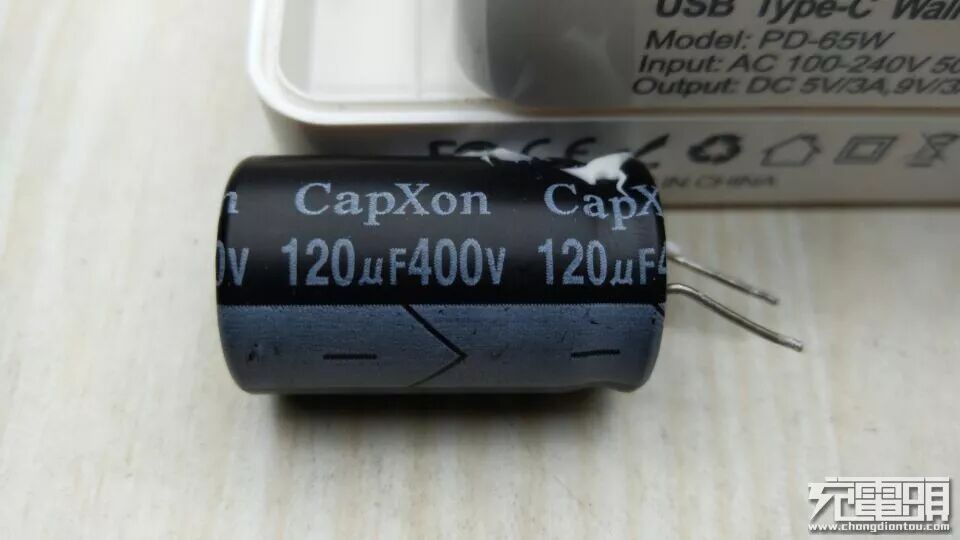

初级侧的台湾丰宾CapXon电解电容，有效保障高质量滤波效果。
![]()

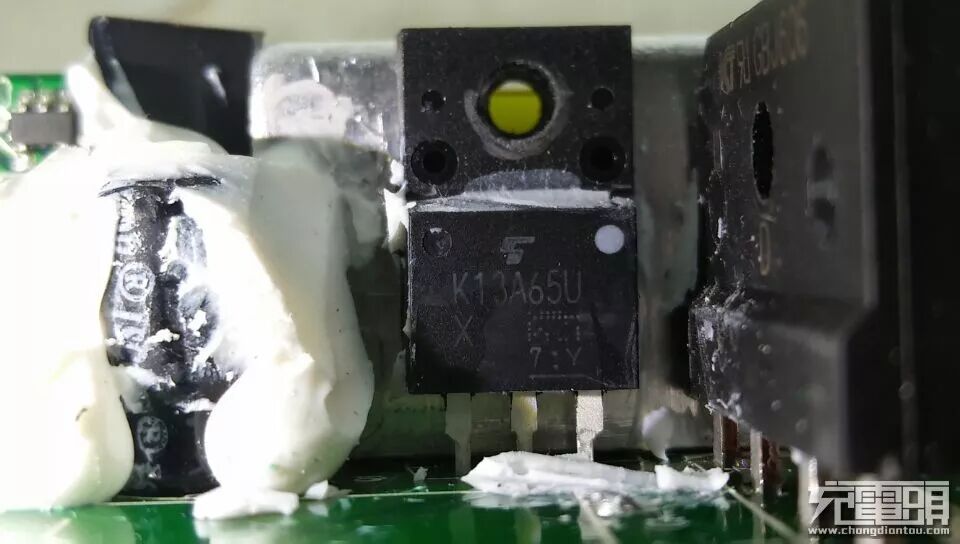

初级开关管，TK13A65U，东芝半导体。耐压650V，电流13A，塑封。
![]()

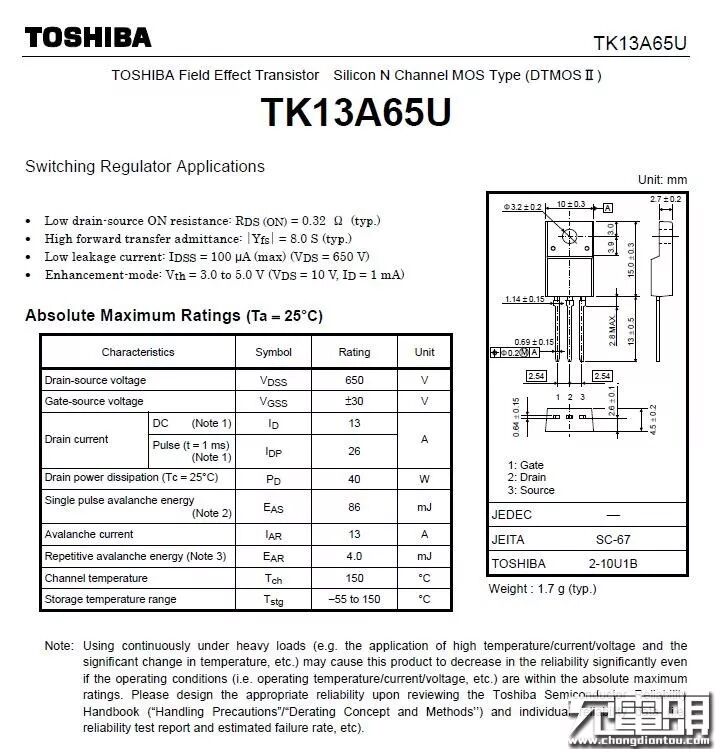

东芝TK13A65U详细资料。
![]()

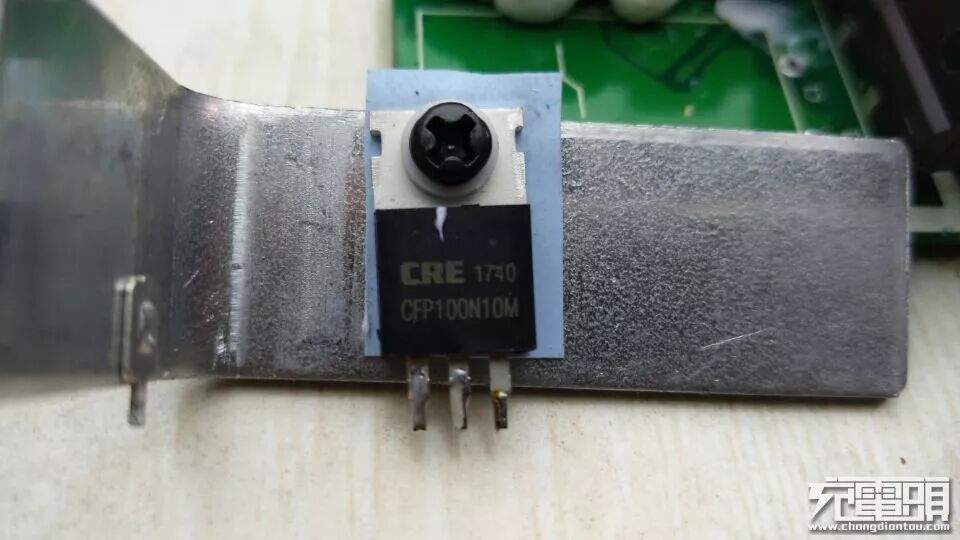

CRE品牌场效应管元件CFP100N10M，100V 10A次级二极管。
![]()
次级滤波电容组2颗 25V 1000uF。
![]()

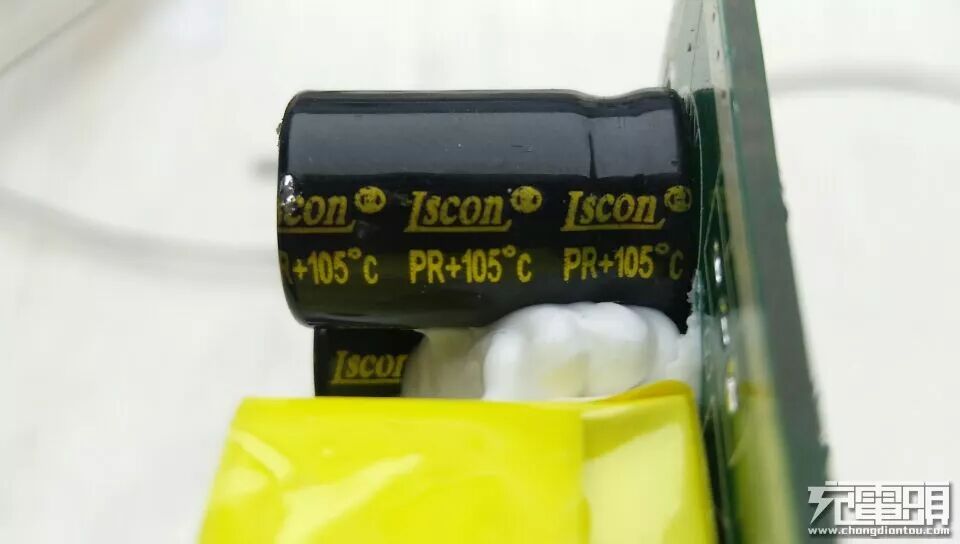

次级滤波电容组，2颗ISCON 25V1000uF PR+105°耐高温电解电容，这个品牌以前在音频及功放中见过。
![]()

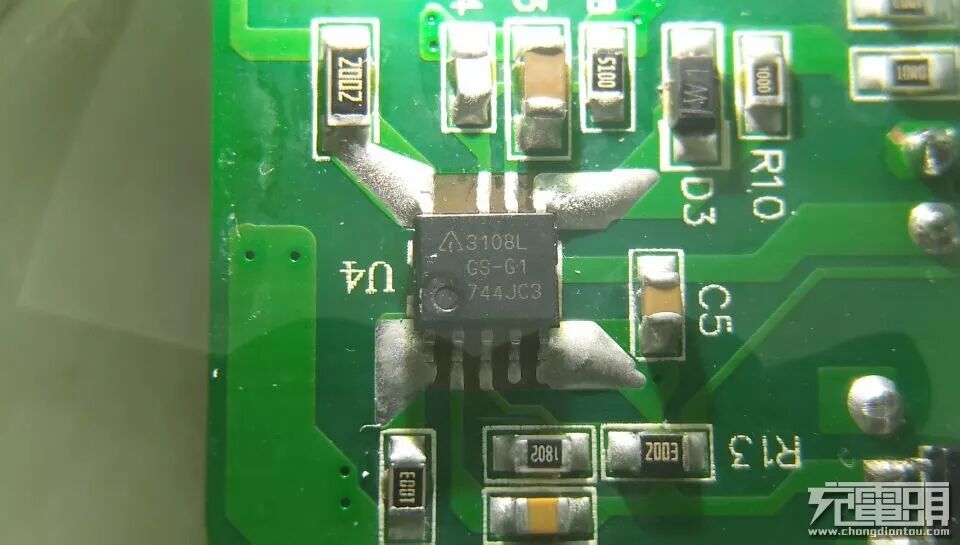

3108L，高电压 PWM 控制器。
3108L 是一款高性能、高集成度器件，针对需要超低待机功耗、宽输出电压范围的便携式和消费类应用进行了优化。AP3108L 经优化，适用于需要超低待机功耗、高功率密度和全面保护的离线电源。该器件配合次级侧 USB-PD/快速充电控制器，可提供要求宽动态输出功率范围的通用解决方案应用。AP3108L 通过其 HV 引脚集成了高电压启动功能，可免除外部启动电阻器并降低待机功耗。其 HV 引脚还可实现 X 电容器放电功能，X 电容器通过在交流线路电压关断时自动放电连接到系统，从而实现省电。AP3108L 集成了 VCC LDO，提高了 AP3108L 在宽输出电压范围应用中的精度。AP3108L 提供多种系统保护功能，如次级侧 OVP、次级侧 UVP、恒流输出电流限制、逐周期初级电流限制、掉电保护、可编程外部 OTP 和更多。该器件采用小型 SSOP-9 封装。
特性
多个工作模式：65 kHz CCM PWM 模式、绿色模式和猝发模式，优化不同负载水平的效率
高电压启动/X 电容器放电功能实现了超低待机功耗
内部 100 V LDO 可调节 Vcc 提高了性能、降低了 BOM 数并简化了系统设计
恒定输出电流限制在宽输出电压范围内保持了相同的过流限制
精确的输出过压/欠压保护 (SOVP/SUVP) 提高了 OVP/UVP 性能
AC输入掉电保护 (BNO) 可防止超低线路电压条件下 BNO 系统的损害
适用USB PD快速充电器、笔记本电脑适配器以及通用 AC/DC 适配器
![]()

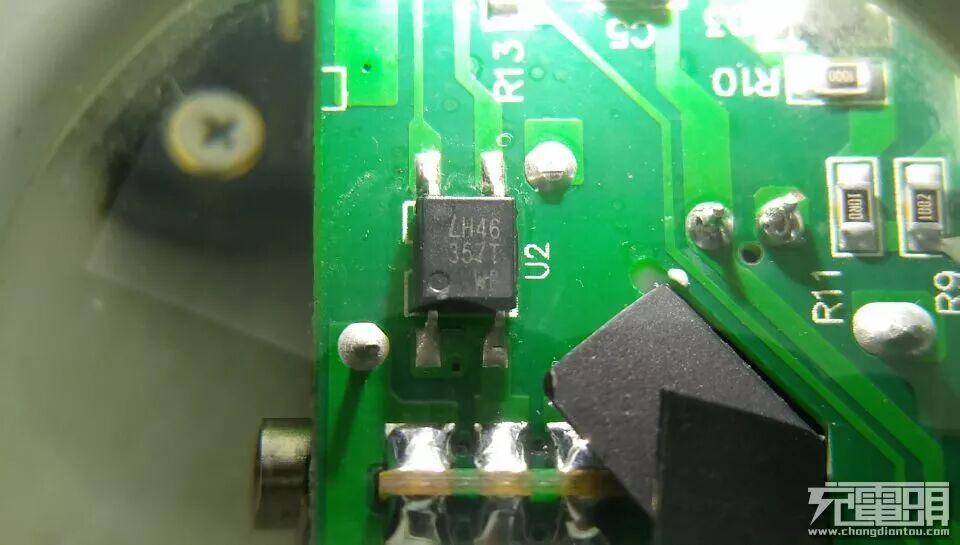

357T光耦。
![]()

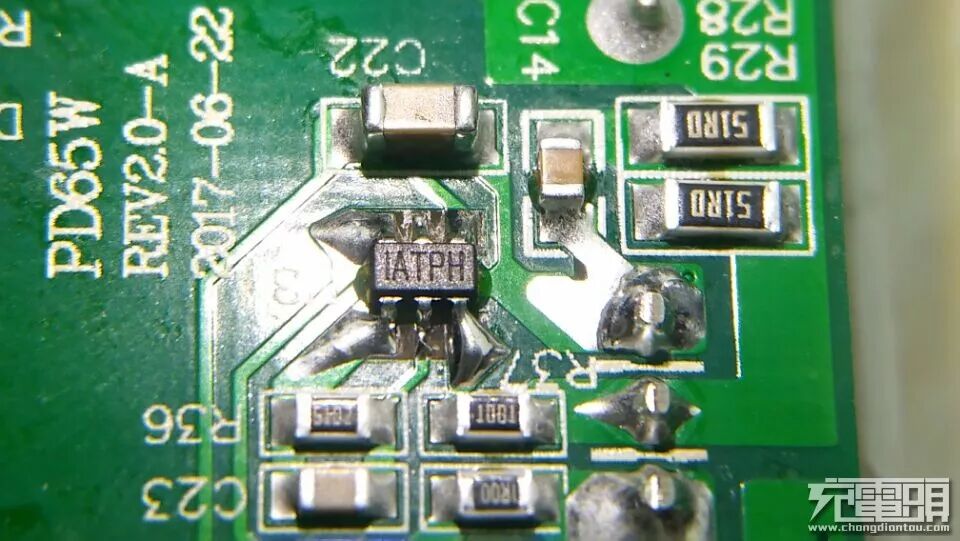

主板正面的MP6907GJ-Z快速关断同步整流驱动芯片：MP6907GJ-Z，代码IATPH。![]()

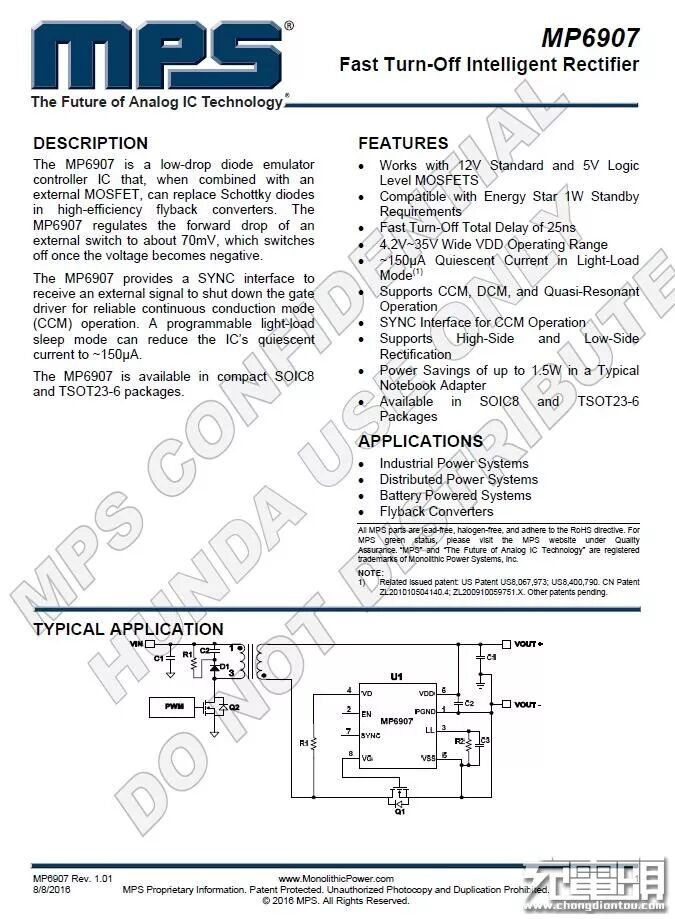

MP6907是一款低压二极管仿真器控制器IC，与外部MOSFET结合使用时，取代高效率反激式转换器中的肖特基二极管。 MP6907将外部开关的正向压降调节到约70mV，一旦电压变为负值，该开关就会关断。MP6907提供一个SYNC接口来接收外部信号，关闭栅极驱动器，实现可靠的连续导通模式(CCM)操作。 可编程的轻载睡眠模式可将IC的静态电流降至约150μA。
![]()

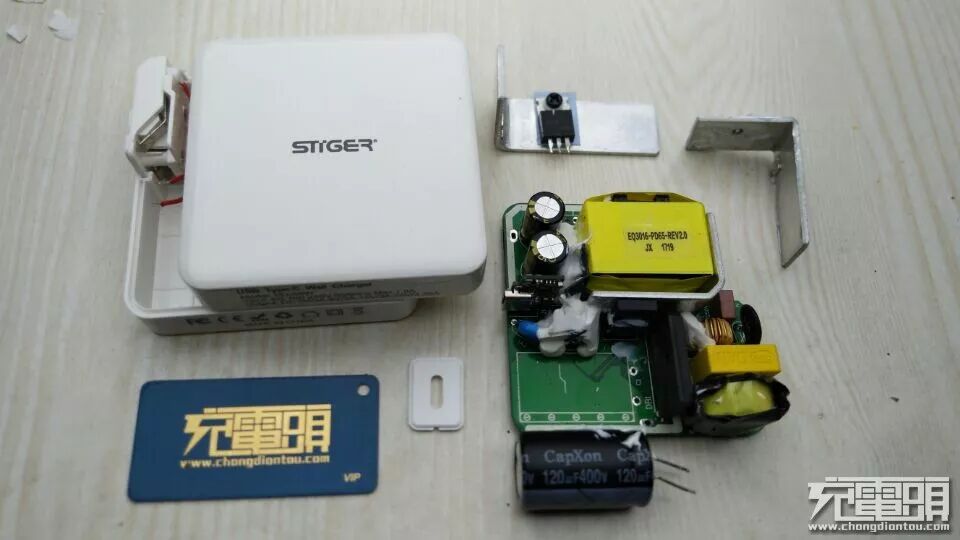

拆解完毕！
充电头网拆解总结
斯泰克PD-65W充电器内部采用与PD-30W相似的电源方案，内部用料讲究，做工精细。电源芯片、协议芯片分别来自MPS和英集芯，充电器标称65W，实测支持最大80W输出，主要的热源部位都增加了大面积的散热片，保证足够的输出能力。
