线体分离：小米65W USB-C电源适配器拆解
去年的时候，小米推出了45W的PD电源，同时兼容QC2.0、QC3.0成为大热的PD电源，配合自家紫米10移动电源刚好匹配，PD功率最高可以到100W，小米自家的笔记本也改用了PD充电，功率达到了65W，但是大功率的PD电源一直没有零售，这个时候小米推出了随意换线的65W PD电源，加上市面上已经有65W PD充电的移动电源，大功率的到来多了一个选择，这款小米65W PD电源型号为CDQ07ZM，支持多达5种电压，同时兼容QC2.0、QC3.0。
一、小米USB-C电源适配器（65W）开箱

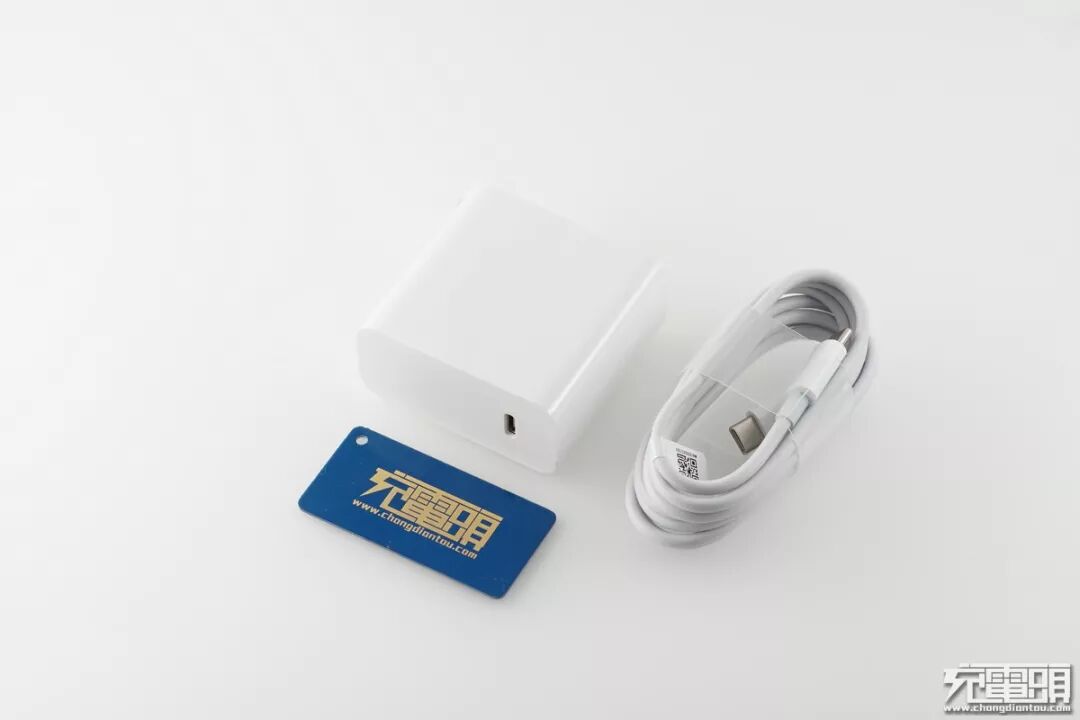

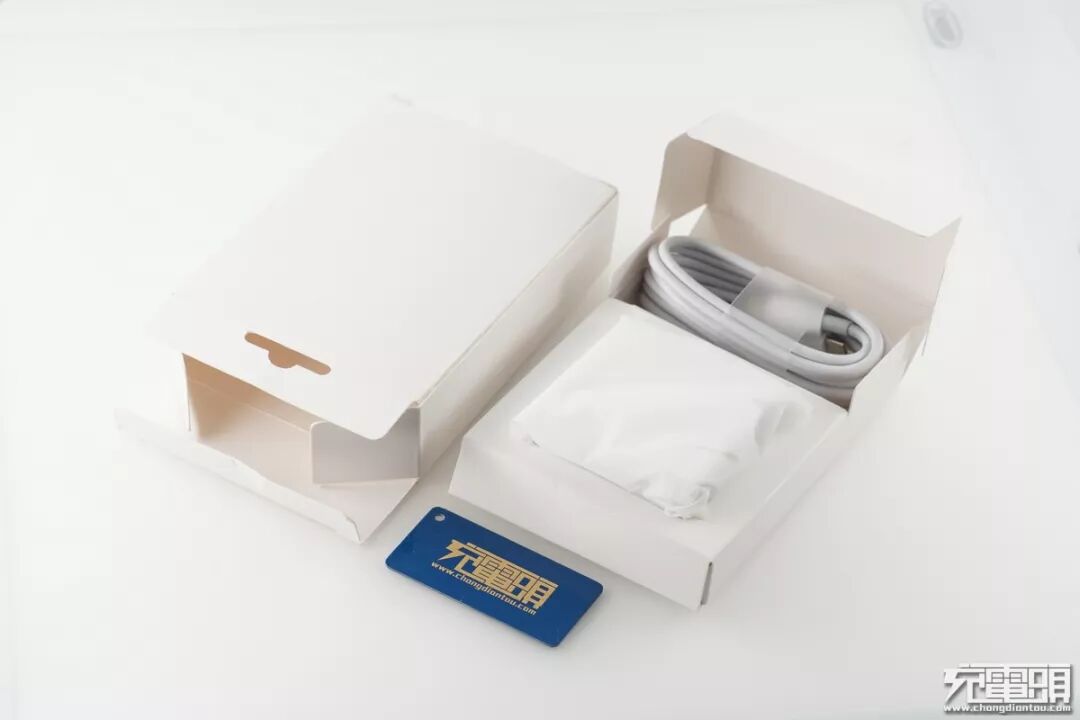

白盒里面是卡套，保护一个电源，一条充电线。
白色电源，跟之前的小米45W电源款式并无二致，标配一条2米UBS-C的充电线。

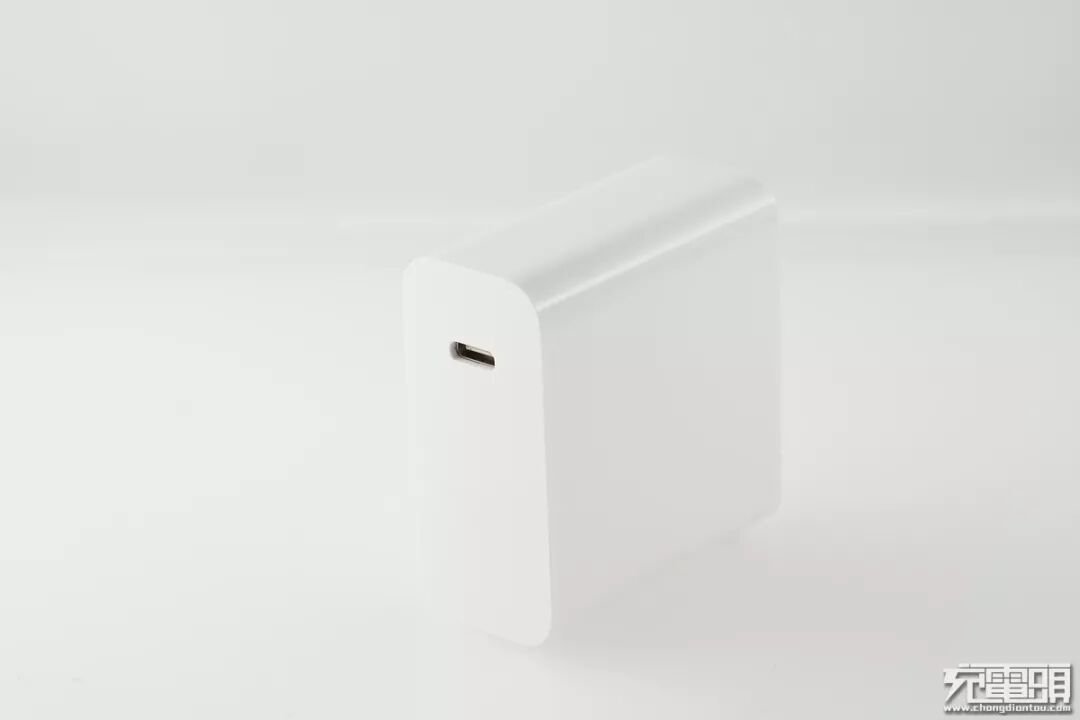

就一个USB-C输出口，不带USB-A。
电源另外一面。

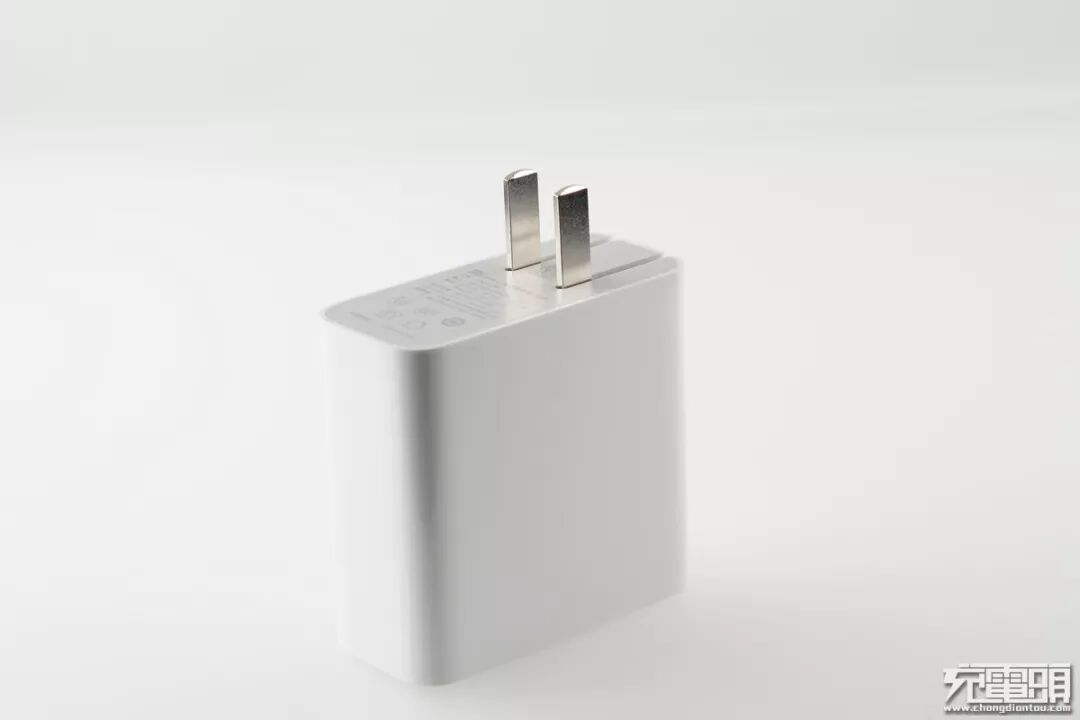

折叠脚设计，方便收藏。
参数印刷，属于小米品牌，江苏紫米电子科技有限公司 生产。

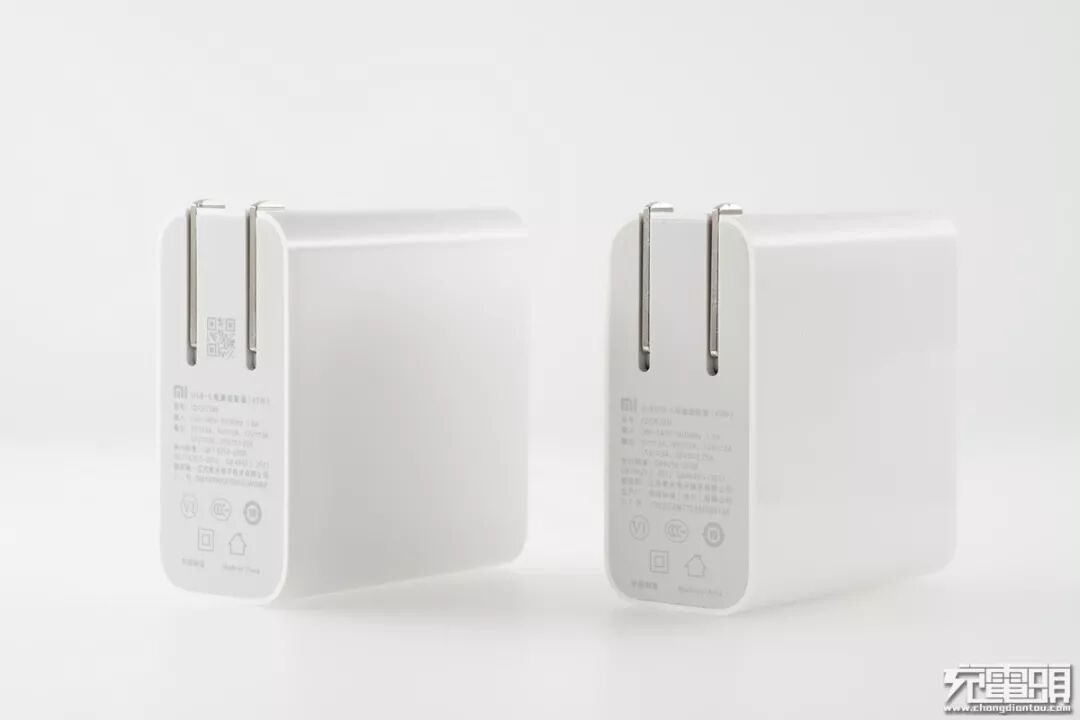

右边是小米45W PD电源，外壳没看出有啥区别，体积也是一样。

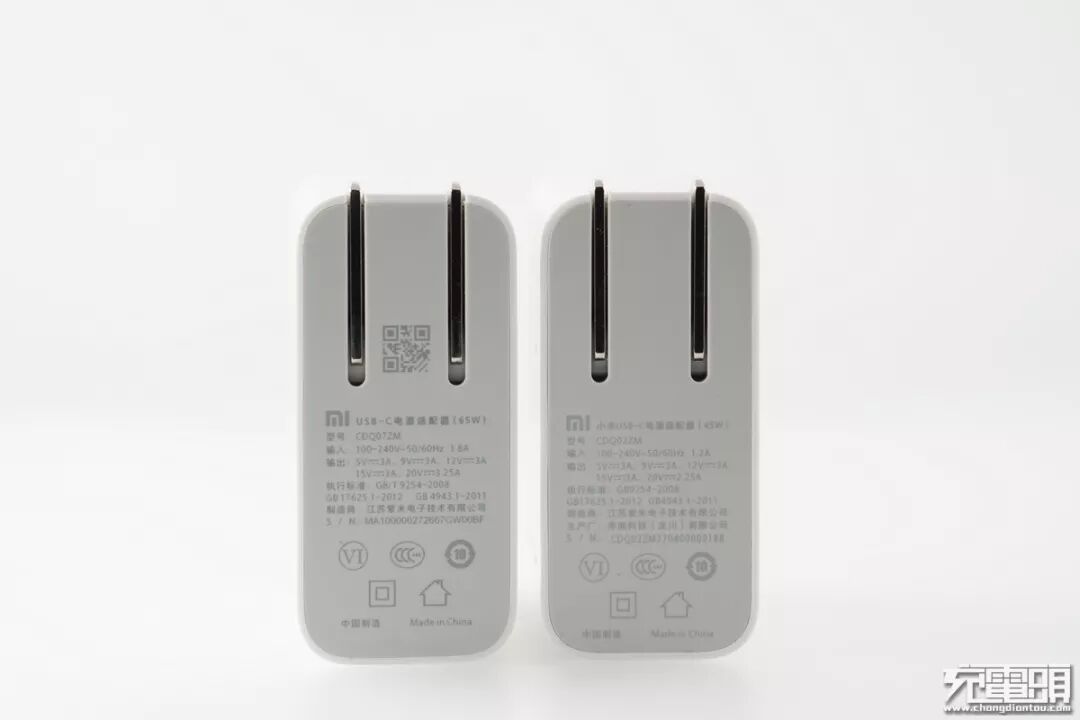

跟45W电源一样，同为 江苏紫米电子科技有限公司 生产。
同样一个USB-C输出口。

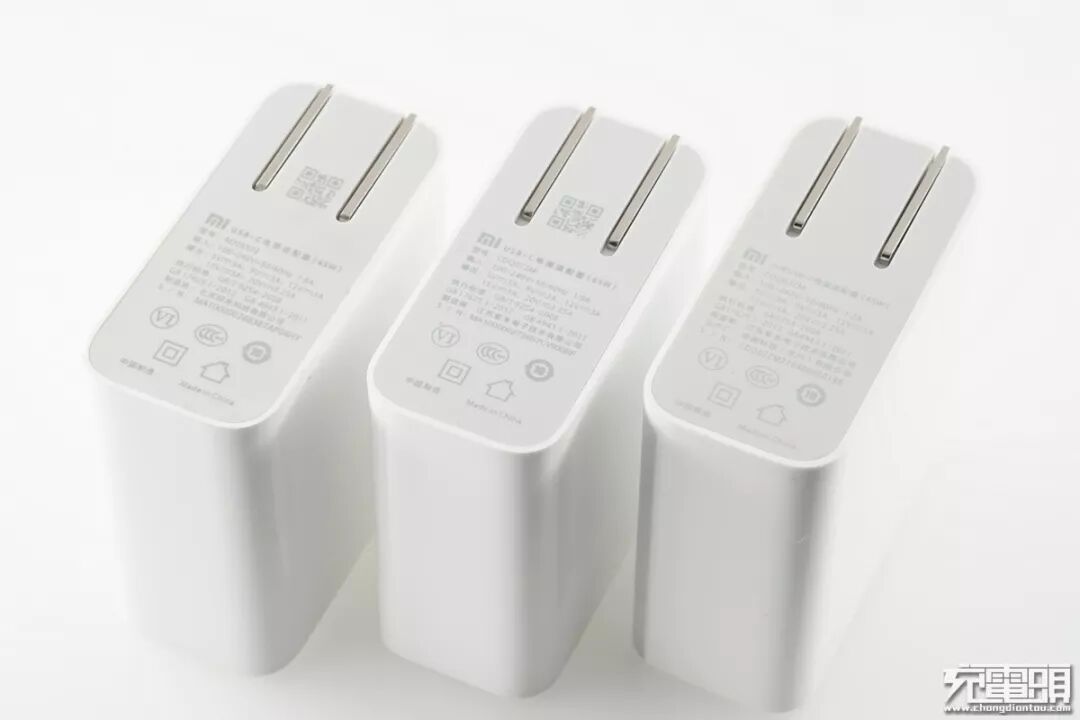

刚巧手上有一个小米笔记本标配的65W电源（田米代工），三者看起来外壳一样，体积一样小米65W、田米65W、小米45W。

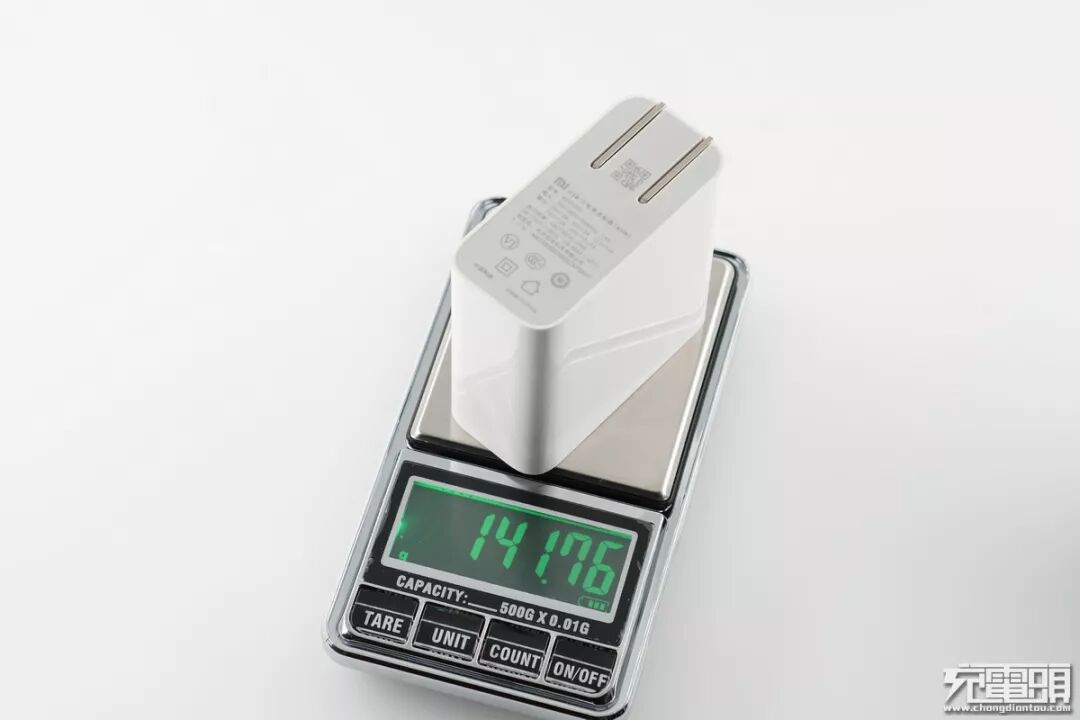

小米笔记本标配的65W电源（田米）净重141g。
小米65W净重114g。
小米45W净重100g。
小米65W三围尺寸，宽度约60mm。
另外一个宽度57mm。

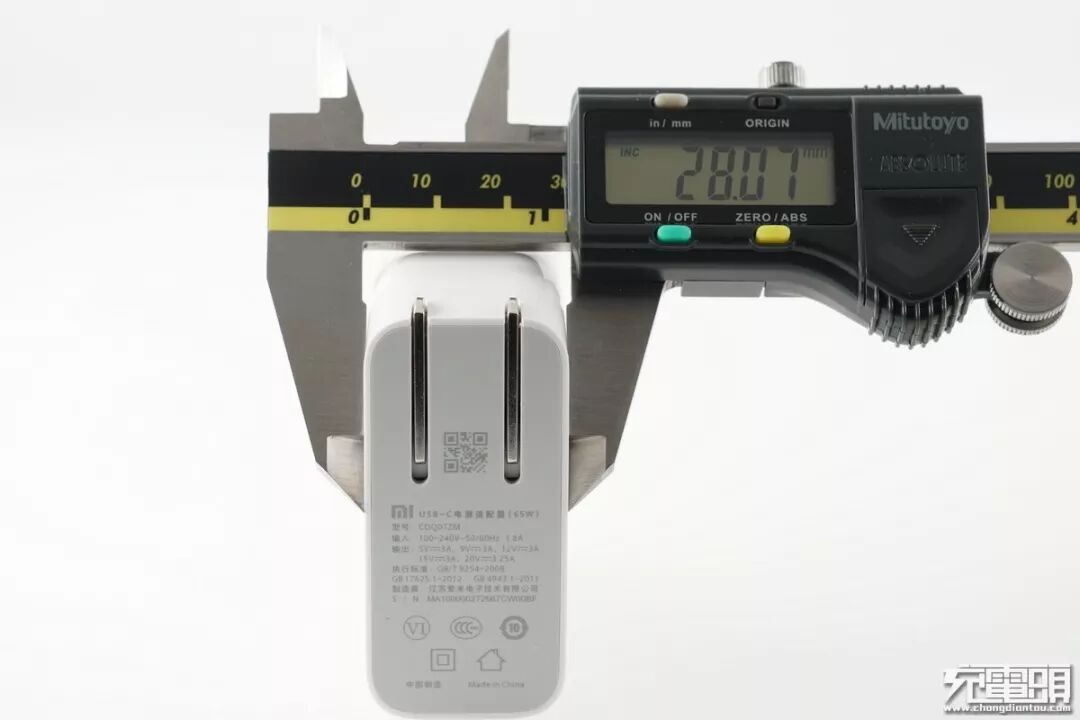

厚度28mm。

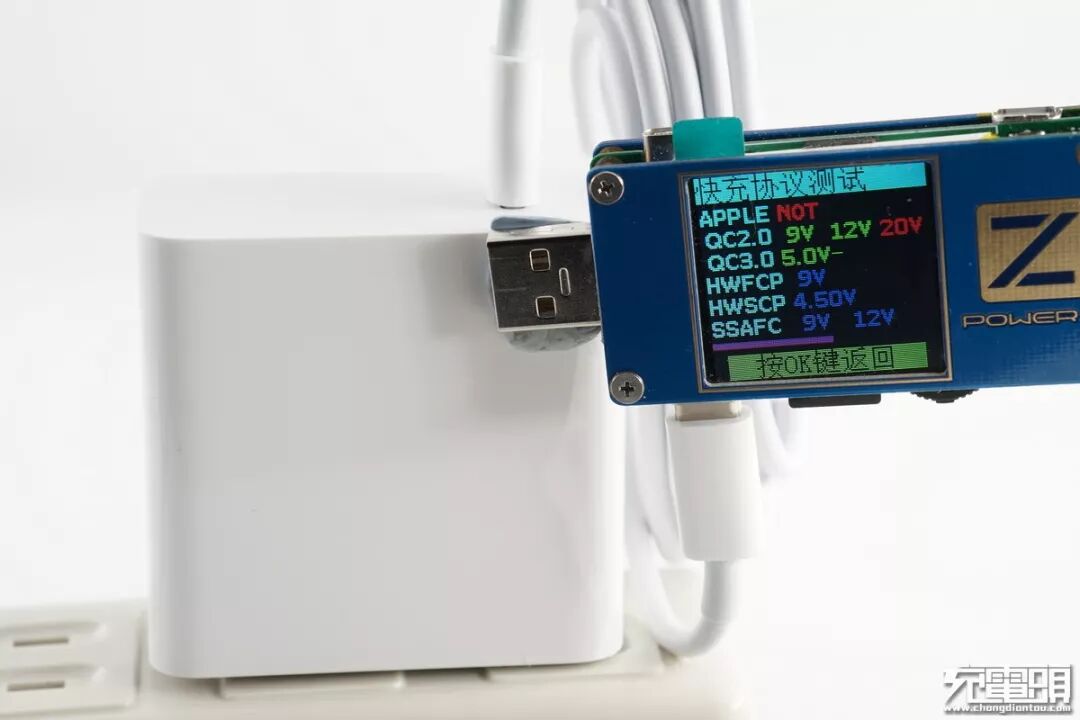

用ChargerLab power-z FL001SUPER测试，同时支持QC2.0、QC3.0模式。

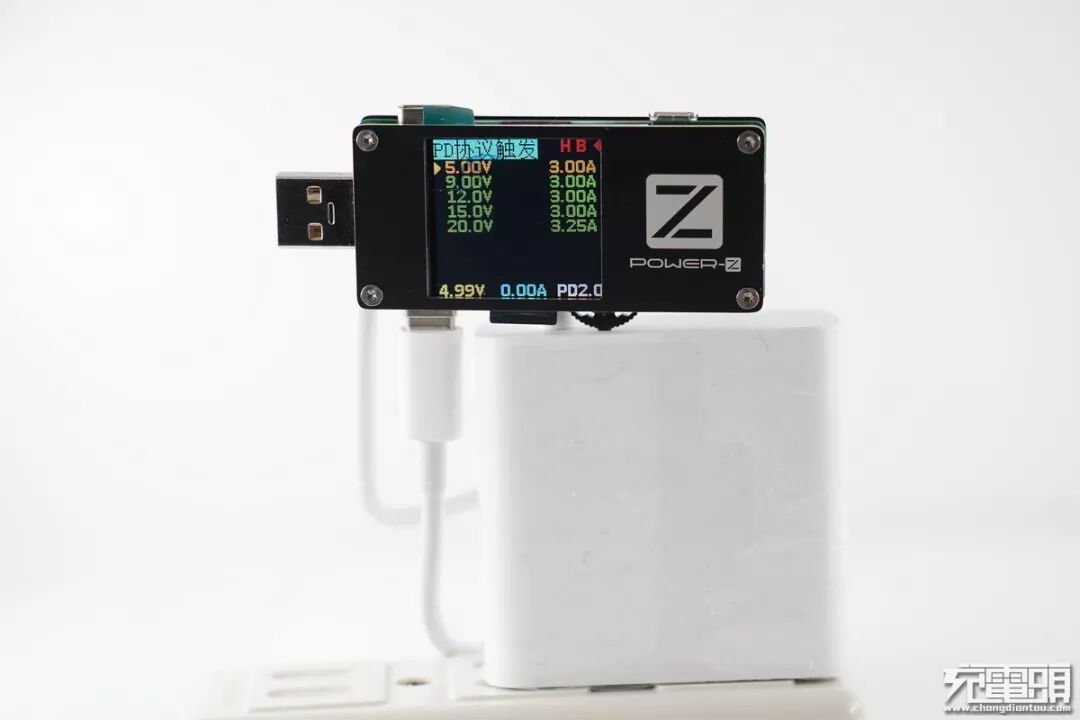

ChargerLab power-z FL001SUPER测试仪测试，PD的PDO广播有5种电压：5V3A、9V3A、12V3A、15V3A、20V3.25A。最大功率是20V 3.25A，功率65W。

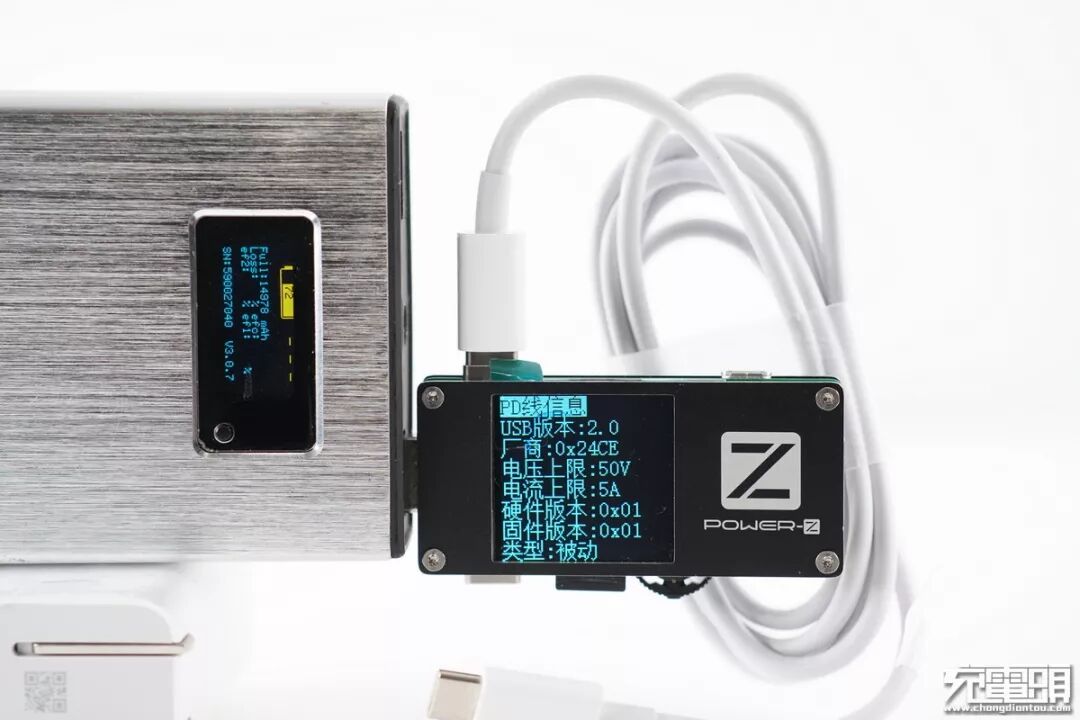

ChargerLab power-z FL001SUPER测试跟机的线，发现是有emark芯片的，最大支持功率为20V5A 100W,制式为被动线，改线生产商为：0x24CE。
众所周知，没有EMAKE的线材最大支持3A电流，那么就算20V也就是60W，这款65W的电源配有emark芯片的线材能达到65W功率理所当然了。
二、小米USB-C电源适配器（65W）拆解

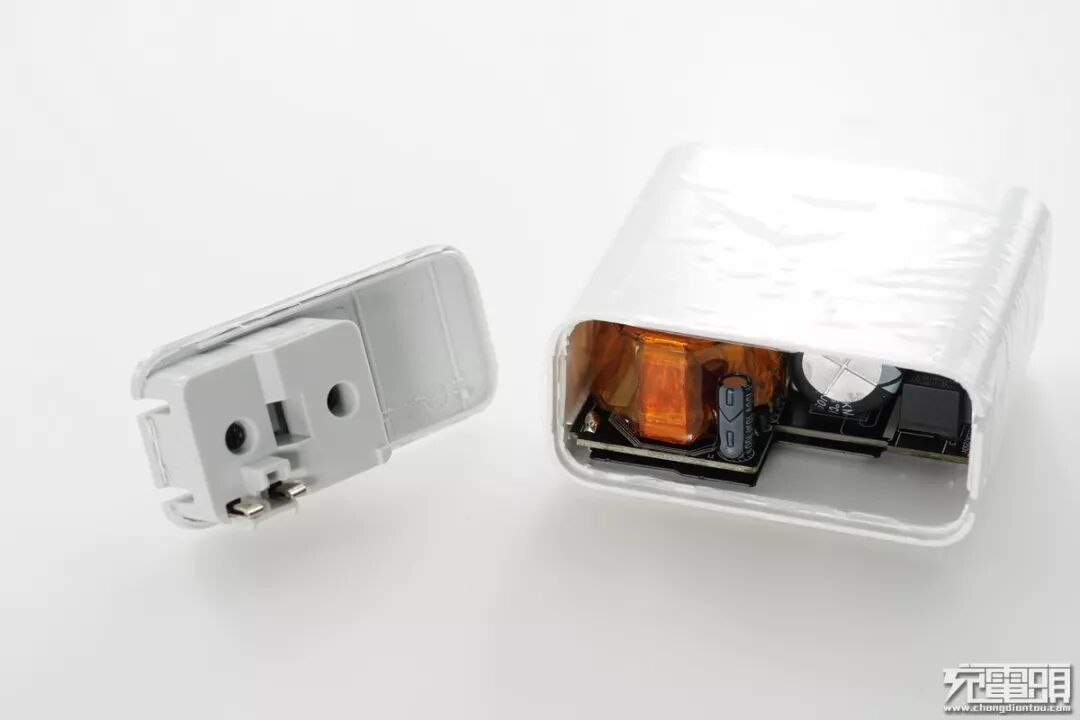

拆解和45W的PD电源是一样的，撬棍撬开盖子。
正面整个散热片。
背面也有散热片。

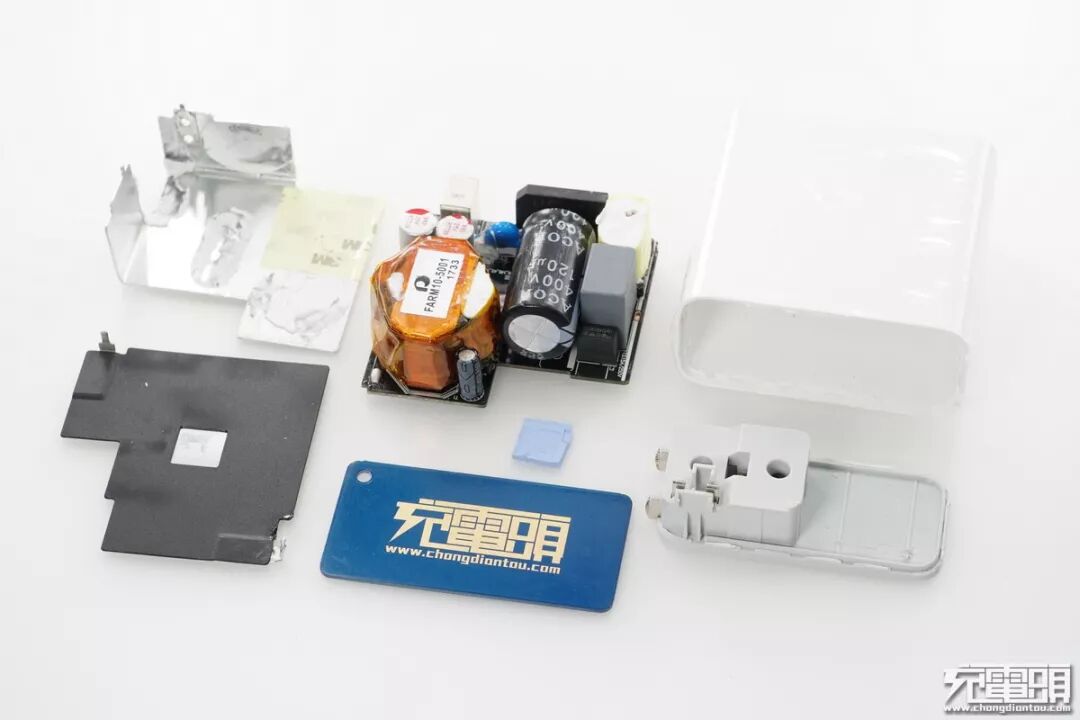

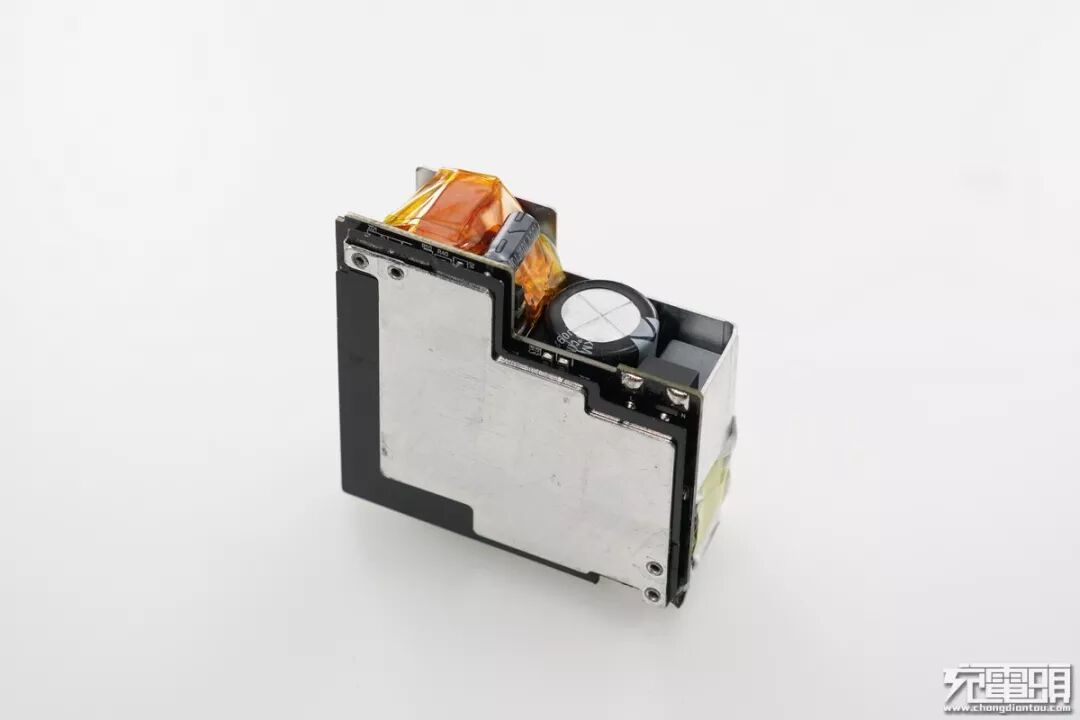

拆下散热片，正面的散热片为变压器散热。

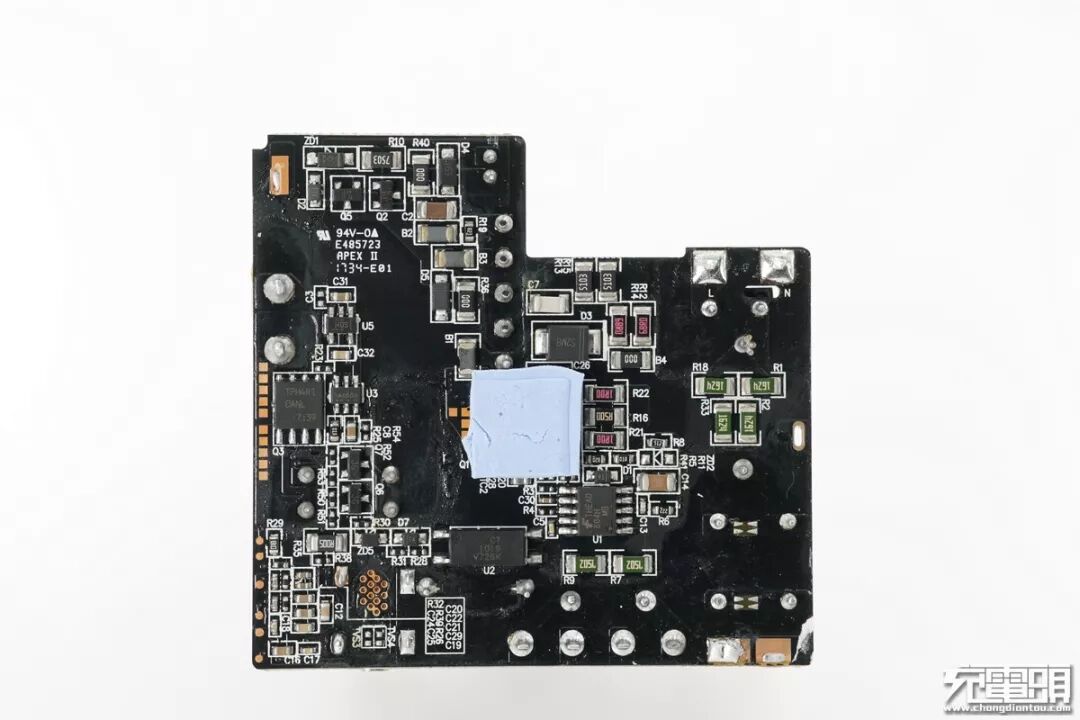

电路板反面正中覆盖着导热胶的是电源的开关管。
这个封装在以往的拆解中都没见过。

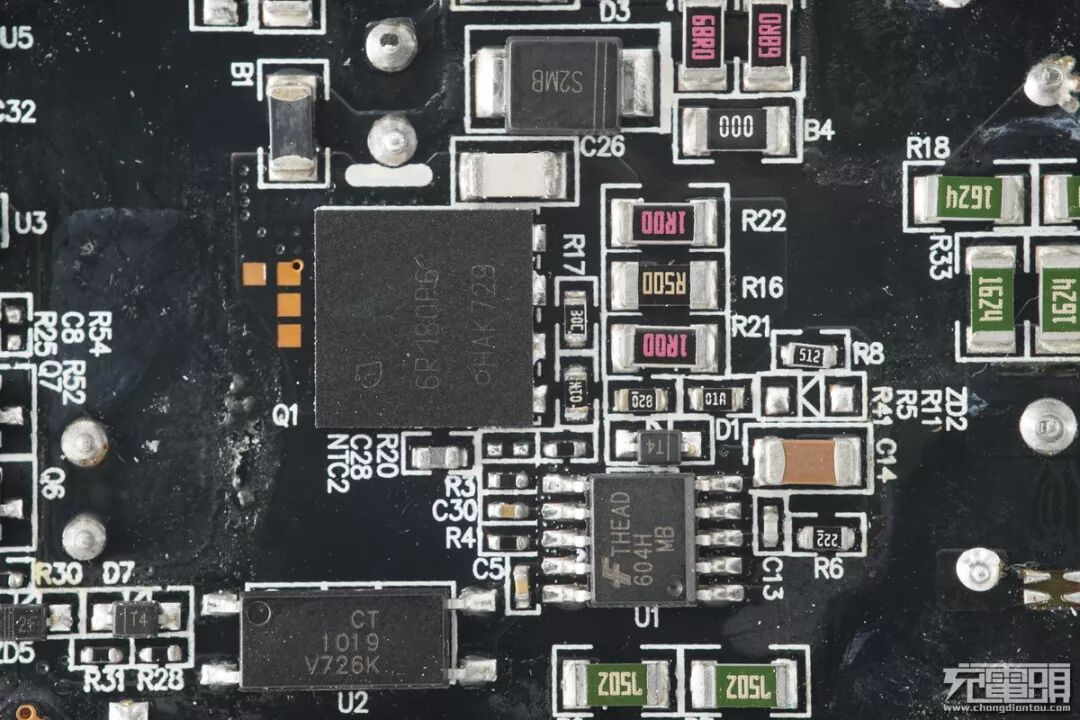

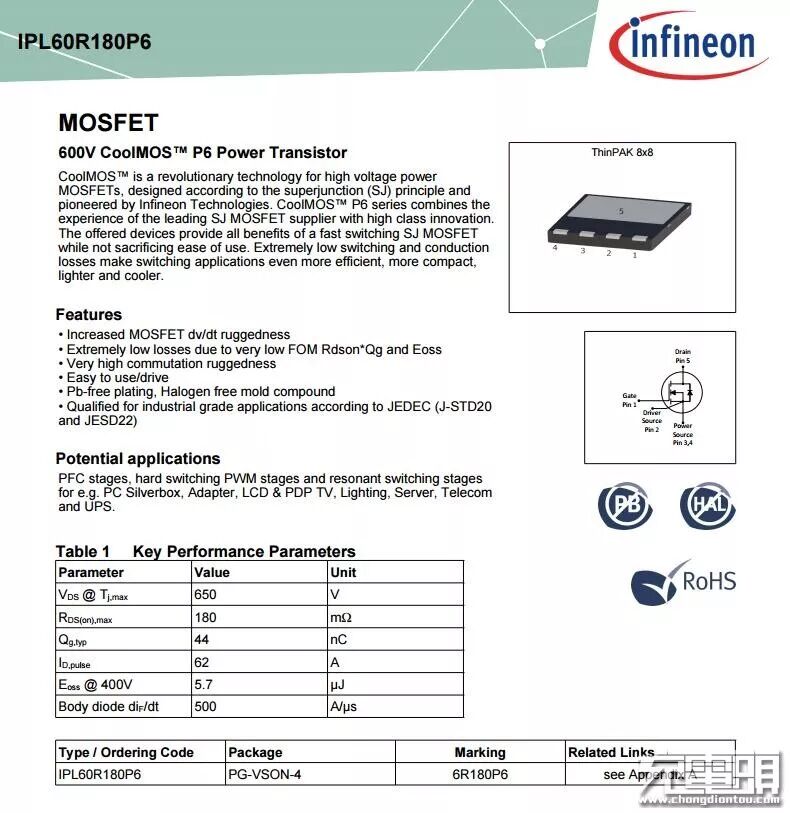

英飞凌的IPL60R180P6，Cool Mos™ P6。
超低的Qg以及导阻，同时这种封装体积相对于我们常见的TO220实在是小了很多，并且方便散热设计，反面过孔加上正面绝缘导热贴，非常适合在紧凑的高功率密度电源中使用，节省空间提高效率。

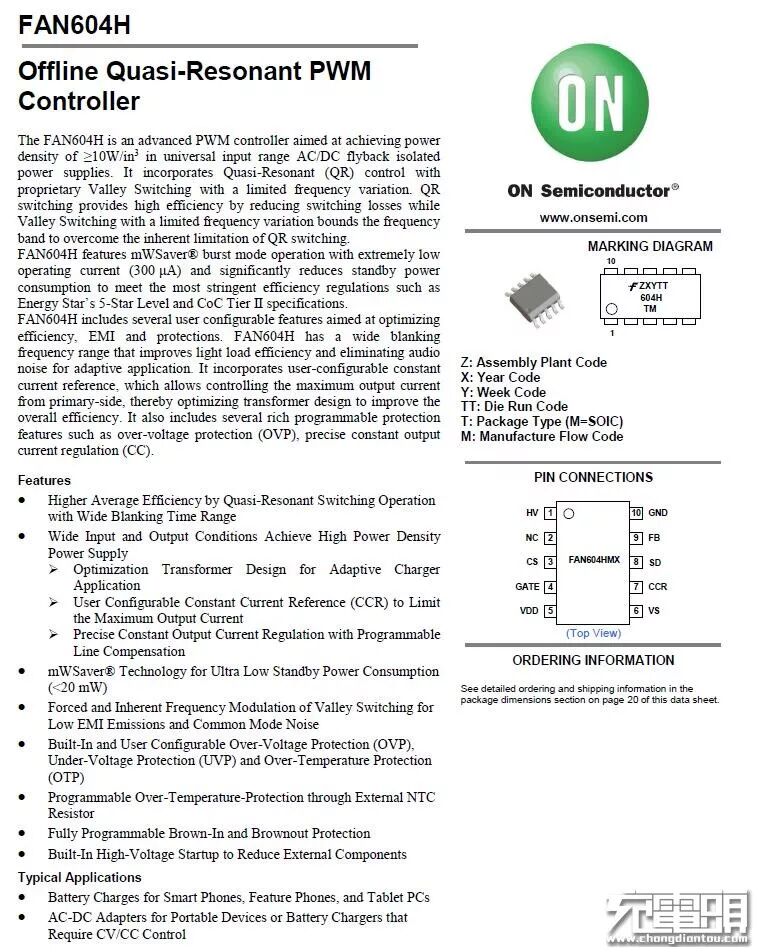

初级采用了安森美的离线准谐振控制器 FAN604H。
小米65W这款电源在功率管电流检测上的关键部位采用高精度低温飘电阻，保障大功率输出时的稳定。
小米65W PD电源输出采用同步整流方案，安森美FAN6240控制器+东芝TPH4R10ANL同步整流管的组合。

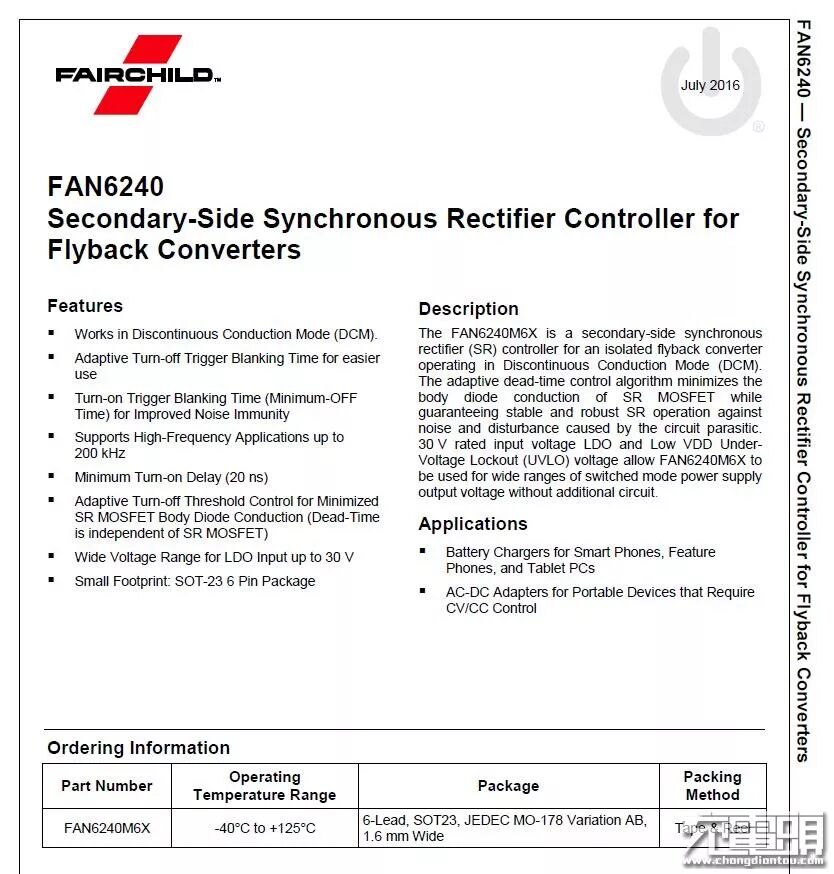

FAN6240通过拆解发现使用广泛。

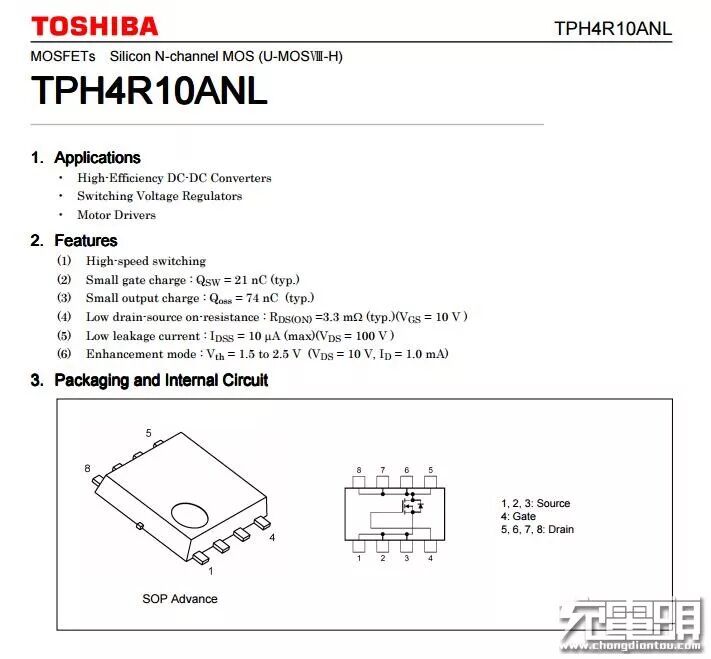

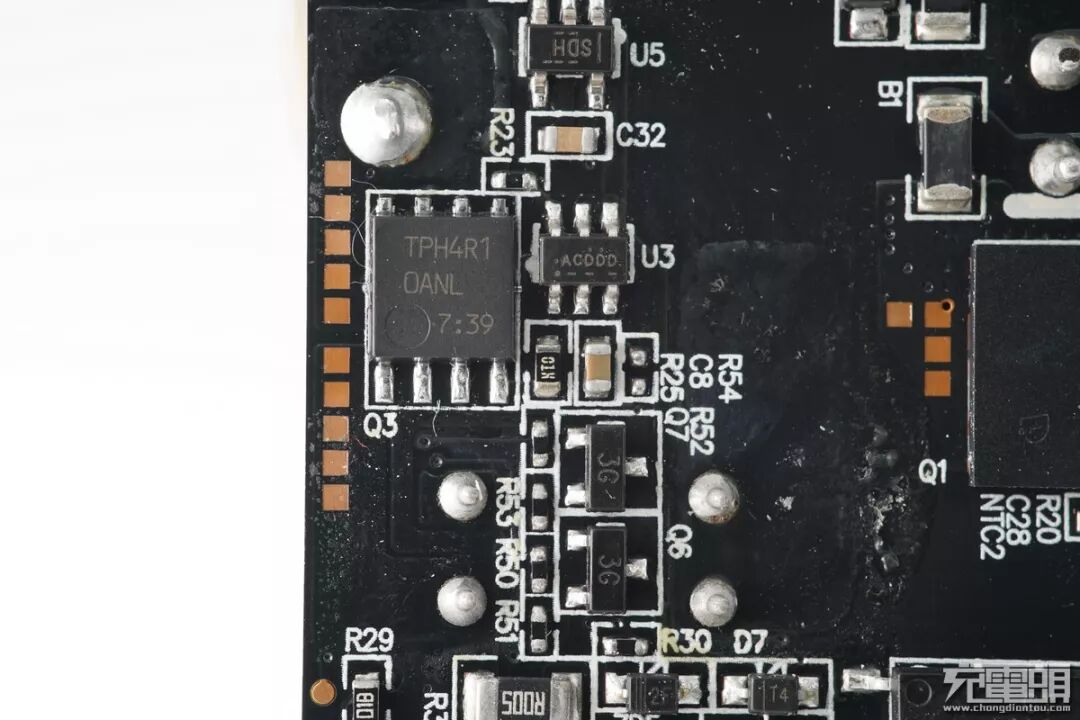

东芝的同步整流管，耐压100V，导阻仅3.3毫欧，非常适合同步整流，降低发热。
图上还有一颗TI的稳压，TPS70950DBV，其具有使能输入，最高输入耐压30V，输出电流150mA，同时具有超低静态电流。

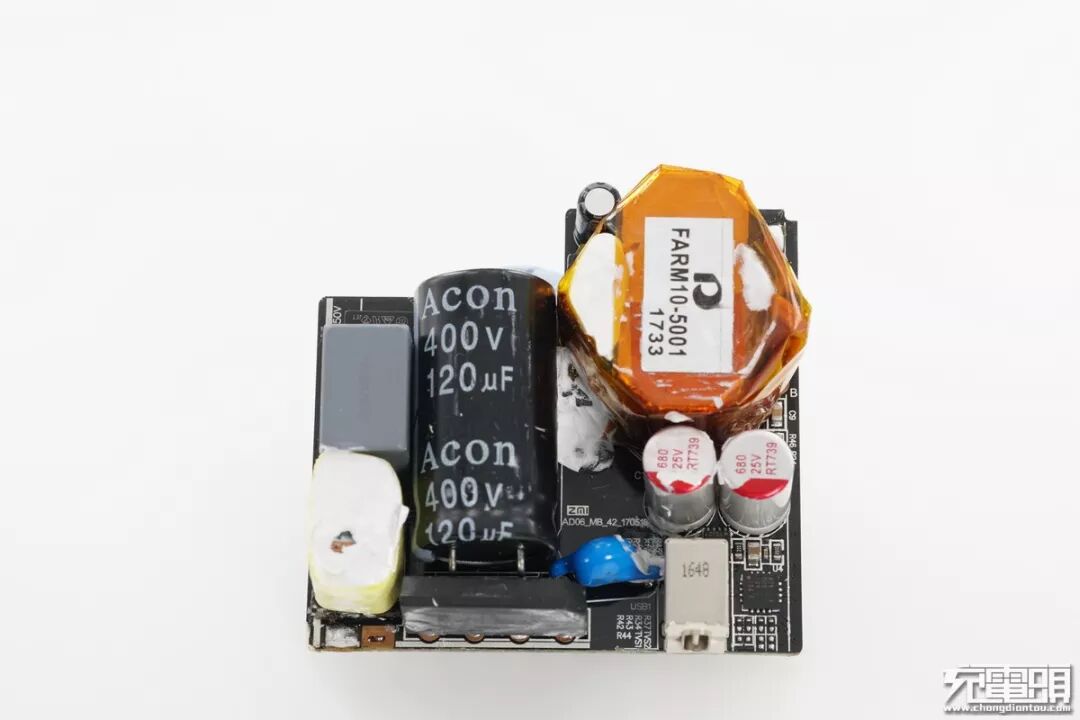

下面我们来看正面，高压滤波电容来自中元电子，400V120μF，输出是由两颗25V680μF的固态电容并联。
输入保险丝，X电容，共模电感。
为控制器供电的小电容。

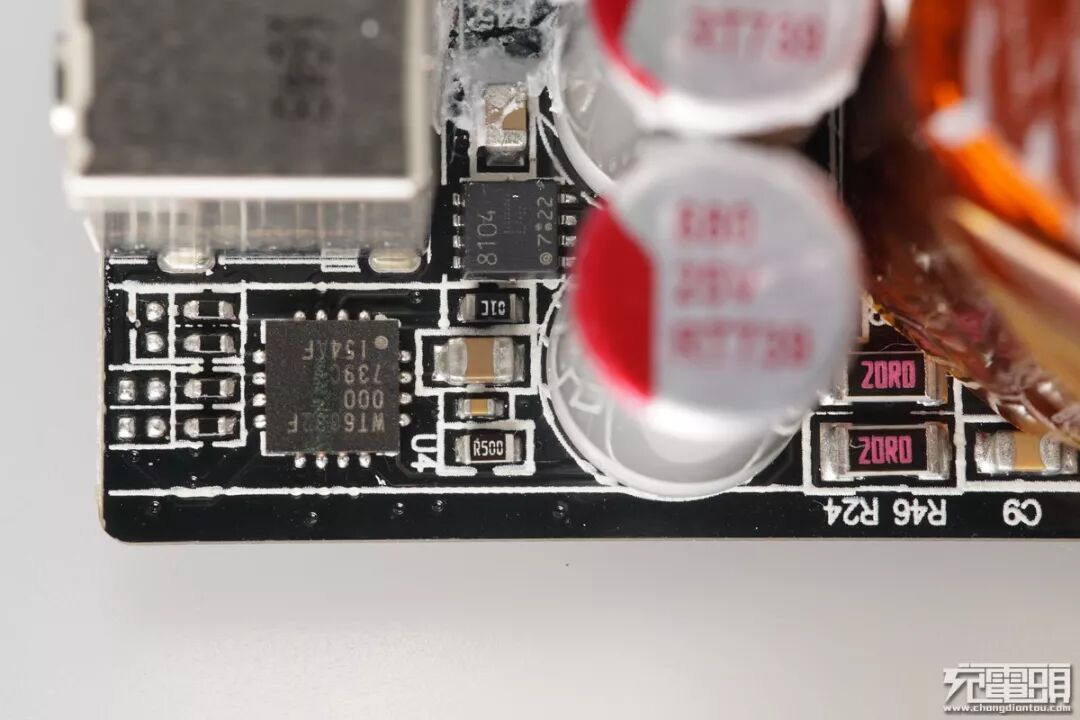

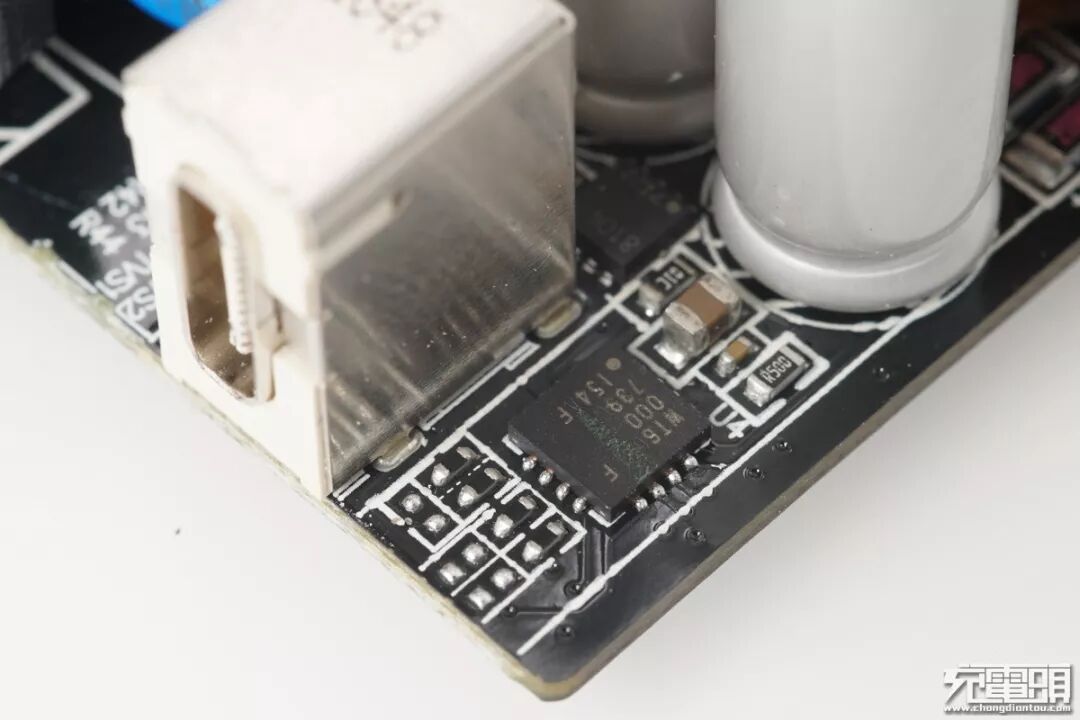

伟诠 WT6632F USB PD控制器。全包的座子。

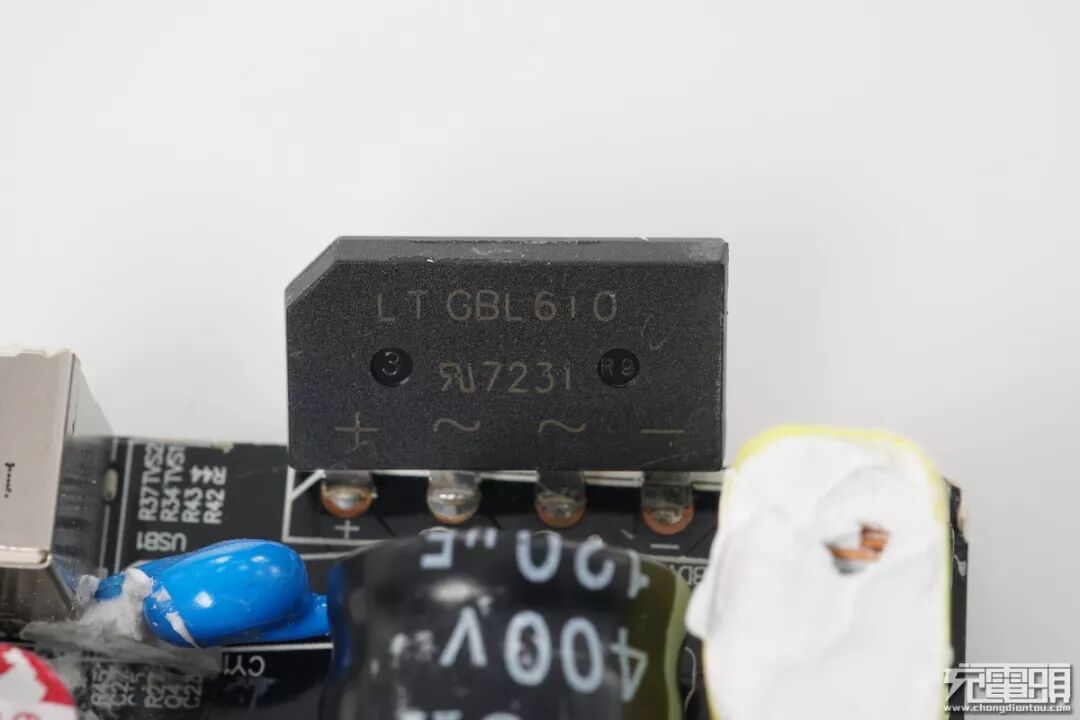

整流桥 6A 1000V。

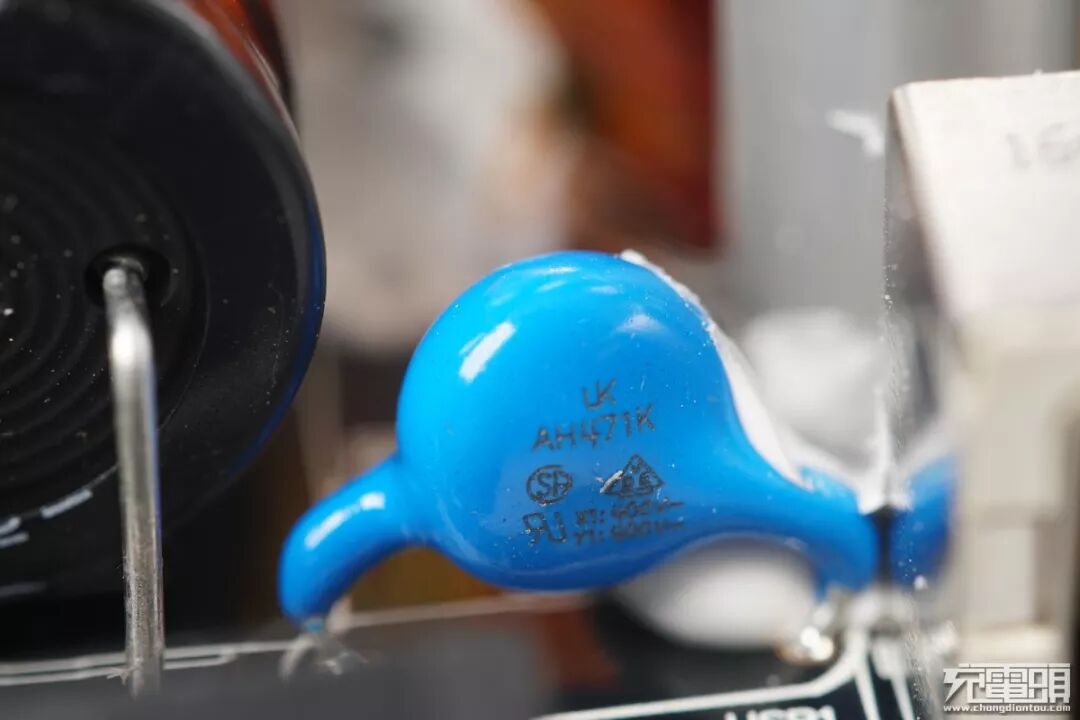

Y电容。
WT6632F和TPCC8104，紫米常用的开关管，在45W的电源上还有紫米10上面均有采用。

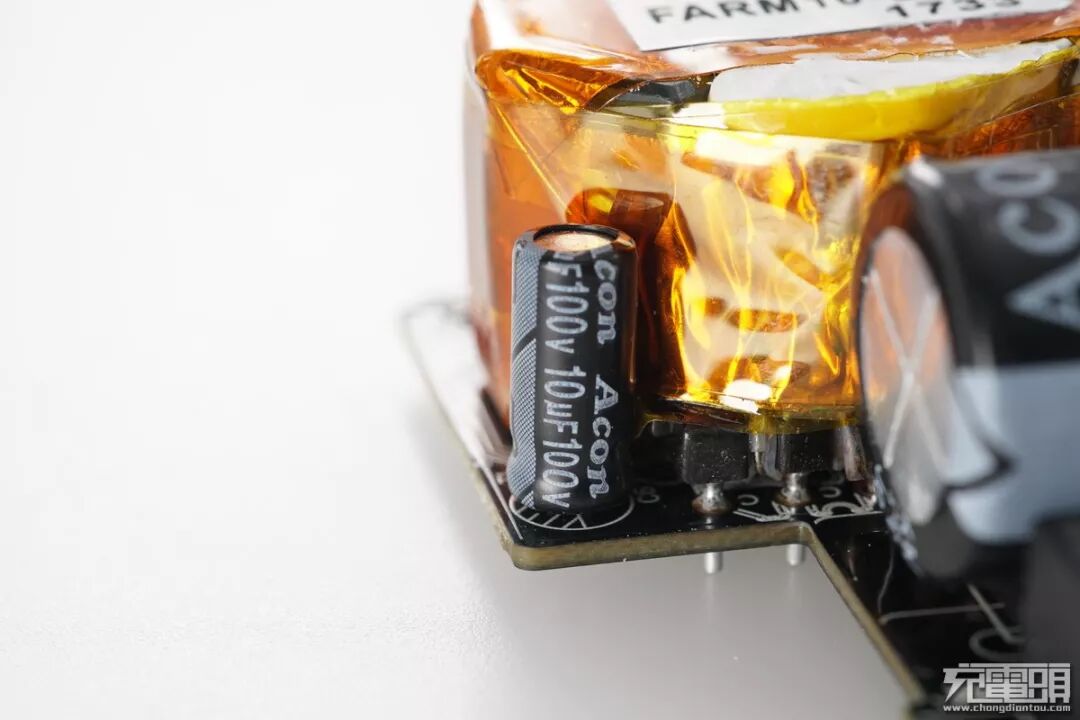

大电容与电路板中有软胶垫缓冲。

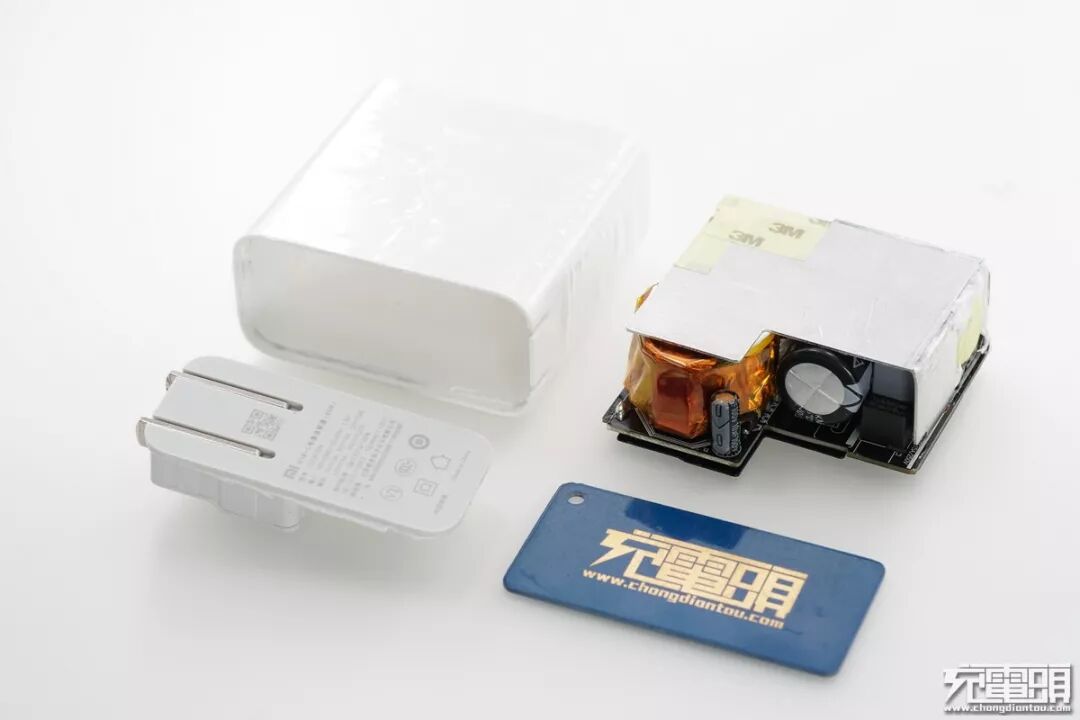

全家福。
三、充电头网拆解总结
小米这款65W PD电源，在与45W相同的体积下，提升了20W功率，英飞凌CoolMos功不可没，在小体积内提供尽可能高的功率密度。高精度电阻赋予了电源在高负载高温下工作的稳定性，输出电压与保护点不会因为工作温度受到影响。变压器和功率管均由整面的散热片散热，降低充电器温度。输出固态电容提供更长工作寿命和可靠性。
.
.
