去年三星S8上市后有一款配件“DeX Station智能手机扩展坞”悄悄上市，它可以将用户手里的S8手机变为一台生产力工具，外接显示器鼠标键盘就可以化身成一台PC，支持USB扩展口、HDMI视频输出口、USB-C接口，完全可以当作一台电脑使用。到底这款产品里面长怎么样的，小编接下来做个开箱拆解看看。

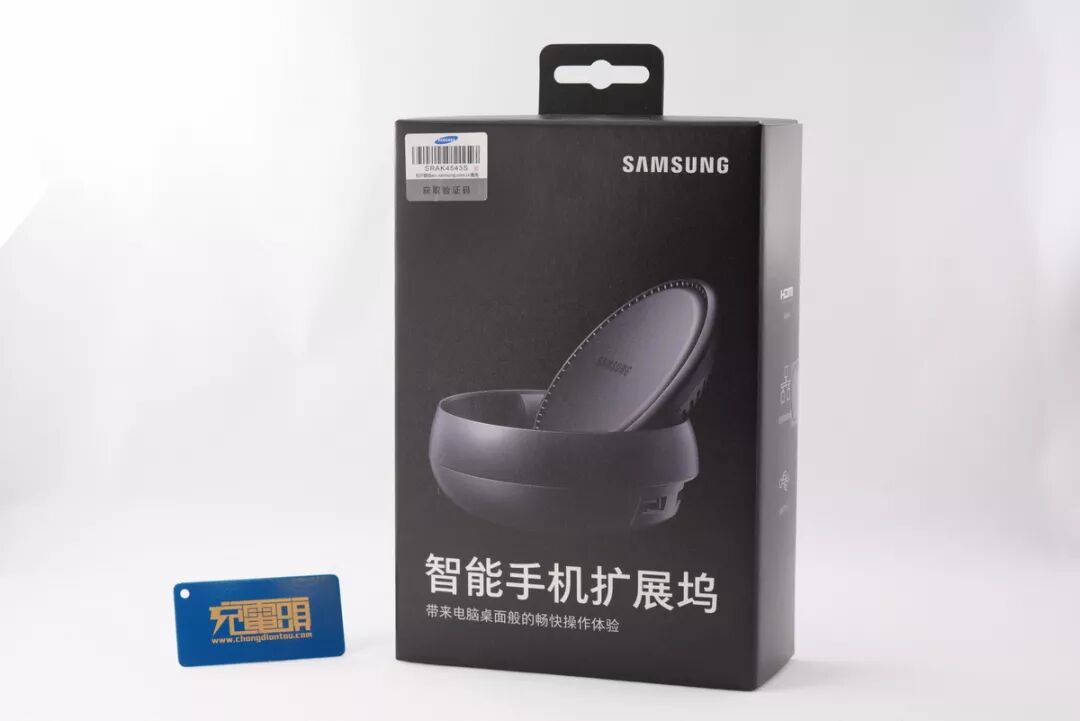

一、三星DeX Station智能手机扩展坞开箱三星智能手机扩展坞采用全黑色硬纸盒包装，正面印着产品的外观图片。

翻过来可以看到这款产品接口带有2个USB2.0、一个RJ45网口、一个HDMI视频输出口、一个USB-C接口。

侧面可以看到只是HDMI UHD也就是4K解析力输出，支持百兆局域网，两个USB2.0。

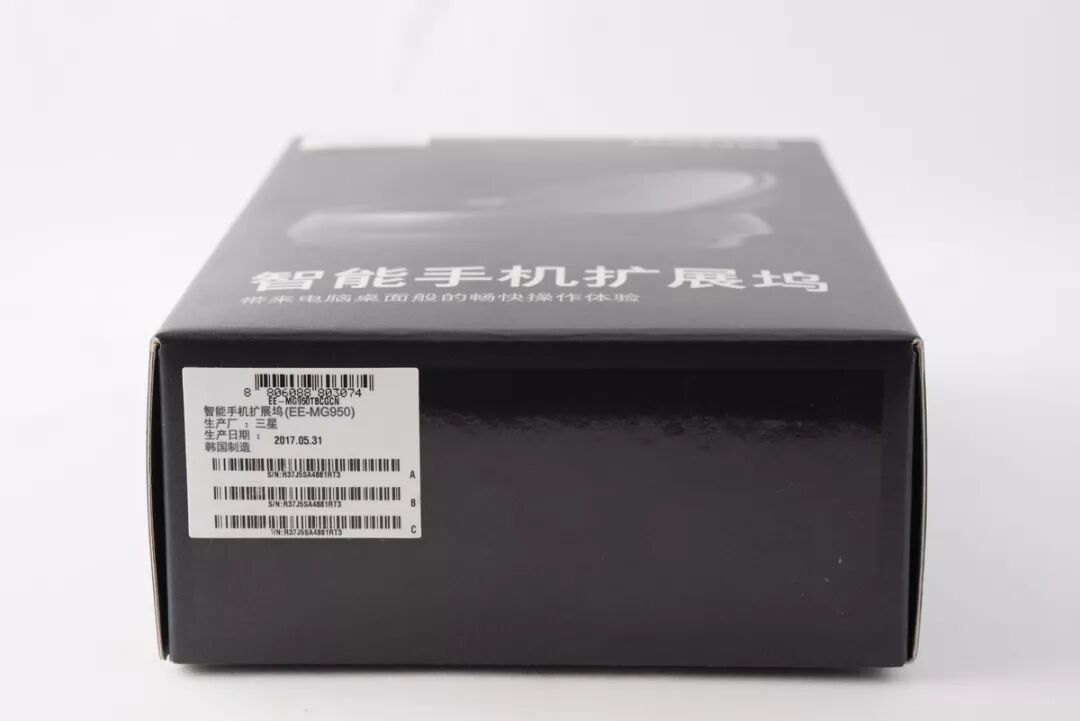

底部铭牌标签，型号：EE-MG950、SN码：R37J5SA4881RT3，生产日期2017.05.31，韩国制造。

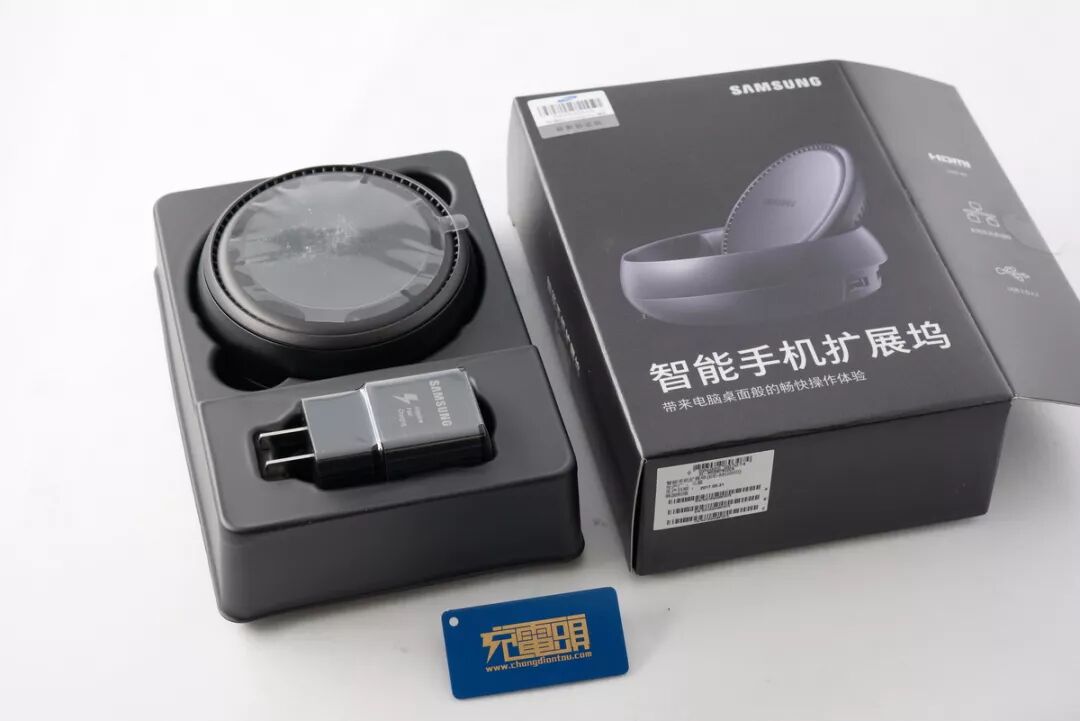

拆开包装拿出吸塑内盒。

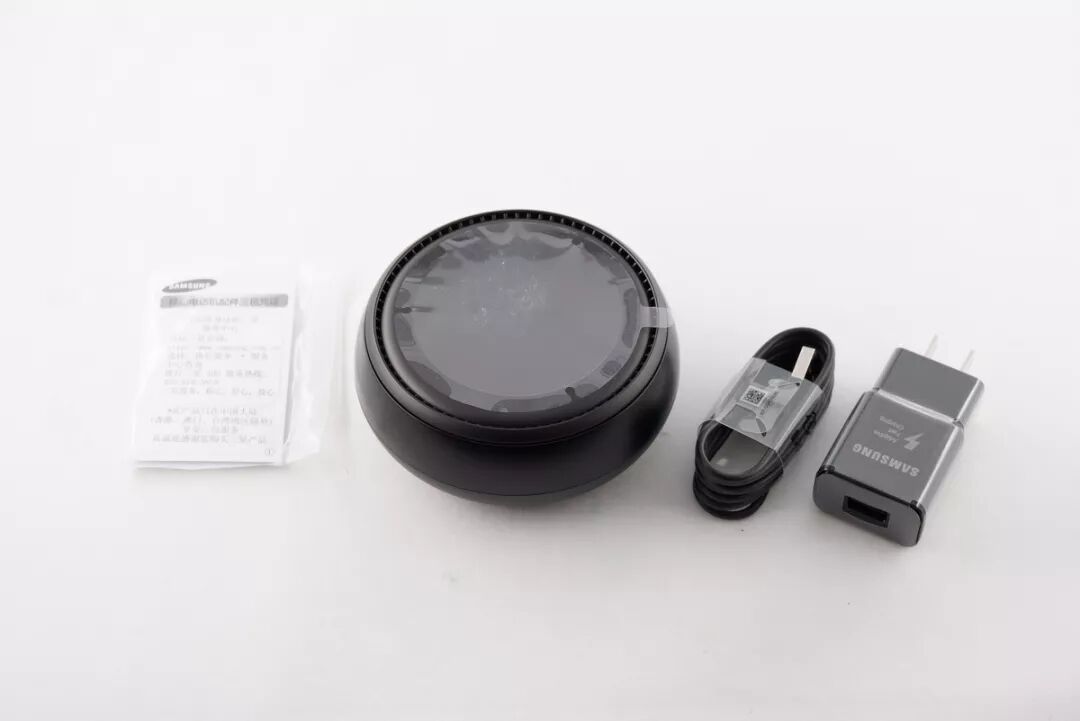

开箱物品一览：说明书*1、扩展坞本体*1、数据线*1、电源适配器*1。

配套的数据线为USB2.0 to USB-C。

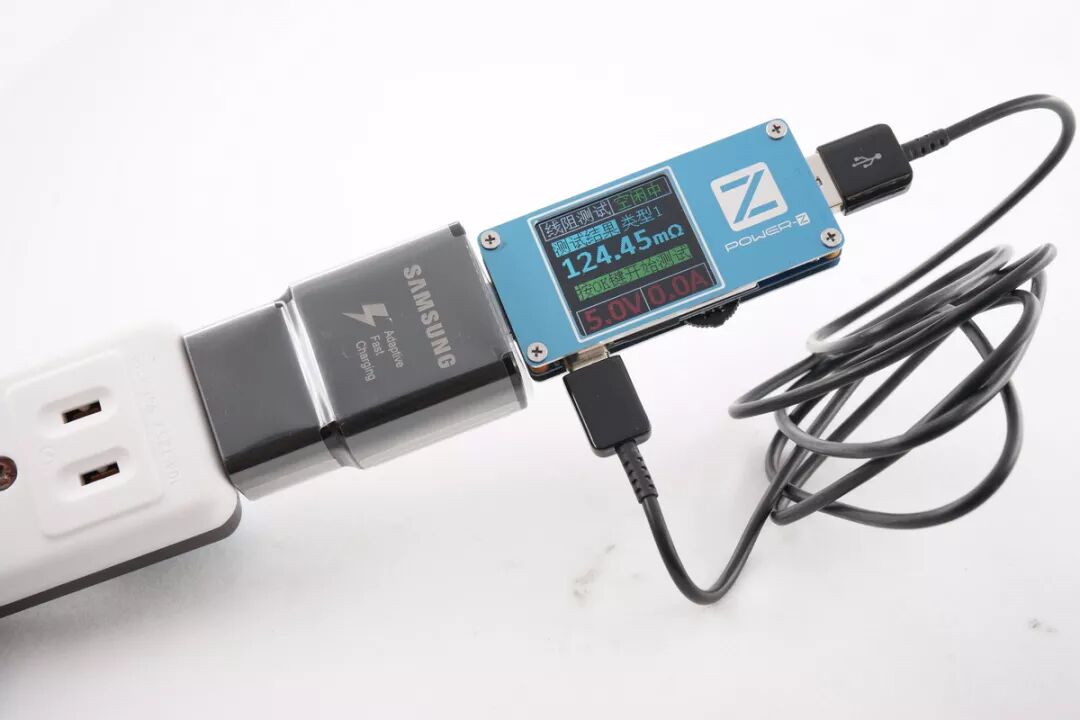

ChargerLAB POWER-Z FL001SUPER测试线材线组为124毫欧。

配套的电源适配器样子与以往的三星电源适配器是相同风格。

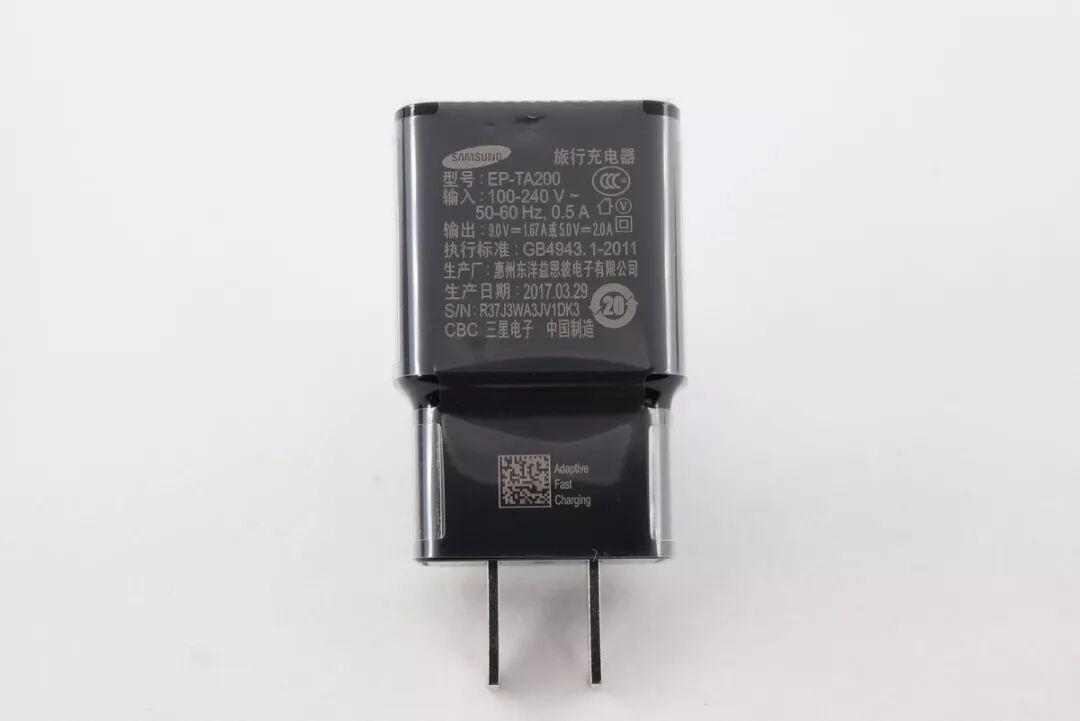

电源适配器型号：EP-TA200，输入：100-240V~50-60Hz；输出：9V/1.67A、5V/2A、生产厂：惠州东洋益恩彼电子有限公司。EP-TA200是非常常见的三星电源适配器，S8、S9、note7、note8手机上也是配送这款电源适配器。

使用POWER-Z FL001S对电源适配器进行快充协议轮询，支持高通QC2.0 9V与三星AFC 9V快充。

三星EE-MG950智能手机扩展坞圆形灰色面板四周是一圈通风孔，表面托板灰色消光，在中间印刷着三星LOGO“SAMSUNG”。

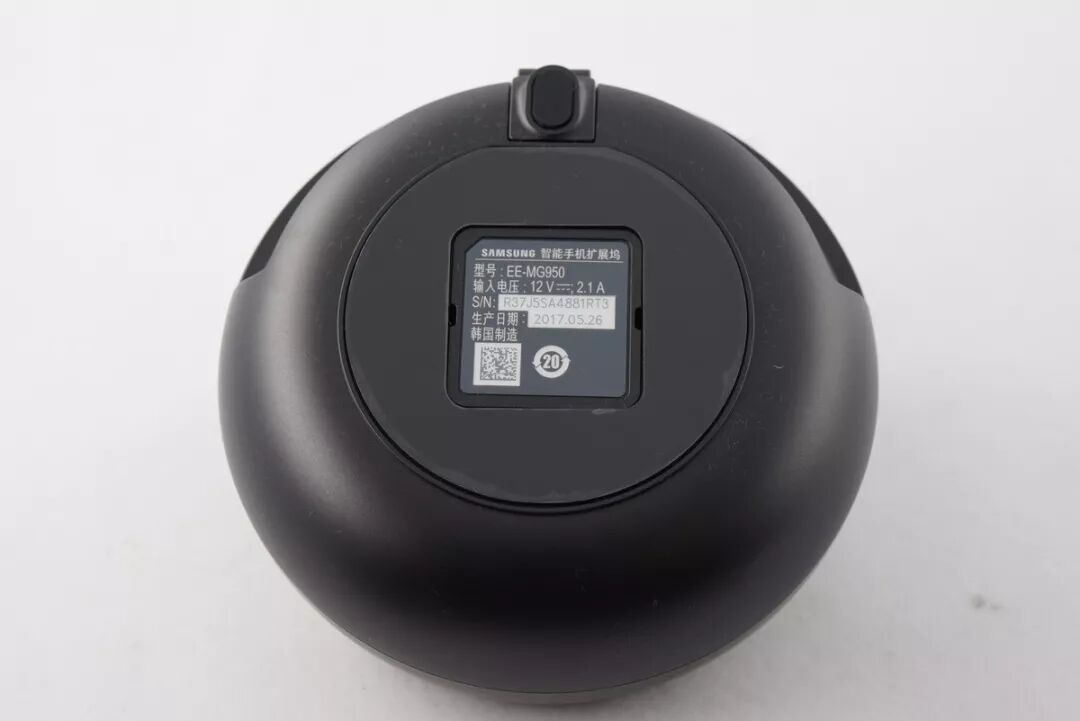

圆润底部是一整块防滑胶垫，中间名牌参数如下，型号：EE-MG950、输入电压：12V/2.1A、S/N：R37J5SA4881RT34881RT3（与外包装一致）、生产日期：2017.05.26。这里有一个疑问，拓展坞输入要求12V/2.1A，不知道为什么配套的电源适配器是9V1.67A？

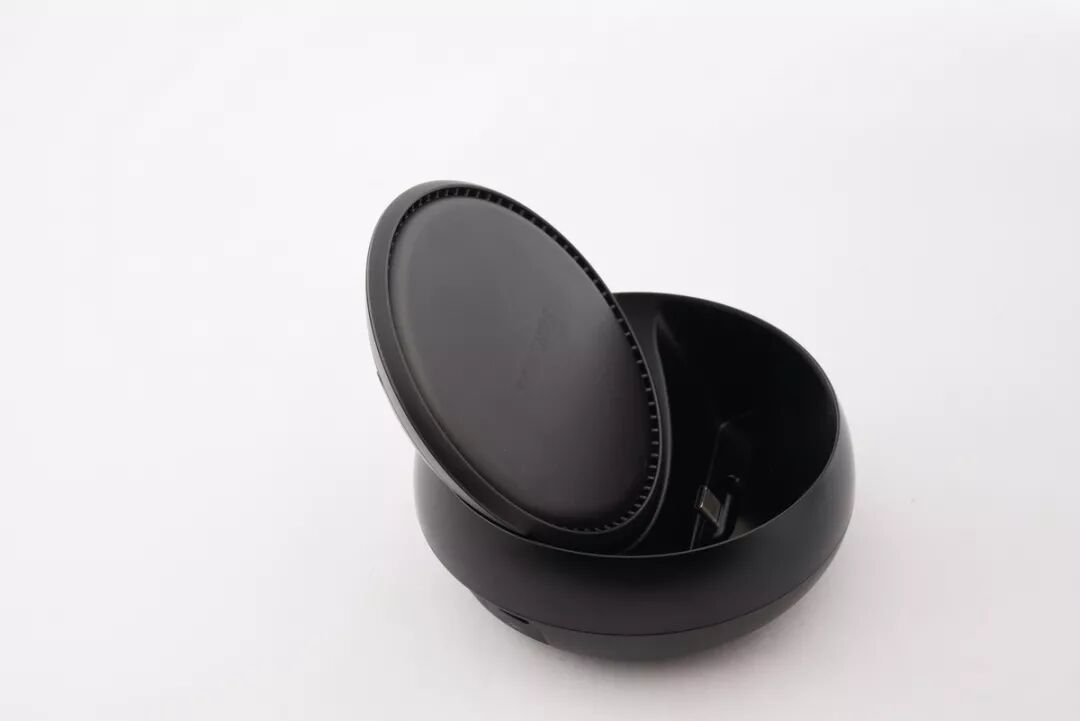

面板通过特殊倾斜滑轨移动滑出后可以看到底部内藏了一个USB-C接口，面板变为支架，手机倾斜放上后底部插入USB-C接口。

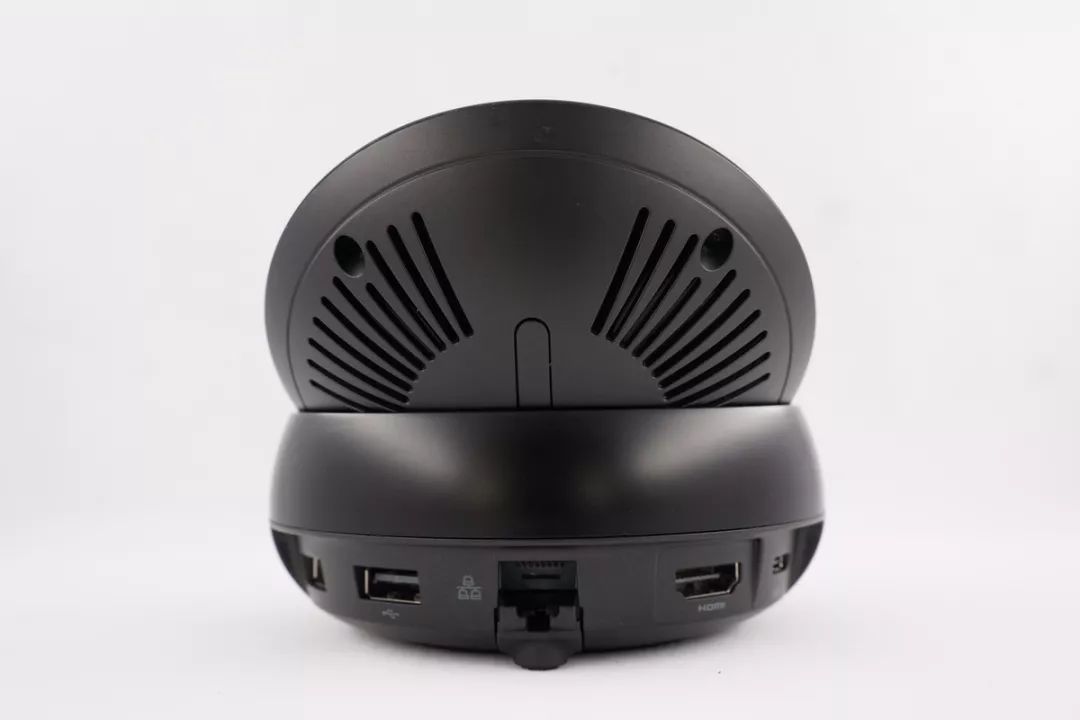

面板翻出后可以看到背面满布通风散热孔，侧面可以看到壳体一共三部分，最上面的面板是灰色，中间是黑色，最底部是灰色。底部接口部分内凹，从左到右是USB2.0*2、伸缩半高网络接口、HDMI接口、USB-C接口。

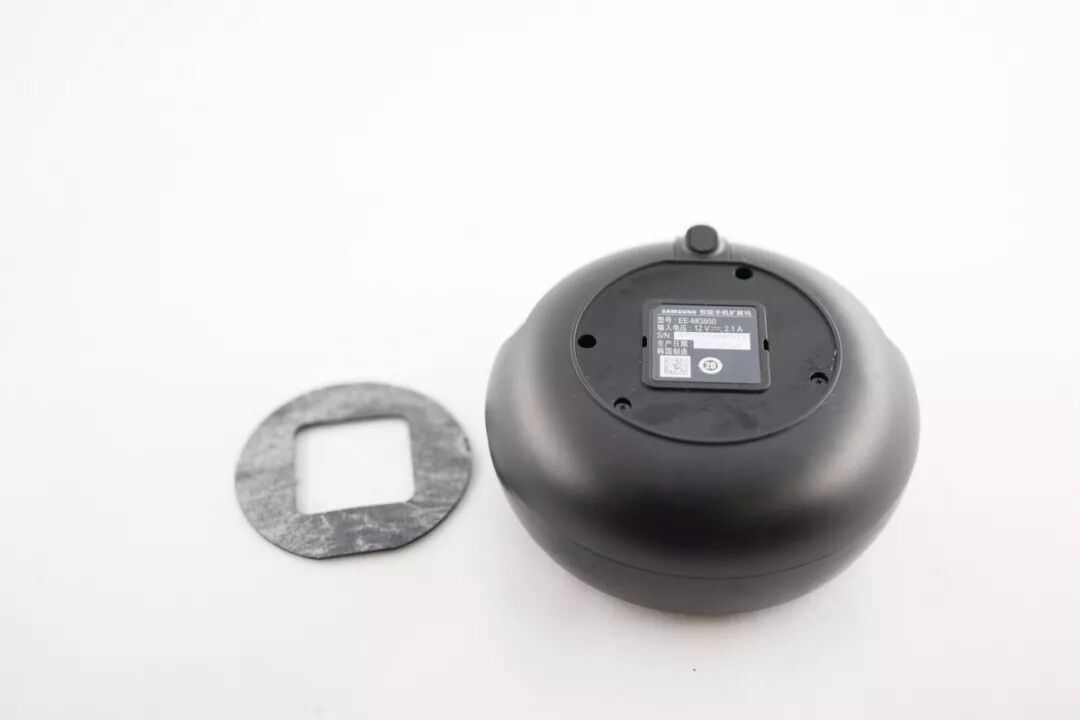

二、三星DeX Station智能手机扩展坞拆解三星智能手机扩展坞拆解难度不大，首先撕开底部防滑垫片，可以看到4颗十字螺丝，去掉螺丝。

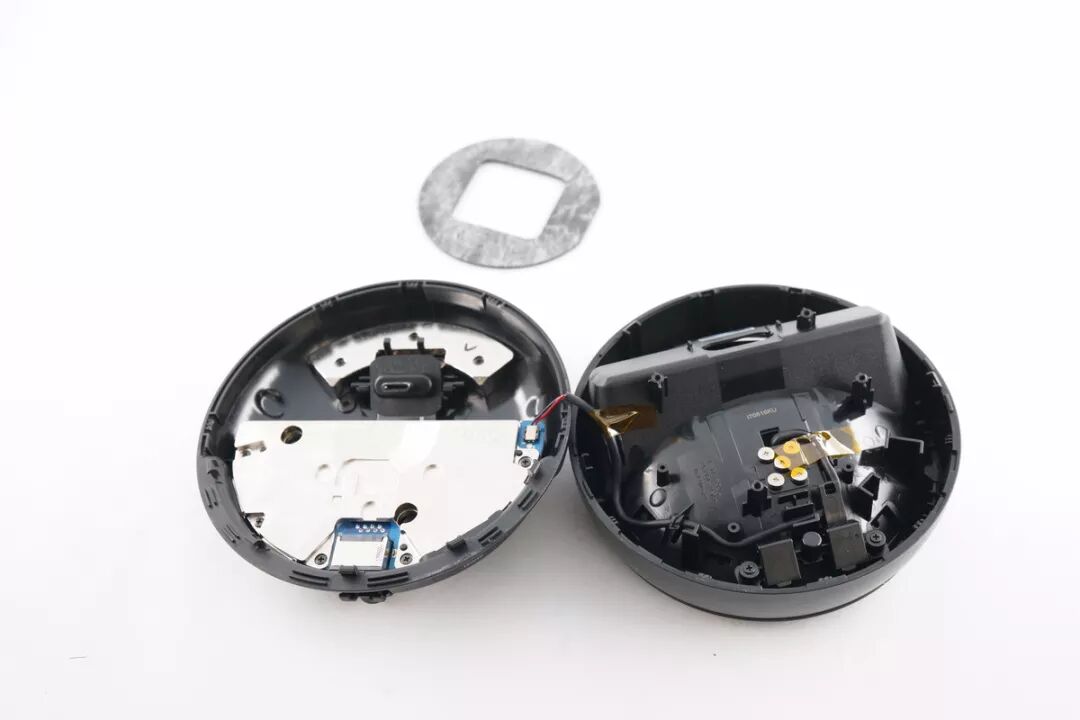

去掉螺丝后发现，内沿还有一圈卡口，小心翼翼慢慢分离出来，可以无损拆解。

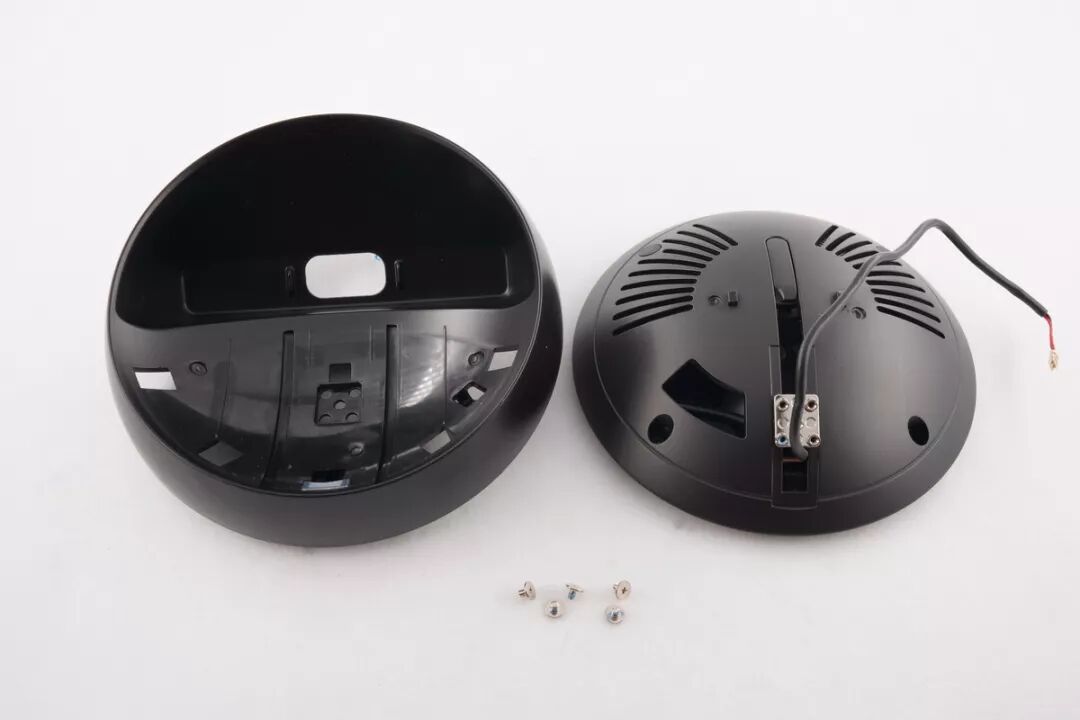

中间面板滑盖部分一览。

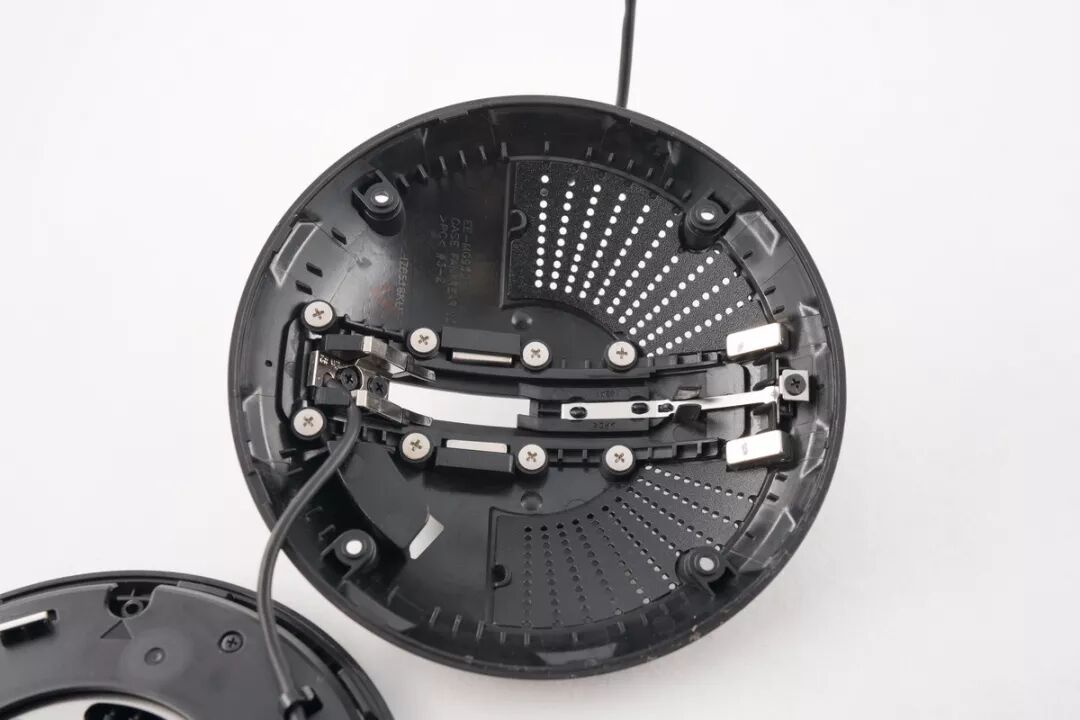

5颗螺丝固定着滑轨座，与灰色托板唯一的力量承接点，十分牢固。

分离出圆盘面板，可以看到金属材质的圆盘滑轨。

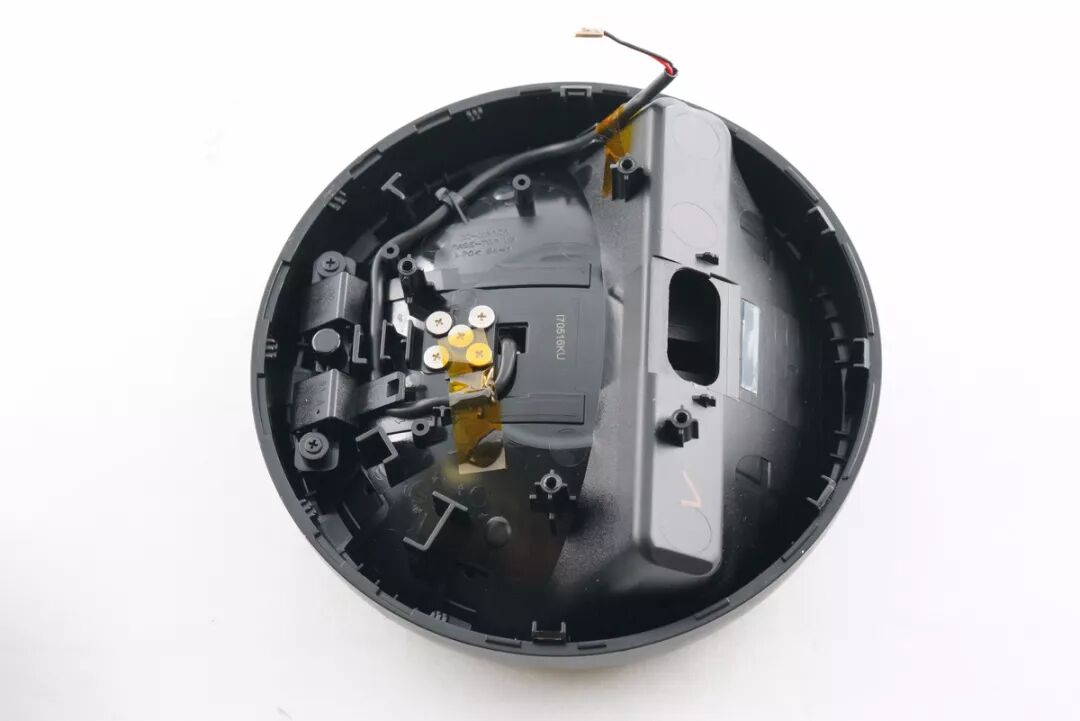

托盘拆开后，主动散热风扇与复杂的滑轨，下面再仔细说。

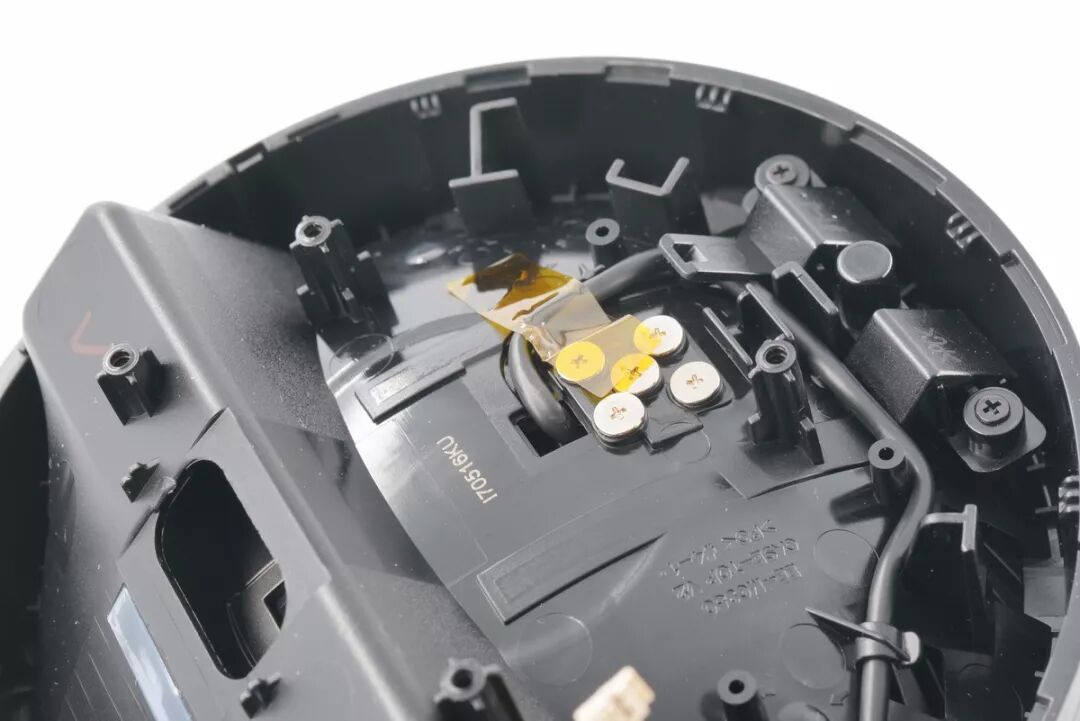

底部进风口吸取冷空气，滑轨弹力部件细节，8+2颗螺丝固定即使粗暴使用也不会断裂。

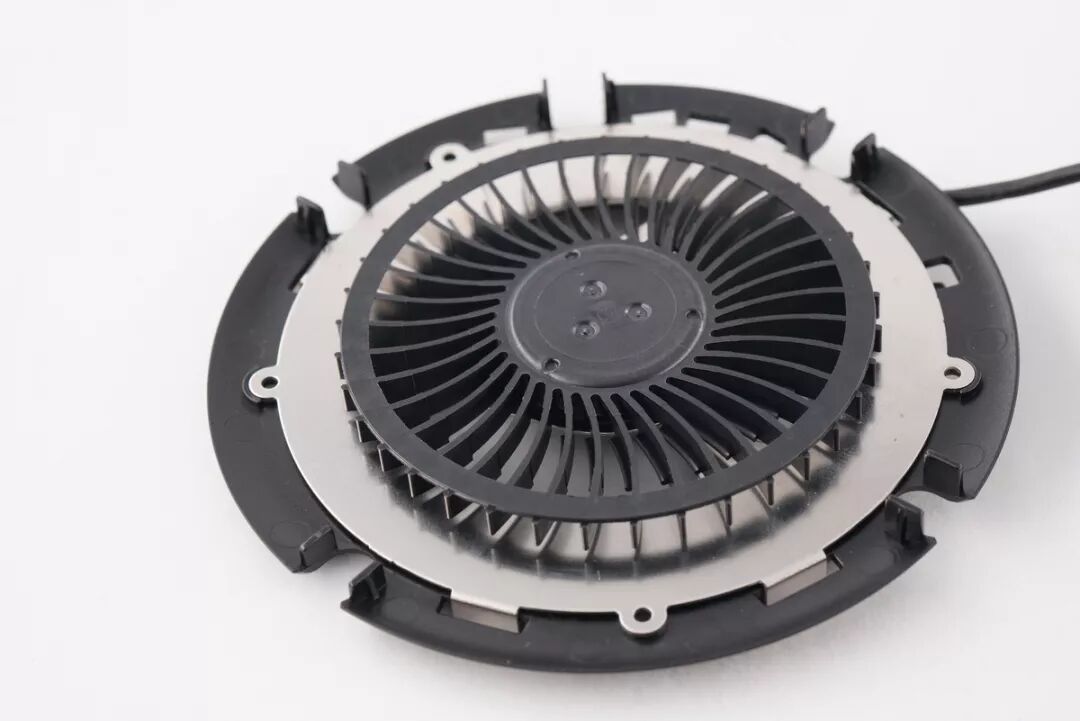

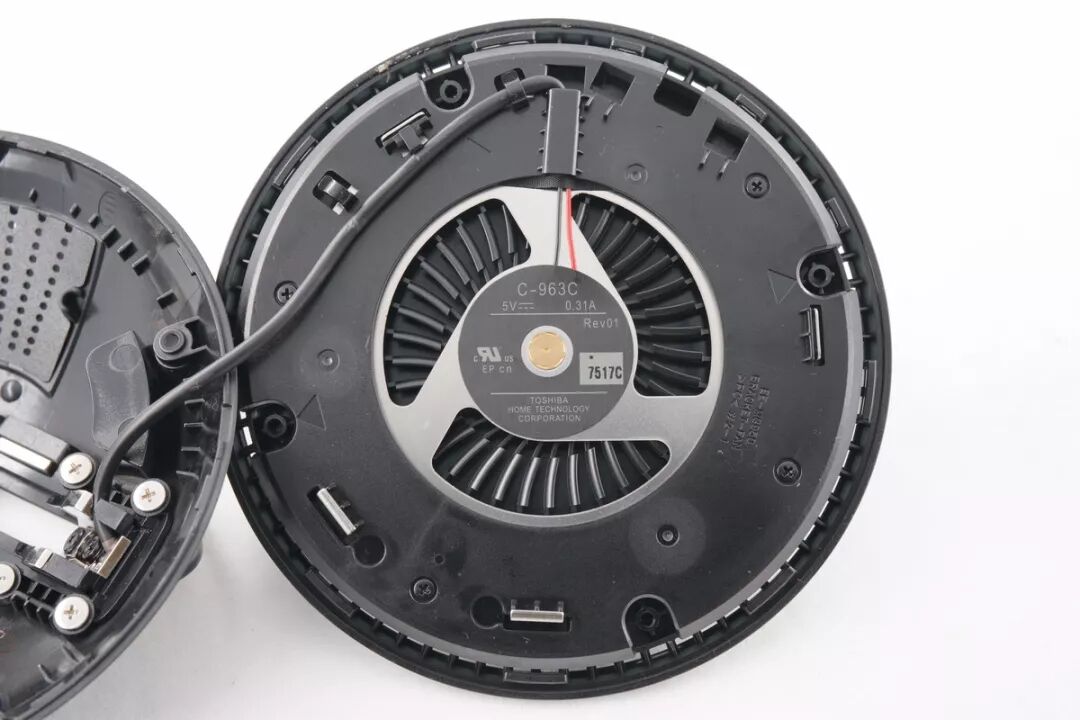

散热采用了东芝涡轮离心风扇功率5V/0.31A，从中间吸风往面板四周吹出。

扇叶细密没有毛刺。

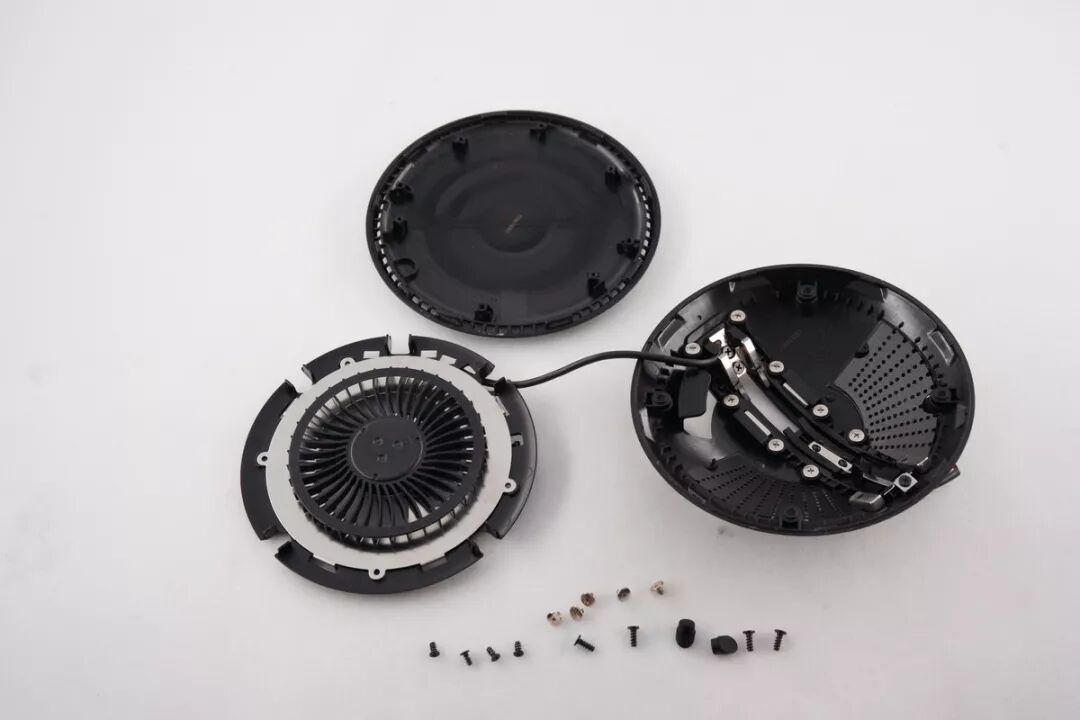

面板分解一览。

底座结构部分可以看到2大块金属材质，其中大块金属片为屏蔽罩，小块金属为配重。

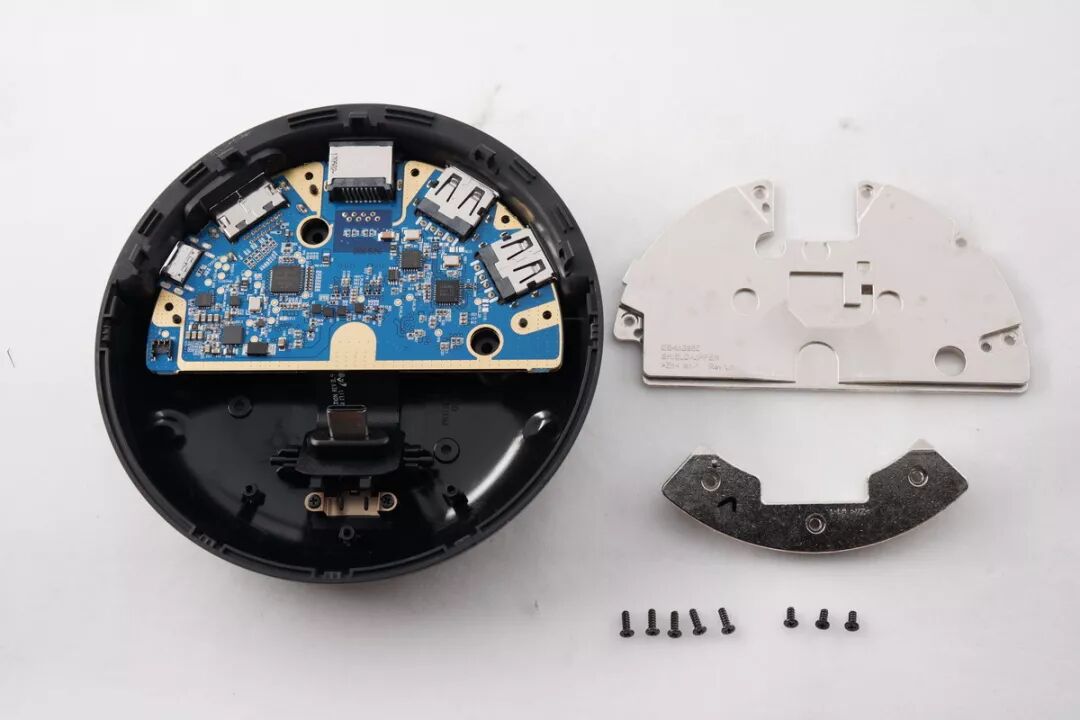

拆除屏蔽罩和配重件。

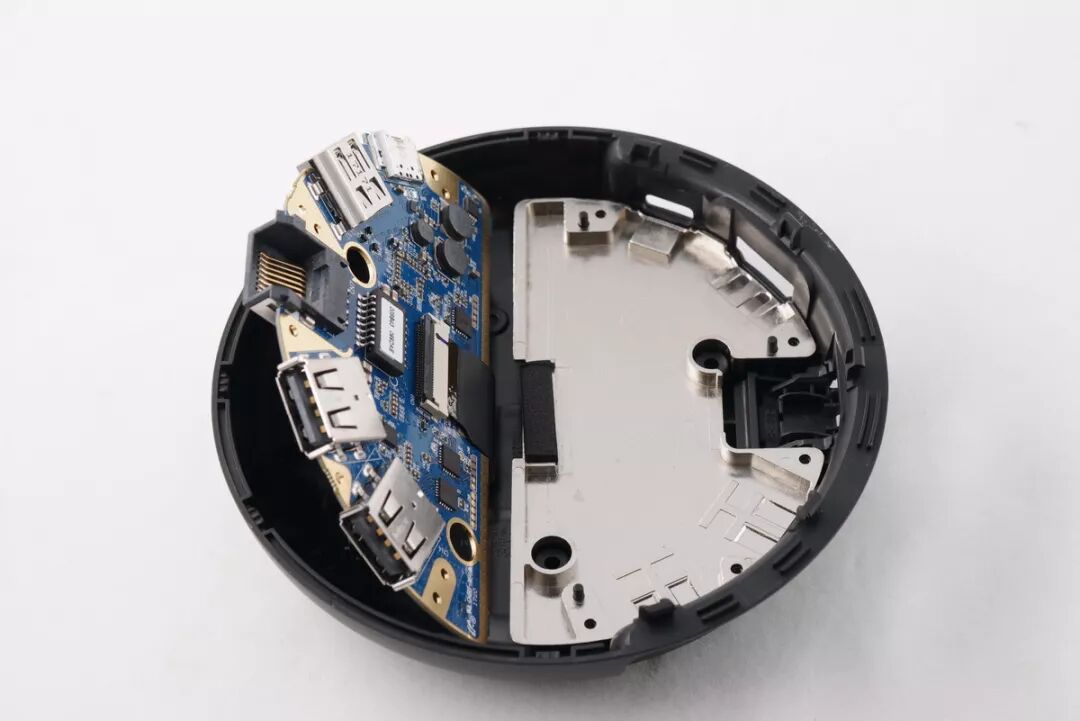

PCB翻起后在底部还有一快屏蔽罩。

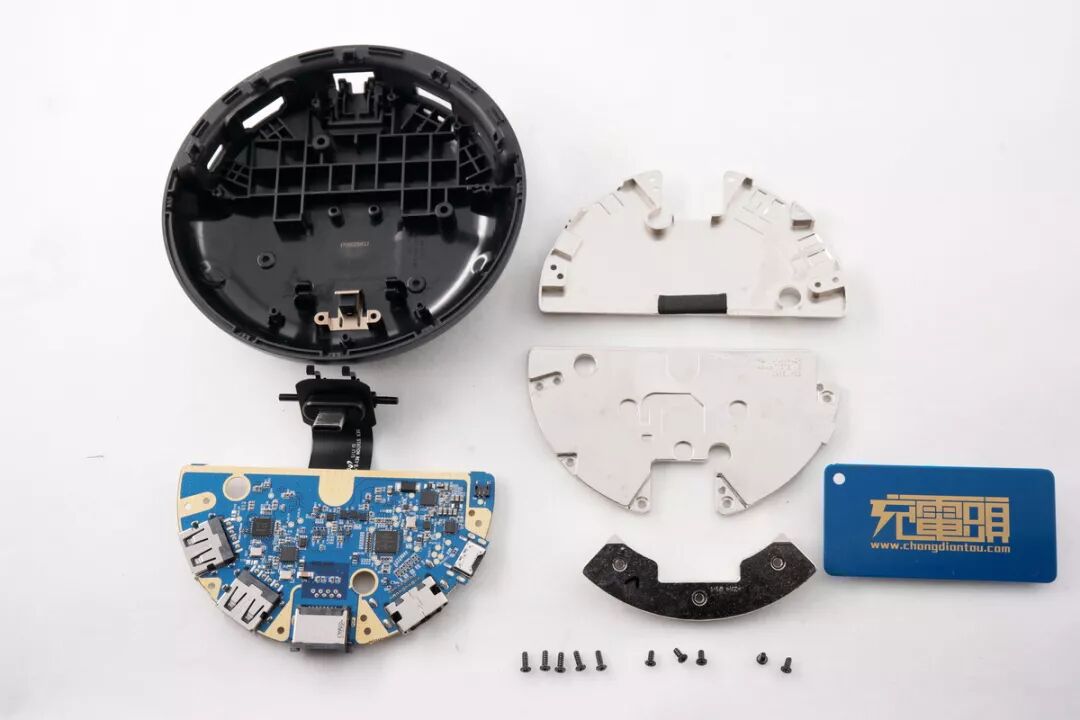

底座拆解一览。

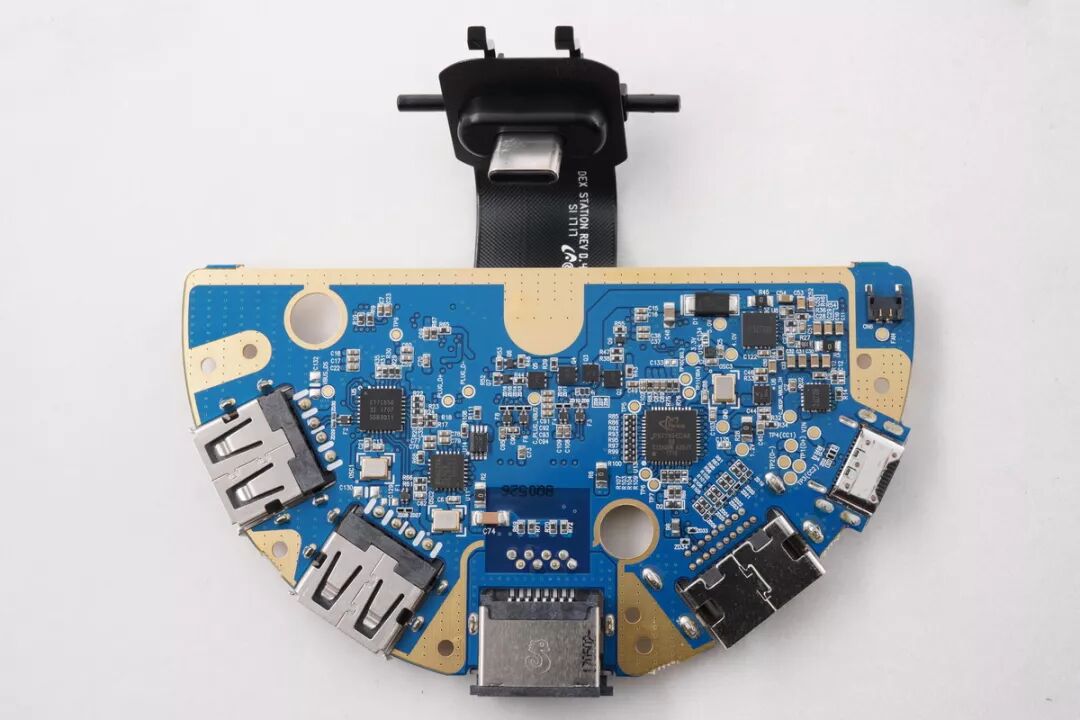

PCB正面俯视图。

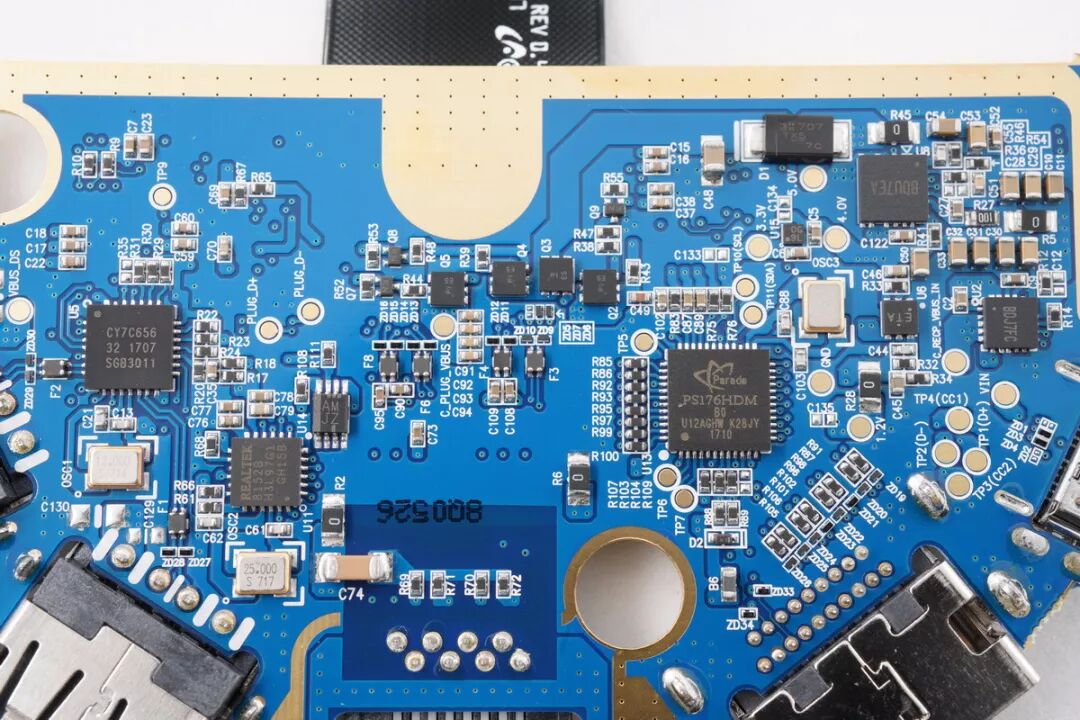

板面分布着多颗芯片。

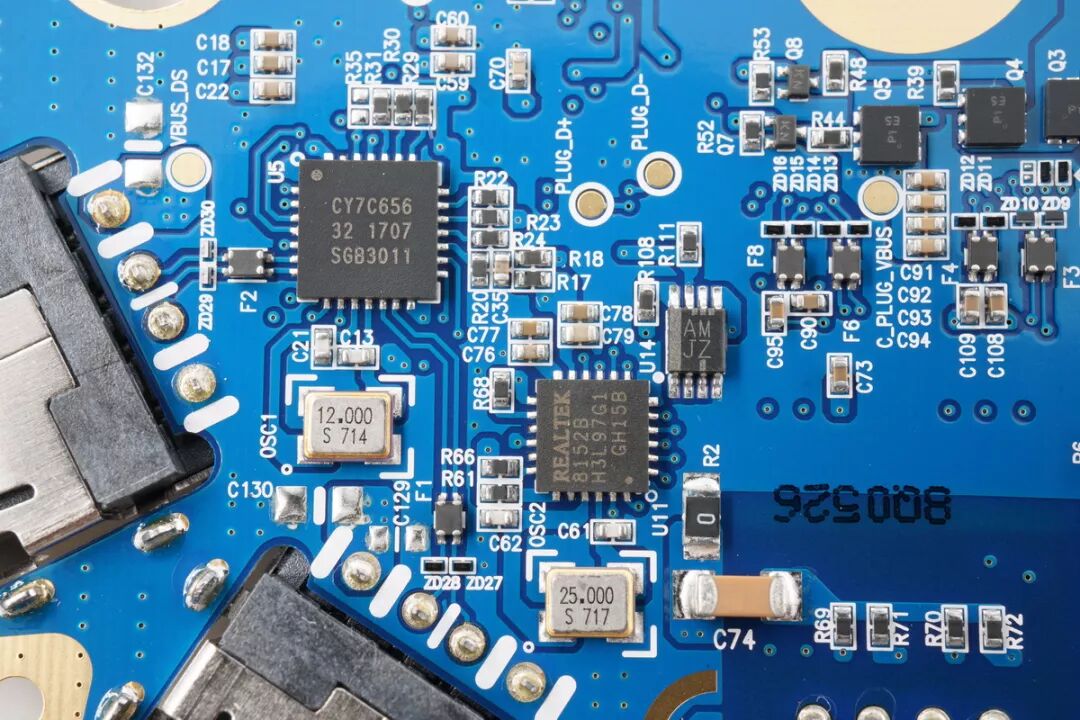

赛普拉斯CY7C65632，USB2.0集线器控制芯片，支持最多4个下行端口。

REALTECK瑞昱8152B是一颗网络芯片。

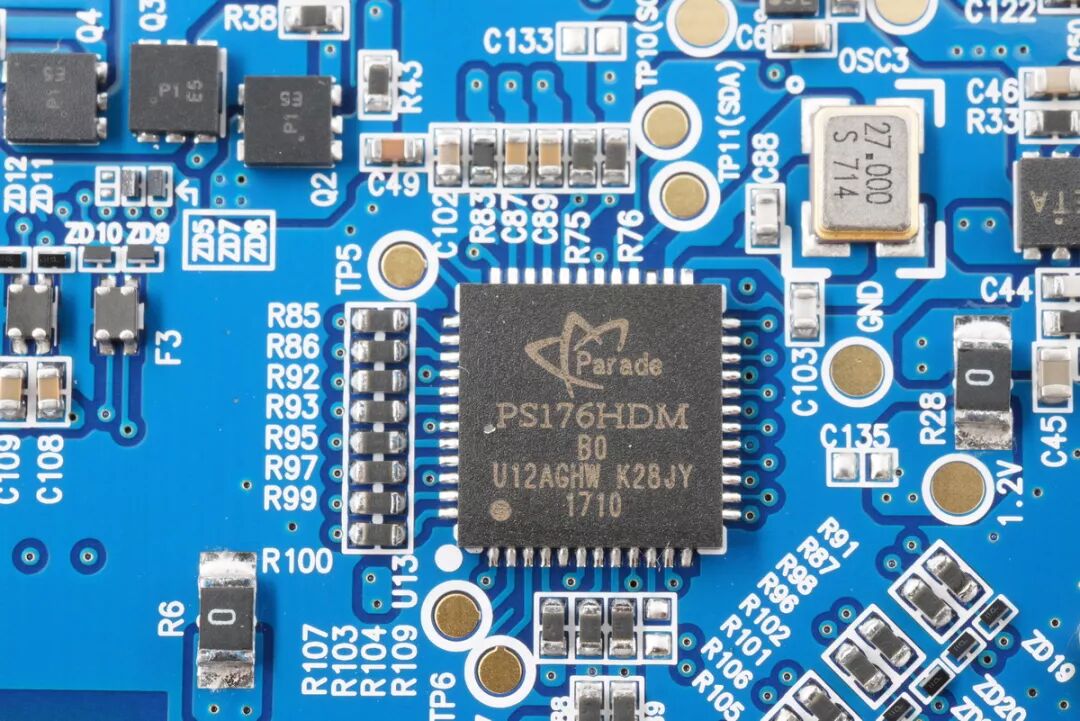

Parade PS176HDM，HDMI 2.0驱动芯片。

据充电头网拆解得知，采用Parade PS176HDM芯片的产品还有：CHOETECH （迪奥科）USB-C to HDMI线、Moshi摩仕 USB-C多媒体转接器、华为MateDock2扩展坞、AiPACONN多功能DOCKING、小米USB-C至HDMI多功能转接器。

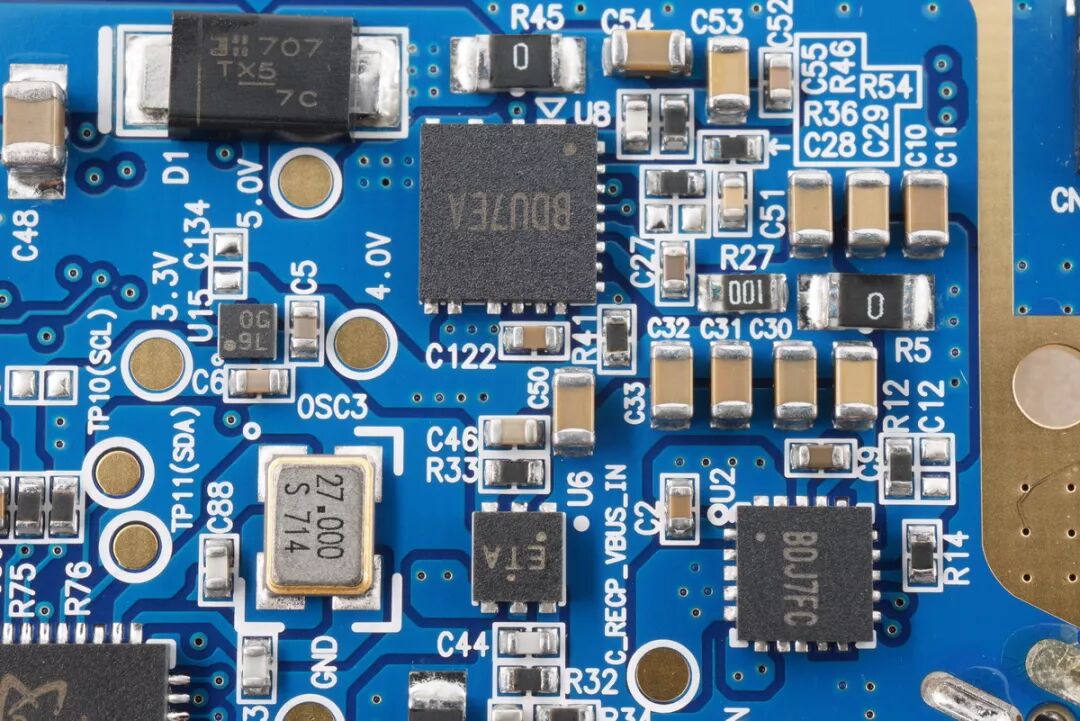

丝印BDU7EA、丝印BDJ7FC。

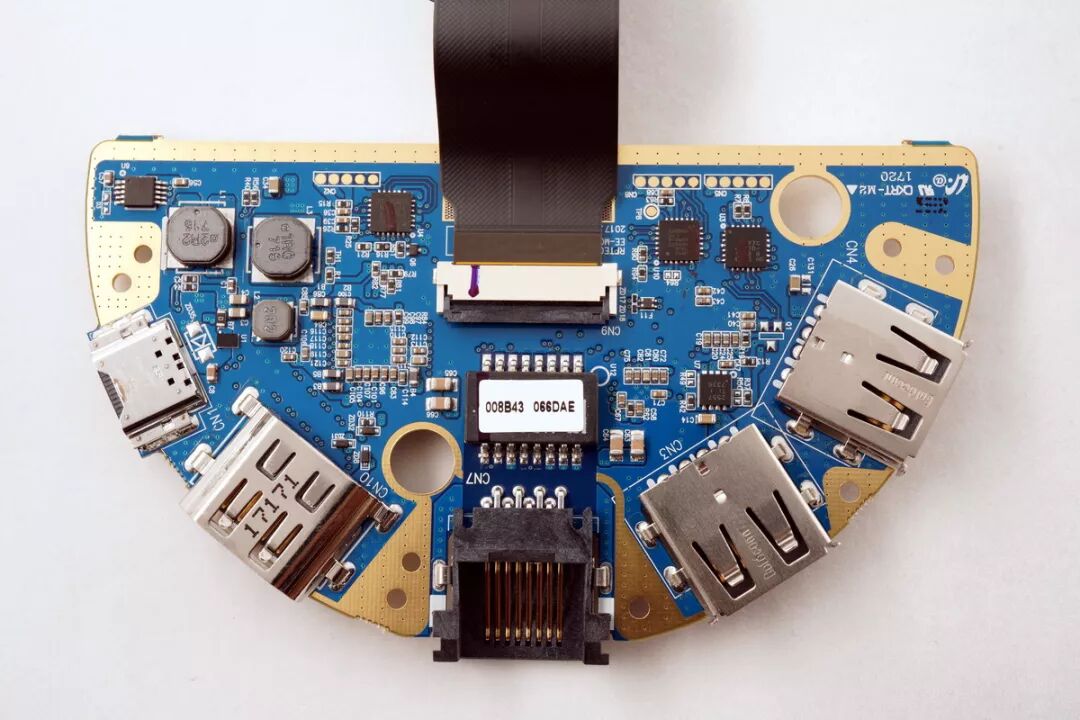

PCB底部一览。

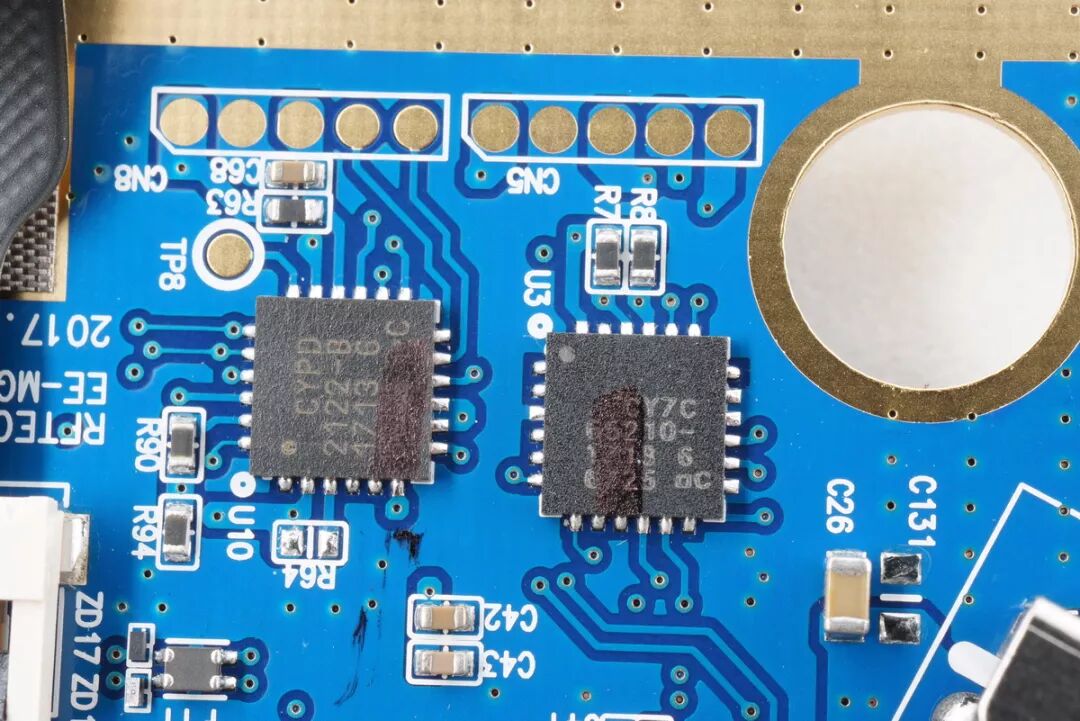

赛普拉斯CYPD2122，PD通讯握手芯片，CY7C 65210为USB2.0控制器。

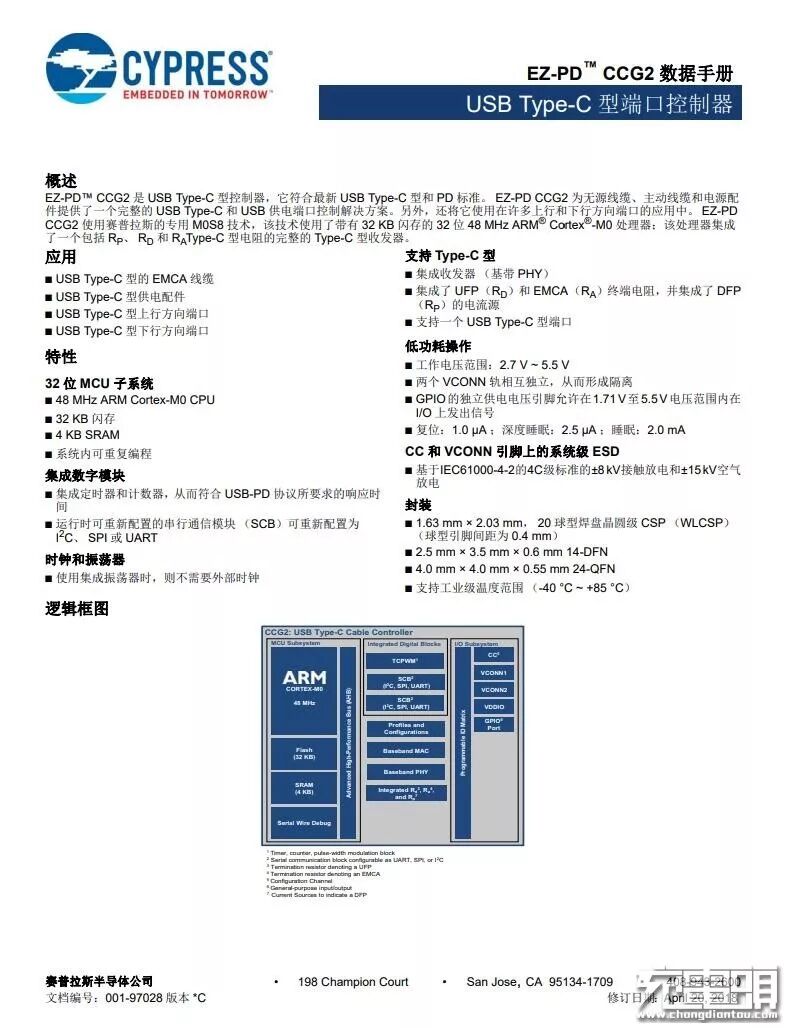

CYPD2122在赛普拉斯的内部型号为CCG2，这是一款USB Type-C型控制器，它符合最新USB Type-C型和PD标准，可为无源线缆、主动线缆和电源配件提供了一个完整的USB Type-C和USB供电端口控制解决方案。另外，还可将它使用在许多上行和下行方向端口的应用中。CCG2使用赛普拉斯的专用M0S8技术，该技术使用了带有 32 KB 闪存的 32 位 48 MHz ARM Cortex-M0 处理器；该处理器集成了一个包括 RP、RD和RA Type-C型电阻的完整的Type-C型收发器。

据充电头网拆解得知，采用赛普拉斯CYPD2122芯片的产品还有：索尼无线充电座、VERIZON无线充电器、Zikko（即刻）PowerBag Pro能量手袋移动电源、全汉65W双向PD20000移动电源、RAVPower 26800mAh 双向PD快充移动电源。

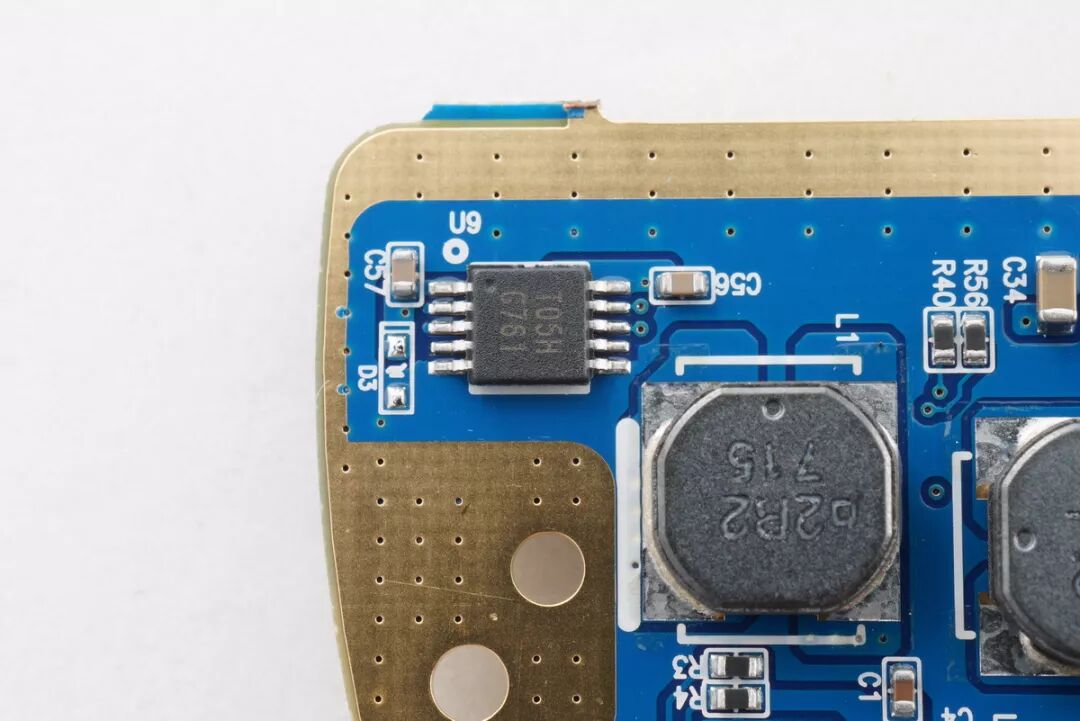

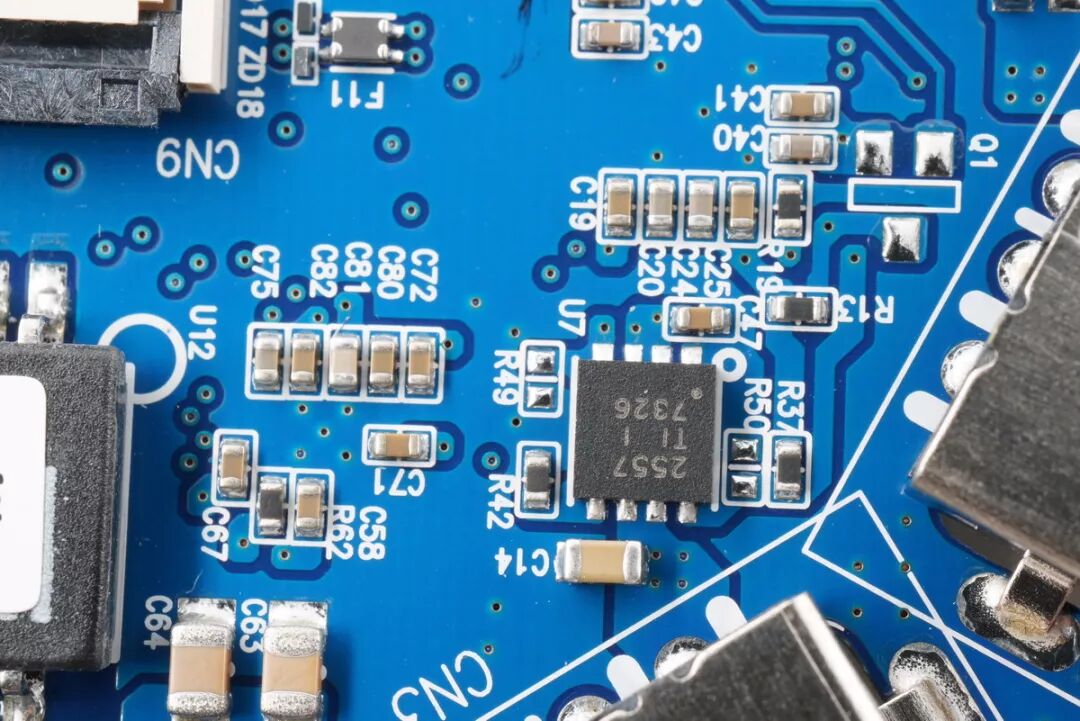

一颗来自TI的芯片。

丝印T05H C761。

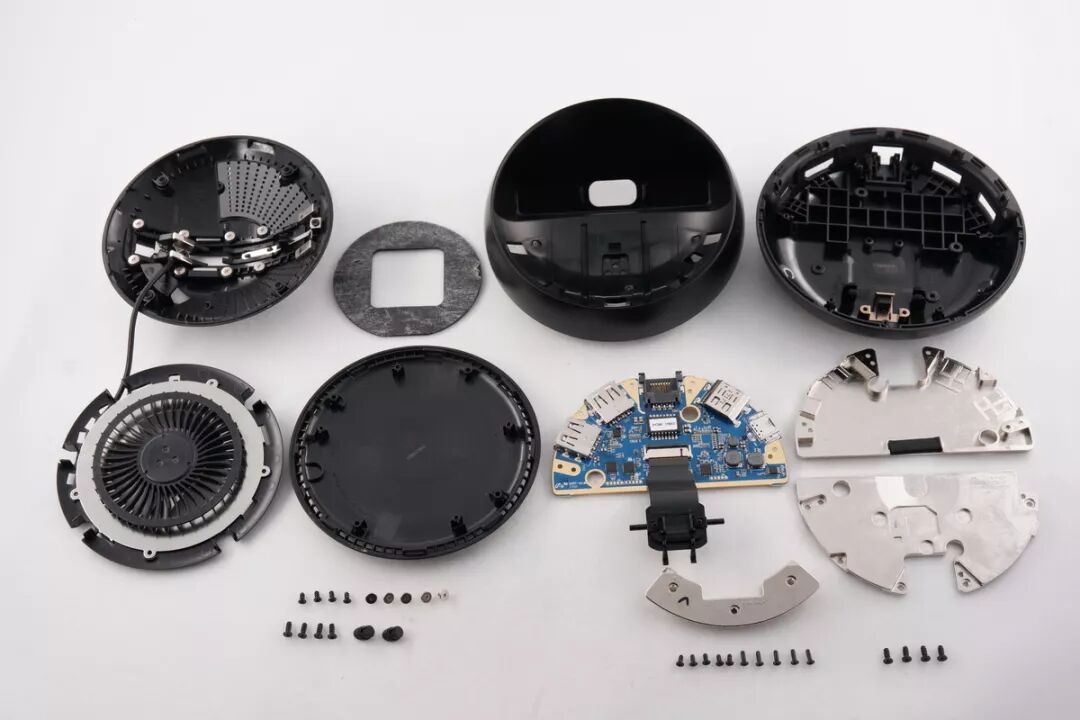

拆解全家福。

充电头网总结

通过产品的拆解我们可以看到，三星这款智能手机拓展坞采用了两块很大的金属形成一个密闭的腔室，装配后想成一个密闭的腔室，将整块PCB板包裹其中，从而达到消除外部环境对数据的干扰的目的。同时考虑到在数据传输和充电等多种功能同时进行时PCB发热量比较大，所以产品专门配备了一个东芝涡轮离心主动散热风扇。芯片部分，采用了赛普拉斯的CCG2作为USB PD控制器。整个产品的做工及用料其实并没有什么可以吐槽的地方，唯一的槽点在于标配充电器输出规格与拓展坞的输入规格不一致。
