拆解报告：联想USB-C迷你集线器
----- 充电头网拆解报告 第612篇 -----
随着USB-C接口的逐渐普及，Lenovo公司也为旗下的便携设备如笔记本电脑和平板电脑上配备了USB-C接口。相应的为了兼容其他外设，Lenovo也推出了一款USB-C接口转换器，适用于Lenovo和ThinkPad等品牌的设备。
一、联想USB-C迷你集线器开箱
长条形的白盒包装
包装盒背面

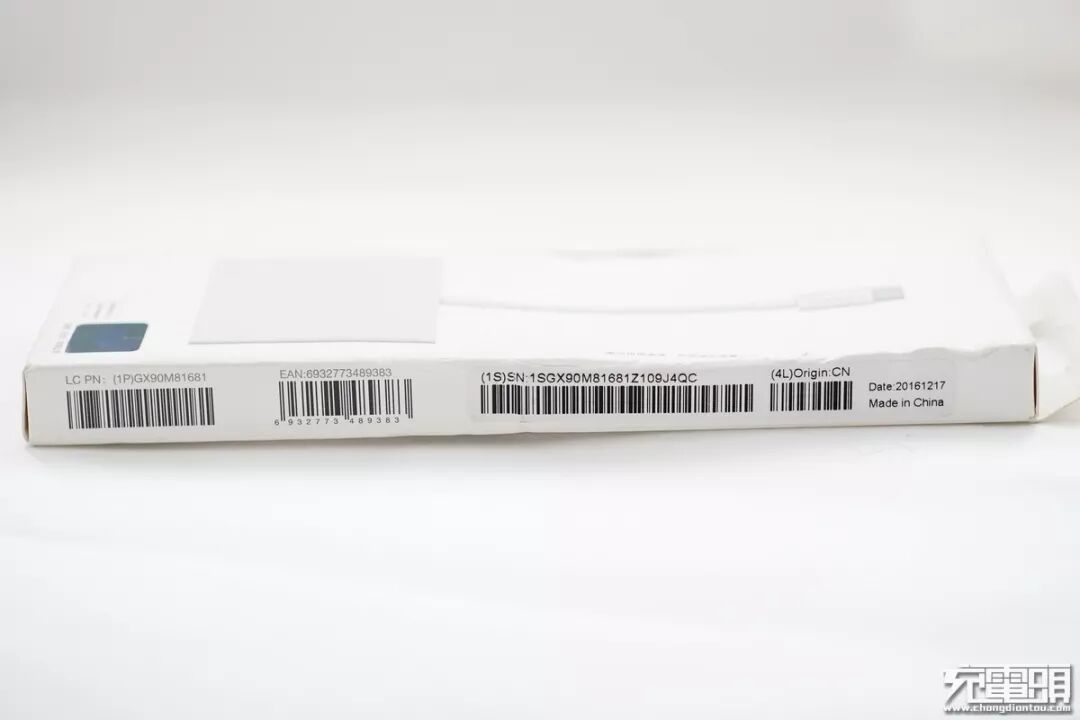

侧面都是条码标

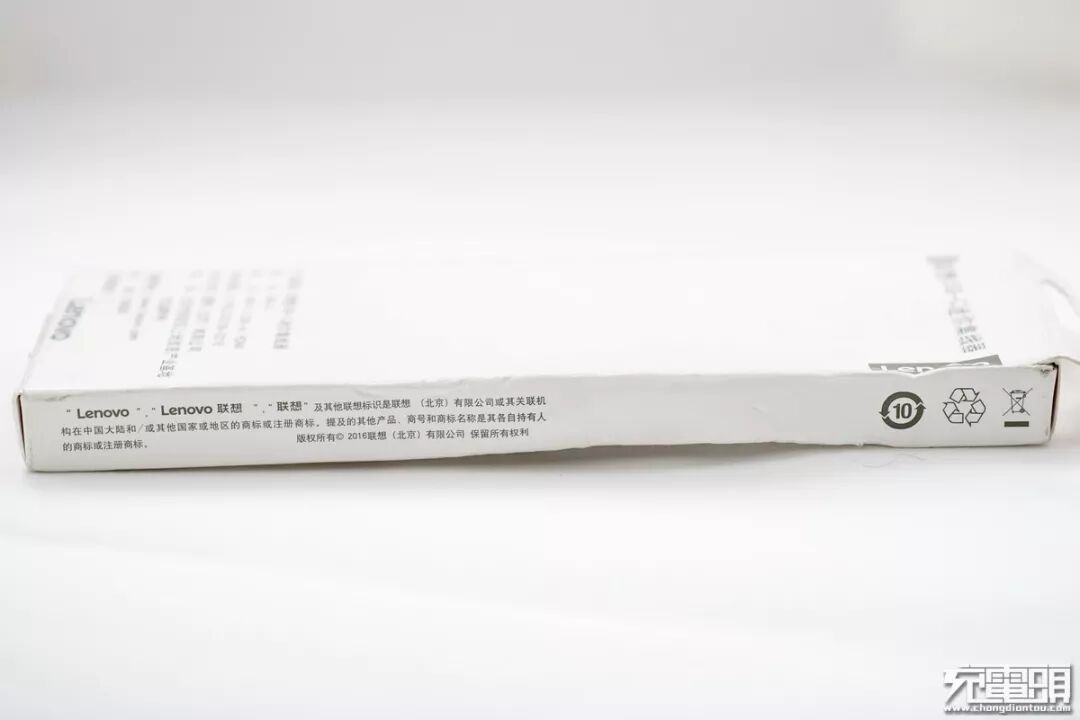

另外一侧是联想商标说明

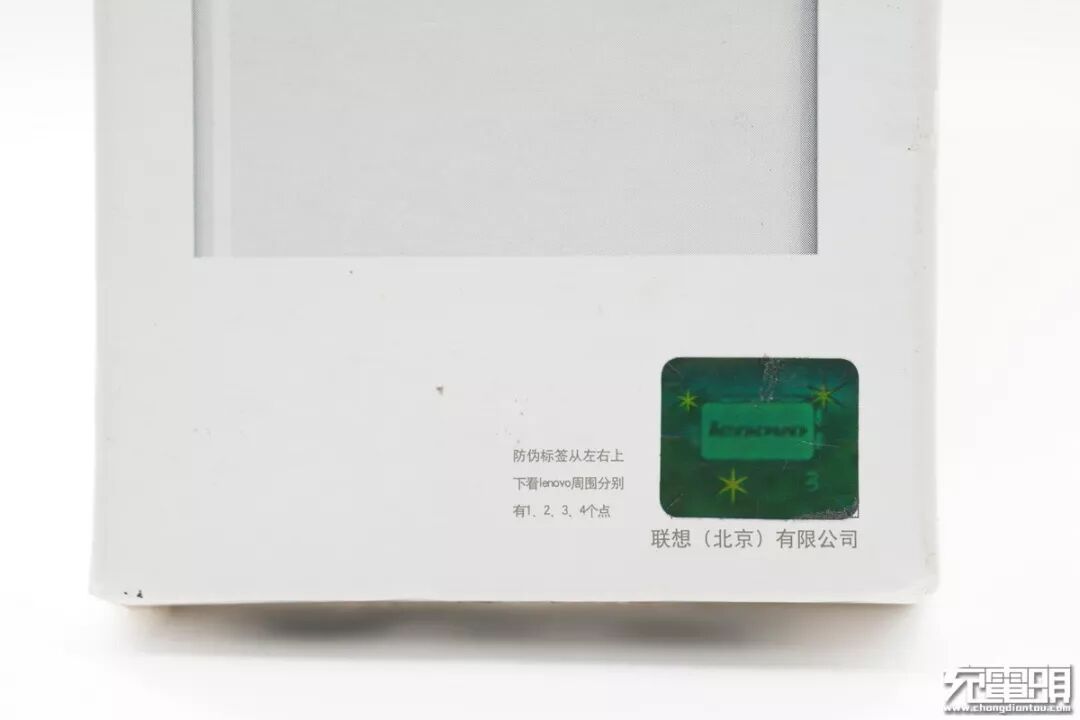

右下角有一个防伪标，不同角度有不同的字，分别是1.2.3.4
这个角度显示3

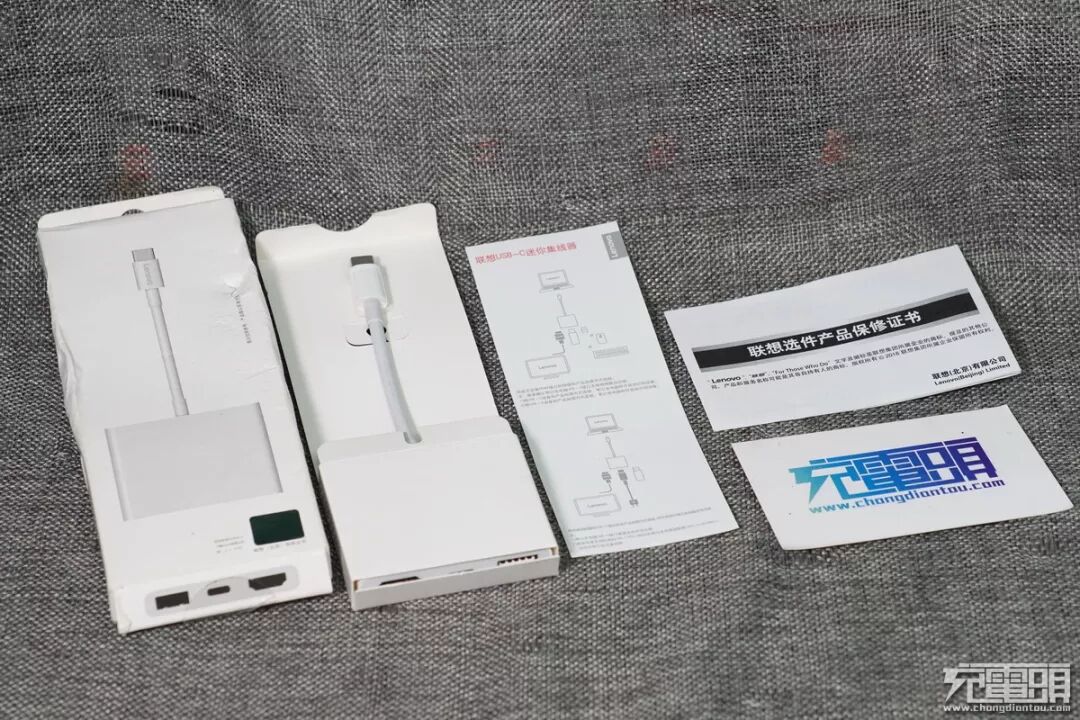

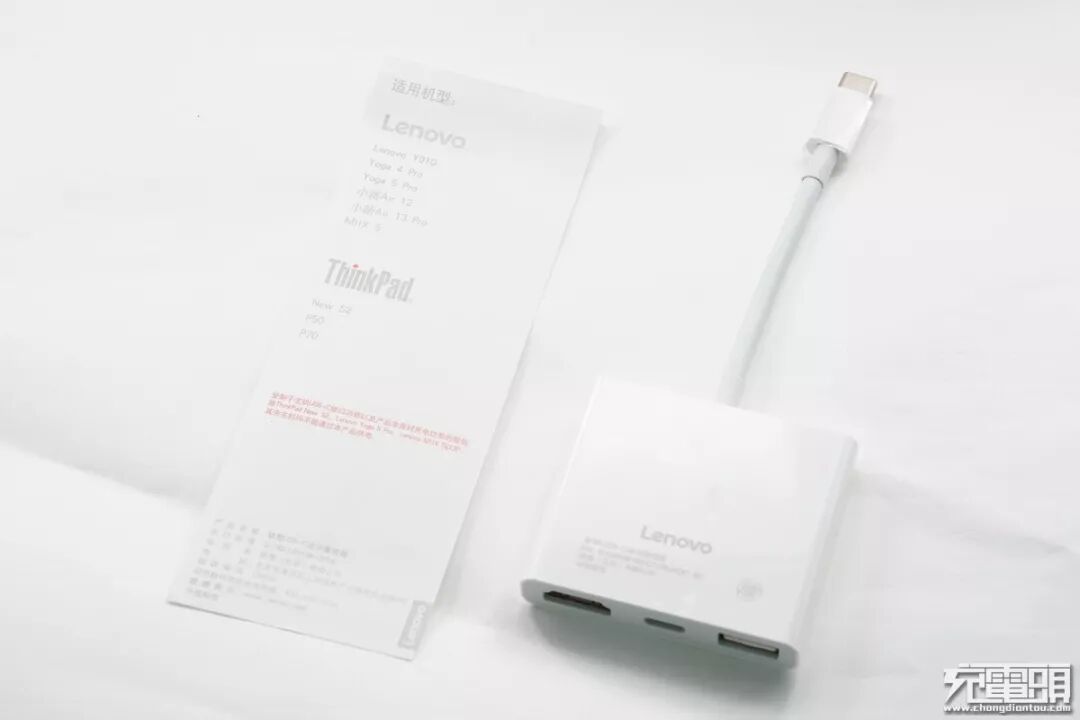

全部包装物品，说明书，保修卡

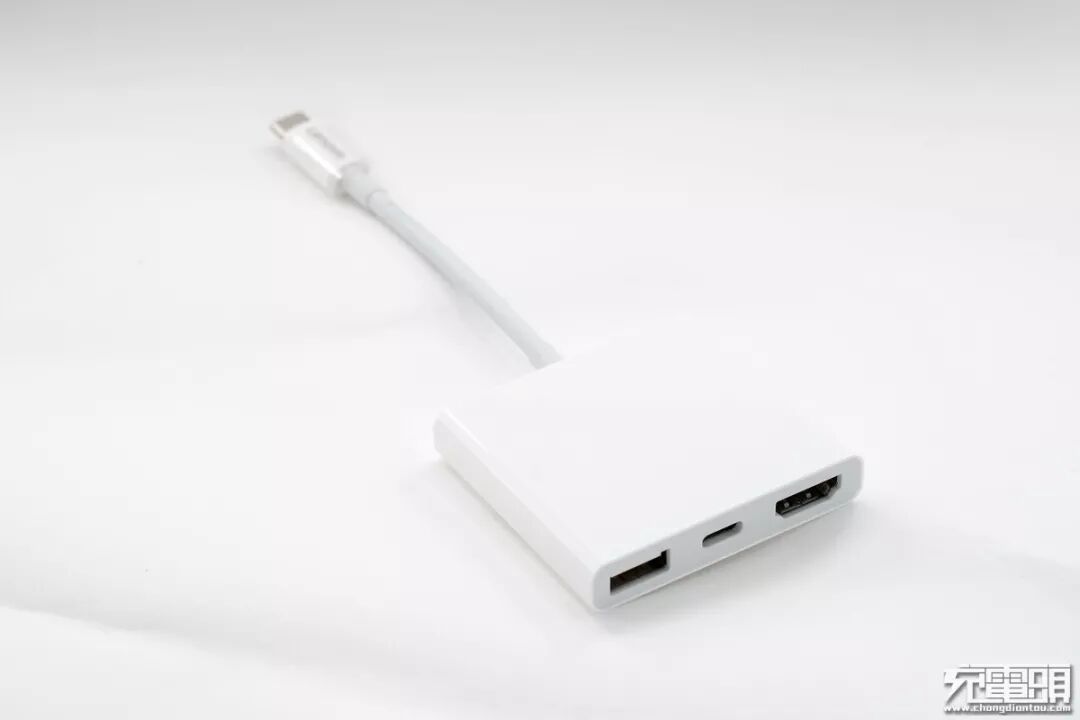

集线器一面是空白，没有任何印刷 ，整体白色

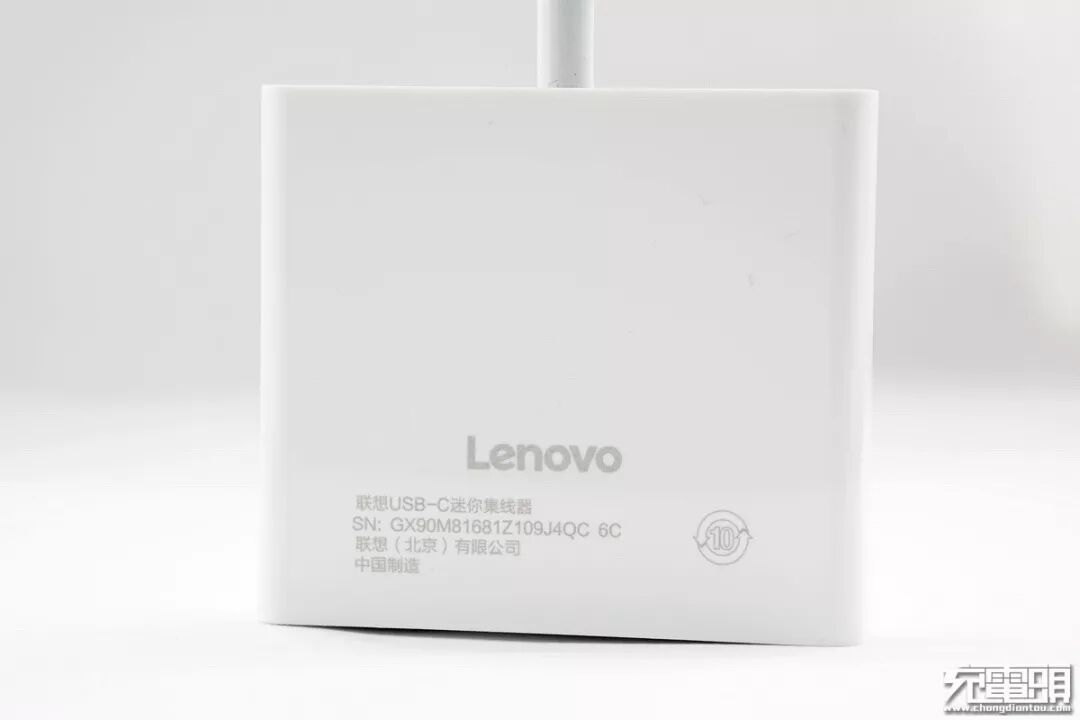

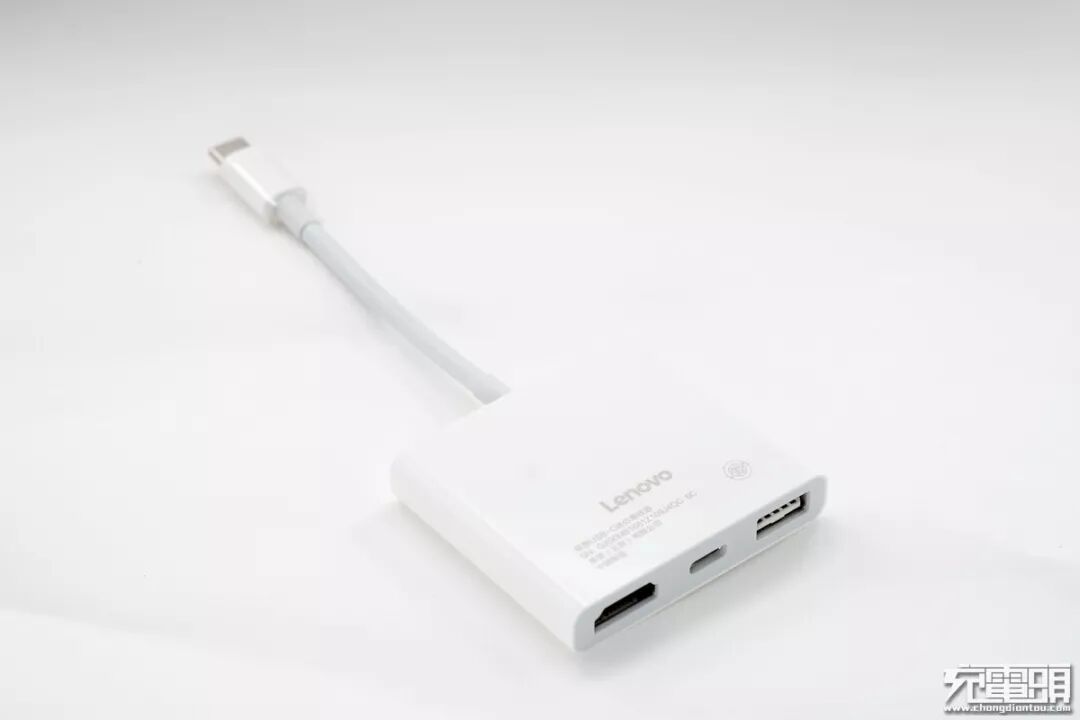

另外一侧印了联想的品牌，型号等
输入时USB-C 一面是Lenovo品牌印刷

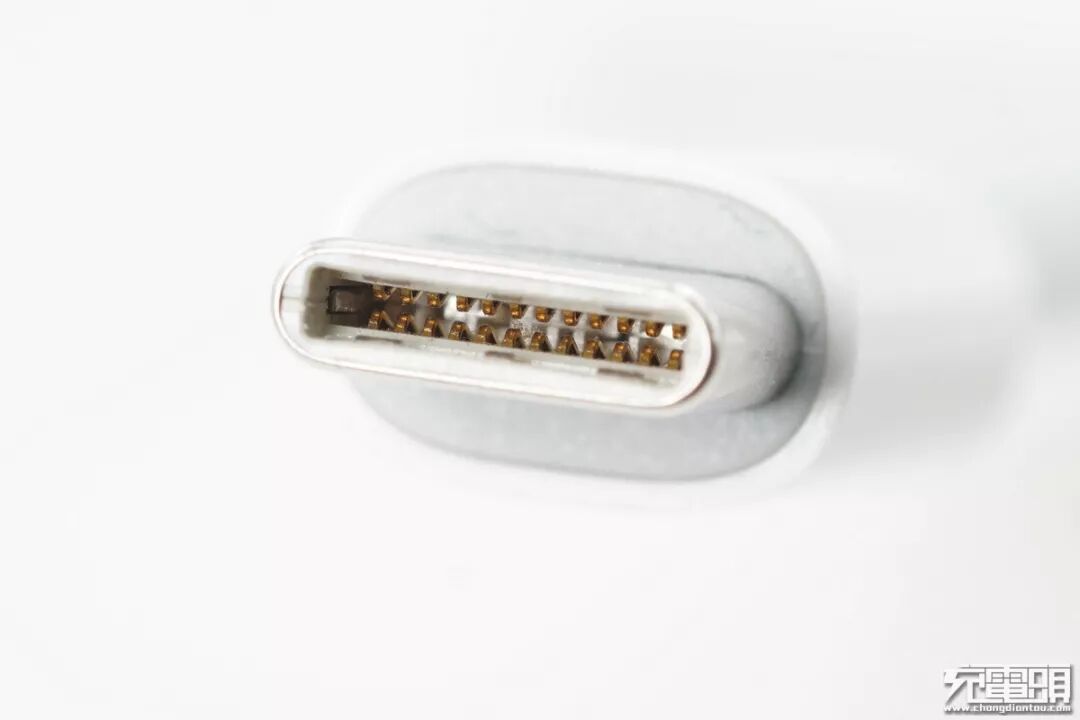

24针的镀金弹针
联想USB-Cmini集线器，SN型号
三个输出口，HMDI USB-C USB3.0

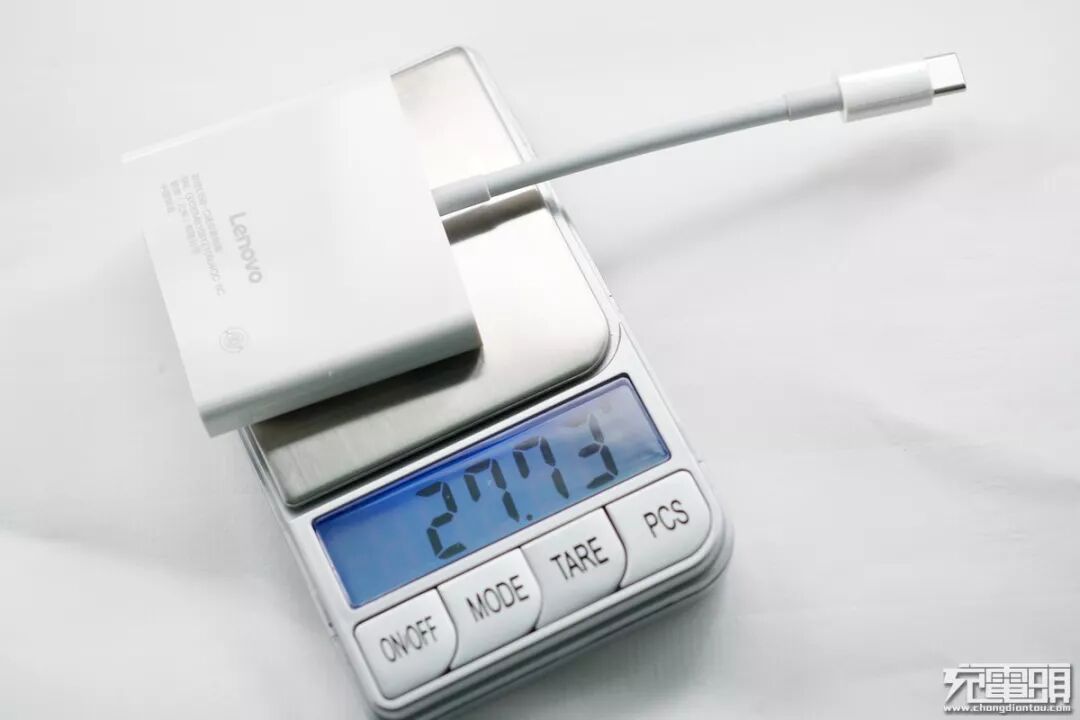

净重27g

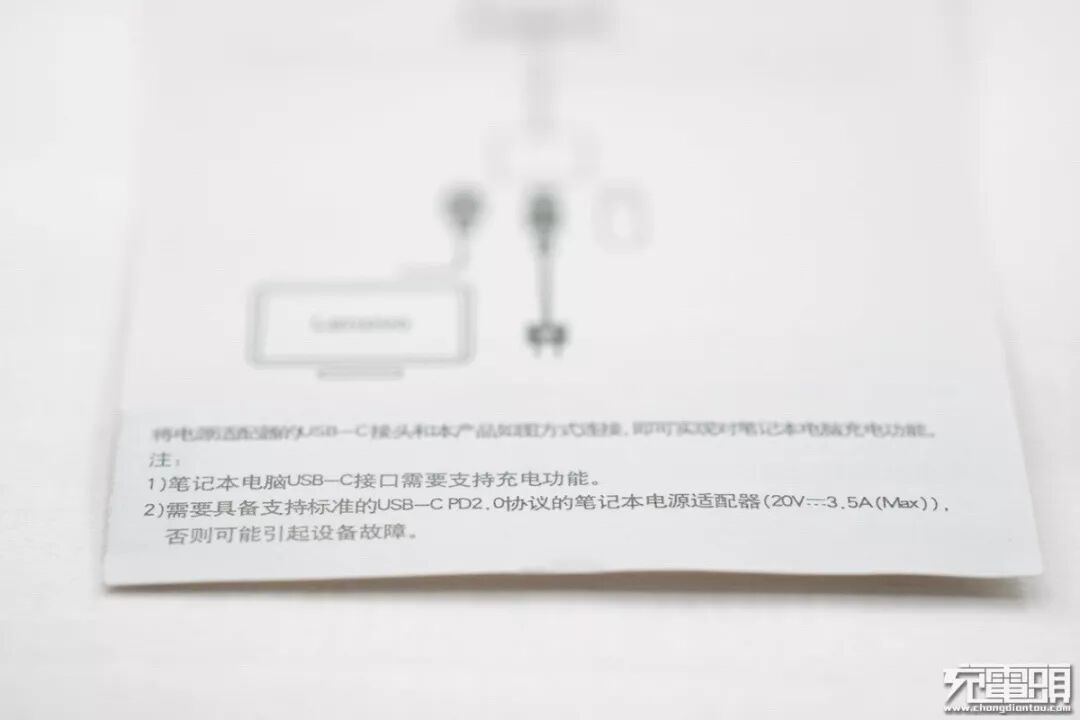

说明书上面显示支持PD2.0 20V 3.5A
支持新型号的联想笔记本电脑
Lenovo Y910, Yoga4Pro, Yoga 5Pro, 小新Air 12， 小新Air 13 Pro，MIX5
ThinkPad New S2， P50，P70
二、联想USB-C迷你集线器拆解

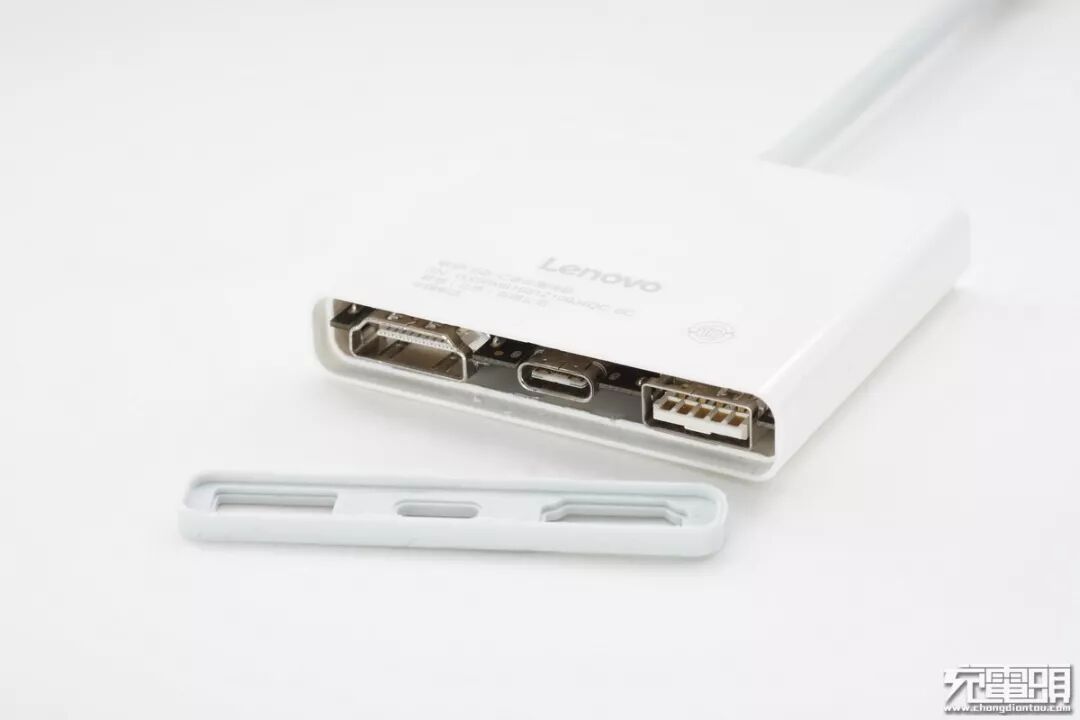

无损拆开
直接拉出来，黑色PCB

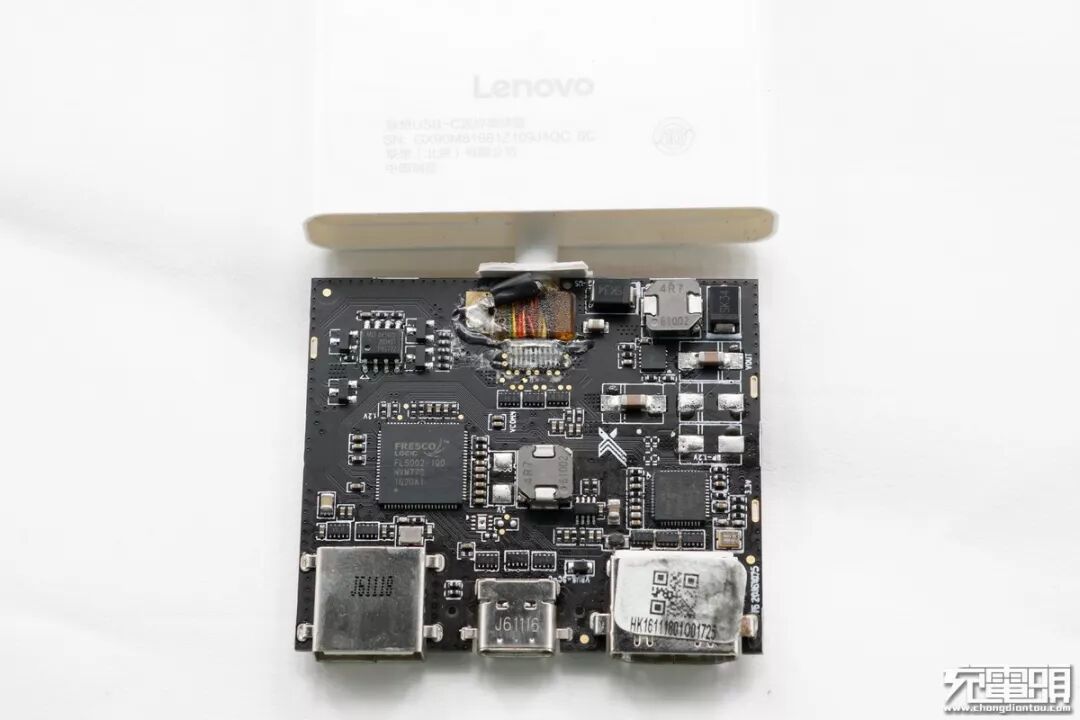

PCB一览，两个TDK SPM系列电感，同体积的最高性能。入线焊接规范

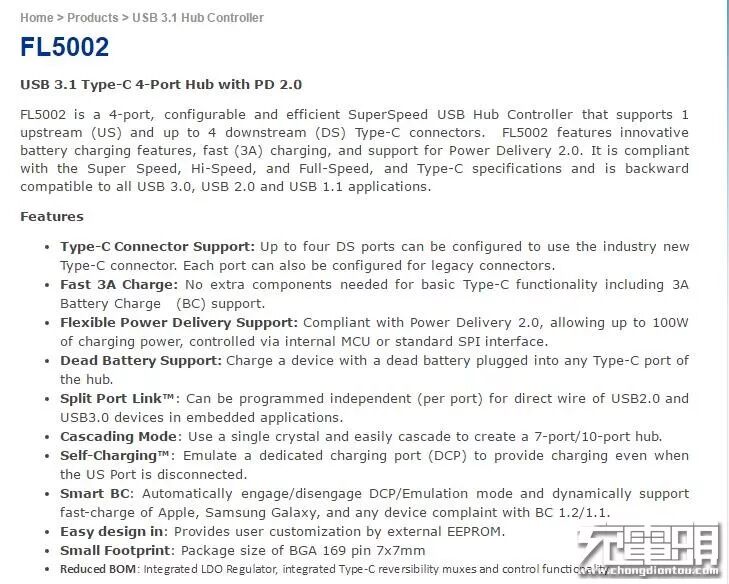

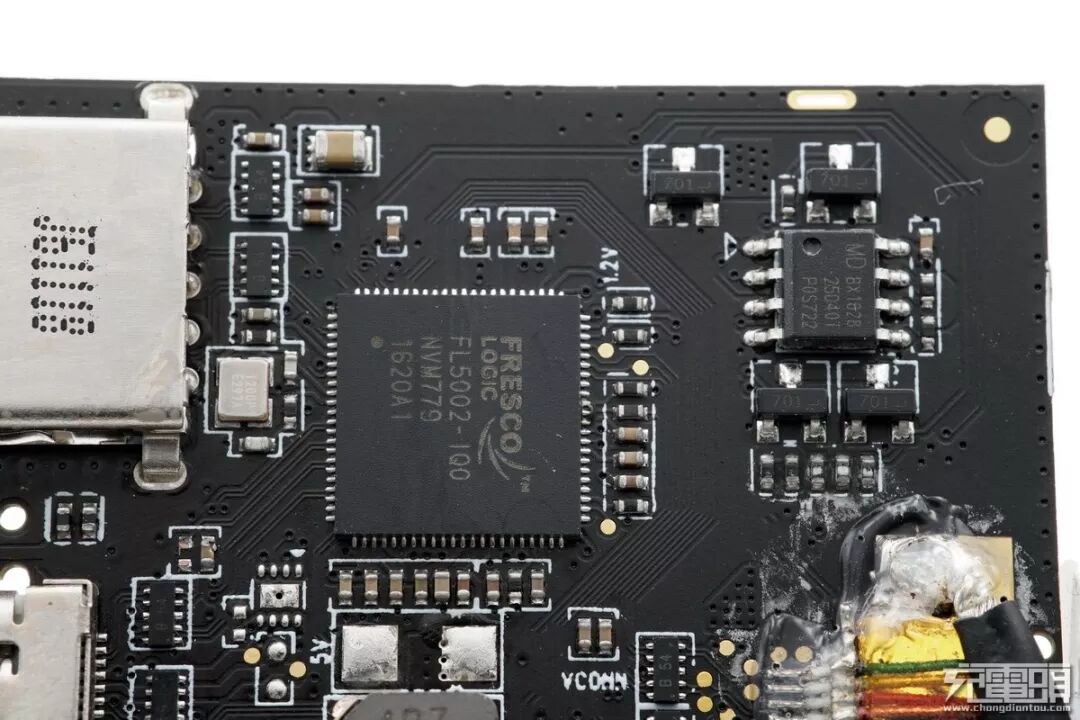

FRESCO FL5002 USB3.1 4口集线器芯片。
据充电头网拆解得知，采用FRESCO芯片的产品还有：小米多功能转接器 USB-C至Mini DisplayPort、小米USB-C至HDMI多功能转接器等。

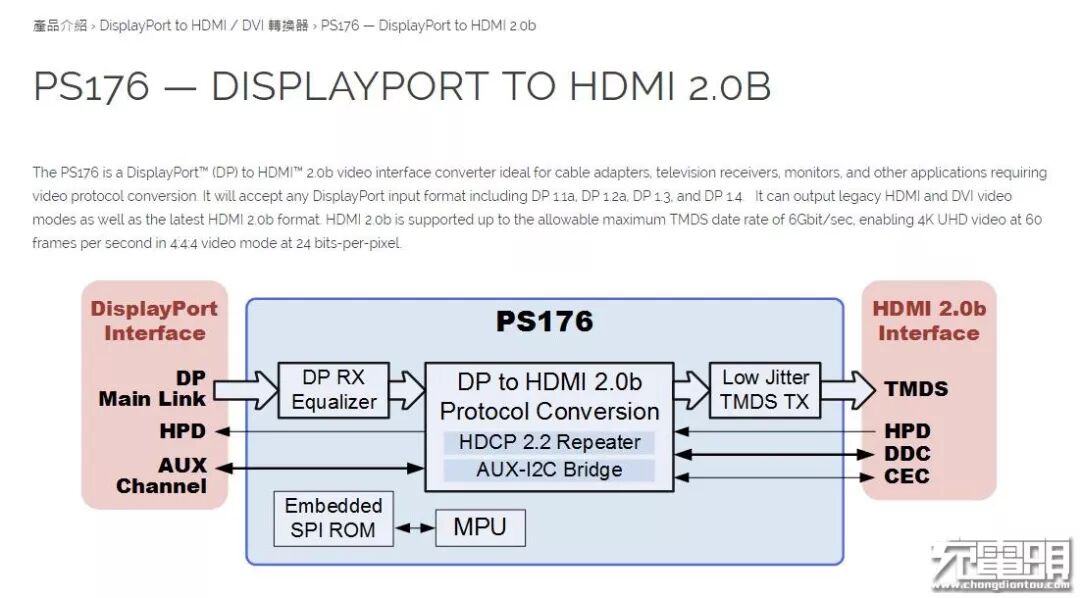

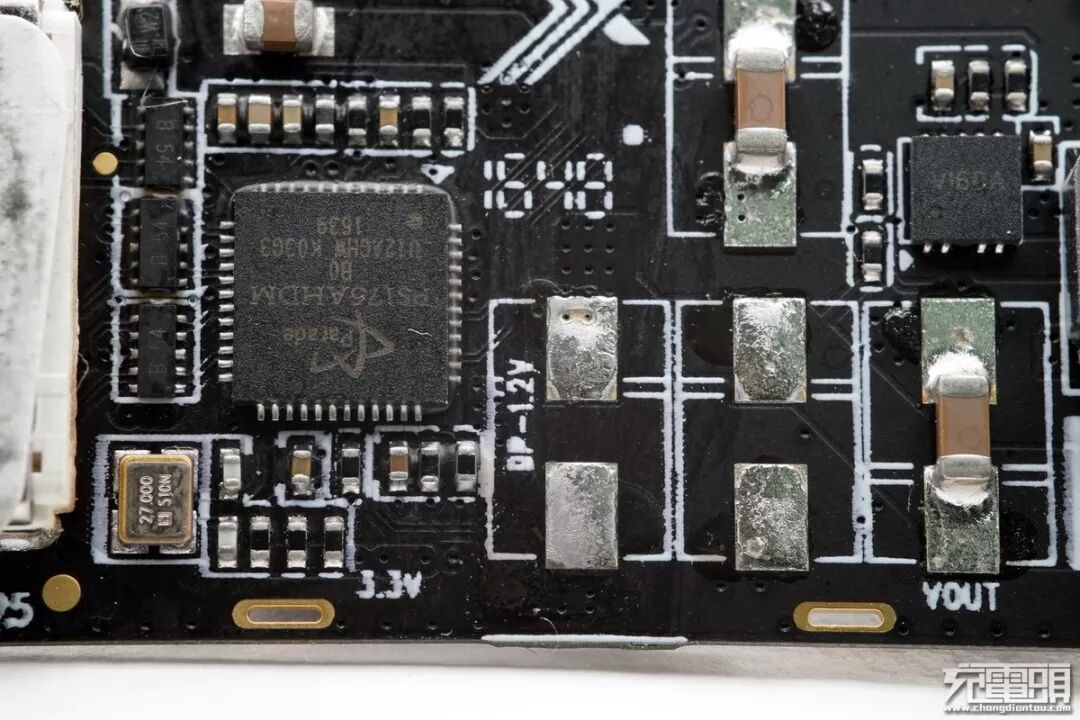

Parade PS176 DP转HDMI，原设计钽电容的位置被MLCC取代
据充电头网拆解得知，采用Parade PS176的产品还有：华为高清投屏连接线、三星DeX Station智能手机扩展坞、CHOETECH （迪奥科 ）USB-C to HDMI线、Moshi摩仕 USB-C多媒体转接器、华为MateDock2扩展坞、AiPACONN多功能DOCKING、小米USB-C至HDMI多功能转接器。

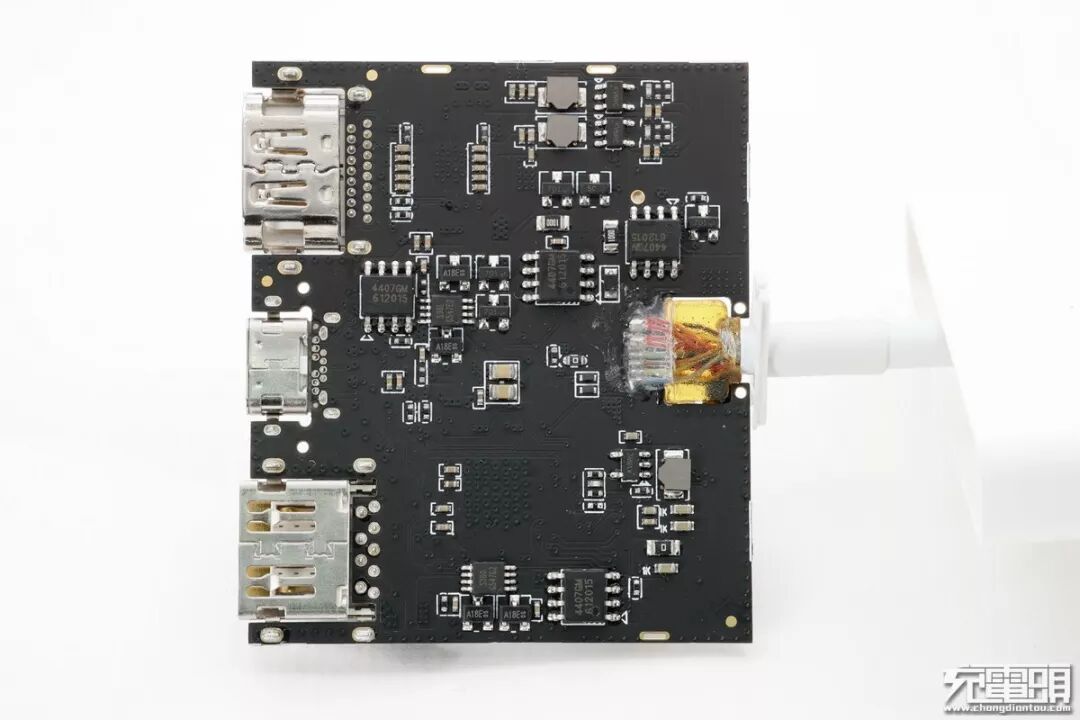

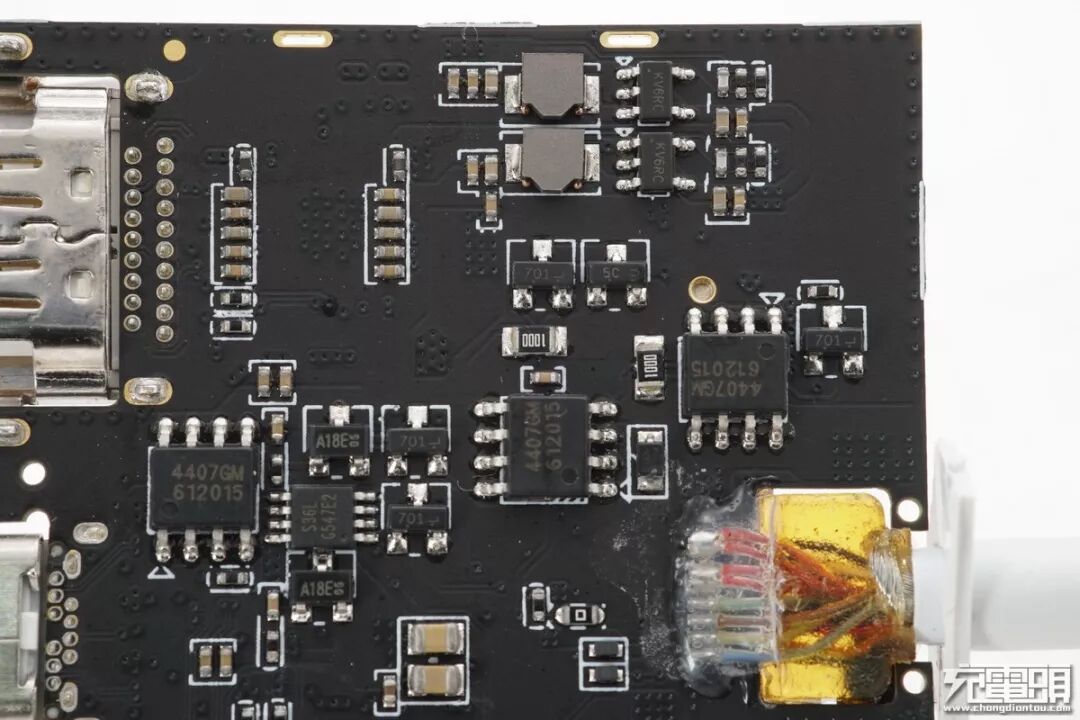

PCB另外一面

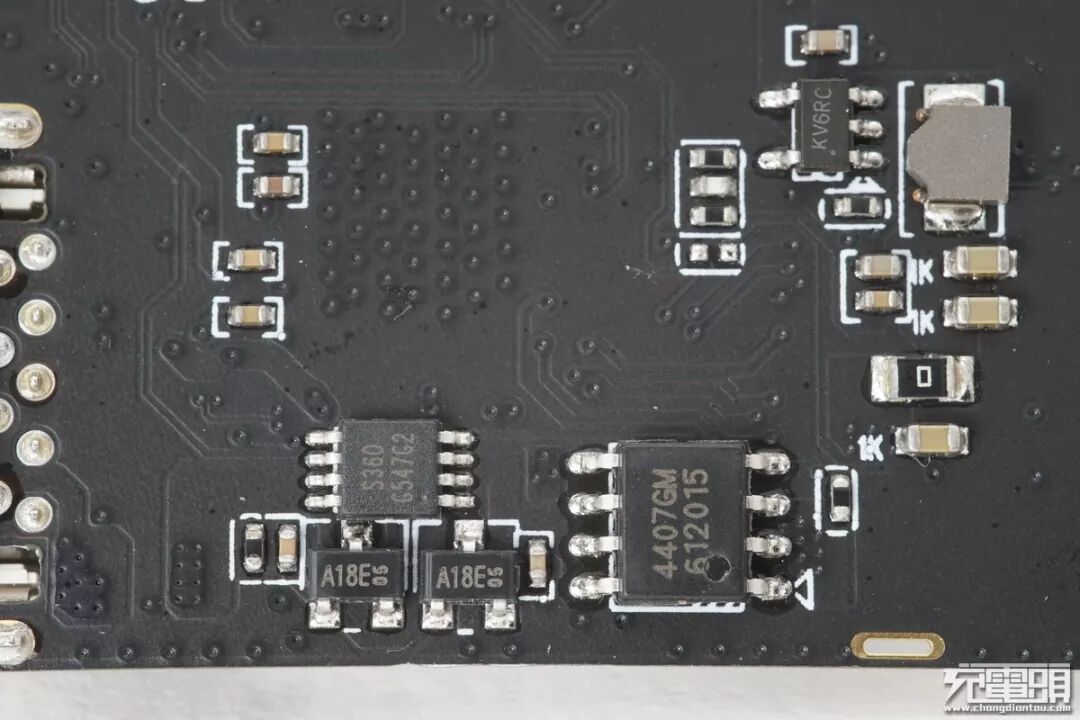

几颗4407 PMOS做供电切换
右上角有一路降压，小电感很不错。
三、充电头网拆解总结
1、联想USB-C迷你集线器采用FRESCO FL5002这颗4口集线器控制芯片，从而得以实现USB 3.0数据传输、USB PD 2.0充电等功能。
2、采用Parade PS176HDM这颗DP转HDMI芯片，使得这款产品支持4K@30Hz或1080P@60Hz。
.
.
