拆解报告：网易智造快充电源适配器（18W）

原创充电头网编辑部充电头网

----- 充电头网拆解报告第623篇 -----

在USB PD快充的浪潮下，网易智造曾推出了一款65W的USB PD充电器，得益于产品功率大、兼容性好，开售以来广受用户好评。
虽然USB PD快充市场异常火爆，但是传统的快充充电器依然具有很大的需求量。所以在近期，网易智造又推出了一款针对于传统快充的充电器，功率18W。目前这款充电器已经被小编拆解完毕，到底产品的用料如何？值不值得购买？先来看充电头网带来的详细拆解报告。

一、网易智造18W快充充电器外观

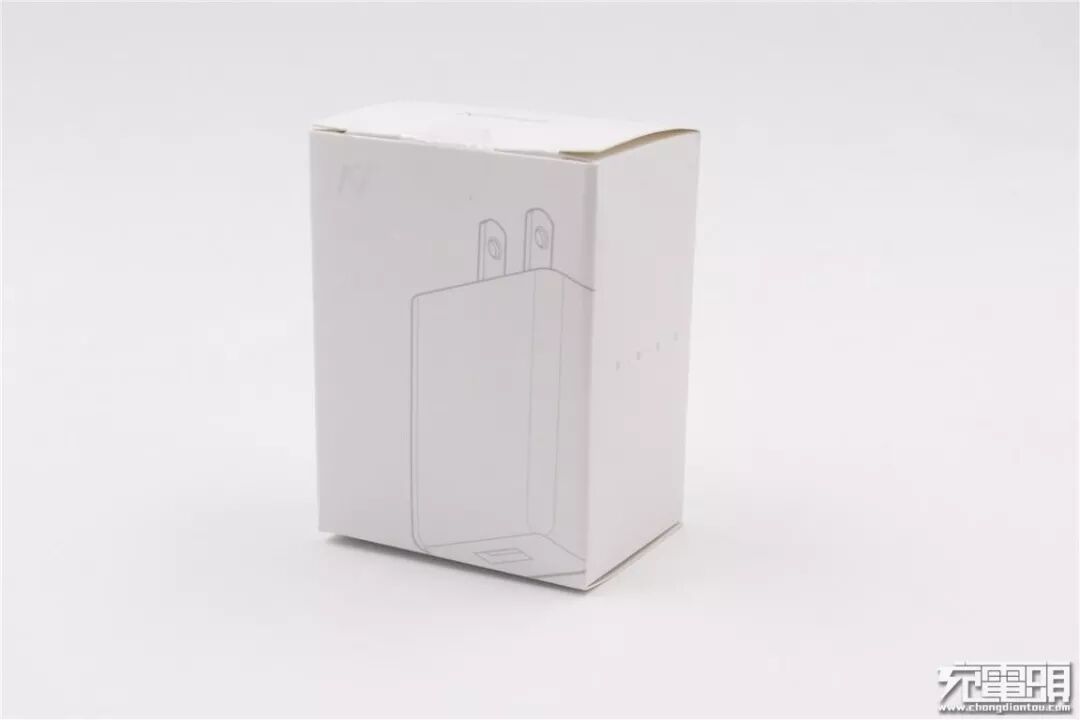

采用白色纸盒包装，正面印有充电器轮廓图片，正面左上角为网易智造logo。

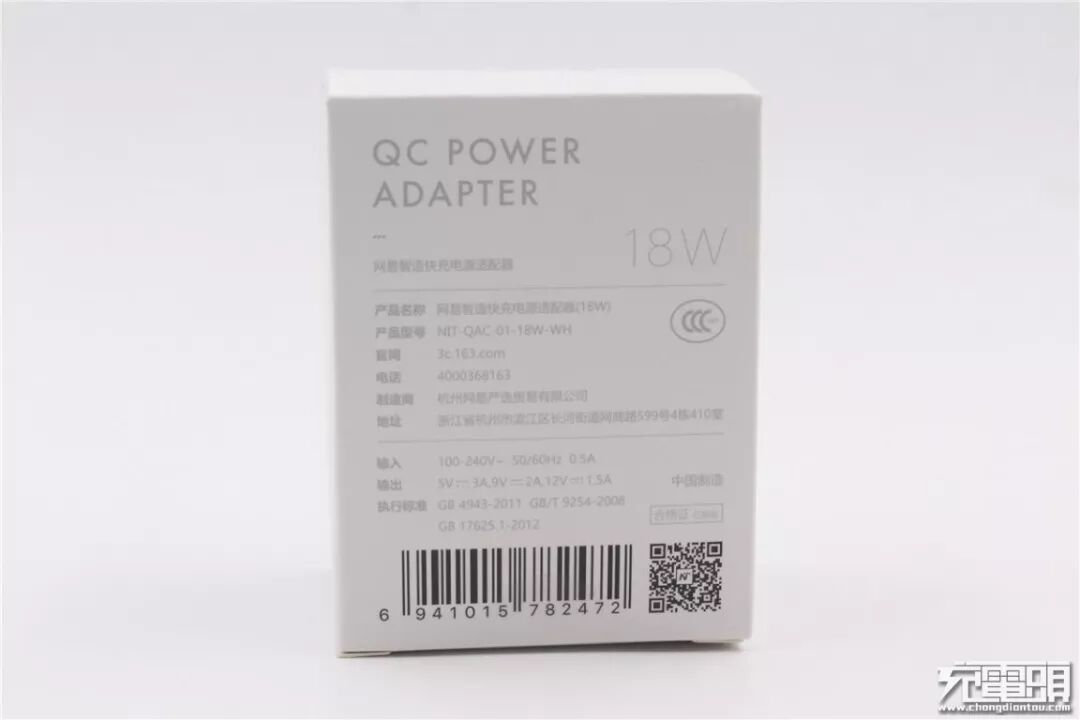

外壳包装的背面是产品的详细参数信息。标有“QC POWER ADAPTER”，最大功率18W，产品有CCC认证。产品名称：网易智造快充电源适配器（18W）；型号：NIT-QAC-01-18W-WH，制造商为杭州网易严选贸易有限公司。输入：100-240V 50/60Hz 0.5A；输出支持5V/3A、9V/2A、12V/1.5A。

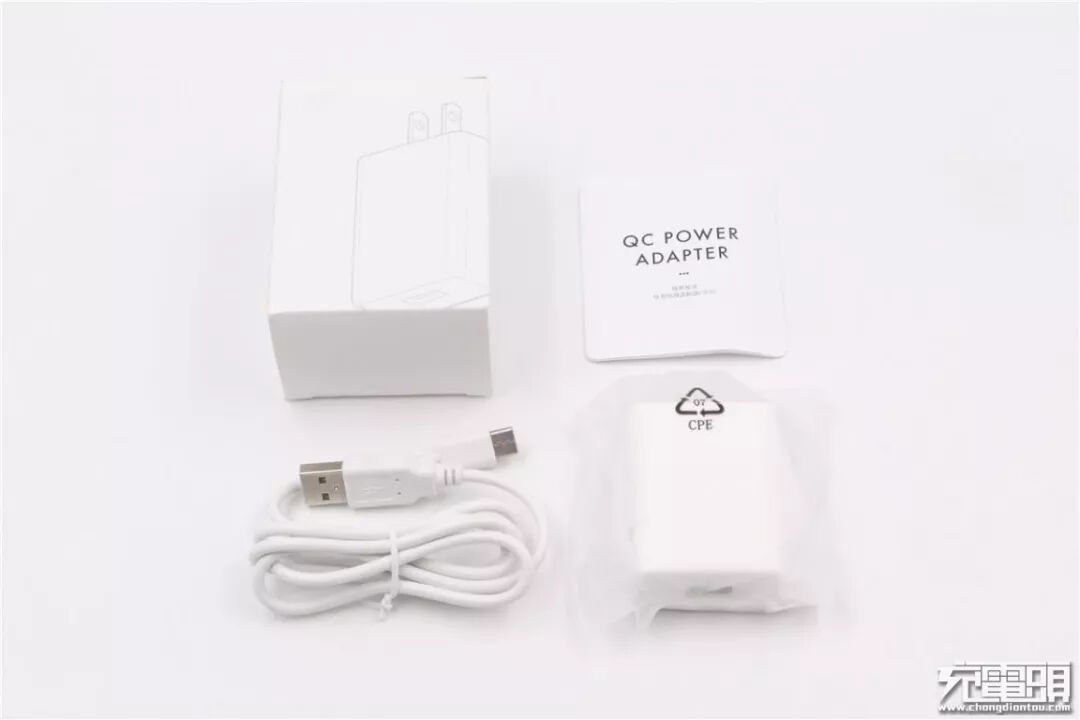

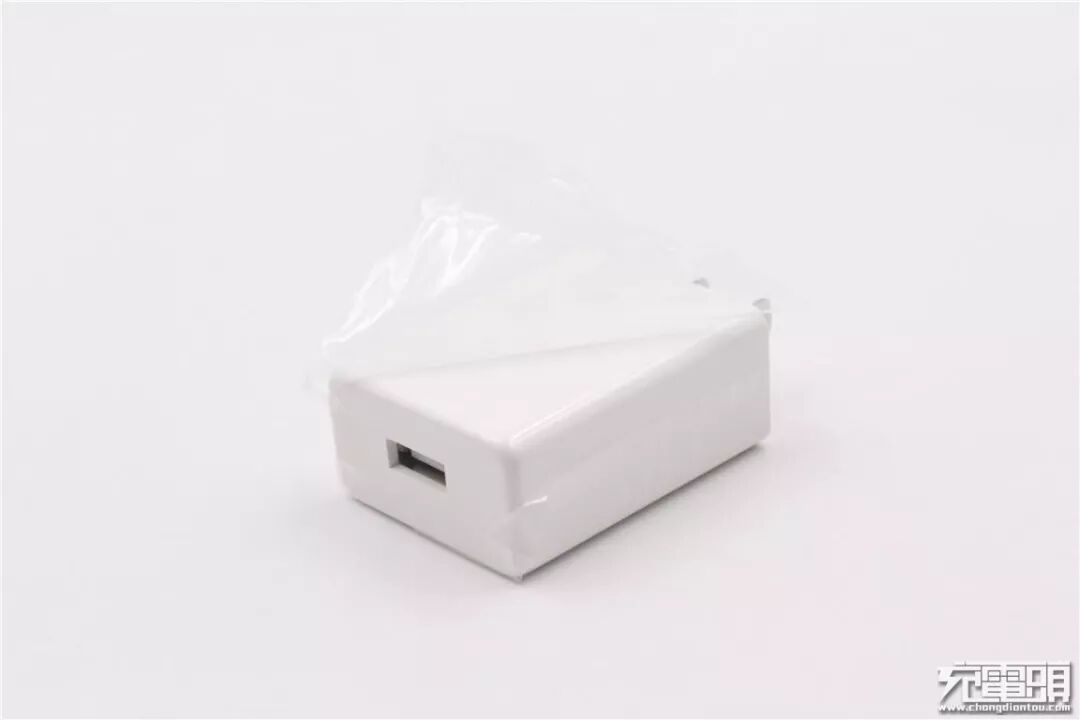

充电器使用防尘袋包裹，包装盒内附赠一根MicroUSB充电线缆。
充电器为纯白色外壳，常见的高光亮面处理，为了防止刮伤，充电器外壳覆膜保护。

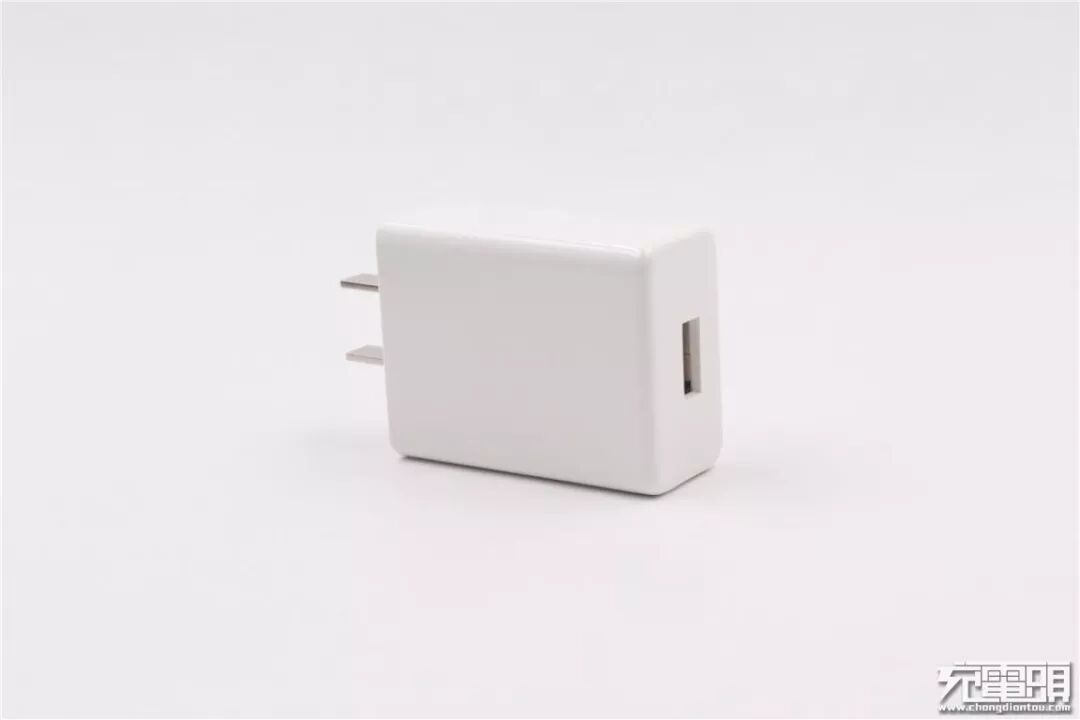

长条形充电器，边角线有倒角处理，看起来比较圆润。

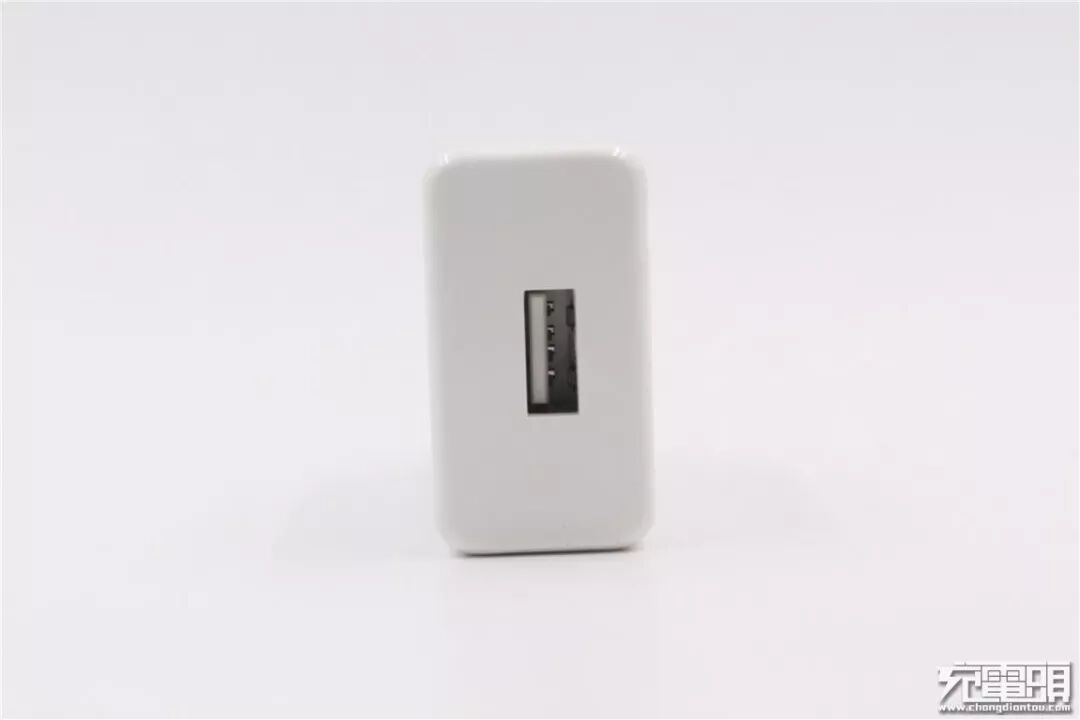

单口USB-A口输出，白色舌片。
采用国标插脚。

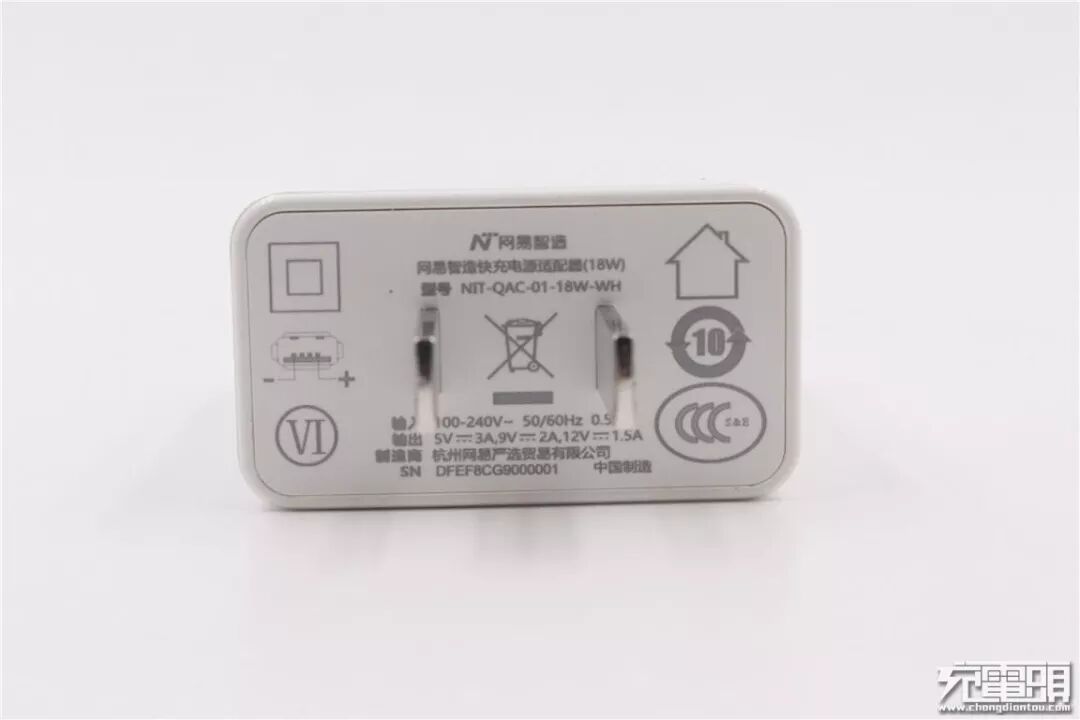

充电器参数部分，具体参数与包装盒上一致。产品已经通过CCC认证及VI能效认证。另外还标注了USB-A接口的正负极。

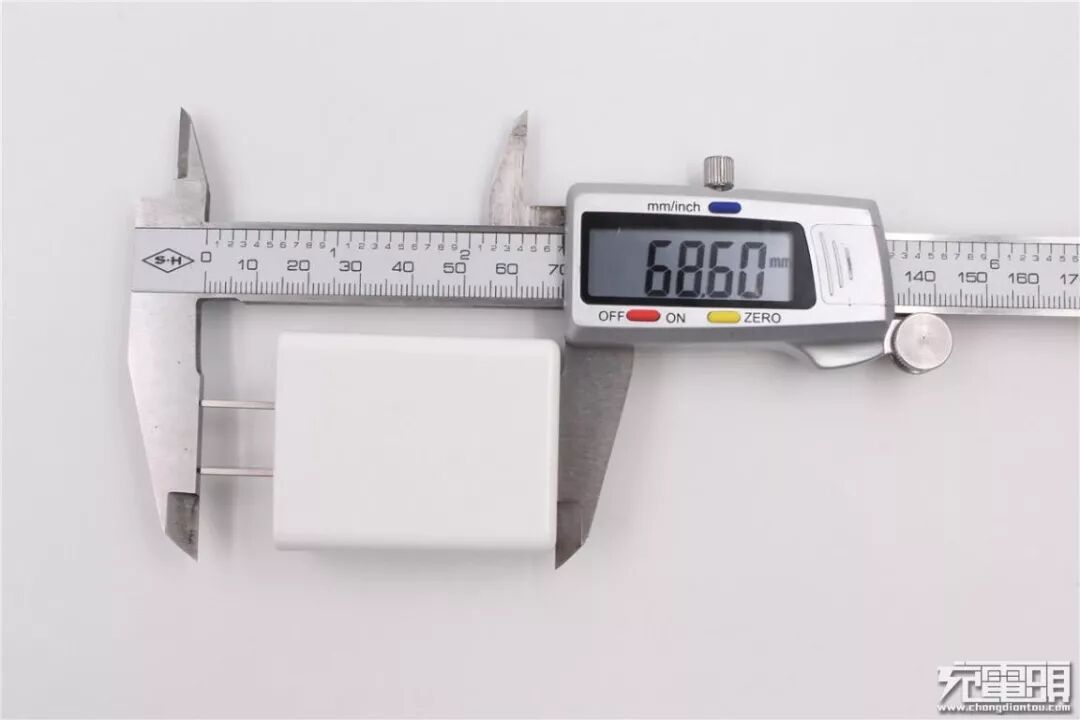

充电器长约69mm。

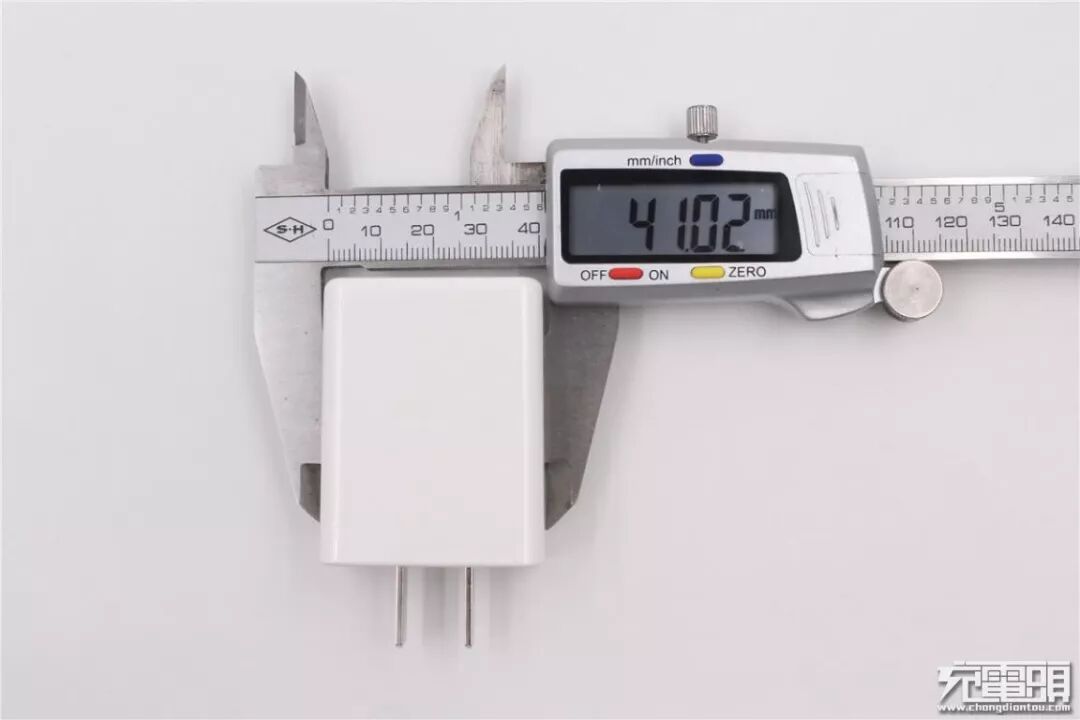

充电器宽约41mm。

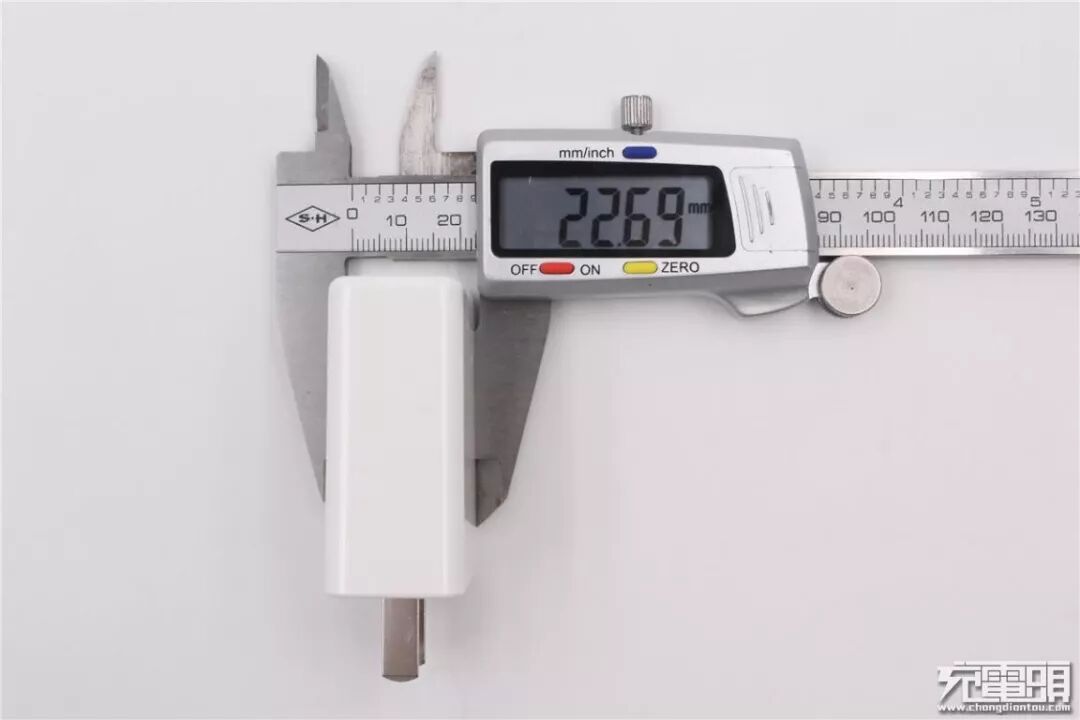

充电器高约23mm。

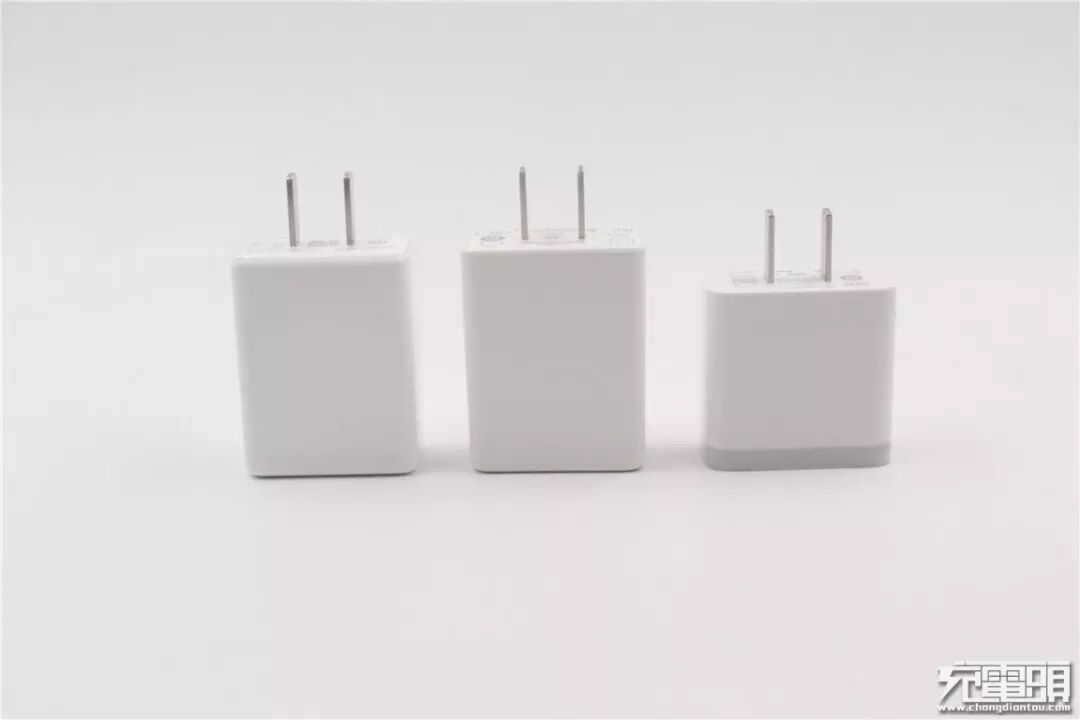

三款18W充电器体积对比，从左到右依次为坚果R1原装充电器、网易智造充电器、小米6原装充电器。
使用ChargerLAb POWER-Z FL001 SUPER检测支持的协议类型，显示支持QC2.0、QC3.0以及MTK PE快充协议。
实测充小米5手机，握手QC3.0协议，充电功率约14.6W。

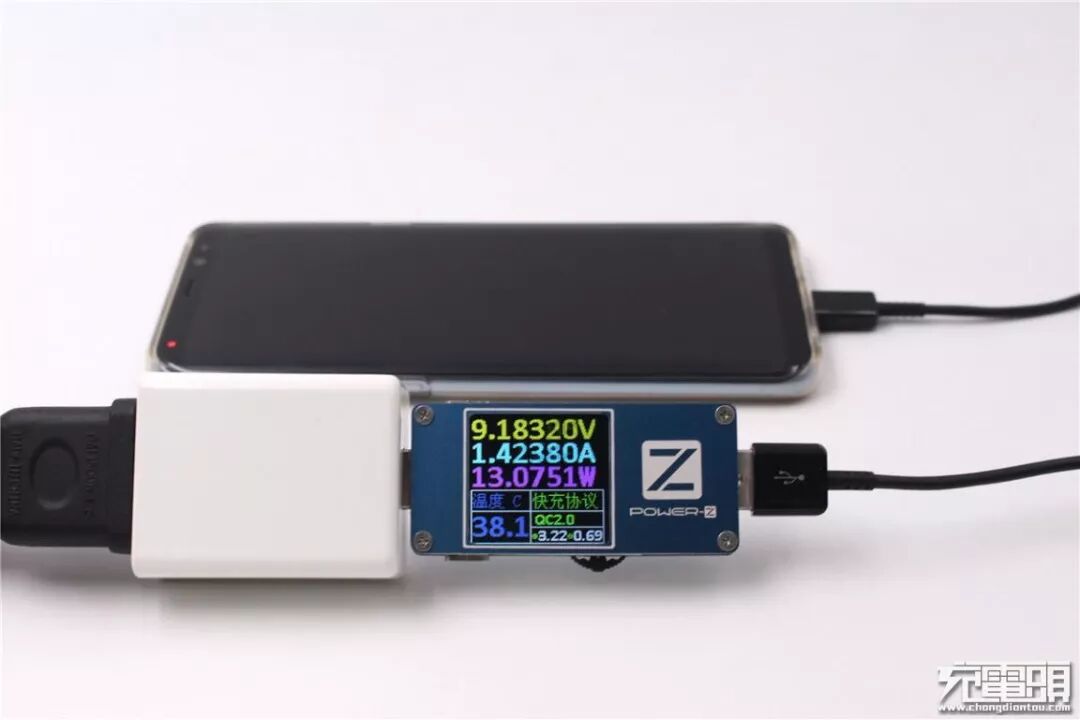

实测充三星S8 Plus，握手QC2.0快充协议，充电功率约13W。

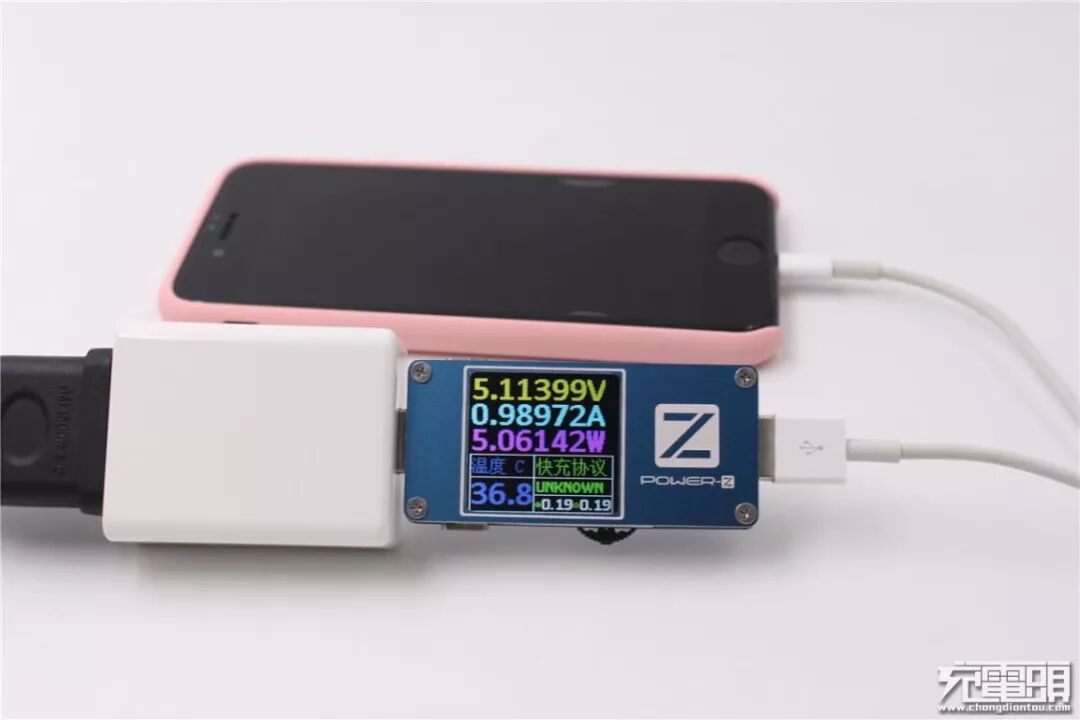

充iPhone 7，充电功率约5W，不支持Apple2.4A协议。

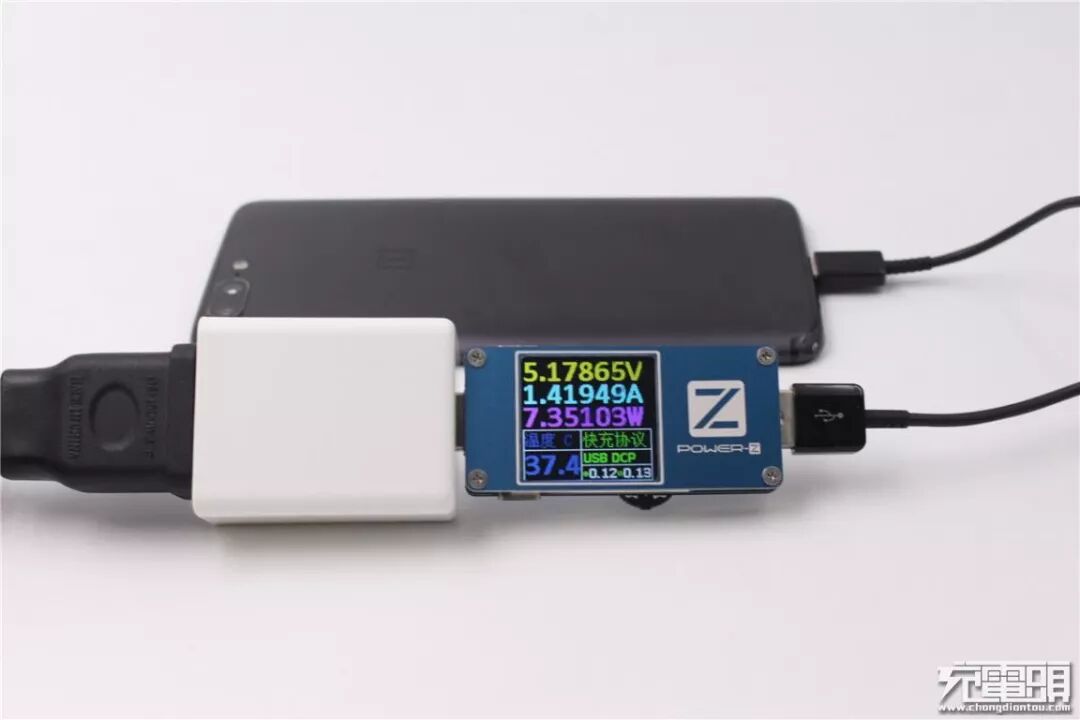

给一加5充电，功率约7.5W，握手USB DCP协议。

二、网易智造18W快充充电器拆解

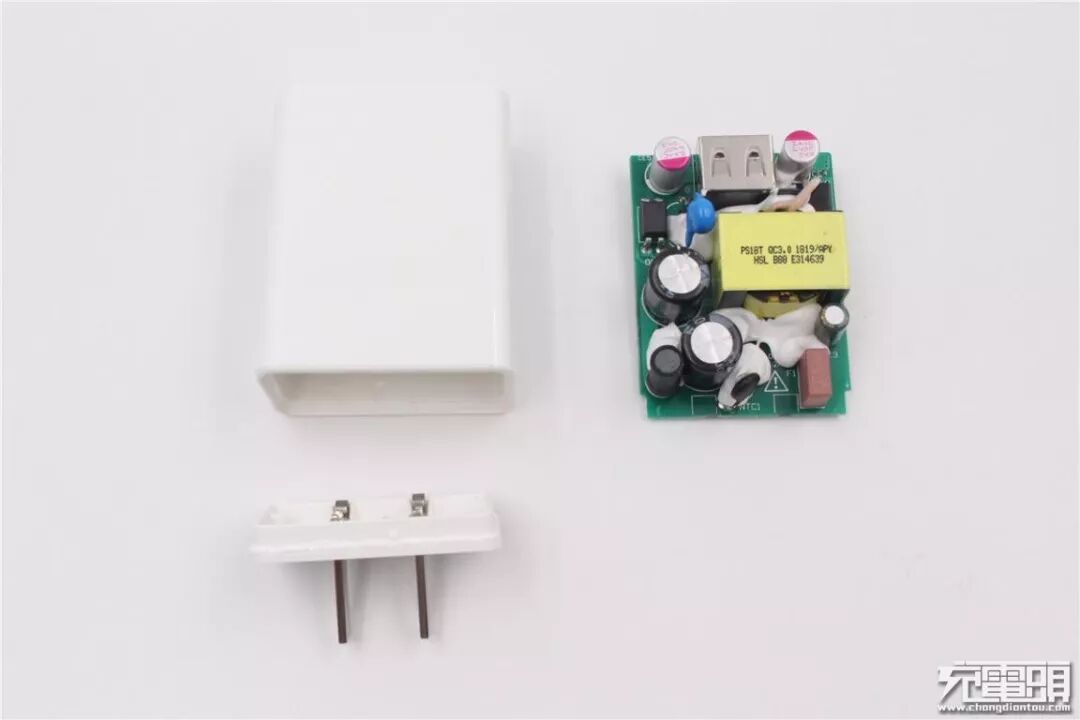

外壳为最常见的超声波焊接，但拆解相对比较容易，直接用榔头砸几下就可打开，基本没有损坏。

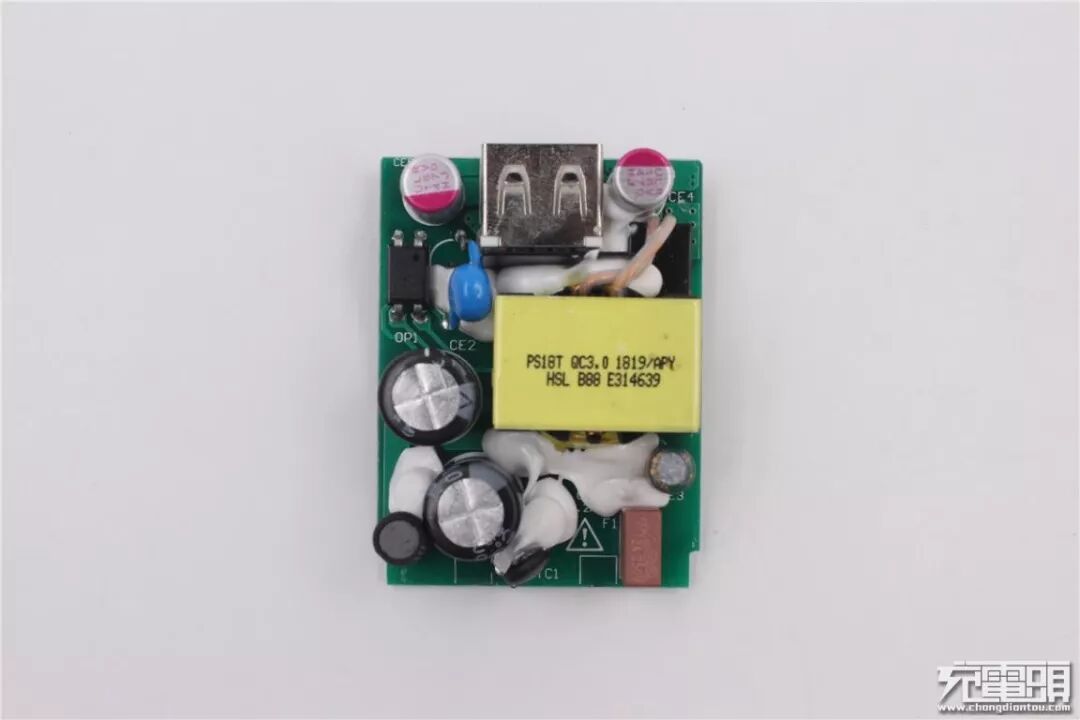

充电器内部PCB板正面一览，元器件之间打了很多白色胶水。

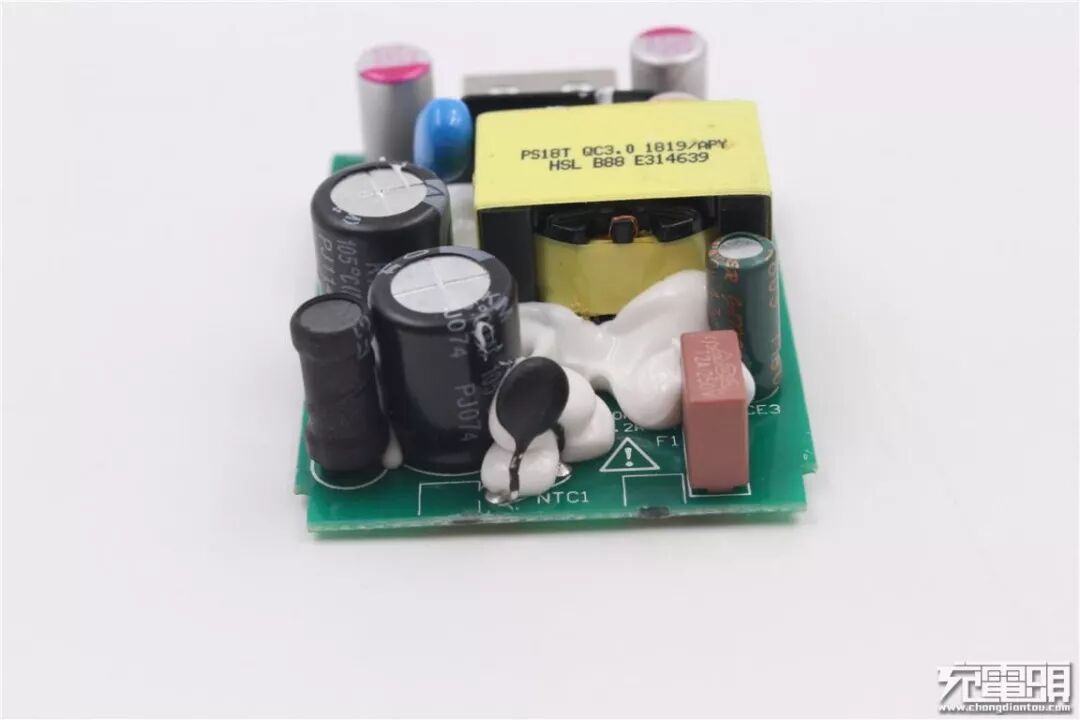

输入端有电解电容、NTC、保险丝、安规电容等。

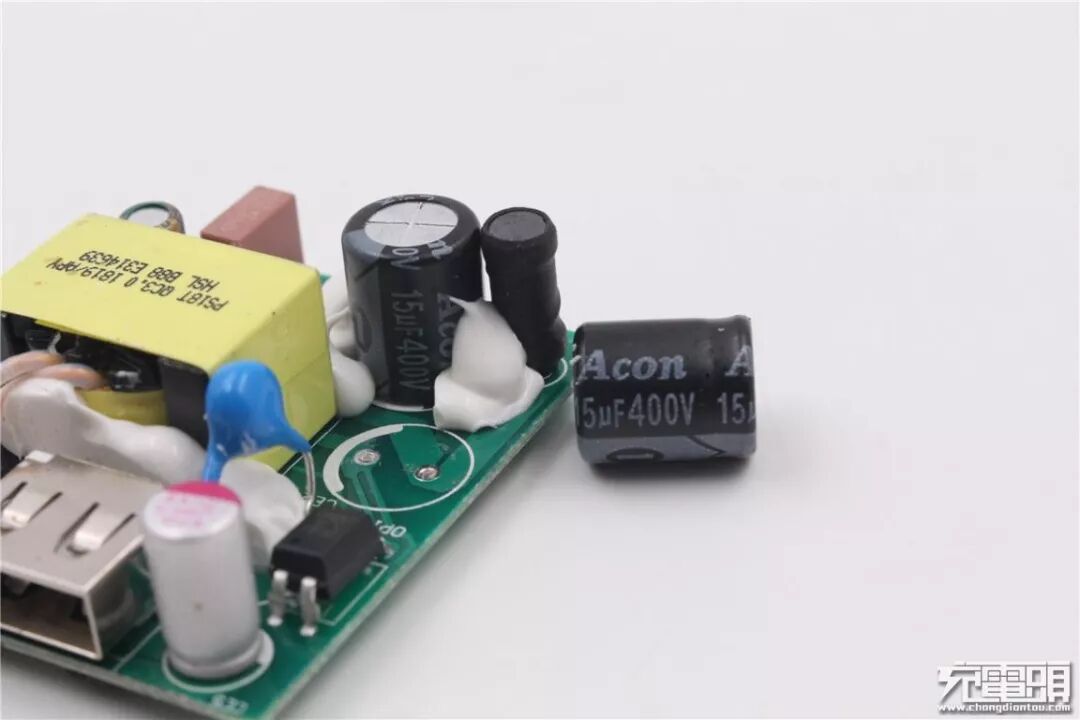

输入滤波电解电容，均来自Acon中元，两颗规格400V 15μF，并联使用。

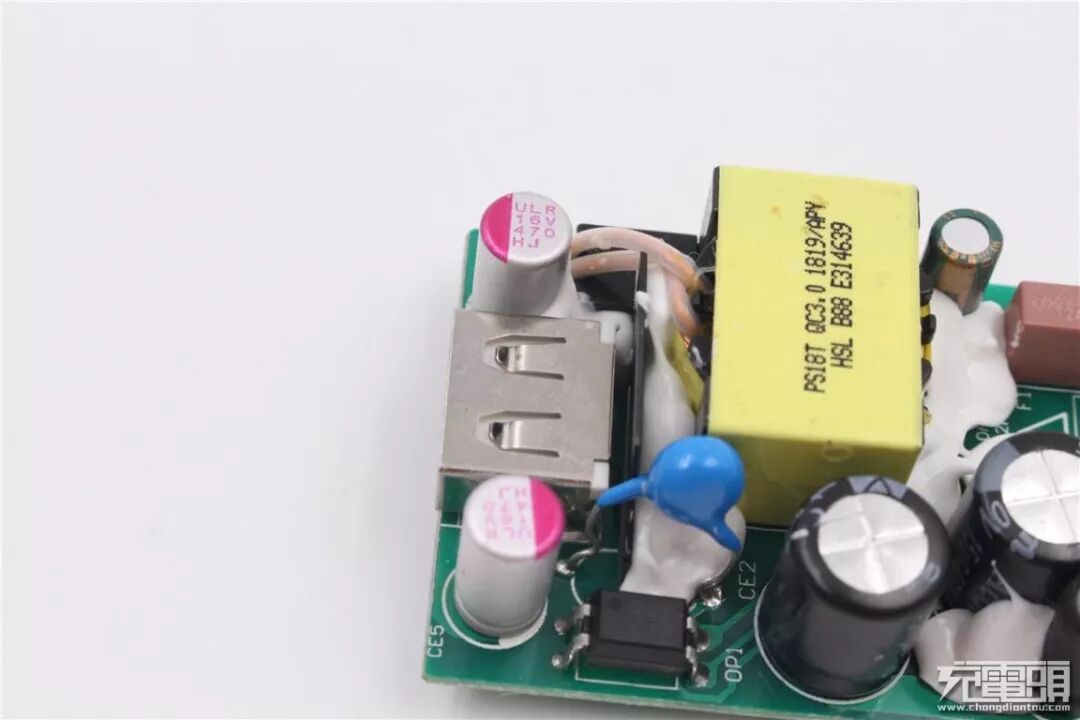

输出端两颗万裕ULR固态电容，规格均为16V 470μF，并有一颗光耦，蓝色Y电容用于抗干扰。

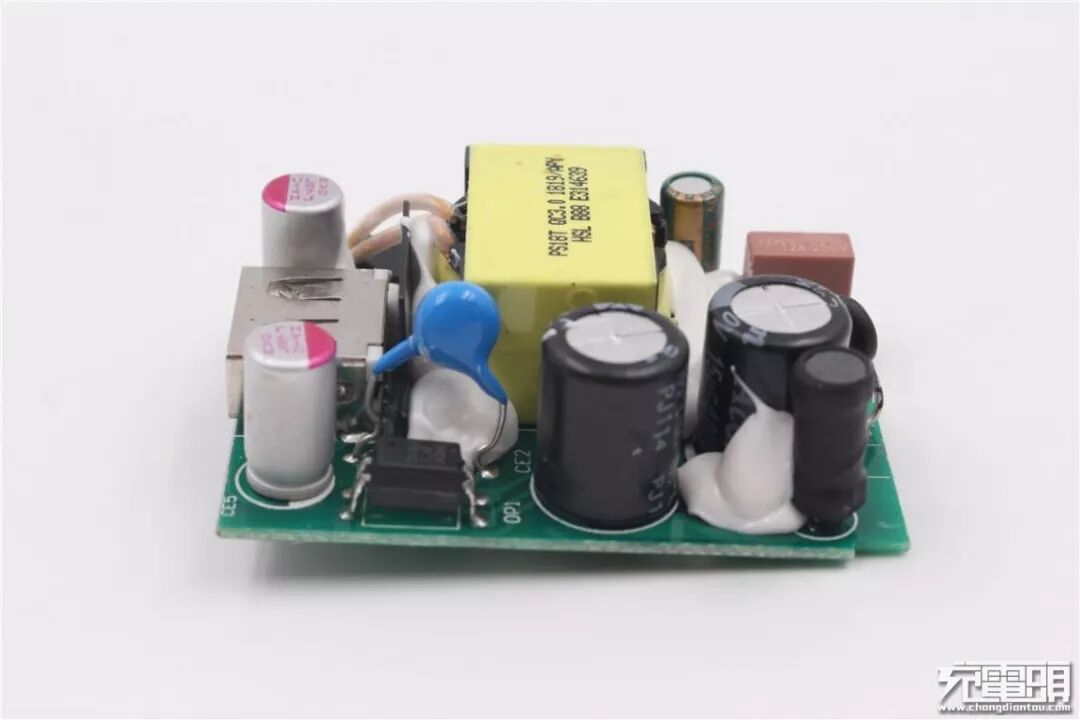

PCB板侧面一览。
PCB板背面一览。可以看到一块黑色塑料板作为初、次级的隔离；PCB板上印有“FLYPOWER”字样，为飞天鹰代工。
拆掉隔离板。

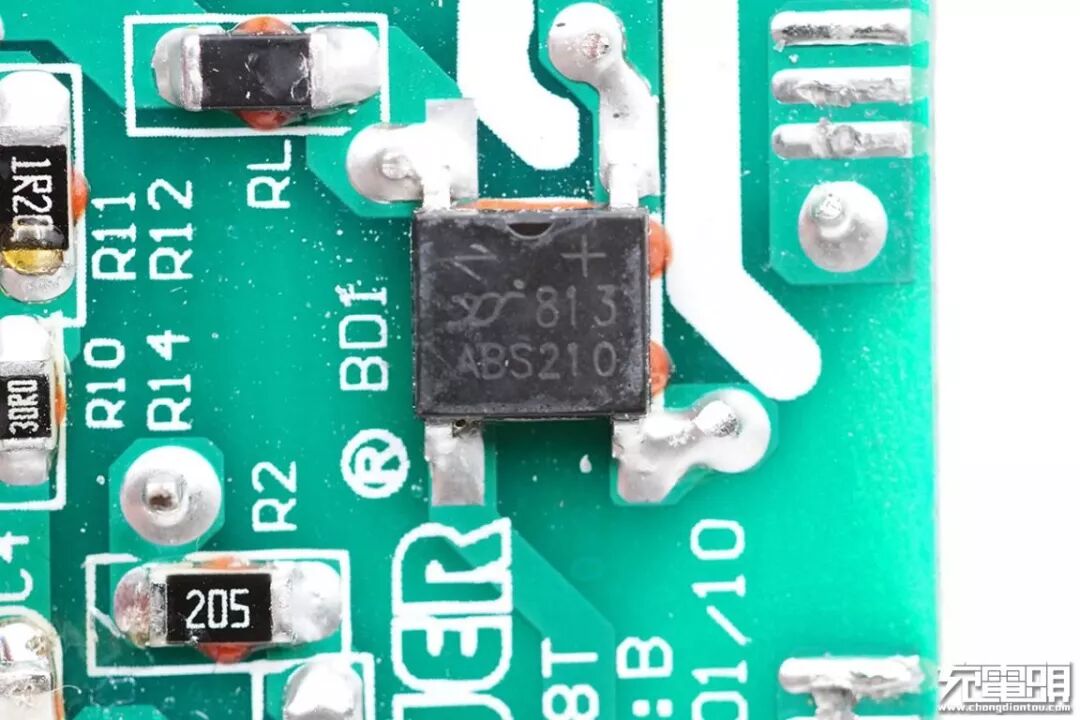

输入整流桥，ABS210。

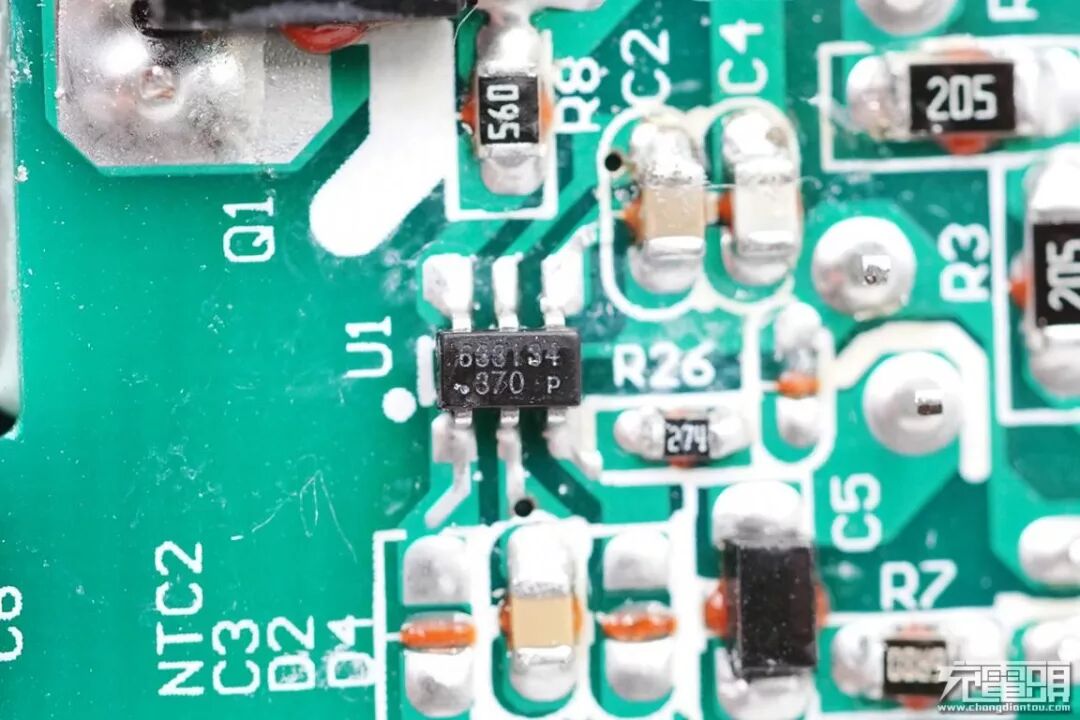

丝印633134 370P为昂宝的OB2633初级PWM芯片。

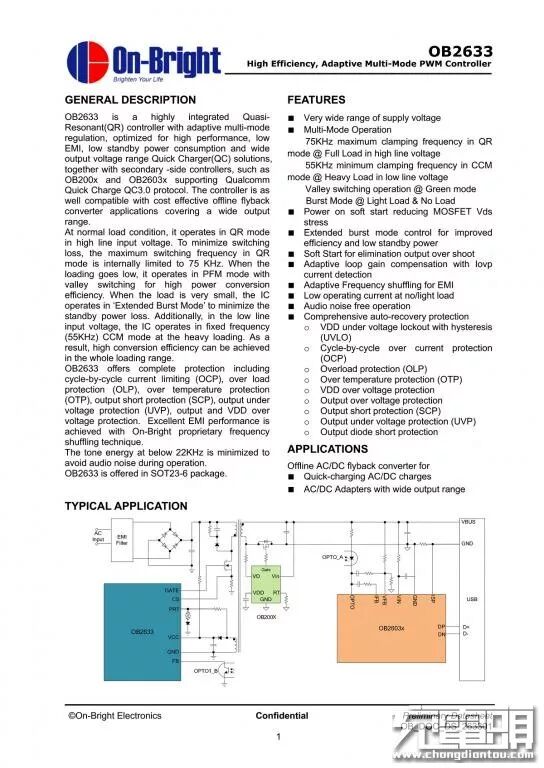

昂宝OB2633采用SOT23-6封装，是一款高度集成的准谐振（QR）控制器，具有自适应多模式调节，优化了高性能、低EMI、低待机功耗和宽输出电压范围的快充解决方案。OB2633提供完整的保护，包括逐周期限流（OCP）、过载保护（OLP）、过温保护（OTP）、输出短路保护（SCP）、欠压保护输出（UVP）、输出和VDD过电压保护。

据充电头网拆解得知，采用昂宝主控芯片的产品还有：DELL戴尔65W TYPE-C PD电源、LG USB PD充电器等。充电器初级主控开关管，来自Sisemi深爱半导体的SIF4N65F。

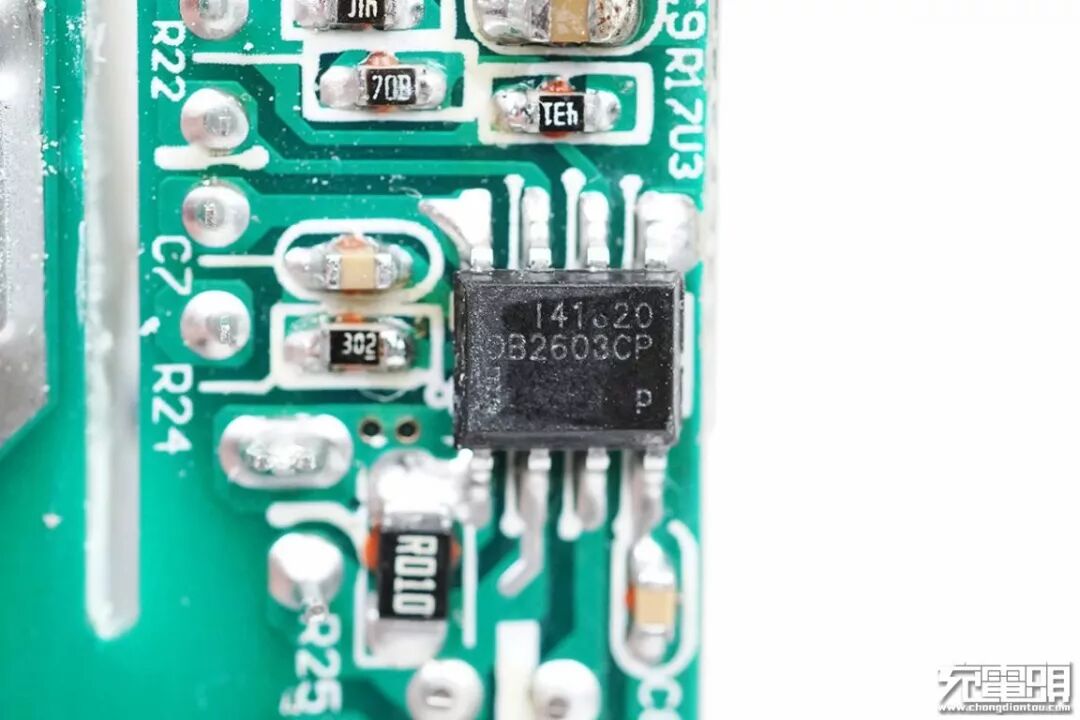

输出协议芯片，来自昂宝的OB2603x。

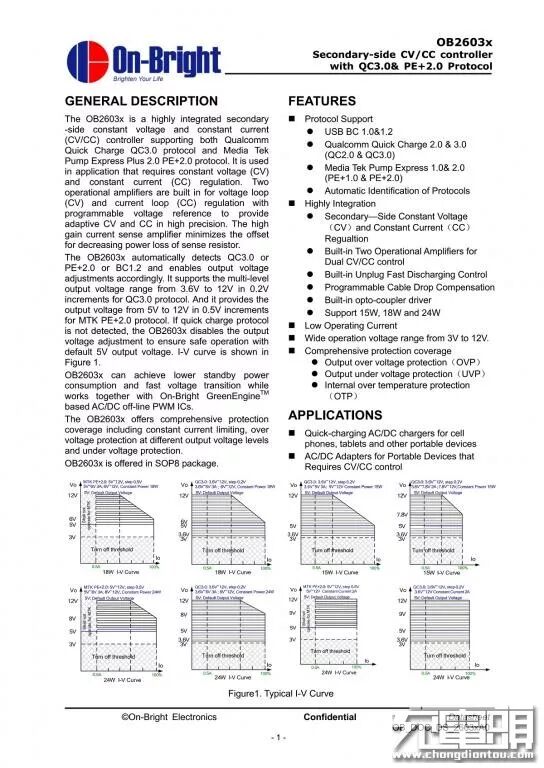

昂宝OB2603X采用SOP8封装，是一款高度集成的二次侧CV/CC控制器，支持QC3.0协议以及MTK PE 2.0、PE+2.0协议。应用于需要恒压（CV）和恒流（CC）调节的场合。在CV和CC调节中，利用可编程基准电压源提供两个运算放大器，以提供高精度的自适应CV和CC，并可提供全面的保护功能，包括恒定电流限制，过压保护在和欠压保护等。

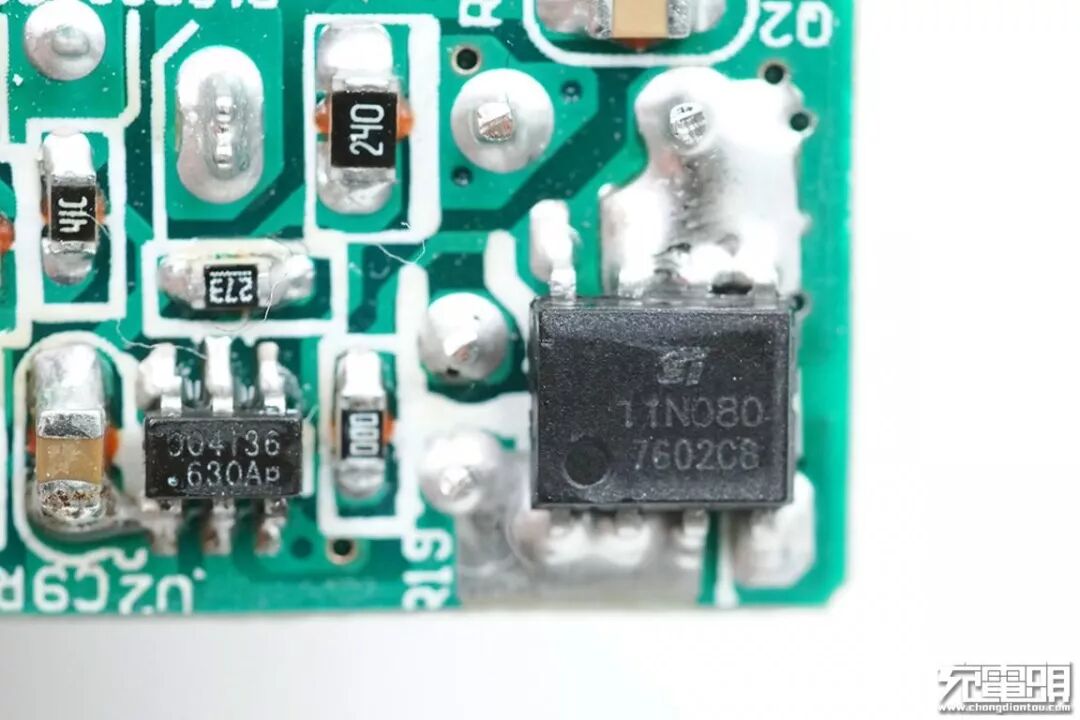

一颗丝印004136 630AP的芯片为昂宝的OB2004A同步整流控制器，旁边是一颗深爱半导体的同步整流管，型号11N080。

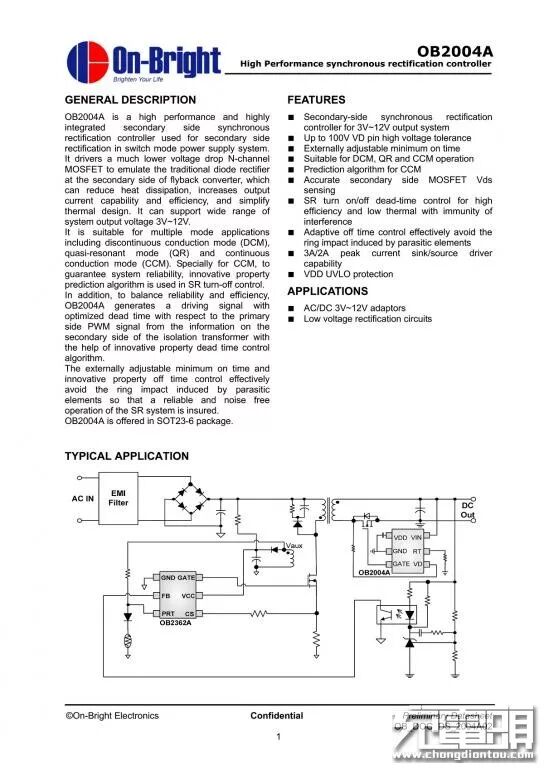

昂宝OB2004A采用SOT23-6封装，是一款高性能、高集成度的二次侧同步整流控制器，用于开关电源系统的二次侧整流。它驱动低得多的压降N沟道MOSFET来模拟反激式变换器的次级侧的传统二极管整流器，这可以减少散热，增加输出电流能力和效率，并简化热设计，它可以支持宽范围的系统输出电压3V~12V。

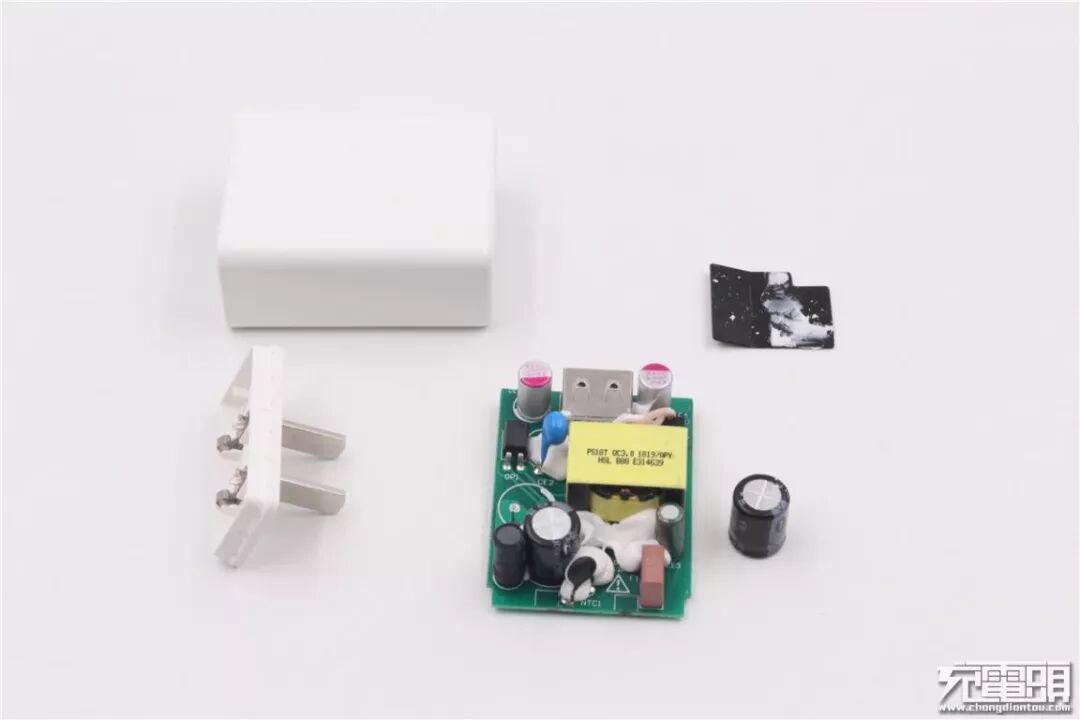

拆解完毕。
