拆解报告：电小二户外电源400

原创充电头网编辑部充电头网

----- 充电头网拆解报告第630篇 -----

可能大家比较少接触“户外电源”这种产品，其实这种储能逆变设备在海外是十分受欢迎的，储能设备在众多家庭里普及开来。外出游玩、抗灾、停电应急、户外续航等都可以用得上。国内储能箱市场仍然属于一块未开荒市场，未来几年应该会迎来爆发式增长。最近电小二推出了一款储能箱，叫电小二户外电源400，拥有414Wh容量支持DC、点烟器、220VAC、USB输出，接下来为大家送上这款产品开箱拆解。

一、电小二户外电源400外观
产品侧面可以看到产品特点，防溅水、短路保护、过载保护、温度控制、正弦波。

另一侧可以看到一个220V AC输出孔。

背面产品参数部分。

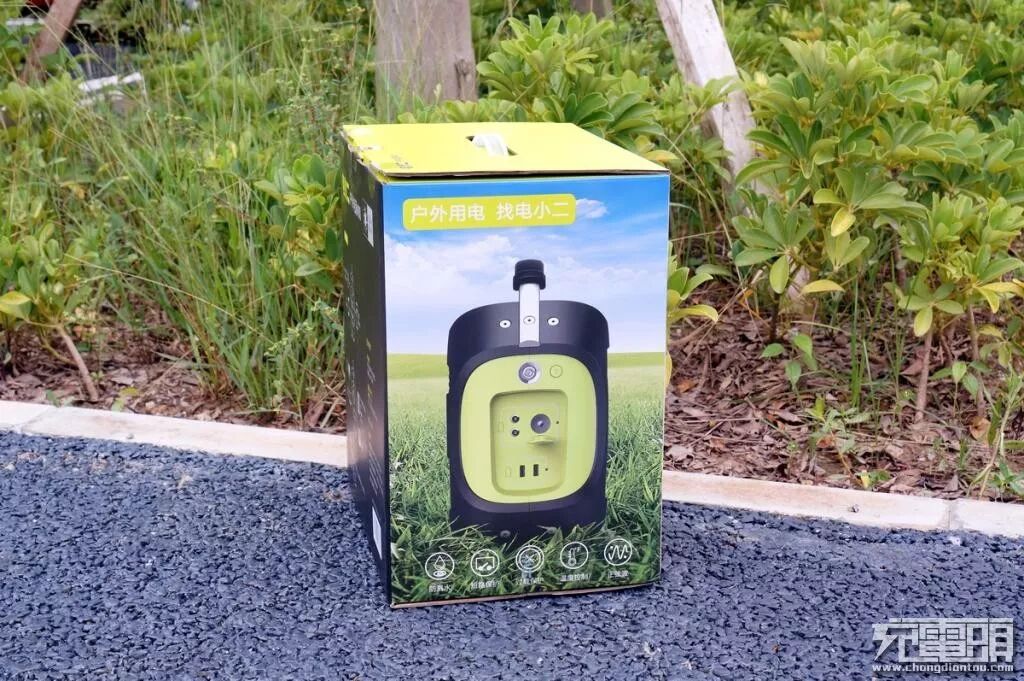

撕开透明封条打开包装盒。

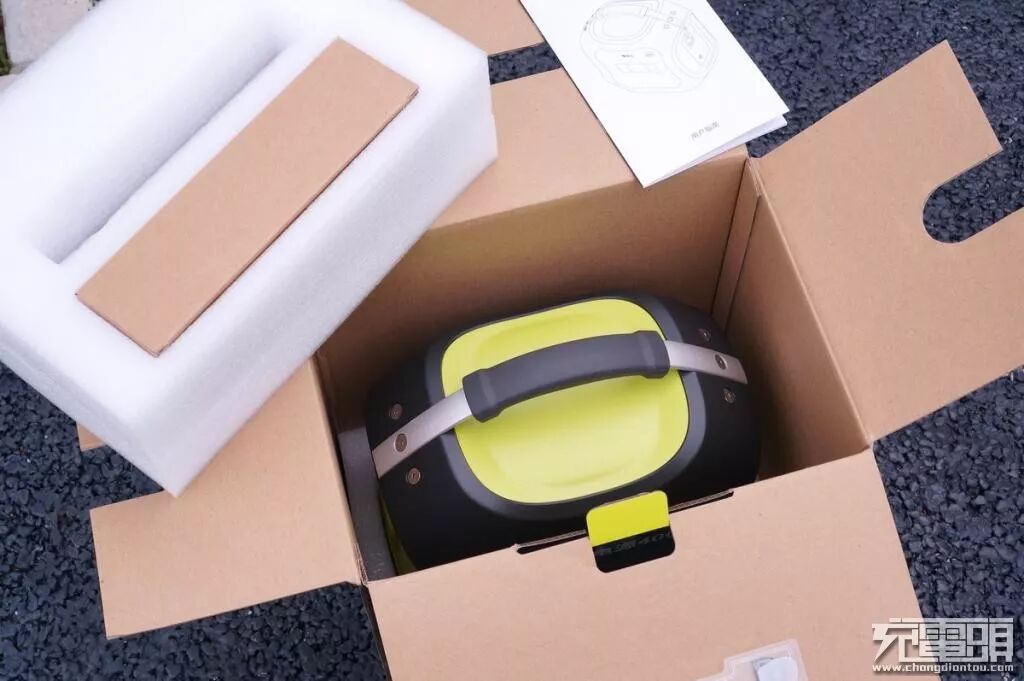

户外电源四周被厚实的发泡棉包裹着，避免运输途中受到冲击损坏。

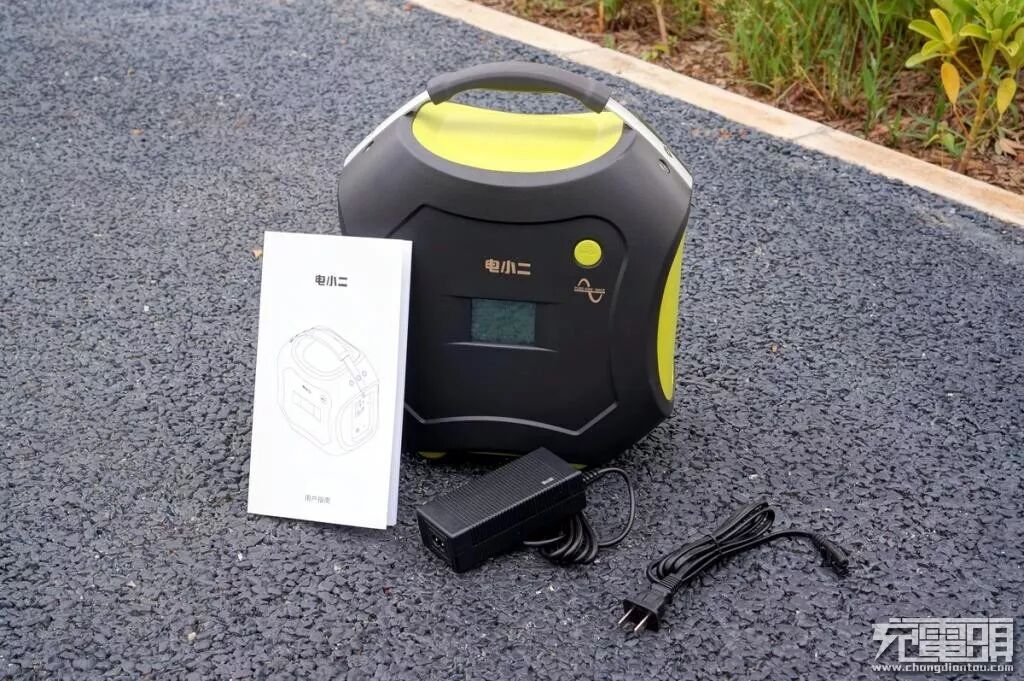

开箱物品一览，说明书*1、移动电源本体*1、电源适配器*1、电源8字线*1。

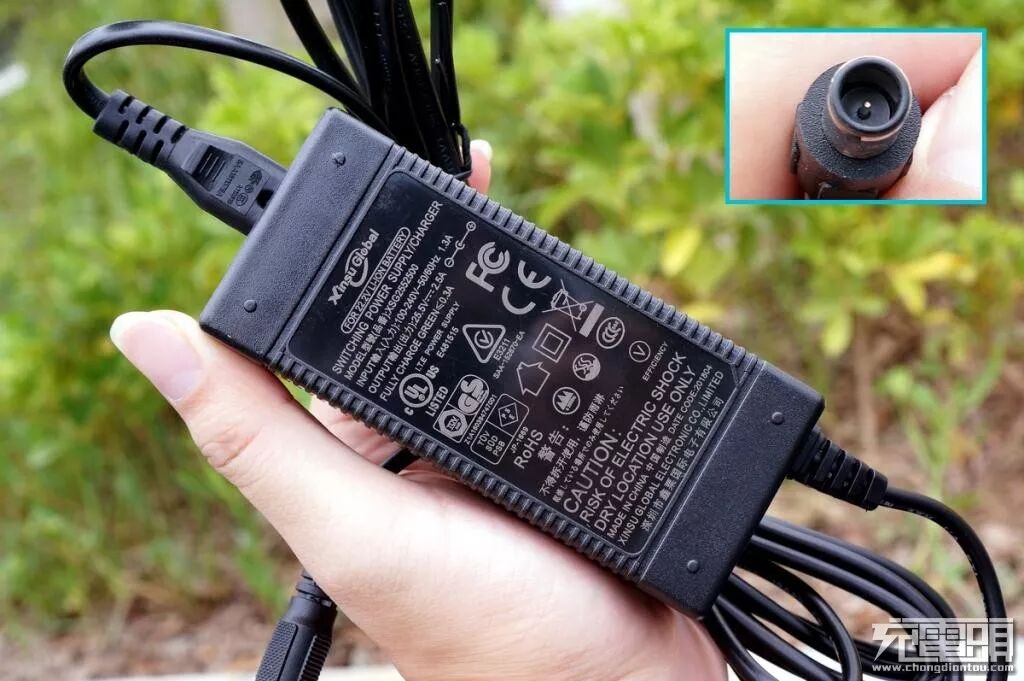

电源适配器支持100-240V~50/60Hz全球电压，输入为8字线分体设计；输出25.5V2.5A大约是64W，插头规格是8mmDC口，由深圳市鑫粟国际电子有限公司制造。

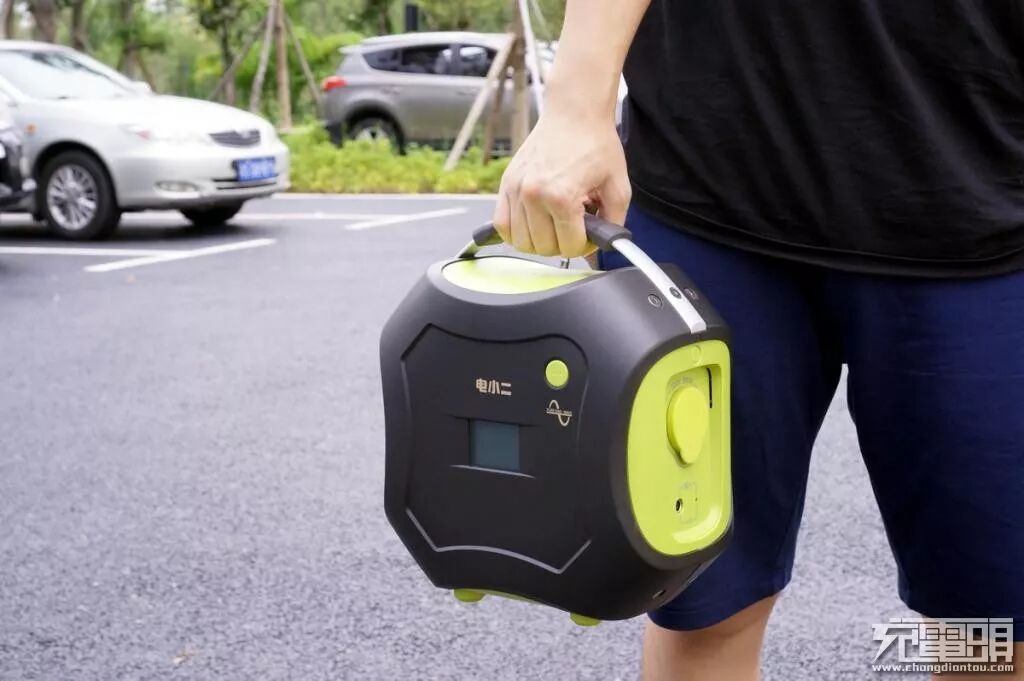

电小二户外电源400主体采用绿黑色阻燃塑胶制作，顶部带有一个包裹着橡胶的铝合金提手方便携带，整体重量为5.6公斤分量十足。

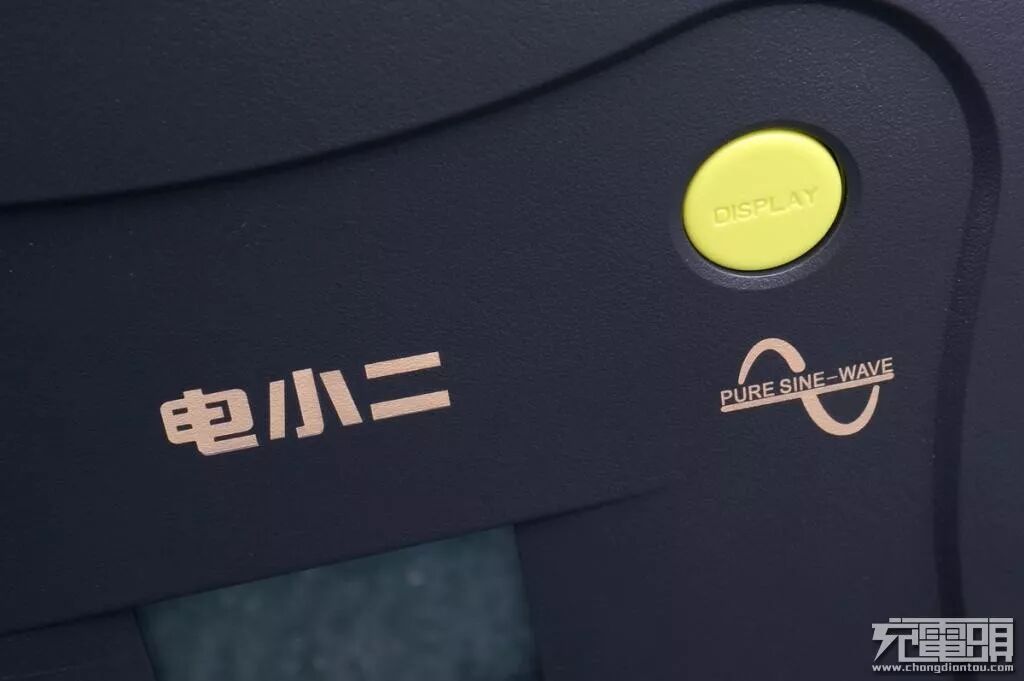

在主机正面右上角带有一个DISPLAY按钮，按下可以激活屏幕显示当前主机各种参数。

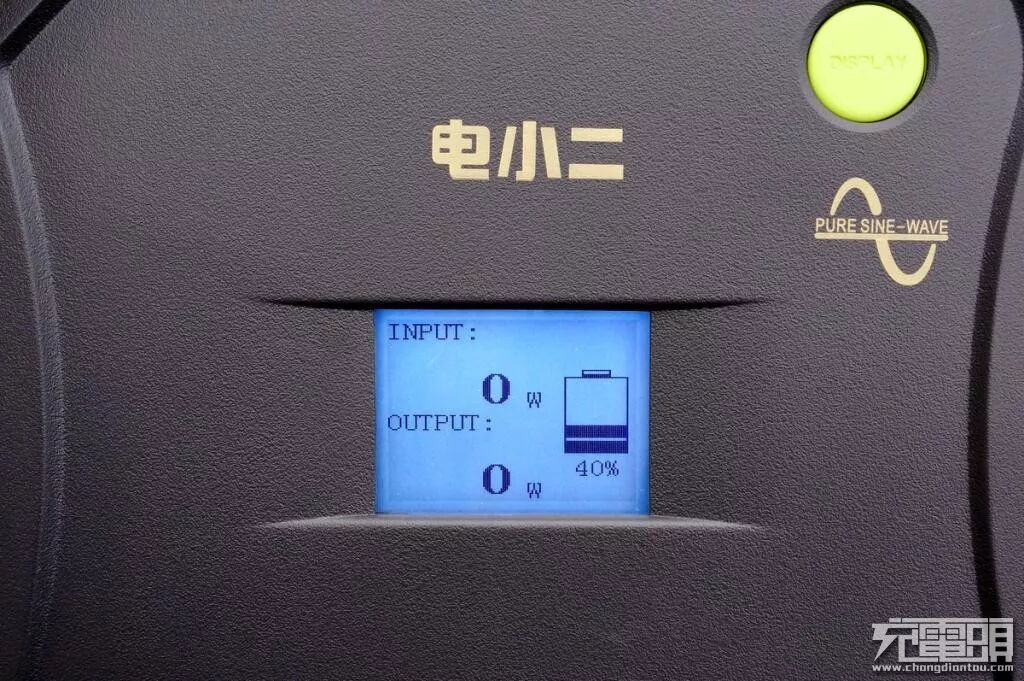

屏幕点亮自带背光，分别显示“输入功率”、“输出功率”、“剩余电量百分比”，可以看到出厂电量百分比为40%，锂电池出厂时半电保存寿命比较长。

壳体装配使用宽大的六角螺丝，牢固度十足。

左侧从上到下分别是照明电筒、两个DC 12V输出口 & 12V车载点烟器输出口、两个5V 2.1A USB输出口，三个区域都有独立的开关按键，可以单独开启使用，开启时区域对应的红色LED亮起。

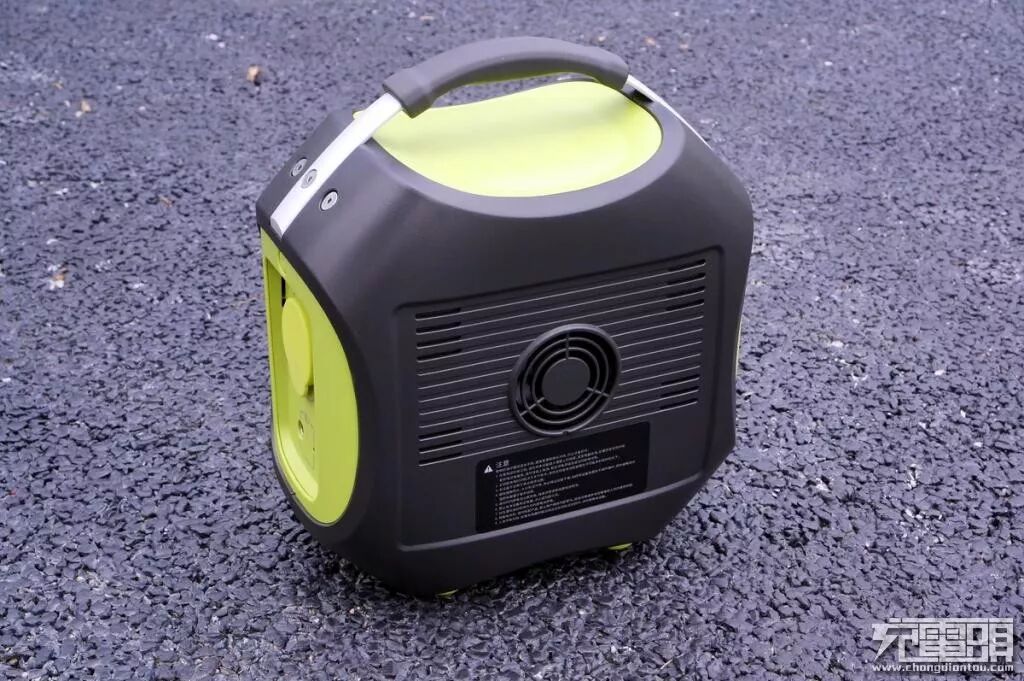

产品背面是主动散热风扇。

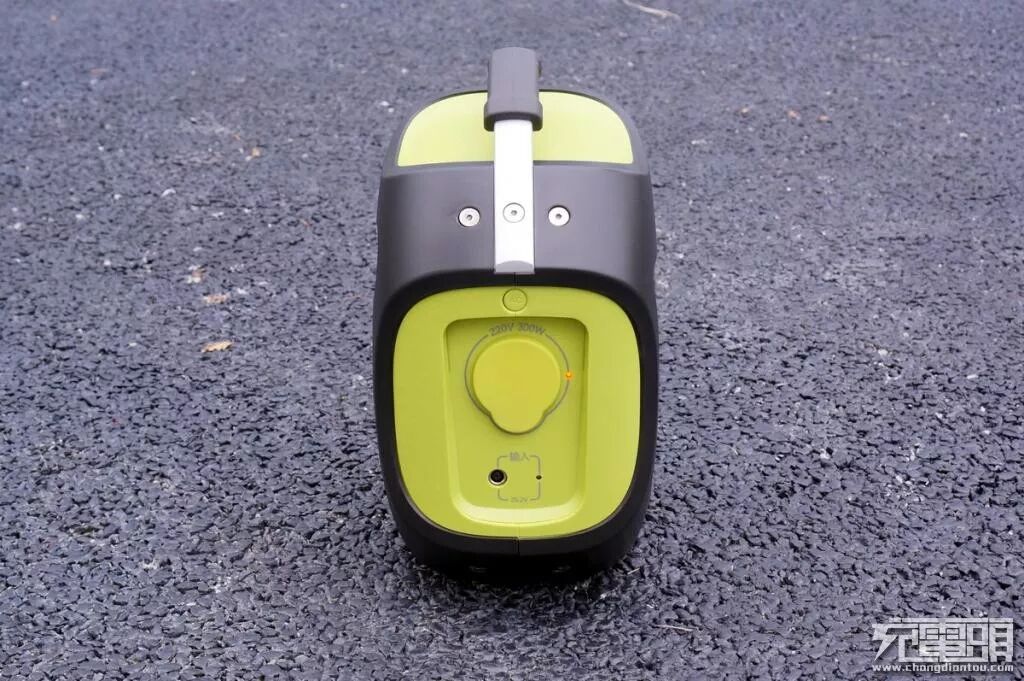

右侧是一个带有保护盖的220V AC交流输出口，同样带有独立的开关按钮与LED指示灯，下面是8mm DC输入口。

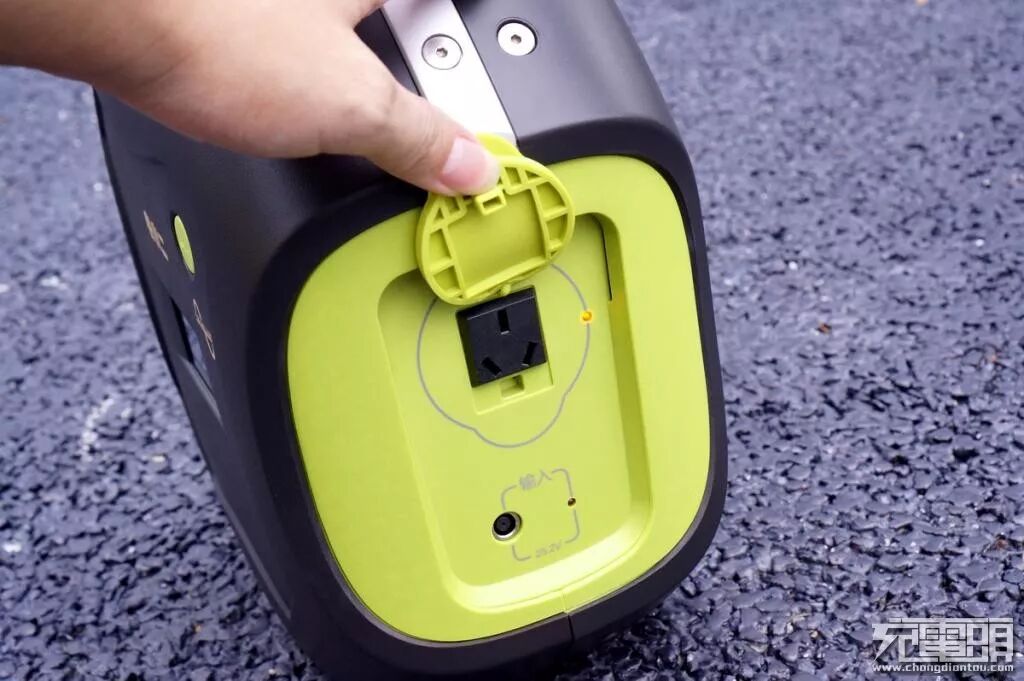

掀开220V保护盖可以看到AC孔是三脚插孔。

底部是产品铭牌参数贴纸，品牌：电小二、名称：户外电源400、电芯：锂离子动力电芯 19.2Ah/21.6V（414.72Wh）、输入：直流25.2V/ 2.5A、DC输出：12V/10A（120W MAX）、USB输出：5V/2.1A*2（21W MAX）、AC（正弦波）输出：220V/1.3A，50Hz，持续300W，峰值500W、最大总输出：330W、工作温度：-10-40度、充电温度：0-40度。

二、电小二户外电源400拆解
小编十分好奇电小二户外电源到底里面长什么样，废话不多立马拆开看看。

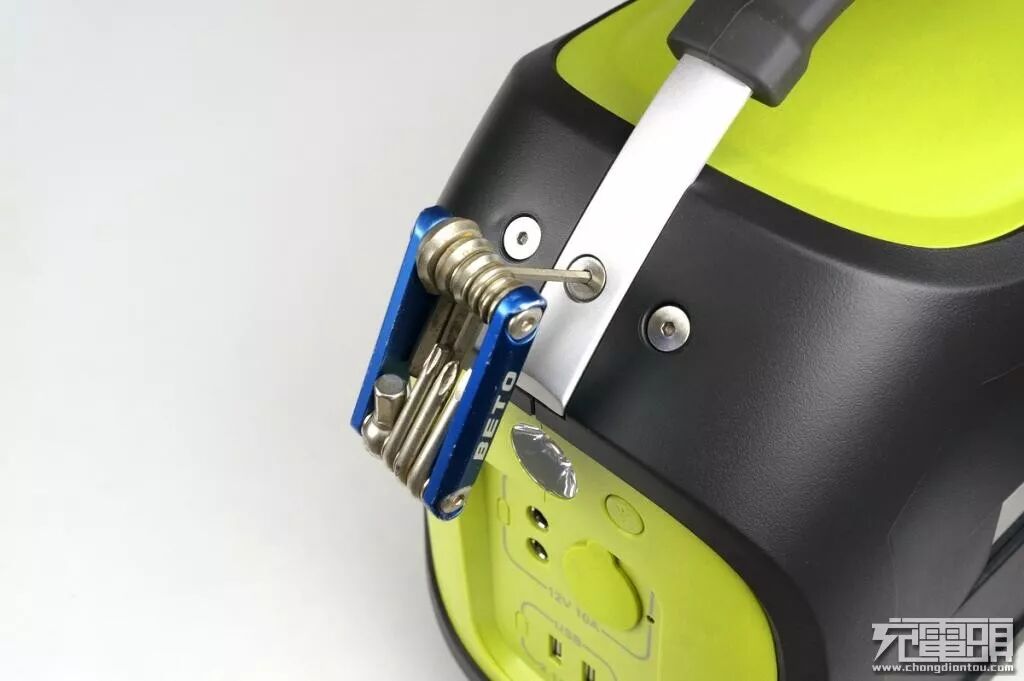

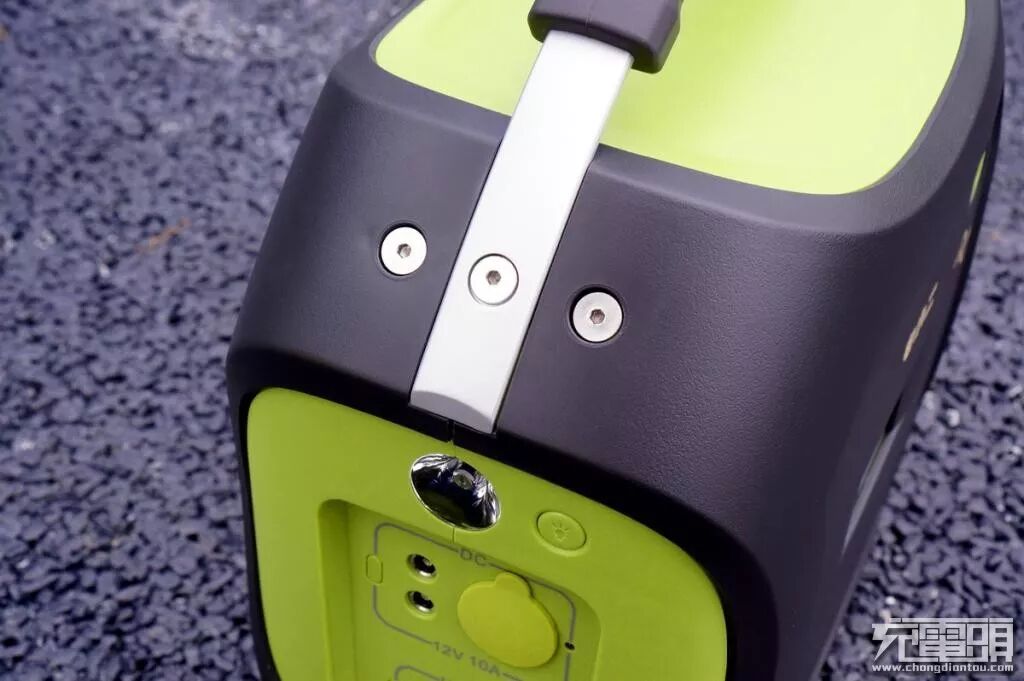

得益于螺丝装配方式使拆开过程十分顺利，使用六角螺丝刀拧开左右两边提手处的三颗螺丝。

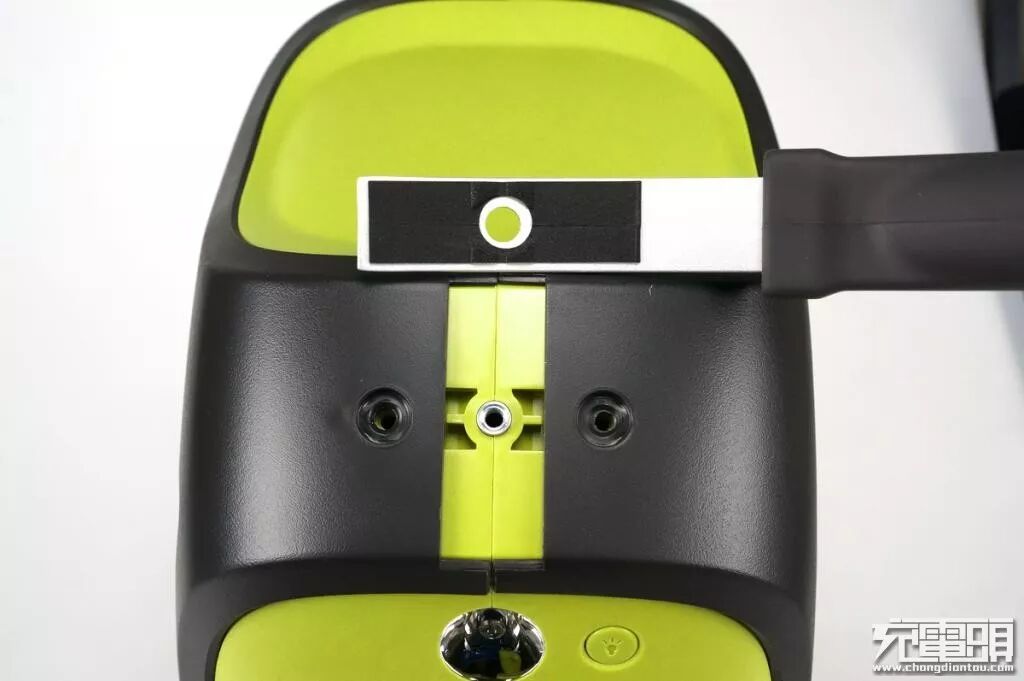

提手内层贴上海绵内衬，可以避免异响。

然后把底部的两颗内六角螺丝也拧开。

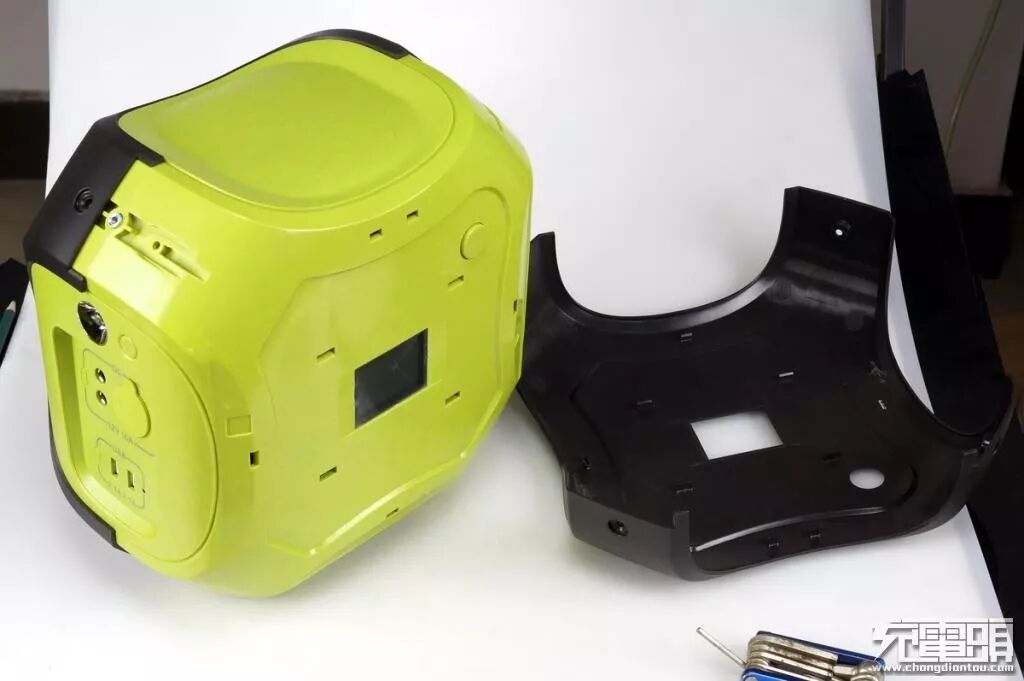

黑色的外皮分离出来露出绿色的内壳。

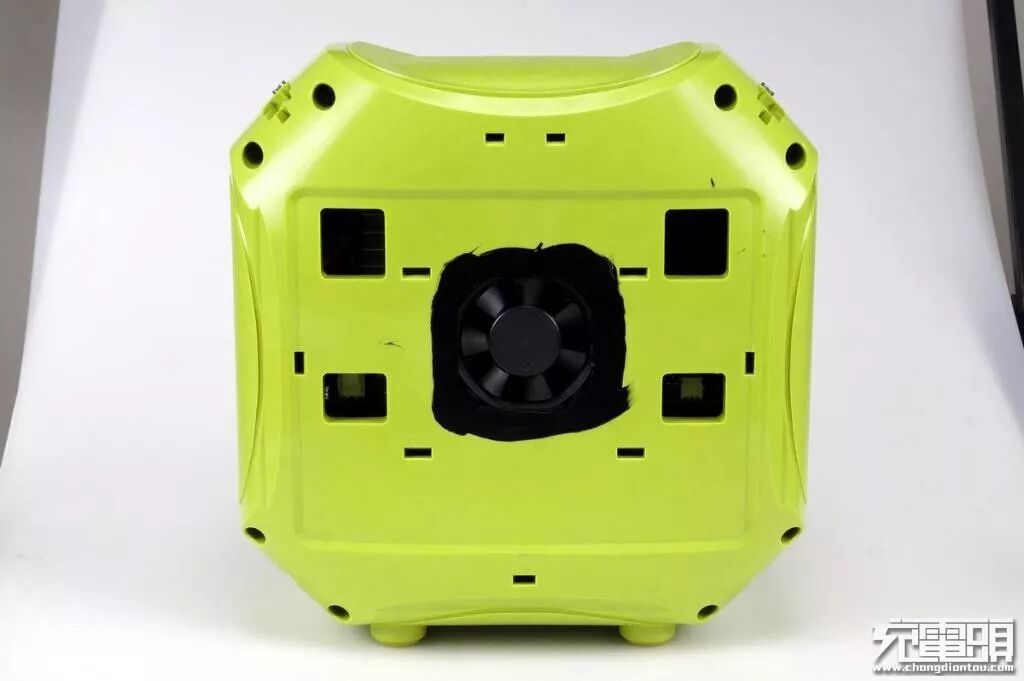

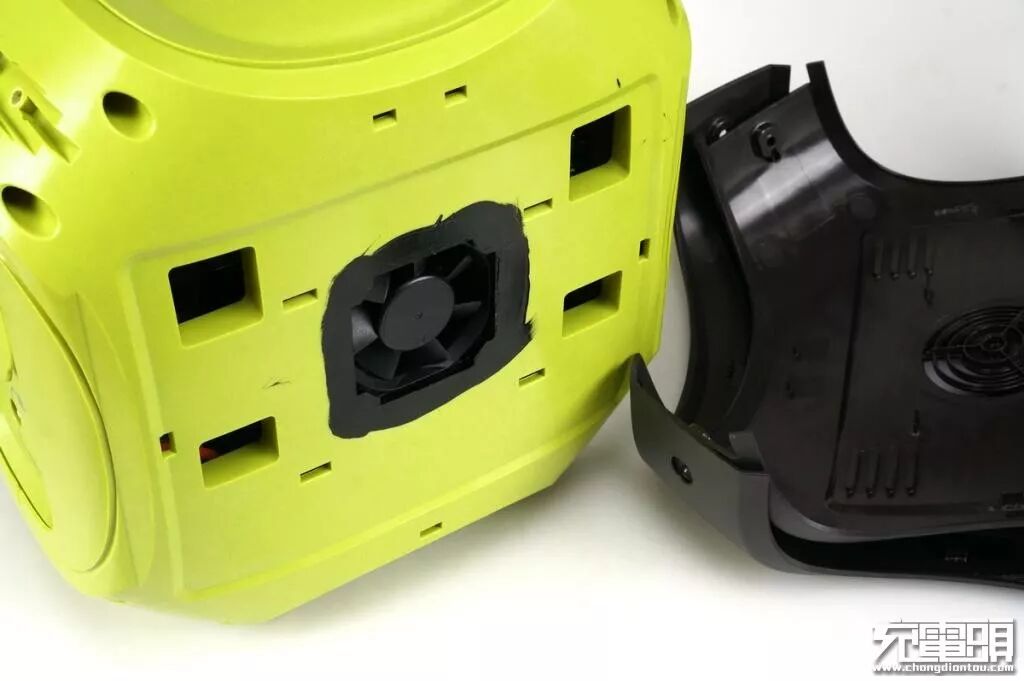

背面可以看到风扇附近的绿色壳体四周涂上了黑漆，避免在外面看到绿色壳体不好看，风扇向内吹风，四个开孔对外排风。

四个角一共8颗十字螺丝，拧掉。

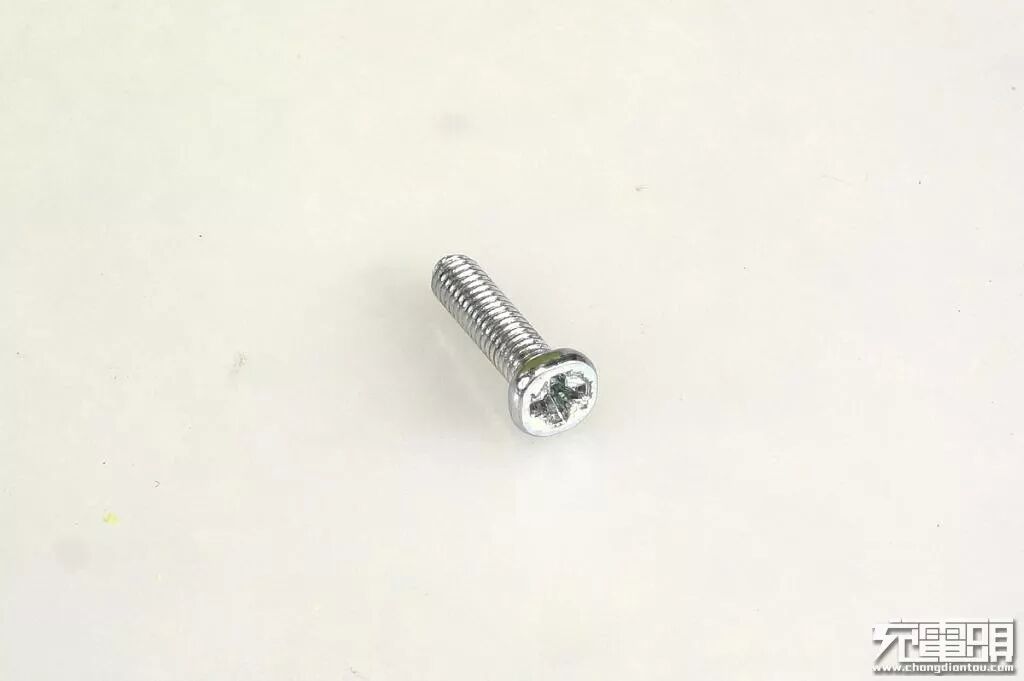

很常见的螺丝尺寸，拆装方便。

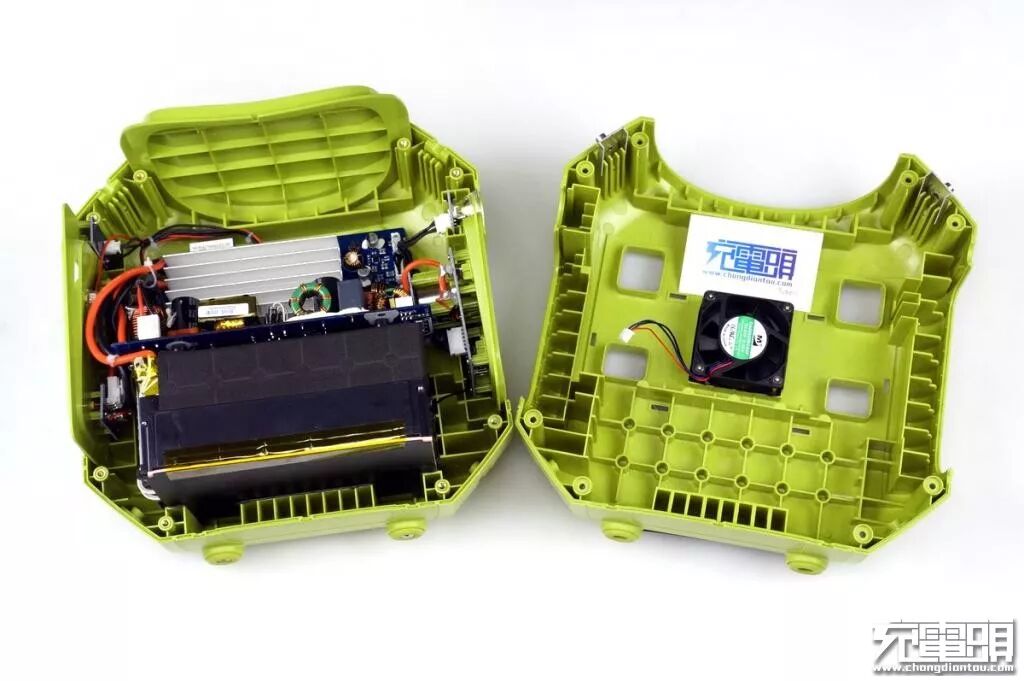

绿色壳体分离。

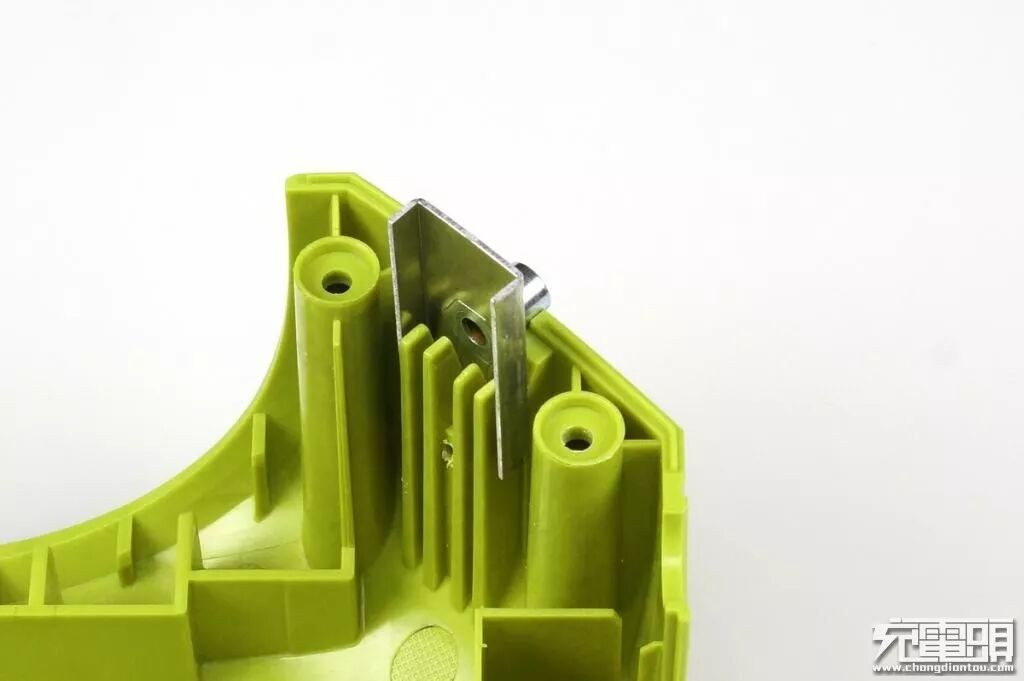

提手固定点是金属插片，保证坚固耐用。

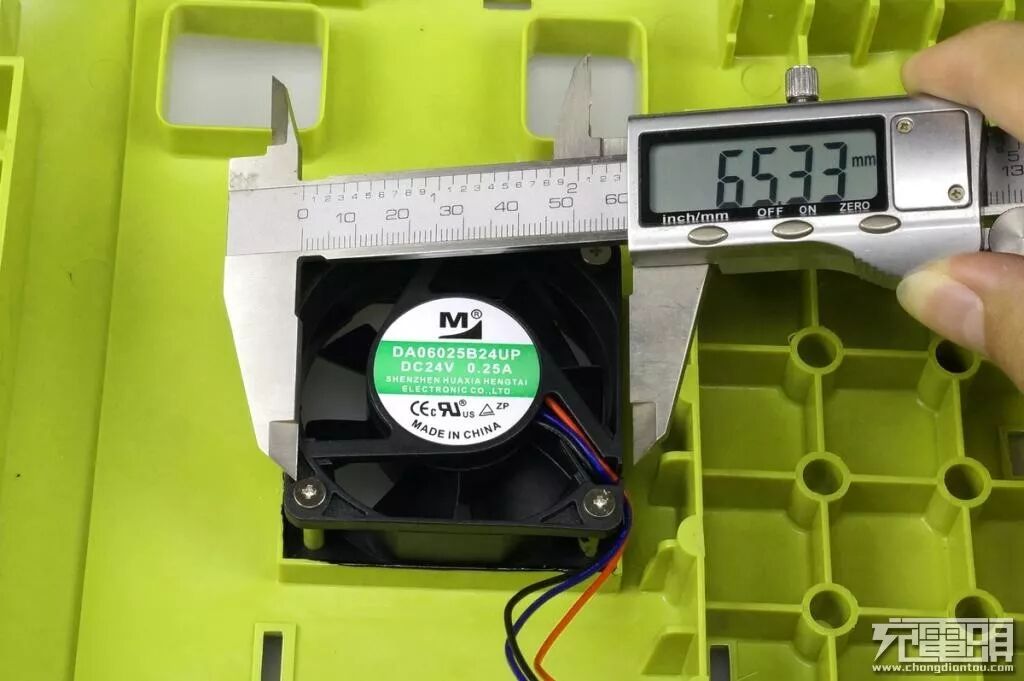

主动散热使用了深圳华夏恒泰风扇，型号DA06025B24UP，直径为65mm，输入电压DC24V输入电流0.25A，6W功率的DC直流风扇。

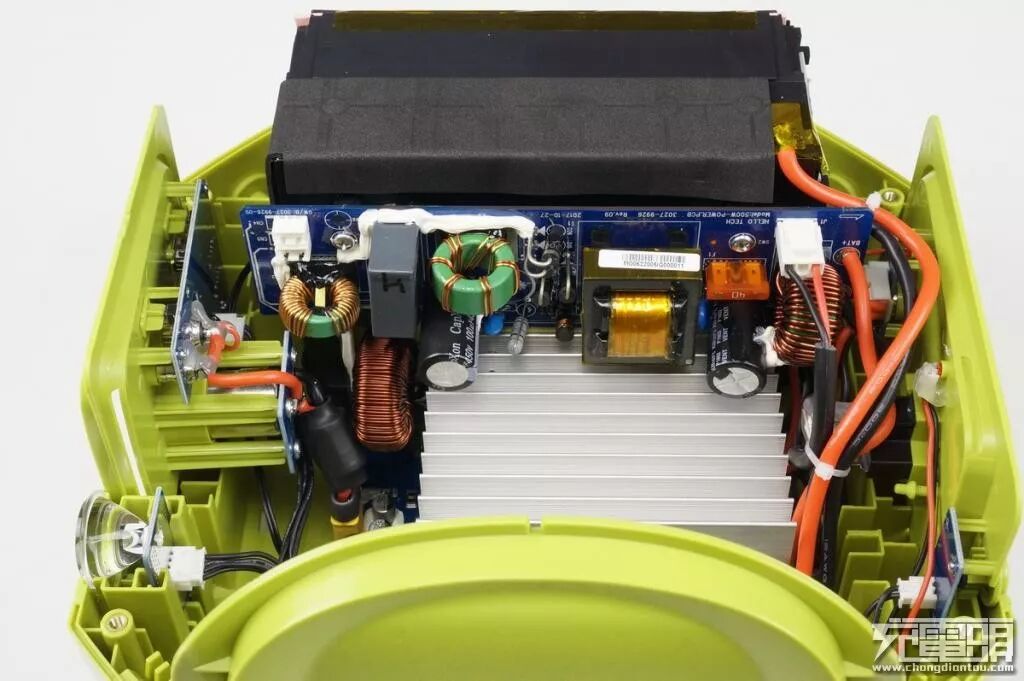

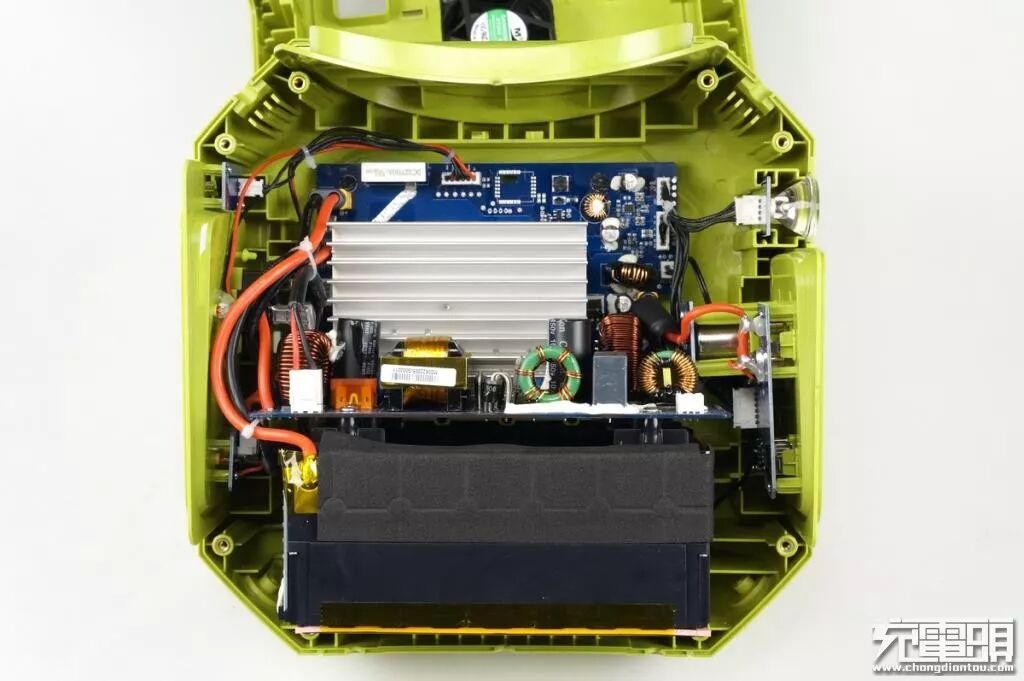

内部俯视图，可以看到分成几个区域，左右侧面的接口面板部分、中间的逆变器部分、底部的电池组部分。

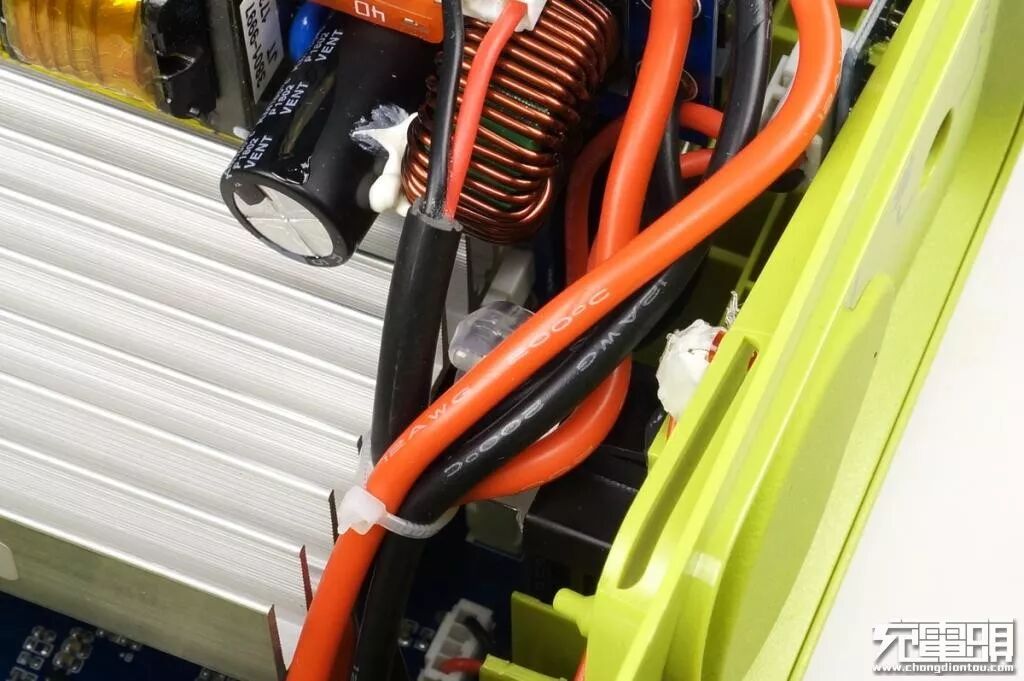

电池组使用12AWG超软耐高温硅胶线连接PCB，保证大电流传输能力。

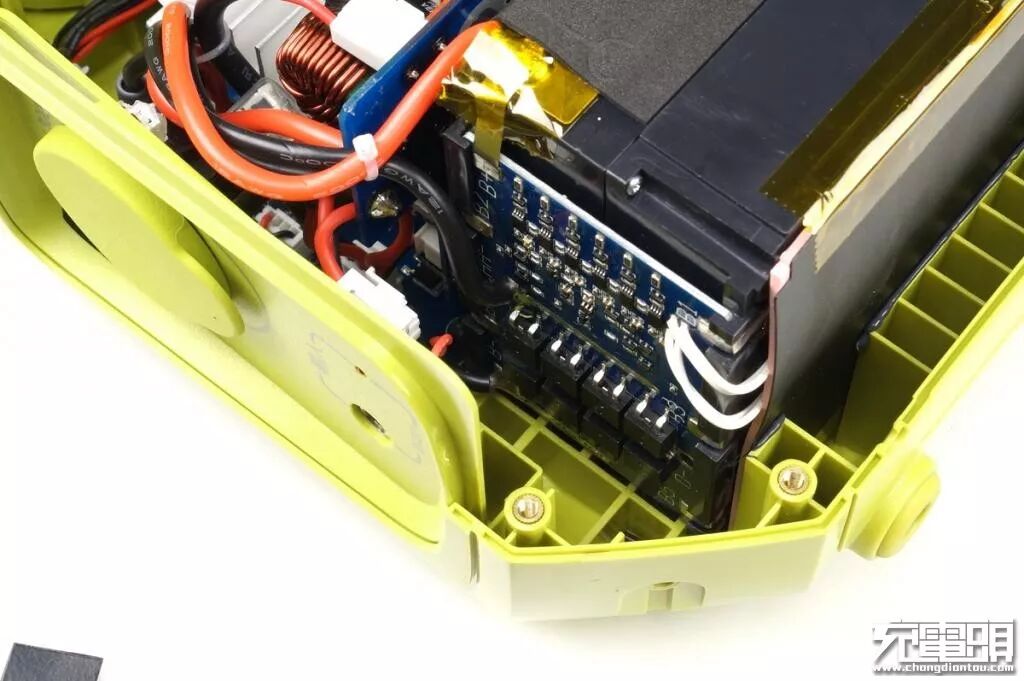

电池组保护板部分。

使用大电流航模插头连接PCB。

逆变器部分，高大的散热片。

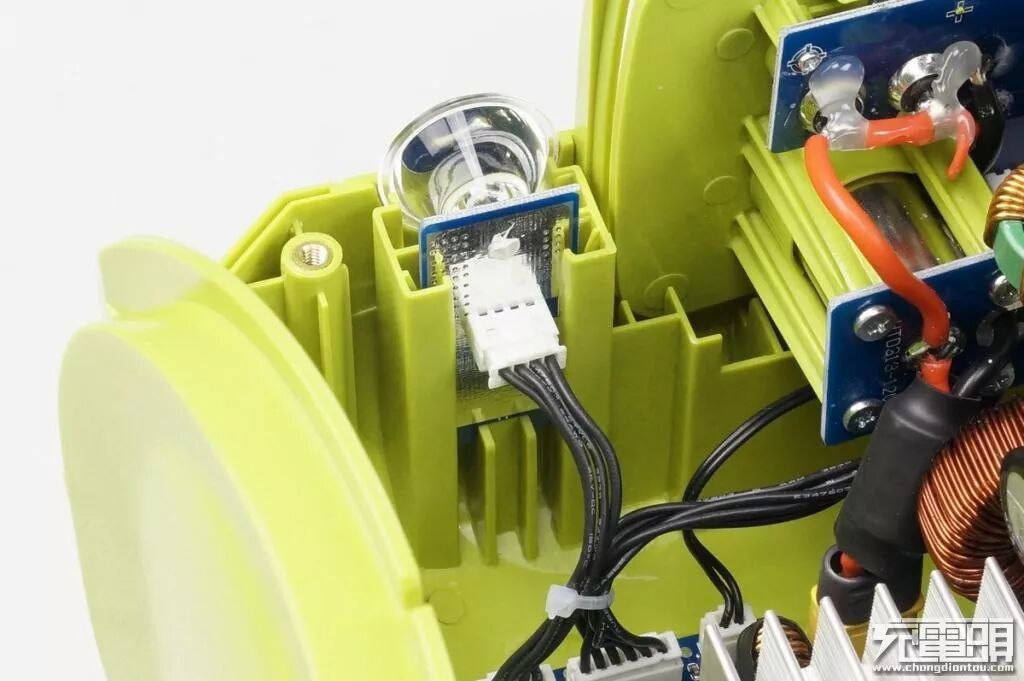

照明电筒背部敷锡散热。

电池组与户外电源绿色壳体之间四方形蜂窝结构面接触，提供足够的支撑力与抗冲击力，接触地方涂有固定胶避免滑动，电池组底部可以看到根温度探头直接伸入电池组内部测温。

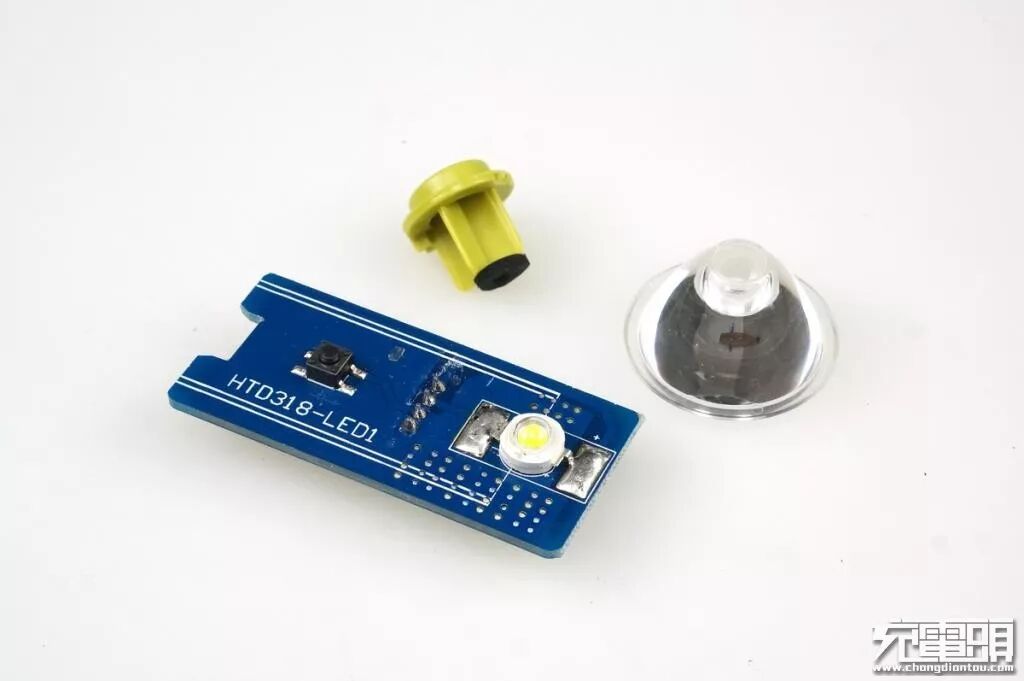

照明电筒模块使用一体透镜搭配粉团LED，按钮底部带海绵垫减少旷量。

DC输出面板部分。

线体焊接牢固焊点浸润度高，线材绕上磁环避免干扰。

220V与DC输入面板。

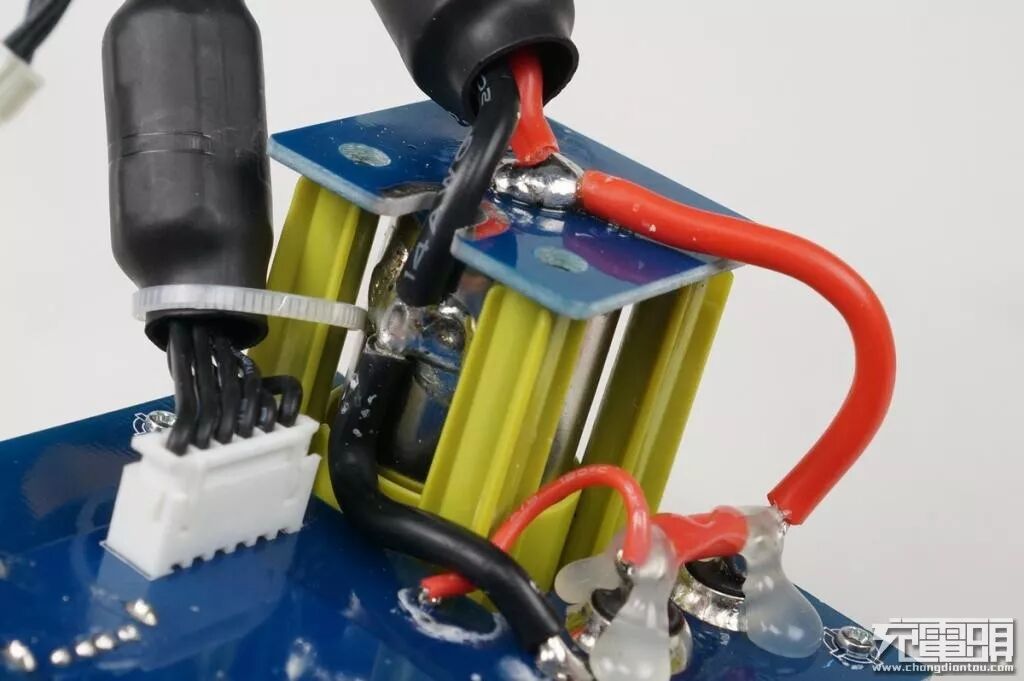

DC输入口铜质插头无磁吸反应，硅胶线飞线到PCB，一圈的焊点非常牢固。

220V AC输出口铜质插接件无磁吸反应，外表胶皮包裹避免触电。虽然是三脚插头，但只有火线零线两脚，无接地。

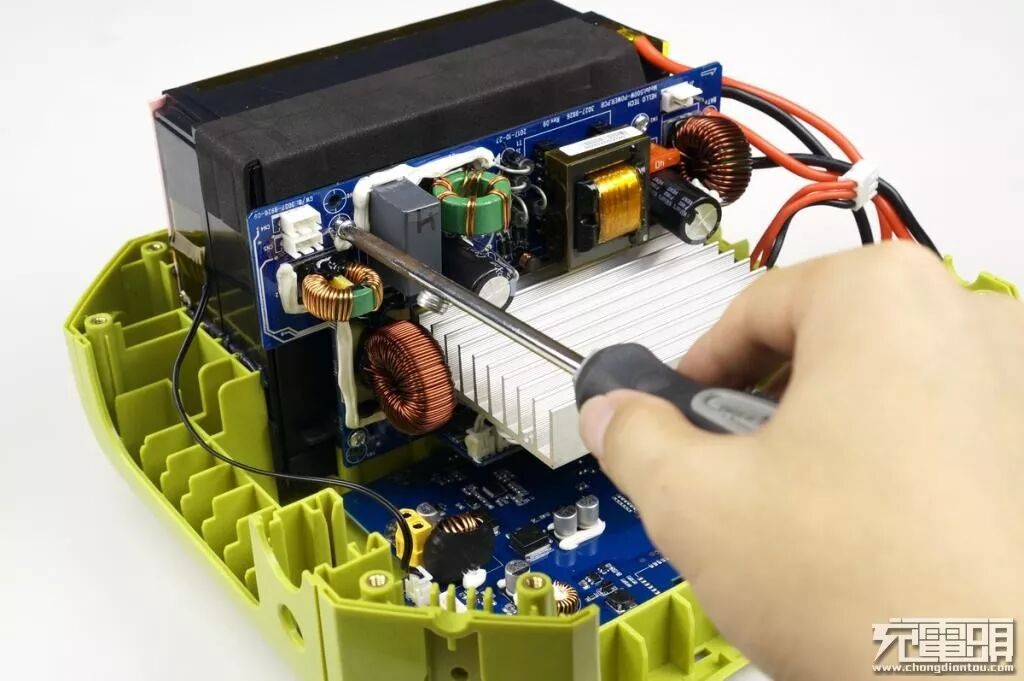

继续拆解逆变器PCB板。

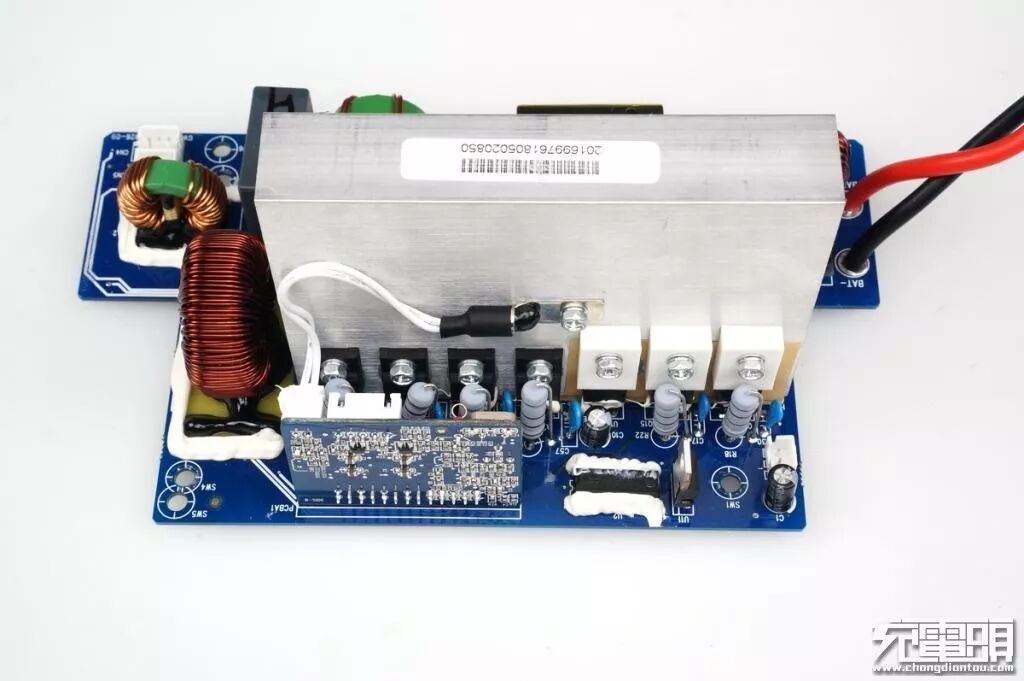

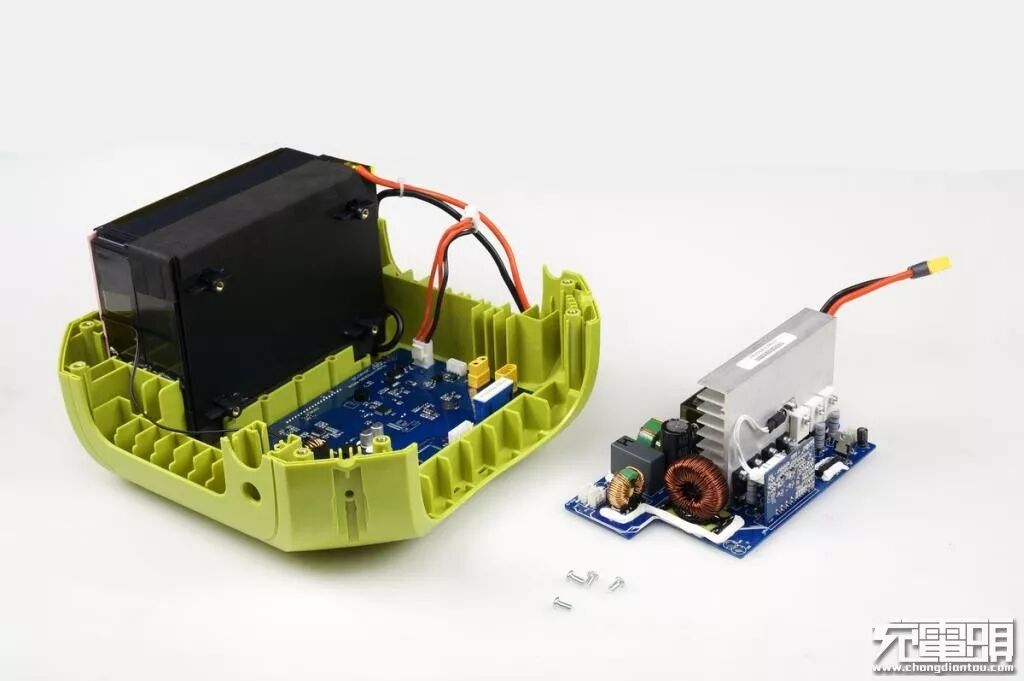

分离出逆变器PCB。

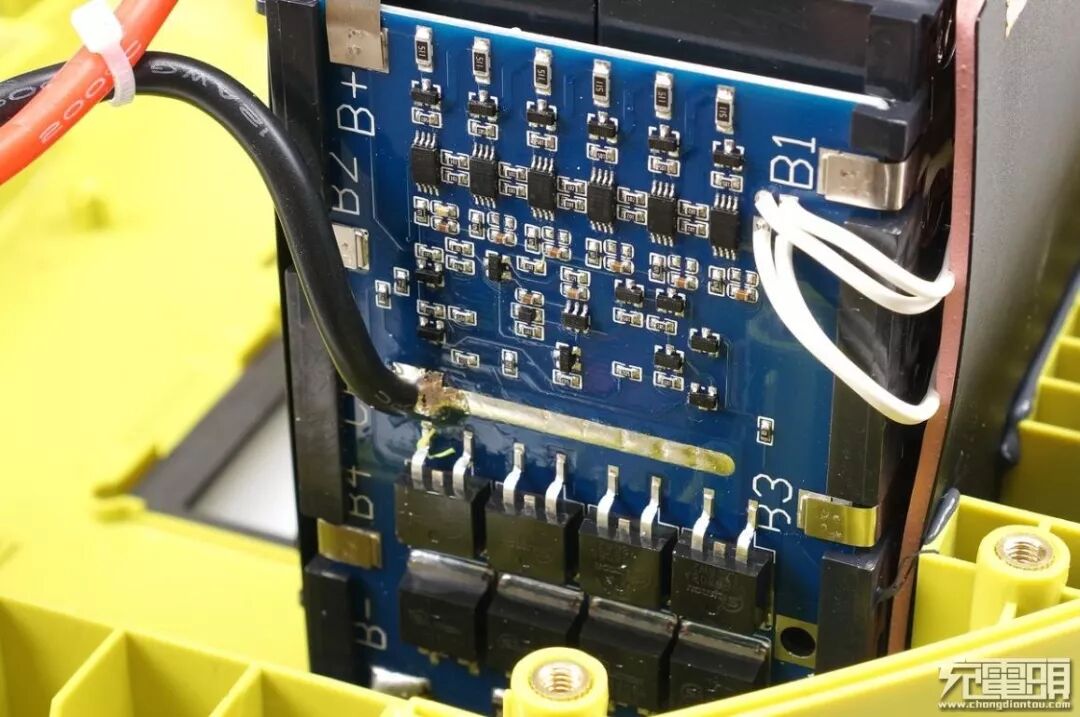

电池组保护板部分，电池采用六串结构，每一串都带有独立均衡。

6颗精工S8209A均衡IC，用于电池组单体电压平衡。

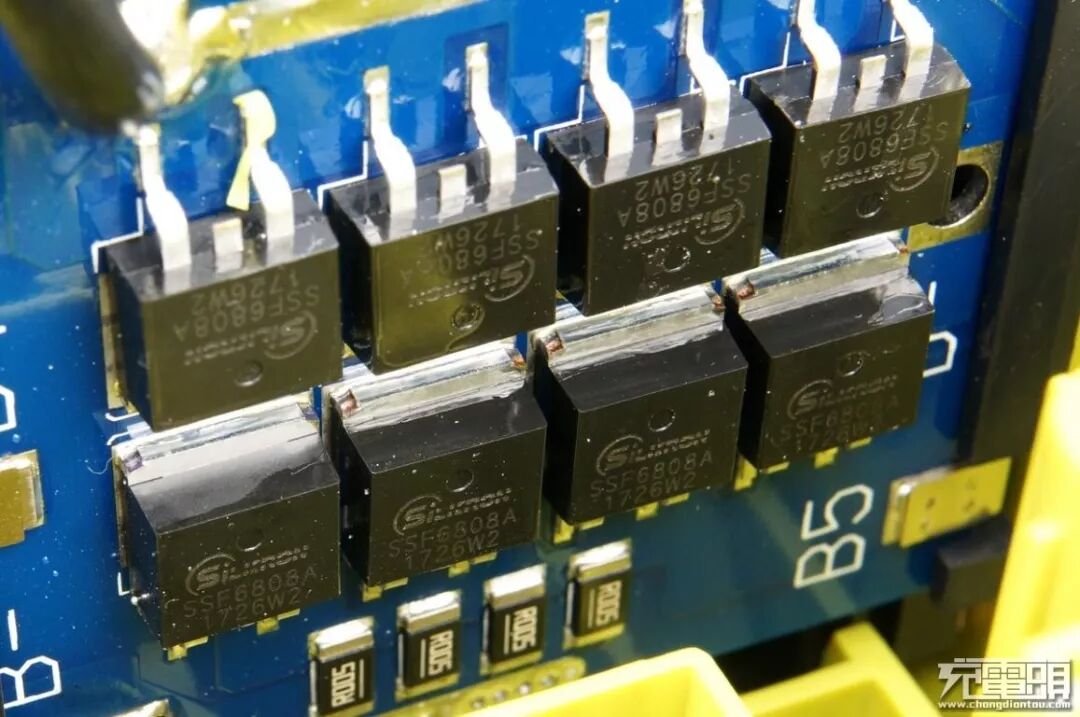

8颗SILIKRON SSF6808A MOS场效应管，用于电池组保护。

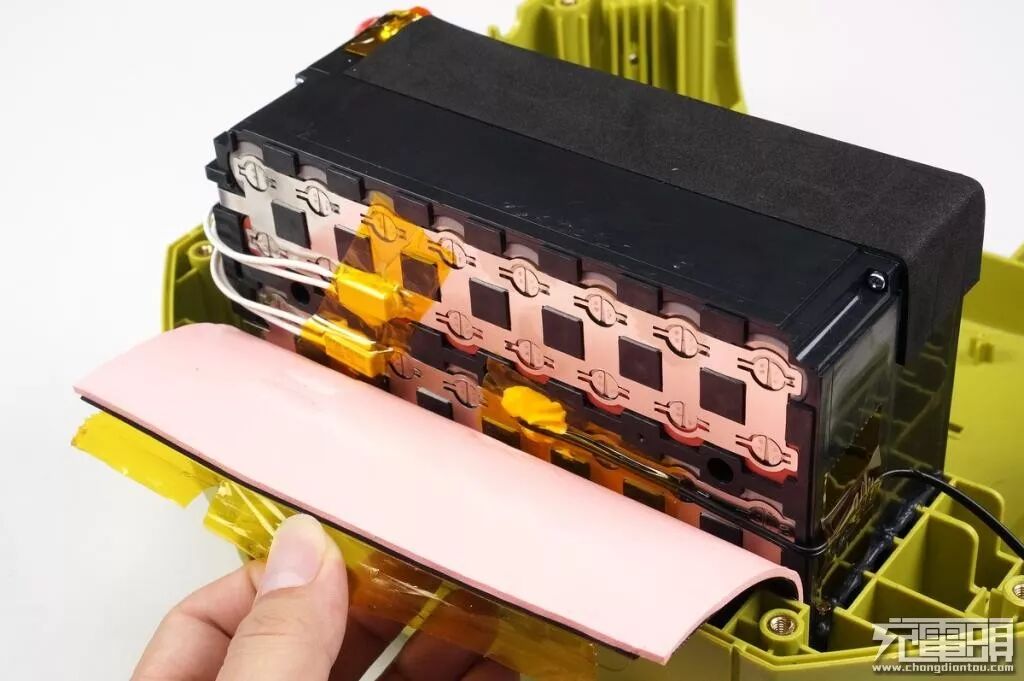

电池组上下都覆盖着一整块导热垫片，拉开垫片可以看到电池组使用了6串8并结构，一共48节18650锂电芯，单节容量2400mAh，看电池外皮颜色猜测可能是比克2400动力18650。镍带与18650正极之间使用青稞纸垫片增加绝缘，镍带点焊细节：每节焊点2+2十分牢固。电池组的温度监控是非常重要的，这里采用了两个温控开关加上NTC探头来做温度保护。

升压管和输出管的散热片很是高大，电感也很显眼。

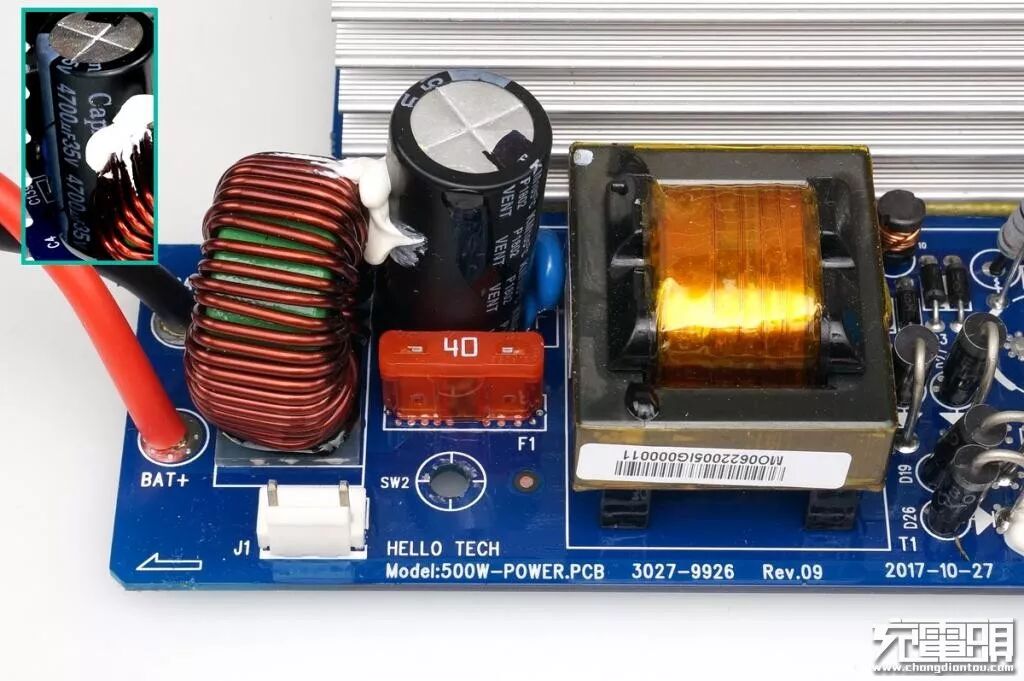

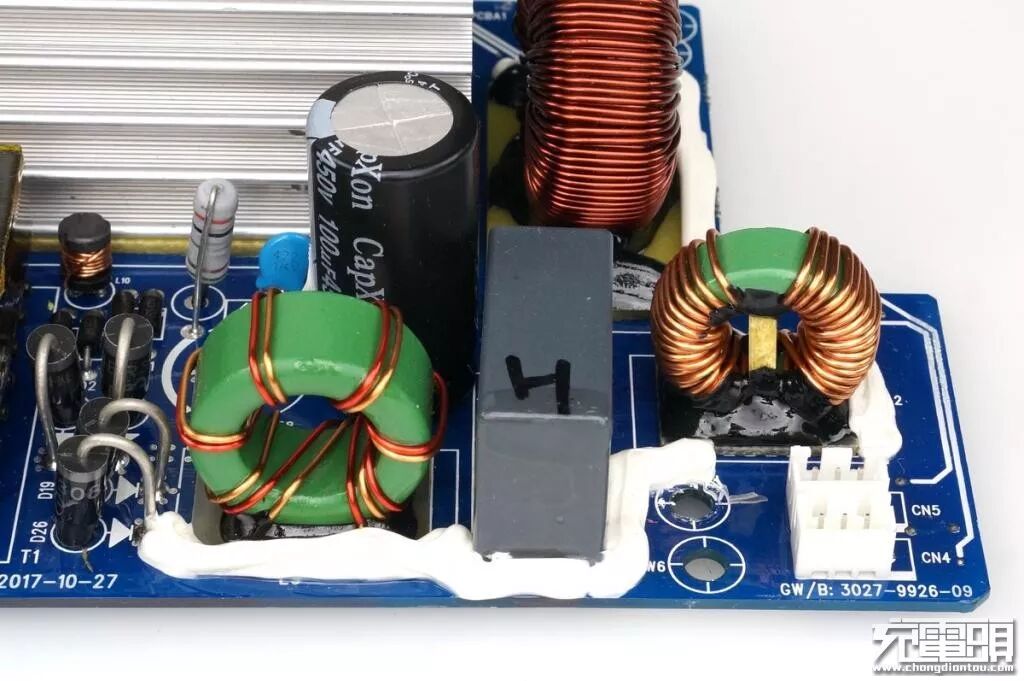

输入部分，滤波电感，40A车用保险丝，滤波电容，升压变压器。

整流二极管，滤波电容和输出电感。

正面共有7颗管子，散热片上面固定热敏电阻测温，避免过热。

控制小板。

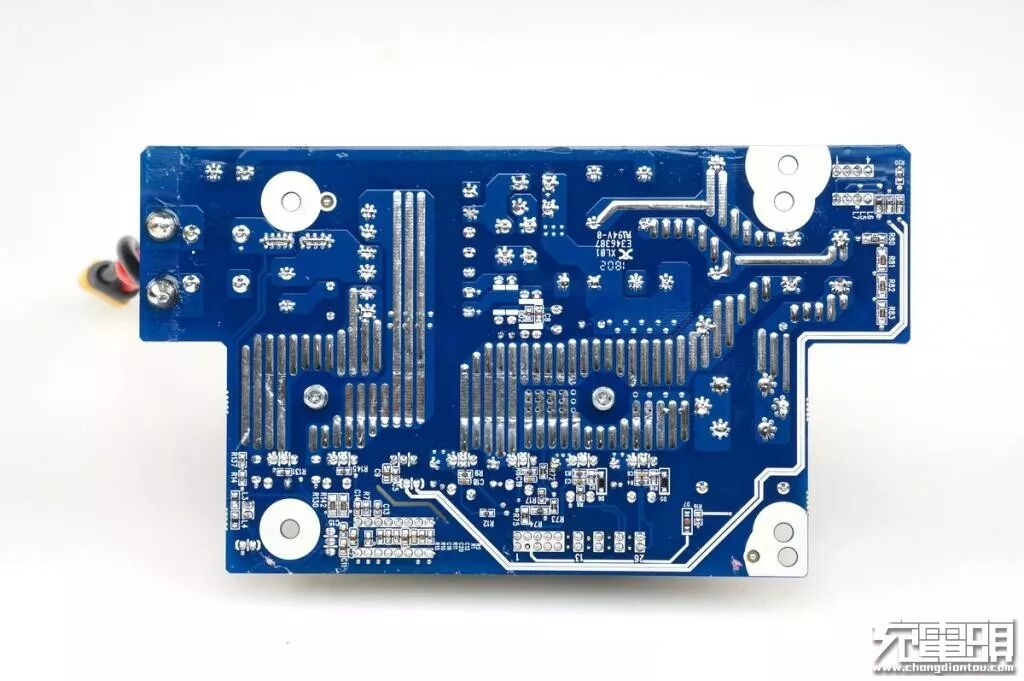

逆变器板背面大面积加锡，减小电阻。

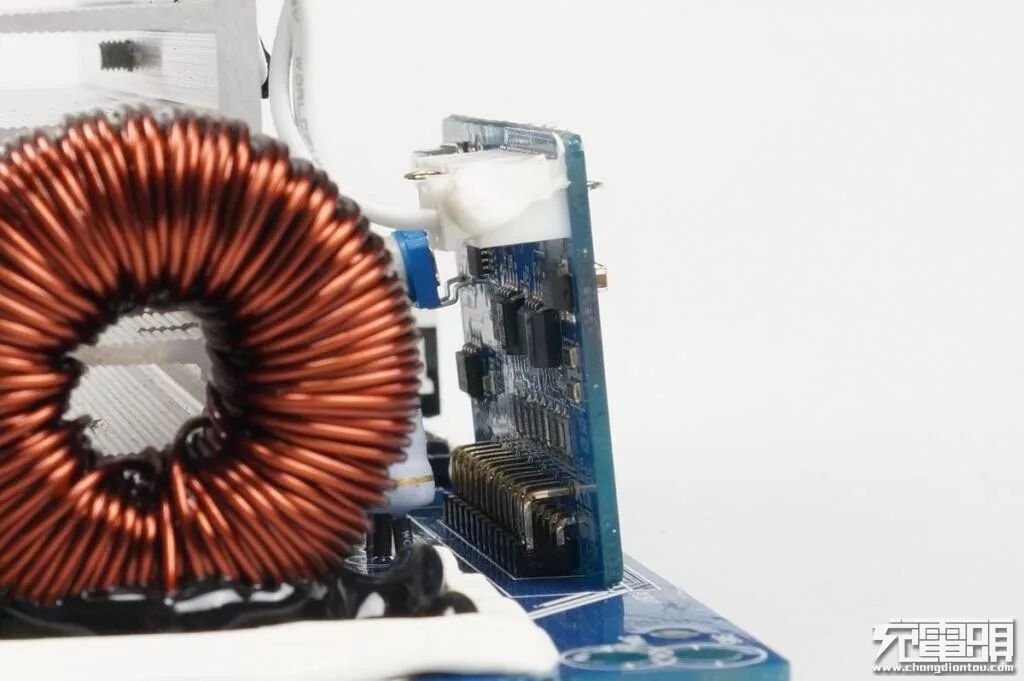

通过拖焊排针的方式拆除小板。

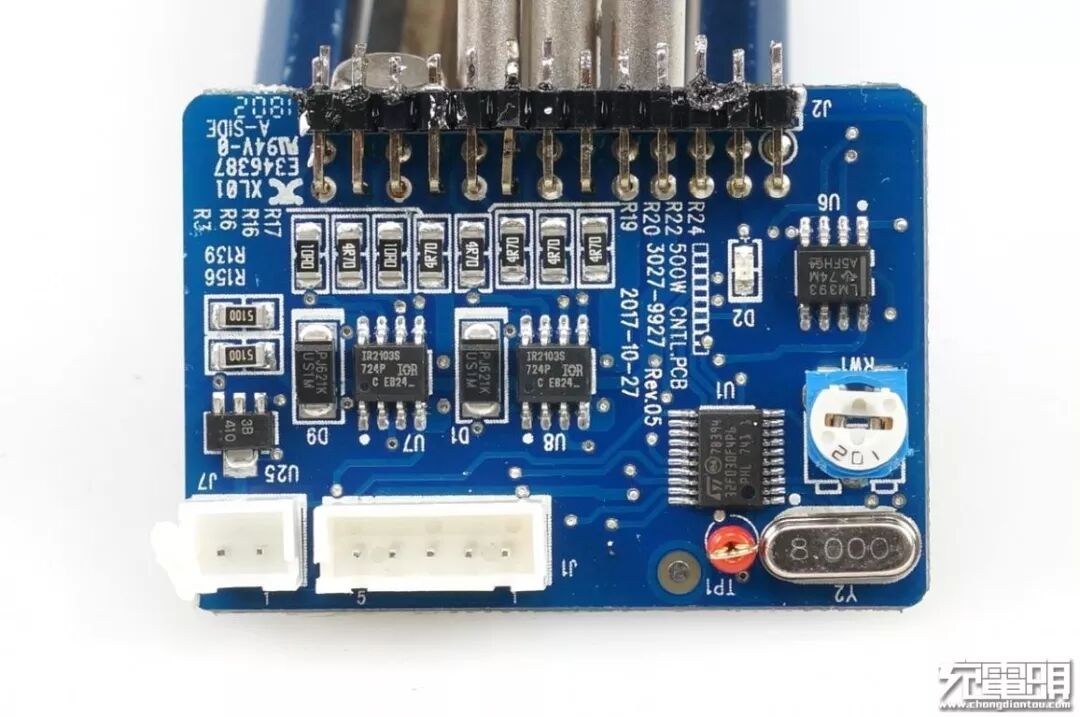

小板俯视图。

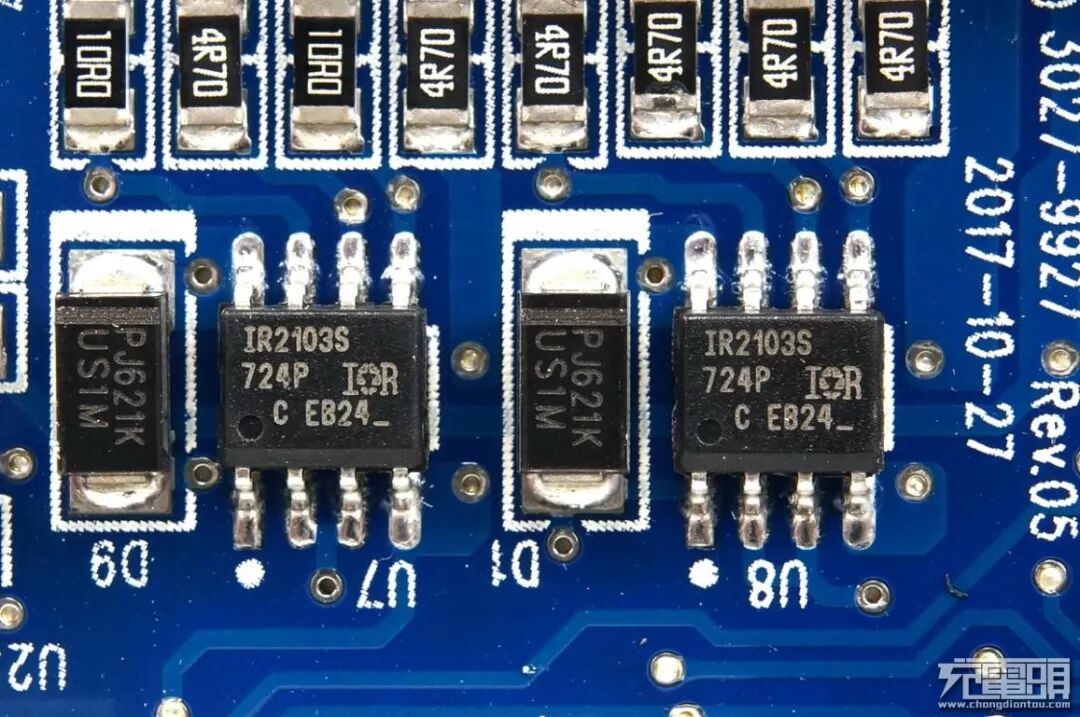

两颗IR2103S 半桥驱动器用来驱动4颗IGBT。

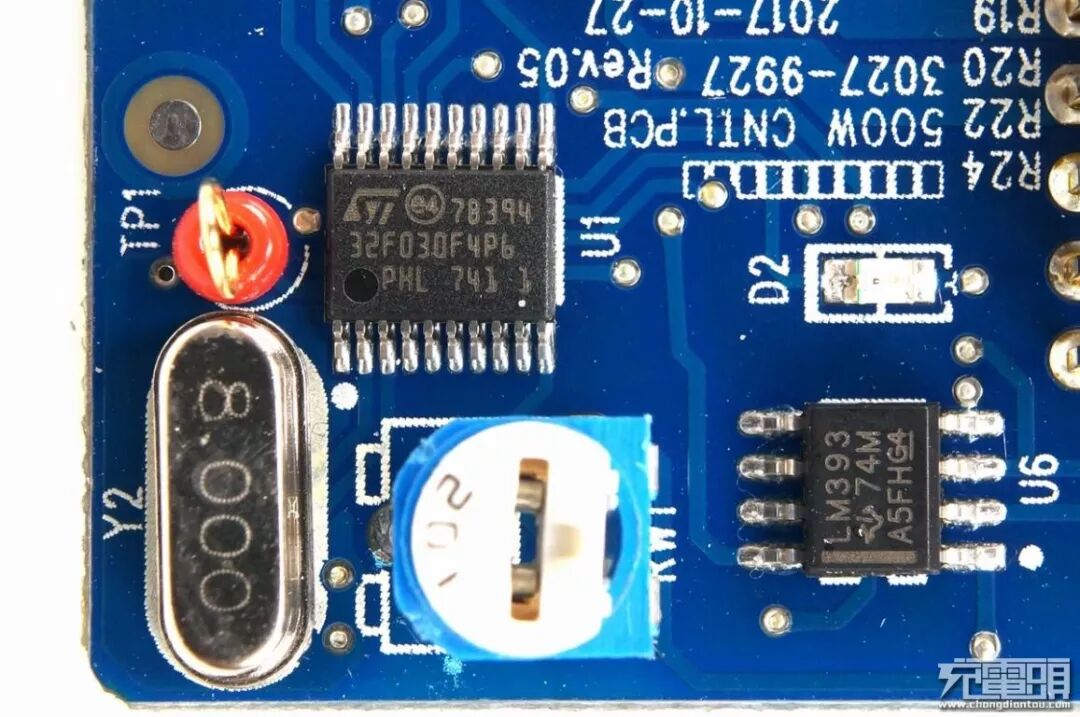

意法半导体ST 32F030F4P6 单片机，德仪TI LM393 双路差动比较器，8M晶振提供时钟，单片机内部分频输出高频驱动信号。

据充电头网拆解得知，采用意法半导体STM 32F030的产品还有：IDMIX P8无线移动电源、小电共享充电宝等。

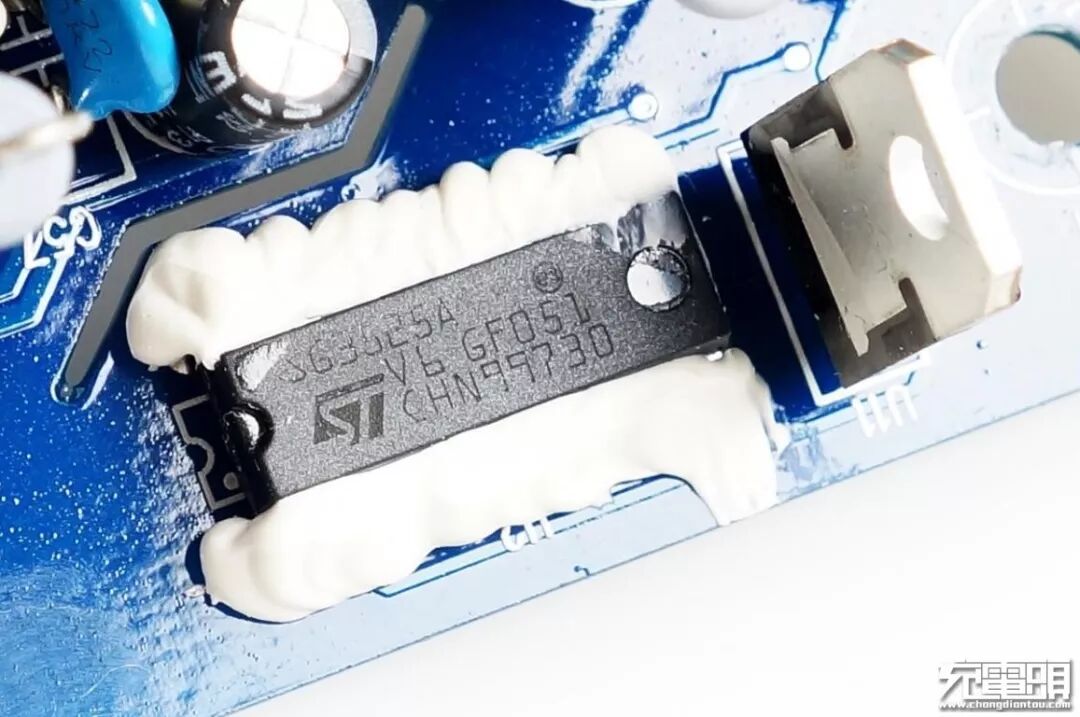

意法半导体ST SG3525A，PWM控制芯片，用于初级升压。

7815用于SG3525稳压供电。

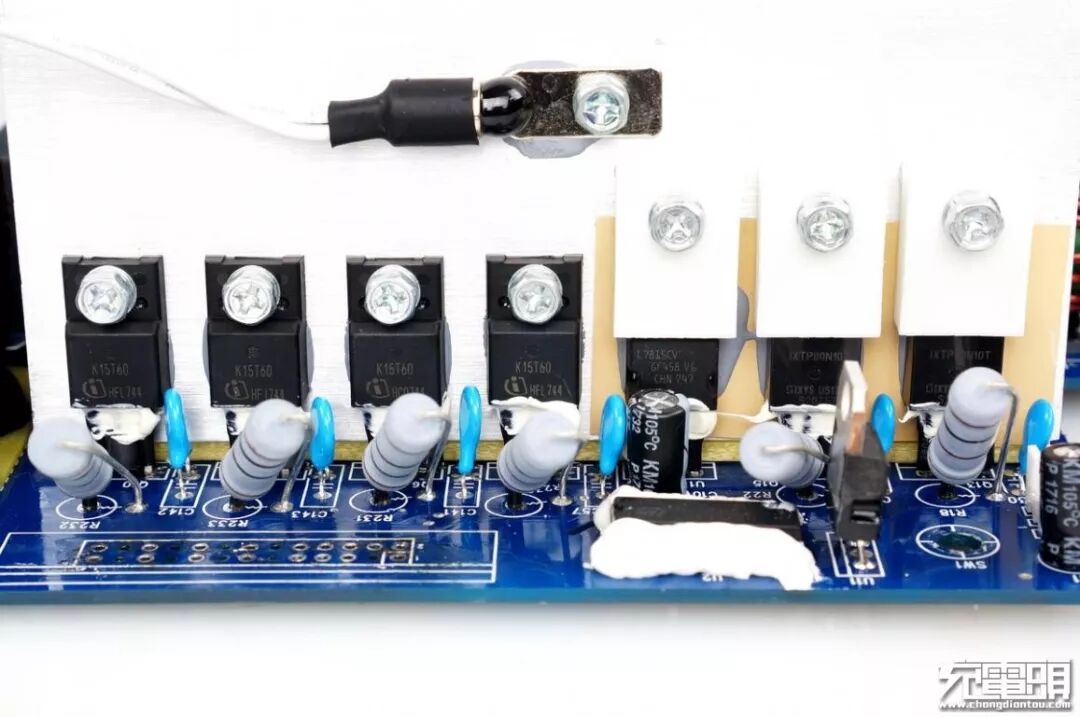

散热片上共计7只管子。

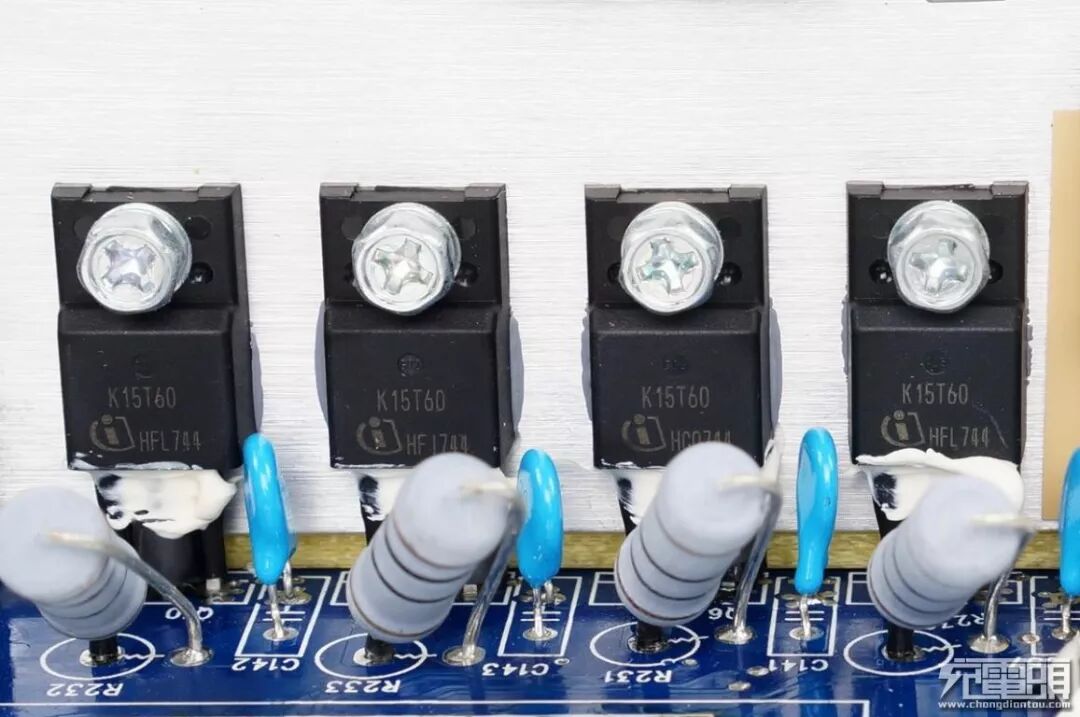

4颗英飞凌IK15N60T IGBT，用于调制输出电压，生成正弦波交流输出，下方电阻电容为吸收元件。

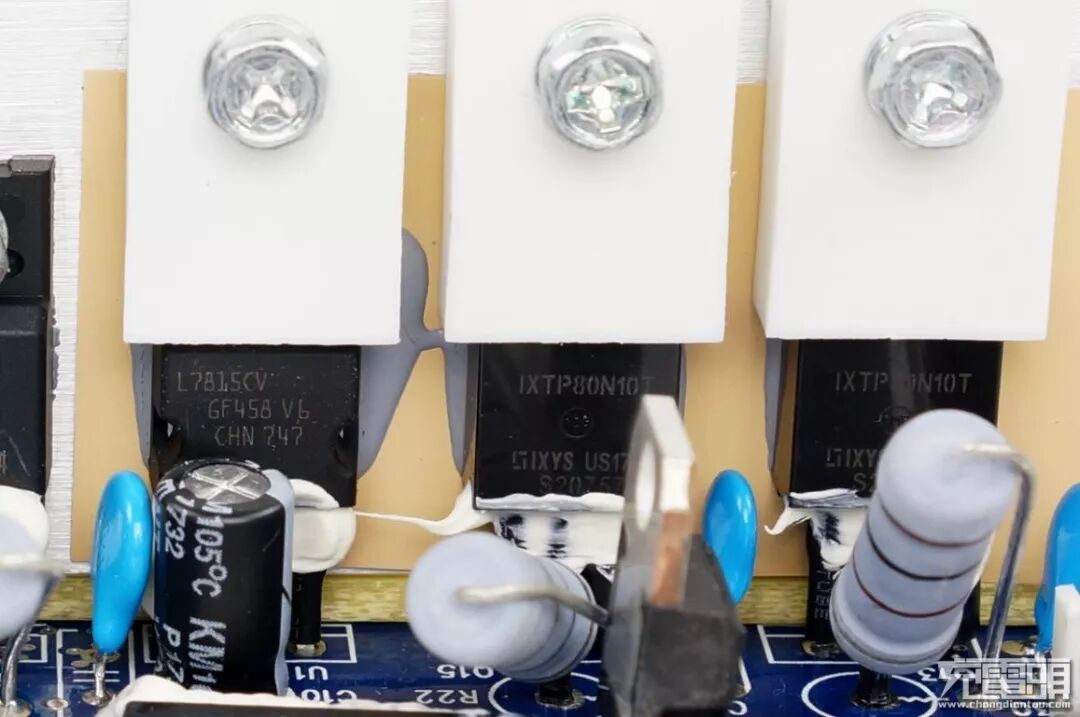

ST L7815CV + 2颗IXYS IXTP80N10T。 IXTP80N10T为升压管，将24V电池电压升压至高压供给逆变器全桥。

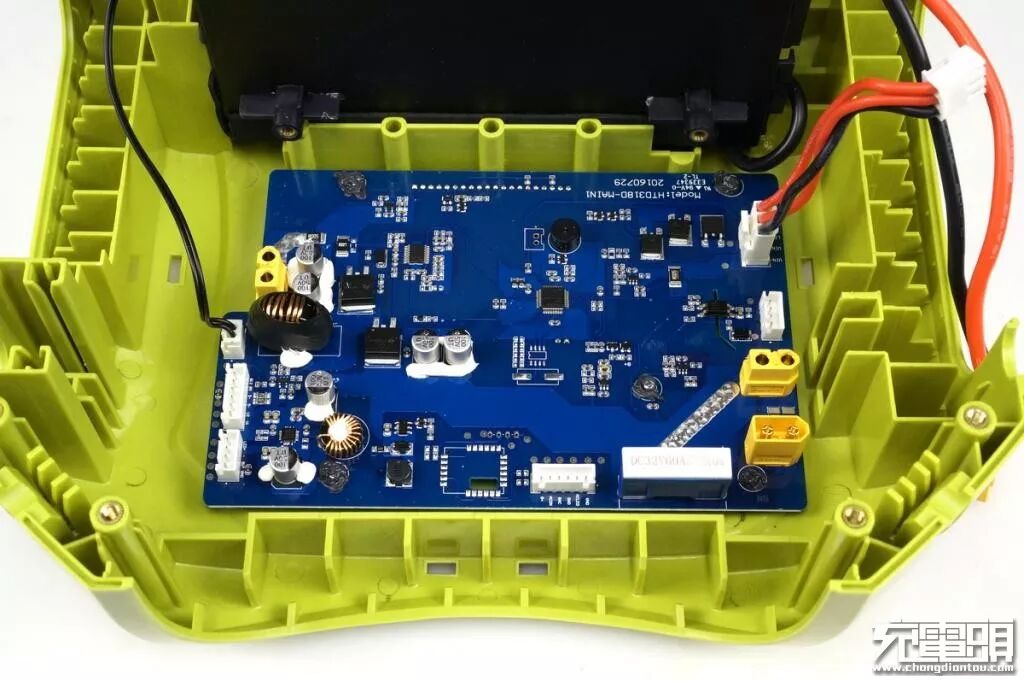

显示板上面有两路降压。

在降压开关管的背面加了导热贴散热。

下方右侧是保险丝，两个XT60插座中间是电流取样电阻。

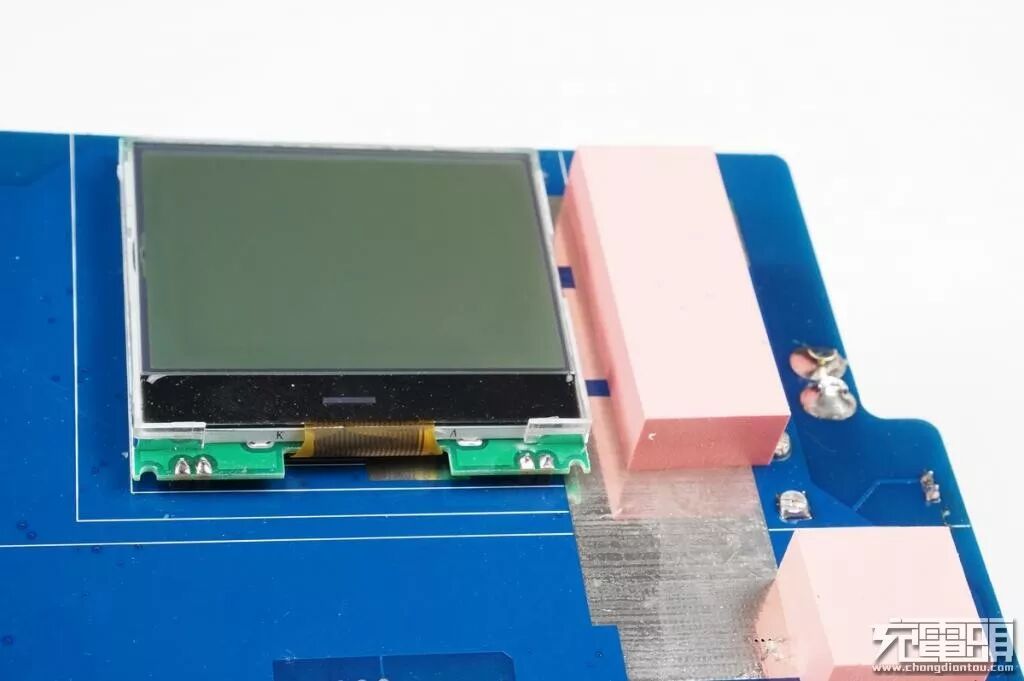

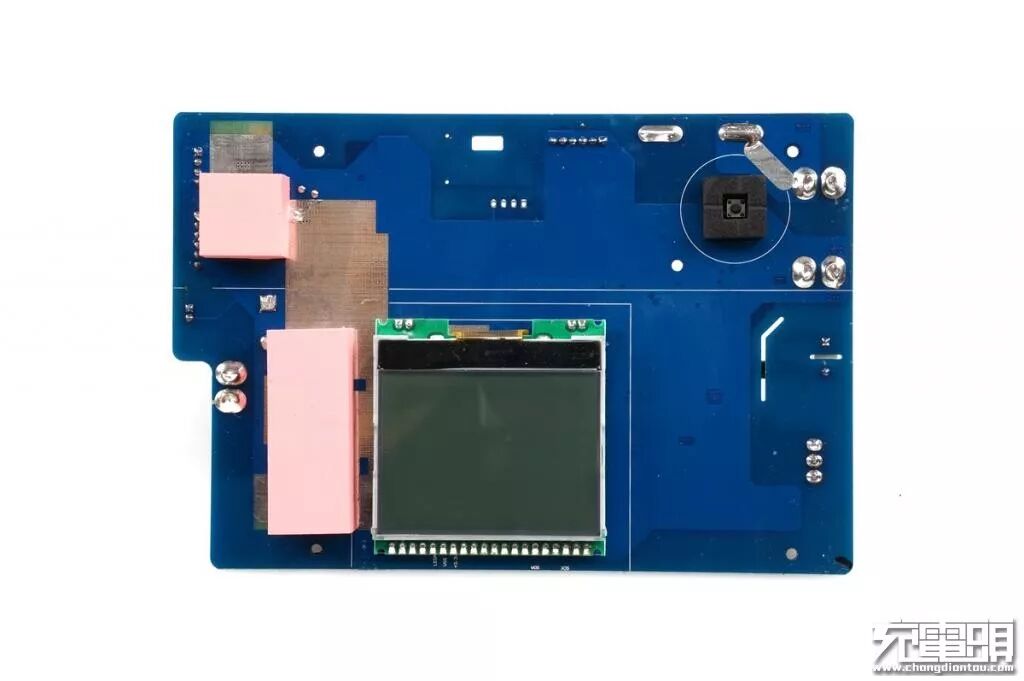

单色液晶屏幕，右边两大块导热胶垫把热量传递到壳体上。

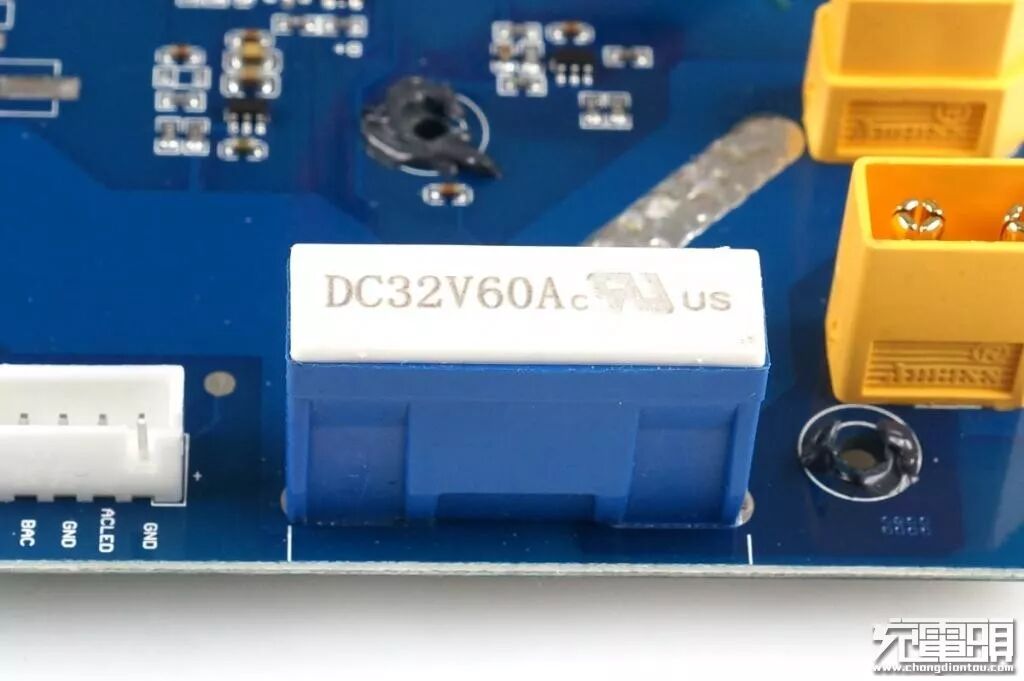

电池保险丝，DC32V60A。

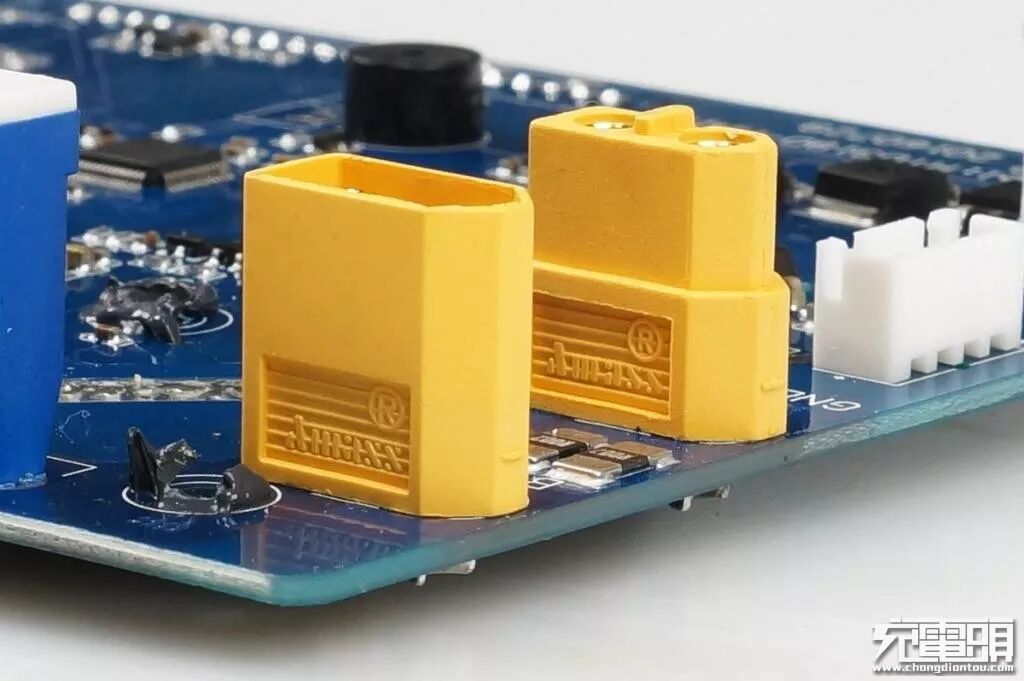

电池组与PCB连接使用了XT60航模快拆插座，品牌为AMASS。接触电阻极小发热量低，最大支持100A电流传输，大电流使用的保证。

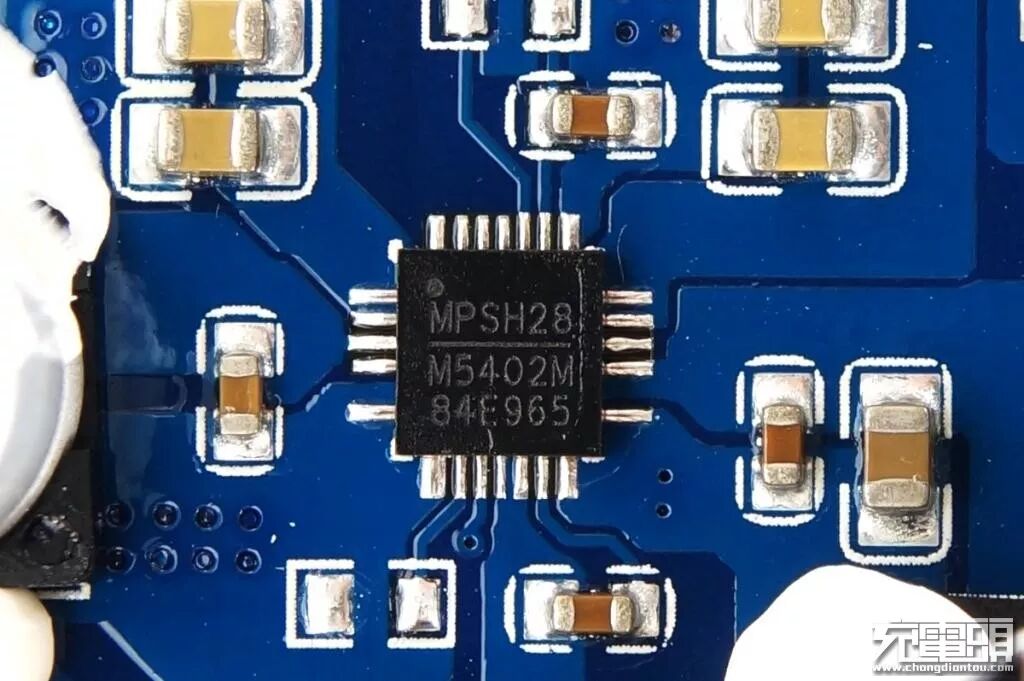

MPS MP5402 同步整流降压IC。

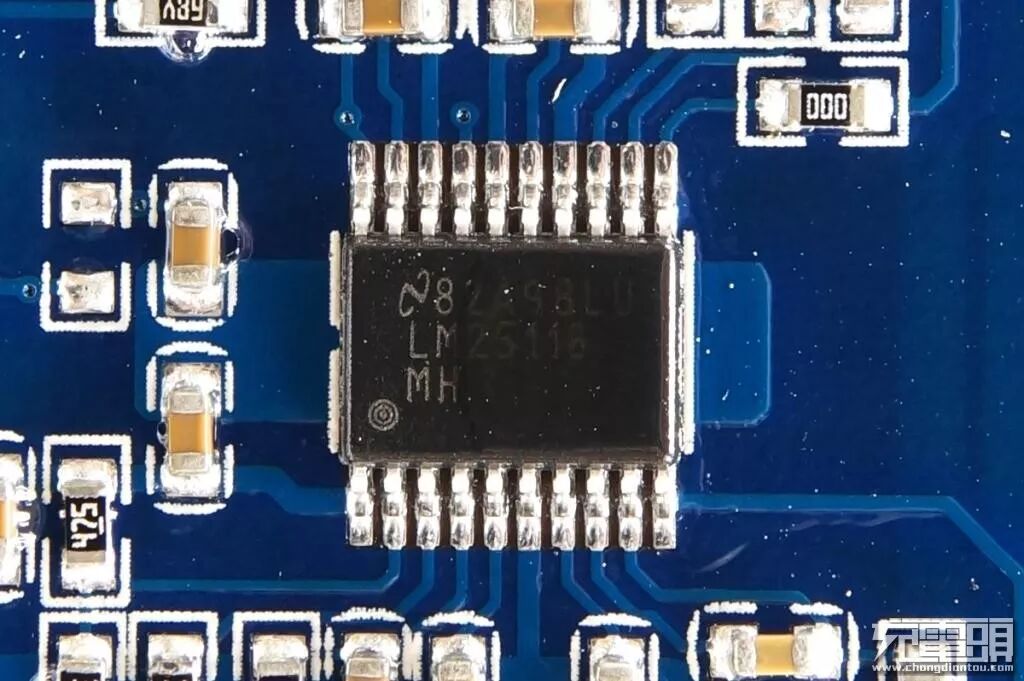

TI LM25116同步整流降压控制器。

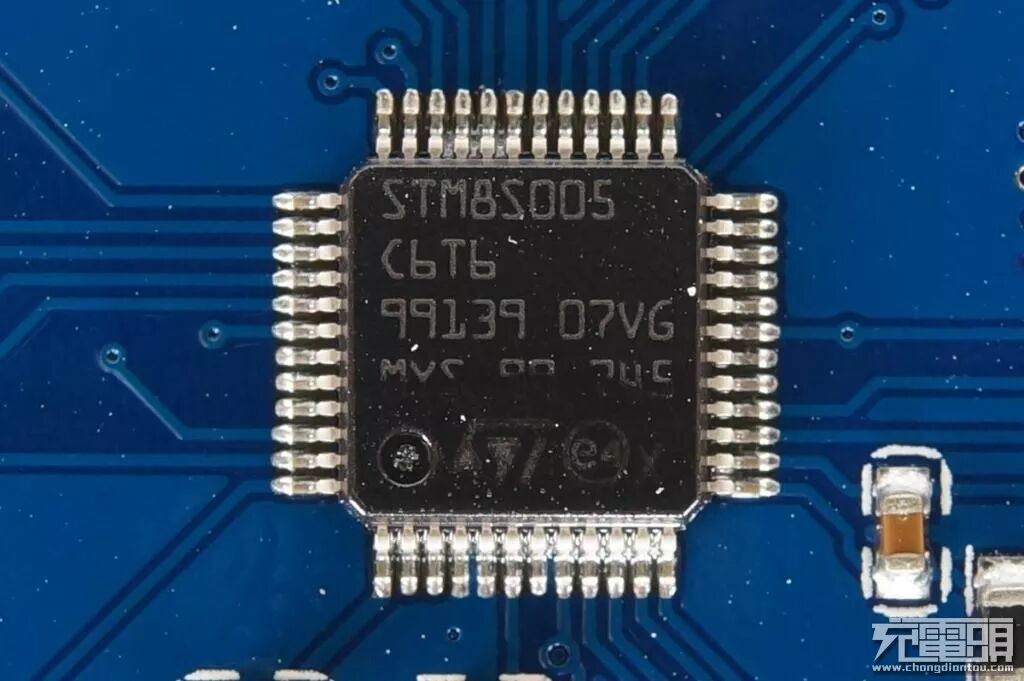

STM8S005 单片机，用于屏幕显示及保护控制功能。

充电头网拆解总结
电小二户外电源400拥有414Wh的容量储备，AC 220V输出、5V USB、车载点烟器输出孔、12VDC等多种输出方式，带出去户外游玩接上电风扇、电冰箱、为笔记本手机充电、提供照明等等简直是神器，作为家里应急储能也可以轻松应对临时停电等窘态，为用户提供一种有备无患的生活方式。
通过充电头网的拆解，发现电小二户外电源400采用阻燃塑胶制作壳体，使用48颗比克2400mAh 18650动力锂电芯通过6串8并组成电池组，使用了TI、MPS、ST等进口芯片方案效率高，各项保护都做的不错内部做工可圈可点，值得推荐。
