拆解报告：DJI大疆无人机充电器

原创充电头网编辑部充电头网

----- 充电头网拆解报告第637篇 -----

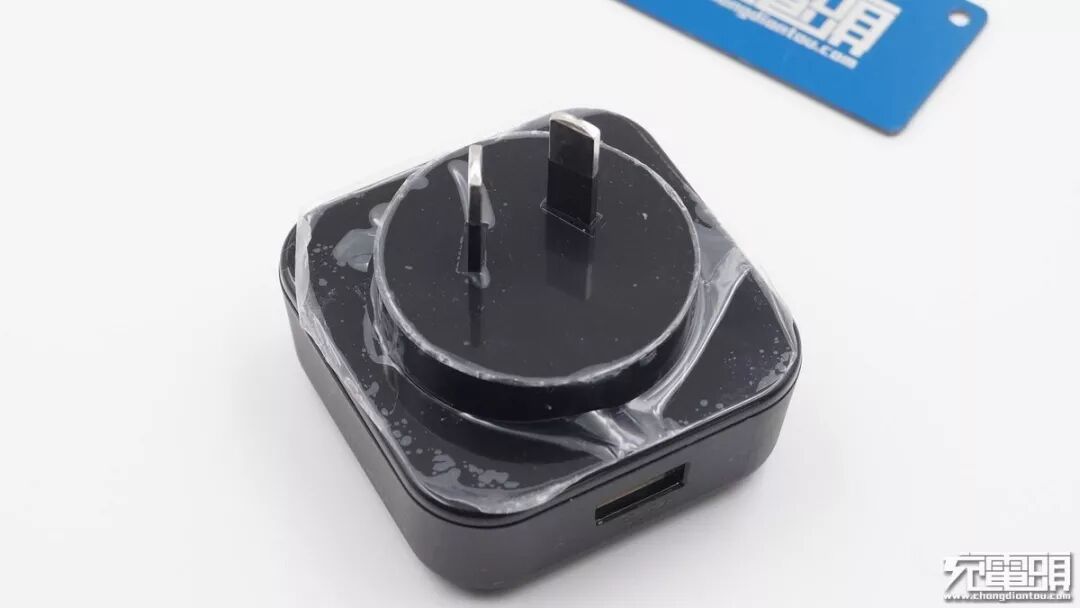

最近拿到一款大疆的USB充电器，外观呈方块状，纯黑色机身，从插脚形状来看为澳规版本，可兼容国内的三角插孔。插脚一面采用高光亮面处理工艺，为防止刮伤，表面覆了一层保护膜。

一、DJI大疆无人机充电器开箱

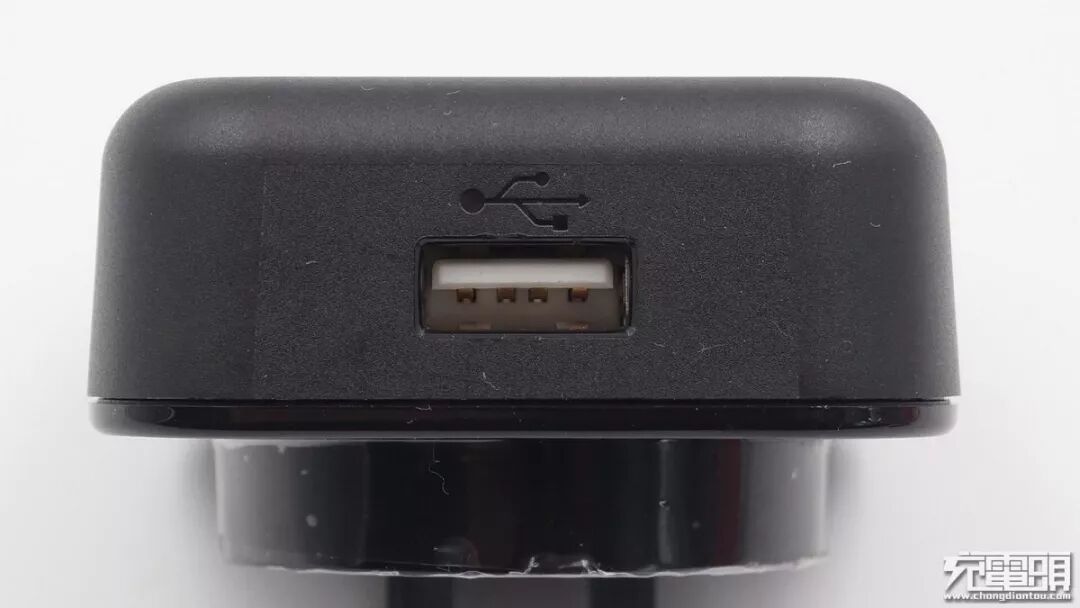

充电器为单USB-A口输出设计，外观比较圆润，输出USB接口为白色舌片。

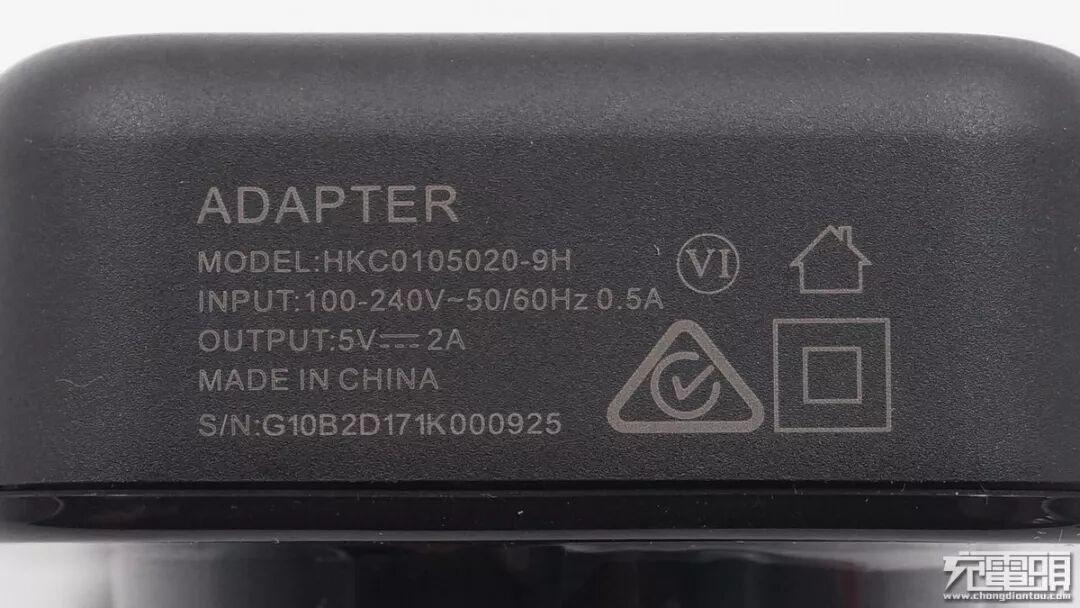

充电器型号为HKC010520-9H，支持100-240V 50/60Hz 0.5A输入；支持5V/2A输出，产品已经通过了VI能效认证以及RoHS认证。

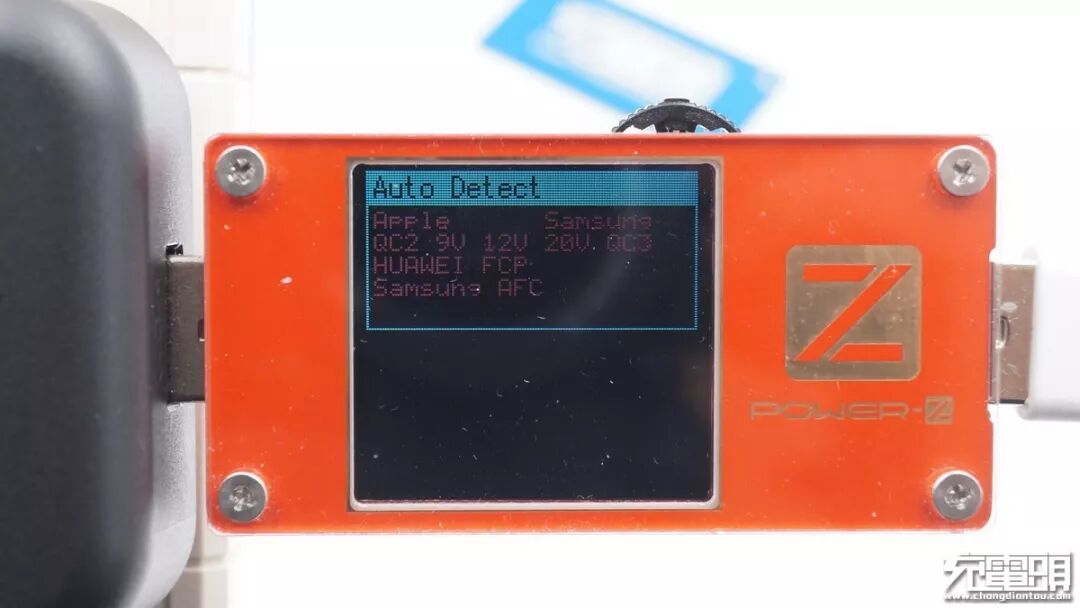

使用ChargerLAB POWER-Z KT001检测USB-A接口，显示没有支持任何充电协议。

二、DJI大疆无人机充电器拆解

下面接着来看这款充电器的内部拆解：

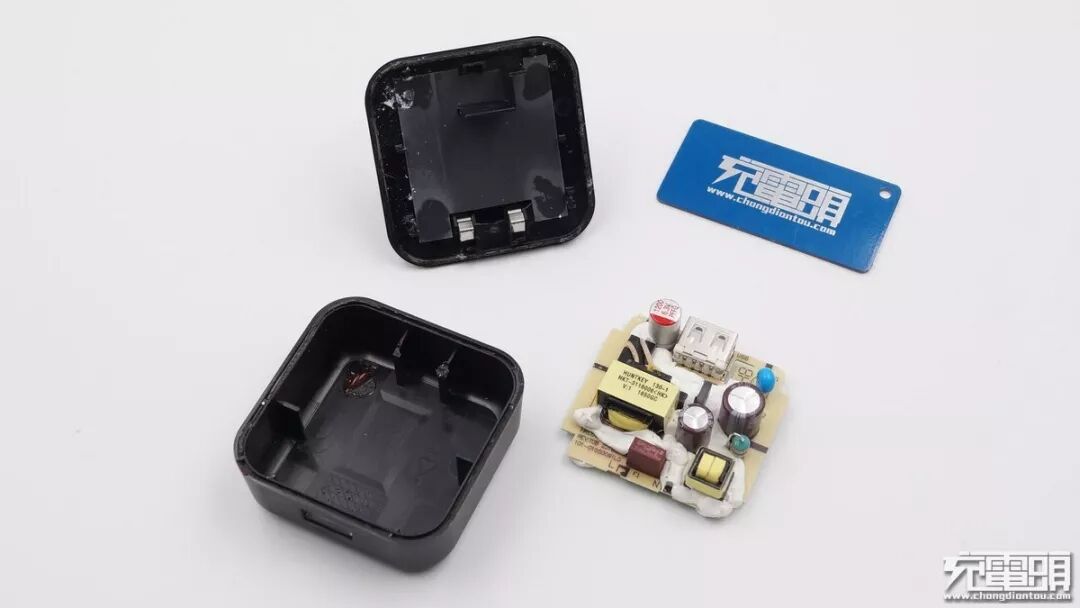

超声波焊接的外壳，直接撬开即可，外壳打开比较简单，没有损坏。

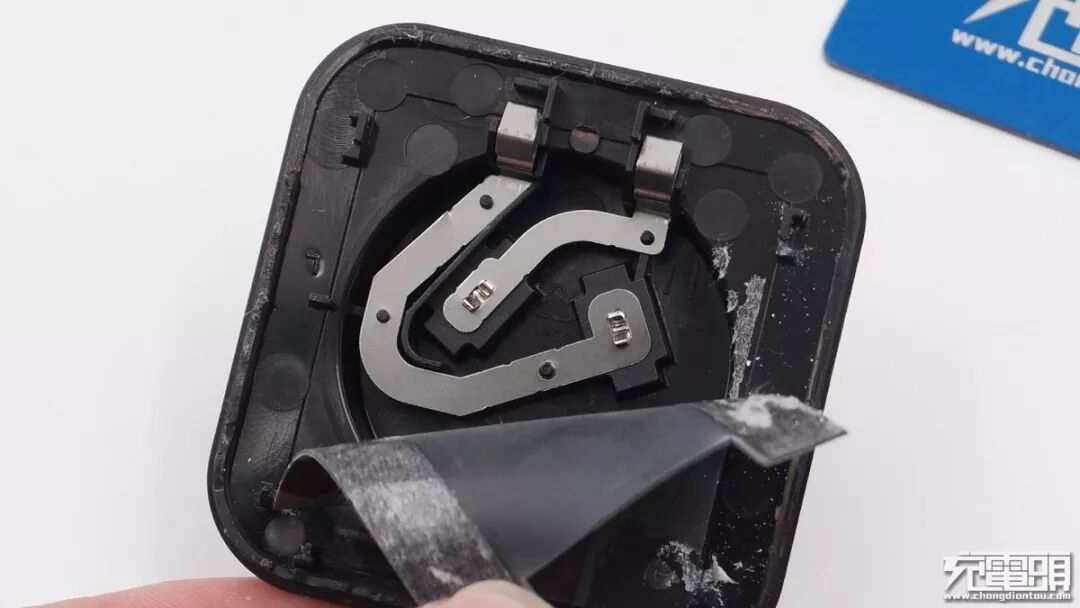

充电器插脚侧，由于插脚是居中布置的，与内部PCB板的取电位置不匹配，所以插脚内侧通过金属片弯曲成型，将输入端引到相应的位置，以便PCB板直接使用，外面再使用绝缘橡胶绝缘，仅露出弹片的位置，以免发生短路。

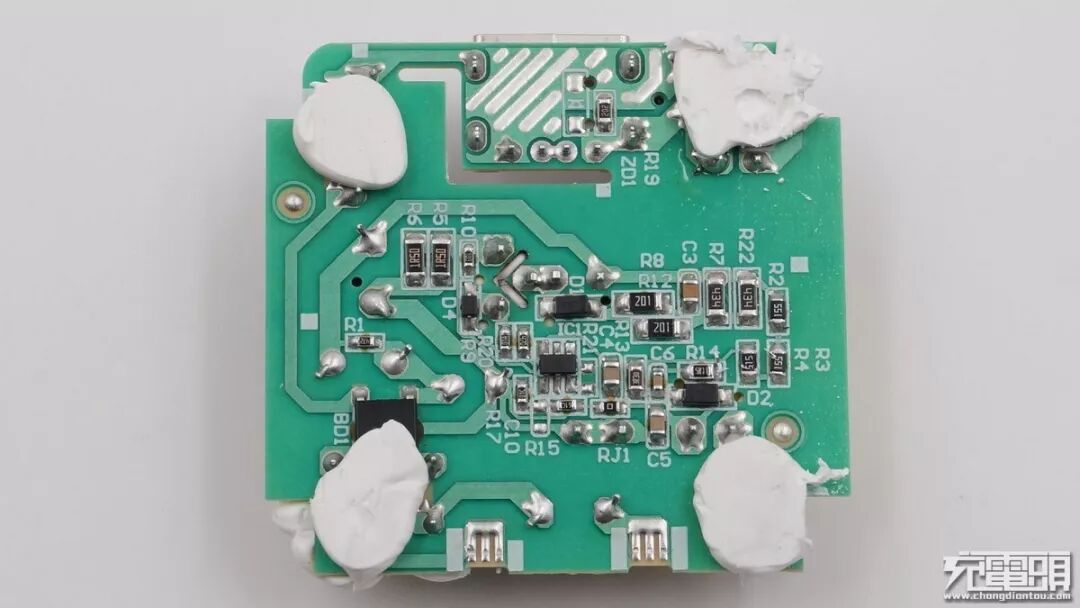

PCB板的背面直接贴合在绝缘橡胶上面。四角打胶水用于固定，输入端的两个触点可直接与外壳上的弹片接触导通。USB座子采用数据脚短接方式。

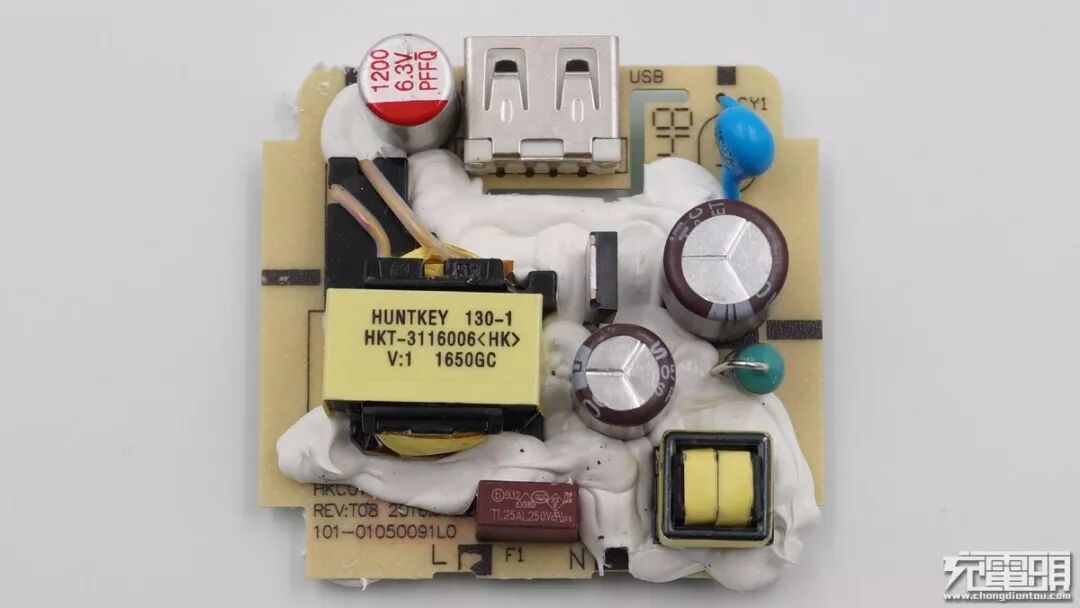

正面各个插件元件之间都通过注胶加强固定，同时可加强导热性能。

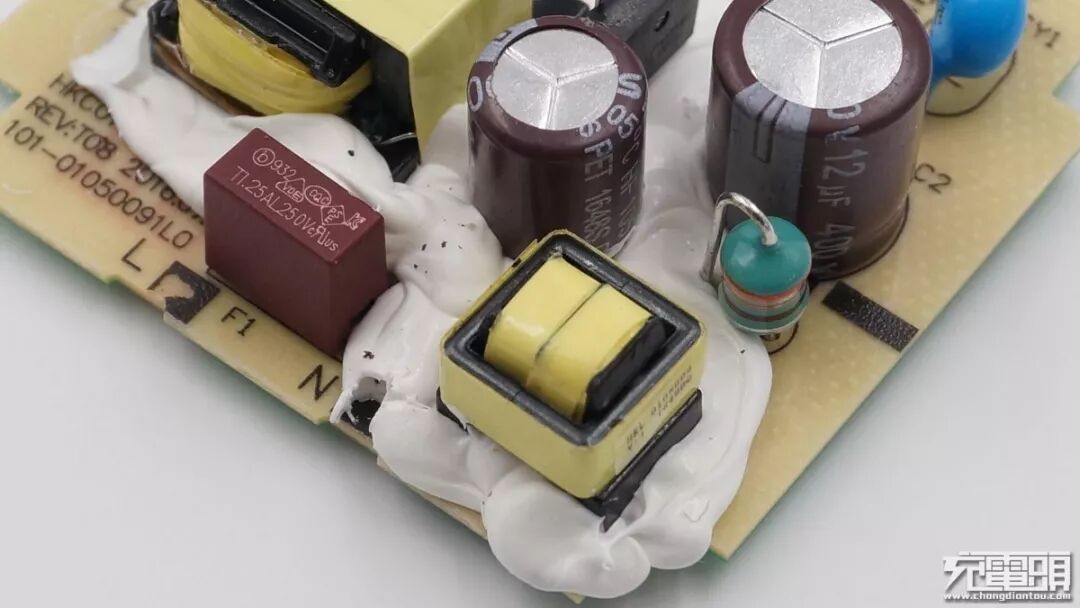

输入端设有延时保险丝。规格250V 1.25A。
变压器来自“HUNTKEY”，航嘉代工。

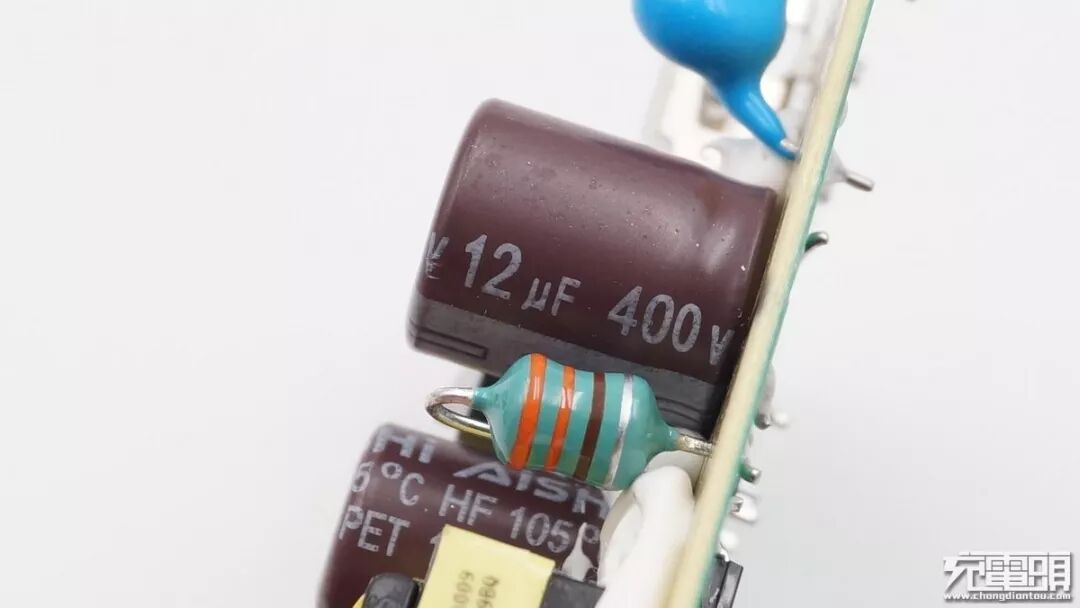

输入端滤波用的电解电容来自AISHi爱华，数量为两颗，其中一颗规格为400V 12μF。

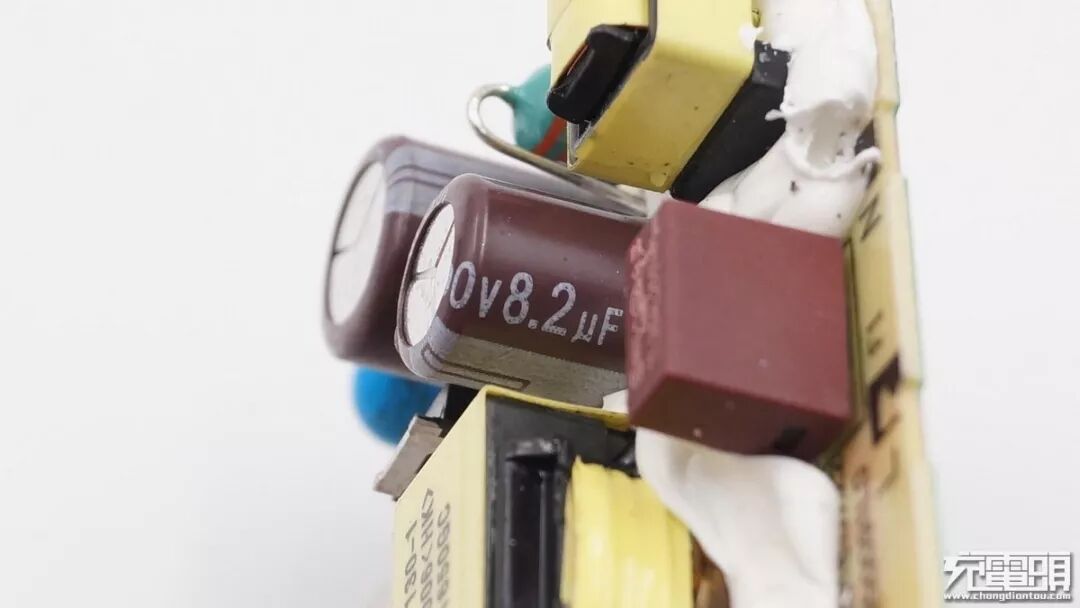

另一颗电解电容的规格为400V 8.2μF，两颗共计20μF，满足5V2A输出。

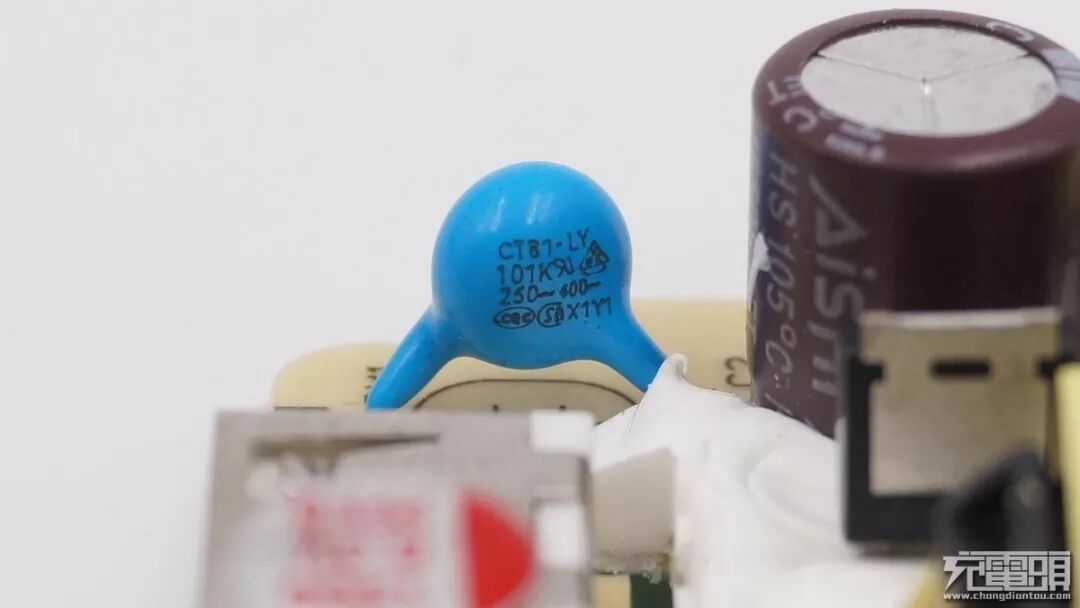

在电解电容旁边有一颗蓝色Y电容，具备防干扰功能。

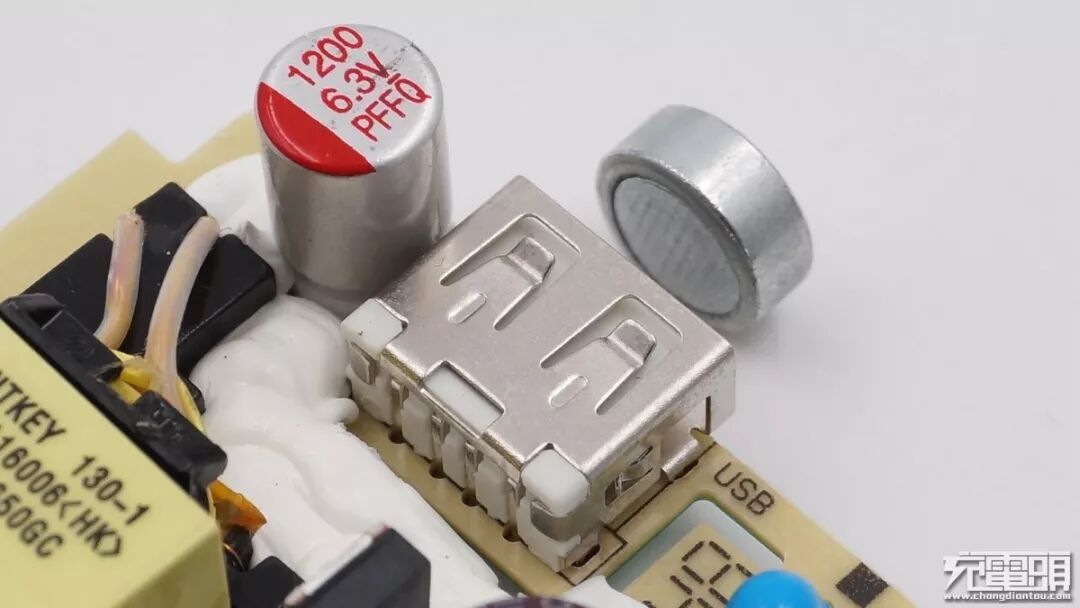

USB-A母座旁边是一颗输出滤波固态电容，规格6.3V 1200μF。
在电解电容旁边还有一颗插件，是初级电路的主控开关管，士兰微 SVF4N65MJ。

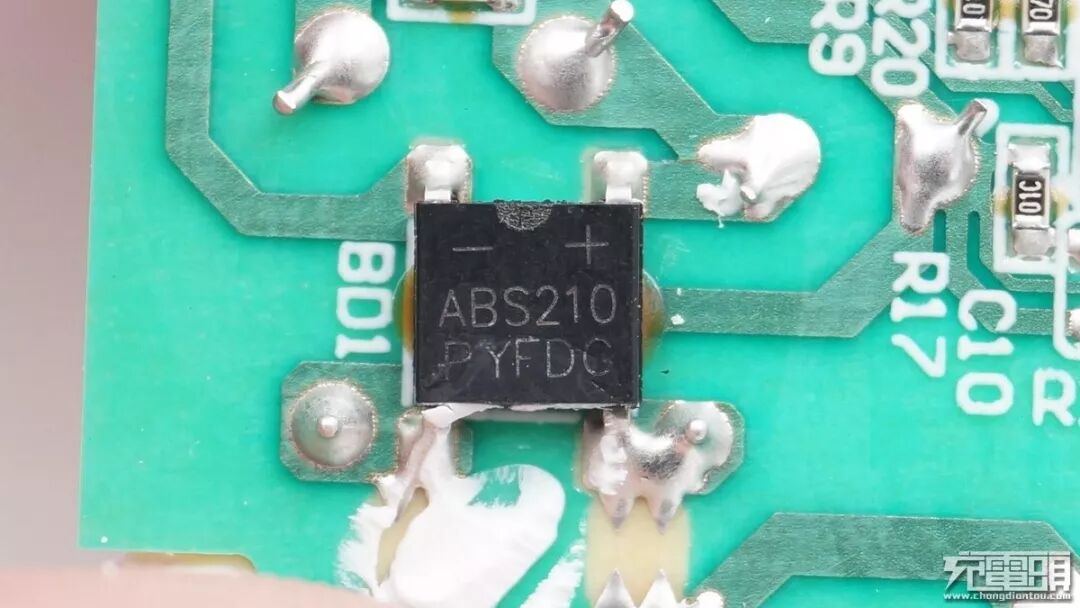

PCB板背面元器件部分，输入端的有一颗丝印为“ABS210”的整流桥。
导热胶下面是10A 45V耐压肖特基整流二极管。

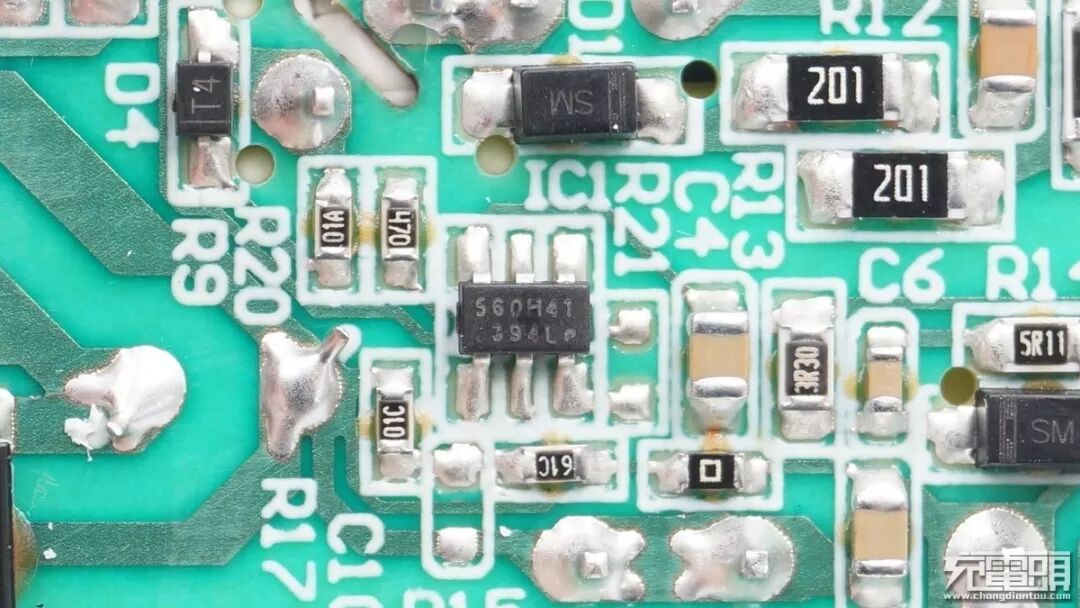

在中心位置有一颗六角芯片，丝印“S60H41 394L”，为电源主控芯片。
全部拆解完毕。
