----- 充电头网拆解报告 第656篇 -----

紫米在最近推出了一款10000mAh移动电源，型号QB910。这款产品有两大特色，一是支持USB PD快充协议，可为iPhone X、iPhone XS、iPhone XS Max、iPhone XR等手机快充，二是这款移动电源采用了布纹工艺的外壳，纤维材质手感很亲肤，搭配塑料喷涂金属质感的中框，非常耐看。前不久刚给大家带来了这款产品的简单上手体验，今天为大家带来的是这款产品的内部拆解。

一、紫米QB910移动电源外观

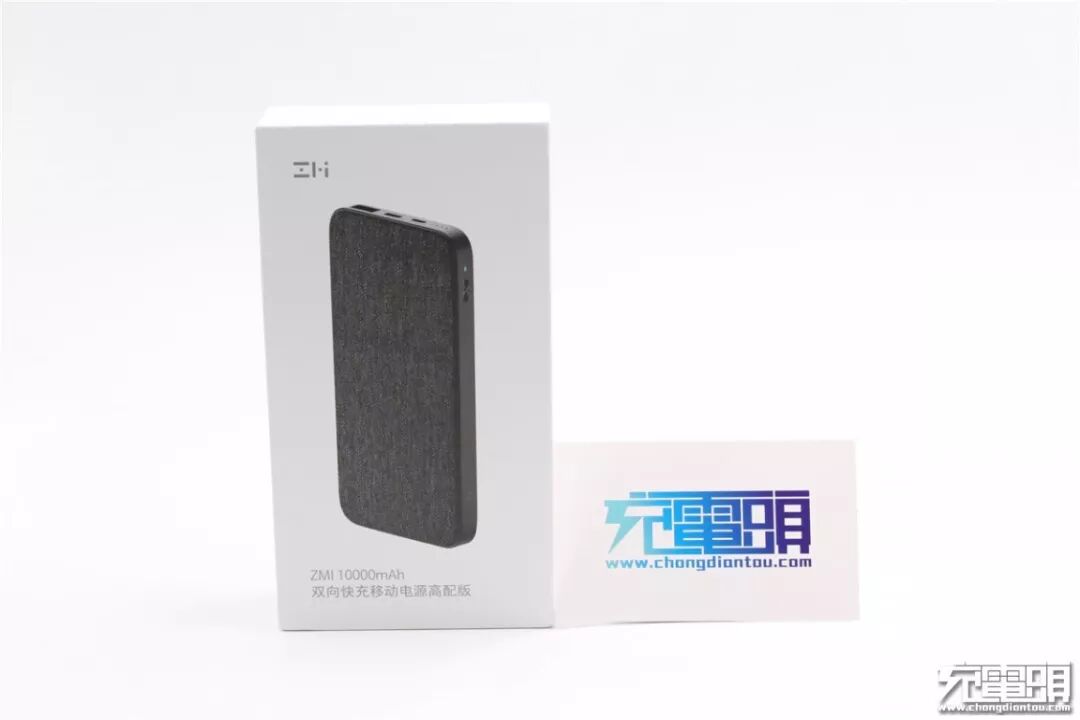

首先从包装上就能看得出紫米在这款移动电源上花了不少心思，采用白色天地盖外壳包装，正面印有产品的外观图片。

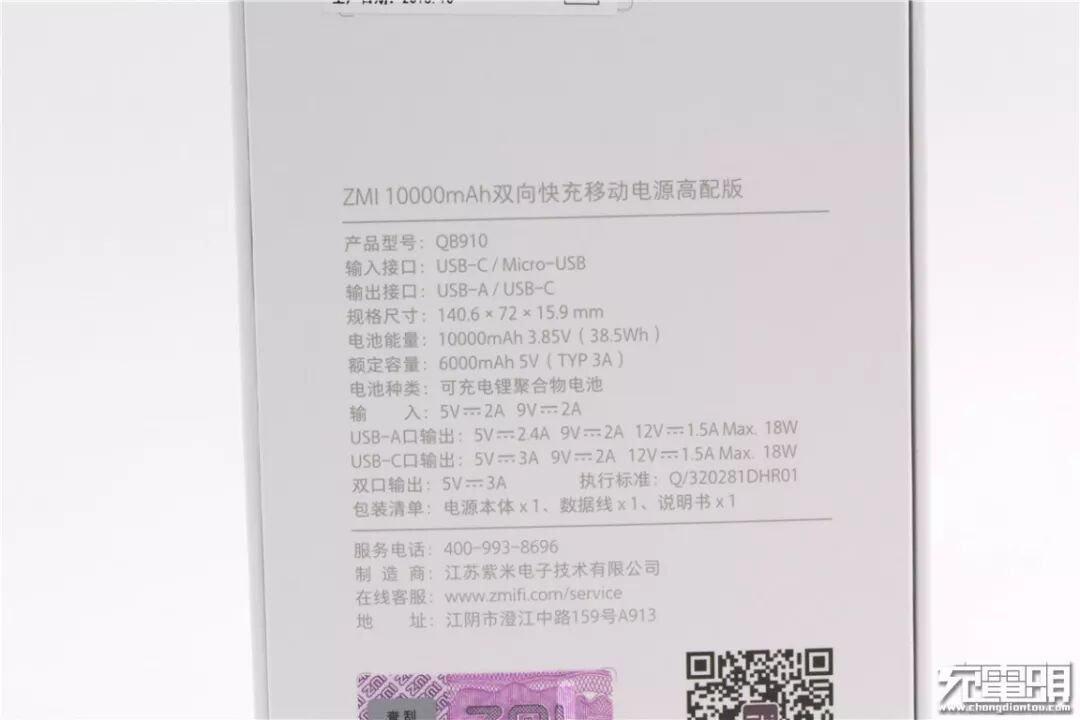

包装盒背面是关于这款产品的详细参数。产品名称：ZMI 10000mAh双向快充移动电源高配版；产品型号：QB910；产品尺寸：140.6*72*15.9mm；支持5V/2A、9V/2A输入，USB-A口支持5V/2.4A、9V/2A、12V/1.5A输出，USB-C口支持5V/3A、9V/2A、12V/1.5A输出，双口输出时5V/3A。

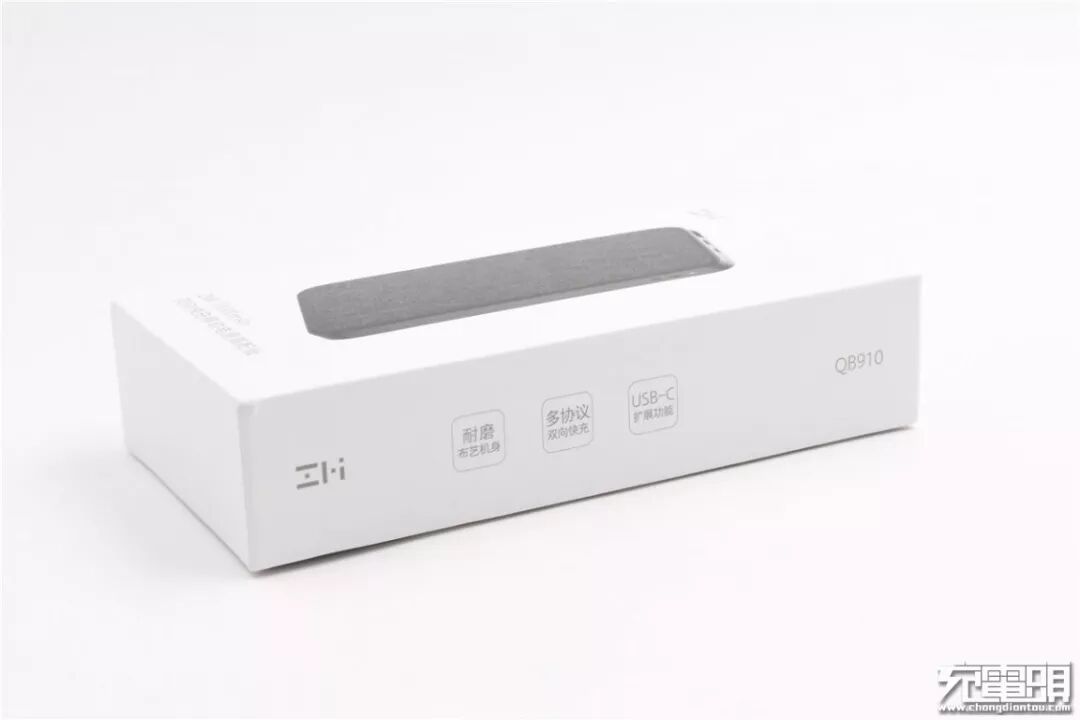

侧面是产品的三大卖点：耐磨机身、多协议双向快充以及USB-C拓展功能。

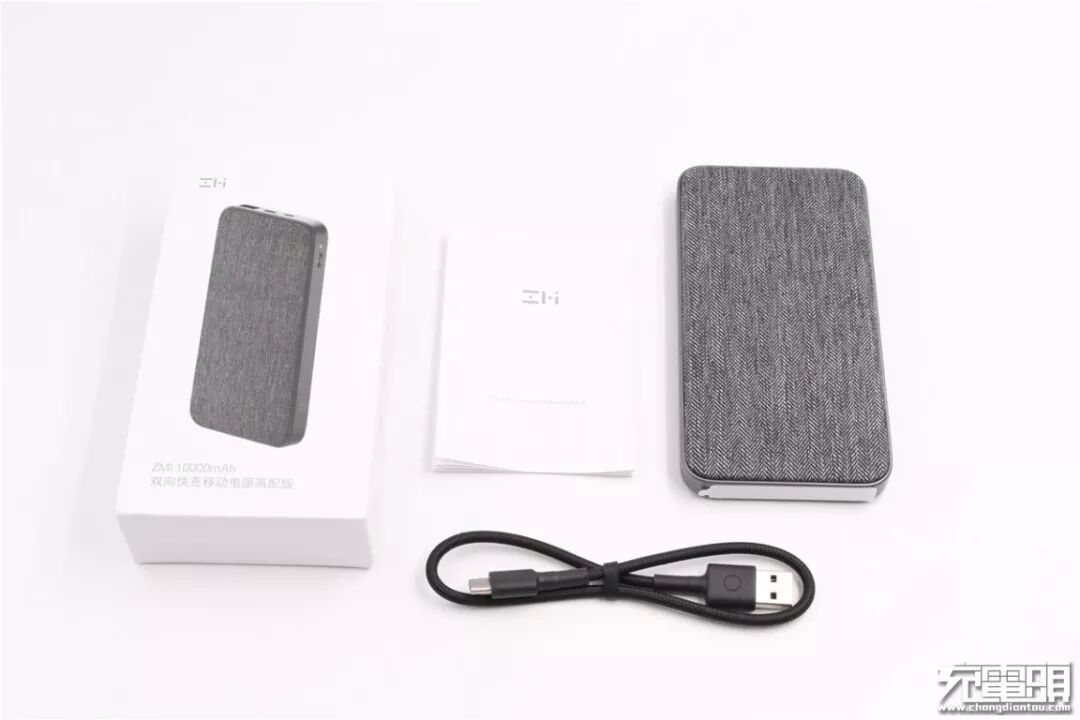

包装盒内除了移动电源之外，还附赠了一条黑色USB-A to USB-C充电短线。

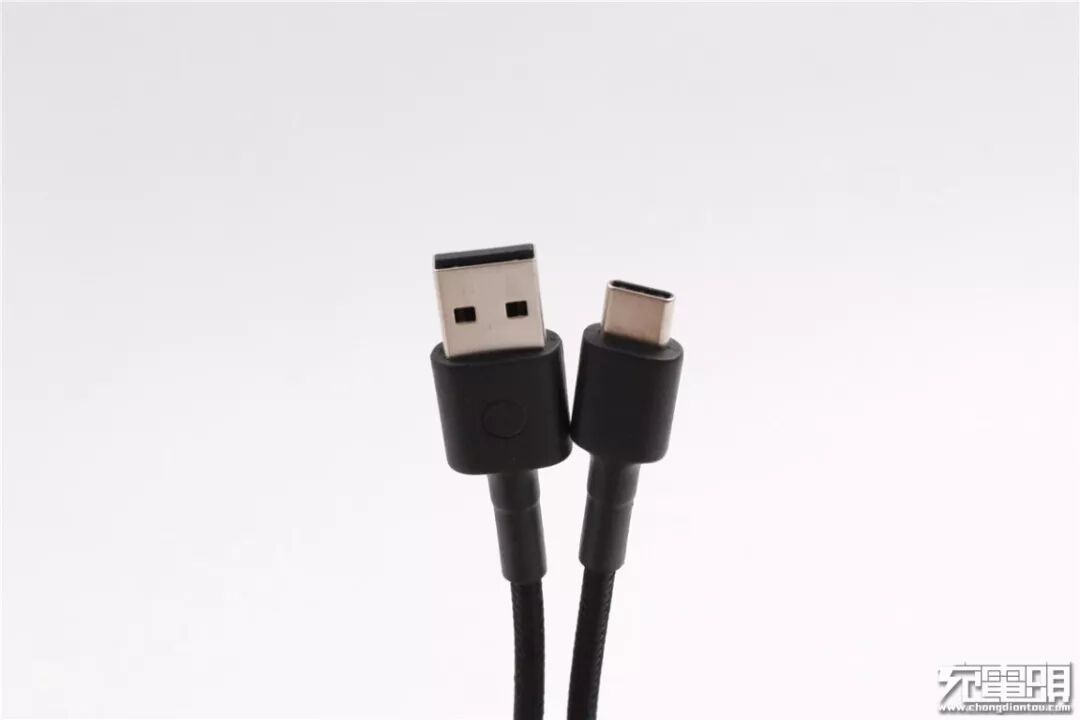

USB-A to USB-C充电短线采用尼龙编织工艺，具有耐脏、抗拉、抗弯折的特点。

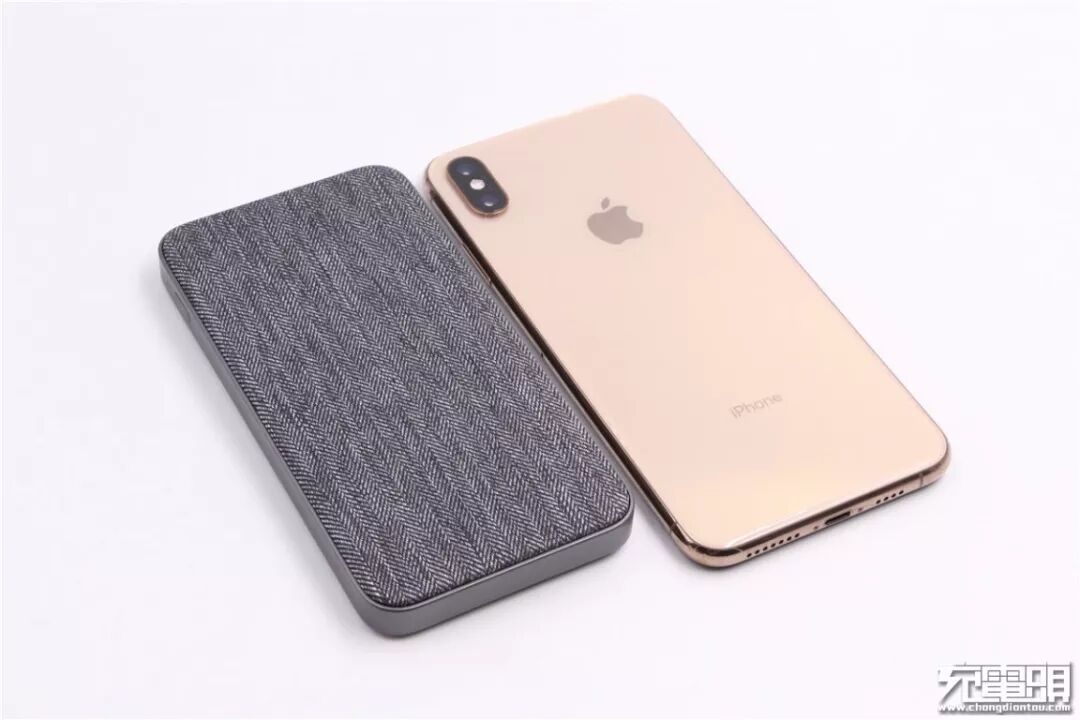

移动电源正、反面采用的是布纹工艺的外壳，呈灰色外观，不仅外观上看起来很有品味，而且手感也非常柔软，上手体验很好。产品体积方面也做得比较小巧便携，对比发现移动电源的长度要比iPhone XS Max短许多。

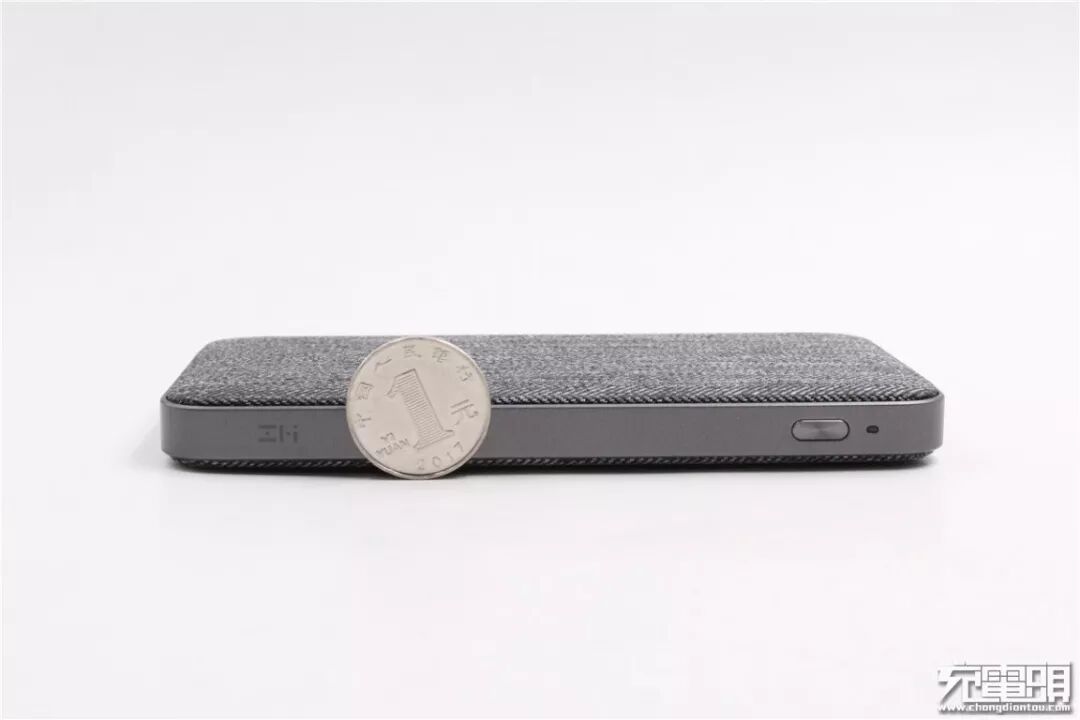

产品厚度仅一元硬币直径的二分之一。
银灰色中框部分采用的是PC+ABS材质，外加喷涂工艺，看起来很有金属质感。

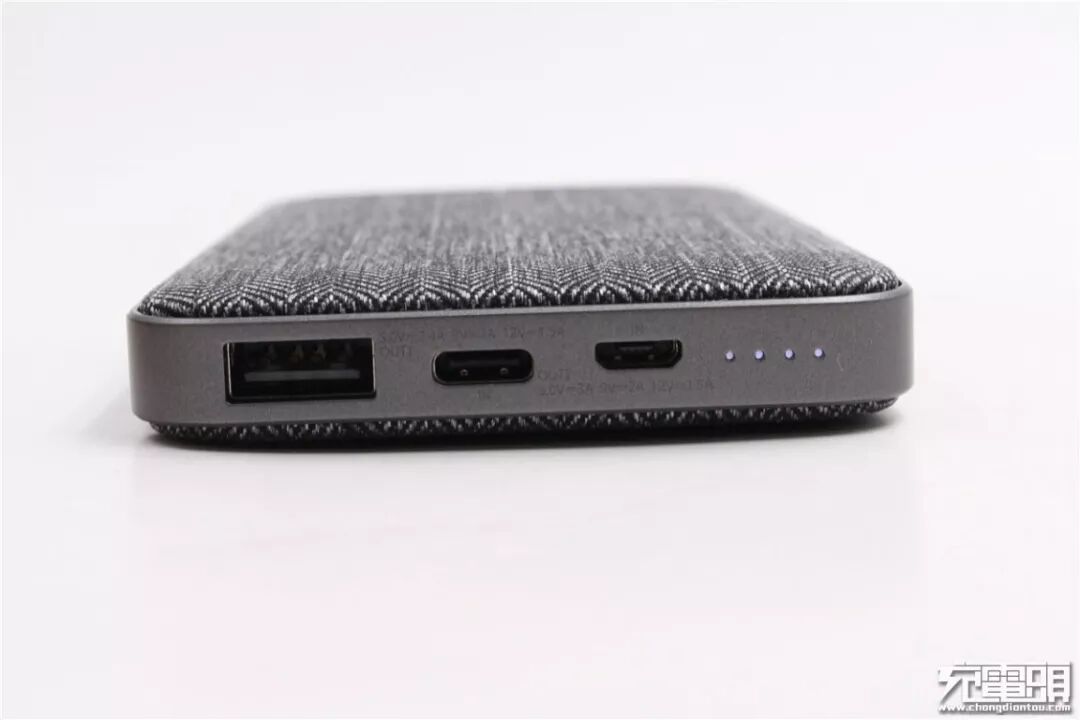

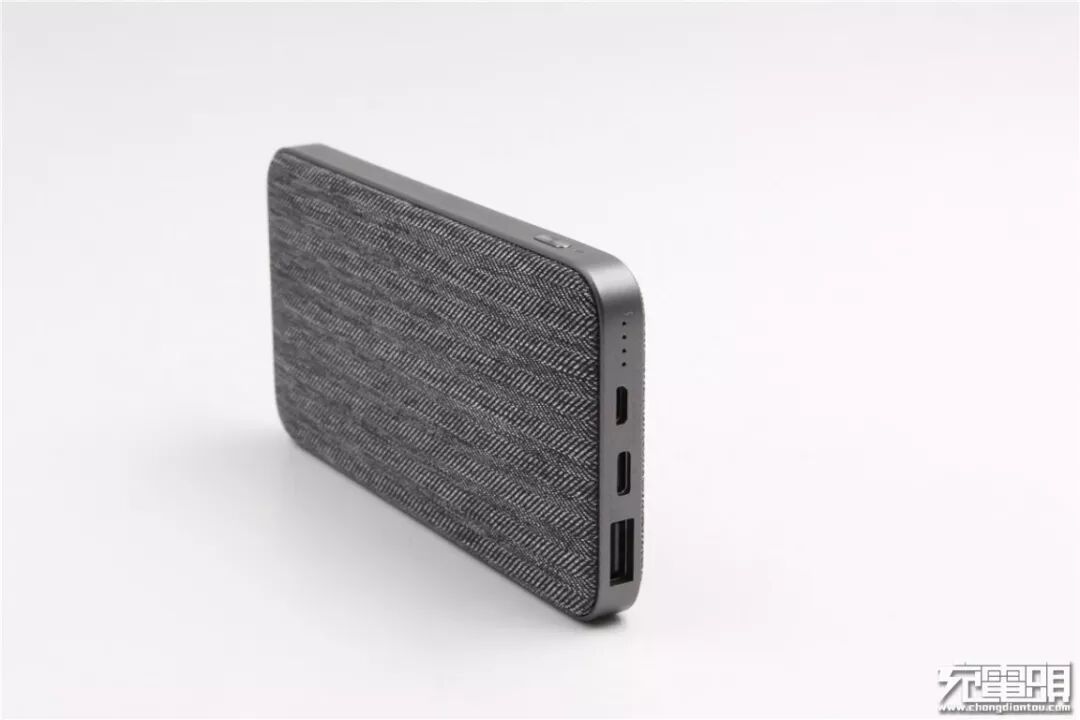

紫米这款移动电源配备了三个充电接口，分别是USB-A、USB-C和MicroUSB，四颗LED指示灯可显示移动电源的剩余电量。

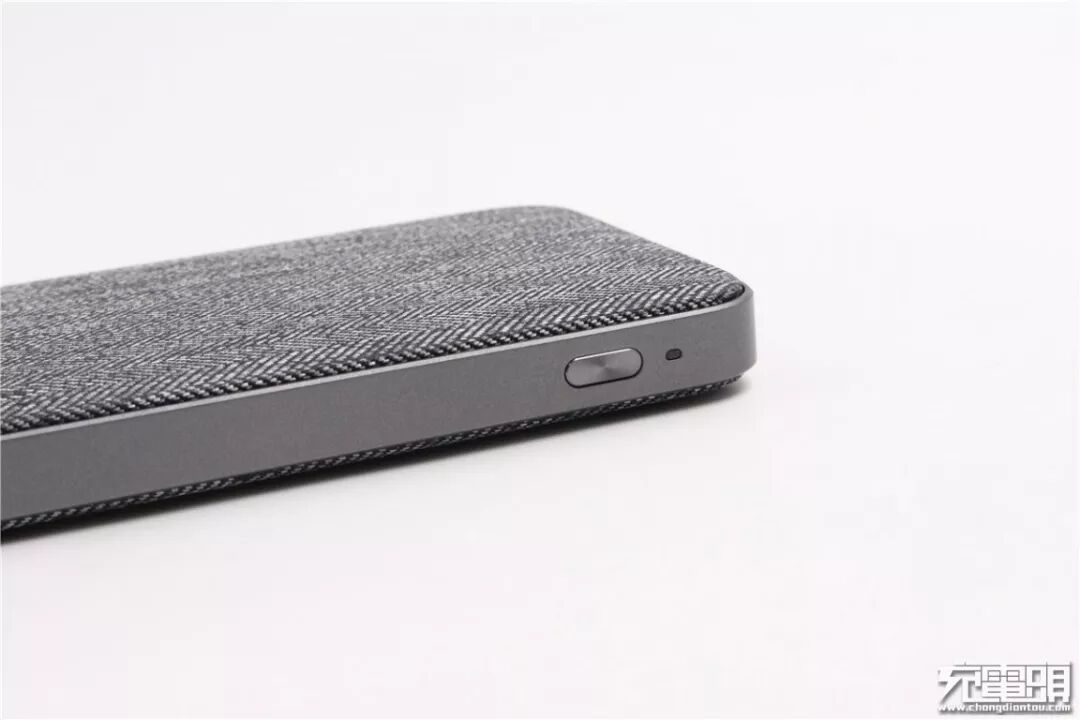

侧面是电源开关按键以及扩展指示灯。双击电源按键，机身的蓝色等会亮起，移动电源进入小电流充电模式，同时也可以通过USB-C口接驳电脑的USB-C口，实现对USB-A接口的拓展，可用于读取U盘、连接鼠标等。

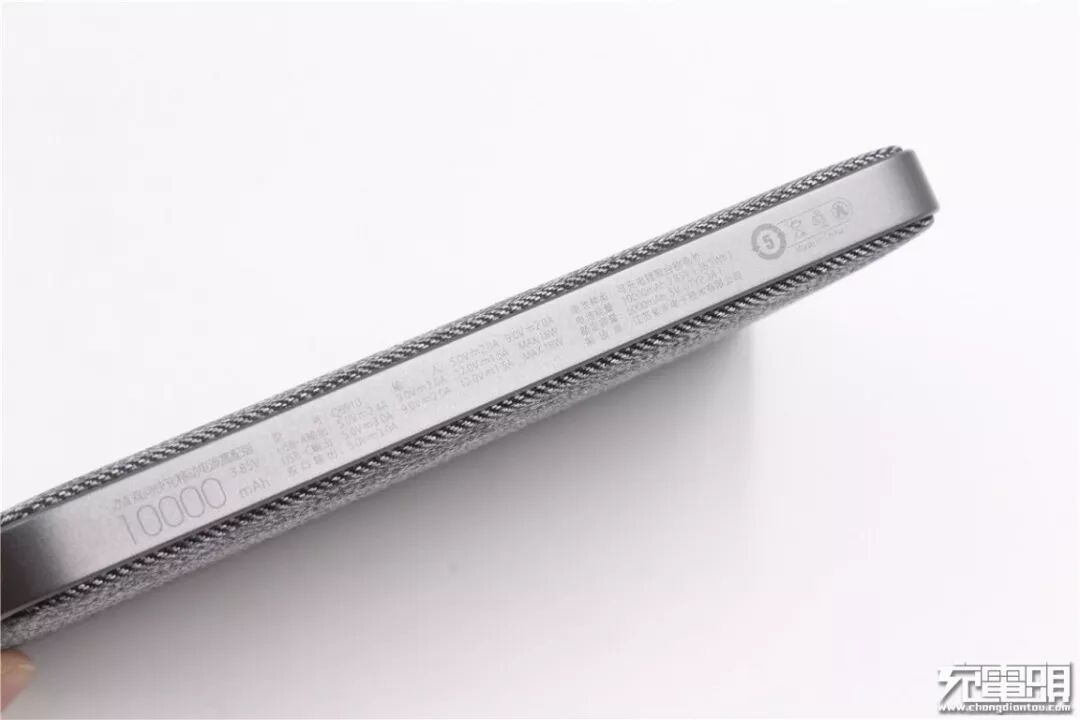

另外一侧是关于产品的详细参数信息。这些参数的丝印与中框颜色相近，不太容易被发现。

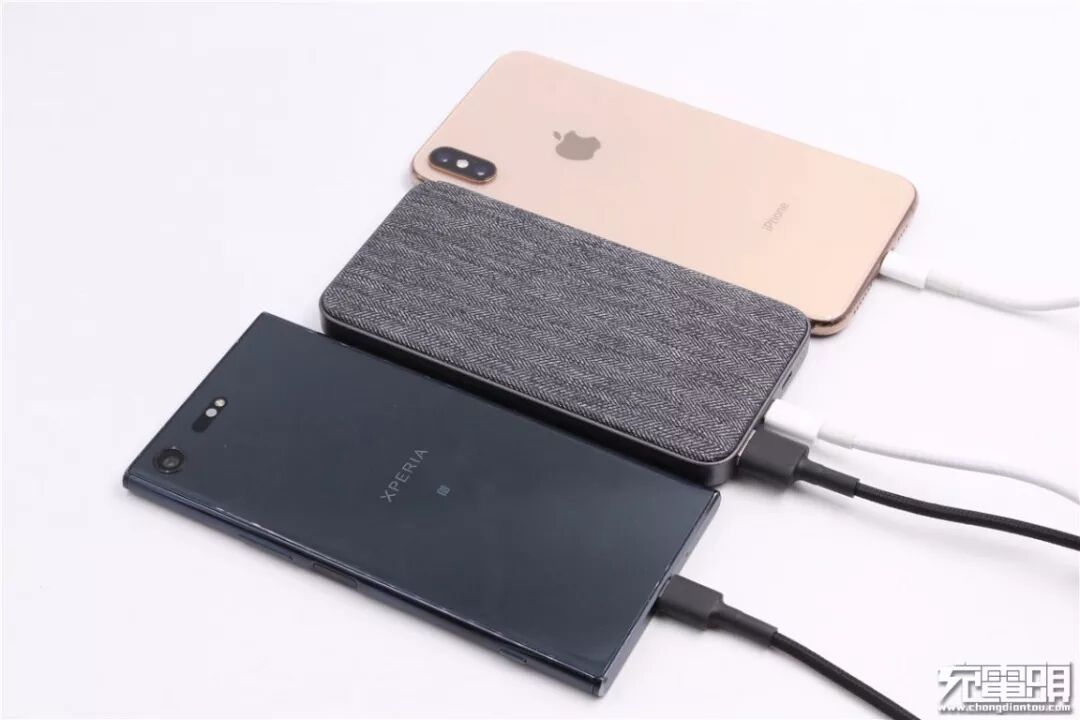

这款移动电源的USB-C口具备PD快充输出功能，所以可以同时给两台手机设备供电。

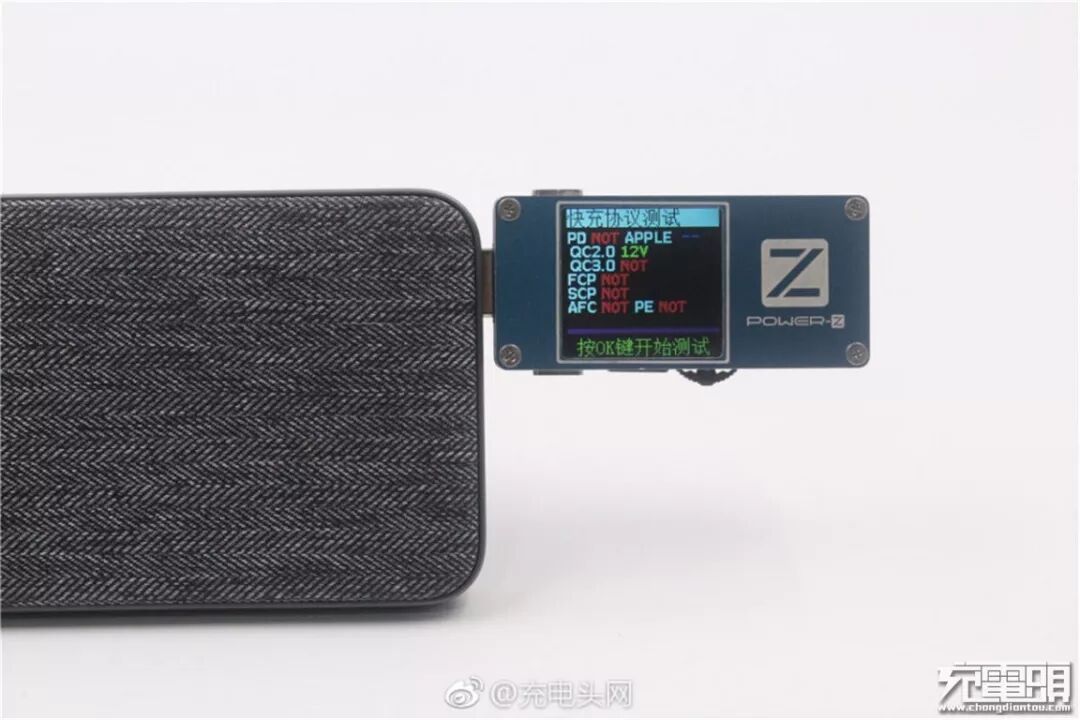

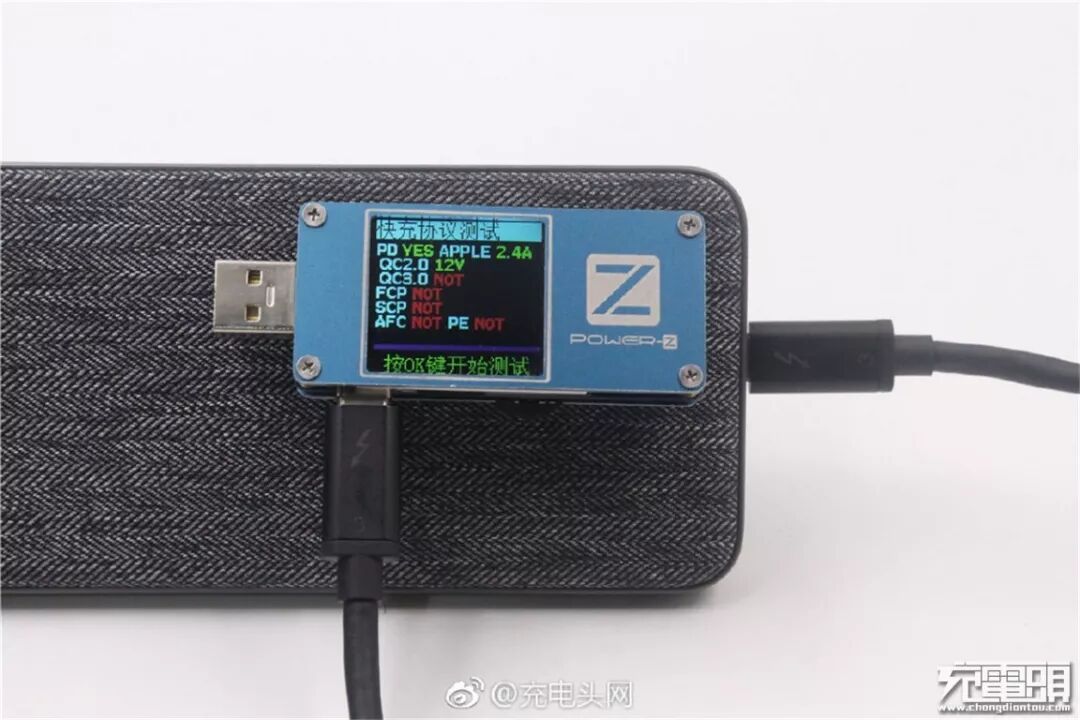

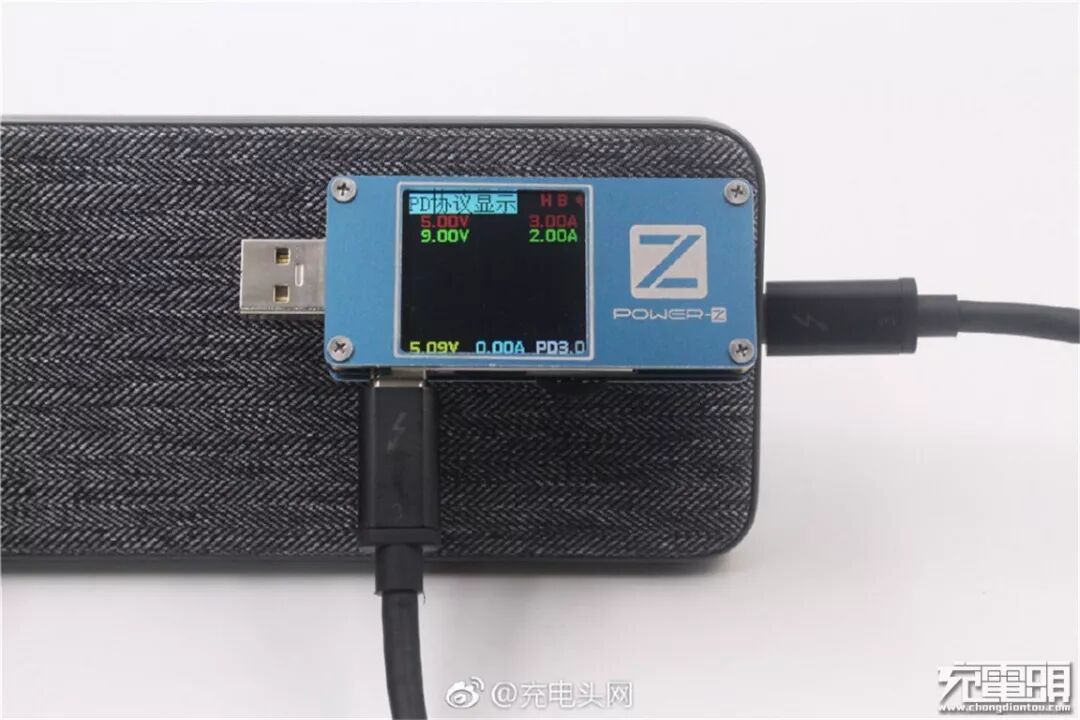

使用ChargerLAB POWER-Z FL001SUPER测试发现，输出支持USB PD、QC2.0、Apple 2.4A三种充电协议。
检测USB-C口的PDO报文，可以看到USB-C口具有2个电压档位，分别是5V/3A、9V/2A，最大功率18W；USB PD版本为3.0。
最后是USB-A口，支持QC2.0快充。

二、紫米QB910移动电源拆解

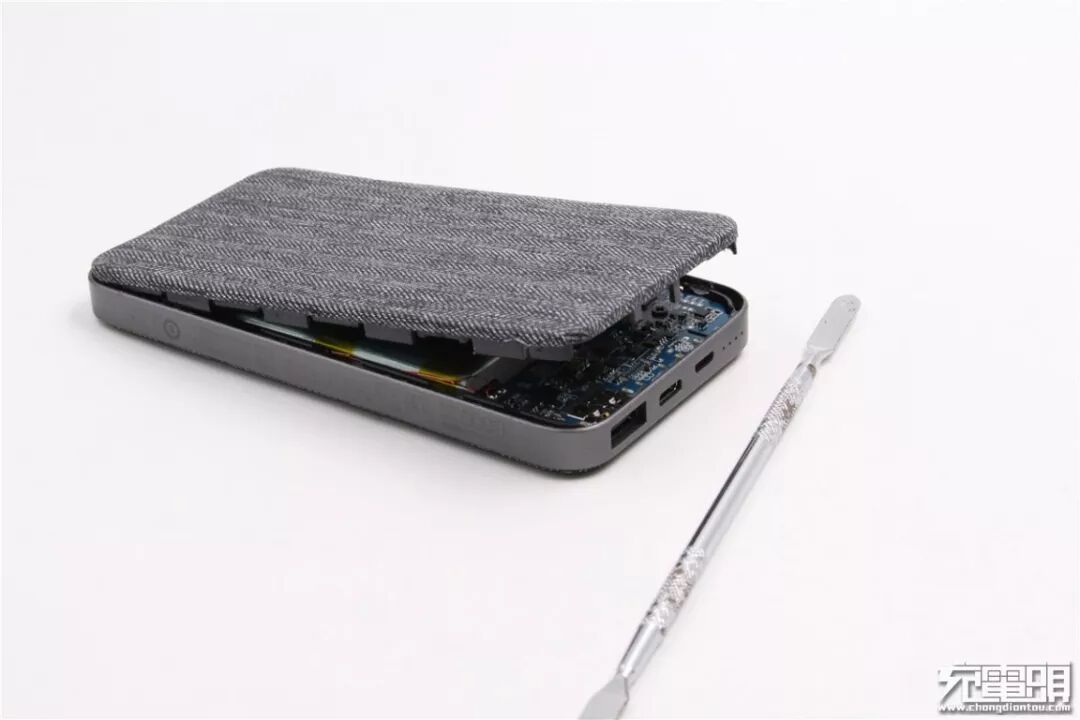

移动电源外壳采用的是卡扣装配方式，使用撬棒沿着边缘缓慢撬开。

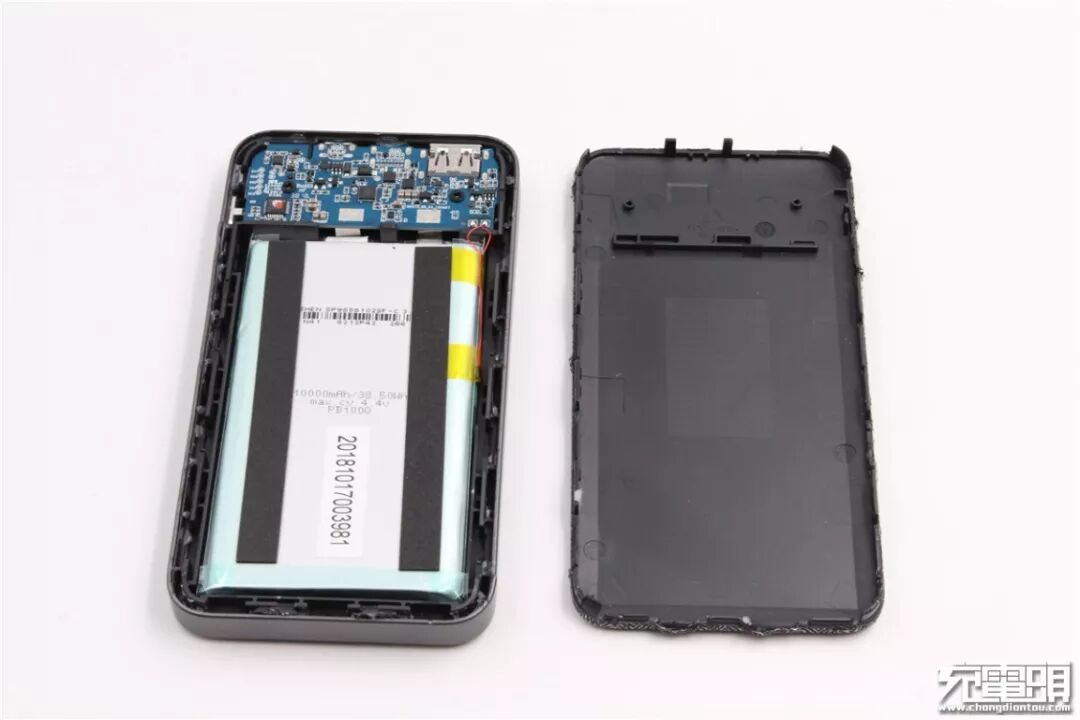

比较轻松的卸掉上层盖板，可以看到内部的电池包和PCBA，电池上面贴了两条防震泡棉。
撕掉防震泡棉，通过电池喷码可以看到，电池来自天津力神，单片锂离子4.4V高平台电池，容量10000mAh，能量38.5Wh。

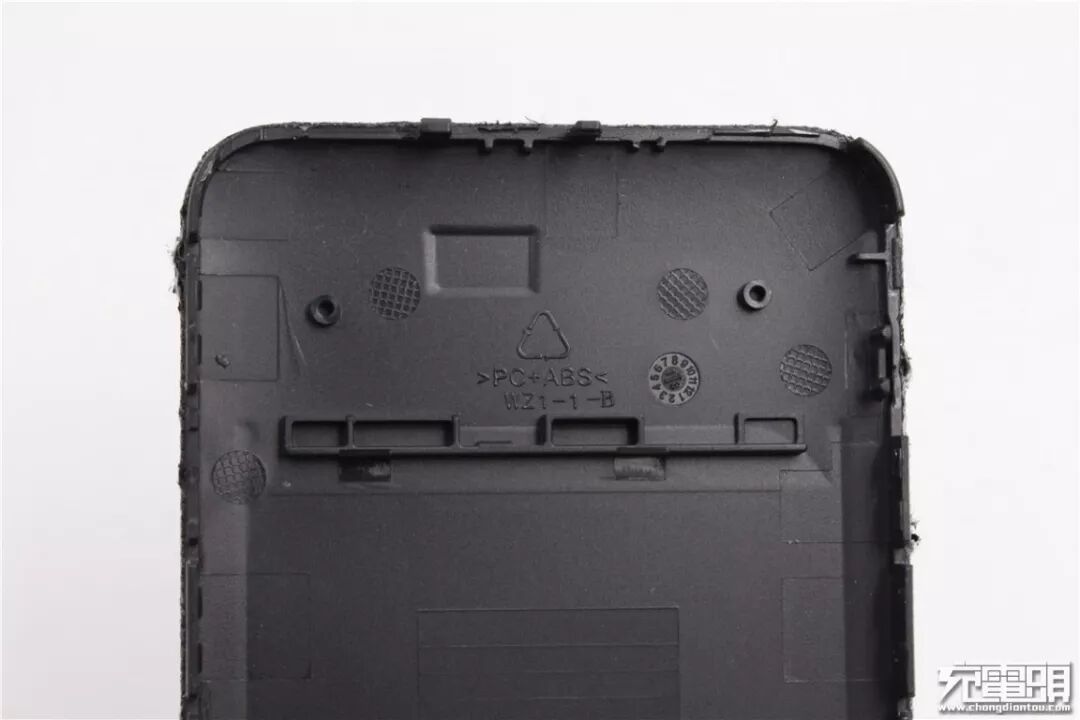

移动电源外壳主体部分是采用PC+ABS材质，外壳的模具日期是2018年10月，非常新。

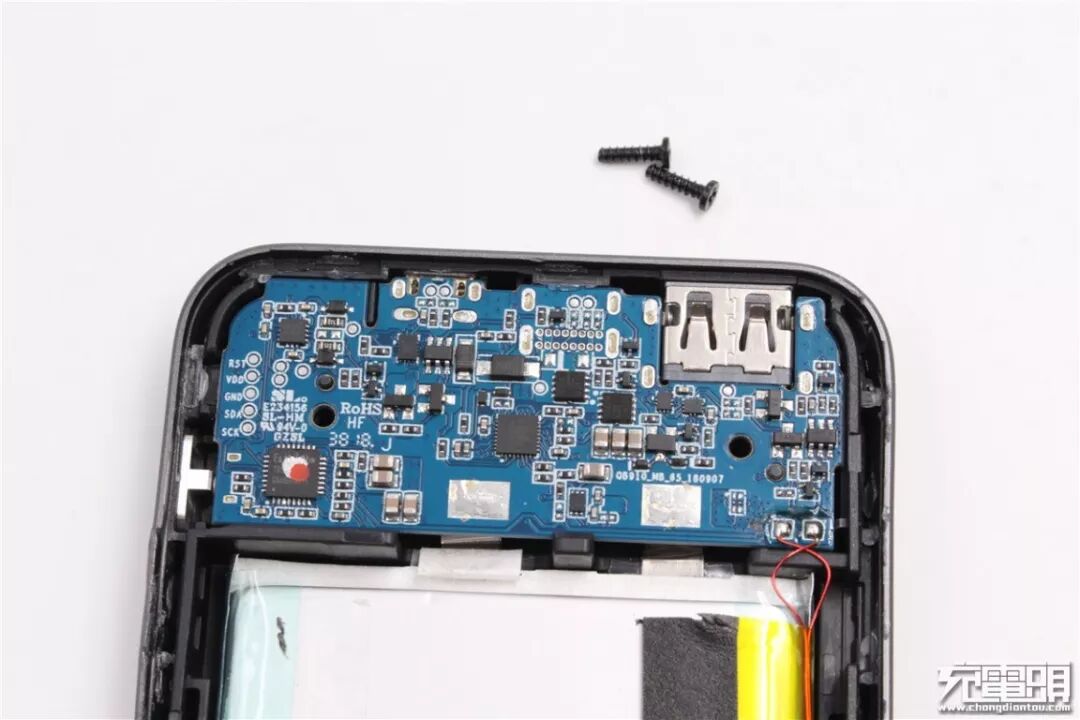

PCBA通过两颗螺钉固定在外壳上。
拆掉螺钉，将电池组和PCBA从外壳上分离，这款移动电源采用的是单片锂离子电池，电池与外壳之间使用强力双面胶固定。

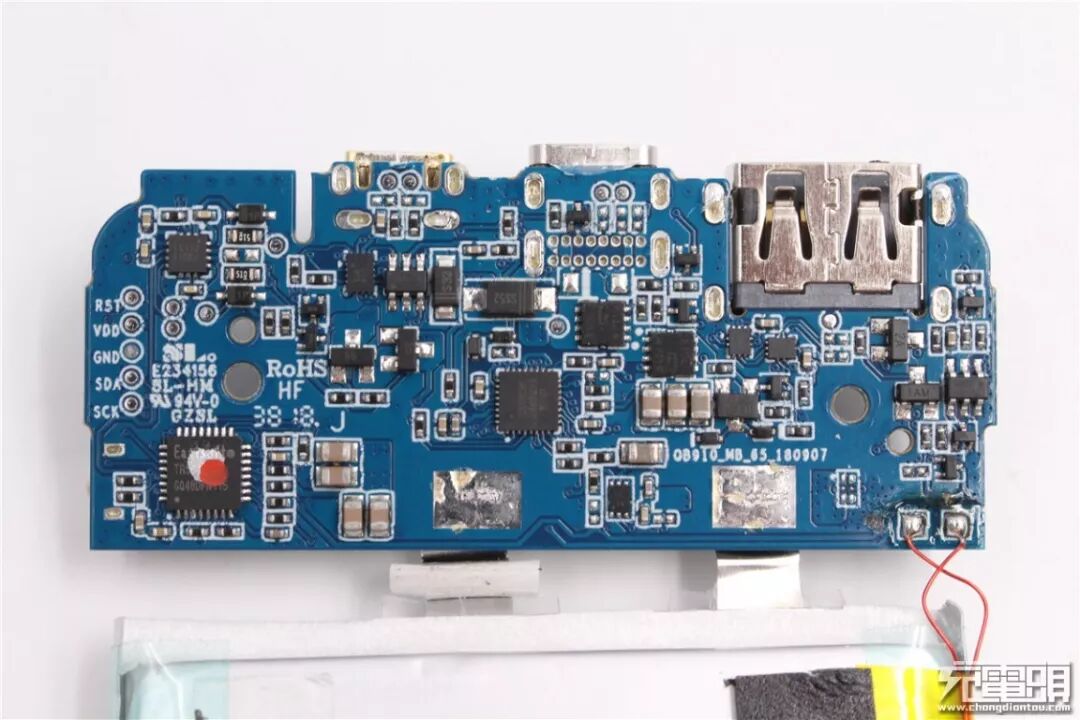

PCB板正面一览，可以看到上面布满了贴片元件，座子全部采用过孔焊接，更加牢靠。

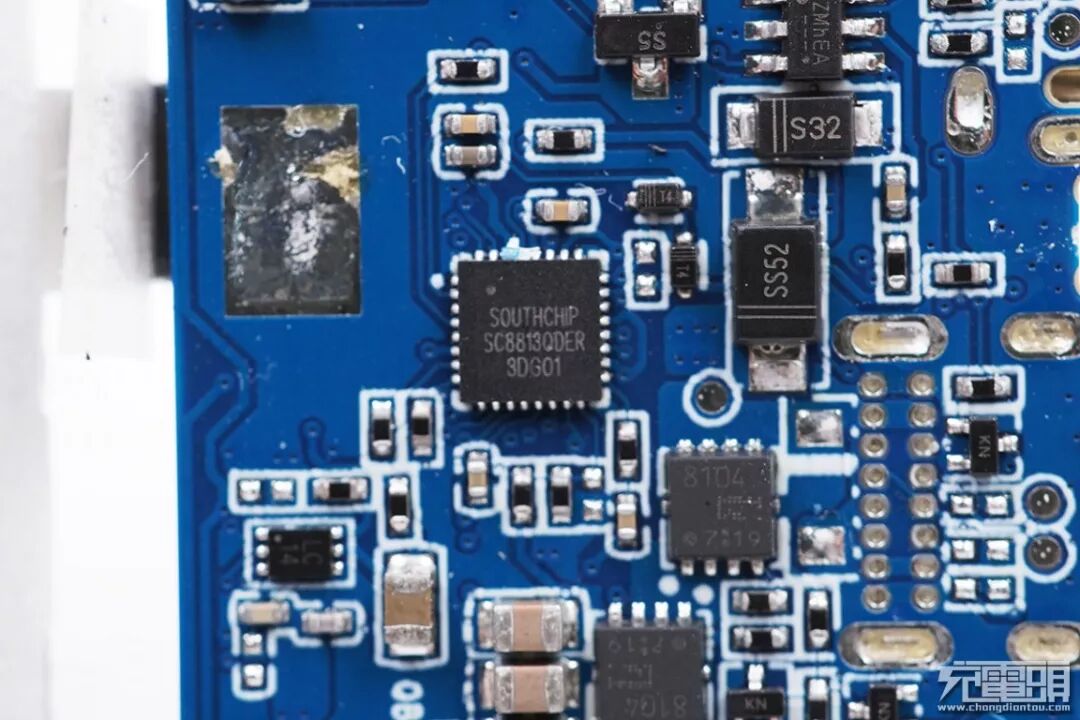

SOUTHSHIP上海南芯SC8813升降压芯片，SC8813是一颗同步整流降压充电，同时支持反向升压输出，I2C接口数控调节输出电压。紫米QB910采用一颗SC8813完成内置电池充电及升压输出。

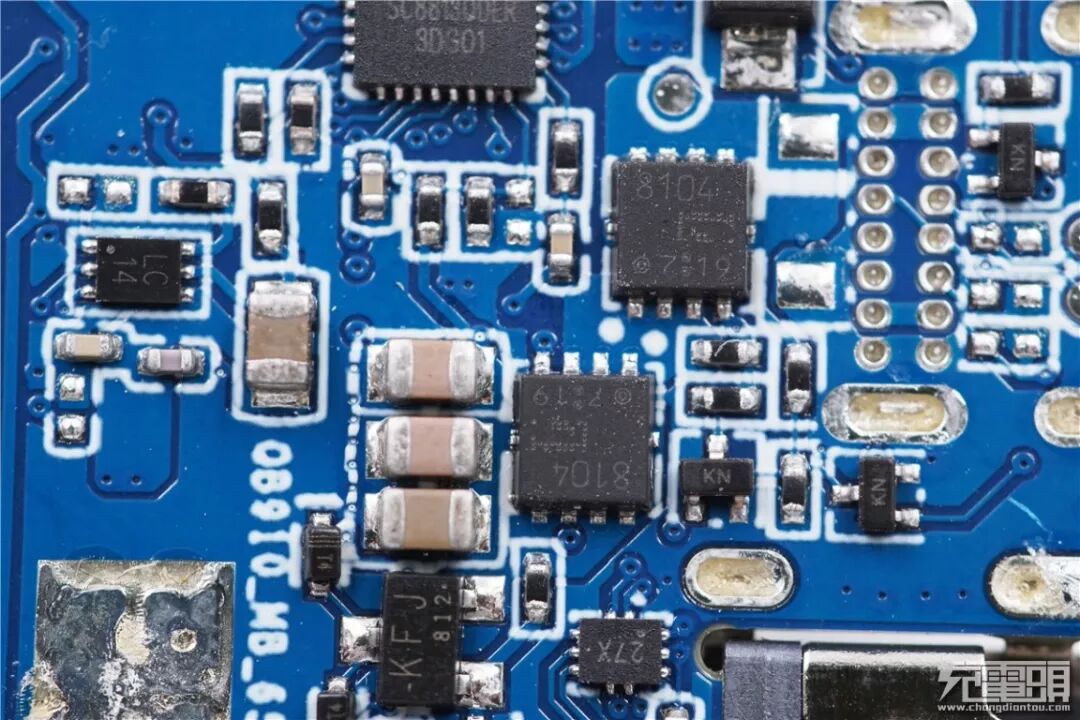

据充电头网拆解得知，采用SOUTHSHIP南芯的移动电源产品有：华为移动电源（10000 SuperCharge快充版）、ZENDURE超级旅行箱移动电源、iWALK F20P（20000mAh）PD快充移动电源、Tronsmart 20100mAh双向PD移动电源、Zikko（即刻）PowerBag Pro能量手袋移动电源等。两颗东芝TPCC8104 PMOS管。

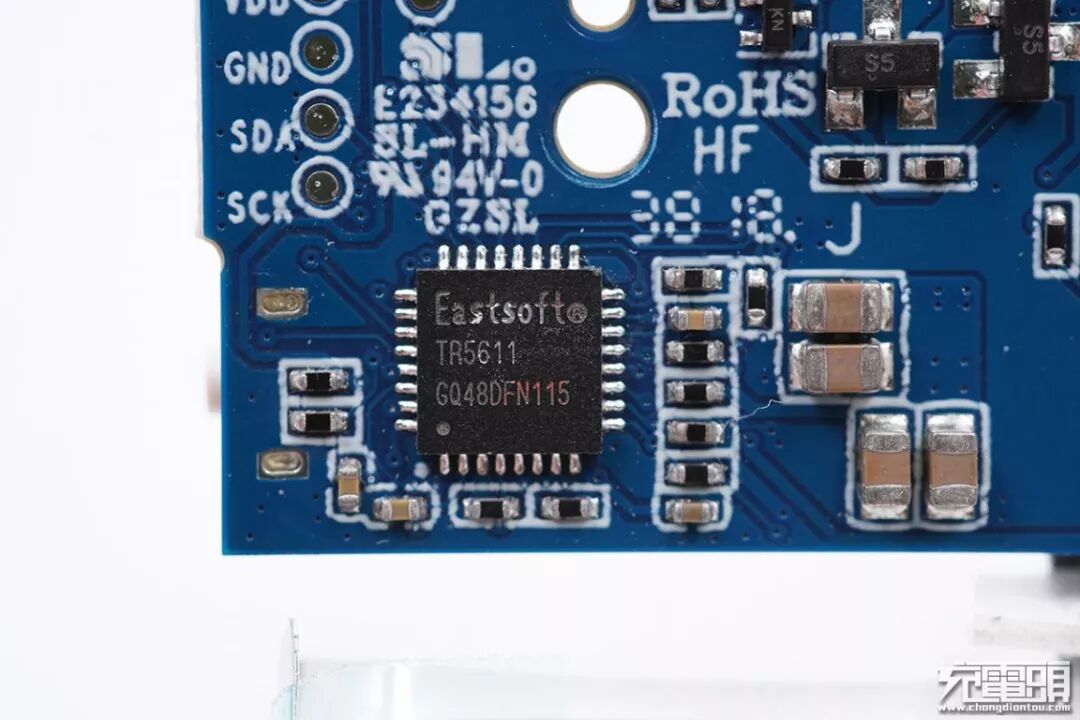

Eastsoft 东软载波TR5611单片机。
丝印“7301Y 01131”为USB-C接口控制器，支持USB PD协议识别，是紫米定制的USB PD芯片。

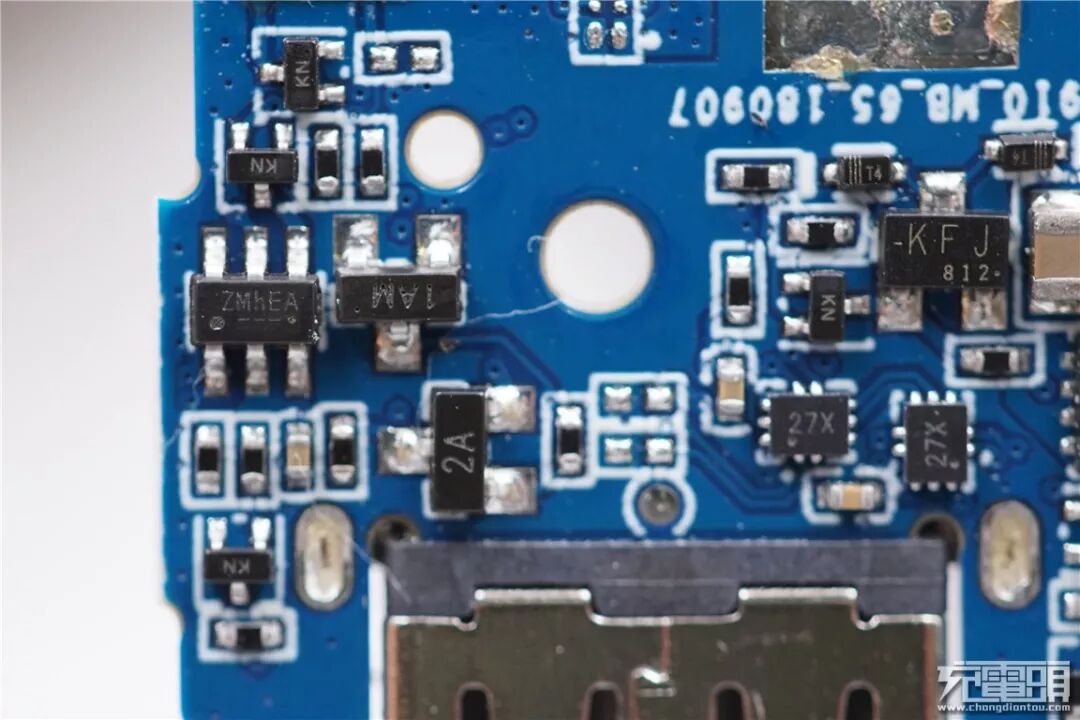

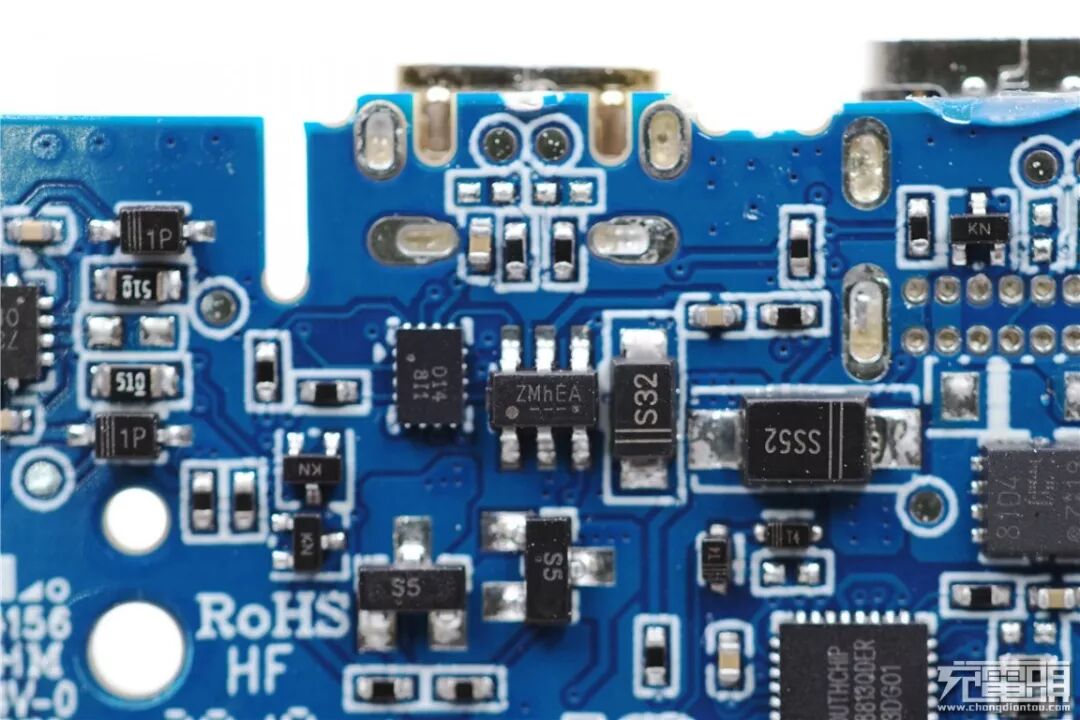

丝印“ZMhEA”为MicroUSB接口的输入识别芯片，来自天钰科技FP6601M。
同样是一颗天钰的FP6601M作为USB-A接口的输出识别芯片。

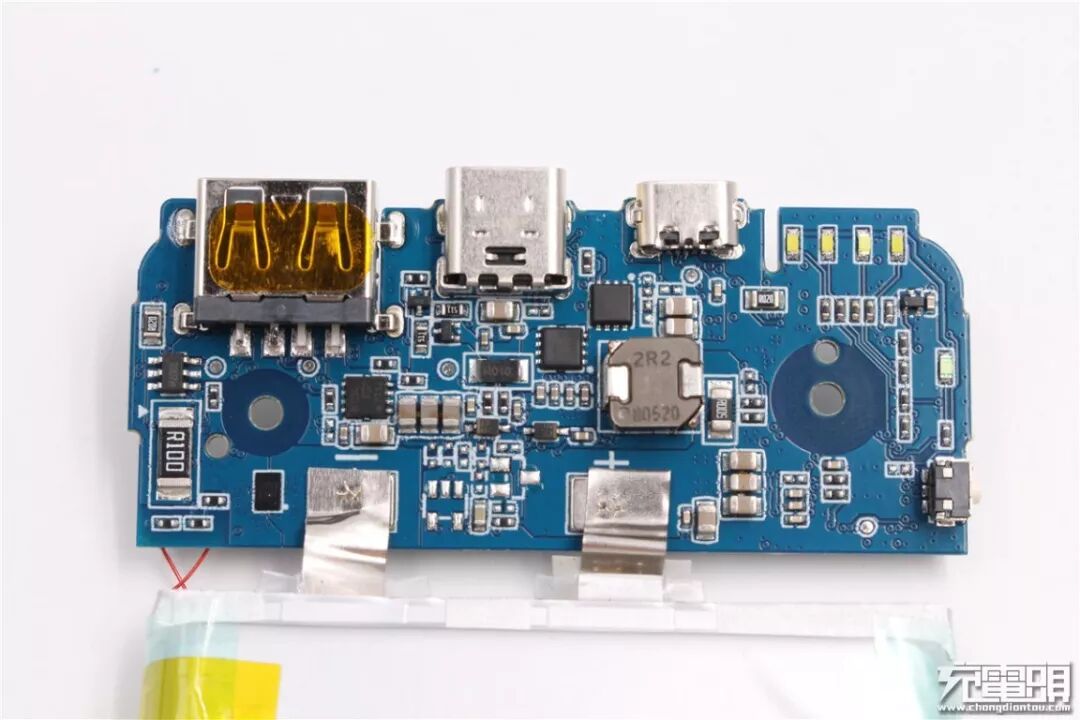

据充电头网拆解得知，采用天钰FP6601M的产品有：紫米ZMI太空移动电源、新小米移动电源2 10000mAh等。PCBA接口面一览，一颗TDK一体成型粉末合金电感，内阻小效率高。

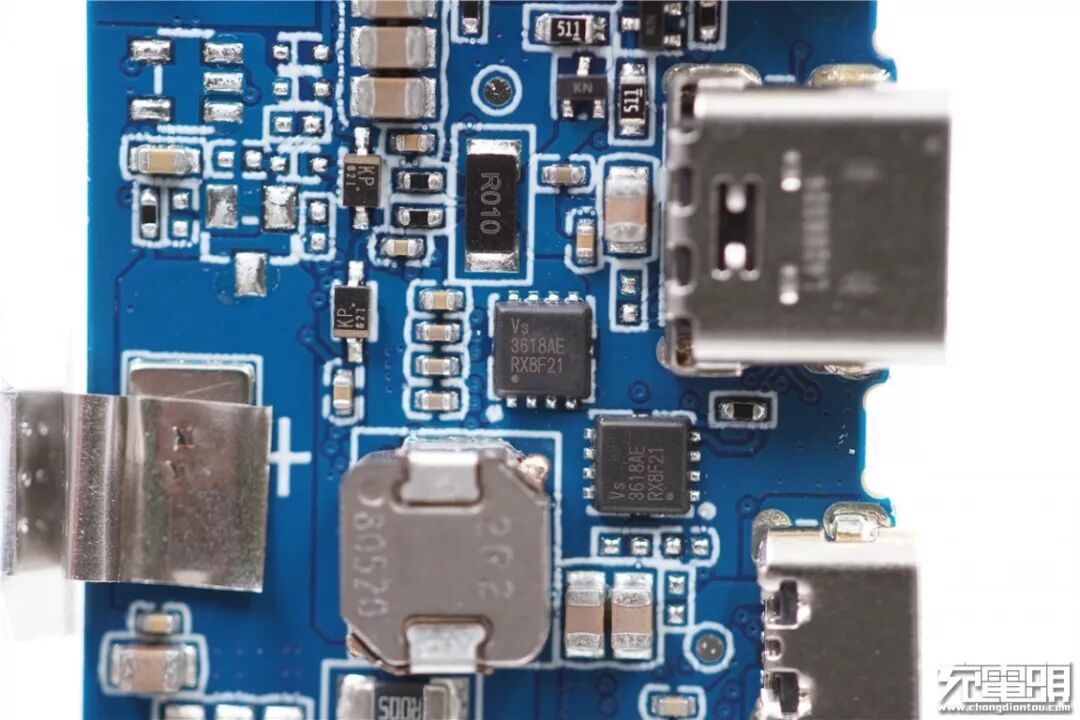

南芯SC8813外置两颗威兆半导体的MOS，型号VS3618AE，上方R010为电流采样电阻。

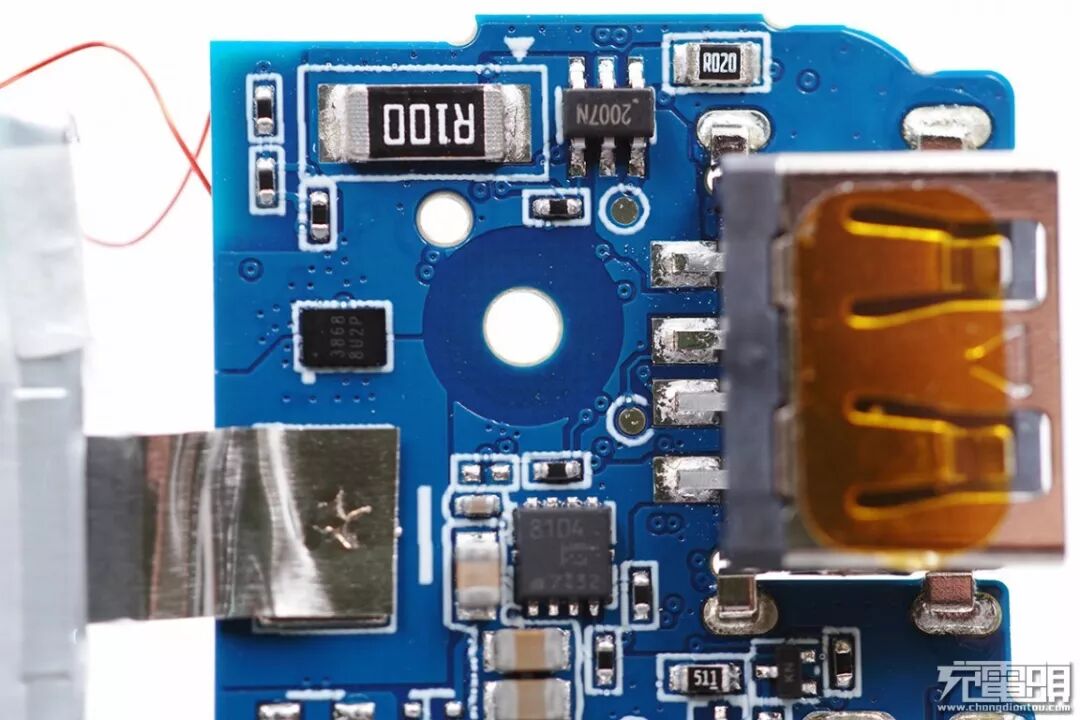

USB-A接口旁边有一颗丝印“2007N”的六角芯片，用于输出保护，以及一颗TPCC8104，左侧上方是电池保护管，采用CSP封装节省空间。

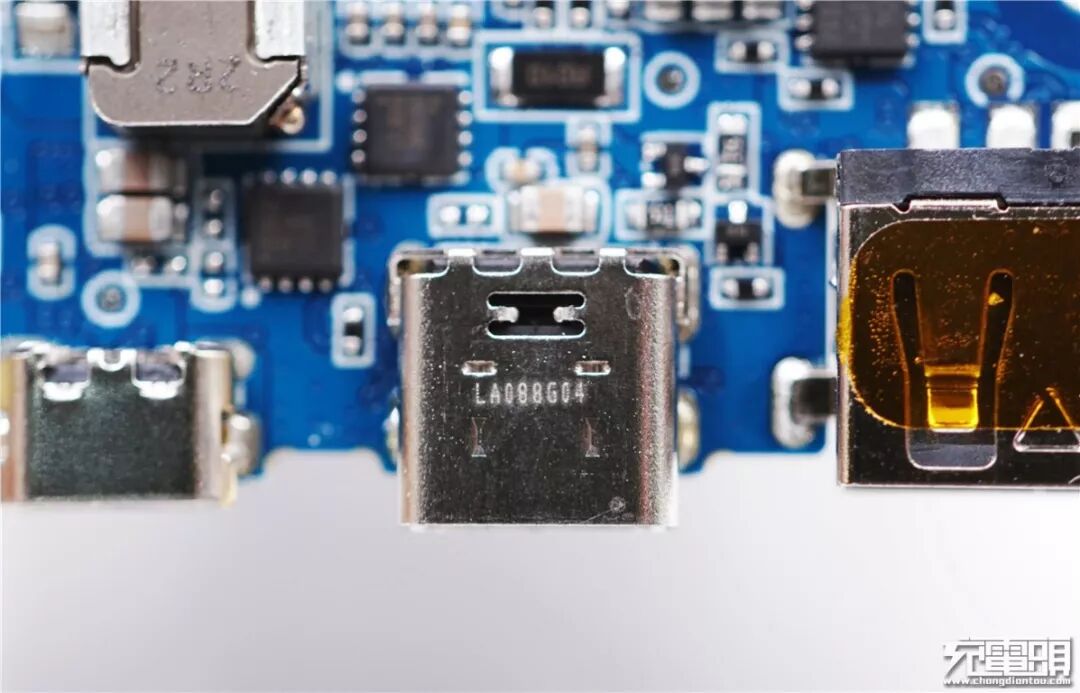

USB-C连接器母座上印有“LA88G04″字样。
电源按键以及LED指示灯。

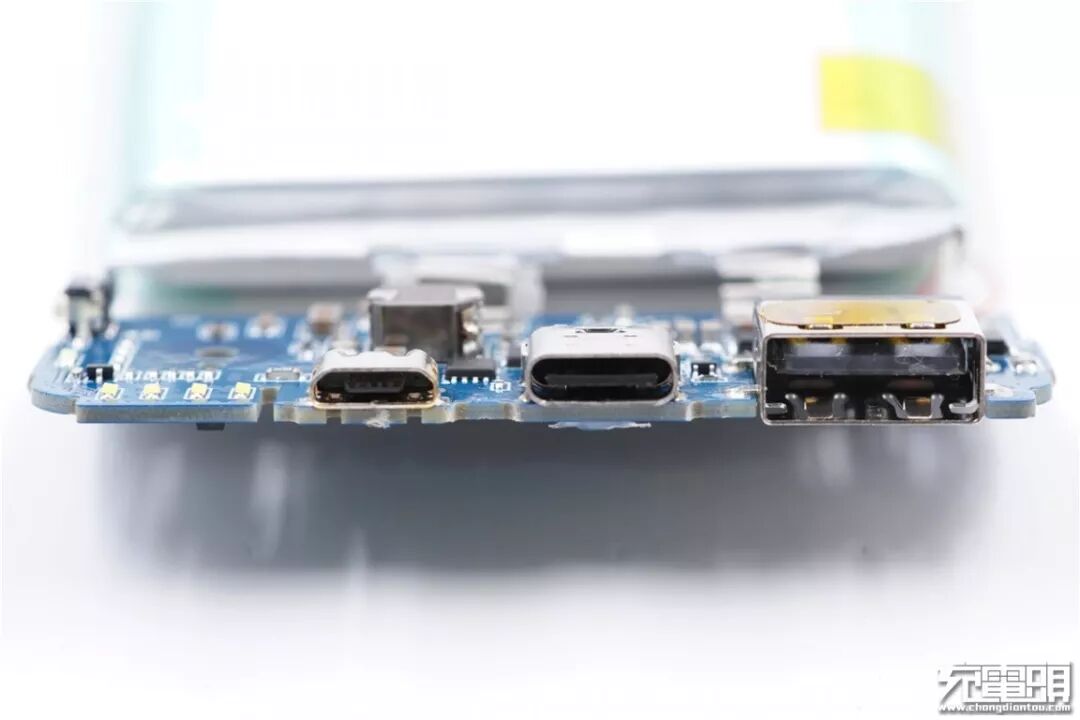

三个充电接口特写。

充电头网拆解总结
在千篇一律的移动电源中，紫米这款USB PD快充移动电源在外观上就能给人眼前一亮的感觉，布纹工艺使得产品在手感上也更胜一筹。产品内部用料十足，采用力神4.4V高平台电池；南芯SC8813同步升降压控制器，数控调压，抗干扰能力更强；另外还采用了一体粉末合金电感提高效率。协议方面，USB-C接口的PD控制器为紫米定制芯片，USB-A接口和MicroUSB接口的协议芯片均来自天钰科技。

.

.
