体验评测：Richtek立锜科技无线充接收测试工具

原创充电头网编辑部充电头网

万思维科技，是Richtek立锜无线充方案商，推出有一款Richtek立锜科技无线充接收测试工具，接收器控制芯片为立锜RT1653 ，是通过WPC V1.2.4 EPP认证标准的无线电源接收器（Qi注册ID号：2740）。测试工具支持5W（BPP）、苹果7.5W（APP）、三星10W（SAS）、15W（EPP）四种无线充模式的鉴别测试，功能非常强大、全面。采用水泥负载电阻+散热金属片+风扇的多重散热方式，便于客户进行长时间大功率老化测试使用。

一、产品外观

产品采用方形造型，体积小巧。采用上下两层PCB结构，四角有各有一根铜柱支撑。

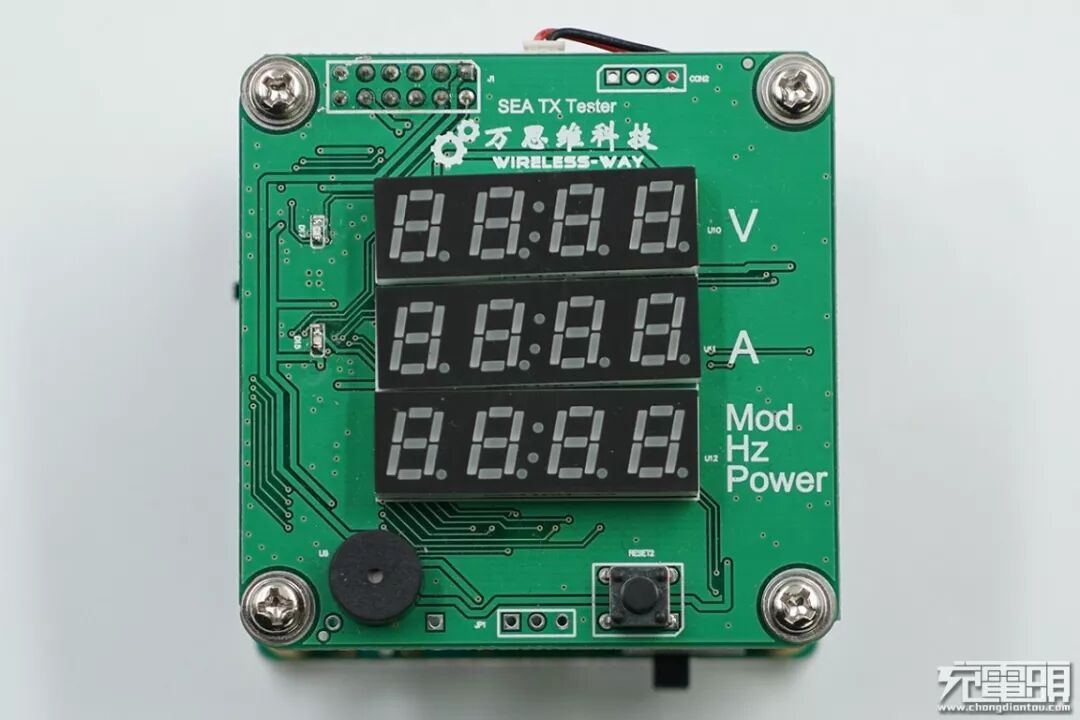

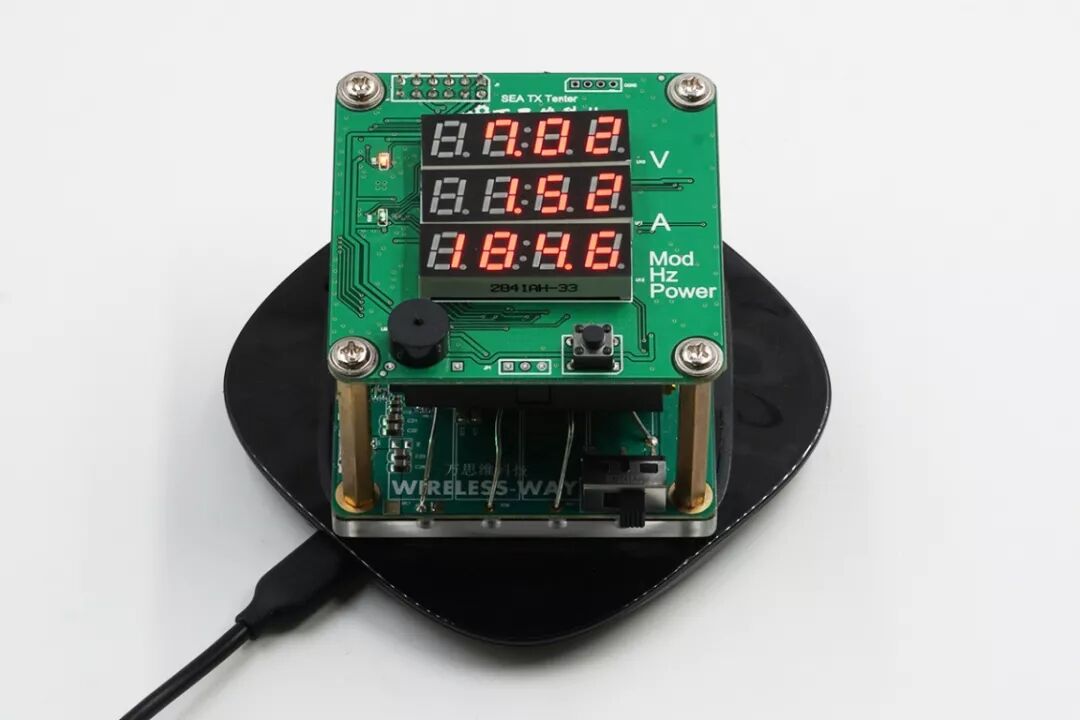

正面面板上方印有“万思维科技”，中间3个数码管显示屏依次为输出电压、输出电流、工作模式（工作频率以及输出功率）。数码管下方为蜂鸣器，以及频率 / 功率显示切换按钮。

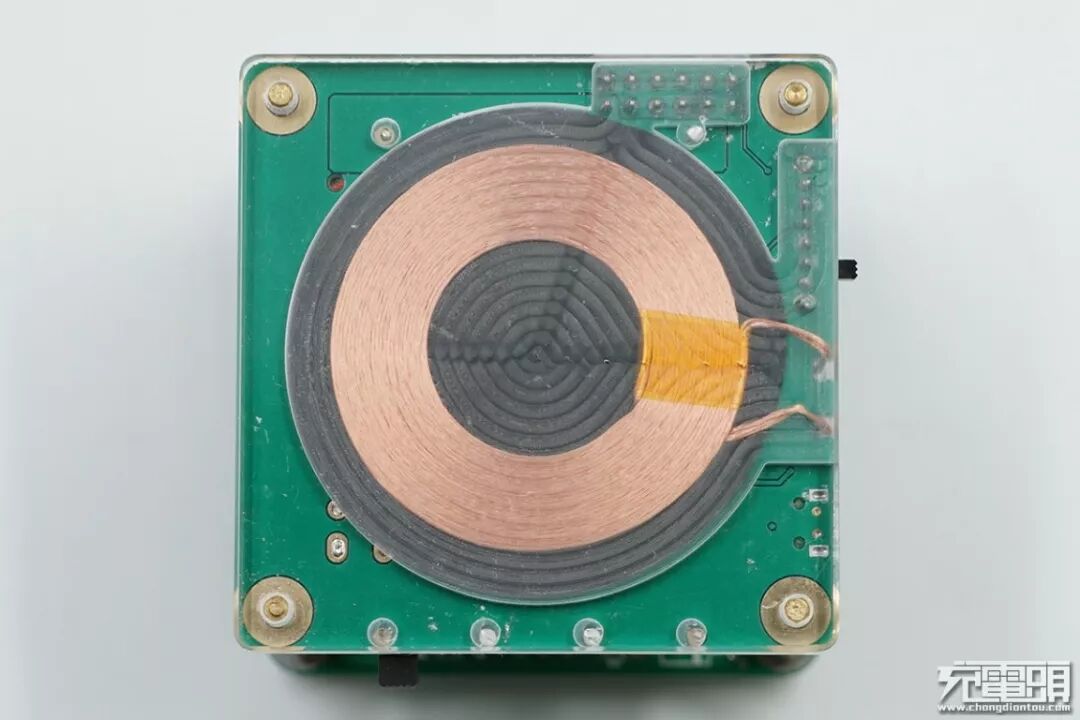

底部面板为高功率低内阻专用接受线圈。

底部PCB上设有两组拨动开关：左边这组为模式切换开关，自上而下依次可切换5W（BPP）、苹果7.5W（APP）、三星10W（SAS）、15W（EPP）四种无线充模式；下边这组为负载切换开关，拨动左右A、B档分别对应6.67欧姆/5欧姆切换。测试TX时，一般放在B档即可，若B档负载无法让RX正常工作，可将负载调到A档位，待RX正常工作后再将负载开关拨到B档。

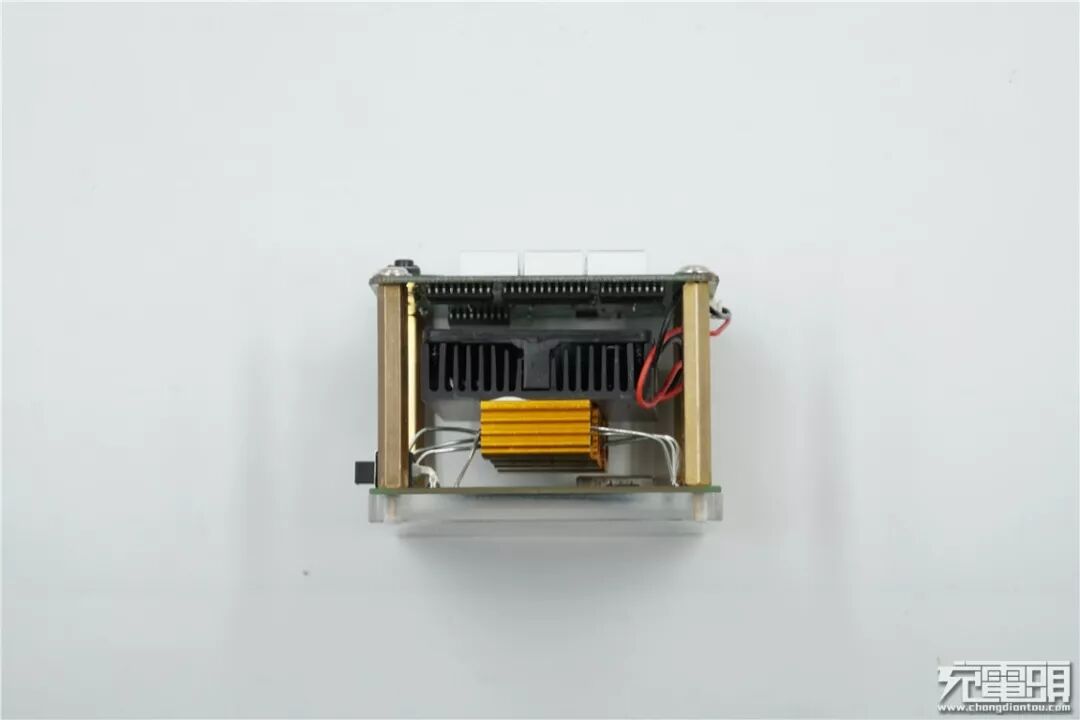

左视图：中间有水泥负载电阻，自带散热金属片，上方增加5V超静音风扇散热，可以长时间大功率老化测试。

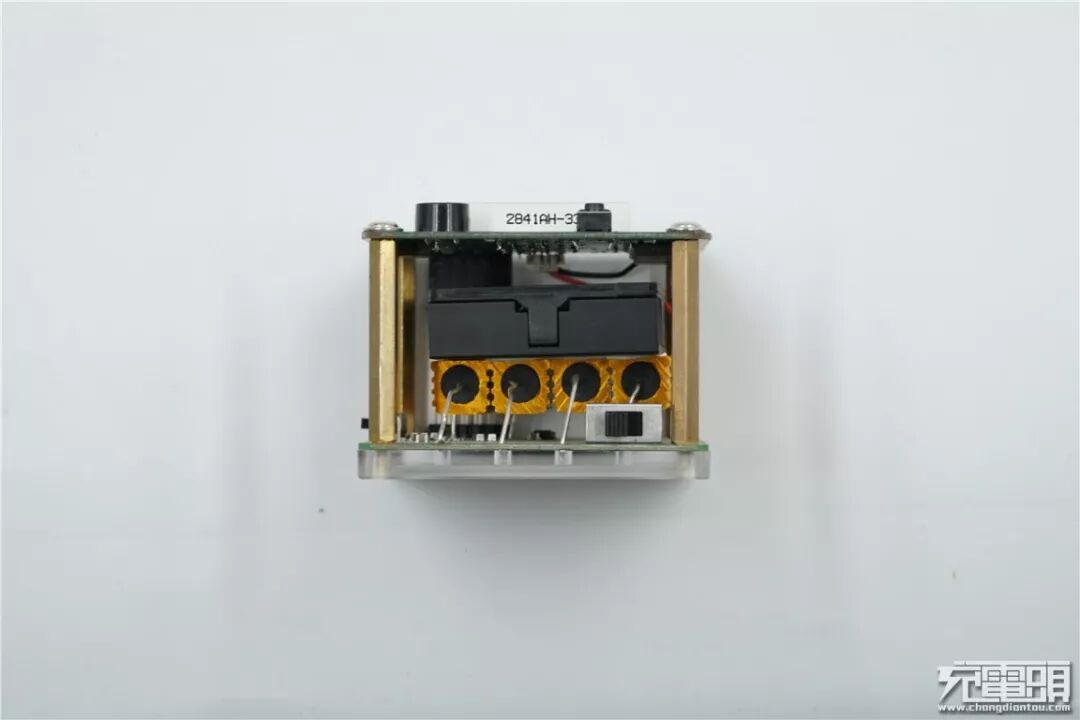

前视图：4个20欧姆水泥负载电阻并联。

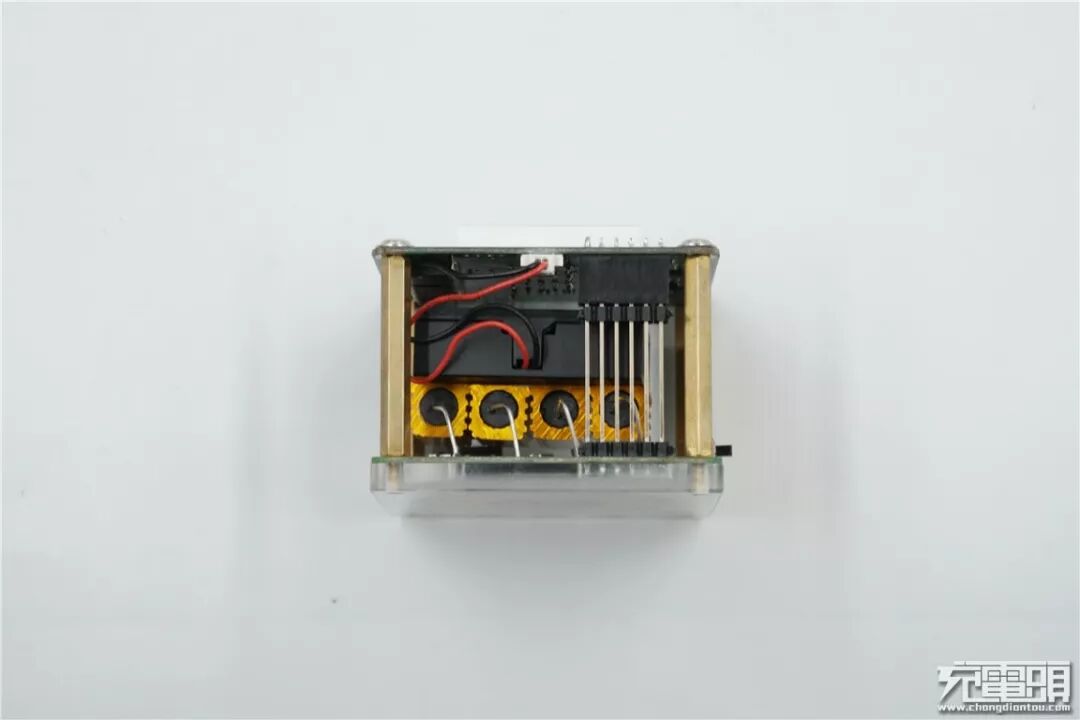

右视图：风扇与上方PCB板连接取电。

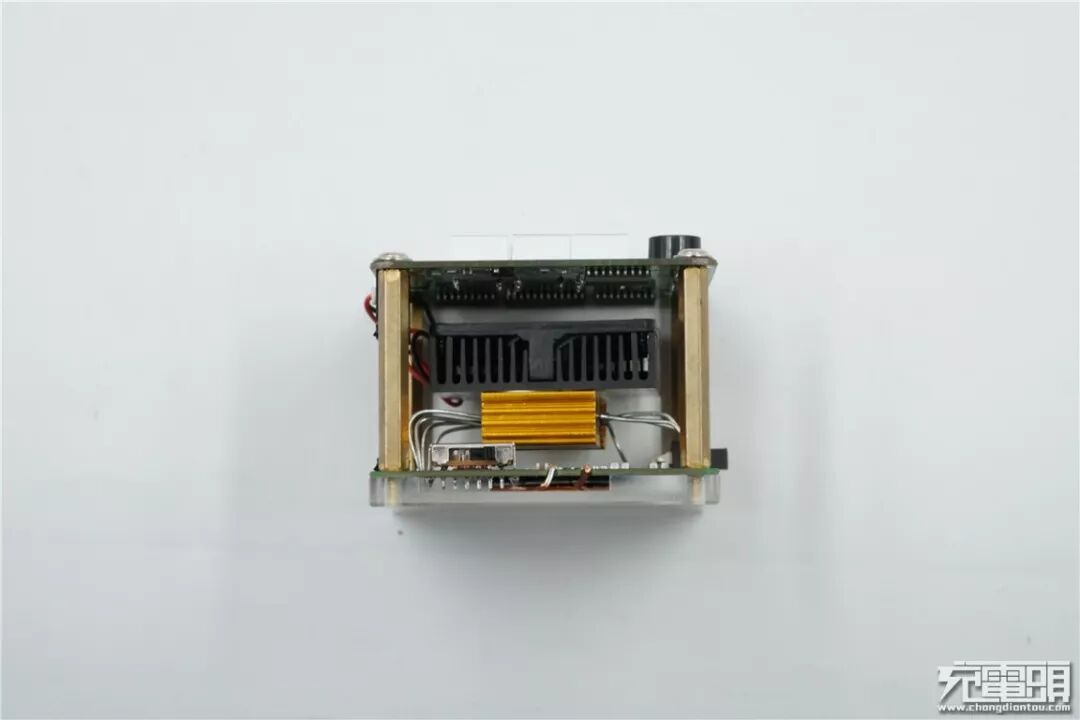

后视图：上下PCB之间连接有6组一共12根导电金属条。

二、测试环节
1、功能测试

我们准备了一款15W无线充（支持5W、7.5W、10W、15W发射），对其进行验证测试。

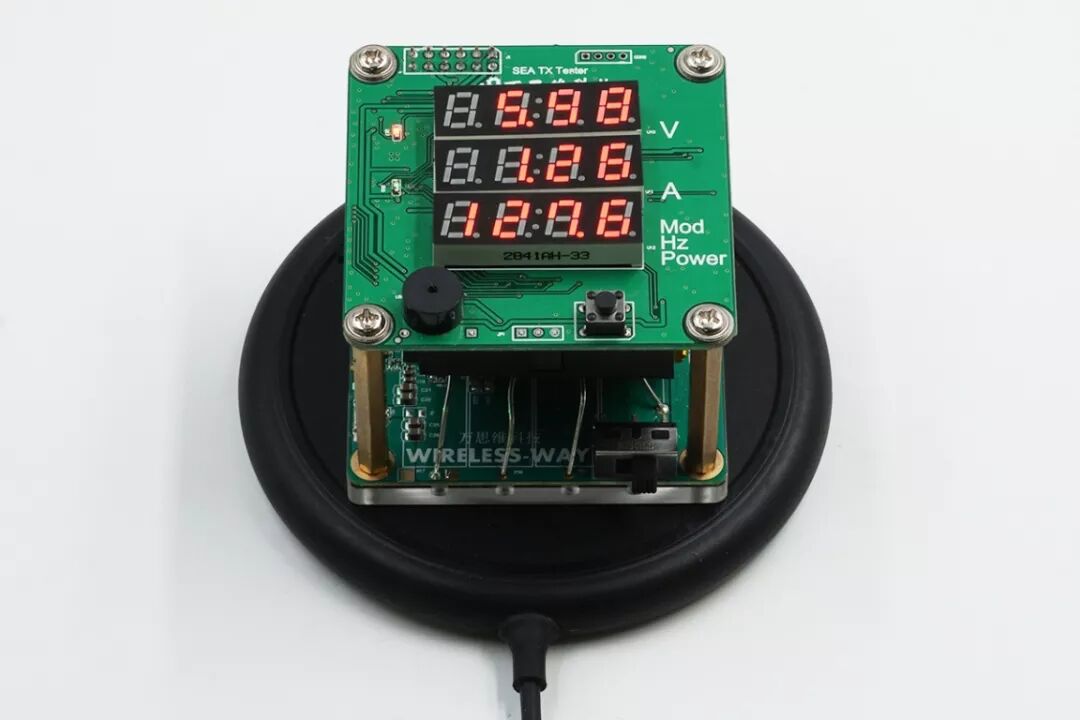

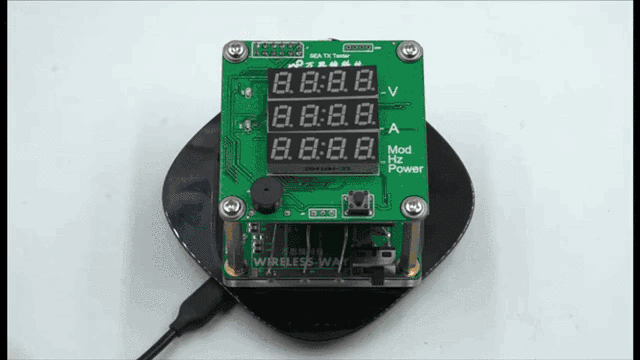

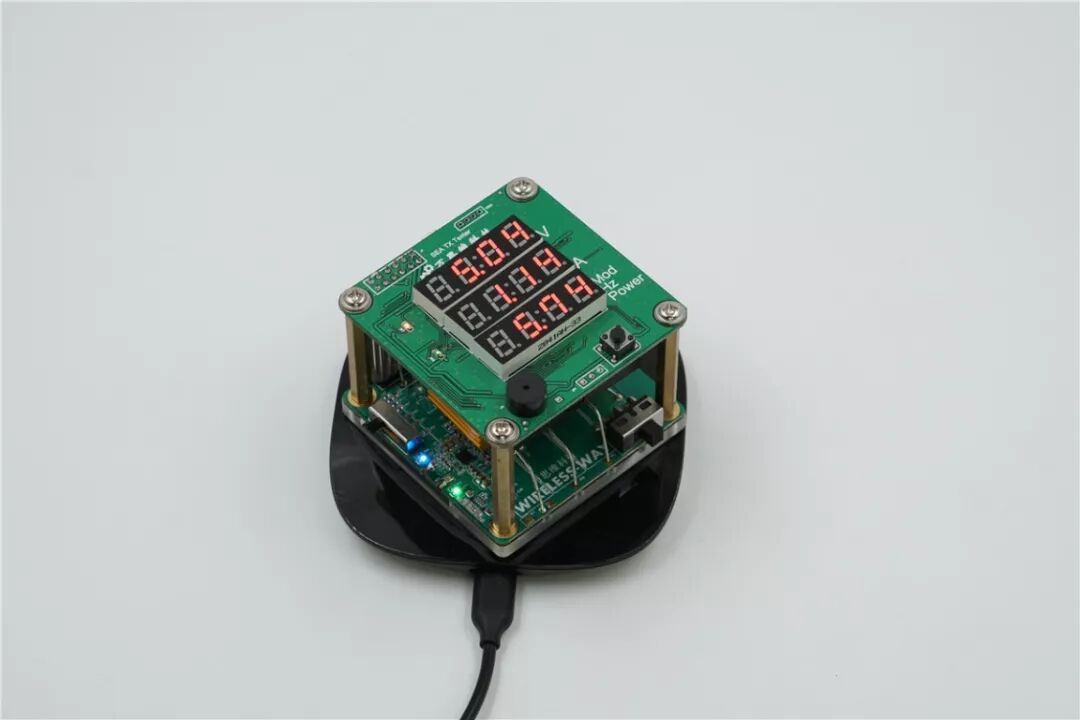

通电后，B档（5欧姆）没有反应的时候拨动到左边的A档（6.67欧姆），此时会先显示工作模式，图中显示的是EPP模式，3秒后开始显示工作频率，图中显示184KHz。按下切换按钮会切换到输出功率，我们把负载拨回到B档（5欧姆），此时显示正常的输出功率，图中显示15.7W左右。
