----- 充电头网拆解报告 第679篇 -----
HuntKey航嘉是电源行业极具实力的供应商，长年服务于联想、华为、海尔、中兴、HP、DELL、OPPO、VIVO、大疆、海康、大华等企业。华为FCP快充充电器、SCP超级快充充电器、荣耀FCP车充以及华为SCP超级快充车充都是出自航嘉。
在USB PD快充的大趋势下，航嘉也推出了一款QC4+充电器，功率27W。目前这款充电器已经抵达充电头网编辑部并被小编快速拆解完毕，充电器内部结构及用料究竟如何？一起来看下面的详细拆解。
一、航嘉27W QC4+充电器外观
![]()

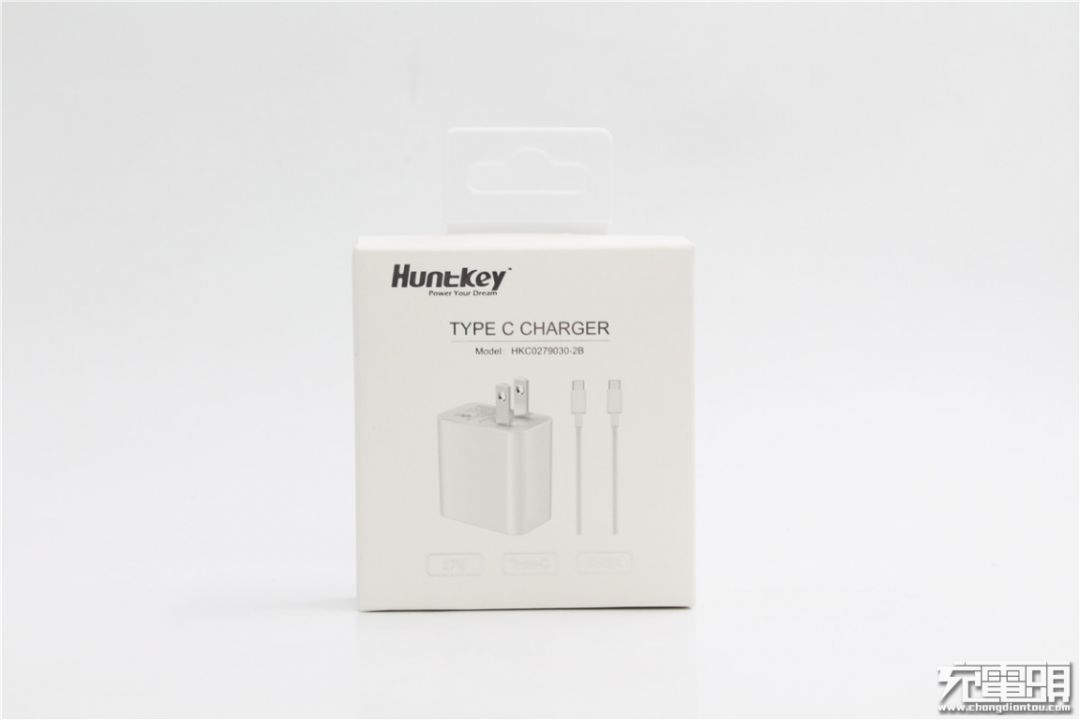

航嘉这款充电器使用的是白色外壳包装，正面印有充电器和一根USB-C to USB-C线的外观图片，并标注有产品型号HKC0279030-2B。
![]()

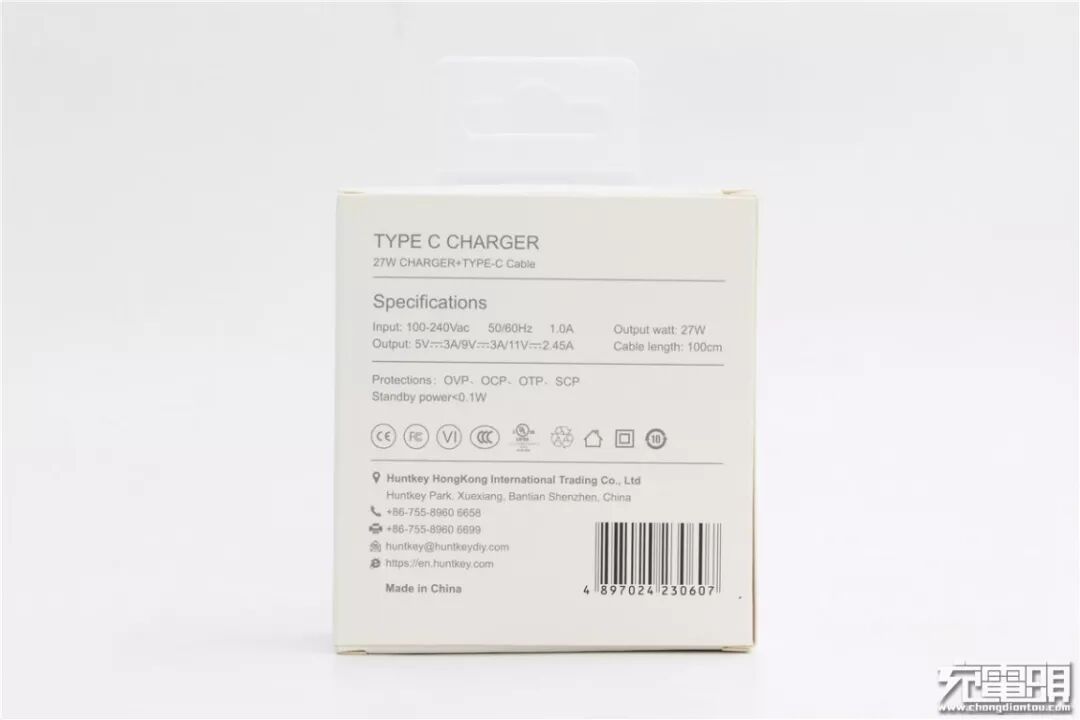

包装盒背面印有详细的规格参数。
![]()

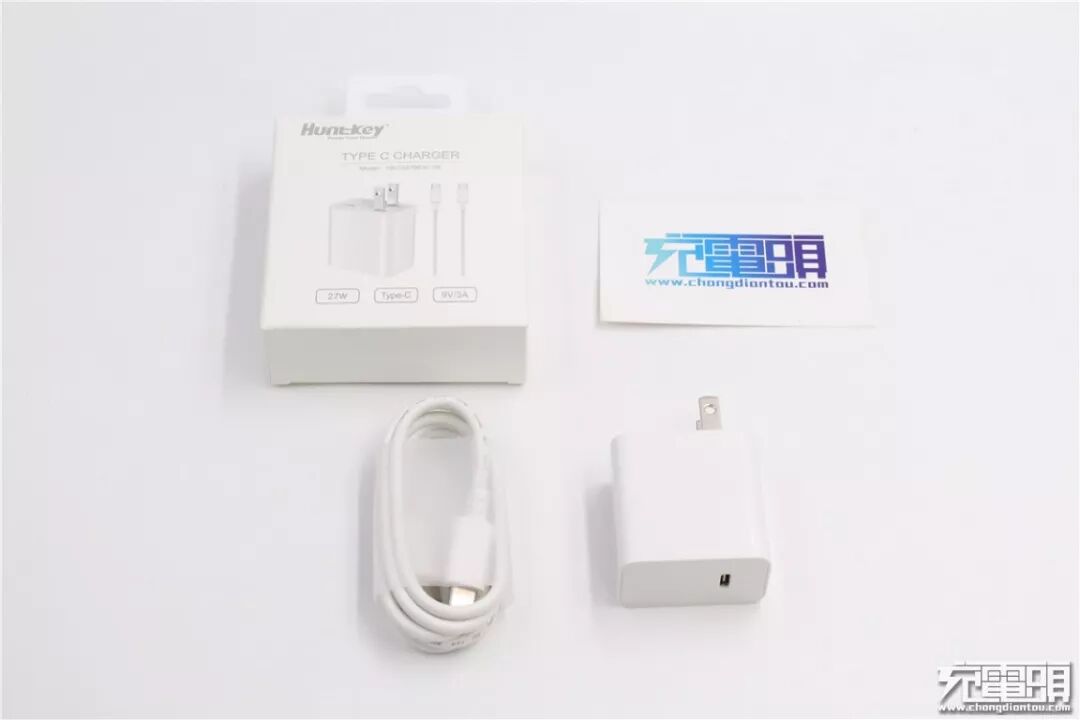

除了充电器之外，还附赠了一根USB-C to USB-C充电线。
![]()
USB-C to USB-C充电线接口特写，线材上有喷码。
![]()

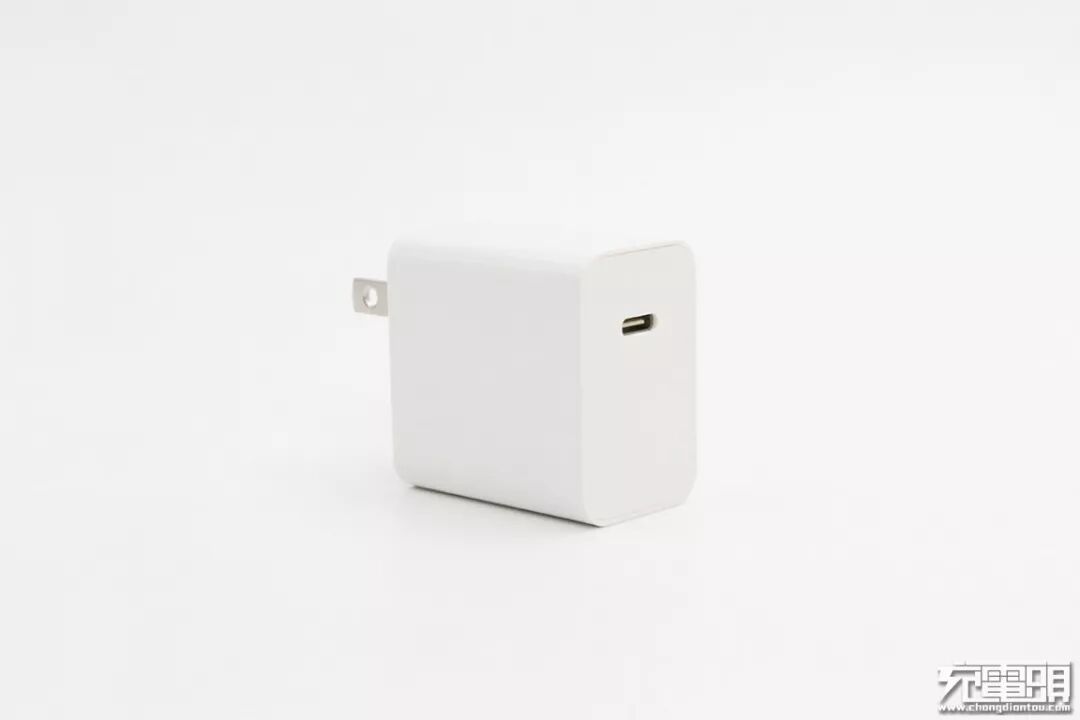

拿到手上的这款充电器标配美规插脚，不可折叠设计，兼容国内标准，单USB-C口输出。
![]()

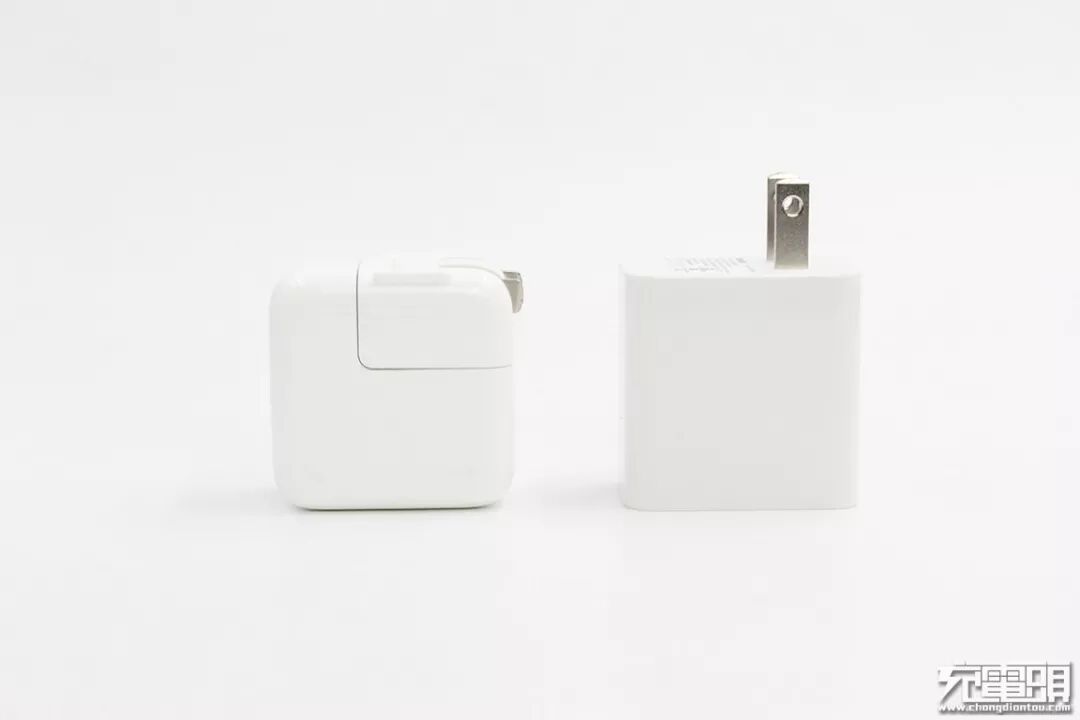

航嘉这款充电器的体积非常小巧，27W的功率，体积仅苹果12W充电器大小，易于携带。
![]()

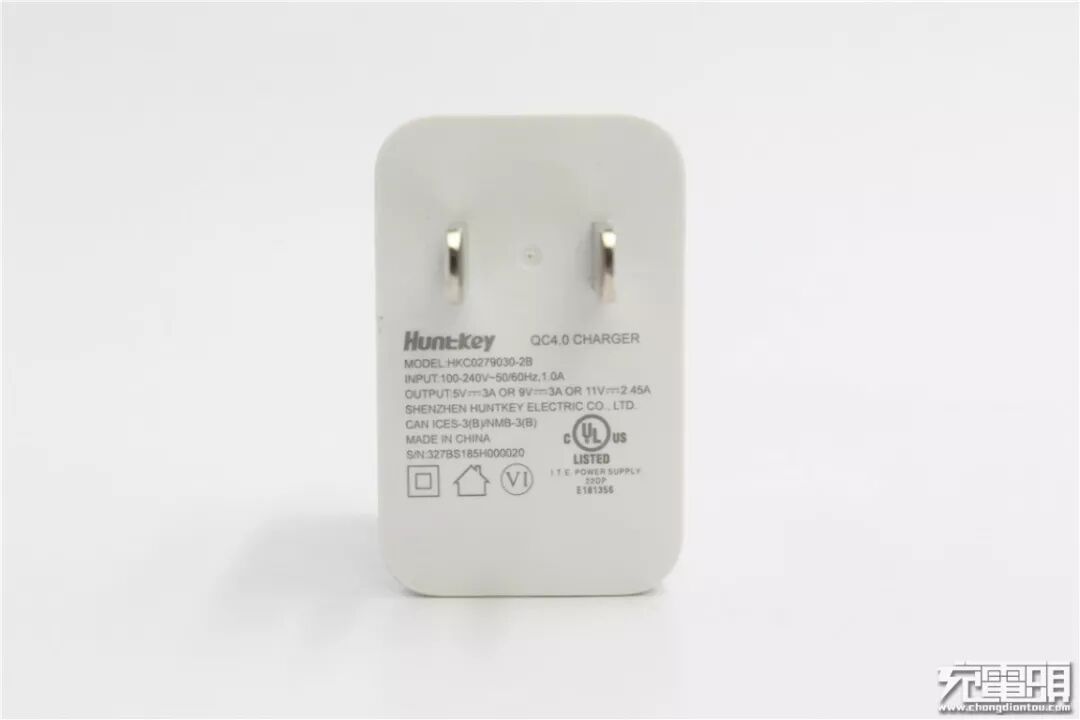

在AC插脚侧印有产品参数，HuntKey QC4.0 Charger；型号：HKC0279030-2B；输入支持100-240V 50/60Hz 1A；输出支持5V/3A、9V/3A、11V/2.45A。产品已经通过了VI（6）级能效以及UL认证。
![]()

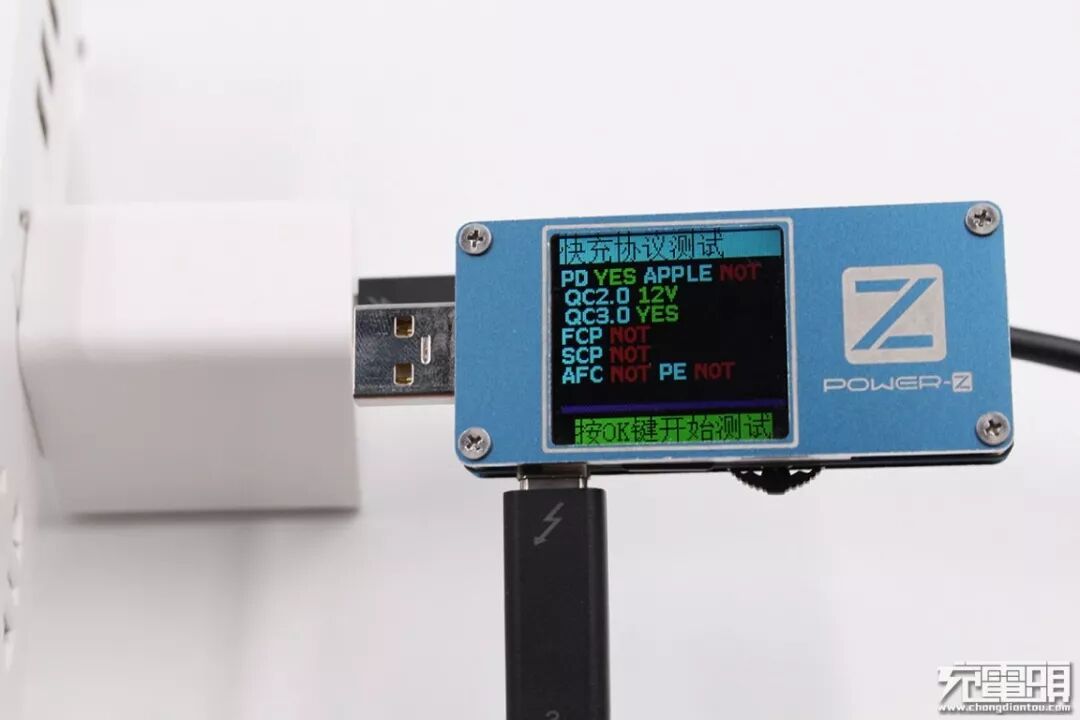

使用ChargerLAB POWER-Z FL001SUPER测得支持USB PD、QC2.0、QC3.0三种协议。
![]()

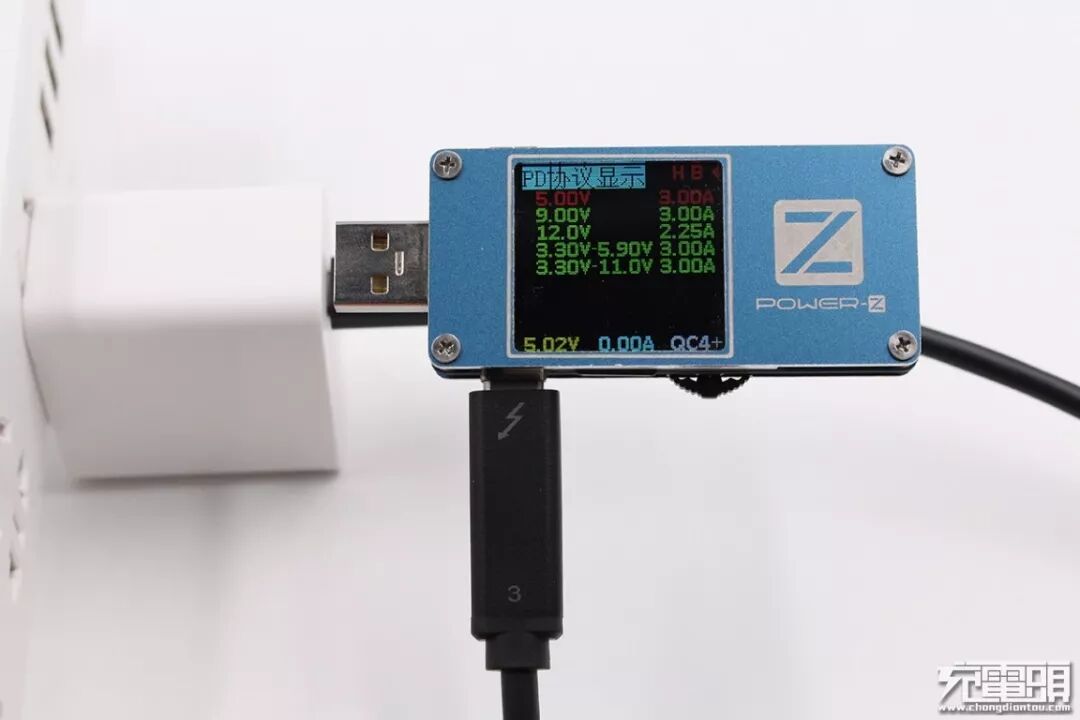

继续检测PDO报文为5V/3A、9V/3A、12V/2.25A和3.3-5.9V/3A、3.3-11V/3A。实测最后一个固定电压为12V，与标称的11V出入，并且实际参数比标称参数多了两个PPS电压。
![]()

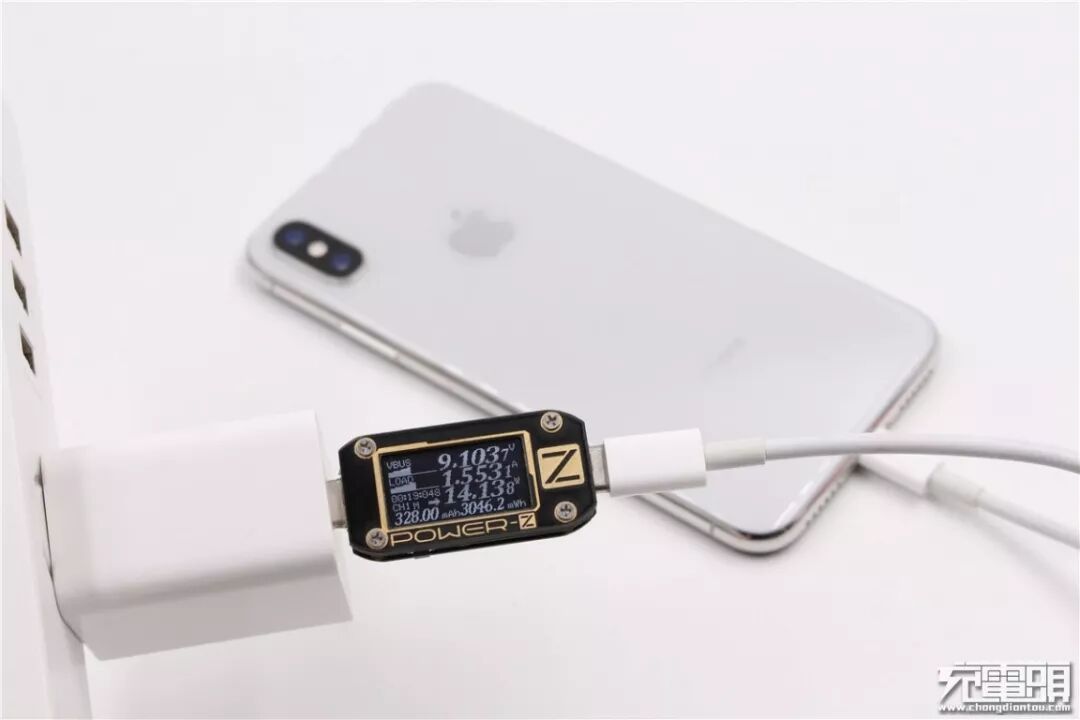

使用航嘉QC4+充电器给iPhone X充电，测得充电电压9.10V，电流1.55A，功率约为14.13W，支持iPhone X快充。
![]()

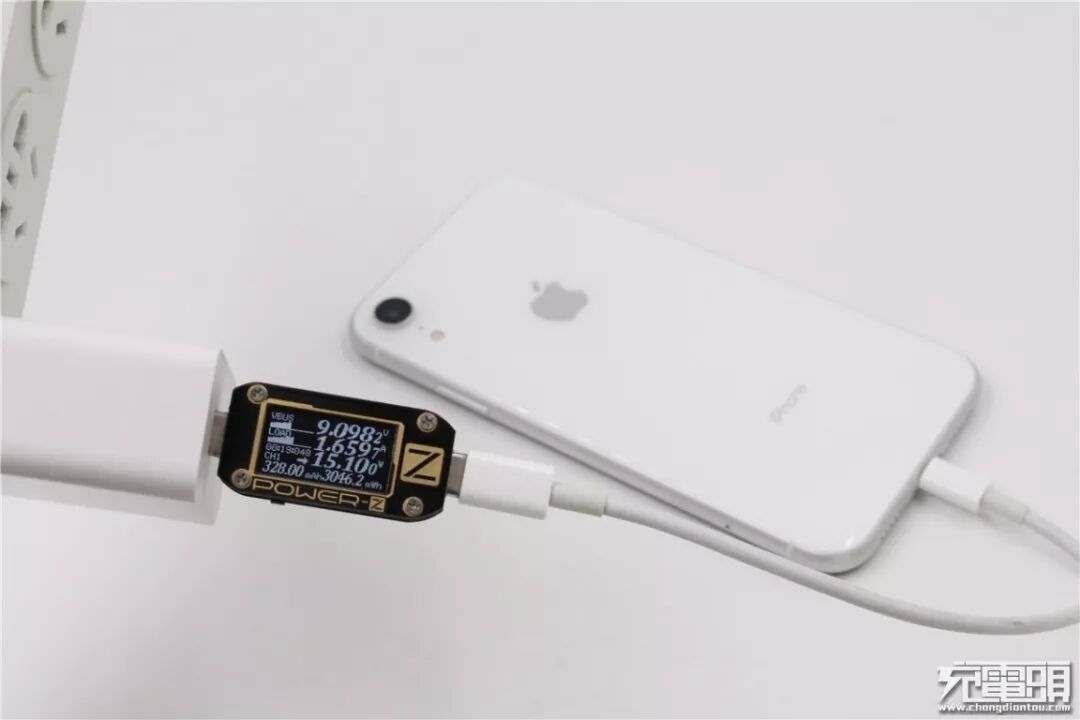

给iPhone XR充电，电压9.09V，电流1.65A，功率约为15.1W，支持iPhone XR快充。
![]()
支持iPhone XS快充，测得电压9.09V，电流1.66A，功率约为15.14W。
![]()

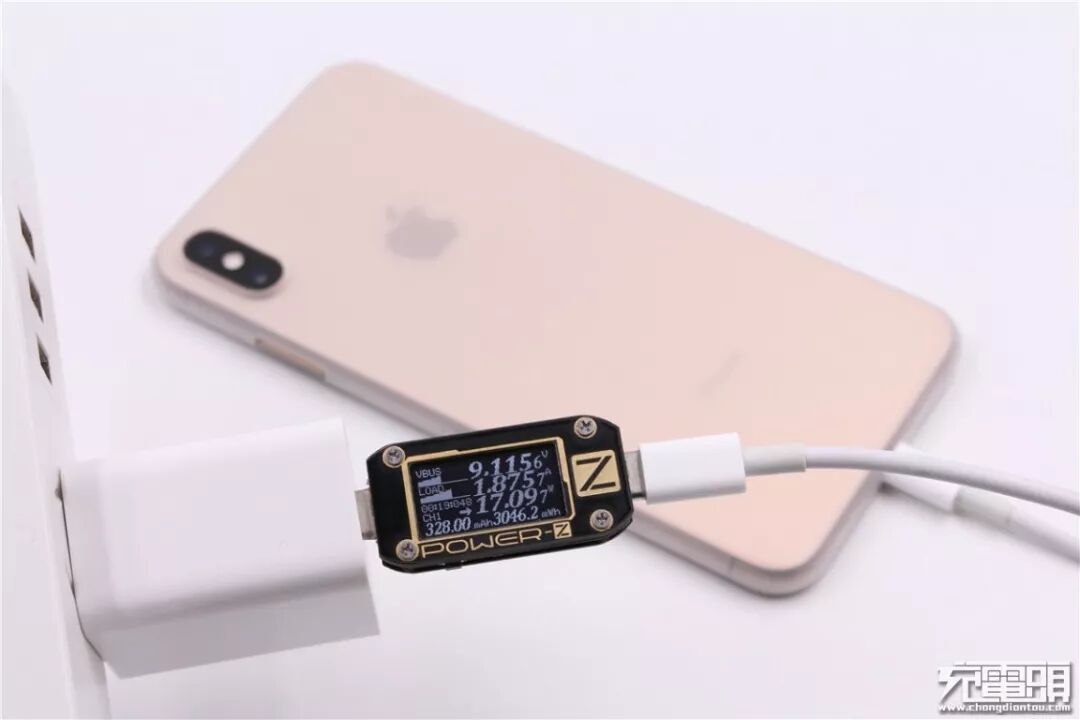

支持iPhone XS Max快充，测得电压9.11V，电流1.87A，功率约为17.09W。
![]()

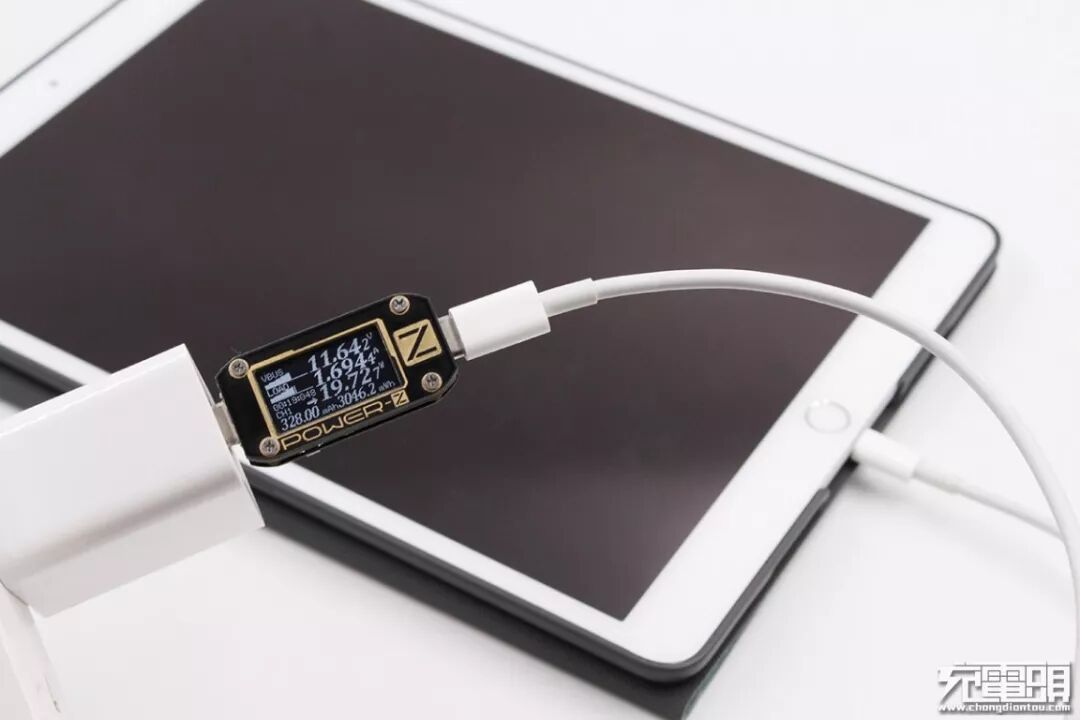

支持iPad Pro（10.5寸）快充，电压11.64V，电流1.69A，功率约为19.72W。
二、航嘉27W QC4+充电器拆解
![]()

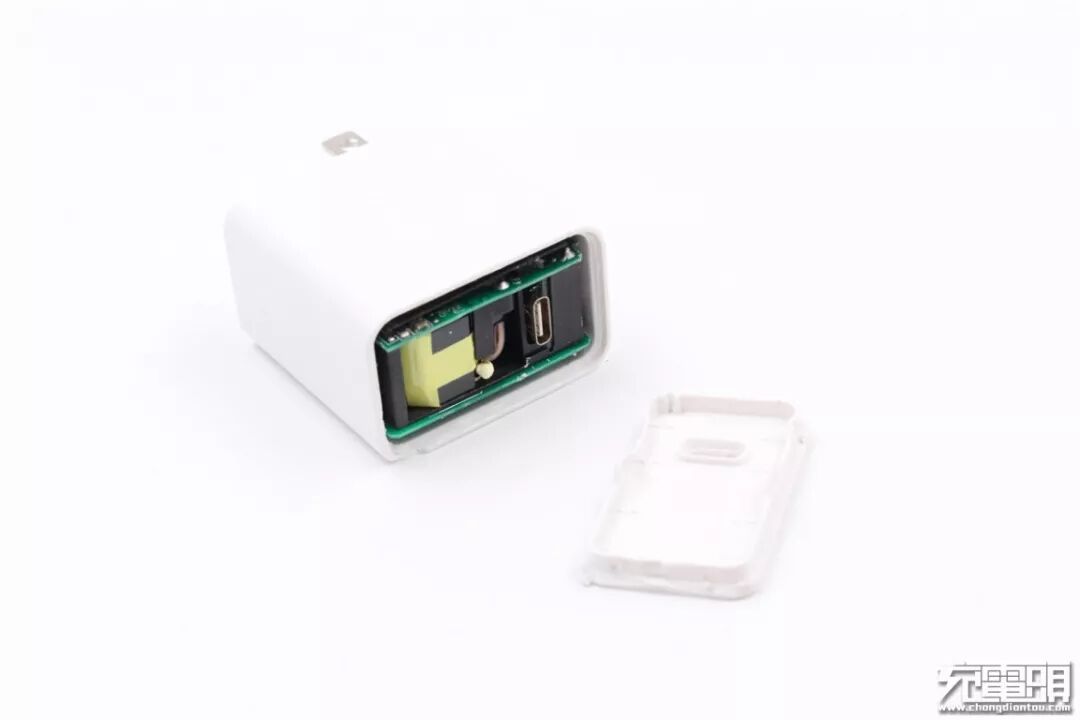

外壳为超声波焊接，使用橡皮锤可以直接将其砸开，可见内部PCBA。
![]()

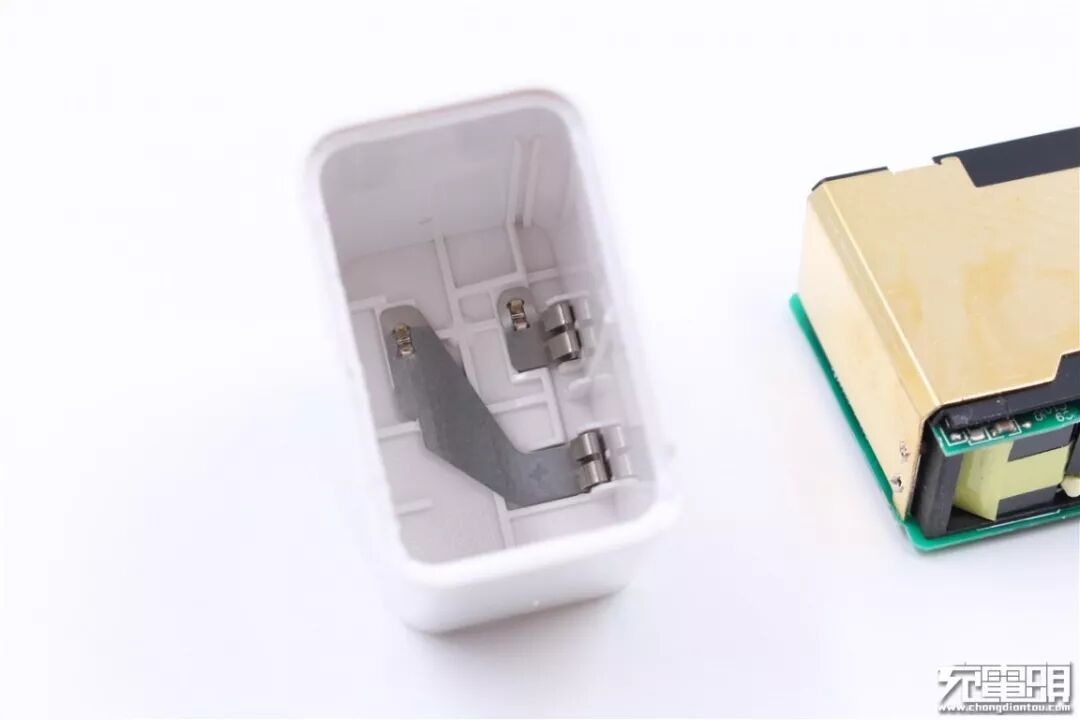

抽出内部PCBA模组，外壳内侧插头压接金属片接触到PCBA供电。
![]()

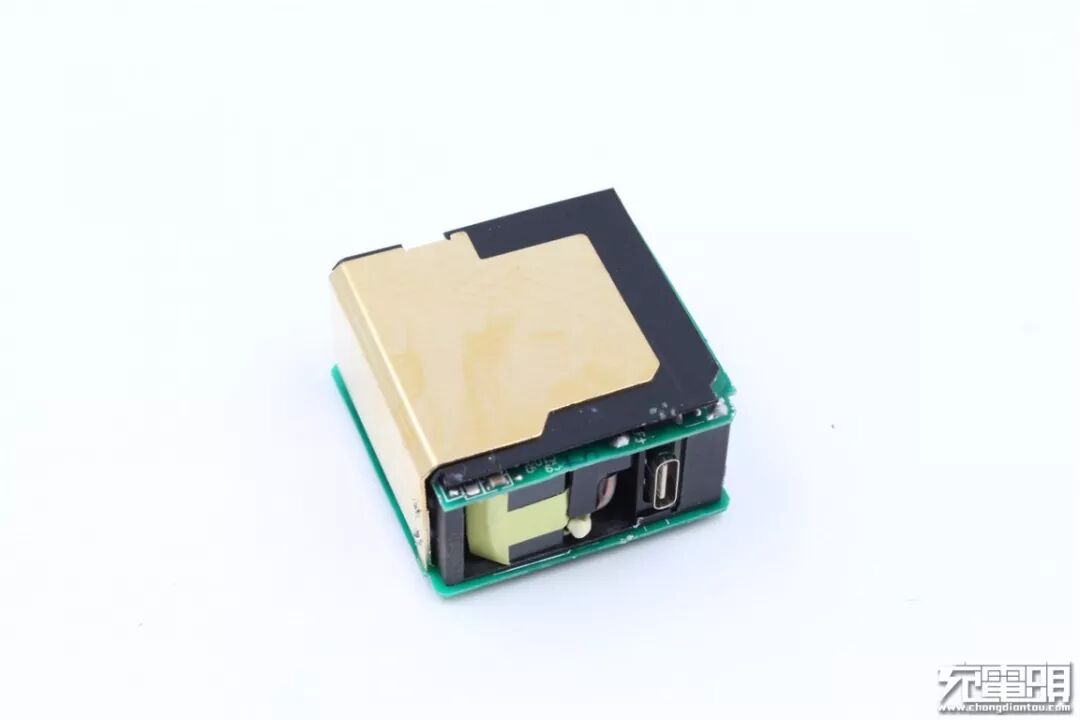

PCBA模组由两块PCBA组成，在其中一块PCBA上覆有大块的铜质散热片，散热片和PCBA之间使用一块塑料板起到绝缘作用。
![]()

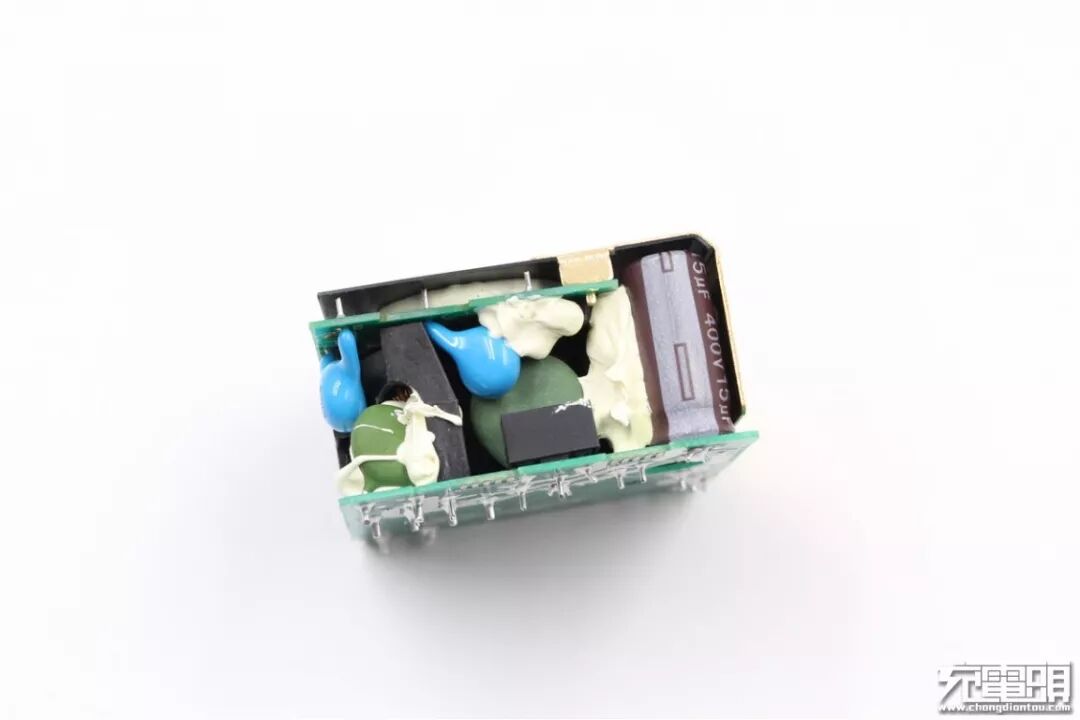

从PCBA模组侧面看，内部注入了很多灌胶，用于固定元器件以及辅助散热。
![]()

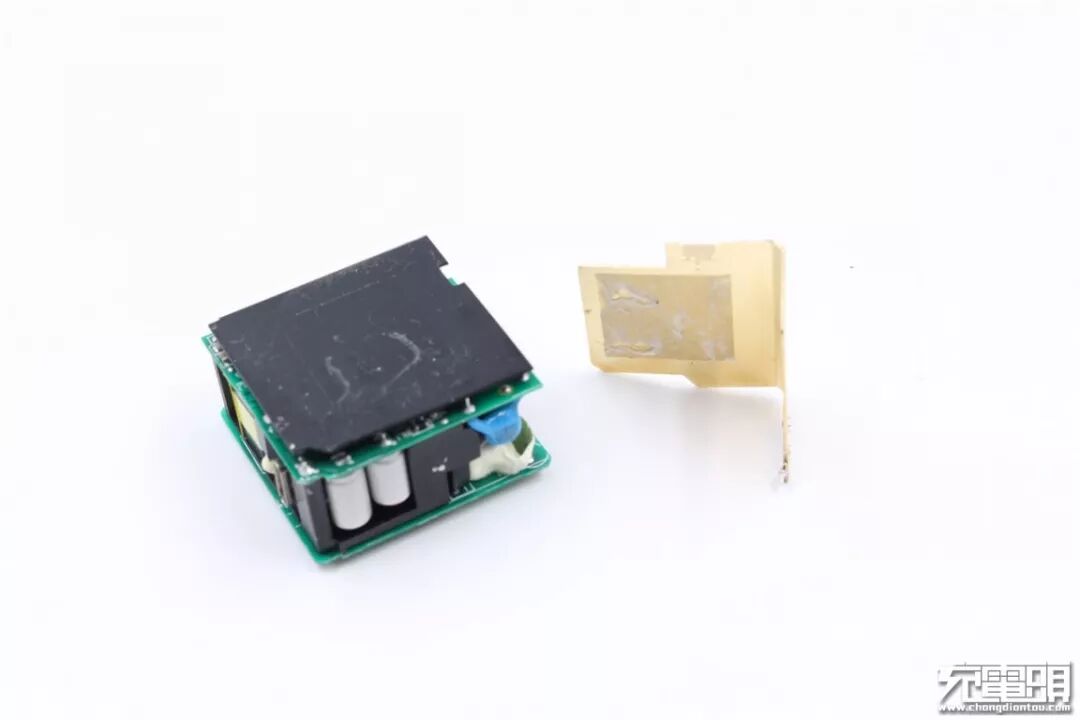

拆下铜质散热片，散热片与绝缘塑料板之间使用强力双面胶贴合，保证良好的接触，加强导热效果。
![]()

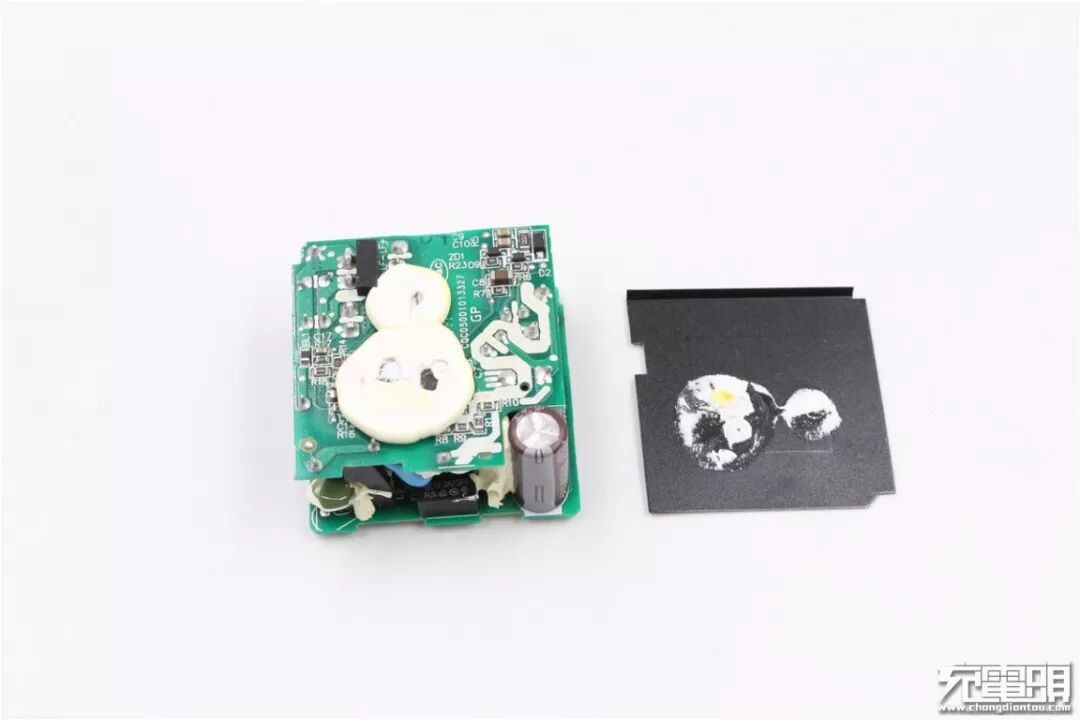

绝缘塑料板与PCBA之间是白色灌胶贴合。
![]()

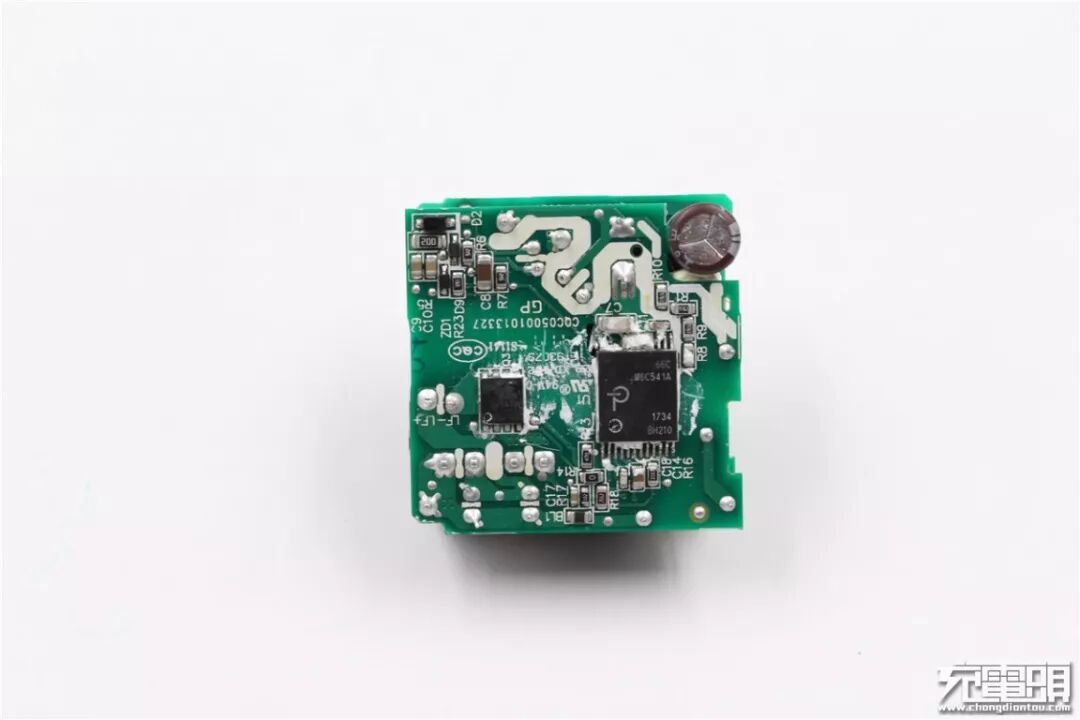

灌胶下面是一颗PI的芯片和同步整流MOS管，PI的主控芯片内置MOS管，两颗元器件都是主要的热源，所以需要使用大面积的铜片辅助散热，白色灌胶则是为了起到更好的导热作用。
![]()

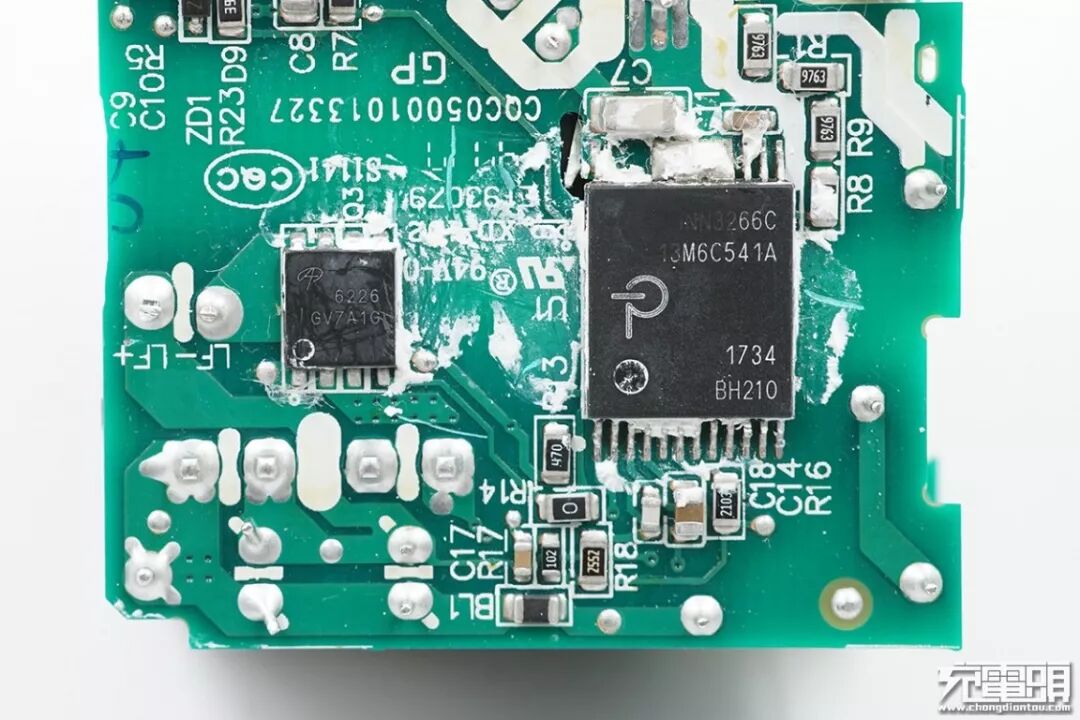

来自PI的初级主控芯片，型号INN3266C，其内置了控制器，开关管，次级同步整流控制器，集成度高。
充电头网了解到，这颗芯片同样被坤兴27W QC4+充电器、MOTO摩托27W QC4+充电器采用。
![]()
Power Integrations INN3266C属于InnoSwitch3-CP家族。InnoSwitch3-CP系列IC将初级和次级控制器以及磁感双向通信技术反馈整合到一个IC中，极大地简化了反激式电源转换器的设计和制造，特别是那些要求高效率和/或紧凑尺寸的电源转换器，并且提高了系统可靠性和稳定性。
![]()

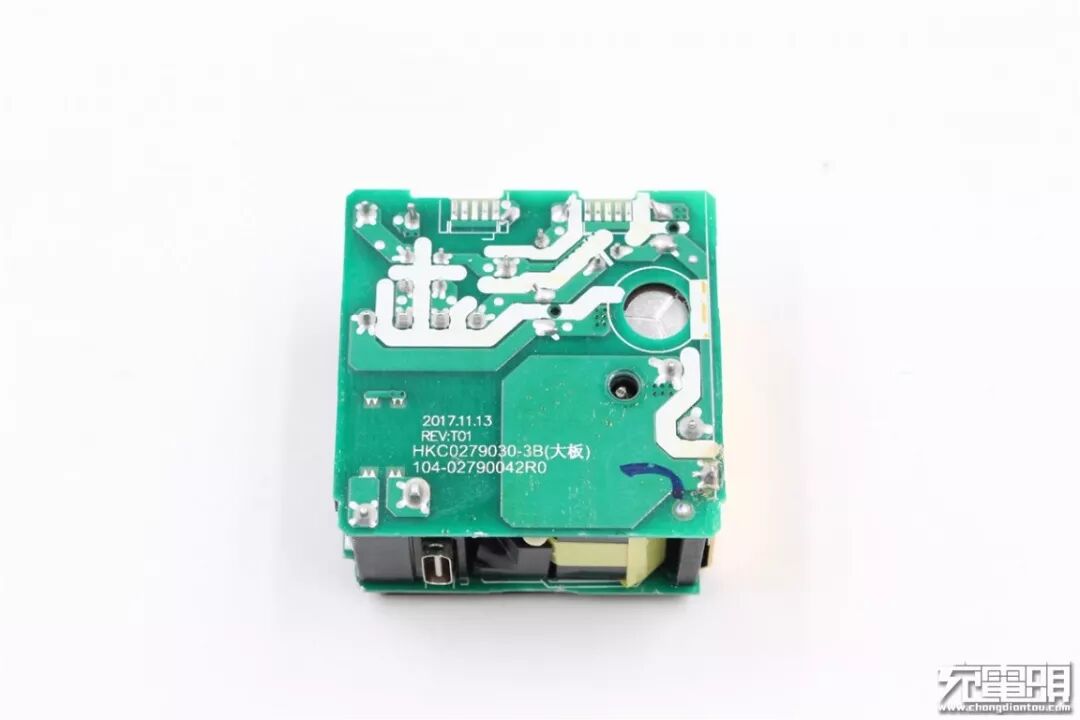

另外一块PCBA上没有元器件，上面有喷码，印有这款充电器的型号等信息，制板日期是2017年11月13日。
![]()

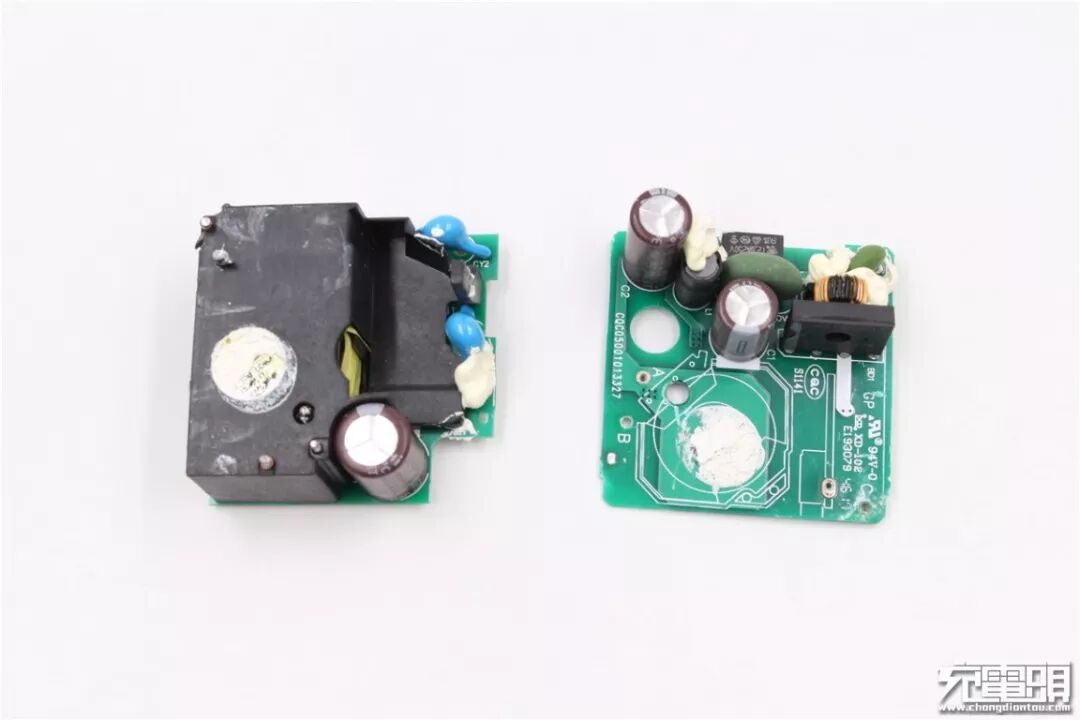

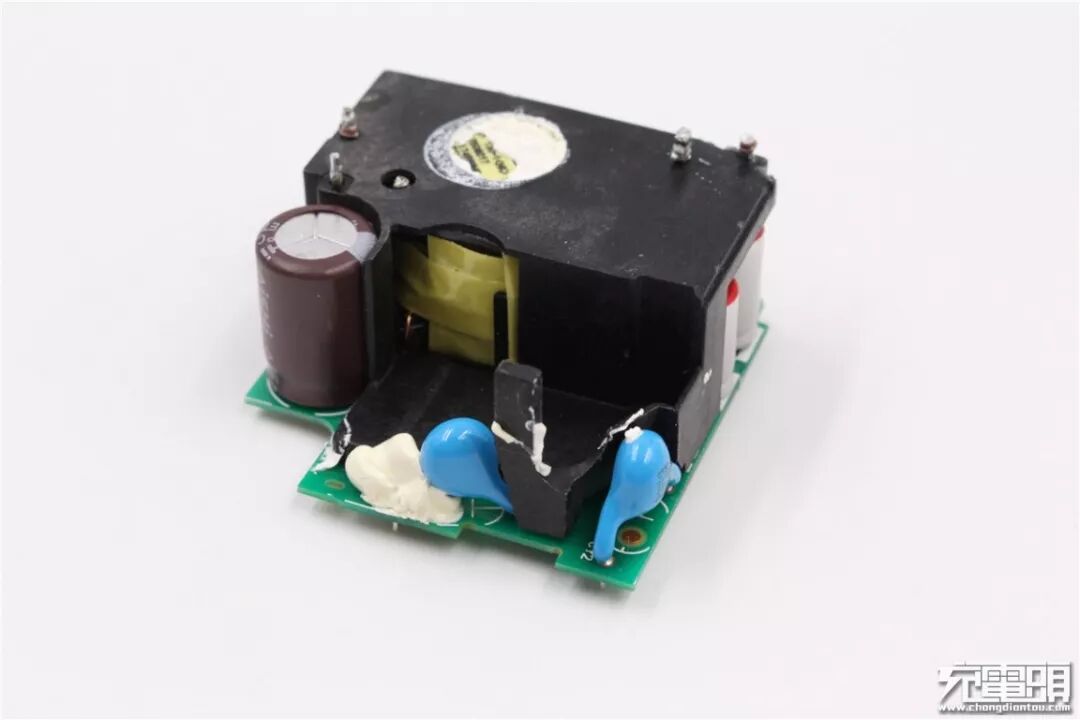

分开PCBA模组，上下两块PCBA之间是塑料框架，起到支撑隔离作用。
![]()

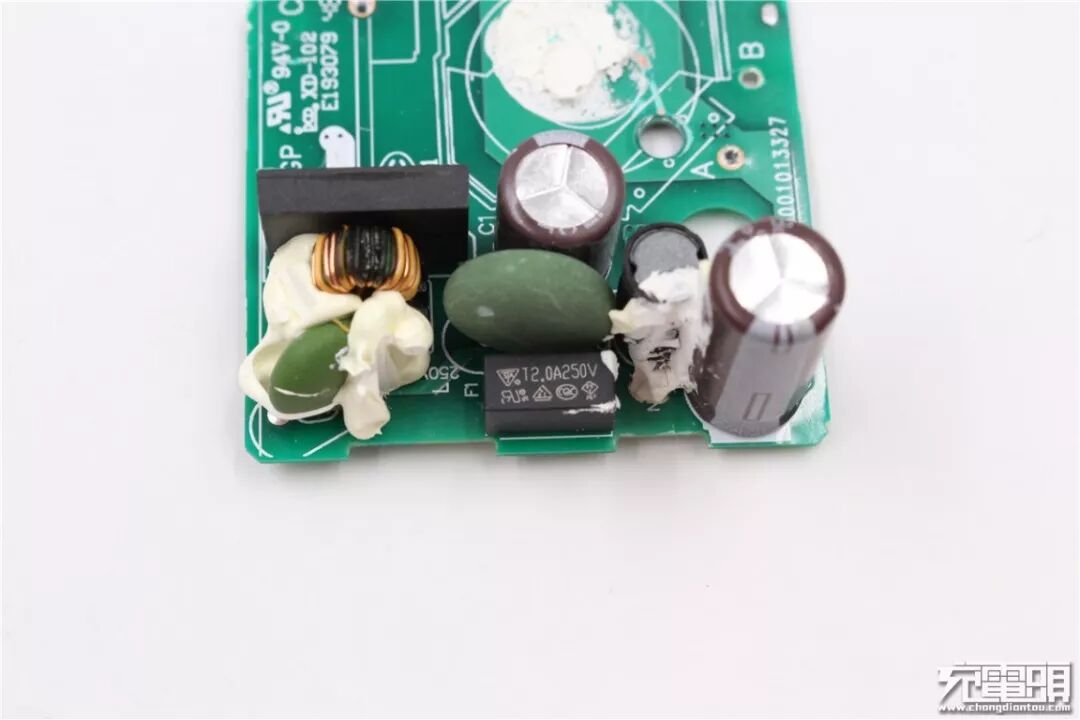

其中一块PCBA为输入端电路，分布着电解电容、250V T2A慢熔保险丝、热敏电阻、压敏电阻、共模电感和整流桥。
![]()
来自AiSHi艾华的两颗电解电容，规格分别是400V 15uF和400V8.2uF，右侧4A1000V整流桥。
![]()

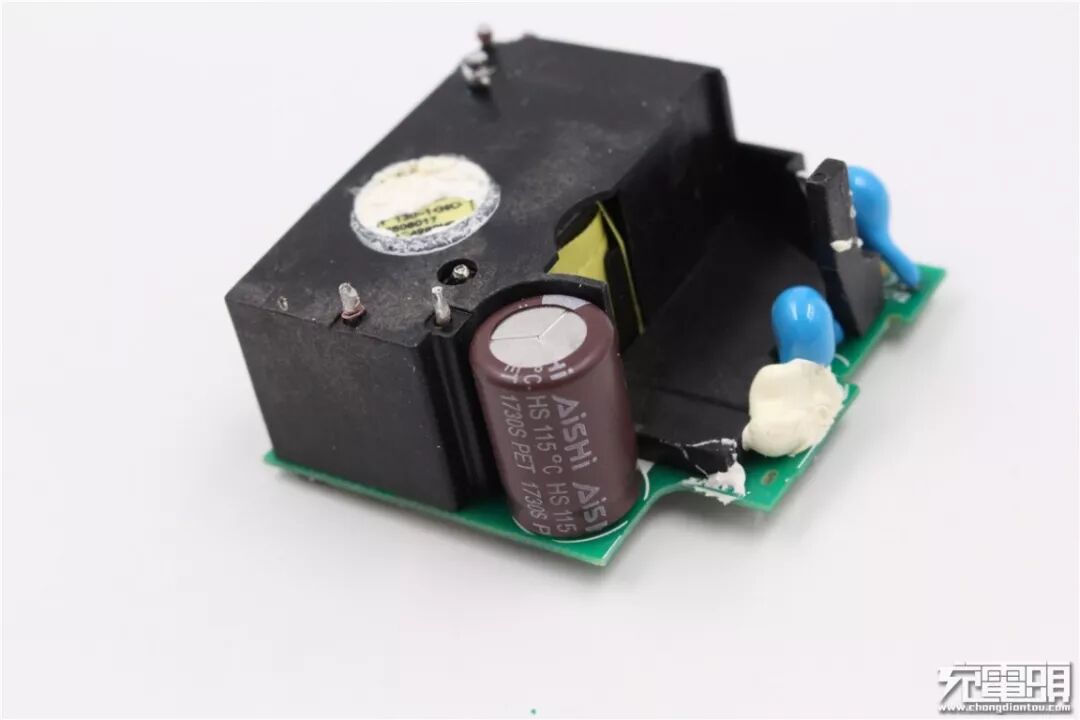

另外一块PCBA上同样还有一颗AiSHi艾华的电解电容，规格400V 15uF。
![]()
两颗Y电容，用于输出抗干扰。
![]()
靠近输出接口侧有两颗固态电容。
![]()

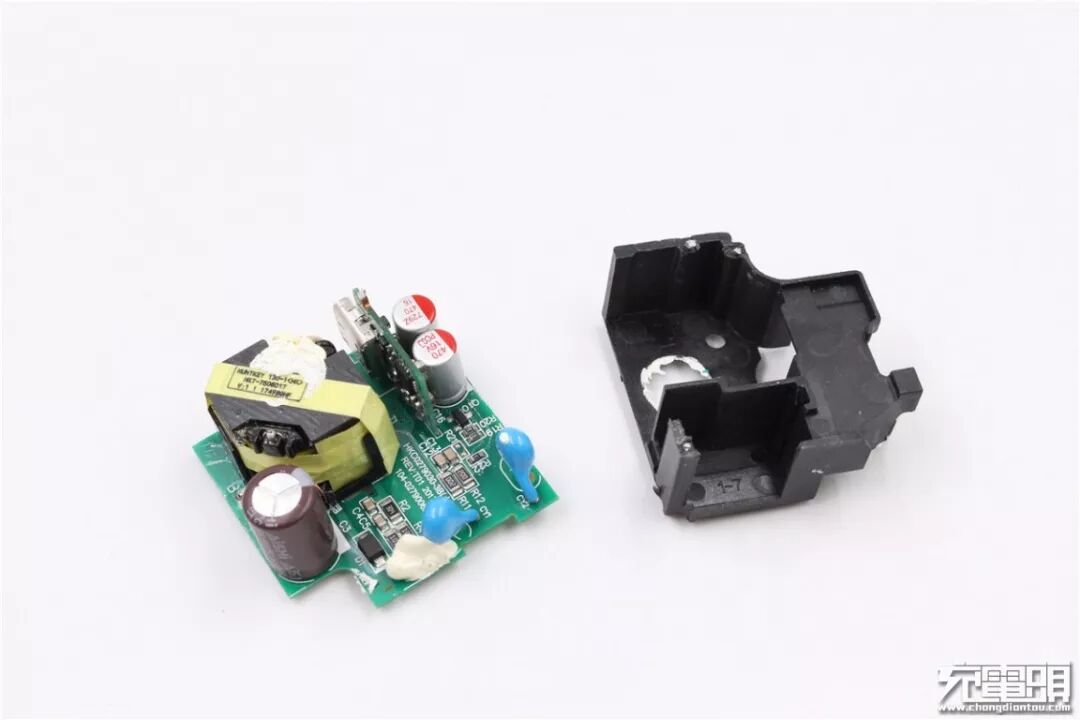

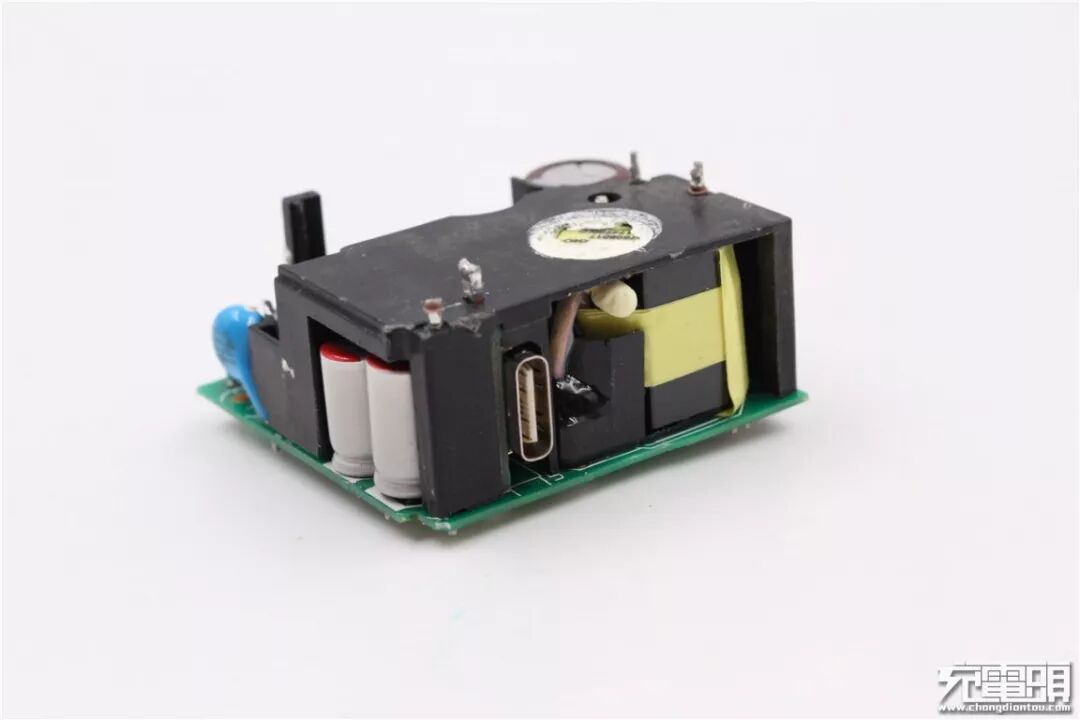

继续拆掉PCBA上的塑料支架。
![]()

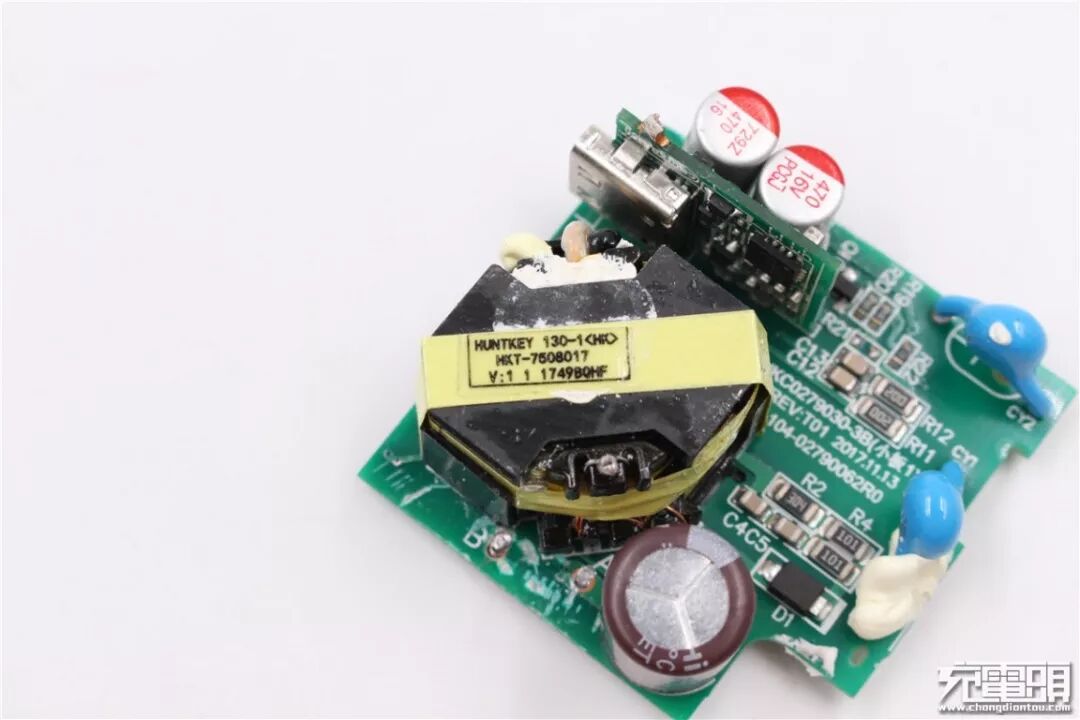

变压器上贴有一根黄色胶带，上有“HuntKey”的喷码。
![]()

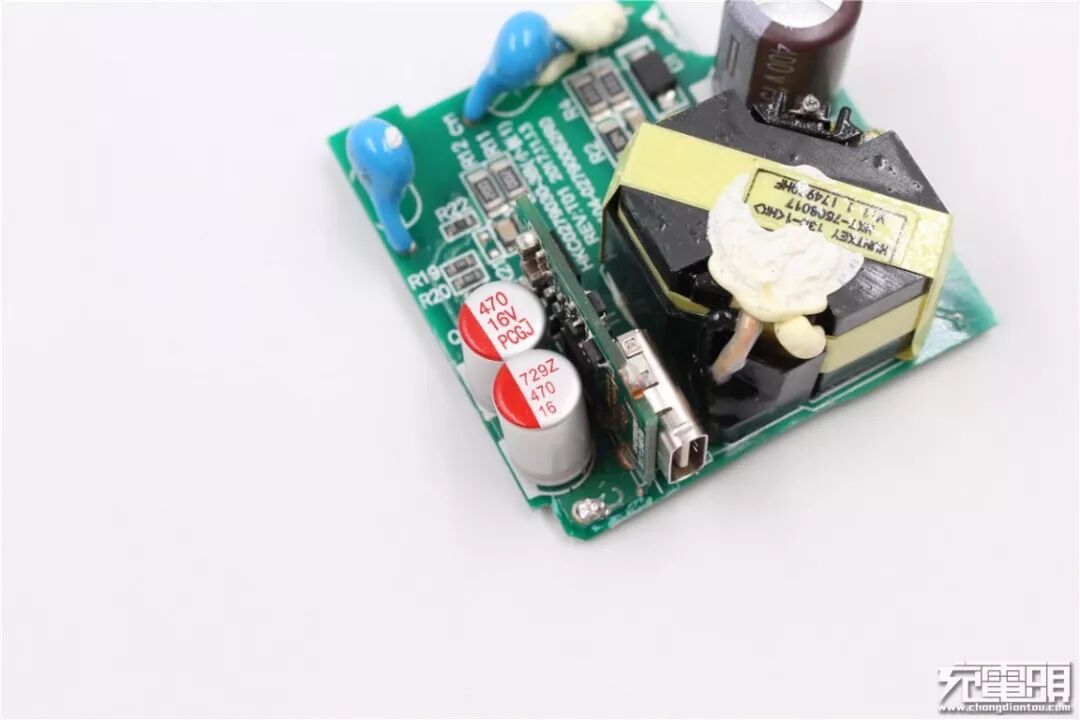

输出端两颗固态电容规格为16V 470uF，USB PD协议小板垂直安装在大块PCBA上。
![]()
焊下USB PD协议小板。
![]()

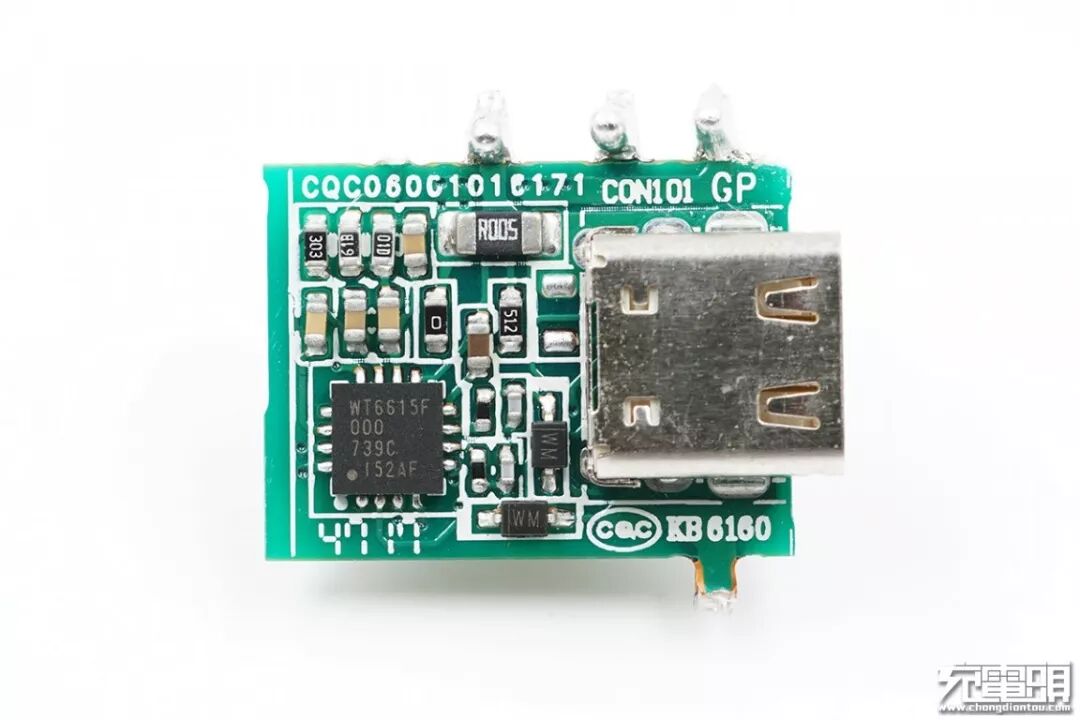

协议小板的USB-C接口侧有一颗协议芯片，来自Weltrend伟诠半导体，型号WT6615F。伟诠WT6615F是一颗支持USB PD 3.0规范和高通QC3.0和QC4技术的USB PD控制器，支持DFP下行端口（源）充电应用。高度集成的WT6615F可以应用于适配器、车充、移动电源等设备。 同时伟诠WT6615F支持USB PD最新的Programmable Power Supply（PPS）规范，通用于移动设备的直充方案，上方5mΩ1206电阻用于输出侧电流检测。
据充电头网拆解得知，采用伟诠芯片的充电器有：摩米士MOMAX 18W PD充电器、联想45W USB PD电源适配器、联想65W USB PD电源适配器、小米45W USB-C 电源、小米65W USB-C电源适配器、小米笔记本原装USB PD 65W电源适配器、小米6口USB充电器60W快充版、新斯宝三口USB PD充电器、ANKER PowerPort 5口USB PD充电器、ANKER单口30W USB PD充电器、谷歌Pixel手机标配18W USB PD充电器、myACT安科讯USB PD快充电源适配器、Blitzwolf闪电狼30W USB PD电源适配器、ASUS华硕18W USB PD3.0充电器、惠普HP 65W PD电源适配器、llano绿巨能29W单口USB PD充电器、Phihong飞宏18W USB PD充电器、UGREEN绿联USB PD充电器、尊客闪充4号QC3.0充电器、MOTO摩托27W QC4+充电器等。
![]()
背面是一颗MOS管，AON7405，输出VBUS开关。
![]()

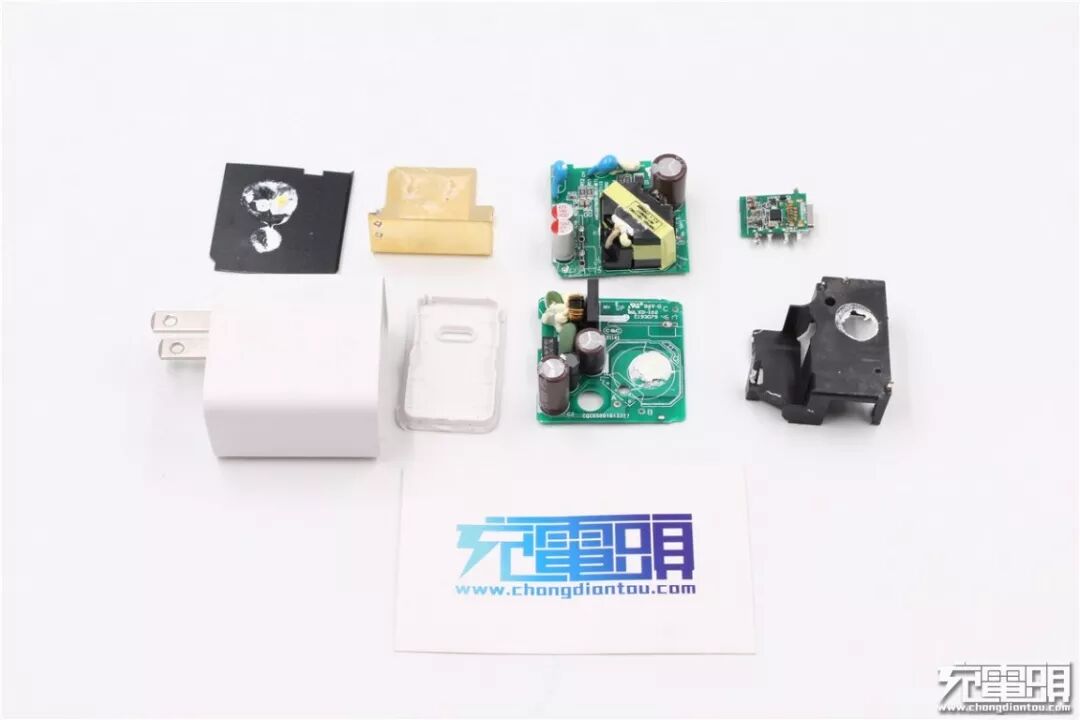

充电器全部拆解完毕。
充电头网拆解总结
航嘉这款充电器实测支持QC4+快充，充电器体积小巧，具备最大27W输出功率，并支持全系iPhone X快充，作为iPhone的备用充电器非常不错。
充电头网通过拆解发现，这款充电器之所以做得这么小的体积，不仅是因为将协议小板独立输出来，更是因为内部采用了两块PCBA的设计，产品的用料和做工也是非常扎实，应用了PI的INN3266C作为主控芯片，协议部分有伟诠的WT6615F实现，为了满足小体积大功率的散热需求，内部还使用了大块的铜质散热片，可见产品的生产成本不低。
.
.
