拆解报告：联想thinkplus电源标配线缆

原创充电头网编辑部充电头网

----- 充电头网拆解报告第697篇 -----

前不久联想推出了一款thinkplus口红电源，外观非常的修长、小巧，并且支持USB PD快充，拥有最大65W的输出功率，可以用来充笔记本、平板、手机等多种数码设备，受到了广大用户的关注、喜爱。充电头网通过拆解发现，这款充电器的用料和做工都非常不错。
其实这款产品除了充电器本身比较具有特色之外，附赠的充电线缆也是用料十足。小编经过简单的上手体验，发现这根线缆带有E-Marker芯片，并且能够具备100W的电力传输能力。下面就为大家带来thinkplus电源标配充电线缆的拆解。

一、thinkplus电源线外观

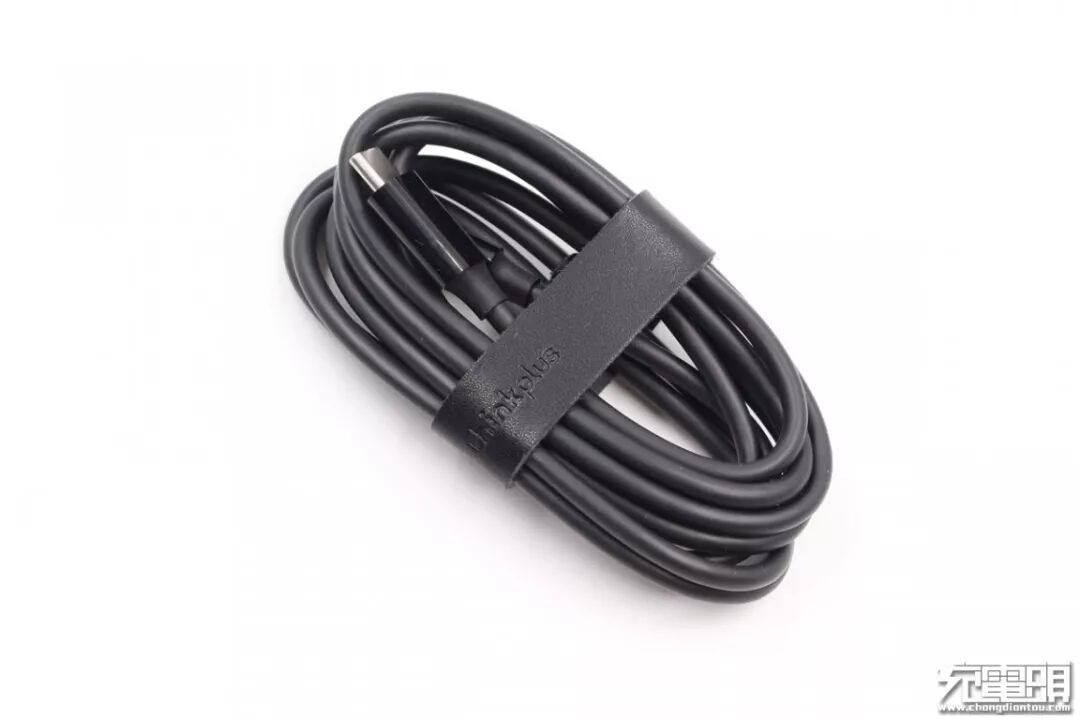

当时购买的联想thinkplus口红USB PD充电器为黑色，标配的是线缆是一条黑色的USB-C to USB-C线缆（现在又出白色款电源，不清楚线材是否也增加了配色）。这根线的长度在1.8米左右，比较适合笔记本电脑充电的场景。拆开包装时，这条线缆使用皮质束线带捆扎着，束线带上印有“thinkplus”的logo。

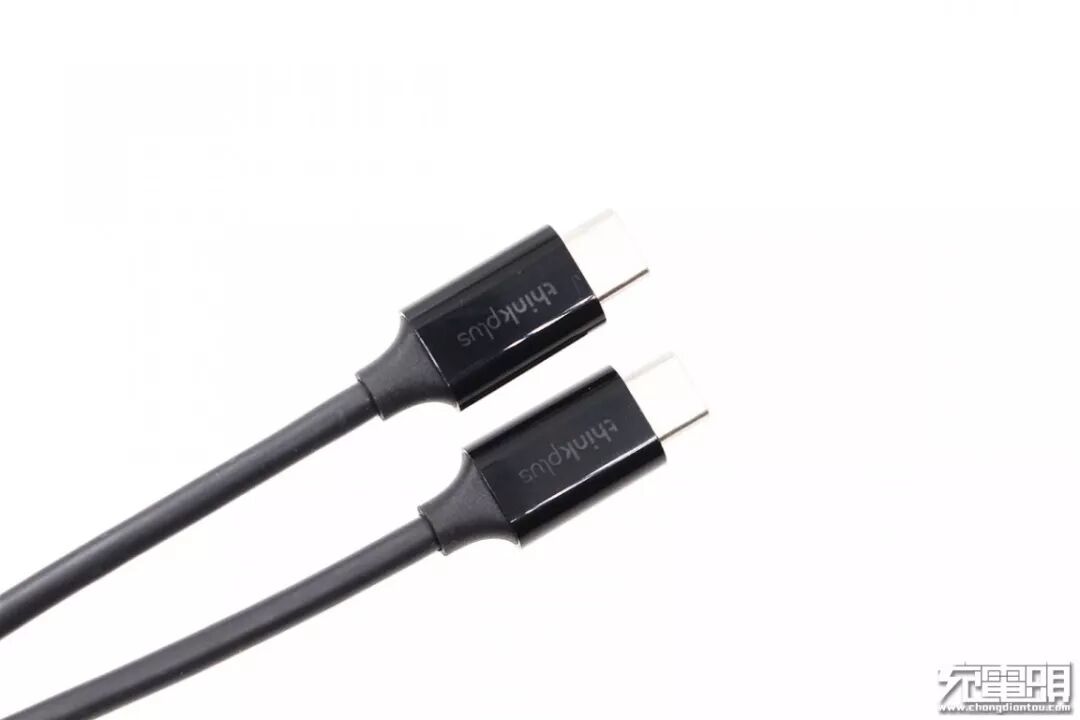

线缆的两个USB-C接口处采用的是高光亮面处理，正反两面均有“thinkplus”的logo。
USB-C接口整体看起来比较短，除去金属的USB-C接口部分，实际测量长度约为17.78mm。
使用ChargerLAB POWER-Z KM001C检测，显示该线缆带有E-Marker芯片，电力传输能力为20V/5A、数据传输能力为USB 2.0。

ChargerLAB POWER-Z USB PD测试技巧：

ChargerLAB POWER-Z KM001使用小技巧：一键检测E-Marker线缆

ChargerLAB POWER-Z KT001使用小技巧：一键检测E-Marker线缆

发现新大陆两款POWER-Z USB表均可测试VOOC闪充和DASH闪充

具有10大新功能：POWER-Z FL001 SUPER上手体验

ChargerLAB推出POWER-Z MF001：可测试Lightning数据线

实际充电测试，使用苹果原装87W充电器给定制100W USB PD移动电源充电，显示充电电压20.25V，电流4.44A，充电功率达到89.93W，超出了苹果充电器的最大输出功率。充电线缆正常工作，没有出现异常情况。
同样使用这根线缆给MacBook Pro充电，POWER-Z KM001C显示充电电压20.21V，电流2.71A，充电功率约54.83W，笔记电脑充电情况正常。

二、thinkplus电源线拆解

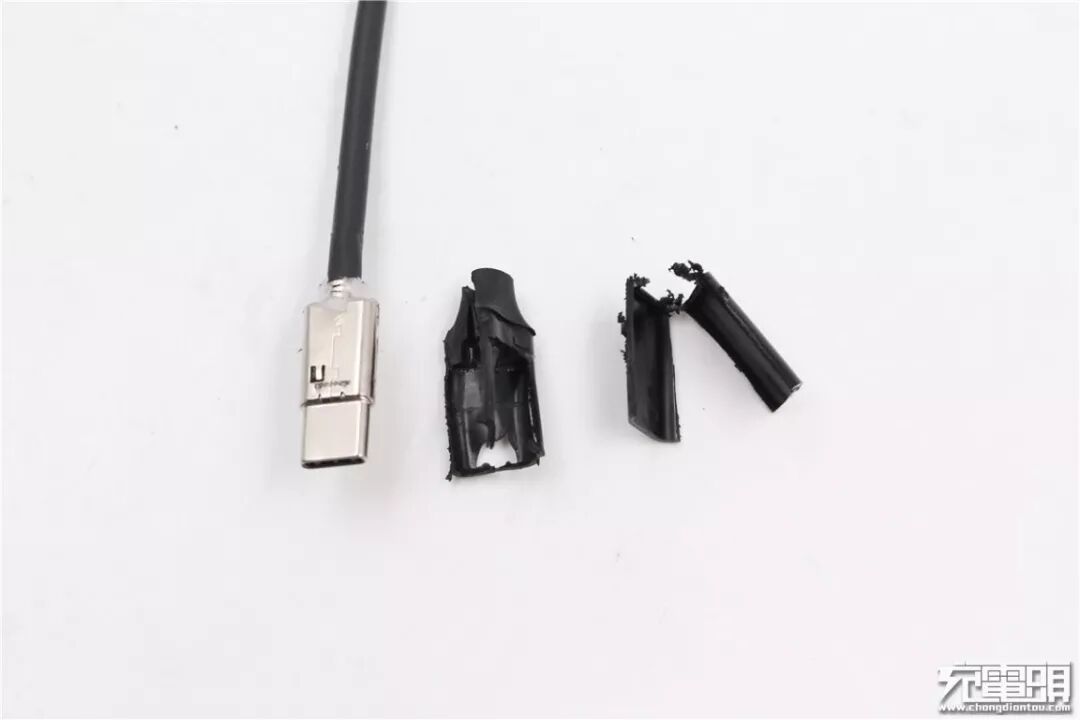

首先使用切割机将线材其中一个USB-C接口的塑料硬胶外壳切开，剥掉外壳及内部注塑的软胶。

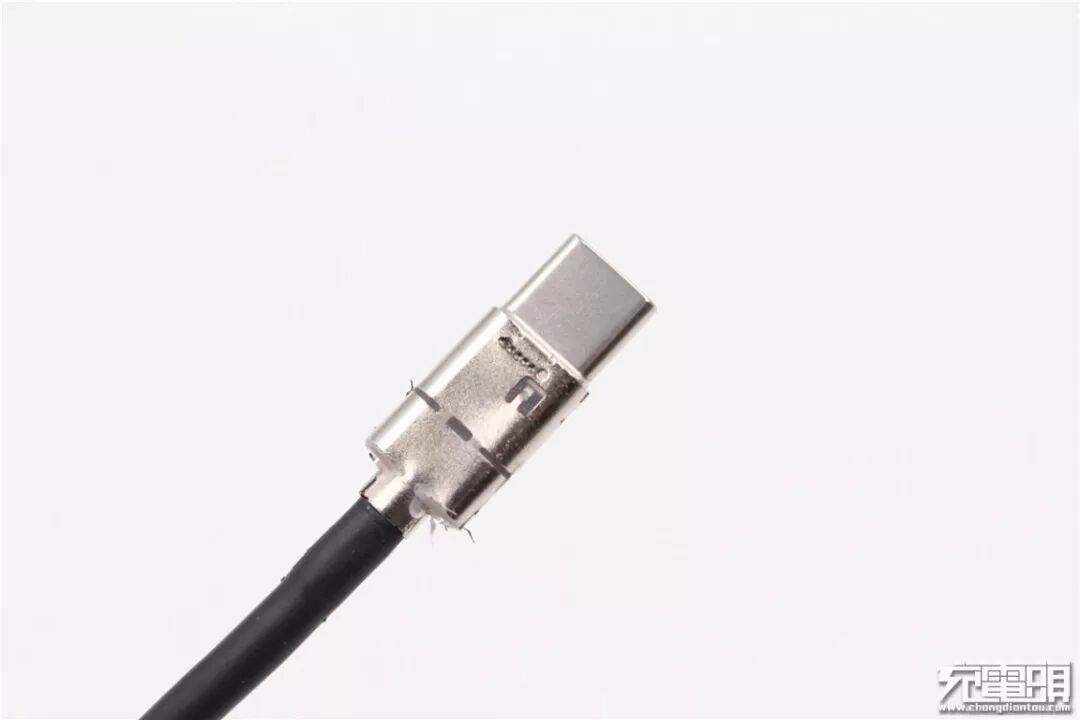

USB-C接口的正面金属套壳有一条扣合缝隙，金属套壳尾部有一个金属箍的结构与线材连接，另一端靠近USB-C连接器的位置有一排焊点，这是点焊机作业留下的痕迹，保证金属套壳与USB-C连接器可靠连接。
背面同样有一排焊点。

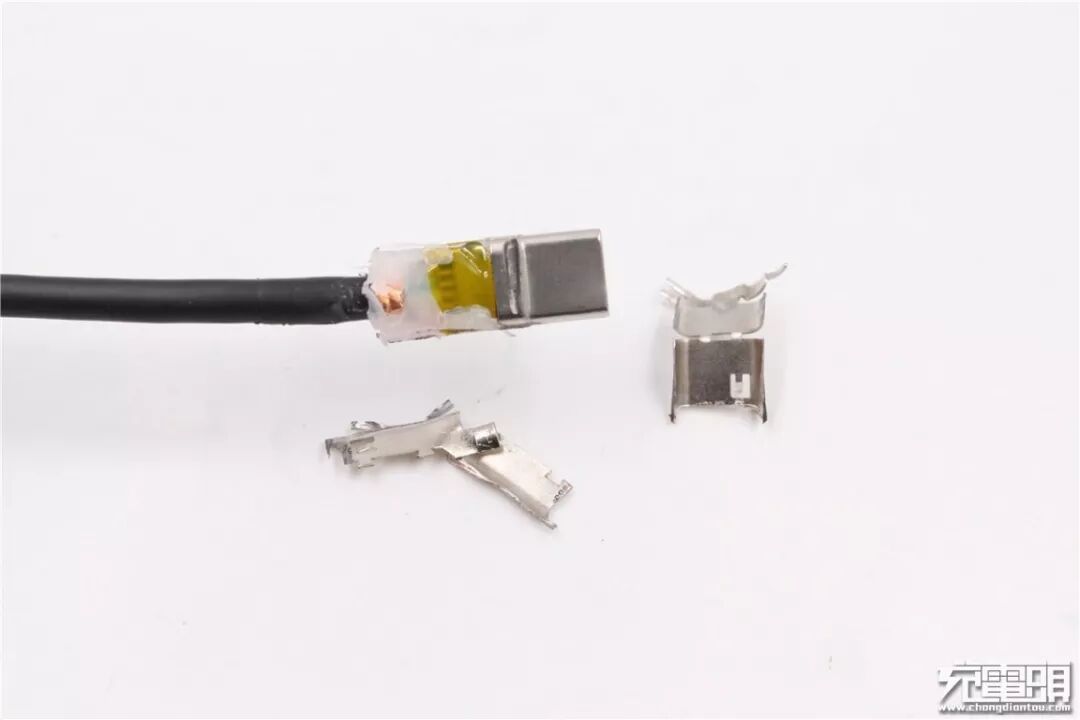

继续使用切割机从金属套壳的两侧侧开，将整个套壳取下来，可以看见内部PCBA上有一层半透明的注胶。

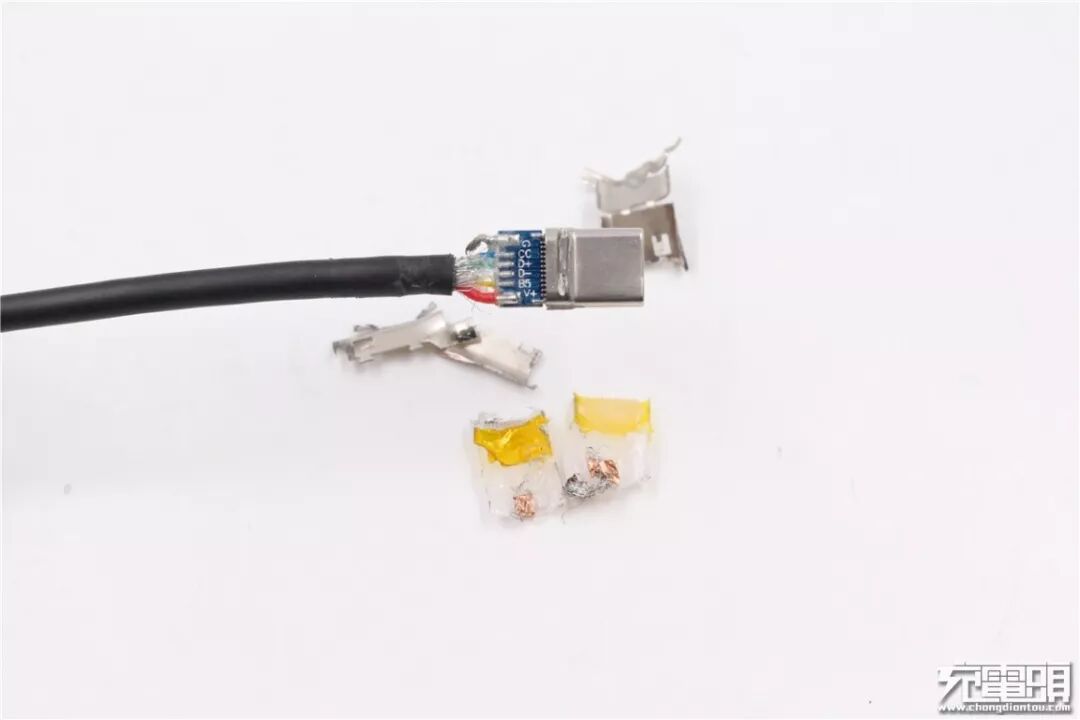

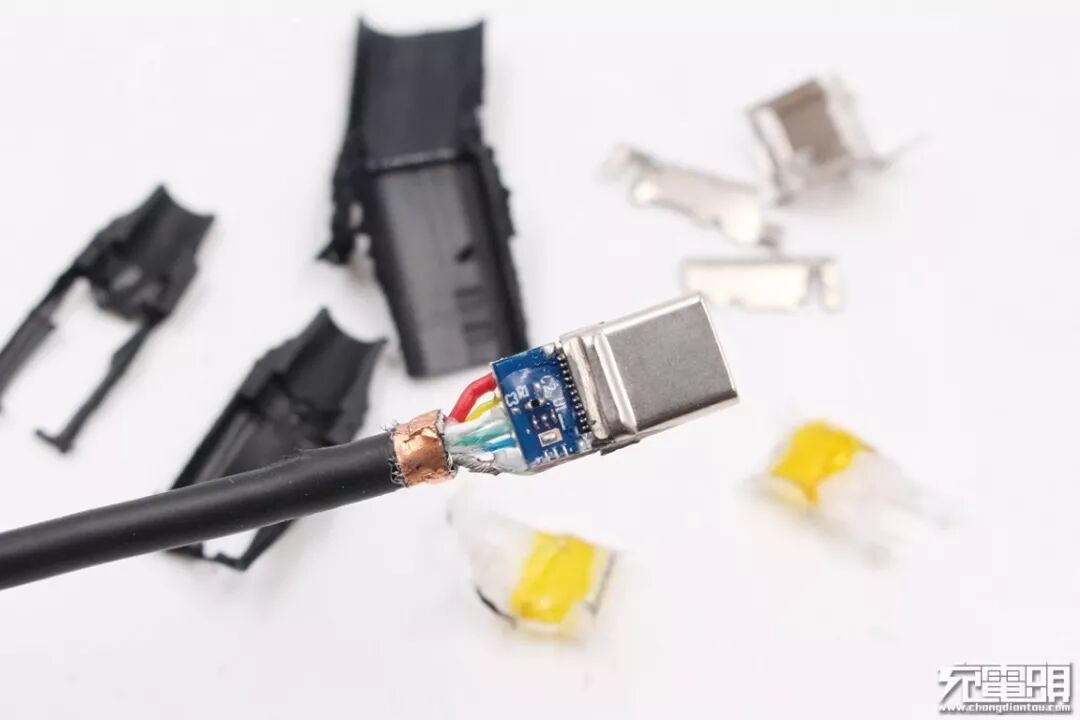

将PCB板上的注胶去掉，由于注胶之前，在PCB板上加了绝缘胶带，所以整块注胶比较容易去掉，整块PCB板看起来也很干净。

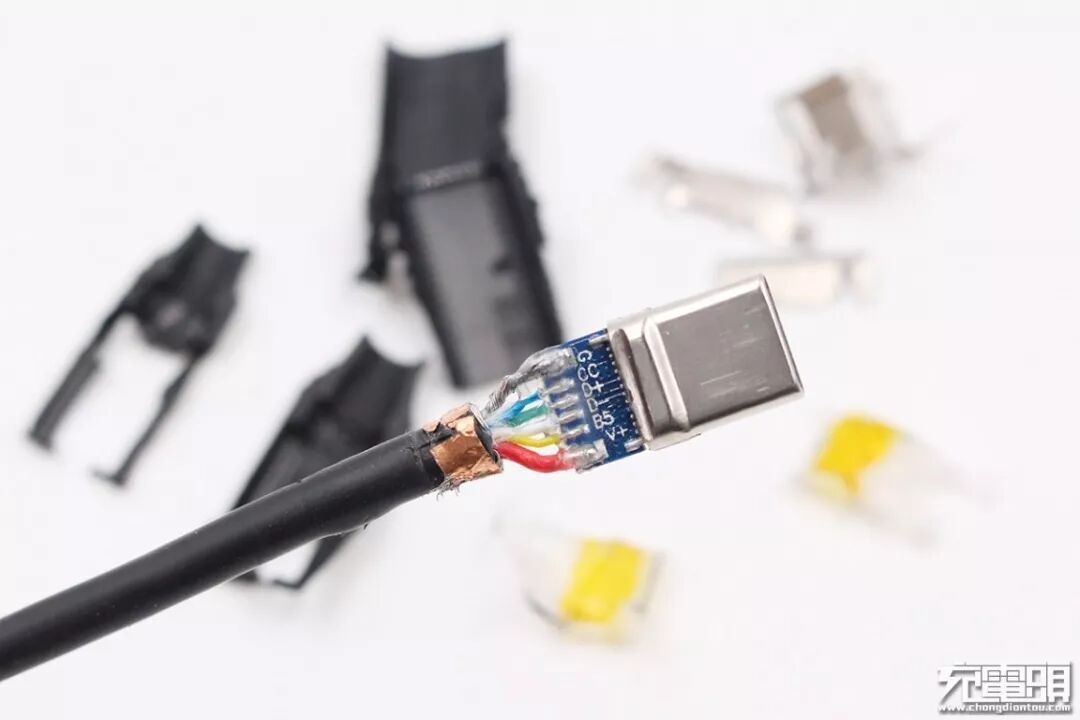

PCB版正面是六根线芯的焊点，焊点使用透明注胶绝缘、固定。

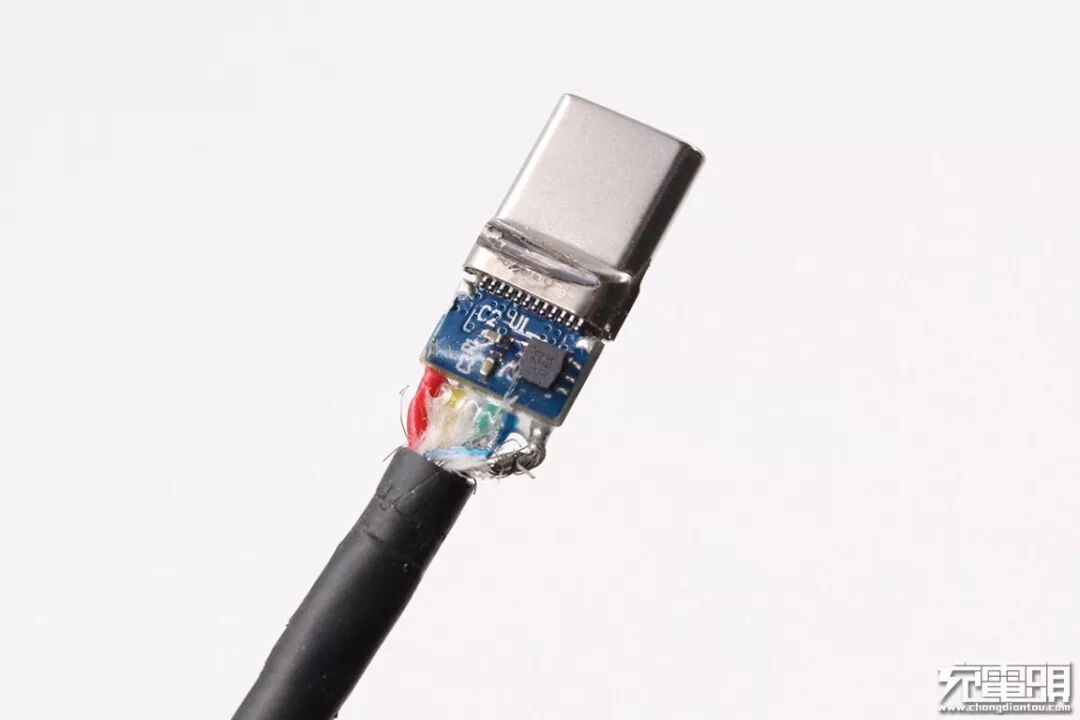

PCB板背面有一颗芯片和两颗电容。

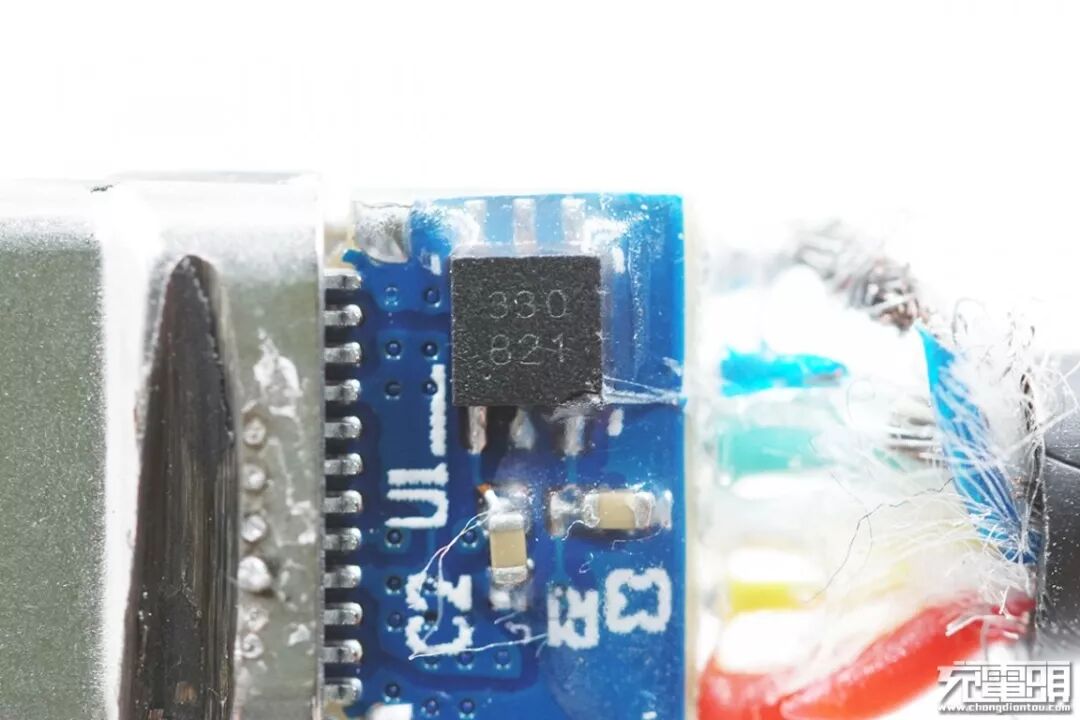

细看之下，发现这颗芯片上有“330 821”的丝印字样，经过充电头网查询得知，这颗芯片来自Hynetek慧能泰，型号为：HUSB330。据了解，HUSB330已经取得USB-IF认证，TID号1000060，XID号0005396。

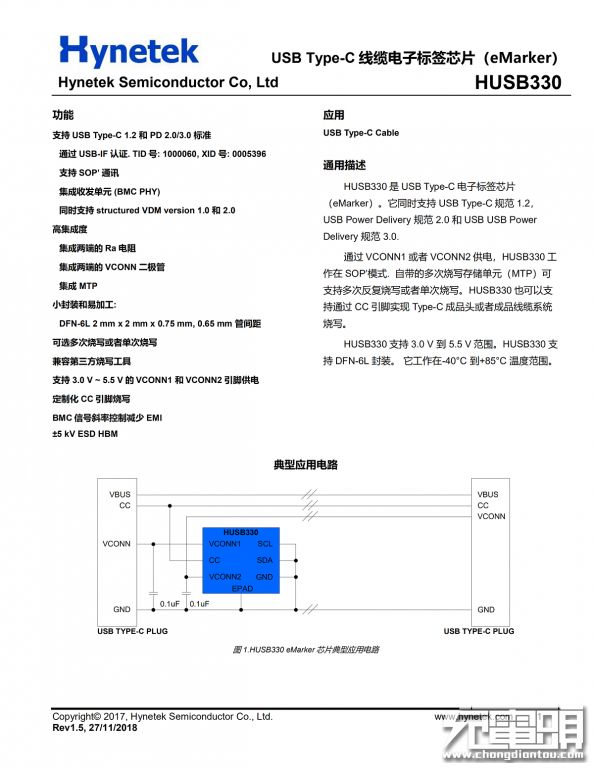

Hynetek慧能泰HUSB330是一款USB Type-C 电子标签芯片（E-Marker），采用DFN-6L封装。支持USB Type-C规范1.2，USB PD2.0和USB USB PD3.0规范，同时也支持3.0V到5.5V电压范围。该芯片通过VCONN1或者VCONN2供电，工作在 SOP’模式，自带的多次烧写存储单元（MTP）可支持多次反复烧写或者单次烧写；也可以支持通过CC引脚实现Type-C成品头或者成品线缆系统烧写。

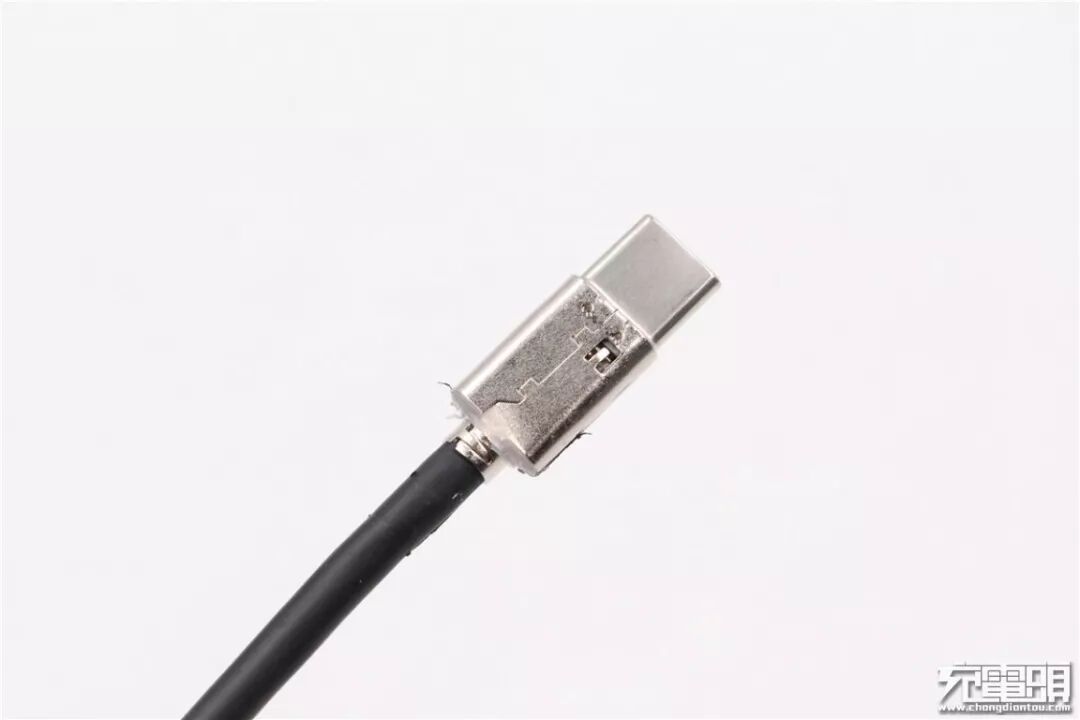

按照上述方法继续拆解另外一段的USB-C接口，PCB板正面排线非常整齐。
背面预留了一个六角芯片的位置，但是没有看到E-Marker芯片。
再来看一下线材的横截面，很容易看得出六根线性的线径大小，线芯外围是金属屏蔽层。

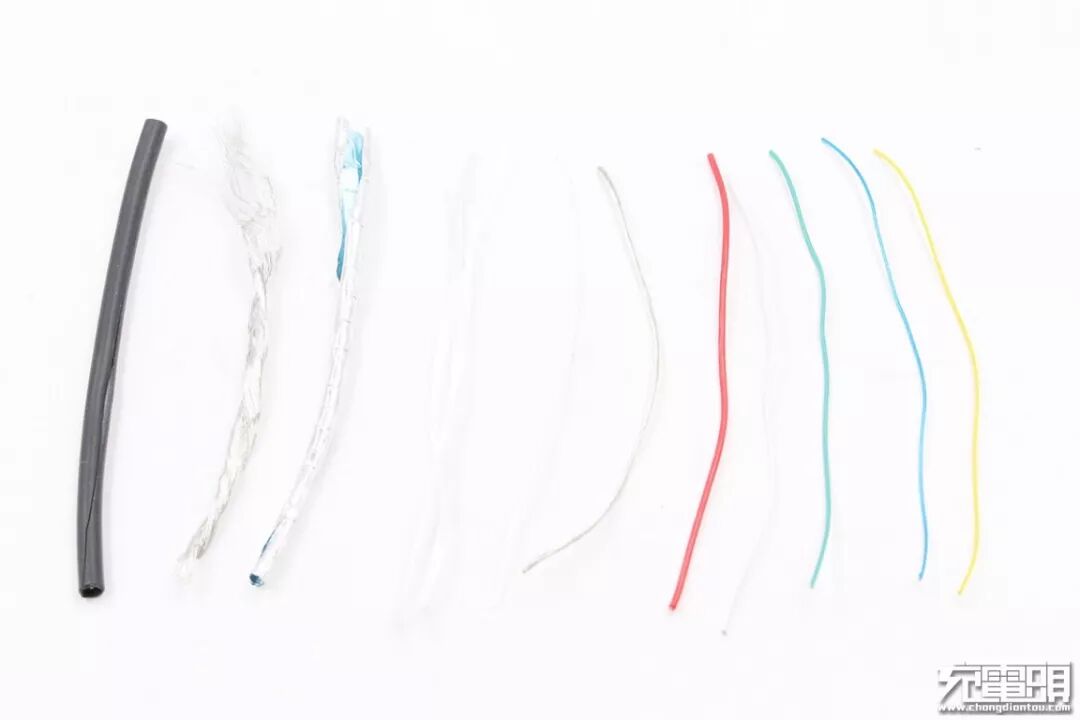

线材部分一览，从左至右分别是最外层塑料外被、金属屏蔽网、锡纸屏蔽层、抗拉纤维、抗拉尼龙线、六根数据及电力线芯。
全部拆解完毕。

充电头网拆解总结
作为附件产品出现，thinkplus这条数据线的用料和做工确实很不错，1.8米的长度足够笔记本电脑的日常充电使用需求。此外线材内置中国芯，并且为USB-IF协会认证的高质量E-Marker芯片，满足设备大功率充充电的需求，100W的电力传输能力也是USB PD快充协议下的最高标准，充电性能有保障。
