天钰FP6606AC USB PD充电器DEMO兼容性测试

原创充电头网编辑部充电头网

在以天钰FP6606为中心的USB PD快充芯片矩阵中，有一款单芯片支持USB-C快充和USB-A快充的协议芯片FP6606AC，这是天钰针对目前的市场现状推出的一款“一芯双充”快充芯片。

天钰FP6606AC的功能非常强大，除了支持USB-C口实现USB PD2.0快充并有5V、9V、12V、15V四种电压输出档位外，同时还可支持高通QC3.0/2.0、华为FCP、三星AFC、BC1.2等协议；USB-A口则是涵盖了FP6601Q所有的功能，可支持QC3.0/2.0、华为FCP、三星AFC以及BC1.2等协议。

目前，充电头网也拿到了基于天钰FP6606AC开发的一款USB PD双口充电器DEMO，这篇文章将为大家带来天钰FP6606AC充电器DEMO的兼容性测试。

一、产品外观
该充电器DEMO公版外壳，配一个USB-A接口和一个USB-C接口。

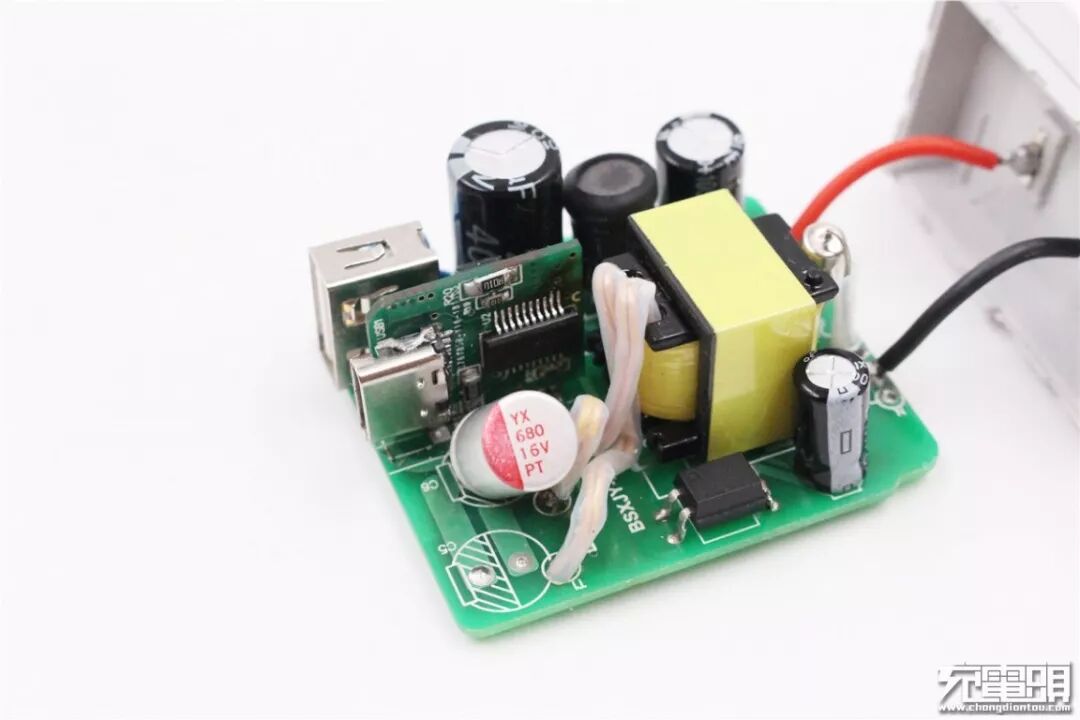

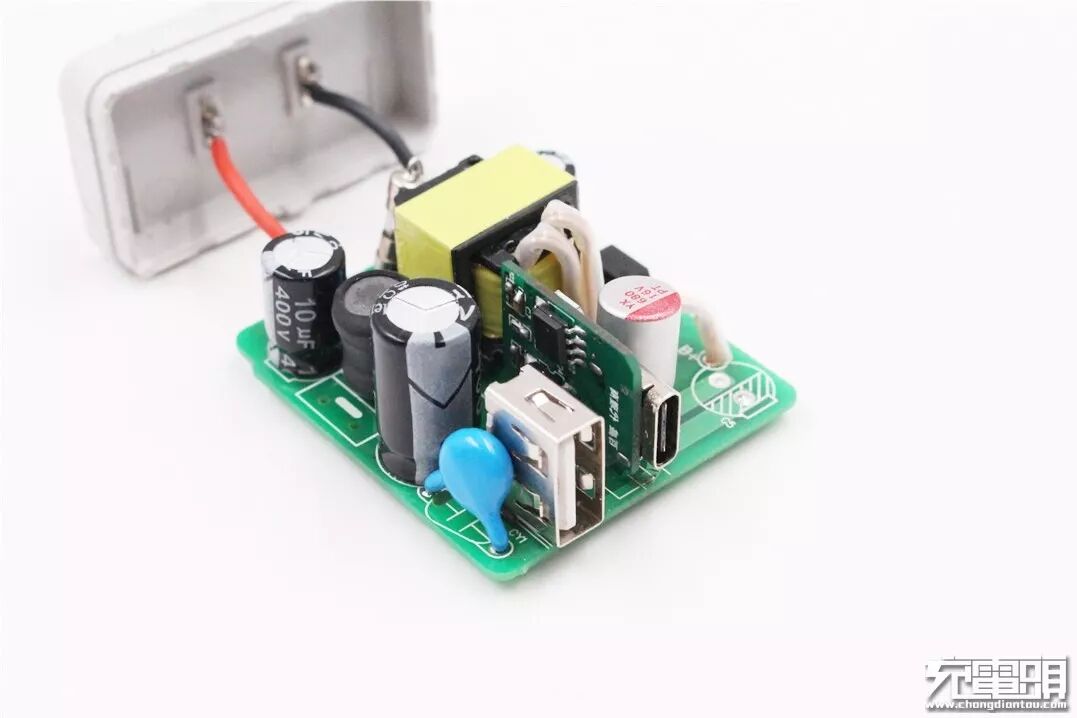

由于是工程开发版本，内部PCBA省略了一部分电路，看起来非常简洁。
两个USB输出接口特写，其中USB-C接口与小块PCB板组成一个插件装配在主PCB板上。
靠近USB-C接口侧采用SSOP-20封装的芯片就是本次测试的主角——天钰FP6606AC。

二、兼容性测试
接下来为大家带来这款产品兼容性测试，分为USB-A口输出兼容性和USB-C口输出兼容性，充电头网根据两个接口的实际应用场景，分别测试了手机、平板电脑、移动电源、笔记本电脑等数十款设备。

1、协议检测

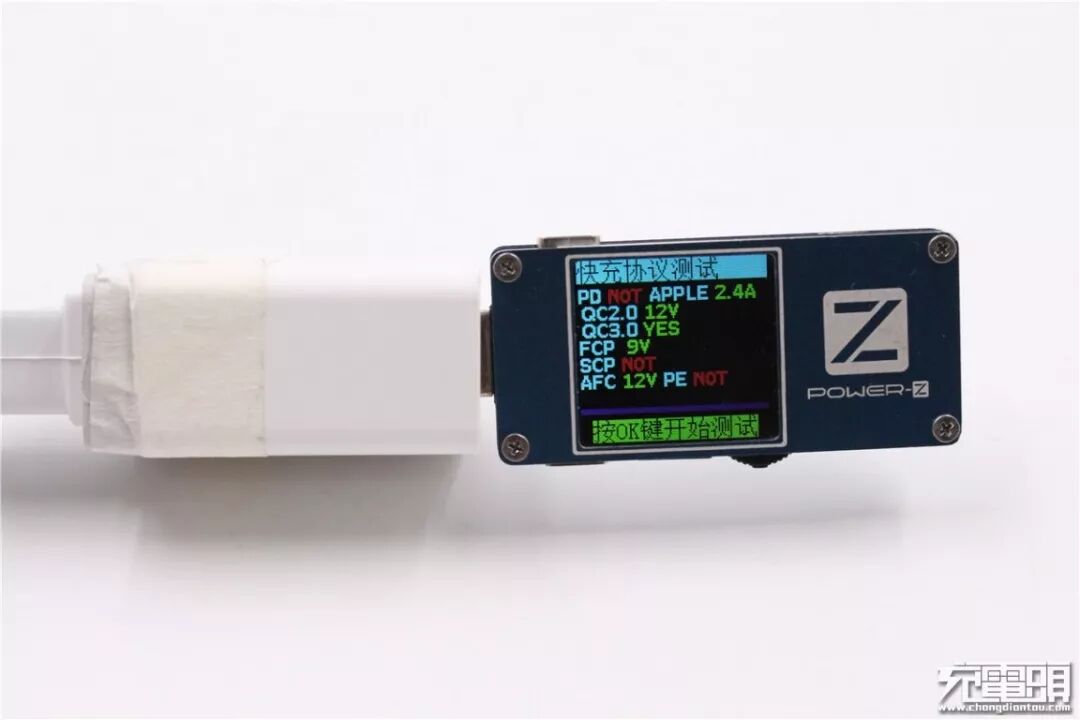

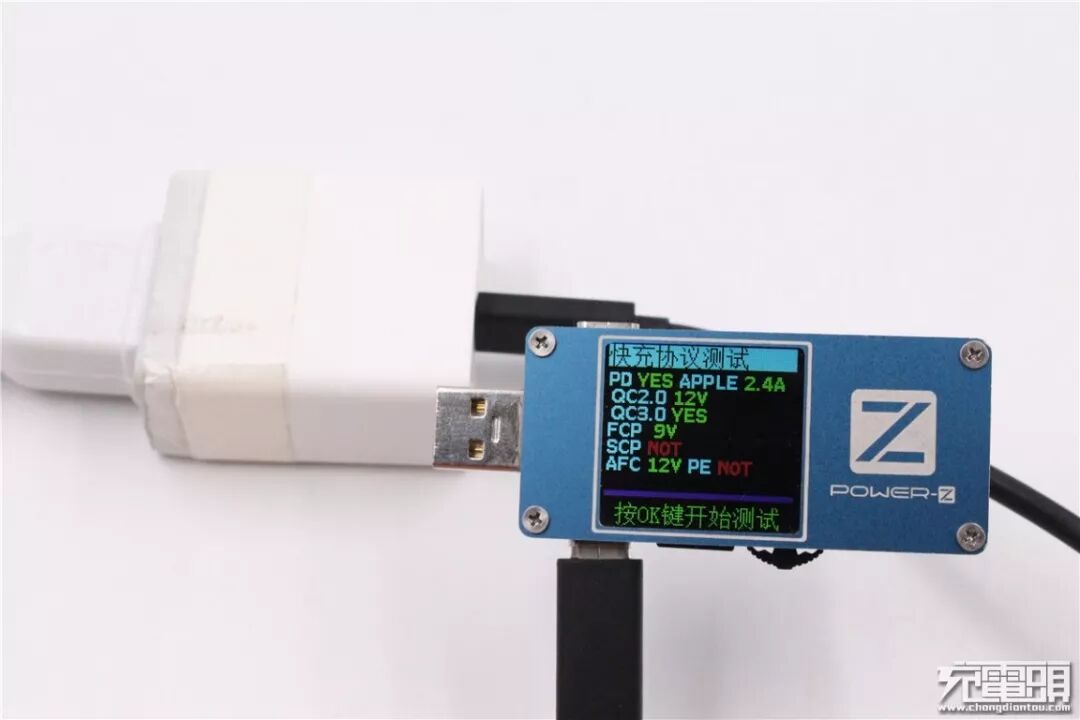

使用ChargerLAB POWER-Z FL001SUPER检测USB-A接口的输出兼容性，显示支持APPLE 2.4A、QC2.0、QC3.0、FCP、AFC等协议。
对于USB-C接口而言，除了支持APPLE 2.4A、QC2.0、QC3.0、FCP、AFC等协议之外，还支持USB PD快充协议。
在USB PD快充协议下，充电器的PDO报文有四组输出电压档位，分别是5V/3A、9V/2A、12V/1.5A、15V/1.2A，最大输出功率为18W。

2、USB-A口输出兼容性

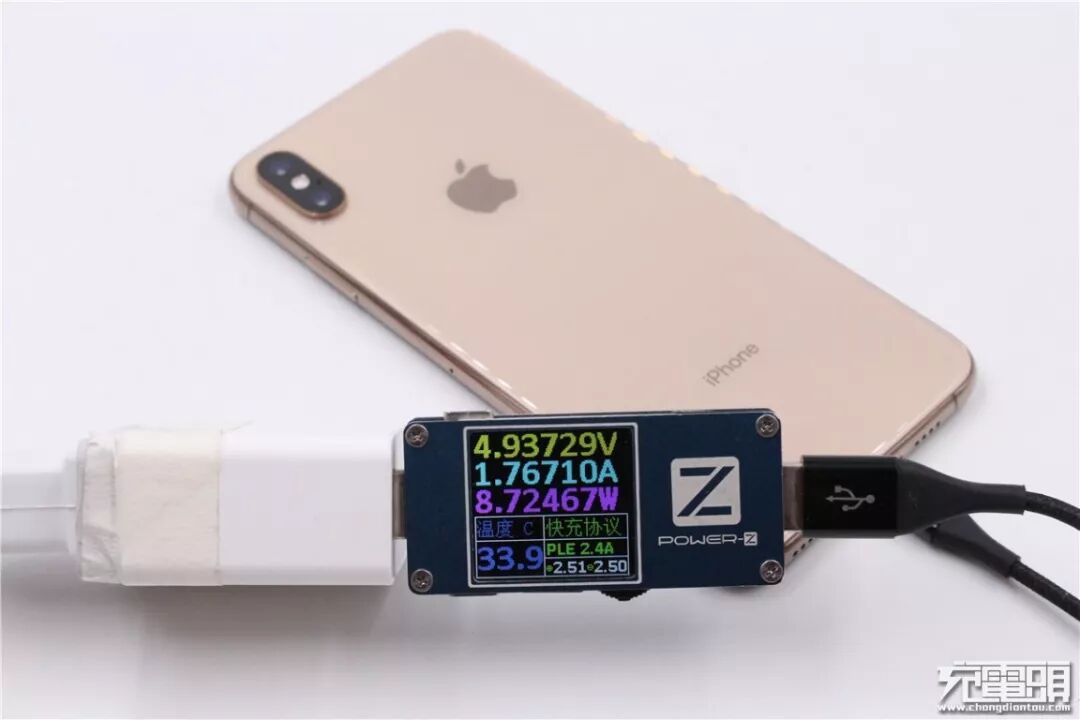

给iPhone XS Max充电（剩余36%电量），充电电压4.93V，电流1.76A，充电功率约8.72W，支持APPLE 2.4A充电协议。

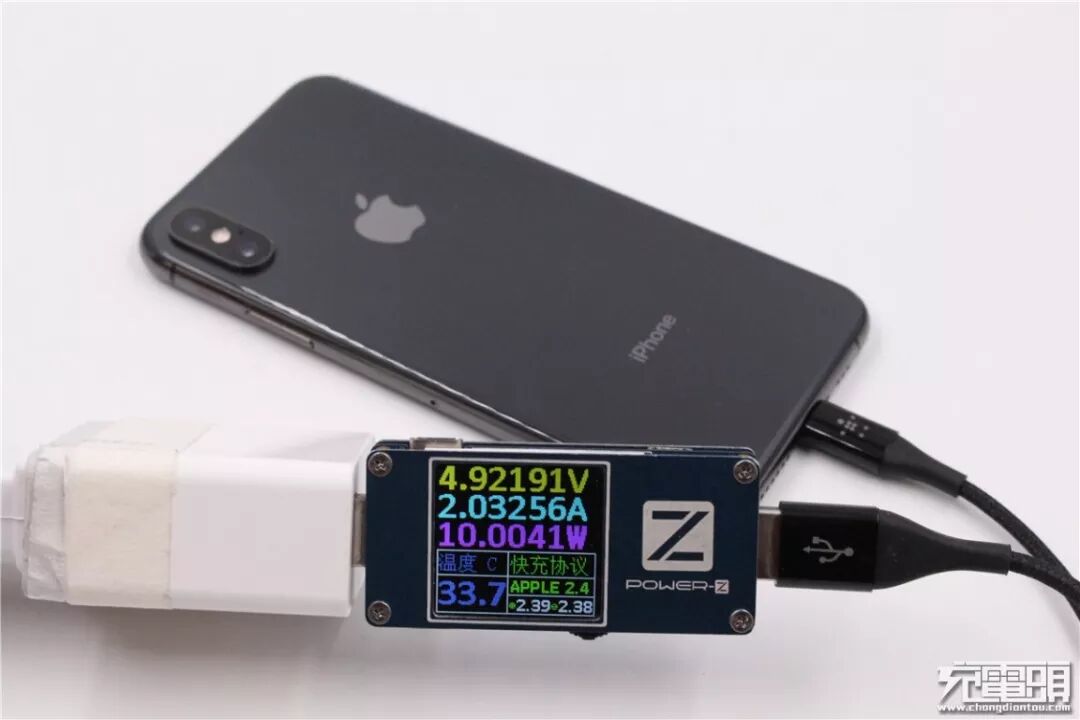

给iPhone XS充电（剩余16%电量），充电电压4.92V，电流2.03A，充电功率约10W，支持APPLE 2.4A充电协议。

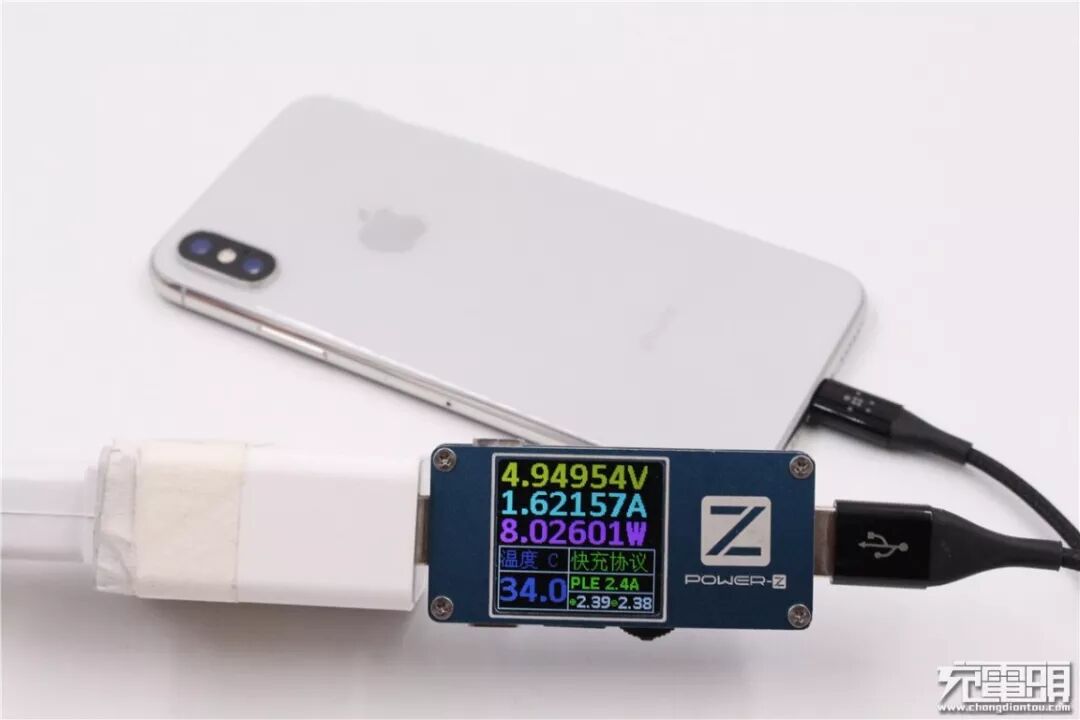

给iPhone X充电（剩余14%电量），充电电压4.94V，电流1.62A，充电功率约8.02W，支持APPLE 2.4A充电协议。

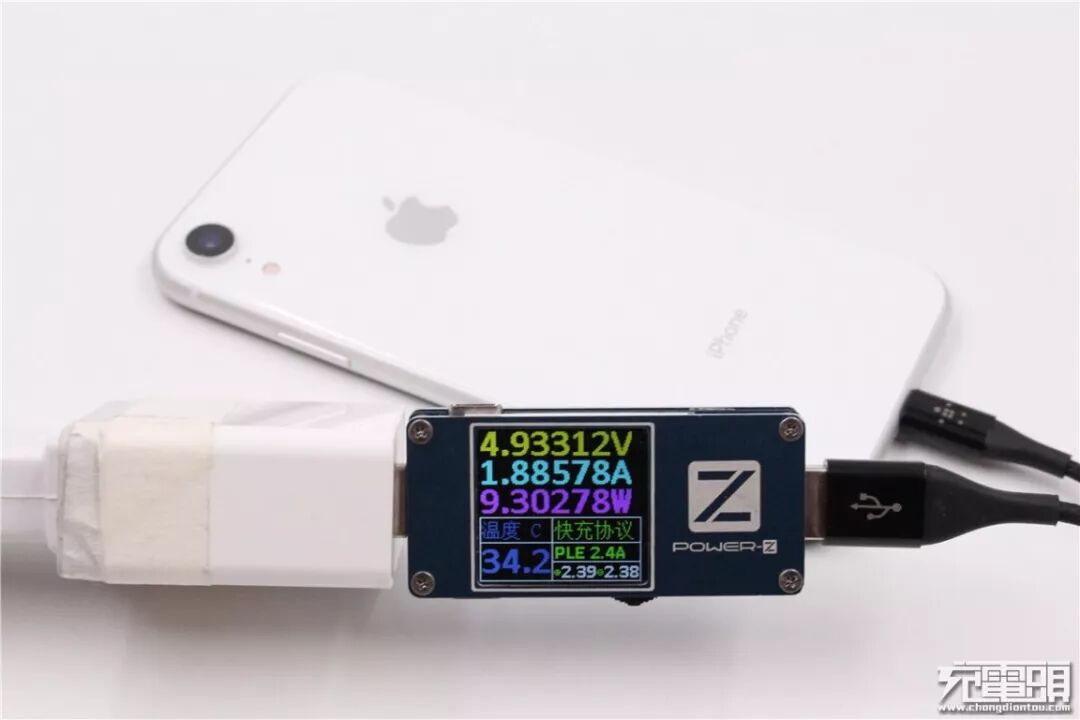

给iPhone XR充电（剩余46%电量），充电电压4.93V，电流1.88A，充电功率约9.3W，支持APPLE 2.4A充电协议。给iPhone 7充电（剩余22%电量），充电电压4.95V，电流1.44A，充电功率约7.16W，支持APPLE 2.4A充电协议。

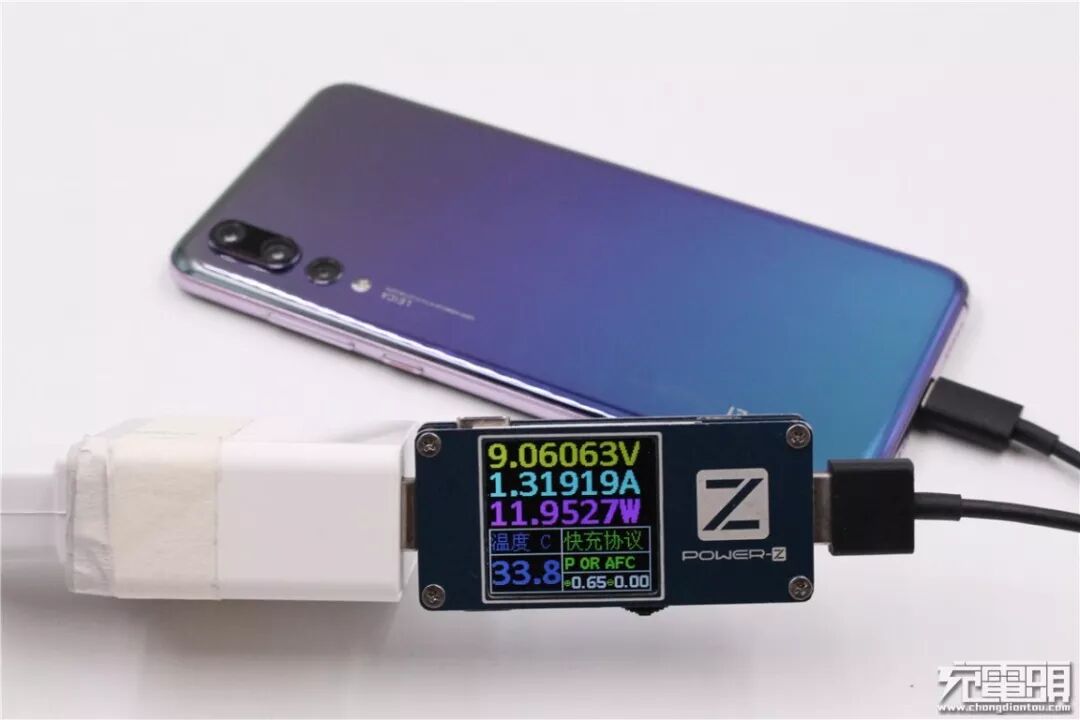

给华为P20 Pro充电（剩余26%电量），充电电压9.06V，电流1.31A，充电功率约11.95W，支持FCP快充。

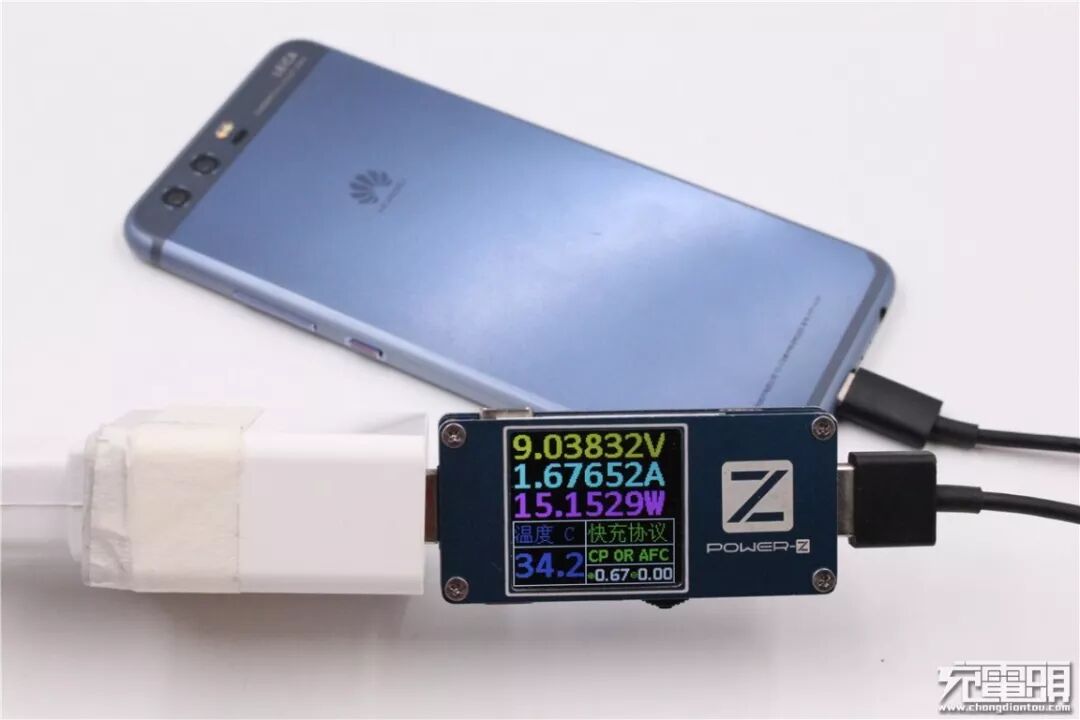

给华为P10充电（剩余16%电量），充电电压9.03V，电流1.67A，充电功率约15.15W，支持FCP快充。

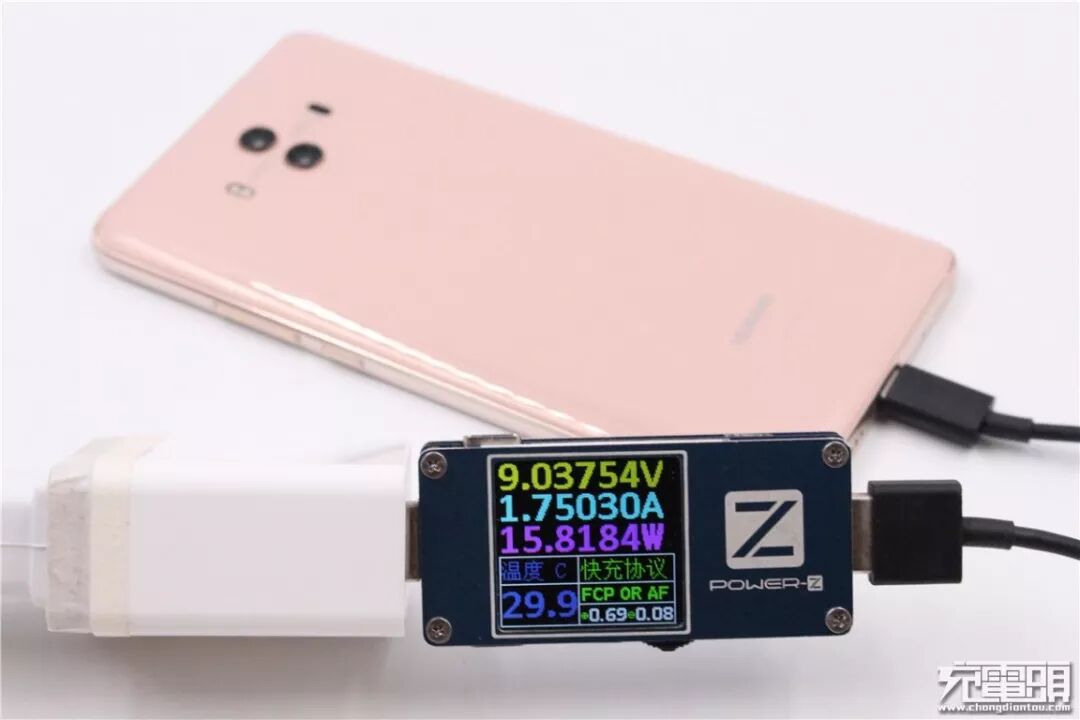

给华为Mate 10充电（剩余33%电量），充电电压9.03V，电流1.75A，充电功率约15.81W，支持FCP快充。

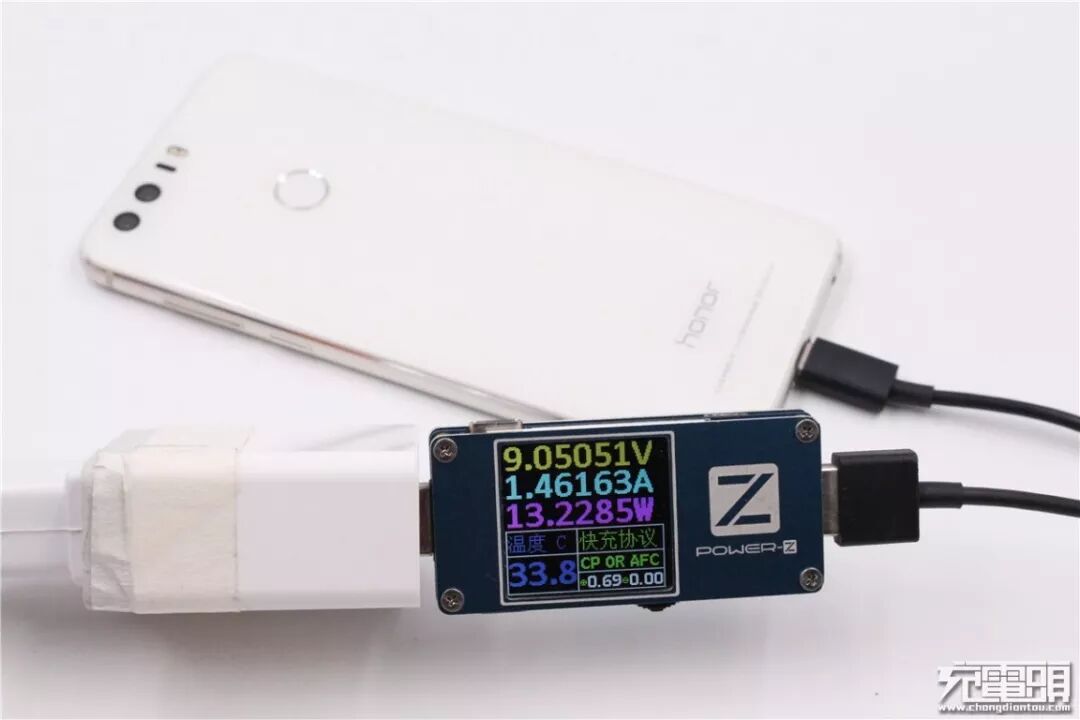

给荣耀 8充电（剩余20%电量），充电电压9.05V，电流1.46A，充电功率约13.22W，支持FCP快充。

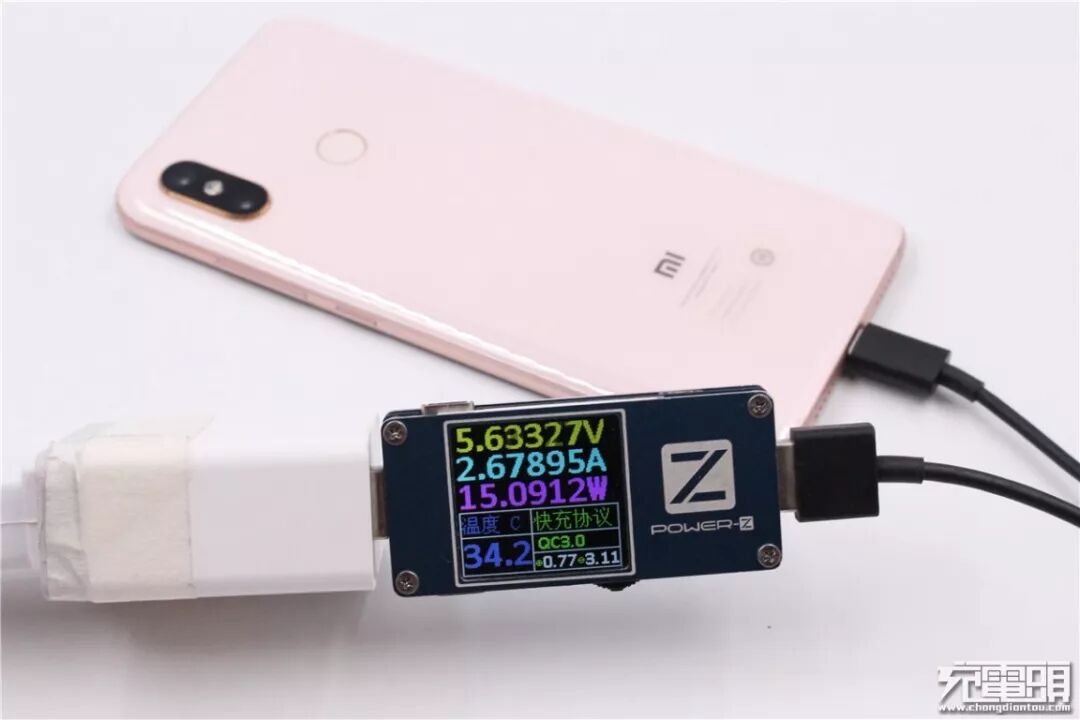

给小米 8充电（剩余22%电量），充电电压5.63V，电流2.67A，充电功率约15.09W，支持QC3.0快充。

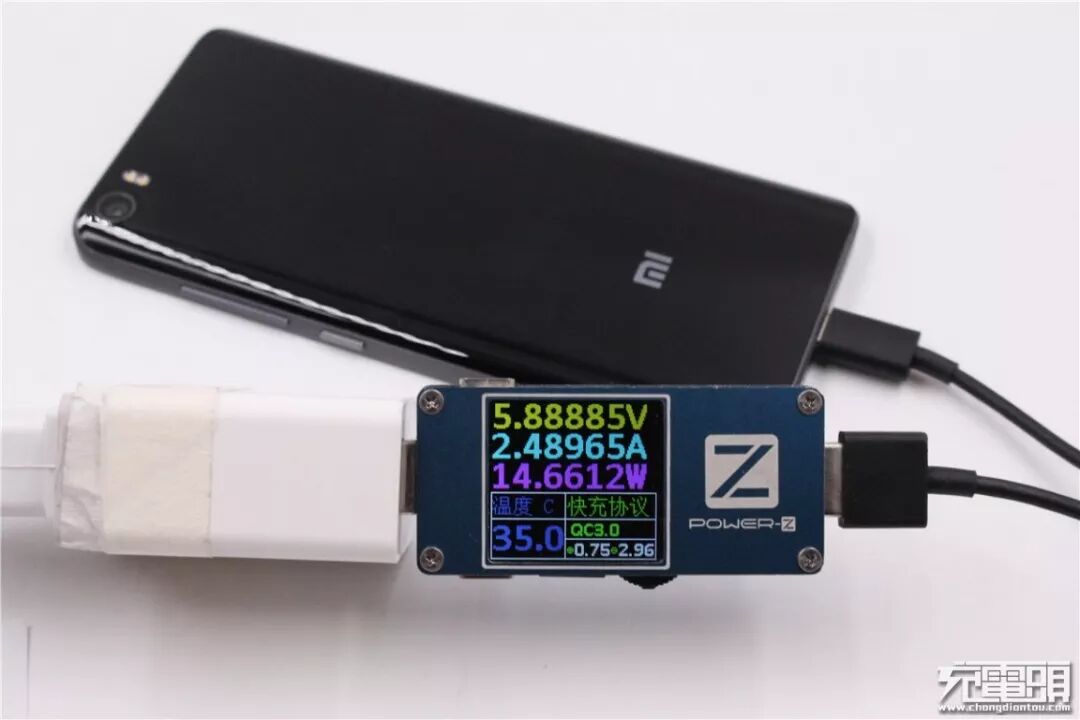

给小米 5充电（剩余26%电量），充电电压5.88V，电流2.48A，充电功率约14.66W，支持QC3.0快充。

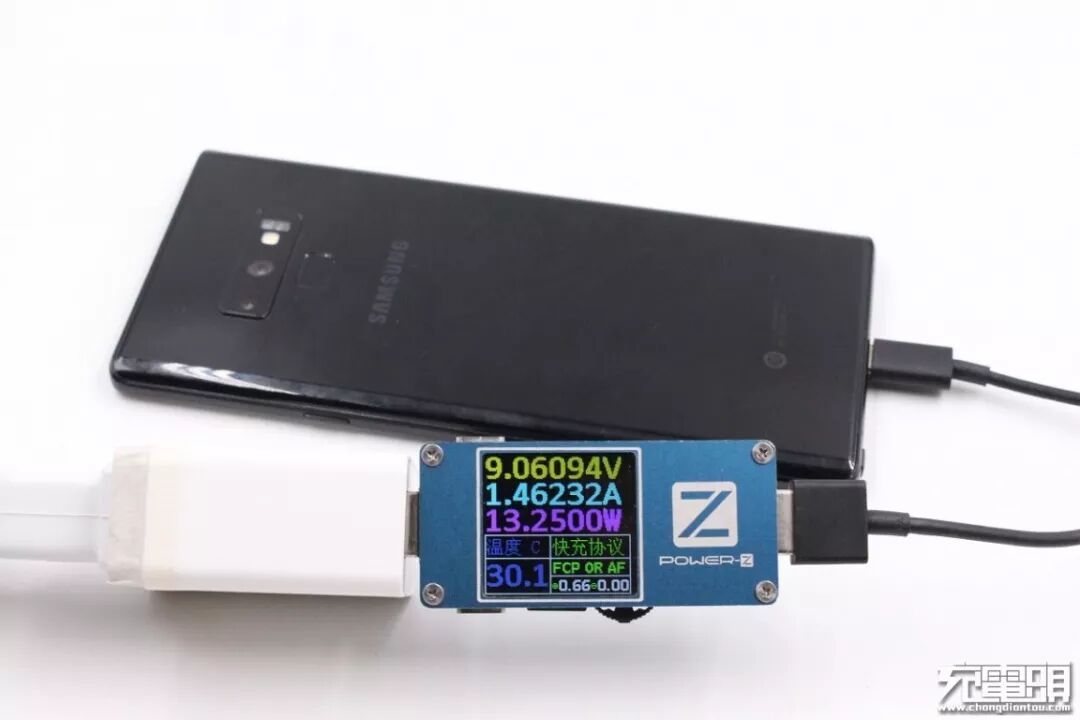

给三星Note 9充电（剩余电量77%），充电电压9.06V，电流1.46A，充电功率约1.25W，支持AFC快充。

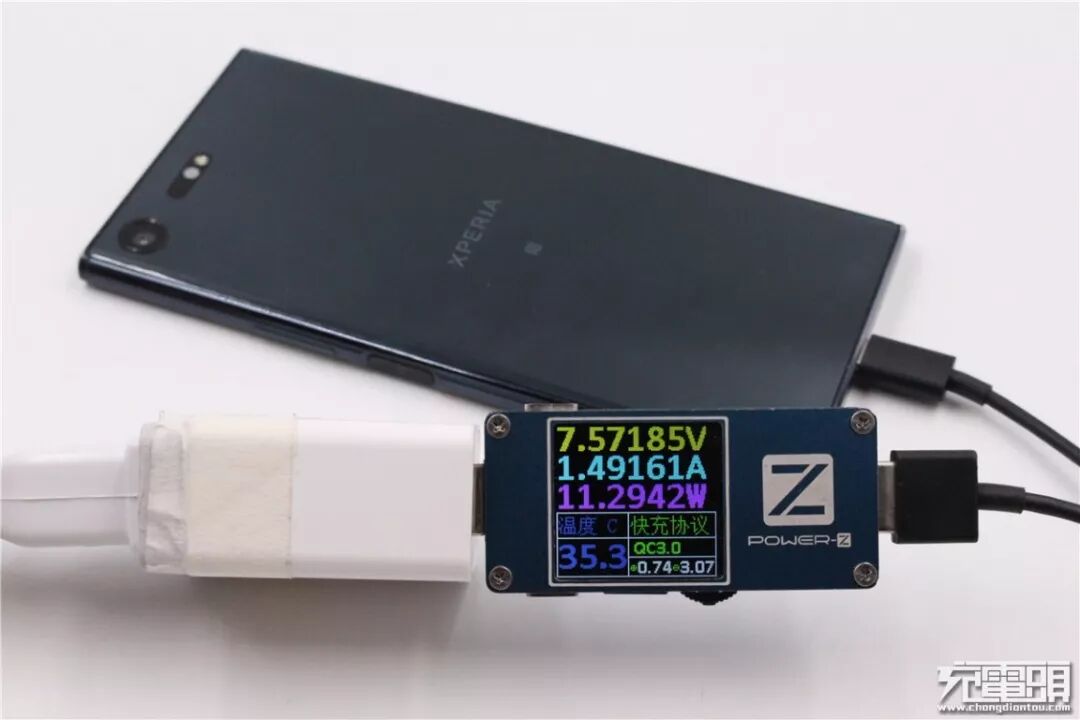

给索尼XZ Premium充电（剩余6%电量），充电电压7.57V，电流1.49A，充电功率约11.29W，支持QC3.0快充。

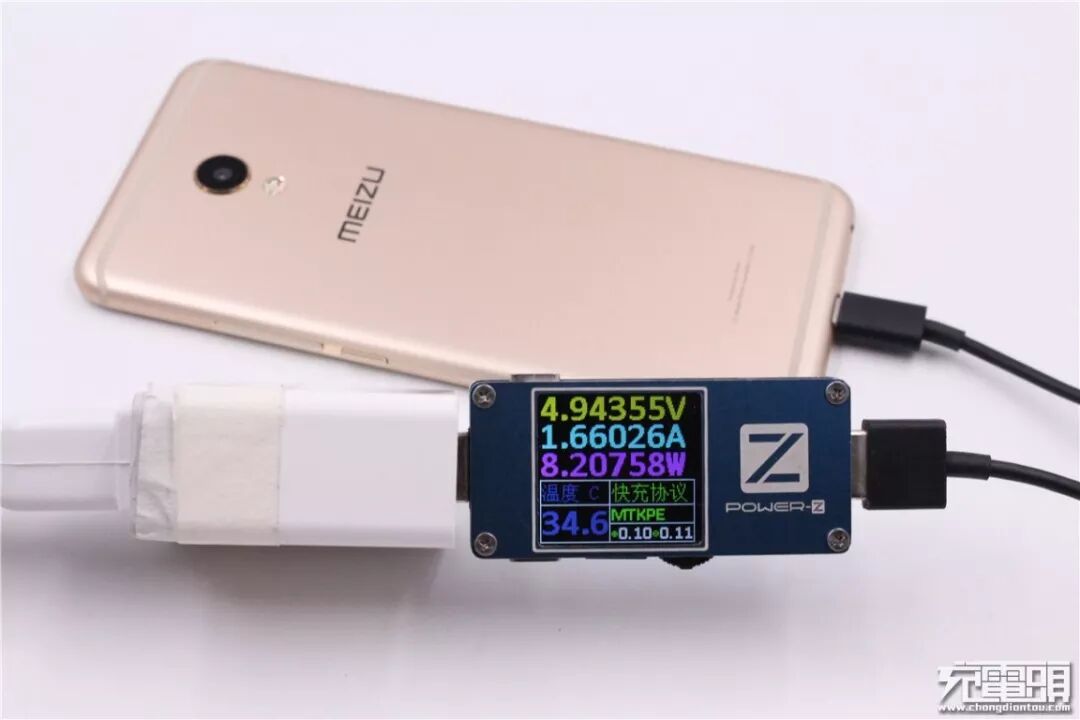

给魅族 MX6充电（剩余19%电量），充电电压4.94V，电流1.66A，充电功率约8.2W，手机可以正常充电。

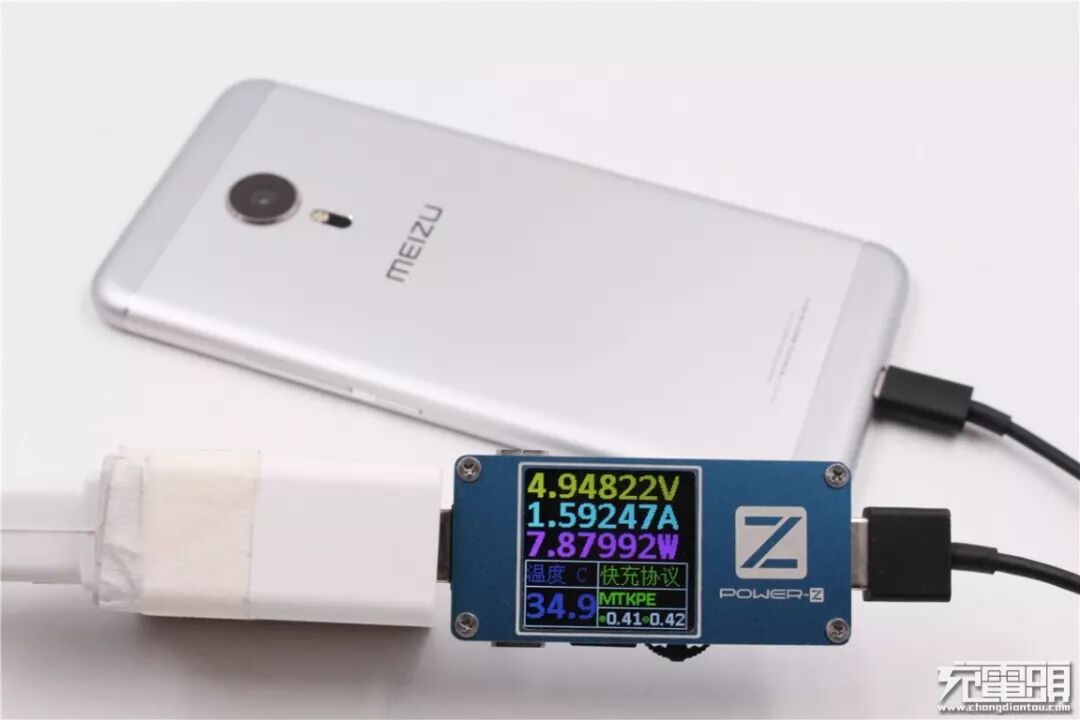

给魅族 Pro5充电（剩余68%电量），充电电压4.94V，电流1.59A，充电功率约7.87W，手机正常充电。

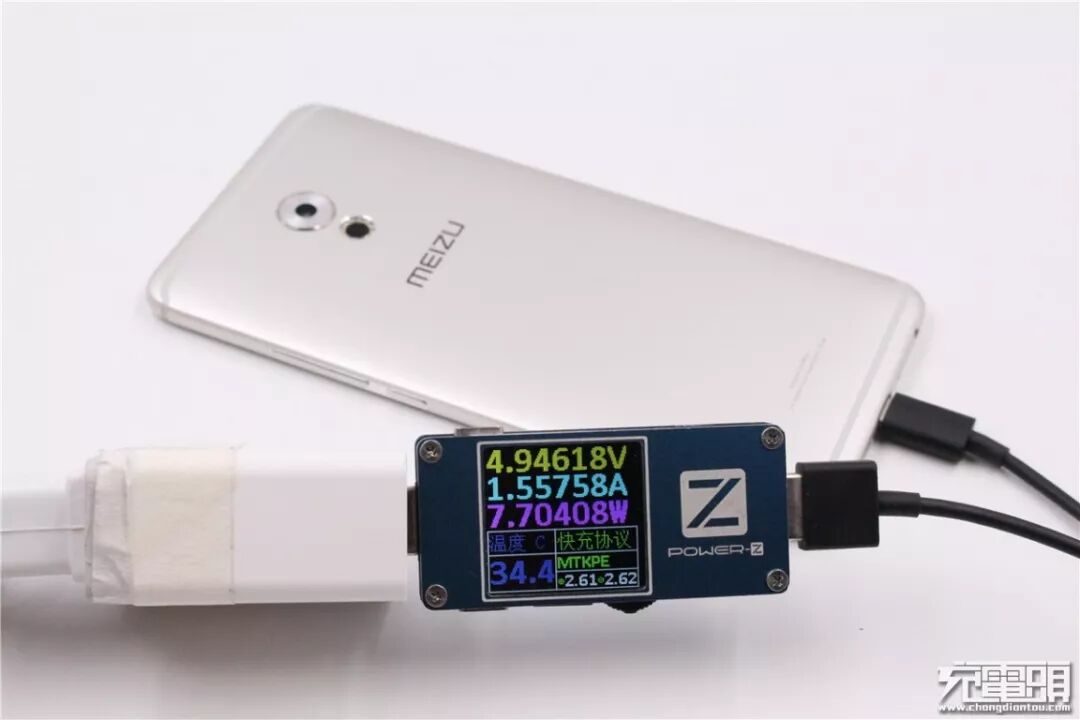

给魅族 Pro6 Plus充电（剩余4%电量），充电电压4.94V，电流1.55A，充电功率约7.7W，手机正常充电。

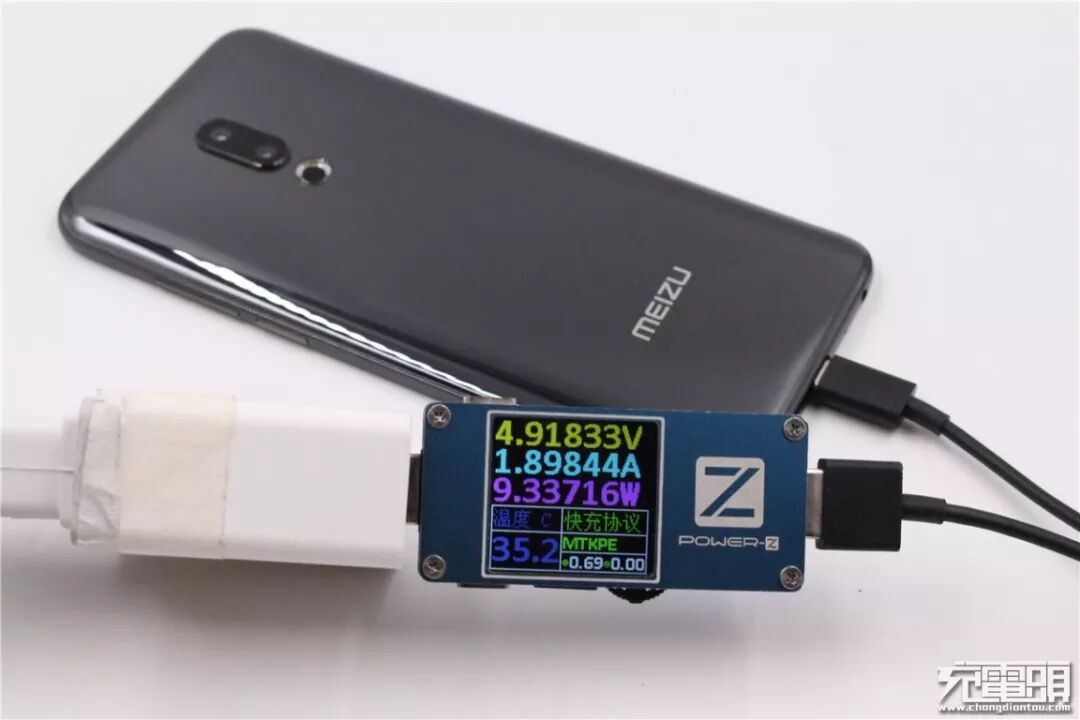

给魅族 16th Plus充电（剩余28%电量），充电电压4.91V，电流1.89A，充电功率约9.33W，手机正常充电。

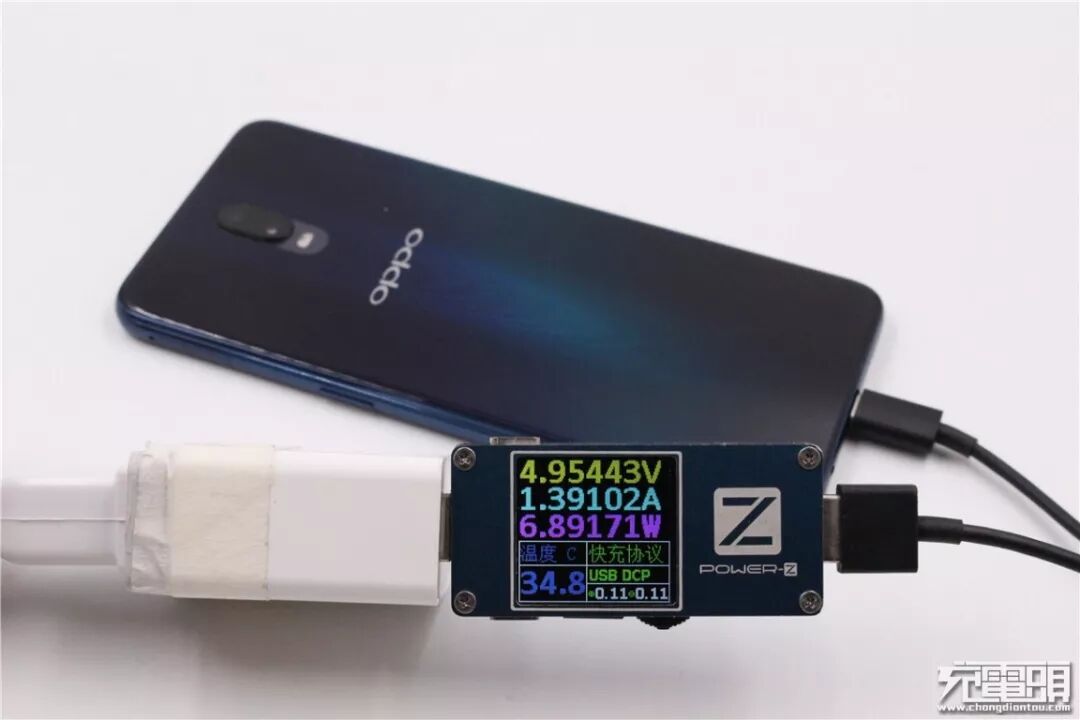

给OPPO R17充电（剩余10%电量），充电电压4.95V，电流1.39A，充电功率约6.89W，手机正常充电。
给一加 6T充电（剩余55%电量），充电电压4.94V，电流1.4A，充电功率约7.06W，手机正常充电。

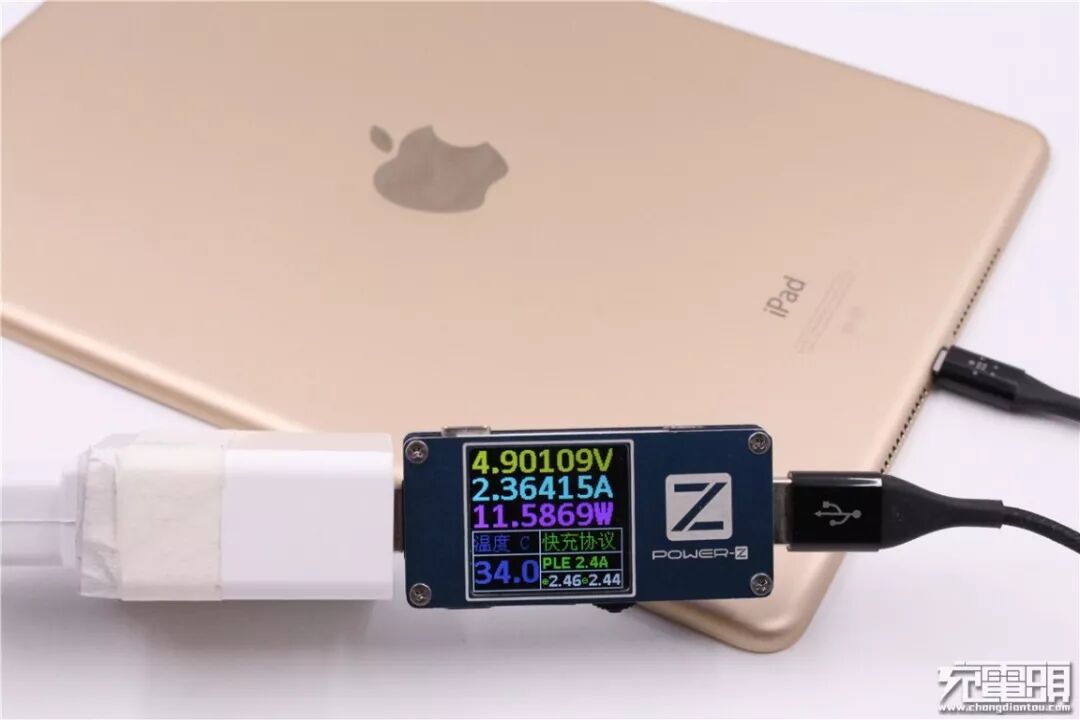

给iPad Air2充电（剩余5%电量），充电电压4.9V，电流2.36A，充电功率约11.58W，支持APPLE 2.4A充电协议。

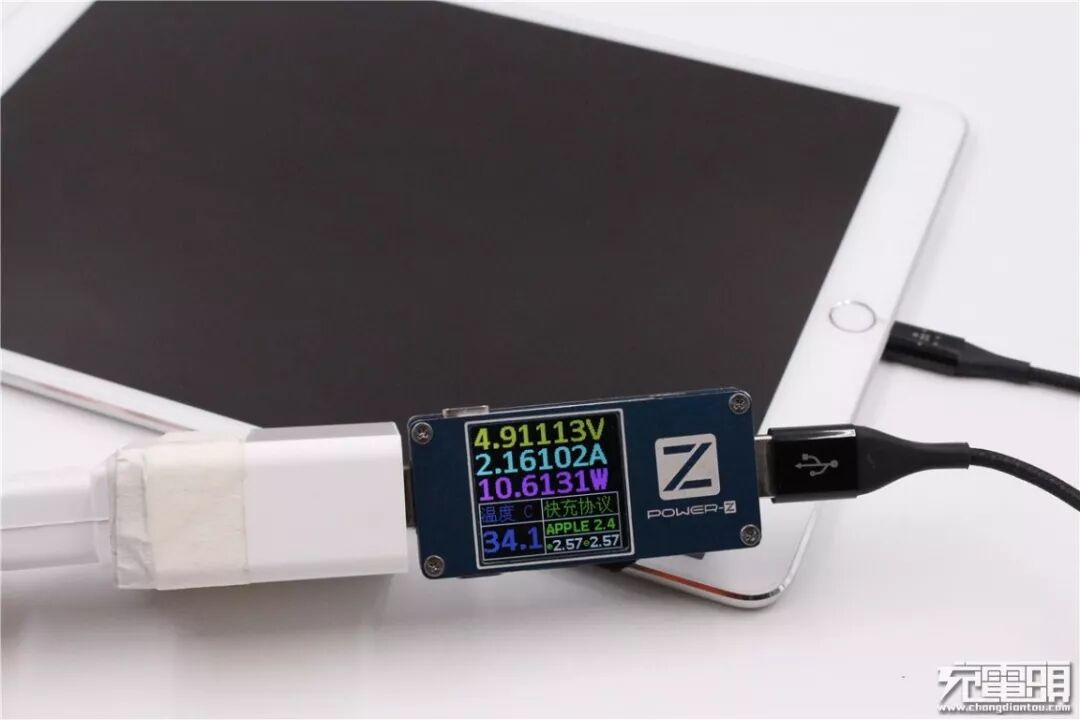

给10.5寸的iPad Pro充电（剩余55%电量），充电电压4.91V，电流2.16A，充电功率约10.61W，支持APPLE 2.4A充电协议。

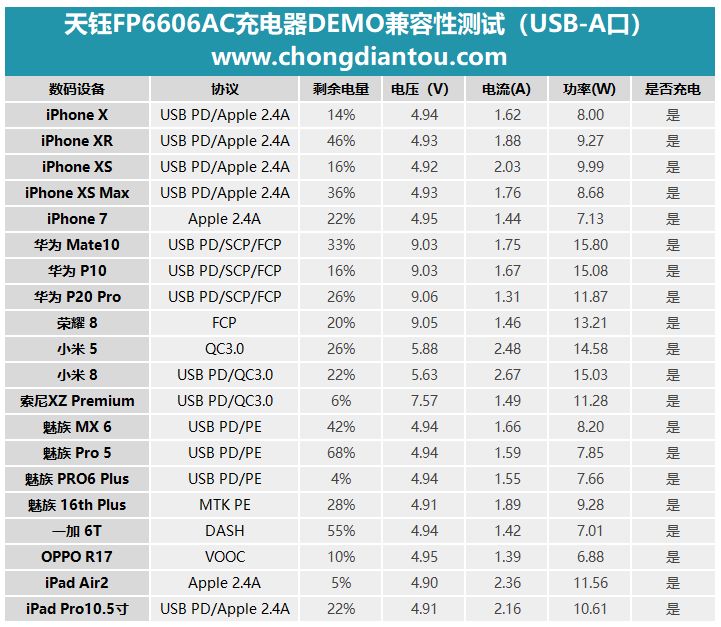

测试发现，天钰FP6606AC充电器DEMO的USB-A口支持iPhone手机充电，充电速度要比手机原装充电器更快，同时也支持华为、小米、三星、索尼等品牌手机高压快充，对于其他品牌的手机也能正常充电。

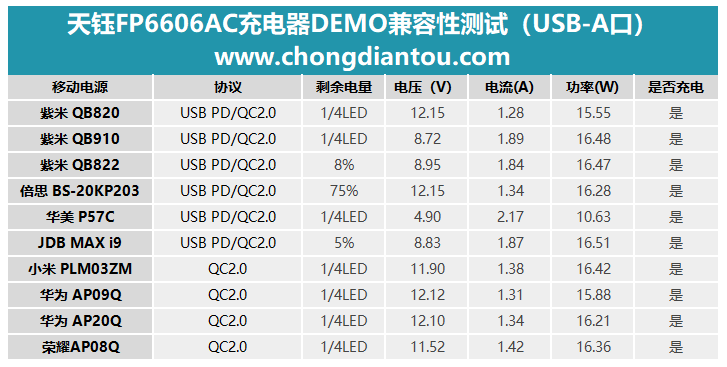

接下来进行的USB-A口对移动电源的兼容性测试：

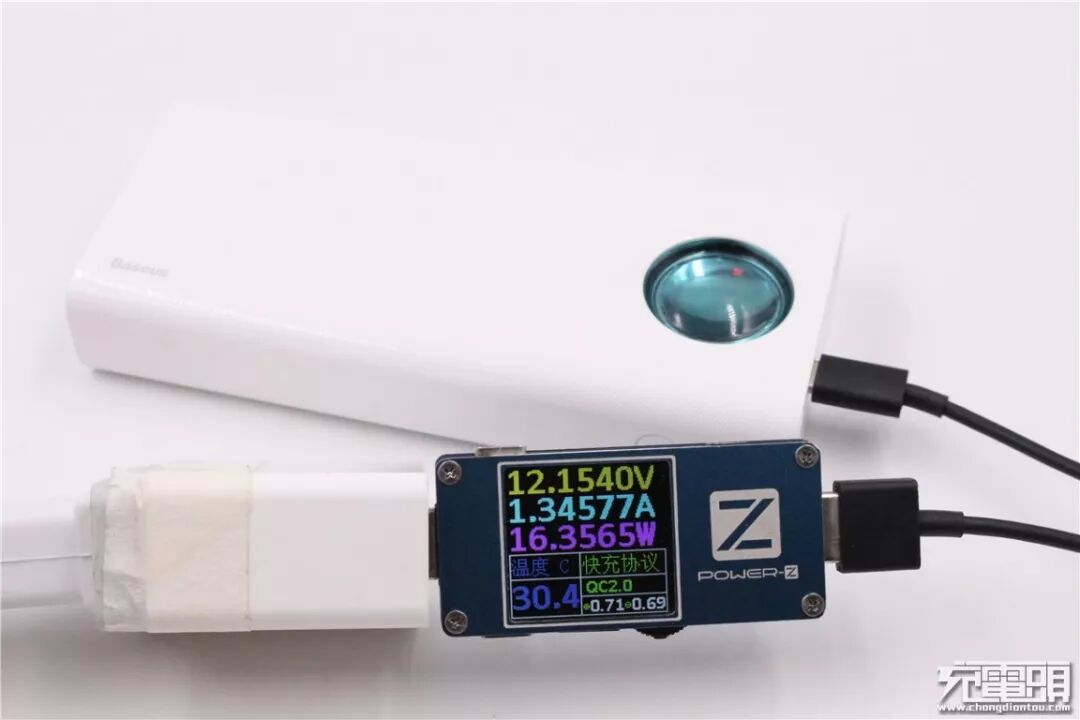

给倍思 BS-20KP203充电（剩余1/4电量），充电电压12.15V，电流1.34A，充电功率约16.35W，支持快充。

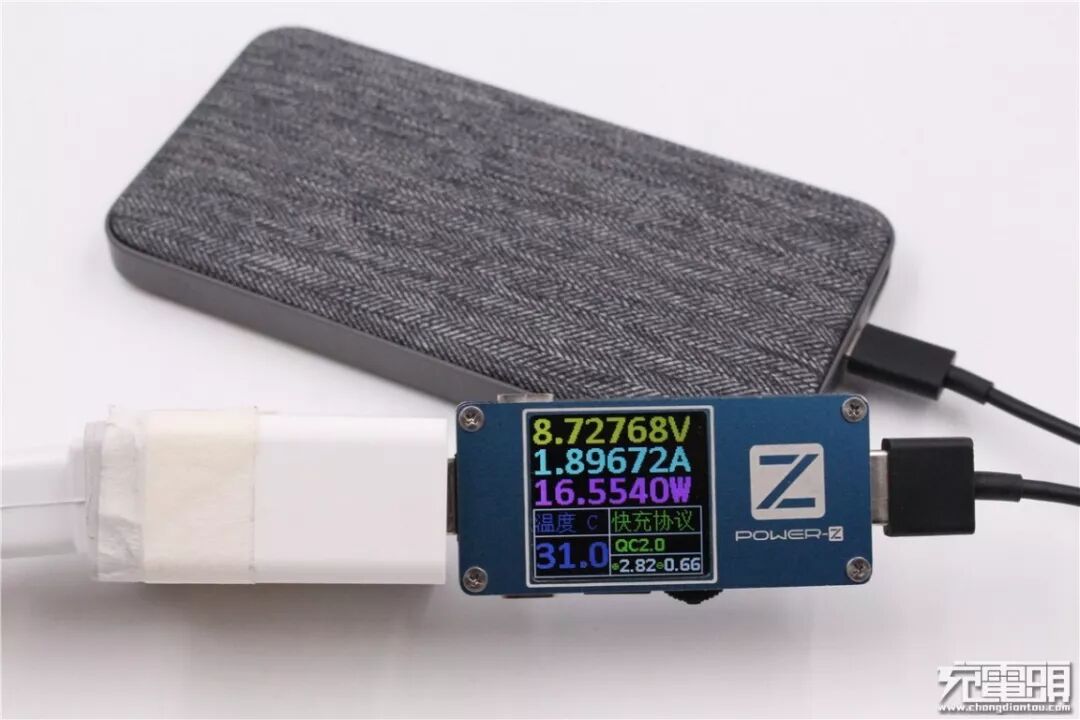

给紫米 QB910充电（剩余1/4电量），充电电压8.72V，电流1.89A，充电功率约16.55W，支持快充。
给紫米 QB822充电（剩余8%电量），充电电压8.95V，电流1.84A，充电功率约16.53W，支持快充。
给紫米 QB820充电（剩余1/4电量），充电电压12.15V，电流1.28A，充电功率约15.61W，支持快充。

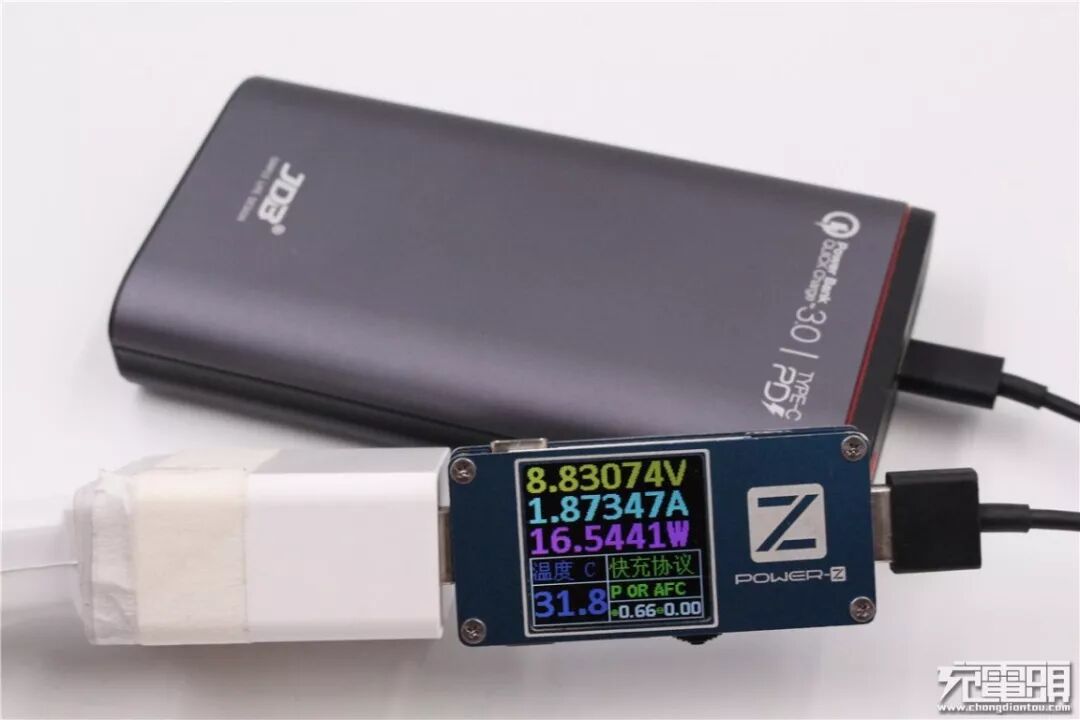

给JDB MAX i9充电（剩余50%电量），充电电压8.83V，电流1.87A，充电功率约16.54W，支持快充。

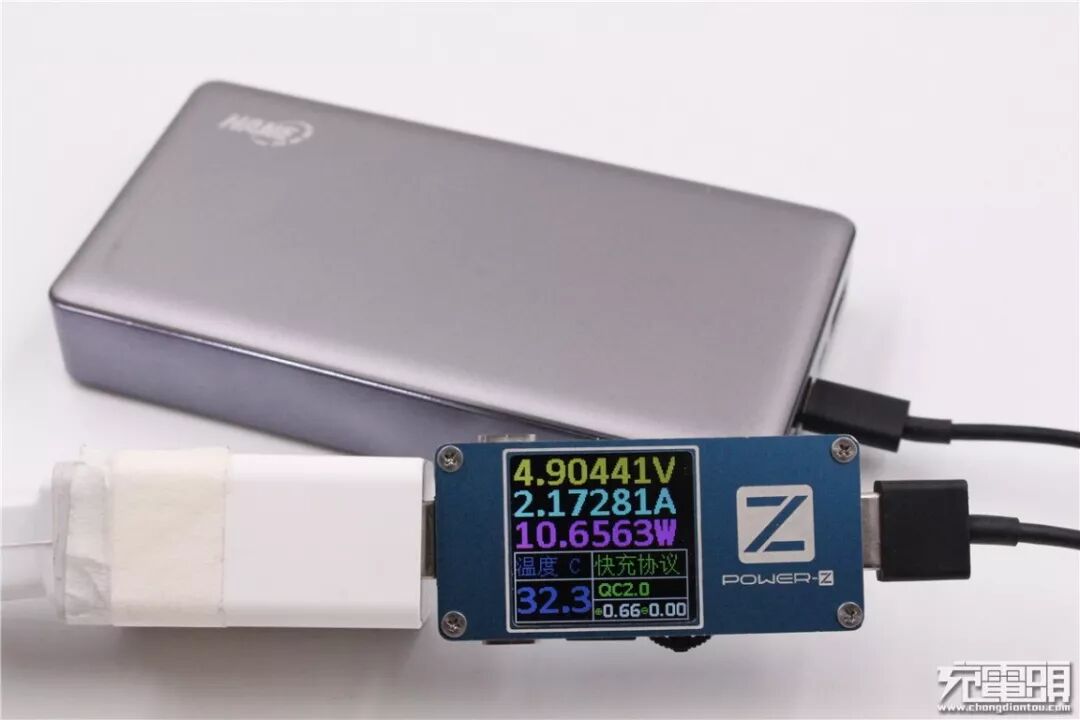

给华美 P57C充电（剩余1/4电量），充电电压4.9V，电流2.17A，充电功率约10.65W，移动电源正常充电。

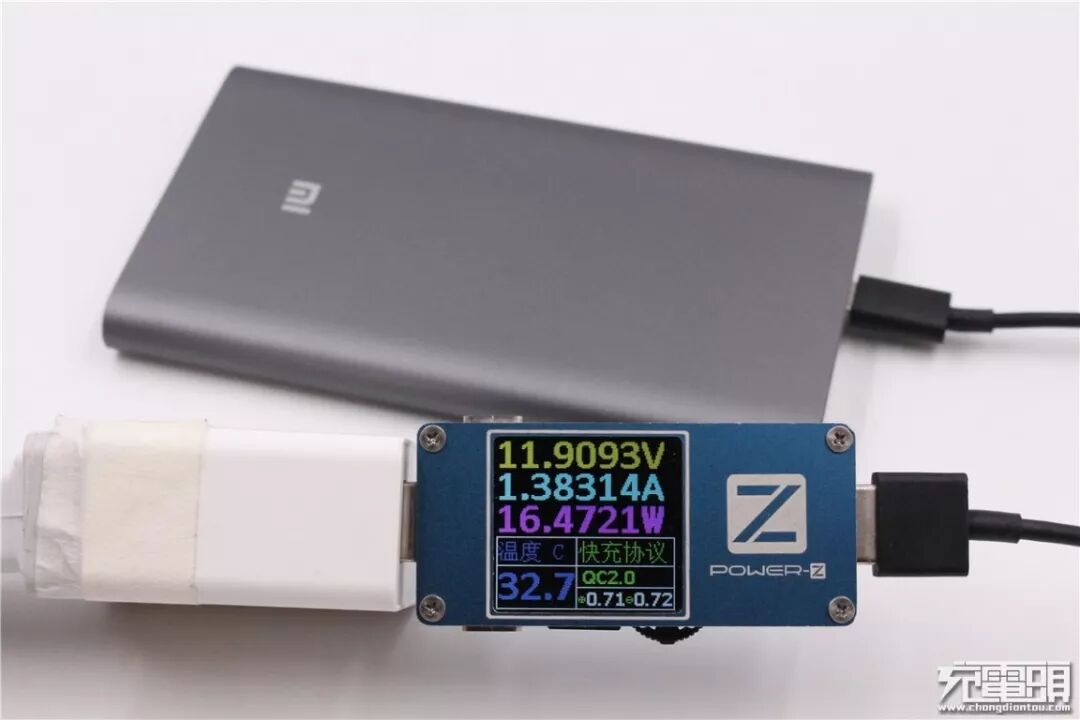

给小米PLM03ZM充电（剩余1/4电量），充电电压11.9V，电流1.38A，充电功率约16.47W，支持快充。

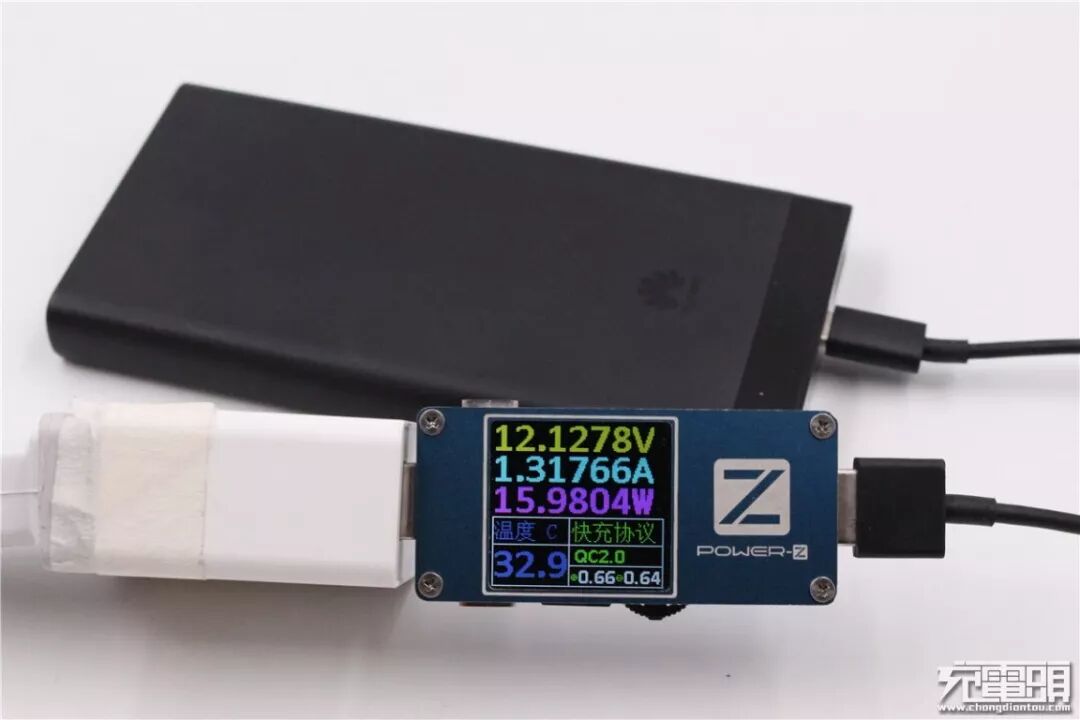

给华为AP09Q充电（剩余1/4电量），充电电压12.12V，电流1.31A，充电功率约15.98W，支持QC2.0快充。

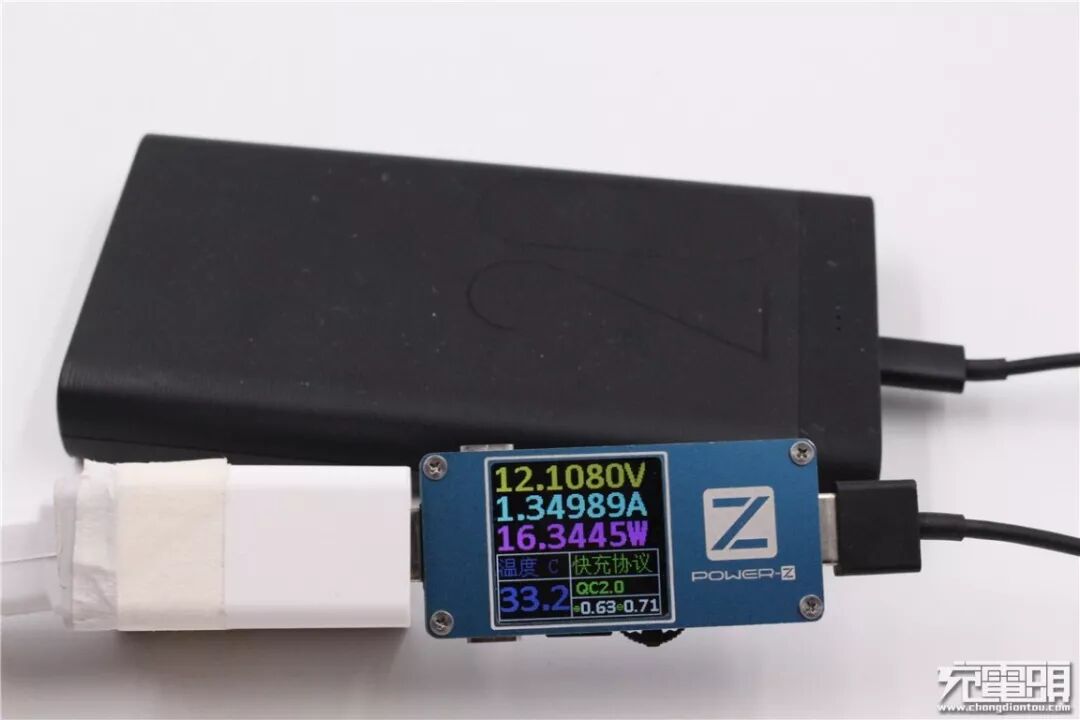

给华为AP20Q充电（剩余1/4%电量），充电电压12.1V，电流1.34A，充电功率约16.34W，支持快充。

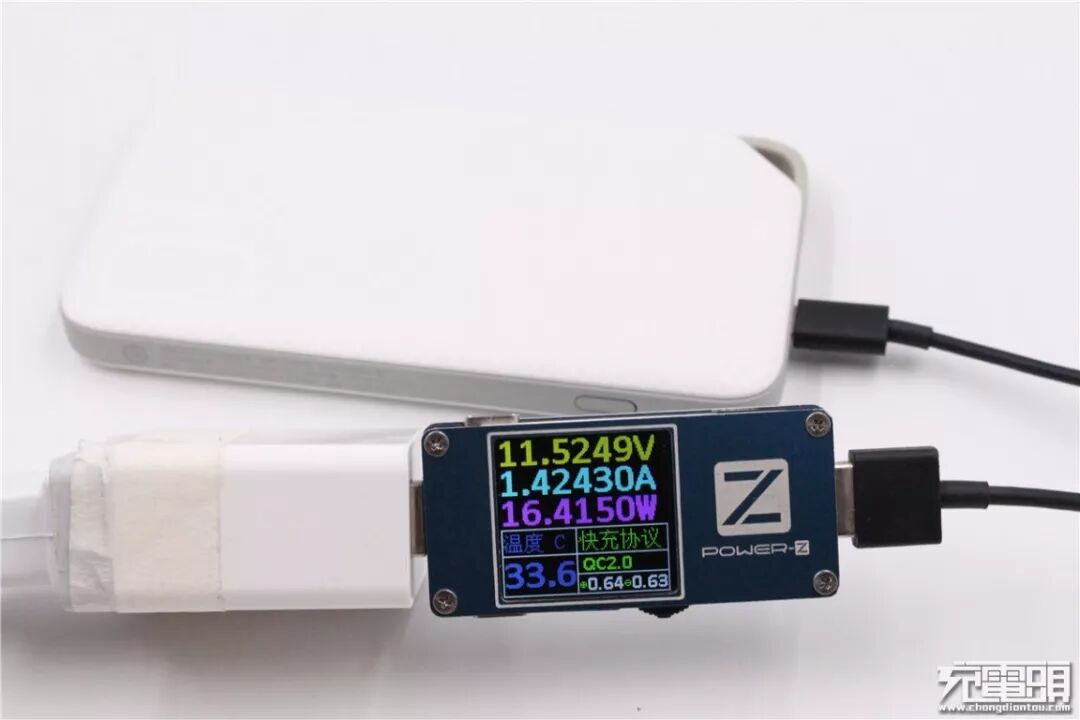

给荣耀AP08Q充电（剩余1/4电量），充电电压11.52V，电流1.42A，充电功率约16.41W，支持快充。
对于市面上常见的品牌移动电源，天钰FP6606AC充电器DEMO的USB-A口基本都能对这些设备进行高压快充。

接下来我们再看一下USB-C口的输出兼容性：

3、USB-C口输出兼容性
给iPhone XS Max充电（剩余36%电量），充电电压9.03V，电流1.63A，充电功率约14.75W，支持USB PD快充。
给iPhone XS充电（剩余16%电量），充电电压9.03V，电流1.63A，充电功率约14.73W，支持USB PD快充。

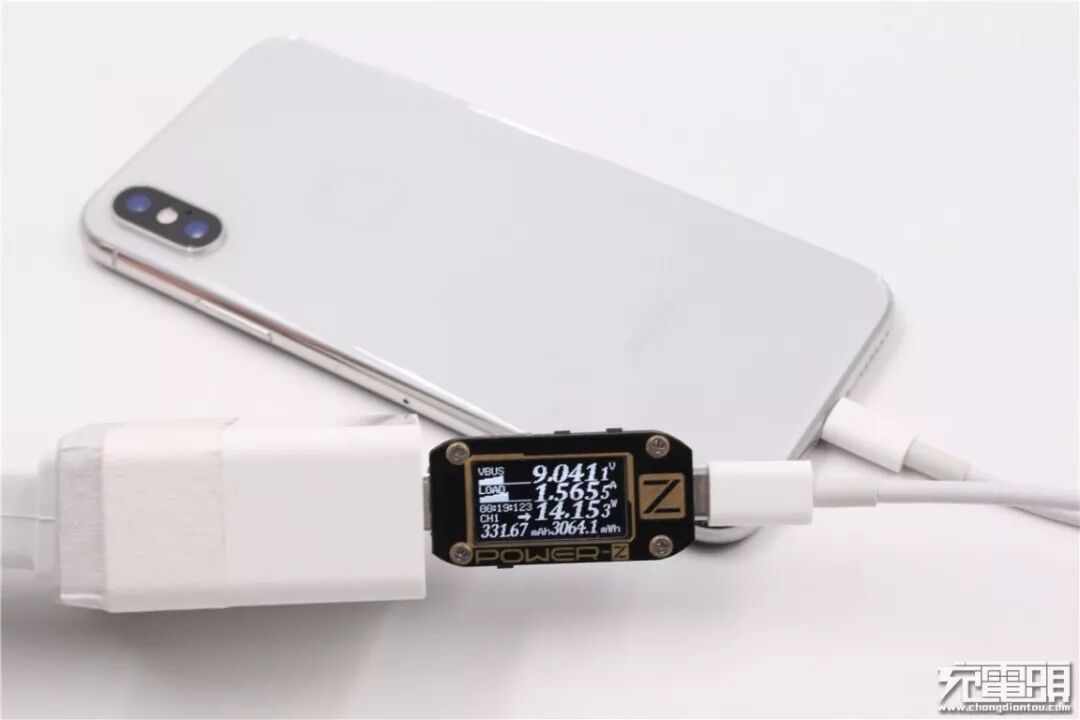

给iPhone X充电（剩余14%电量），充电电压9.04V，电流1.56A，充电功率约14.15W，支持USB PD快充。

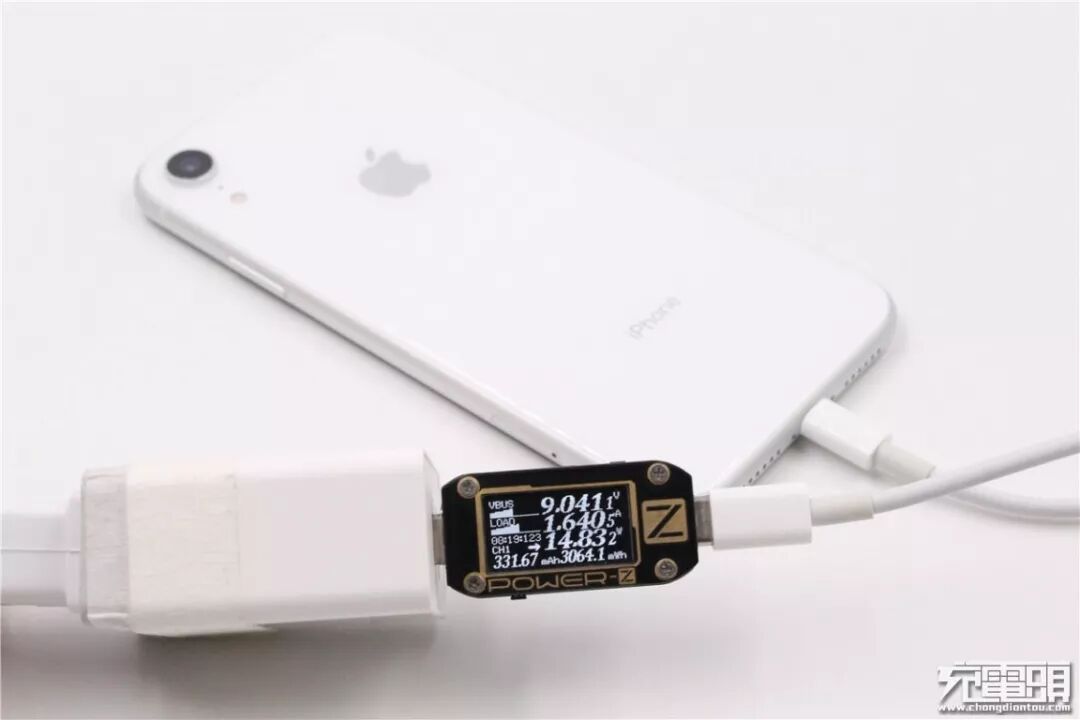

给iPhone XR充电（剩余36%电量），充电电压9.04V，电流1.64A，充电功率约14.83W，支持USB PD快充。

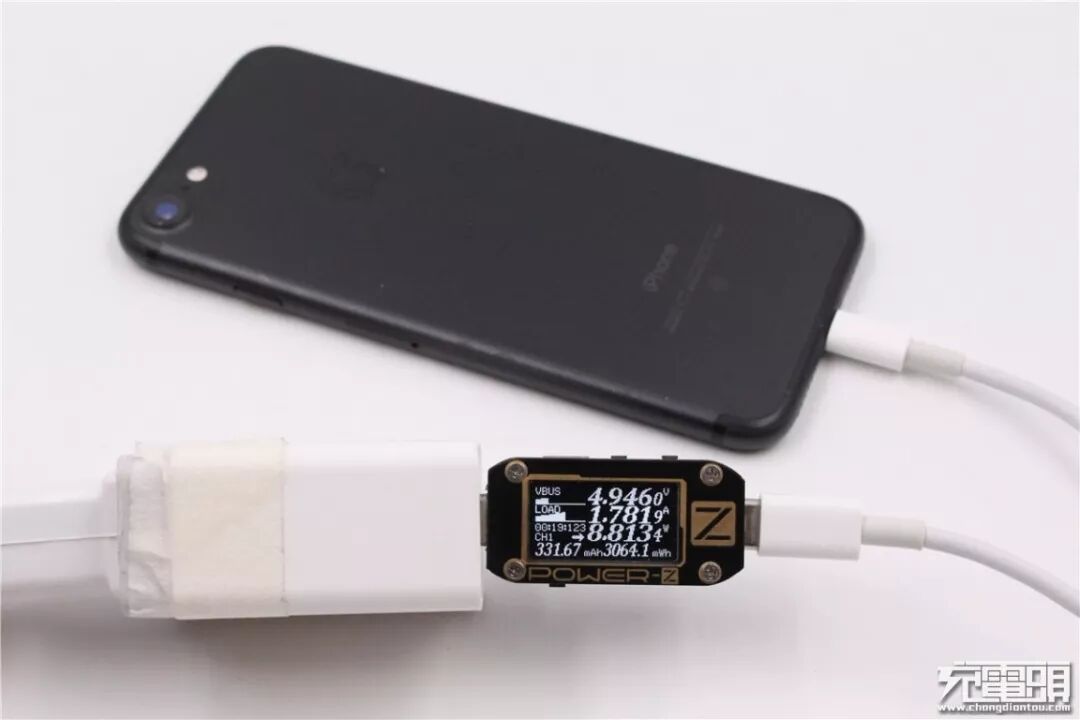

给iPhone 7充电（剩余23%电量），充电电压4.94V，电流1.78A，充电功率约8.81W，支持Apple 2.4A协议。

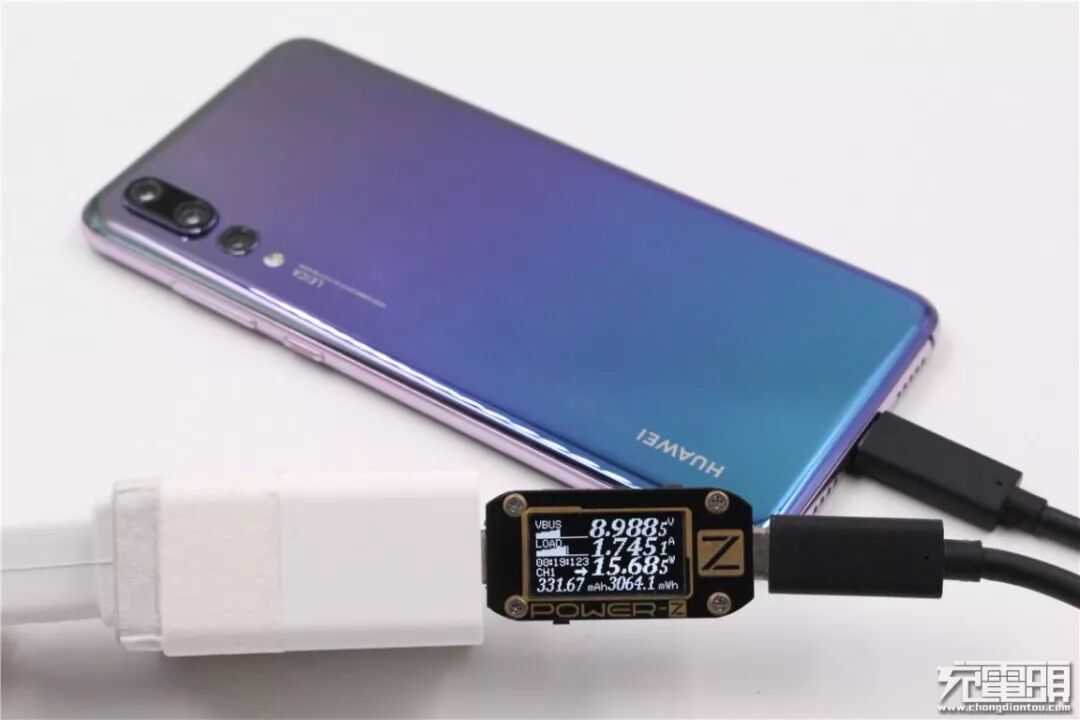

给华为P20 Pro充电（剩余26%电量），充电电压8.98V，电流1.74A，充电功率约15.68W，支持快充。

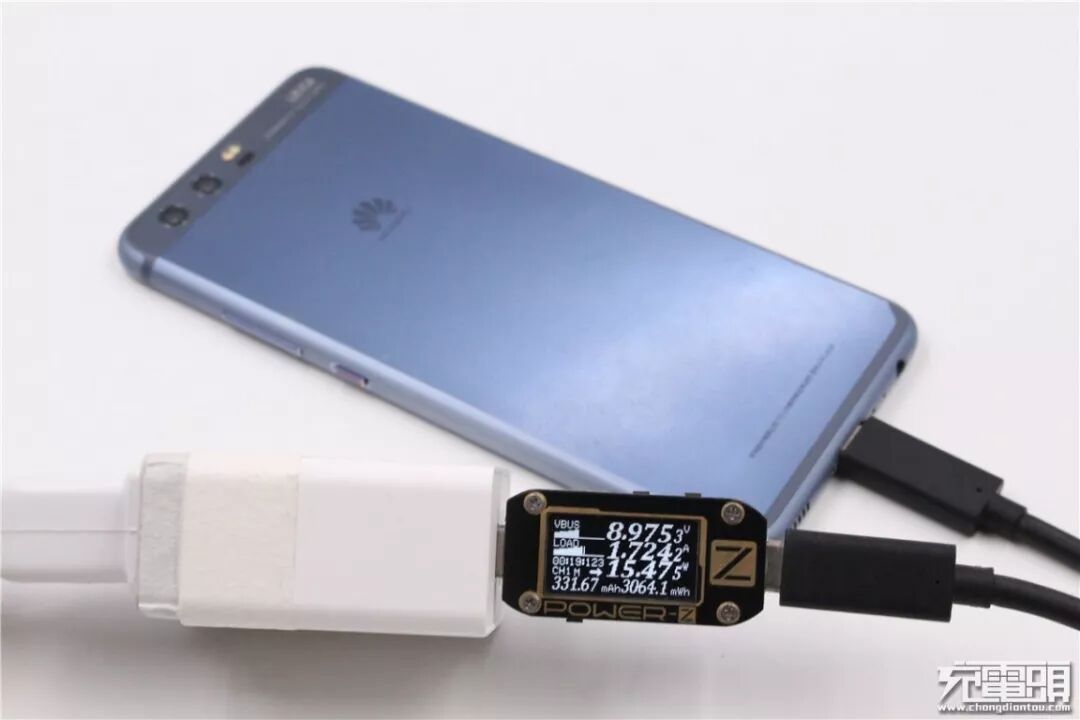

给华为P10充电（剩余16%电量），充电电压8.97V，电流1.72A，充电功率约15.47W，支持快充。

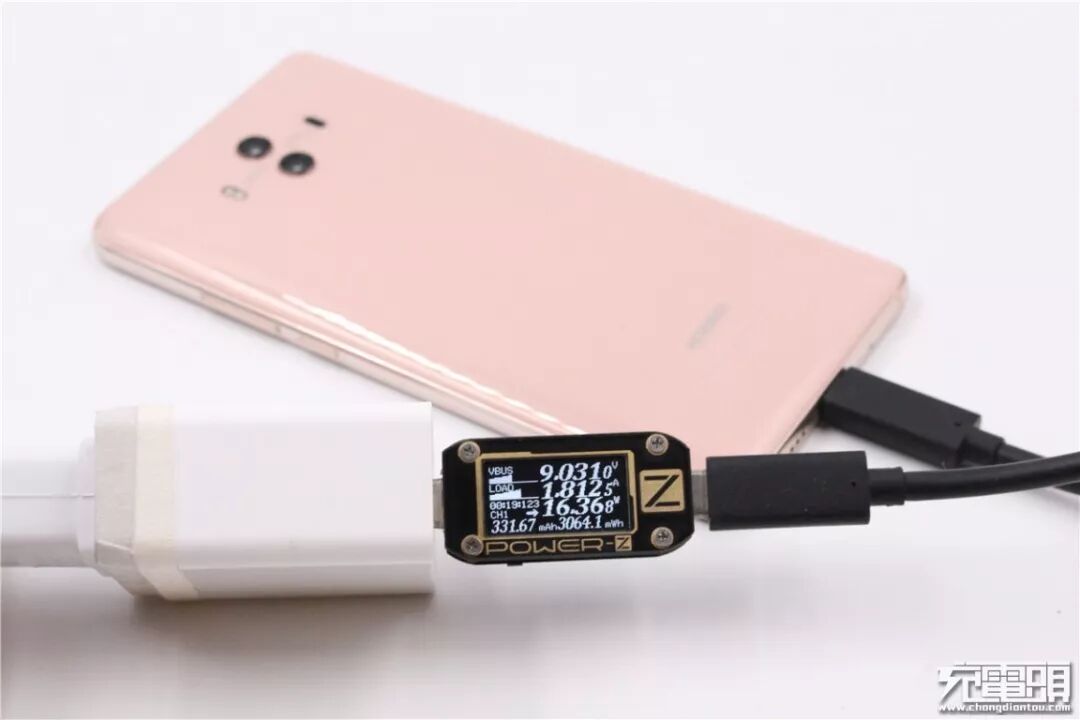

给华为Mate 10充电（剩余33%电量），充电电压9.03V，电流1.81A，充电功率约16.36W，支持快充。

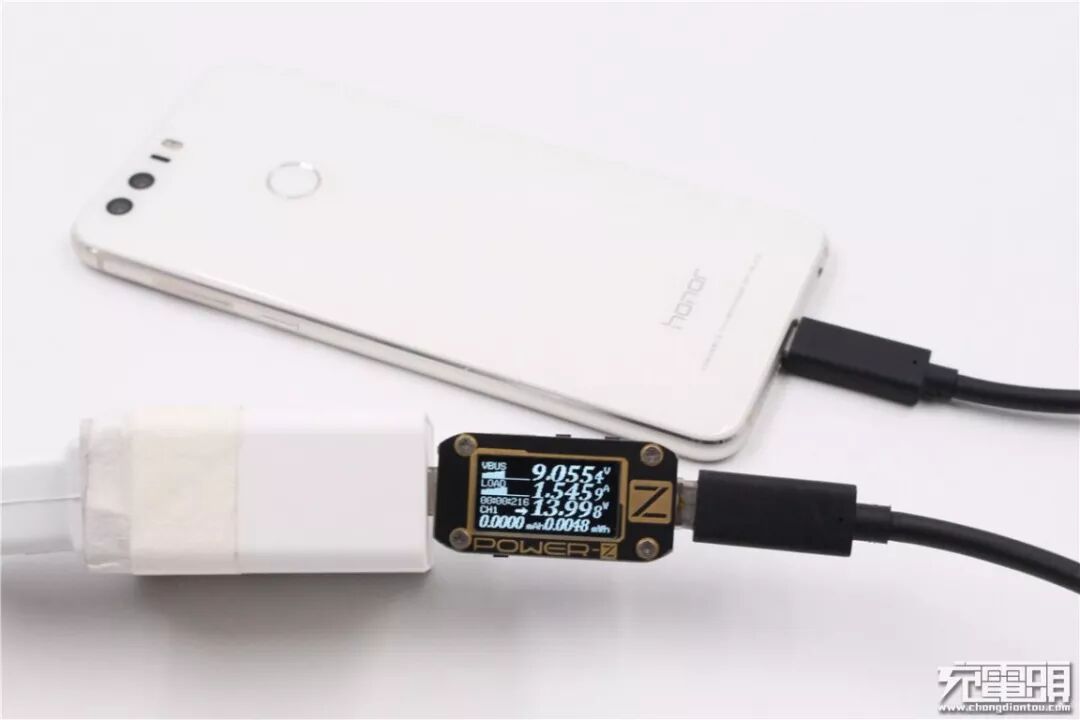

给荣耀 8充电（剩余20%电量），充电电压9.05V，电流1.54A，充电功率约13.99W，支持快充。

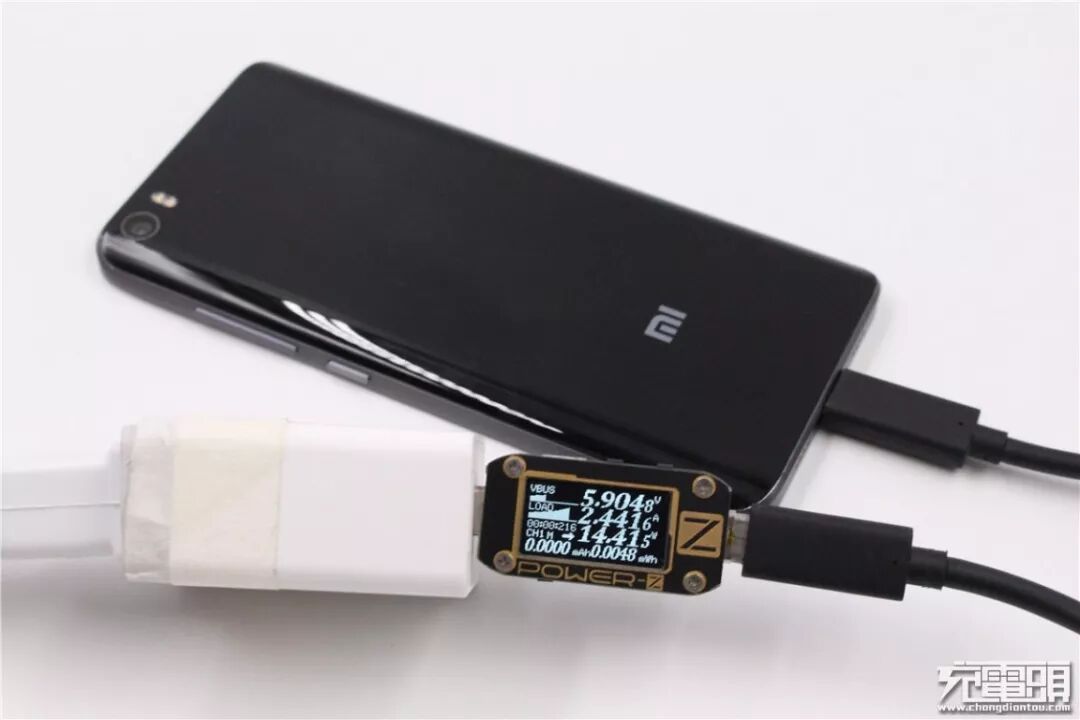

给小米 5充电（剩余26%电量），充电电压5.9V，电流2.44A，充电功率约14.41W，支持快充。

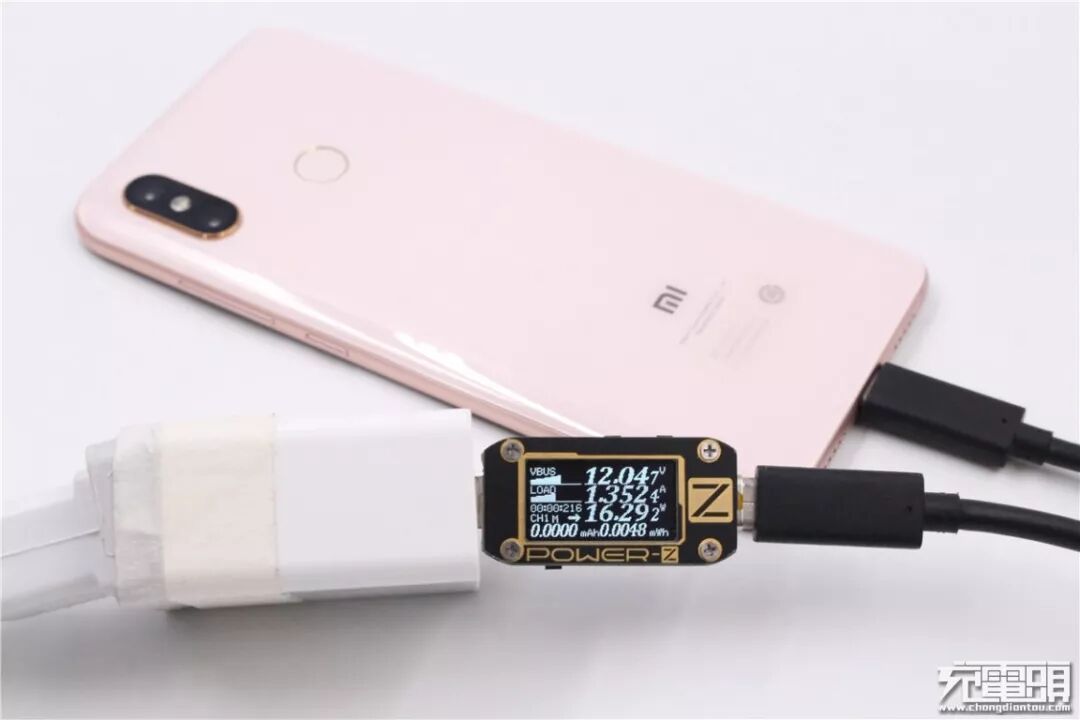

给小米 8充电（剩余22%电量），充电电压12.04V，电流1.35A，充电功率约16.29W，支持USB PD快充。

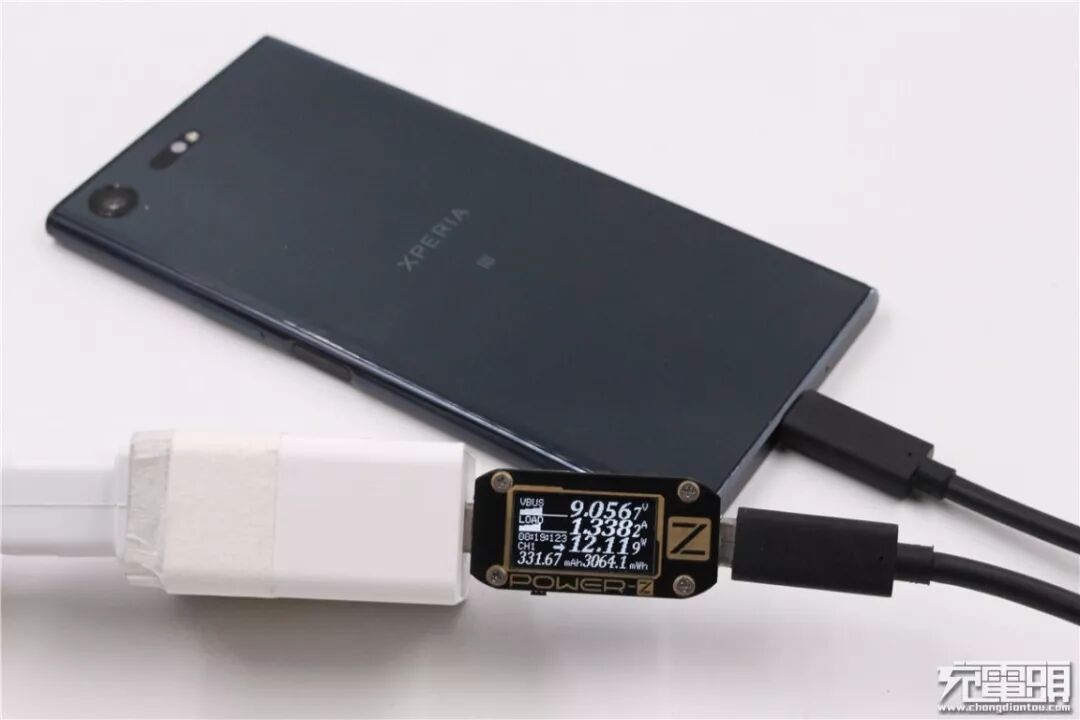

给索尼XZ Premium充电（剩余6%电量），充电电压9.05V，电流1.33A，充电功率约12.11W，支持USB PD快充。

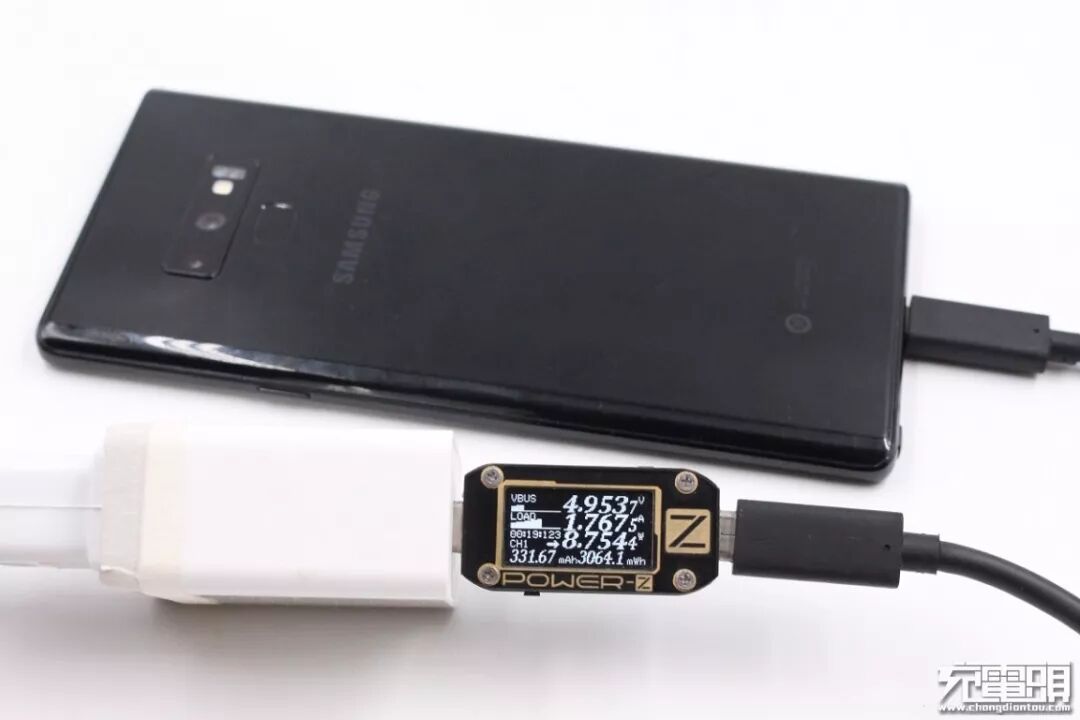

给三星Note 9充电（剩余77%电量），充电电压4.95V，电流1.76A，充电功率约8.75W，手机正常充电。
给魅族 MX6充电（剩余42%电量），充电电压4.93V，电流1.65A，充电功率约8.17W，手机可以正常充电。

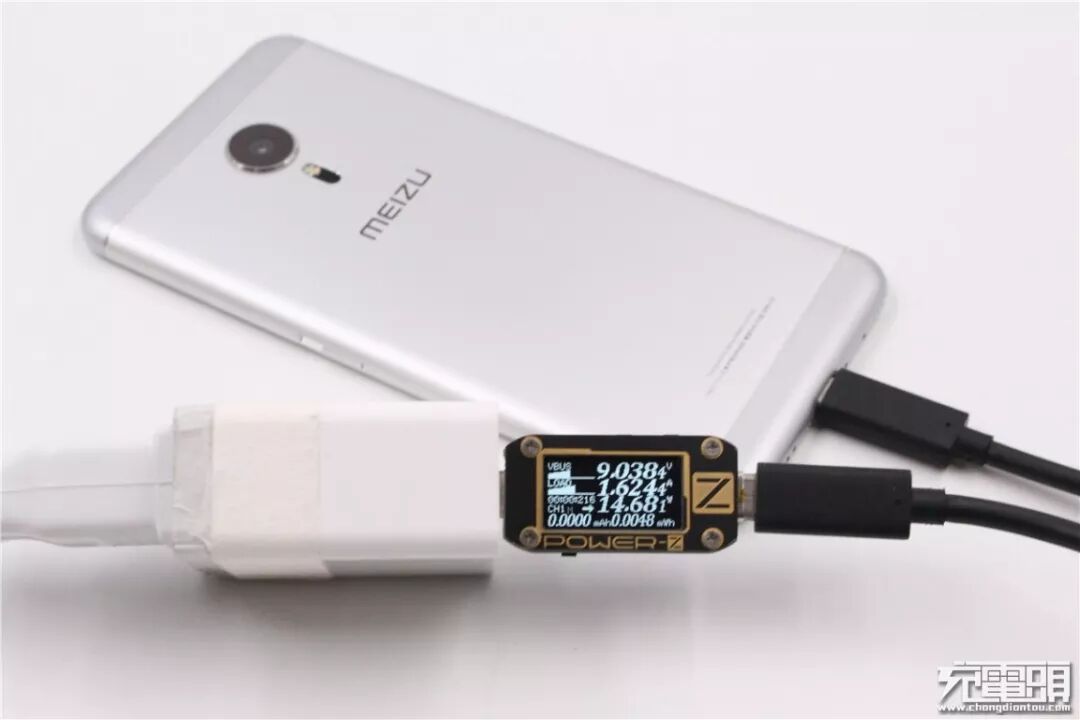

给魅族 Pro5充电（剩余68%电量），充电电压9.03V，电流1.62A，充电功率约14.68W，支持USB PD快充。

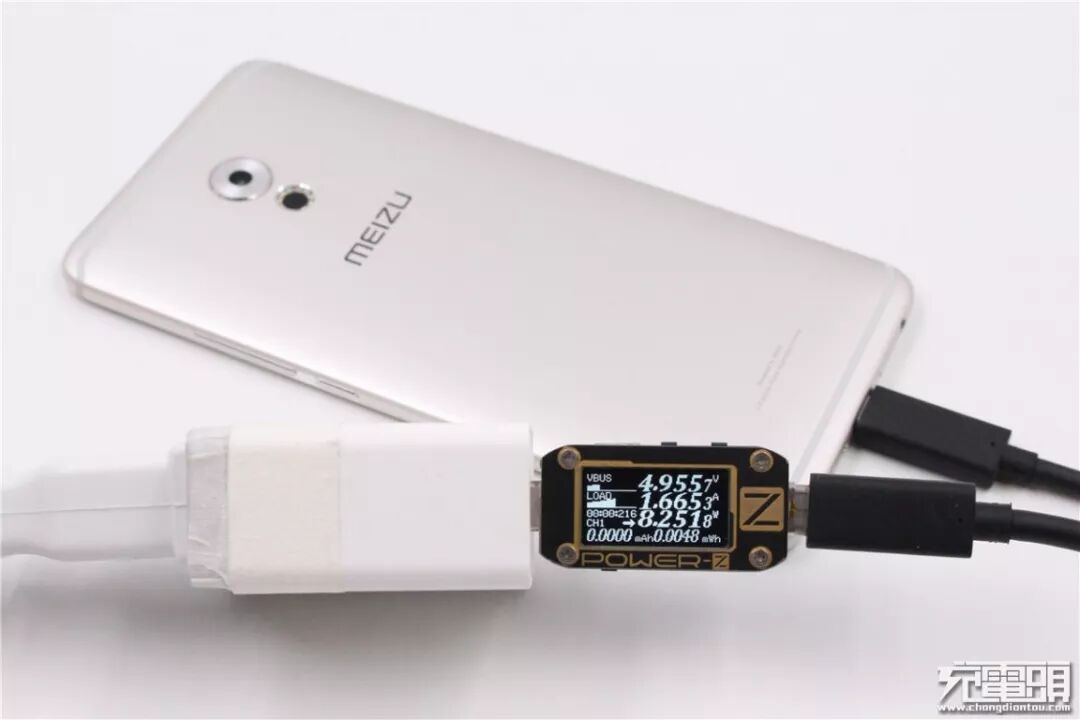

给魅族 Pro6 Plus充电（剩余4%电量），充电电压4.95V，电流1.66A，充电功率约8.25W，手机正常充电。
给魅族 16th Plus充电（剩余28%电量），充电电压4.94V，电流1.89A，充电功率约9.36W，手机可以正常充电。

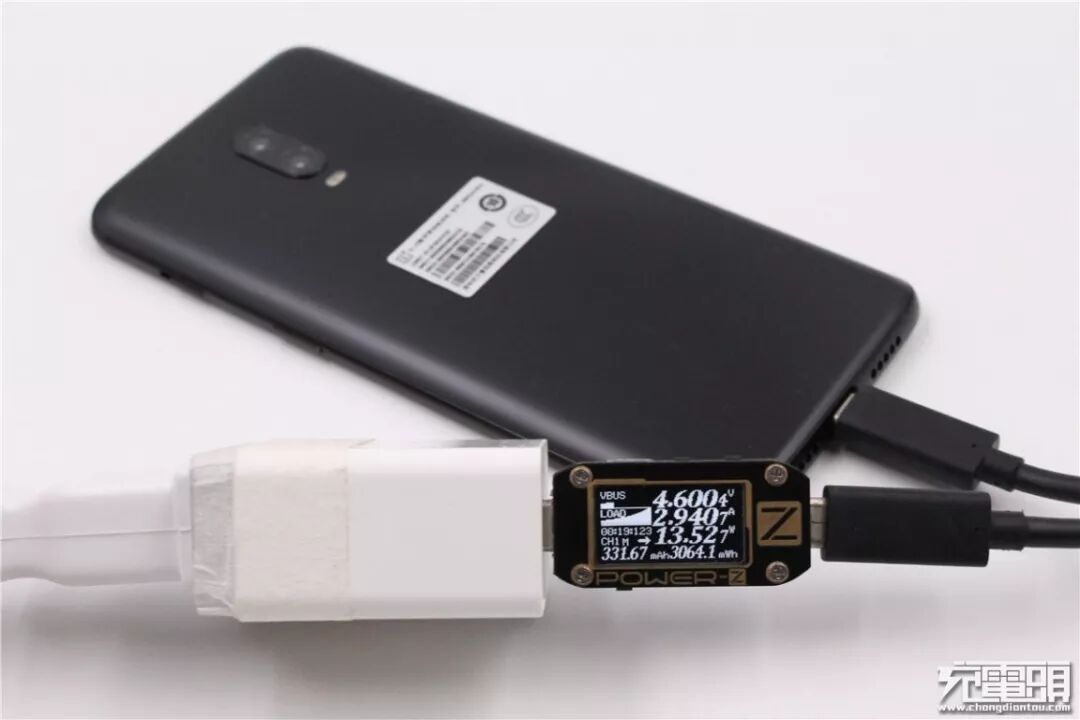

给一加 6T充电（剩余55%电量），充电电压4.6V，电流2.94A，充电功率约13.52W，手机可以正常充电。

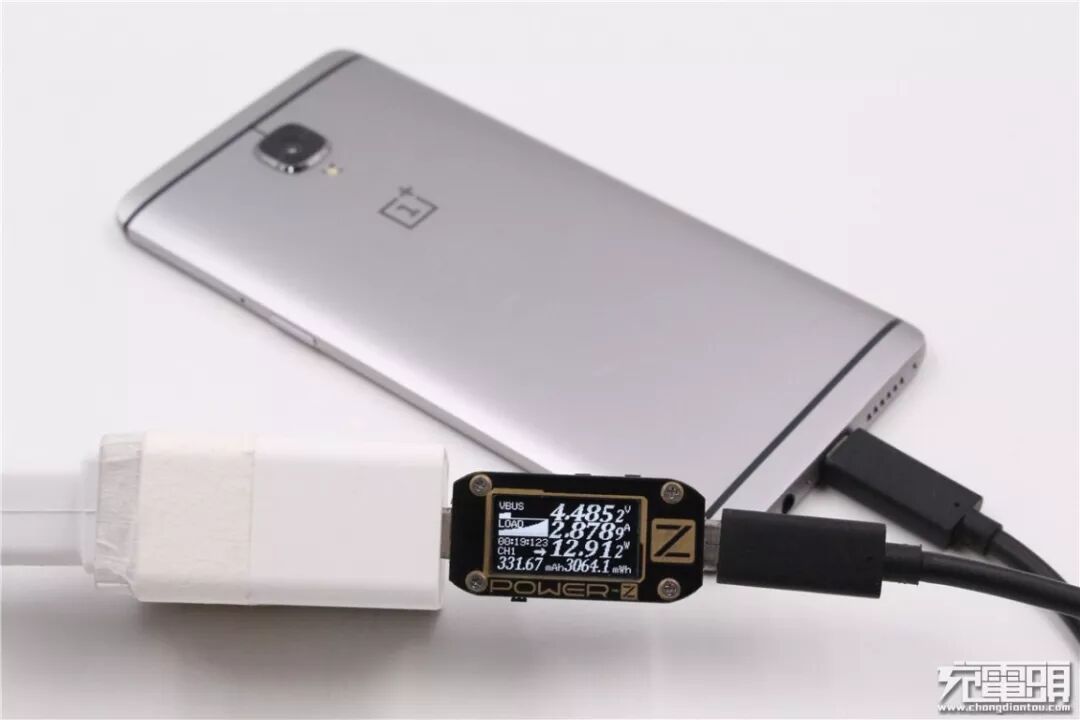

给一加 3充电（剩余53%电量），充电电压4.48V，电流2.87A，充电功率约12.91W，手机可以正常充电。

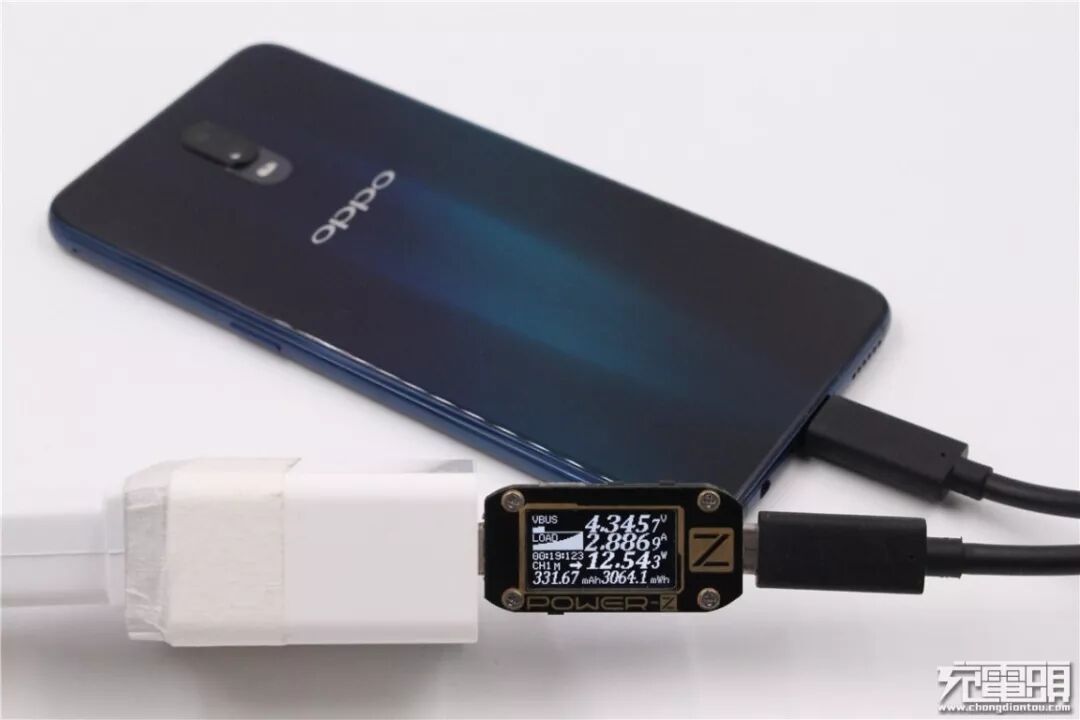

给OPPO充电（剩余10%电量），充电电压4.34V，电流2.88A，充电功率约12.54W，手机可以正常充电。

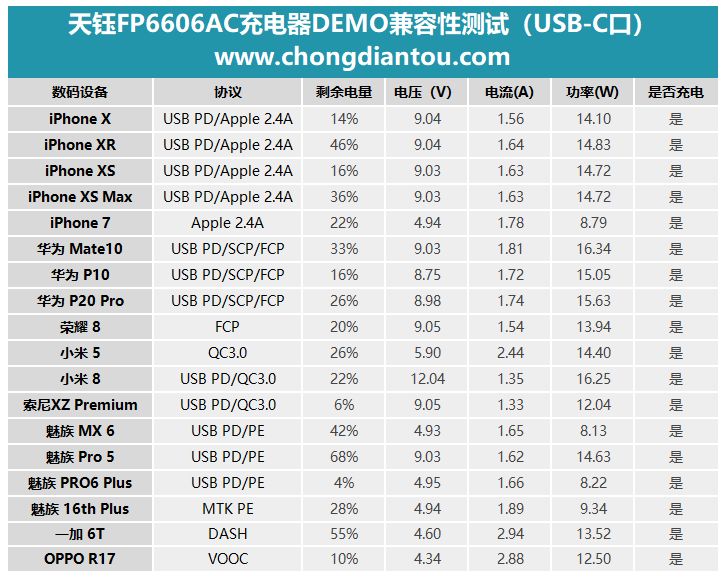

在USB-C口兼容性测试中，我们一共测试了19款手机，通过上面这张图表，我们可以了解到，天钰FP6606AC充电器DEMO板可以完全兼容iPhone X系列USB PD快充，同时也支持华为、小米等主流机型快速充电。

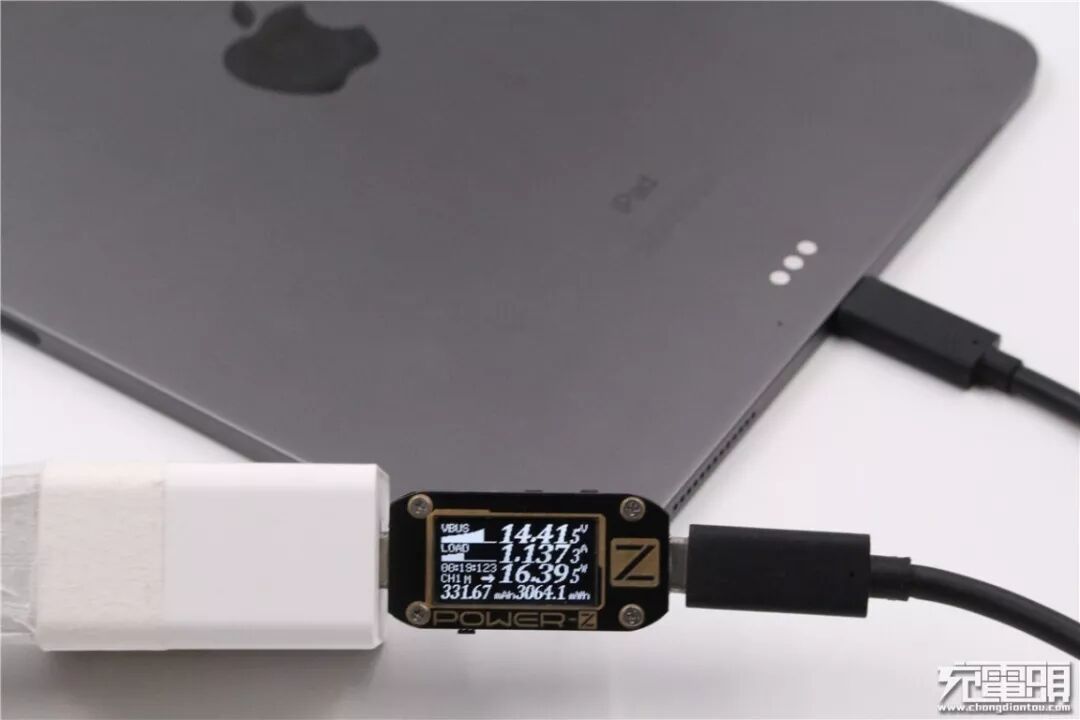

给新款USB-C接口的iPad Pro充电（剩余22%电量），充电电压14.41V，电流1.13A，充电功率约16.39W，支持USB PD快充。

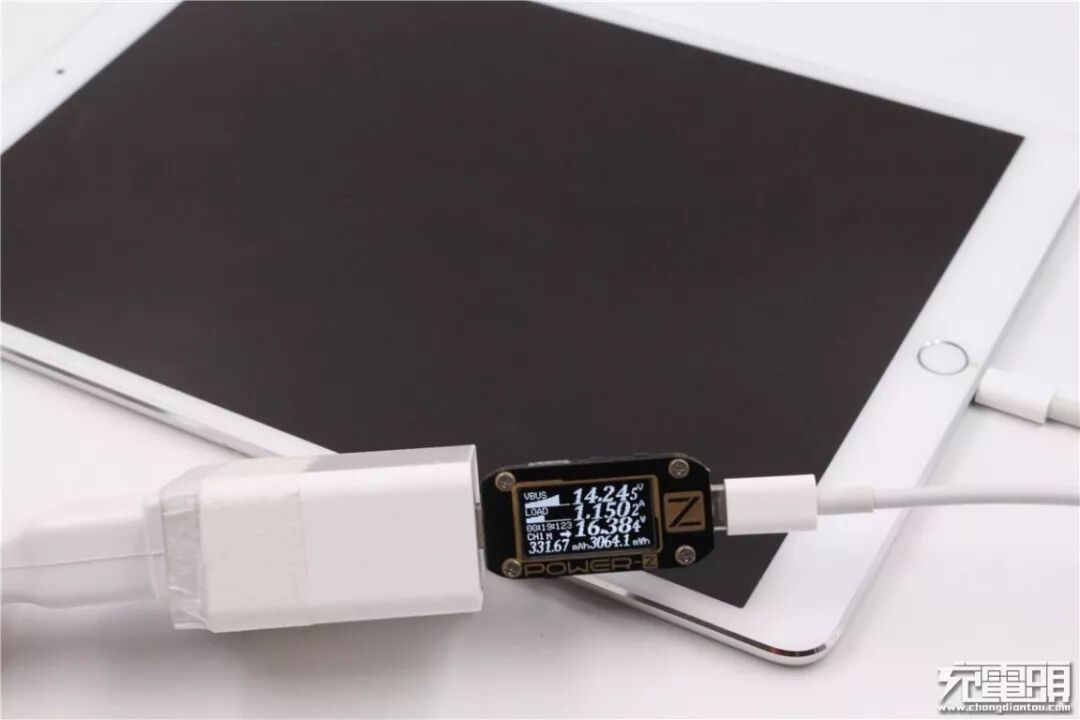

给新款Lightning接口的iPad Pro充电（剩余5%电量），充电电压14.24V，电流1.15A，充电功率约16.38W，支持USB PD快充。

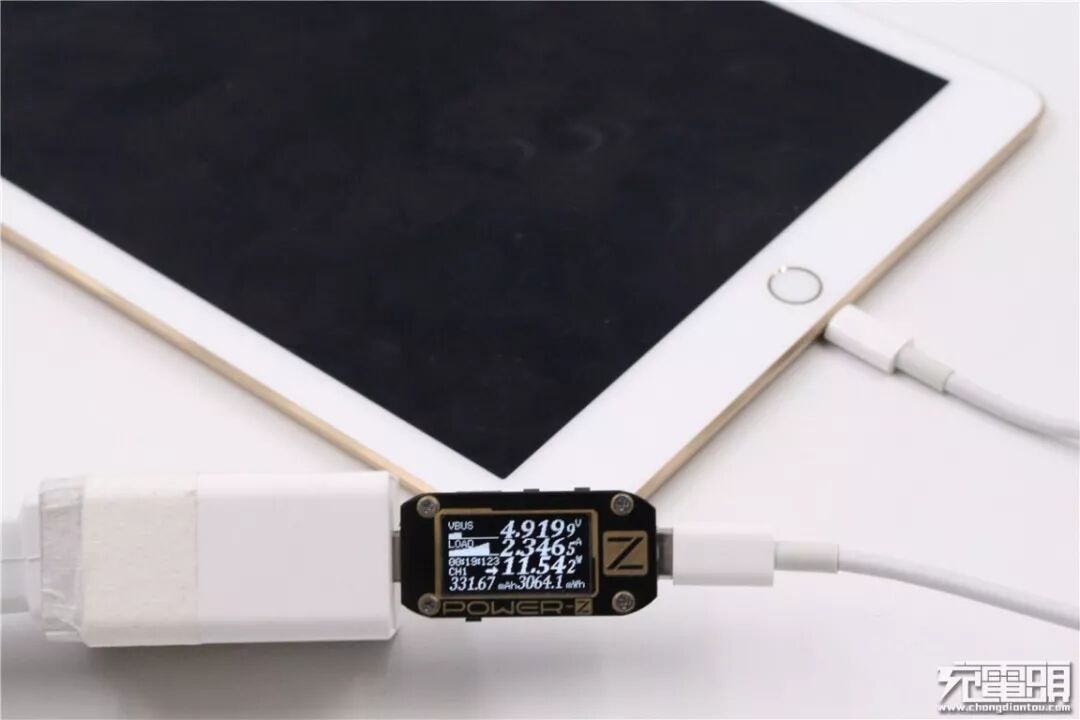

给iPad Air2充电（剩余5%电量），充电电压4.91V，电流2.34A，充电功率约11.54W，设备可以正常充电。

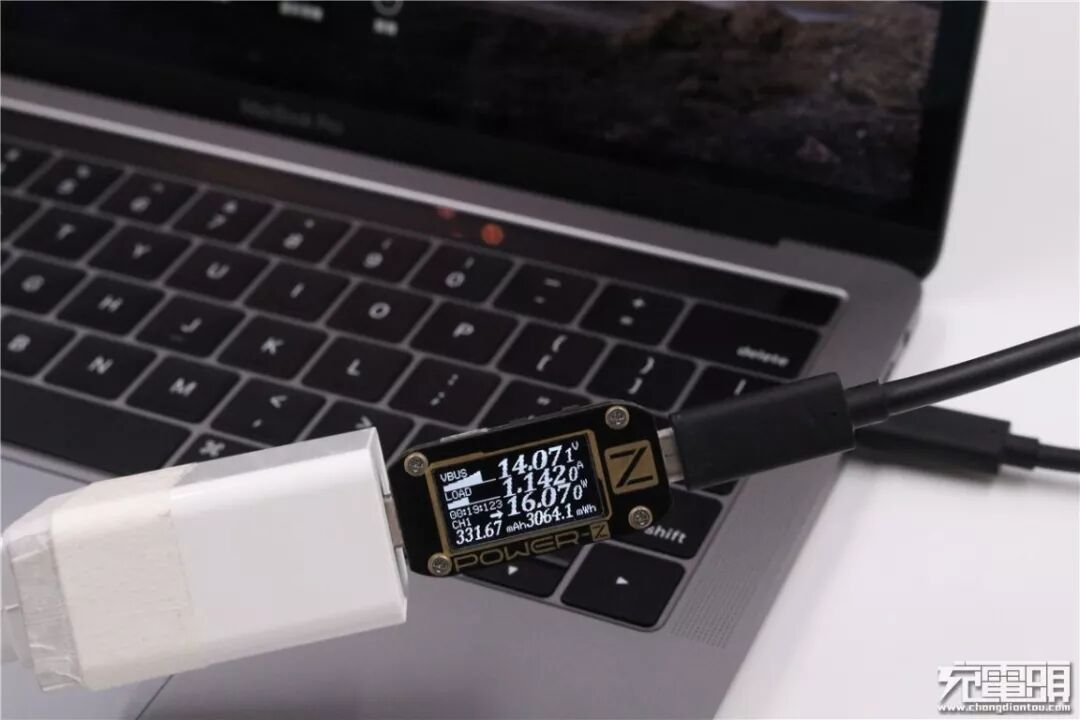

给MacBok Pro充电（剩余31%电量），充电电压14.07V，电流1.14A，充电功率约16.07W，支持USB PD快充。

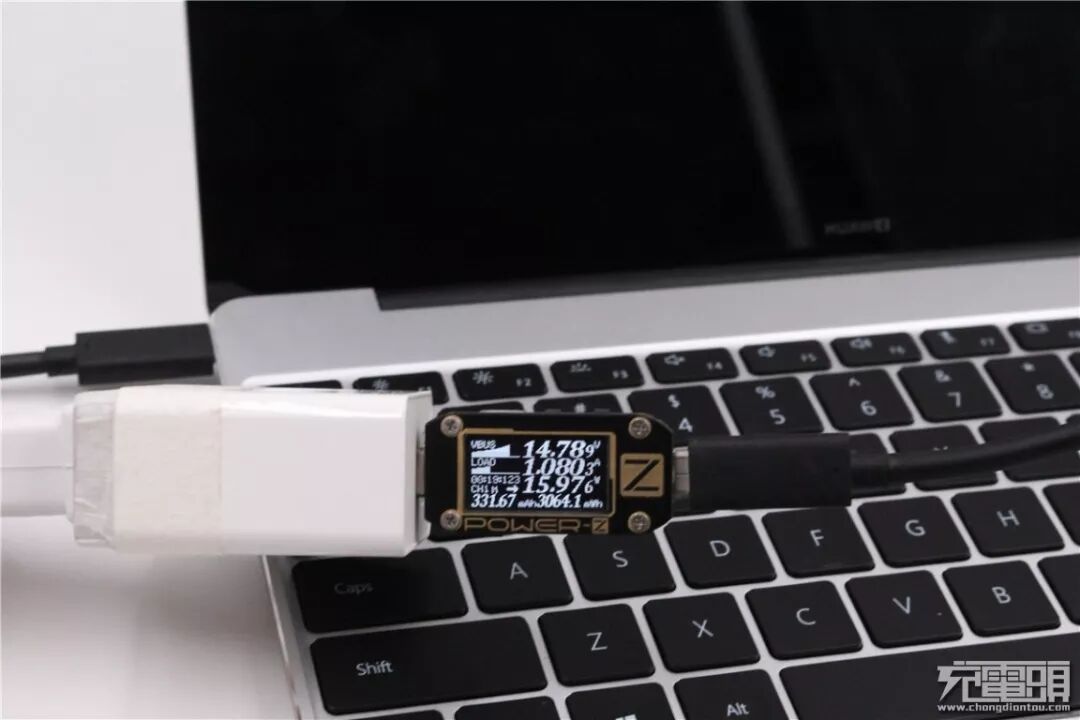

给华为MateBook 13充电（剩余11%电量），充电电压14.78V，电流1.08A，充电功率约15.97W，支持USB PD快充。

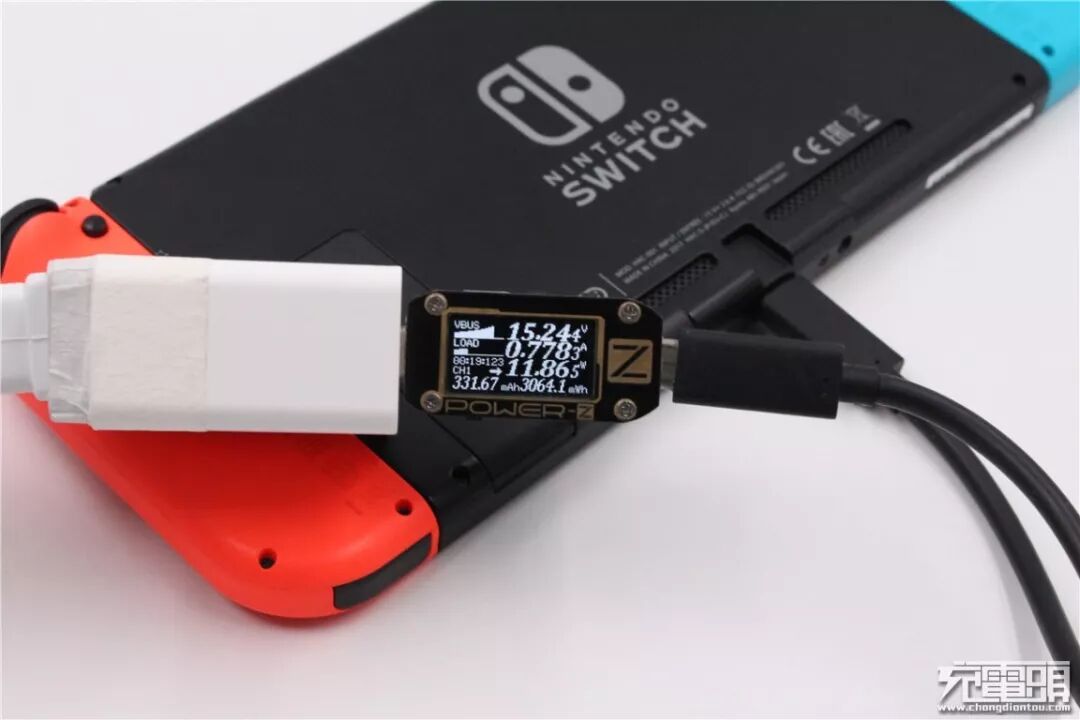

给任天堂Switch充电（剩余12%电量），充电电压15.24V，电流0.77A，充电功率约11.86W，支持USB PD快充。

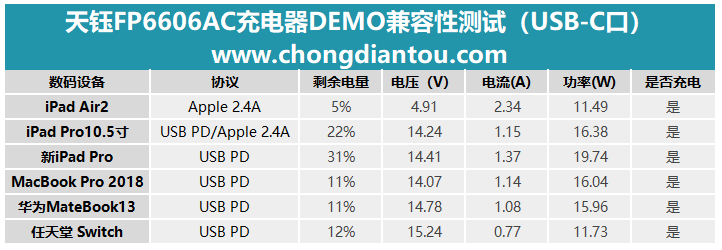

同样，天钰FP6606AC充电器DEMO对苹果最新的两款iPad Pro、MacBook Pro、华为MateBook13以及任天堂Switch都可以实现USB PD快充，这也得益于充电器具备15V的电压输出档位。

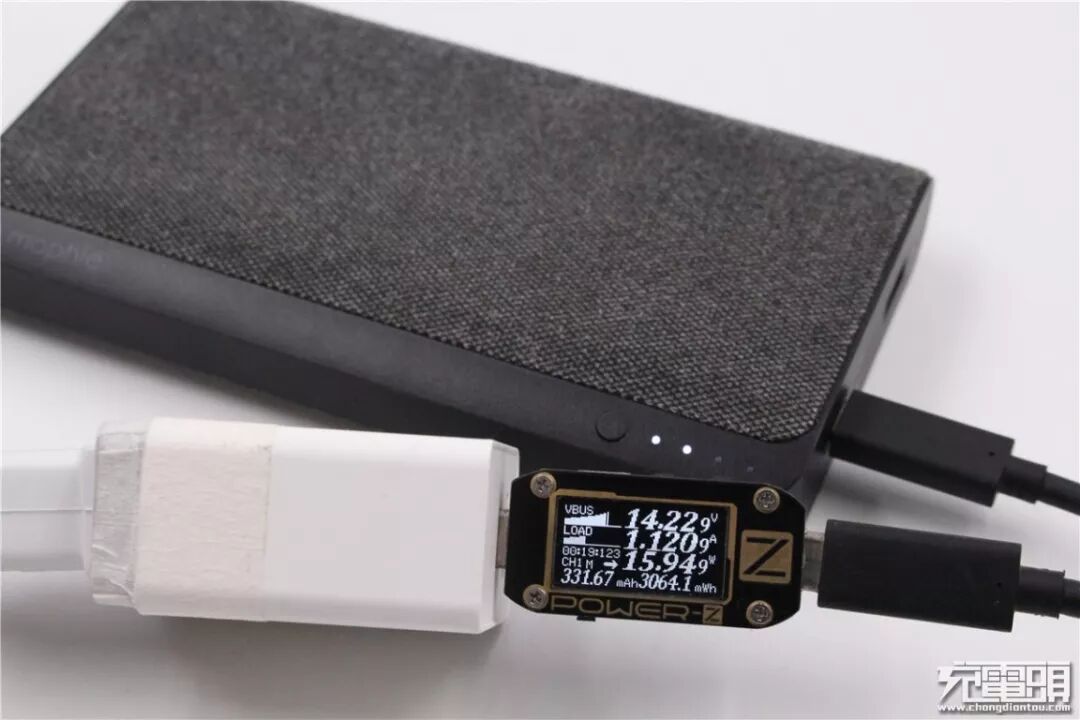

给mophie USB-C XXL（剩余1/4电量），充电电压14.22V，电流1.12A，充电功率约15.94W，支持USB PD快充。

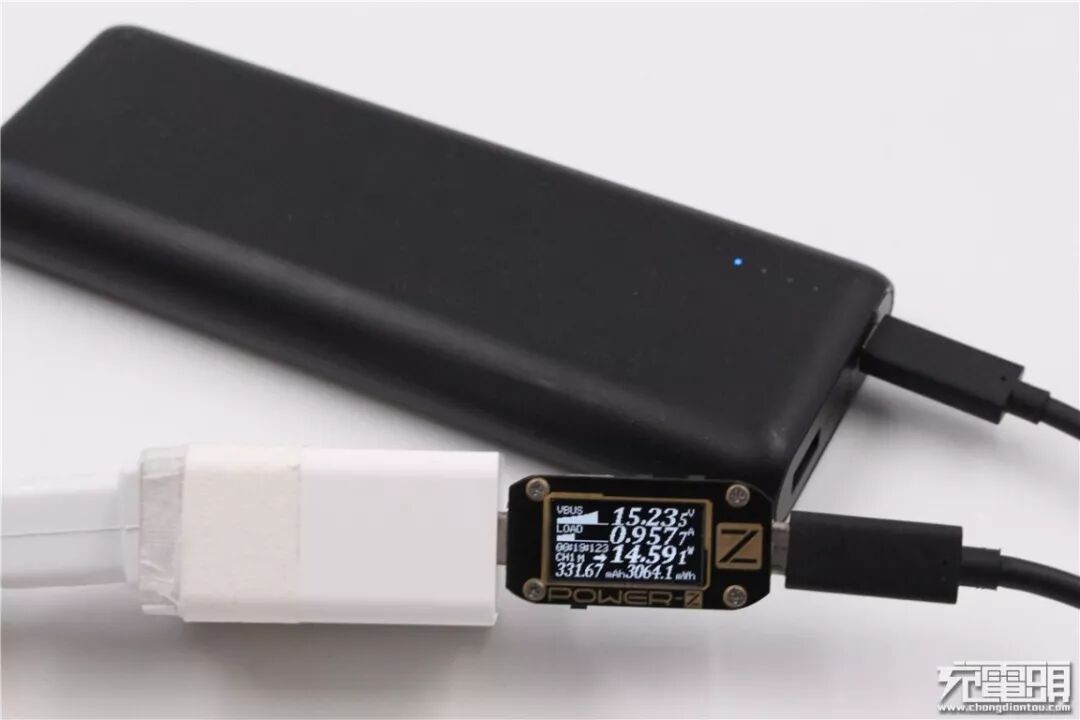

给ANKER A1275（剩余1/4电量），充电电压15.23V，电流0.95A，充电功率约14.59W，支持USB PD快充。

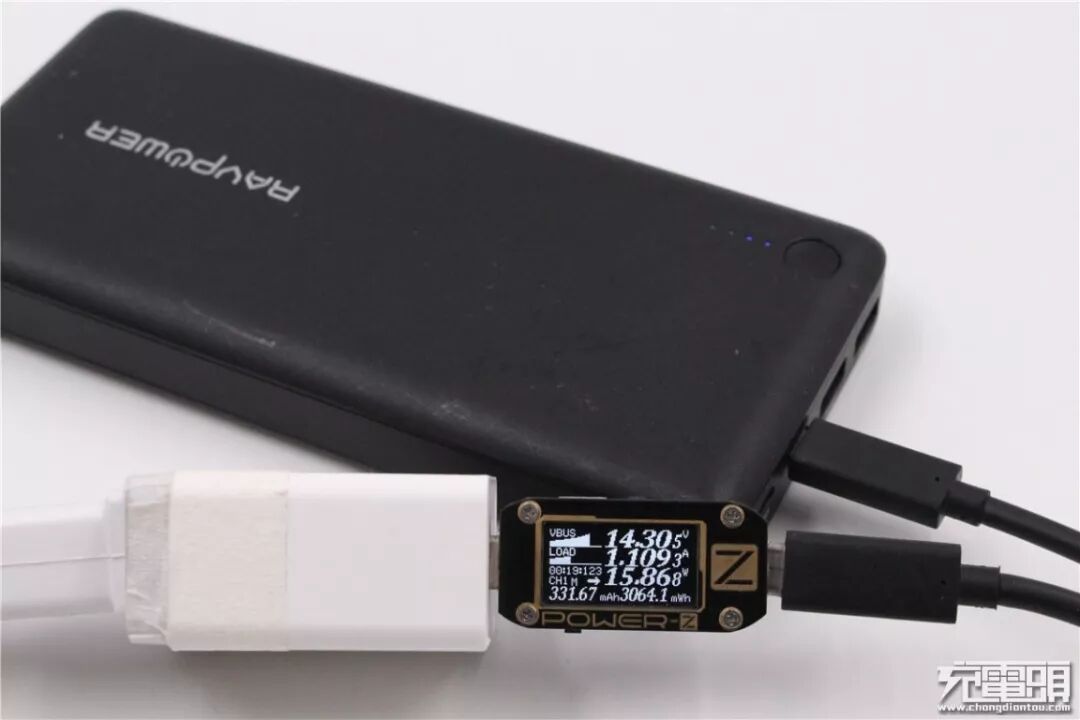

给RAVPower RP-PB058（剩余1/4电量），充电电压14.3V，电流1.1A，充电功率约15.86W，支持USB PD快充。
给紫米 QB820（剩余1/4电量），充电电压14.12V，电流1.14A，充电功率约16.11W，支持USB PD快充。

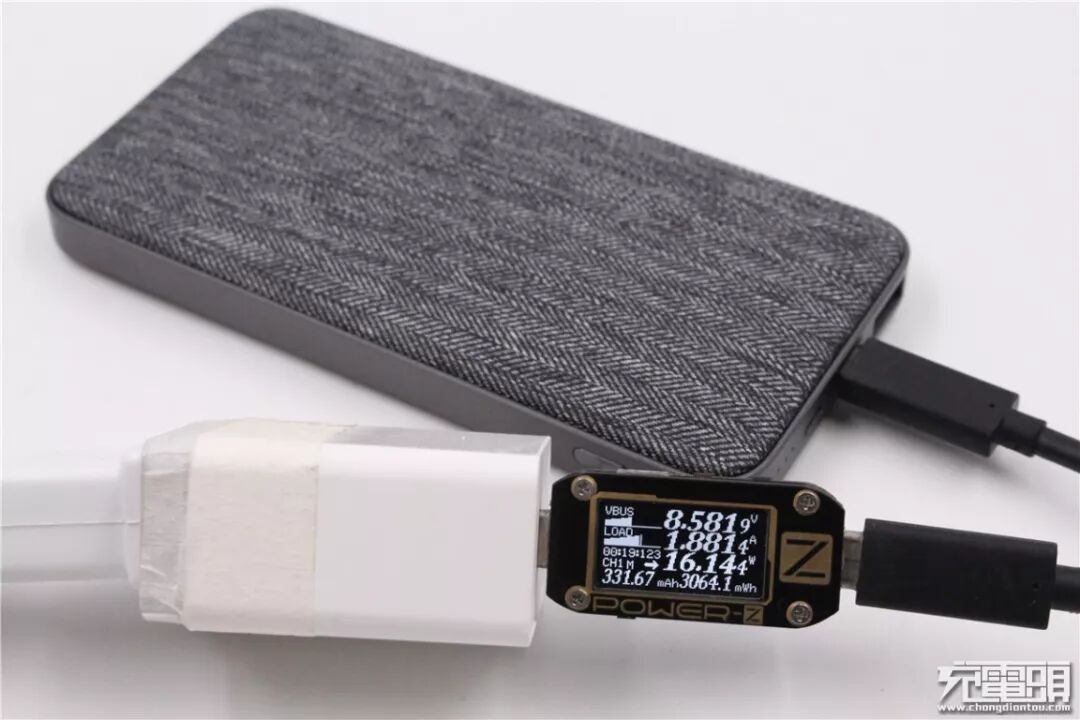

给紫米 QB910（剩余2/4电量），充电电压8.58V，电流1.88A，充电功率约16.14W，支持USB PD快充。

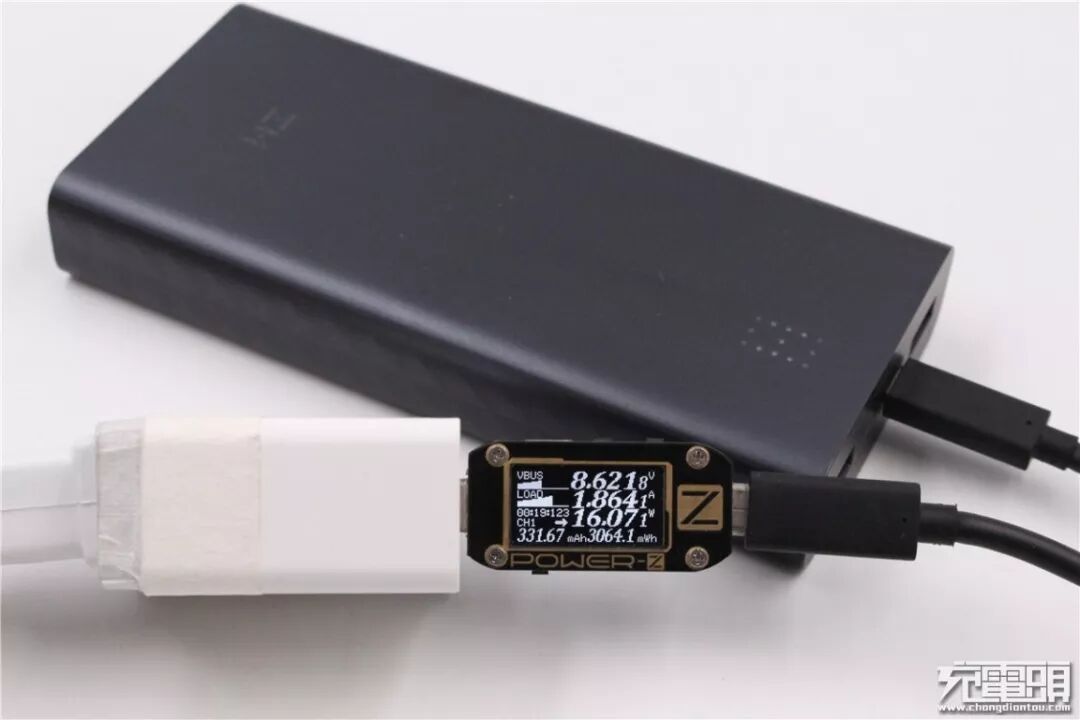

给紫米 QB822（剩余8%电量），充电电压8.62V，电流1.86A，充电功率约16.07W，支持USB PD快充。

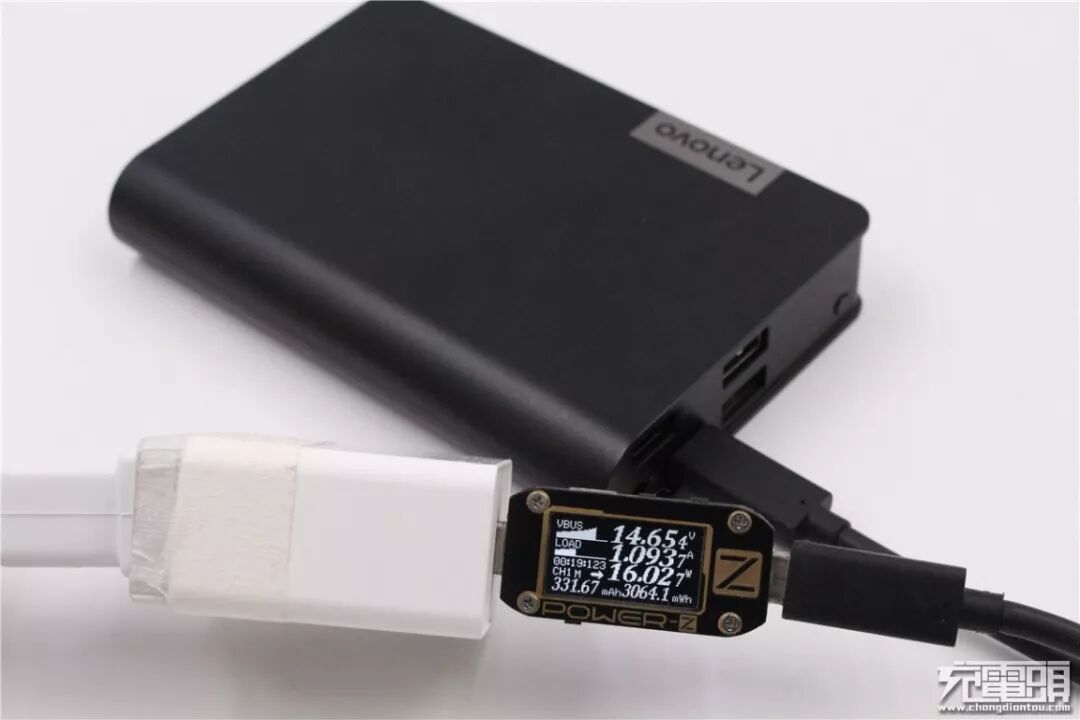

给联想 PB700C（剩余2/4电量），充电电压14.65V，电流1.09A，充电功率约16.02W，支持USB PD快充。
给倍思 BS-20KP203（剩余75%电量），充电电压11.83V，电流1.35A，充电功率约15.98W，支持USB PD快充。

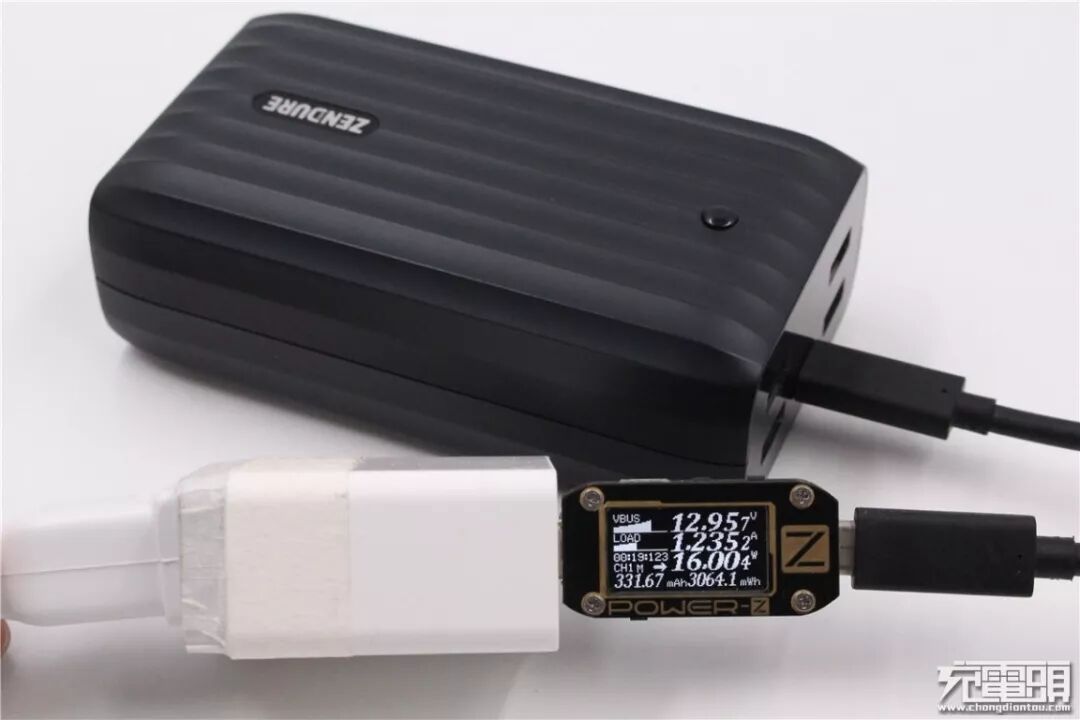

给ZENDURE ZDPX6PD（剩余5%电量），充电电压12.95V，电流1.23A，充电功率约16W，支持USB PD快充。
给华美 P57C（剩余1/4电量），充电电压11.63V，电流1.38A，充电功率约16.15W，支持USB PD快充。

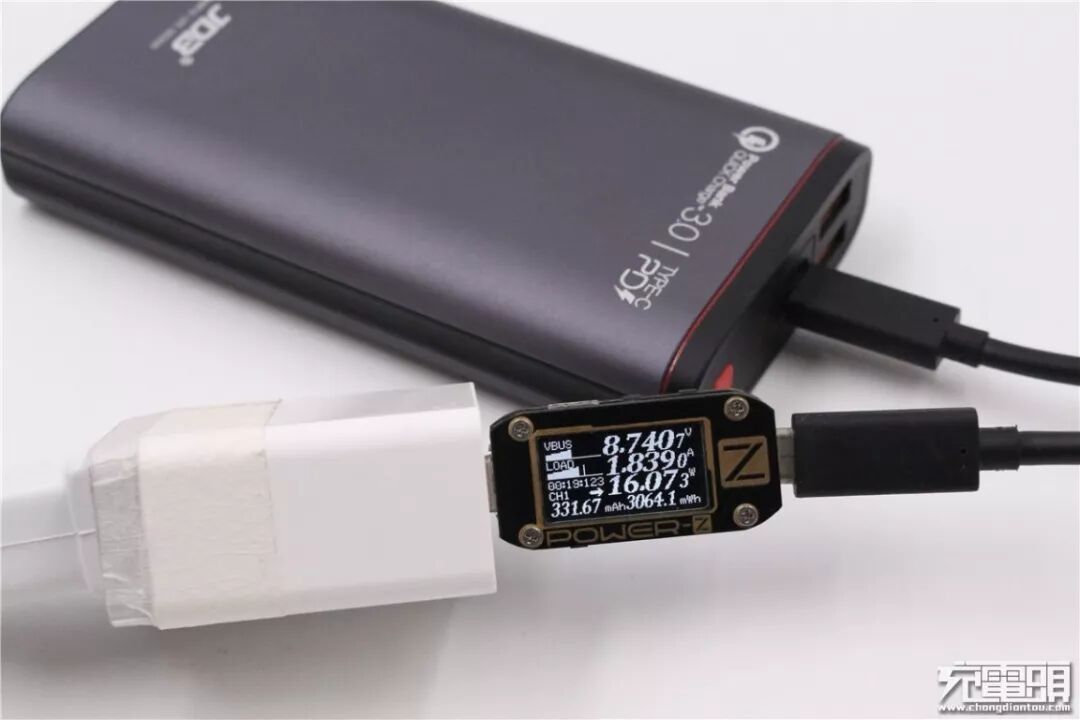

给JDB MAX i9（剩余30%电量），充电电压8.87V，电流1.83A，充电功率约16.07W，支持USB PD快充。

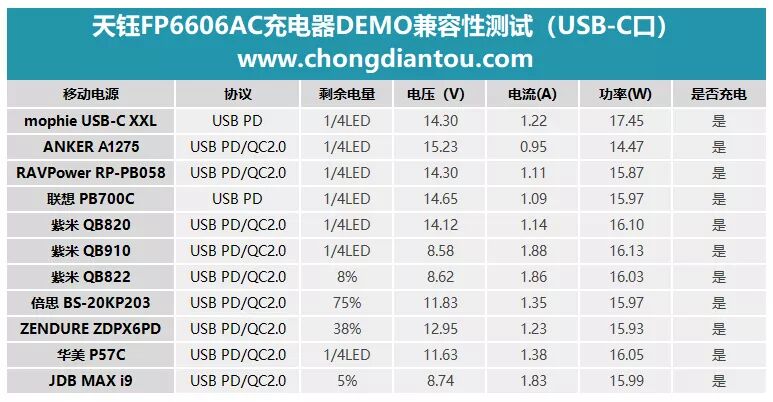

通过表格我们可以了解到，天钰FP6606AC快充充电器DEMO对市面上主流的移动电源都能实现快充，并有9V、12V、15V三种快充电压。

充电头网评测总结

通过数十款设备的兼容性测试，天钰FP6606AC充电器不仅支持USB PD快充，而且还兼容了QC3.0、QC2.0、FCP、AFC以及APPLE2.4A等协议，实测也发现无论是USB-A接口还是USB-C接口，均能对市面上的主流品牌手机、移动电源等设备快速充电。同时，采用单芯片实现两个充电接口的控制，可以为充电器厂商节省不少成本，起到优化供应链的作用。
