全网首拆：苹果国行AirPods二代无线充电盒
展会提醒：2019（夏季）无线充电亚洲展（提前报名，展会现场免费领取价值199元会刊！）
----- 充电头网拆解报告 第749篇 -----
本文授权转自：我爱音频网
苹果无线耳机AirPods 二代堪称新一代小型化设备领域的奇迹，在如此轻小的机身内加入了蓝牙耳机所有功能，并引入了独家研发的H1智能芯片。
最重要的是，和AirPods一代相比，在二代产品上还加入了对无线充电的支持，并且充电盒的外观、体积没有太明显的变化。
想要了解它，最直观的方法就是通过拆解看看它的内部构造，下面我爱音频网就通过拆解来和大家一起来看看它是怎么样支持无线充电功能的。
一、Apple苹果 AirPods 二代开箱

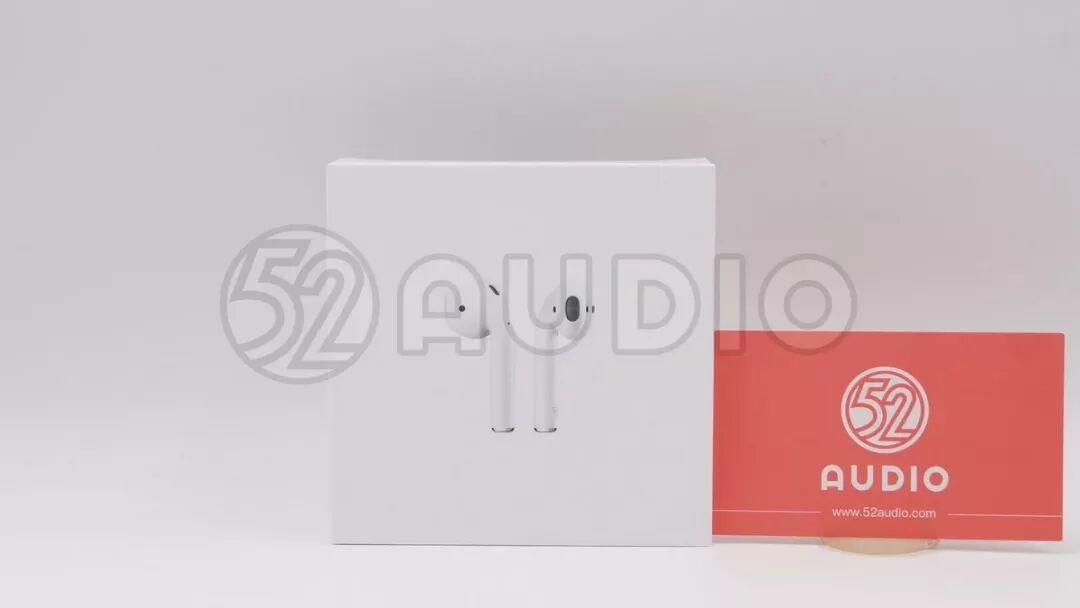

耳机包装盒方面对比前代似乎没做什么改变，依然是纯白色的底色，中间是两个带有耳机柄的AirPods而基本体，除此之外没有品牌型号等信息。
包装背后是耳机放在充电盒内的样子，充电时耳机露出半边脸，充电盒正面的指示灯亮起。
左下方是产品名称AirPods，下面是英、法、德、意、西、日等语言的“附带无线充电盒”。
这个无线充电盒就是这款耳机的二代升级亮点之一。
盒子的另一侧，是本款产品的中文标签，表明这是一款国行苹果产品。
商品名称：无线耳机
型号：A2031，A2032
商品名称：耳机盒 行动电源
型号：A1938
输入：5.2V 2.4A
输出：5V 1A
制造商：本产品是由美国苹果公司授权生产
地址：中国（上海）自由贸易试验区马吉路88号C区6号楼全幢
中国制造
经销商：苹果电脑贸易（上海）有限公司兼容安装了最新版本软件的iOS设备、Apple Watch 或 Mac。适用于 AirPower 充电枕和 Qi 认证的充电器

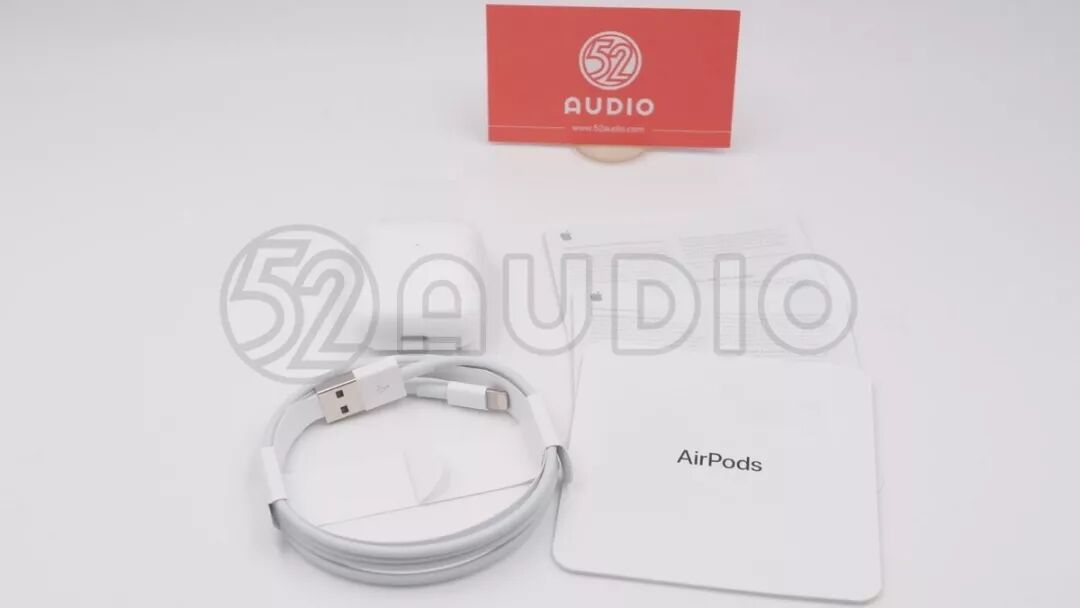

接下来进行开箱，包装内容包含装着AirPods 二代的耳机充电盒、一根Lightning充电线和几份使用说明等等。

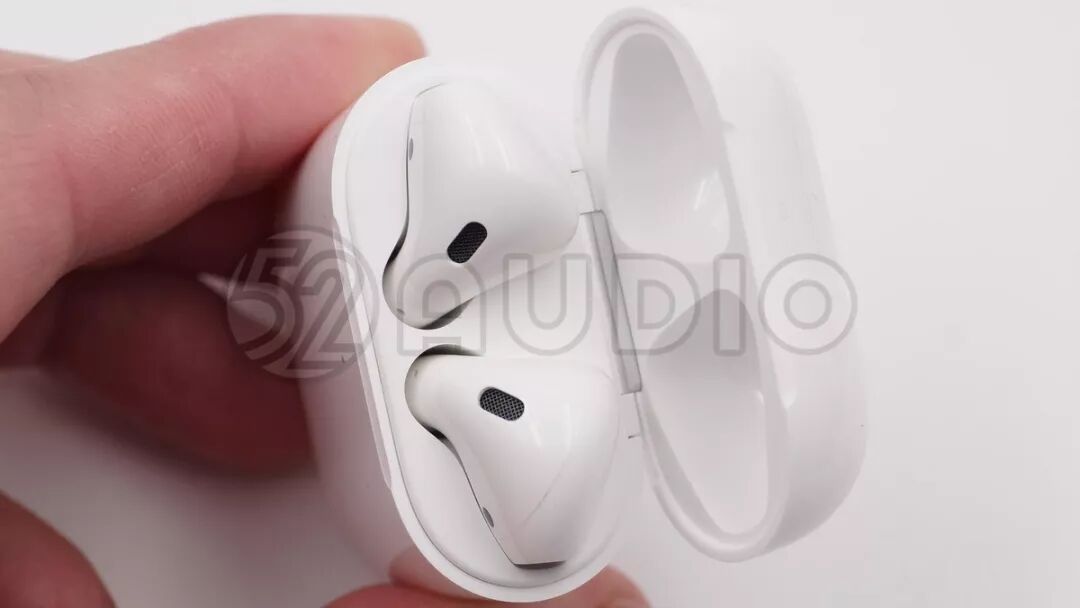

打开耳机充电盒，两只耳机竖直放立在充电盒内，每边给耳机仓位挖的槽的边缘都几乎被耳机填满了，缝隙非常小，可以减少耳机在携带的过程中的摇晃、碰撞等等，带来更长的使用寿命。
二、Apple苹果 AirPods 二代充电盒拆解
现在开始拆解耳机充电盒，首先从C面也就是耳机仓位的入口这一面把内部框架拆出。

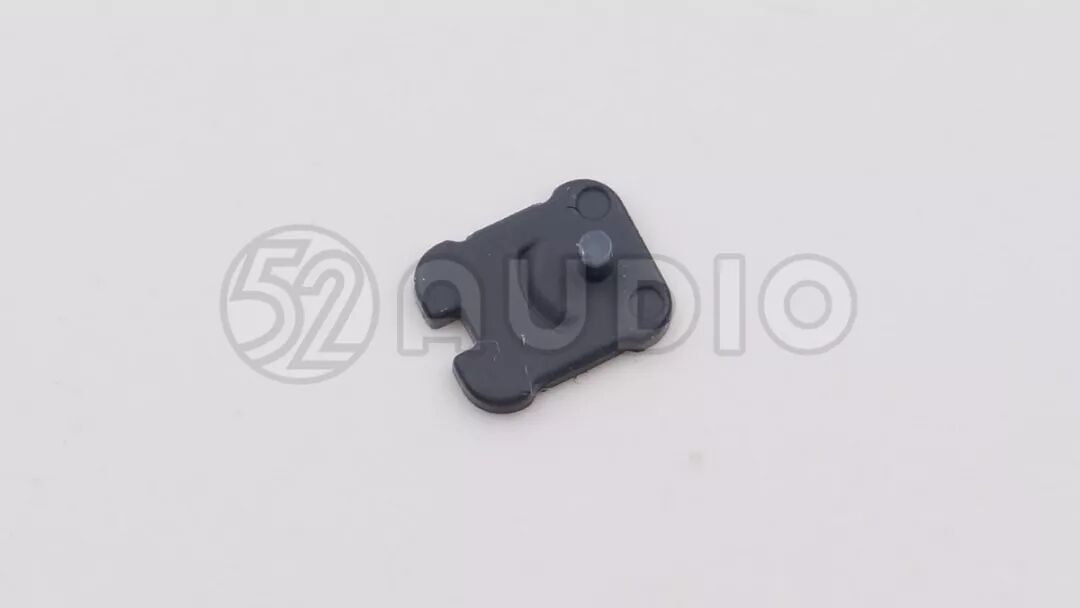

工作指示灯的导光片。

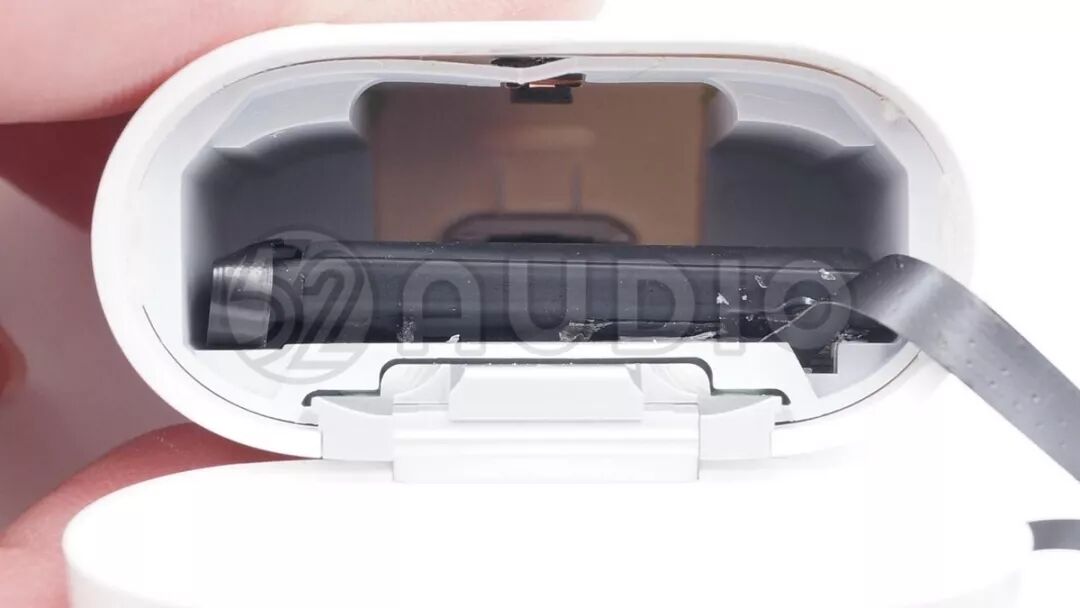

拆下耳机仓位之后，内部空出了一大部分空间，盒内套筒式结构，主板等元件都固定在塑料内筒上。内筒使用胶水与外壳固定。可见耳机仓位、电池以及主板各占充电盒内近1/3的空间。

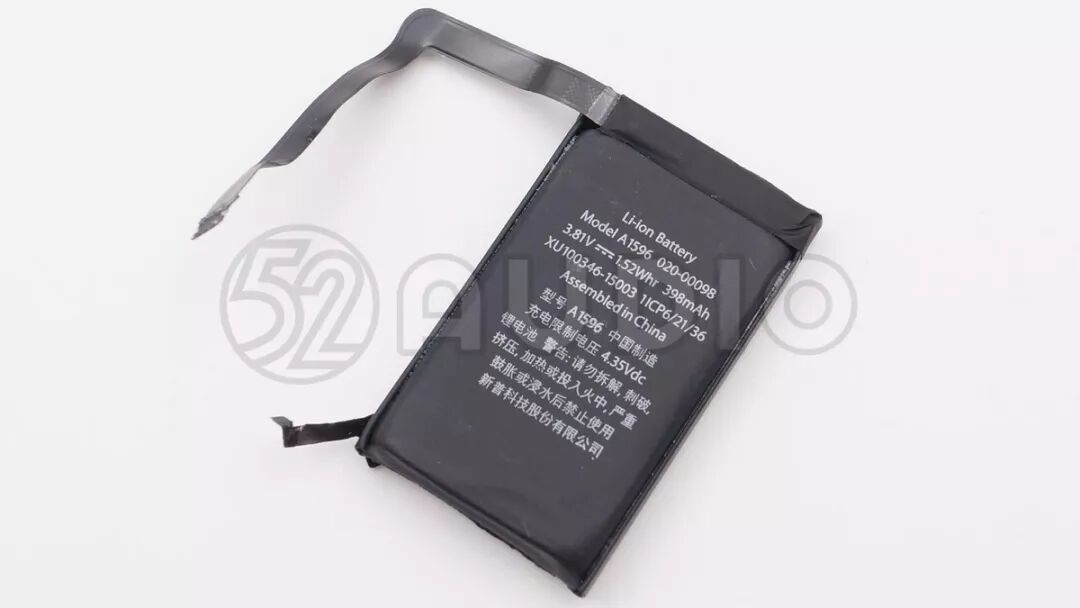

拆下电池，有中文标识，型号A1596，中国制造，充电限制电压 4.35Vdc，新普科技股份有限公司制造。
耳机充电盒内置电池型号FG9837525B，电池容量1.54Wh。

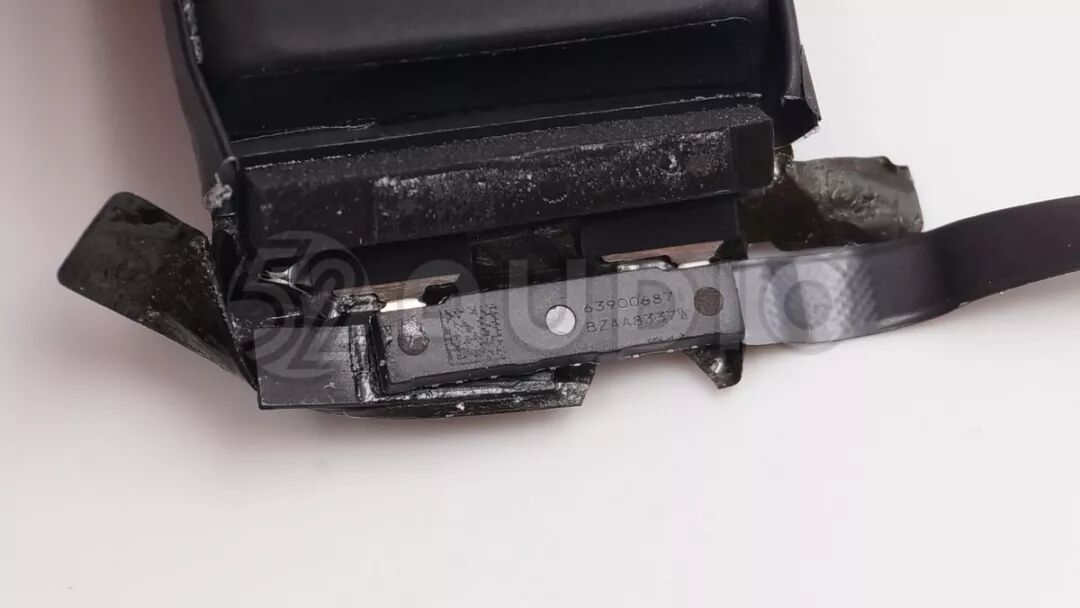

电池上有颜色一样为黑色的电路保护板，上面有编号63900687 BZAA8337。

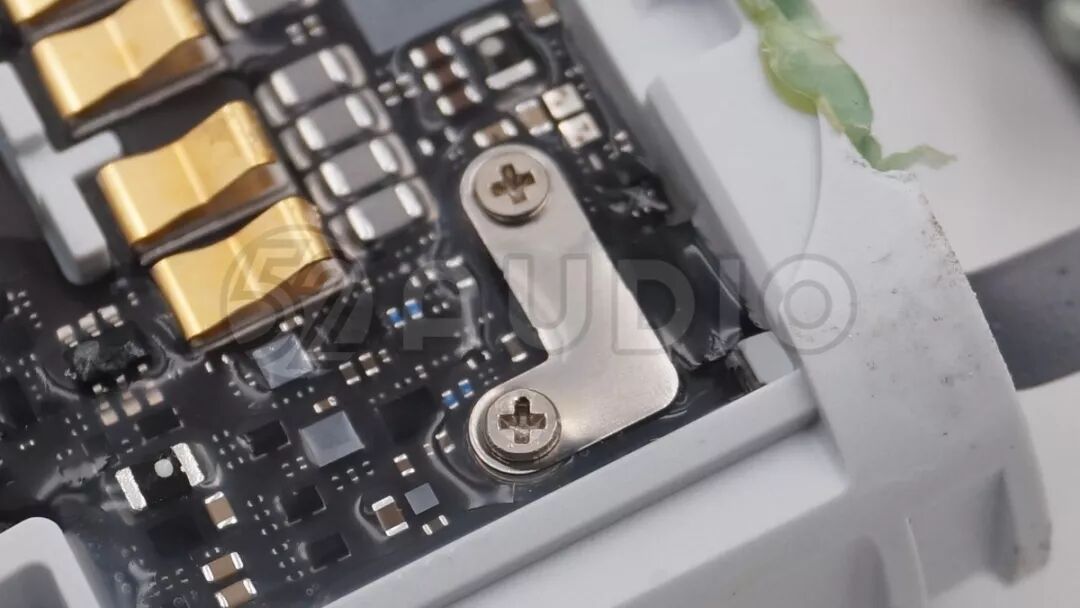

电池盒内的主板与电池仓位连接排线插座上面采用一个90度的金属片以螺丝固定。

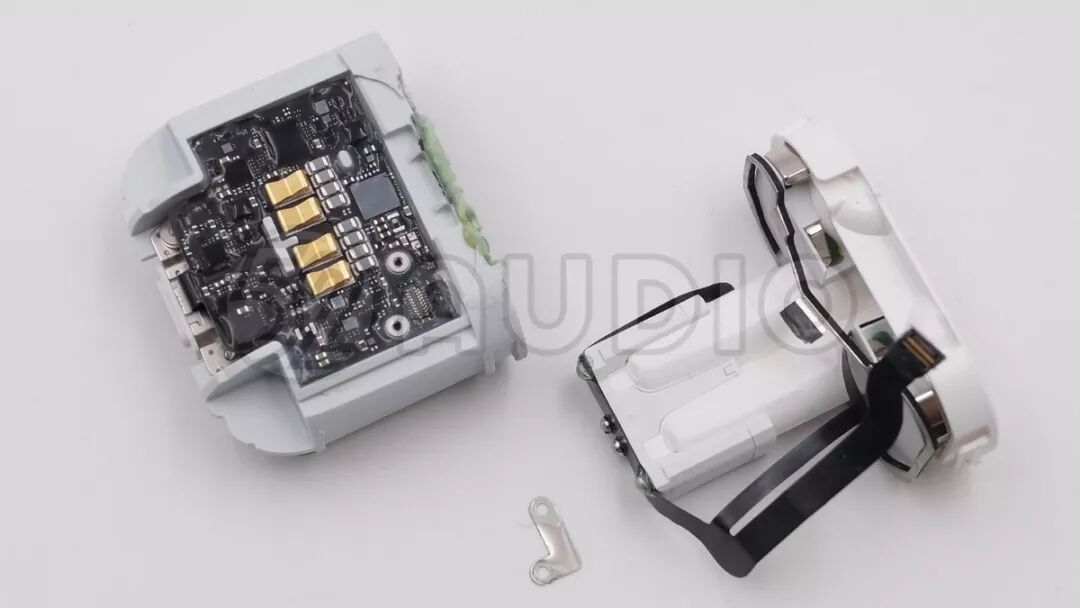

拆下螺丝之后， 分离耳机仓与主板。

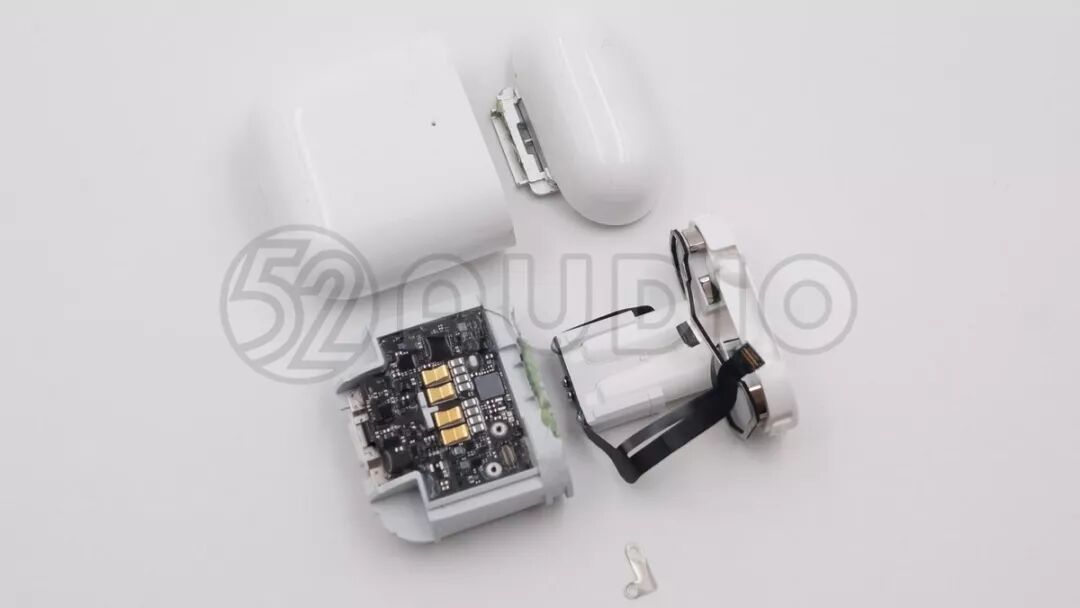

加热外壳撬出内筒，至此充电盒内部结构件一览无余。
来看看无线充电部分，负责无线充电的线圈和耳机充电盒背部的按键模块一并固定在机身后面的内侧。

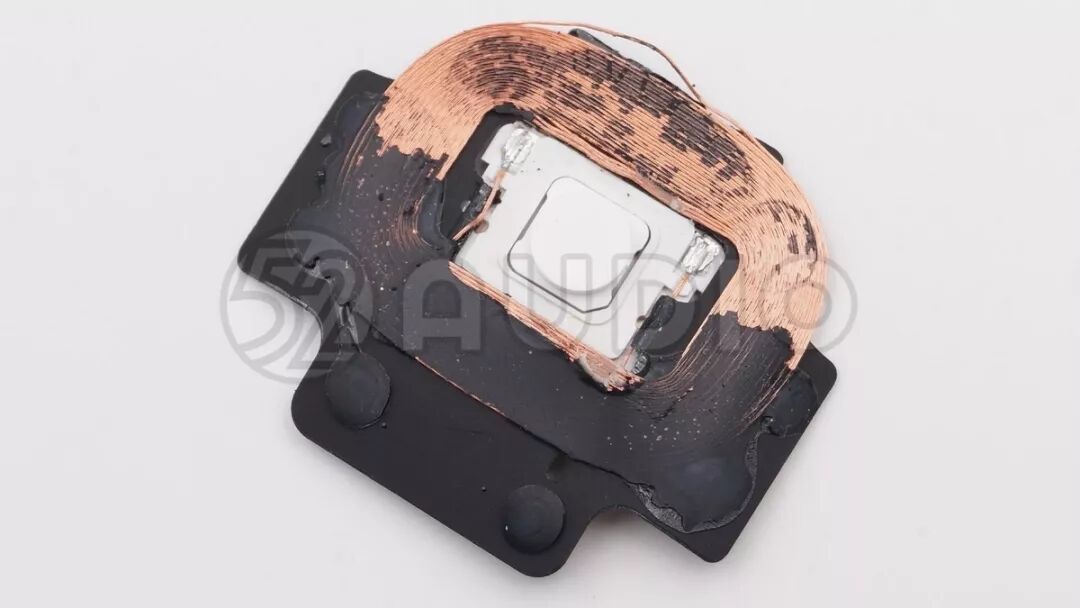

拆下这两个模块，这一面可以看到无线充电线圈和中间的配对按钮。

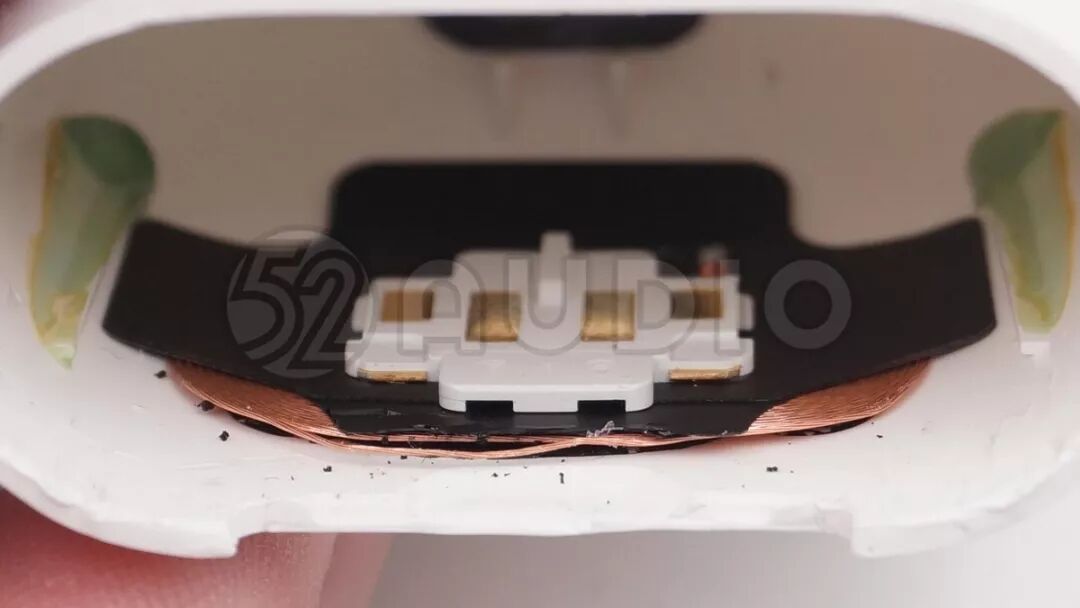

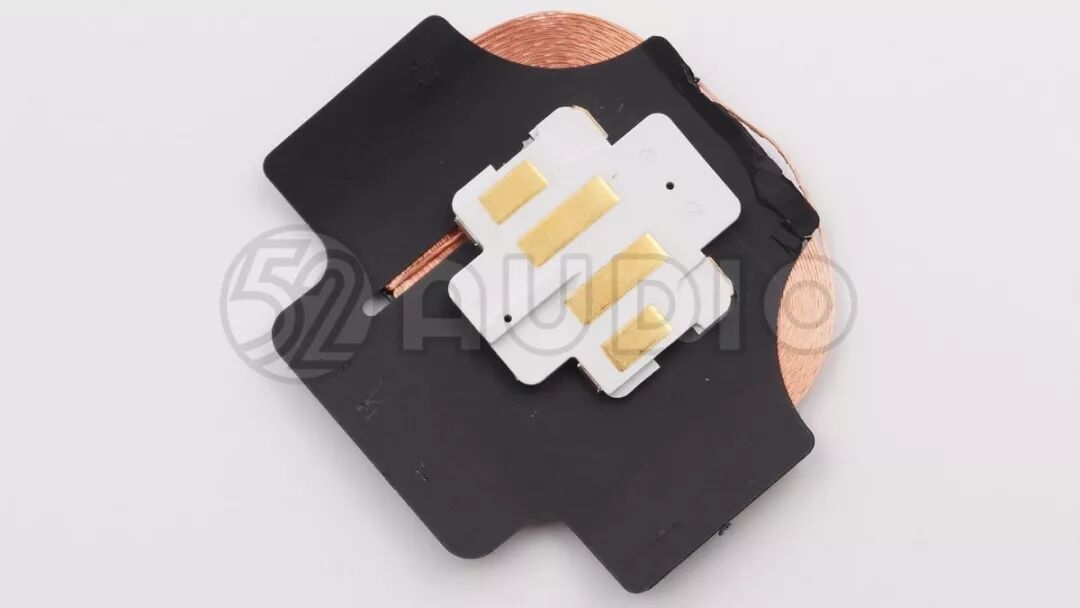

其中一个白色塑料部件背后有四个金属接触区域。在AirPods一代的按键模块只有两个长方形金色触点，AirPods 二代按键模块增加了两个无线线圈的触点。

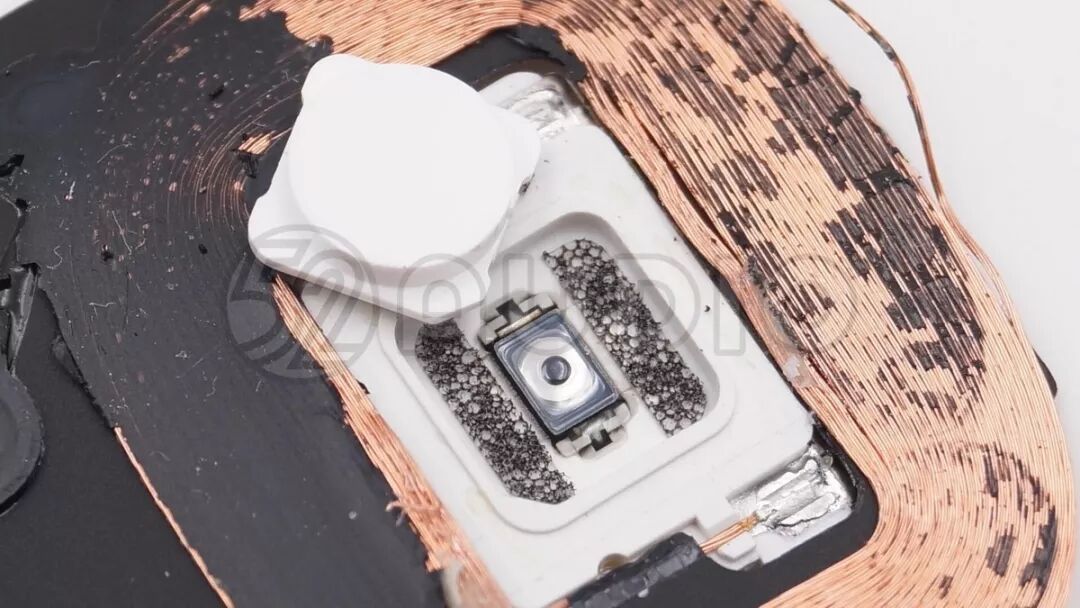

拆下这个按钮，下面是一个微动按键。
中框和外壳之间有一块垫片，耳机的仓位延伸到一根柱子下面，最下部分的充电触点是一个独立的模块，排线从主板出来分离成两部分一部分连接充电触点，一部分连接指示灯/霍尔传感器。

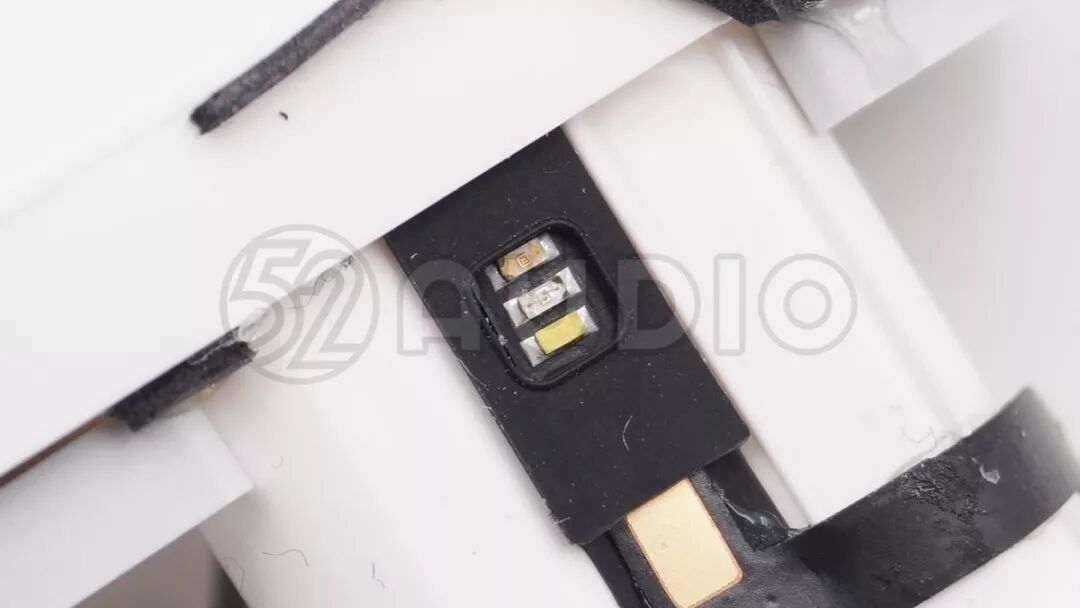

三颗LED指示灯，表示不同颜色。

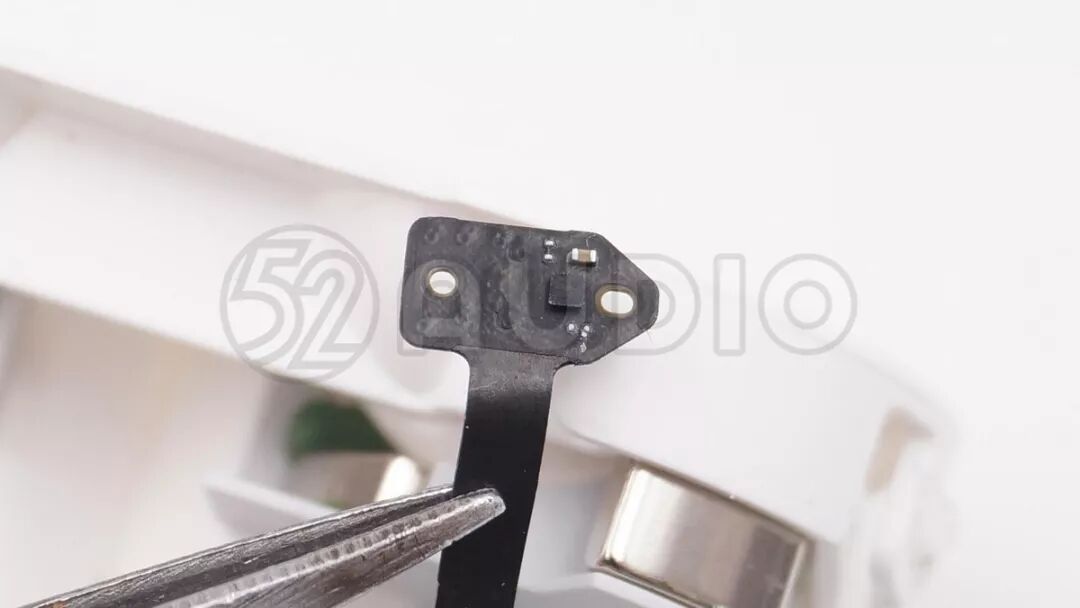

这一端是一个霍尔元件，检测盒盖的开闭状态。

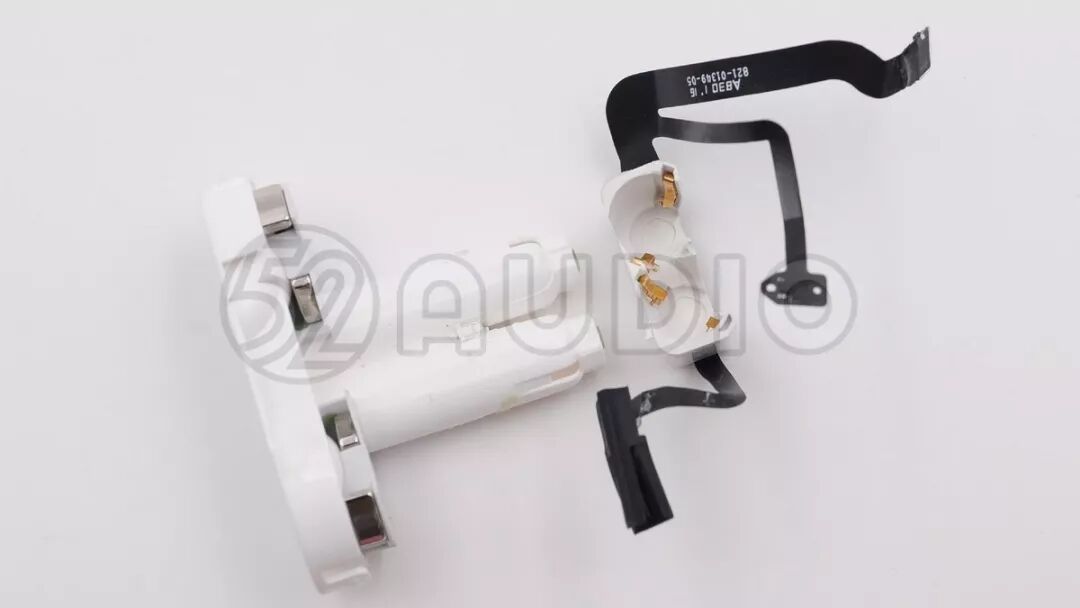

耳机仓位的最底端又是一个独立的模块，排线粘附在它的底部。

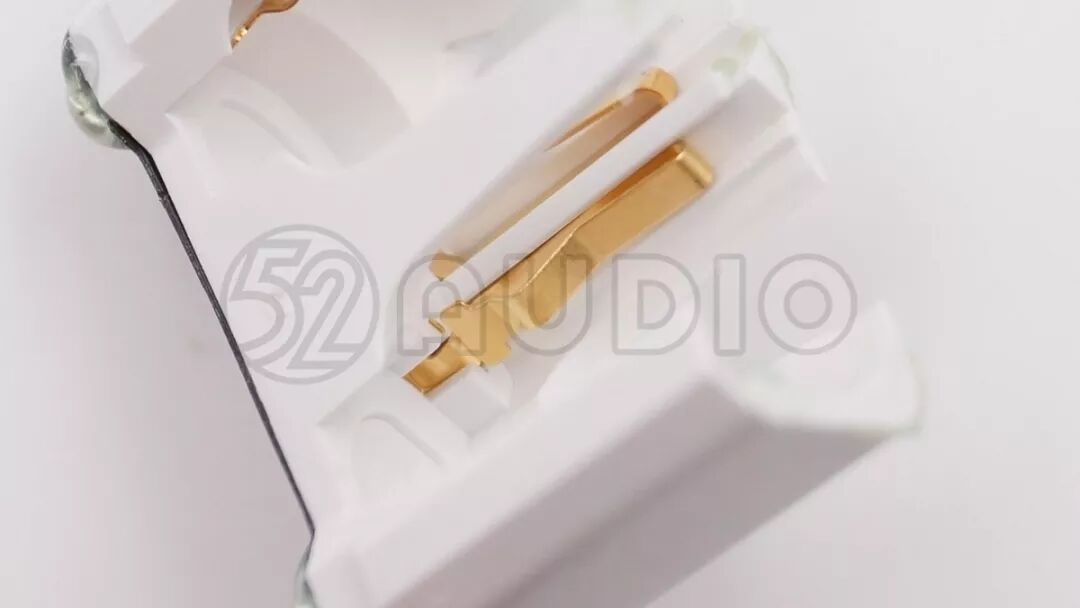

一共四块铜触片，可以看出与耳机的接触面积大，可以保证充电持续平稳进行。
两块磁铁，在耳机即将放入耳机充电盒的时候会吸附耳机，辅助定位。

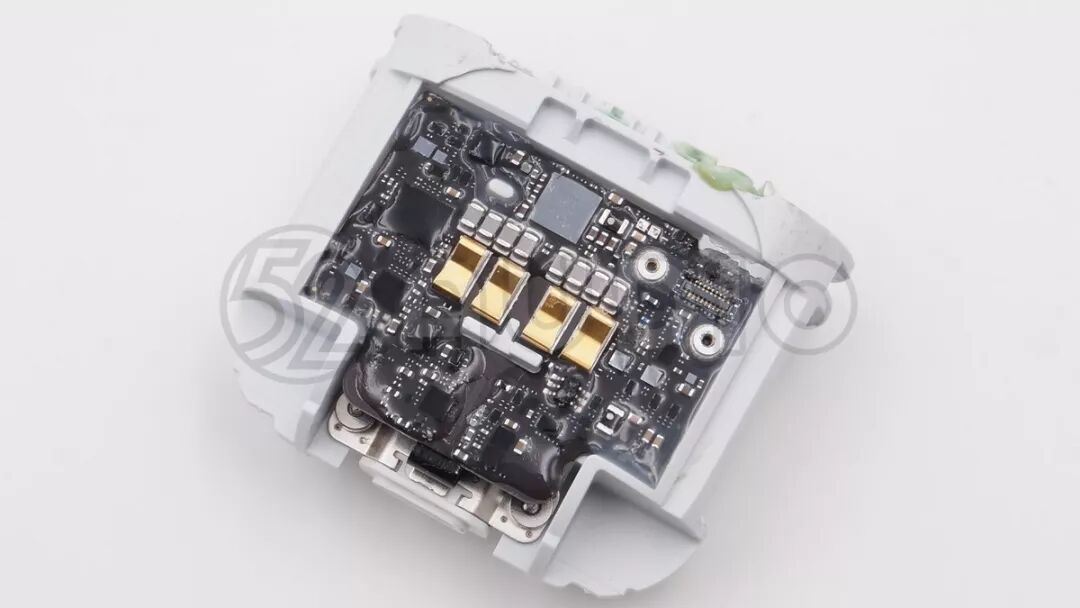

接下来看看耳机主板内筒这个部分，正面固定着主板，主板上有四个弹性金属触片最为显眼。

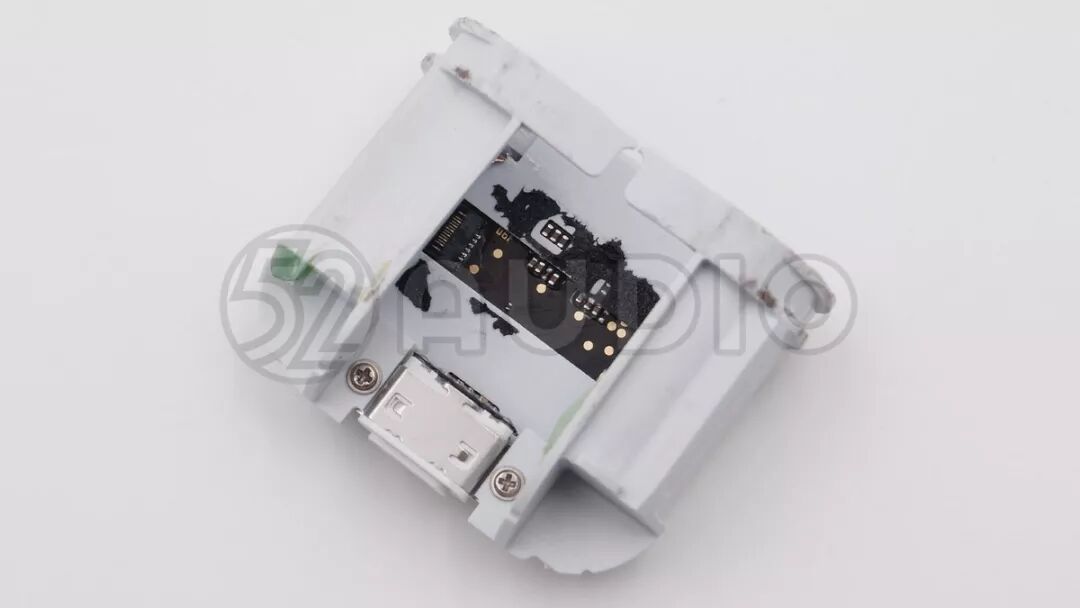

另一面基本上就看到一个塑料框架（这个位置是电池已经提前取下），采用螺丝固定着一个Lightning接口小板。

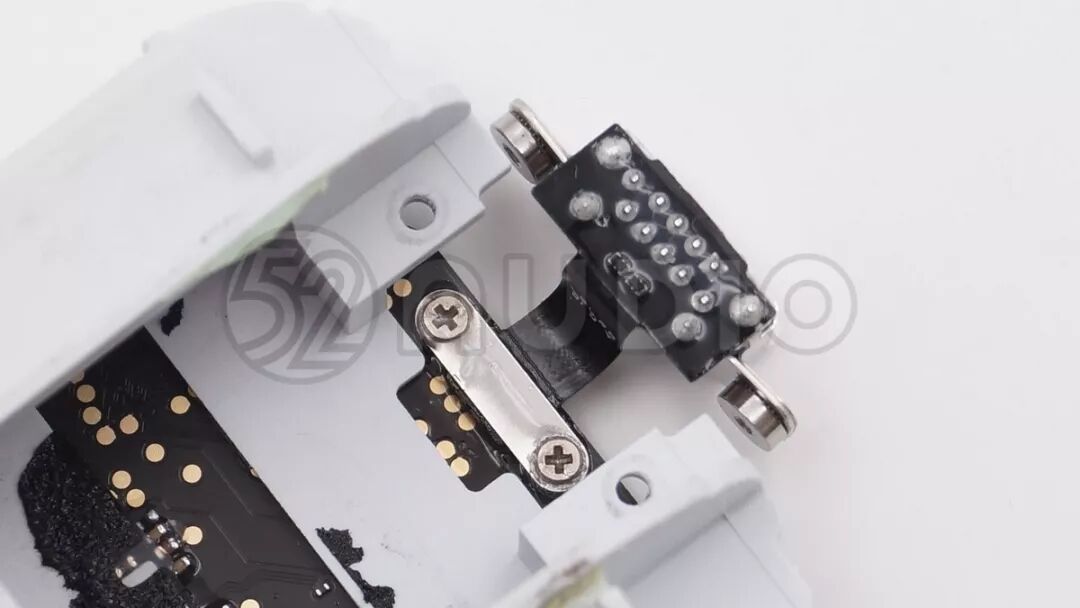

拆下Lightning接口小板之后，底下Lightning接口的排线还用螺丝固定在主板上。

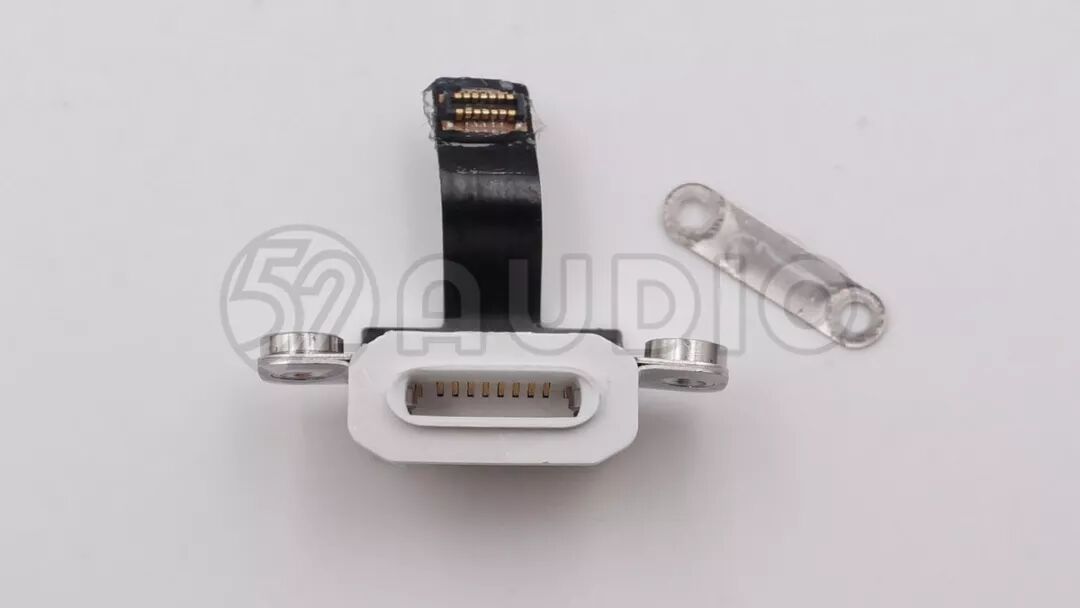

Lightning接口特写。

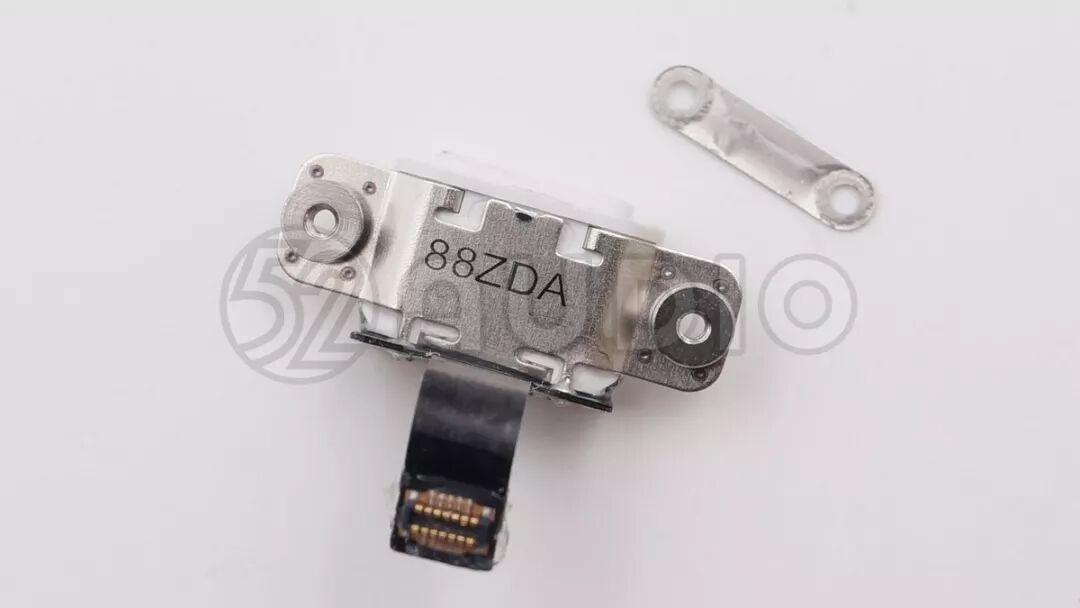

背面是一个88ZDA的编号的喷墨。

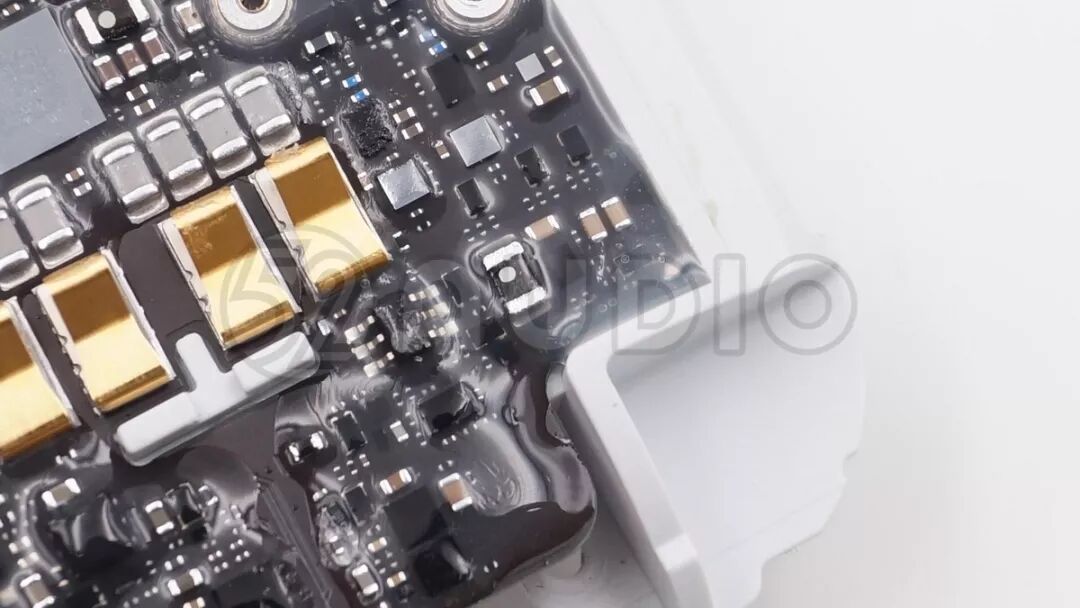

主板上都用了软质透明的防水胶覆盖，可以有效地增加这些微小元件的机械强度达到保护的目的。

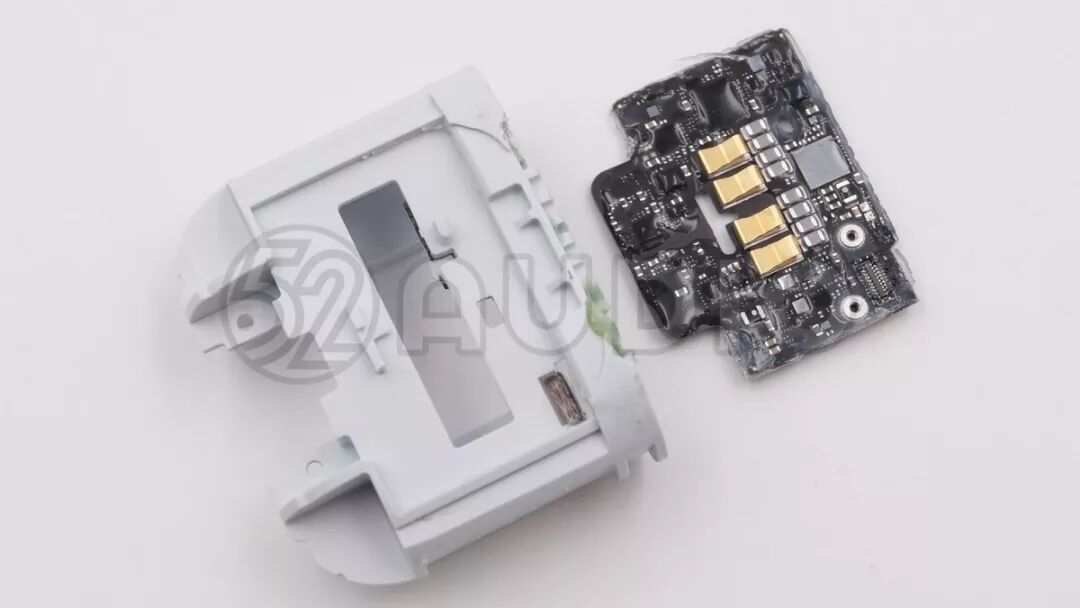

接下来拆下主板之后，这个中间就基本只剩下塑料框架了。

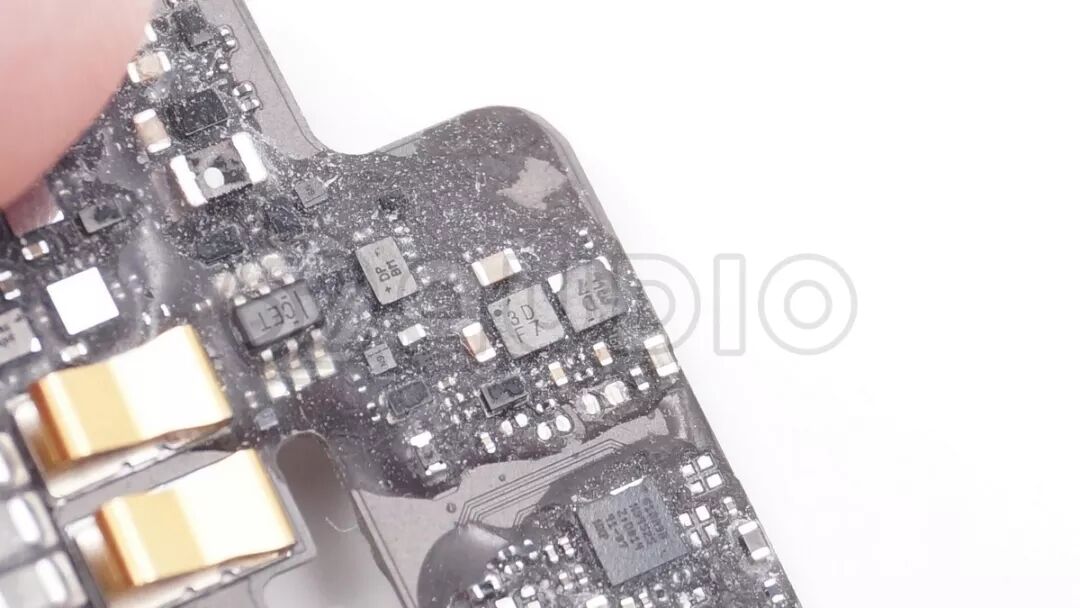

耳机充电盒主板正面特写。

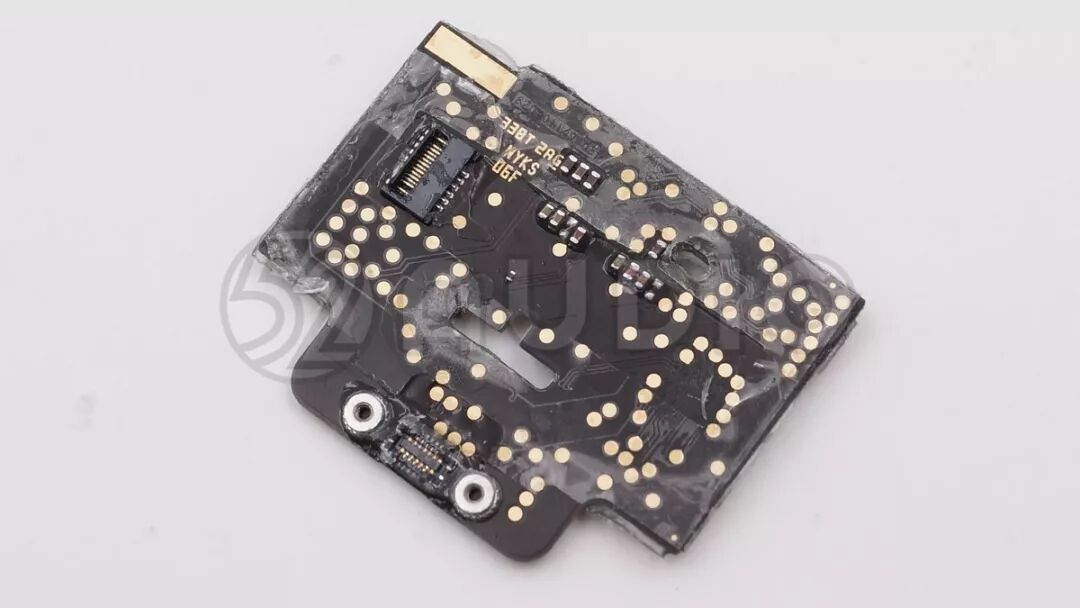

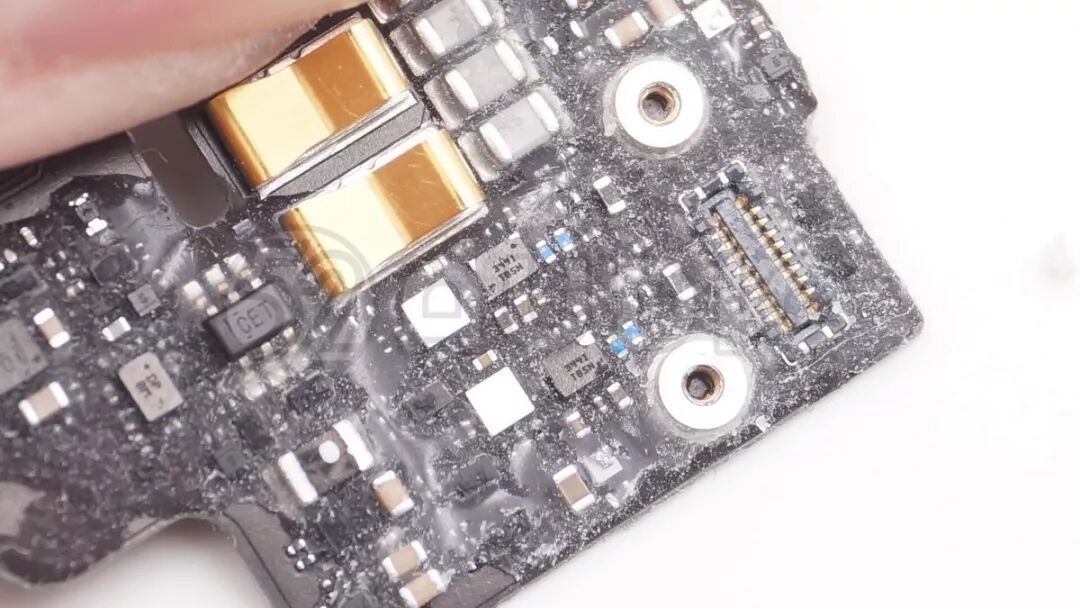

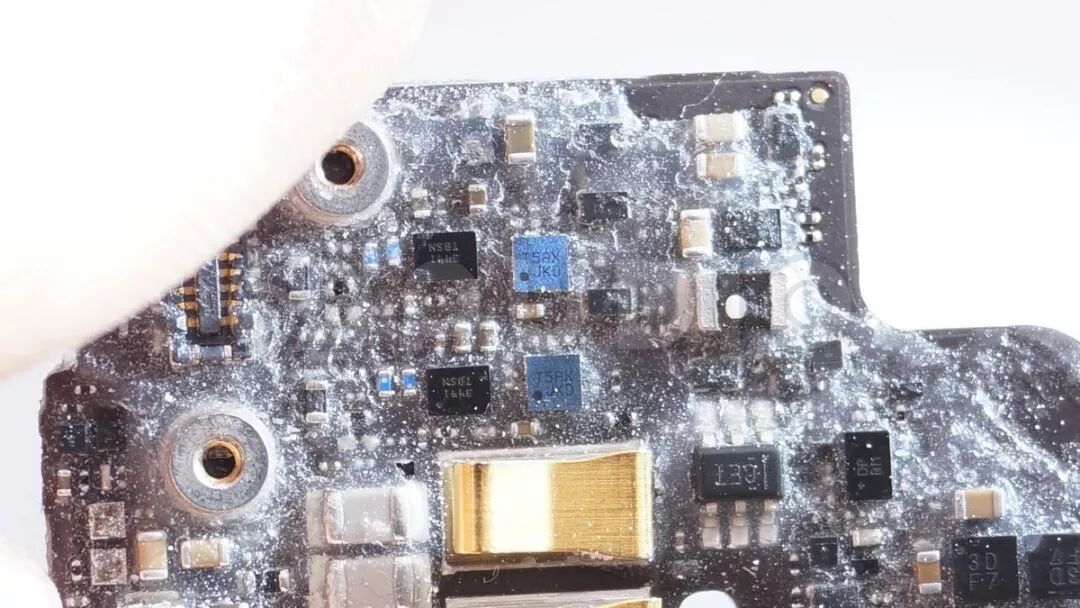

耳机充电盒主板背面特写，有许多测试点和两个排线插座。左上方的是电池连接插座，下方的是Lightning接口连接插座。

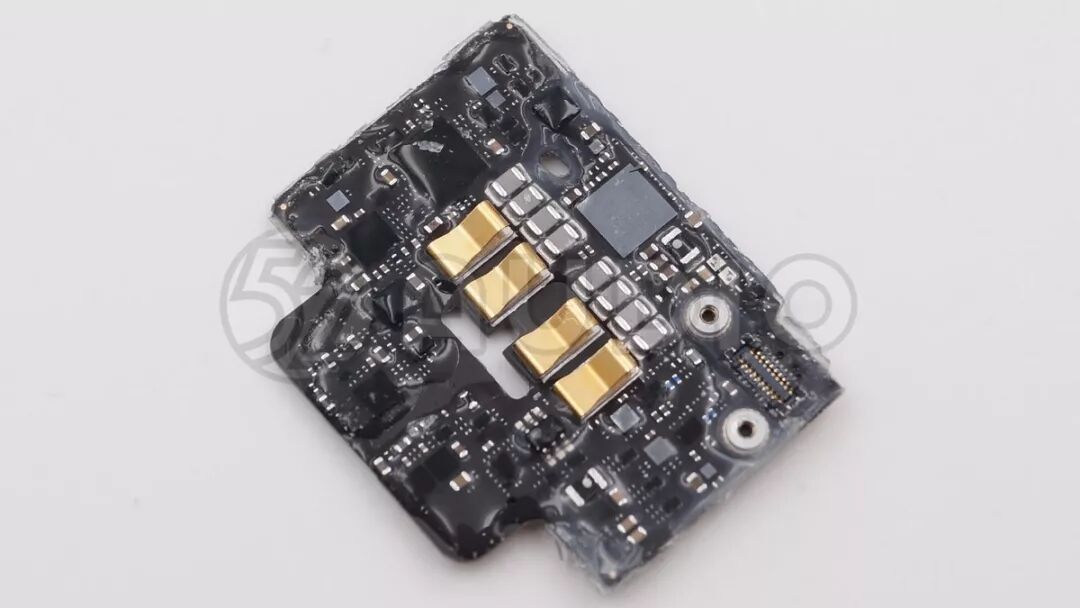

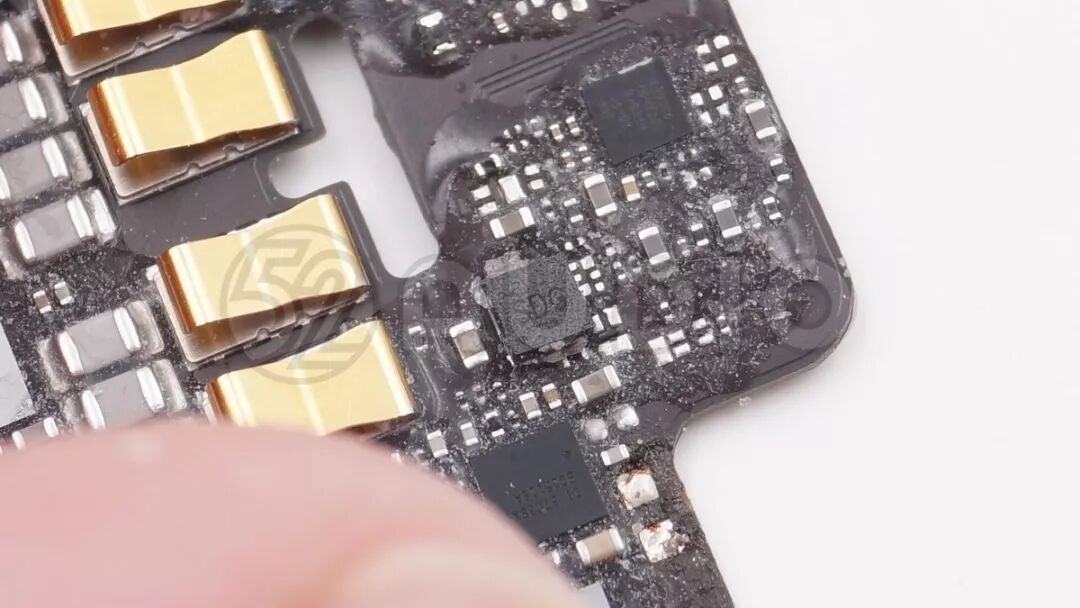

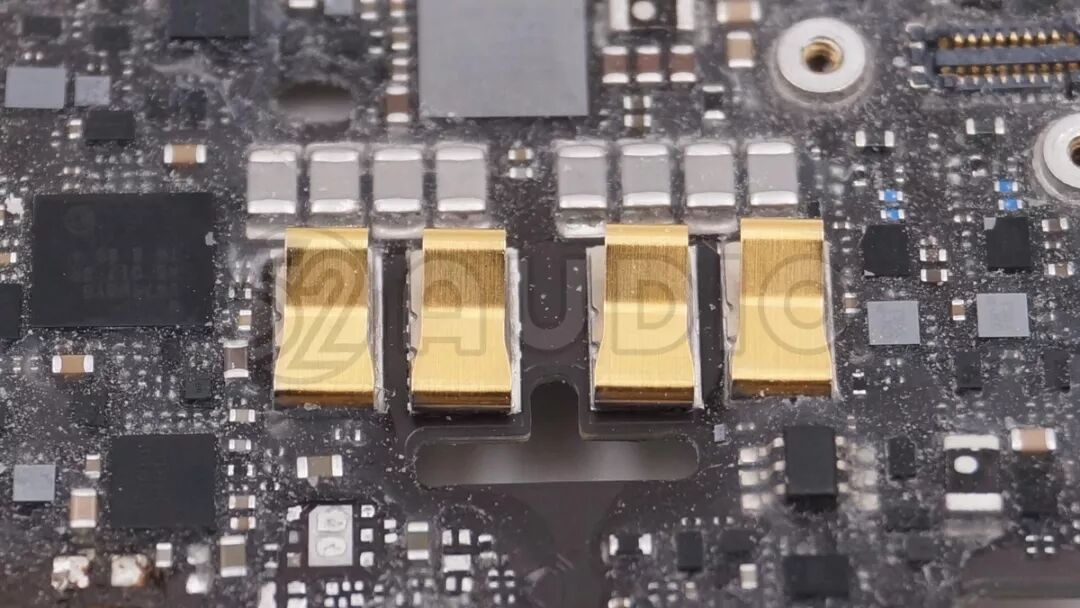

位于主板背面的四个金属触片，用于接触无线充电线圈和按键模块。

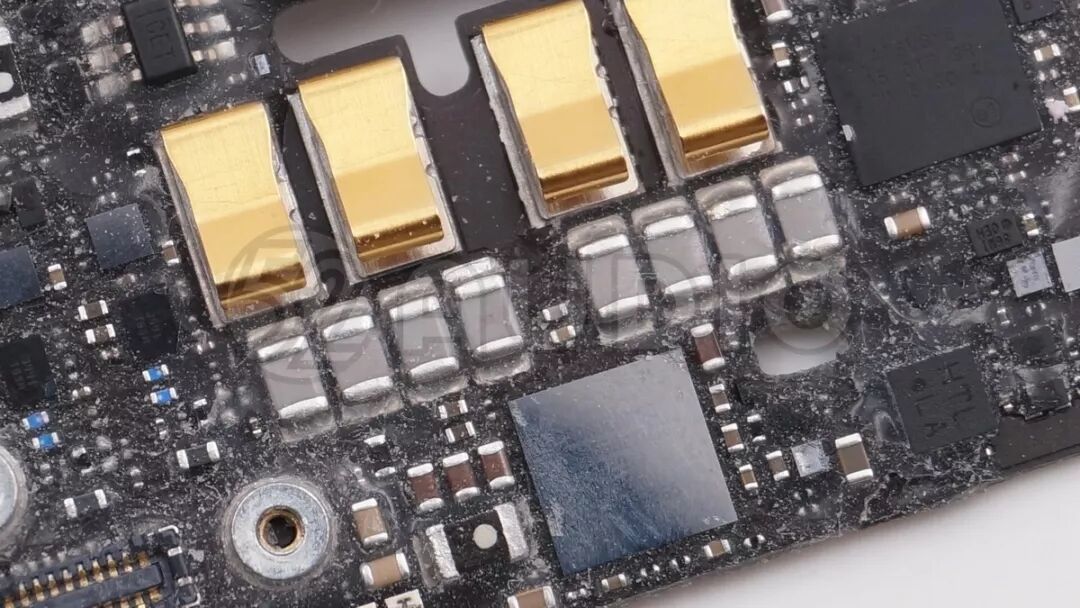

触片旁边排列着八颗NPO电容。

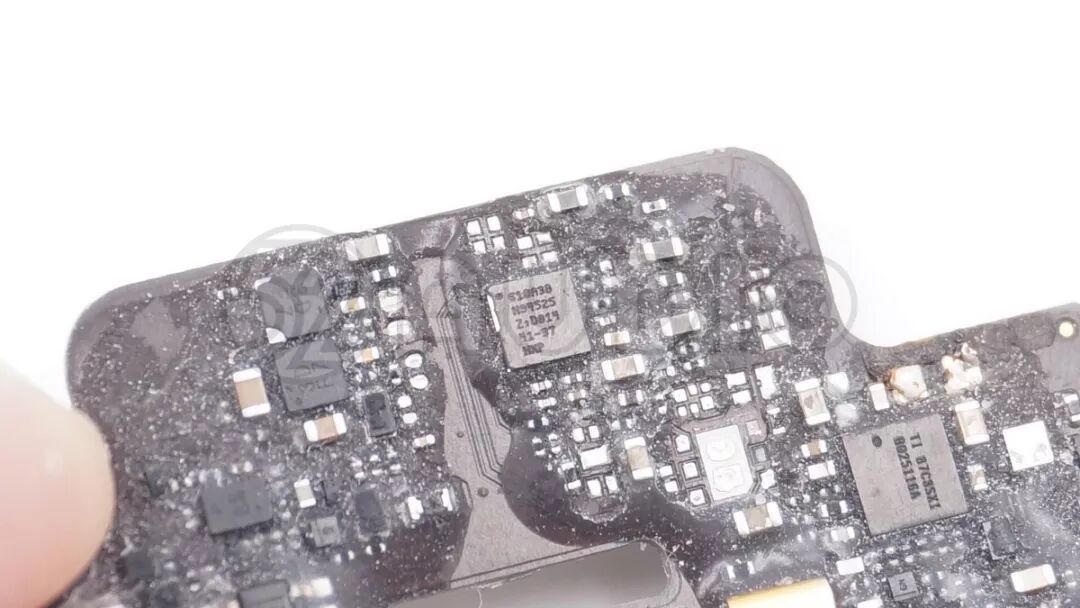

NXP S10A38 N94S25 USB logic and charging IC 充电芯片。

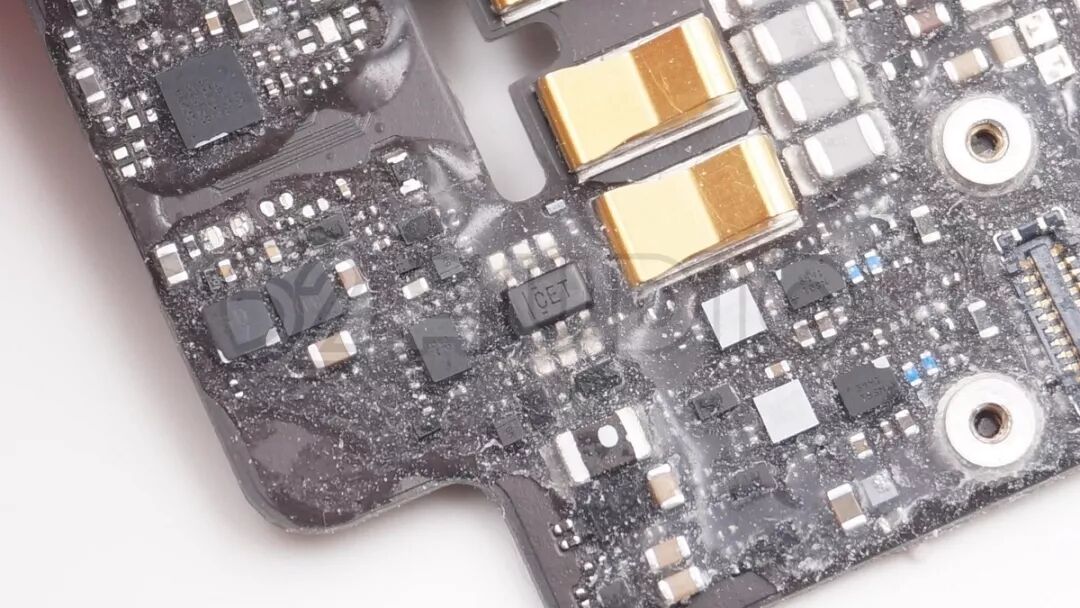

丝印3D F7的IC。

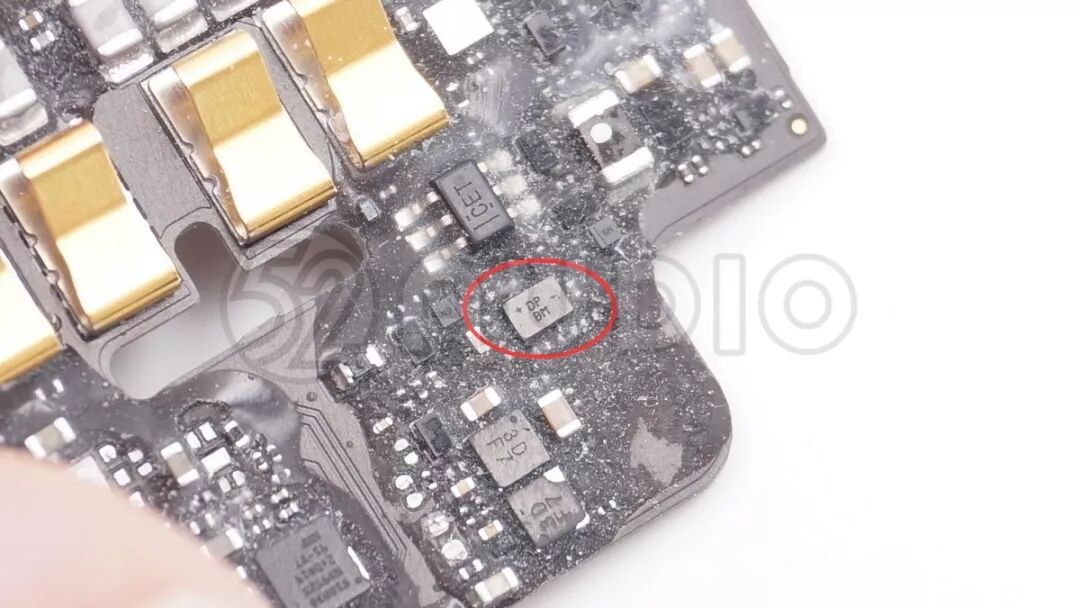

丝印DP BM的IC。
丝印CET的IC。
丝印3441 TBSN的IC。
丝印T5AX JKD的IC。
丝印SDG的IC。
TI德州仪器 BQ25116A 充电管理芯片。

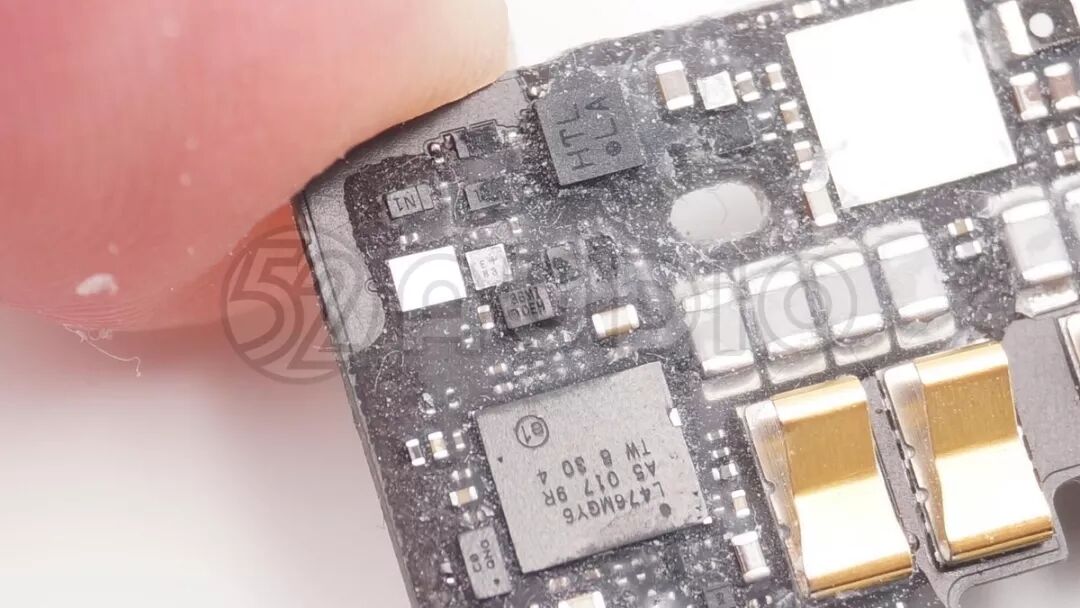

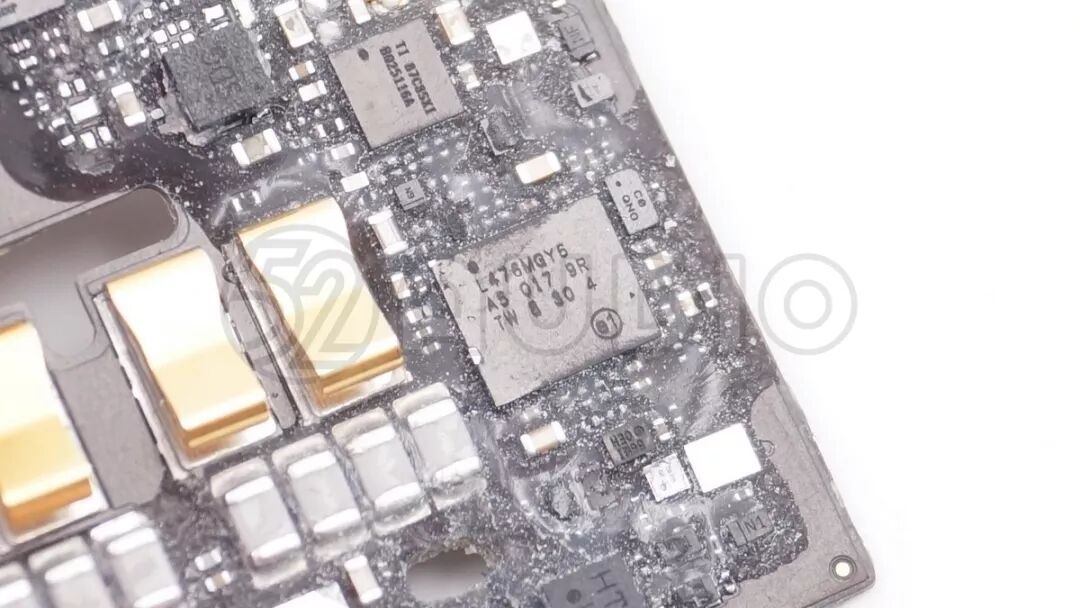

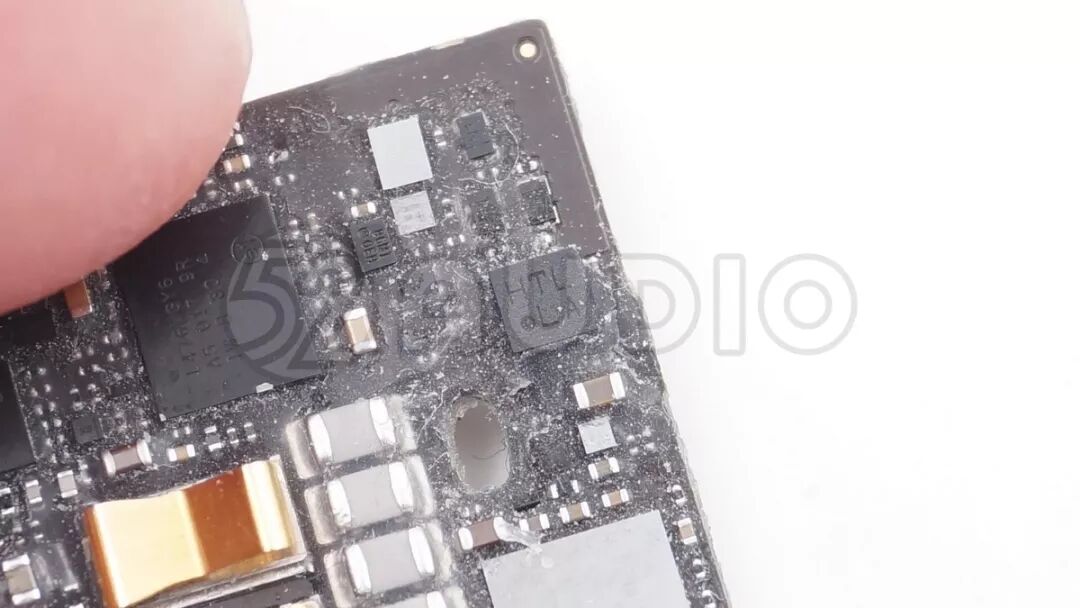

L476MGY6的IC实为ST意法半导体的MCU型号 STM32L476MGY6 – ARM Cortex-M4 微控制器。

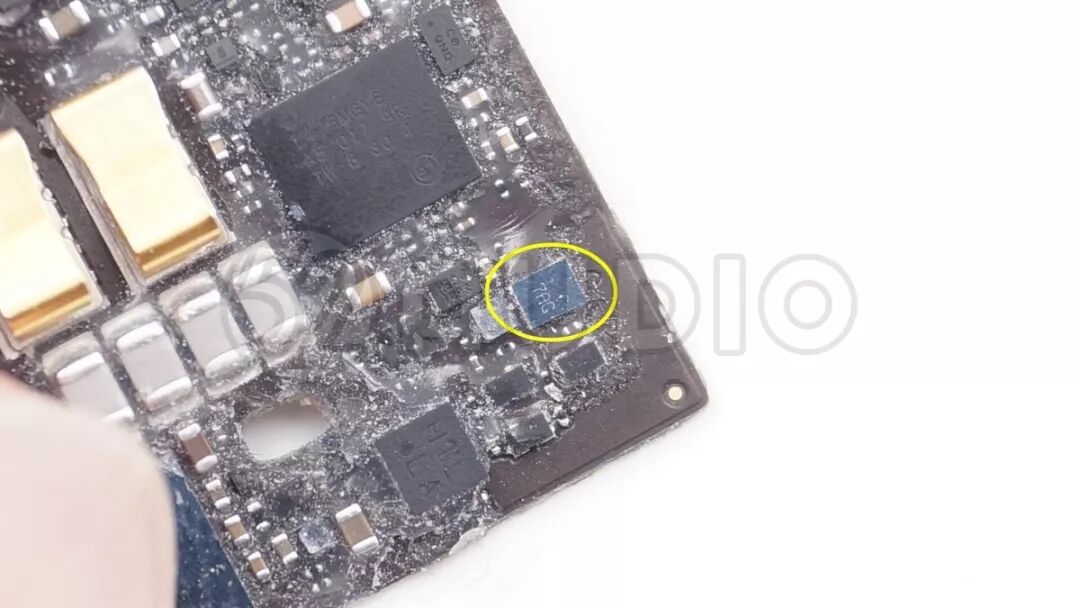

丝印7AG的IC。

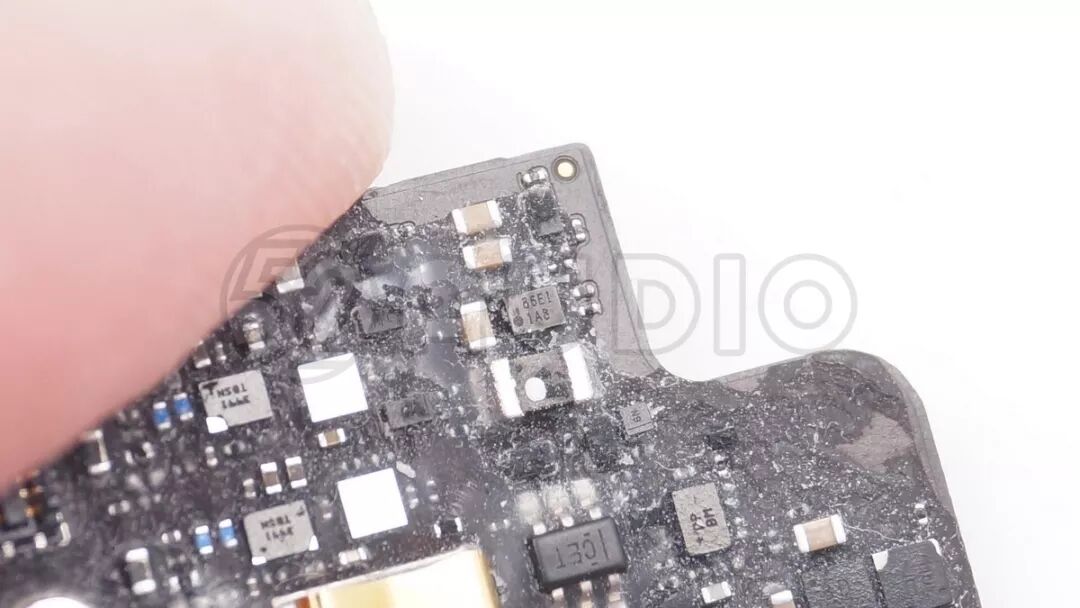

丝印86MI OEH的IC。
丝印HTL LA的IC。
丝印86E1 1A8的IC。

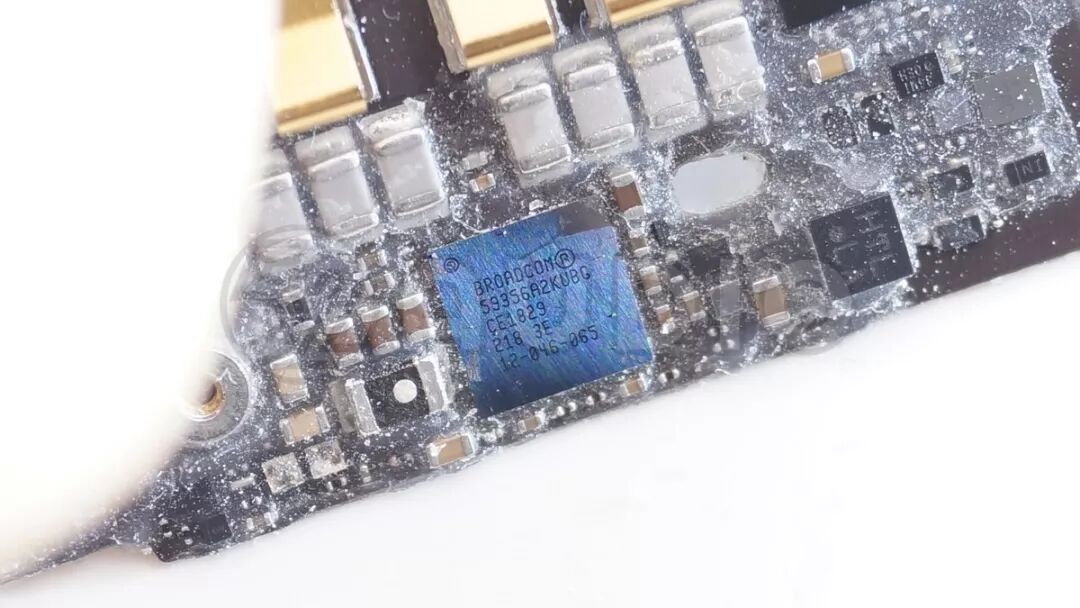

BROADCOM BCM59356 无线充电管理IC。
耳机充电盒拆解一览。
我爱音频网拆解总结
这款AirPods 二代的耳机充电盒在外观上与上一代产品相比没有太大的变化，在相似的体积内加入了无线充电功能，能够在不影响用户使用习惯的情况下很大程度上提高了用户的使用体验。
