拆解报告：华为12000mAh 40W超级快充移动电源
展会提醒：2019（夏季）无线充电亚洲展（提前报名，展会现场免费领取价值199元会刊！）
----- 充电头网拆解报告 第768篇 ----
4月11日下午14:30，华为在上海东方体育中心举办了春季新品发布会，发布会主要公布了P30系列国内价格，同时还发布了一些配件产品，其中就包括一款华为40W超级快充移动电源。
这款华为40W超级快充移动电源搭载了华为在Mate 20Pro上使用的40W SCP超级快充技术，充电头网也测试过搭载了40W SCP超级快充的Mate 20 Pro手机，只需花半小时时间电量便能从0%充至70%，实为震撼。此外，这款移动电源还加入了USB PD快充功能，可以直接给笔记本充电，华为手机产品线副总裁李小龙前不久通过微博对此有所爆料。
充电头网在第一时间下单了华为40W超级快充移动电源，下面就给大家带来这款华为40W超级快充移动电源的拆解。
一、华为40W超级快充移动电源外观

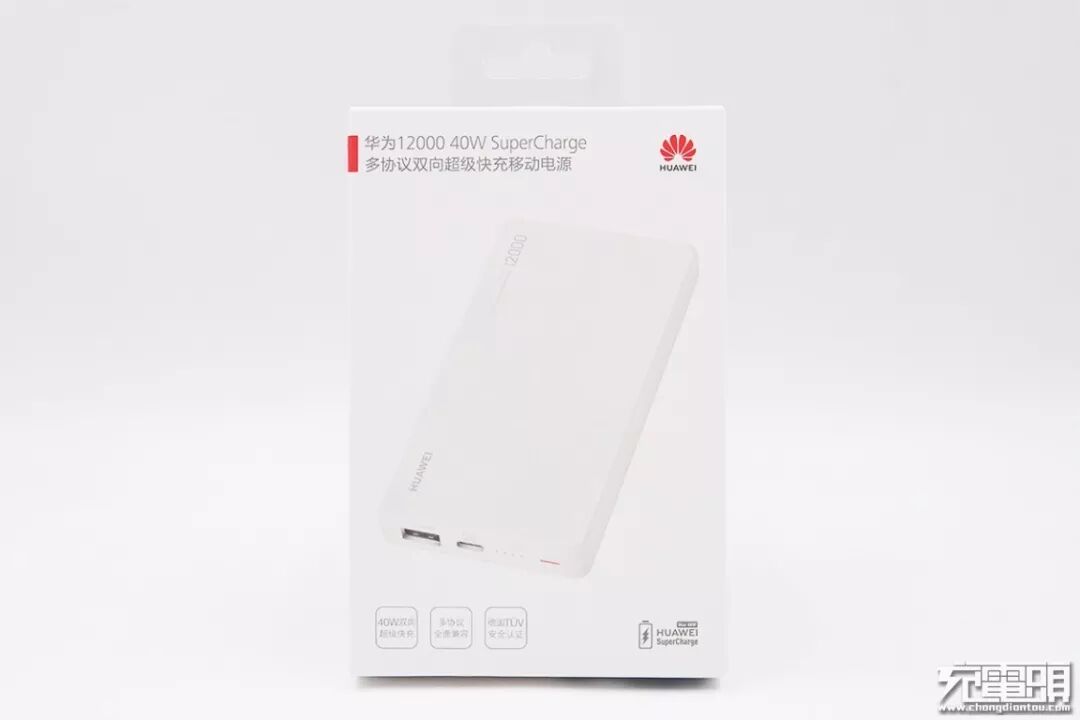

华为40W SCP移动电源包装盒整体以白色为底，白底黑字以及红色的华为logo，上面还做了塑料挂钩设计，方便线下销售。外壳正面印有实拍图，上面印有“华为12000 40W SuperCharge多协议双向超级快充移动电源”和华为logo，实物图下方印有“40W 双向超级快充”、“多协议全面兼容”、“德国TüV安全认证”三大产品特征。

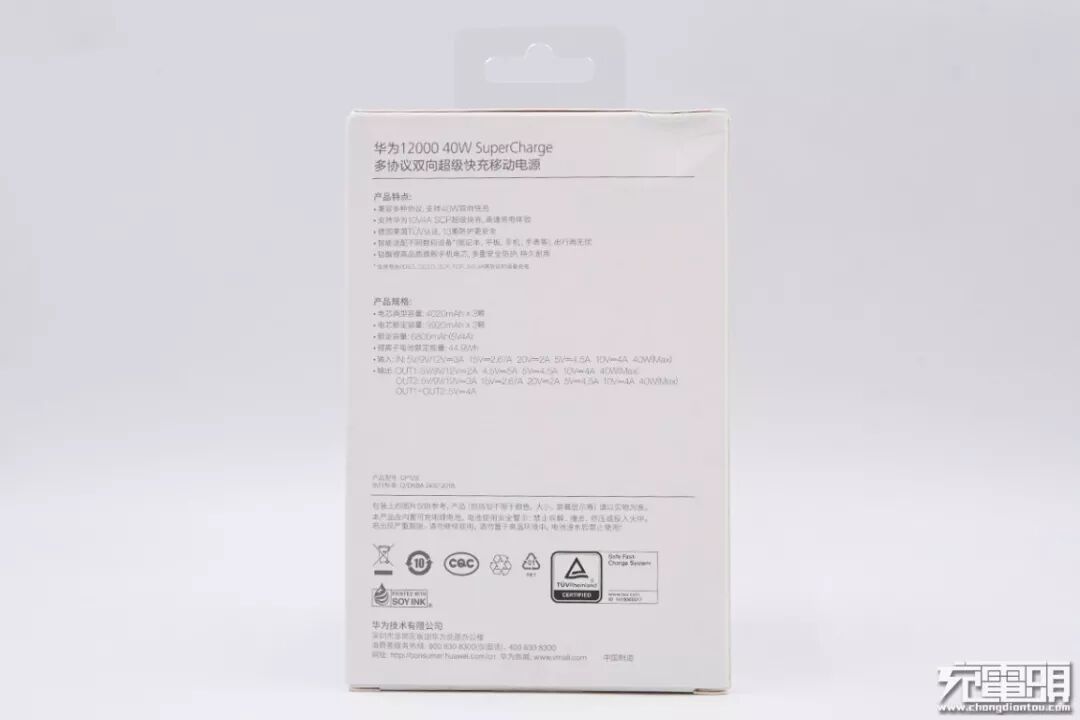

华为40W SCP移动电源包装盒背面有着更多的产品特点及产品规格。产品特点：兼容多种协议，支持包括PD 3.0、QC 3.0、SCP、FCP、5V/2.4A等协议的设备充电，支持40W双向快充；德国莱茵TüV认证以及13重防护更安全，内置钴酸锂高品质旗舰手机电芯，多重安全防护，持久耐用。

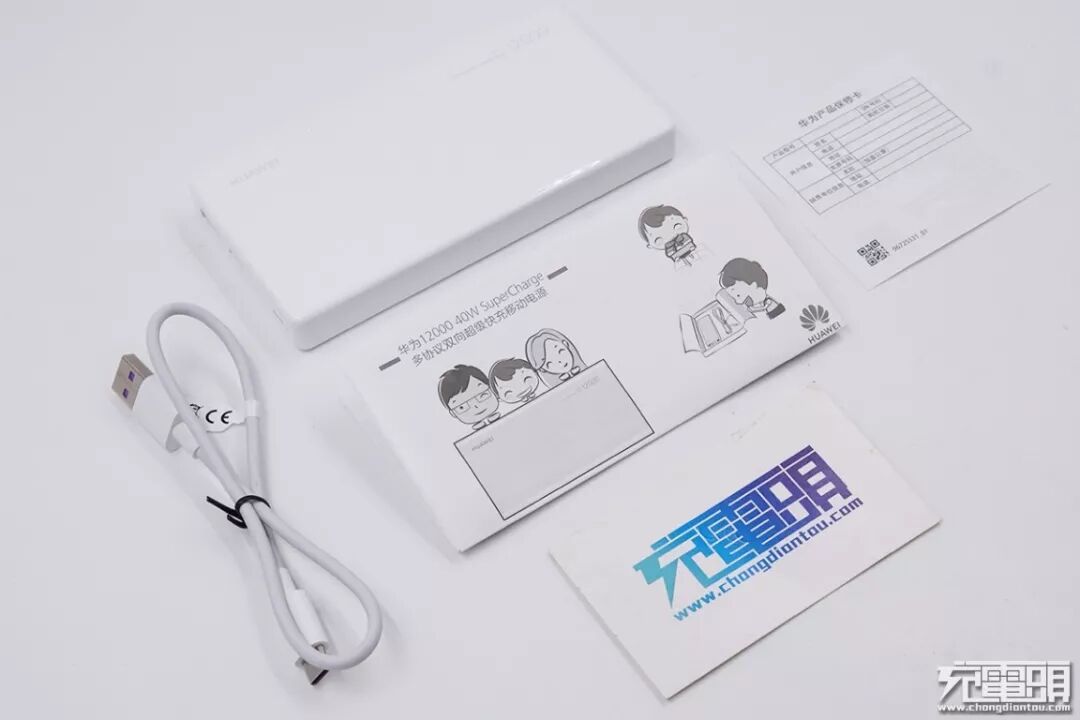

打开包装盒，内饰物一览。包含华为40W SCP超级快充移动电源一个、USB-C数据线一根、产品说明书、保修卡。

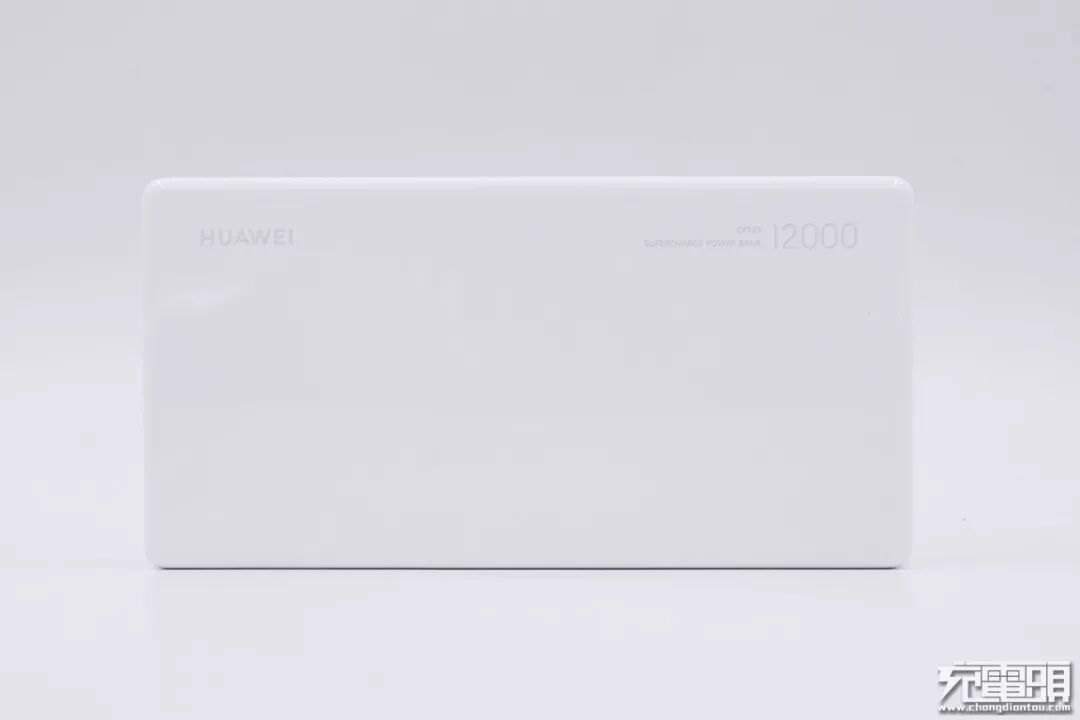

看到这款华为40W SCP超级快充移动电源的时候小编就被它惊艳到了，这款华为40W SCP超级快充移动电源整体外形为长方体，白色外壳整体做了复杂的镀膜工艺处理。正面还印有“HUAWEI”logo和“SUPERCHARGE POWER BANK CP12S 12000”字样。

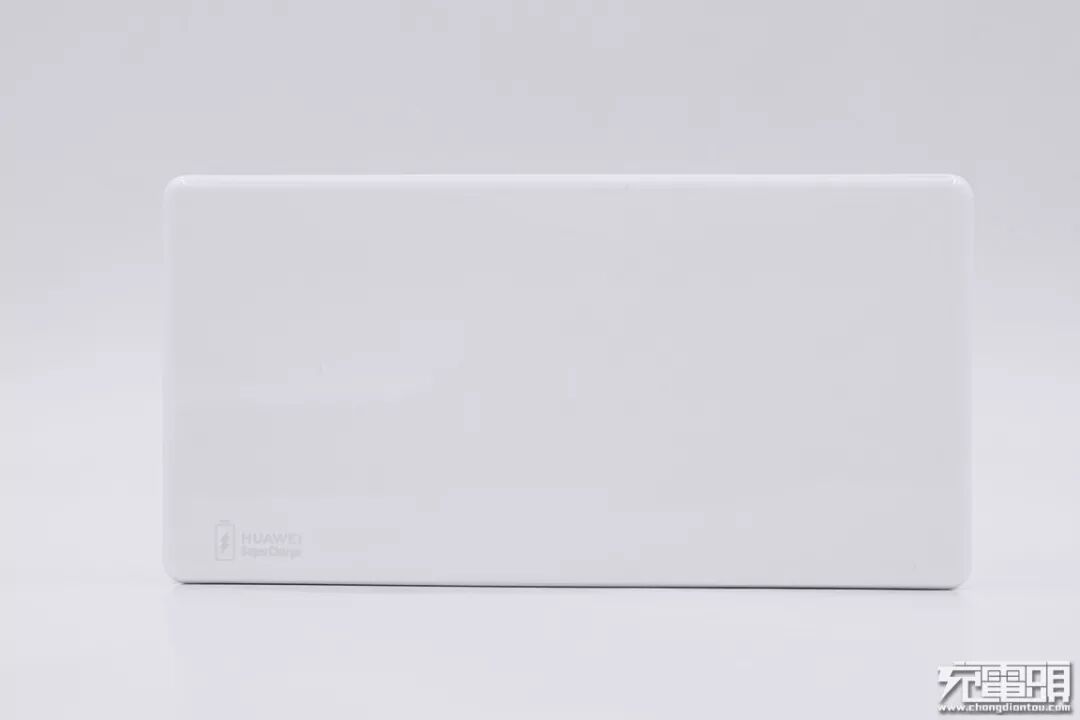

移动电源背面印有一个华为超级快充图标。

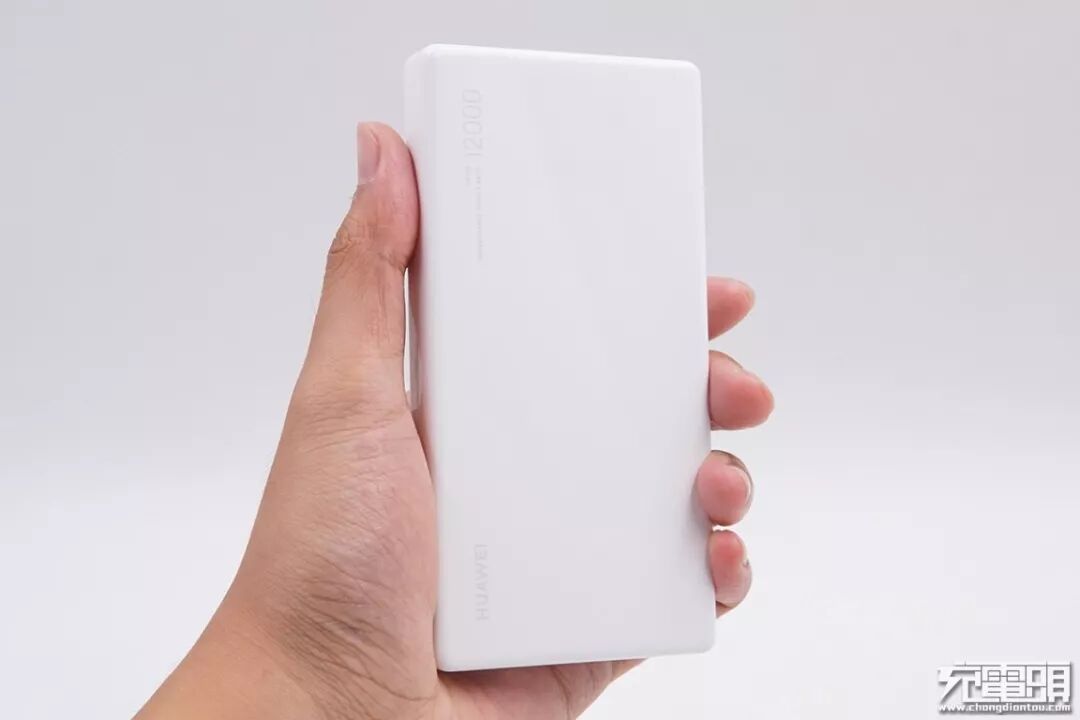

边缘细节做了弧度处理，十分圆润，宛如一个陶瓷艺术品，手感出色。

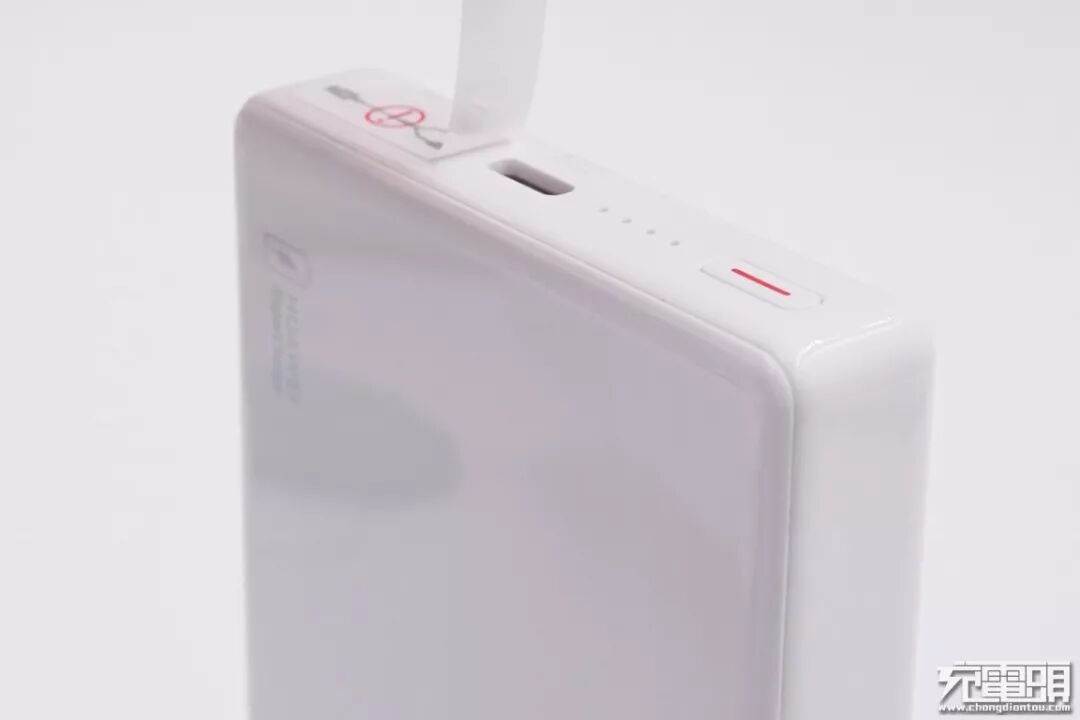

顶部接口处有一个防尘贴，防止灰尘和异物进入。

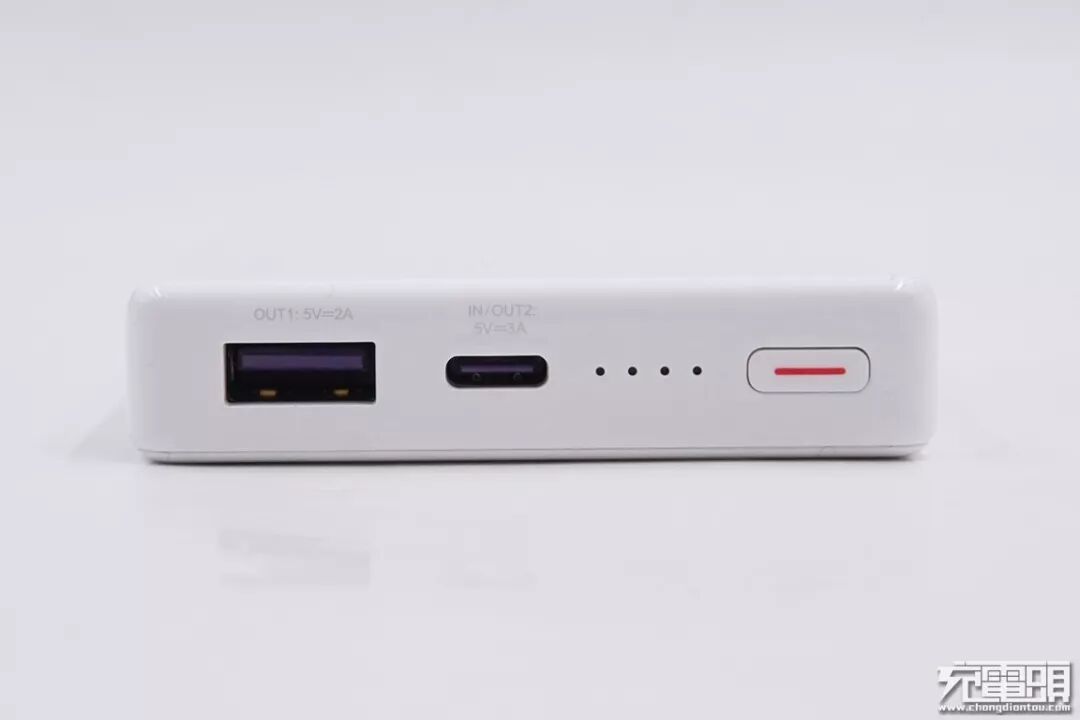

撕掉防尘贴之后可以看到顶部接口情况，一个USB-A输出口、一个USB-C双向快充口、4颗LED电源指示灯、电源按键。

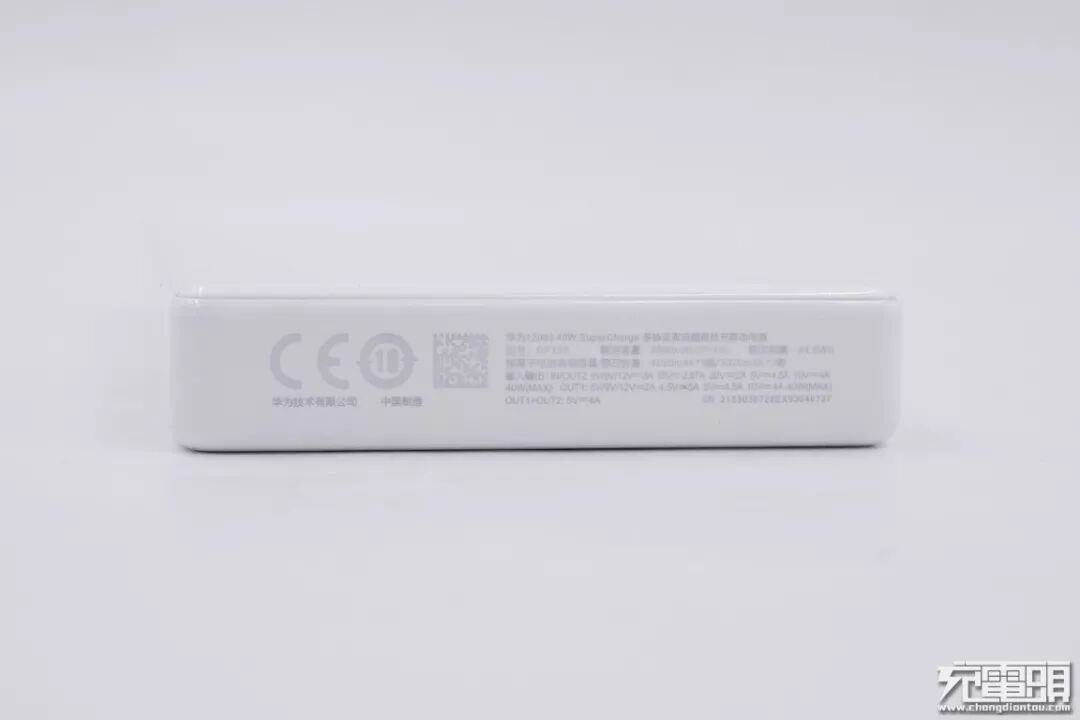

底部印有认证图标和产品信息：
华为12000 40W SuperCharge 多协议双向超级快充移动电源
型号：CP12S
额度容量：6600mAh（5V 4A）
额度能量：44.9Wh
锂离子电池典型容量/额定容量：4020mAh*3颗/3920mAh*3颗
输入输出：IN/OUT2：5V/9V/12V~3A 15V/2.67A 20V/2A 5V/4.5A 10V/4A
40W(MAX) OUT1：5V/9V/12V~2A 4.5V/5A 5V/4.5A 10V/4A 40W(MAX)
体积方面，在与华为Mate 20 Pro（UD）对比之下，这款移动电源看起来更加小巧。

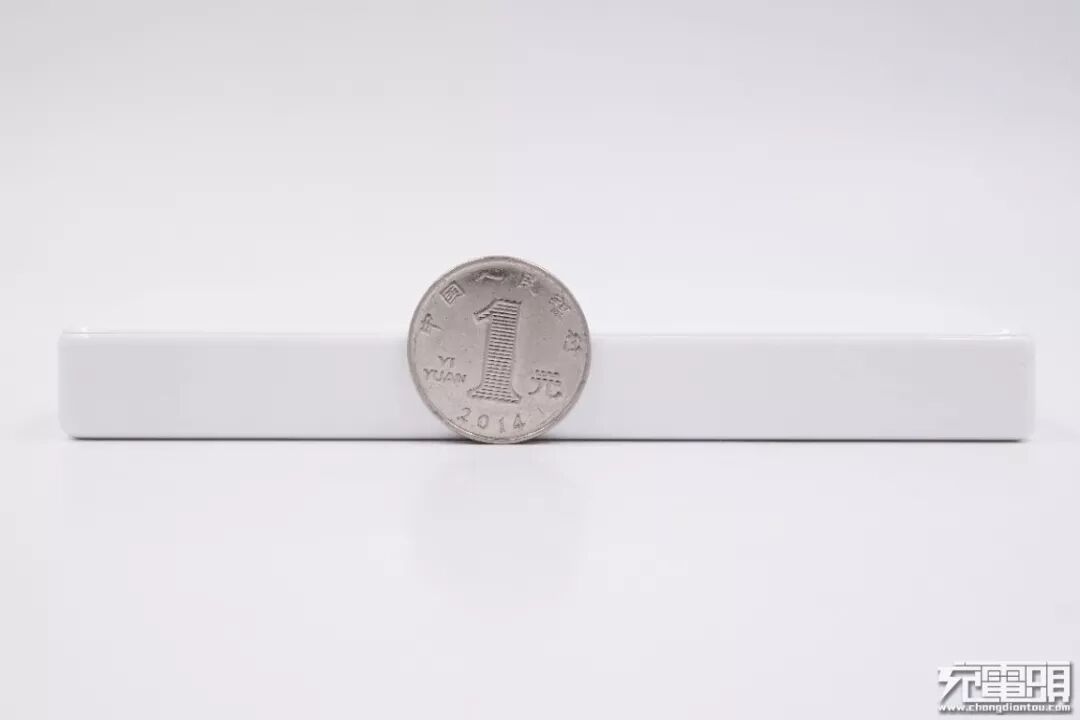

移动电源的整体厚度也仅相当于1元硬币的二分之一左右，不臃肿。
此外，移动电源的净重为225g，这仅相当于一台iPhone XS Max的重量，对于拥有12000mAh的移动电源来说还是很轻便的。

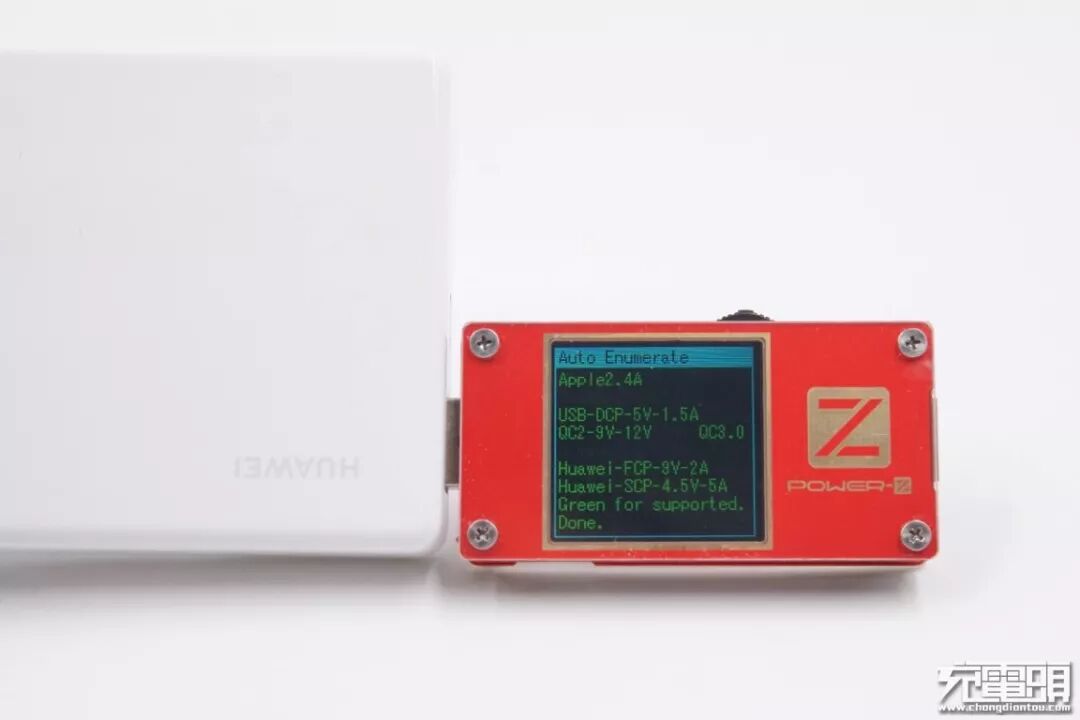

使用POWER-Z KT001测试USB-A口快充协议，支持Apple2.4A、DCP、QC2.0、QC3.0、FCP、SCP等协议。
使用POWER-Z KM001C测试USB-C口快充协议，支持BC1.2、DCP、Apple2.4A、FCP、SCP、QC3.0以及PD3.0等协议。

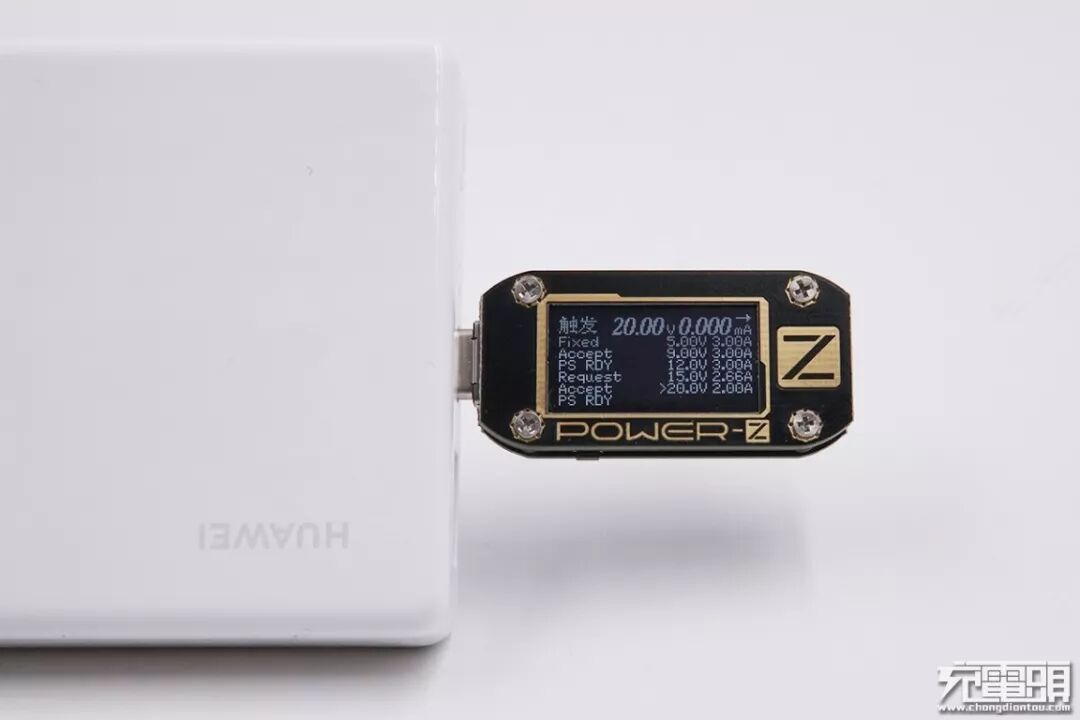

检测USB-C口的PDO发现，支持5V/3A、9V/3A、12V/3A、15V/2.66A、20V/2A五个固定档位。

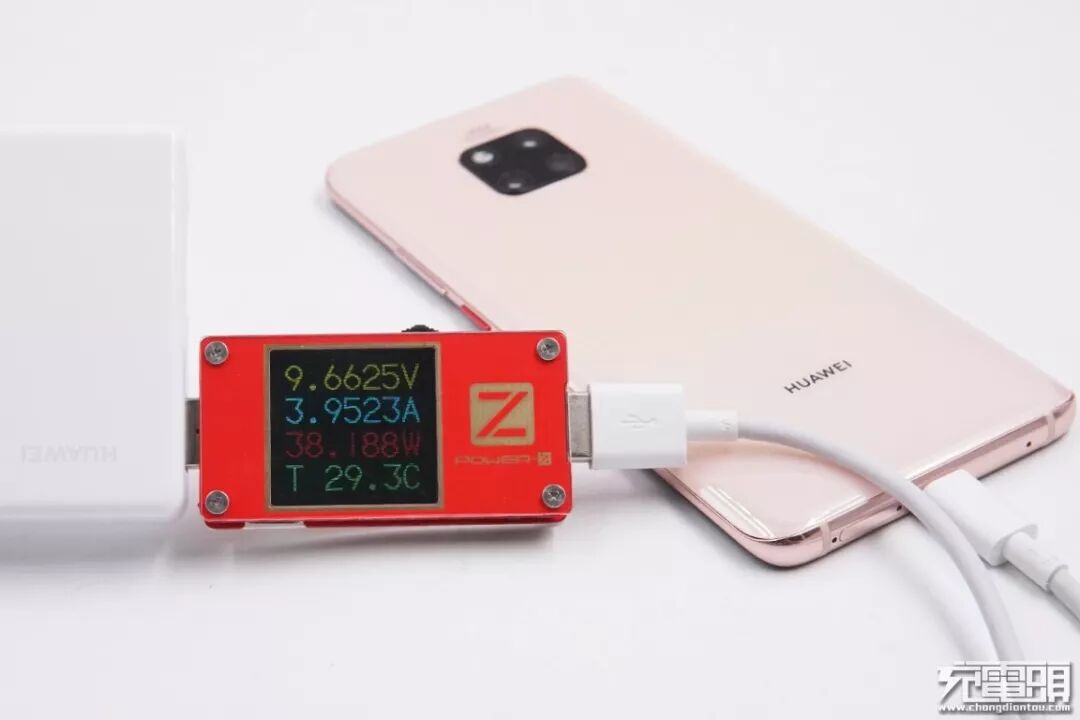

使用POWER-Z KT001测试USB-A口给华为Mate 20 Pro（UD）充电，电压9.66V，电流3.95A，功率38.18W，握手40W超级快充协议。

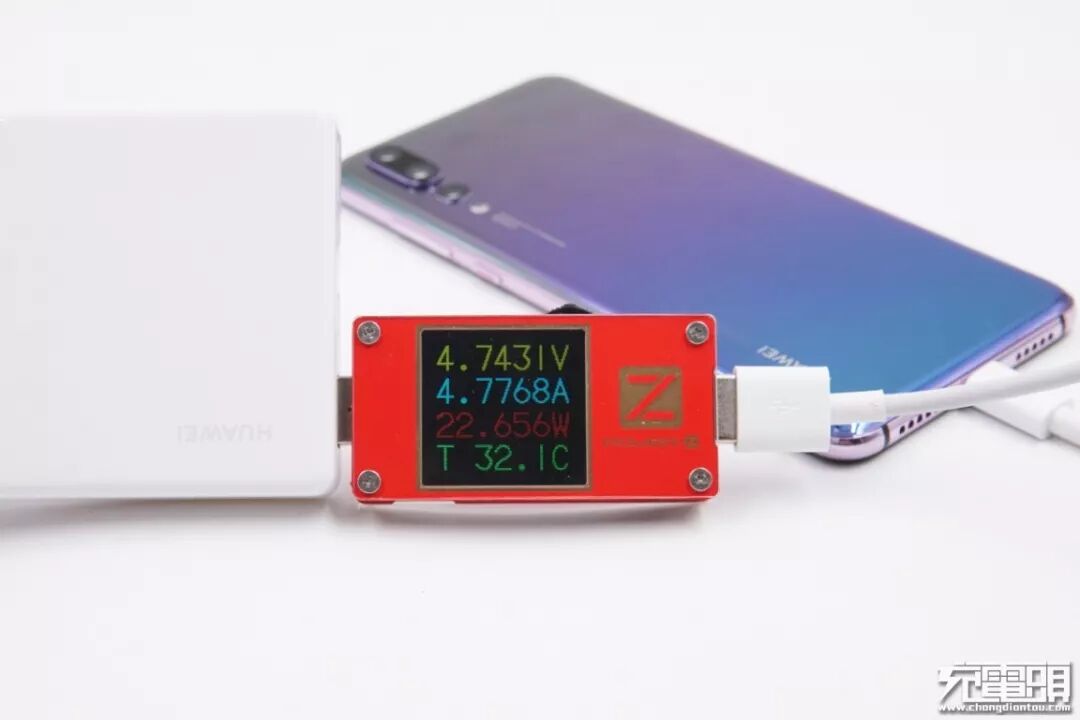

USB-A口给华为P20Pro充电，电压4.74V，电流4.77A，功率22.65W，握手SCP协议。

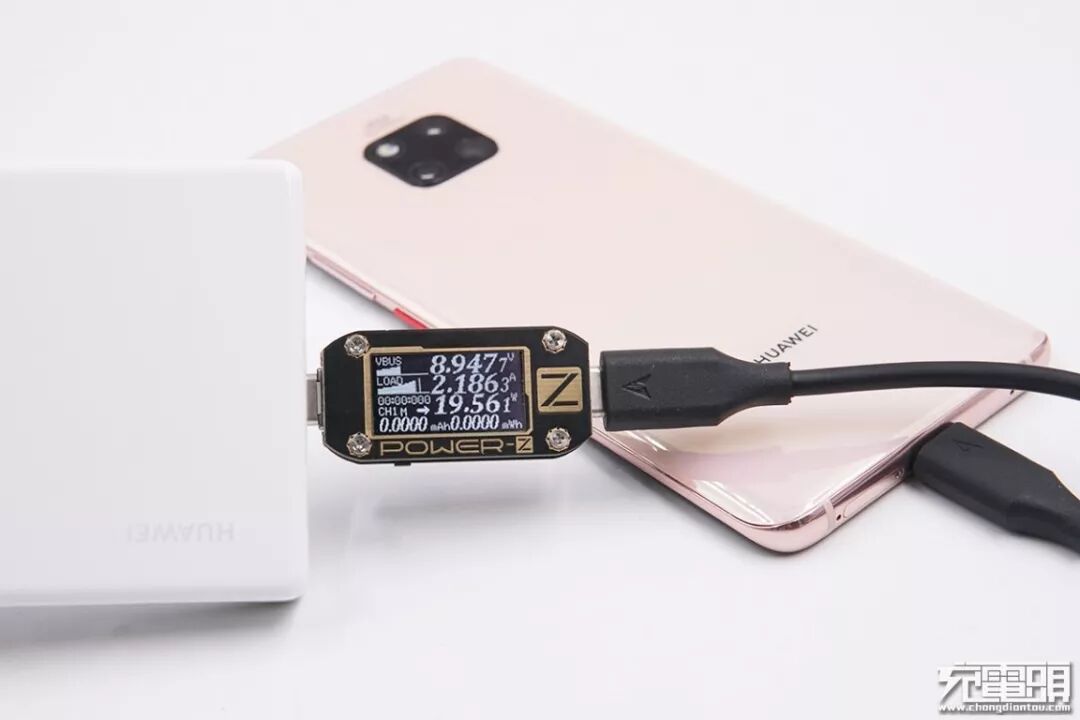

使用POWER-Z KM001C测试USB-C给华为Mate 20 Pro（UD）充电，电压8.94V，电流2.18A，功率19.56W，开启快充。

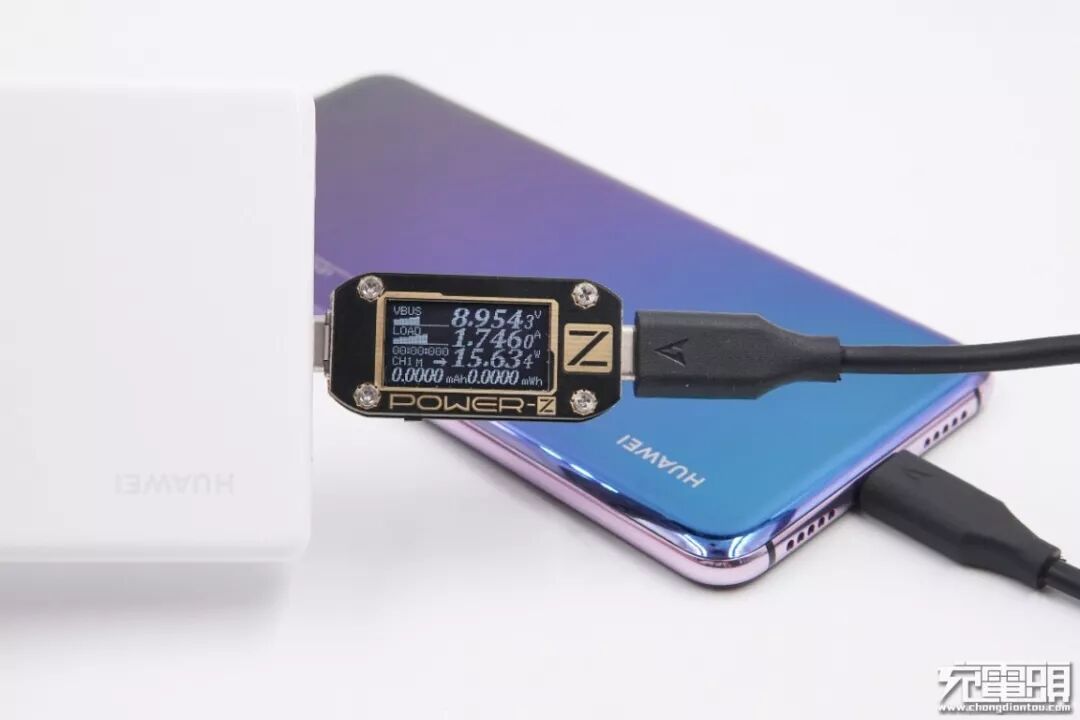

USB-C给华为P20Pro充电，电压8.95V，电流1.74A，功率15.63W，开启快充。
给iPhoneX充电，电压8.95V，电流1.91A，功率17.13W，握手PD协议。

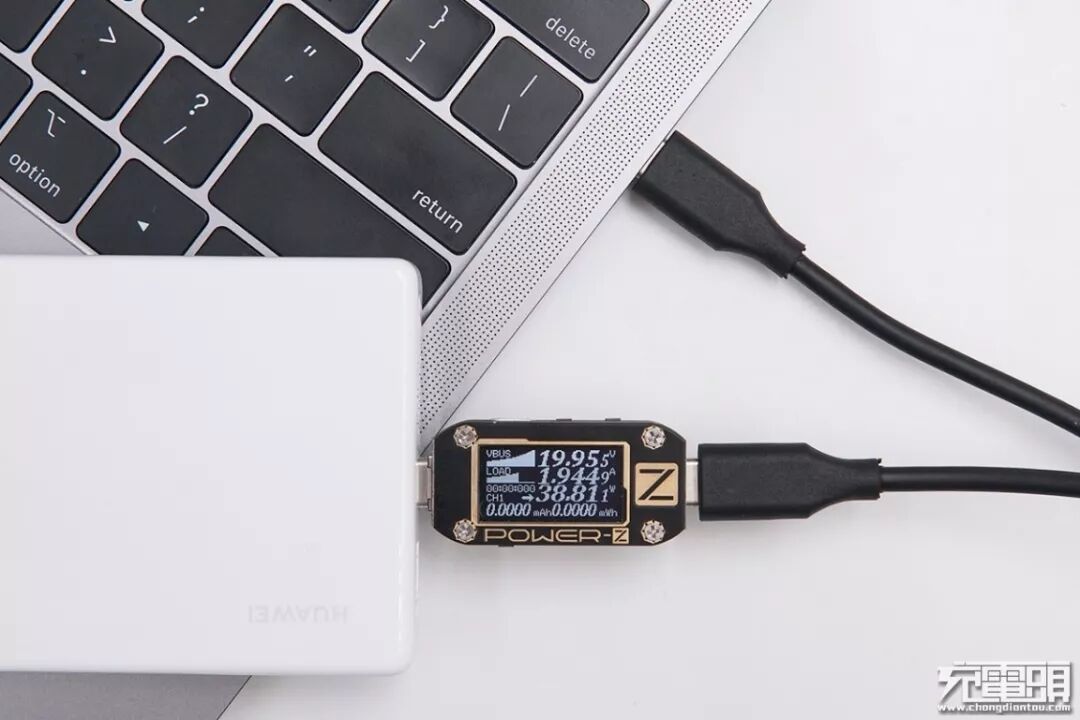

最后给苹果MacBook Pro 13.3英寸充电，电压19.95V，电流1.94A，功率38.81W，USB PD快充，充笔记本也毫无问题。
二、华为40W超级快充移动电源拆解

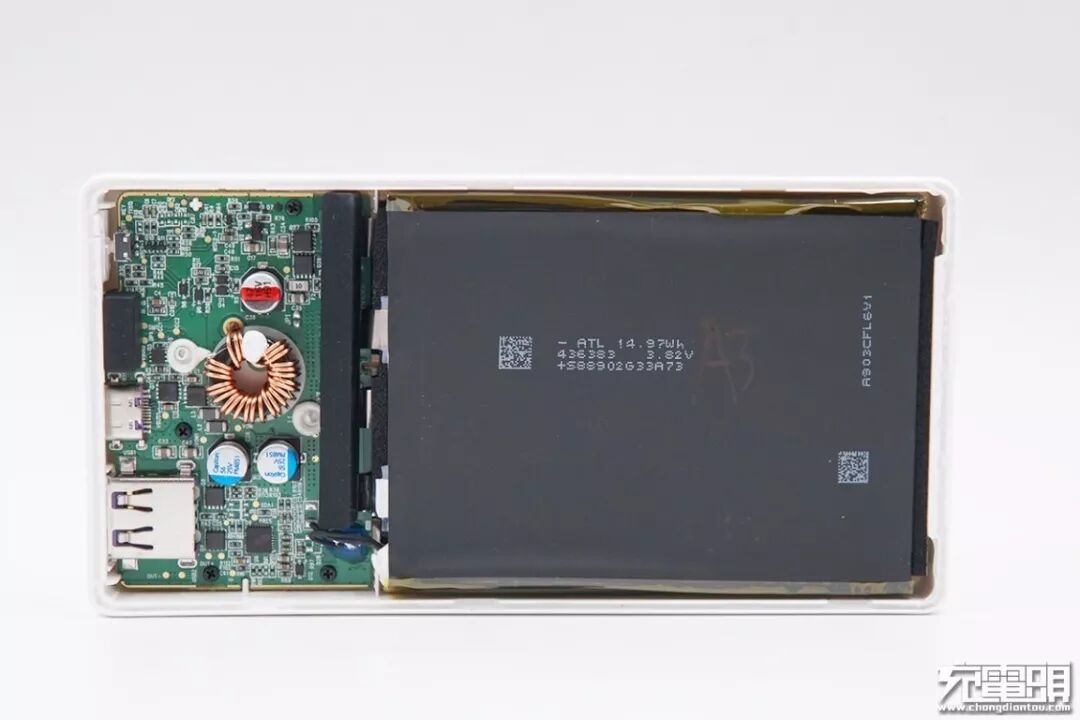

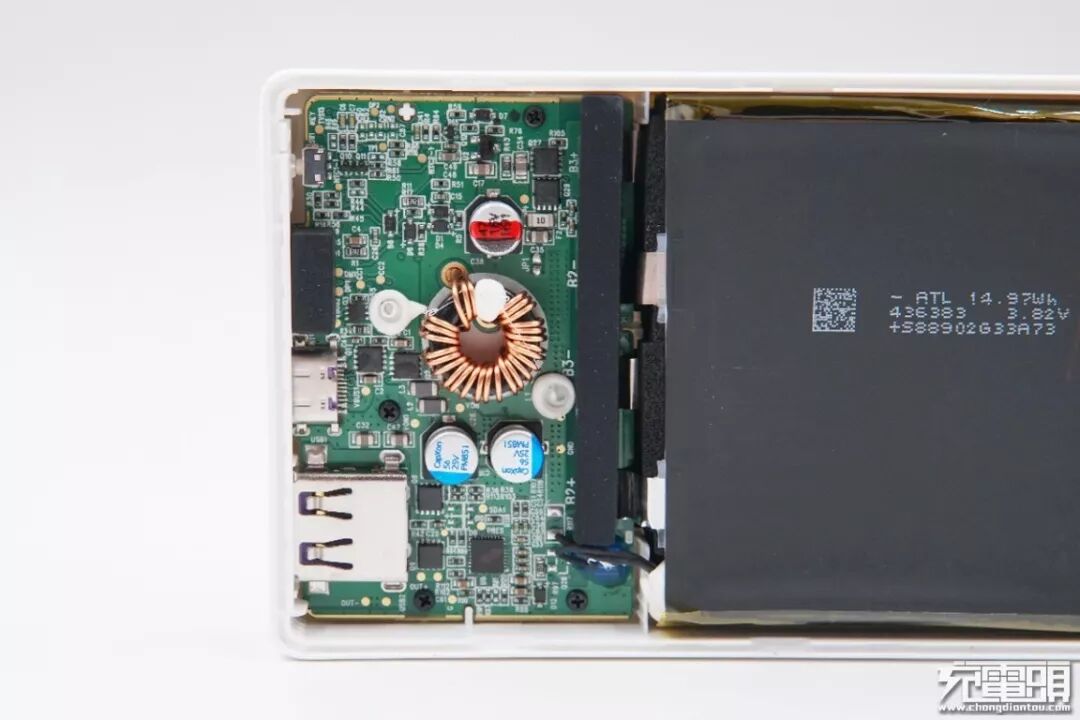

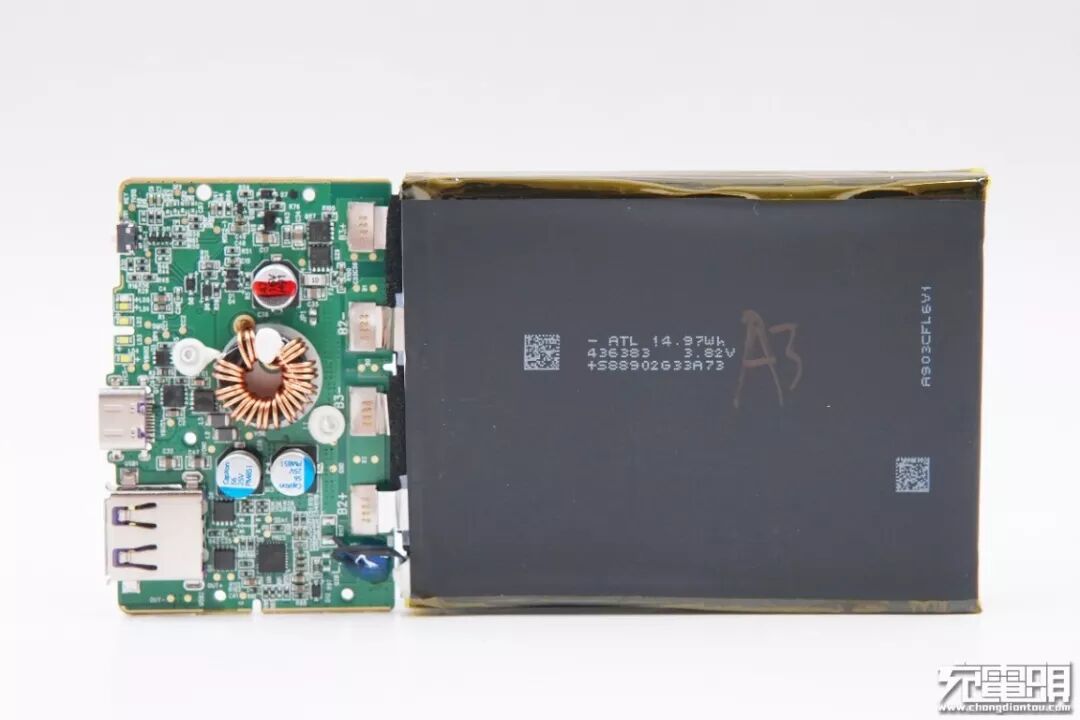

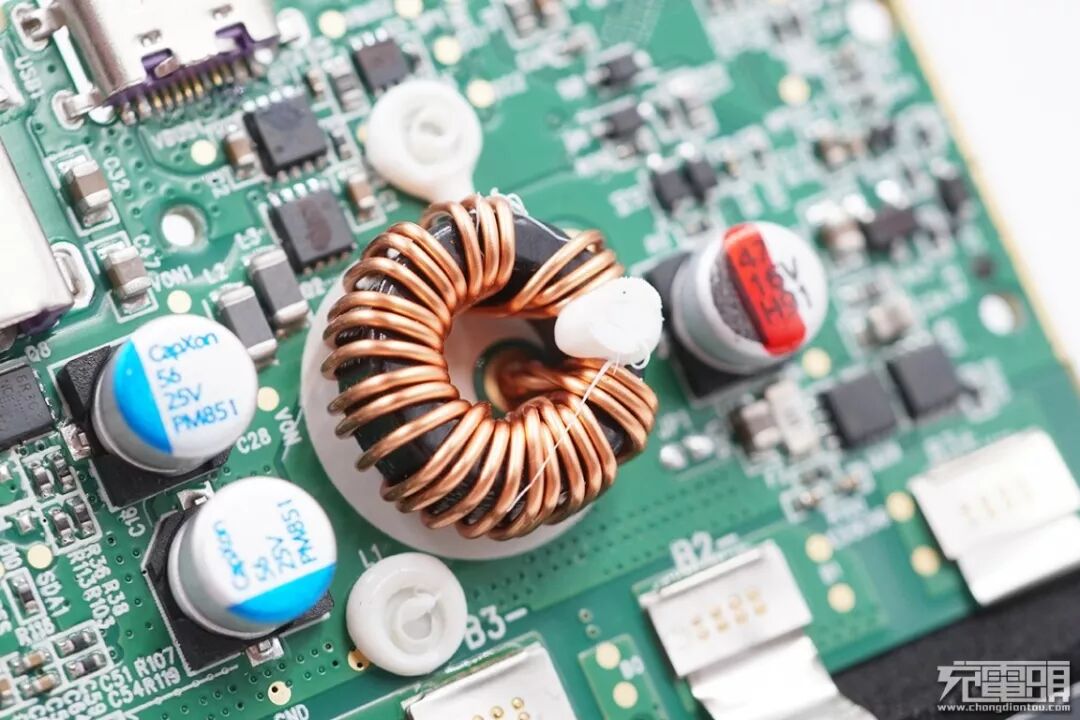

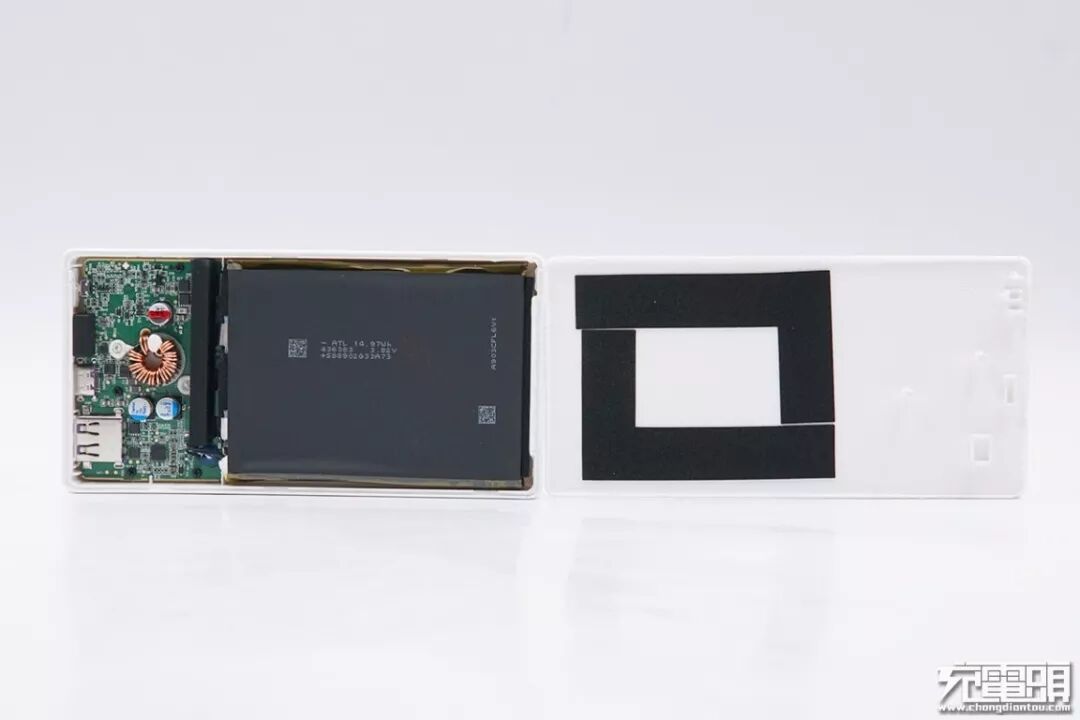

打开移动电源外壳，黑色电芯，在外壳上贴有一圈泡棉胶缓震，电路板中间有一个大电感很是显眼。
移动电源内部大概1/3的空间是电路板，剩下的2/3是电池。
输出侧两颗丰宾固态电容，电池端一颗电解电容滤波。

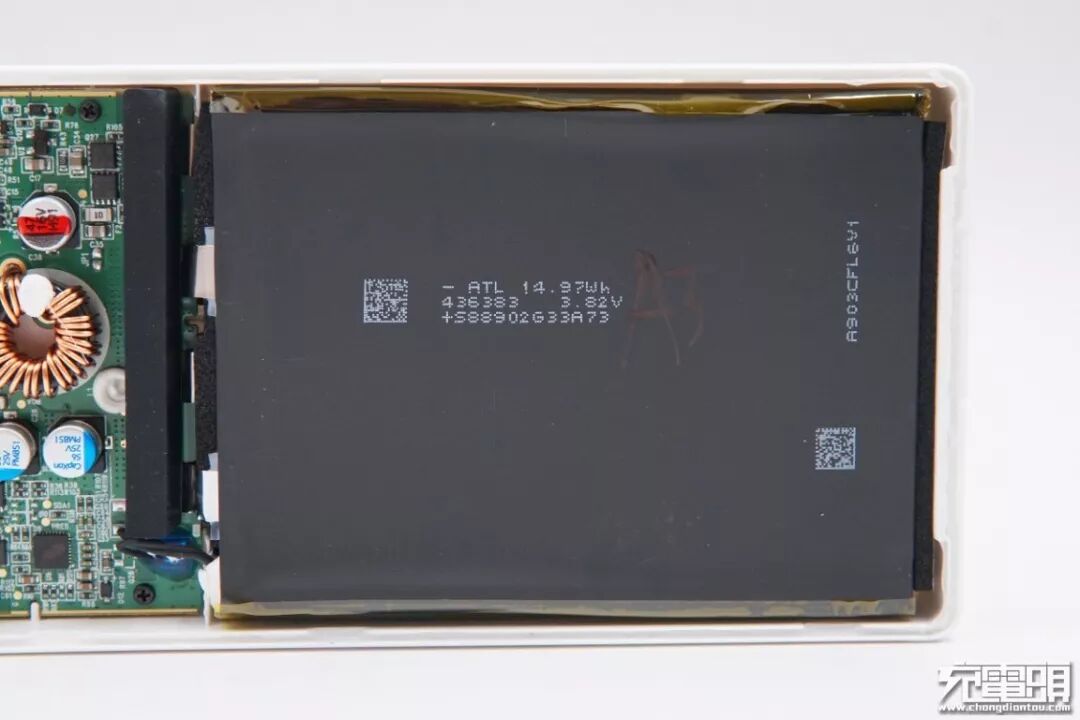

ATL 4.4V电池，14.97Wh单片，均压3.82V，电芯与PCB板上的镍带焊点出贴有一块橡胶绝缘。
从外壳中取出移动电源电路板和电池，电池通过激光点焊到电路板的焊片上。
电芯侧面有泡棉绝缘、支撑、缓冲。
3块电池串联的架构，和宣传完全一样。

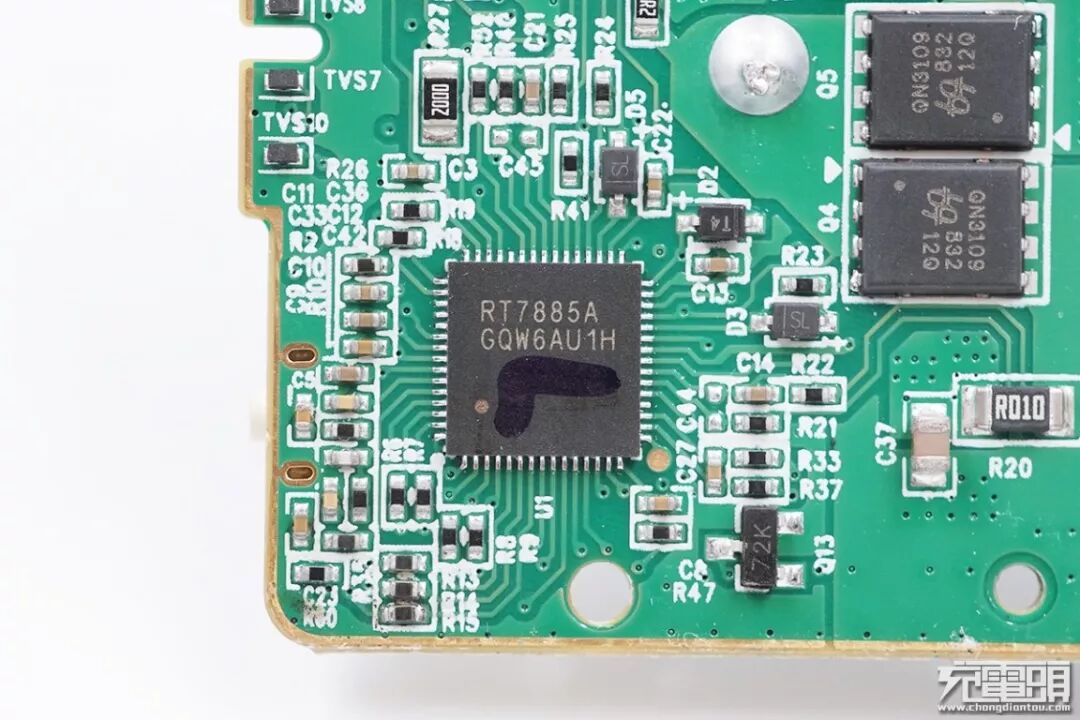

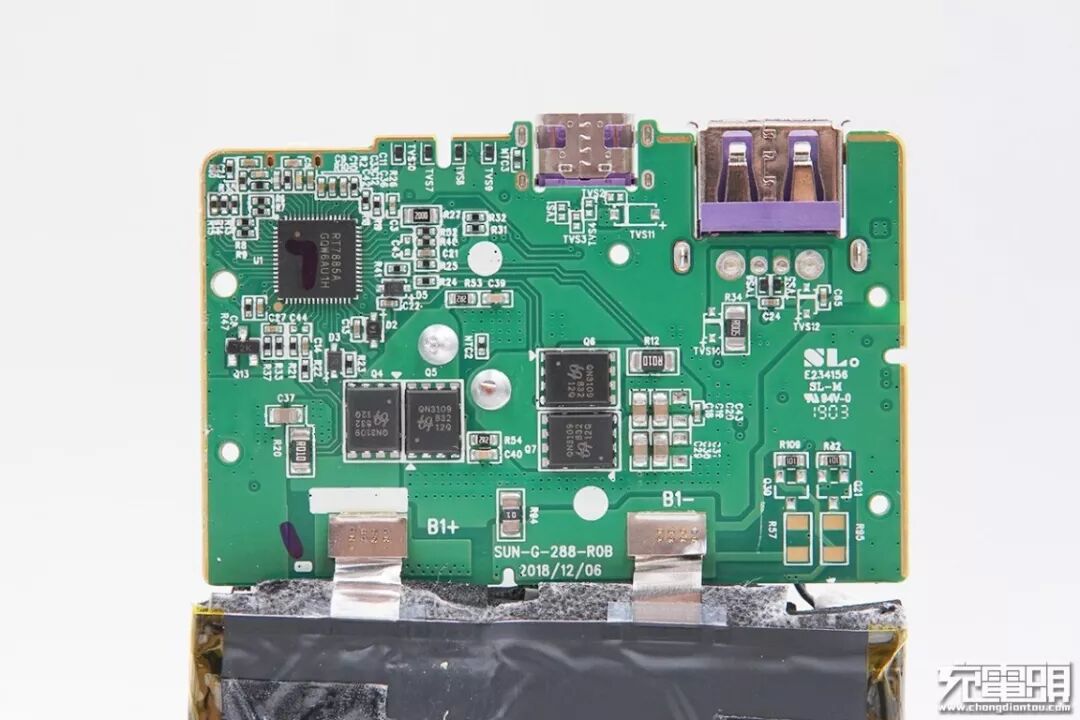

PCB板背面有RICHTEK RT7885A同步升降压控制器和四颗UBIQ QN3109 开关管，并有多颗1206检流电阻组成H桥同步升降压，USB-A接口的数据脚有TVS做静电防护，PCB板采用沉金工艺。
RICHTEK立锜科技RT7885的升降压控制器，同时集成PD协议识别和MCU，可减少外置元件数量，内置电荷泵，可驱动低成本的NMOS，支持1到4串锂电池充电，非常适合移动电源使用。

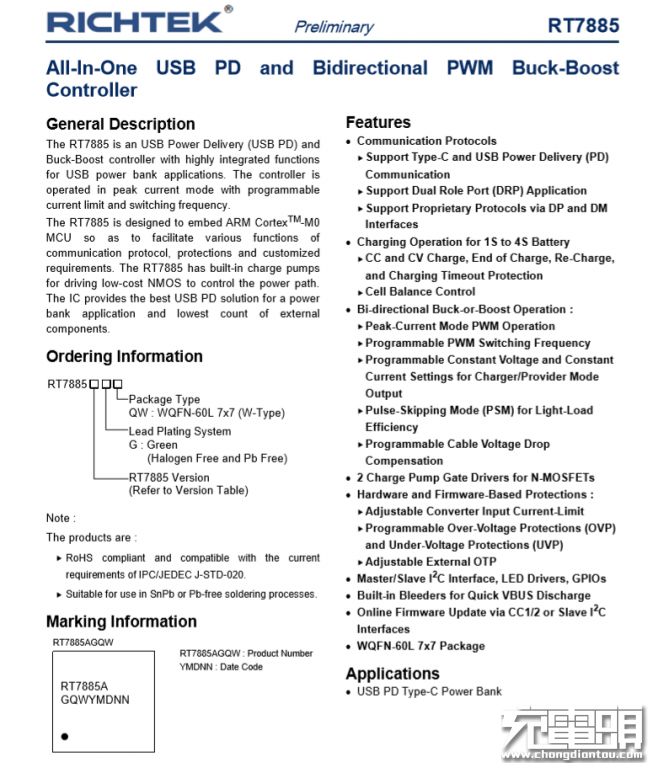

RICHTEK立锜科技RT7885详细资料。

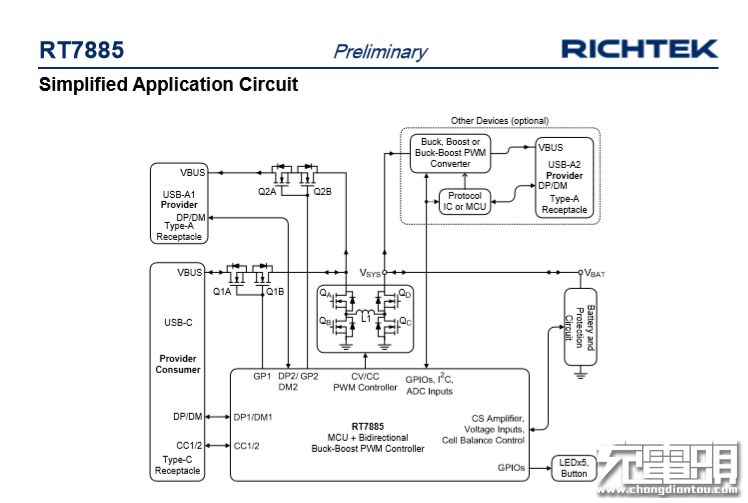

通过简化原理图可以了解到，RT7885支持传统USB-A和Type-C接口的快充协议，同时内置升降压控制器以及电池平衡控制。RT7885支持电池组平衡控制功能，拆解的移动电源并未焊接相应元件，但预留了对应焊盘。

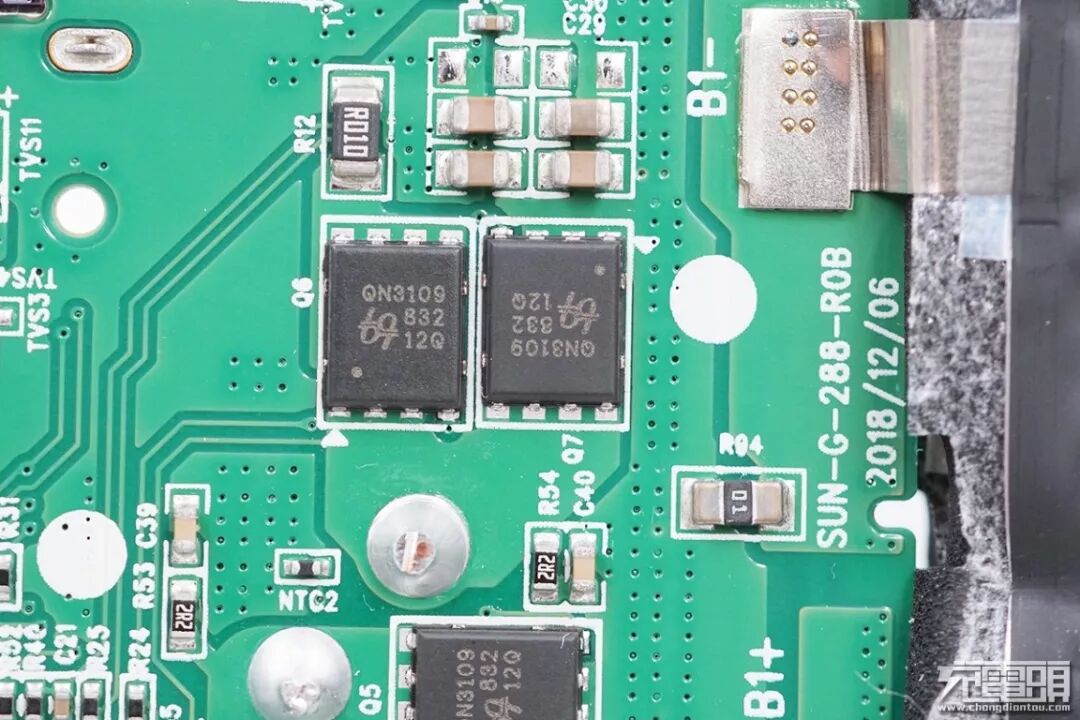

两颗uPI的开关管，型号QN3109M6N。左侧R20是电流取样电阻，电感线圈两个焊盘中间NTC2，用来监控电路板上功率元件温升，当温度过高时采取保护措施，避免温度过高。
uPI QN3109M6N详细规格资料。

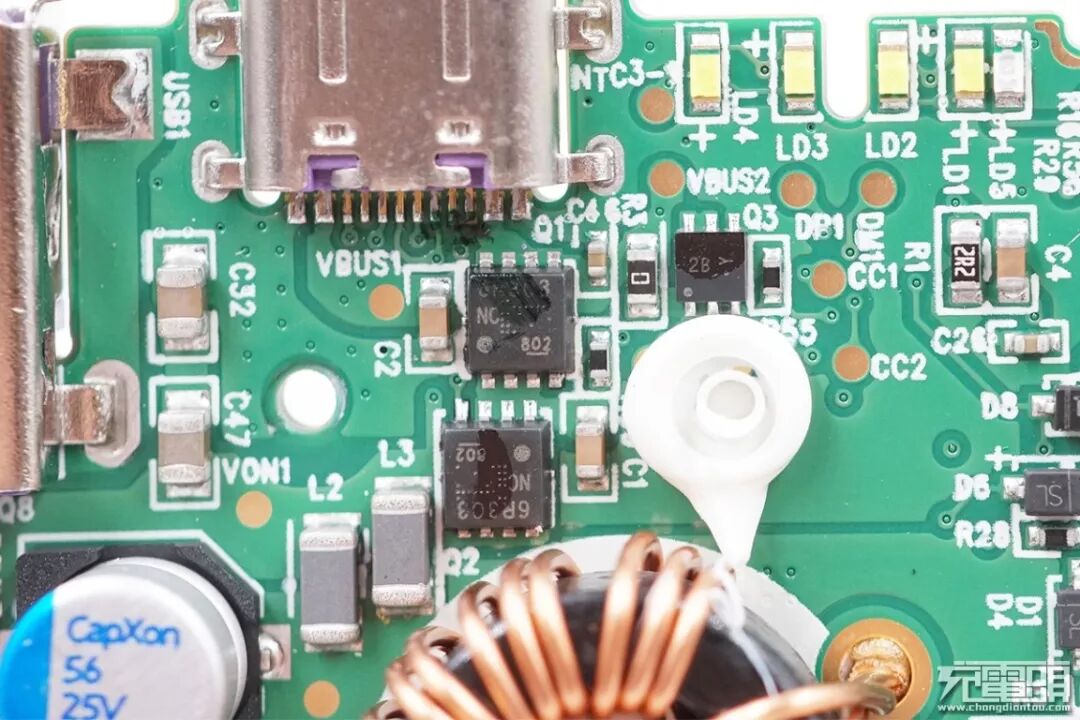

输出侧同样是两颗uPI QN3109M6N开关管，开关管上方MLCC和正面固态电容共同滤波，R12检流电阻用来检测输入输出电流；R94为TI电量计的检流电阻。

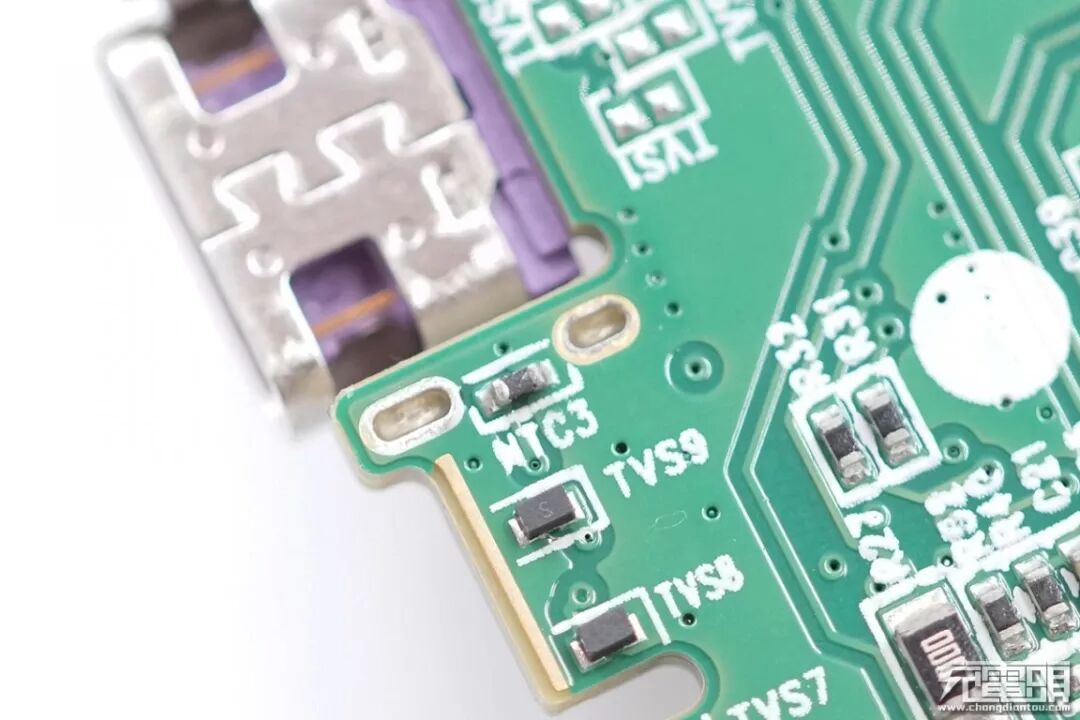

USB-C输出接口处有一颗NTC热敏电阻，能够实时检测充放电过程中端口温升情况，在温度升高的情况下可及时降低功率或者停止工作。

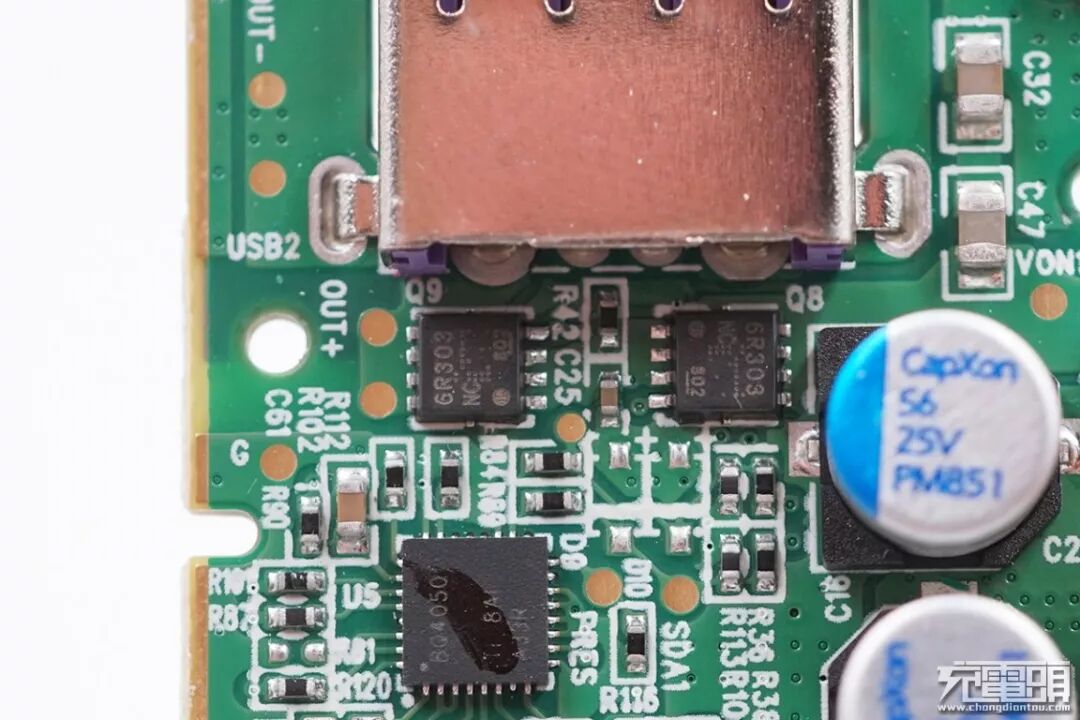

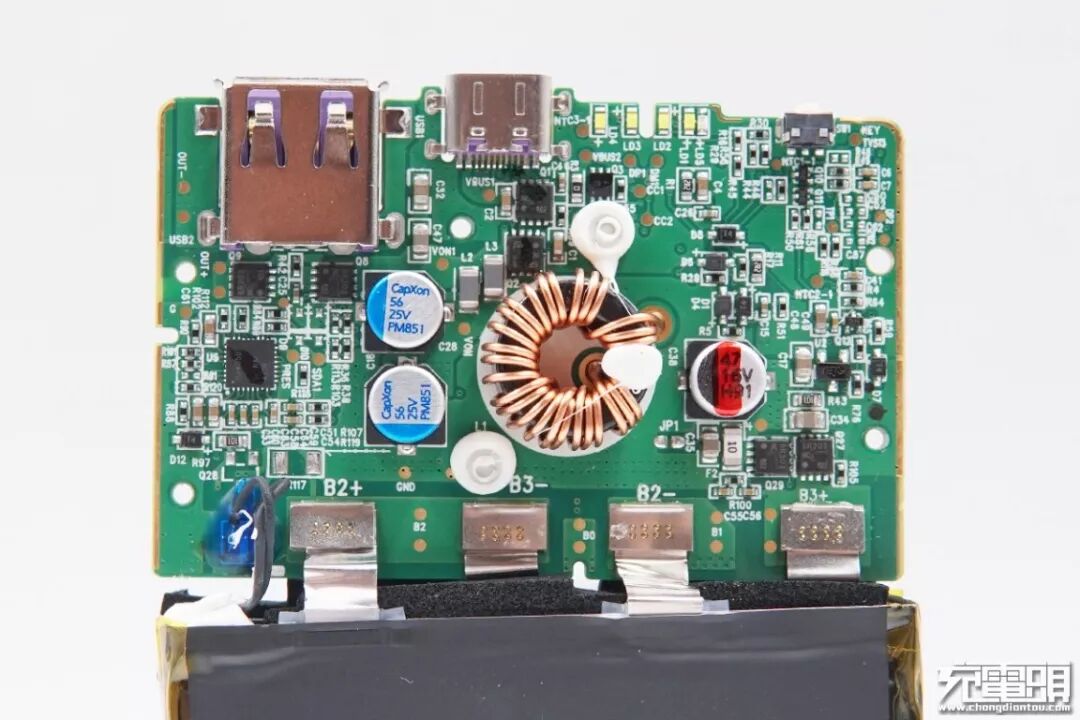

PCB板正面是两个输出口、滤波电容、升降压电感、4颗输出切换开关管和一对电池保护管；共有4颗电量指示灯和快充指示灯；电芯镍带和PCB板之间采用激光点焊，每根镍带有8个焊点，看起来很养眼。
TI BQ4050 1-4串锂离子电池组管理器，支持独立的电池保护和电池均衡。

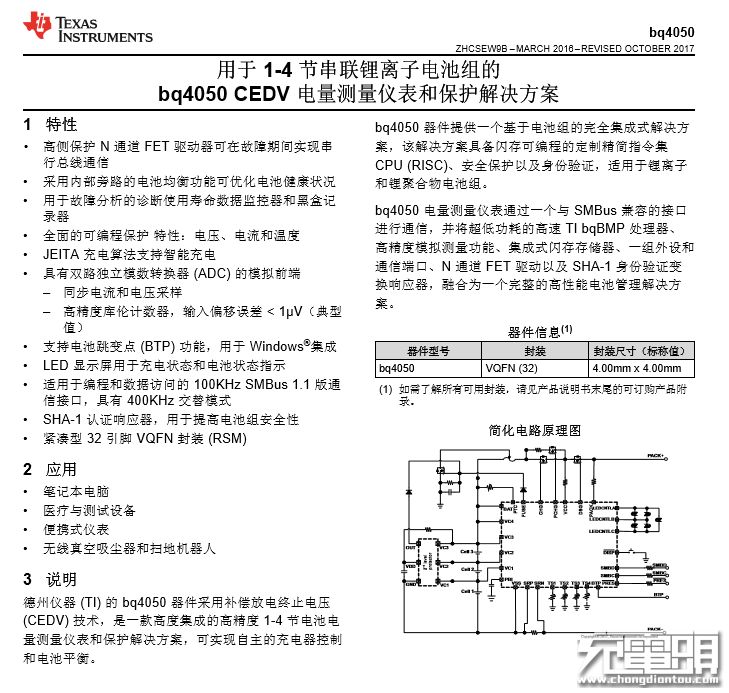

TI BQ4050 详细资料。

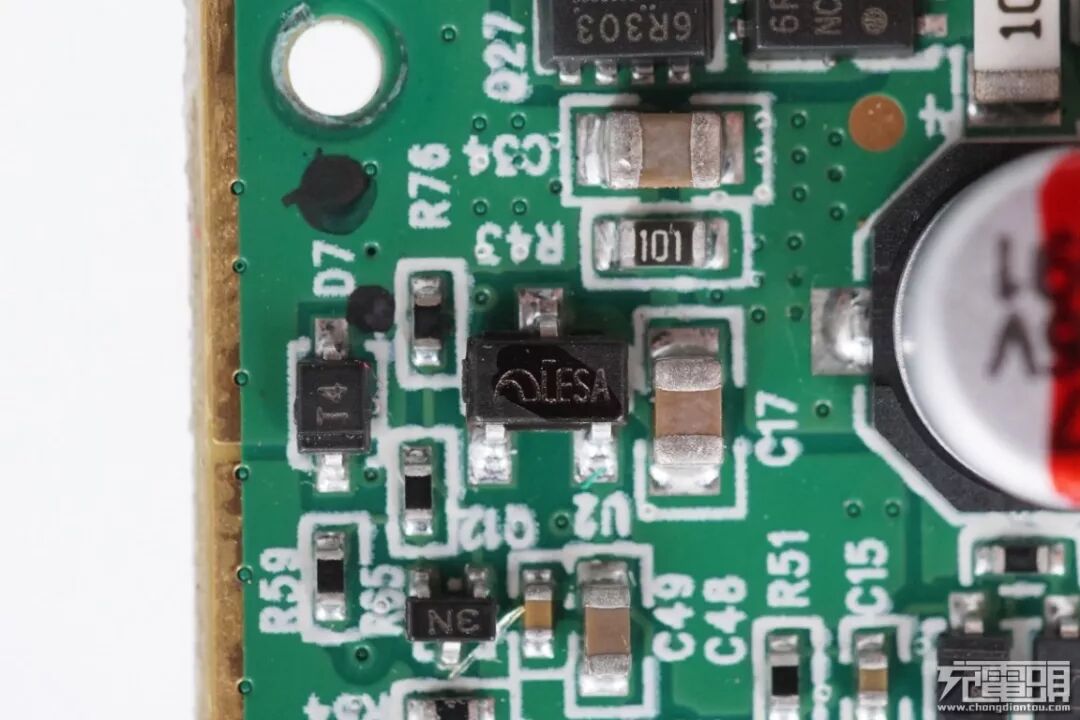

一颗辅助供电的稳压管，来自南京微盟电子的ME6228系列。

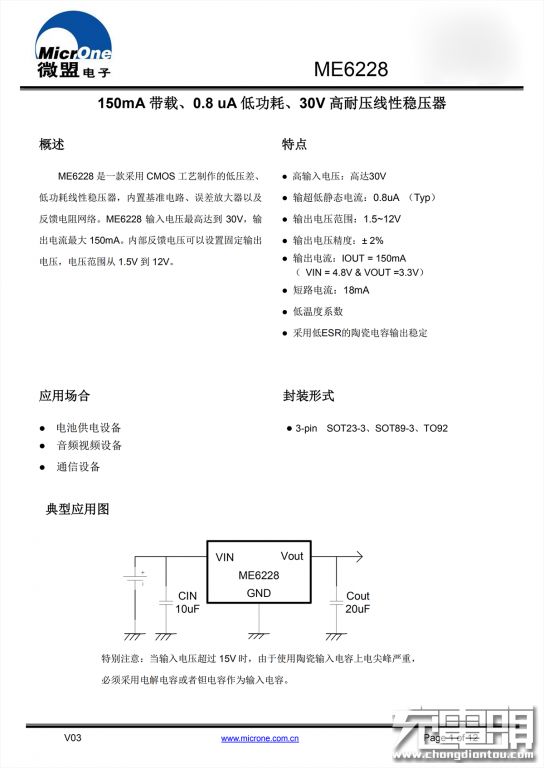

微盟ME6228 是一款采用CMOS工艺制作的低压差、低功耗线性稳压器，内置基准电路、误差放大器以及反馈电阻网络。ME6228 输入电压最高达到 30V，输出电流最大 150mA。内部反馈电压可以设置固定输出电压，电压范围从1.5V到12V。
输出切换的MOS管，东芝TPN6R303NC，5.2mΩ导阻，耐压30V。两颗对置用于防倒灌。

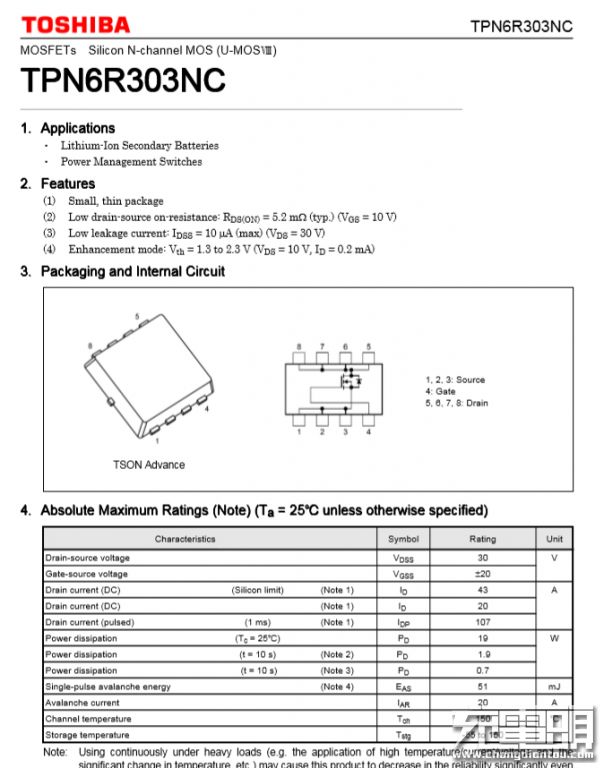

东芝TPN6R303NC详细资料。
丰宾PM系列小型化固态电容，56μF 25V耐压。

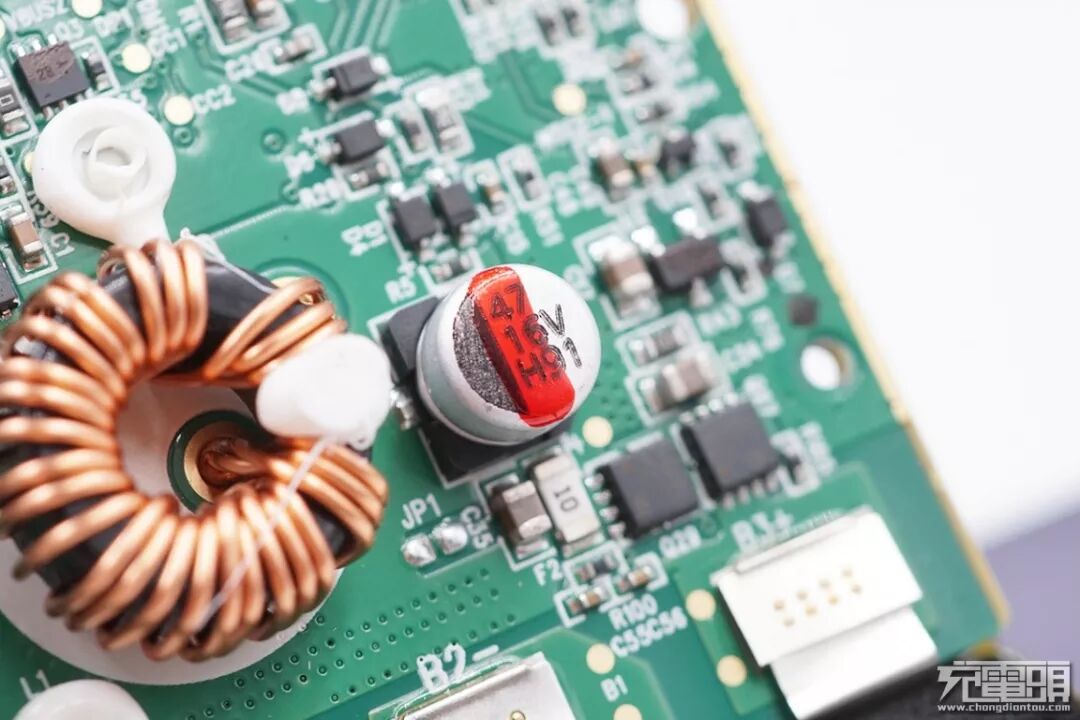

电池端滤波电容，47μF 16V耐压。
升降压磁环电感，3线并绕。
用于切换输出端口的MOS管。
电池保护的两颗MOS管，还有保险丝在极端情况下保护电池组不会过流。

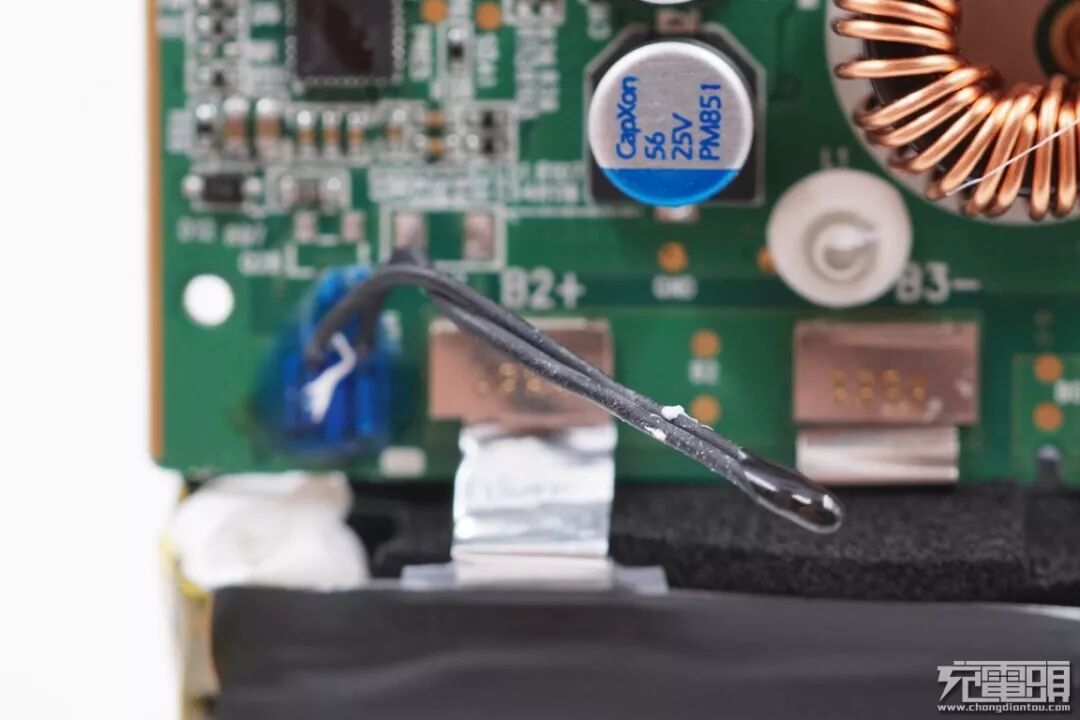

电池组的温度探头，实时监控温度，确保使用过程中的安全。
电路板侧面一览，板比较厚，两个座子都是沉板的。USB-C接口和USB-A均采用紫色胶芯，为通过大电流5A输出，采用正负极加宽设计。

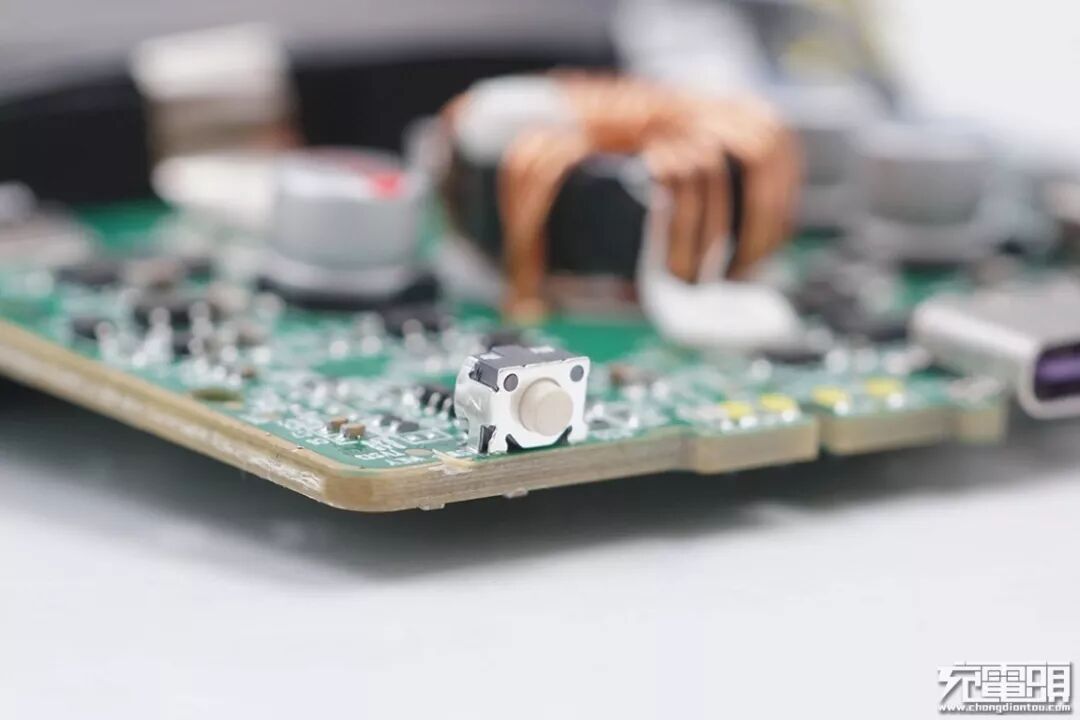

电量检测和激活按键。

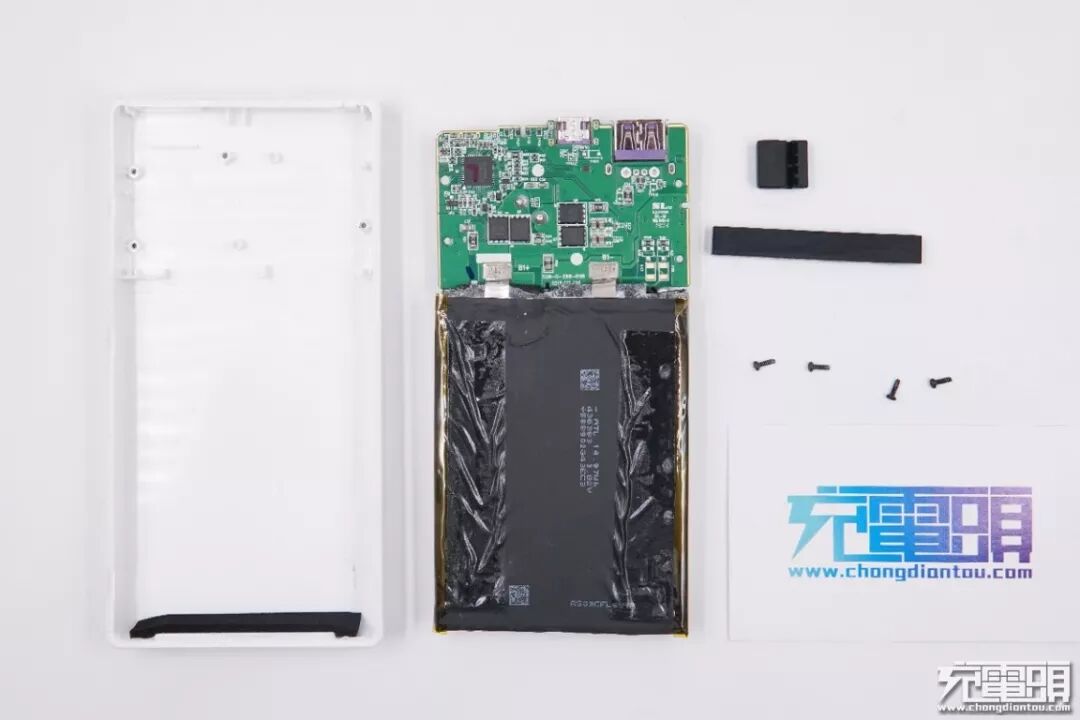

全部拆解完毕。
充电头网拆解总结
华为这款40W超级快充移动电源采用了极简的外观设计，但是做工却是一流水准，体型轻薄，手感极佳，实测可以支持FCP、SCP、USB PD、QC3.0/2.0等快充协议，支持华为Mate20 Pro实现40W超级快充，给华为Mate 20、MacBook Pro、iPhone X等设备均可快速充电。
充电头网拆解发现，这款产品内部采用3块ATL电芯串联设计，电池端电压相对比较高，电路板上的电流小一些，效率有保障，发热量也可以得到有效控制。同时采用RICHTEK立锜科技全集成升降压控制器，集成PD和快充协议，外围只需要搭配开关管和电感元件即可组成完整的PD移动电源。此外，移动电源内置TI 电池保护芯片和温度检测，为电池提供更好的保护；接口与功率元件附近均布置了温度传感器，针对大电流下发热进行监控，对移动电源提供保护。
