----- 充电头网拆解报告第775篇 ----

市面上大容量的移动电源越来越多，这些移动电源往往体型笨重，没有为大体积做出合理优化，使用起来始终不方便。羽博近期推出了一款外观酷似笔记本的移动电源30BOOK，就兼顾了容量和体积。

这款产品拥有30000mAh的大容量，支持USB PD等多种快充协议，同时还利用自己的大身躯配备了6个充电接口，输入方面，用户可使用USB-C、MicroUSB、Lightning三种接口的充电线对其快速充电；输出方面，两个USB-A口和USB-C接口均18W快充输出，可为iPhone X系列等手机以及部分笔记本电脑充电。下面小编就为大家带来这款移动移动电源的拆解。

一、羽博30000mAh移动电源外观

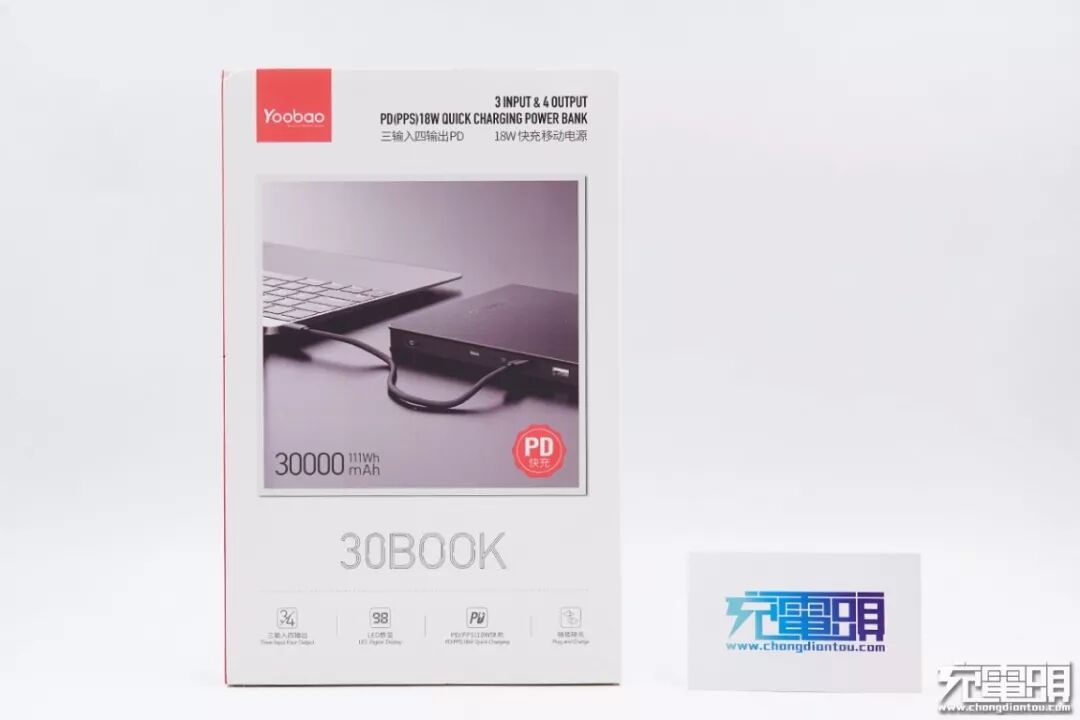

羽博30BOOK移动电源包装盒采用抽拉式设计，内层为牛皮纸盒，外套为覆膜彩卡纸。正面印制使用场景（可充笔记本电脑）、产品名称（三输入四输出PD 18W快充移动电源）、产品容量（30000mAh）以及产品主要特点。

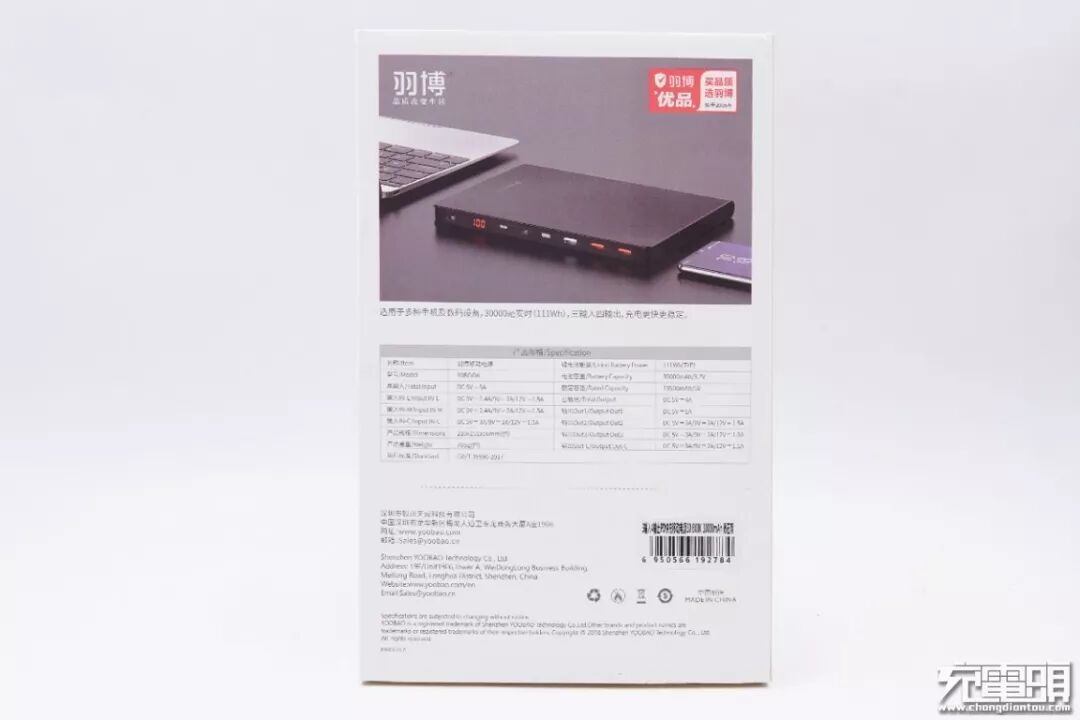

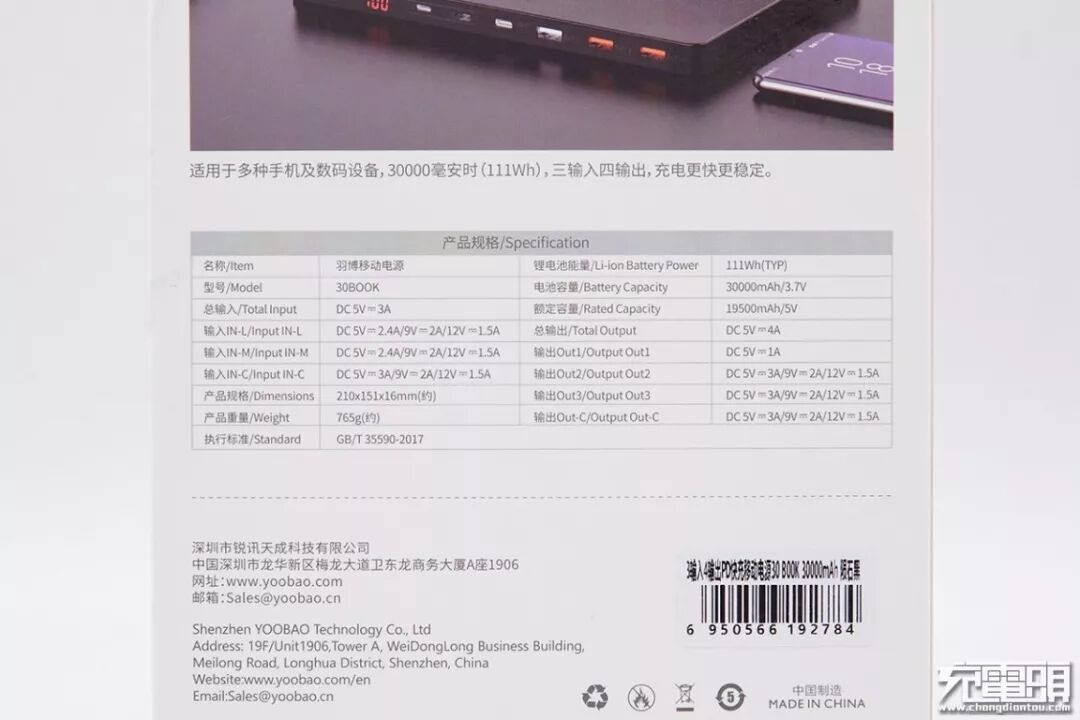

包装背面同样印有产品外观展示，罗列了详细规格及制造商信息。

放大来看产品详细规格：
产品型号：30BOOK；
锂电池容量：30000mAh/3.7V；
锂电池能量：111Wh（TYP）；
额定容量：19500mAh/5V；
总输入：DC 5V/3A；
Lightning输入：DC 5V/2.4A、9V/2A、12V/1.5A；
Micro USB输入：DC 5V/2.4A、9V/2A、12V/1.5A；
USB-C输入：DC 5V/3A、9V/2A、12V/1.5A；
总输出：DC 5V/4A；
Out1输出：DC 5V/1A；
Out2输出：DC 5V/3A、9V/2A、12V/1.5A；
Out3输出：DC 5V/3A、9V/2A、12V/1.5A；
USB-C输出：DC 5V/3A、9V/2A、12V/1.5A。

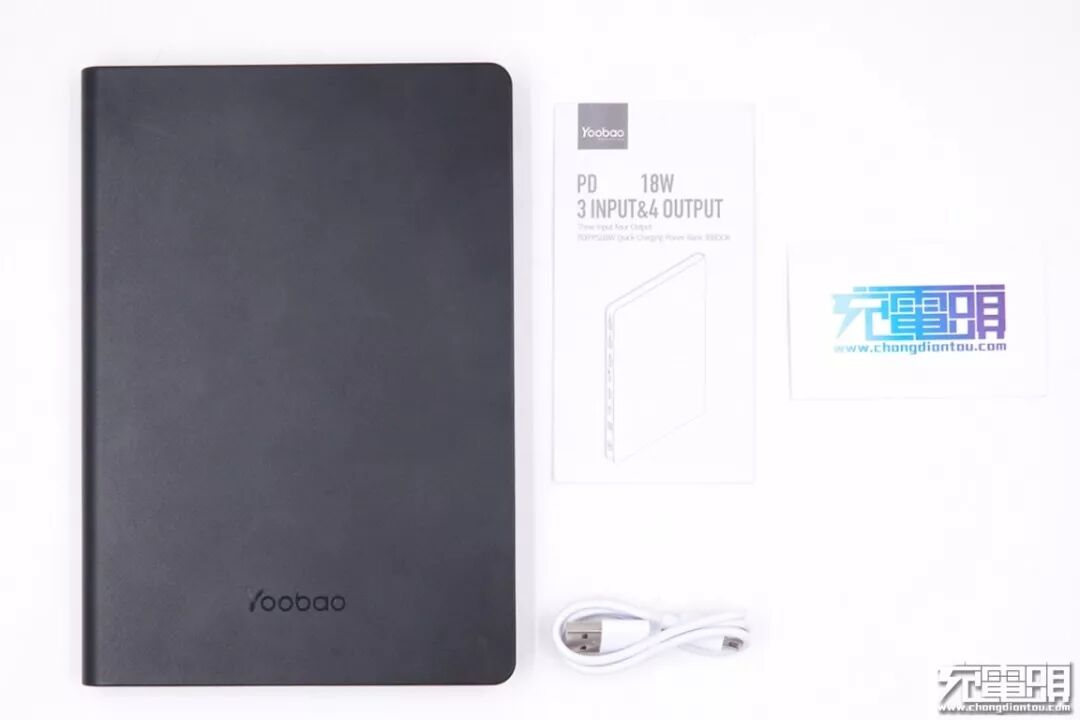

打开包装，内有移动电源本体、说明书、Micro USB数据线。

羽博30BOOK一共有陨石黑、太空灰、雪山白三种颜色款式，小编拿到手是陨石黑色。移动电源外形像32K大小的笔记本，整体呈扁平长方体，外壳为工程塑料材质，整个机身浑然一体，仅有一处接缝。壳体上有细小的方格纹理，轻薄的机身握持舒适，细腻的纹理提供了良好的手感。

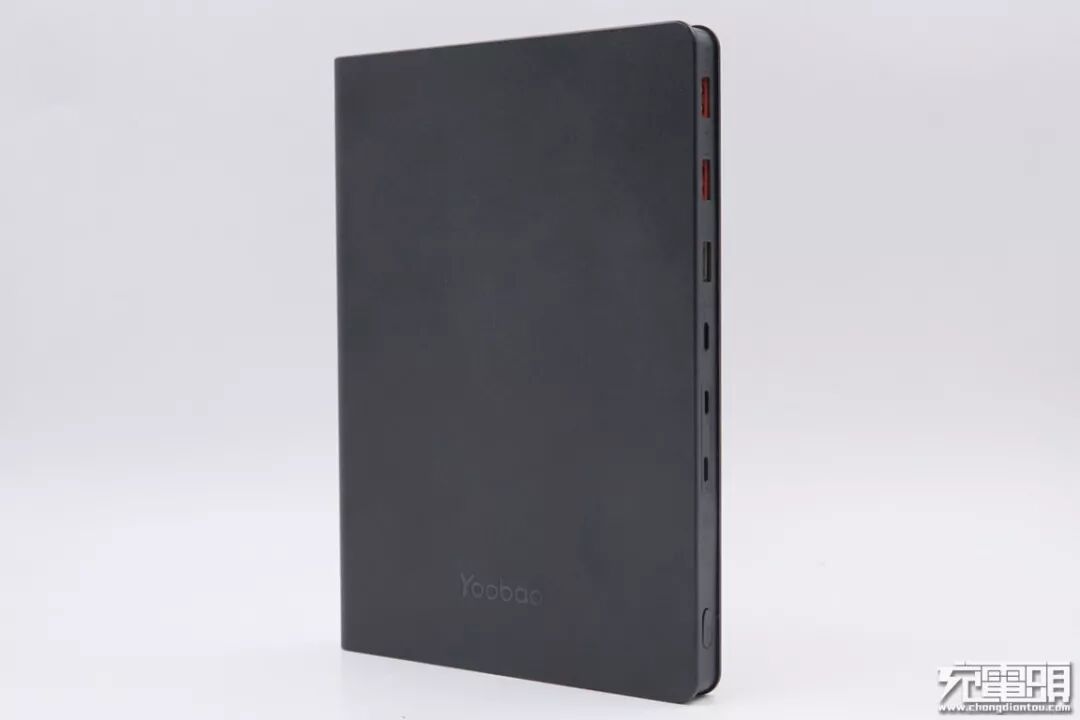

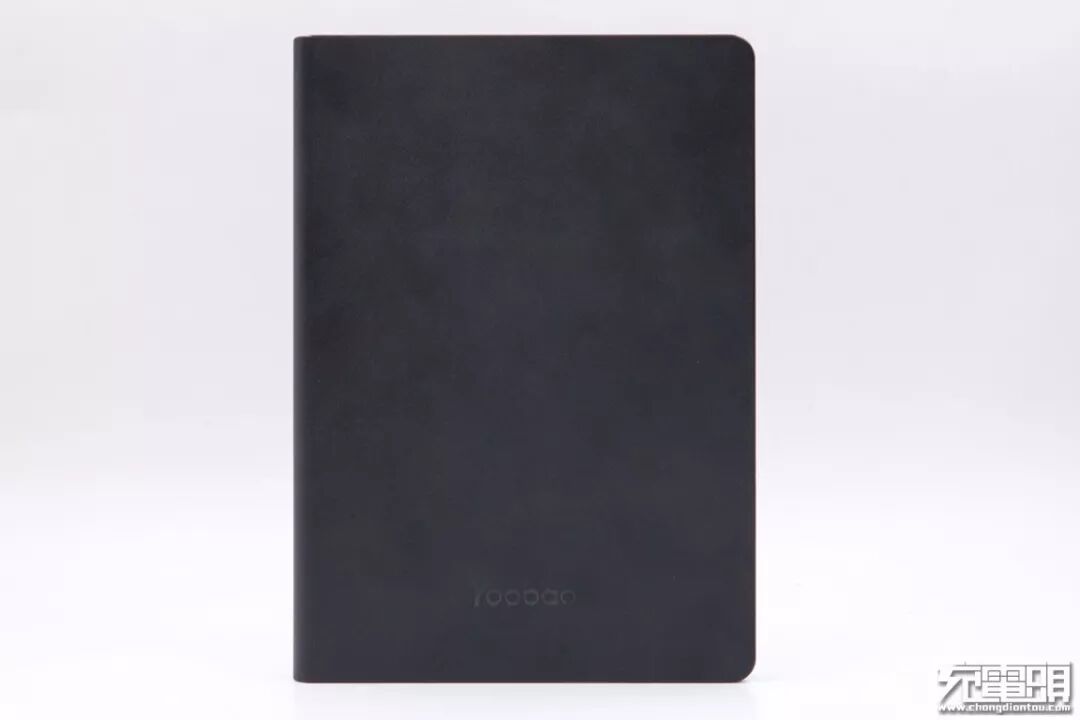

移动电源正面时尚简洁，没亲手拿起前怎么看都是一本32K大小的笔记本。

移动电源正面下方凹印有羽博Logo：“Yoobao”。

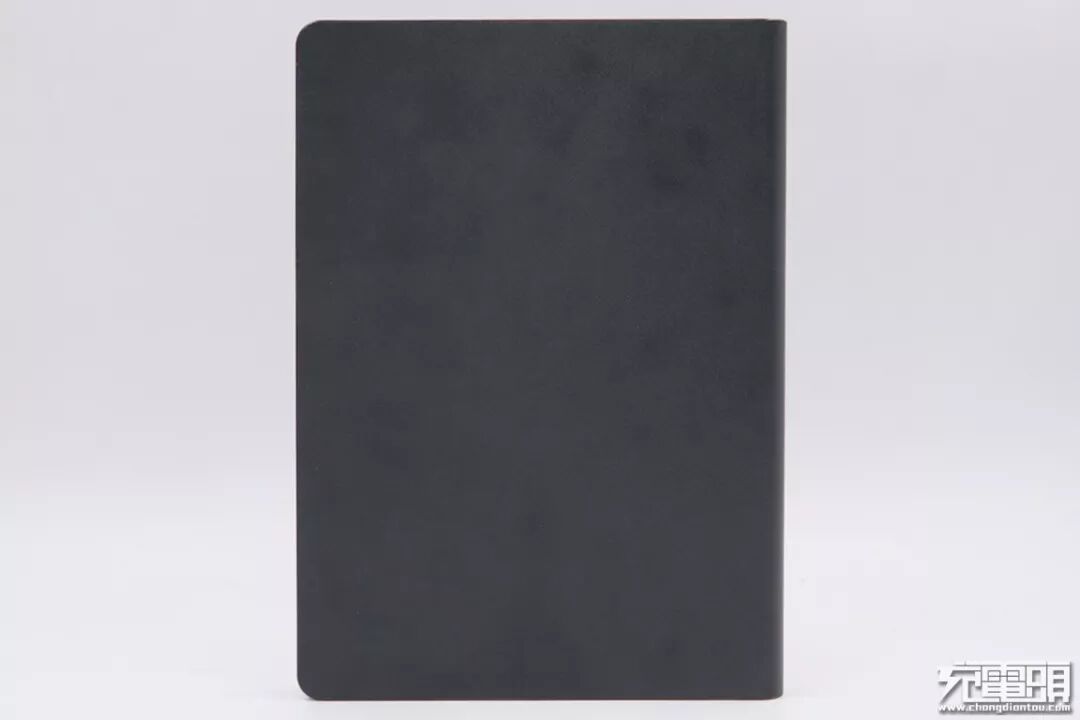

产品背面没有任何信息。

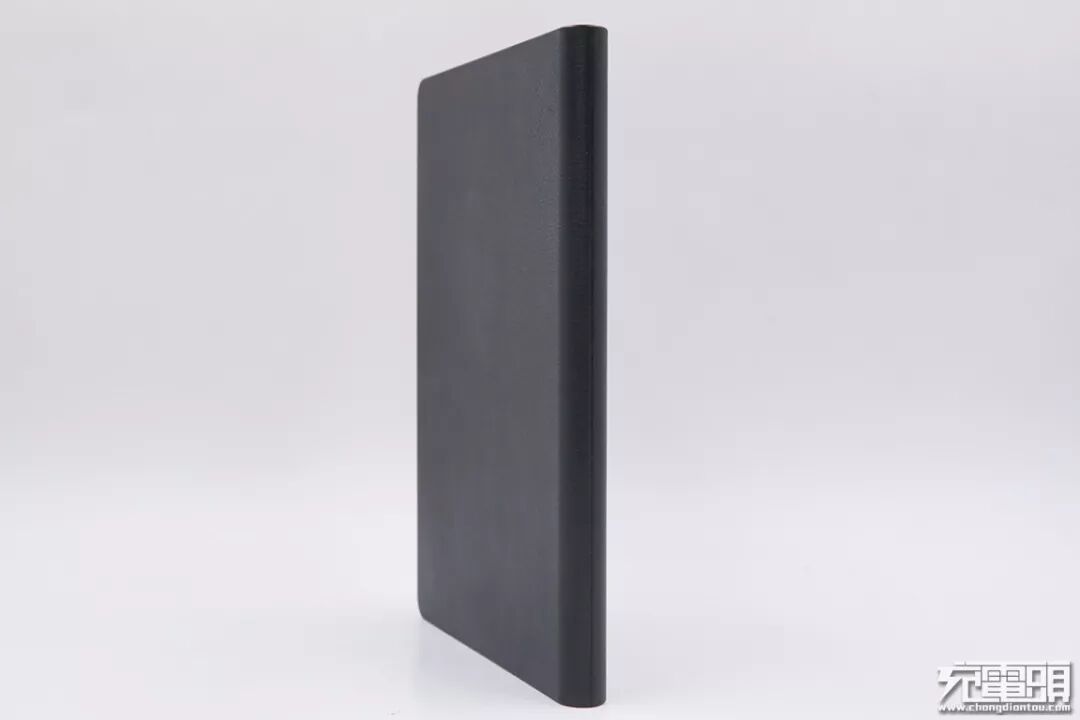

整个机身浑然一体，仅在书本装订侧面有一处接缝。

书本翻页侧面就是整个移动电源最主要的一面，从左到右依次是电源按钮、LED电量百分比数显屏，Lightning PD快充输入接口，Micro USB快充输入接口，USB-C双向PD快充接口，3个USB-A接口。其中靠左侧的白色USB-A为5V1A普通输出接口，右侧两个橙色USB-A为快充输出接口。接口处标有IN/OUT标识，方便区分输入输出。

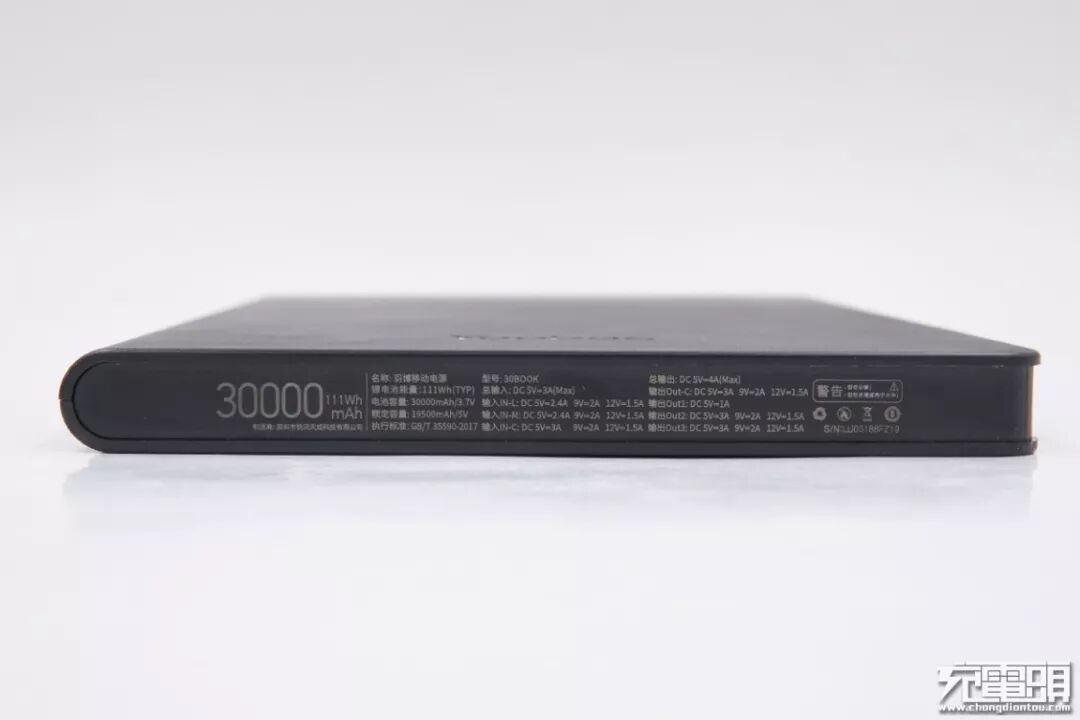

底面是该产品的铭牌，印制了产品相关参数，与包装盒上标注一致，不再赘述。

接口特写，做工精细，接口处标有IN/OUT标识，方便区分输入输出。

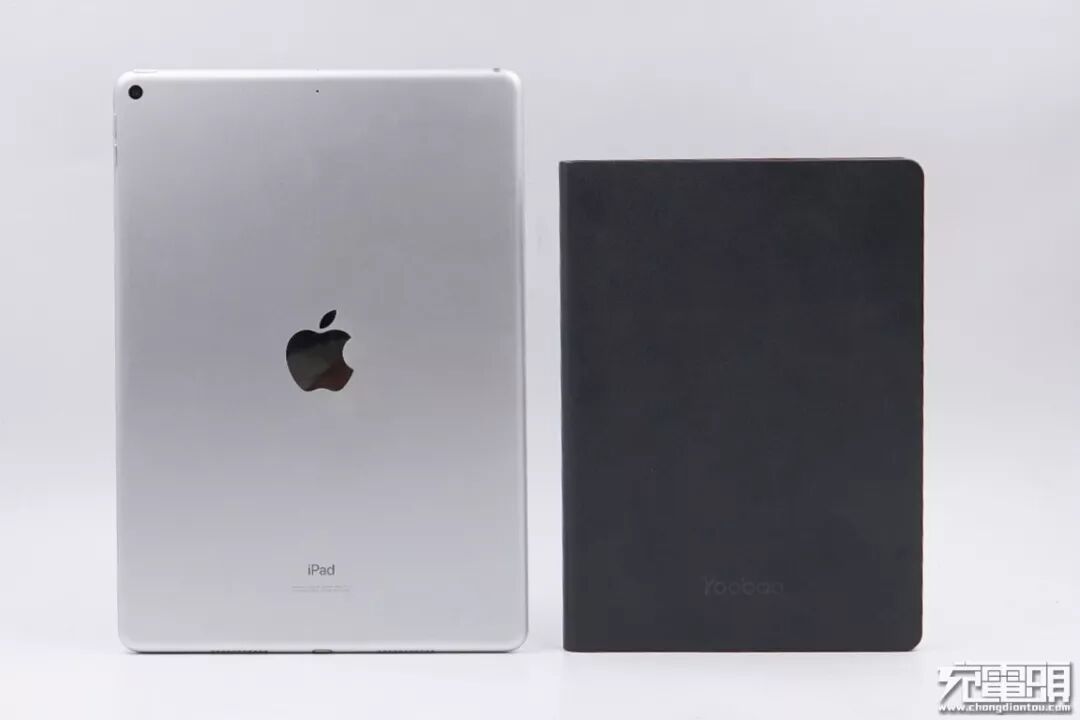

官方标称的外形尺寸为 210mm（长）×151mm（宽）×16mm（高），实际上手比iPad Air 3 略小。

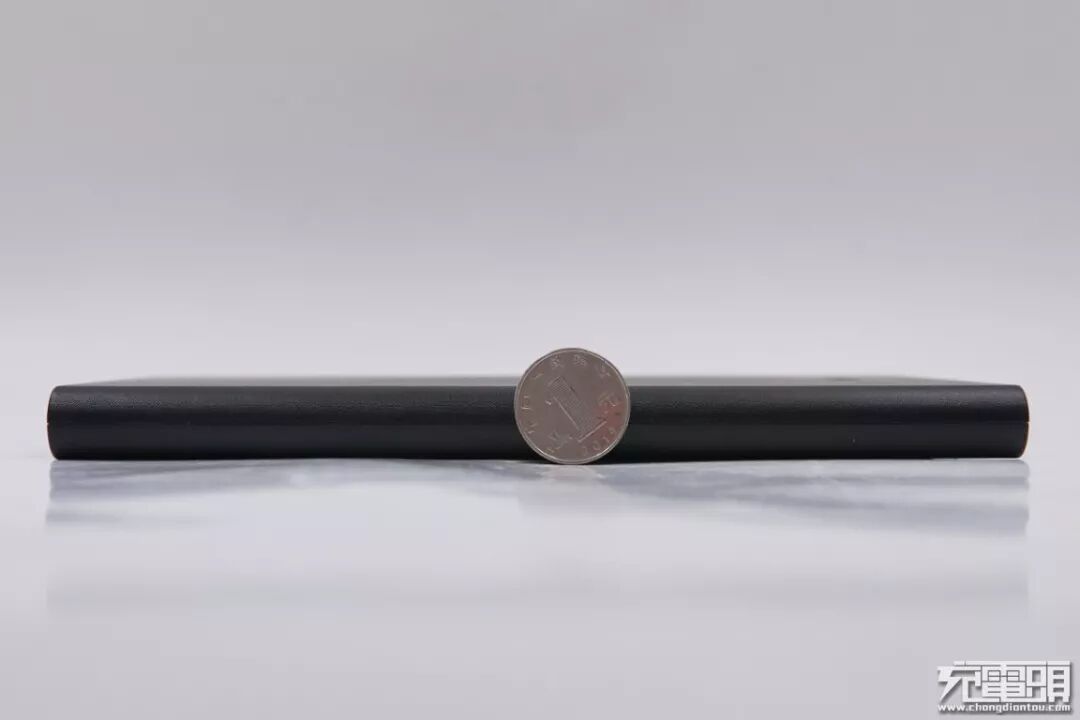

比起一元硬币的直径还是小很多，比起传统的“板砖”式移动电源塞入背包更节省空间。日常也方便跟iPad 叠加使用。

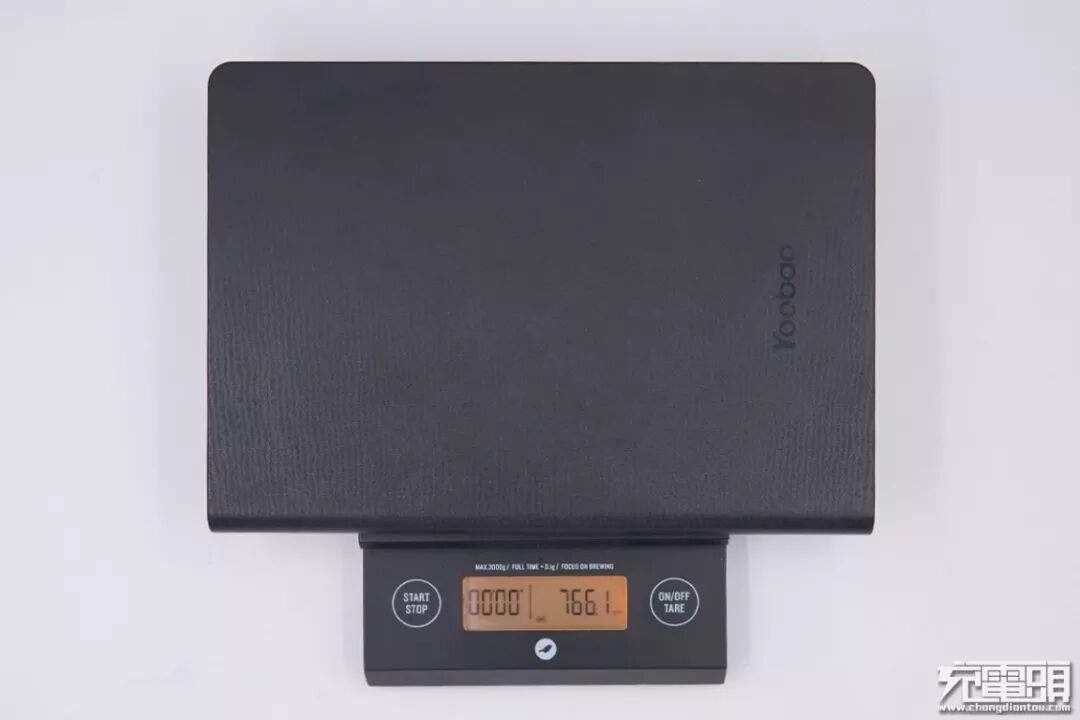

移动电源重量为766.1g，毕竟有这么大的容量，不可能做的太轻了。

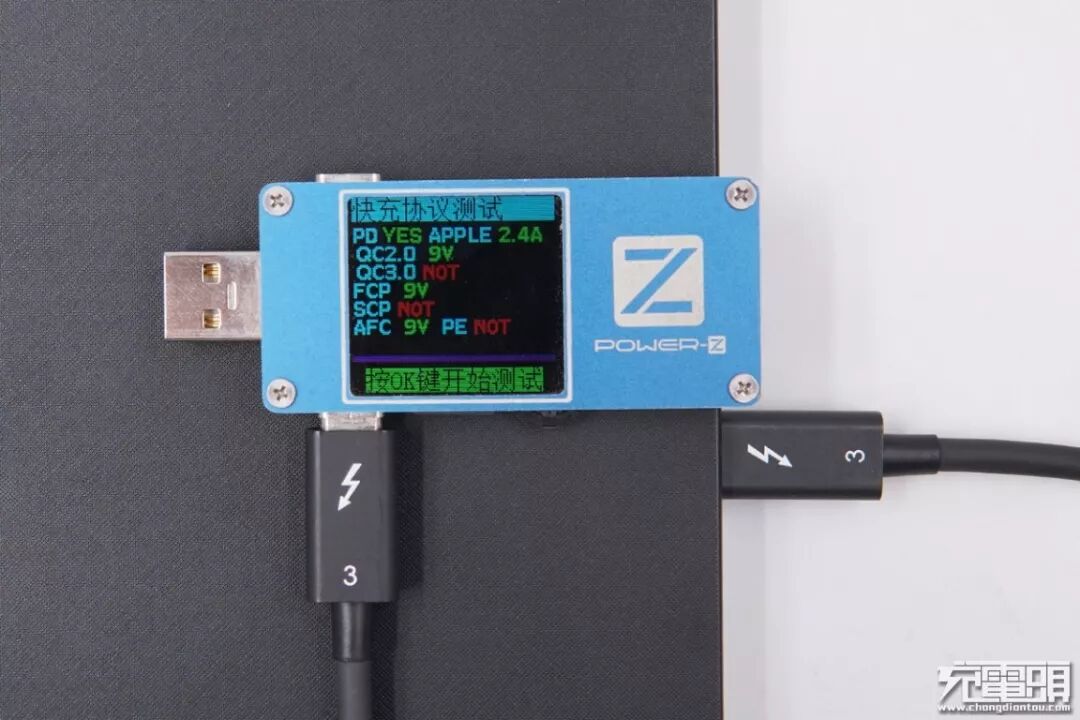

使用ChargerLAB POWER-Z FL001 SUPER测试仪对羽博移动电源USB-C口进行协议检测，测得支持Apple 2.4A、QC2.0、FCP、AFC、PD快充协议。

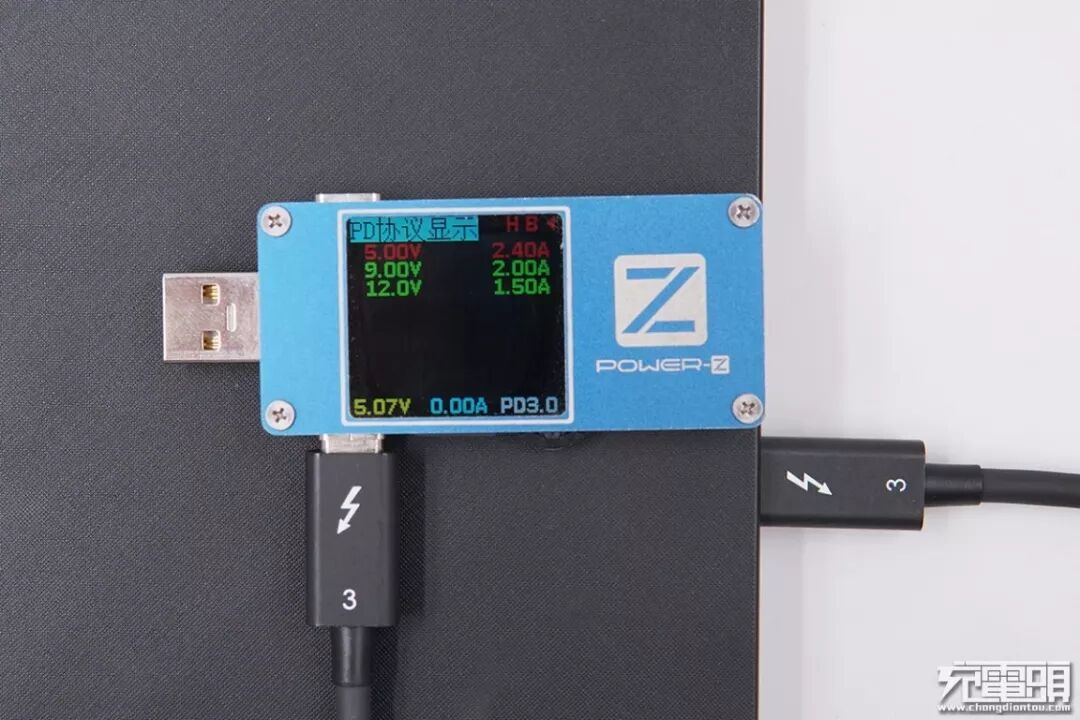

切换到PD检测界面，测试出羽博移动电源USB-C口支持PD3.0快充协议，共有三个输出档位，分别为：5V/2.4A、9V/2A、12V/1.5A。

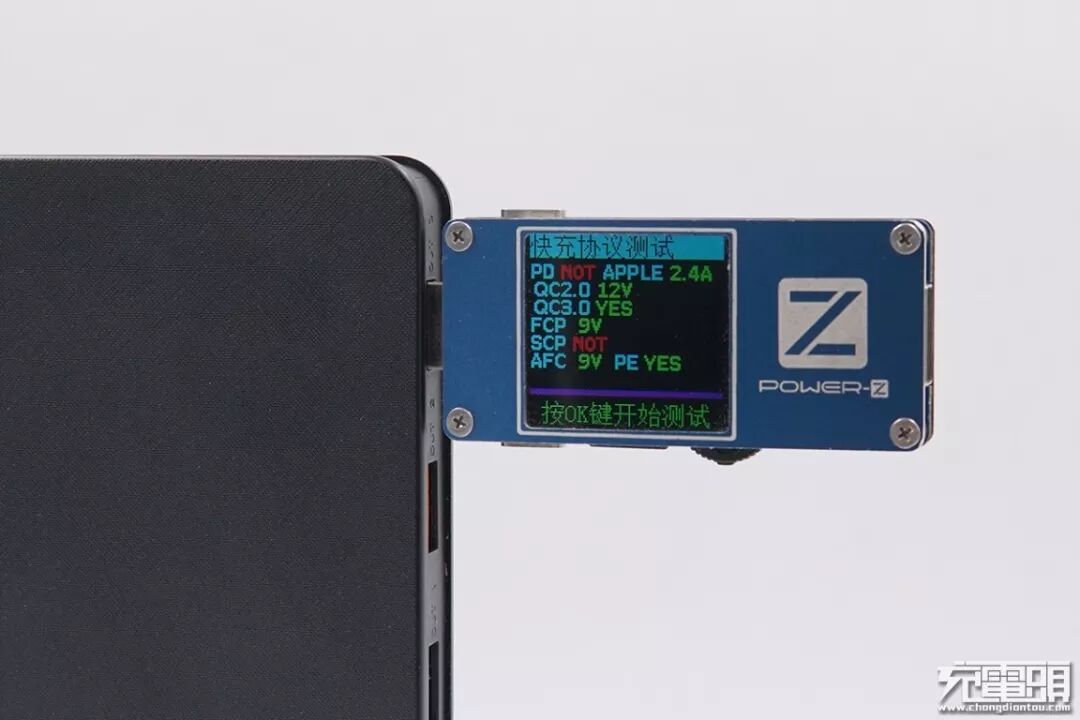

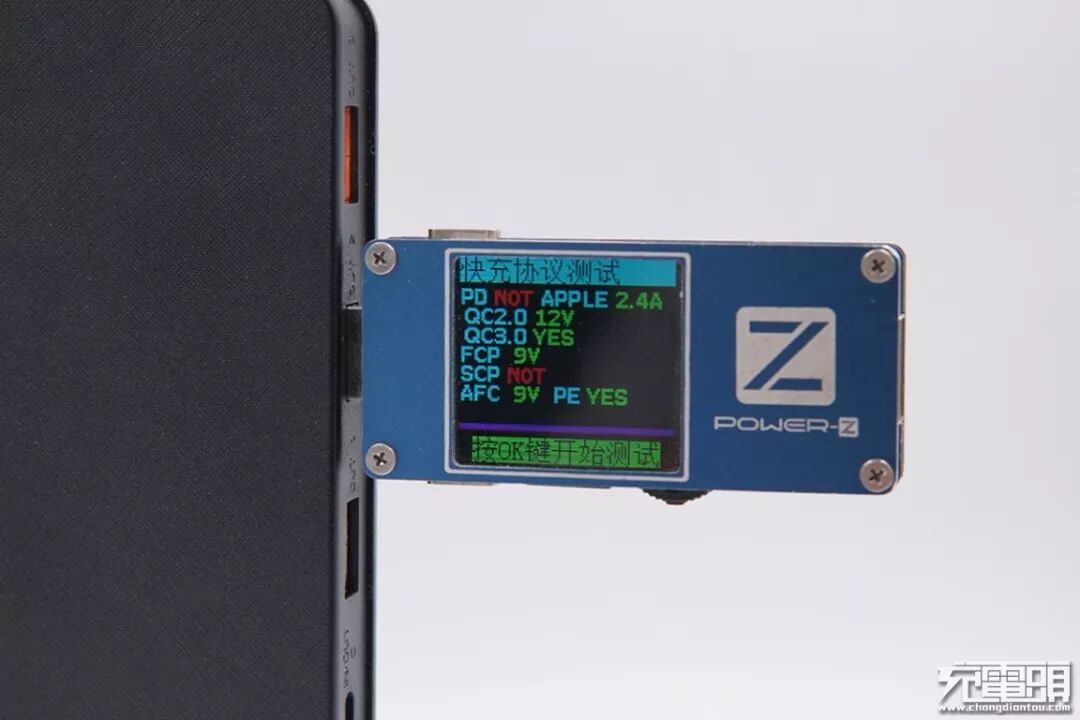

下面对移动电源的橙色USB-A口进行测试，第一个USB-A口支持Apple 2.4A、QC2.0、QC3.0、FCP、AFC、PE快充协议。

测试后发现两个橙色USB-A口均支持的充电协议完全相同。

白色USB-A“五福一安”接口不支持任何协议。

二、羽博30000mAh移动电源拆解

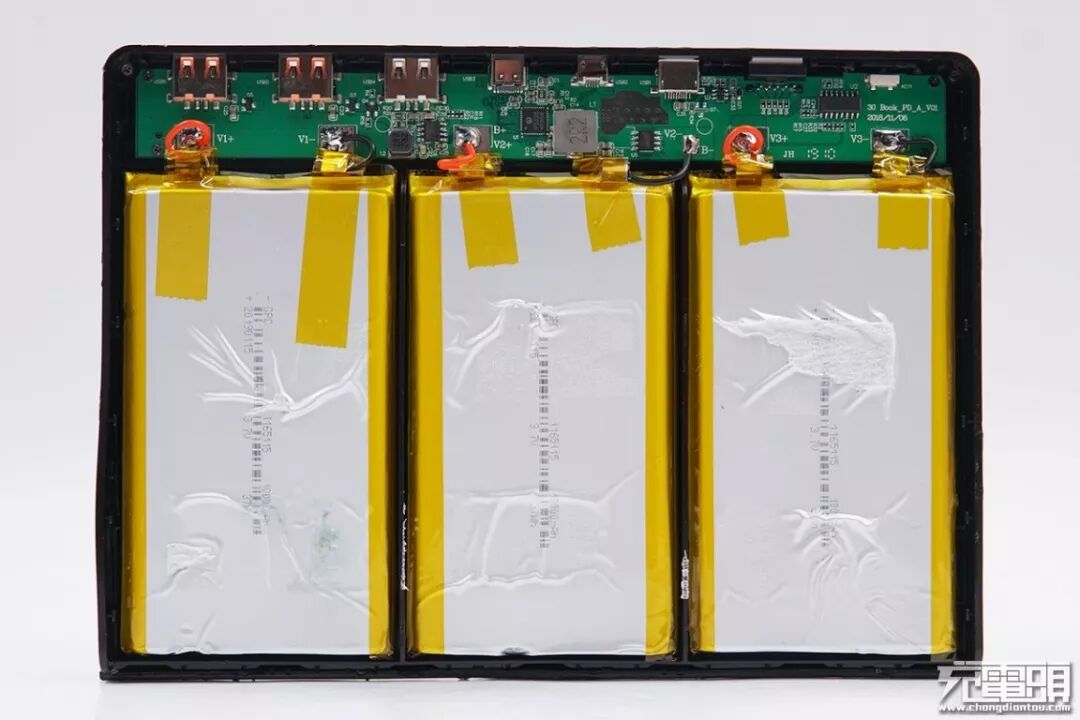

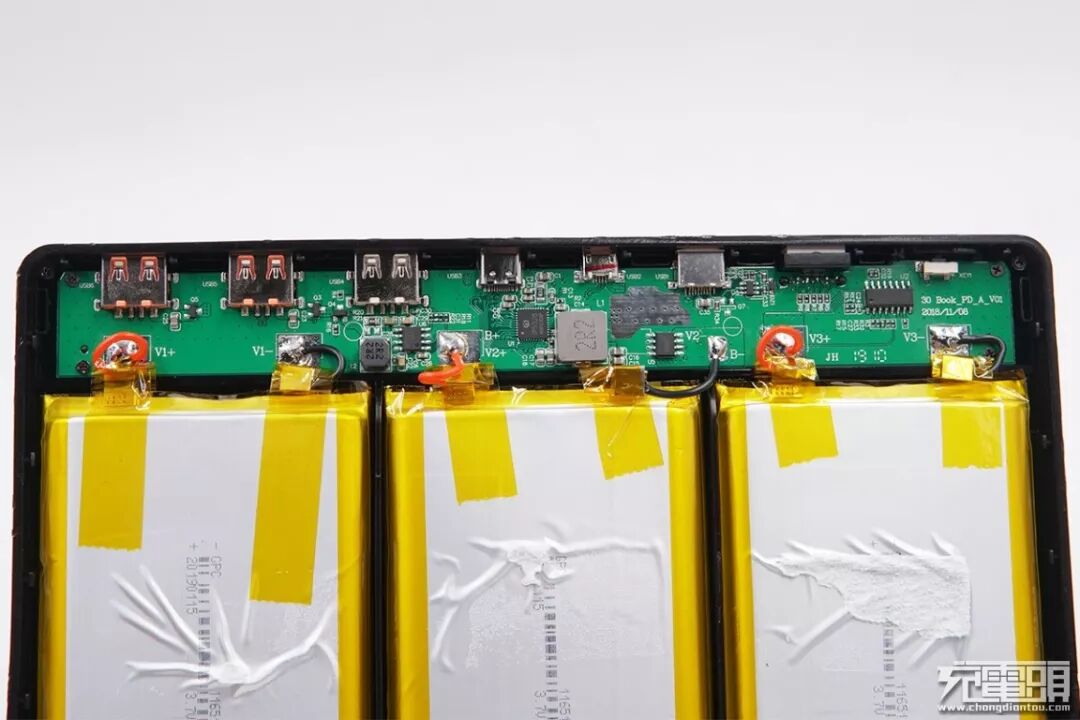

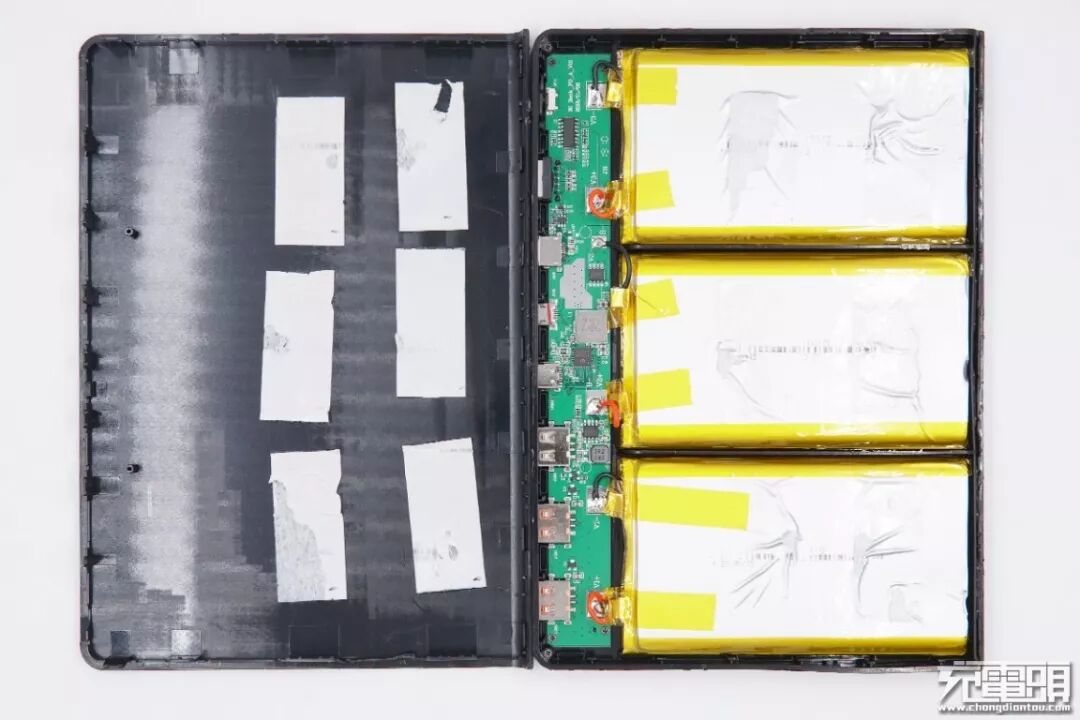

拆开移动电源外壳，只见内部并排放置着三块聚合物电芯以及一块很长的PCB板。

每一块电芯周围都使用胶带缠绕，电芯与电芯之间有隔离设计，起到定位的作用。

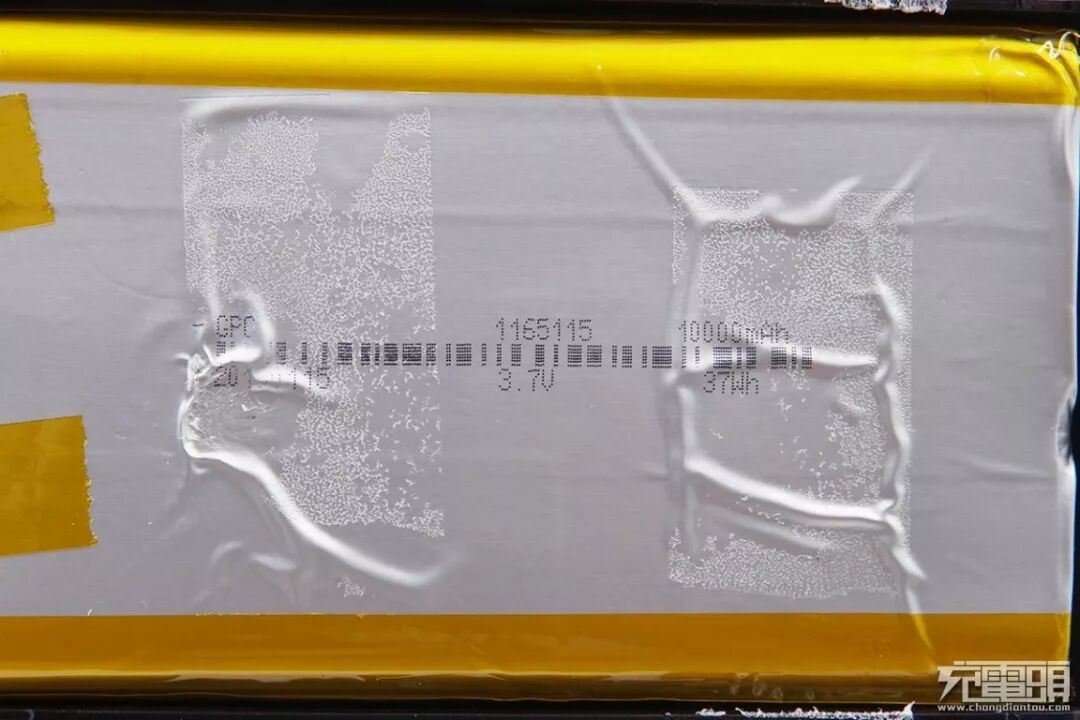

从电芯上的丝印信息可以看到，这款产品采用的是GPC深圳格林德能源集团有限公司的电芯，单片容量为10000mAh（37Wh）。

三块电芯并联组成30000mAh的容量。

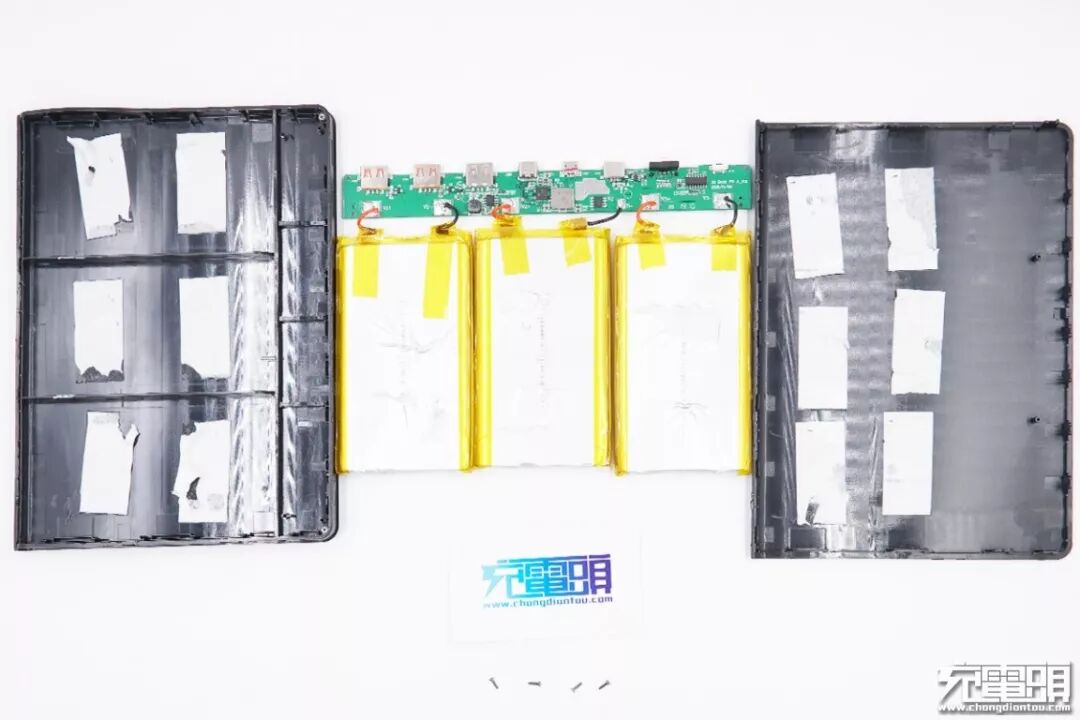

将电芯和PCB板从移动电源外壳上拆下。

PCB板正面一览。上面焊接了6个接口，此外还有移动电源主控芯片、锂电保护、LED显示屏驱动单片机、电感等元器件。

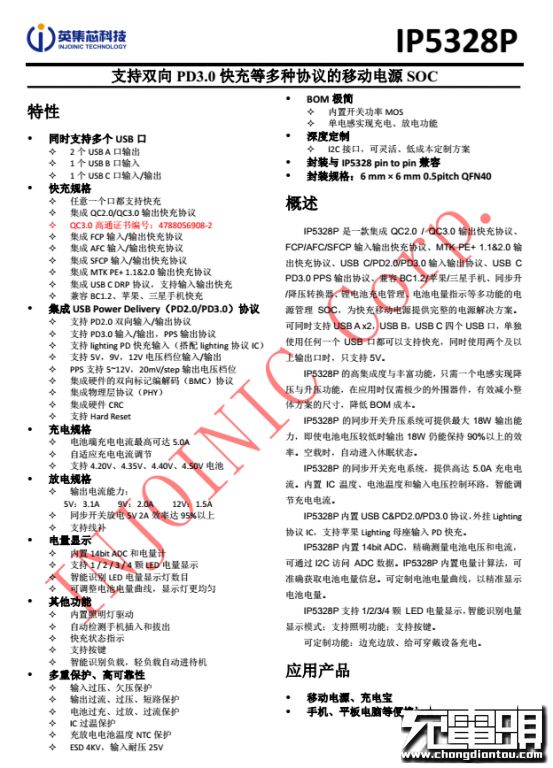

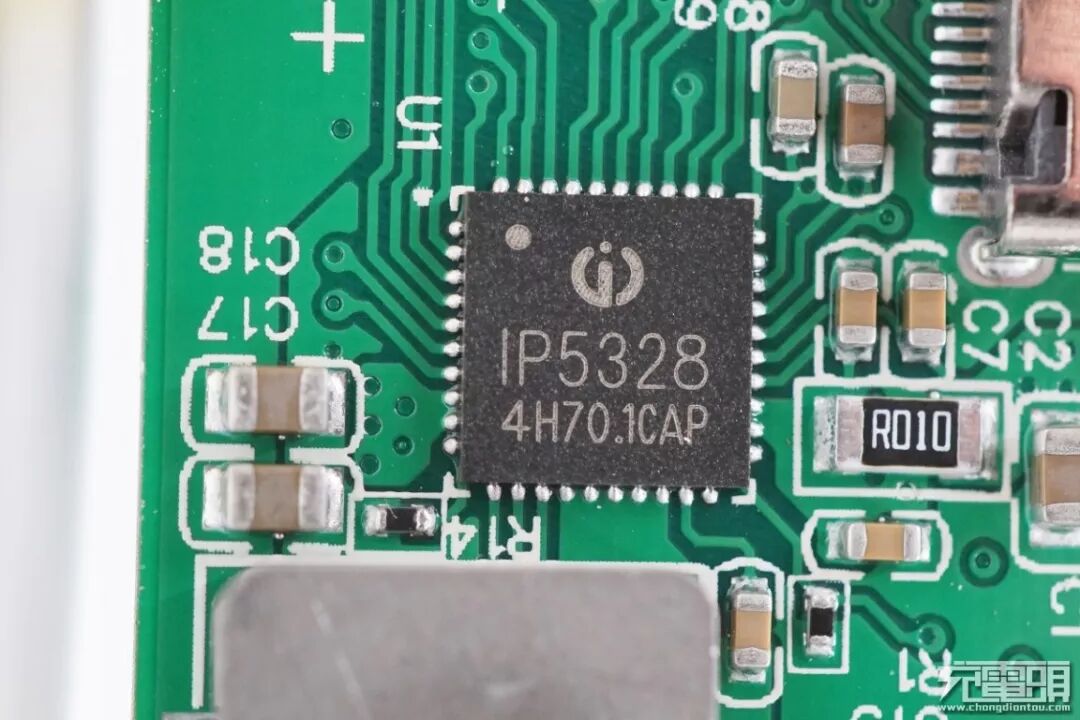

移动电源主控芯片来自英集芯，型号IP5328P。得益于高集成度，芯片外围器件少，所以IP5328P很适合应用于小尺寸PCB设计。同时英集芯IP5328P还集成QC2.0/QC2.0/QC 3.0 输出快充协议，并且通过了QC3.0高通认证，证书编号：4788056908-2。集成FCP、AFC、SFCP、MTK PE、USB C DRP 、BC1.2输入/输出充电协议。值得一提的是，IP5328P不仅支持PD3.0/2.0快充，而且PPS还能5~12V自由调节。

充电头网了解到，采用英集芯IP5328P的产品还有格力移动电源、腾讯赤兔马移动电源、PISEN品胜USB PD移动电源、羽博20000mAh PD移动电源、HAME华美M10移动电源、锤子新版10000mAh移动电源等。

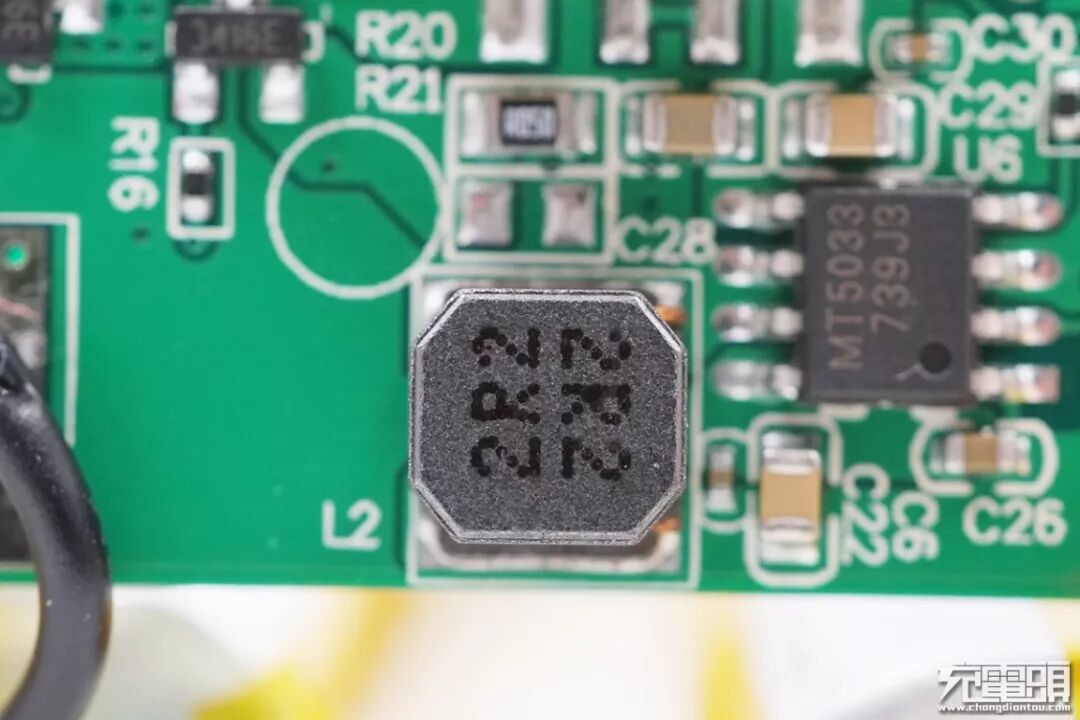

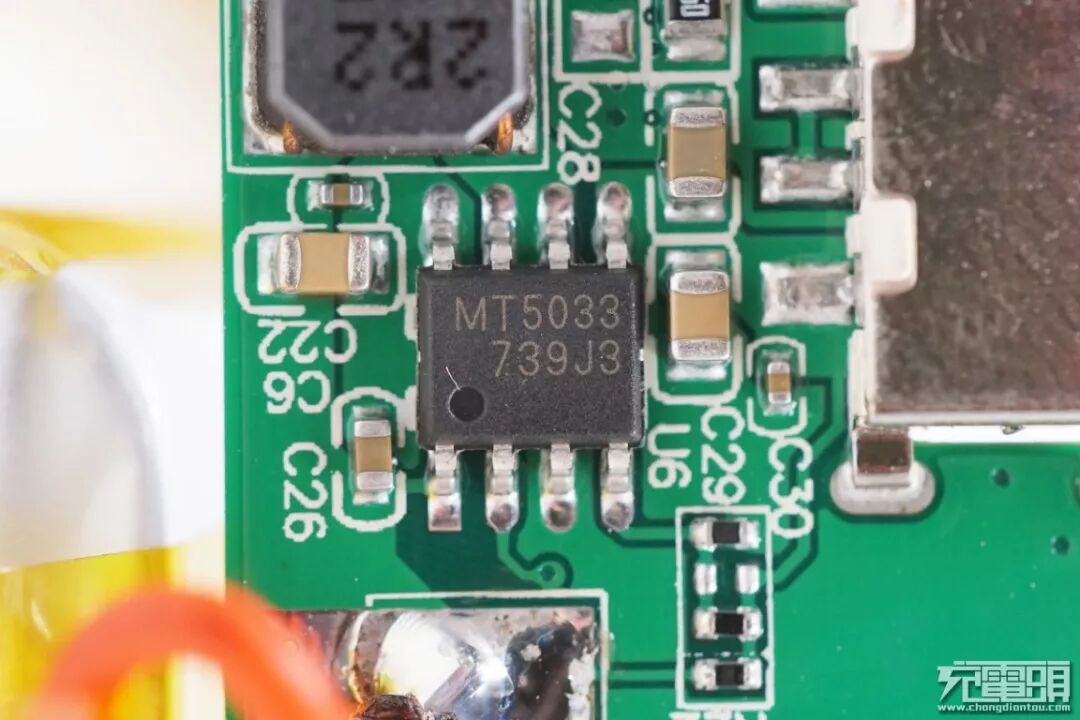

丝印MT5033八腿芯片是5V/1A接口的独立升压输出，不受快充影响。是一款800kHz高效锂电升压转换器，可通过外部电路设定升压电压；内置PSM工作模式，以保证在轻载的时候高效率，静态电流仅为1uA；内置欠压保护功能，触发后负载与电池完全断开。

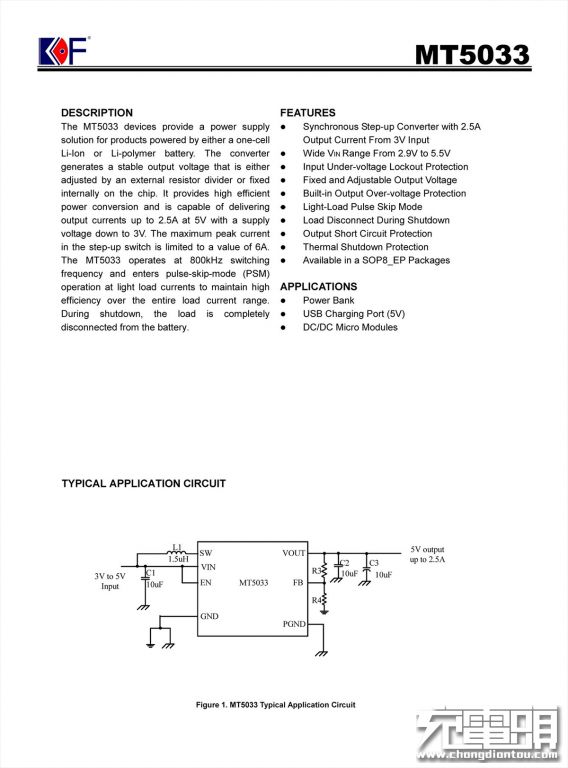

MT5033详细规格资料。

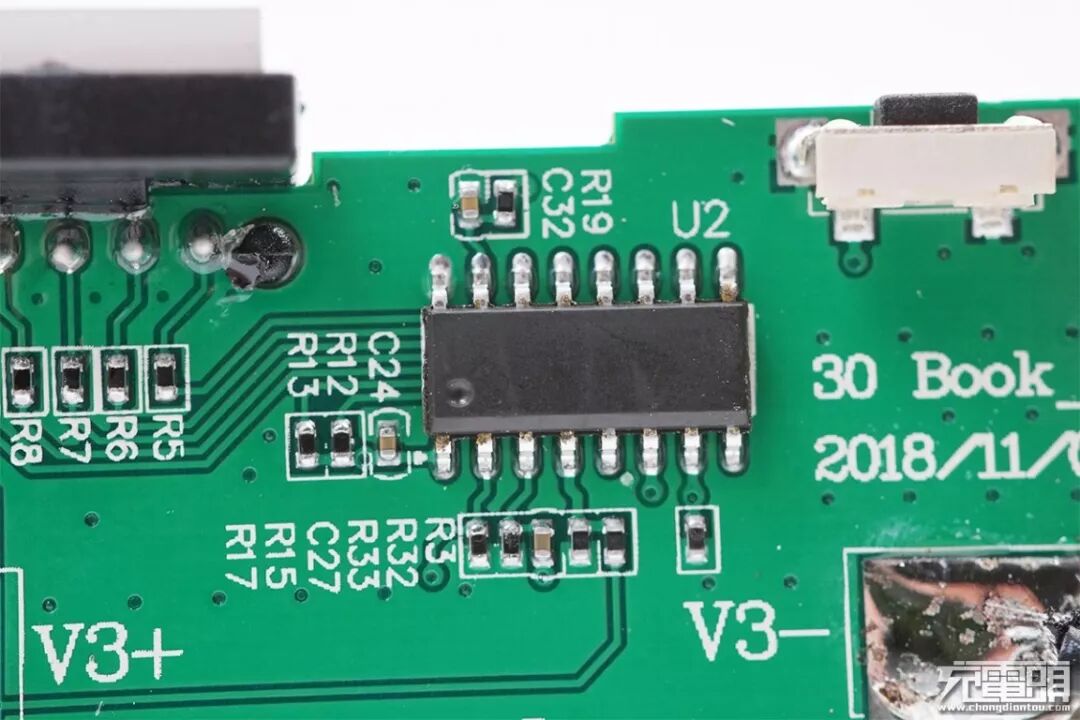

无标单片机作为LED电量显示屏的驱动。

电感线圈特写。

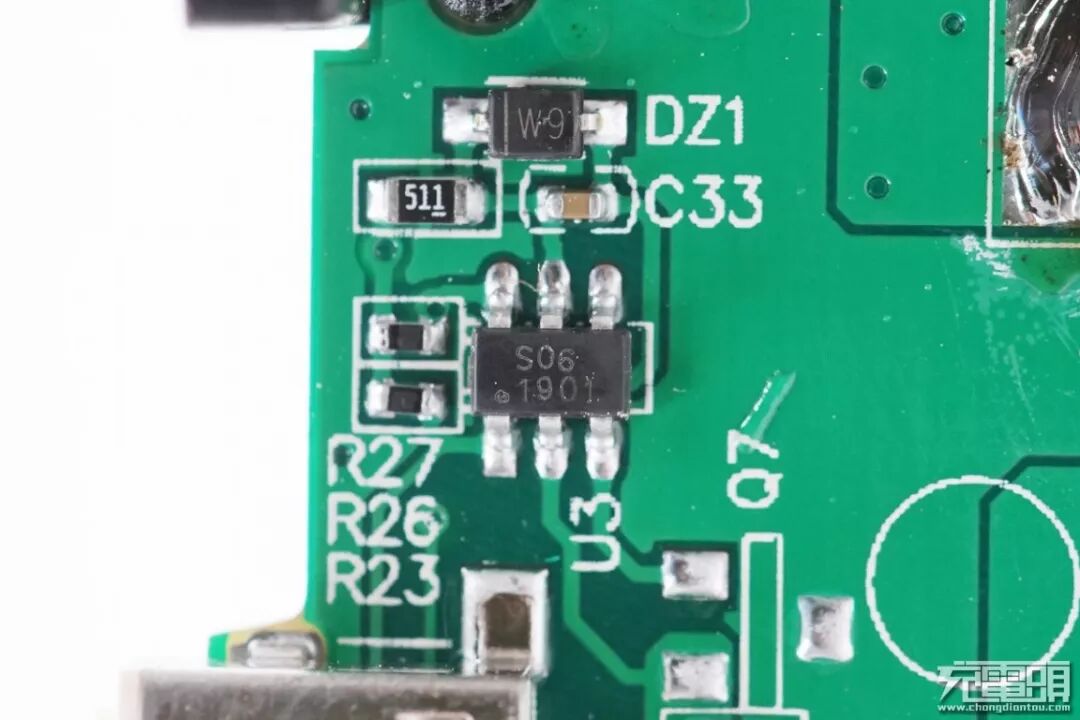

在Lightning接口旁边有一颗六角芯片，丝印“S06 1891”。

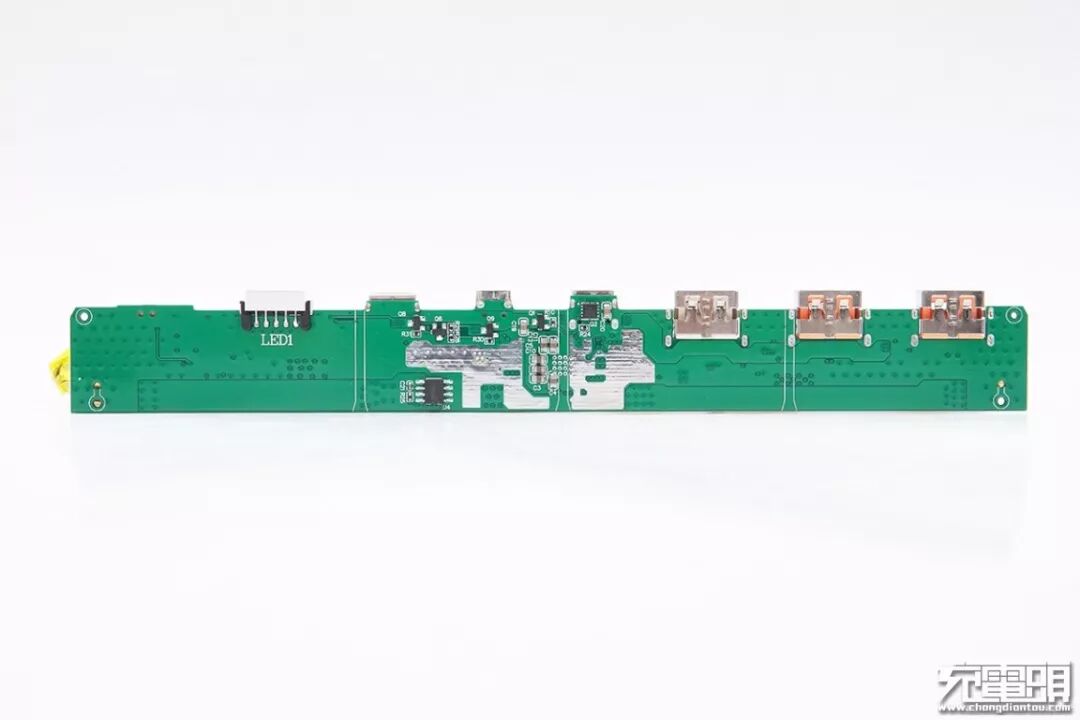

PCB板背面很简洁。

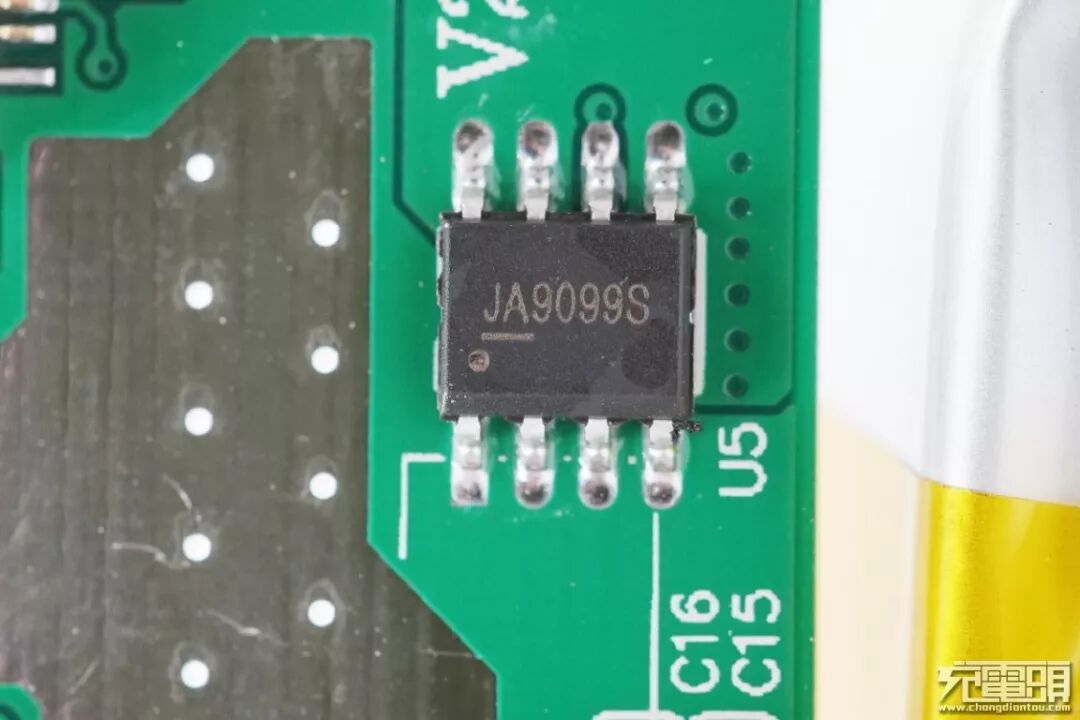

丝印JA9099S为锂电池保护芯片，整个移动电源使用了两颗这样的锂电保护芯片。

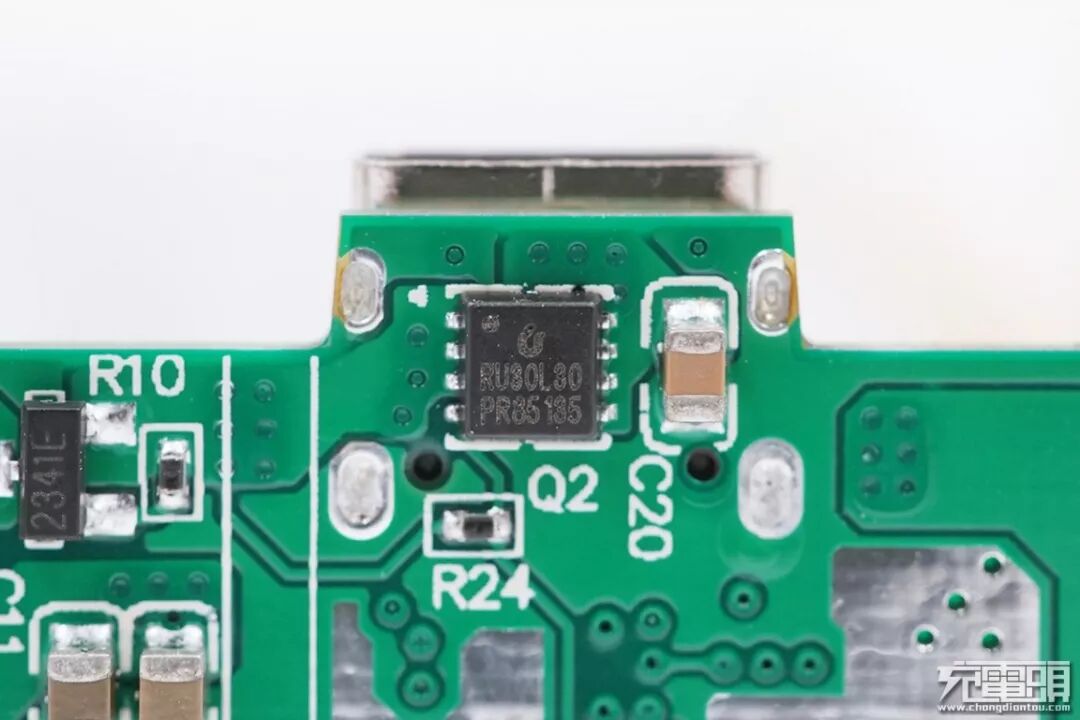

USB-C接口的输出开关管，来自锐骏半导体，型号RU30L30。

LED电量显示屏。

Lightning输入接口。

MicroUSB输入接口。

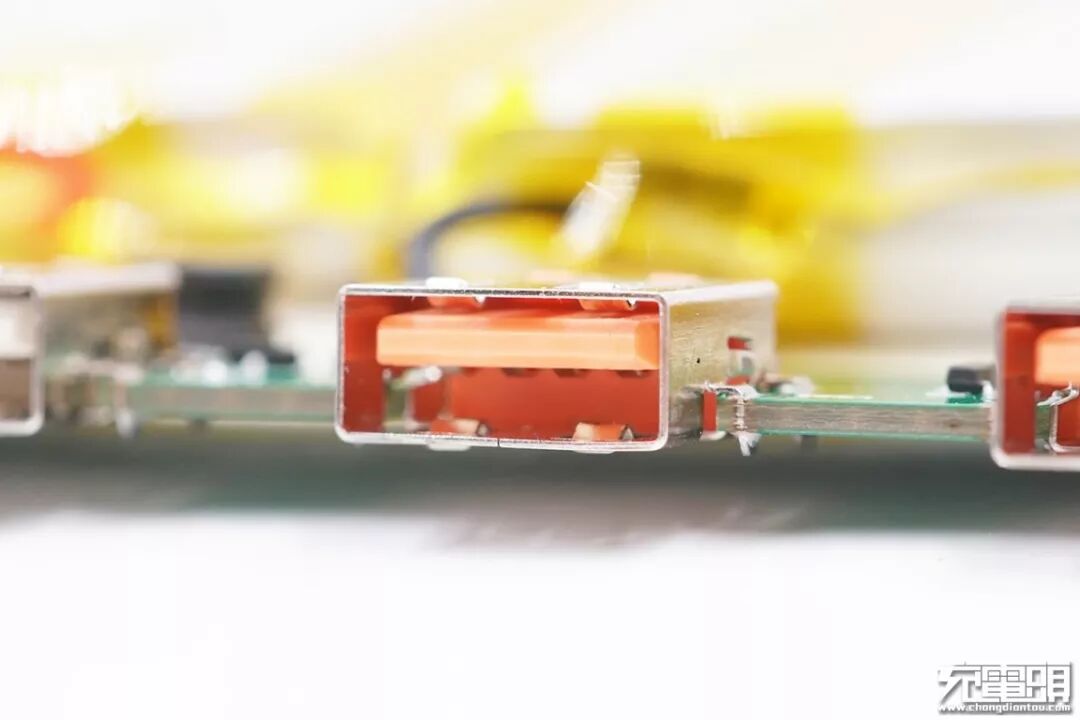

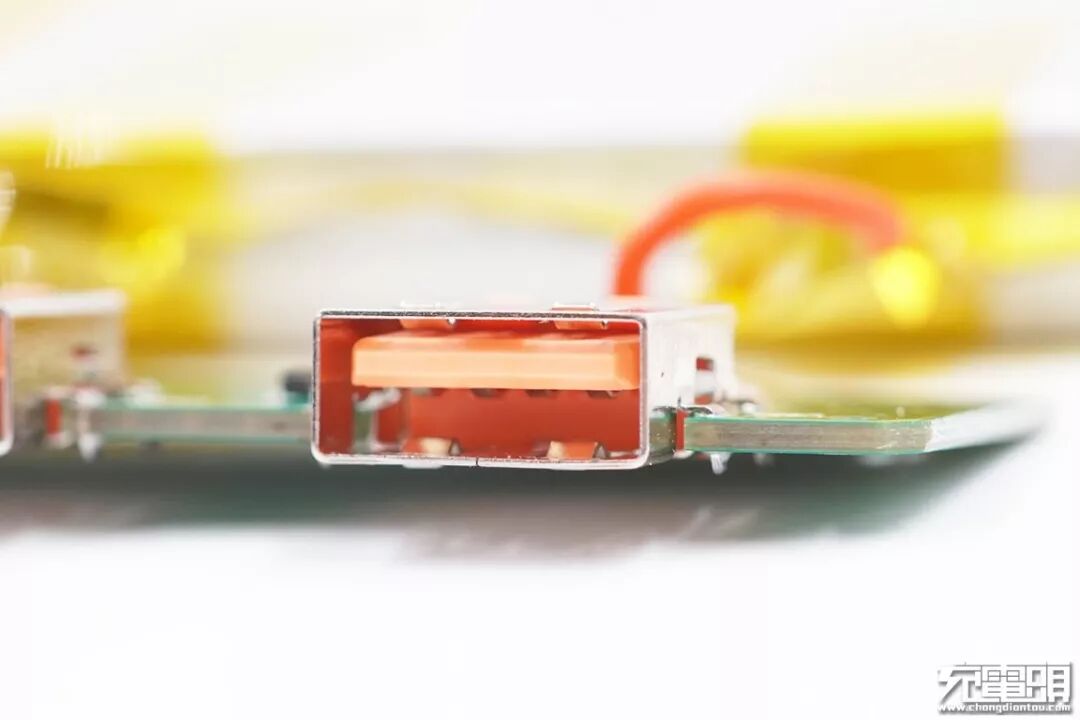

USB-A快充输出接口。

另一个USB-A快充输出接口。

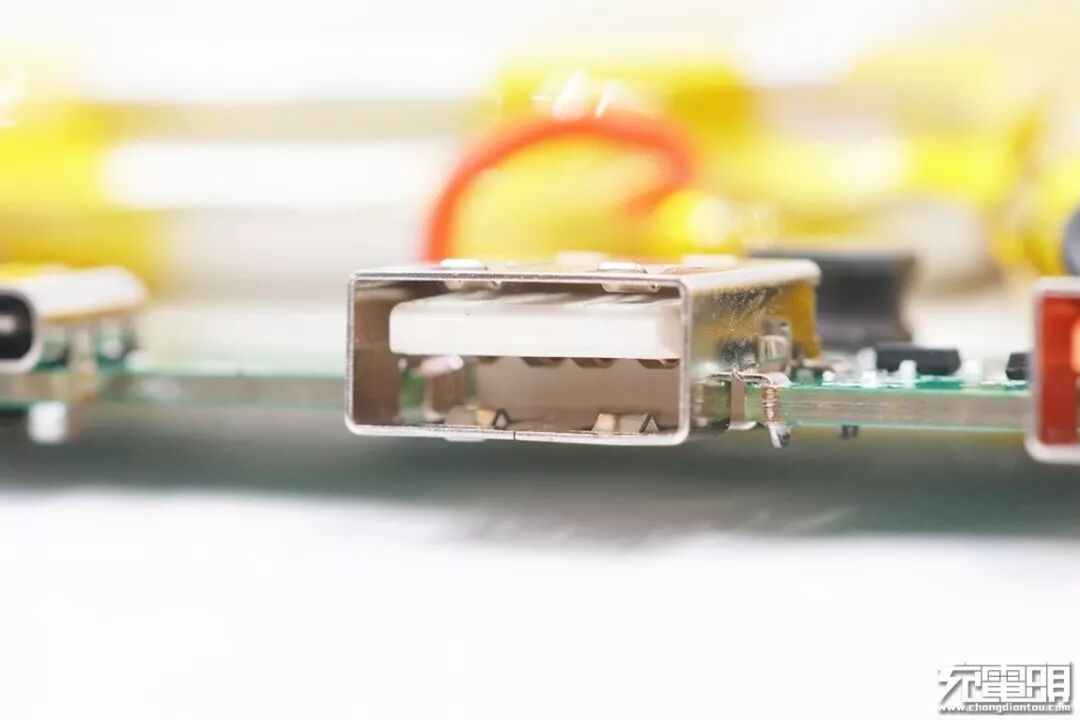

不带快充的普通USB-A输出接口。

USB-C双向充电接口。

电量开关按键特写。

全部拆解完毕。

充电头网拆解总结

在次之前，充电头网拆解过羽博的一款20000mAh的移动电源，通过对比小编发现，这款两款产品的内部用料节本没有太大的变化，均采用的是英集芯IP5328P的高集成移动电源主控芯片，支持USB-C口18W双向快充功能以及多种快充协议。

即使拥有30000mAh的大容量，但羽博30BOOK这款移动电源一改大容量在人们心中的印象。采用了扁平的设计，外观酷似笔记本，这样也更容易装进背包中，方便出行携带。此外，这款产品还配备了USB-C、USB-A、Lightning、MicroUSB四种接口类型的6个接口，满足多设备的充电需求。
