----- 充电头网拆解报告 第781篇 ----
近期，华为发布了P30和P30 Pro两款旗舰机型，其中仅有P30 Pro原生支持无线充电。为了让华为P30的用户也用上无线充电，官方上架了一款华为P30无线充电保护壳。
无线充电保护壳支持10W无线快充，同时通过了德国莱茵TÜV安全认证和Qi双认证。接下来要为大家带来的就是这款产品的开箱拆解。
一、华为P30无线充电保护壳开箱

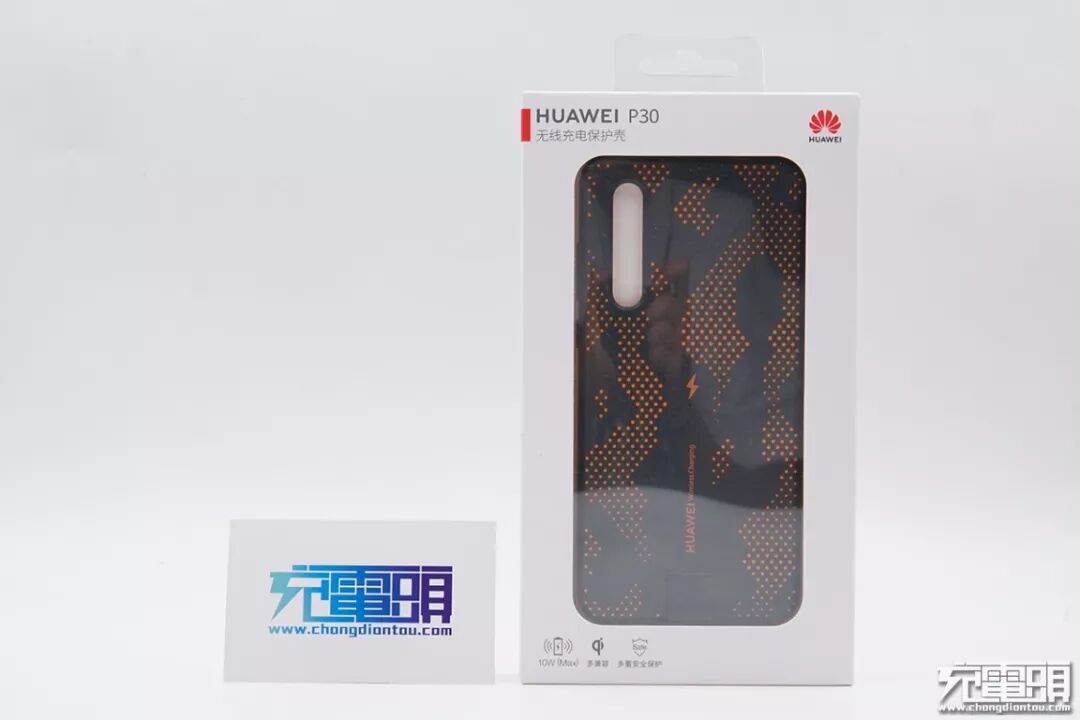

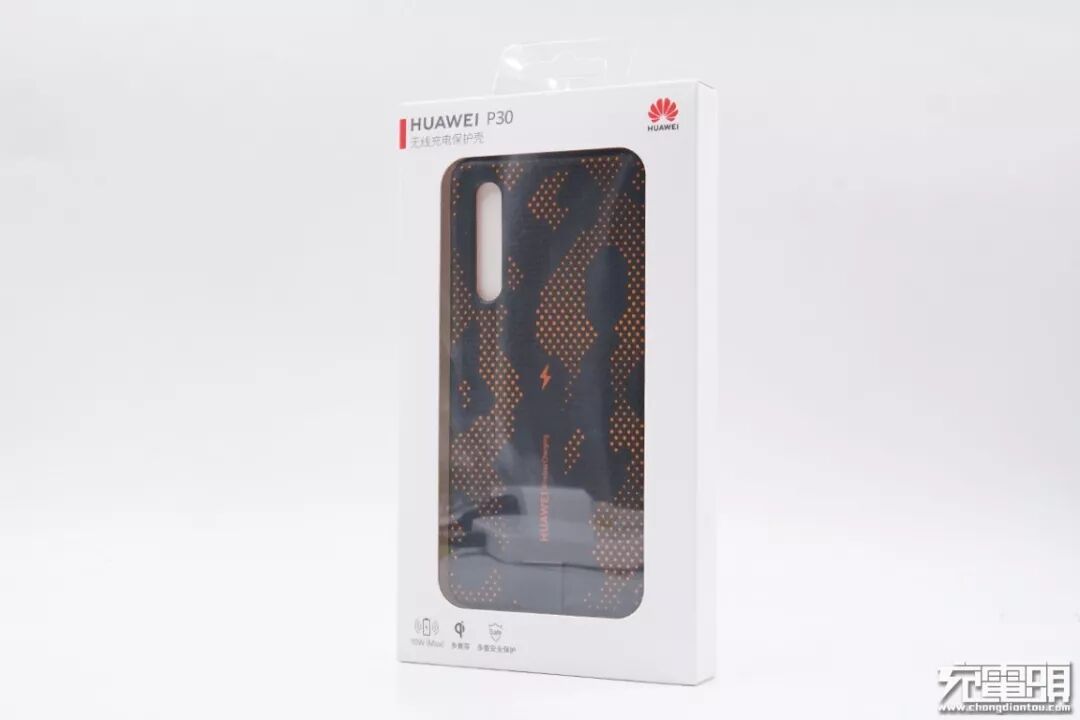

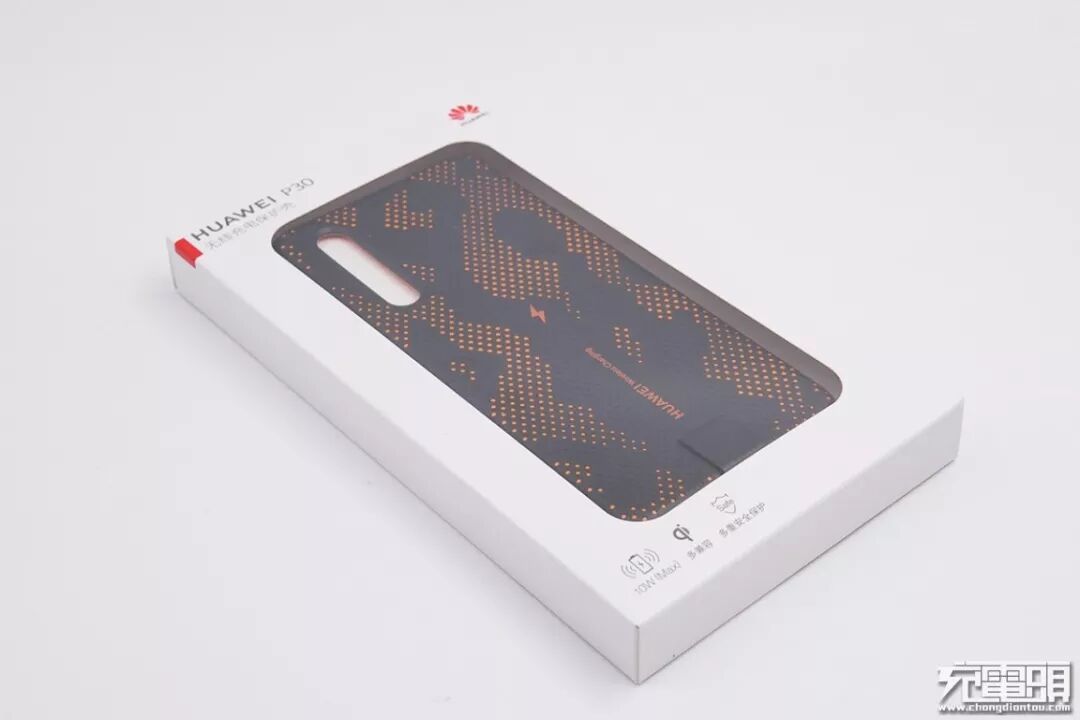

产品包装采用透明开窗设计，可以直接看到产品实物图。包装左上角为产品名称：HUAWEI P30无线充电保护壳。产品提供动感橙、电光蓝两个配色，我们选购的是动感橙版本。
右上角为华为的Logo。

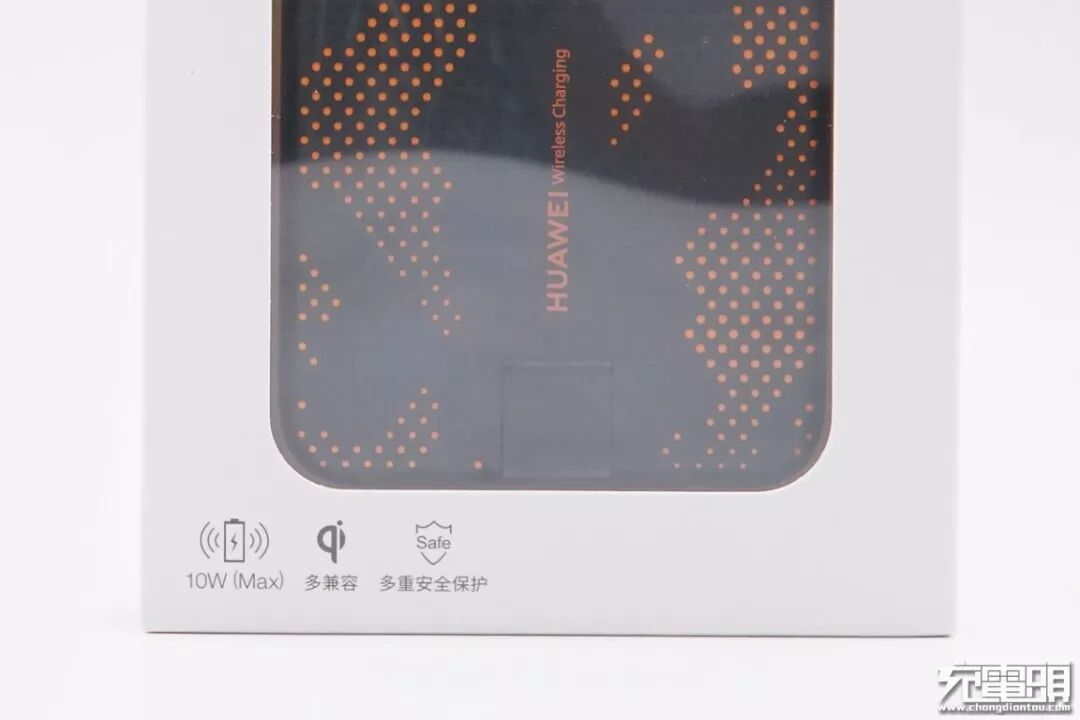

左下角为产品卖点：10W（Max）、Qi多兼容、多重安全保护。

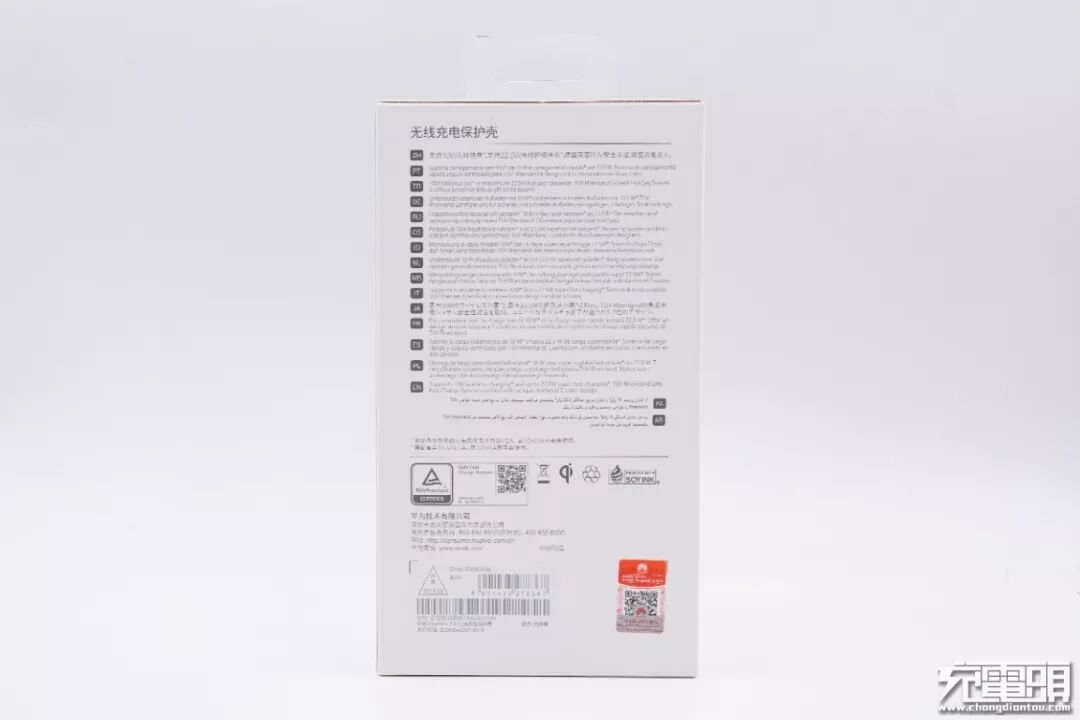

背面印有产品规格参数。
为了达到最大无线充电功率，包装注明：需配备华为无线充电底座及华为9V/2A，或10V/4A充电器使用；需配备华为5V/4.5A，或10V/4A充电器使用。
产品通过了德国莱茵TÜV安全认证和Qi双认证。
包装本体比较薄。

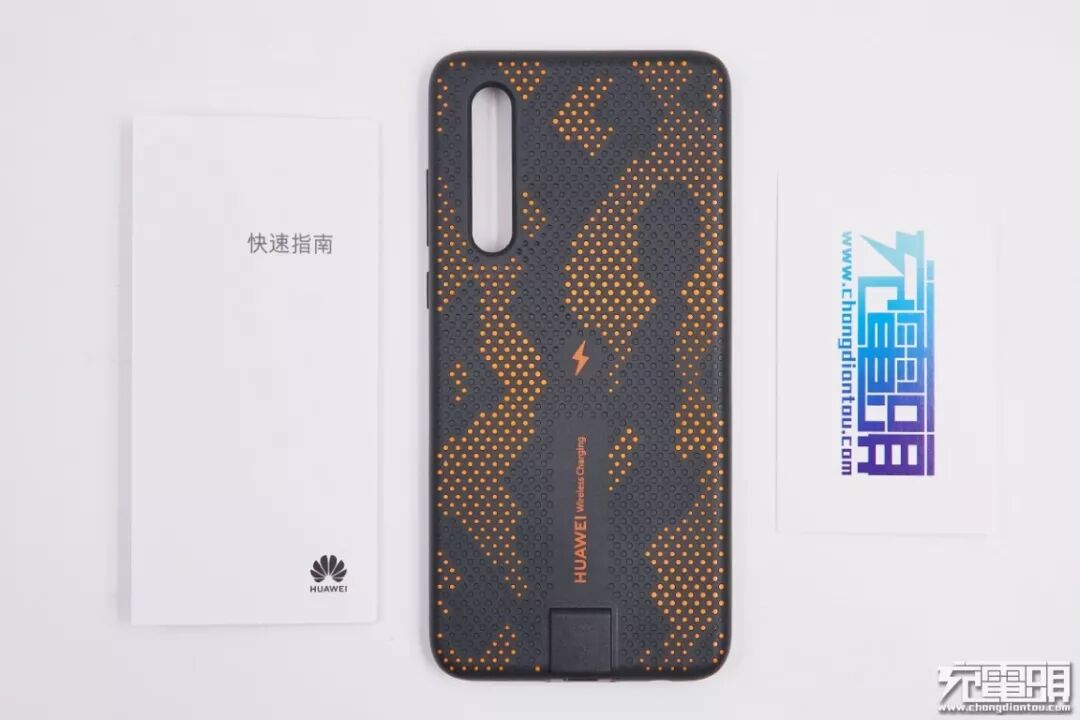

包装内容：华为P30无线充电保护壳、说明书。
采用创新时尚的双色镂空设计，触感层次丰富，握感舒适，具备防滑效果。内含科技导磁材料，与磁吸支架一触即合。稳固防滑，解放双手。

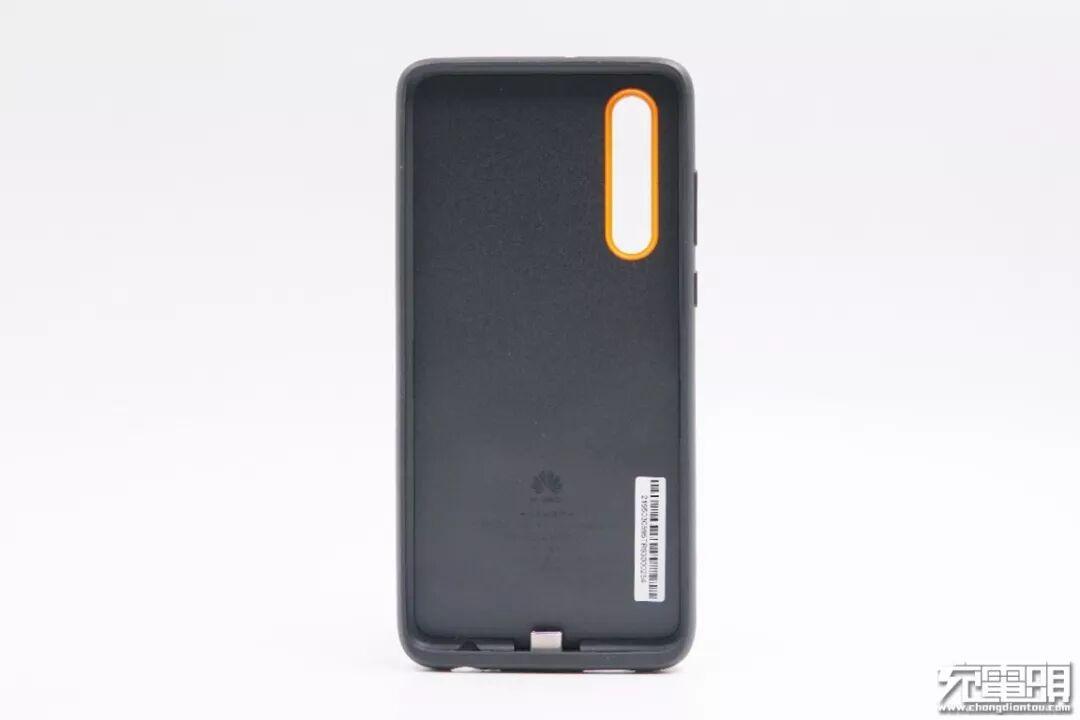

内侧为磨砂黑色材质效果。

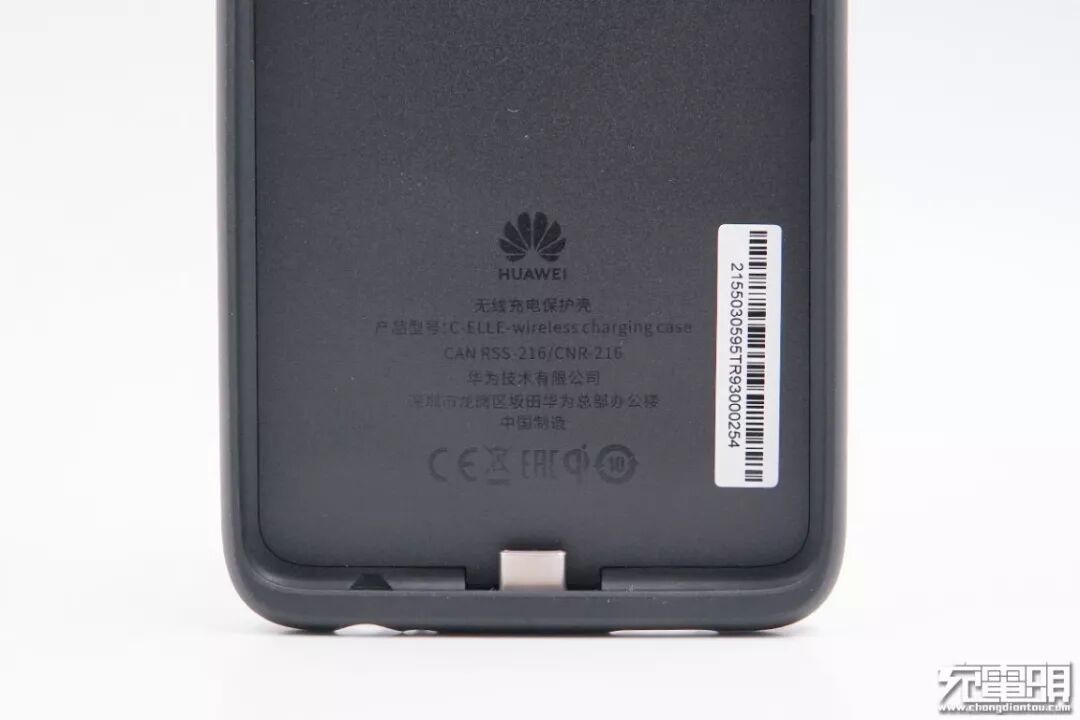

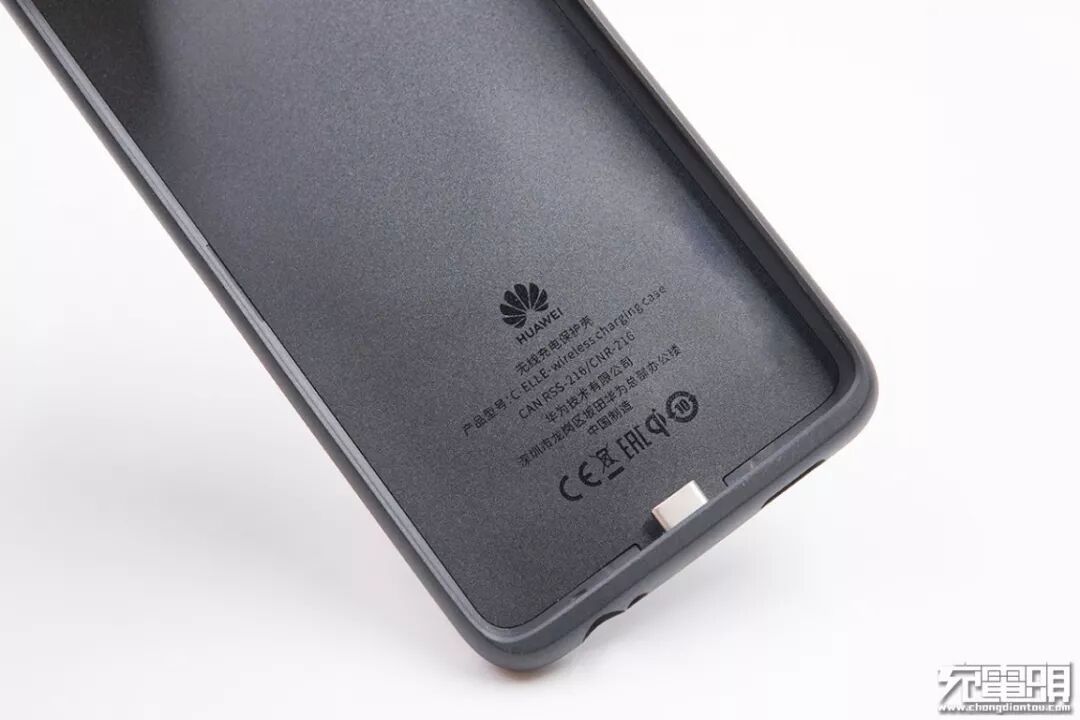

内侧印有产品Logo、名称等主要规格。产品型号：C-ELLE-wireless charging case。
底部有一个USB-C接头，用于和华为P30手机进行连接。
USB-C接头。

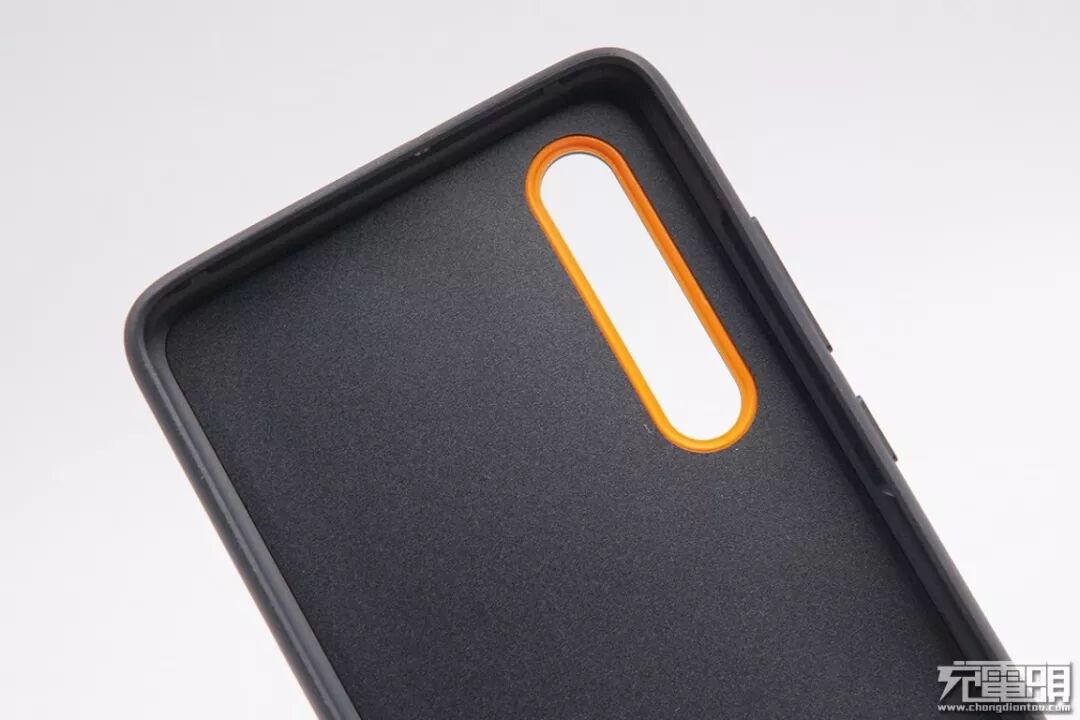

摄像头位置有一圈亮眼的黄色。

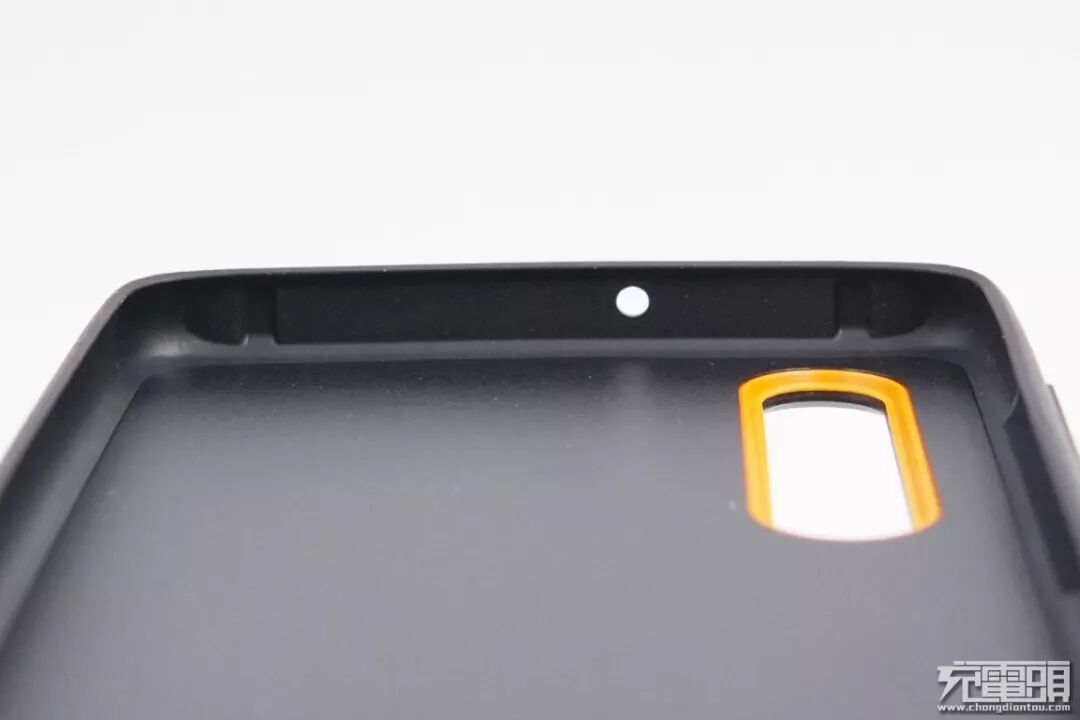

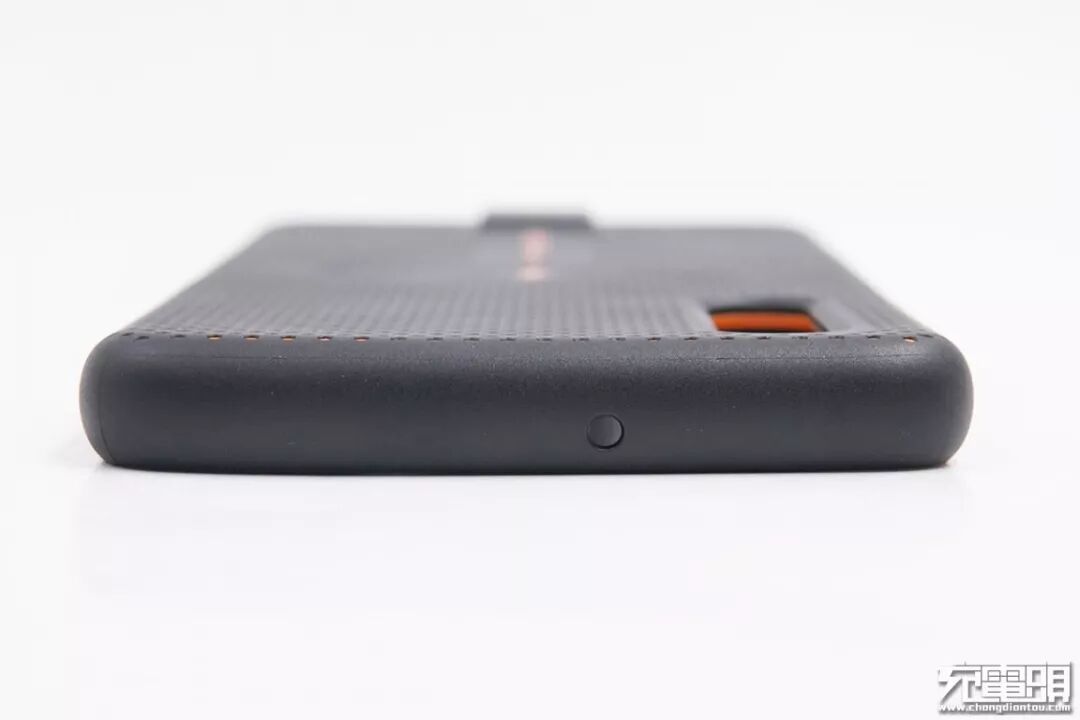

顶部预留开孔。

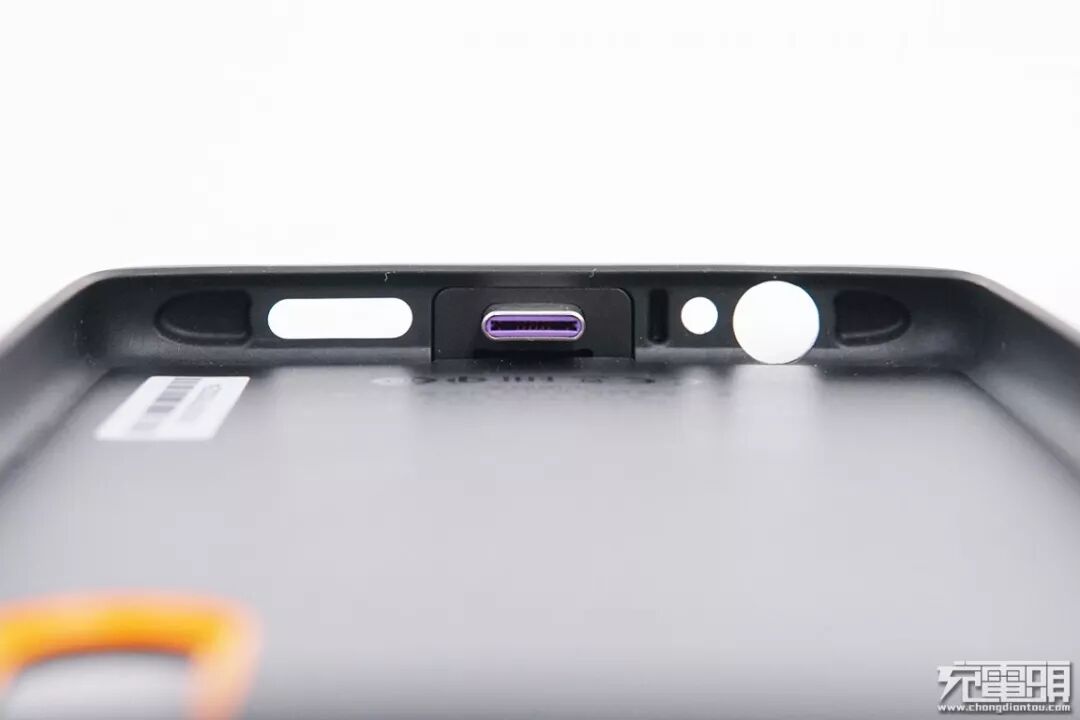

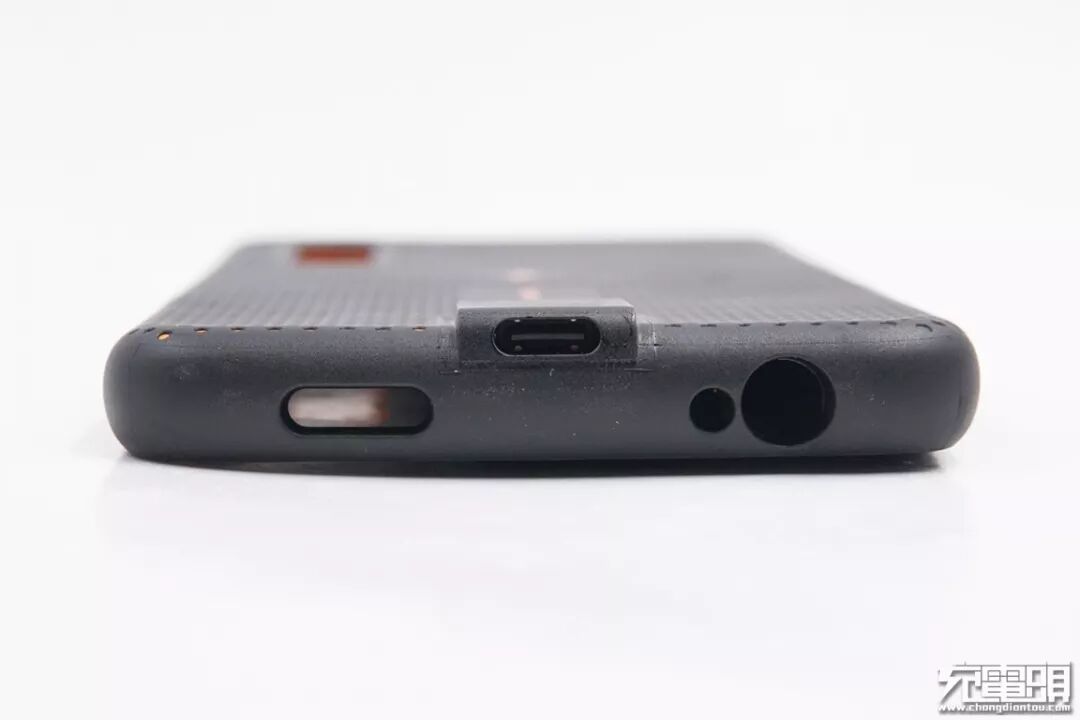

底部也为扬声器、麦克风、耳机孔预留孔位。

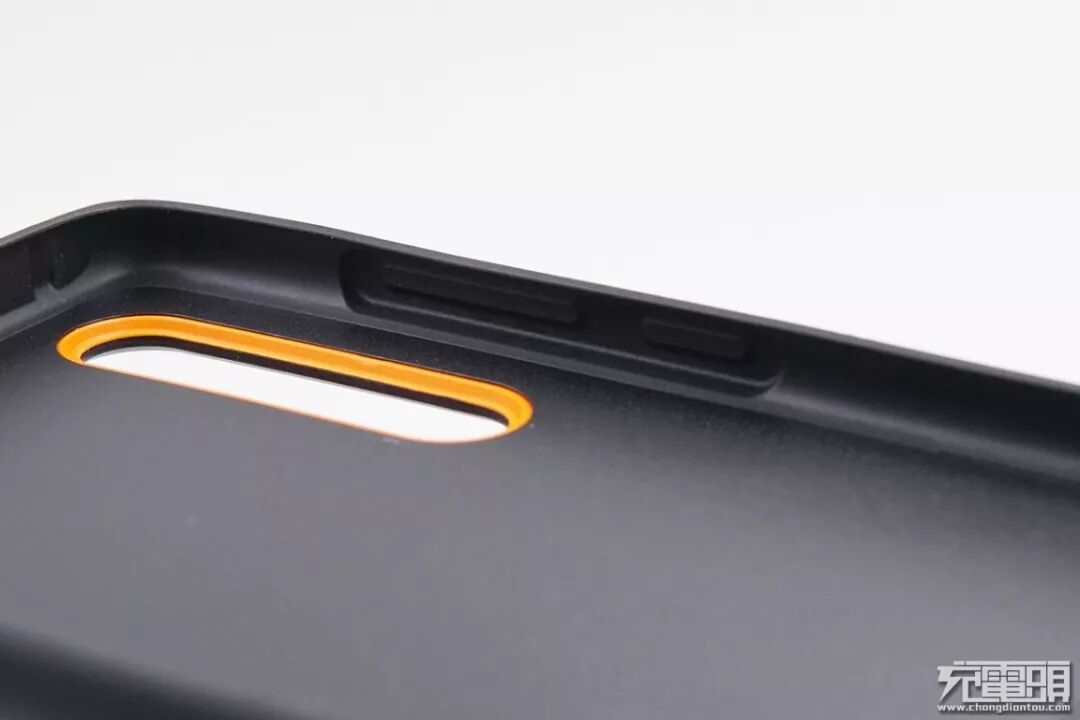

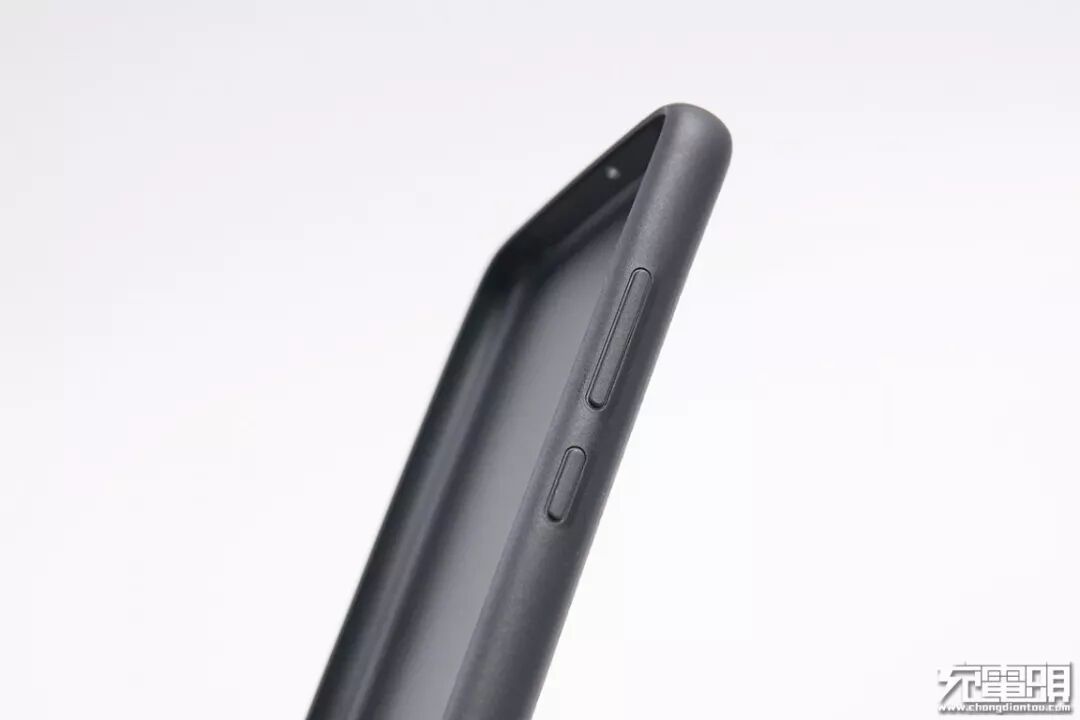

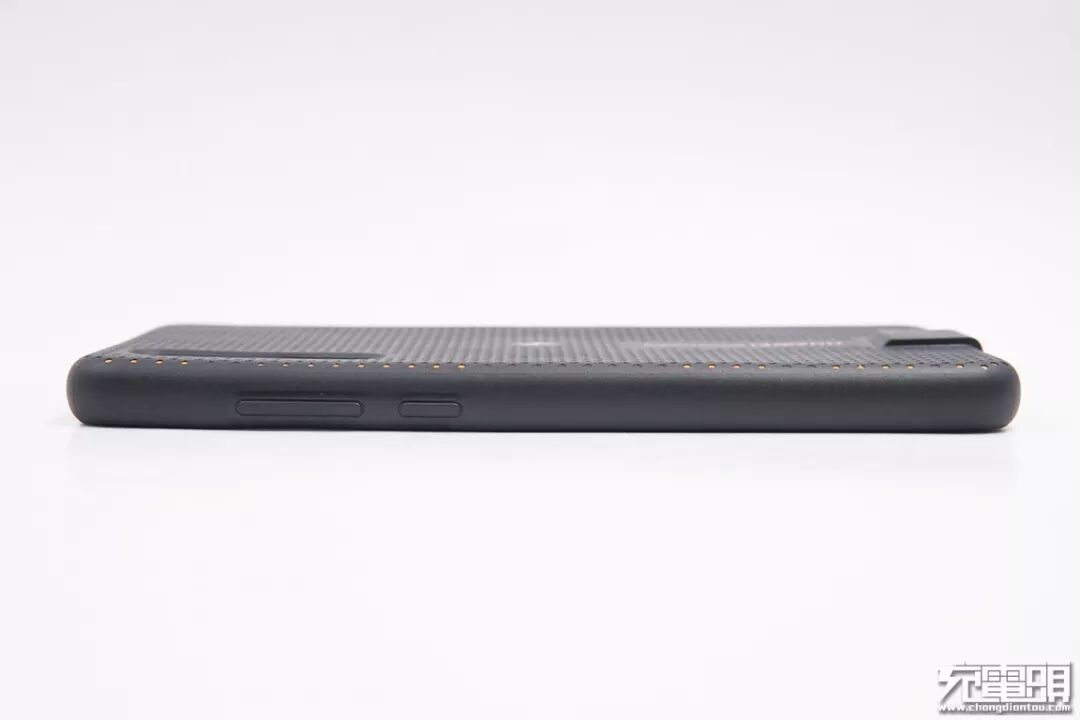

侧边按键位置也有专门设计。

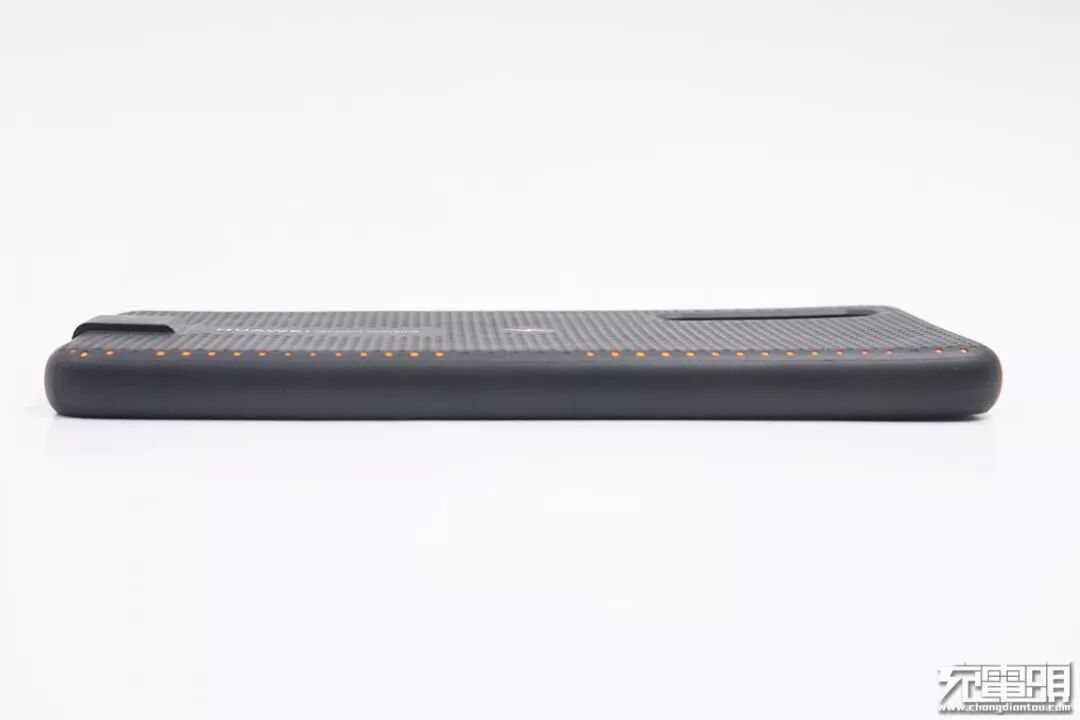

侧视图。
厚度仅有一枚硬币的1/3。
USB-C输入接口部位微微凸起。

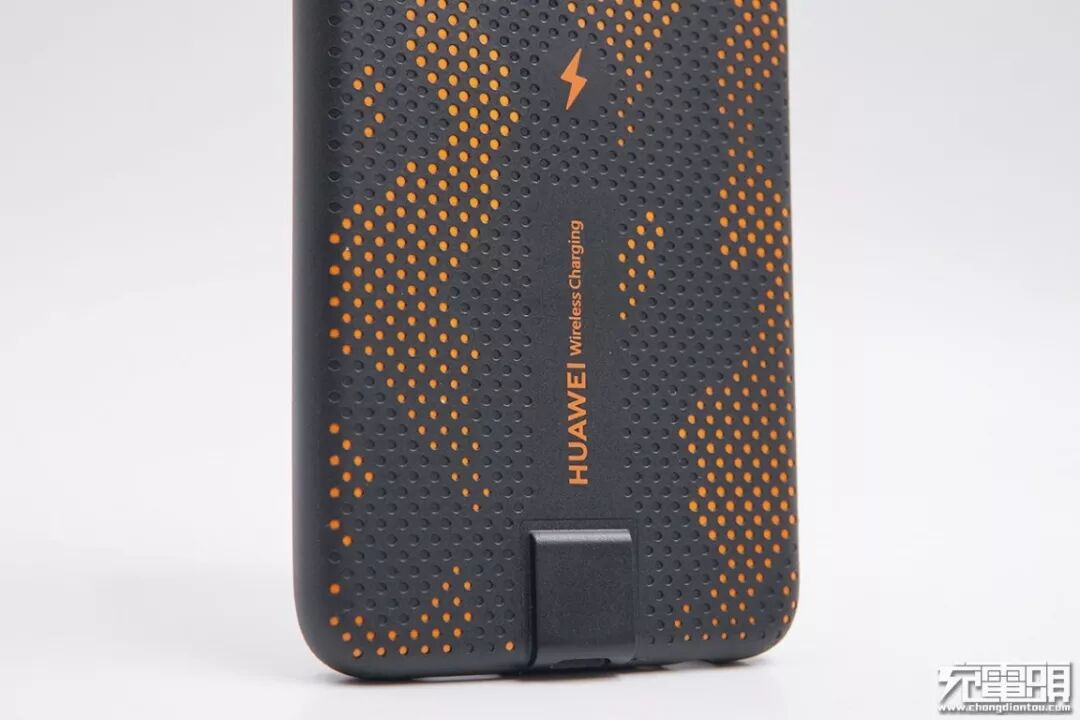

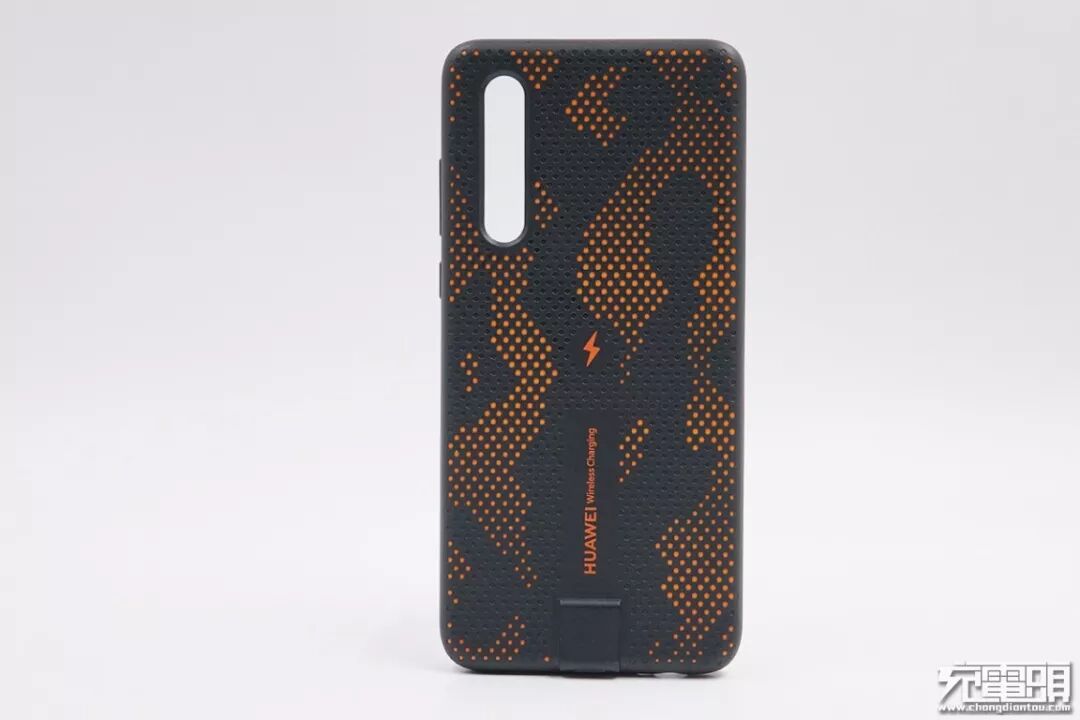

背面标有HUAWEI Wireless Charging字样，中间有一个闪电Logo。产品支持10W无线快充。

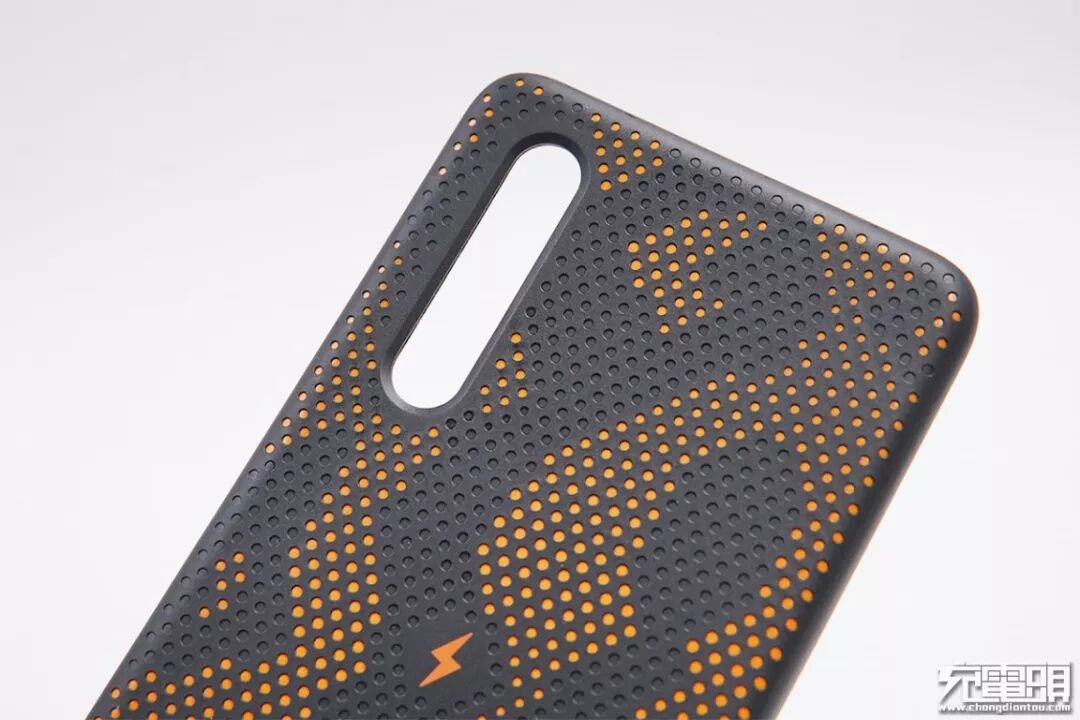

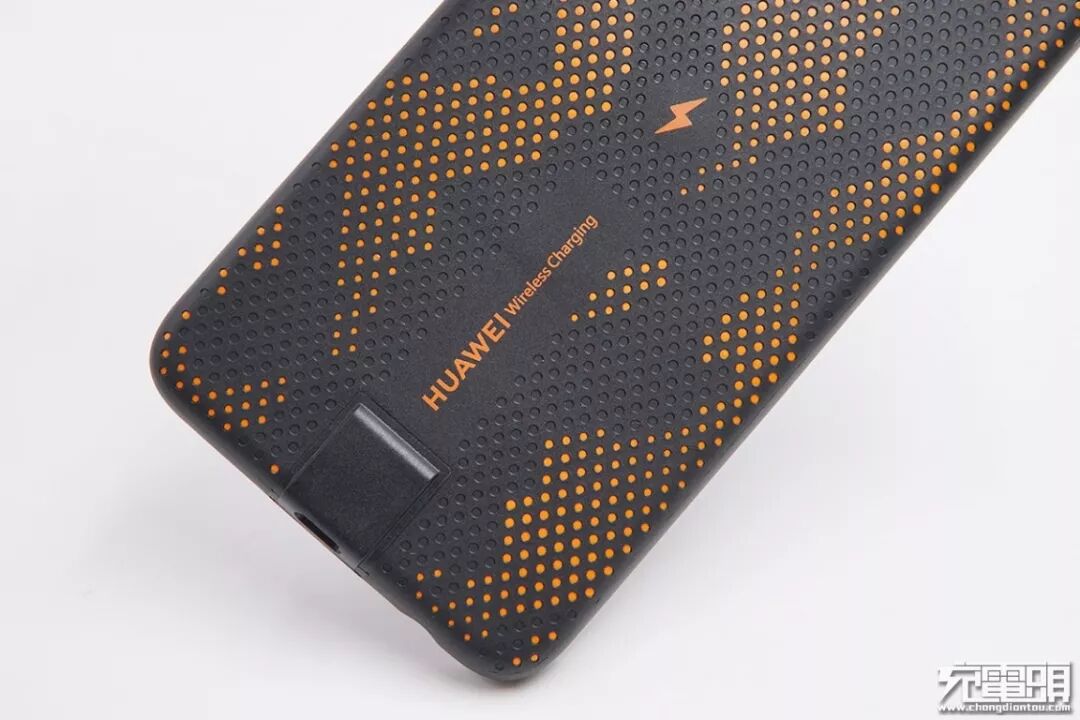

背部镂空设计特写。
内侧磨砂质感特写。
原厂原模，孔位精准，自然贴合手机。
背面视图。

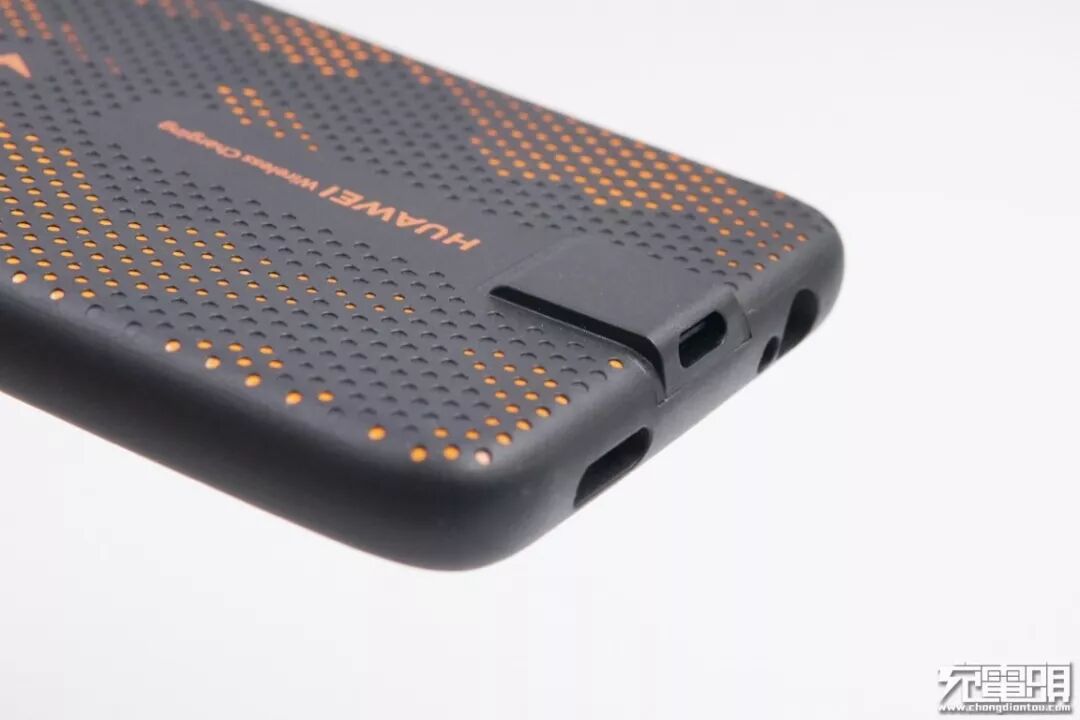

底部特写。

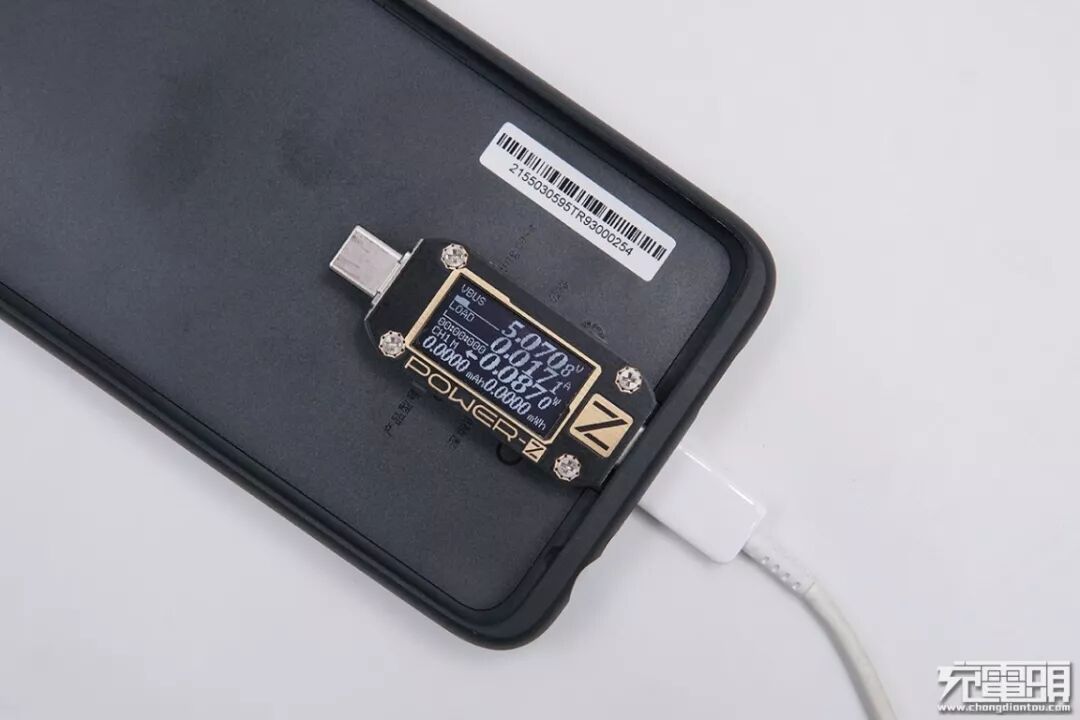

除了无线充接收以外，手机壳也支持USB-C有线充电。

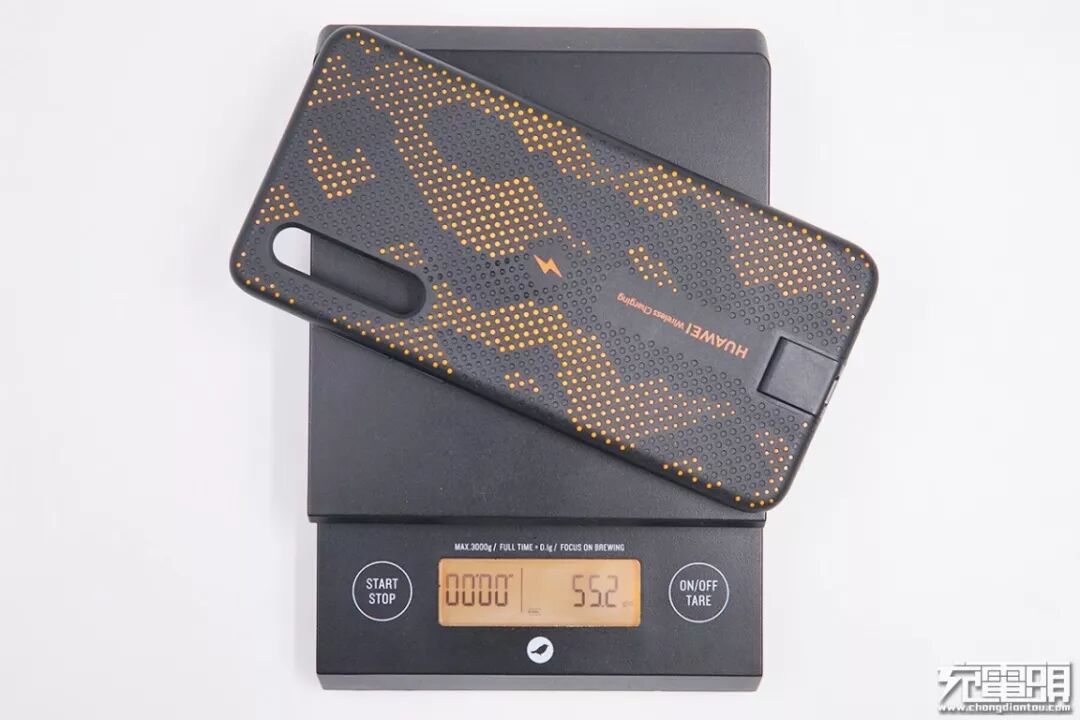

无线充电保护壳重量仅55.2g。

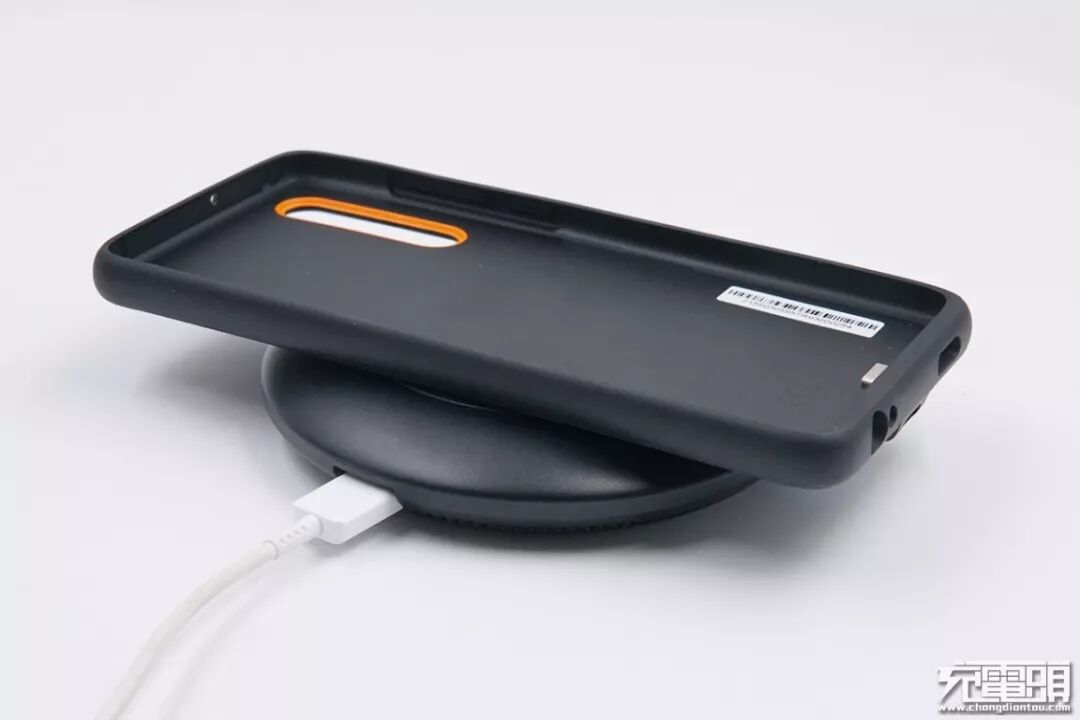

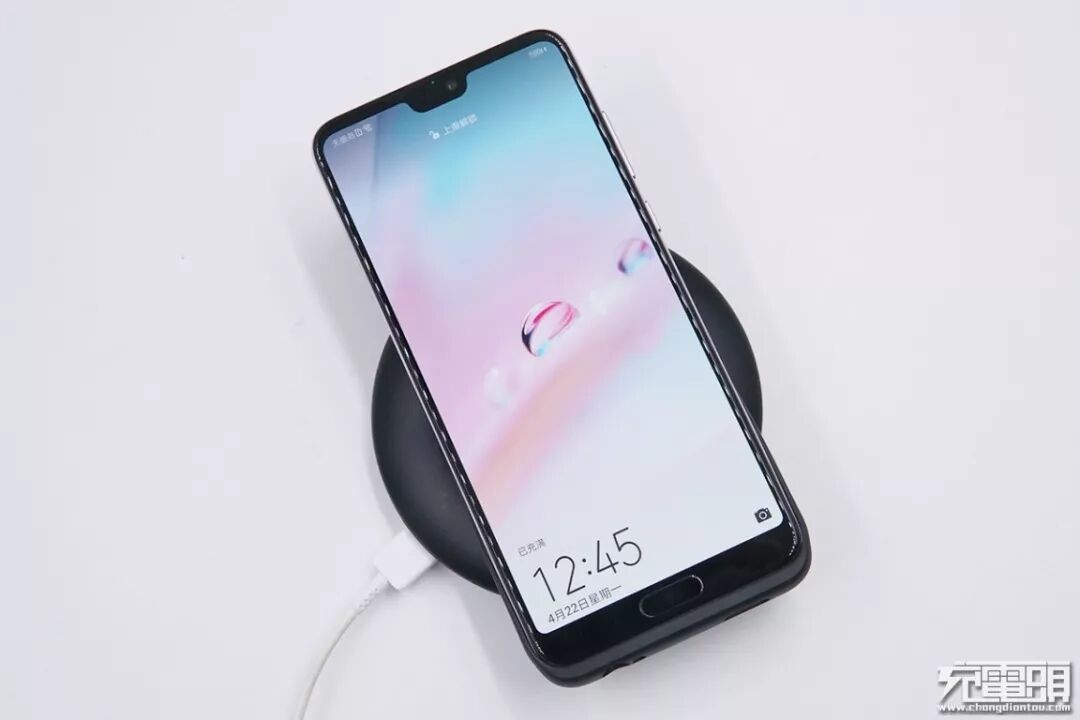

手机套上保护壳，放在无线充电器上即可为手机进行无线充电。
产品支持10W无线快充。
产品也支持线充，不影响手机正常有线充电使用。
二、华为P30无线充电保护壳拆解

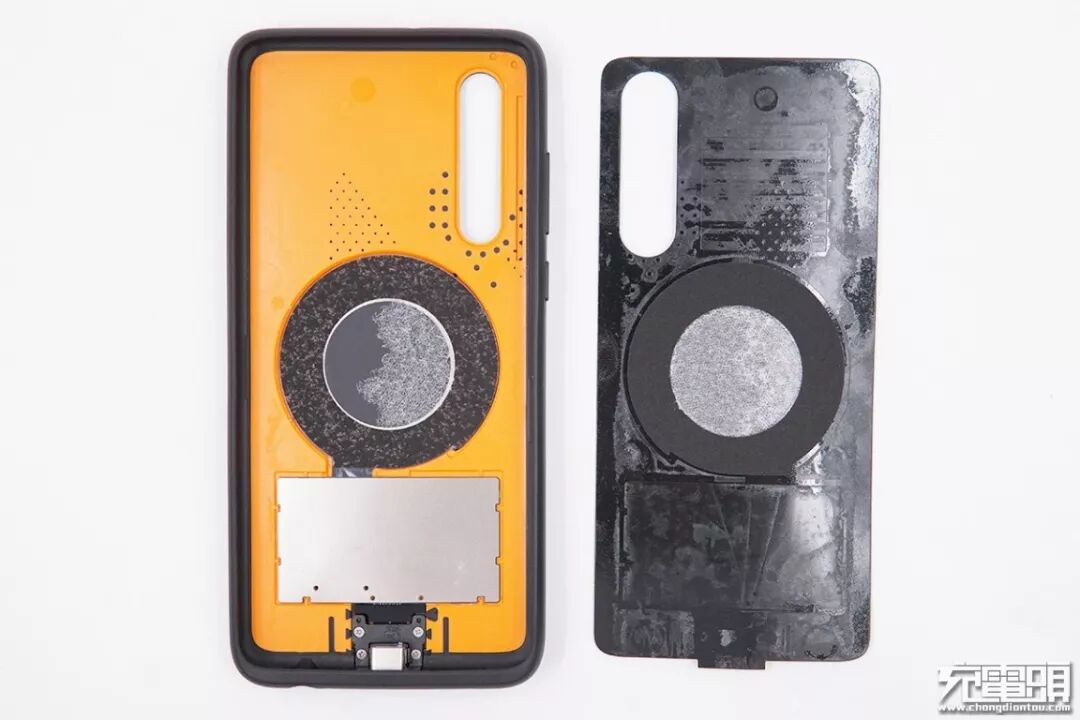

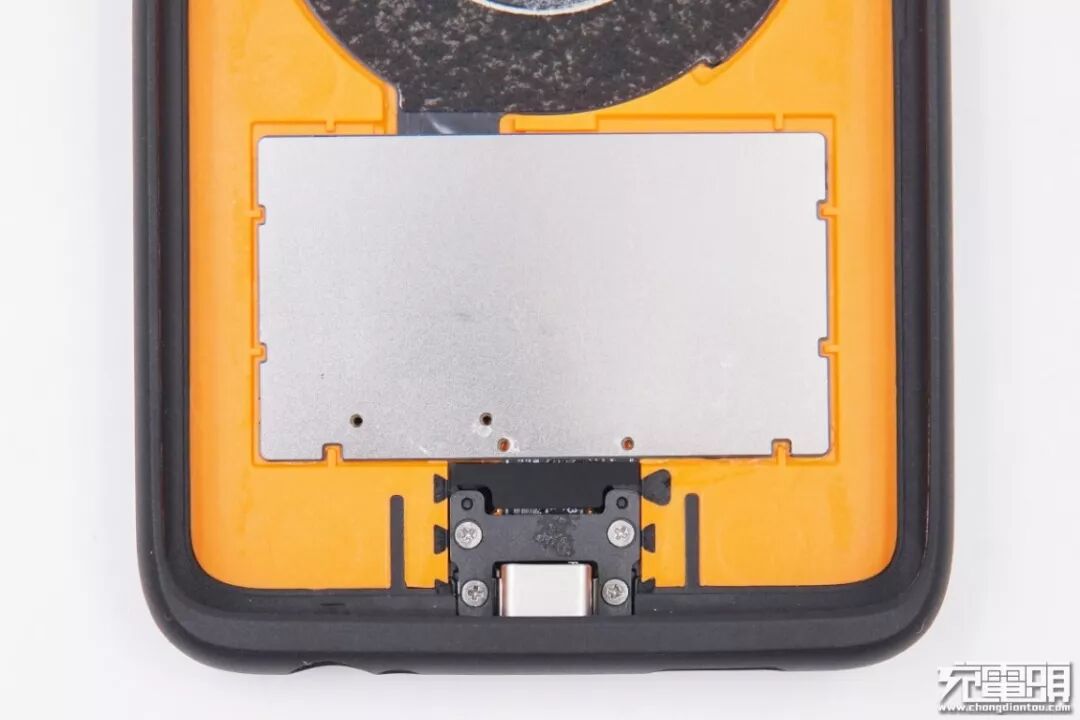

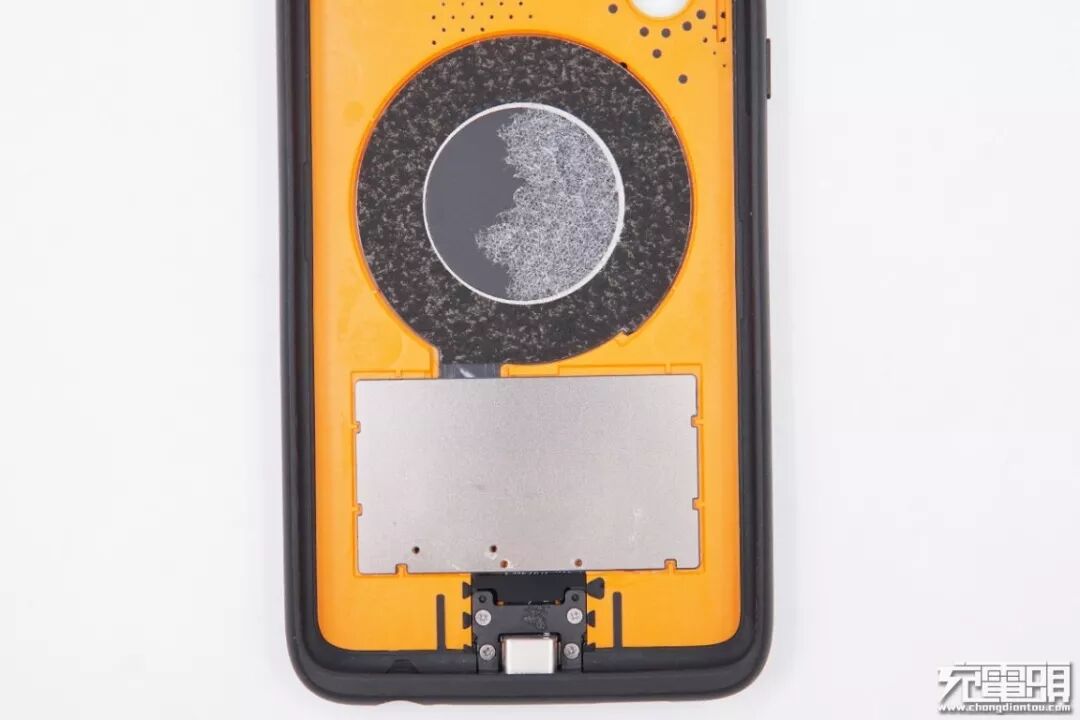

撕开背面的贴膜，露出线圈磁芯，无线充电接收电路板和充电接口。

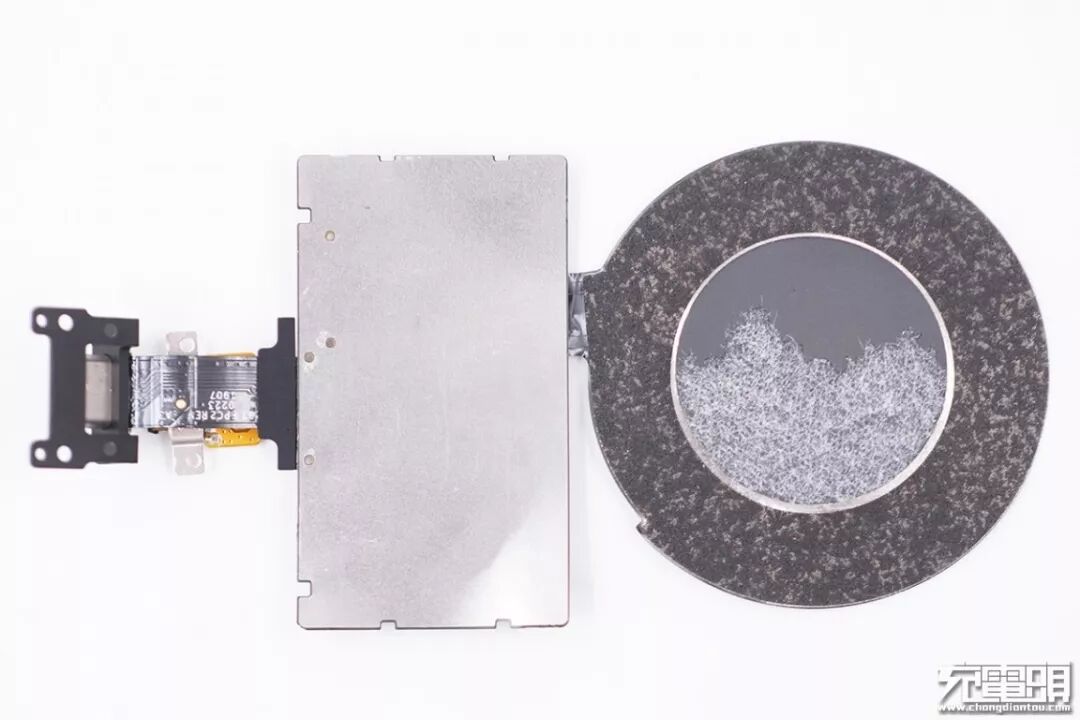

上方是无线充电接收线圈，下面接收电路板背面是金属用来均热散热。
电路板上面连接充电接收线圈，下面连接充电输入和输出端口。
无线充电接收线圈通过排线连接到下面的接收板上。

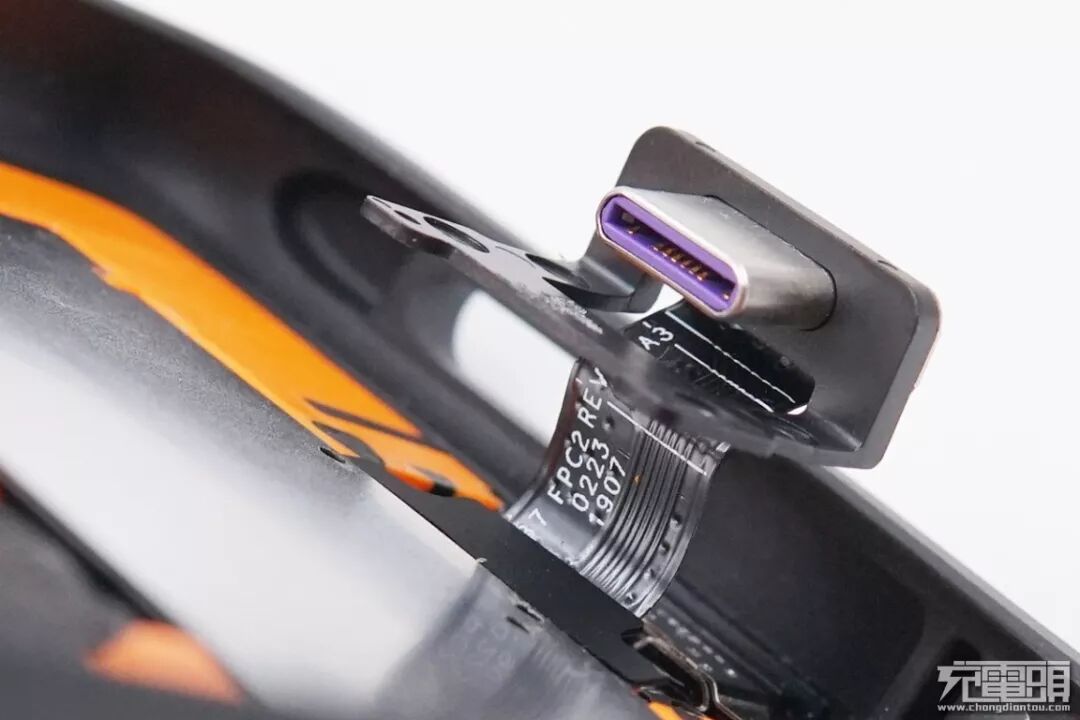

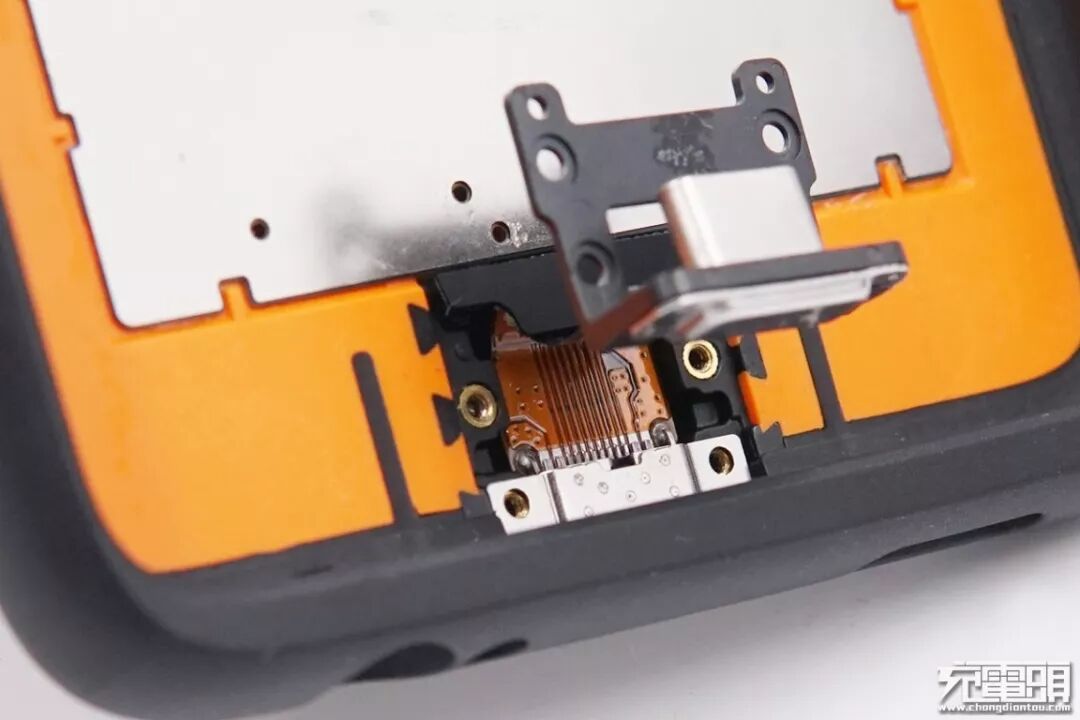

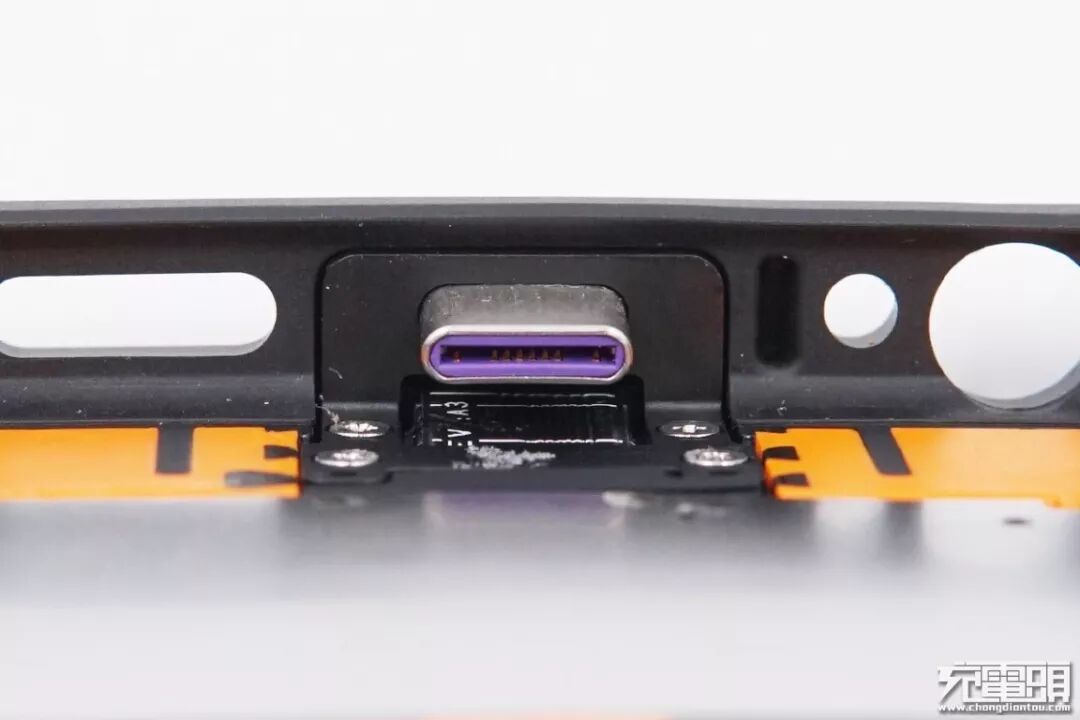

保护壳里面的插头，采用螺丝固定在壳体内部，紫色胶芯。

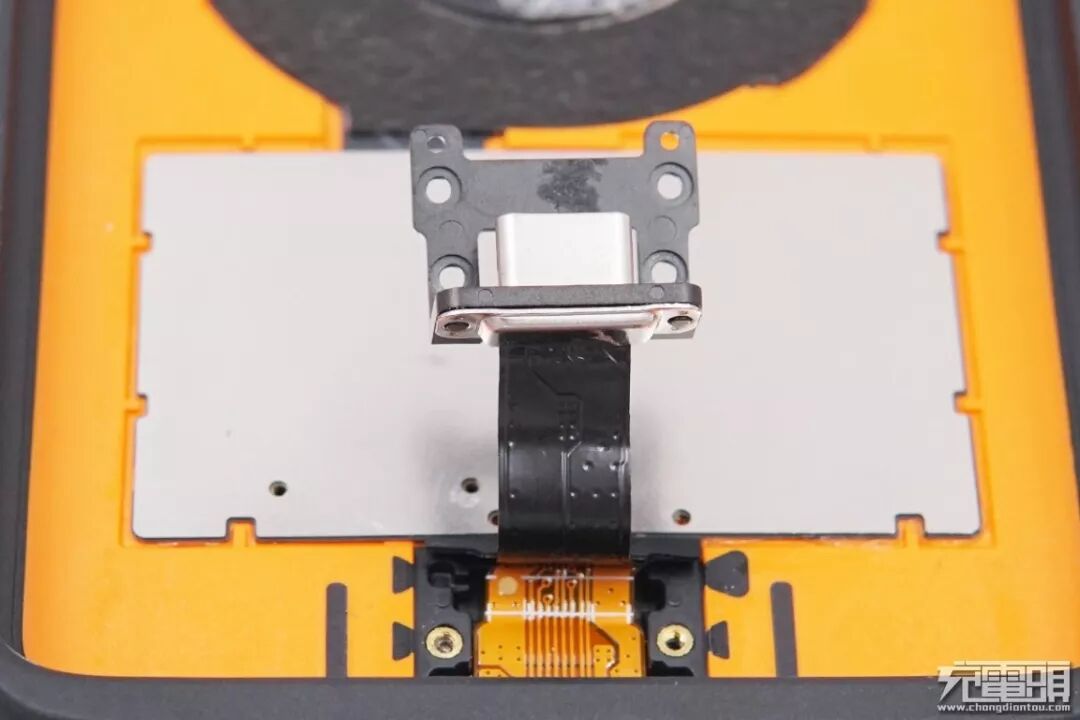

拧下螺丝，取出插头，插头通过排线连接。
排线特写。

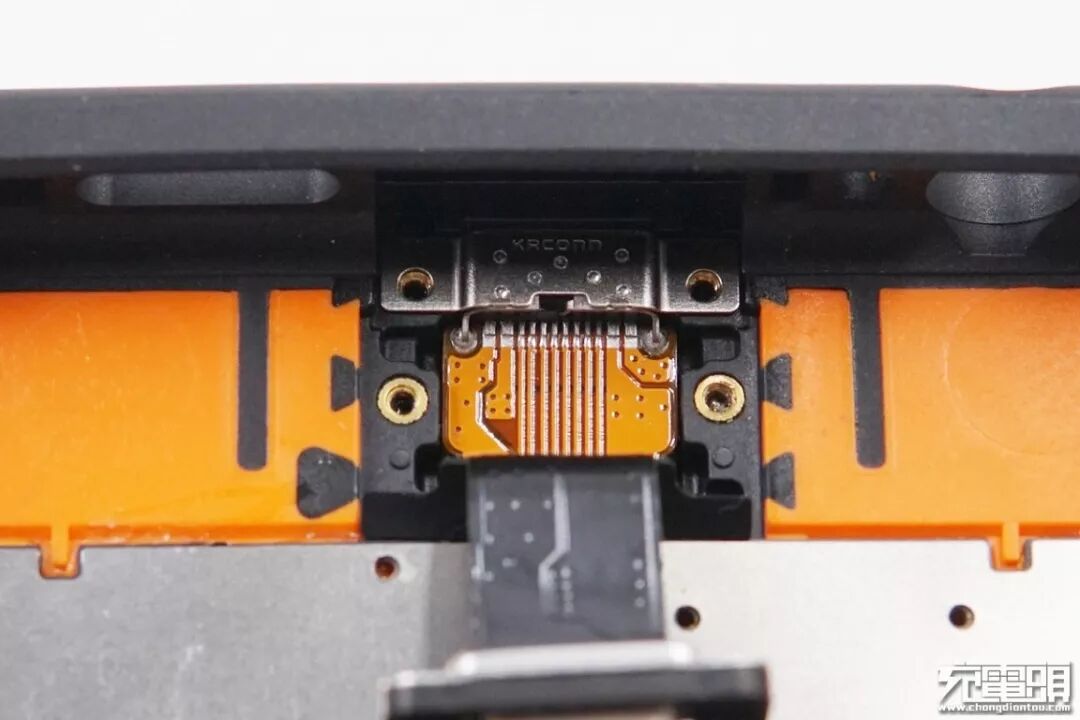

保护壳的充电插座，使用线充的时候直接插在保护壳上。
插头上面有一个固定件，把插头固定在外壳上。
塑料外壳里面有镂空，和电路板上面的元件契合，降低厚度。
充电输入座子和输出插头分别是两条排线。
无线充电接收电路板为FPC软排线，背面贴金属板，单面贴片。
充电输入插座，排线下面是为手机充电的插头。
黄色的排线是线充输入，黑色排线是输出为手机充电。

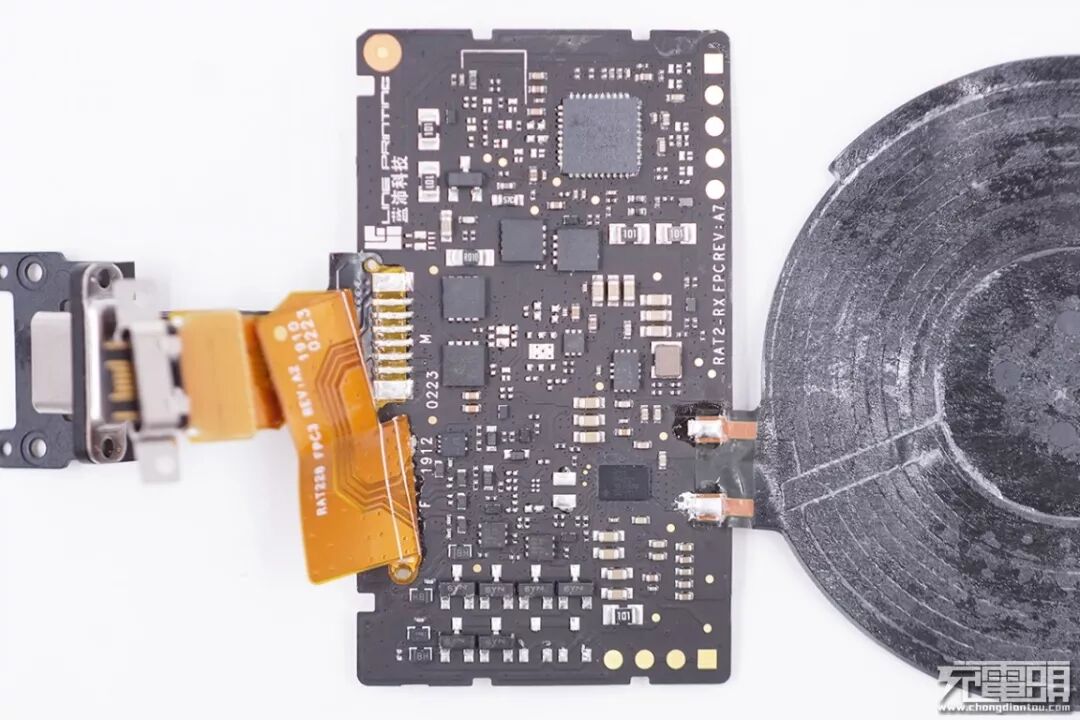

无线充电接收板正面，分为无线充电接收部分和输入切换部分。

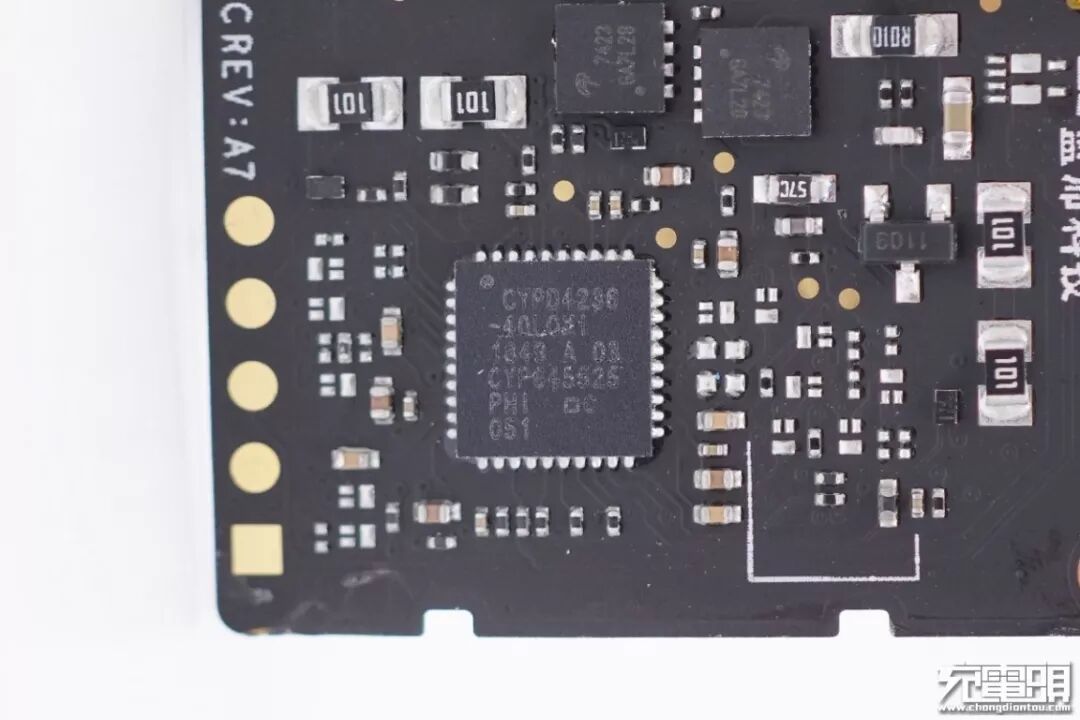

赛普拉斯 CYPRESS CYPD4236 CCG4 PD控制器，其提供两个完整的USB Type-C和PD接口控制，适用于笔记本，适配器，和集线器。

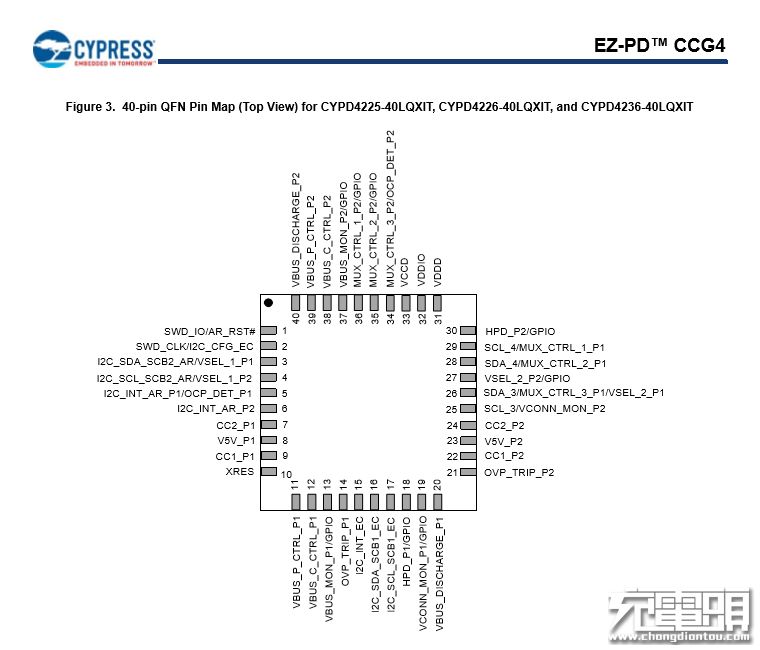

CYPRESS CYPD4236。

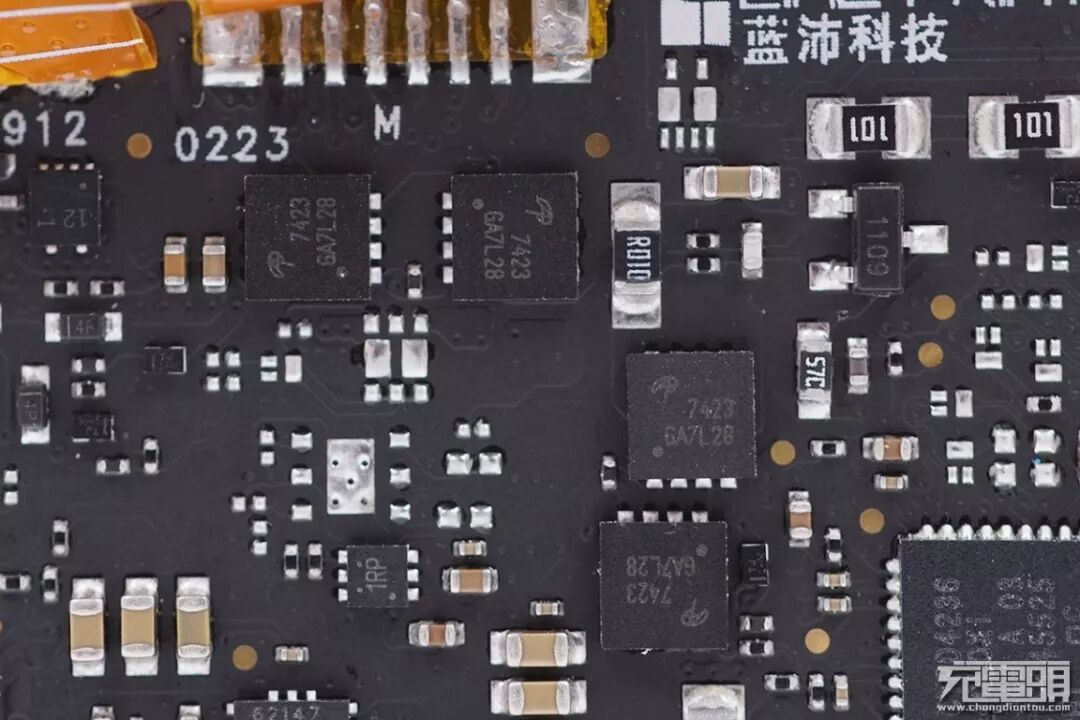

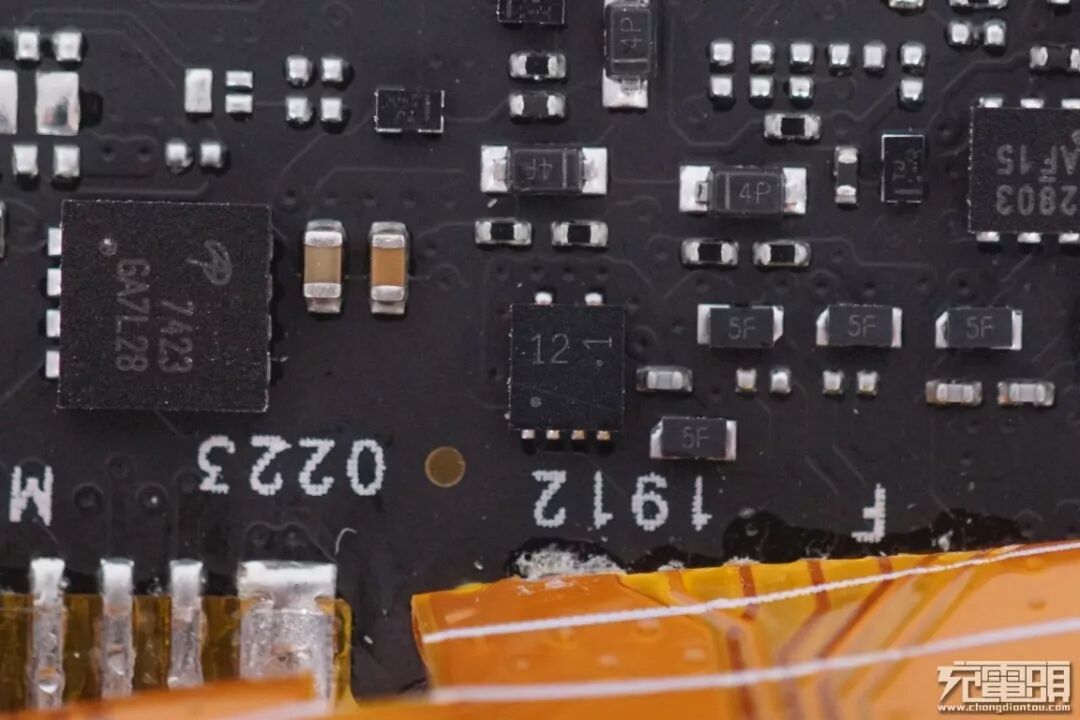

4颗AON7423 用于电源的切换以及防倒灌。

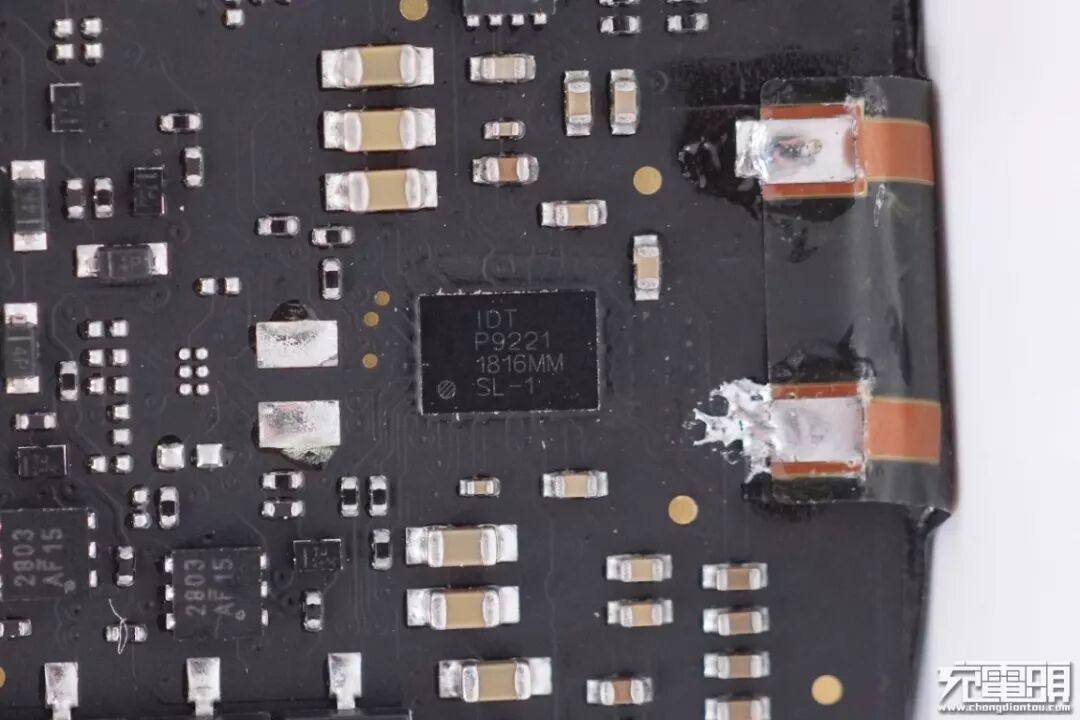

IDT P9221 无线充电接收器芯片，单芯片解决方案，最高支持15W输出，兼容WPC 1.2.2标准，内置低阻抗同步整流器，内置微处理器，支持I2C接口，采用52pin WLCSP封装。

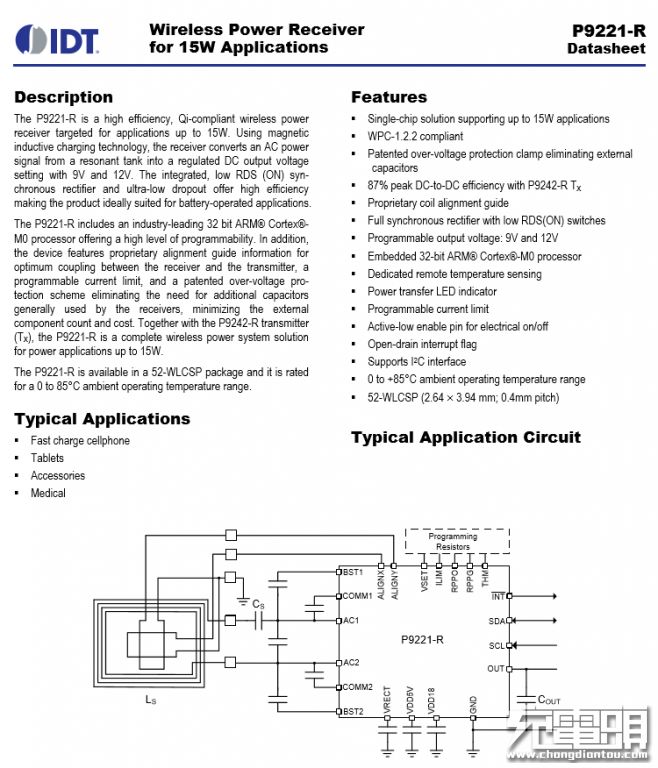

IDT P9221 详细资料。

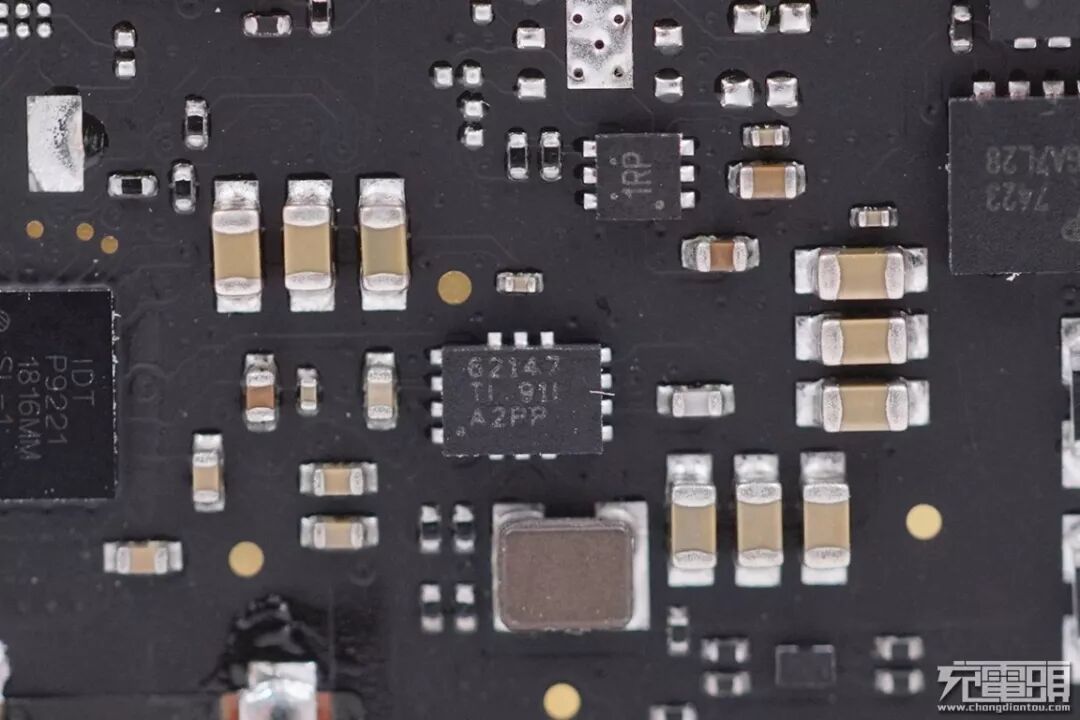

TI TPS62147 2A同步整流降压转换器。

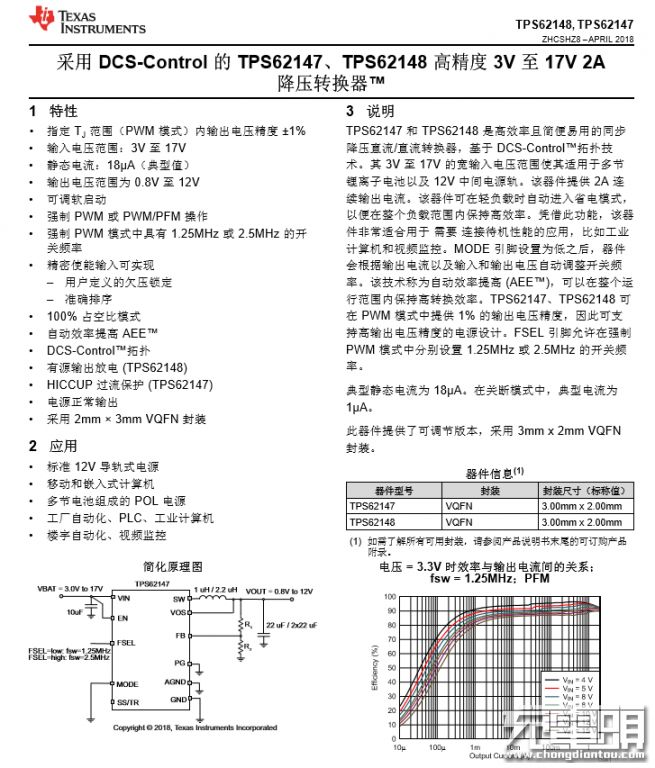

TI TPS62147 详细资料。
上海韦尔半导体 WL2803D LDO，DFN 2X2封装。

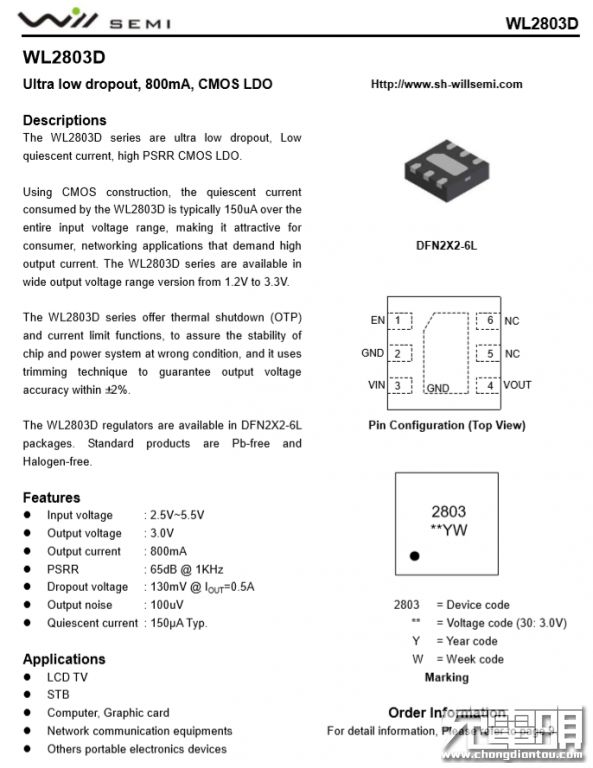

上海韦尔半导体 WL2803D 详细资料。
过压过流保护芯片和接口ESD防护二极管。

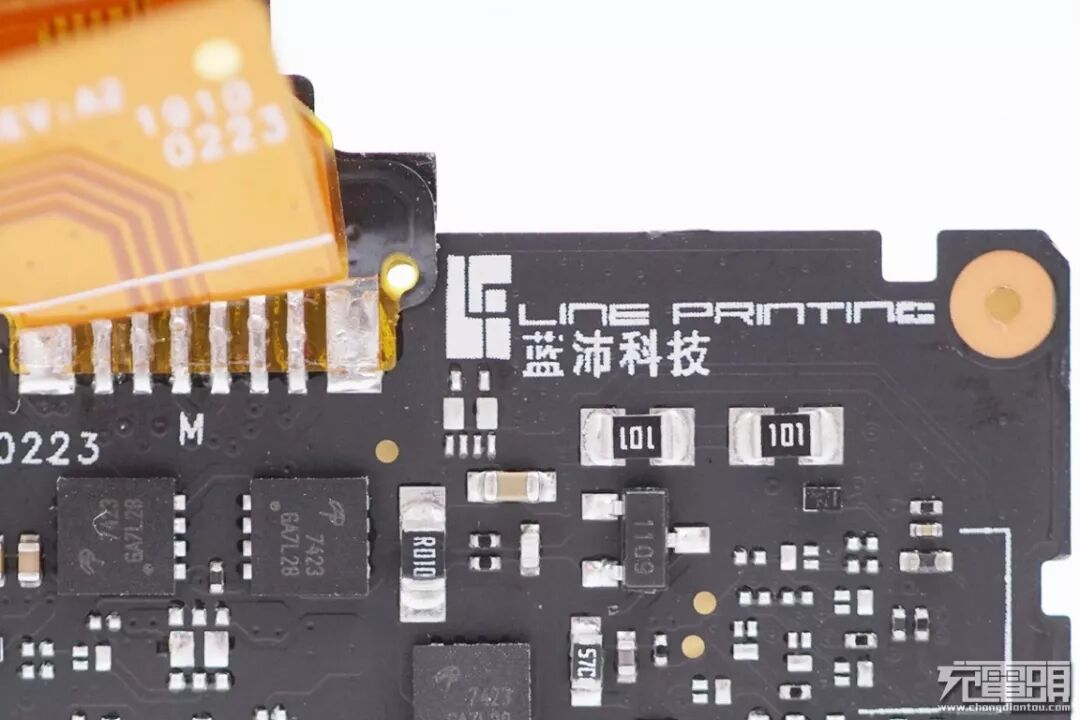

代工厂：蓝沛科技。

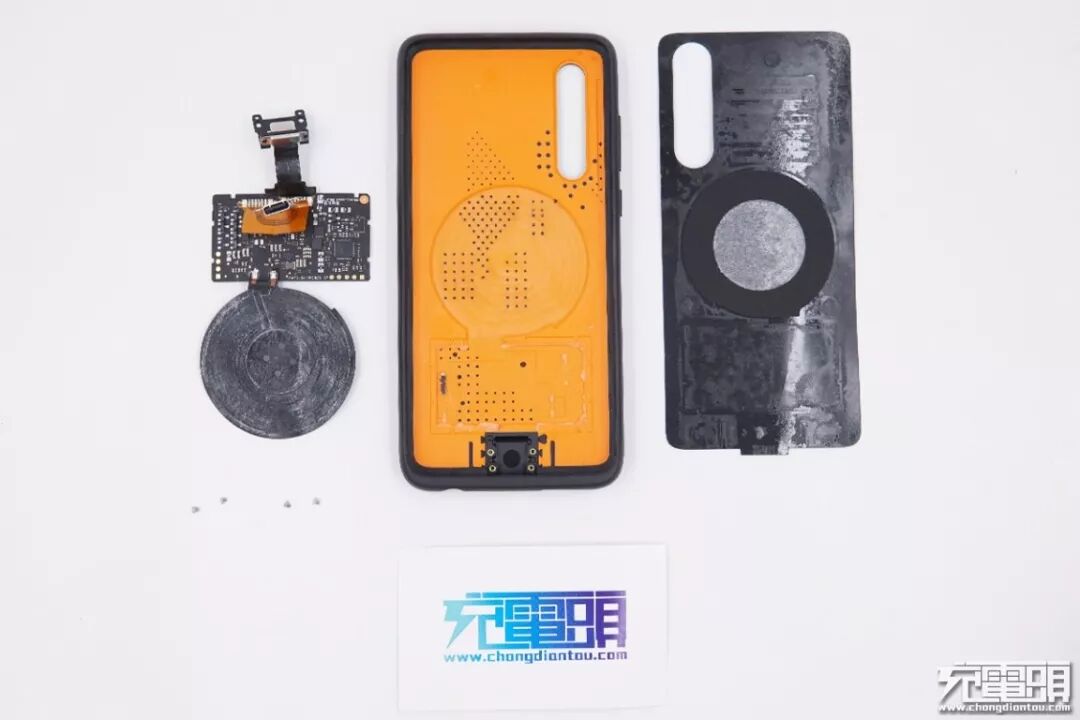

拆解全家福。
三、充电头网拆解总结
1、华为P30无线充电保护壳用料上乘，物有所值；
2、内部设计合理，保护壳内部镂空放置线圈和电路板，保护壳上有充电输入方便使用线充充电；
3、内置IDT无线接收方案和高效率开关降压，效率高体积小。
