----- 充电头网拆解报告第790篇 -----

OPPO的VOOC闪充曾经作为低压快充的代表，引领了一代国产快充的风潮，随着市场的发展，人们对快充功率提出了更高的要求，SUPER VOOC超级闪充应运而生。

相较于VOOC闪充，SUPER VOOC超级闪充将5V/4A，20W的功率提升到了10V/5A，50W的水平，再度占领快充技术之巅。在不久前，充电头网已经给大家分享了OPPO 20W VOOC闪充充电器的拆解，本期继续为大家带来的就是OPPO SUPER VOOC超级闪充充电器VCA5JACH的拆解。

一、OPPO SUPER VOOC超级闪充充电器外观

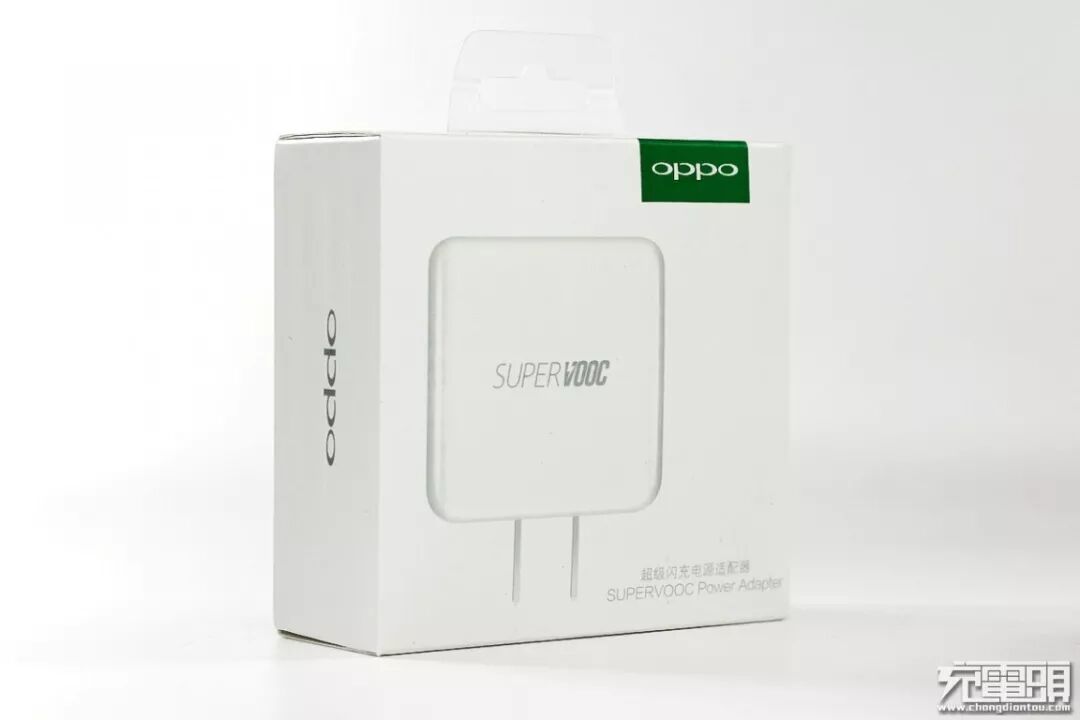

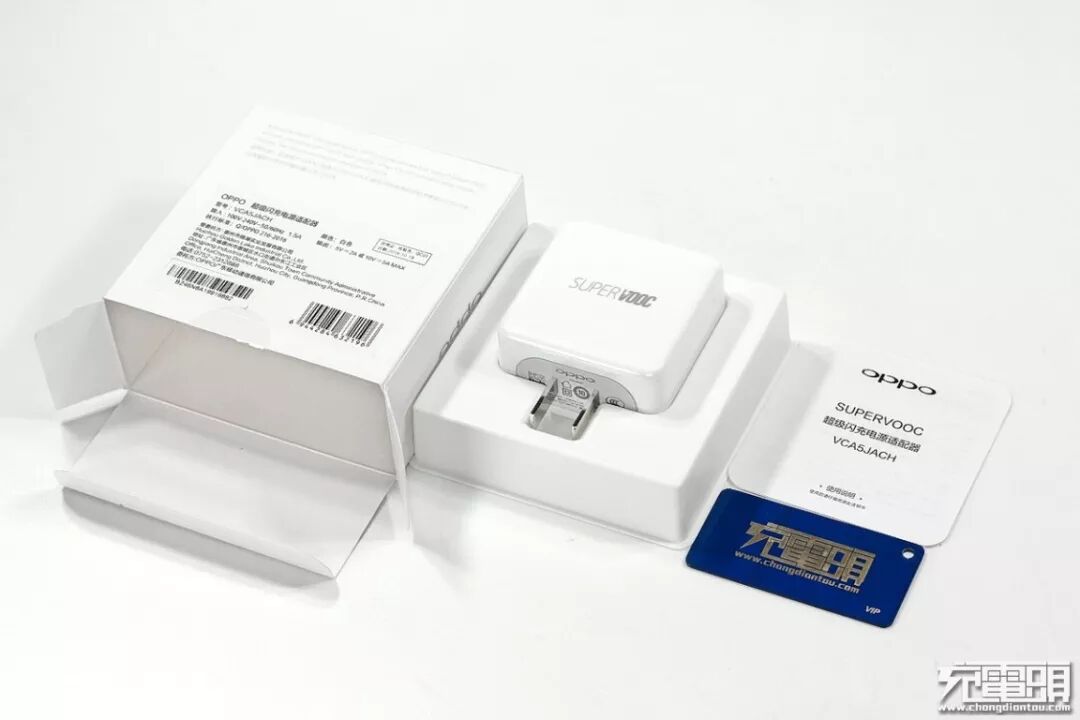

包装盒正面印着产品的外观图片，并标有SUPER VOOC的字样。

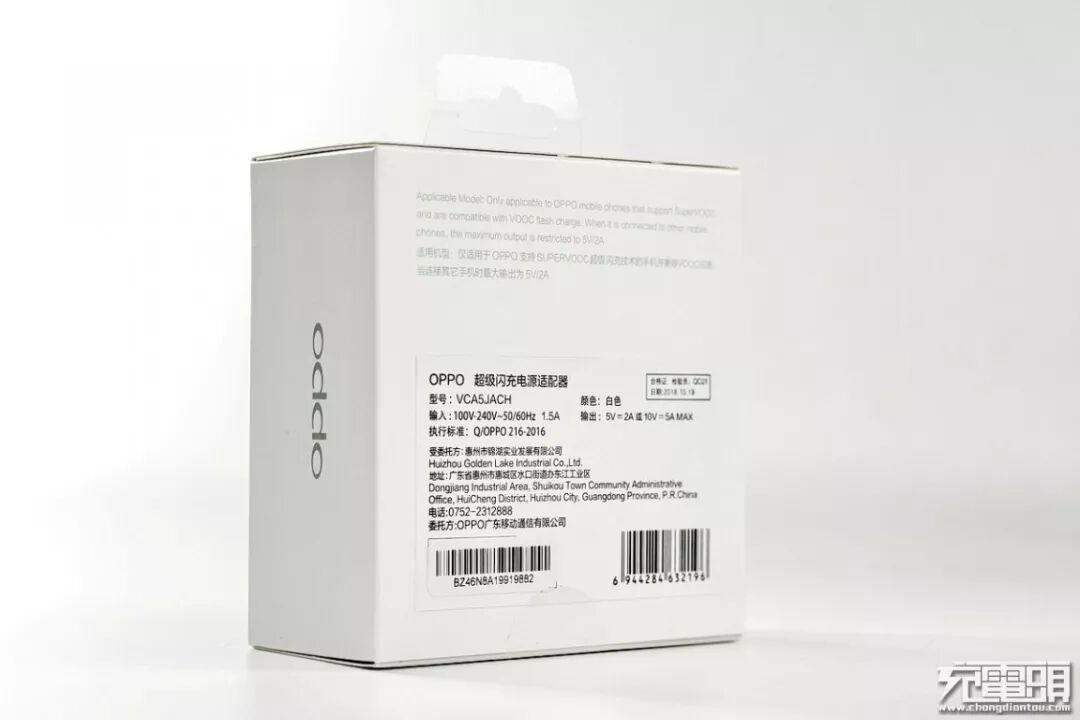

背面是产品参数信息：
OPPO 超级闪充电源适配器
型号：VCA5JACH
输入：100V-240V~50/60Hz 1.5A
输出：5V/2A或10V/5A MAX
受委托方：惠州市锦湖实业发展有限公司
委托方：OPPO 广东移动通信有限公司

OPPO全系电源适配器包装盒的风格高度一致。

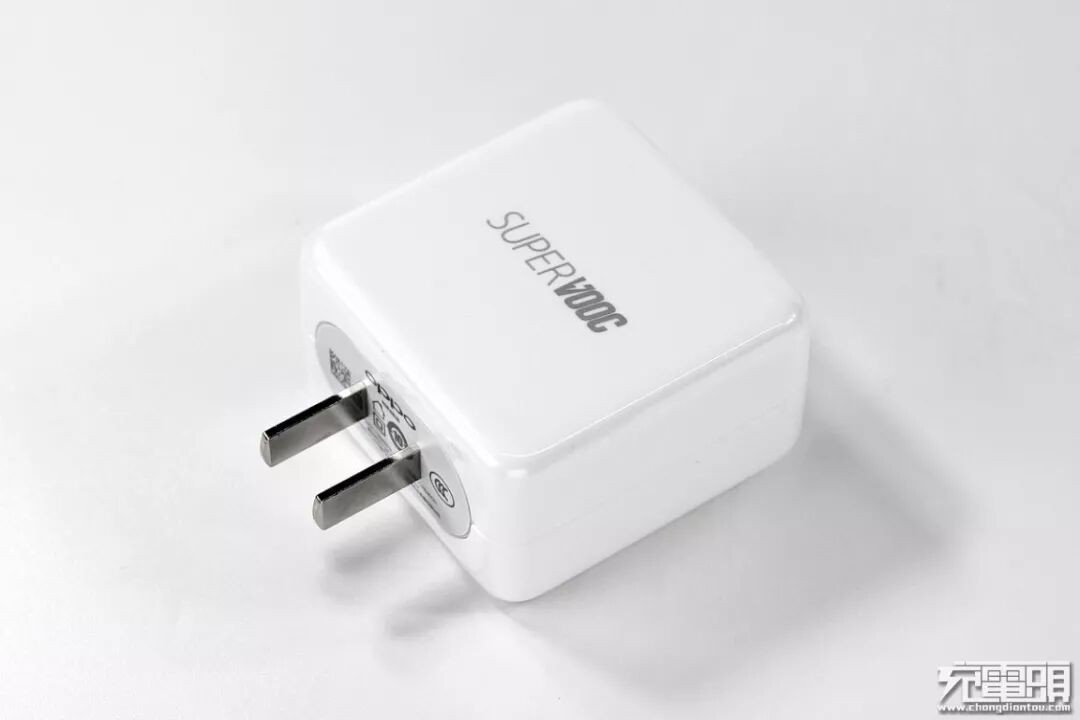

充电器为白色外壳，钢琴烤漆亮面处理，看起来很有光泽。配备中规电源插头，不可折叠设计，充电器整体造型圆润，正面印有醒目的SUPER VOOC字样。

从左至右一次是50W SUPER VOOC超级闪充充电器、新款VOOC闪充充电器、旧款VOOC闪充充电器以及50W SUPER VOOC超级闪充车充。从图上看，SUPER VOOC超级闪充充电器体积与常规VOOC闪充充电器的体积相差并不大，不放在一起比较的话几乎难以觉察。

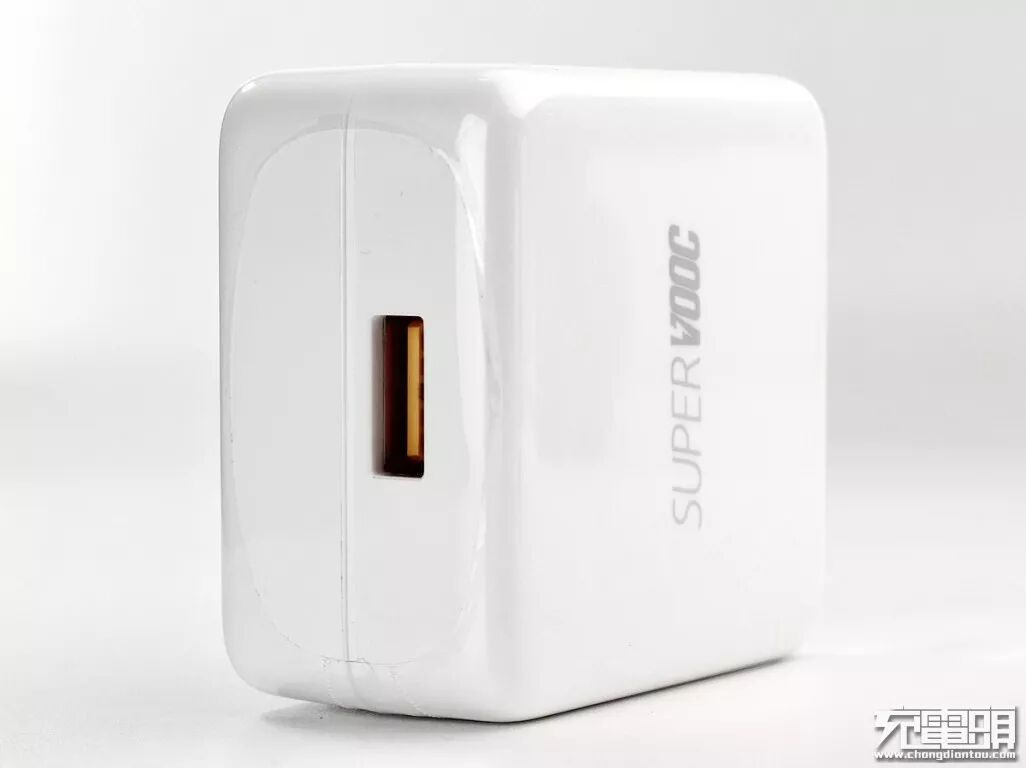

SUPER VOOC超级闪充仍然使用USB-A插座输出，不过把接口胶芯改成了橙色，以便区别。

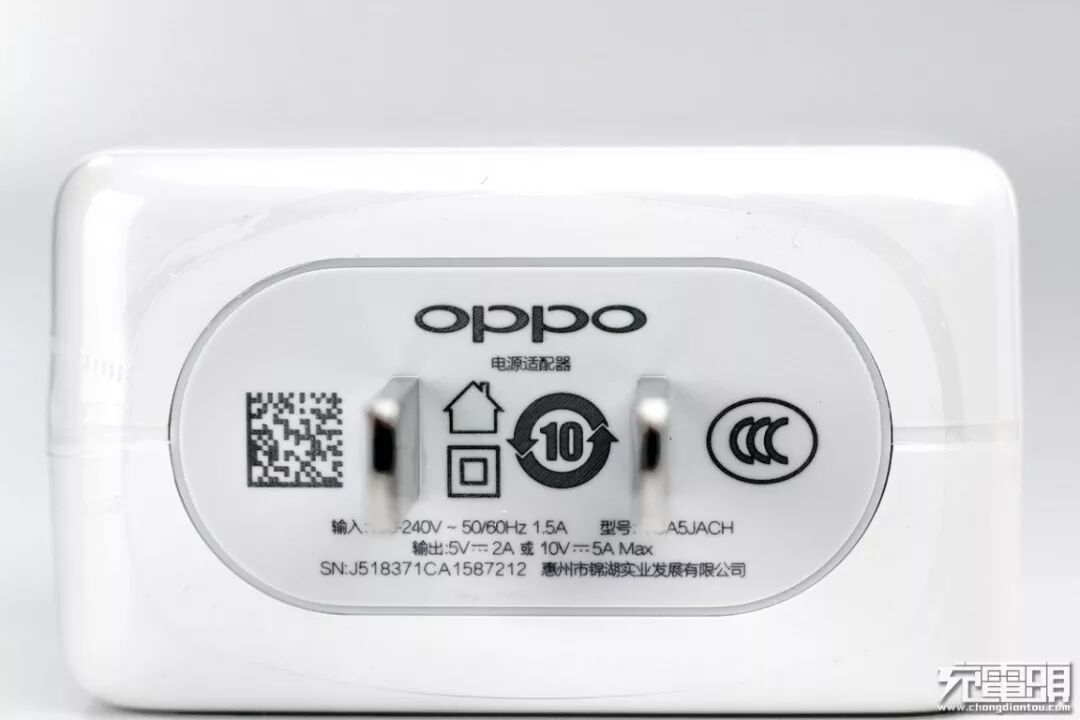

电源插头所在的椭圆形外壳区域使用了浅灰色，造型与VC54JBCH一样，同样为惠州市锦湖实业发展有限公司代工，镭雕有CCC安全认证标志和CN产品序列号。

二、OPPO SUPER VOOC超级闪充充电器拆解

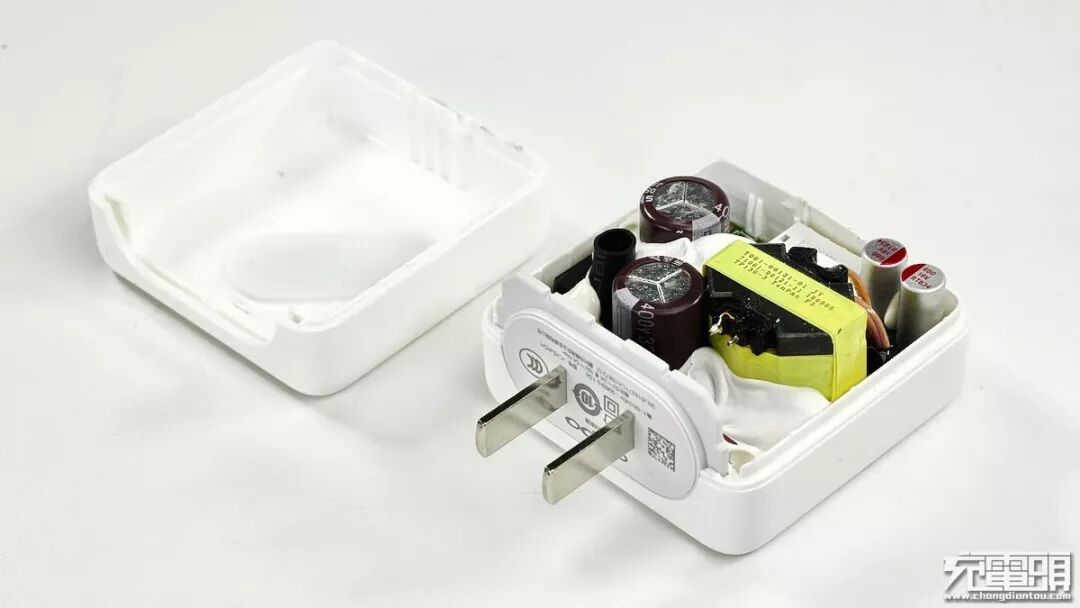

超声波焊接工艺外壳，无损开启。

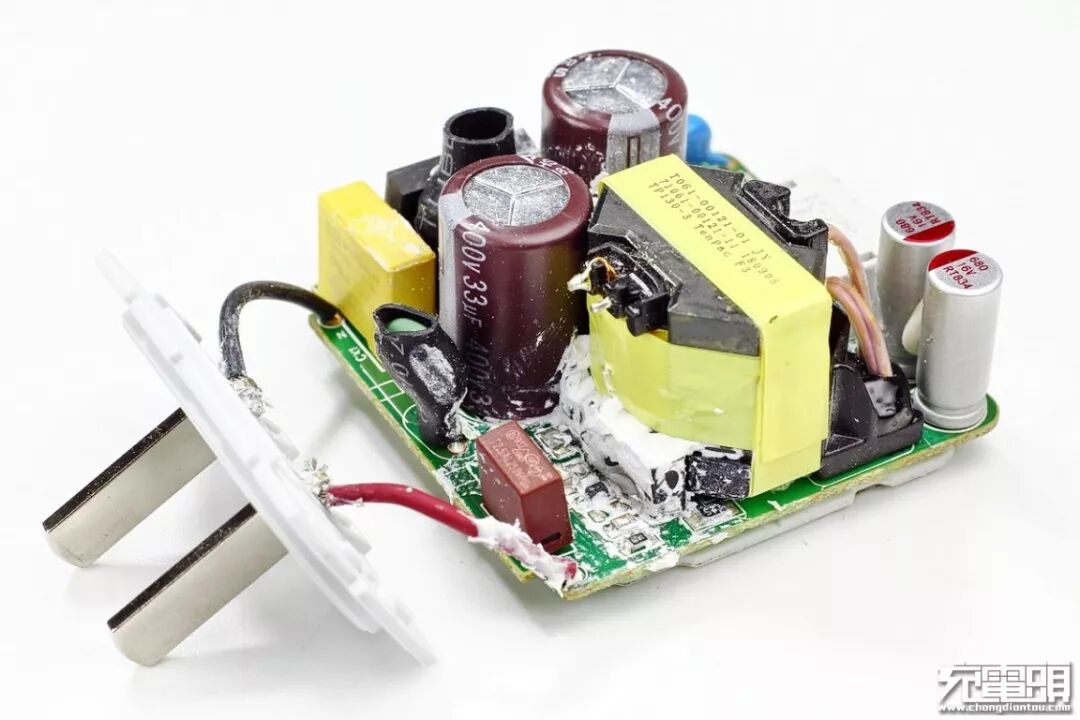

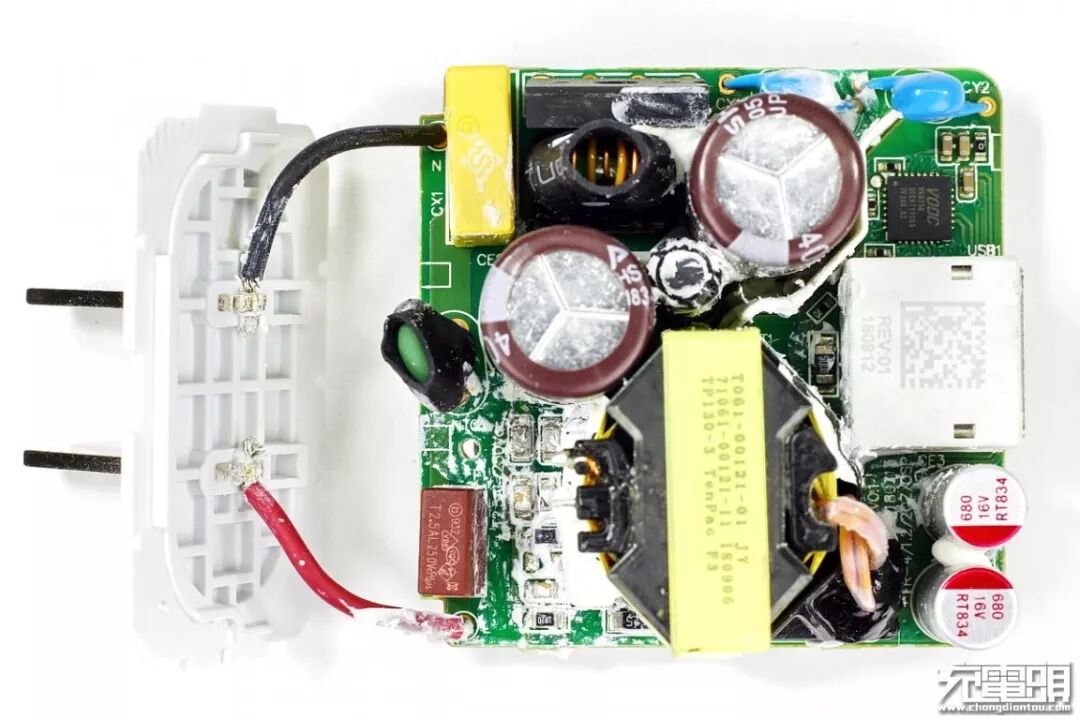

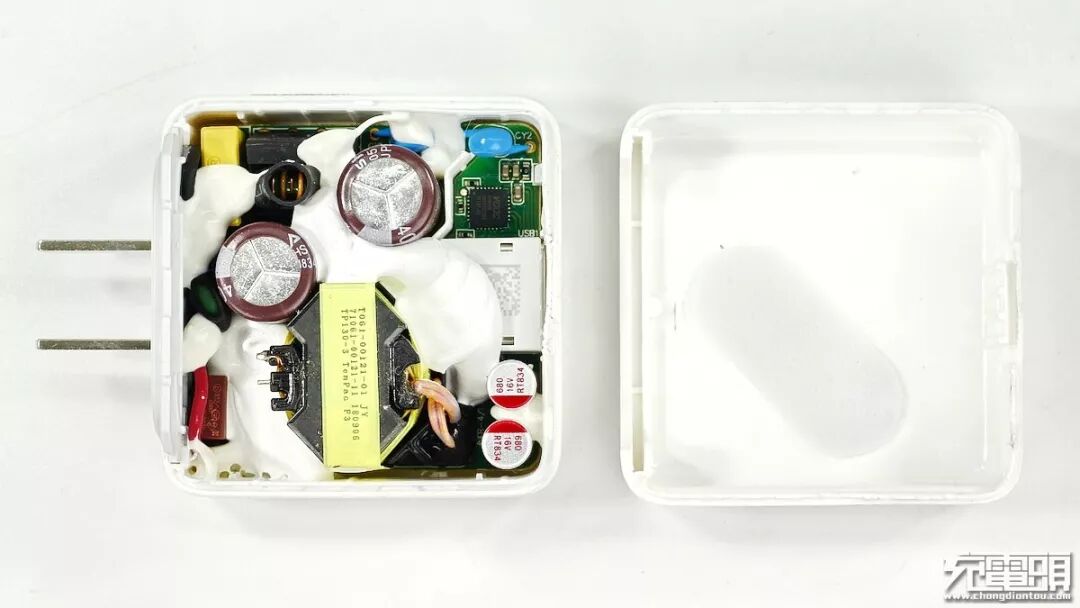

原件布局与OPPO新款20W VOOC闪充充电器基本一致，只不过由于功率的提升，内部元件的体积也有所增加，大元件空隙填充有许多的白色导热硅胶，用于加强固定、辅助散热。

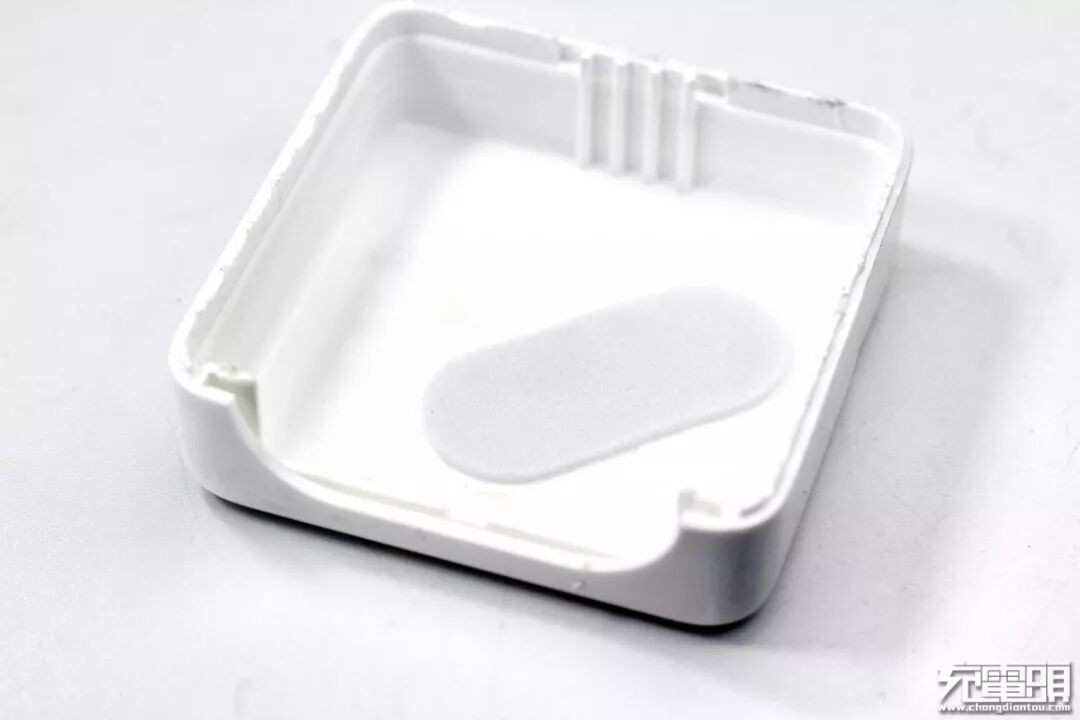

这半外壳内侧对应高压电解电容位置有一个薄海绵片，可用于减震，也可用于电容意外爆裂时吸收泄露的电解液。

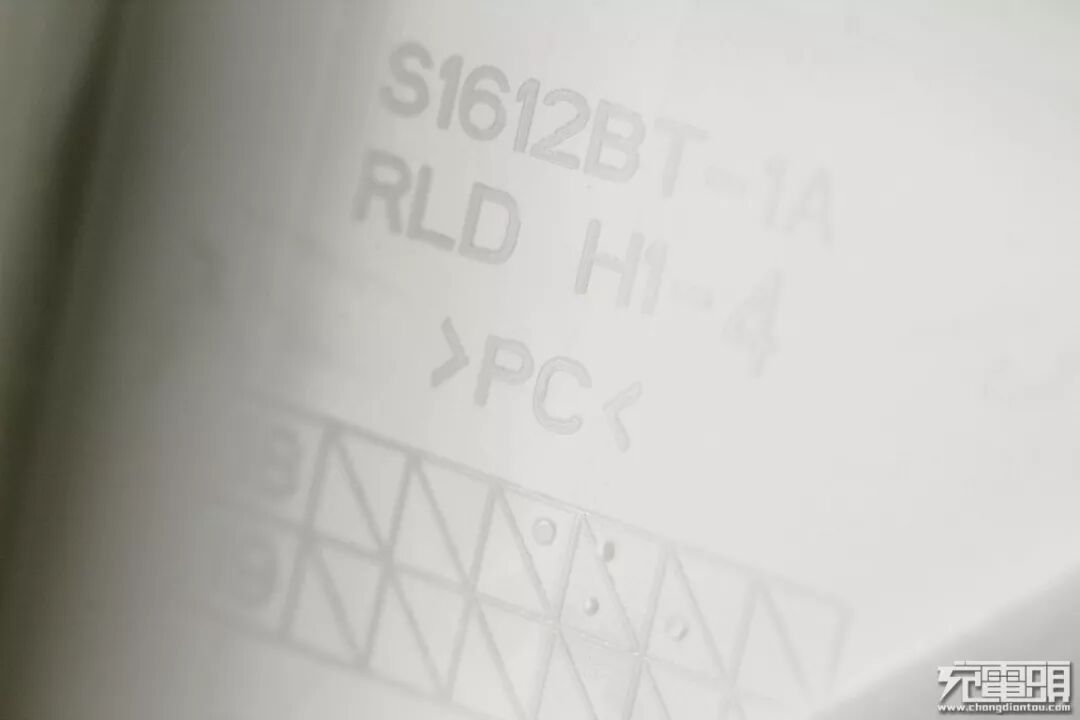

外壳材质为阻燃PC工程塑料。

清理掉导热硅胶。

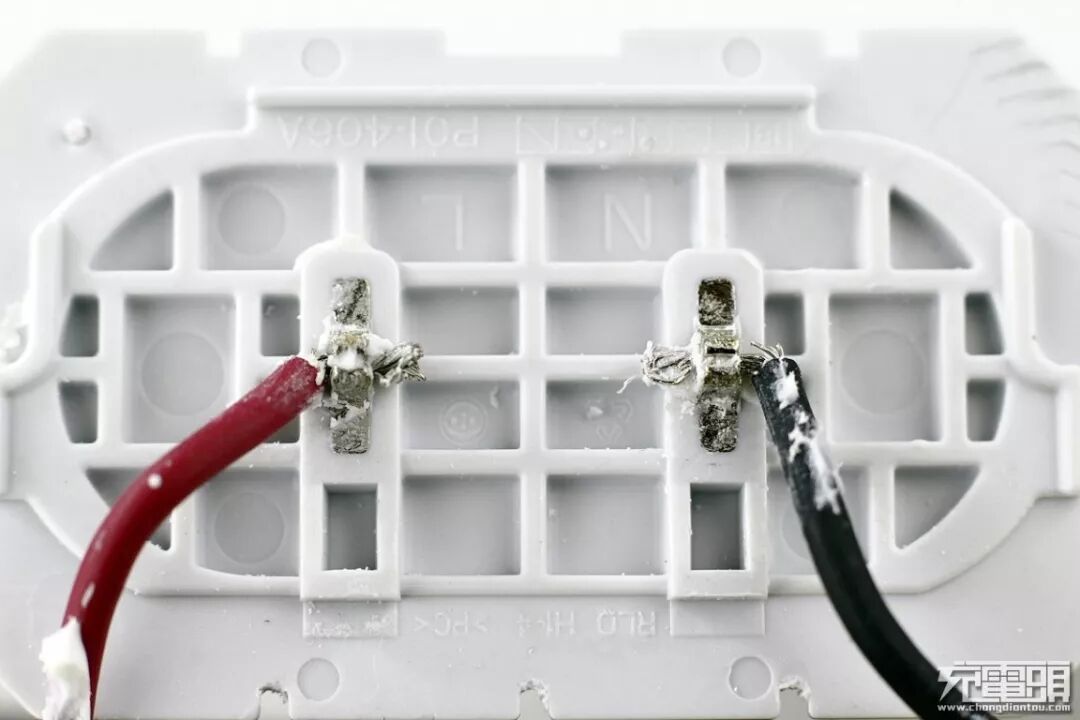

交流电源输入端采用线径较粗的红黑硅胶软线，与插脚为铆合连接，并加有硅胶固定，牢固可靠。

输入端，在两根导线之间为延时保险丝以及浪涌抑制电阻。

两颗Y电容、两颗大电解电容、同步整流管以及X电容。

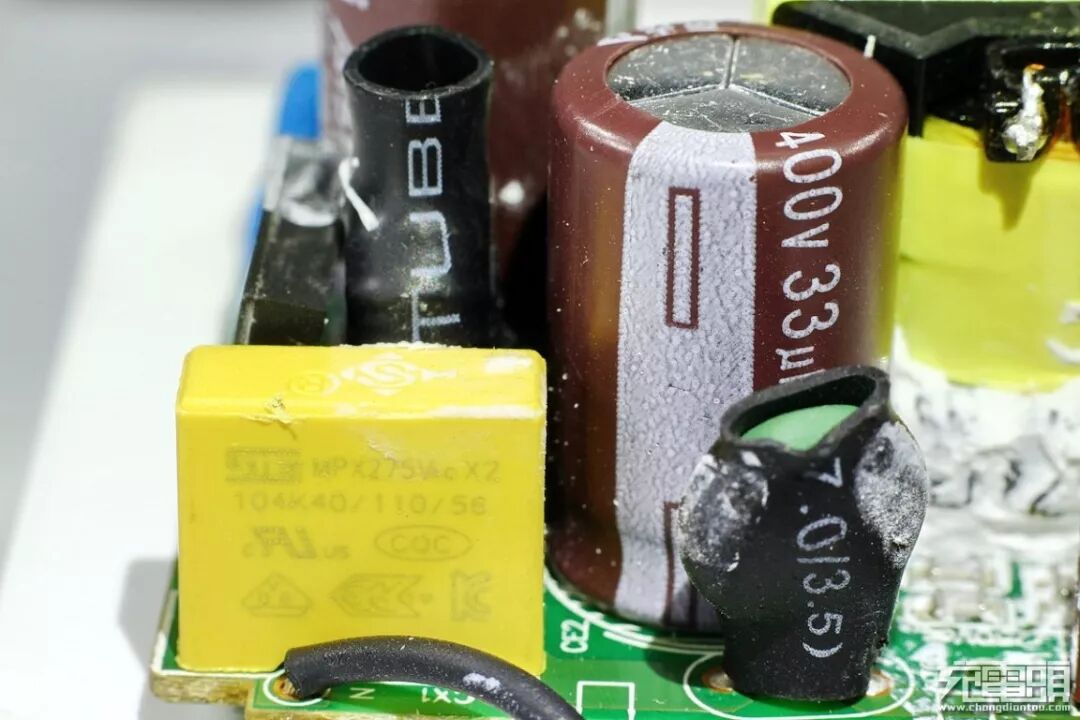

上图左侧黄色X2安规电容，规格为0.1μF、275V。黑色热缩管包裹的绿色原件为热敏电阻，用于抑制上电瞬间的浪涌冲击电流。

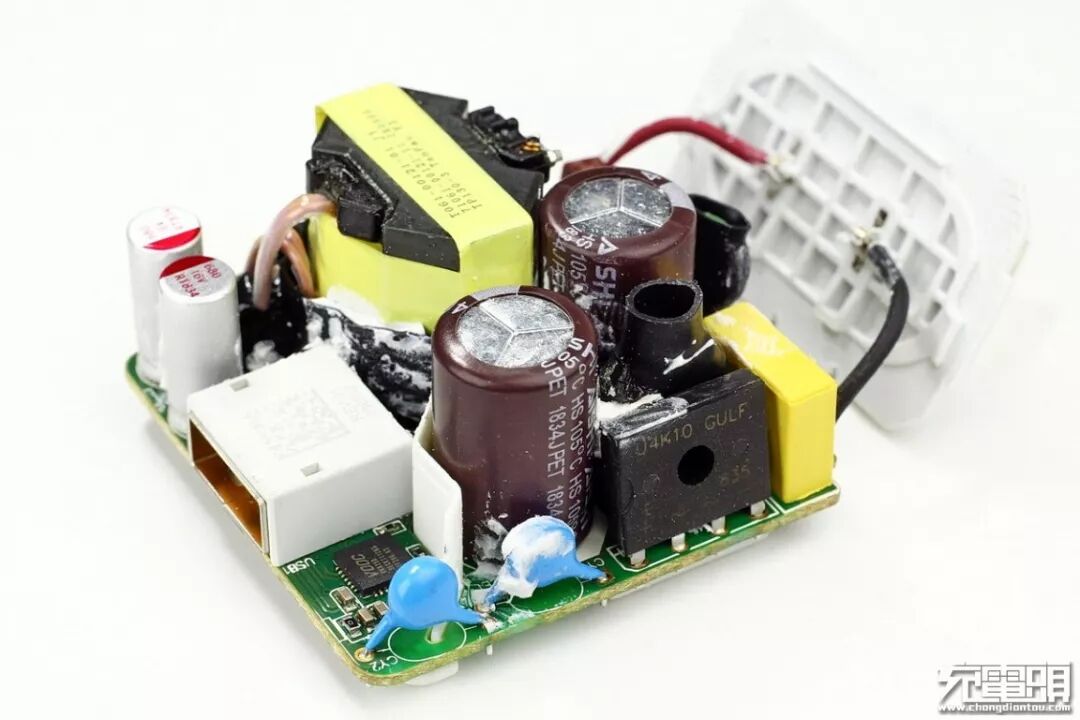

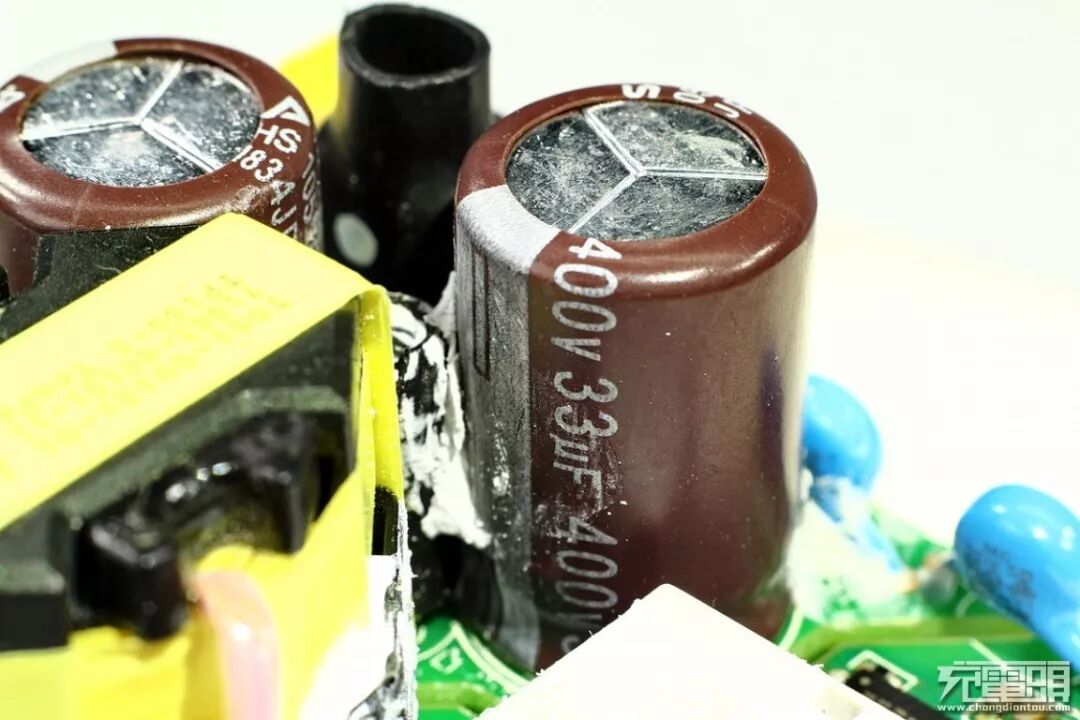

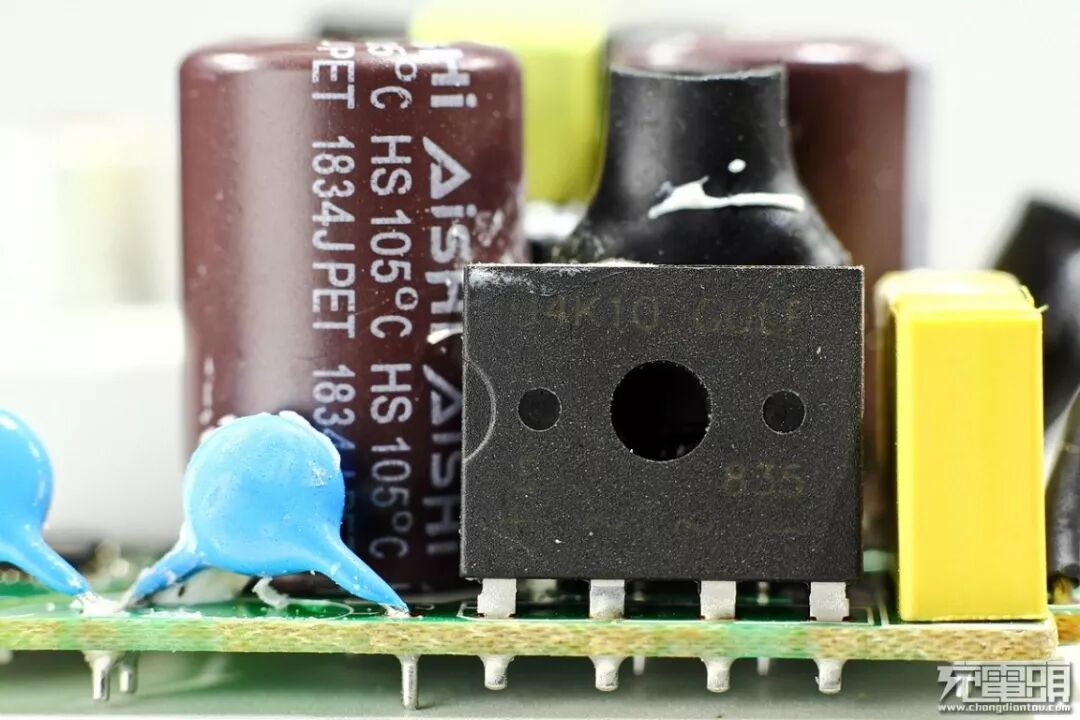

U4K10，4A、1000V整流桥。两只棕色105°高压滤波电容为国产知名品牌AiSHi艾华。

规格为400V、33μF*2。

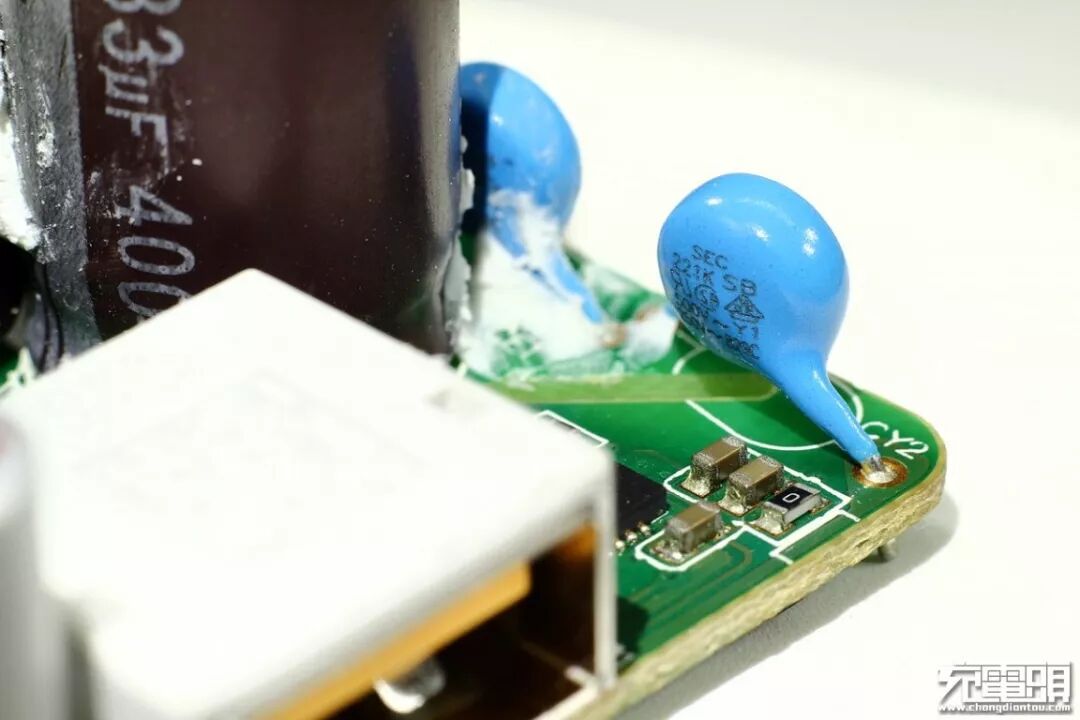

两只蓝色CY抗干扰电容串联，能够提升耐压等级。

USB-A接口采用防尘罩设计，上面印有二维码。

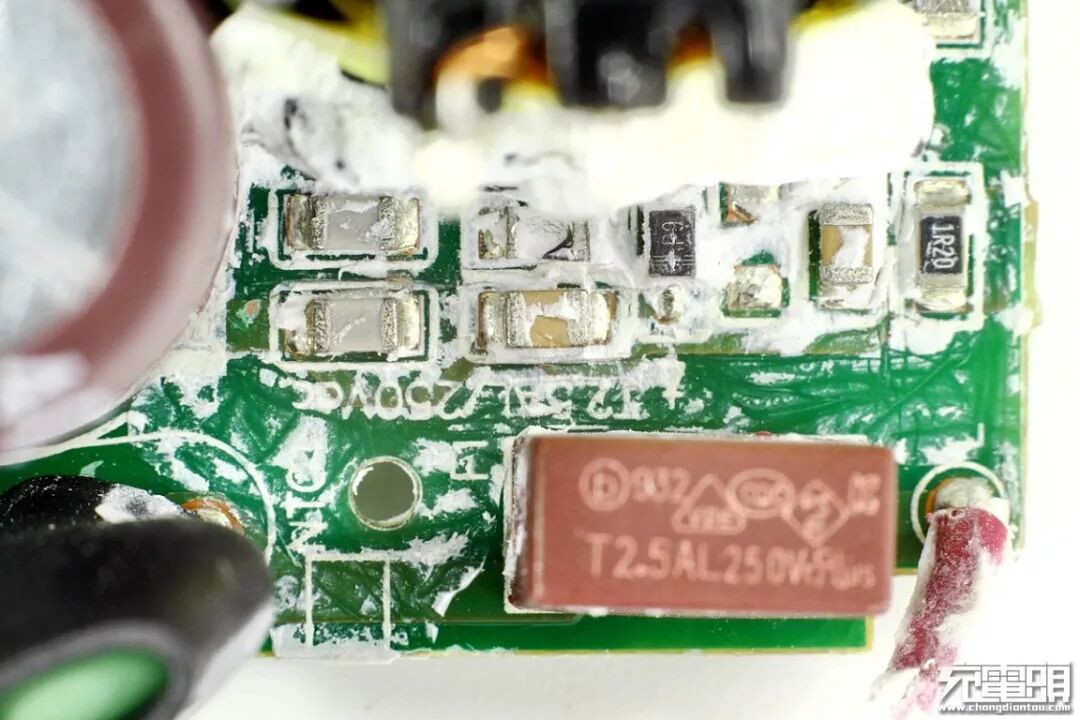

棕红色慢熔保险，规格为2.5A、250V。

变压器周围的RC阻容网络，用于尖峰电源吸收。

开关变压器采用RM型磁芯，承载功率和屏蔽效果都优于常见的E型磁芯，且变压器输出线采用多层绝缘线，确保使用安全。

输出端的两只680μF 16V固态电容，性能好，寿命长。

VOOC快充控制芯片RK825B，在OPPO闪充中使用较为普遍，出品方为福州瑞芯微电子股份有限公司，负责与手机连接调节输出电压和保护，反馈功能。

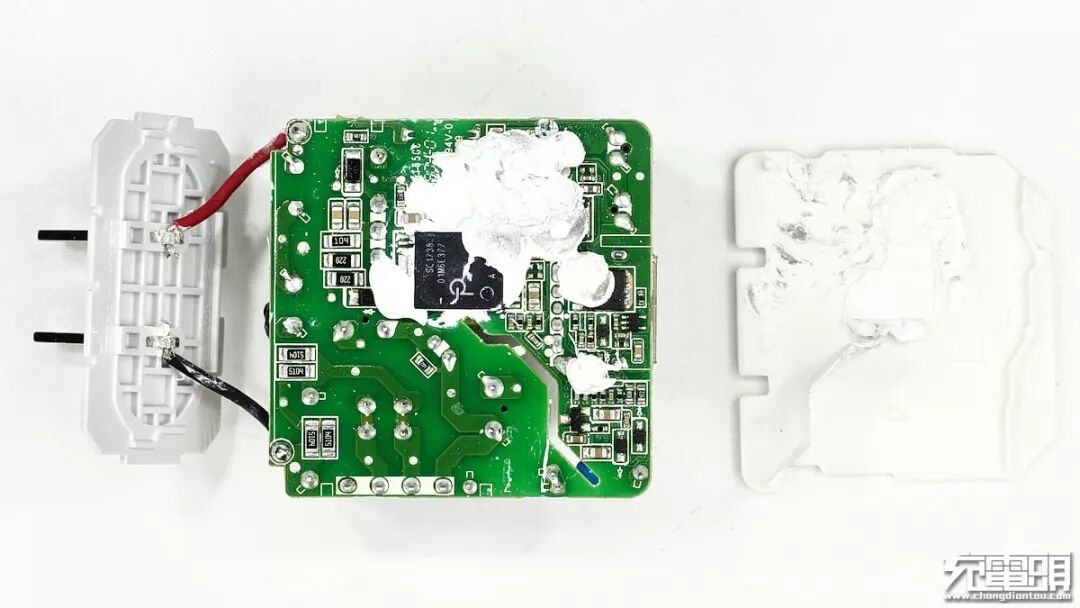

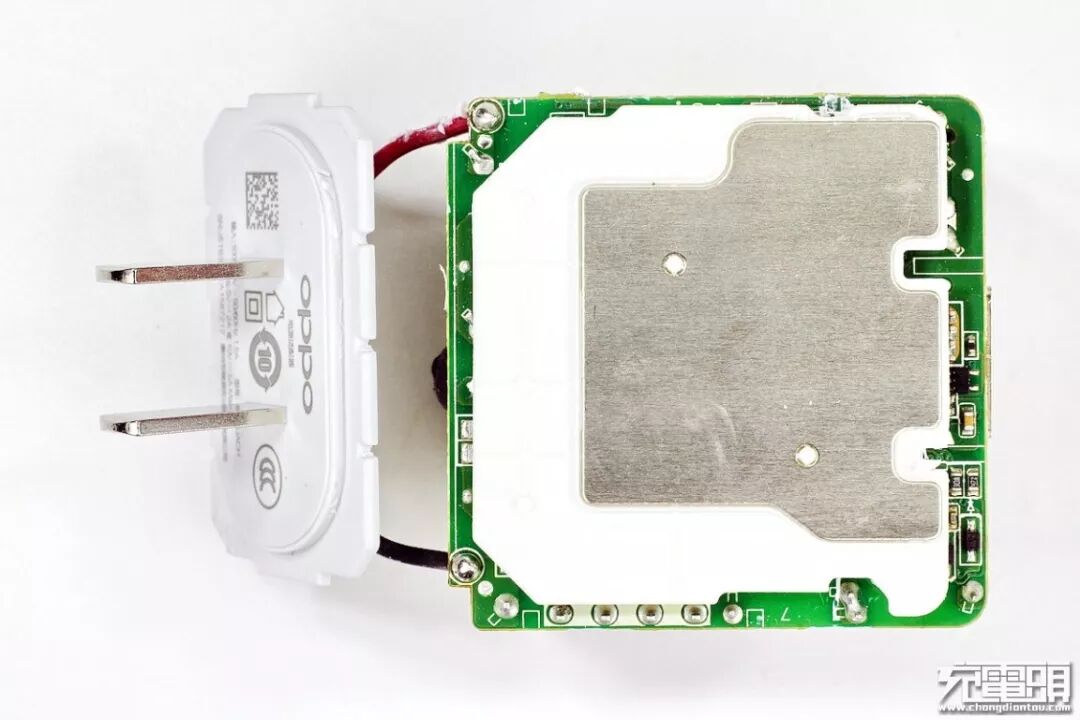

再来看看PCBA的另一面。一块较大的PBT工程塑料与铝质复合散热板。

散热板使用了大量的导热硅胶粘在电源主控芯片上。散热板上有一处凸起的绝缘隔离片插入PCBA的镂空槽加强高低压隔离。

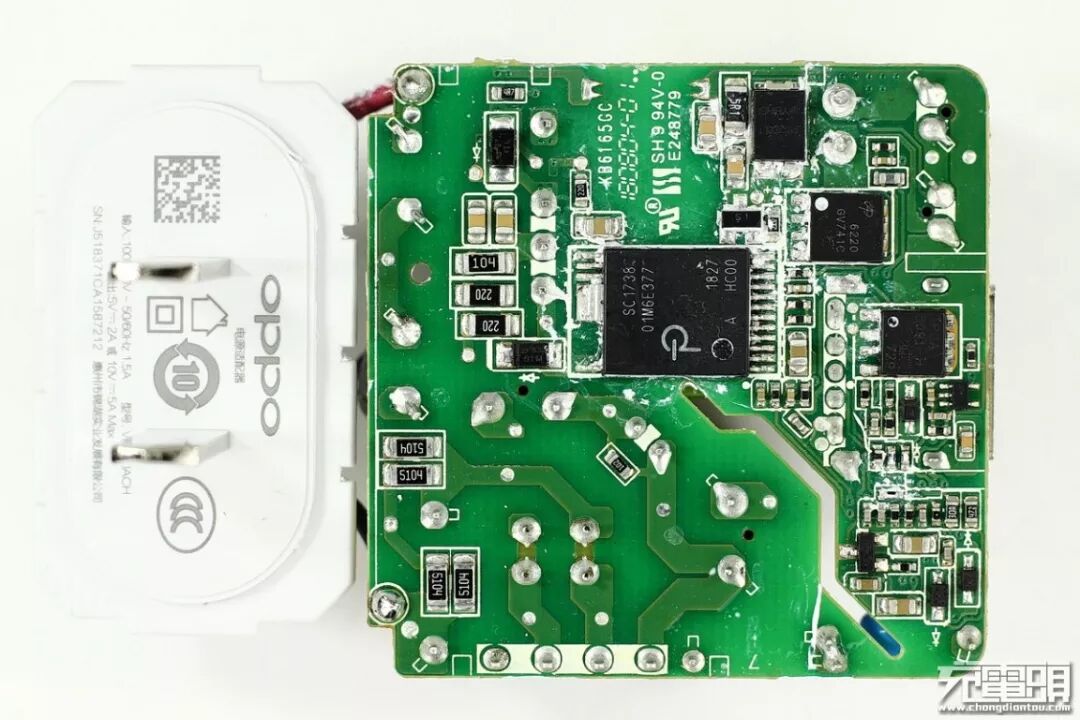

清理掉导热硅胶后的PCBA背面。

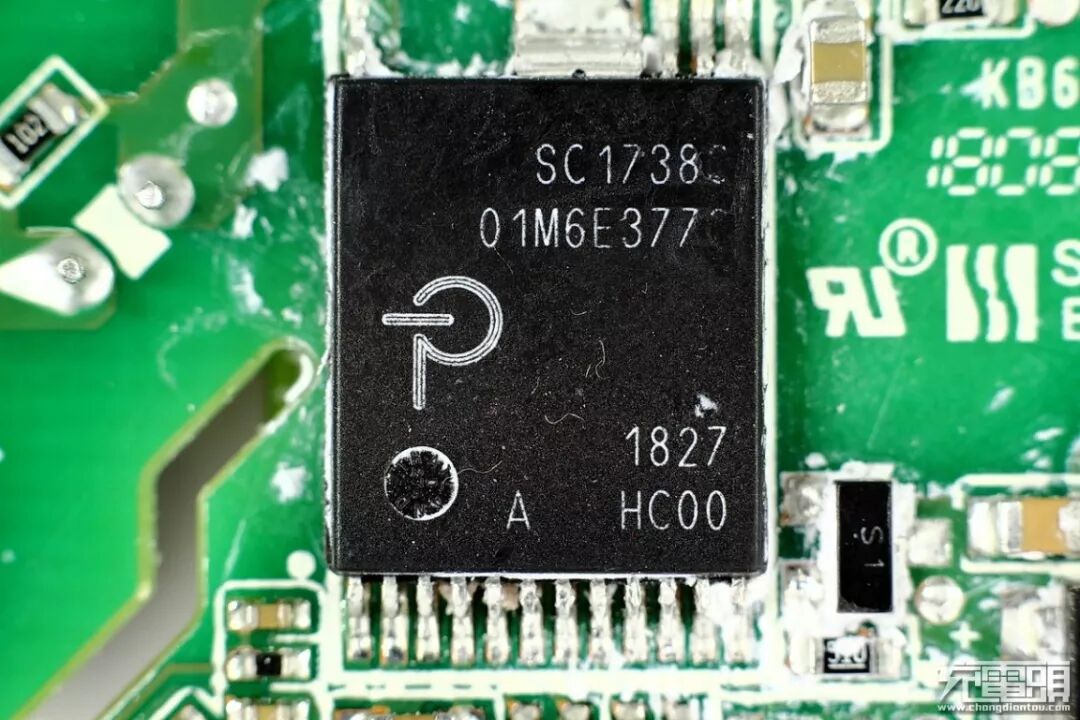

电源的主控芯片为PI（Power Integrations）公司特别定制的SC1738C，资料暂未公开，可以理解为大功率版本的InnoSwitch3-pro。

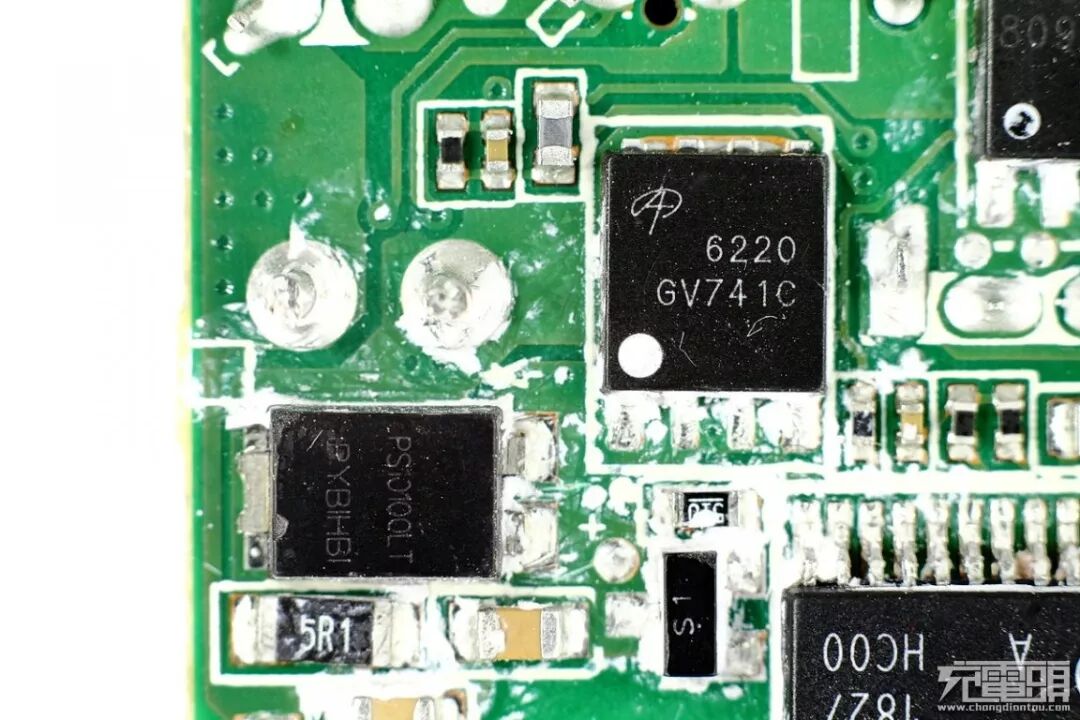

一只场效应管为AON6220，N-MOS 100V 48A，用于同步整流，左下角并联肖特基二极管用来提升轻载效率，降低空载损耗。

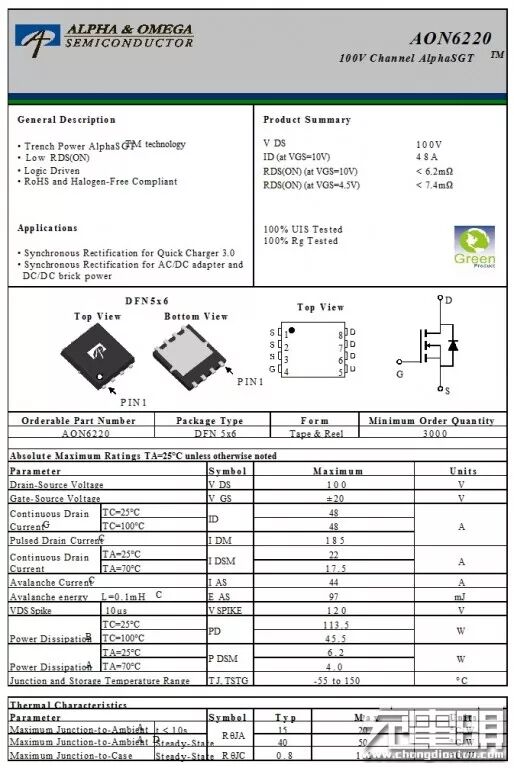

AON6220资料。

TPCA8091，东芝MOSFET，用于输出保护。

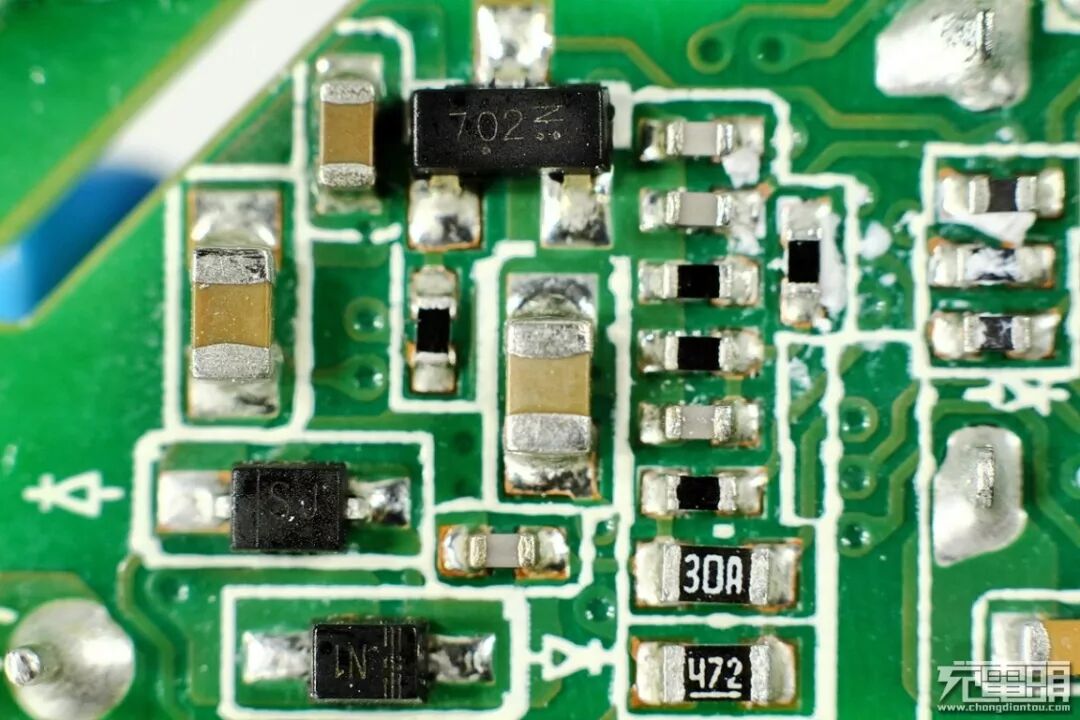

辅助电路。与上述MOSFET驱动器、MOS管一起作为VOOC快充控制芯片RK825的外围原件构成多重保护电路。

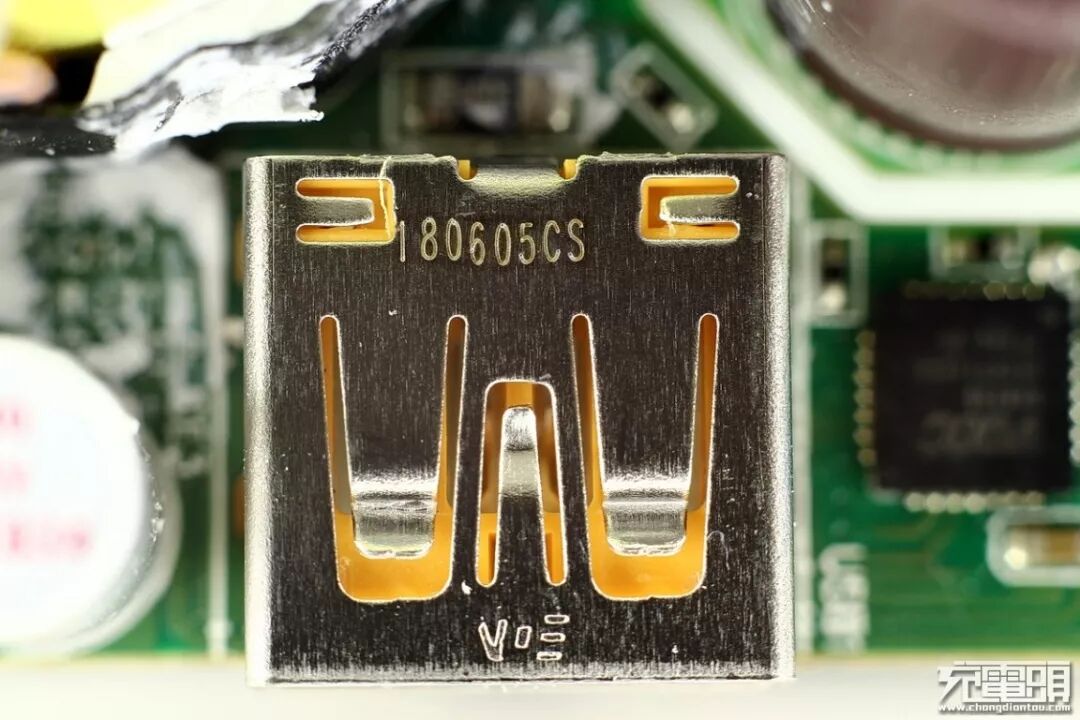

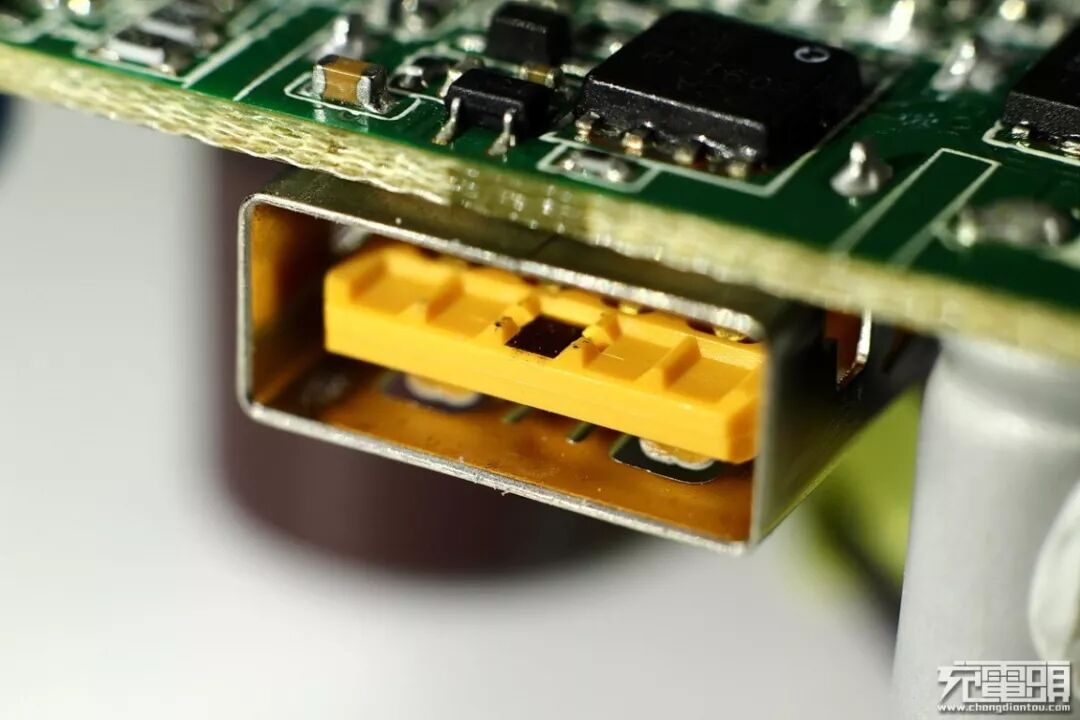

USB-A输出插座。

从前述电路构成上可以明显看出，SUPER VOOC超级闪充是直接由VOOC闪充进化而来的，电压由5V提高到10V，电流由4A提升至5A，输出功率翻番，但电流提升幅度为25%，对USB-A输出插座带来的压力不大，在SUPER VOOC超级闪充上的USB-A输出插座除了胶舌颜色以外与 VOOC闪充看不出区别。

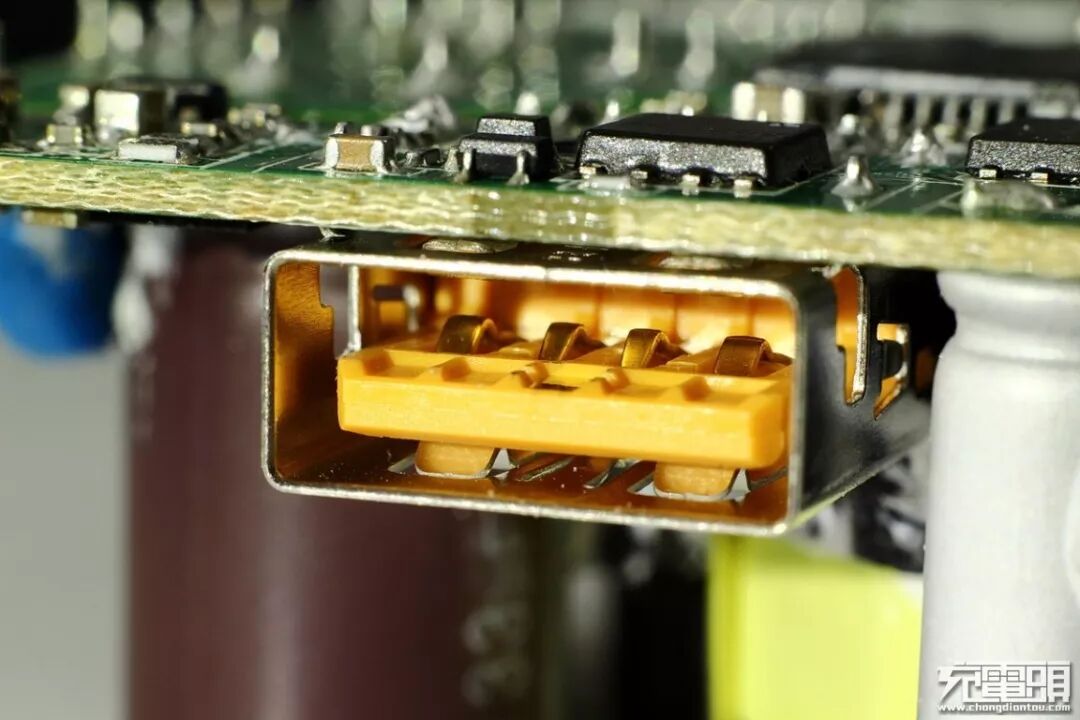

同样的快充识别触点，但需要手机、数据线同样兼容SUPER VOOC超级闪充模式才会输出50W的最大功率。SUPER VOOC超级闪充向下兼容VOOC闪充和普通5V、2A模式。

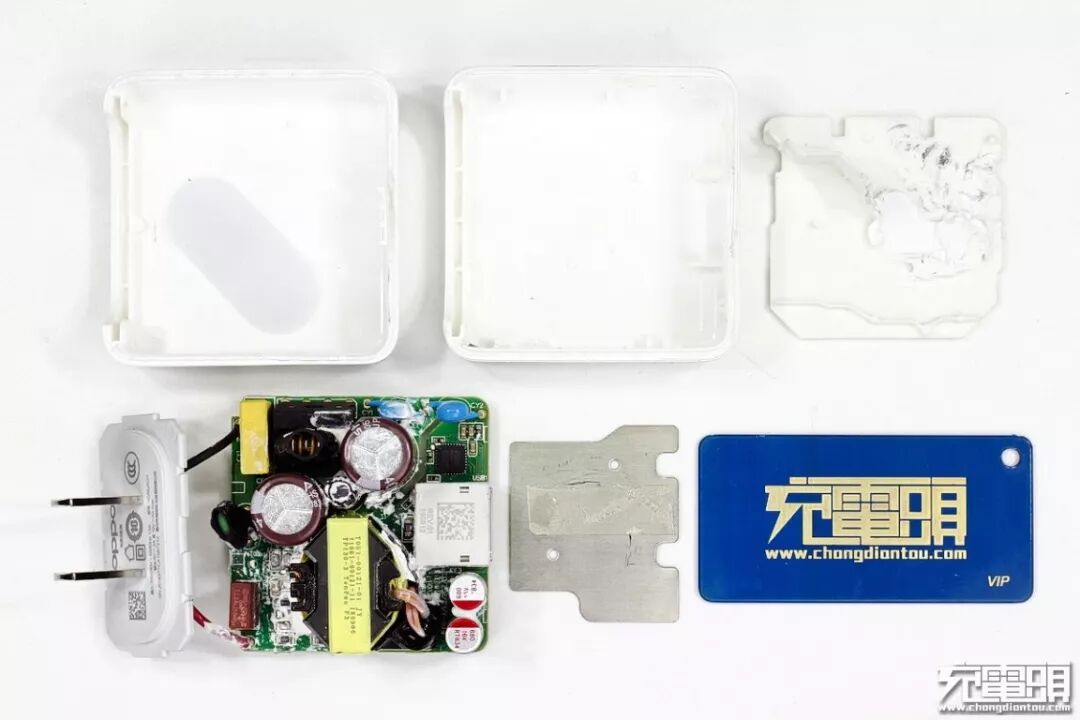

拆解全家福。

充电头网总结

OPPO 50W SUPER VOOC超级闪充充电器使用了PI公司定制的SC1738C（类似于高压、大电流升级版的INN2005K）方案，并增强了独立辅助散热等措施，配合定制的VOOC闪充控制芯片RK825，提供多重安全保障。

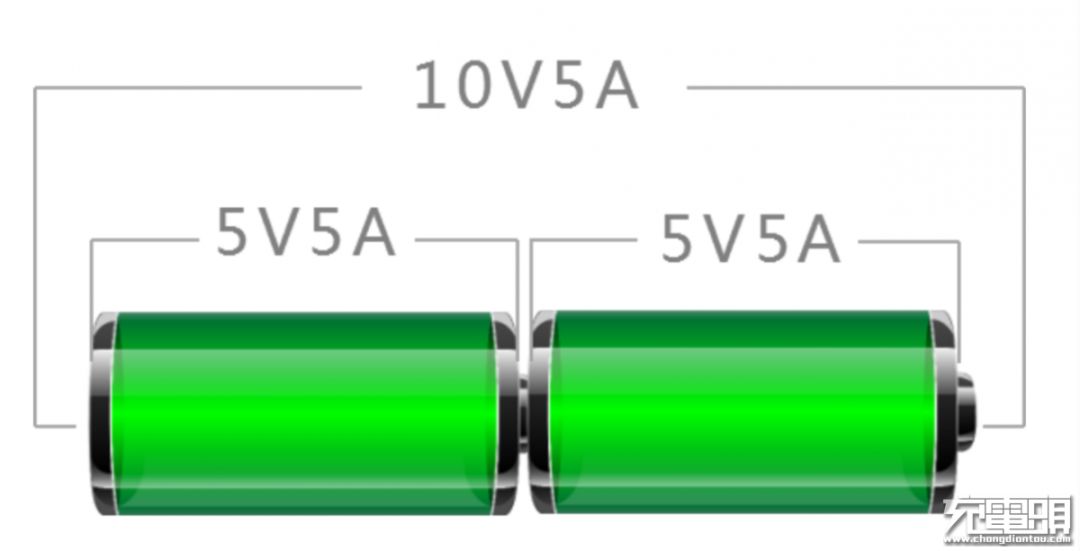

虽然表面上看电压提高了一倍，但不同于其他高压快充协议，OPPO 在手机端使用了双电芯串联、分压稳流技术，在本质上还是跟VOOC闪充一样，属于低电压大电流快充。在保障了安全性的同时，让每块电池芯承载的电压、电流不超过5V/5A，实现了大功率下，充电效率成倍的提升。同时，OPPO 专门设计了独立的降压芯片，通过对电荷泵技术的反向运用，让双芯电池在工作时，能够精确控制电压电流，保障稳定输出。
