拆解报告：三星双项无线充电底座2019
----- 充电头网拆解报告 第798篇 -----
此前，充电头网拆解过三星一款双项无线充电底座，近期三星又上架了一款双设备无线充新品：三星双项无线充电底座2019。
官方页面表示这款新品可为自己和好友设备充电，可为Galaxy S10e、S10或S10+及Samsung Galaxy Watch Active充电。或者将一个充电位让给朋友使用。双项无线充电底座有两个不同的充电区域，因此您可以轻松地为两部手机、手机和Samsung Galaxy Watch或您可能需要的任何两个设备组合充电。接下来要为大家带来的是三星双项无线充电底座2019这款新品的拆解报告。
一、三星双项无线充电底座2019开箱

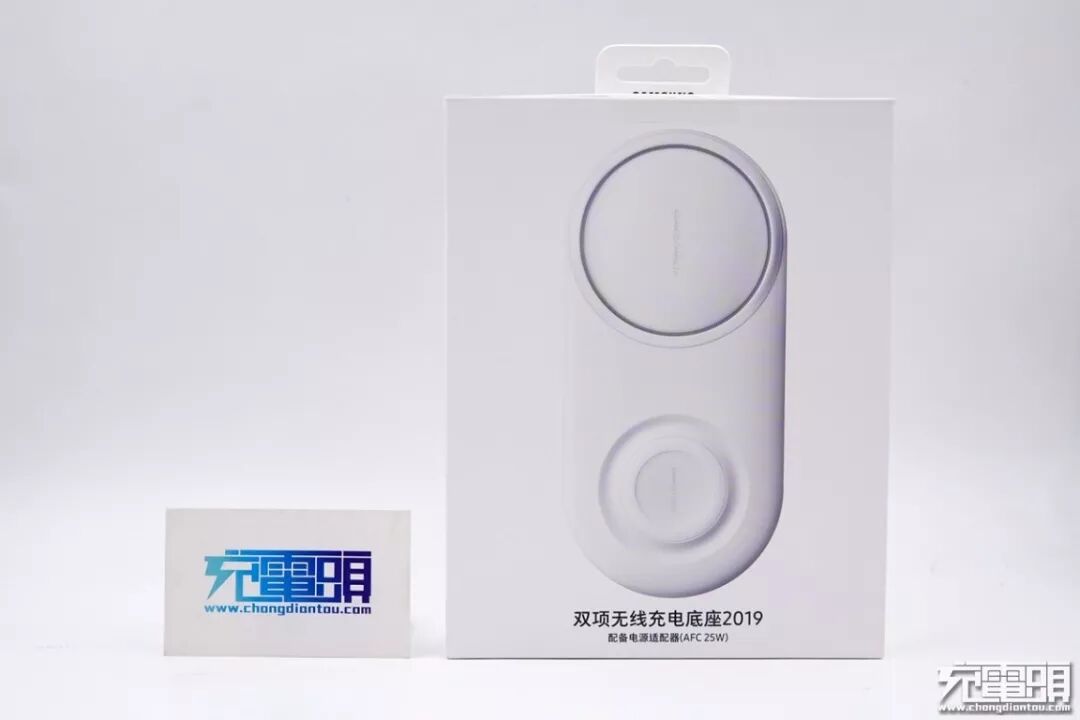

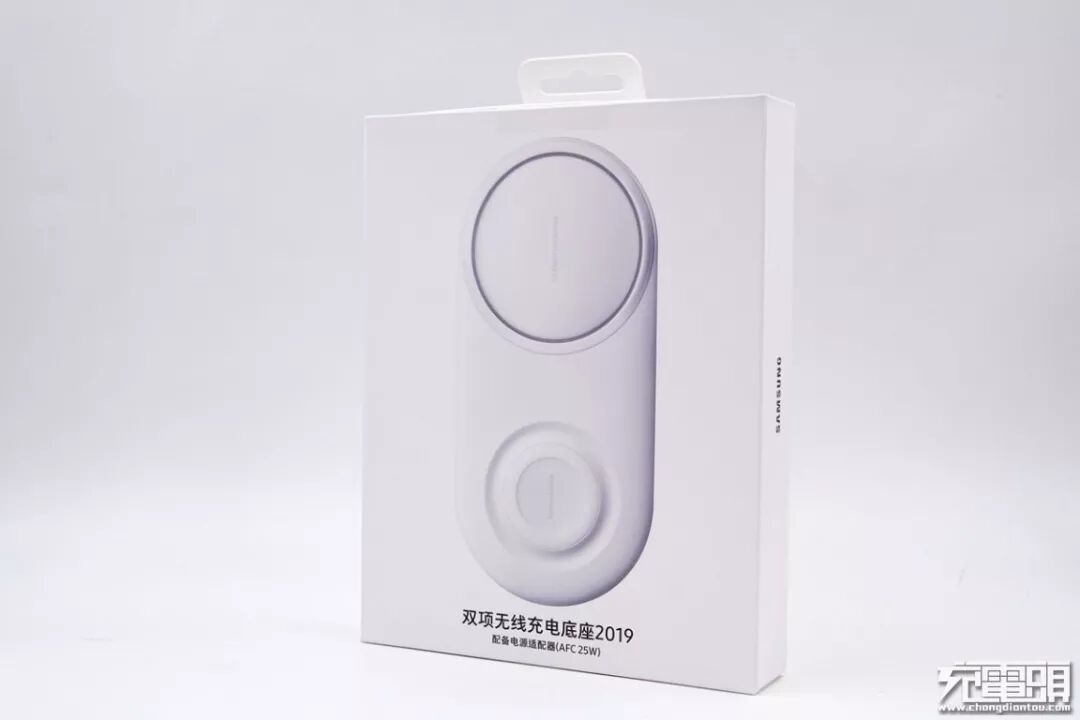

包装正面很简洁，印有产品外形图片，以及产品名称双项无线充电底座。产品有黑白两种配色版本可选，我们选购的是白色版本。
区别于旧款双项无线充电底座的立式+卧式的设计，新款的两个底座均为卧式。

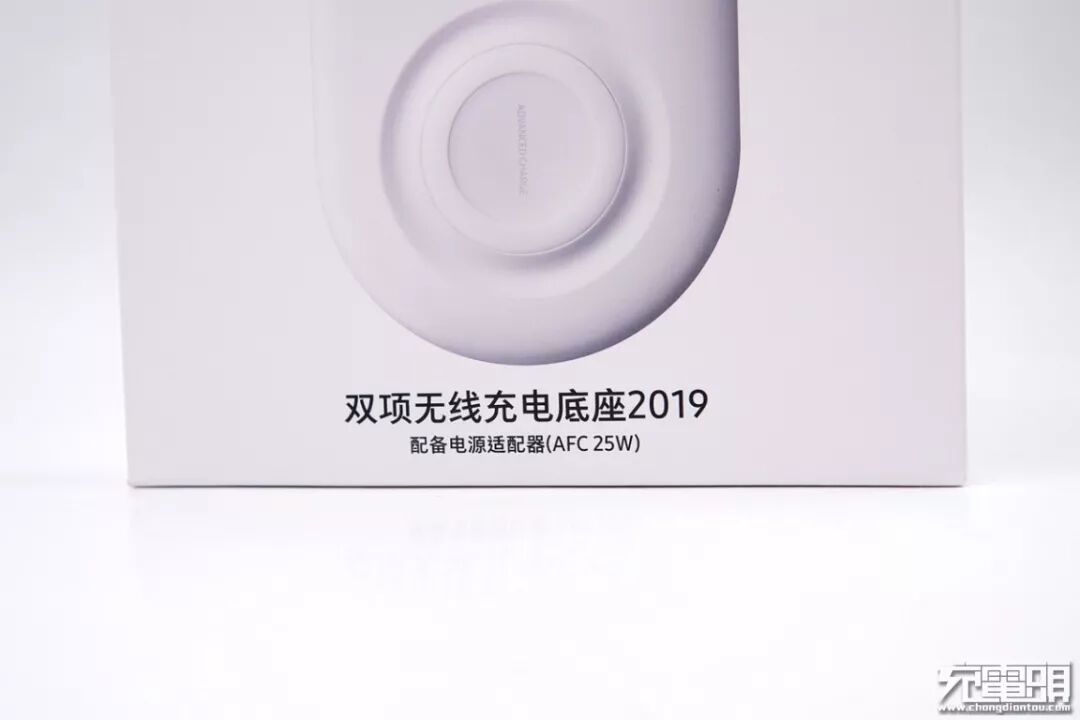

产品名称：双项无线充电底座2019。并备注：配备电源适配器（AFC 25W）。
侧边为“SAMSUNG”的字样。

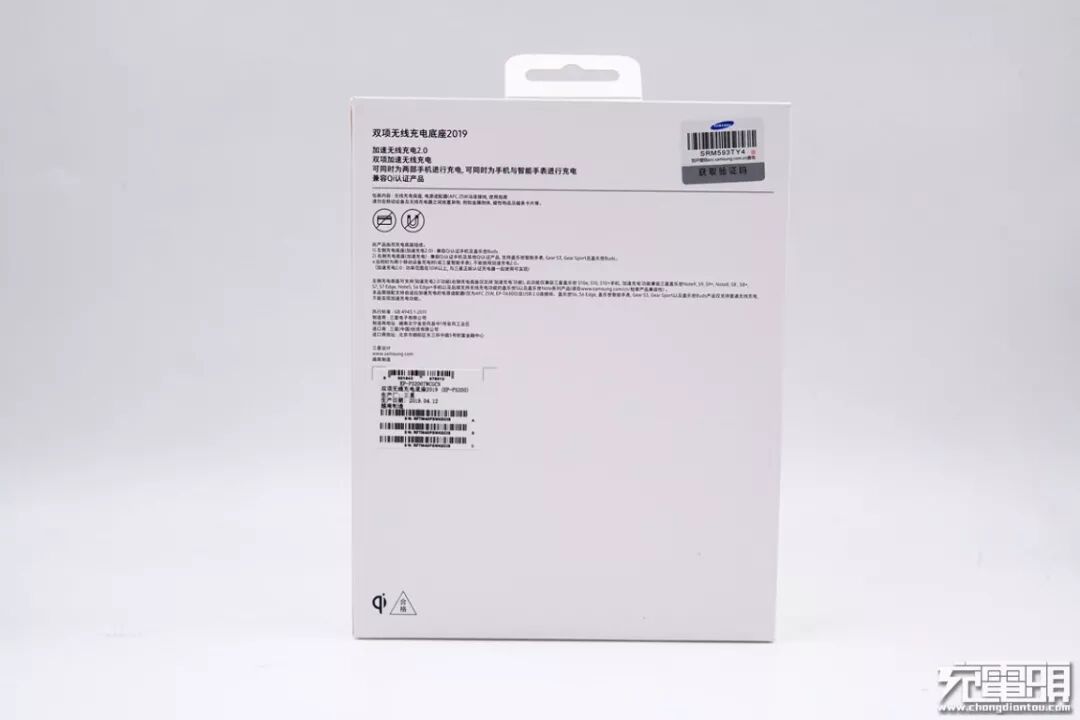

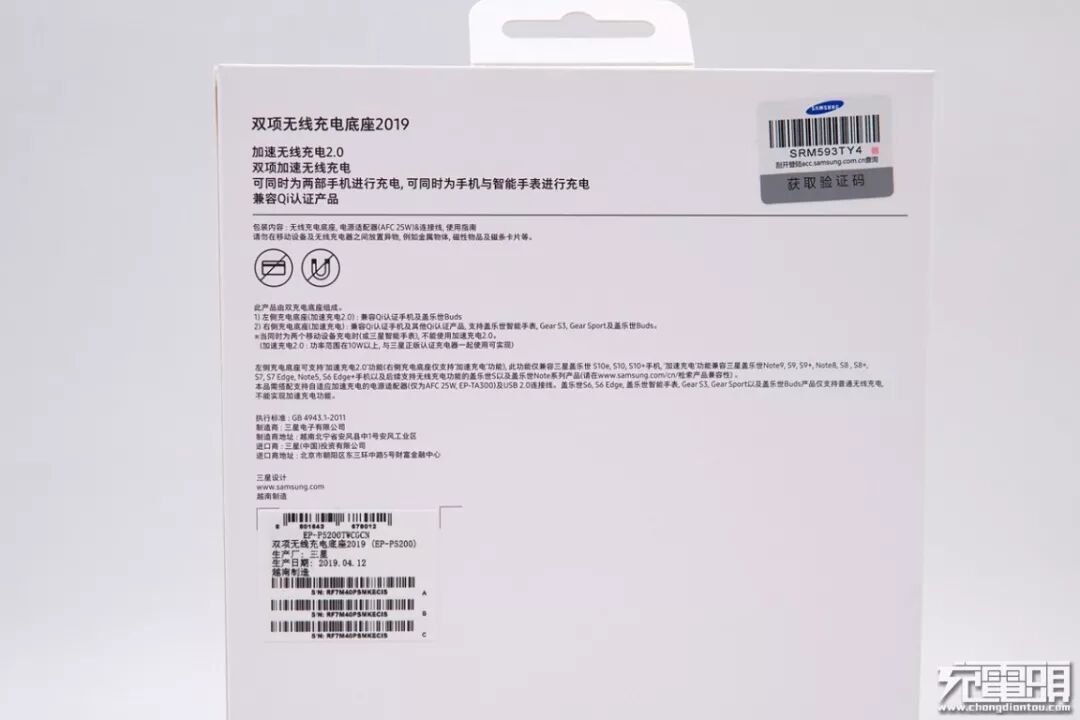

背面为产品规格参数。
产品特点：支持加速无线充电2.0，双项加速无线充电，可同时为两部手机进行充电，可同时为手机和智能手表进行充电，兼容Qi认证产品。
产品型号：EP-P5200。此产品由双充电底座组成：
1）左侧充电底座（加速充电2.0）：兼容Qi认证手机及盖乐世Buds。
2）右侧充电底座（加速充电）：兼容Qi认证手机及其他Qi认证产品，支持盖乐世智能手表，Gear S3，Gear Sport及盖乐世Buds。
当同时为两个移动设备充电时（或三星智能手表），不能使用加速充电2.0。
（加速充电2.0：功率范围在10W以上，与三星正版认证充电器一起使用可实现）。
左侧充电底座可支持“加速充电2.0”功能（右侧充电底座仅支持“加速充电”功能），此功能仅兼容三星盖乐世S10e，S10，S10+手机。“加速充电”功能兼容三星盖乐世Note9，S9，S9+，Note8，S8，S8+，S7，S7 Edge，Note5，S6 Edge+手机以及后续支持无线充电功能的盖乐世S以及盖乐世Note系列产品。
本品需搭配支持自适应加速充电的电源适配器（仅为AFC 25W，EP-TA300）及USB 2.0连接线。
侧边同样也标注了产品名称：双项无线充电底座2019。
顶部有挂孔，方便零售展示。
底部没有任何信息。

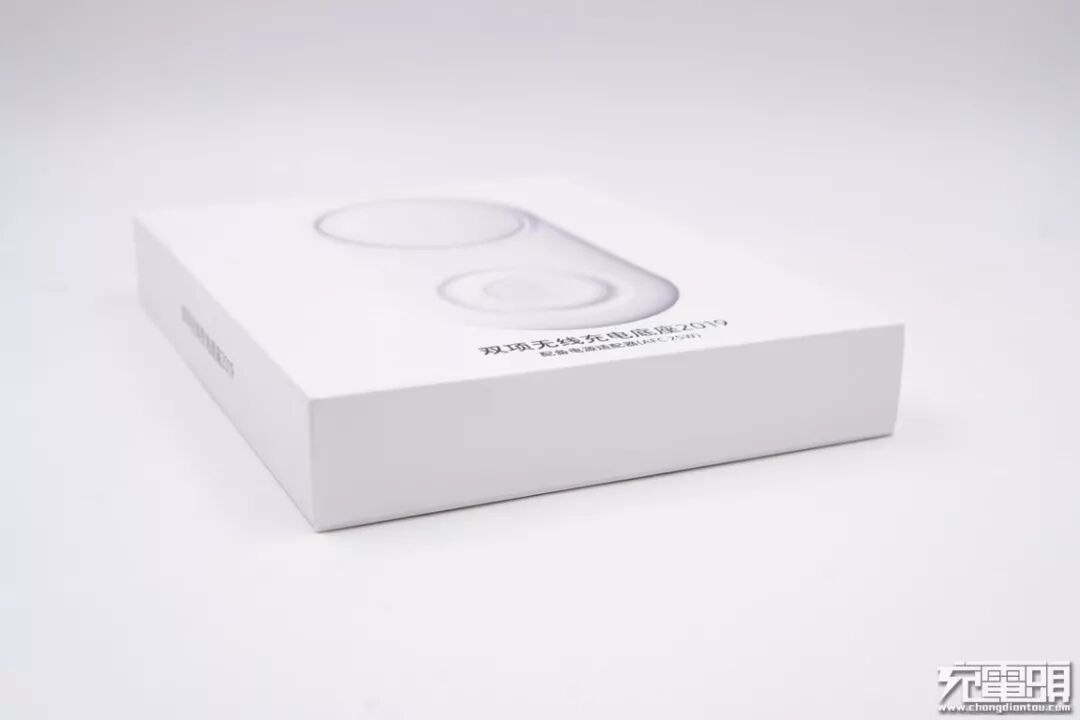

包装采用抽拉式设计，从顶部抽拉即可看到内部物品。

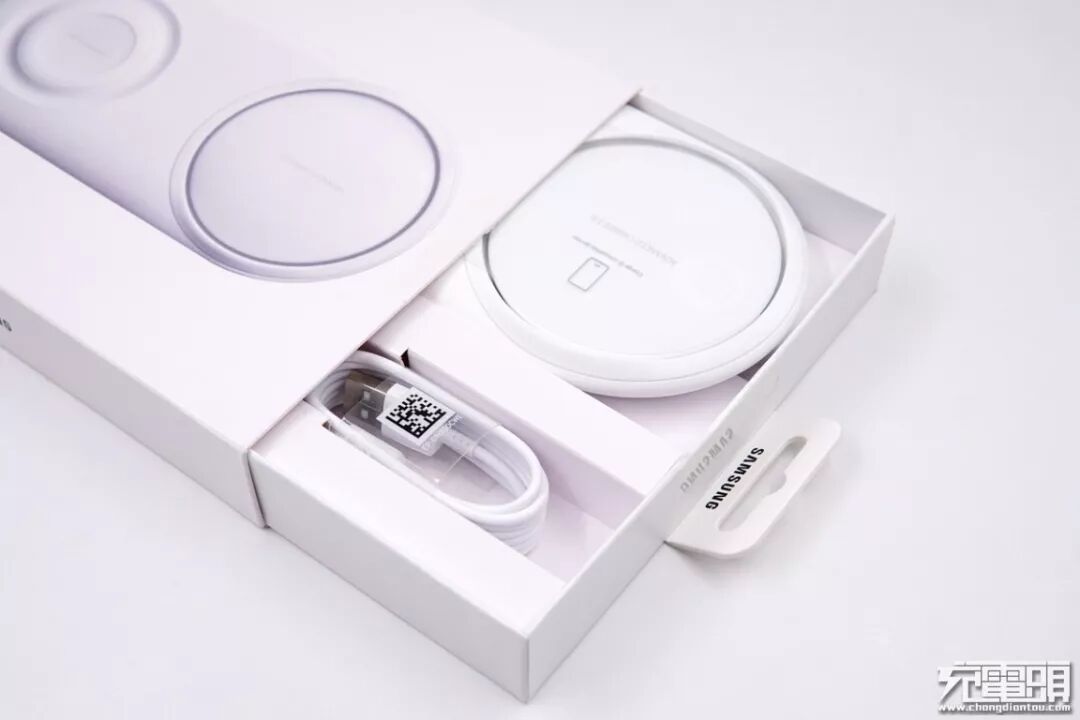

包装内容：三星双项无线充电底座2019，电源适配器，数据线，说明书，三包凭证。
电源适配器型号：EP-TA300。输入：100-240V，50-60Hz，1.0A。输出：12V-2.1A，5.0V-2.0A。生产厂：Solum Vina Company Limited。三星电子，越南制造。

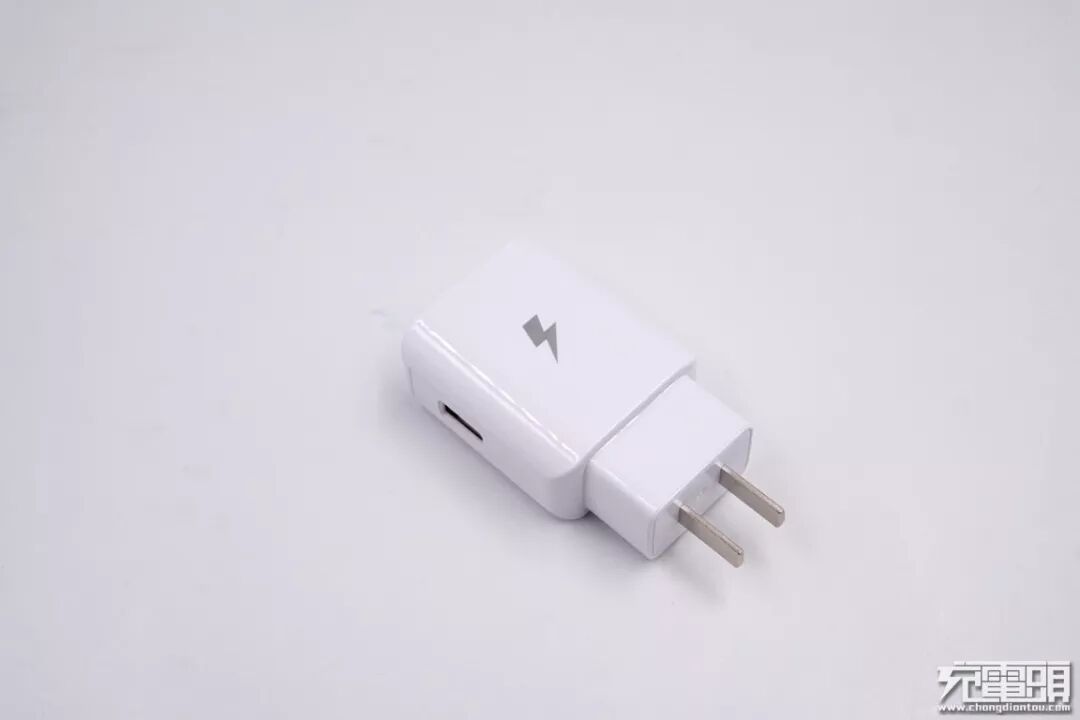

正面印有闪电标志。

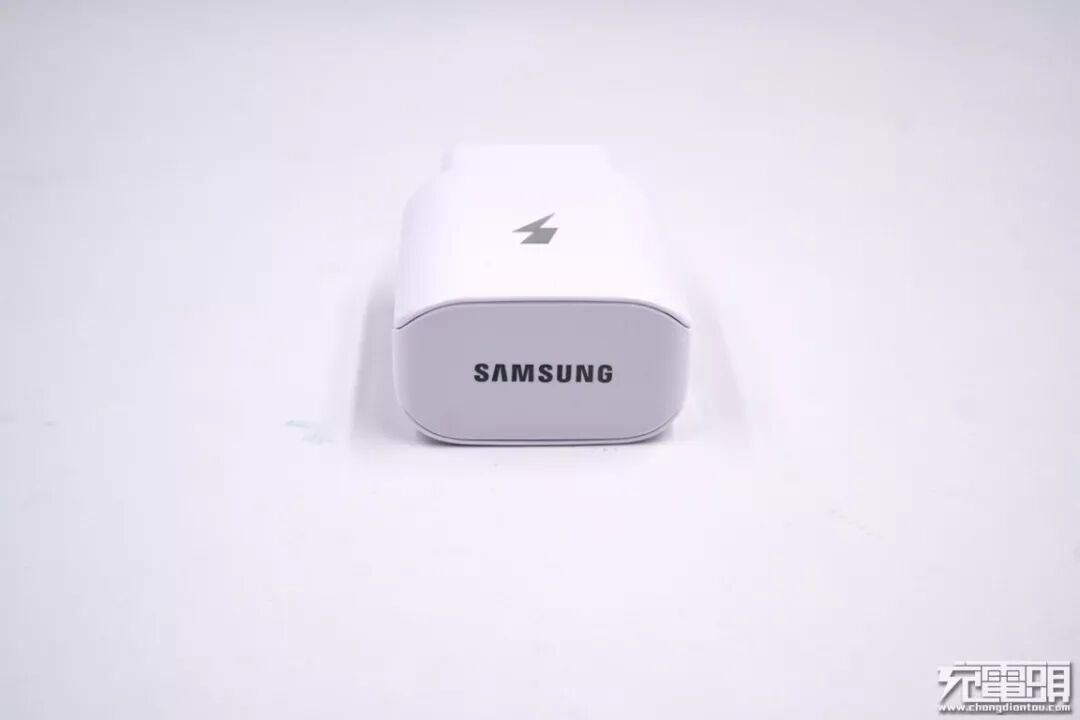

顶部为三星SAMSUNG的品牌Logo。
底部为国标两脚插头。

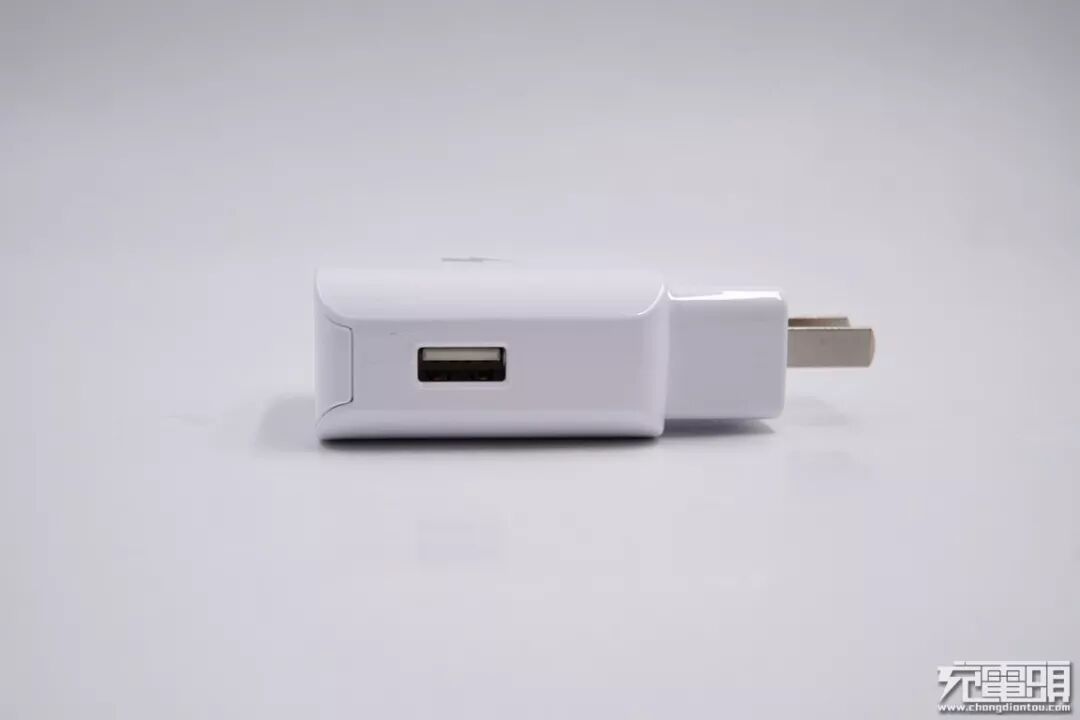

侧边设有一个USB-A输出接口。

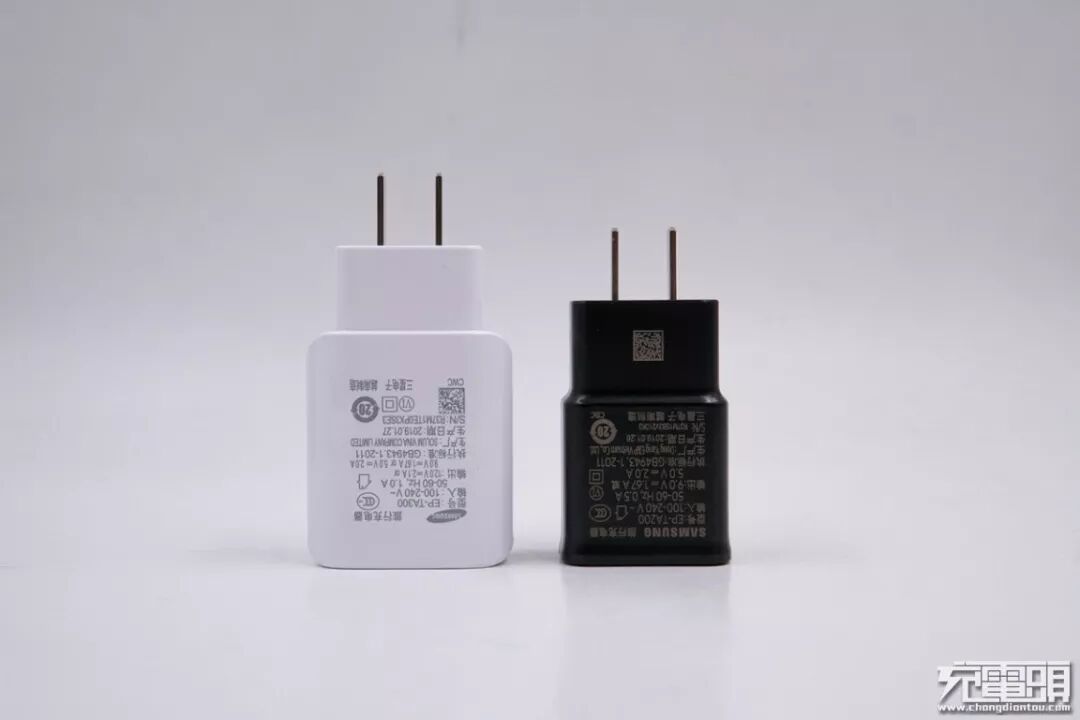

与三星15W充电器进行对比，造型体积都有所不同。左边功率25W（型号EP-TA300），右边功率15W（型号EP-TA200）。

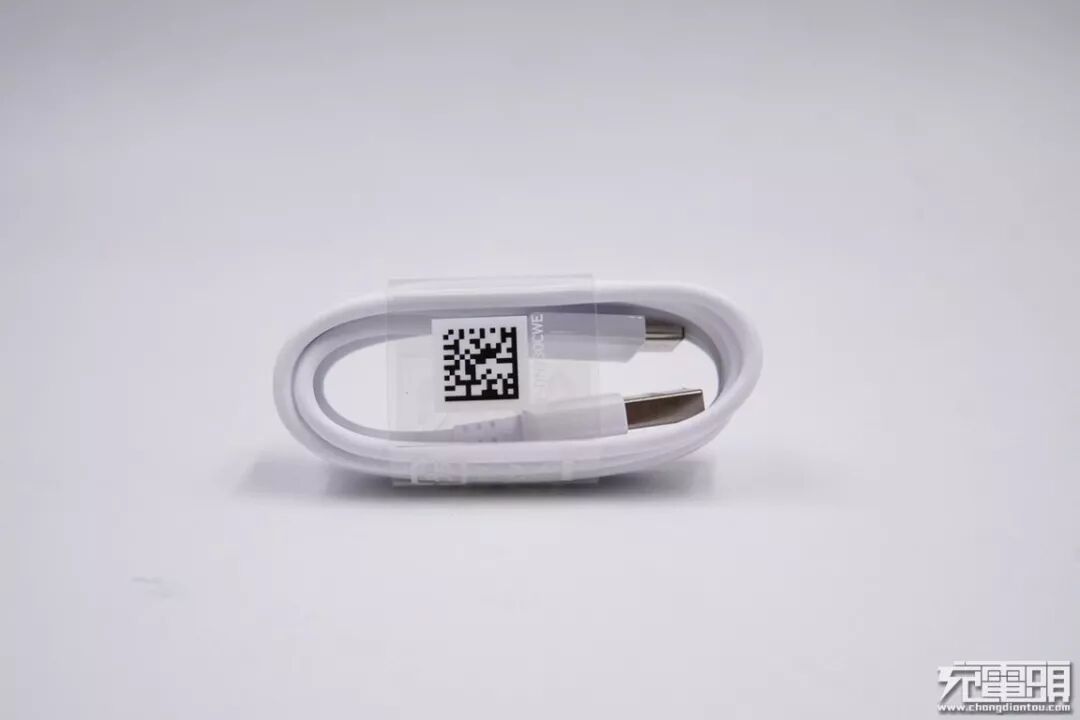

附带有一根充电线。
数据线类型为USB-A至USB-C。
充电器表面贴有一张透明贴纸，指示一些基本的注意事项：需配合标配的25W充电器进行使用。左边可充手机，右边可充手机或三星手表。
撕掉贴纸，表面简洁了许多。
背面侧边和底部分布有大量散热孔。

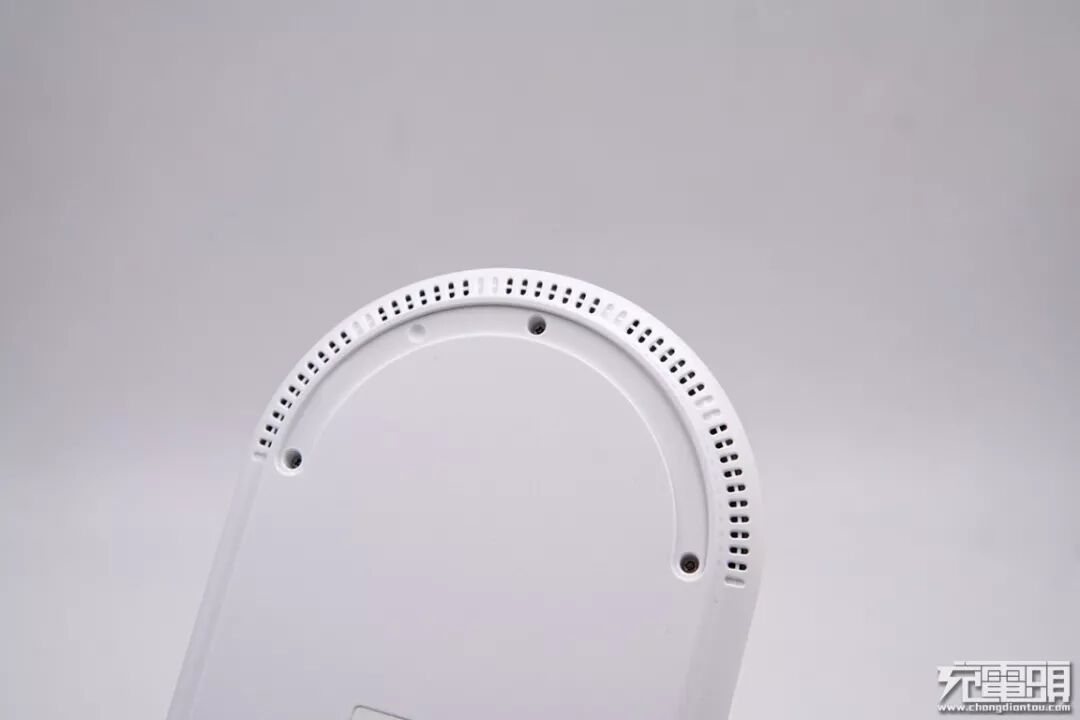

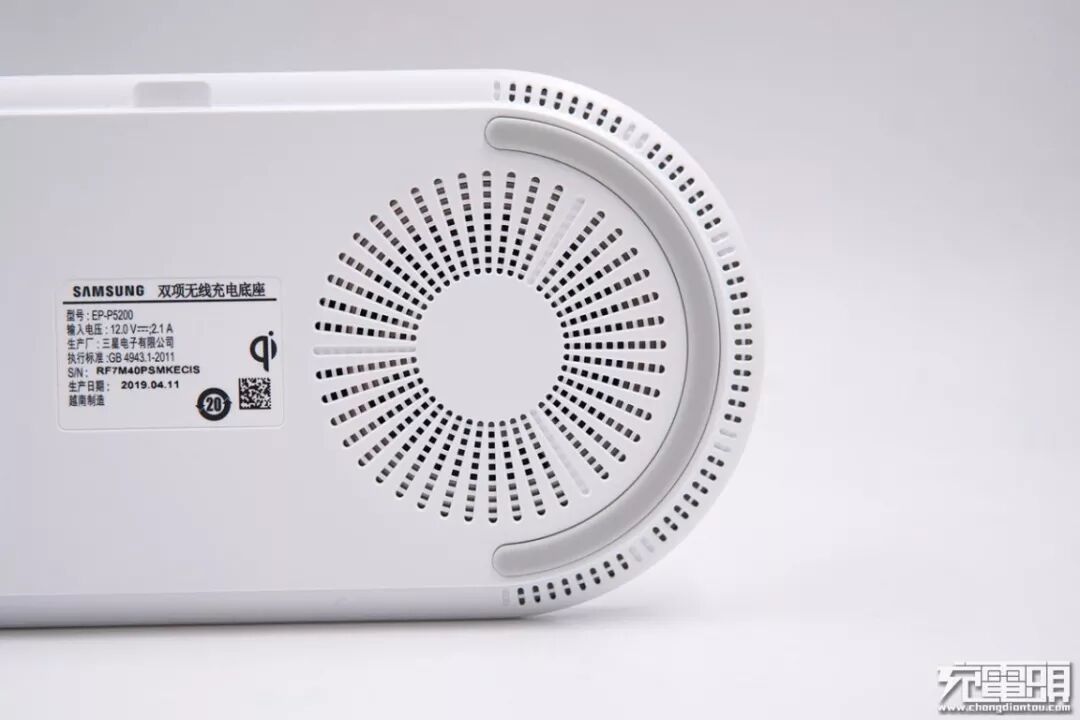

除了侧边散热孔以外，右侧底部也环绕一圈分布有密密麻麻的散热孔。

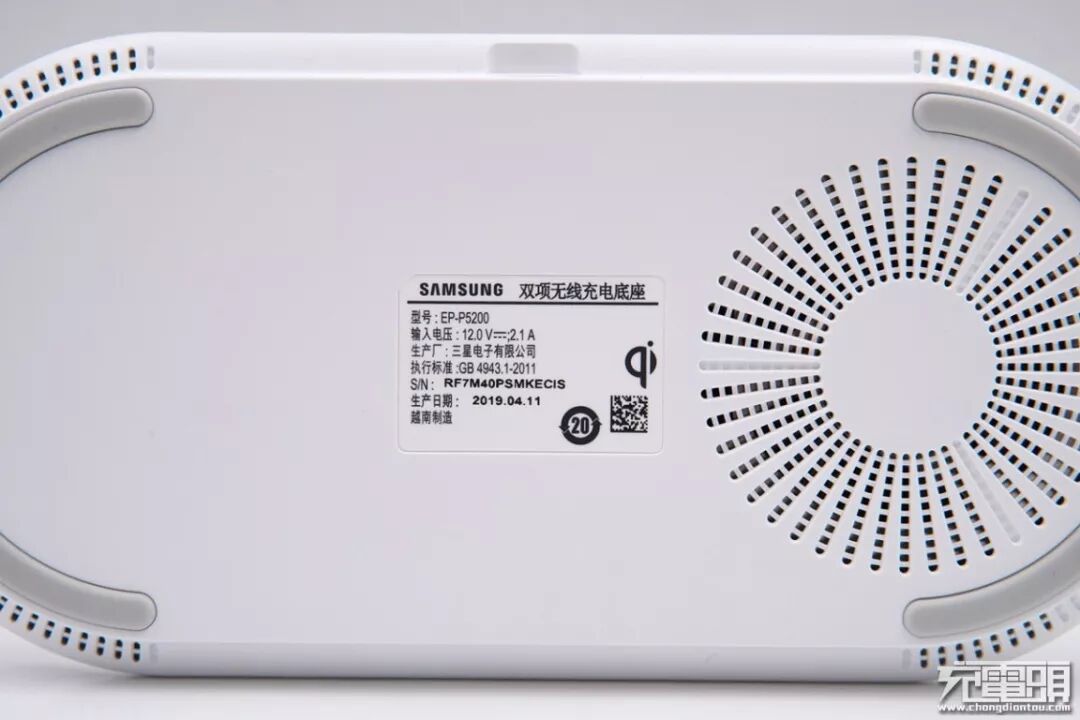

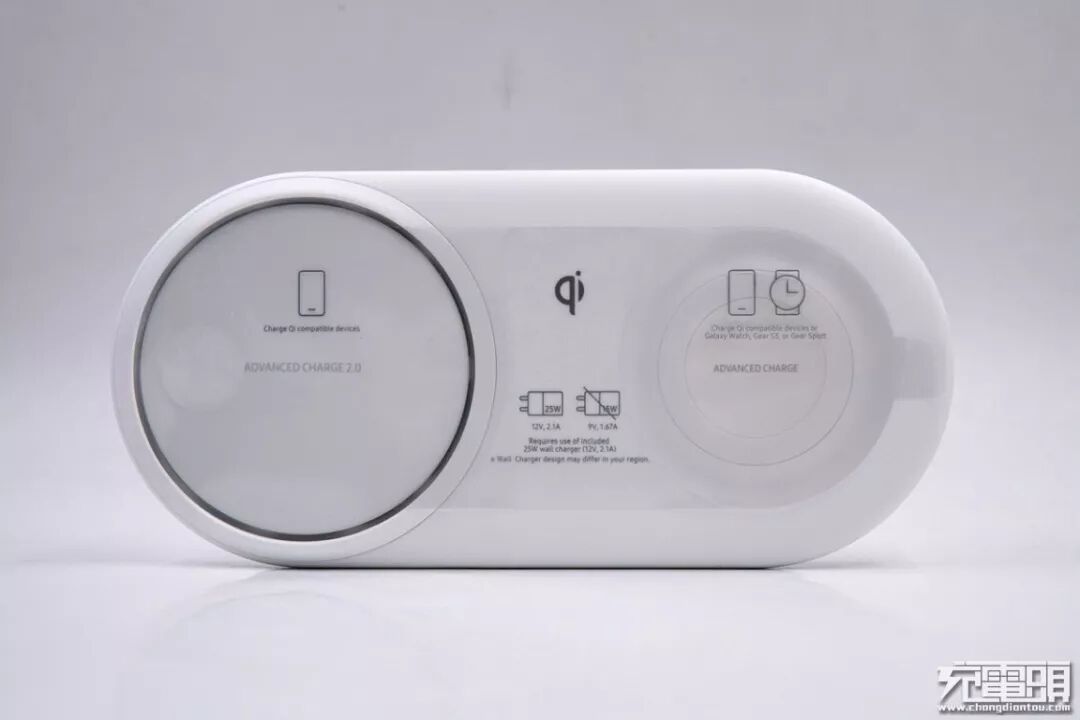

中间贴纸上标有产品主要规格参数。
左右两端各有一条防滑垫。

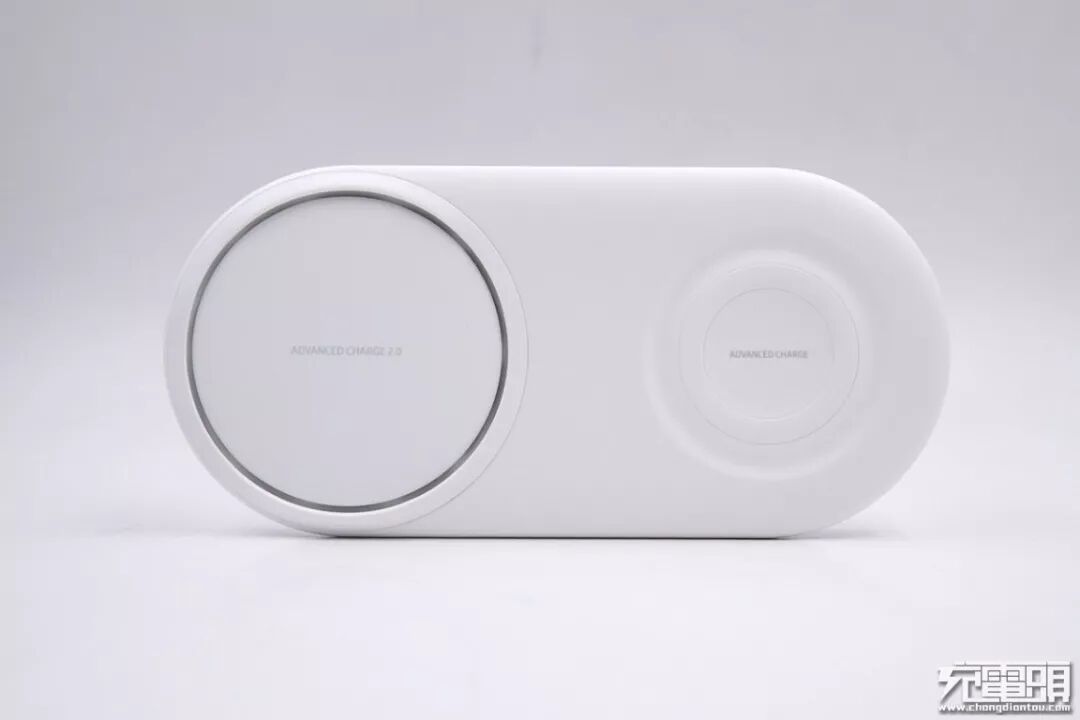

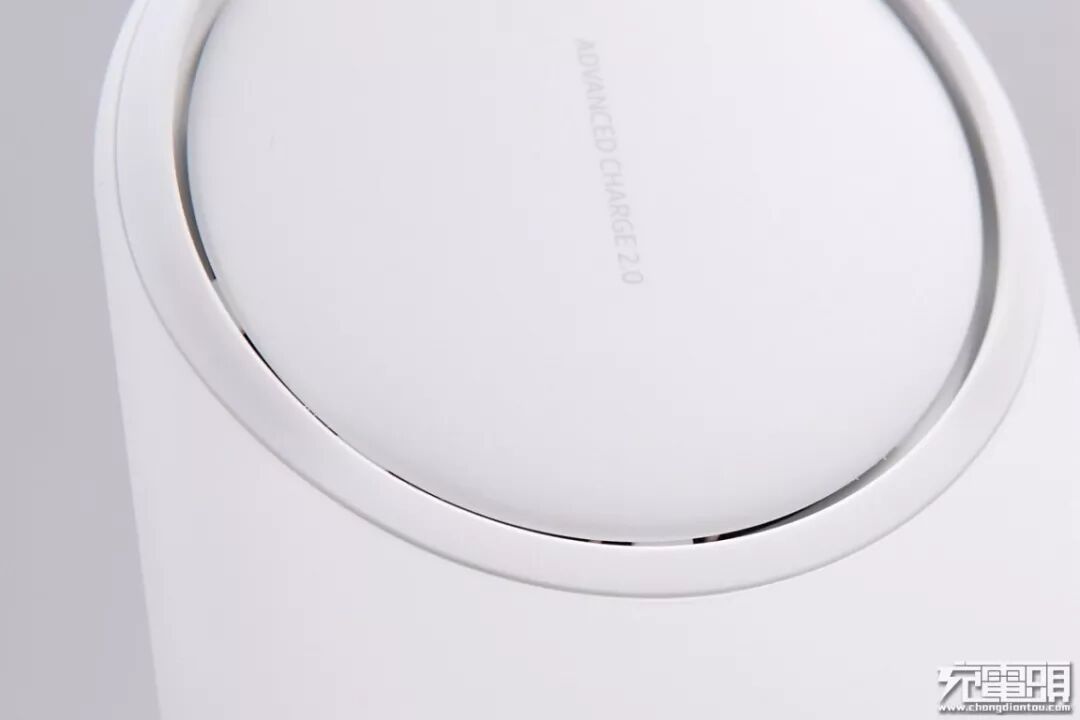

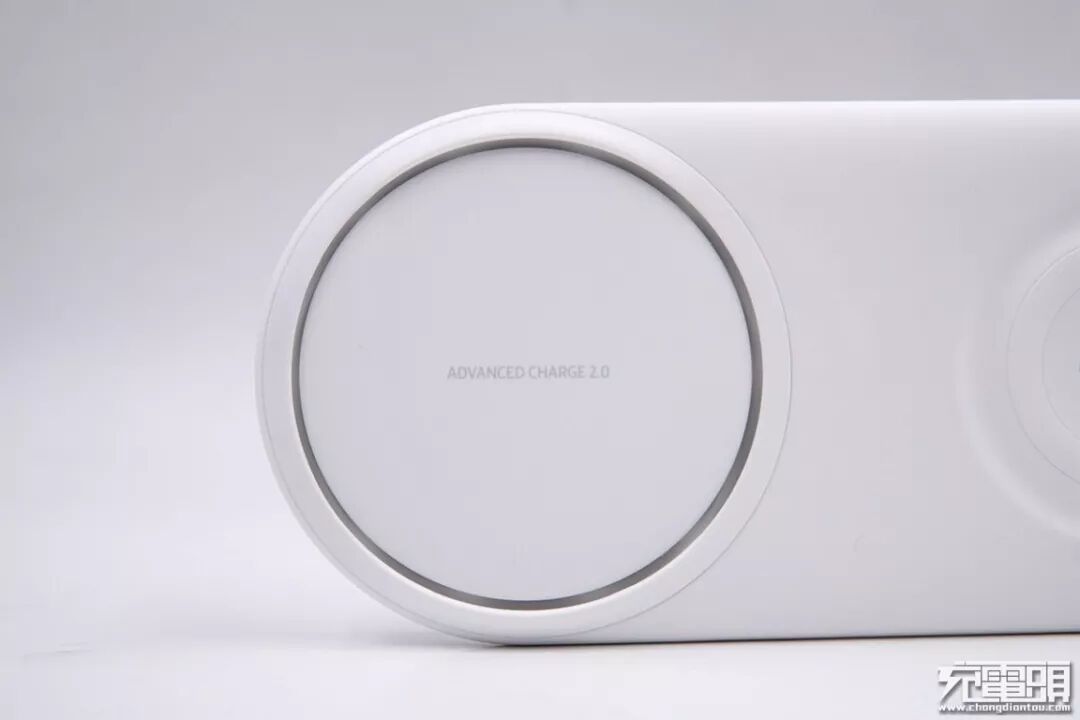

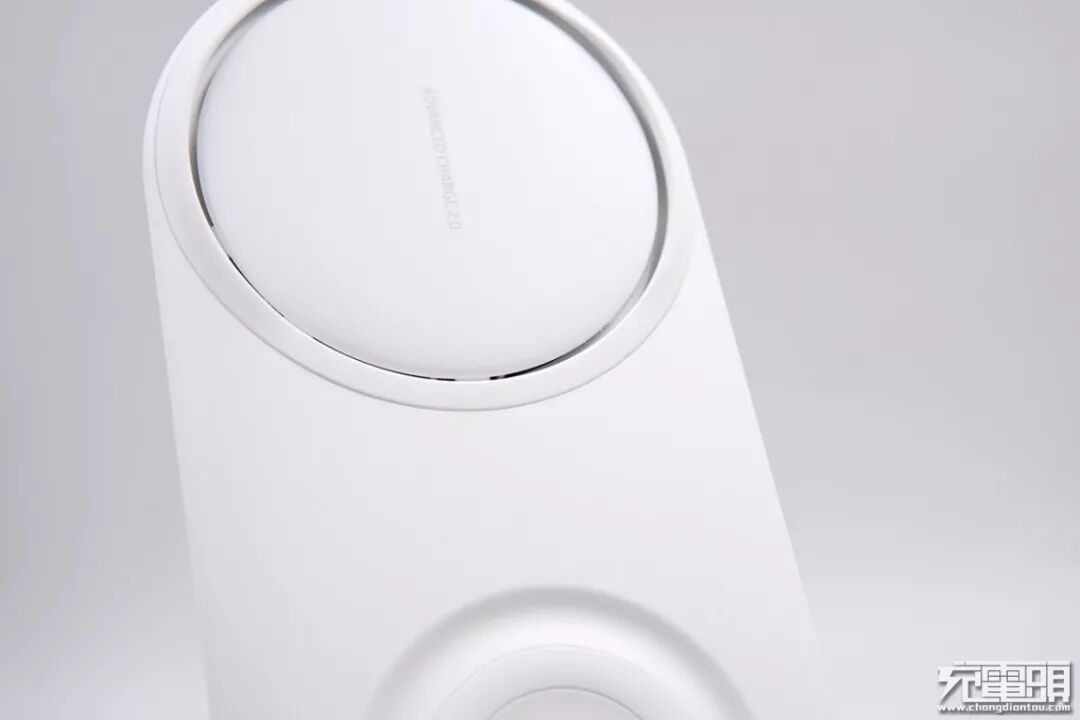

左边无线充电区域设计成圆形悬浮状，表面标示ADVANCED CHARGE 2.0。

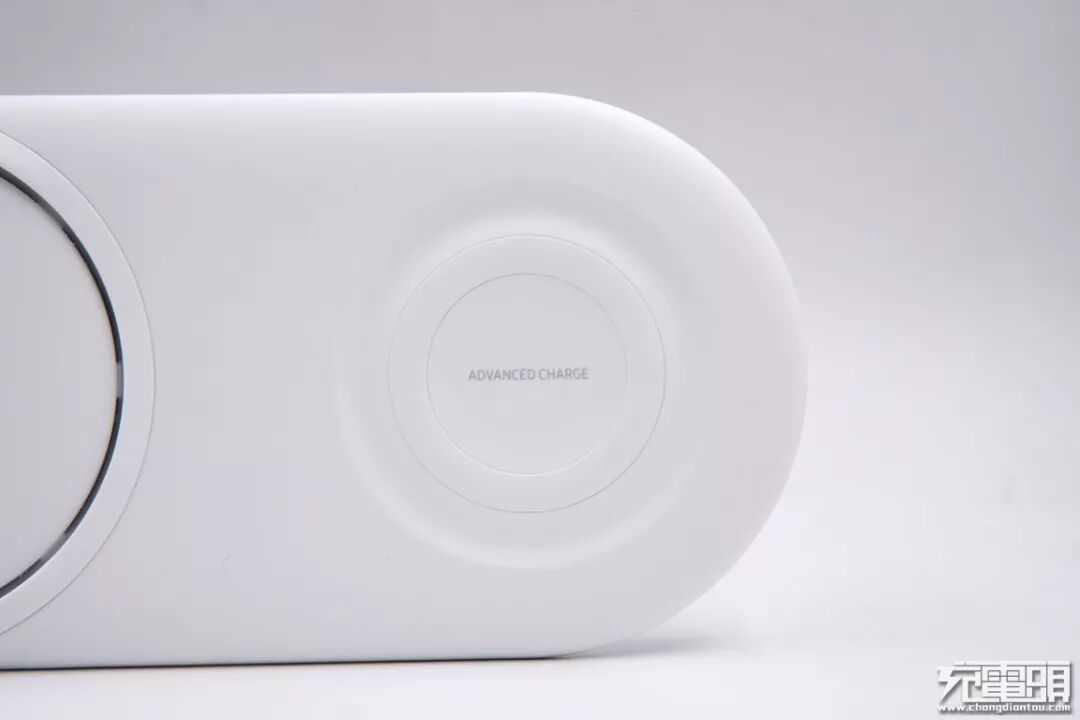

右边无线充电区域呈凹凸起伏状，表面标示ADVANCED CHARGE。

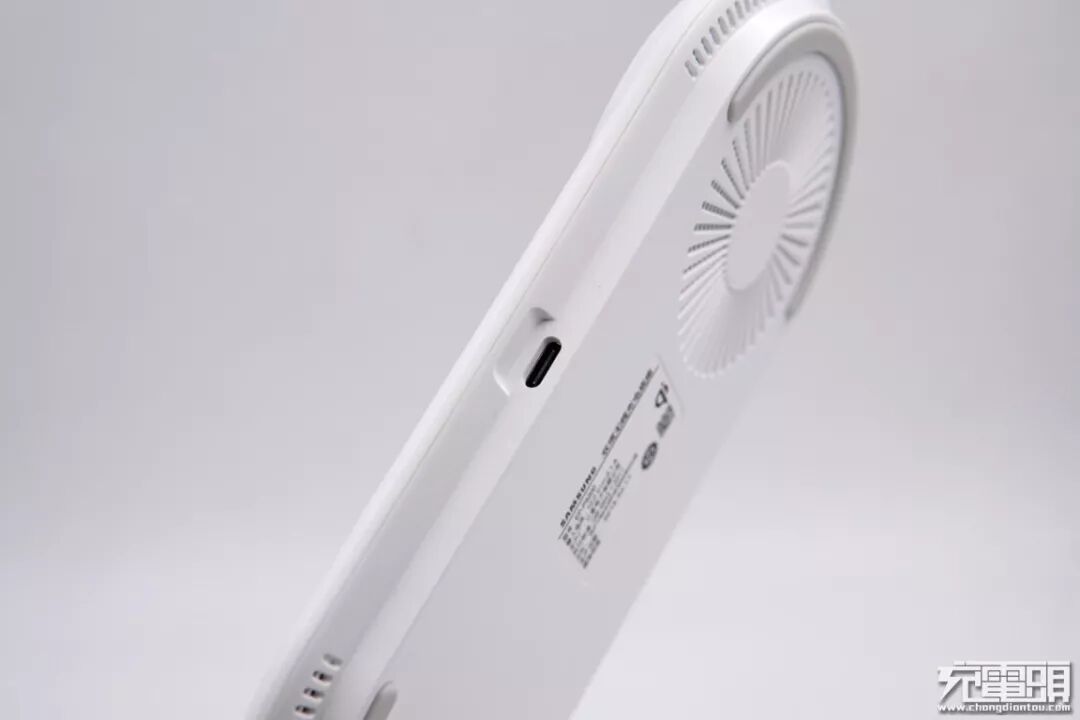

侧边中心位置有一个USB-C接口。

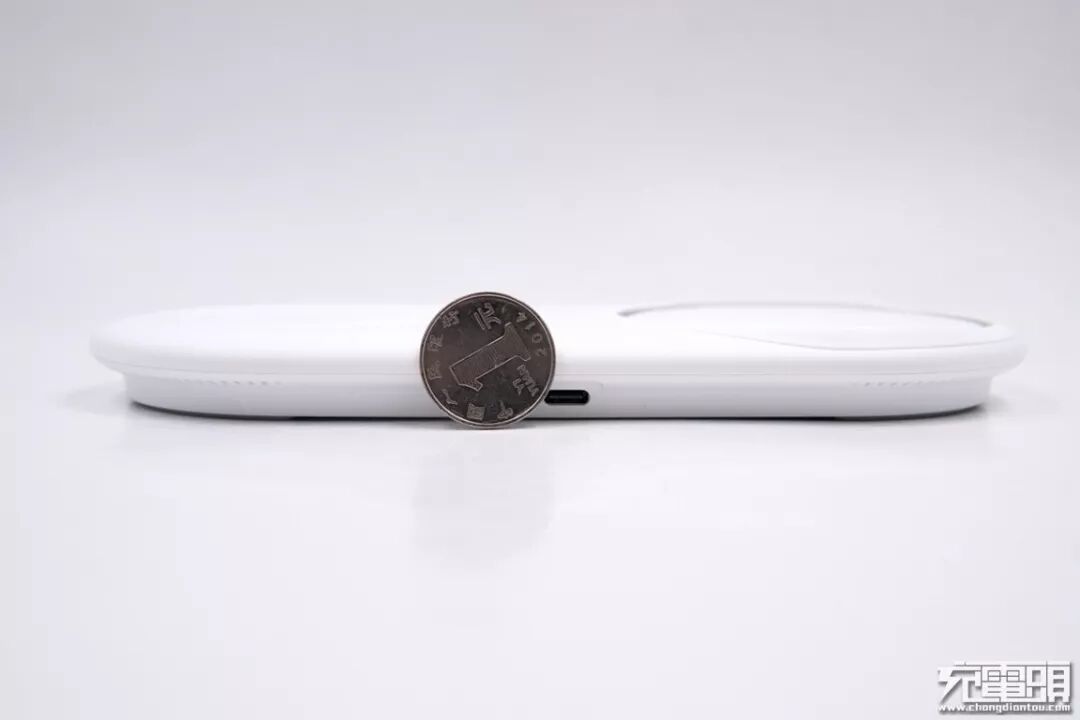

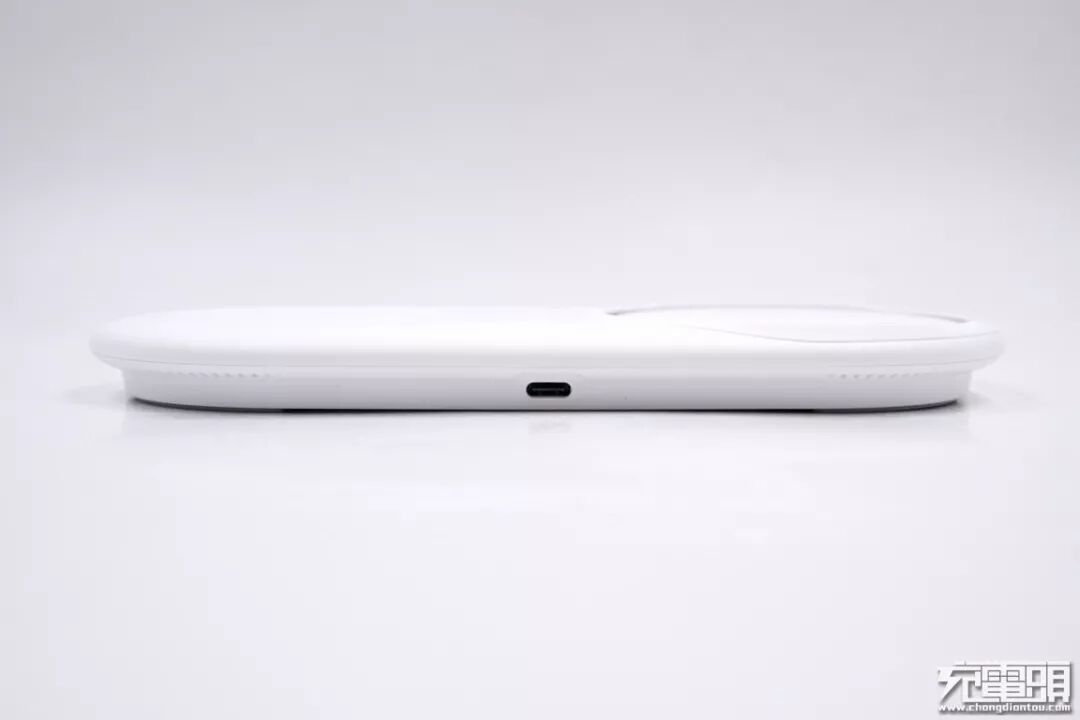

产品厚度约为一枚硬币直径的2/5。
两层式设计。
USB-C接口特写。
左边无线充电底座特写。
镶嵌式设计，呈现出悬浮状的视觉效果。

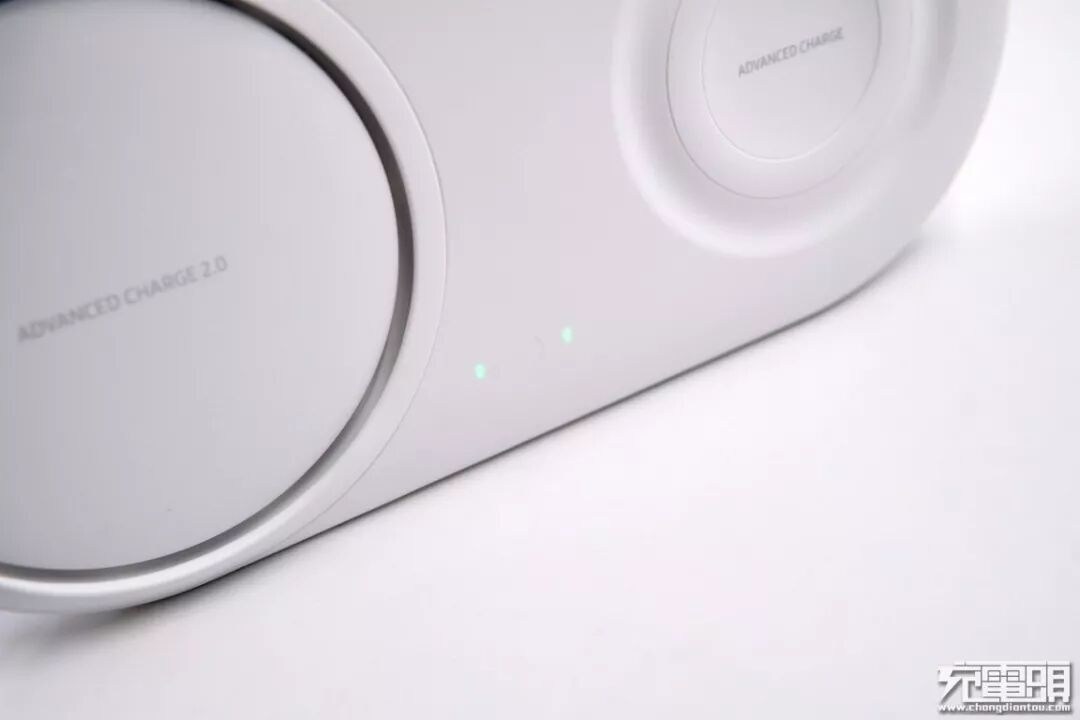

表面有两颗LED指示灯，分别对应两个无线充电区域。
指示灯采用隐藏式设计，熄灭时看不到它们的存在。

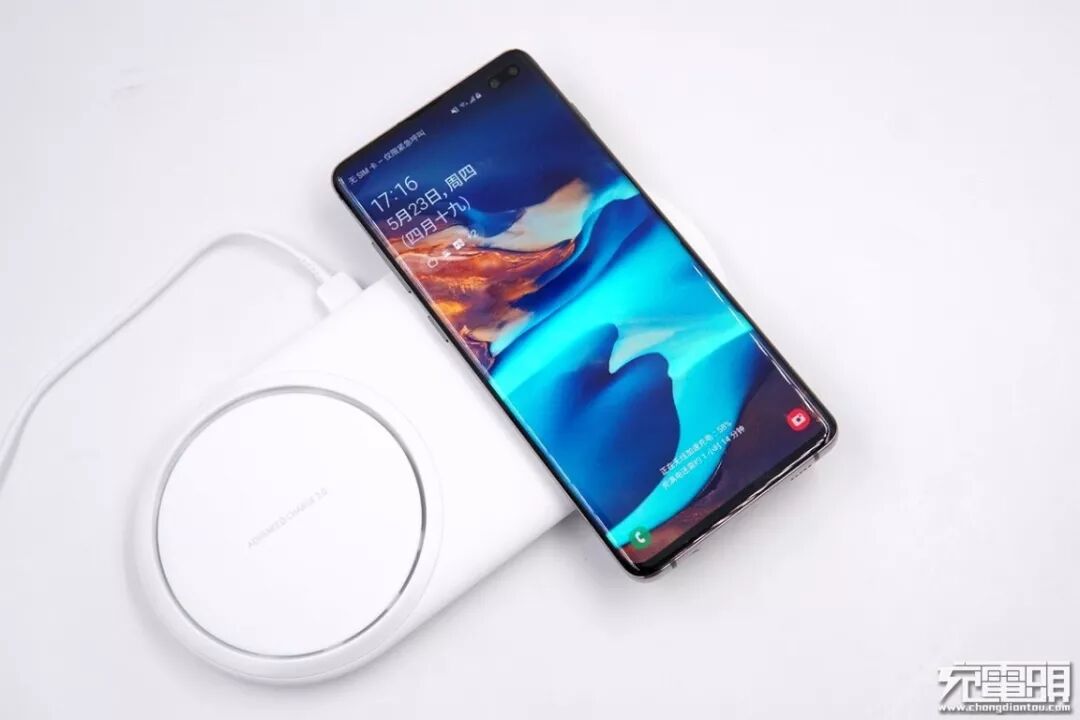

手机放上即可即可无线充电，左侧底座放上三星S10+，手机显示“正在无线加速充电”。结果表明：左侧支持三星无线快充。
再在右侧底座放上三星S10+，手机显示“正在无线加速充电”。结果表明：右侧同样支持三星无线快充。
两部三星手机同时无线充电时，使用ChargerLAB POWER-Z FL001Super对输入端进行监测，功率为21.23W（12.00V/1.78A）。两部三星S10+屏幕均显示“正在无线加速充电”，表明可支持两部三星手机进行无线快充。

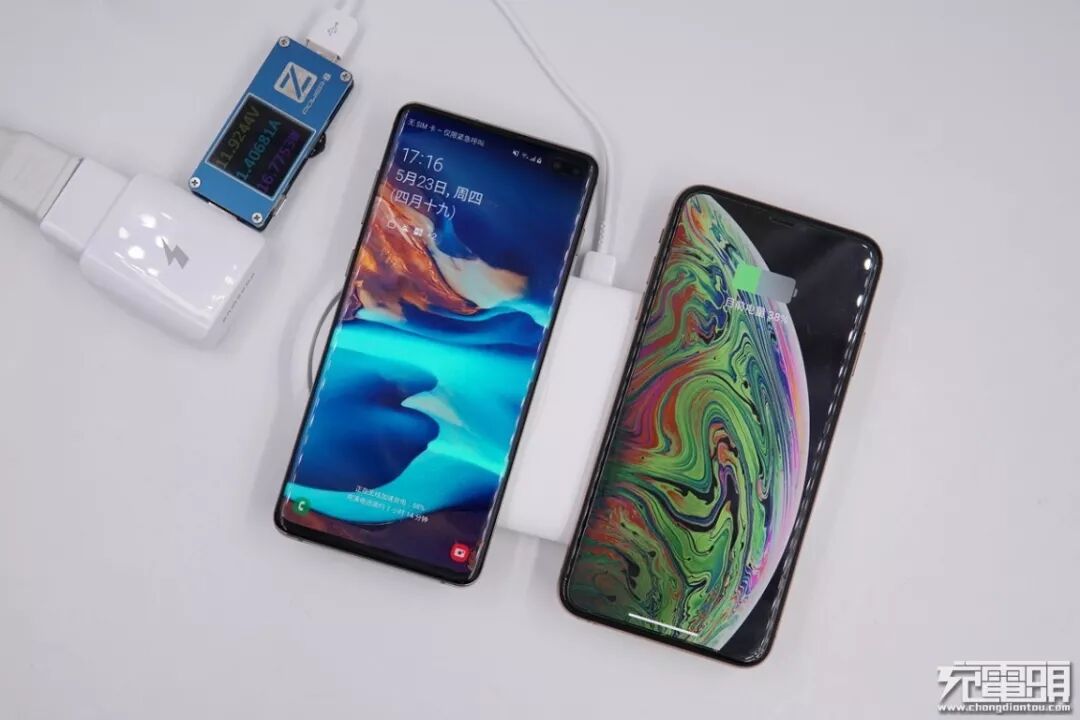

一部三星手机+一部iPhone同时无线充电时，使用ChargerLAB POWER-Z FL001Super对输入端进行监测，功率为16.78W（11.92V/1.41A）。结合三星屏幕显示“正在无线加速充电”，对此可以判断，此时进行的是三星无线快充和iPhone普通5W无线充电。
二、三星双项无线充电底座2019拆解
先拆去充电底座两侧的脚垫，下面隐藏着螺丝。
另一侧的脚垫下面也有螺丝，共计6颗。
拧下螺丝，拆下底盖，看到充电器内部。

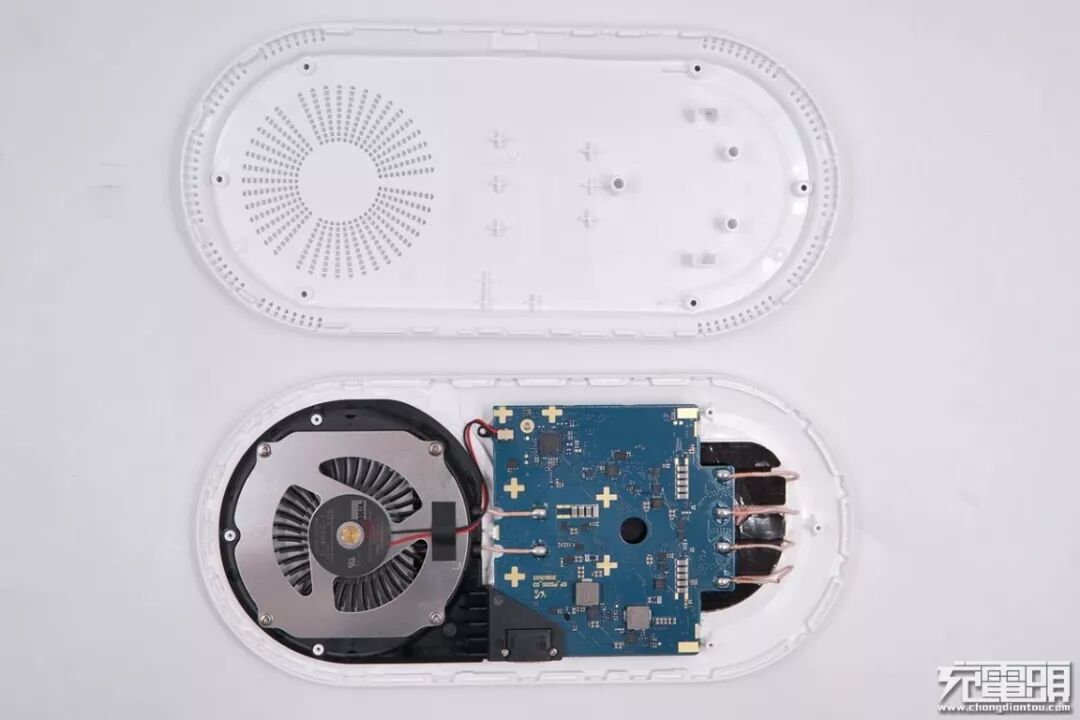

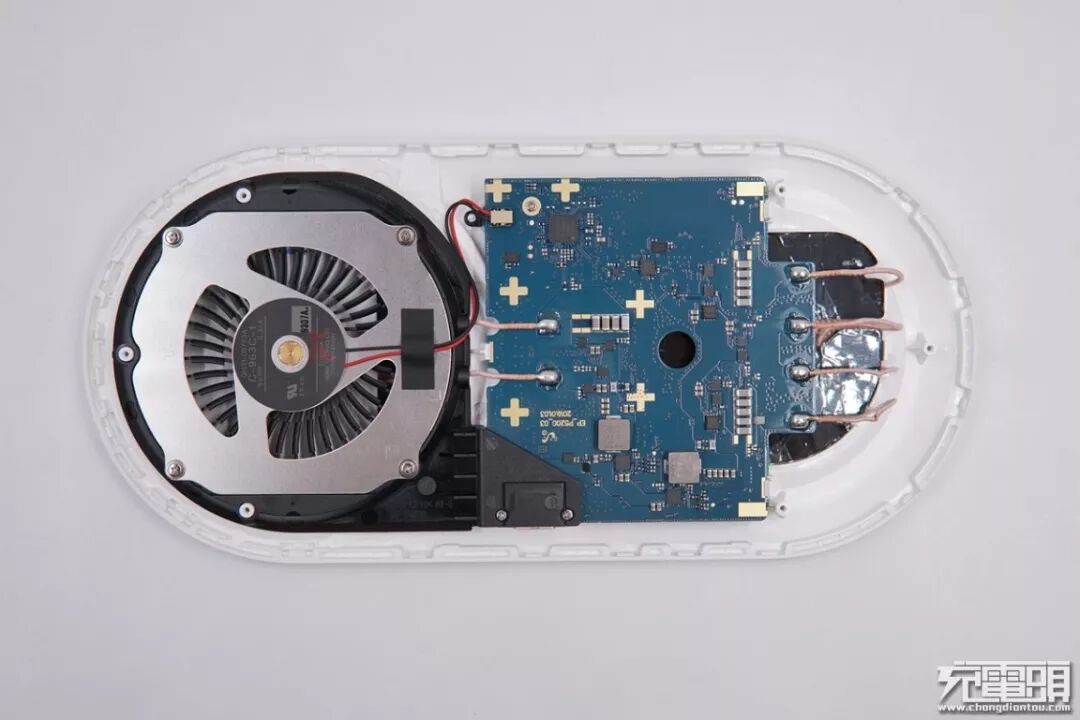

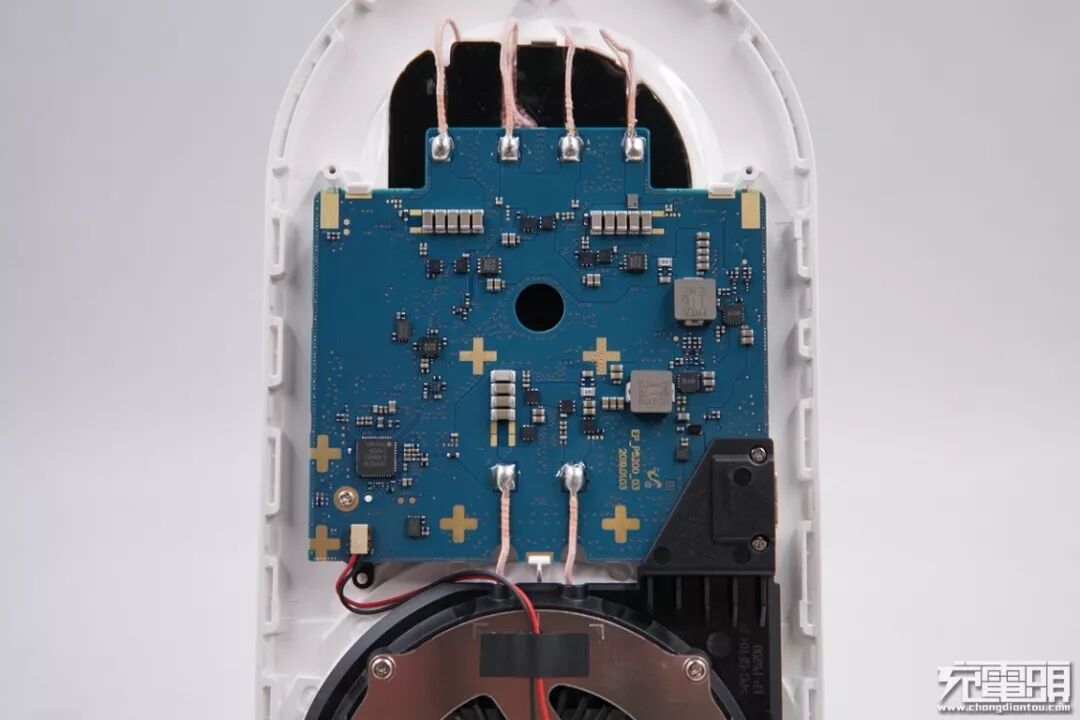

一半风扇一半电路板，充电板内部被这两样东西填满。

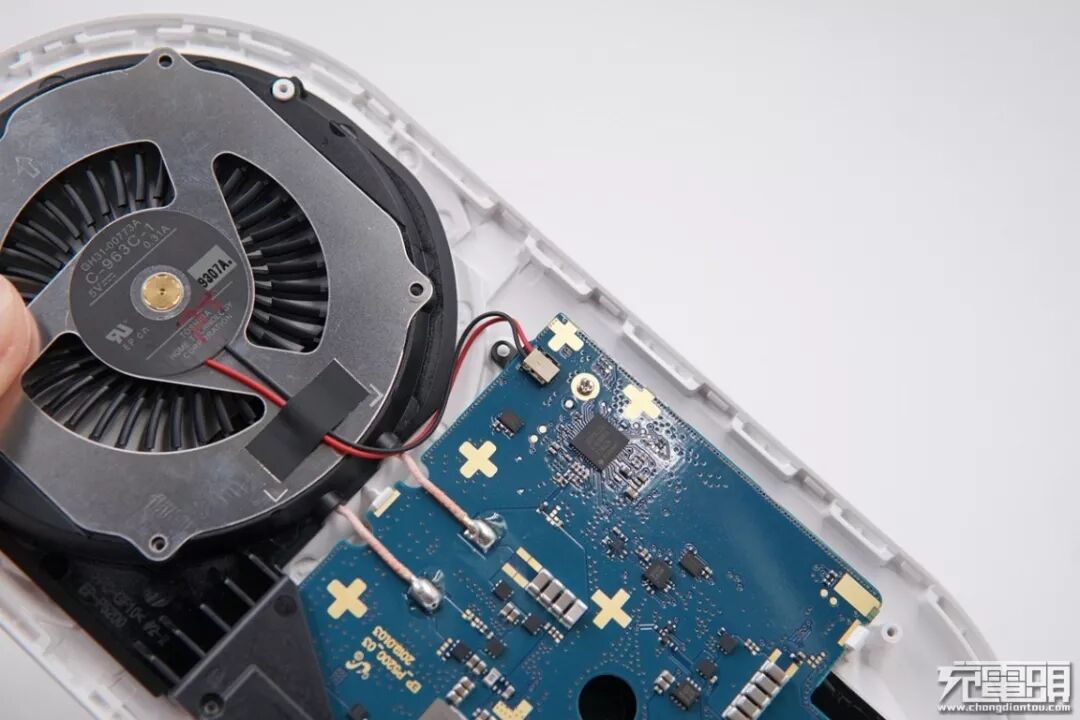

东芝的离心风机，5V0.31A，风扇用插座连接到电路板上。

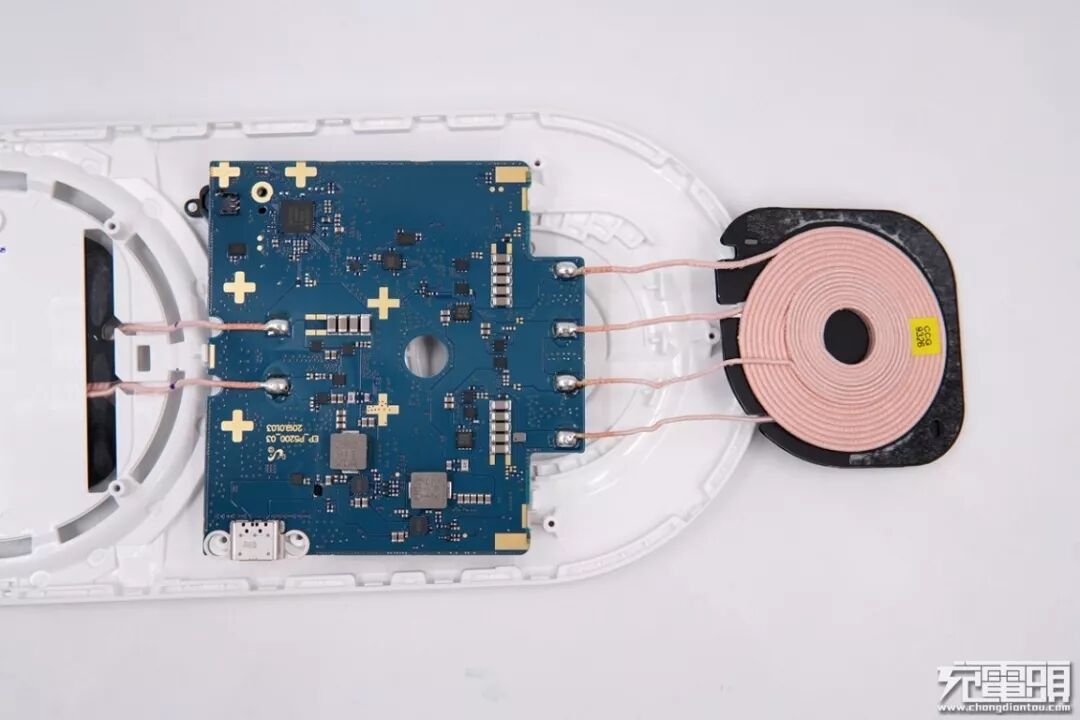

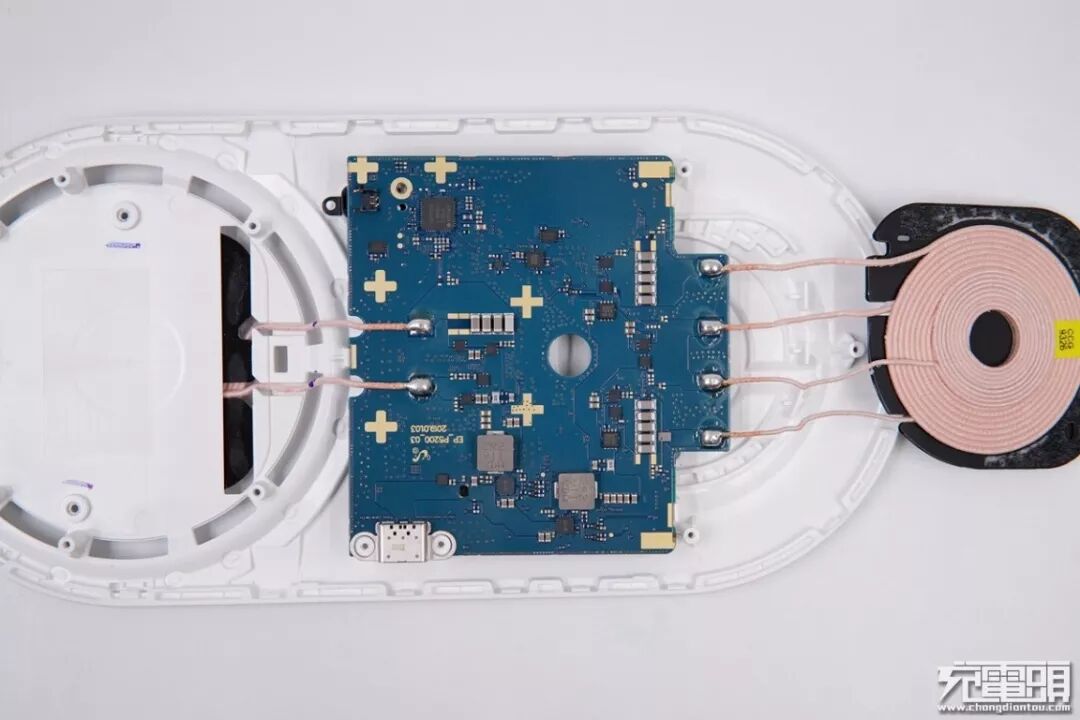

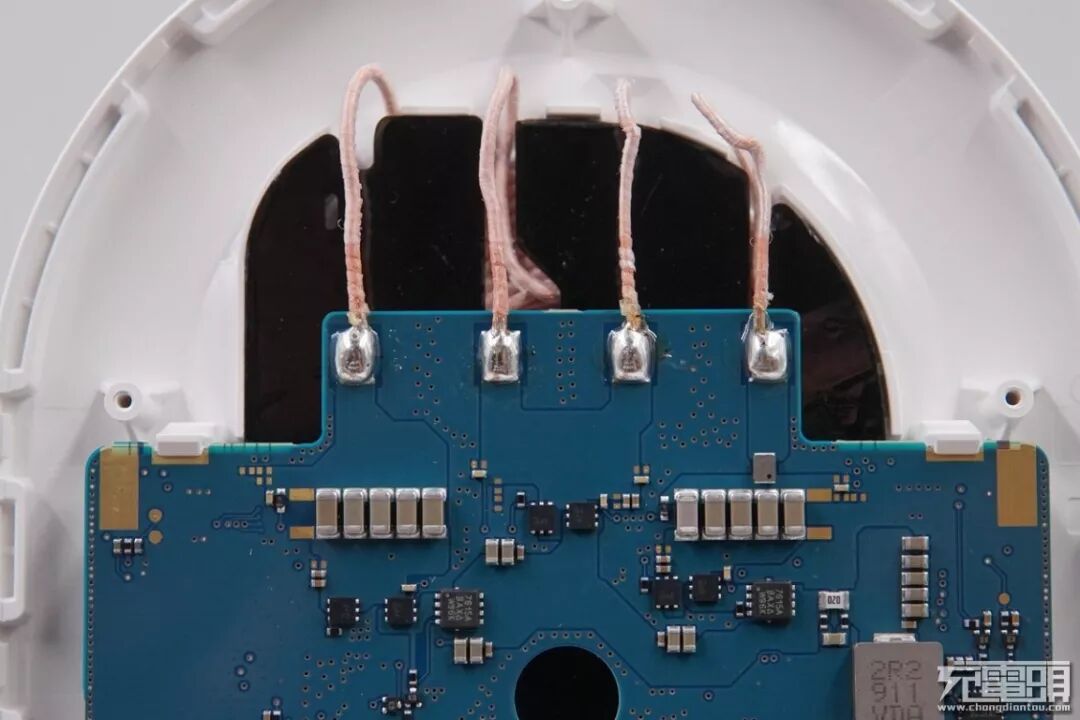

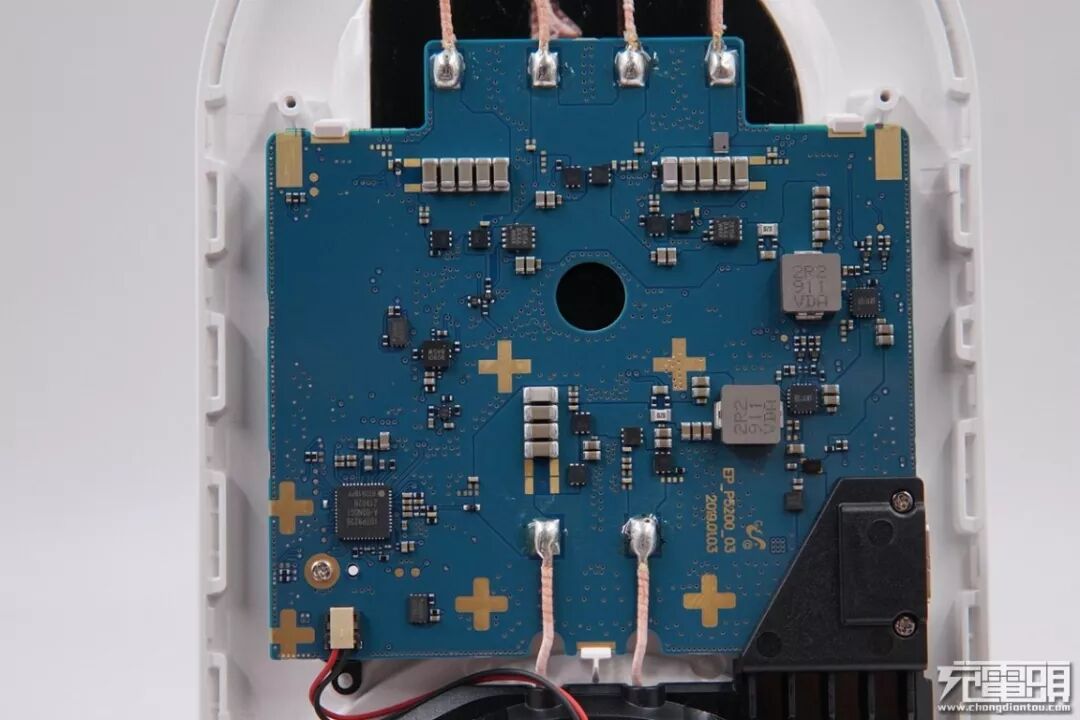

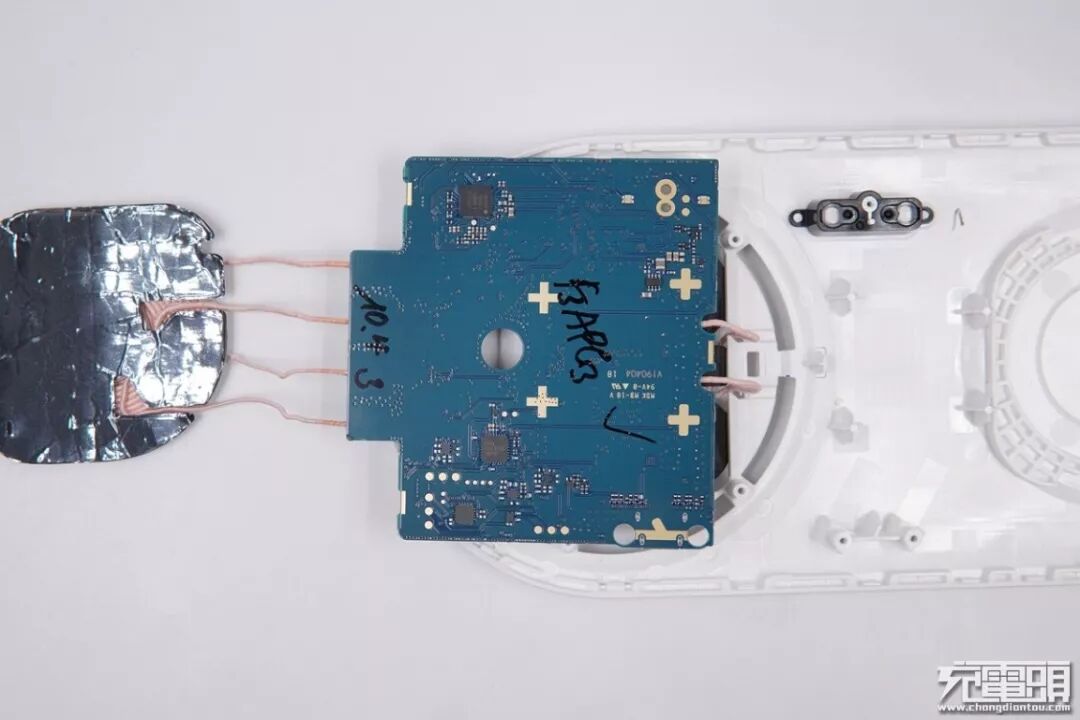

电路板上有3组线圈输出。
输入分别经过两路独立的降压电路为无线充电供电。
小的一侧是两个独立的线圈，8颗管子用来无线充电，其中6颗DFN2x2封装的管子用于无线充电，另外两颗3×3用于供电切换切换线圈。

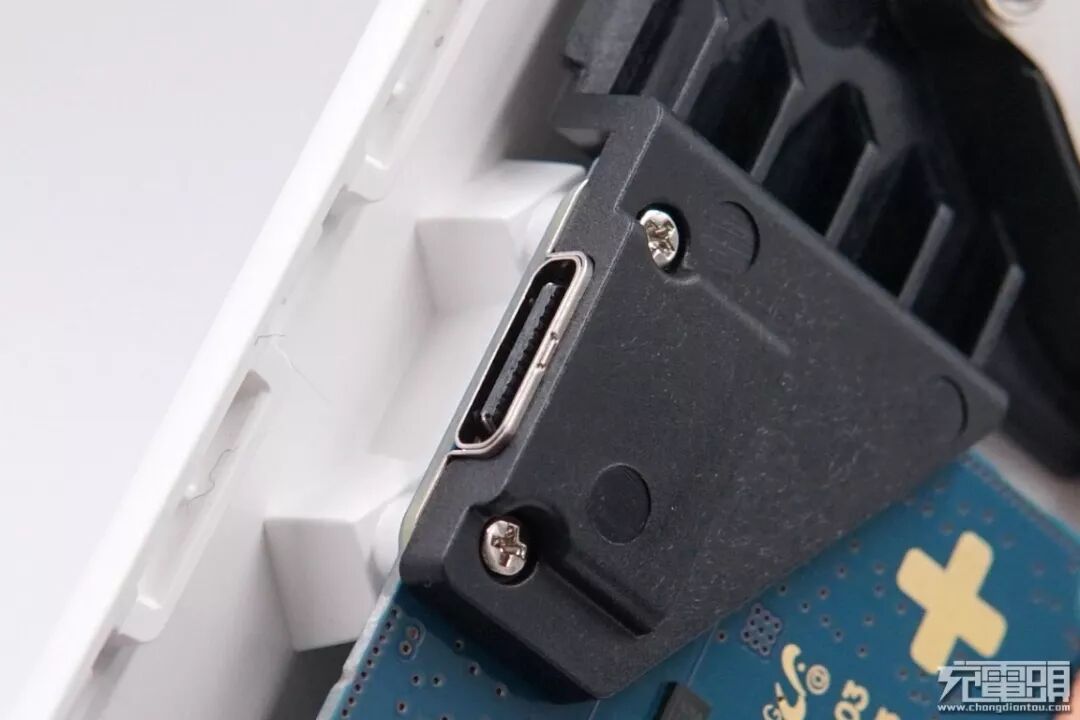

Type-C座子采用螺丝固定在外壳上。
拧下螺丝进行下一步拆解。
取下风扇，和笔记本的基本一样。
无线充电线圈周围都开有通风口。

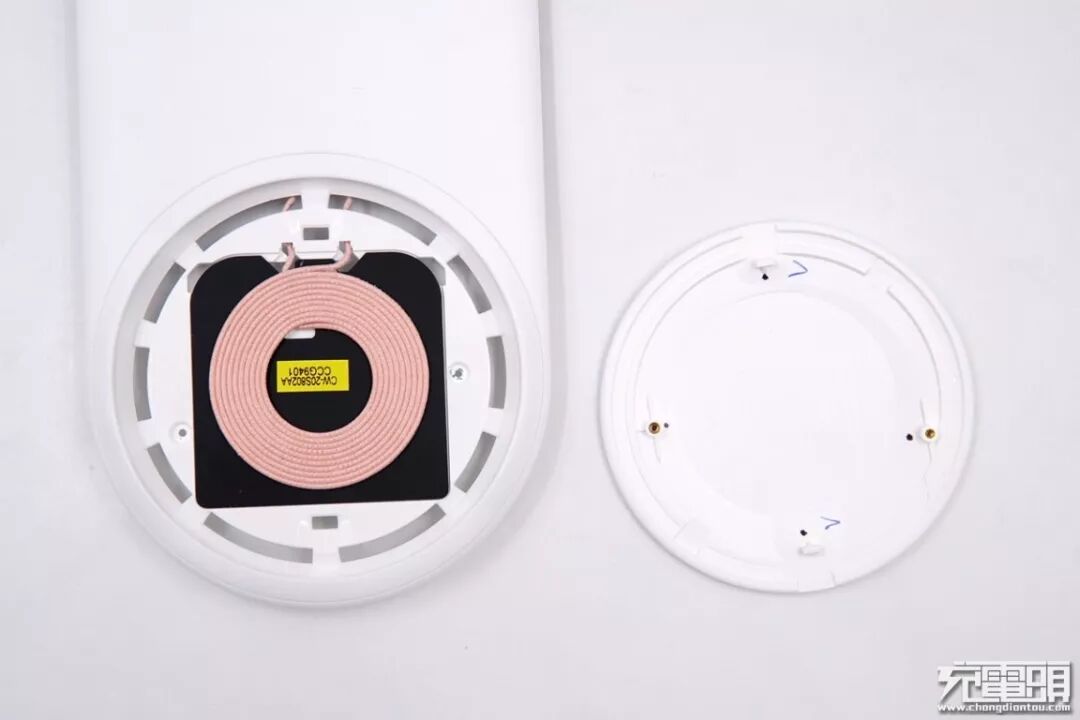

两组的线圈是两个线圈重叠，兼容不同的充电设备。

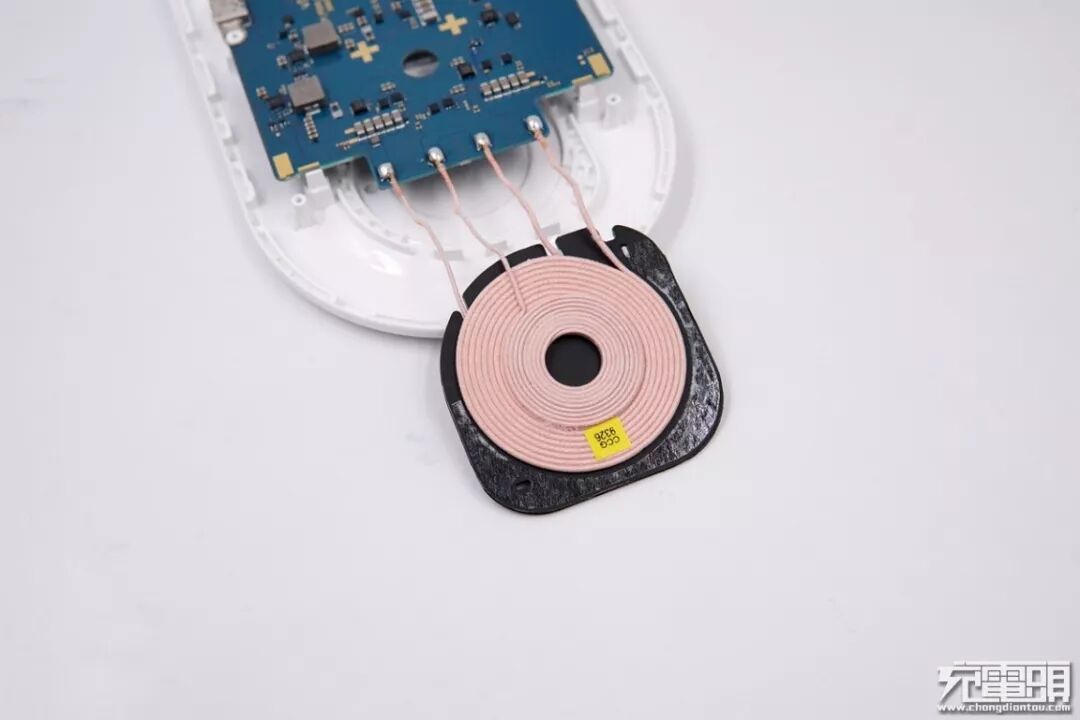

左侧较细的线是上面的小线圈。

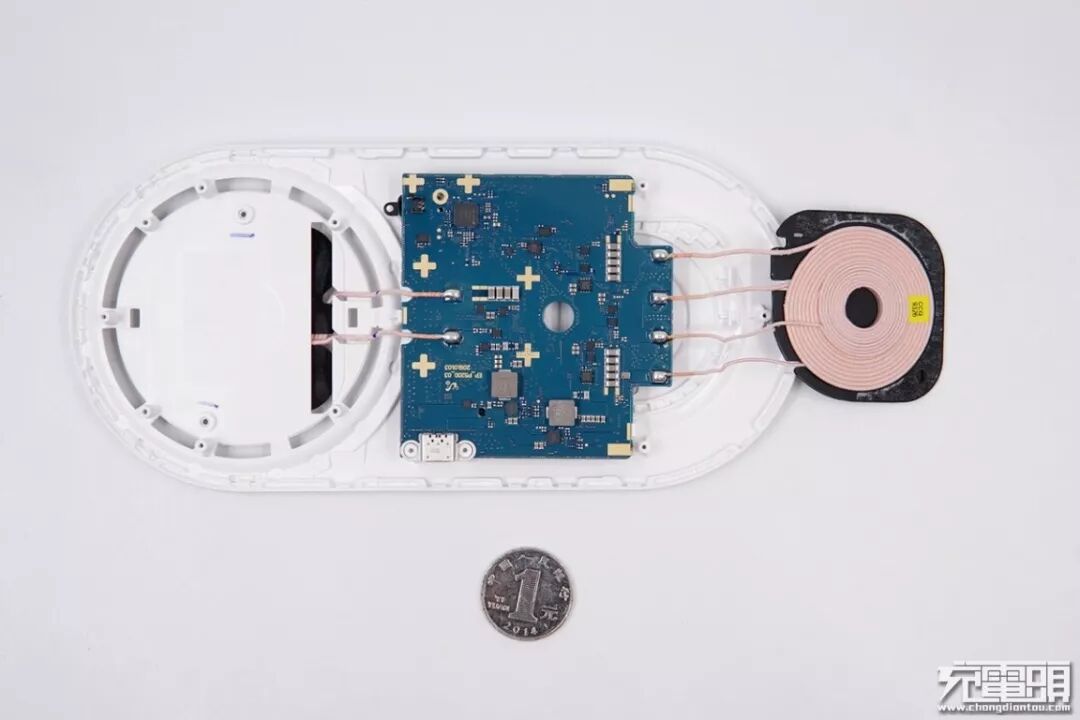

翻开电路板，背面有一颗控制单片机还有无线充电控制器。
这一面是一颗无线充电控制器，两路降压和驱动电路。
和1元硬币对比大小。
电路板背面的IDT IDTP9236 无线充电主控。

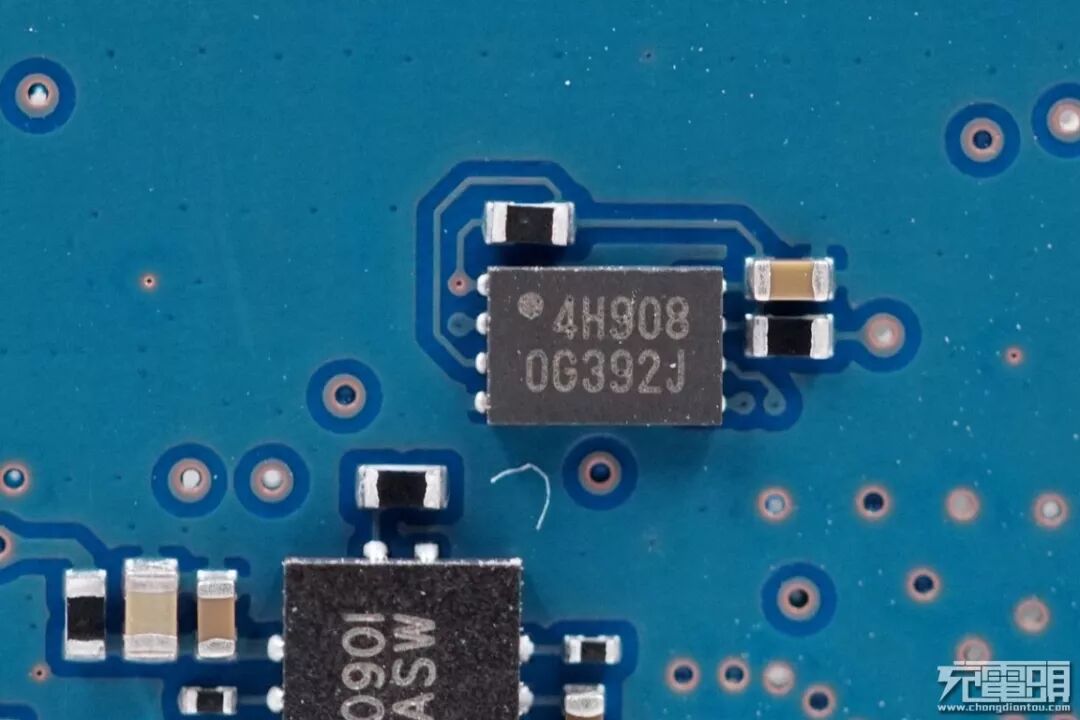

存储器，用于存储配置信息。
驱动切换电路，这颗在之前拆解的三星无线充内部也有。
另外一颗IDTP9236的存储器。

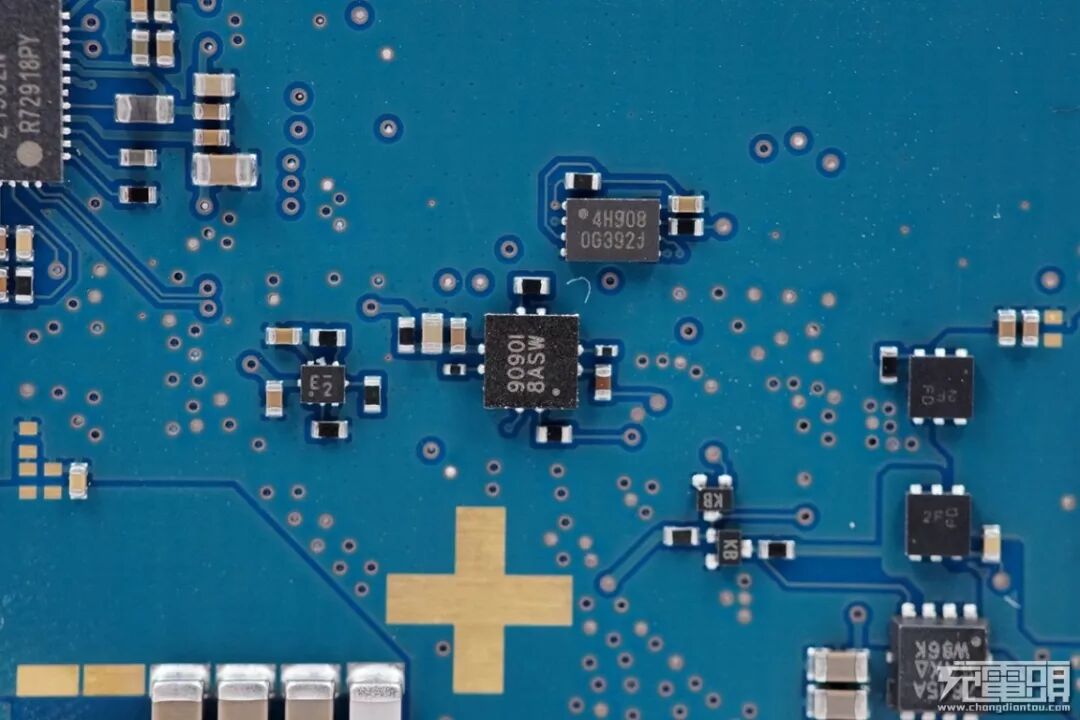

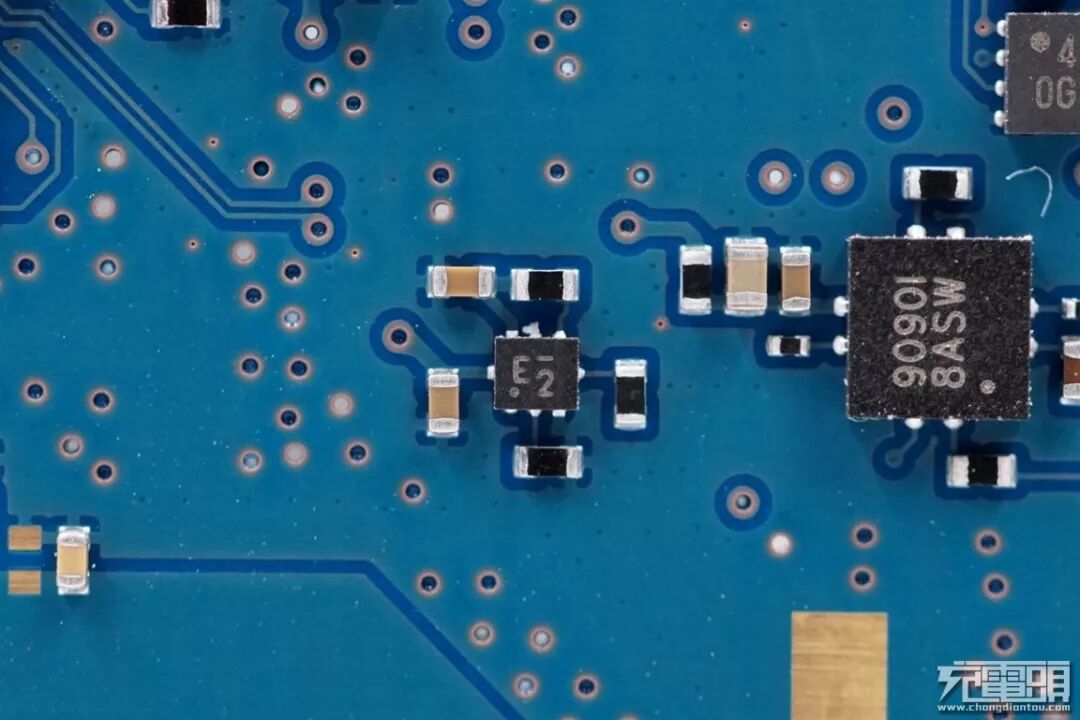

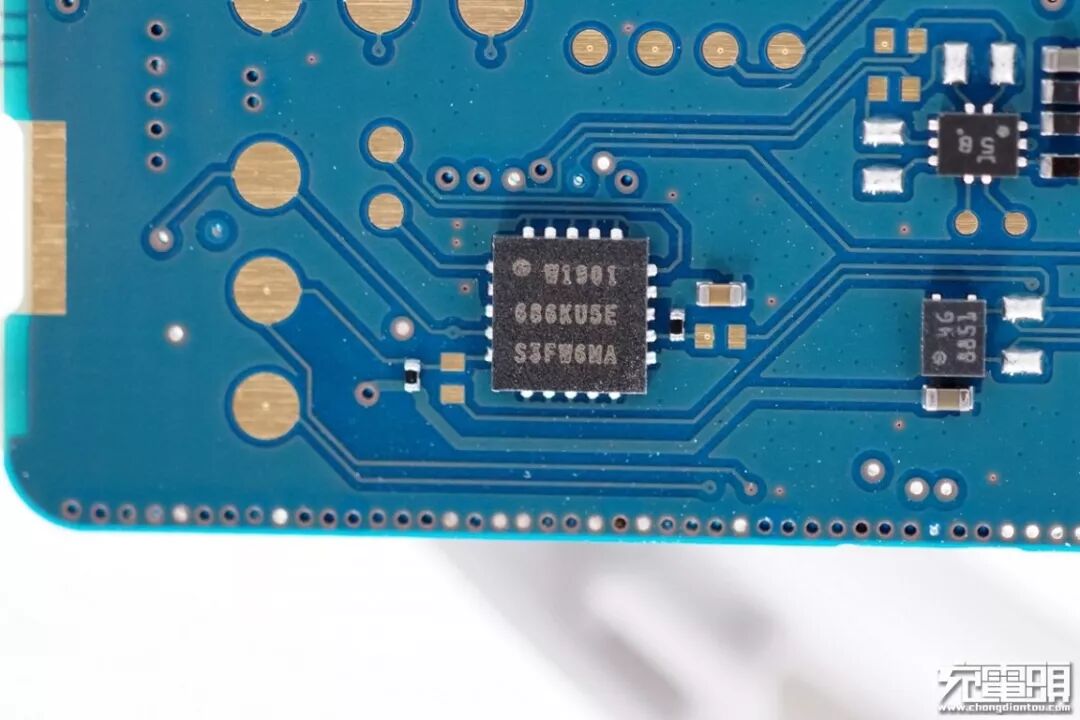

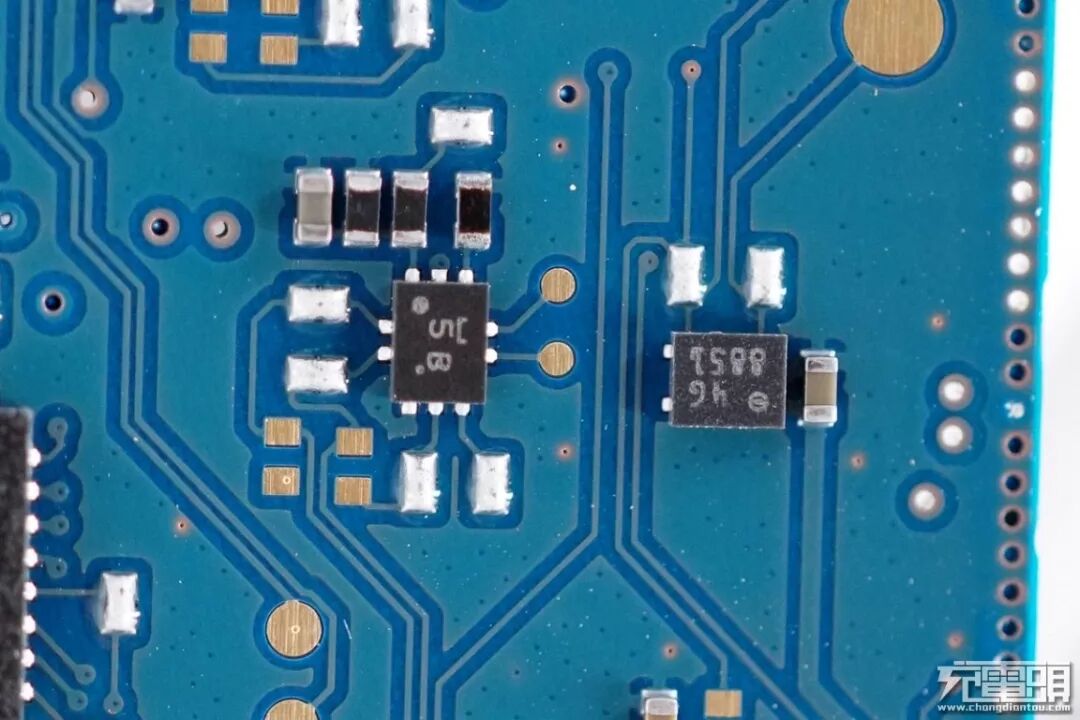

一颗小IC，功能不详。

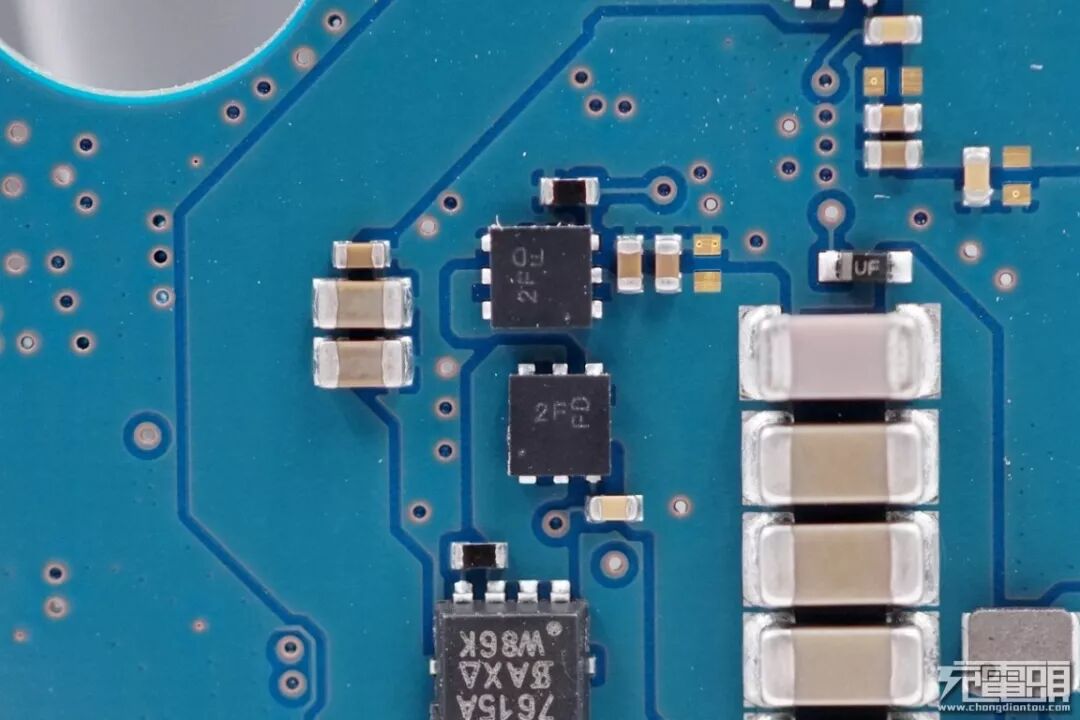

无线充电驱动电路，四颗管子组成H桥驱动器，SI7615A用于供电切换。
另外一组线圈驱动管。

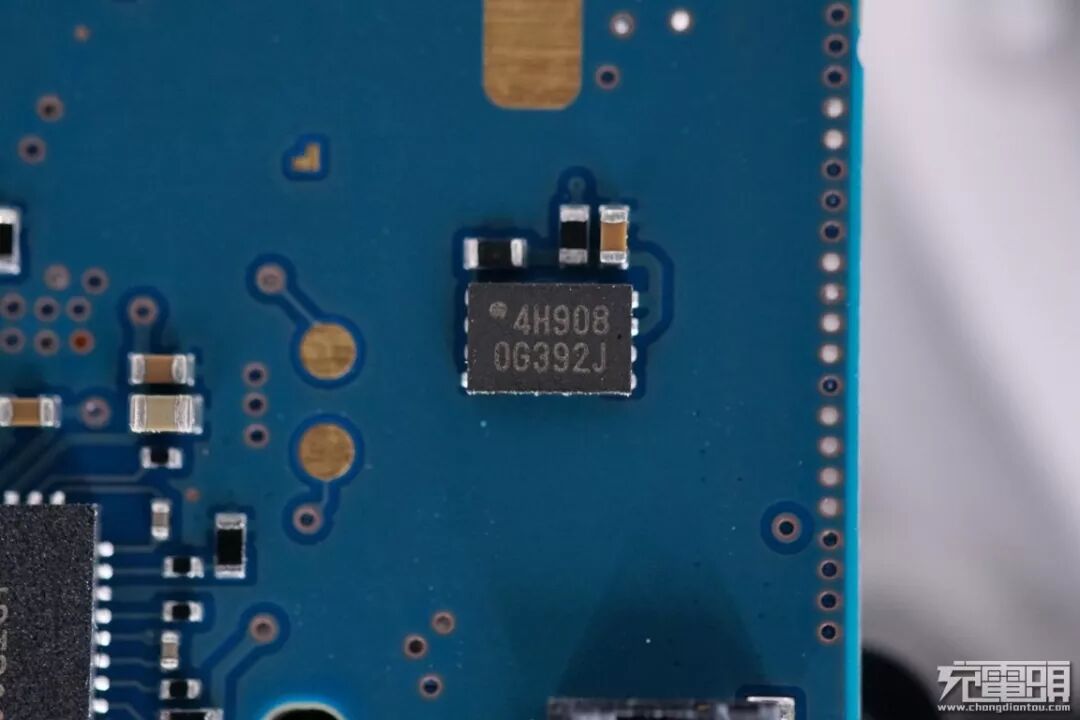

DFN2x2的管子。

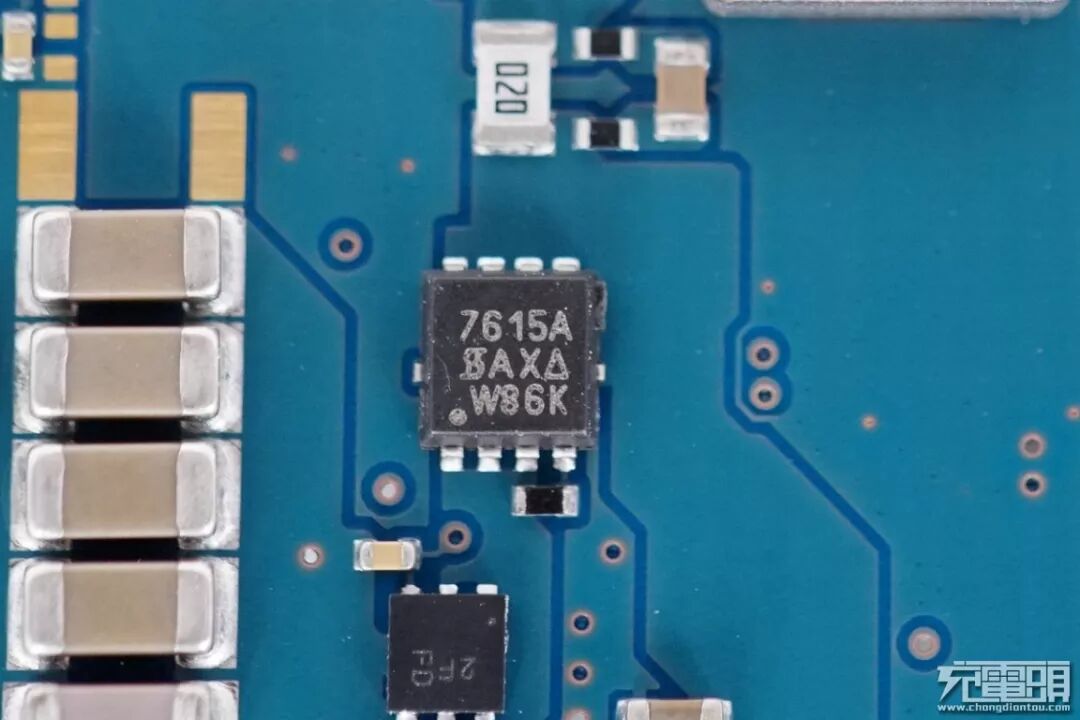

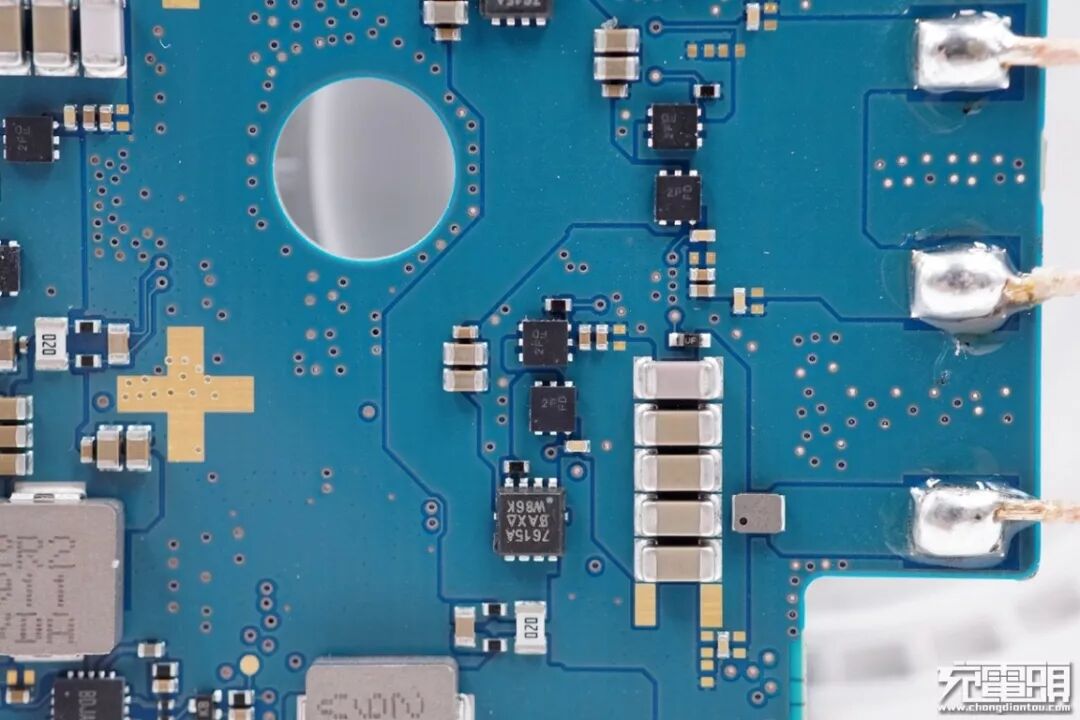

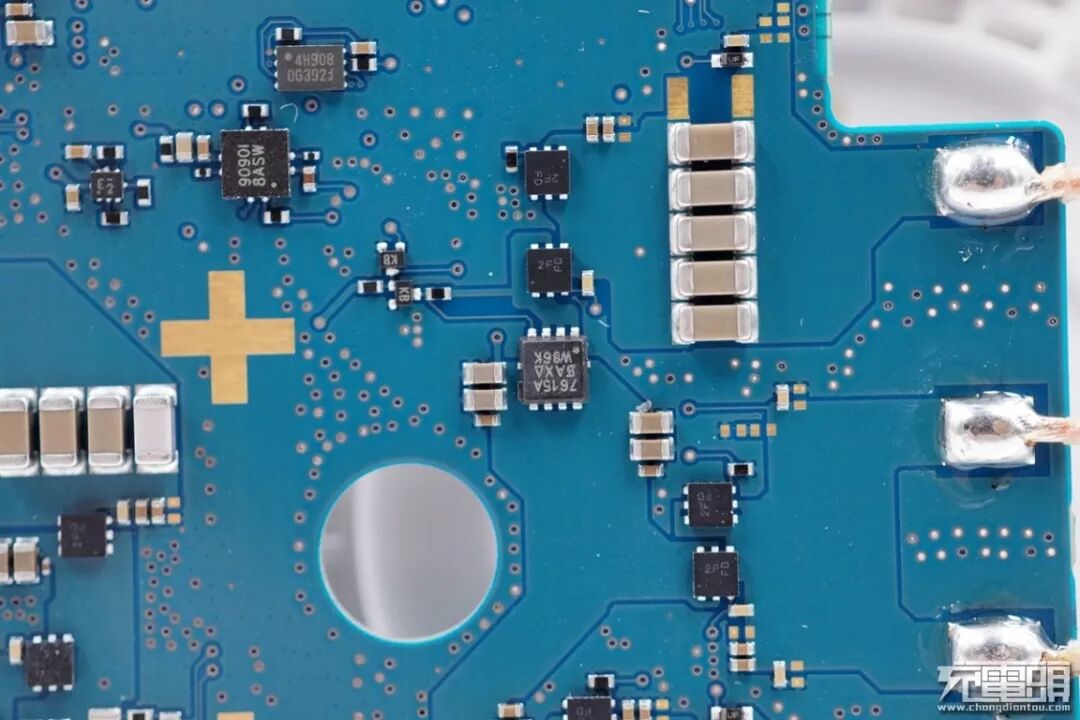

SI7615A，用于切换线圈供电。

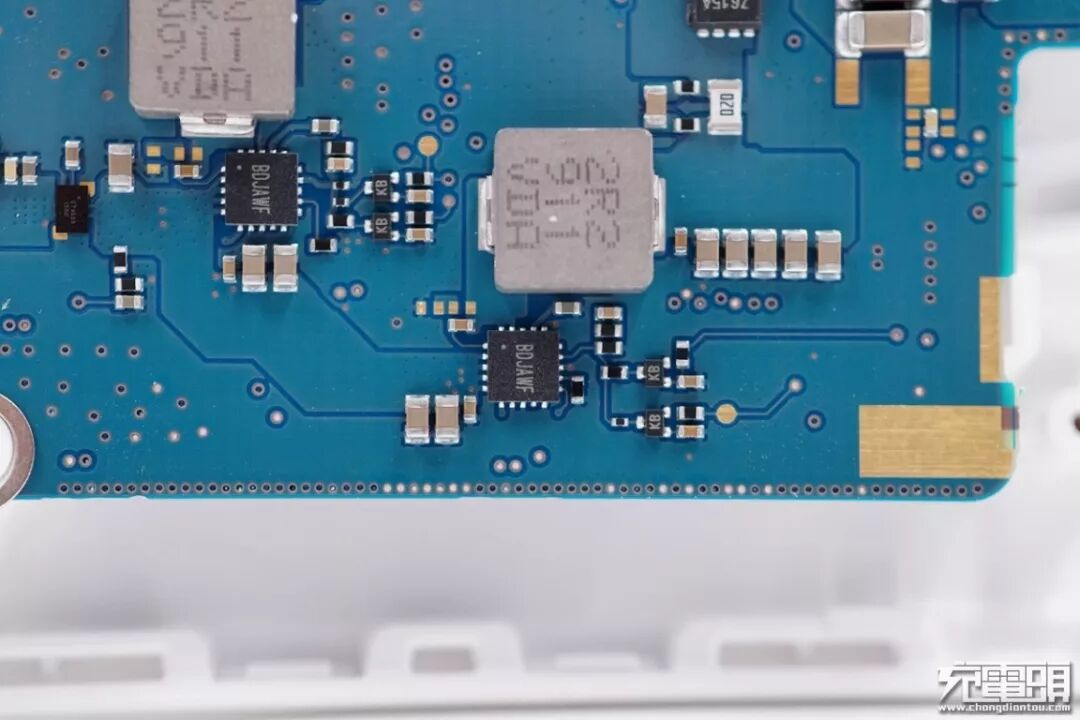

矽力杰同步整流降压IC，两路独立。

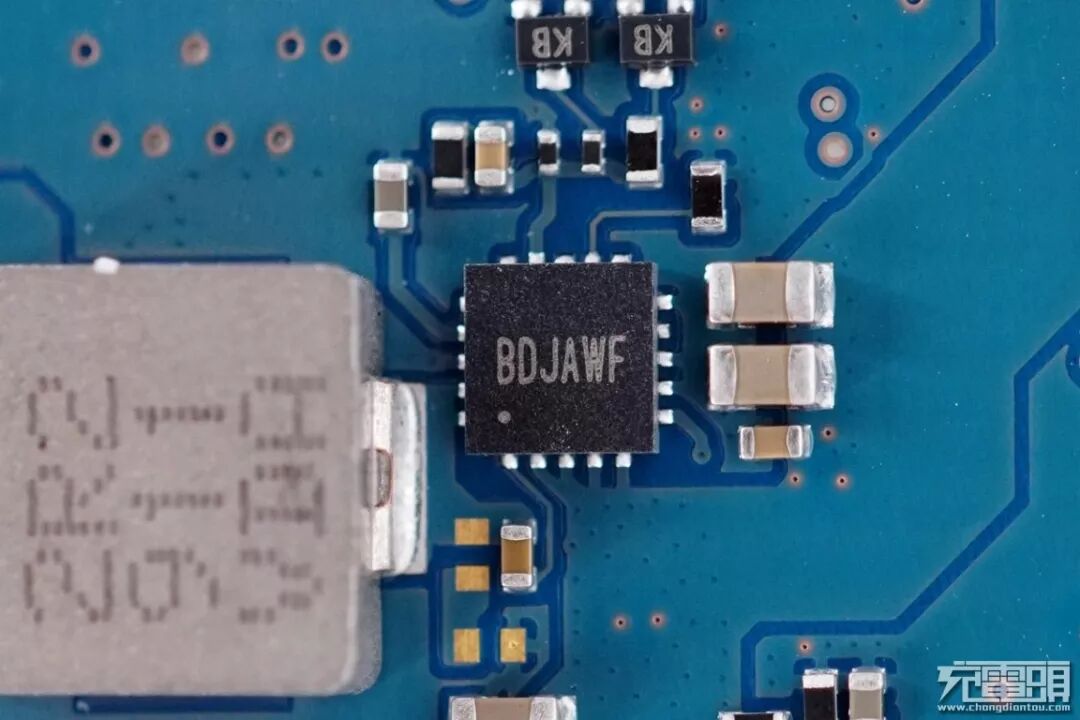

丝印 BDJAWF。
输入TVS元件和过压过流保护管。
立芯微 ET9539 提供过压关断和过流保护功能，作为输入防线。

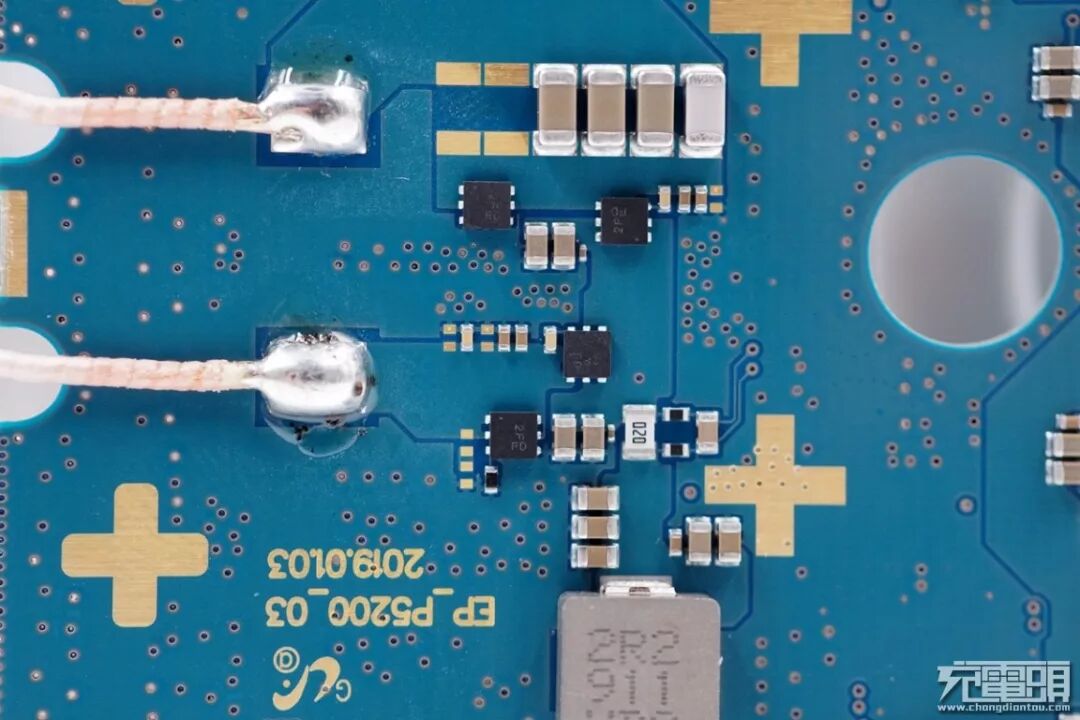

2R2降压电感。
降压输出通过20mΩ电阻直接进到无线充电功率级。

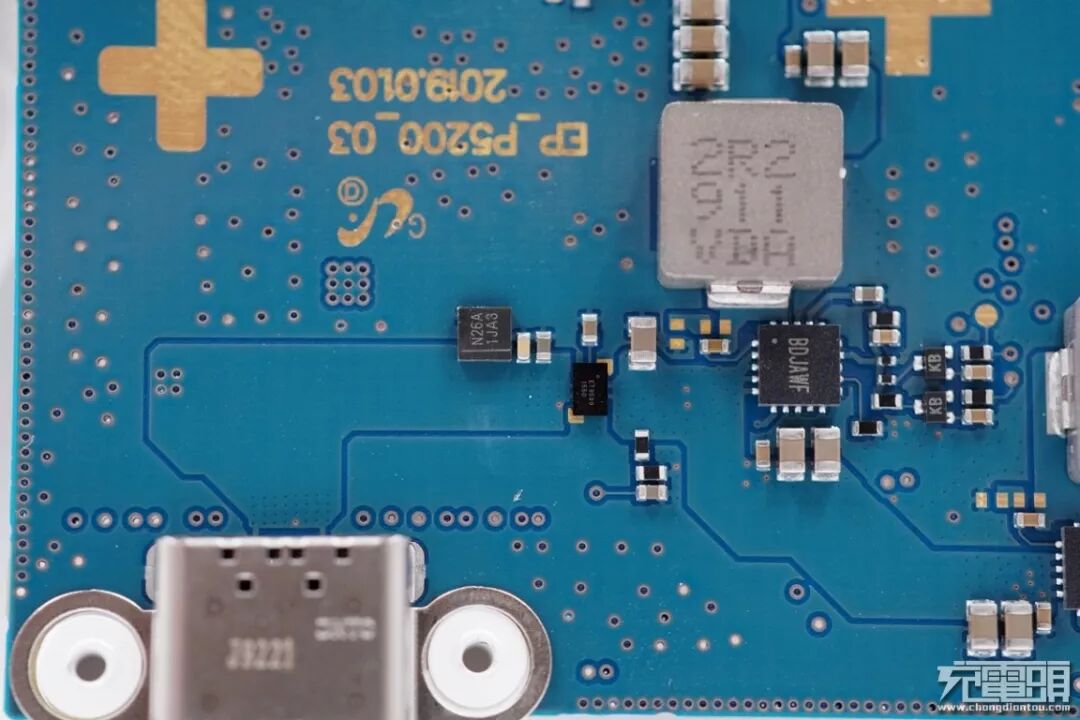

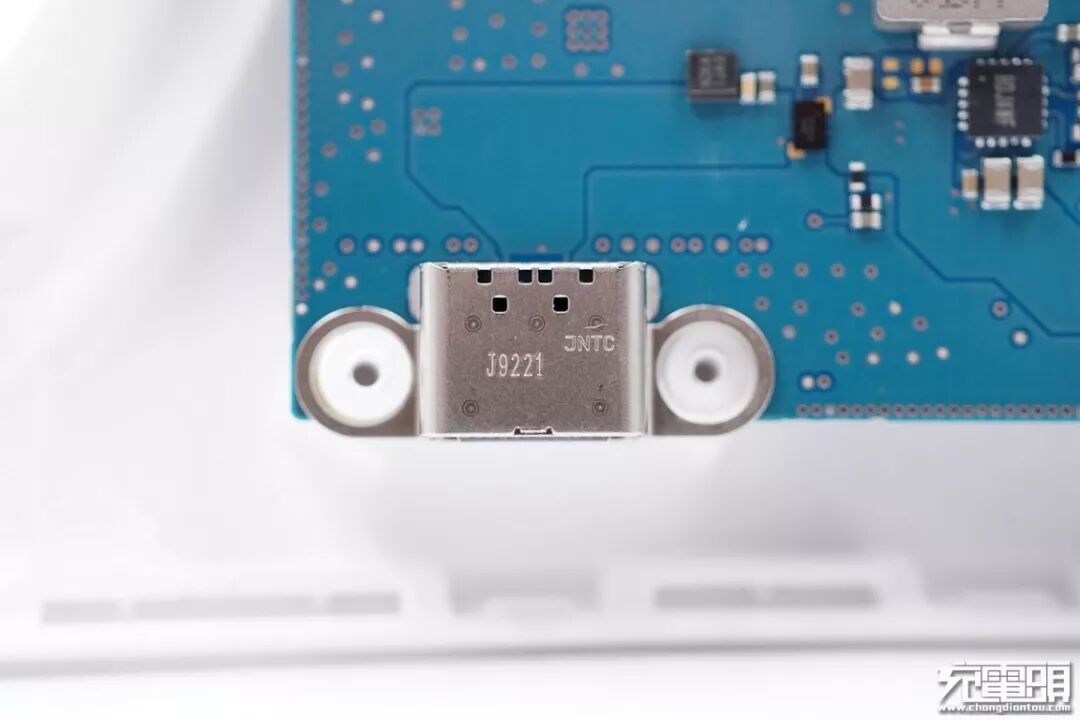

JNTC Type-C输入插座。
另外一颗IDTP9236。

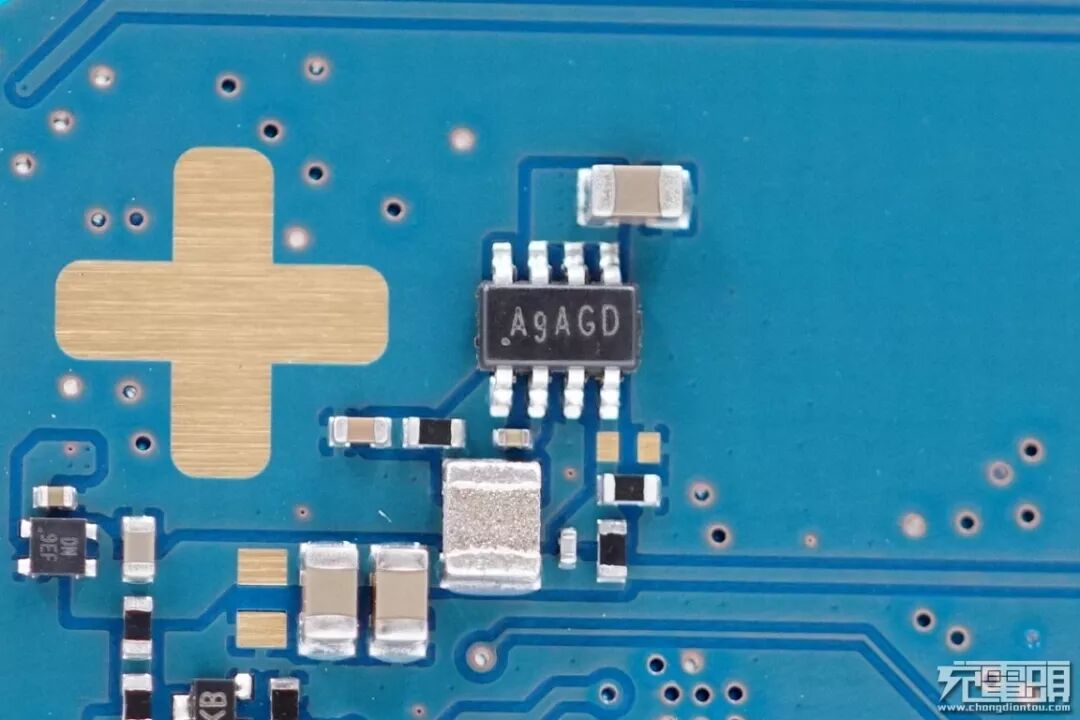

MPS的降压IC，为无线充电芯片供电。

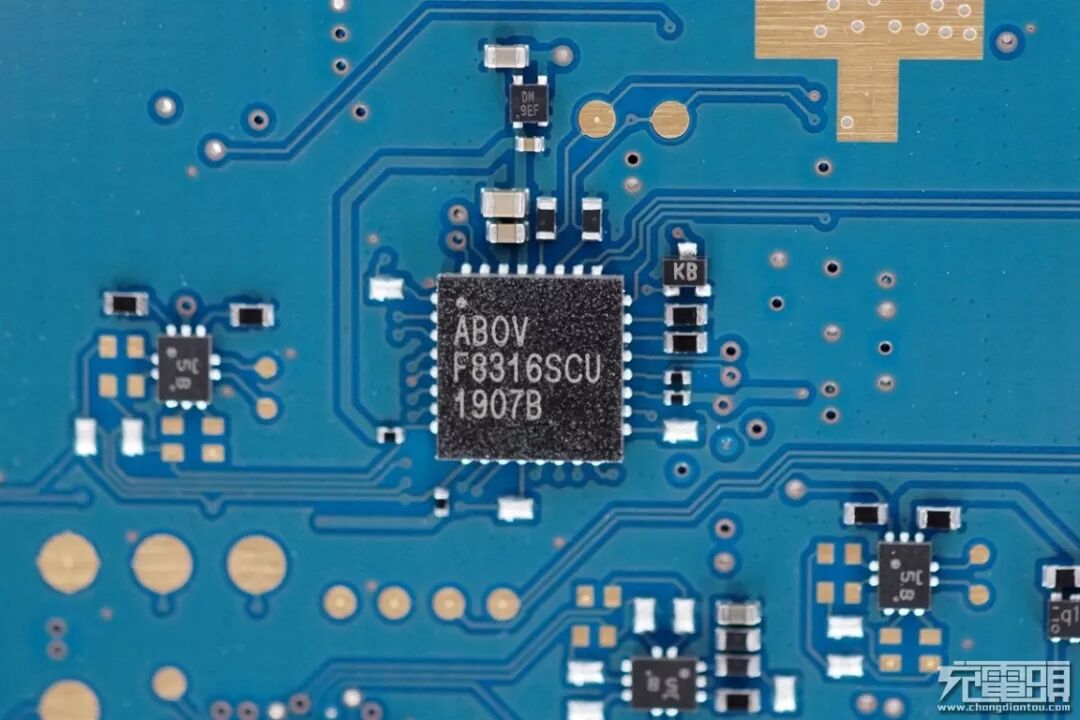

现代单片机，用于无线充电保护控制等功能。
一颗三星的定制芯片。
切换开关。

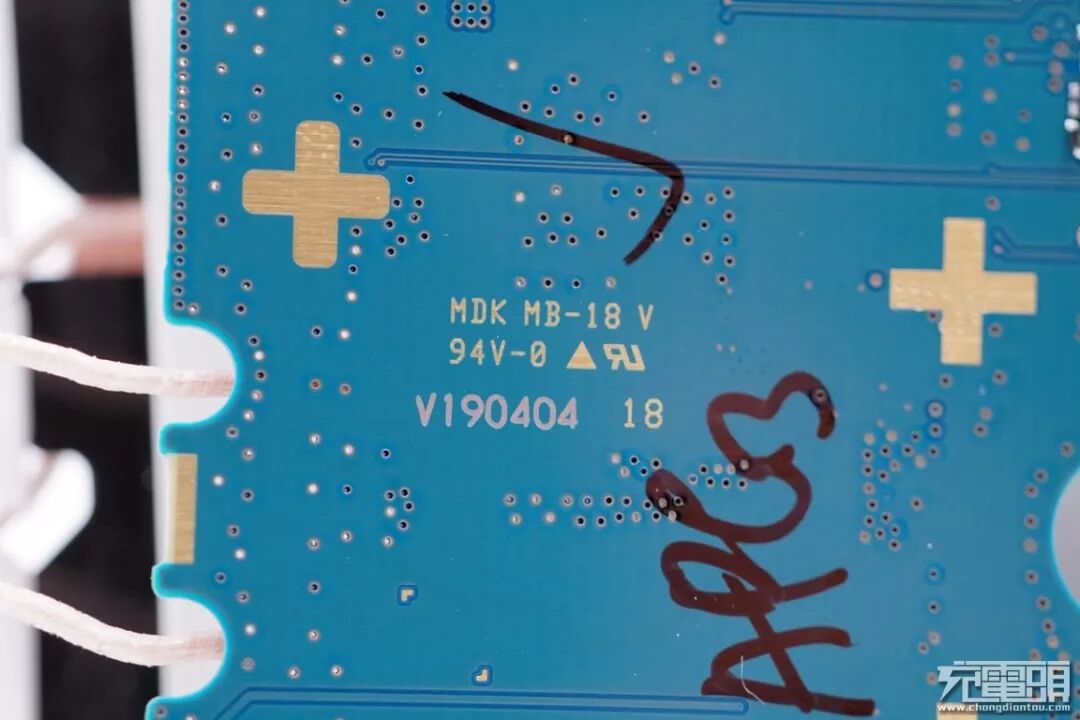

PCB沉金，19年4月份，日期新近。

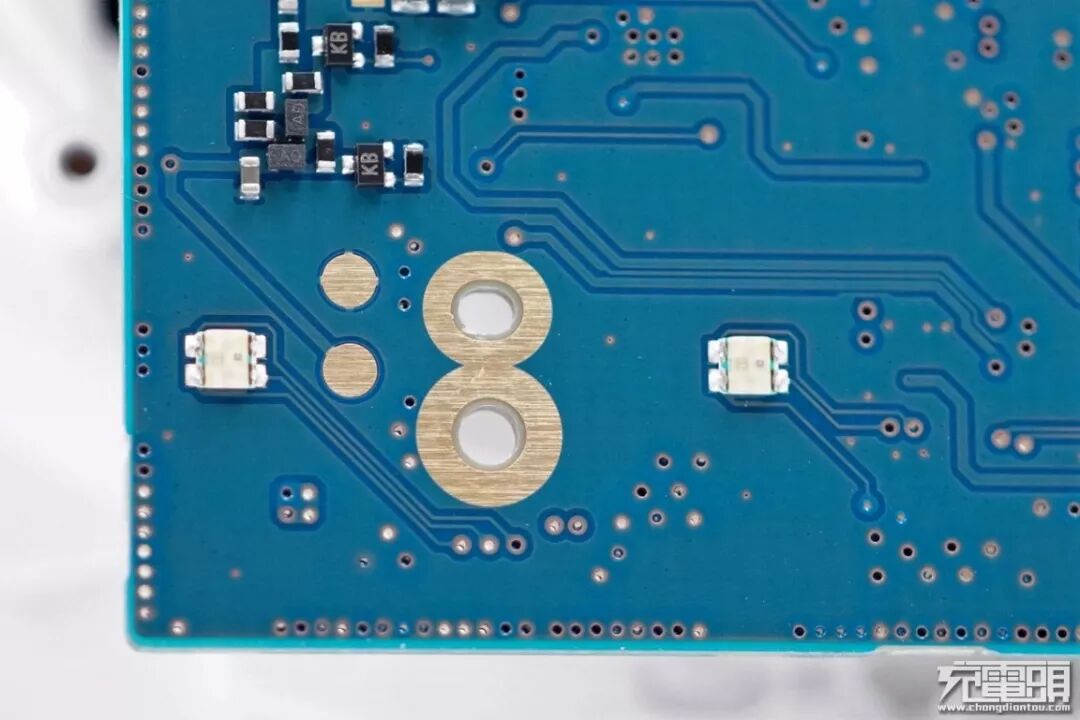

两颗LED指示灯，用于指示充电的状态。

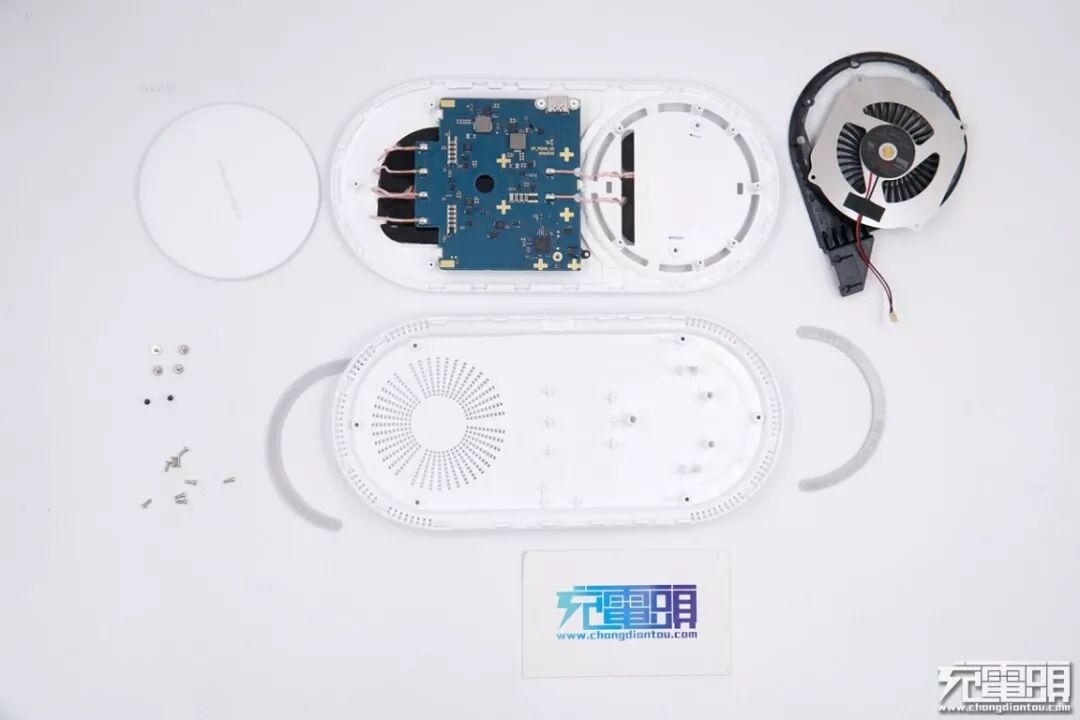

拆解全家福。
三、充电头网拆解总结
三星双项无线充电底座不光可以同时充电两个手机，还可以为三星手表充电，堪比全能选手，三星全家桶都可以用这个充电。简约的外观内部有主动散热风扇及时带走快速无线充电产生的热量。同时内置高质量元器件和出色的工艺，看起来非常满足。
