----- 充电头网拆解报告 第836篇 -----
“GaN”中文名“氮化镓”，是一种新型半导体材料，它具有禁带宽度大、热导率高、耐高温、等多种优点，被誉为第三代半导体材料。早期的氮化镓材料被运用到通信、军工领域，随着技术的进步以及人们的需求，氮化镓产品已经走进了我们生活中。
相信不少小伙伴都知道ANKER PowerPort Atom PD 1 充电器，这是ANKER前段时间发布的充电领域划时代新品，其搭载了高频高效的GaN（氮化镓）功率器件而备受业界关注。不久之后，ANKER第二款内置氮化镓的产品，Anker PowerCore Fusion PD超级充登录苹果官网。
如今，ANKER再次推出内置GaN功率器件的60W充电器：ANKER PowerPort Atom PD 2，相较30W GaN充电器而言，本次推出的充电器不仅功率提升至60W，更是配备了2个USB-C输出接口， 新款充电器性能如何？充电头网此前已经为大家带来了详细的上手评测。今天将为大家带来的是这款产品的内部拆解，一起来看看这款充电器的用料和做工。
如果对ANKER其他USB PD充电器的拆解感兴趣，大家还可以点击：Anker PowerCore Fusion PD超级充、ANKER 30W GaN氮化镓充电器、Anker PowerPort Atom PD 4 100W充电器、ANKER安克18W USB PD充电器、ANKER单口30W USB PD充电器A2014、ANKER双口USB PD充电器A2321、ANKER单口USB PD充电器A2015了解详情。
一、ANKER 60W氮化镓双USB-C口充电器外观
ANKER 60W PD GaN 双口充电器的包装与ANKER最近推出的几款产品外包装完全一致，仅有大小不同。白蓝基色的方形纸盒，正面左上角“ANKER”品牌Logo、右下角小闪电标志，辨识度极高。
在包装盒背面使用贴纸印着产品的参数信息。

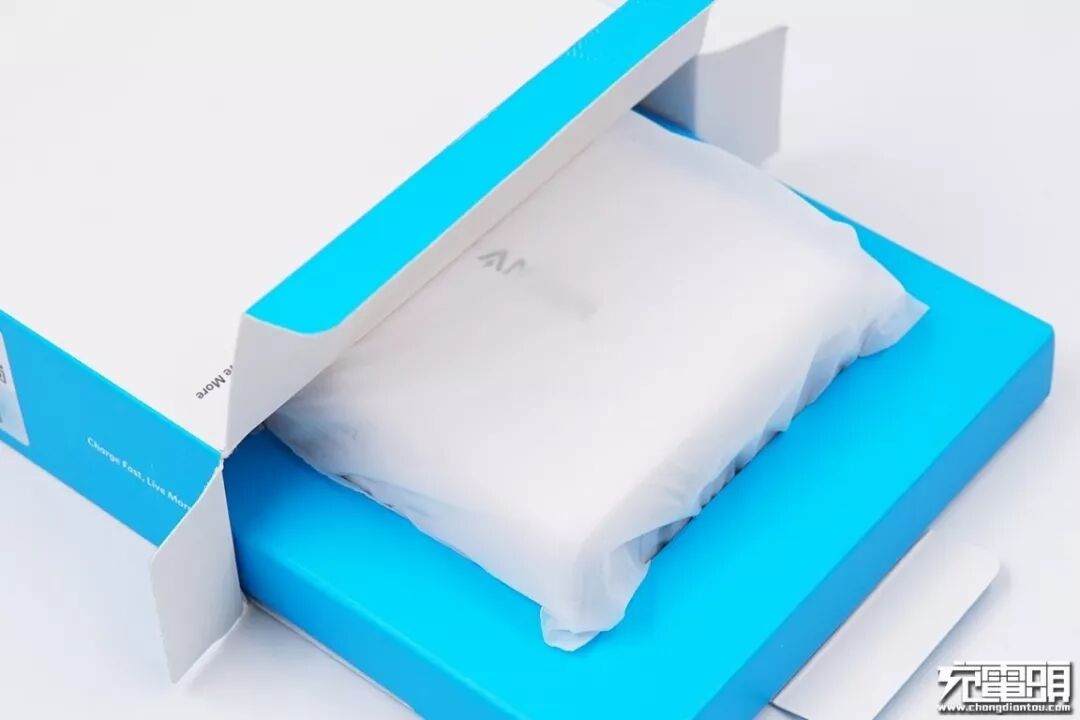

打开纸盒，内部使用蓝色纸质托盘装着充电器本体，充电器被塑料袋套着。

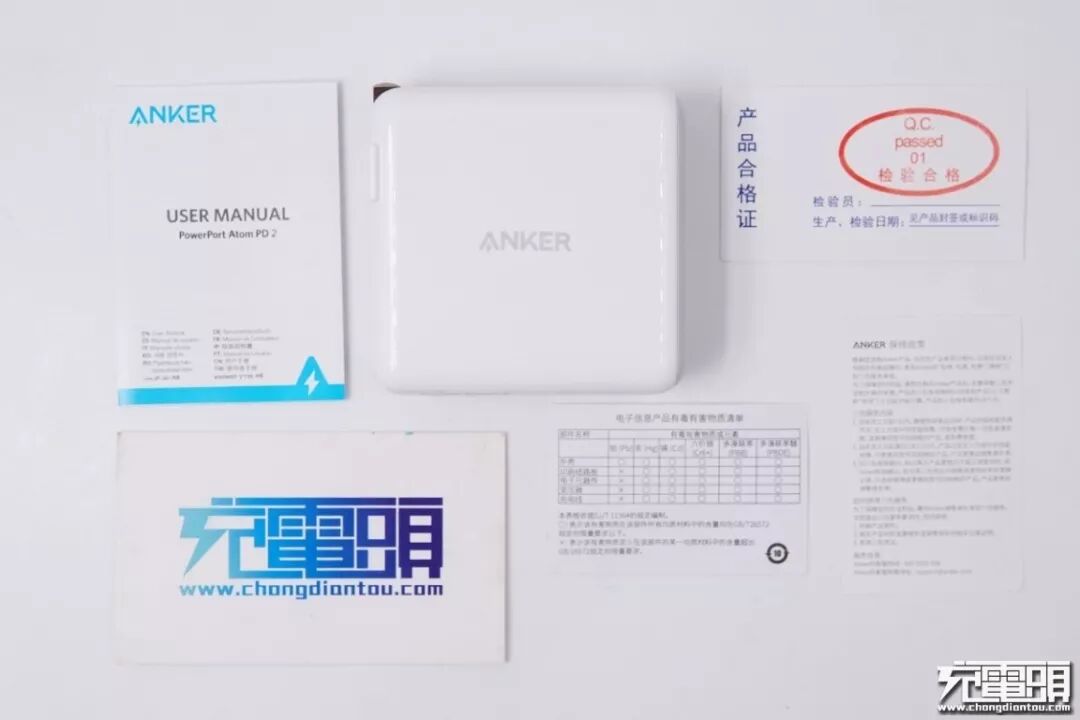

包装内共包含：ANKER 60W PD GaN 双口充电器本体、说明书、保修卡、合格证、电子产品有害物质清单。

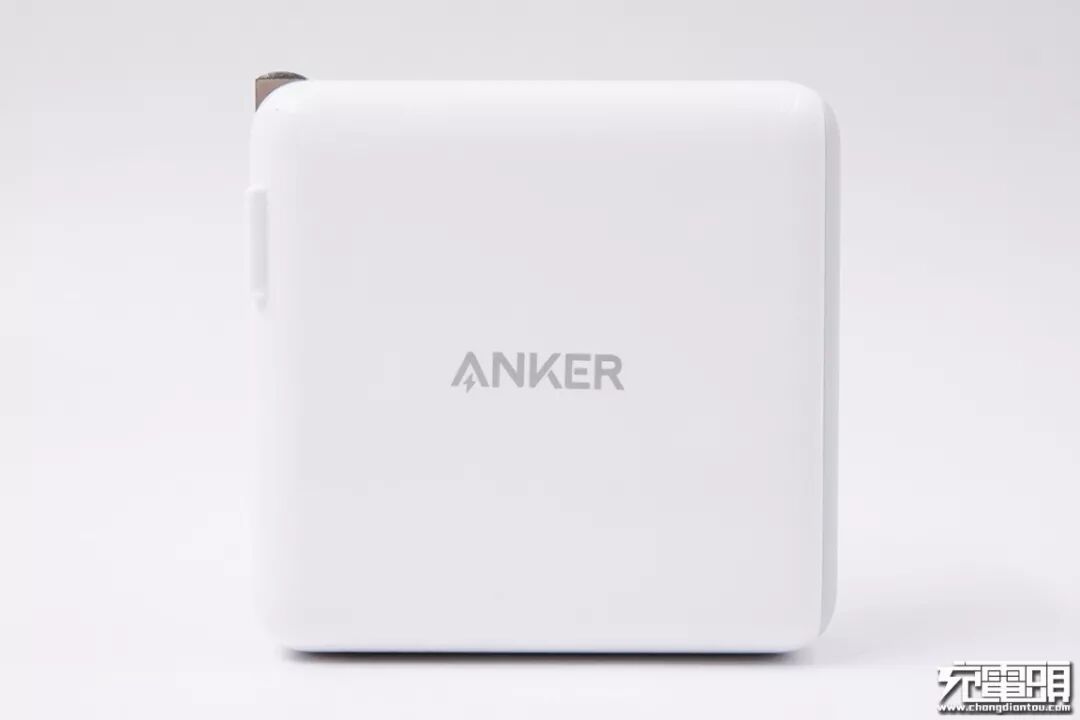

ANKER出品的产品大多数造型相似，比较圆润，本次上手的ANKER 60W PD GaN 双口充电器也不例外，周身没有棱角，边缘全部圆角处理。充电器主体使用阻燃塑料材质、整体呈白色，中央印制“ANKER”字母LOGO。充电器表面钢琴烤漆工艺，触感顺滑，然而很容易成为指纹收集器。

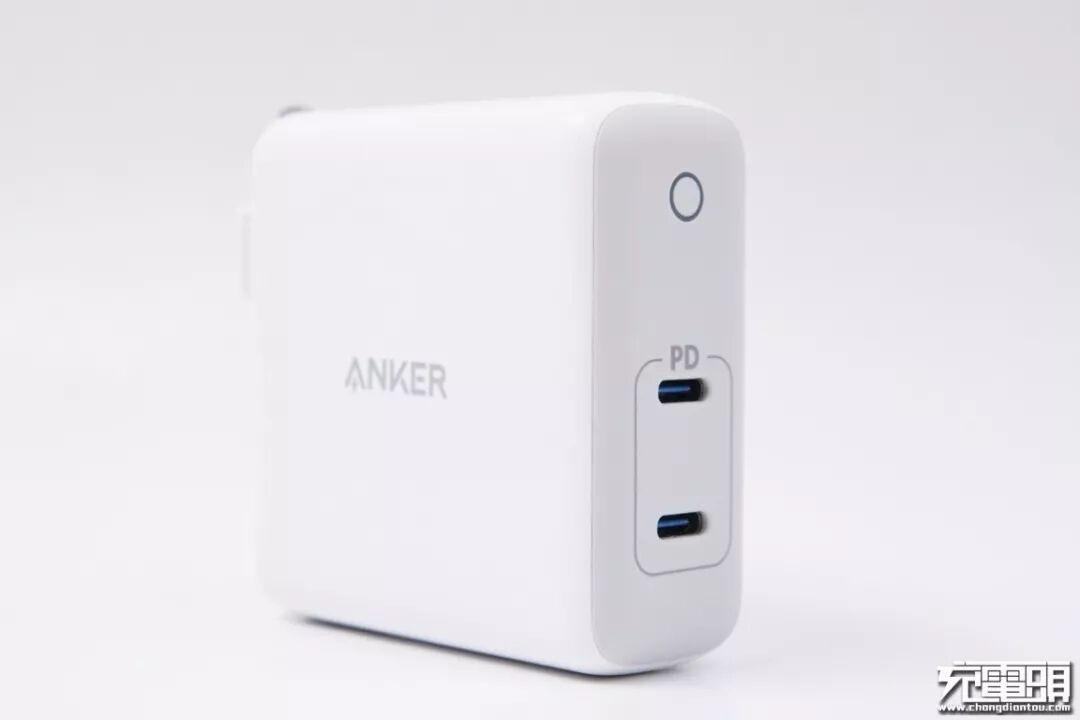

输出端面板为浅灰色，表面磨砂质感。ANKER 60W PD GaN 充电器共有2个USB-C接口，每个接口的胶舌均为安克蓝色，接口被一圈灰色圆环包围，上方有PD的标识。在输出面板上方部位有一颗环形电源指示灯。
指示灯接通电源时发出蓝光。
ANKER 60W PD GaN 充电器使用可折叠插脚，便于收纳携带。插角处加入双翼支撑设计，确保充电器插入插座更稳固。

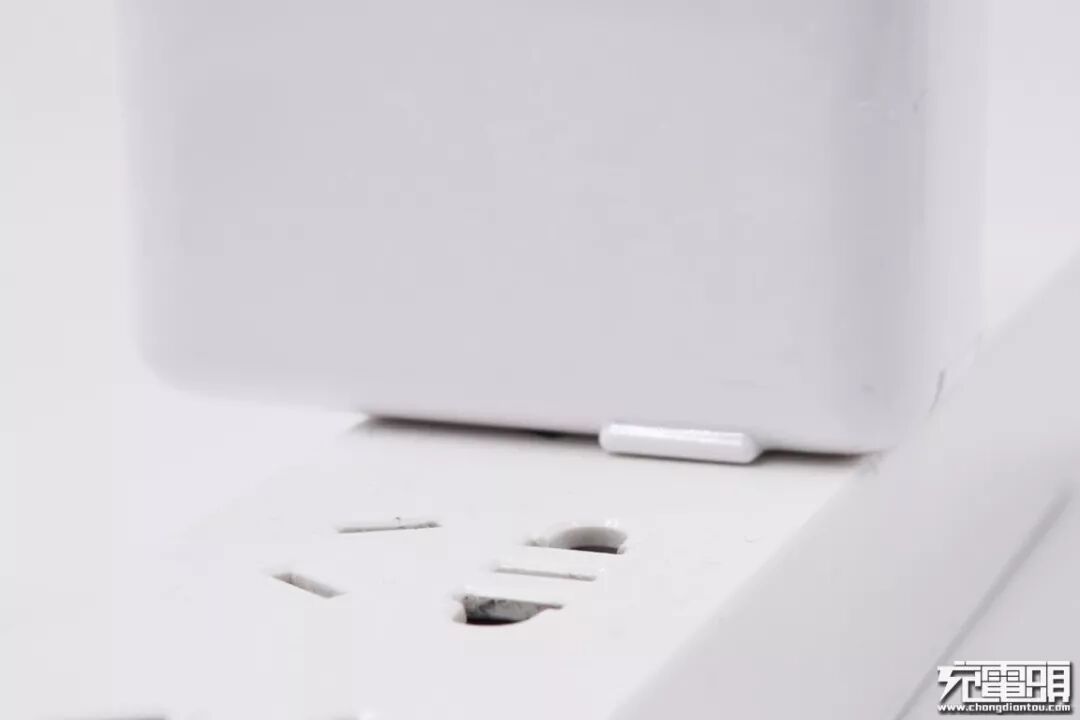

双翼支称设计，插在插板上更稳定，不易晃动。

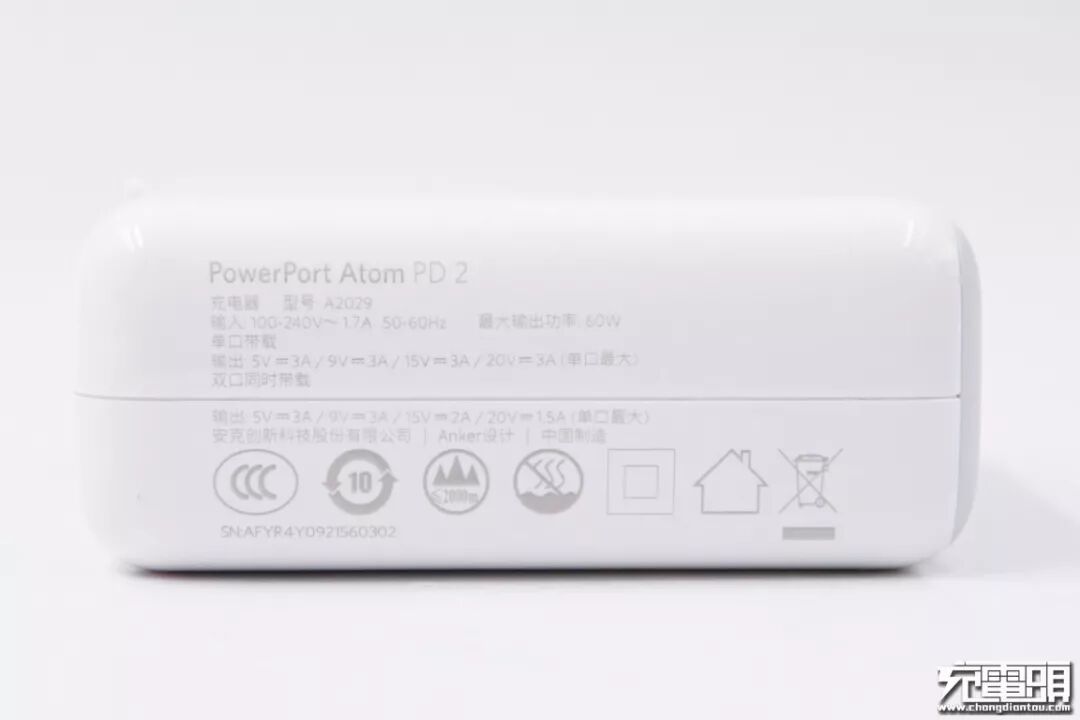

充电器机身上的参数丝印：
名称：PowerPort Atom PD 2
型号：A2029
输入：100-240V~ 1.7A 50-60Hz
最大输出功率：60W
单口带载：5V/3A、9V/3A、15V/3A、20V/3A（单口最大）
双口同时带载：5V/3A、9V/3A、15V/2A、20V/1.5A（单口最大）
Anker设计、中国制造

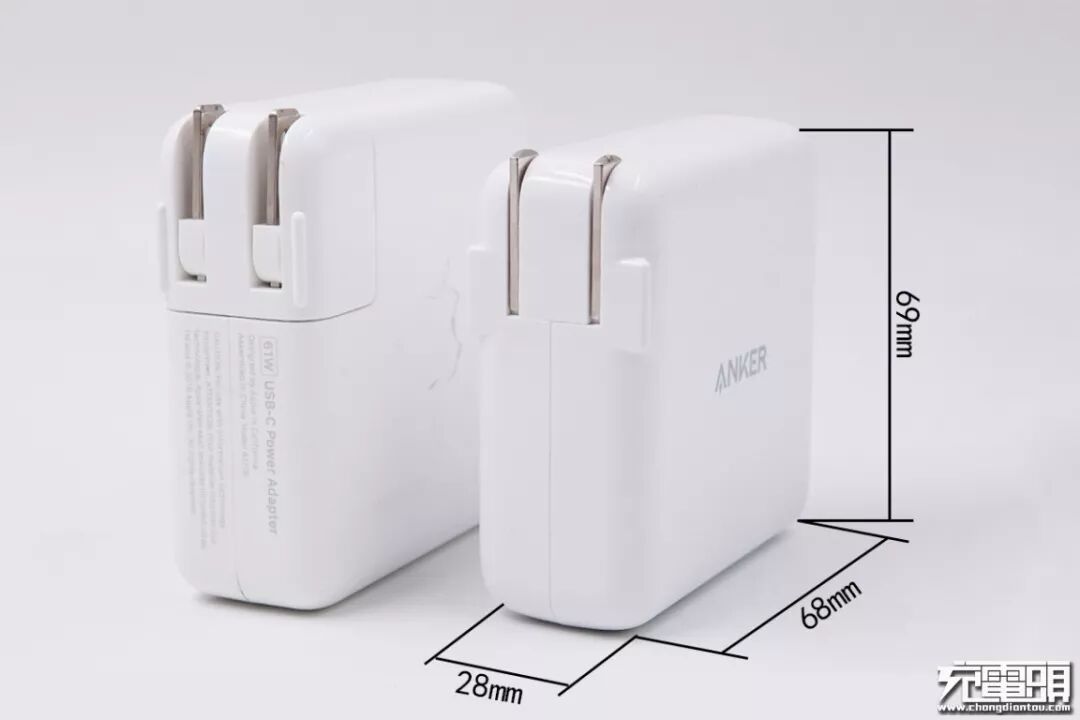

ANKER 60W PD GaN 双口充电器官方声称产品尺寸为：68*69*28mm，在实际比较中比苹果61W PD充电器小15%。毕竟加入了GaN元器件，即便在加入双口的情况下体积控制的也不错。

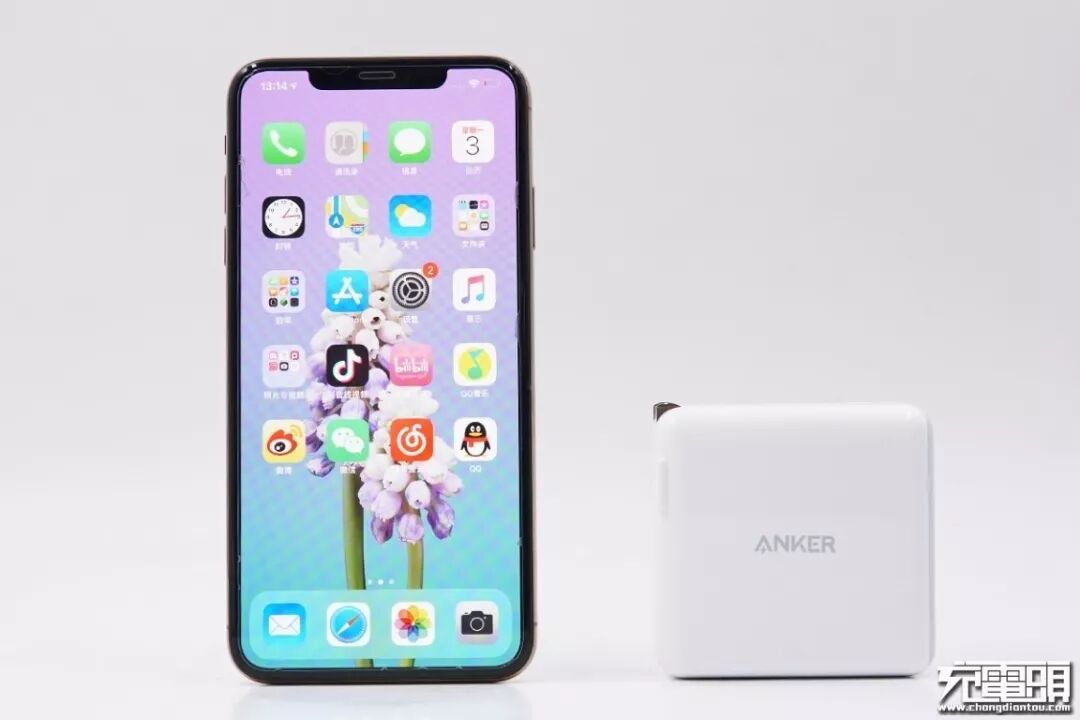

与 iPhone XS Max相比还是很小巧的。

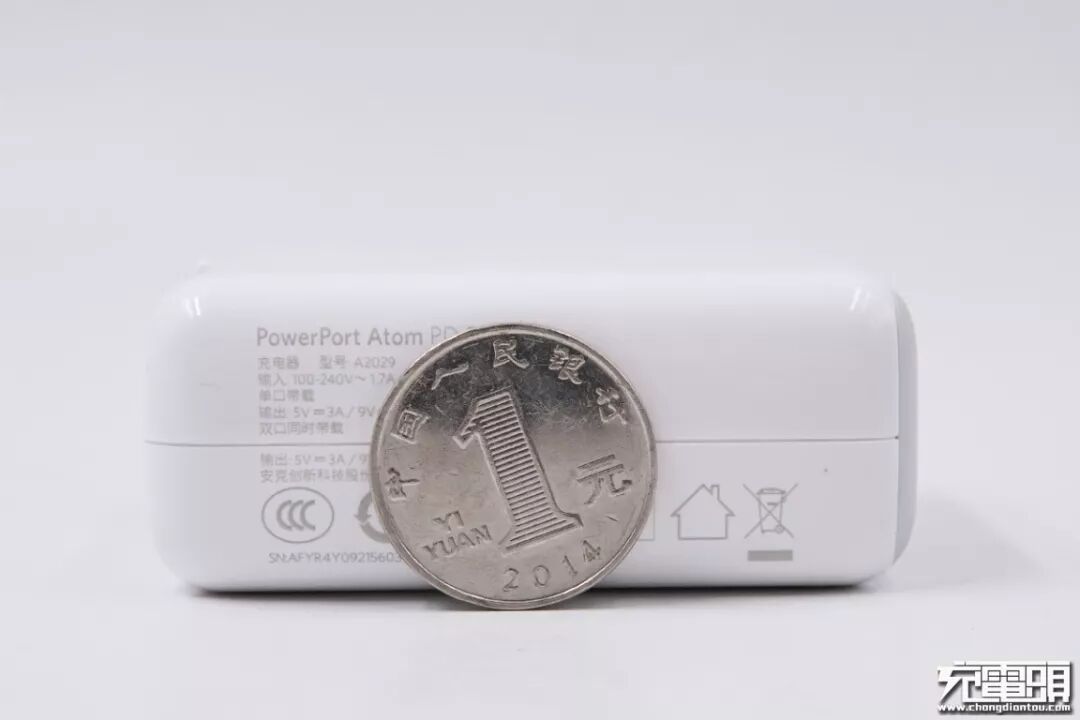

厚度略大于一元硬币直径。

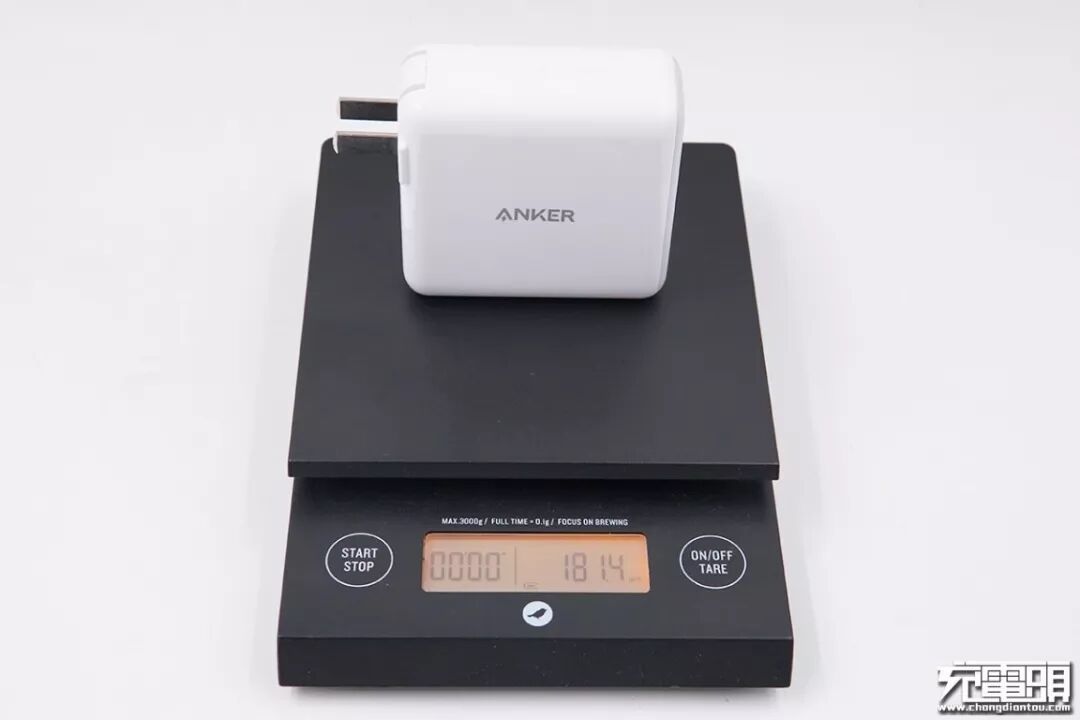

实测重量：181.4g。

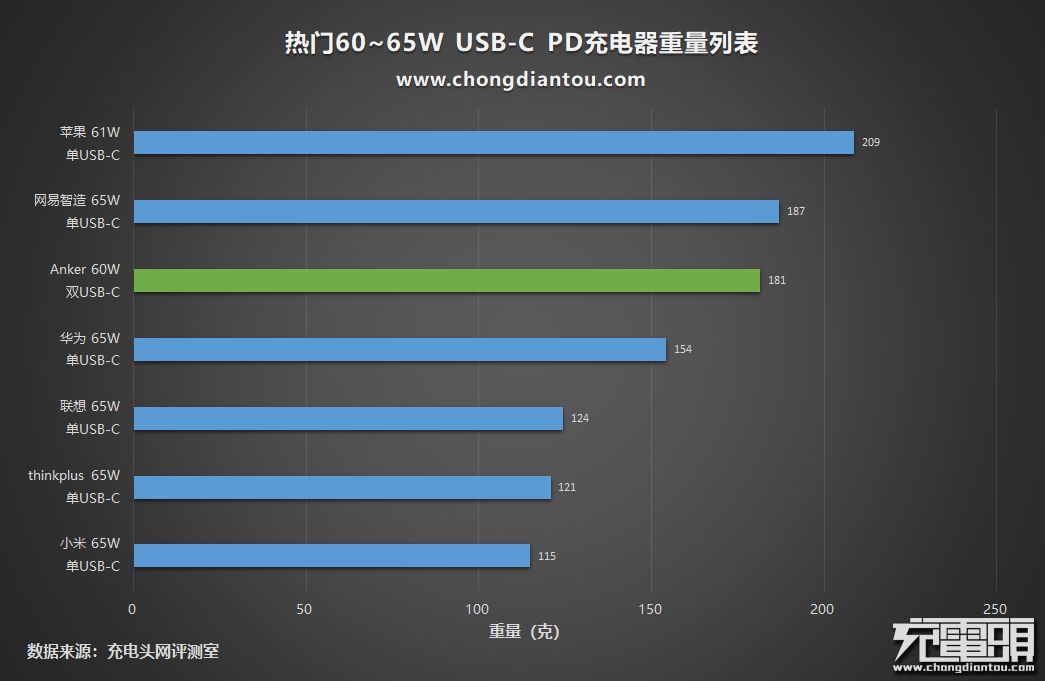

小编做了一张以前上手过的60W~65W充电器重量汇总，ANKER 60W PD GaN 双口充电器的重量在这些产品里面中规中矩，但是ANKER这款充电器可是双USB-C输出口，而其他则是单输出口。

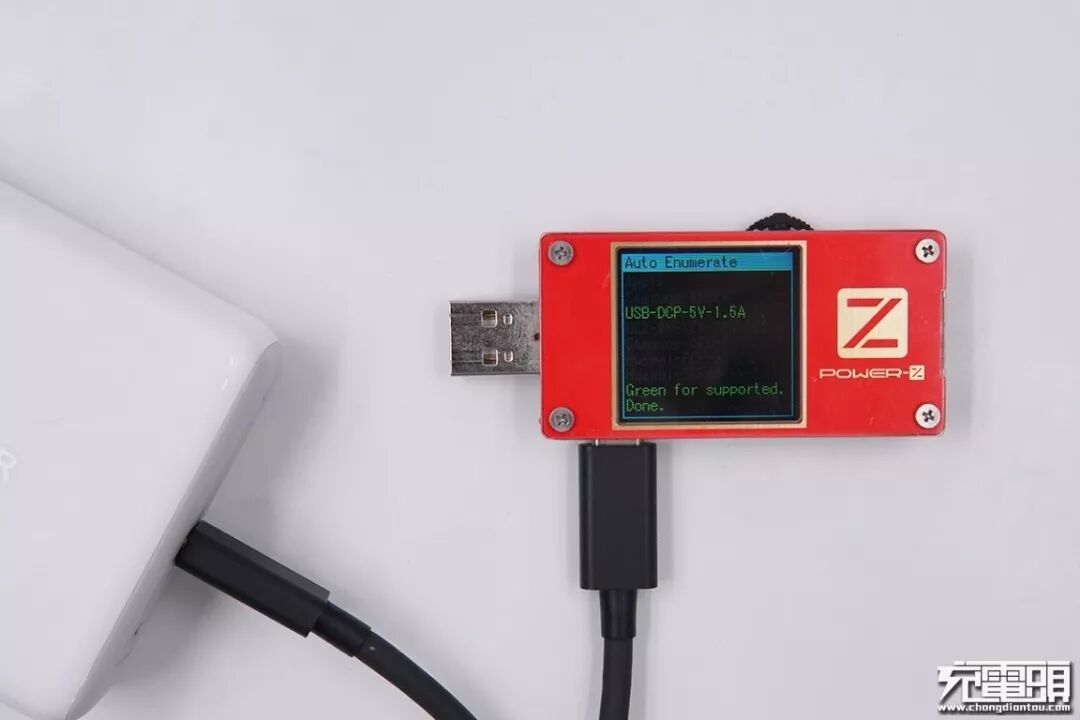

单口输出时，使用ChargerLAB Power-Z KT001测试仪对ANKER 60W PD GaN双口充电器USB-C口（靠近PD字样）进行协议检测，测得该口支持DCP协议。

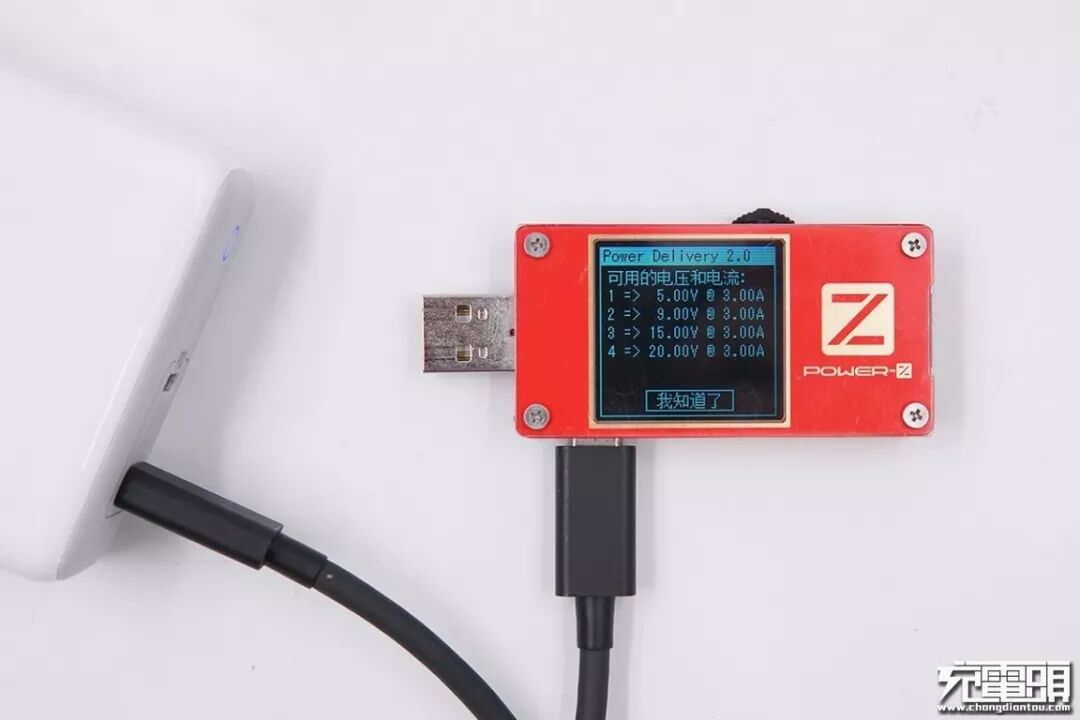

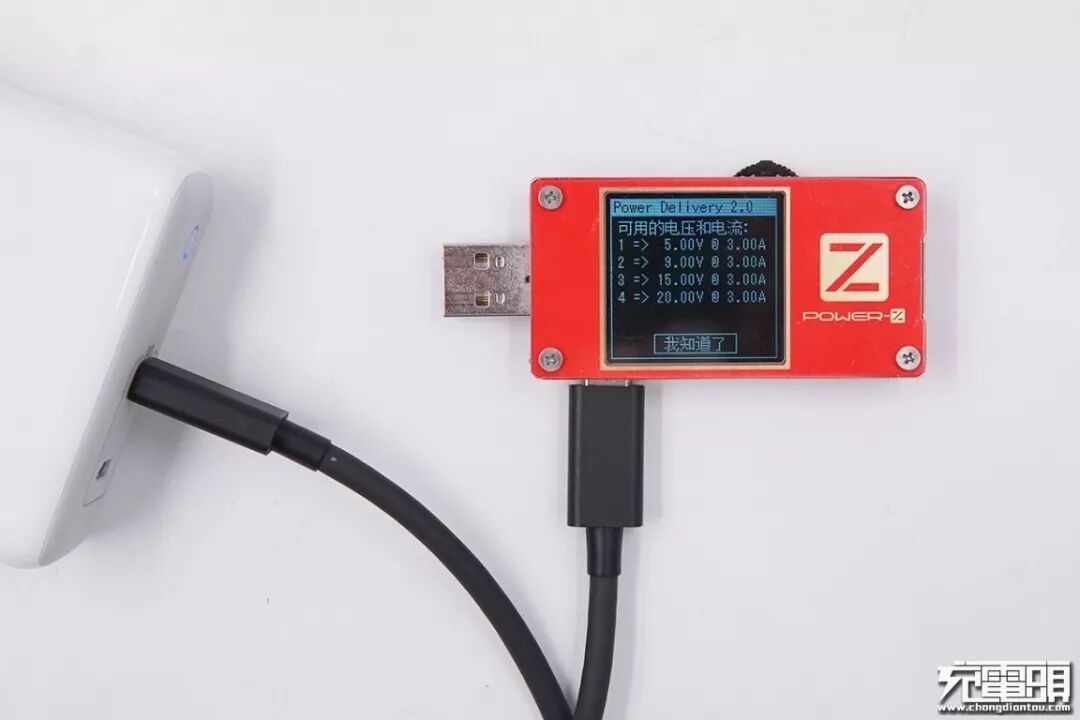

来到PD协议报文界面，该口支持5V/3A、9V/3A、15V/3A、20V/3A四档输出，最大功率60W，PD版本为2.0。
另一个USB-C口，同样支持DCP协议。
同样支持PD快充，版本为2.0，共有5V/3A、9V/3A、15V/3A、20V/3A四档输出，最大功率60W。

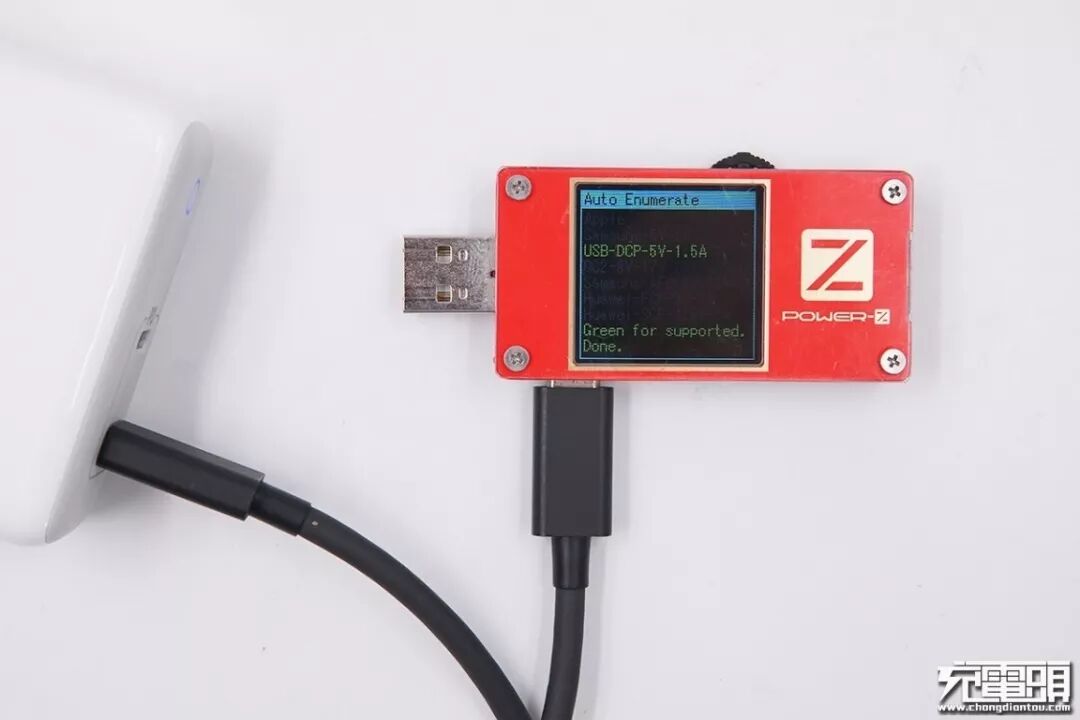

双口输出的情况下，使用ChargerLAB Power-Z KT001测试仪对ANKER 60W PD GaN双口充电器的两个USB-C口同时进行协议检测，测得两个口都支持DCP协议。

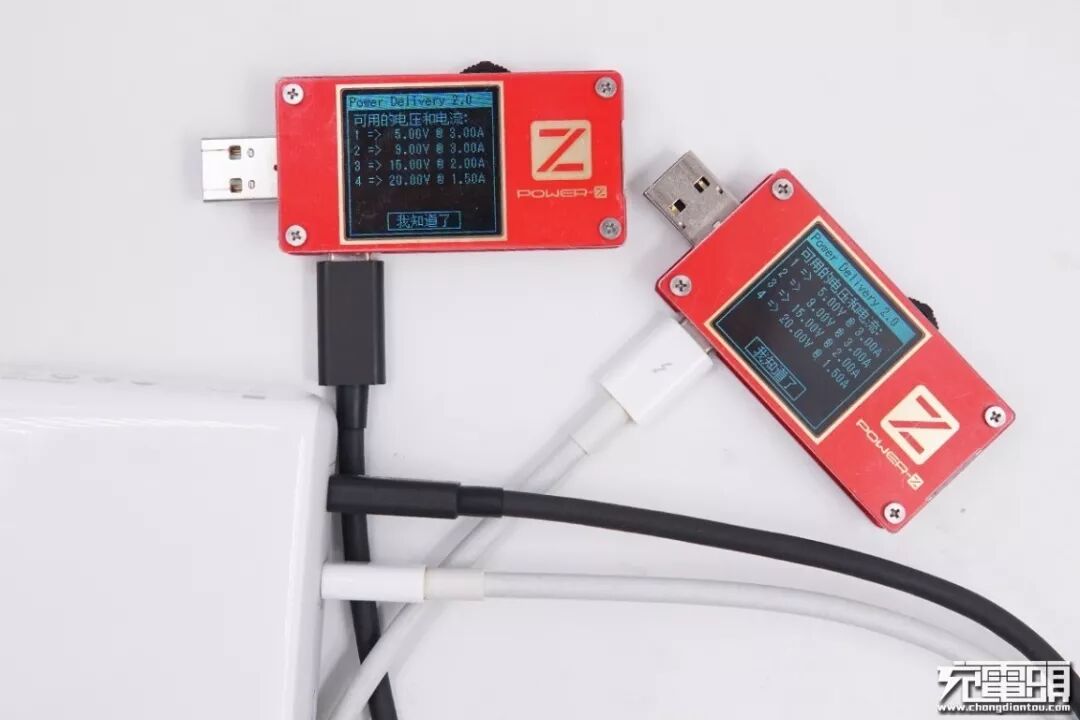

双口输出情况下两个USB-C口均支持PD快充，版本为2.0，共有5V/3A、9V/3A、15V/2A、20V/1.5A四档输出，最大功率30W。
关于和这款充电器的详细兼容性测试报告，充电头网此前在《双C口60W氮化镓，ANKER PowerPort Atom PD 2充电器评测（A2029）》这篇文章中已经详细介绍，这里就不再赘述，直接进入拆解部分。
二、ANKER 60W氮化镓双USB-C口充电器拆解

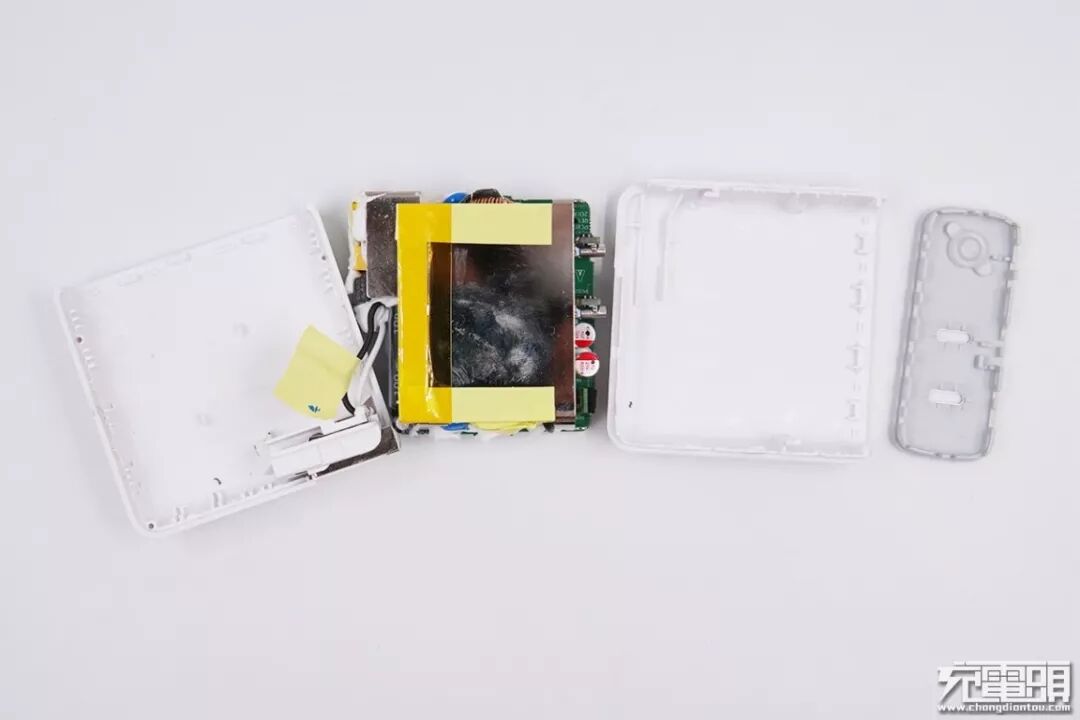

充电器外壳为卡扣+声波焊接的装配方式，打开之后外壳分成三个部分，内部PCB模块上覆盖有大块的散热片。
连接AC插脚的导线打胶固定绝缘，增加可靠性。

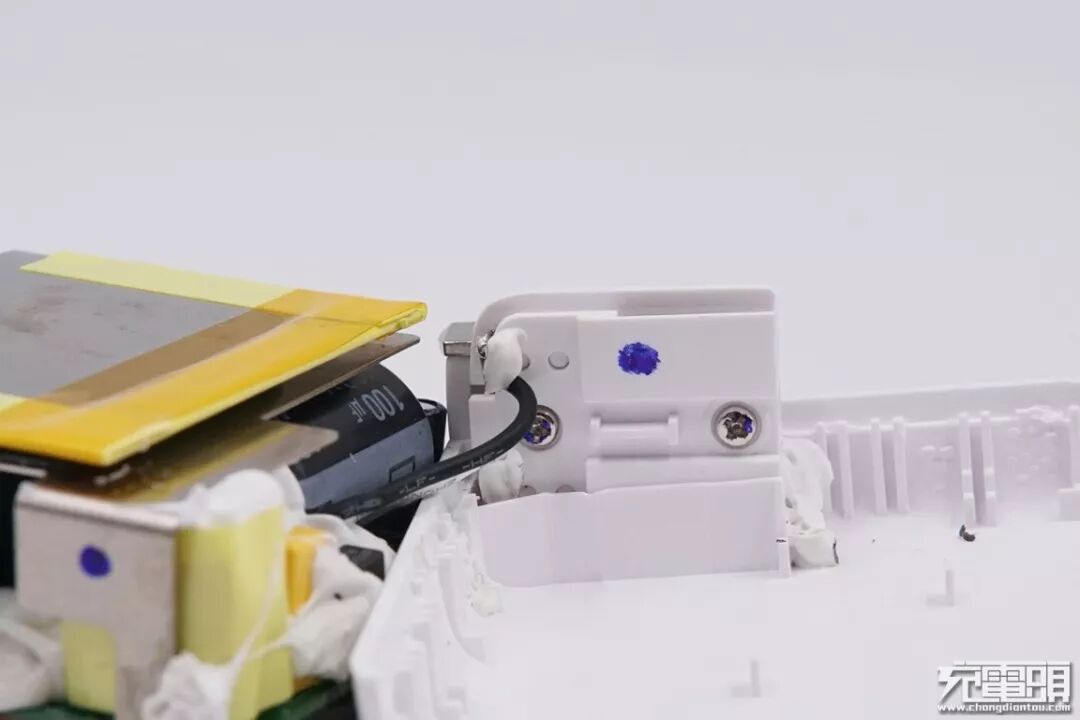

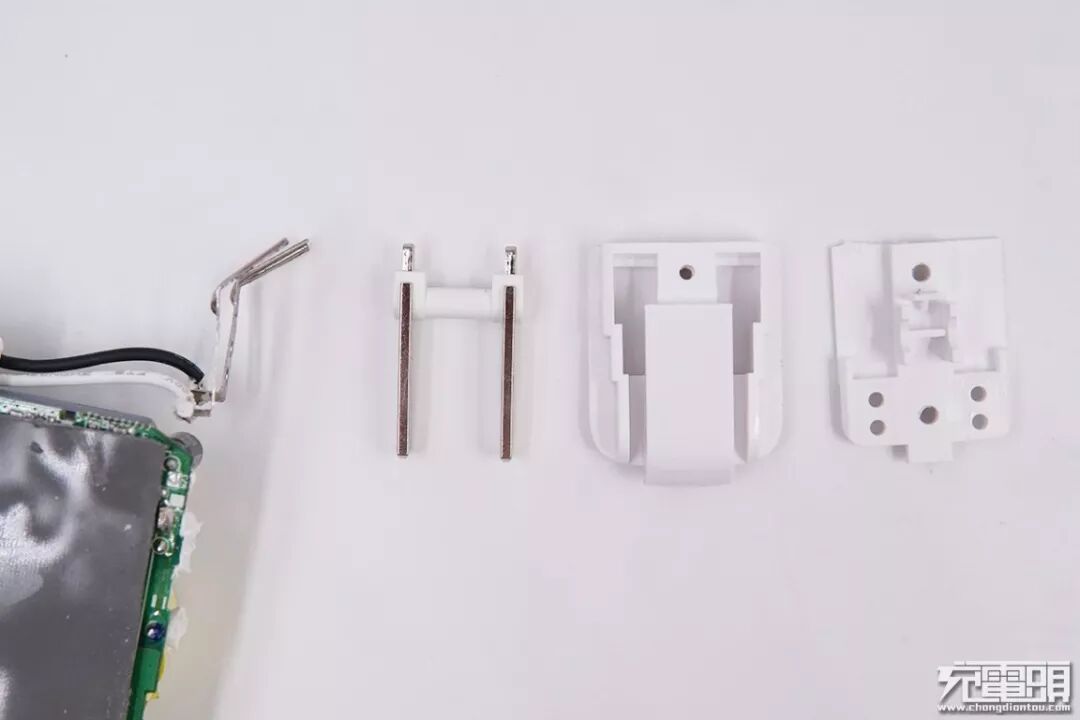

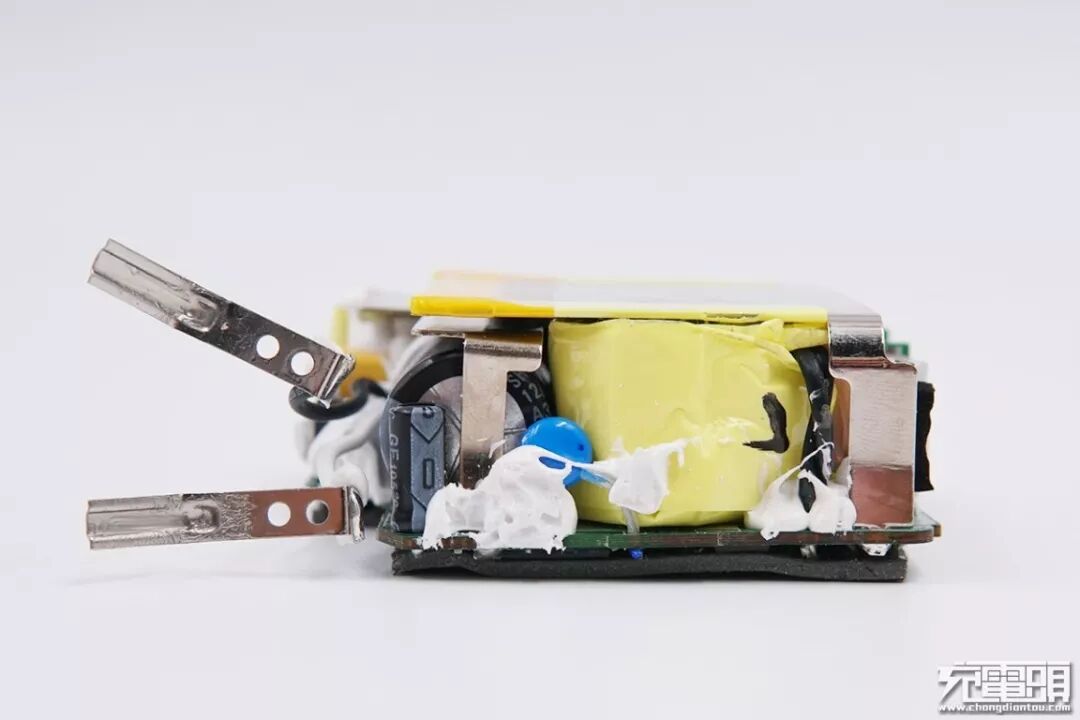

拆开折叠插脚模块部分，导线焊接在弹片上。
正面贴了很大面积的金属散热片。

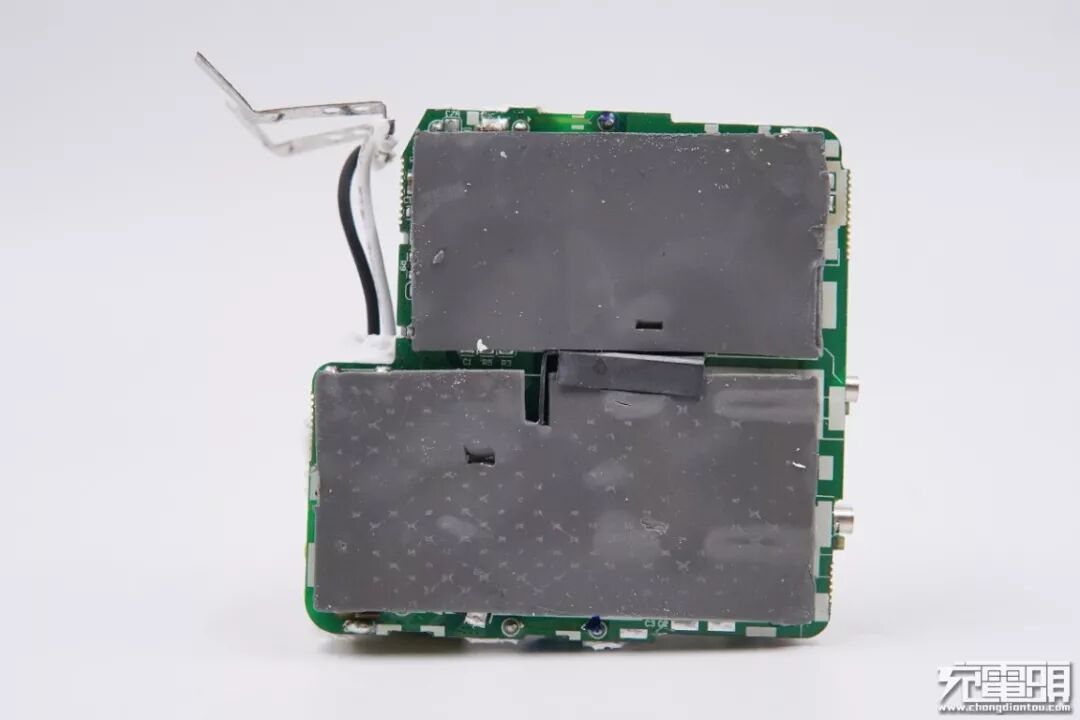

背面的PCB板上贴满了导热胶，可以将热量传给外壳，降低局部温升，增强散热。

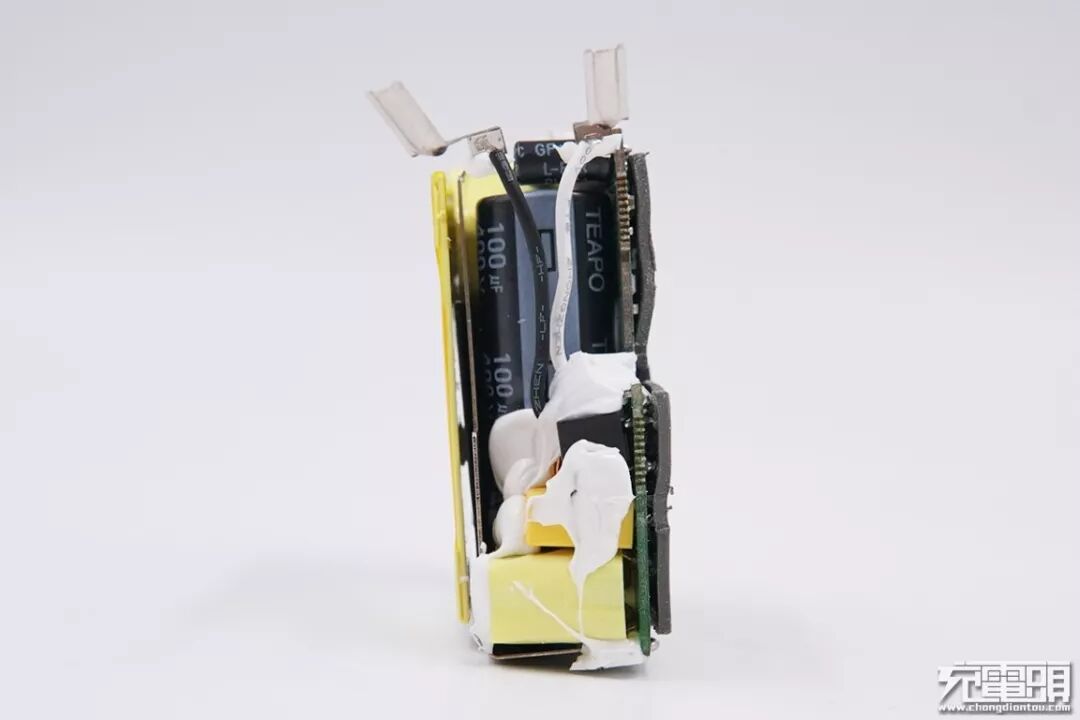

输入端一颗卧倒布置的电解电容，用作输入滤波。
侧面以变压器为界，左边为高压侧，右边为低压侧。

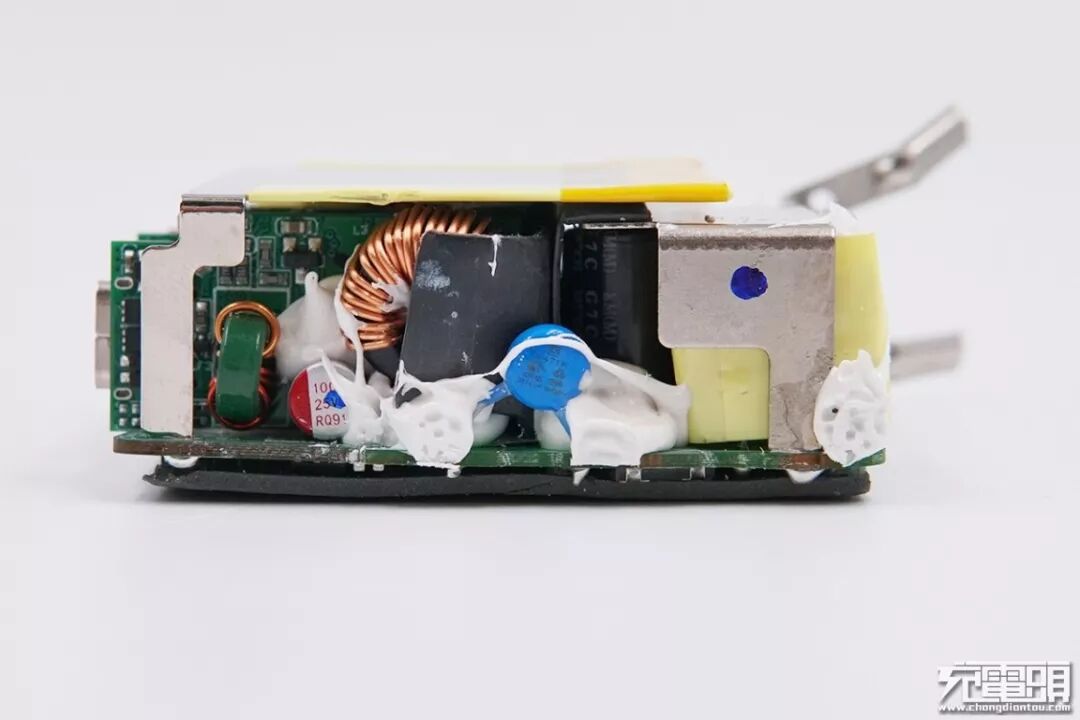

另外一侧可见初级和次级之间有塑料绝缘隔离板，一颗Y电容横跨左右，元件之间打胶固定处理。
输出端两个USB-C接口以及LED灯均使用小块PCB板焊接在主控板上，另有两颗固态电容用于输出滤波。

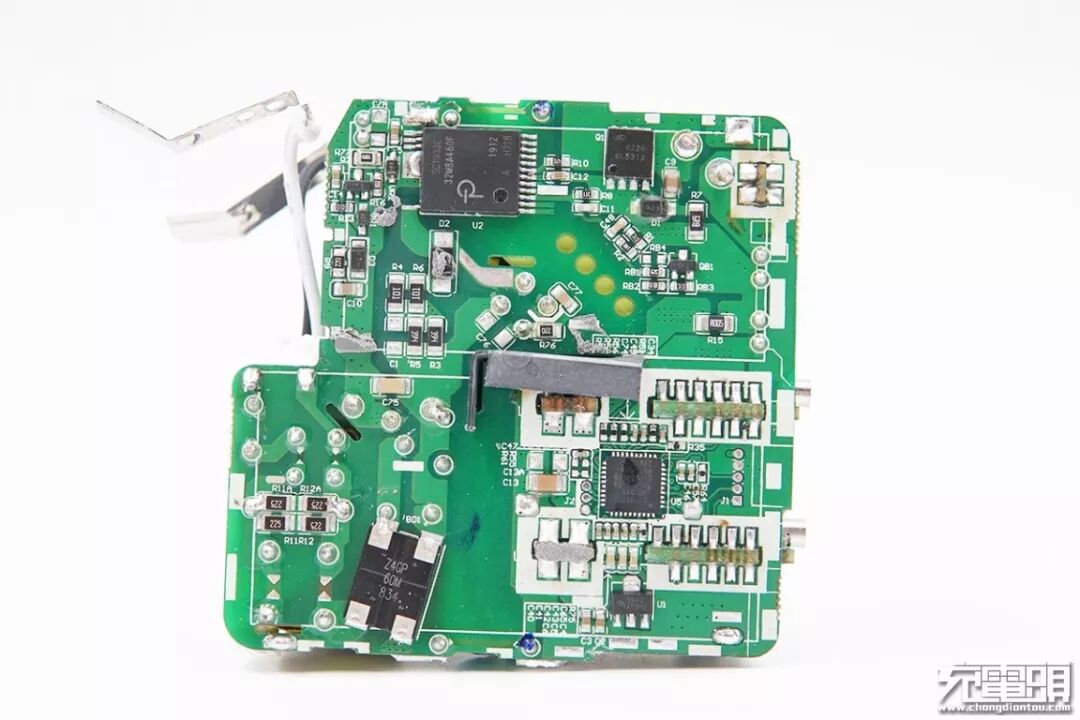

拆掉PCB模块背后的导热胶，主要的控制元件一览无遗。初级和次级之间预留了足够的安全距离，变压器对应的位置镂空处理，旁边使用采用隔离档板绝缘。
输入端整流桥。

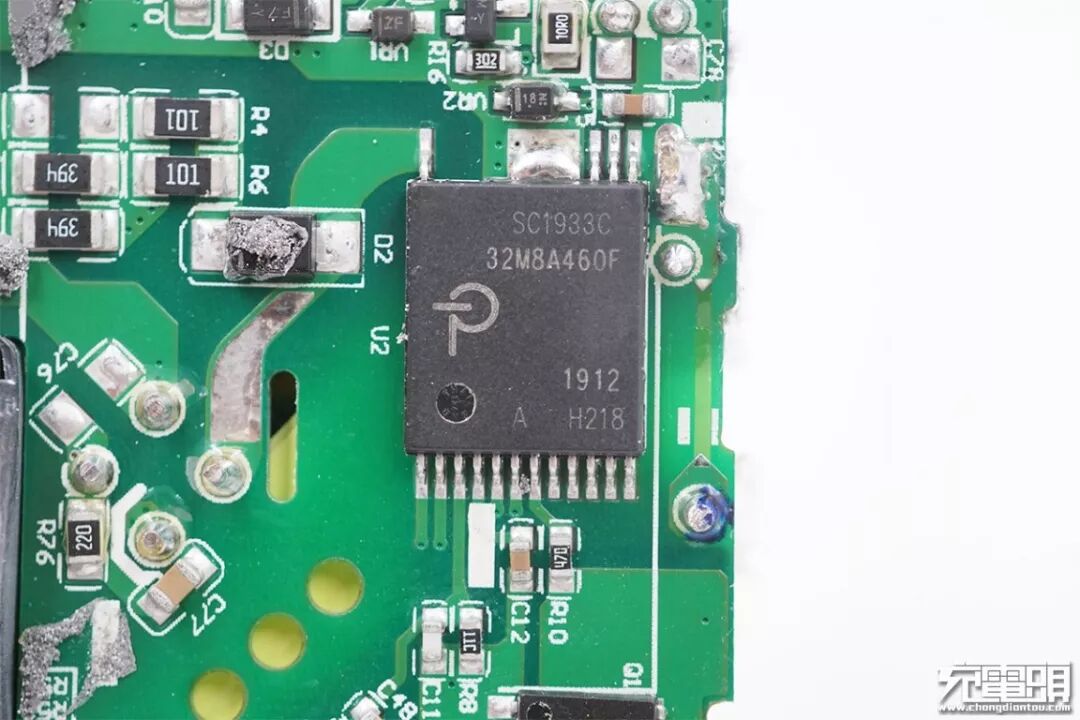

充电器主控芯片，PI SC1933C，属于PI InnoGaN 系列，是PI推出的首款GaN电源产品，标志着GaN元件在USB PD快充电源上得到全面应用，其高频率低损耗的优势，能够提高充电器的功率密度，减小体积和重量，更加便于携带。获取详细的datasheet资料，请在微信公众号后台回复关键词：SC1933C。
在此前的拆解中，充电头网发现，这款芯片同样被ANKER 30W GaN氮化镓充电器A2017采用。
PWM供电芯片。
次级同步整流MOS管，美国万代AON6220，N-MOS 100V 48A，由PI SC1933C控制进行同步整流。
AON6220资料。

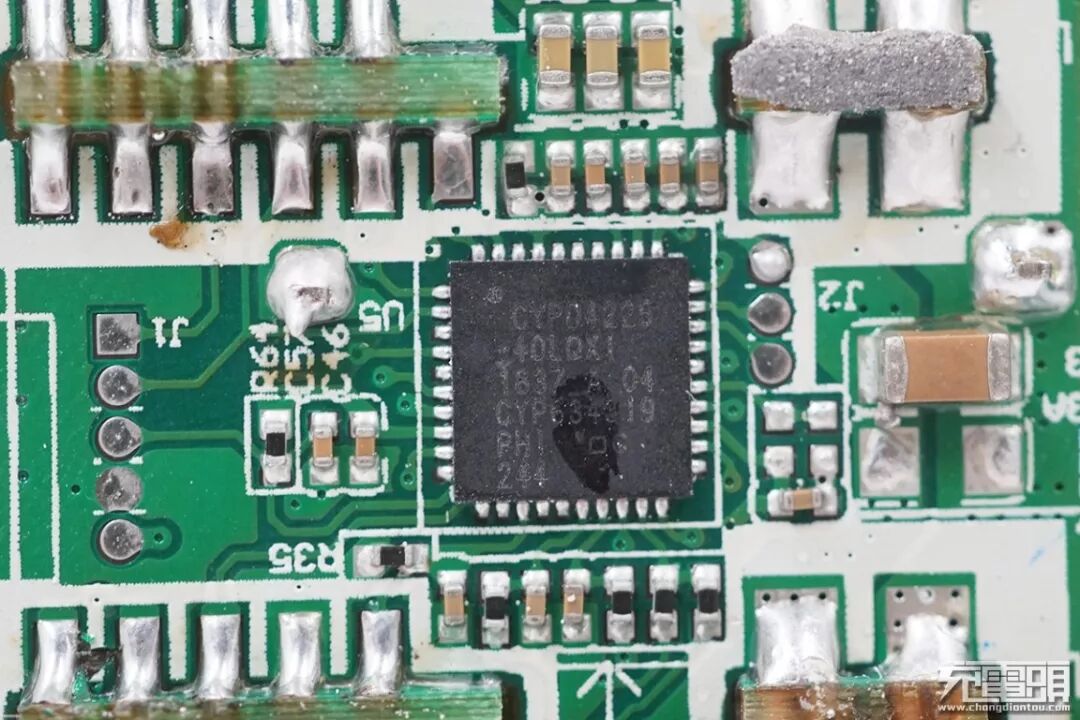

USB PD协议芯片，赛普拉斯CYPD4225，属于赛普拉斯CCG4系列，双USB Type-C控制器，支持最新的USB Type-C和PD协议。

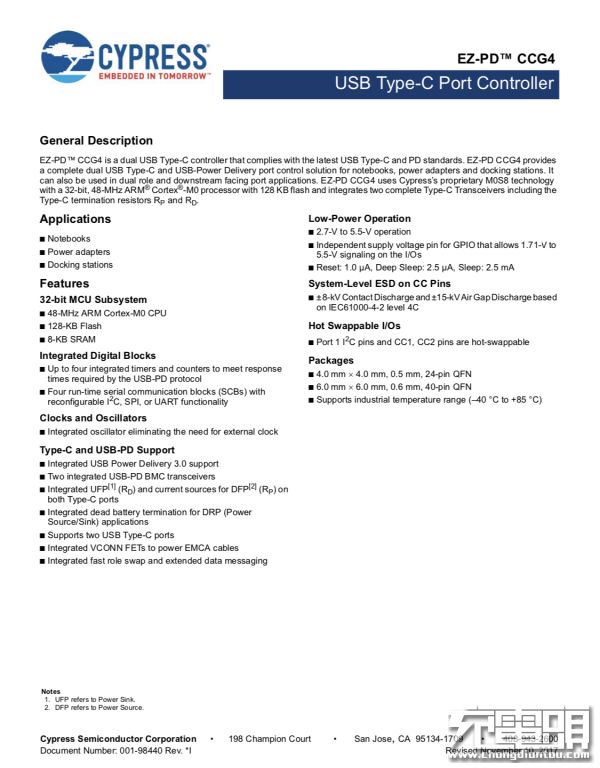

CCG4是赛普拉斯半导体公司推出的全球首款双端口USB Type-C供电(PD)控制器。借助双USB Type-C端口，全新EZ-PD CCG4控制器可为台式机、笔记本电脑和其它系统提供了高度可靠的集成解决方案。获取详细的datasheet资料，请在微信公众号后台回复关键词：CCG4。
据充电头网往期拆解，赛普拉斯CCG4还被华为P30无线充电保护壳、Anker PowerPort Atom PD 4 100W充电器等产品采用。

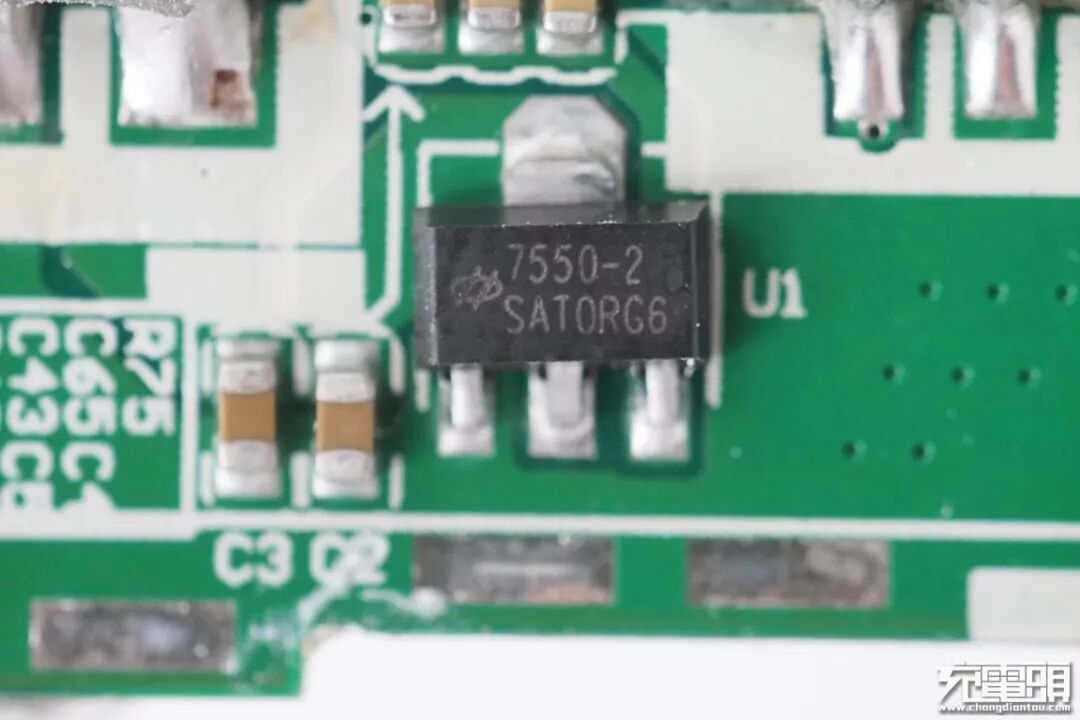

HOLREK合泰的100mA低功耗LDO，型号7550-2，5V输出。

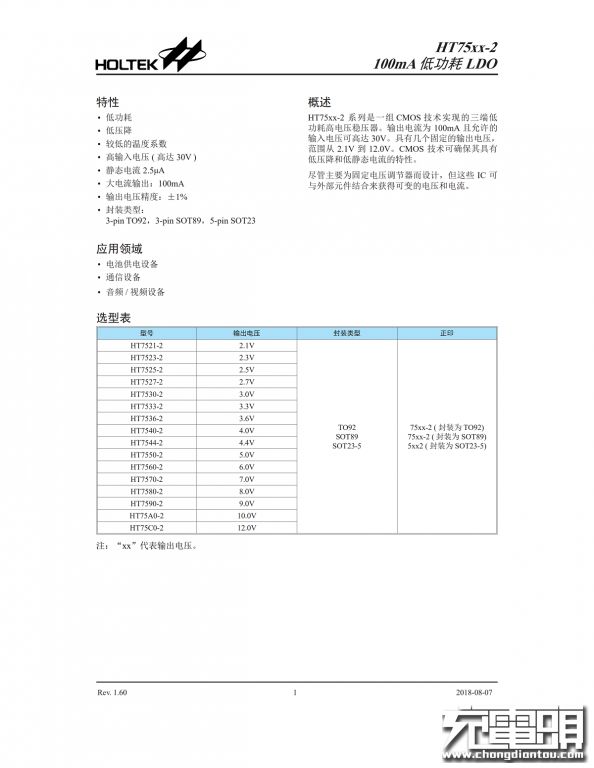

合泰HT75xx-2系列是一组CMOS技术实现的三端低功耗高电压稳压器。输出电流为 100mA 且允许的输入电压可高达30V。具有几个固定的输出电压，范围从 2.1V 到 12.0V。CMOS 技术可确保其具有低压降和低静态电流的特性。
拆掉正面左侧大块的金属散热片，右侧初级部分还有一块，散热片与旁边的DC-DC电路之间设置了双重绝缘隔离板。

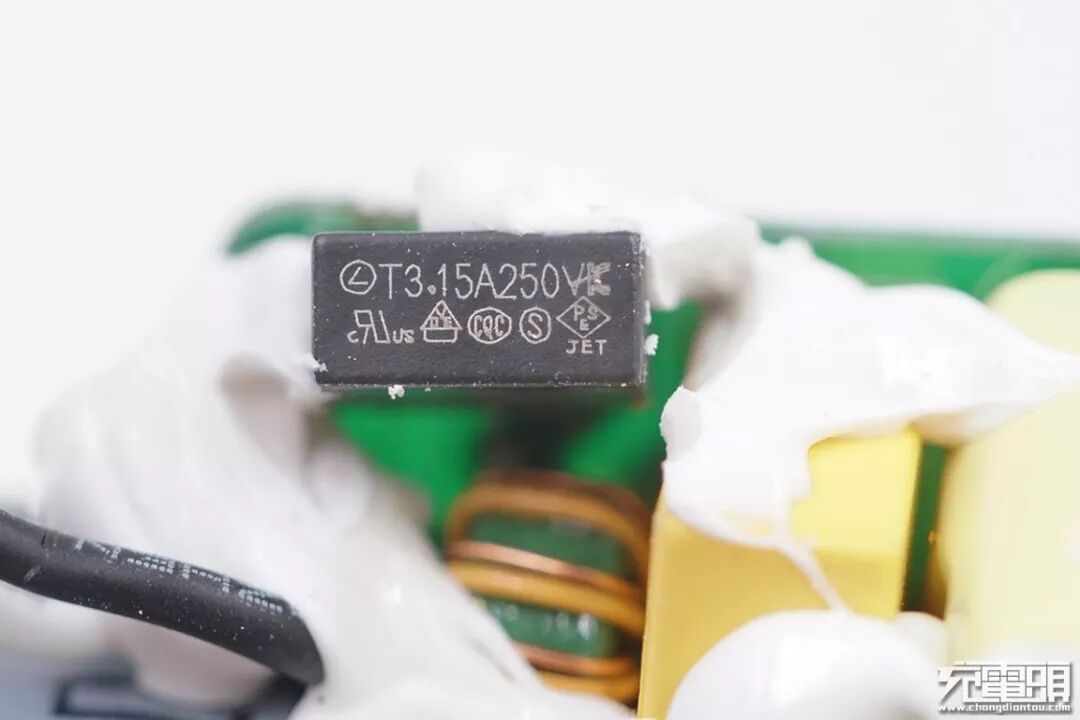

输入端延时保险丝，3.15A 250V。

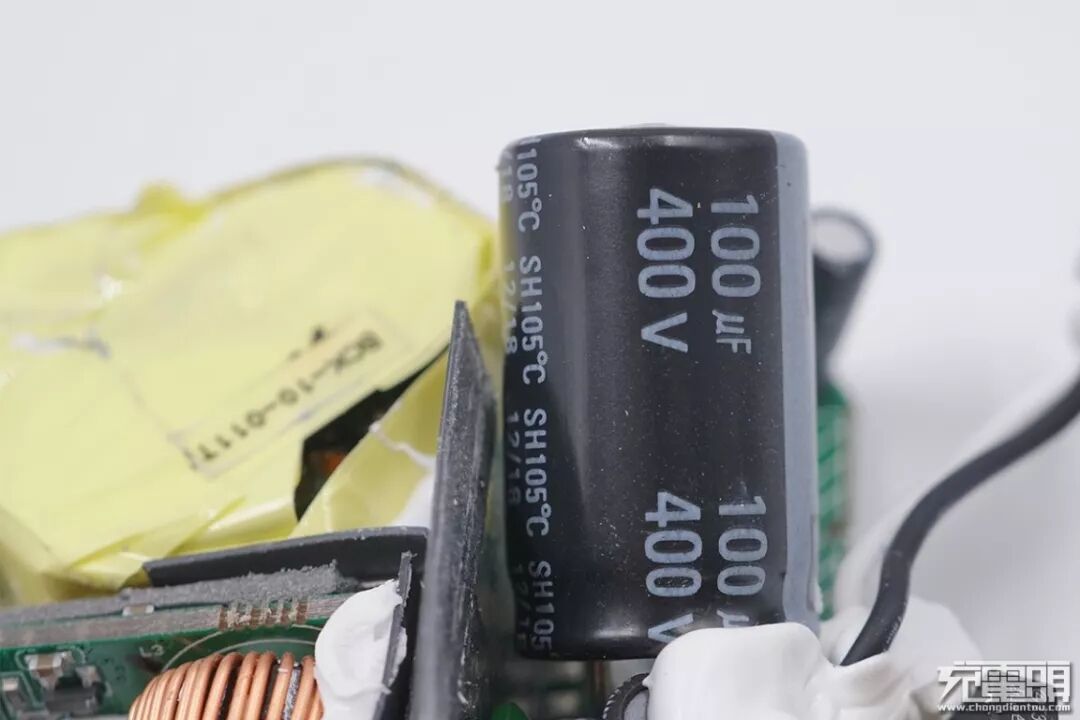

输入滤波电解电容，规格400V 100μF，耐热105℃。
输入端另一颗滤波电解电容，规格400V 22μF，两颗并联组成122μF的容量。

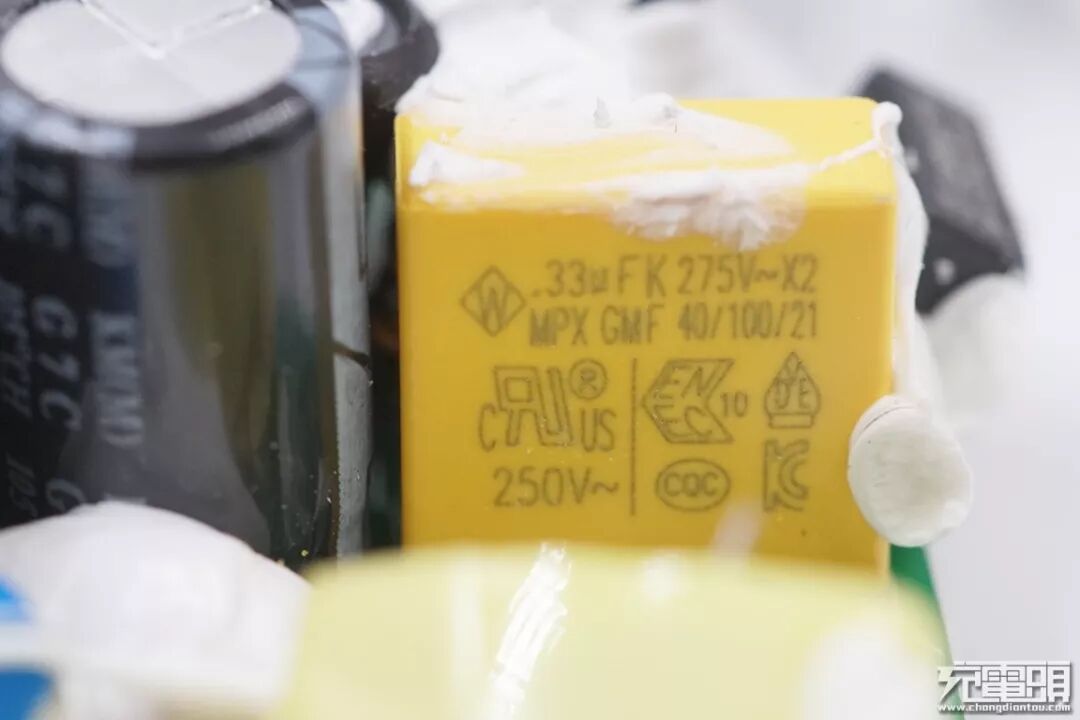

X电容，0.33μF。
输入共模电感线圈。

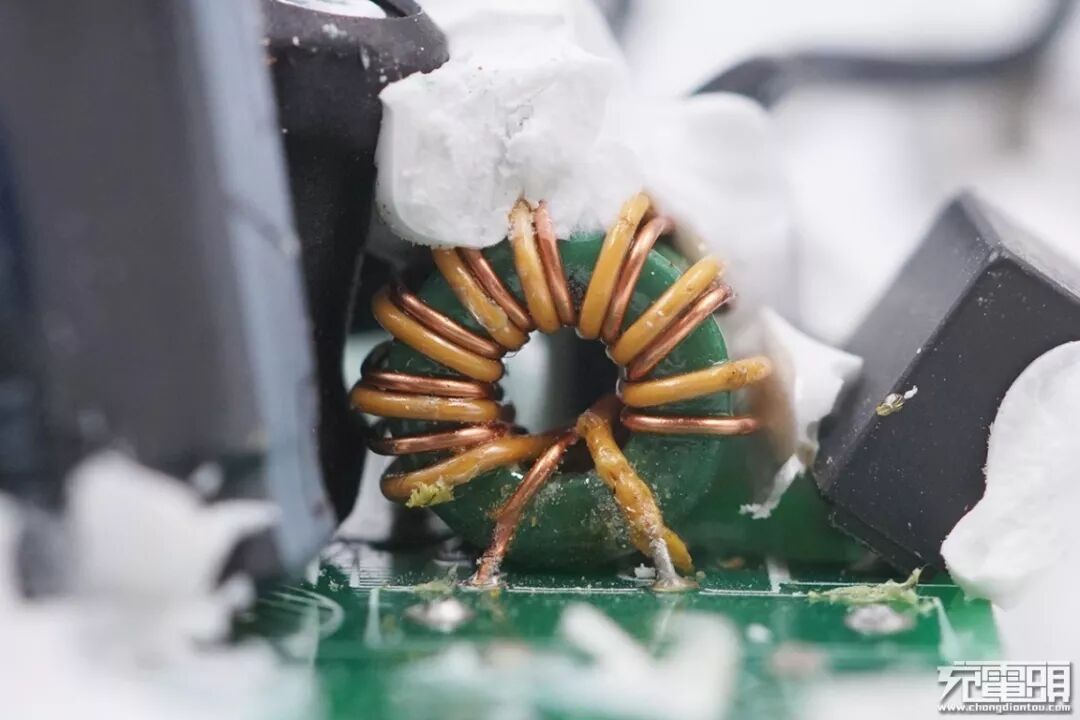

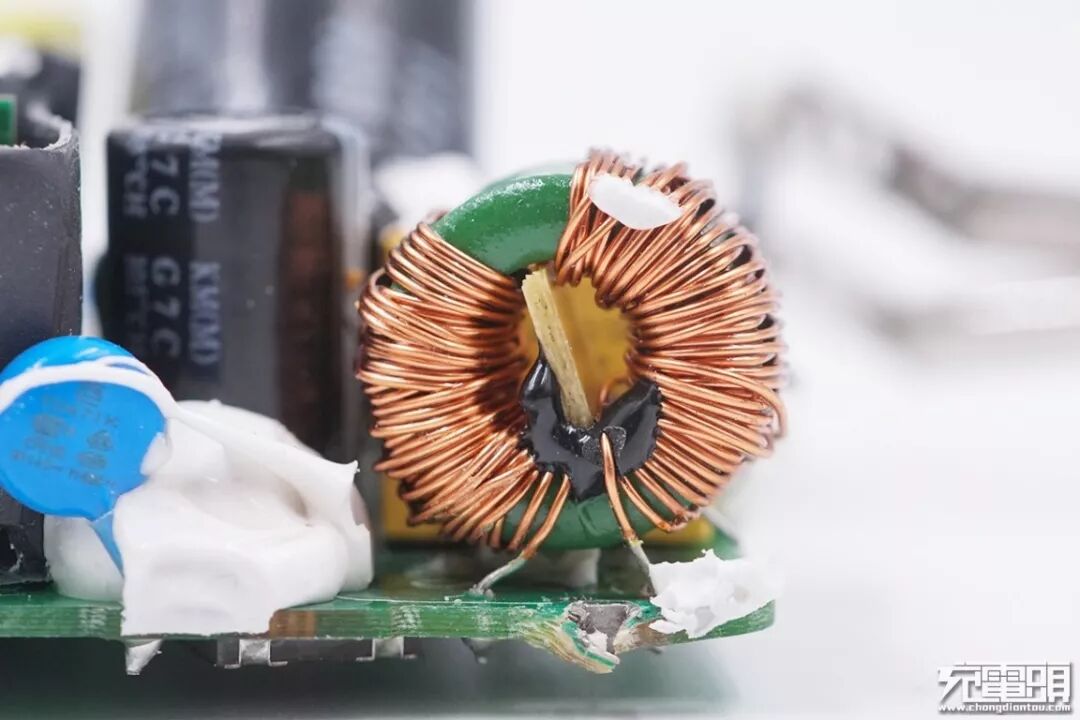

电感线圈。

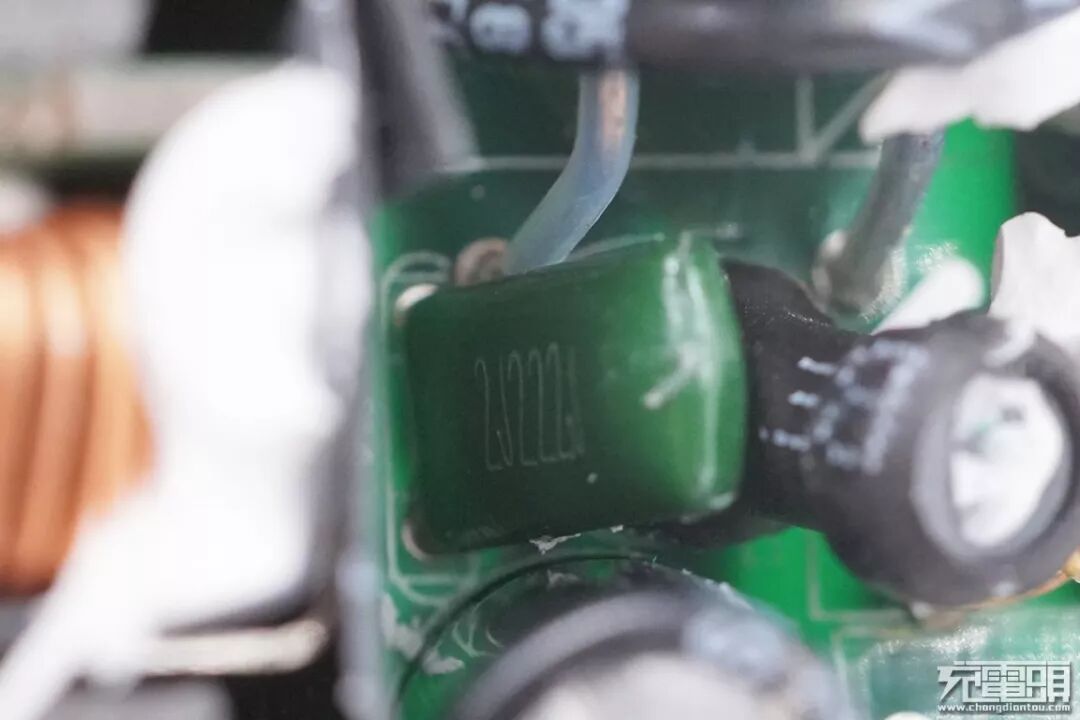

绿色薄膜电容。

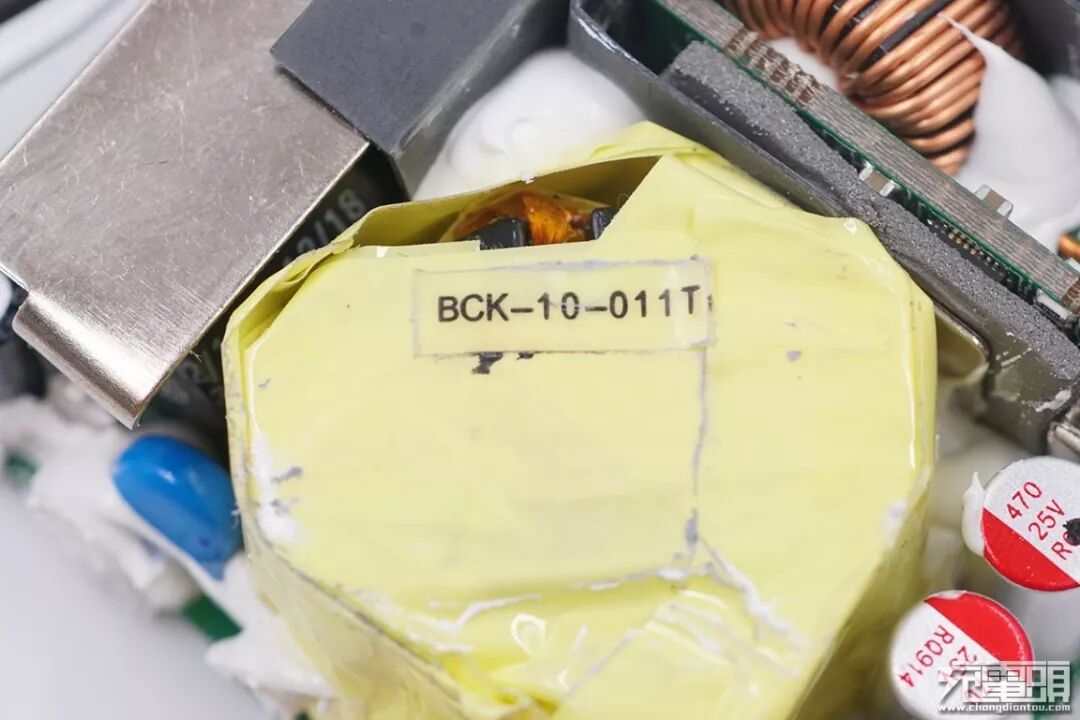

变压器上丝印信息。

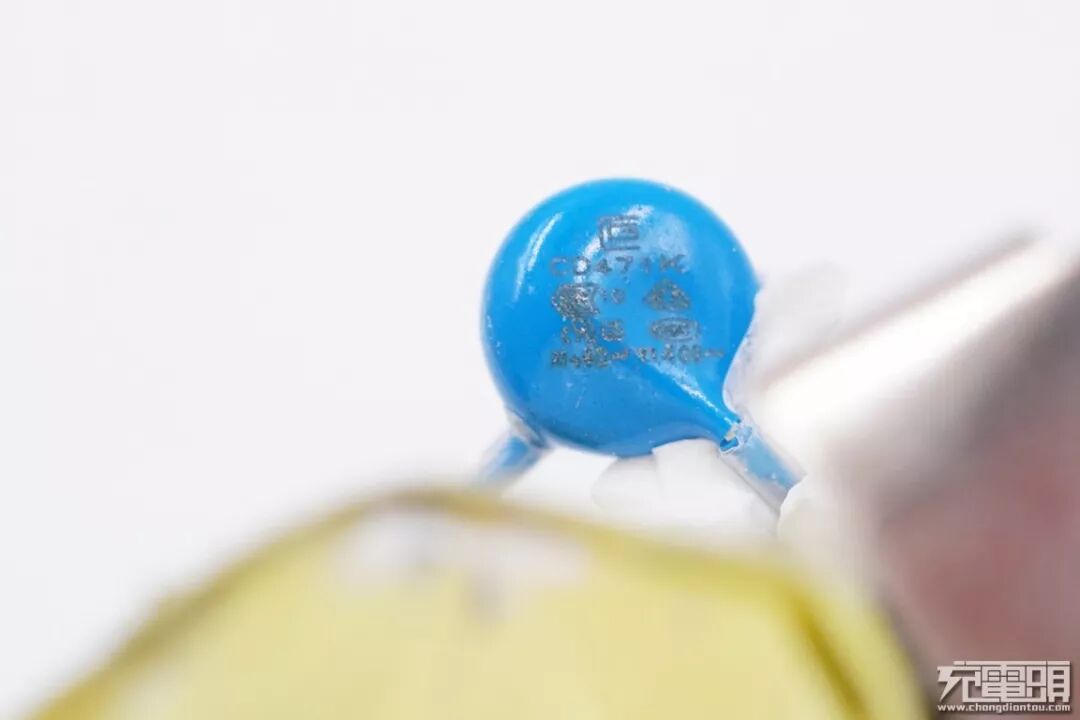

输出防干扰的Y电容。

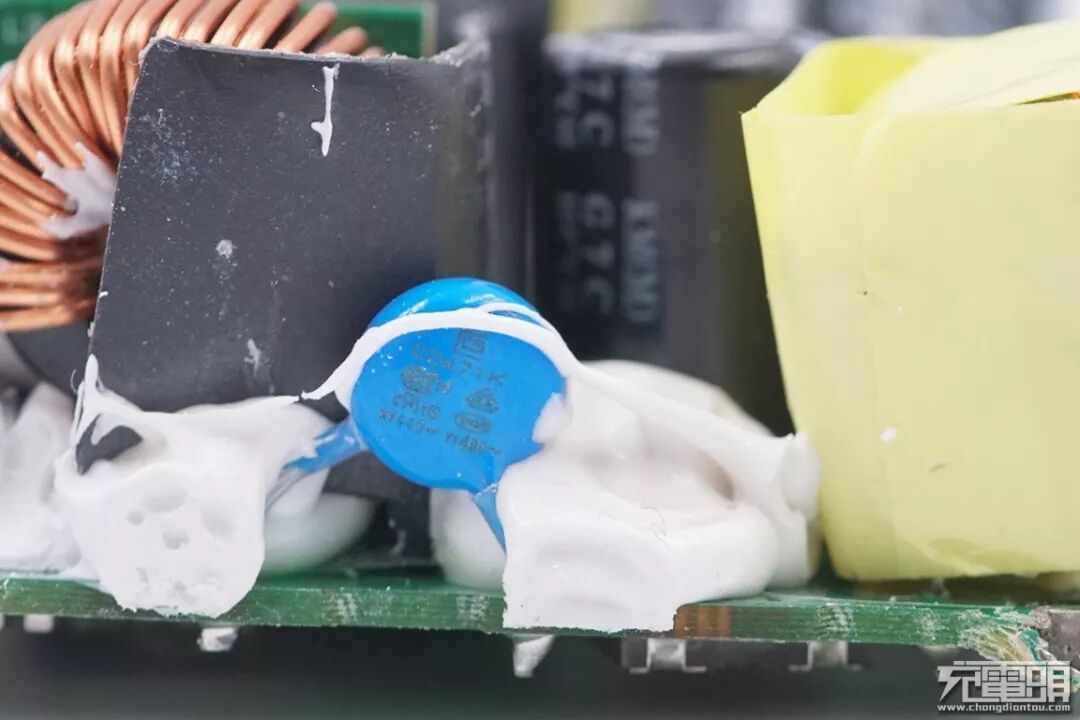

初级和次级之间的Y电容，旁边有大量白胶。

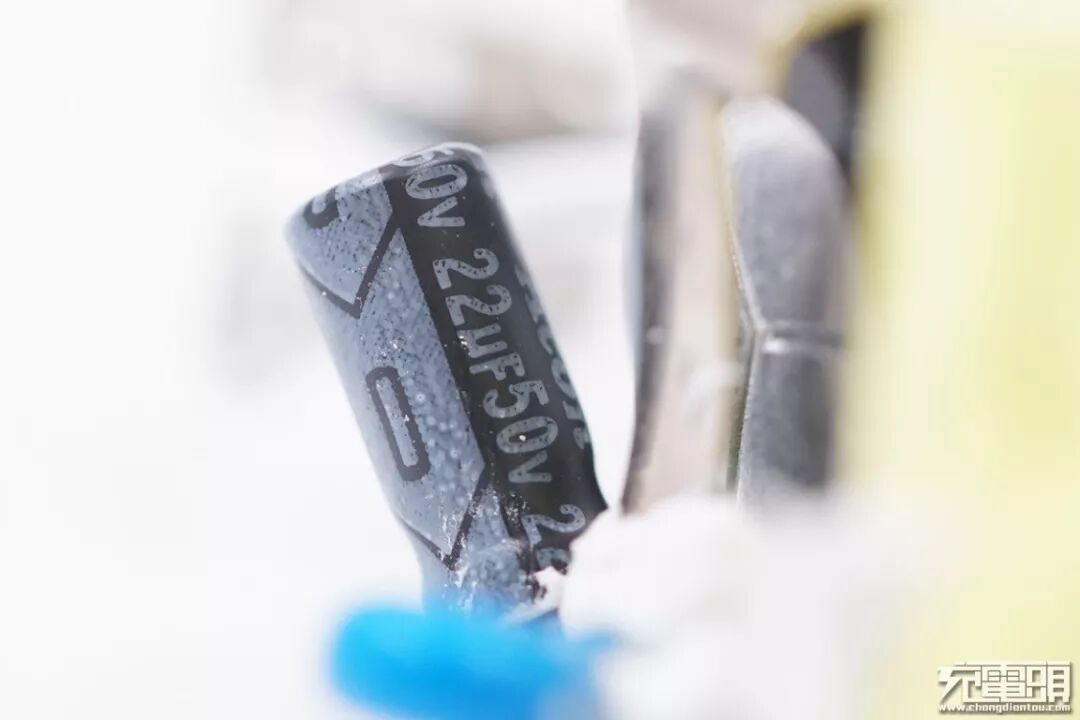

PWM主控芯片供电电容，规格22uF 50V。

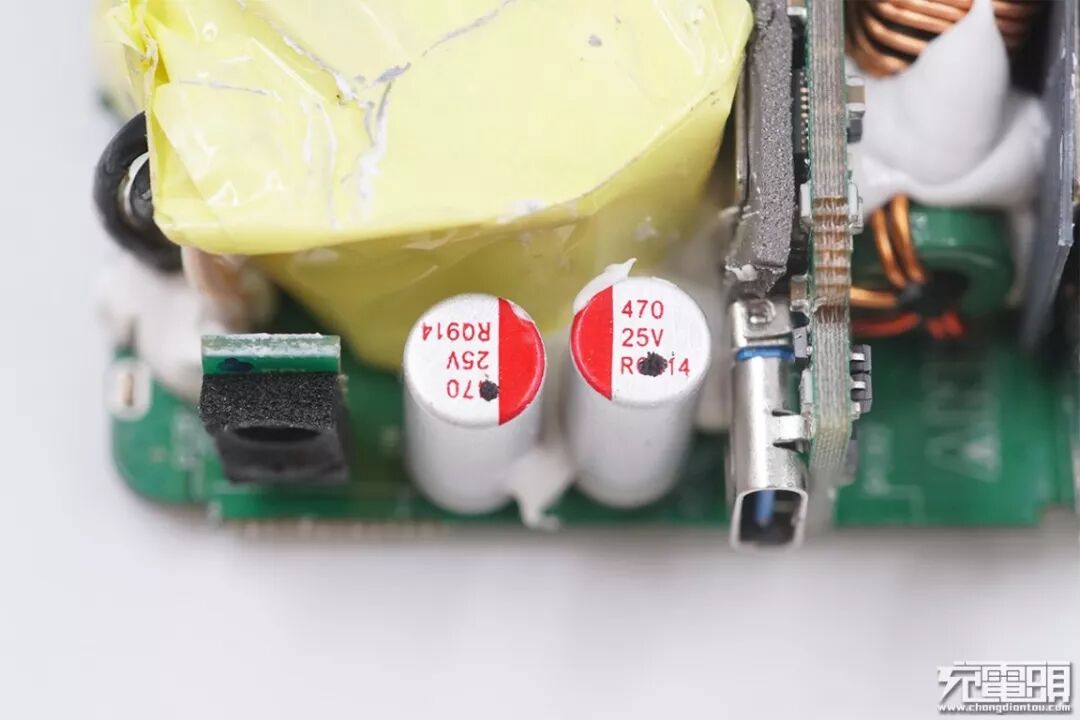

输出接口附近两颗固态滤波电容，规格均为470uF 25V，变压器右侧电路板上有导热贴。

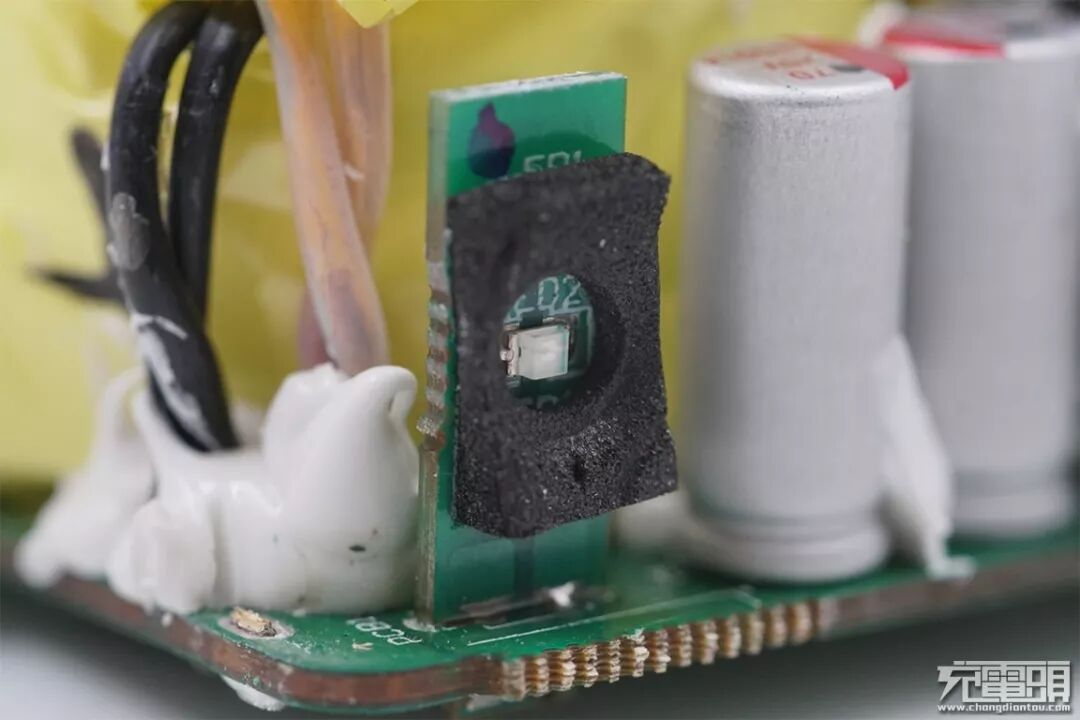

LED灯周围使用泡棉防止漏光。

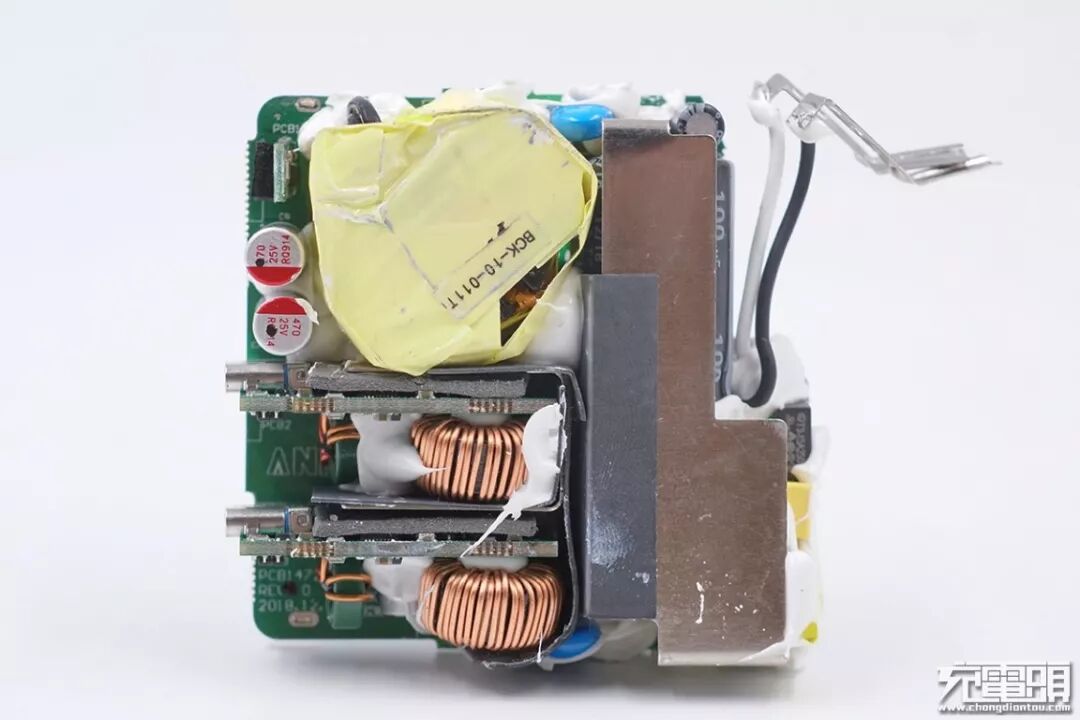

两块输出小板上均有两个电感线圈和一颗固态电容，空隙之间通过打胶固定增强散热，固态电容的规格为100μF 25V。
拆下小块PCB板，对比发现两块PCB板上的元件完全一致，降压电感采用3线并绕降低温升。

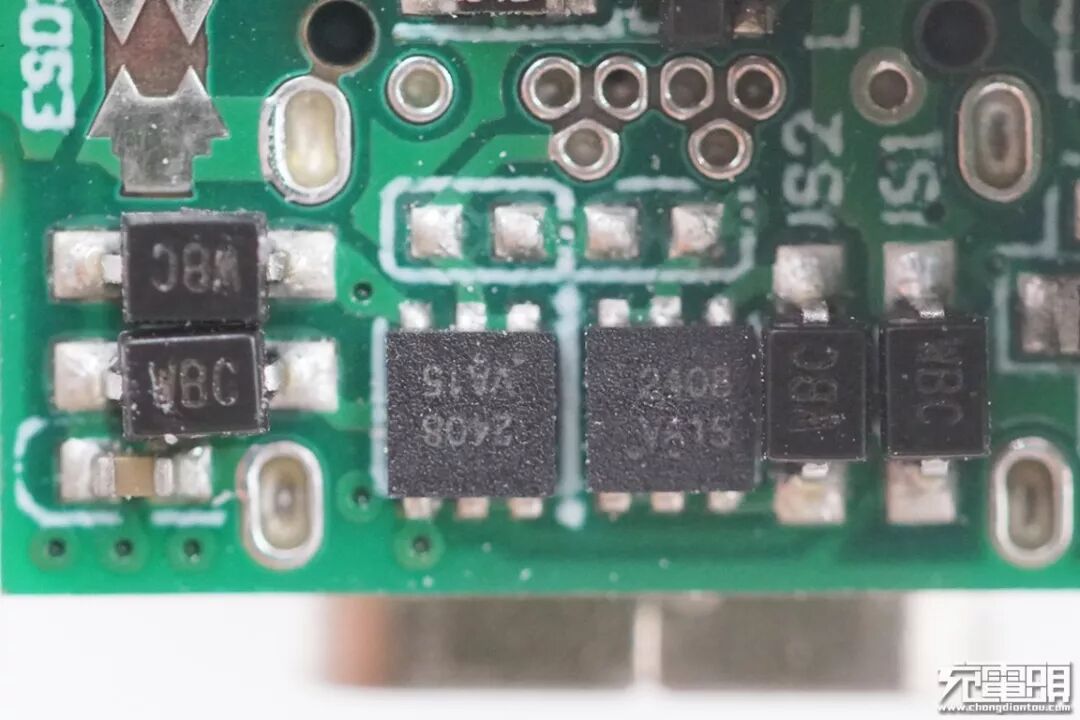

靠近USB-C接口的处有四颗二极管和两颗MOS。
两颗MOS同型号，为USB-C输出开关管。
小PCB板背面是南芯同步降压控制器以及三颗英飞凌的MOS管。

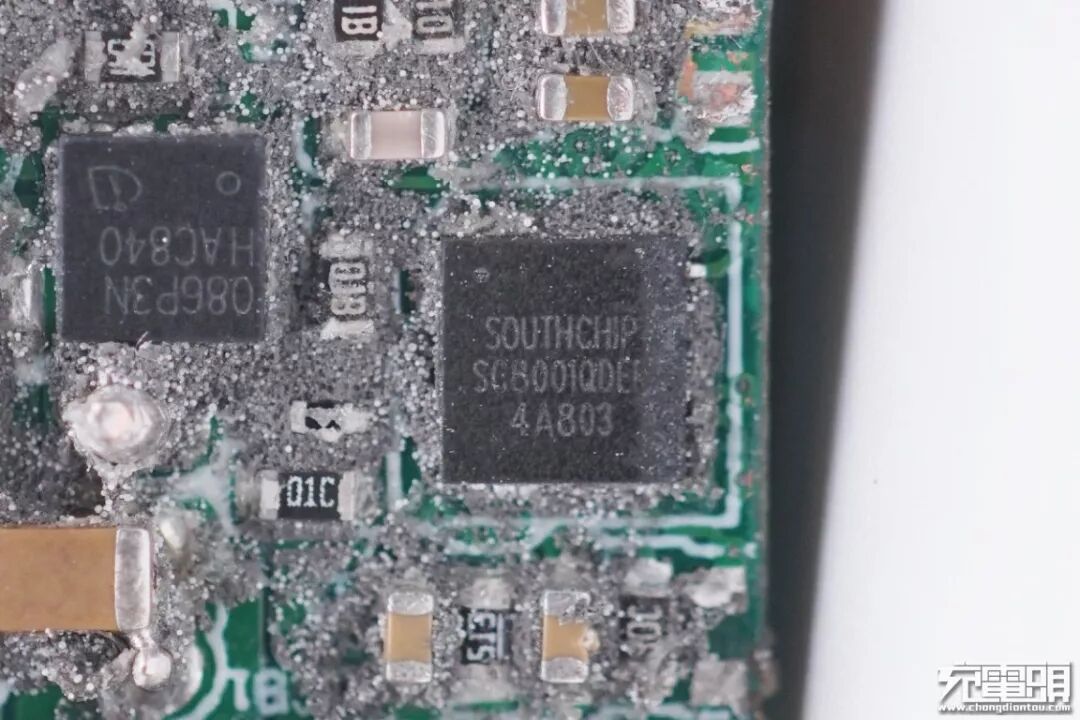

来自上海南芯半导体的同步降压控制器芯片SOUTHCHIP SC8001，通过外挂两颗英飞凌MOS管，组成同步降压。

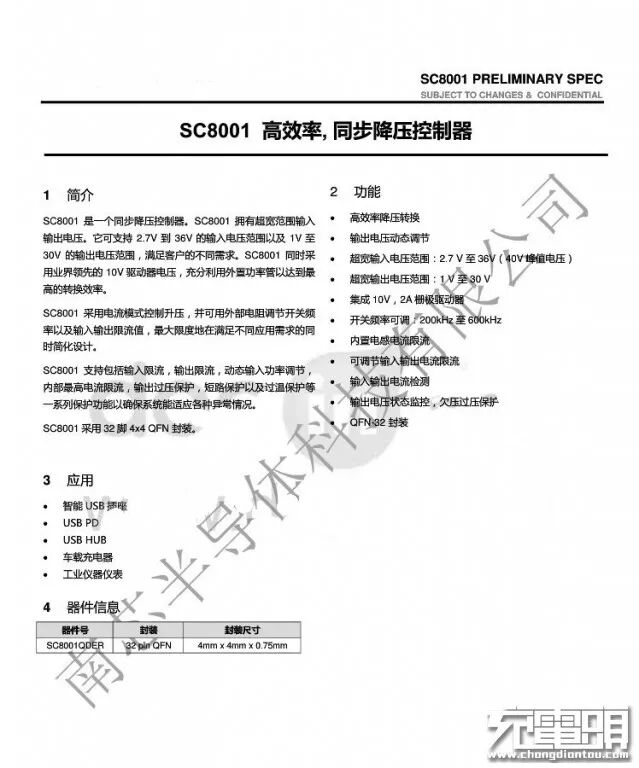

南芯SC8001详细资料。获取详细的datasheet资料，请在微信公众号后台回复关键词：SC8001。
充电头网料了解到，南芯SC8001已经被应用在小米6口USB充电器60W快充版等产品中。

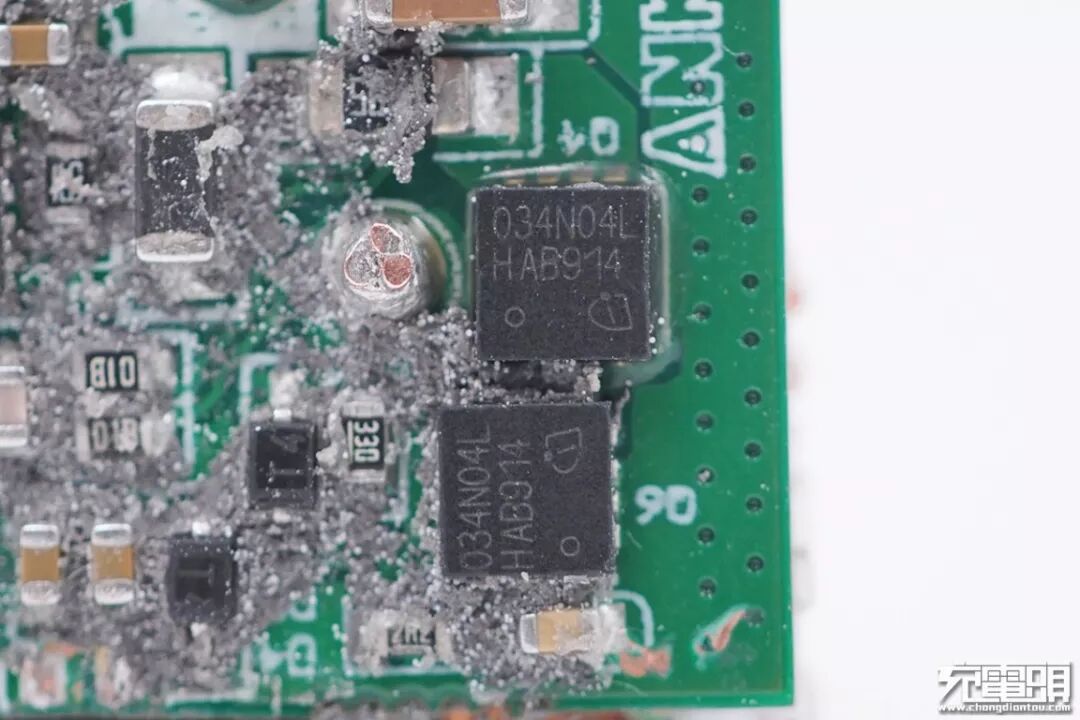

两颗BSZ034N04LS 英飞凌MOS管，作为降压芯片的外置同步整流开关管，耐压40V，导阻3.4mΩ。

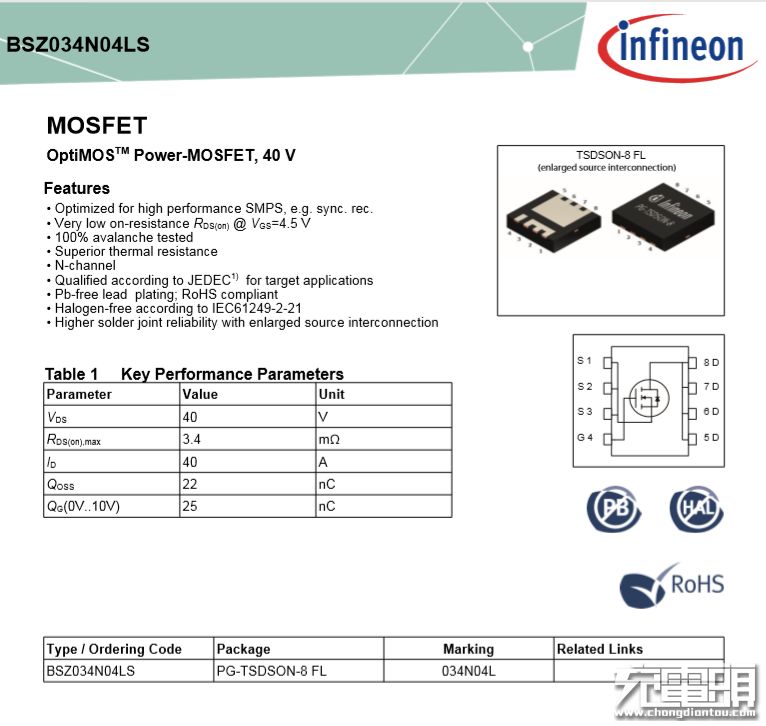

英飞凌 BSZ034N04LS 详细资料。

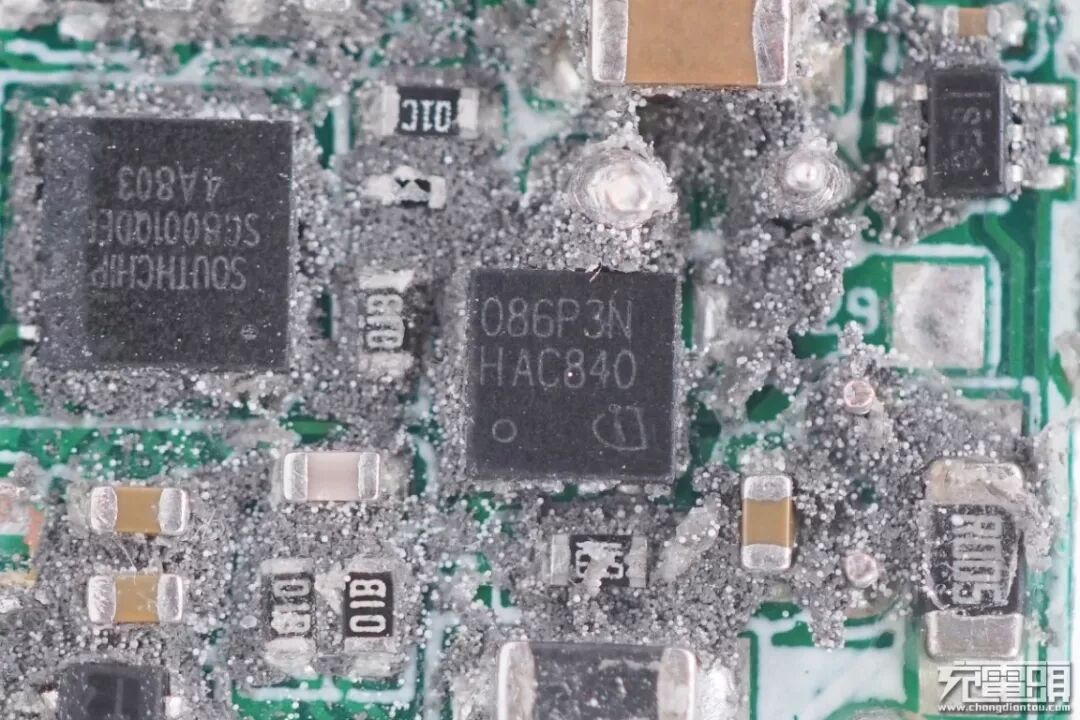

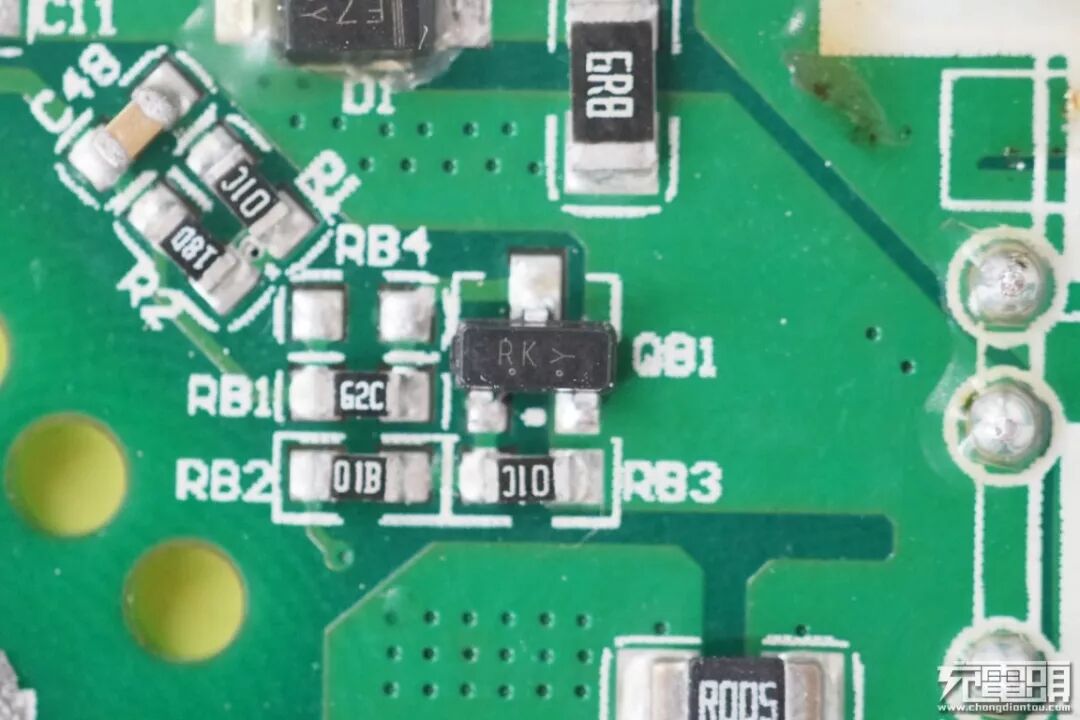

在主控芯片旁边还有一颗英飞凌的MOS管，PMOS，型号BSZ086P03NS。

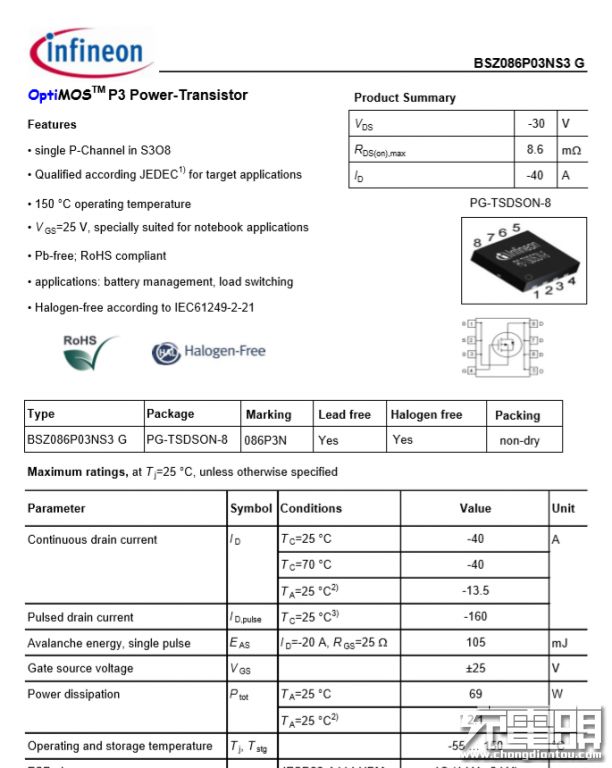

英飞凌 BSZ086P03NS 详细资料。至此，充电器全部拆解完毕。
充电头网拆解总结
ANKER PowerPort Atom PD 2 GaN充电器的设计很“ANKER”，无论是产品外包装上还是产品本身外观，都拥有浓浓的“ANKER”风格。钢琴烤漆的外壳，触感温润，纯白机身、银灰文字、蓝色接口的搭配，很有辨识度。
接口方面，ANKER PowerPort Atom PD 2 GaN充电器与市面上其他60W PD充电器最大不同的是配置了2个USB-C输出接口，并且均支持PD快充协议。单口输出情况下支持5V/3A、9V/3A、15V/3A、20V/3A PD四个档位，双口同时输出情况下，接口均支持5V/3A、9V/3A、15V/2A、20V/1.5A四个档位，可以满足大部分设备的充电需求。
充电头网经过拆解发现，ANKER PowerPort Atom PD 2这款充电器内部采用了PI InnoGaN 系列产品SC1933C，内置控制器以及GaN功率器件等，不仅集成度高，而且效率也高，发热少。次级侧双口输出采用二次降压方案， 两个USB-C接口均采用南芯的SC8001同步降压控制器；双口独立设计，由同一颗协议芯片赛普拉斯CYPD4225控制，支持输出功率智能切换。
此外，充电器的内部还采用了大量了辅助散热措施，正面为金属散热片，背面为导热贴，USB-C小板上也分别使用了导热贴设计。初级和次级之间预留足够的安全距离，变压器附近采用镂空设计，增加绝缘档板；在体积较大的插件元器件之间均使用注胶的方式增加机械强度，确保整机的性能和可靠性。
